Обзор корпуса Fractal Design Define XL R2

Рынок шасси для ПК является одним из наиболее инертных в IT-бизнесе. Большинство пользователей считает, что корпус — это самая последняя деталь, над которой и задумываться особо не стоит. Стандарты разработаны давно, а за то время, пока успевает смениться десяток поколений процессоров, материнских плат или видеокарт, одна и та же модель шасси не теряет своей актуальности. И, пожалуй, самым неподвижным в сегменте корпусов, в прямом и переносном смысле, есть класс Full-Tower. Исходя из определения — это большая коробка, в идеале способная вместить по шесть жестких дисков и столько же 5,25″ приводов, рассчитанная под E-ATX платы. Так вот, пока Full-Tower неспешно эволюционировали из серверных корпусов в игровые, рынок окончательно развернулся в сторону компактных систем. И раньше подобные мастодонты были не слишком востребованными у широких масс. Сейчас же они остались уделом энтузиастов и тех, кому действительно необходимо разместить в своем корпусе титаническую систему.

Fractal Design Define XL R2, который будет рассмотрен сегодня, соответствует всем параметрам классического Full-Tower. Как флагман линейки, корпус предназначен для тех, чьей системе тесно в FD Define R4.

Fractal Design Define XL R2


Характеристики

Модель Fractal Design Define XL R2
Тип корпуса Full-Tower
Размеры, мм 559 (В) x 232 (Ш) x 560 (Г)
Материал Сталь, пластик
Вес, кг 16,4
Цвет Черный (Black Pearl) / черный с серым (Titanium Grey)
Форм-фактор XL-ATX / E-ATX / ATX / Micro-ATX / Mini-ITX
Устройства 5,25″ 4
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 8 / 8 (при установке 2,5″ вместо 3,5″)
Поддерживаемое количество карт расширения 9
Вентиляторы передние — 2 х 120 / 140 мм (1 х 140 мм установлен)
нижние — 1 х 120 / 140 мм (1 х 140 мм установлен)
задние — 1 х 120 / 140 мм (1 х 140 мм установлен)
верхние — 2 х 120 / 140 мм (опционально)
боковые — 1 х 120 / 140 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Трехпозиционный регулятор (5, 7, 12 В) трех вентиляторов, пылевые фильтры спереди и снизу


Упаковка и комплект поставки

Вместе с упаковкой Define XL R2 весит целых 19 кг. Перед покупкой настоятельно рекомендуем задуматься над способом доставки, поскольку тянуть в руках эту коробку будет очень тяжело, несмотря на наличие боковых ручек. Полиграфия на всех сторонах упаковки монохромная, но информативная. На фронтальной части изображен корпус, повернутый в три четверти, а на тыльной стороне приведена схема разборки шасси, где в текстовом виде подписаны и описаны все основные компоненты. На левой стороне коробки есть схема корпуса видом сбоку, а на правой указаны детальные технические характеристики.

Fractal Design Define XL R2Fractal Design Define XL R2

Комплект аксессуаров упакован в раздельные пакетики и черную глянцевую коробку, на борту которой расписано назначение деталей. Однако в содержимом оказалось чуть больше запчастей, чем указано в описании. Внутри мы обнаружили:
  • четыре винта для блока питания;
  • шесть кабельных стяжек;
  • восемь винтов для фиксации салазок в корзинах жестких дисков;
  • 11 стоек для материнской платы и переходник для их установки с помощью крестовой отвертки;
  • 11 винтов для материнской платы;
  • 12 демпферных прокладок для вентиляторов;
  • 16 винтов с накатанной головкой для устройств 5,25″;
  • 32 винта с большой шляпкой для жестких дисков формата 3,5″;
  • 32 маленьких винта для накопителей формата 2,5″.
Fractal Design Define XL R2

Сопроводительная документация состоит из красного листа, разъясняющего условия гарантии и красивой, но, к сожалению, не очень информативной инструкции, из которой нельзя почерпнуть почти ничего, что не было бы указано на бортах коробки.

Fractal Design Define XL R2

Корпус выпускается в двух вариантах расцветки. Точнее — шасси и боковые дверцы всегда окрашены в черный цвет, а фронтальная панель может быть либо полностью черной (цвет Black Pearl), либо серой со шлифовкой под металл (цвет Titanium Grey).


Внешний вид

Фронтальная панель нашего экземпляра Define XL R2 имеет иссиня-черный окрас. На ней совершенно не за что зацепиться взглядом — нет ни решеток, ни отверстий, ни кнопок. Только посередине вверху виднеется «стекляшка» яркого синего индикатора, сигнализирующего о том, что компьютер включен.

Fractal Design Define XL R2

Как и в Define R4, передняя панель является дверцей, открывающейся влево. Маленькая выемка, позволяющая открыть ее, находится на торце, в правом верхнем углу. На основной части фронтальной панели мы видим решетчатые заглушки отсеков 5,25″ и еще одну крупную дверцу, закрывающую отсек передних вентиляторов.

Fractal Design Define XL R2

Внутри, над дверной выемкой, расположен трехпозиционный регулятор скорости вентиляторов. Тумблер можно переключить на 12, 7 или 5 вольт, снизив тем самым скорость вращения трех вентиляторов одновременно.

Fractal Design Define XL R2

Четыре отсека для устройств формата 5,25″ оборудованы легкосъемными заглушками. Чтобы их демонтировать, достаточно потянуть за язычок справа. Как и в младшем Define R4, ни в самих заглушках, ни за ними не предусмотрено никакой защиты от попадания пыли внутрь.

Fractal Design Define XL R2

Нижняя половина передней панели корпуса занята решетчатой дверцей, закрывающей отсек вентиляторов. Чтобы открыть ее влево, необходимо нажать в двух местах, обозначенных стрелочками, освободив тем самым дверные защелки.

Fractal Design Define XL R2

Обойма вентиляторов является съемной, вверху ее удерживает всего один пластмассовый язычок. Однако чтобы извлечь ее наружу придется сначала освободить провода питания вентиляторов.

Fractal Design Define XL R2

Съемная пластиковая обойма для двух 120- или 140-мм пропеллеров одновременно является и пылевым фильтром. Сетка приклеена непосредственно к пластмассе. Вентиляторы защелкиваются прямо в обойму. Таким образом, есть два момента, которые стоит учитывать. Во-первых, вентиляторы с нестандартной рамкой сюда не подойдут. Во-вторых, чтобы помыть фильтр, пропеллеры придется предварительно извлечь.

Fractal Design Define XL R2

Массивная фронтальная дверца выполнена из пластмассы, проклеенной внутри толстым слоем шумоизоляции. Отрывается она на двух скрытых петлях, а в закрытом положении удерживается двумя мощными магнитами. Прилегает дверца к панели плотно и без зазора, следовательно — никаких устройств с выступающими частями разместить в отсеках 5,25″ не удастся.

Fractal Design Define XL R2

Правая боковая панель ровная и сплошная. Она удерживается двумя винтами с накатанной головкой, но мы нигде не увидели ручек, облегчающих снятие двери. Позже станет понятно почему.

Fractal Design Define XL R2

На торце передней панели с обеих сторон проделано множество горизонтальных вентиляционных отверстий. Именно через них внутрь попадает основная часть забортного воздуха. Расположение вентиляции сбоку незначительно уменьшает воздушный поток, но позволяет заметно снизить общий уровень шума, исходящий от компьютерных компонентов, находящихся внутри.

Fractal Design Define XL R2

Левая боковая панель имеет перфорированное отверстие для установки одного 120- или 140-мм вентилятора, закрытое фирменной пластиковой заглушкой.

Fractal Design Define XL R2

Дверцы сделаны из очень толстого металла, и имеют отличную общую жесткость. Вместе со слоем плотного шумоизолирующего материала панель весит 3,2 кг. Ручки на двери отсутствуют, потому что механизм ее открытия гильотинного типа — в стороны, в то время как в большинстве корпусов дверцы обычно сдвигаются назад. Благодаря хорошей подгонке деталей демонтаж боковой панели не требует никаких усилий даже без ручек.

Fractal Design Define XL R2

Верхняя панель лишь немного уступает в степени лаконичности фронтальной и боковым частям корпуса. Она полностью ровная, в передней части находятся органы управления ПК и внешние порты, а сзади — два посадочных места под вентиляторы, закрытые уже ставшими привычными для нас пластиковыми заглушками. Толщина металла верхней панели заметно уступает таковой в сравнении с боковыми дверцами и самим шасси.

Fractal Design Define XL R2

Отверстия для вентиляторов размещены весьма продуманно. Судя по перфорации, как 120- так и 140-мм модели будут находиться вплотную и рядом. Это важно для установки радиаторов СВО. В решетке есть дополнительные отверстия под 120-мм вентиляторы, смещенные в сторону от плоскости поддона материнской платы. Это смещение в сантиметр позволяет устанавливать 240-мм радиаторы практически любой толщины, не беспокоясь о том, что они заденут элементы «материнки».

Fractal Design Define XL R2

Органы управления ПК, вынесенные на верхний торец передней панели, состоят из двух 3,5-мм аудио входов, клавиши перезагрузки, крупной круглой клавиши запуска, обрамленной по кругу индикатором синего цвета, двух портов USB 3.0 и двух портов USB 2.0, расположенных вертикально. Ориентация портов говорит в пользу напольного положения корпуса и о том, что их необходимо будет регулярно очищать от пыли.

Fractal Design Define XL R2

Большая часть нижней панели имеет перфорацию, закрытую длинным съемным пылевым фильтром.

Fractal Design Define XL R2

Крупные передние ножки поднимают корпус на 23 мм над поверхностью, обеспечивая отличную вентиляцию для блока питания и бесперебойный поток воздуха для нижнего пропеллера. Структура ножек состоит из резины, одетой в пластиковую обойму и обернутой еще одним слоем зеркального пластика, внешне напоминающего металл. Сцепление и виброизоляция получаются просто отличными.

Fractal Design Define XL R2

Задние ножки имеют такую же высоту, но вдвое меньший диаметр. Возможно, это сделано с целью экономии, а может быть — чтобы не мешать фильтру. В любом случае, на функциональности подобное уменьшение никоим образом не сказывается. Однако, учитывая общий вес корпуса и системы в сборе, в комплекте совсем не помешали бы прорезиненные колесики, в качестве альтернативы ножкам.

Fractal Design Define XL R2

Пылевой фильтр имеет длину 357 мм и это именно тот запас места сзади, который нужен, чтобы его извлечь. Вряд ли тыльная часть корпуса будет располагаться настолько далеко от стенки, а значит — тяжелое шасси придется сдвигать, только чтобы счистить накопившуюся на дне пыль. Не самая радужная перспектива. Если бы фильтр состоял из двух частей, или же выдвигался не назад, а вперед, все было бы намного легче.

Fractal Design Define XL R2

Задняя панель корпуса выглядит в целом стандартно, если не считать девяти слотов расширения, закрытых заглушками контрастного белого цвета. Удивляет и отсутствие модных сегодня прорезиненных отверстий для вывода шлангов СВО наружу.

Fractal Design Define XL R2

Зато сверху есть крупная вертикальная перфорация, помогающая в нелегком деле отвода теплого воздуха из корпуса, не прибегая к помощи отверстий верхней панели. Чуть ниже есть посадочное место для одного 120- или 140-мм вентилятора, закрытое крупной, легко проницаемой для воздушного потока решеткой.

Fractal Design Define XL R2

Посадочное место блока питания позволяет ориентировать его вентилятором как вверх, так и вниз. Именно отсюда, снизу выдвигается упомянутый ранее длинный пылевой фильтр.

Fractal Design Define XL R2

Внутреннее устройство

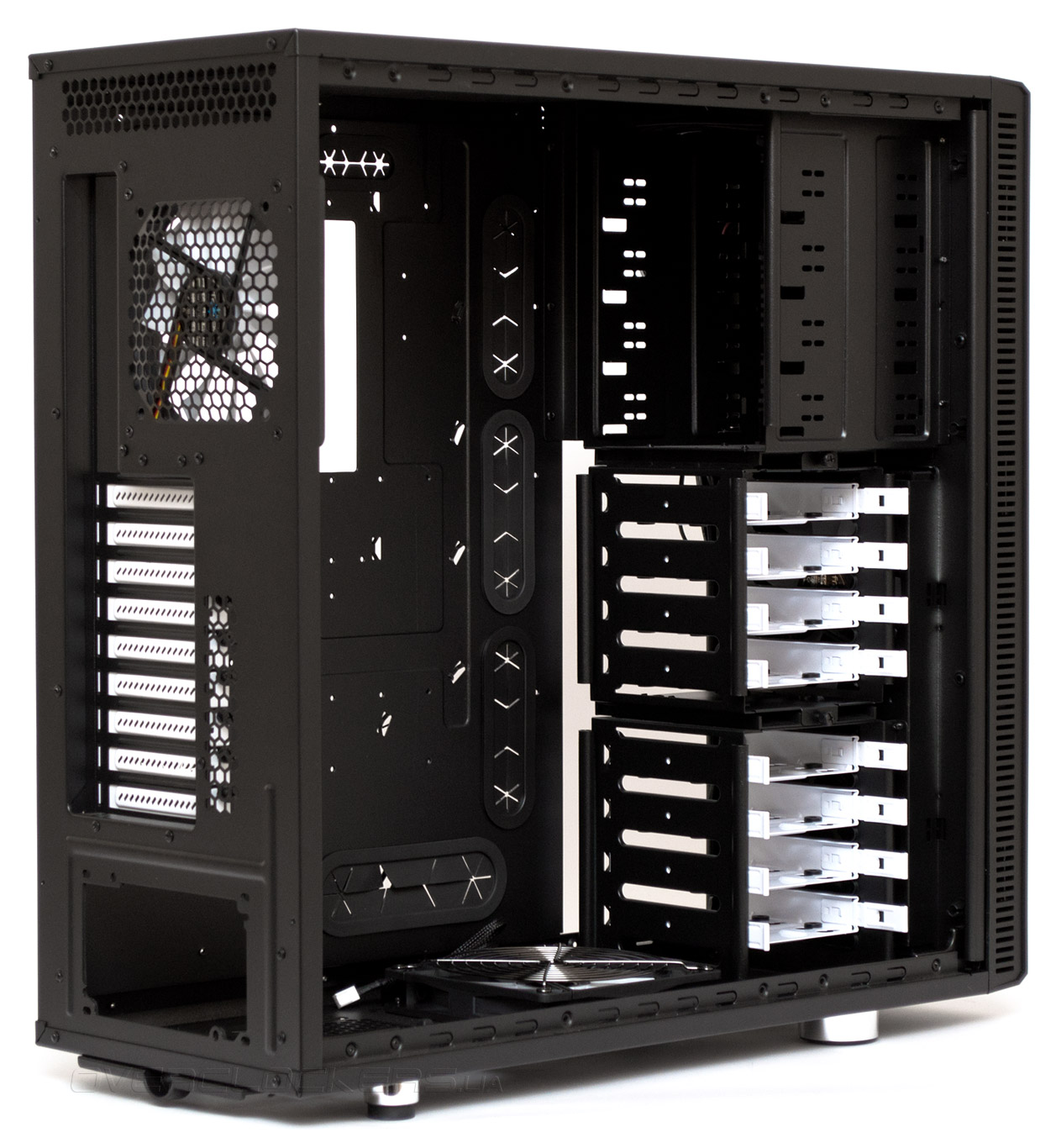

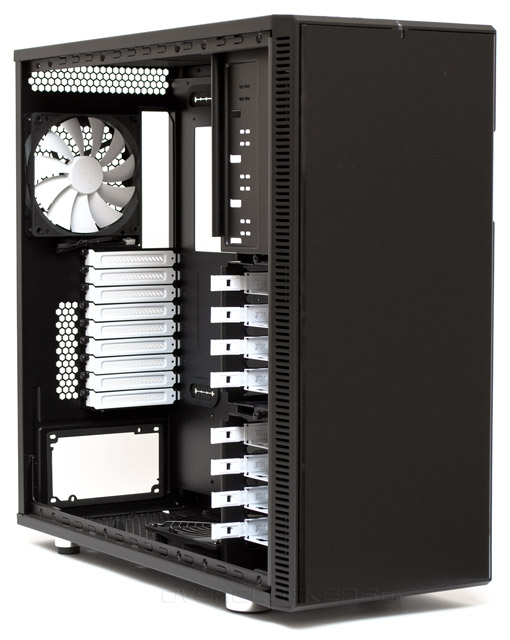

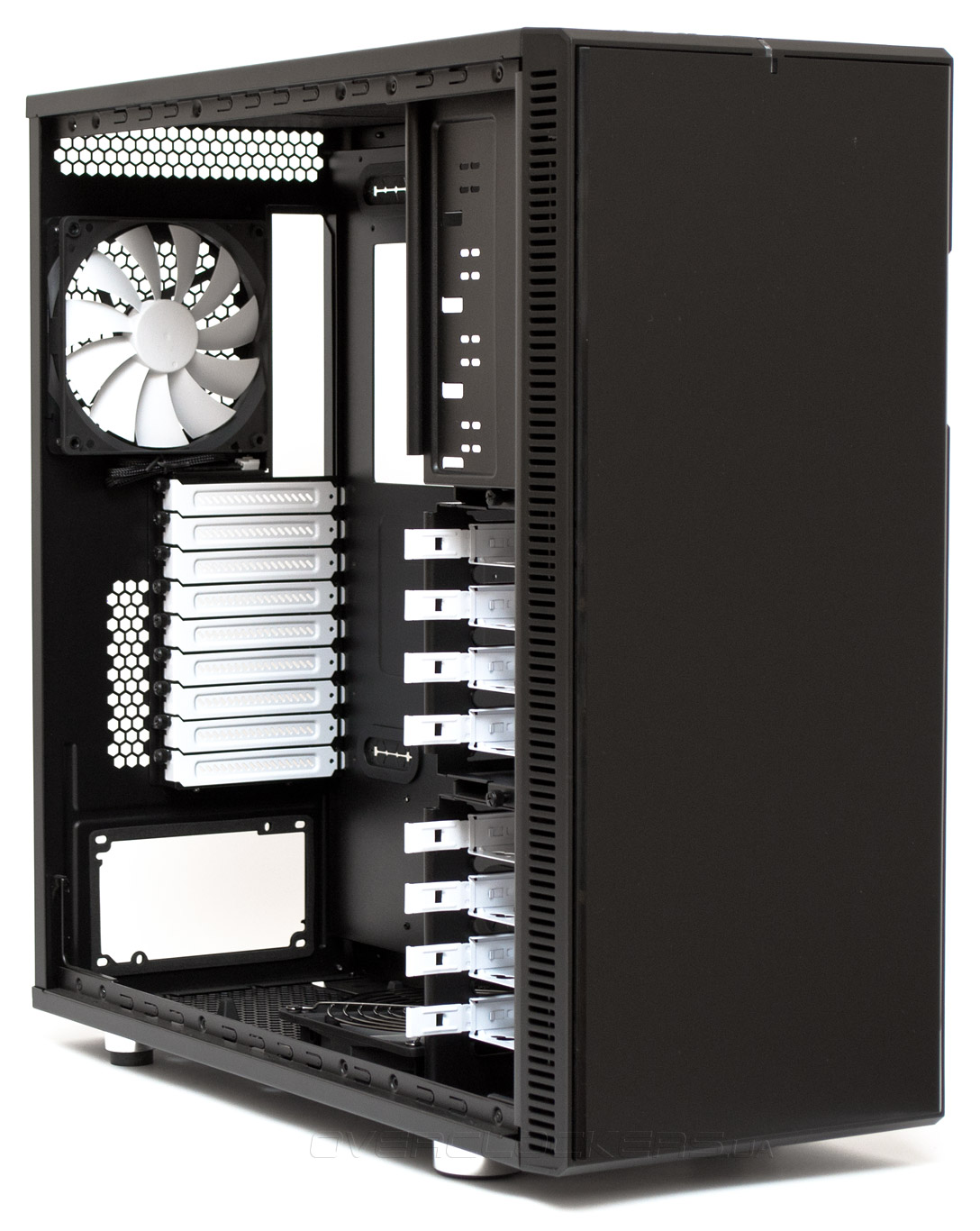

Fractal Design Define XL R2 поддерживает установку материнских плат формата XL-ATX, E-ATX, ATX, MicroATX и Mini-ITX. Единственное, что может помешать установке крупных плат в этот корпус, это наличие всего 11 стоек в комплекте. В редких случаях их может понадобиться чуть больше. Допустимая высота процессорного кулера официально заявлена на уровне 170 мм. По нашим замерам ничто не помешает поставить на процессор и 190 мм. С установленными корзинами накопителей можно использовать видеоадаптеры длиной до 330 мм. Если же снять корзины, получим целых 480 мм, чего хватит по длине для любой видеокарты. Допустимая длина блока питания — 190 мм с установленным нижним 140-мм вентилятором.

Fractal Design Define XL R2

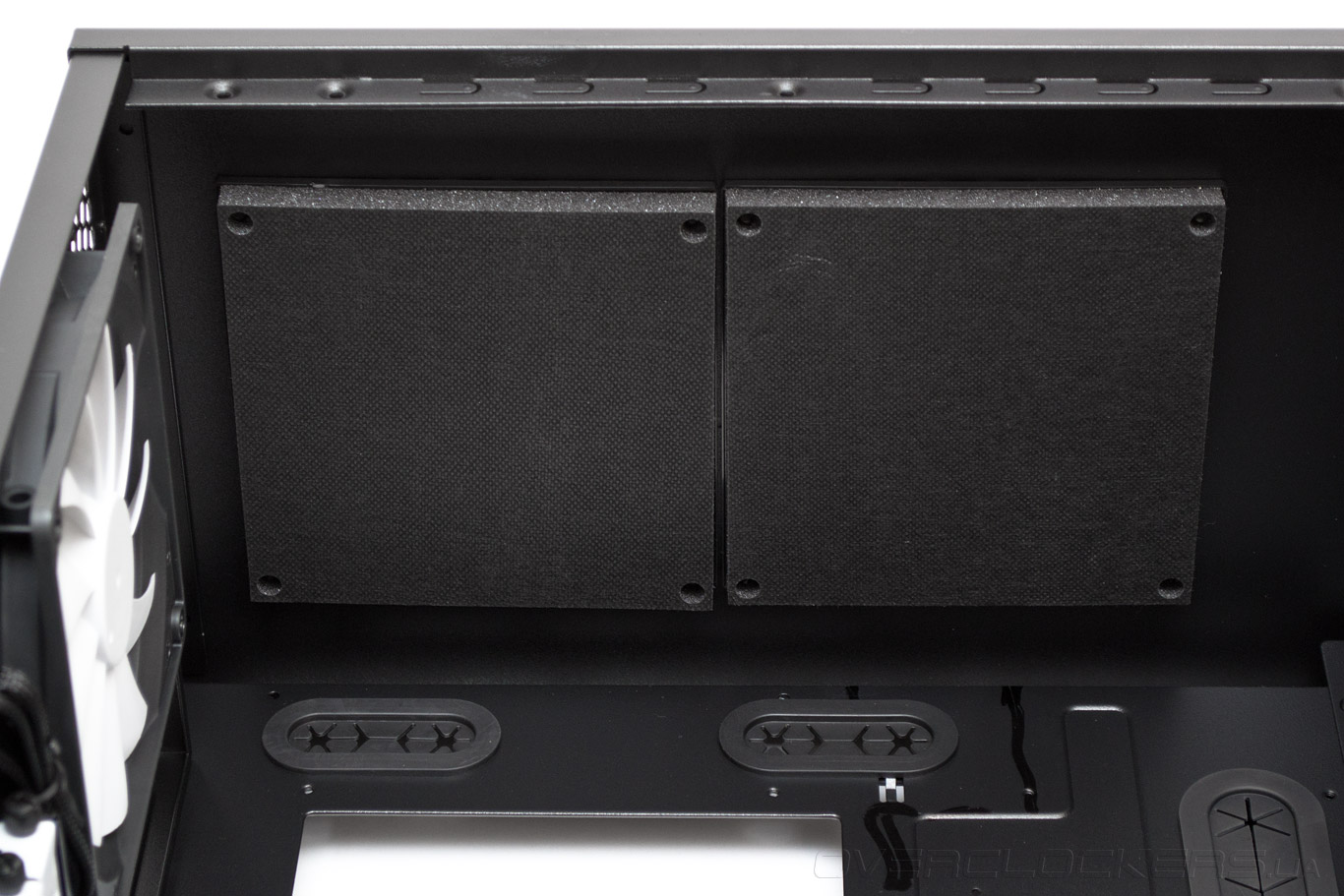

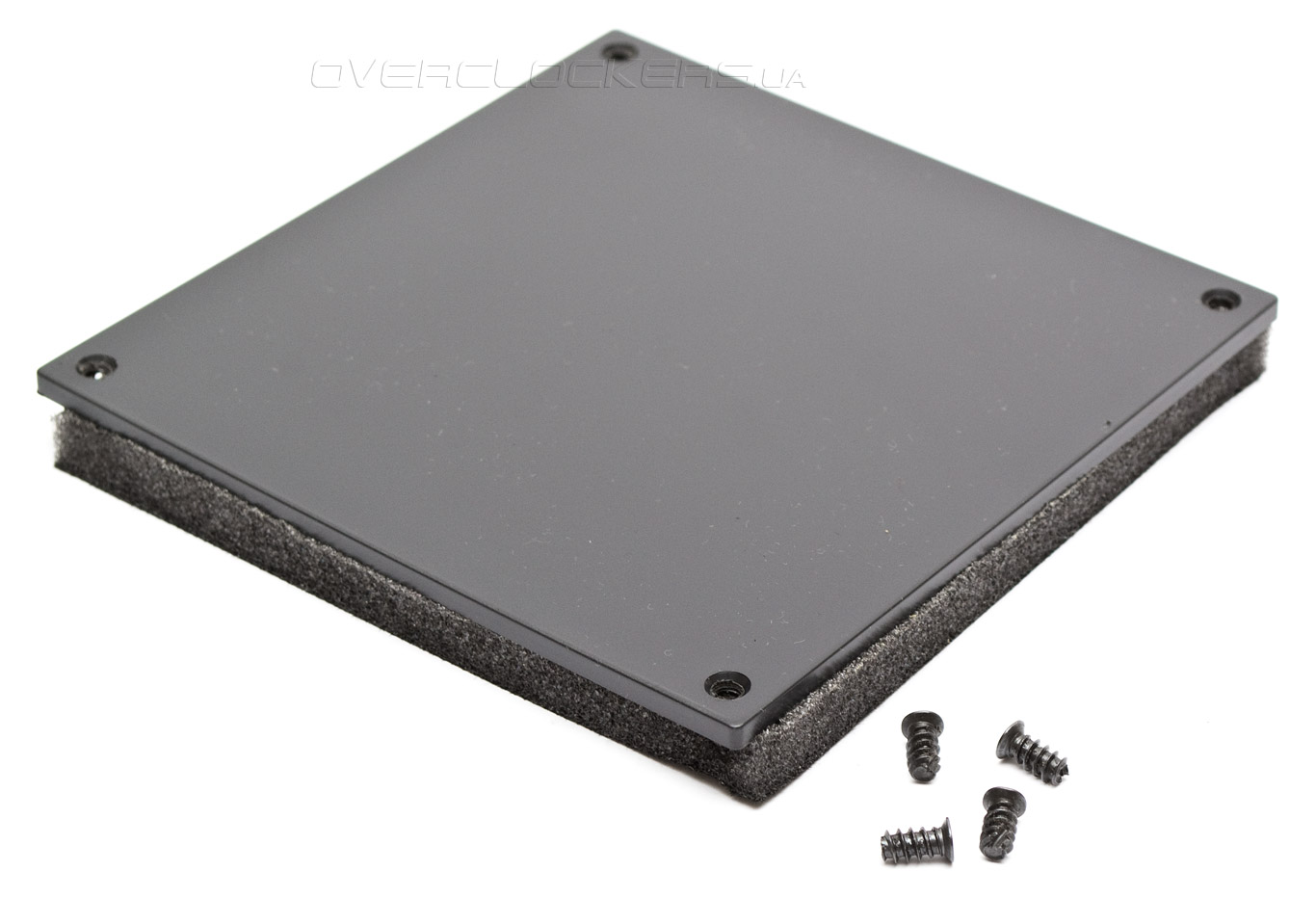

Верхние посадочные отверстия для двух вентиляторов закрыты пластиковыми заглушками ModuVent, имеющими дополнительный слой шумоизоляции. Сделано это чтобы снизить уровень шума и избежать накопления пыли в случае, если дополнительная вентиляция не требуется. Если их снять, то от верхней панели до материнской платы останется запас пространства в 63 мм, чего хватит как для беспроблемной установки вентиляторов, так и для монтажа полноценного радиатора СВО.

Fractal Design Define XL R2

Шурупы, оставшиеся после снятия заглушки можно использовать для фиксации вентиляторов. Очень удобно. Главное не забыть при этом про антивибрационные прокладки, присутствующие в комплекте. Их хватит на три вентилятора.

Fractal Design Define XL R2

На задней панели изнутри мы видим предустановленный 140-мм вентилятор белого цвета, о котором расскажем в конце раздела. Девять заглушек слотов расширения имеют небольшие отверстия для вентиляции и удерживаются винтами с накатанной головкой.

Fractal Design Define XL R2

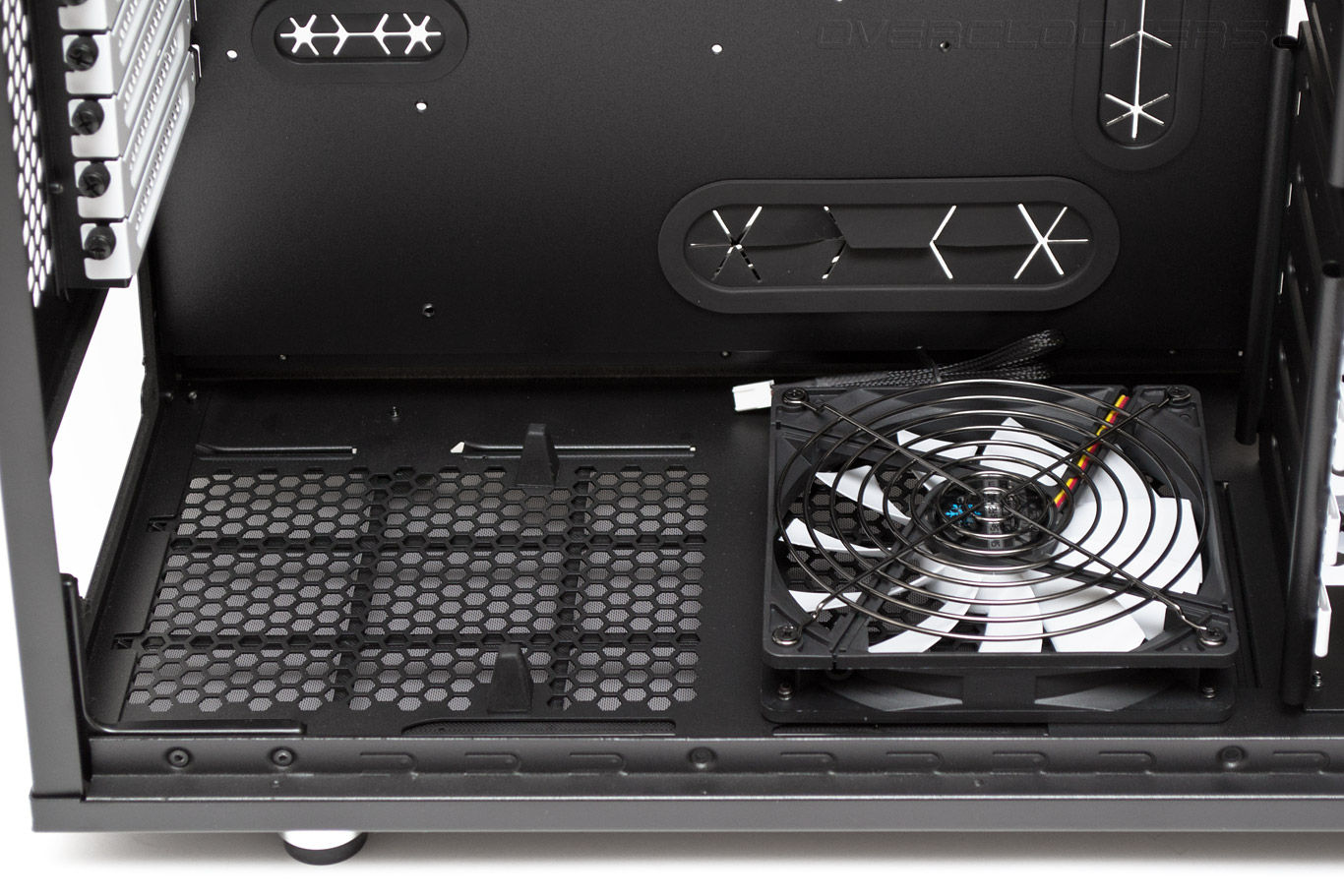

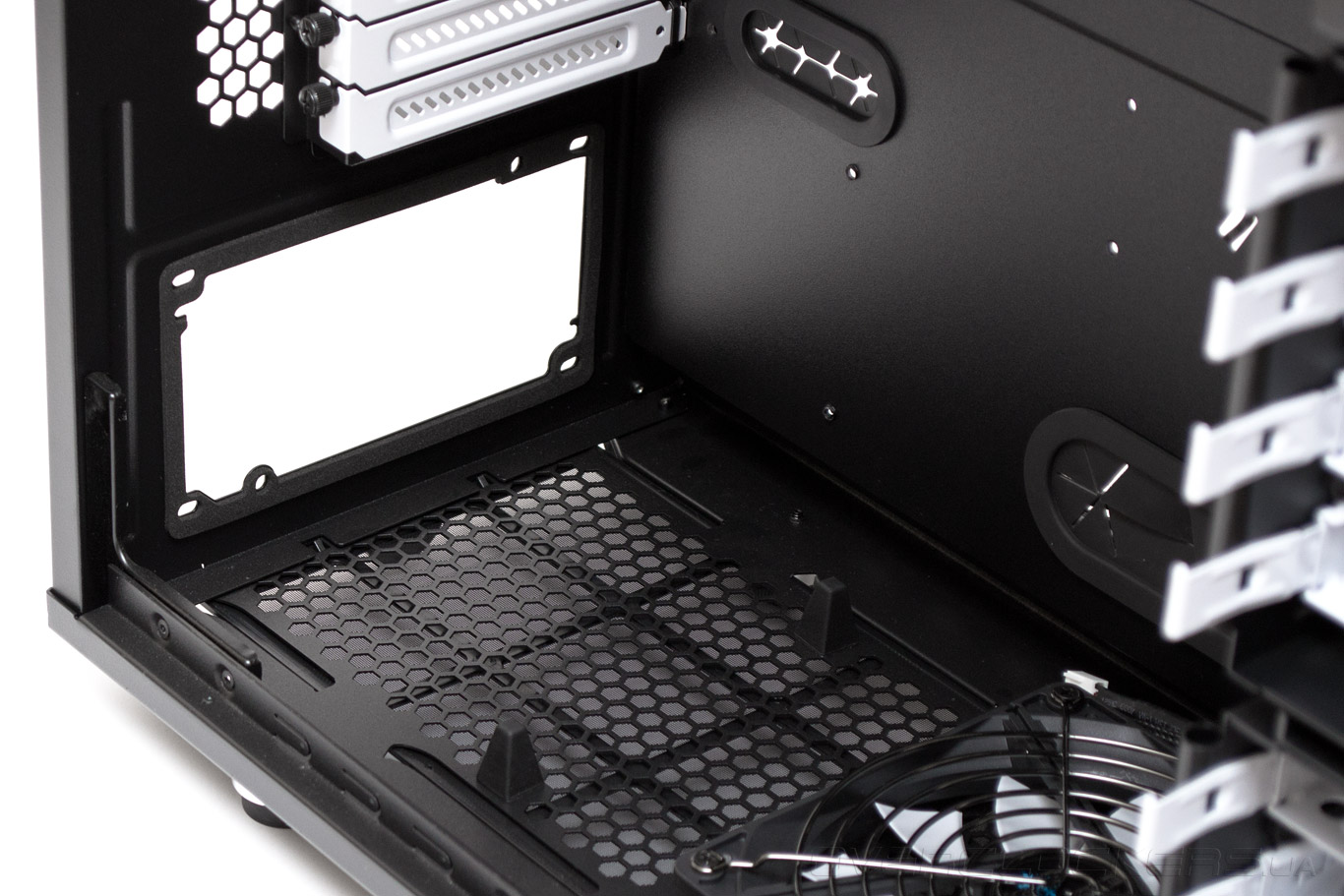

Место крепления блока питания обладает виброизолирующей прокладкой со стороны задней панели и двумя резиновыми подставками высотой 17 мм снизу. Такой запас пространства между решеткой и блоком резко уменьшает интенсивность аэродинамических шумов. Приятно, что вопросу снижения шума от блока питания уделено так много внимания.

Fractal Design Define XL R2

Ровно по центру корпуса снизу находится еще один предустановленный 140-мм вентилятор. Основная задача данного пропеллера — доставлять холодный забортный воздух напрямую к видеокарте. Металлическая решетка защищает крыльчатку от случайного попадания проводов.

Fractal Design Define XL R2

Корзины накопителей и их расположение являются основной «фишкой» данного корпуса.

Fractal Design Define XL R2

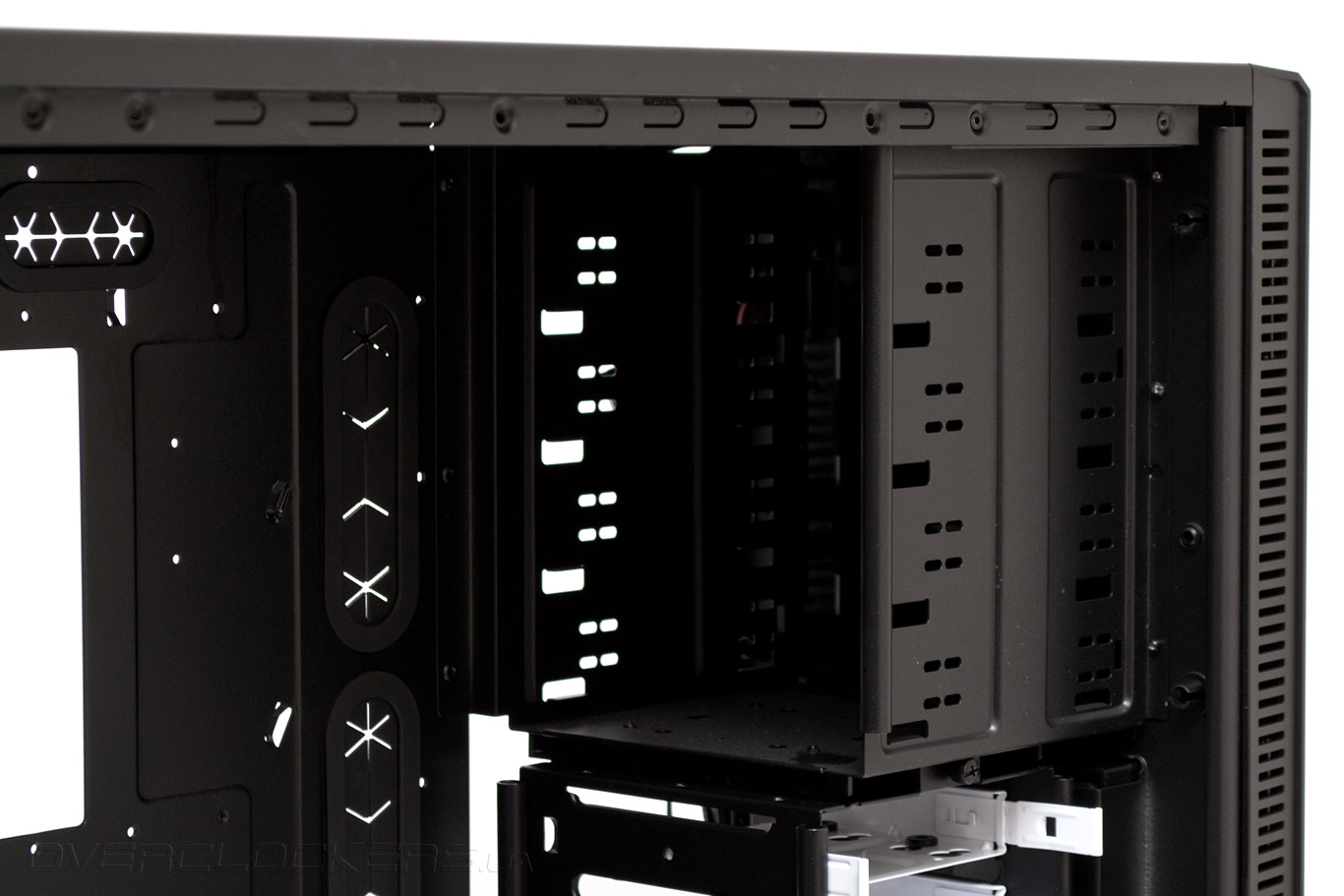

Начнем с наиболее «скучных» верхних корзин для устройств формата 5,25″. Здесь насчитывается четыре посадочных места. Для крепления приводов в комплекте есть 16 винтов с накатанной головкой, пользоваться которыми гораздо удобнее и надежнее, чем любой из существующих систем безвинтовой фиксации.

Fractal Design Define XL R2

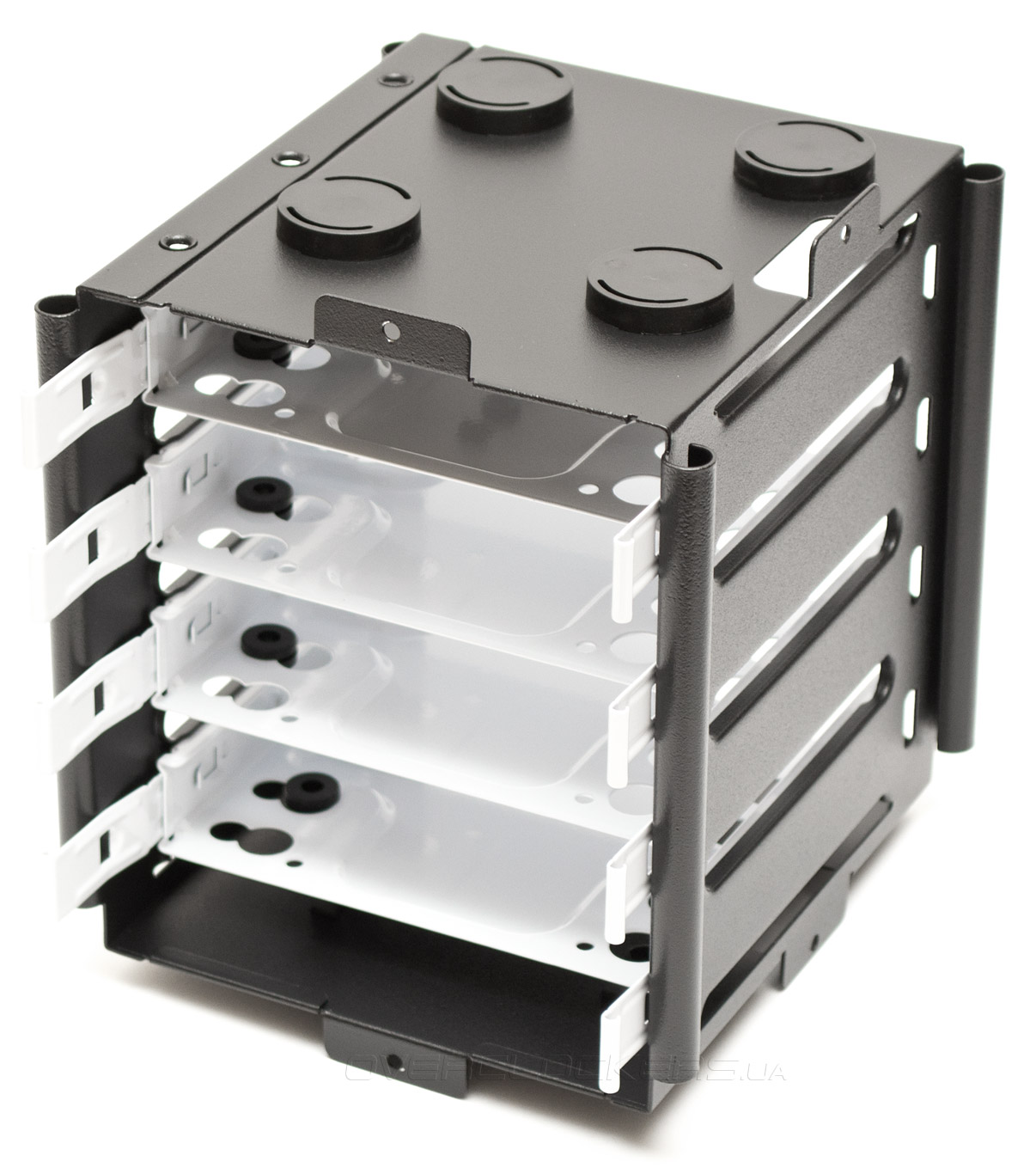

Для жестких дисков предусмотрено две съемные корзины с раздельными салазками. В каждую помещается по четыре накопителя. Для снятия или поворота на 90 градусов средней корзины нужно будет выкрутить два винта с накатанной головкой. Если с нижним винтом проблем не возникнет, то с верхним проще будет использовать отвертку, так как он располагается слишком близко к стенке и крутить его руками очень неудобно.

Fractal Design Define XL R2Fractal Design Define XL R2

Средняя корзина имеет достаточную жесткость, салазки сидят в ней плотно.

Fractal Design Define XL R2

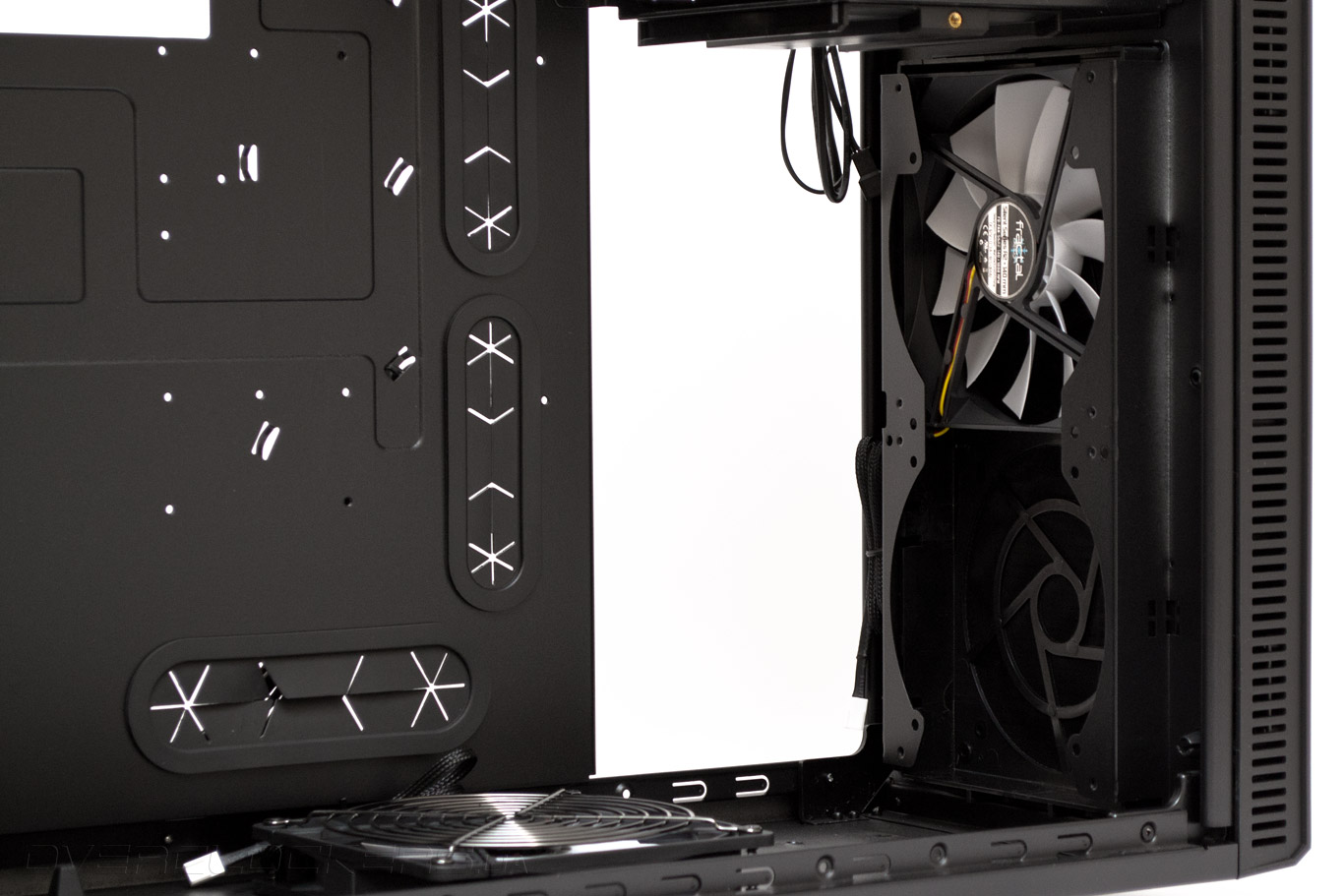

Сняв среднюю корзину, мы полностью освободим место для длинных видеоадаптеров напротив первых семи слотов расширения. Здесь же находится последний из трех предустановленных вентиляторов.

Fractal Design Define XL R2

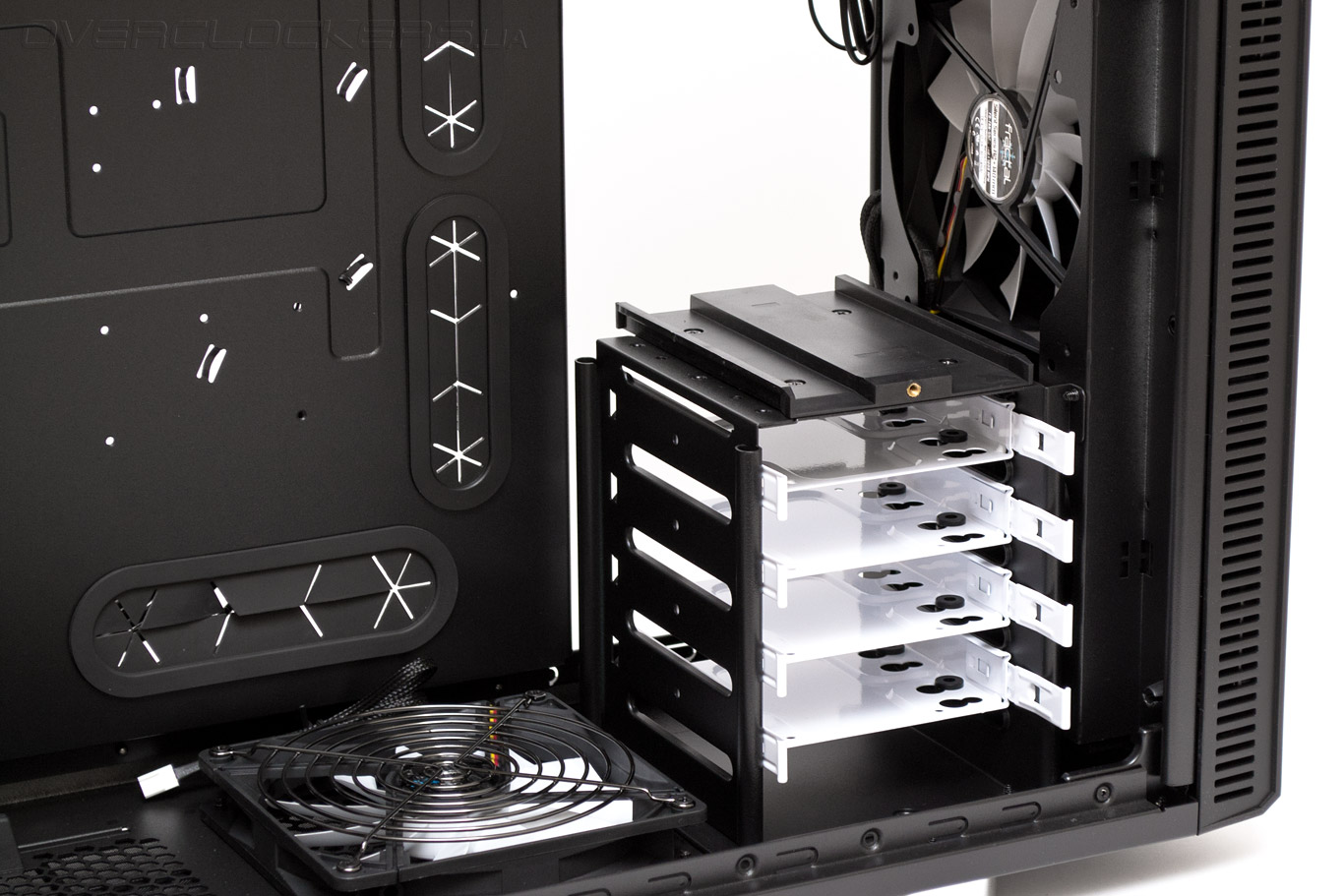

Снятие нижней корзины происходит несколько сложнее. Сначала необходимо извлечь два обычных винта со стороны передней панели. Чтобы получить к ним доступ, достаточно снять обойму вентиляторов. А со стороны нижней панели корпуса нужно будет выкрутить еще четыре винта. Нижнюю стойку накопителей можно отодвинуть на две позиции. Первая находится в 43 мм от передней панели при поперечной ориентации корзины или же в 34 мм при продольной. Но раз все равно приходится жертвовать нижним вентилятором, имеет смысл передвинуть стойку на его место, благо посадочные отверстия полностью совпадают. Так получится уже 150 мм запаса до передней панели, что позволит установить серьезный по габаритам радиатор СВО. Пространство для блока питания при этом совершенно не пострадает. Единственное ограничение — в таком положении нижней корзины нельзя использовать материнскую плату, превышающую по высоте стандарт ATX.

Fractal Design Define XL R2Fractal Design Define XL R2

И наконец, если снять все корзины, количество пространства внутри становится достаточным для любых экспериментов. Как видно в данном ракурсе, хотя вентиляторы держатся за пластиковую обойму, в корпусе есть спереди металлические дужки под 120- и 140-мм посадочные размеры. Обладатели крупных радиаторов могут не беспокоиться. К сожалению, под данным углом различимы явные дефекты покраски, которые есть и в других подобных местах изгиба металла.

Fractal Design Define XL R2

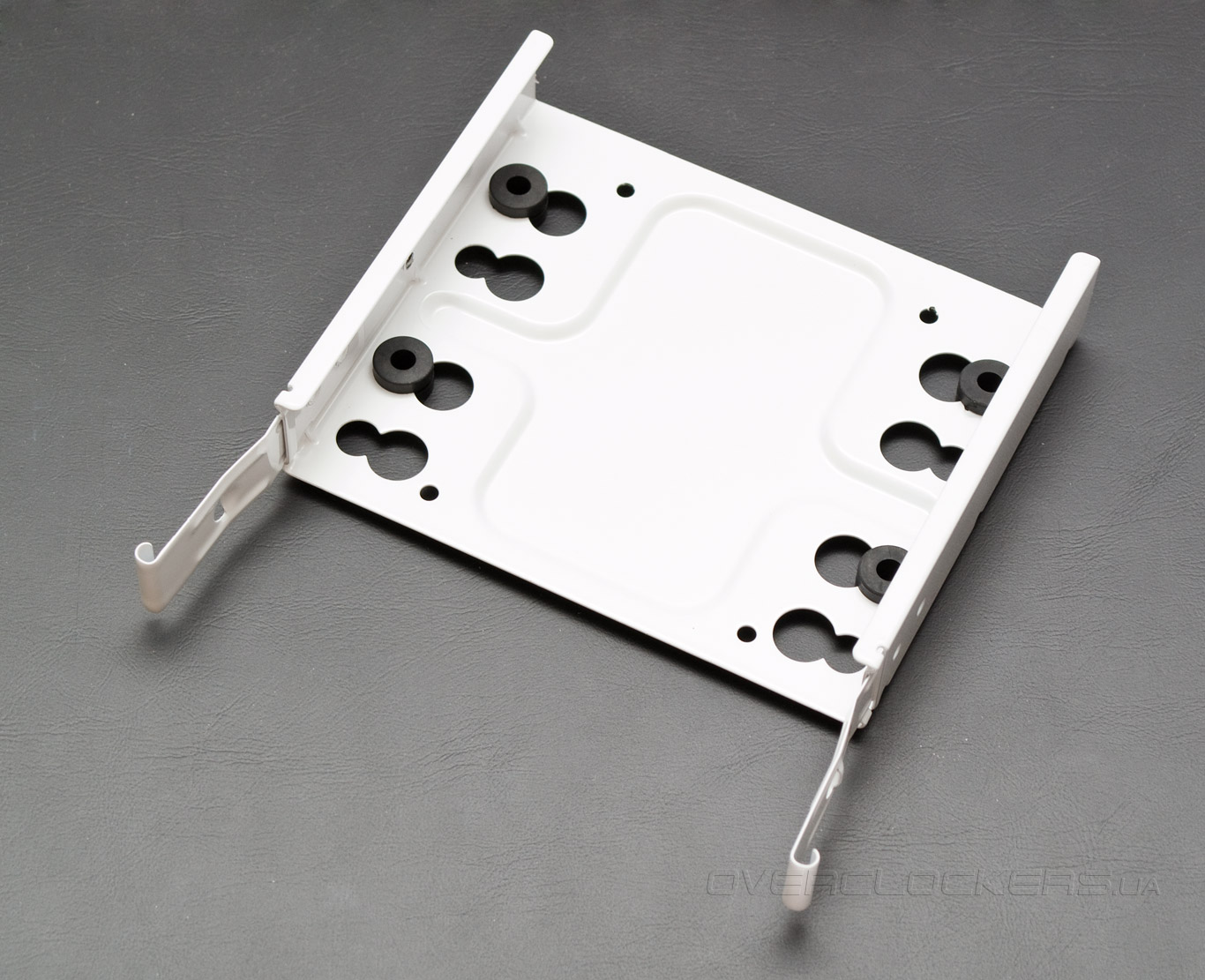

Салазки оборудованы прокладками для гашения вибраций от 3,5″ жестких дисков. Есть и возможность сместить диск на полтора сантиметра вперед или назад (это помогает избежать несовместимости при продольной ориентации корзин). Через резинки продеваются винты, которые собственно и фиксируют накопитель.

Fractal Design Define XL R2

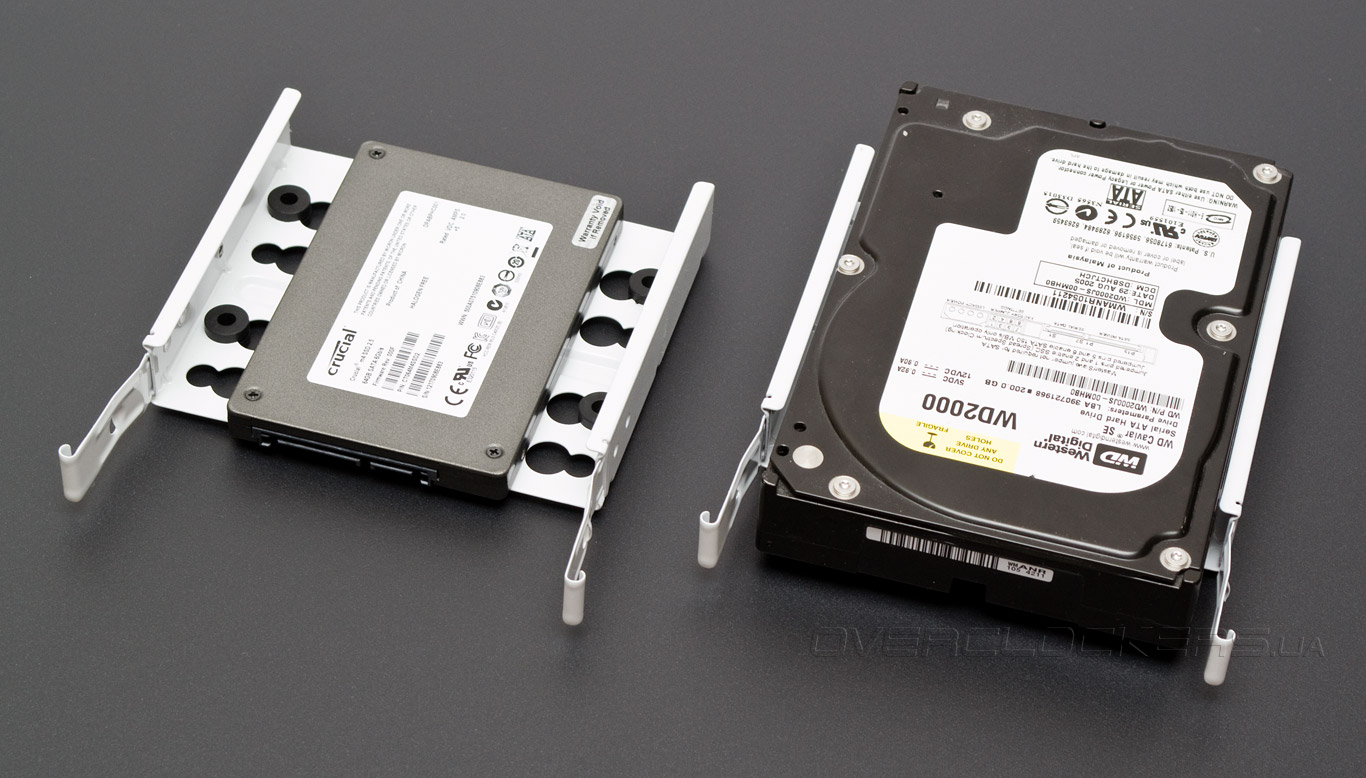

Салазки позволяют закрепить с помощью винтов как 3,5″, так и 2,5″ накопители. Если этого недостаточно, сами салазки возможно зафиксировать винтами в их корзинах.

Fractal Design Define XL R2

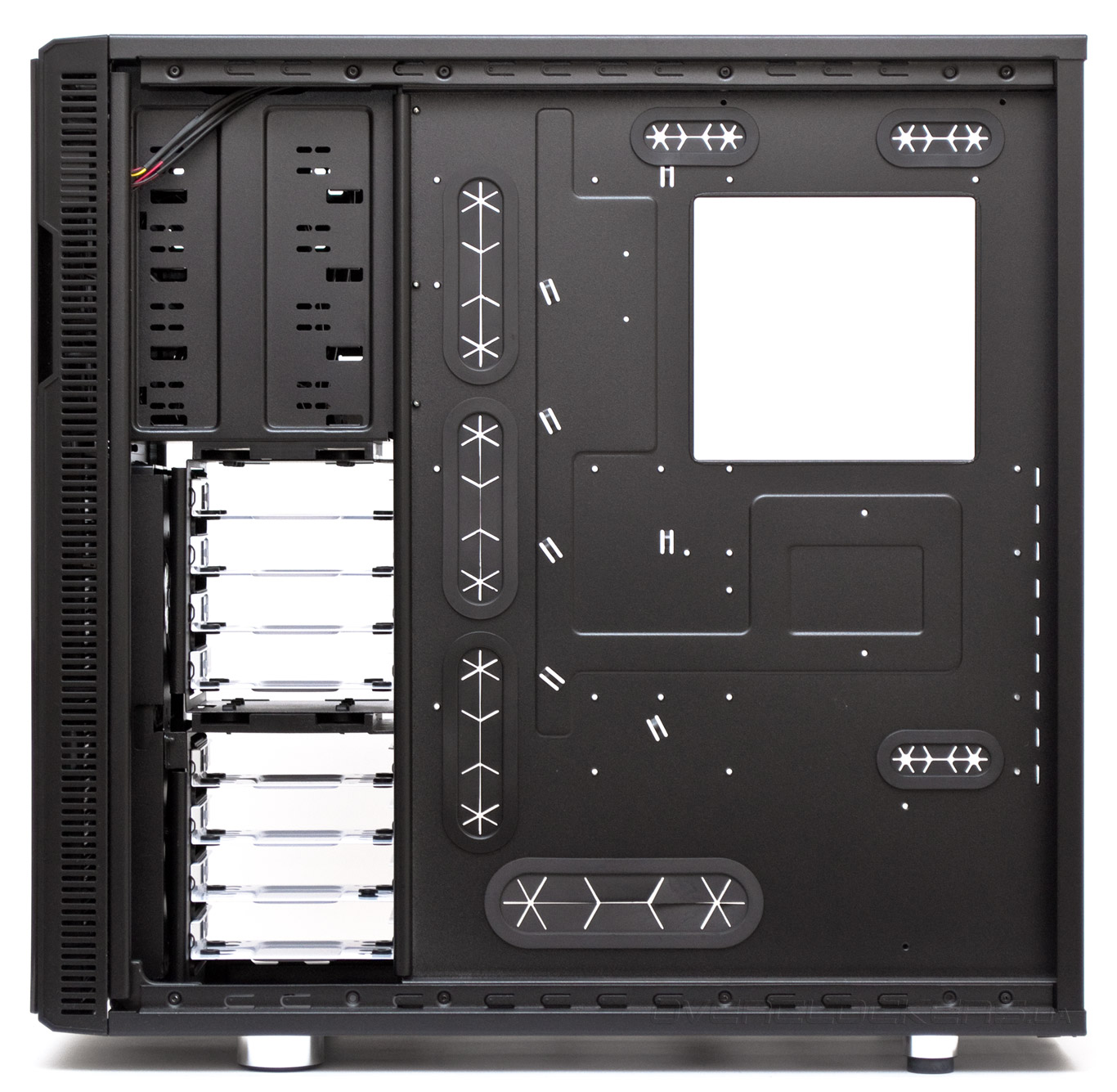

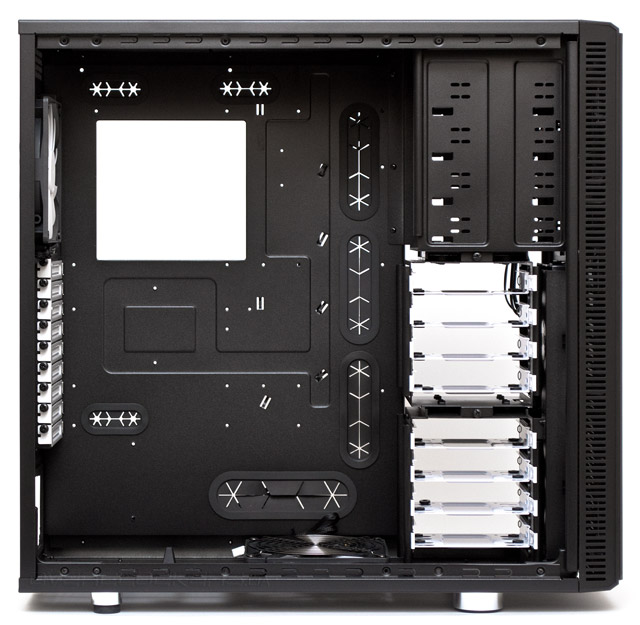

Массивный поддон материнской платы имеет семь прорезиненных отверстий и столько же проушин для скрытой укладки проводов. Отверстие для усилительной пластины достаточно крупное и расположено удачно. Расстояние от поддона до правой боковой дверцы составляет 23 мм. Это не очень много и протягивать кабеля следует тщательно, избегая многократного перехлеста, иначе дверца может и не закрыться.

Fractal Design Define XL R2

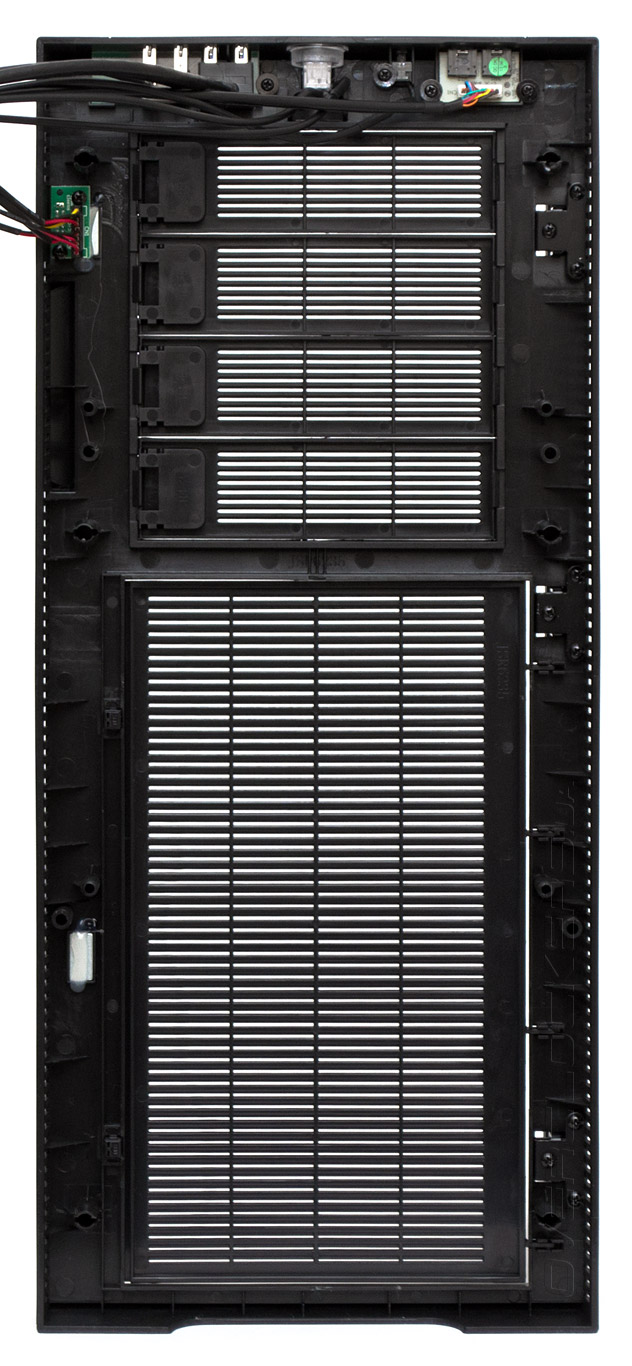

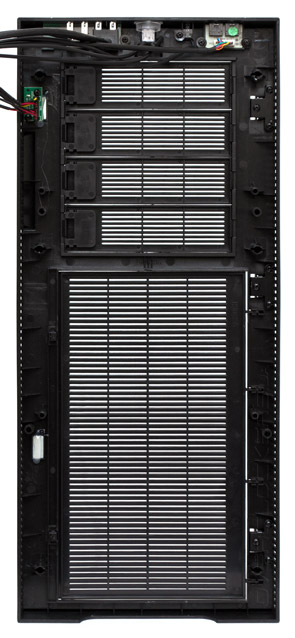

Так выглядит изнутри передняя фальшь панель с открытой дверцей. Она держится на шести пластиковых клипсах типа «тюльпан», снимается легко. Рекомендуем выдавливать клипсы по очереди, а не просто дергать панель за выемку снизу. Так можно избежать внезапных поломок и трещин. Провода передней панели следует освободить до начала демонтажа.

Fractal Design Define XL R2

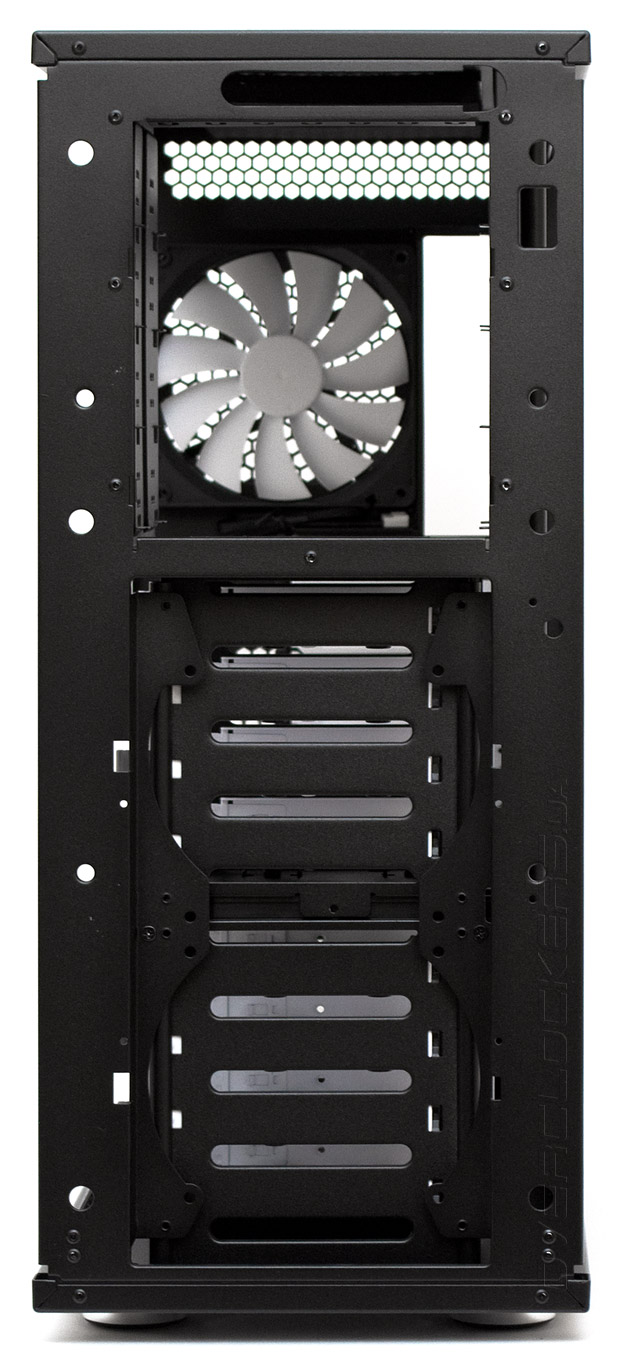

А вот и металлическая часть передней панели:

Fractal Design Define XL R2

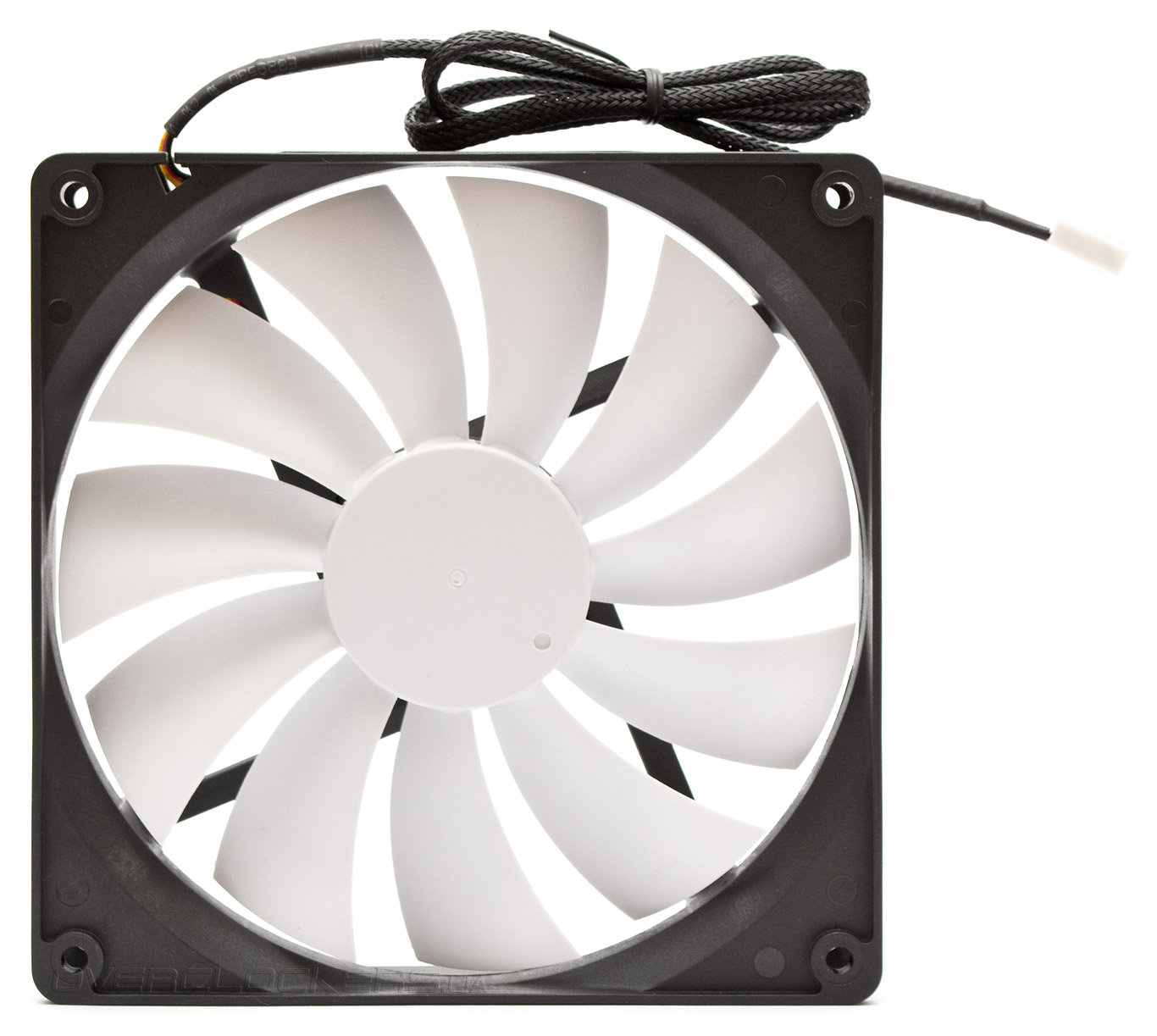

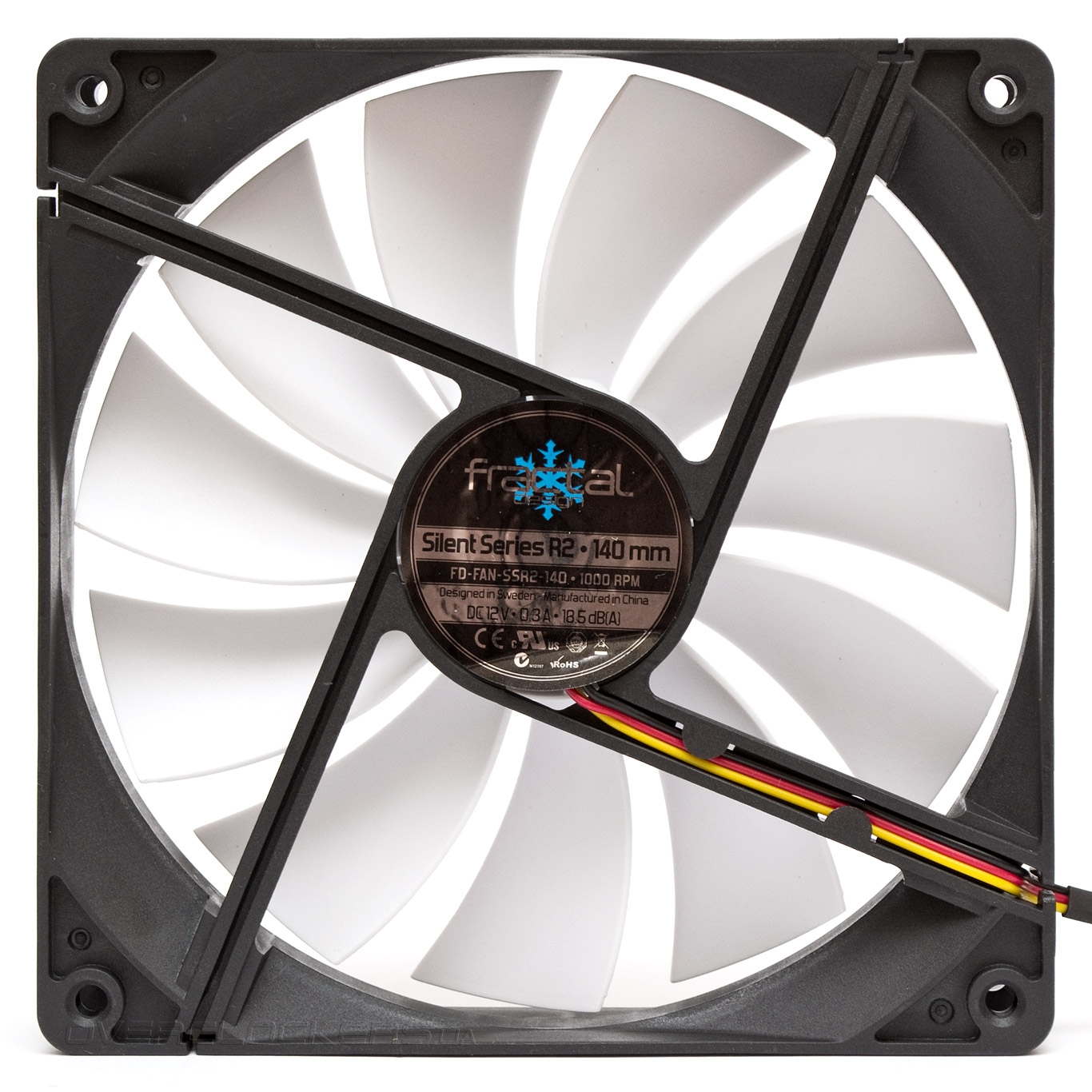

Все три предустановленные в корпусе 140-мм вентилятора одинаковые и относится к линейке Fractal Design Silent Series R2, выполненной на основе гидродинамического подшипника. Длина их шнуров в оплетке составляет 500-мм, подключение — трехконтактное. Крыльчатка стартует с 4 В и 400 об/мин, создавая не более 35 дБ (А) шума. При 7 В получаем 650 об/мин и все еще тихие 37 дБ (А). На полной скорости (12 В, 1000 об/мин) вентилятор становится заметен, создавая звуковое давление в 43 дБ (А). Подшипник издает легкое потрескивание, которое может досадить любителям абсолютной тишины. Маркировку и заявленные технические характеристики можно рассмотреть на фотографии.

Fractal Design Define XL R2 Fractal Design Define XL R2

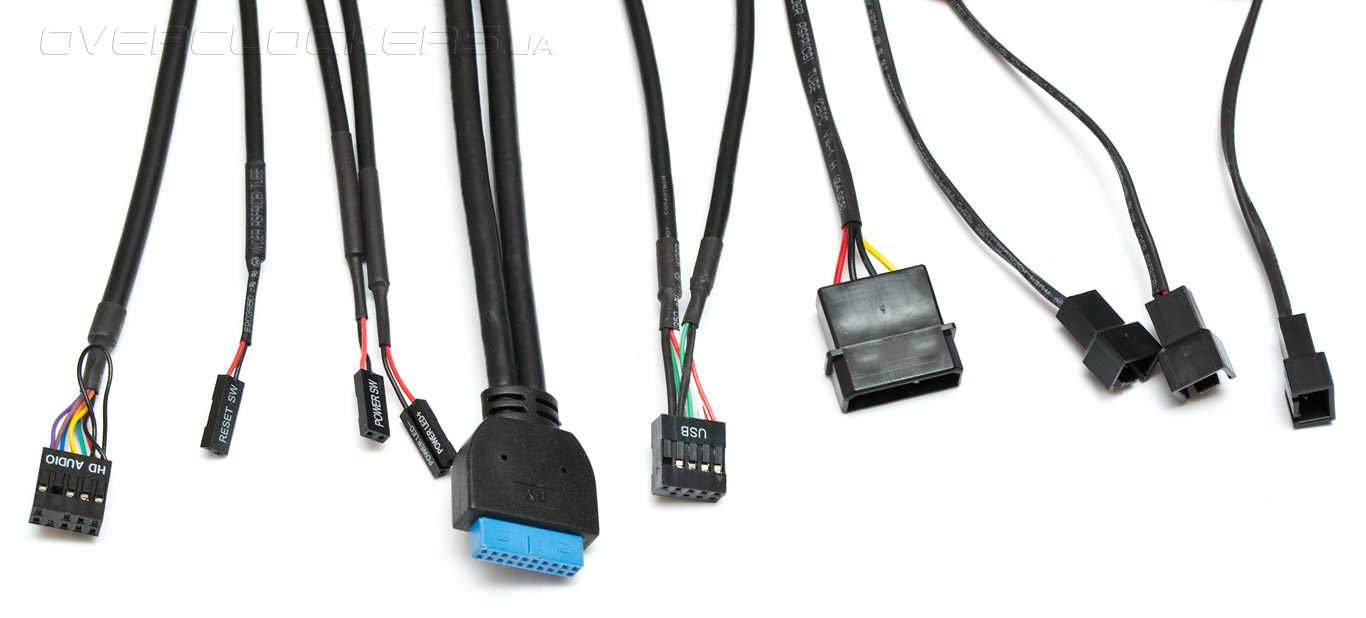

Набор кабелей передней панели включает в себя: провод HD Audio, провода от клавиш перезагрузки и запуска ПК, провод индикатора питания, колодку USB 3.0 для внутреннего подключения, колодку USB 2.0, «молекс» питания контроллера оборотов и три трехконтактных разъема для подключения вентиляторов. Провода от светодиода активности накопителей нет, но при необходимости выполнить его функцию может индикатор питания.

Fractal Design Define XL R2

Сборка

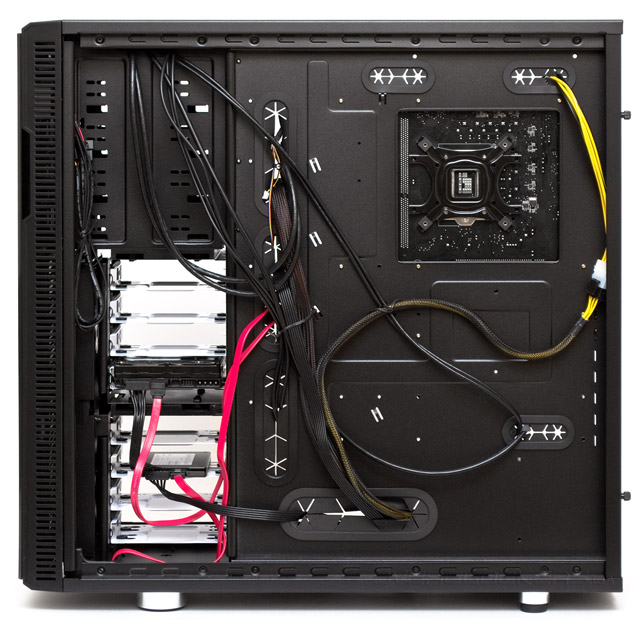

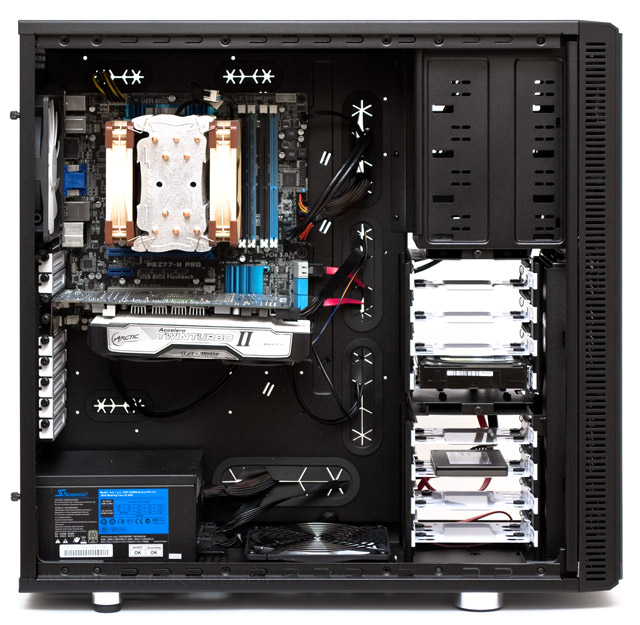

Сборка системы в Fractal Design Define XL R2 способна доставить удовольствие, поскольку к любому компоненту всегда есть полный доступ. Однако проблемой может стать слишком большой вес корпуса. Провода удалось свободно разместить за поддоном, вырез в котором полностью совпал с расположением усилительной пластины. Сборщикам следует учесть, что для кабеля питания процессора может понадобиться удлинитель, которого нет в комплекте.

Fractal Design Define XL R2

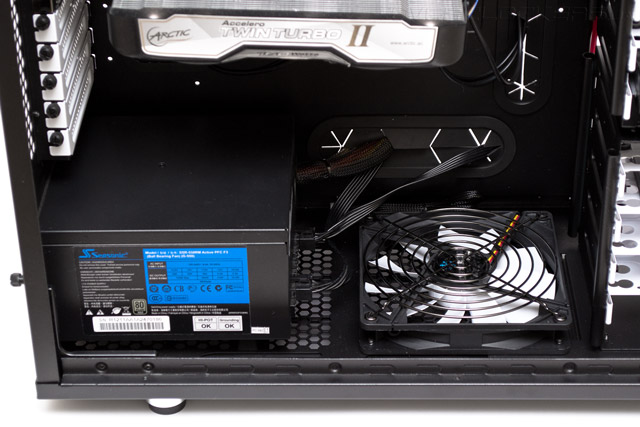

После сборки мы обнаружили, что запас места между девятым слотом расширения и блоком питания равен 24 мм. Учитывая, что высота слота составляет приблизительно 20 мм, в данный корпус фактически поместятся и XL-ATX материнские платы с десятью слотами расширения.

Fractal Design Define XL R2


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Define XL R2 использовалась следующая тестовая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Zalman CNPS10X Performa + 2 x Noctua NF-F12 PWM;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • термоинтерфейс: Noctua NT-H1.
Fractal Design Define XL R2


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 25 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 319 ватт. Тестирование проводилось в двух режимах:
  • 1000 об/мин — все три предустановленных вентилятора (спереди и снизу на вдув, сзади на выдув) выставлены на максимальную скорость 1000 об/мин, боковые и верхние решетки закрыты заглушками;
  • 700 об/мин — все три предустановленных вентилятора (спереди и снизу на вдув, сзади на выдув) выставлены на скорость 700 об/мин, при которой они становятся бесшумными, боковые и верхние решетки закрыты заглушками.

Результаты тестирования

Тестирование Fractal Design Define XL R2

Fractal Design Define XL R2 — это очень эффективный в плане охлаждения корпус. Большой внутренний объем шасси позволяет обходиться лишь тремя вентиляторами, поскольку воздуху просто негде застаиваться. При скорости вращения крыльчаток предустановленных пропеллеров в 1000 об/мин Define XL R2 обошел открытый стенд по всем параметрам кроме температуры процессора, где проиграл всего один градус. Это великолепный результат, учитывая, что мы ничего не меняли в стоковой начинке корпуса и все лишние вентиляционные отверстия были запечатаны. При снижении скорости вентиляторов до бесшумных 700 об/мин проигрыш по температуре процессора составил 5 градусов, что все равно есть нормальным показателем, ведь в обычных условиях подобные нагрузки встречаются крайне редко. Температуры остальных компонентов по-прежнему не отличались от открытого стенда. Не стоит забывать, что для более мощной системы в данном корпусе остается еще четыре свободных места под 140-мм вентиляторы.


Выводы

Рассмотренный корпус Fractal Design Define XL R2 полностью оправдал наши ожидания. Это действительно настоящий Full-Tower, каким он должен быть, не только по внешнему виду, но и по содержанию — просторный, тихий и прохладный. Если придираться к мелочам, то можно найти недостатки. Например, во внутренней покраске в местах сгибов. Нижний фильтр требует много свободного места для извлечения, передний фильтр представляет собой цельную обойму и чтобы его помыть придется извлечь вентиляторы. Встроенный контроллер можно было распределить не на три, а на все семь бортовых вентиляторов, технически это просто. Вот, пожалуй, и все претензии, которые можно предъявить к данному корпусу. И с нашей точки зрения, на фоне достоинств, указанные недостатки являются несущественными.

Design Define XL R2 — идеальный выбор для создания мощной игровой или рабочей станции. Корпус подойдет даже для систем с двумя процессорами и четырьмя видеоадаптерами. При невысокой средней стоимости, шасси предоставляет покупателям хорошую систему охлаждения из коробки, низкий уровень шума, строгий и стильный внешний вид, отличное качество материалов, возможность разместить практически любые компоненты, включая крупные радиаторы СВО.
