Обзор корпуса Fractal Design Define XL R2

Внутреннее устройство

Fractal Design Define XL R2 поддерживает установку материнских плат формата XL-ATX, E-ATX, ATX, MicroATX и Mini-ITX. Единственное, что может помешать установке крупных плат в этот корпус, это наличие всего 11 стоек в комплекте. В редких случаях их может понадобиться чуть больше. Допустимая высота процессорного кулера официально заявлена на уровне 170 мм. По нашим замерам ничто не помешает поставить на процессор и 190 мм. С установленными корзинами накопителей можно использовать видеоадаптеры длиной до 330 мм. Если же снять корзины, получим целых 480 мм, чего хватит по длине для любой видеокарты. Допустимая длина блока питания — 190 мм с установленным нижним 140-мм вентилятором.

Fractal Design Define XL R2

Верхние посадочные отверстия для двух вентиляторов закрыты пластиковыми заглушками ModuVent, имеющими дополнительный слой шумоизоляции. Сделано это чтобы снизить уровень шума и избежать накопления пыли в случае, если дополнительная вентиляция не требуется. Если их снять, то от верхней панели до материнской платы останется запас пространства в 63 мм, чего хватит как для беспроблемной установки вентиляторов, так и для монтажа полноценного радиатора СВО.

Fractal Design Define XL R2

Шурупы, оставшиеся после снятия заглушки можно использовать для фиксации вентиляторов. Очень удобно. Главное не забыть при этом про антивибрационные прокладки, присутствующие в комплекте. Их хватит на три вентилятора.

Fractal Design Define XL R2

На задней панели изнутри мы видим предустановленный 140-мм вентилятор белого цвета, о котором расскажем в конце раздела. Девять заглушек слотов расширения имеют небольшие отверстия для вентиляции и удерживаются винтами с накатанной головкой.

Fractal Design Define XL R2

Место крепления блока питания обладает виброизолирующей прокладкой со стороны задней панели и двумя резиновыми подставками высотой 17 мм снизу. Такой запас пространства между решеткой и блоком резко уменьшает интенсивность аэродинамических шумов. Приятно, что вопросу снижения шума от блока питания уделено так много внимания.

Fractal Design Define XL R2

Ровно по центру корпуса снизу находится еще один предустановленный 140-мм вентилятор. Основная задача данного пропеллера — доставлять холодный забортный воздух напрямую к видеокарте. Металлическая решетка защищает крыльчатку от случайного попадания проводов.

Fractal Design Define XL R2

Корзины накопителей и их расположение являются основной «фишкой» данного корпуса.

Fractal Design Define XL R2

Начнем с наиболее «скучных» верхних корзин для устройств формата 5,25″. Здесь насчитывается четыре посадочных места. Для крепления приводов в комплекте есть 16 винтов с накатанной головкой, пользоваться которыми гораздо удобнее и надежнее, чем любой из существующих систем безвинтовой фиксации.

Fractal Design Define XL R2

Для жестких дисков предусмотрено две съемные корзины с раздельными салазками. В каждую помещается по четыре накопителя. Для снятия или поворота на 90 градусов средней корзины нужно будет выкрутить два винта с накатанной головкой. Если с нижним винтом проблем не возникнет, то с верхним проще будет использовать отвертку, так как он располагается слишком близко к стенке и крутить его руками очень неудобно.

Fractal Design Define XL R2Fractal Design Define XL R2

Средняя корзина имеет достаточную жесткость, салазки сидят в ней плотно.

Fractal Design Define XL R2

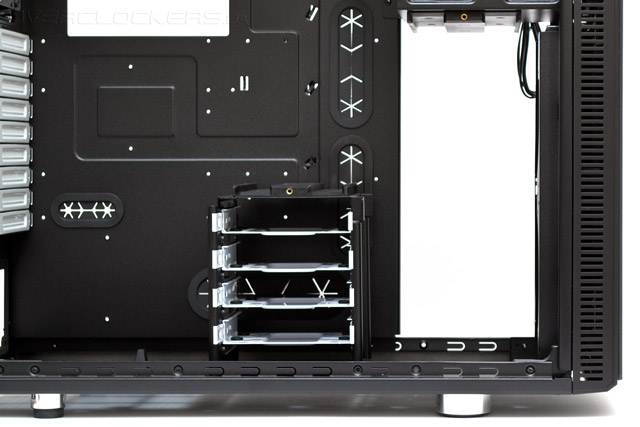

Сняв среднюю корзину, мы полностью освободим место для длинных видеоадаптеров напротив первых семи слотов расширения. Здесь же находится последний из трех предустановленных вентиляторов.

Fractal Design Define XL R2

Снятие нижней корзины происходит несколько сложнее. Сначала необходимо извлечь два обычных винта со стороны передней панели. Чтобы получить к ним доступ, достаточно снять обойму вентиляторов. А со стороны нижней панели корпуса нужно будет выкрутить еще четыре винта. Нижнюю стойку накопителей можно отодвинуть на две позиции. Первая находится в 43 мм от передней панели при поперечной ориентации корзины или же в 34 мм при продольной. Но раз все равно приходится жертвовать нижним вентилятором, имеет смысл передвинуть стойку на его место, благо посадочные отверстия полностью совпадают. Так получится уже 150 мм запаса до передней панели, что позволит установить серьезный по габаритам радиатор СВО. Пространство для блока питания при этом совершенно не пострадает. Единственное ограничение — в таком положении нижней корзины нельзя использовать материнскую плату, превышающую по высоте стандарт ATX.

Fractal Design Define XL R2Fractal Design Define XL R2

И наконец, если снять все корзины, количество пространства внутри становится достаточным для любых экспериментов. Как видно в данном ракурсе, хотя вентиляторы держатся за пластиковую обойму, в корпусе есть спереди металлические дужки под 120- и 140-мм посадочные размеры. Обладатели крупных радиаторов могут не беспокоиться. К сожалению, под данным углом различимы явные дефекты покраски, которые есть и в других подобных местах изгиба металла.

Fractal Design Define XL R2

Салазки оборудованы прокладками для гашения вибраций от 3,5″ жестких дисков. Есть и возможность сместить диск на полтора сантиметра вперед или назад (это помогает избежать несовместимости при продольной ориентации корзин). Через резинки продеваются винты, которые собственно и фиксируют накопитель.

Fractal Design Define XL R2

Салазки позволяют закрепить с помощью винтов как 3,5″, так и 2,5″ накопители. Если этого недостаточно, сами салазки возможно зафиксировать винтами в их корзинах.

Fractal Design Define XL R2

Массивный поддон материнской платы имеет семь прорезиненных отверстий и столько же проушин для скрытой укладки проводов. Отверстие для усилительной пластины достаточно крупное и расположено удачно. Расстояние от поддона до правой боковой дверцы составляет 23 мм. Это не очень много и протягивать кабеля следует тщательно, избегая многократного перехлеста, иначе дверца может и не закрыться.

Fractal Design Define XL R2

Так выглядит изнутри передняя фальшь панель с открытой дверцей. Она держится на шести пластиковых клипсах типа «тюльпан», снимается легко. Рекомендуем выдавливать клипсы по очереди, а не просто дергать панель за выемку снизу. Так можно избежать внезапных поломок и трещин. Провода передней панели следует освободить до начала демонтажа.

Fractal Design Define XL R2

А вот и металлическая часть передней панели:

Fractal Design Define XL R2

Все три предустановленные в корпусе 140-мм вентилятора одинаковые и относится к линейке Fractal Design Silent Series R2, выполненной на основе гидродинамического подшипника. Длина их шнуров в оплетке составляет 500-мм, подключение — трехконтактное. Крыльчатка стартует с 4 В и 400 об/мин, создавая не более 35 дБ (А) шума. При 7 В получаем 650 об/мин и все еще тихие 37 дБ (А). На полной скорости (12 В, 1000 об/мин) вентилятор становится заметен, создавая звуковое давление в 43 дБ (А). Подшипник издает легкое потрескивание, которое может досадить любителям абсолютной тишины. Маркировку и заявленные технические характеристики можно рассмотреть на фотографии.

Fractal Design Define XL R2 Fractal Design Define XL R2

Набор кабелей передней панели включает в себя: провод HD Audio, провода от клавиш перезагрузки и запуска ПК, провод индикатора питания, колодку USB 3.0 для внутреннего подключения, колодку USB 2.0, «молекс» питания контроллера оборотов и три трехконтактных разъема для подключения вентиляторов. Провода от светодиода активности накопителей нет, но при необходимости выполнить его функцию может индикатор питания.
