Характеристики
| Модель | Fractal Design Core 1000 USB 3.0 |
| Тип корпуса | Mini-Tower |
| Размеры, мм | 355 (В) x 175 (Ш) x 425 (Г) |
| Материал | Сталь, пластик |
| Вес, кг | 4,1 |
| Цвет | Черный |
| Форм-фактор | MicroATX / Mini-ITX |
| Устройства 5,25″ | 2 |
| Устройства 3,5″ внешние | 1 (вместо 5,25″) |
| Устройства 3,5″ / 2,5″ внутренние | 2 / 3 (при установке 2,5″ вместо 3,5″) |
| Поддерживаемое количество карт расширения | 4 |
| Вентиляторы | передние — 1 х 80 / 92 / 120 мм (1 х 120 мм установлен) боковые — 1 х 120 мм (опционально) задние — 1 х 80 / 92 мм (опционально) |
| Интерфейсные разъемы | 1 x USB 2.0, 1 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | – |
Упаковка и комплект поставки
Корпус поставляется в обычной картонной коробке, внимательно присмотревшись к которой, можно составить почти полное впечатление об его экстерьере и интерьере. Защитой от повреждений при перевозке служат два пенопластовых демпфера и пластиковый кулек.
Комплект аксессуаров упакован в раздельные пакетики и черную глянцевую коробку, на борту которой указано назначение и количество деталей. И уже в третий или даже четвертый раз подряд, обозревая корпуса Fractal Design, я столкнулся с тем, что содержимое комплекта не соответствует перечню описания. Фирме нужно или сменить сортировщиков, или перестать указывать точную комплектацию своих продуктов. Итак, по факту в число аксессуаров входят:
- гарантийный лист и инструкция по эксплуатации;
- заглушка переходника с 5,25″ отсека на внешний 3,5″ отсек;
- диагностический динамик;
- восемь крупных винтов для 3,5″ накопителей;
- 12 маленьких винтов для накопителей формата 2,5″;
- четыре винта для блока питания;
- 9 стоек для материнской платы;
- 21 винт для материнской платы, отсеков 5,25″ и внешних 3,5″ устройств.
Fractal Design Core 1000 USB 3.0 выпускается только в черном цвете. Окраска корпуса полная, как внутри так и снаружи.
Внешний вид
Внешний вид корпуса мало чем отличается от сотен подобных шасси, которые можно встретить в любом офисе. Поэтому не будем останавливаться на описании дизайна Core 1000 и сразу перейдем к особенностям его экстерьера.
Вся фронтальная панель, если не считать пластиковой рамки по бокам, состоит их металлической решетки, имеющей структуру в виде крупных сот, закрытых изнутри тонким слоем поролона. Это позволяет, с одной стороны, увеличить приток воздуха внутрь, а с другой — избежать слишком быстрого накопления пыли. Вверху видны практически прозрачные заглушки двух отсеков для устройств формата 5,25″.
Левая боковая панель имеет одно посадочное место для 120-мм вентилятора, закрытое решеткой с крупной перфорацией, но без пылевого фильтра.
Обе боковые дверцы имеют набор из двух ручек — штампованной и внешней. И удерживаются двумя винтами с накатанной головкой.
Металл дверок довольно тонкий. Хотя ребра жесткости и придают им достаточную прочность для нормального монтажа, но заставляют с тоской вспоминать о несгибаемых и монолитных боковых панелях, характерных для старших моделей в линейке Fractal Design Define.
Правая боковая панель является сплошной.
Внешние порты и кнопки в данном корпусе вынесены на правую грань передней панели. Этот факт однозначно намекает на то, что самым удобным для пользователя будет расположение шасси слева от себя. Если идти снизу вверх, то первыми мы увидим два индикатора (активности накопителей и питания ПК), затем — маленькую клавишу перезагрузки и крупную круглую кнопку запуска компьютера, один порт USB 2.0, два 3,5-мм аудиовыхода и один порт USB 3.0.
Верхняя панель корпуса тоже является сплошной и не имеет никаких функциональных элементов.
Задняя стенка указывает на то, что в корпусе применена стандартная и уже сильно устаревшая схема вентиляции, называемая Intel Thermally Advantaged Chassis Design. Она предполагает верхнее расположение блока питания, наличие двух зон для забора воздуха на передней и боковой панелях и один вытяжной 92-мм вентилятор на задней панели.
Блок питания, находящийся в Core 1000 USB 3.0, по понятным причинам, может быть установлен только вентилятором вниз, отверстий для противоположной ориентации БП здесь нет. В качестве вытяжного вентилятора можно установить модель типоразмера 80 или 92 мм. Под решеткой пропеллера можно рассмотреть отверстие, вероятно предназначенное для установки замка Кенсингтона, и еще одно, закрытое пластинкой — для выносного COM-порта. Четыре заглушки слотов расширения являются вентилируемыми и, традиционно для Fractal Design, окрашены в белый цвет. Правее от них есть еще одна вертикальная вентиляционная решетка.
Дно корпуса сплошное и оснащено крупными ножками, сделанными из мягкого нескользящего материала, приклеенного к пластиковому основанию. В нижней части передней панели виден вырез, одновременно упрощающий ее демонтаж и являющийся местом, через которое пыль может попадать внутрь, в обход переднего пылевого фильтра.
Ножки поднимают корпус на 14 мм, что есть очень достойно для бюджетного корпуса. Но, поскольку никаких вентиляционных отверстий снизу нет, смысл этой высоты пропадает. Тем более, что она плюсуется к габаритной высоте корпуса в 355 мм, а как известно, основным критерием при выборе таких шасси является необходимость поместится в нишу стола. Винт с накатанной головкой возле передней опоры служит для фиксации внутренней стойки накопителей.
Перейдем к изучению внутреннего устройства. Внутреннее устройство

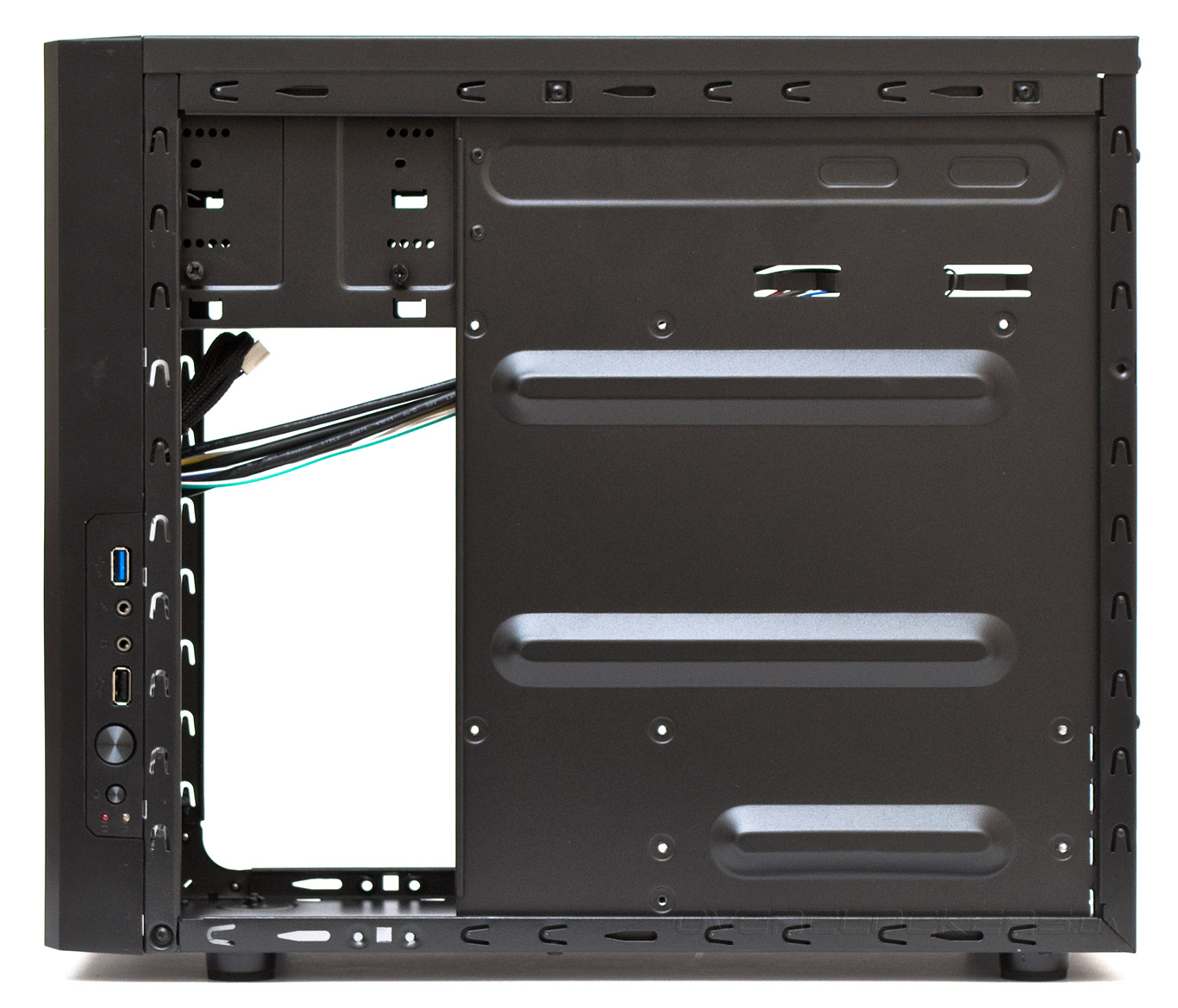

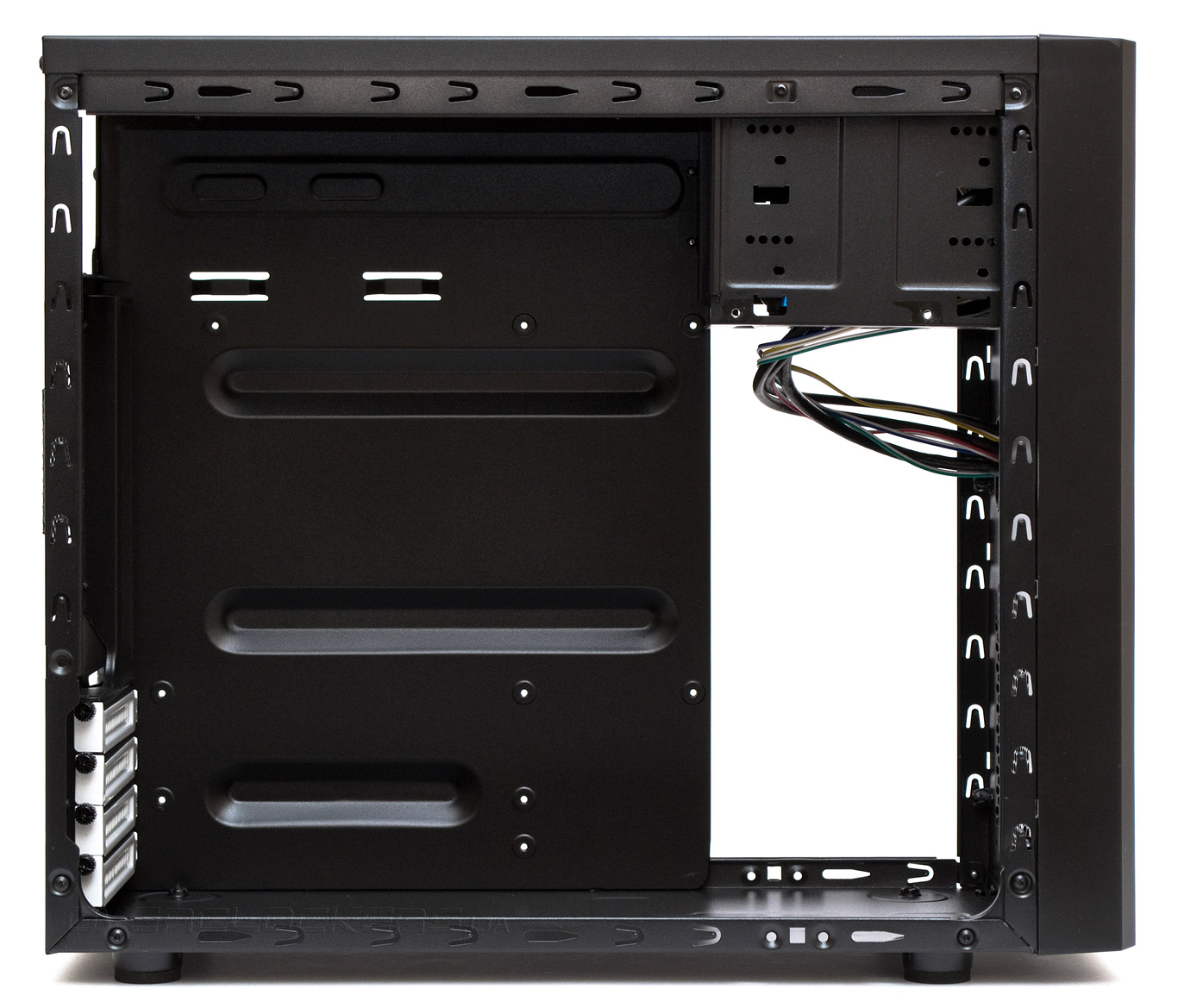

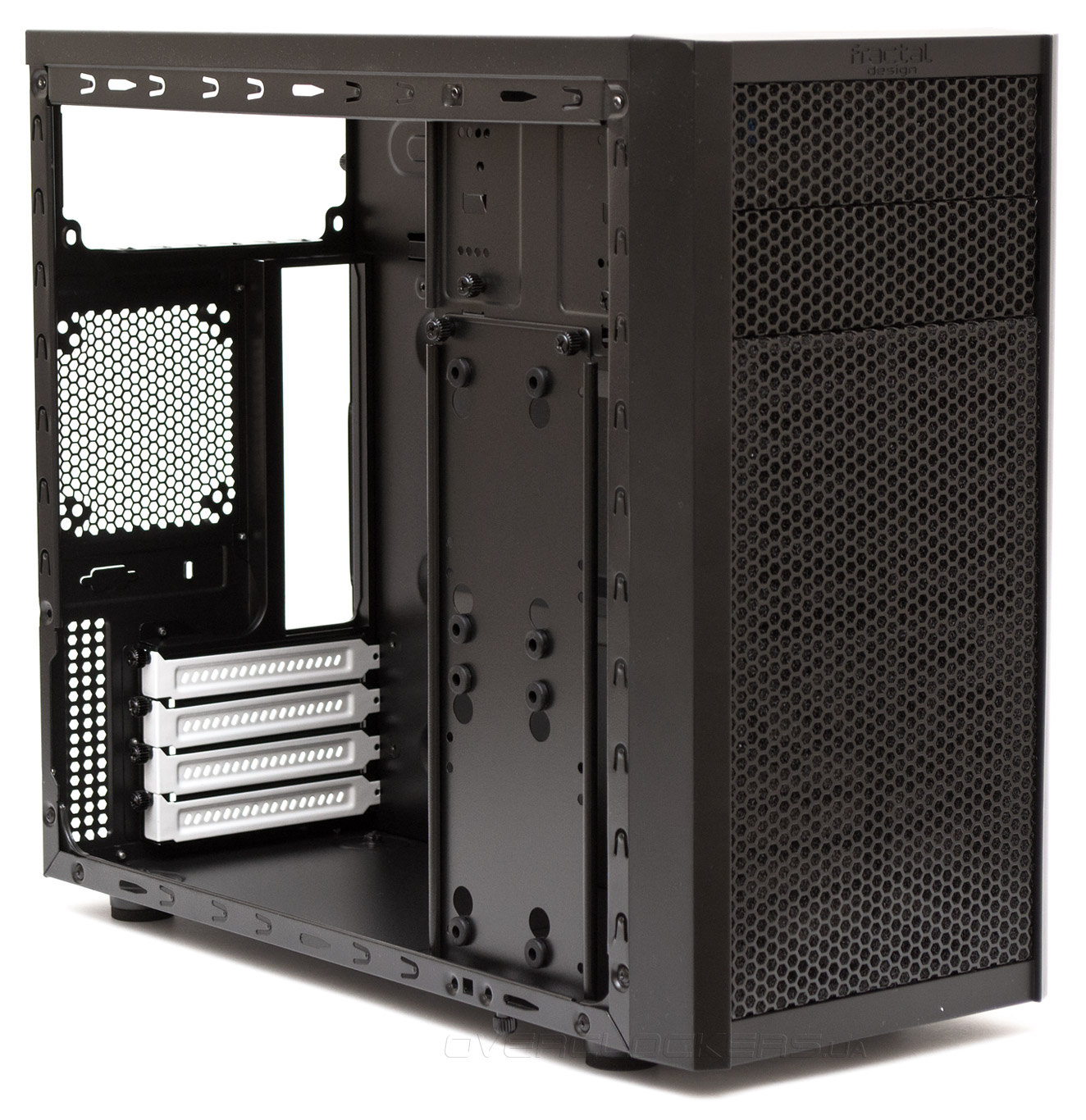

Fractal Design Core 1000 USB 3.0 поддерживает установку материнских плат формата MicroATX и Mini-ITX. Допустимая высота процессорного кулера официально заявлена на отметке 148 мм, но фактически можно ставить башни высотой до 153 мм включительно. При использовании бокового 120-мм вентилятора, предельная высота кулера ограничивается 128 мм. Максимальная длина плат расширения достигает 350 мм (при использовании переднего вентилятора с установкой внутрь — 340 мм), но если на вертикальной планке находится больше одного накопителя, то не получится установить видеоадаптер, длиннее чем 210 мм из-за конфликта по габаритам.
Как уже упоминалось ранее, блок питания может иметь только одну ориентацию, вентилятором вниз, и работает в качестве дополнительной вытяжки для горячего воздуха (что хорошо), нагреваясь при этом сам (а это уже плохо). Особых ограничений по его длине на самом деле нет, но производитель не рекомендует ставить БП длиннее чем 185 мм, чтобы не возникало проблем с подключением проводов при наличии оптического привода в отсеке 5,25″.
На задней панели есть место для установки 80- или 92-мм вентилятора. Белые заглушки слотов расширения являются съемными и вентилируемыми, удерживаются с помощью винтов с накатанной головкой.

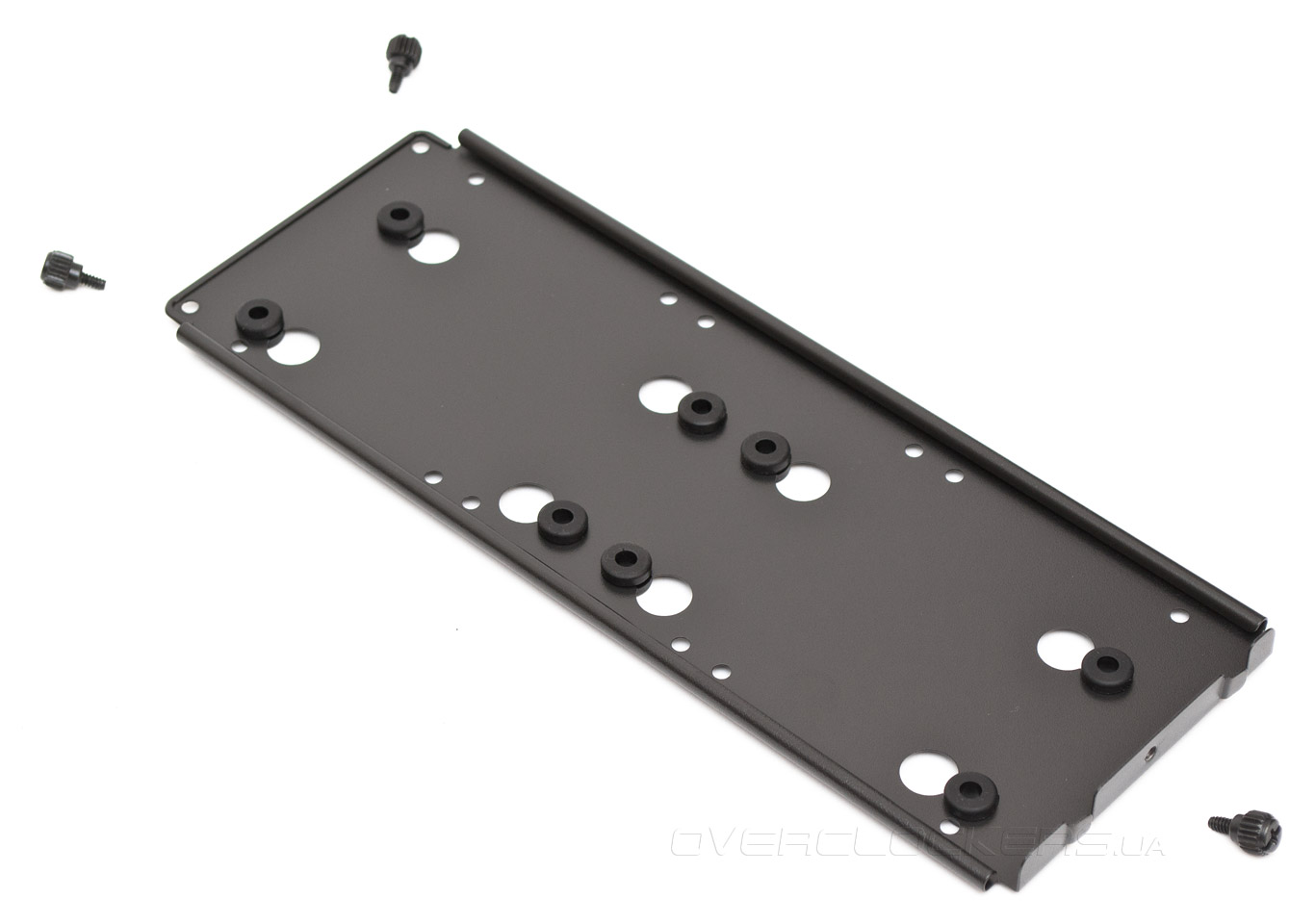

Для накопителей предусмотрена вертикальная крепежная планка. Чтобы ее снять, понадобится выкрутить три винта с накатанной головкой — два на торце отсека 5,25″ и один на дне корпуса с внешней стороны. Сюда можно смонтировать два 3,5″ жестких диска, для которых предустановленны антивибрационные прокладки, или три 2,5″ накопителя. Второй вариант конфигурации: один 3,5″ и один 2,5″. И третий вариант, если установлена видеокарта длиннее чем 210 мм: всего один диск формата 2,5″ или 3,5″.

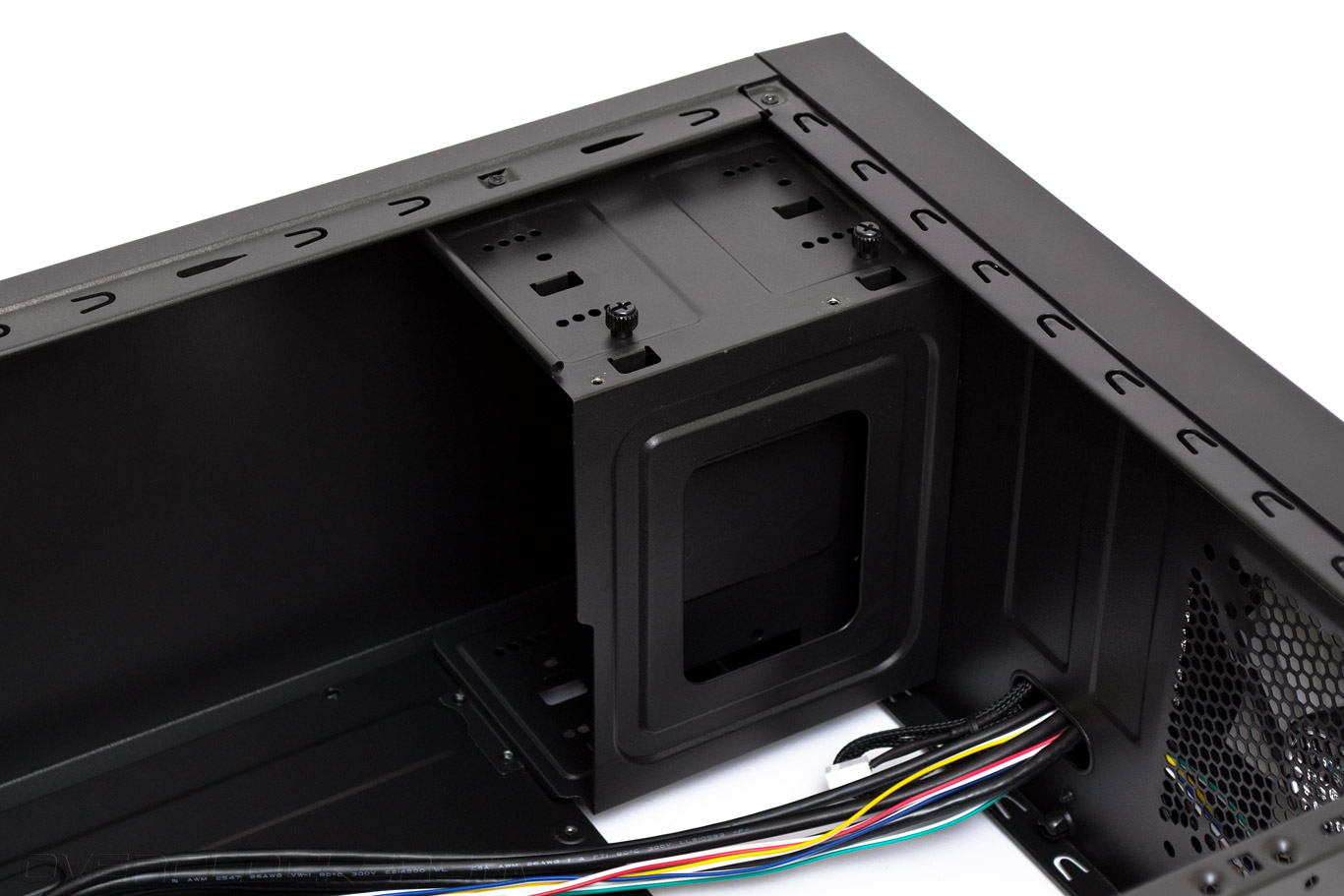

В корпусе есть два отсека для устройств формата 5,25″, один из которых можно превратить во внешний или внутренний 3,5″ отсек, использовав комплектный переходник и дополнительную заглушку.

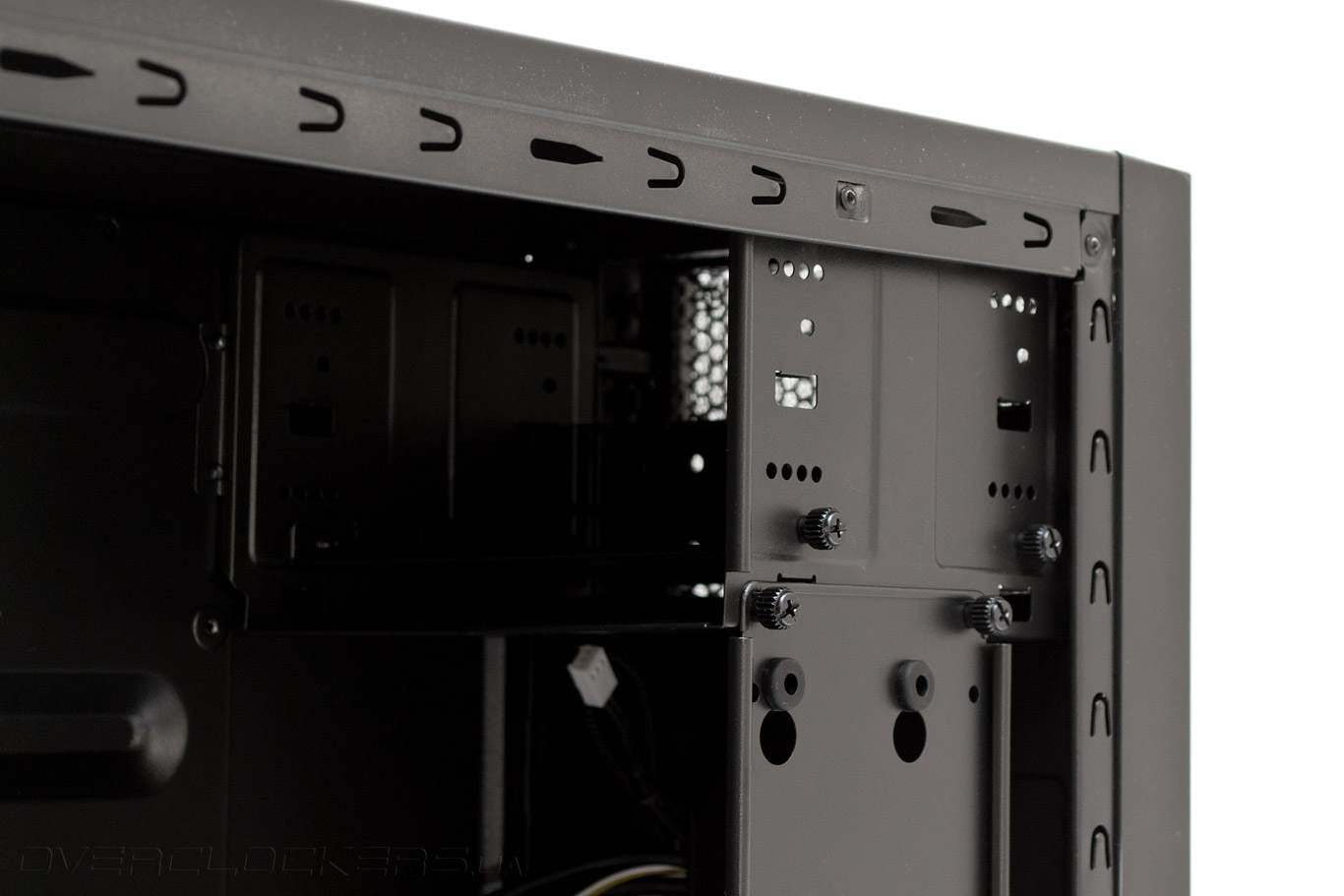

В нижней части отсека 5,25″ есть вырез, который можно использовать для протяжки и укладки проводов, если отсек свободен.

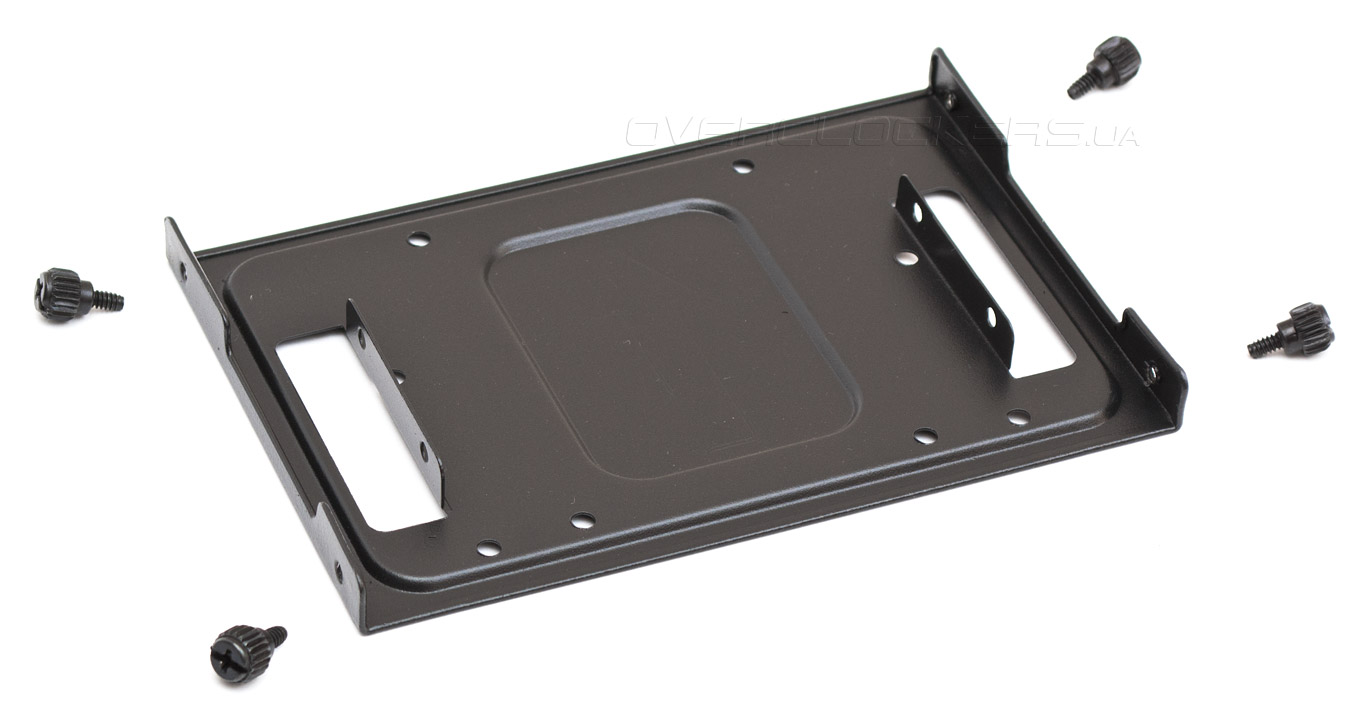

Многоцелевой переходник для отсека 5,25″ удерживается четырьмя винтами с накатанной головкой. Его можно использовать для монтажа внешнего 3,5″ устройства или применить в качестве крепления для еще одного 3,5″ или 2,5″ накопителя.

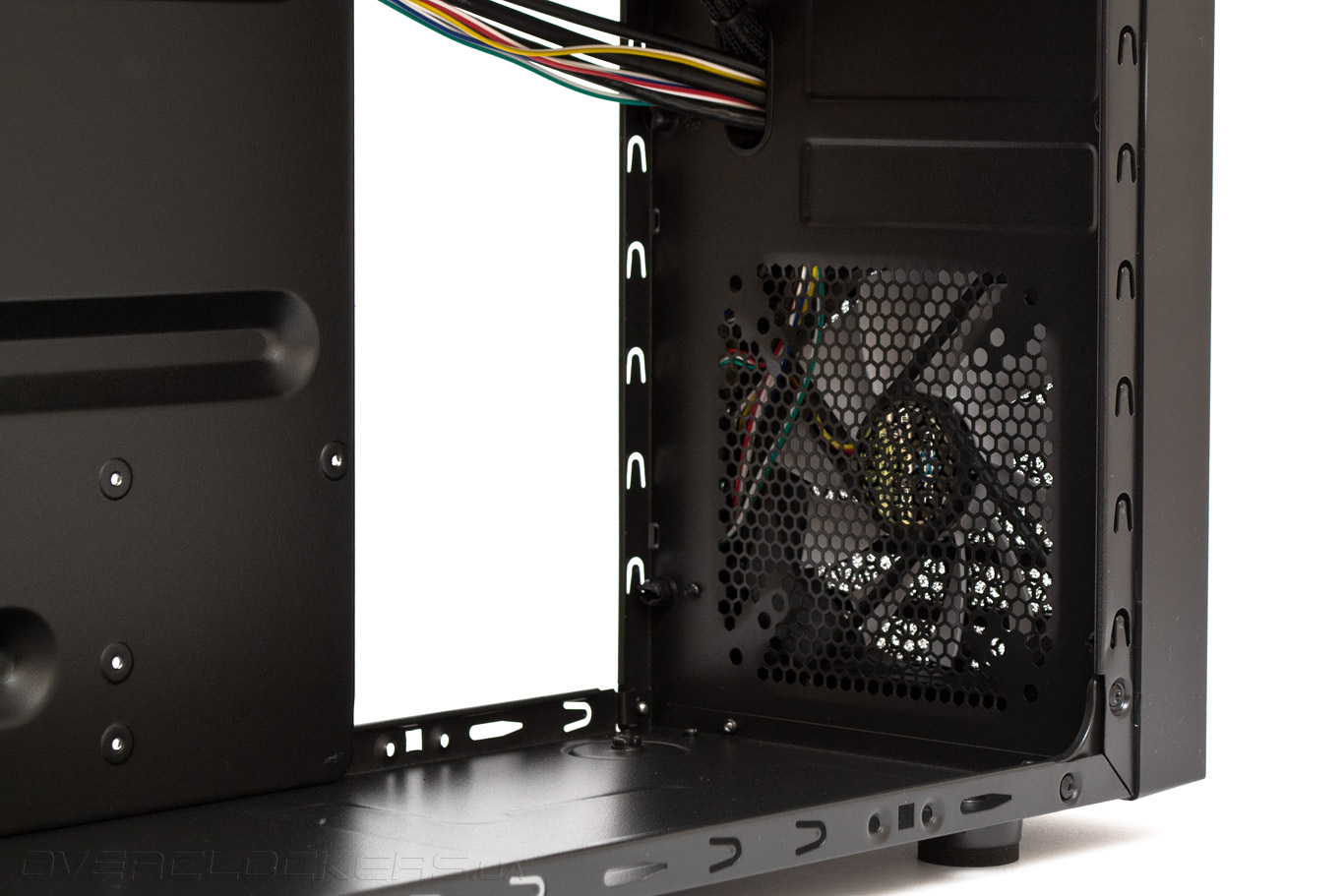

Непосредственно на металлической части передней панели корпуса есть посадочные места для одного 80-, 92- или 120-мм вентилятора.
Снятие стойки накопителей позволяет воочию убедиться, что в этот маленький корпус поместится фактически любой одиночный видеоадаптер. Ставить два в режиме NVIDIA SLI или AMD CrossFireX не рекомендуется, чтобы избежать их перегрева. Кроме того, отсутствие данной стойки сильно облегчает процесс сборки системы.

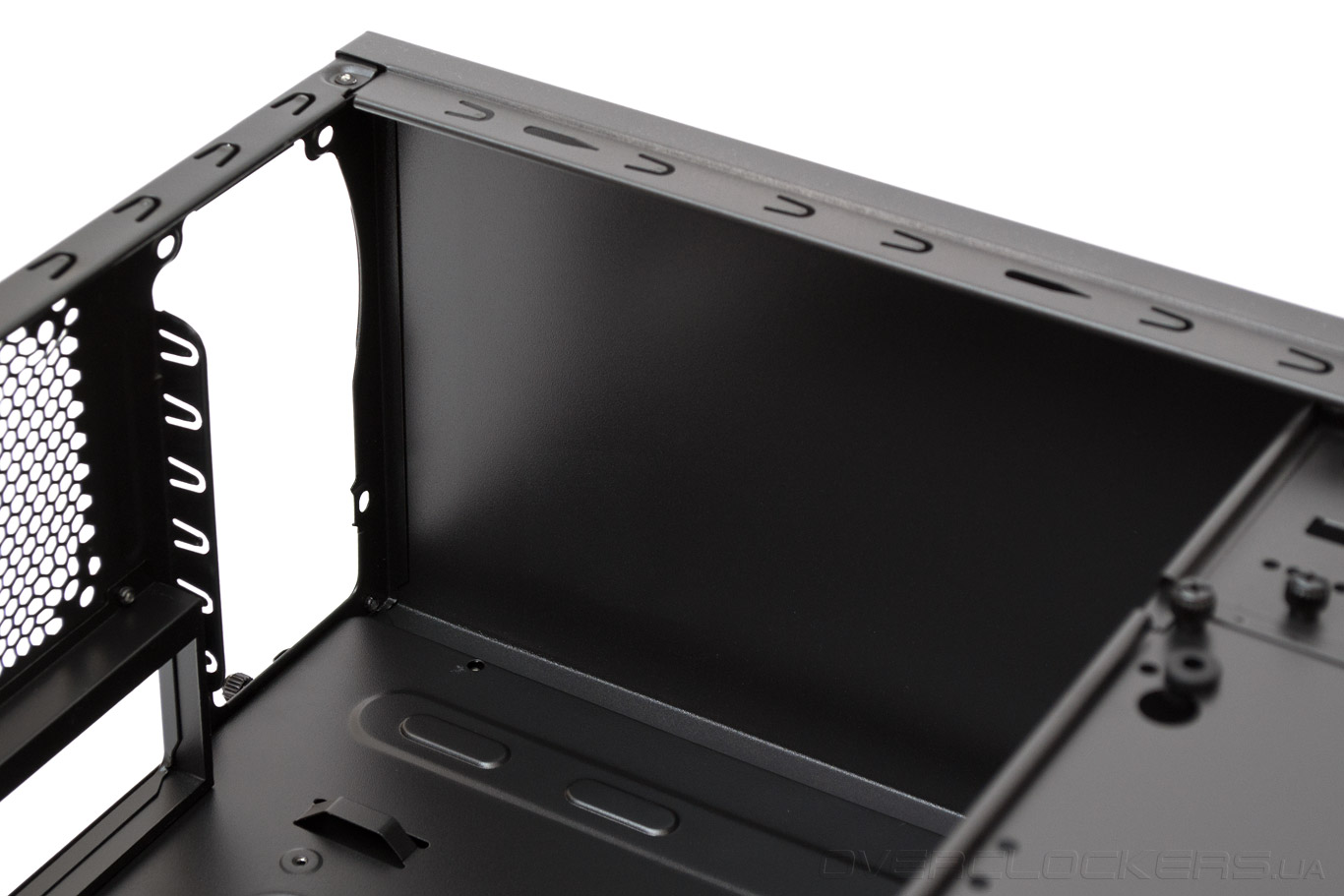

Поддон в Core 1000 USB 3.0 цельный. Выреза для усилительной пластины нет и расположить здесь лишние провода не получится.

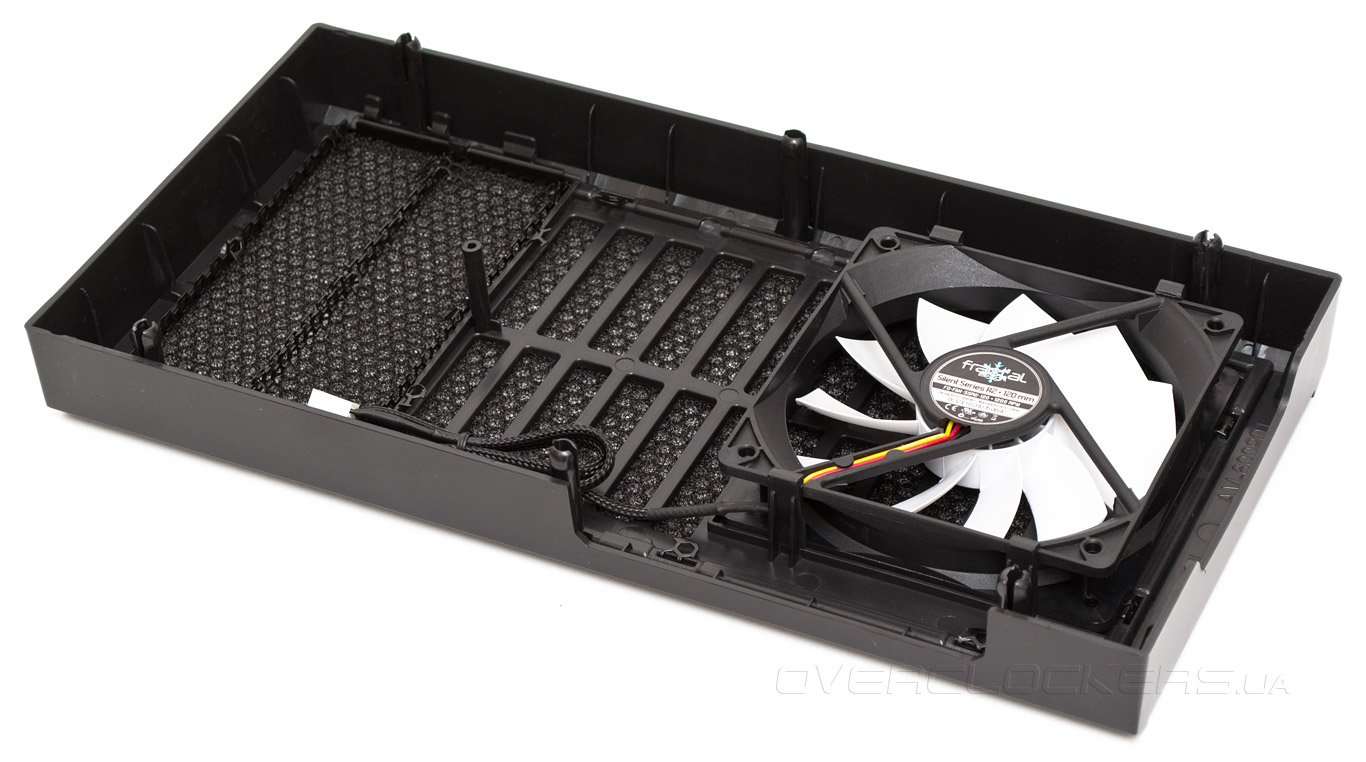

Фронтальная панель держится на шести пластиковых «тюльпанах» и легко снимается, достаточно потянуть на себя за вырез снизу. Изнутри она проложена тонким слоем поролона, выполняющим функцию пылевого фильтра. Прямо к клипсам передней панели прищелкнут предустановленный 120-мм вентилятор, который относится к серии Fractal Design Silent Series R2 и имеет тихий гидродинамический подшипник. Длина шнура в оплетке равна 500 мм, подключение трехконтактное. Максимальная скорость 1200 об/мин с уровнем шума 47 дБ (А). При 7 В скорость составит 800 об/мин и тихие 39 дБ (А), а на 5 В получим 600 об/мин и бесшумные 35 дБ (А). Вблизи различимо потрескивание со стороны подшипника, хотя в целом вентилятор работает достаточно тихо.

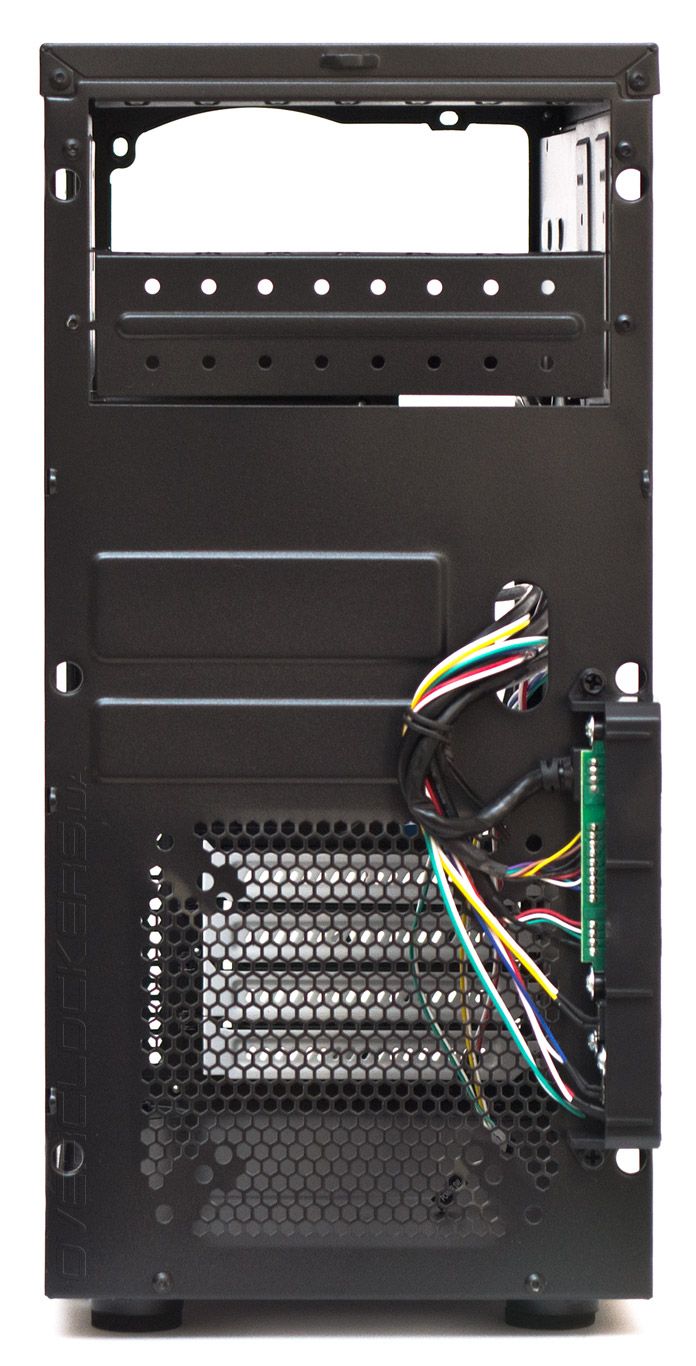

Так выглядит металлическая часть передней панели. Как видим, именно к ней прикреплены на пластиковой планке все кабеля и внешние порты. Отдельно стоит отметить, что очень тонкий и гибкий металл в верхней части может стать источником паразитного шума.

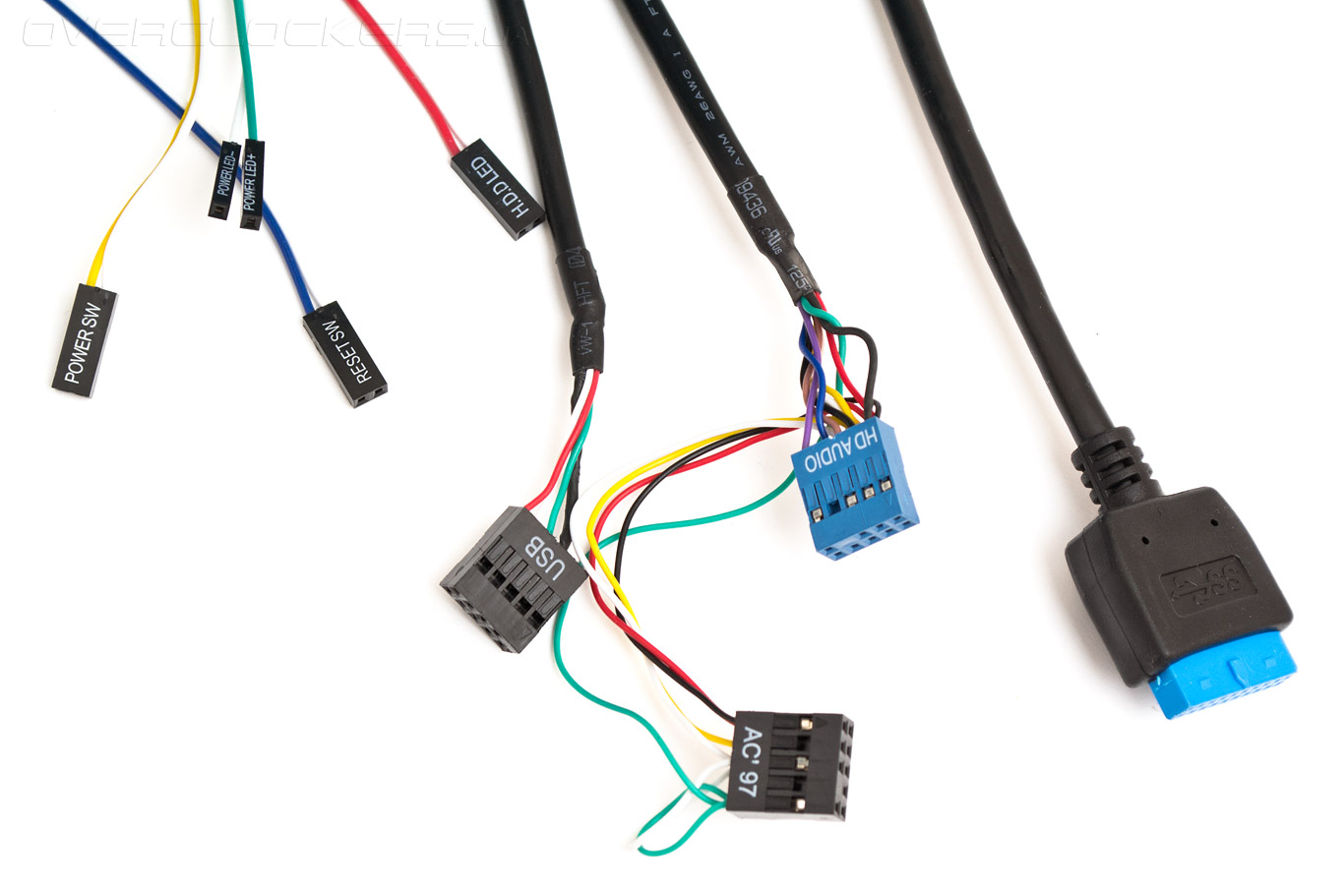

Набор кабелей включает в себя четыре провода от клавиш перезагрузки и запуска ПК, индикатора питания и светодиода активности накопителей, колодку USB 2.0, кабель HD Audio с переходником на устаревший AC'97 и колодку внутреннего подключения USB 3.0. Длина всех шнуров достаточная.

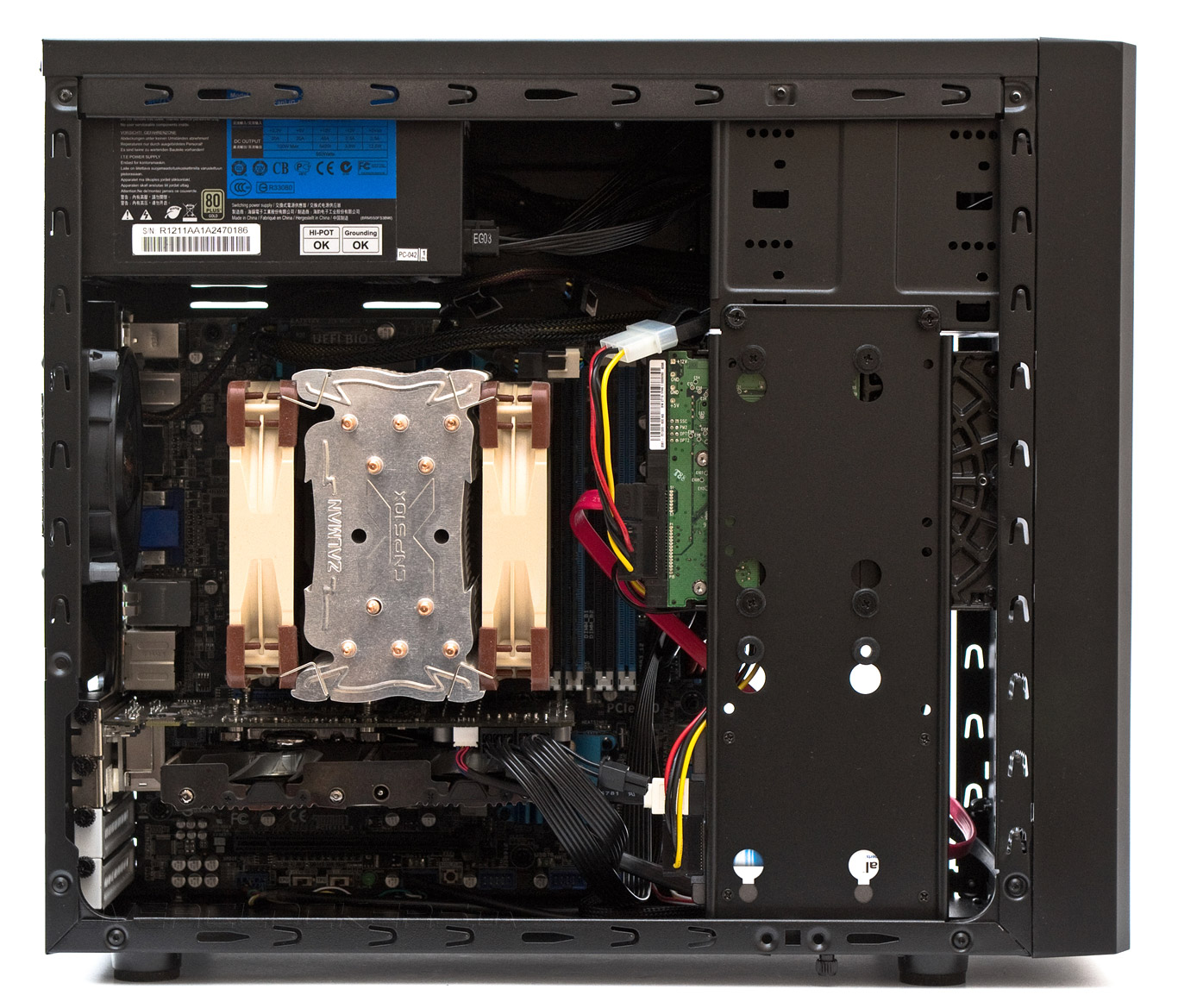

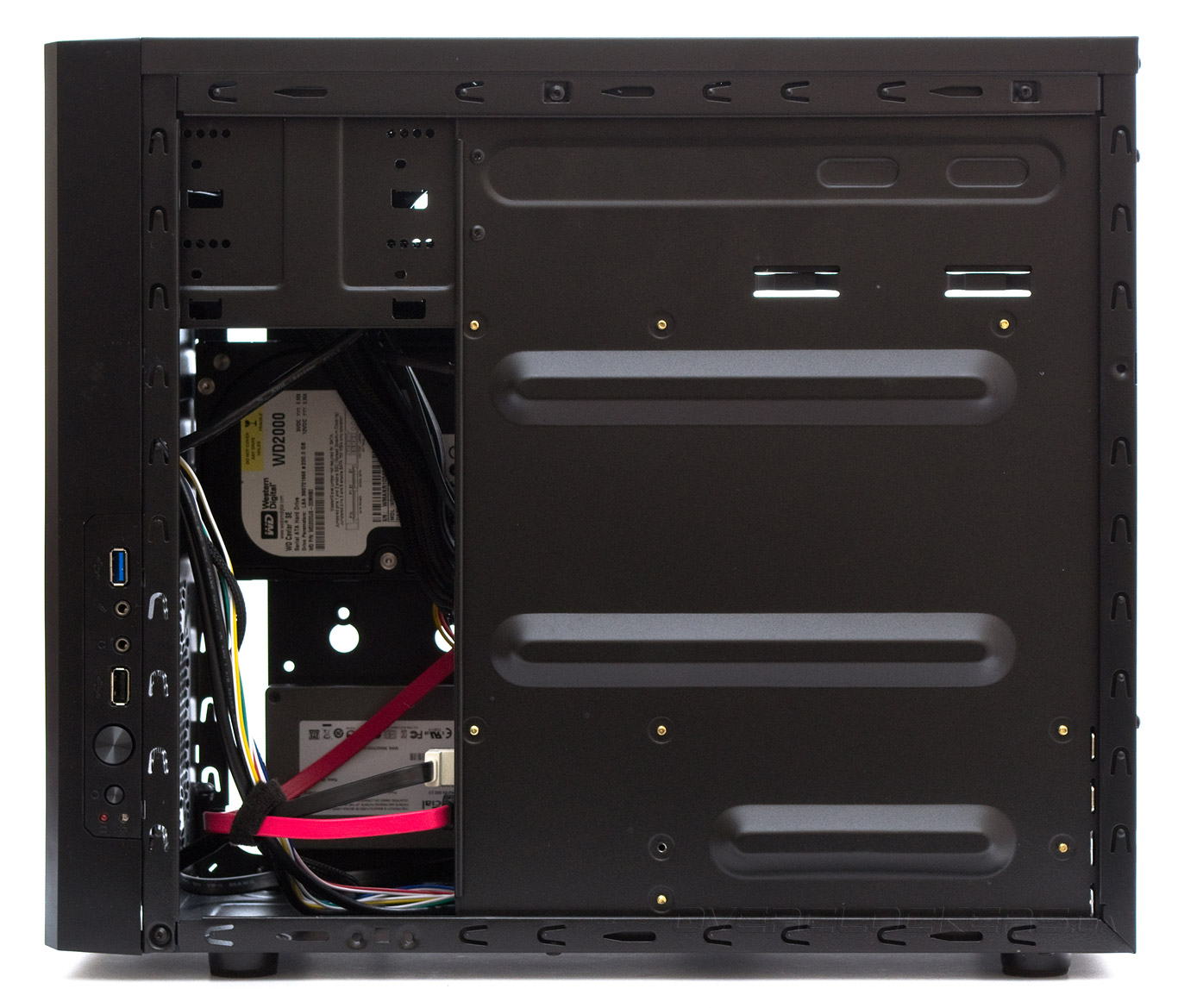

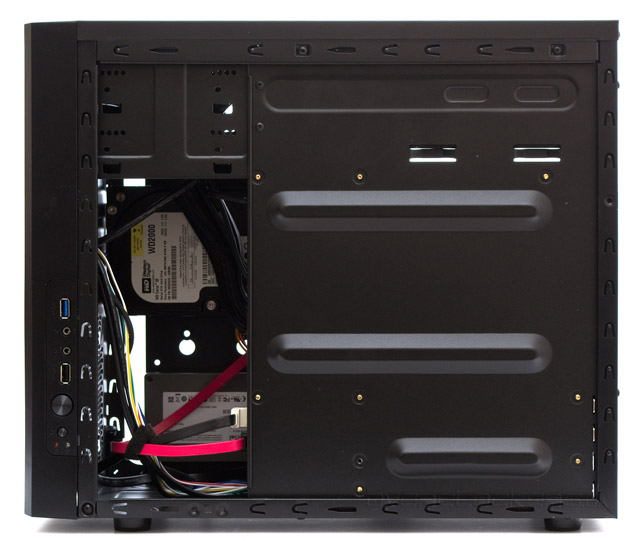

Сборка системы в Core 1000 USB 3.0 проходит довольно обыденно. В первую очередь устанавливается блок питания, затем материнская плата и дополнительные вентиляторы, подключаются все необходимые провода. Потом монтируем видеокарту и в последнюю очередь — стойку жестких дисков. Из возможных проблем: для установки полноформатной материнской платы MicroATX в корпусе не очень много места, поэтому следует действовать осторожно и не применять силу, если что-то не получается. Возможности укладки проводов тоже не самые широкие, нет даже проушин для кабельных стяжек. Но если нижний отсек 5,25″ пустует, все лишние кабеля можно аккуратно пропустить через него. Порадовало и то, что в данный корпус в упор поместился стендовый Zalman CNPS10X Performa высотой 152 мм. Но нужно помнить, что большинство подобных башенных кулеров имеют высоту от 160 мм, поэтому рассчитывать, что они сюда войдут не стоит. Третий не очень приятный момент: индикаторы работы ПК (синего цвета) и активности накопителей (красного цвета) светятся слишком ярко и, наверное, вызовут у будущих владельцев острое желание заклеить их чем-то полупрозрачным.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Core 1000 USB 3.0 использовалась следующая тестовая конфигурация:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- кулер: Zalman CNPS10X Performa + 2 x Noctua NF-F12 PWM;
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- видеокарта: Palit GeForce GTX 560 Ti Twin Light Turbo (Nvidia GeForce GTX 560 Ti);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- дополнительный вентилятор: be quiet! Silent Wings PWM 92 mm;
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 424 ватта. Тестирование проводилось в двух режимах:
- Max: Передний предустановленный на вдув 120-мм вентилятор и задний дополнительный 92-мм вентилятор, установленный на вытяжку, работали на максимальных скоростях — 1200 и 1800 об/мин соответственно.
- Min: Передний предустановленный на вдув 120-мм вентилятор и задний дополнительный 92-мм вентилятор, установленный на вытяжку, выставлены на скорости, при которых сохраняют относительную тишину — 700 и 1200 об/мин соответственно.
Результаты тестирования

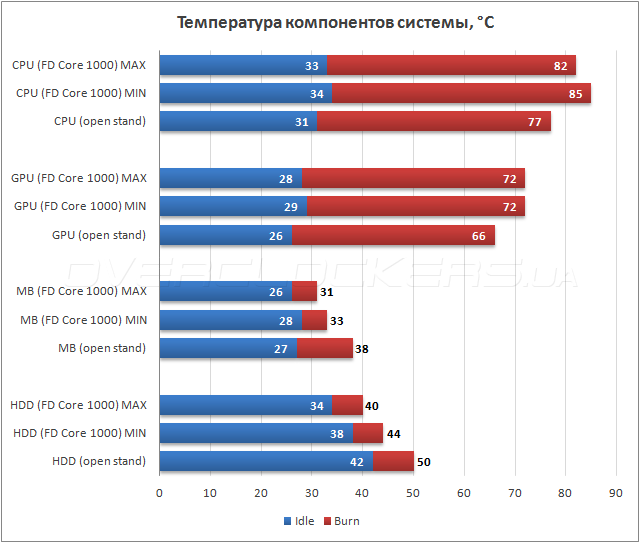

Fractal Design Core 1000 USB 3.0 ожидаемо обходит открытый стенд по температурам материнской платы и жесткого диска, но заметно уступает ему в охлаждении процессора (от пяти до восьми градусов) и видеокарты (шесть градусов) в зависимости от режима работы корпусных вентиляторов. Стоит учитывать и то, что в результаты тестирования могла закрасться погрешность от работы вентилятора блока питания, обороты которого регулируются автоматически, в зависимости от температуры. Тем не менее, общая картина от этого не меняется: корпус способен справится с охлаждением игровой системы, хотя и не самым лучшим образом, но без критичного перегрева.
Выводы
Все время, пока готовился данный обзор, не покидало чувство, что Fractal Design Core 1000 USB 3.0 изначально предназначался исключительно для OEM-сборщиков и его не планировалось продавать в розницу. Почему? Когда корпус делается для розничной продажи, производитель, пытаясь угадать вкусы покупателей, старается с одной стороны, чтобы в шасси все было, а с другой — чтобы эти улучшения ничего не стоили. В данном же корпусе наблюдается минимализм, который характерен для продуктов, изготовленных под четкие требования, когда заранее известно, какого типа система будет в нем находится. И в то же время, здесь не заметно тотальной экономии на всем, характерной для бюджетных моделей. Есть мягкие ножки, есть резиновые прокладки под жесткие диски, есть приличный вентилятор в комплекте, есть латунные стойки для материнской платы, много винтов с накатанной головкой. Ряд мелочей говорят о том, что производитель не особо переживал за конечную себестоимость изделия. И отсюда проистекает единственный недостаток Core 1000 — довольно высокая розничная цена, как для бюджетного корпуса.
Пользователю, не готовому платить еще больше за серьезный корпус, но которому надоел суровый китайский «нонейм» и требуются приятные мелочи вроде хорошей совместимости, черного цвета, USB 3.0 и удобства сборки, Fractal Design Core 1000 USB 3.0 определенно подойдет. Здесь одинаково легко можно собрать домашнюю «печатную машинку» или игровую систему, в которой будет использован каждый сантиметр свободного пространства и которая поместится в любую «нишу стола». Но все же, наиболее интересен Core 1000 для тех OEM-сборщиков, которые пытаются заинтересовать покупателей в первую очередь качеством, а не ценой.
