Обзор корпуса Cooler Master Storm Trooper

Компания Cooler Master уже много лет представлена на нашем рынке широким ассортиментом систем охлаждения, блоков питания и компьютерных корпусов. Среди отечественных геймеров и энтузиастов наибольшую популярность завоевали именно корпуса данного производителя. А если быть точнее — серия HAF. В ценовом диапазоне от 150 до 250 долларов США эти шасси имеют целый ряд фирменных особенностей, широкую совместимость с высокоуровневыми комплектующими, продуманное охлаждение и достаточно высокое качество сборки. Но прогресс не стоит на месте, а инженеры Cooler Master не дремлют. Не так давно была представлена новая линейка игровых корпусов Storm. С бюджетной моделью Storm Scout 2 мы уже познакомились. А вот самым большим, дорогим и функциональным в семействе Storm является корпус Cooler Master Storm Trooper.

Cooler Master Storm Trooper

Именно он сегодня и попал в нашу тестовую лабораторию. Итак, встречайте.

Cooler Master Storm Trooper

Корпус доступен в двух вариантах — чёрный, который и попал к нам на тестирование, и белый. Причём версия с белой окраской обойдётся покупателю на несколько долларов дороже.


Спецификации

Модель Cooler Master Storm Trooper
Тип корпуса Full-Tower
Размеры, мм 605,6 (В) x 250 (Ш) x 578,5 (Г)
Материал Сталь SECC, пластик
Вес, кг 13,7
Цвет Черный
Форм-фактор ATX / Micro-ITX / XL-ATX
Отсеки 5,25” 9
Отсеки 3,5” 8 (на базе 5,25”)
Отсеки 2,5” 6 (на базе 3,25”)
Поддерживаемое количество карт расширения 10
Вентиляторы Фронтальный — 2 х 120 мм (установлены)
тыловой — 1 х 140 мм (установлен)
верхний — 1 х 2000 мм (установлен, может быть заменён на вентиляторы 2 x 120 мм или 140 мм)
нижний — 2 х 120 мм
боковой — 2 х 120 мм
Интерфейсные разъемы USB 3.0 x 2, USB 2.0 x 2, e-SATA x 1, HD Audio
Прочее Ручка для переноски, клавиша отключения подсветки, контроллер оборотов вентиляторов


Упаковка и комплектация

Корпус поставляется в большой картонной коробке, оформленной в красно-чёрных тонах. На упаковке имеется фотография продукта, а также его основные спецификации. Для предотвращения повреждений во время транспортировки корпус надёжно закреплён в уплотнитель из пенополистирола.

Cooler Master Storm Trooper

Комплект поставки содержит следующее:
  • винты для крепления устройств, плат расширения и накопителей;
  • удлинитель провода питания ATX12V 8-pin длиной 35 см;
  • системный динамик;
  • два адаптера для крепления флоппи-дисковода;
  • шесть салазок крепления 2,5/3,5-дюймовых накопителей;
  • набор пластиковых стяжек для проводов;
  • руководство пользователя.
Cooler Master Storm Trooper

Отметим большое количество винтов, которых хватит с запасом на установку различных устройств.

Cooler Master Storm Trooper


Внешний вид

Итак, перед нами большой увесистый чёрный корпус. Его габариты составляют аж 605,6 (В) x 250 (Ш) x 578,5 (Г) мм. Общая масса конструкции — 13,7 кг. При производстве была использована высококачественная прочная на изгиб сталь, толщиной в среднем 1 мм. Качество подгонки и соединения стыков не вызывает нареканий, поэтому ничего не играет и общая прочность конструкции заслуживает отличной оценки. Все края срезов деталей завальцованы, поэтому при сборке можно не бояться пораниться. Металлические детали внутри и снаружи корпуса окрашены в чёрный цвет порошковым методом. Красочный слой держится хорошо и с трудом поддаётся царапанью.

Cooler Master Storm Trooper

В дизайне Cooler Master Storm Trooper сразу бросается в глаза обилие ломаных линий и разного рода рельефных поверхностей. Военно-космический стиль оформления всей линейки корпусов CM Storm в данном корпусе наиболее ярко выражен. Распаковав корпус, мы сразу заметили необычное оформление верхней крышки. Она отделана софт-тач пластиком и имеет множество вентиляционных отверстий, прикрытых стальной сеточкой. Расположение ручки также продуманное — примерно в центре тяжести собранного системного блока.

Cooler Master Storm Trooper

Качество подгонки стыков, а также качество самих материалов находится на высоком уровне. Сеточка не болтается, пластик не скрипит и не продавливается при нажатии на него.

Cooler Master Storm Trooper

Наличие ручки для переноски нельзя назвать однозначным достоинством, потому как некоторым пользователям они не нравятся в принципе. Сам по себе Storm Trooper весит немногим более 13 кг и с хорошей начинкой его масса сильно возрастет. И учитывая, что он не комплектуется колёсиками, а только стандартными ножками, ручка для переноски окажется все же очень кстати.

Cooler Master Storm Trooper

Хотя, на первый взгляд, эта ручка выглядит не очень надёжной. Но это только на первый взгляд. На самом деле она крепится не к пластмассовой крышке корпуса, а непосредственно к самому шасси, причем, она дополнительно усилена металлическим каркасом. Сверху видимая часть ручки покрыта резиной, дабы не скользить в руке и соответствовать общему стилю оформления корпуса.

Cooler Master Storm Trooper

Органы управления находятся в передней части верхней крышки, среди которых самая большая кнопка — Power. Под ней разместились кнопка включения/выключения подсветки и кнопки «–» и «+», отвечающие за управление скоростью вращения вентиляторов. Правее — подписанный Reset. Из интерфейсных разъёмов на передней панели присутствуют два USB 3.0, два USB 2.0, порт eSATA, выход на наушники и микрофонный вход. Здесь же размещены светодиодные индикаторы питания и активности жёсткого диска.

Cooler Master Storm Trooper

Сам встроенный регулятор оборотов не очень функциональный, он имеет всего три фиксированных положения для всех вентиляторов одновременно. Светодиодные индикаторы красного цвета информируют об установленном на данный момент режиме. Регулятор прекрасно справляется с штатными вентиляторами и другими моделями, в том числе и сторонних производителей. Однако если нужна гибкая настройка нескольких каналов в отдельности, то всё же придётся отдельно приобретать хороший функциональный реобас.

Cooler Master Storm Trooper

Передняя панель выполнена довольно просто, но с хорошей функциональностью. Большую ее часть занимают девять отсеков 5,25”, закрытые сеточными заглушками. Все заглушки оснащены поролоновыми пылевыми фильтрами.

Cooler Master Storm Trooper

Функциональность заключается в том, что через переходники, поставляемые в комплекте, в 5,25-дюймовые отсеки можно устанавливать 2,5” и 3,5” устройства на своё усмотрение. Также можно и вовсе снять одну или обе корзины для жёстких дисков. Над дисковыми отсеками находится разъём для быстрого подключения 2,5-дюймовых накопителей.

В нижней части панели находится небольшой ящик, прикрытый заглушкой с логотипом CM Storm.

Cooler Master Storm Trooper

Изначально в этом ящичке находились комплектные аксессуары. А пользователю может быть удобно хранить там какие-то мелкие вещи — флэшки, тюбики термопасты или даже мобильный телефон.

Cooler Master Storm Trooper

Боковые панели корпуса не плоские, они также выдержаны в общем стиле линейки Storm. В центральной части обеих панелей находится выгиб с окошком, прикрытым перфорированной решёткой. Со стороны установки основных комплектующих окошко с перфорацией заметно больше, чем с тыльной стороны шасси, так как рассчитано на монтаж боковых вентиляторов.

Cooler Master Storm Trooper

К слову, боковые панели можно поменять местами, но на наш взгляд такое решение не будет иметь практической пользы.

Cooler Master Storm Trooper

Задняя сторона корпуса не отличается от большинства продуктов в своём классе. Как мы видим, слотов расширения не семь, а десять. Это обусловлено поддержкой материнских плат форм-фактора XL-ATX. Кроме обязательных элементов сзади находится три обрезиненных отверстия для прокладки шлангов СВО или проводов.

Cooler Master Storm Trooper

Выходы для шлангов будут просто незаменимы для тех, кто при установке системы жидкостного охлаждения располагает радиатор, резервуар или другие части контура за пределами корпуса.

Cooler Master Storm Trooper

Над каналами для прокладки шлангов находится верхний пылевой фильтр. При необходимости он легко снимается, достаточно просто потянуть за него.

Cooler Master Storm Trooper

Нижняя панель корпуса выполнена не менее функционально, чем остальные. Здесь мы видим одну большую перфорированную сетку для установки двух 120-миллиметровых вентиляторов спереди и перфорированный воздухозаборник для блока питания сзади.

Cooler Master Storm Trooper

Оба воздухозаборника оснащены легкосъёмными пылевыми фильтрами.

Cooler Master Storm Trooper

Последние, как и фильтр верхней панели, изготовлены полностью из пластика, поэтому отлично моются водой и быстро сохнут.

Cooler Master Storm Trooper

По краям днища расположены четыре ножки, прикрученные к нему болтами с обратной стороны. Снизу ножки обрезинены, чтобы не передавать вибрации и не царапать поверхность, на которой корпус будет стоять. Устойчивость всей конструкции хорошая, к ножкам претензий нет.

Cooler Master Storm Trooper

Внутреннее устройство

Корпус Cooler Master Storm Trooper может похвастать большим объёмом внутреннего пространства, как и большинство продуктов такого форм-фактора. Кроме того пользователю предоставляется возможность конфигурирования этого пространства.

Cooler Master Storm Trooper

Интересной особенностью является возможность поворота корзин для 2,5/3,5-дюймовых накопителей. По умолчанию предусмотрена установка накопителей сбоку корпуса с тыльной стороны шасси.

Cooler Master Storm Trooper

При этом два 120-миллиметовых вентилятора установлены тоже сбоку, но уже с лицевой стороны. При таком расположении основная функция этих «вертушек» заключается в охлаждении накопителей. Воздух при этом преимущественно забирается через одну сетку в боковой панели и выпускается в другую.

Cooler Master Storm Trooper

Такое расположение удобно для большого количества жёстких дисков, которые надо качественно охладить. При этом шесть нижних отсеков 5,25” остаются полностью закрытыми как для вентиляции, так и для установки пятидюймовых устройств.

Cooler Master Storm Trooper

Если же, например, жестких дисков установлено немного или используются холодные тонкие SSD, то можно повернуть корзины на 90 градусов. Таким образом накопители будут устанавливаться с внутренней части корпуса, а не сбоку. А вентиляторы буду работать на нагнетание свежего воздуха в корпус. В сочетании с выпуском воздуха через заднюю и верхнюю панель это позволит наладить более эффективную вентиляцию и снизить температуру комплектующих.

Cooler Master Storm Trooper

Для поворота корзин для накопителей нужно всего лишь открутить несколько винтов с накатанной головкой. А после перестановки ими же зафиксировать корзины.

Cooler Master Storm Trooper

Передние вентиляторы выполнены из полупрозрачного чёрного пластика, оснащены отключаемой красной светодиодной подсветкой и рассчитаны на силу тока до 0,16 А. Максимальная скорость вращения составляет 1200 об/мин.

Cooler Master Storm Trooper

В стандартной комплектации за выдув отвечает 200-миллиметровый вентилятор со скоростью вращения 1000 об/мин, установленный сверху. Крепежные отверстия на корпусе дают возможность заменить эту «вертушку» на один или два вентилятора размером 120 или 140 мм. Сзади установлен 140-мм вентилятор, с максимальной скоростью вращения крыльчатки 1200 об/мин. Оба пропеллера выполнены из чёрного пластика и не имеют подсветки.

Cooler Master Storm Trooper

Все эти вентиляторы имеют трёхконтактные разъмы питания и могут подключаться, как к материнской плате, так и к встроенному реобасу.

Одна из боковых панелей также предусматривает установку до двух 120-миллиметровых вентиляторов. Особенно пригодится боковой обдув в случае установки одной или нескольких очень горячих видеокарт. К качеству перфорированной сетки и самой боковой панели претензий нет, а вот отсутствие пылевых фильтров является серьезной недоработкой.

Cooler Master Storm Trooper

Так уже через неделю боковые вентиляторы надуют внутрь системного блока большое количество пыли. Конечно, пыль в любом случае попадает в системный блок, но раз уж производитель решил оснастить свой корпус пылевыми фильтрами, то нужно доводить эту идею до конца.

Cooler Master Storm Trooper

Также нет пылевого фильтра и на другой боковой панели.

Cooler Master Storm Trooper

Хоть она и не предусматривает установку вентиляторов, но пыль постепенно пробирается внутрь корпуса и без активного обдува.

Cooler Master Storm Trooper

Сборка системы

Cooler Master Storm Trooper рассчитан на установку материнских плат форматов ATX, Micro-ATX, XL-ATX. Кроме того, можно установить и небольшие платы E-ATX, такие как ASUS Maximus V Extreme. А вот большие двухпроцессорные материнские платы E-ATX не поместятся. Поэтому отметим частичную совместимость с этим стандартом. Для удобства пользователя крепёжные отверстия в шасси подписаны буквами. А выбитая на металле табличка информирует сборщика о том, какие отверстия для какого форм-фактора должны быть задействованы.

Cooler Master Storm Trooper

В шасси вырезано большое технологическое окно, позволяющее монтировать и демонтировать процессорные системы охлаждения, не вынимая материнской платы из корпуса.

Cooler Master Storm Trooper

Как уже было отмечено, корпус имеет целых 10 слотов расширения, чего будет достаточно для установки любых материнских плат с любым доступным количеством дискретных карт. Все слоты закрыты перфорированными заглушками. Винты с накатанной головкой и прорезью под крестовую отвёртку позволяют устанавливать платы расширения как без инструмента, так и прибегая к нему.

Cooler Master Storm Trooper

Слева от слотов расширения находится ещё одна заглушка с необычной перфорацией, прикрученная винтом. Через эти отверстия можно пропускать кабели внутренних устройств системного блока, тем самым уменьшая беспорядок в корпусе.

В шасси также есть три больших обрезиненных отверстия для прокладки шлейфов. Еще присутствует несколько мелких отверстий без резиновых вставок, которые могут пригодиться для прокладки тонких проводов.

Cooler Master Storm Trooper

Резина в каналах кабель-менеджмента используется мягкая и качественная.

Cooler Master Storm Trooper

Интерфейсные кабели убраны в чёрную изоляцию. Шлейфы вентиляторов чёрно-белые. Буйства красок не наблюдается, поэтому любители стильных ПК с выдержанной цветовой гаммой могут быть cпокойны.

Cooler Master Storm Trooper

Комплектные салазки позволяют устанавливать на выбор 2,5” или 3,5” накопители.

Cooler Master Storm Trooper

Для шумных и вибрирующих трёхдюймовых жёстких дисков предусмотрены антивибрационные прокладки. Ноутбучным винчестерам формата 2,5” и твердотельным накопителям они не нужны.

Cooler Master Storm Trooper

Трехдюймовые накопители прикручивать не нужно, салазки немного отгибаются, затем крепления просто защёлкиваются.

Cooler Master Storm Trooper Cooler Master Storm Trooper

Устройства формата 2,5” прикручиваются винтами, поставляемыми в комплекте.

Cooler Master Storm Trooper Cooler Master Storm Trooper

Затем салазки вставляются в корзины и защёлкиваются. В одну корзину можно поместить до четырёх накопителей.

Cooler Master Storm Trooper

Кроме того для 2,5-дюймовых носителей информации предусмотрена маленькая корзина в нижней части корпуса. Если же необходимости в ней нет, то ее можно снять, открутив четыре винта с нижней панели корпуса. А свободное место может, при необходимости, занять 120-миллиметровый вентилятор.

Cooler Master Storm Trooper

Большой объём внутреннего пространства в корпусе позволяет беспрепятственно устанавливать любые, даже самые габаритные системы охлаждения. Процессорный суперкулер Noctua NH-D14 в CM Storm Trooper чувствует себя очень просторно.

Cooler Master Storm Trooper

Установка блока питания предусмотрена только снизу. Посадочное место позволяет разместить БП как вентилятором вниз, так и в сторону комплектующих. Мы рекомендуем ставить блок питания вентилятором вниз. Во-первых, так он будет забирать для своего охлаждения холодных воздух из-за пределов корпуса, а не горячий изнутри. А во-вторых, в случае протечки системы водяного охлаждения, если таковая используется, жидкость не попадёт в блок питания через вентиляционное отверстие в нём и не вызовет короткое замыкание электроники.

Cooler Master Storm Trooper

Зазор между шасси и стенкой корпуса с тыльной стороны материнской платы достаточно большой, чтобы просторно разместить большое количество толстых кабелей. Поэтому при продуманной и аккуратной сборке порядок в системном блоке гарантирован при любом наборе комплектующих.

Cooler Master Storm Trooper


Методика тестирования

Для тестирования эффективности охлаждения в закрытом виде был использован следующий набор комплектующих:
  • процессор: Intel Core i5 3570K (3,4@4,4 ГГц, 1,264 В);
  • кулер: Noctua NH-D14;
  • материнская плата: Gigabyte GA-Z77X-UD3H (Intel Z77 Express);
  • видеокарта: Inno3D iChiLL GeForce 660Ti 3GB;
  • память: 2xKingston HyperX X2 Grey KHX1600C9D3X2K2/8GX (4x4 ГБ, DDR3-1600 МГц, 9-9-9-27-1T);
  • жесткий диск: Seagate ST3000DM001 (3000 ГБ, SATA 6 Гб/c, 7200 об/мин);
  • блок питания: SeaSonic X-1050 Gold (1050 Вт);
  • дополнительные вентиляторы: 2xArctic Cooling F12 (120 мм, 1350 об/мин, установлены на боковой панели);
  • термопаста: Noctua NT-H1.
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 4096 МБ выделенной памяти и MSI Combustor 2.4 на протяжении 15 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных температур компонентов в простое. Температура окружающей среды составляла 25 градусов Цельсия. Скорости вентиляторов процессорного кулера зафиксированы на максимальных, скорость кулера видеокарты — на 50%. Пиковое энергопотребление системы составило 400 ватт. В корпусе были установлены дополнительные два 120-мм вентилятора сбоку на обдув видеокарты. Тестирование проводилось в двух режимах — минимальном и максимальном. Для контроля скоростей вращения корпусных вентиляторов использовался встроенный контроллер Cooler Master Storm Trooper.


Результаты тестирования

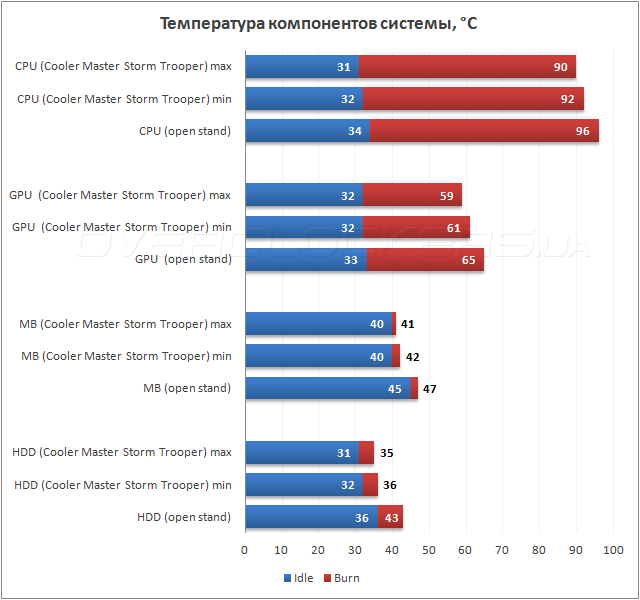

Тестирование Cooler Master Storm Trooper

Тепловой тест показал, что продуманная вентиляция внутри корпуса Cooler Master Storm Trooper дает возможность ощутимо снизить температуры основных компонентов системы, как в простое, так и в нагрузке. Полученные результаты позволяют рекомендовать данный корпус, как основу игровому системному блоку или мощной рабочей станции и использовать его в закрытом виде даже с мощными горячими комплектующими. Температура процессора ожидаемо высокая и в корпусе, и на открытом стенде. Но как известно, проблемой всех процессоров IvyBridge является некачественный термоинтерфейс между крышкой и кристаллом, что и приводит к таким высоким показателям. Остальные температуры находятся на приемлемом уровне и Cooler Master Storm Trooper стабильно выигрывает у открытого стенда несколько градусов. Если же сравнивать режимы с минимальными и максимальными оборотами, то мы рекомендуем использовать минимальный. Потеря в качестве охлаждения комплектующих при этом получается несущественной, а уровень акустического комфорта значительно выше при небольших скоростях вращения вентиляторов.


Выводы

Компьютерный корпус Cooler Master Storm Trooper является типичным представителем высокоуровневых шасси, предназначенных для игровых и рабочих станций. Продуманная конструкция, широкая функциональность и совместимость с большинством современных настольных комплектующих делают его отличной базой для построения мощного ПК с большим количеством мощных и горячих устройств. Корпус может принять на борт как длинные двухголовые видеокарты, так и материнские платы увеличенного размера. Качественная и правильная вентиляция позволяет защитить комплектующие от перегрева и при этом сохранить невысокий уровень шума, при котором пользователю будет комфортно работать. Высококачественные материалы и общая прочность конструкции Storm Trooper дополняют общий список его достоинств.

А разумный ценник, который на данный момент составляет чуть более 200 американских долларов, делает этот корпус доступным и привлекательным для покупки. И мы уверены, что продукт не только найдёт своего покупателя, но и станет весьма популярным среди своей целевой аудитории.

Cooler Master Storm Trooper Выбор редакции: лучшее качество

Как же магична в своей красоте тишина...
