Обзор корпуса Cooler Master MasterBox 5

Серии корпусов MasterBox и MasterCase — это новые линейки компании Cooler Master, главной задачей которых является заполнение среднего ценового сегмента шасси от тайваньского вендора. В основе концепции этих корпусов лежит универсальность, простота и модульная конструкция, которая соответствует потребностям современных пользователей. Другими словами, покупатель приобретает себе некий базовый набор, которого всегда будет достаточно для сборки подавляющего большинства систем. А если возникнет необходимость добавить, например, большее количество накопителей, можно отдельно приобрести дополнительные корзины. Больше покупатель не обязан платить за все и сразу, ведь, как правило, большая часть потенциала шасси к расширению банально не используется и никому не нужна.

Сегодня мы рассмотрим «бюджетный» вариант корпуса MasterBox 5, а в последующих обзорах постараемся затронуть продвинутые модели из данных серий.

Cooler Master MasterBox 5

Характеристики

Модель Cooler Master MasterBox 5
Страница продукта coolermaster.com
Тип корпуса Midi-Tower
Размеры, мм 475 (В) x 220 (Ш) x 500 (Г)
Материал ABS пластик, Сталь
Вес, кг 7,4
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″ – (можно приобрести 2 корзины опционально)
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 3 (2,5″ накопители можно поставить вместо 3,5″)
Поддерживаемое количество слотов расширения 7+1
Вентиляторы передние — 2 х 120 / 140 мм (1 х 120 мм установлен)
задние — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Модульная конструкция с возможностью установки дополнительных корзин для накопителей
Рекомендованная стоимость, $ 80

Упаковка и комплект поставки

Коробка продукта выглядит предельно просто и лишена цветной полиграфии, зато содержит на себе исчерпывающую информацию обо всех технических параметрах, интересных будущему покупателю. По бокам есть ручки для переноски, а защиту от повреждений при перевозке обеспечивают пенопластовые демпферы и пакет. Боковое окно затянуто клейкой пленкой.

Cooler Master MasterBox 5Cooler Master MasterBox 5

Комплект поставки содержит в себе:

  • листок с информацией о гарантийных обязательствах;
  • инструкцию по сборке корпуса;
  • сквозной переходник с «молекса» на трехконтактный разъем вентилятора;
  • четыре пластиковые заклепки для монтажа вентилятора;
  • скобу навесного замка и винт для ее крепления;
  • десяток одноразовых кабельных стяжек;
  • семь стоек материнской платы;
  • металлический переходник под крестовую отвертку для монтажа стоек материнской платы;
  • 13 корпусных винтов (подходят для крепления материнской платы и БП);
  • восемь мелких винтиков для фиксации 2,5″ устройств.
Cooler Master MasterBox 5

Внешний вид

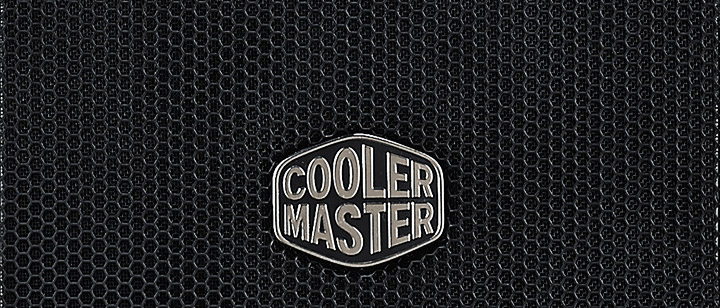

Производитель явно решил не перегружать дизайнеров лишней работой, потому внешность у MasterBox 5 получилась достаточно простой и местами даже утилитарной. Он представляет собой большую черную металлическую коробку с фронтальной панелью, состоящей преимущественно из металлической сетки. Пластиковые грани передней панели имеют наклон в 45 градусов, чем слегка разбавляют общую линейность конструкции шасси. Логотип компании красуется в нижней трети передней части корпуса.

Cooler Master MasterBox 5

Вся фронтальная металлическая сетка легко снимается, если потянуть ее за выступ снизу. Держится на пластиковых защелках. Изнутри представляет собой пластиковую решетку, состоящую из крупных сот, за которой натянута сетка хорошего пылевого фильтра. Таким образом, в месте забора воздуха шасси неплохо защищено от попадания пыли, а сам фильтр просто снимается и очищается.

Cooler Master MasterBox 5

За решеткой нет никаких препятствий для движения воздуха и это очень хорошо. Доступ к вентиляторам тут тоже практически прямой. На переднюю панель можно установить два 120- или 140-мм пропеллера, причем один 120-мм вентилятор черного цвета стоит тут по умолчанию. Вверху есть два посадочных места под 5,25″ устройства, однако в данном корпусе для них нет ни корзины, ни подходящей передней решетки. Вероятно, их можно будет приобрести потом отдельно.

Cooler Master MasterBox 5

Внешние порты и кнопки собраны на верхнем скосе передней панели. Тут есть точечный индикатор активности накопителей, два порта USB 3.0, окрашенных в черный цвет, небольшая прямоугольная клавиша старта системы (со встроенным индикатором питания), два 3,5-мм аудиоразъема для микрофона и наушников и совсем мелкая квадратная кнопка перезагрузки системы.

Cooler Master MasterBox 5

Вся левая боковая панель занята большим прозрачным акриловым окном размера 360х340 мм, через которое видны все внутренности корпуса. Дверца оснащена ручкой для демонтажа и держится на двух винтах с накатанной головкой. Открывается по направлению назад.

Cooler Master MasterBox 5

Внутри дверца оснащена массивными ребрами жесткости и сама по себе достаточно прочная на изгиб. Стекло крепится с помощью металлических зажимов.

Cooler Master MasterBox 5

Правая боковая дверца сплошная. Тоже оснащена ручкой и винтами с накатанной головкой.

Cooler Master MasterBox 5

Благодаря отсутствию стекла и наличию ребер жесткости, она еще прочнее, чем левая панель.

Cooler Master MasterBox 5

Верхняя панель тоже глухая. Поскольку отверстий на ней нет, корпус можно использовать в качестве полочки.

Cooler Master MasterBox 5

Задняя панель оформлена вполне стандартно, как для корпуса с нижним расположением блока питания. За выхлопной решеткой с крупными сотами предустановлен 120-мм вентилятор. Слотов расширения семь. Шесть из них закрыты вентилируемыми многоразовыми заглушками, а в седьмом находится хитрая планка, за которую можно закрепить шнуры периферийных устройств. Эта опция может пригодиться на выставках и в компьютерных клубах, поскольку сильно усложнит кражу периферии сторонними лицами. Правее, напротив основных слотов есть заготовки для установки вертикальной карты расширения и планок для поддержки тяжелых видеокарт, а также щель для скобы навесного замка. Однако никаких подходящих деталей для всего этого, за исключением скобы в комплекте нет, видимо их тоже придется приобретать отдельно.

Cooler Master MasterBox 5

Блок питания можно устанавливать в данном шасси как в ориентации вентилятором вверх, так и вниз. Под блоком есть качественный выдвижной пылевой фильтр.

Cooler Master MasterBox 5

Снизу имеется большое количество монтажных отверстий, которые ничем не закрыты, и через которые пыль может достаточно свободно попадать внутрь, минуя встроенные фильтры.

Cooler Master MasterBox 5

В роли ножек тут выступает пара крупных пластмассовых элементов на нижней панели, проклеенная по бокам резиновыми демпферами. Их общая высота составляет 30 мм.

Cooler Master MasterBox 5

Посмотрим на внутреннее устройство корпуса.
