Здоровяк! Обзор Full-Tower-корпуса Cooler Master HAF X

Герой нашего сегодняшнего обзора — компьютерный корпус HAF X производства тайваньской компании Cooler Master. Последняя ведет свою историю с 1992 года и уже около десяти лет присутствует на украинском рынке, являясь одним из наиболее узнаваемых брендов. Под маркой Cooler Master выпускаются системы охлаждения для различных узлов ПК, корпуса, блоки питания и многочисленные аксессуары.

В настоящий момент в Украине доступны более 50 наименований корпусов Cooler Master. Предложения охватывают все ценовые сегменты, зачастую конкурируя друг с другом. Особняком стоит лишь модель CSX Stacker 830 Warfare — эксклюзивный алюминиевый корпус стоимостью от $500. Фигурант данного материала HAF X обойдется покупателям примерно в два раза дешевле, но также должен быть отнесен к категории высокоуровневых решений.

Модель Cooler Master HAF X (RC-942-KKN1)
Тип корпуса Full-Tower
Размеры, мм 230 (Ш) x 599 (В) x 550 (Г)
Материал SECC 1,0 мм, пластмассовые вставки
Вес, кг 14,35
Цвет Черный
Форм-фактор XL-ATX, E-ATX, ATX, microATX, Mini-ITX
Устройства 5,25" 4
Устройства 3,5" внешние
2, с возможностью «горячей» замены
Устройства 3,5" внутренние
5
Поддерживаемое количество карт расширения 9
Вентиляторы 1х 230 мм фронтальный
1х 140 мм тыловой
2х 200 мм верхний и боковой
Интерфейсные разъемы 2x USB 3.0, 2x USB 2.0, 1x FireWire, 1x eSATA, микрофонный вход и выход на наушники


Cooler Master HAF X (RC-942-KKN1)

HAF X представляет собой продолжение обширной линейки корпусов High Air Flow (отсюда и аббревиатура — HAF), что в дословном переводе звучит как «сильный поток воздуха». Литера X делает акцент на неочевидном — армированном дизайне шасси. Эта же символика подчеркивается и другими элементами конструкции: красная светодиодная подсветка вентилятора и выступы в нижней части лицевой панели образуют X-образную тень, хорошо различимую на одной из нижеприведенных фотографий. Корпус, в первую очередь, предназначен для геймеров и энтузиастов, планирующих разместить в нем передовой набор комплектующих, а также всех поклонников форм-фактора Full-Tower, который не теряет своей актуальности в течение многих лет.

Перед тем как приобрести Cooler Master HAF X, необходимо задуматься о его транспортировке. Этот здоровяк весит более 16 кг, включая аксессуары, и к тому же имеет солидные габариты, поэтому особой альтернативы автоперевозке мы не видим.

Корпус поставляется в картонной упаковке, на которой наглядно представлено его внутреннее устройство:

Cooler Master HAF XCooler Master HAF X

Производитель выделяет следующие особенности, присущие HAF X: наличие четырех предустановленных вентиляторов и трех отверстий для шлангов СВО, продуманную систему укладки кабелей, удобные механизмы для инсталляции накопителей, богатый набор разъемов на панели ввода-вывода (включая USB 3.0), фирменные приспособления VGA Fan Duct и VGA Holder для более эффективного охлаждения и надежной фиксации видеоадаптеров соответственно. Девять заглушек под карты расширения PCI Express/PCI указывают на возможность построения графических связок из четырех дискретных видеокарт, если, конечно, такая возможность допускается со стороны материнской платы.

Cooler Master HAF X

В комплекте поставки обнаруживаются такие нужные вещи, как инструкция по сборке системы, интерфейсный кабель USB 3.0/USB 2.0, удлинитель кабеля питания EPS12V, динамик (speaker), четыре пластиковых колесика для перемещения шасси по столу или полу, наборы крепежа и стяжек и вышеупомянутый держатель VGA Holder. Наличие последнего объясняется растущим весом топовых видеокарт.

Cooler Master HAF X

HAF X обладает строгой внешностью, которая может быть легко видоизменена в зависимости от индивидуальных предпочтений пользователя (черно-салатовый HAF X NVIDIA Edition тому пример). Сразу обращает на себя внимание акриловое окно в левой боковой крышке, а также обилие сетчатых поверхностей. Шасси изготовлено из стальных листов толщиной не менее 1,0 мм и пластиковых элементов.

Cooler Master HAF XCooler Master HAF X

Рядом с акриловым окошком, с внутренней стороны, крепится 200-мм вентилятор без подсветки.

Cooler Master HAF X

Лицевая часть корпуса выполнена в виде сетки. С одной стороны, это способствует интенсивной циркуляции воздуха, а с другой — приводит к постепенному накоплению пыли.

Cooler Master HAF XCooler Master HAF X

Панель I/O расположена в верхней части. На нее выведены порты USB 3.0 (два), USB 2.0 (два), единичные eSATA и IEEE1394a, разъемы для подключения наушников и микрофона. Чуть выше, в торце, размещена кнопка включения/выключения LED-подсветки и привычные Power и Reset, накрываемые пластиковой шторкой.

Cooler Master HAF X

На верхней крышке HAF X предусмотрены посадочные места для вентиляторов, поэтому она также имеет вид сетки.

Cooler Master HAF X

Нижнее расположение блока питания диктует необходимость забора воздуха через днище шасси. Для того чтобы такой важный компонент системы как БП не накапливал пыль и не перегревался, отверстие закрыто мелкозернистой сеткой, выполняющей функции фильтра.

Cooler Master HAF X

Здесь же мы видим монтажные площадки для ножек (колесиков).

Cooler Master HAF X

Боковые крышки корпуса фиксируются винтами с накатанной головкой.

Прежде чем перейти к изучению внутреннего устройства Cooler Master HAF X, отметим, что два нижних 5,25-дюймовых отсека могут быть использованы для установки SATA-накопителей типоразмера 3,5"/2,5" с опцией «горячей» замены.

Cooler Master HAF X

Винчестер крепится к карману с помощью винтов.

Cooler Master HAF X

В целом, и заглушки, и карманы-заглушки снимаются без приложения усилий, но при этом сидят в корпусе достаточно плотно. За одной из фальш-панелей скрывается 230-миллиметровый вентилятор.

Cooler Master HAF X

Cooler Master HAF X

Внутреннее устройство и сборка

Cooler Master HAF X не только готов принять «на борт» большое число комплектующих, но и допускает установку крупногабаритных узлов ПК, для которых необходимо много свободного пространства и интенсивный обдув. Помимо материнских плат форм-факторов Mini-ITX, microATX, ATX и Extended ATX заявлена возможность установки плат XL-ATX. Так, флагманское решение Gigabyte GA-X58A-UD9 для процессоров LGA1366 имеет линейные размеры 345 x 262 мм. Соответственно, количество отсеков для карт расширения достигает 9 ед.

Cooler Master HAF X

Заглушки выполнены в виде решеток и фиксируются винтами с накатанной головкой, окрашенными под цвет корпуса. Мелочь, а приятно.

Cooler Master HAF X

Поддон материнской платы имеет несколько специальных отверстий. В районе процессорного сокета выполнено квадратное окно, предполагающее монтаж кулеров без извлечения системной платы из корпуса. Также присутствуют четыре овальных отверстия для укладки кабелей. Два из них снабжены резиновыми шторками.

Cooler Master HAF X

Сверху и справа от материнской платы, с обратной стороны поддона, имеются «ушки» для стяжек, фиксирующих различные кабели.

Cooler Master HAF X

HAF X рассчитан на установку 12-ти накопителей: четырех «внешних» формата 5,25", двух 2,5"/3,5" с опцией «горячей» замены, пяти 3,5" и одного 2,5", который крепится к держателю VGA Holder. Корзина для жестких дисков развернута на 90°.

Cooler Master HAF X

Для каждого HDD предназначен индивидуальный лоток с антивибрационными прокладками. Инсталляция винчестеров не нуждается в применении отвертки и занимает считанные секунды.

Cooler Master HAF X

Cooler Master HAF X

Оптический дисковод крепится нажатием кнопки с логотипом Cooler Master. К сожалению, внешнюю сетчатую заглушку при этом придется убрать, что несколько подпортит внешний вид системного блока. Декоративная дверца была бы здесь более уместна.

Cooler Master HAF X

К корзине для жестких дисков сбоку прикреплен воздуховод VGA Fan Duct.

Cooler Master HAF X

Cooler Master HAF X

Чуть выше видна миниатюрная плата с интерфейсными разъемами SATA и разъемами питания Molex 4-pin.

Cooler Master HAF X Cooler Master HAF X

С ее помощью реализуется возможность «горячей» замены HDD.

Cooler Master HAF X

Под «крышей» предусмотрены посадочные места для двух 200-мм вентиляторов, один из которых поставляется вместе с корпусом. Таким образом, общее число комплектных «карлсонов» составляет четыре единицы.

Cooler Master HAF X

Производитель подчеркивает, что на месте двух верхних вентиляторов можно закрепить трехсекционный (360 мм) радиатор СВО.

Сборка системы при наличии свободного времени является подлинным наслаждением, поскольку HAF X не имеет острых краев, позволяет спрятать ворох кабелей, которые тянутся от панели ввода-вывода, винчестеров и блока питания, и, к тому же, достаточно просторен для установки топового «железа».

Cooler Master HAF X

Блок питания укладывается на две резиновые полоски, снижающие уровень паразитных вибраций. Как уже было сказано, отверстие в днище корпуса оснащено пылезащитным фильтром.

Cooler Master HAF X

Прежде чем закрепить БП, требуется демонтировать пластиковый кожух, скрывающий кабели.

Cooler Master HAF X

Затем кожух возвращается на свое законное место:

Cooler Master HAF X

Также необходимо подсоединить к материнской плате кабели, идущие от панели I/O: звук (HD Audio/AC’97), USB 2.0, USB 3.0, FireWire и шлейф SATA.

Cooler Master HAF X

Состав конфигурации тестового ПК приводится в следующей части обзора. Заметим, что при подготовке стенда мы не использовали воздуховод VGA Fan Duct.

Cooler Master HAF X

В ходе сборки нами были обнаружены некоторые конструктивные недостатки Cooler Master HAF X. Во-первых, под процессорным разъемом поддон материнской платы имеет недостаточную жесткость. Во-вторых, для того чтобы установить левую боковую крышку на место, требуется приложить значительные усилия. В-третьих, в корпусе отсутствует внешний 3,5-дюймовый отсек для картридера (это, пожалуй, самый большой «минус»). В-четвертых, громоздкий HAF X очень неудобно переносить: он не имеет ни ручек, ни выступов, за которые можно было бы ухватиться, но с установленными колесиками проблем уже меньше.

Как бы там ни было, перечисленные огрехи легко устранить, и мы надеемся, что специалисты Cooler Master в будущем доработают шасси с учетом наших пожеланий и рекомендаций коллег-обозревателей.

Условия тестирования

В ходе тестирования перед нами стояла задача сравнить эффективность внутренней вентиляции корпуса HAF X с температурными показателями комплектующих на открытом стенде. В составе системы были задействованы:
  • процессор: Intel Core i7-975 EE (3,33@4,0 ГГц, 23x174, HT, CPU — 1,4 В, QPI/Vtt — 1,375 В);
  • материнская плата: Gigabyte GA-X58A-UD9 (Intel X58 Express);
  • память: Kingston KHX2000C8D3T1K3/6GX (3x2GB, DDR3-2000@1744 МГц, 174x10, 8-8-8-24-1T);
  • видеокарта: ASUS ENGTX580/2DI/1536MD5;
  • кулер: Noctua NH-D14 (один вентилятор на 140 мм);
  • жёсткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: XFX XPS-850W-BES (850 Вт).
Корпус эксплуатировался, укомплектованный полностью — четырьмя — или частично — двумя — вентиляторами (передний 230-мм на вдув, задний 140-мм на выдув). Таким образом, количество режимов тестирования достигло трех.

Тестирование проводилось в среде ОС Windows 7 Home Premium x64. Процессор загружался утилитой LinX 0.6.4 с выбранным объемом памяти 2048 МБ; прогрев видеокарты осуществлялся при помощи бенчмарка Devil May Cry 4. Тест жесткого диска представлял собой копирование папки общим объемом 10 ГБ из одного раздела HDD в другой.

Температурные показатели снимались программами Core Temp 0.99.8 (CPU), MSI Afterburner 2.1.0 (GPU) и Aida64 1.50.1200 (HDD), а также панелью Scythe Kaze Master Pro, датчики которой крепились на радиатор чипсета, VRM и память. Температура в помещении поддерживалась на уровне 24°C.


Результаты

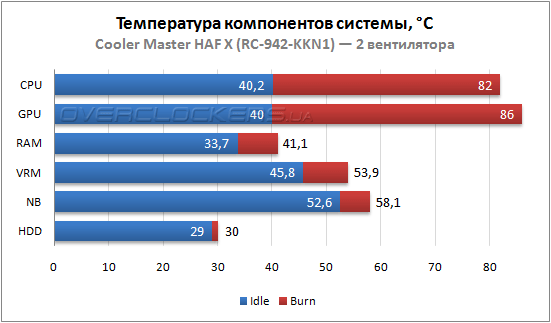

Тестирование Cooler Master HAF X

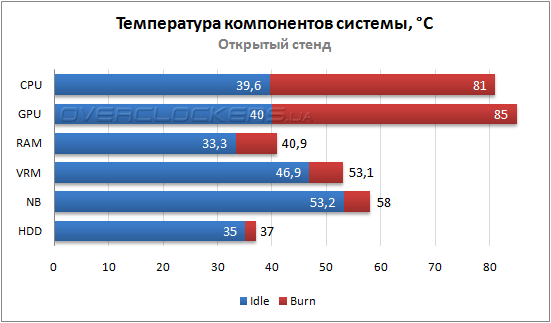

Тестирование Cooler Master HAF X

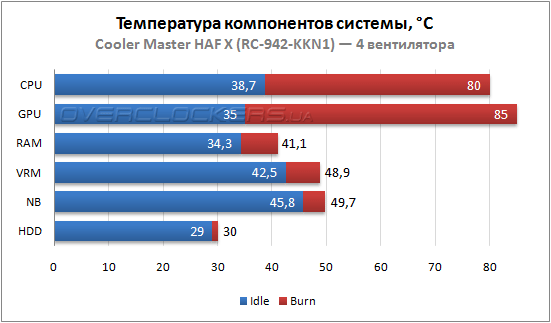

Тестирование Cooler Master HAF X


Бесспорным лидером по итогам замеров оказался Cooler Master HAF X с четырьмя комплектными вентиляторами. И если эффективность охлаждения процессора и видеокарты во всех трех случаях была примерно одинаковой, то прочие компоненты системы — модули памяти, жесткий диск, чипсет и транзисторы VRM — продемонстрировали неоспоримое преимущество HAF X в максимальной конфигурации. Уровень шума квартета вентиляторов на 700 об/мин оказался вполне приемлемым и не выделялся на фоне штатной «турбины» GeForce GTX 580.


Выводы

Как выяснилось, фигурант нашего тестирования не только обладает продуманным дизайном, но и демонстрирует высокую эффективность охлаждения комплектующих, превосходящую показатели открытого стенда. Это и неудивительно, ведь Cooler Master HAF X спроектирован таким образом, чтобы нести топовое «железо»: четырех- и шестиядерные процессоры с крупногабаритной системой охлаждения (в т.ч. жидкостной), материнские платы увеличенного размера, три или четыре дискретные видеокарты, RAID-массивы из нескольких накопителей.

Cooler Master HAF X

Если же владелец HAF X укомплектует корпус более скромным набором, включающим, например, пару накопителей и один видеоадаптер, то сможет ограничиться всего двумя вентиляторами — на задней и передней стенках. При этом температуры вырастут весьма незначительно, а вот уровень шума и скорость накопления пыли снизятся.

Принимая во внимание многочисленные достоинства корпуса, за вычетом мелких недостатков, Cooler Master HAF X смело можно рекомендовать энтузиастам, особенно любителям компьютерных игр. По нашему мнению, именно потребительские качества компьютерных корпусов определяют их «геймерский» статус. Считаем недальновидным то, что многие разработчики основное внимание уделяют внешнему оформлению шасси, весьма поверхностно подходя к их внутреннему устройству. Армированный дизайн модели HAF X не бросается в глаза, но, тем не менее, предоставляет любителям моддинга некоторое пространство для творчества.
