Здоровяк! Обзор Full-Tower-корпуса Cooler Master HAF X

Внутреннее устройство и сборка

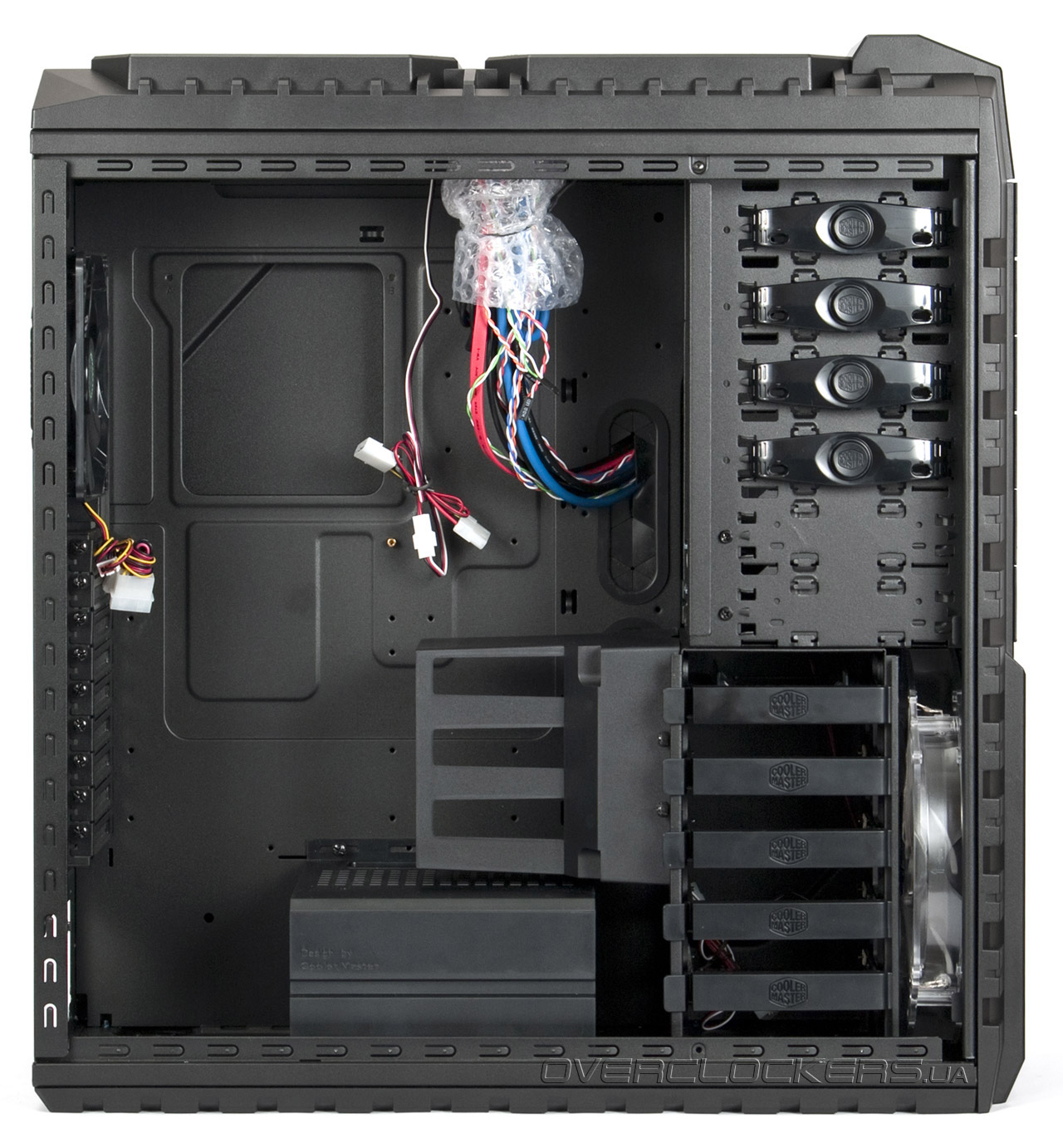

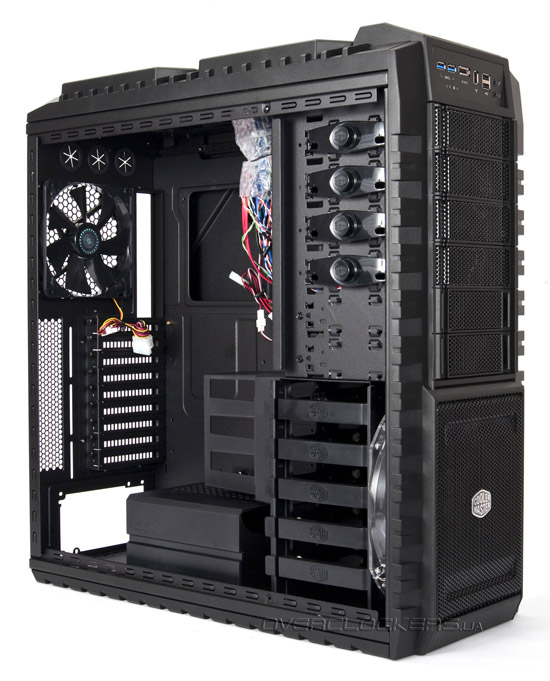

Cooler Master HAF X не только готов принять «на борт» большое число комплектующих, но и допускает установку крупногабаритных узлов ПК, для которых необходимо много свободного пространства и интенсивный обдув. Помимо материнских плат форм-факторов Mini-ITX, microATX, ATX и Extended ATX заявлена возможность установки плат XL-ATX. Так, флагманское решение Gigabyte GA-X58A-UD9 для процессоров LGA1366 имеет линейные размеры 345 x 262 мм. Соответственно, количество отсеков для карт расширения достигает 9 ед.

Cooler Master HAF X

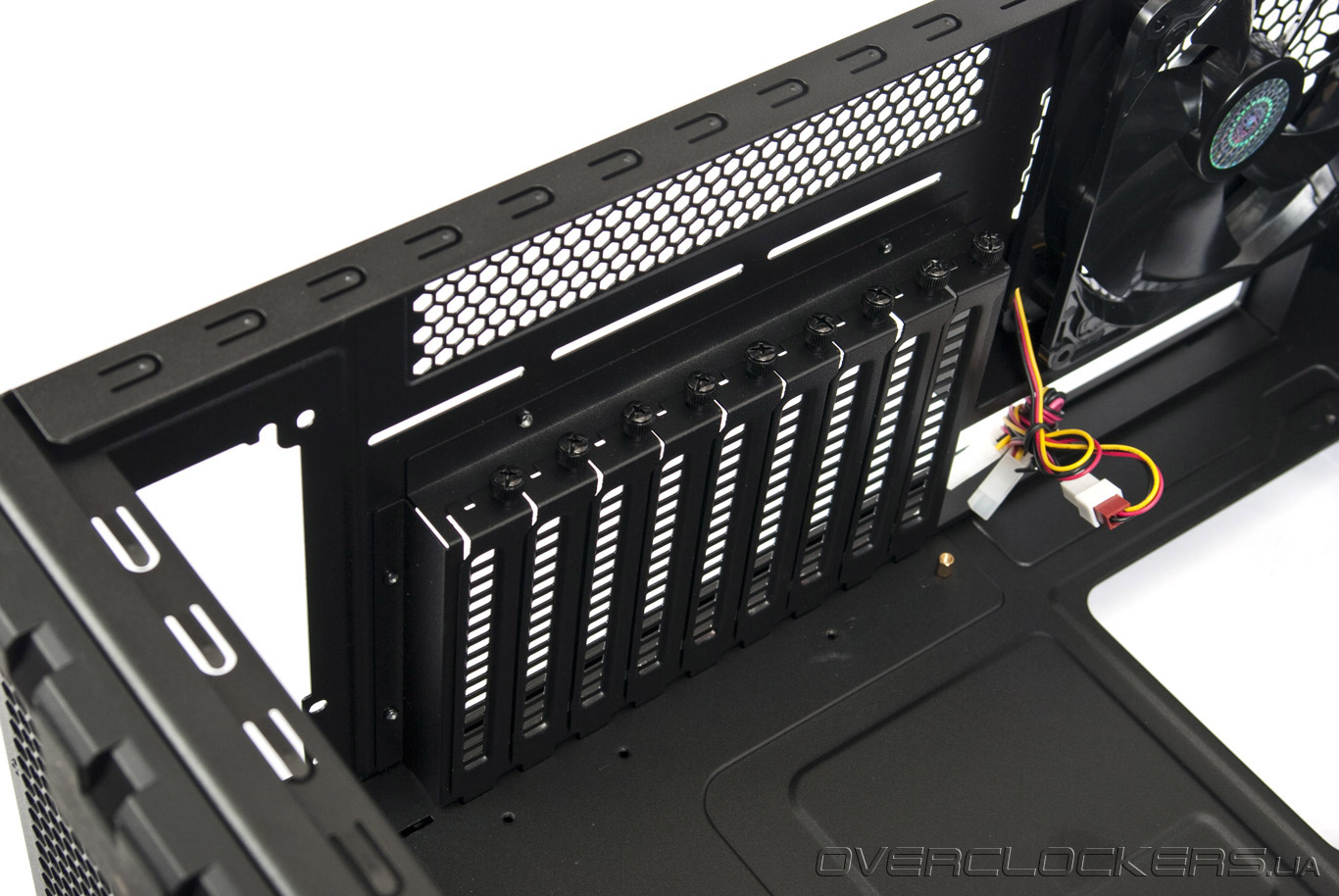

Заглушки выполнены в виде решеток и фиксируются винтами с накатанной головкой, окрашенными под цвет корпуса. Мелочь, а приятно.

Cooler Master HAF X

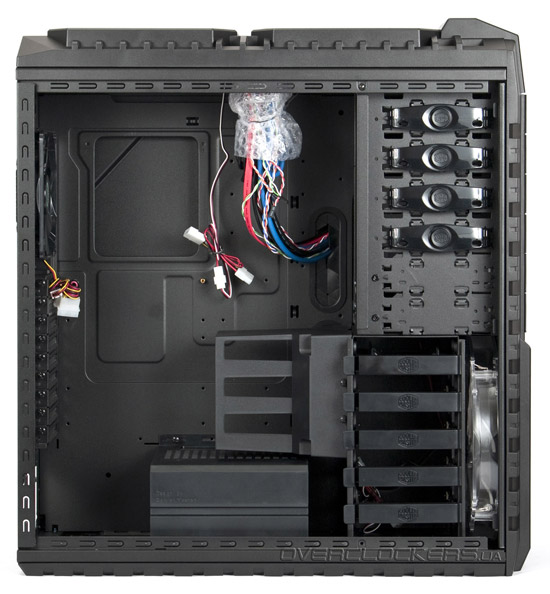

Поддон материнской платы имеет несколько специальных отверстий. В районе процессорного сокета выполнено квадратное окно, предполагающее монтаж кулеров без извлечения системной платы из корпуса. Также присутствуют четыре овальных отверстия для укладки кабелей. Два из них снабжены резиновыми шторками.

Cooler Master HAF X

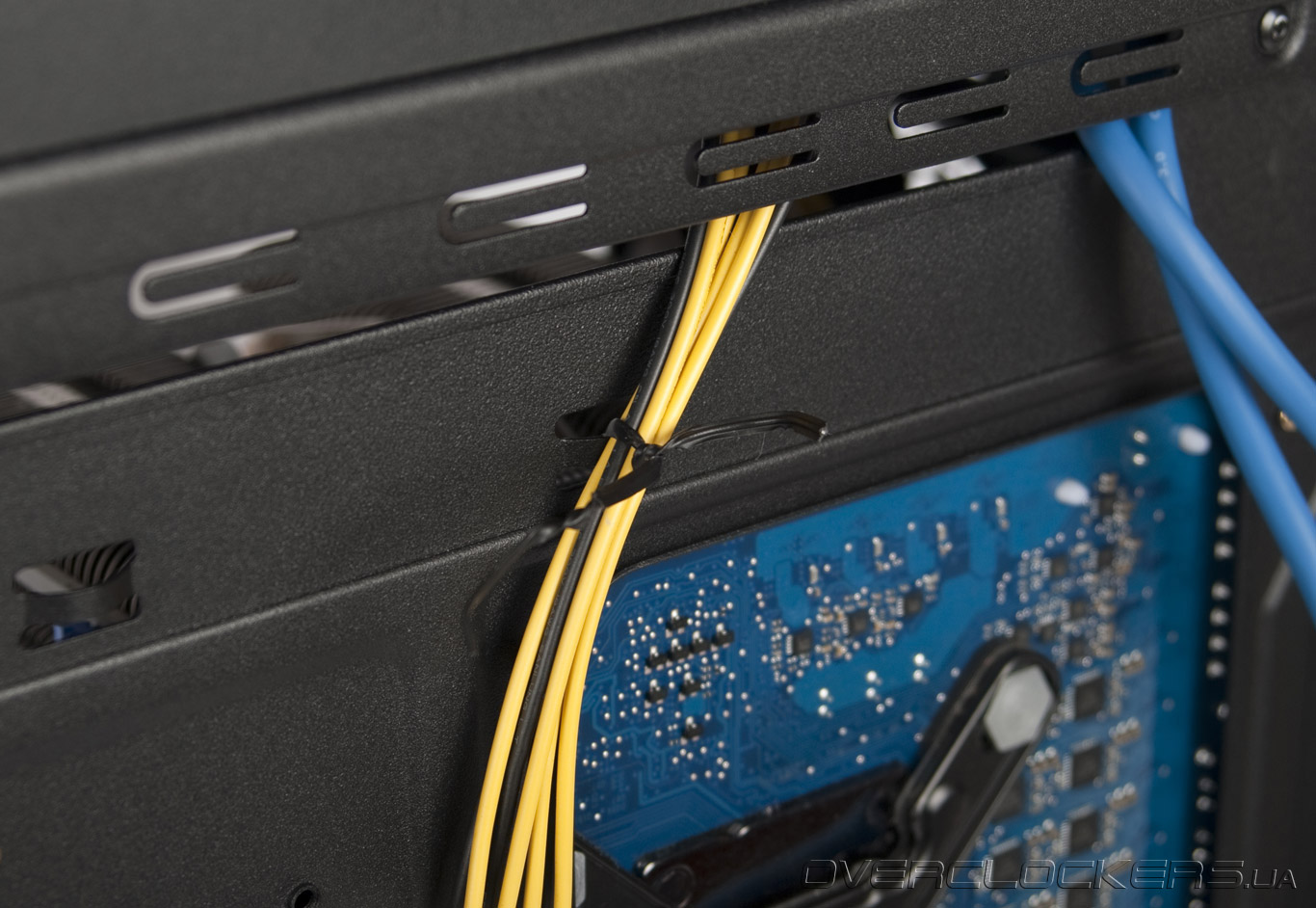

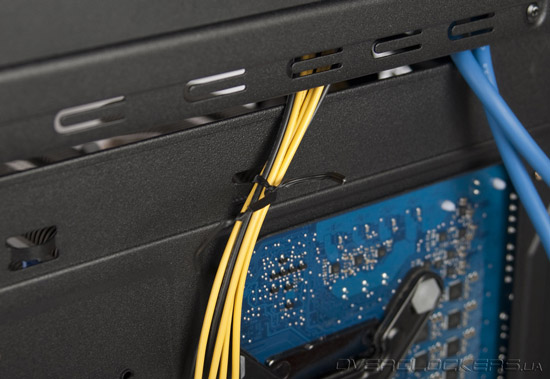

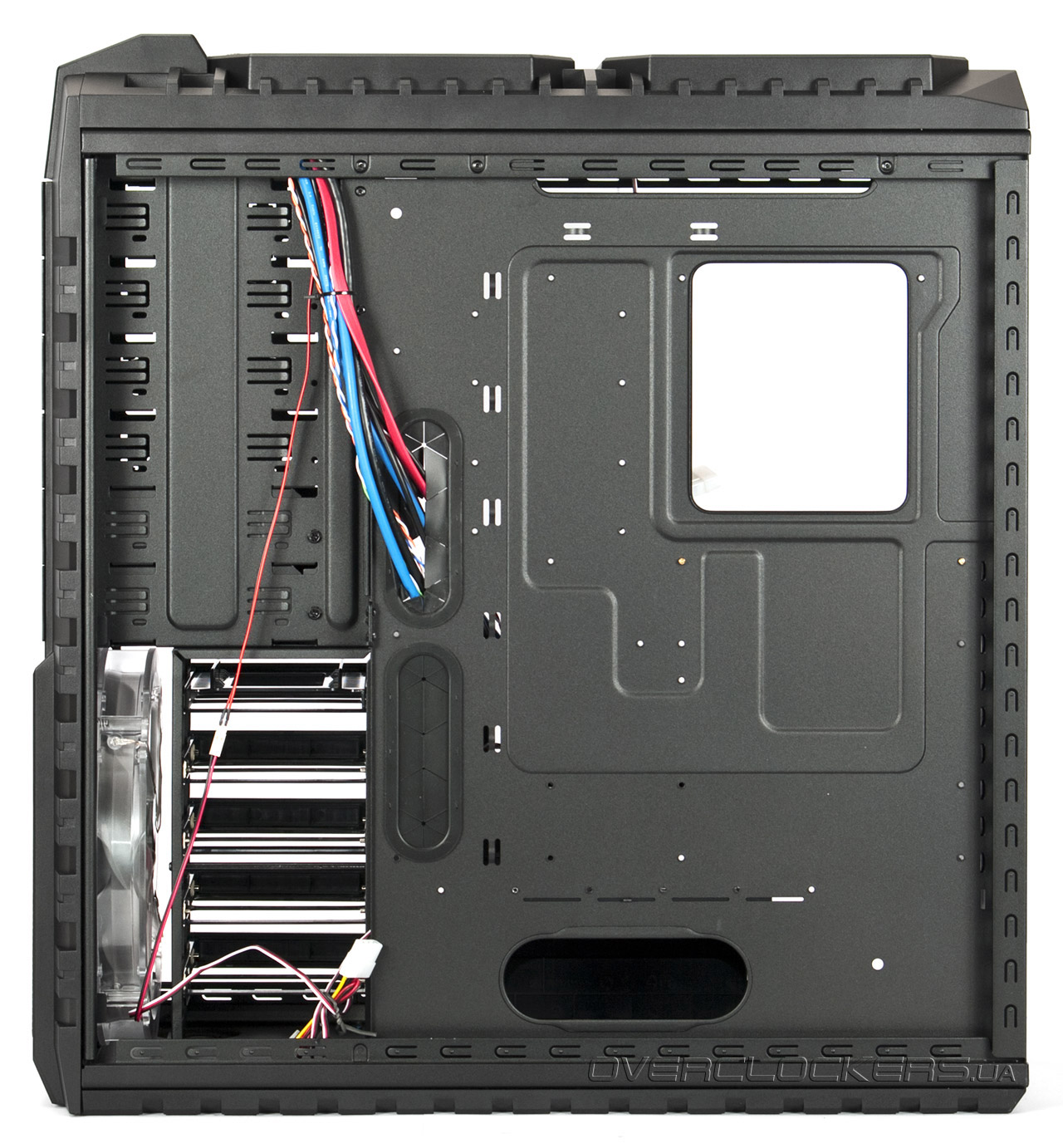

Сверху и справа от материнской платы, с обратной стороны поддона, имеются «ушки» для стяжек, фиксирующих различные кабели.

Cooler Master HAF X

HAF X рассчитан на установку 12-ти накопителей: четырех «внешних» формата 5,25", двух 2,5"/3,5" с опцией «горячей» замены, пяти 3,5" и одного 2,5", который крепится к держателю VGA Holder. Корзина для жестких дисков развернута на 90°.

Cooler Master HAF X

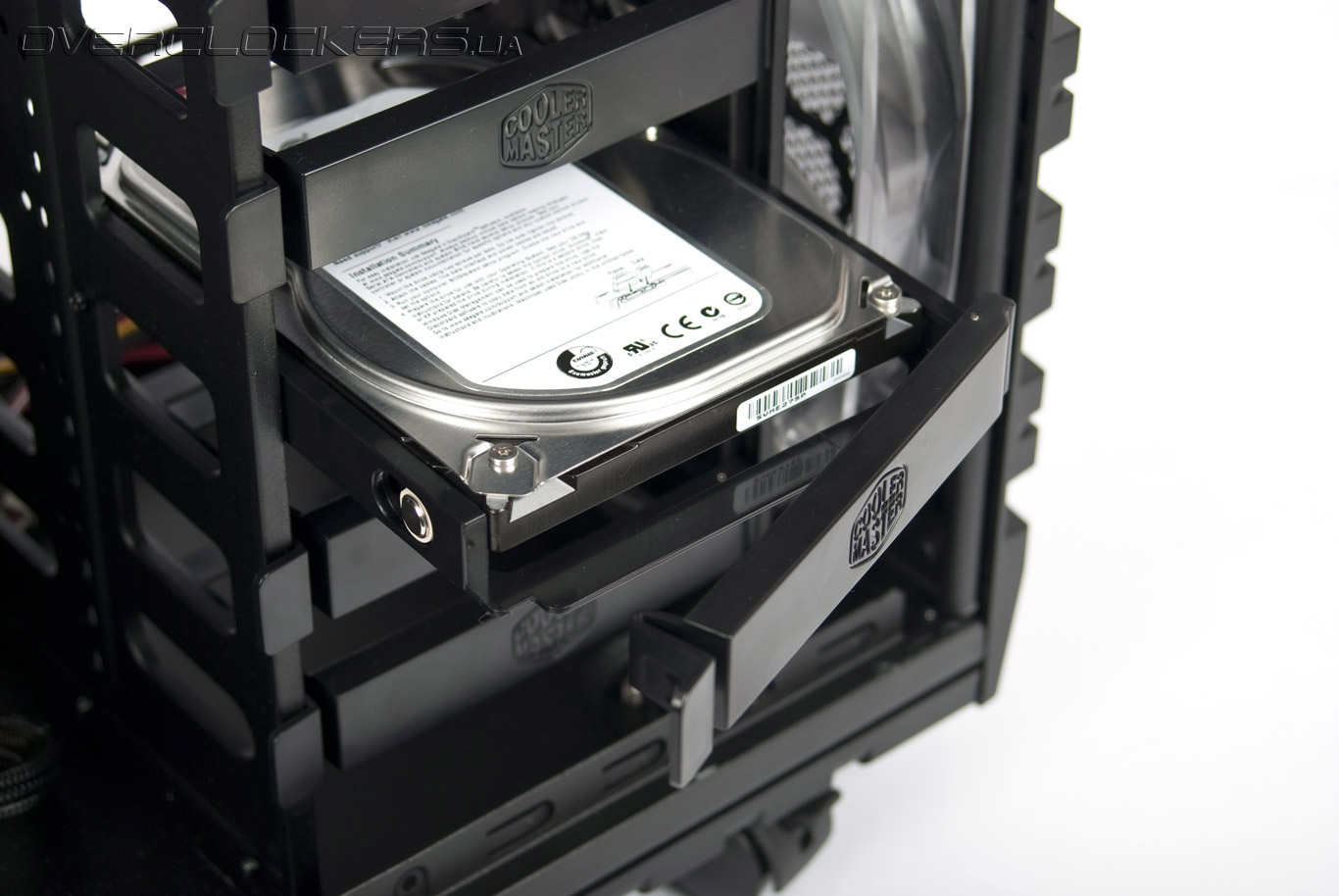

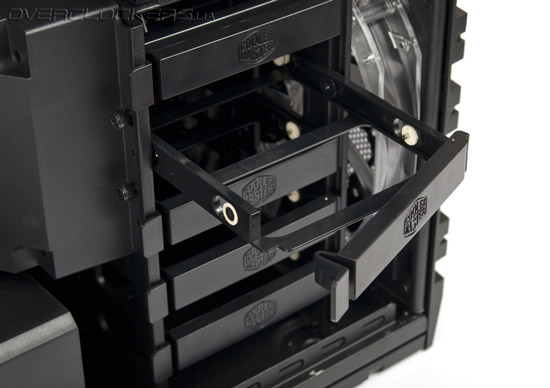

Для каждого HDD предназначен индивидуальный лоток с антивибрационными прокладками. Инсталляция винчестеров не нуждается в применении отвертки и занимает считанные секунды.

Cooler Master HAF X

Cooler Master HAF X

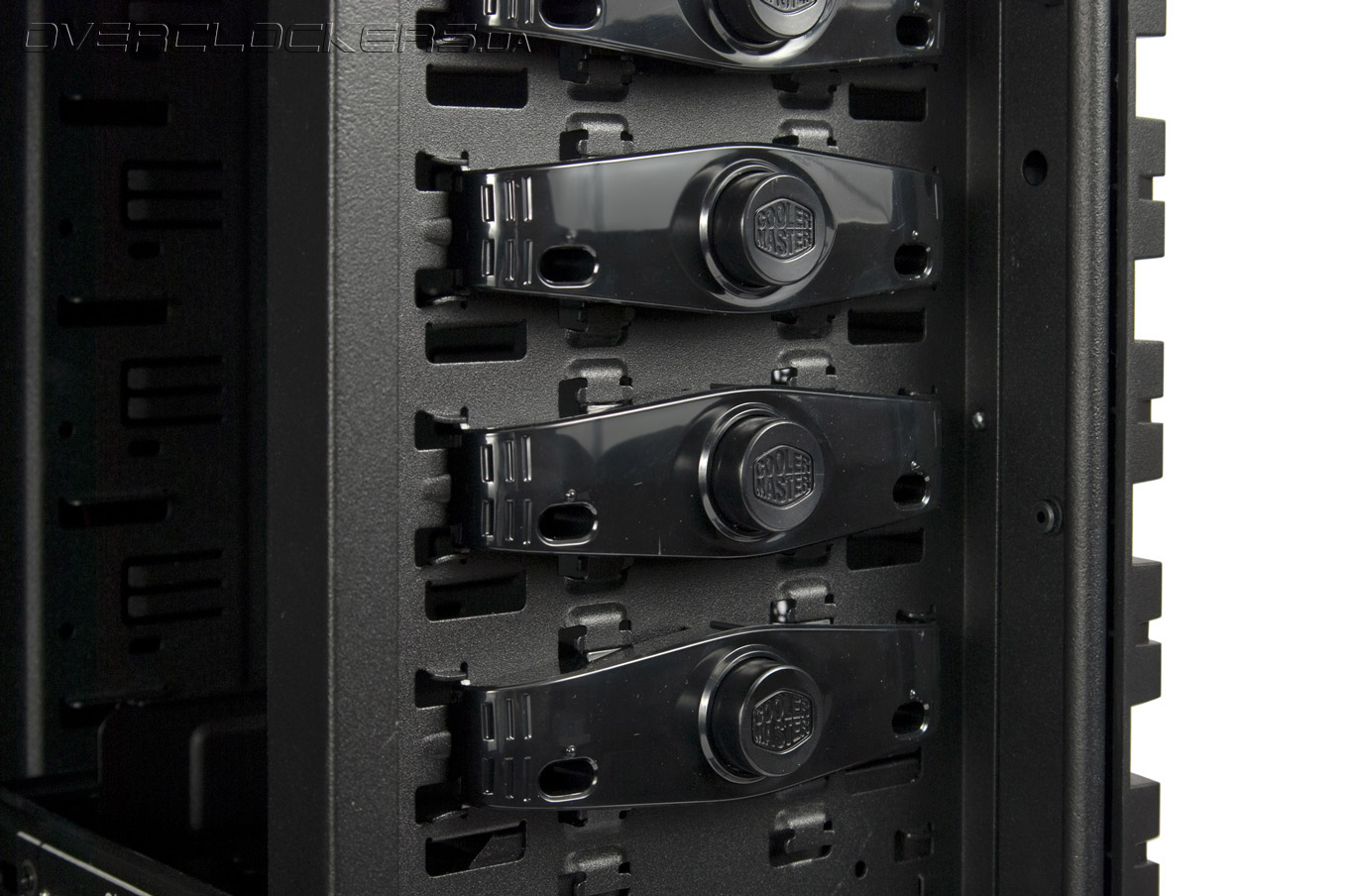

Оптический дисковод крепится нажатием кнопки с логотипом Cooler Master. К сожалению, внешнюю сетчатую заглушку при этом придется убрать, что несколько подпортит внешний вид системного блока. Декоративная дверца была бы здесь более уместна.

Cooler Master HAF X

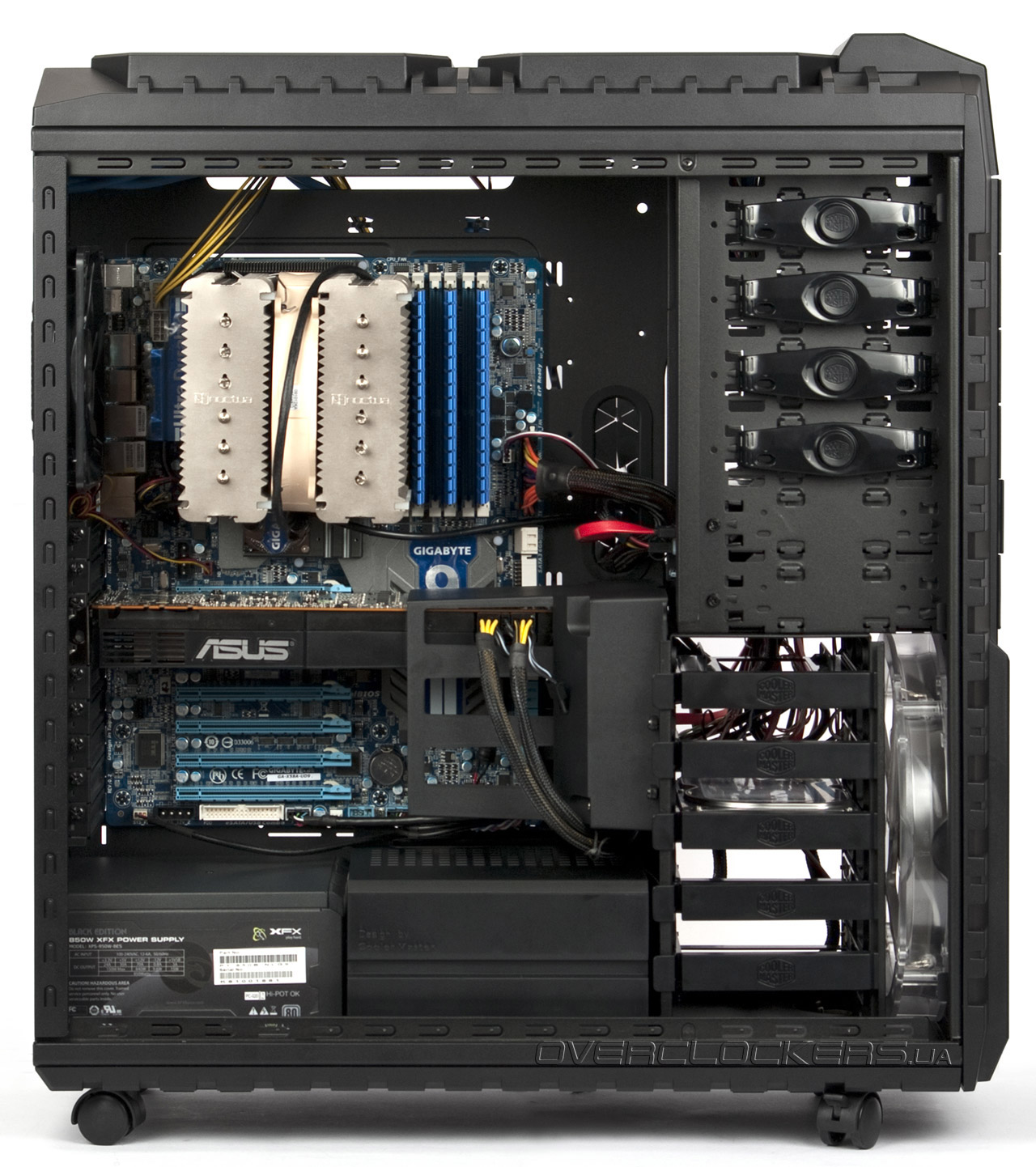

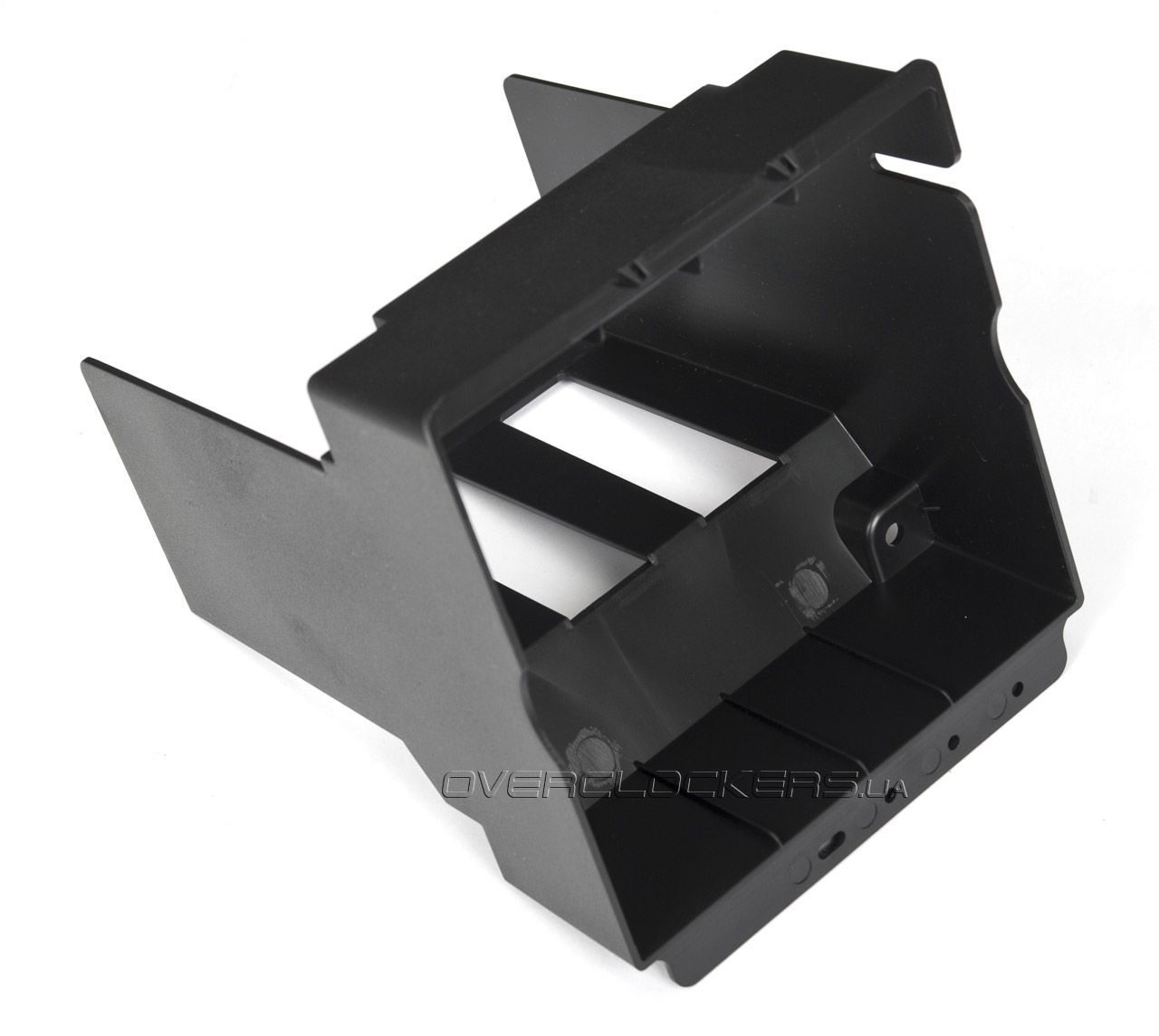

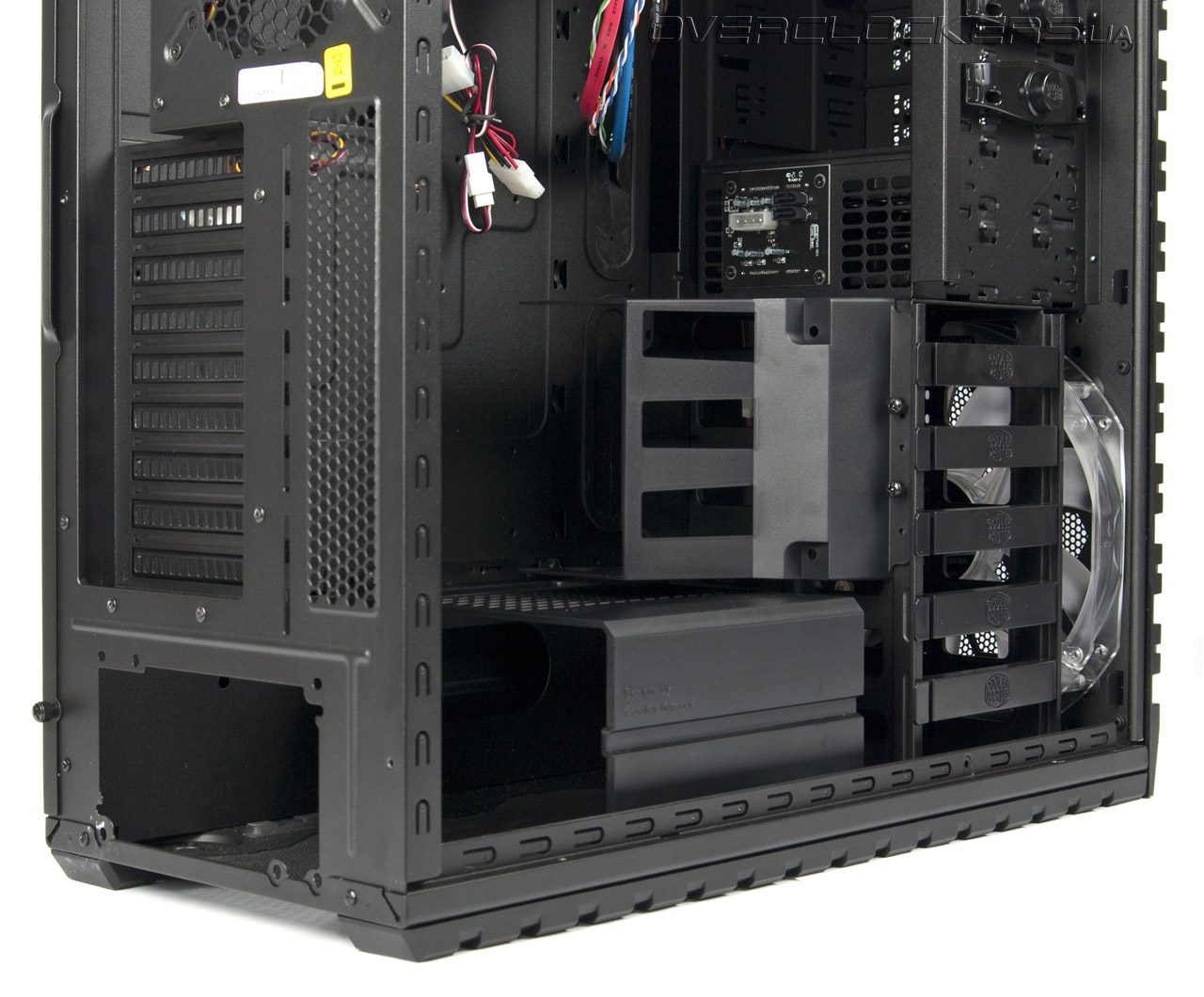

К корзине для жестких дисков сбоку прикреплен воздуховод VGA Fan Duct.

Cooler Master HAF X

Cooler Master HAF X

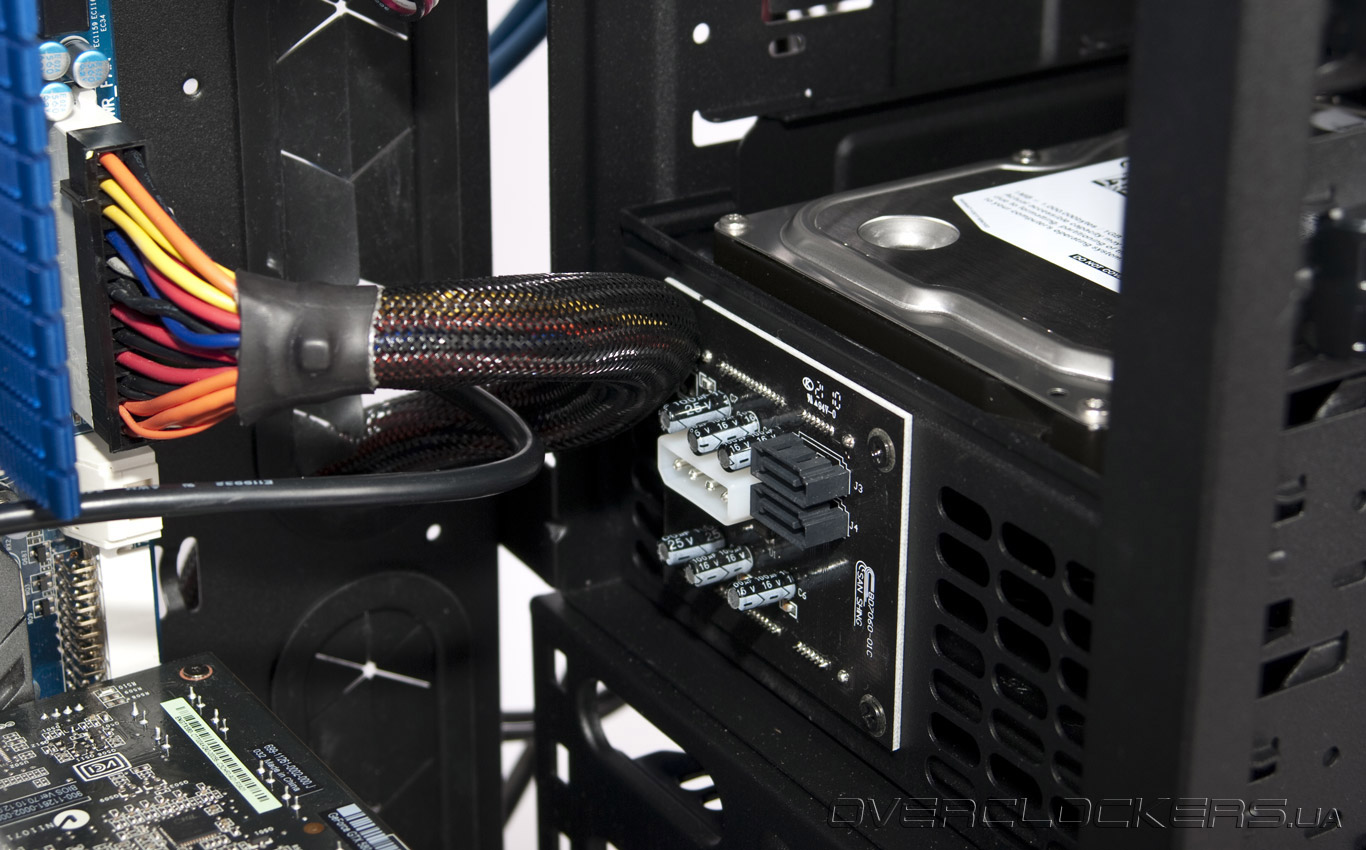

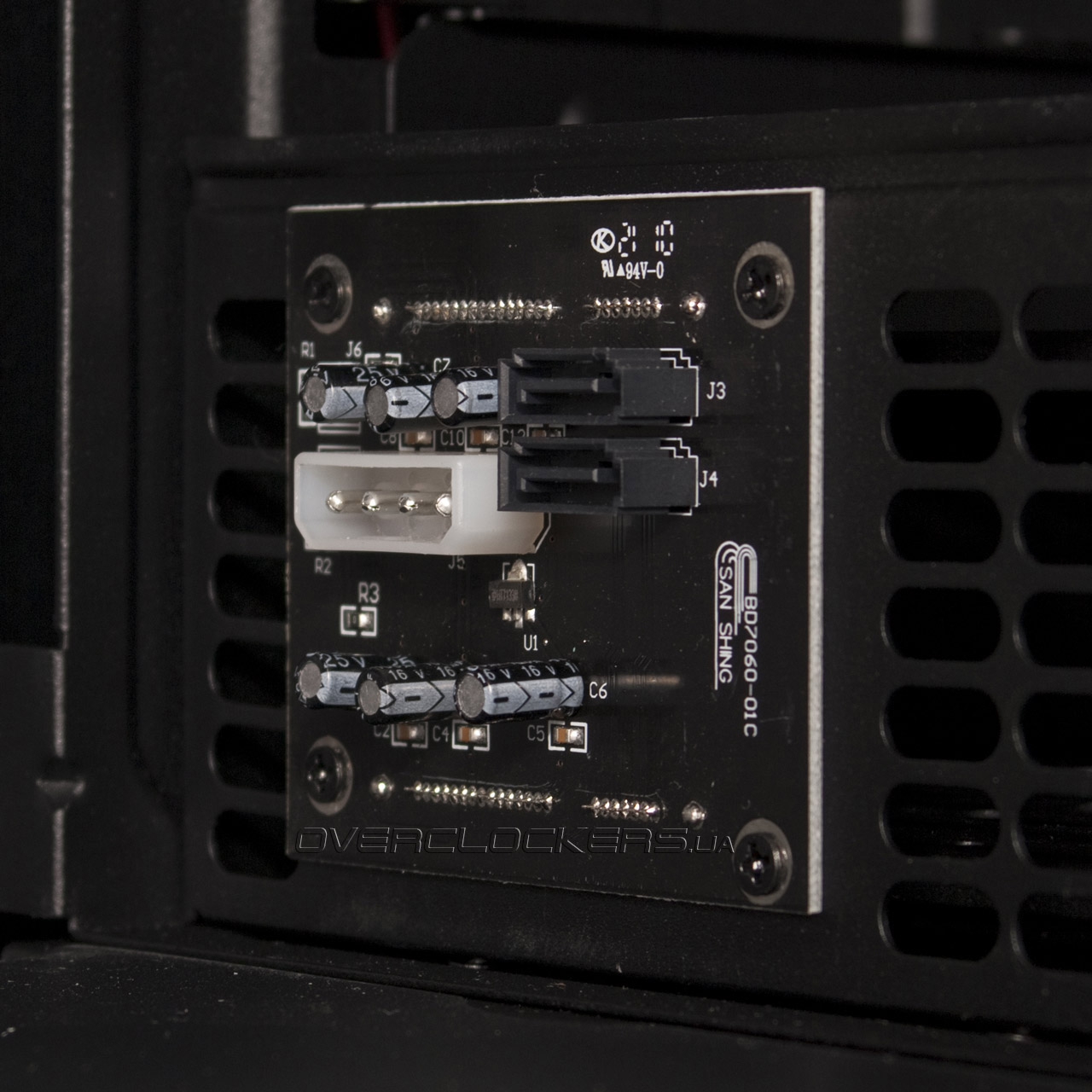

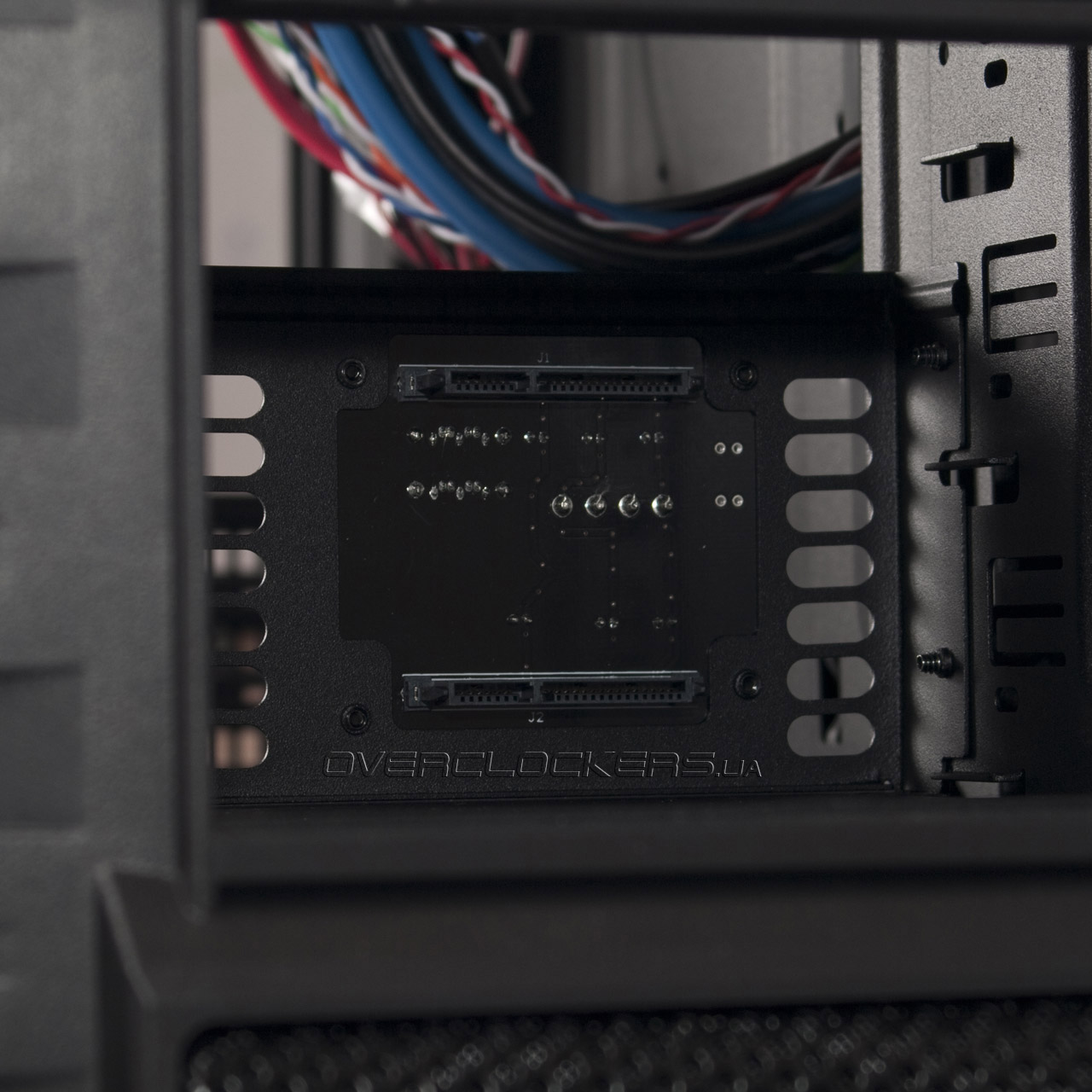

Чуть выше видна миниатюрная плата с интерфейсными разъемами SATA и разъемами питания Molex 4-pin.

Cooler Master HAF X Cooler Master HAF X

С ее помощью реализуется возможность «горячей» замены HDD.

Cooler Master HAF X

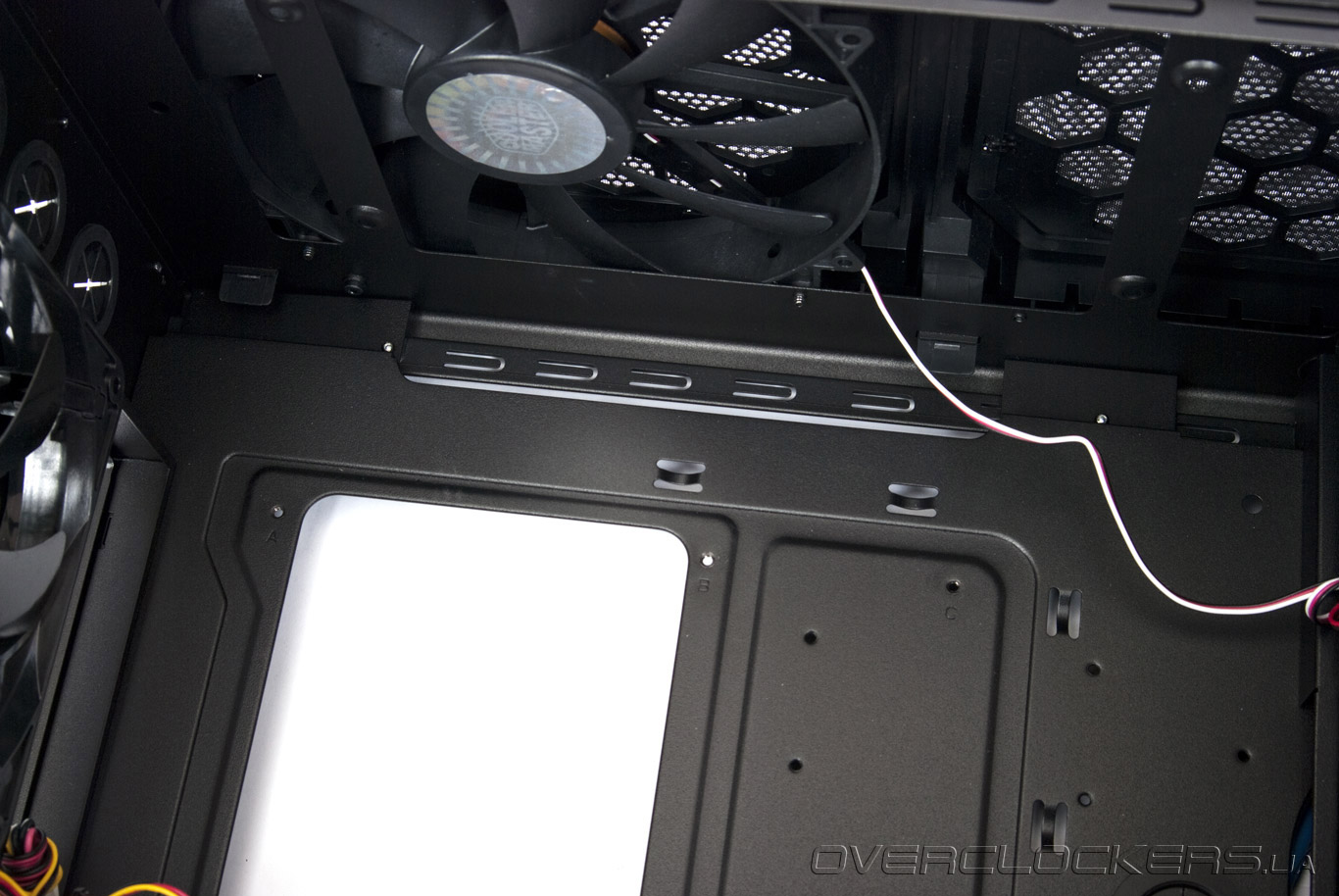

Под «крышей» предусмотрены посадочные места для двух 200-мм вентиляторов, один из которых поставляется вместе с корпусом. Таким образом, общее число комплектных «карлсонов» составляет четыре единицы.

Cooler Master HAF X

Производитель подчеркивает, что на месте двух верхних вентиляторов можно закрепить трехсекционный (360 мм) радиатор СВО.

Сборка системы при наличии свободного времени является подлинным наслаждением, поскольку HAF X не имеет острых краев, позволяет спрятать ворох кабелей, которые тянутся от панели ввода-вывода, винчестеров и блока питания, и, к тому же, достаточно просторен для установки топового «железа».

Cooler Master HAF X

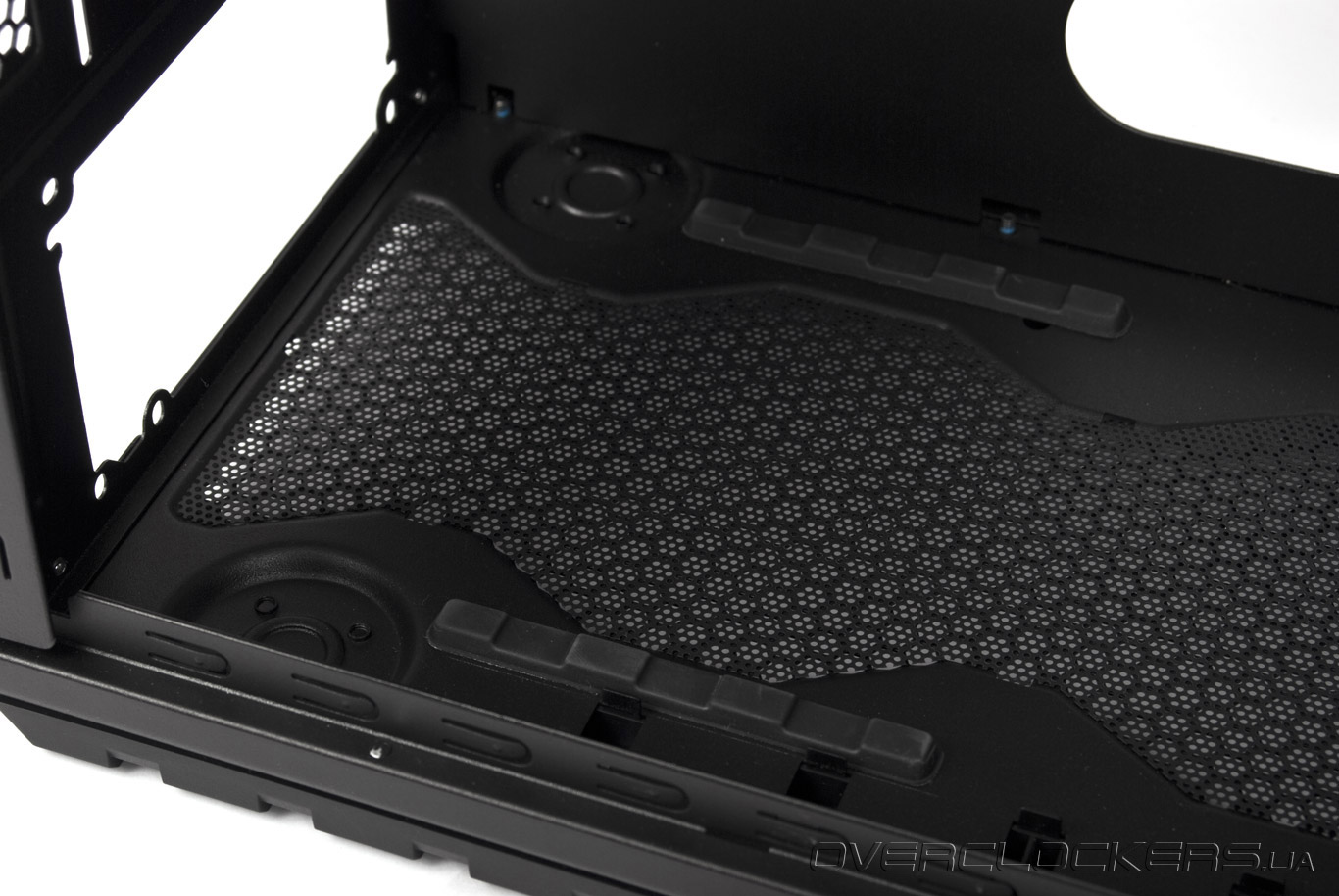

Блок питания укладывается на две резиновые полоски, снижающие уровень паразитных вибраций. Как уже было сказано, отверстие в днище корпуса оснащено пылезащитным фильтром.

Cooler Master HAF X

Прежде чем закрепить БП, требуется демонтировать пластиковый кожух, скрывающий кабели.

Cooler Master HAF X

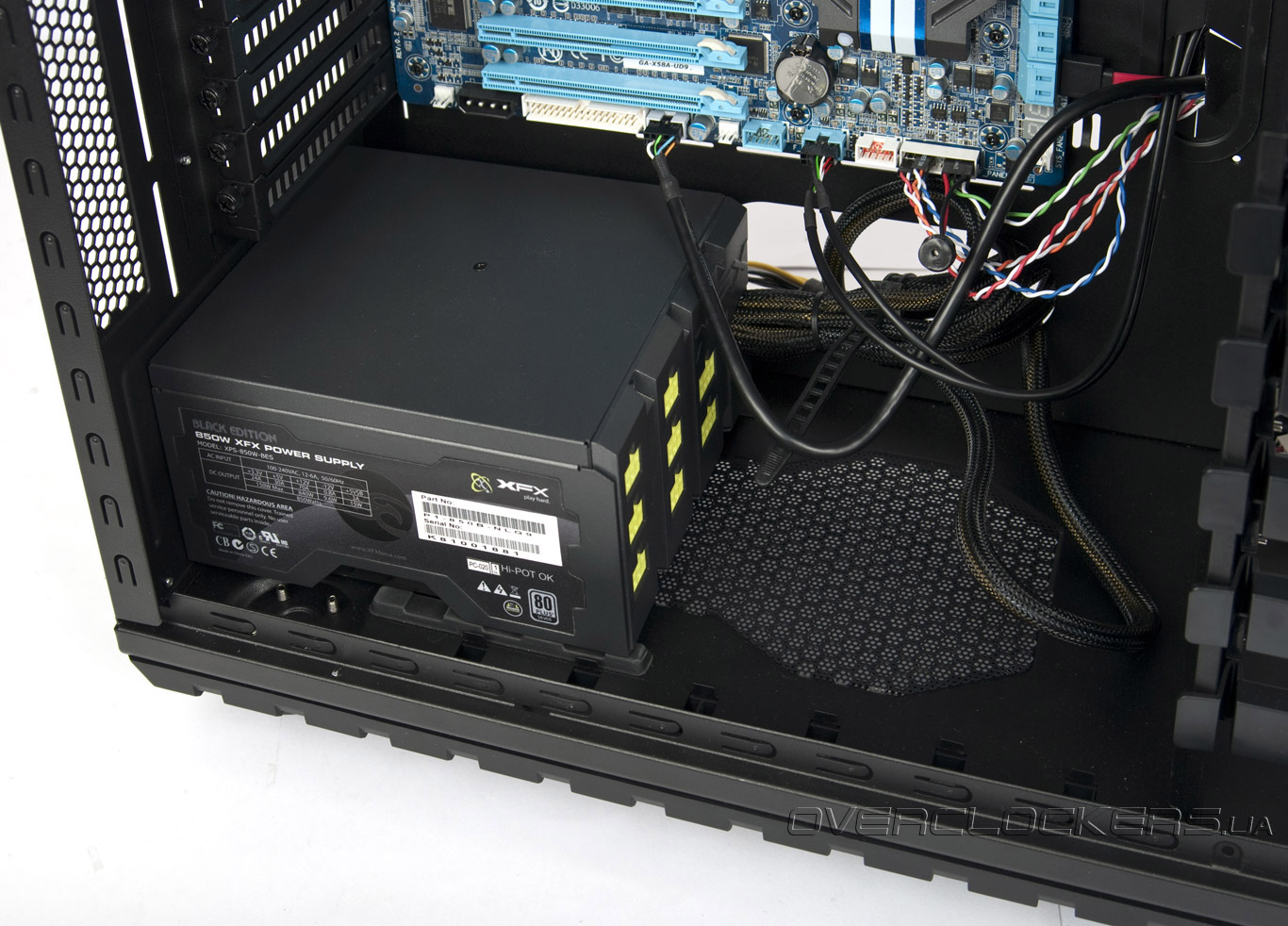

Затем кожух возвращается на свое законное место:

Cooler Master HAF X

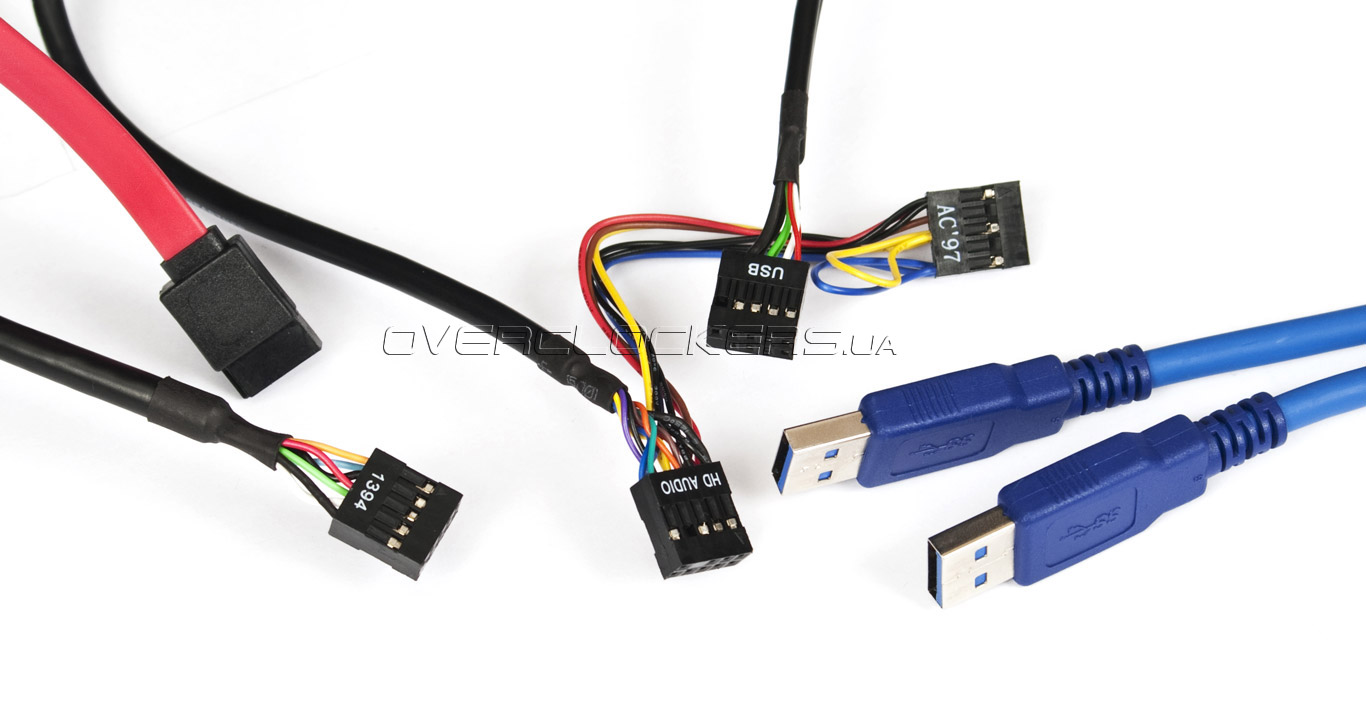

Также необходимо подсоединить к материнской плате кабели, идущие от панели I/O: звук (HD Audio/AC’97), USB 2.0, USB 3.0, FireWire и шлейф SATA.

Cooler Master HAF X

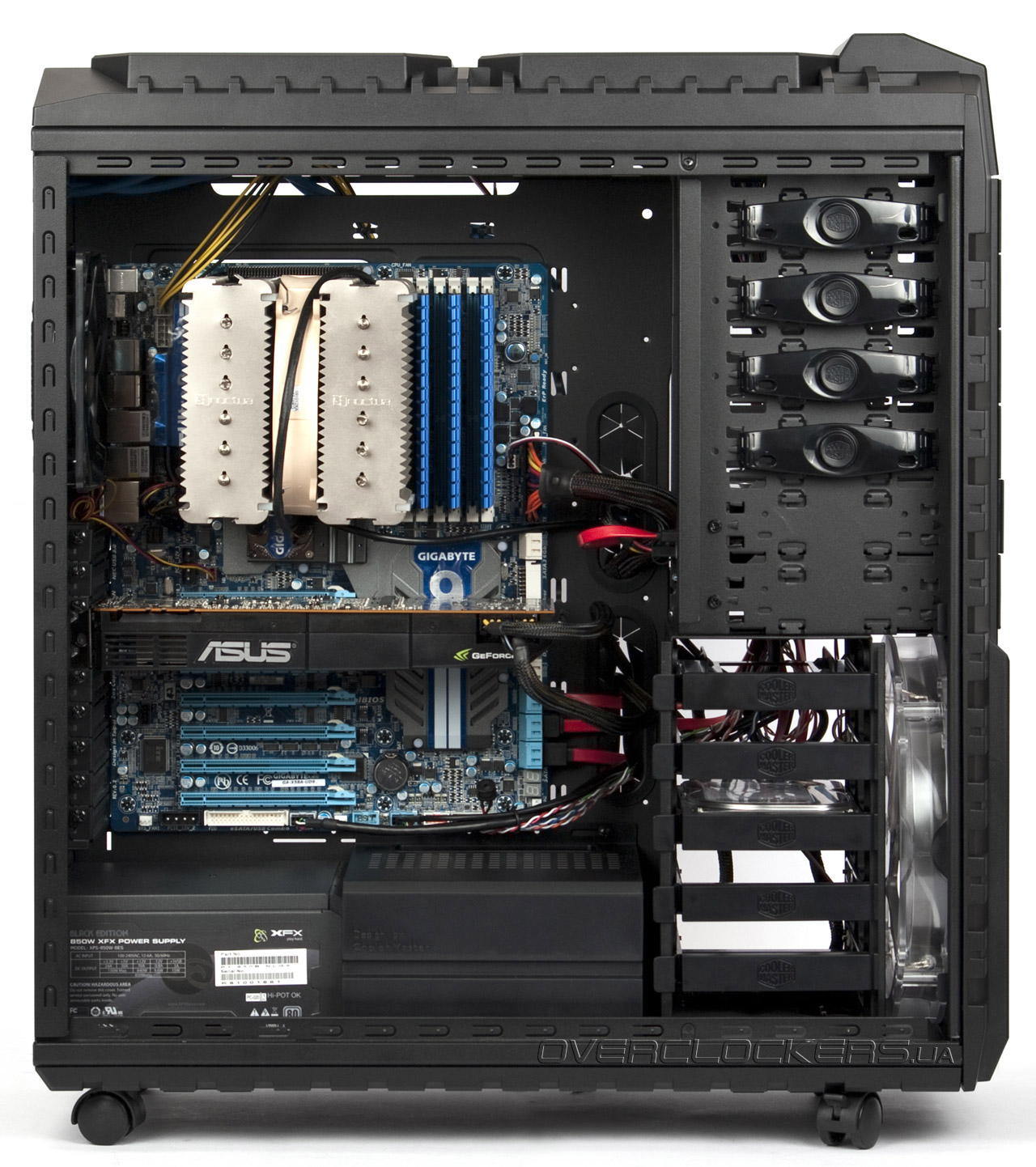

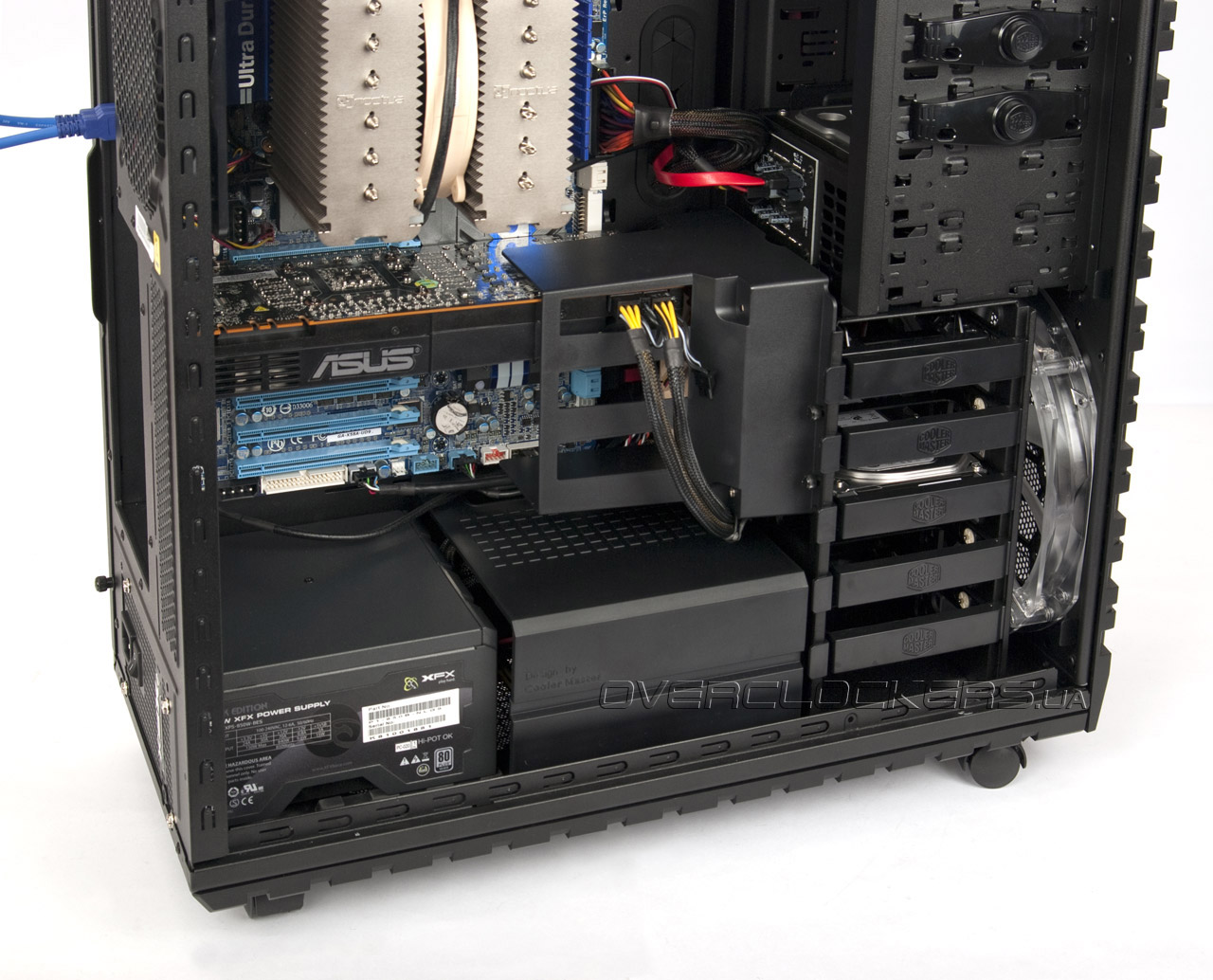

Состав конфигурации тестового ПК приводится в следующей части обзора. Заметим, что при подготовке стенда мы не использовали воздуховод VGA Fan Duct.

Cooler Master HAF X

В ходе сборки нами были обнаружены некоторые конструктивные недостатки Cooler Master HAF X. Во-первых, под процессорным разъемом поддон материнской платы имеет недостаточную жесткость. Во-вторых, для того чтобы установить левую боковую крышку на место, требуется приложить значительные усилия. В-третьих, в корпусе отсутствует внешний 3,5-дюймовый отсек для картридера (это, пожалуй, самый большой «минус»). В-четвертых, громоздкий HAF X очень неудобно переносить: он не имеет ни ручек, ни выступов, за которые можно было бы ухватиться, но с установленными колесиками проблем уже меньше.

Как бы там ни было, перечисленные огрехи легко устранить, и мы надеемся, что специалисты Cooler Master в будущем доработают шасси с учетом наших пожеланий и рекомендаций коллег-обозревателей.
