Обзор корпуса Cooler Мaster Elite 344 - USB 3

Продолжая серию обзоров корпусов бюджетной линейки Elite компании Cooler Мaster, мы протестируем шасси под названием Cooler Мaster Elite 344 - USB 3. Это компактный корпус, рассчитанный на Micro-ATX платы и способный принимать на борт мощные игровые видеоадаптеры.

Сooler Мaster Elite 344 - USB 3


Характеристики

Модель Сooler Мaster Elite 344 - USB 3
Тип корпуса Mini-Tower
Размеры, мм 357 (В) x 183 (Ш) x 436 (Г)
Материал Сталь (0,5), пластик
Вес, кг 4
Цвет Черный
Форм-фактор Micro ATX / Mini-ITX
Устройства 5,25” 2
Устройства 3,5” внешние 1
Устройства 3,5” внутренние 5
Поддерживаемое количество карт расширения 4
Вентиляторы передний – 1 х 80 мм / 92 мм / 120 мм (установлен)
тыловой — 1 х 80 мм / 92 мм (опционально)
боковой — 1 х 92 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 1 x USB 3.0, микрофонный вход и выход на наушники


Упаковка и комплект поставки

Корпус содержится в обычной коробке с монохромной полиграфией. Изображений и таблиц нет, с обеих сторон приведены основные технические характеристики изделия. Для защиты от повреждений, помимо пенопластовых демпферов и пакета, к передней панели приклеены пленки и два бруска поролона. Надпись на одном из боков указывает, что шасси может комплектоваться десятью вариантами блоков питания, мощностью от 350 до 500 ватт. Кроме того, упомянут и вариант с боковым акриловым окном.

Сooler Мaster Elite 344 - USB 3

Комплект аксессуаров небогатый: инструкция, десяток кабельных стяжек, диагностический динамик и набор крепежных винтов, удобно расфасованных в отдельные подписанные пакетики.

Сooler Мaster Elite 344 - USB 3


Внешний вид

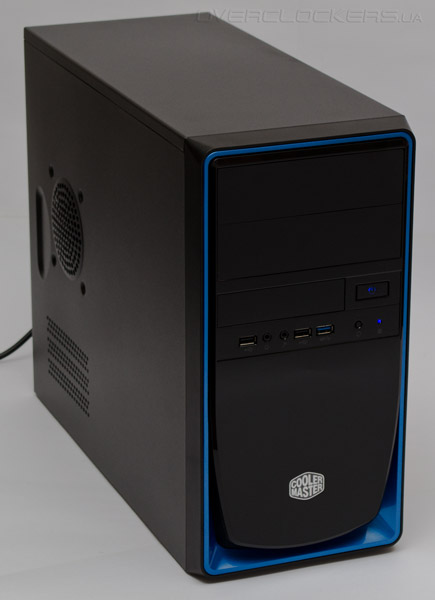

Cooler Мaster Elite 344 - USB 3 имеет вполне симпатичный внешний вид. Корпус сконструирован в виде классического параллелепипеда, приземистого и вытянутого. Передняя панель глянцевая.

Сooler Мaster Elite 344 - USB 3

По ободу фронтальной панели проходит пластиковая вставка светло-синего цвета. В продаже также есть варианты с серебристой либо фиолетовой раскраской. Внутренние и внешние углы рамки закруглены, что придает шасси эстетически завершенный вид.

Сooler Мaster Elite 344 - USB 3

Внешние интерфейсы расположены по центру фронтальной панели и включают в себя два USB 2.0, два аудиоразъема и один USB 3.0. Правее от них находится миниатюрная кнопка сброса и индикатор активности накопителей. Чуть выше — прямоугольная кнопка запуска, совмещенная с индикатором питания. Корпус имеет два внешних отсека 5,25” и один 3,5”.

Сooler Мaster Elite 344 - USB 3

По центру передней панели снизу красуется логотип Cooler Master. Здесь же можно рассмотреть небольшую сетку воздухозаборника, сделанную в виде полумесяца вокруг нижней части фронта.

Сooler Мaster Elite 344 - USB 3

Верхняя панель цельная и не имеет ничего примечательного. На правой боковой дверце есть углубление в виде ручки.

Сooler Мaster Elite 344 - USB 3

Левая боковая панель имеет два вентиляционных отверстия. К круглой верхней решетке можно прикрепить 92-мм вентилятор. Нижняя решетка предназначена для облегчения доступа воздуха к видеокарте.

Сooler Мaster Elite 344 - USB 3

Там же есть углубление в виде ручки и петелька для навесного замка.

Сooler Мaster Elite 344 - USB 3

Обе боковые панели фиксируются в закрытом состоянии металлическими винтами с накатанной головкой.

Сooler Мaster Elite 344 - USB 3

Внутри боковины не окрашены. Небольшие ребра обеспечивают дверцам достаточную жесткость, подгонка этих деталей к корпусу получается практически идеальной.

Сooler Мaster Elite 344 - USB 3

Задняя панель корпуса тоже не окрашена и выглядит вполне типично для данного класса шасси.

Сooler Мaster Elite 344 - USB 3

Посадочные место для блока питания позволяет расположить его исключительно вентилятором вниз. Возле заглушки материнской платы расположено посадочное место для одного 80-мм или 92-мм вентилятора. Чуть ниже проделано 20-мм прорезиненное отверстие, рассчитанное скорее на какие-то провода, чем на шланги СВО.

Слотов для карт расширения всего четыре. Верхний закрыт съемной заглушкой, три нижних — выламываемыми одноразовыми пластинками.

Сooler Мaster Elite 344 - USB 3

Нижняя панель корпуса плоская, без вентиляционных отверстий. В передней части расположена прорезь для удобного снятия фронтальной панели. Возле ножек находятся четыре винта, удерживающие стойку 3,5” дисков.

Сooler Мaster Elite 344 - USB 3

Обычные пластиковые ножки приподнимают шасси на 5 мм относительно поверхности стола.

Сooler Мaster Elite 344 - USB 3

Внутреннее устройство

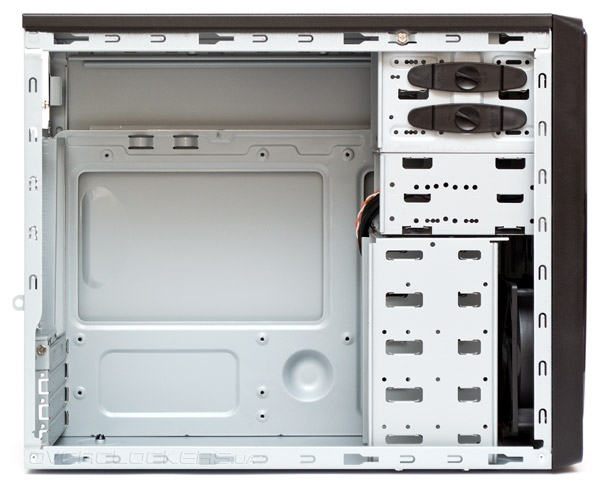

Cooler Master Elite 344 - USB 3 предназначен для установки материнских плат формата Micro-ATX и Mini-ITX. Максимальная высота процессорного кулера не должна превышать 148 мм. Максимальная длина плат расширения — 250 мм с корзиной 3,5”, либо 363 мм без нее.

Сooler Мaster Elite 344 - USB 3

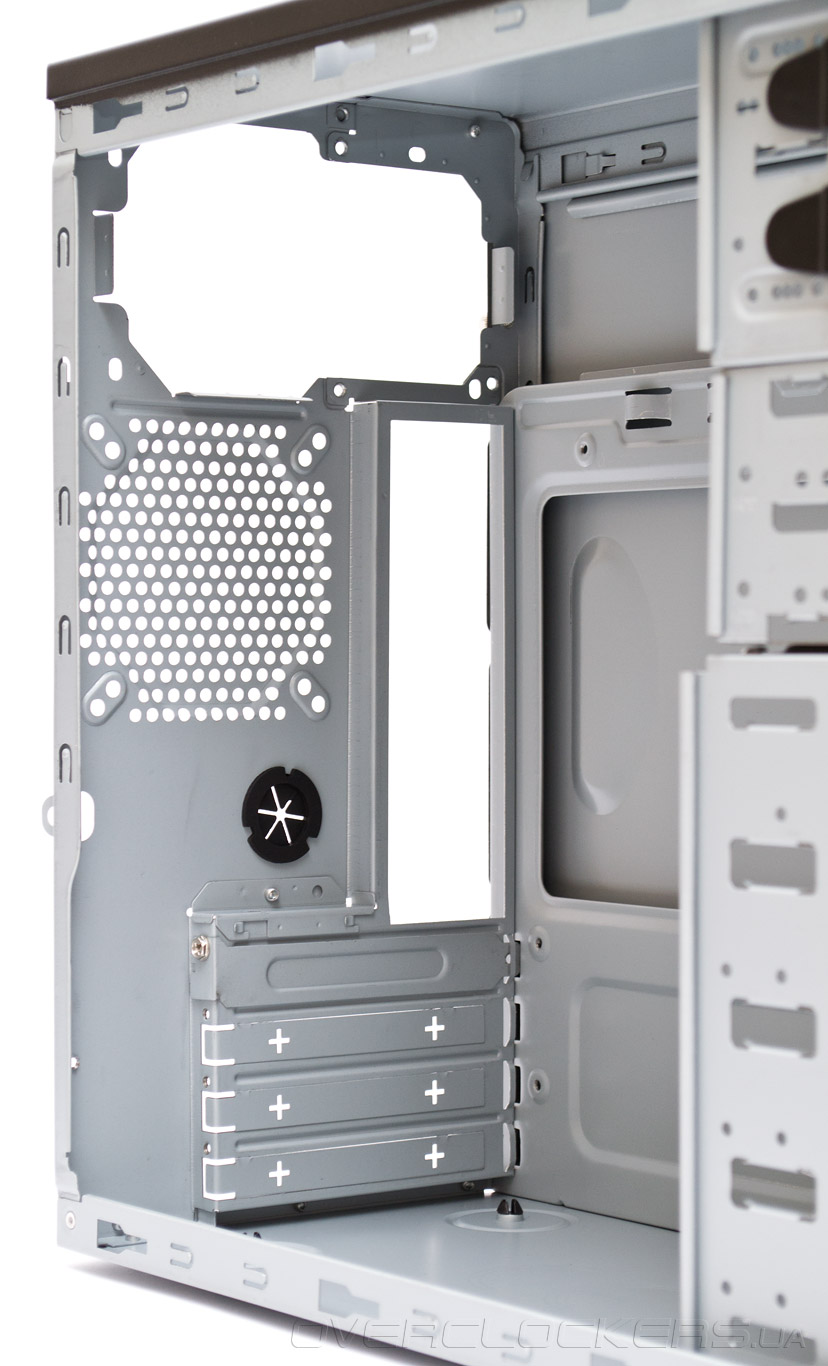

Задняя панель видом изнутри не имеет ничего достойного упоминания.

Сooler Мaster Elite 344 - USB 3

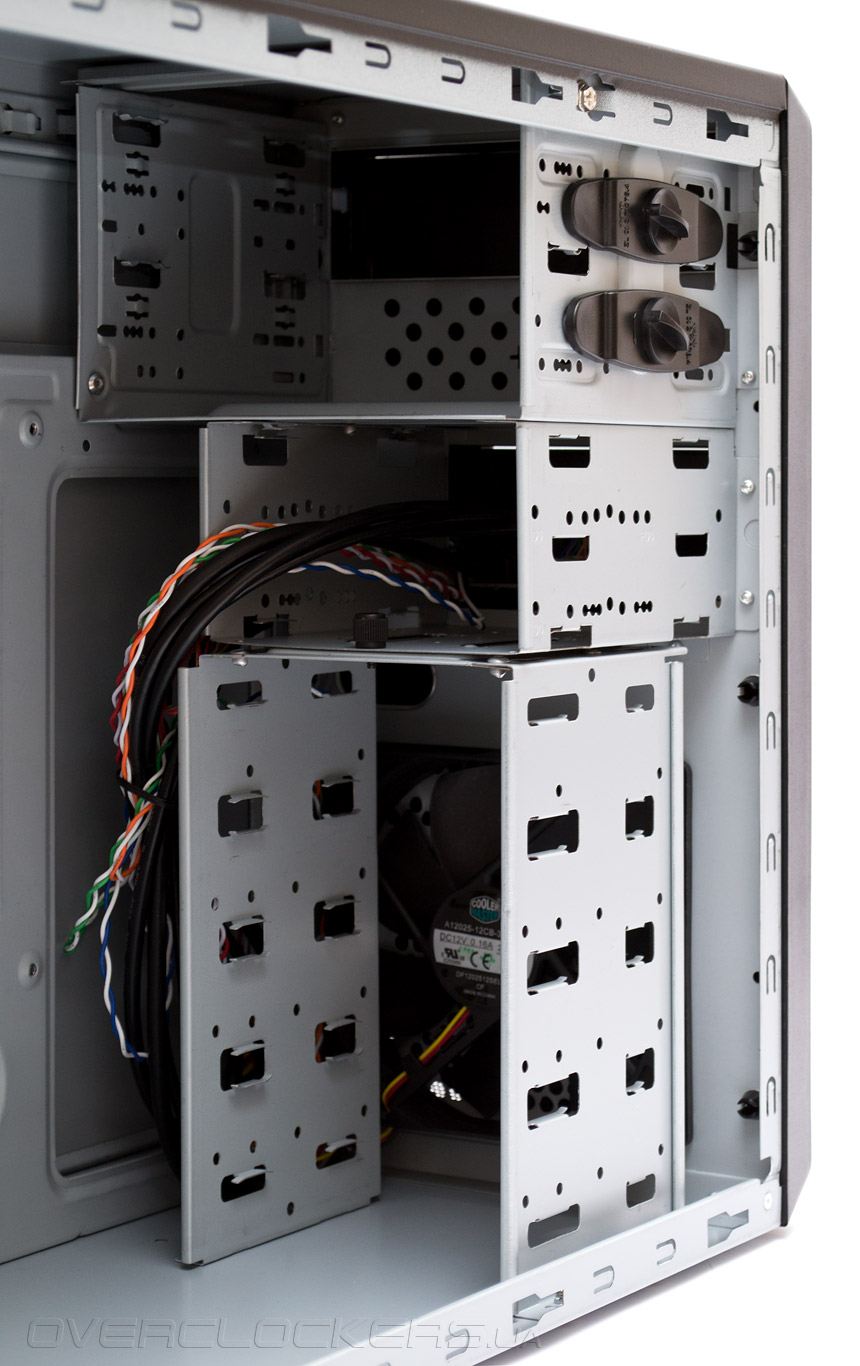

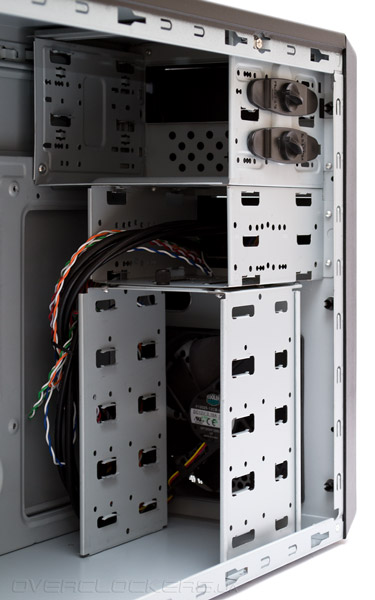

Передняя стойка накопителей состоит из трех раздельных частей. В самый верхний отсек можно установить два 5,25” устройства. Средняя несъемная корзина вмещает еще два 3,5” накопителя (один — имеющий внешний выход). Нижняя стойка, которая демонтируется при необходимости, поддерживает еще четыре 3,5” диска.

Сooler Мaster Elite 344 - USB 3

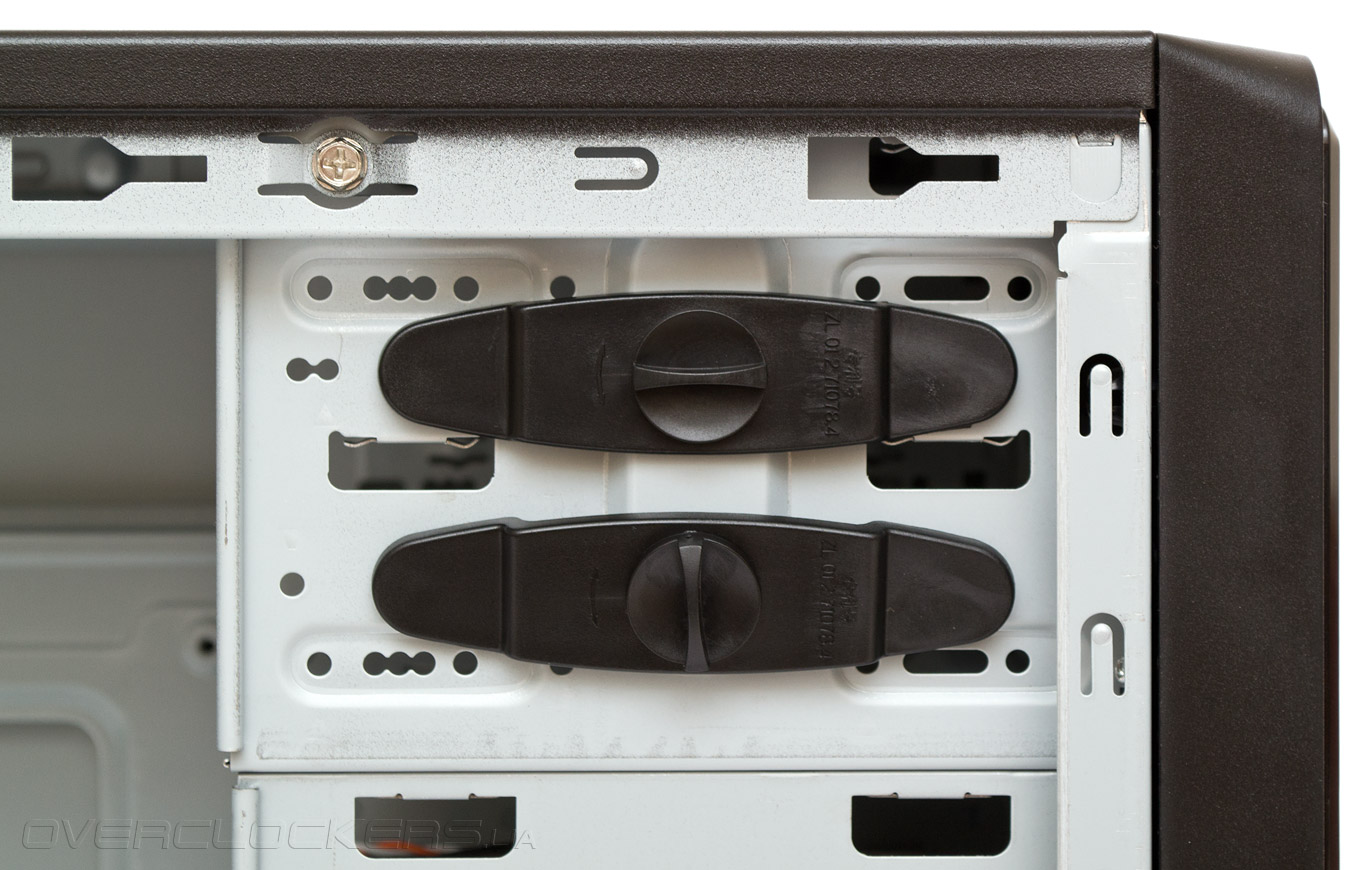

Устройства 5,25” можно зафиксировать как пластиковыми защелками, так и обычными винтами, для которых предусмотрено множество отверстий.

Сooler Мaster Elite 344 - USB 3

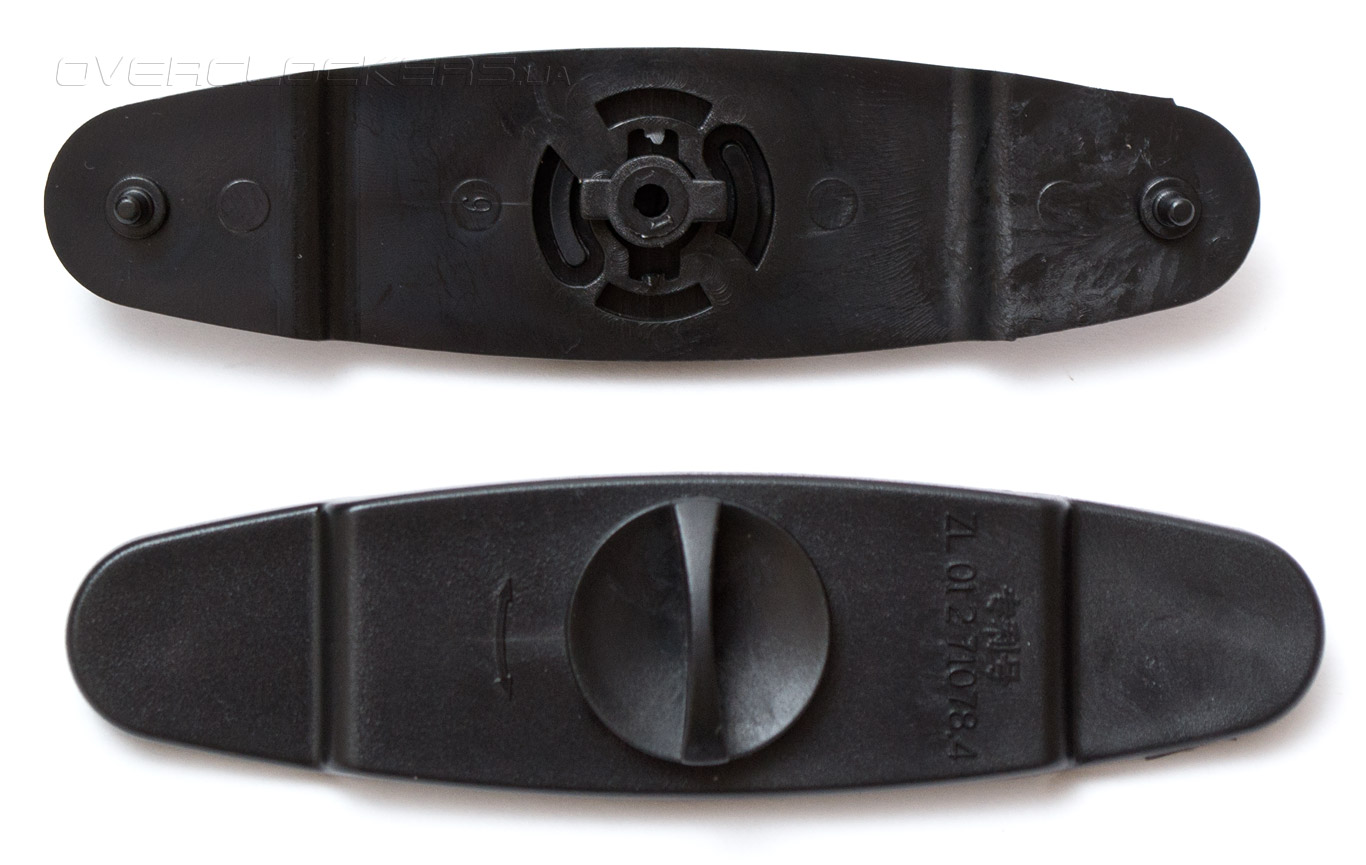

Защелки очень простые. Достаточно вставить их на место и повернуть рукоять горизонтально для фиксации. Для снятия — перевести рукоятку в вертикальное положение и потянуть на себя.

Сooler Мaster Elite 344 - USB 3

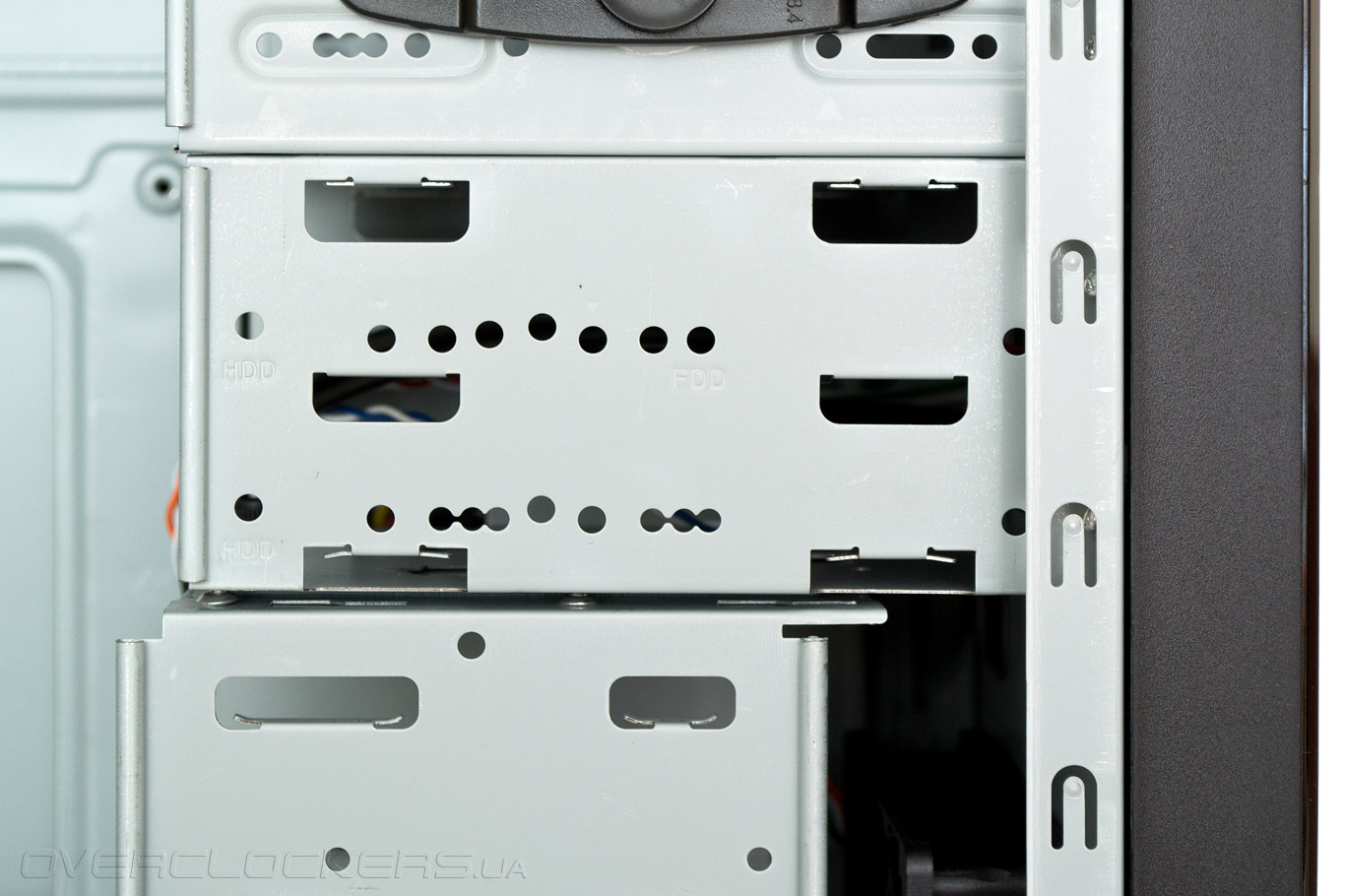

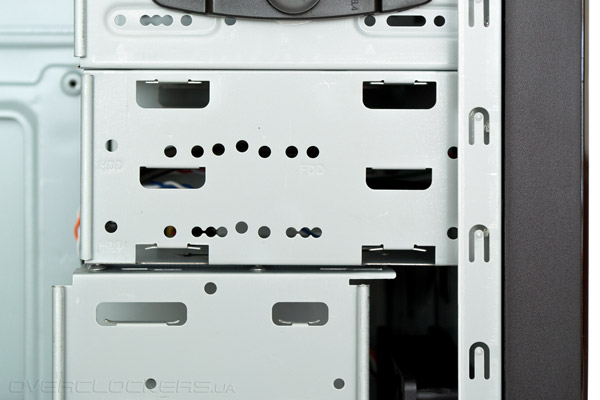

Несъемная корзина для устройств 3,5” не имеет безвинтовых фиксаторов, но количество отверстий для винтов просто зашкаливает.

Сooler Мaster Elite 344 - USB 3

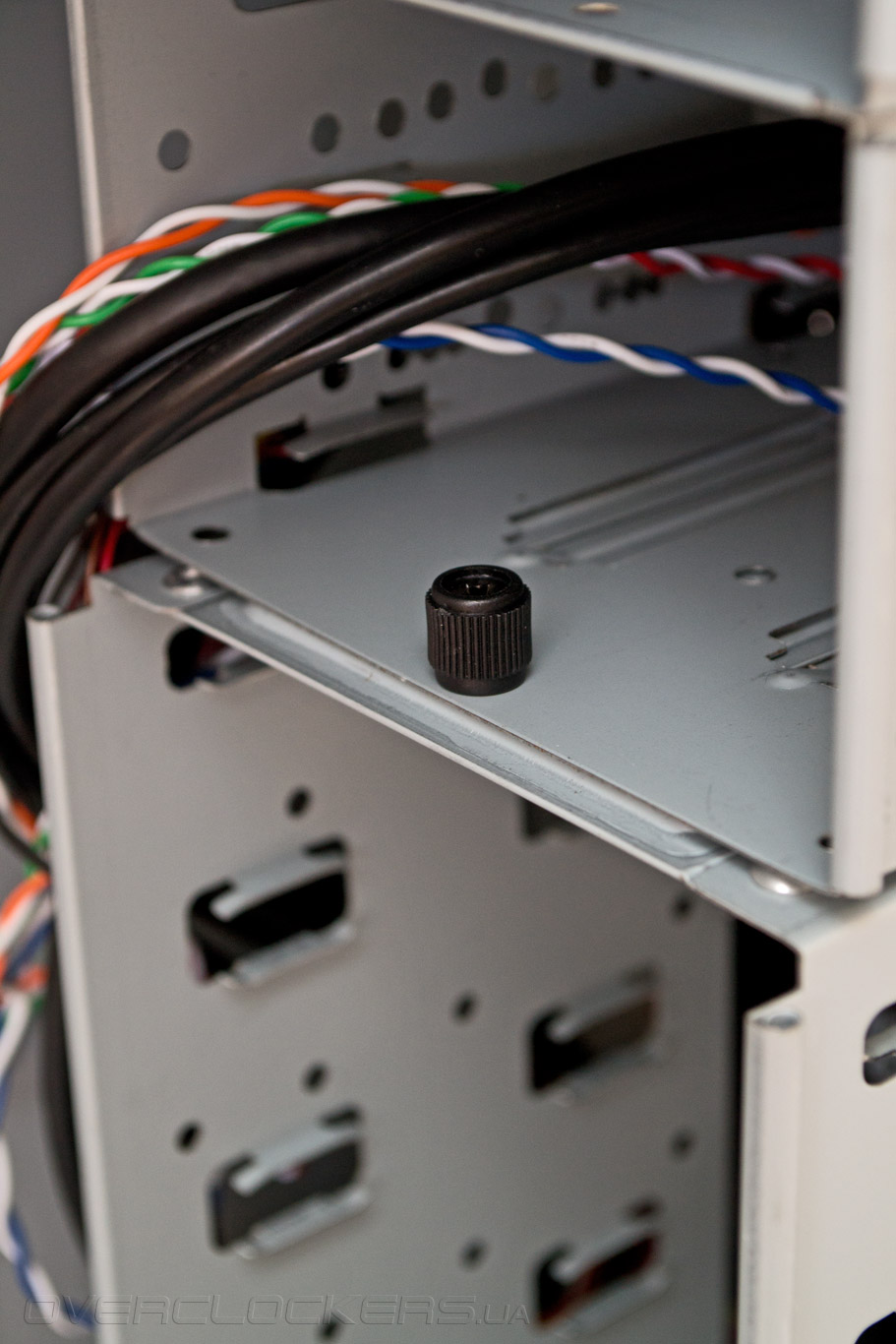

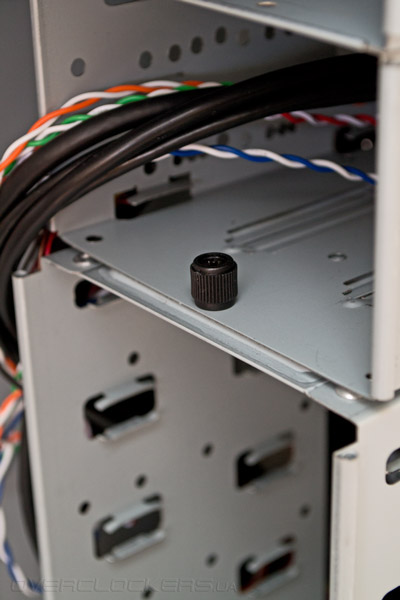

К сожалению, винт с пластиковым «барашком» не дает использовать нижний отсек 3,5” при установленной стойке на четыре накопителя.

Сooler Мaster Elite 344 - USB 3

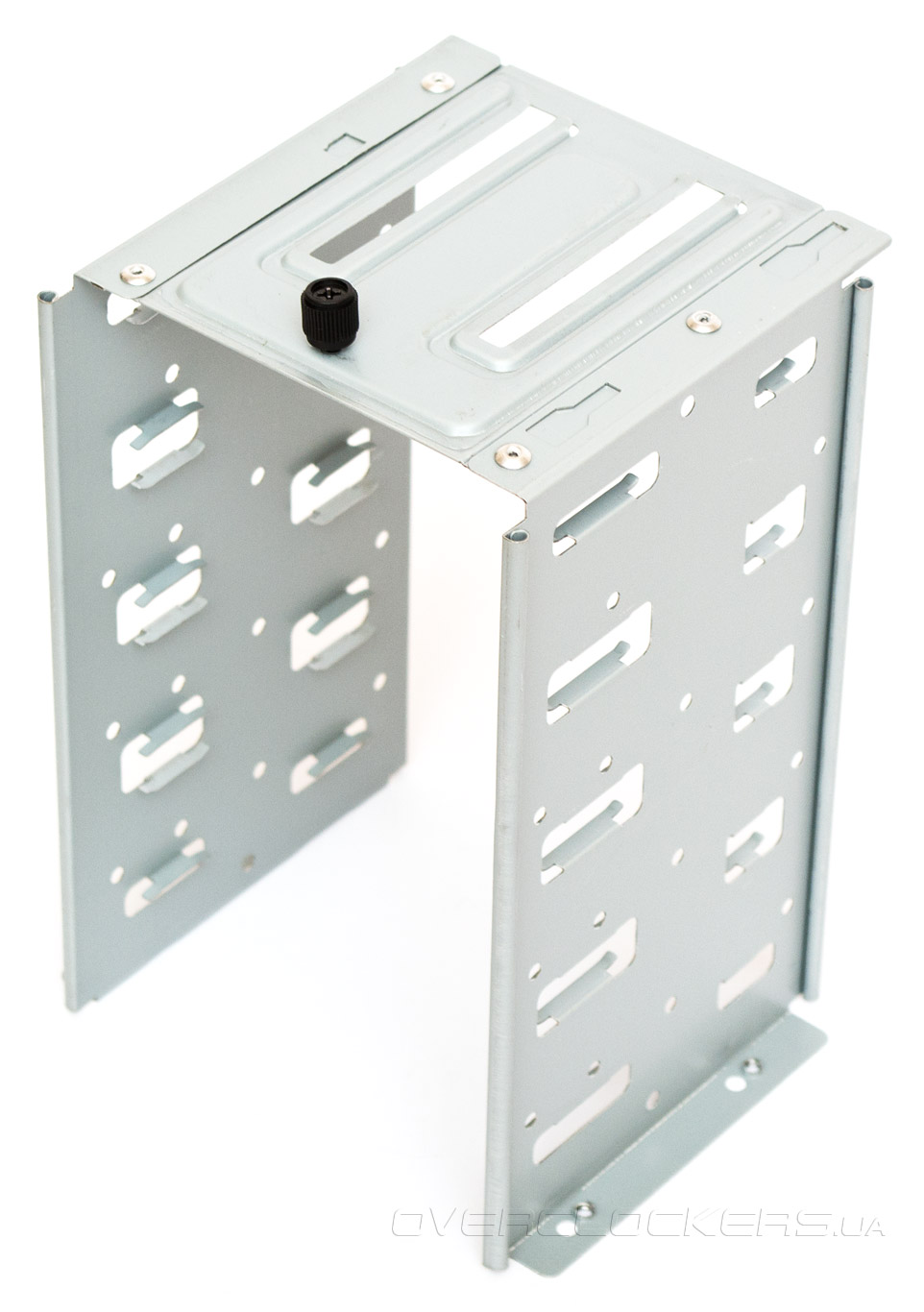

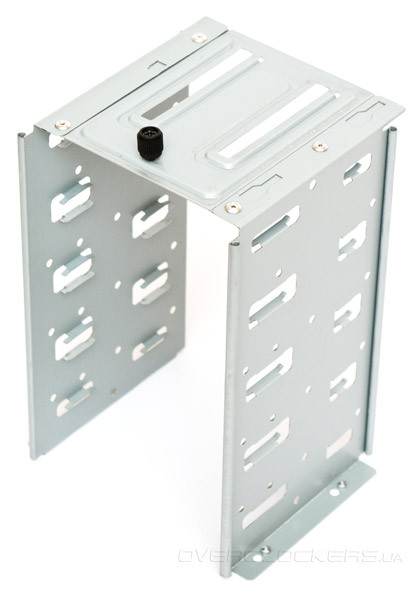

Самая нижняя стойка HDD имеет три точки фиксации — салазки сверху, четыре винта снизу (которые закручиваются через днище корпуса) и упомянутый ранее винт с пластиковой головкой. Снимать эту корзину при уже установленных компонентах системы очень неудобно, поскольку ее нужно сдвигать по направлению к задней панели, чтобы освободить из салазок.

Сooler Мaster Elite 344 - USB 3

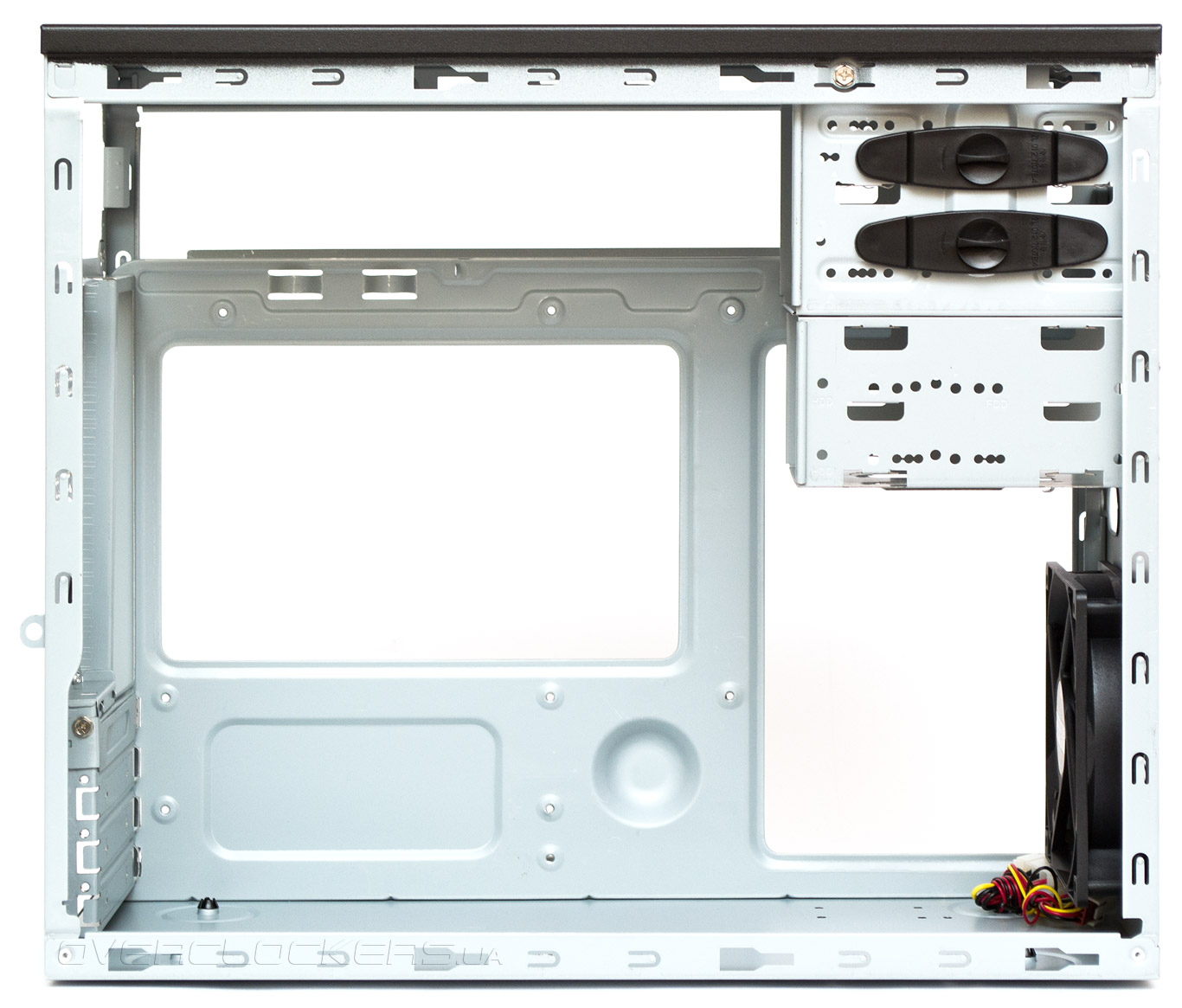

После демонтажа нижней корзины корпус получает приличный запас места для плат расширения. Таким образом пользователь может сконфигурировать Cooler Master Elite 344 - USB 3 под свои нужды — либо под длинные видеокарты, либо для большего количества дисков. Негативный момент состоит в том, что накопители, помещенные в среднюю корзину, останутся без обдува.

Сooler Мaster Elite 344 - USB 3

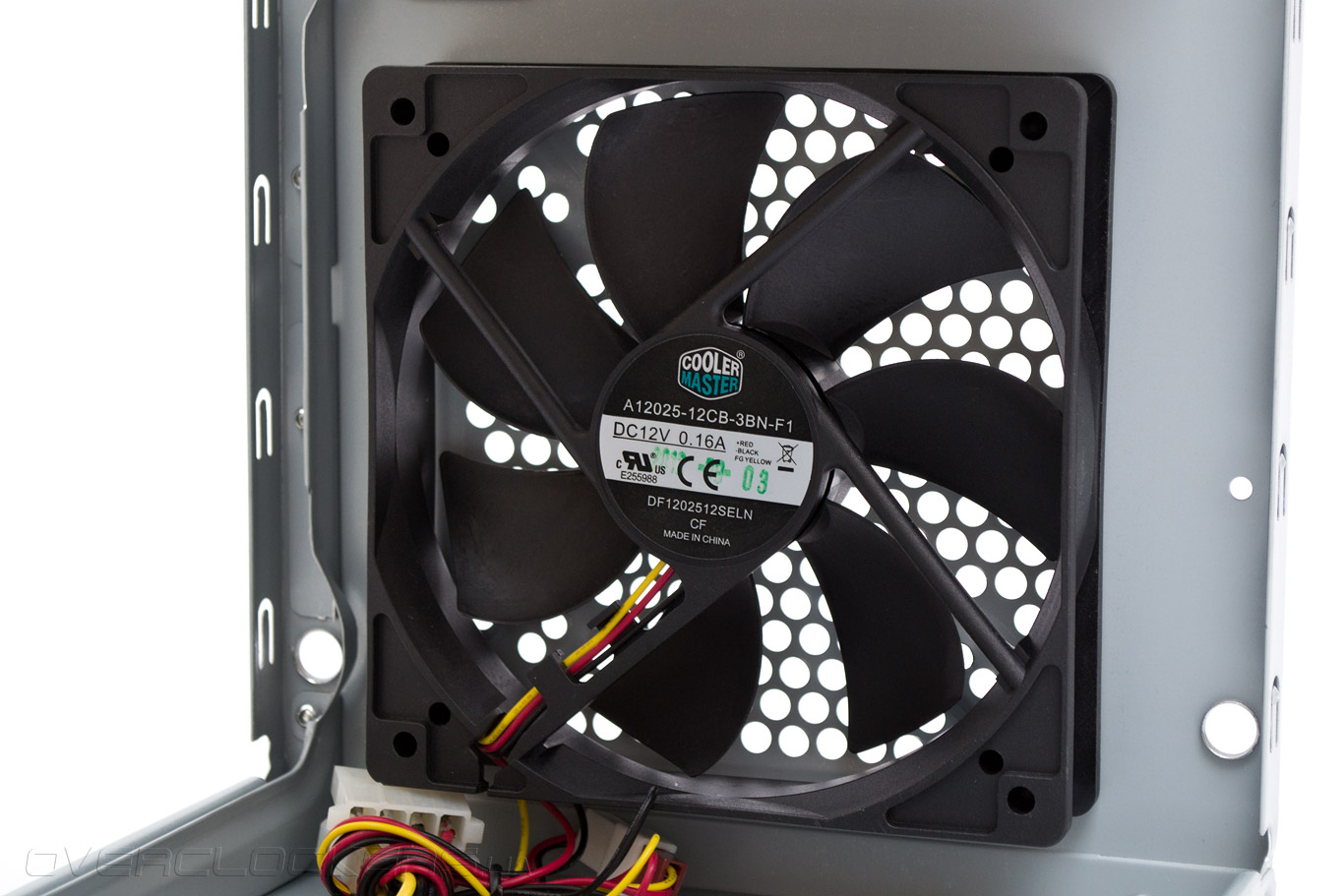

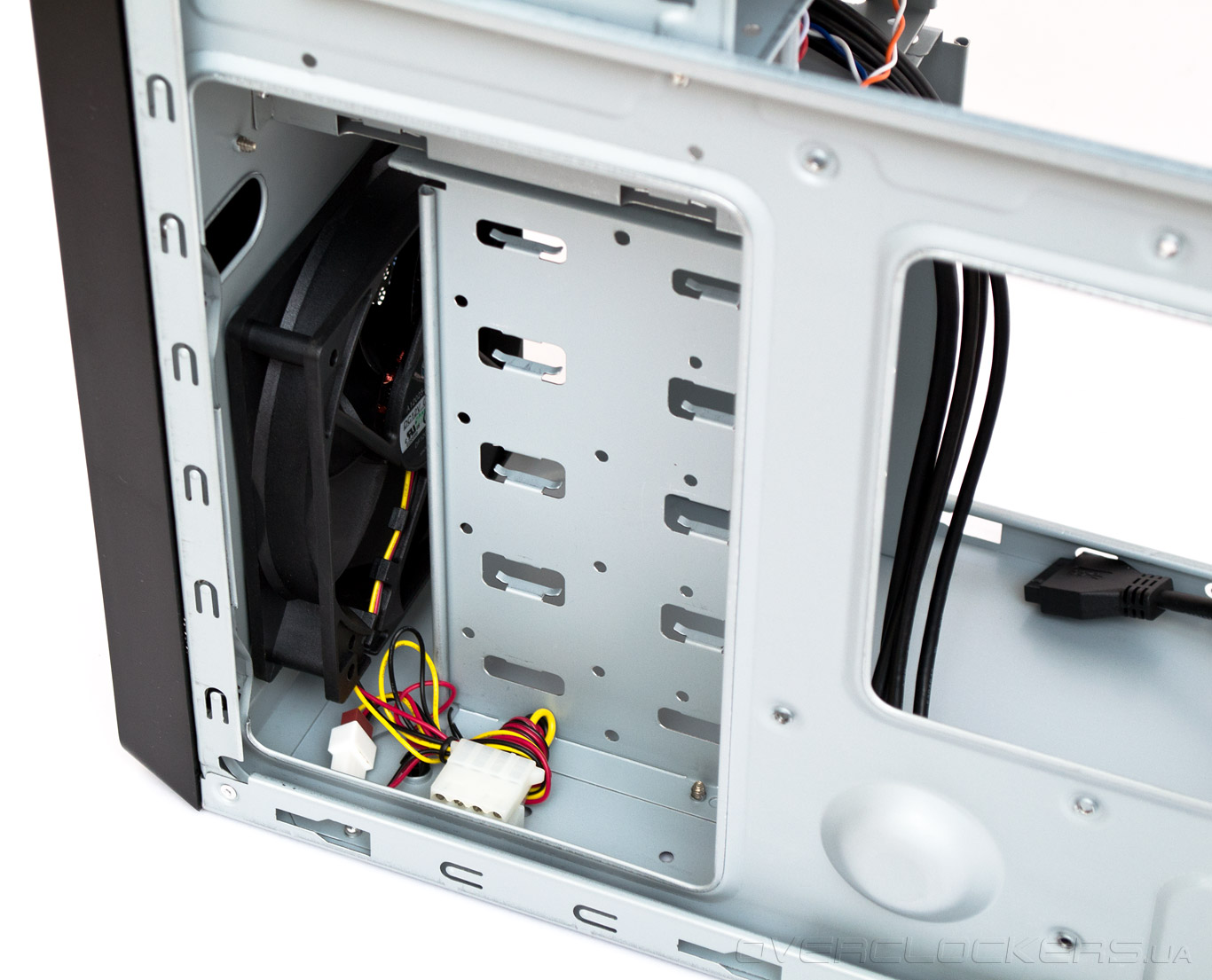

На передней панели внутри расположен единственный предустановленный 120-мм вентилятор, выполненный на подшипнике скольжения. Он имеет маркировку Cooler Master A12025-12CB-3BN-F1, скорость вращения 1200 об/мин и предположительную наработку на отказ 30000 часов. Подключение к питанию трехконтактное с отдельным переходником на «молекс».

Сooler Мaster Elite 344 - USB 3

Передняя панель корпуса удерживается на шести пластиковых креплениях типа «тюльпан» и снимается очень просто — достаточно потянуть на себя за прорезь снизу. Однако делать это нужно осторожно, чтобы случайно не оторвать прикрученный к корпусу тонкий провод заземления фронтальных разъемов. Пластиковые заглушки отсеков снимаются легко.

Сooler Мaster Elite 344 - USB 3

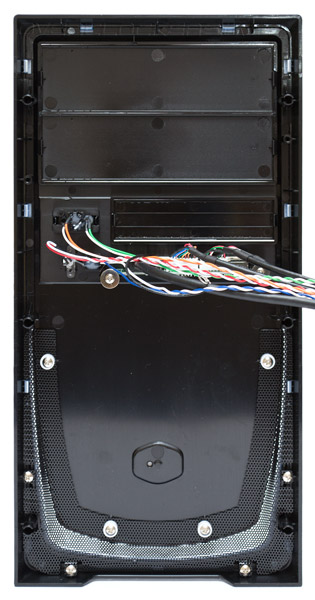

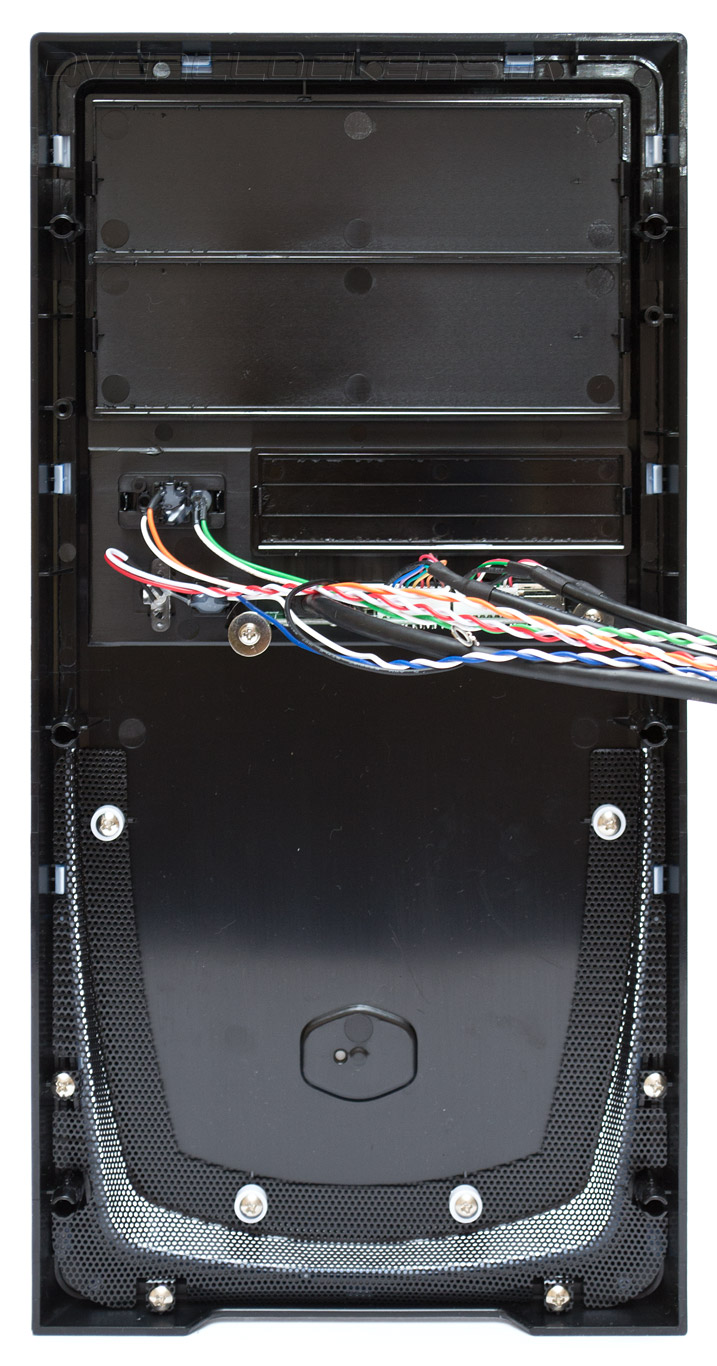

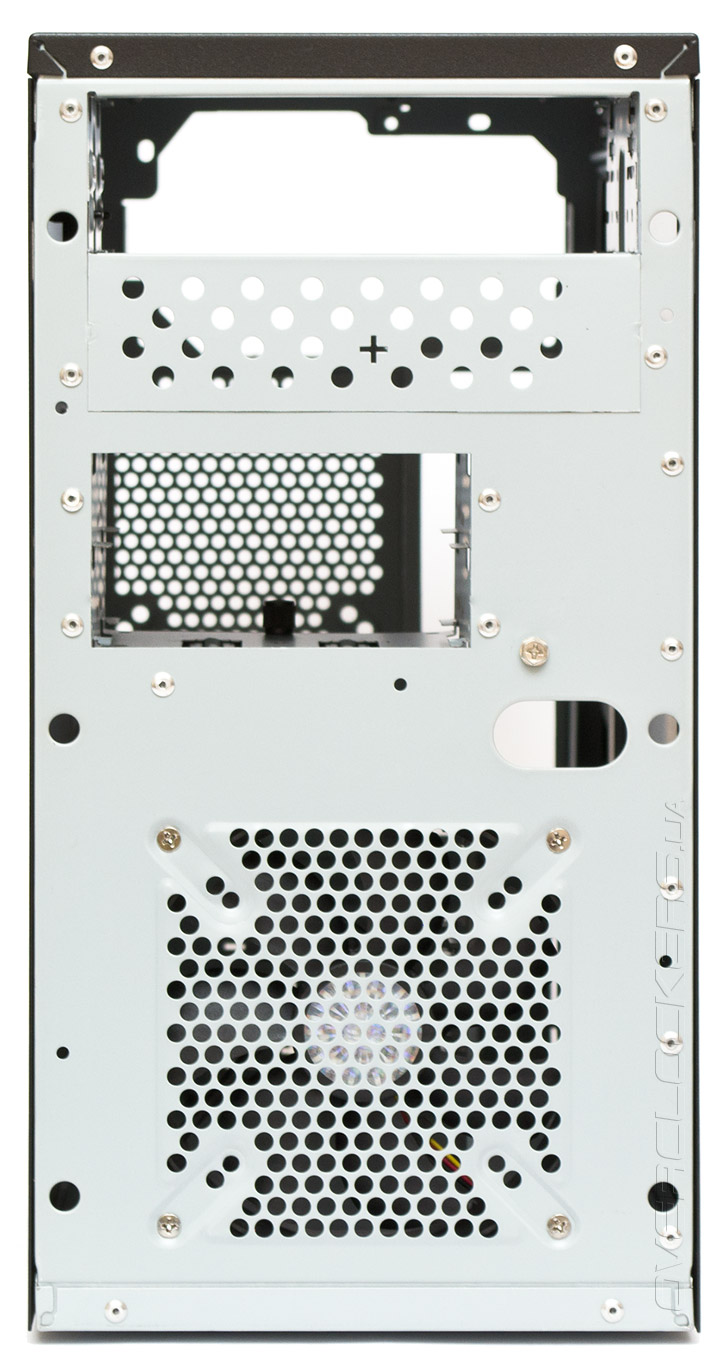

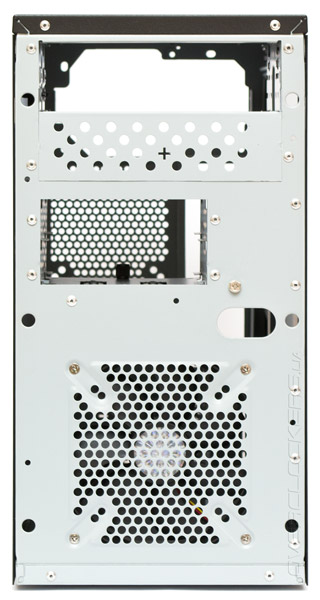

Так выглядит передняя панель без крышки:

Сooler Мaster Elite 344 - USB 3

Единственная заглушка 5,25” является одноразовой. Винт, удерживающий провод заземления находится возле овального отверстия для проводов. Вместо 120-мм вентилятора снизу есть возможность установить 80- или 92-мм модель.

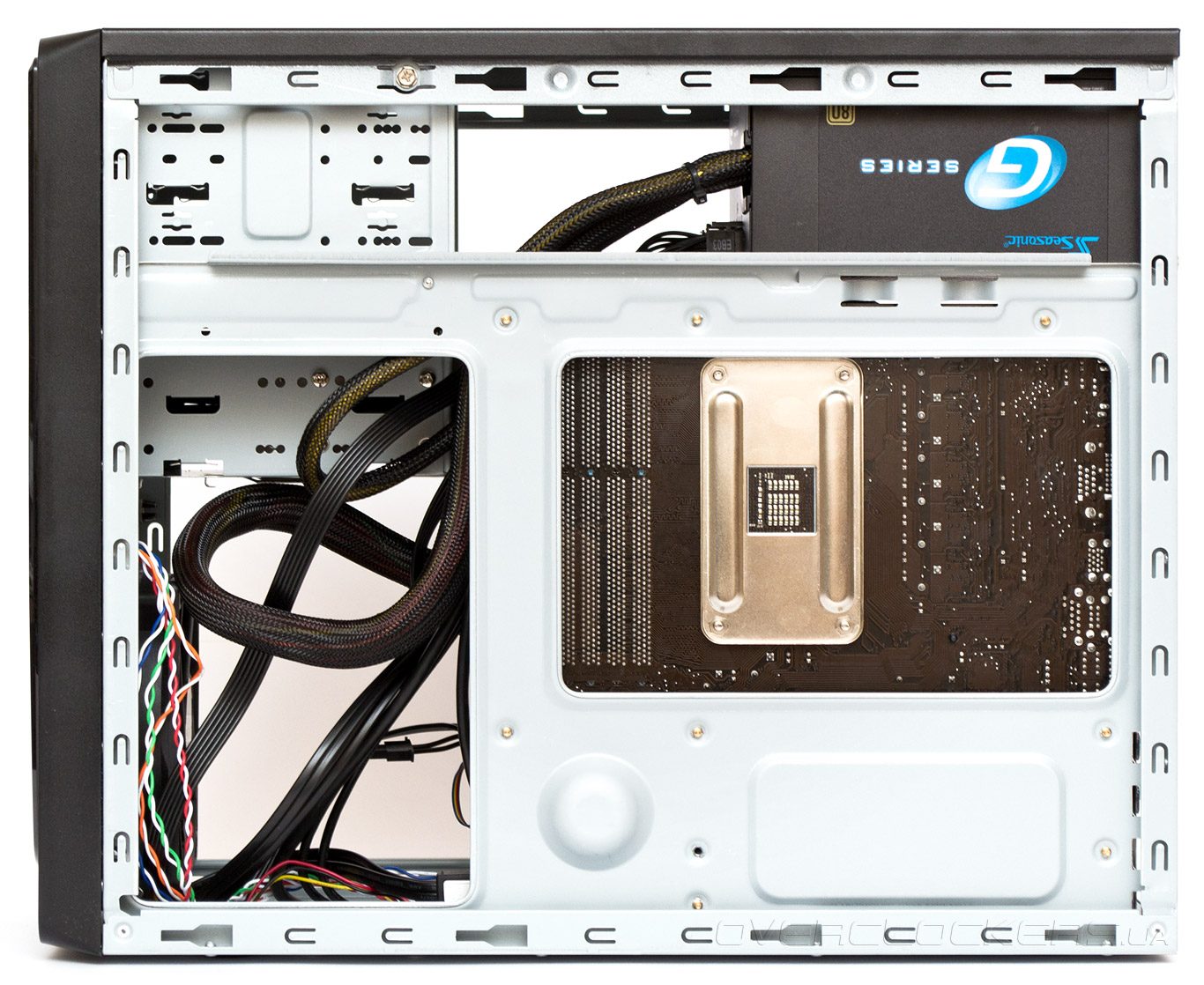

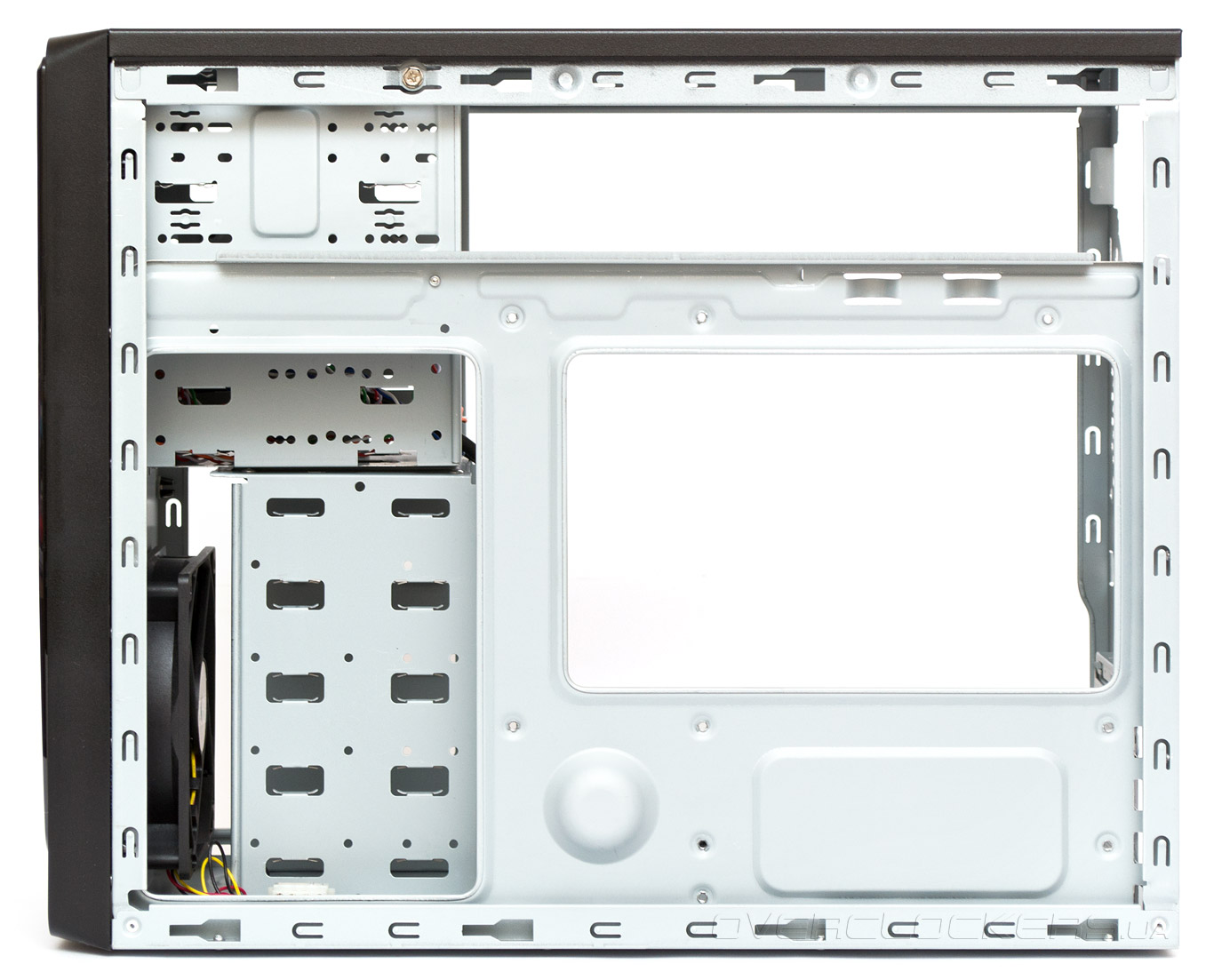

Поддон материнской платы практически отсутствует. Огромный вырез под усилительную пластину подойдет к расположению любого процессорного разъема. Места для укладки проводов крайне мало.

Сooler Мaster Elite 344 - USB 3

Значительную часть кабелей можно уложить в районе окошка возле переднего вентилятора, либо в незадействованных верхних отсеках накопителей.

Сooler Мaster Elite 344 - USB 3

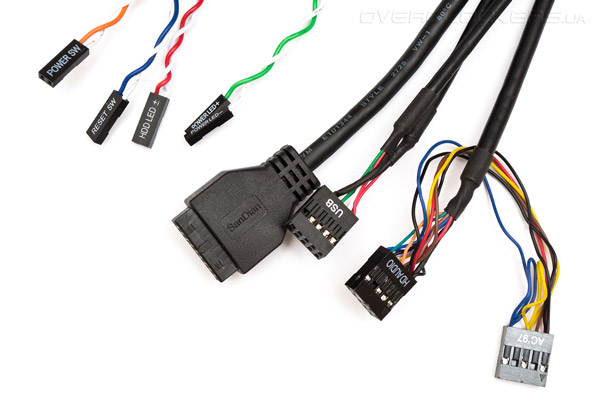

Набор проводов включает колодку портов USB 2.0, коннектор USB 3.0 для внутреннего подключения к материнской плате, HD Audio и AC'97 аудиокабель, провода от кнопок включения, сброса, индикаторов питания и активности накопителей.

Сooler Мaster Elite 344 - USB 3

Сборка

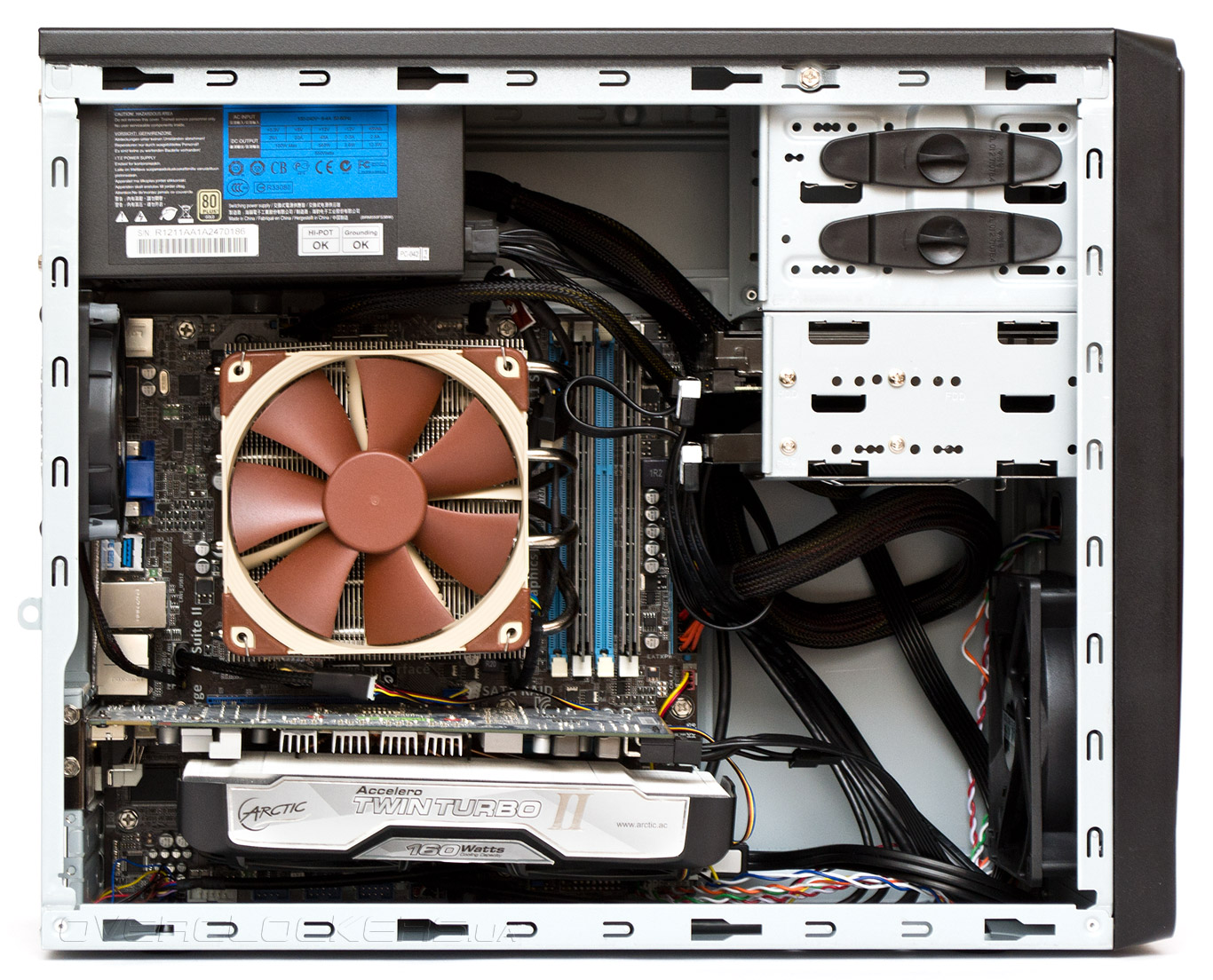

Монтаж системы внутри Cooler Master Elite 344 - USB 3 не вызывает особых проблем, если делать все по порядку. Начинать следует с блока питания, поскольку высокий процессорный радиатор может потом помешать его установке. Если есть необходимость демонтировать переднюю стойку накопителей, проще всего это сделать до установки материнской платы, чтобы избежать конфликтов. Видеокарту нужно ставить в последнюю очередь, после подключения и укладки всех кабелей. Лишние провода можно закрепить в выемке, в передней части корпуса. Большой вырез в поддоне под усилительную пластину добавляет общего удобства сборке. К сожалению, нам так и не удалось найти крепления для 2,5” SSD и пришлось воспользоваться переходником стороннего производителя.

Сooler Мaster Elite 344 - USB 3

Клавиша запуска ПК и индикатор активности накопителей подсвечиваются приятным синим цветом.

Сooler Мaster Elite 344 - USB 3


Методика тестирования

Для тестирования эффективности системы охлаждения корпуса Cooler Master Elite 344 - USB 3 использовалась тестовая конфигурация из такого набора компонентов:
  • процессор: AMD A-8 3870K (3,0 @3,5 ГГц, 1,476 В);
  • кулер: Noctua NH-L12;
  • материнская плата: ASUS F1A75-M PRO (AMD A75 FCH);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (2х4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM, 550 Вт);
  • дополнительный вентилятор: 1 х 92 мм Bequiet! Silent Wings USC 92mm;
  • термопаста: Noctua NT-H1.
Сooler Мaster Elite 344 - USB 3

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.4 на протяжении 15 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой CrystalDiskMark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды составляла 25 градусов Цельсия. Скорость вентиляторов процессорного кулера была зафиксирована на 1500 об/мин. Обороты вентиляторов видеокарты зафиксированы на полной скорости, создаваемый шум средний. Пиковое энергопотребление системы составило 313 ватт. Поскольку в корпусе отсутствовал вытяжной вентилятор, нами был установлен 92-мм Bequiet! Silent Wings USC с фиксированной скоростью вращения 1800 об/мин. Скорость переднего комплектного вентилятора составила 1200 об/мин.


Результаты тестирования

Тестирование Сooler Мaster Elite 344 - USB 3

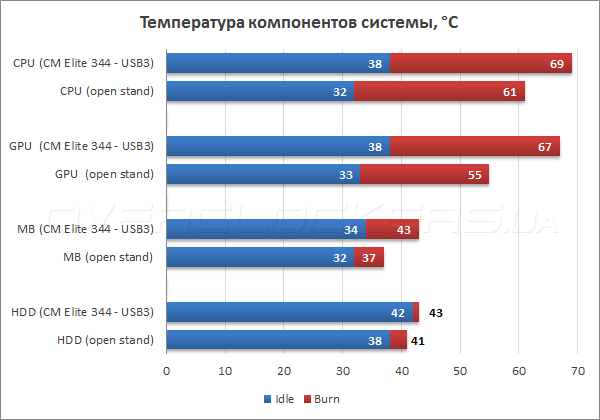

Эффективность системы отвода тепла у данного шасси не слишком высокая, на выходе мы получили вполне ожидаемый проигрыш открытому стенду по всем параметрам. Причина проста. Корпус имеет малый внутренний объем и всего пару мест под вентиляторы, поэтому нагрев всех компонентов равномерно накладывается друг на друга. Например, температурный режим видеокарты не является критическим. Но сам видеоадаптер есть основным источником тепла, заставляя процессор с жестким диском работать на грани перегрева. Накопитель не попадал в зону обдува вентилятора на тестировании, однако и при установке в нижнюю стойку результаты, вероятно, были бы схожими. Отсюда следует две рекомендации — в данном корпусе желательно использовать видеокарты с системой охлаждения турбинного типа и блоки питания, имеющие постоянную скорость вращения вентилятора выше средней.


Выводы

Завершая изучение особенностей строения и функционирования Cooler Master Elite 344 - USB 3 отметим, что корпус вполне подойдет для рабочей, домашней или игровой системы начального уровня. Он хорошо собран, удобен в обслуживании, имеет необходимый набор внешних разъемов и симпатичный вид. Однако слабая система охлаждения и всего лишь 148 мм запаса по высоте процессорного кулера делают данное шасси непривлекательным для использования энтузиастами компьютерного разгона. В составе же офисной системы или файлового мини-сервера Cooler Master Elite 344 - USB 3 смотрится весьма органично.
