Обзор корпуса Chieftec SH-03B — гость из прошлого!

Есть в жизни вещи, которые никогда не изменятся. К их числу, вероятно, относятся и корпуса Chieftec серии Smart. Прошло уже более 12 лет с момента дебюта первых подобных моделей, а компания даже и не думает заменять их чем-либо новым. Может ли быть конструкция этих монстров, выкованных и склепанных из 1-мм стали, настолько совершенной, что находится вне времени и современных тенденций компьютерной моды? Предлагаю это проверить, но сначала рассмотрим немного общей информации об устройстве и функциональных возможностях нашего тестового образца — Chieftec SH-03B.

Chieftec SH-03B


Характеристики

Модель Chieftec SH-03B
Тип корпуса Midi-Tower
Размеры, мм 460 (В) x 205 (Ш) x 540 (Г)
Материал Пластик, сталь (1 мм)
Вес, кг 10,3
Цвет Черный
Форм-фактор E-ATX, ATX, MicroATX, Mini-ITX
Устройства 5,25″ 3
Устройства 3,5″ внешние 1
Устройства 3,5″ / 2,5″ внутренние 6 / 1
Поддерживаемое количество слотов расширения 7
Вентиляторы задние — 1 х 120 мм (опционально)
боковые слева — 2 х 92 мм (опционально)
боковые справа — 2 х 92 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее


Упаковка и комплект поставки

Что явно претерпело изменения, так это упаковка данной серии корпусов. Последний раз, когда я ими пользовался (а это было, скорее всего, в 2007 году), коробка была сделана из обычного и неинформативного картона. Теперь же перед нами «образцовая» розничная тара, весом брутто в 11,8 кг и габаритами 610х515х265 мм, способная дать неподготовленному пользователю все необходимые данные о своем содержимом. На фронтальной части перечислены все достоинства модели. На обратной стороне есть выдержки в виде фотографий из инструкции по сборке, и, конечно же, радует глаз надпись внизу, переводящаяся дословно: «ты можешь доверять этому корпусу».

Chieftec SH-03BChieftec SH-03B

Сбоку содержатся фотографии разнообразных вариантов фронтальных панелей этого шасси, хотя нашего там все равно нет. Внутреннюю защиту от повреждений обеспечивают две крупные формы из прессованного картона и полиэтиленовый пакет.

Chieftec SH-03B

Комплект поставки содержится в маленькой картонной коробке. В него входят:
  • подробная иллюстрированная инструкция;
  • девять дополнительных стоек для материнской платы;
  • четыре длинных винта;
  • два ключа от бокового замка;
  • 10 винтов для 2,5″ и 5,25″ накопителей;
  • 24 корпусных винта, подходящих для материнской платы, БП, карт расширения и т.д.
Chieftec SH-03B


Внешний вид

Дизайн Chieftec основан на серверных решениях, поэтому ничего лишнего в нем нет и быть не может. Корпус представляет собой строгий черный ящик в форме параллелепипеда, весом в чуть более 10 килограмм. Цвет черный, покраска порошковая.

Chieftec SH-03B

Пластмассовая фронтальная панель тоже предельно утилитарна и не отличается изысками. В верхней части есть один 3,5″ и три 5,25″ отсека, закрытых пластиковыми заглушками. Посередине находится панель внешних портов, индикаторов и кнопок. Нижняя часть — это вентиляционная решетка, состоящая из повернутых под углом 45 градусов пластин.

Chieftec SH-03B

В числе внешних разъемов есть два аудиовхода для наушников и микрофона, два порта USB 3.0, маленькая круглая кнопка сброса и более крупная клавиша старта системы. Справа от 3,5″ отсека расположился индикатор активности накопителей (оранжевый) и питания системы (синий).

Chieftec SH-03B

Верхняя панель пустая и, скорее всего, используется как дополнительная полка для вещей.

Chieftec SH-03B

На левой боковой дверце есть три вентиляционных отверстия. На две задние решетки можно прикрепить 92-мм вентиляторы. Передняя служит для отвода горячего воздуха от накопителей. Сзади расположена ручка для открывания данной двери, совмещенная с замком.

Chieftec SH-03B

Дверь не окрашена изнутри. Открывается по гильотинному типу — вбок. За счет толстого металла и хороших ребер жесткости обладает высокой прочностью.

Chieftec SH-03B

Правая боковая панель имеет два вентиляционных отверстия спереди, к которым тоже можно прикрепить 92-мм вентиляторы для обдува накопителей.

Chieftec SH-03B

В отличие от некоторых старых моделей корпусов Chieftec, правая боковая панель стала съемной. Ребра жесткости по-прежнему хорошие, покраска внутри отсутствует.

Chieftec SH-03B

Левая дверца, помимо ручки и замка, для лучшей фиксации удерживается еще и двумя винтами с накатанной головкой. А правая обходится двумя обычными винтами.

Chieftec SH-03B

Блок питания в SH-03B расположен по старинке сверху, где хоть он и подогревается горячим воздухом от системы, зато участвует своим пропеллером в отводе лишнего тепла. Его можно ориентировать вентилятором как вниз так и вверх (последнее правда лишено смысла — неоткуда будет брать воздух). И еще для БП предусмотрена отдельная крепежная рамка, которая должна позволять инсталировать блок через заднюю панель, но почему то прикручена изнутри (а значит — такую установку произвести не получится и смысла в ее существовании тоже немного). Чуть ниже есть хорошая выпуклая сотовая решетка, за которой можно пристроить 120-мм вентилятор. Еще ниже — семь слотов расширения, закрытых вентилируемыми многоразовыми заглушками и чуть правее — еще несколько скошенных вентиляционных отверстий. Зачем они там нужны, не спрашивайте, я все равно не знаю.

Chieftec SH-03B

Нижняя панель шасси оснащена раскладывающимися пластиковыми ножками, которые могут быть легко заменены на колесики (в комплект не входят). Высота ножек 20-мм, а ширина корпуса с ними в разложенном состоянии возрастает до 300 мм. Еще здесь есть четыре отверстия для крепления 2,5″ накопителя (винтами насквозь, через днище шасси). Ножки не изолируют вибрации, способны поцарапать поверхность и, скорее всего, могут скользить, что, тем не менее, маловероятно, учитывая суммарный вес корпуса и системы в сборе.

Chieftec SH-03B

Теперь заглянем внутрь.

Внутреннее устройство

Chieftec SH-03B поддерживает установку в вертикальном положении материнских плат формата E-ATX, ATX, MicroATX или Mini-ITX. Допустимая высота процессорного кулера составляет 165 мм. Если кулер не попадает в плоскость замка на боковой дверце, возможная высота увеличивается до 180 мм. Естественно, верхний боковой вентилятор при этом уже не поместится. Допустимая длина плат расширения достигает 330 мм. Длина блока питания практически не ограничена — любой ATX совместимый источник питания с глубиной до 320 мм встанет свободно.

Chieftec SH-03B

Небольшой металлический выступ сверху образует полку для БП, из-за чего устанавливается он гораздо легче. Кроме того, здесь есть несколько отверстий для крепления кабельных стяжек.

Chieftec SH-03B

Корпус не комплектуется вентиляторами, что не всем может понравиться. Но так снижается конечная стоимость изделия и появляется возможность подобрать необходимый пропеллер самостоятельно.

Chieftec SH-03B

Для фиксации плат расширения и их заглушек используется довольно странная Г-образная прижимная скоба. В целом удобно, но есть и проблема, поскольку при установке нескольких плат, нет возможности производить с ними манипуляции индивидуально, особенно в вертикальном положении.

Chieftec SH-03B

В передней части корпуса расположена стойка для шести 3,5″ жестких дисков, которые закрепляются без инструмента в специальные пластиковые салазки. Перед корзиной есть место для установки одного 2,5″ накопителя и небольшая проушина для кабельных стяжек.

Chieftec SH-03B

Для охлаждения корзины накопителей в специальную пластиковую обойму на левой стенке можно установить сразу два 92-мм вентилятора. Данное решение, похоже, заимствовано напрямую у серверных шасси.

Chieftec SH-03B

К сожалению, салазки не имеют никаких демпферов для подавления вибраций от жестких дисков, и все они передаются прямо на корпус, создавая соответствующий гул.

Chieftec SH-03B

Для трех 5,25″ и одного 3,5″ устройства предусмотрены быстрые фиксаторы, действующие по принципу защелки. Для тех, кому этого мало, прямо в нижнюю часть отсеков вкручены четыре винта М3, которые можно непосредственно задействовать для крепления.

Chieftec SH-03B

В стойках передних корзин предусмотрено несколько отверстий и зажимов, помогающих проще уложить провода. Все отсеки, кроме самого верхнего, закрыты одноразовыми металлическими заглушками.

Chieftec SH-03B

За поддоном материнской платы совсем немного места для укладки кабелей — всего 10 мм. То есть, проложить провода больше чем в один слой не удастся. Еще здесь есть несколько небольших отверстий, которые тоже можно задействовать в нелегком деле распределения проводов. Обойма для вентиляторов в передней части поддона держится на единственном винте и нескольких пластиковых клипсах.

Chieftec SH-03B

Если снять переднюю панель, увидим, что, несмотря на наличие крупных вентиляционных отверстий, места для крепления вентиляторов не предусмотрено.

Chieftec SH-03B

Фронтальная панель держится на шести пластиковых клипсах. Ее придется снять при сборке системы, если нужно извлечь заглушки 5,25″ и 3,5″ отсеков. К панели присоединены провода, поэтому соблюдайте осторожность при демонтаже.

Chieftec SH-03B

Спешу обрадовать и любителей моддинга. Верхняя панель корпуса съемная. Для демонтажа необходимо выкрутить десяток винтов по ее периметру. При обычной сборке системы данное действие явно лишнее.

Chieftec SH-03B

В перечень проводов входит колодка USB 3.0, кабель AC'97 (к счастью — полностью совместимый с HD Audio), провода от индикаторов активности накопителей, работы системы, кнопки запуска и клавиши перезагрузки. Порадовало и наличие шнура, ведущего к диагностическому динамику.

Chieftec SH-03B

Сборка

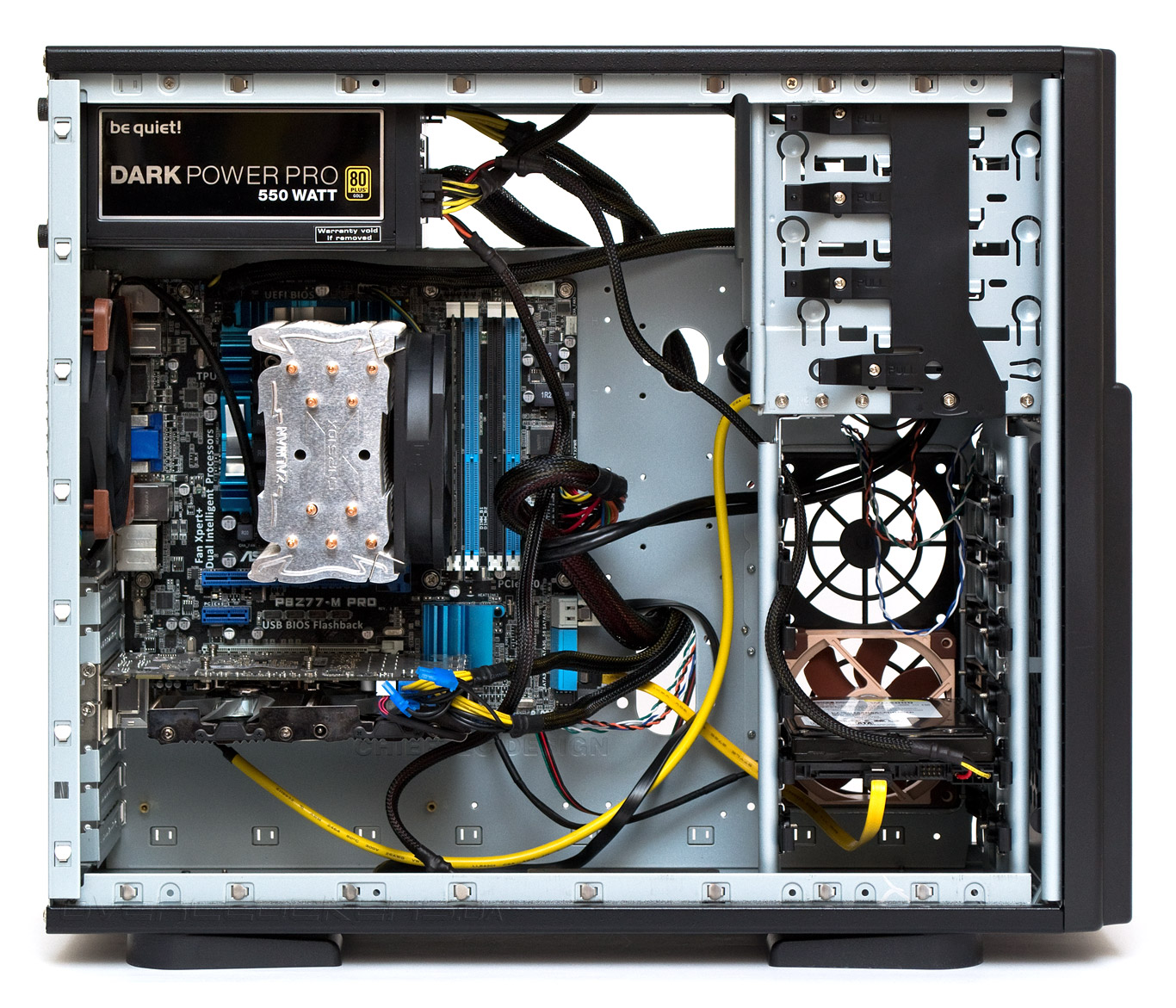

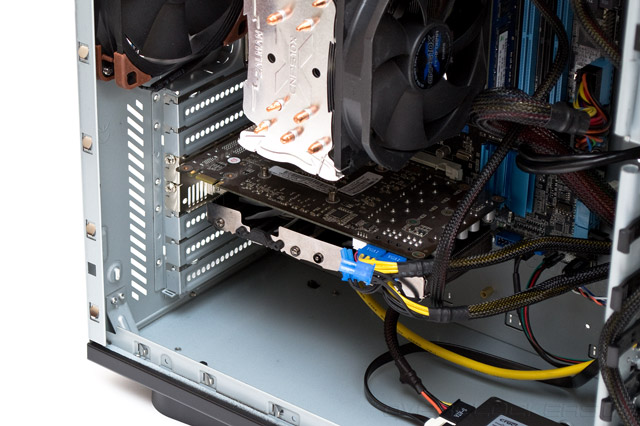

Сборка системы в Chieftec SH-03B проходит вполне обыденно, поскольку большой внутренний объем корпуса дает возможность свободно подступиться к любой детали. Хитрую рамку крепления плат расширения пришлось снять и зафиксировать видеокарту винтами.

Chieftec SH-03B

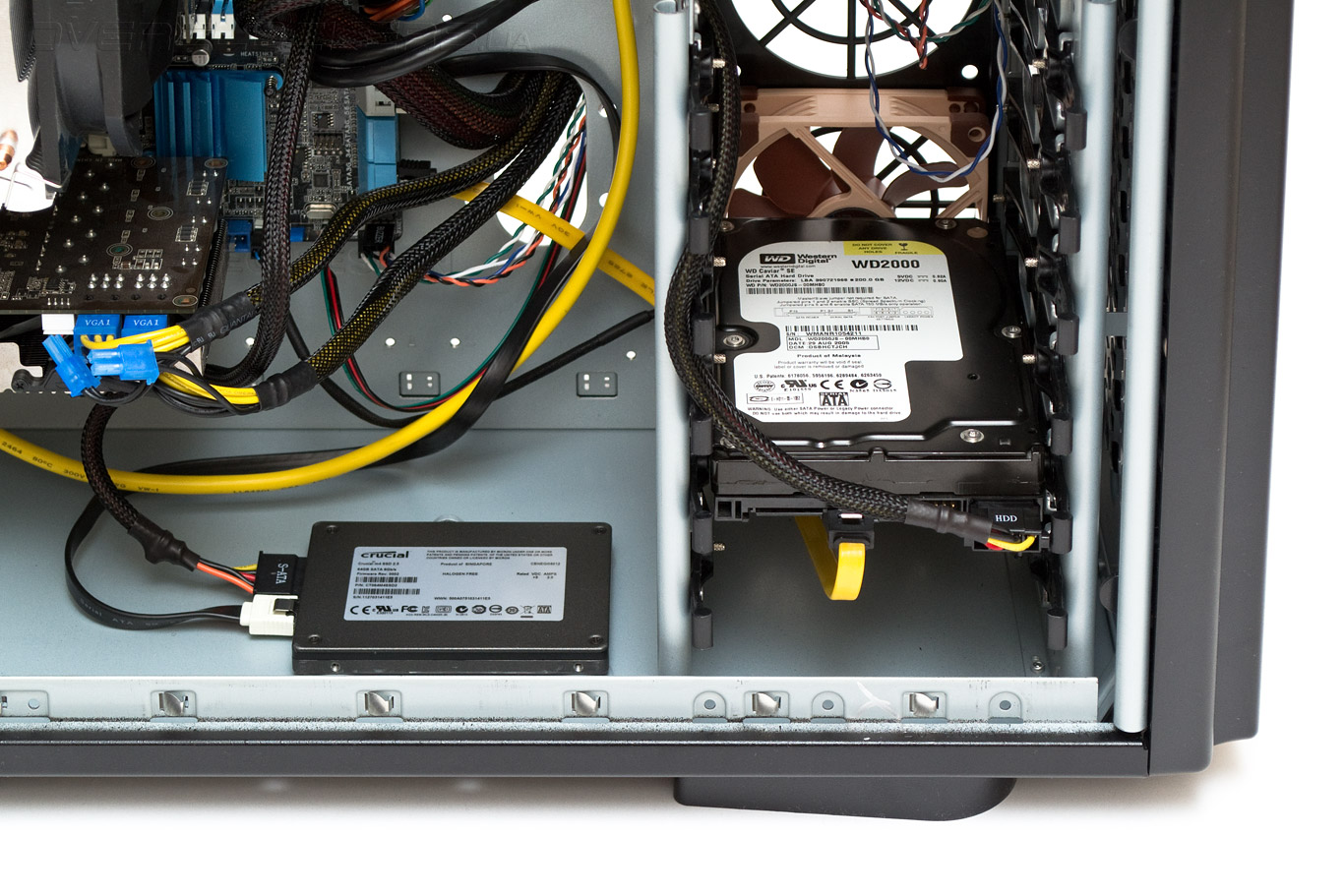

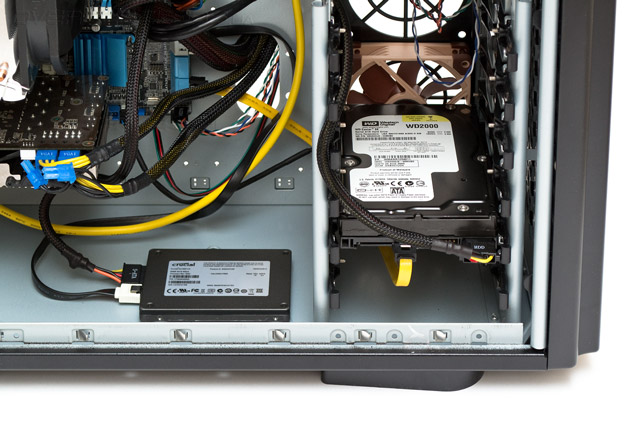

Твердотельный накопитель был привинчен на свое место внизу корпуса. Обратите внимание — для его подключения нужны исключительно прямые разъемы силового и сигнального кабеля, угловые никак не встанут. Но для жестких дисков в корзине будут желательны как раз провода с угловыми коннекторами, иначе прямые придется сильно изгибать.

Chieftec SH-03B

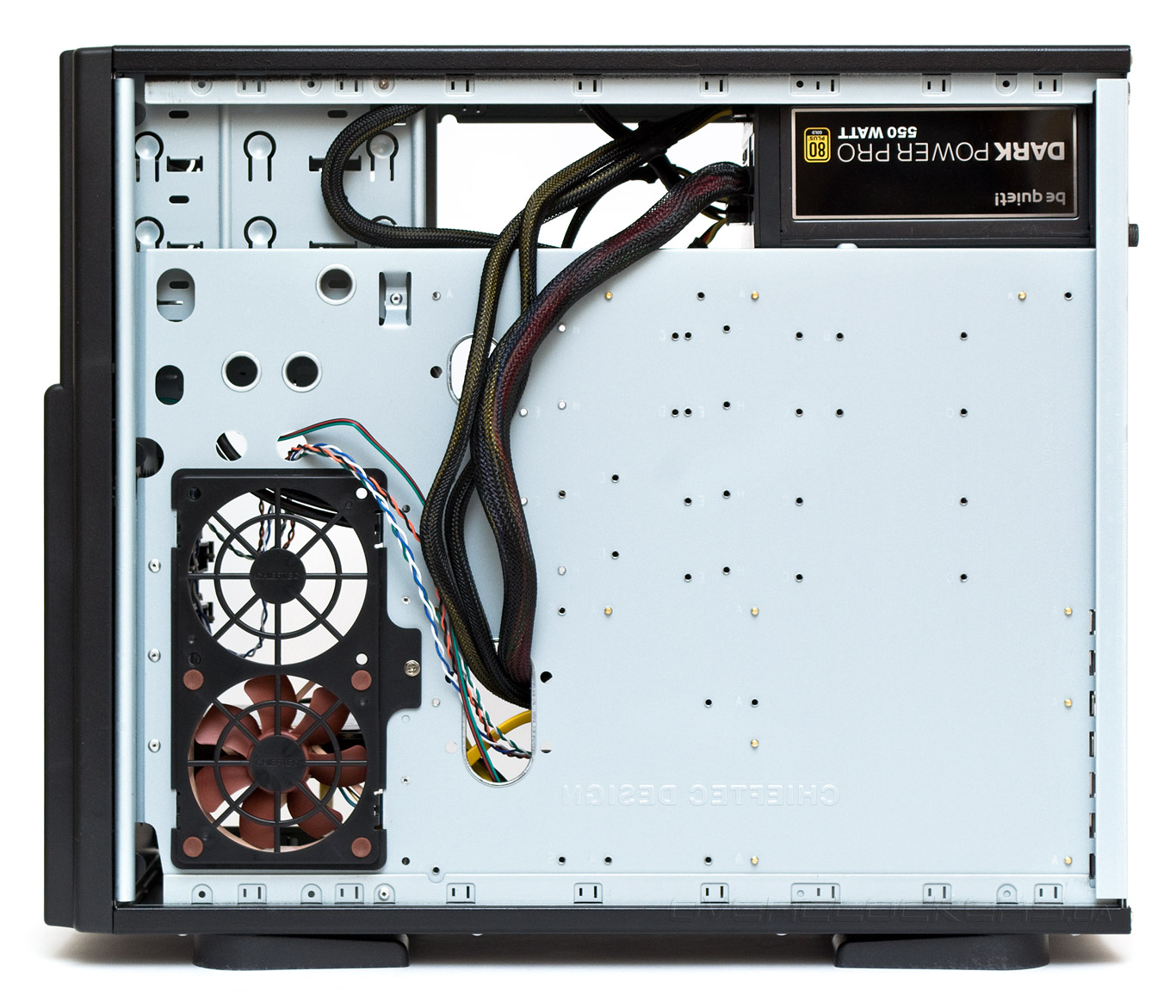

Часть кабелей даже удалось проложить за поддоном материнской платы, правда боковая дверца после этого закрылась с трудом.

Chieftec SH-03B

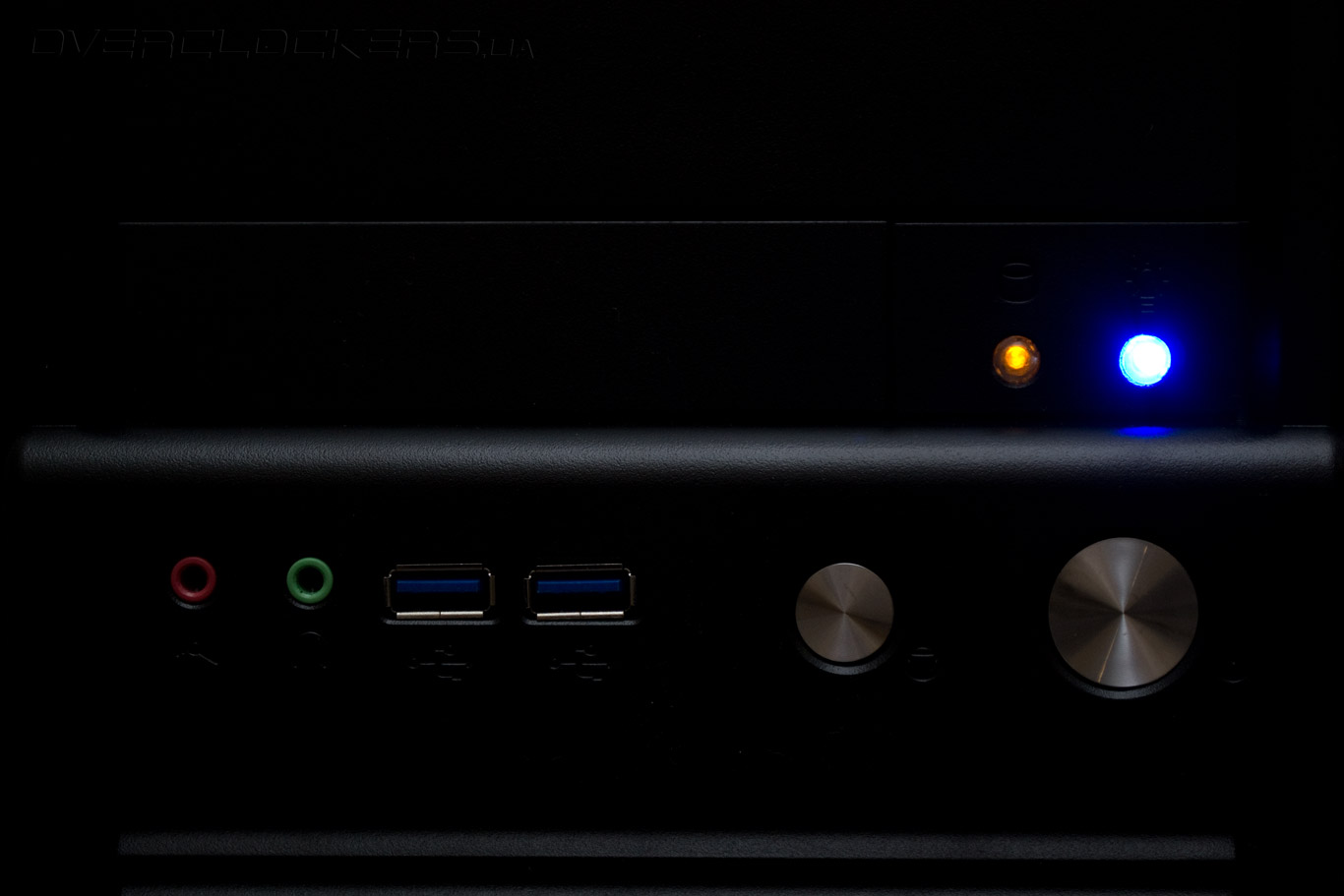

Индикаторы у Chieftec традиционно очень яркие. И если светодиод активности накопителей не особо раздражает, то лампочка, сигнализирующая о работе системы, подобна солнцу и просто выжигает глаза, даже если смотреть на нее непрямо.

Chieftec SH-03B


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Chieftec SH-03B использовалась следующая тестовая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: Palit GeForce GTX 560 Ti Twin Light Turbo (Nvidia GeForce GTX 560 Ti);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 1 х 120 мм — Noctua NF-F12 industrialPPC-3000 PWM; 1 х 92-мм — Noctua NF-A9 PWM;
  • термоинтерфейс: Noctua NT-H1.
Chieftec SH-03B


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. В шасси использовалось два дополнительных вентилятора: 1) 120-мм Noctua NF-F12 industrialPPC-3000 PWM (3000 об/мин, установлен сзади, на вытяжку); 2) 92-мм Noctua NF-A9 PWM (2000 об/мин, установлен спереди на правой боковой стенке, на вдув). Пиковое энергопотребление системы составило 407 ватт. Тестирование проводилось в двух режимах:
  1. High: Скорости двух дополнительных вентиляторов выставлены на максимум — 140-мм на 3000 об/мин, а 92-мм на 2000 об/мин. Данный режим имитирует сценарий охлаждения сервера.
  2. Low: Скорости двух дополнительных вентиляторов выставлены с понижением — 140-мм на 1200 об/мин, а 92-мм на 1600 об/мин. Данный режим имитирует сценарий охлаждения типичного настольного ПК.

Результаты тестирования

Chieftec SH-03B

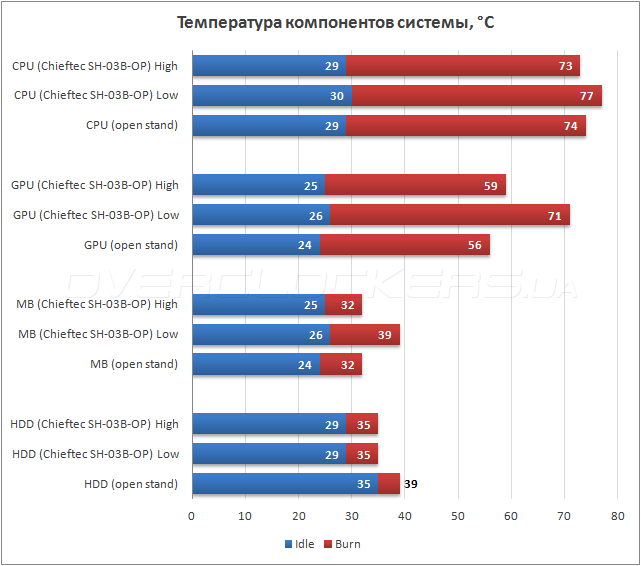

Chieftec SH-03B — это довольно закрытый корпус и потоки воздуха в нем далеки от прямоточных. Тихоходные вентиляторы явно не способны устроить здесь арктическую прохладу. Поэтому я решил опробовать два сценария использования пропеллеров — серверный (High), с лопастями, вращающимися на высоких скоростях, и настольный (Low), с вентиляторами, работающими в щадящем для ушей пользователей режиме. В режиме High, корпус полностью подтвердил свое родство с серверными шасси. Температура процессора оказалась на градус ниже, чем на открытом стенде, видеоадаптер нагрелся лишь на 3 °C больше, материнская плата осталась на том же тепловом уровне, что и на открытом стенде, а жесткий диск охлаждался просто замечательно — на шесть градусов лучше в простое и на четыре в нагрузке. При снижении скоростей пропеллеров до стандартных, мы получили три дополнительных градуса по температуре процессора, 15 по видеокарте, семь для материнской платы и только жесткие диски ощущали себя по-прежнему замечательно. Как говорится — комментарии излишни.


Выводы

Chieftec SH-03B представляет собой слегка устаревшую, но все еще актуальную конструкцию, пришедшую к пользователям ПК из серверного сегмента. Из этого проистекают все его достоинства и недостатки. Для современных настольных систем, ориентированных на развлекательные цели, это шасси слишком грубое, крупное и шумное. Оно выглядит приблизительно как танк на парковке супермаркета — всех пугает и занимает много места. Но если рассмотреть его с точки зрения промышленного или рабочего шасси, то ситуация меняется. Суть в том, что концепция домашнего ПК предъявляет повышенные требования к тишине и, чтобы достичь хорошего уровня охлаждения, приходится применять много тихоходных пропеллеров. А для серверов уровень шума не является важным и с помощью одного вентилятора, выдающего 4000 об/мин, достигается тот же воздушный поток, что при использовании шести или восьми пропеллеров, не способных разогнаться выше 1200 об/мин. Только что мы получили наглядное тому подтверждение.

К недостаткам корпуса можно причислить отсутствие изоляции от вибраций у жестких дисков, верхнее расположение блока питания, простые пластиковые ножки, отсутствие возможностей для скрытой укладки проводов и не очень качественную покраску, во всяком случае, у нашего экземпляра.

Среди достоинств — крупные внутренние габариты, позволяющие принять на борт практически любые компоненты, включая материнские платы Е-АТХ с двумя процессорами, толстая и крепкая сталь, отличное охлаждение жестких дисков и хорошее охлаждение системы при условии установки одного высокоскоростного вентилятора.

Chieftec SH-03B — это шасси для людей, которые твердо знают, что именно им нужно. Например, если требуется машина для круглосуточного рендеринга видео или сложных процессорных расчетов, а уровень шума не важен, этот корпус вполне подойдет. Кроме того, SH-03B — относительно недорогой вариант для сборки рабочего или серверного ПК. Если же требуется игровой корпус для домашнего применения, то лучше обратить внимание на Chieftec Dragon DX-02B.

Спустя какое то время, мы получили комментарии к данному обзору от официальных представителей компании Chieftec. Как оказалось, крепежная рамка блока питания нужна не для настольных БП, а для серверных. Сняв рамку, можно установить два резервных серверных блока питания. Кроме того, компания, по-прежнему не считает верхнее расположение блока питания недостатком, даже несмотря на то, что уже нагретый системой воздух дополнительно нагревает сам блок питания.
