Обзор корпуса Chieftec SH-03B — гость из прошлого!

Есть в жизни вещи, которые никогда не изменятся. К их числу, вероятно, относятся и корпуса Chieftec серии Smart. Прошло уже более 12 лет с момента дебюта первых подобных моделей, а компания даже и не думает заменять их чем-либо новым. Может ли быть конструкция этих монстров, выкованных и склепанных из 1-мм стали, настолько совершенной, что находится вне времени и современных тенденций компьютерной моды? Предлагаю это проверить, но сначала рассмотрим немного общей информации об устройстве и функциональных возможностях нашего тестового образца — Chieftec SH-03B.

Chieftec SH-03B


Характеристики

Модель Chieftec SH-03B
Тип корпуса Midi-Tower
Размеры, мм 460 (В) x 205 (Ш) x 540 (Г)
Материал Пластик, сталь (1 мм)
Вес, кг 10,3
Цвет Черный
Форм-фактор E-ATX, ATX, MicroATX, Mini-ITX
Устройства 5,25″ 3
Устройства 3,5″ внешние 1
Устройства 3,5″ / 2,5″ внутренние 6 / 1
Поддерживаемое количество слотов расширения 7
Вентиляторы задние — 1 х 120 мм (опционально)
боковые слева — 2 х 92 мм (опционально)
боковые справа — 2 х 92 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее


Упаковка и комплект поставки

Что явно претерпело изменения, так это упаковка данной серии корпусов. Последний раз, когда я ими пользовался (а это было, скорее всего, в 2007 году), коробка была сделана из обычного и неинформативного картона. Теперь же перед нами «образцовая» розничная тара, весом брутто в 11,8 кг и габаритами 610х515х265 мм, способная дать неподготовленному пользователю все необходимые данные о своем содержимом. На фронтальной части перечислены все достоинства модели. На обратной стороне есть выдержки в виде фотографий из инструкции по сборке, и, конечно же, радует глаз надпись внизу, переводящаяся дословно: «ты можешь доверять этому корпусу».

Chieftec SH-03BChieftec SH-03B

Сбоку содержатся фотографии разнообразных вариантов фронтальных панелей этого шасси, хотя нашего там все равно нет. Внутреннюю защиту от повреждений обеспечивают две крупные формы из прессованного картона и полиэтиленовый пакет.

Chieftec SH-03B

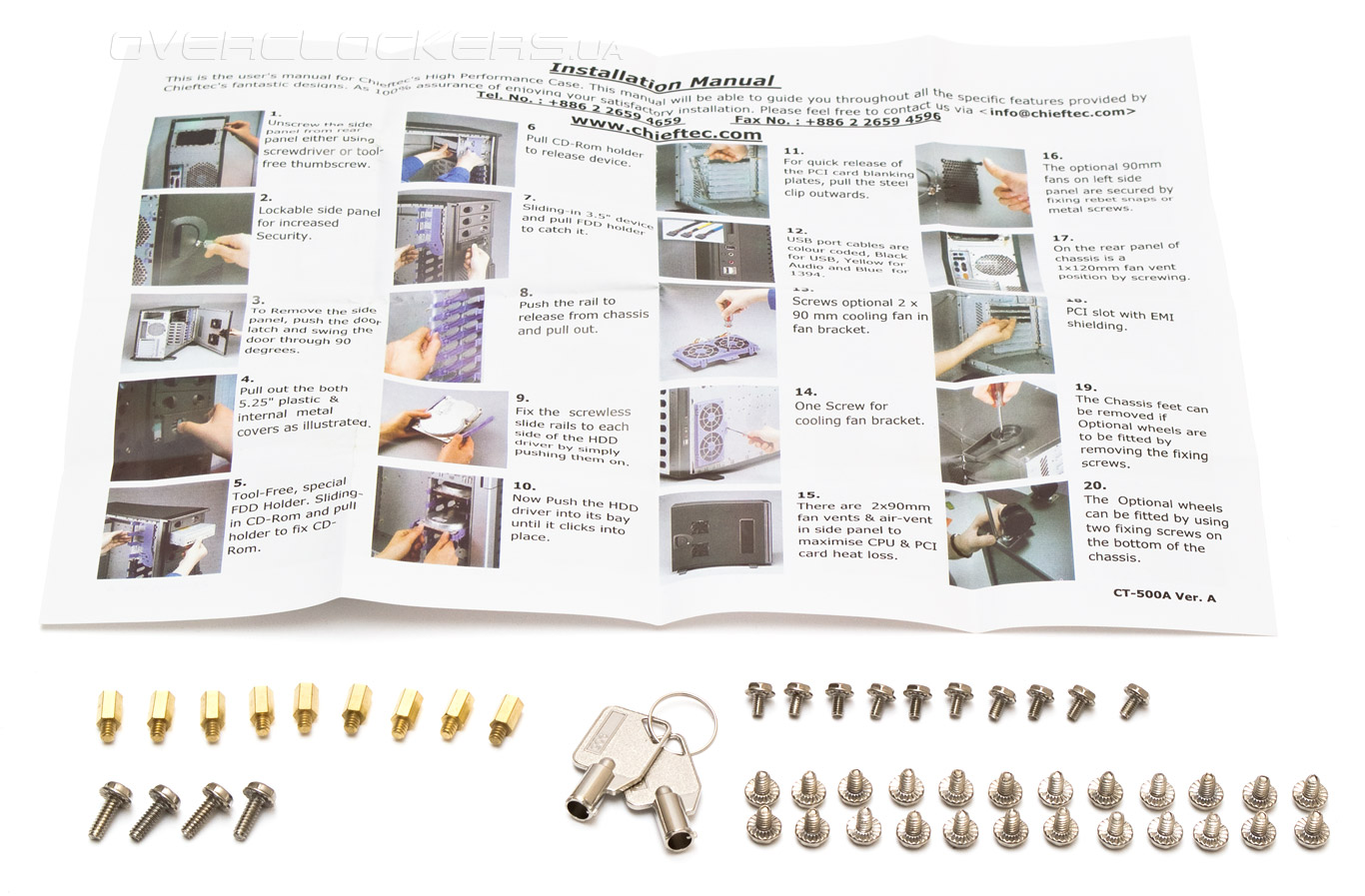

Комплект поставки содержится в маленькой картонной коробке. В него входят:
  • подробная иллюстрированная инструкция;
  • девять дополнительных стоек для материнской платы;
  • четыре длинных винта;
  • два ключа от бокового замка;
  • 10 винтов для 2,5″ и 5,25″ накопителей;
  • 24 корпусных винта, подходящих для материнской платы, БП, карт расширения и т.д.
Chieftec SH-03B


Внешний вид

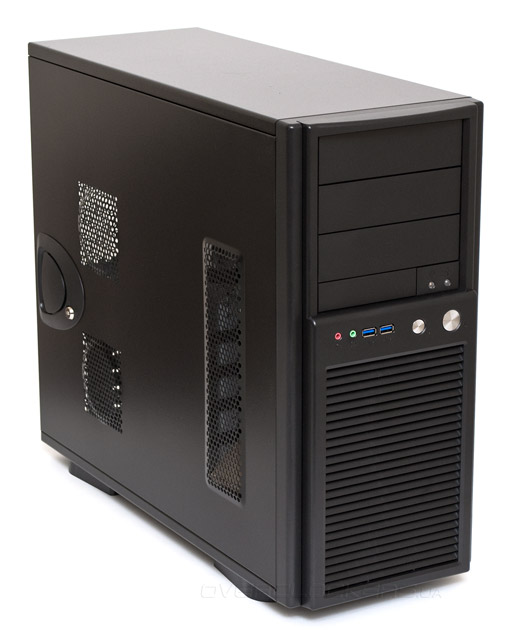

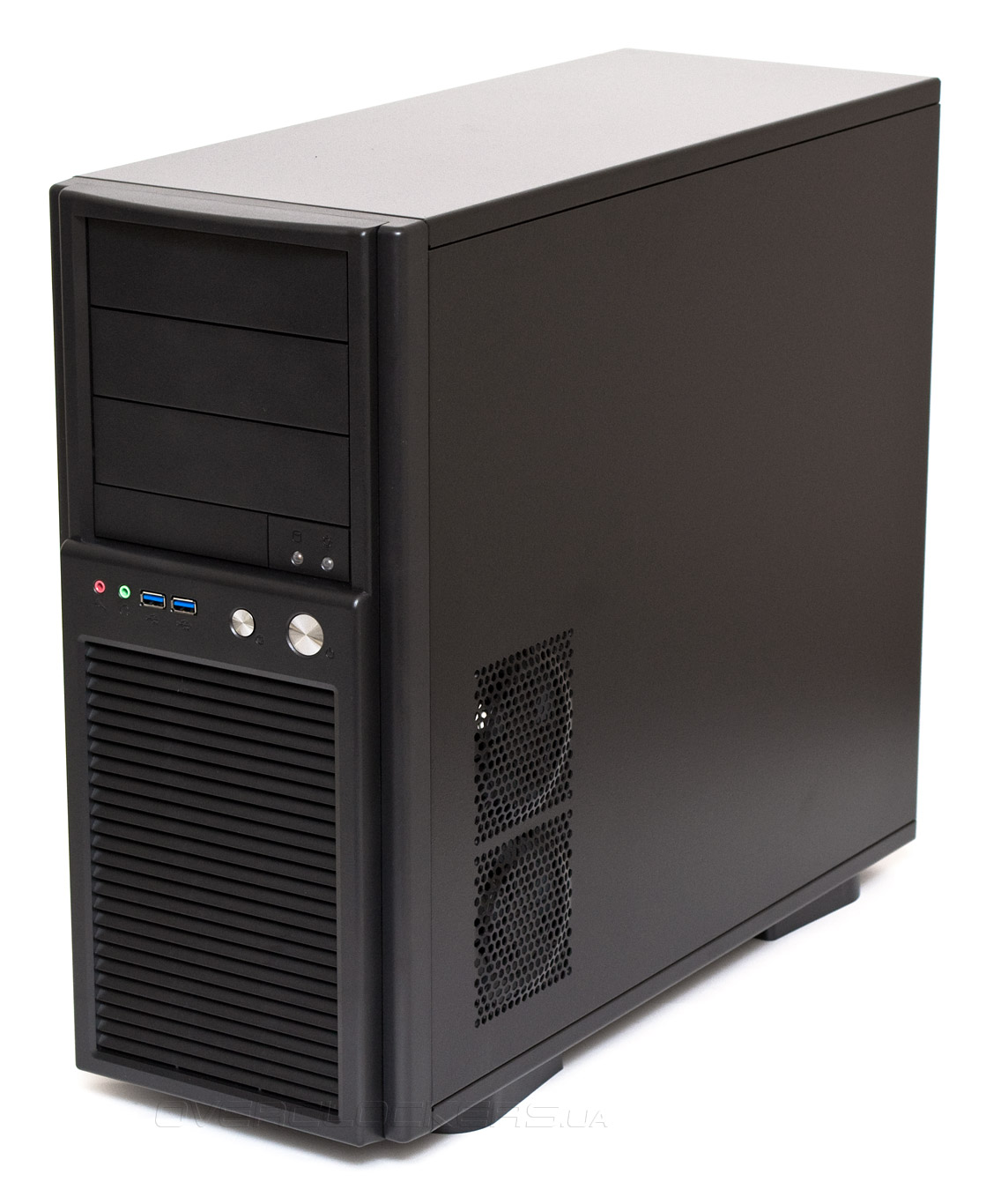

Дизайн Chieftec основан на серверных решениях, поэтому ничего лишнего в нем нет и быть не может. Корпус представляет собой строгий черный ящик в форме параллелепипеда, весом в чуть более 10 килограмм. Цвет черный, покраска порошковая.

Chieftec SH-03B

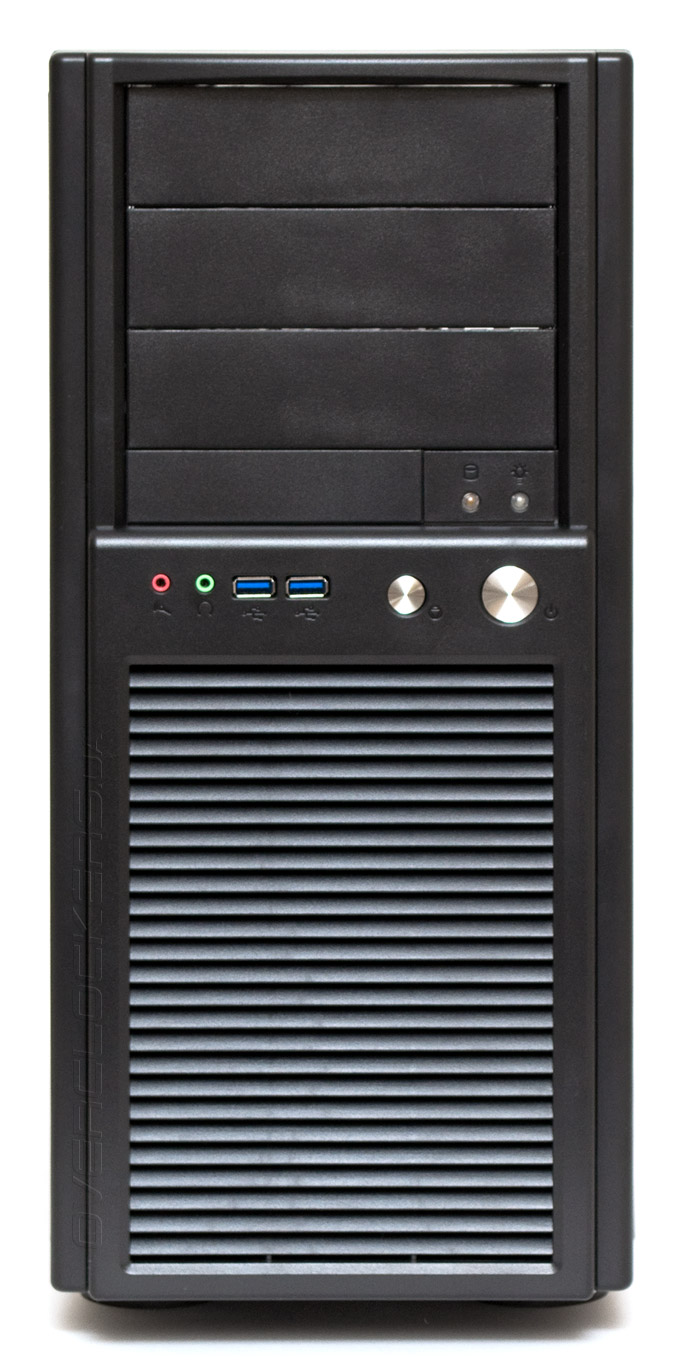

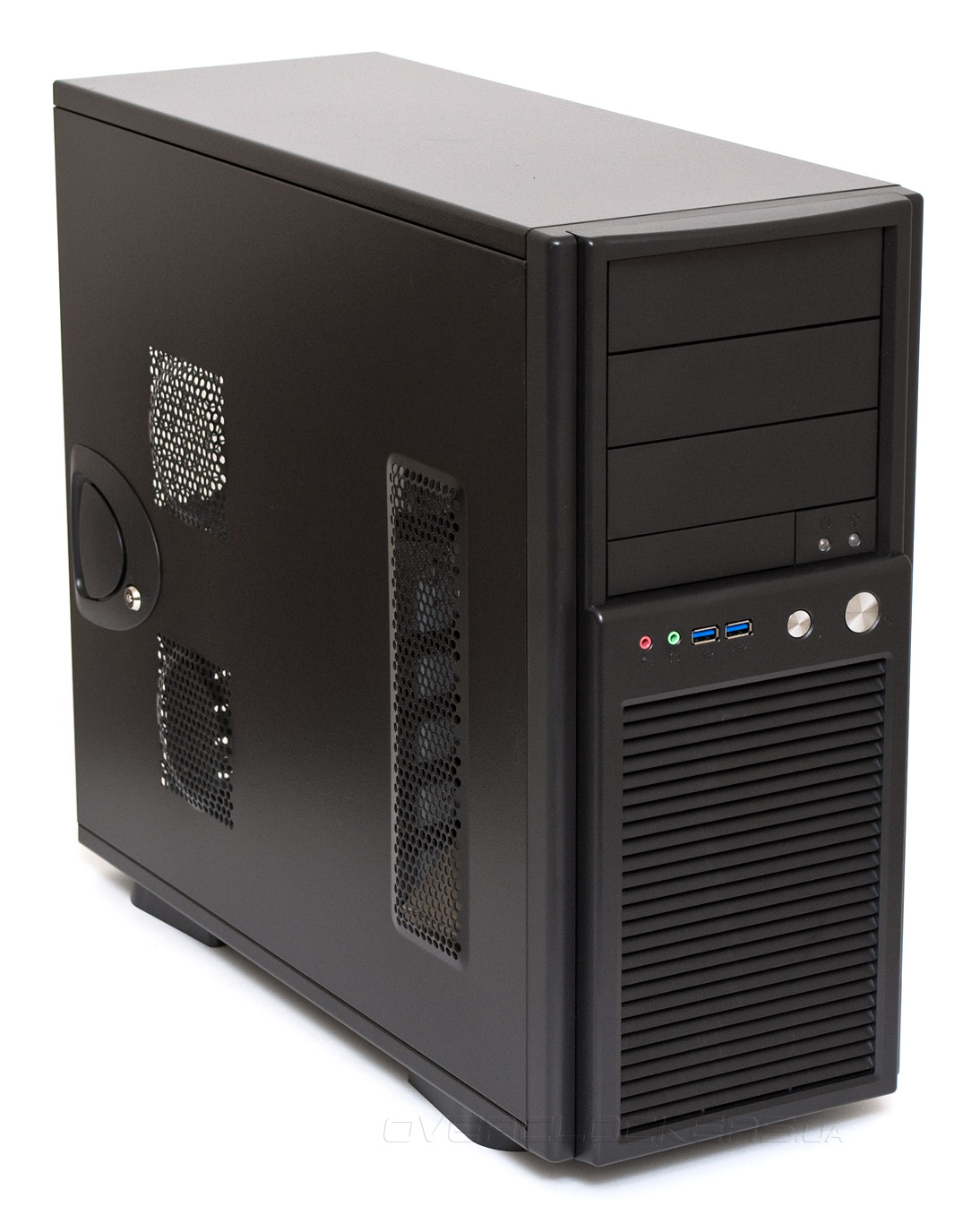

Пластмассовая фронтальная панель тоже предельно утилитарна и не отличается изысками. В верхней части есть один 3,5″ и три 5,25″ отсека, закрытых пластиковыми заглушками. Посередине находится панель внешних портов, индикаторов и кнопок. Нижняя часть — это вентиляционная решетка, состоящая из повернутых под углом 45 градусов пластин.

Chieftec SH-03B

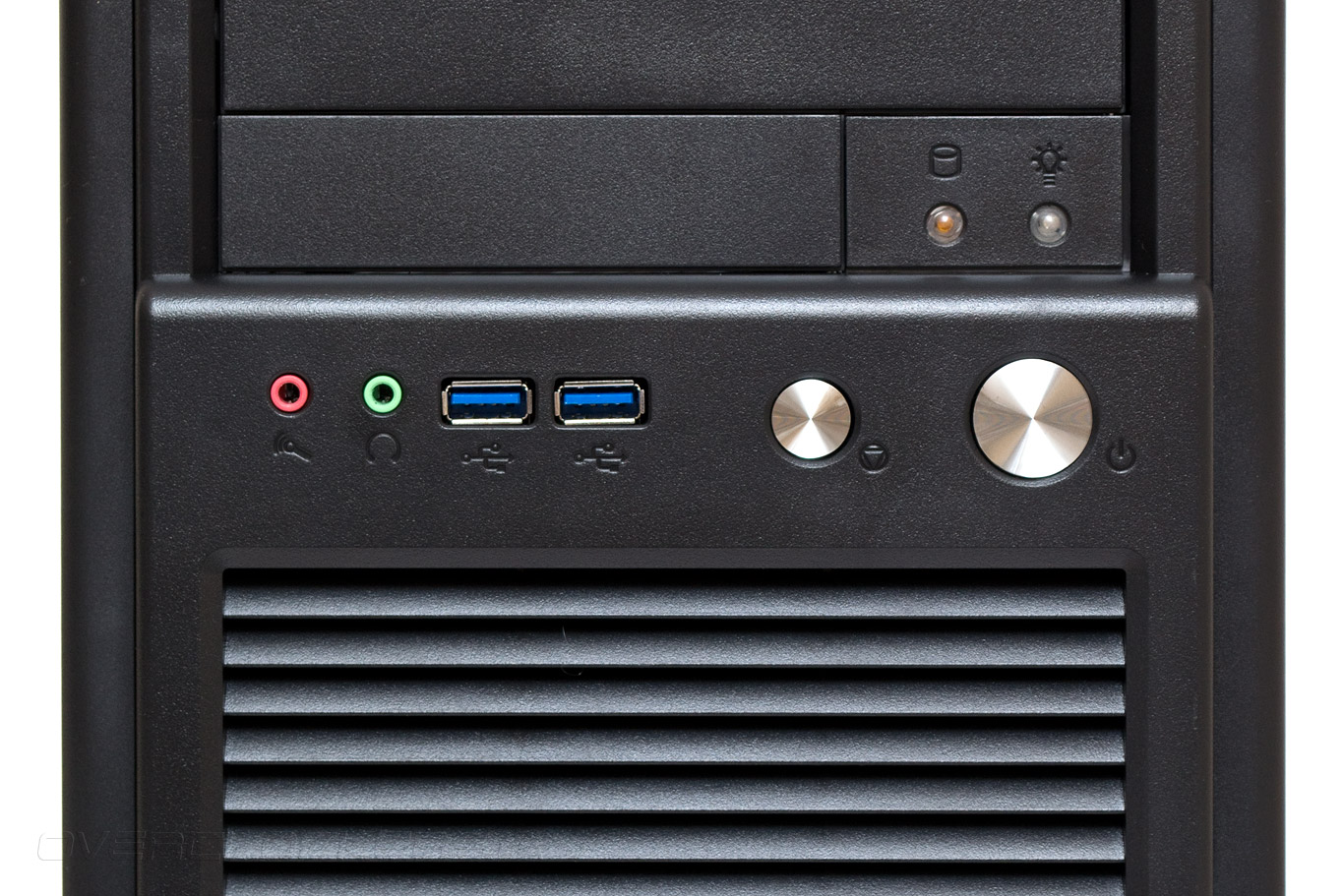

В числе внешних разъемов есть два аудиовхода для наушников и микрофона, два порта USB 3.0, маленькая круглая кнопка сброса и более крупная клавиша старта системы. Справа от 3,5″ отсека расположился индикатор активности накопителей (оранжевый) и питания системы (синий).

Chieftec SH-03B

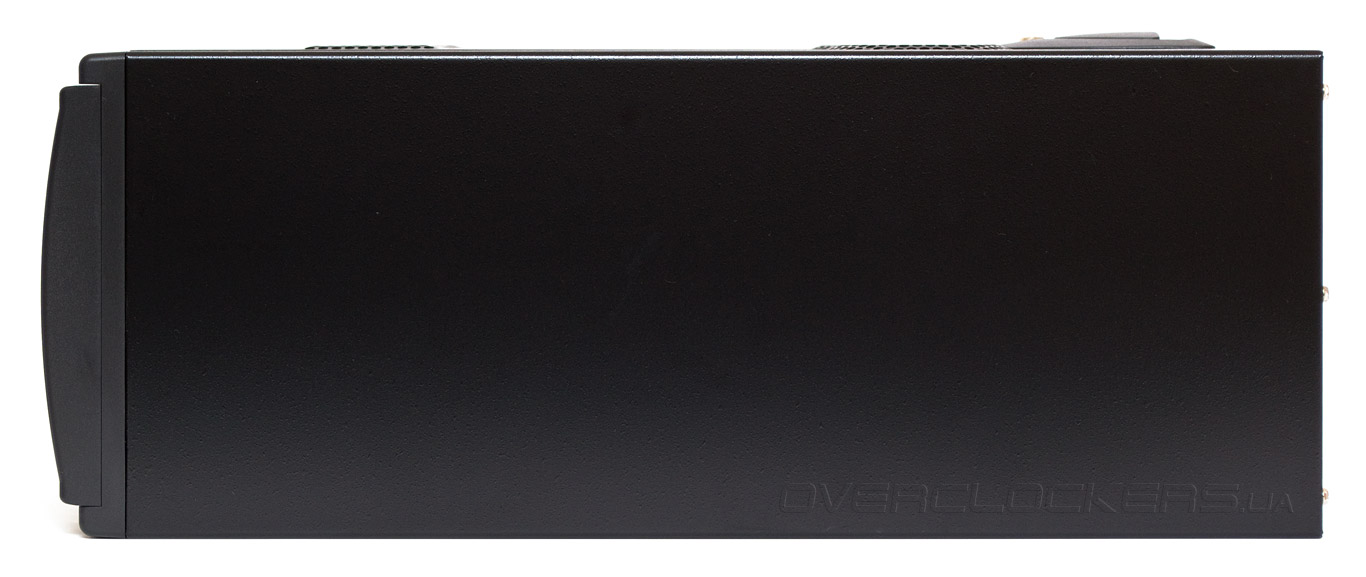

Верхняя панель пустая и, скорее всего, используется как дополнительная полка для вещей.

Chieftec SH-03B

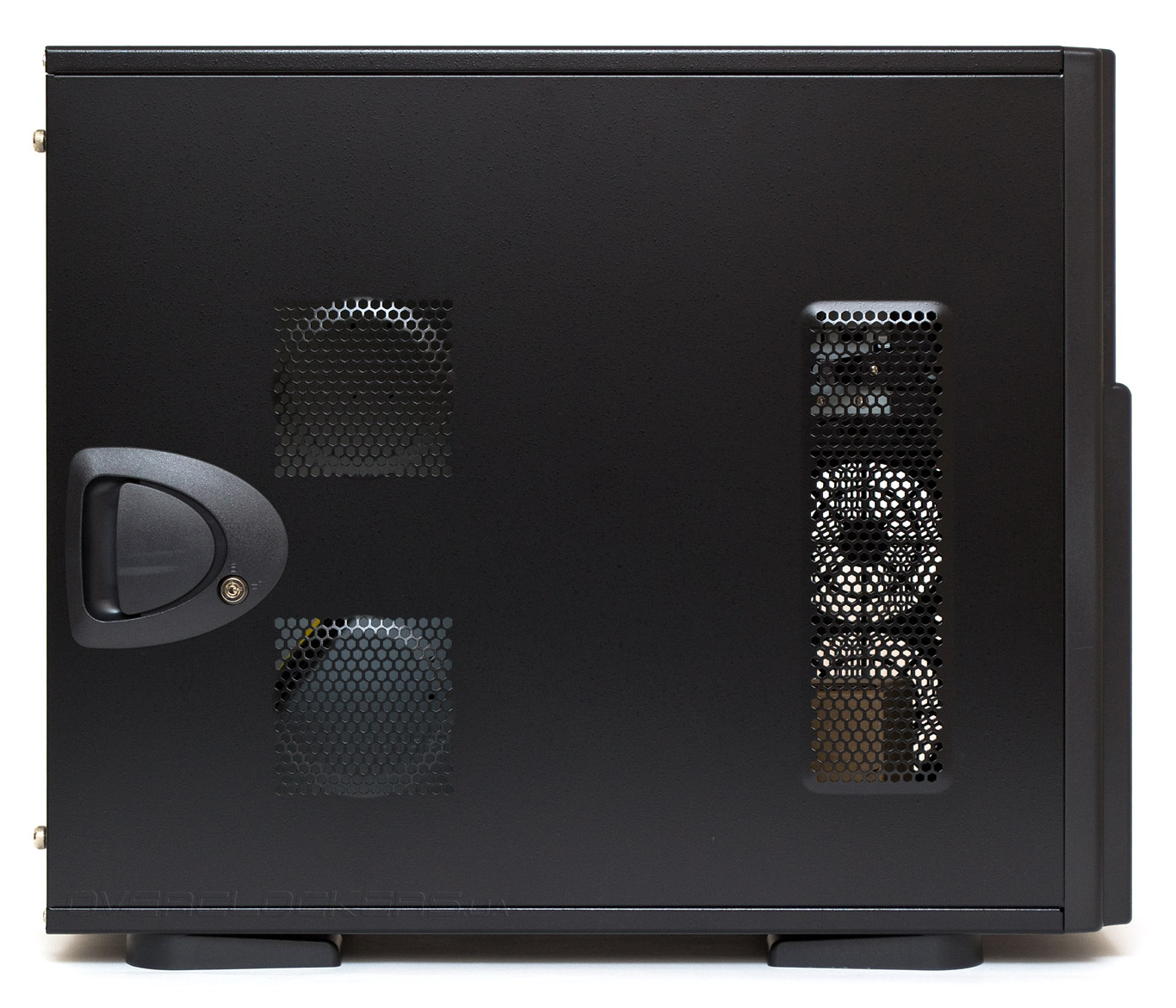

На левой боковой дверце есть три вентиляционных отверстия. На две задние решетки можно прикрепить 92-мм вентиляторы. Передняя служит для отвода горячего воздуха от накопителей. Сзади расположена ручка для открывания данной двери, совмещенная с замком.

Chieftec SH-03B

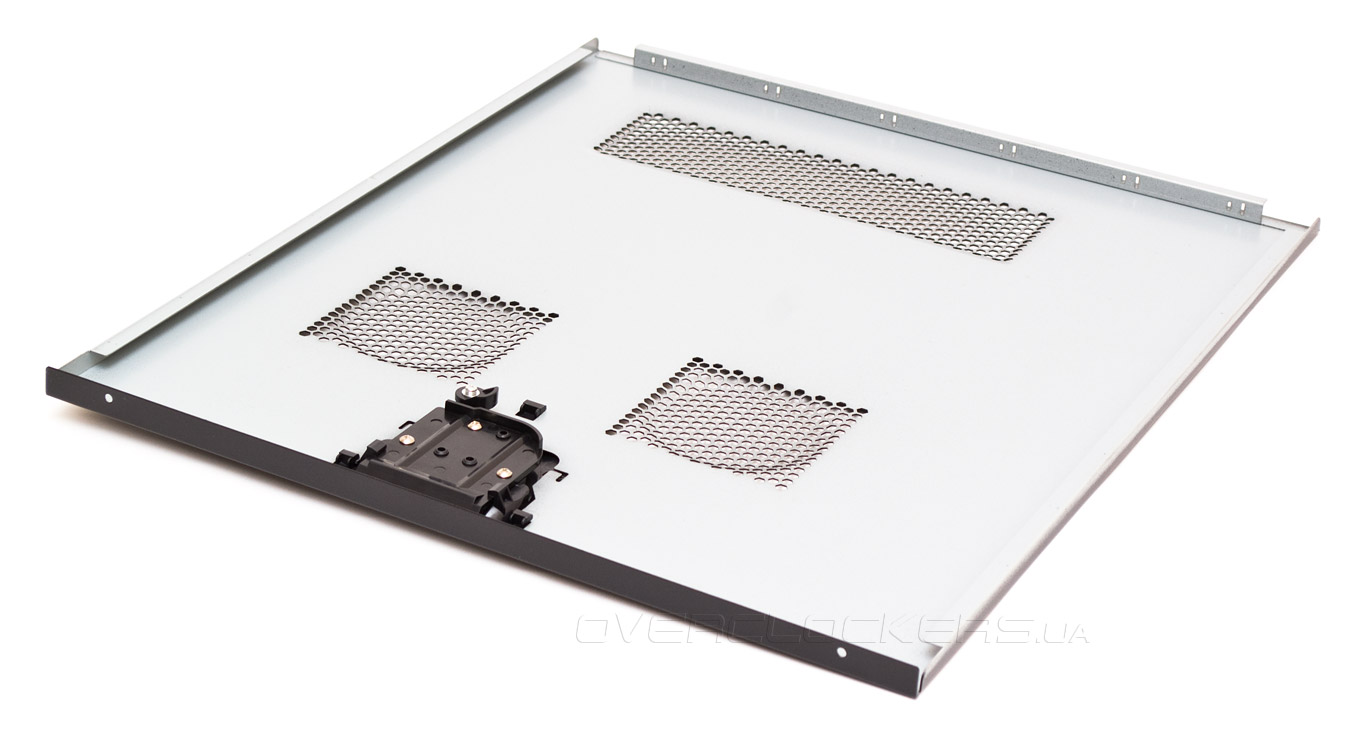

Дверь не окрашена изнутри. Открывается по гильотинному типу — вбок. За счет толстого металла и хороших ребер жесткости обладает высокой прочностью.

Chieftec SH-03B

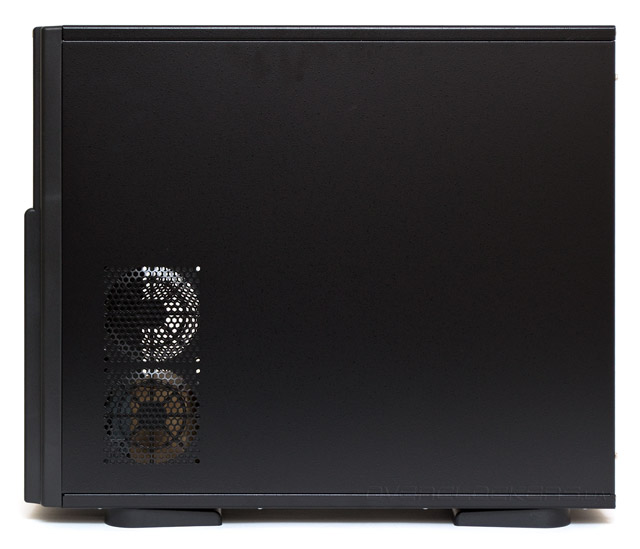

Правая боковая панель имеет два вентиляционных отверстия спереди, к которым тоже можно прикрепить 92-мм вентиляторы для обдува накопителей.

Chieftec SH-03B

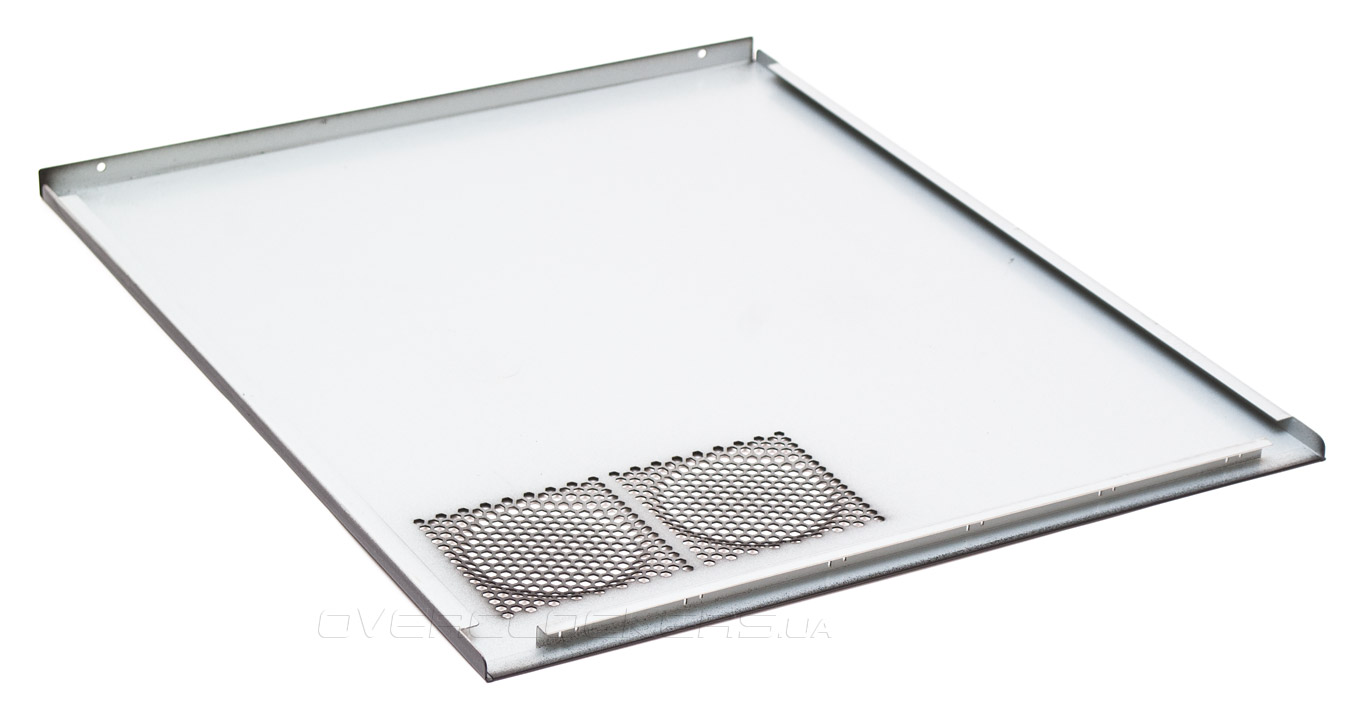

В отличие от некоторых старых моделей корпусов Chieftec, правая боковая панель стала съемной. Ребра жесткости по-прежнему хорошие, покраска внутри отсутствует.

Chieftec SH-03B

Левая дверца, помимо ручки и замка, для лучшей фиксации удерживается еще и двумя винтами с накатанной головкой. А правая обходится двумя обычными винтами.

Chieftec SH-03B

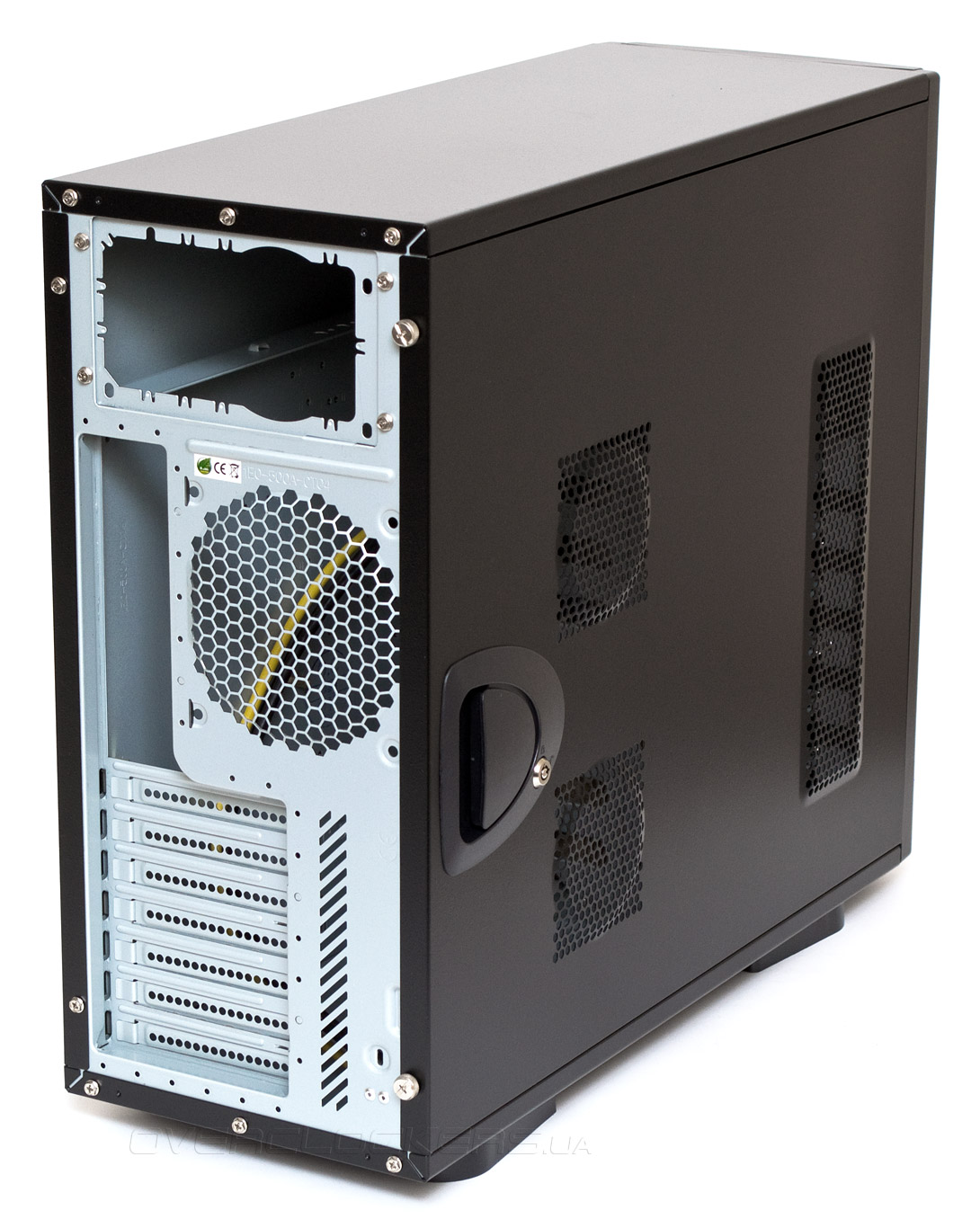

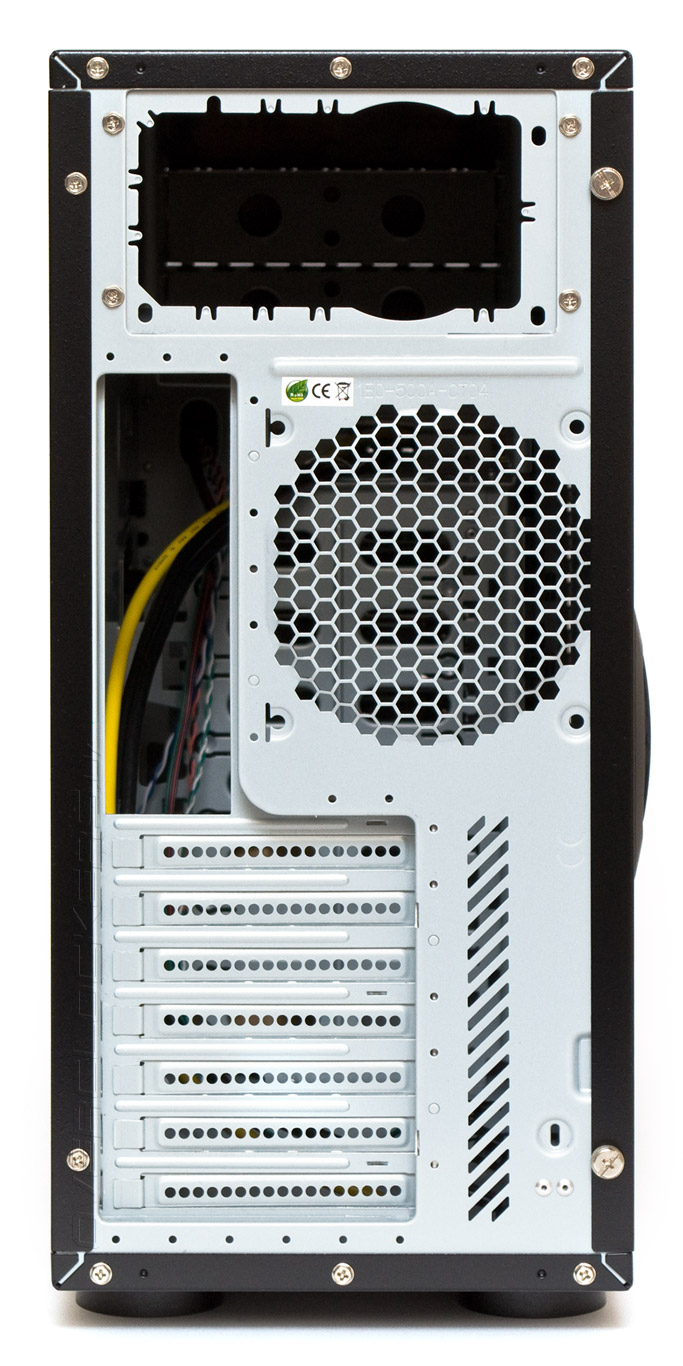

Блок питания в SH-03B расположен по старинке сверху, где хоть он и подогревается горячим воздухом от системы, зато участвует своим пропеллером в отводе лишнего тепла. Его можно ориентировать вентилятором как вниз так и вверх (последнее правда лишено смысла — неоткуда будет брать воздух). И еще для БП предусмотрена отдельная крепежная рамка, которая должна позволять инсталировать блок через заднюю панель, но почему то прикручена изнутри (а значит — такую установку произвести не получится и смысла в ее существовании тоже немного). Чуть ниже есть хорошая выпуклая сотовая решетка, за которой можно пристроить 120-мм вентилятор. Еще ниже — семь слотов расширения, закрытых вентилируемыми многоразовыми заглушками и чуть правее — еще несколько скошенных вентиляционных отверстий. Зачем они там нужны, не спрашивайте, я все равно не знаю.

Chieftec SH-03B

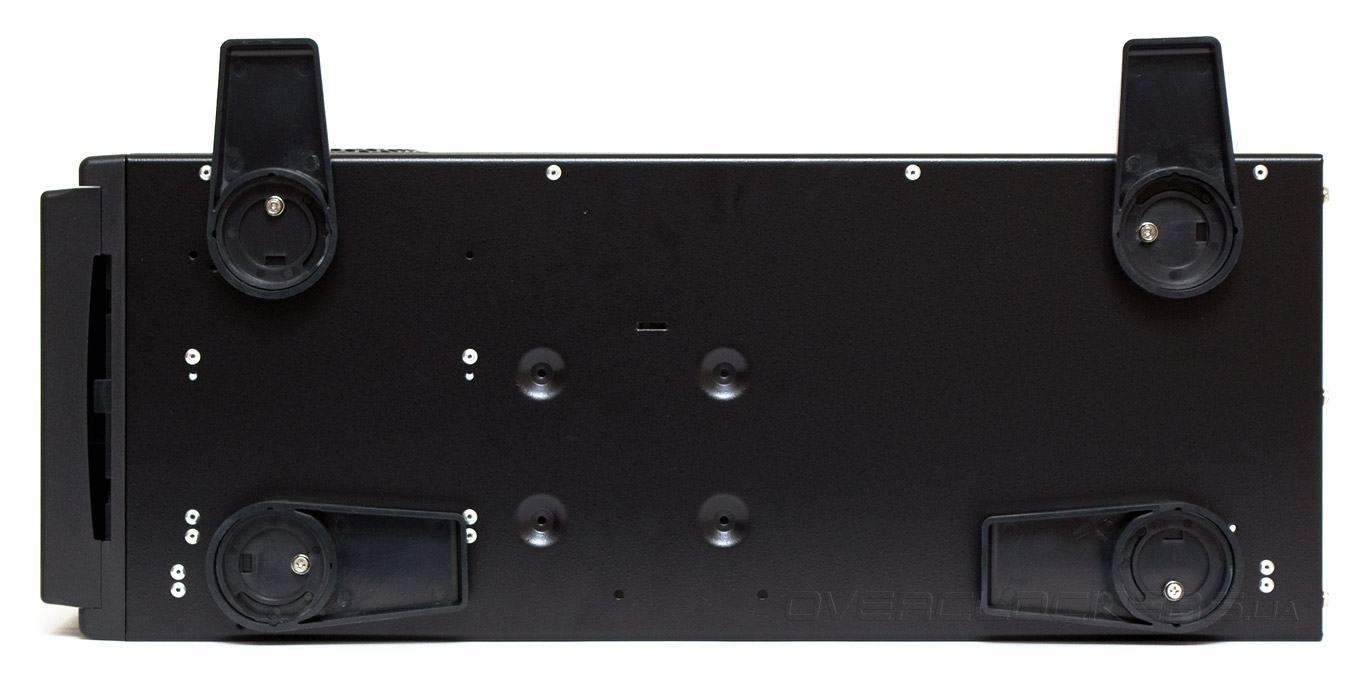

Нижняя панель шасси оснащена раскладывающимися пластиковыми ножками, которые могут быть легко заменены на колесики (в комплект не входят). Высота ножек 20-мм, а ширина корпуса с ними в разложенном состоянии возрастает до 300 мм. Еще здесь есть четыре отверстия для крепления 2,5″ накопителя (винтами насквозь, через днище шасси). Ножки не изолируют вибрации, способны поцарапать поверхность и, скорее всего, могут скользить, что, тем не менее, маловероятно, учитывая суммарный вес корпуса и системы в сборе.

Chieftec SH-03B

Теперь заглянем внутрь.
