Обзор корпуса Chieftec Libra LF-01B-OP

Мы продолжаем изучать новую «игровую» серию корпусов Libra от Chieftec. В этот раз на тестирование попала самая старшая модель линейки — Chieftec Libra LF-01B-OP. От младшей версии ее отличает не только одна буква в названии, но и более ярко выраженная игровая направленность: размер АТХ, нижнее расположение блока питания, большое количество вентиляторов, реобасы, докстанция для жестких дисков и еще несколько приятных мелочей. Теперь обо всем детальнее.

Chieftec Libra LF-01B-OP


Характеристики

Модель Chieftec Libra LF-01B-OP
Тип корпуса Middle-Tower
Размеры, мм 485 (В) x 200 (Ш) x 490 (Г)
Материал Сталь (0,5/0,6 мм), пластик
Вес, кг 6,5
Цвет Черный
Форм-фактор ATX / Micro-ATX / Mini-ITX
Устройства 5,25” 2
Устройства 3,5” внешние 1
Устройства 3,5” / 2,5” внутренние 4 / 1
Поддерживаемое количество карт расширения 7
Вентиляторы передний – 2 х 120 мм или 2 х 80 мм (опционально)
задний – 1 х 120 мм
внутренний – 1 х 120 мм
боковой – 2 х 120 мм (опционально)
верхний – 2 х 120 мм
Интерфейсные разъемы 2 x USB 3.0, 2 x USB 2.0, микрофонный вход и выход на наушники, докстанция для 2,5”/3,5” накопителей


Упаковка и комплект поставки

Упаковка и комплект поставки

Корпус приехал к нам в коробке с красивой и информативной полиграфией. Фотографии на бортах показывают основные характеристики и достоинства данной модели. Упаковка имеет габариты 560х540х260 мм и вес брутто — 8 кг. Два пенопластовых демпфера и пакет защищают шасси от повреждений при транспортировке.

Chieftec Libra LF-01B-OP

Маленькая картонная коробка, содержащая комплект поставки, закреплена в отсеке жестких дисков. В комплекте находятся:небольшая инструкция по сборке (на английском языке);
  • 19 винтов для крепления материнской платы, накопителей 2,5”, 3,5” и 5,25”;
  • девять прокладок под винты материнской платы;
  • две планки и две подставки для поддержки длинных видеокарт;
  • шесть длинных винтов и пять шурупов для устройства поддержки видеокарт;
  • три пары салазок для жестких дисков 3,5”;
  • четыре винта для блока питания;
  • пять кабельных стяжек;
  • крючок и болтик для навесного замка;
  • динамик.
Chieftec Libra LF-01B-OP

Корпус содержит пять предустановленных вентиляторов размером 120 мм, с крыльчаткой красного цвета и максимальной скоростью вращения до 1500 об/мин. Подключение стандартное, на три контакта.


Внешний вид

Дизайн Chieftec Libra LF-01 сдержанный, с преобладанием слегка закругленных углов и прямых линий. С первого взгляда можно сказать, что его предназначение не в том, чтобы быть заметной частью интерьера. Корпус полностью выкрашен в популярный ныне черный цвет изнутри и снаружи. Покраска хорошая, шероховатая на ощупь, отпечатки пальцев легко стираются, чего не скажешь о пыли.

Chieftec Libra LF-01B-OP

Начнем детальный обзор с верхней панели, выполненной целиком из пластика и наращенной на металлический корпус сверху. Большая ее часть занята продольной решеткой, через которую выбрасывают теплый воздух два 120-мм предустановленных вентилятора. Нужно признать, что это решение весьма удачное в плане уменьшения препятствий для движения воздуха.

Chieftec Libra LF-01B-OP

Ближе к переднему краю расположилась док-станция для 2,5” или 3,5” накопителей, защищенная от попадания пыли подпружиненными шторками. Сразу возле нее — углубление, нужное, по мнению производителя, для размещения мобильного телефона или какой другой периферии.

Chieftec Libra LF-01B-OP

На панель внешних интерфейсов спереди, вынесены два USB 3.0, удачно расположенные далеко друг от друга. Два USB 2.0 расположены гораздо ближе друг к другу, чем хотелось бы. Само собой есть микрофонный вход и выход на наушники. И сюрприз — два встроенных реобаса, каждый из которых поддерживает подключение двух вентиляторов. Питание у них общее, от одного «молекса». К ним подключены соответственно два передних и два верхних вентилятора.

Chieftec Libra LF-01B-OP

Встроенные вариаторы в целом неплохи и регулируют обороты в достаточном диапазоне, но полностью отключать вентиляторы не умеют. Ручки мягкие, без люфтов, поворачивать их приятно. К ним есть две претензии: проводов подключения слишком много и отсутствуют радиаторы (уже после часа работы нагрев становится очень заметным).

Перейдем к передней панели. В самом верху по углам расположены кнопки включения и сброса, индикаторы питания и активности накопителей (как две капли воды похожие на кнопки).

Chieftec Libra LF-01B-OP

К счастью, клавиши и светодиоды подписаны, иначе отличить их было бы невозможно. Индикаторы приятно подсвечиваются, синим и красным цветами.

Chieftec Libra LF-01B-OP

Чуть ниже находится откидывающаяся дверца. В закрытом состоянии она удерживается магнитами. На ней есть кнопка извлечения лотка оптического привода. Если привод занимает самый верхний отсек — извлечь лоток можно не опуская крышку.

Chieftec Libra LF-01B-OP

Поскольку передняя дверца прилегает вплотную к отсекам 5,25”, установка устройств с выступающими частями невозможна. За дверцей — две легкосъемные вентилируемые заглушки 5,25” и одна — для внешнего устройства 3,5”.

Chieftec Libra LF-01B-OP

Правая боковая панель ничем не примечательна.

Chieftec Libra LF-01B-OP

Левая боковая панель имеет два посадочных отверстия для 120-мм вентиляторов напротив видеокарты и процессорного разъема. Пылевые фильтры отсутствуют.

Chieftec Libra LF-01B-OP

Обе стенки удерживаются винтами с накатанной пластиковой головкой. Несмотря на встроенные ребра жесткости, боковые панели заметно прогибаются. Тем не менее, установке это не мешает. А вот снятие осложнено тем, что крышки сидят очень плотно на корпусе, а каких-либо ручек нет.

Chieftec Libra LF-01B-OP

Задняя панель корпуса стандартна по своей сути.

Chieftec Libra LF-01B-OP

Сверху, за решеткой с квадратными ячейками, установлен на выдув 120-мм вентилятор. Под ним расположены два прорезиненных отверстия для шлангов СВО, диаметром 20 мм.

Chieftec Libra LF-01B-OP

Посередине – семь мелкоячеистых заглушек для карт расширения и вентиляционное отверстие. Снизу – посадочное отверстие для блока питания, позволяющее как ориентацию вентилятором вверх, так и вниз.

Chieftec Libra LF-01B-OP

Днище корпуса интересно наличием двух легкосъемных пылевых фильтров, закрепленных в пластиковых обоймах.

Chieftec Libra LF-01B-OP

Качество изготовления фильтров далекое от идеала. Сетка натянута неравномерно.

Chieftec Libra LF-01B-OP

Удачным элементом конструкции являются ножки из плотной резины, высотой 16 мм.

Chieftec Libra LF-01B-OP

Они обеспечивают хороший уровень виброизоляции. Но крупные обоймы фильтров скрадывают эту высоту, оставляя совсем немного пространства для забора воздуха снизу.

Внутреннее устройство

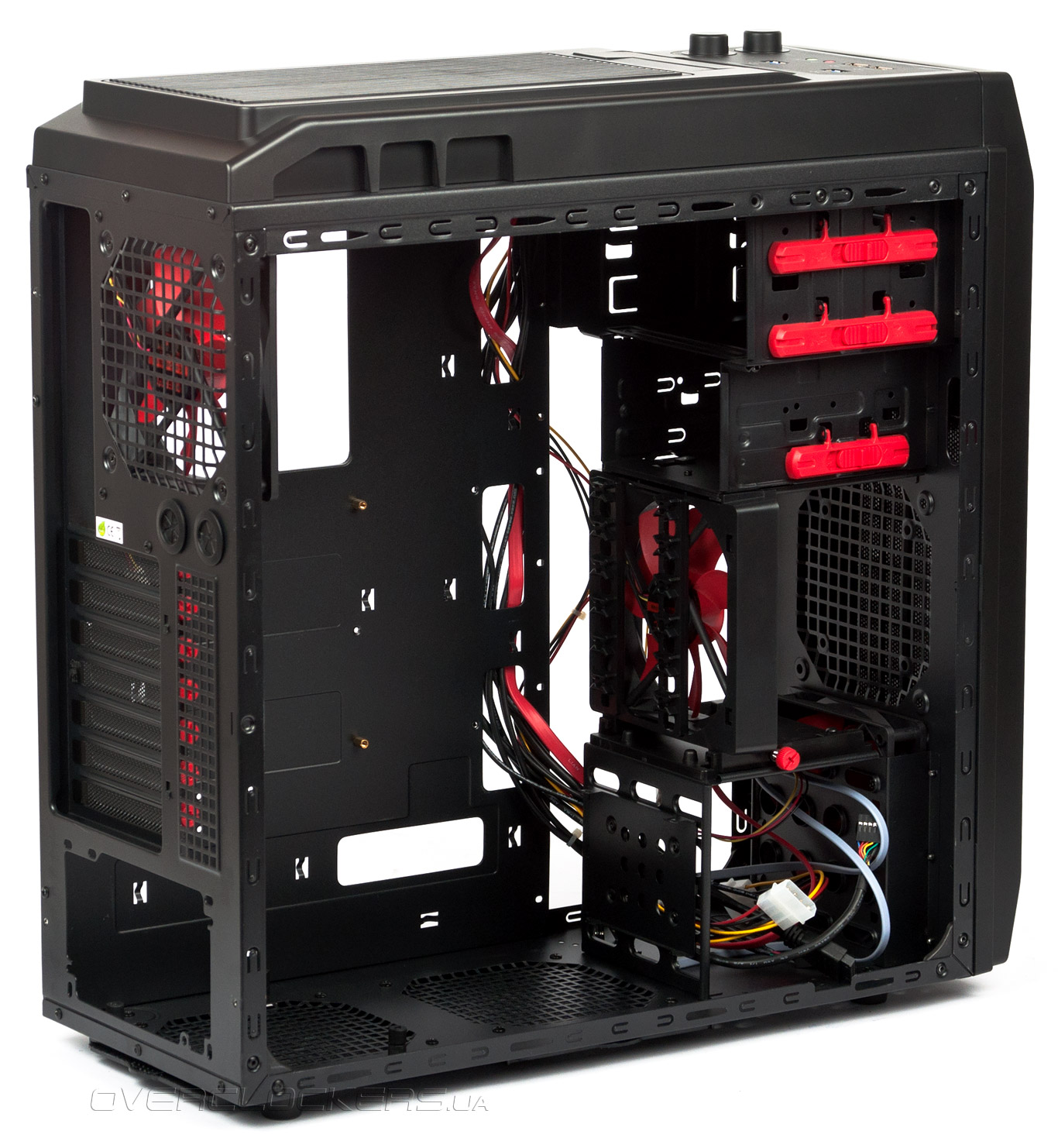

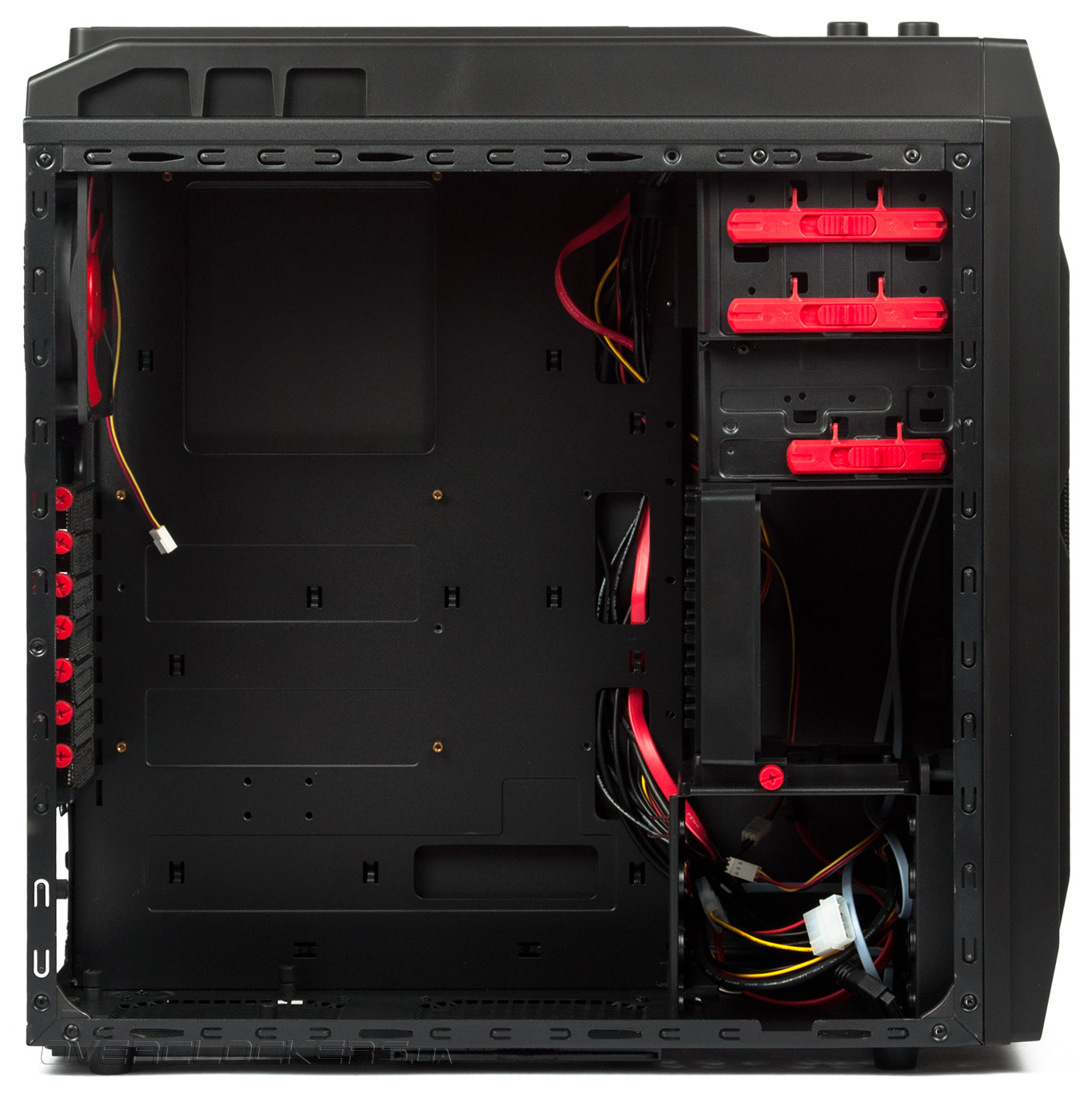

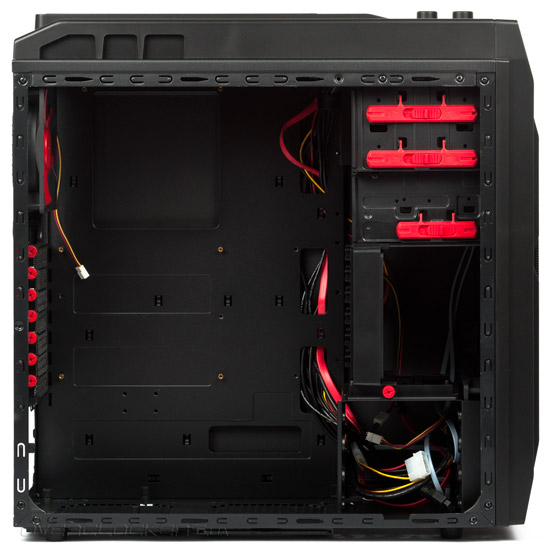

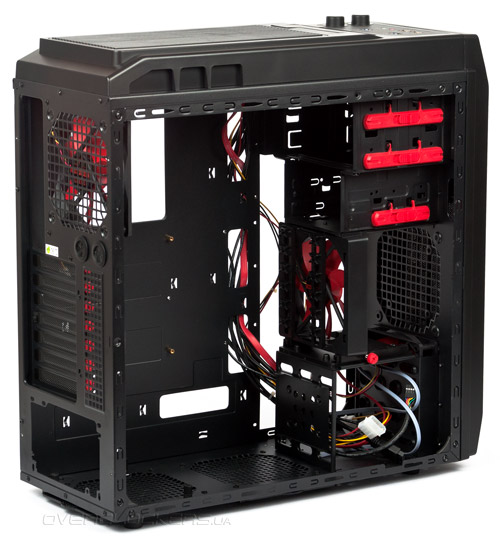

Chieftec Libra LF-01 рассчитан на установку материнских плат формата ATX, Micro-ATX и Mini-ITX. Максимальная высота процессорного кулера составляет 170 мм. Максимальная длина плат расширения достигает 395 мм с установленным передним вентилятором или 350 мм с подставкой для видеокарт.

Chieftec Libra LF-01B-OP

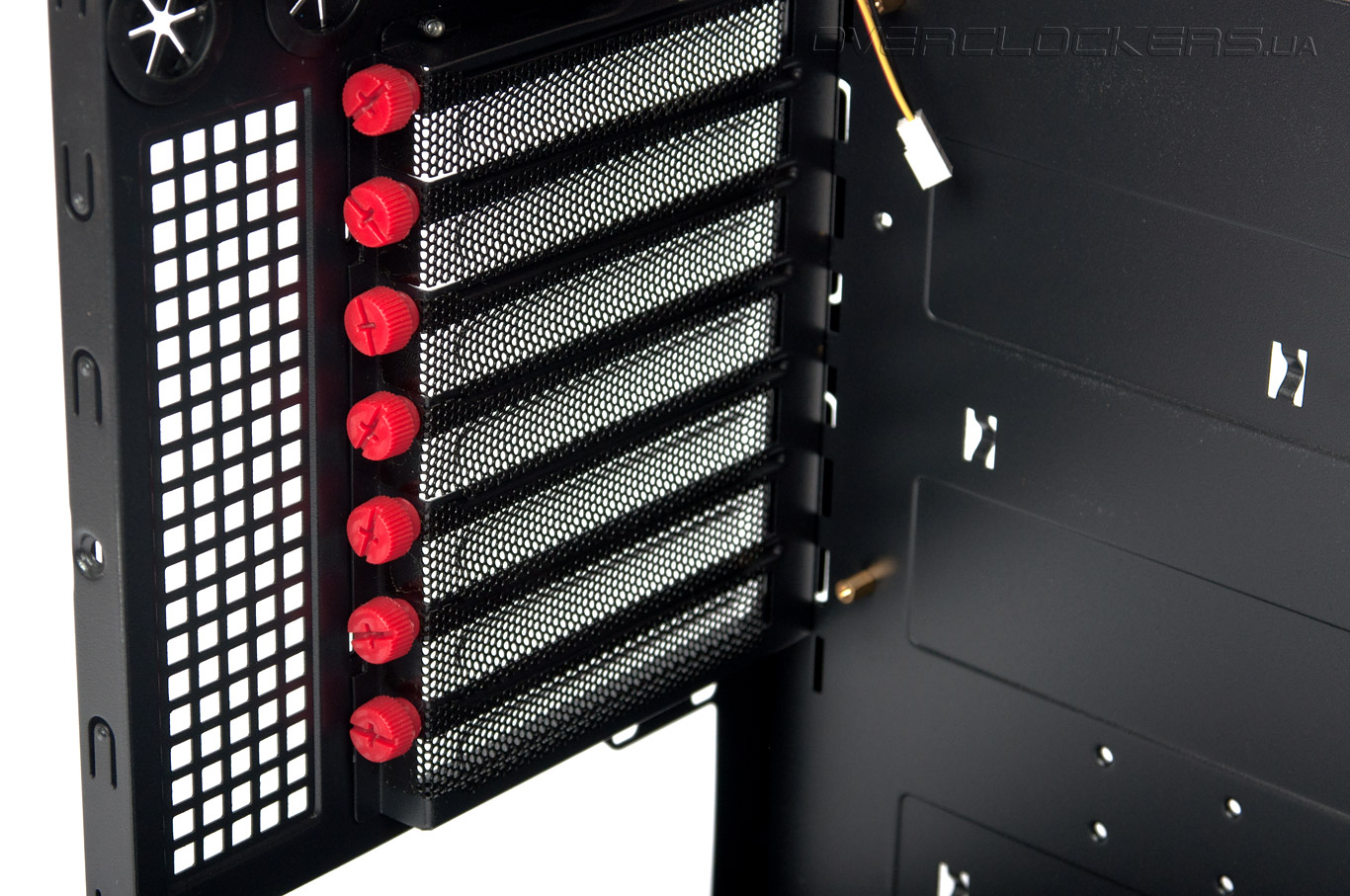

В корпус поместится максимум семь плат расширения, заглушки для них многоразовые, закрепленные винтами с пластиковым барашком красного цвета.

Chieftec Libra LF-01B-OP

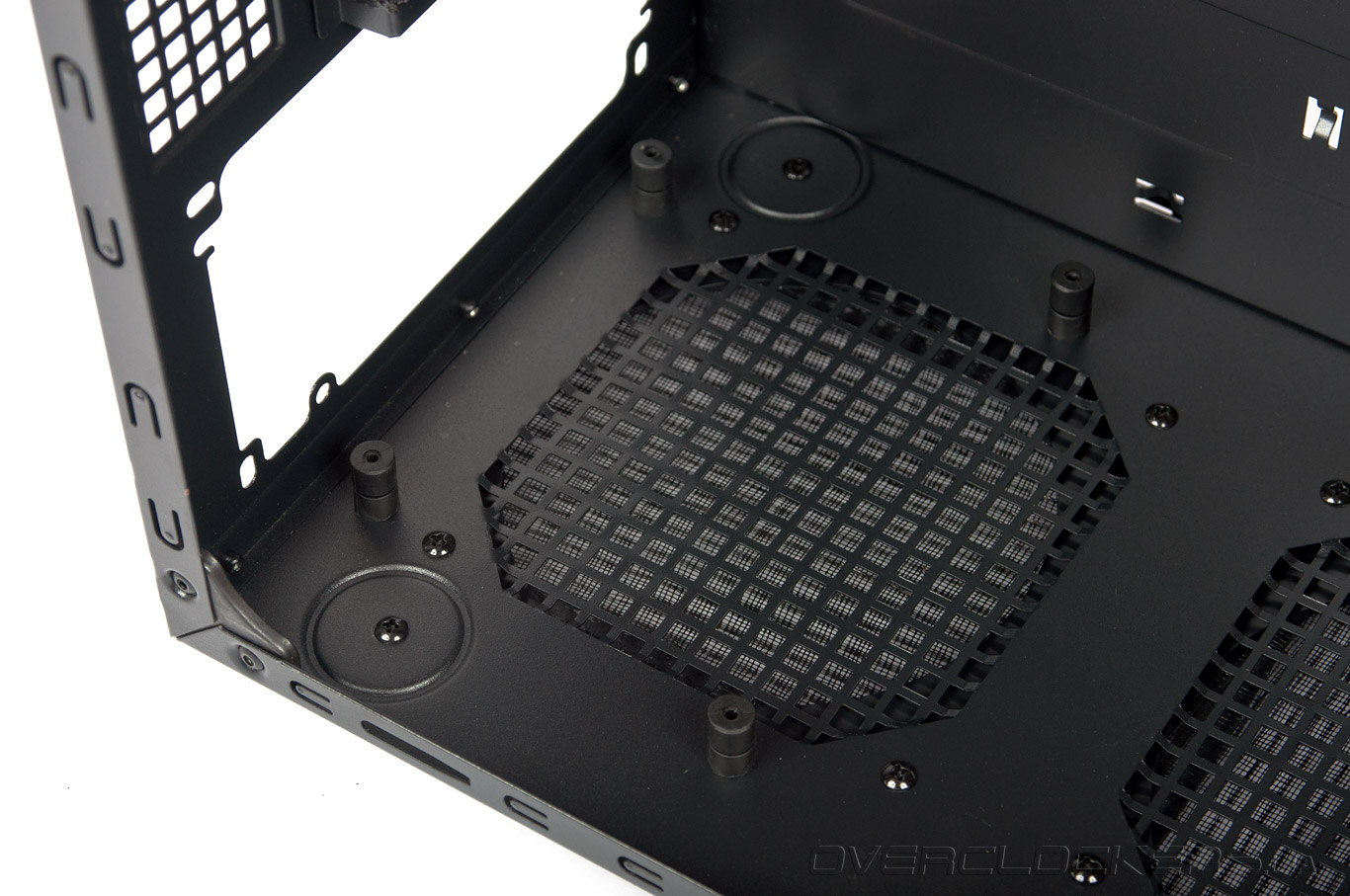

Посадочное место для блока питания оснащено четырьмя резиновыми демпферами, которые приподнимают БП почти на 15 мм от днища и полностью нейтрализуют вибрацию.

Chieftec Libra LF-01B-OP

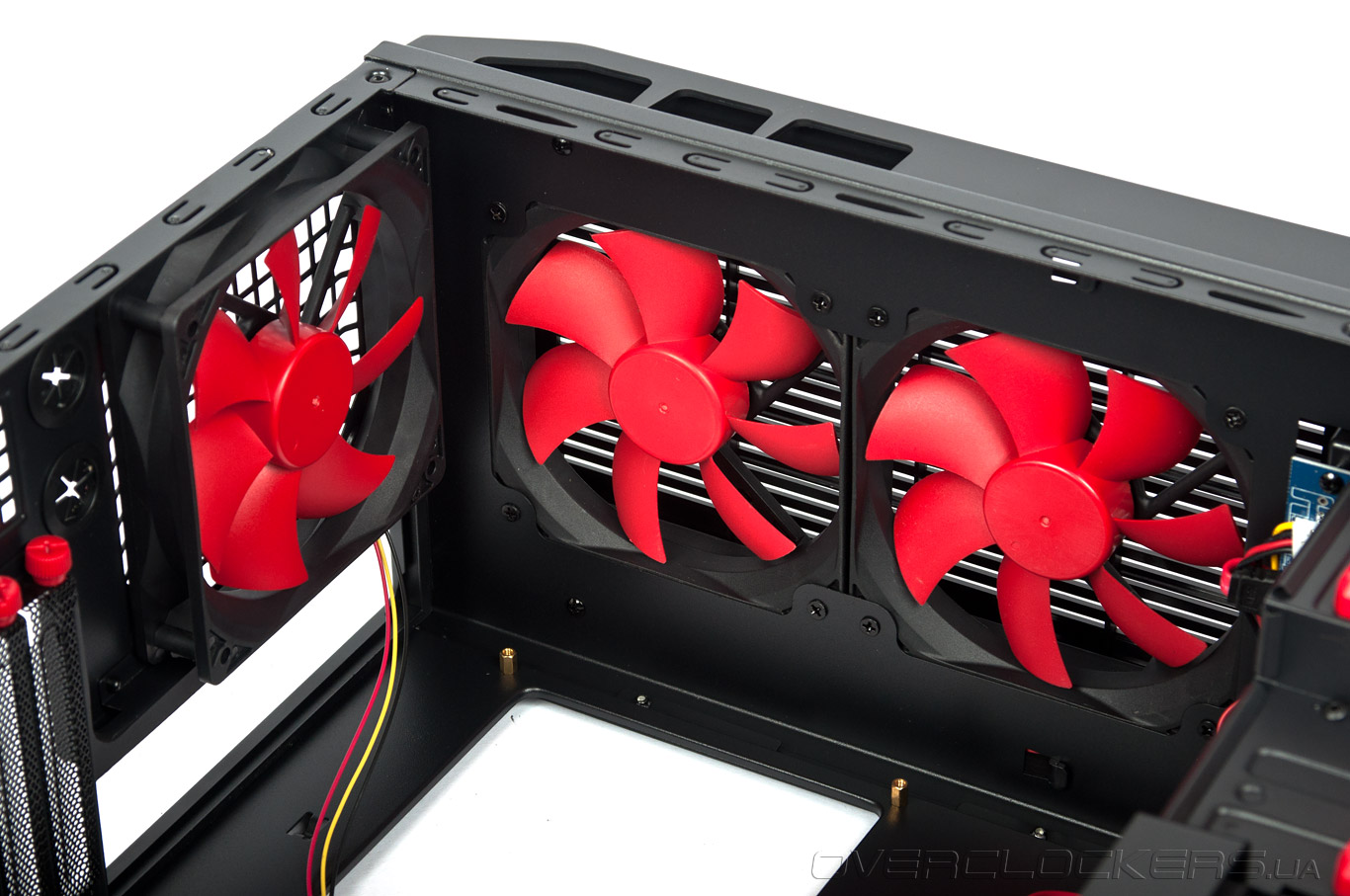

Прорезей для скрытой укладки кабеля питания в поддоне не предусмотрено. Да и в целом места в районе процессорного разъема совсем не много. Верхние вытяжные вентиляторы закреплены шурупами «изнутри». Два незаметных шурупа, удерживающих верхнюю панель также вынесены сюда. Произвести снятие верхней панели, например, для замены вентиляторов, практически невозможно при собранной системе. Высокие башенные кулеры вполне могут помешать закрутить верхний средний винт на материнской плате.

Chieftec Libra LF-01B-OP

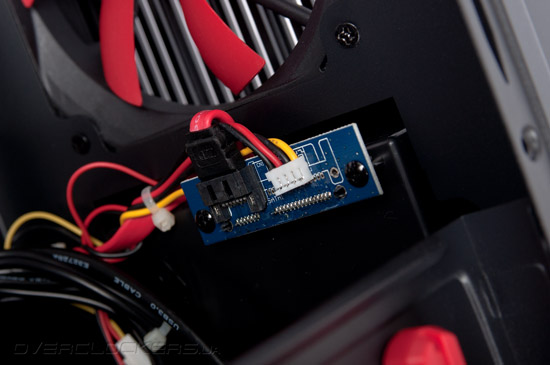

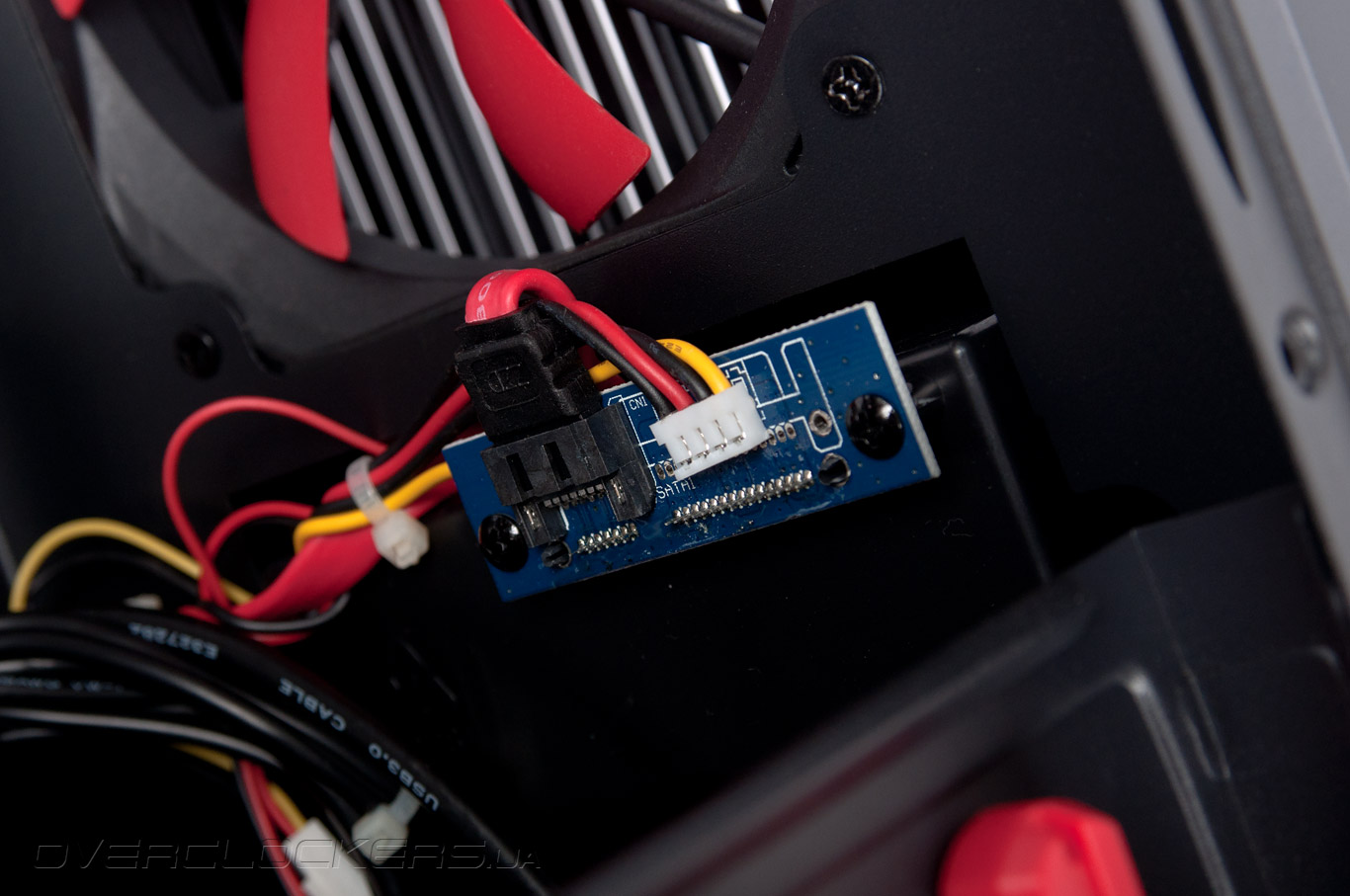

Для снятия верхней крышки потребуется предварительно демонтировать плату док-станции, поскольку ее сигнальный кабель, загнутый под неестественным углом, помешает этой процедуре. Для подключения питания к плате используется отдельный «молекс».

Chieftec Libra LF-01B-OP

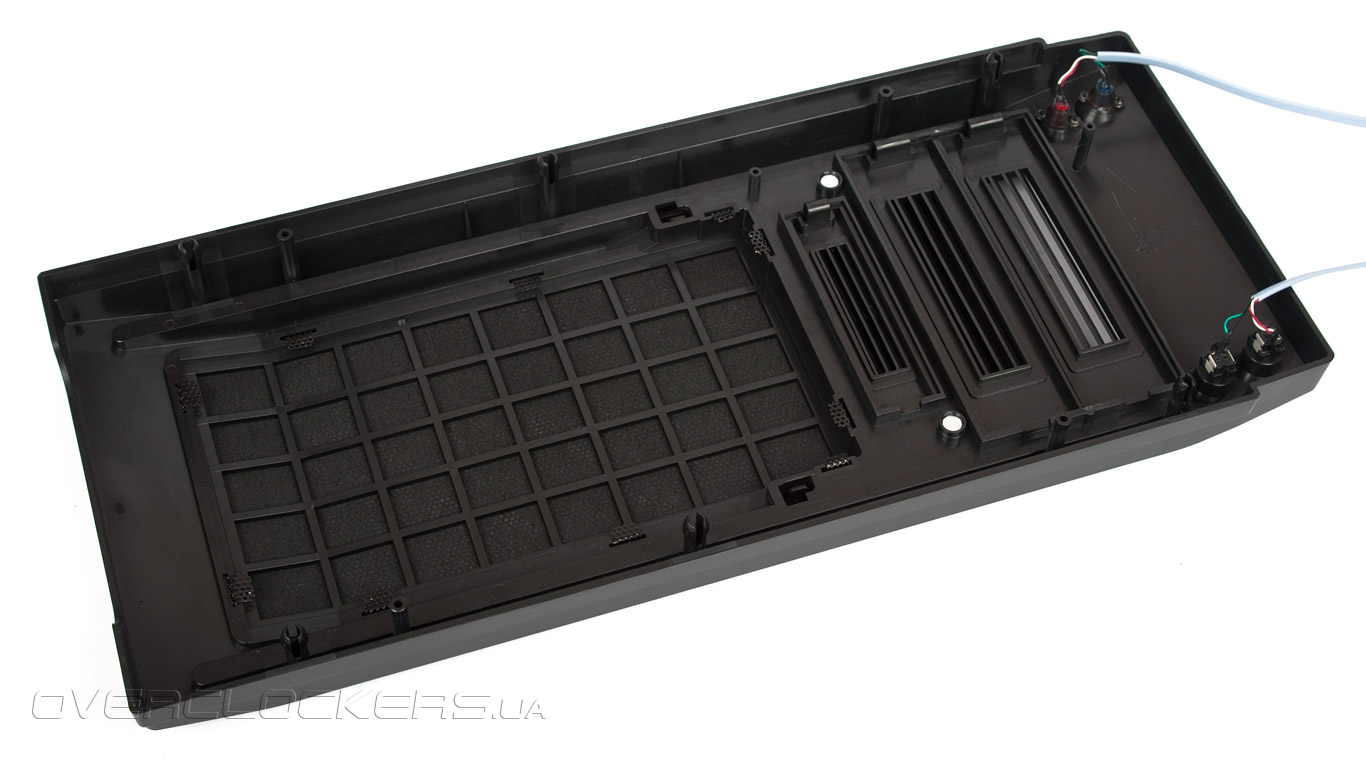

А вот передняя панель снимается проще. Для этого нужно потянуть за отверстие снизу на себя. Не забываете перед этим освободить провода передней панели, чтобы случайно их не повредить. Установленный воздушный фильтр слишком плотный, его сложно продуть даже на максимальных оборотах вентиляторов. При этом основная часть воздуха идет туда, куда ей легче пробиться — в вырез под передней панелью, через боковые отверстия и прочие щели.

Chieftec Libra LF-01B-OP

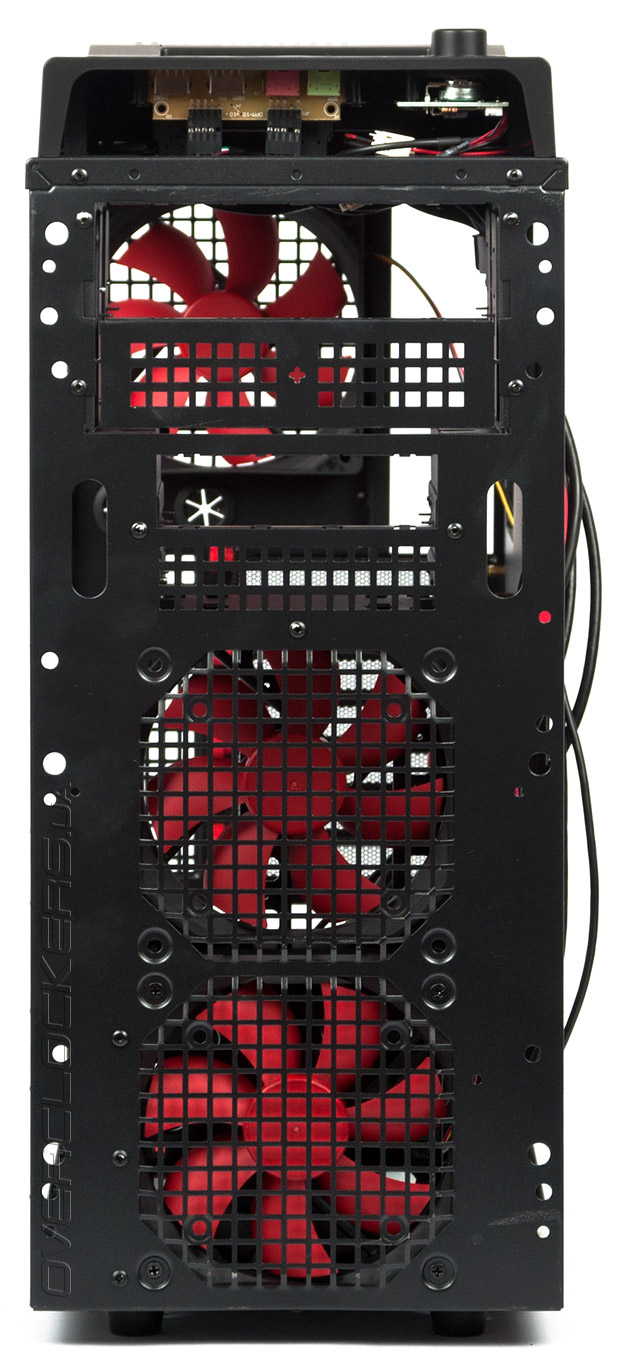

Сняв панель, мы видим, что во фронтальной части корпуса достаточно отверстий для движения воздуха. Два 120-мм вентилятора стоят на своем месте за решеткой с квадратными ячейками. Если присмотреться внимательно, в этих ячейках обнаруживается интересный и немного бессмысленный атавизм — посадочные места под 80-мм вентиляторы. Возможно, если бы решетки вентиляторов просто отсутствовали, было бы меньше аэродинамического шума и сопротивления потоку воздуха.

Chieftec Libra LF-01B-OP

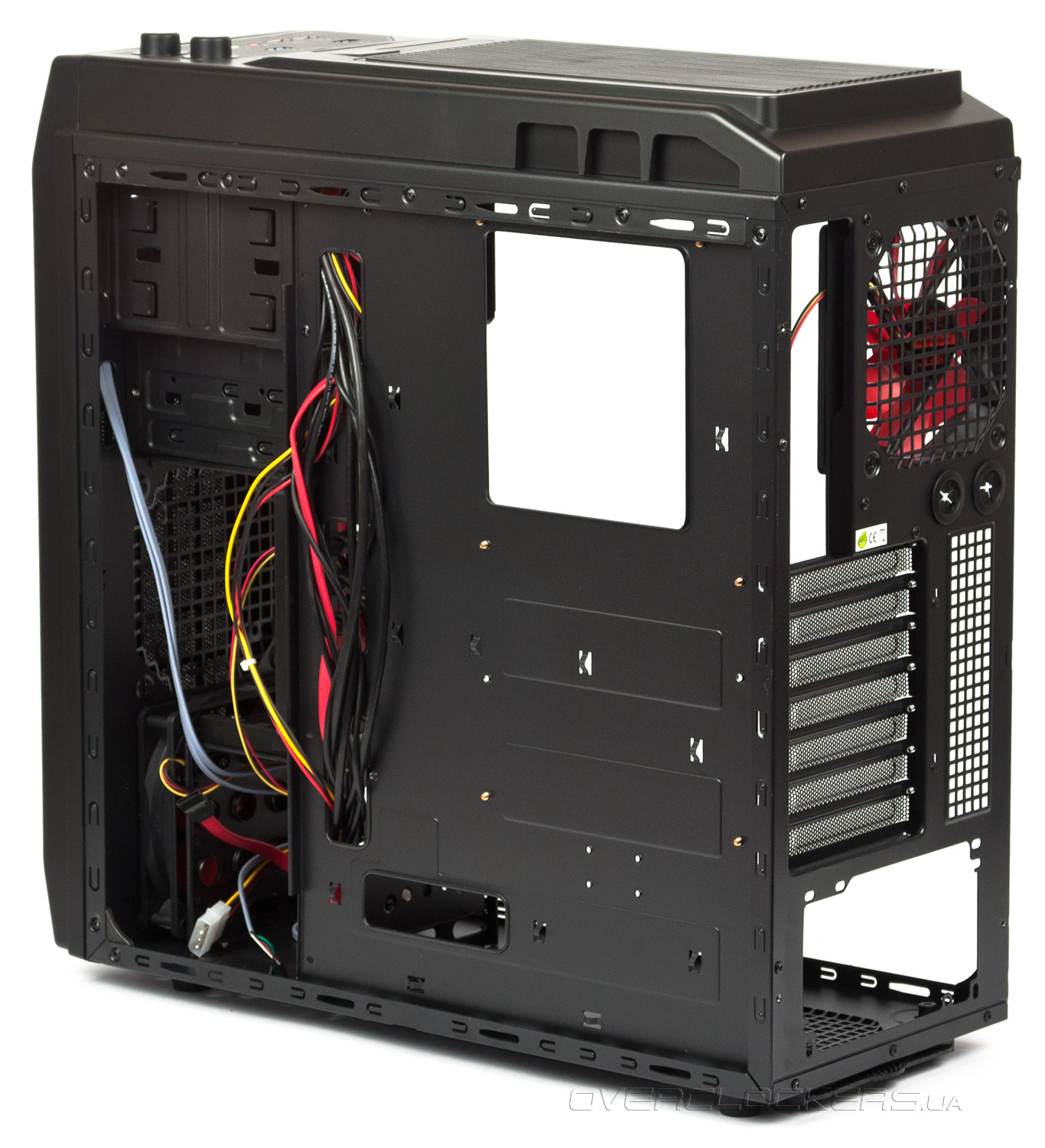

Поддон материнской платы имеет четыре выреза для укладки проводов и 11 проушин для кабельных стяжек. Но расстояние до боковой крышки — всего 8 мм. Ни о какой нормальной укладке проводов сзади речь не идет. С другой стороны это позволяет утопить поддон материнской платы глубже, а значит, в относительно неширокий корпус поместятся высокие процессорные кулеры-башни.

Chieftec Libra LF-01B-OP

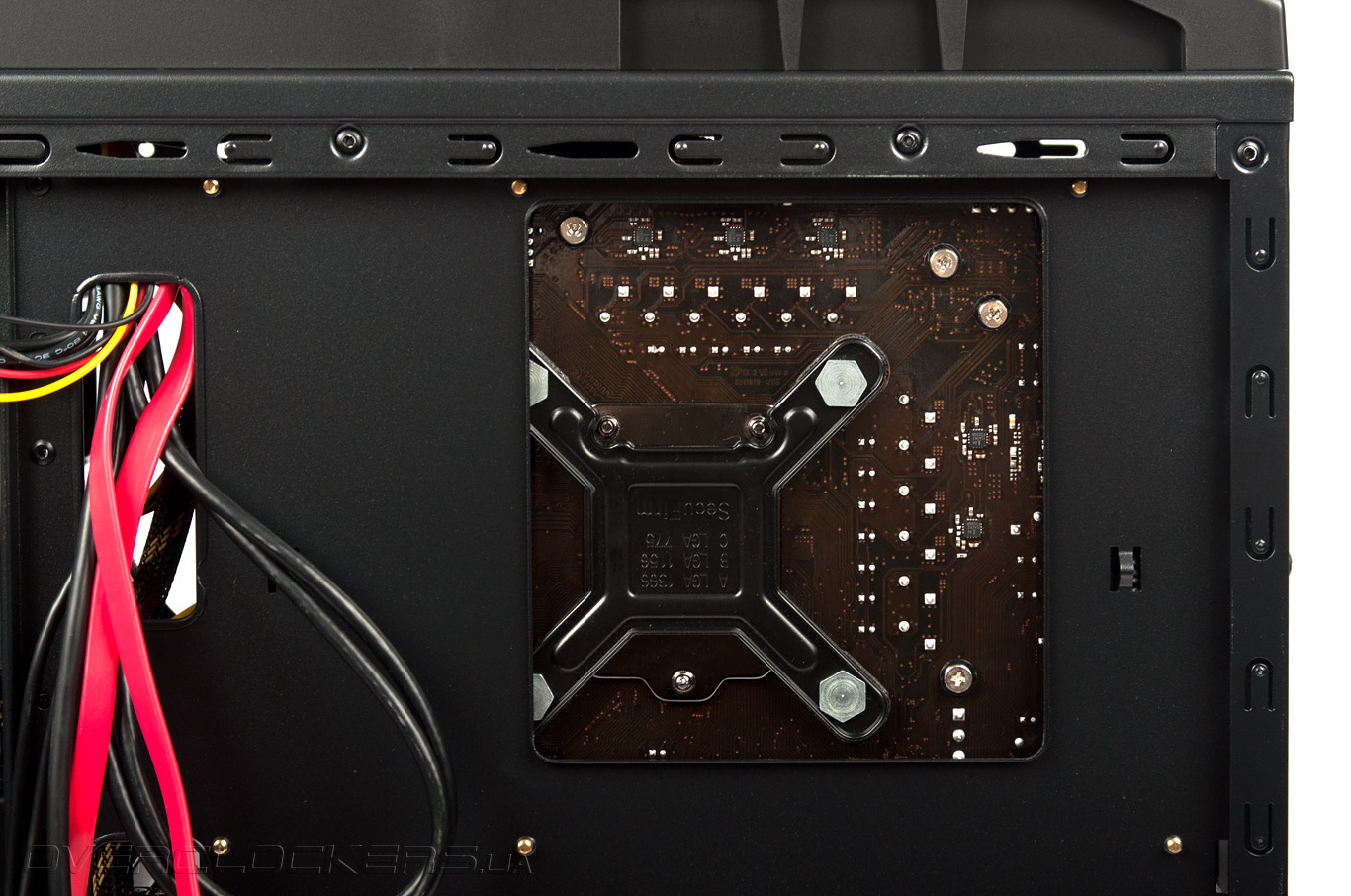

Вырез для установки усилительной пластины процессорного кулера не совпадает с положением современных сокетов.

Chieftec Libra LF-01B-OP

Особый интерес представляют передние отсеки для накопителей.

Chieftec Libra LF-01B-OP

Корпус вмещает максимум два устройства 5,25” с безвинтовым креплением и два устройства 3,5” — одно внешнее и одно внутренне. Слева возле стойки накопителей есть клипса, за которую удобно цеплять многочисленные провода.

Chieftec Libra LF-01B-OP

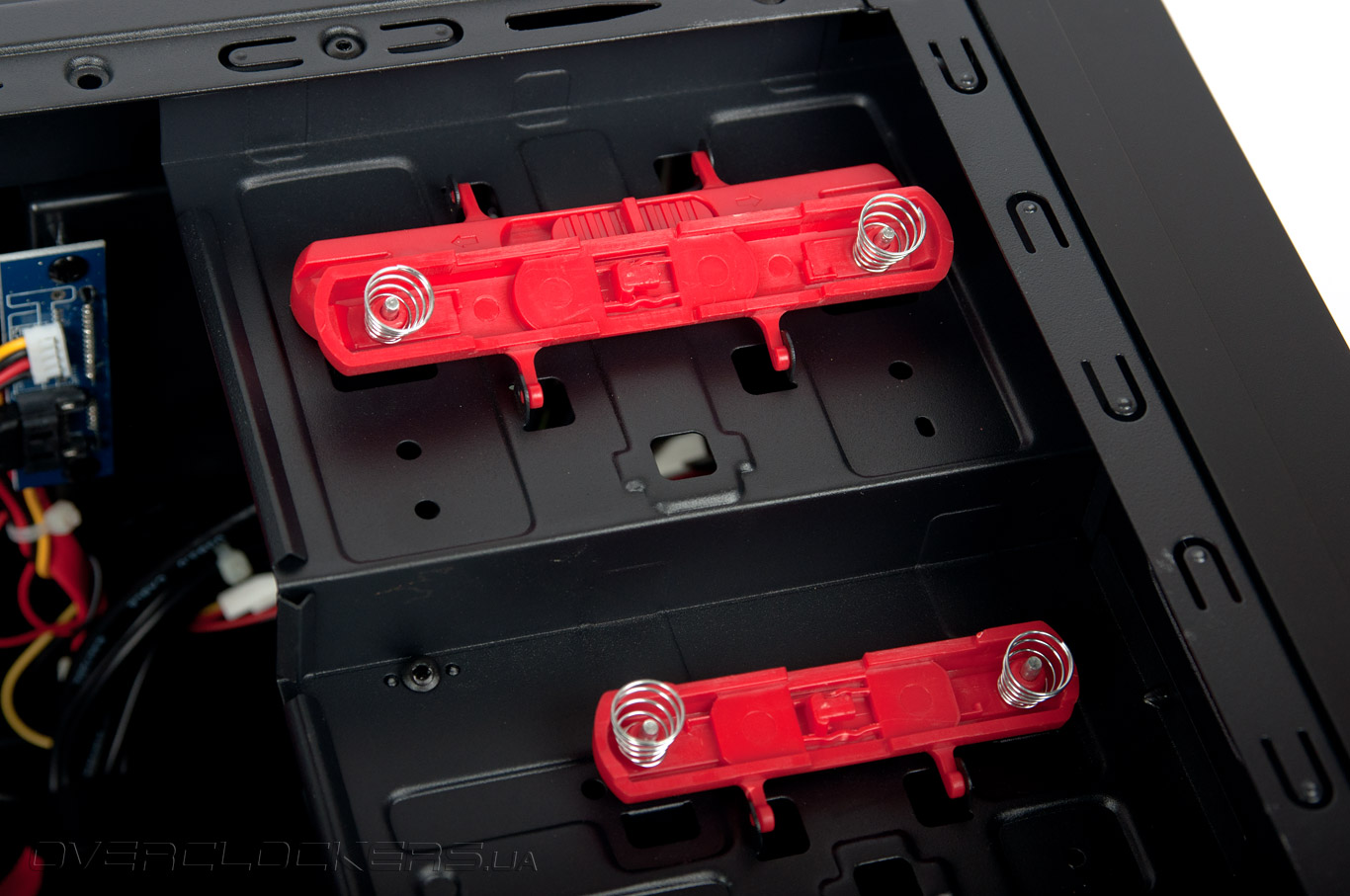

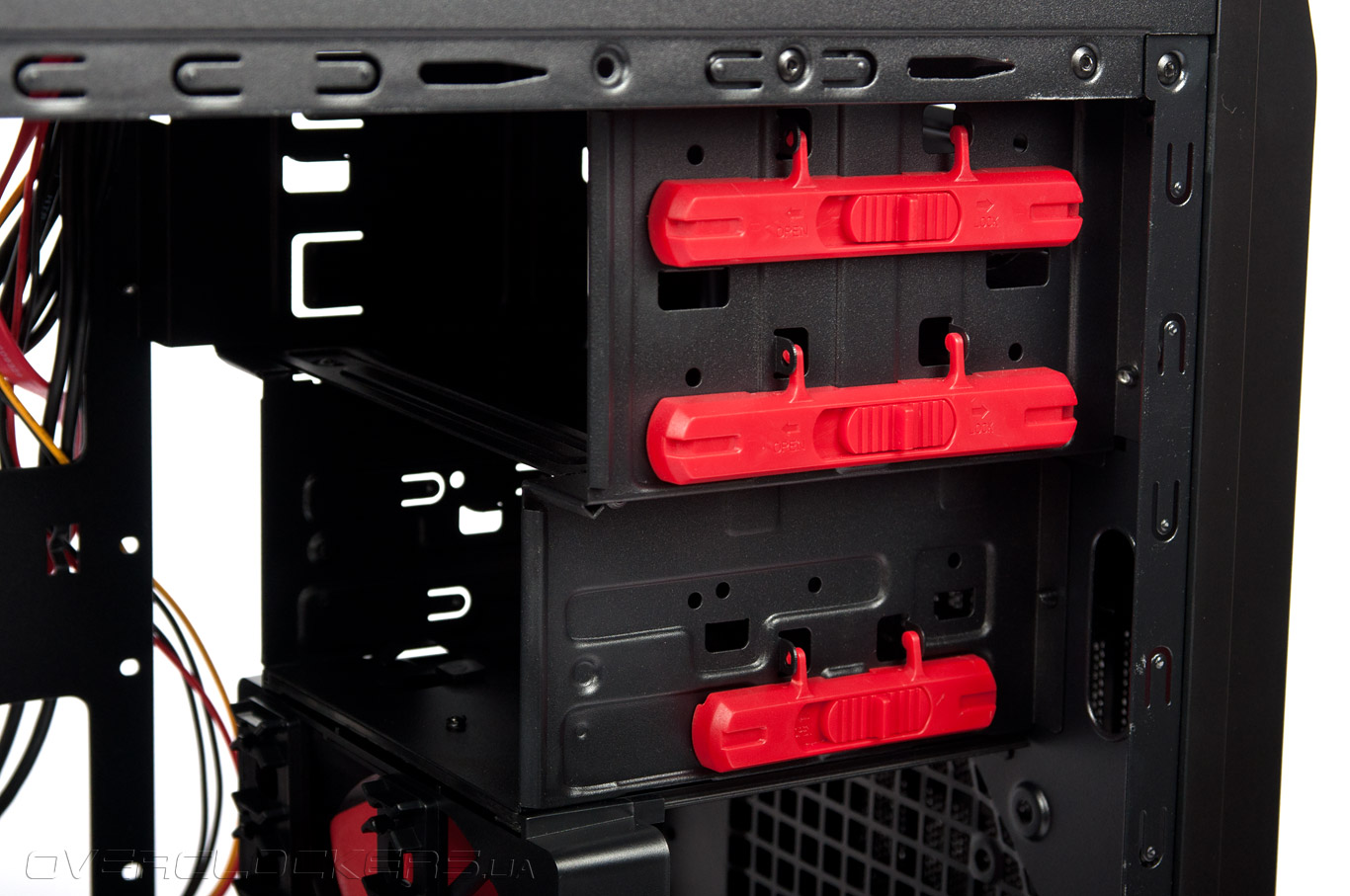

Безвинтовое крепление представляет собой подпружиненную пластину красного цвета. Чтобы его открыть, нужно сдвинуть защелку влево и поднять планку. С обратной стороны корзины есть только зажимы, других способов фиксации не предусмотрено.

Chieftec Libra LF-01B-OP

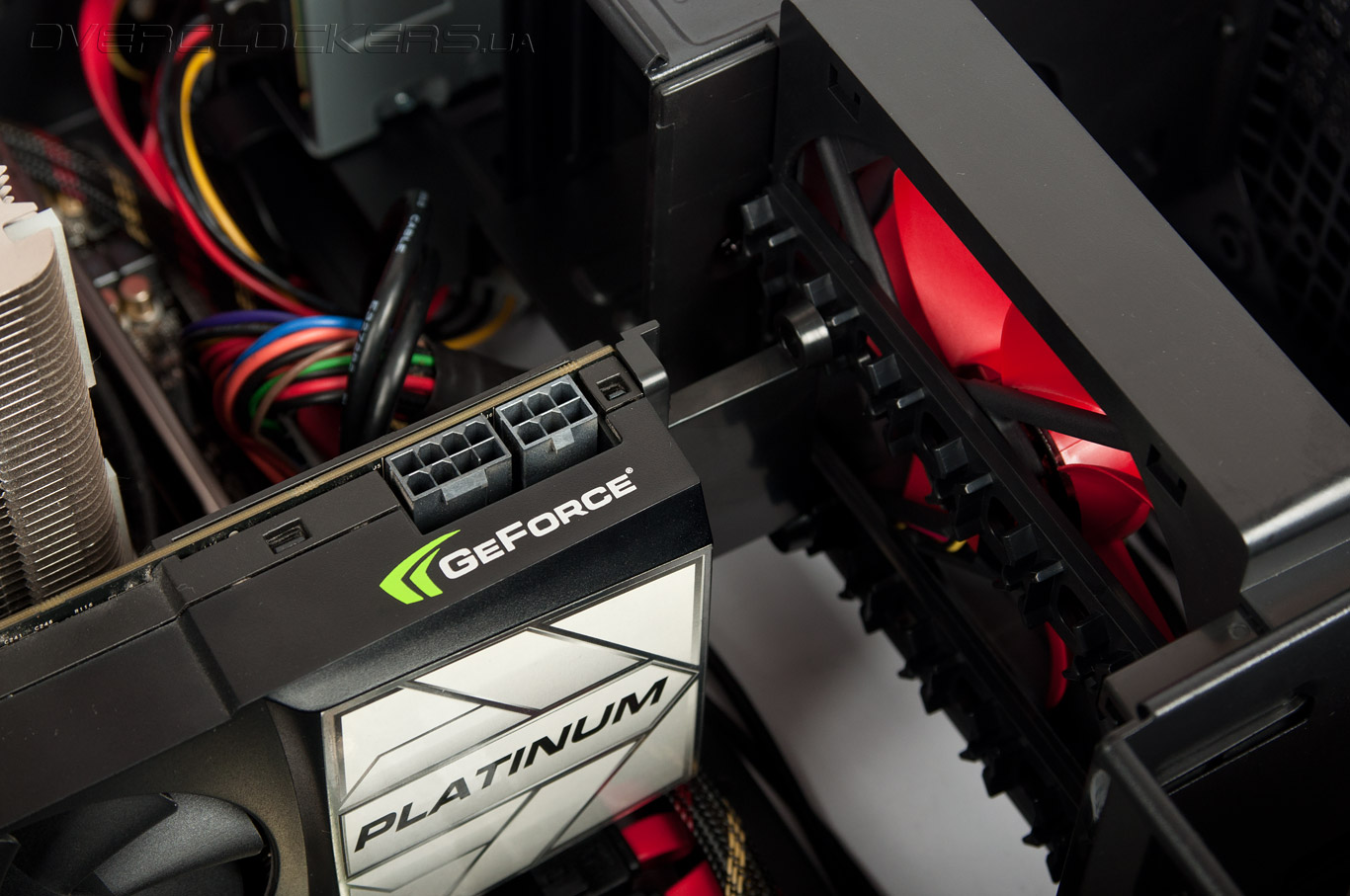

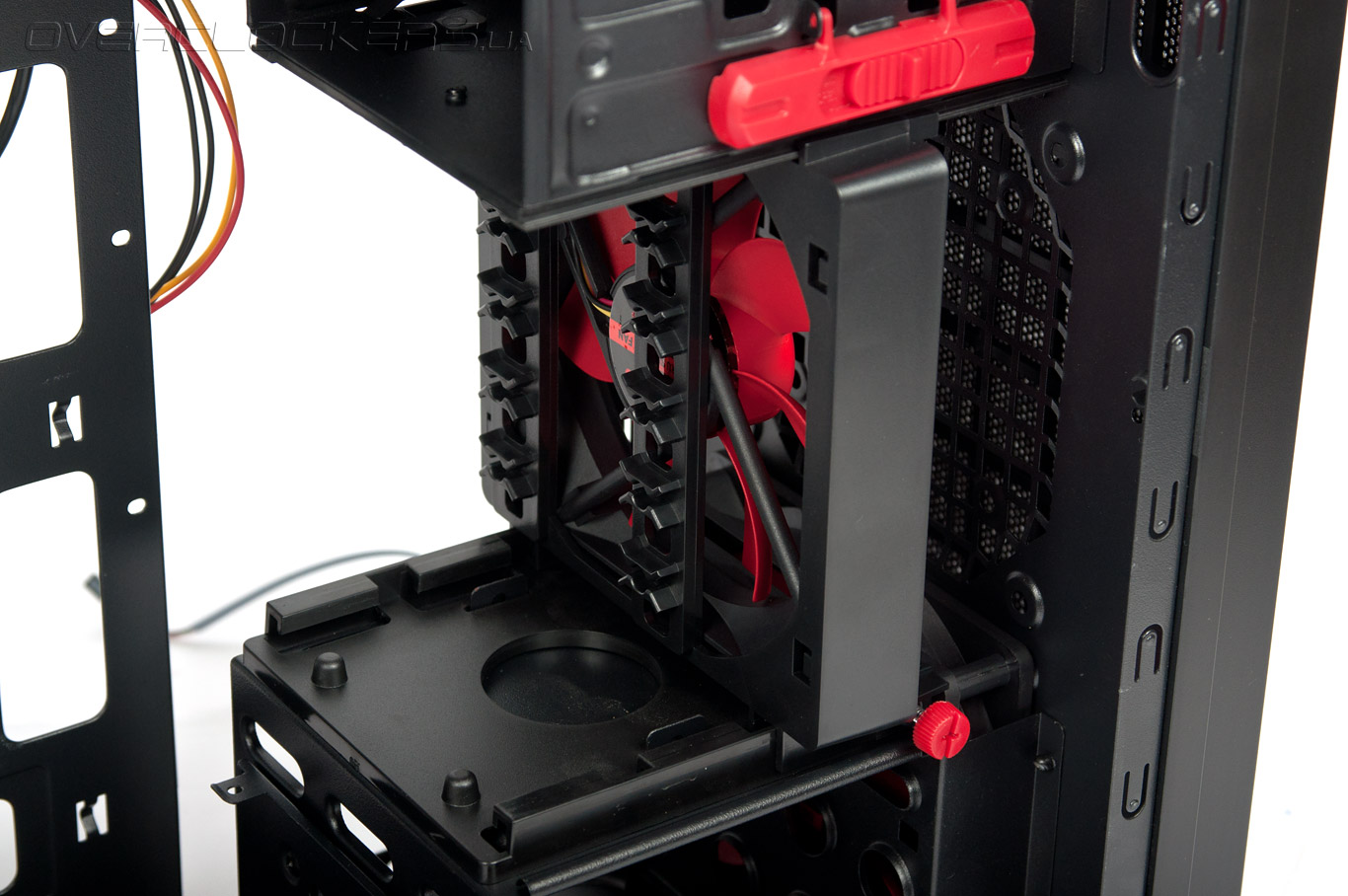

Очень оригинально сделано устройство для поддержки длинных видеокарт. Оно находится посередине корпуса, вместо привычных жестких дисков. По сути это пластиковая корзина с 120-мм вентилятором, передвигающаяся по рельсам влево или вправо. Красный винт фиксирует ее положение. Подобная гибкость позволяет точно подстроить опору под нужную длину платы расширения

Chieftec Libra LF-01B-OP

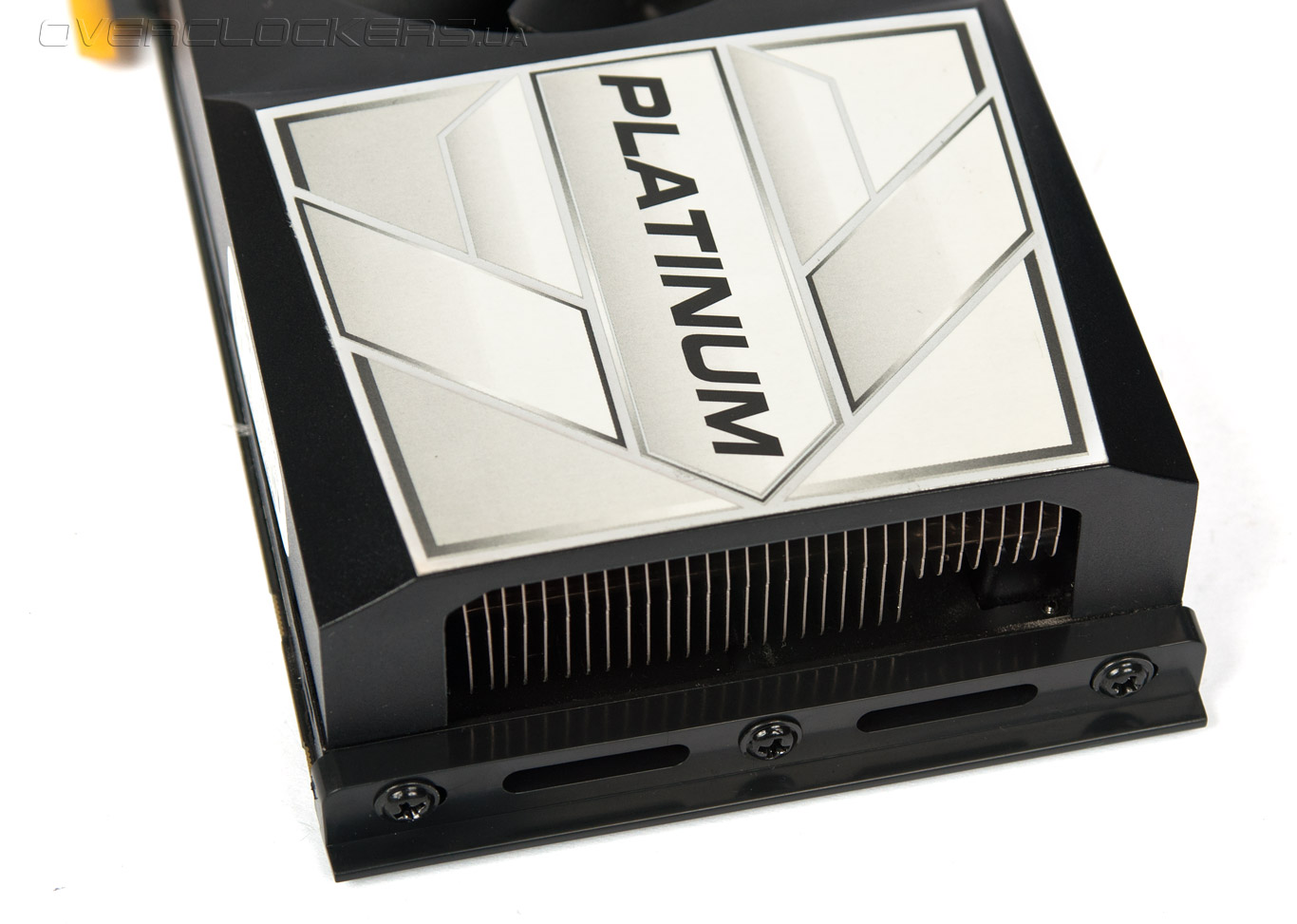

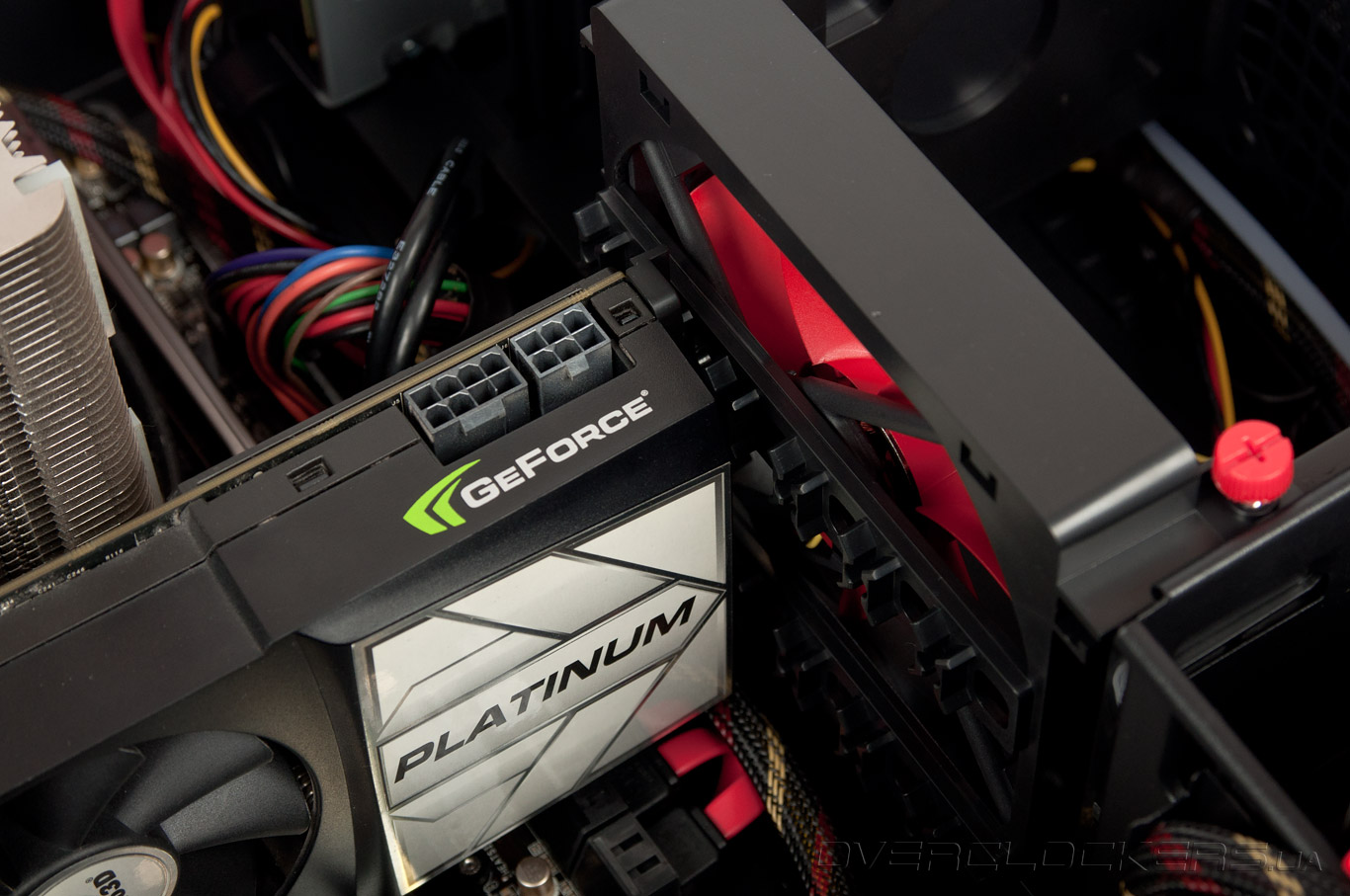

Сначала предполагается установка небольшой рамки на саму видеокарту, но фактически можно обойтись и без этого, тем более что не на всех платах будет подходящий кожух.

Chieftec Libra LF-01B-OP

Возможна поддержка видеокарт с первого по шестой слот. Чтобы дотянуться до данного устройства, плата должна иметь длину от 240 мм до 350 мм максимум.

Chieftec Libra LF-01B-OP

С короткими видеоадаптерами можно использовать пластины-удлинители, которых в комплекте насчитывается две шутки.

Chieftec Libra LF-01B-OP

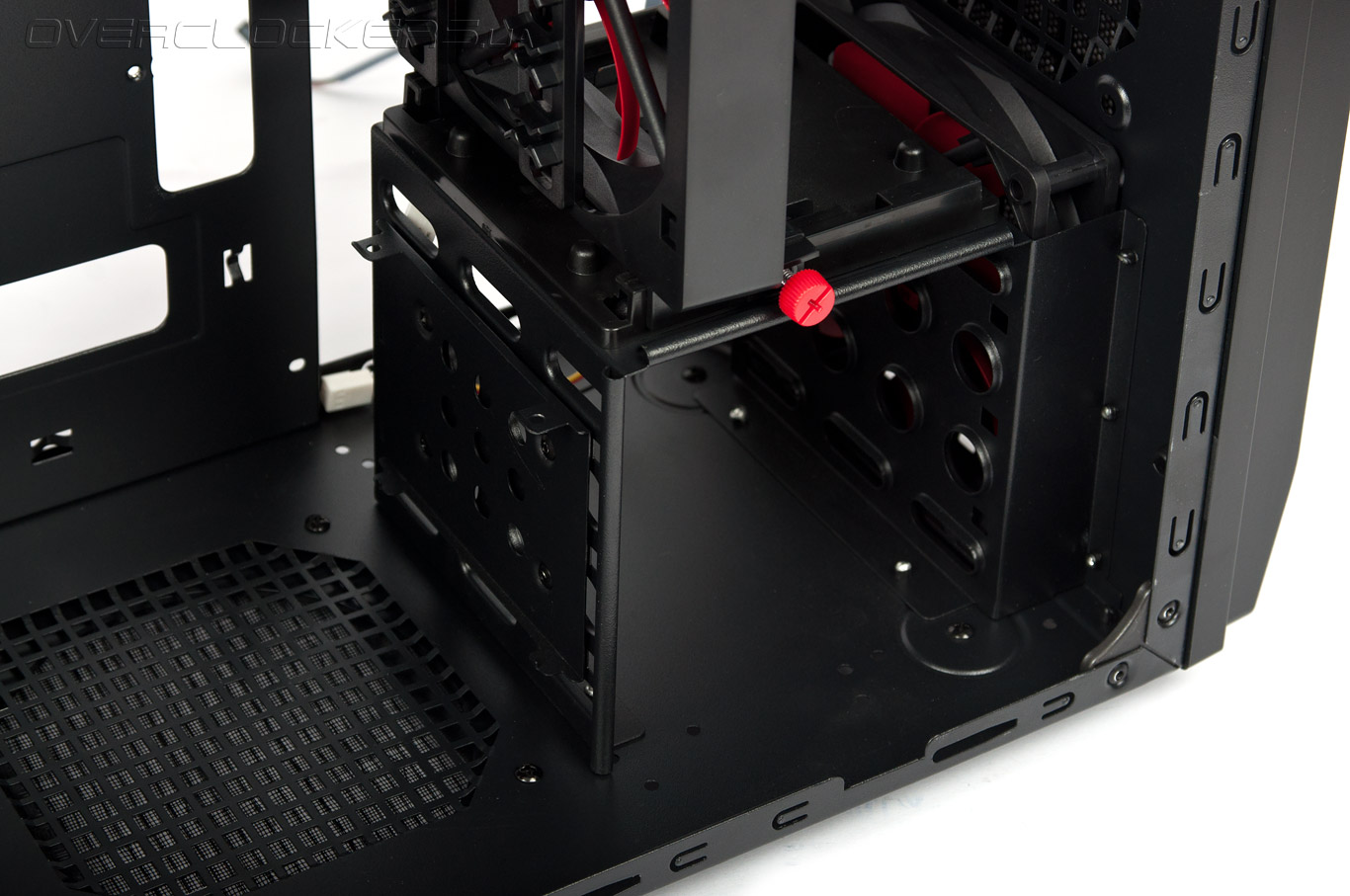

Для жестких дисков формата 3,5” предусмотрено три места в нижней корзине. Крепление сделано в виде пластиковых направляющих красного цвета со штырьками. Оно простое, удобное и неожиданно хорошо справляется с вибрациями. Слева вертикально размещен фиксатор для одного 2,5” SSD. Справа установлен 120-мм вентилятор.

Chieftec Libra LF-01B-OP

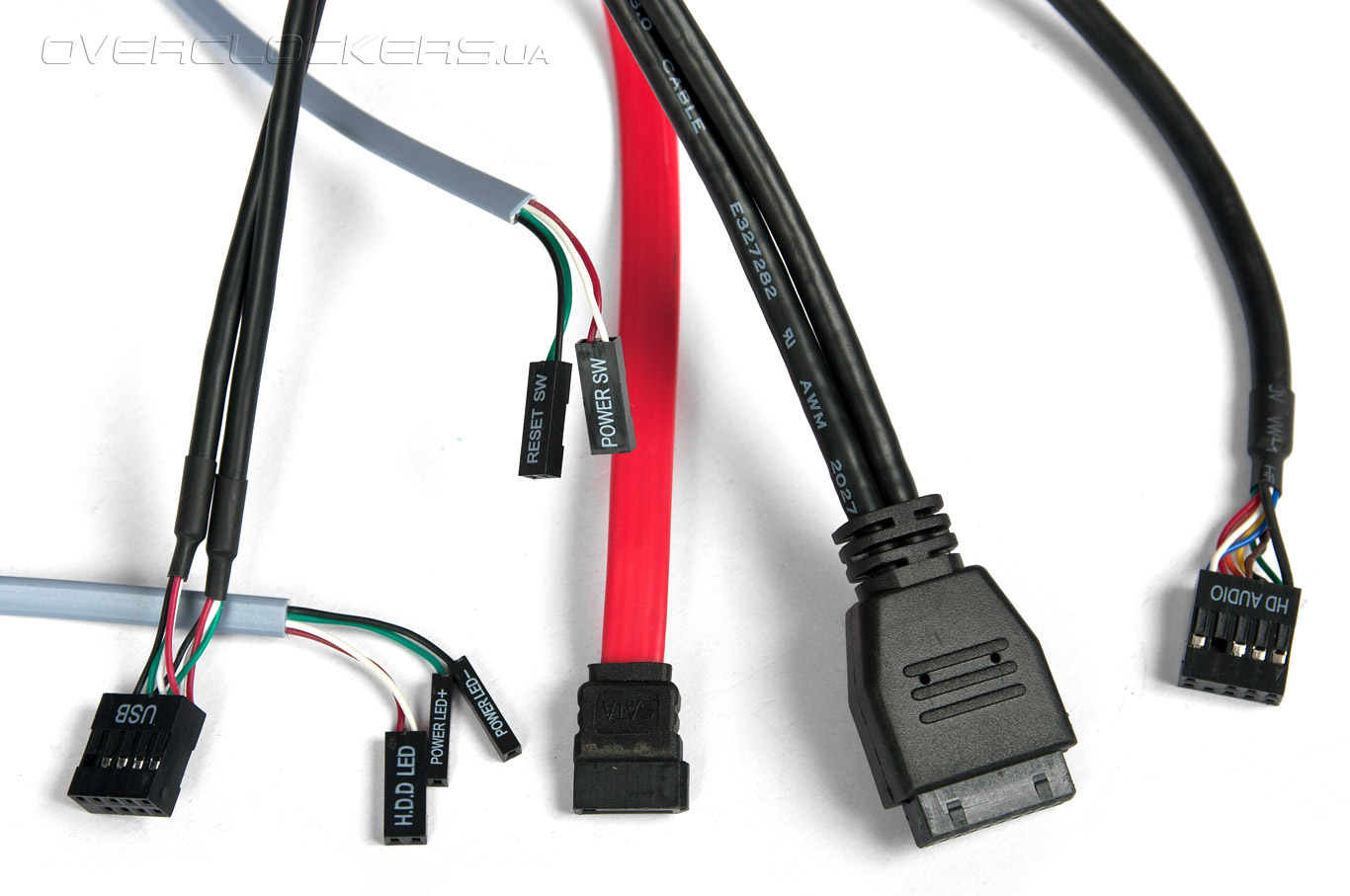

Набор проводов фронтальной панели обычен, не считая сигнального и силового кабеля док-станции и «молекса» для питания реобасов.

Chieftec Libra LF-01B-OP

USB 3.0 подключается к внутреннему разъему материнской платы.

Сборка

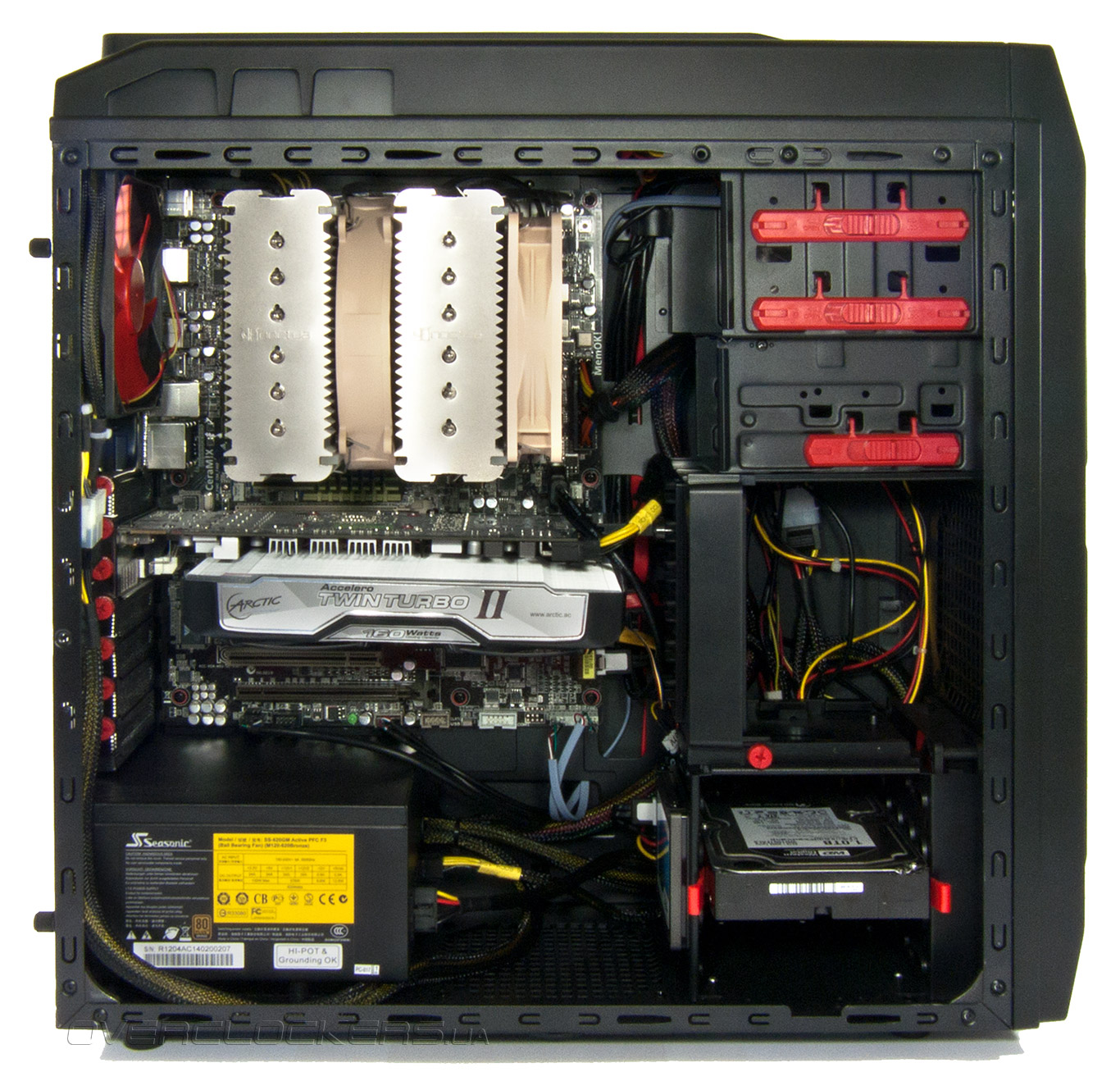

Монтаж системы в этом корпусе не вызывает каких либо серьезных проблем. Из особенностей стоит отметить, прежде всего, бесперспективность укладки кабелей питания за поддоном. Кабель питания процессора придется протягивать вдоль видеокарты и заднего вентилятора. Свободного же пространства возле процессорного разъема маловато. Монтаж процессорного кулера с усилительной пластиной лучше производить до установки в корпус. Если у сборщика возникнет необходимость снять верхнюю пластиковую крышку, порядок действий таков: отвинтить плату док-станции, найти в районе верхнего заднего вентилятора два неприметных шурупа, удерживающих панель на месте и выкрутить их. После этого верхнюю панель можно осторожно тянуть по направлению назад, держась за боковые углубления.

Chieftec Libra LF-01B-OP

Неприятно удивили боковые стенки — они изготовлены из нетрадиционно тонкого, как для компании Chieftec, металла. Желательно сразу снять или заменить передний воздушный фильтр, иначе интенсивность воздушного потока через переднюю панель будет крайне низкой.


Методика тестирования

Тестовая конфигурация:
  • процессор: AMD Phenom II X6 1055T (2,8@3,3 ГГц);
  • кулер: Noctua NH-D14;
  • материнская плата: ASUS Sabertooth 990FX (AMD 990FX);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Hynix HMT325U6BFR8C-H9 (4х2 ГБ, DDR3-1333@1600 МГц, 9-9-9-25-1T);
  • жесткий диск: Western Digital WD1001FALS (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic M12II-620 Bronze (620 Вт).
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX и MSI Combustor, на протяжении 20 минут после стабилизации температуры. Нагрузка на жесткий диск производилась с помощью программы Crystal Disk Mark. Температура окружающей среды составляла 26 градусов Цельсия. Скорость вентиляторов процессорного кулера зафиксирована на 1000 об/мин. Обороты вентиляторов видеокарты зафиксированы на отметке 1100 об/мин. Пиковое энергопотребление системы составило 340 ватт. Тестирование проводилось в двух режимах:
  • Скорость всех штатных вентиляторов зафиксирована на отметке 1500 об/мин. Уровень шума при этом был очень высоким.
  • Скорость всех штатных вентиляторов зафиксирована на отметке 900 об/мин. Уровень шума при этом был средним.

Результаты тестирования

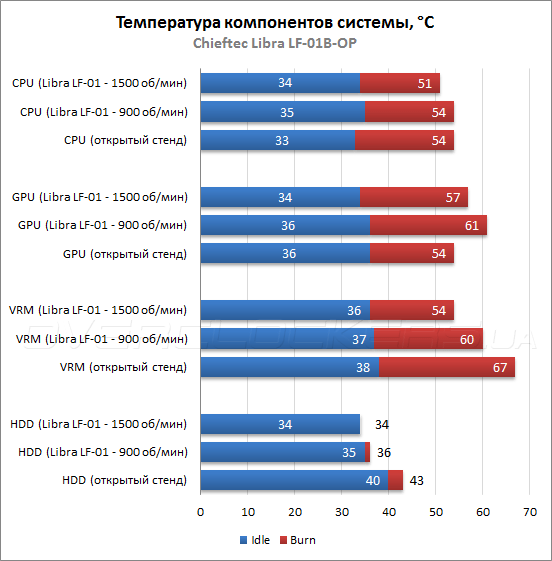

Тестирование Chieftec Libra LF-01B-OP

В процессе тестирования было установлено, что Chieftec Libra LF-01B-OP отлично справляется с охлаждением всех компонентов. Отдельной похвалы заслуживает виброизоляция жесткого диска — несмотря на отсутствие демпферов, вибрации на корпусе ощущаются слабо. Возможно, этому способствуют резиновые ножки и плотное крепление накопителя в корзине. Температура видеокарты указывает на недостаточную продуваемость переднего пылевого фильтра при сниженных оборотах корпусных вентиляторов. При тестировании была выявлена одна проблема — заметный треск и шум от подшипников комплектных вертушек во всем диапазоне оборотов. Не вызывает энтузиазма и степень нагрева предустановленных реобасов.


Выводы

Chieftec Libra LF-01B-OP получился в целом неплохим корпусом, достаточно современным, без критических недостатков или огрехов в конструкции. Он вполне может понравиться людям, предпочитающим простой дизайн и функциональность. Но, чтобы закрепиться в ценовой нише до 100 долларов, данному продукту требуется либо доработка, либо удешевление.

В случае доработки, в этом шасси хотелось бы увидеть возможность укладки кабелей за поддоном, более толстый металл боковых панелей, оптимизированные пылевые фильтры. В случае удешевления достаточно избавиться от переднего фильтра, встроенных вентиляторов и реобасов.

Плюсы:
  • хорошее охлаждение компонентов;
  • оригинальное устройство для фиксации и поддержки длинных плат расширения;
  • пять предустановленных 120-мм вентиляторов;
  • два встроенных реобаса для четырех вентиляторов;
  • докстанция для 2,5” и 3,5” дисков;
  • безвинтовое крепление накопителей;
  • вибрация жестких дисков минимальна;
  • демпферы блока питания;
  • пылевые фильтры снизу и спереди;
  • резиновые ножки.
Минусы:
  • отсутствие пространства для укладки кабелей за поддоном;
  • тонкий металл боковых панелей;
  • отсутствие ручек для снятия боковых панелей;
  • шумные подшипники вентиляторов;
  • реобасы значительно нагреваются;
  • передний фильтр затрудняет доступ воздуха;
  • пыль попадает в разъемы интерфейсов передней панели.
