Обзор корпуса Chieftec Libra LF-01B-OP

Мы продолжаем изучать новую «игровую» серию корпусов Libra от Chieftec. В этот раз на тестирование попала самая старшая модель линейки — Chieftec Libra LF-01B-OP. От младшей версии ее отличает не только одна буква в названии, но и более ярко выраженная игровая направленность: размер АТХ, нижнее расположение блока питания, большое количество вентиляторов, реобасы, докстанция для жестких дисков и еще несколько приятных мелочей. Теперь обо всем детальнее.

Chieftec Libra LF-01B-OP


Характеристики

Модель Chieftec Libra LF-01B-OP
Тип корпуса Middle-Tower
Размеры, мм 485 (В) x 200 (Ш) x 490 (Г)
Материал Сталь (0,5/0,6 мм), пластик
Вес, кг 6,5
Цвет Черный
Форм-фактор ATX / Micro-ATX / Mini-ITX
Устройства 5,25” 2
Устройства 3,5” внешние 1
Устройства 3,5” / 2,5” внутренние 4 / 1
Поддерживаемое количество карт расширения 7
Вентиляторы передний – 2 х 120 мм или 2 х 80 мм (опционально)
задний – 1 х 120 мм
внутренний – 1 х 120 мм
боковой – 2 х 120 мм (опционально)
верхний – 2 х 120 мм
Интерфейсные разъемы 2 x USB 3.0, 2 x USB 2.0, микрофонный вход и выход на наушники, докстанция для 2,5”/3,5” накопителей


Упаковка и комплект поставки

Упаковка и комплект поставки

Корпус приехал к нам в коробке с красивой и информативной полиграфией. Фотографии на бортах показывают основные характеристики и достоинства данной модели. Упаковка имеет габариты 560х540х260 мм и вес брутто — 8 кг. Два пенопластовых демпфера и пакет защищают шасси от повреждений при транспортировке.

Chieftec Libra LF-01B-OP

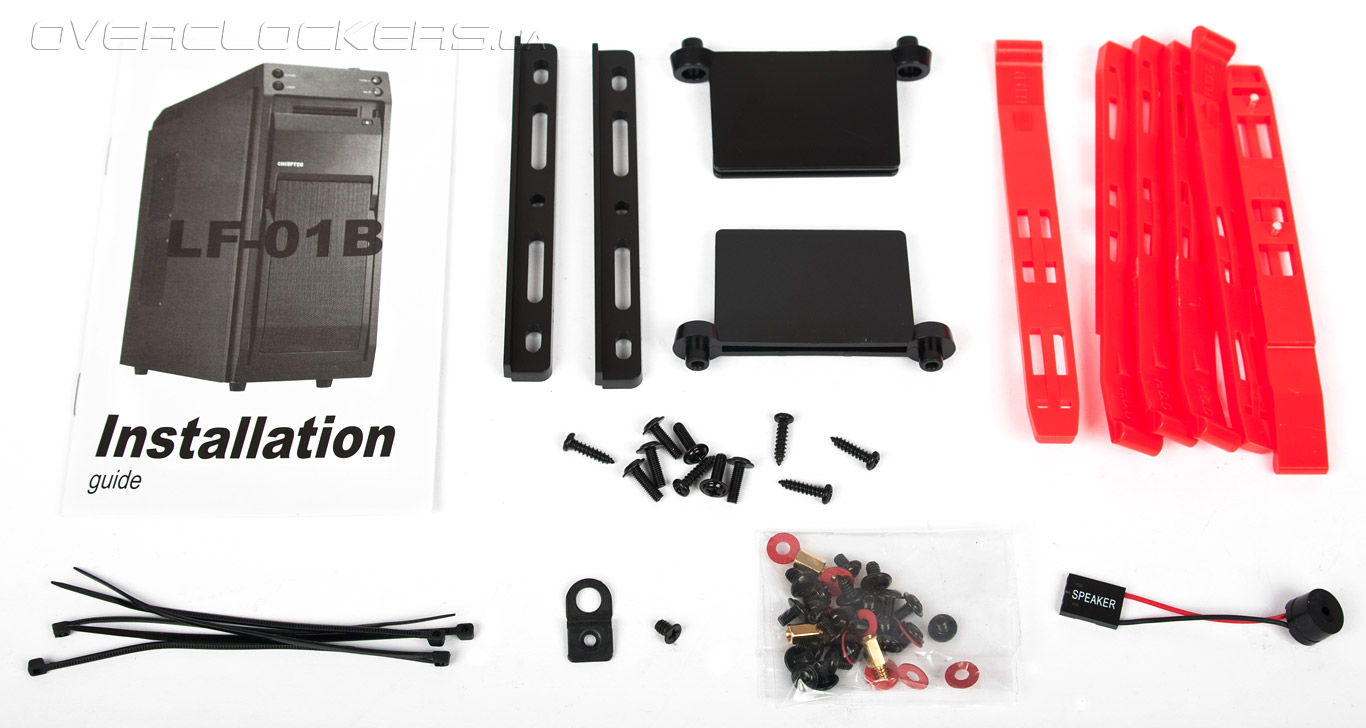

Маленькая картонная коробка, содержащая комплект поставки, закреплена в отсеке жестких дисков. В комплекте находятся:небольшая инструкция по сборке (на английском языке);
  • 19 винтов для крепления материнской платы, накопителей 2,5”, 3,5” и 5,25”;
  • девять прокладок под винты материнской платы;
  • две планки и две подставки для поддержки длинных видеокарт;
  • шесть длинных винтов и пять шурупов для устройства поддержки видеокарт;
  • три пары салазок для жестких дисков 3,5”;
  • четыре винта для блока питания;
  • пять кабельных стяжек;
  • крючок и болтик для навесного замка;
  • динамик.
Chieftec Libra LF-01B-OP

Корпус содержит пять предустановленных вентиляторов размером 120 мм, с крыльчаткой красного цвета и максимальной скоростью вращения до 1500 об/мин. Подключение стандартное, на три контакта.


Внешний вид

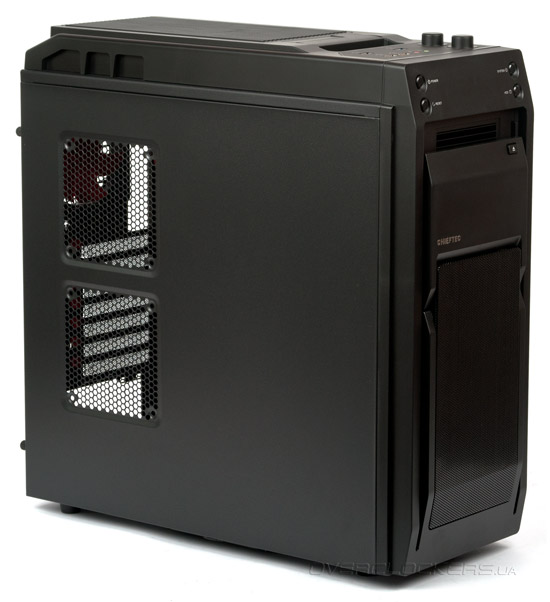

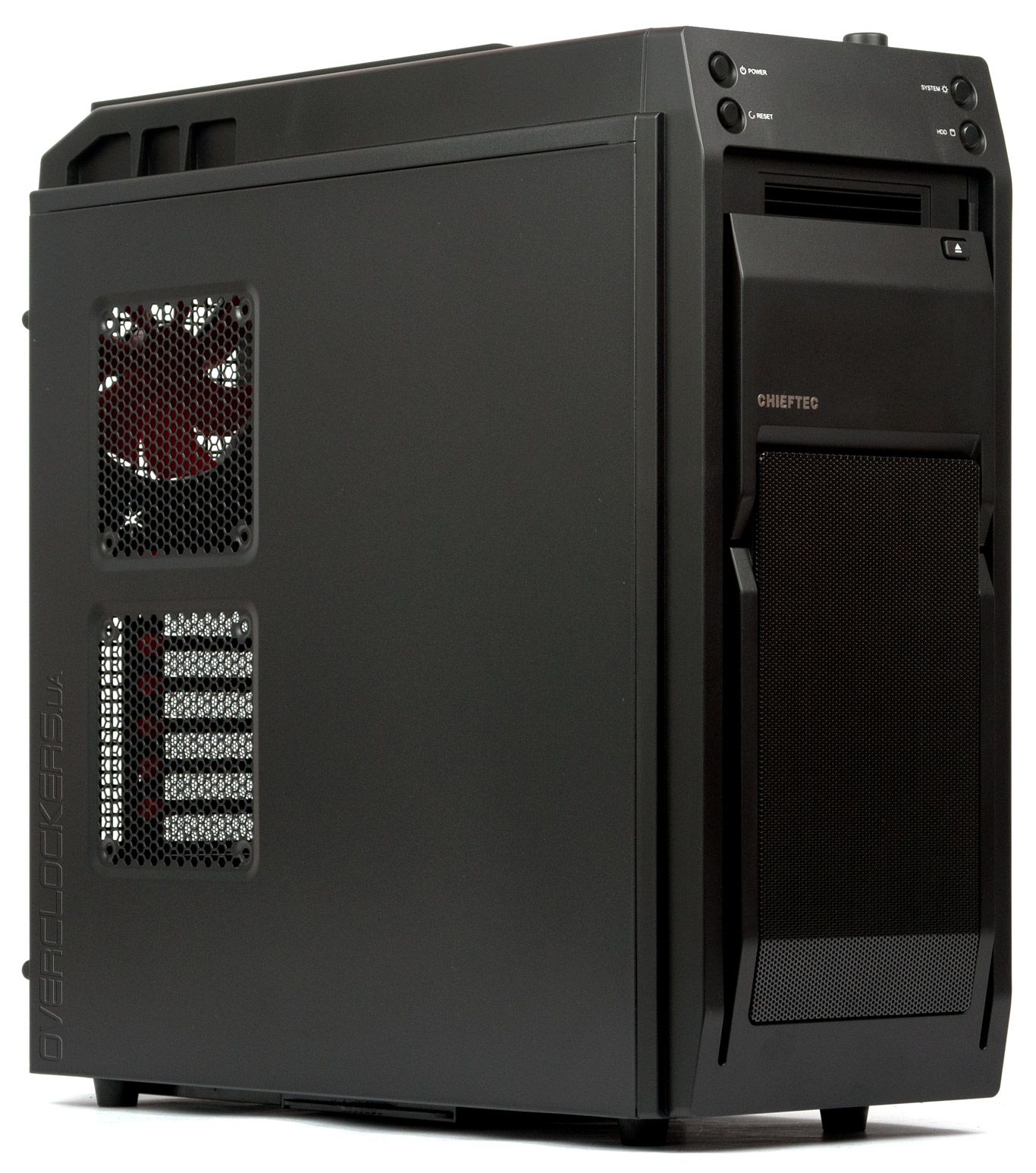

Дизайн Chieftec Libra LF-01 сдержанный, с преобладанием слегка закругленных углов и прямых линий. С первого взгляда можно сказать, что его предназначение не в том, чтобы быть заметной частью интерьера. Корпус полностью выкрашен в популярный ныне черный цвет изнутри и снаружи. Покраска хорошая, шероховатая на ощупь, отпечатки пальцев легко стираются, чего не скажешь о пыли.

Chieftec Libra LF-01B-OP

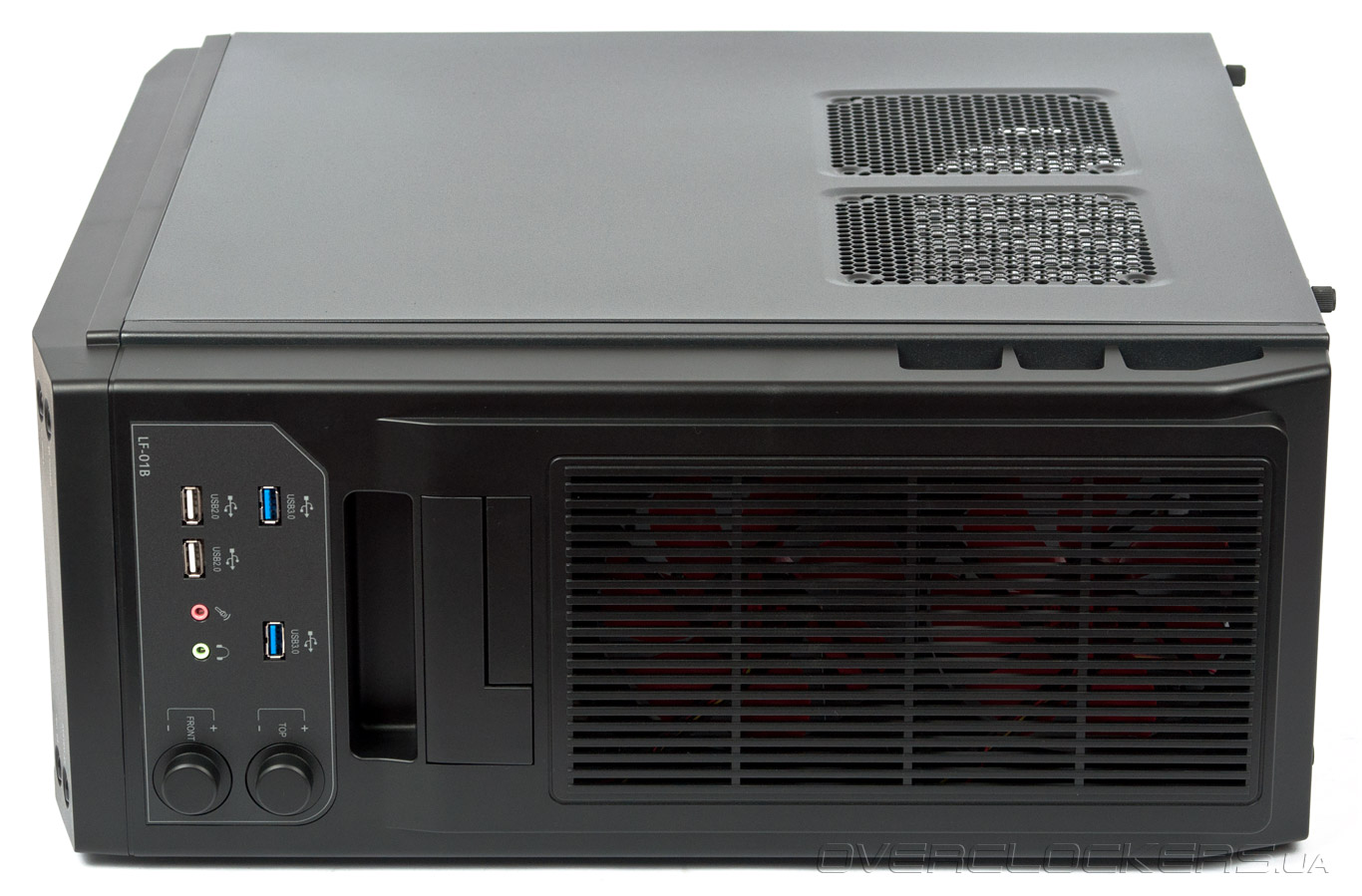

Начнем детальный обзор с верхней панели, выполненной целиком из пластика и наращенной на металлический корпус сверху. Большая ее часть занята продольной решеткой, через которую выбрасывают теплый воздух два 120-мм предустановленных вентилятора. Нужно признать, что это решение весьма удачное в плане уменьшения препятствий для движения воздуха.

Chieftec Libra LF-01B-OP

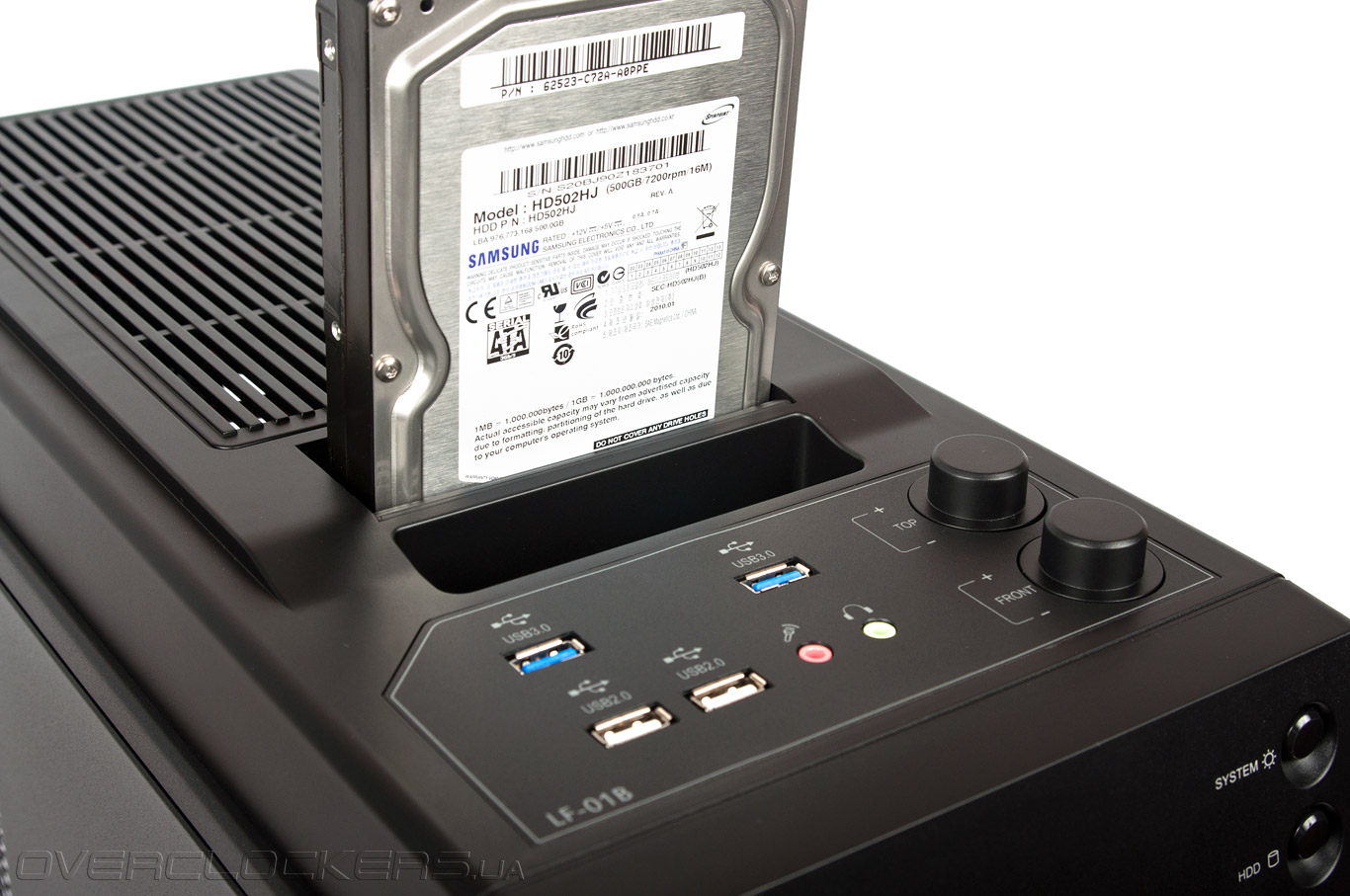

Ближе к переднему краю расположилась док-станция для 2,5” или 3,5” накопителей, защищенная от попадания пыли подпружиненными шторками. Сразу возле нее — углубление, нужное, по мнению производителя, для размещения мобильного телефона или какой другой периферии.

Chieftec Libra LF-01B-OP

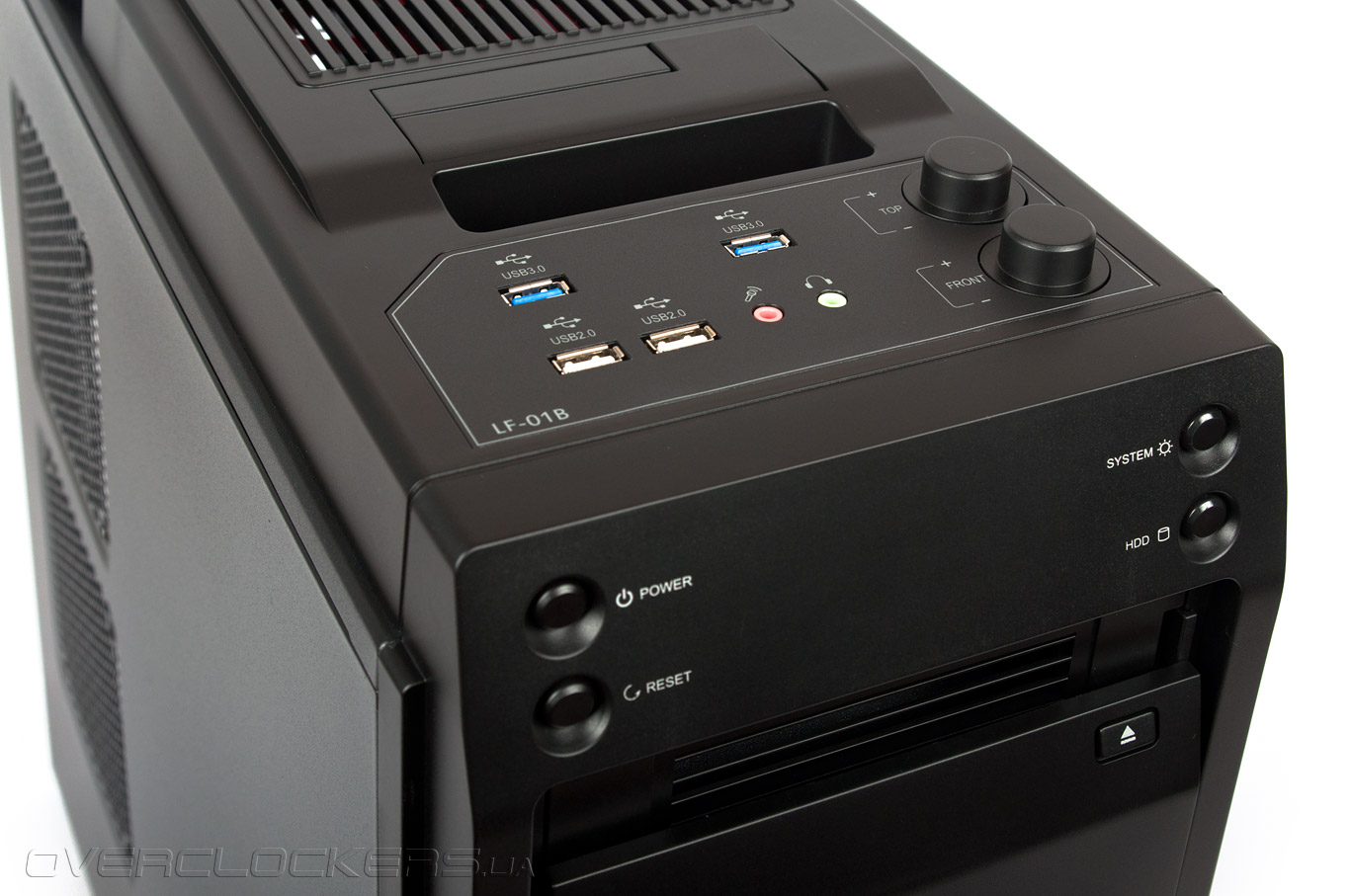

На панель внешних интерфейсов спереди, вынесены два USB 3.0, удачно расположенные далеко друг от друга. Два USB 2.0 расположены гораздо ближе друг к другу, чем хотелось бы. Само собой есть микрофонный вход и выход на наушники. И сюрприз — два встроенных реобаса, каждый из которых поддерживает подключение двух вентиляторов. Питание у них общее, от одного «молекса». К ним подключены соответственно два передних и два верхних вентилятора.

Chieftec Libra LF-01B-OP

Встроенные вариаторы в целом неплохи и регулируют обороты в достаточном диапазоне, но полностью отключать вентиляторы не умеют. Ручки мягкие, без люфтов, поворачивать их приятно. К ним есть две претензии: проводов подключения слишком много и отсутствуют радиаторы (уже после часа работы нагрев становится очень заметным).

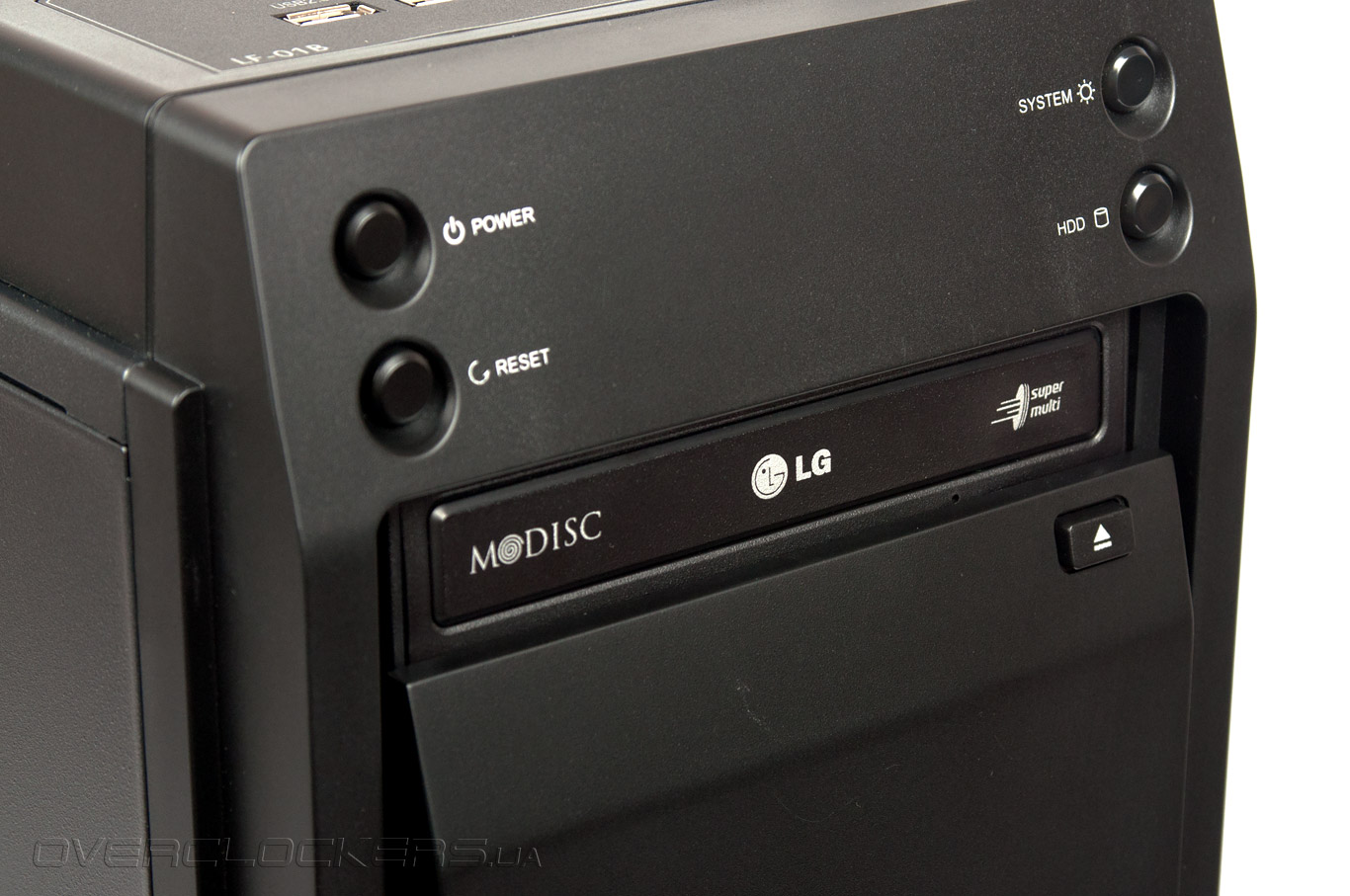

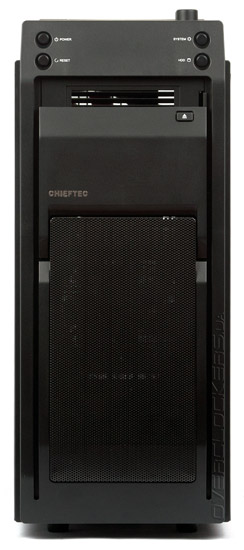

Перейдем к передней панели. В самом верху по углам расположены кнопки включения и сброса, индикаторы питания и активности накопителей (как две капли воды похожие на кнопки).

Chieftec Libra LF-01B-OP

К счастью, клавиши и светодиоды подписаны, иначе отличить их было бы невозможно. Индикаторы приятно подсвечиваются, синим и красным цветами.

Chieftec Libra LF-01B-OP

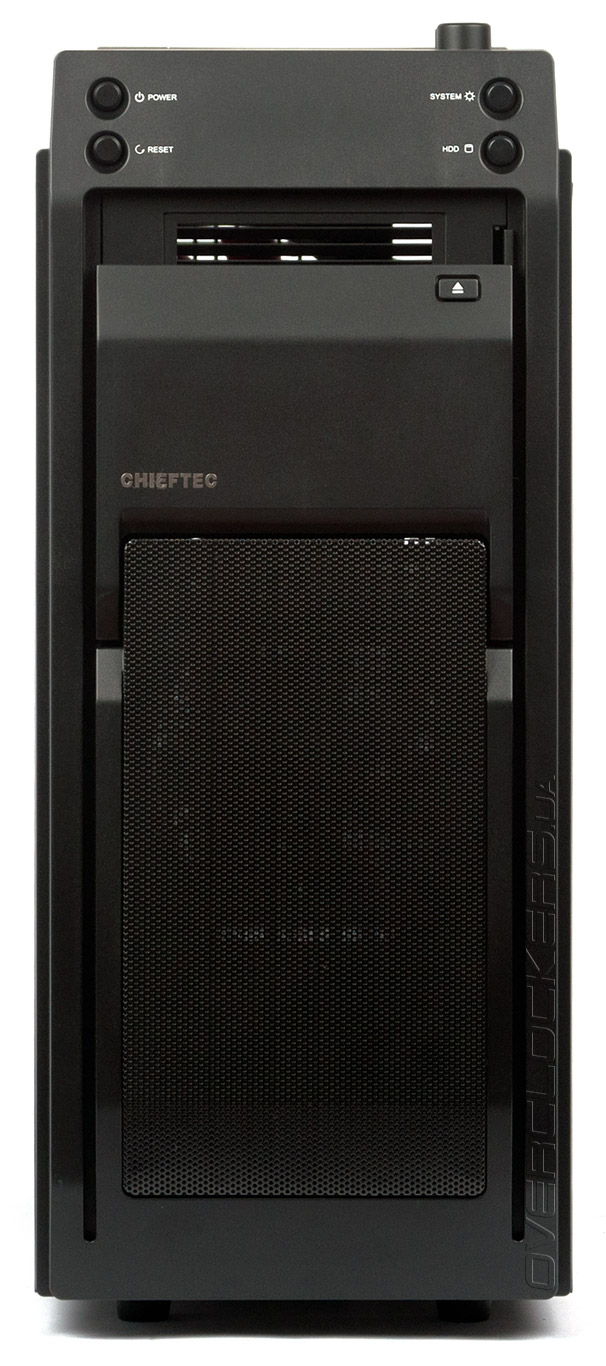

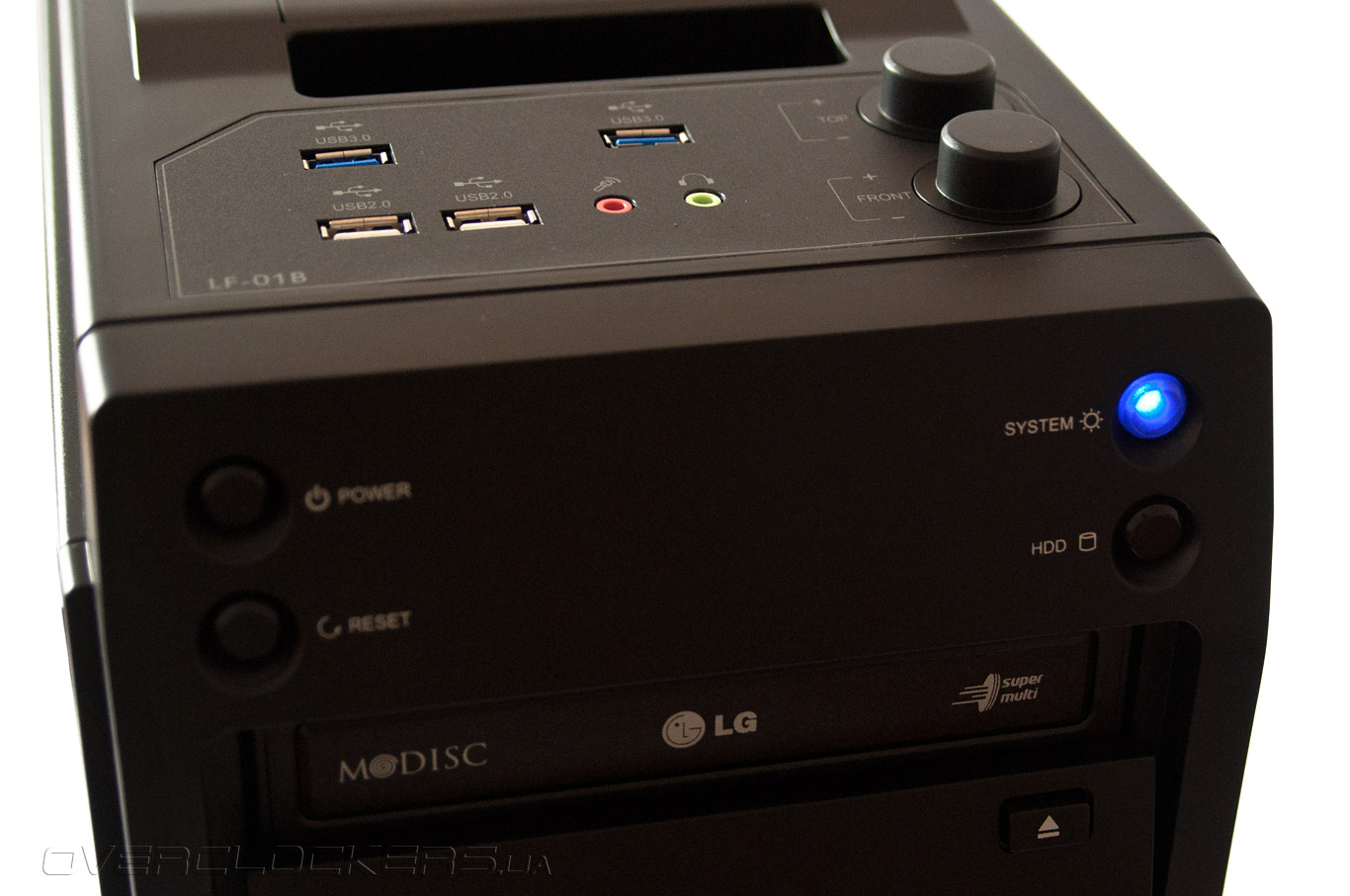

Чуть ниже находится откидывающаяся дверца. В закрытом состоянии она удерживается магнитами. На ней есть кнопка извлечения лотка оптического привода. Если привод занимает самый верхний отсек — извлечь лоток можно не опуская крышку.

Chieftec Libra LF-01B-OP

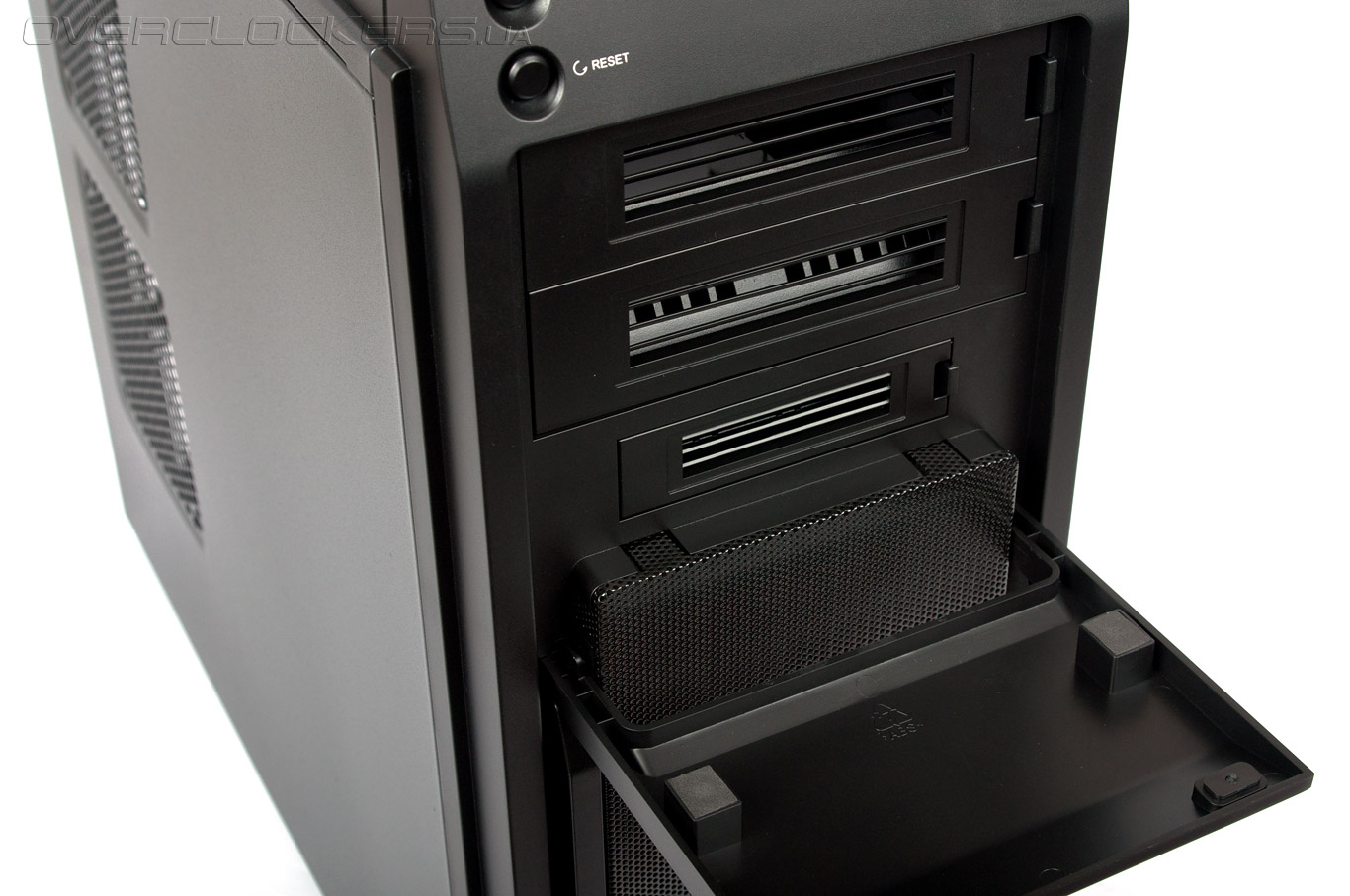

Поскольку передняя дверца прилегает вплотную к отсекам 5,25”, установка устройств с выступающими частями невозможна. За дверцей — две легкосъемные вентилируемые заглушки 5,25” и одна — для внешнего устройства 3,5”.

Chieftec Libra LF-01B-OP

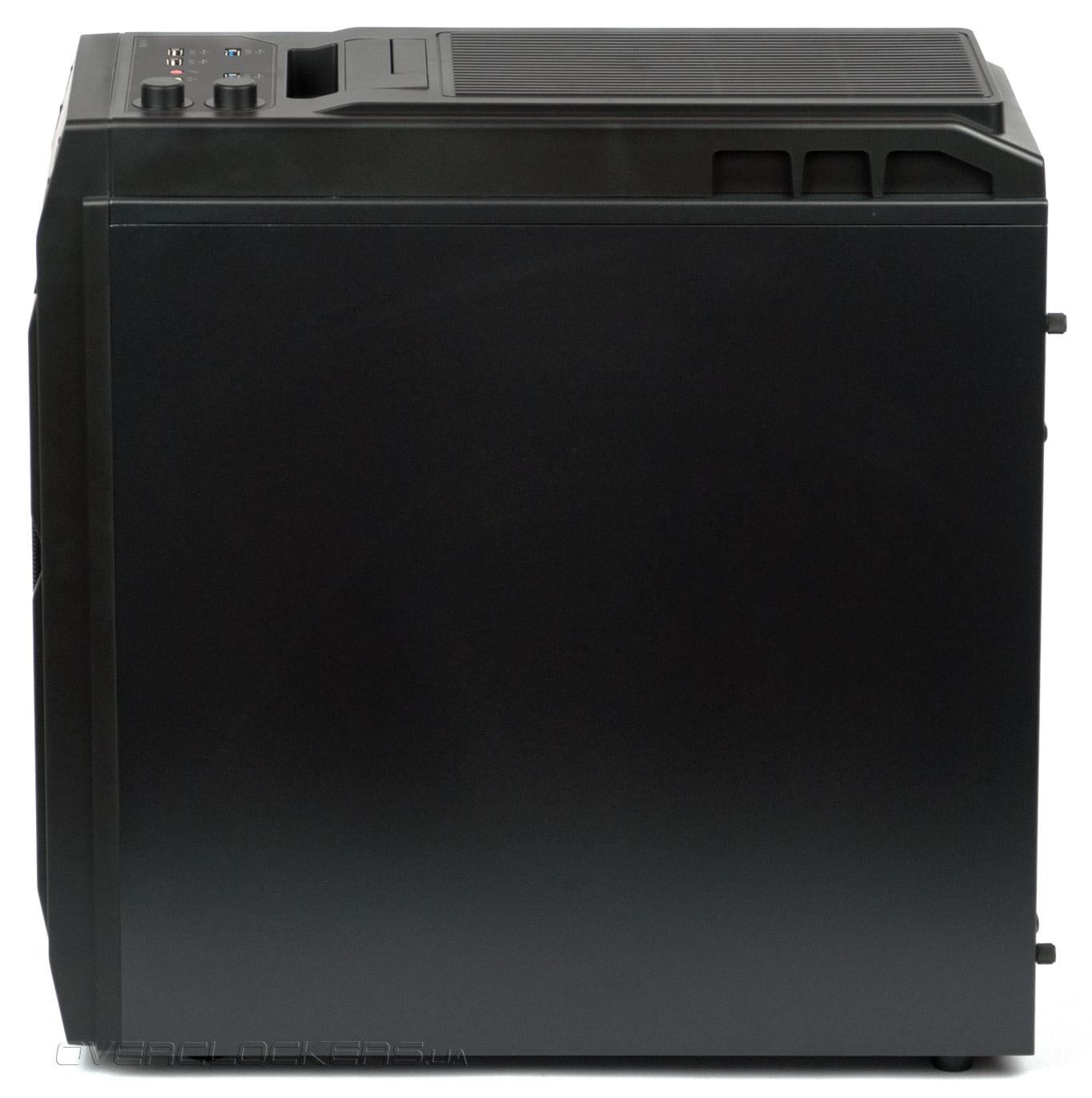

Правая боковая панель ничем не примечательна.

Chieftec Libra LF-01B-OP

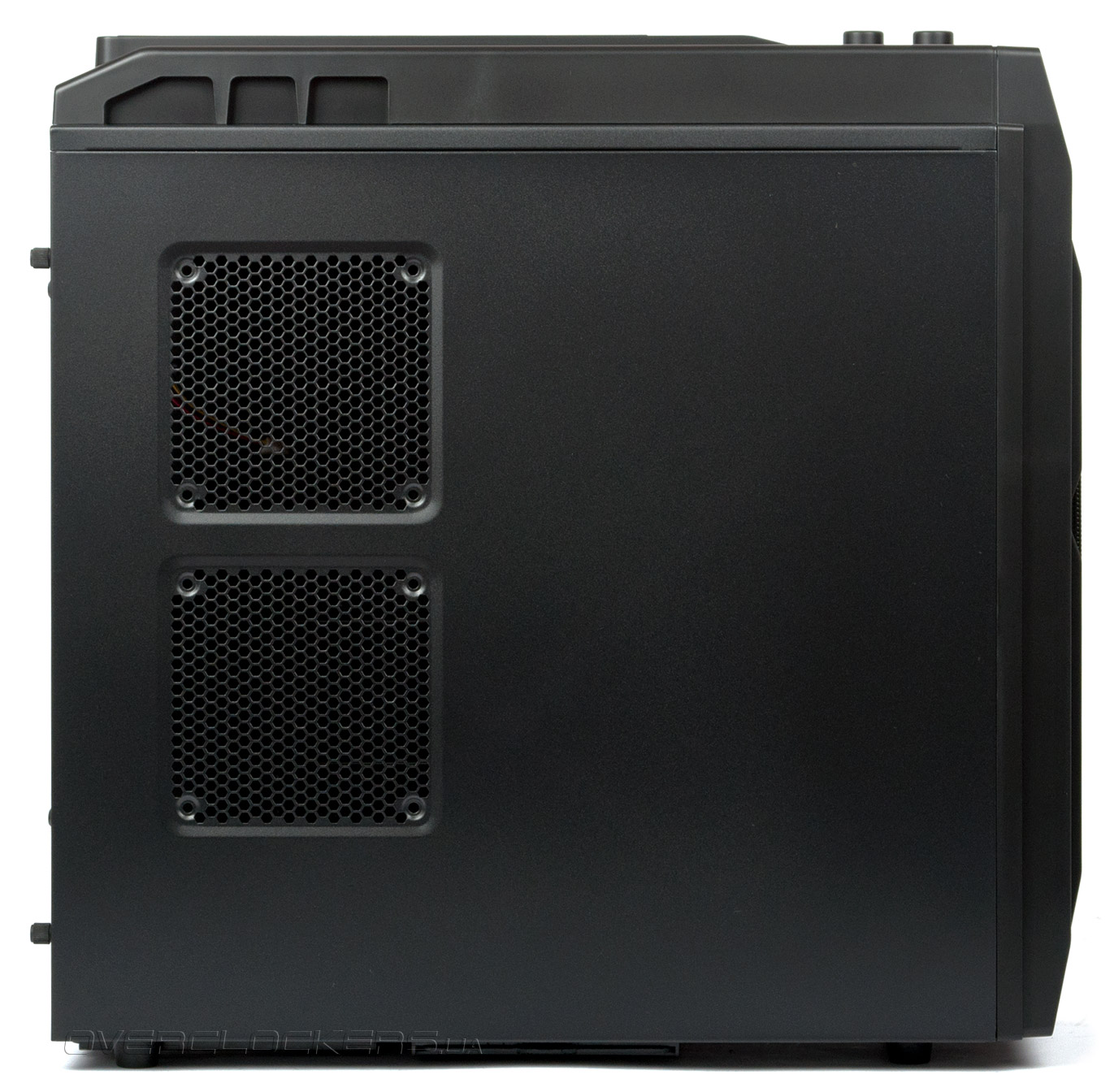

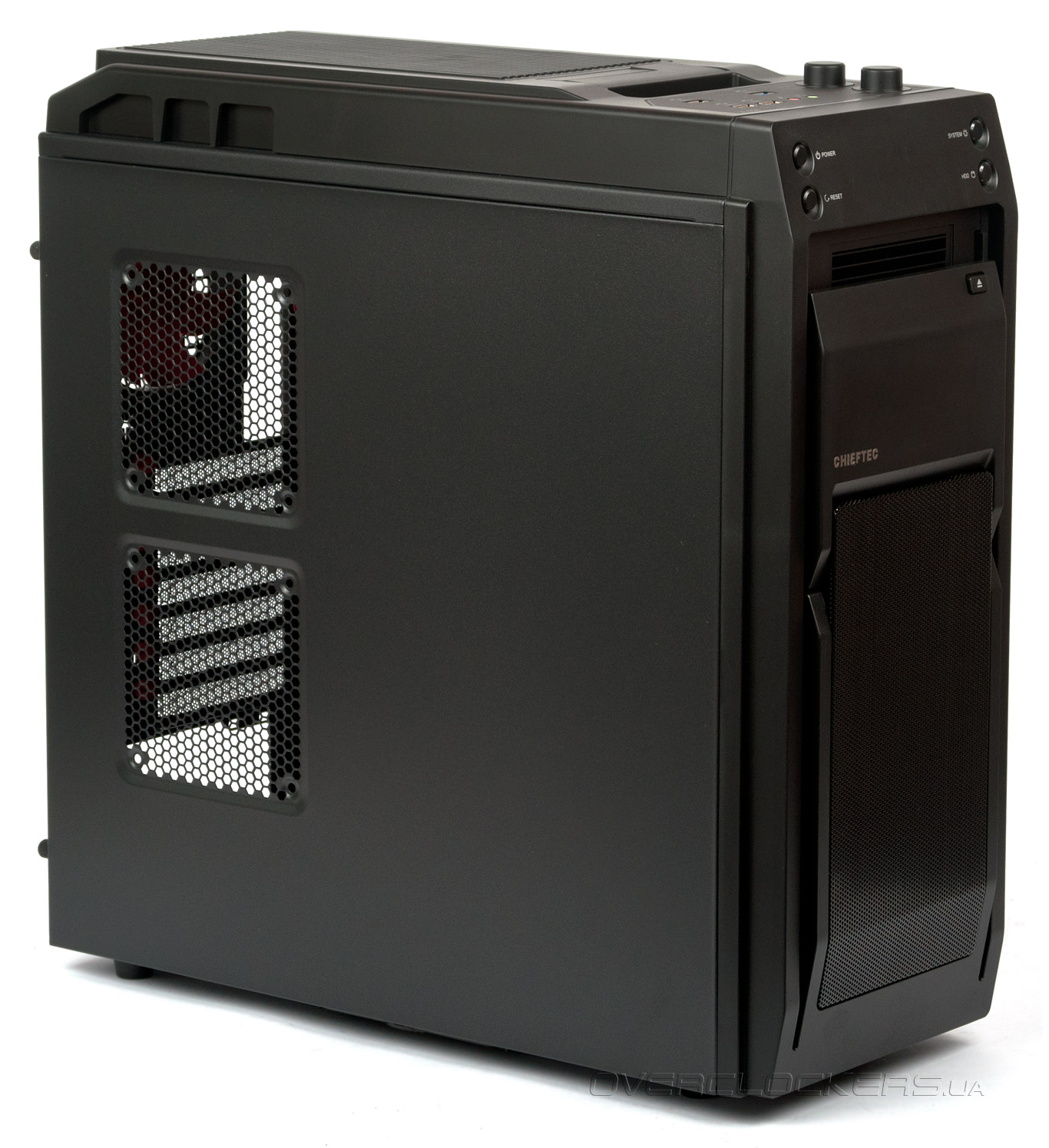

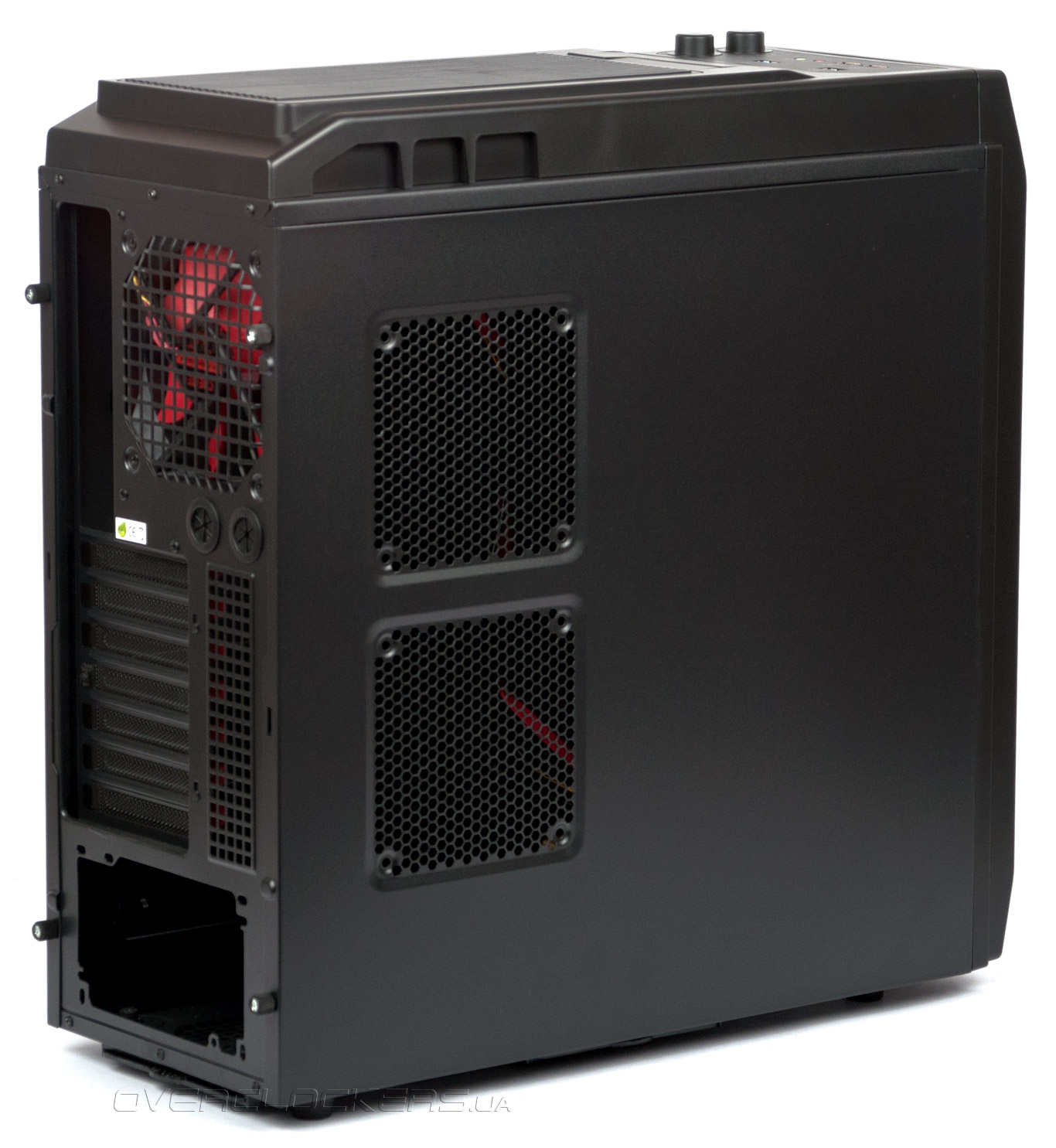

Левая боковая панель имеет два посадочных отверстия для 120-мм вентиляторов напротив видеокарты и процессорного разъема. Пылевые фильтры отсутствуют.

Chieftec Libra LF-01B-OP

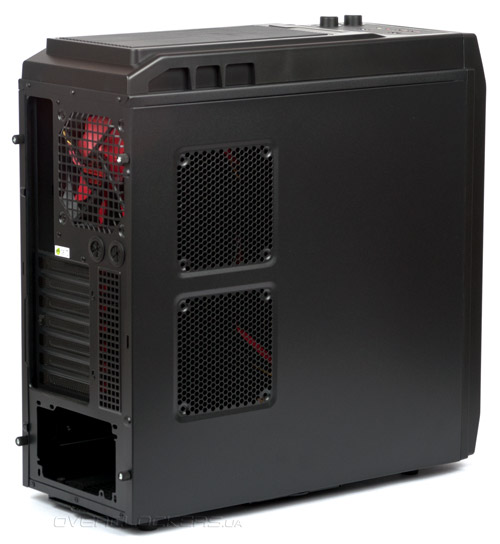

Обе стенки удерживаются винтами с накатанной пластиковой головкой. Несмотря на встроенные ребра жесткости, боковые панели заметно прогибаются. Тем не менее, установке это не мешает. А вот снятие осложнено тем, что крышки сидят очень плотно на корпусе, а каких-либо ручек нет.

Chieftec Libra LF-01B-OP

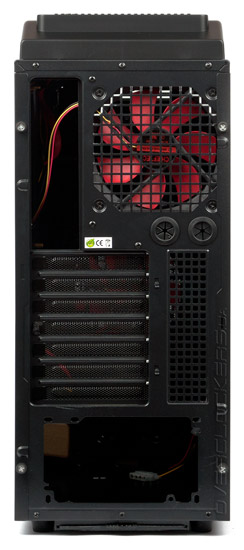

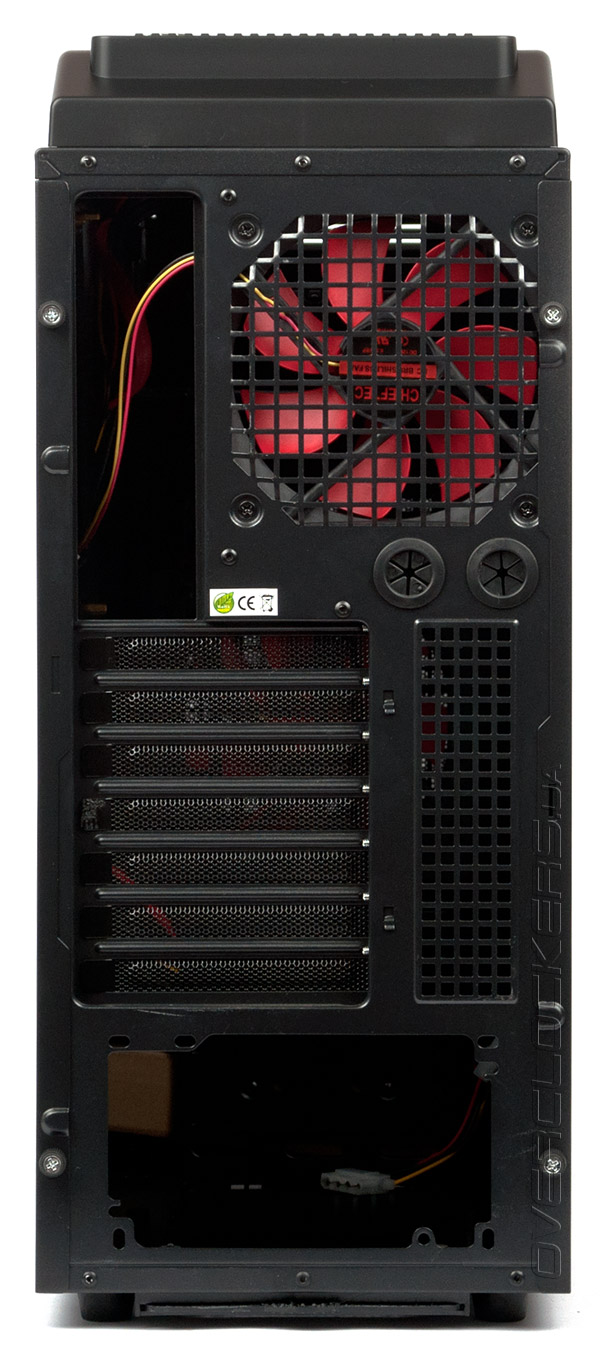

Задняя панель корпуса стандартна по своей сути.

Chieftec Libra LF-01B-OP

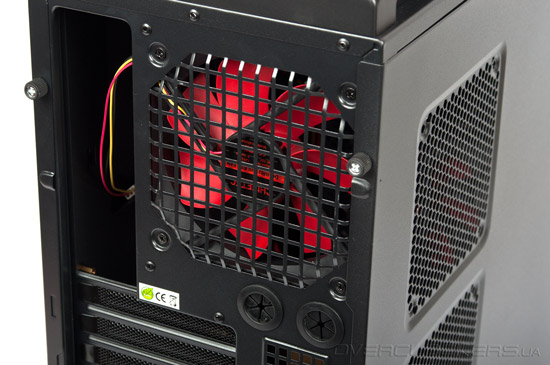

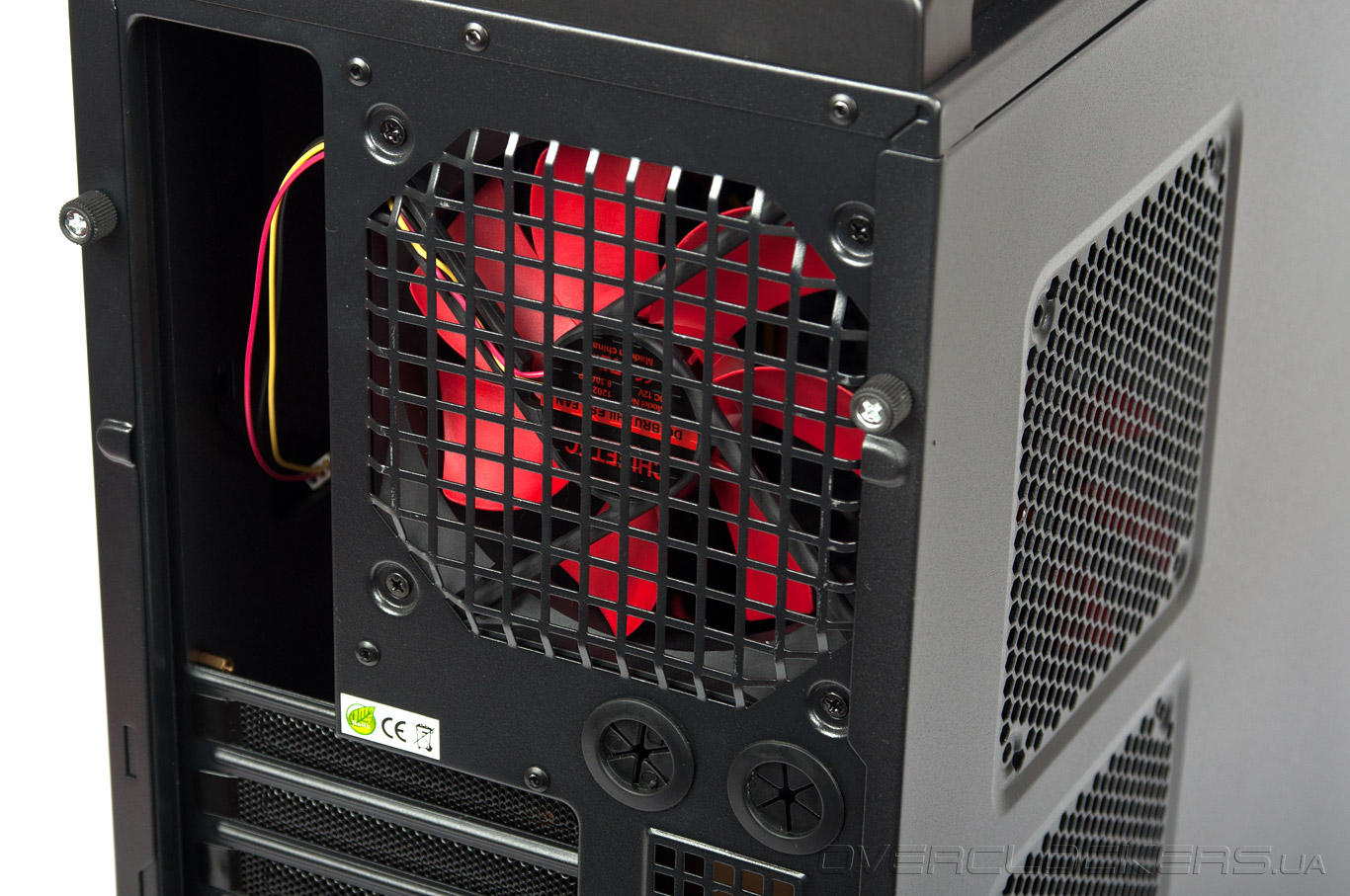

Сверху, за решеткой с квадратными ячейками, установлен на выдув 120-мм вентилятор. Под ним расположены два прорезиненных отверстия для шлангов СВО, диаметром 20 мм.

Chieftec Libra LF-01B-OP

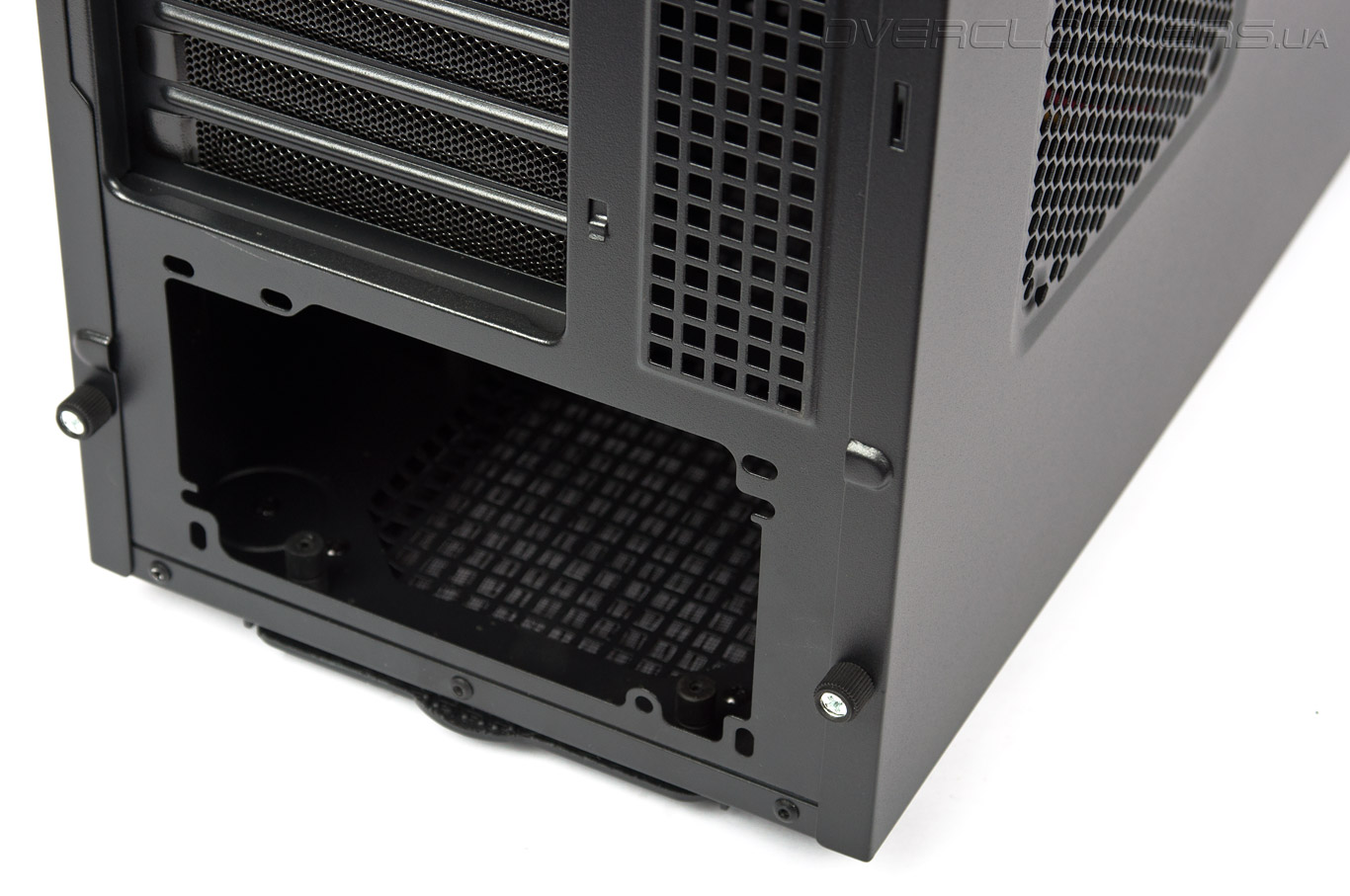

Посередине – семь мелкоячеистых заглушек для карт расширения и вентиляционное отверстие. Снизу – посадочное отверстие для блока питания, позволяющее как ориентацию вентилятором вверх, так и вниз.

Chieftec Libra LF-01B-OP

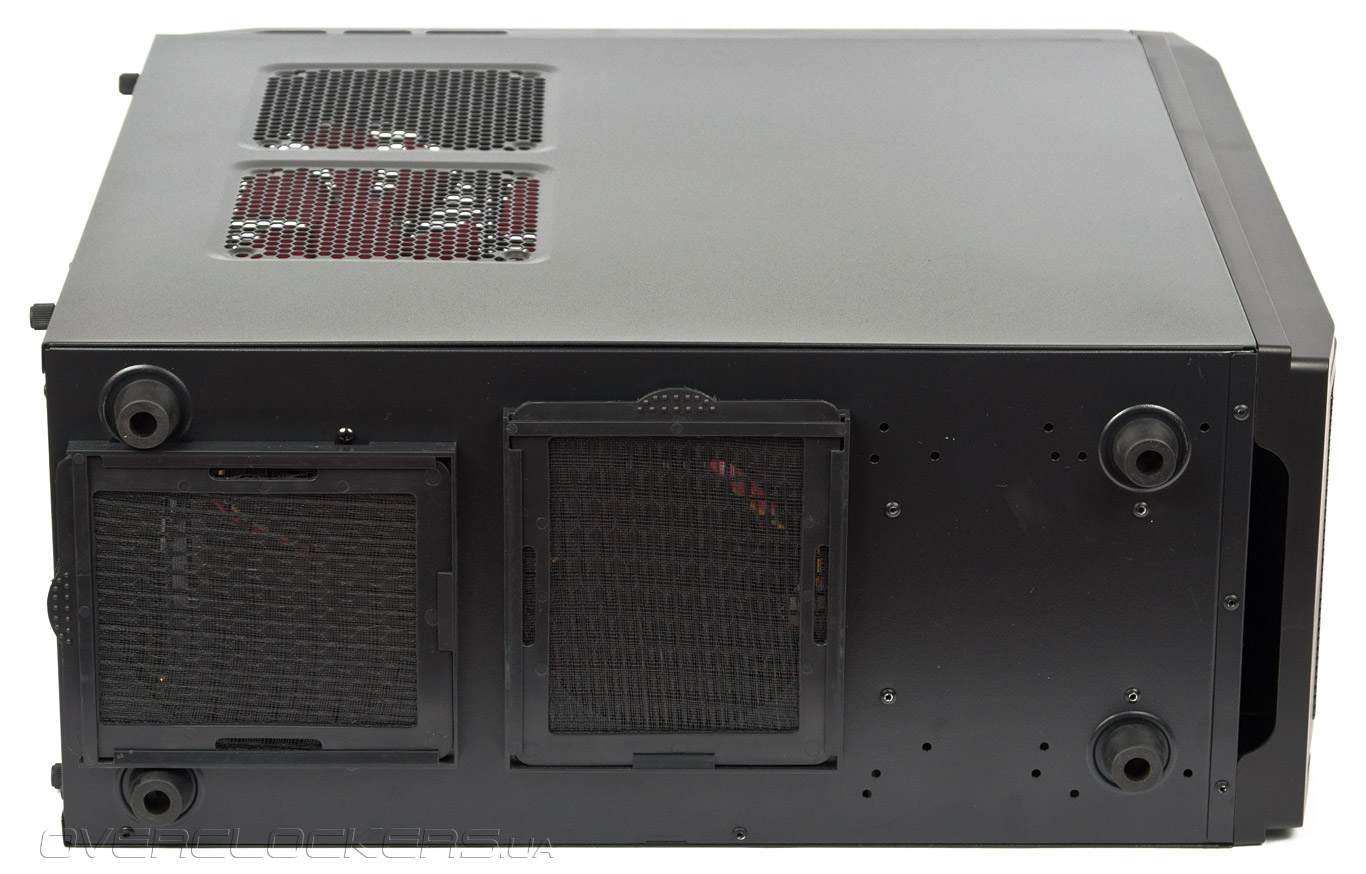

Днище корпуса интересно наличием двух легкосъемных пылевых фильтров, закрепленных в пластиковых обоймах.

Chieftec Libra LF-01B-OP

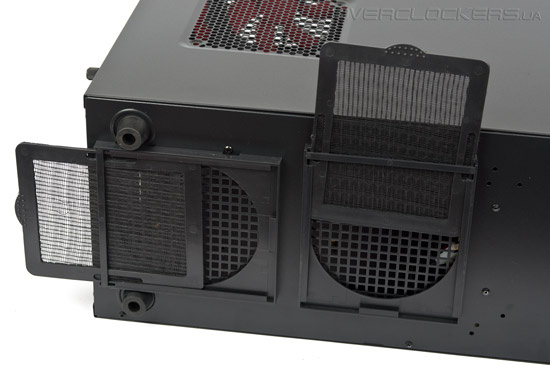

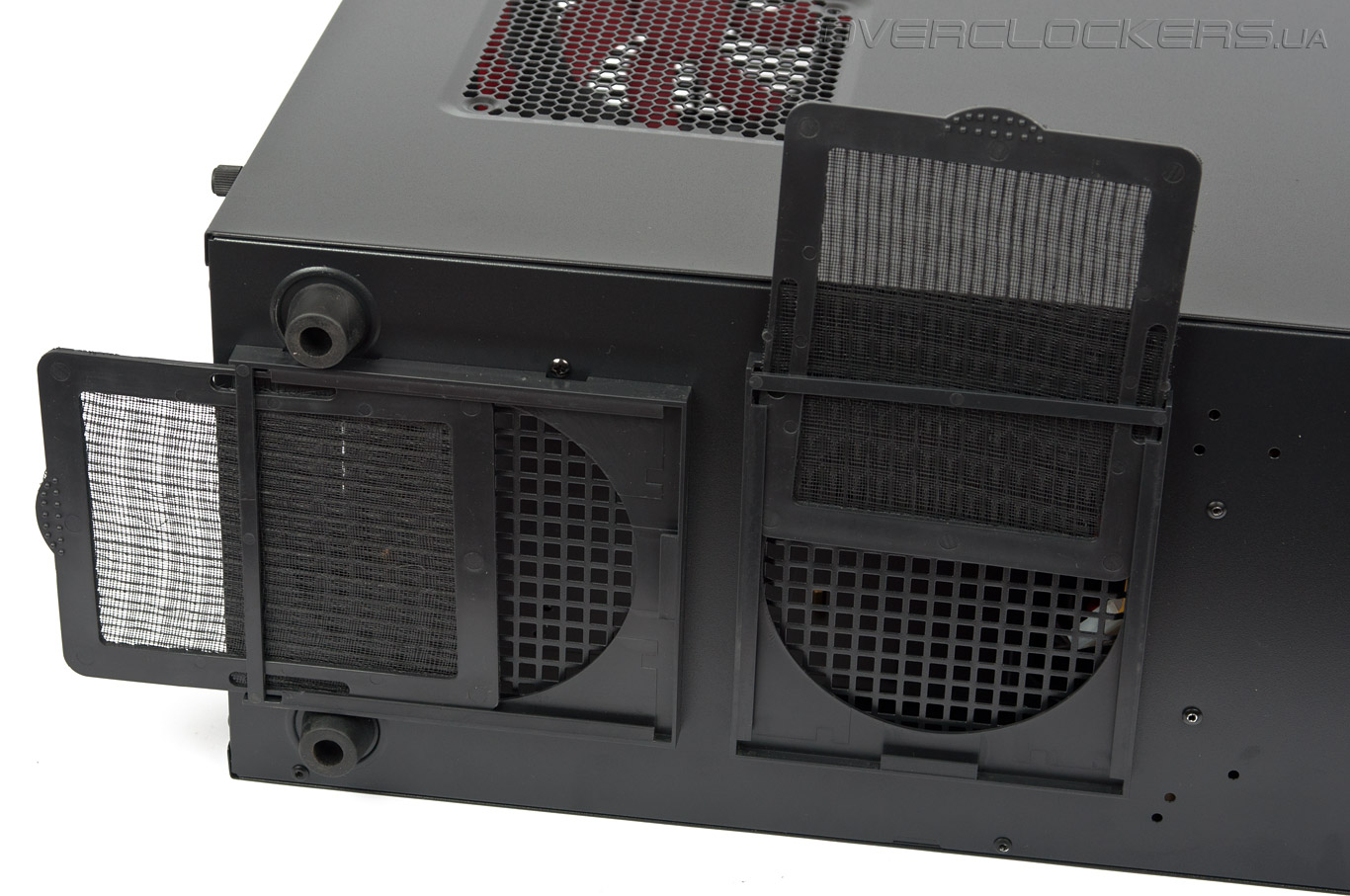

Качество изготовления фильтров далекое от идеала. Сетка натянута неравномерно.

Chieftec Libra LF-01B-OP

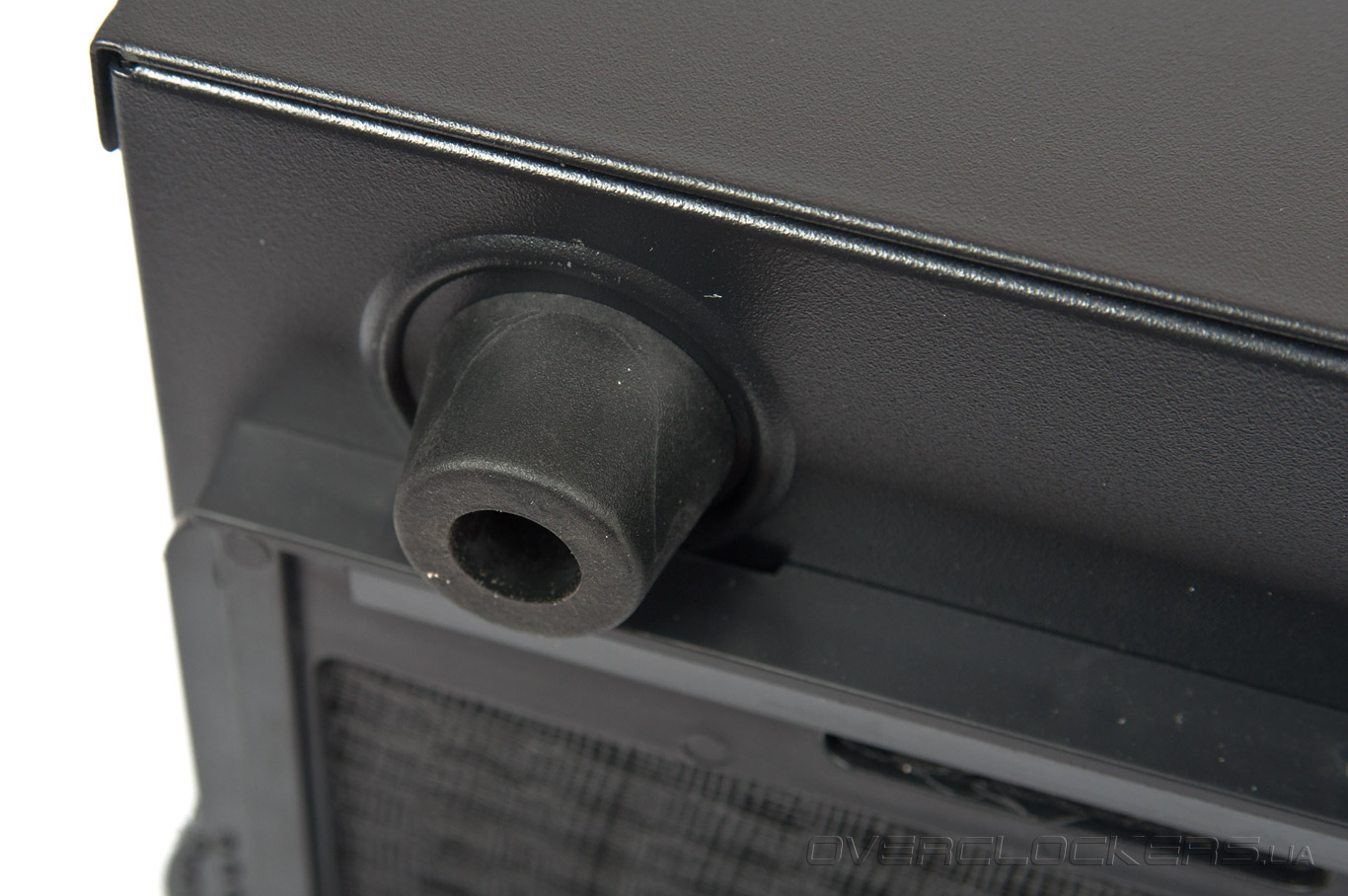

Удачным элементом конструкции являются ножки из плотной резины, высотой 16 мм.

Chieftec Libra LF-01B-OP

Они обеспечивают хороший уровень виброизоляции. Но крупные обоймы фильтров скрадывают эту высоту, оставляя совсем немного пространства для забора воздуха снизу.
