Обзор корпуса Chieftec HM-03SL для HTPC

Компания Chieftec известна на нашем рынке как производитель суровых и утилитарных шасси в классическом ATX-формате. Поэтому я был даже немного удивлен, когда нам на тестирование предложили корпус HM-03SL для постройки HTPC, сделанный полностью из алюминия и просто напрашивающийся занять свое место в стойке Hi-Fi техники. И хотя по внешнему виду он напоминает видеомагнитофон родом из 90-х годов прошлого века, что-то притягательное, или скорее даже — ностальгическое в нем есть. Ну что же, давайте посмотрим, какими шасси были раньше, до начала доминирования на рынке изделий из 0,5-мм фольги и пластмассы.

Chieftec HM-03SL


Характеристики

Модель Chieftec HM-03SL
Тип корпуса HTPC
Размеры, мм 115 (В) x 445 (Ш) x 435 (Г)
Материал Алюминий
Вес, кг 5
Цвет Серебристый
Форм-фактор MicroATX, Mini-ITX
Устройства 5,25″ 1
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / –
Поддерживаемое количество карт расширения 4 (низкопрофильные)
Вентиляторы Боковые — 2 х 80 мм (один установлен)
Интерфейсные разъемы 2 x USB 2.0, 1 х IEEE 1394, SD и CF кардридер, микрофонный вход и выход на наушники
Прочее Встроенная система iMON VFD с инфракрасным пультом дистанционного управления, светодиодный дисплей, вариаторные ручки управления громкостью и навигацией в меню


Упаковка и комплект поставки

Даже внешность коробки корпуса HM-03SL много в чем напоминает упаковку видеомагнитофона. На ее цветной полиграфии есть несколько фотографий корпуса в передних ракурсах и скудные технические характеристики. Внутренняя защита от повреждений тоже необычная — к листам жесткого картона приклеены раздельные мягкие демпферы, охватывающие продукт по периметру. И, конечно же, не обошлось без традиционного пластикового пакета.

Chieftec HM-03SL

Комплект аксессуаров прикреплен внутри к шасси на посадочные места материнской платы с помощью винтов в специальном пластиковом блистере. Я так и не нашел в нем инструкцию, но зато обнаружил много других интересных вещей:
  • четыре длинных винта для крепления дополнительного вентилятора;
  • четыре винта в белых резиновых обоймах — для установки оптического привода;
  • четыре маленьких винтика (возможно запасные для верхней панели);
  • шесть корпусных винтов (можно использовать для БП);
  • десять красных изолирующих прокладок под материнскую плату;
  • восемь винтов в черных резиновых обоймах (для монтажа 3,5″ жестких дисков);
  • 15 средних винтов (для материнской платы, приводов и т.д.);
  • три кабельные стяжки;
  • два клейких фиксатора для кабелей;
  • два мягких демпфера для блока питания;
  • дополнительный кабель для выключателя питания;
  • инфракрасный пульт дистанционного управления iMON VDF;
  • две батарейки ААА;
  • CD-диск с драйверами.
Chieftec HM-03SL

А вот и винты, которыми крепился комплект аксессуаров. Их теоретически возможно использовать для фиксации материнской платы.

Chieftec HM-03SL


Внешний вид

Начнем рассмотрение HTPC-корпуса Chieftec HM-03SL с его лицевой части, которую пользователь, очевидно, и будет наблюдать чаще всего. Как уже упоминалось выше, шасси полностью сделано из листов алюминиевого сплава толщиной от 1 до 2,5 мм. Даже ручки регуляторов, хоть и имеют внутри пластмассовое основание, снаружи все равно обтянуты металлом. Общая высота конструкции с учетом ножек — 115 мм, что не так уже и мало для видео-центра. Но иначе в него не поместился бы стандартный ATX-совместимый блок питания. В Сети мне встречались фотографии этого шасси в черном цвете, но на официальном сайте и в продаже можно найти только его серебристый вариант.

Chieftec HM-03SL

В левой части фронтальной панели, под логотипом Chieftec расположена крупная ручка регулировки громкости звука, светодиодный дисплей и еще одна ручка навигации по меню. Оба регулятора нажимаются. Первый, таким образом, отключает и включает звук (точнее — активирует функцию Mute), а второй подтверждает (короткое нажатие) или отменяет (нажатие и удержание ручки) команды. Под экраном находится кнопка включения, глазок инфракрасного сенсора со встроенным индикатором активности его работы и маленькая клавиша перегрузки системы.

Chieftec HM-03SL

Отверстия с правой стороны закрыты опускающимися подпружиненными шторками. За верхней расположено посадочное место оптического привода (снизу справа есть кнопка его извлечения). А нижняя шторка открывает нам набор внешних портов, если предварительно нажать на нее в верхнем правом углу. Здесь есть два USB 2.0, один FireWire, два разъема универсального кардридера (56 форматов, в частности — SD и Compact Flash) и два 3,5-мм аудиовыхода, над которыми расположены индикаторы активности накопителей и работы системы, красного и синего цвета соответственно.

Chieftec HM-03SL

На левой панели корпуса есть два небольших вентиляционных проема, закрытых металлической сеткой.

Chieftec HM-03SL

Правая сторона шасси представляет собой цельный кусок металла и не имеет ничего примечательного.

Chieftec HM-03SL

Верхняя крышка съемная и тоже сплошная. Закреплена с помощью четырех винтов, разнесенных по углам корпуса сверху и выведенных заподлицо с плоскостью панели. Отдельно хочется отметить, насколько удачно сделаны скругленные торцевые уголки, как с точки зрения дизайна, так и в конструктивном плане. Боковые панели прикручиваются к ним, так что, по большому счету, шасси можно без проблем разобрать до основания.

Chieftec HM-03SL

Верхняя крышка имеет толщину металла в 1 мм и совершенно не прогибается в поперечной проекции, несмотря даже на отсутствие ребер жесткости. По краям панели проложены тонкие резинки, исключающие посторонние звуки в виде дребезжания или скрипа от трения деталей друг о друга.

Chieftec HM-03SL

На задней панели в левой части есть посадочное место для стандартного блока питания формата АТХ. Блок может быть ориентирован только вентилятором вниз, судя по крепежным отверстиям. Вытяжных вентиляторов здесь нет, только ряд отверстий над задней панелью материнской платы. Справа находится четыре невентилируемые заглушки укороченных по высоте слотов PCI.

Chieftec HM-03SL

На нижней панели корпуса есть вентиляционная решетка блока питания и четыре ножки.

Chieftec HM-03SL

Ножки сделаны в стиле Hi-Fi аппаратуры и обеспечивают отличное сцепление с поверхностью и хорошую изоляцию от шума и вибраций. Их высота — 15 мм. Теперь заглянем внутрь.

Chieftec HM-03SL

Внутреннее устройство

Chieftec HM-03SL поддерживает установку стандартных материнских плат формата MicroATX и Mini-ITX. Допустимая высота процессорного кулера официально заявлена на отметке 90 мм, но это, мягко говоря, слишком оптимистично со стороны производителя. Уже 75-мм кулер будет вплотную подпирать собой верхнюю панель, а ведь ему еще где-то нужно брать воздух. Длина плат расширения в точности совпадает с допустимой шириной материнской платы и составляет 244 мм. С другой стороны, очень маловероятно, что в данный корпус будут устанавливаться горячие видеокарты. Скорее это будут укороченные по высоте аудио-платы. Длина блока питания теоретически ограничивается отсеком оптического привода и во многом зависит от глубины последнего. Если привода нет, то любой БП длиной до 244 мм вполне подойдет.

Chieftec HM-03SL

Скупую слезу у меня вызвали подпружиненные амортизаторы по бокам в передней части корпуса. Они нужны для того, чтобы приподнять верхнюю крышку корпуса, после того как она освобождена от винтов и снять ее руками. В противном случае ее пришлось бы подковыривать отверткой, рискуя поцарапать алюминиевую поверхность.

Chieftec HM-03SL

Отсек для одного 5,25″ привода расположен в правой части корпуса (если смотреть спереди). Устройство устанавливается без инструмента. В привод ввинчиваются четыре специальные прорезиненные крепления белого цвета, после чего его можно задвинуть в лоток и зафиксировать прозрачной защелкой. А если снять кардридер, то на его место можно попытаться установить один 3,5″ накопитель.

Chieftec HM-03SL

Корзина для жестких дисков установлена слева (опять же, если смотреть на корпус спереди). Она принимает два 3,5″ диска, которые монтируются без отвертки, и обдувается 80-мм вентилятором.

Chieftec HM-03SL

Чтобы установить диск сюда, в него ввинчивается четыре прорезиненных крепления (черного цвета), после чего накопитель можно задвинуть в лоток и зафиксировать прозрачной защелкой. Посадочные крепления для типоразмера 2,5″ не предусмотрены.

Chieftec HM-03SL

Вентилятор имеет стандартную рамку формата 80х80х25 мм и два типа подключения к питанию — обычное трехконтактное и ответвление на «молекс». Длина шнура составляет 400 мм. Пропеллер полностью бесшумный и не имеет паразитных призвуков во всем диапазоне оборотов. Он стартует с 6 В, 500 об/мин и 34 дБ (А). А предельные показатели скорости — 1200 об/мин при 39 дБ (А). Сила тока при этом колеблется от 0,04 до 0, 07 А. в качестве подшипника используется обычная втулка. Маркировку модели можно рассмотреть на фотографии.

Chieftec HM-03SL

Заглушки коротких слотов PCI держатся на винтах и ни во что не упираются нижней частью. Рядом на левой стенке корпуса есть посадочное место для 80-мм вентилятора, но использовать его выйдет только с укороченными материнскими платами. Вместе со стандартной MicroATX, данный вентилятор просто не поместится. Еще один интересный момент — на дне корпуса установлены очень высокие стойки для материнской платы. Их размер составляет 10 мм против стандартных 6 мм.

Chieftec HM-03SL

На посадочном месте блока питания сделаны прорезиненные упоры, которые слегка гасят вибрацию от его вентилятора.

Chieftec HM-03SL

В первый набор внутренних проводов входит аудио кабеля HD Audio и AC'97, колодки USB 2.0 и IEEE 1394. Длина их более чем достаточна, чтобы дотянуться до любого места на материнской плате.

Chieftec HM-03SL

Второй набор включает в себя сигнальный кабель от переднего дисплея, выполненный на USB-разъеме, 24-контактный переходник для его же питания и три стандартных провода от кнопок запуска и перезагрузки системы и индикатора активности накопителей.

Chieftec HM-03SL

Сборка

Сборка системы в Chieftec HM-03SL в целом не представляет особой сложности, но есть ряд моментов, которые стоит учитывать. В частности, если разъемы для накопителей на материнской плате повернуты под угол в 90 градусов, подключить кабеля к ним может быть проблематично. Диски формата 2,5″ не становятся штатно в родные корзины, поэтому мне пришлось искать для них переходник.

Chieftec HM-03SL

Лишние провода от блока питания можно удобно разместить за корзиной кардридера, или под ней. Плюс в интерьере есть несколько специальных проушин для крепления кабельных стяжек.

Chieftec HM-03SL

Но главный момент касается использования плат расширения и охлаждения системы в целом. Корпус принимает только низкопрофильные платы, стандартные сюда не войдут. А компоненты для системы следует подбирать с минимальным уровнем нагрева и тепловыделения, поскольку вентиляционных отверстий, как и вентиляторов в шасси, откровенно не хватает.

Chieftec HM-03SL

В эпоху распространения сенсорных дисплеев высокого разрешения и любого размера, встроенный в данном шасси OLED-экран на две строки смотрится очень винтажно. Хорошо, что он отлично различим и при свете и в темноте, и при этом не отличается ни высокой яркостью, ни мерцанием. Сюда может выводиться самая различная информация, в зависимости от того, как настроена программа FrontView из комплектного ПО, поставляемого вместе с корпусом. После перехода ПК в выключенное состояние, дисплей продолжает работать, показывая дату и время.

Chieftec HM-03SL

Пульт управления достаточно универсален и позволяет обходиться (хотя и с трудом) без мыши и клавиатуры. Позиционирование курсора при помощи джойстика здесь весьма чувствительное и не особо точное, потому требует значительного времени на привыкание.

Chieftec HM-03SL

Питается пульт от двух батареек ААА.

Chieftec HM-03SL

Программа iMON Manager от компании Soundgraph, призванная превратить ПК в полноценный HTPC, на мой взгляд, является сильно устаревшей и не отвечающей требованиям современного ПО для воспроизведения мультимедийного контента. Ее развитие прекратилось еще в 2009 году, если судить по официальному сайту, поэтому подробно на ее описании я останавливаться не стану.

Chieftec HM-03SL

Так выглядит основной экран проигрывателя. Большинство его возможностей полностью реализованы в современных комбинированных системах SmartTV, не требующих подключения компьютера и работающих, как правило, на Android OS.

Chieftec HM-03SL

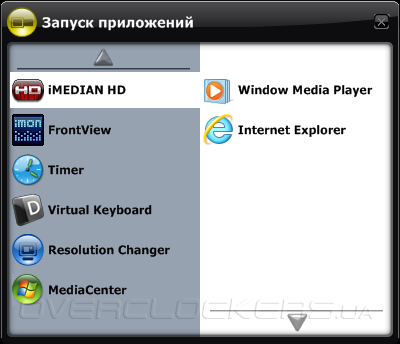

Из встроенных приложений, кроме проигрывателя доступна еще программа управления передним дисплеем, таймер включения/отключения системы, виртуальная клавиатура, подстройка разрешения экрана на лету и доступ к стандартным приложениям Windows.

Chieftec HM-03SL


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Chieftec HM-03SL использовалась следующая тестовая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,0 ГГц, 1,200 В);
  • кулер: Deepcool Gabriel;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • термоинтерфейс: Noctua NT-H1.
Chieftec HM-03SL


Методика тестирования

Тепловая нагрузка на процессор создавалась с помощью cтресс-теста LinX 0.6.4 AVX с 2048 МБ выделенной памяти на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 26 градусам Цельсия. Скорость вентилятора процессорного кулера зафиксирована на максимальных оборотах. Пиковое энергопотребление системы составило 180 ватт. Тестирование проводилось в одном режиме, с единственным предустановленным на вдув 80-мм вентилятором, при скорости вращения крыльчатки в 1200 об/мин.


Результаты тестирования

Chieftec HM-03SL

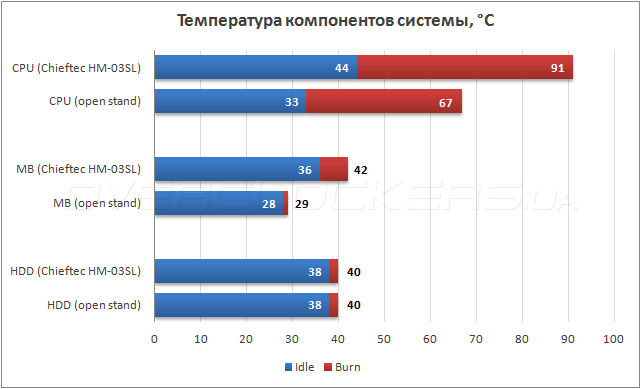

Тепловой тест проводился без участия дискретной графической карты. Но и без нее становится ясно, что единственный компонент, который неплохо охлаждается в данном корпусе (не считая блока питания) — это жесткие диски. Даже умеренно разогнанный процессор быстро достигает пиковых температур при полной кратковременной нагрузке. Поэтому предел суммарного тепловыделения компонентов для продолжительной работы в этом шасси прогнозируемо находится в диапазоне 120–150 ватт. Оправдывает Chieftec HM-03SL лишь то, что он не рассчитан на выполнение спектра задач, выходящих за пределы функций телевизионной приставки.


Выводы

Рассмотренный корпус Chieftec HM-03SL вполне можно назвать винтажным продуктом, на что указывают наличие устаревших интерфейсных разъемов, простенький дисплей и модный несколько лет тому назад дизайн. Эдакий гость из прошлого, с присущим ему высоким качеством исполнения. К сожалению, сейчас уже так не делают.

Chieftec HM-03SL

На его базе можно собрать неплохой проигрыватель для огромного массива медиа-контента, встроив в него достойные аудио-карты и платы для захвата видео, и поставив на видное место в комнате, наслаждаться такой красотой. Но у подобных решений наступили тяжелые времена после прихода SmartTV, весьма популярного в последнее время, и теперь HTPC-системы стали быстро вымирающим классом.
