Обзор корпуса Chieftec HM-03SL для HTPC

Компания Chieftec известна на нашем рынке как производитель суровых и утилитарных шасси в классическом ATX-формате. Поэтому я был даже немного удивлен, когда нам на тестирование предложили корпус HM-03SL для постройки HTPC, сделанный полностью из алюминия и просто напрашивающийся занять свое место в стойке Hi-Fi техники. И хотя по внешнему виду он напоминает видеомагнитофон родом из 90-х годов прошлого века, что-то притягательное, или скорее даже — ностальгическое в нем есть. Ну что же, давайте посмотрим, какими шасси были раньше, до начала доминирования на рынке изделий из 0,5-мм фольги и пластмассы.

Chieftec HM-03SL


Характеристики

Модель Chieftec HM-03SL
Тип корпуса HTPC
Размеры, мм 115 (В) x 445 (Ш) x 435 (Г)
Материал Алюминий
Вес, кг 5
Цвет Серебристый
Форм-фактор MicroATX, Mini-ITX
Устройства 5,25″ 1
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / –
Поддерживаемое количество карт расширения 4 (низкопрофильные)
Вентиляторы Боковые — 2 х 80 мм (один установлен)
Интерфейсные разъемы 2 x USB 2.0, 1 х IEEE 1394, SD и CF кардридер, микрофонный вход и выход на наушники
Прочее Встроенная система iMON VFD с инфракрасным пультом дистанционного управления, светодиодный дисплей, вариаторные ручки управления громкостью и навигацией в меню


Упаковка и комплект поставки

Даже внешность коробки корпуса HM-03SL много в чем напоминает упаковку видеомагнитофона. На ее цветной полиграфии есть несколько фотографий корпуса в передних ракурсах и скудные технические характеристики. Внутренняя защита от повреждений тоже необычная — к листам жесткого картона приклеены раздельные мягкие демпферы, охватывающие продукт по периметру. И, конечно же, не обошлось без традиционного пластикового пакета.

Chieftec HM-03SL

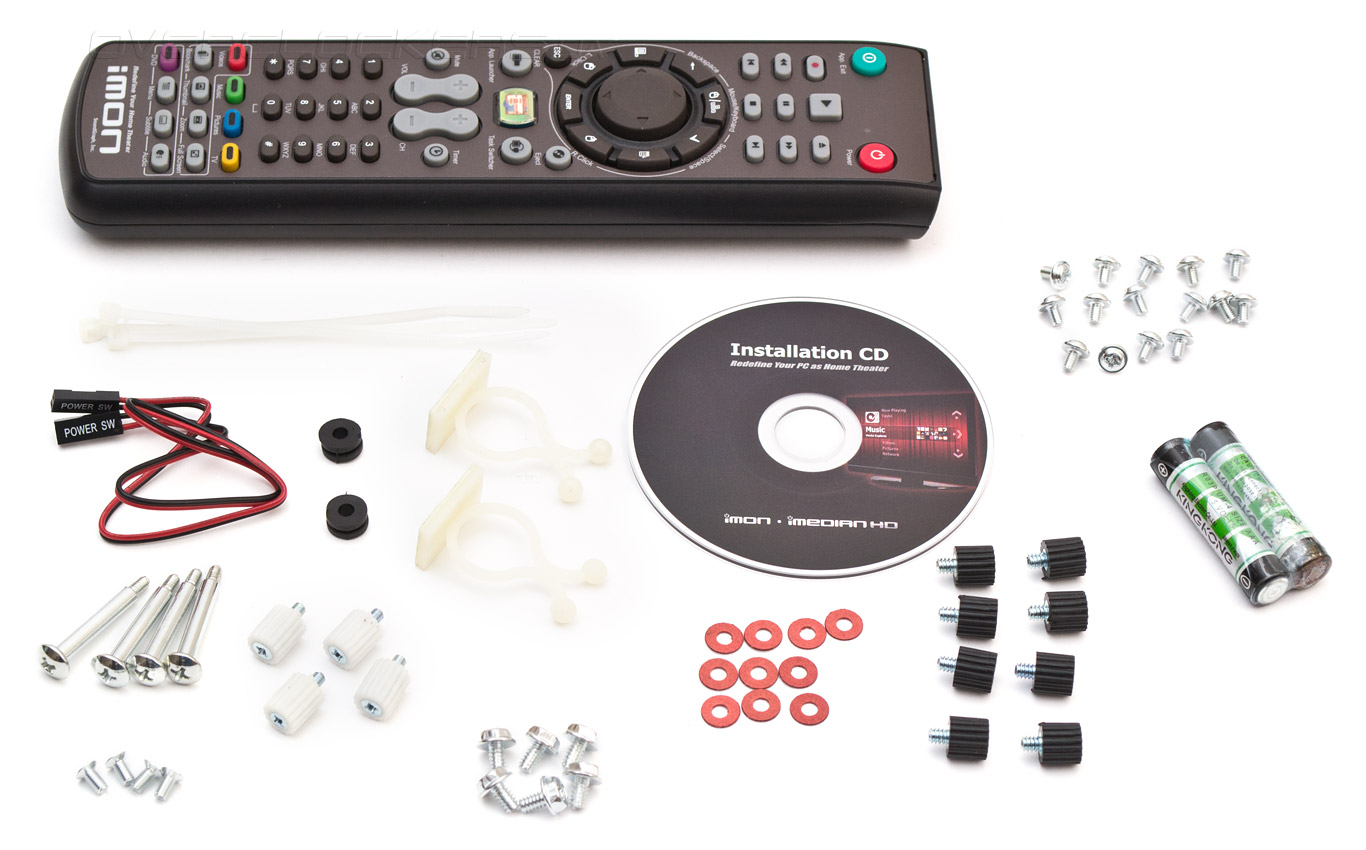

Комплект аксессуаров прикреплен внутри к шасси на посадочные места материнской платы с помощью винтов в специальном пластиковом блистере. Я так и не нашел в нем инструкцию, но зато обнаружил много других интересных вещей:
  • четыре длинных винта для крепления дополнительного вентилятора;
  • четыре винта в белых резиновых обоймах — для установки оптического привода;
  • четыре маленьких винтика (возможно запасные для верхней панели);
  • шесть корпусных винтов (можно использовать для БП);
  • десять красных изолирующих прокладок под материнскую плату;
  • восемь винтов в черных резиновых обоймах (для монтажа 3,5″ жестких дисков);
  • 15 средних винтов (для материнской платы, приводов и т.д.);
  • три кабельные стяжки;
  • два клейких фиксатора для кабелей;
  • два мягких демпфера для блока питания;
  • дополнительный кабель для выключателя питания;
  • инфракрасный пульт дистанционного управления iMON VDF;
  • две батарейки ААА;
  • CD-диск с драйверами.
Chieftec HM-03SL

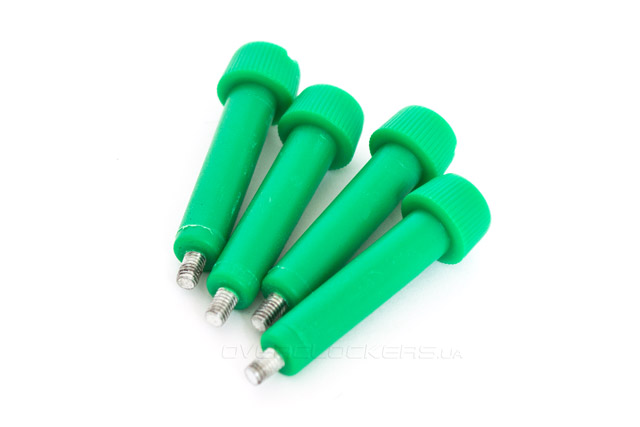

А вот и винты, которыми крепился комплект аксессуаров. Их теоретически возможно использовать для фиксации материнской платы.

Chieftec HM-03SL


Внешний вид

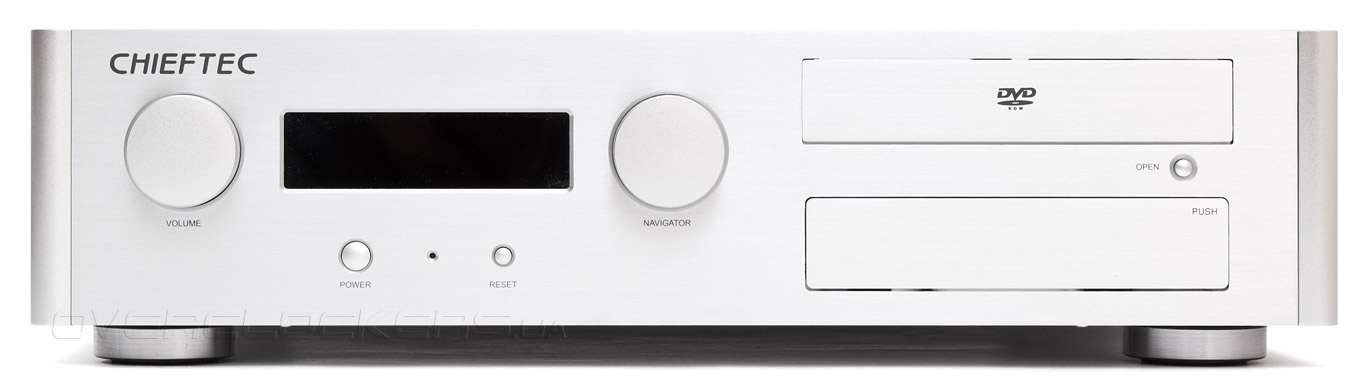

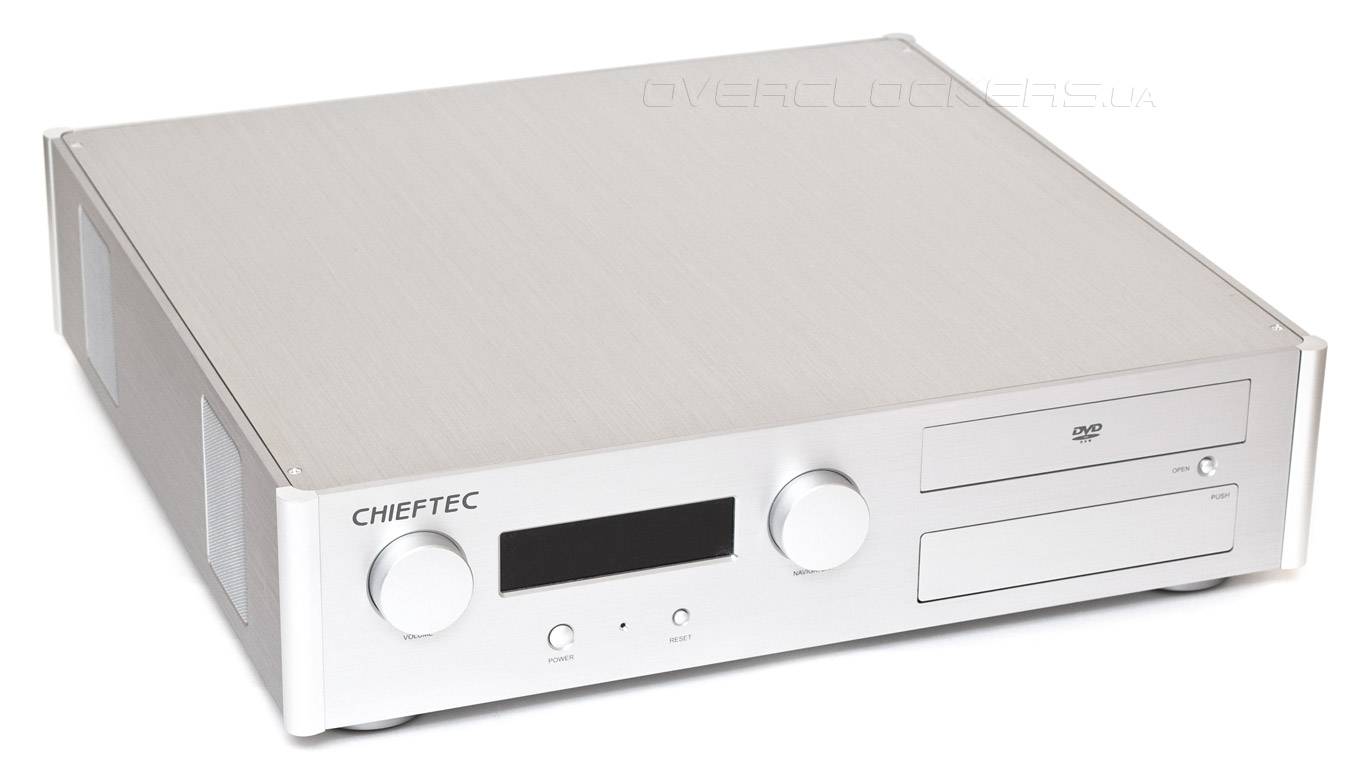

Начнем рассмотрение HTPC-корпуса Chieftec HM-03SL с его лицевой части, которую пользователь, очевидно, и будет наблюдать чаще всего. Как уже упоминалось выше, шасси полностью сделано из листов алюминиевого сплава толщиной от 1 до 2,5 мм. Даже ручки регуляторов, хоть и имеют внутри пластмассовое основание, снаружи все равно обтянуты металлом. Общая высота конструкции с учетом ножек — 115 мм, что не так уже и мало для видео-центра. Но иначе в него не поместился бы стандартный ATX-совместимый блок питания. В Сети мне встречались фотографии этого шасси в черном цвете, но на официальном сайте и в продаже можно найти только его серебристый вариант.

Chieftec HM-03SL

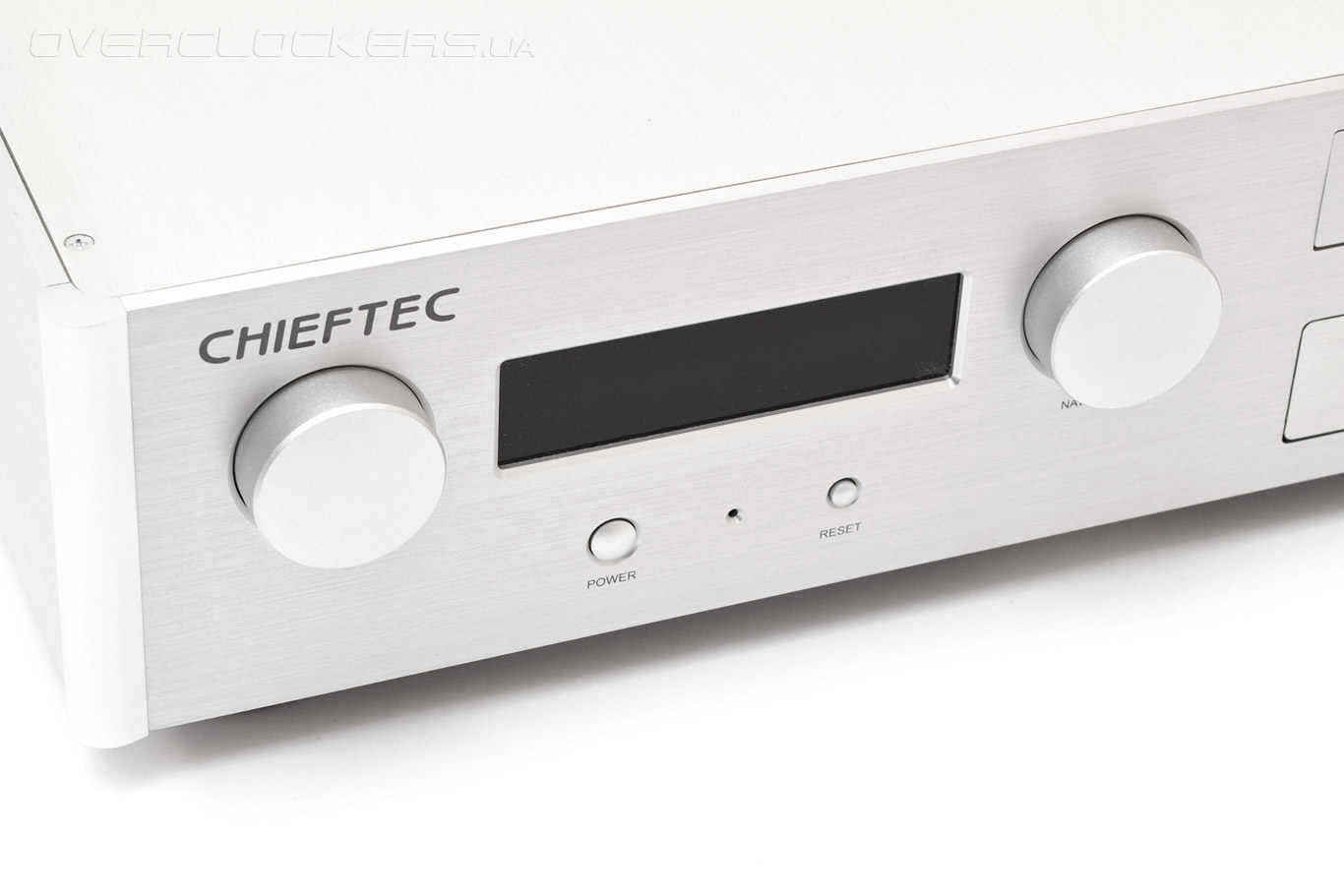

В левой части фронтальной панели, под логотипом Chieftec расположена крупная ручка регулировки громкости звука, светодиодный дисплей и еще одна ручка навигации по меню. Оба регулятора нажимаются. Первый, таким образом, отключает и включает звук (точнее — активирует функцию Mute), а второй подтверждает (короткое нажатие) или отменяет (нажатие и удержание ручки) команды. Под экраном находится кнопка включения, глазок инфракрасного сенсора со встроенным индикатором активности его работы и маленькая клавиша перегрузки системы.

Chieftec HM-03SL

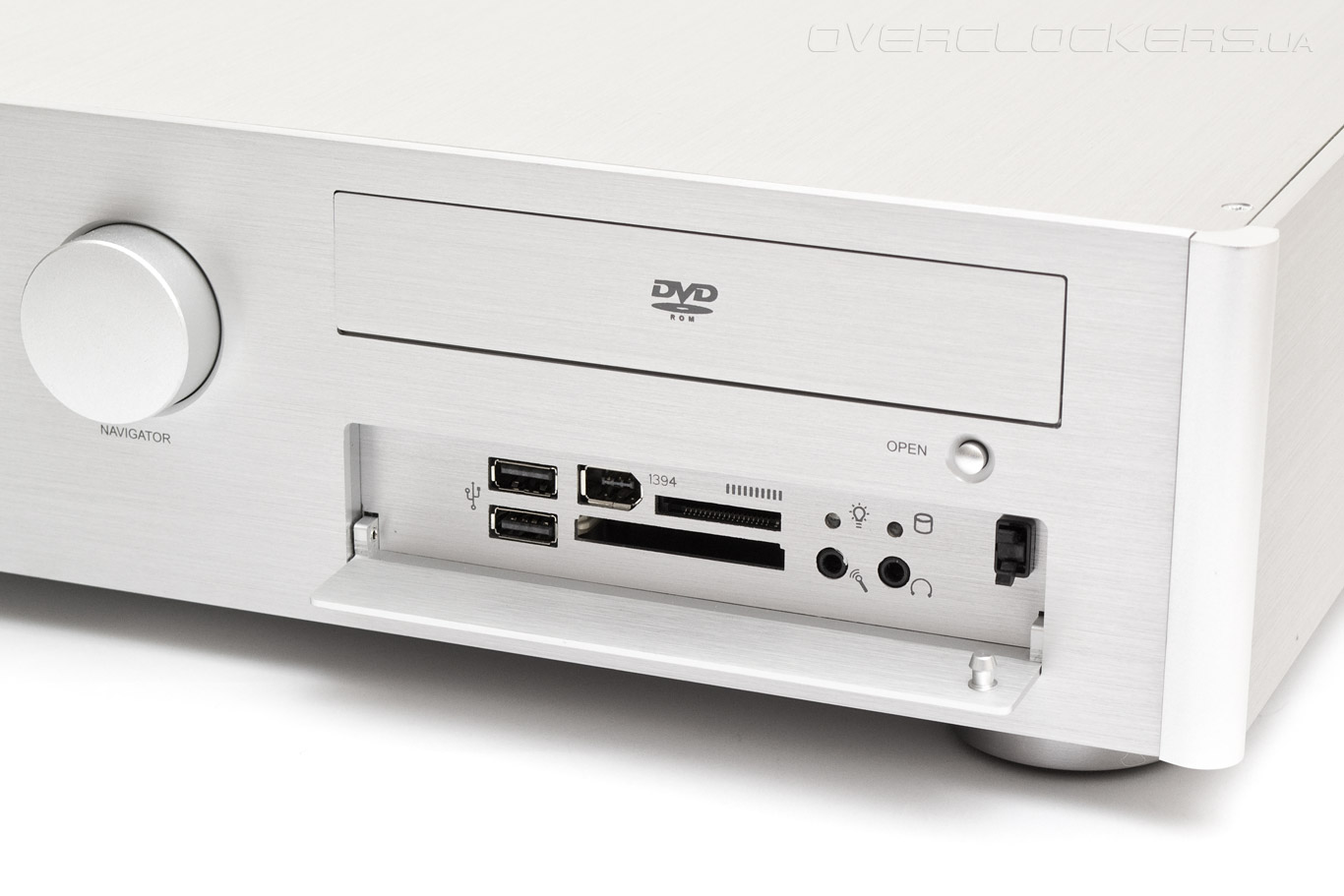

Отверстия с правой стороны закрыты опускающимися подпружиненными шторками. За верхней расположено посадочное место оптического привода (снизу справа есть кнопка его извлечения). А нижняя шторка открывает нам набор внешних портов, если предварительно нажать на нее в верхнем правом углу. Здесь есть два USB 2.0, один FireWire, два разъема универсального кардридера (56 форматов, в частности — SD и Compact Flash) и два 3,5-мм аудиовыхода, над которыми расположены индикаторы активности накопителей и работы системы, красного и синего цвета соответственно.

Chieftec HM-03SL

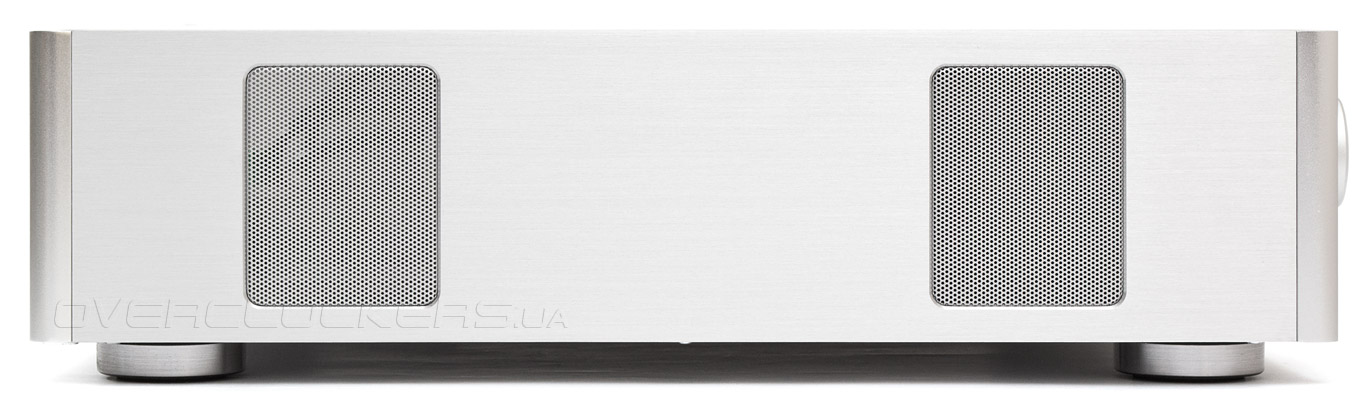

На левой панели корпуса есть два небольших вентиляционных проема, закрытых металлической сеткой.

Chieftec HM-03SL

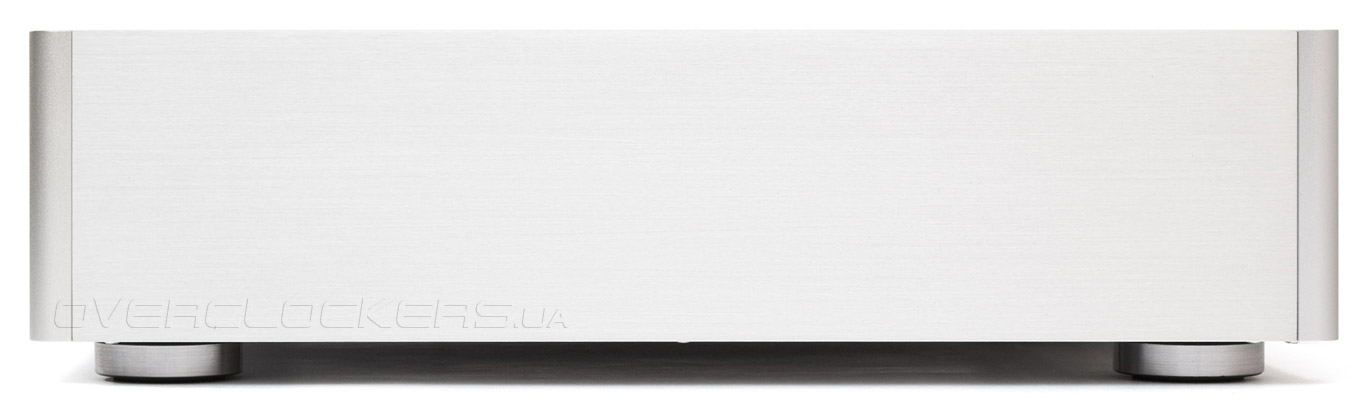

Правая сторона шасси представляет собой цельный кусок металла и не имеет ничего примечательного.

Chieftec HM-03SL

Верхняя крышка съемная и тоже сплошная. Закреплена с помощью четырех винтов, разнесенных по углам корпуса сверху и выведенных заподлицо с плоскостью панели. Отдельно хочется отметить, насколько удачно сделаны скругленные торцевые уголки, как с точки зрения дизайна, так и в конструктивном плане. Боковые панели прикручиваются к ним, так что, по большому счету, шасси можно без проблем разобрать до основания.

Chieftec HM-03SL

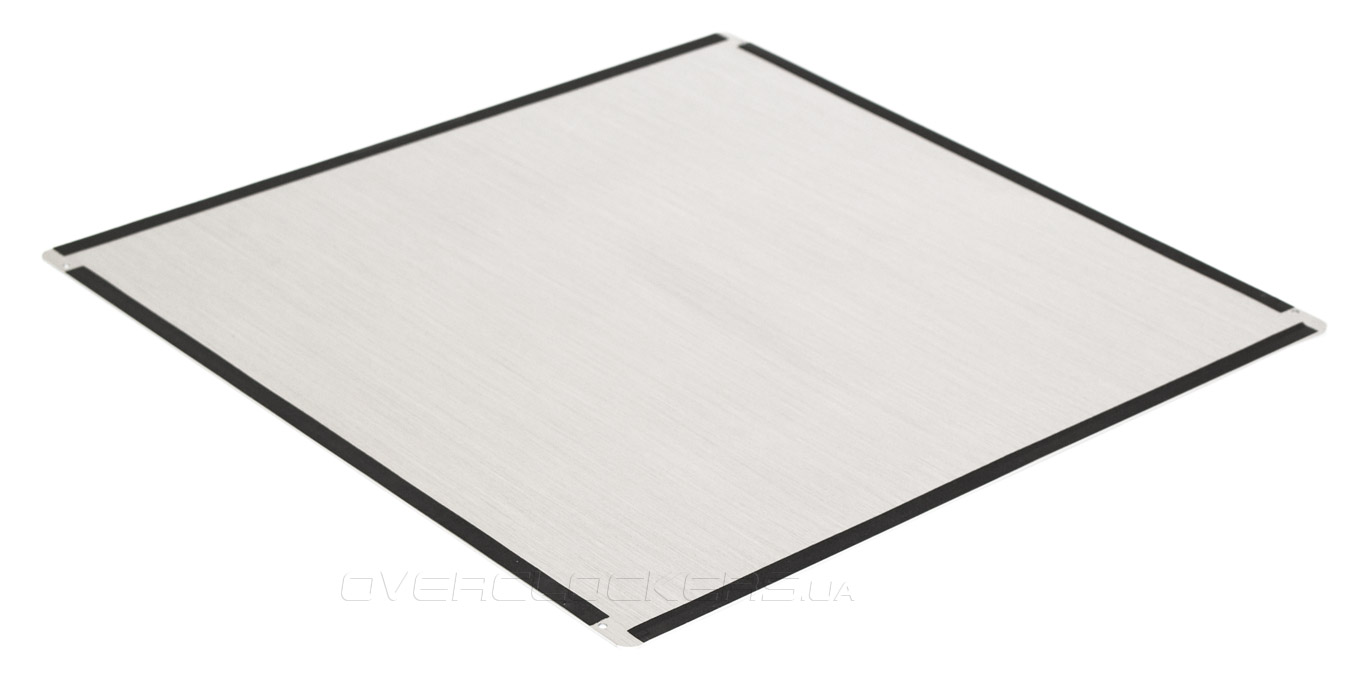

Верхняя крышка имеет толщину металла в 1 мм и совершенно не прогибается в поперечной проекции, несмотря даже на отсутствие ребер жесткости. По краям панели проложены тонкие резинки, исключающие посторонние звуки в виде дребезжания или скрипа от трения деталей друг о друга.

Chieftec HM-03SL

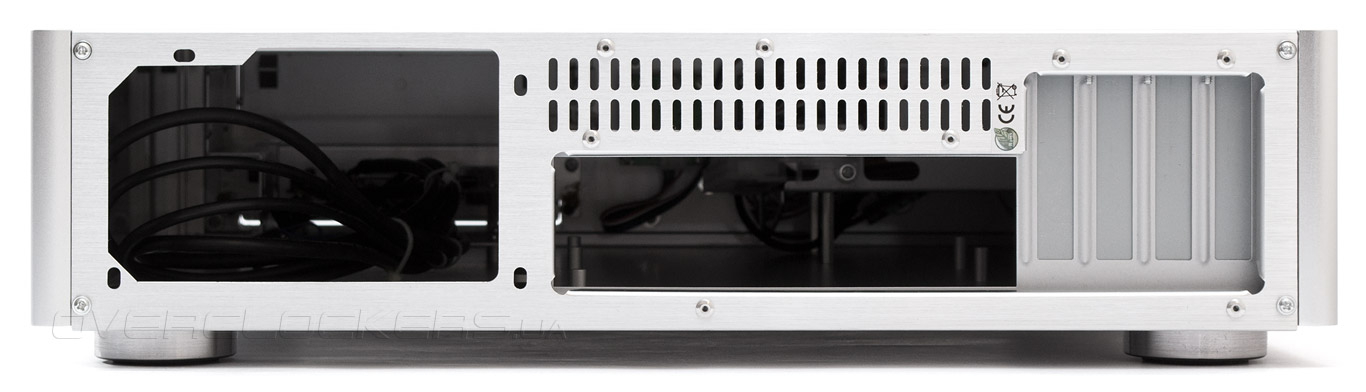

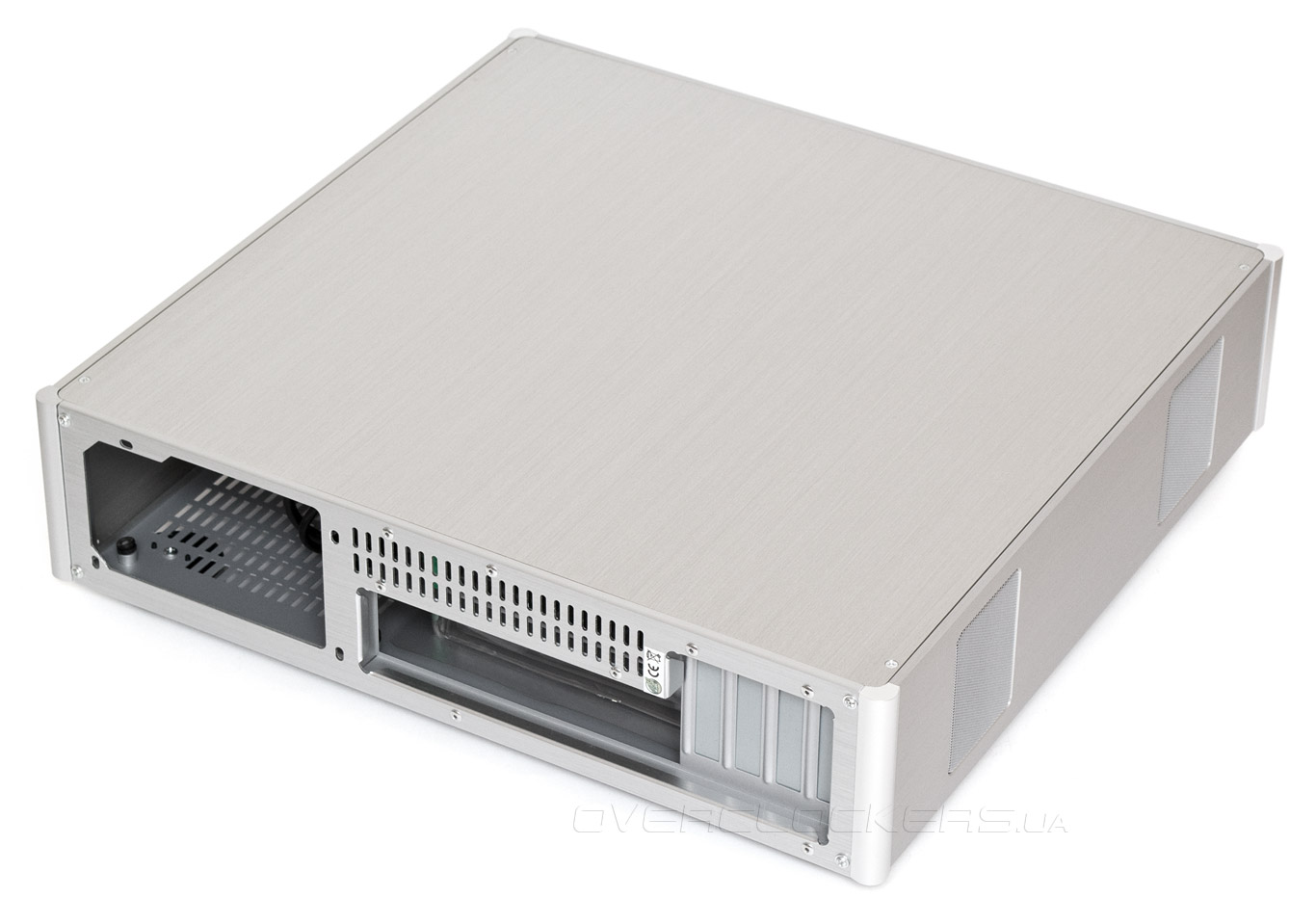

На задней панели в левой части есть посадочное место для стандартного блока питания формата АТХ. Блок может быть ориентирован только вентилятором вниз, судя по крепежным отверстиям. Вытяжных вентиляторов здесь нет, только ряд отверстий над задней панелью материнской платы. Справа находится четыре невентилируемые заглушки укороченных по высоте слотов PCI.

Chieftec HM-03SL

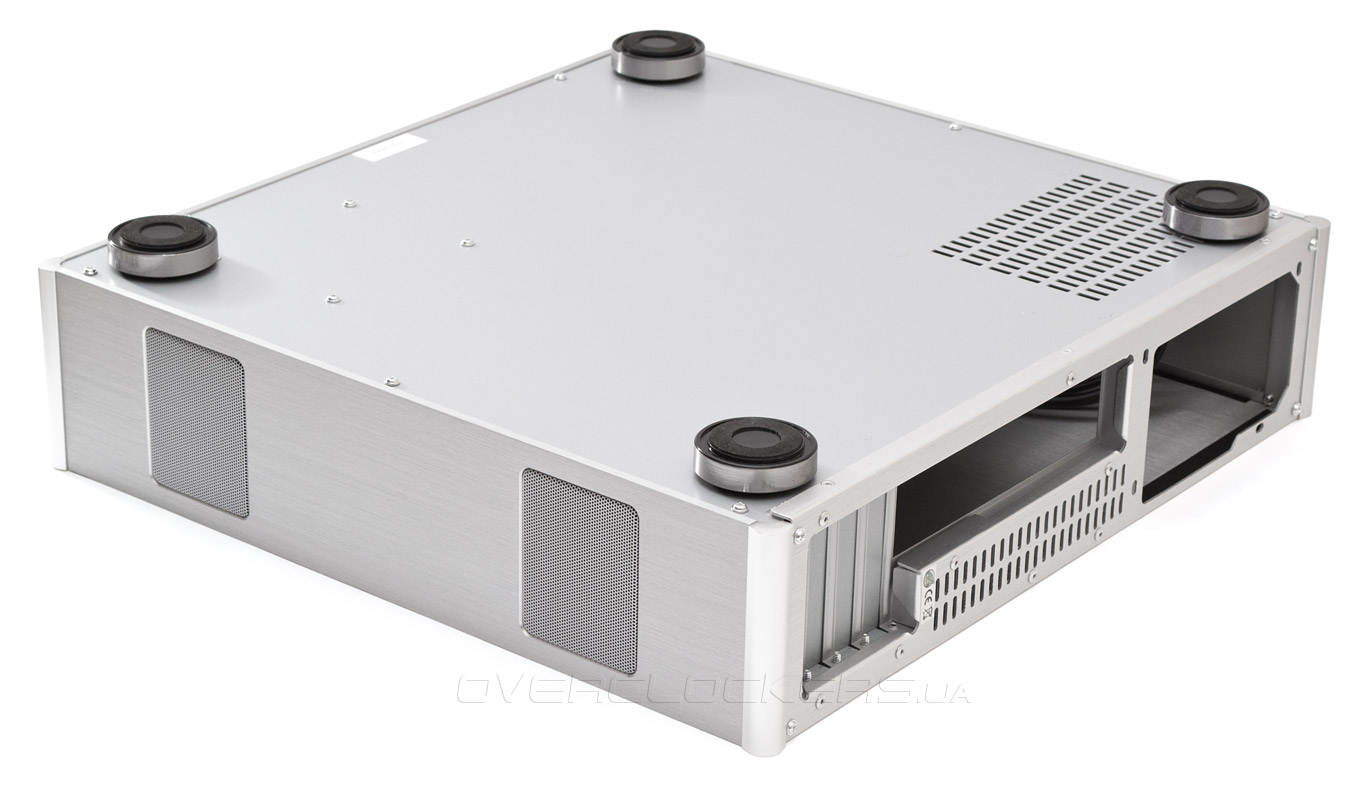

На нижней панели корпуса есть вентиляционная решетка блока питания и четыре ножки.

Chieftec HM-03SL

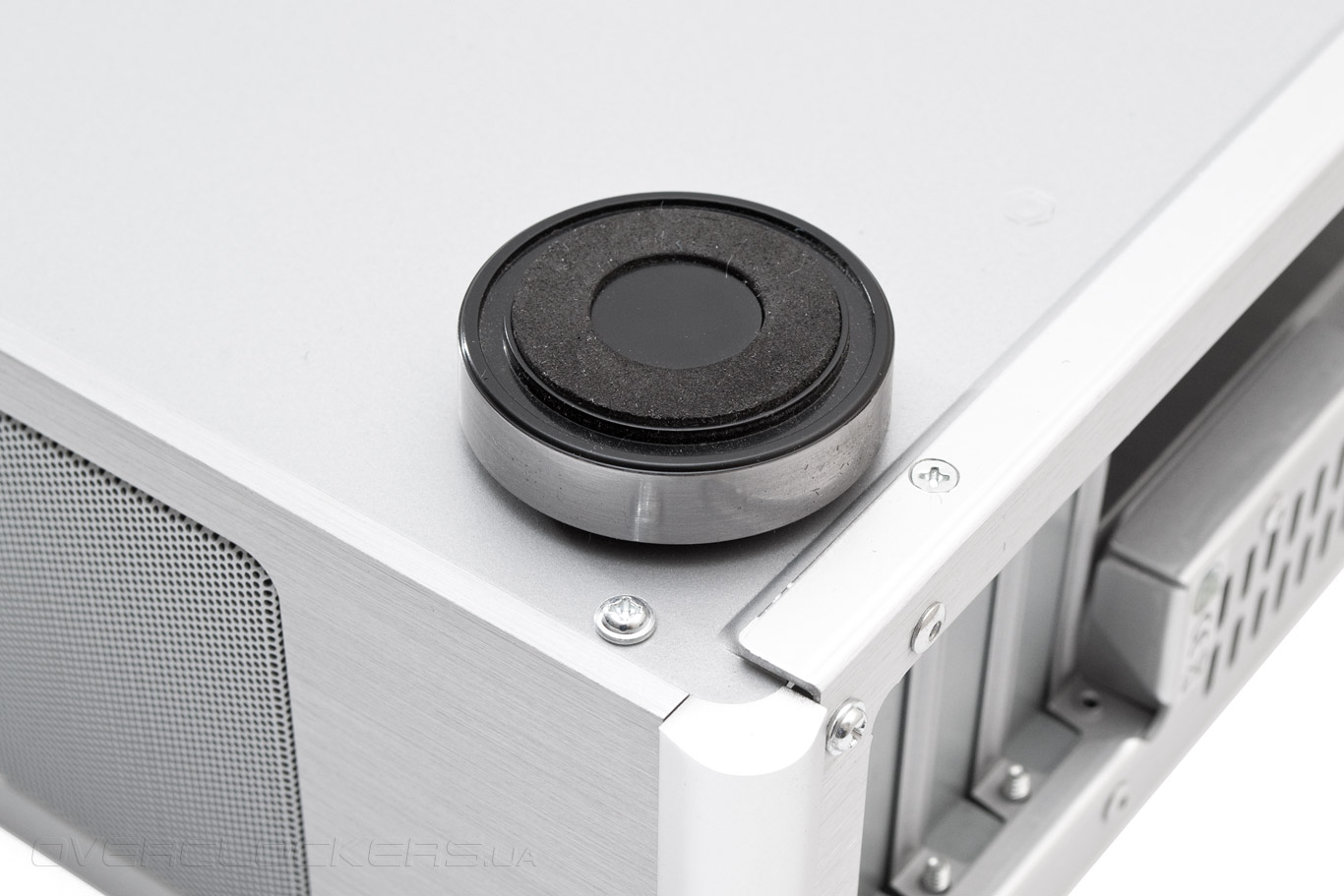

Ножки сделаны в стиле Hi-Fi аппаратуры и обеспечивают отличное сцепление с поверхностью и хорошую изоляцию от шума и вибраций. Их высота — 15 мм. Теперь заглянем внутрь.

Chieftec HM-03SL
