Анатомия на столе. Корпус Antec Skeleton

В данном обзоре мы познакомимся с одной из интересных разработок компании Antec — корпусом Skeleton. Ранее продукция этого производителя была редким гостем на нашем рынке. Но с недавних пор она стала доступна и у нас. Кроме корпусов ее ассортимент включает  блоки питания, системы охлаждения, внешние карманы для накопителей и системы дистанционного управления.

Antec

Компания Antec была основана в 1986 году, а ее штаб квартира находится в Кремниевой долине, которая прочно ассоциируется с высокими технологиями. С самого начала своей деятельности компания уделяла внимание качеству своей продукции, благодаря чему стала одним из лидеров на рынке товаров для энтузиастов и требовательных пользователей. Отличительной чертой изделий Antec является низкий уровень шума, что особо ценится любителями тишины.

Продолжая разговор о корпусах, отметим несколько линеек, присутствующих в ассортименте компании: для hi-end и игровых систем предназначены модели серий DarkFleet и Gamer, для ПК с акцентом на тишину — Sonata и Performance One, системам на базе плат Mini-ITX подойдут корпуса ISK, а для HTPC — модели Fusion с пультами ДУ в комплекте. Есть еще серверные решения, как в настольном исполнении, так и для установки в стойки. Помимо нестандартной модели Skeleton портфель оригинальных разработок Antec пополнился корпусом LanBoy Air из серии Gamer, который отличается полностью модульной конструкции. Но вернемся к теме нашего обзора.

Модель Antec Skeleton
Тип корпуса Открытый
Размеры, мм 330 (В) х 376 (Ш) х 419 (Г)
Материал Пластмасса + SECC 0,8 мм
Вес, кг 7,02
Цвет Серебристо-черный
Форм-фактор ATX / Micro ATX / Mini-ITX
Устройства 5,25" 2
Устройства 3,5" внешние
4
Устройства 3,5" внутренние
2
Поддерживаемое количество карт расширения 8
Вентиляторы 250 мм в верхней части
92 мм фронтальный
Интерфейсные разъемы 2x USB 2.0, 1x FireWire, 1x eSATA, микрофонный вход и выход на наушники


Antec Skeleton

Корпус Antec Skeleton был представлен еще в 2008 году, но и по сей день не перестает поражать своим внешним видом, чем-то напоминающим скелет фантастического создания. Этим он отличается от «серых» коробок, к которым мы привыкли. Перевернув все представление о компьютерных корпусах, Skeleton вызывает необъяснимый к себе интерес — его хочется поставить под стекло и любоваться им целыми днями. Но это корпус, и насколько бы он не был интересен, его место на рабочем столе.

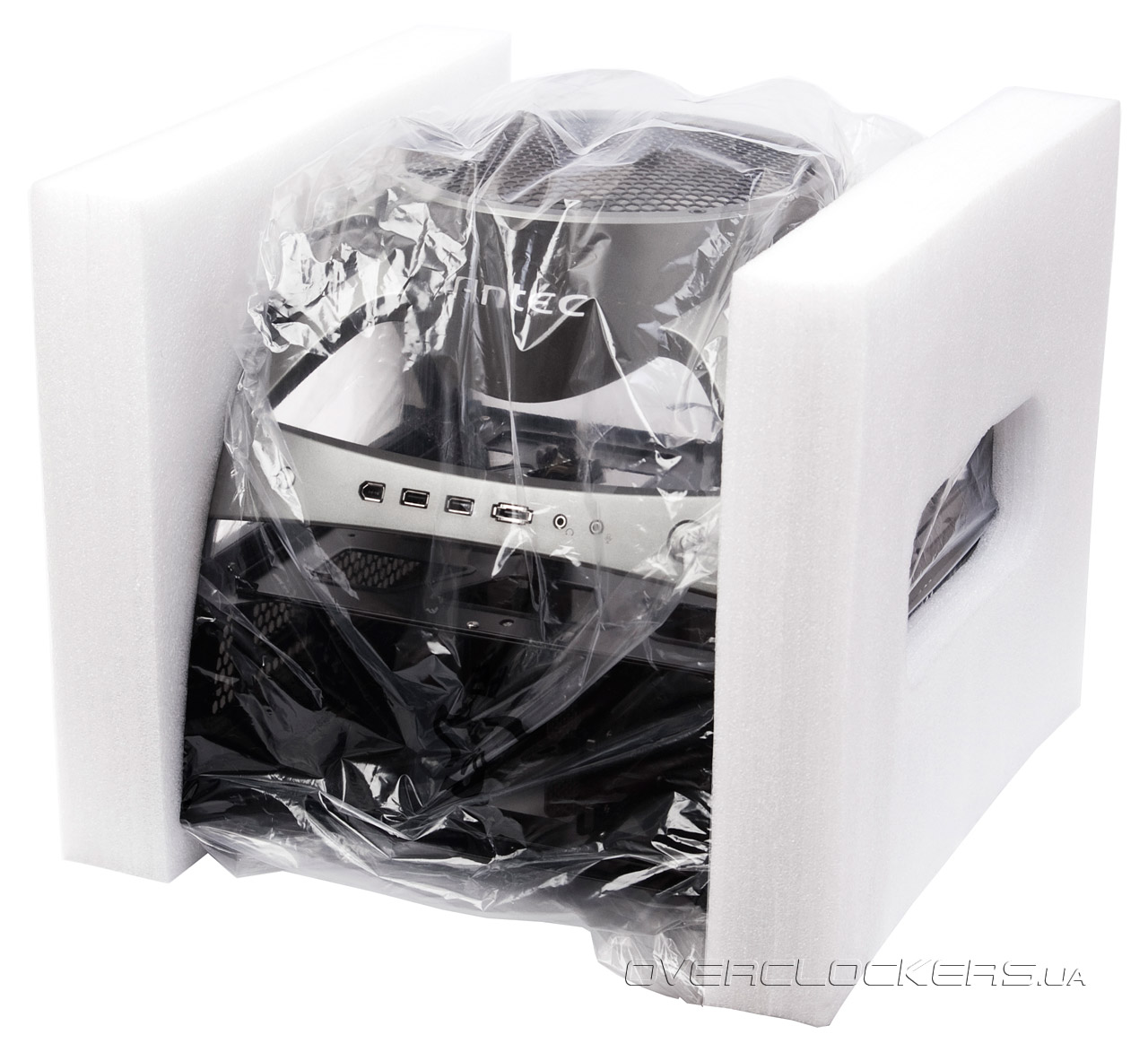

Поставляется он в крупной коробке, которая не прекращает удивлять своим дизайном, что легко объясняется формой корпуса. Skeleton бережно упакован в пакет и дополнительно защищен крупными боковыми вставками из пеноматериала.

Antec Skeleton Antec Skeleton

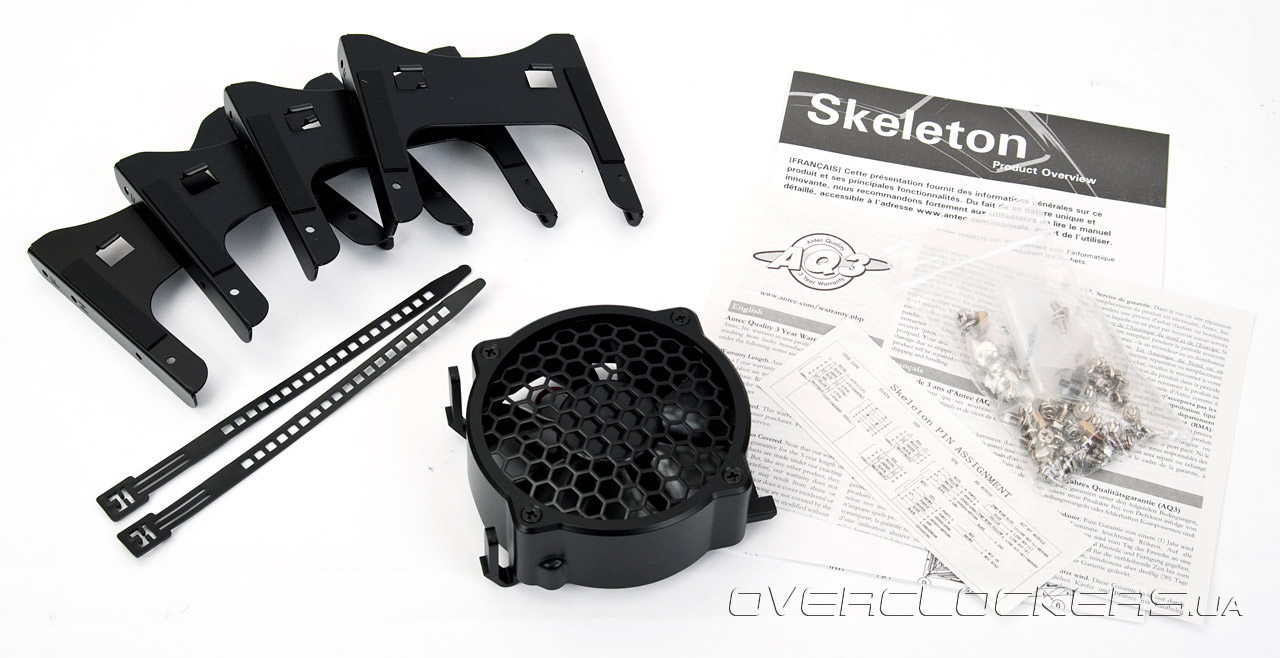

Внутри упаковки счастливый обладатель сего творения дизайнерской мысли обнаружит краткую инструкцию, комплект рамок для внешней установки 3,5-дюймовых накопителей, вентилятор, стяжки и набор винтов.

Antec Skeleton

Рамки и вентилятор выдержаны в том же стиле, что и корпус. В случае чего, «вертушку» без проблем можно будет заменить на стандартную 92-мм модель, благо посадочные размеры совпадают.

Полная инструкция, в которой расписаны все этапы сборки системы в Skeleton, доступна только на сайте производителя в формате PDF. Русского языка, увы, нет. Несмотря на отсутствие полноценного руководства, установить комплектующие не составит труда, все интуитивно понятно. Хотя, некоторые моменты могут ввести в ступор — тут уже без интернета не обойтись.

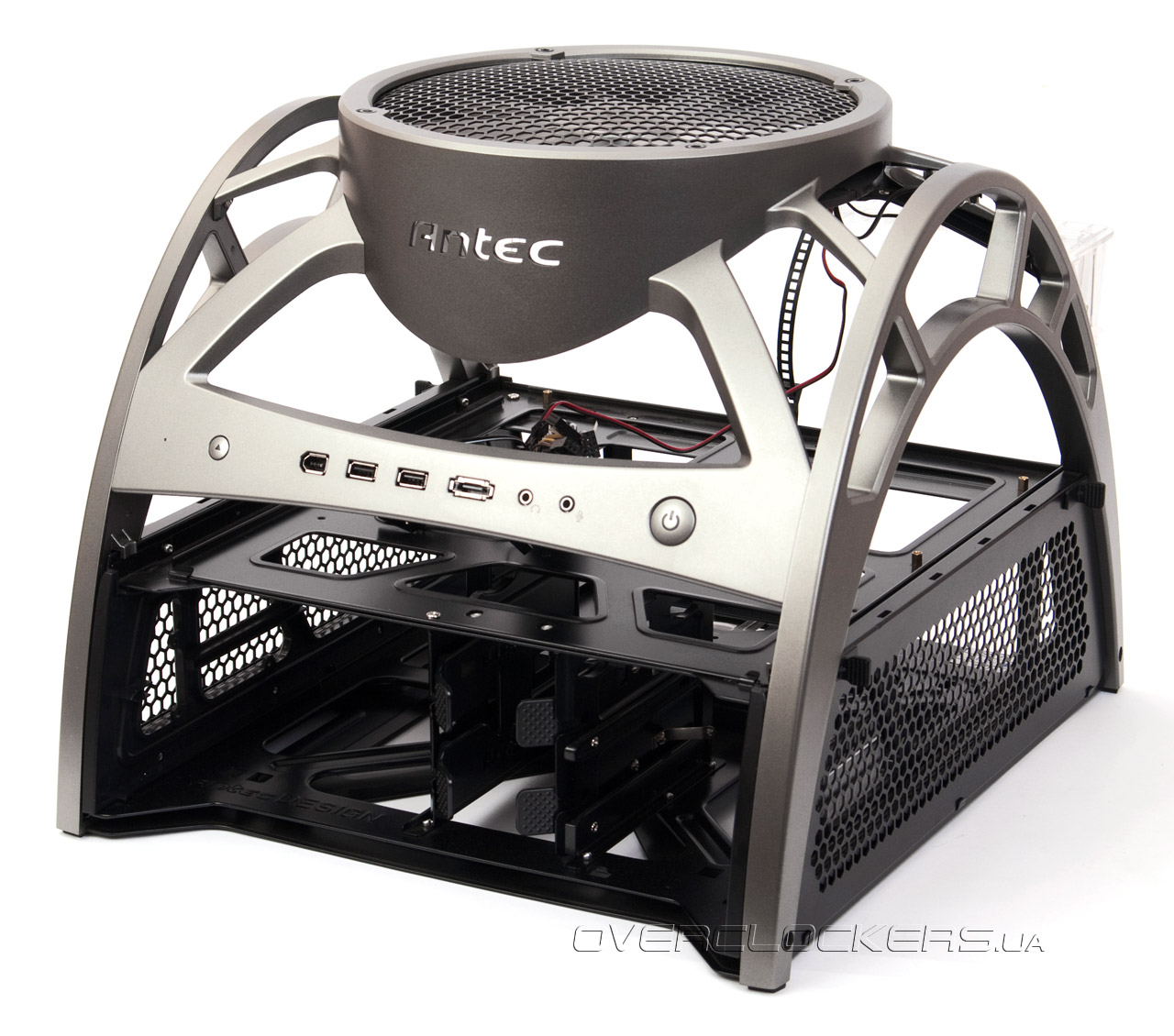

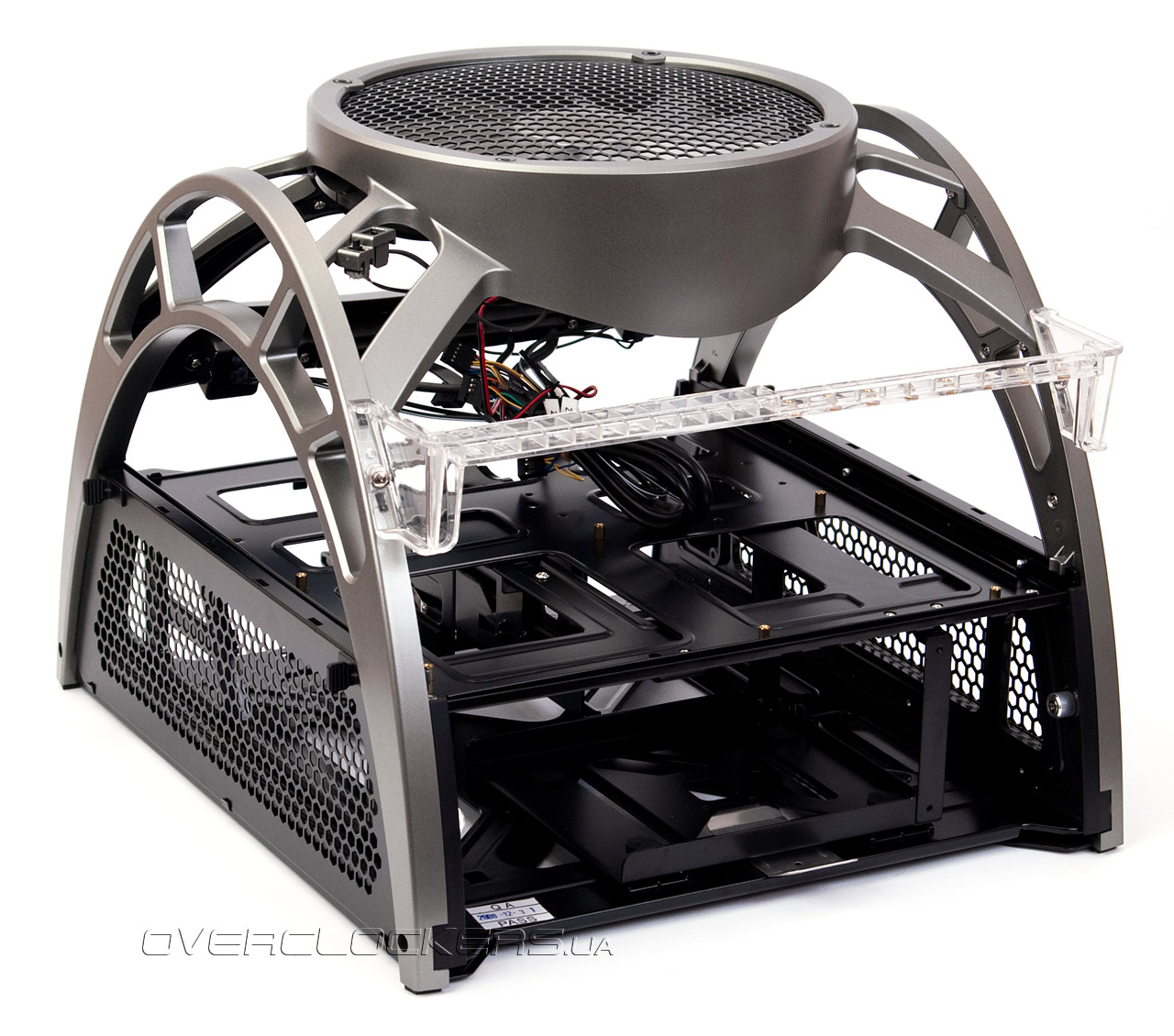

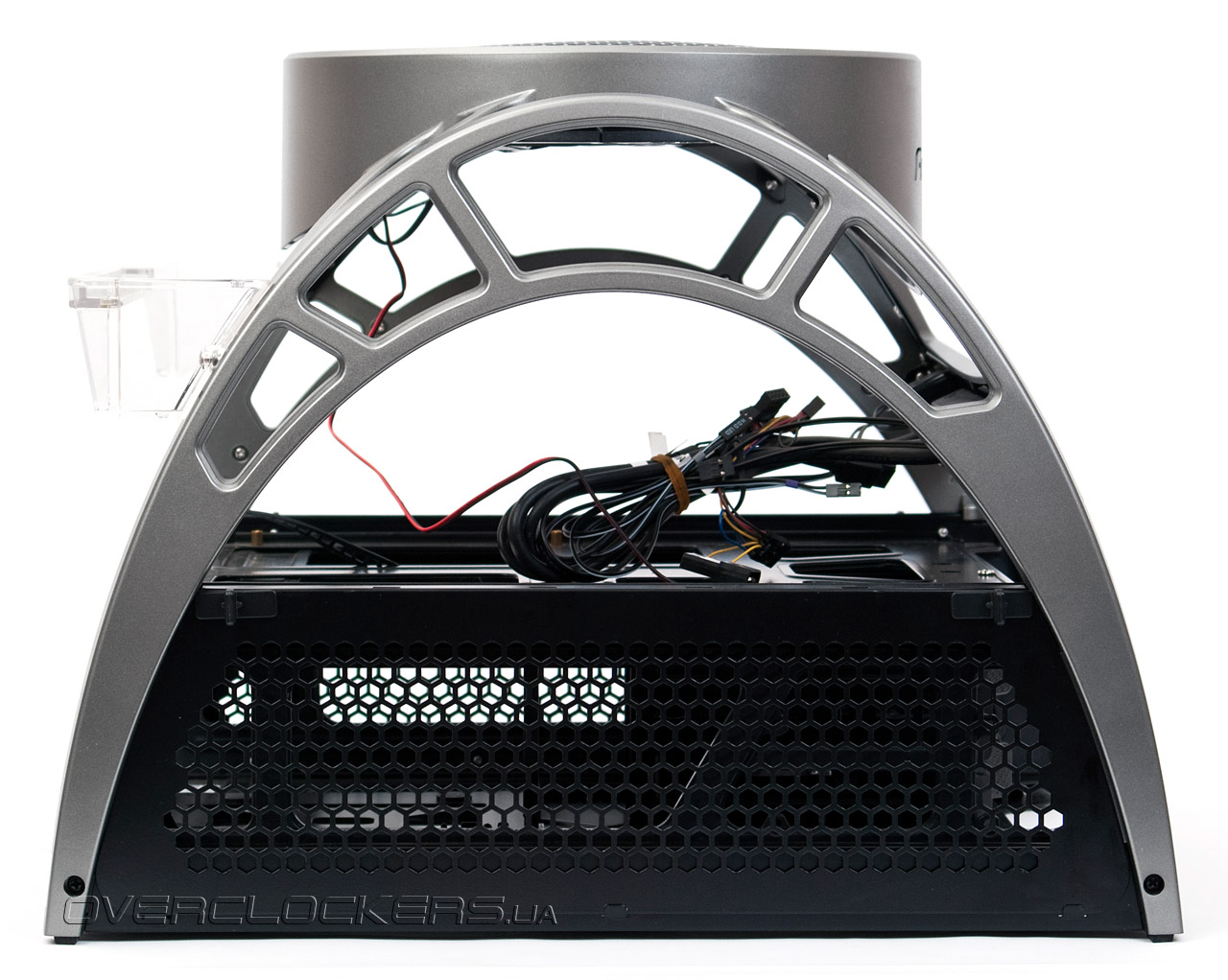

Выглядит Skeleton потрясающе и массивно одновременно. Боковые стенки в виде арок соединяются тонкими перемычками с «куполом», в котором установлен 250-мм вентилятор с защитной сеткой. Пространство под ним делится на две части: в нижней располагается блок питания и накопители, а в верхней — материнская плата.


Основание корпуса, где устанавливаются все компоненты системы, выполнено из стали толщиной 0,8 мм. При необходимости может использоваться как отдельная единица в виде бенч-стенда (к этому мы вернемся чуть ниже). Облицовка Skeleton изготовлена из качественного пластика серого цвета. Все детали подогнаны четко, ничего не шатается и не скрипит.

Antec Skeleton Antec Skeleton

Вся конструкция очень жесткая, на что даже намекает руководство пользователя — для переноски системы необходимо браться за верхнюю часть боковых стенок, как за ручки. Размеры корпуса составляют 330 (В) х 376 (Ш) х 419 (Г) мм, вес — 7 кг.

Antec Skeleton Antec Skeleton

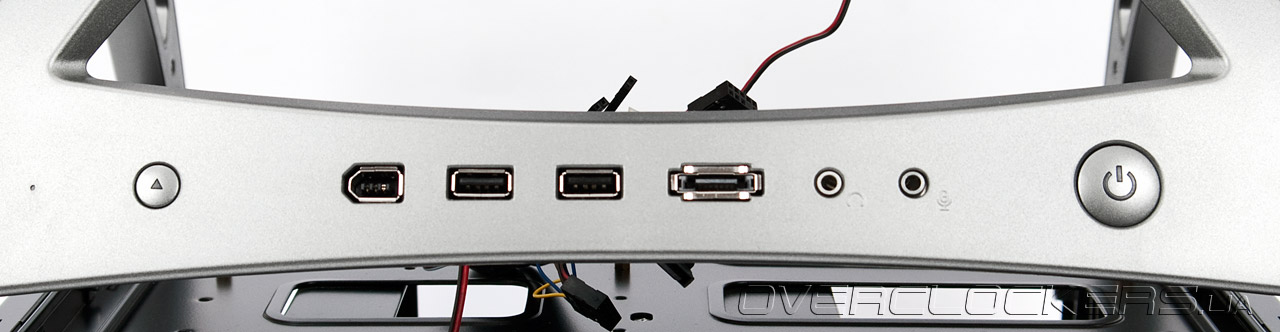

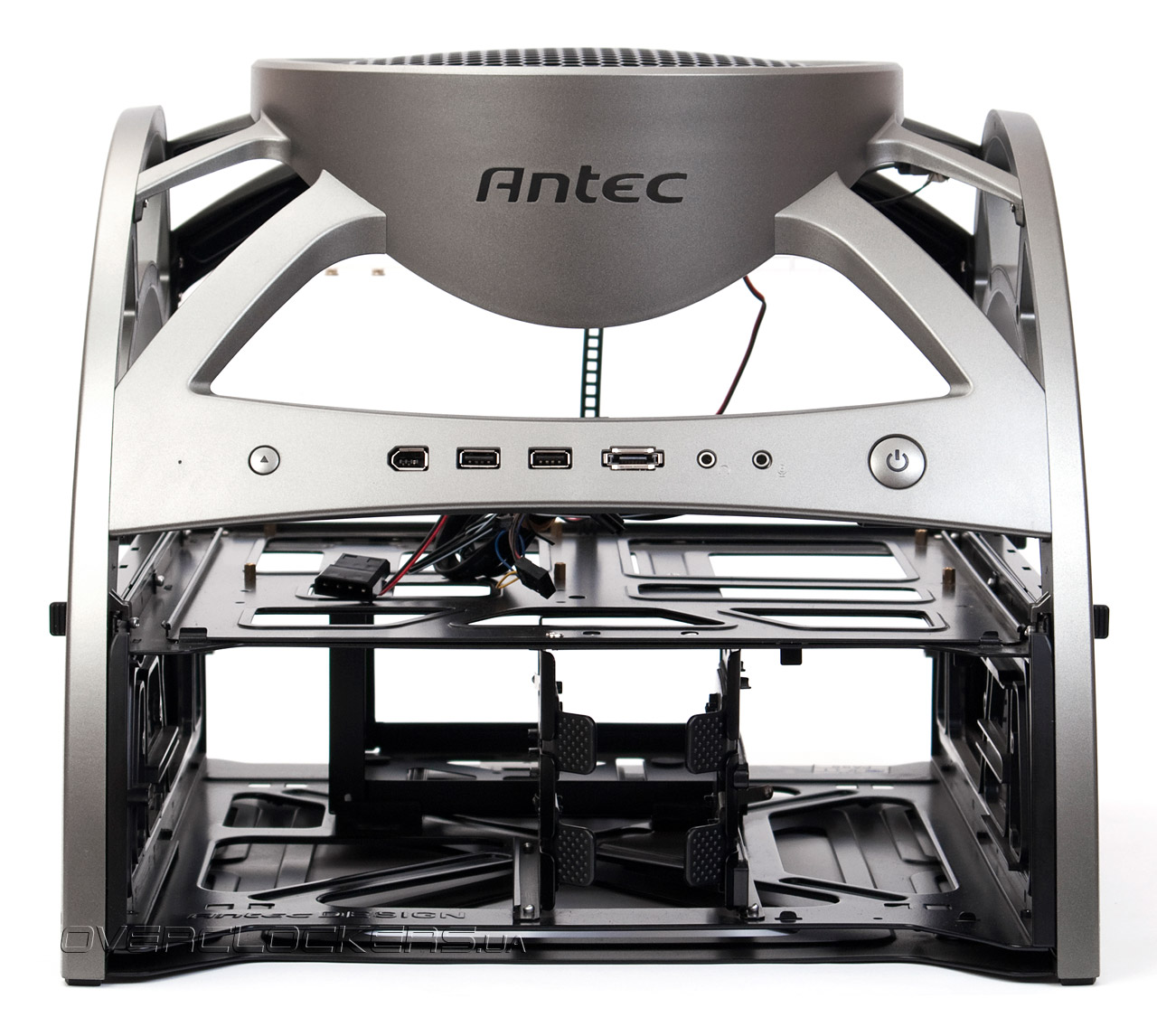

Широкая перемычка между стенками играет роль передней панели, на которой расположены кнопки включении и сброса, один разъем FireWire, два USB, один порт eSATA и пара аудиоразъемов. Кнопка Power параллельно работает в качестве индикатора включенной системы, а за активность накопителей отвечает светодиод слева от кнопки Reset. Оба светятся ярко-синим цветом.

Antec Skeleton

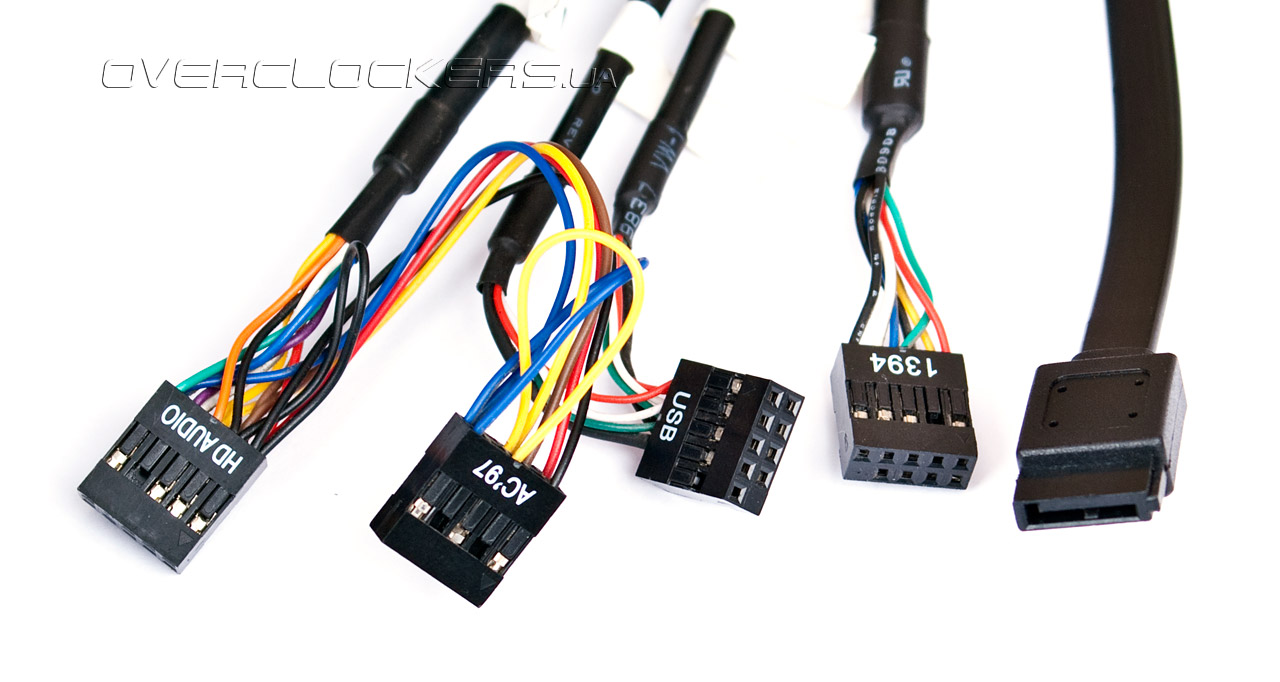

Все разъемы оснащены колодками. Для аудиопортов их предусмотрено две: HD Audio и AC’97.

Antec Skeleton

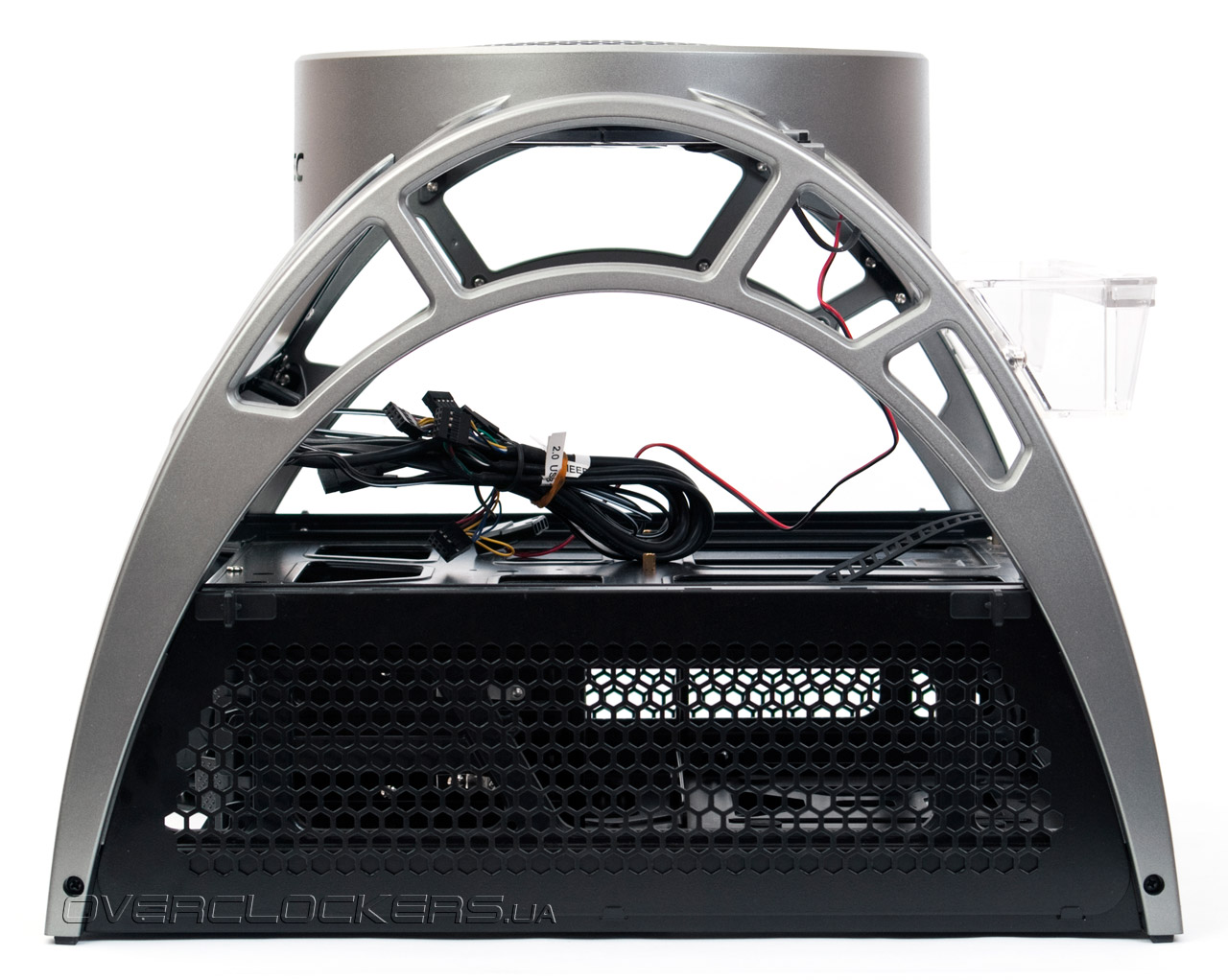

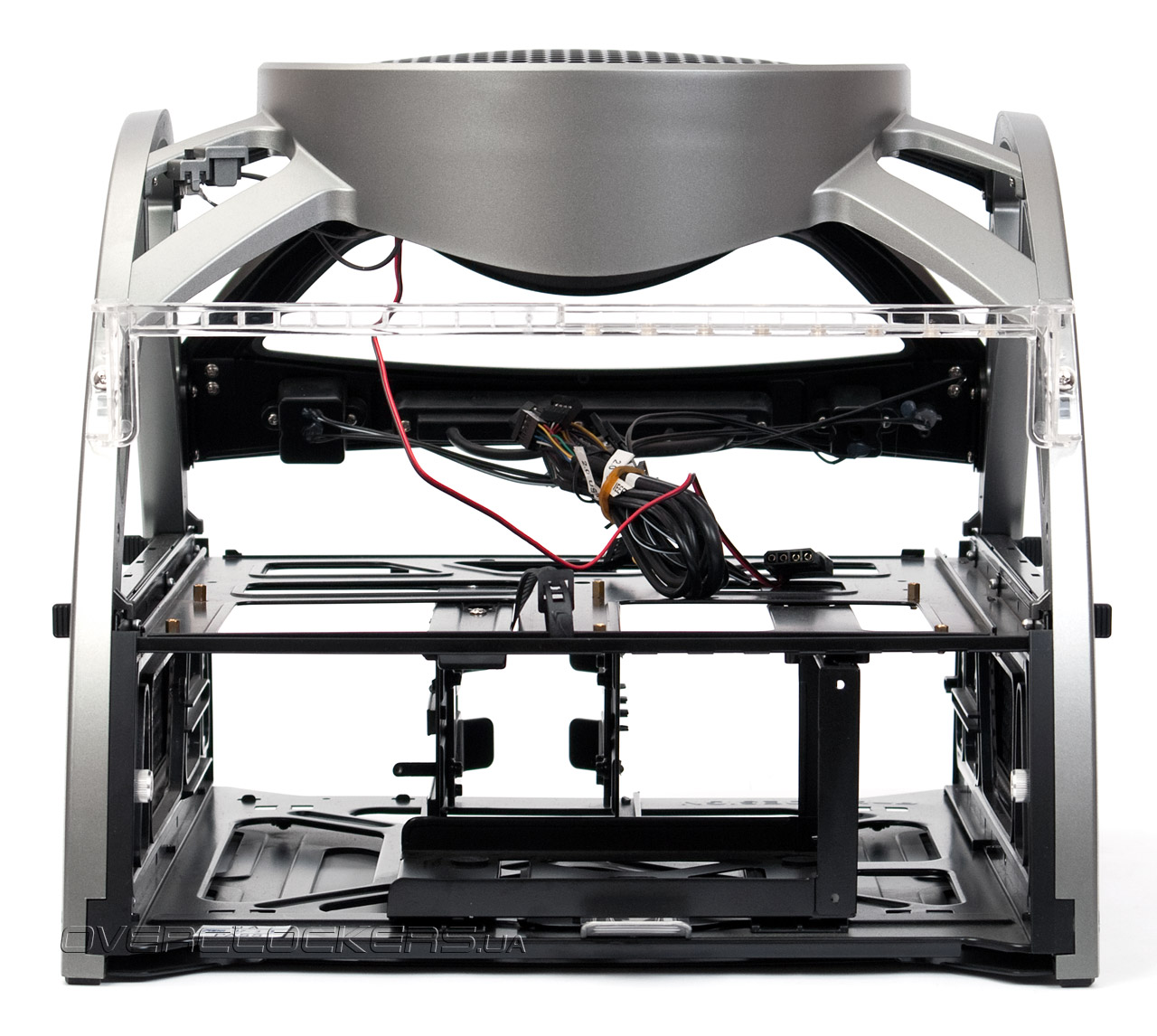

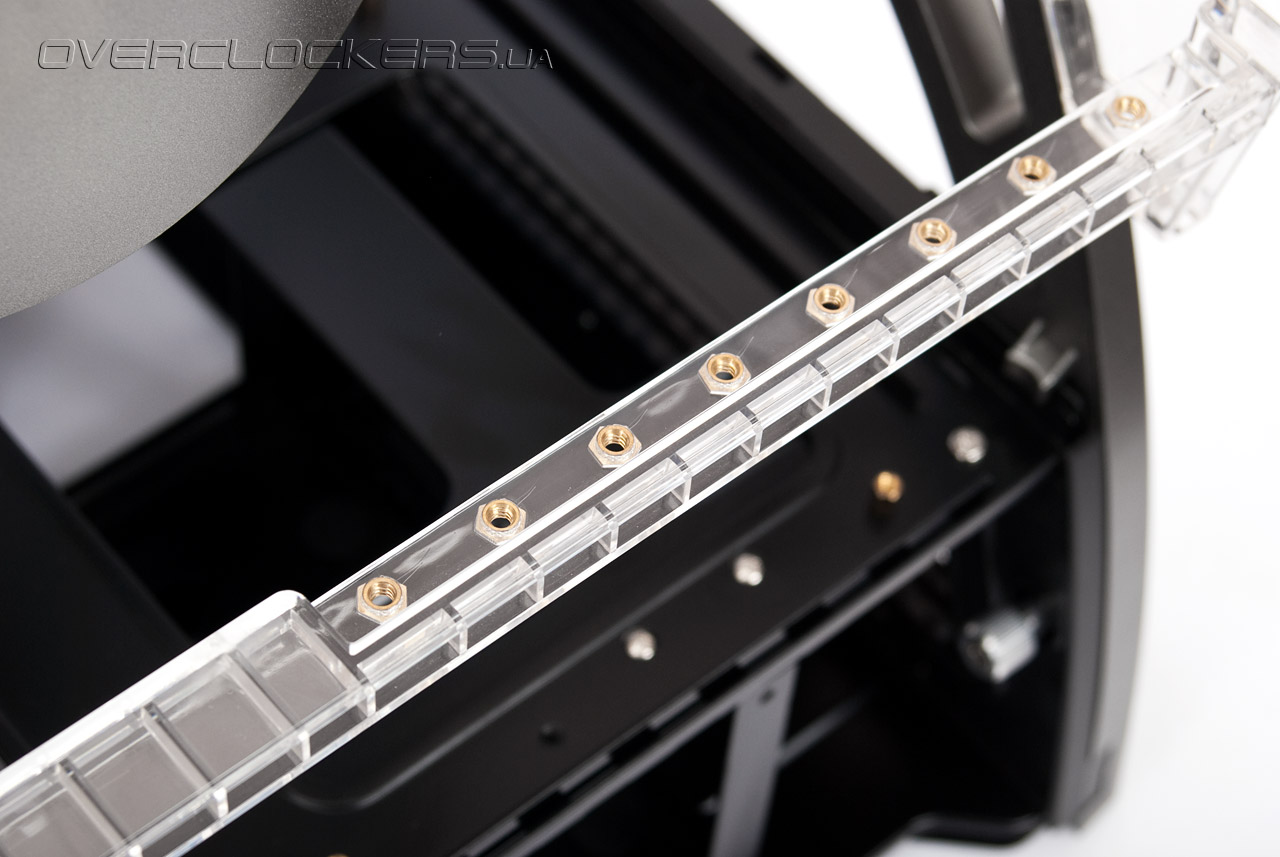

На задней части корпуса установлена перекладина из прозрачного пластика для крепления плат расширения. Учитывая поддержку форм-фактора ATX, всего можно закрепить восемь карт. За перекладину желательно не браться, иначе ее можно попросту сломать.

Antec Skeleton

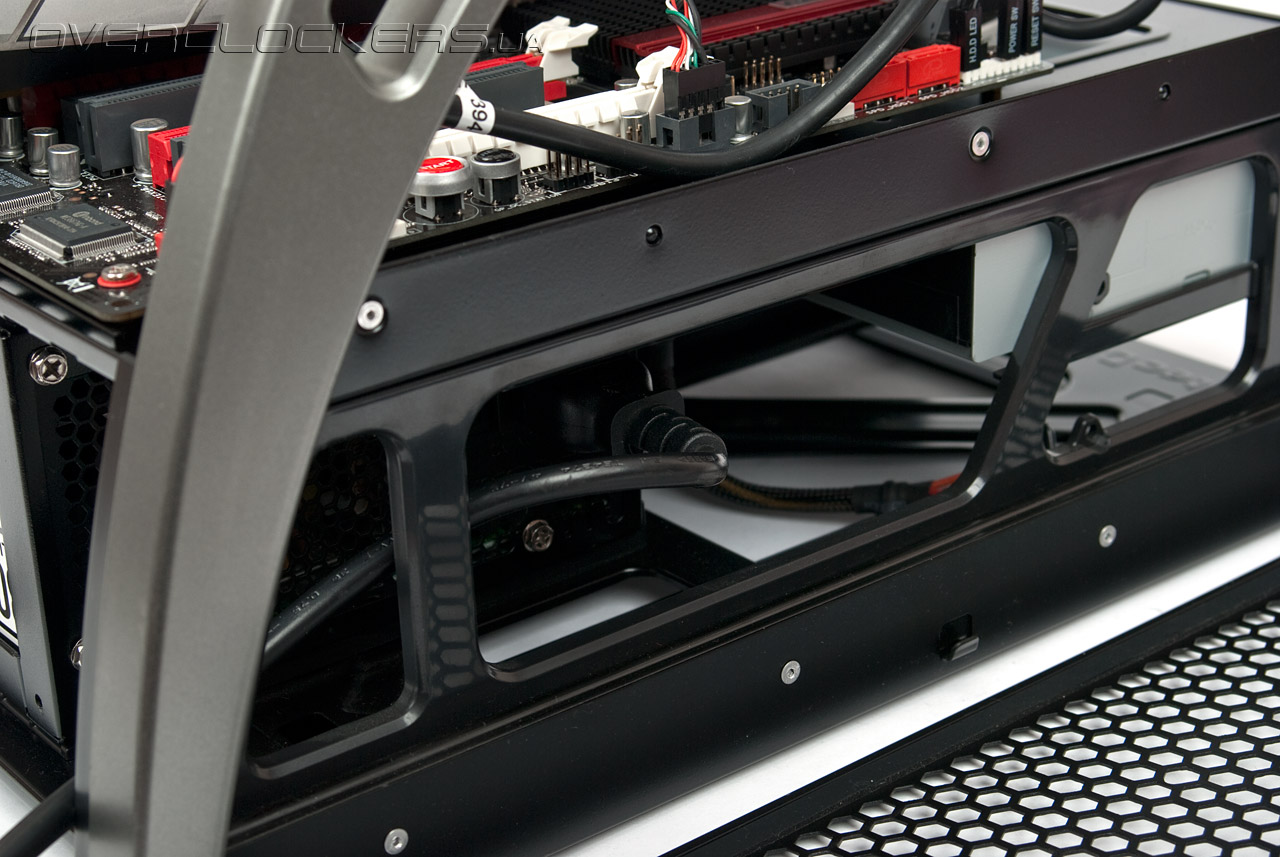

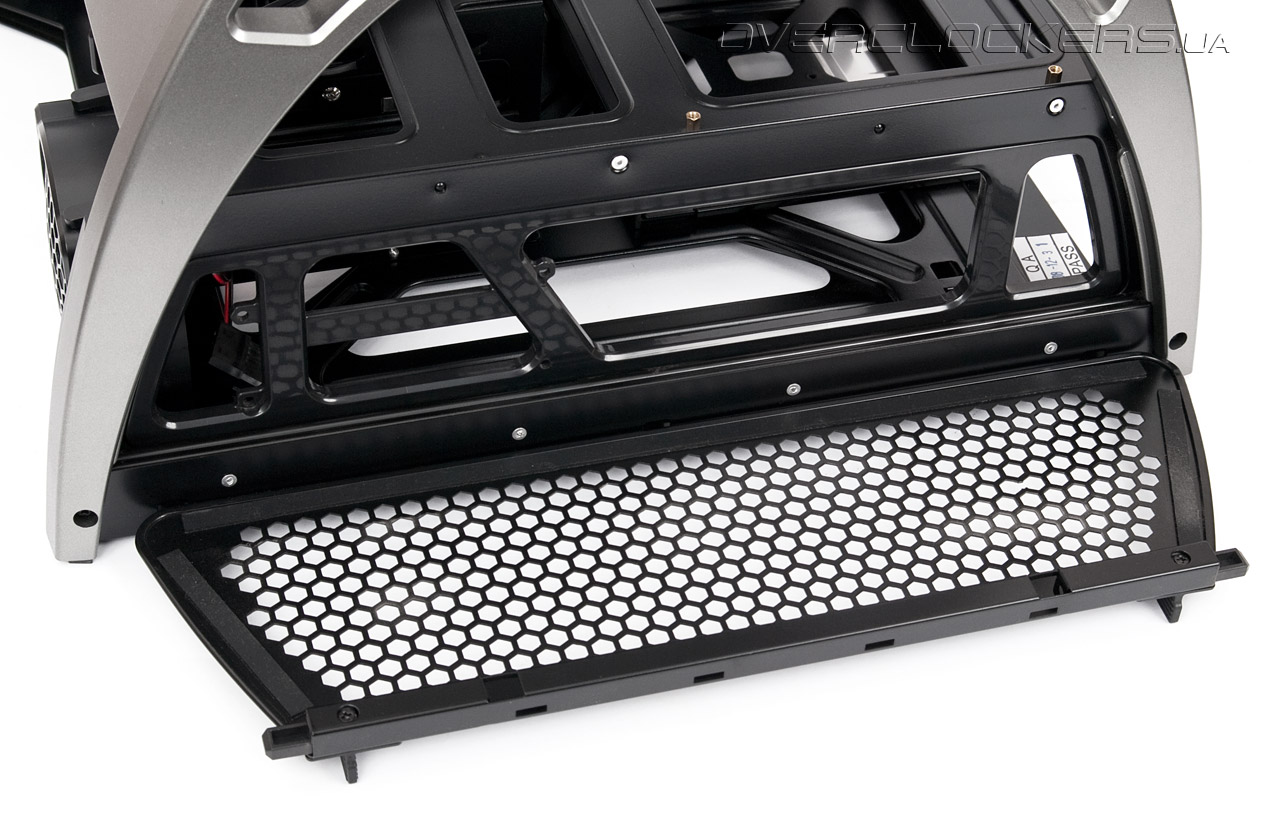

Перфорированные боковые стенки основания сделаны съемными, чтобы облегчить доступ к кабелям и шлейфам при их укладке. Достаточно отжать две защелки, чтобы снять стенки.

Antec Skeleton

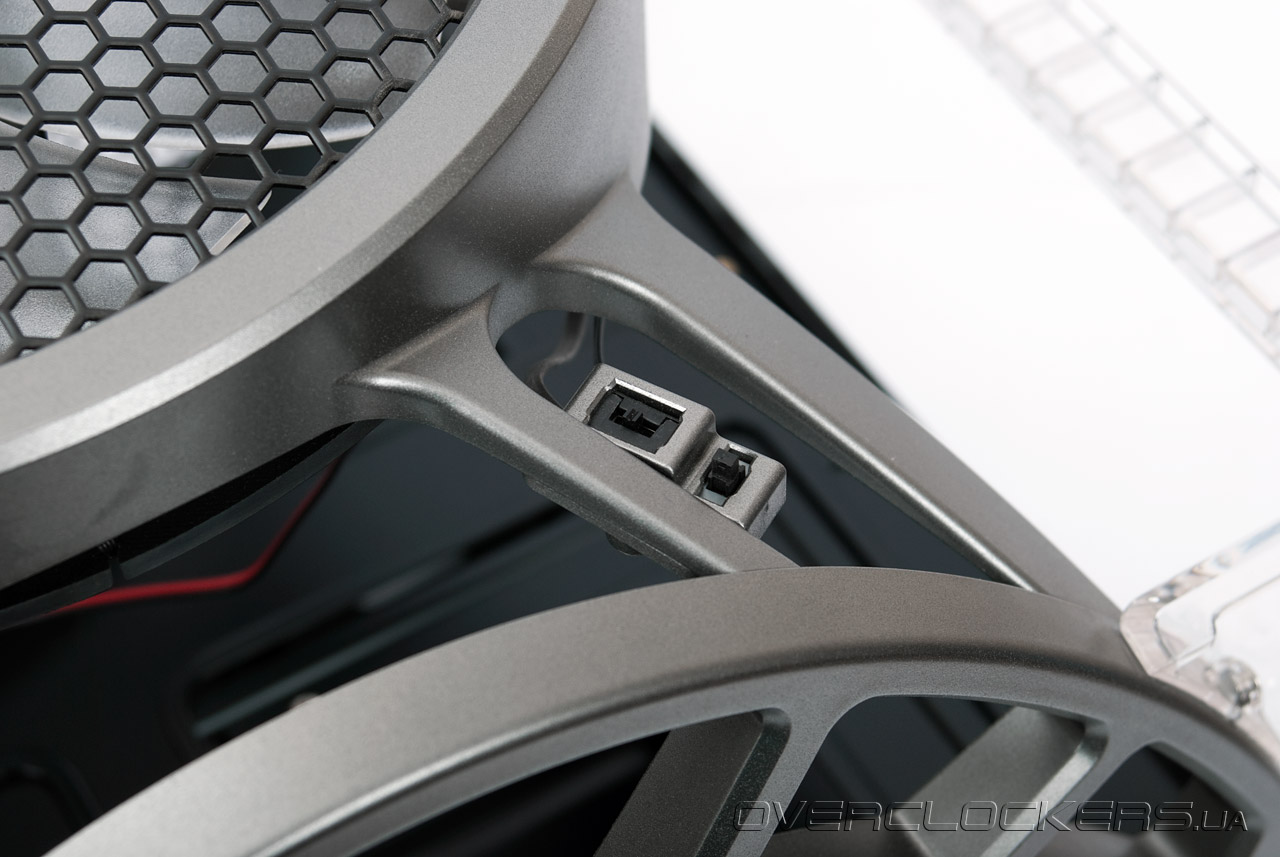

Верхний вентилятор имеет разноцветную подсветку, которая может автоматически, либо по желанию пользователя, менять цвет, для чего предусмотрен переключатель.



Рядом находится трехпозиционный регулятор скорости вращения крыльчатки: 800, 600 и 400 об/мин. Честно говоря, при максимальных оборотах гул от него существенный, но при средних — уже практически не так заметен.

Antec Skeleton

Из внешних особенностей, пожалуй, все. Antec Skeleton выполнен качественно, придраться не к чему, все продумано до мелочей. Посмотрим теперь, как дела обстоят с внутренней компоновкой и сборкой в нем системы.

Внутреннее устройство и сборка

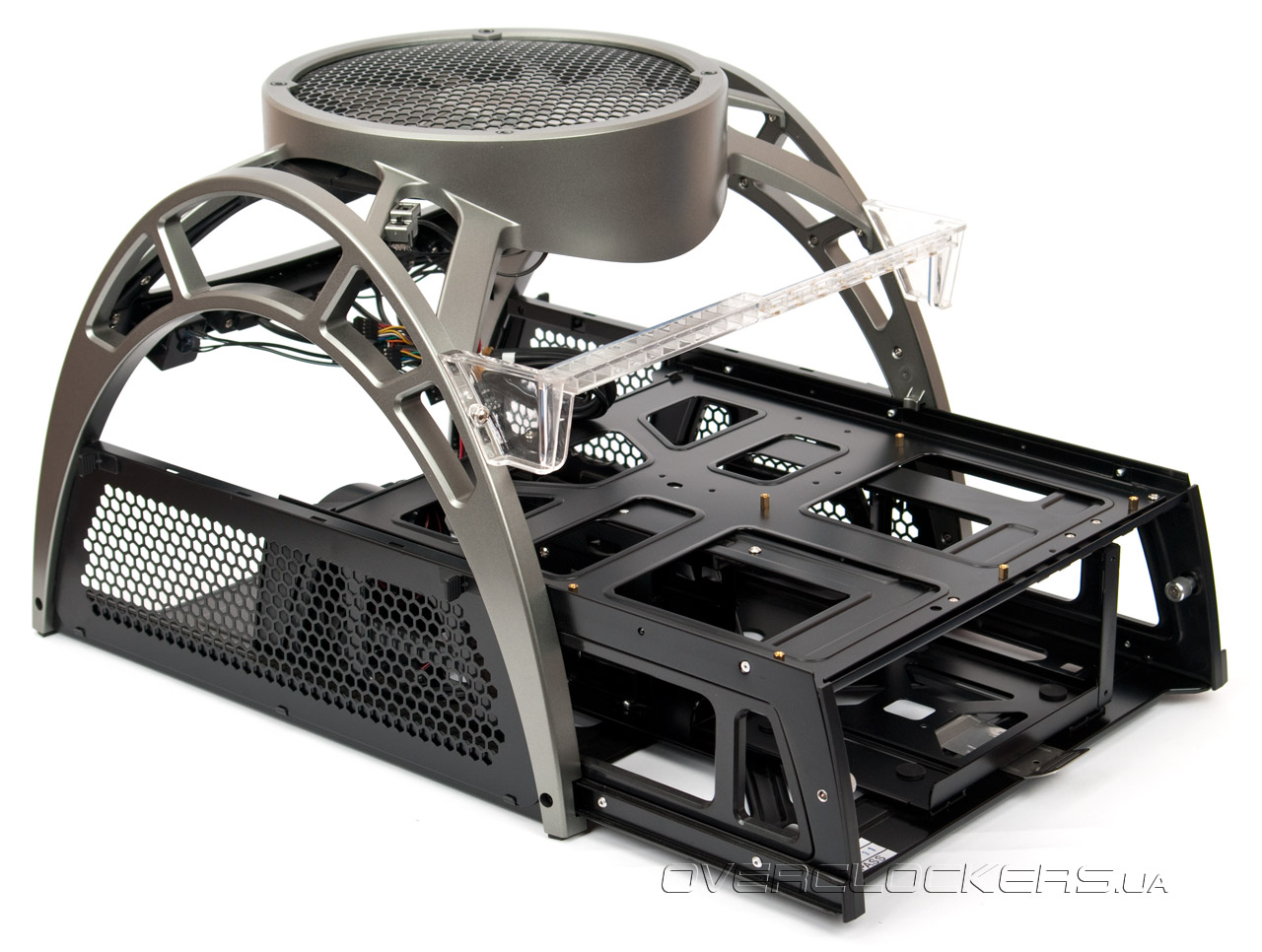

Чтобы установить плату необходимо выдвинуть шасси, для чего откручиваются два винта на задней части корпуса.

Antec Skeleton

Skeleton при этом занимает много места, поэтому собирать систему желательно на свободном столе.

Antec Skeleton

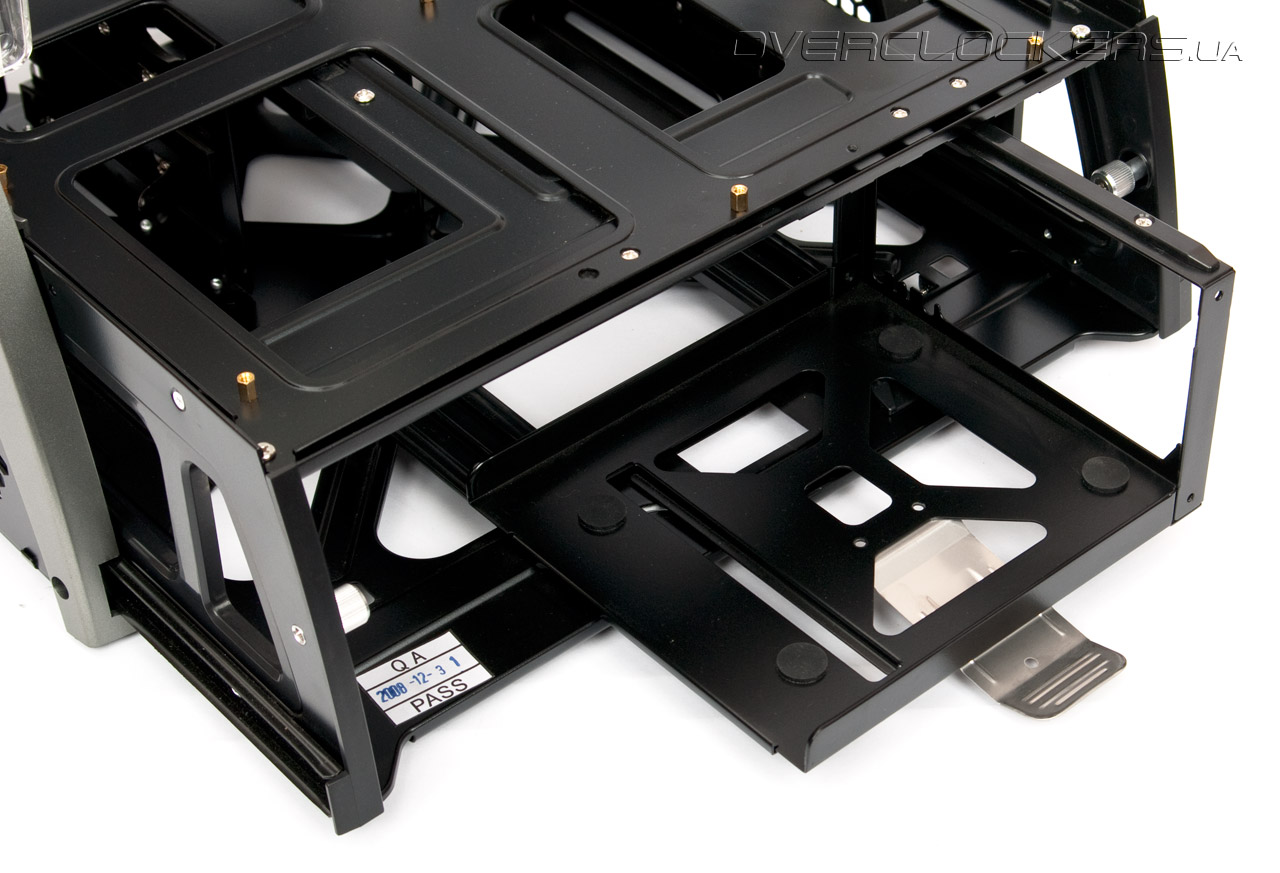

Можно сразу снять рамку для крепления блока питания, достаточно лишь нажать на язычок и потянуть ее на себя.

Antec Skeleton

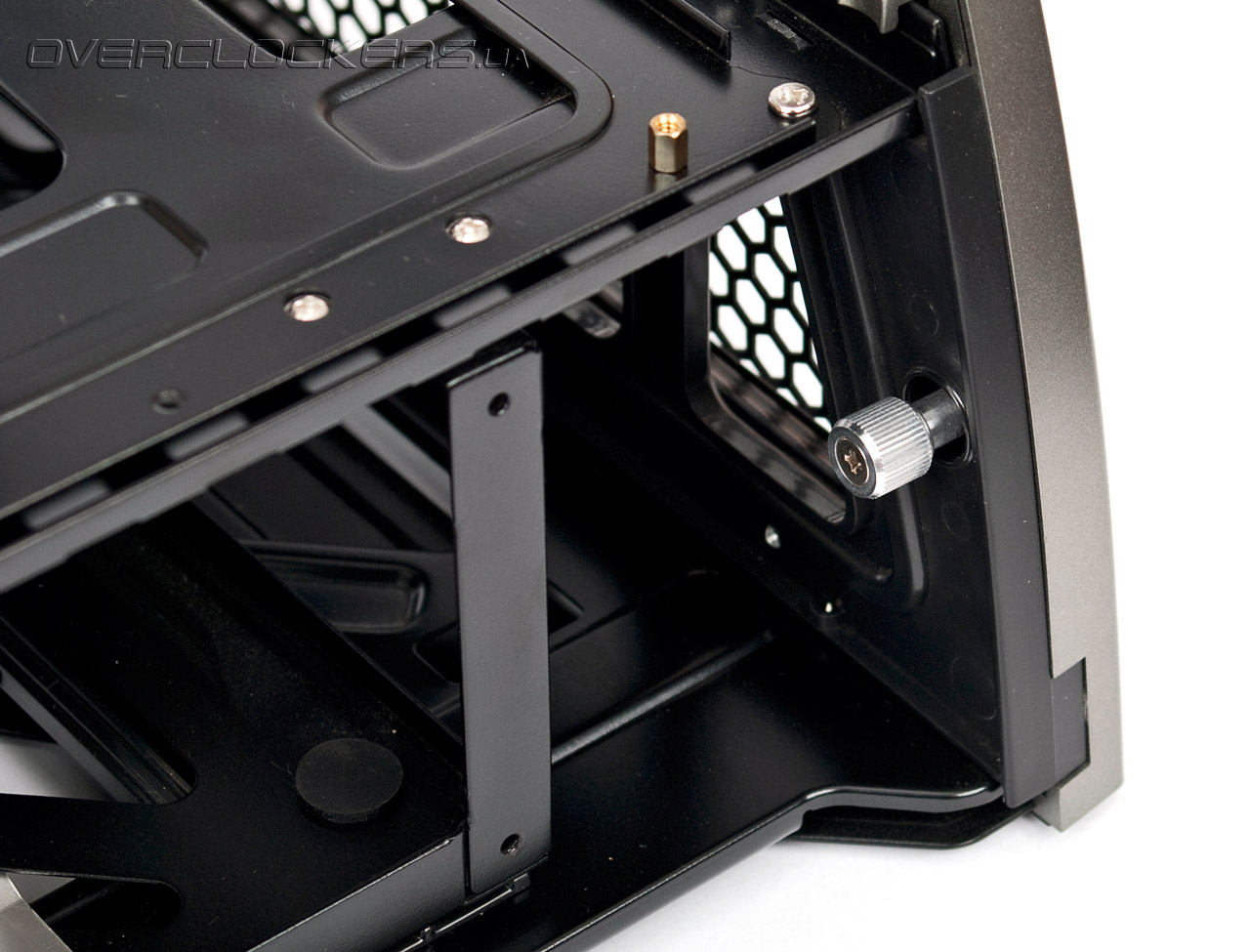

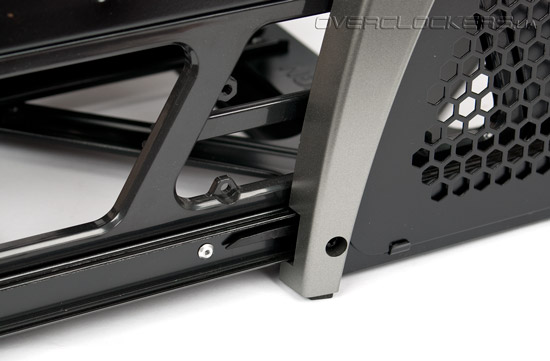

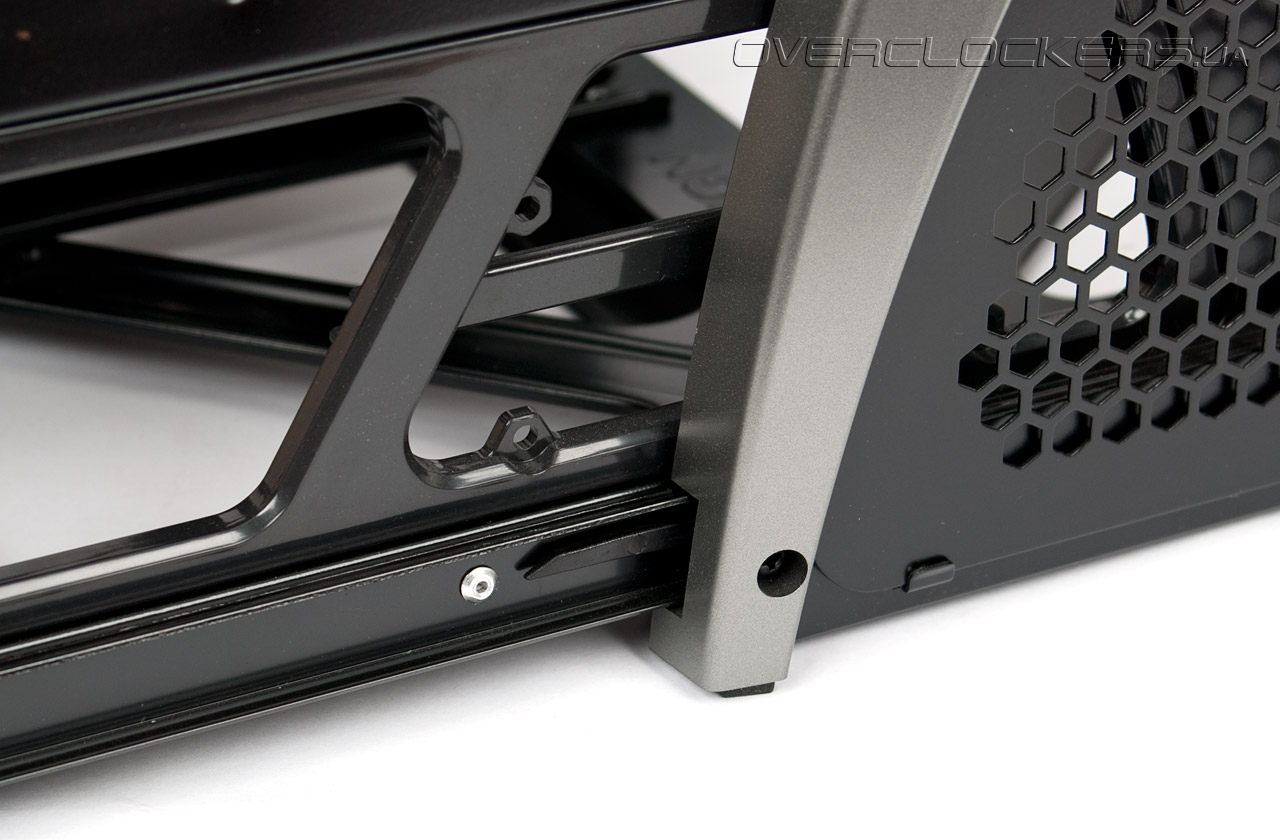

Для облегчения процесса сборки системы, шасси лучше извлечь из корпуса. Тянем его до упора, после чего опускаем рычажок, расположенный в направляющей с правой стороны основания. Шасси сразу может не поддаться, поэтому тянем его не спеша и аккуратно.

Antec Skeleton

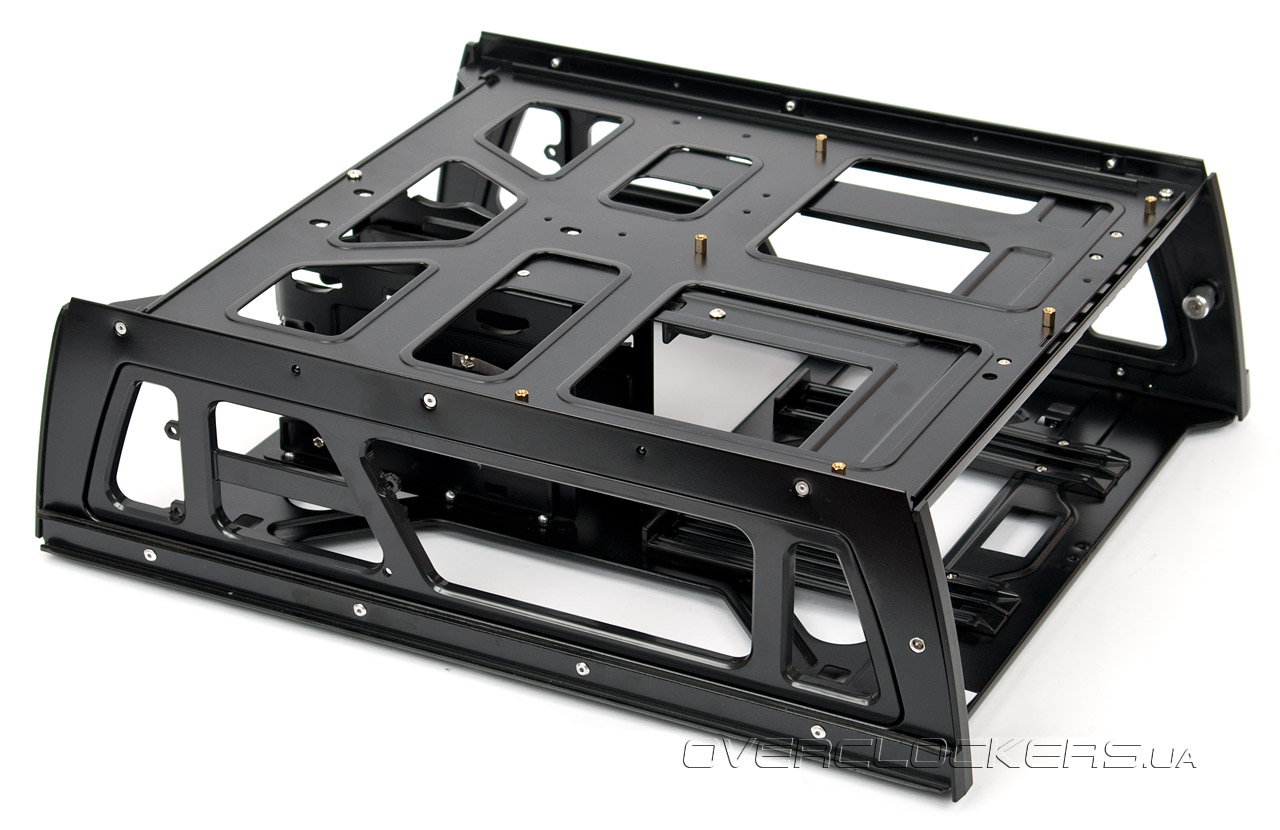

Теперь оно у нас в руках и вполне пригодно для постройки открытого бенч-стенда:

Antec Skeleton

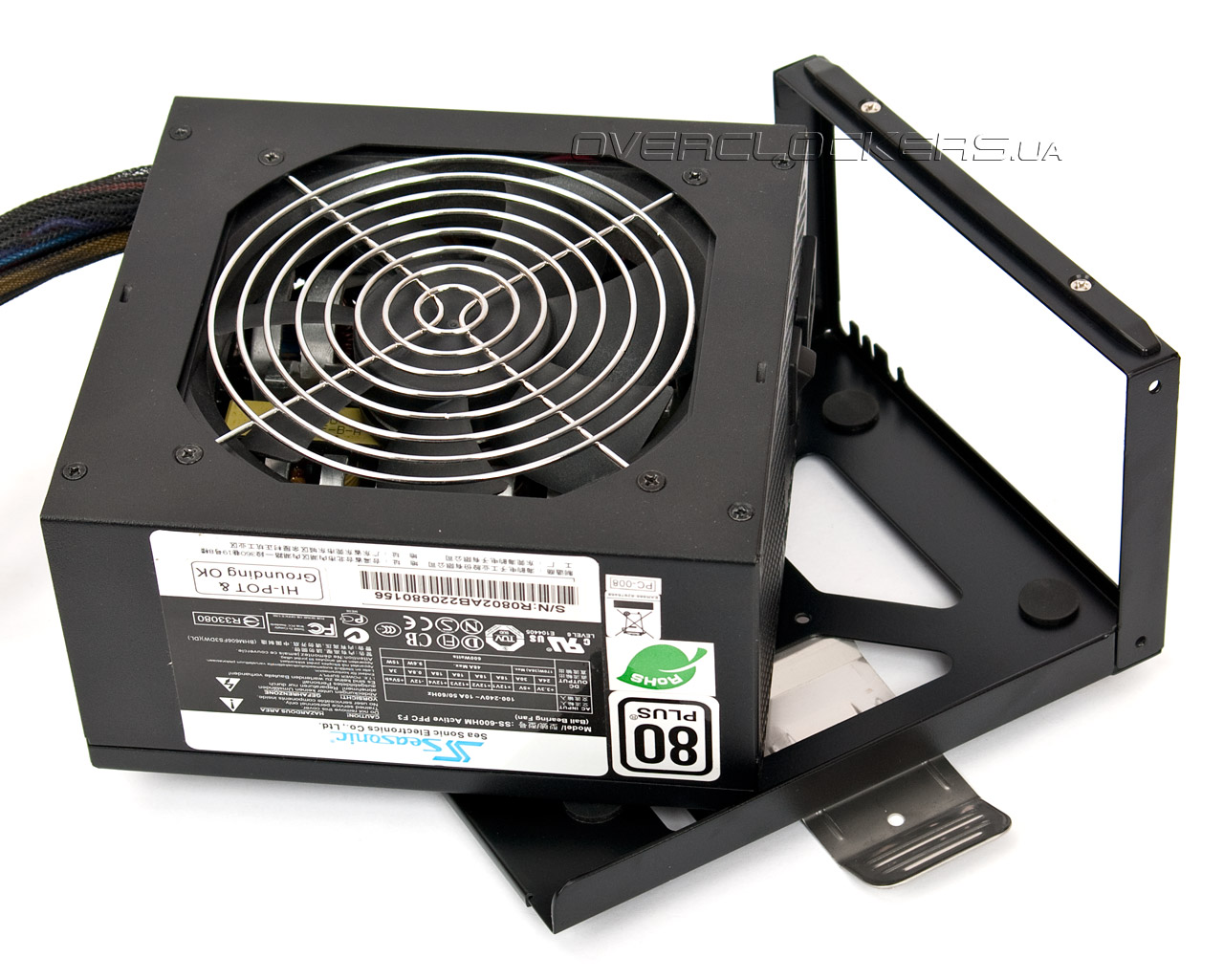

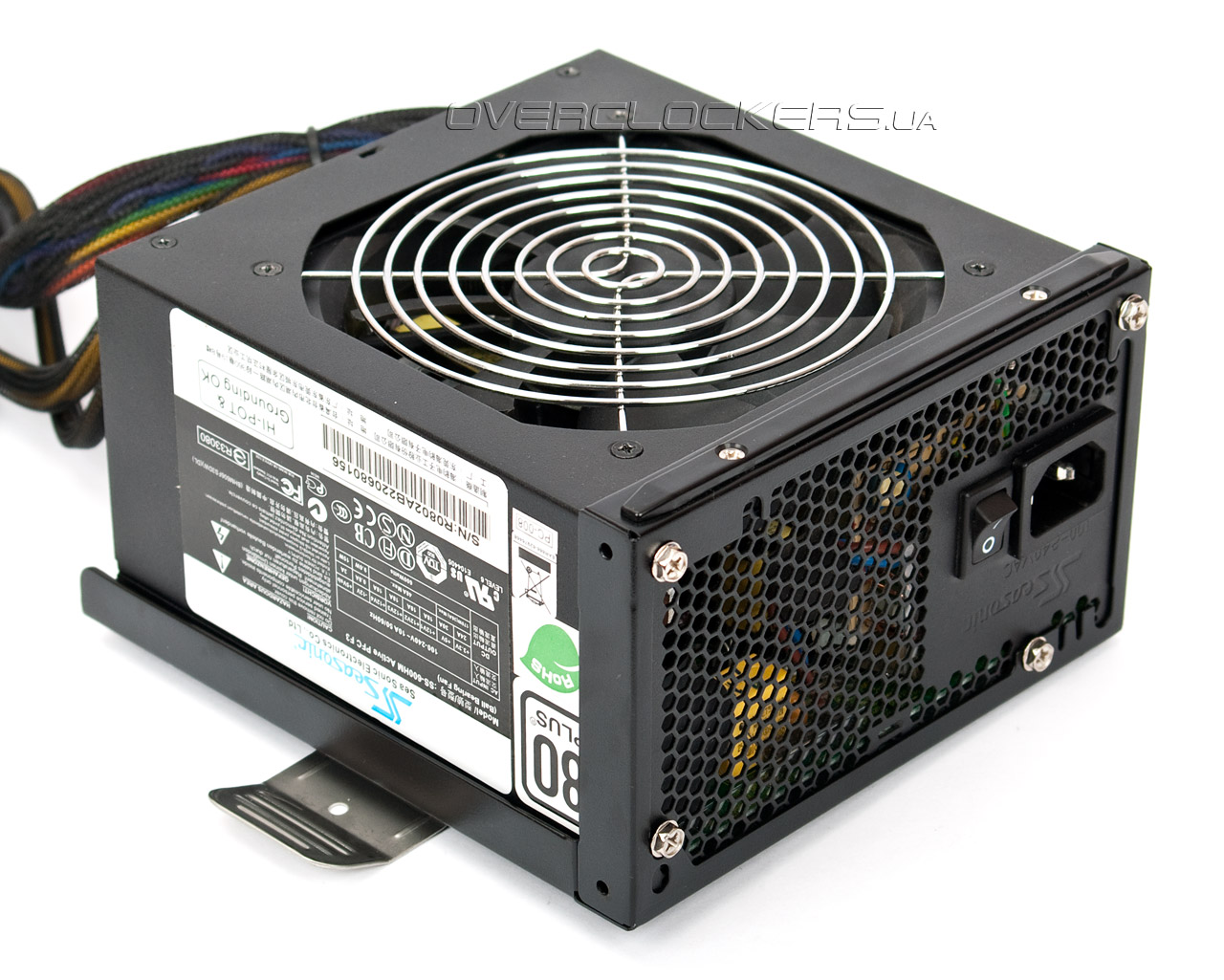

Берем отложенную в сторону рамку и крепим к ней блок питания.

Antec Skeleton Antec Skeleton

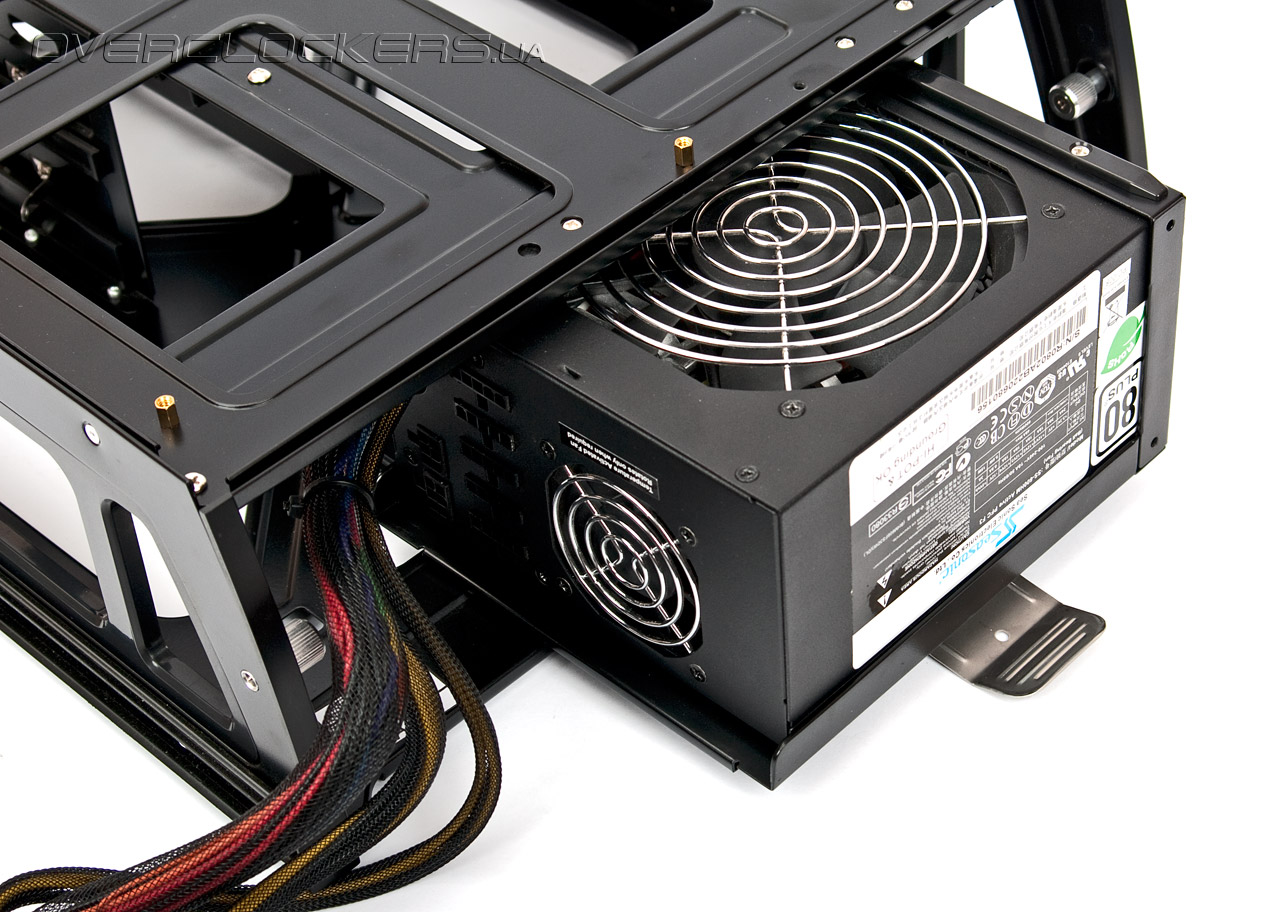

Далее вставляем ее на свое место, до щелчка. Блок питания получается развернутым на 90° — не будем голословными, но, возможно, с габаритными устройствами возникнут проблемы размещения и прокладки кабелей.

Antec Skeleton

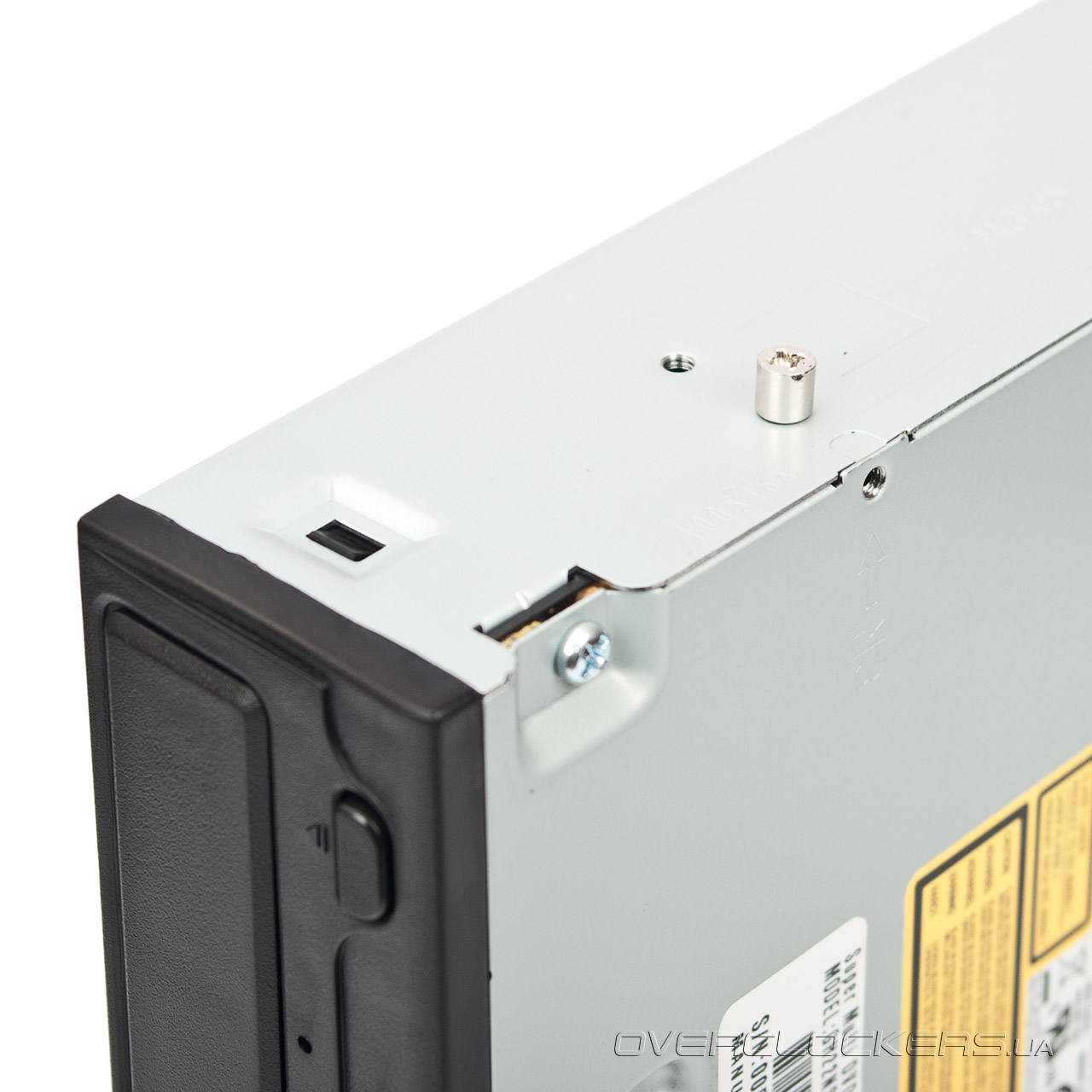

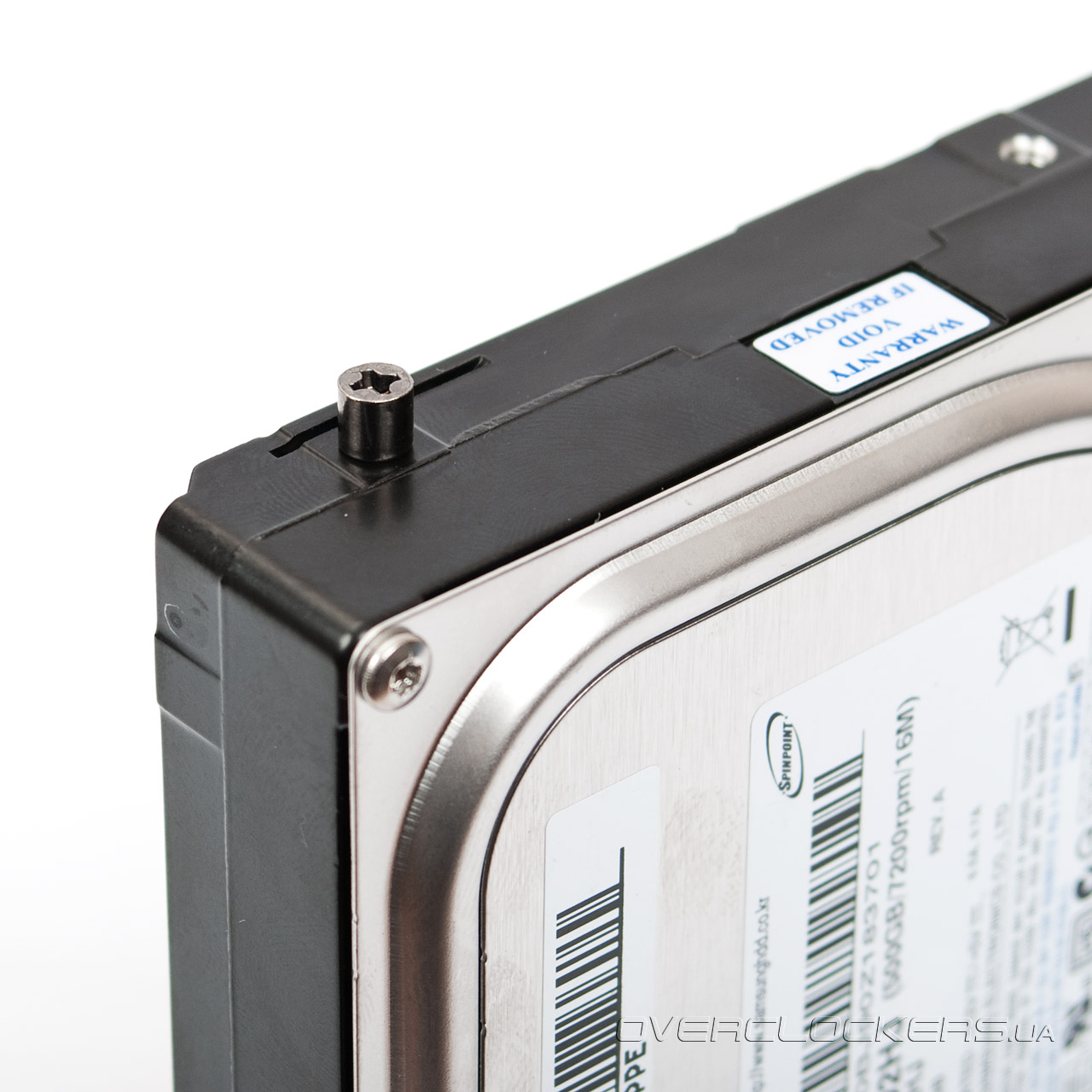

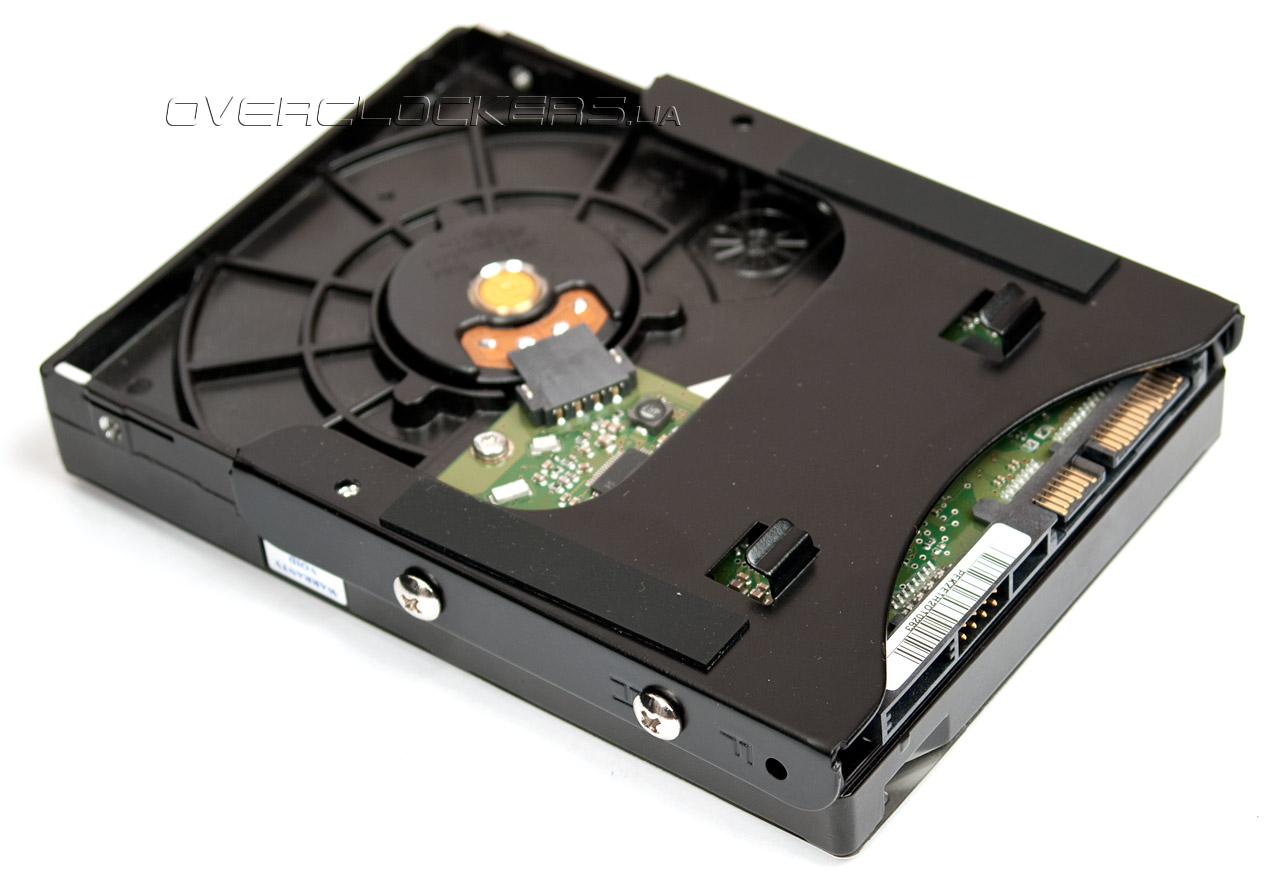

Следующий шаг — установка накопителей. В комплекте предусмотрены специальные винты, которые необходимо вкрутить (по одному на каждое изделие) в жесткий диск и привод.

Antec Skeleton Antec Skeleton

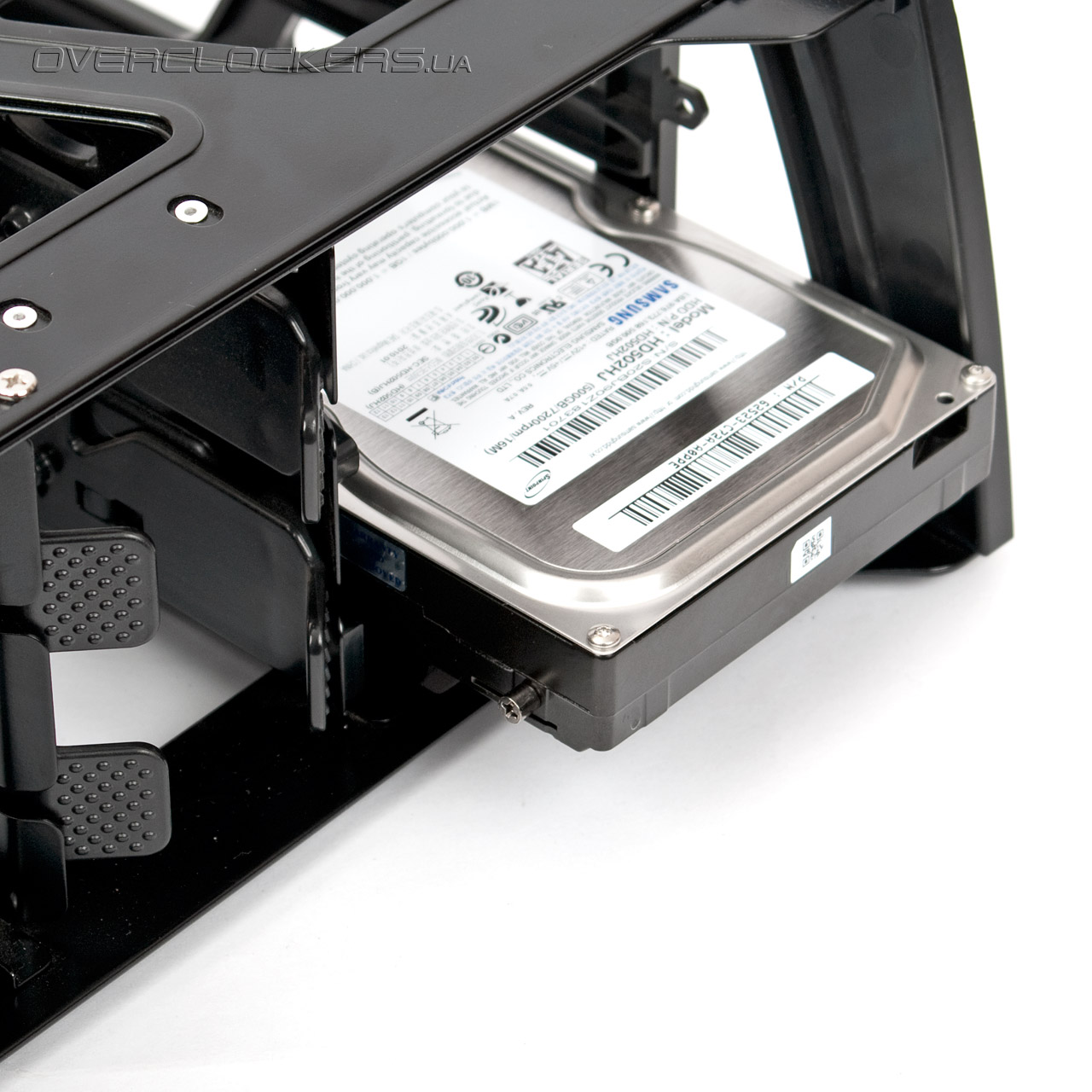

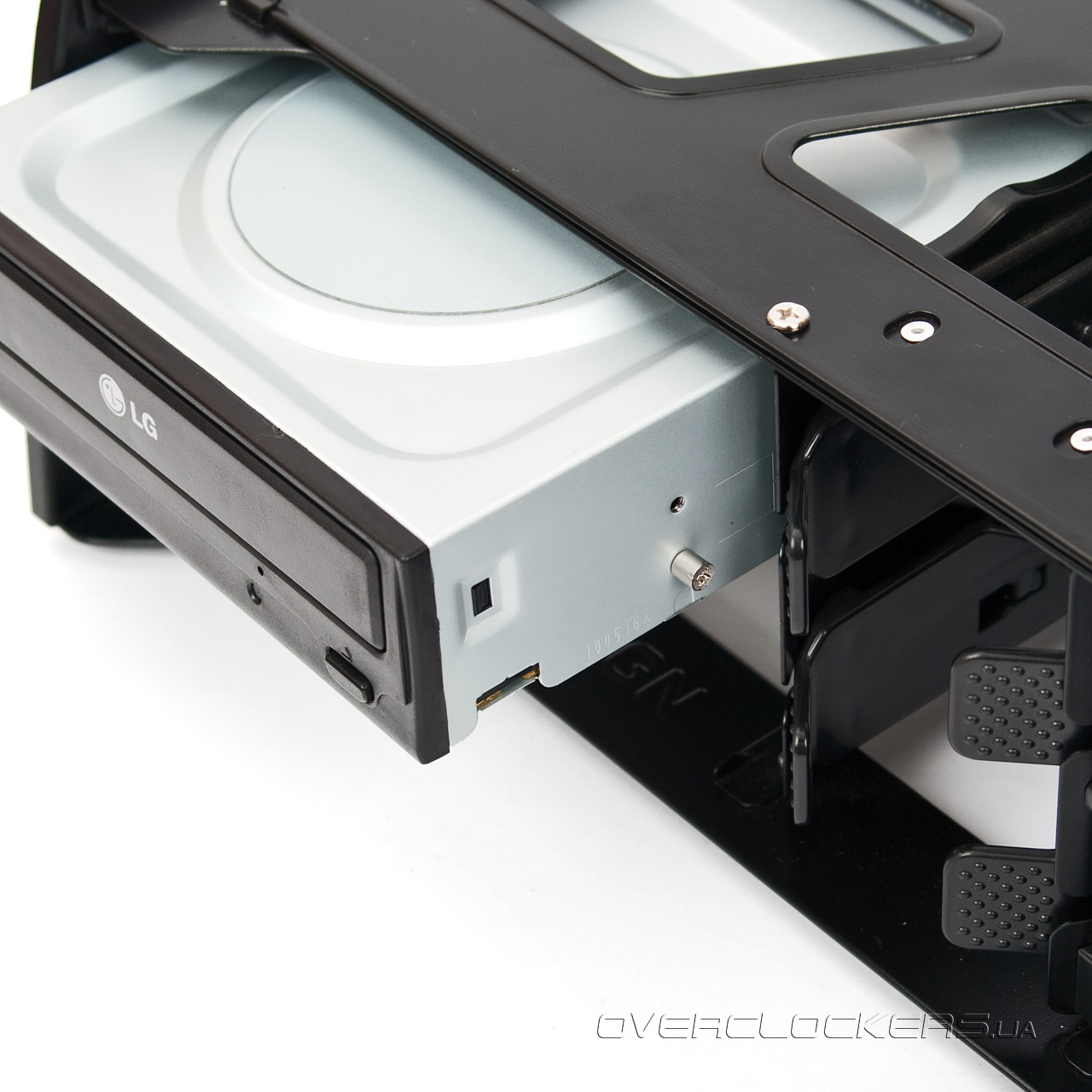

После чего накопители устанавливаются в свой отсек с передней части шасси. Каждая такая своеобразная корзина обладает направляющими для двух устройств и парой защелок. Винчестер и привод по направляющим вставляется до щелчка. Если надо их извлечь, то оттягиваем в сторону защелку и вытягиваем накопитель. Что-то похожее используется в корпусах Chieftec для устройств 5,25".

Antec Skeleton Antec Skeleton

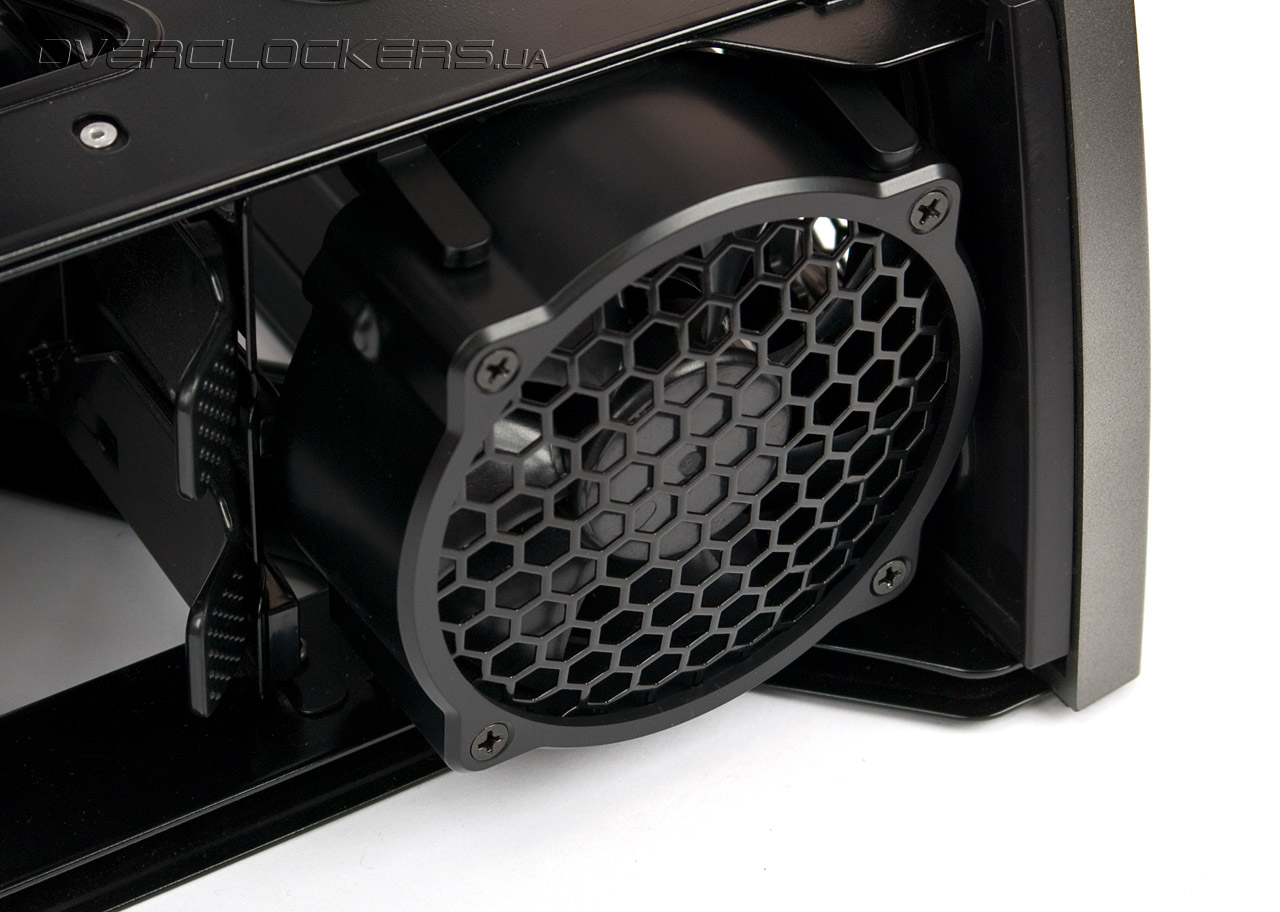

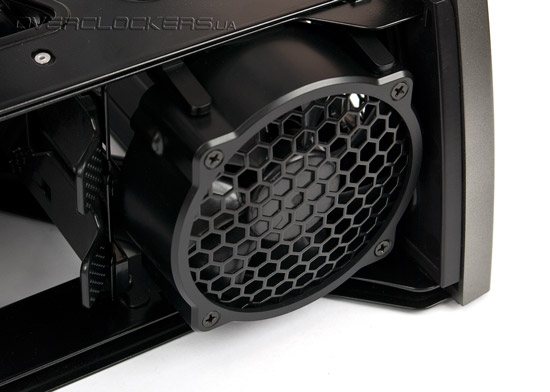

При необходимости можно установить комплектный вентилятор напротив жесткого диска. Скорость вращения его составляет 1100 об/мин.

Antec Skeleton

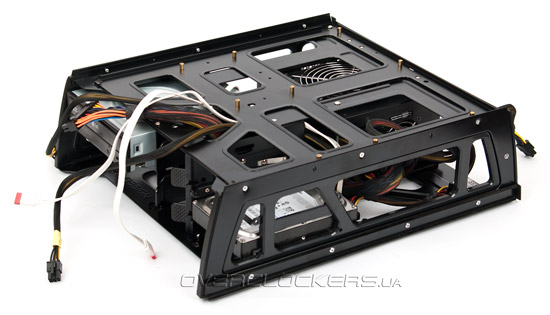

Итак, шасси почти собрано. Подключаем кабели к приводам, свободные концы всех шлейфов просовываем через поддон в передней части. Кстати, он съемный, что еще больше облегчает процесс сборки.

Antec Skeleton

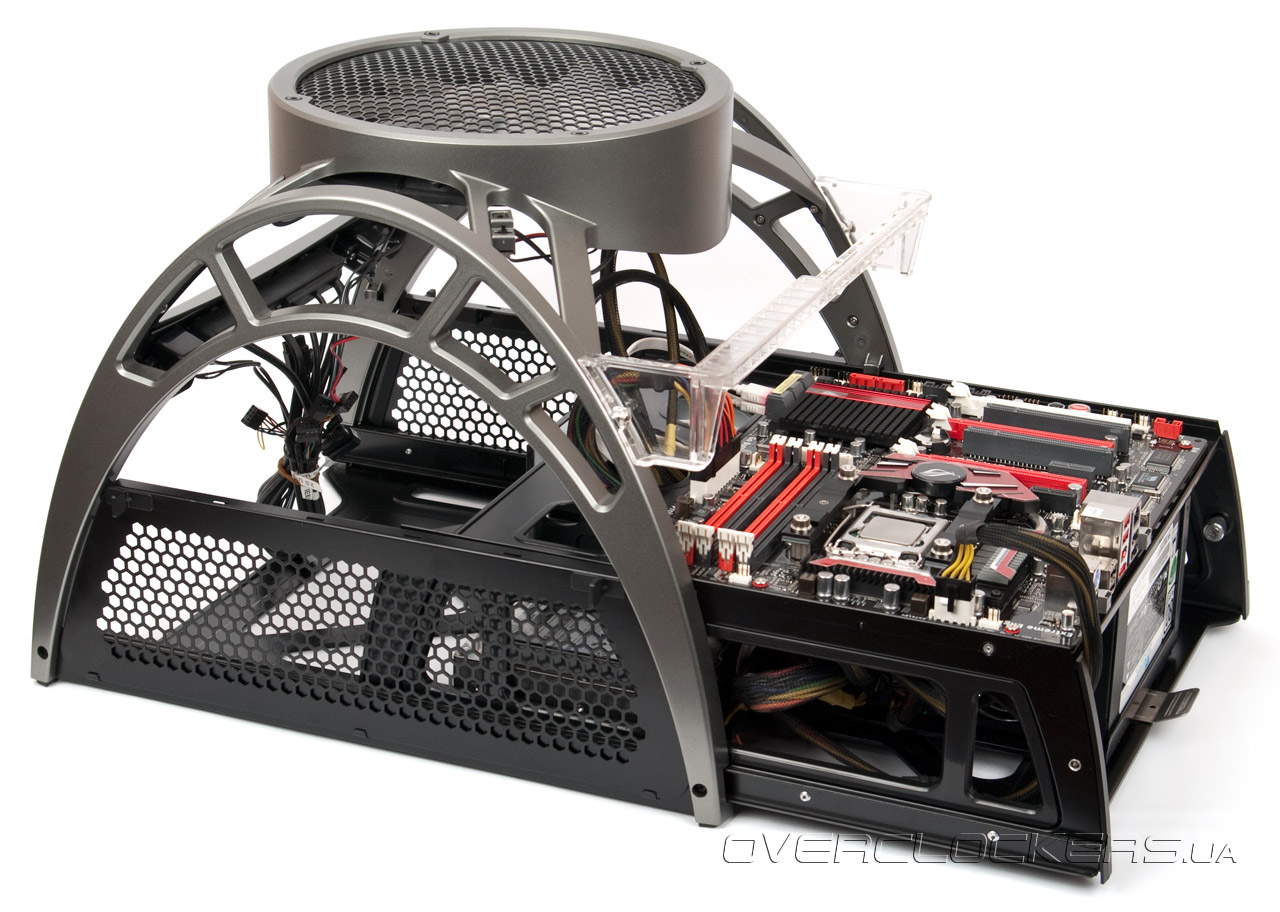

Ставим материнскую плату, подключаем питание, устанавливаем шасси в раму. Стараемся это делать без перекосов.

Antec Skeleton

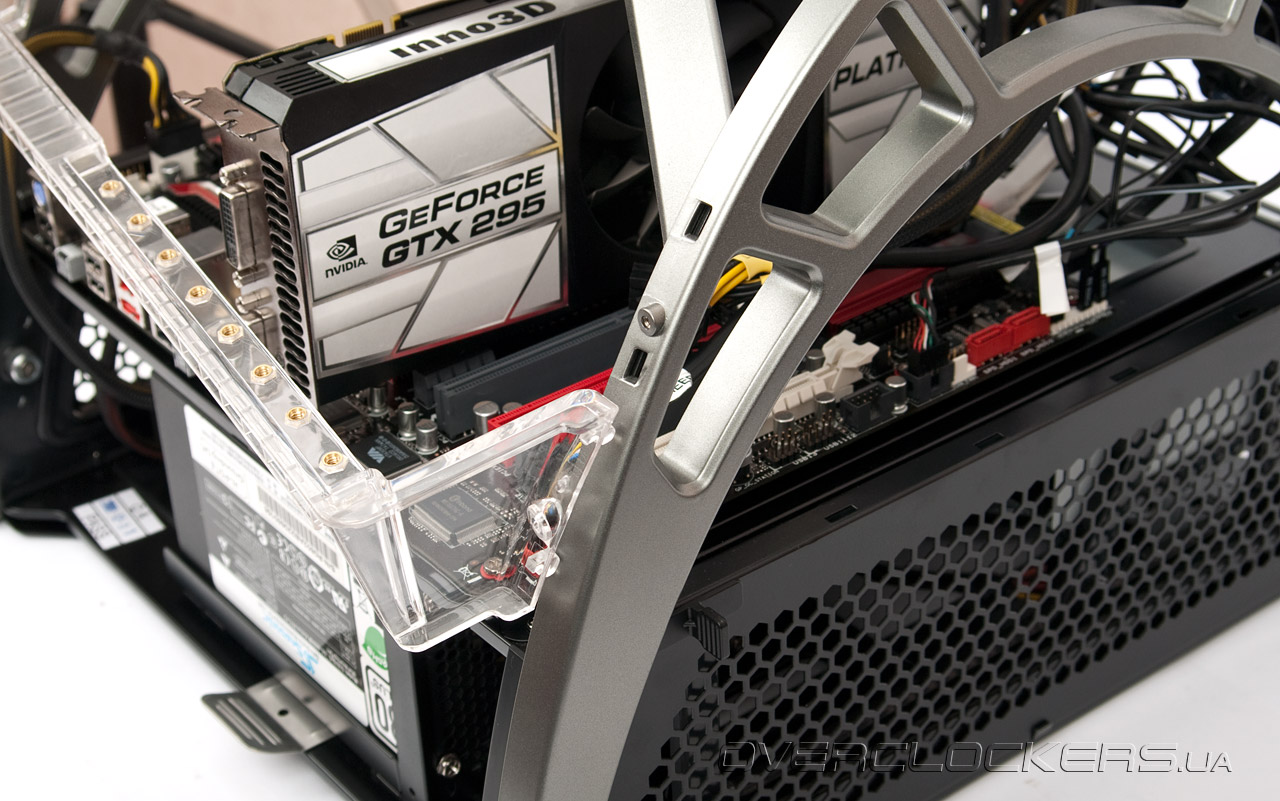

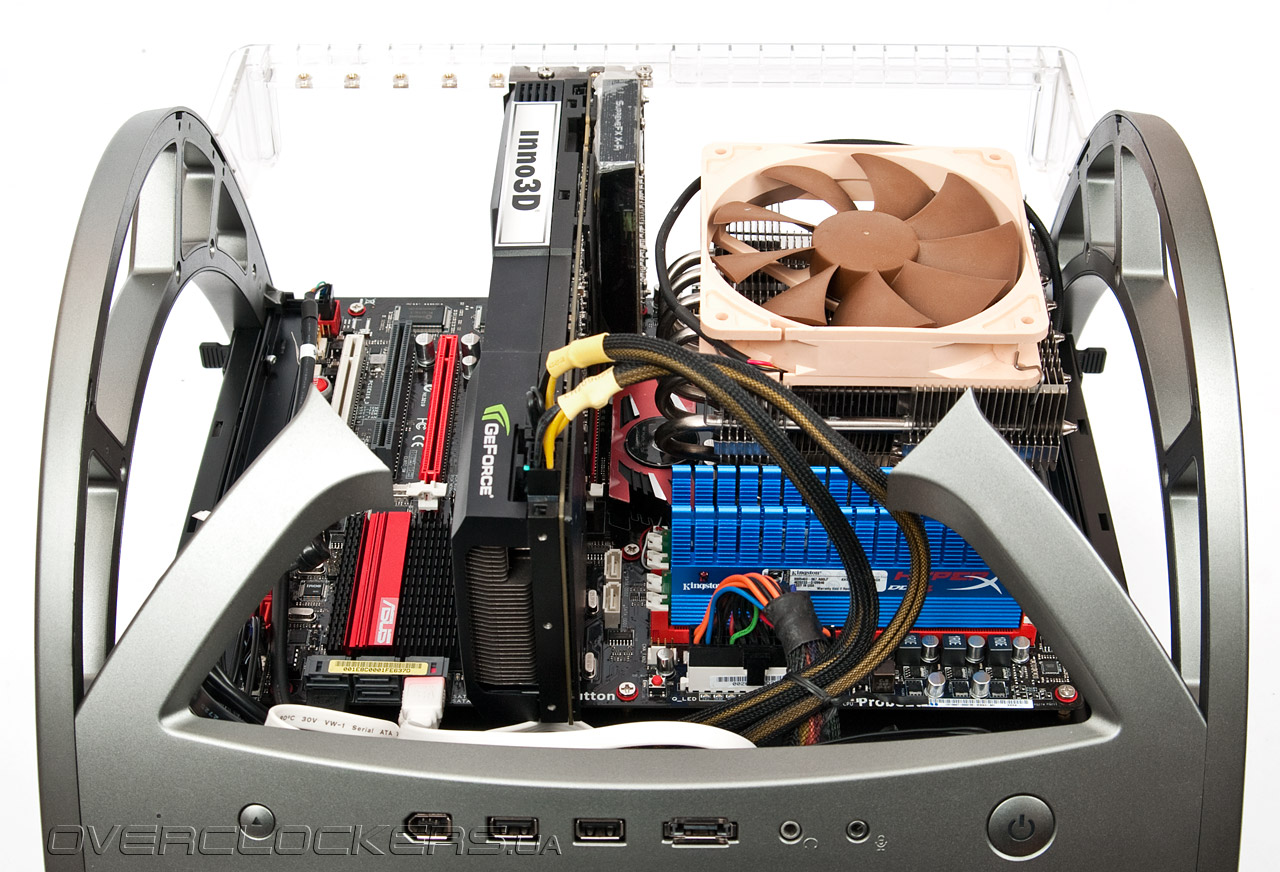

Установка плат расширения особых проблем не вызывает. Только сначала надо снять перекладину, а после размещения графического акселератора (места достаточно даже для топовых решений) и других карт вернуть ее на место. Подключая кабели питания к видеокарте, придется попотеть — сказывается ограниченное пространство под верхним вентилятором.

Antec Skeleton

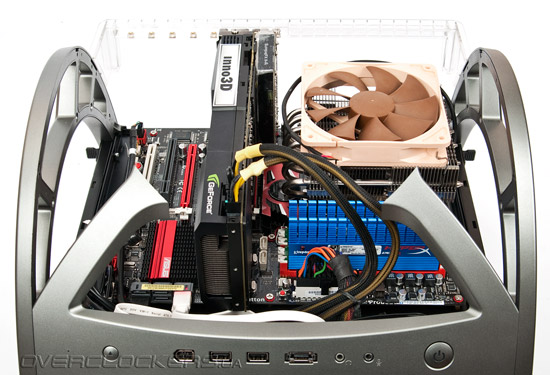

С установкой систем охлаждения для центрального процессора уже не все так гладко. Дело в том, что разместить суперкулер привычной башенной конструкции не выйдет, только невысокие модели с 92-мм вентилятором, либо же с горизонтальным расположением радиатора. Из всего парка охладителей, что у нас были в наличии, подошел лишь Noctua NH-C12P.

Antec Skeleton

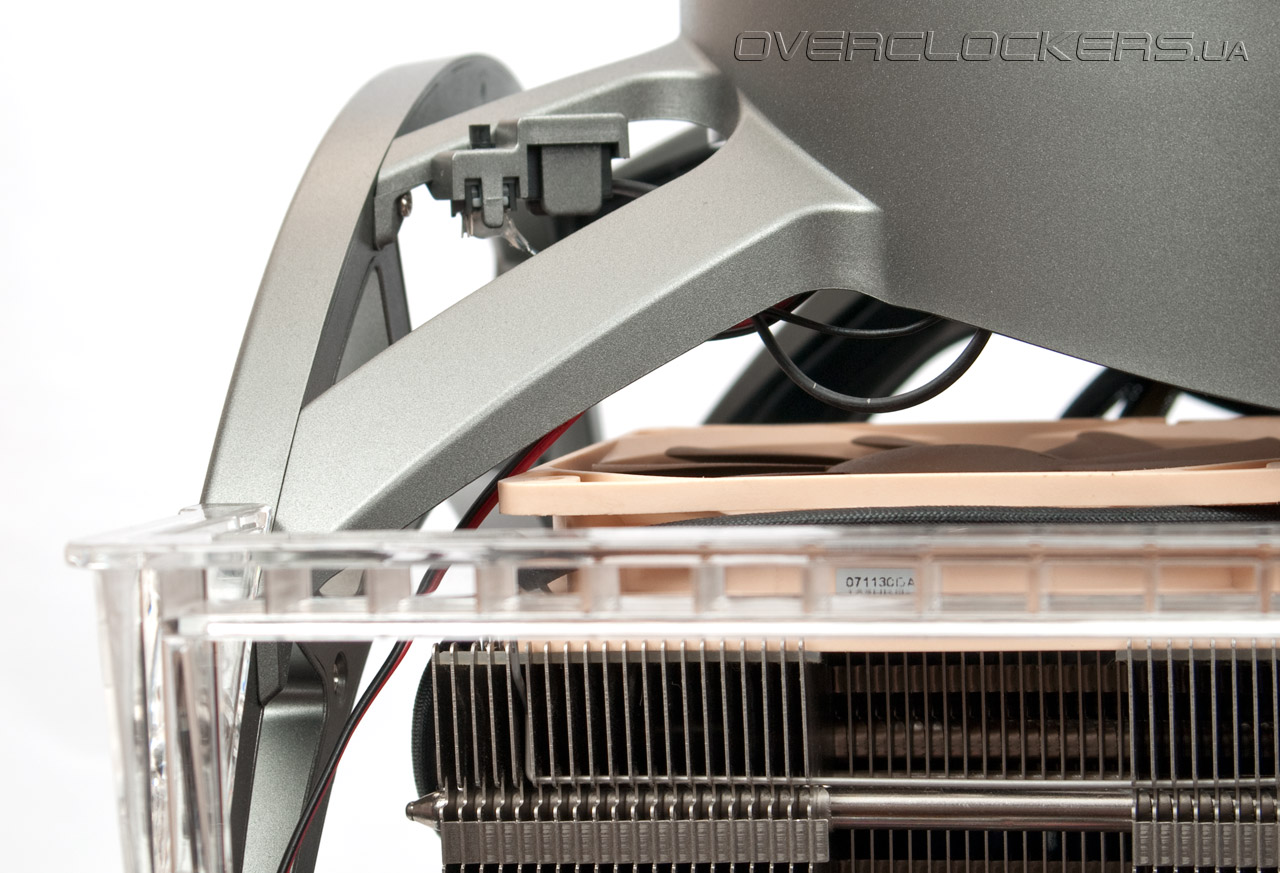

Правда, с некоторыми оговорками — пришлось сдвинуть немного в сторону вентилятор, иначе он упирался в одну из перемычек «скелета».

Antec Skeleton

Подсоединяем шлейфы от передней панели к материнской плате, затягиваем винты, удерживающие шасси в раме, подключаем кабель к блоку питания и система готова к старту. Если сетевой шнур трудно вставить в гнездо, снимаем боковую стенку и его немного подгибаем. Не стоит забывать, что выключатель на БП теперь находится фактически внутри корпуса, и в случае чего, быстро его нащупать и выключить систему не выйдет.

Antec Skeleton

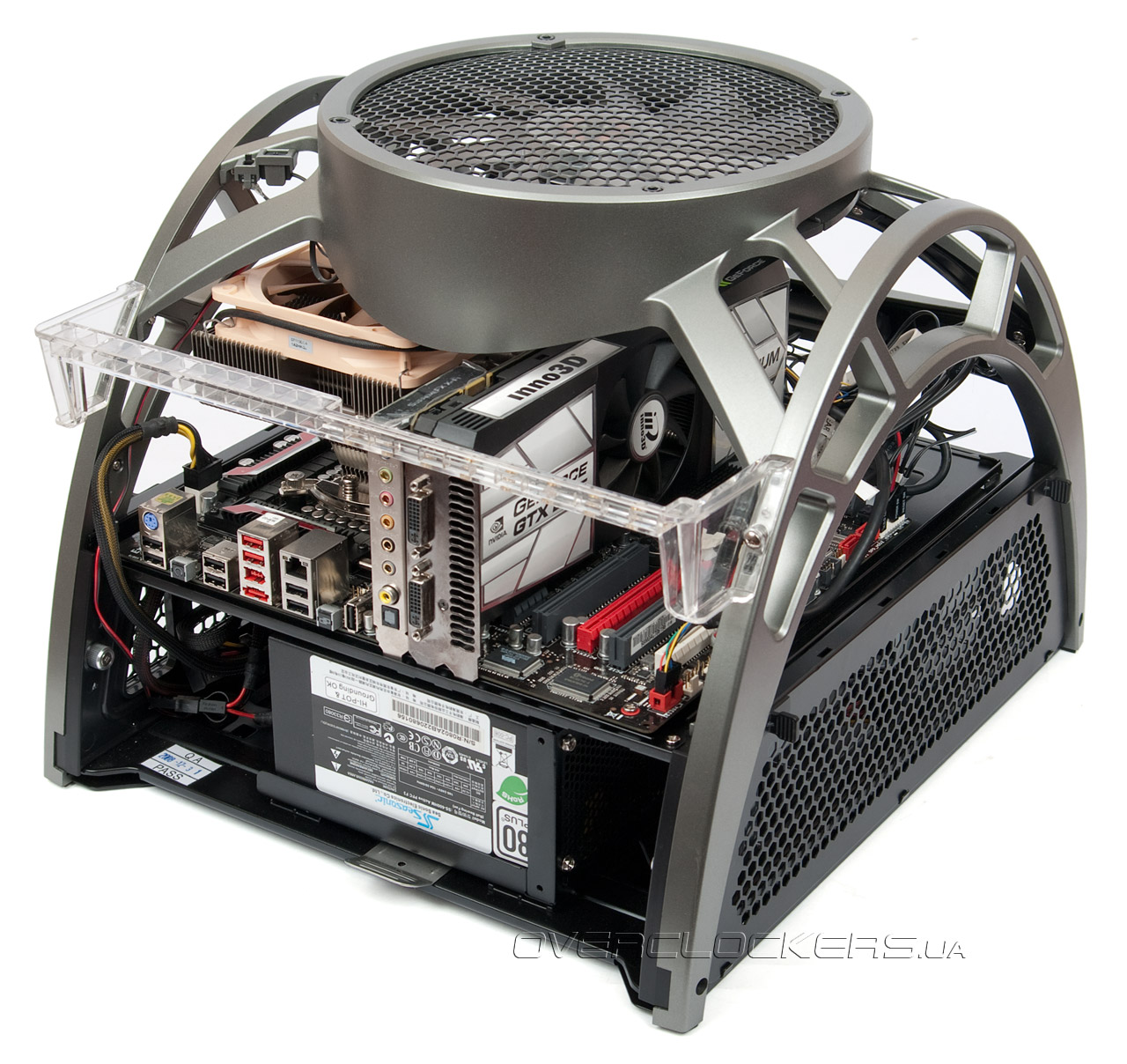

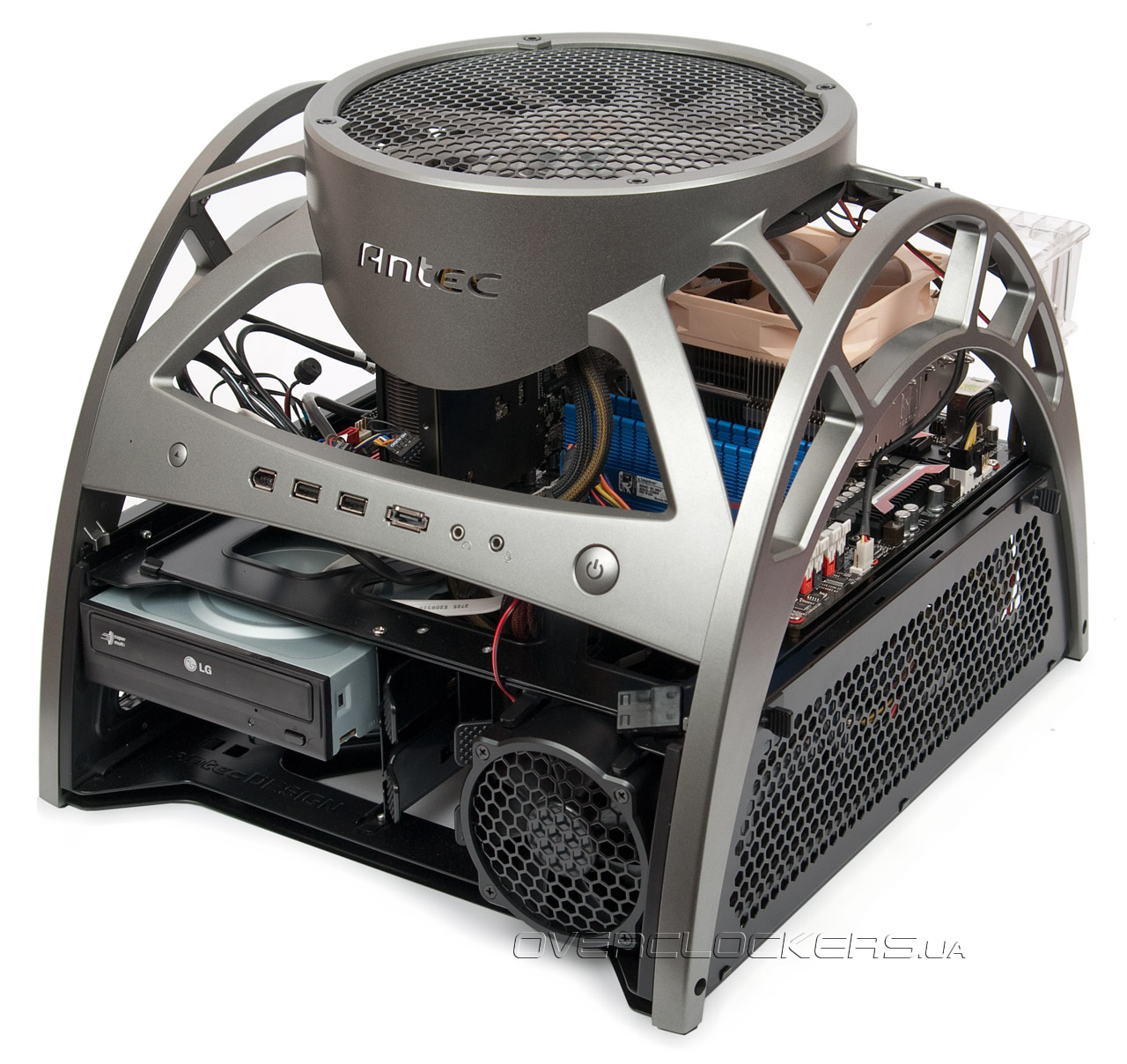

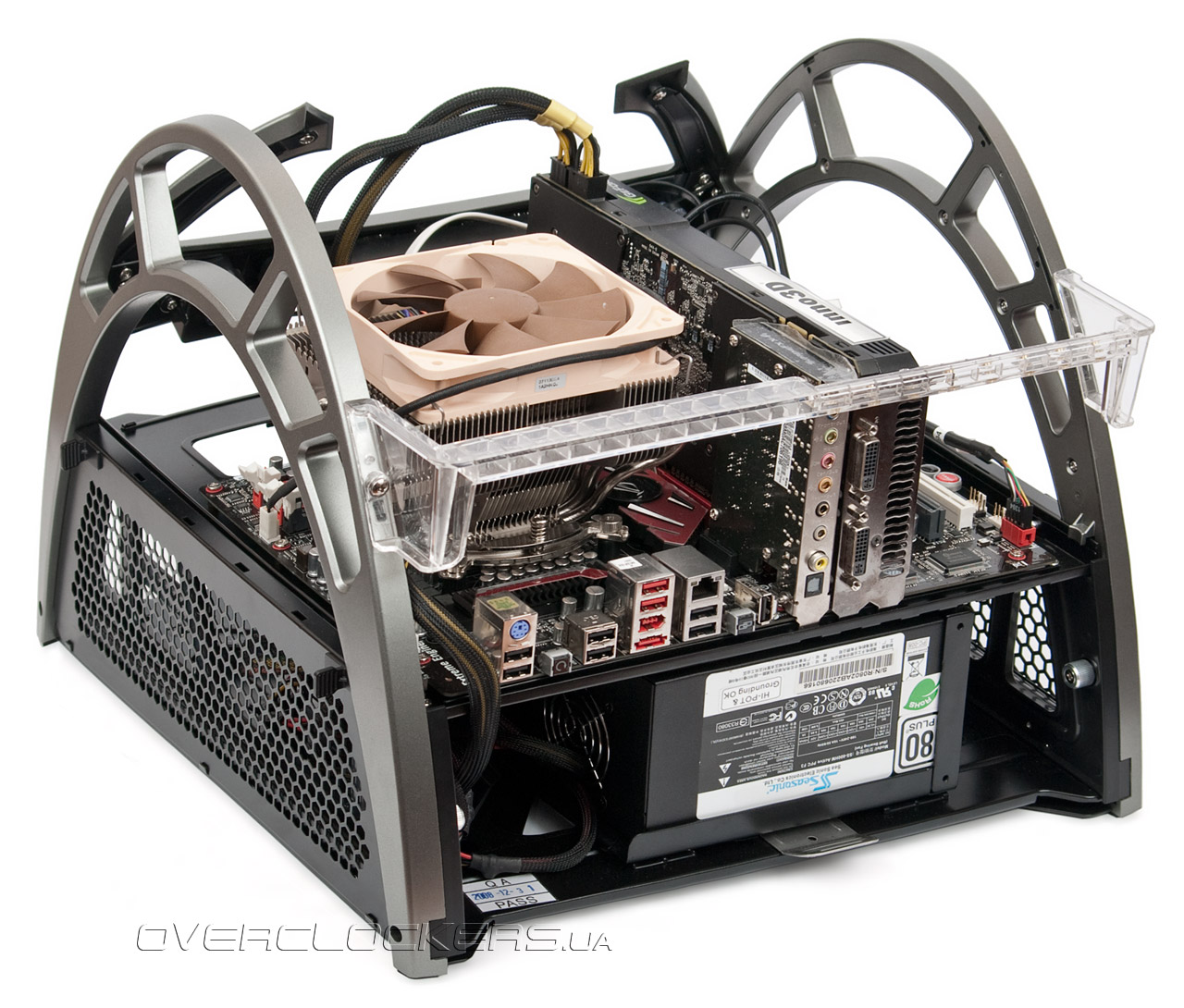

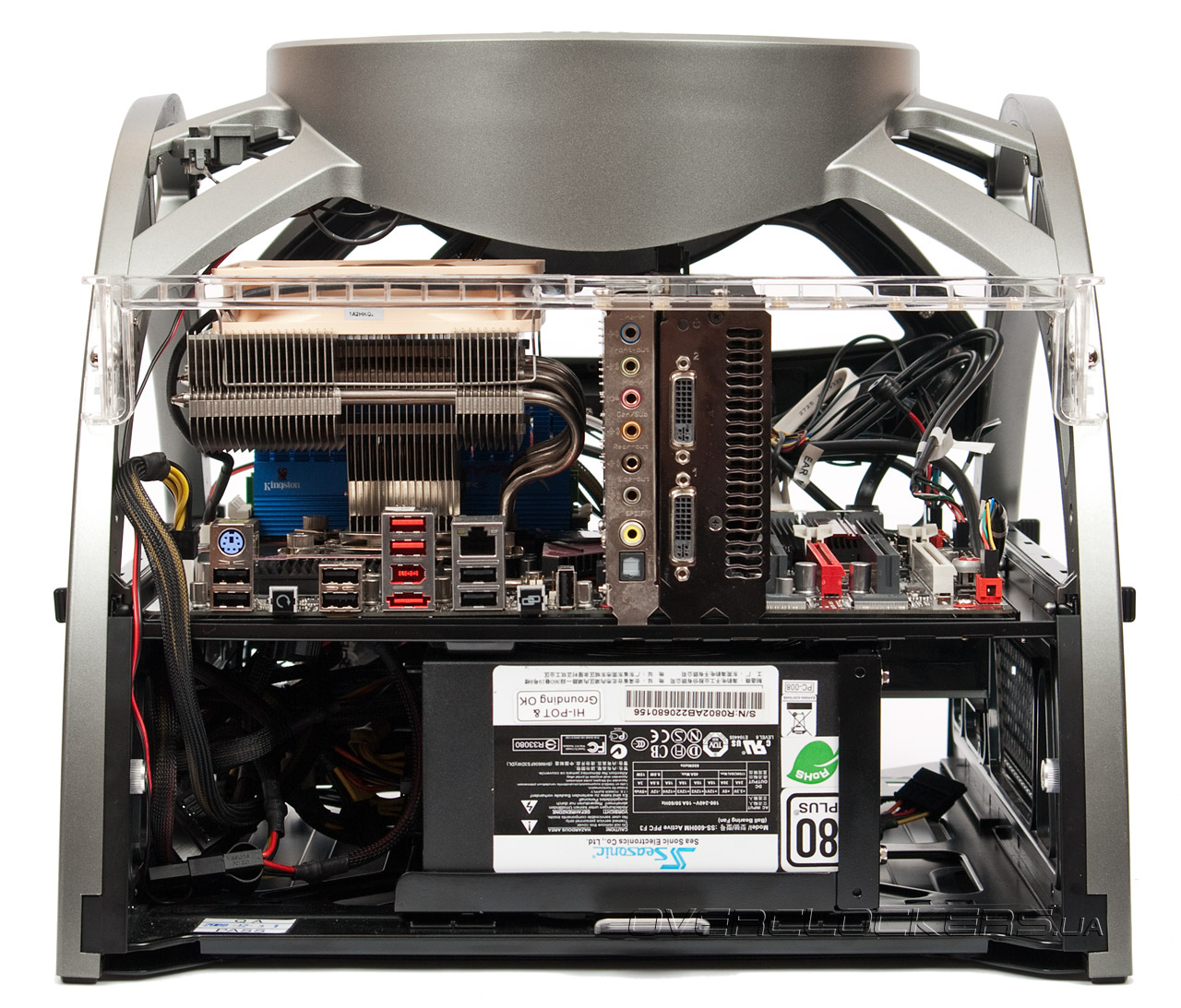

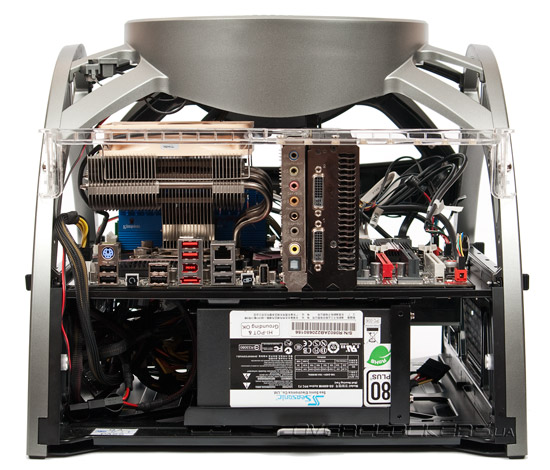

В сборе наш ПК выглядит следующим образом:

Antec Skeleton Antec Skeleton

Так он смотрится куда эффектней, чем новенький из упаковки. Только ему придется подыскать достаточно места на рабочем столе — ведь прятать такую красоту никто не будет, не правда ли? Но у этой медали есть и другая сторона — вопрос с чистотой, подрастающим поколением и домашней живностью теперь стоит остро, как никогда.

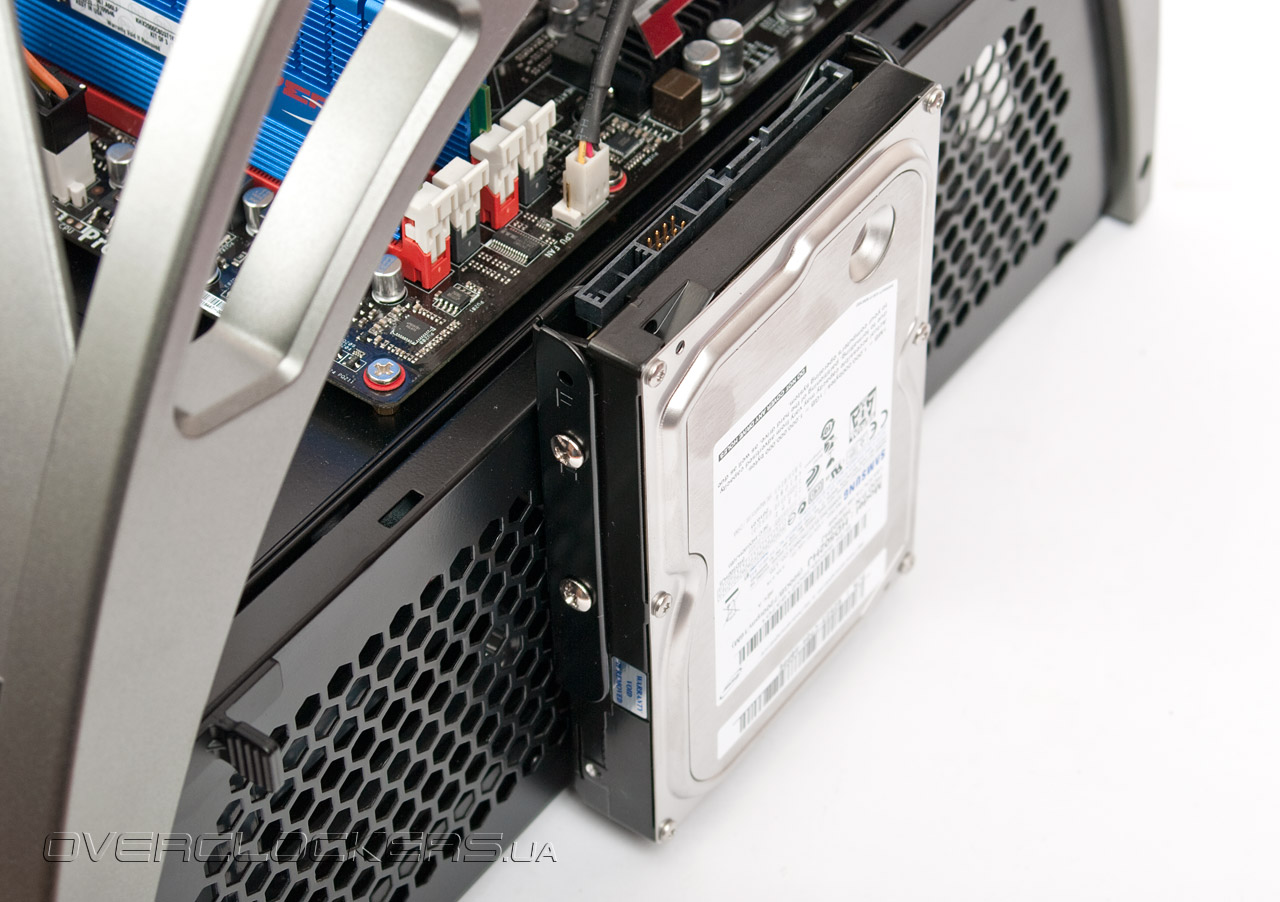

Да, если возникнет потребность в установке дополнительного 3,5-дюймового оборудования, достаточно прикрепить устройство к рамке, а ее, в свою очередь, подцепить к боковой стенке корпуса.


Antec Skeleton

Антивибрационные прокладки предусмотрены даже здесь, но крепление рамки к Skeleton не внушает особого доверия. Скорее, по бокам лучше располагать флоппи-дисковод или кардридер, чем жесткий диск.

Antec Skeleton

С внутренним устройством корпуса и сборкой системы разобрались, осталось провести небольшое тестирование температурного режима основных компонентов системы. Но прежде чем мы это сделаем, давайте взглянем на возможность использовать Antec Skeleton в качестве бенч-стенда.

Варианты использования

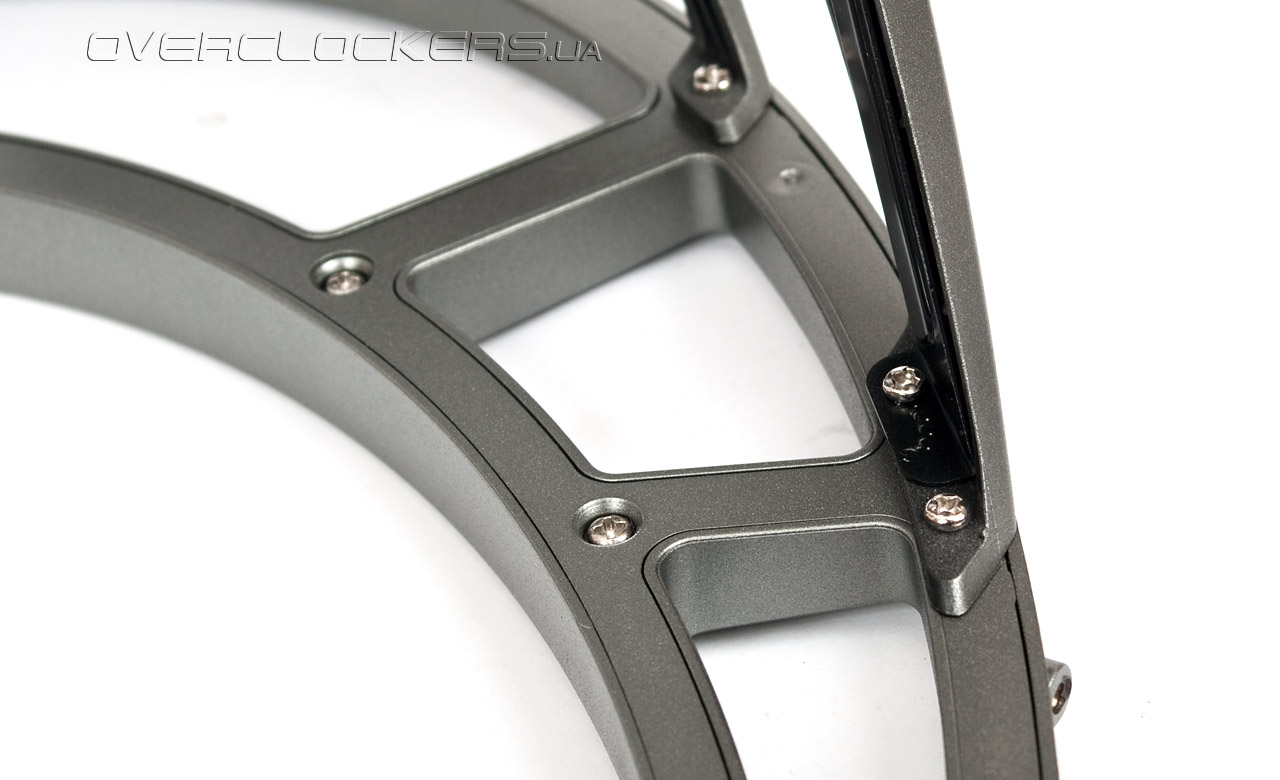

Конечно, использовать корпус открытого типа Skeleton в качестве бенч-стенда не очень удобно. В первую очередь этому мешает расположенный сверху 250-мм вентилятор. Но если от него избавиться? Верхняя крышка с перемычками цельная, дополнительно армирована стальными пластинами, — крепится она к боковым пластиковым стенкам обычными шурупами.

Antec Skeleton

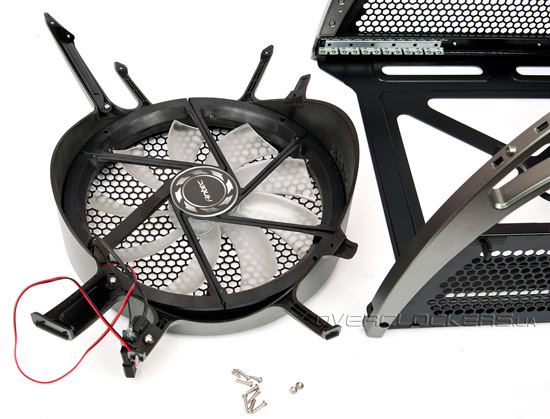

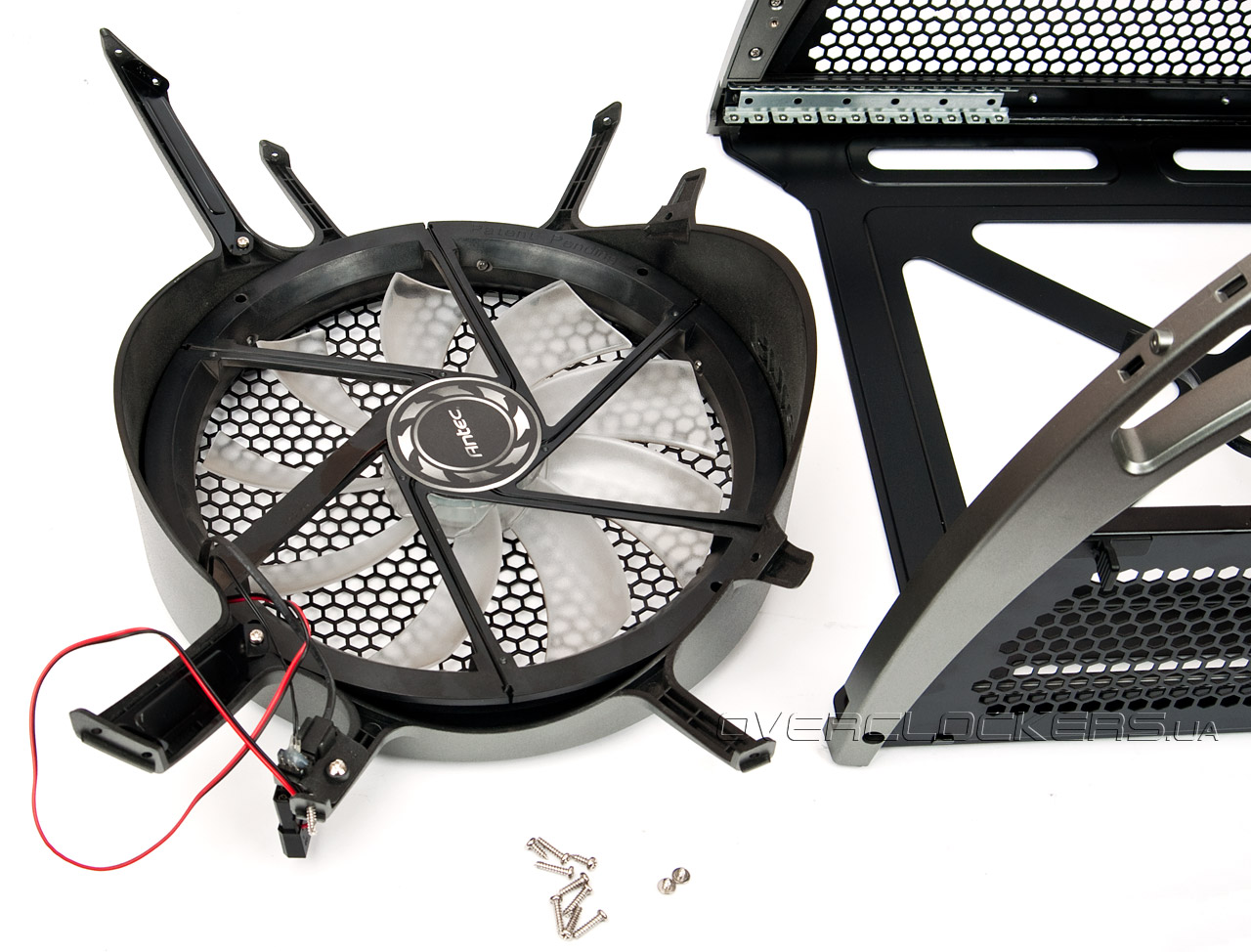

Откручиваем их, предварительно сняв кнопки переключения скорости и выбора подсветки вентилятора. Последний откладываем в сторону.

Antec Skeleton

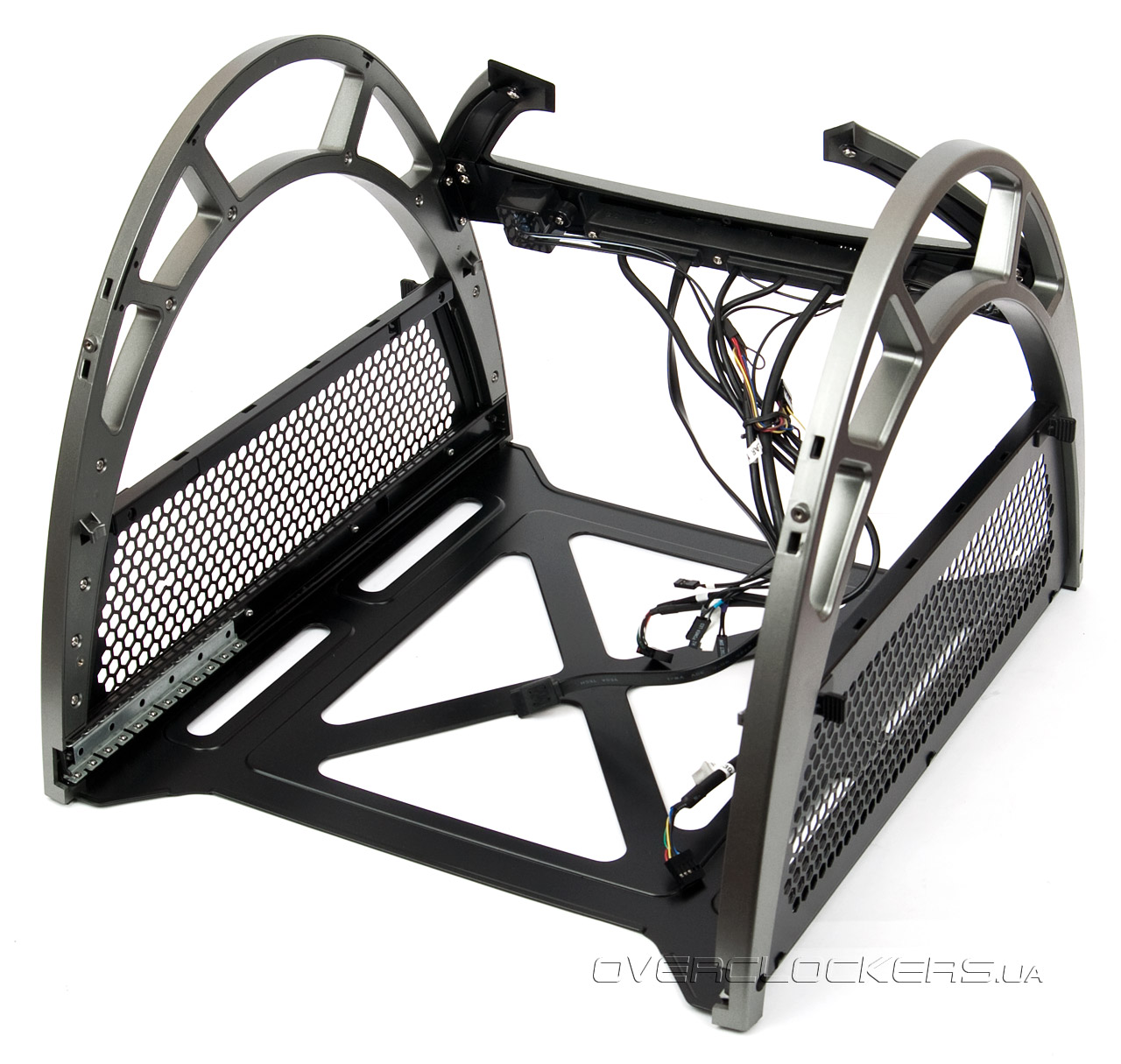

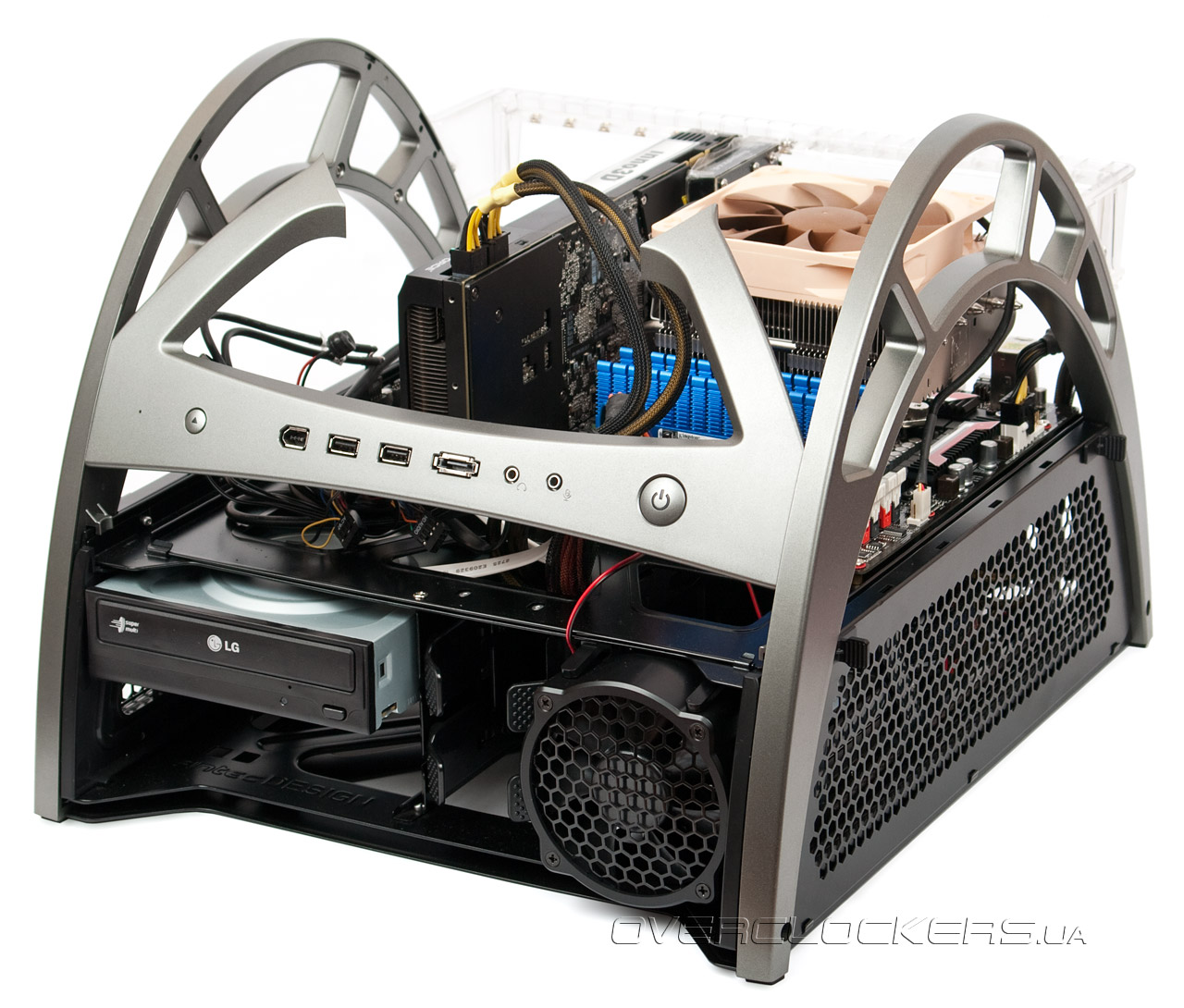

В итоге получается вот такая «чистая» рама:

Antec Skeleton

Ставим шасси обратно. Теперь манипулировать комплектующими становится проще.

Antec Skeleton Antec Skeleton

Но не на столько, как хотелось бы. Передняя панель совмещена с перемычками, на которые упирается «купол», а с ними не очень удобно, допустим, менять память. В итоге наш бенч-стенд опять далек от идеала. Если бы перемычек не было, тогда другое дело, а так…

Antec Skeleton

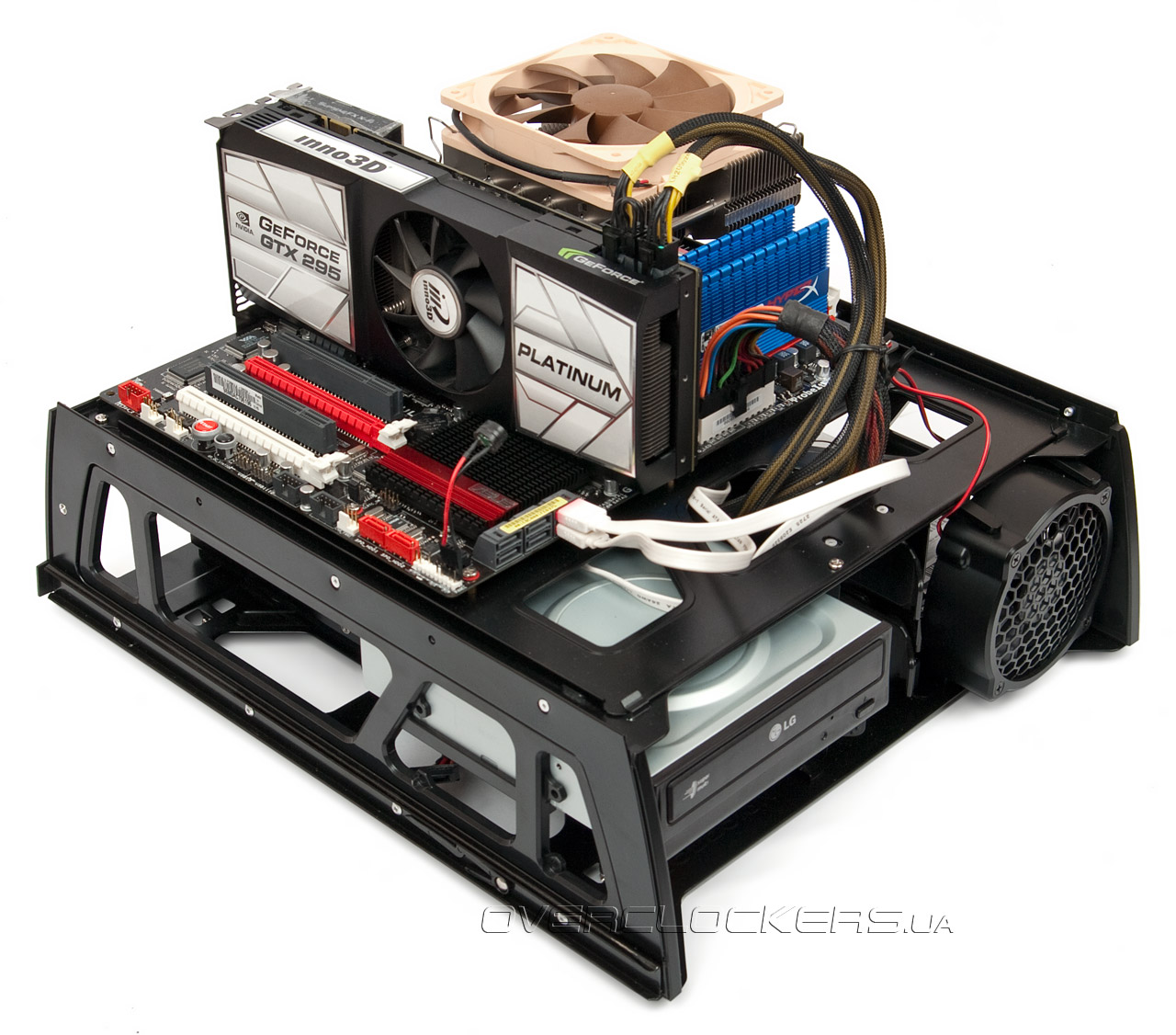

Если же использовать сугубо шасси, то вариант становится просто идеальным, но у него тогда отсутствует панель с кнопками включения и сброса системы — придется прибегать к подручным средствам, типа пинцета или отвертки, для старта системы. Но такой бенч-стенд выходит слишком дорогим.

Antec Skeleton


Условия тестирования

Теперь осталось за малым — провести полевые испытания. Для этого была собрана система следующей конфигурации:
  • процессор: Intel Xeon X3470 (2,93@3,8 ГГц, 21x181, без HT, CPU — 1,35 В, QPI/Vtt — 1,35 В);
  • материнская плата: ASUS Maximus III Formula (Intel P55 Express);
  • память: Kingston KHX2000C8D3T1K3/6GX (3x2GB, DDR3-2000@1810 МГц, 181x10, 8-8-8-24-1T);
  • видеокарта: Inno3D GeForce GTX 295 Platinum Edition;
  • кулер: Noctua NH-C12P;
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATAII);
  • блок питания: Seasonic SS-600HM (600 Вт).
Тестирование проводилось в среде Windows 7 Home Premium x64. В качестве стресс-теста для процессора использовалась программа LinX 0.6.4 с выбранным объемом памяти в 1280 Мбайт, прогрев видеокарты осуществлялся бенчмарком Devil May Cry 4. Для жесткого диска использовалось копирование папки с различной информацией, общим объемом в 11 гигабайт, с одного раздела на другой. Все показания снимались программой Everest. Температура в помещении составляла около 22 °C.

Данное тестирование — это сравнение температурных режимов комплектующих при использовании 250-мм вентилятора c различной скоростью вращения крыльчатки.


Результаты

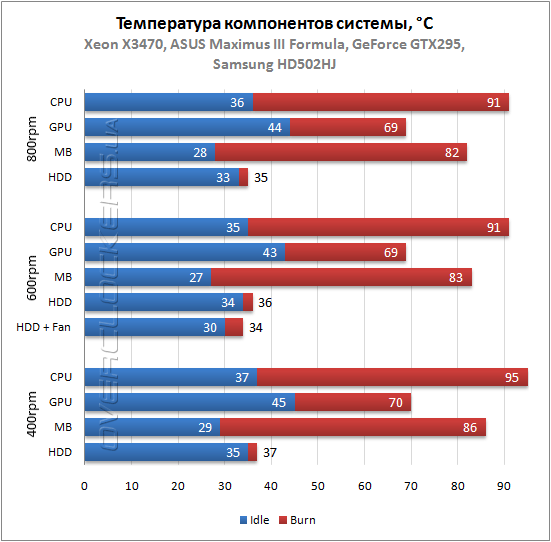

Результаты тестирования Antec Skeleton

Вентилятор на среднем положении переключателя создает не так много шума, как при максимальной скорости, но температурный режим компонентов в обоих случаях практически одинаков. С переходом к более тихой работе больше всего растет температура процессора. В таком случае, придется либо уменьшать уровень разгона, либо искать более эффективную систему охлаждения, при этом, не забывая о ее компактных размерах.


Выводы

Бесспорно, Antec Skeleton является одним из самых оригинальных и экзотических корпусов, с интересным дизайном и эффектным внешним видом. Пожалуй, он единственный, способный стать настоящим украшением на рабочем столе, в витрине магазина или на выставке. Качественно выполненный из пластмассы и металла, он обладает отличной вентиляцией, не меньшая заслуга в которой отводится комплектному 250-мм вентилятору с разноцветной подсветкой. Несмотря на конструкторские особенности Skeleton, он позволяет установить два привода и до шести 3,5-дюймовых устройств, хотя и с некоторыми оговорками.

Но корпус не защищен от попадания в него посторонних предметов. Сборка системы в Skeleton затруднительна, плюс не лучшая совместимость с процессорными кулерами. К тому же, он не годится в качестве бенч-стенда с легким доступом ко всем комплектующим. И если для защиты от любопытных домочадцев производитель предлагает опциональные сетки, то от пыли его спасет лишь постоянная уборка. Также не будем забывать о повышенном уровне шума — корпус все же открытого типа.

И, несмотря на все его недостатки, Antec Skeleton вполне заслуживает награды «Выбор редакции: оригинальный дизайн», хоть и с небольшим опозданием!

Antec Skeleton Выбор редакции: оригинальный дизайн
