Почти Мегатрон. Тестирование игрового корпуса AeroCool Mechatron

Внутреннее устройство

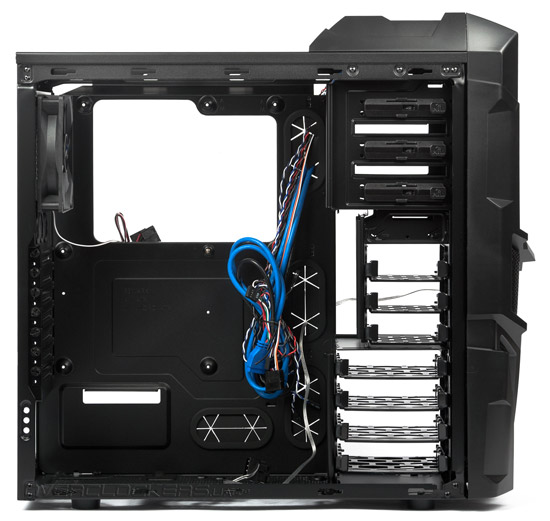

Внутренняя структура Aerocool Mechatron — классическая для корпусов с нижним расположением блока питания. Он способен принять на борт материнские платы стандартов ATX, mATX и Mini-ITX. Ограничение по высоте для процессорного кулера — 175 мм.

Aerocool Mechatron

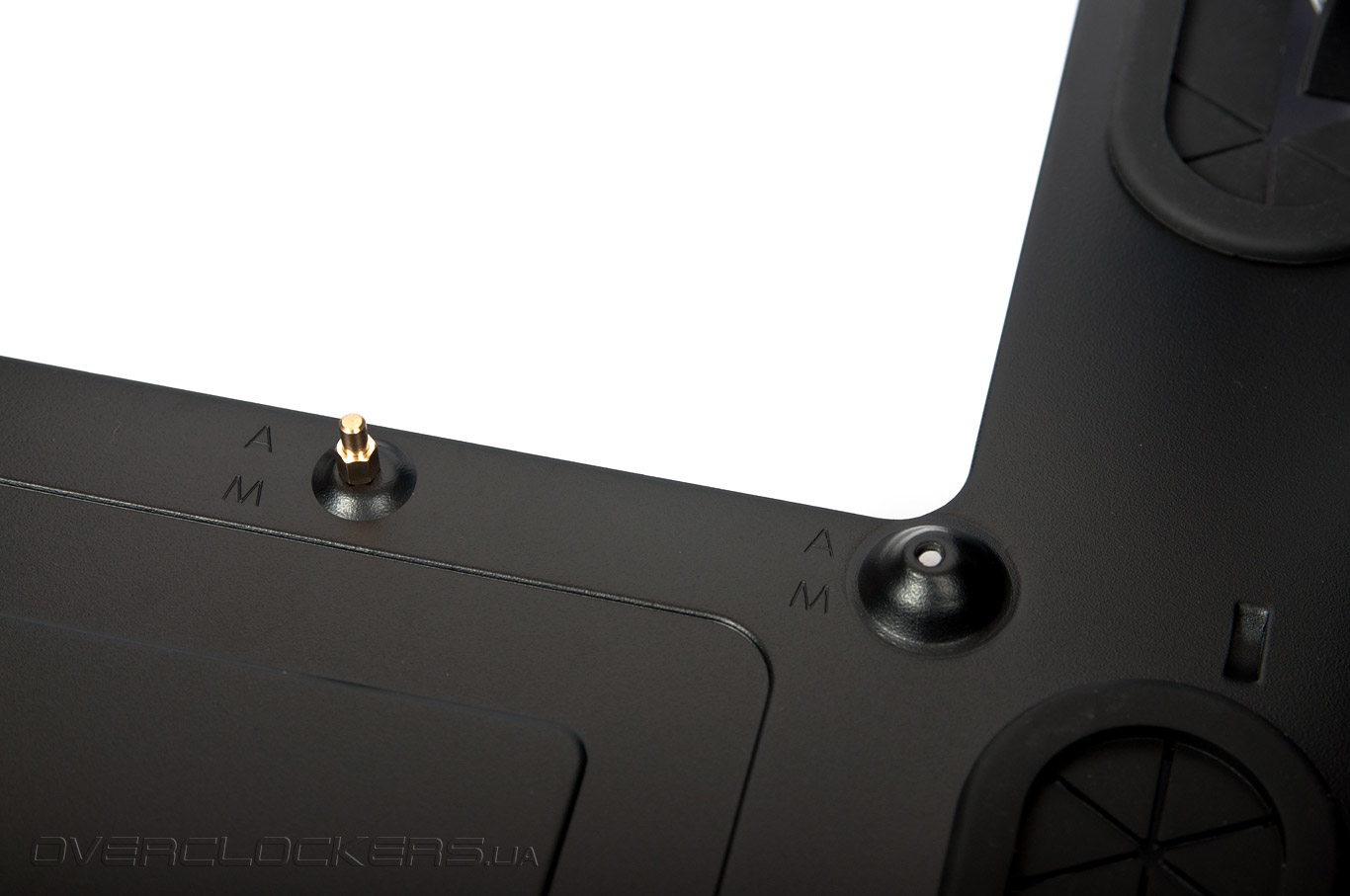

Материнская плата крепится непосредственно к корпусу, лишь для Micro-ATX плат предусмотрено несколько дополнительных стоек в комплекте. Посадочные места промаркированы соответствующими буквами. По центру, в одном из отверстий, есть стойка-штырек без резьбы, предназначенная для центровки материнской платы при установке. Из-за специфического размера штырька заменить его стандартной стойкой не получится.

Aerocool Mechatron

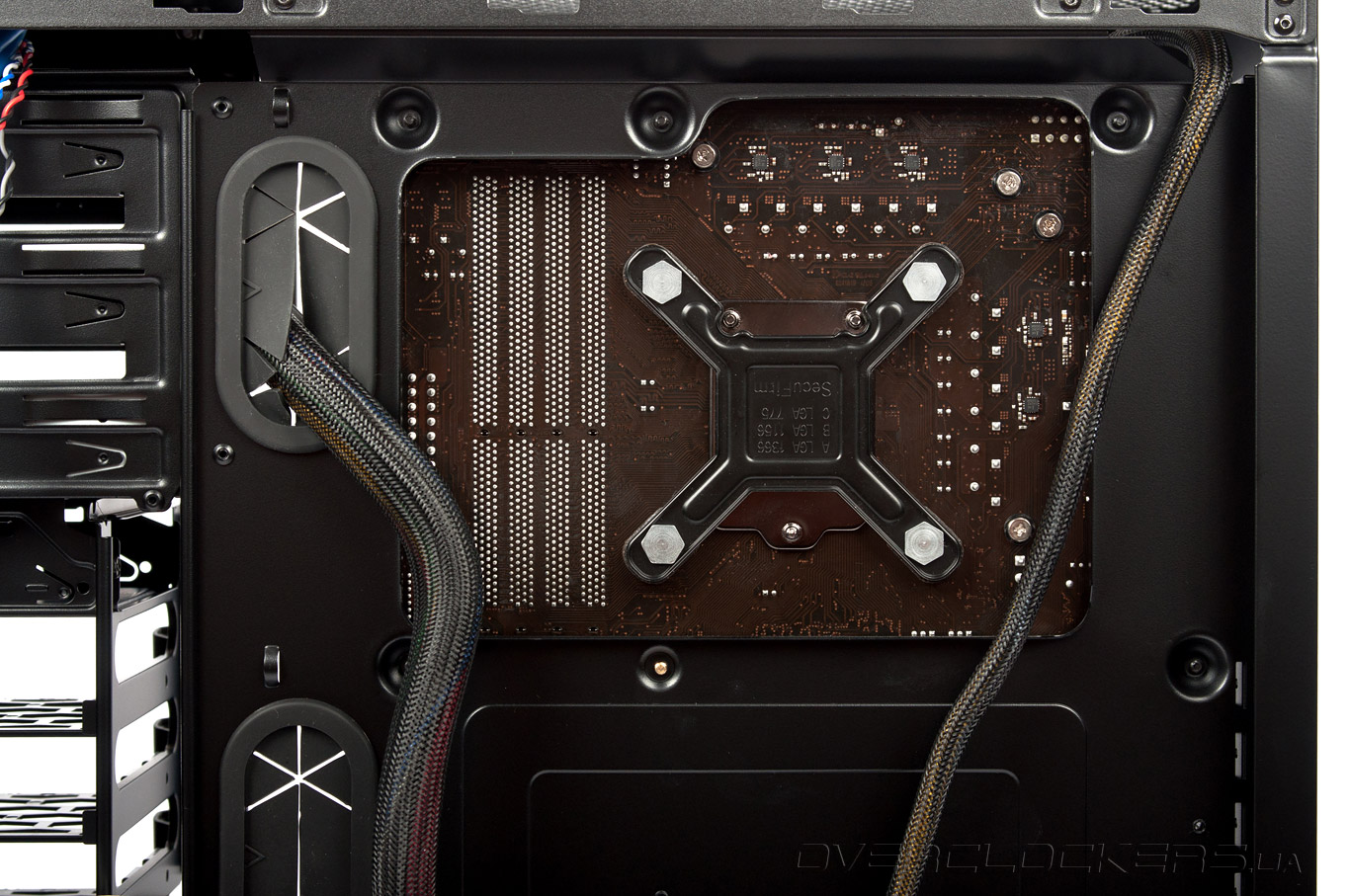

В поддоне вырезаны четыре прорезиненных отверстия для скрытой укладки проводов. Широкое окно под усилительную пластину системы охлаждения процессора совпадает с расположением всех современных сокетов. В верхнем углу есть достаточный по размерам зазор для укладки кабеля питания процессора, но удлинителя в комплекте нет, поэтому подключение может быть проблематичным.

Aerocool Mechatron

Расстояние между поддоном и правой дверцей — 25 мм, этого достаточно чтобы равномерно распределить кабеля и закрыть крышку. Вызывает огорчение лишь малое количество проушин для крепления кабельных стяжек — всего четыре, не в самых нужных местах.

Фронтальная панель снимается очень просто — нужно завести руку в выемку снизу и осторожно потянуть ее на себя. Крепление лицевой панели выполнено в виде шести надежных металлических тюльпанов, что позволяет легко установить и демонтировать ее, не опасаясь поломки. Тем не менее, при снятии стоит проявить осторожность, чтобы случайно не оторвать провод питания переднего светодиода.

Aerocool Mechatron

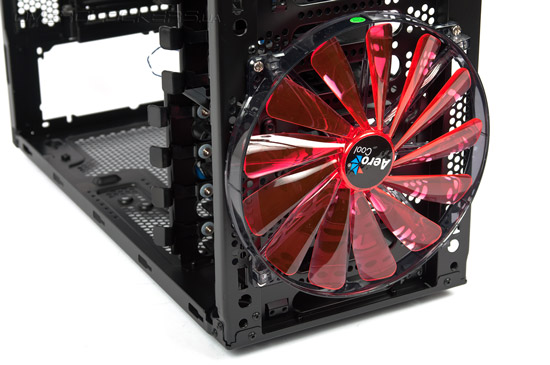

За передней крышкой установлен 200-мм вентилятор с красной подсветкой и скоростью вращения 750 об/мин. Его толщина составляет 20 мм, произвести замену на более популярные 30-мм модели не позволят габариты корпуса. Сюда можно установить две 120-мм или 140-мм «вертушки», но для них не предусмотрены в комплекте длинные винты. Отверстий достаточно для беспрепятственного движения воздуха.

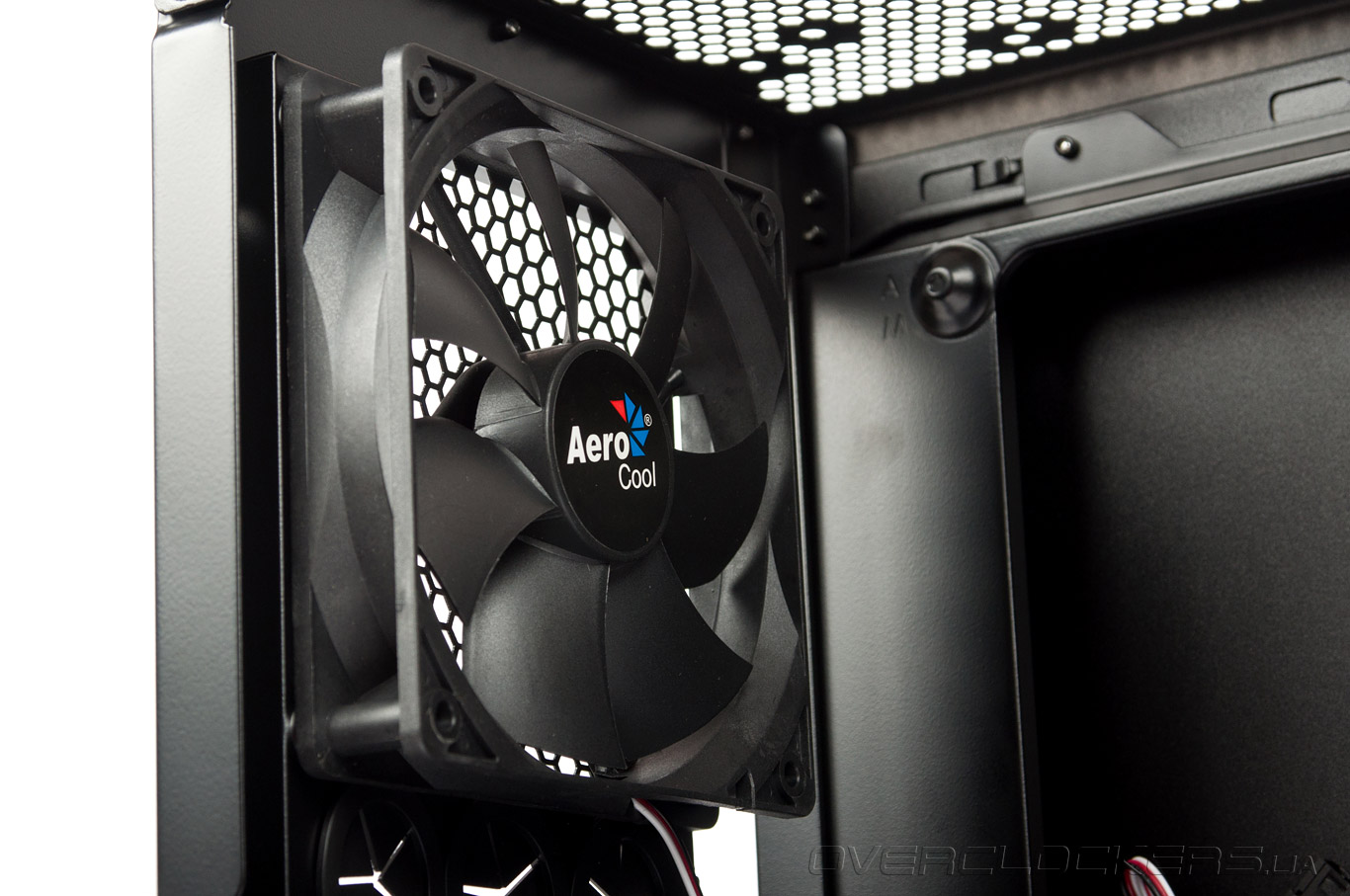

За штампованной решеткой, в верхней части корпуса, установлен 120-мм вентилятор, максимальная скорость вращения которого составляет 1200 об/мин. Как и на переднем комплектном пропеллере, длинный провод питания заканчивается двумя вариантами разъемов: обычным трехконтактным и «молексом».

Aerocool Mechatron

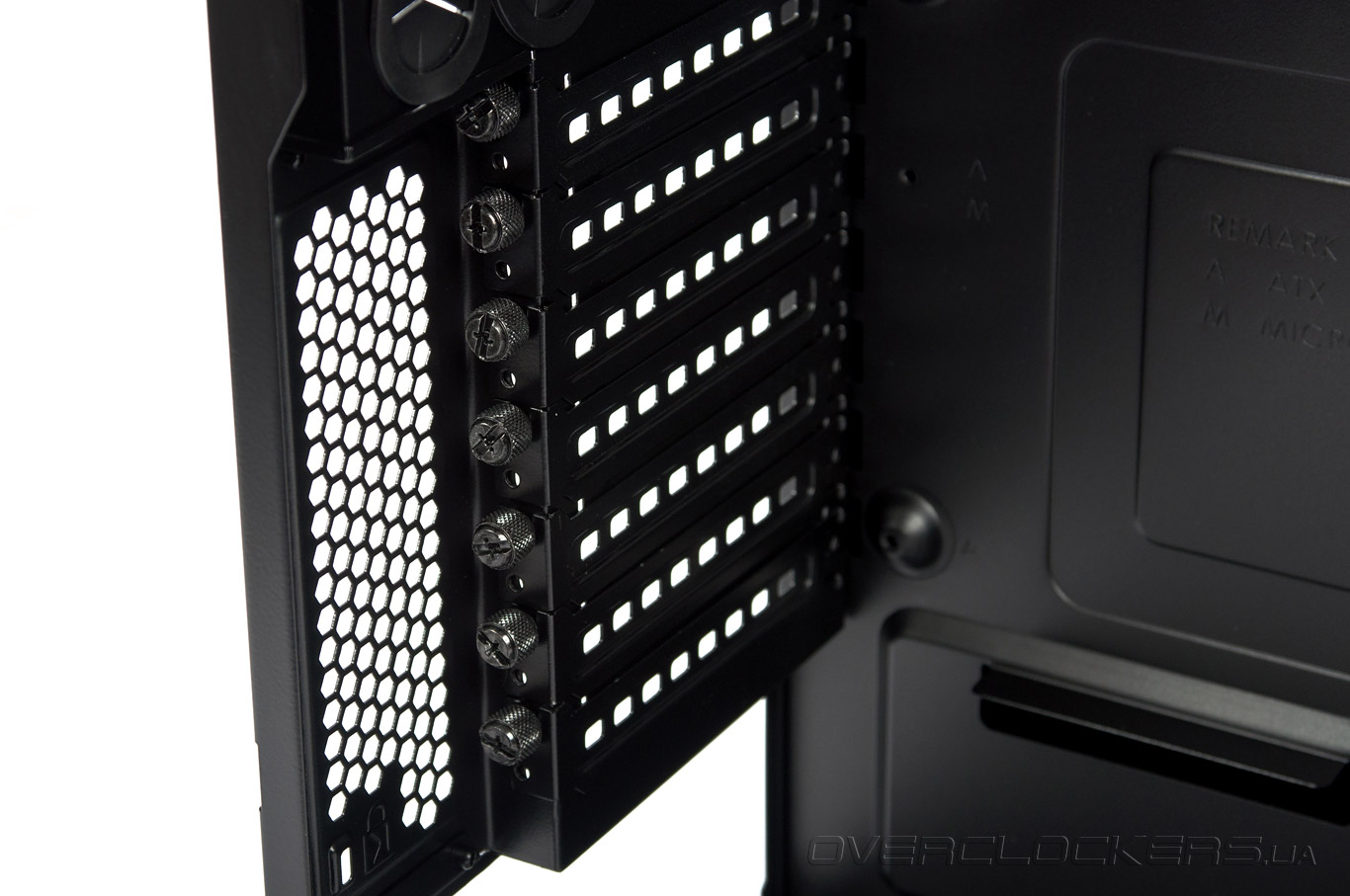

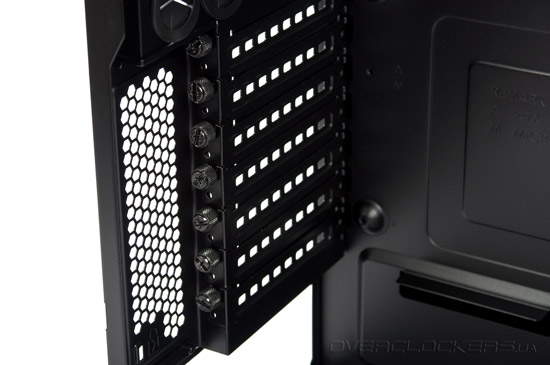

Семь слотов расширения со съемными заглушками снабжены винтами с накатанной головкой. Пространство возле слотов и решетка вентилятора имеют достаточно широкую перфорацию.

Aerocool Mechatron

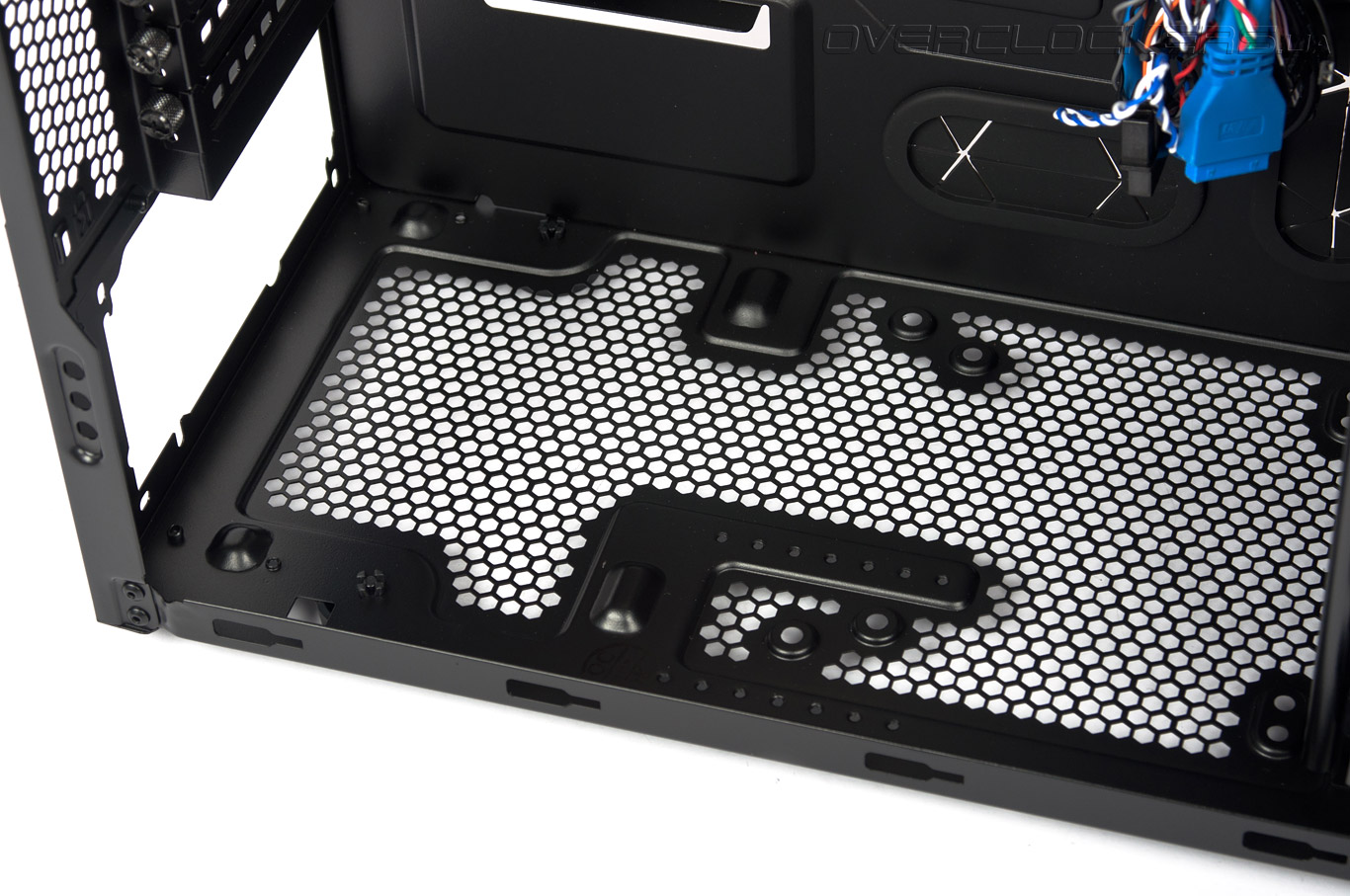

Как уже упоминалось ранее, днище корпуса перфорировано почти полностью. Демпферы для блока питания отсутствуют. Посадочные отверстия под вентиляторы максимально удалены от расположения БП — это правильное решение, которое позволяет реально их задействовать.

Aerocool Mechatron

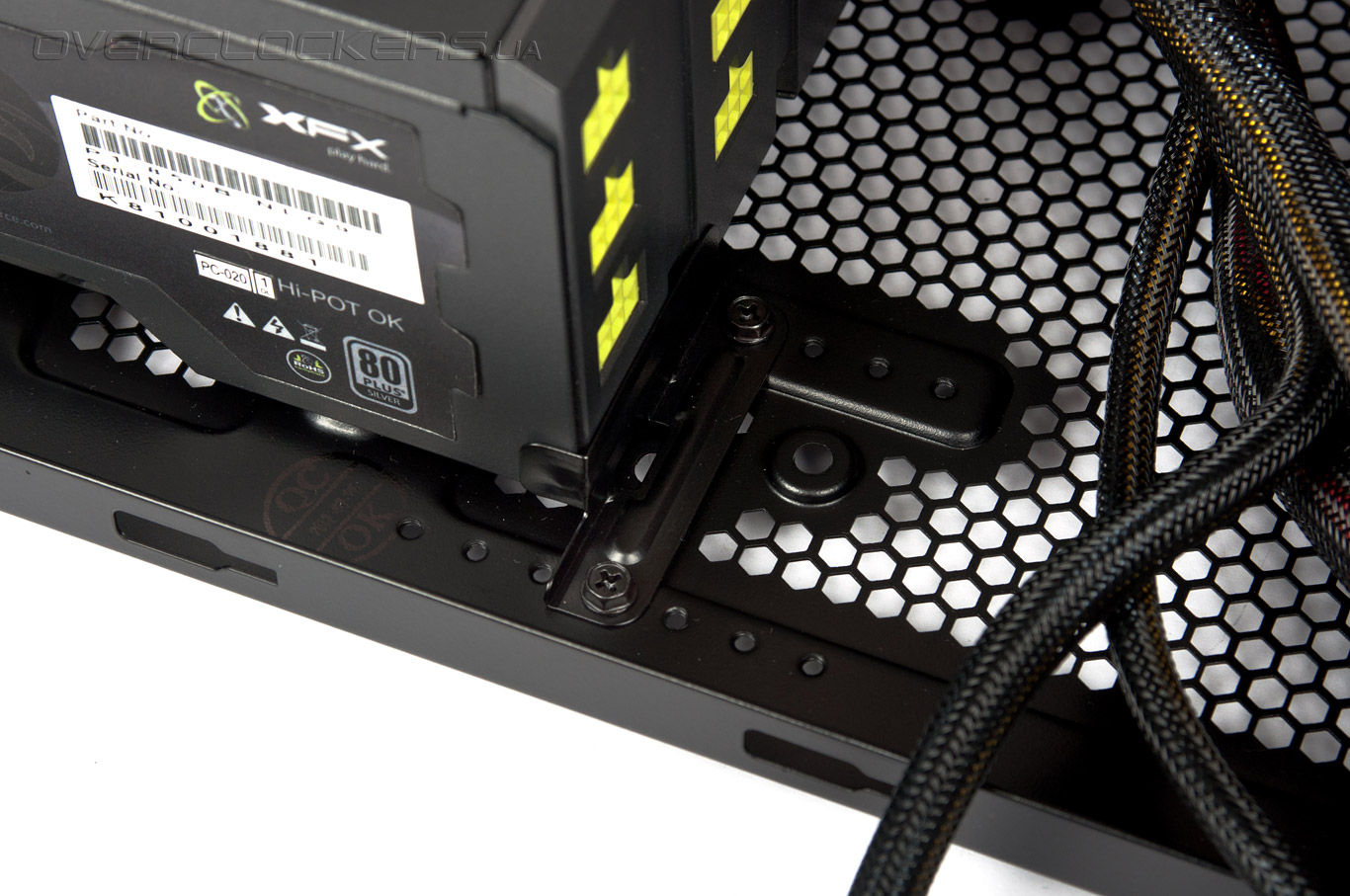

Сзади блок питания дополнительно прижимается специальной пластиной. Крепление выполнено на двух винтах, в семи положениях рассчитанных под разную длину БП. Какое функциональное предназначение на самом деле имеет этот элемент, сказать сложно. Возможно, это позволяет обойтись без четырех винтов на задней панели.

Aerocool Mechatron

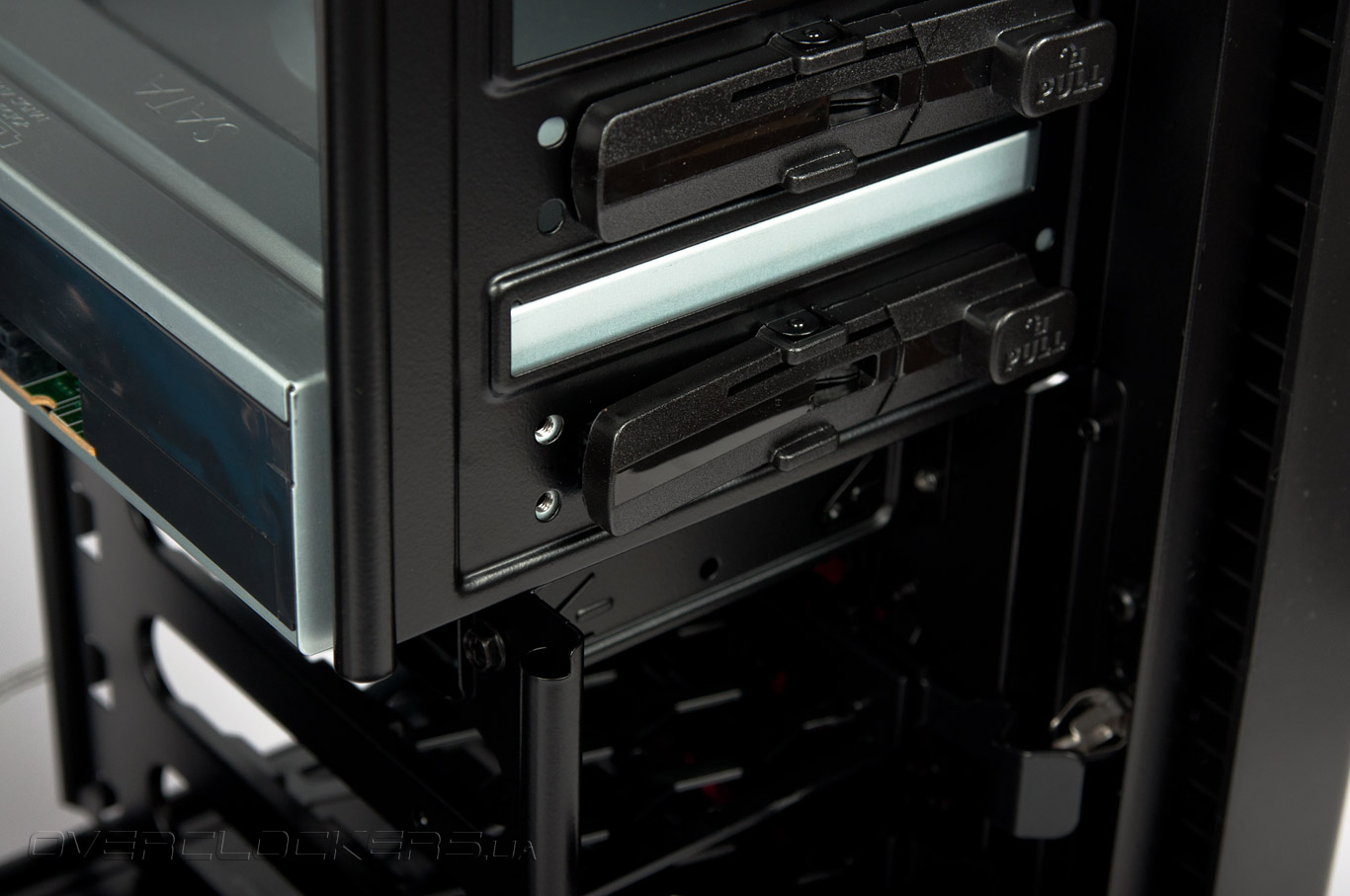

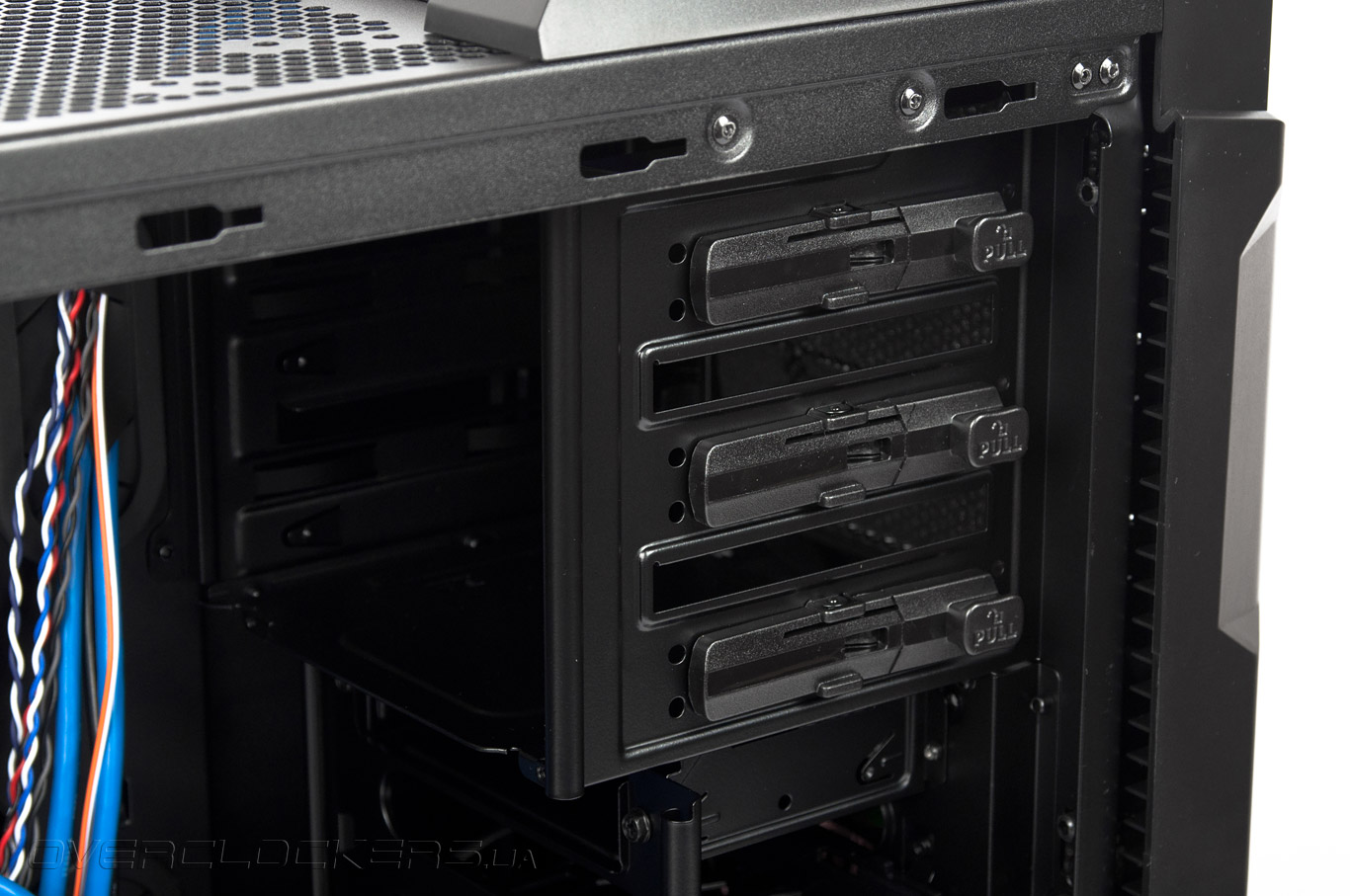

Отсеков для устройств 5,25” в корпусе три. Все снабжены безвинтовым креплением типа «качели» с двумя штырьками, позволяющими зафиксировать устройство, просто задвинув его внутрь.

Aerocool Mechatron

Получается просто и надежно, но если этого покажется мало — можно закрепить винтом с другой стороны корзины. Под корзиной устройств 5,25” находится одно продольное отделение для накопителя 3,5”, не имеющее внешнего порта. Скорее всего, этот отсек тоже атавизм, возможно от какой-то старой версии шасси. Но на него возложена важная функция — стенка корзины для 2,5” SSD является съемной и фиксируется именно здесь.

Aerocool Mechatron

Отсек 2,5” имеет три варианта преобразования. В первом, по умолчанию, корзина поддерживает размещение трех 2,5” накопителей. Пластмассовые каретки не требуют винтов, но разгибать их неудобно — слишком жесткие. Во втором варианте, смещаем пластину ближе к материнской плате и получаем возможность установить сюда три накопителя формата 3,5”. Салазки для них не предусмотрены, но их можно взять из нижней корзины. И в третьем варианте, снимаем боковую стенку корзины полностью. Таким образом, мы потеряем место для трех накопителей, но получим возможность установить практически любую длинную плату расширения.

Aerocool Mechatron

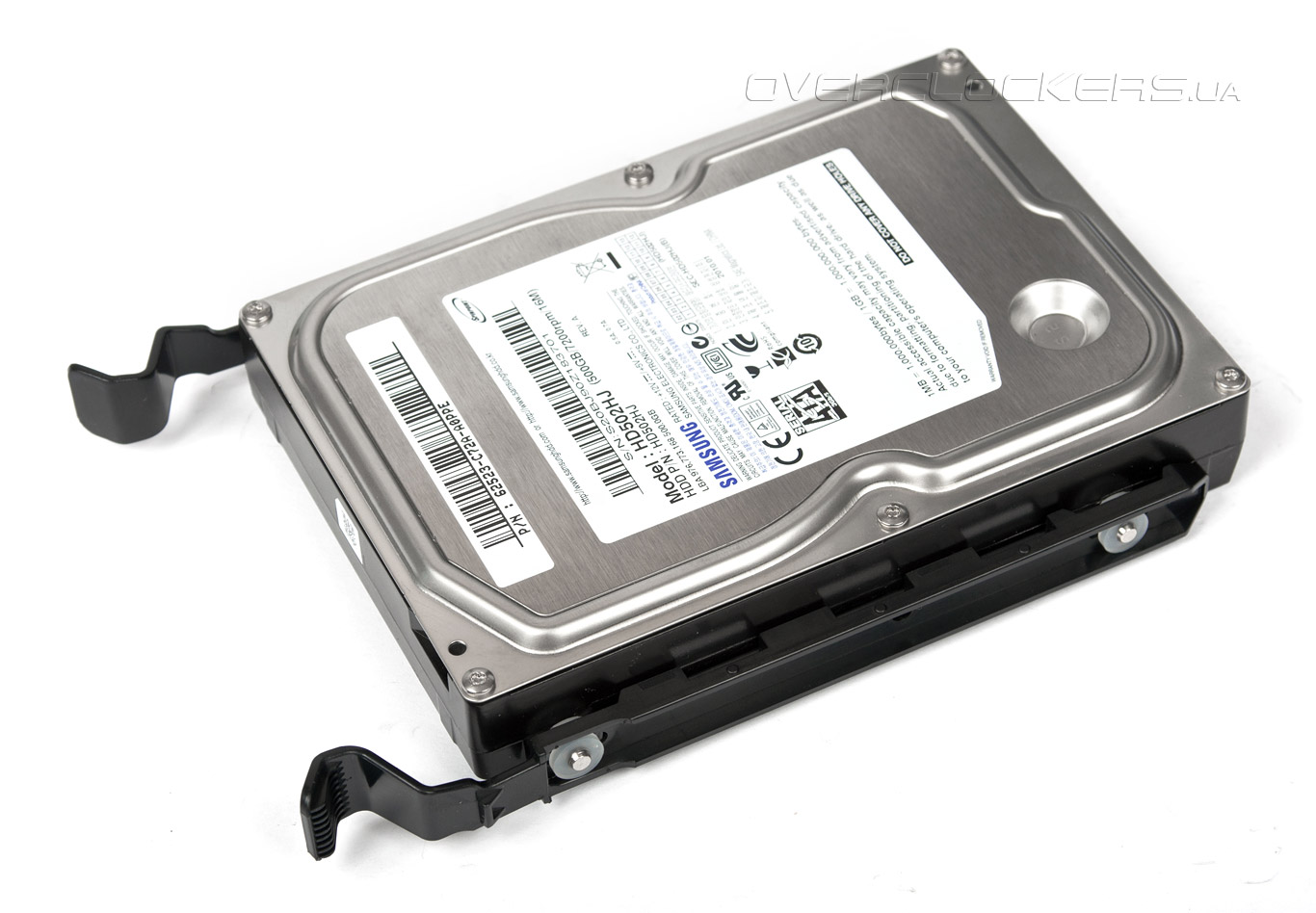

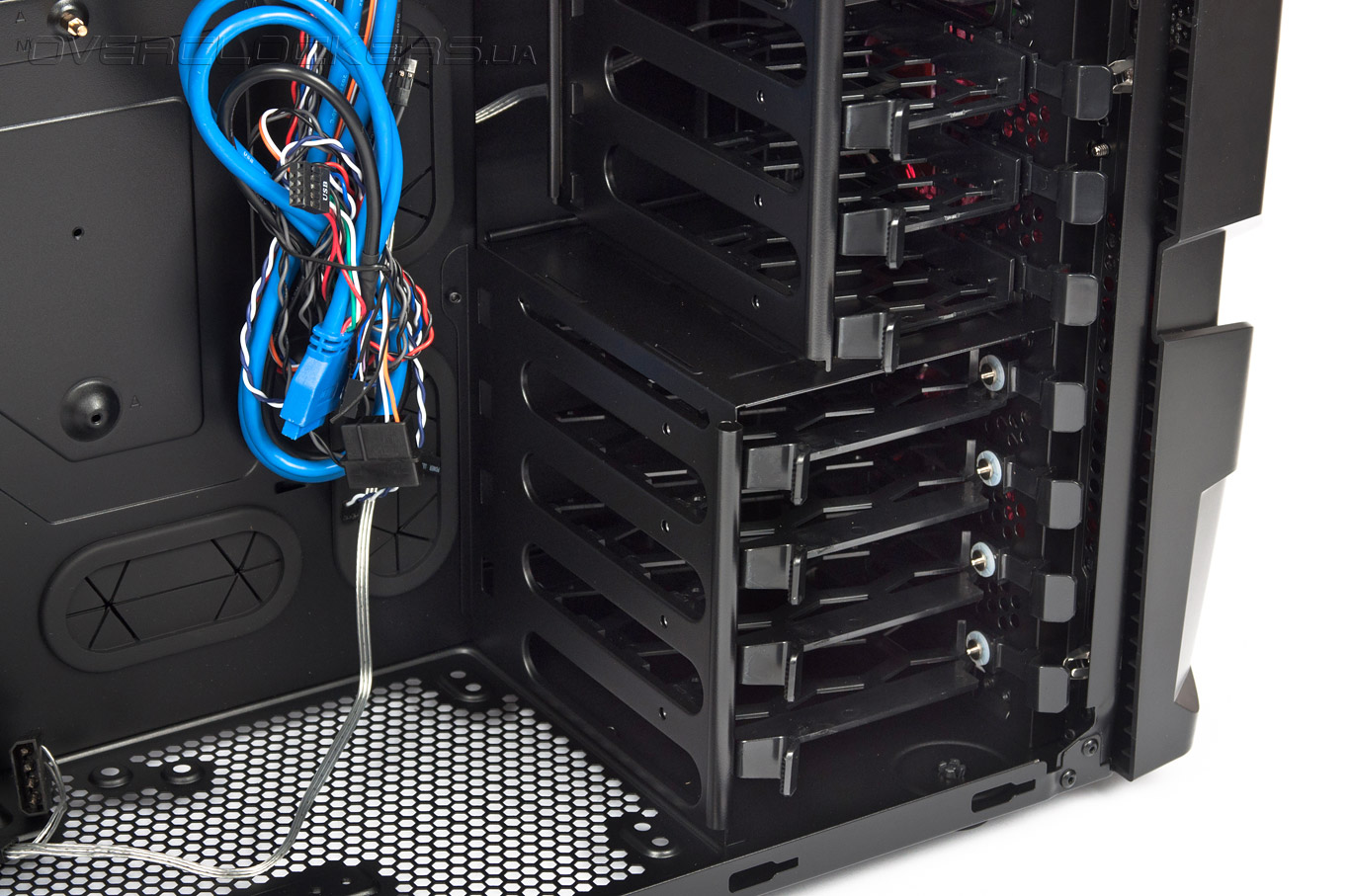

В самом низу расположилась корзина для жестких дисков. Салазки имеют прорезиненные штырьковые крепления для 3,5” накопителей, тогда как устройства 2,5” крепятся винтами. Установка предельно проста, нужно надеть салазки на диск и задвинуть их в корзину. При необходимости салазки фиксируются винтами сбоку. Таким образом, получается достаточно много вариантов размещения накопителей.

Aerocool Mechatron

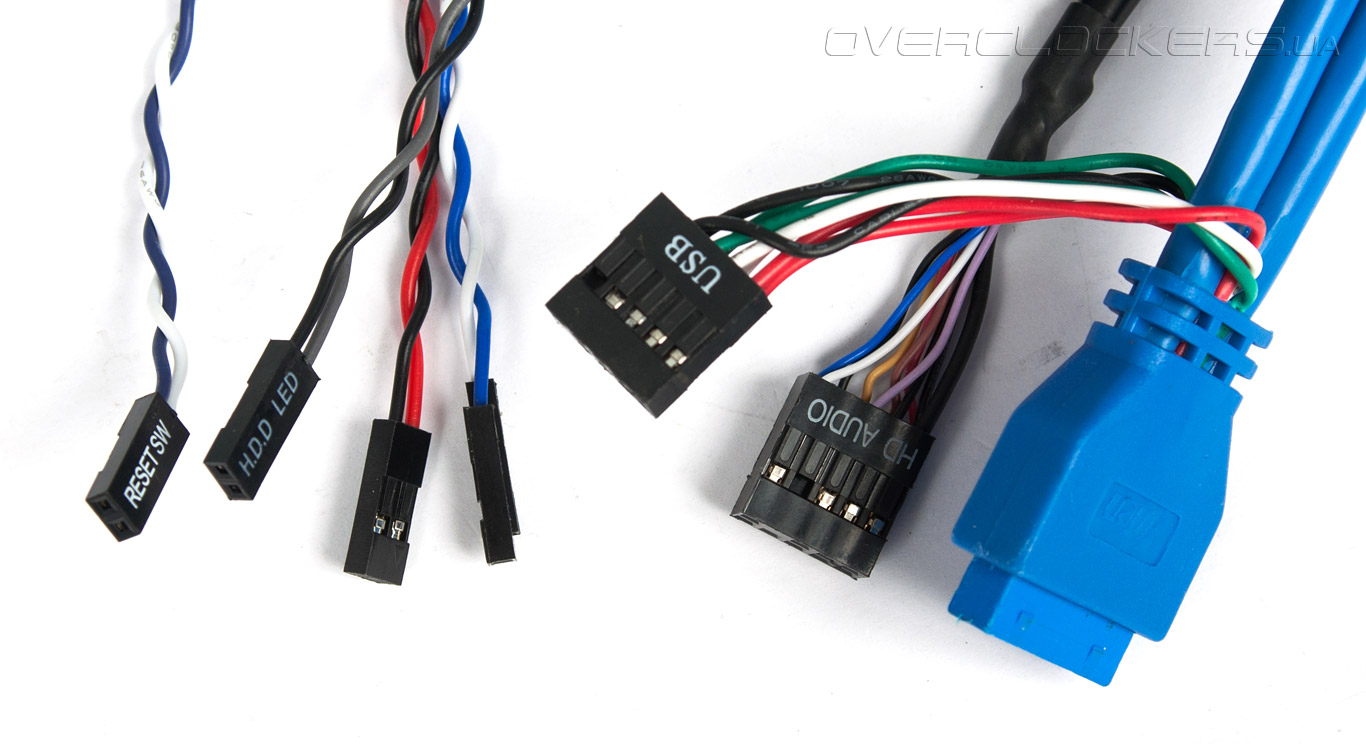

Все провода передней панели достаточно длинные, чтобы дотянуться до нужного места при укладке за поддоном. Кабель USB 3.0 имеет разъем для внутреннего подключения к плате и встроенный переходник на USB 2.0 — для моделей плат, не поддерживающих новый интерфейс. Переходник на USB 2.0 сделан коротким с целью «защиты от пользователя» — одновременно оба типа портов подключать нельзя.

Aerocool Mechatron

Возможная длина плат расширения составляет:
  • 410 мм, если демонтировать верхний отсек накопителей (с первого по пятый слот);
  • 330 мм напротив корзины 2,5”;
  • 300 мм напротив шестого и седьмого слота и корзины, установленной для дисков 3,5”.
