Внутреннее устройство

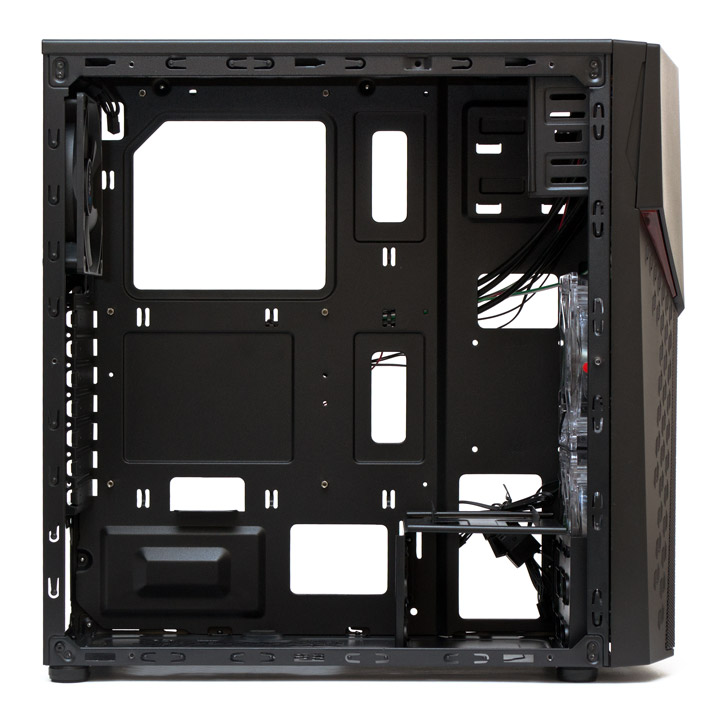

Корпус Aerocool CyberX Advance поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 162 мм по нашим замерам, хотя производитель на официальном сайте заявляет о 165 мм (возможно речь идет варианте с выпуклой боковой панелью из металла). Предельная длина плат расширения — 330 мм в слотах с первого по шестой, с уже установленными сюда вентиляторами. Напротив седьмого слота встанет плата не длиннее 240 мм. Оптимальная длина блока питания для установки сюда составляет до 200 мм включительно.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/15-aerocool-cyberx-advance.jpg)

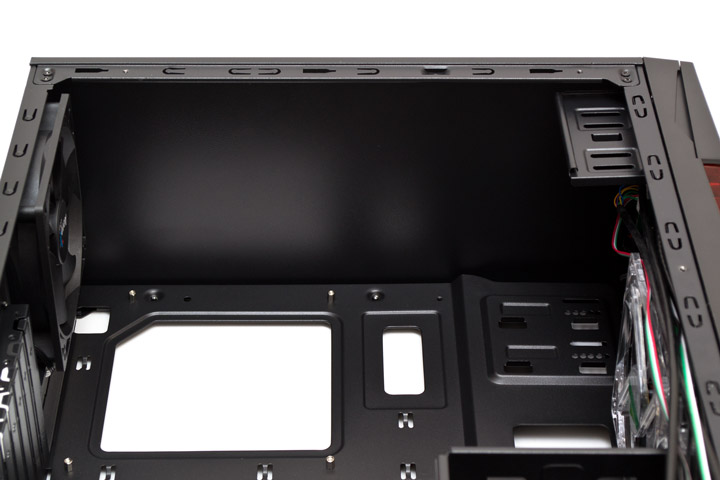

Верхняя панель сплошная, ничего интересного под ней нет.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/16-aerocool-cyberx-advance.jpg)

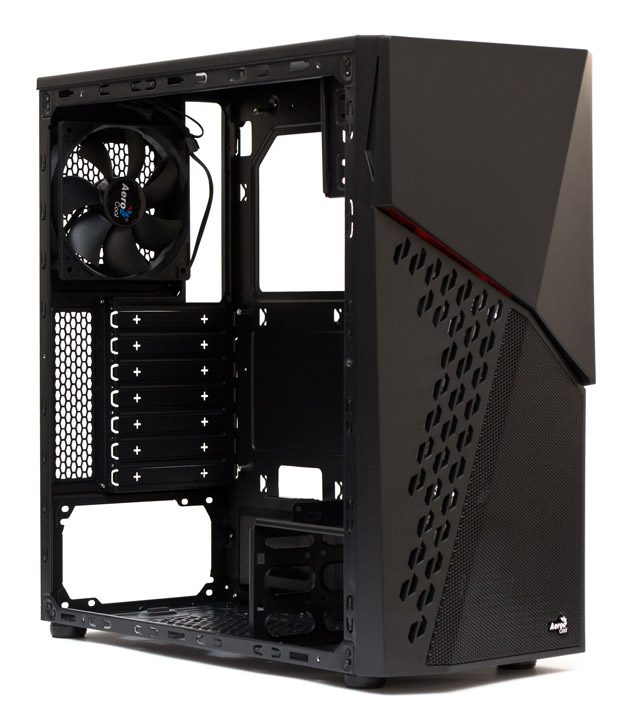

На задней панели предустановлен на выдув 120-мм вентилятор черного цвета. Все слоты расширения имеют одноразовые выламываемые заглушки. Крепление плат осуществляется отверткой с помощью комплектных корпусных винтов.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/17-aerocool-cyberx-advance.jpg)

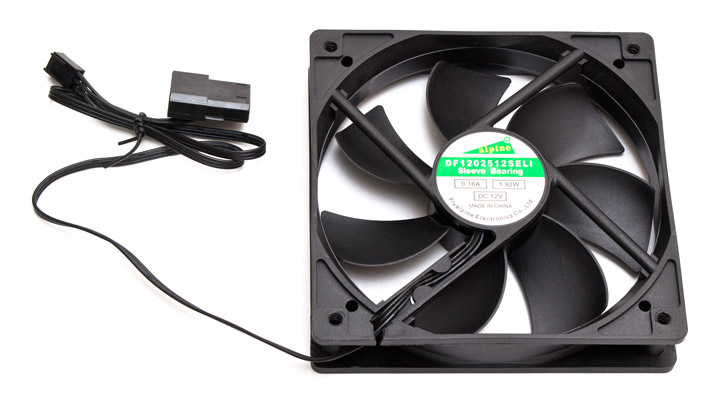

Вентилятор имеет стандартную конфигурацию семи лопастей и вполне привычную крепежную рамку. Подшипник втулочный, максимальная скорость составляет 1000 об/мин при 39 дБ (А) шума, что довольно тихо. При 7 В получим 600 об/мин и 35 дБ (А), а на стартовых 5 В и вовсе 400 об/мин при 34 дБ (А), что является бесшумным уровнем звучания, если бы не легкие паразитные призвуки из района подшипника. Длина черного спаянного в одну ленту кабеля составляет 450 мм до трехконтактного разъема и еще 50 мм до следующего за ним сквозного «молекса». Подключать к питанию, напоминаю, можно только один из них и никогда — оба одновременно.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/18-aerocool-cyberx-advance.jpg)

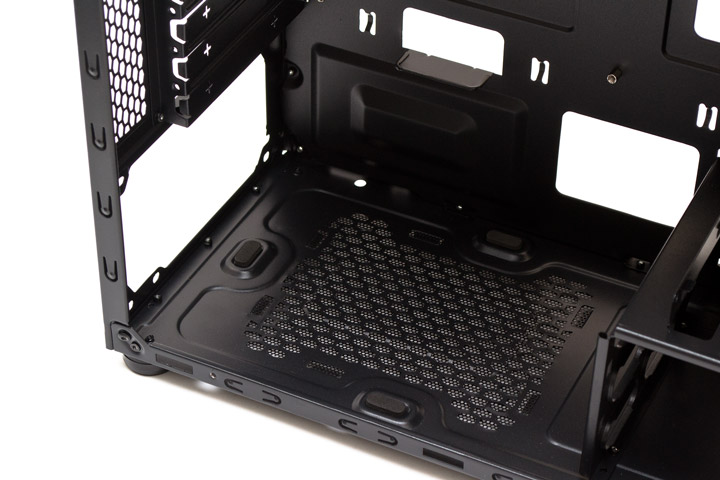

Место для блока питания оборудовано тремя мягкими демпферами снизу. В идеале, сюда лучше всего подбирать БП стандартной длины в 150–160 мм, чтобы между ним и корзиной оставалось место для укладки или подключения проводов.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/19-aerocool-cyberx-advance.jpg)

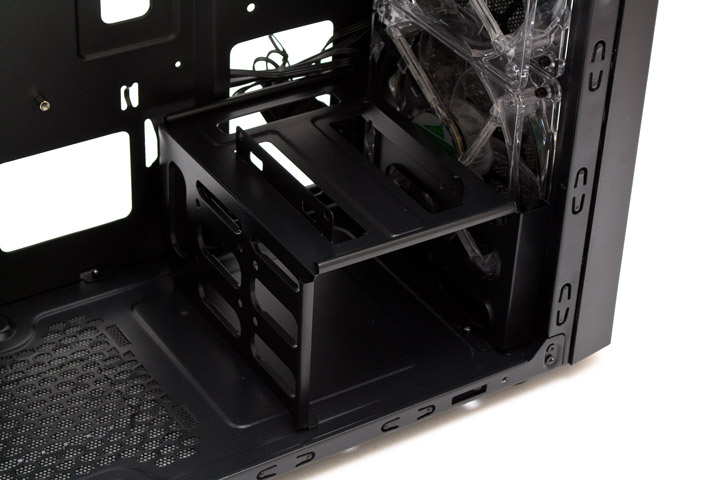

Корзина для двух 3,5″ и одного 2,5″ диска находится впереди и примыкает вплотную к вентиляторам. 2,5″ накопитель ставится сверху при помощи винтов и отвертки, а для 3,5″ жестких дисков в комплекте предусмотрены пластиковые салазки, к сожалению, без какой-либо изоляции от вибраций. Устанавливаются накопители со стороны левой панели, а их разъемы ориентируются в сторону поддона материнской платы.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/20-aerocool-cyberx-advance.jpg)

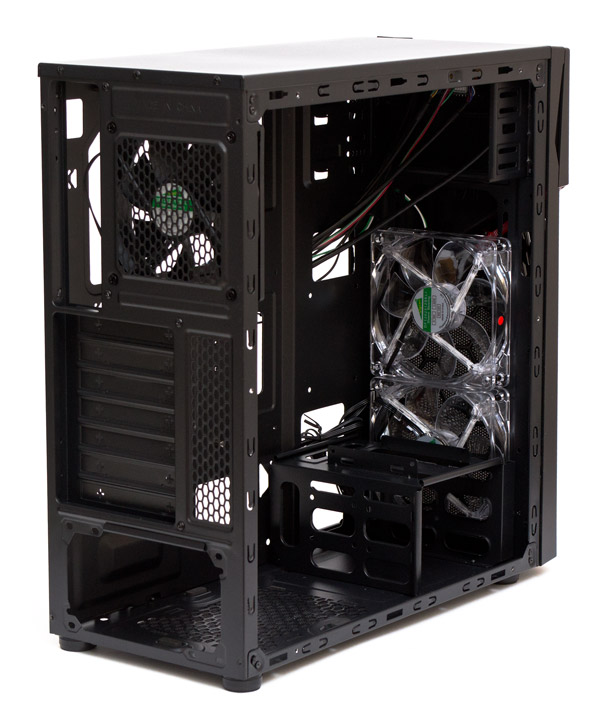

На передней панели предустановленны на вдув два 120-мм прозрачных вентилятора. Над ними находятся уши крепления для одного 5,25″ устройства. В случае, если это будет привод оптических дисков, нужно учесть, что вместе с платой MicroATX полной ширины в 244 мм для привода останется не больше 140 мм. А ведь обычно под привод по длине нужно хотя бы 150 или даже 170 мм. Еще производитель говорит о возможности установки вместо этого отсека 240-мм радиатора СВО, но данное мероприятие выглядит сомнительным, ведь половина его будет продуваться не очень хорошо. Кстати на поддон материнской платы возле вентиляторов можно прикрепить винтами еще один 2,5″ накопитель.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/21-aerocool-cyberx-advance.jpg)

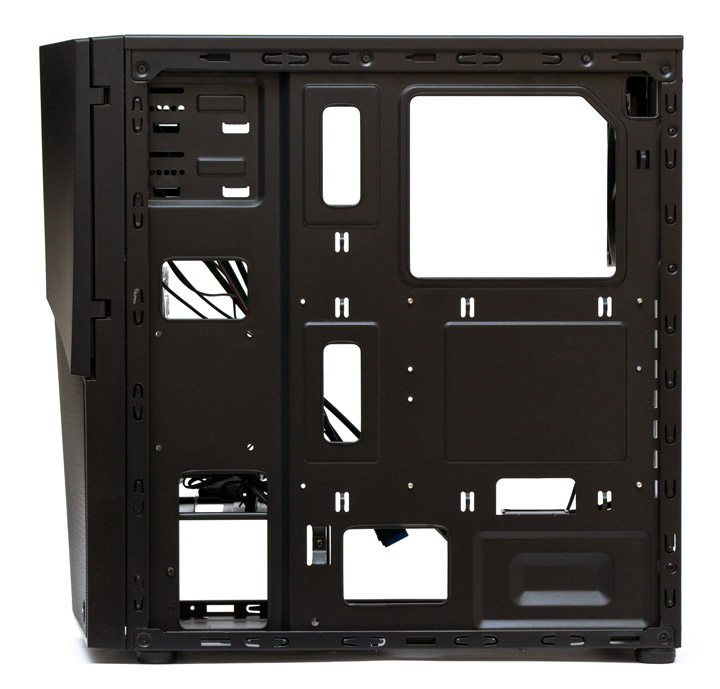

Поддон материнской платы имеет вырез под усилительную пластину процессорного кулера и семь отверстий для протяжки и подключения проводов. Для фиксации кабельных стяжек есть восемь проушин, сосредоточенных в центре. Запас пространства по ширине для укладки проводов составляет от 18 до 23 мм в определенных местах, благодаря выпуклости боковой панели. Но распределено это пространство не очень удачно, из-за чего укладка внахлест даже пары кабелей может привести к невозможности закрытия боковой дверцы.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/22-aerocool-cyberx-advance.jpg)

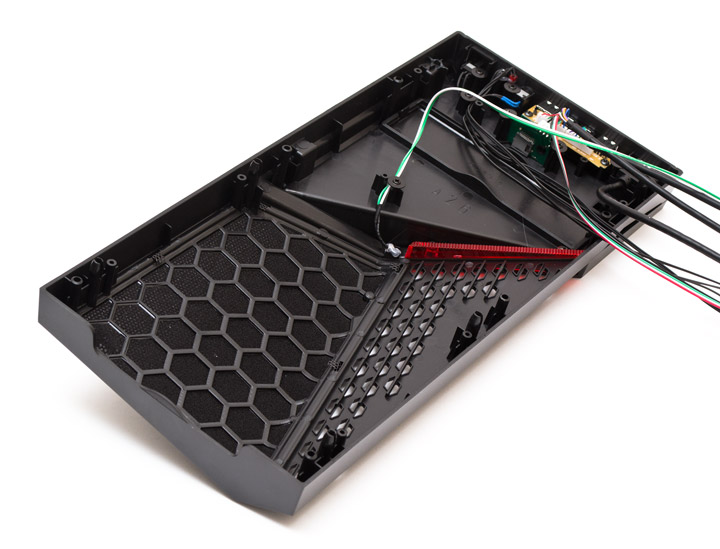

К передней панели прикреплены все провода и кабели, потому перед ее снятием все это нужно обязательно освободить. Держится панель на шести пластиковых креплениях типа «тюльпан», и при стандартном открывании за выемку снизу у меня даже получилось случайно сломать у основания верхний правый крепеж. Потому осторожность, и еще раз осторожность. Удивительно устроен в этом корпусе и пылевой фильтр. Правая половина панели подбита сзади поролоном, а вот отверстия слева просто сквозные и не прикрыты ничем. Это сводит практическую пользу от фильтра к нулю, ведь воздух течет туда, куда ему проще проникнуть.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/23-aerocool-cyberx-advance.jpg)

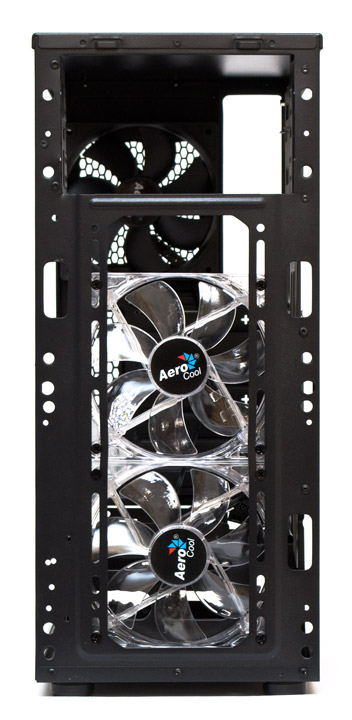

Так выглядит передняя панель без пластмассового фронта:
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/24-aerocool-cyberx-advance.jpg)

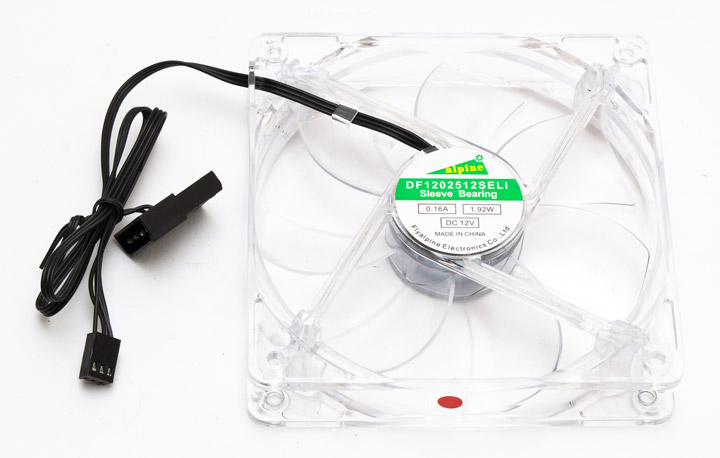

Прозрачный 120-мм вентилятор по техническим параметрам не отличается от своего черного аналога с задней панели. Он капельку шумнее, имеет одинаковый диапазон скоростей от 400 до 1000 об/мин и то же самое стартовое напряжение в 5 В. По углам рамки встроены четыре светодиода подсветки, красного цвета. Шнур питания черного цвета имеет длину в 440 мм до трехконтактного разъема и еще 50 мм до следующего за ним «молекса».
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/25-aerocool-cyberx-advance.jpg)

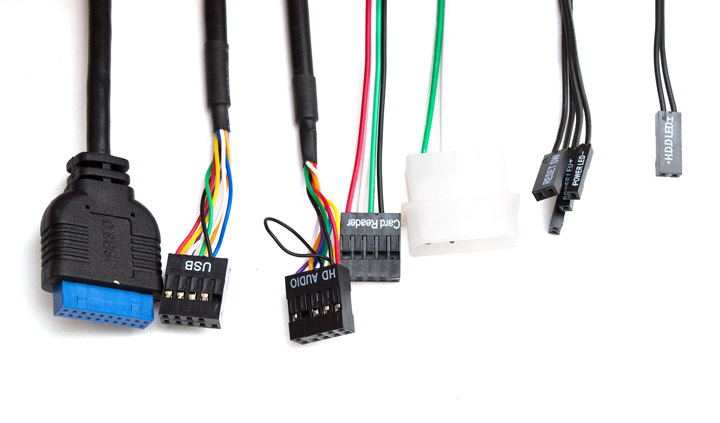

В набор проводов входит: колодка USB 3.0, колодки от портов USB 2.0, HDAudio и картридера (тоже стандартный USB), «молекс» для питания красного диода на передней панели, стандартные кабеля от кнопок запуска и перезагрузки системы, индикаторов питания и работы накопителей. Все шнуры имеют достаточную для нормального подключения к материнской плате длину.
![Aerocool CyberX Advance](/case/aerocool-cyberx-advance/26-aerocool-cyberx-advance.jpg)
Перейдем к сборке и тестированию системы.
