MSI N780 Lightning
Очередная «Молния» поставляется в очень большой коробке с ярким броским оформлением.
Внутри цветной коробки имеется черный ящичек из плотного картона.
В верхнем отсеке лежит видеокарта, зафиксированная в форме из вспененного полиэтилена. Если потянуть за нижний ярлычок, то выдвинется отсек, в который сложены все дополнительные аксессуары.
Очень оригинальная упаковка, благодаря которой получаешь удовольствие даже от распаковки нового Lighting. Сразу видно, что перед нами продукт премиум-класса.
Комплектация следующая:
- переходник DVI/D-Sub;
- два переходника питания PCI-E 6pin/8pin;
- мостик SLI;
- три переходника для измерения напряжения V-Check Points
- дополнительный радиатор VRM;
- диск с программным обеспечением.
Все старые Lightning выпускались с системой охлаждения, в которой было задействовано два вентилятора. Графический ускоритель MSI N780 Lightning стал первым, оснащенным уже тремя вентиляторами. Но это лишь самое явное изменение, которое сразу бросается в глаза. Дизайн кожуха и конструкция радиатора тоже стали другими. «Молния» выполнена в черном цвете с несколькими желтыми декоративными вставками и таким же желтым центральным вентилятором.
Обратная сторона традиционно закрыта металлической пластиной. В районе крупных элементов или торчащих ножек конденсаторов имеются окошки. Напротив графического чипа присутствует блок GPU Reactor, который стал непременным атрибутом Lightning, начиная с прошлого поколения видеокарт.
Длина акселератора достигает 29 сантиметров, а ширина 11,5 сантиметров. Довольно крупные размеры подкреплены и большой толщиной. Кулер занимает более двух слотов, но не перекрывает полностью третий.
Дизайн MSI N780 Lightning достаточно строгий, но видеоадаптер выглядит очень солидно. Сбоку имеется подсвечиваемый логотип Lightning. При низкой нагрузке цвет подсветки зеленый, при средней загруженности он меняется на синий, при высокой — на красный.
У заднего торца новинки видны три разъема для замера напряжений. Сюда подключаются переходники V-Check Points с гнездами под щупы измерительных приборов, максимально упрощающие процесс физического контроля напряжений. Разъемы подписаны так, что прочитать маркировку без демонтажа родного охлаждения сложно. С учетом того, что необходимость в подобном прямом контроле возникает при экстремальном разгоне с разбором видеокарты, то размещение подписей не является проблемой. Отметим еще, что питание подключается к двум восьмиконтактным разъемам.
GPU Reactor реактор обеспечивает улучшенное сглаживание пульсаций напряжения, а это, в свою очередь, должно благоприятно сказаться на разгоне. Он реализован в виде съемной платы, спрятанной под защитным колпачком.
Для подключения дисплеев у карты имеются четыре разъема: DisplayPort, HDMI и два DVI.
Система охлаждения заметно отличается от привычных Twin Frozr — крупное медное никелированное основание и семь толстых тепловых трубок диаметра 8 мм. Беспрецедентное сочетание такого количества крупных трубок в одной видеокарте! Трубки максимально плотно подогнаны друг к другу.
Радиатор разделен на две крупные секции. Одна часть накрывает сверху основание и трубки. Другая секция пронизана трубками насквозь.
Хороший контакт всех элементов обеспечивается при помощи пайки.
Даже в месте изгиба трубок имеется небольшой треугольный радиатор из пластин. Инженеры MSI старались использовать весь доступный объем под увеличение площади рассеивания. Обеспечен очень плотный контакт несущих рамок вентиляторов с массивом пластин. Так что даже этот конструктивный элемент является частью общего радиатора, который учувствует в процессе теплообмена. Очень мощная конструкция, которая по заверениям производителя способна охладить процессоры с TDP под 550 Вт.
Новый Lightning использует для обдува два вентилятора Power Logic PLA09215B12H типоразмера 92 мм и один вентилятор Power Logic PLA0810S12HH диаметра 80 мм, который расположен в центре. У лопастей особая форма с небольшими изгибами на краях. Это увеличивает рассеивание воздушного потока, что повышает площадь обдува.
Кроме того, инновацией стало независимое управление вентиляторами в зависимости от температуры разных компонентов. В процессе такой регулировки используются показания трех температурных датчиков, но реально вентиляторы подключены к двум линиям. Боковые заведены на одну шину, центральный подключается к отдельной линии питания.
Лицевая сторона платы накрыта толстой пластиной, которая отводит тепло от силовых элементов и микросхем памяти. Пластина с обратной стороны напрямую не отводит тепло от каких-либо элементов, но благодаря плотному контакту через винтовое крепление должна частично снимать тепловую нагрузку с текстолита. Поучившийся бутерброд из металлических пластин и платы внутри исключает возможность любой деформации под весом мощного кулера.
MSI пошла по стопам ASUS с их Matrix, снабдив свою главную оверклокерскую карту дополнительным радиатором для компонентов узла питания в случае эксплуатации Lighting без стокового кулера.
Плата выглядит впечатляюще. Узел питания занимает половину всей площади, а общее число фаз достигает 20.
Графический чип запитан от 16 фаз под управлением контроллера CHiL CHL8318, память — от трехфазного преобразователя на базе контроллера IR3897. У референса использовалась схема «6+2». Даже ASUS GTX780-DC2OC-3GD5 (лучшая версия GTX 780 среди протестированных нами ранее) использует не более восьми фаз для питания GPU. В цепи питания памяти распаяны транзисторы в корпусе DirectFET, в цепи питания чипа применяются микросхемы DrMOS нового поколения. Все электронные компоненты отвечают стандарту качества Military Class 4, что обеспечивает высокий запас прочности и увеличенный срок службы.
Стоит еще отметить, что в отличие от референса, у Lighting память GDDR5 запитана не от слота PCI Express, а от разъема внешнего питания. Это исключает различные шумы и пульсации от линий питания материнской платы.
Традиционная фотография процессора:
Объем памяти стандартный — три гигабайта. Набран 12 микросхемами Elpida W2032BBBG-60-F. Они изначально рассчитаны на эффективную скорость обмена данных в 6 ГГц, что не внушает особого оптимизма по поводу разгонного потенциала.
У карты два рабочих BIOS. Основная прошивка предусматривает базовую частоту ядра 980 МГц при Boost Clock 1033 МГц, что заметно выше стандартной частотной формулы референса 863/900 МГц. Память обходится без разгона и работает на 6008 МГц. Значительно расширены пределы мощности для GPU. Вторая прошивка предлагает различные оптимизации под разгон с экстремальным охлаждением жидким азотом. В этом режиме LN2 ограничение мощности для графического процессора увеличено до запредельного уровня в 900 Вт и сняты все ограничения по уровню TDP. А вот начальные частоты отвечают рекомендованным. Выбор BIOS осуществляется при помощи небольшого переключателя сбоку видеокарты. По умолчанию активен первый режим с заводским разгоном.
Согласно GPU-Z у данного экземпляра ASIC Quality составляет 74,5%.
Реальная частота ядра стабильно держалась на отметке 1110 МГц во всех игровых тестах. Это выше частоты Gigabyte GV-N780OC-3GD и ASUS GTX780-DC2OC-3GD5, но чуть меньше частоты чипа у Inno3D iChill GeForce GTX 780 HerculeZ 3000. По итогам 12-минутного прогрева Crysis: Warhead и Unigine Valley benchmark чип GPU не прогревался свыше 73–76 °C при 24–25 °C в помещении. Температурные показатели хорошие, но ниже чем у Inno3D iChill.
Кроме основной температуры GPU видеоадаптер предлагает отслеживание данных термодатчиков на памяти, плате и элементах узла питания. Согласно мониторингу скорость вращения вентиляторов достигала уровня 1700–1800 об/мин. Это касается боковых вентиляторов, данные по центральному в MSI Afterburner не отображались, но по субъективным ощущениям он работал еще медленнее. Общий уровень шума невысокий. Определенный слабый гул различим, но никакого дискомфорта не доставляет.
Разгон нами осуществлялся на обычном BIOS. Сразу нужно сказать, что память Elpida оправдала печальные ожидания, не продвинувшись далее 6580 МГц. Зато GPU разогнался до 1120 МГц по базовой частоте.
Реальная частота Boost составила 1267 МГц. Невероятный результат для GeForce GTX 780 при среднем разгоне референсных карт до 1150 МГц, а то и меньше. Отметим, что лучшие модели от ASUS и Palit демонстрировали разгон до 1200 МГц. И вообще подобного уровня частоты ядра по плечу только старшей модели на GK110 — GeForce GTX 780 Ti. Для такого разгона понадобилось поднимать напряжение с номинальных 1,162 В до максимума в 1,2 В (подобный софтвольтмод доступен на всех картах GTX 780). Скорость вентиляторов тоже пришлось повышать, но без особого фанатизма — при 2100 об/мин удалось пройти все игровые тесты. В таком режиме нагрев ядра увеличился лишь на несколько градусов относительно номинала. В Unigine Valley benchmark было небольшое снижение частоты вплоть до 1241 МГц, но в большинстве игр ниже 1267 МГц ядро не опускалось.
Рассмотренный видеоадаптер MSI мы сравним с ближайшими младшими и старшими графическими ускорителями. Ниже приведены характеристики всех участников тестирования. В таблице для GeForce указаны официальные данные, на графиках производительности — полный диапазон частот ядра, включая пиковые значения Boost. Radeon R9 290X протестирован в режиме Quiet и Uber, подробности тут.
| Видеоадаптер | GeForce GTX 780 Ti | GeForce GTX Titan | MSI N780 Lightning | GeForce GTX 780 | GeForce GTX 770 | Radeon R9 290X | Radeon HD 7970 GHz Edition | Radeon R9 280X |
| Ядро | GK110 | GK110 | GK110 | GK110 | GK104 | Hawaii XT | Tahiti | Tahiti |
| Количество транзисторов, млн. шт | 7100 | 7100 | 7100 | 7100 | 3500 | 6020 | 4312 | 4312 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 561 | 561 | 561 | 561 | 294 | 438 | 365 | 365 |
| Количество потоковых процессоров | 2880 | 2688 | 2304 | 2304 | 1536 | 2816 | 2048 | 2048 |
| Количество текстурных блоков | 240 | 224 | 192 | 192 | 128 | 176 | 128 | 128 |
| Количество блоков рендеринга | 48 | 48 | 48 | 48 | 32 | 64 | 32 | 32 |
| Частота ядра, МГц | 875–926 | 836–876 | 980–1033 | 863–900 | 1045–1085 | до 1000 | 1050 | 1000 |
| Шина памяти, бит | 384 | 384 | 384 | 384 | 256 | 512 | 384 | 384 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 7000 | 6008 | 6008 | 6008 | 6008 | 5000 | 6000 | 6000 |
| Объём памяти, МБ | 3072 | 6144 | 3072 | 3072 | 2048 | 4096 | 3072 | 3072 |
| Поддерживаемая версия DirectX | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 | 11.2 | 11.2 | 11.2 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Заявленный уровень мощности, Вт | 250 | 250 | 250 | 250 | 230 | 290 | 250 | 250 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер старших Radeon: ATI Catalyst 13.11 beta9;
- драйвер Radeon R9 280X: ATI Catalyst 13.11 beta1;
- драйвер старших GeForce: NVIDIA GeForce 331.65;
- драйвер GeForce GTX 770: NVIDIA GeForce 331.40.
Результаты тестирования

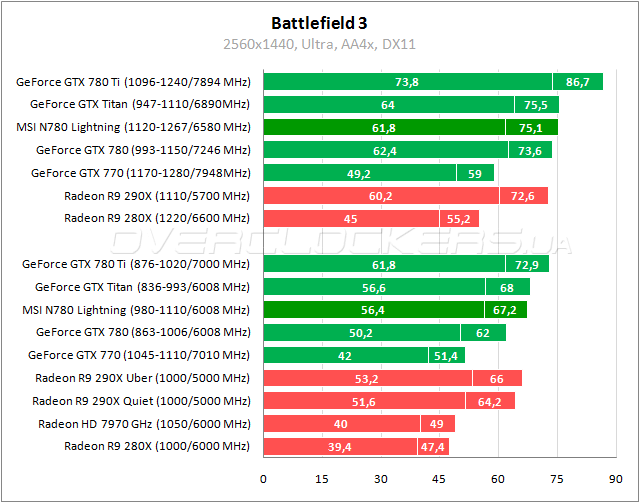

Battlefield 3
В Battlefield 3 мы наблюдаем мизерное отставание MSI Lightning от GeForce GTX Titan в номинале и в разгоне. При заводских частотах преимущество относительно референсного GeForce GTX 780 на уровне 9–12%. Radeon R9 290X слабее на 2–6%.

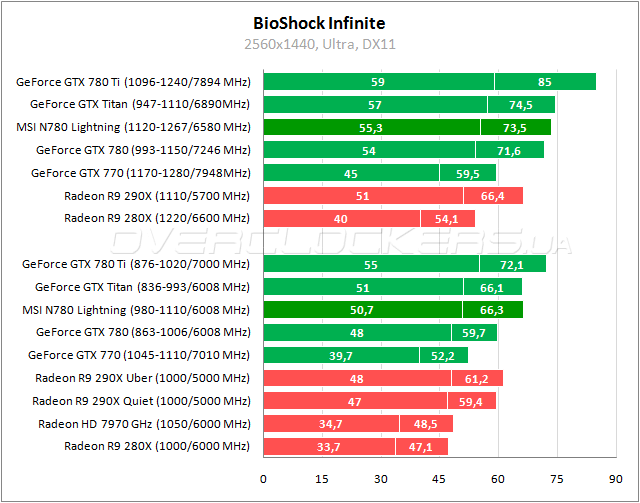

BioShock Infinite
Ситуация с равенством N780 Lightning и GeForce GTX Titan повторяется и в BioShock Infinite. Преимущество над флагманом AMD в этот раз 6–8%.

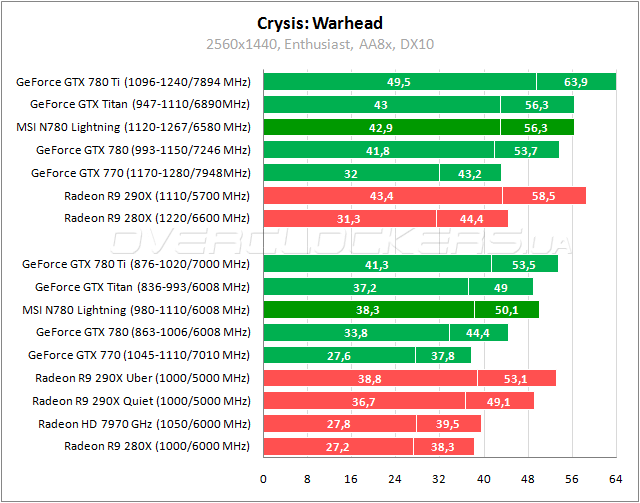

Crysis: Warhead
Результаты MSI на 13% лучше стандартной версии GeForce GTX 780 в Warhead, что обеспечивает небольшое преимущество над Titan. Radeon R9 290X удается вырвать победу у Lightning с разницей 1–6%. Нагнать и обойти соперника помогает разгон.

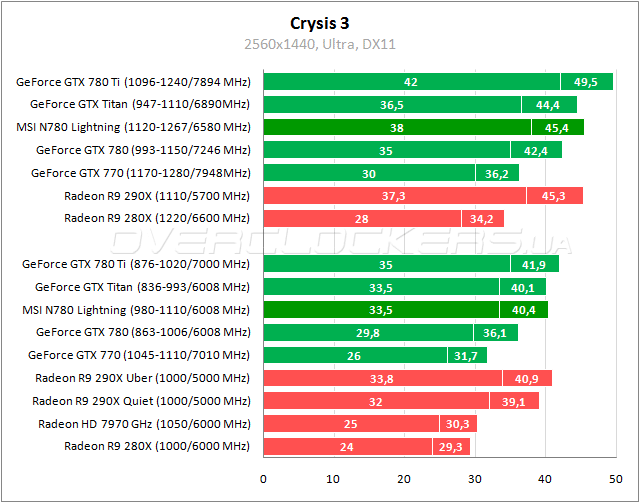

Crysis 3
В Crysis 3 у Lightning наблюдается небольшое преимущество над Titan в номинале и в разгоне. Производительность Radeon R9 290X почти на таком же уровне с минимальным преимуществом. Разгон MSI легко позволяет обойти работающий в номинале GeForce GTX 780 Ti.

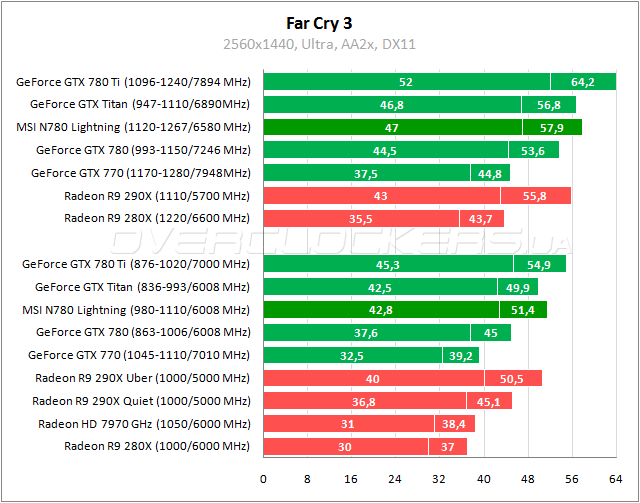

Far Cry 3
Еще одна победа Lightning над Titan, но с очень скромным перевесом. В Far Cry 3 флагман AMD оказывается слабее рассматриваемого видеоадаптера в номинале и при разгоне.

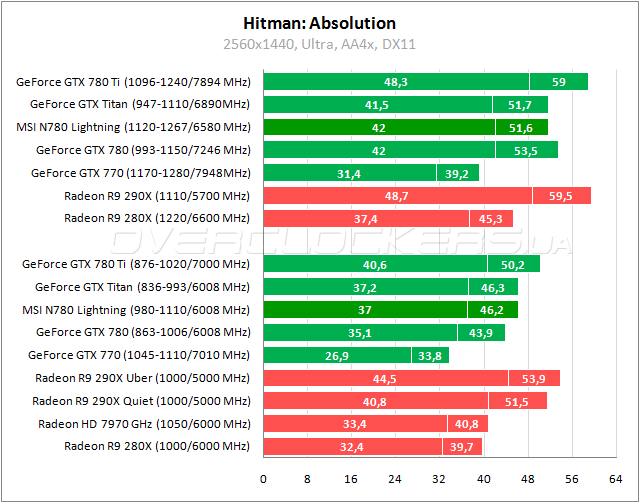

Hitman: Absolution
Последняя часть Hitman симпатизирует AMD. Теперь Lightning не только уступает Radeon R9 290X в режиме Uber, но даже при разгоне не дотягивает до его уровня производительности. Стоит обратить внимание и на небольшое преимущество форсированного GeForce GTX 780 стандартного дизайна относительно ускоренного MSI. Память в данном случае явно сдерживает потенциал карты.
Metro: Last Light

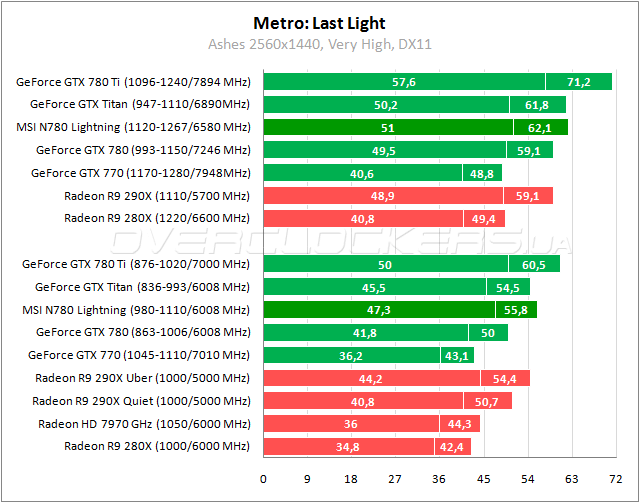

Вначале приводим сравнение производительности на уровне «Пепелище».
В Metro: Last Light разница 2–4% между Lightning и Titan в пользу героя обзора. Radeon R9 290X слабее его на 3–7%.

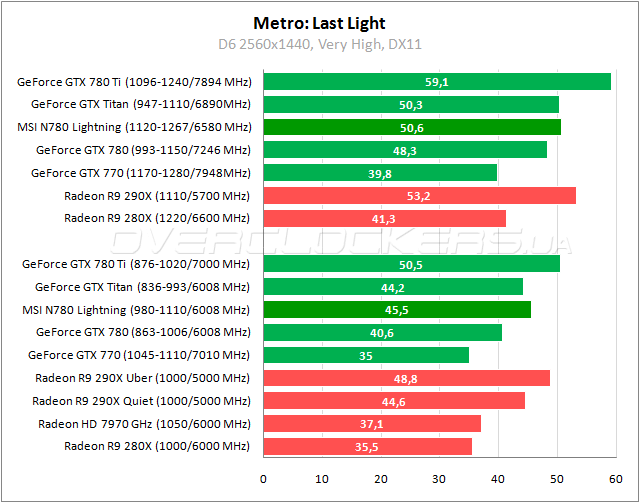

Во встроенном тесте на уровне D6 флагман AMD уже выигрывает у Lightning. Преимущество последнего над Titan сохраняется.

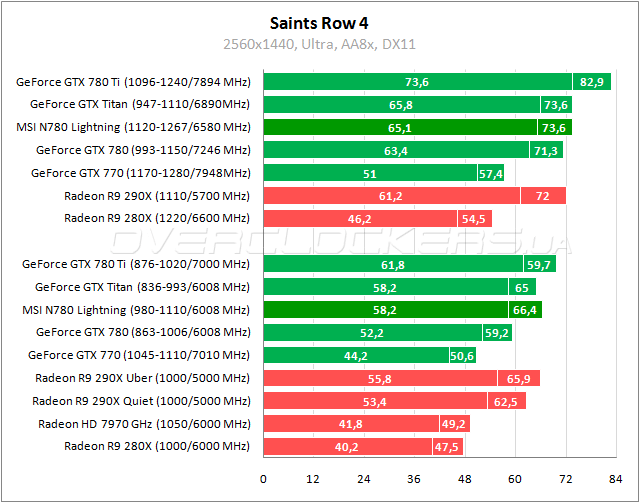

Saints Row 4
В Saints Row ситуация вполне стандартная: Lightning чуть лучше Titan и Radeon R9 290X. В разгоне представители NVIDIA демонстрируют равные результаты.

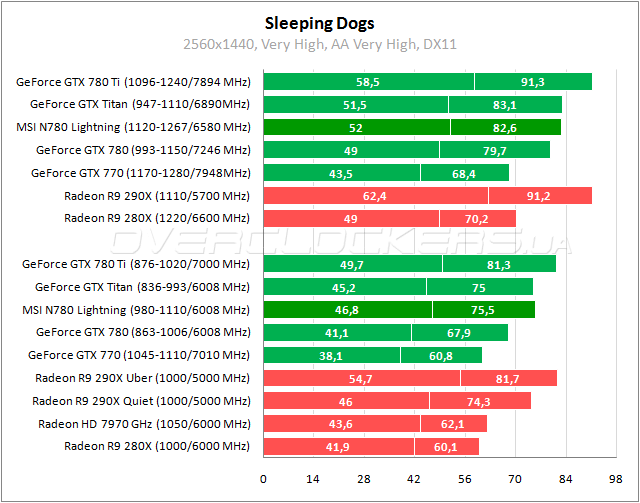

Sleeping Dogs
Lightning в Sleeping Dogs сопоставим с Radeon R9 290X в режиме Quiet, но перевод последнего в нормальный режим оставляет MSI позади. Нагнать и немного обогнать старшие видеоадаптеры помогает разгон. Прирост от повышения частот составил 9–11%.
Tom Clancy’s Splinter Cell: Blacklist
В Splinter Cell: Blacklist рассматриваемый адаптер чуть сдает позиции относительно Titan, позволяя тому выйти вперед. Преимущество над флагманом AMD сохраняется, но оно весьма скромное. Разгон дает прирост производительности 12–13%.

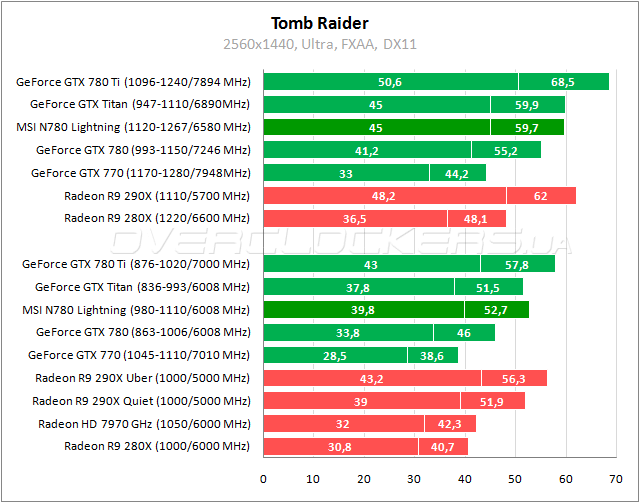

Tomb Raider
При заводских частотах в Tomb Raider Titan уступает Lightning, при разгоне они равны. У старшего Radeon небольшое преимущество над видеоадаптером MSI во всех режимах.

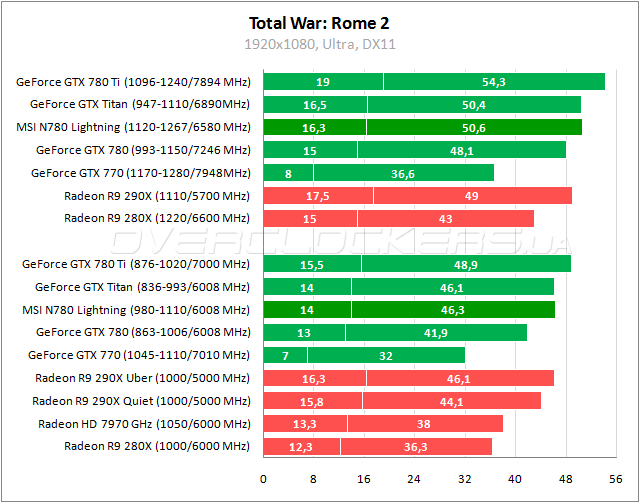

Total War: Rome 2
По среднему fps равенство между Lightning и Radeon R9 290X. По минимальному представитель AMD чуть лучше, но он не обеспечивает приемлемых показателей по этому критерию.

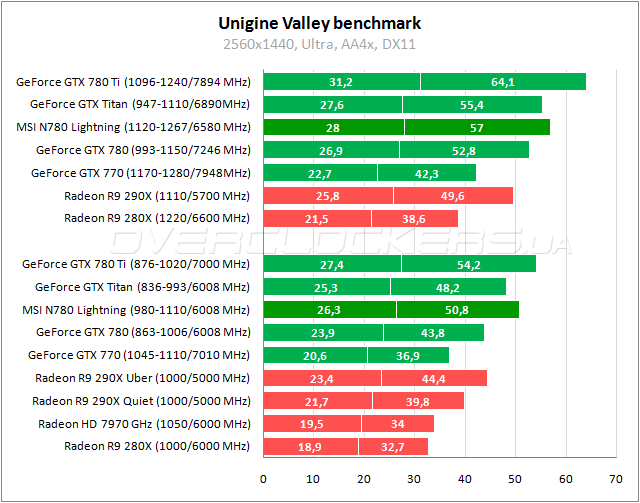

Unigine Valley benchmark
Тут Radeon R9 290X может составить конкуренцию только простой версии GeForce GTX 780. Lightning быстрее конкурента AMD на 13–14% и лучше Titan на 4–5%. В разгоне преимущество над этими соперниками сохраняется.

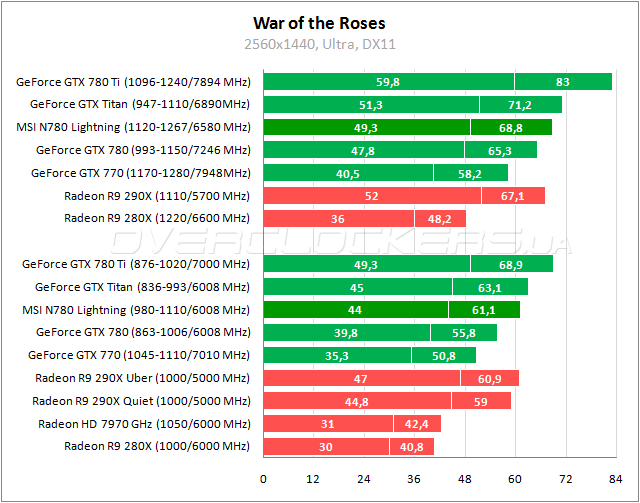

War of the Roses: Kingmaker
В War of the Roses преимущество MSI Lightning над референсом не превышает 11%. Старший Radeon лучше по минимальному fps. Разгон ускоряет Lightning еще на 12–13%, что позволяет выйти на уровень производительности GeForce GTX 780 Ti.

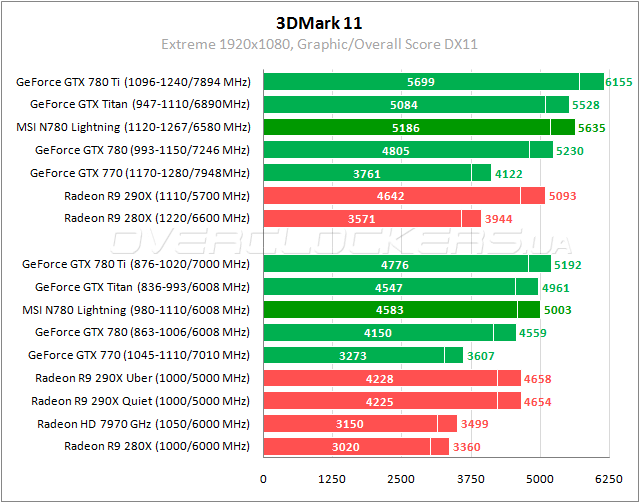

3DMark 11
Выигрыш менее 1% относительно Titan. Преимущество в 8% над Radeon R9 290X. При разгоне всех участников у MSI второе место после форсированного GeForce GTX 780 Ti.

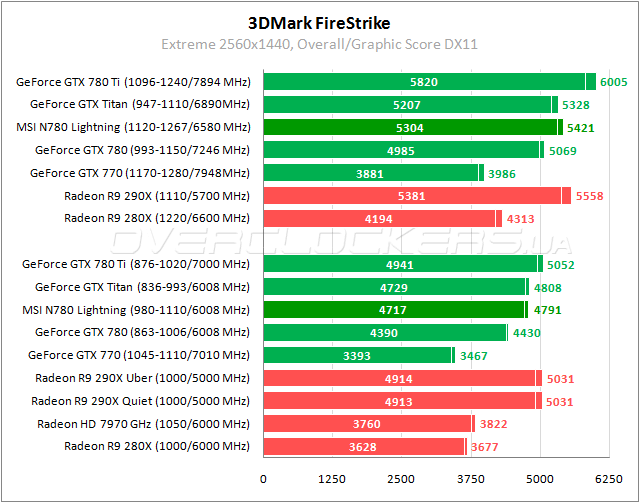

3DMark Fire Strike
Расставка сил меняется, и рассматриваемый видеоадаптер оказывается слабее старшего Radeon.

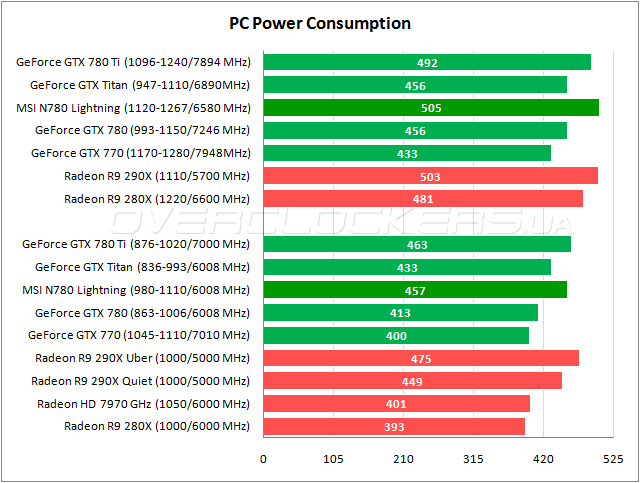

Энергопотребление
Внушительный заводской разгон приводит к тому, что показатели энергопотребления у N780 Lightning заметно выше стандартных. Минимальная разница с GeForce GTX 780 Ti. Более ощутимый выигрыш относительного старшего Radeon. Но при разгоне с софтвольтмодом самым прожорливым оказывается именно MSI.
Выводы
MSI N780 Lightning предлагает сочетание переработанного дизайна с усиленной системой питания, мощного охлаждения и отличного разгонного потенциала. Традиционно высокая функциональность по мониторингу параметров и физическому контролю напряжений, что актуально для любителей экстремальных экспериментов. Особенностью новой «Молнии» является система охлаждения обновленной конструкции с тремя вентиляторами. Она обеспечивает невысокий шум в номинале и умеренные шумовые показатели при разгоне. Если же вспомнить о громком нраве нынешних флагманов (особенно Radeon R9 290X), то N780 Lightning на их фоне можно даже назвать тихим. Охлаждение громоздкое, массивному радиатору нужен мощный воздушный поток для эффективной отдачи тепла, поэтому начальная скорость вентиляторов на среднем уровне. Но при этом чувствуется еще значительный потенциал для охлаждения и более горячих графических процессоров — при повышении рабочего напряжении с 1,162 В до 1,2 В и небольшом увеличении скорости вращения вентиляторов итоговый рост температуры ядра минимальный.
Заводской разгон обеспечивает начальную производительность на уровне старших карт GeForce GTX Titan и Radeon R9 290X, а при разгоне удается нагнать и GeForce GTX 780 Ti. Сложная многофазная система питания приносит свои плоды даже при разгоне на «воздухе». Итоговый результат в 1267 МГц по Boost является беспрецедентно высоким для этой серии видеокарт. В этом плане Lightning оказался на голову лучше всех протестированных ранее GeForce GTX 780. К сожалению, такой результат не подкреплен хорошим разгоном памяти. Распаяны микросхемы, которые рассчитаны на стоковые частоты, поэтому их разгон относительно номинала небольшой. Низкая частота памяти ограничивает потенциал видеокарты, не давая ей продемонстрировать всю свою мощь. В итоге преимущество по производительности относительно референса со значительно более низкими частотами GPU, но более высокими частотами памяти GDDR5, небольшое. При этом теряется и смысл от всей той сложной подсистемы питания памяти, которая реализована на плате. Если бы на борту Lightning были распаяны более быстрые микросхемы, карта могла бы потягаться силами даже с разогнанным GeForce GTX 780 Ti. Возможно, поэтому такие микросхемы и не используются — должна же сохраняться какая-то мотивация для покупки старшего видеоадаптера. Так что MSI N780 Lightning остался буквально в одном шаге от звания идеальной видеокарты. «Молния» и сейчас станет отличной покупкой для геймеров и оверклокеров, но если вдруг выйдет ревизия с более быстрой памятью, это и вовсе будет полноценная альтернатива GeForce GTX 780 Ti.
