Обзор блока питания Chieftec BPS-750C2 серии Nitro 2

Блоки питания Chieftec весьма популярны среди наших читателей, как, впрочем, и на отечественном рынке в целом. Пожалуй, это одна из самых продаваемых марок, не в последнюю очередь за счет неплохого соотношения цены и качества. Но, несмотря на это, продукция тайваньской компании не частый гость на страницах нашего сайта. Восполним пробел и рассмотрим блок питания Chieftec обновленной хорошо знакомой серии Nitro.


Chieftec Nitro 2 85+ 750W (BPS-750C2)

На пороге этого тысячелетия корпуса Chieftec вместе с Elan Vital и Enlight были яркими представителями высококлассных решений, и долгое время занимали верхние строчки в прайсах отечественных магазинов. Наверное, и сейчас многие помнят шасси из миллиметровой стали, которая у современных продуктов с зашкаливающим ценником встречается крайне редко. Помимо качественного исполнения топовые продукты комплектовались не менее качественными блоками питания. Для Chieftec в основном использовались платформы Delta Electronics и Sirtec, а с ее выходом на розничный рынок блоков питания в ход пошли наработки Channel Well Technology (CWT), весьма популярной у многих именитых производителей, и отделившейся от Sirtec компании Sirfa.

Рассматриваемый сегодня продукт относится к серии Nitro 2, предшественники которой были представлены еще пару лет тому назад. В прошлом году линейка обновилась и в нее входит девять моделей номинальной мощностью от 400 до 850 ватт, большая половина которых имеет модульную конструкцию. Все они соответствуют сертификату 80 Plus Bronze, т.е. обладают КПД 81/85/81 процентов при нагрузке 20/50/100% соответственно. Их стоимость вполне демократичная и находится на том же уровне, что и у аналогичных решений Cooler Master, FSP, XFX, Xigmatek и др.

На тестирование попала модель BPS-750C2 мощностью 750 Вт. Коробка выглядит лаконично, с минимумом информации о продукте.

Chieftec BPS-750C2

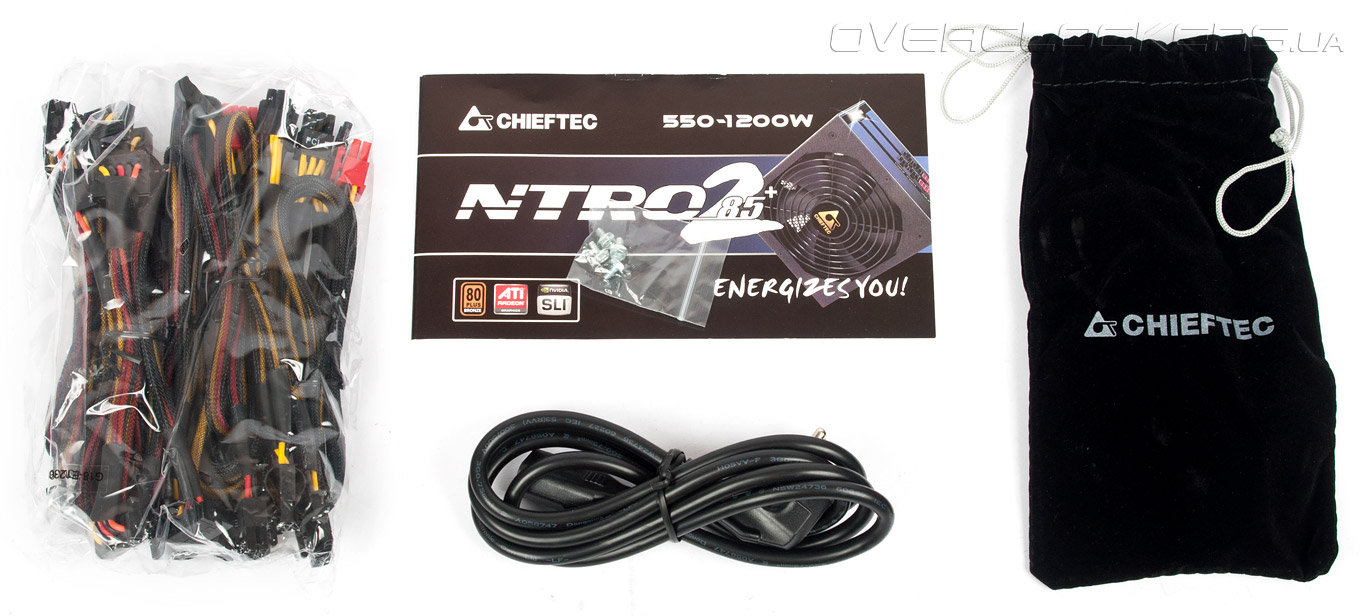

Комплект поставки помимо набора отстегивающихся кабелей, сетевого шнура, монтажных болтиков и инструкции содержит велюровый чехольчик для хранения неиспользуемых шлейфов. Весьма практичное дополнение, учитывая, что лишние детали так и норовят, время от времени, где-то запропаститься. Инструкция многоязычная, русский присутствует.

Chieftec BPS-750C2

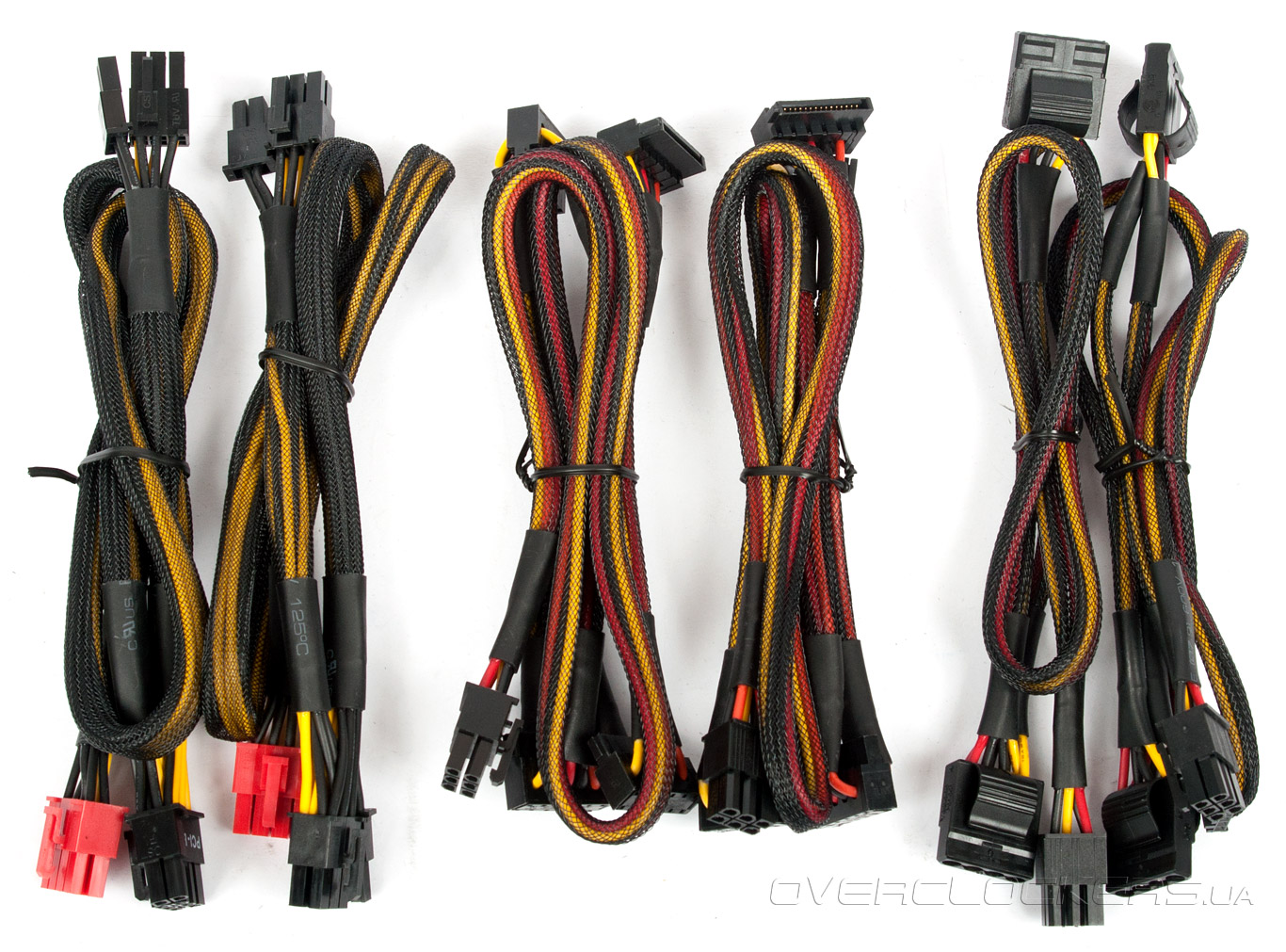

Основной шлейф питания платы не отстегивается (55 см), как и пара 60-см с разъемами EPS12V (4+4) для питания процессора. Количество остальных кабелей следующее:
  • два с двумя с 8-контактными (6+2) разъемами для видеокарт PCI-E (60+15 см);
  • два с четырьмя разъемами питания для SATA-устройств (60+15+15+15 см);
  • один с двумя разъемами для IDE-устройств и одним FDD (60+15+15 см);
  • один с двумя разъемами для IDE-устройств (60+15 см).
Chieftec BPS-750C2

Такого набора вполне достаточно для постройки мощного игрового ПК, но второй шлейф с EPS12V в большинстве случаев окажется лишним, и вряд ли понравится любителям аккуратной сборки системы, даже несмотря на то, что все провода заключены в нейлоновую оплетку.

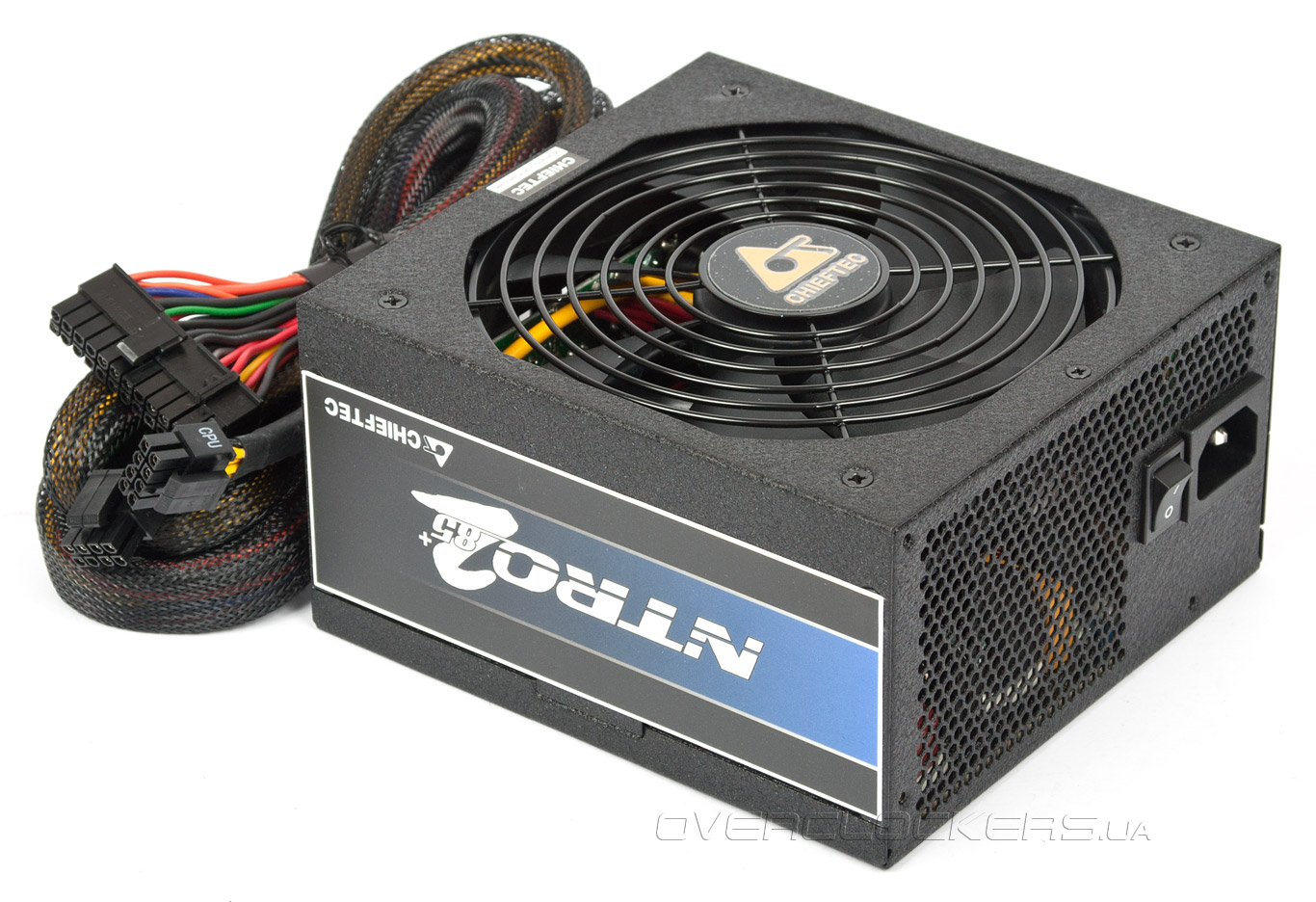

А вот черный корпус с грубой фактурой однозначно придется по душе многим энтузиастам, как и черная решетка с логотипом компании по центру, защищающая вентилятор системы охлаждения. На внешней стенке сетевой разъем дополнен выключателем, а площадь перфорации для выхода нагретого воздуха, к удивлению, небольшая. Да и вес этого 750-ваттного устройства относительно маленький.

Chieftec BPS-750C2

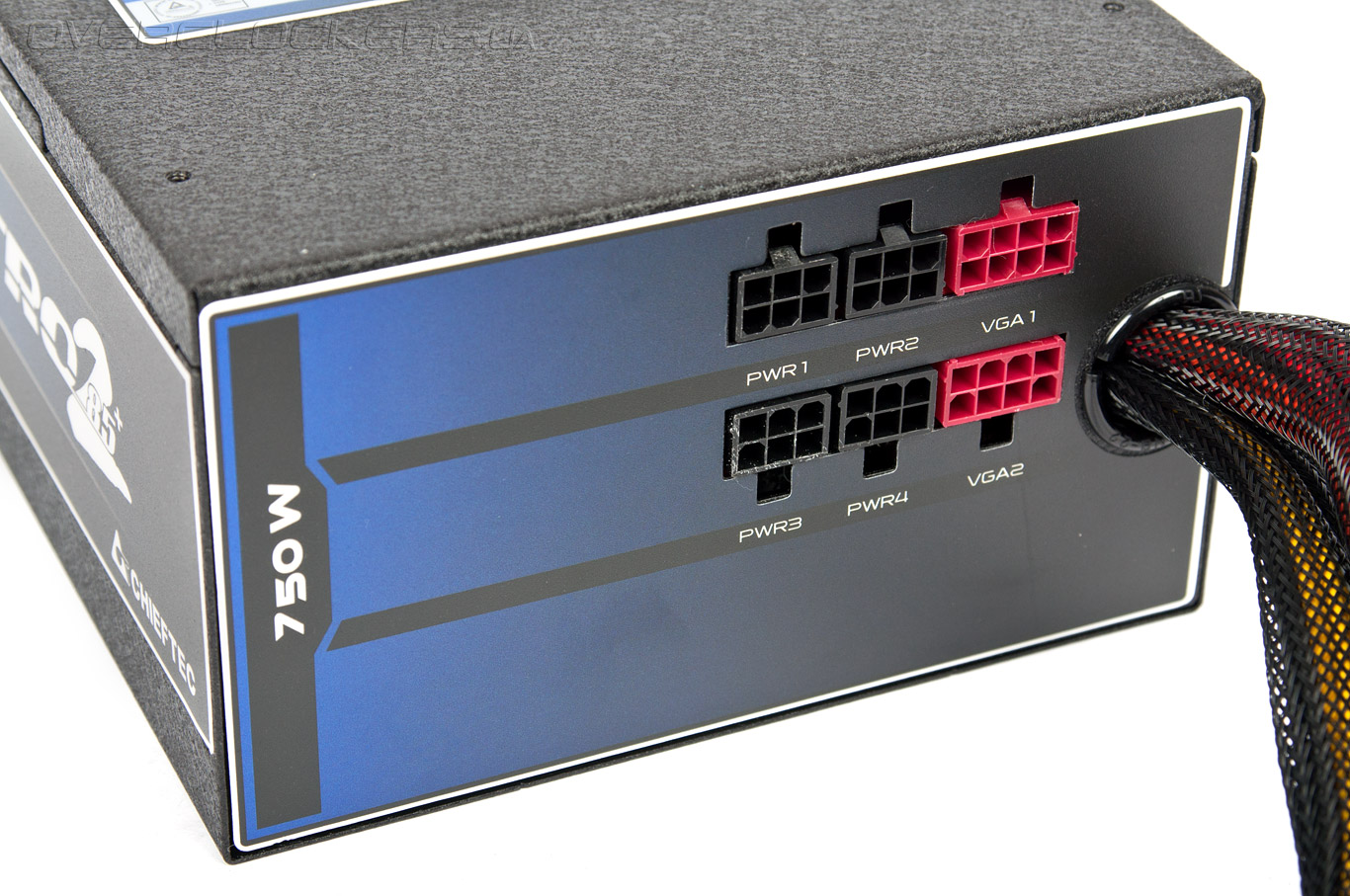

На внутренней стенке присутствуют четыре разъема для подключения кабелей, питающих периферию, и два для видеокарт. Разъемы имеют свою цветовую маркировку, различного размера и каждый из них подписан, так что вряд ли получится что-либо перепутать. Причем, надписи нанесены на огромную наклейку, расположенную на всей площади стенки.

Chieftec BPS-750C2

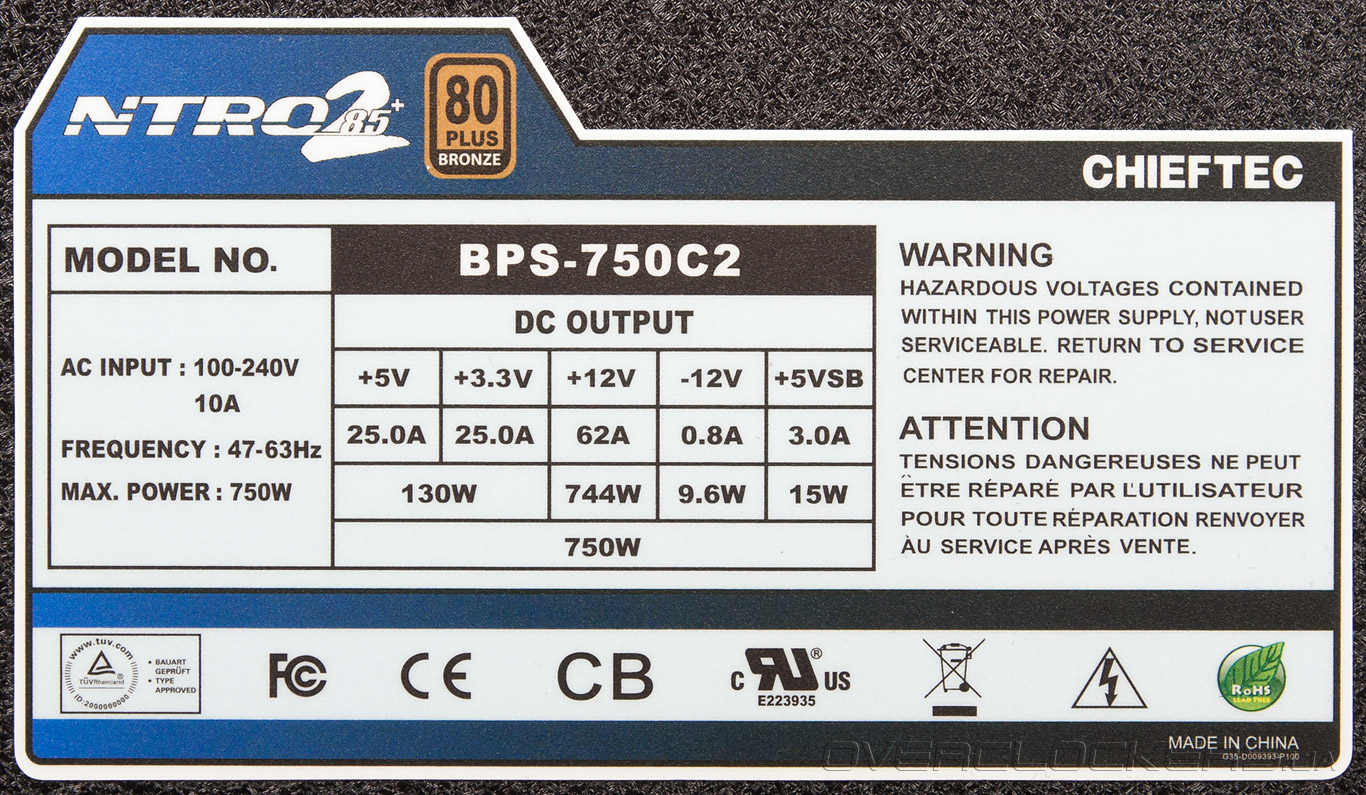

Характеристики устройства вполне современны и Chieftec BPS-750C2 обладает одной линией +12V на 62 А, способной выдержать нагрузку до 744 Вт, а это уже почти номинал рассматриваемой модели.

Chieftec BPS-750C2

Комбинированная мощность на каналах +3.3V и +5V составляет 130 Вт — этого хватит для питания современной системы, у которой уклон идет на 12 В. Для «дежурки» предусмотрено 3 А, а –12-вольтовая линия может обеспечить оборудование током до 0,8 А.

Шина питания +3.3V +5V +12V –12V +5Vsb
Макс. ток нагрузки, А 25 25 62 0,8 3
Комбинированная мощность, Вт 130  744 9,6 15
Общая мощность (максимальная), Вт 750

Присутствует активный PFC и возможность работы от сети в широких пределах входного напряжения (110—240 В), а различные защиты снизят риск выхода из строя устройства и подключенного оборудования.

Внешне все красиво, но посмотрим что внутри.

Chieftec BPS-750C2 Chieftec BPS-750C2

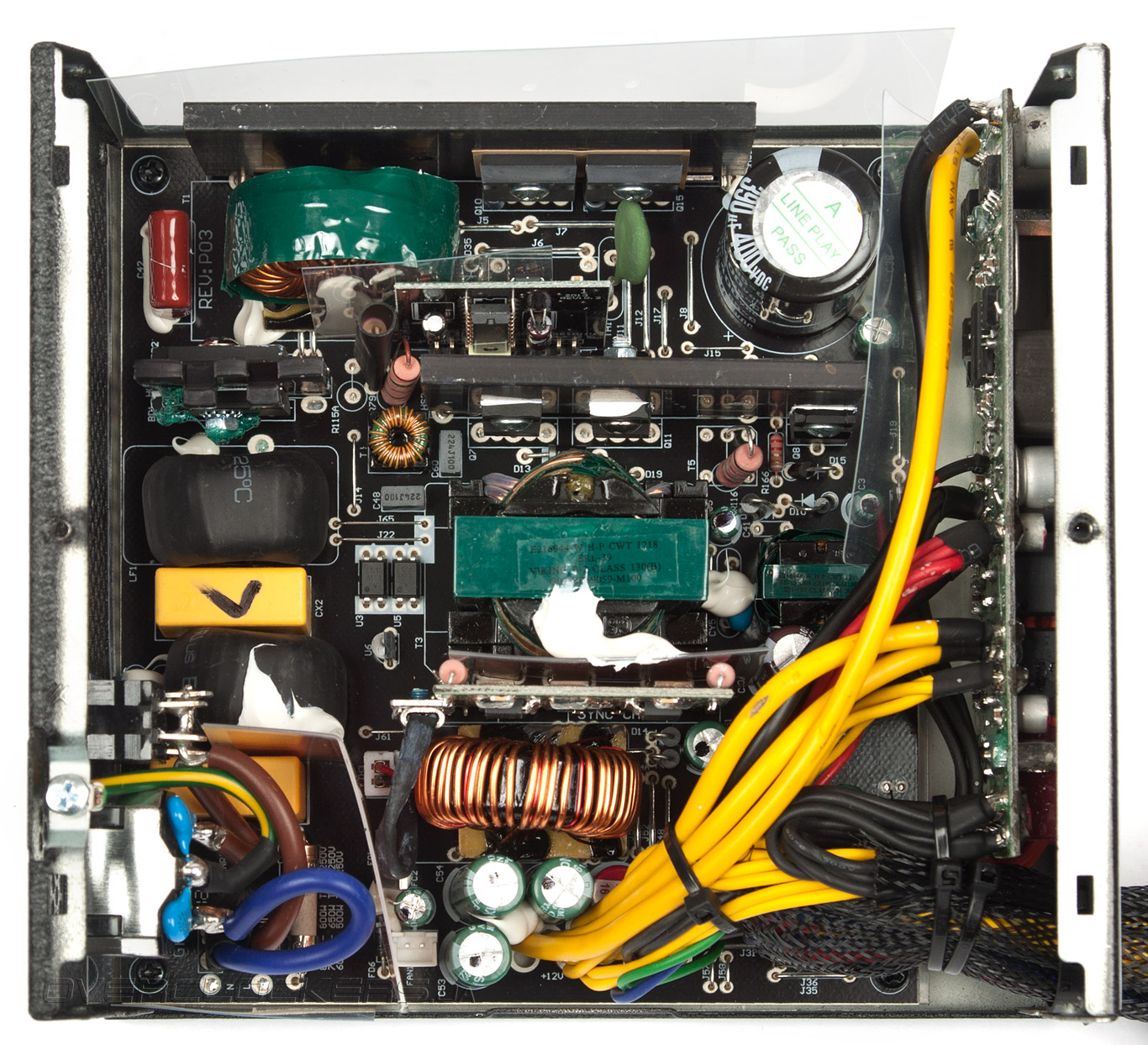

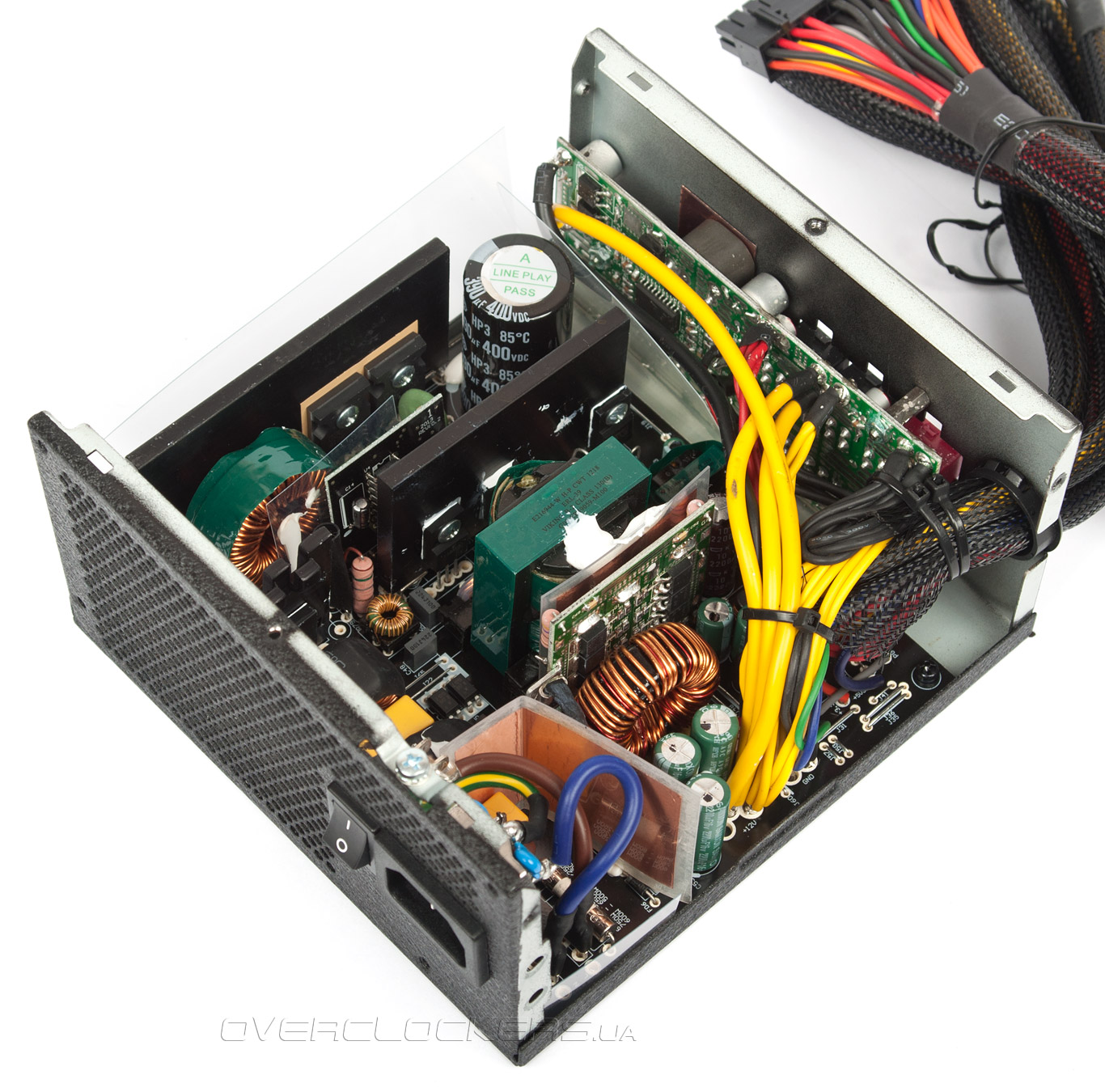

Снимаем крышку и видим большое количество компонентов и минимум радиаторов для охлаждения силовых элементов.

Chieftec BPS-750C2

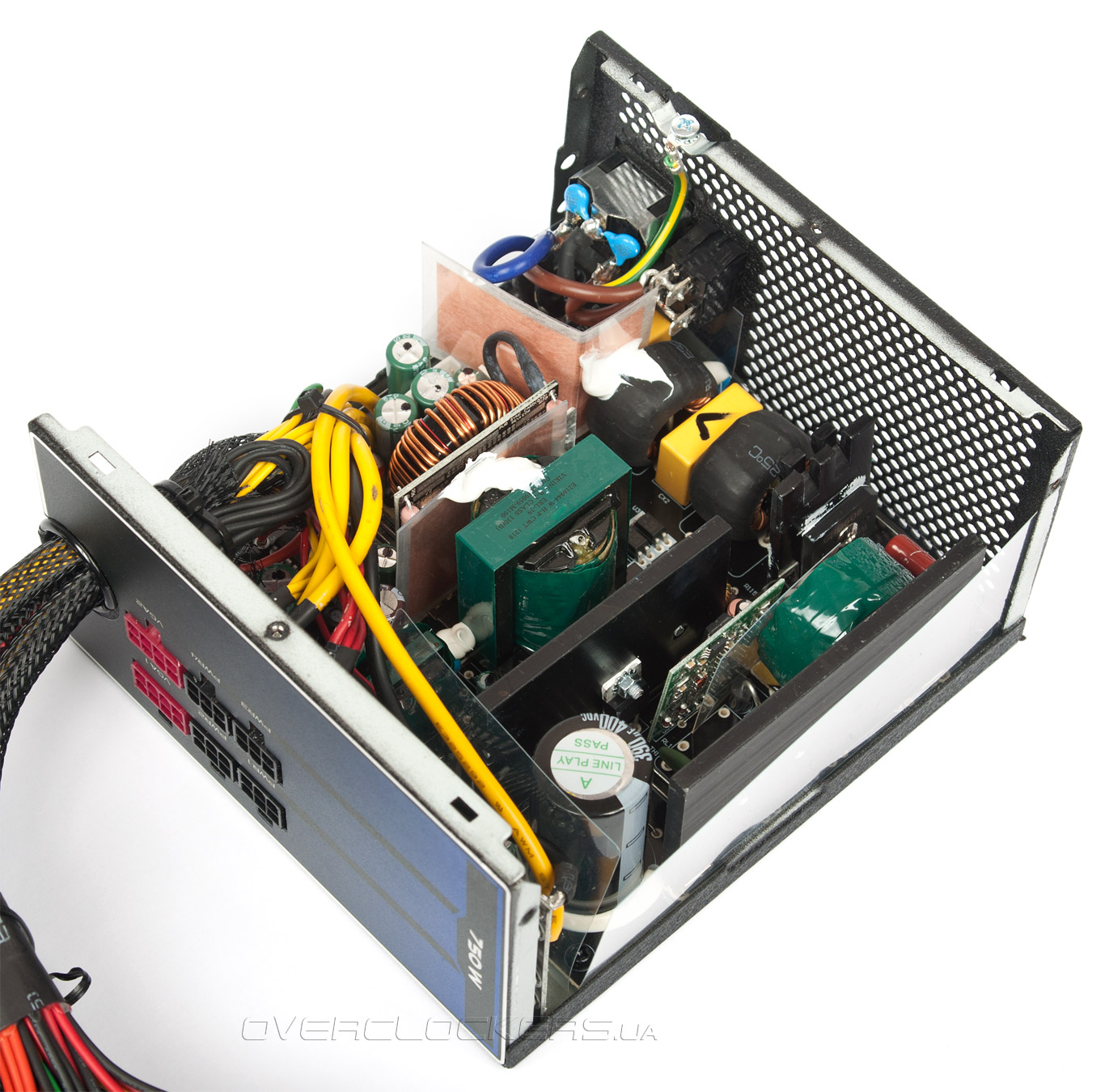

Скорее даже наоборот, радиаторов достаточно, но их размеры... Это обычные толстые алюминиевые пластины, никаких дополнительных ребер для увеличения площади рассеивания тепла. Только охладитель двух диодных мостов на конце заканчивается пятью лепестками. Кроме того, не замечено никаких ноу-хау в первичной цепи, например, таких как в последнем поколении устройств FSP или «золотых» решениях Seasonic и Enermax, хотя используется новейшая платформа CWT.

Chieftec BPS-750C2

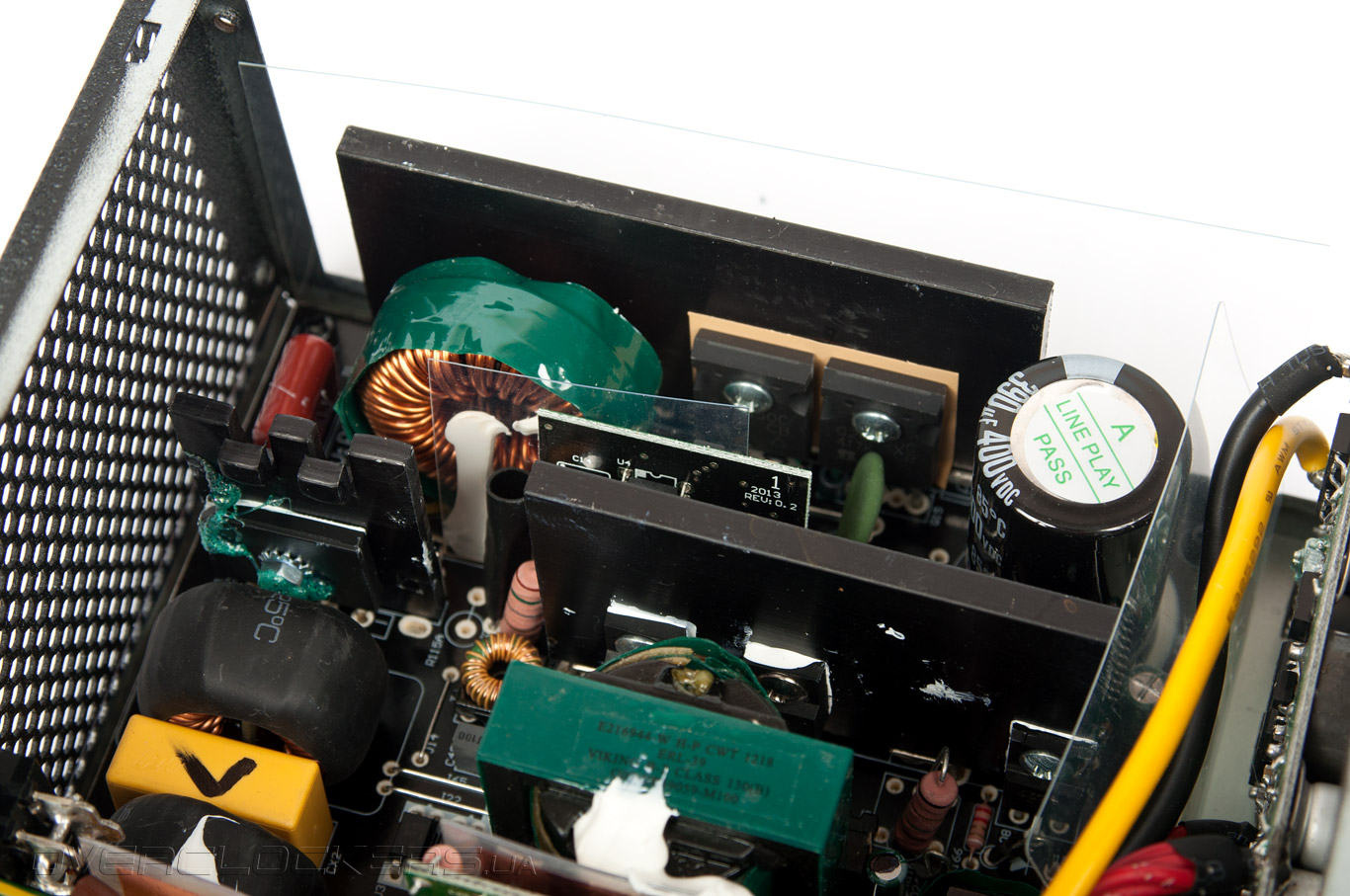

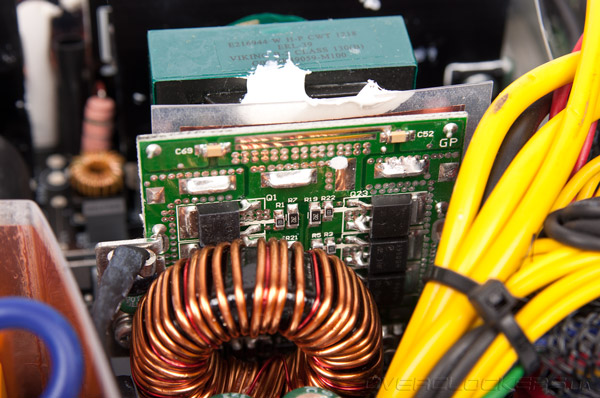

Высоковольтная часть блока питания по сравнению со старыми продуктами осталась практически без изменения. Пара ключевых транзисторов, расположенных с краю платы, и элементы APFC (охлаждаются радиатором возле импульсного трансформатора) управляется ШИМ-контроллером CM6800 производства Champion Microelectronics. Но вот вторичная цепь уже претерпела кардинальных изменений — вместо диодов Шоттки для основной линии +12V разработчик применил синхронный выпрямитель на транзисторах, обладающий высоким КПД и низким уровнем нагрева. Его элементы расположены на дочерней плате и ничем, кроме напаянных с обратной стороны толстых шин, не охлаждаются. И это при отдаче заявленных 62 А! На ней же установлен, видимо, датчик температуры.

Chieftec BPS-750C2

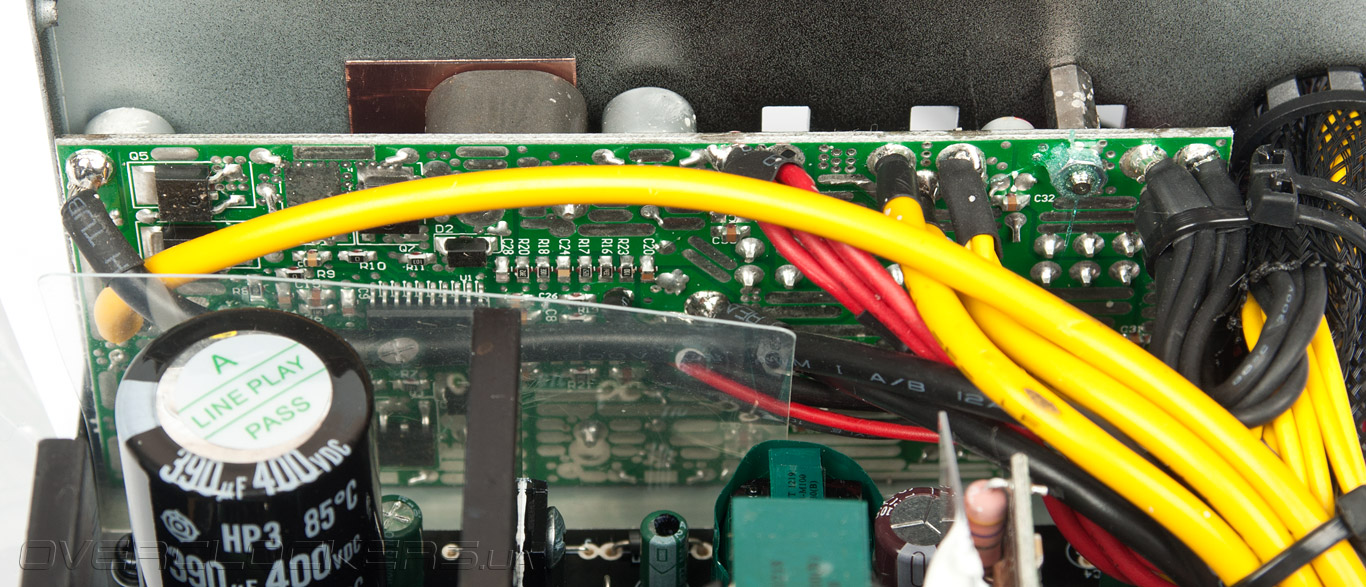

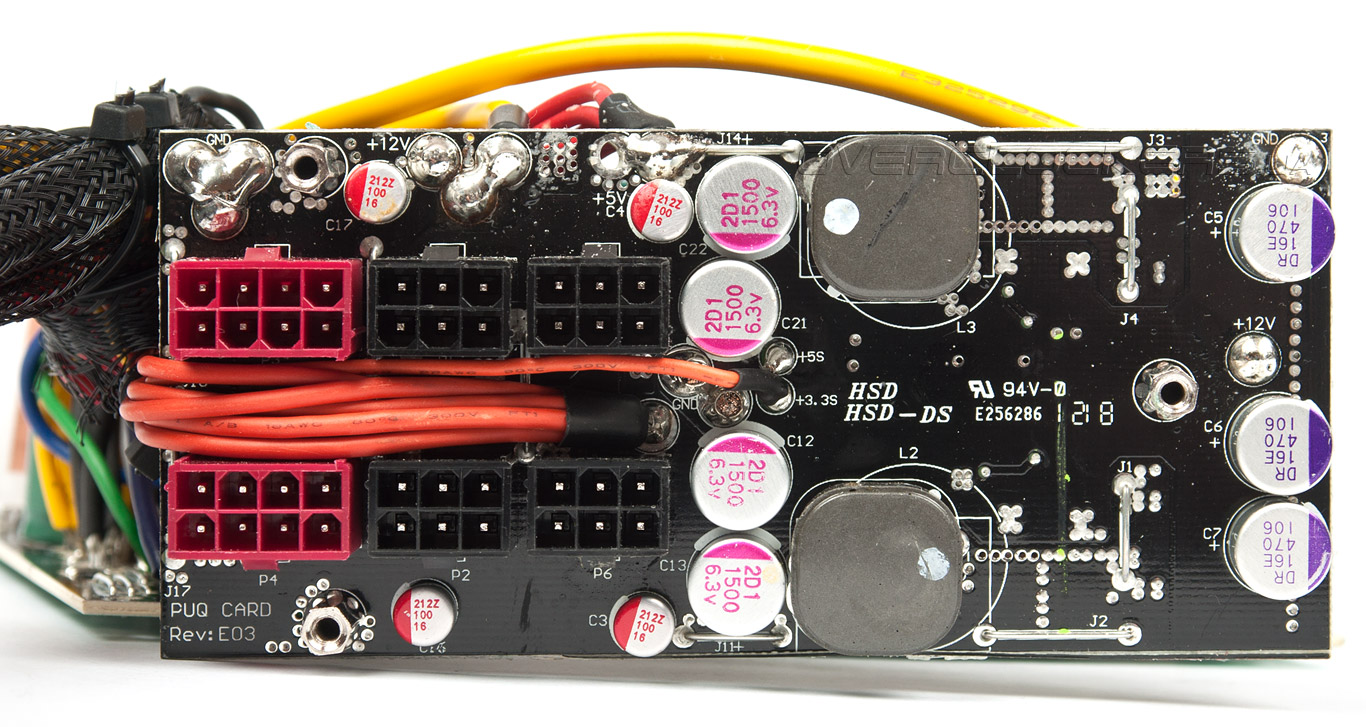

Формирование низковольтных напряжений возложено на независимые DC-DC преобразователи, управляемые контроллером APW7159 и установленные на плате с разъемами для подключения кабелей — все как у решений Seasonic.

Chieftec BPS-750C2

Для стабильного функционирования этого блока на плате распаяны полимерные конденсаторы, а напряжение +12 вольт подается по очень толстым проводникам.

Chieftec BPS-750C2

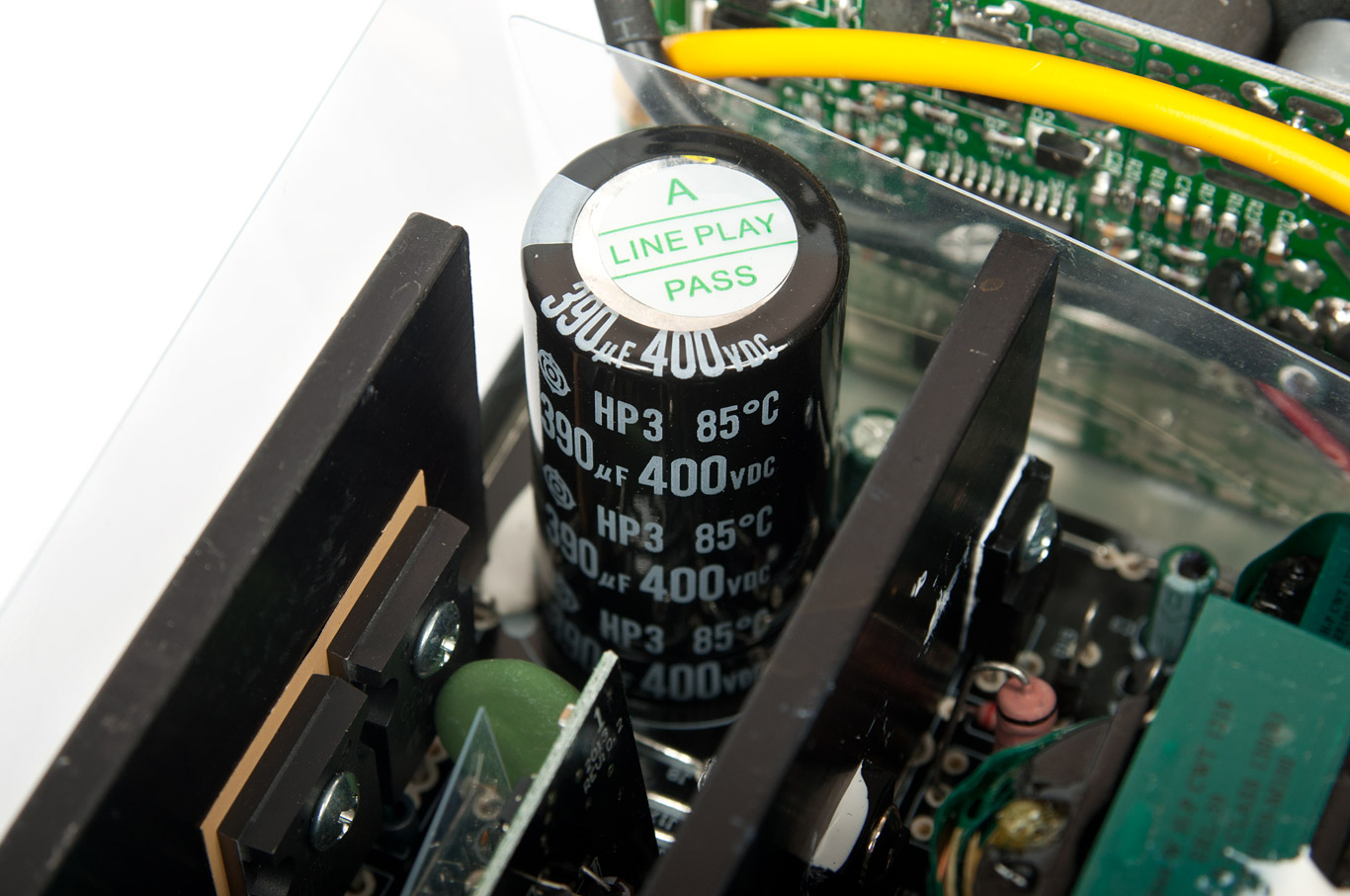

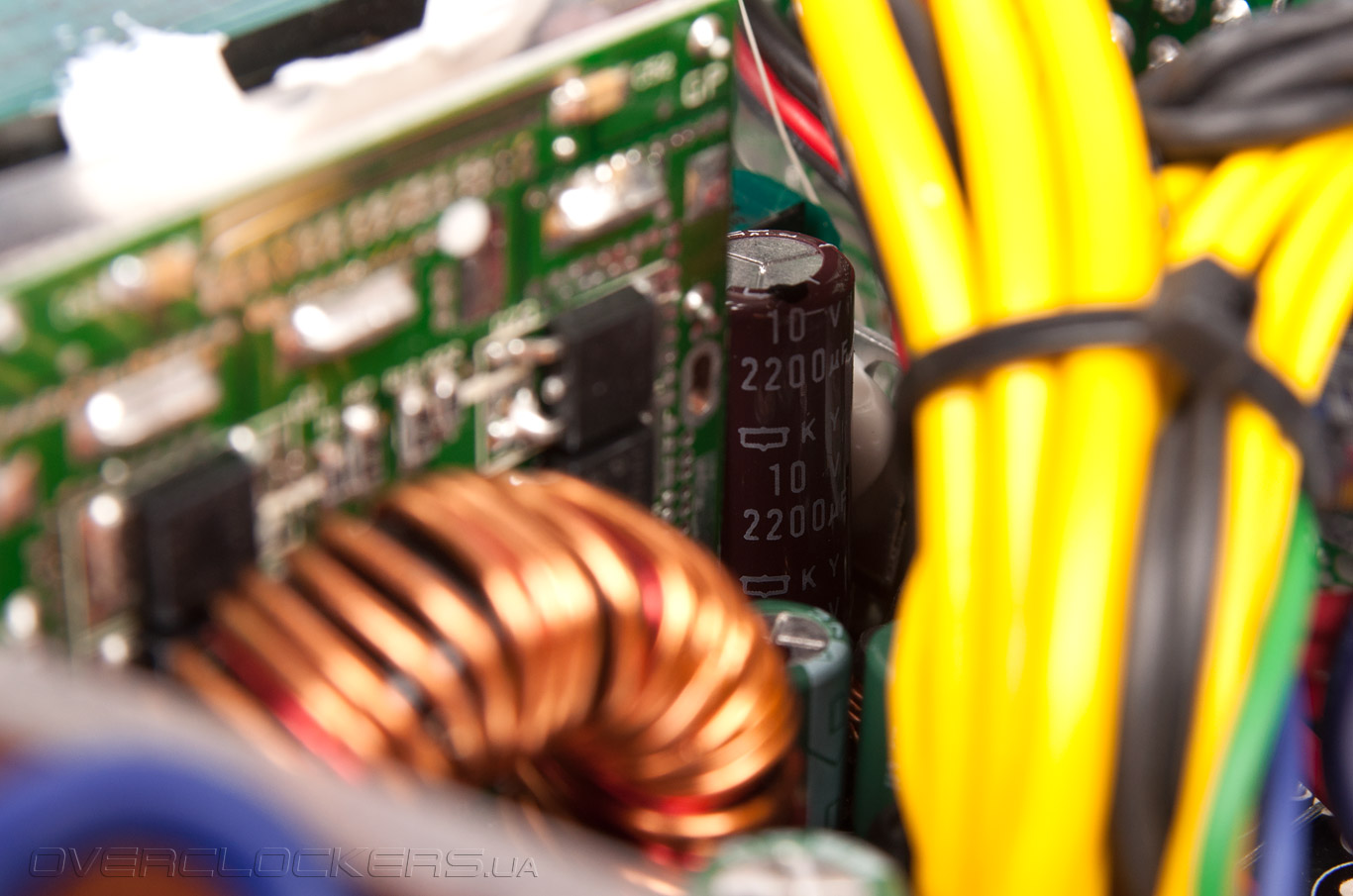

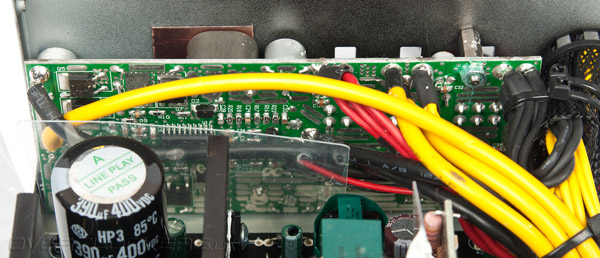

После Raider 550W это второе устройство, побывавшее у нас с сертификатом 80 Plus Bronze и оснащенное синхронным выпрямителем. Вполне возможно, что скоро все именитые производители перейдут на подобные платформы для блоков питания среднего уровня, а это обещает небольшой нагрев и низкий уровень шума. Но последнее справедливо только при использовании качественных компонентов, например, тех же конденсаторов. Для BPS-750C2 в этом плане все не однозначно. Например, во входной цепи стоит емкость на 390 мкФ и 400 В производства Hitachi, кроме DC-DC преобразователей полимерный конденсатор нашел применение и в выходном фильтре 12-вольтовой линии, есть даже элемент от Chemi-Con серии KY.

Chieftec BPS-750C2

Chieftec BPS-750C2

Chieftec BPS-750C2

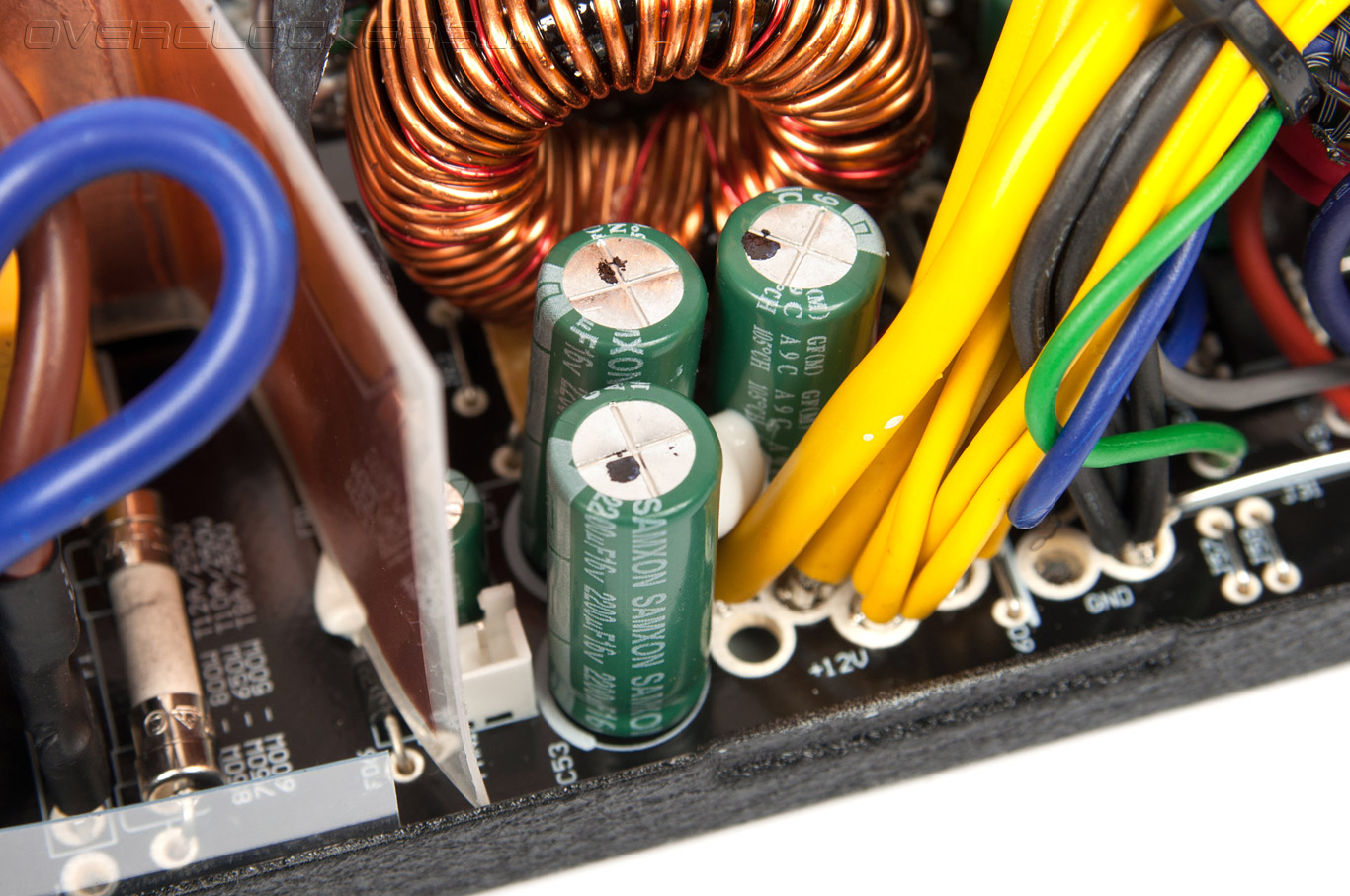

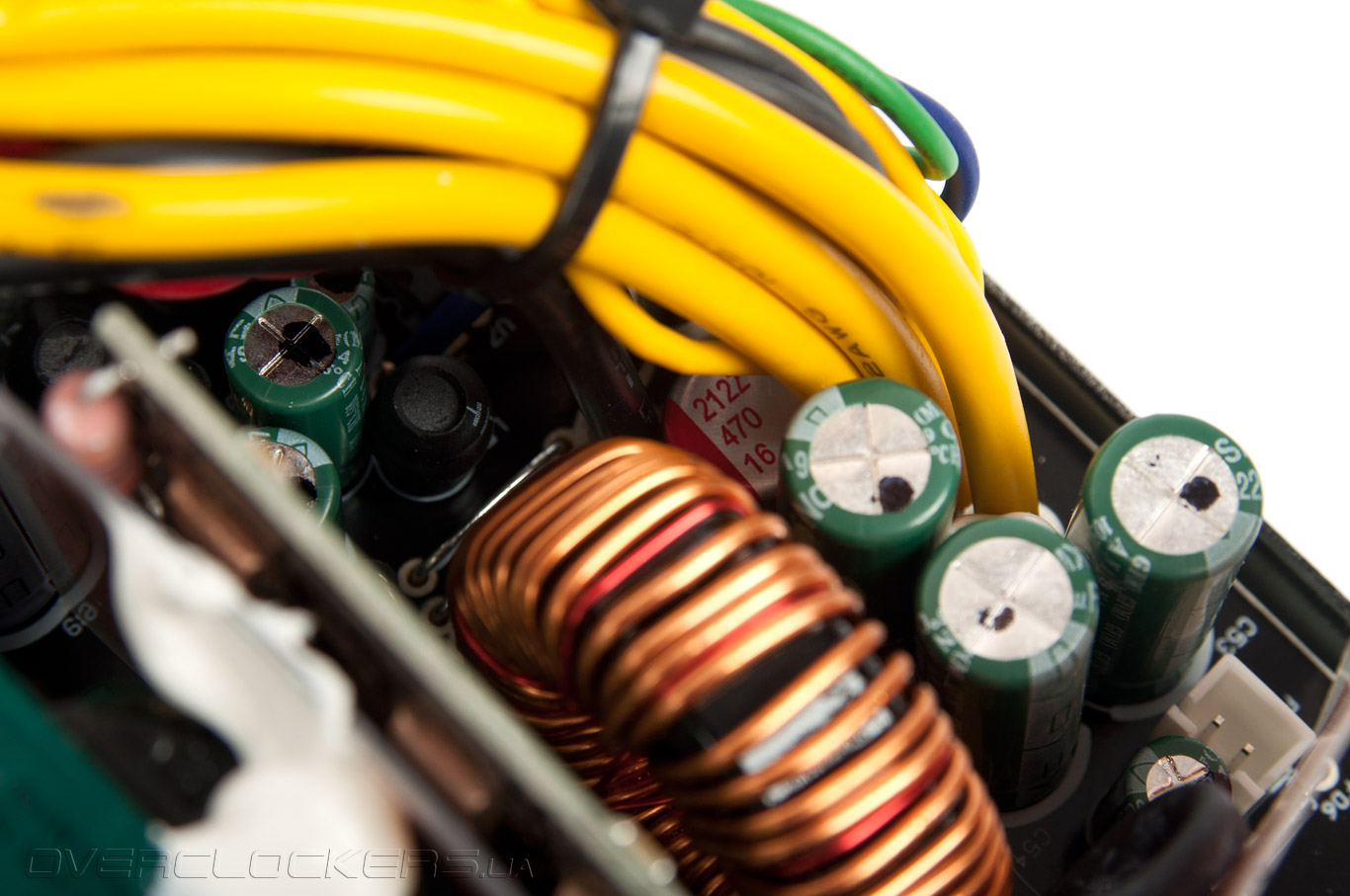

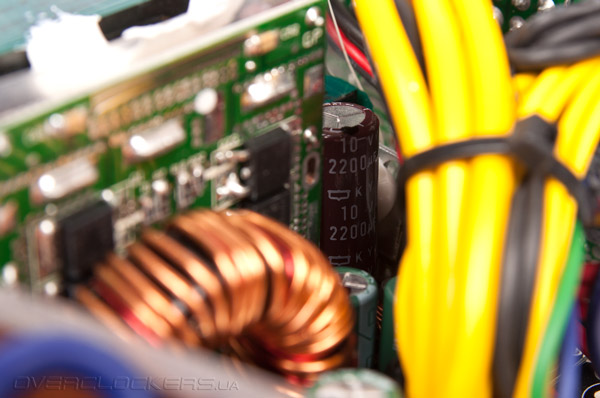

Но вот остальные — Samxon, не раз вызывавшие нарекания в прошлом.

Chieftec BPS-750C2

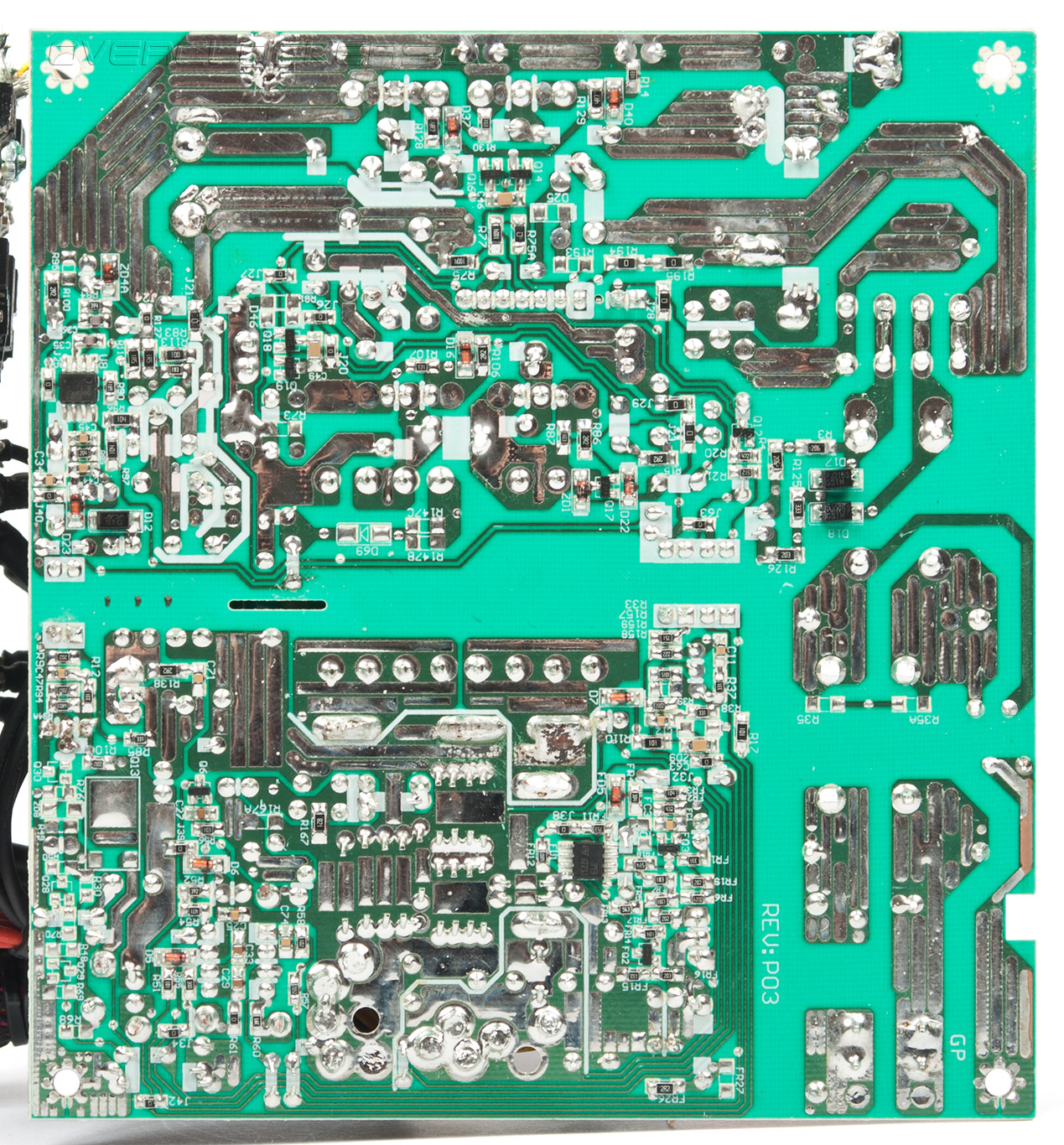

Если же отбросить все фантазии насчет конденсаторов, то рассматриваемый блок питания выполнен очень качественно, пайка аккуратная, ничего не болтается. Немного флюса на элементах DC-DC преобразователей вряд ли испортят общую картину. Защита устройства выполнена на супервизоре Weltrend WT7502.

Chieftec BPS-750C2

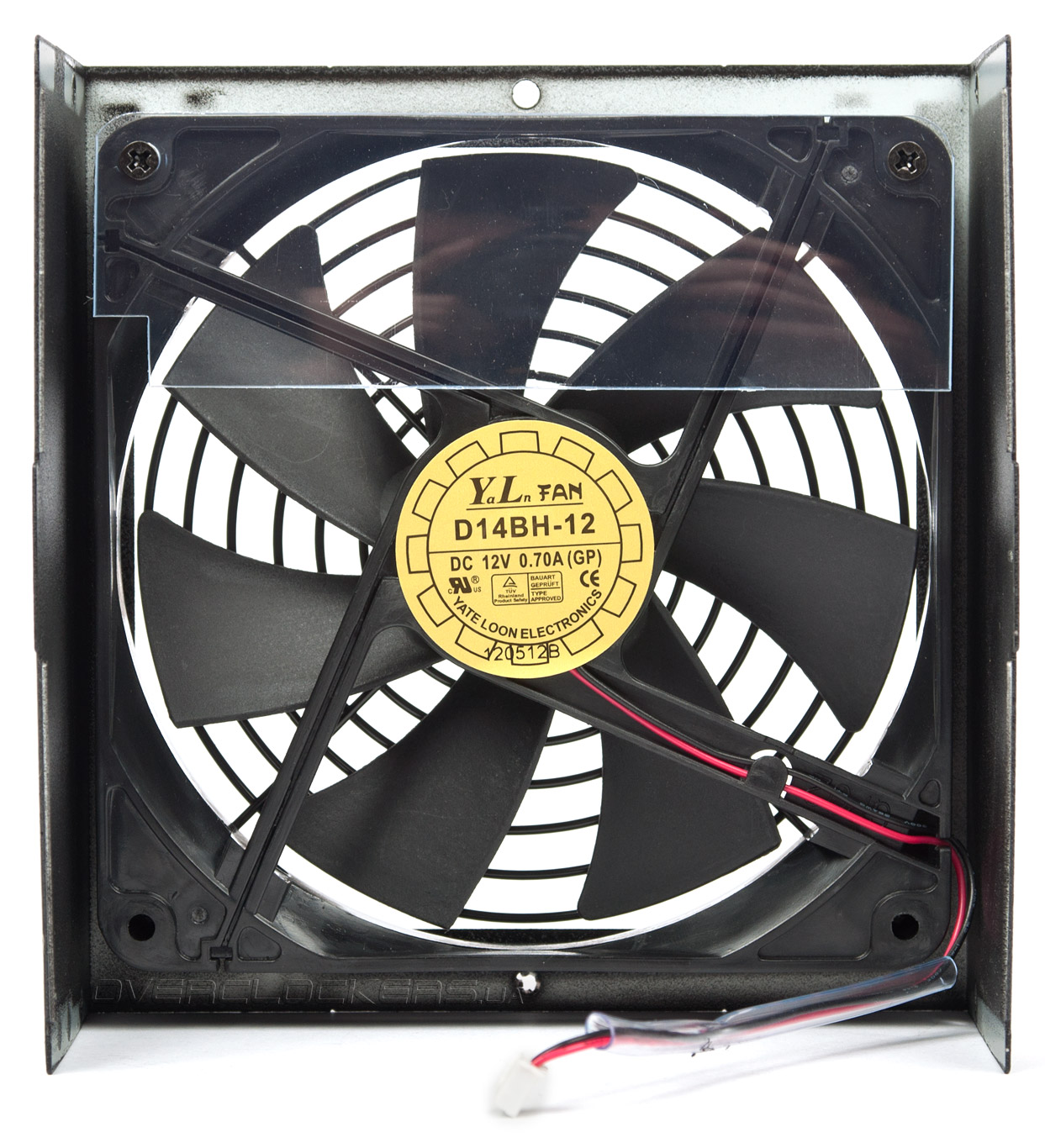

За приемлемый температурный режим блока питания отвечает 140-мм вентилятор D14BH-12 производства Yate Loon Electronics с максимальной частотой вращения 2800 об/мин и двухпроводным подключением. Для равномерного охлаждения компонентов край вентилятора прикрыт пластиной, направляющей поток воздуха к внутренней части устройства.

Chieftec BPS-750C2

И хотя на сайте Chieftec указано, что он тихий, на самом деле до уровня шума продукции Seasonic или Enermax ему далеко. Да, во время простоя системы его сложно выявить, но с ростом нагрузки вентилятор дает о себе знать. Так что, любители тишины опять стоят перед нелегким выбором.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в оконном режиме при разрешении 960x680, сложность шейдеров по умолчанию. Технология Hyper-Threading была активирована. Режим SLI был активирован.

Для измерения общей потребляемой мощности системы использовался прибор особой конструкции. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  Линия +3.3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт
Режим Idle Burn Idle Burn Idle Burn Idle Burn
Chieftec BPS-750C2 3,35 (+1,5%) 3,35 (+1,5%) 5,05 (+1%) 5,04 (+0,8%) 12,2 (+1,6%) 12,09 (+0,75%) 240 (~195) 853 (~700)

Итак, показатели неплохие, все отклонения находятся в пределах допуска. Но вот с нагрузкой оказалось не все так легко и просто — при общей потребляемой мощности свыше 853 Вт блок сразу уводило в защиту. Возможно, пиковые токи потребления системы выходили за допустимые.


Выводы

Каким бы высокотехнологичными ни были hi-end блоки питания пользователи все равно будут голосовать кошельком за устройства среднего уровня. И в этом сегменте стоит острая борьба между производителями, предлагающими, по сути, одинаковые решения. Чтобы хоть как-то оставаться на рынке конкурентоспособными некоторые компании наконец-то начали внедрять наработки из высококлассных продуктов. Например, FSP упростила новую фирменную платформу и теперь предлагает блоки с «бронзовым» сертификатом. Вот и Chieftec обратила внимание на аналогичные схемотехнические решения, обновив серию Nitro.

Конечно, в первичной цепи устройств Nitro 2 вряд ли можно будет увидеть резонансный или прямоходовой преобразователь с механизмом активного сброса тока с первичной обмотки импульсного трансформатора, но как и в дорогих решениях в низковольтной части нашел место синхронный выпрямитель. Его преимущество трудно недооценить, ведь он предлагает высокий КПД и низкий уровень нагрева. DC-DC преобразователи уже вряд ли кого могут удивить, а вот независимая стабилизация всех напряжений делает новые блоки питания Chieftec более интересными, чем те же FSP Raider.

Что касается рассмотренного Chieftec BPS-750C2, то помимо обновленной и улучшенной платформы CWT он предлагает модульную конструкцию подключения кабелей, благодаря которой удастся избежать мешанины проводов в собранной системе. Только два стационарных шлейфа для питания процессора кажется излишеством. Комплект поставки дополнен велюровым чехольчиком, что явно оценят эстеты. Но уровень шума высоковат и запас мощности, как нам показалось, отсутствует вовсе. Даже если это и так, то в любом случае пользователь не прогадает, ведь по цене серия Nitro 2 находится на том же уровне, что и конкурирующие решения, выполненные на базе старых платформ.
