В преддверии платины. Обзор блока питания Enermax MODU87+ 500W

Продукция компании Enermax наряду с Sea Sonic Electronics является одной из самых дорогих и качественных на рынке. Блоки питания этой марки заслужили репутацию надежных и тихих решений. Постоянное совершенствование схемотехники и внедрение инноваций позволяет компании занимать лидирующие позиции среди производителей продукции hi-end уровня.

Enermax одна из первых перешла на использование синхронного выпрямителя, обеспечив высокую эффективность своим устройствам. Наряду с резонансным преобразователем в высоковольтной части это повысило КПД блоков питания и уменьшило степень их нагрева, что положительным образом сказалось на уровне шума. Но обратной стороной медали стала более высокая стоимость новых решений по сравнению с изделиями устаревшей платформы. Аналогичным образом обстоят дела с продукцией Seasonic. Лишь FSP удалось путем некоторой экономии и оптимизации схемотехники выпустить интересные современные и недорогие блоки.

В рамках данного материала мы рассмотрим блок питания Enermax с прогрессивной схемотехникой, относящийся к линейке Modu87+.


Enermax MODU87+ 500W (EMG500AWT)

Модель Enermax EMG500AWT — это младший блок в линейке Modu87+, отличающейся решениями модульной конструкции. Основные кабели, такие как для питания материнской платы и процессора у них не отстегивающиеся, в отличии, например, от изделий X-серии производства Sea Sonic. Желающим немного сэкономить, можно посоветовать обратить внимание на продукты линейки Pro87+ классической компоновки. Но у последней модельный ряд небольшой, включает блоки лишь на 500 и 600 Вт, тогда как модульные дополнены 700-, 800- и 900-ваттными решениями.

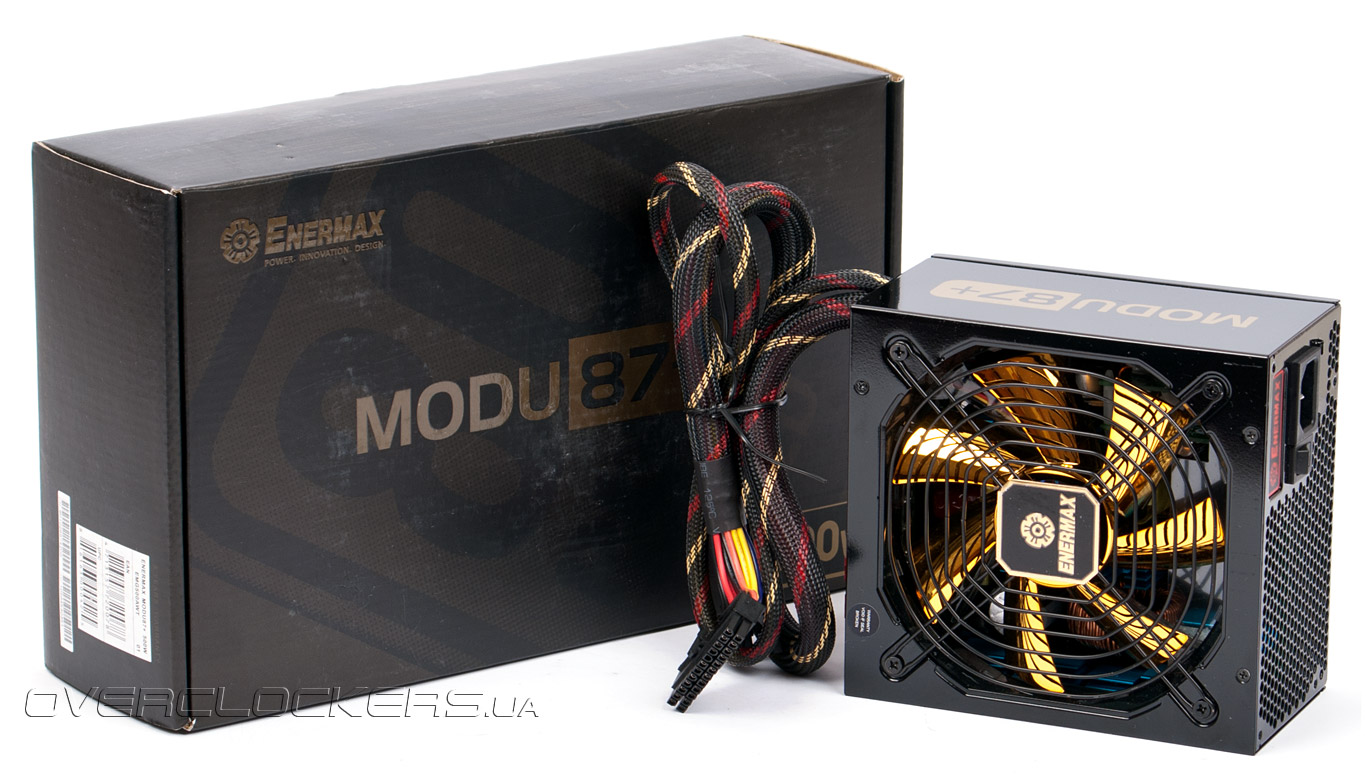

Блок поставляется в стандартной для этой серии продолговатой темной коробке, ключевую роль в оформлении которой получил логотип 80 Plus Gold. Продукты, соответствующие этому сертификату должны обладать КПД на уровне не мене 88 процентов при 20 и 100% нагрузках, и не менее 92% при 50-процентной нагрузке (при питании от сети 220 В). Для сравнения — эффективность дешевых несертифицированных на 80 Plus блоков питания, как правило, находится на уровне 65—75 процентов.

Enermax EMG500AWT

На обратной стороне упаковки расписаны все ключевые особенности и характеристики рассматриваемой модели.

Enermax EMG500AWT

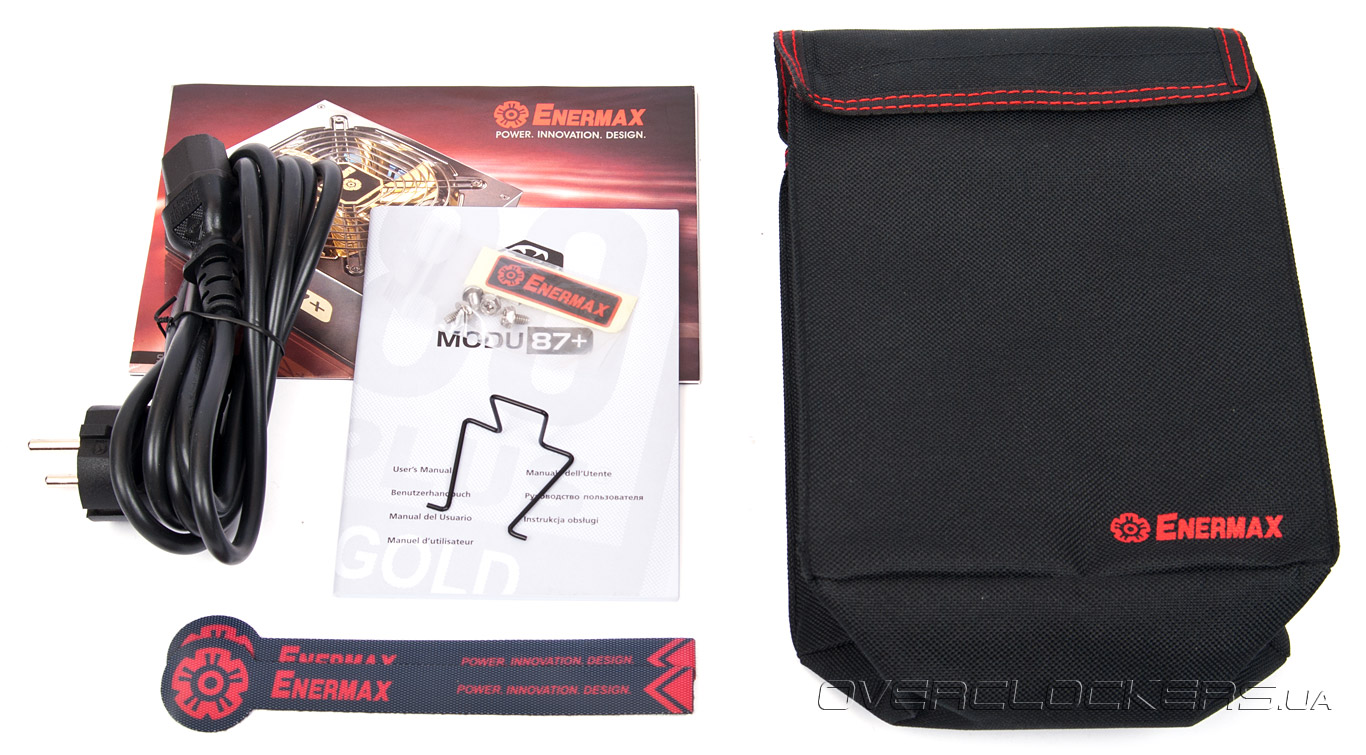

Для оправдания высокой стоимости в комплект поставки обычно добавляют приятные бонусы, такие как чехол для отстегивающихся кабелей и стяжки-липучки. В этом плане EMG500AWT оправдает все надежды, хотя обычные нейлоновые стяжки все же не помешали бы. Есть также набор монтажных винтов, инструкции и сетевой кабель.

Enermax EMG500AWT

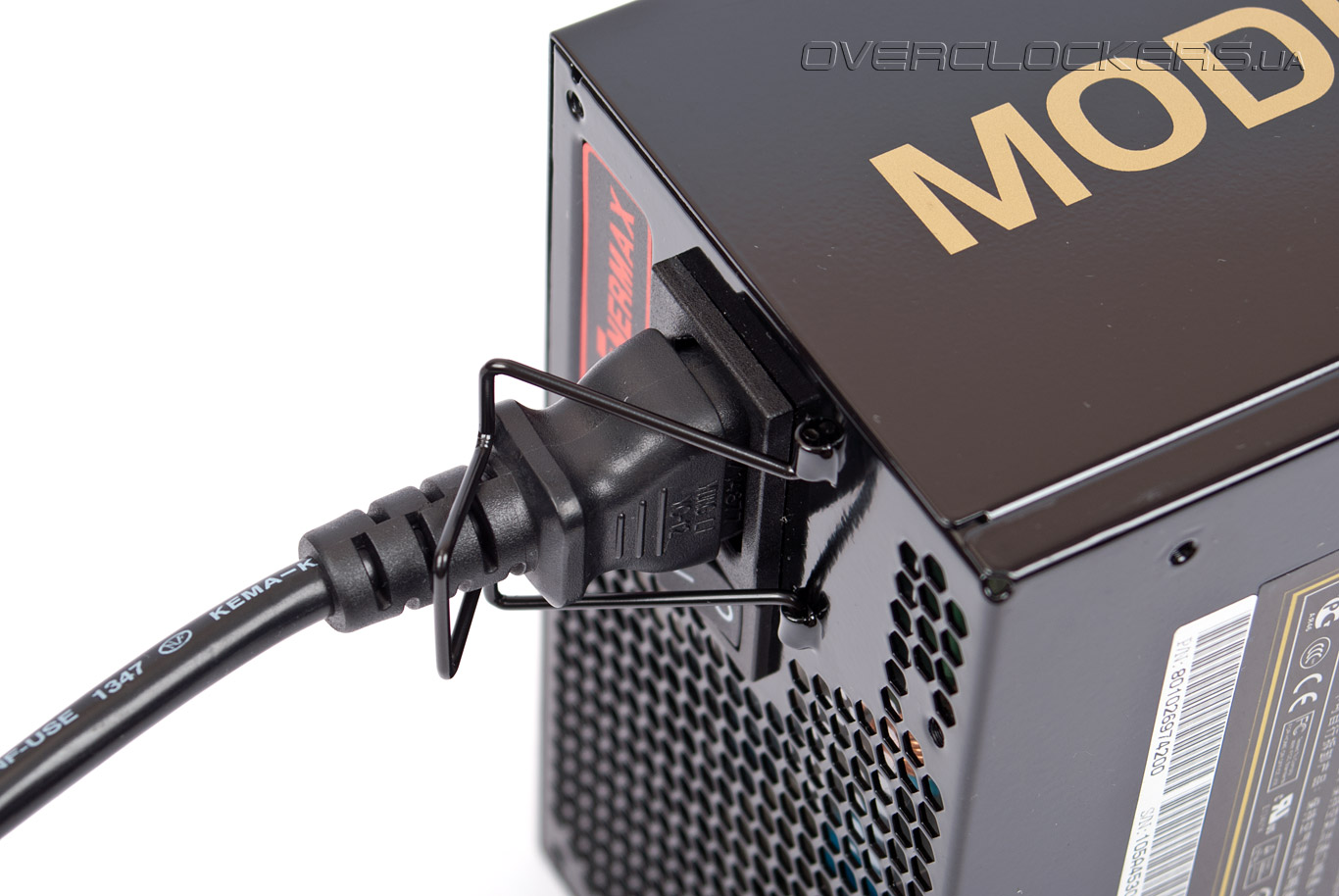

Кроме того, присутствует фирменная скоба, предотвращающая выпадение силового кабеля из своего гнезда.

Enermax EMG500AWT

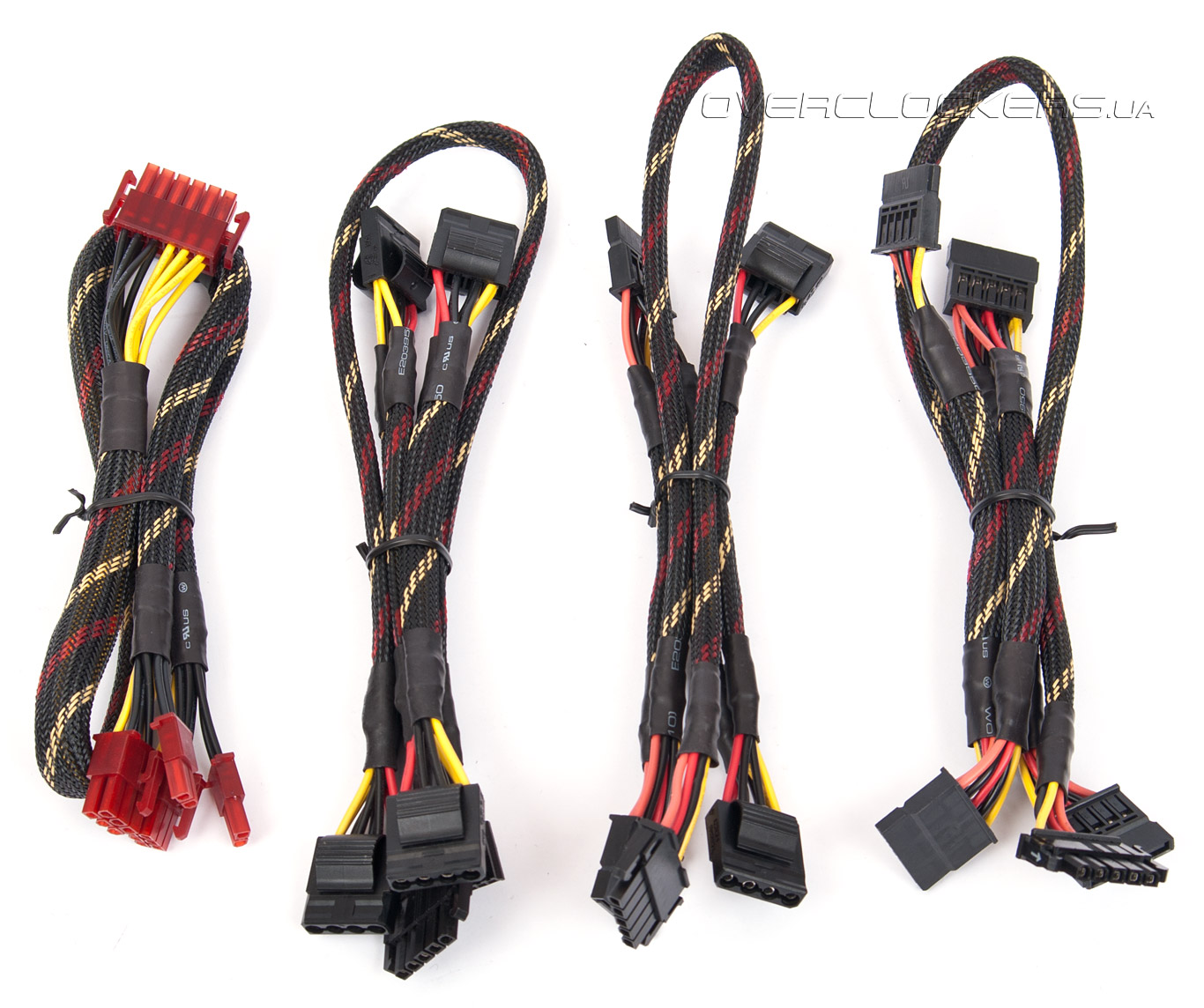

Количество отстегивающихся кабелей небольшое, всего четыре штуки:
  • один с двумя 8-контактным (6+2) разъемами для видеокарт PCI-E (50 см);
  • один с четырьмя разъемами питания для SATA-устройств (45+15+15+15 см);
  • один с двумя разъемами питания для SATA-устройств и двумя разъемами для питания IDE-устройств (45+15+15+15 см);
  • один с четырьмя разъемами питания для IDE-устройств и одним для FDD-накопителя (45+15+15+15+15 см).
Enermax EMG500AWT

Основные кабели (с 24-контактным разъемом для платы и восьмиконтактным, состоящий из двух половинок, для питания процессора) длиной по 60 см, как и отстегивающиеся, заключены в нейлоновую оплетку. В целом, комплект очень скромный, но этого вполне достаточно для 500-ваттного устройства.

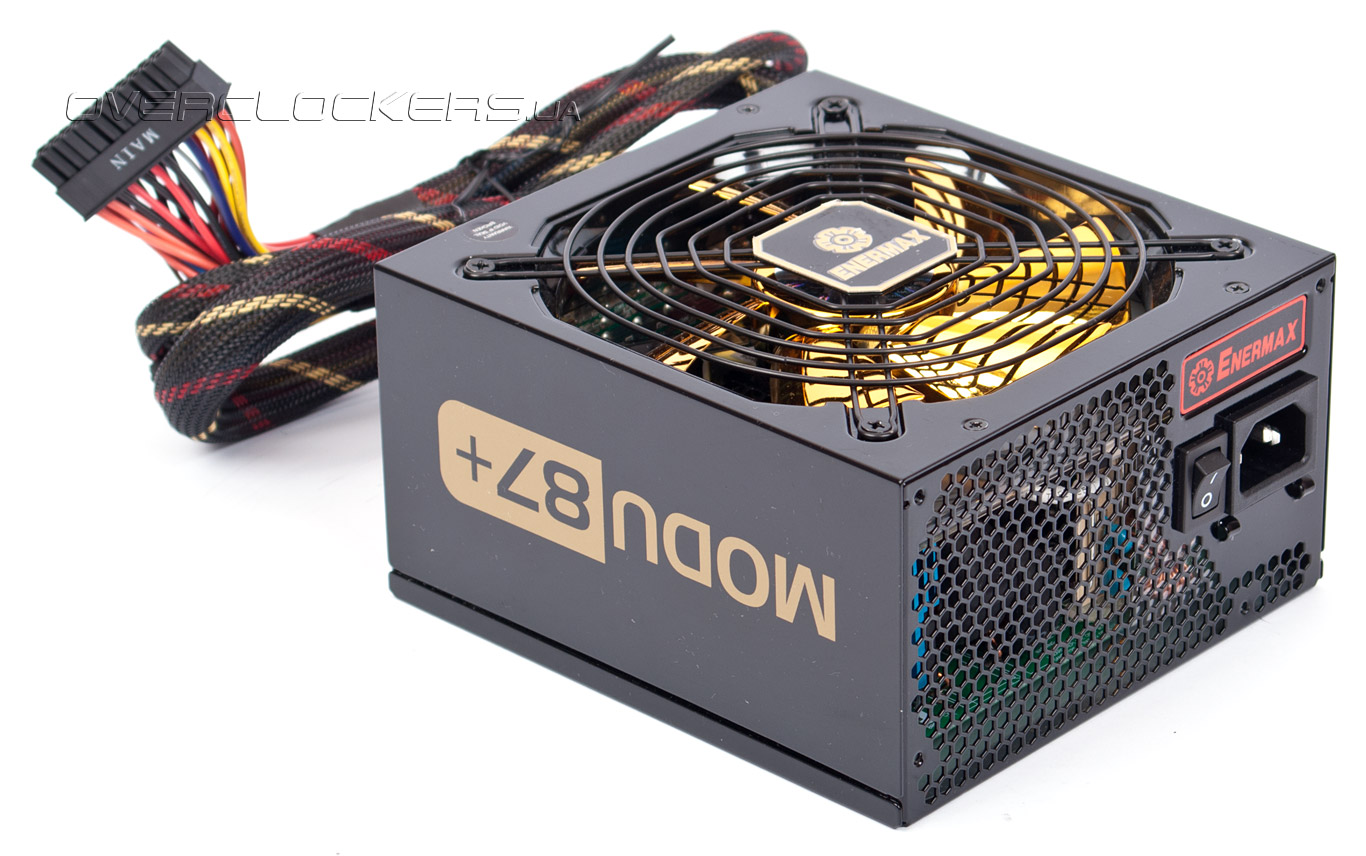

Внешне блок выглядит точно так же, как и рассмотренная ранее модель EMG700AWT: черный глянцевый корпус с золотистым логотипом серии Modu87+ и таким же 140-мм вентилятором, закрытым проволочной решеткой. Покрытие довольно таки прочное, но при установке в некоторые компьютерные корпуса, например Lian Li PC-Q07, его запросто можно поцарапать.

Enermax EMG500AWT

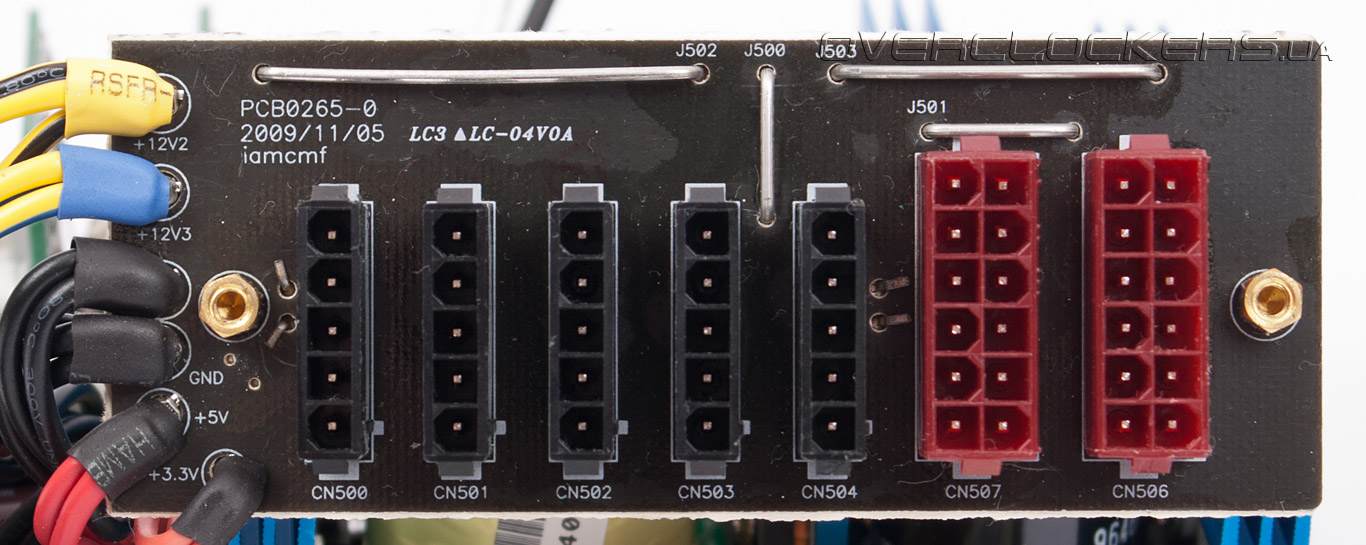

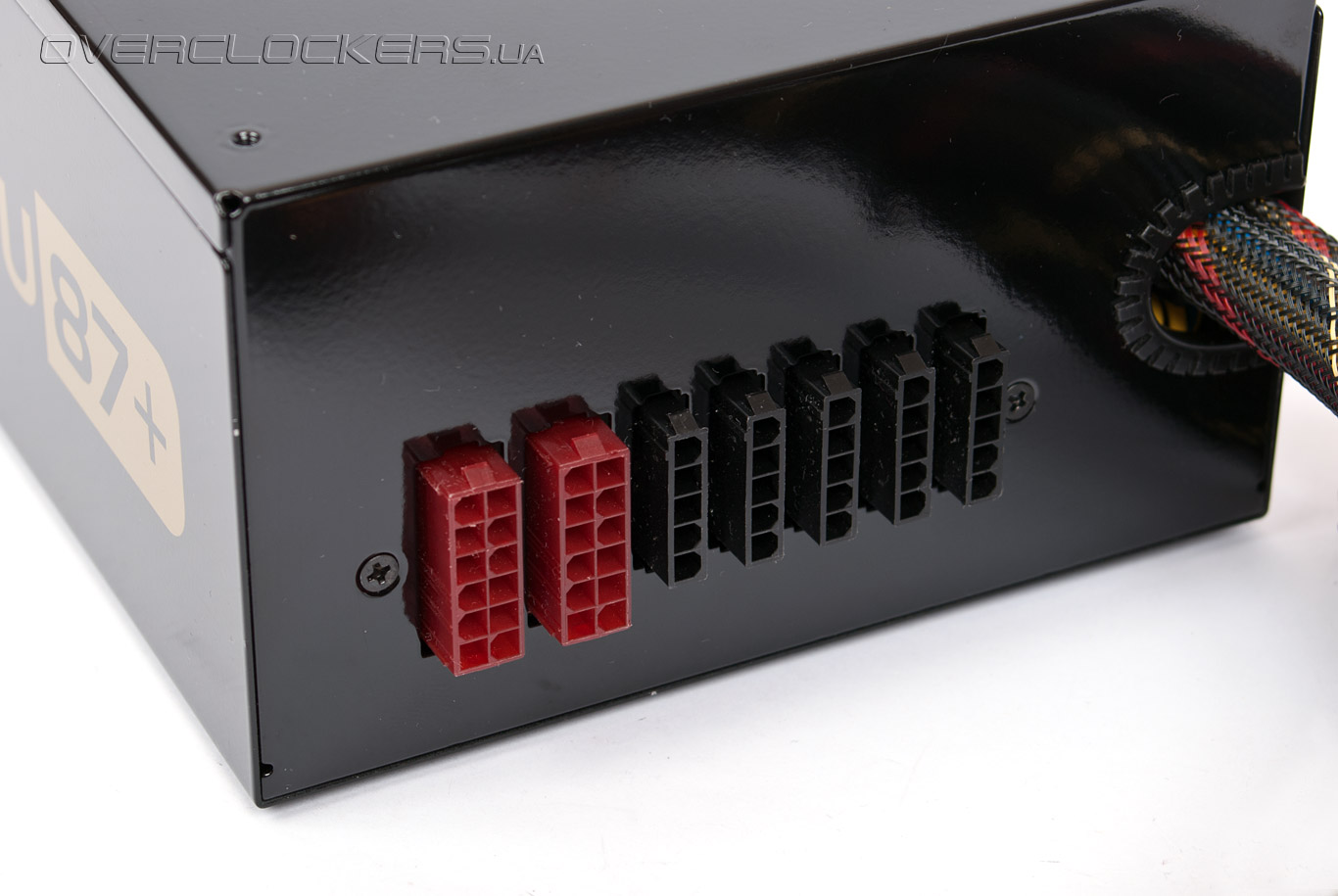

Несмотря на небольшое количество отстегивающихся кабелей в комплекте, разъемы для них на стенке блока питания расположены с запасом: пять для периферии и два для видеокарт, что позволит собрать CrossFireX- или SLI-систему. И если за рубежом приобрести дополнительные кабели можно без проблем, то отечественному пользователю в этом повезло меньше всего.

Enermax EMG500AWT

Плата, на которой распаяны разъемы, закреплена не очень жестко (всего две точки) и при подключении кабелей она немного прогибается. Вряд ли эта часть блока питания сломается от прикладывания чрезмерного усилия, но для спокойствия потребителей лишняя жесткость фиксации не помешала бы.

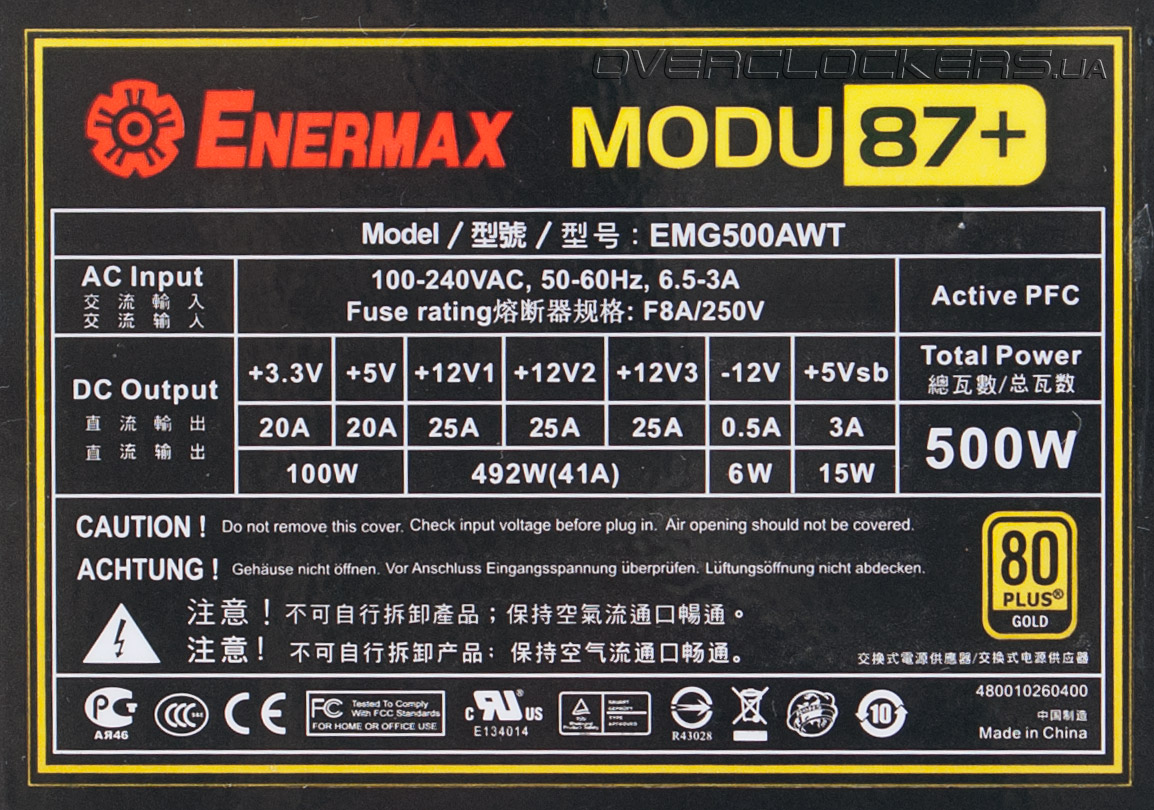

По характеристикам Enermax Modu87+ 500W ничем не отличается от конкурентов того же номинала. Три виртуальные линии на 12 В обеспечивают в общей сложности ток до 41 А (или по 25 А на канал), что соответствует 492 ваттам выдаваемой мощности — почти номинал устройства. Комбинированная мощность линий +3,3 В и +5 В равна 100 Вт, чего с лихвой хватит для современной системы, где основные потребители питаются от 12 вольт.

Enermax EMG500AWT

Дежурное напряжение способно выдержать нагрузку до 15 Вт, а канал –12 В имеет ограничение 0,5 А. Есть активный PFC и работа в широком диапазоне сетевого напряжения.

Шина питания + 3,3V + 5V + 12V1 + 12V2 + 12V3 – 12V + 5Vsb
Макс. ток нагрузки, А 20 20 25 25 25 0,5 3
Комбинированная мощность, Вт 100  492   6 15
Общая мощность, Вт 500

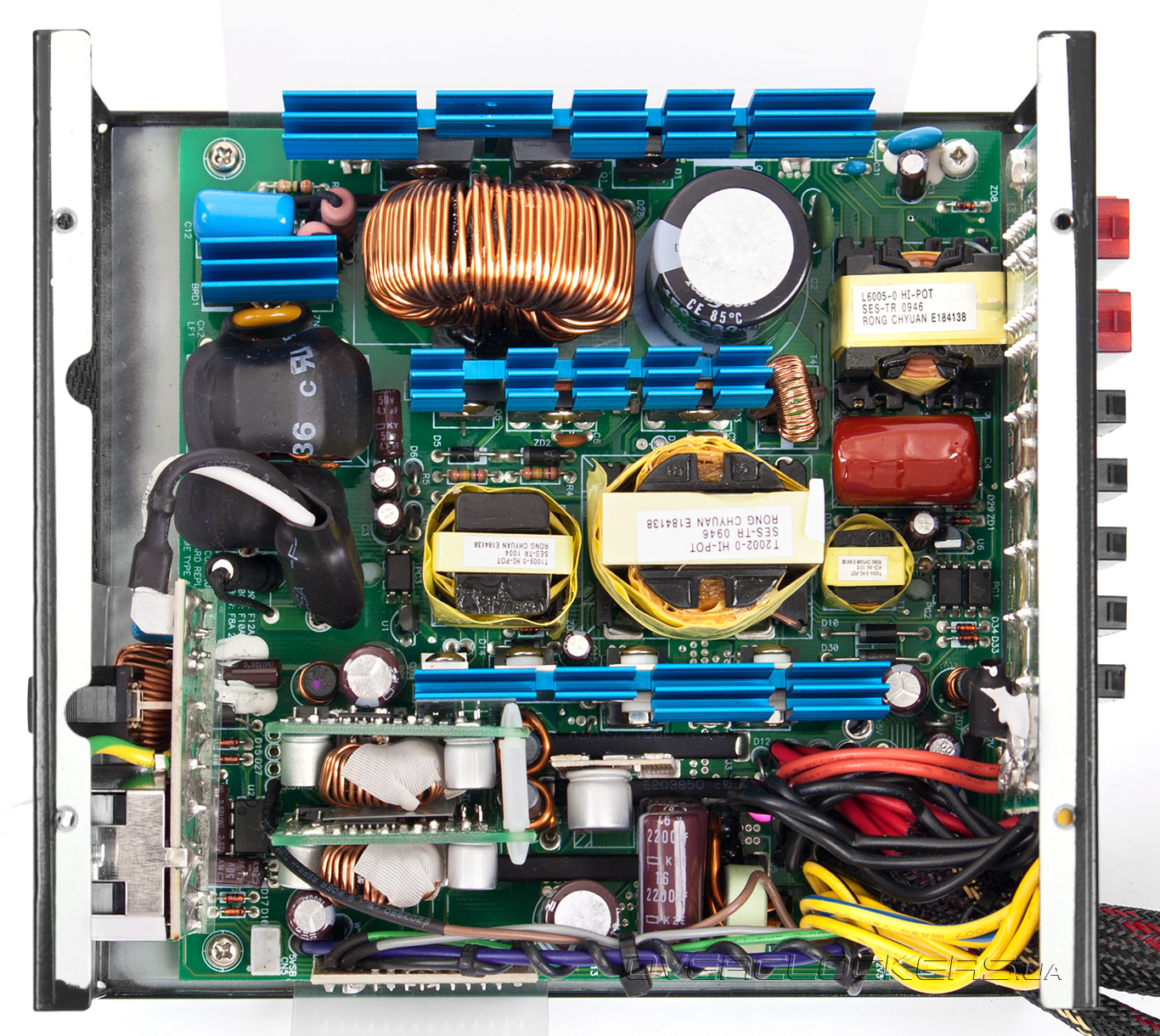

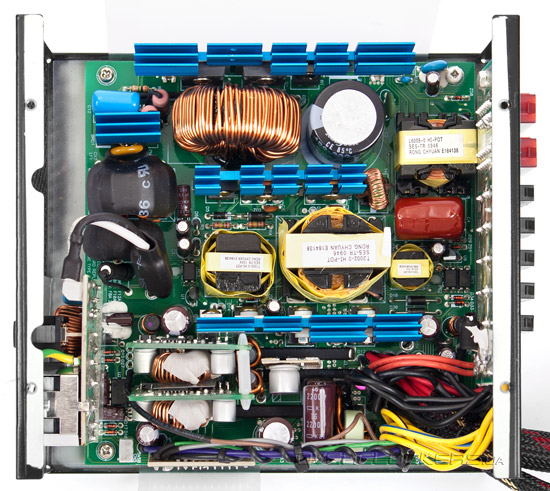

Внутреннее строение блока питания аналогично строению модели EMG700AWT. Отличия заключаются в номиналах некоторых элементов.

Enermax EMG500AWT Enermax EMG500AWT

Как уже отмечалось выше, высоковольтная часть рассматриваемого устройства выполнена на базе резонансного преобразователя, а в низковольтной части используется независимая стабилизация каналов с синхронным выпрямителем. Первое схемотехническое решение позволяет снизить степень нагрева ключевых транзисторов за счет их переключения при нулевом токе. Это возможно благодаря введению в схему LC-контура. Резонансная частота контура совпадает с периодом открытия транзистора, после отпирания которого ток достигает своего максимума лишь в середине цикла. К закрытию транзистора ток падает практически до нуля, тогда как в привычном преобразователе в момент переключения он достигает своего максимума, что выливается в потери энергии, и, как следствие, высокий уровень нагрева элемента. Управление «мосфетами» в резонансном преобразователе осуществляется за счет частоты импульсов, а не их длительности. Из-за сложности разработки и настройки такой схемы она пока используется лишь в дорогих блоках питания.

Дополнительные элементы резонансного преобразователя можно увидеть справой стороны на плате, возле входной емкости.

Enermax EMG500AWT

Что касается второго схемотехнического решения, призванного увеличить КПД блока, то оно заключается в использовании транзисторов вместо диодов в выпрямителях низковольтных линий. И если для +3,3 и +5 вольтовых каналов подобные выпрямители нашли свое применение давно, то для формирования напряжения 12 В они получили распространение лишь сейчас. Преимущество таких выпрямителей в малом сопротивлении транзисторов в открытом состоянии, всего несколько мОм, благодаря которому они более эффективны и меньше греются, чем диоды. В современных блоках напряжение после силовой части выпрямляется до 12 вольт, предназначенных как для питания компонентов компьютера, так и для формирования более низких напряжений. К линии 12 В подключаются так называемые DC-DC преобразователи, представляющие собой миниатюрные импульсные блоки питания со своим ШИМ-контроллером, на выходе которых как раз и получаются 3,3 и 5 вольт. У EMG500AWT эти преобразователи расположены на отдельных двух платах:

Enermax EMG500AWT

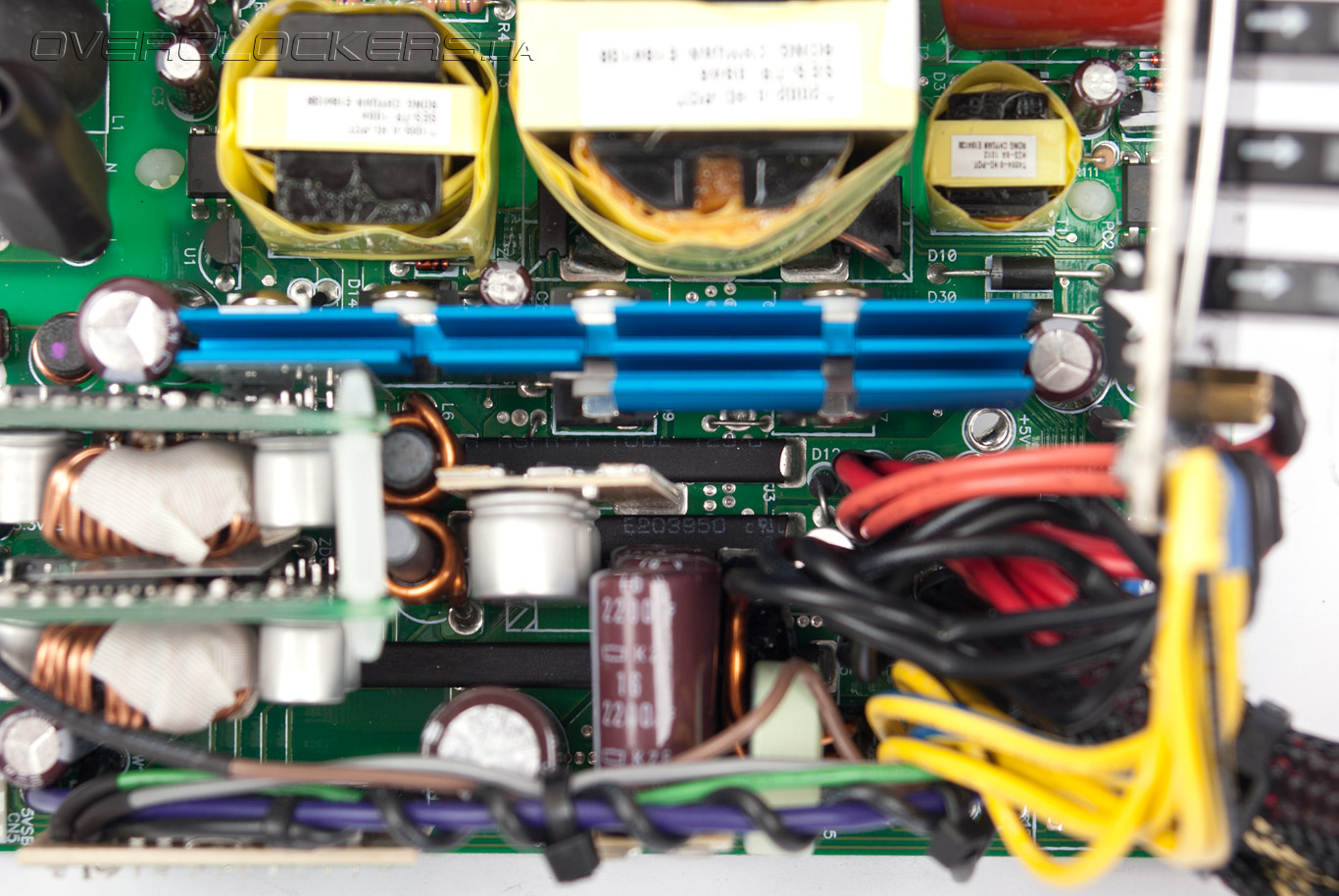

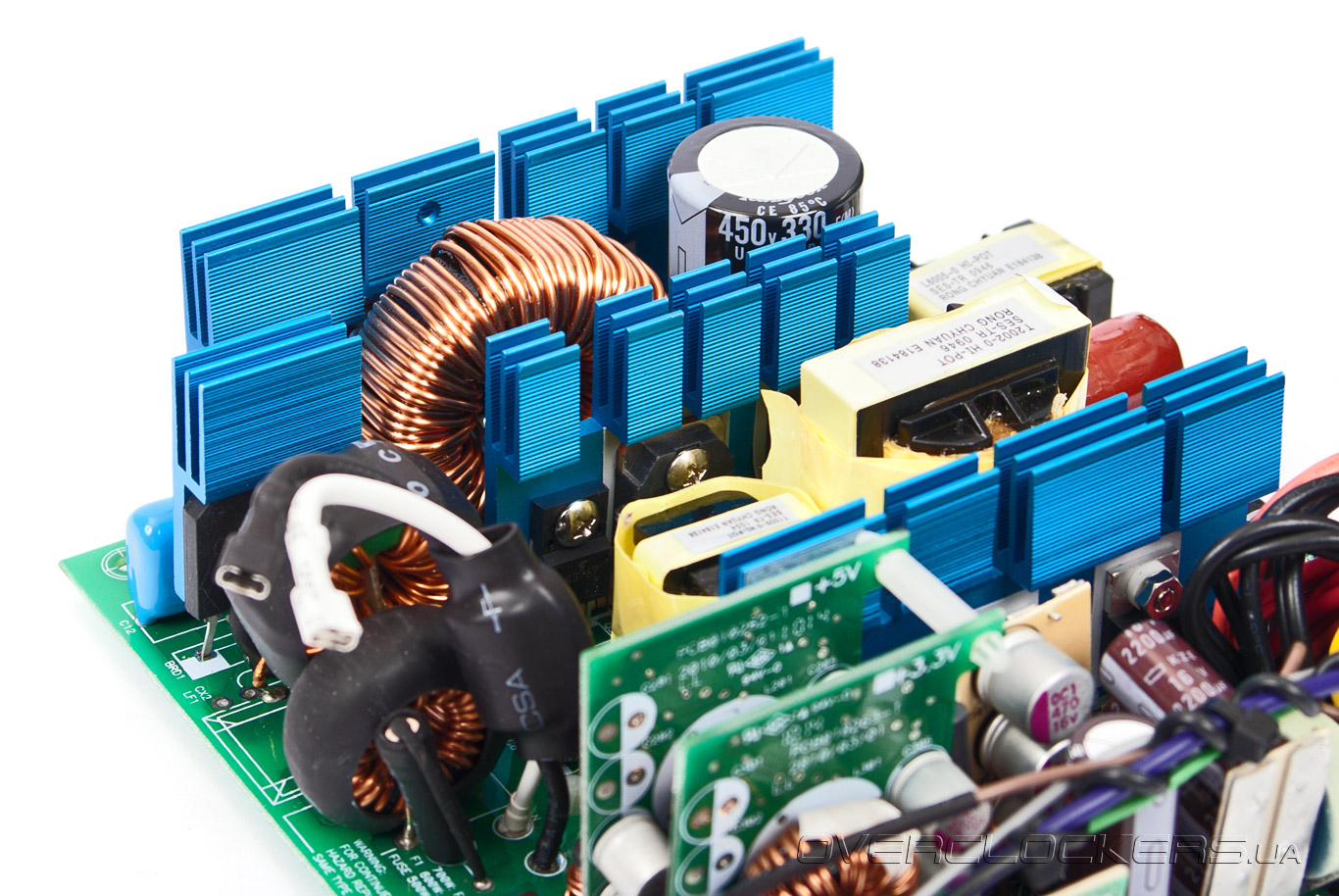

И если низковольтные транзисторы довольствуются небольшой металлической пластинкой для хлаждения, в виду малой нагрузки на них (максимум 100 Вт), то транзисторы канала +12 В передают тепло уже радиатору средних размеров. Он расположен сразу возле DC-DC преобразователей. Радиатор чуть меньших размеров также предусмотрен для ключевых транзисторов высоковольтной части блока питания, а самый крупный используется для охлаждения «мосфетов» активного PFC. Кроме того, крохотным радиатором оснащен диодный мост.

Enermax EMG500AWT

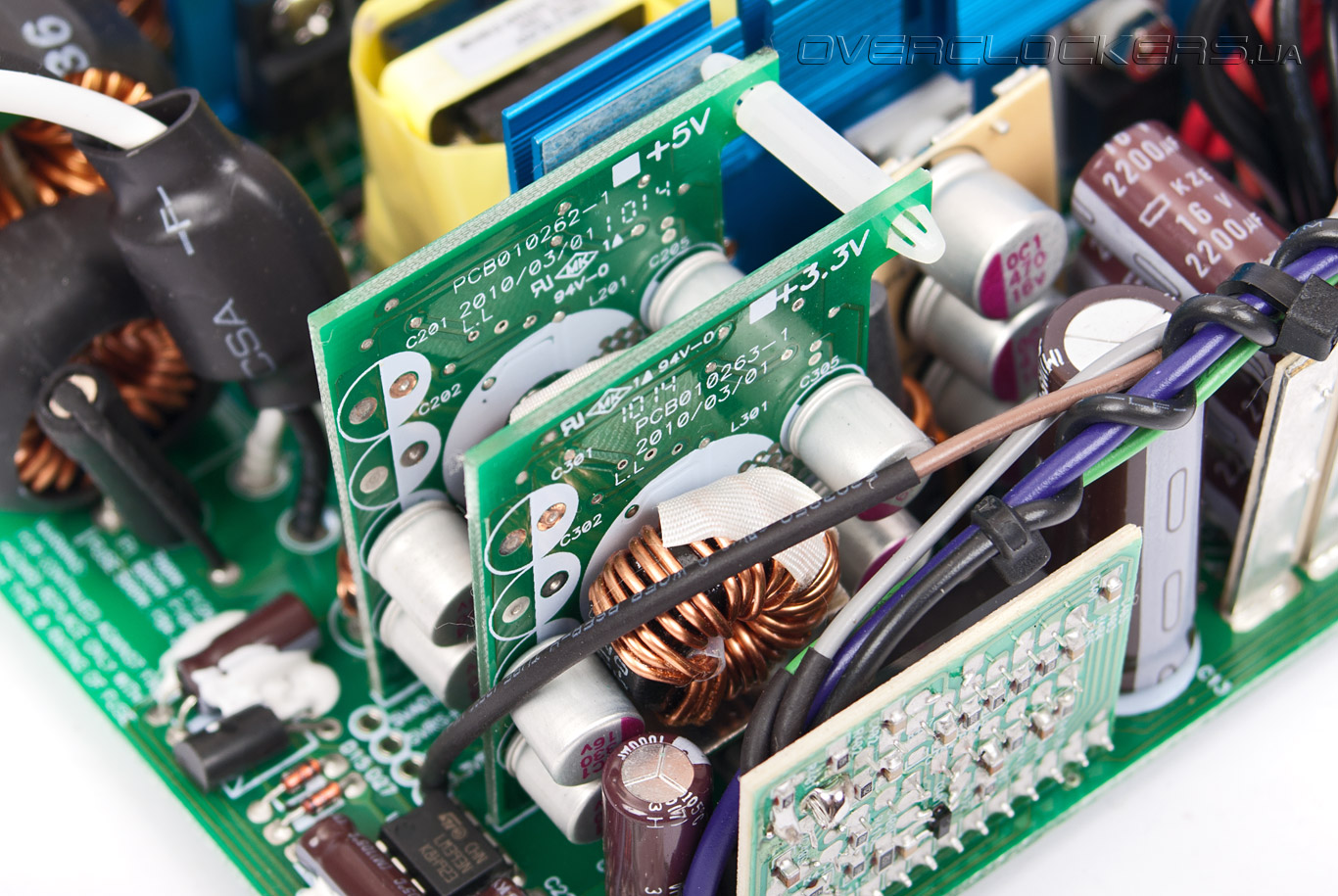

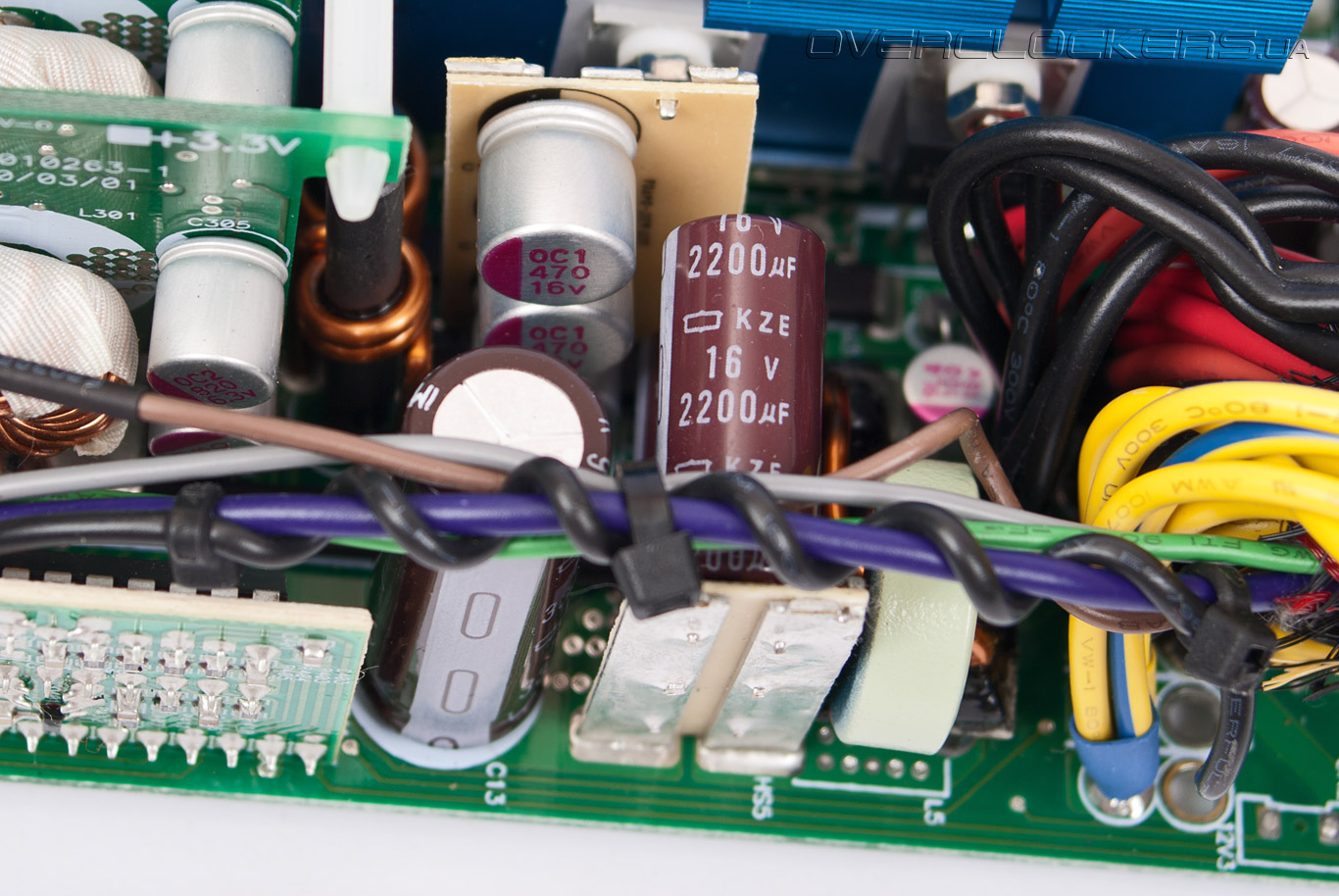

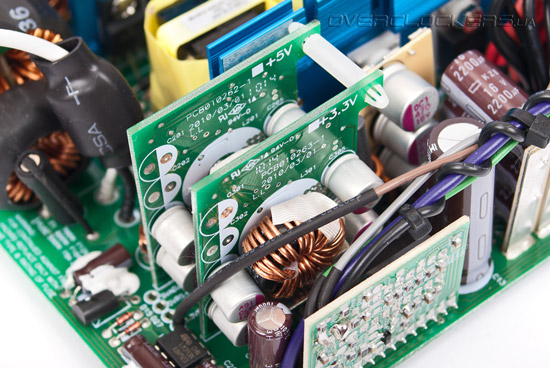

Из-за тесного расположения элементов блока конденсаторы выходного фильтра размещены на двух отдельных небольших платах. В их качестве не приходиться сомневаться — все же продукция United Chemi-Con серии KZE зарекомендовала себя хорошо. Помимо обычных электролитических конденсаторов также используются твердотельные.

Enermax EMG500AWT

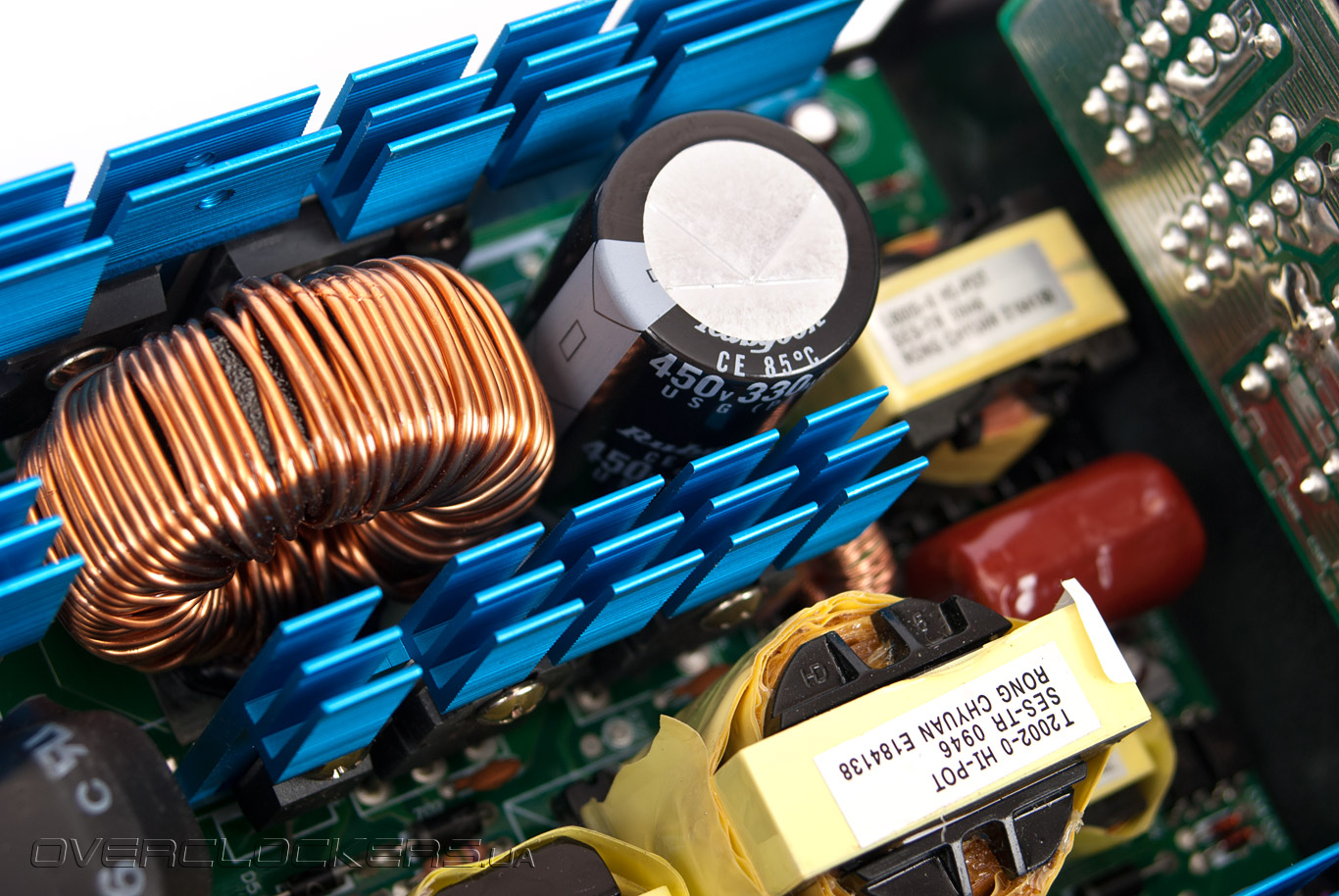

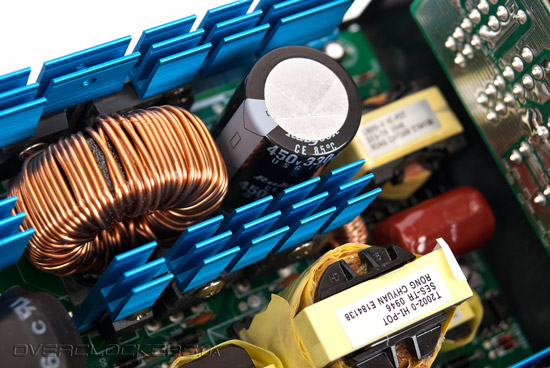

Во входной цепи установлена емкость на 330 мкФ с рабочим напряжением 450 В производства Rubicon.

Enermax EMG500AWT

Как видим, современные блоки Enermax не отличаются особым минимализмом. Инженерам компании пришлось расположить на отдельной плате даже входной фильтр. Те же Seasonic выглядят интереснее благодаря переносу транзисторов синхронного выпрямителя на обратную сторону платы. Но там транзисторы охлаждаются самим корпусом и небольшими металлическими пластинками. Да и DC-DC преобразователи расположены на плате с разъемами для отстегивающихся кабелей. А про модели FSP Aurum вообще можно даже не заикаться. Несмотря на плотный монтаж, это не мешает решениям Enermax оставаться относительно тихими и холодными во время работы.

Что касается качества, то в рассматриваемом блоке оно на высоте. Есть небольшие остатки флюса на месте припайки кабелей, но в целом выполнено все отлично.

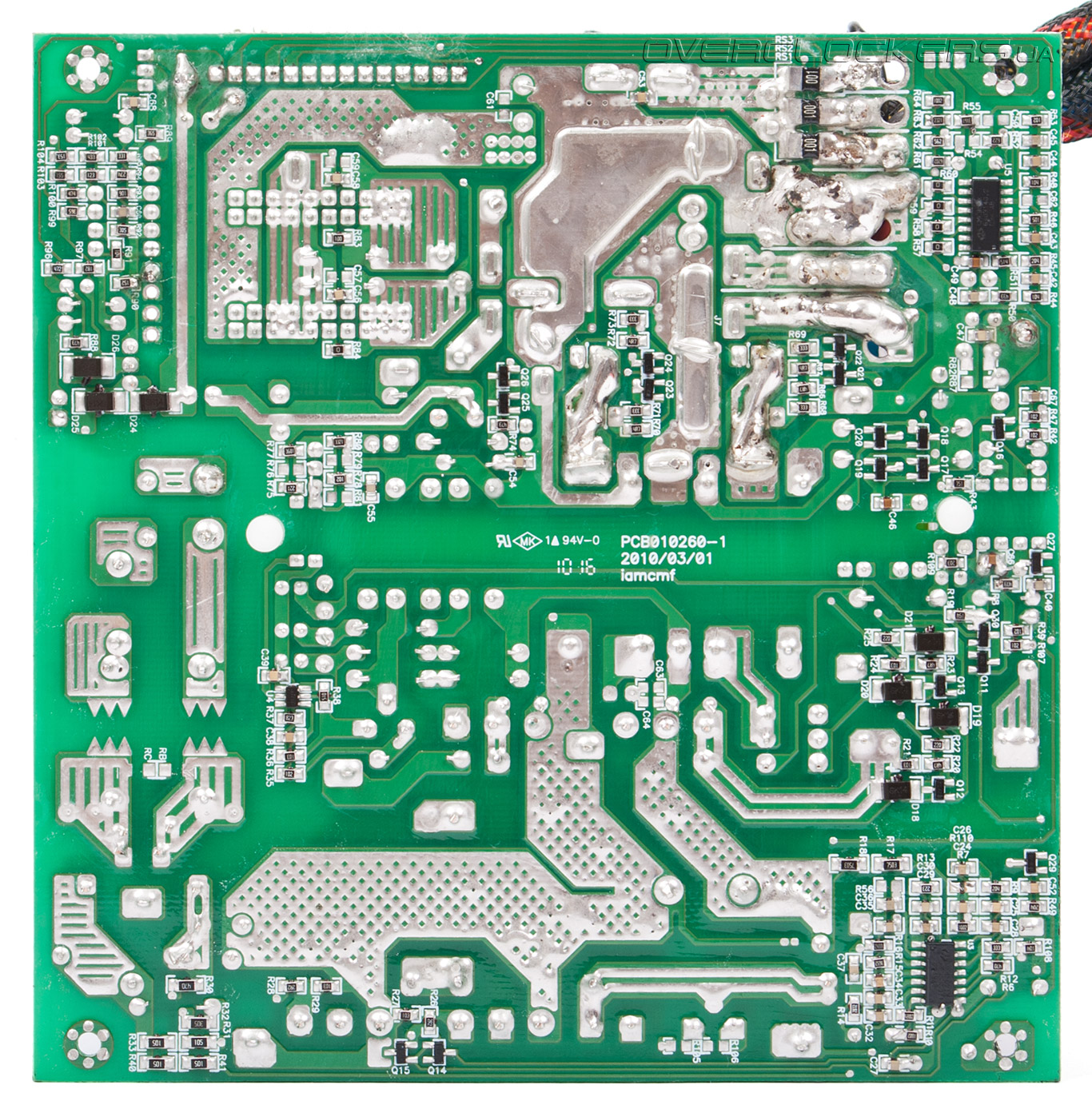

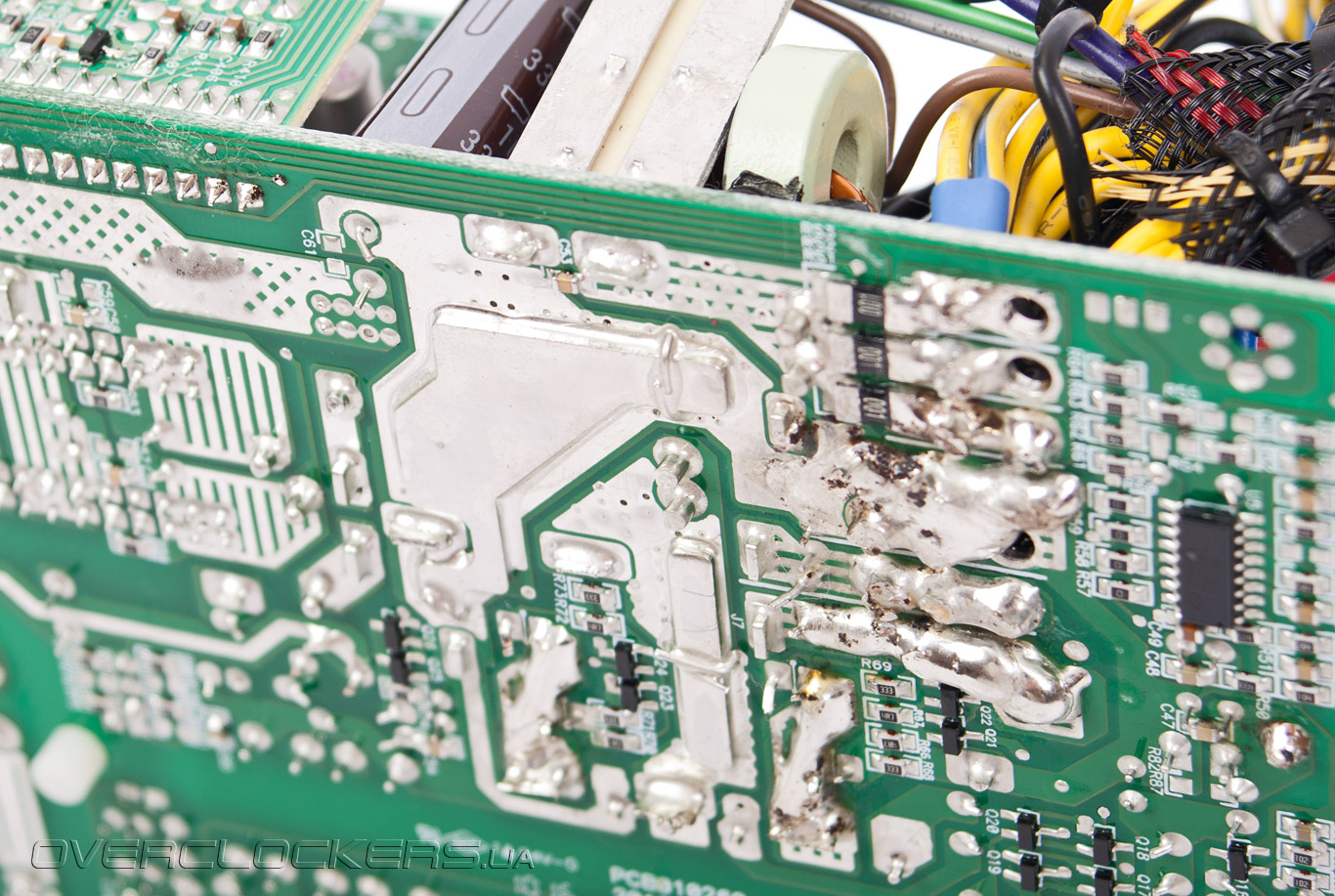

Enermax EMG500AWT

Даже некоторые проводники усилены медными пластинами, а с лицевой стороны основной платы расположены заизолированные соединяющие шины.

Enermax EMG500AWT

Enermax EMG500AWT

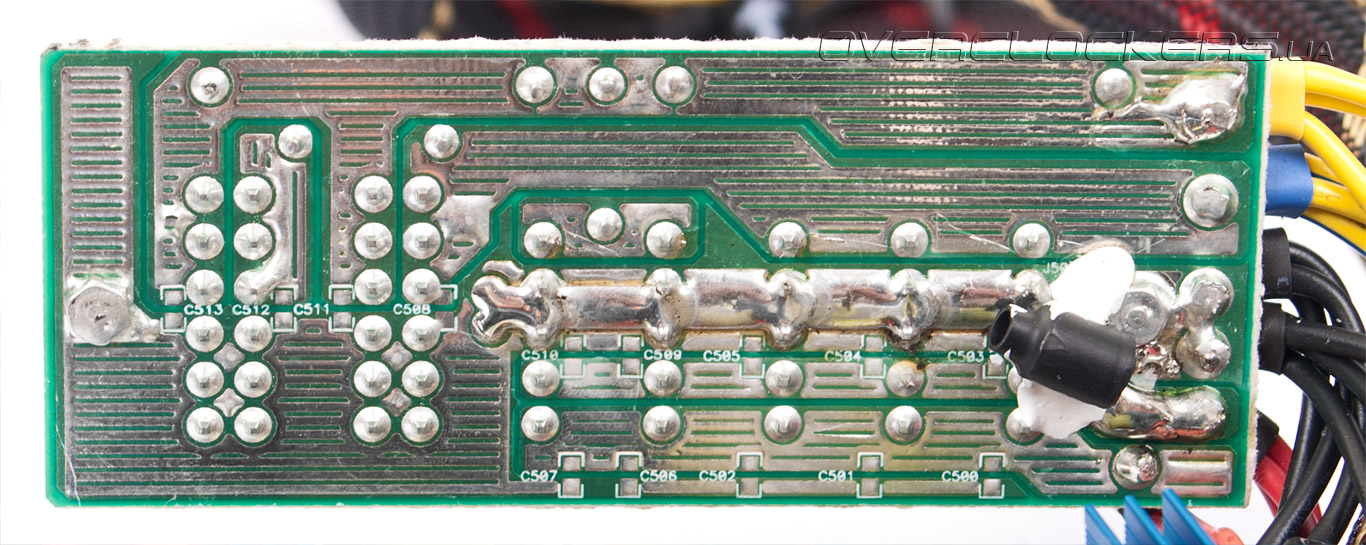

Плата с разъемами для кабелей осуществляет транзитные функции, т.е. какие-либо элементы для фильтрации, кроме одной емкости, на ней не распаяны.

Enermax EMG500AWT

Enermax EMG500AWT

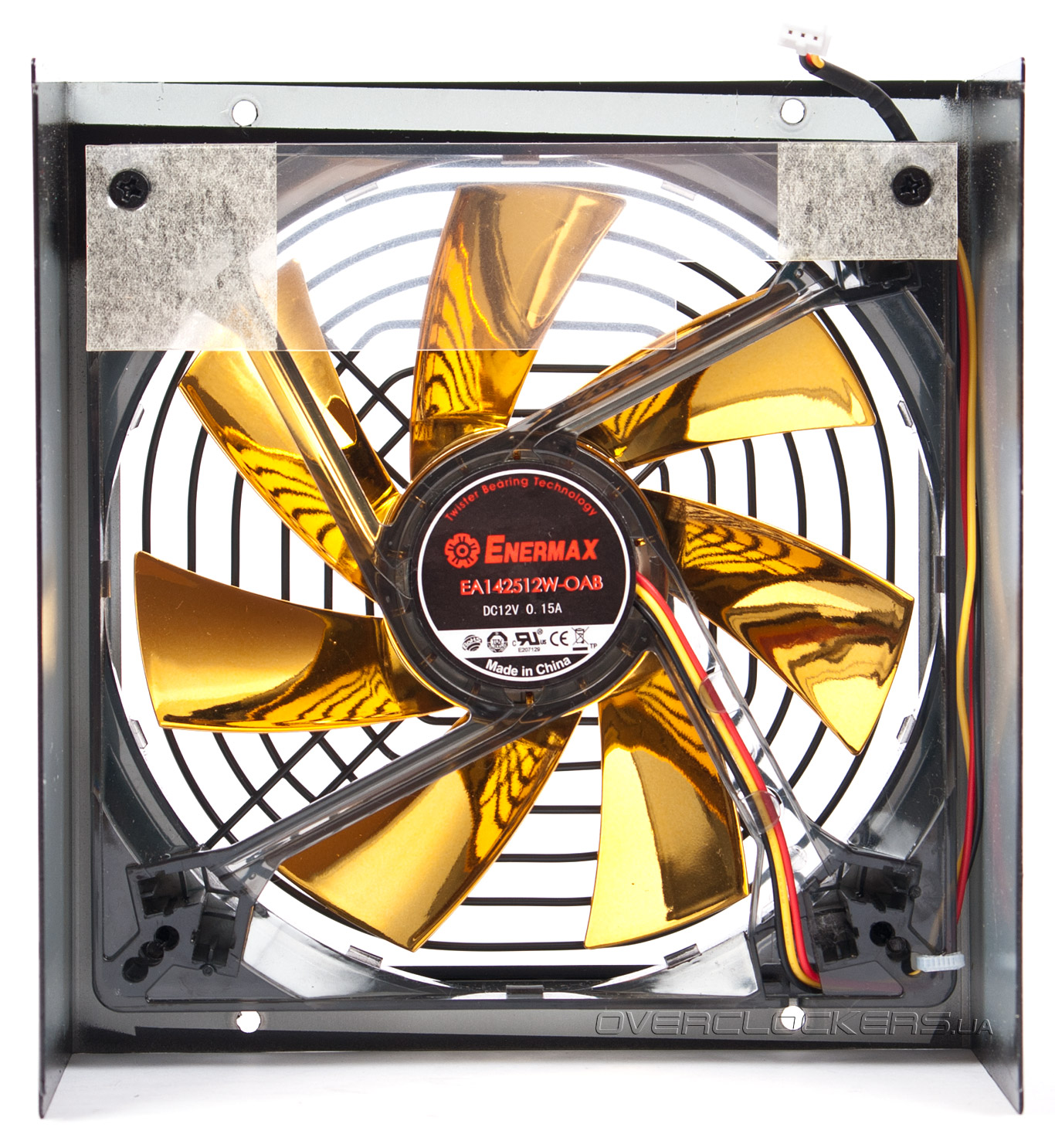

Для охлаждения блока используется такой же вентилятор, как и в старшей модели — фирменный EA142514W-OAB с магнитным подвесом. Скорость его вращения по данным производителя составляет от 330 до 900 об/мин в зависимости от нагрузки.

Enermax EMG500AWT

Тестируя корпус Lian Li PC-Q07, мы отметили тихую работу Enermax EMG500AWT. При небольшой нагрузке уровень шума от блока был минимальный, и только на очень близком от него расстоянии можно было понять, функционирует он или нет.

Вот только у этого вентилятора есть большой недостаток, который заключается в оригинальной системе управления. Для подключения вентилятора используется три контакта: общий, второй для питания двигателя (3—12 В), а третий для управляющей микросхемы (12 В). Естественно, при выходе его из строя, найти такой же будет невозможно и придется что-то городить с обычным вентилятором. Но производитель обещает срок службы до 100 тыс. часов и, возможно, что проблема замены не так актуальна, как кажется на первый взгляд.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания Enermax EMG500AWT осуществлялось с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался с одной картой в полноэкранном режиме при разрешении 1680x1050, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована. Второй графический адаптер устанавливался для перегрузки блока, но режим SLI не активировался.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту сети, потребляемый ток всей системы, включая блок питания, и количество энергии, потраченное на единицу времени. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт
Режим Idle Burn low Burn high Idle Burn low Burn high Idle Burn low Burn high Idle Burn low Burn high
Enermax MODU87+ 500W (EMG500AWT)
3,45 (+4,5) 3,44 (+4,2) 3,43 (+3,9) 5,03 (+0,6) 5,02 (+0,4) 5,01 (+0,2) 12,2 (+1,6) 12,15 (+1,2) 12,14 (+1,1) 184 (~150) 677 (~580) 757 (~650)

Судя по результатам, Enermax EMG500AWT — отличный блок питания. Все напряжения в пределах нормы. Даже запас по мощности в процентном отношении у него выше, чем у старшей модели EMG700AWT. И это при том, что пиковая мощность заявлена на уровне 10% от номинала, а тут вышли все 30.


Выводы

Пока производители анонсируют блоки питания, отвечающие требованиям 80 Plus Platinum, модели подобные Enermax EMG500AWT являются оптимальным вариантом для энтузиастов, требующих качественного питания для своих компьютерных систем. Рассмотренный продукт отличается тихой работой, модульной конструкцией, исполнением и отличным внешним видом. На его базе можно построить как относительно бесшумный медиацентр, так и мощной игровой ПК, чему подтверждение неплохой запас по мощности. Но на данный момент времени стоимость продукции серии Modu87+ маленькой не назовешь. Возможно, после выхода моделей новой линейки она станет более доступной, хотя вряд ли мы увидим ценник на «старые» решения в районе 150 долларов. Скорее, «платиновые» изделия будут попросту дороже. В любом случае, EMG500AWT качественный блок и вполне заслуживает внимания.

Enermax EMG500AWT Выбор редакции: лучший продукт



Тестовое оборудование было предоставлено следующими компаниями:
  • ASUS — видеокарта ASUS ENGTX295/2DI/1792MD3/A и материнская плата ASUS P6T7 WS SuperComputer;
  • Inno3D — видеокарта Inno3D GeForce GTX 295 Platinum Edition;
  • Intel — процессор Intel Core i7-975 EE;
  • Kingston — комплект памяти Kingston KHX2000C8D3T1K3/6GX;
  • Noctua — кулер Noctua NH-D14 и термопаста Noctua NT-H1;
  • Trinity — блок питания Enermax Modu87+ 500W (EMG500AWT).
