Бронзовое золото. Обзор блока питания FSP Raider RA550

В одних из прошлых обзоров, посвященных блокам питания, мы познакомили наших читателей с новинками компании FSP Group — решениями серии Aurum. Разработки последнего поколения оказались весьма интересными, отличительной чертой которых стал высокий КПД, отвечающий требованиям стандарта 80 Plus Gold. Устройство невысокой мощности даже смогло похвастаться минимальным количеством используемых компонентов, что стало возможным за счет высоко интегрированных контроллеров MIA IC собственной разработки FSP, взявших на себя практически все функции управления работой блока питания.

Казалось бы, золотая середина найдена и для высокоуровневого сегмента рынка можно предлагать современные высокоэффективные изделия серии Aurum, а в качестве доступных решений использовать все те же устройства с групповой стабилизацией линеек Epsilon/Everest и Hexa. Но в FSP решили пойти по другому пути, отдав предпочтение современной схемотехнике для производства относительно бюджетных продуктов, тем самым представив новую серию блоков питания — Raider.


FSP Raider 550W (RA550)

Пока новая линейка представлена четырьмя моделями ходовой мощности — 450, 550, 650 и 750 ватт — достаточных для сборки практически любых систем, начиная от офисных ПК и заканчивая игровыми станциями. Все они отвечают требованиям 80 Plus Bronze и имеют КПД 81% при минимальной и максимальной нагрузках и 85% при нагрузке в половину номинальной мощности. Блоки будут поставляться в одинаковых темных коробках с изображением устройства и некого таинственного существа на заднем плане.

FSP Raider 550W (RA550)

Чтобы хоть как-то отличить их упаковка будет дополнена разноцветными картонными лентами с указанием номинальной мощности устройства и ключевых характеристик. В нашем случае это 550 Вт.

FSP Raider

На обратной стороне коробки расписаны особенности блоков питания на четырех языках, включая русский и украинский. На ленте уже будут указаны спецификации продукта определенной мощности и его количество кабелей и разъемов.

FSP Raider 550W (RA550)

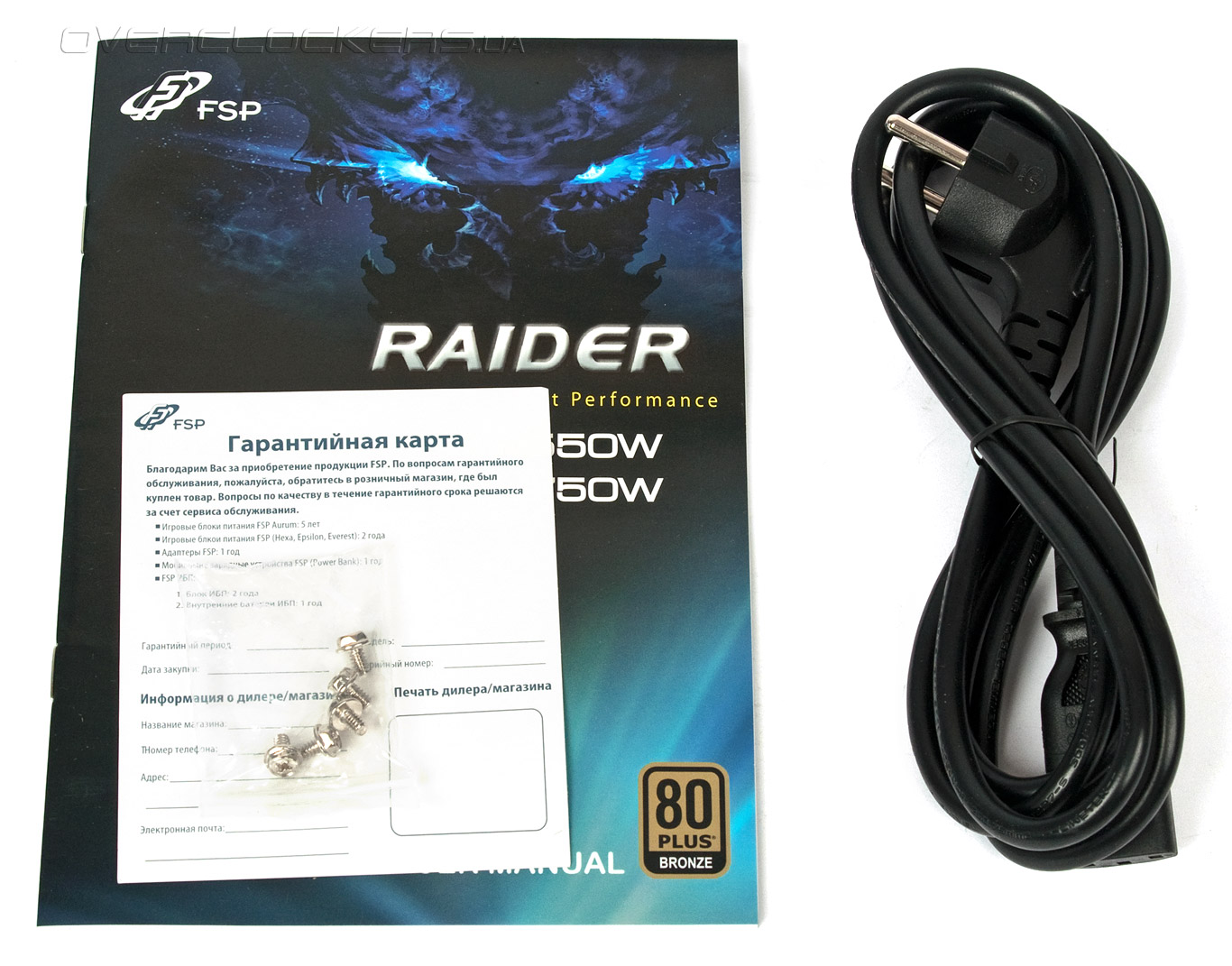

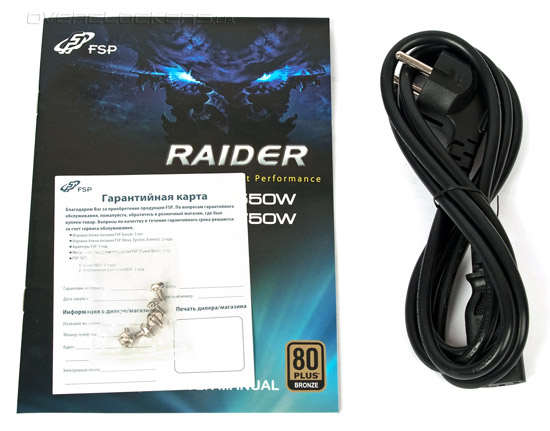

Учитывая бюджетную направленность новой линейки Raider, в комплекте поставки вряд ли можно ожидать чего-то особенного. И так оно и есть — кроме инструкции, гарантийной карточки, набора монтажных винтиков и сетевого шнура более ничего не предусмотрено.

FSP Raider 550W (RA550)

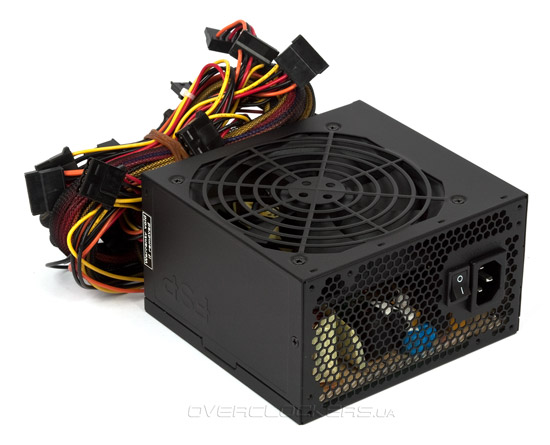

К оформлению внешнего вида новых устройств разработчик подошел сдержано, блоки не выделяются какими-либо дизайнерскими изысками, которые можно было увидеть даже в серии Hexa, не говоря уже про Aurum. Новинки просты и лаконичны, черного цвета и лишены проволочной защитной решетки над вентилятором — она выполнена путем штамповки. Но корпус весьма жесткий и достаточно качественно выполнен, так что ощущения дешевки не возникает. На внешней стенке предусмотрены отверстия в виде сот для выхода нагретого воздуха, выключатель и сетевая розетка.

FSP Raider 550W (RA550)

Конструкция блока RA550 классическая, без широко распространенной в решениях ценой от 100 долларов и выше модульности. Здесь же производитель решил сосредоточиться на внутреннем исполнении и не стал увеличивать стоимость за счет различных наворотов. Это сказалось на кабелях, половина которых, отвечающая за питание платы, процессора и видеокарт, заключена в нейлоновую оплетку, а вторая часть — без нее. Конечно, приятнее, когда все шнуры в оплетке, да и после сборки компьютера их можно расположить куда аккуратнее, чем если провода торчат по все стороны.

FSP Raider 550W (RA550)

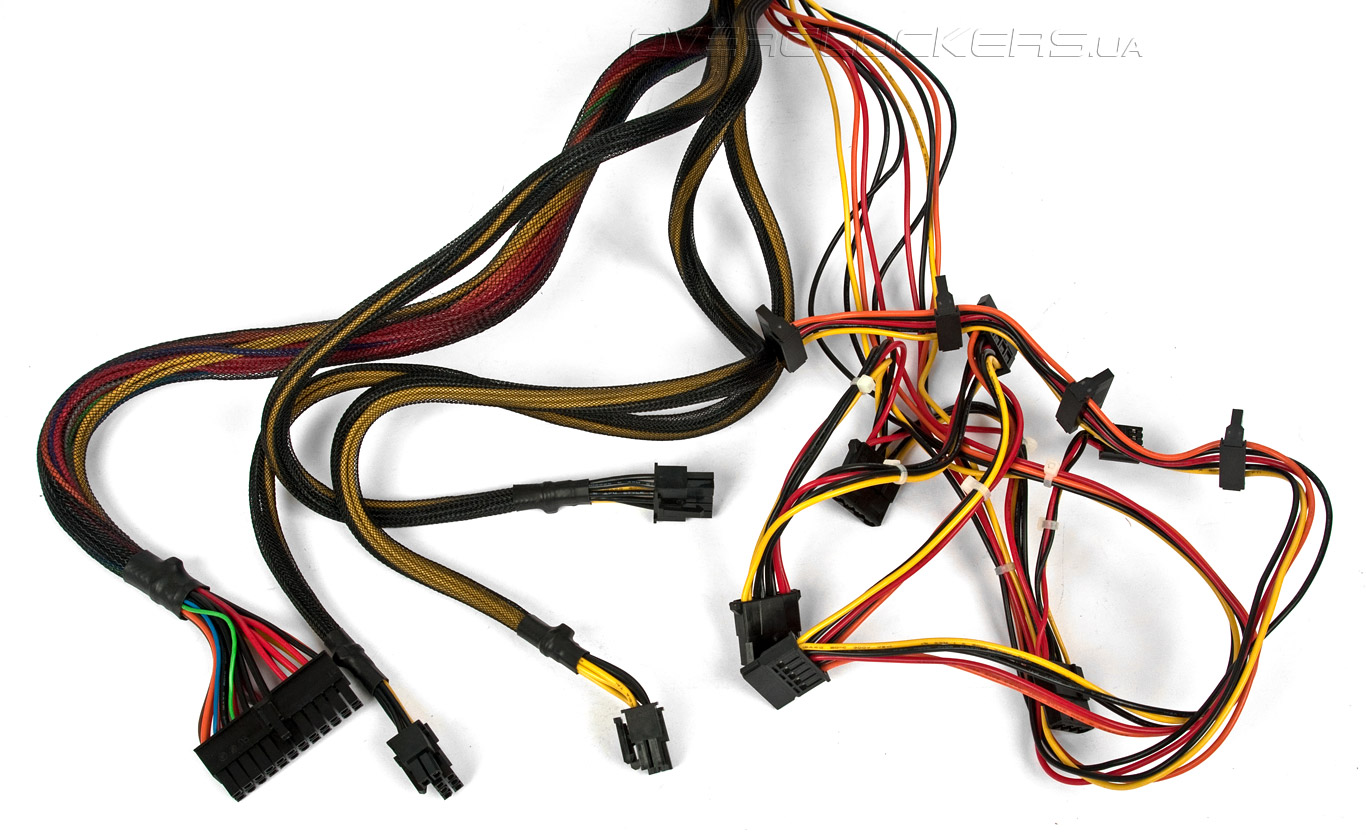

Количество кабелей следующее:
  • один с 24-контактным разъемом ATX для питания платы (50 см);
  • один с 8-контактным (4+4) EPS12V (60 см);
  • два с 8-контактными (6+2) разъемами для видеокарт PCI-E (52 см);
  • один с четырьмя разъемами питания для SATA-устройств (56+5+5+5 см);
  • один с двумя разъемами питания для SATA-устройств, с тремя для IDE-устройств и одним для флоппи-диска (55+15+15+15+15+10 см).
Обычный набор для недорогого блока питания такой мощности. Но FSP все же решила добавить некой уникальности и разъемы питания SATA-устройств на одном шлейфе расположены на расстоянии 5 см (от разъема до разъема), позволяющие аккуратно подключить массив из четырех плотно расположенных накопителей.

По характеристикам рассматриваемая модель выделяется в первую очередь одной линией +12V. Выдаваемая ею мощность может достигать 504 Вт (или 42 А), что неплохо для 550-ваттного устройства. Практически всю ее можно снять с любого кабеля, будь-то для питания процессора, видеокарты или HDD. Плюс от одной линии еще и в том, что она позволяет избежать перекоса нагрузки, встречающуюся тогда, когда, например, подключают много видеокарт или накопителей на одну линию.

FSP Raider 550W (RA550)

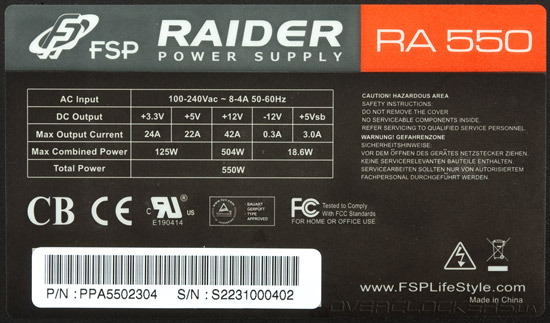

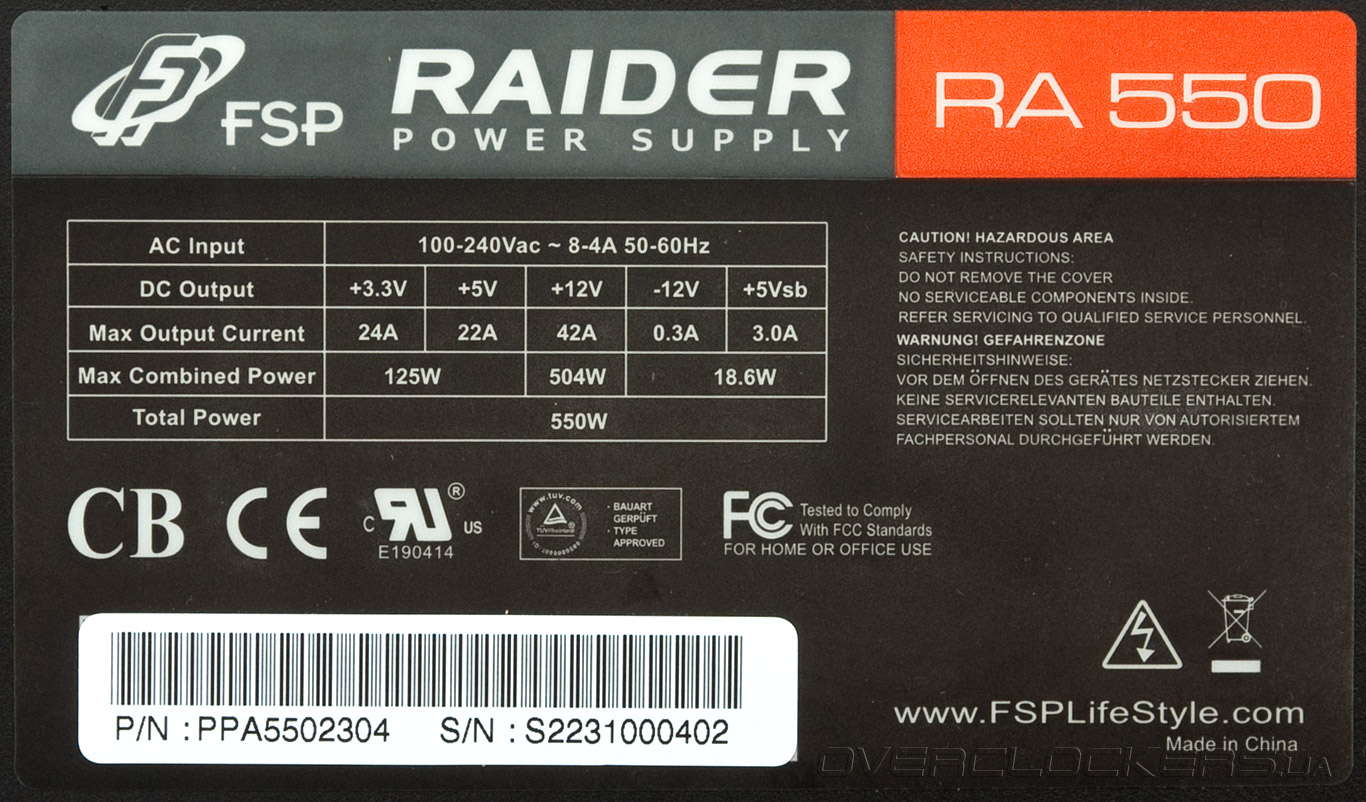

Комбинированная мощность на каналах +3.3V и +5V составляет всего 125 Вт, чего вполне будет достаточно для современной системы. Для «дежурки» предусмотрено 3 А, а –12-вольтовая линия может обеспечить оборудование током до 0,3 А.

Шина питания +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 24 22 42 0,3 3
Комбинированная мощность, Вт 125 504 18,6
Общая мощность, Вт 550

Отметим наличие активного PFC и работу от сети в широких пределах входного напряжения: 100—240 В. Есть еще всевозможные защиты.

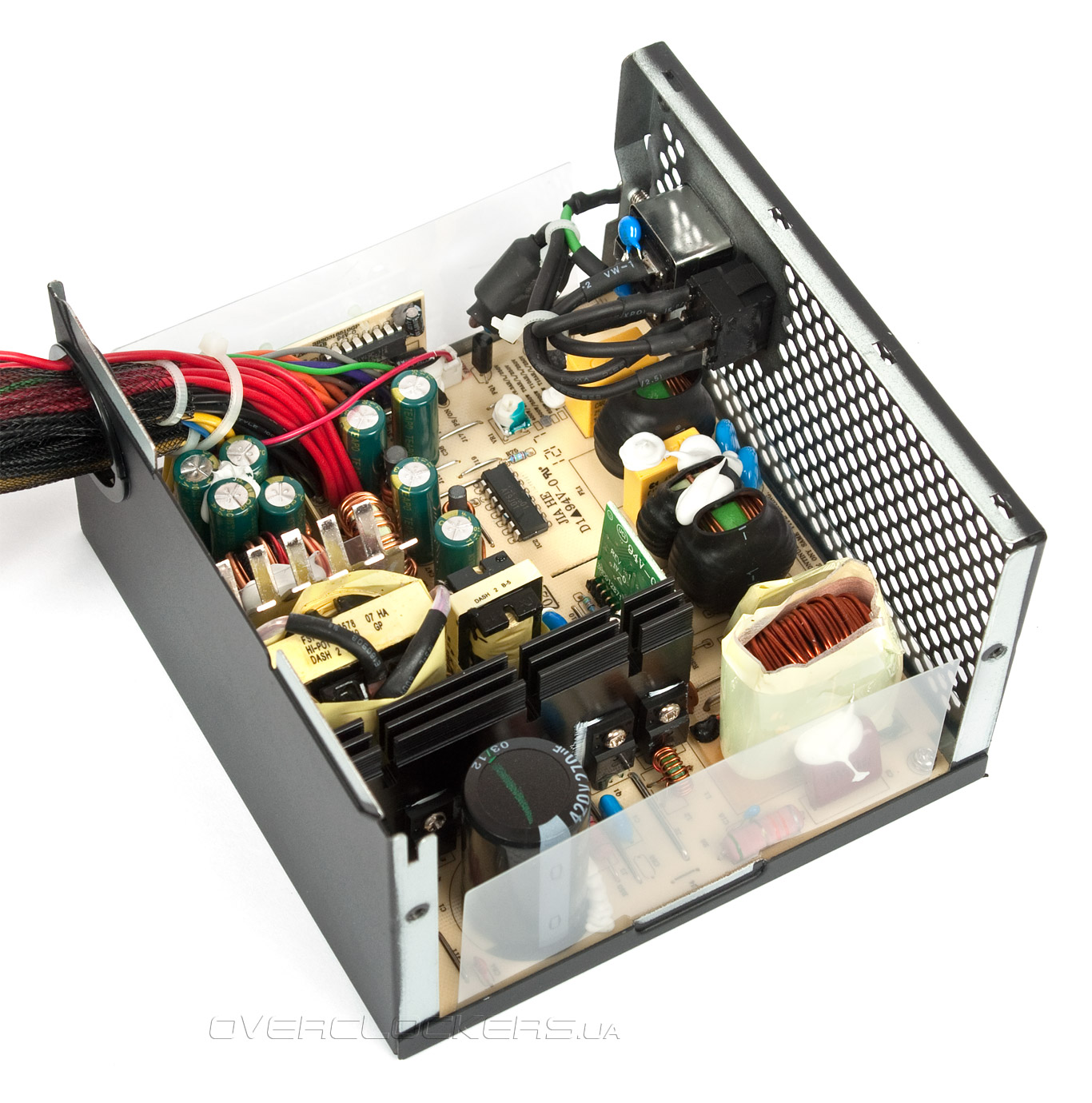

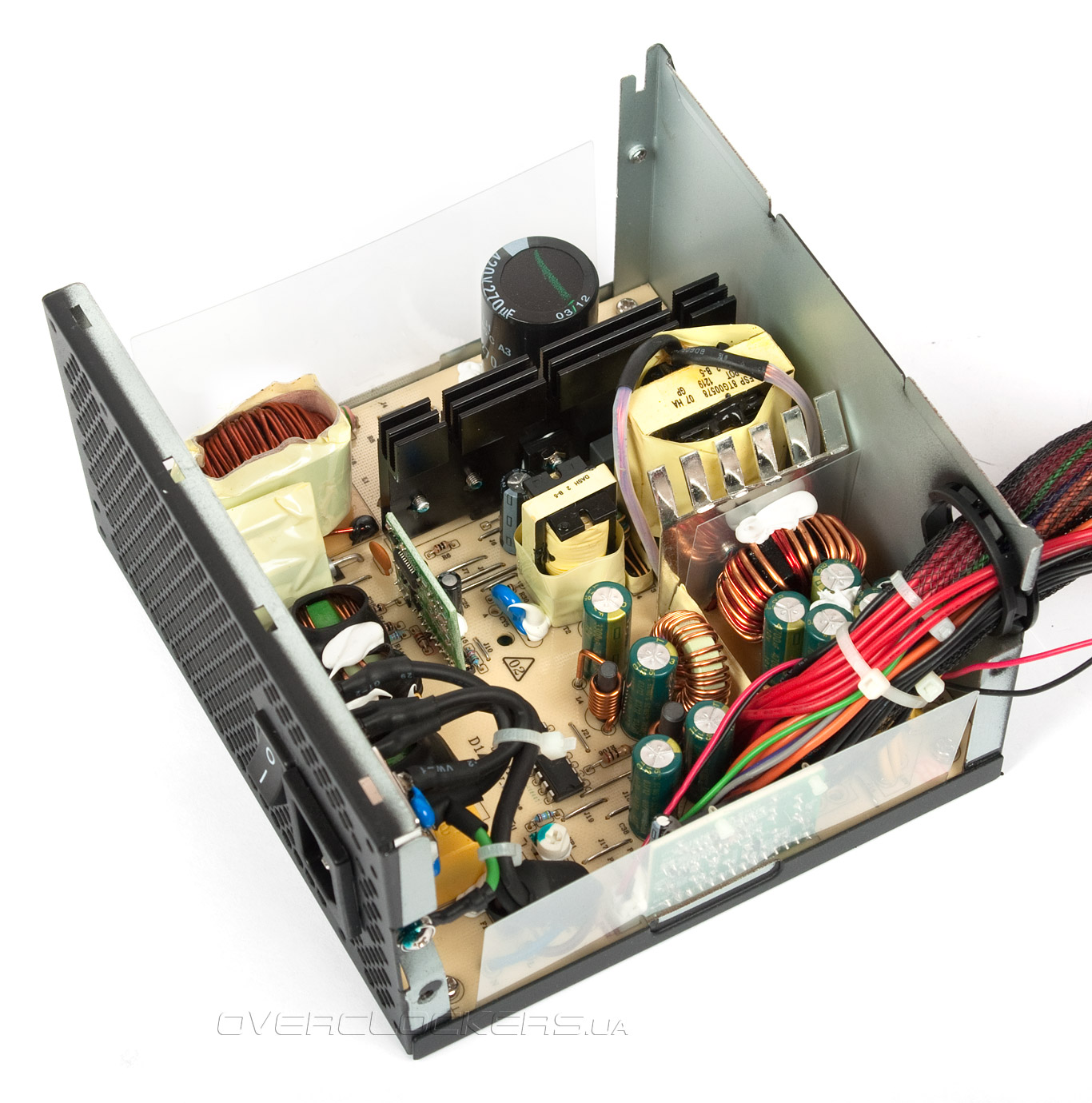

Теперь снимаем крышку и что мы видим? Перед нами такое же устройство, как и рассмотренный ранее блок AU-650M, за исключением некоторого упрощения конструкции.

FSP Raider 550W (RA550) FSP Raider 550W (RA550)

Используются все те же прямоходовой преобразователь с механизмом активного сброса тока с первичной обмотки импульсного трансформатора в первичной цепи и синхронный выпрямитель во вторичной. Если первое FSP активно начала использовать в своих «золотых» устройствах, то второе нашло применение практически у всех разработчиков высокоэффективных решений. Для «бронзы» синхронный выпрямитель нами пока не встречался.

FSP Raider 550W (RA550)

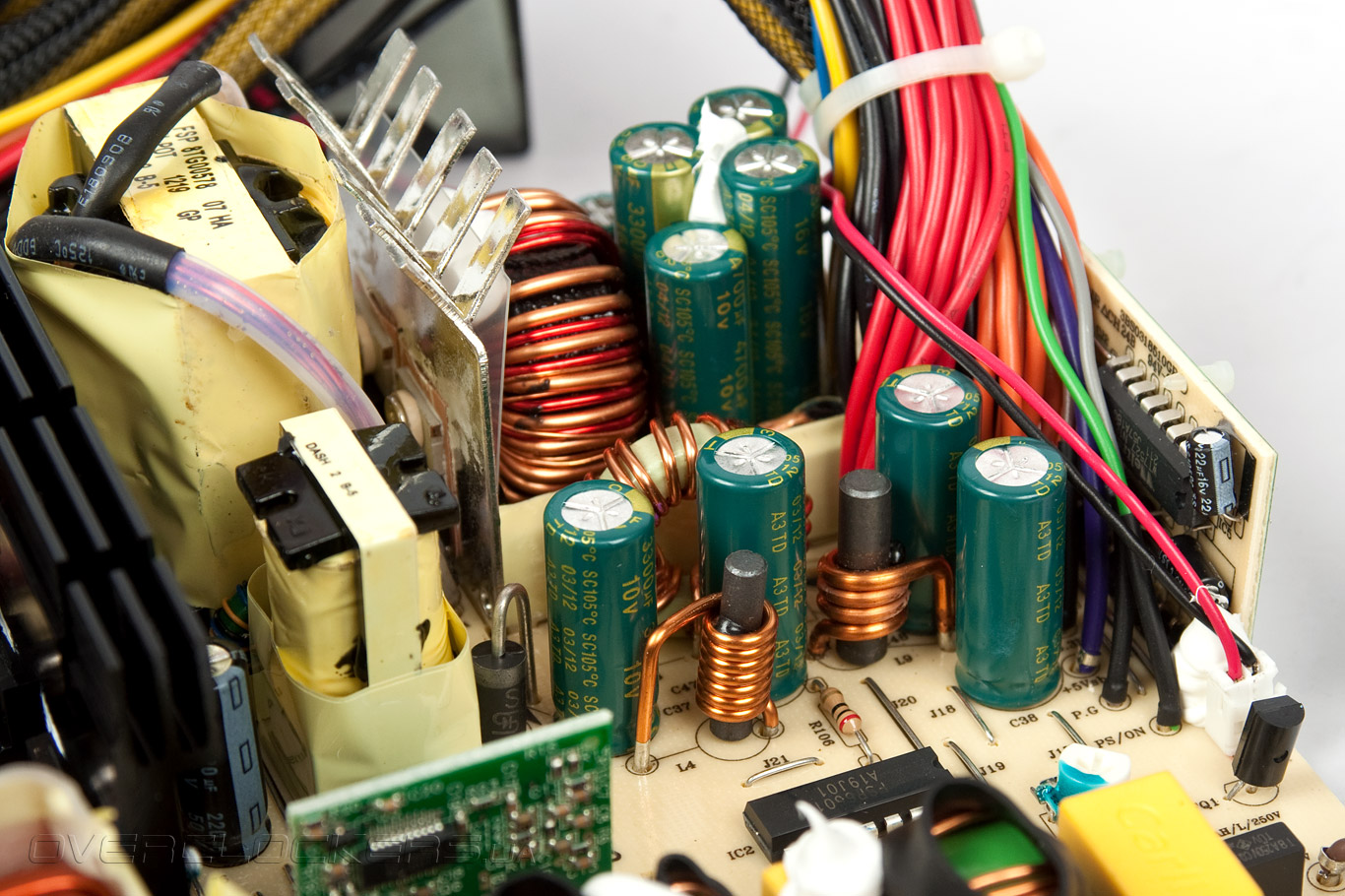

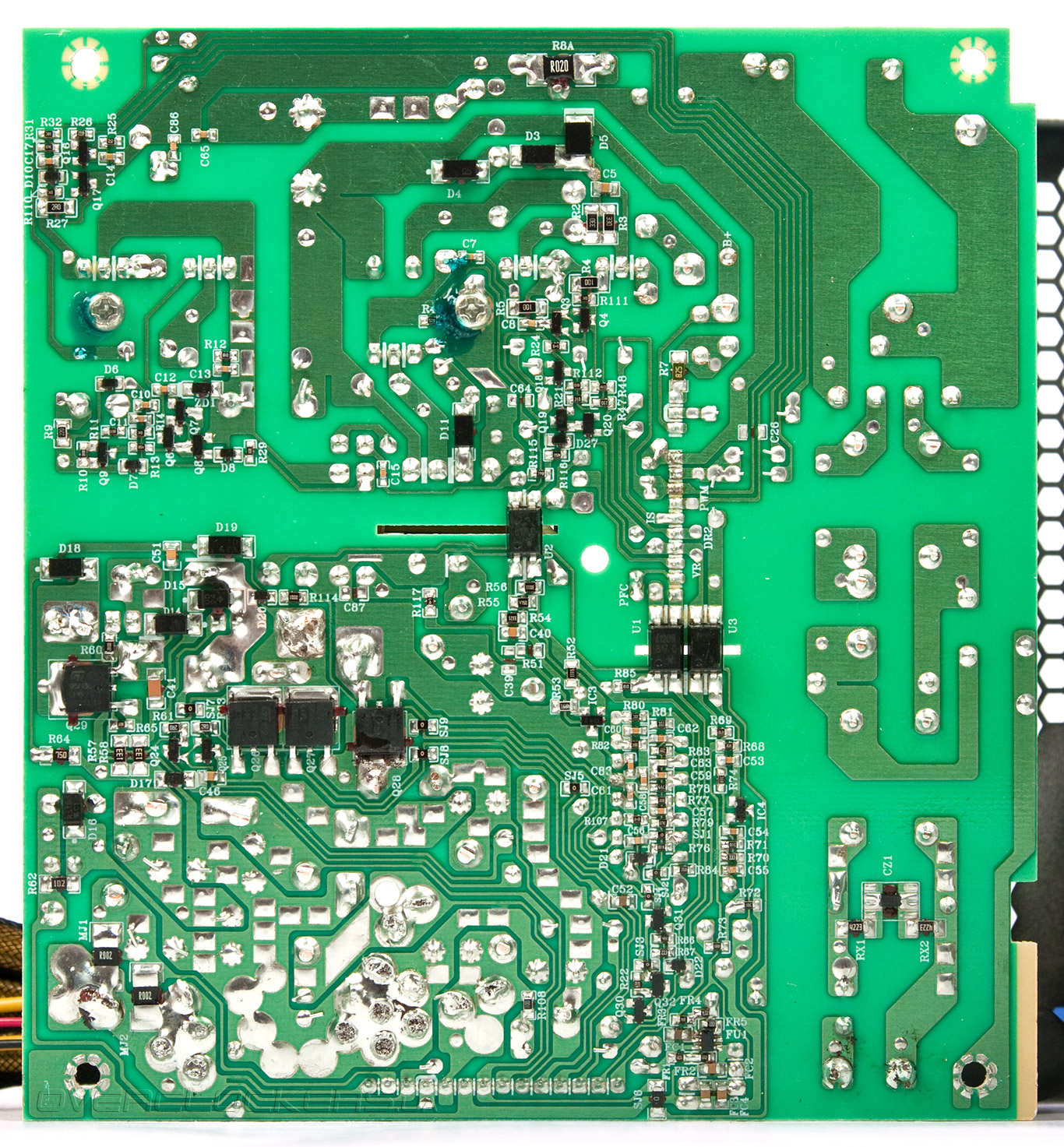

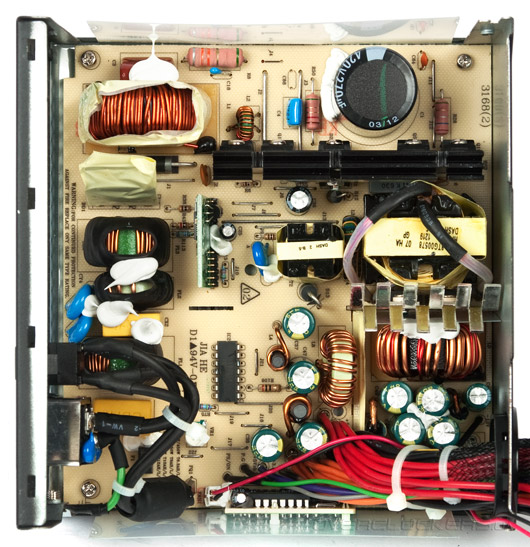

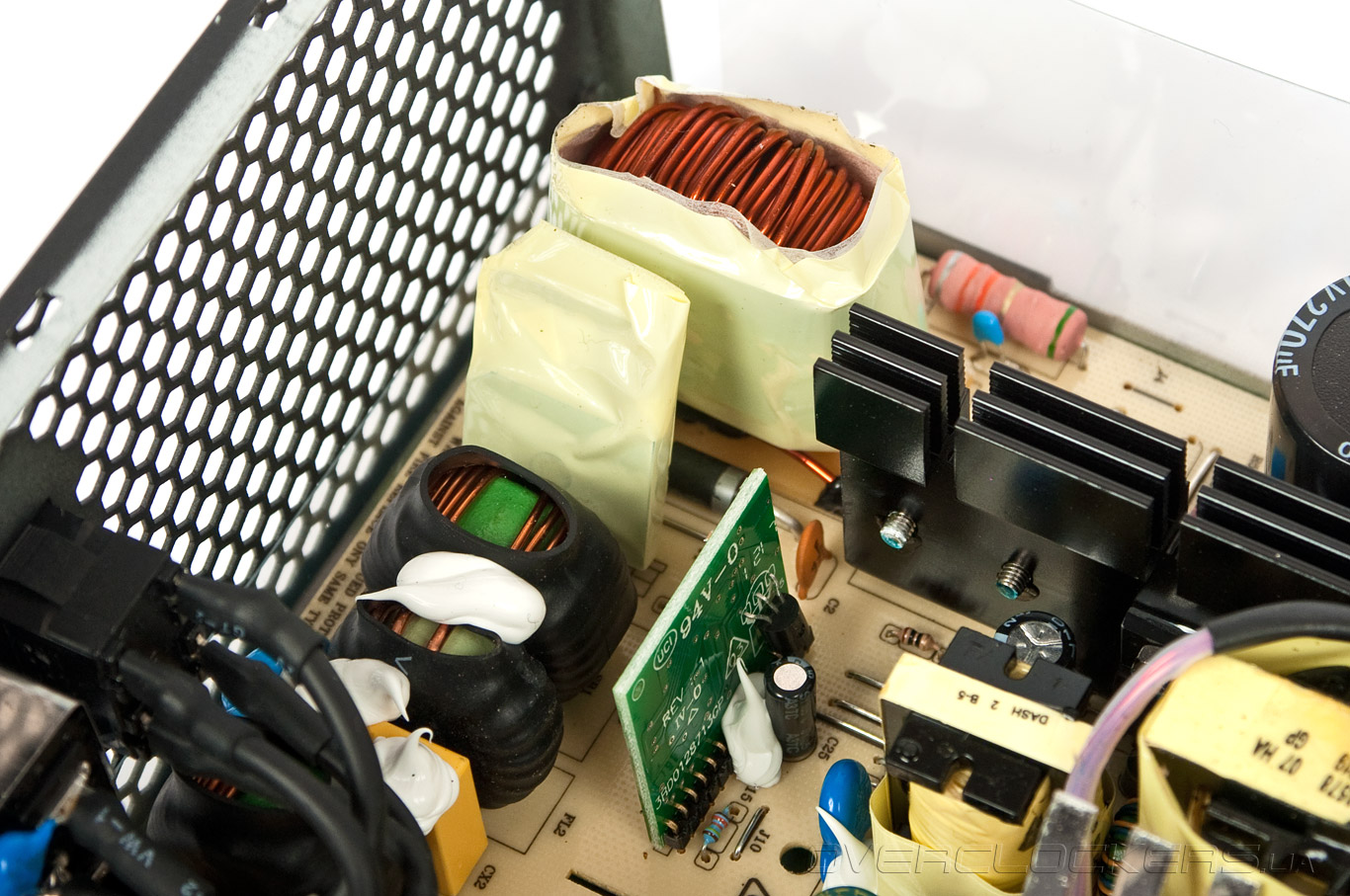

Как отмечалось выше, новая линейка в отличие от Aurum конструктивно выполнена более просто, используется односторонний стеклотекстолит с проволочными перемычками на лицевой стороне, некоторые компоненты отсутствуют. Но охлаждение элементов осталось без изменений. Для диодного моста используется небольшой радиатор, обвёрнутый липкой лентой, а ключи (SPA11N80C3 и FQPF3N80C) и транзисторы активного PFC (JSC18N50FH) контактируют уже с крупным радиатором.

FSP Raider 550W (RA550)

FSP Raider 550W (RA550)

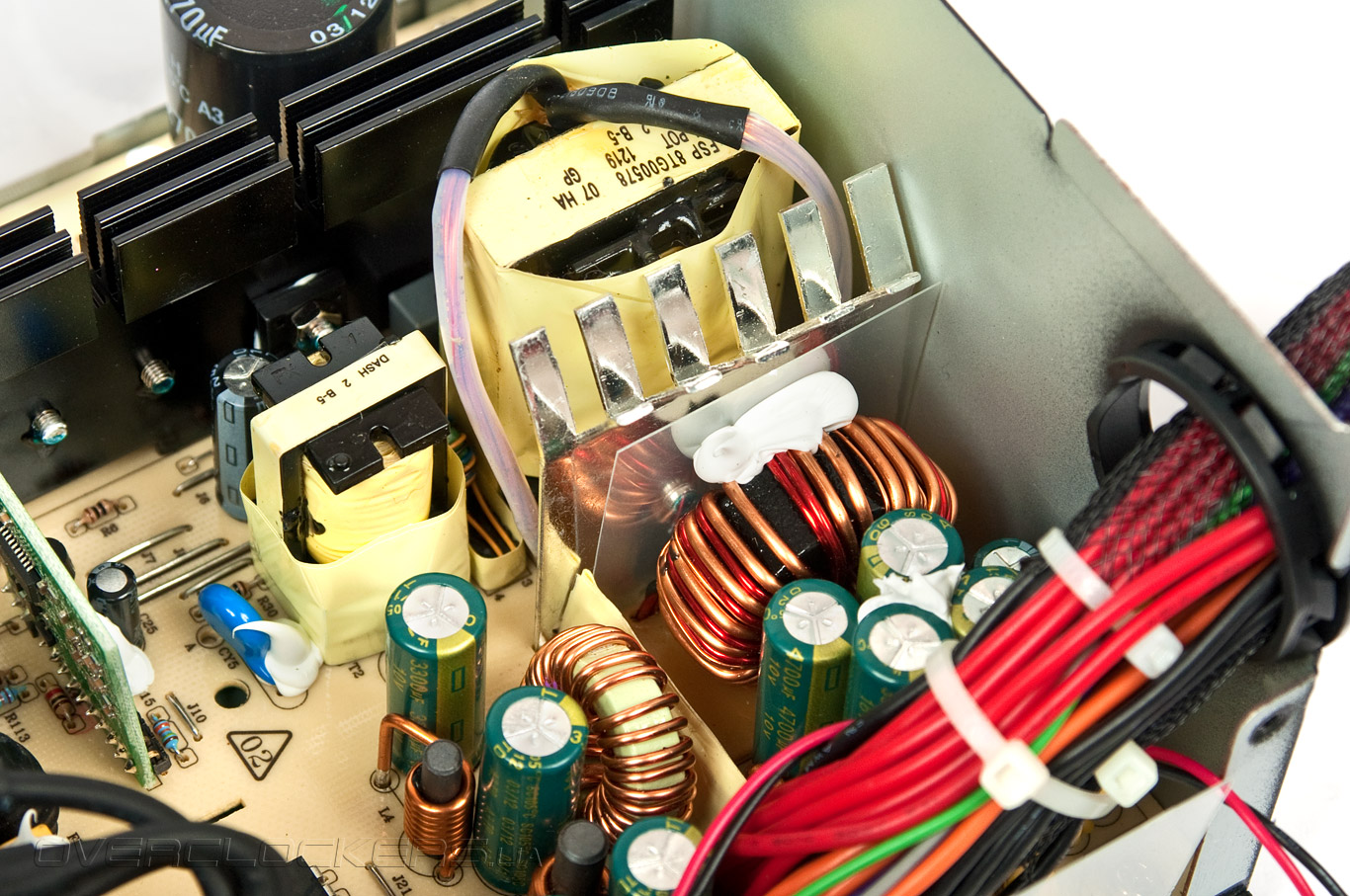

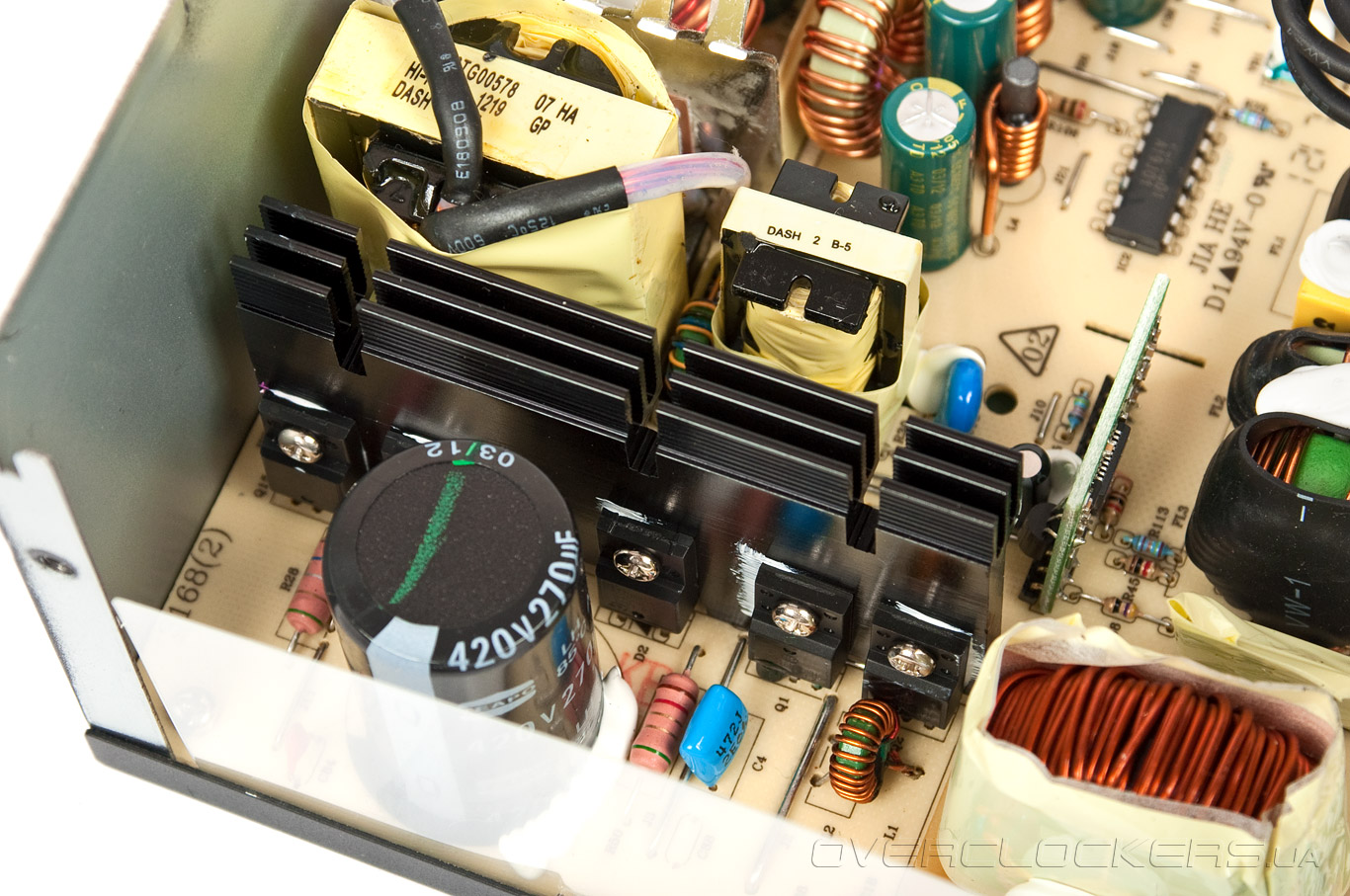

Для двух транзисторов синхронного выпрямителя 12-вольтового канала предусмотрена небольшая пластинка-радиатор, подобные которой можно еще встретить в решениях Seasonic с сертификатом 80 Plus Gold.

FSP Raider 550W (RA550)

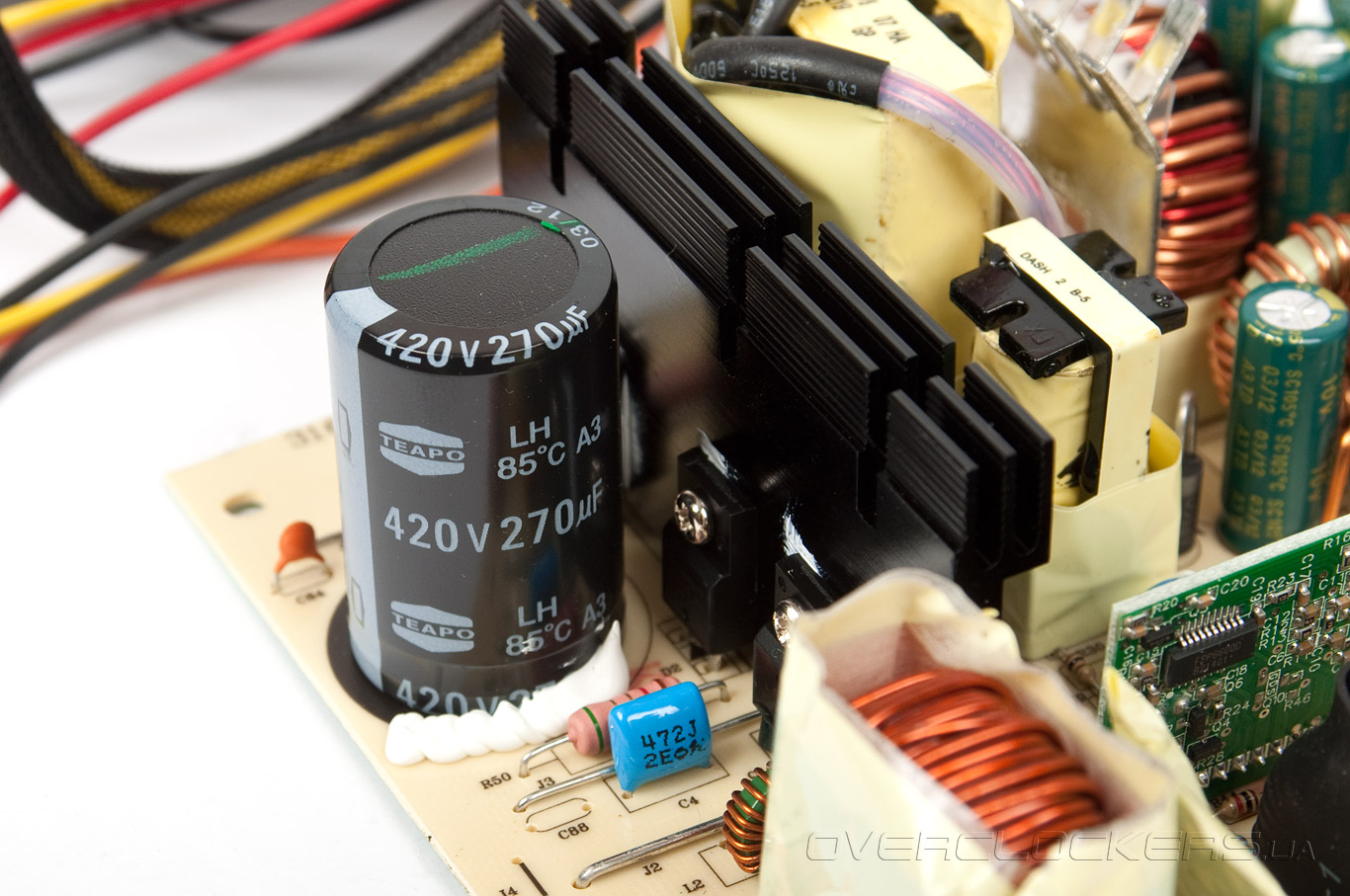

Входная емкость теперь не японского производства, а более простого Teapo на 270 мкФ с рабочими напряжением 420 В и температурой 85 °C.

FSP Raider 550W (RA550)

Остальные конденсаторы той же фирмы, но уже рассчитанные на более жесткие условия функционирования, т.е. 105 градусов по Цельсию. Есть еще один производства Taicon.

FSP Raider 550W (RA550)

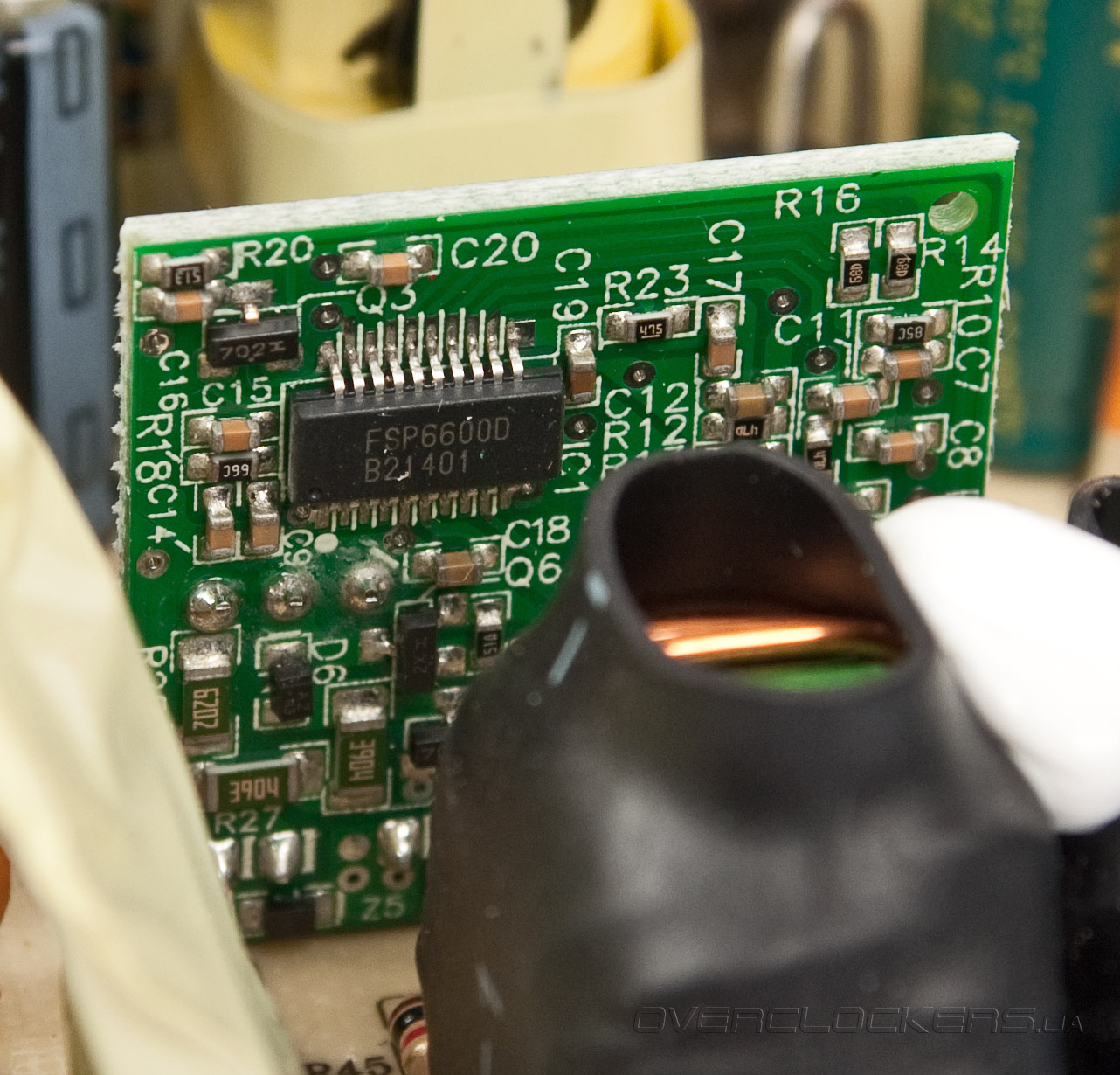

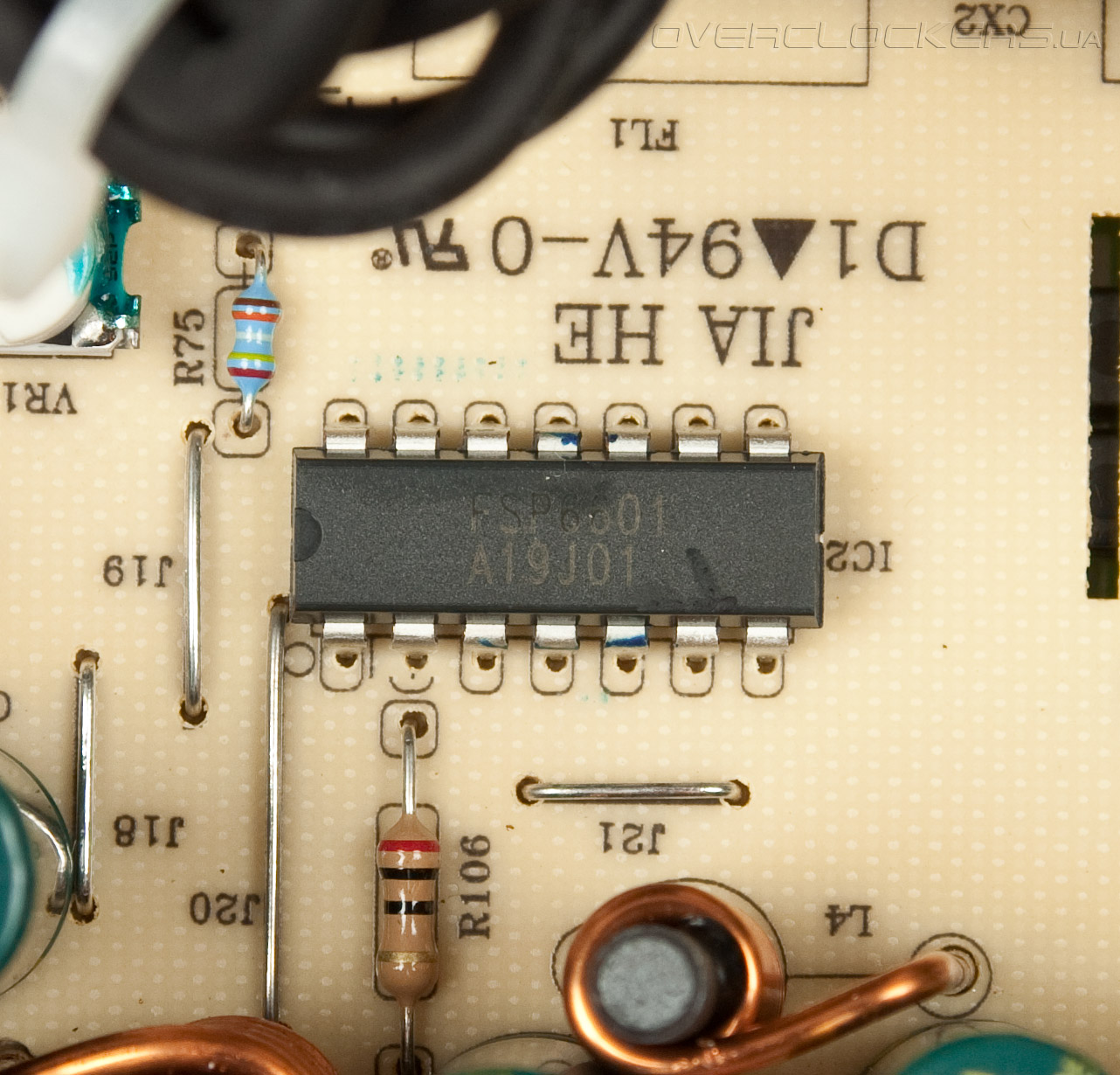

Фирменное ноу-хау MIA IC в виде двух контроллеров нашло применение и здесь, правда, с некоторыми изменениями. Чип FSP6600 теперь меньших размеров и расположен на отдельной небольшой плате, тогда как в AU-650M он был довольно большой. На него возложено управление входной цепью, включая APFC, и синхронным выпрямителем. Кроме того, он отвечает за защиту от бросков напряжения в сети, что ранее возлагалось на варистор. Низковольтная вторичная цепь, которая формирует напряжение +3,3 и +5 вольт, выполнена на базе ШИМ-контроллера FSP6601, а элементы DC-DC преобразователей распаяны на обратной стороне основной печатной платы.

FSP Raider 550W (RA550) FSP Raider 550W (RA550)

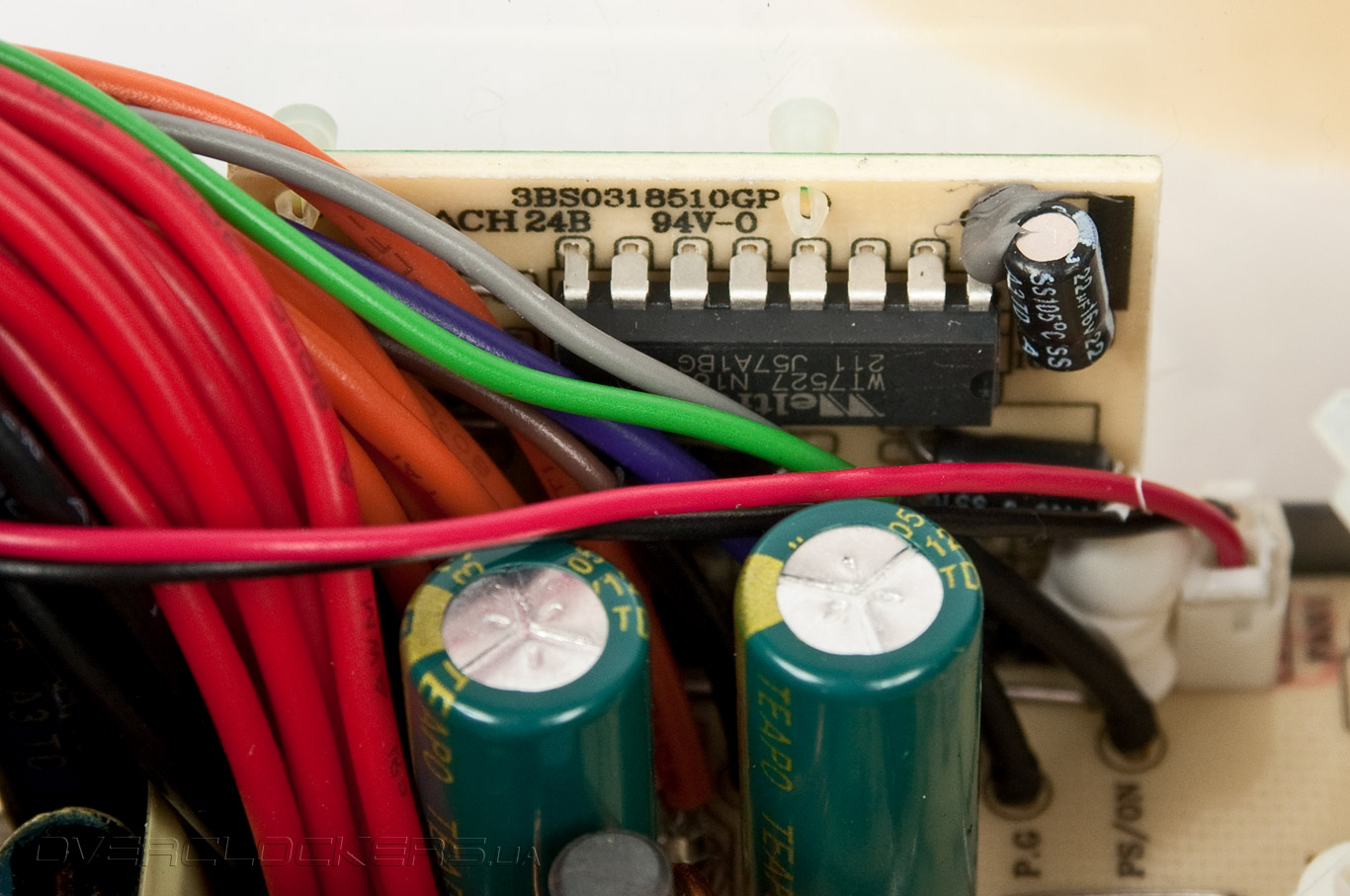

На еще одной дочерней плате находиться чип мониторинга и защиты — WT7527.

FSP Raider 550W (RA550)

Качество пайки хорошее, есть следы флюса, но в целом выполнено все качественно, да и сам блок питания собран отлично и придраться особо не к чему.

FSP Raider 550W (RA550)

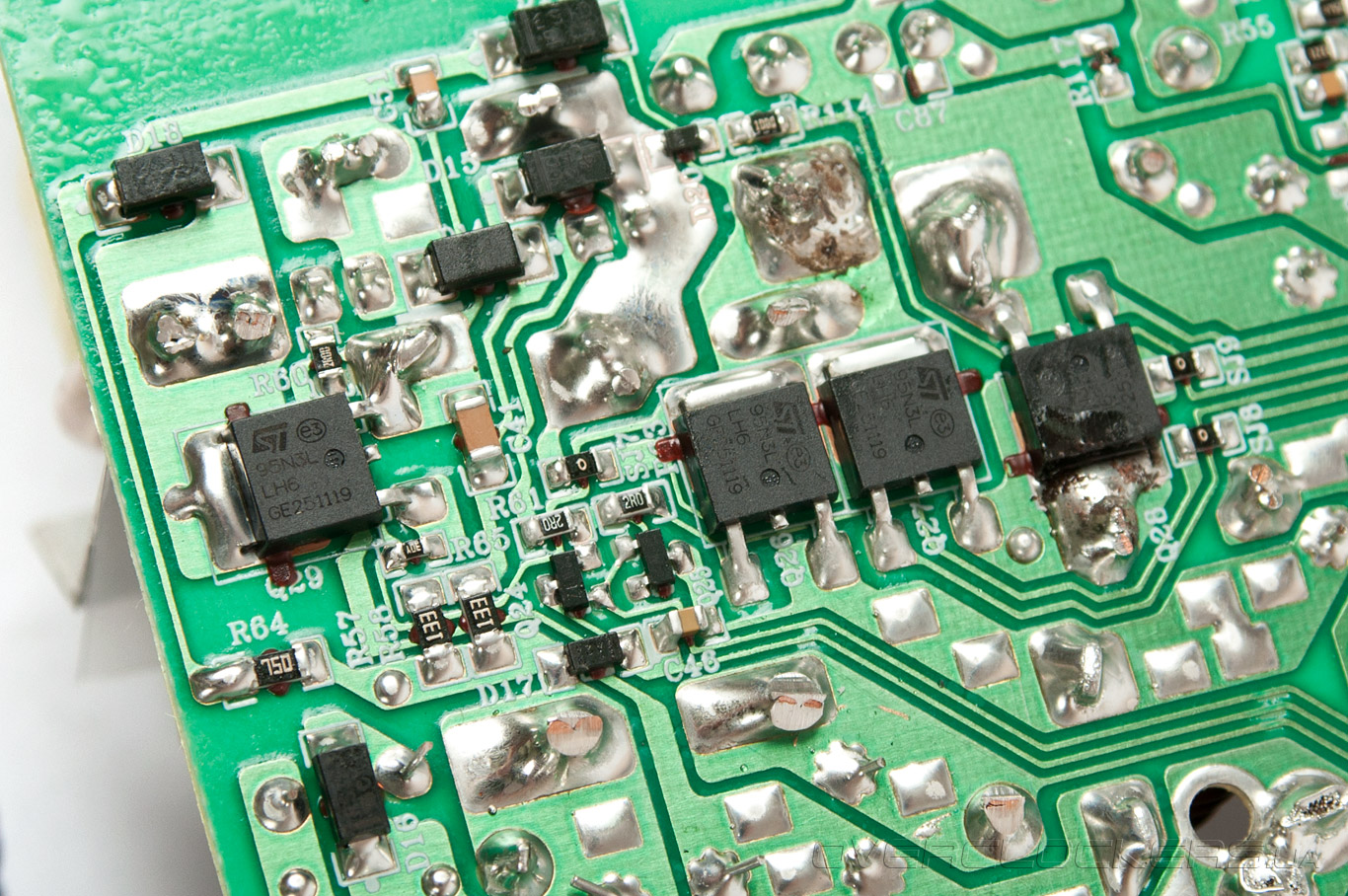

А вот и транзисторы DC-DC преобразователей (STD95N3LLH6):

FSP Raider 550W (RA550)

Учитывая невысокую выходную мощность по линиям +3.3V и +5V какого-либо дополнительного охлаждения элементы лишены.

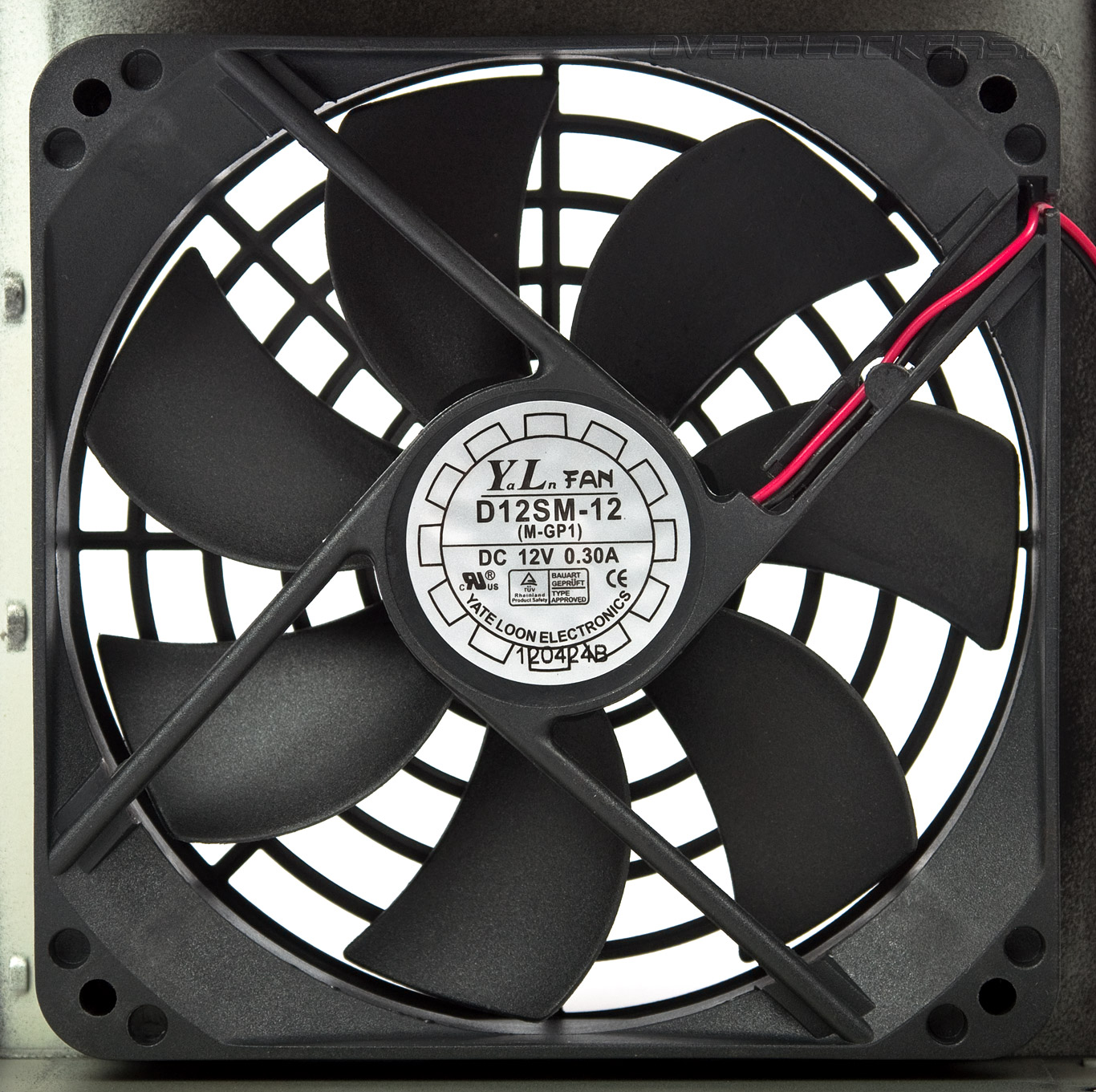

В активной системе охлаждения блока FSP Raider 550W используется 120-мм вентилятор D12SM-12 производства Yate Loon Electronics. Судя по спецификациям на сайте производителя максимальная частота вращения крыльчатки этой модели может достигать 1650 об/мин при уровне шума 33 дБ.

FSP Raider 550W (RA550)

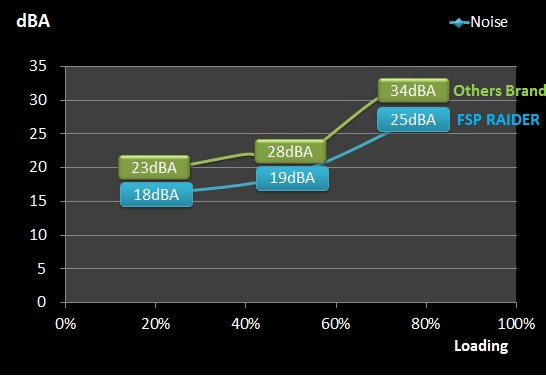

FSP обещает всего лишь 19 дБ при 50% нагрузке на блок питания и всего 25 дБ при максимальной.

FSP Raider 550W (RA550)

В реальности, субъективно, при простое системы шум действительно был незначительный, но во время полной нагрузки его уже было отчетливо слышно. Для игровых ПК это не так критично, а вот для тихих конфигураций придется подыскать другое устройство.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания осуществлялось с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: Gigabyte GA-X58A-UD3 (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: G.Skill F3-12800CL8T-6GBRM (3x2 ГБ, DDR3-1600@1750, 9-9-9-27);
  • видеокарты: Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в оконном режиме при разрешении 1024x768, сложность шейдеров по умолчанию. Технология Hyper-Threading была активирована.

Для измерения общей потребляемой мощности системы использовался прибор особой конструкции. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт
Режим Idle Burn Idle Burn Idle Burn Idle Burn
FSP RA550 3,32 (+0,6%) 3,31 (+0,3%) 4,97 (–0,6%) 5,09 (+1,8%) 12,27 (+2,25%) 11,78 (–1,8%) 174 (~140) 665 (~540)

При тестировании блока питания FSP Raider 550W обычной конфигурацией каких-либо серьезных отклонений по выходным напряжением не наблюдается, все в пределах нормы. Как и у AU-650M во время нагрузки здесь виден рост напряжения +5 В и падение +12 В, но опять же, за допуски они не выходят.


Выводы

Разработав в прошлом году новую платформу, нашедшую свое применение в серии блоков питания Aurum, компания FSP решила использовать ее для еще одной линейки, но уже более доступных решений. Немного упростив схемотехнику, производителю удалось снизить КПД и стоимость готового изделия, что особо актуально для массового рынка. За работу блоков Raider по-прежнему отвечают фирменные высоко интегрированные контроллеры, на которые компания возлагает серьезные надежды. Учитывая, что на серию Aurum дается пятилетняя гарантия, то надежды не беспочвенны. Позиционирование новинок нацелено на нишу между «золотыми» решениями и недорогими продуктами серий Epsilon и Hexa.

Протестированный нами блок питания FSP Raider 550W (RA550) отличается простым внешним видом и небольшим количеством шлейфов питания. С другой стороны — он качественно выполнен и прекрасно справляется со своими обязанностями. Стандартно для продукции FSP запаса по мощности нет, все в точности соответствует номиналу, но это вряд ли можно назвать недостатком. Уровень шума теперь ниже, чем у решений Aurum CM, но при максимальной нагрузке все же хотелось бы более комфортных условий. И если для игровых систем это не так критично, то для тихих ПК уже будет повод задуматься. В целом же компания FSP выпустила интересную новинку, высокотехнологичную и в то же самое время, простую по компоновке. Осталось дождаться, когда остальные разработчики подтянуться со своими решениями на базе синхронных выпрямителей по вполне доступной цене.



Оборудование для тестирования было предоставлено следующими компаниями:
  • FSP — блок питания FSP Raider 550W;
  • Inno3D — видеокарта Inno3D GeForce GTX 295 Platinum Edition;
  • Intel — процессор Intel Core i7-975K;
  • Noctua — кулер Noctua NH-D14 и термопаста Noctua NT-H1.
