Обзор материнской платы ASUS Maximus IX Hero. Знакомство с Intel Z270 на примере решения из семейства Republic of Gamers

На днях наконец-то были представлены процессоры на ядре Kaby Lake-S и новейшие чипсеты для их поддержки. Информация о системной логике 200-серии стала известна общественности задолго до выхода новых плат в свет. Ничего существенно нового чипмейкер на этот раз не представил, схема возможностей для построения системы осталась прежней.

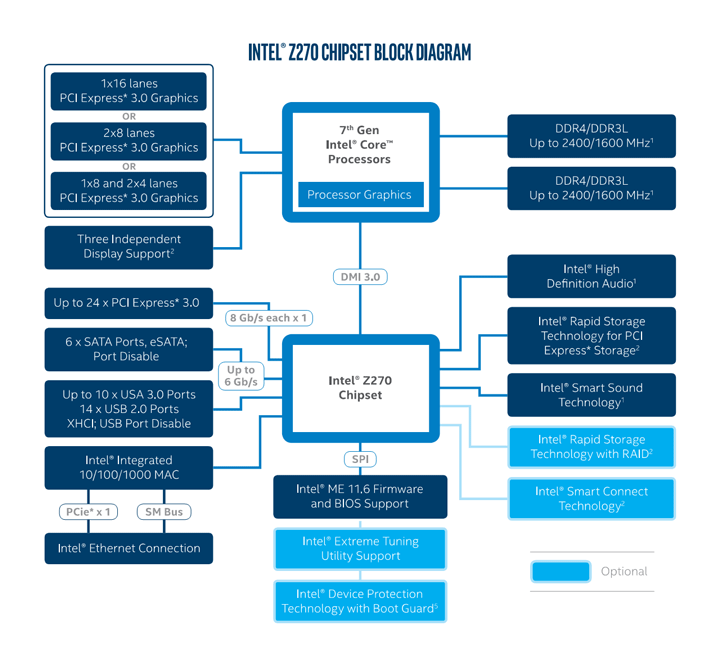

Intel Z270

Увеличилось число линий PCI-E, поддерживаемых хабом, а главное внимание оказалось сосредоточено на дисковых подсистемах. Максимальное число портов SATA и M.2 осталось неизменным. Однако работа велась вокруг новой версии Intel Rapid Storage, в общей концепции наработки получили название Intel Optane Technology. Вся суть сводится к увеличению продуктивности системы при работе с накопителями на базе технологий NVMe.

Модель Intel Z170 Intel Z270
Количество модулей DIMM на канал
Количество поддерживаемых дисплеев
Версия DMI (Direct Media Interface) 3.0 (8 ГТ/с)
Версия PCI Express 3.0
Максимальное количество каналов PCI Express 20 24
Общее количество портов USB 14
Максимальное количество портов USB 3.0 10
Поддержка конфигураций RAID 0, 1, 5, 10
Максимальное количество портов SATA 6 Гбит/с
Интегрированный сетевой адаптер MAC
Поддержка редакции для процессорного
порта PCI Express
3.0
Поддержка конфигураций для процессорного
порта PCI Express
x16+x0+x0
x8+x8+x0
x8+x4+x4
Технология Intel Optane +
Версия Intel Rapid Storage 14 15
Максимальное количество портов для накопителей
PCI-E в рамках поддержки Intel Rapid Storage
Технология Intel Smart Response
Технология Intel Small Business Advantage –

В то же время производители материнских плат получили возможность в очередной раз обновить линейки своих изделий, тем самым исправив ошибки, но главное — новейшие разработки в самых разных областях предстают перед конечными потребителями «из коробки».

ASUS Maximus IX Hero

Вскоре узнаем, чем удивит наш самый первый представитель новой плеяды решений, а именно ASUS Maximus IX Hero, но сперва предлагаем ознакомиться с таблицей с её основными характеристиками.

Модель ASUS Maximus IX Hero
Официальная страница продукта в Сети asus.com
Чипсет Intel Z270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666*/2800*/3000*/
3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/
4000*/4133*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
1 x PCI Express 2.0 x1 (Key E)
Встроенное видеоядро (в процессоре) Intel HD 510/530/630
Видеоразъёмы DisplayPort 1.2, HDMI 1.4b
Количество подключаемых вентиляторов 8x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2
Порты USB 4 х 3.1 Gen2 (2 разъёма на задней панели (A и C), 2x ASM2142)
6 х 3.1 Gen1 (4 разъёма на задней панели, Z270)
6 x 2.0 (4 разъёма на задней панели, Z270)
Serial ATA 6 x SATA 6 Гбит/с (Z270)
RAID 0, 1, 5, 10 (SATA, Z270)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
DAC — ESS Sabre ES9023P
Op Amp — Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности ROG Water Cooling Zone (поддержка датчика потока и пары температурных), 3D Print ready (наличие отверстий для крепления продуктов из 3D-принтеров), корпусные гнёзда USB 3.1 обеспечены мощностью в 15 Вт и симметричным гнездом на плате, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, кнопки: Start, Reset, MemOK!, ClrCMOS и другие; технологии: Keybot II, Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header), USB BIOS Flashback и прочие
Цена в рознице, $ н/д

Разумеется, чипсет последнего поколения может взаимодействовать как с процессорами Kaby Lake-S, так и с их предшественниками из семейства Skylake-S.

ASUS Maximus IX Hero

Упаковка и комплектация

Буквально с момента распаковки можно получить свежие впечатления, весьма необычно изготовлена верхняя крышка. Стилистика и оформление коробки довольно заметно изменились, и сама она стала габаритнее обычного.

ASUS Maximus IX Hero

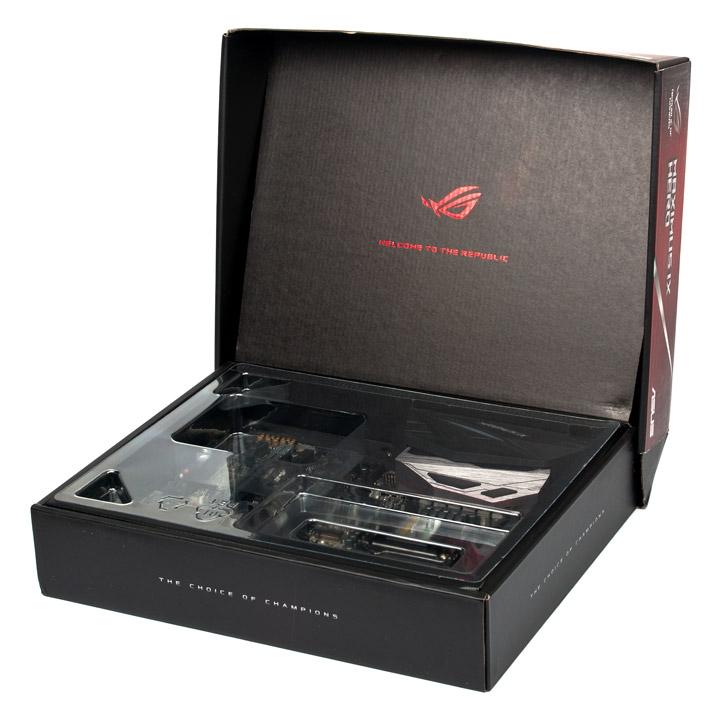

Плата уложена в собственный поддон, весь картон окрашен чёрным цветом.

ASUS Maximus IX Hero

Все детали о продукте размещены на обратной стороне упаковки. Внимание фокусируется на фото платы и пунктах с описанием её возможностей. Небольшой коллаж из изображений отдельных узлов включает упоминание о новом типе гнезда USB 3.1, распаянном на поверхности изделия, имеются в наличии точки для монтажа пластины, изготовленной посредством технологии трёхмерной печати. Также реализован фирменный комплекс подсветки AURA и обновлена версия звуковой подсистемы SupremeFX.

ASUS Maximus IX Hero

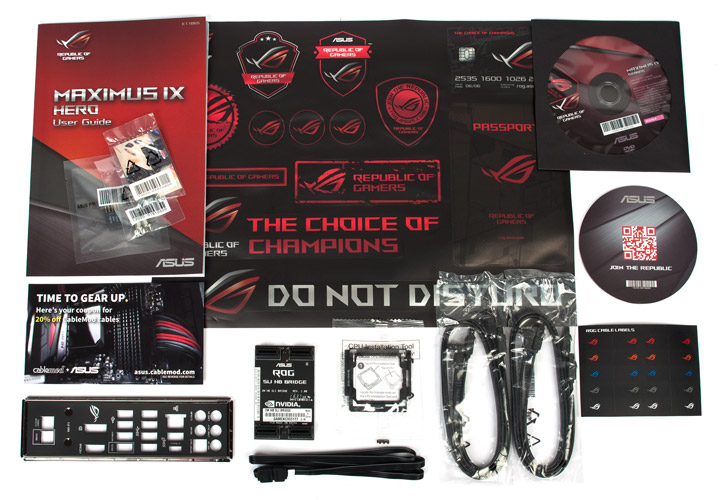

Аксессуары помещены в несколько ниш, образованных уложенной на дне коробки плотной вставкой из картона. Комплект следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • диск с драйверами и фирменным ПО;
  • отдельная наклейка с логотипом ROG;
  • комплект наклеек с различными изображениями серии ROG;
  • ещё один комплект наклеек ROG — для кабелей;
  • подставка для чашки также с эмблемой ROG;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • комплект из пары винтов и стоек для монтажа декоративных элементов;
  • второй комплект из пары винтов и стоек — для устройств формата M.2;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • фирменный пластиковый фиксатор для процессора;
  • двойной жёсткий мостик для организации SLI;
  • удлинитель для подключения светодиодной ленты;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом.
ASUS Maximus IX Hero

Внешний вид

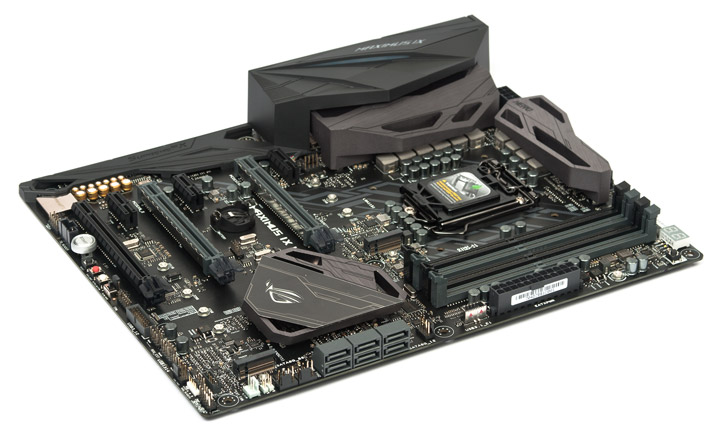

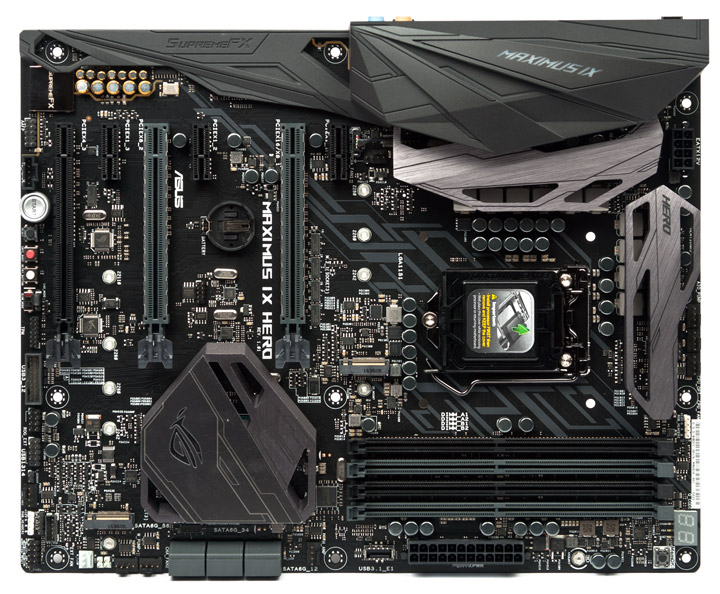

В оформлении платы теперь полностью отказались от тонов красного цвета. Дизайн во многом похож на версию предыдущего поколения, но и изменений немало. Используются новые конструкции в охлаждении узлов, они заметно повлияли на массу устройства, которая, по первым ощущениям, непривычно мала как для платы подобного уровня.

ASUS Maximus IX Hero

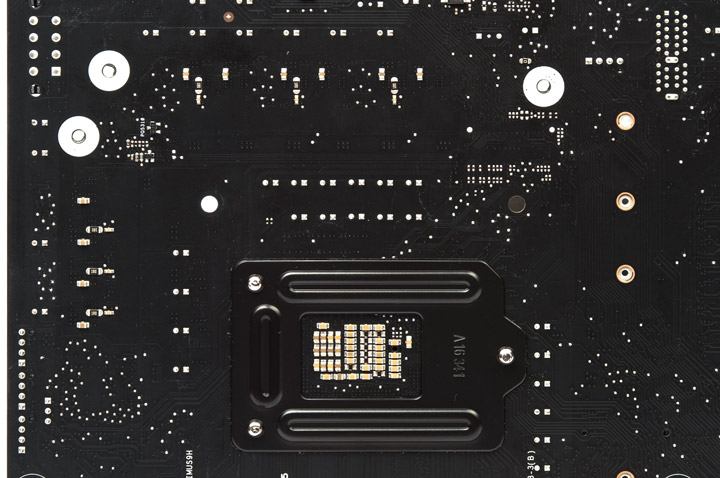

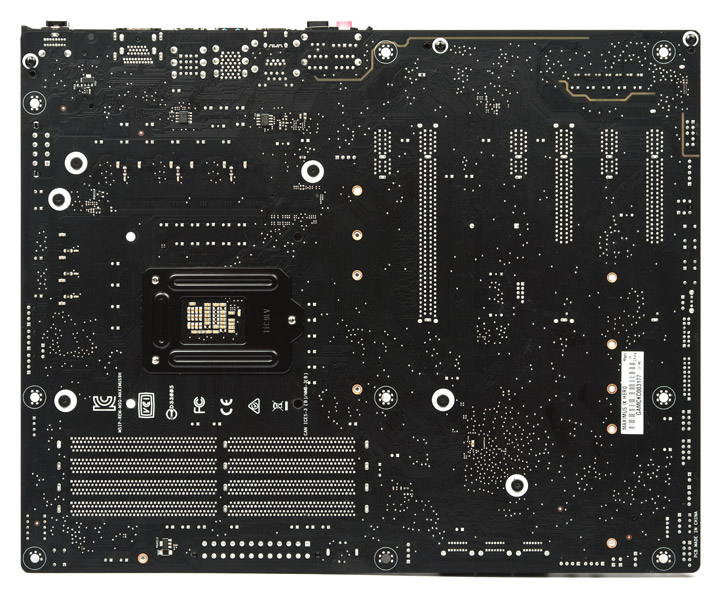

На тыльной стороне изделия хочется отметить появление отверстия для термопары непосредственно под процессором. Электронных компонентов здесь практически нет.

ASUS Maximus IX Hero

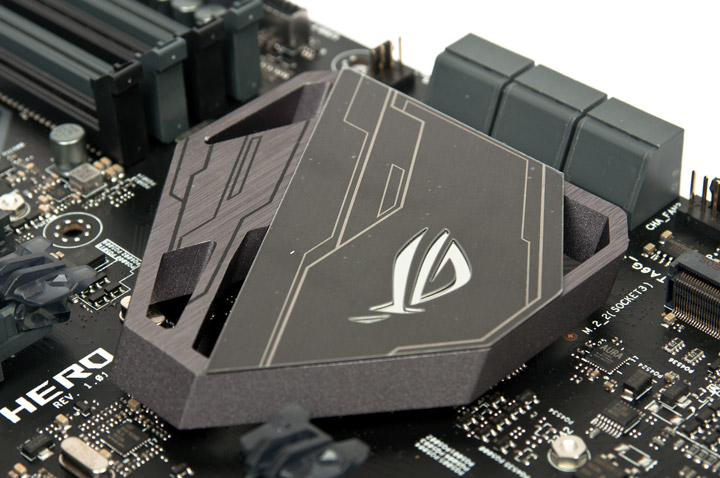

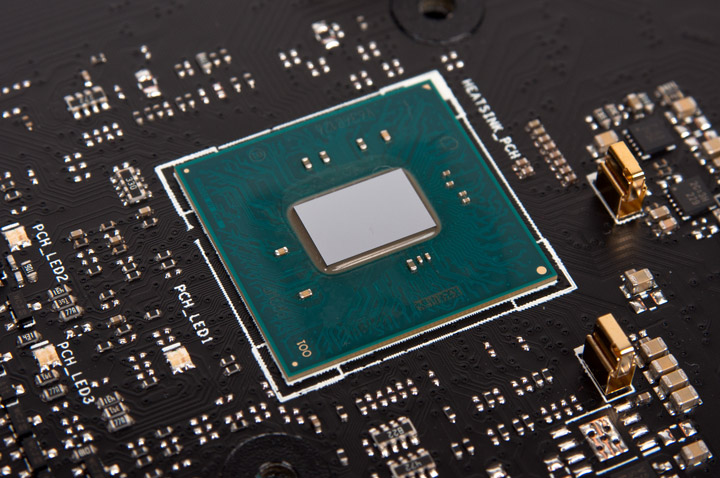

Причудливой формы радиатор для чипсета имеет немало отверстий, одно из них выступает своеобразным окном, через которое будет видна подсветка, реализованная группой светодиодов прямо на плате. Довершает схему логотип серии ROG.

ASUS Maximus IX Hero

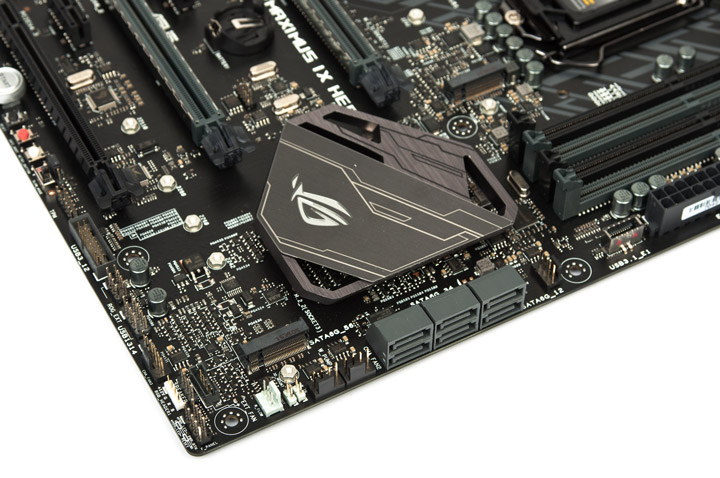

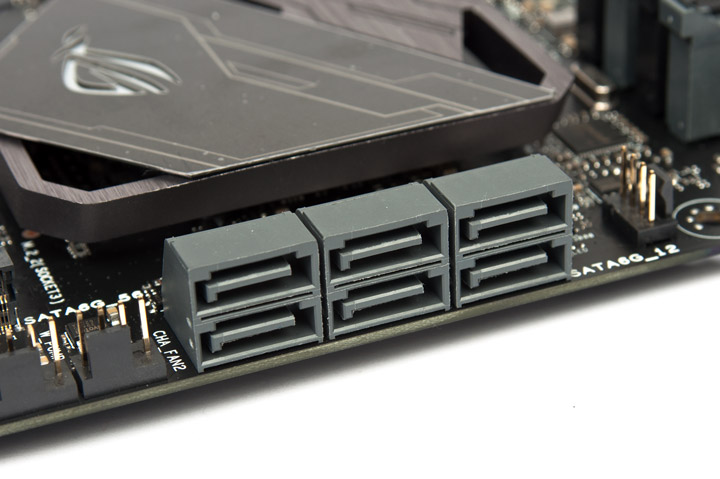

Интерфейс класса SATA-E не прижился; здесь в наличии шесть классических выходов SATA.

ASUS Maximus IX Hero

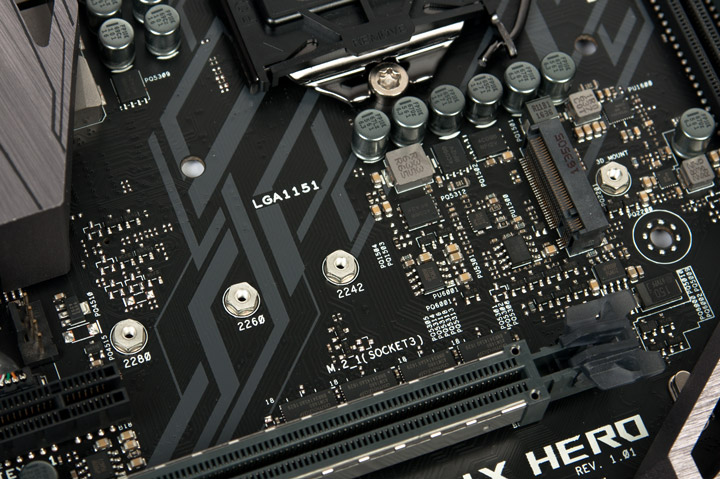

Имеются три посадочных места для устройств M.2. Первое имеет поддержку накопителей типоразмера 2280.

ASUS Maximus IX Hero

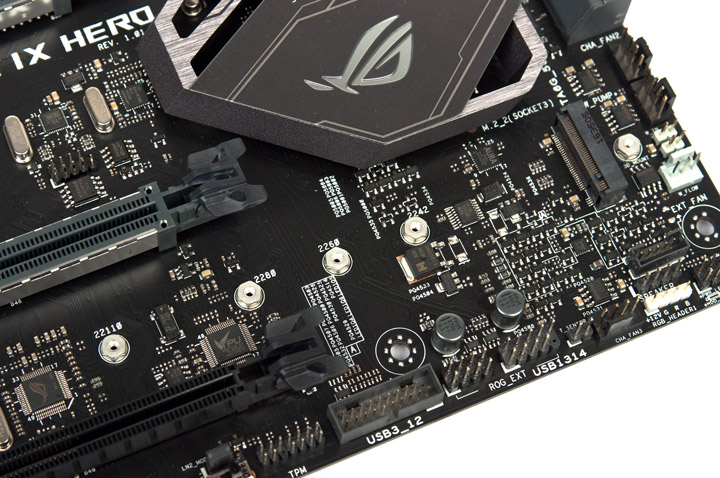

Ко второму можно подключить изделие чуть длиннее — 22110. Третье гнездо находится близь задней панели, его можно использовать для монтажа адаптера беспроводных сетей.

ASUS Maximus IX Hero

Правый нижний угол изобилует разнообразными контактными площадками. Также хочу отметить наличие индикатора активности дисковой подсистемы, распаянном над гнёздами SATA.

ASUS Maximus IX Hero

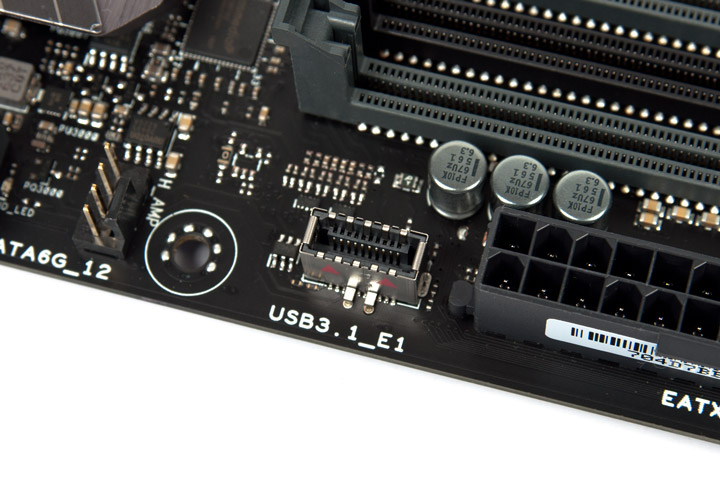

Инновационным является симметричное гнездо для интерфейса USB самого последнего поколения. Оно поддерживает пару выходов, а поддержка ответной кабельной части заявлена такими компаниями, как Lian-Li и In Win.

ASUS Maximus IX Hero

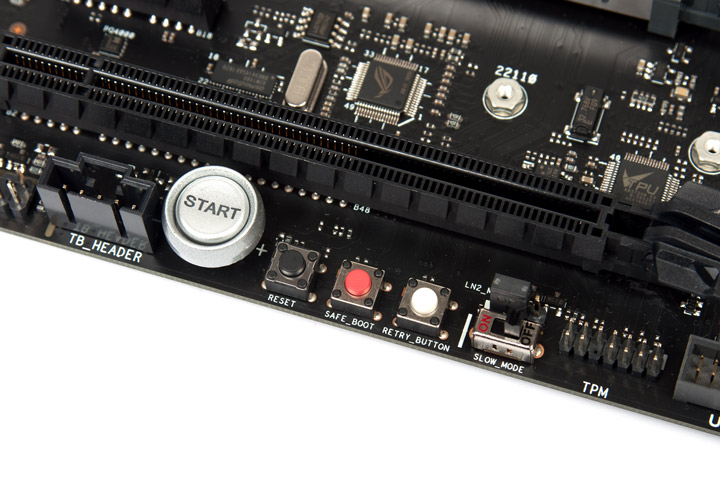

Панель управления системой находится у нижней грани. Эти кнопки будут полезны в случае эксплуатации системы в режиме открытого стенда, особенно облегчается работа при разгоне ПК — подбор параметров заметно ускоряется.

ASUS Maximus IX Hero

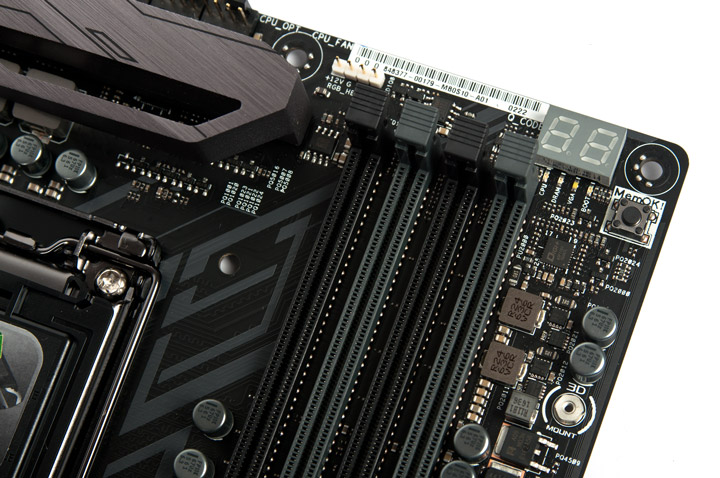

Индикаторы состояния системы расположены в верхнем правом углу. Это классический двухсегментный для кодов POST и четыре светодиода из состава комплекса Q-LED. Также в наличии фирменная кнопка MemOK!

ASUS Maximus IX Hero

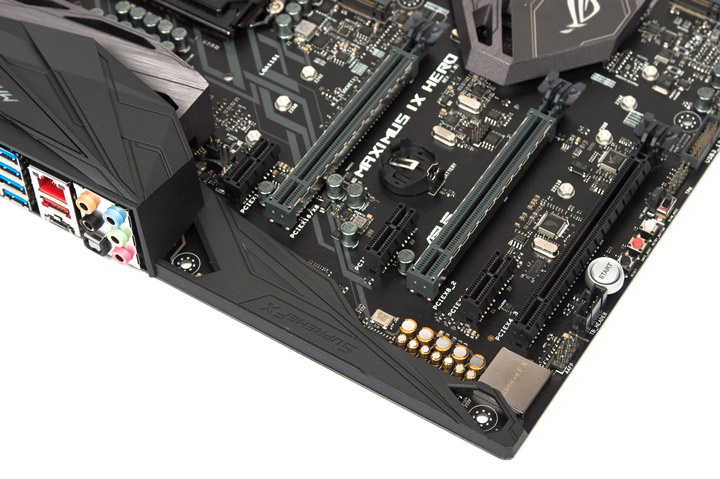

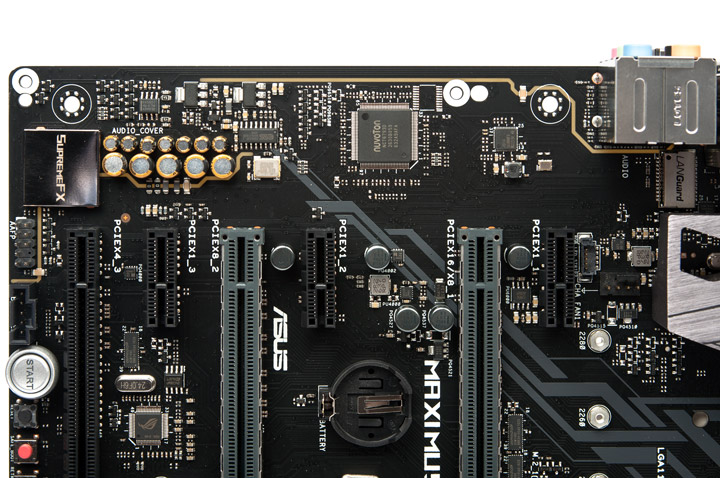

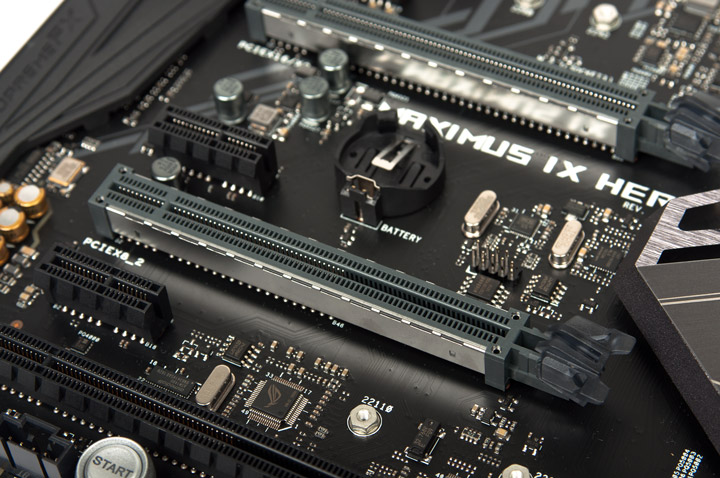

Конфигурация слотов расширения PCI-E ничуть не изменилась. Усиленные армированием единицы серого цвета выполняют роль основных в случае построения системы с несколькими видеокартами, обыкновенный слот чёрного цвета привязан к чипсету.

ASUS Maximus IX HeroASUS Maximus IX Hero

Обновилась звуковая система. Новый кодек накрыт экранирующим колпаком, модель ЦАП осталась неизменной, рядом с ней виден независимый осциллятор (в единственном числе), также в схему включён и операционный усилитель. Больше об этой подсистеме можно будет почитать в разделе о программном обеспечении.

ASUS Maximus IX Hero

У плат прошлых поколений традицией стало размещение подсветки в районе звуковой подсистемы. В этот раз она оказалась вмонтирована в декоративный козырёк. Без проблем её можно отключить, как вручную, так и программным путём.

ASUS Maximus IX Hero

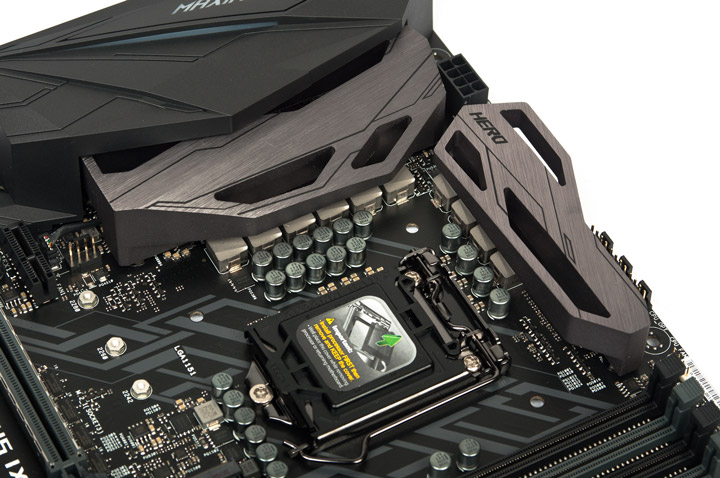

При желании, и саму пластиковую накладку можно снять. У процессорного гнезда немало разнообразных элементов, но монтаж системы охлаждения тут вряд ли будет затруднителен.

ASUS Maximus IX Hero

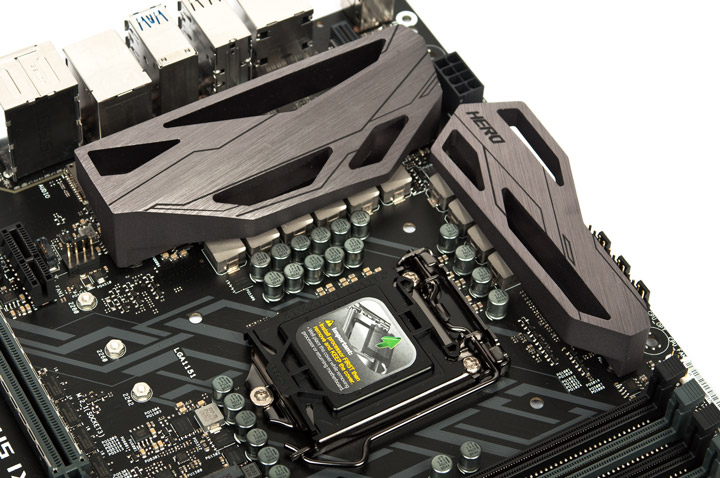

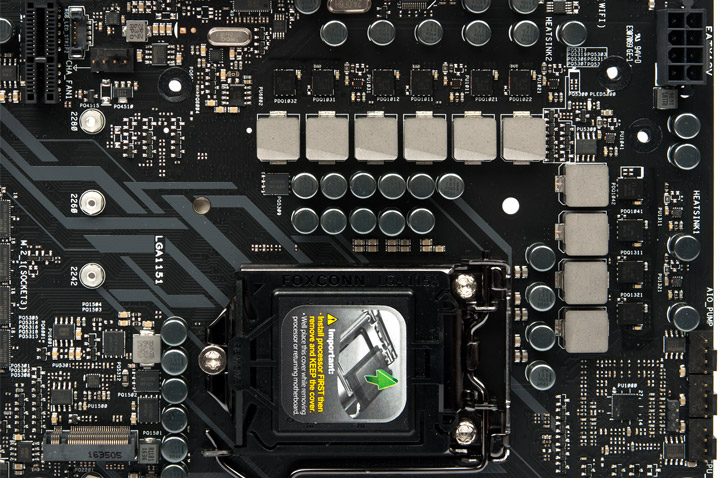

В основе системы питания процессора заложен ШИМ-контроллер ASP1400B. По периметру можно насчитать шесть внешних драйверов. Четыре канала используются для формирования напряжения у ЦП, а для интегрированного видеоадаптера предусмотрена ещё пара. В первом случае используется удвоенное число элементов для каждой «фазы». В целом, схема не нова, она уже использовалась, например, у модели ASUS Maximus VIII Gene. Те же остались и силовые элементы, а именно Texas Instruments CSD87350Q5D.

ASUS Maximus IX HeroASUS Maximus IX Hero

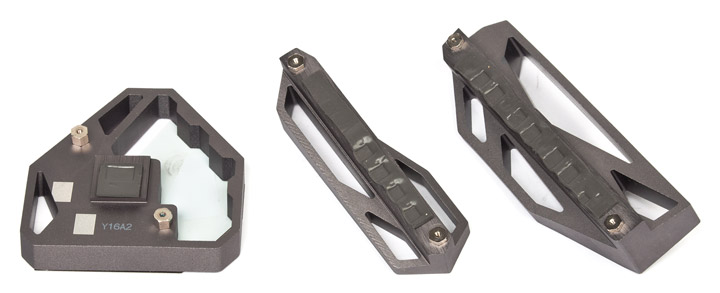

Все радиаторы крепятся посредством винтов, а роль передатчика тепла возложена на прокладки. Не совсем полностью покрытыми оказались элементы питания для ГП, возможно, такая проблема лишь у нашего экземпляра платы, ведь общей площади у прокладки вполне достаточно для полного отпечатка.

ASUS Maximus IX Hero

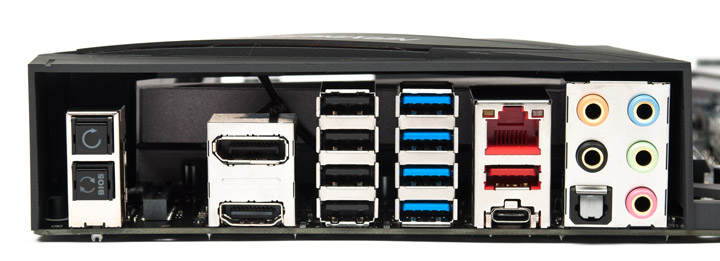

Задняя панель оказалась весьма насыщенной. Избавились от порта PS/2, но теперь в распоряжении целый десяток различных выходов USB. Есть кнопка для простой процедуры сброса настроек. Выход HDMI дополнен конвертером уровней сигналов ASM1442. В заглушке предусмотрели два отверстия под антенны у возможного адаптера беспроводных сетей.
