Обзор материнской платы ASUS Maximus IX Hero. Знакомство с Intel Z270 на примере решения из семейства Republic of Gamers

Возможности UEFI

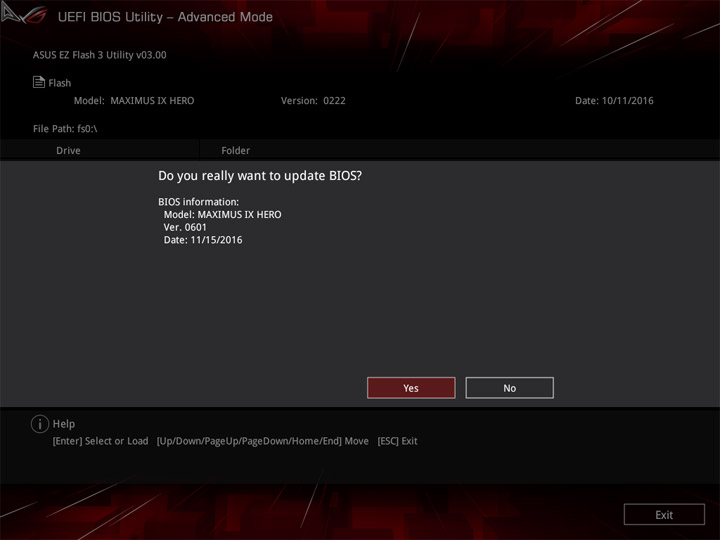

Обновление микрокода проводилось при помощи встроенной утилиты EZ Flash 3, всё прошло без запинок.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

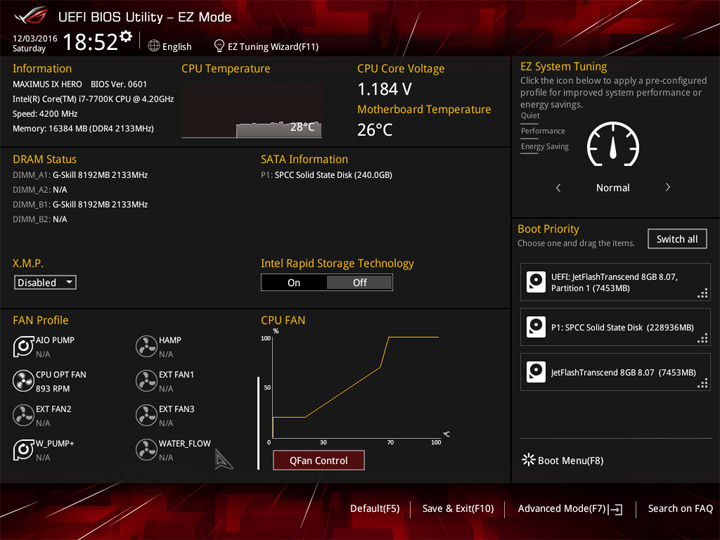

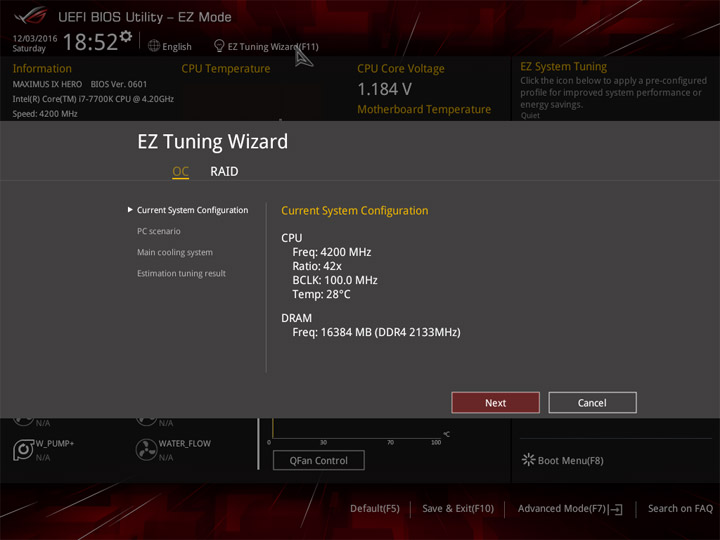

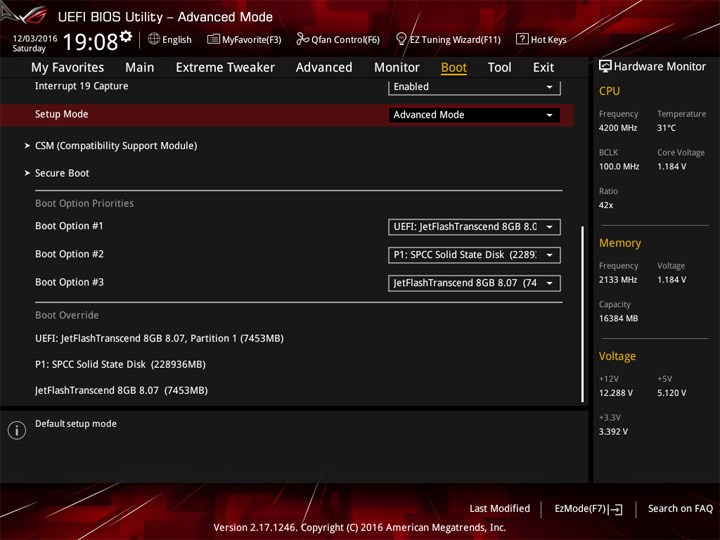

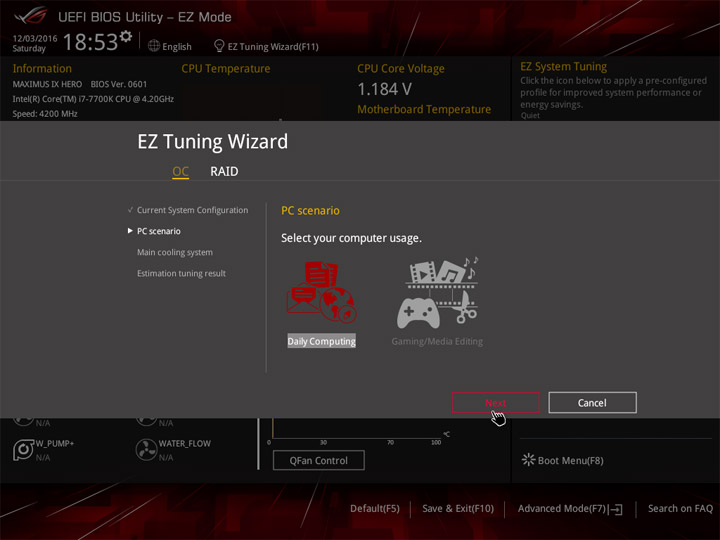

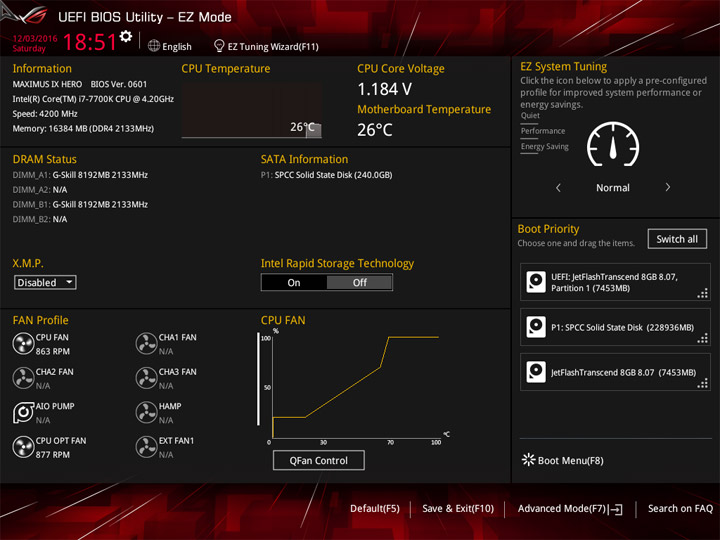

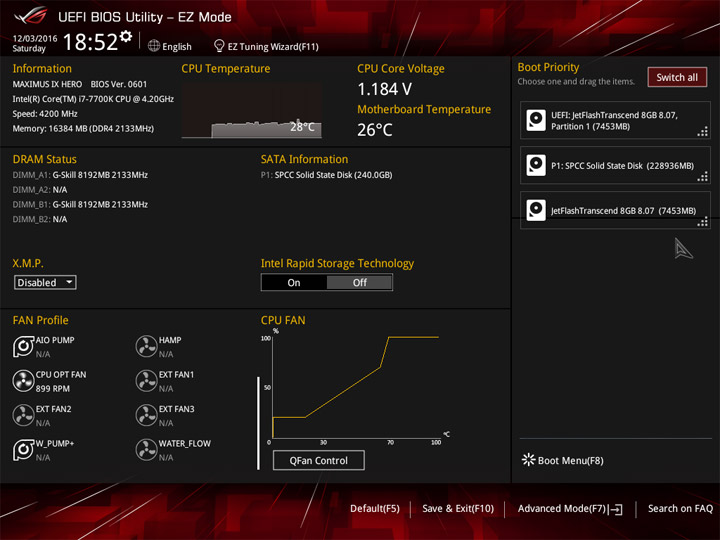

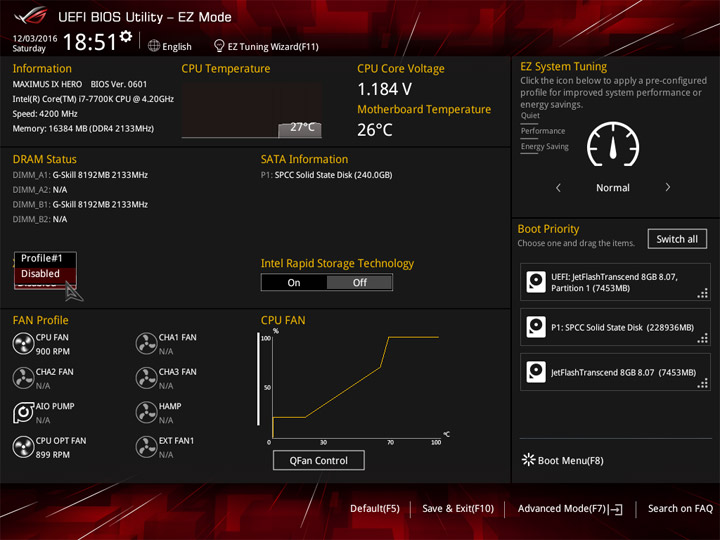

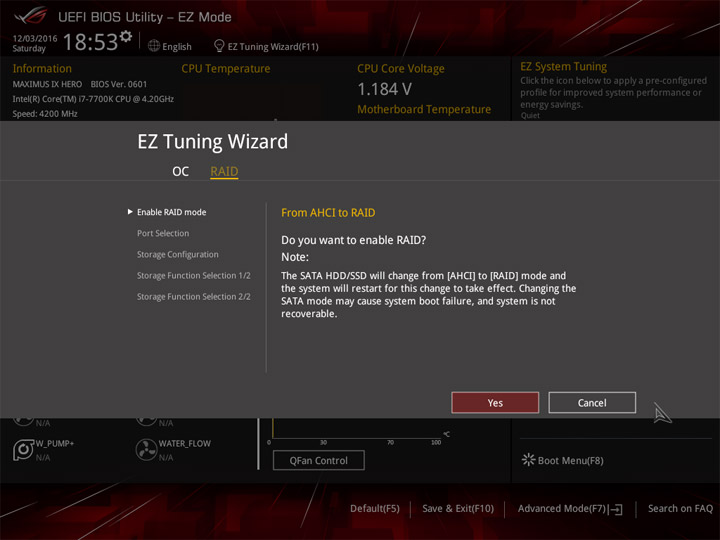

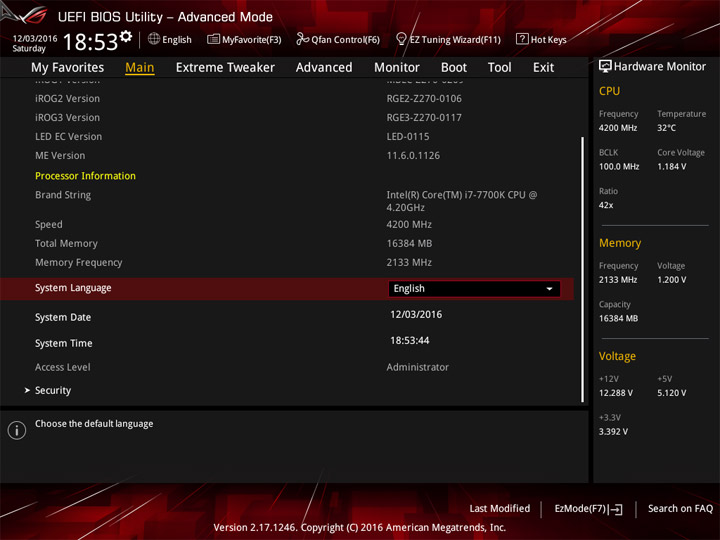

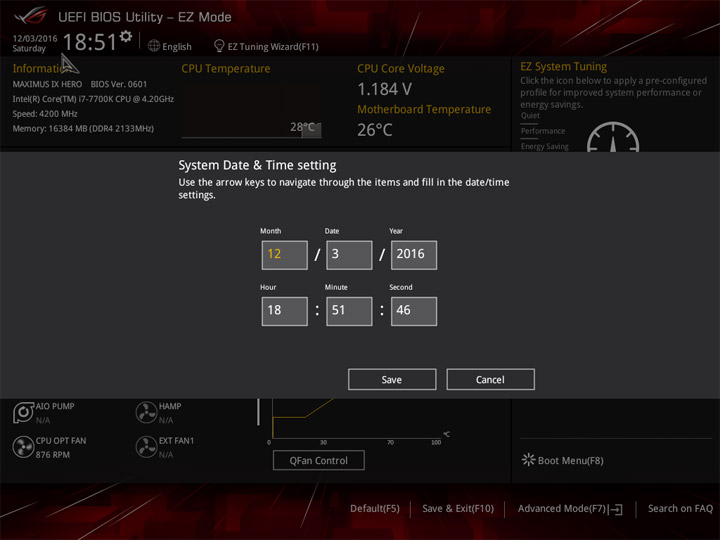

В UEFI я не заметил весомых отличий от предыдущих версий. Интересно, но здесь в оттенках цветов остался красный, как и на упаковке. Есть упрощённый режим настройки системы, где можно актуализировать дату и время, активировать для набора памяти XMP, разобраться с приоритетом среди загрузочных устройств, задать схему работы у системных охладителей, также есть мастер по разгону и организации массивов RAID.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

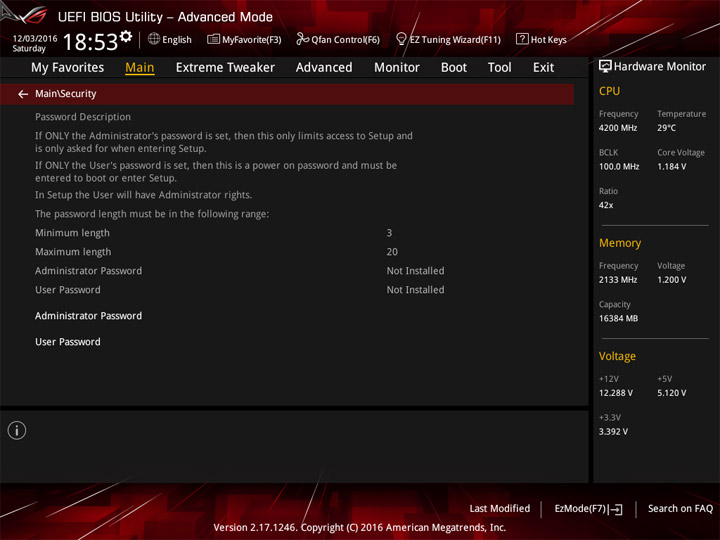

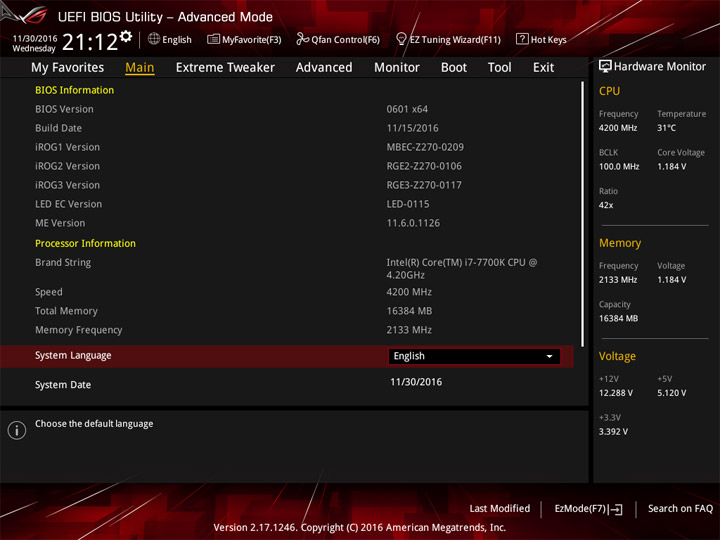

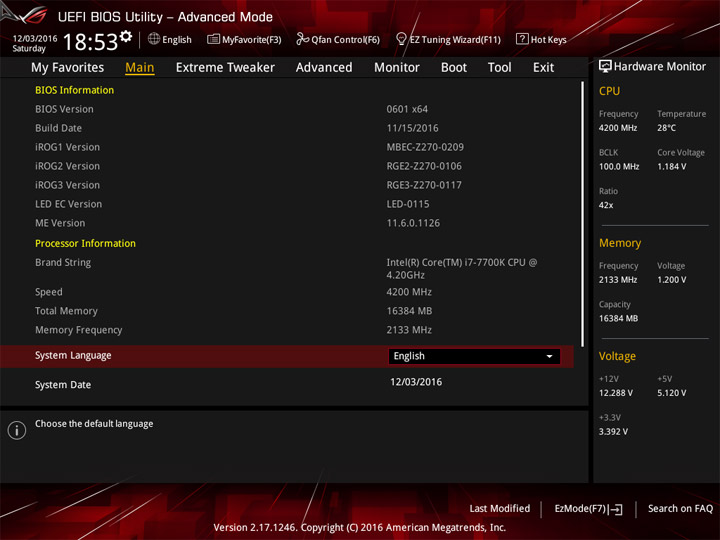

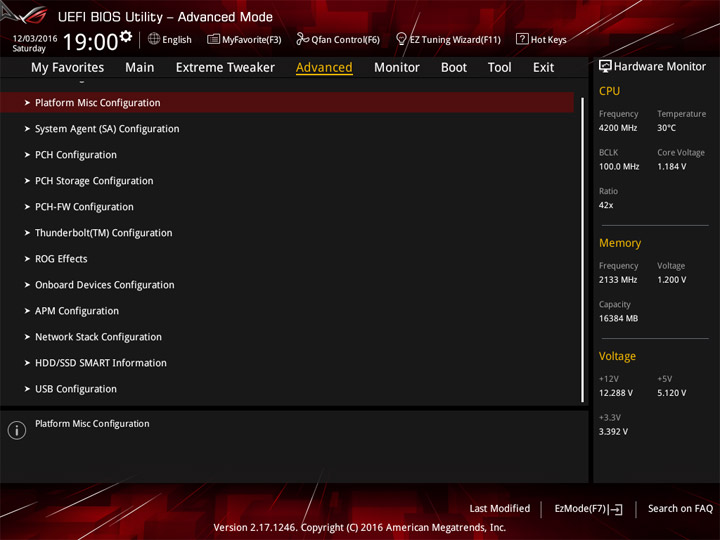

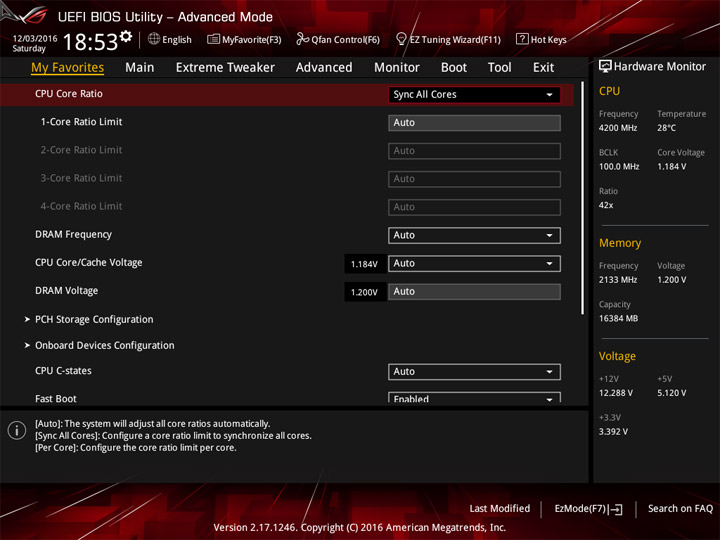

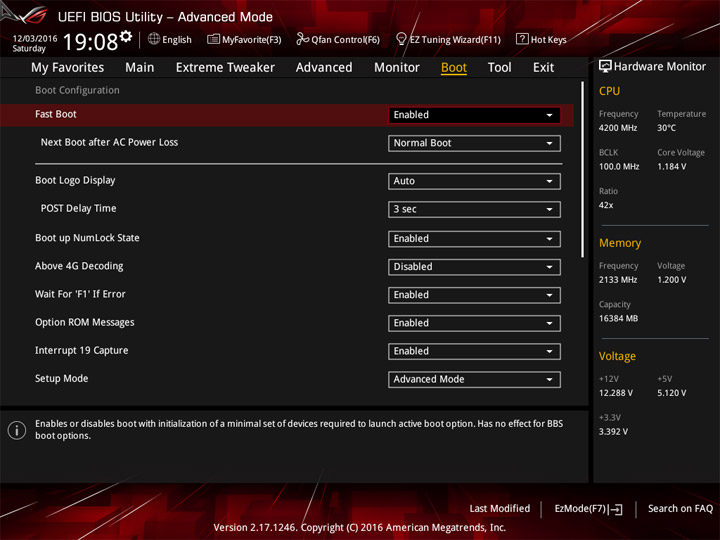

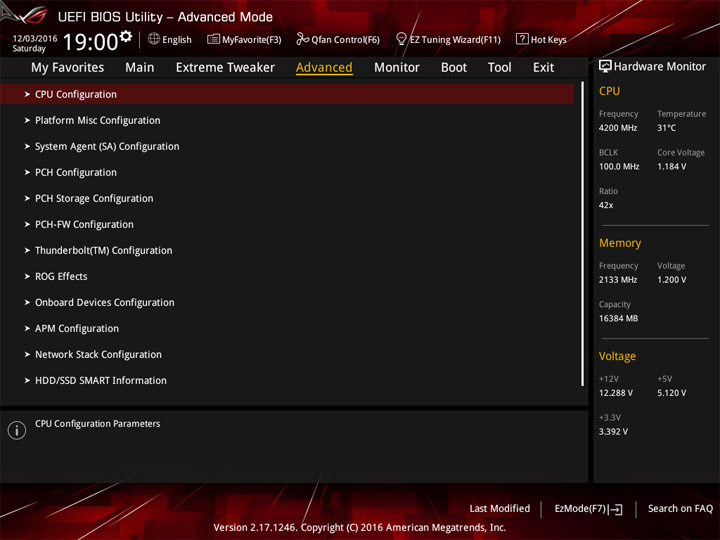

Полный набор инструментов по настройке находится в Advanced Mode. Первый раздел с названием My Favorites позволит составить список из самых необходимых пунктов, что окажется весьма уместным при сложных разгонных мероприятиях.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

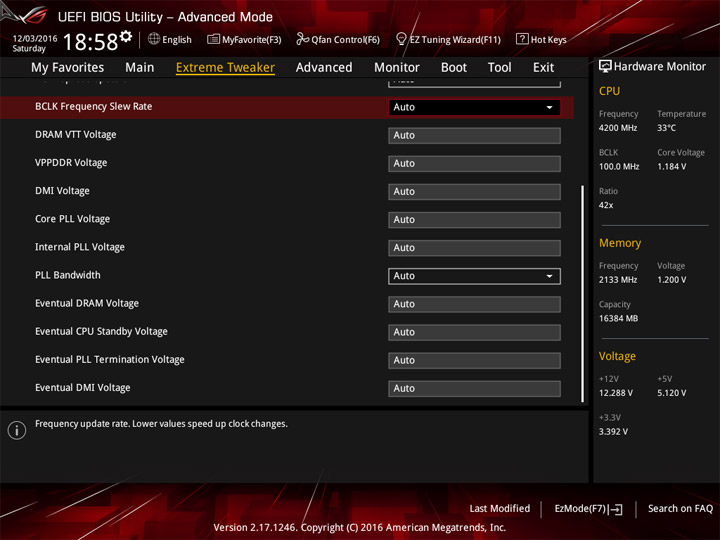

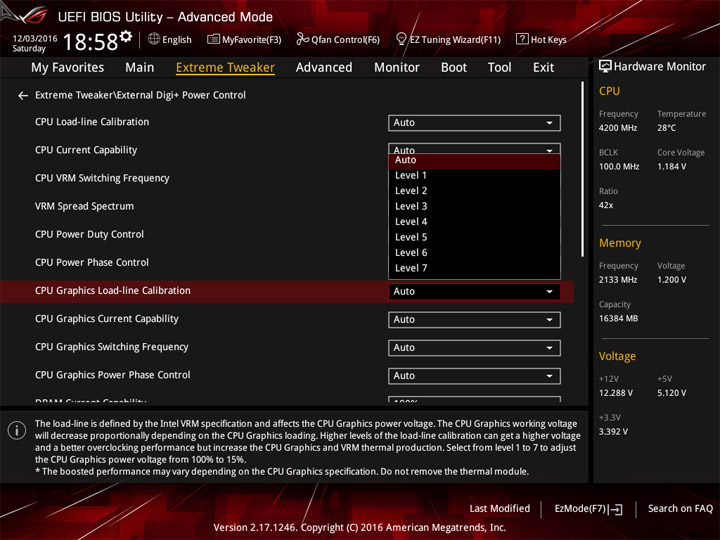

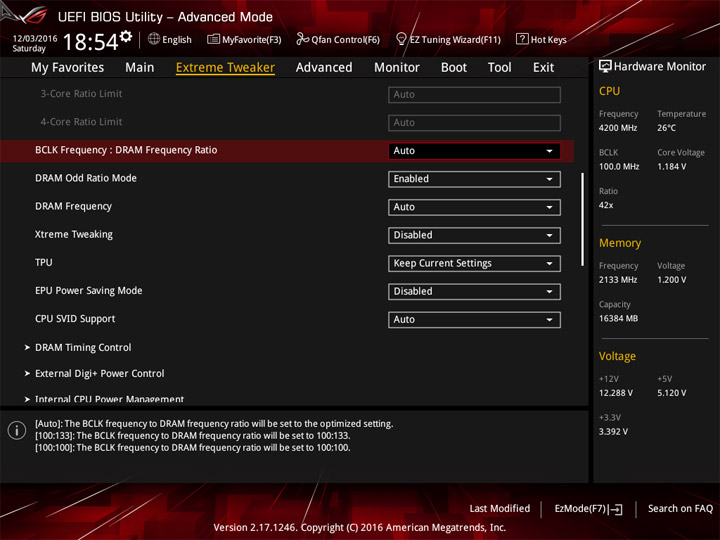

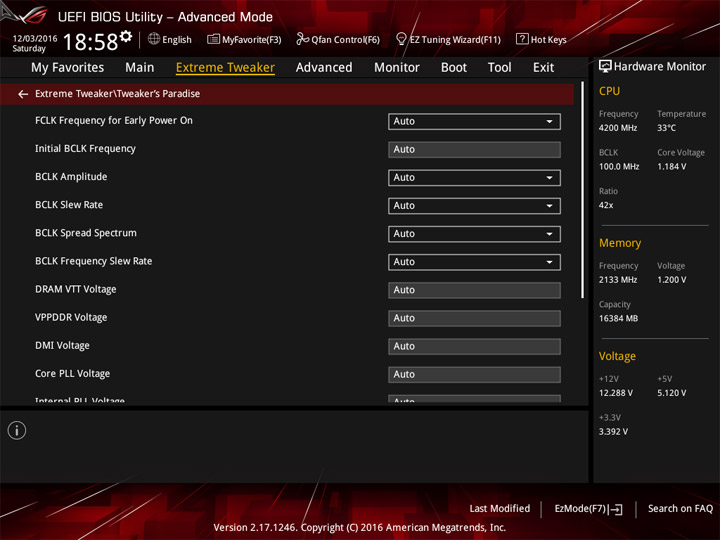

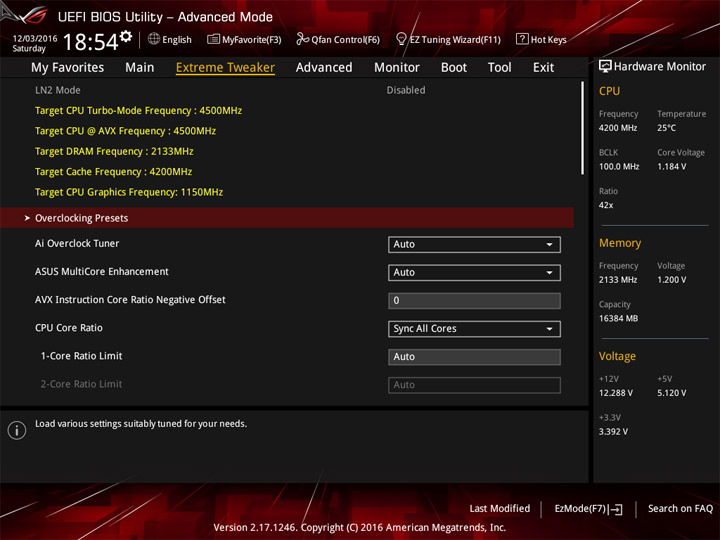

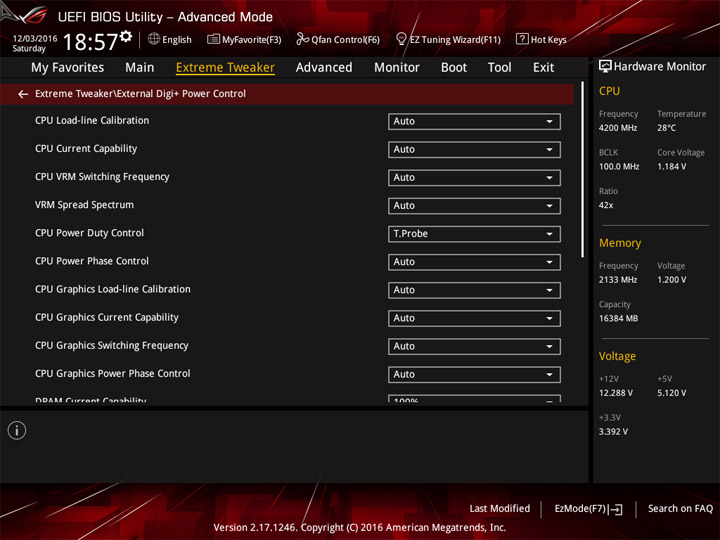

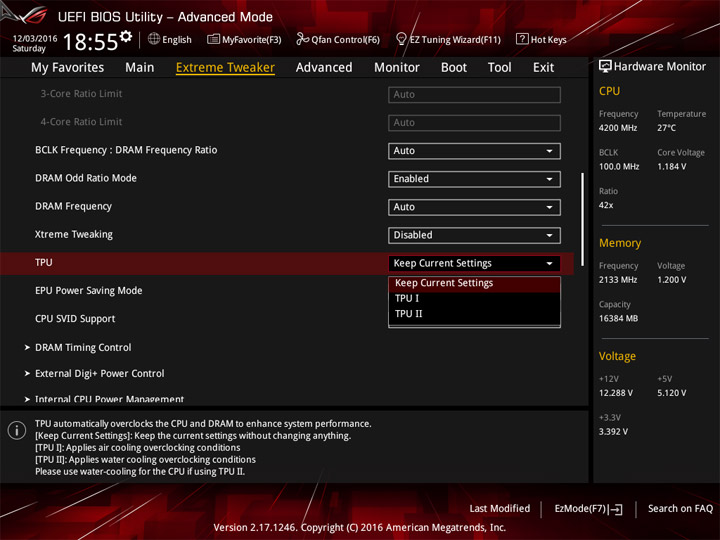

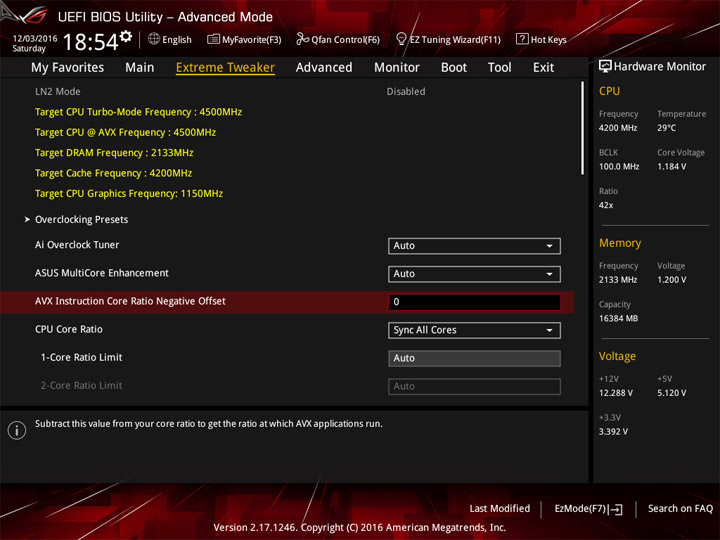

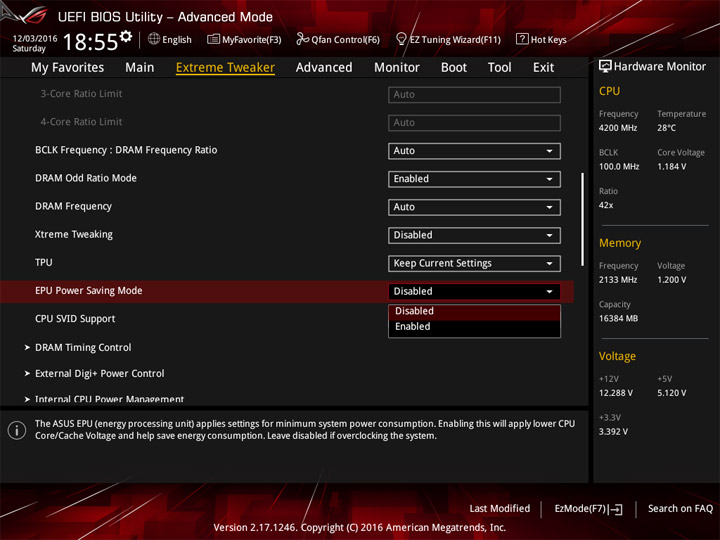

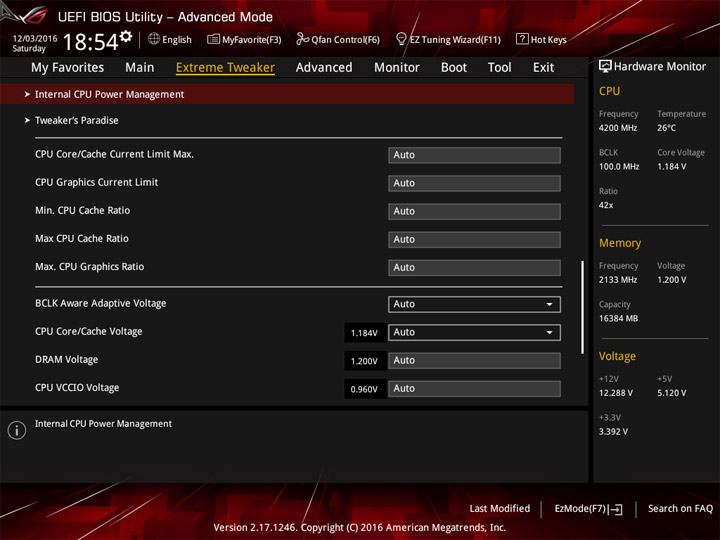

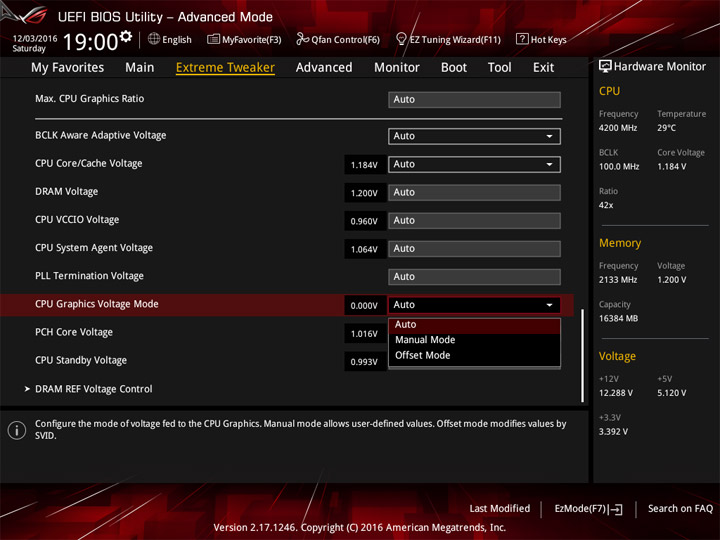

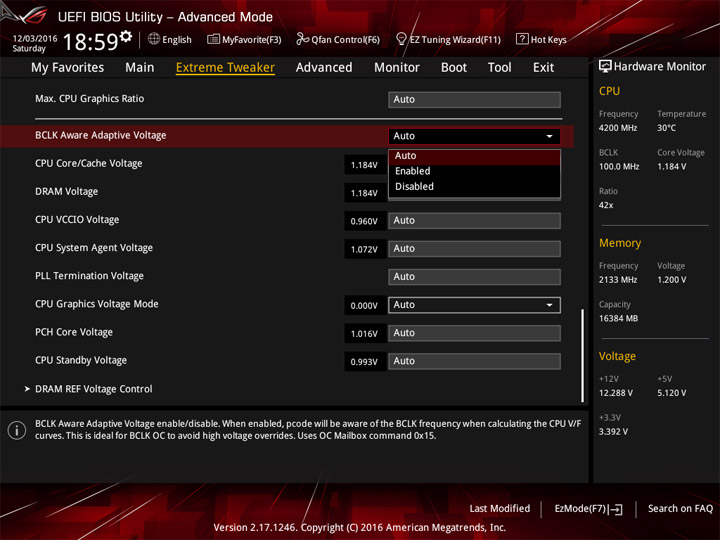

Любопытно познакомиться с нововведениями в разделе Extreme Tweaker. Хочу отметить появление пункта, позволяющего задать (снизить) частоту ЦП для случаев использования инструкций AVX.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

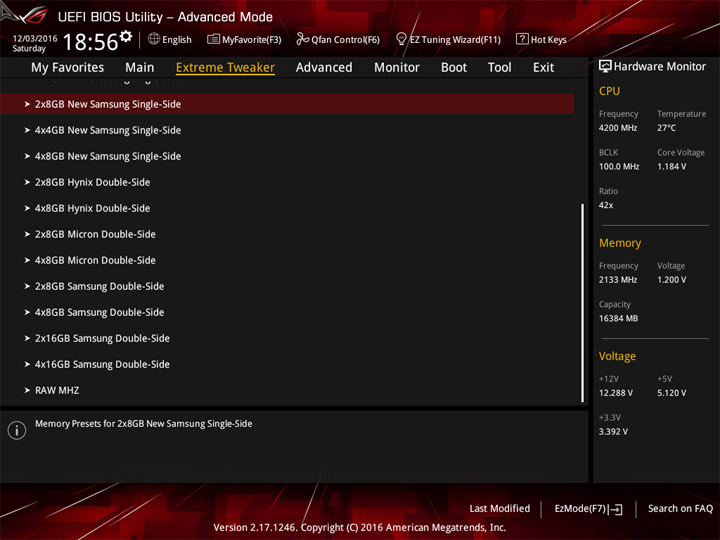

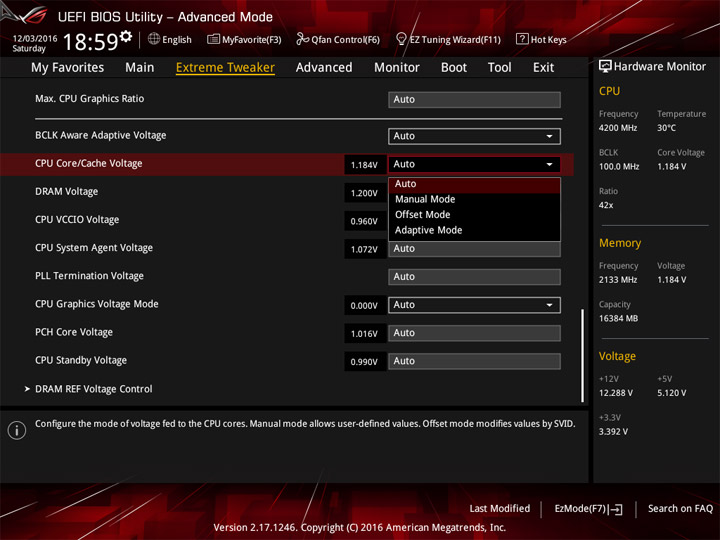

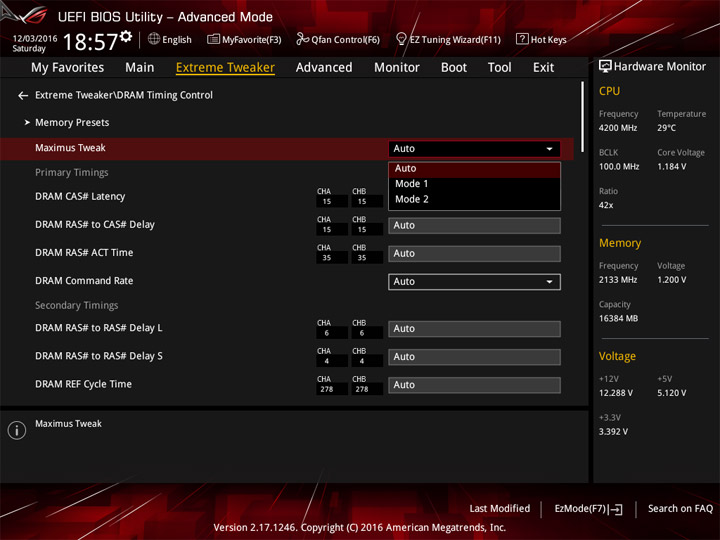

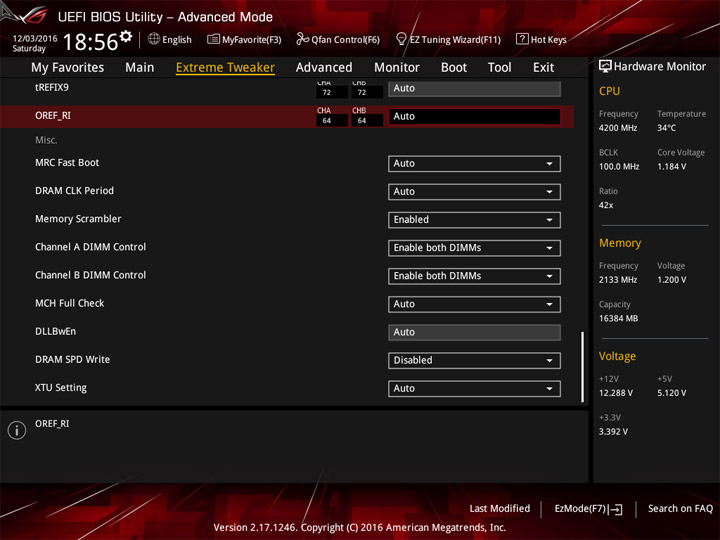

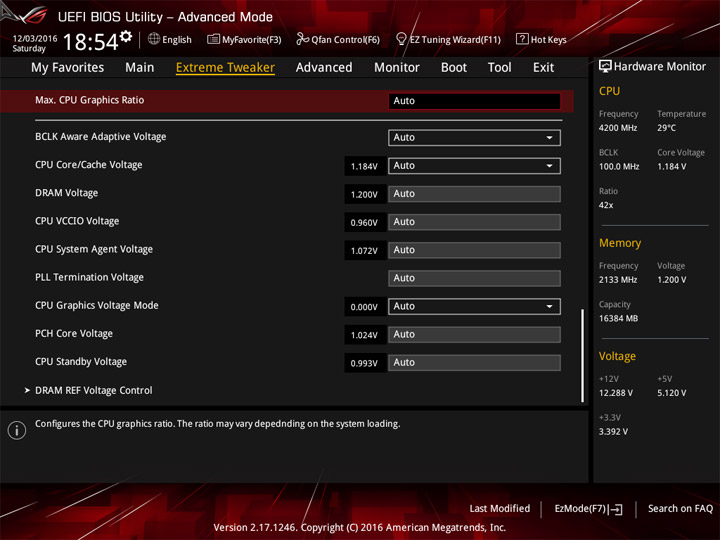

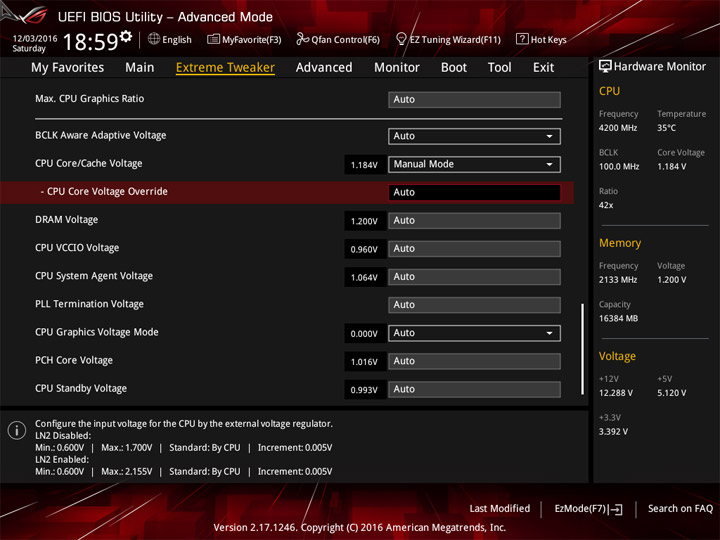

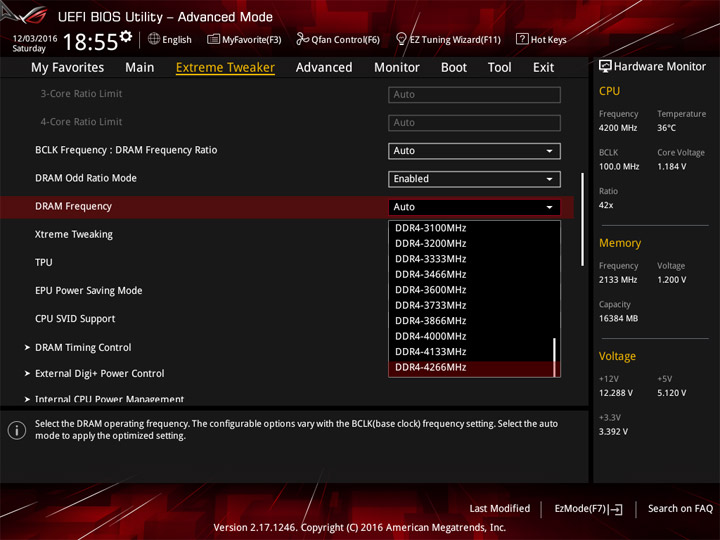

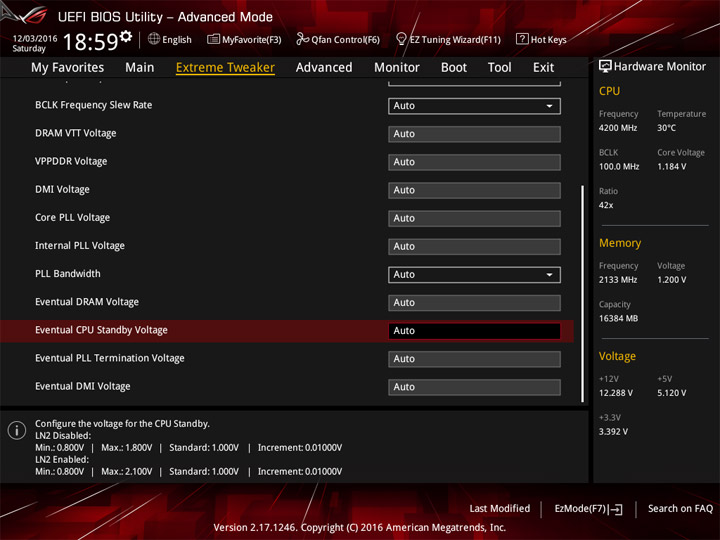

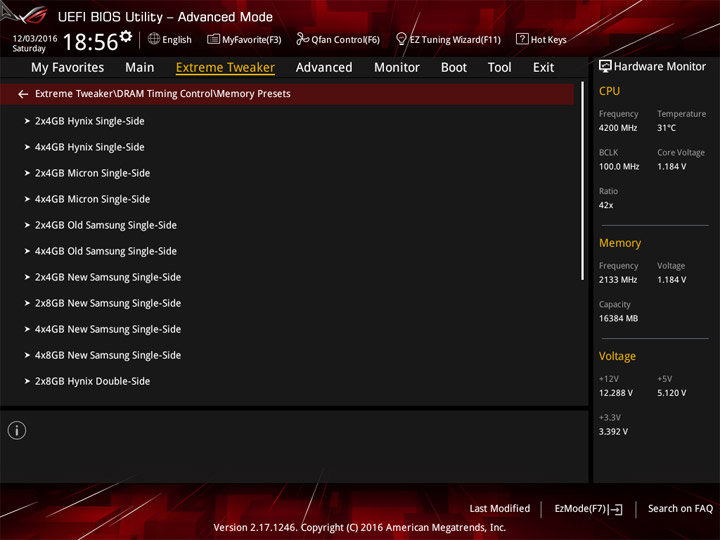

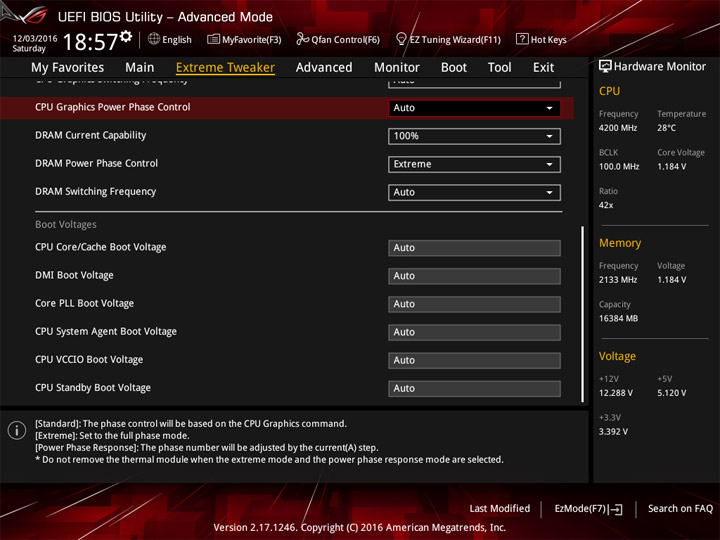

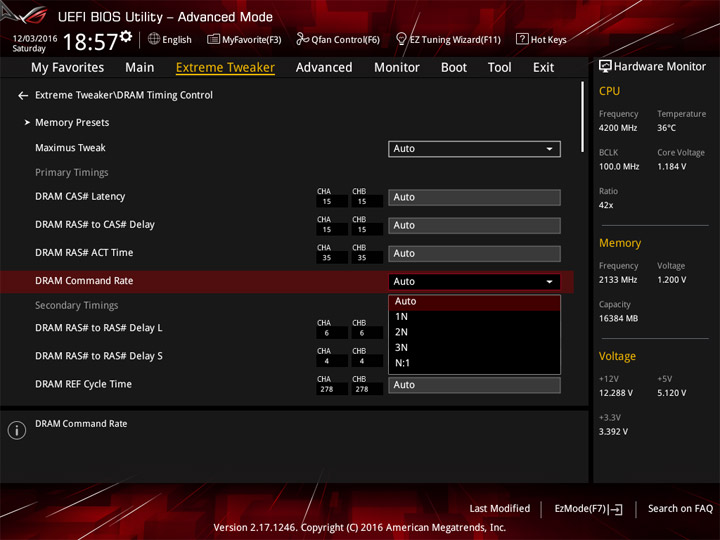

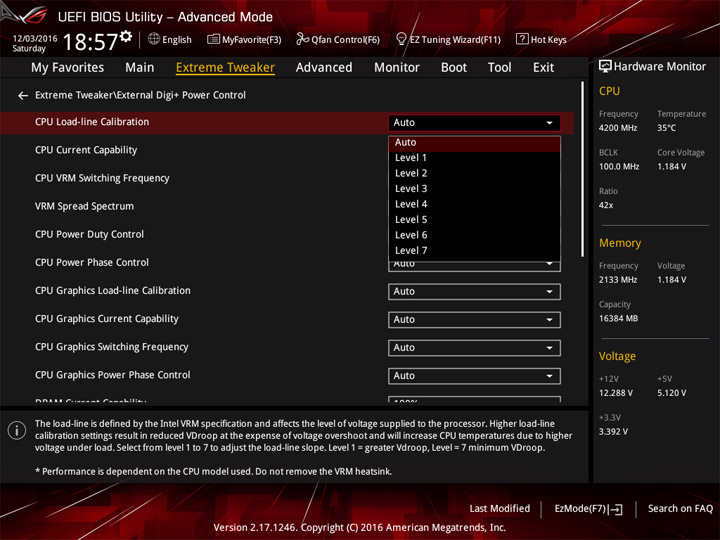

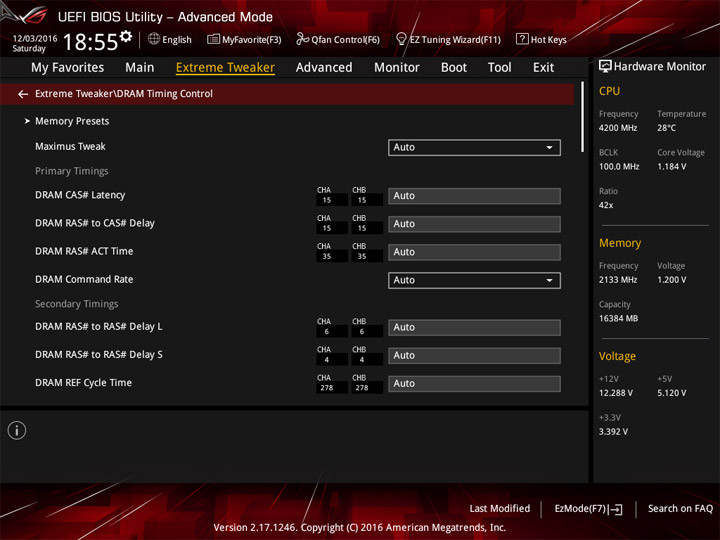

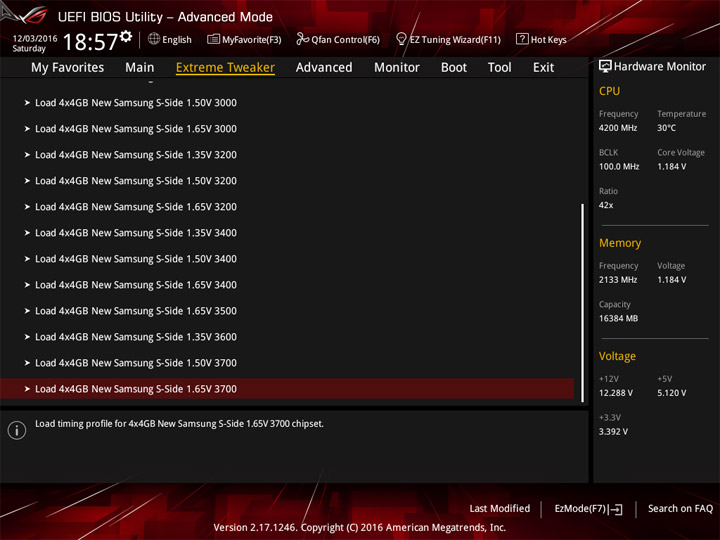

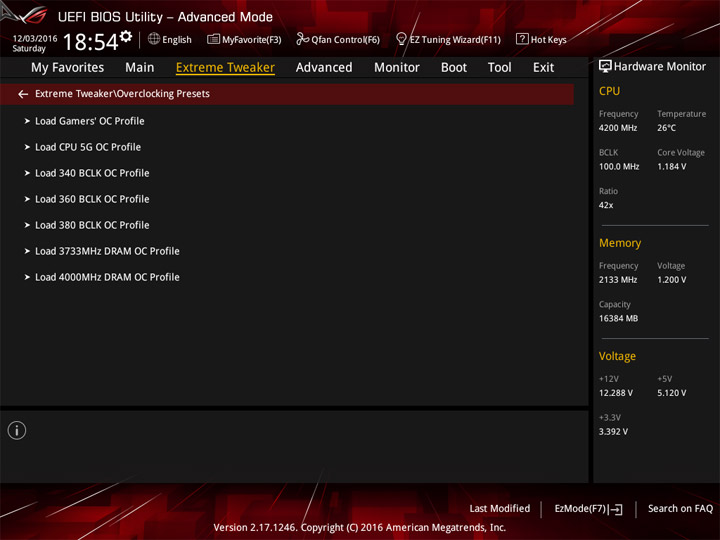

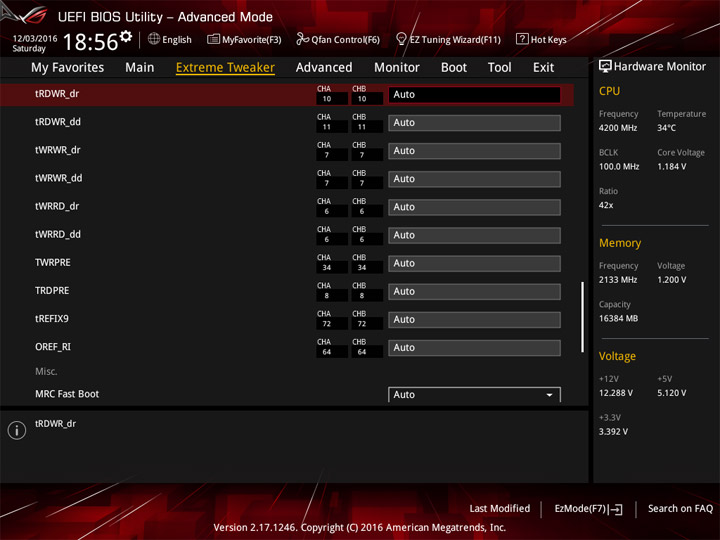

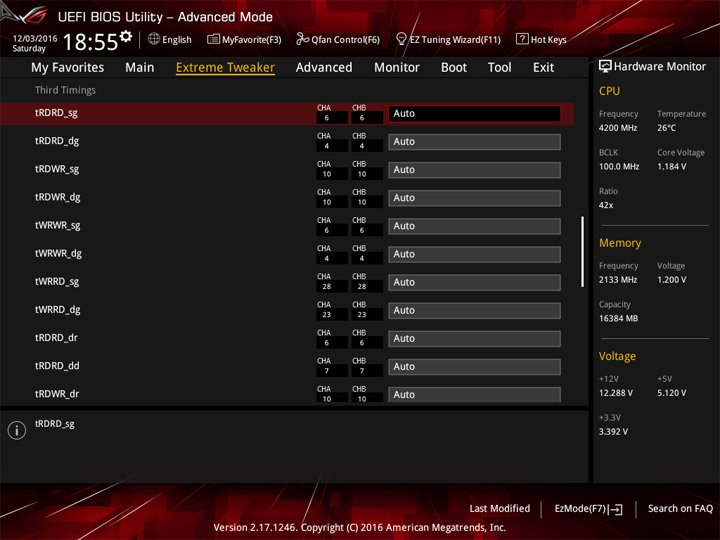

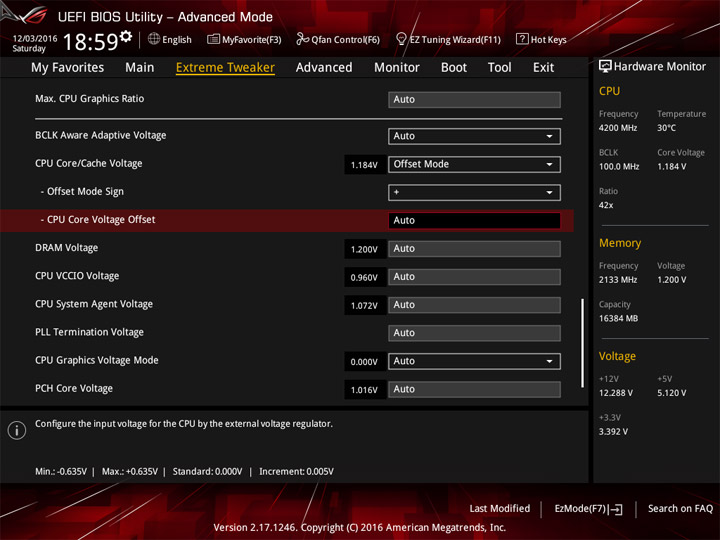

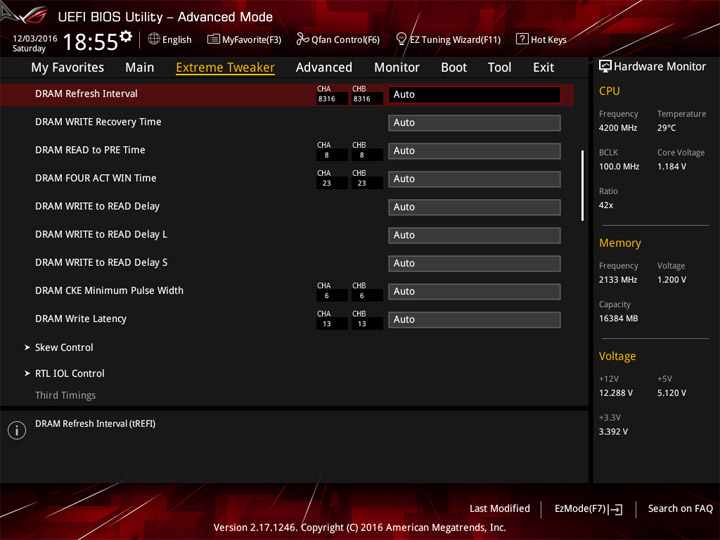

Свойственные для мощных плат профили с настройками для разгона ПК остались на месте. Есть как для всей системы в целом, так и сосредоточенные вокруг отдельных узлов. Особым вниманием удостоена оперативная память, для неё предусмотрено большое количество разных сценариев. Конечно же, и для собственных экспериментов есть огромное количество изменяемых параметров и переменных разного рода.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

Основной их набор собран в таблице.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–104
104–1000
0,05
0,0625
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,9–1,8 0,0125
PCH Core Voltage (В) 0,9–1,8 0,01
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

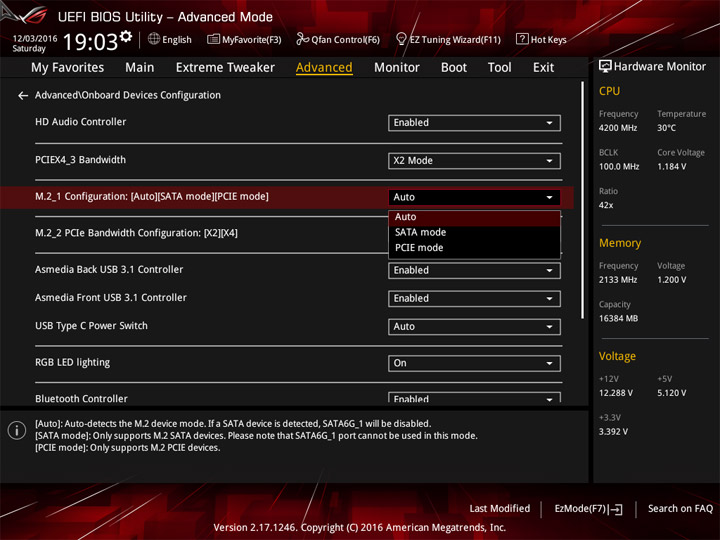

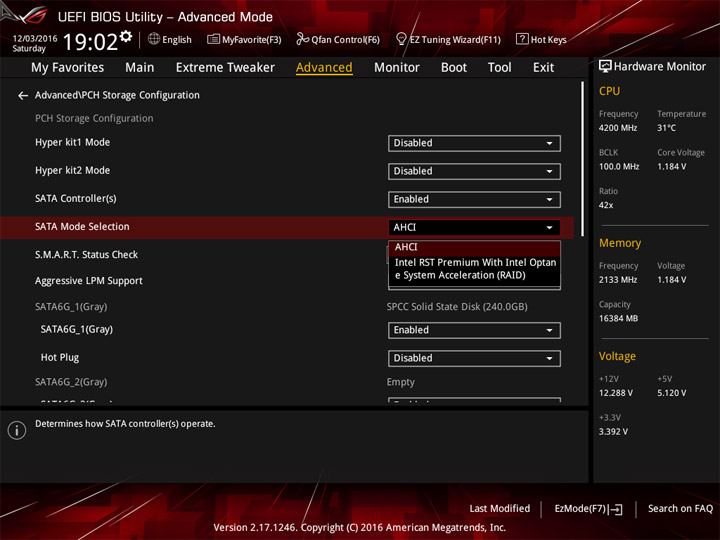

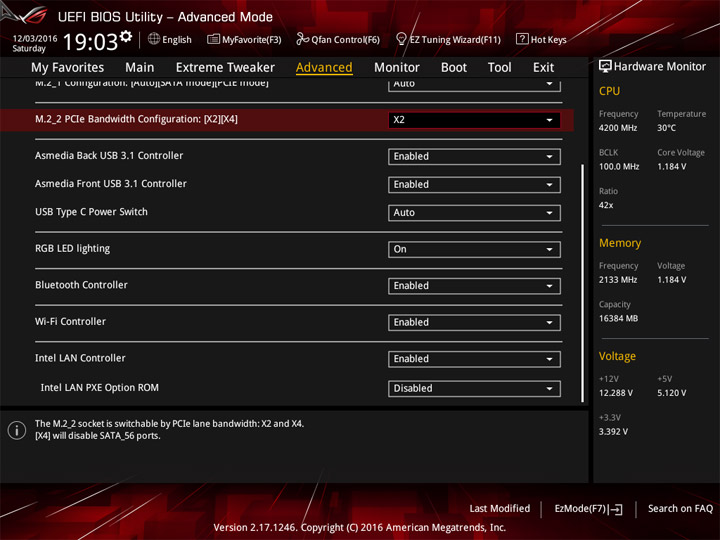

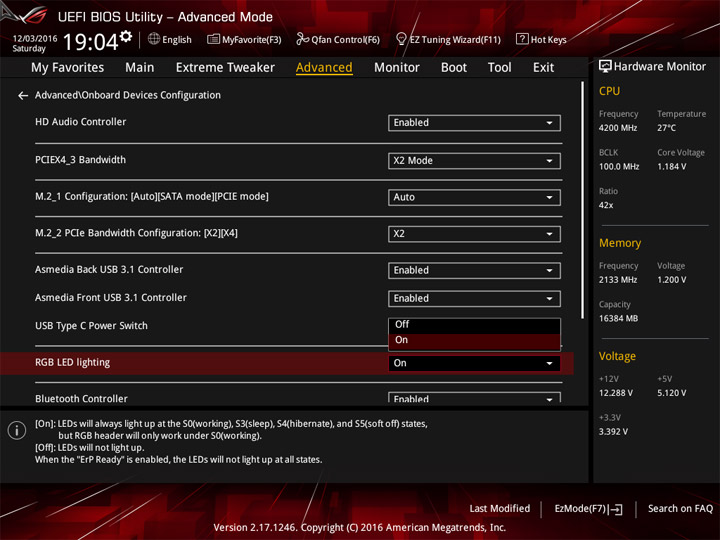

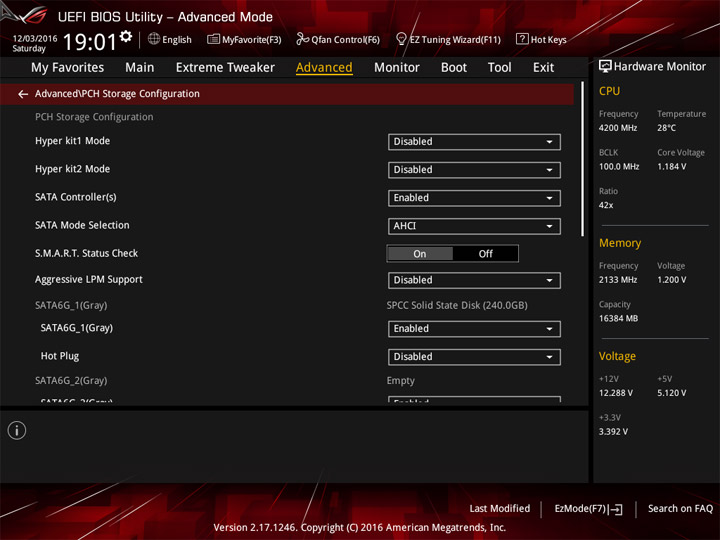

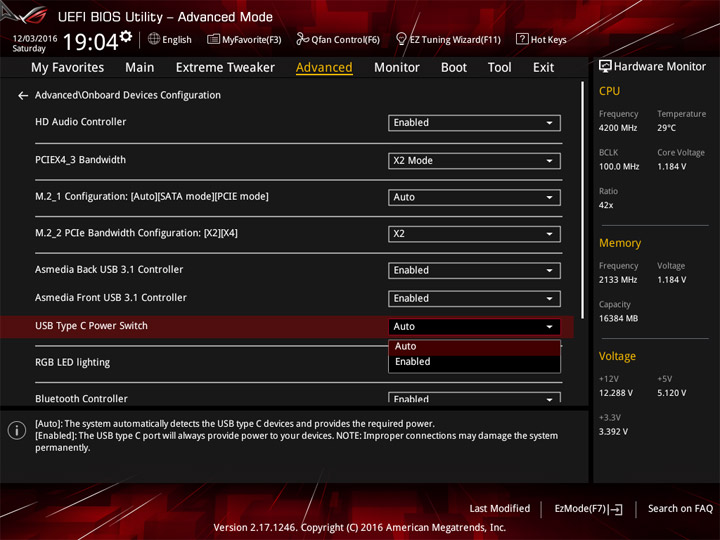

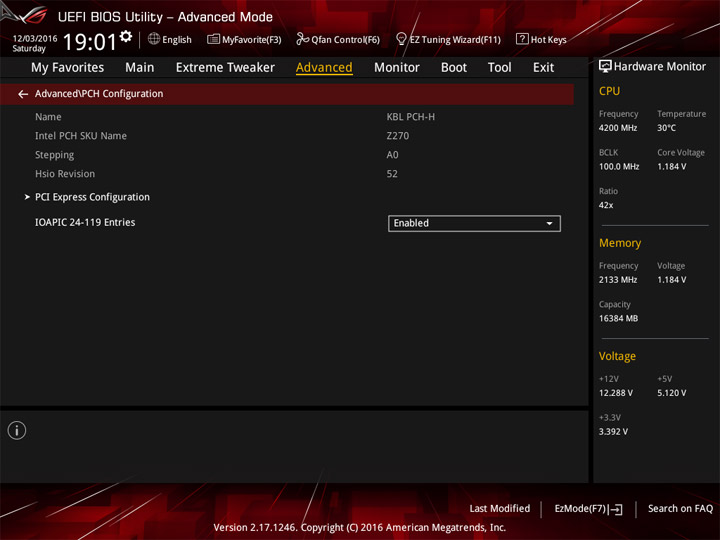

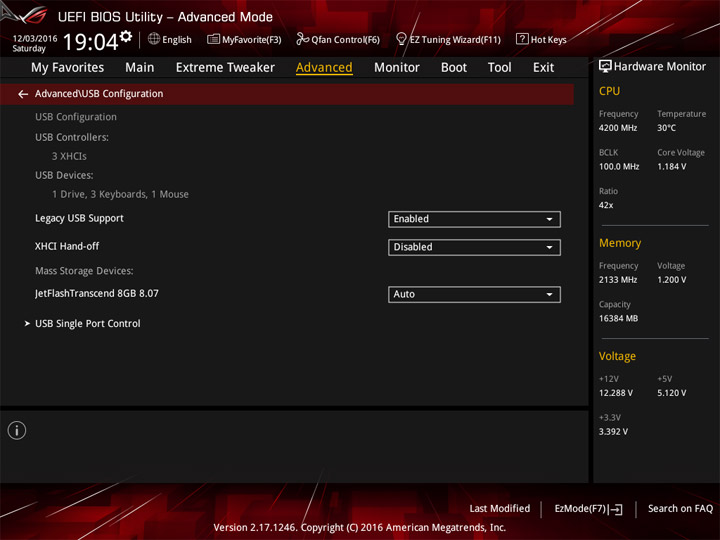

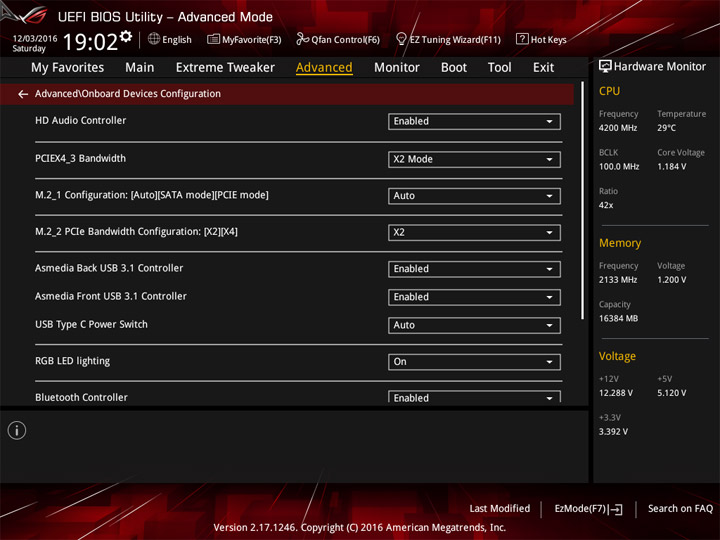

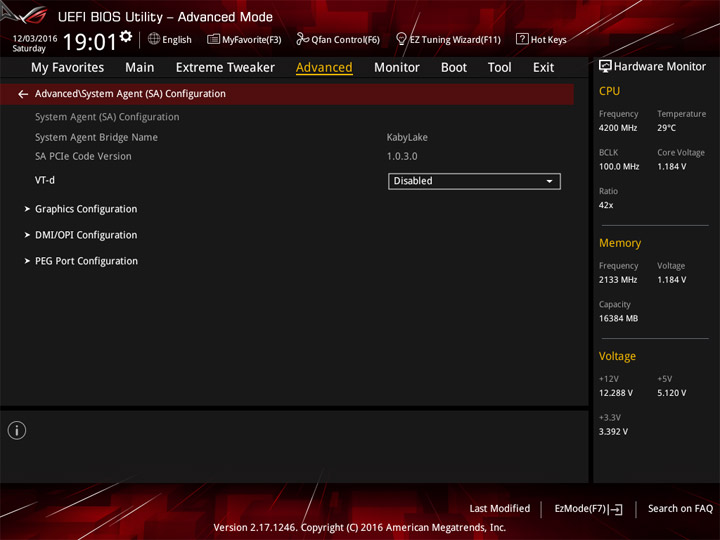

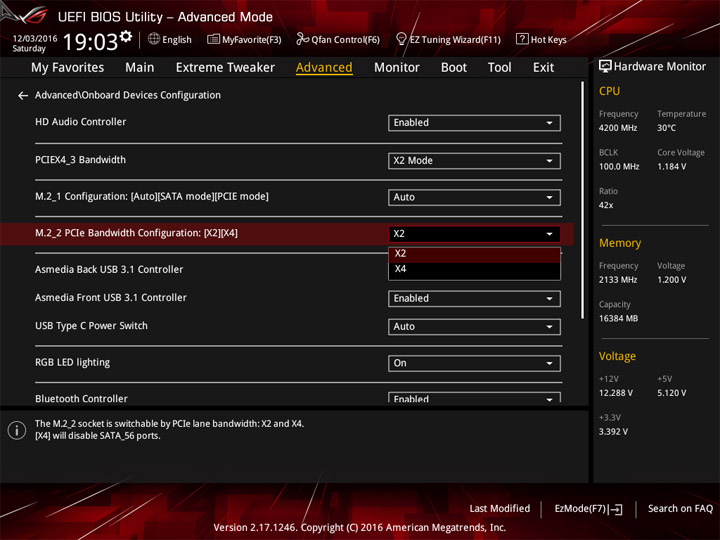

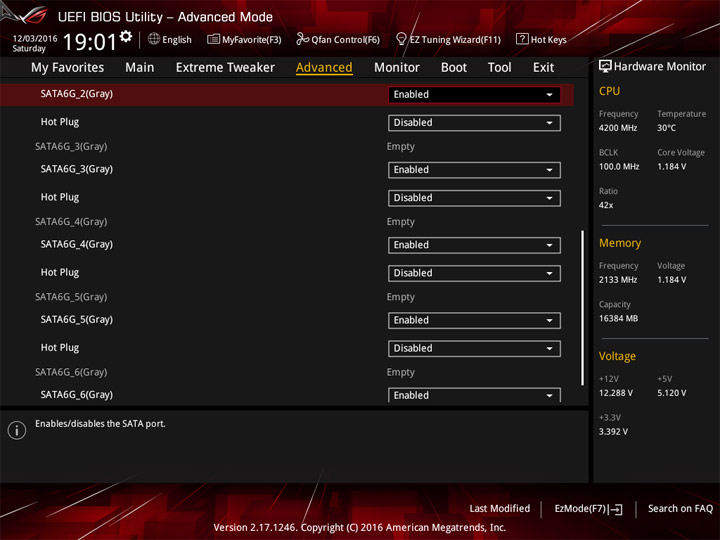

Intel Optane упоминается в ряде с RAID как способ организации работы накопителей. Лишь один из слотов M.2 будет поддерживать накопители с интерфейсом SATA.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

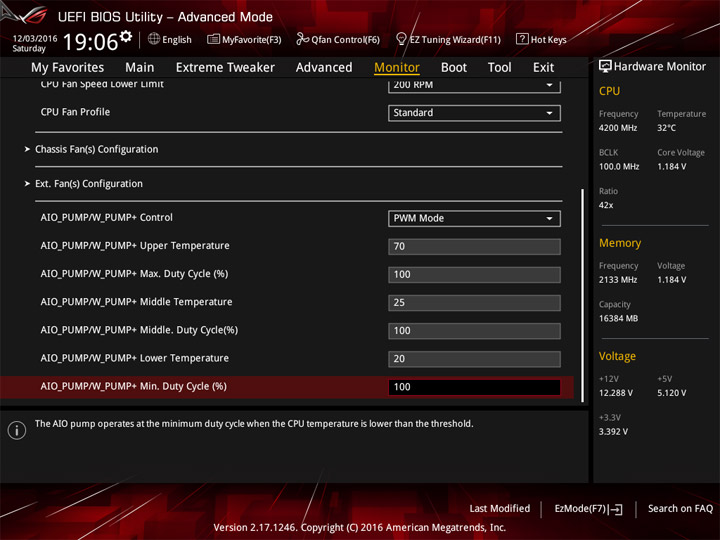

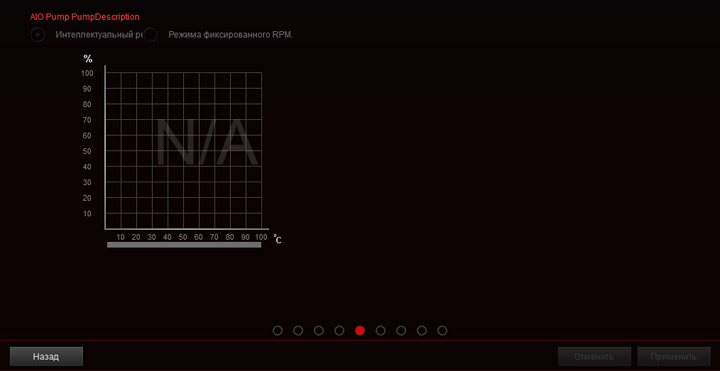

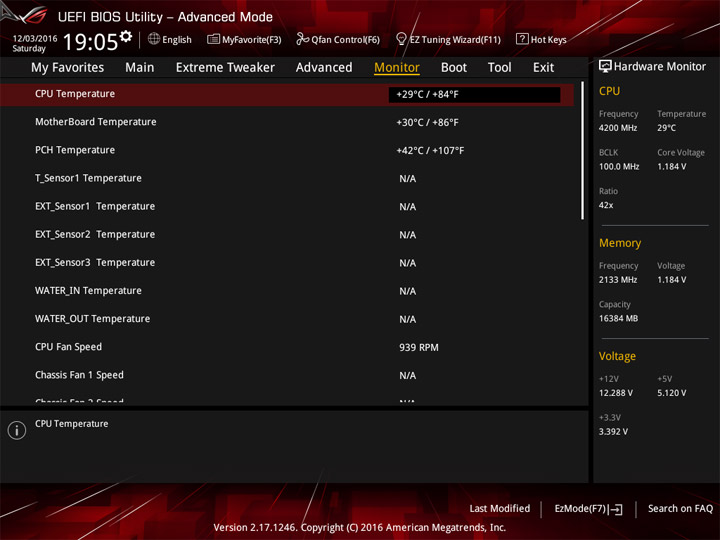

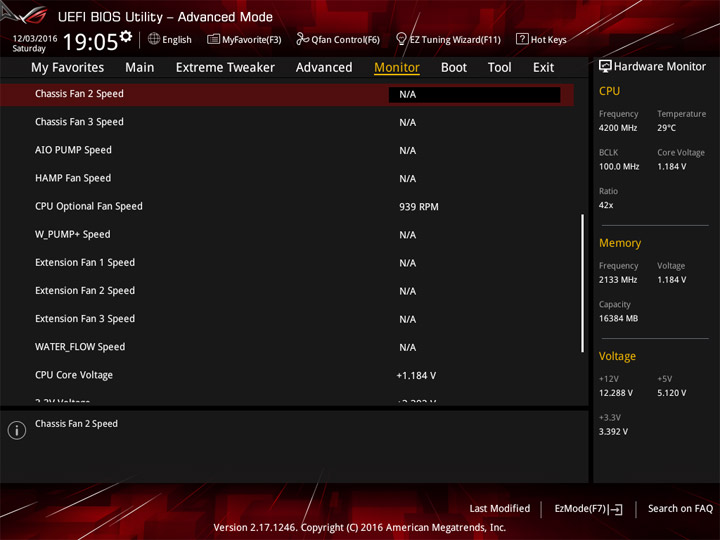

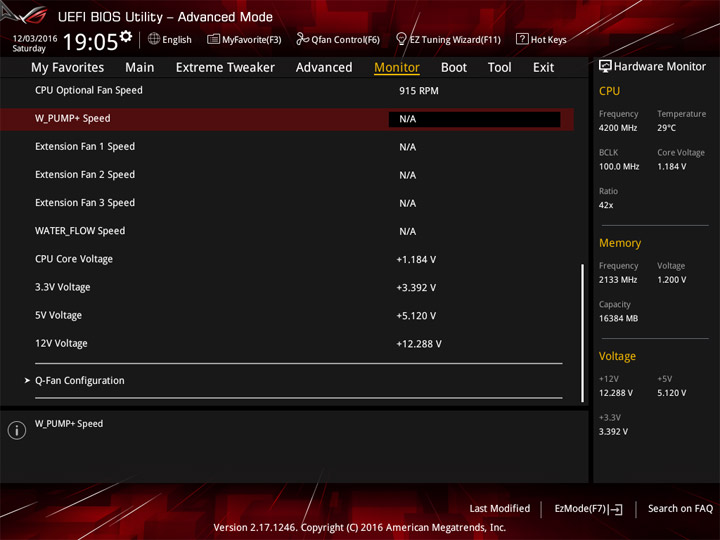

У температурных отметок, отслеживаемых в режиме реального времени, пополнение в лице пары контактных групп для нужд СЖО. По задумке, можно будет отследить температуру контура в двух точках, например, до и после водоблока. Можно подчеркнуть расширенную поддержку платой именно жидкостных систем. Ряд названий прямо указывает на целевых участников схемы охлаждения, но главное — гнёзда для подключения помп и не только имеют усиленное питание. Ток нагрузки, согласно инструкции, может составить 1 или даже 3 А для некоторых из них.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

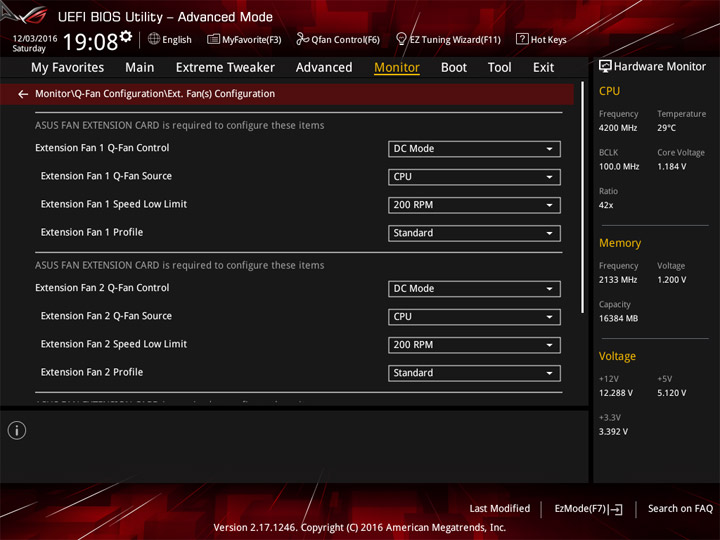

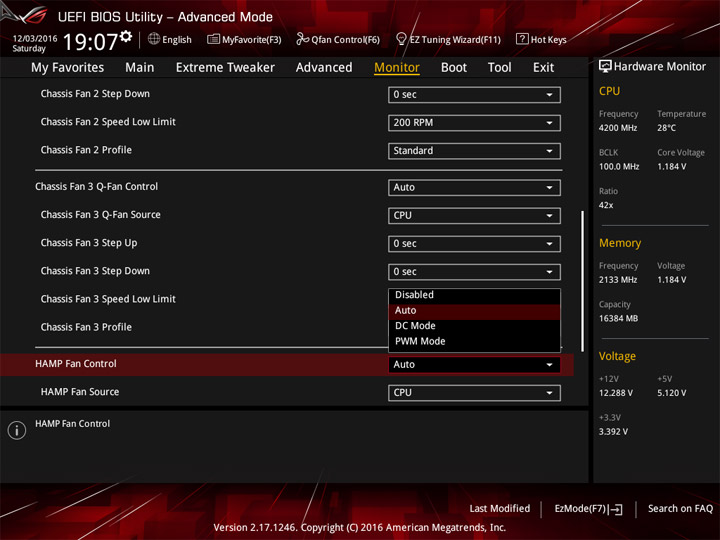

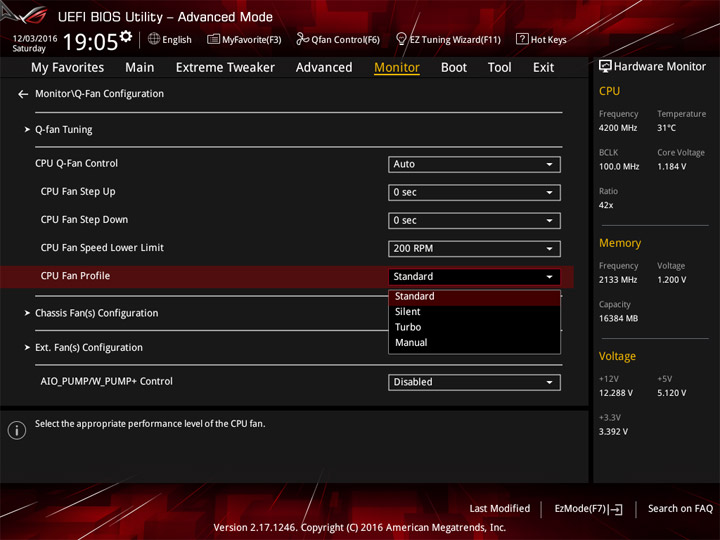

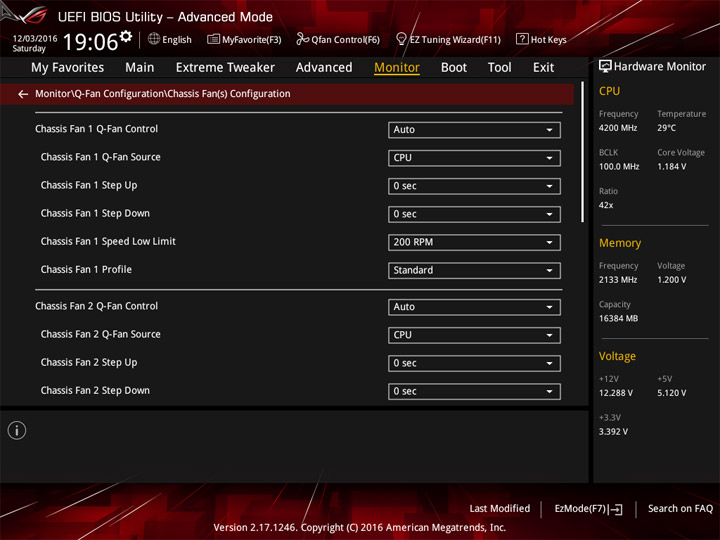

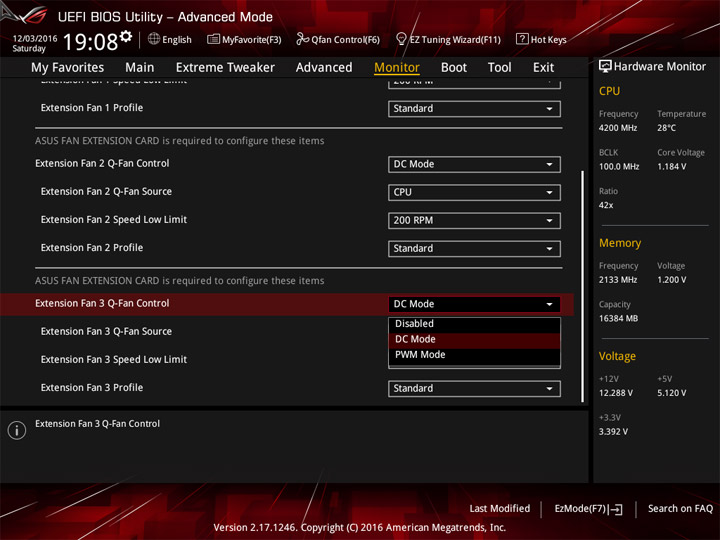

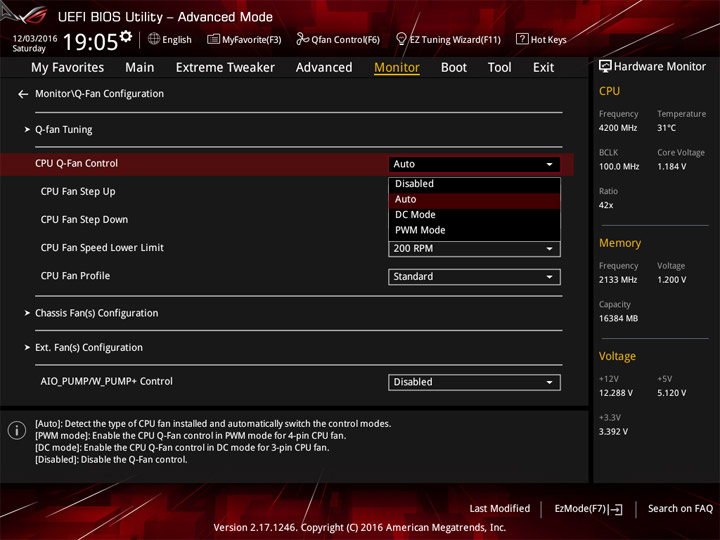

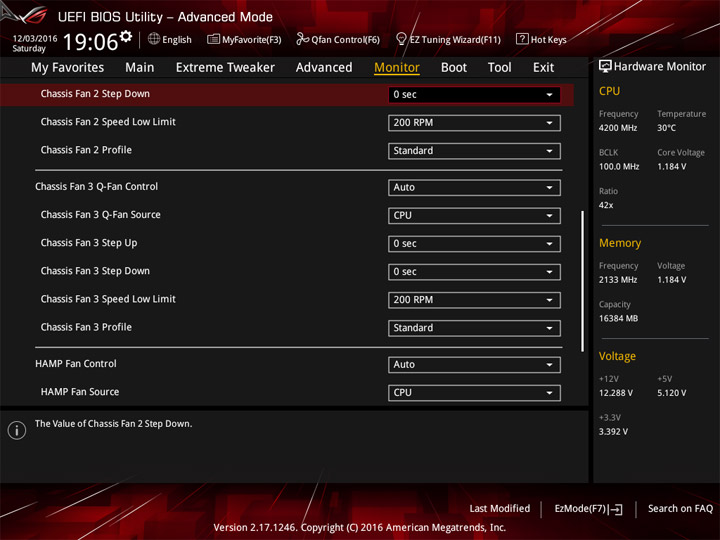

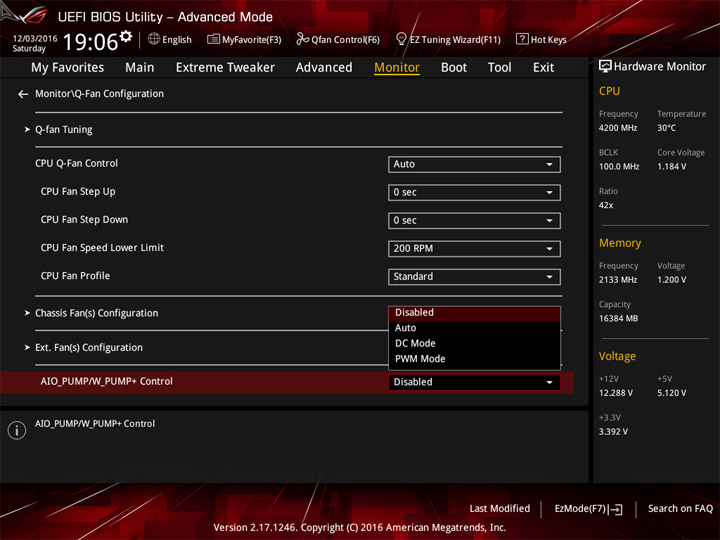

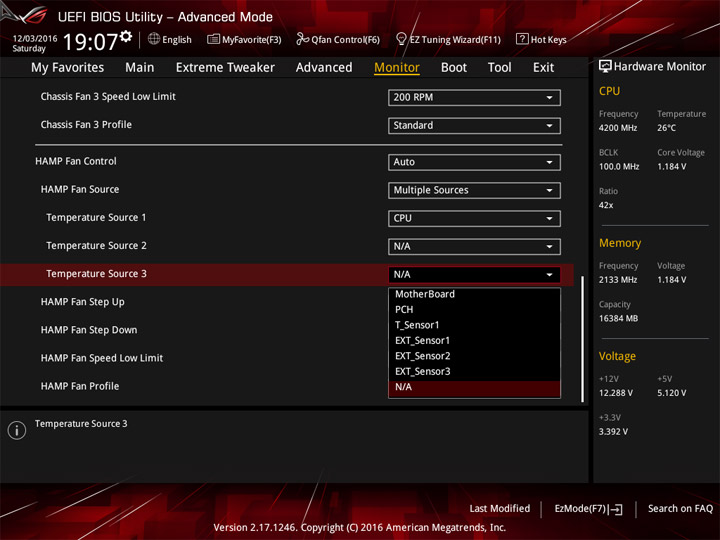

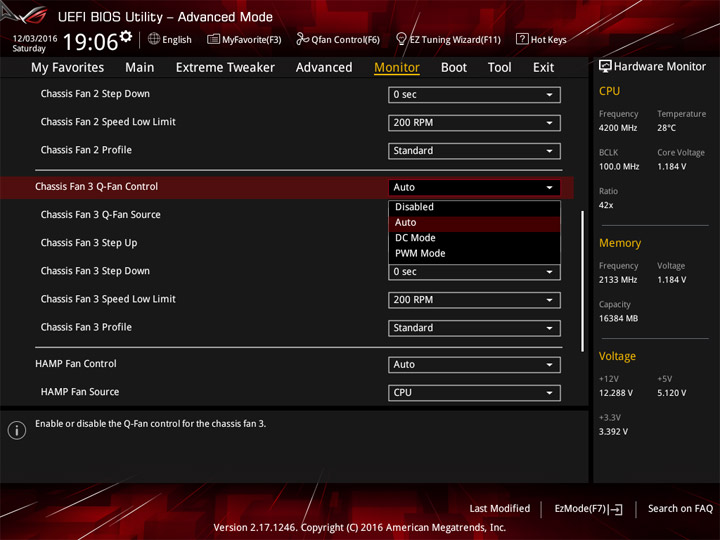

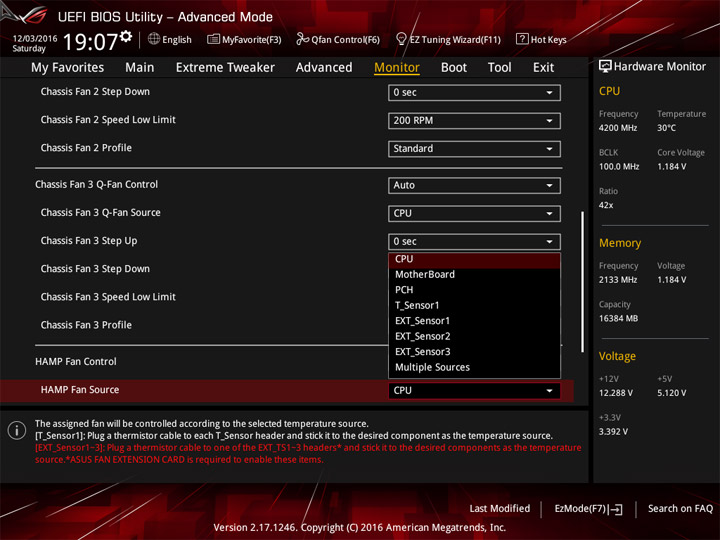

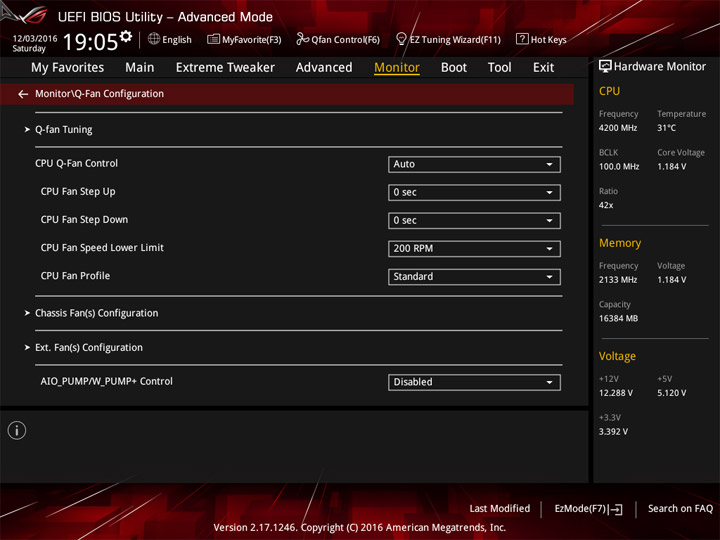

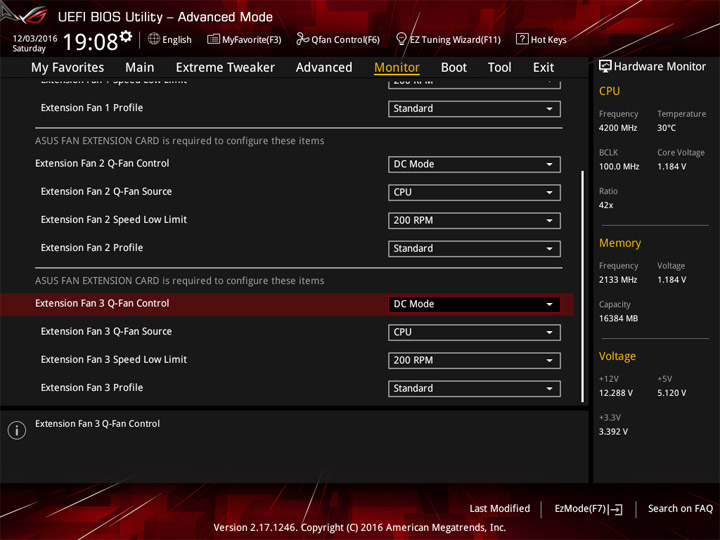

Процедура настройки охлаждения в UEFI не обзавелась режимом, похожим на доступный в операционной системе. Можно лишь откалибровать изделия посредством Q-fan Tuning, это позволит определить нижний порог работоспособности каждого из них, то есть минимальное значение оборотов будет установлено в автоматическом режиме. Каждое из имеющихся гнёзд на плате поддерживает управление охладителем как посредством изменения скважности ШИМ, так и способом понижения питающего напряжения. Среди нововведений хочу выделить доступность выбора нескольких источников температуры как опорного параметра при формировании сценария работы вентиляторов (прежде это было эксклюзивом для плат из серии TUF).

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

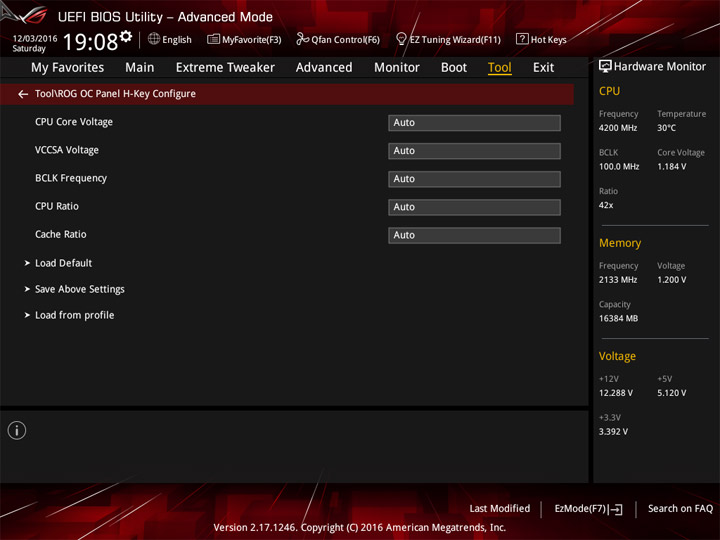

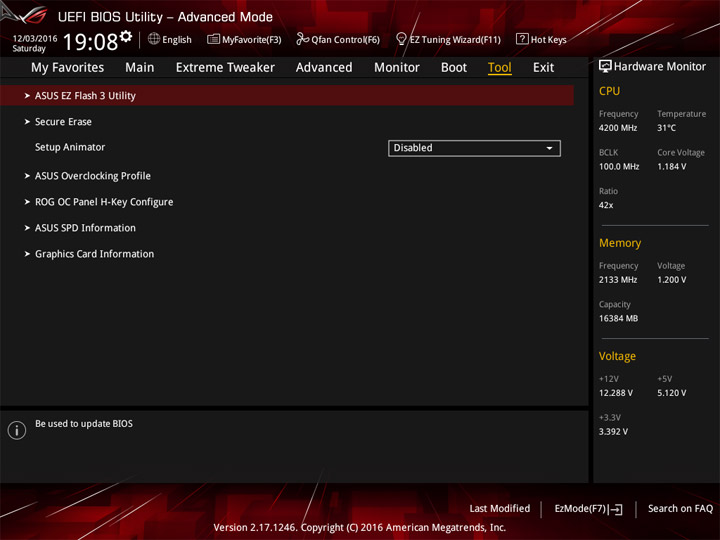

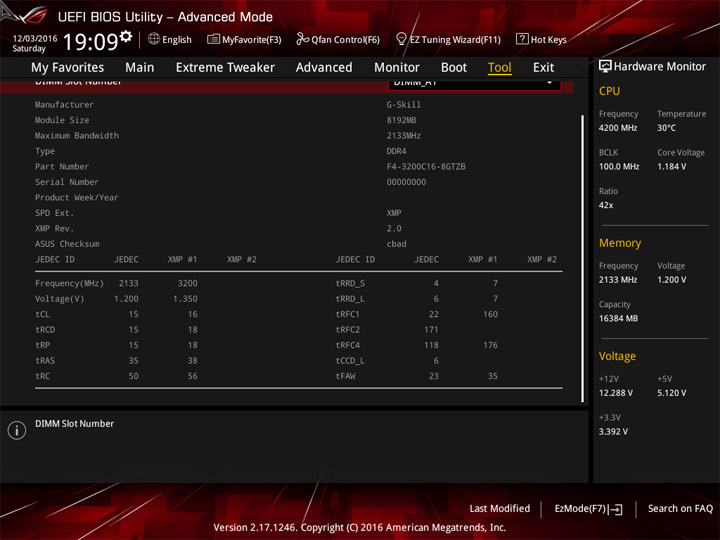

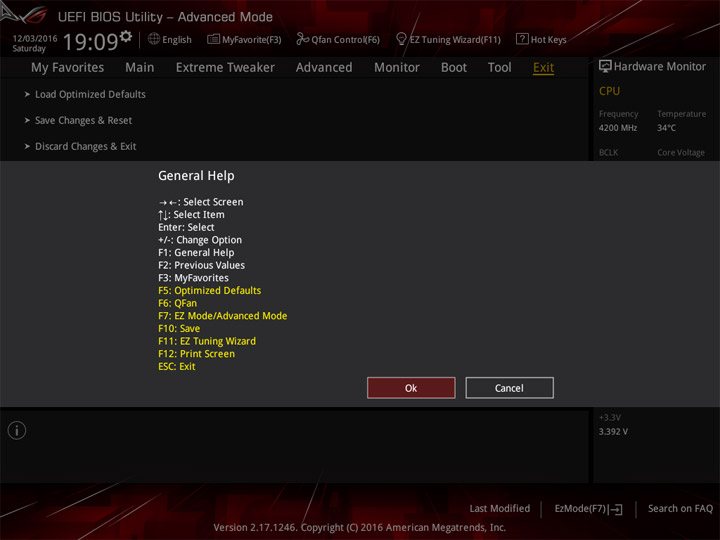

Среди вспомогательных функций имеется поддержка панели OC, полезными будут восемь профилей, где можно хранить настройки системы. В наличии обозреватели сведений о видеоадаптерах и модулях ОЗУ.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

Комплектное ПО

Набор программ и прежде был обильным, однако и в этот раз его дополнили. Аудитории как любителей развлечений, так и энтузиастов, смогут найти немало интересного.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, File Transfer, PC Cleaner, System Information, USB BIOS Flashback), Boot Setting, Lighting Control (AURA), KeyBot II, Mem TweakIt, PC Diagnostics, Product Registration Program, RAMCache II, RAMDisk, ROG Connect Plus
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst IV, Overwolf, WebStorage
Дополнительное Clone Drive, DAEMON Tools Pro, Intel XTU, ROG CPU-Z, WinZip

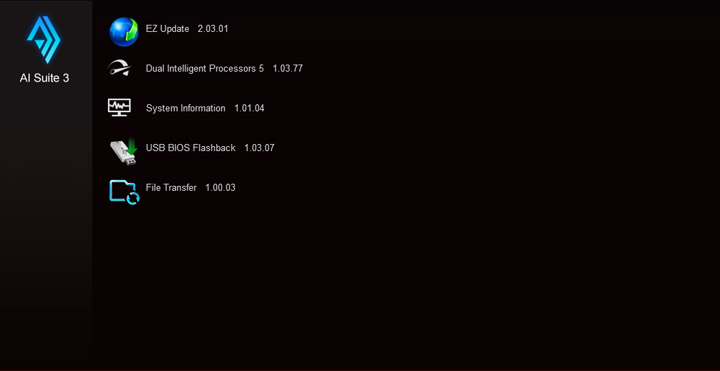

Комплексной средой, куда включено немало программных помощников разной направленности, является Ai Suite, версия у неё не изменилась.

ASUS Maximus IX Hero

Здесь роль нововведения досталась утилите File Transfer.

ASUS Maximus IX HeroASUS Maximus IX Hero

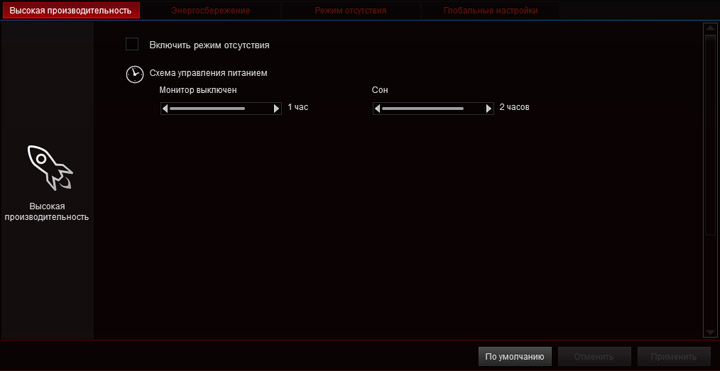

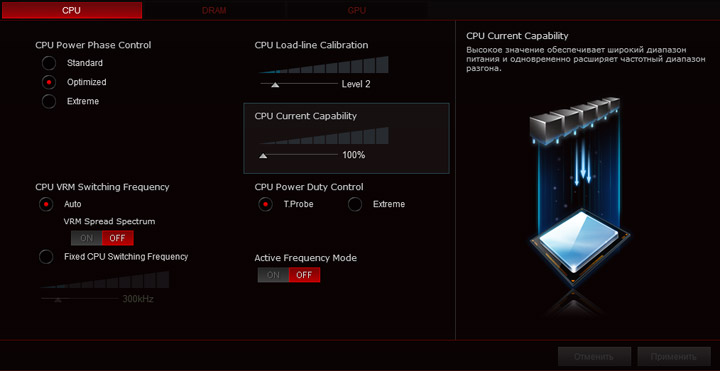

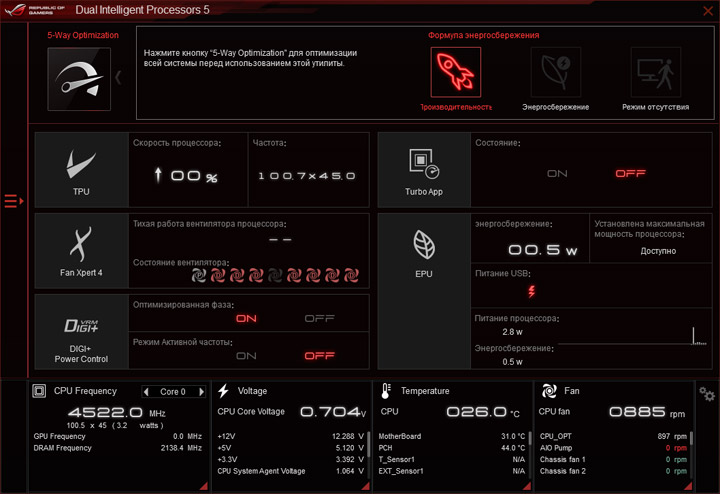

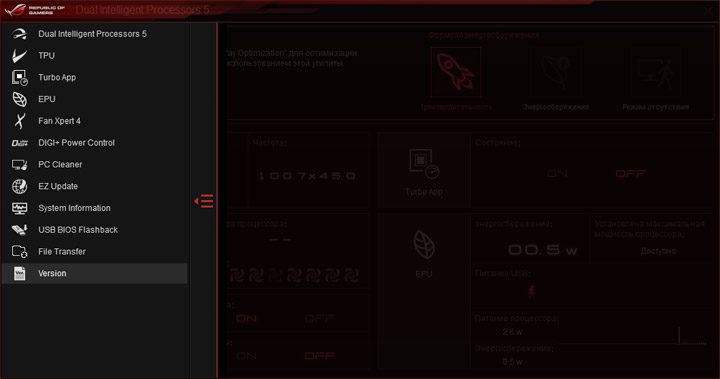

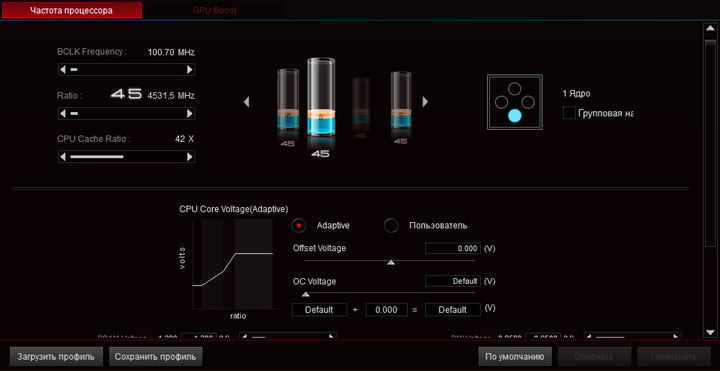

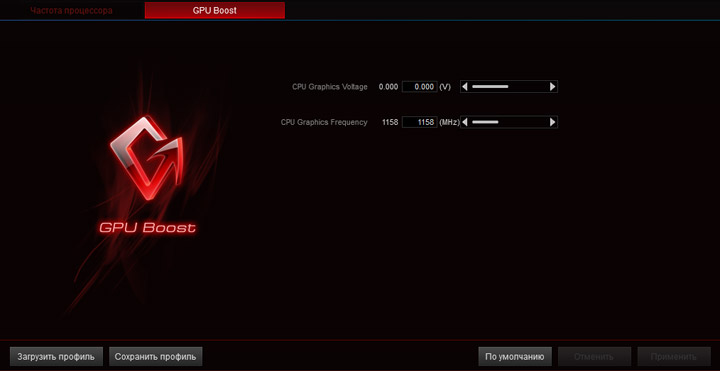

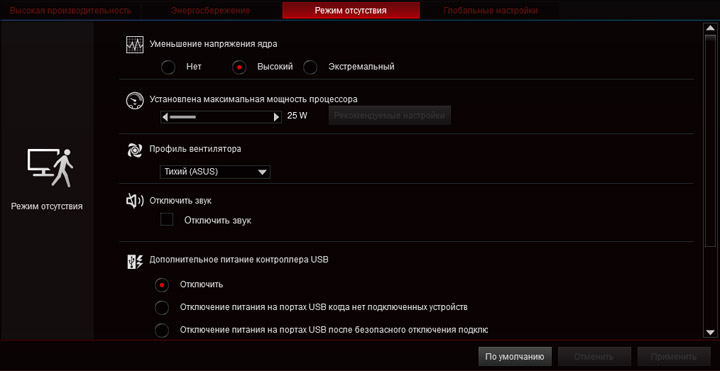

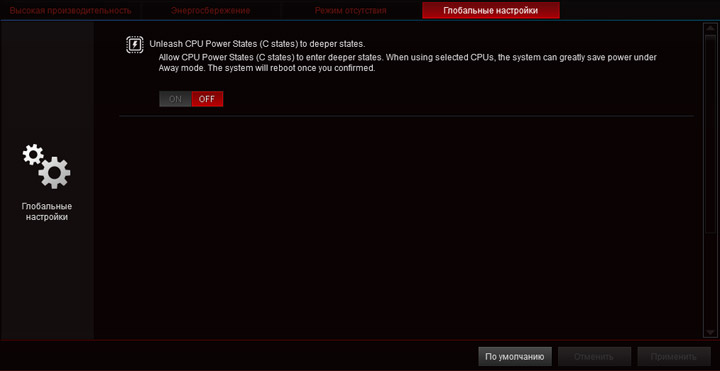

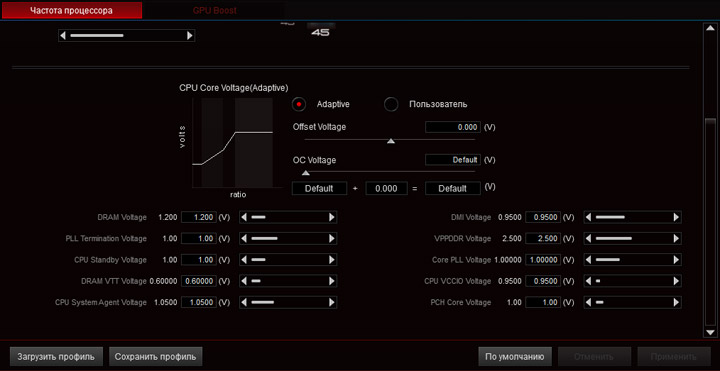

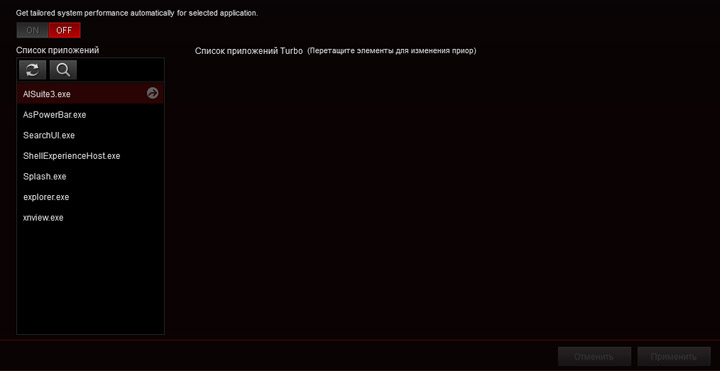

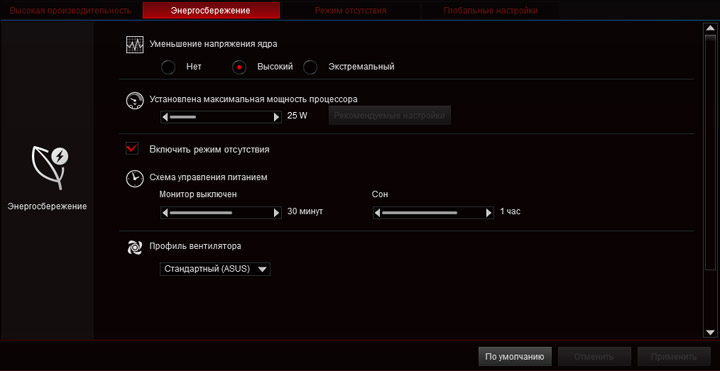

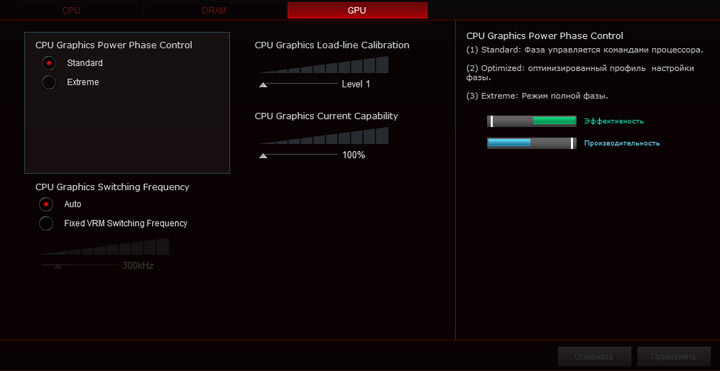

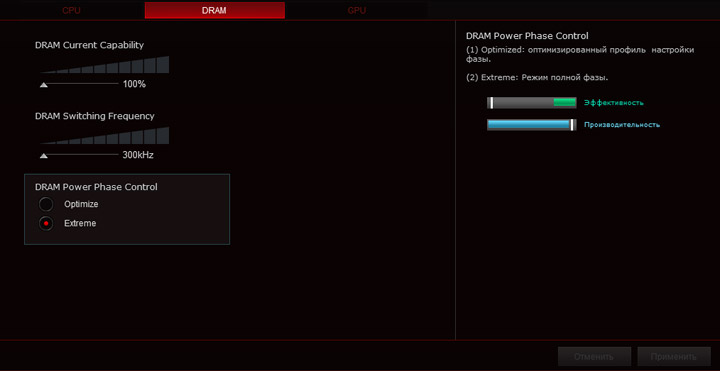

Dual Intelligent Processors 5 образован из: TPU, Turbo App, EPU, Fan Xpert 4 и DIGI+ Power Control.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

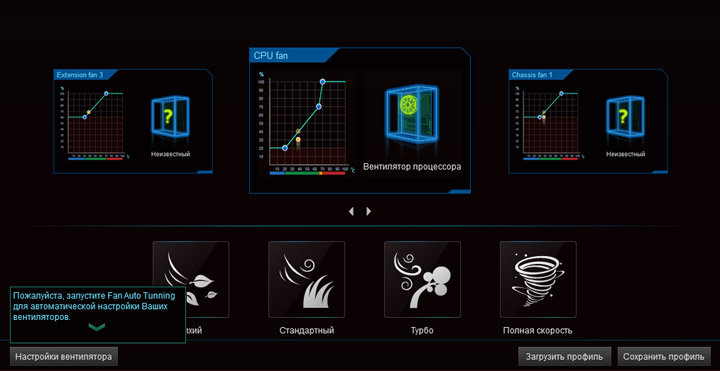

Новая версия Fan Xpert даёт возможность использовать несколько температурных датчиков при составлении алгоритма работы охладителей (кроме, разумеется, кулера для процессора).

ASUS Maximus IX Hero

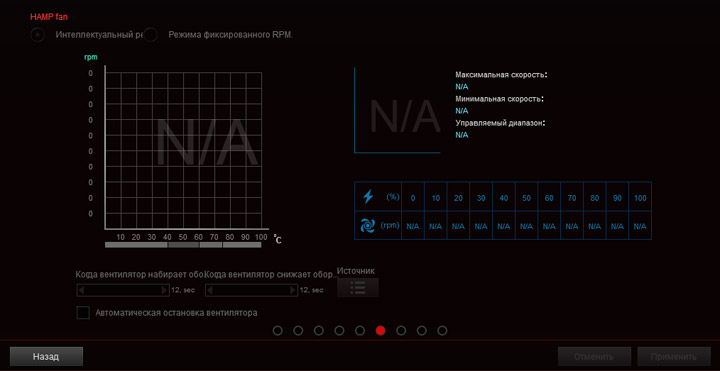

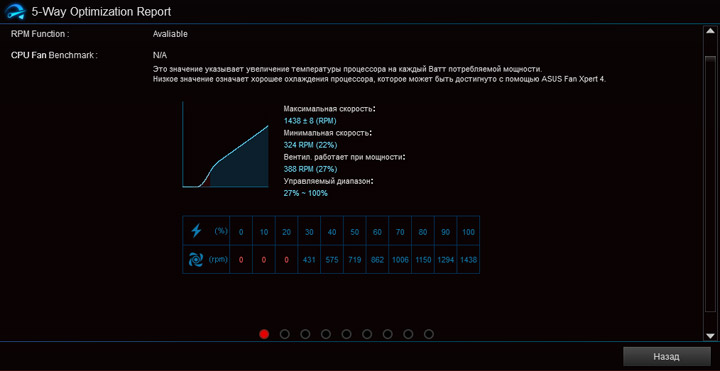

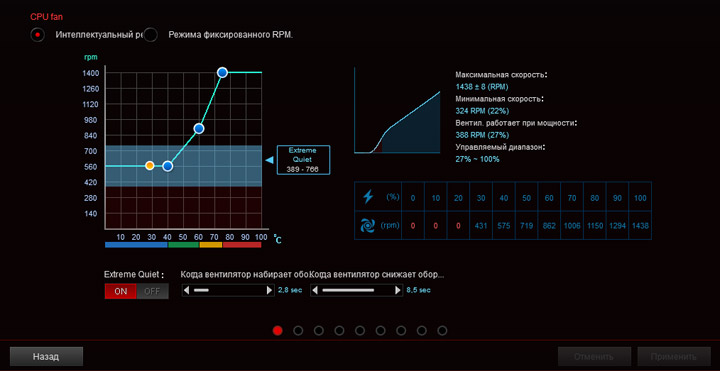

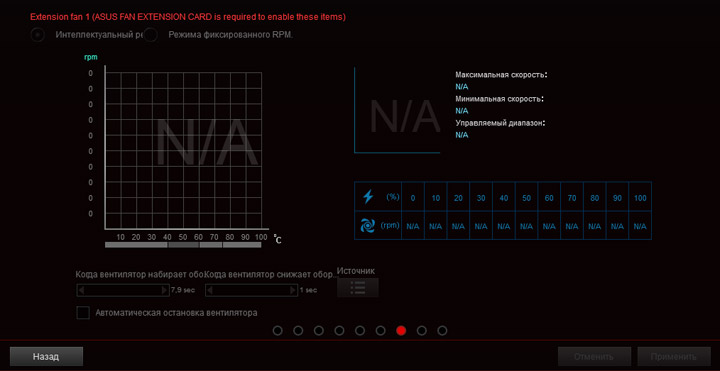

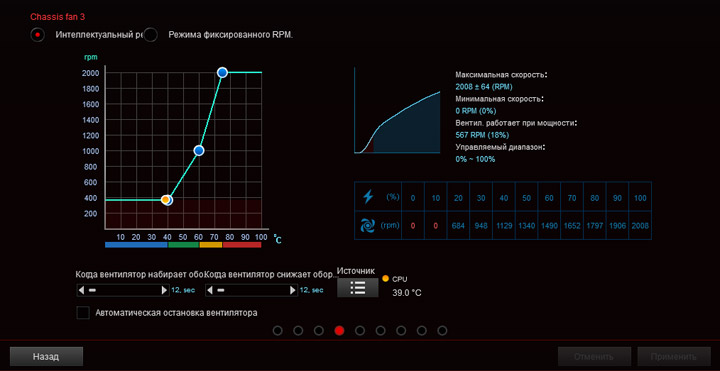

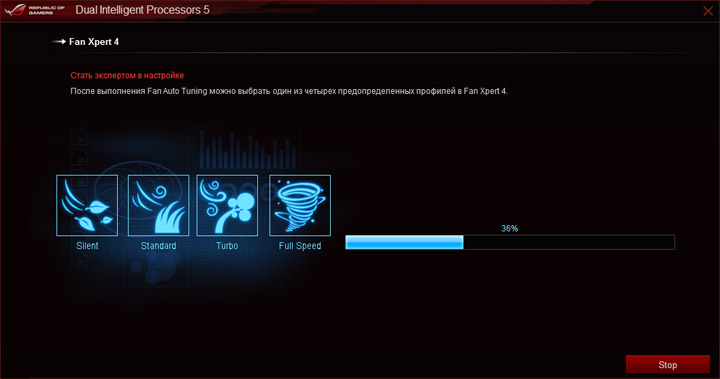

После процедуры калибровки у каждого вентилятора появляется паспорт, где сопоставлены его частота вращения и проценты из будущего сценария работы.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

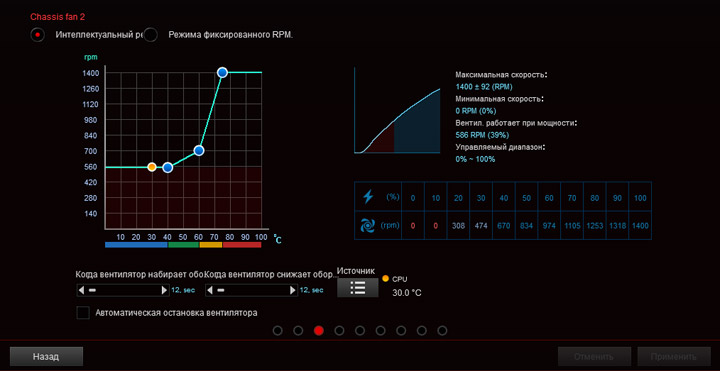

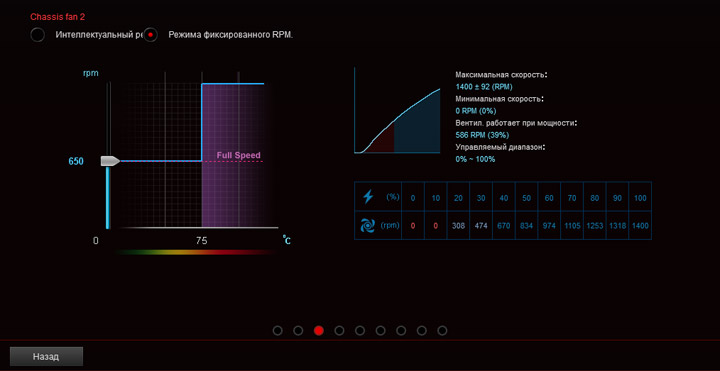

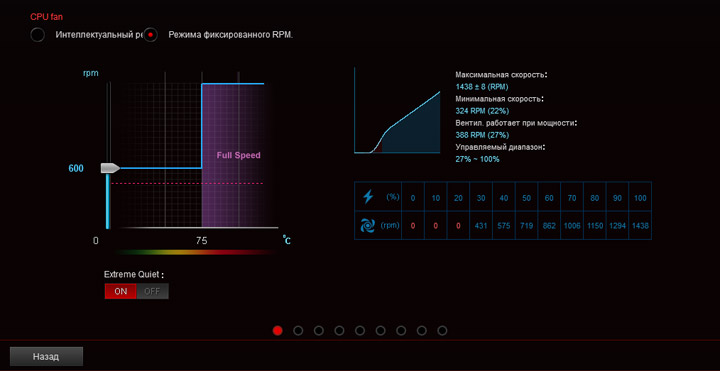

Теперь вместо самих процентов, у оси решили отображать именно значения оборотов. Кроме сложного алгоритма работы, можно избрать обычную фиксацию частоты вращения, такой режим будет активным только при невысоких температурах процессора.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

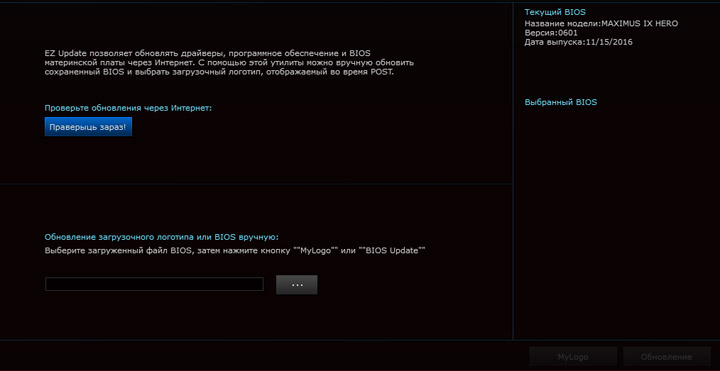

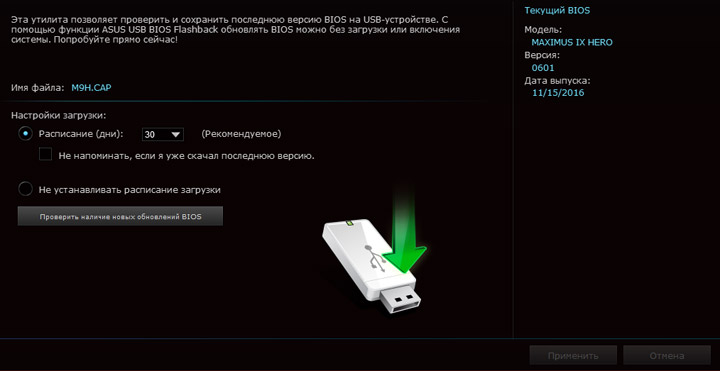

EZ Update проверит актуальность прошивки и поможет заменить логотип на стартовом экране.

ASUS Maximus IX Hero

Если основная роль предыдущей программы сводится к непосредственной работе с файлом образа UEFI, то USB BIOS Flashback поможет подготовить «флешку» к процедуре, когда для обновления не понадобится даже наличие процессора, а плата справится собственными силами, потребуется только подключить накопитель в отведённое для этих целей гнездо на задней панели и нажать кнопку.

ASUS Maximus IX Hero

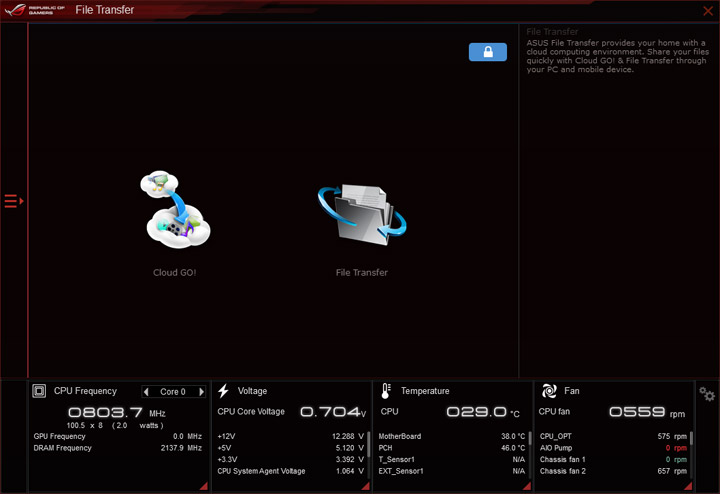

File Transfer — эволюция облачных хранилищ от ASUS и способов синхронизации данных.

ASUS Maximus IX Hero

Остальные программы инсталлируются отдельно. Boot Setting поможет попасть сразу в среду UEFI после перезагрузки системы.

ASUS Maximus IX Hero

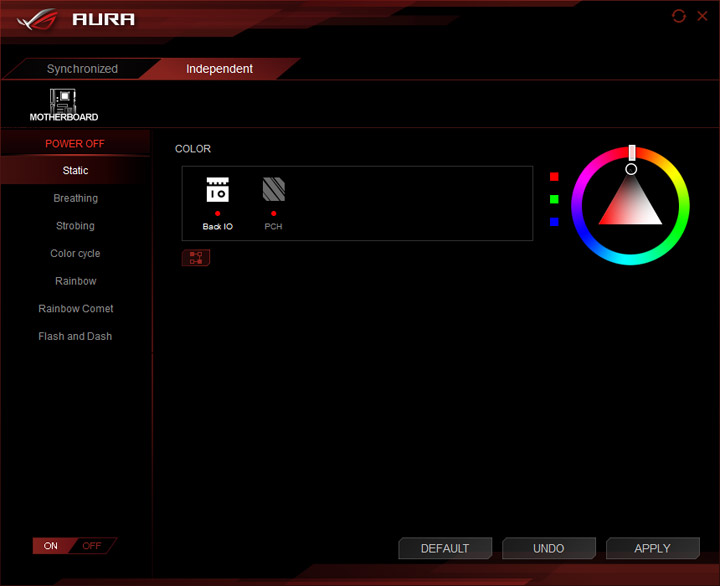

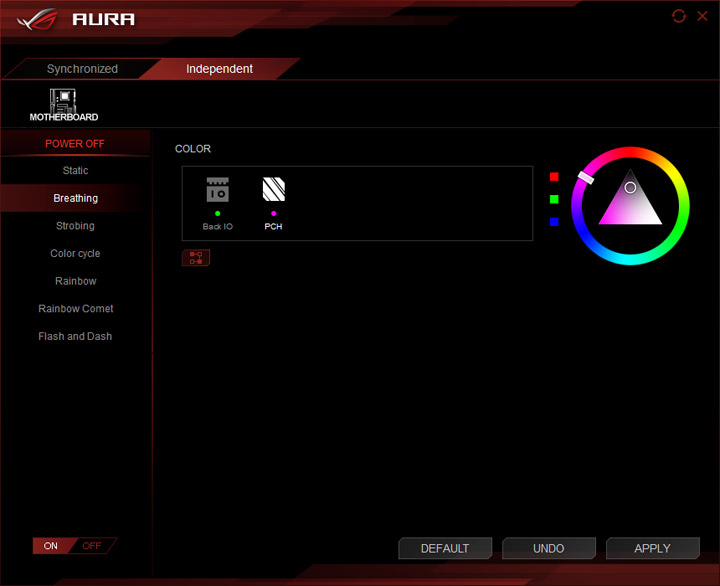

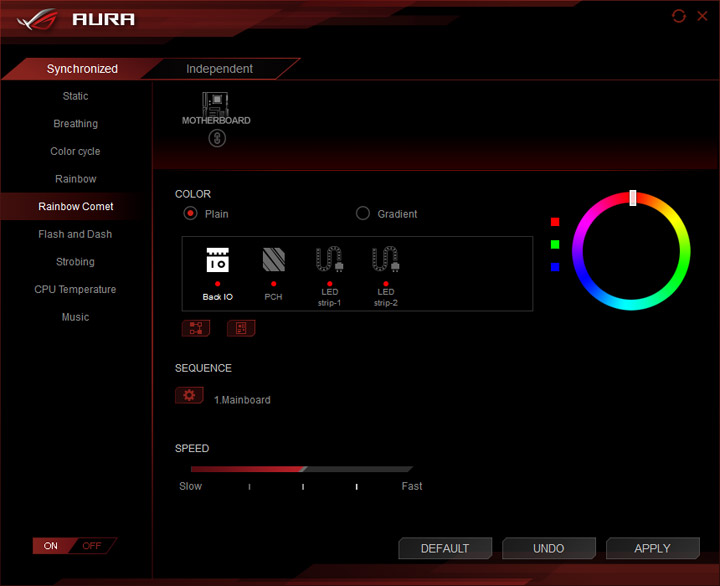

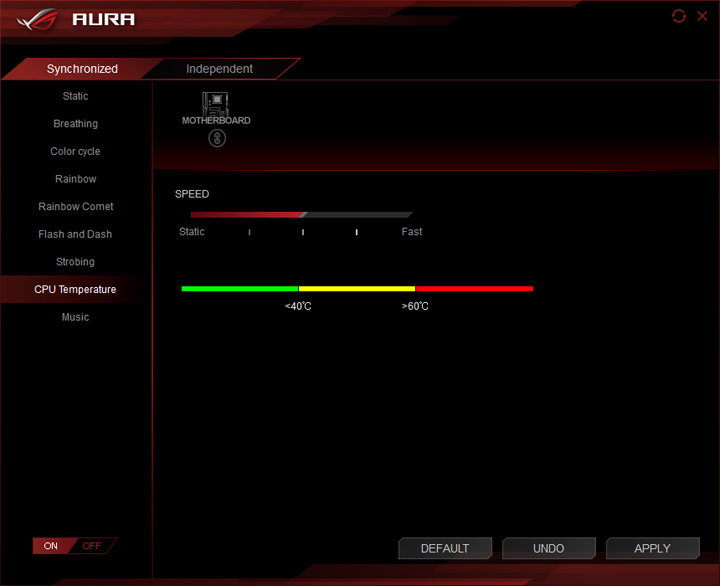

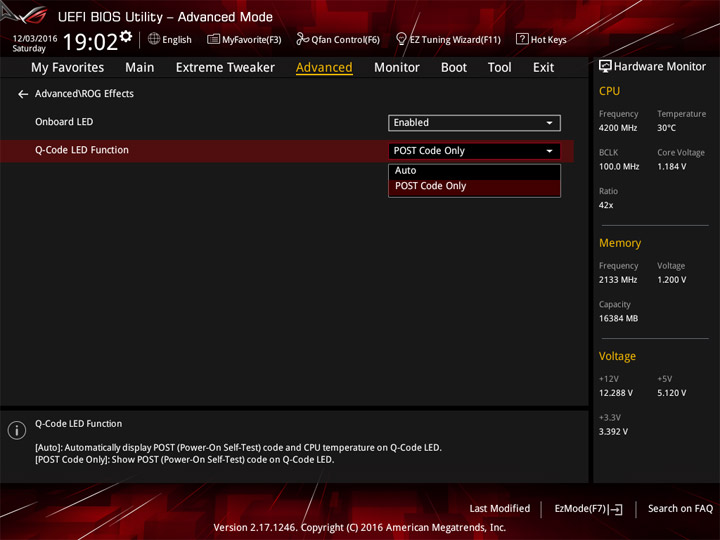

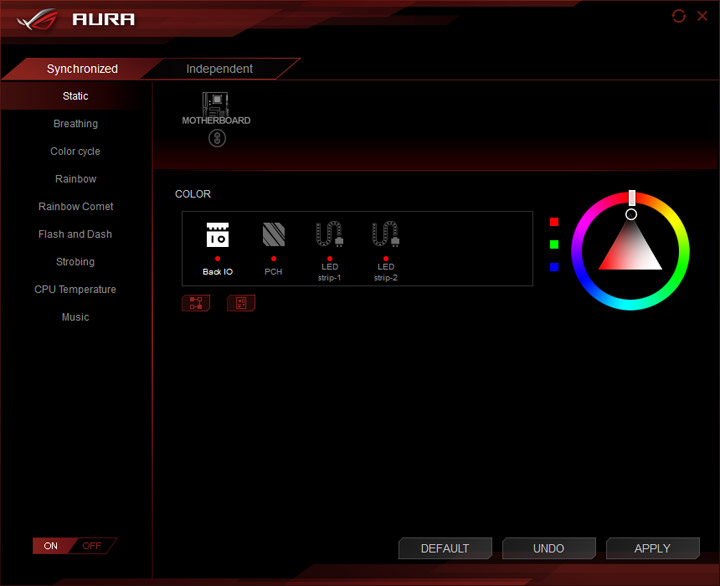

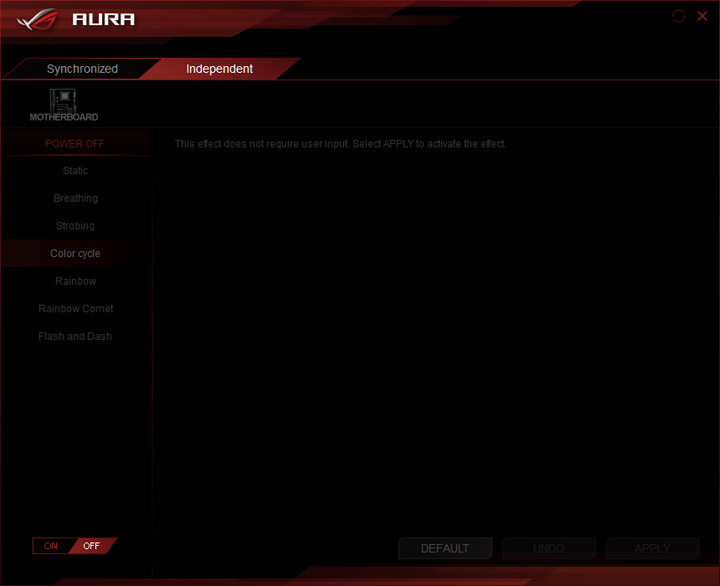

Система иллюминации включает в себя светящийся логотип у панели с портами ввода-вывода, вторая точка на поверхности — охладитель моста, а точнее — область платы прямо под ним. Ещё можно использовать две ленты, для которых предусмотрена пара колодок. Эта «четвёрка» настраивается из специальной утилиты, уже знакомой поклонникам продукции от ASUS по прежним решениям. Для выключенного ПК тоже можно управлять схемой подсветки, но туда ленты уже не входят — индикация будет проходить лишь силами источников света на Maximus IX Hero.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

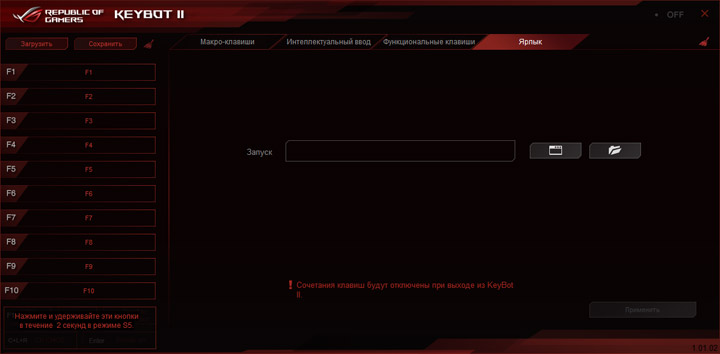

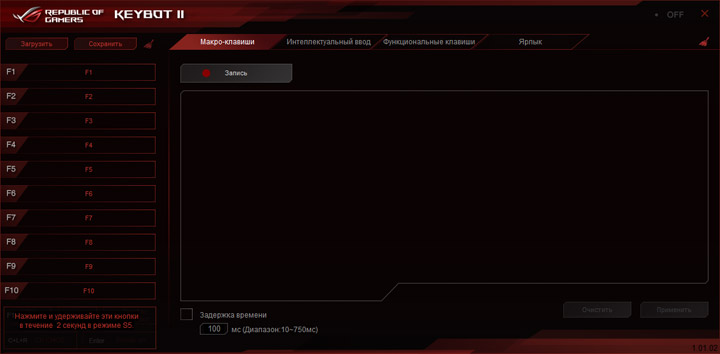

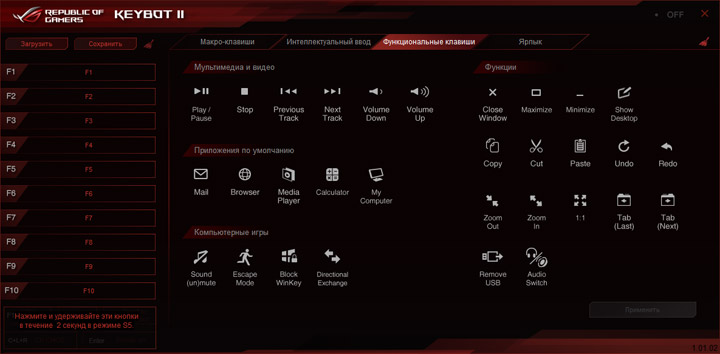

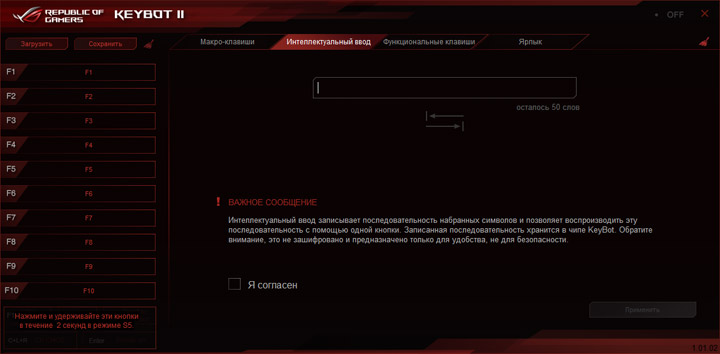

Написание макросов и переназначение кнопок, другими словами, специализированная программа для клавиатуры с названием KeyBotII изменениям не подверглась.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

RAMCache II имеет максимально простой интерфейс. Если хотите использовать часть ОЗУ как буфер для дисковой подсистемы — эта утилита для вас.

ASUS Maximus IX Hero

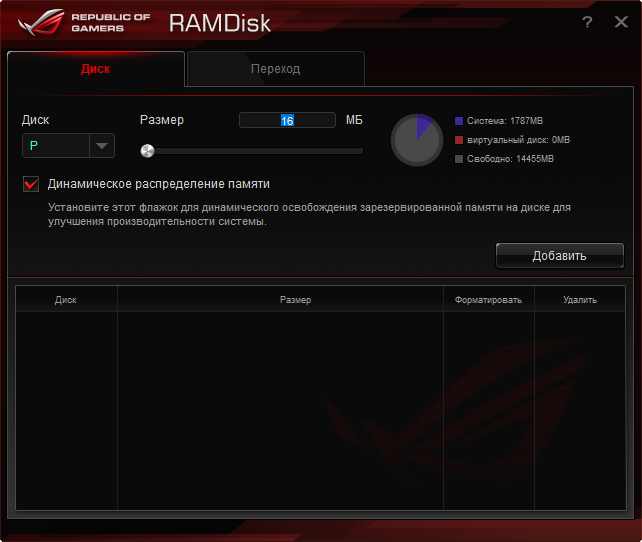

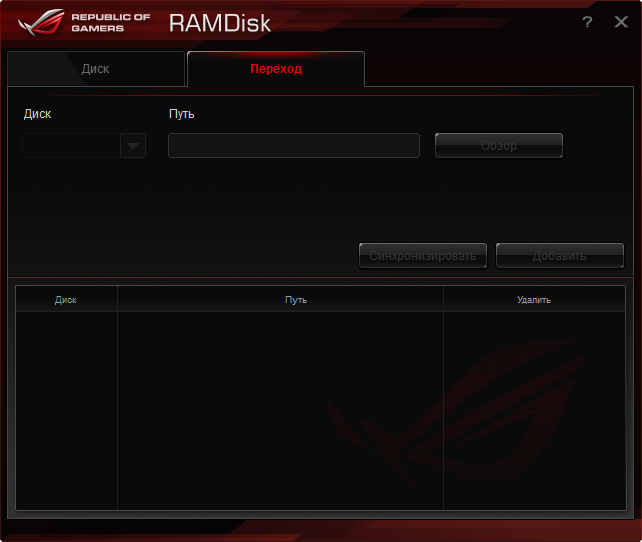

RAMDisk позволит иначе использовать свободную память, создав там виртуальный диск, содержимое которого можно будет сохранить по выключению системы.

ASUS Maximus IX HeroASUS Maximus IX Hero

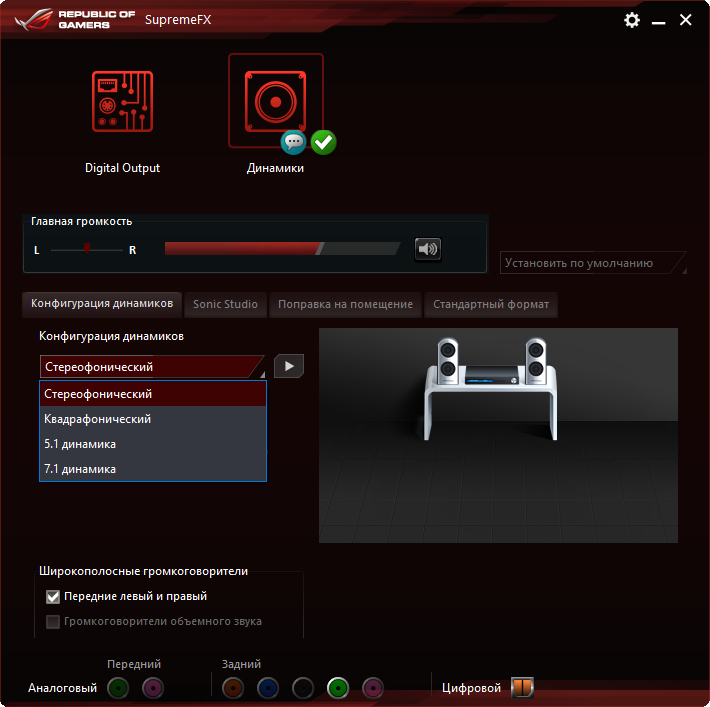

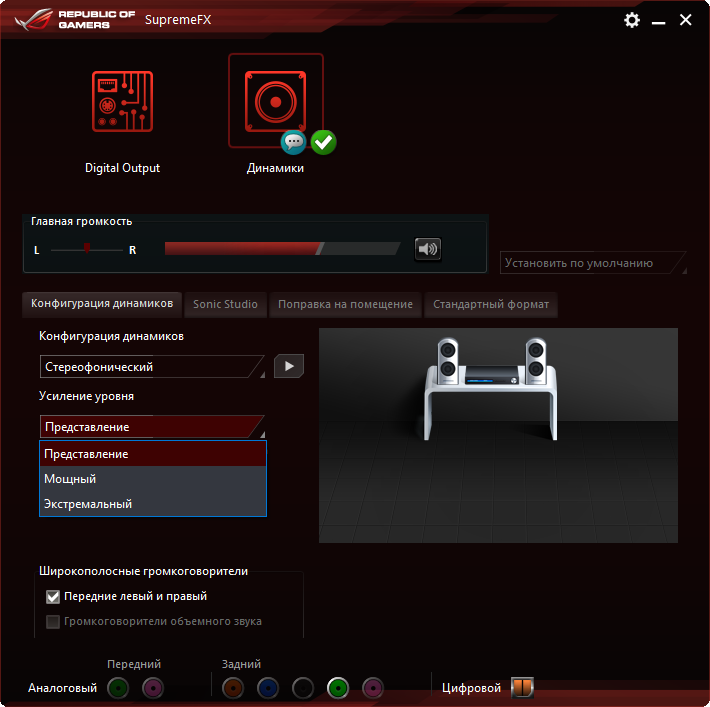

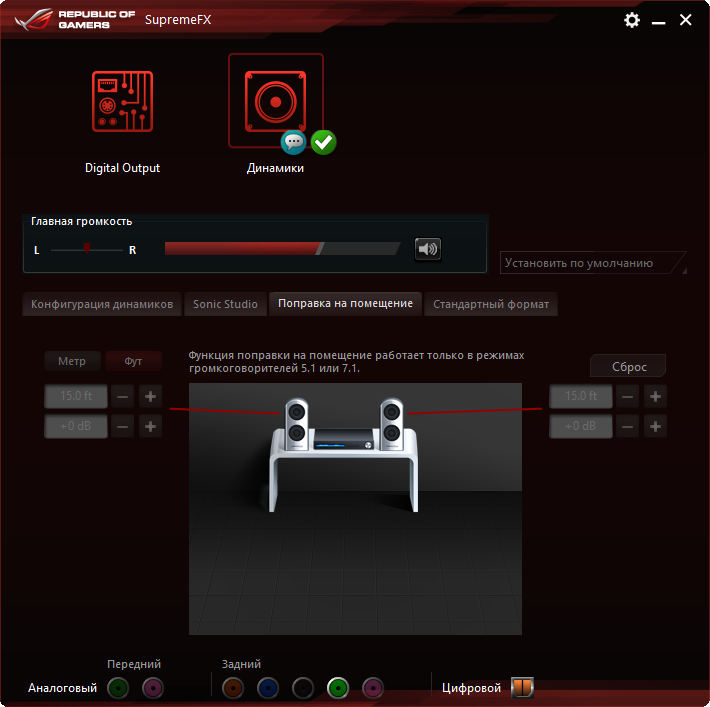

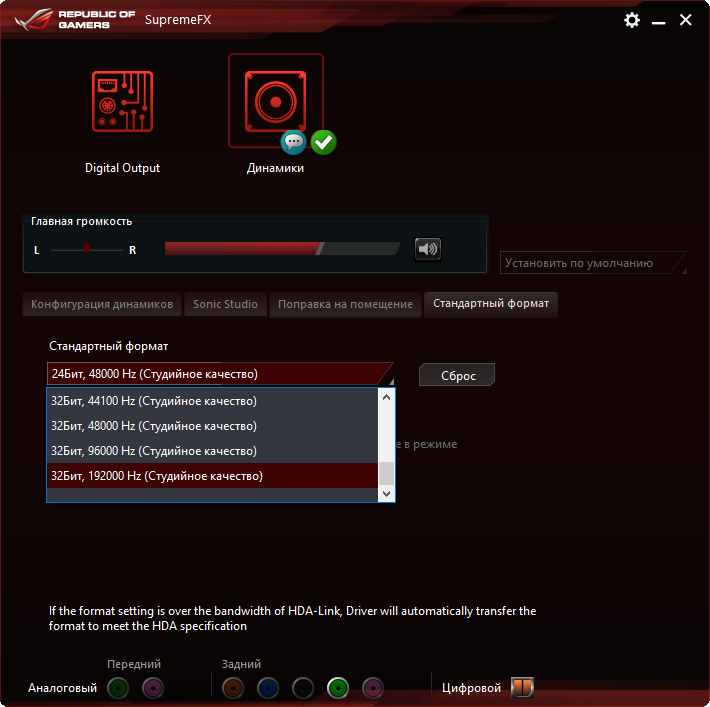

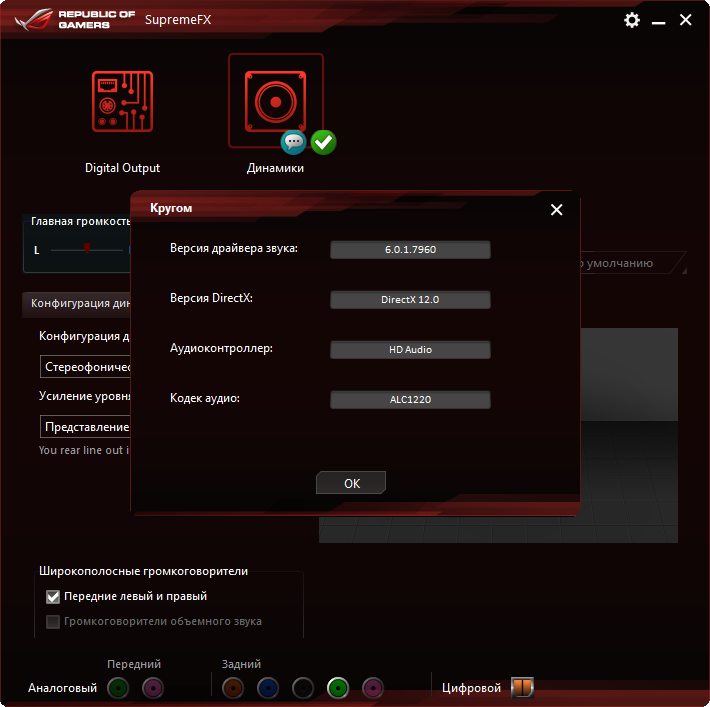

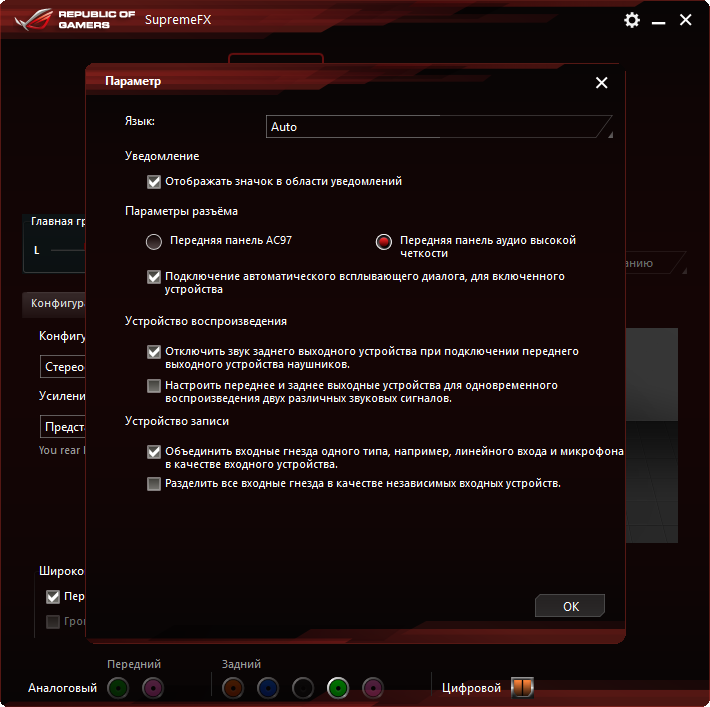

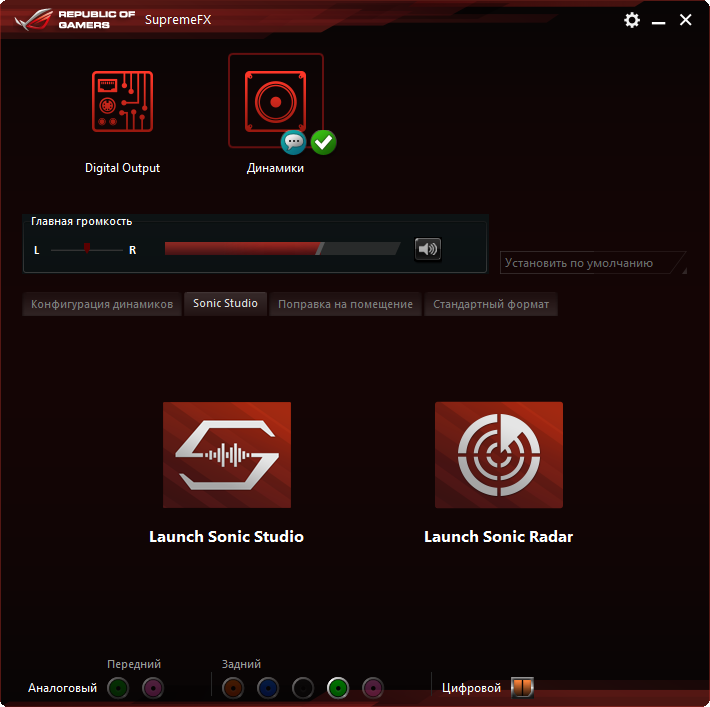

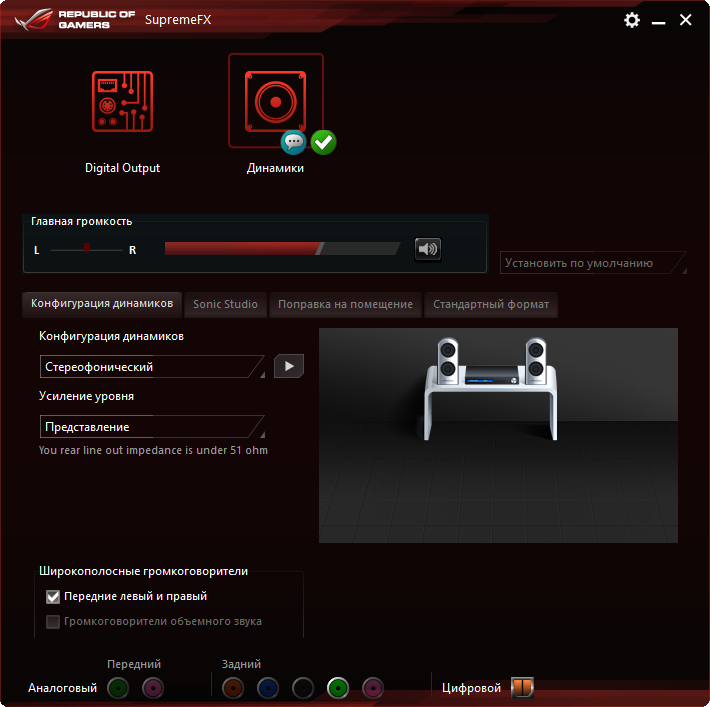

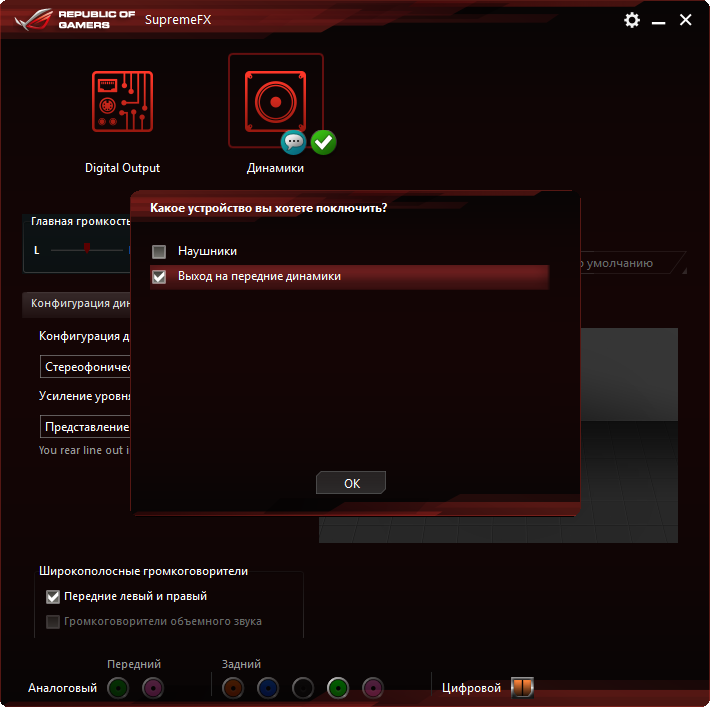

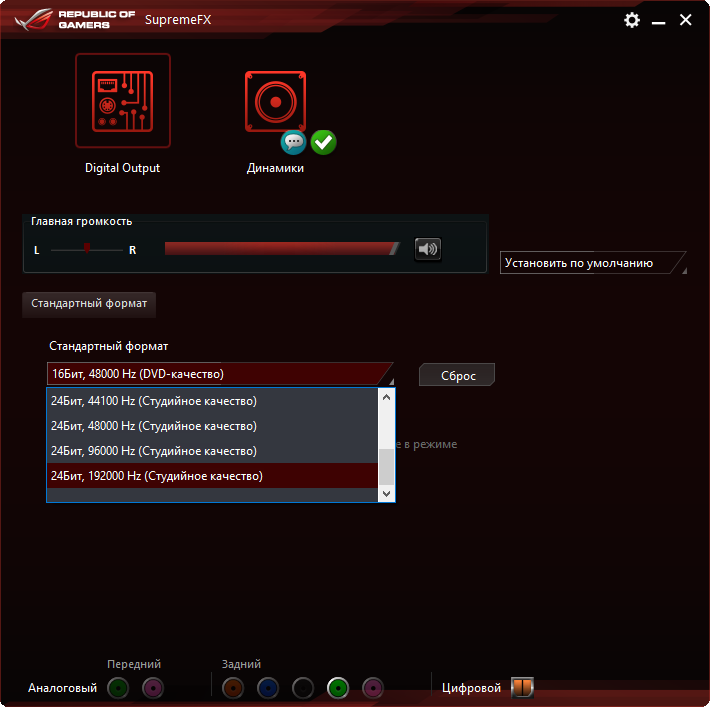

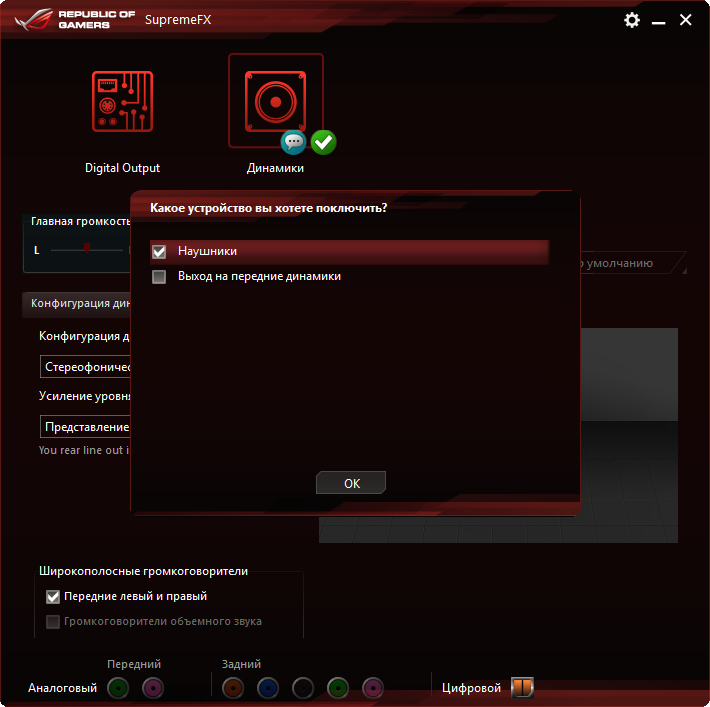

Немалая работа проделана в сфере звука. Главный шаг — обновление кодека, новая модель оказалась ещё одним развитием серии от Realtek, то есть управление инфраструктурой происходит при помощи их фирменной оболочки. Есть ещё огрехи в локализации, но суть уловить можно. Операционный усилитель теперь имеет три разных степени активности, зависимых от импеданса наушников (акустической системы), который замеряется автоматически. Но, при желании, профили можно испытать и самостоятельно. Выбор воспроизводящего материал источника также не убрали, весьма немалый эффект на восприятие оказывает и этот пункт.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

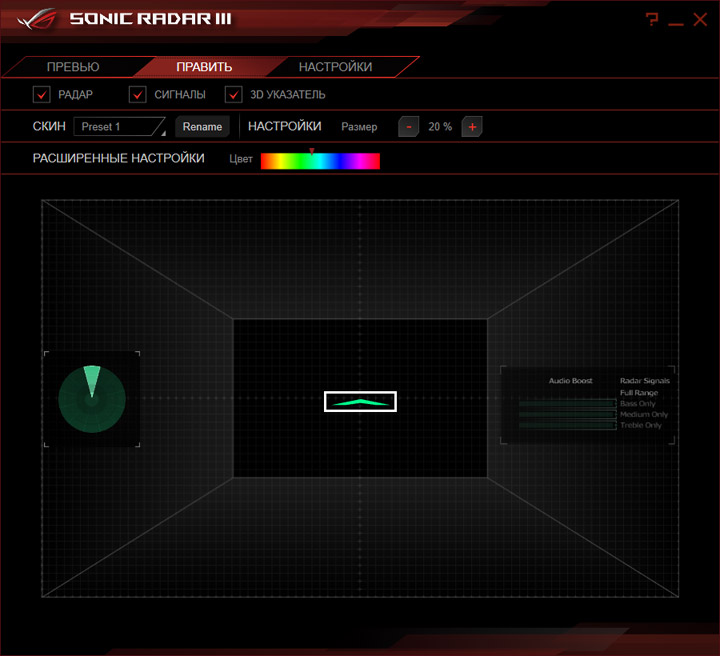

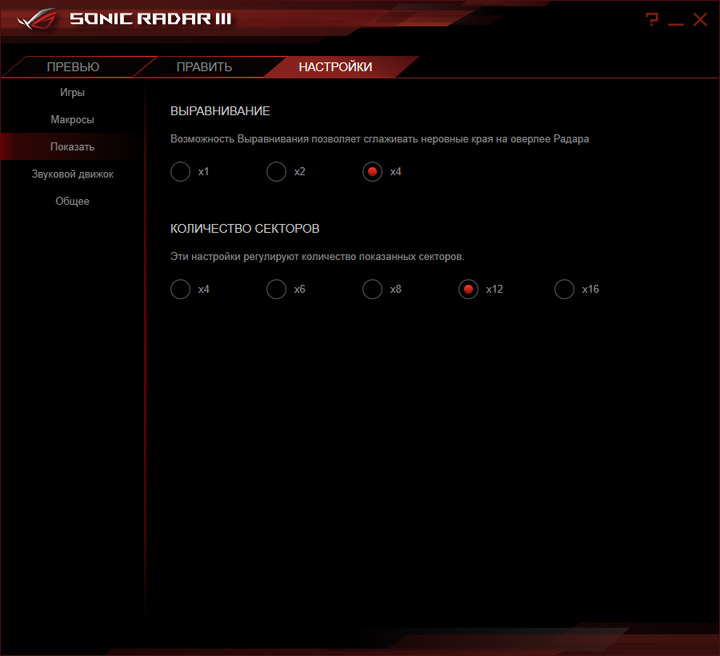

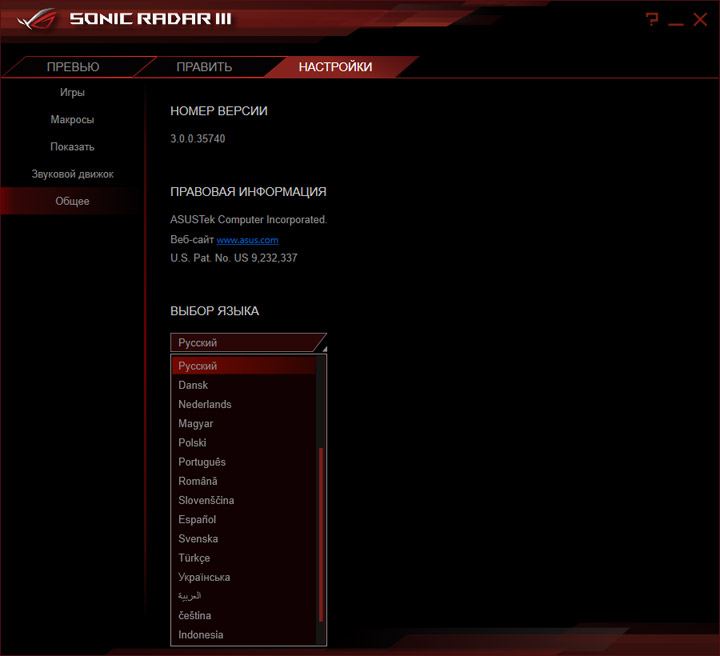

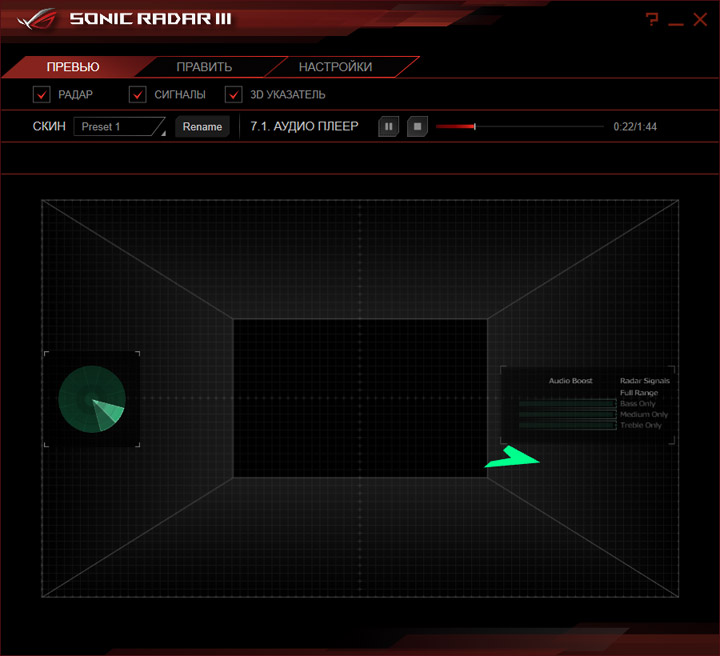

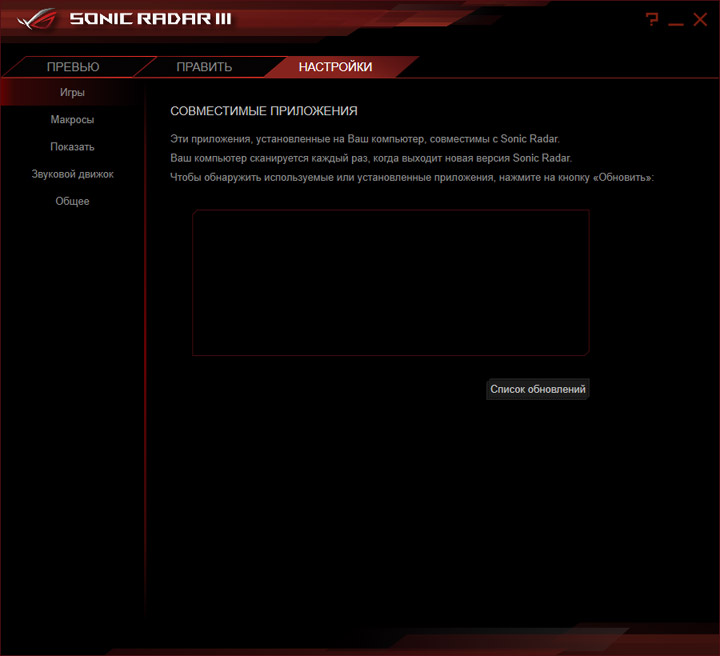

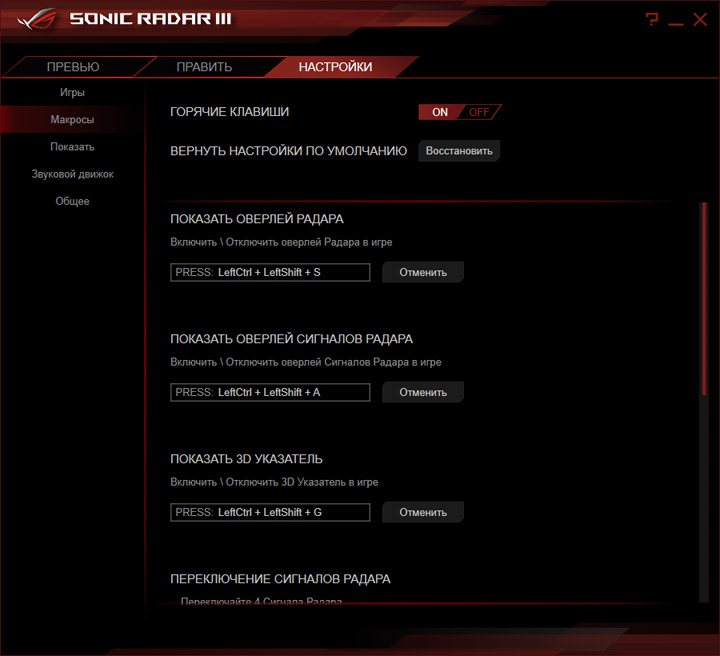

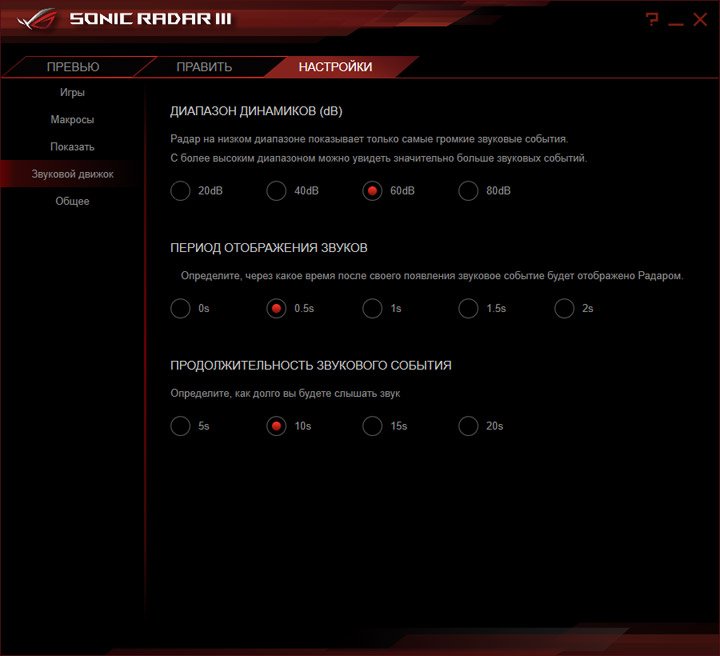

Новый индекс появился у фирменного средства по визуализации источника звука в играх — Sonic Radar. Изменения серьёзные, настроек стало намного больше.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

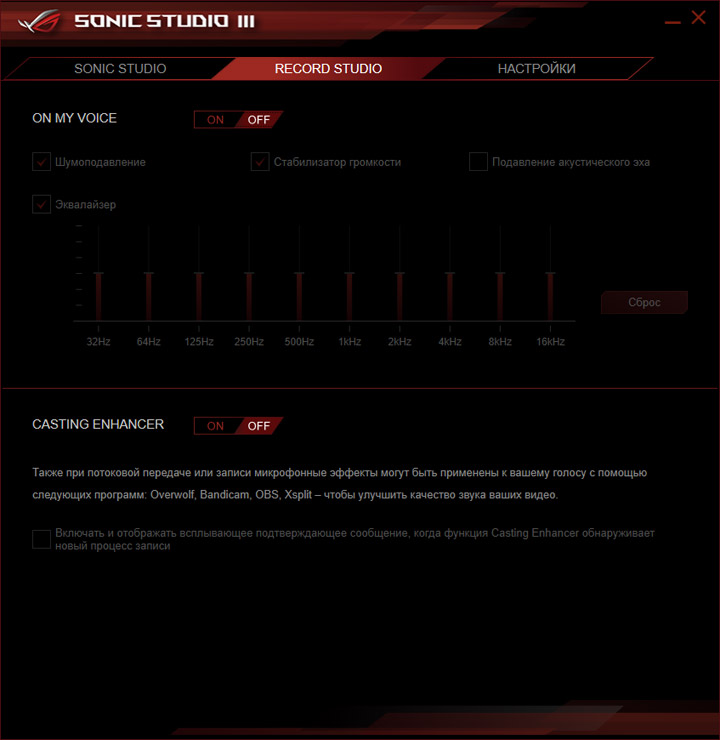

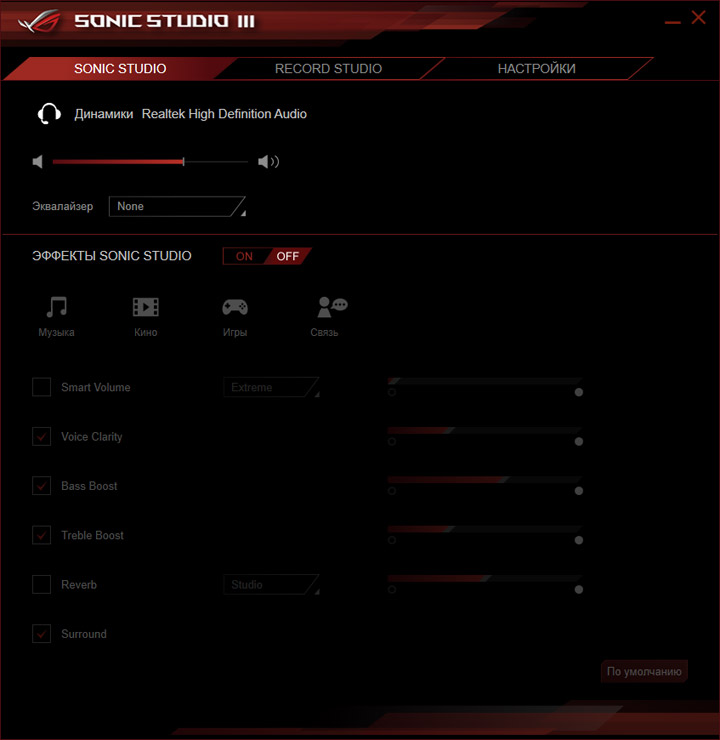

Отдельные возможности в системе по работе с подачей звука заложены в Sonic Studio, этот комплекс также обновил свой индекс до третьего. Его присутствие оценят поклонники экспериментов изменений в сцене звучания и общей подаче материала, имеются готовые профили с настройками, но можно и самостоятельно двигать ползунки, ответственные за различные свойства звука. Отдельно заготовлена вкладка для настройки микрофона.

ASUS Maximus IX HeroASUS Maximus IX HeroASUS Maximus IX Hero

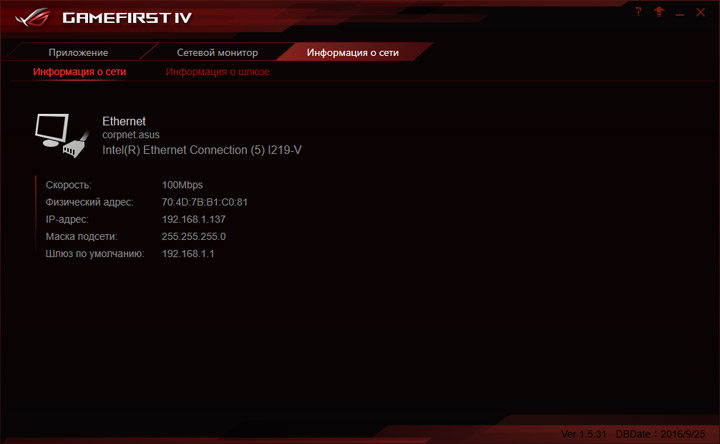

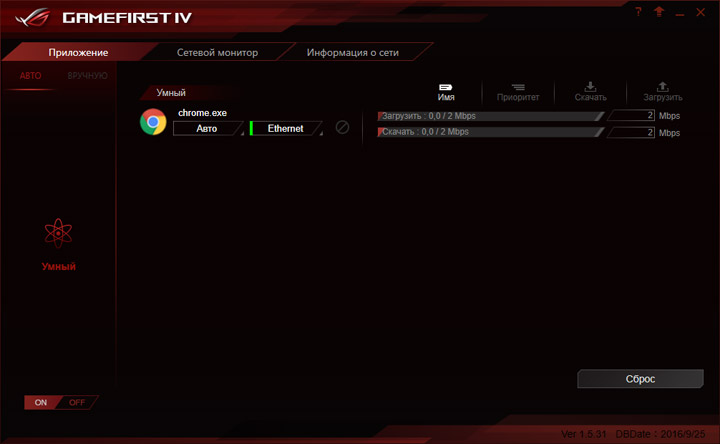

Сетевая составляющая ПК дополняется несложной в освоении GameFirst IV, её версия не изменилась относительно прошлого поколения системных плат. Главное её предназначение — распределение приоритетов среди программ, использующих сетевое подключение.

ASUS Maximus IX HeroASUS Maximus IX Hero
Некоторые вещи в этом мире созданы для разгона!
