216 против 192 умноженное на разгон. Тестируем ZOTAC GeForce GTX 260 AMP2! и ZOTAC GeForce GTX 260 AMP!

Борьба на рынке графических ускорителей не прекращается. Компания AMD, наконец-то, после нескольких попыток выпустила достойные видеокарты, которые успешно конкурируют с продуктами калифорнийской NVIDIA. Это собственно еще больше подстегнуло противников в новом витке борьбы за потребительский кошелек. Волна громких анонсов нового поколения видеокарт и призрачный DirectX 11 уже замаячили в новостной ленте. Но вместе с тем не забыты и сегодняшние модели, которые переживают некоторую реструктуризацию. В частности готовится перевод производства всех GPU NVIDIA на новый 55-нм техпроцесс, а так же идет процесс улучшения характеристик некоторых существующих моделей.

С high-end видеокартами NVIDIA серии GTX 2xx мы уже знакомили вас на страницах нашего сайта. Еще тогда мы отметили привлекательность GeForce GTX 260. Этот «обрезанный» топ благодаря разгону отлично наверстывал отставание от лидера GeForce GTX 280 и в большинстве приложений обгонял конкурента в лице Radeon HD 4870. Но AMD сразу же выпустила гигабайтную версию этой видеокарты, что компенсировало небольшой ее объем как для высокоуровневого продукта, да и разогнанные версии тоже не заставили себя ждать. Но что NVIDIA также незамедлительно ответила, представив вторую ревизию GeForce GTX 260, которая обзавелась дополнительными вычислительными блоками. Откуда? В отдельной статье мы подробно расписывали особенности архитектуры чипа GT200, в основе которого десять TPC-кластеров, но в версии для GeForce GTX 260 этот чип имел лишь 8 активных кластеров, содержащих 192 потоковых процессора. Новая версия получила уже 9 кластеров, и соответственно 216 стрим-процессоров, что положительным образом сказалось на производительности GeForce GTX 260.

Наш сегодняшний обзор будет посвящен двух видеокартам GeForce GTX 260 в исполнении компании ZOTAC, которую вряд ли назовешь малоизвестной на нашем рынке. Рассматриваемые видеоадаптеры относятся к серии AMP!, что подразумевает более высокие рабочие частоты относительно стандартных.

Сами же видеокарты визуально от референсных образцов ничем не отличаются, да и между ними разница лишь в наклейке с названием модели. У более новой версии есть индекс 2 в названии серии, что говорит об использовании GPU новой ревизии.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

Характеристики рассматриваемых карт:

Видеоадаптер ZOTAC GeForce GTX 260 AMP2! GeForce GTX 260 AMP!
Ядро G200-103 G200-100
Техпроцесс, нм 65 65
Количество потоковых процессоров 216 192
Количество текстурных блоков 72 64
Количество блоков рендеринга 28 28
Частота ядра (номинал), МГц 650 (576) 650 (576)
Частота шейдерного домена (номинал), МГц 1400 (1242) 1400 (1242)
Шина памяти, бит 448 448
Тип памяти GDDR3 GDDR3
Объём памяти, МБ 896 896
Частота памяти (номинал), МГц 2100 (1998) 2100 (1998)
Поддерживаемая версия DirectX 10 10
Интерфейс PCI Express 2.0 PCI Express 2.0


ZOTAC GeForce GTX 260 AMP! и GeForce GTX 260 AMP2!

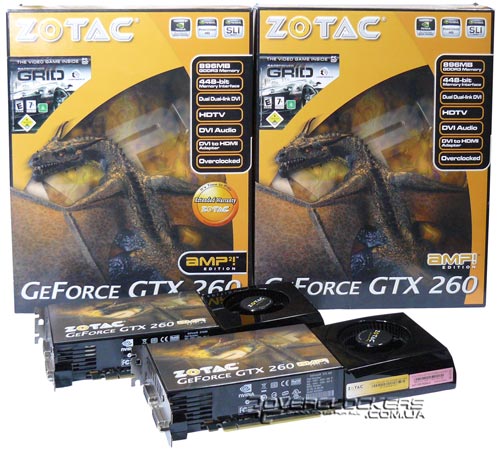

Оформление упаковок вполне традиционно и выполнено в фирменных желто оранжевых тонах. Кроме изображения грозного дракона на лицевой стороне каждой коробки имеется наклейка, извещающая счастливых пользователей о наличии внутри диска с игрой GRID.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

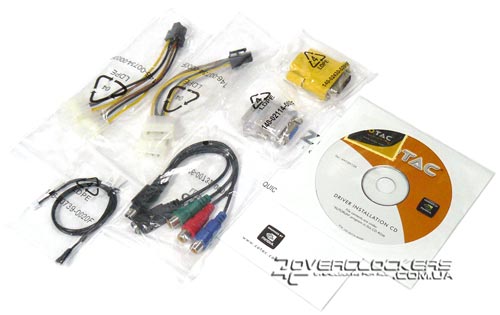

Комплектация моделей следующая:
  • Переходник DVI/D-Sub;
  • Переходник DVI/HDMI;
  • Переходник HDTV;
  • Переходник питания Molex/PCI-E;
  • Звуковой кабель подключения S/PDIF;
  • Диск с драйверами;
  • Полная версия игры GRID;
  • Инструкция по установке.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

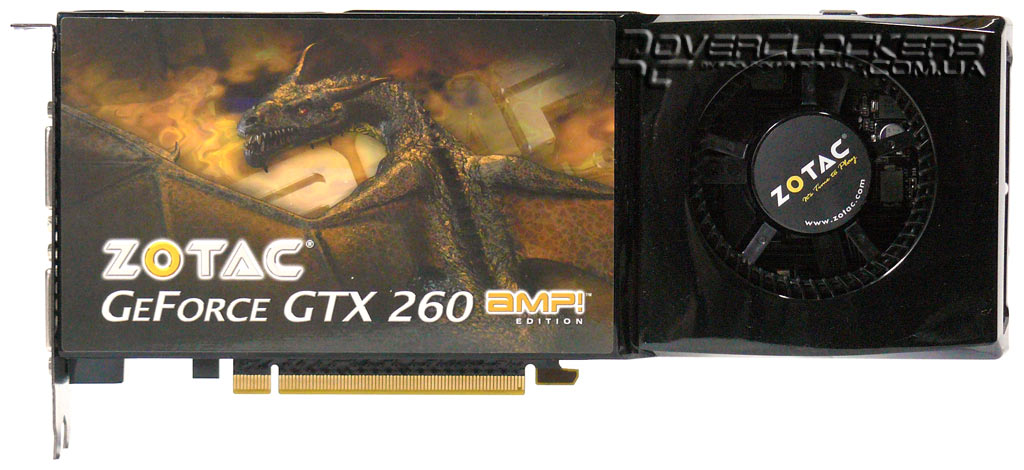

Внешне, как было сказано выше, видеокарты ничем не выделяется на фоне собратьев. Они все так же «закованы» в черный корпус системы охлаждения.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

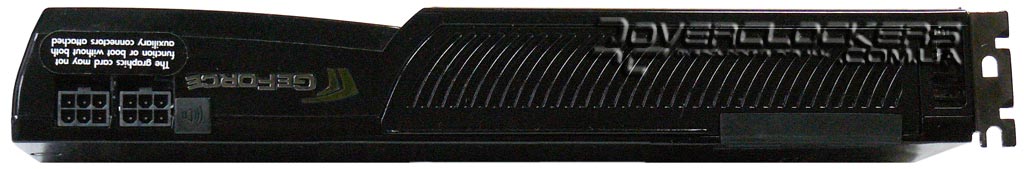

На боковой стороне карт расположены два шестиштырьковых разъема дополнительного питания. Рядом находится разъем для подключения цифрового аудиосигнала с выхода S/PDIF звуковой караты для последующего вывода сигнала через интерфейс HDMI. Интерфейсы MIO для объединения карт в режим SLI спрятан за резиновой заглушкой.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

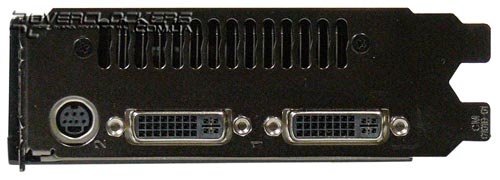

Разъемы на задней панели стандартны: два Dual Link DVI и традиционный HDTV.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

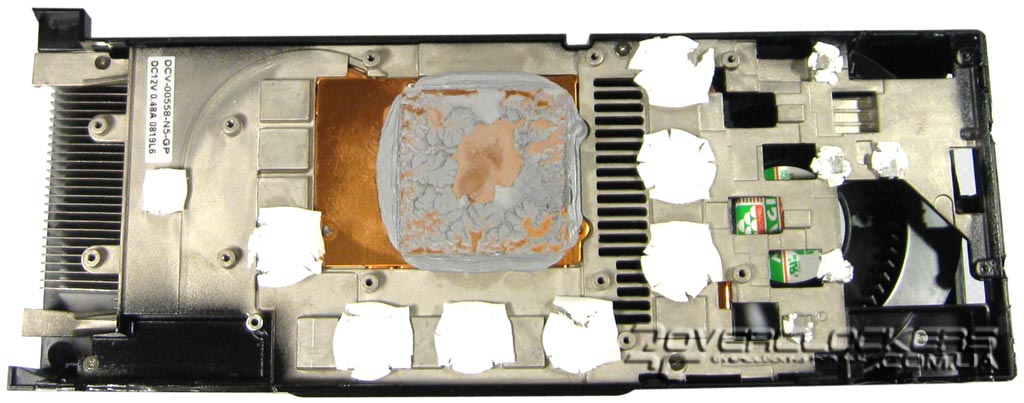

Кулеры обеих видеокарт ничем не отличаются от эталонной системы охлаждения GeForce GTX 260 и состоит из массивного алюминиевого основания, охлаждающего память и силовые элементы, а также медного сердечника, передающего тепло через три тепловые трубки тонким алюминиевым ребрам. От медной вставки отходят еще две трубки, одна из которых соединена с ребром, расположенным сверху основания, а вторая проходит возле памяти и подсистемы питания. Вся эта конструкция накрыта пластиковым кожухом и продувается 75-мм турбиной, максимальная скорость которой достигает 3100 об/мин. Термоинтерфейсом для GPU служит толстый слой серой термопасты, а чипы контактируют с радиатором через тканевые подушечки пропитанные белой термопастой.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

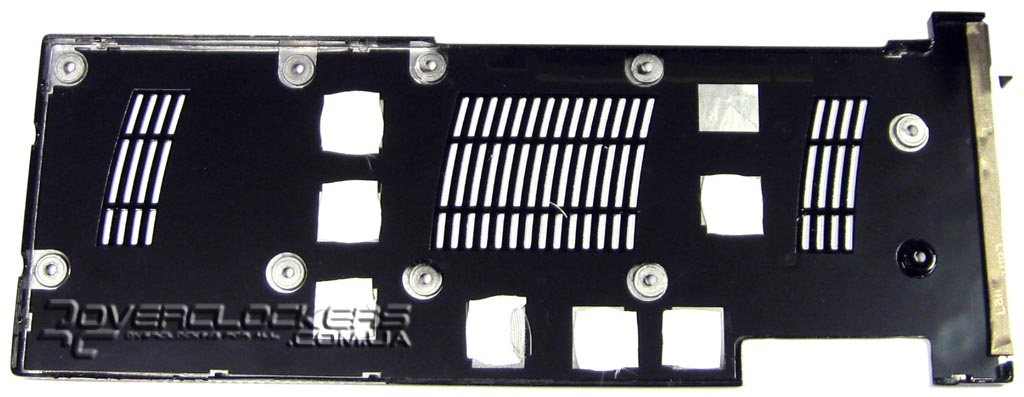

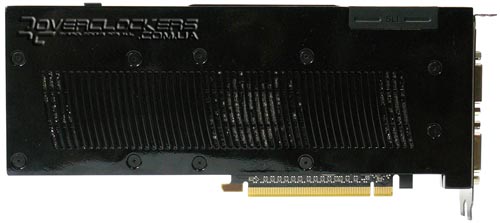

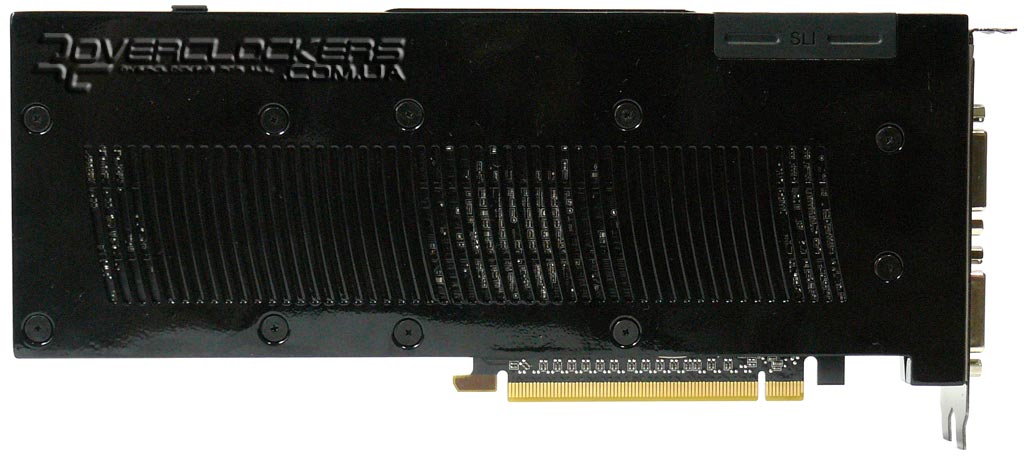

С обратной стороны карты прикручена алюминиевая пластина, которая служит радиатором для чипов памяти. Но она обладает серьезным недостатком – крепление происходит не только за счет болтиков с пружинами, но и защелок по периметру кожуха кулера. В итоге снять систему охлаждения будет не так легко.

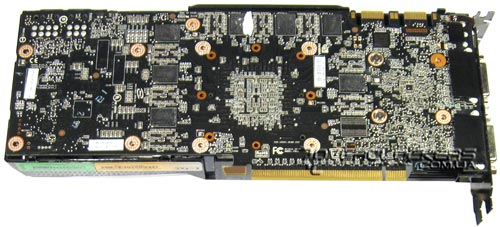

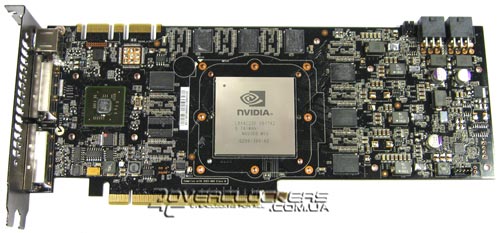

Платы без системы охлаждения выглядит следующим образом:

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

Дизайн плат обеих карт аналогичен PCB старшей модели, GeForce GTX 280. Видны пустые места под две не распаянные микросхемы - ведь объем памяти 896 МБ вместо 1024 МБ у старшего брата. На плате есть специальная микросхема NVIO2-A2, которая отвечает за вывод видео через внешние интерфейсы. Подобный чип использовался и в GeForce 8800 GTX из-за сложности графического процессора.

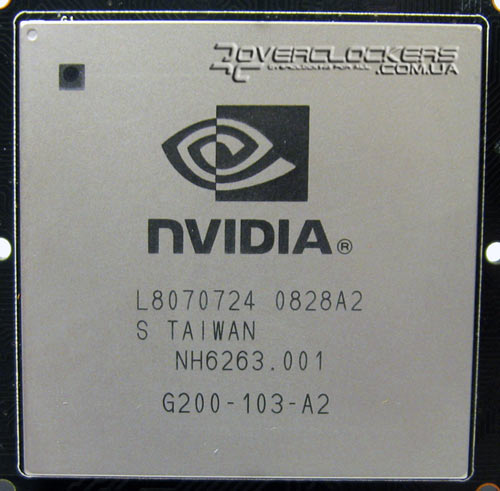

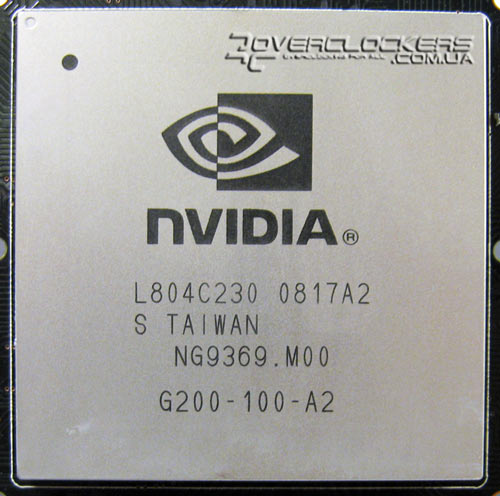

На видеокарте ZOTAC GeForce GTX 260 AMP! установлен чип G200-100 ревизии A2, который обладает всего 192 потоковыми процессорами, а на ZOTAC GeForce GTX 260 AMP2! – G200-103-A2 с уже 216 стрим-процессорами. Сверху чипы накрыты теплораспределительной крышкой, которая заодно и защищает кристаллы от механических повреждений.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP! ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

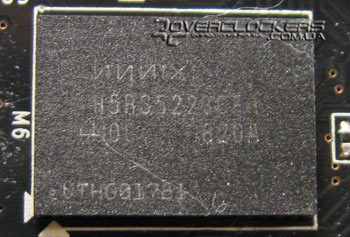

В качестве памяти на акселераторах используются 14 микросхем H5RS5223CFR-N0C производства Hynix со временем доступа 1,0 нс и рассчитанные на частоту 2000 МГц DDR.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

Частота графических чипов обеих видеокарт составляет 650/1400 МГц, памяти - 2100 МГц, что выше на 12% и 5% относительно рекомендованных частот, равных 576/1242 и 2000 МГц.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!
Характеристики ZOTAC GeForce GTX 260 AMP2!

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

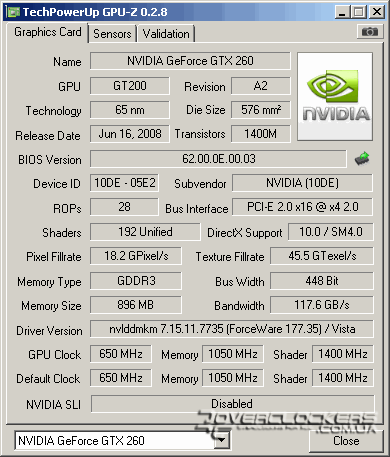

Характеристики ZOTAC GeForce GTX 260 AMP!

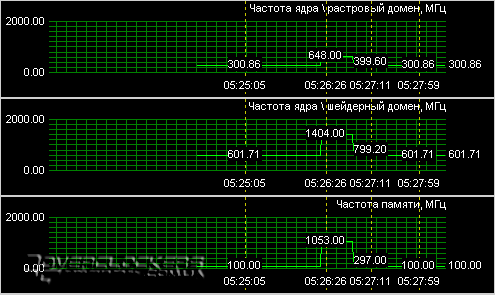

В зависимости от нагрузки каждый чип варьирует рабочие частоты, снижая их в простое. Частота ядра и стрим-процессоров могут снижаться до 400/800 МГц или 300/600 МГц, частота памяти снижается до 300 или 100 МГц.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!

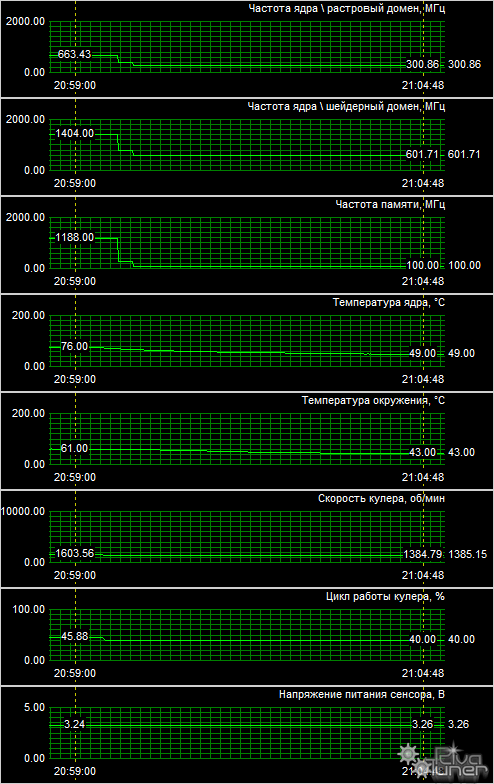

Температура чипа акселератора GeForce GTX 260 AMP2! в 2D не превышает 49 ºC при 40% оборотах вентилятора. Работа системы охлаждения в таком режиме тихая, но вот под нагрузкой отчетливо слышна. Разгон карты оказался не особо впечатляющим и составил 663/1404 МГц по чипу и 2376 МГц по памяти, температура ядра при этом осталась на прежнем уровне, как и обороты вентилятора – 76 °C и 45,88% (1603 об/мин) соответственно.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!
Разгон и температурный режим ZOTAC GeForce GTX 260 AMP2!

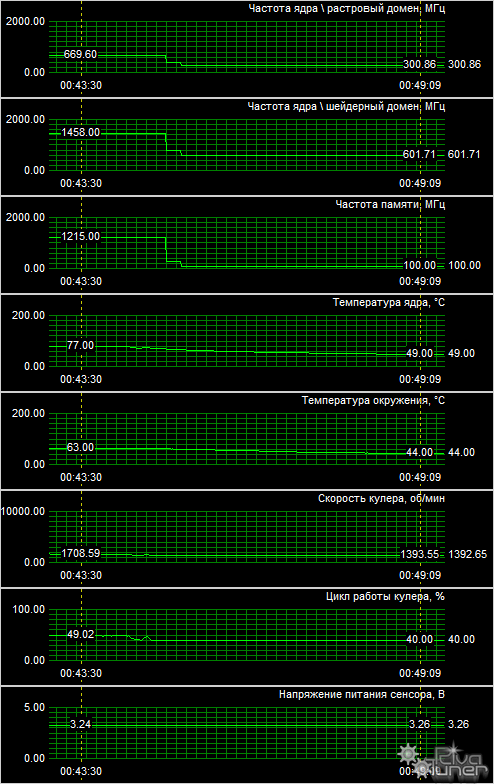

Адаптер на базе старой ревизии чипа оказался менее горячим в простое, но с разгоном до уровня 669/1458 МГц по ядру и 2430 МГц по памяти температура GPU выросла на 1 °C относительно GTX 260 AMP2!, а обороты турбины уже составили 49,02% или 1708 об/мин.

ZOTAC GeForce GTX 260 AMP2! и GeForce GTX 260 AMP!
Разгон и температурный режим ZOTAC GeForce GTX 260 AMP!
Оверклокинг - в поисках скорости
