Первое знакомство с Radeon R9 380X на примере видеокарты XFX

Графический ускоритель Radeon R9 380 был представлен сразу на момент старта новой серии Radeon. Сердцем его стал процессор Antigua, который является переименованным GPU Tonga. Новый Radeon R9 380 стал преемником Radeon R9 285, все обновление коснулись лишь повышения рабочих частот.

Еще с момента запуска Radeon R9 285 появились слухи, что графический процессор использует не все свои возможности. В свете новой нумерации и отсутствия индекса X в названии Radeon R9 380 такие предположения обрели косвенное подтверждение. И более мощная версия Antigua/Tonga не заставила себя долго ждать. Новый видеоадаптер Radeon R9 380X выходит на рынок, предлагая более высокую производительность и все активные вычислительные блоки.

Если Radeon R9 380 оперировал 1792 потоковыми процессорами и 112 текстурными блоками, то у новичка 2048 потоковых процессоров и 128 текстурных блоков. В итоге мы получаем полную копию GPU Tahiti по конфигурации основных вычислительных блоков. Глобальное различие одно — шина памяти. Старые решения на Tahiti обладали 384-битной шиной, а Radeon R9 380/380X работают с 256-битной шиной. Впрочем, по некоторым сведениям Antigua все же обладает 384-битной шиной, и не исключено появление новой версии этого чипа в следующем поколении именно в таком варианте.

Antigua использует обновленную архитектуру GCN 1.2, в то время как Tahiti относится к первому поколению GCN. Так что даже при одинаковом количестве блоков новый GPU имеет преимущества. В частности, у него вдвое больше движков обработки геометрии, что наиболее актуально при работе с тесселяцией. У него и более полная поддержка инструкций нового DirectX 12. Это пока еще не очень актуально, но по мере популяризации DirectX 12 преимущества новинки станут еще более явными. Так что Antigua более прогрессивный процессор. Также поддерживается API Mantle и Vulkan на базе OpenGL.

Частота процессора в Radeon R9 380X осталась на уровне 970 МГц, но AMD дает свободу партнерам в выпуске конечных решений и изменений частотных характеристик. Поэтому данное значение можно рассматривать в качестве минимального, большинство серийных моделей будут работать с небольшим заводским разгоном. Память расширена до 4 ГБ и ускорена до эффективного значения частоты обмена данных в 5700 МГц, что обеспечит небольшой рост пропускной способности относительно Radeon R9 380. Но важнее само удвоение объема памяти. В наших тестах мы не раз доказывали, что 2 ГБ для современных игр уже маловато. А среди Radeon R9 380 хоть и были варианты на 4 ГБ, но это не было стандартном. Radeon R9 380X уже сможет обеспечить комфортную производительность в Full HD и более высоких разрешениях. Сама компания AMD уже рассматривает данную модель в качестве оптимальной доступной видеокарты под разрешение 2K (2560x1440).

Видеоадаптер Radeon R9 380X Radeon R9 380 Radeon R9 285 Radeon R9 280X Radeon HD 7970 GHz Edition Radeon HD 7970
Ядро Antigua Antigua Tonga Tahiti Tahiti Tahiti
Количество транзисторов, млн. шт 5000 5000 н/д 4313 4313 4313
Техпроцесс, нм 28 28 28 28 28 28
Площадь ядра, кв. мм 366 366 n/a 352 352 352
Количество потоковых процессоров 2048 1792 1792 2048 2048 2048
Количество текстурных блоков 128 112 112 128 128 128
Количество блоков рендеринга 32 32 32 32 32 32
Частота ядра, МГц до 970 до 970 до 918 1000 1000–1050 925
Шина памяти, бит 256 256 256 384 384 384
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 5700 5500 5500 6000 6000 5500
Объём памяти, МБ 4096 2048 2048 3072 3072 3072
Поддерживаемая версия DirectX 12 12 12 12 12 12
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Уровень TDP, Вт 190 190 190 250 250 250

Согласно номеру Radeon R9 380X станет полноценной заменой Radeon R9 280X, предложив преимущества новой архитектуры и больший объем памяти. А сниженное потребление мощности позволит сэкономить на производстве конечных решений, что сделает такие видеокарты доступнее для покупателей.

Технические исполнение зависит от конкретного производителя. Эталонный вариант повторяет по дизайну младшую карту Radeon R9 380, но вряд ли мы увидим такие версии в рознице.

Radeon R9 380X

Продемонстрировать возможности новинки нам поможет видеокарта от компании XFX.

Данная статья не претендует на статус масштабного тестирования производительности, поэтому наш экземпляр Radeon R9 380X будет сравниваться со стандартной версией GeForce GTX 960 2ГБ и Radeon R9 280X 3ГБ. Это позволит выявить основные преимущества новинки и составить общее впечатление о ней. Более детальное тестирование при одинаковом объеме видеопамяти у разных участников будет в наших будущих материалах.

XFX Radeon R9 380X DD Black Edition OC

Перейдем к обзору видеокарты XFX Radeon R9 380X Double Dissipation Black Edition OC. К нам попал тестовый образец без упаковки, поэтому сразу взглянем на само устройство.

XFX Radeon R9 380X DD Black Edition OC

Видеокарта средних размеров с двухслотовым охлаждением и двумя крупными вентиляторами. Дизайн внешнего пластикового корпуса можно назвать простым. О принадлежности к производителю говорят логотипы XFX на кожухе, плате и вентиляторах. Сбоку выглядывают тепловые трубки.

XFX Radeon R9 380X DD Black Edition OC

При осмотре задней стороны видим две гарантийные пломбы на винтах, которыми прикручивается охлаждение. Отсутствуют физические разъемы под CrossFire — они Radeon R9 380X не нужны, так как данные передаются через шину PCI Express.

XFX Radeon R9 380X DD Black Edition OC

На задней панели четыре интерфейсных разъема: HDMI, DisplayPort и пара DVI.

XFX Radeon R9 380X DD Black Edition OC

Вентиляторы прикручиваются крупными винтами с внешней стороны. Демонтаж их вместе с кожухом не вызывает никаких вопросов. И в случае, если возникнет необходимость прочистить видеокарту от набившейся пыли, выполнить эту процедуру будет легко.

XFX Radeon R9 380X DD Black Edition OC

В конструкции кулера задействовано четыре тепловые трубки, которые пронизывают массив тонких алюминиевых пластин. Контакт с процессором Antigua осуществляется через медное основание. Выглядит все достойно, но надо отметить, что в некоторых младших видеокартах серии R9 380 задействовано и более мощное охлаждение. Например, радиатор у ASUS STRIX-R9380-DC2OC-2GD5-GAMING явно крупнее.

XFX Radeon R9 380X DD Black Edition OC

Продувается вся конструкция парой вентиляторов Cooler Master типоразмера 92 мм.

XFX Radeon R9 380X DD Black Edition OC

Силовые элементы узла питания охлаждаются отдельным ребристым радиатором.

XFX Radeon R9 380X DD Black Edition OC

Плата выполнена на черном текстолите. Система питания GPU насчитывает пять фаз. Два шестиконтактных разъема питания развернуты параллельно системной плате, что немного увеличивает общую длину устройства за счет торчащих сбоку кабелей.

XFX Radeon R9 380X DD Black Edition OC

Вся маркировка нанесена на рамку вокруг кристалла Antigua.

XFX Radeon R9 380X DD Black Edition OC

Четыре гигабайта памяти набраны восемью микросхемами Elpida W4032BABG-60-F.

XFX Radeon R9 380X DD Black Edition OC

Рабочие частоты XFX Black Edition повышены до 1030/5800 МГц. Производитель позаботился о небольшом ускорении памяти GDDR5, что особенно приятно, обычно заводской разгон касается только GPU.

XFX Radeon R9 380X DD Black Edition OC

В игровой нагрузке при 24 °C внутри помещения нагрев ядра не превышал 65 °C. Нижние скриншоты иллюстрируют поведение видеокарты в Far Cry 4 и Metro: Last Light. Заодно вы можете наблюдать пиковое значение загрузки видеопамяти в 3703 МБ, что соответствует Far Cry 4 в разрешении 1920x1080 при сглаживании MSAA в режиме 2x. Так же можно отметить неравномерность частоты в Metro, что может быть связано с жесткими ограничениями по мощности и, как следствие, небольшими снижениями частоты ядра. Это особенность технологии Power Tune. Если у GeForce указывается базовое значение, к которому плюсуется частота Boost, то у Radeon идет снижение частоты относительно указанного значения в случае превышения лимитов.

XFX Radeon R9 380X DD Black Edition OC XFX Radeon R9 380X DD Black Edition OC

Скорость вращения вентиляторов поднималась до 2700 об/мин и выше, что приводило к появлению определенного гула. Но на фоне низких рабочих температур можно попытаться достичь более приемлемых шумовых характеристик. Для этого мы ограничили скорость вентиляторов уровнем 2000 об/мин и заново прогнали четырехкратный бенчмарк Metro: Last Light.

XFX Radeon R9 380X DD Black Edition OC

Температура выросла до 73 °C, что немного для видеокарты такого уровня. На стабильности работы это никак не сказалось, хотя результат в бенчмарке упал примерно на процент. Этот нюанс чуть портит впечатление, но в итоге все равно можно говорить о потенциале для снижения шума.

Разгон производился в MSI Afterburner простым подбором максимальных стабильных частот. Напряжение GPU для регулировки программными средствами недоступно. По результатам XFX чуть обогнал ASUS STRIX-R9380-DC2OC-2GD5-GAMING. Итоговая частотная конфигурация составила 1100/6200 МГц.

XFX Radeon R9 380X DD Black Edition OC

Для поддержания начального уровня рабочих температур пришлось повышать скорость вентиляторов, что привело к еще большему шуму. И даже после повышения лимита мощности в Metro: Last Light наблюдались просадки частоты ниже заданного уровня 1100 МГц.

Характеристики тестируемых видеокарт

XFX будет протестирован в номинале, в разгоне и на рекомендованных частотах 970/5700 МГц. Соперниками выступят Radeon R9 280X и простая версия GeForce GTX 960 с 2 ГБ памяти. Все конкуренты протестированы при стандартных частотах и в разгоне. Для Radeon R9 280X (в нашем случае это Radeon HD 7970) использовалась функция повышения напряжения, что стоит помнить при сравнении результатов в разгоне.

Видеоадаптер XFX Radeon R9 380X DD BE OC Radeon R9 380X Radeon R9 280X GeForce GTX 960
Ядро Antigua Antigua Tahiti GM206
Количество транзисторов, млн. шт 5000 5000 4313 2940
Техпроцесс, нм 28 28 28 28
Площадь ядра, кв. мм 366 366 352 228
Количество потоковых процессоров 2048 2048 2048 1024
Количество текстурных блоков 128 128 128 64
Количество блоков рендеринга 32 32 32 32
Частота ядра, МГц до 1030 до 970 1000 1126–1178
Шина памяти, бит 256 256 384 128
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 5800 5700 6000 7010
Объём памяти, МБ 4096 4096 3072 2048
Поддерживаемая версия DirectX 12 12 12 12
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Уровень TDP, Вт 190 190 250 120

Тестовый стенд

Конфигурация тестового стенда следующая:

  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
  • дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • монитор: ASUS PB278Q (2560х1440, 27″);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер GeForce: NVIDIA GeForce 359.06;
  • драйвер Radeon: AMD Catalyst 15.11.1 beta.

Настройки драйверов стандартные. Все тесты проведены в разрешении 1920x1080. Приложения расположены в алфавитном порядке, в конец списка вынесены результаты в 3DMark.

Методика тестирования

Batman: Arkham Knight

Использовался встроенный игровой тест производительности, который прогонялся по шесть раз для каждого участника. Все настройки в положении High, дополнительно включены улучшенные эффекты дождя и лучей света.

Battlefield 4

Тестирование проводилось в первой миссии после подрыва стены. Повторялась пробежка по небольшому участку с густой растительностью перед спуском на крупную строительную площадку. Шесть повторов. Частота кадров измерялась при помощи Fraps.

Все параметры графики на Ultra. Мультисемплинг MSAA в режиме 4x.

Fallout 4

Тестирование проводилось при помощи Fraps сразу после выхода из убежища в самом начале игры. Совершалась небольшая прогулка по окрестностям с деревьями и травой. Сцены с таким окружением приводят к наиболее заметным снижениям производительности. Порядок действий отражен ниже.

Шесть  повторов. Выбран профиль максимального качества графики.

Far Cry 4

Пролог, момент освобождение героя, которого везут на машине по горной дороге. Все происходит автоматически, не требуя особого вмешательства пользователя. Но для более достоверной игровой симуляции производилась стрельба из оружия. 40-секундный эпизод повторялся по семь раз для каждого участника тестирования. В случае большого разброса данных проводились дополнительные повторы.

Все параметры графики на Ultra при стандартном затенении SSBC, режиме рендеринга лучей NVIDIA Godrays и сглаживании MSAA 2x. Не активировались мягкие тени NVIDIA PCSS и улучшенная шерсть NVIDIA HairWorks.

Grand Theft Auto 5

Для тестирования использовался встроенный бенчмарк. Средний fps высчитывался, как среднее значение по итогам всех тестовых сцен. Минимальный fps за все время бенчмарка фиксировался при помощи Fraps. Пять повторов.

Основные параметры графики на максимуме. Активно сглаживание FXAA. Включены опции дополнительных настроек, но дальность подгрузки более детализированных объектов (Extended Distance Scaling) и пункт «длина теней» (Extended Shadows Distance) лишь +30% к базовому уровню.

Mad Max

Переигрывался небольшой игровой эпизод после первой миссии. Производительность измерялась при помощи Fraps. Шесть повторов для уменьшения погрешности. Порядок действий отражен ниже.

Все настройки графики на максимуме, все эффекты включены.

Metro: Last Light

Пять прогонов встроенного бенчмарка при максимальных настройках графики без PhysX.

The Witcher 3: Wild Hunt

Тестирование проводилось при помощи Fraps. Измерялся fps во время поездки по дороге в селение Белый Сад. Пять повторов.

Настройки графики подобраны в ручном режиме на базе нашего широкого руководства по настройкам. Все основные параметры на «запредельном» уровне, но технология HairWorks полностью отключена. В разделе постобработки включены эффекты четкости, свечения, лучей света («световые шахты»), сглаживание, режим затенения SSAO. Остальные параметры в постобработке отключены.

3DMark 11

Тестирование в режиме Extreme.

3DMark Fire Strike

Тест Fire Strike из последнего тестового пакета 3DMark при разрешении 1920x1080.

Энергопотребление

Приведены результаты по итогам измерений в четырех приложениях:

  • Batman: Arkham Knight;
  • Far Cry 4;
  • Grand Theft Auto 5;
  • Metro: Last Light.

В расчет брались пиковые значения во время каждого прогона, на основе которых рассчитывалось среднее пиковое по отдельным тестам, а потом вычислялось общее среднее значение. Данные снимались при помощи прибора Cost Control 3000.

Результаты тестирования

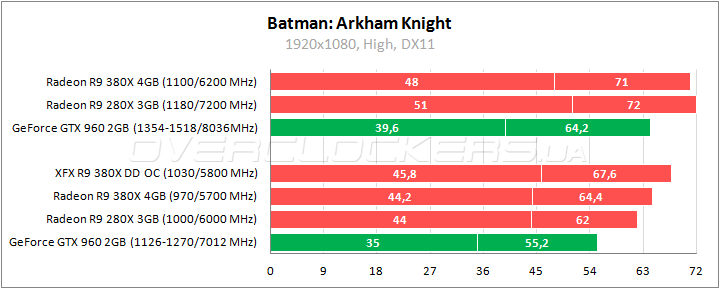

Batman: Arkham Knight

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

При стандартных частотах у Radeon R9 380X перевес менее 4% над Radeon R9 280X по среднему fps. GeForce GTX 960 занимает последнее место в Batman: Arkham Knight, особенно сильно уступая по минимальному fps. После разгона на первое место выходит Radeon R9 280X. Отметим, что пиковая загрузка видеопамяти на XFX достигала 3,7 ГБ.

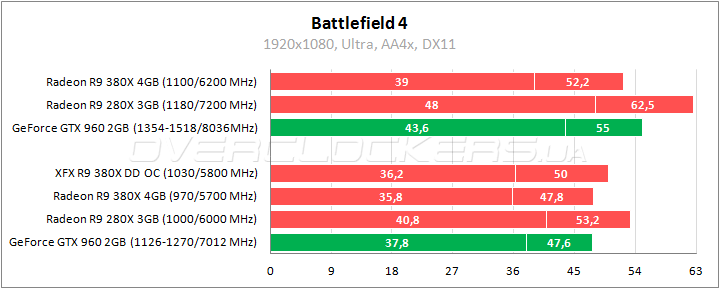

Battlefield 4

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

Примерно на одном уровне Radeon R9 380X и GeForce GTX 960 в Battlefield 4. XFX при заводских частотах лучше товарища на 3%. Все они слабее старого Radeon R9 280X. После разгона новичок AMD даже уступает форсированному GeForce GTX 960.

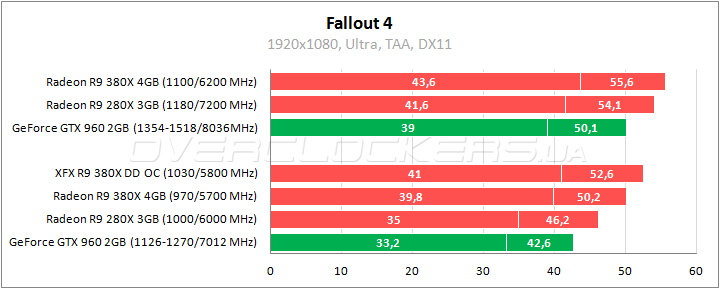

Fallout 4

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

Первое место в Fallout 4 занимает Radeon R9 380X, который на 9–14% быстрее Radeon R9 280X и на 18–20% лучше GeForce GTX 960. В выбранной сцене загрузка памяти не более 1950 МБ, так что преимущество новинки определяется только ее архитектурными особенностями и вычислительным потенциалом GPU. Заводские частоты обеспечивают XFX дополнительные 3–5% производительности, а разгон придает ускорение еще в 6%.

Far Cry 4

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

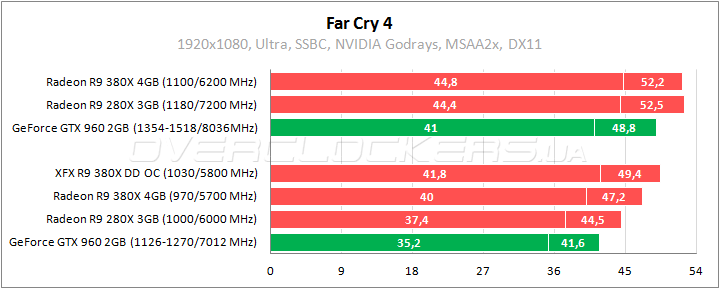

Примерно 6–7% выигрывает Radeon R9 380X у Radeon R9 280X в Far Cry 4, обгоняя GeForce GTX 960 на 13%. В разгоне Radeon R9 380X и R9 280X равны, что связано с большим приростом у предшественника. Но, напомним, этот разгон достигается с софтвольтмодом, а XFX работает на стандартном напряжении. Разогнанный до предела соперник NVIDIA немного уступает XFX на заводских частотах. Загрузка памяти у героя обзора почти 3,7 ГБ.

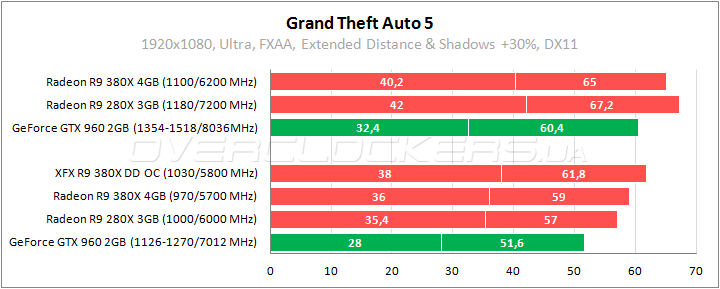

Grand Theft Auto 5

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

Игра Grand Theft Auto сразу демонстрирует, сколько видеопамяти резервируется. При выбранных настройках как раз достигается отметка 3 ГБ, но на XFX мониторинг MSI Afterburner показывал пиковые значения более 3,3 ГБ, а на Radeon R9 280X не более 2,7 ГБ. Так что игра может по-разному использовать доступную память, но 4 ГБ ей не будут лишними. GeForce GTX 960 тут снова в роли аутсайдера, и наибольшее отставание по минимальному fps. Между Radeon R9 380X и Radeon R9 280X разница около 3%, у XFX в запасе еще 5% и рост быстродействия на 5–6% после разгона. Впрочем, для старого Radeon повышение частот еще более результативное, что позволяет обогнать ускоренного новичка.

Mad Max

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

В Mad Max Radeon R9 380X на 5–9% быстрее Radeon R9 280X и на 17–18% лучше соперника NVIDIA. XFX быстрее еще на 5–6%, разгон придает ускорение в 6%. Объем памяти тут роли не играет, загрузка до 1,4 ГБ.

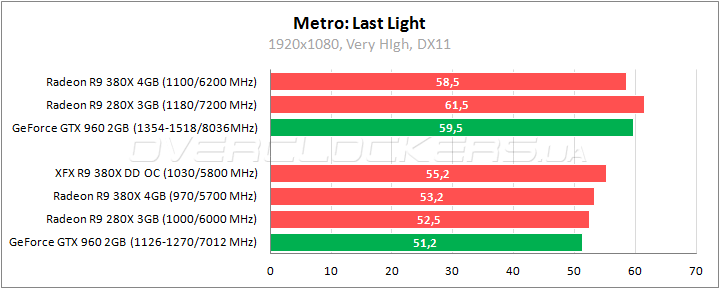

Metro: Last Light

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

Около 1% разделяют новый и старый Radeon в Metro при скромном отставании от них GeForce. Это приводит к тому, что после разгона видеоадаптер XFX проигрывает остальным участникам.

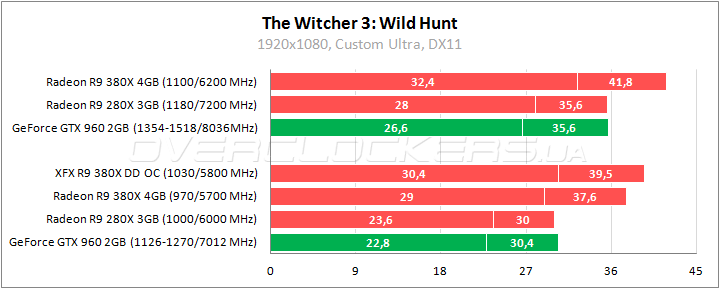

The Witcher 3: Wild Hunt

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

Полный триумф GPU Antigua в Witcher 3. Radeon R9 280X и GeForce GTX 960 едва выдают около 30 fps, а Radeon R9 380X демонстрирует преимущество 23–25% над предшественником, легко обеспечивая комфортную частоту кадров в выбранном режиме. Заводские частоты повышают результаты XFX еще на 5%. Увеличение частот до 1100/6200 МГц обеспечивает дополнительное ускорение на 6%.

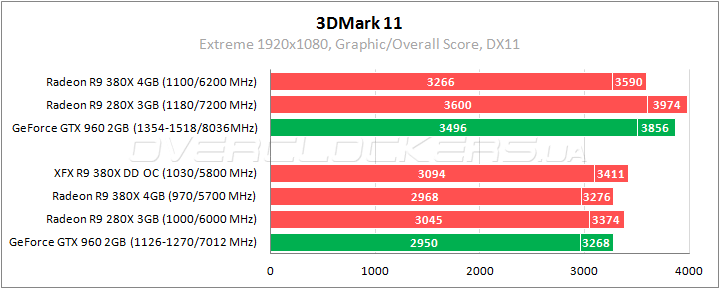

3DMark 11

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

Небольшое отставание от старого Radeon при равенстве с соперником NVIDIA. Но самый высокий результат в номинале все равно у XFX. В разгоне другие участники уходят в отрыв.

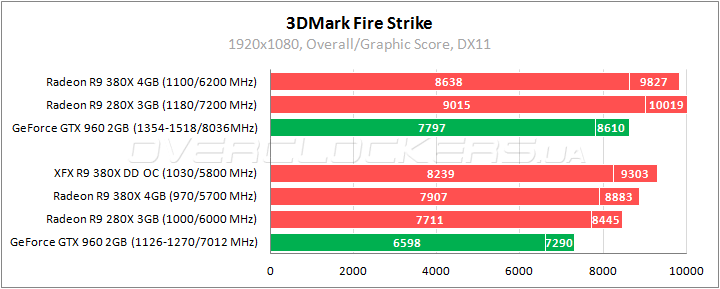

3DMark Fire Strike

XFX Radeon R9 380X DD Black Edition OC

XFX Radeon R9 380X DD Black Edition OC

Тут Radeon R9 380X получает 5% преимущества над Radeon R9 280X, а для XFX разница уже 10%. Но в разгоне старый Radeon вновь вырывается вперед. GeForce GTX 960 резко теряет позиции и скатывается в конец рейтинга.

Энергопотребление

XFX Radeon R9 380X DD Black Edition OC

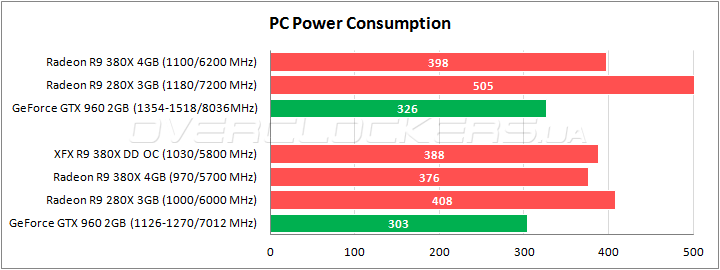

Итоговые показатели потребляемой мощности резко снизят энтузиазм тех, кто был вдохновлен результатами разогнанного старичка Radeon R9 280X. Высокий итоговый разгон обеспечивается повышением напряжения с 1,175 В до 1,275 В и кардинальным ростом энергопотребления. В номинале аппетиты этого Radeon тоже самые высокие. Radeon R9 380X экономичнее предшественника, но его результаты все равно выше уровня потребления GeForce GTX 960.

Выводы

Radeon R9 380X предлагает пользователям большую производительность за счет полной конфигурации вычислительных блоков в GPU Antigua и увеличенного объема видеопамяти. Второе может быть весьма существенным в некоторых современных играх. По итоговой производительности Radeon R9 380X немного превосходит Radeon R9 280X. В редких случаях новичок может оказаться слабее, зато в последних играх его преимущество весьма внушительное — The Witcher 3: Wild Hunt и Fallout 4 яркий тому пример. Энергопотребление ниже показателей предшественника, что тоже является плюсом. Ситуация с разгоном неоднозначная. В нашем тестировании Radeon R9 280X часто отыгрывал позиции именно благодаря разгону. Но столь высокие частоты возможны лишь при высоком напряжении, что выводит Radeon R9 280X за рамки рядового режима и требует дополнительного охлаждения. А потенциал Radeon R9 380X в какой-то степени сдерживают жесткие ограничения по напряжению и мощности. Так что цепляться за Radeon R9 280X нет смысла. Radeon R9 380X производительнее и прогрессивнее. И с течением времени количество приложений, где итоговая расстановка сил будет повторять The Witcher 3, только увеличится. При стоимости близкой к уровню GeForce GTX 960 4GB новая видеокарта AMD выглядит весьма привлекательной.

Как было сказано в начале статьи, большинство моделей Radeon R9 380X предложат заводской разгон и еще более высокую производительность. В их числе видеокарта XFX Radeon R9 380X DD Black Edition OC, которая примерно на 5% быстрее простых версий. Система охлаждения поддерживает очень низкие рабочие температуры, но ценой высоковатого шума. Это решается при помощи ручных настроек в любой специализированной утилите. Разгонный потенциал отвечает общему уровню, но выше, чем у некоторых представителей семейства Radeon R9 380.

XFX Radeon R9 380X DD Black Edition OC Выбор редакции: высокое качество
