Обзор и тестирование видеокарты Palit GeForce GTX 980 Super JetStream

Линейка топовых видеокарт Palit JetStream недавно получила пополнение за счет новых моделей на базе графического процессора GM204. Причем флагманский адаптер GeForce GTX 980 был представлен в двух модификациях, одна из которых получила громкую приставку Super. Именно этот акселератор мы сейчас и рассмотрим.


Palit GeForce GTX 980 Super JetStream (NE5X980H14G2-2042J)

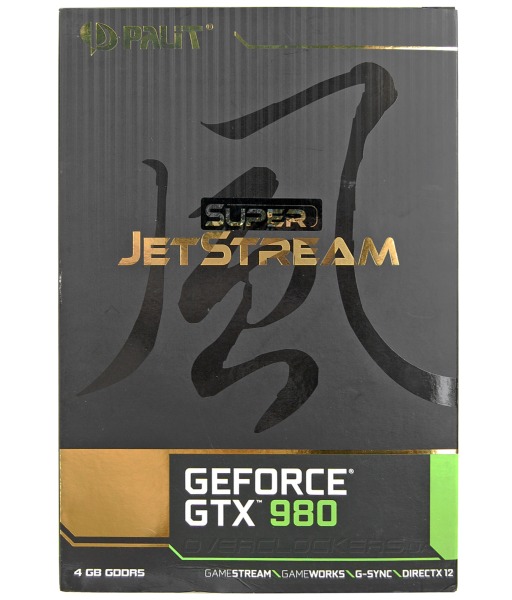

Поставляется Super JetStream в крупной коробке с большим иероглифом на лицевой стороне.

Palit GeForce GTX 980 Super JetStream

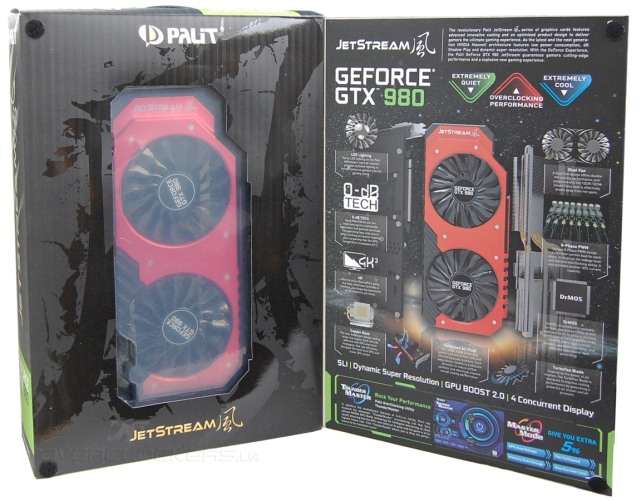

Боковая панель откидная. На развороте описаны технические особенности данного продукта. Через прозрачно окошко можно кинуть первый взгляд на видеоадаптер.

Palit GeForce GTX 980 Super JetStream

Комплект дополнительных аксессуаров следующий:
  • переходник DVI/D-Sub;
  • переходник питания с двух PCI-E 6-pin на один 8-pin;
  • диск с программным обеспечением;
  • инструкция.

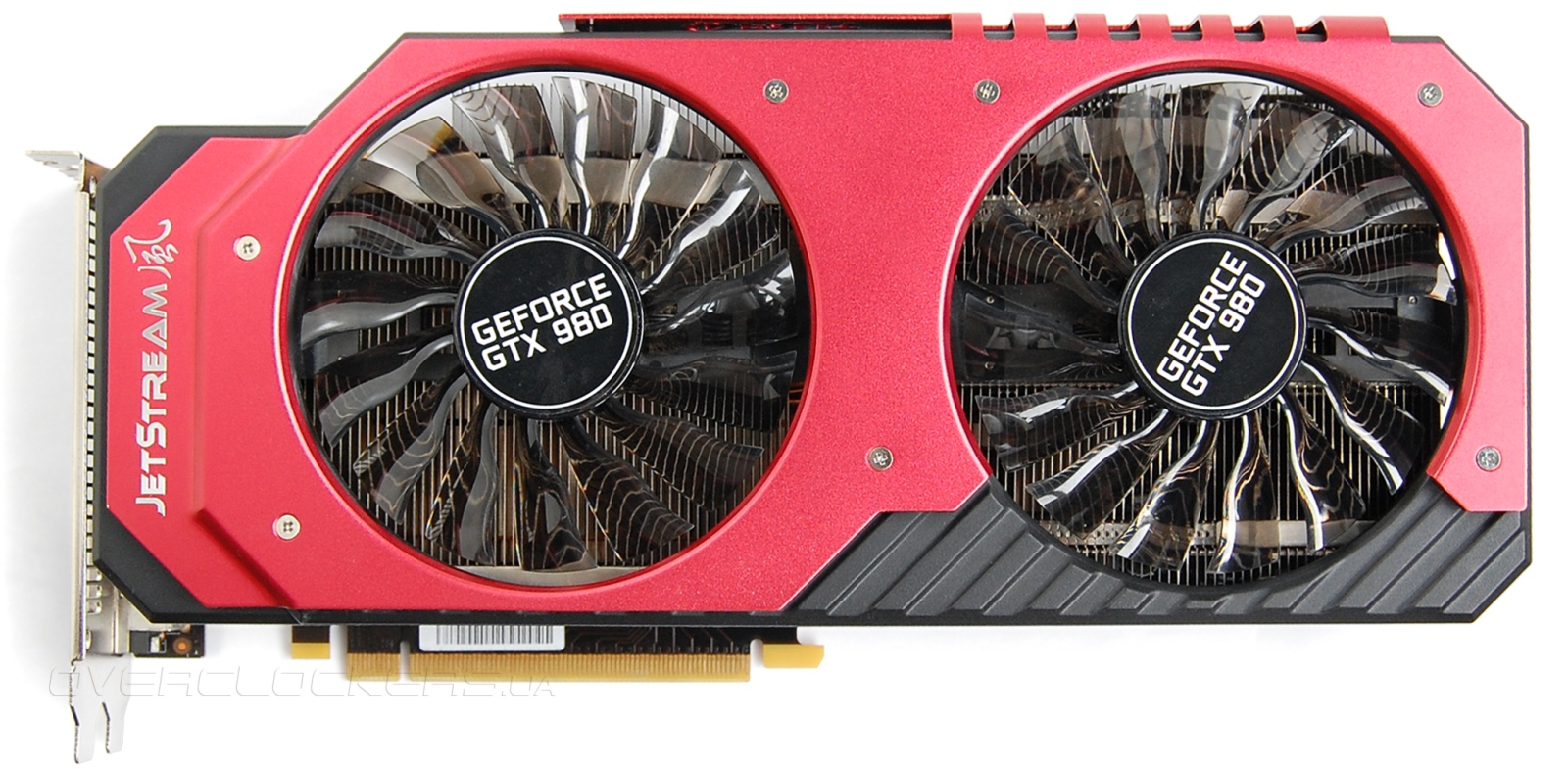

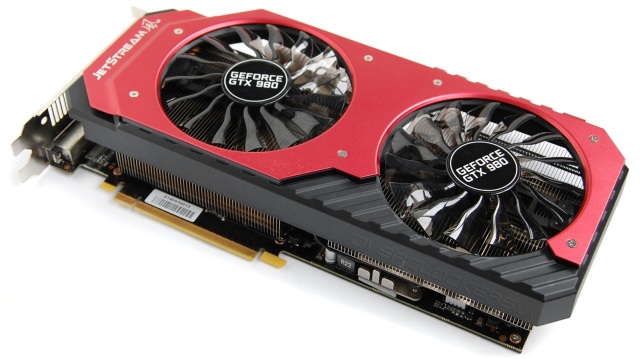

Флагманские JetStream прошлого поколения охлаждались системой с тремя вентиляторами. Теперь же Palit пошла другим путем — два вентилятора увеличенного диаметра. При этом толщина кулера более двух слотов расширения. Полная длина видеокарты составляет 28 сантиметров.

Palit GeForce GTX 980 Super JetStream


Большая часть черного кожуха накрыта красной декоративной пластиной, которая придает более броский внешний вид. Сам красный цвет ассоциируется с продукцией AMD, но в последнее время и многие другие производители используют такое сочетание цветов во внешнем дизайне своих GeForce.

Palit GeForce GTX 980 Super JetStream

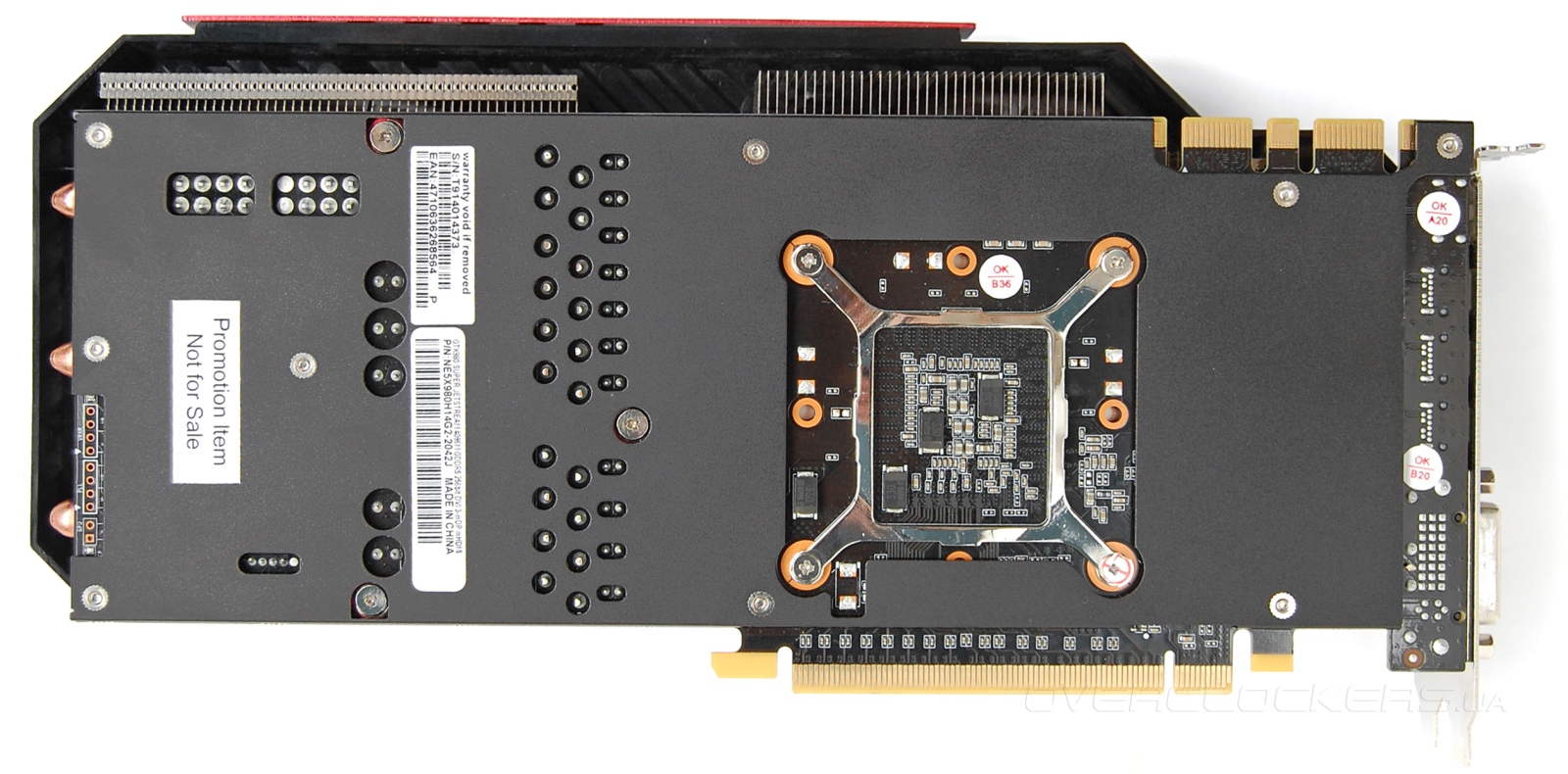

Задняя сторона накрыта пластиной из легкого металлического сплава. Этот конструктивный элемент придает жесткости всей конструкции и предотвращает деформацию текстолита под весом тяжелого охлаждения. Радиатором эта пластина не является и с электронными компонентами не контактирует.

Palit GeForce GTX 980 Super JetStream

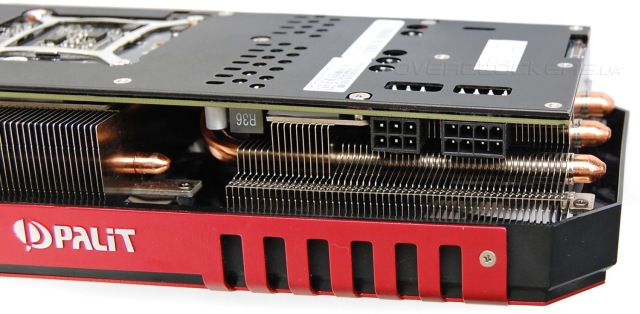

На боковой «козырек» кожуха, который накрывает выступающую часть широкого радиатора, нанесен логотип компании. В углу расположено два разъема для подключения дополнительного питания — на шесть и восемь контактов. У референса два шестиконтактных разъема.

Palit GeForce GTX 980 Super JetStream

У края платы расположены точки замеров рабочих напряжений видеокарты. Это будет актуально для оверклокеров, практикующих аппаратные модификации и экстремальный разгон.

Palit GeForce GTX 980 Super JetStream

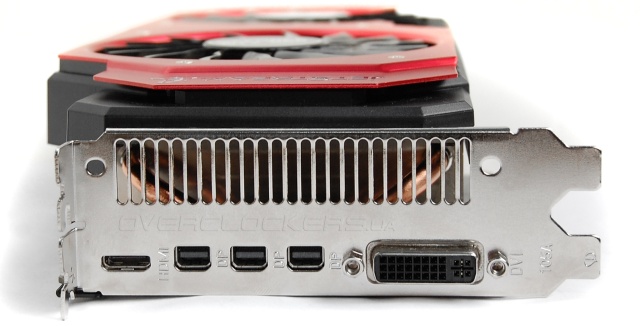

Набор интерфейсных разъемов соответствует стандартной конфигурации GeForce GTX 980 из трех DisplayPort, одного HDMI и одного DVI, но первые реализованы мини-варианте. Это может вызвать неудобство и потребует искать переходник с mini-DisplayPort на полноразмерный DisplayPort. С подключением по DVI никаких вопросов не возникнет.

Palit GeForce GTX 980 Super JetStream

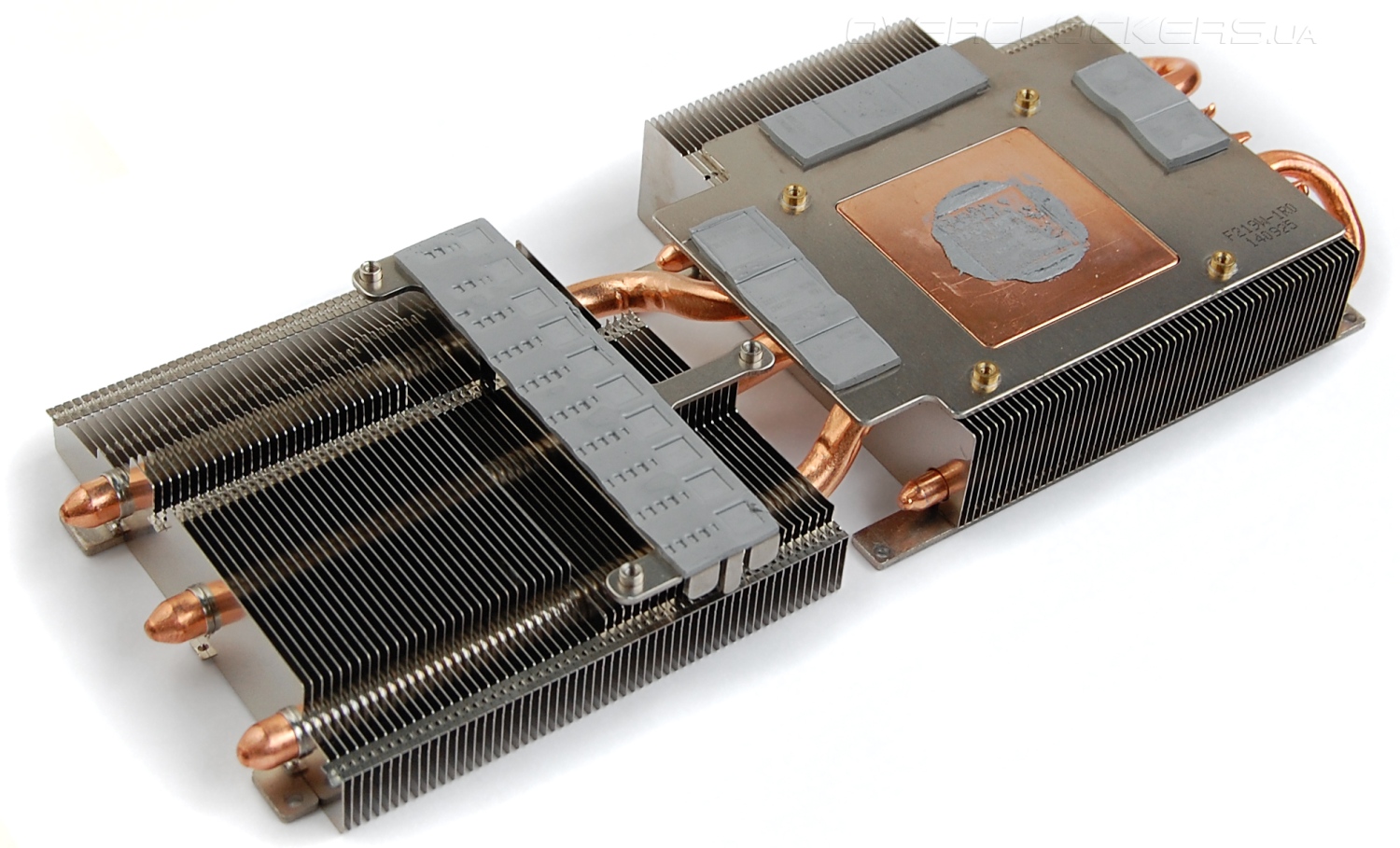

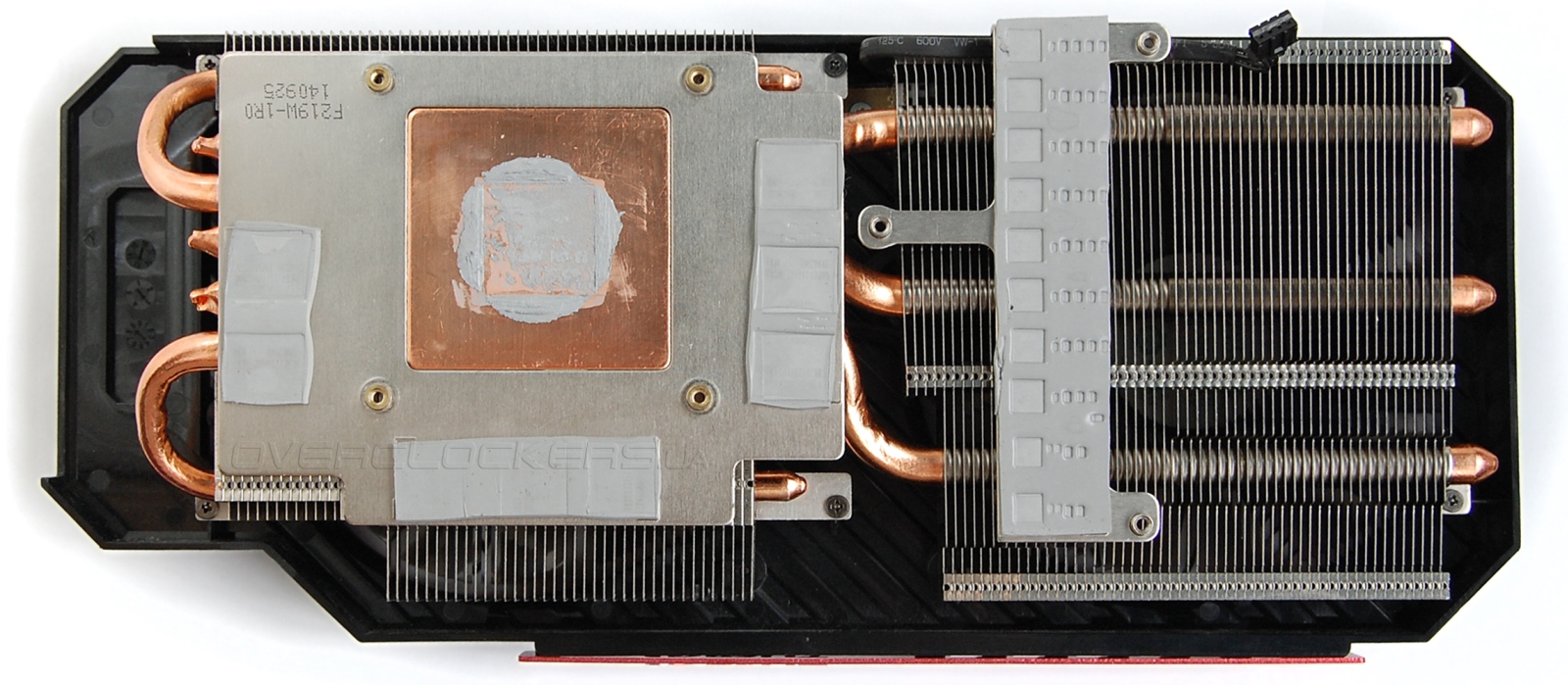

Давайте поближе взглянем на систему охлаждения. Под кожухом скрывается массивный двухсекционный радиатор с крупным основанием. Большая медная площадка контактирует с графическим кристаллом. Алюминиевая часть основания отводит тепло от микросхем памяти.

Palit GeForce GTX 980 Super JetStream

Вторая секция радиатора несет на себе пластину, которая контактирует с силовыми элементами узла питания. Использование общего радиатор для охлаждения таких компонентов скажется на их рабочем режиме наилучшим образом. Но это увеличивает и общую тепловую нагрузку на систему охлаждения.

Palit GeForce GTX 980 Super JetStream

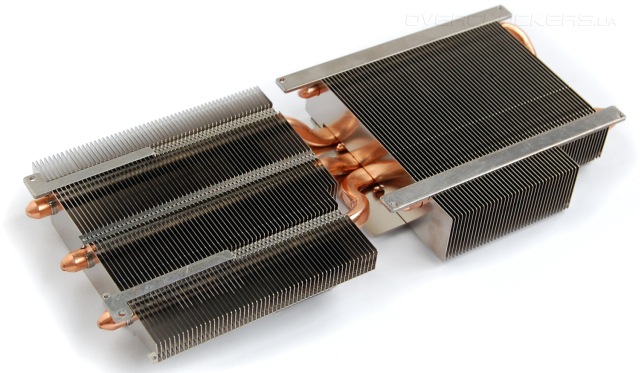

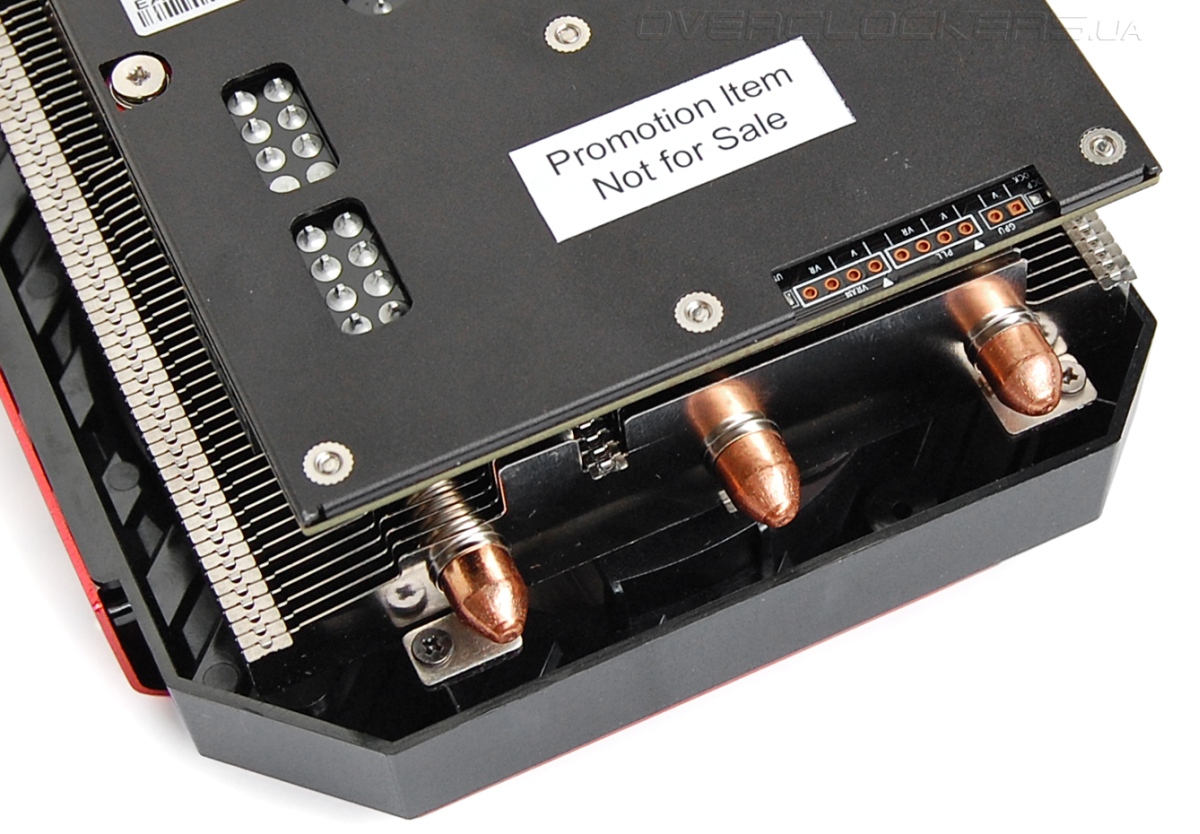

Радиатор пронизывают пять медных тепловых трубок. Три крупные трубки диаметром 8 мм несут на себе боковую секцию радиатор. Две трубки по 6 мм задействованы в теплообмене с той секцией, которая напаяна на основание. По углам обоих секций есть небольшие вырезы, чтобы открыть доступ к разъемам SLI и разъемам питания.

Palit GeForce GTX 980 Super JetStream

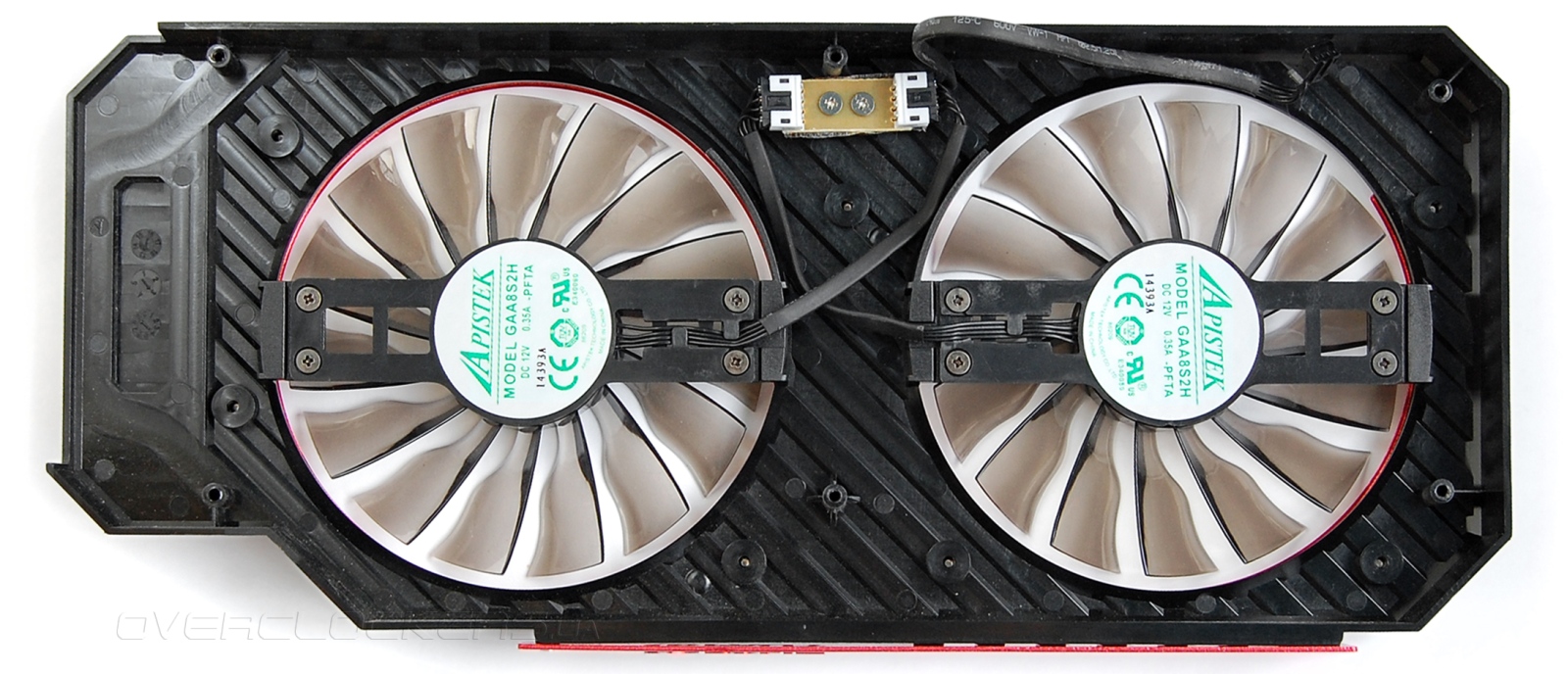

За обдув отвечает пара вентиляторов диаметром 10 сантиметров с маркировкой Apistek GAA8S2H. Их крыльчатка выполнена по особой технологии TurboFan Blade, которая придает прозрачным лопастям особую волнистую форму. Имеется белая ненавязчивая подсветка, порадующая любителей прозрачных окон и различной иллюминации в системном блоке.

Palit GeForce GTX 980 Super JetStream

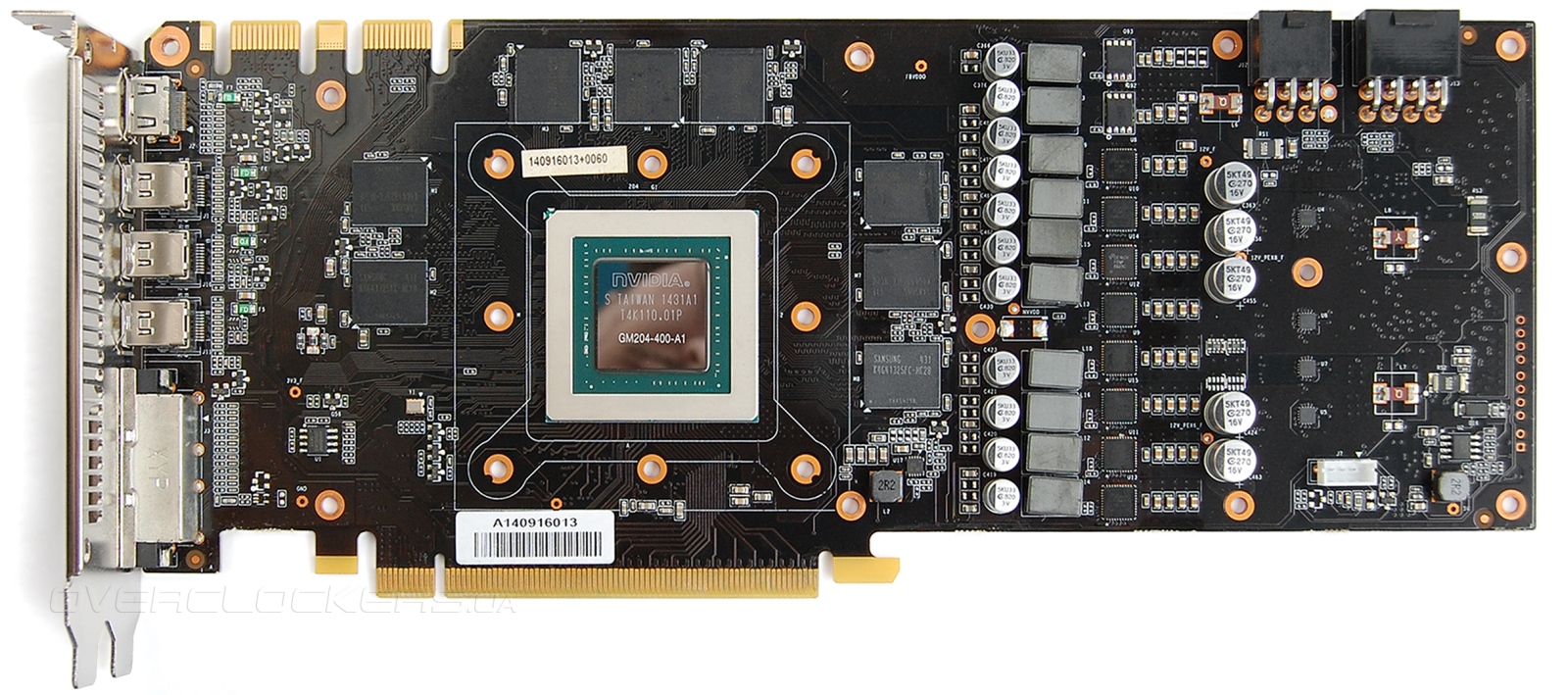

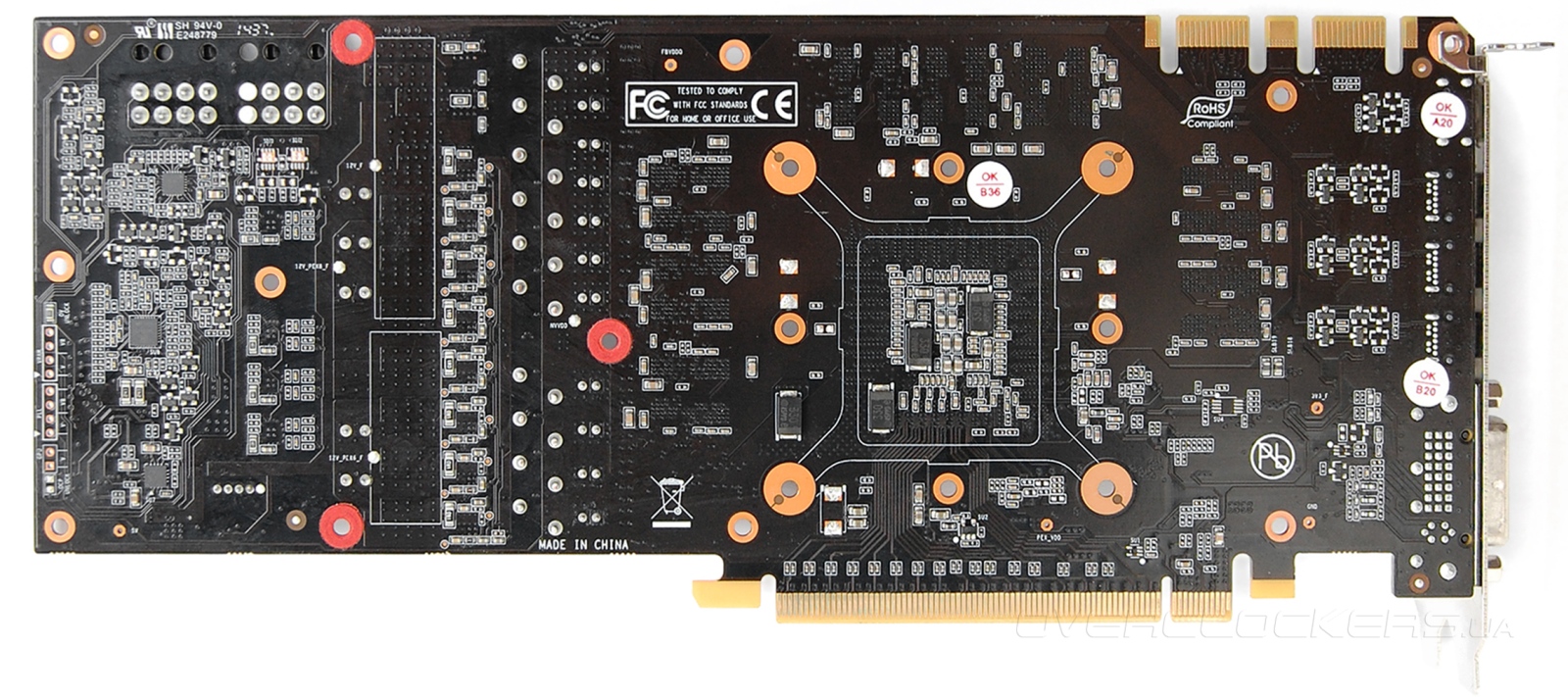

Плата нереференсного дизайна напоминает предшественника Palit GTX 780 JetStream.

Palit GeForce GTX 980 Super JetStream

Palit GeForce GTX 980 Super JetStream

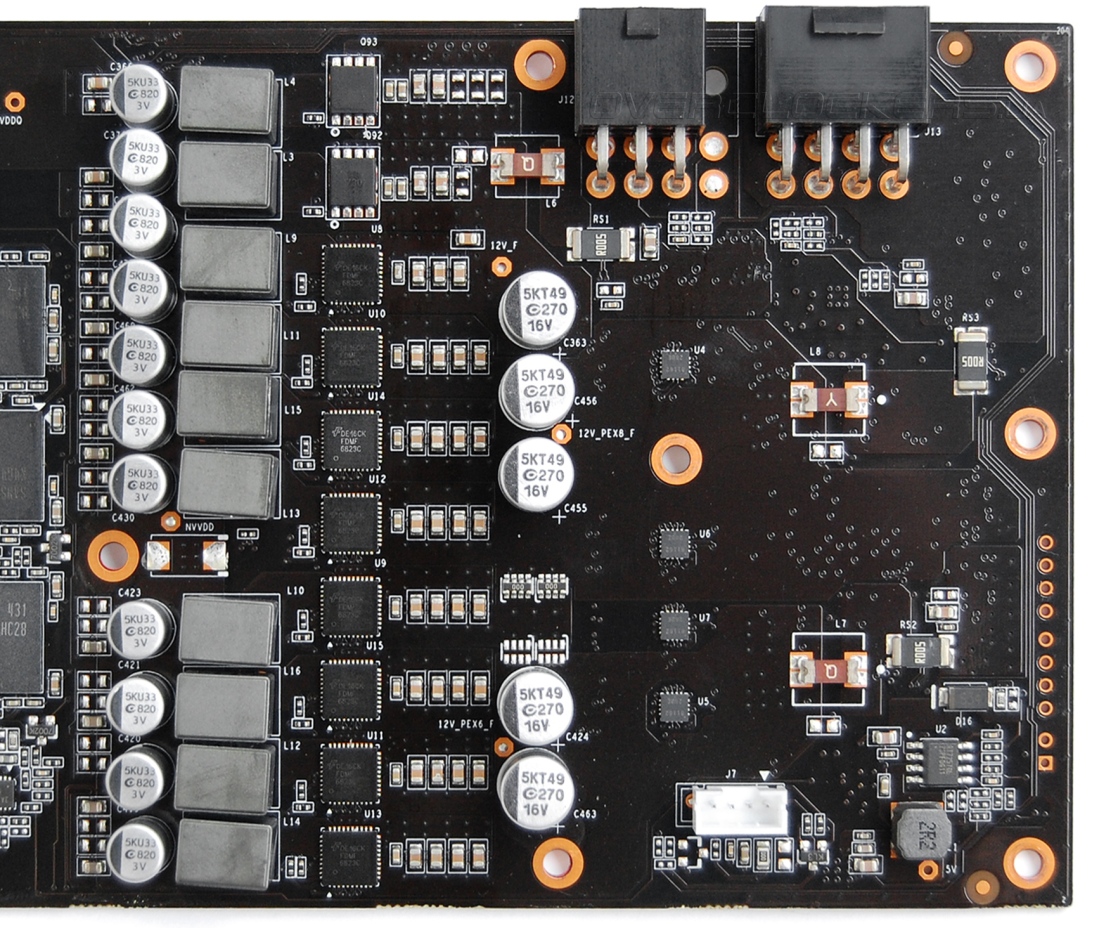

Реализовано восьмифазное питание графического процессора с использованием интегральных сборок DrMOS. Подсистема питания памяти насчитывает две фазы. Контроллеры вынесены на обратную сторону платы.

Palit GeForce GTX 980 Super JetStream

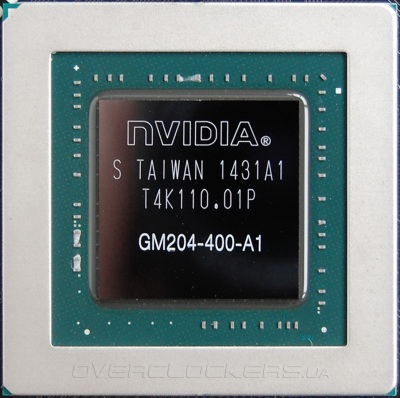

Полная маркировка процессора GM204-400-A1.

Palit GeForce GTX 980 Super JetStream

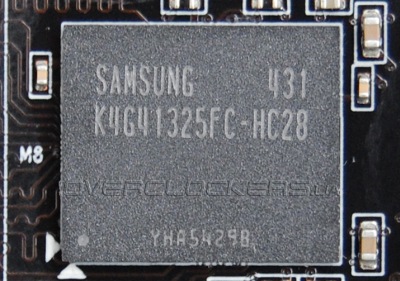

Четыре гигабайта памяти набраны восемью микросхемами Samsung K4G41325FC-HC28.

Palit GeForce GTX 980 Super JetStream

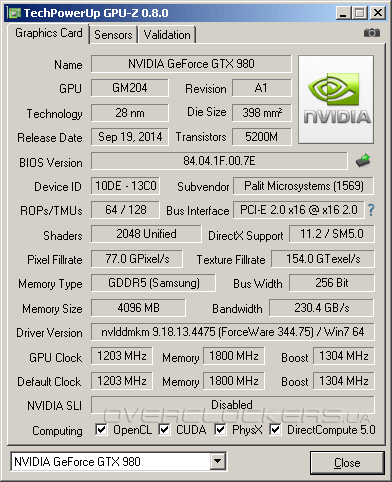

Super JetStream от Palit GTX 980 JetStream отличается повышенными рабочими частотами. Процессор установлен на базовую частоту 1203 МГц при Boost Clock 1304 МГц. Самое приятное, что заводской разгон коснулся и памяти. Ее эффективная частота повышена до 7200 МГц.

Palit GeForce GTX 980 Super JetStream

ASIC Quality достигает 75,2%.

Palit GeForce GTX 980 Super JetStream

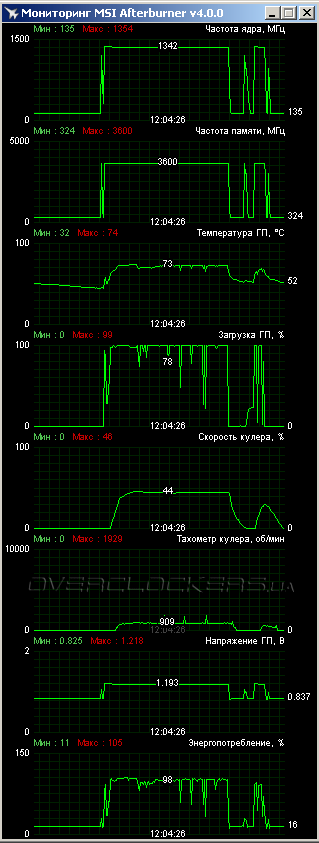

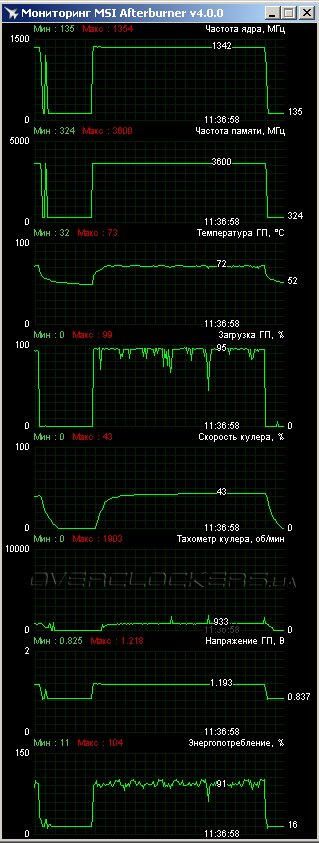

Пиковое значение Boost достигает 1354 МГц, но основное время ядро карты работало на стабильной частоте 1342 МГц. В бенчмарке Metro: Last Light температура не превысила 73 °C при 23 °C в помещении. Far Cry 4 разогрел ядро до 74 °C.

Palit GeForce GTX 980 Super JetStream Palit GeForce GTX 980 Super JetStream

При этом скорость вращения вентиляторов достигала весьма скромного уровня 900–1000 об/мин. Сами вентиляторы стартуют только при превышении температуры в 60 °C. До того момента они бездействуют и видеокарта абсолютно бесшумна. Да и под нагрузкой с этим проблем нет. При обзоре старых JetStream мы отмечали, что сверхнизкие показания оборотов зачастую не отвечают реальному уровню шума. Но тут действительно придраться не к чему — Super JetStream очень тихий.

По уровню нагрева Palit Super JetStream оказался чуть горячее лучших представителей ASUS и MSI при аналогичном уровне шума. В сравнении с Gigabyte GV-N980G1 Gaming-4GD рассматриваемый видеоадаптер тоже горячее, зато тише.

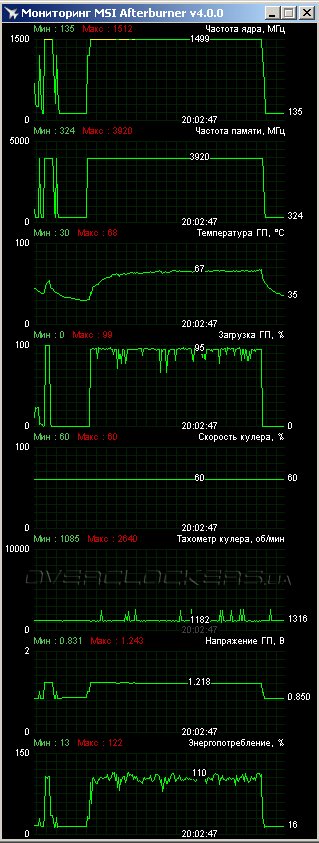

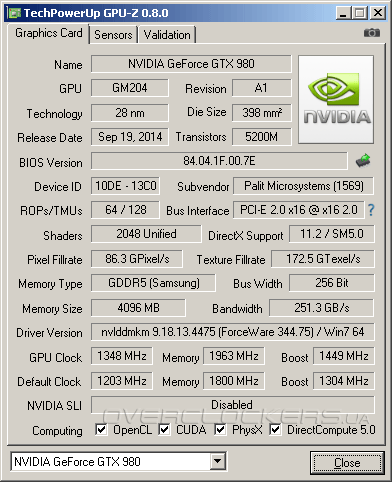

При разгоне удалось достичь полной стабильности на частоте Boost в 1512–1499 МГц при базовом значении 1348 МГц. Это потребовало повышение рабочего напряжения на 20 мВ. Хороший результат. Память выше 7840 МГц не шагнула, а это уже является вполне заурядным результатом.

Palit GeForce GTX 980 Super JetStream

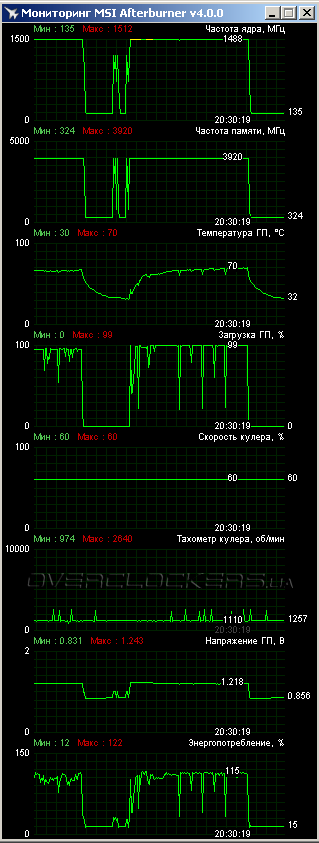

Для улучшения охлаждения обороты вентиляторов были зафиксированы на уровне 1200 об/мин. Это позволило даже немного снизить нагрев относительно начальных показателей. При повышении лимита мощности частота Boost ниже 1499 МГц не опускалась. Если и были отклонения в меньшую сторону, то очень редкие.

Palit GeForce GTX 980 Super JetStream Palit GeForce GTX 980 Super JetStream

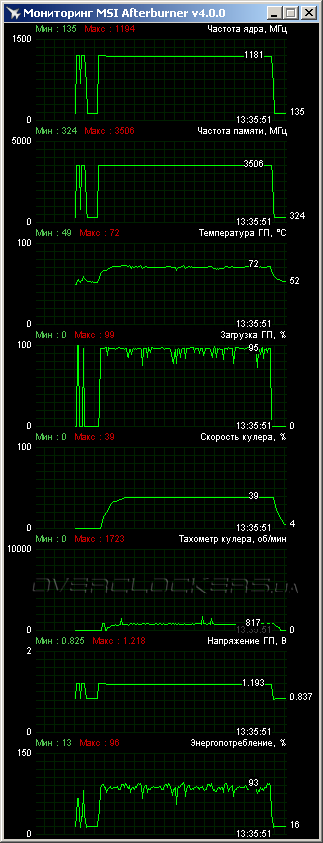

Для тестирования нам нужна была видеокарта максимально близкая по производительности к референсной модели GeForce GTX 980. Наше первое знакомство с таким экземпляром показало, что средняя частота ядра в играх опускается ниже заявленного Boost Clock, а в редких случаях наблюдались просадки вплоть до базового значения. При этом лимит мощности если и превышался, то незначительно, а основным фактором, влияющим на понижение Boost, стал нагрев свыше 80 °C. При этом на многих сайтах результаты референса оказались намного лучше, и в игровом режиме он часто функционировал на частотах свыше 1200 МГц. Списав такую разницу в показаниях на особенности конкретного экземпляра, мы решили остановиться на среднем варианте. Базовая частота ядра была понижена так, что вначале Boost скакал до 1194 МГц, а потом опускался до 1181 МГц. Это проиллюстрировано ниже.

Palit GeForce GTX 980 Super JetStream

Исключение сделано лишь для 3DMark. Данный тест и наш референс прогревал слабо, отчего он работал на частотах Boost, близких к максимуму. В данном случае на максимум в 1256 МГц мы карту не ставили, но повышали частоты для этого теста до уровня 1220 МГц в пике.
