Обзор и тестирование видеокарты MSI GeForce RTX 3070 Gaming X Trio

Продолжаем знакомство с новыми видеокартами NVIDIA семейства Ampere. На очереди GeForce RTX 3070 из линейки MSI Gaming. Посмотрим, чем этот продукт выделяется на фоне других видеоадаптеров, оценим его температурно-шумовые характеристики и проверим разгонный потенциал. Сравним производительность со старшими моделями новой серии.

msi-geforce-rtx-3070-gaming-x-trio

MSI GeForce RTX 3070 Gaming X Trio

Видеокарта поставляется в яркой коробке с изображением устройства на лицевой стороне.

msi-geforce-rtx-3070-gaming-x-trio

В комплектацию привычно входит большой набор полиграфии с инструкциями. Присутствует боковая подпорка для видеоадаптера.

msi-geforce-rtx-3070-gaming-x-trio

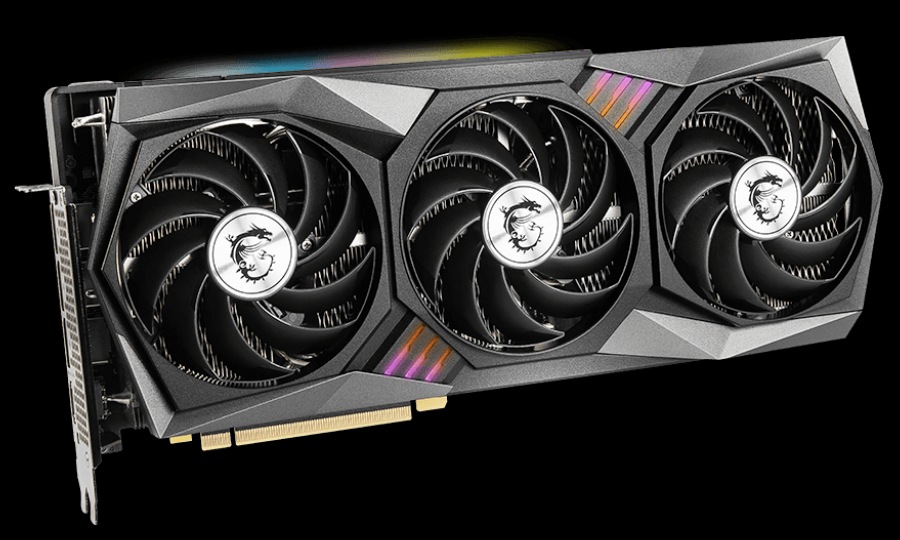

Перед нами крупная видеокарта длиной 32,5 см, охлаждение которой занимает три слота. Она выполнена в новом дизайне Gaming, который нам знаком по MSI GeForce RTX 3080 Gaming X Trio.

msi-geforce-rtx-3070-gaming-x-trio

Даже при внешнем осмотре видно, что весь внутренний объем занимает массивный радиатор. Вся эта система охлаждается тремя вентиляторами.

msi-geforce-rtx-3070-gaming-x-trio

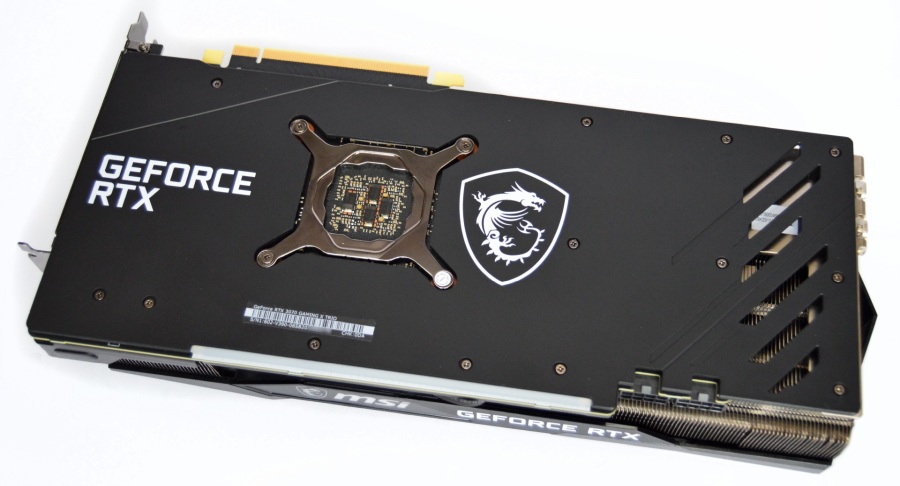

Обратная сторона закрыта черной пластиной с небольшими прорезями в боковой части. Такие прорези сейчас используются у всех крупногабаритных видеокарт, чтобы уменьшить сопротивление воздушным потокам внутри корпуса.

msi-geforce-rtx-3070-gaming-x-trio

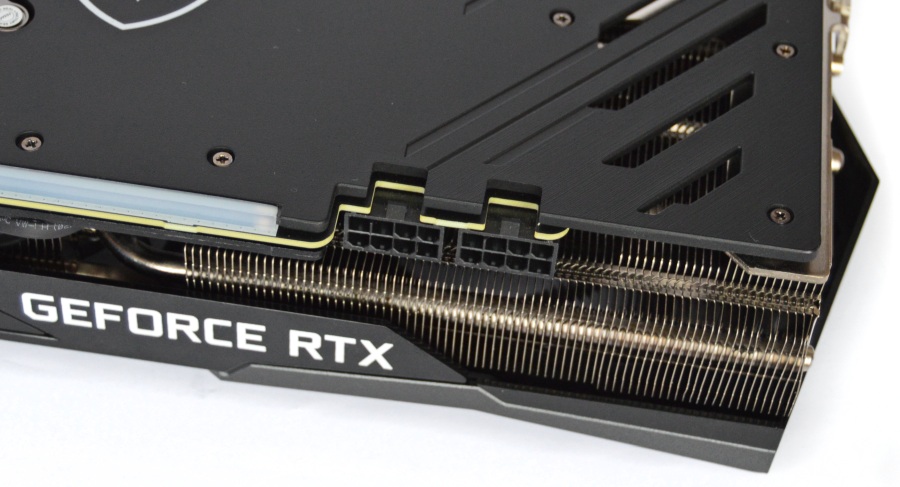

В углу расположено два восьмиконтактных разъема питания.

msi-geforce-rtx-3070-gaming-x-trio

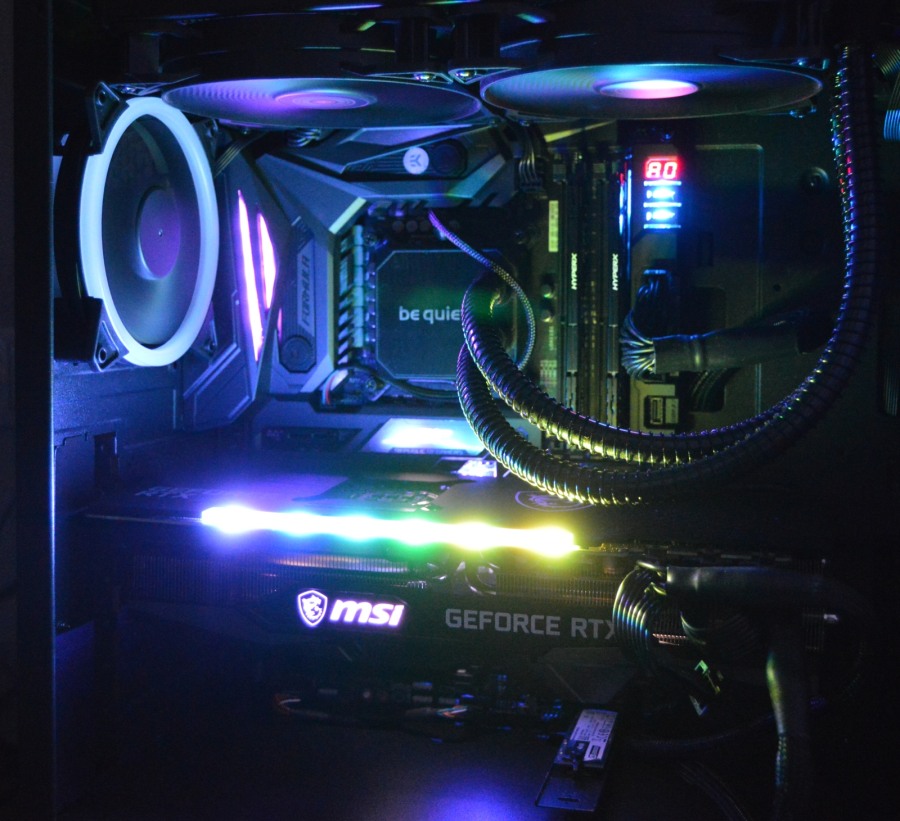

Вдоль торца тянется светодиодная полоса, которая создает яркую иллюминацию внутри корпуса с плавными переливами и другими световыми эффектами.

msi-geforce-rtx-3070-gaming-x-trio

Также предусмотрены светящиеся элементы вокруг центрального вентилятора.

msi-geforce-rtx-3070-gaming-x-trio

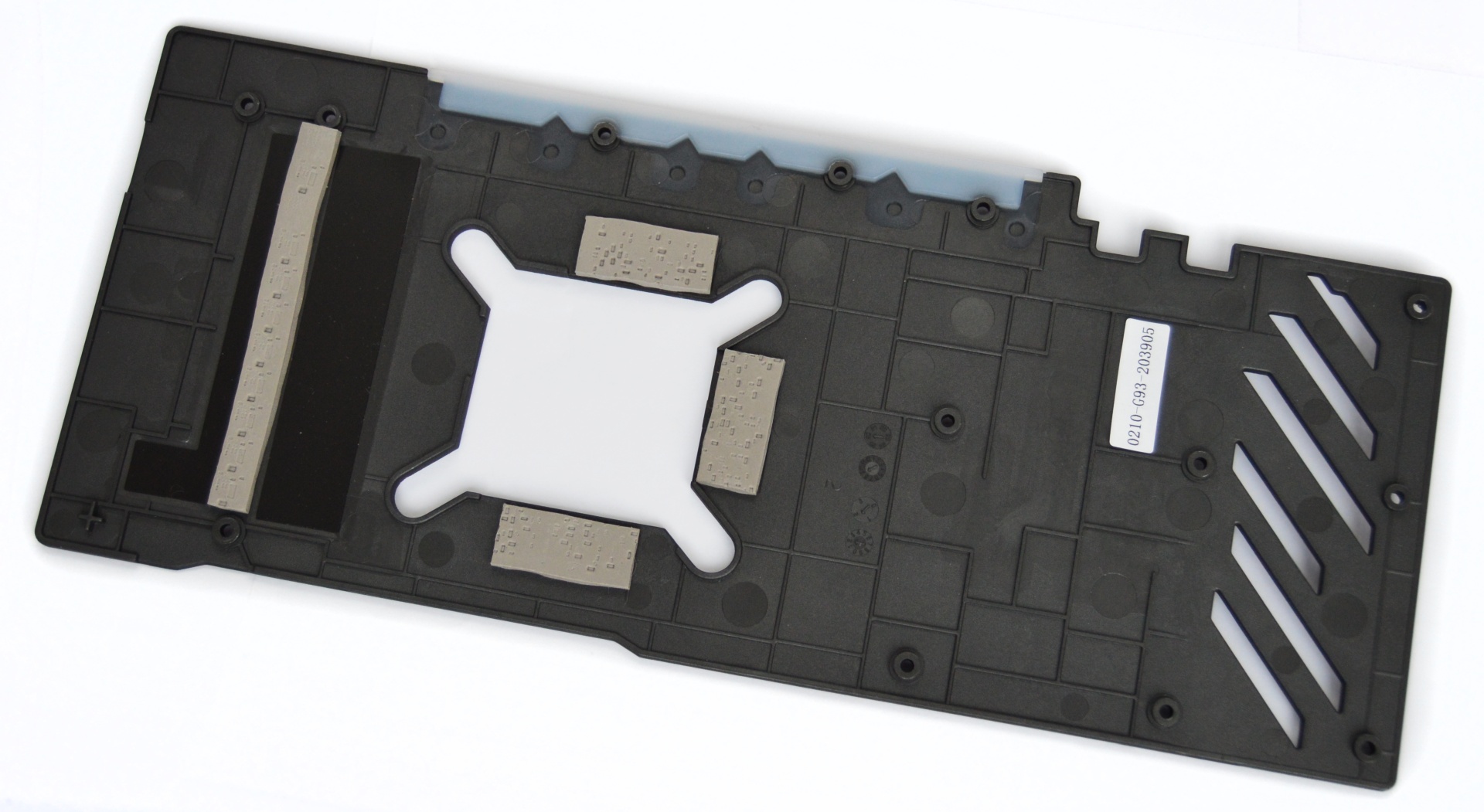

Бэкплейт, как утверждает производитель, выполнен из графена. Эта пластина участвует в охлаждении благодаря наличию термопрокладок в горячих местах платы — в зоне системы питания и под микросхемами памяти.

msi-geforce-rtx-3070-gaming-x-trio

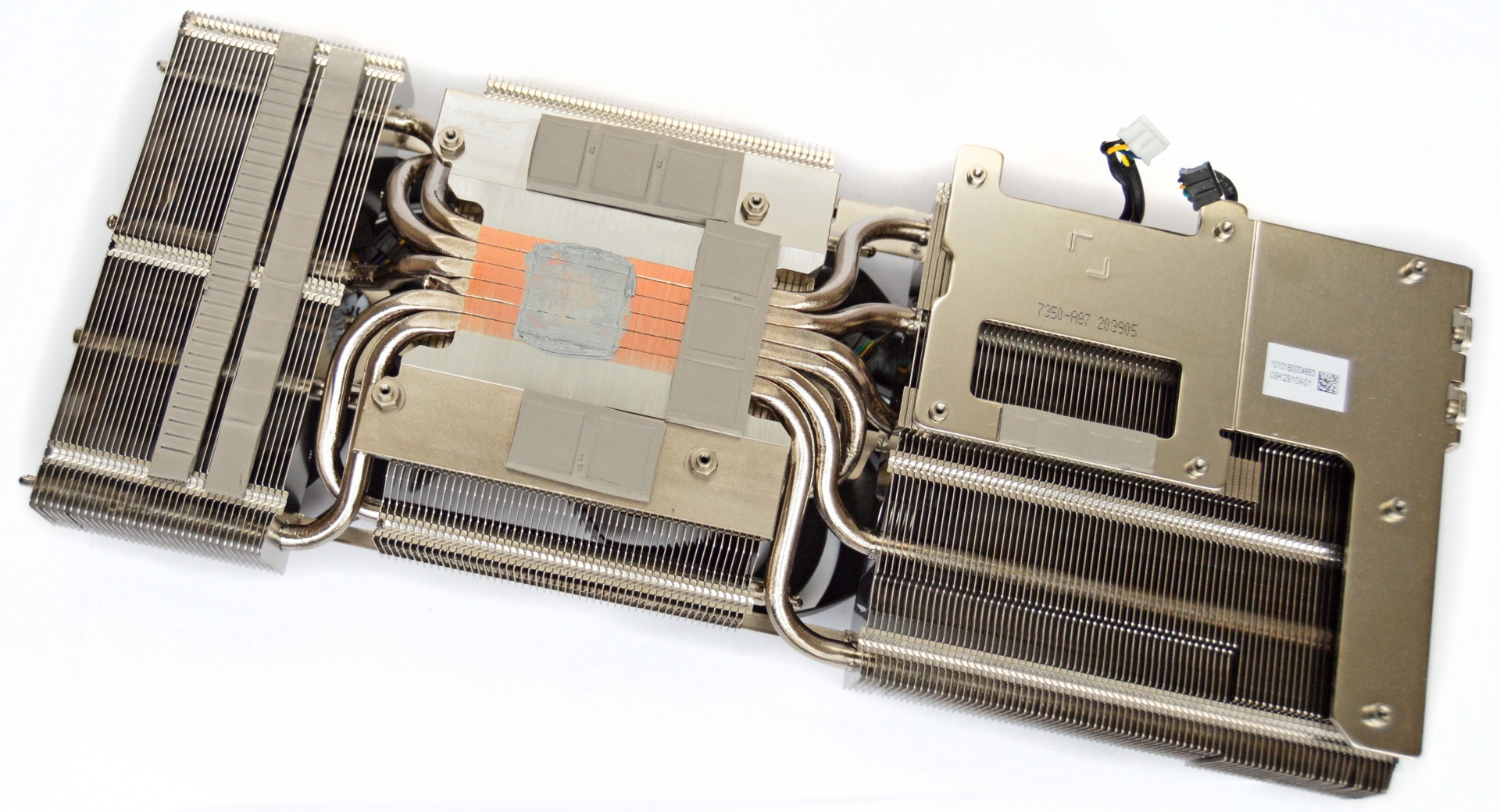

Если внешне GeForce RTX 3070 Gaming Trio напоминает копию GeForce RTX 3080 Gaming Trio, то в конструкции радиатора есть небольшие отличия, пластины сгруппированы в три секции. На поверхности радиатора есть контактные площадки для микросхем памяти и дросселей.

msi-geforce-rtx-3070-gaming-x-trio

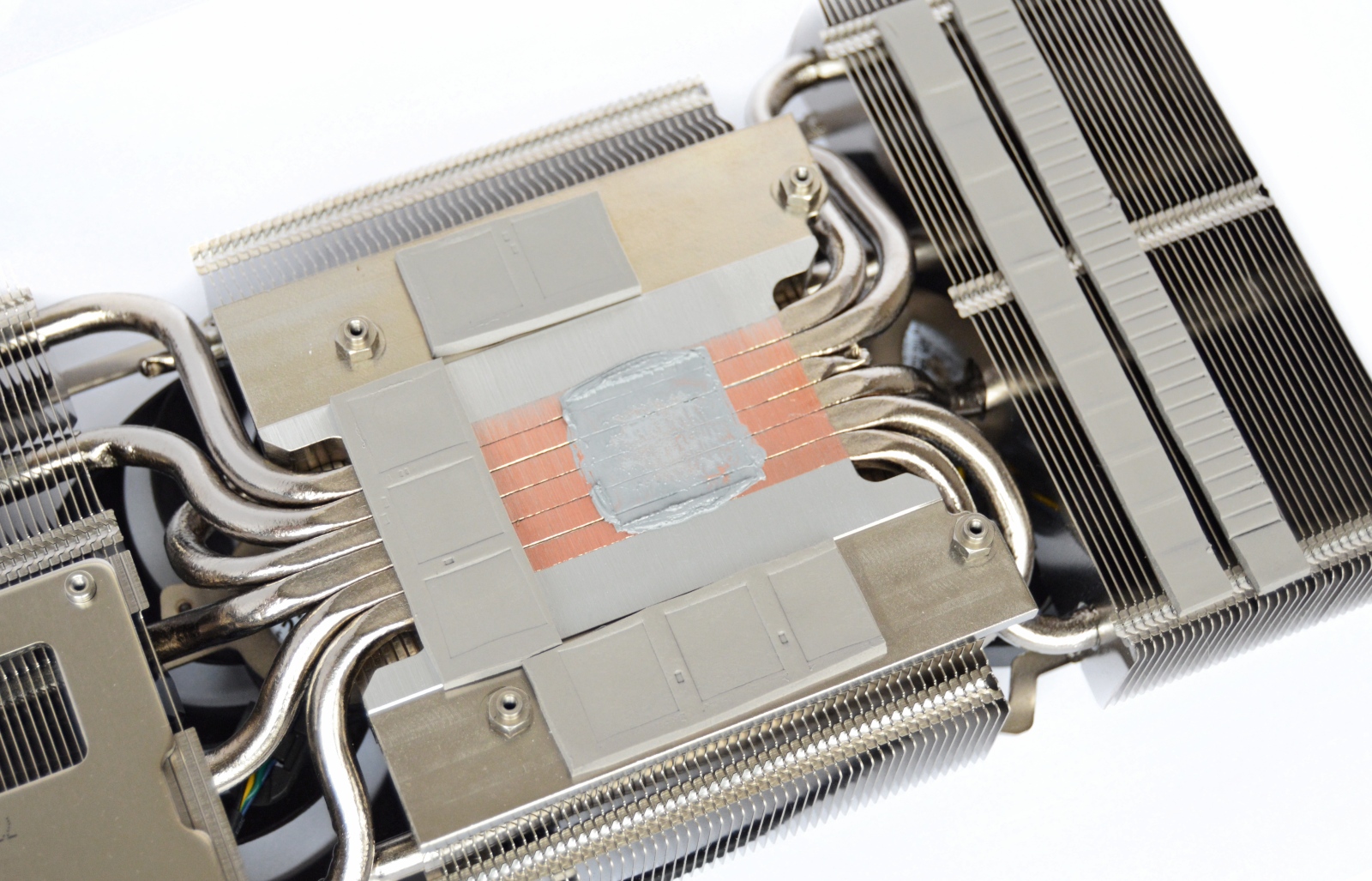

Шесть тепловых трубок проходят через основание, где они напрямую контактируют с поверхностью графического кристалла. Для лучшего контакта трубкам в основании придана прямоугольная форма, что минимизирует зазоры и пустоты между ними.

msi-geforce-rtx-3070-gaming-x-trio

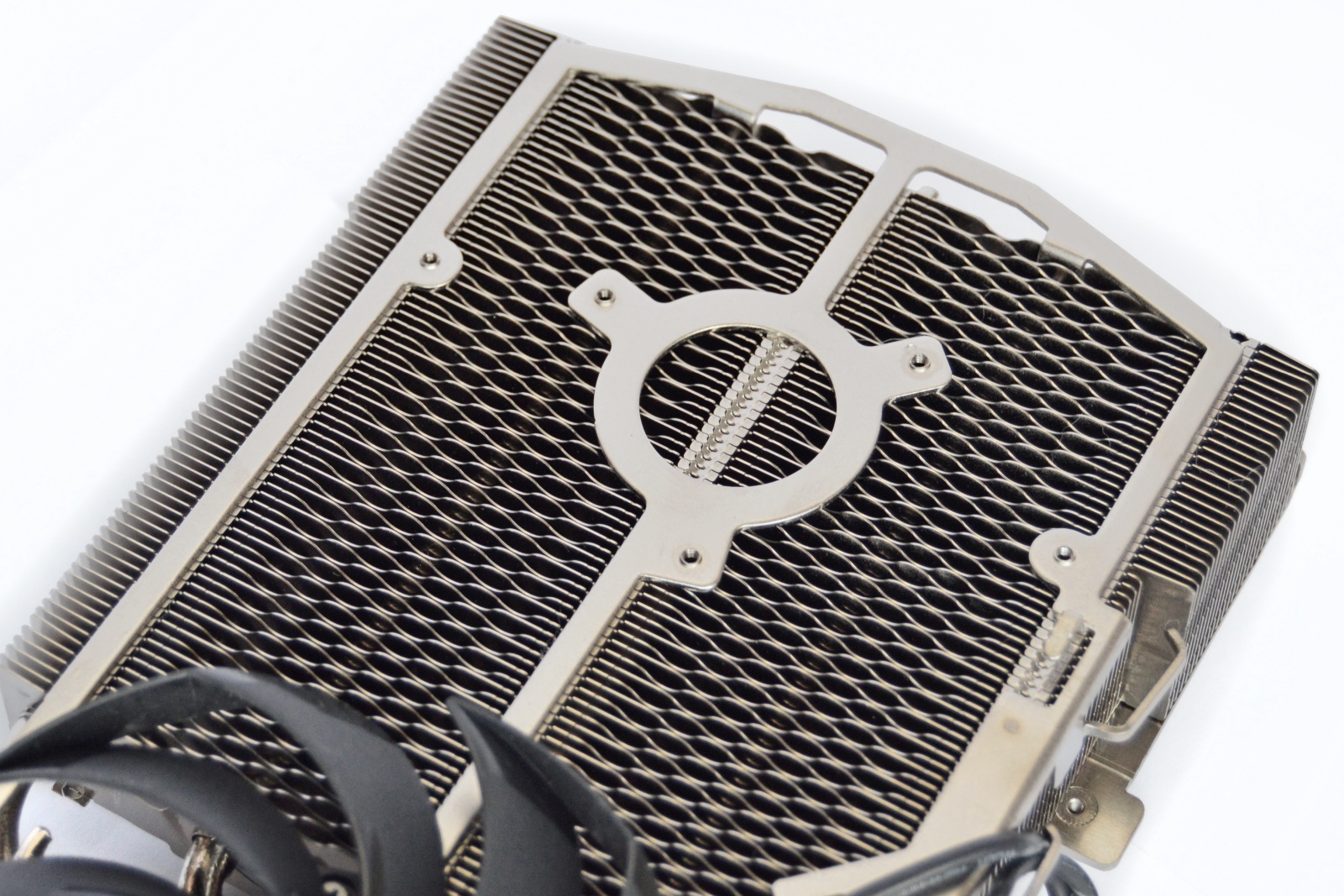

Конструкция радиатора оптимизирована так, чтобы при высокой плотности пластин улучшить их продуваемость. Для этого предусмотрены специальные направляющие рефлекторы в боковых секциях и волнистые края пластин под вентиляторами для меньшего сопротивления воздушному потоку.

msi-geforce-rtx-3070-gaming-x-trio

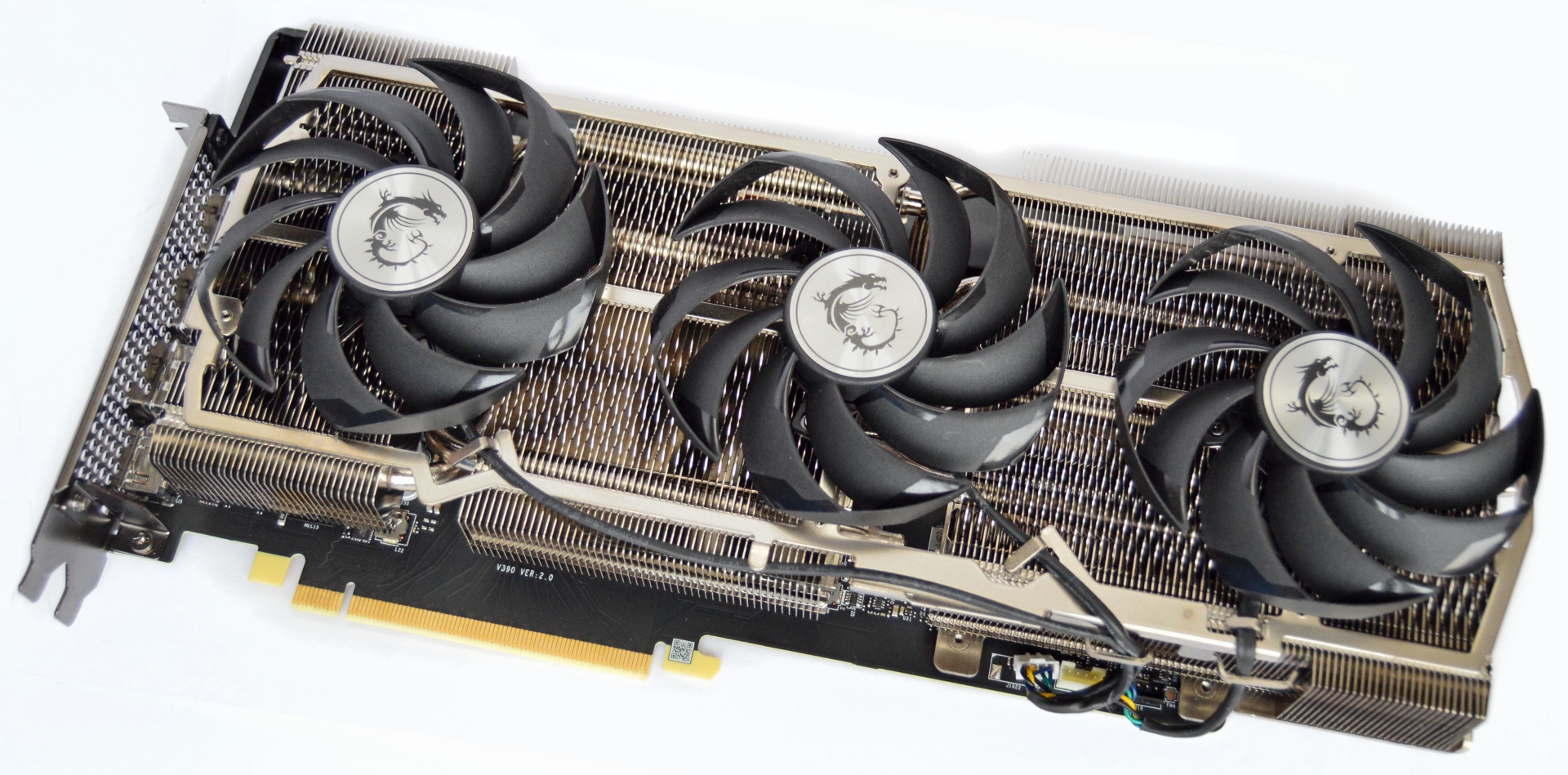

Сверху на радиатор установлено три вентилятора.

msi-geforce-rtx-3070-gaming-x-trio

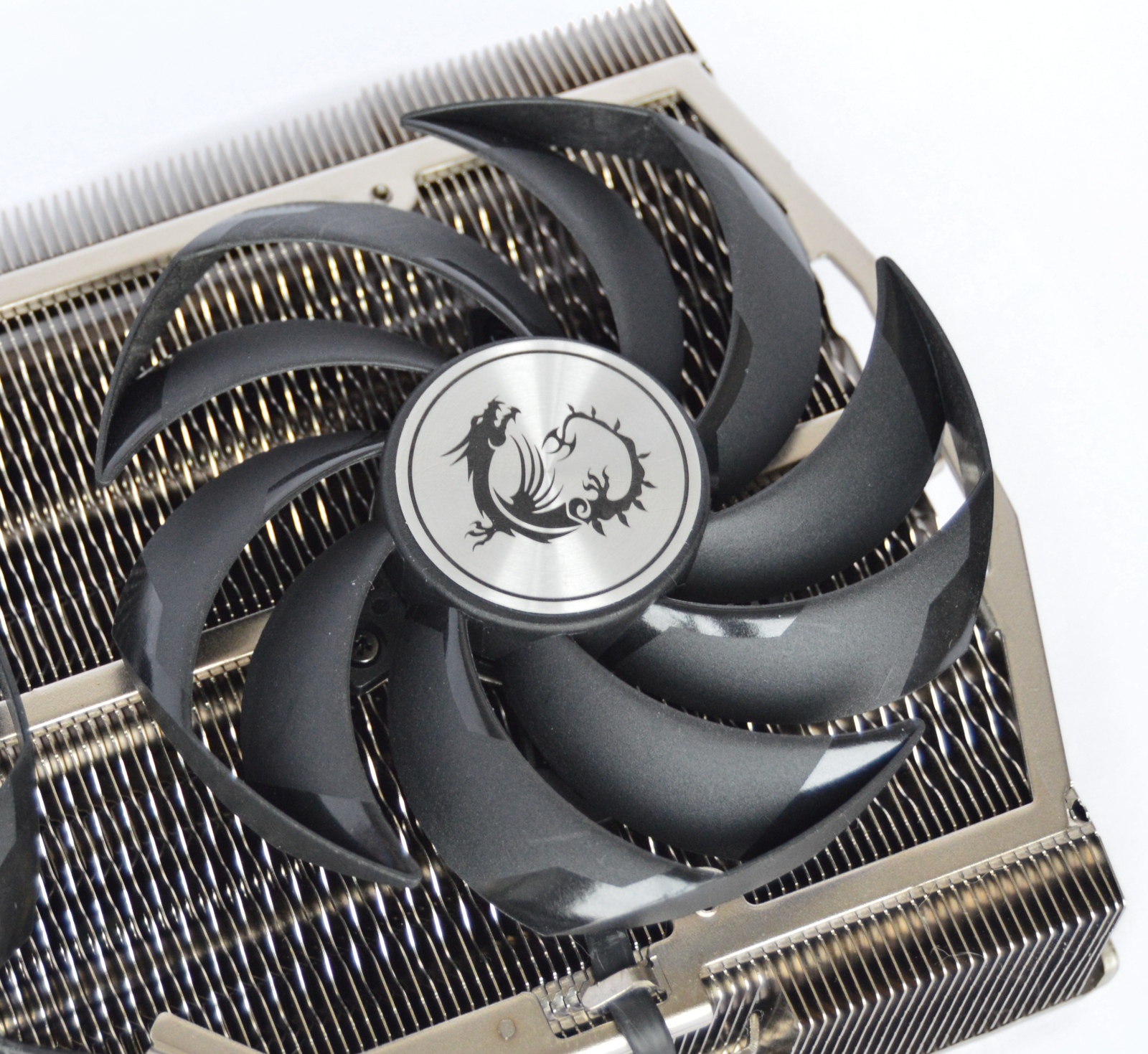

Это особые вентиляторы MSI TorX Fan 4.0 со сдвоенными лопастями. Такая форма усиливает фокусировку воздушного потока.

msi-geforce-rtx-3070-gaming-x-trio

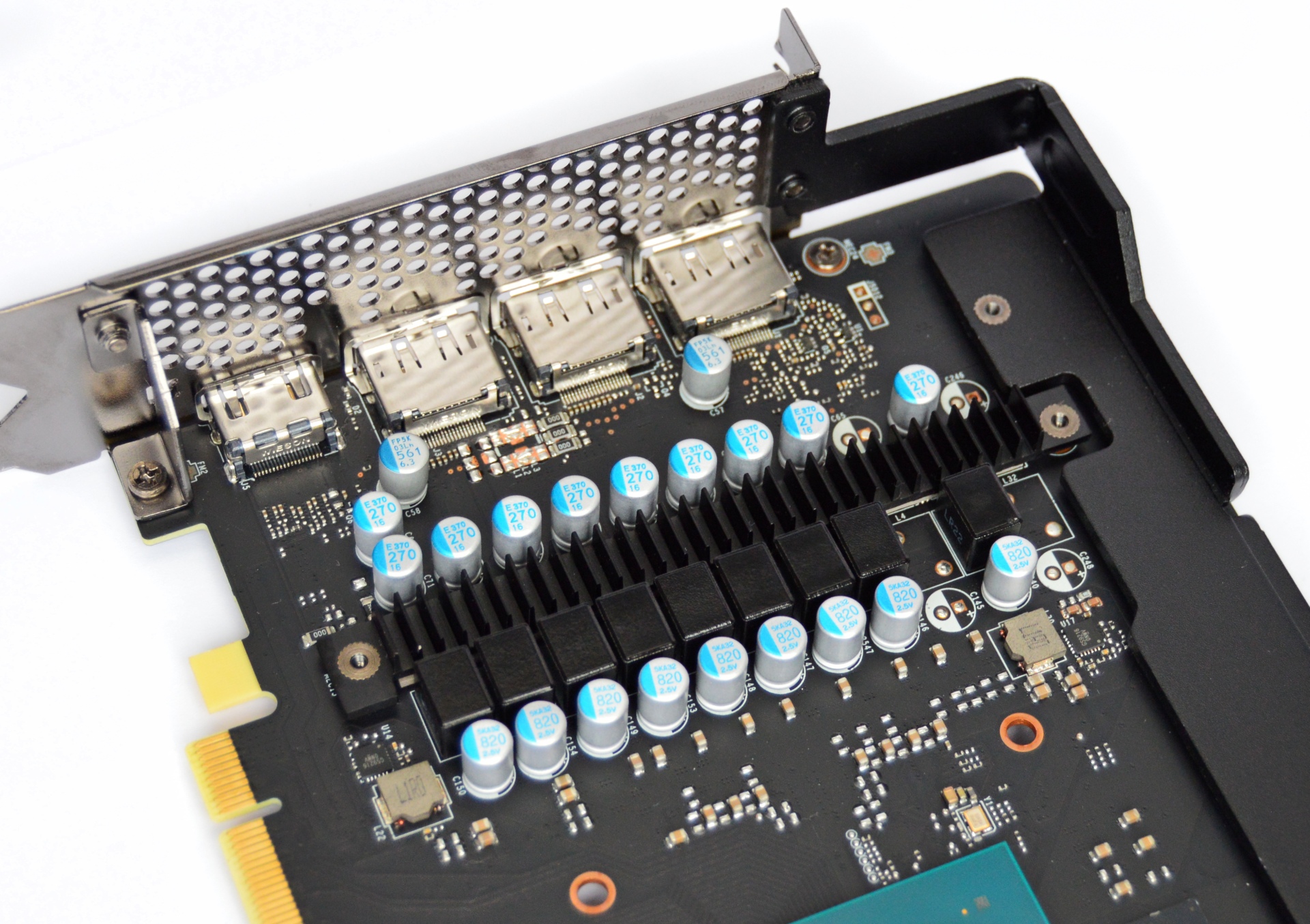

Для силовых элементов питающей цепи предусмотрен отдельный радиатор небольшого размера. Также имеется большая боковая пластина для придания жесткости и противодействию изгибу платы.

msi-geforce-rtx-3070-gaming-x-trio

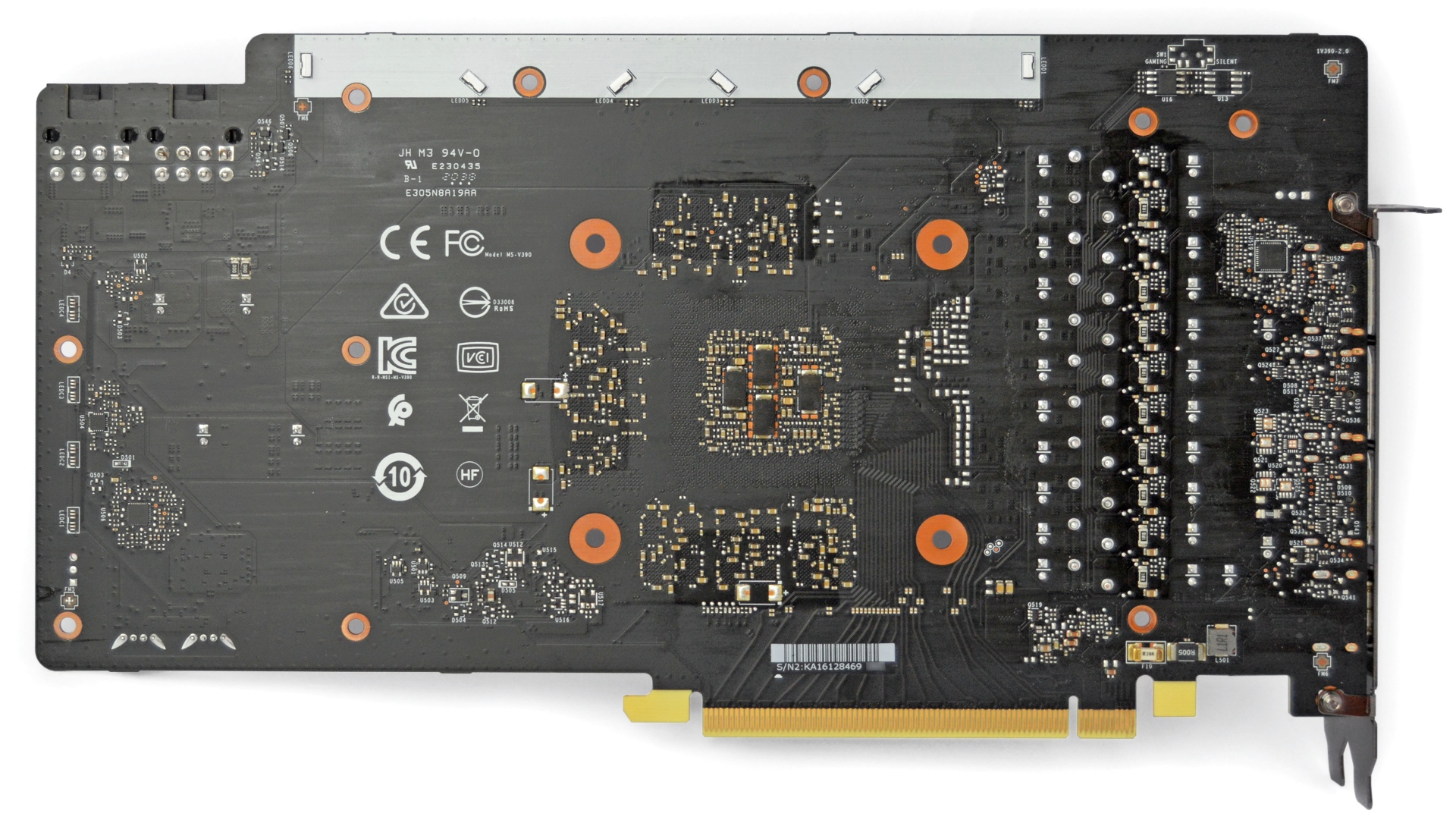

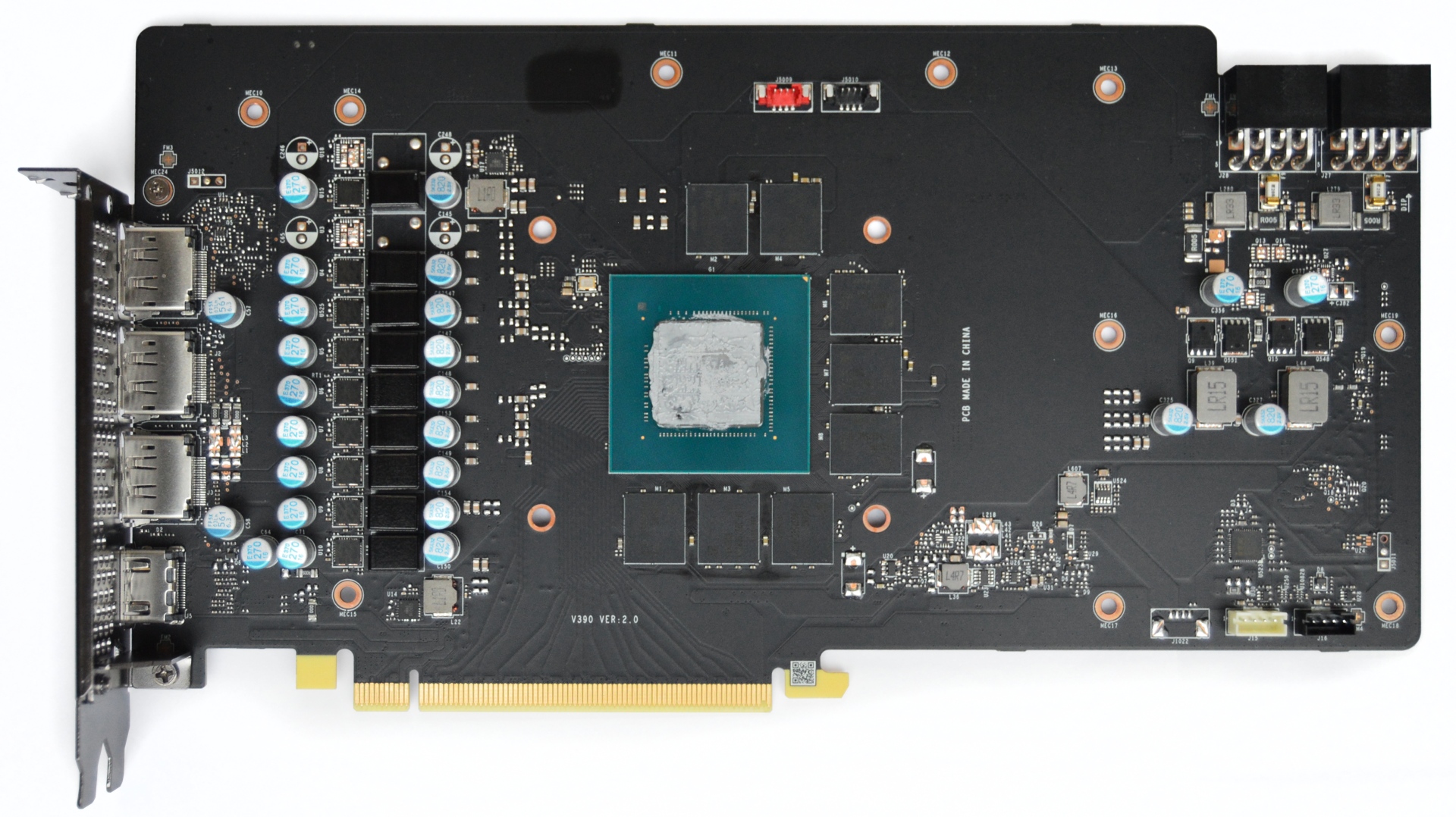

Печатная плата отличается от PCB старших моделей, что вполне ожидаемо, ведь GeForce RTX 3070 использует более простой и экономичный процессор.

msi-geforce-rtx-3070-gaming-x-trio

GPU запитан от девяти фаз, собранных на транзисторных сборках DrMOS. Память GDDR6 запитана от двух фаз.

msi-geforce-rtx-3070-gaming-x-trio

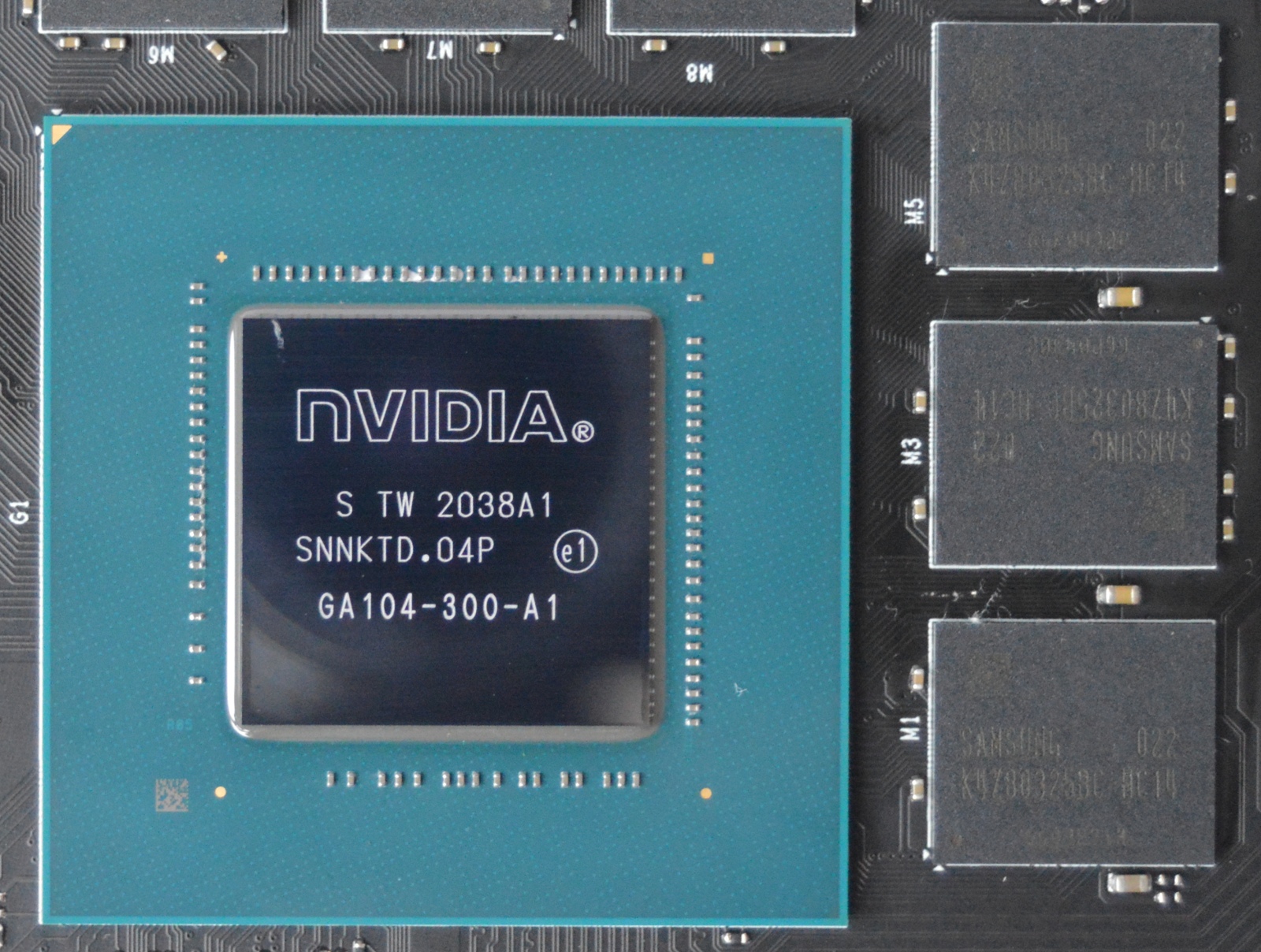

Процессор GA104-300-A1 задействует 5888 потоковых процессоров при 184 текстурных блоках и 96 блоках растеризации. Распаяно 8 гигабайт памяти GDDR6 Samsung K4Z80325BC-HC14.

msi-geforce-rtx-3070-gaming-x-trio

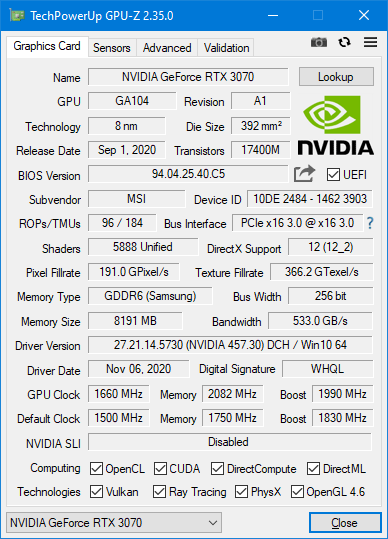

При стандартном базовом значении GPU в 1500 МГц частота Boost Clock повышена c 1725 до 1830 МГц. Эффективная частота памяти находится на рекомендованном уровне в 14000 МГц. Мощность увеличена с 220 до 240 Вт.

msi-geforce-rtx-3070-gaming-x-trio

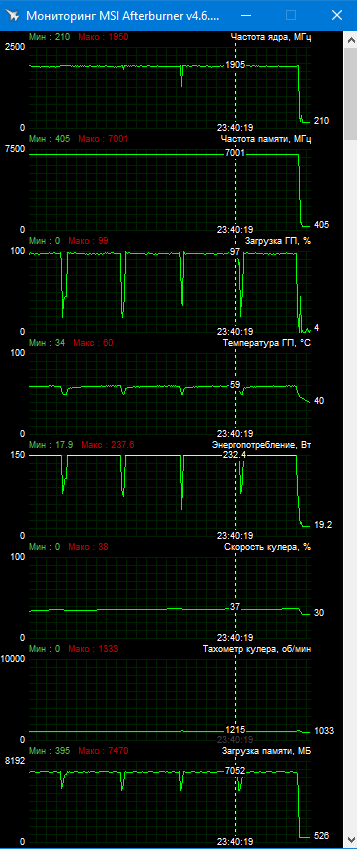

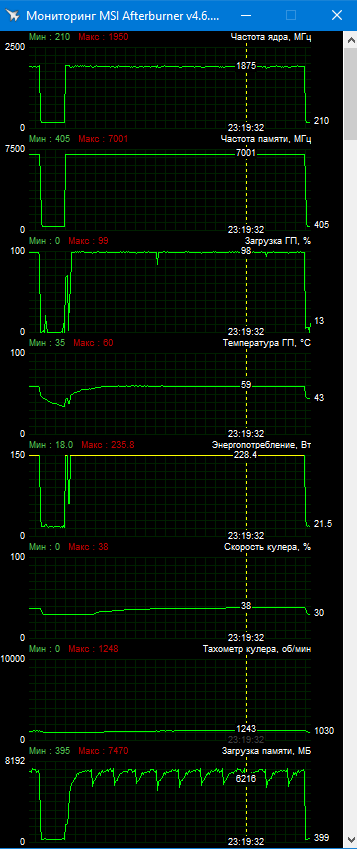

Тестирование проводилось в открытом корпусе при 22 °C в помещении. В таких условиях графический чип прогревался до скромного значения в 60 °C. В большинстве игр рабочий диапазон Boost находился в рамках 1875–1935 МГц с пиковыми значениями до 1950 МГц. Это проиллюстрировано ниже на скриншотах мониторинга во время прохождения тестов Bright Memory: Infinite RTX и Horizon Zero Dawn в 4K. Примечательно, что частотные показатели MSI ниже ASUS TUF-RTX3070-O8G-GAMING при более высоком заявленном среднем Boost Clock.

msi-geforce-rtx-3070-gaming-x-trio msi-geforce-rtx-3070-gaming-x-trio

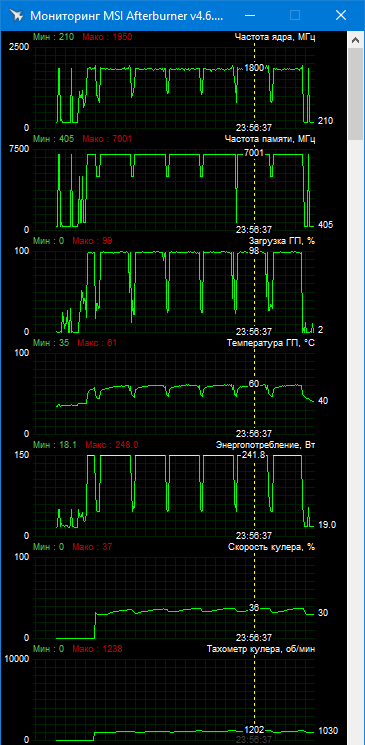

В прошлых обзорах мы отмечали, что наиболее сильно просаживает частоту игра Tom Clancy’s The Division 2. И действительно, в ней наблюдались просадки до 1800–1845 МГц.

msi-geforce-rtx-3070-gaming-x-trio

Разогнать GPU удалось на 160 МГц при повышенном лимите мощности.

msi-geforce-rtx-3070-gaming-x-trio

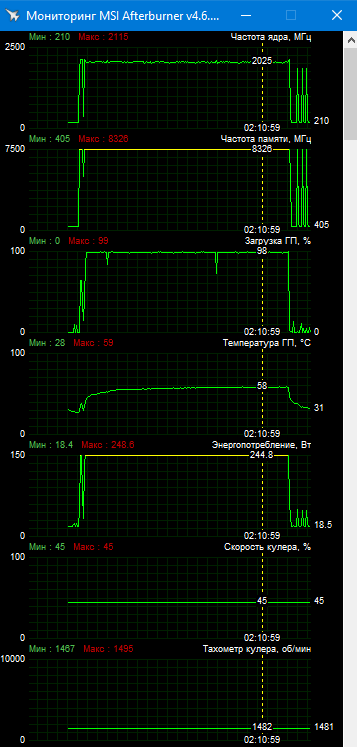

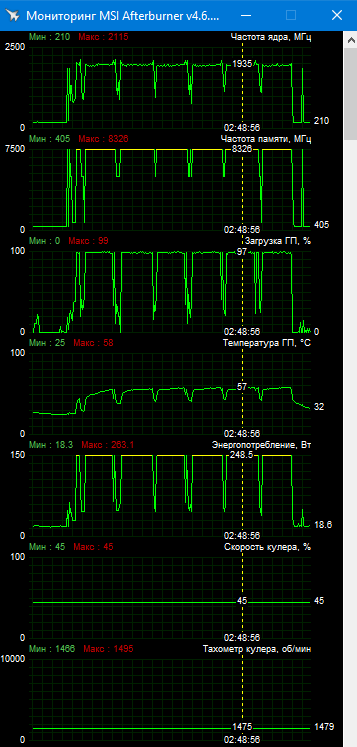

В играх Boost держался в диапазоне 2010–2055 МГц при пиковых значениях до 2115 МГц. Память смогла стабильно работать на частотах до 16650 МГц, что является выдающимся результатом. В The Division 2 частоты не опускались ниже 1935 МГц.

msi-geforce-rtx-3070-gaming-x-trio msi-geforce-rtx-3070-gaming-x-trio

Сохранить нагрев на начальном уровне удалось при скорости вентиляторов менее 1500 об/мин. В более жестких эксплуатационных условиях нагрев может быть выше. Но видеокарта явно способна работать в тихом режиме при максимальном ускорении.
