ASUS ROG Mars 760 — уникальный видеоадаптер на базе двух GPU GK104

Недавно были представлены топовые графические решения нового поколения — AMD Radeon R9 290X и NVIDIA GeForce GTX 780 Ti. И пока основная борьба развернулась между этими однопроцессорными видеокартами, компания ASUS сделала совершенно неожиданный анонс и явила всему миру оригинальный продукт на базе двух GPU, который должен составить мощную конкуренцию новоиспеченным флагманам. Этот графический ускоритель пополнил линейку Mars, которая обычно базировалась на самых мощных GPU. В данный раз, как можно догадаться из названия, мы имеем дело с двойным GeForce GTX 760 в рамках одного устройства. Высокую производительность аналогичного тандема мы уже высоко оценили во время тестирования SLI из Inno3D iChill GeForce GTX 760 HerculeZ 3000 SLI. Теперь же похожую графическую конфигурацию можно будет сравнить со свежими видеокартами. Заодно мы сведем Mars с парой Radeon R9 270X, работающих в режиме CrossFireX (этому тандему было посвящен прошлый обзор).


ASUS MARS760-4GD5

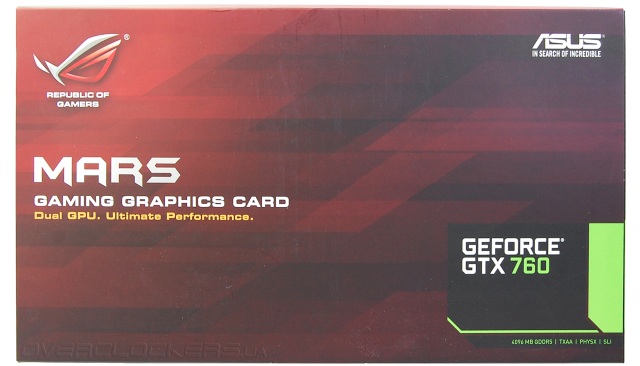

Настало время перейти к осмотру героя данной статьи. Поставляется он в крупной коробке красной расцветки.

ASUS MARS760-4GD5

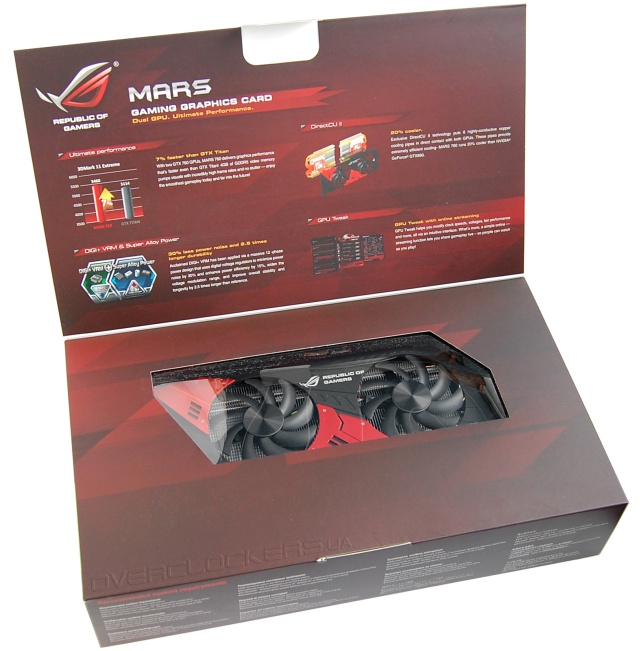

Боковая панель откидная. На развороте описаны некоторые технические особенности данного продукта. Через прозрачное окошко видно саму видеокарту.

ASUS MARS760-4GD5

Комплект поставки следующий:
  • переходник питания с 2 PCI-E 6-pin на PCI-E 8-pin;
  • мостик DVI/HDMI;
  • диск с программным обеспечением;
  • инструкция;
  • магнитик Republic of Gamers.

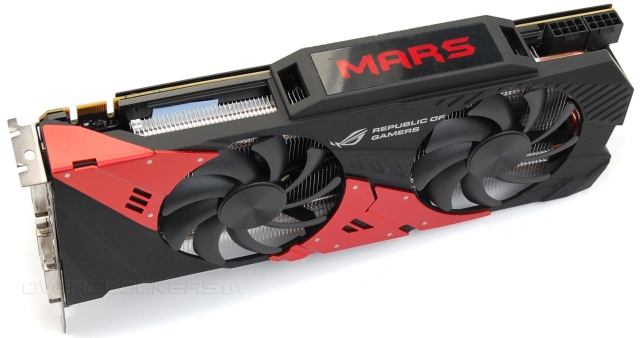

Перед нами видеокарта длиной 28 сантиметров и толщиной в два слота расширения. Довольно компактные размеры для карты с двумя мощными GPU на борту, особенно с учетом того, что некоторые GeForce GTX 760 оснащаются даже трехслотовыми системами охлаждения.

ASUS MARS760-4GD5

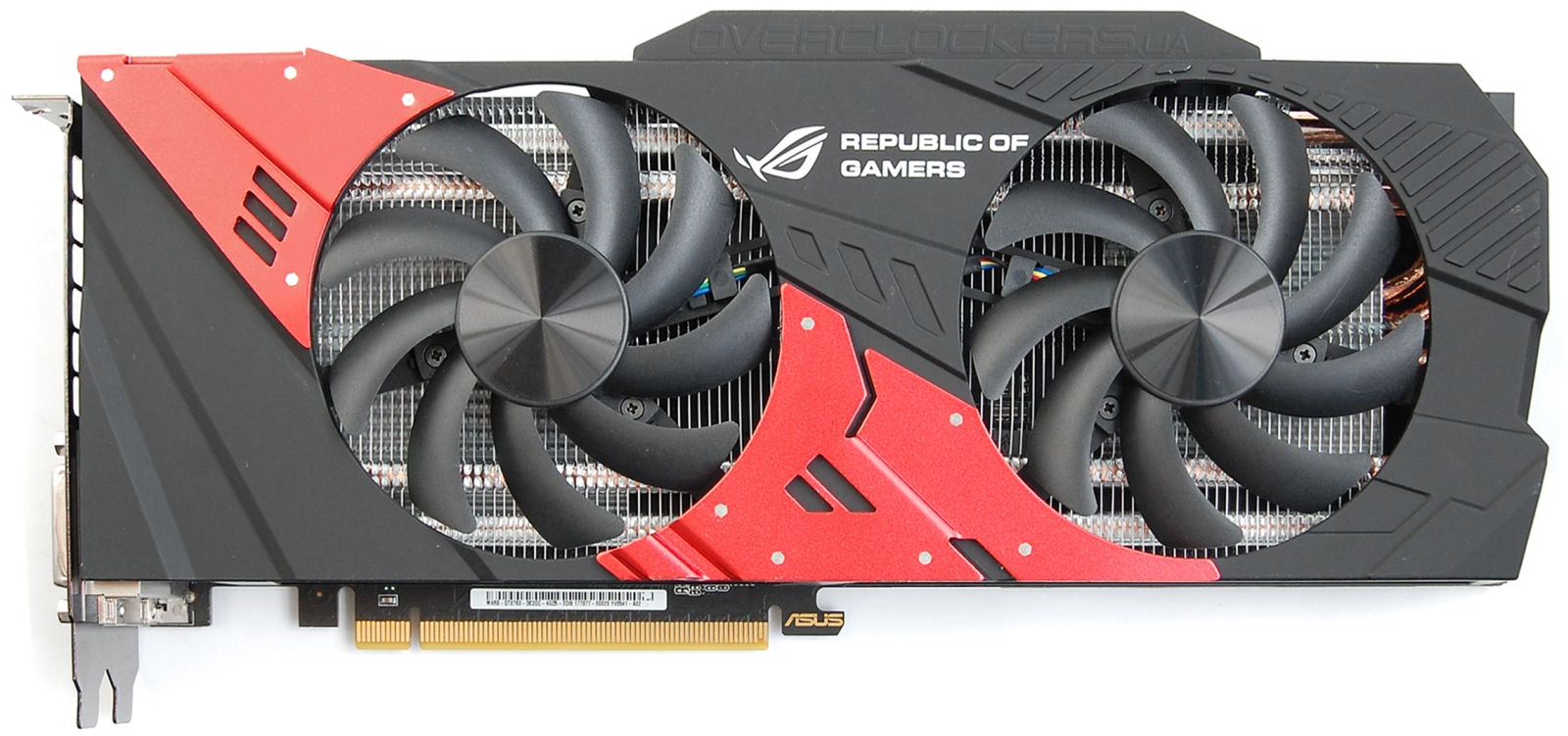

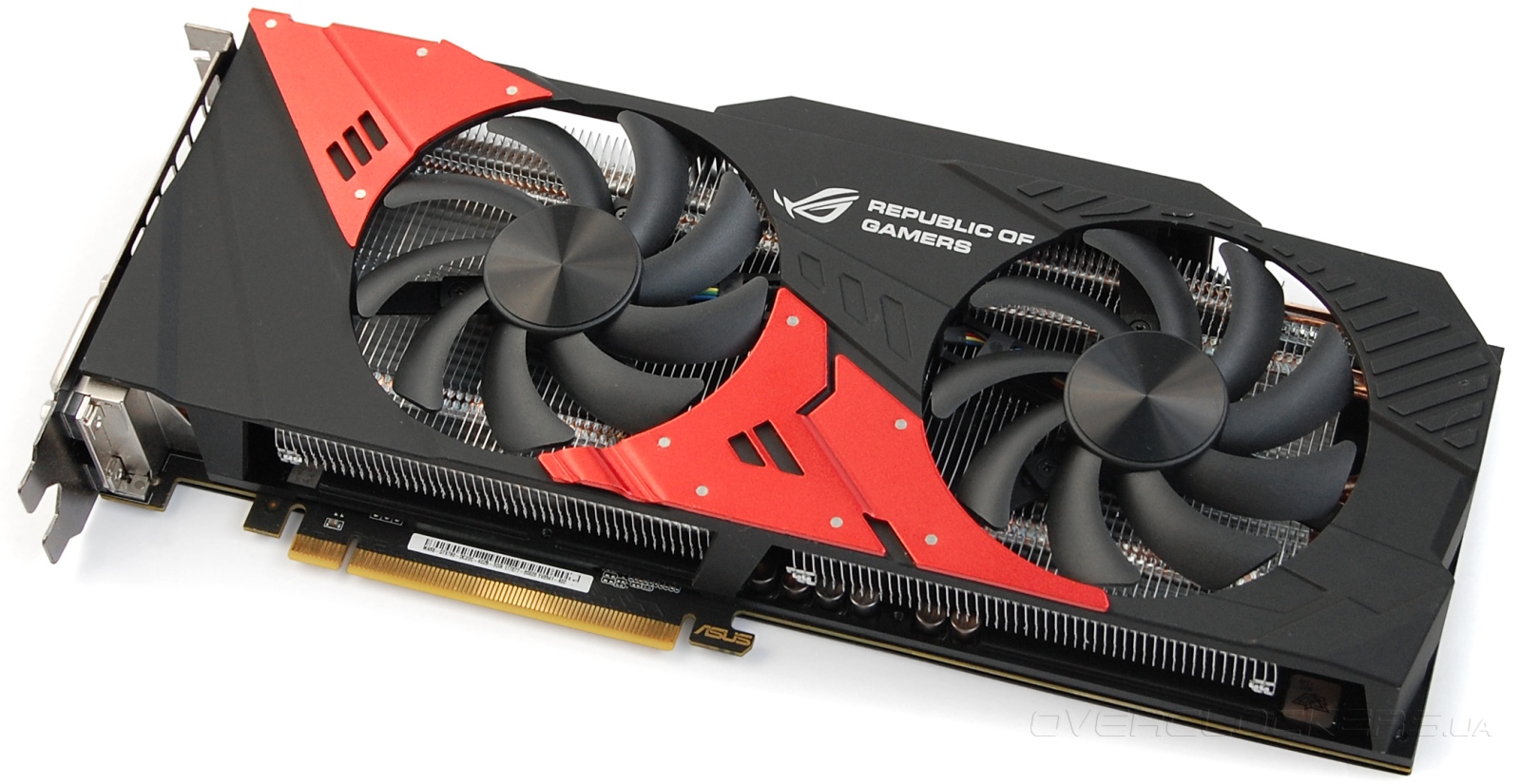

Новый Mars предлагает оригинальный дизайн, вполне вписывающийся в общий стиль продуктов ROG (Republic of Gamers). Кожух черного цвета с геометрическим узором на поверхности дополняется косой красной вставкой. Используется два вентилятора.

ASUS MARS760-4GD5

Сбоку имеется крупный подсвечиваемый красный логотип Mars. Питание подключается по двум восьми контактным разъемам.

ASUS MARS760-4GD5

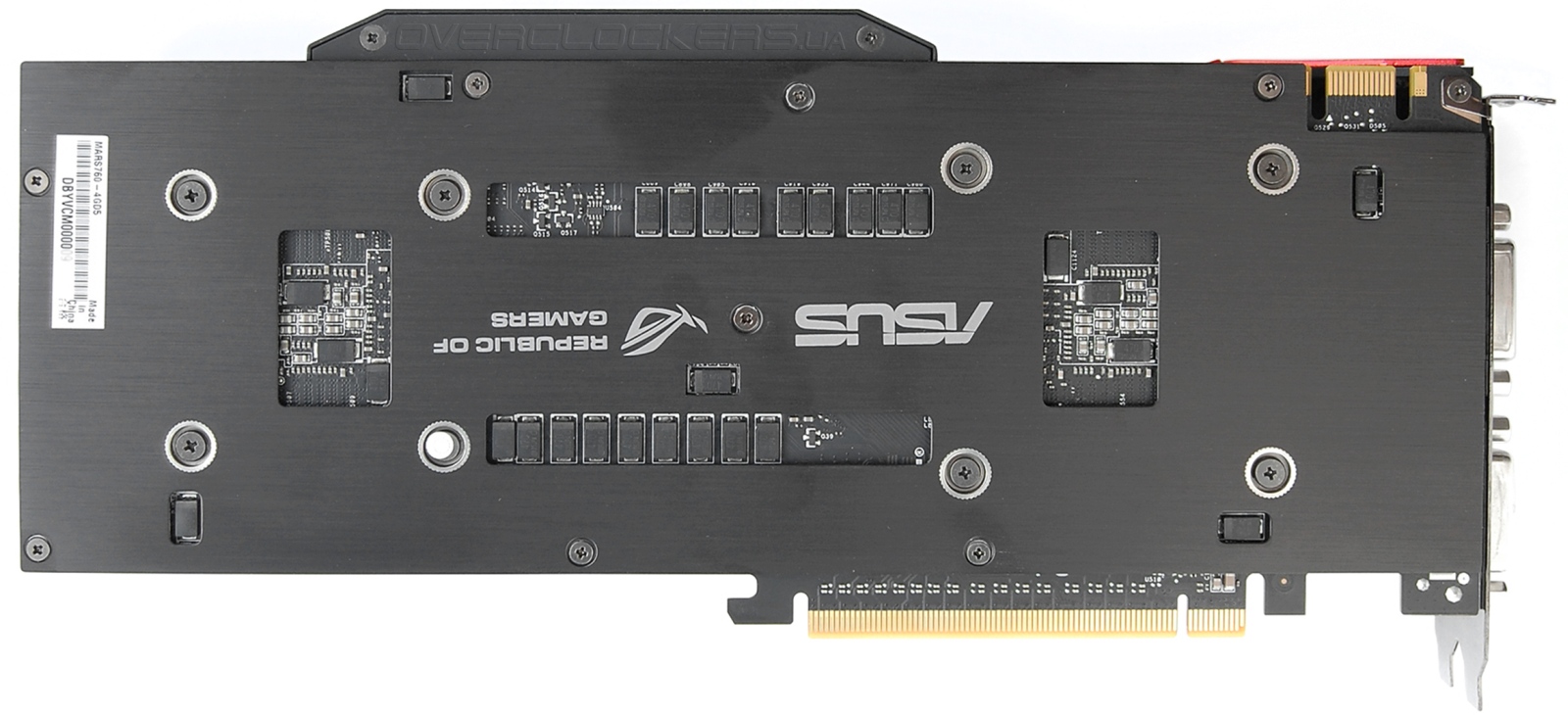

Задняя сторона карты закрыта металлической пластиной с прорезями под крупные элементы. На одном из винтов системы охлаждения имеется гарантийная пломба. Так что любой разбор видеокарты чреват потерей гарантии.

ASUS MARS760-4GD5

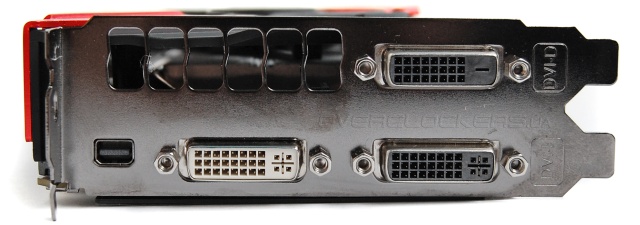

На заднюю панель выведены три DVI и один mini DisplayPort.

ASUS MARS760-4GD5

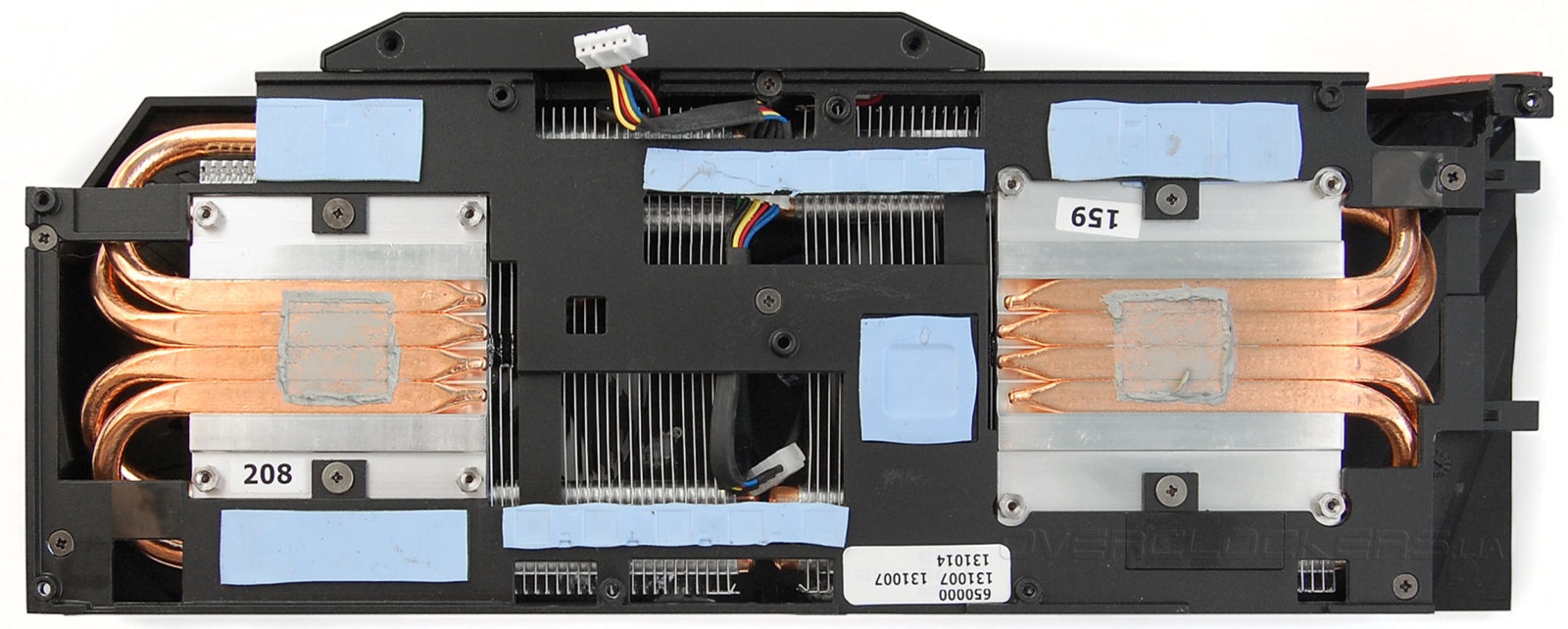

Пора взглянуть на охлаждение поближе. Для каждого GPU предусмотрен свой радиатор. Тепло от силовых элементов и микросхем памяти отводится через общее основание, которое имеет множество «окошек» под крупные элементы на плате.

ASUS MARS760-4GD5

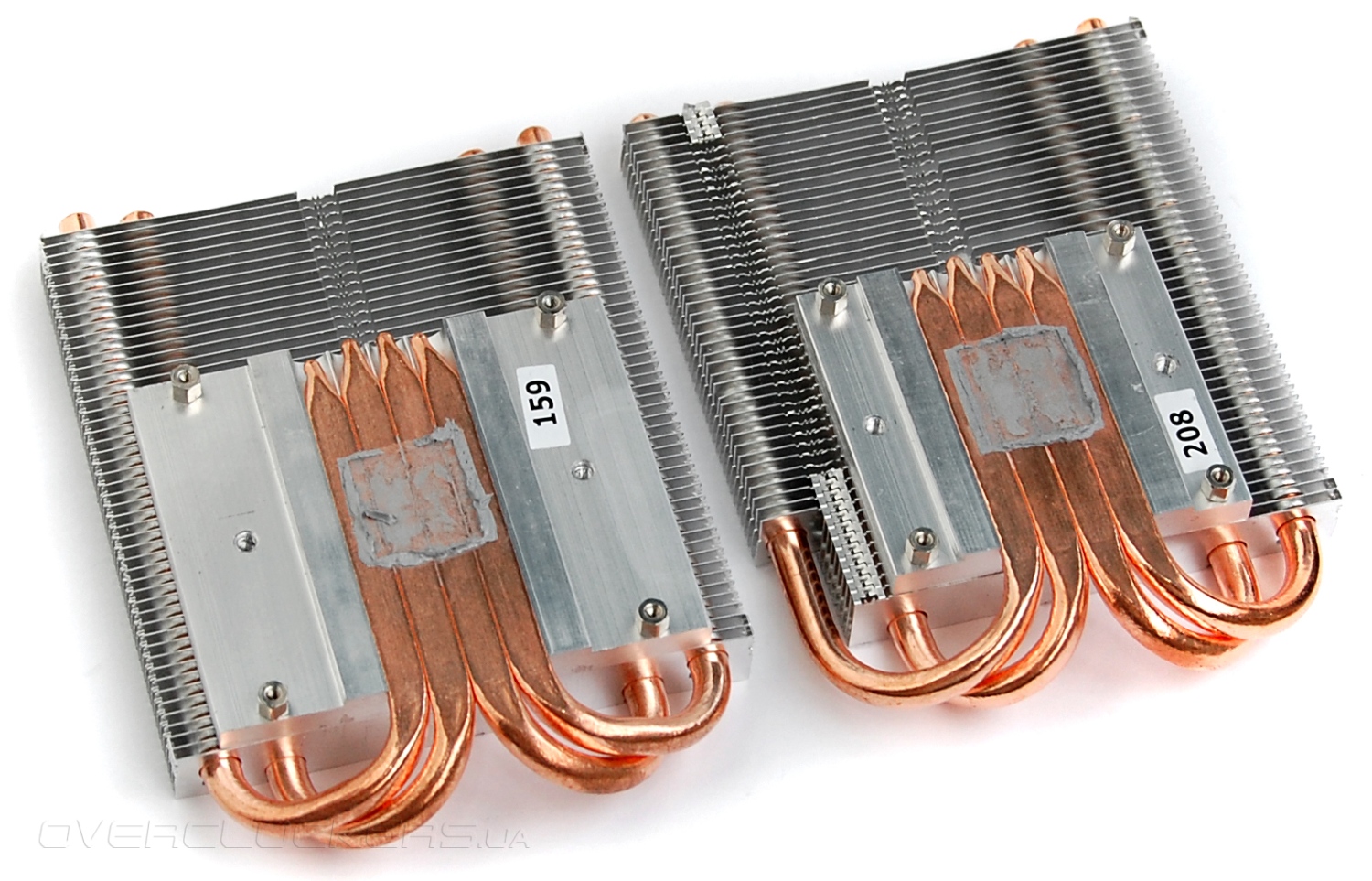

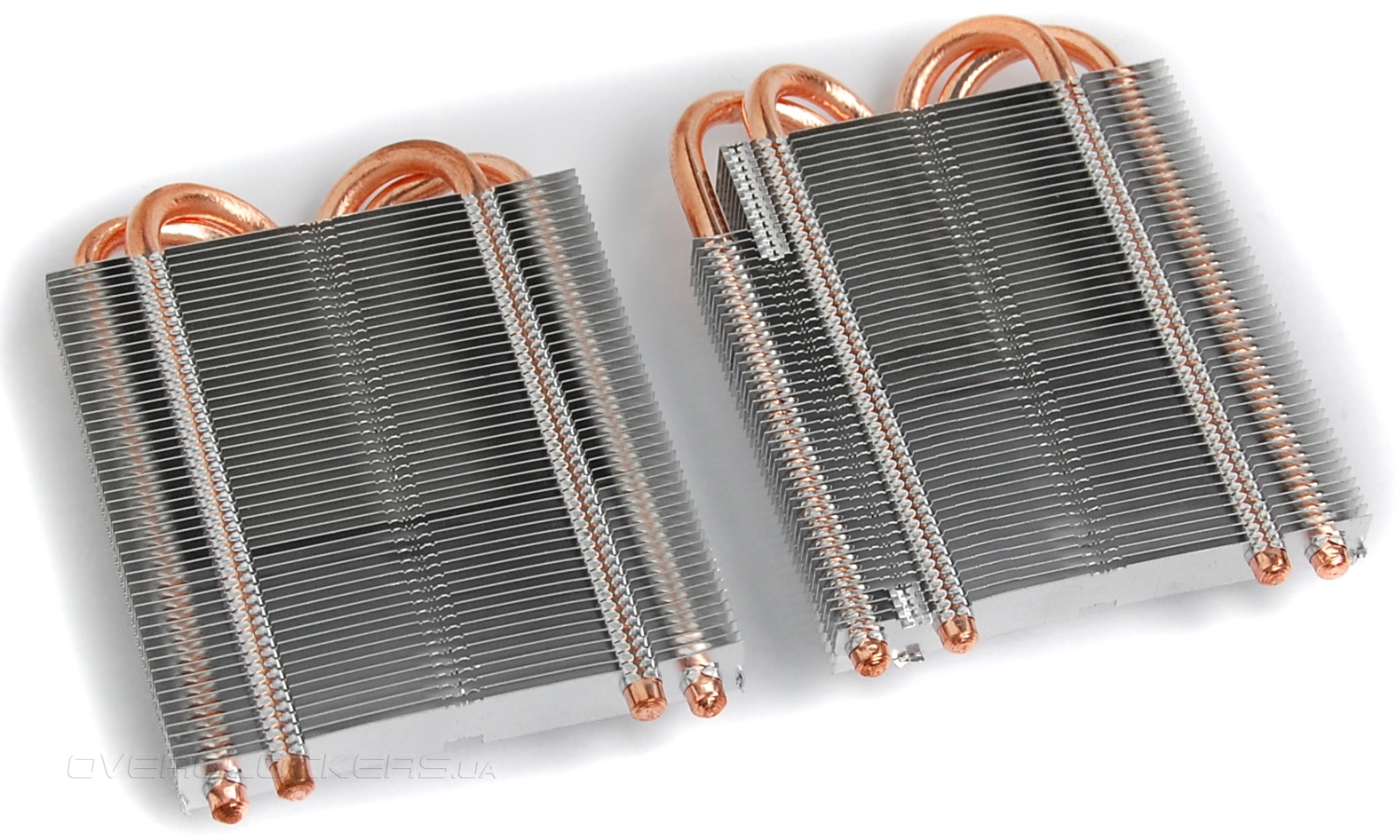

У каждого радиатора графического чипа есть по четыре тепловые трубки. Благодаря технологии прямого контакта они напрямую отводят тепло от поверхности кристалла.

ASUS MARS760-4GD5

Немного отличаются в размерах алюминиевые основания радиаторов, в которые уложены трубки. Также один радиатор имеет небольшой вырез. Такие небольшие конструктивные различия обусловлены дефицитом свободного места. Это может привести к незначительной разнице и в рабочих температурах.

ASUS MARS760-4GD5

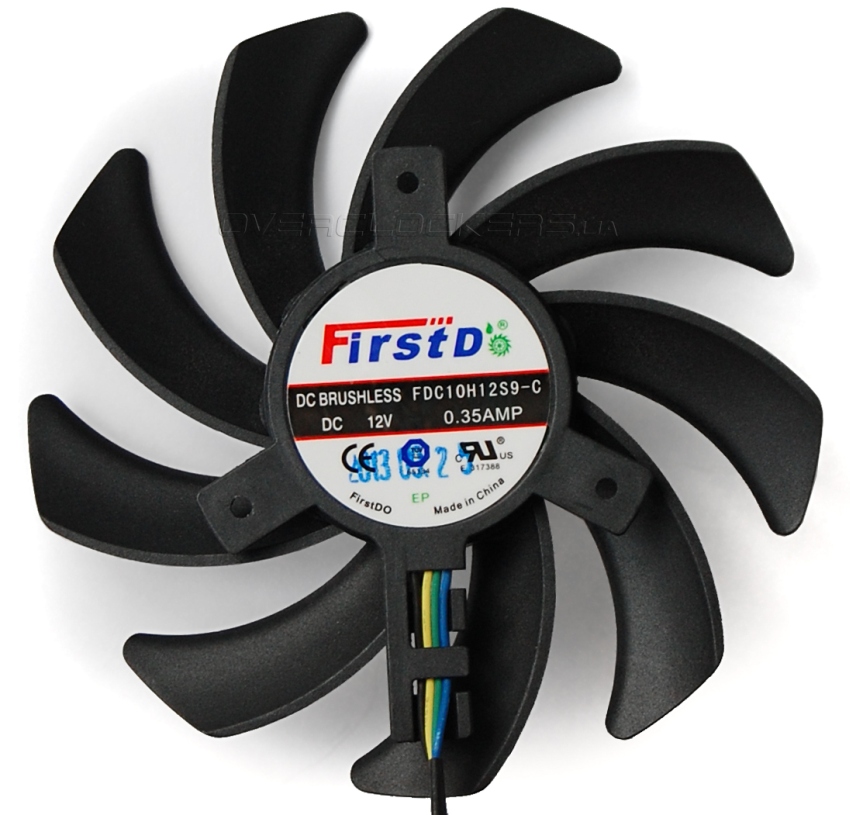

Каждый радиатор обдувает вентилятор FirstD FDC10H12S9-C типоразмера 92 мм (реальный размер лопастей чуть меньше).

ASUS MARS760-4GD5

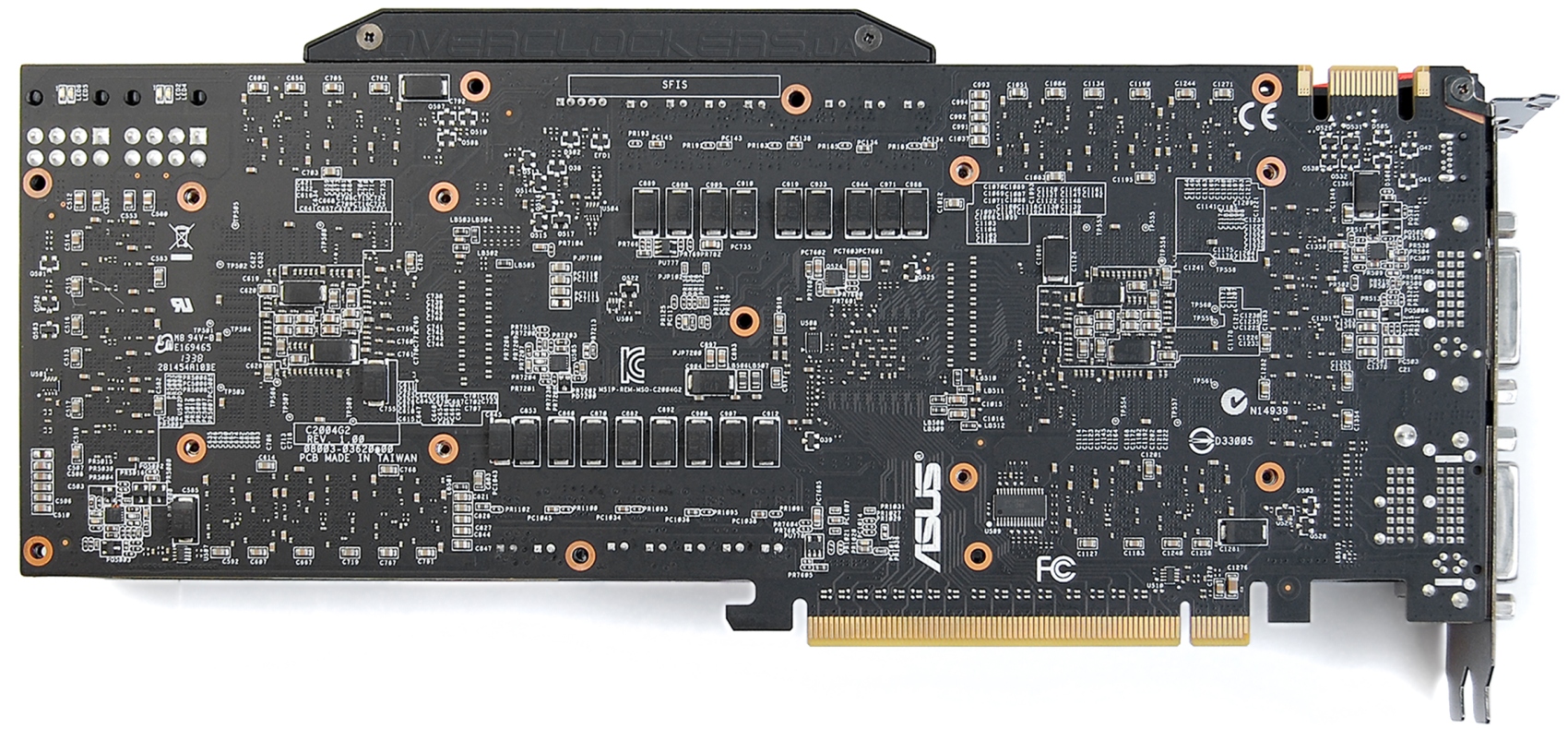

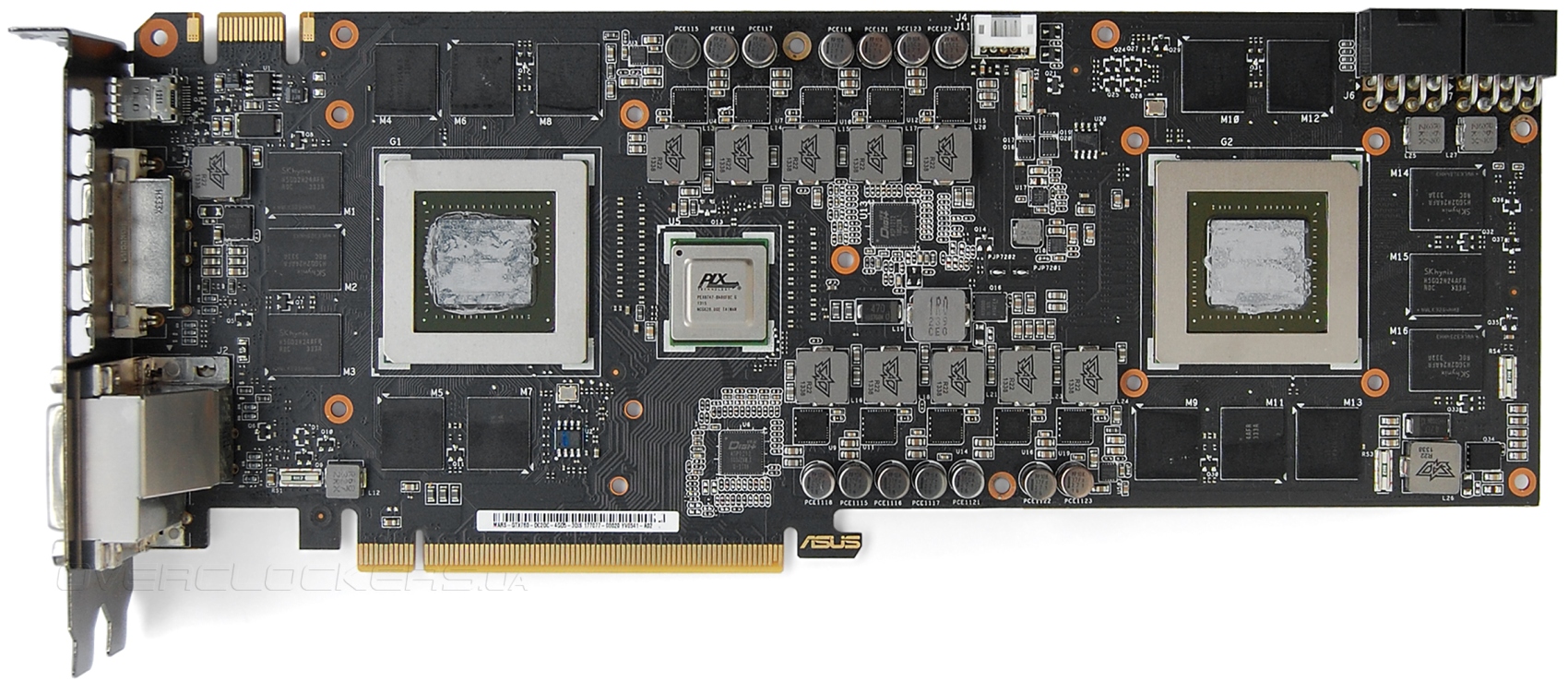

В дизайне платы узнается наследие GeForce GTX 690. Плотность размещения элементов довольно высокая. Графические процессоры с микросхемами памяти расположены по бокам платы, узел питания в центре. Используются высококачественные компоненты, отвечающие внутреннему стандарту компании Super Alloy Power, которые имеют повышенный запас прочности и увеличенный срок службы.

ASUS MARS760-4GD5

ASUS MARS760-4GD5

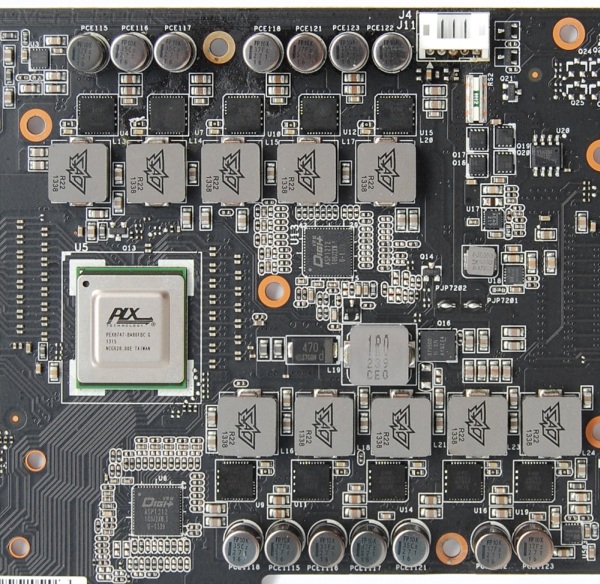

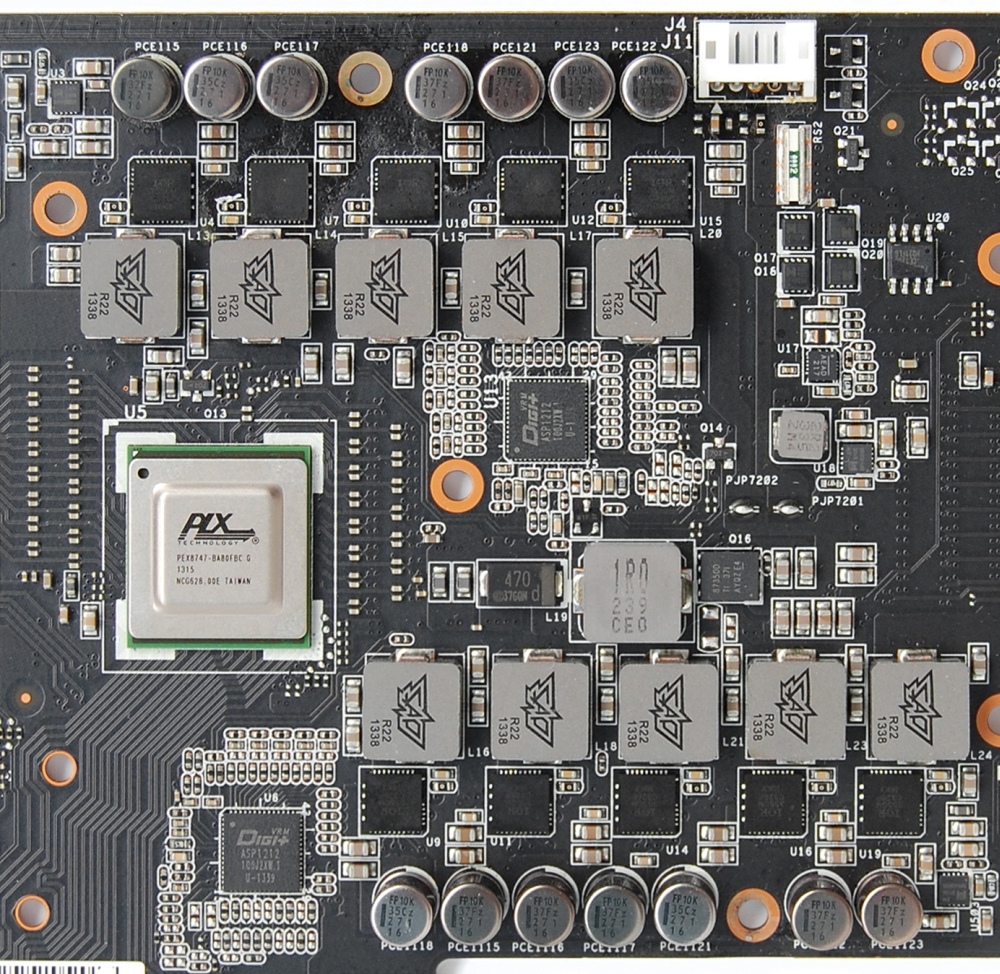

Каждый процессор запитан от пяти фаз под управлением контроллеров DIGI+ ASP1212 . Фазы реализованы на микросхемах DrMOS.

ASUS MARS760-4GD5

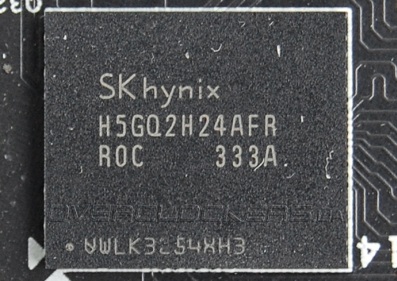

Связь между GeForce осуществляется через чип-коммутатор PLX PEX8747. Всего на борту у ASUS MARS760-4GD5 четыре гигабайта видеопамяти, но у каждого GPU свой отдельный буфер по два гигабайта, который набран восемью микросхемами SKhynix H5GQ2H24AFR-R0C.

ASUS MARS760-4GD5 ASUS MARS760-4GD5

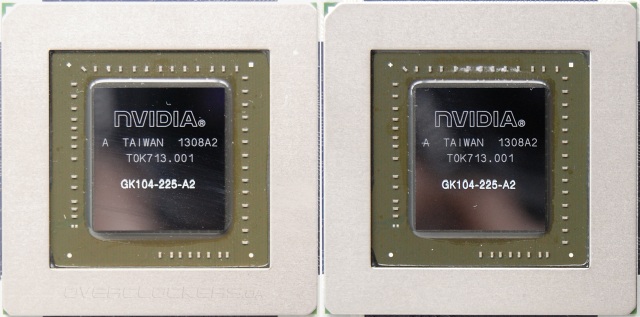

Компания ASUS оперирует впечатляющими характеристиками в отношении своей новинки: 2034 потоковых процессора, шина 512 бит. Но на самом деле нужно понимать, что речь идет о двух GPU по 1152 потоковых процессора, каждый из которых обменивается данными с памятью по шине разрядностью 256 бит.

ASUS MARS760-4GD5

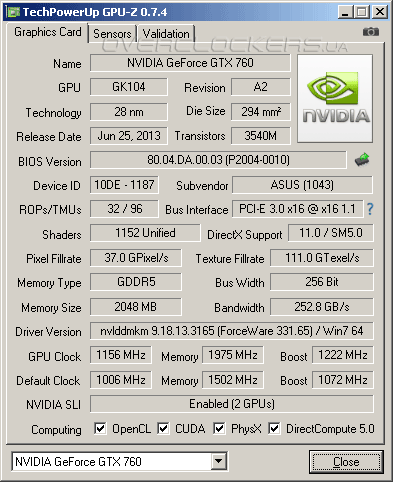

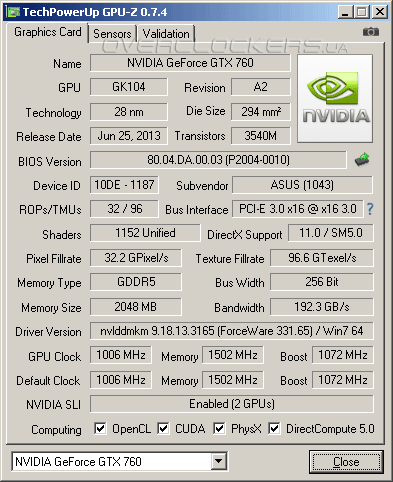

Обычно двухчиповые видеокарты всегда уступают однопроцессорным прототипам по рабочим частотам, но в данном случае частоты даже немного выше! Оба GPU функционируют при базовой частоте 1006 МГц вместо 980 МГц у простых GeForce GTX 760. Boost Clock повышен до 1072 МГц. Эффективная частота памяти на стандартном значении — 6008 МГц.

ASUS MARS760-4GD5

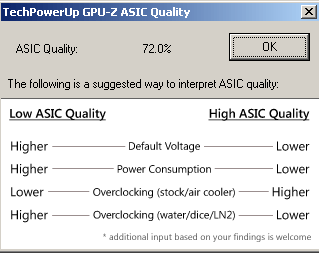

Подобраны процессоры с максимально близким ASIC Quality.

ASUS MARS760-4GD5 ASUS MARS760-4GD5

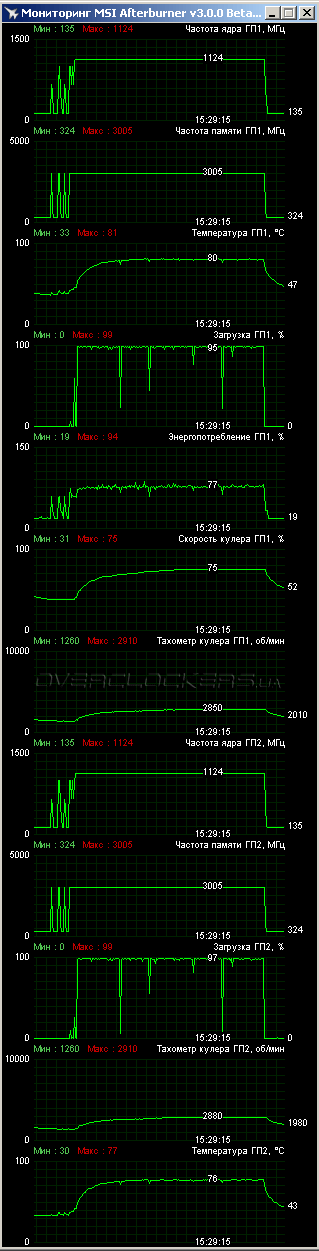

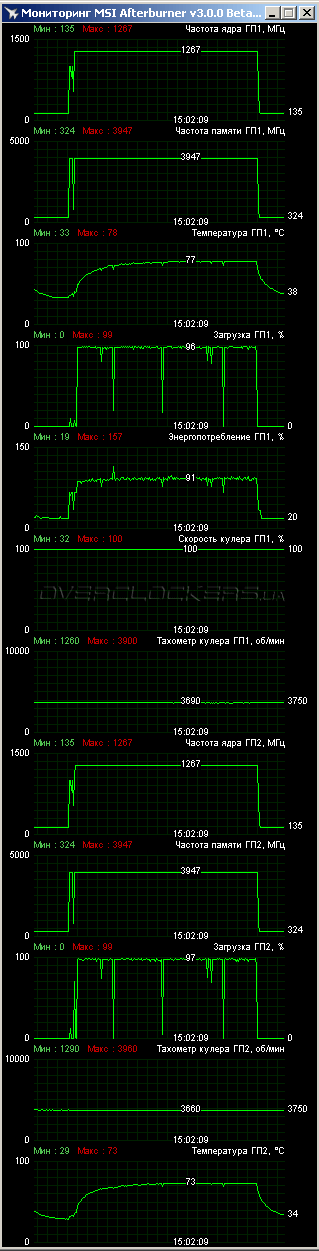

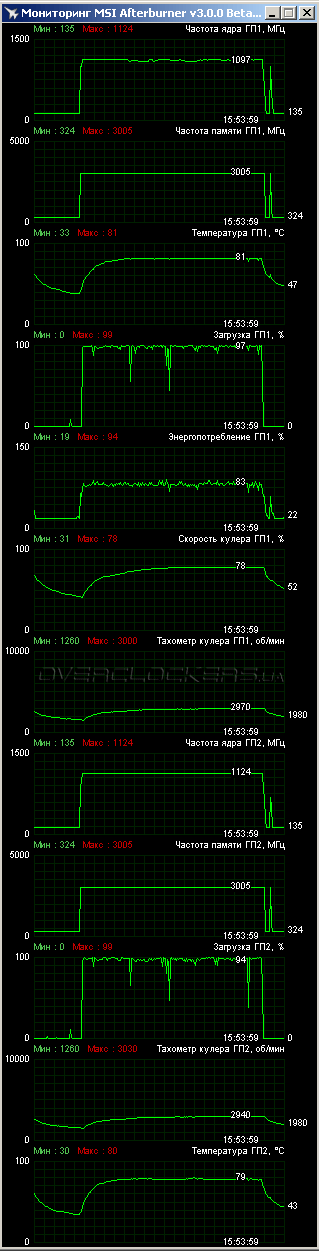

Прогрев ASUS Mars 760 осуществлялся при температуре 24–25 °C внутри помещения приложениями Crysis Warhead Benchmarking Tool и Unigine Valley benchmark при максимальных настройках качества графики и разрешении 2560x1440 в течении 12 минут. Реальная частота Boost держалась на уровне 1124 МГц, лишь в Unigine Valley первое ядро начало замедляться до 1084–1097 МГц. Температура ядер действительно оказалась разной. Первый GPU прогревался до 75–78 °C, второй до 77–80 °C.

ASUS MARS760-4GD5 ASUS MARS760-4GD5

Температурные показатели для двухпроцессорной видеокарты хороши. Но и шум высокий. Вентиляторы раскручиваются до 2900–3000 об/мин, создавая весьма заметный гул.

В плане разгона Mars нас откровенно удивил. Видеоадаптер продемонстрировал столь удачные результаты, которые не каждому одинарному GeForce GTX 760 по плечу. Базовую частоту ядра удалось повысить до 1156 МГц. Память одолела 7894 МГц, что вообще является наивысшим результатом на фоне всех протестированных нами ранее GeForce GTX 760.

ASUS MARS760-4GD5

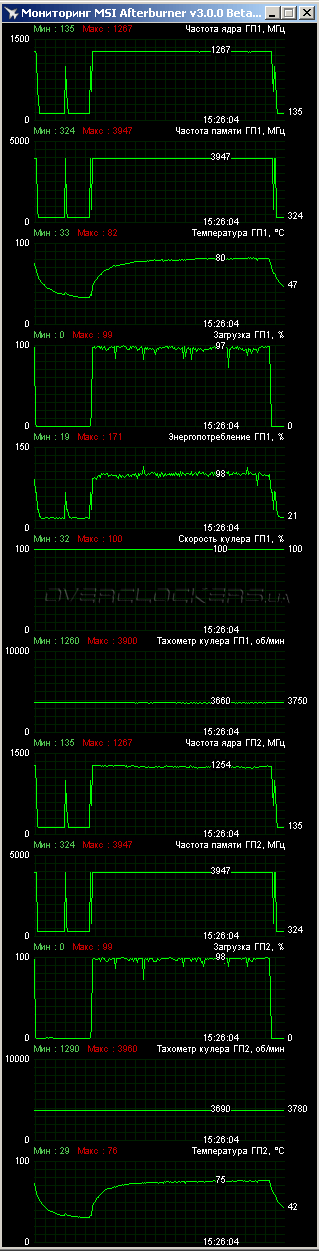

Реальная частота Boost при увеличенном до предела лимите мощности стремилась к 1267 МГц. Не самый высокий показатель для GeForce GTX 760, но и не низкий. Например, ранее протестированный экземпляр Palit GTX 760 ограничился потолком разгона в 1215 МГц. Слабое снижение частоты проявилось в Unigine Valley на втором ядре.

ASUS MARS760-4GD5 ASUS MARS760-4GD5

Прирост по частотам внушительный. Но такое ускорение потребовало повышение оборотов для стабильности, что привело к дальнейшему росту шума.
