MSI NX8800GT-T2D256E-OC
Мы рассмотрим видеоускоритель серии GeForce 8800GT в исполнении компании MSI.
Комплектация этой модели следующая:
- Переходник DVI/D-Sub;
- Кабель S-Video;
- Переходник HDTV;
- Диск с драйверами;
- Инструкция по установке.

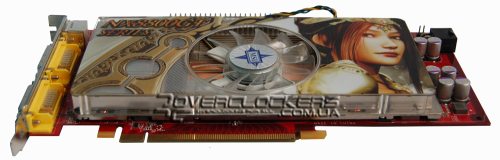

Сама видеокарта выполнена на базе референсного дизайна, но со своей уникальной системой охлаждения. Бросается в глаза немного нетипичный для карт NVIDIA красный цвет текстолита.
Кулер занимает один слот, как и референсная турбина.

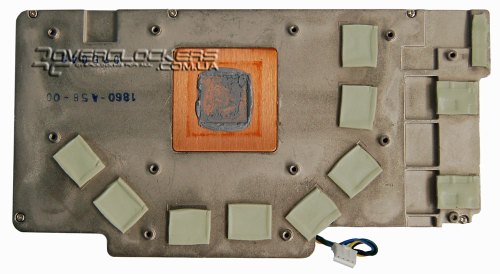

Основание кулера выполнено из алюминия, подошва контактирует через прокладки с микросхемами памяти и силовыми элементами подсистемы питания. В месте контакта с графическим чипом есть медная вставка, на которую с избытком нанесена термопаста.

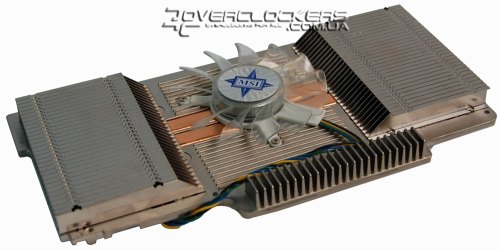

Данная система охлаждения построена на базе двух тепловых трубок. Две изогнутые трубки контактируют и с медным основанием и с алюминиевым корпусом, находясь в специальных желобках. На краях трубки изгибаются, в этих местах на поверхность приклеены тонкие алюминиевые ребра. Вся эта конструкция продувается вентилятором диаметра 65 мм. Нагнетаемый воздух прогоняется сквозь ребра и выдувается с двух сторон платы, так что горячий воздух остается внутри корпуса, а не выдувается за его пределы.
Взглянем на плату без системы охлаждения. Хотя, как говорилось выше, PCB один в один повторяет референсный дизайн.

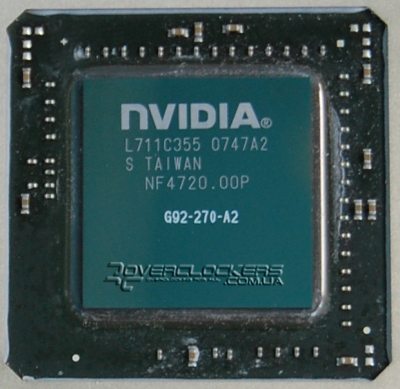

Графический чип G92-270-A2 окружен защитной рамкой.

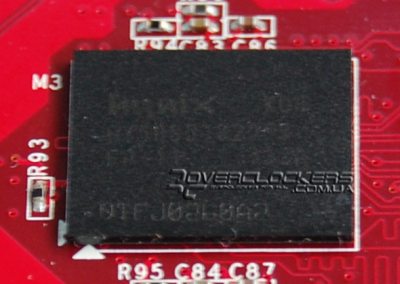

Меньший объем видеопамяти реализован за счет использования восьми чипов памяти небольшой емкостью - 32MB. Микросхемы Hynix H5RS5223CFR имеют время выборки 1,1 нс, т.е. рассчитаны на рабочую частоту 1800 МГц.

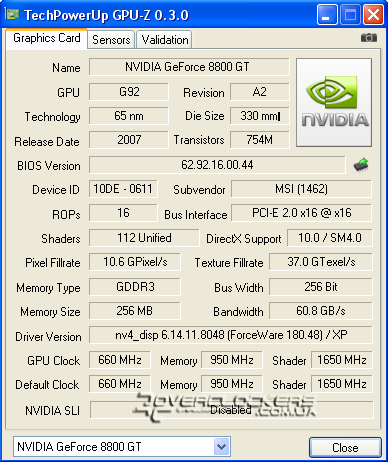

Видеокарта имеет завышенные частоты относительно стандартных спецификаций.
Частота ядра на 63 МГц выше нормы, стрим-процессоры работают уже на 174 МГц выше стандарта, а память - на 100 МГц.

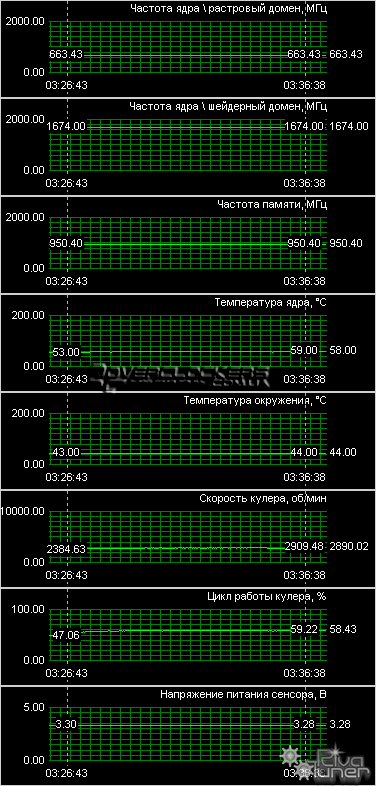

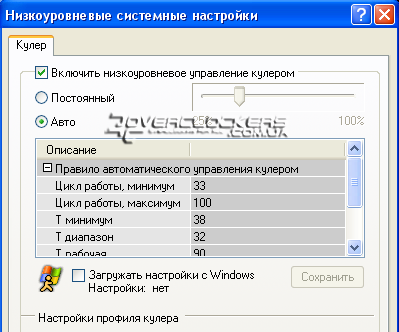

Вентилятор системы охлаждения в простое работает со скоростью 2000 оборотов в минуту, под нагрузкой праскручиваясь до 3000 и удерживая температуру чипа в пределах 60 °C (в открытом корпусе). Управлять оборотами кулера и изменять порог срабатывания переключения его в разные режимы можно из программы RivaTuner. На фоне референсной турбины этот кулер смотрится более внушительно и обеспечивает приемлемый температурный режим для видеокарты. Но, естественно, бесшумной такая система при минимальных 2000 об/мин не будет, а на более высоких оборотах гул еще более заметен.

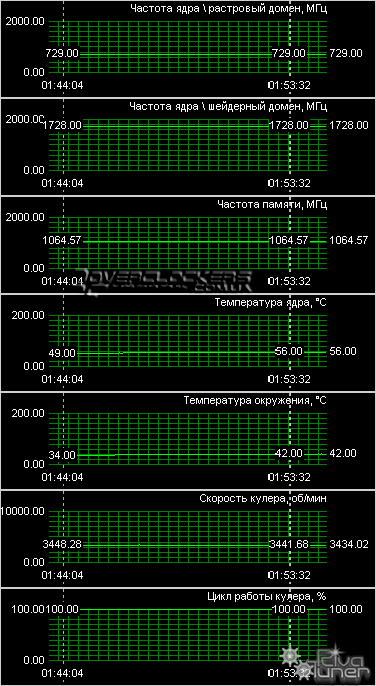

Разгон данной видеокарты оказался небольшим, но надо помнить, что ведь и изначально ядро работает на 10% выше нормы. Нам удалось еще поднять его частоты до 729/1728 МГц, соответственно для растрового и шейдерного доменов. Но и такие частоты без вольтмодов для обычной GeForce 8800GT тоже вполне неплохой результат. На более высоких частотах начинались проявляться артефакты. На ядро подается 1,1 В вместо стандартных 1,05 В, так что на данной карте софтвольтмод уже невозможен, фактически он уже выполнен производителем. Память сама по себе тоже разогнана выше своего номинала: работает она на 1900 МГц, а рассчитана на 1800 МГц. И у нее также напряжение оказалось чуть выше нормы, а именно 1,84 В вместо 1,8 В. Но судя по данным на эти чипы, они могут выдержать и до 2 В. Без каких-либо модификаций мы разогнали память до 2129 МГц, что уже оказалось на 18% выше номинала 1,1 нс чипов.
Для стабильной работы обороты вентилятора были подняты до максимума, и родная термопаста заменена на более эффективную от Thermalright. Но даже эти меры, хоть и обеспечили низкую температуру, но после двух часов интенсивной работы все же начинали проявляться редкие артефакты в тесте ATI Tool.
