Карандашный вольтмод GeForce 6600GT AGP

Продолжаем рубрику графитовых вольтмодов, с которыми Вы могли недавно познакомиться. В этот раз, данный вольтмод, подходит для всех GeForce 6600GT AGP, имеющих стандартный дизайн. Ну а в качестве тестового экземпляра использовалась MSI 6600GT AGP.

Все описанное ниже Вы будете делаете на свой страх и риск!

Вольтмод ядра

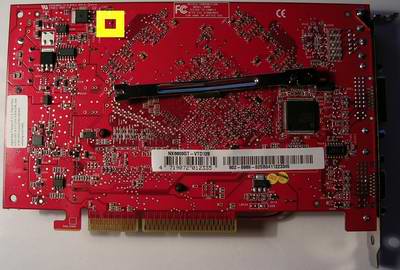

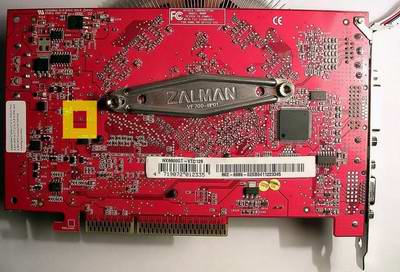

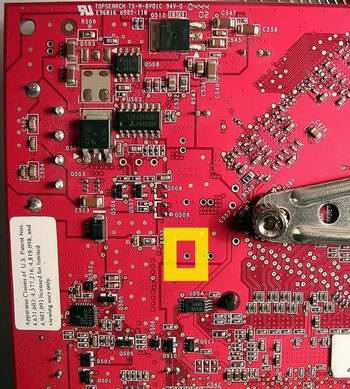

В начале необходимо измерить стандартное напряжение ядра вашей GF6600GT AGP. Для этого нужно поместить красный щуп (+) мультиметра на контакт, обведенный на фото желтым квадратом, а черный щуп (-) - на корпус.

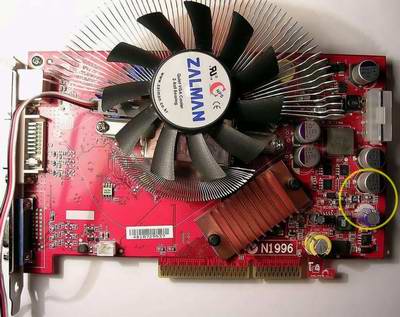

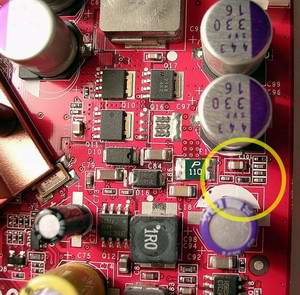

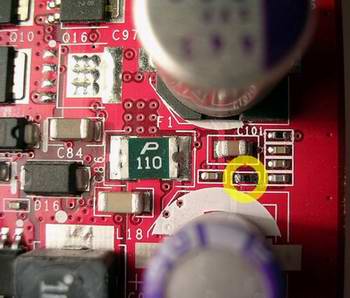

В 3D-режиме напряжение должно быть в районе 1,45В. Далее находим на видеокарте резистор, обведенный на фото желтым кругом:







Измеряем его сопротивление - должно быть примерно 420 Ом. Для того чтобы увеличить напряжение, необходимо снизить сопротивление резистора, закрасив его карандашом. Так, снижение сопротивления с 420 Ом до 370 Ом, увеличит напряжение на 0,1 В, другими словами, уменьшение сопротивления на 10 Ом поднимает напряжение на 0,02 В.

Вольтмод памяти

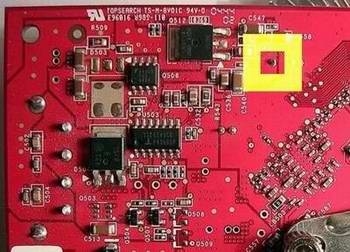

Напряжение памяти измеряется на контакте, отмеченном на фото. Оно должно быть равным примерно 2,05 В независимо от режима работы видеокарты (2D или 3D).

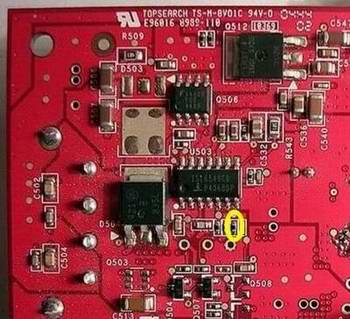

Для увеличения напряжения, необходимо понизить сопротивление вот этого резистора:



Оно составляет около 565 Ом, понижение сопротивления на 10 Ом повышает напряжение примерно на 0,033-0,035 В.

Если вас устраивает то, на сколько вы подняли напряжение, заклейте резисторы скотчем, чтобы графит не осыпался.

И не забудьте улучшить охлаждение своей видеокарты, желательно до того, как будете делать вольтмод, так как нагрев чипа и памяти сильно увеличится.
