Карандашный вольтмод GeForce 6600GT 128Mb PCI-E

Этот вольтмод подходит для любых PCI-E 6600GT, имеющих стандартный дизайн. В данном случае использовалась Gigabyte GV-NX66T128D.

Все описанное ниже, Вы делаете на свой страх и риск!

Вольтмод ядра

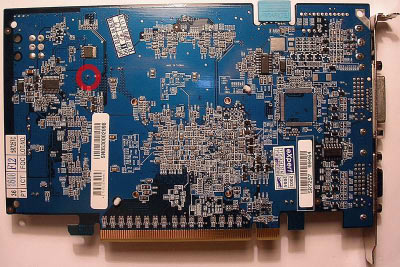

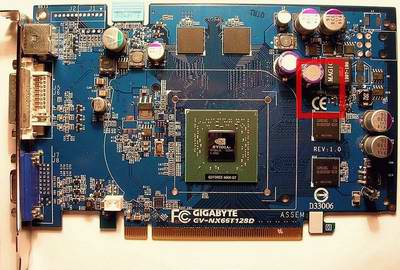

Прежде чем делать вольтмод ядра, надо измерить его напряжение. Для этого надо поместить красный щуп (+) мультиметра на контакт, обведенный на фото красным кругом, а черный щуп (-) - на корпус.

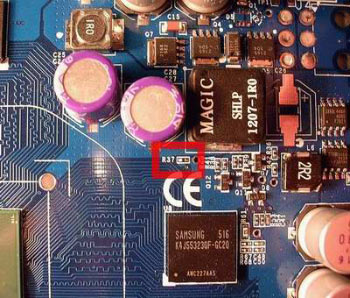

По умолчанию в 3D-режиме напряжение ядра составляет около 1,4В (на каждой видеокарте, это значение может немного отличаться, как в нашем случае – 1,43В). Для того, чтобы его увеличить, надо понизить сопротивление резистора R37, обведенного на фото красным квадратом:

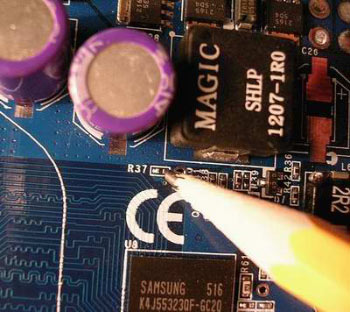

Сопротивление данного резистора равно 550 Ом (опять же, возможны небольшие отклонения от этой цифры). Для понижения сопротивления, этот резистор надо закрасить карандашом, лучше использовать мягкий карандаш, 2М или 2B. Если такого карандаша нет, средний (F) тоже подойдет.





Затем надо измерить, на сколько понизилось сопротивление резистора. Понижение сопротивления на 10 Ом повышает напряжение на 0,021-0,022В. В нашем случае, сопротивление упало до 440 Ом и напряжение увеличилось, до 1,67В. В итоге, наша карта работала на частотах – 665/1365 МГц, чип и память соответственно.


Вольтмод памяти

С памятью нам повезло. Но если ваша память не хочет поддаваться хорошему разгону, или вы понимаете, что ей не хватает питания, то можно увеличить напряжение, подаваемое на нее.

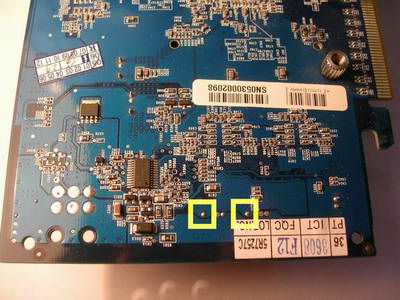

Сначала необходимо замерить напряжение, это можно сделать, поместив красный щуп (+) мультиметра на любой из двух этих контактов:

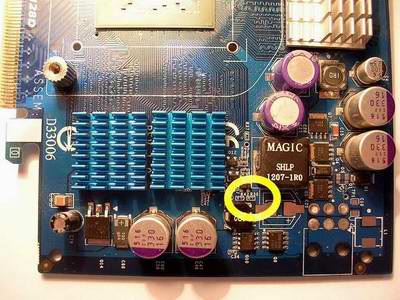

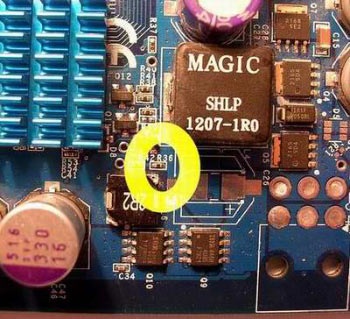

а черный щуп (-) - на корпус. Напряжение должно быть равным 2,05В (может немного отличаться, как и в случае с ядром). Для того чтобы увеличить напряжение подаваемое на памяти, надо закрасить резистор R36:







Его сопротивление должно находиться в районе 410 Ом. Понижение сопротивления на 10 Ом увеличивает напряжение примерно на 0,045В.

Если вас устраивает то, на сколько вы понизили сопротивления, заклейте резисторы скотчем (как для ядра, так и для памяти), чтобы графит со временем не осыпался:





Не забудьте, что после поднятия напряжения видеокарта начинает сильнее греться, поэтому перед тем, как сделать вольтмод, необходимо улучшить охлаждение "подопытной"!
