В сегменте старших графических карт сформировалась ситуация, когда у NVIDIA представлено лишь две модели, а у AMD множество разных вариаций на базе процессоров Fiji и Grenada. И у GeForce GTX 980 оказалось сразу несколько конкурентов. Впрочем, на такое разнообразие Radeon легко ответить разнообразием GeForce GTX 980 с заводским разгоном. Потенциал для повышения частот у данных видеокарт хороший, поэтому на рынке изначально было много моделей с повышенной производительностью. И в арсенале каждого крупного производителя есть еще специальная версия GeForce GTX 980, ориентированная на максимальный разгон. Такую видеокарту мы рассмотрим в данном обзоре.
EVGA GeForce GTX 980 Classified Gaming ACX 2.0
Известная компания EVGA выпустила множество модификаций GeForce GTX 980, где Classified занимает верхнюю строчку рейтинга среди моделей с воздушным охлаждением. Видеокарта GTX 980 Classified Gaming ACX 2.0 (код 04G-P4-3988) обладает уникальными оверклокерскими возможностями и улучшенной схемотехникой, предлагая повышенную производительность и для обычных пользователей благодаря высоким заводским частотам.
Продается EVGA Classified в крупной картонной коробке.
Внутри имеется еще одна коробка-каркас, внутри которой зафиксирована видеокарта. Сверху она прикрыта крышкой с прорезями в виде надписи EVGA, а в пустой отсек сверху сложены дополнительные аксессуары:
- два переходника питания с PCI-E 6-pin на PCI-E 8-pin;
- переходник DVI/D-Sub;
- большой плакат EVGA;
- пара наклеек EVGA со стилизованным изображением спидометра;
- металлическая наклейка EVGA
- диск с программным обеспечением;
- инструкции.
Комплектация традиционно богата на различную полиграфию и атрибутику.
Видеокарта Classified внешне напоминает младших товарищей по серии, в том числе GeForce GTX 980 Superclocked ACX 2.0 — одинаковый черный кожух, два вентилятора.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/03-evga-geforce-gtx980-classified-gaming-acx-2.jpg)

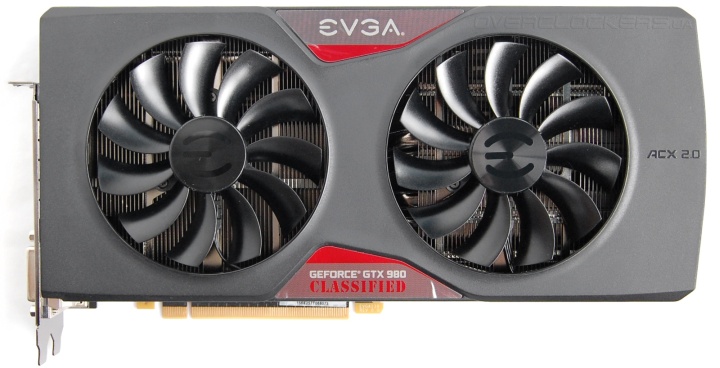

Но Classified крупнее и заметно шире. Наклейки с логотипами в центральной части используют в расцветке красный цвет, что делает видеокарту немного ярче.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/04-evga-geforce-gtx980-classified-gaming-acx-2.jpg)
Увеличившийся объем полностью задействован для наращивания радиатора, который занимает все свободное пространство. Это хорошо видно даже при внешнем осмотре EVGA Classified.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/05-evga-geforce-gtx980-classified-gaming-acx-2.jpg)
В углу присутствуют два восьмиконтактных разъема питания вместо привычной пары шестиконтактных коннекторов. Рядом находится черный разъем для подключения внешнего устройства EVBot, с помощью которого можно аппаратно управлять параметрами видеокарты, в том числе напряжением. Возле него переключатель BIOS с тремя режимами — Normal, OC и LN2. Назначение крайнего широкого разъема с множеством контактов нам неизвестно.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/06-evga-geforce-gtx980-classified-gaming-acx-2.jpg)

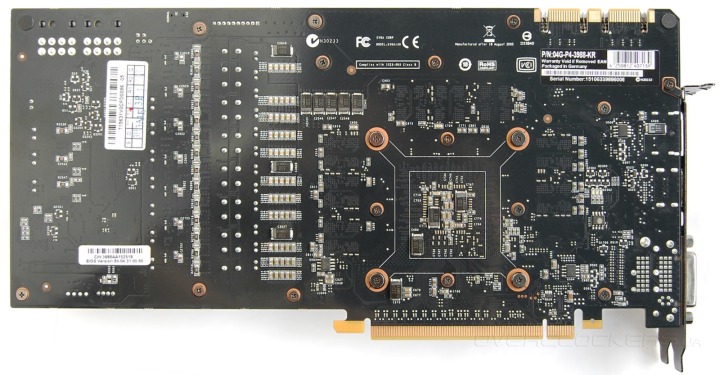

Широкая печатная плата полностью открыта, хотя в продуктах премиум-уровня мы привыкли видеть накрывающую пластину. В данном случае ее придется докупать отдельно. Совместимый EVGA GTX 980 Classified Backplate имеет код 100-BP-2987-B9.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/07-evga-geforce-gtx980-classified-gaming-acx-2.jpg)

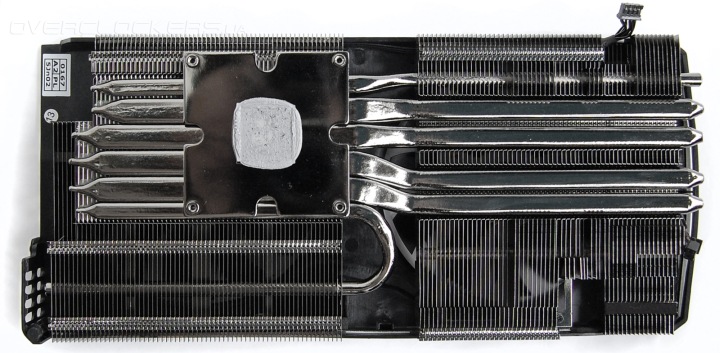

Кулер ACX 2.0 близок по конструкции охлаждению других видеокарт EVGA, но, как было сказано выше, радиатор стал больше и шире. Количество тепловых трубок увеличено до шести. Центральные трубки большого диаметра 10 мм, и лишь боковые по 6 мм.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/08-evga-geforce-gtx980-classified-gaming-acx-2.jpg)
Трубки установлены сверху на пластину-основание. Они приплюснуты и плотно подогнаны друг к другу, чтобы увеличить площадь соприкосновения с основанием. Все элементы радиатора имеют черное никелированное покрытие, и это придает особый внешний лоск.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/09-evga-geforce-gtx980-classified-gaming-acx-2.jpg)

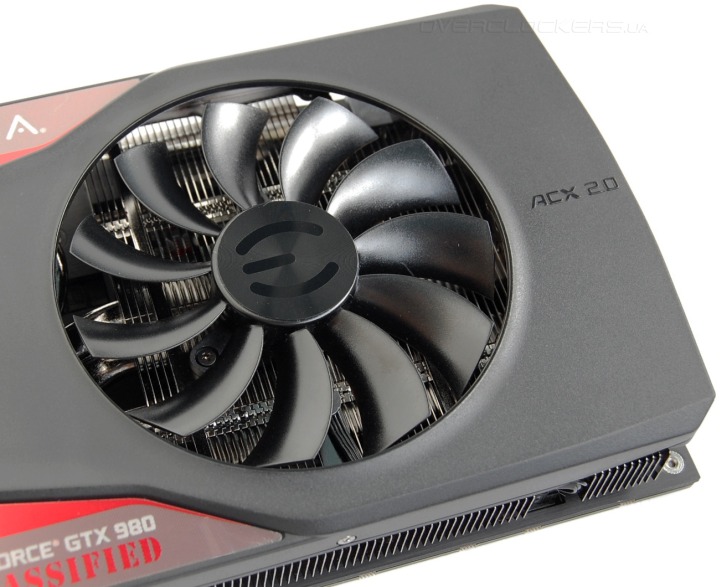

Один из винтов, фиксирующих пластиковый кожух, закрыт боковой вставкой с логотипами. Полный разбор связан с повреждением внешнего вида, чего мы не могли допустить, поэтому обошлись без демонтажа вентиляторов. Их диаметр 100 мм. Внешний вид крыльчатки необычен из-за непривычного изгиба лопастей. Такие вентиляторы, выполненные по особой технологии, используются исключительно в продуктах EVGA. Их форма была разработана инженерами компании с целью снижения шума.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/10-evga-geforce-gtx980-classified-gaming-acx-2.jpg)

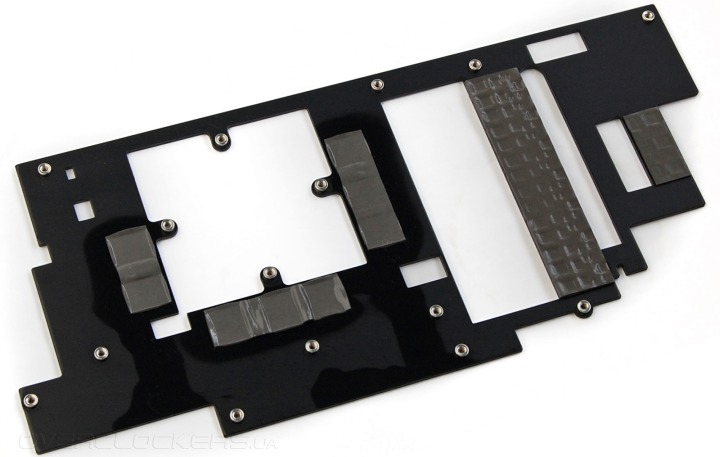

На плату прикручивается радиатор в виде пластины, накрывающей весь текстолит. Контакт с микросхемами памяти и силовыми элементами осуществляется через термопрокладки. Массивные габариты основного радиатора не позволяют использовать рифление и различные зубчики на поверхности такой пластины.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/11-evga-geforce-gtx980-classified-gaming-acx-2.jpg)

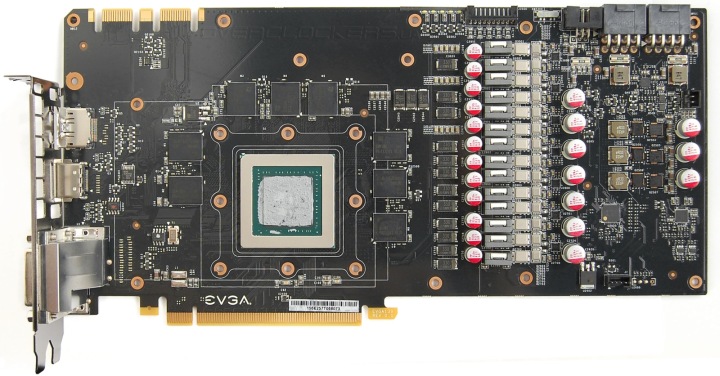

Теперь давайте взглянем на печатную плату, выполненную по уникальному дизайну. Половину ее площади занимает узел питания. Официально карта рассчитана на мощность 263 Вт, больше только у отборных моделей EVGA K|ngp|n. Для сравнения напомним, что референсные GeForce GTX 980 ограничены TDP в 165 Вт.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/12-evga-geforce-gtx980-classified-gaming-acx-2.jpg)

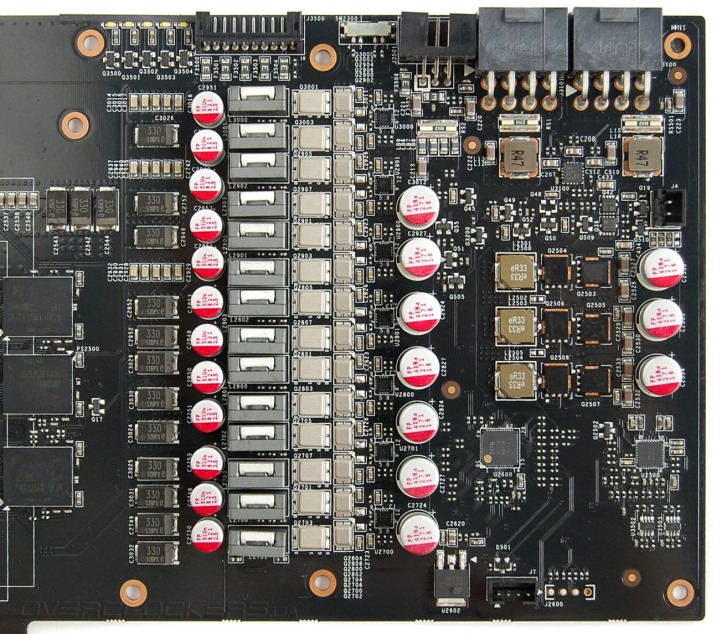

Система питания графического процессора насчитывает аж 14 фаз под управлением контроллера IR3595. Микросхемы GDDR5 запитаны от трех фаз. Используются самые передовые транзисторы в корпусе directFET.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/13-evga-geforce-gtx980-classified-gaming-acx-2.jpg)
GeForce GTX 980 базируется на процессоре GM204-400-A1, а не на GM200 подобно старшему GeForce GTX 980 Ti. Рассматриваемый вариант оперирует 2048 потоковыми процессорами при 128 текстурных блоках и 64 блоках ROP.
У EVGA стандартный для этих видеоускорителей объем памяти в 4 ГБ. Он набран восемью микросхемами Samsung K4G41325FC-HC28.
Если стандартные спецификации предусматривают базовое значение частоты ядра в 1126 МГц, то Classified работает при 1291 МГц и Boost Clock 1393 МГц вместо 1216 МГц. Эффективная частота памяти в 7012 МГц осталась неизменной.
ASIC Quality оценен утилитой GPU-Z в 76,6%.
Тестирование традиционно проводилось в открытом корпусе, температура воздуха в комнате была на уровне 24–25 °С. В таких условиях пиковое значение температуры ядра не превысило 76 °С, во многих играх нагрев был еще меньше. В Battlefield 4 и Far Cry 4 после постепенного раскручивания вентиляторов температура стабилизировалось примерно на 84 °С (левый нижний скриншот). Сами вентиляторы работали в диапазоне 1600–1650 об/мин при нагрузке, снижая свою скорость до чрезвычайно низкого уровня в простое. Шум при этом был невысокий.
Отметим, что реальная частота Boost стабильно держалась на пиковом уровне 1443 МГц. Это делает EVGA Classified самой быстрой версией GeForce GTX 980 в номинале. Все ранее протестированные нами ускоренные модели ограничивались частотами Boost ниже уровня 1,4 ГГц, в том числе и ASUS Matrix Platinum.
Весь частотный потенциал видеокарты раскрывается при использовании специальных технических средств и охлаждения до сверхнизких температур. Без устройства EVBot доступен обычный разгон программными средствами без возможности поднятия рабочих напряжений. Но и он впечатляет. В ходе наших экспериментов мы добились полной стабильности при пиковом значении Boost в 1550 МГц с базовым значением 1399 МГц. Память разогналась до 8078 МГц.
Повышение скорости вращения вентиляторов до 2300 об/мин позволило удерживать температуры на начальном уровне и избежать сбоев во время работы. Шум был уже высоким, но итоговый разгон все равно впечатляет. Обычно разгон ядра GeForce GTX 980 останавливается у отметки в 1,5 ГГц, которые тоже берут не все модели. Лишь топовый Gigabyte GV-N980G1 Gaming-4GD в свое время продемонстрировал результат в 1572 МГц на воздушном охлаждении после повышения напряжения. Тут же, напомним, напряжение осталось на начальном уровне. И EVGA Classified обогнал Gigabyte по частотам памяти, что тоже не стоит списывать со счетов.

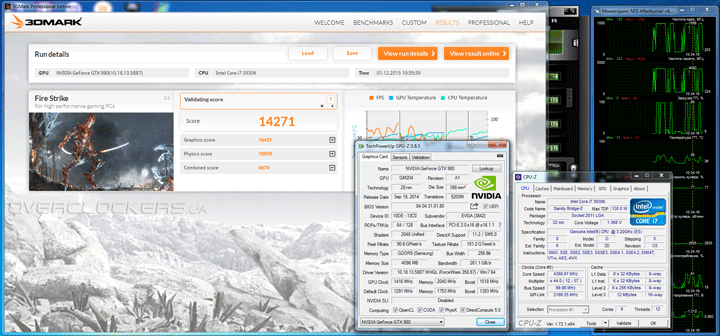

Дальнейшее повышение частот было связано как с падением стабильности, так и с появлением артефактов. Но если говорить о прохождении тестов 3DMark в простом разрешении Full HD, то несколько мегагерц в запасе еще имеется. Нам удалось пройти Fire Strike при частоте ядра до 1568 МГц и частоте памяти 8162 МГц.
![EVGA GeForce GTX 980 Classified Gaming ACX 2.0](/video/evga-geforce-gtx980-classified-gaming-acx-2/22-evga-geforce-gtx980-classified-gaming-acx-2.png)
Повышение напряжения может обеспечить еще более внушительные результаты. Достигнуть этого можно и программными средствами при помощи специальной утилиты для повышения напряжений и модифицированного BIOS от именитого оверклокера K|ngp|n. Естественно, все модификации выполняются на ваш страх и риск. Без четкого осознания целей и задач к подобным средствам лучше не прибегать. Мы при использовании утилиты столкнулись с тем, что даже после небольшого повышения напряжения резко росла температура и быстро включался троттлинг, поэтому видеокарта, радовавшая частотой 1,6 ГГц в первой половине теста Fire Strike, потом быстро снижала частоту до очень низких значений.
Так что просто констатируем наличие высокого потенциала и возможностей для его реализации, оставив конечные опыты для энтузиастов экстремального оверклокинга.
Постепенно переходим к тестированию производительности. Мы сравним EVGA с видеокартой GeForce GTX 980 стандартной частотной конфигурации и с разогнанной версией, чьи частоты ближе к привычному уровню разгона представителей этой серии. Все остальные детали на следующей странице.
