HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Переходим к видеокартам компании HIS.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Комплектация данной модели следующая:
  • переходник DVI/D-Sub;
  • переходник питания 2molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.

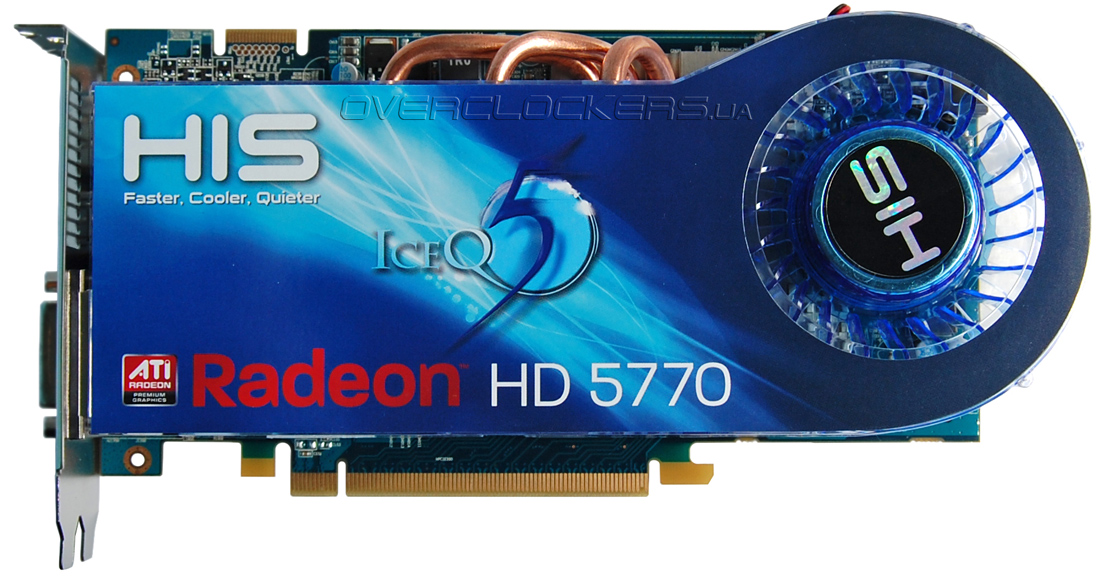

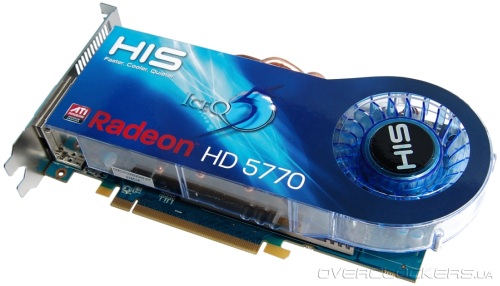

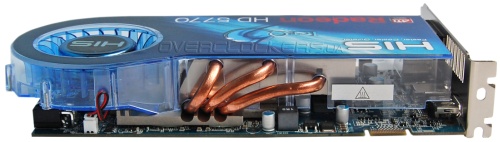

Видеокарта полностью закрыта массивной системой охлаждения IceQ 5, выполненной по типу турбины с использованием тепловых трубок.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

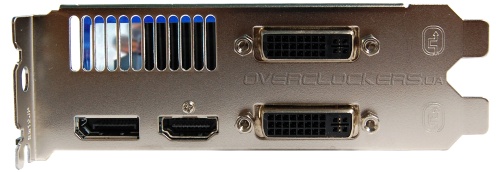

По числу внешних интерфейсов данная модель не отличается от эталонных карт. На задней панели имеются разъемы Display Port, HDMI и два DVI.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

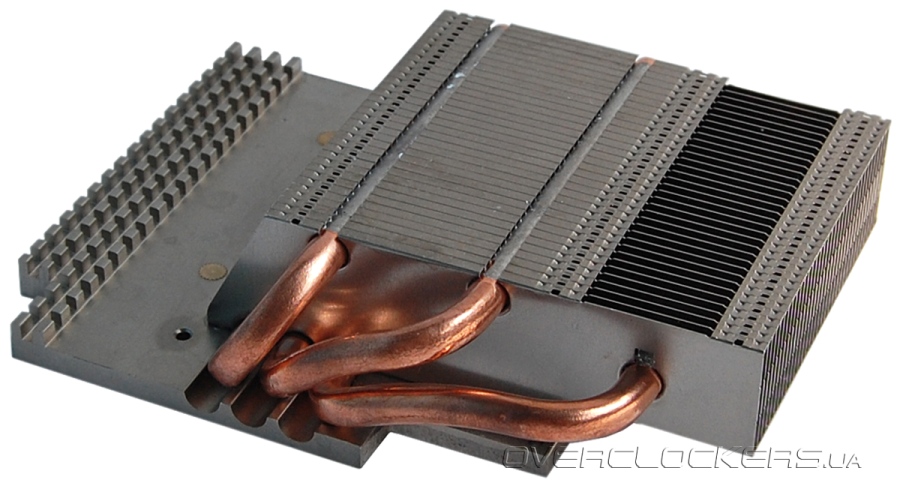

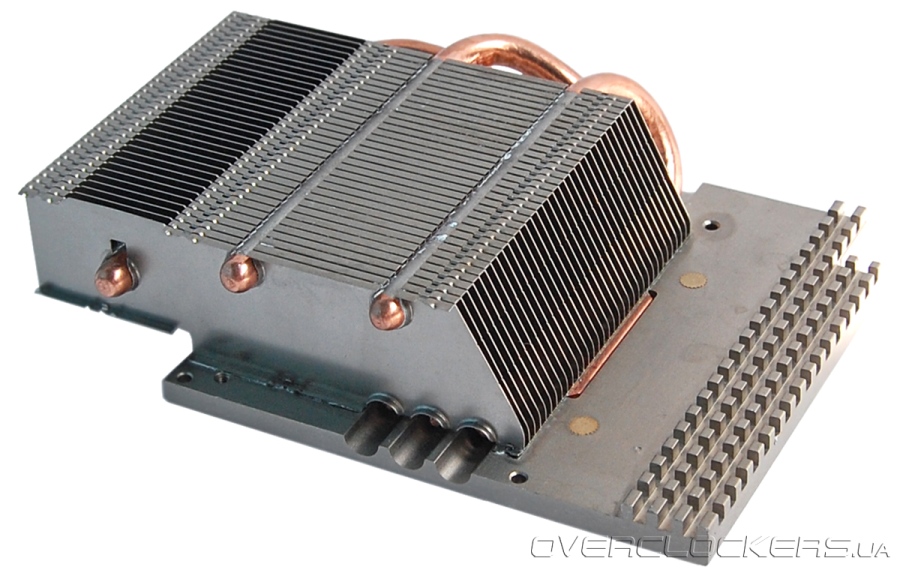

Радиатор состоит из массивного алюминиевого основания с медной вставкой в месте контакта с ядром. В желобки основания уложены три толстые медные тепловые трубки, пронизывающие ряд тонких пластин, которые также напаяны на алюминиевое основание. Продувается вся конструкция вентилятором с диаметром лопастей 75 мм.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)HIS HD 5770 IceQ 5 1GB (H577Q1GD)

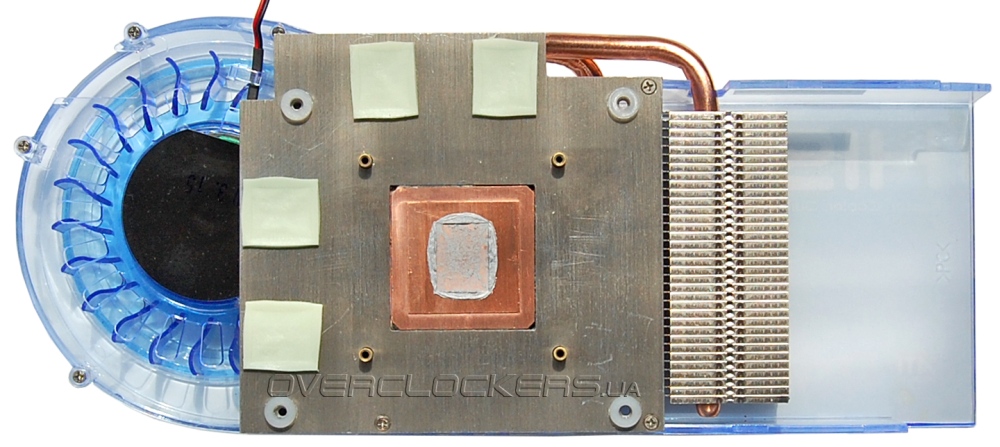

Алюминиевое основание контактирует еще и с микросхемами памяти через специальные термопрокладки.

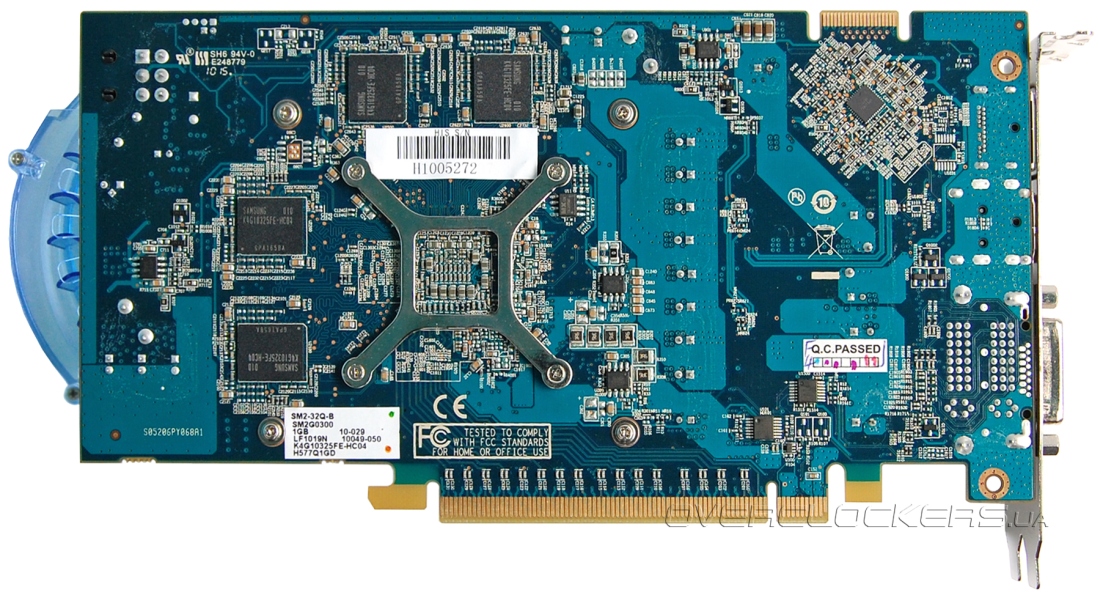

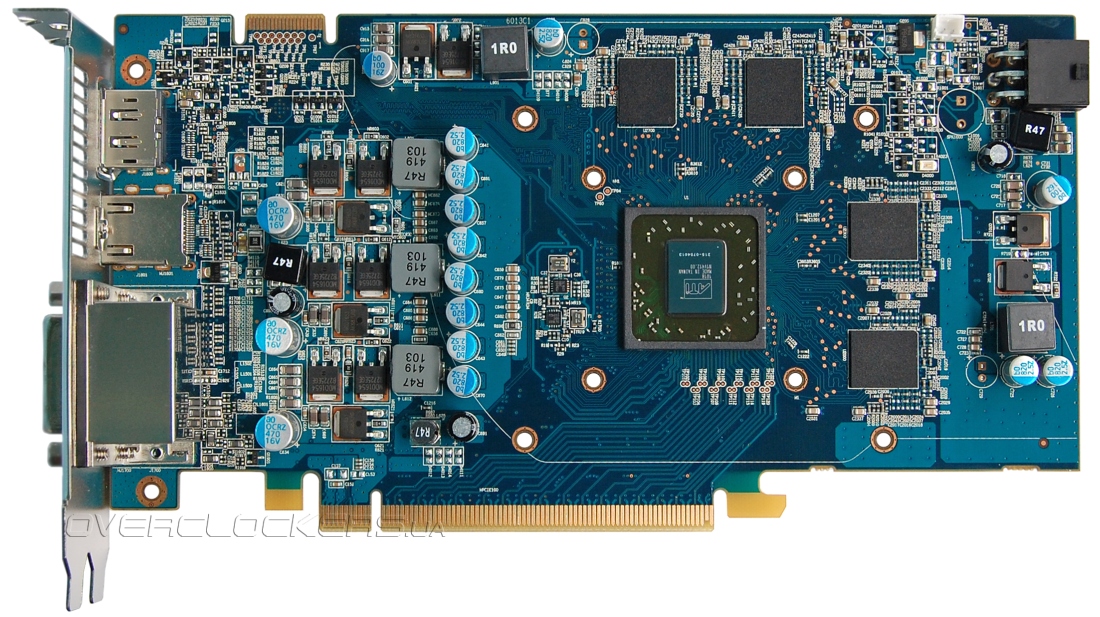

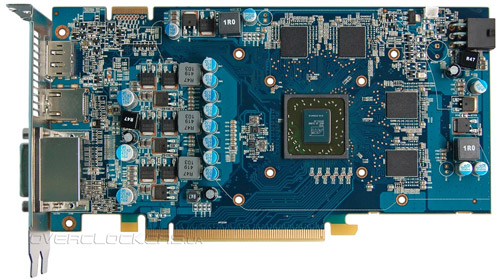

Дизайн самой платы отличается от референсного. Как и у адаптеров Gigabyte и ASUS, система питания располагается слева от графического чипа.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

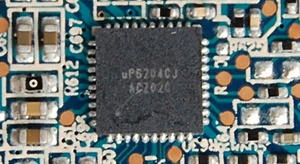

На GPU все также приходится три фазы, а в качестве ШИМ-контроллера выступает uP6204CJ от uPI Semiconductor Corp.

uP6204CJ

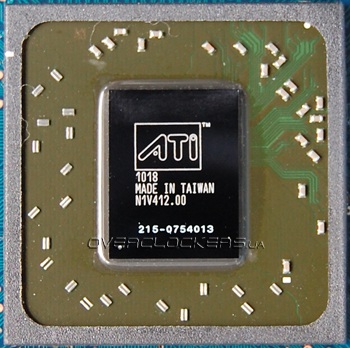

Графический чип RV840 окружен пластиковой защитной рамкой.

RV840

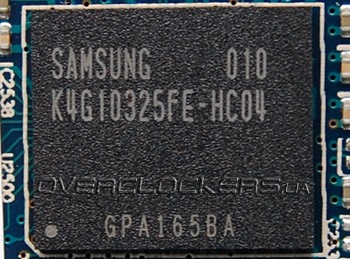

Распаяно восемь микросхем памяти Samsung K4G10325FE-HC04 общим объемом 1 ГБ.

Samsung K4G10325FE-HC04

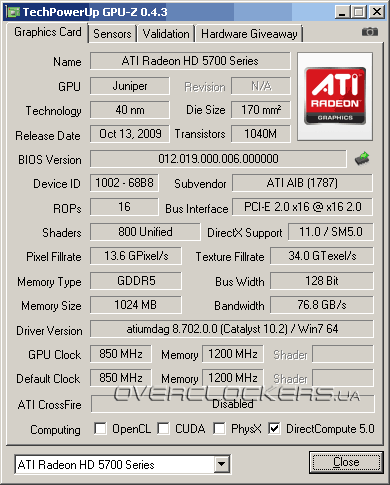

Частоты видеоадаптера полностью отвечают стандартным рекомендациям — ядро работает на 850 МГц, память на 4800 МГц. В простое частоты снижаются до 157/1200 МГц.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

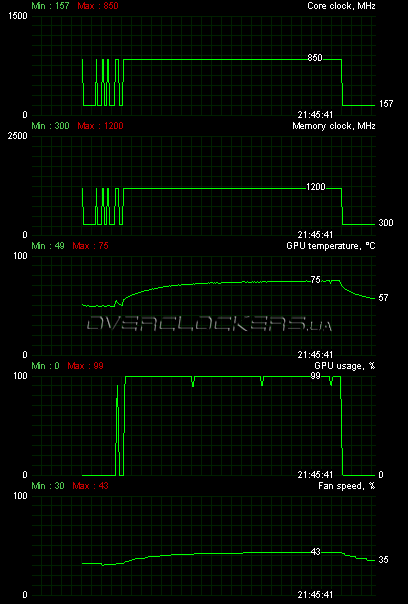

При 12-минутной нагрузке Crysis Warhead в разрешении 1920х1200 с максимальными настройками качества с AA4x (демо Ambush из Crysis Warhead Benchmarking Tool) температура не поднялась выше 75 °С.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

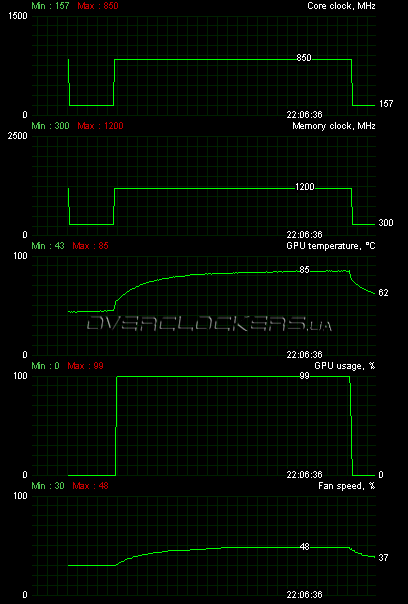

В Fur Rendering Benchmark пиковая температура составила 85 °С.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Результаты просто выдающиеся, если взглянуть на мониторинг оборотов вентилятора системы охлаждения — не более 48% даже в стресс-тесте. Уровень шума действительно минимальный и это самая тихая видеокарта среди всех протестированных нами.

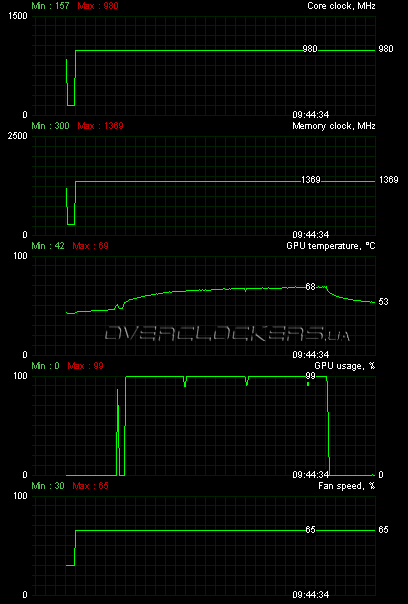

Софтвольтмод с помощью MSI Afterburner изначально не поддерживается, но, тем не менее, разгонный потенциал у нее отличный. Графический процессор заработал на 980 МГц, а память на 5476 МГц. Учитывая хорошую эффективность системы охлаждения, мы решили проверить, справится ли она в «автоматическом» режиме управления оборотами вентилятора с таким разгоном. В итоге, как оказалось, не справится. Обороты вентилятора все равно надо повышать.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

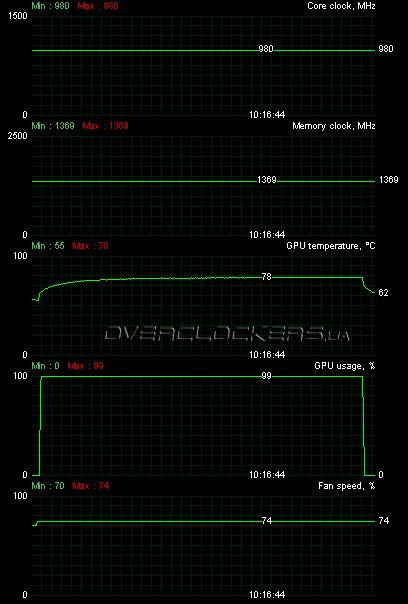

Для стопроцентной стабильности в игровых тестах достаточно было зафиксировать их на 65% от максимума, для Fur Rendering Benchmark — на 75%. И даже на 65% от максимума гул турбины был довольно умеренный, а если сравнивать с ASUS EAH5770 CUCore/2DI/1GD5 или Gigabyte GV-R577SO-1GD — так даже меньше. Температура ядра в Crysis Warhead и стресс-тесте не превышала 69 и 78 градусов Цельсия.

Что касается возможности управления напряжением, то по словам пользователя нашей Конференции ее можно сделать доступной. Сам контроллер данную фукцию поддерживает, нужно лишь «разблокировать» соответсвующую опцию в MSI Afterburner. В коневом каталоге программы в папке Profiles в одном из cfg- файлов, начинающихся на VEN_1002&DEV_ нужно дописать строчку uP6204_Detection = 1.
