Две нереференсные Radeon HD 4850 в исполнении Sapphire - Dual Slot Fansink и разогнанный Toxic

На страницах нашего сайта мы уже имели возможность представить вам Radeon HD 4850 производства Sapphire. Но время идет, и наконец-то на смену референсным картам с неудачной системой охлаждения приходят усовершенствованные аналоги. В данном обзоре мы рассмотрим две модели от той же компании, но уже заметно отличающиеся от стандартной модификации.


Sapphire HD 4850 512MB GDDR3 PCI-E Dual Slot Fansink

Первая видеокарта нашего обзора отличается дизайном платы, но работает на рекомендованных частотах. Что интересно, по названию модели, и по маркировке на самой плате данная модель не отличается от референсной модели.

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

Комплектация следующая:
  • Переходник DVI/D-Sub;
  • Переходник DVI/HDMI;
  • Переходник HDTV;
  • Переходник TV-Out/RCA;
  • Переходник питания Molex/PCI-E;
  • Мостик CrossFire;
  • Диск с драйверами;
  • Инструкция по установке.

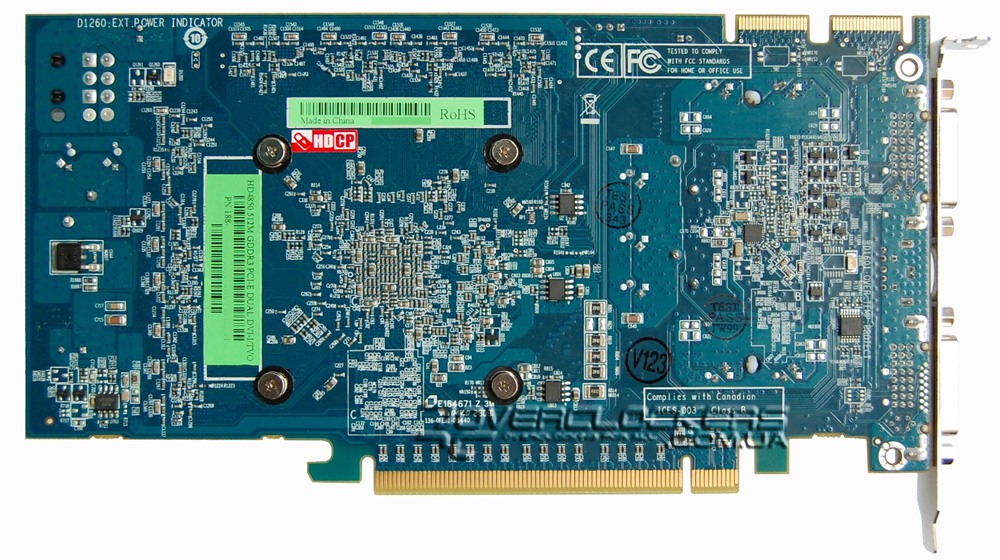

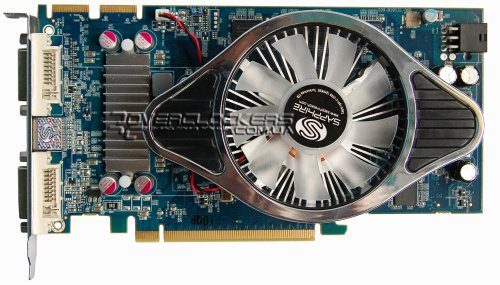

Плата стала короче, подсистема питания переместилась в левую часть. На смену тонкой турбине пришел более массивный алюминиевый кулер.

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

Легко заметить, что кулер напоминает Glaciator на видеокартах ASUS. А если копнуть еще глубже, то прототипом этих кулеров послужили системы охлаждения видеокарт Palit и процессорные кулеры Intel. Кулер занимает два слота и оснащен вентилятором приличного диаметра.

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

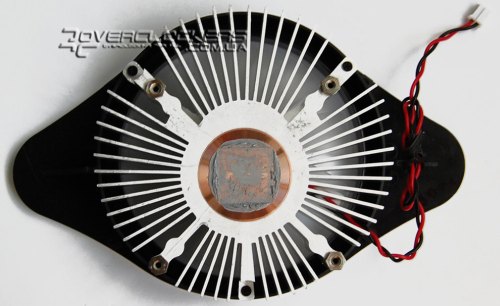

Как и Glaciator, на радиаторе есть пластиковый обод, который кроме улучшения эстетического внешнего вида, служит также направляющей для воздушного потока, создаваемого вентилятором. Сердцевина у кулера медная и довольно массивная. Разъем вентилятора двухконтактный.

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

Силовые элементы питающей цепи карты охлаждаются отдельным небольшим радиатором.

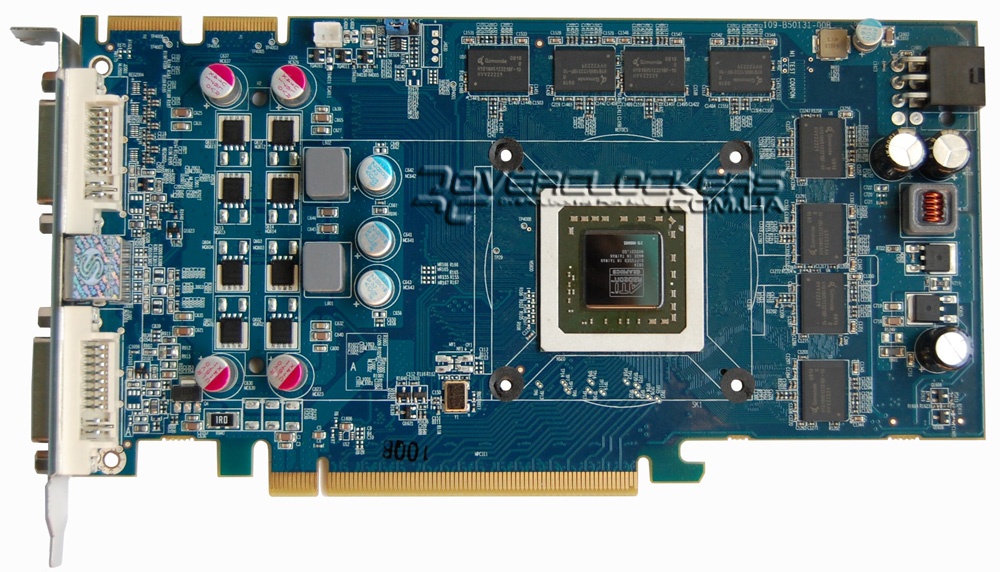

Без системы охлаждения внешний вид платы следующий:

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

Питающая цепь GPU осталась без изменений относительно референса, однако удаленность ее от разъема питания видеокарты, возможно, не лучшим образом скажется на стабильности работы в нештатных режимах (в разгоне), ведь токопроводящие дорожки тянутся через всю плату.

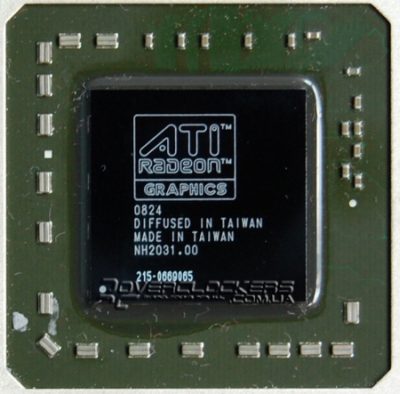

Графический чип RV770:

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

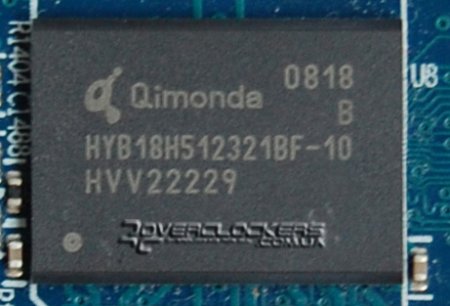

Память GDDR производства Qimonda со временем выборки 1 нс:

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

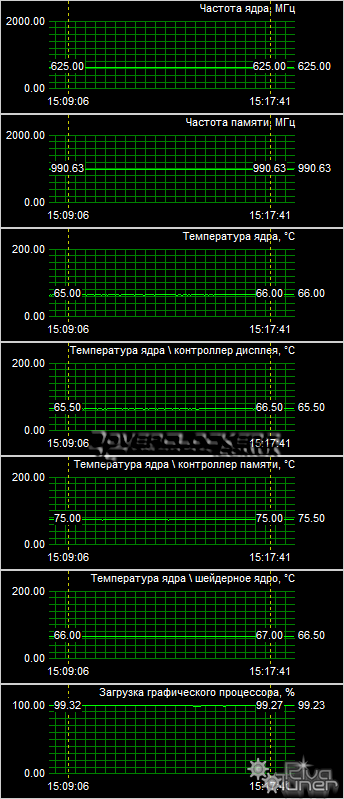

Для мониторинга и разгона карты использовалась утилита RivaTuner 2.11. Ядро работает на положенных 625 МГц, а память на 1981 МГц, что немного ниже рекомендованных 2000 МГц. В простое частота чипа снижается до 500 МГц. Видеокарта имеет несколько термодатчиков. Кроме главного датчика графического ядра, есть и другие встроенные датчики, в том числе шейдерного домена. Система охлаждения отлично справляется со своей задачей, и под нагрузкой температура чипа не превысила 66 °C. Более высокая температура была у контроллера памяти – 75 °C. Это намного ниже температуры ядра 90-95 °C на референсной турбине, и заметьте, при довольно простой конструкции кулера и без каких-либо тепловых трубок. Шум, создаваемый вентилятором, заметен на фоне системы, но все равно меньше, чем у референсного кулера под нагрузкой. Обороты кулера никак не регулируются.

Видеокарта Sapphire Radeon HD 4850 Dual Slot Fansink

Разгон данной видеокарты оказался немного выше чем у референсных моделей от Sapphire и Gainward, которые уже успели поучаствовать в наших тестах. Разгон памяти составил 2138 МГц, выше начинались артефакты при прогреве. Графическое ядро стабильно заработало на частоте 705 МГц, более высокие значения приводили к периодическим зависаниям. Температура в разгоне поднялась примерно на 5 °C.
