Знакомство с AMD Radeon RX 5600 XT. Обзор видеокарты ASUS ROG-STRIX-RX5600XT-O6G-GAMING

После успешного запуска графических адаптеров Radeon RX 5700 и Radeon RX 5500 XT у компании AMD возникла пустая ниша, которую требовалось заполнить новыми продуктами. Это роль взяла на себя видеокарта Radeon RX 5600 XT, предложив хорошую производительность при доступной цене. Она успела стартовать с одними характеристики, но после запуска в продажу многие производители выпустили BIOS с повышенными частотами. Во всех этих нюансах мы постараемся разобраться в данном обзоре, оценив потенциал разных версий Radeon RX 5600 XT на примере видеокарты ASUS ROG Strix.

AMD Radeon RX 5600 XT

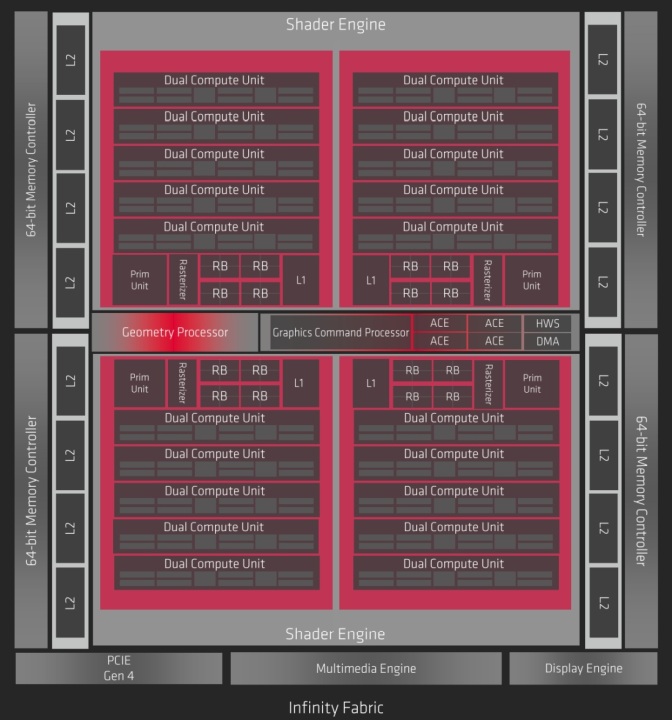

В основе новой видеокарты графический процессор Navi 10 на архитектуре RDNA. Этот GPU ранее стал основой для Radeon RX 5700 и RX 5700 XT. То есть вместо разработки нового чипа в AMD пошли по простому пути урезания старшего процессора. Полная версия Navi 10 имеет 40 активных Compute Unit и 2560 ALU на весь чип. У Radeon RX 5600 XT отключены четыре CU и один контроллер памяти с сопутствующим кэшем. В итоге бюджетная версия Navi 10 имеет в своем активе 2304 потоковых ALU, 144 текстурных блока и 64 блока растеризации. Шина памяти урезана с 256 до 192 бит, а объем памяти уменьшен с 8 до 6 Гбайт. Это непривычное сочетание для решений AMD, но у NVIDIA давно выпускаются видеокарты на 192-битной шине с 6 ГБ видеобуфера.

AMD Radeon RX 5600 XT

GPU Navi 10

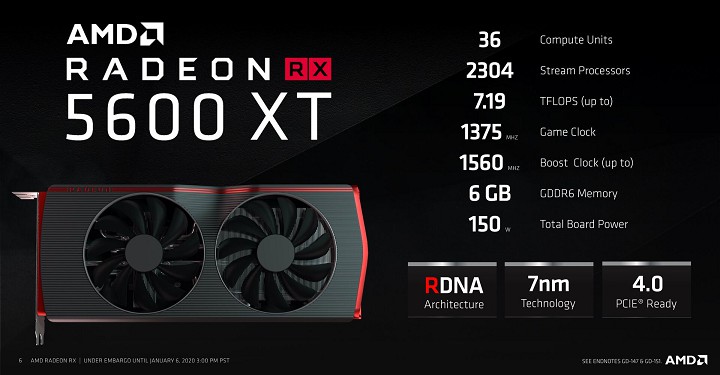

Небольшое урезание активных блоков можно оценить в снижении потенциала чипа на 11%. Но это сочетается с понижением рабочих частот и более жесткими ограничениями по мощности. Изначально для Radeon RX 5600 XT заявлено базовое значение ядра в 1130 МГц при Boost Clock 1560 МГц и Game Clock 1375 МГц. Снижение пропускной способности памяти из-за урезанной шины компенсируется применением скоростных микросхем GDDR6 с эффективной частотой обмена данными на уровне 12 ГГц. А 6 Гбайт памяти хватает для современных игр в массовом разрешении Full HD (за редкими исключениями).

AMD Radeon RX 5600 XT

Частотные характеристики требуют отдельного пояснения. На данный момент все современные видеокарты используют Boost-технологию, подстраивая рабочие частоты под заданные лимиты мощности и температуры. Ранее AMD указывала только некое среднее значение Boost, в моделях новой серии появилось еще значение Game Clock, которое более точно отражает средний уровень частот при игровой нагрузке. И все это не касается пиковых значений Boost, которые в спецификациях вообще не указываются, но мы обычно упоминаем о них в обзорах.

В случае Radeon RX 5600 XT все вышло более запутанным из-за того, что изначально была заявлена частотная формула 1130/1375/1560 МГц, но на момент запуска многие производители представили обновленные BIOS с повышенными значениями частот. Однако такой апгрейд не является окончательным пересмотром характеристик Radeon RX 5600 XT. Изначально заявленные частоты являются официальными спецификациями AMD, но, скорее всего, будут актуальны только для самых дешевых моделей новой серии. Все топовые версии Radeon RX 5600 XT с заводским разгоном де-факто получили ускоренные прошивки. При этом конечные частоты у разных видеокарт могут немного отличаться. В зависимости от прошивки могут отличаться и частоты памяти. У ряда моделей память GDDR6 ускорена до 14 ГГц, но некоторые версии сохранили частоты на 12 ГГц даже при ускорении GPU. Важным моментом является повышение мощности в обновленных версиях. Если изначально для Radeon RX 5600 XT заявлен TDP в 150 Вт, то у вариантов с новым BIOS это 160 Вт.

Видеоадаптер Radeon RX 5700 Radeon RX 5600 XT Radeon RX 5500 XT
Ядро Navi 10 Navi 10 Navi 14
Количество транзисторов, млн. шт 10300 10300 6400
Техпроцесс, нм 7 7 7
Площадь ядра, кв. мм 251 251 158
Количество потоковых процессоров 2304 2304 1408
Количество текстурных блоков 144 144 88
Количество блоков рендеринга 64 64 32
Базовая частота ядра, МГц 1465 1130 1607
Game Clock, МГц 1625 1375 1717
Boost Clock, Мгц 1725 1560 1845
Шина памяти, бит 256 192 128
Тип памяти GDDR6 GDDR6 GDDR6
Частота памяти, МГц 14000 12000 14000
Объём памяти, ГБ 8 6 8/4
Поддерживаемая версия DirectX 12 (12_1) 12 (12_1) 12 (12_1)
Интерфейс PCI-E 4.0 (16x) PCI-E 4.0 (16x) PCI-E 4.0 (8x)
Мощность, Вт 180 150 130

Radeon RX 5600 XT потенциально может нагнать старшую версию за счет оверклокинга, но AMD жестко лимитировала максимальные частоты, ограничив пределы разгона. Поэтому стандартный разгон небольшой, но выжать еще можно через разблокировку лимитов в утилите MorePowerTool.

В нашем обзоре мы протестируем видеокарту с частотами, которые близки начальным спецификациям, с обновленным BIOS, который обеспечивает повышенные частоты GPU и памяти GDDR6, и с дополнительным разгоном.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

В наши руки попала видеокарта ASUS ROG Strix Radeon RX 5600 XT. Она поставляется в крупной коробке с ярким оформлением.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

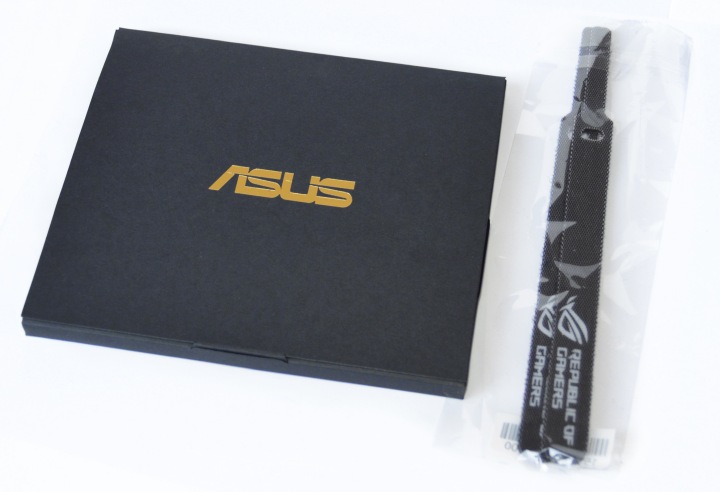

В комплектацию кроме стандартной инструкции входит еще набор стяжек-липучек для фиксации кабелей.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

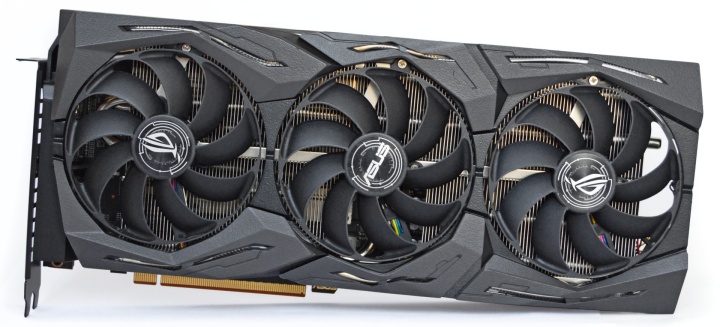

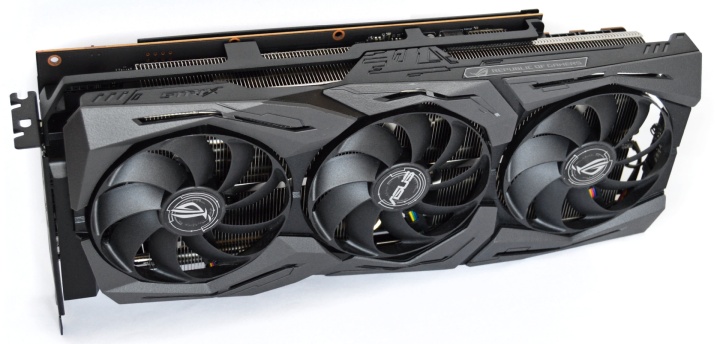

В дизайне выдержан узнаваемый стиль ROG Strix. Перед нами массивная большая карта с крупным кулером и тремя вентиляторами нового типа с ободом на краях. Графический адаптер не напоминает бюджетную видеокарту, а выглядит как полноценный продукт высшего ценового сегмента. Производитель явно не экономил на ROG Strix Radeon RX 5600 XT, что безусловно радует.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

Толщина видеокарты достигает 2,7 слота. Полная длина 30,5 см.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

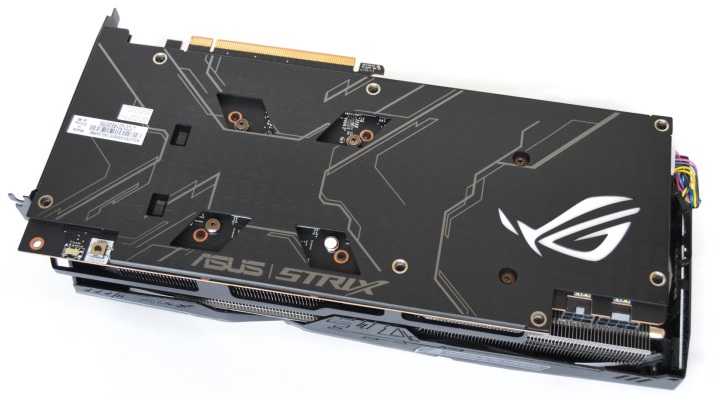

Обратная сторона закрыта металлической пластиной.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

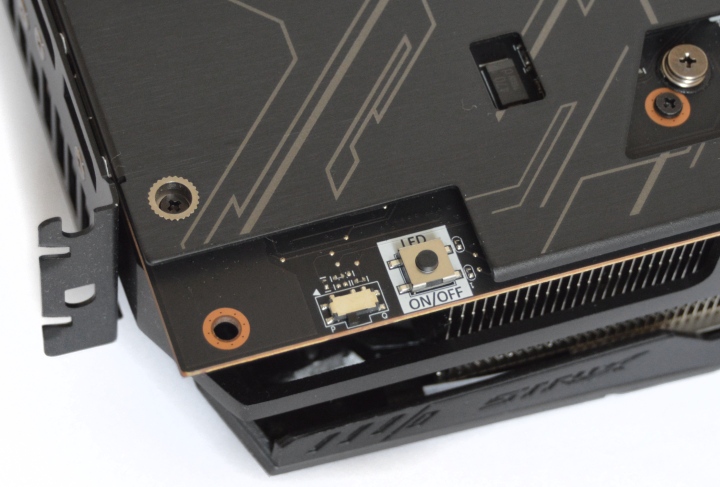

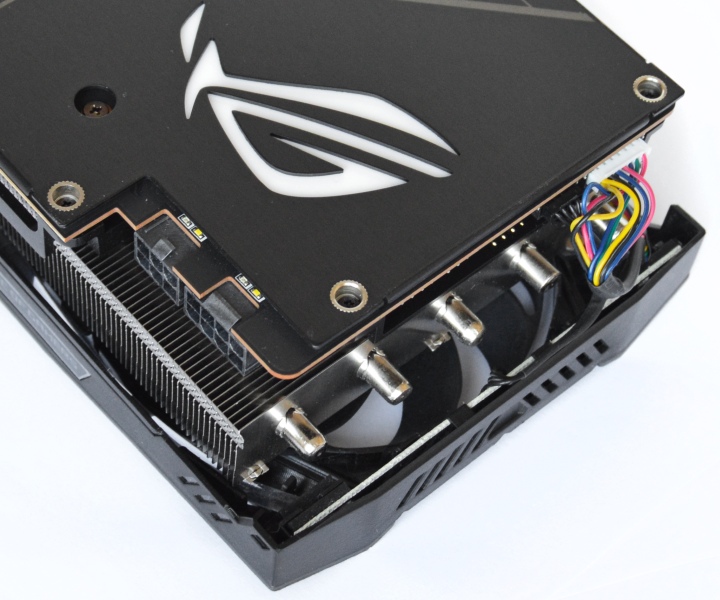

В противоположном углу есть открытая площадка. На ней расположена кнопка ручного отключения подсветки и переключатель BIOS. У ASUS две прошивки. Одна предлагает режим производительности Performance с заводским разгоном, вторая — более тихий алгоритм управления вентиляторами Quiet с небольшим ограничением по мощности.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

В углу два разъема питания: на шесть и восемь контактов.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

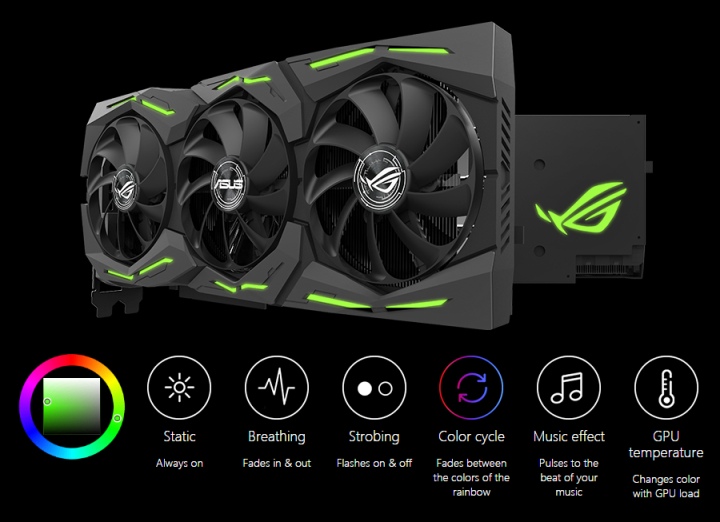

Если вы любитель подсветки, то ASUS ROG Strix вас порадует. Подсветка предусмотрена для большого логотипа на пластине, также есть светящиеся вставки вокруг вентиляторов. Присутствует возможность выбрать разные световые эффекты и режимы свечения через соответствующую утилиту Aura Sync.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

Посмотрим на систему охлаждения. Она выглядит очень серьезно, ведь это полноценный кулер от старших видеокарт — шесть тепловых трубок, крупный радиатор с множеством пластин и ровное основание. Единая конструкция отводит тепло от графического чипа и от элементов VRM.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

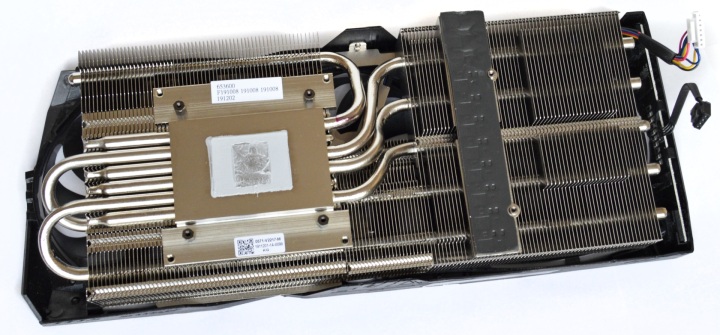

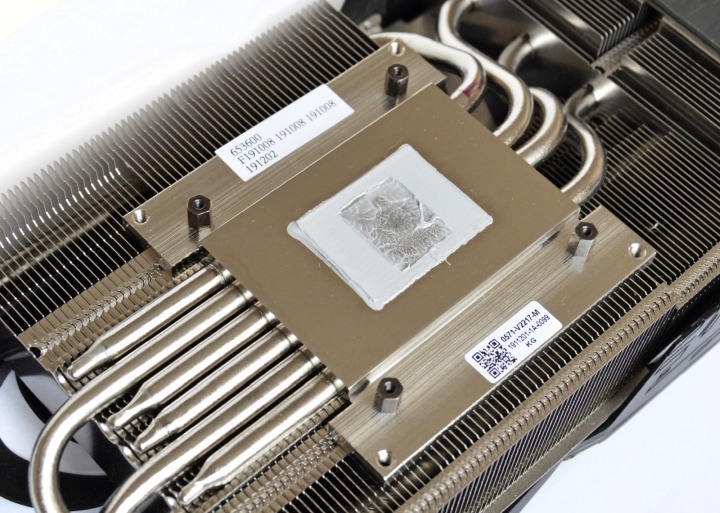

В актуальных моделях Strix для отвода тепла от чипа используется ровное шлифованное основание, которое обеспечивает идеальное прилегание. А тепловые трубки уложены в тщательно подогнанные под них желобки. Все выполнено идеально ровно и без зазоров. И все элементы охладителя имеют никелированное покрытие.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

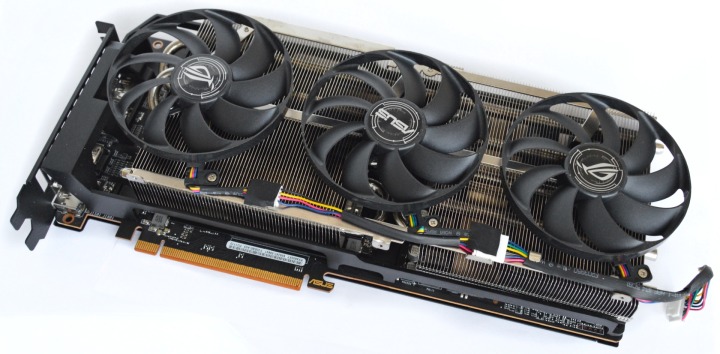

Сверху на радиатор установлено три вентилятора особой конструкции. Дизайн Axial-tech с маленькой втулкой, широкими лопастями и ободом по краям обеспечивает более мощный воздушный поток, улучшая обдув радиатора.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

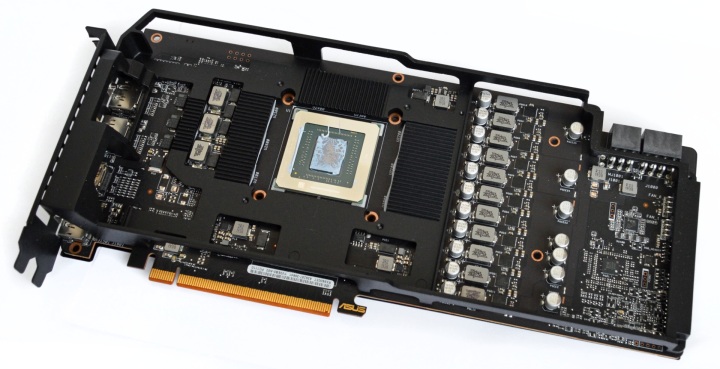

Плата накрыта большой массивной радиаторной пластиной, которая отводит тепло от микросхем памяти и некоторых силовых элементов.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

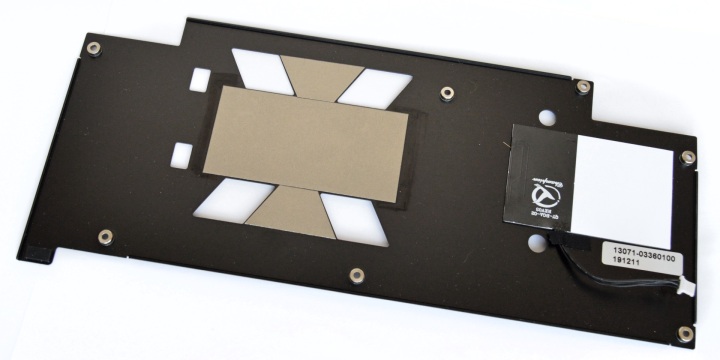

Пластина на обратной стороне тоже задействован в охлаждении благодаря большим термопрокладкам под графическим чипом памятью. В зоне контакта пластина имеет дополнительные металлические накладки.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

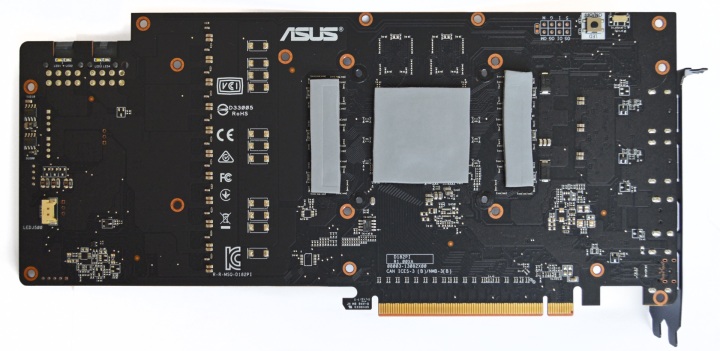

Видеокарта ASUS использует крупную печатную плату собственного дизайна от серии RX 5700. Производится по технологии Auto-Extreme, которая предусматривает автоматизированную распайку всех элементов за один проход, чтобы избежать лишних тепловых воздействий. Также применяются качественные электронные компоненты, отвечающие внутреннему стандарту Super Alloy Power II.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

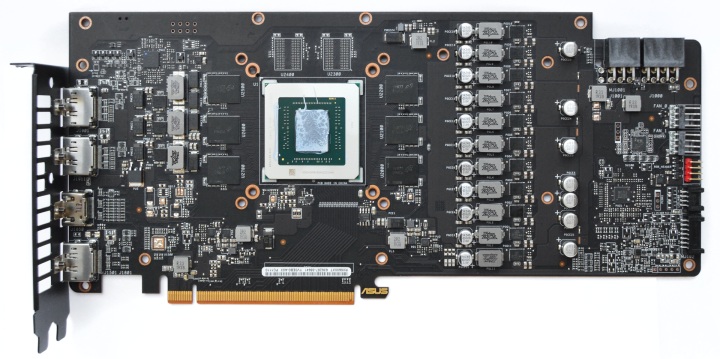

Плата насчитывает 14 фаз питания, что есть даже у не всех моделей Radeon RX 5700.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

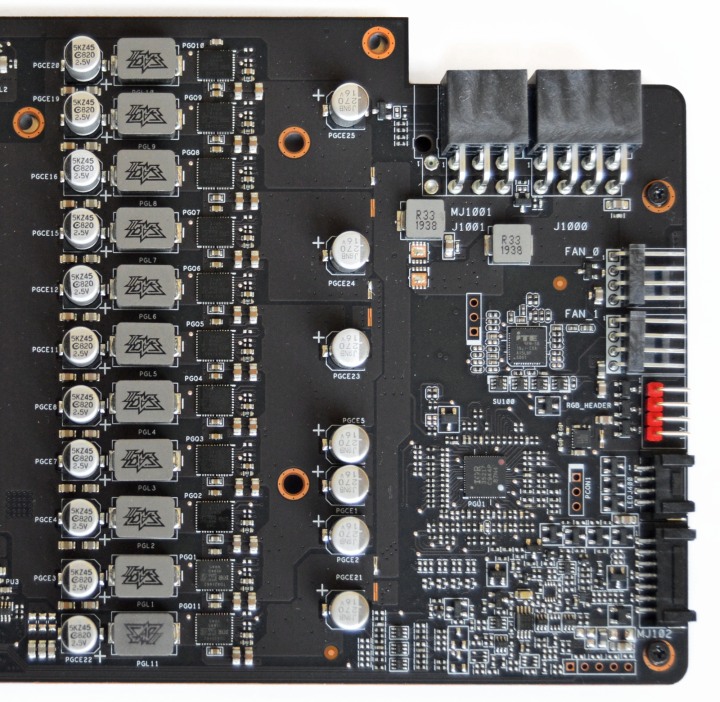

В правой части платы расположена система питания GPU с 11 фазами.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

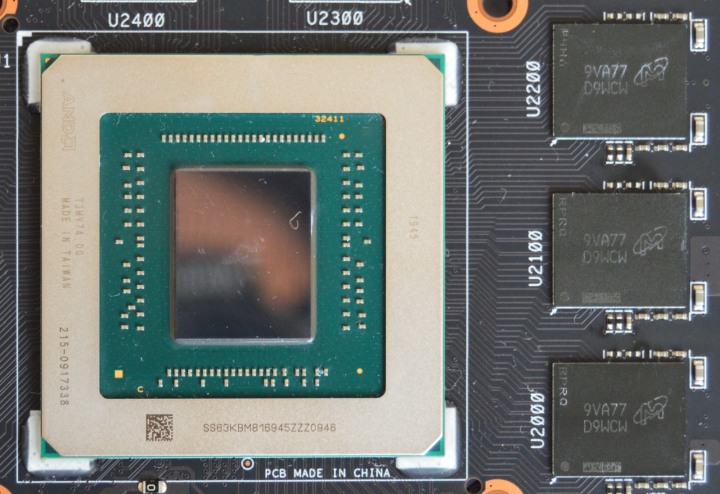

Процессор Navi 10 выполнен по нормам 7-нм техпроцесса. Он насчитывает 10,3 млрд. транзисторов, занимая площадь 251 мм².

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

Вначале для ROG-STRIX-RX5600XT-O6G-GAMING были предусмотрены частоты ядра 1560/1620 МГц (Game/Boost Clock), что уже выше стандартного уровня. С такой прошивкой видеокарта попала в нашу лабораторию.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

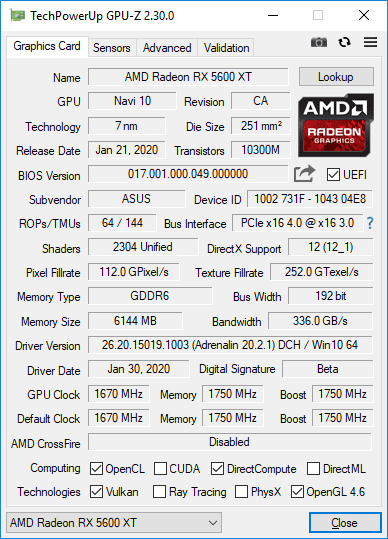

Потом мы прошили новый BIOS, предоставленный разработчиком. Он повысил частоты до 1670/1750 МГц. При этом частота памяти была повышена до 14 ГГц, хотя на официальном сайте ASUS все еще значится 12 ГГц. Не исключено, что на массовый рынок ускоренные версии ROG-STRIX-RX5600XT-O6G-GAMING идут с памятью 12 ГГц.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

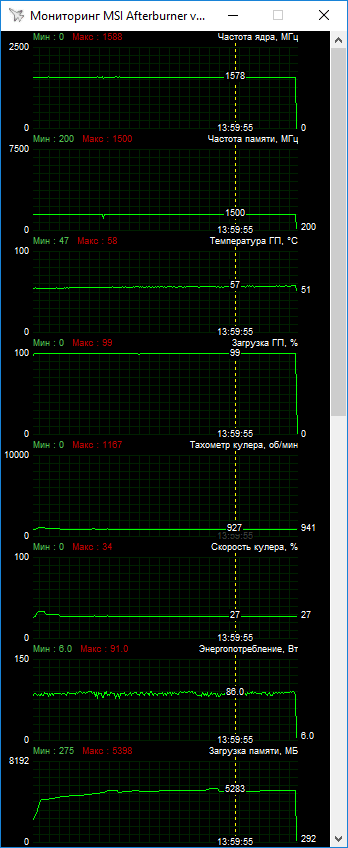

Для тестирования использовались обе прошивки, ведь нам нужно оценить потенциал самых дешевых версий Radeon RX 5600 XT и ускоренных вариантов с заводским разгоном. В первом случае задействован тихий режим Quiet на старом BIOS. В нем максимальная граница Boost установлена на 1650 МГц, а реальные частоты в играх варьировались в диапазоне 1570–1590 МГц. И судя по другим обзорам это близко к частотным характеристикам простых видеокарт новой серии. Шум и нагрев в таком режиме минимальны. На открытом стенде (в помещении 23 °С) после старта приложений вентиляторы постепенно стабилизировались на скорости менее 1000 об/мин, а пиковые температуры ядра не превышали 58 °С.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING ASUS ROG-STRIX-RX5600XT-O6G-GAMING

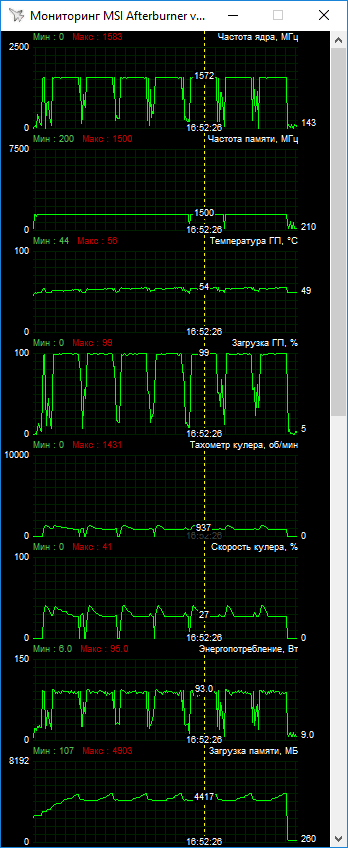

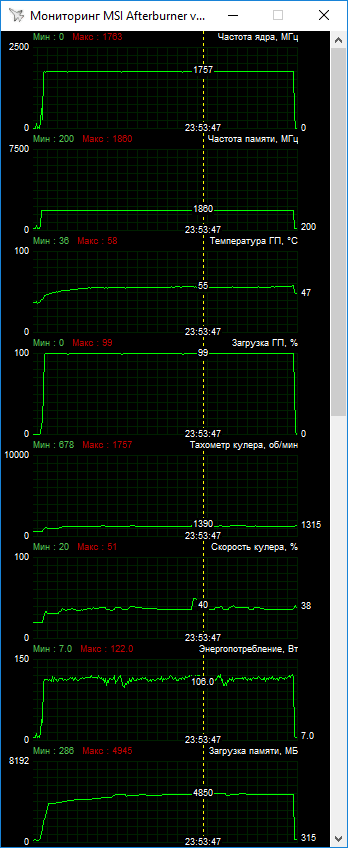

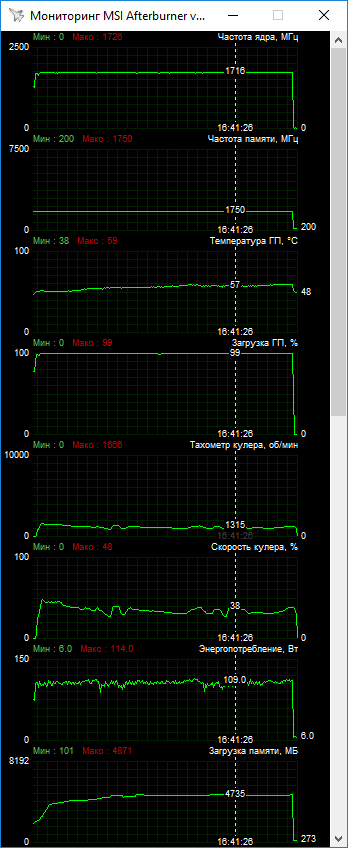

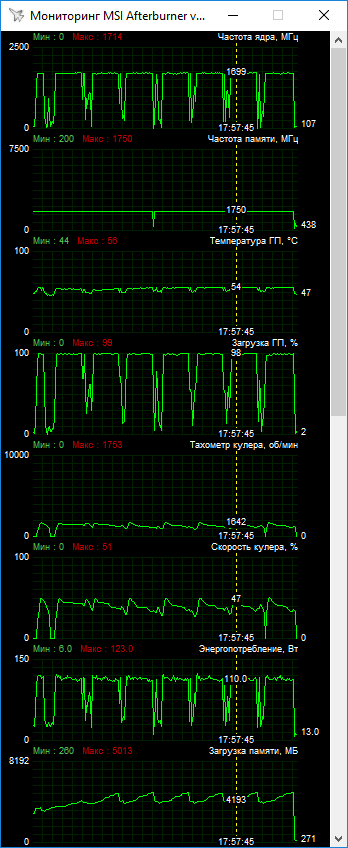

С обновленным BIOS частоты ядра сразу выросли до 1700 МГц (пиковое значение 1780 МГц), опускаясь ниже только в самых тяжелых приложениях или в высоких разрешениях. Попутно выросла частота памяти (конечное значение 14 ГГц). Частотная динамика нового BIOS отражена на нижних скриншотах мониторинга параметров во время длительной нагрузки в Final Fantasy XV и The Division 2 при разрешении Full HD. По мере повышения разрешения частоты снижаются незначительно.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING ASUS ROG-STRIX-RX5600XT-O6G-GAMING

Скорость вентиляторов составила 1300–1700 об/мин. И при плавном ее изменении это действительно тихо и незаметно на общем фоне работающего ПК. Пиковые температуры ядра не превысили 59 °С. Внутри корпуса нагрев может быть выше, но изменение температур на несколько градусов совершенно не критично. Это великолепные температурно-шумовые показатели, которые устроят самого требовательного пользователя.

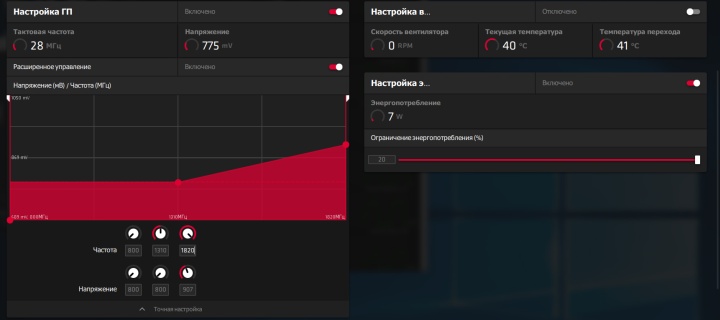

Разгонялась видеокарта с новым BIOS, у которого изначально повышен лимит мощности, а дополнительные настройки позволяют поднять его еще на 20%. Все операции производились через стандартные средства разгона в меню AMD Control Center. Как упоминалось выше, у Radeon RX 5600 XT есть ограничения на разгон. Ядро можно ускорить лишь на 2%, что в сочетании с повышением лимита мощности может дать и больший прирост, но без возможности достигнуть частот старших видеокарт. При начальной частоте памяти в 14000 МГц ее разгон упирается в ограничение 14880 МГц. Попутно мы немного понизили напряжение относительно автоматического значения, выставляемого при разгоне — эта возможность доступна только для максимальной точки Boost без плавных настроек кривой частот.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING

При таких установках средние частоты Boost в играх выросла до 1740–1760 МГц. То есть общий прирост строго на уровне 2%. Разгон памяти дает повышение пропускной способности на 6%. Что касается шума, то мы оставили вентиляторы работать в автоматическом режиме, незначительно подняв значение максимальной скорости. Рабочие температуры остались на начальном уровне при скорости вращения от 1400 об/мин до 1800 об/мин в пиковые моменты. То есть видеокарта осталась тихой и холодной.

ASUS ROG-STRIX-RX5600XT-O6G-GAMING ASUS ROG-STRIX-RX5600XT-O6G-GAMING

Чтобы выжать из Radeon RX 5600 XT больше, можно прибегнуть к утилите MorePowerTool. Но в данном обзоре ограничимся стандартным разгоном.
