Сьогодні у нас на тесті блок живлення MSI MPG A1000GS PCIE5 із сертифікатом 80 Plus Gold і потужністю 1000 Вт, який є оновленою версією моделі MPG A1000G PCIE5. Він відповідає стандарту ATX 3.1 і може короткочасно витримувати двократне перевищення номінальної потужності за загальним навантаженням блока, і трикратне перевищення потужності за живленням відеокарти. У блоці встановлено два роз’єми 12V-2x6 для сучасних відеокарт.
MSI MPG A1000GI PCIE5
| Виробник | MSI |
|---|---|
| Модель | MPG A1000GS PCIE5 |
| Потужність, Вт | 1000 |
| Сертифікат енергоефективності | 80 Plus Gold |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 999,6 (83,3) |
| Потужність каналу +5V, Вт (А) | 110 (22) |
| Потужність каналу +3,3V, Вт (А) | 76,6 (22) |
| Комбінована потужність +3,5V і +5V, Вт | 120 |
| Потужність каналу ‑12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 135×135×25 |
| Тип вальниці | Гідродинамічна |
| Кількість кабелів/роз’ємів для CPU | 2/2x EPS12V (4+4) |
| Кількість кабелів/роз’ємів для PCIe 5.0 | 2/2 (16) |
| Кількість кабелів/роз’ємів для PCIe | 1/1 (6+2) |
| Кількість кабелів/роз’ємів для SATA | 2/8 |
| Кількість кабелів/роз’ємів для IDE | 1/4 |
| Кількість кабелів/роз’ємів для FDD | - |
| Захисти | OCP/ OTP/ OPP/ SCP/ OVP/ UVP/ SIP/ NLO |
| Розміри (ШхВхГ), мм | 150×86×150 |
| Гарантія, міс | 120 |
| Вартість, грн | 9699 |

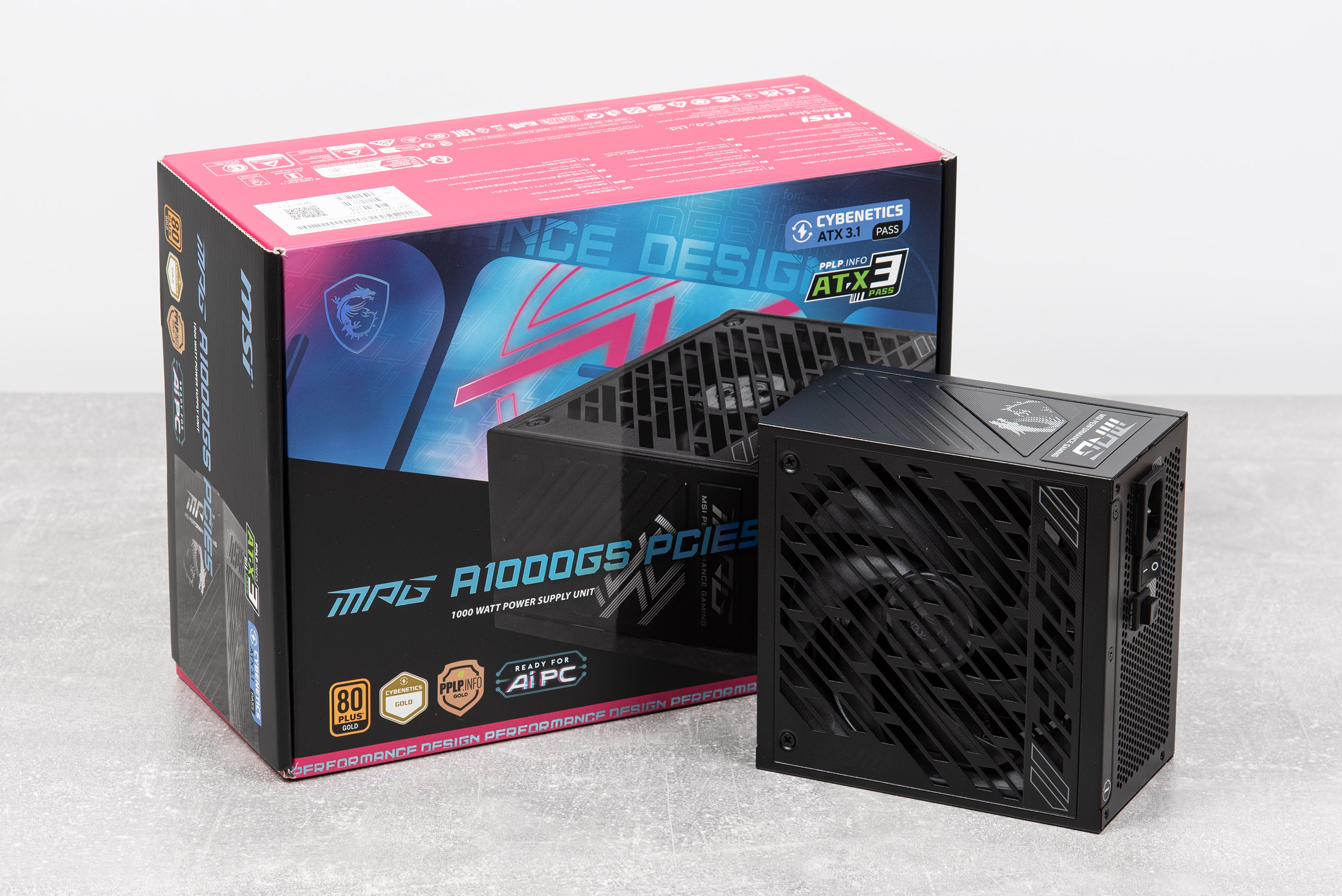

Блок живлення постачається в коробці з якісною поліграфією. На передній грані розташовано фото пристрою, а на зворотній — інформація щодо технічних характеристик.

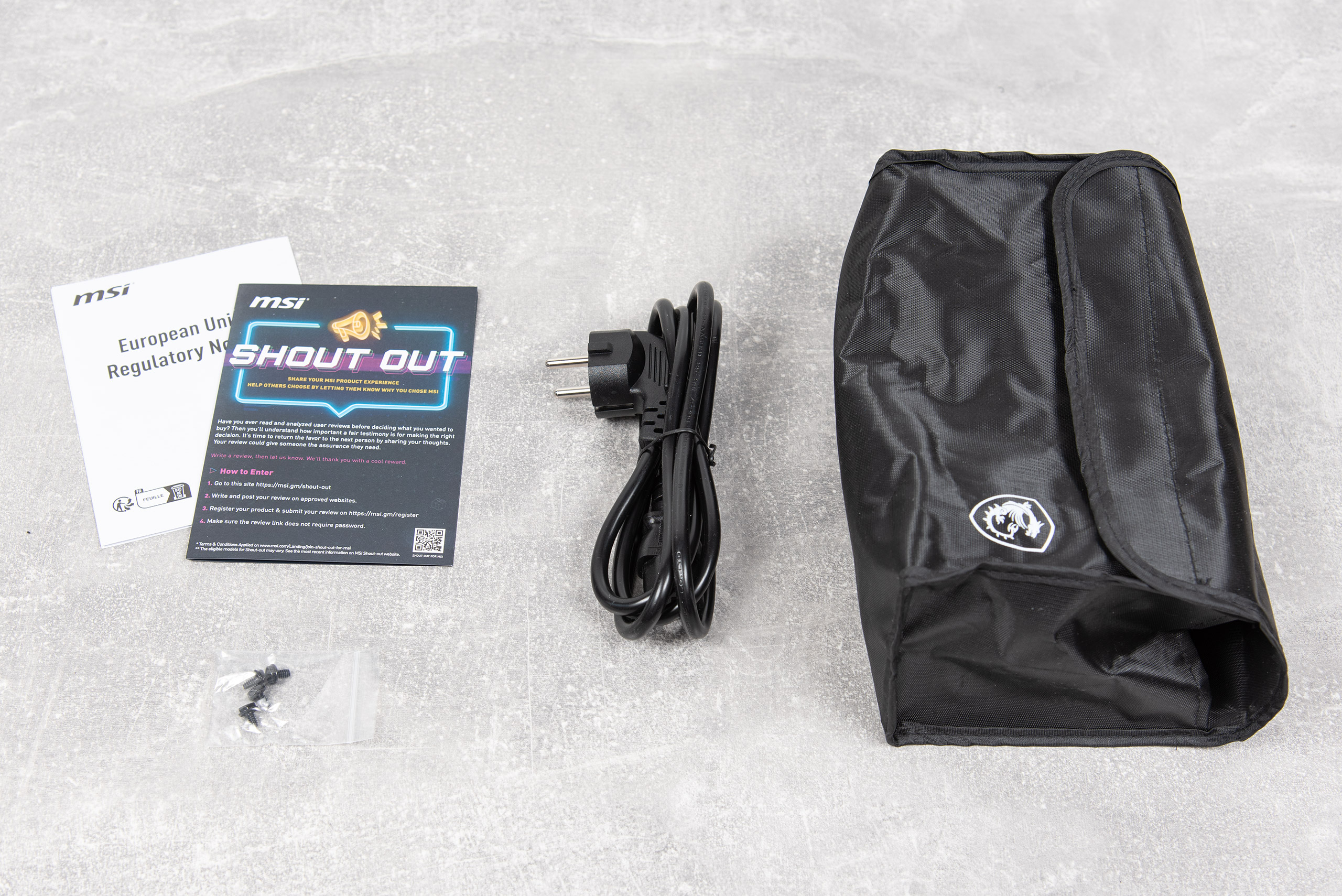

До комплекту постачання, крім самого блоку, входить мережевий кабель, модульні дроти, чохол для кабелів, пакетик із кріпленням та інструкція.

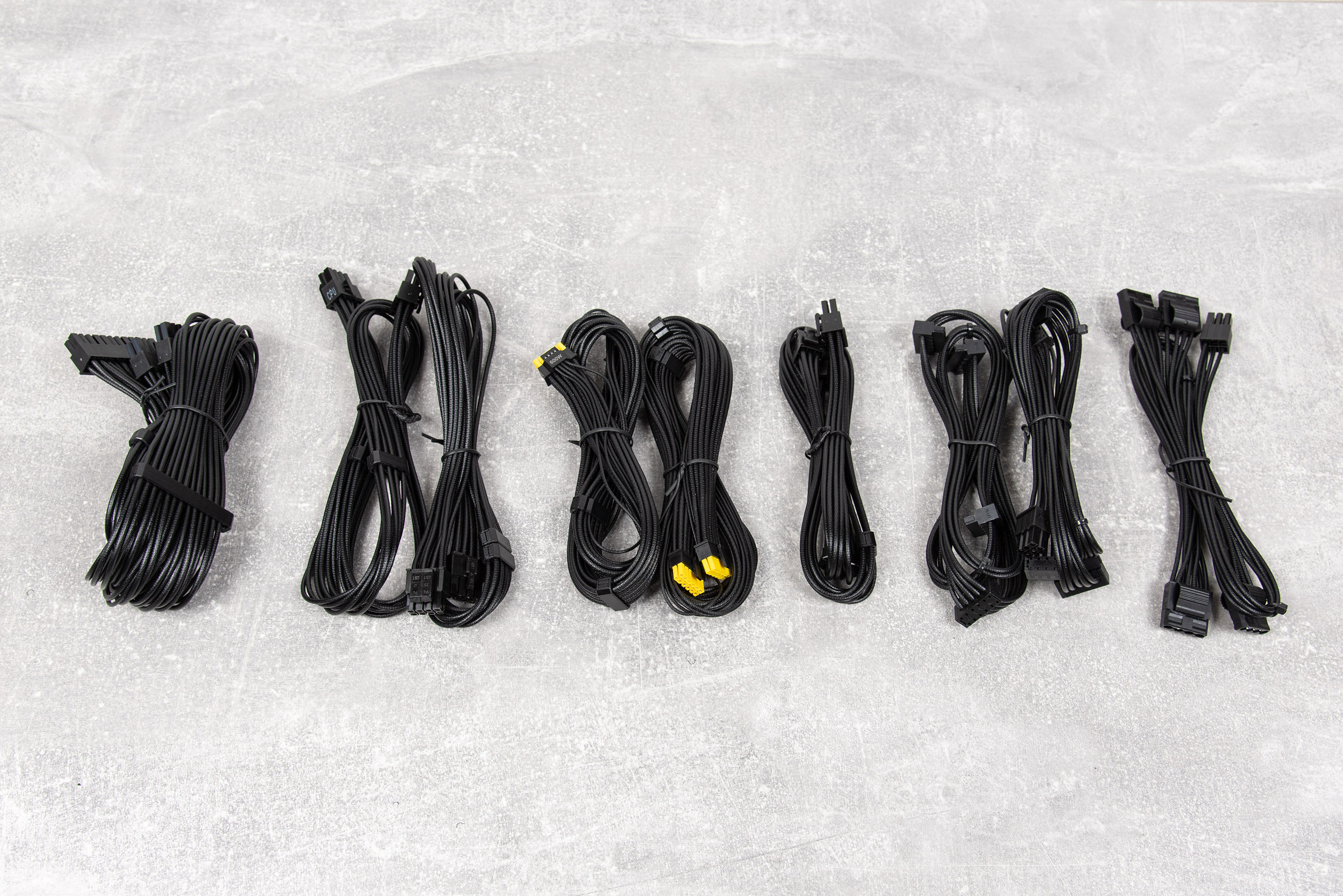

Блок живлення з модульними кабелями, їхня кількість і довжина наступні:
- один для живлення материнської плати (60 см);
- два з одним 8‑контактним (4+4) роз’ємом для живлення процесора (75 см);
- два 12VHPWR з одним 16-контактним роз’ємом для живлення відеокарти PCIe 5.1 600 Вт (60 см);
- один з 8‑контактним (6+2) роз’ємом для живлення відеокарти PCIe (60 см);
- два з чотирма роз’ємами живлення для SATA-пристроїв (50+15+15+15+15 см);
- один із чотирма роз’ємами живлення для IDE-пристроїв (50+15+15+15+15 см).

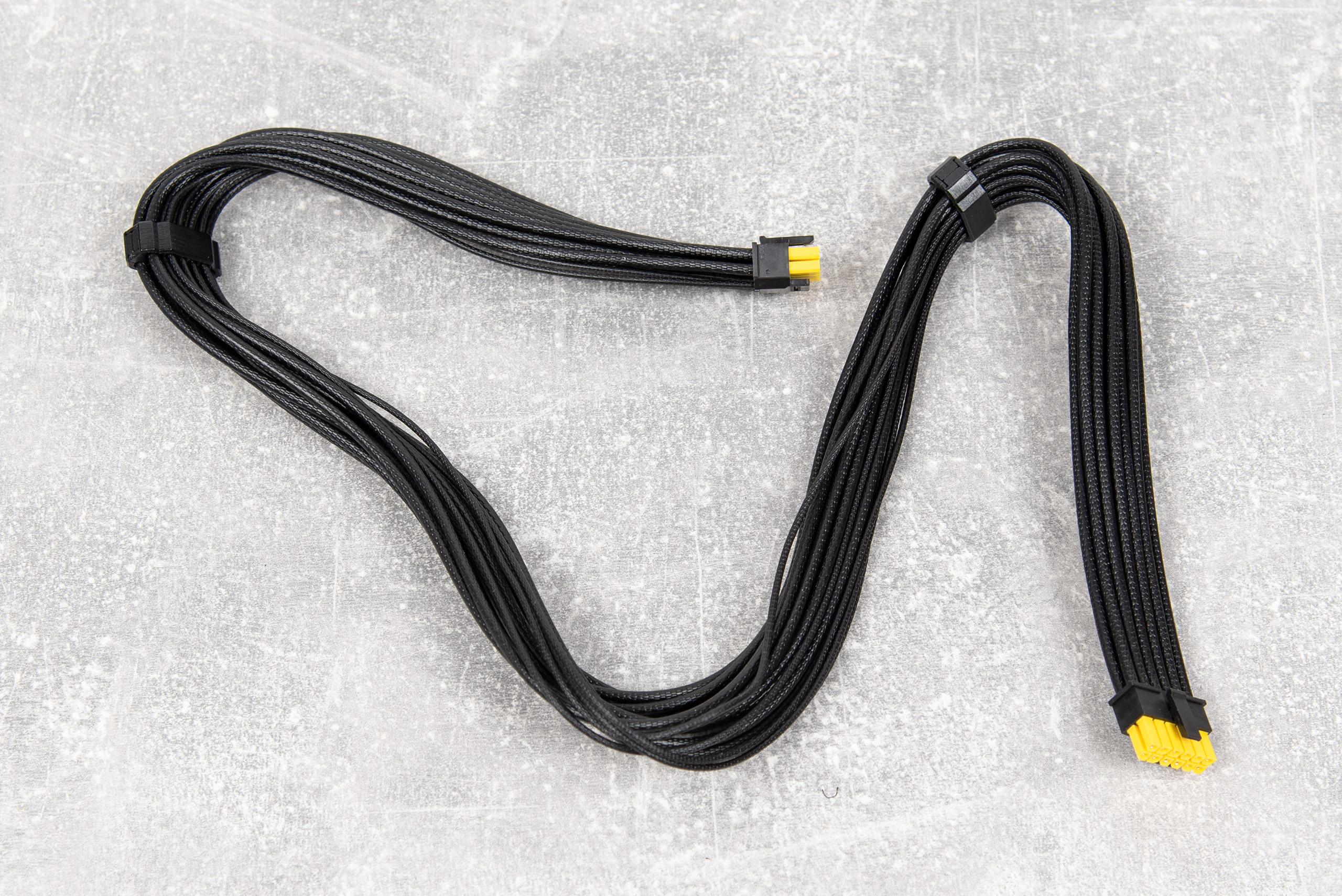

Кабелі виготовлено з дротів в індивідуальній тканинній ізоляції чорного кольору. Кабелі 12VHPWR мають двоколірні 16-контактні роз’єми, що дає змогу візуально визначати, наскільки надійно встановлений конектор у відеокарту, щоб не було перегрівання через поганий контакт.

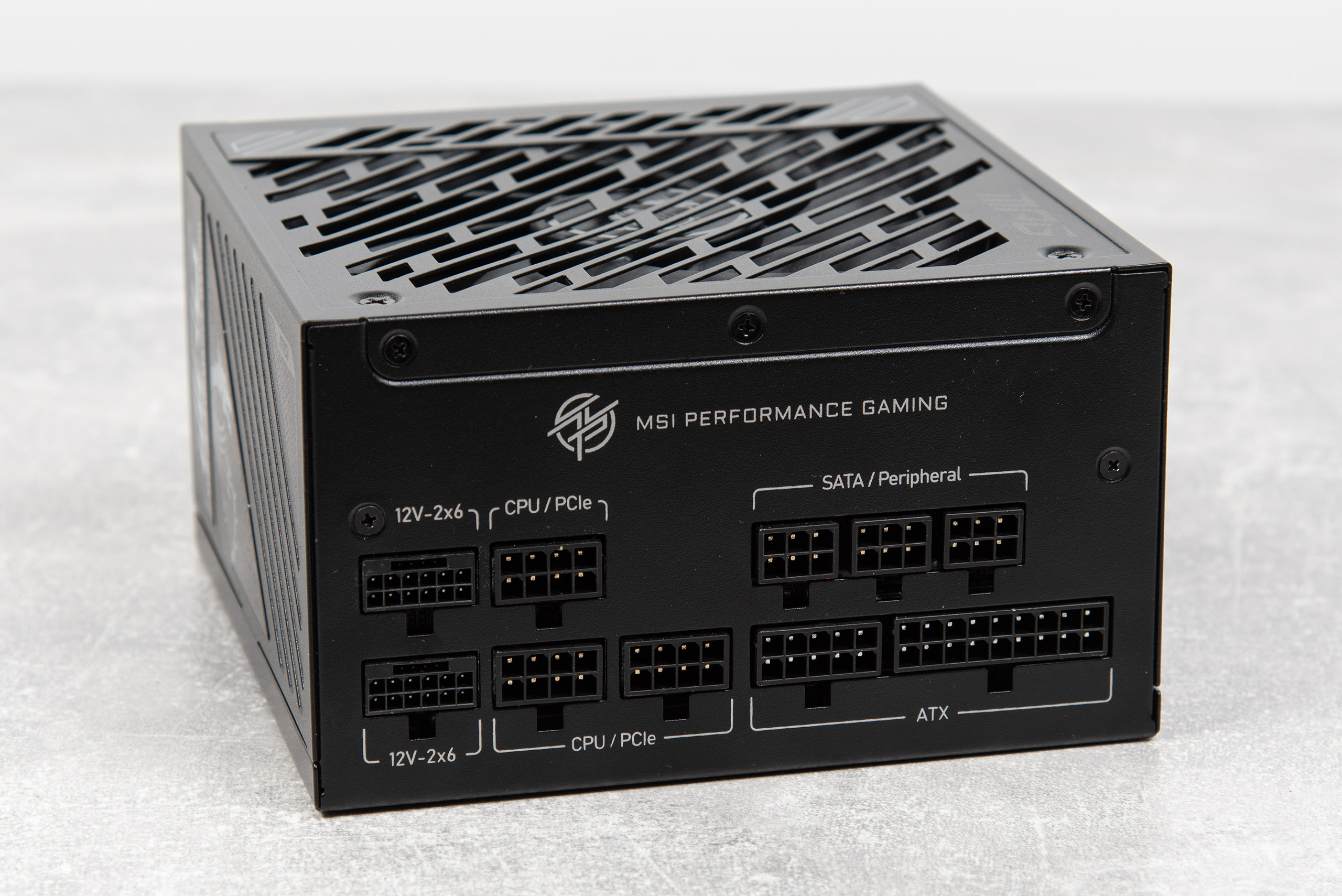

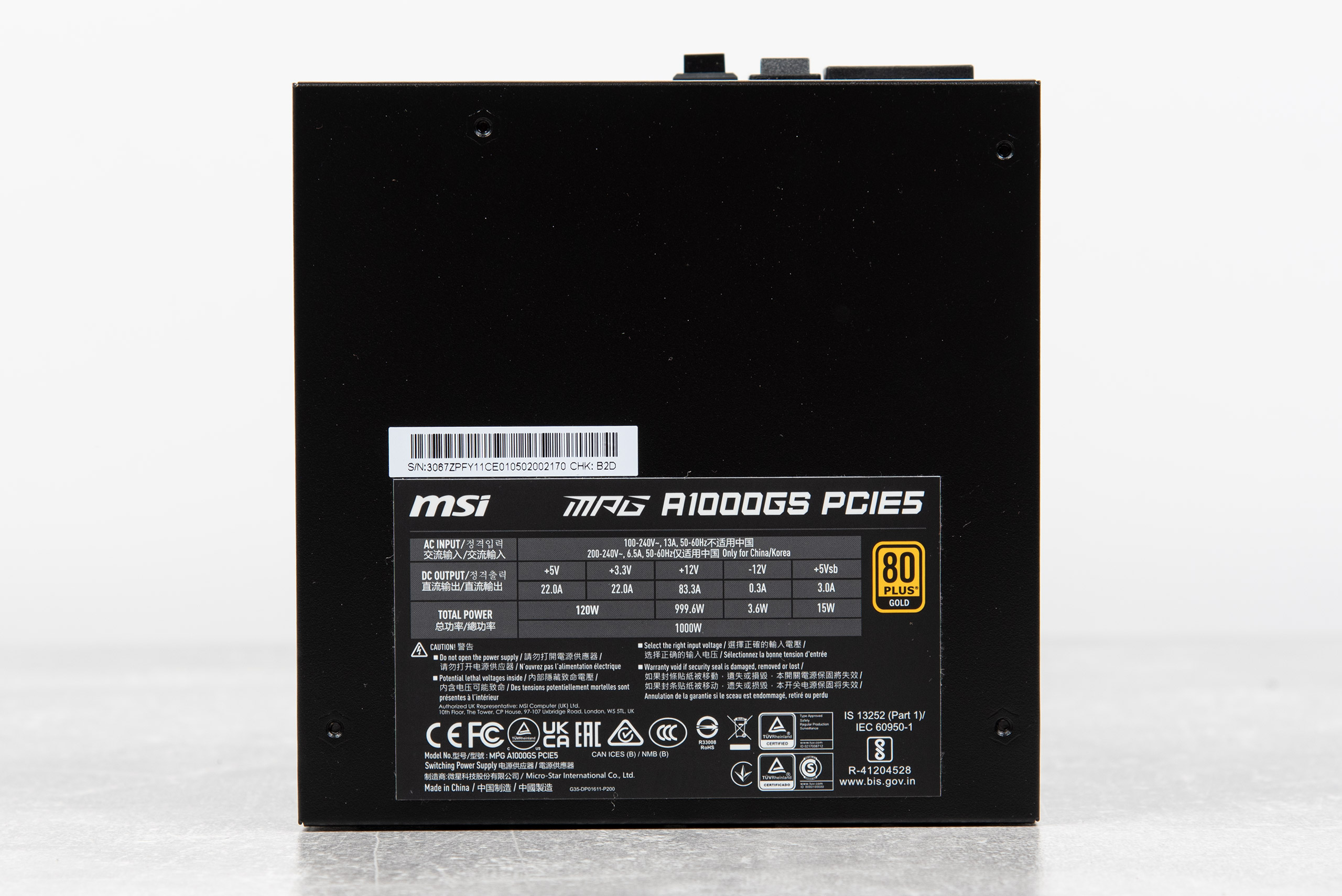

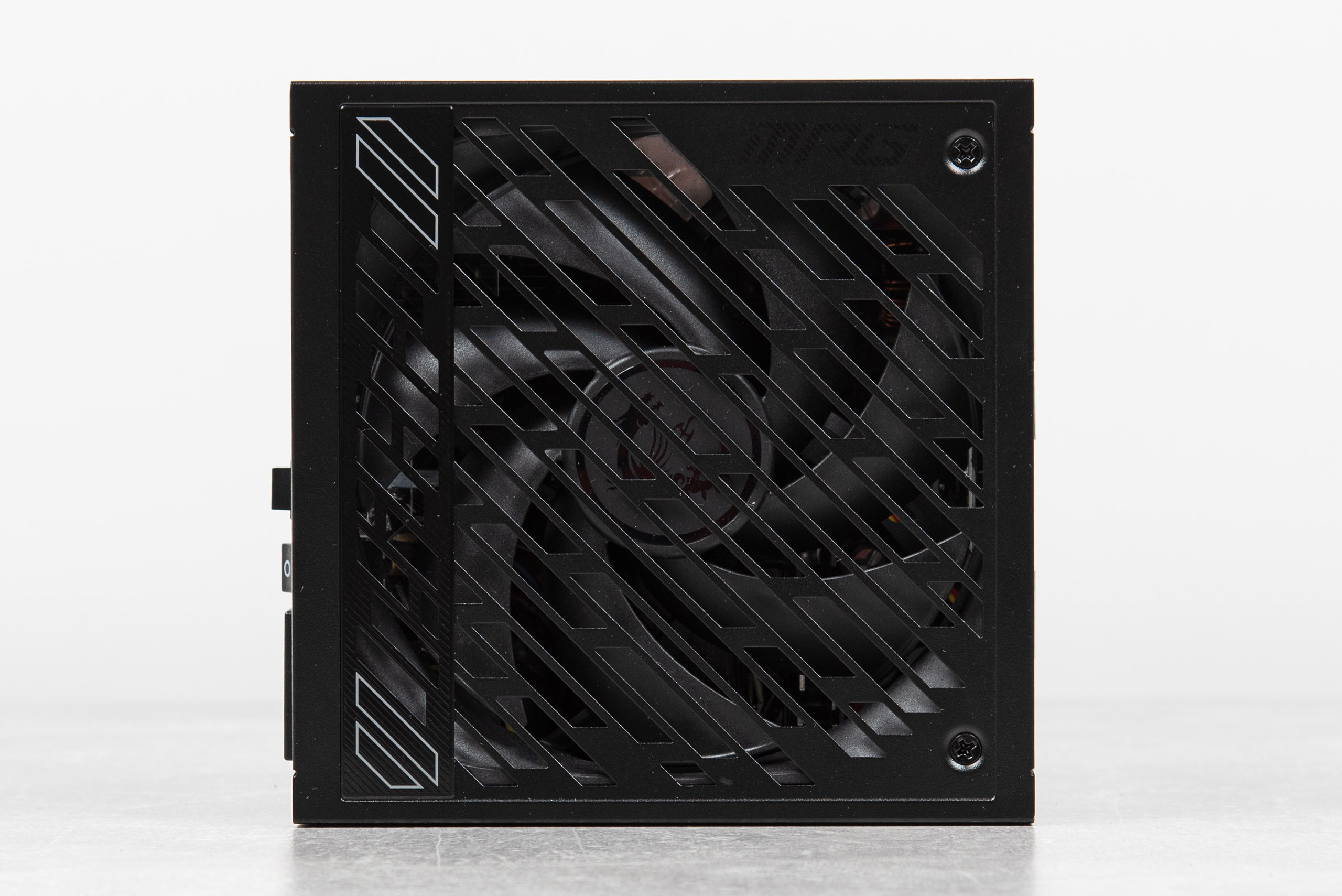

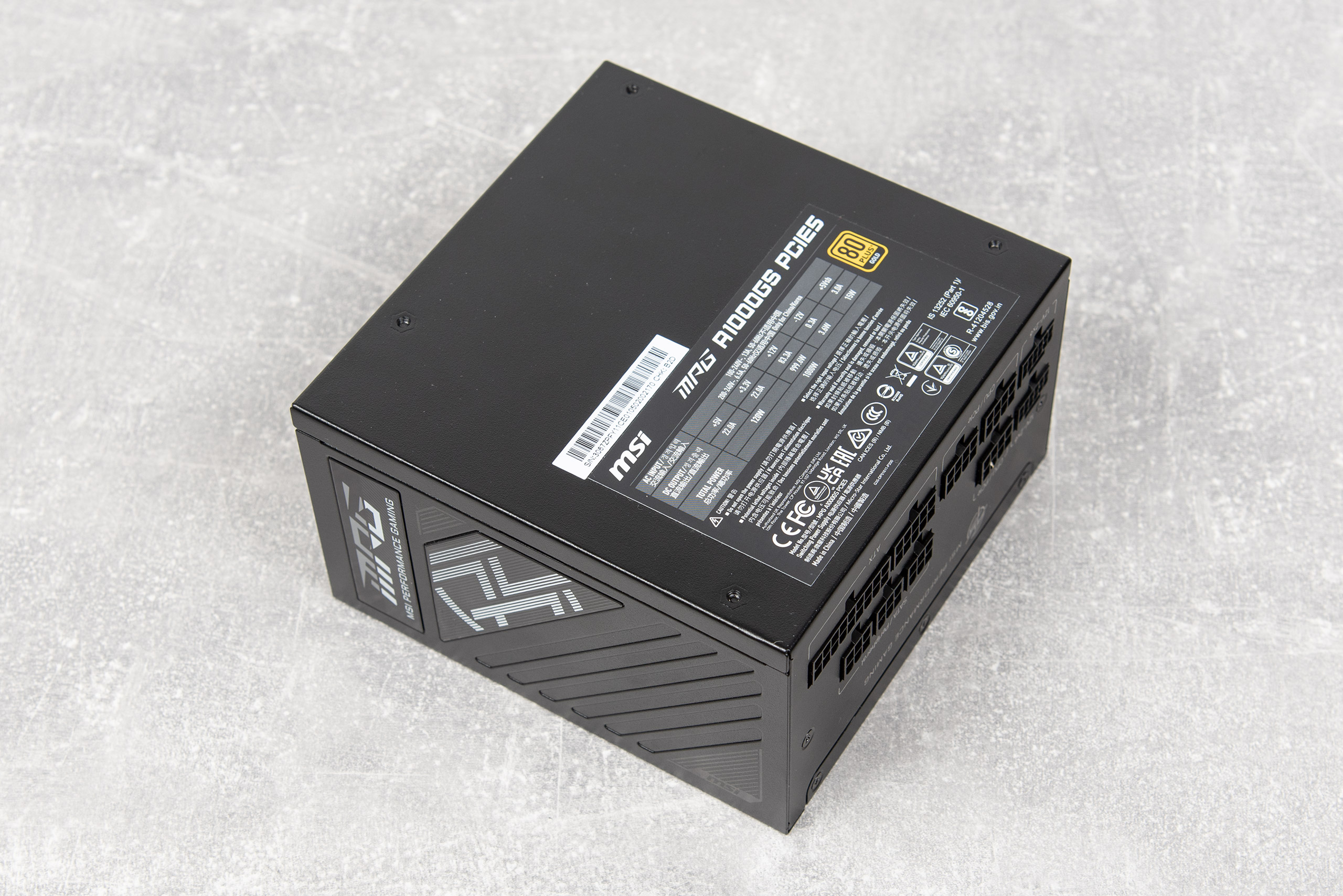

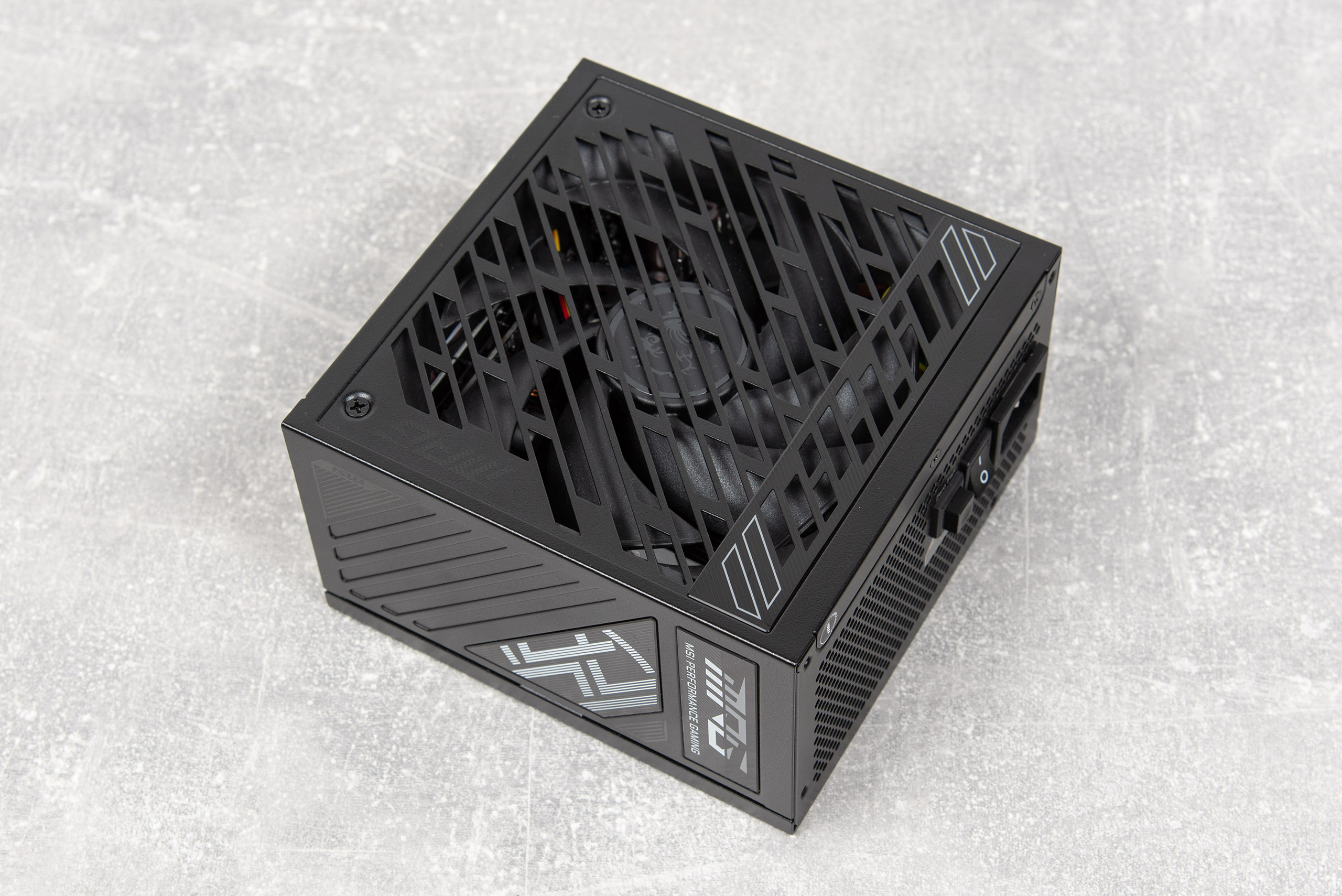

Корпус блоку пофарбовано чорною порошковою фарбою, решітка вентилятора охолодження штампована. На гранях блока встановлено декоративні вставки. На верхній грані присутня наклейка з технічними характеристиками.

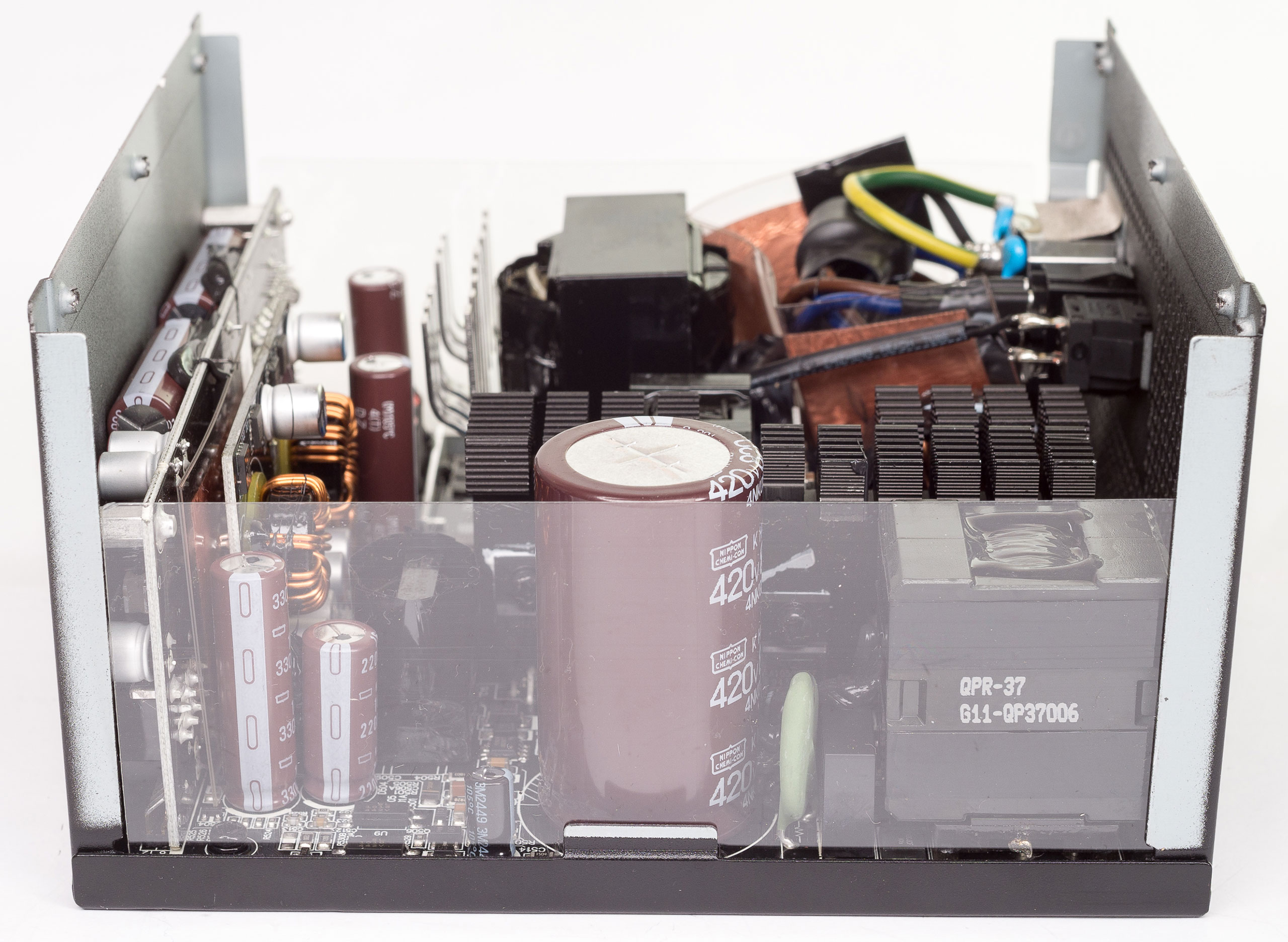

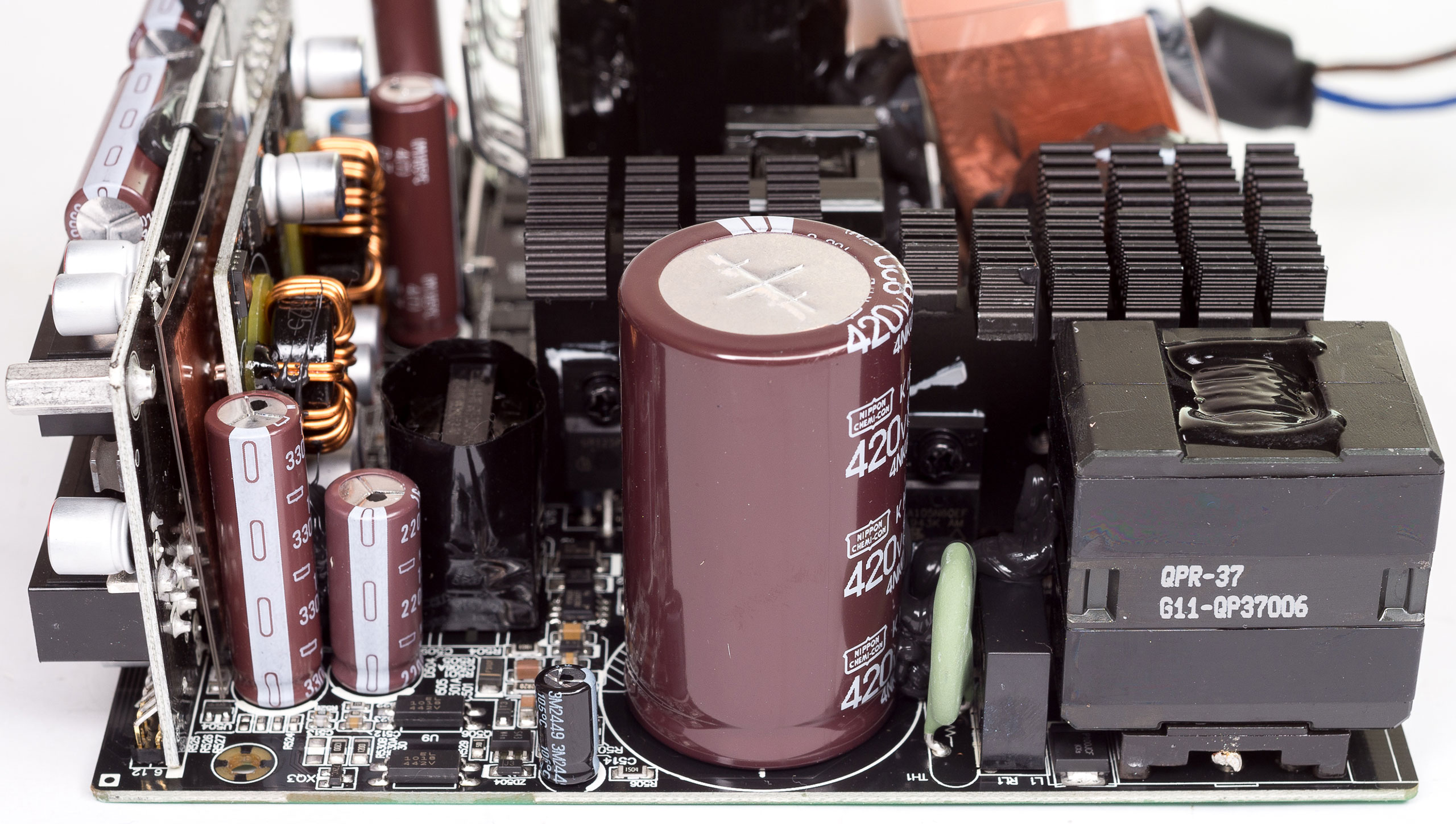

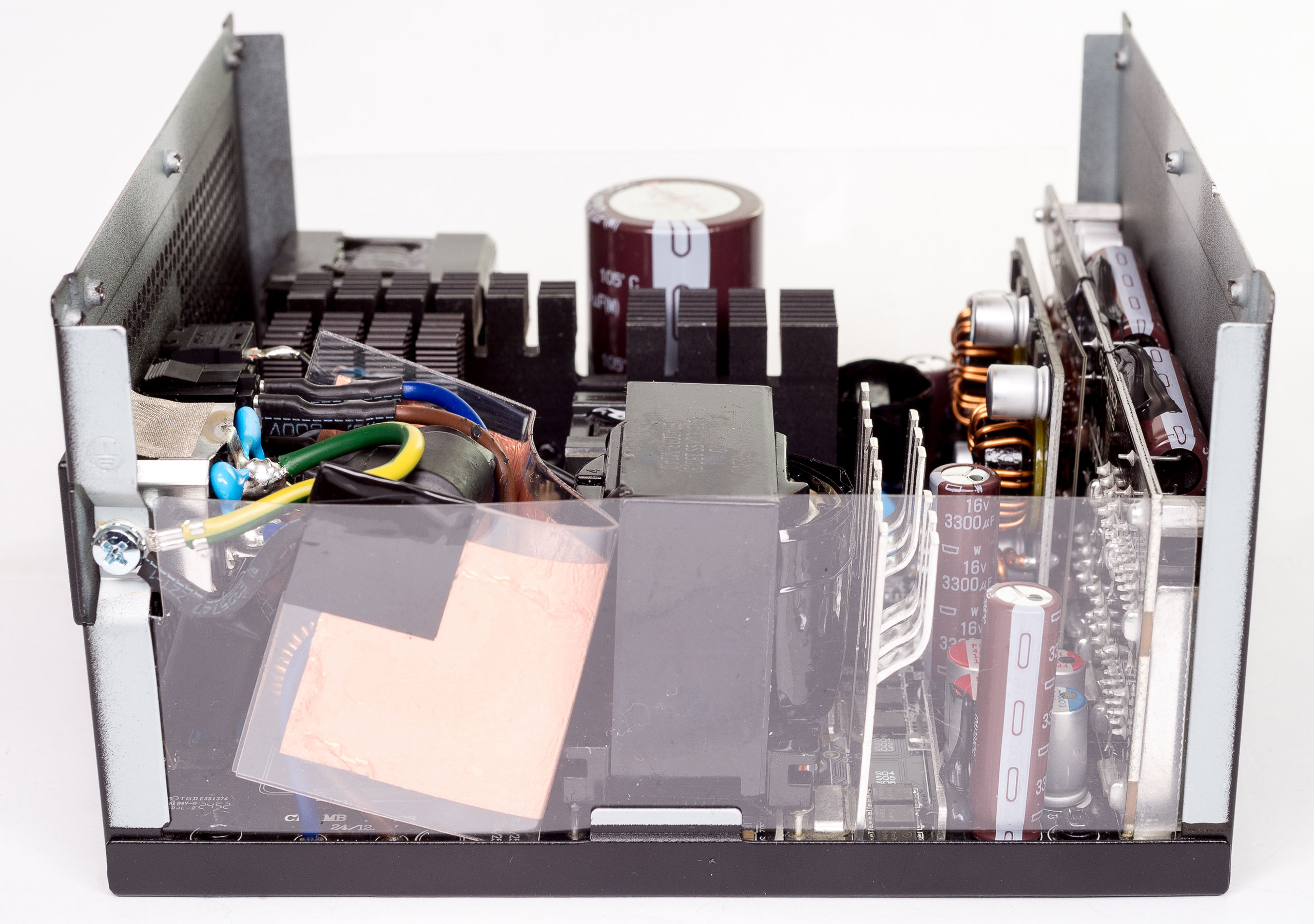

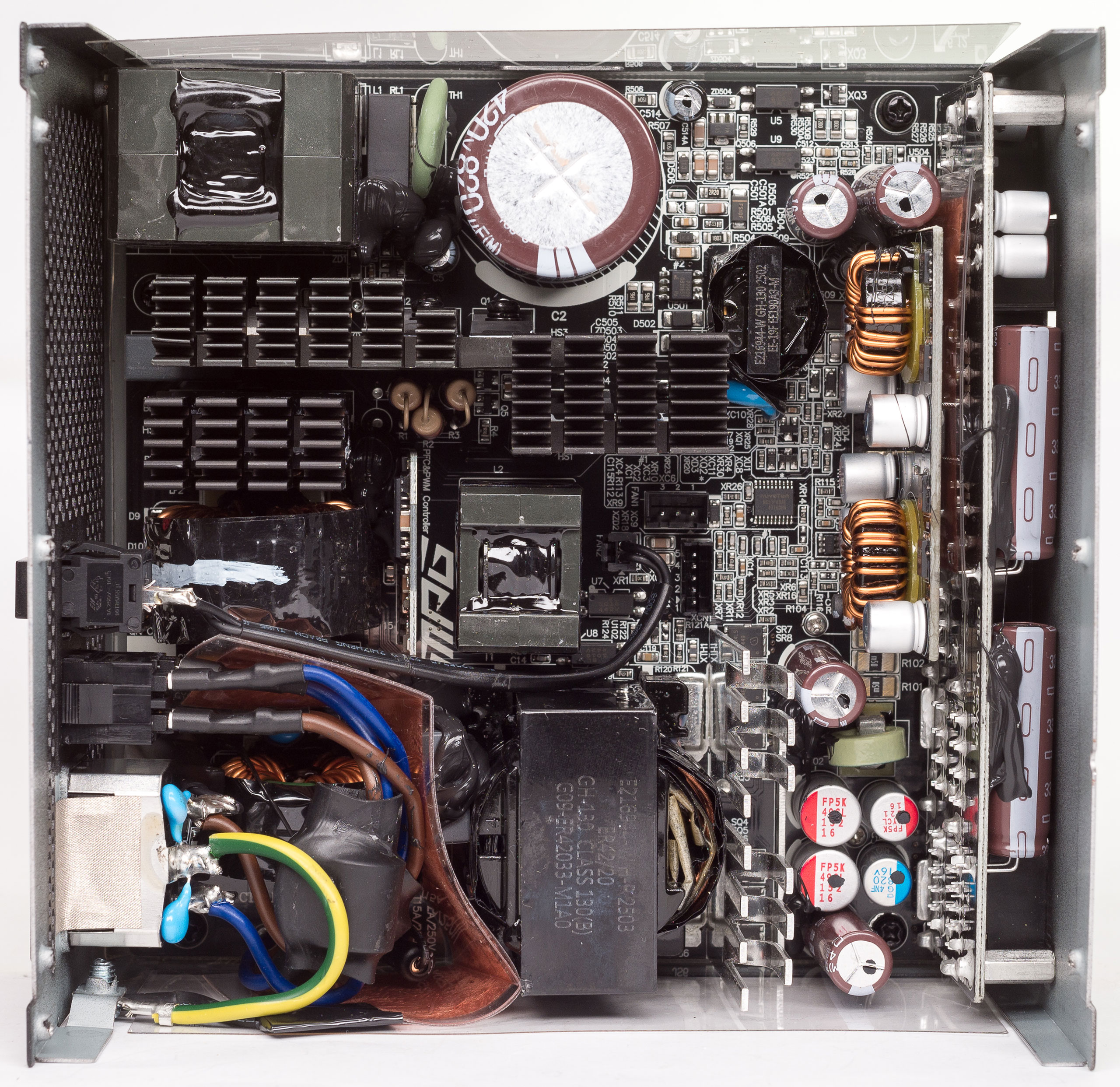

Блок побудовано за сучасною топологією з активним коректором коефіцієнта потужності (APFC) і з широким діапазоном вхідної напруги (100−240 В). У ньому є силовий резонансний LLC-перетворювач по лінії +12 В і DC/DC-перетворювачі для ліній +5 В і +3,3 В.

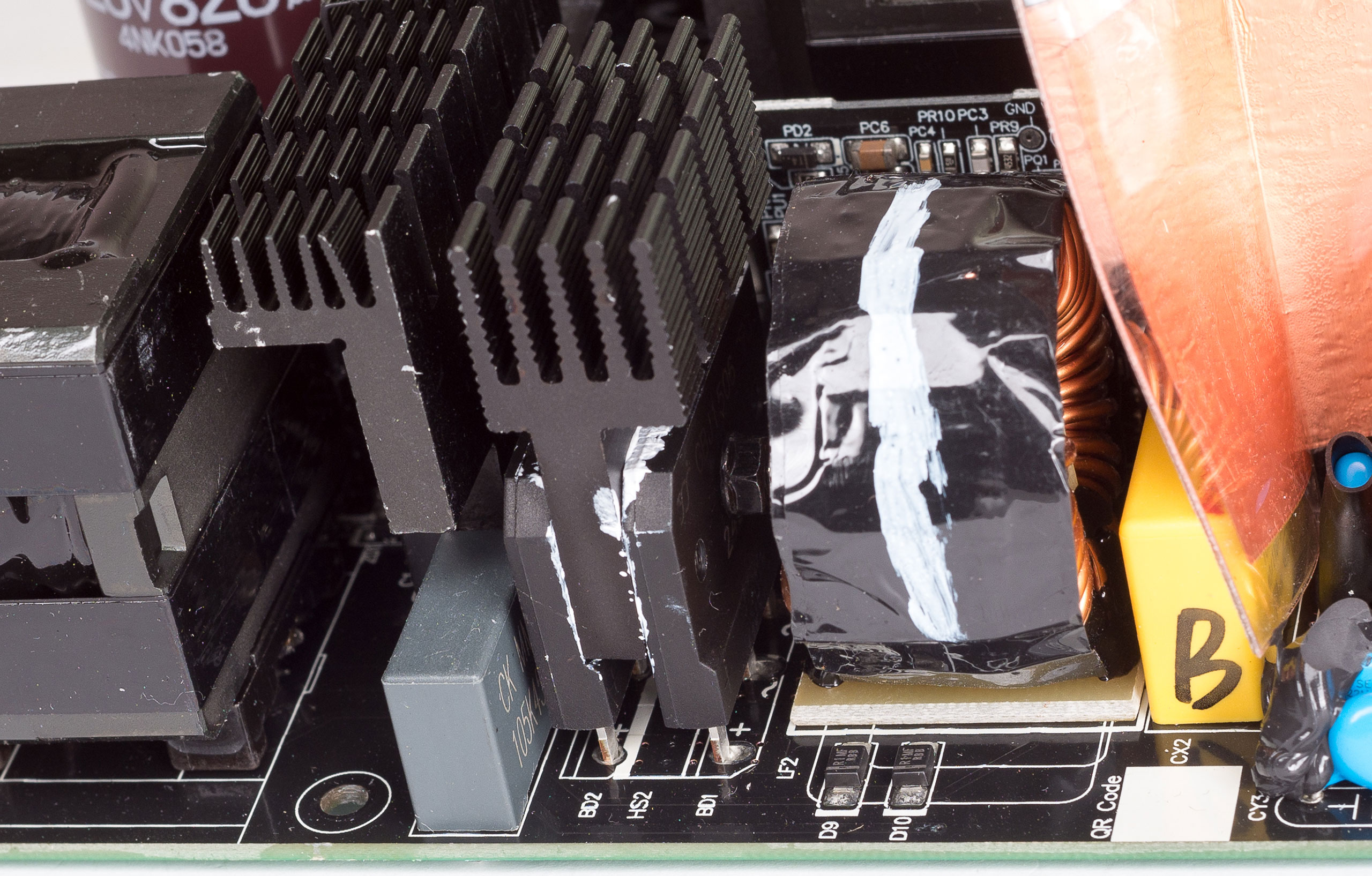

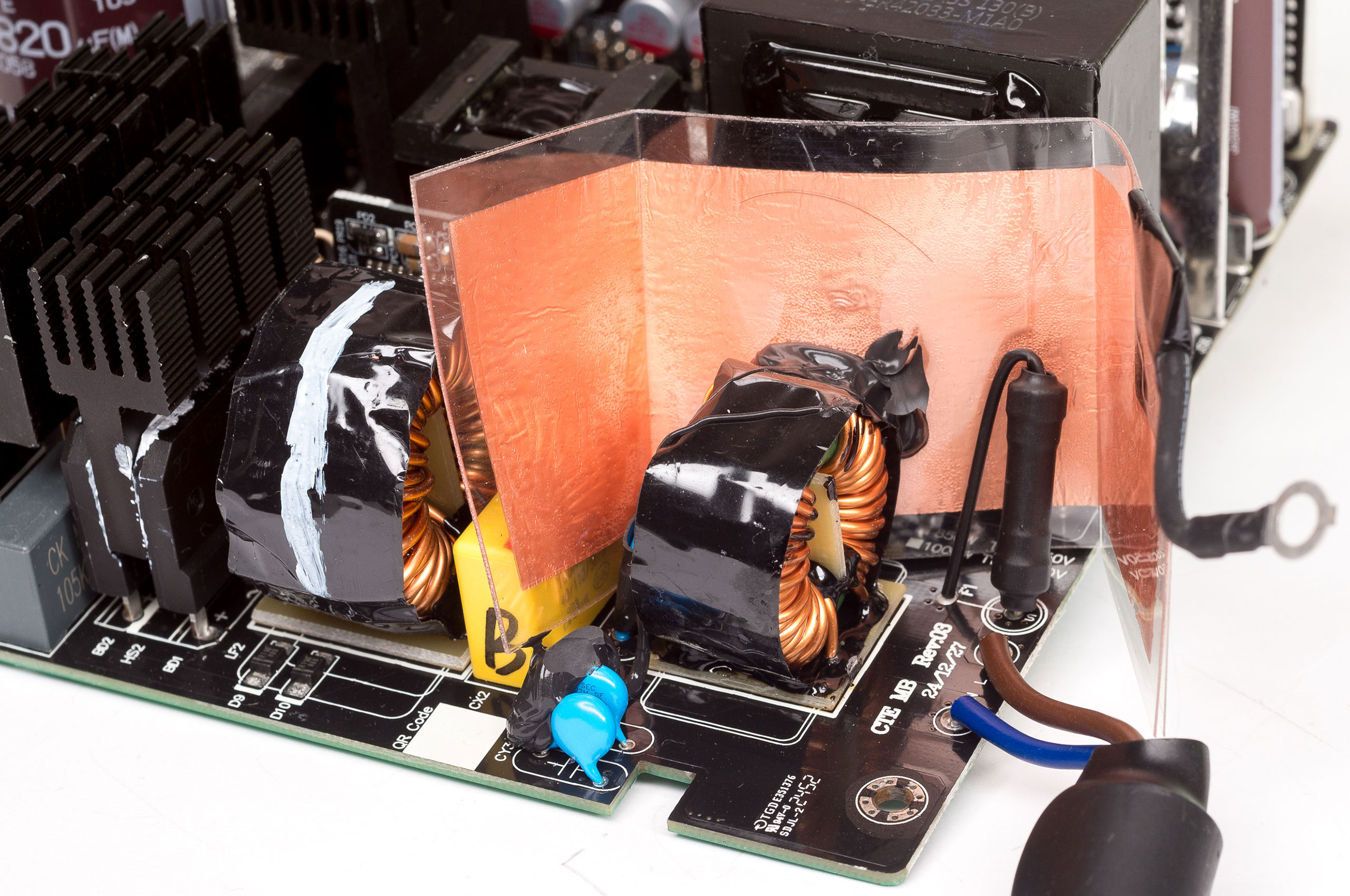

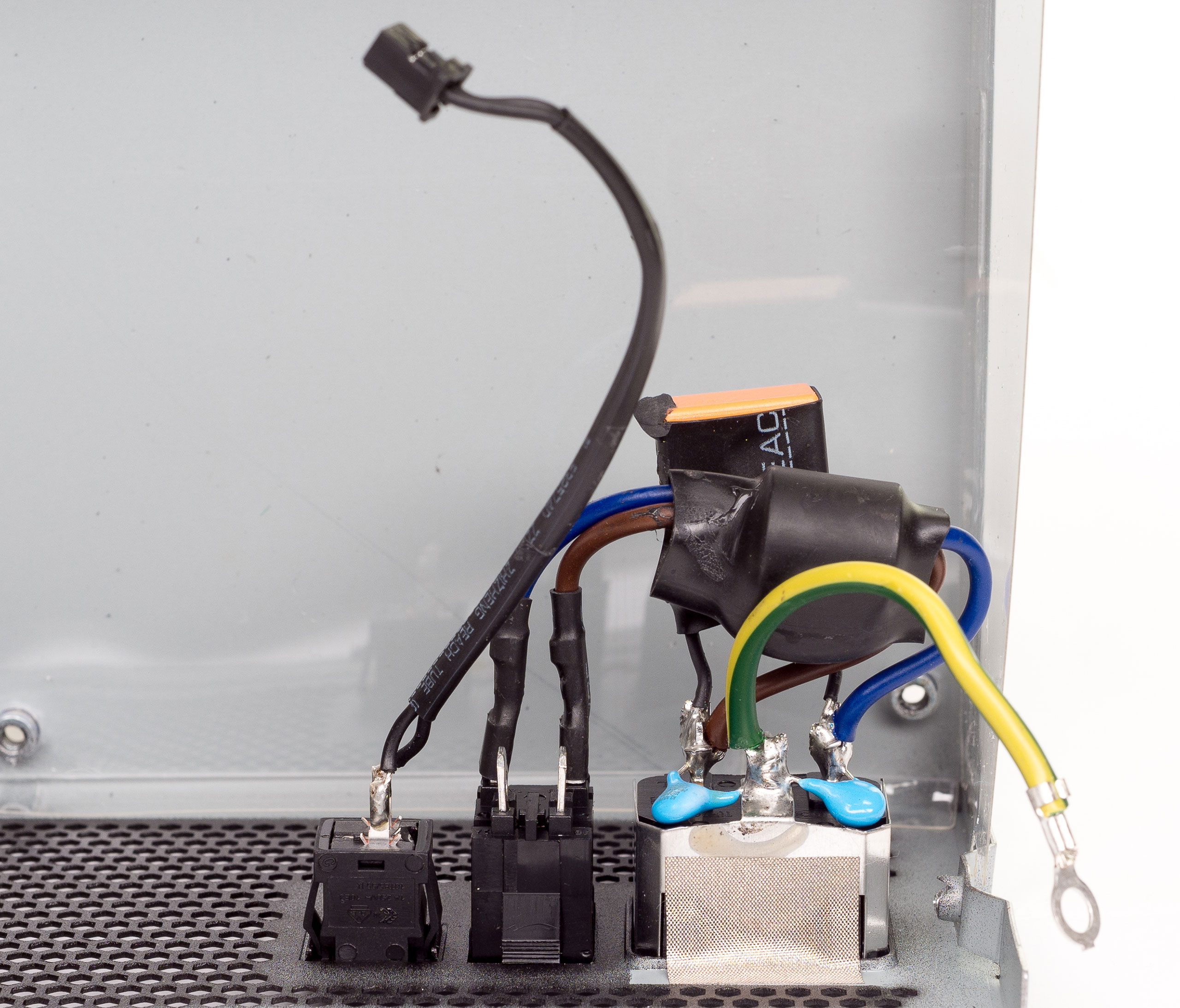

На платі на вході розпаяний повноцінний фільтр імпульсних перешкод, частина його елементів розташована на мережевому роз’ємі. Також на дротах присутні додаткові ЕМІ-фільтри, а вхідний дросель відгороджений від силового трансформатора мідним екраном для зменшення рівня пульсацій, що генерується блоком у мережу електроживлення. Вхідний випрямляч складається з двох діодних збірок GBJ1506 (15 A, 600 В), увімкнених паралельно і встановлених на окремий радіатор.

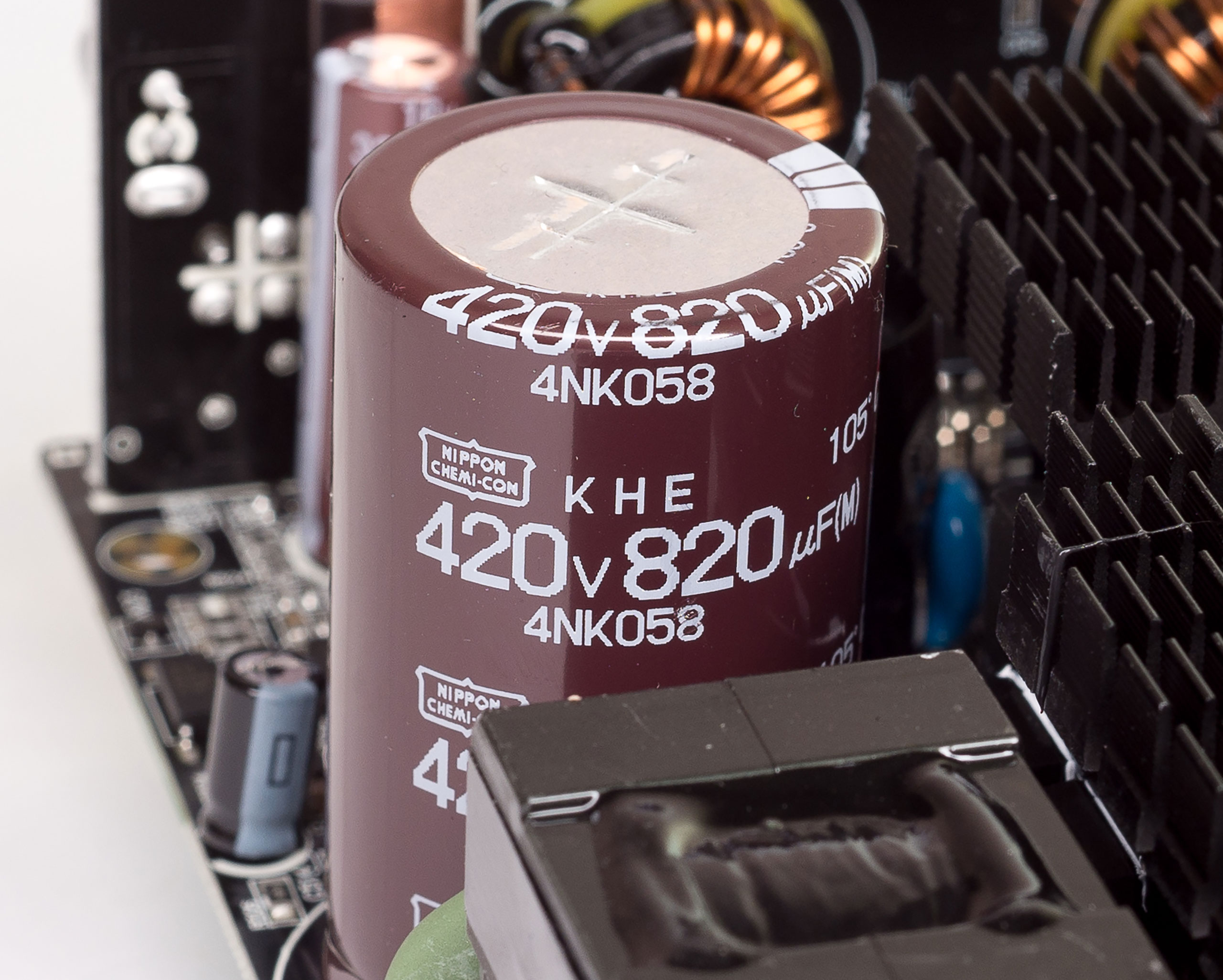

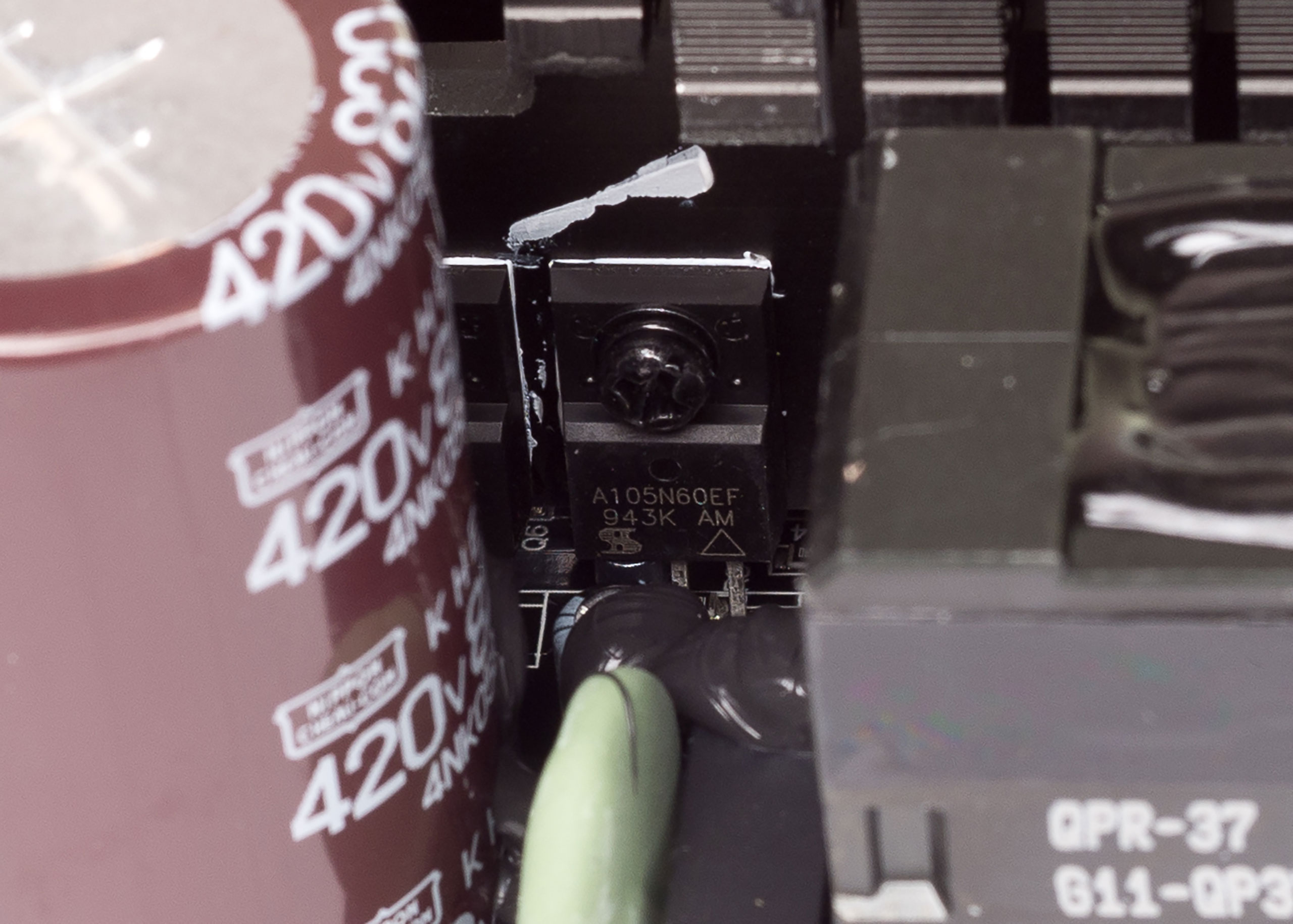

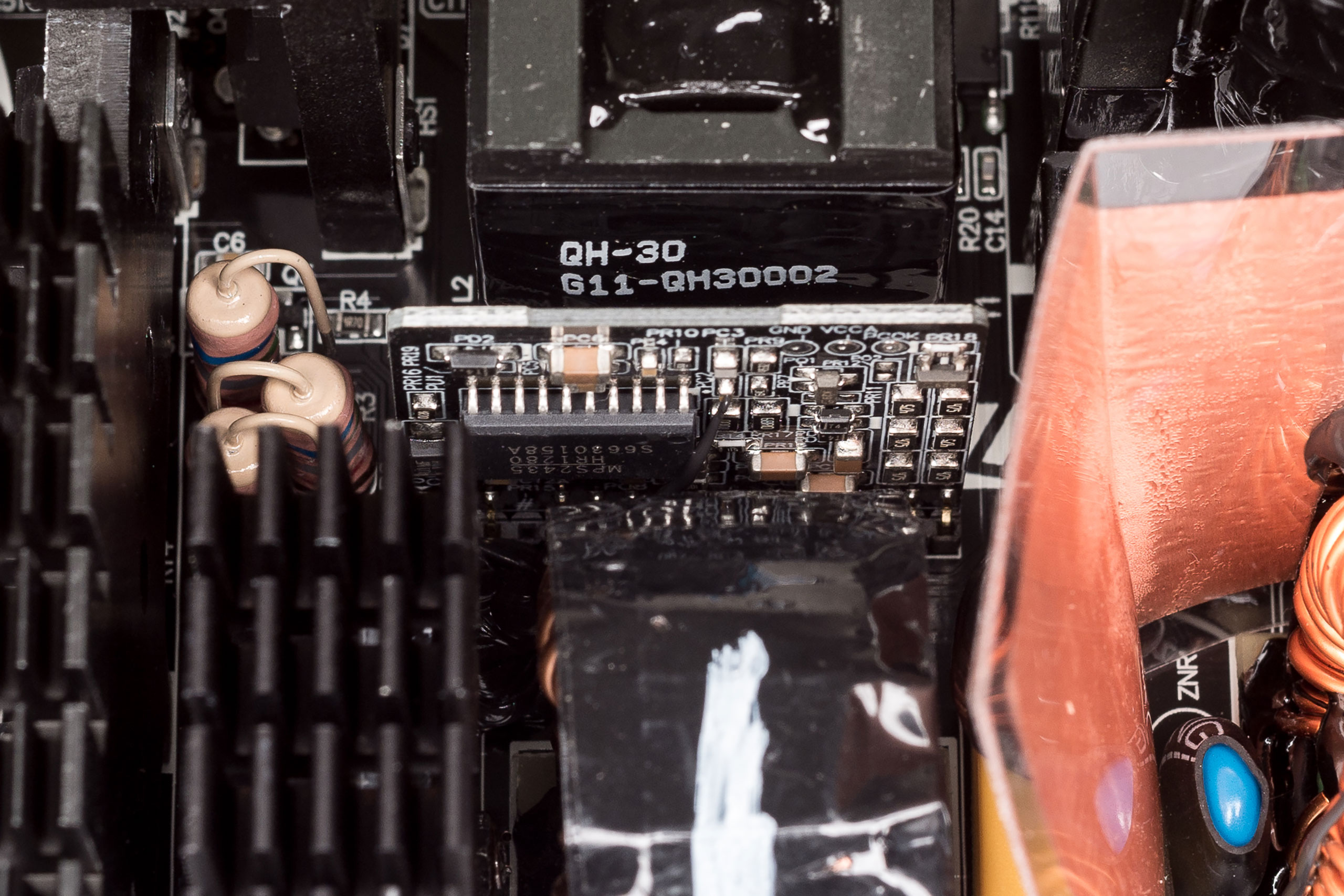

У силовій частині APFC встановлено пару транзисторів A105N60EF (29 A, 600 В) і діод VS-3C10ET07T-M3 (10 A, 650 В), вони закріплені на окремий радіатор. Керує коректором комбінований цифровий контролер живлення HR1280, встановлений на окремій невеликій платі, він же керує і резонансним LLC-перетворювачем лінії +12 В. Високовольтний фільтр виготовлено на електролітичному конденсаторі ємністю 820 мкФ напругою 420 В і робочою температурою 105 °C виробництва фірми Nipon Chemi-Con.

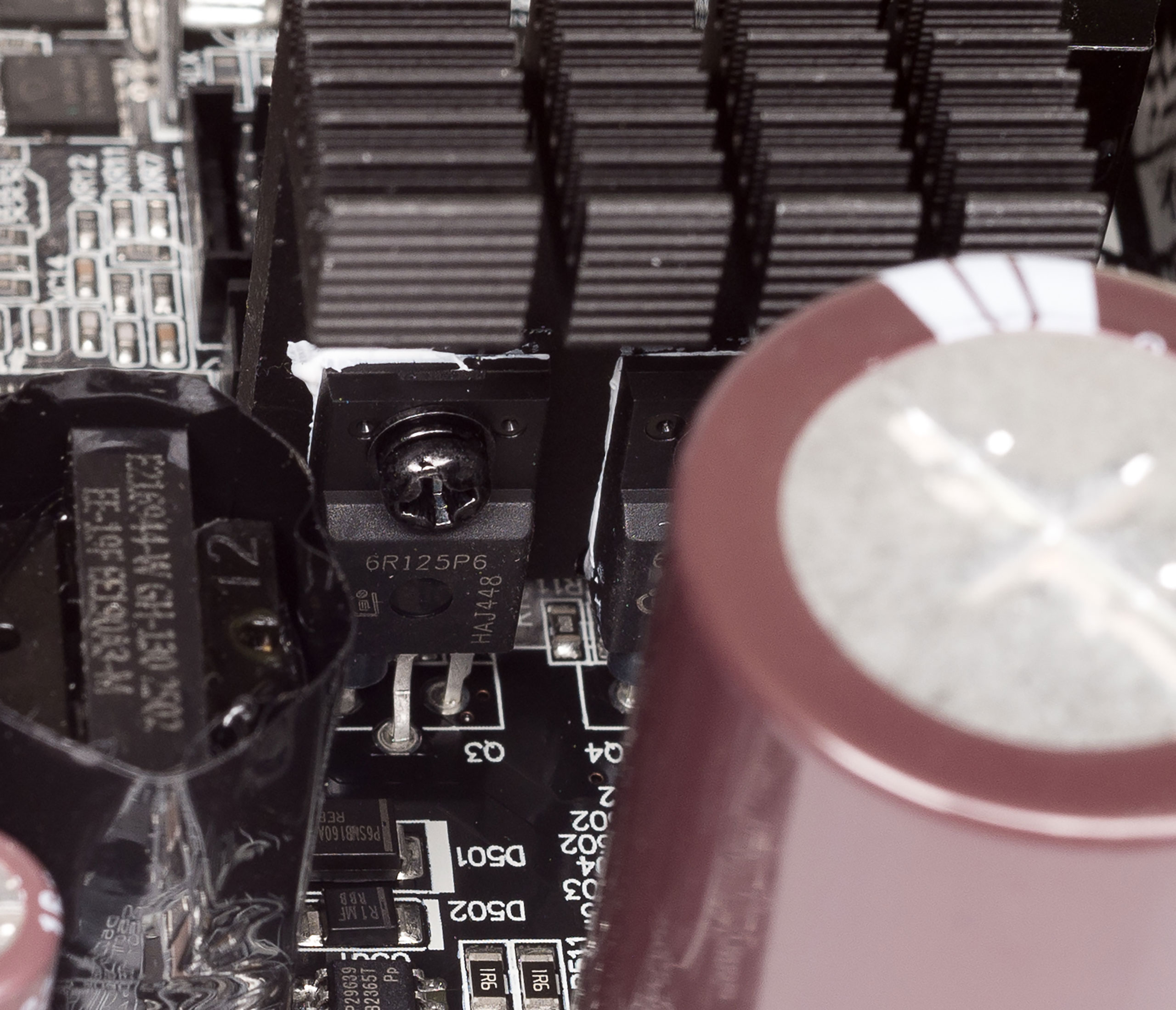

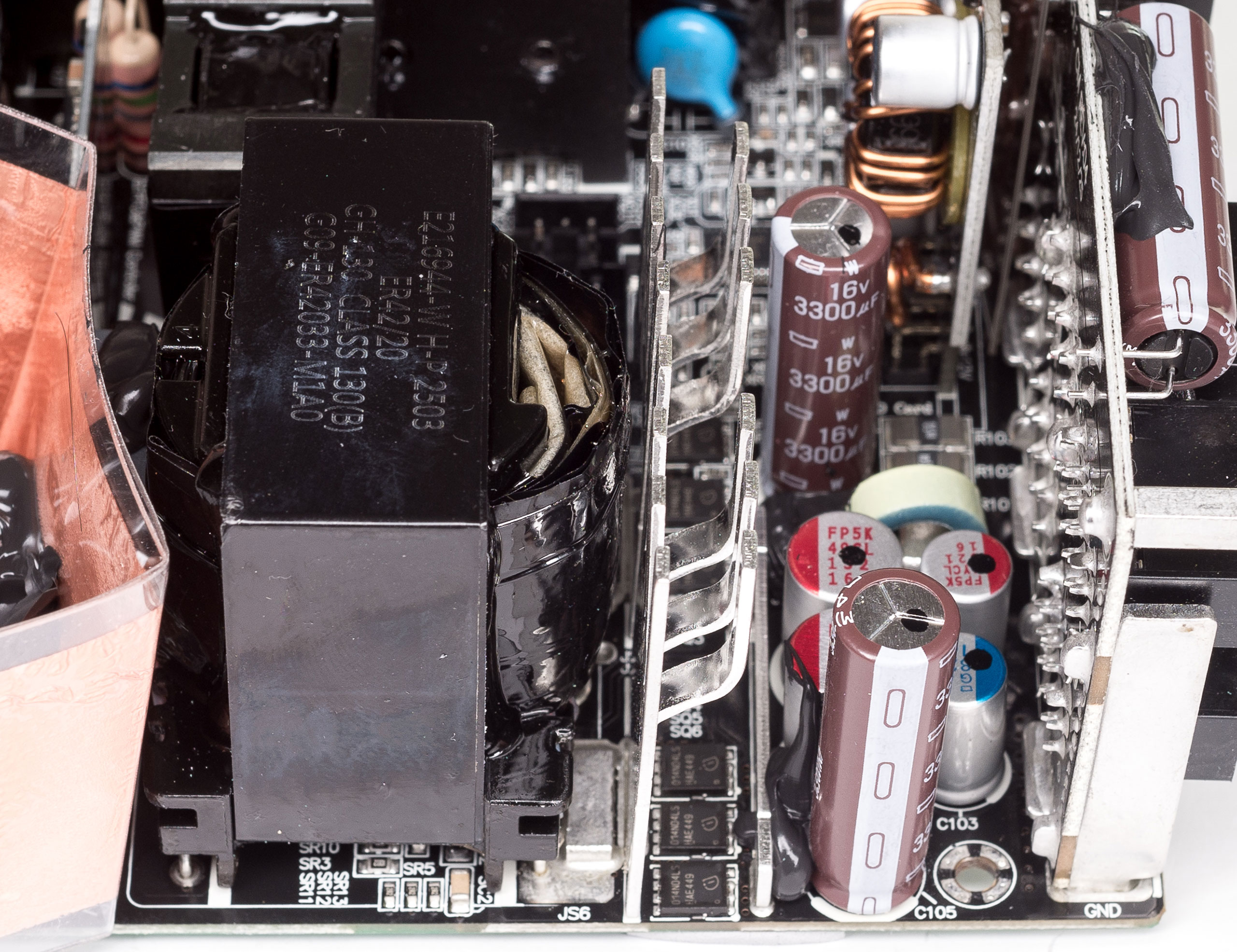

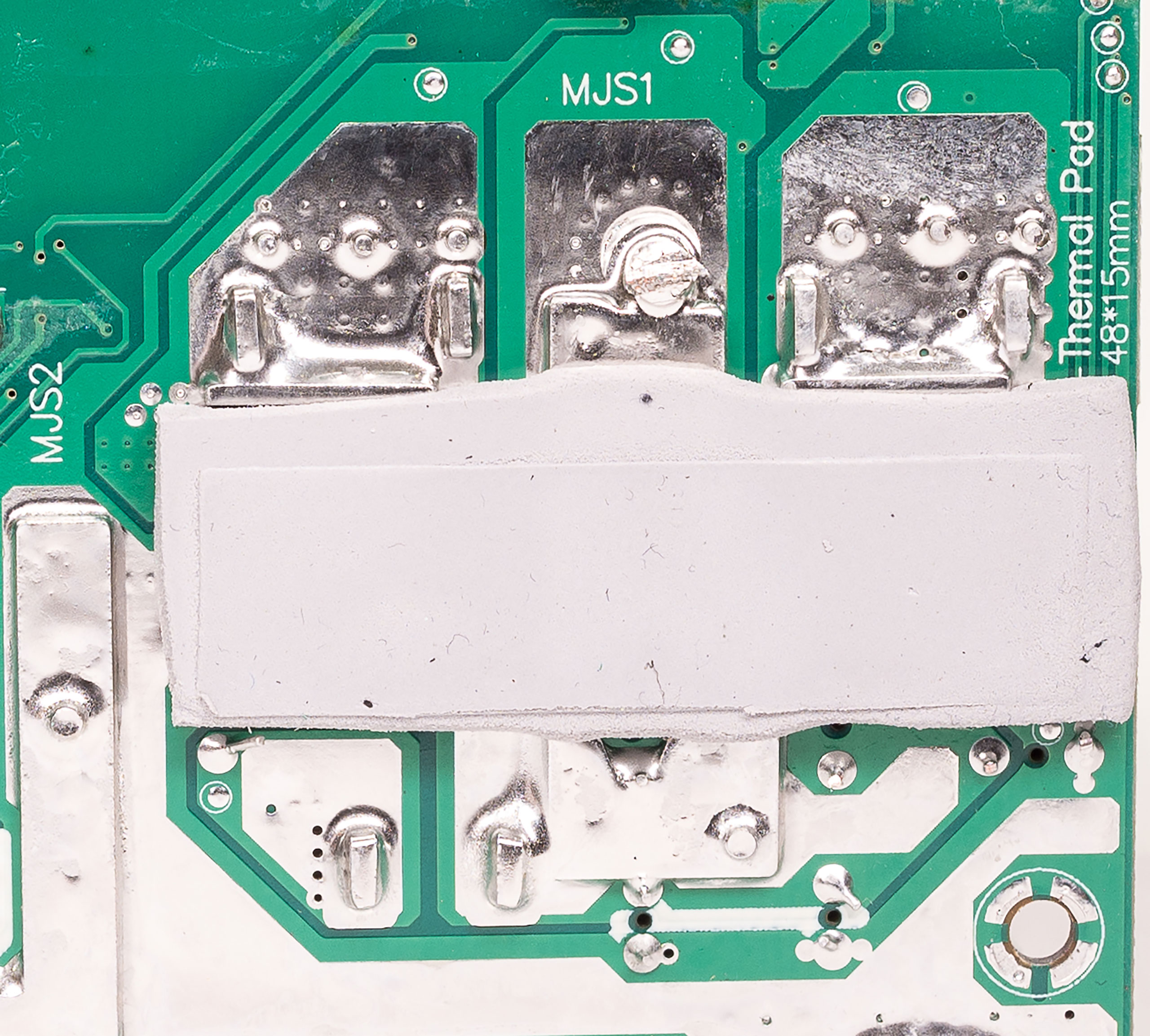

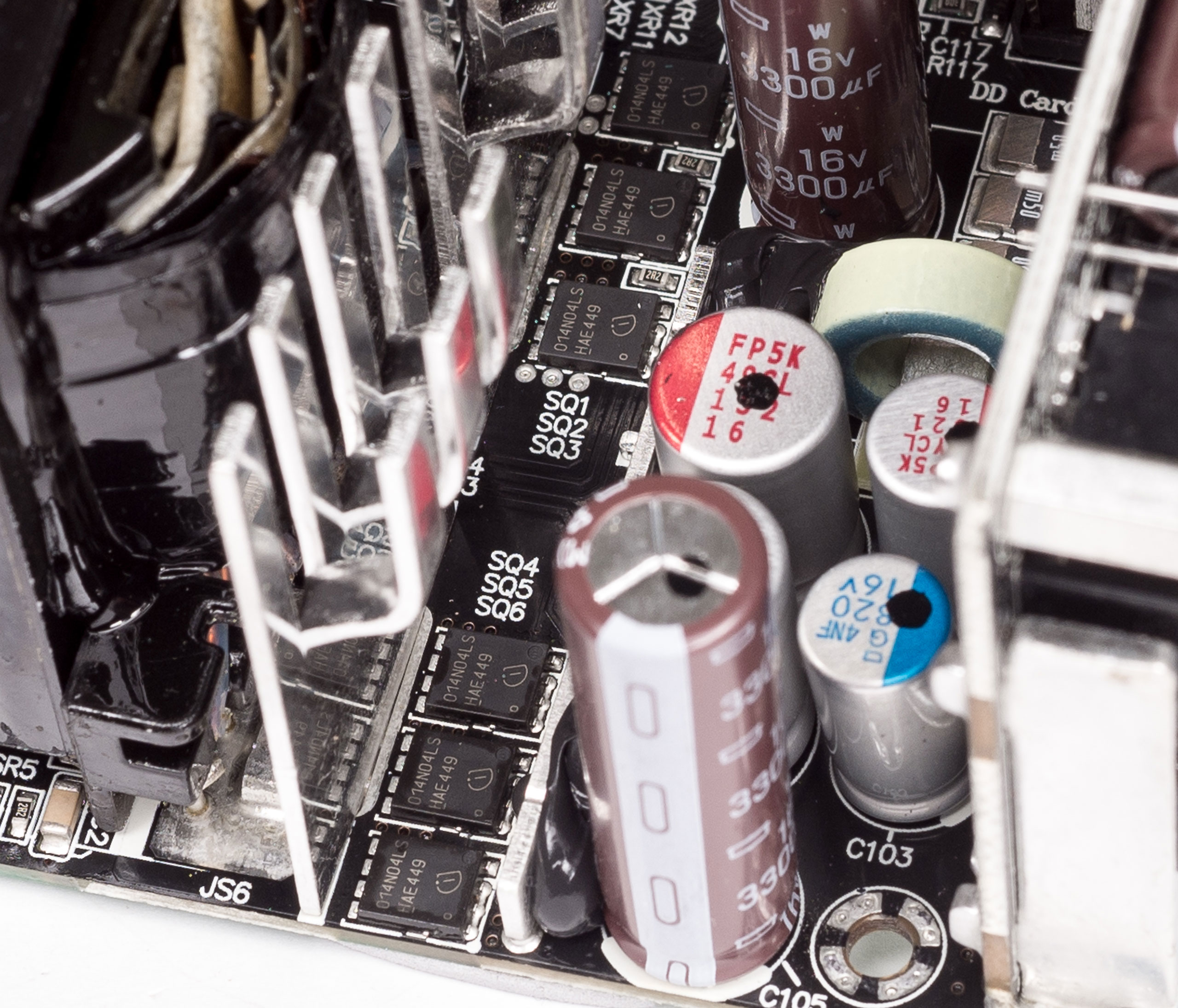

У високовольтній частині силового резонансного LLC-перетворювача встановлено пару транзисторів IPA60R125P6 (30 A, 650 В). Синхронний випрямляч по лінії +12 В виконано на шести транзисторах BSC014N04LS (205 A, 40 В, 1,4 мОм), які розпаяні на основній платі. Поруч із ними впаяні дві пластини для їхнього охолодження, також частина тепла від них відводиться на корпус блока через термопрокладку.

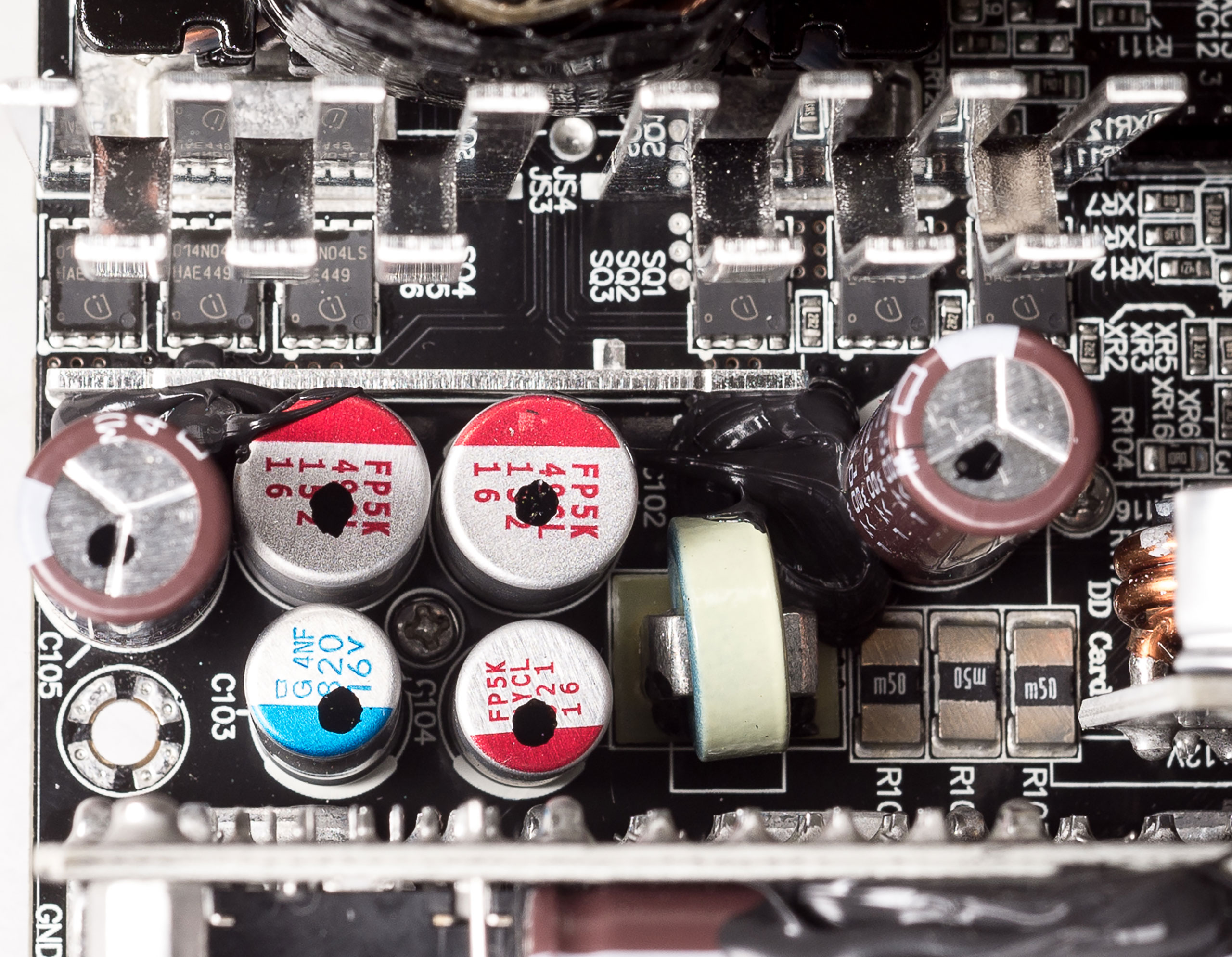

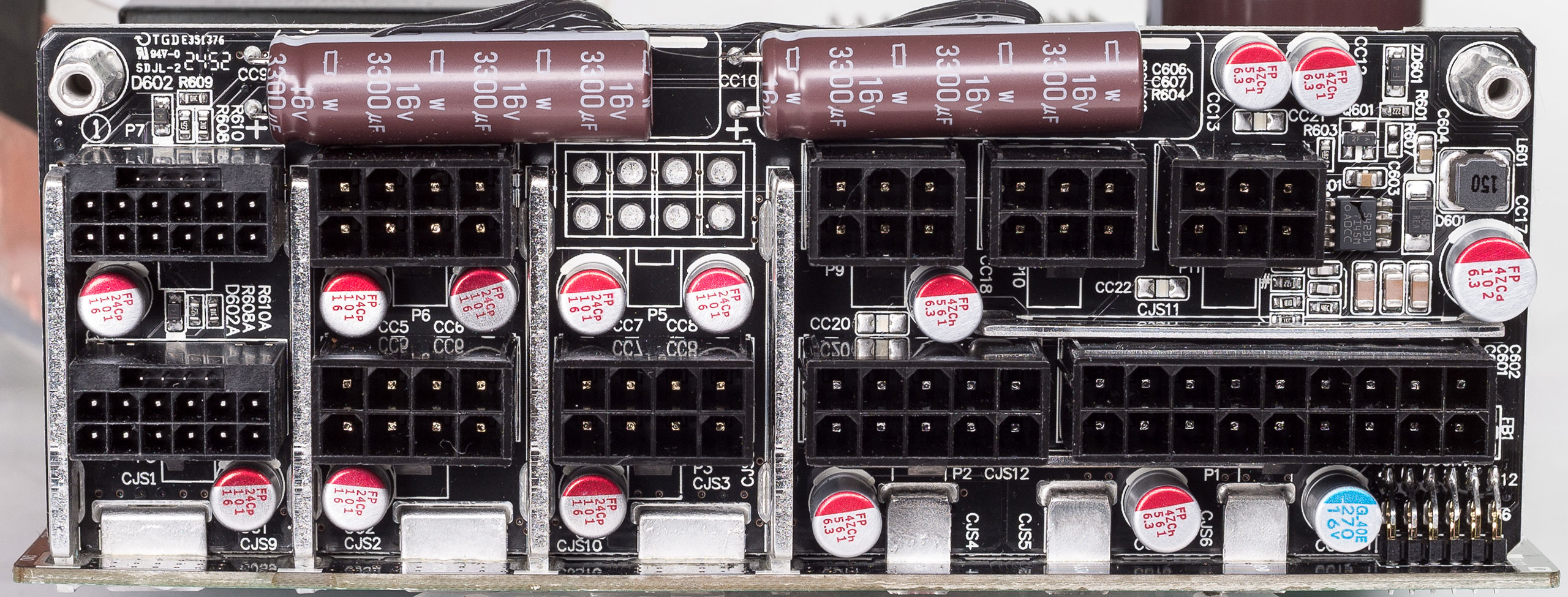

Вихідну напругу +12 В фільтрують два полімерні конденсатори ємністю 1500 мкФ на 16 В, два полімерні конденсатори ємністю 820 мкФ на 16 В і пара електролітичних конденсаторів ємністю 3300 мкФ на 16 В з робочою температурою 105 °C виробництва Nipon Chemi-Con. Додатково на платі з модульними роз’ємами встановлено ще два таких самих електроліти й батарею полімерів ємністю 100 мкФ на 16 В.

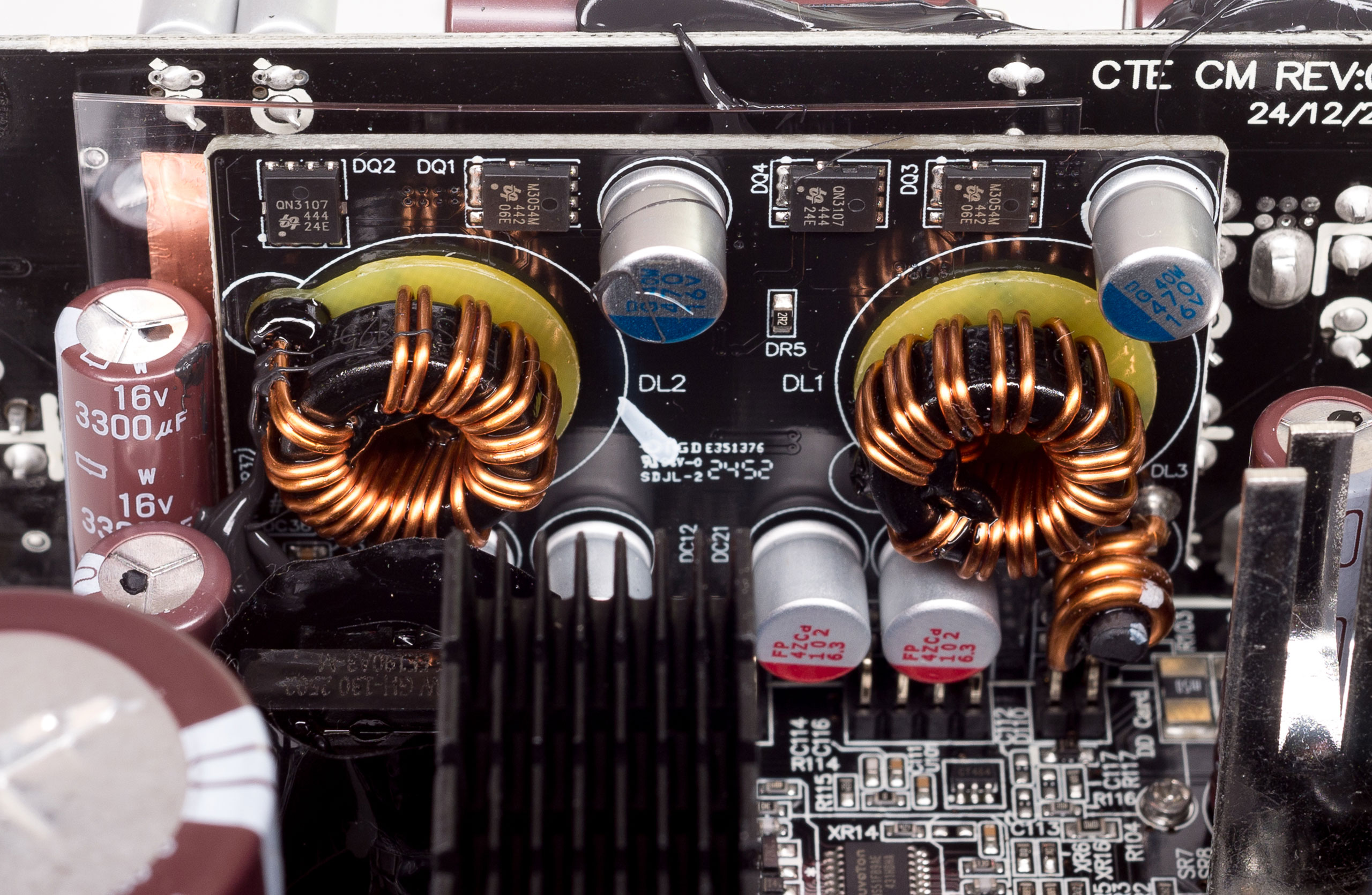

Напруги +3,3 В і +5 В формує понижувальний DC/DC-перетворювач, встановлений на окремій платі, де також розпаяно транзистори QM3054M (30 В, 97 А) і QN3107 (30 В, 118 А), пару дроселів і кілька полімерних конденсаторів. Тип контролера розглянути не вдалося.

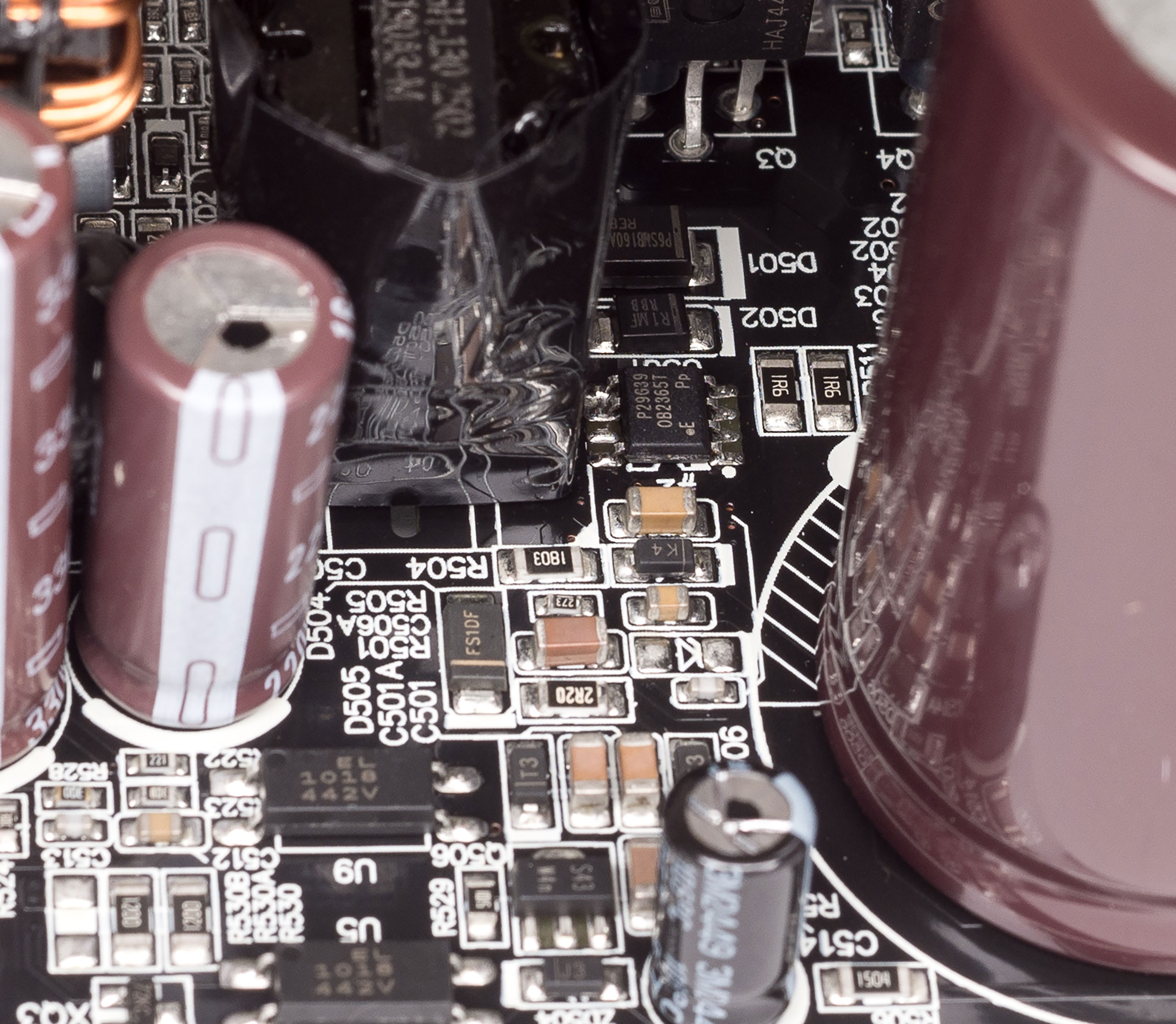

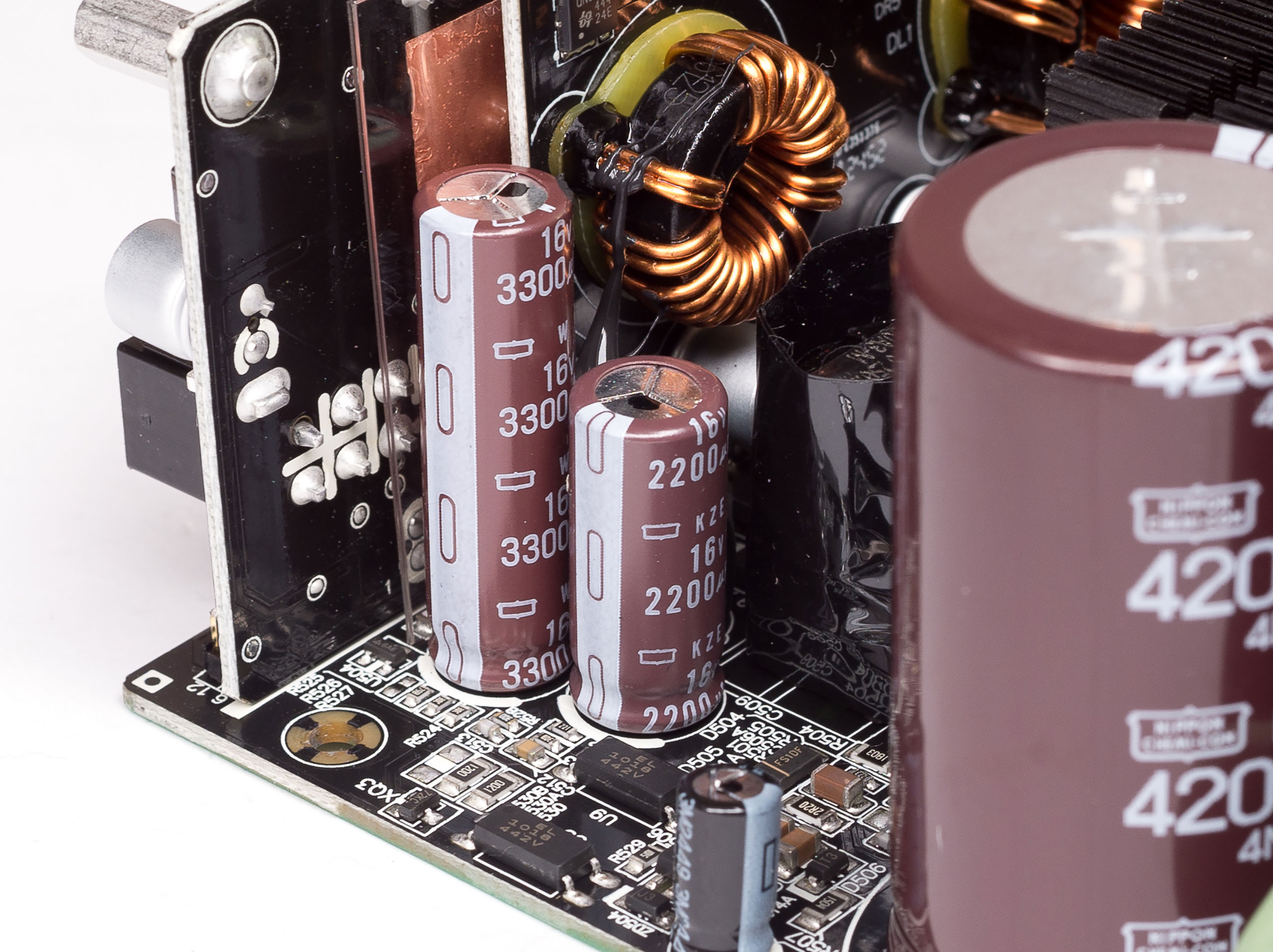

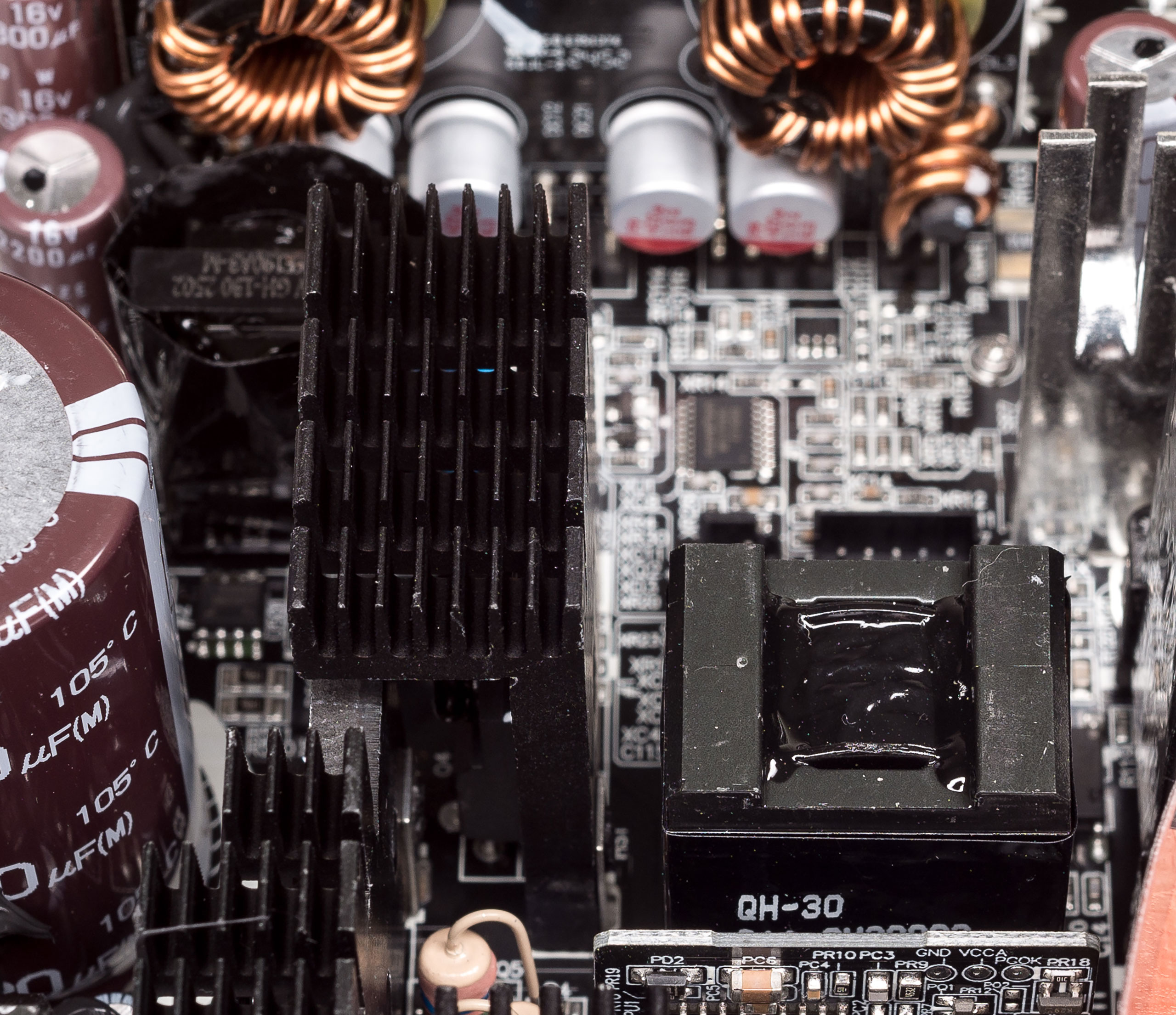

Перетворювач живлення режиму очікування виконано на ШІМ-контролері OB2353T, на його виході встановлено пару електролітичних конденсаторів, один 3300 мкФ і один ємністю 2200 мкФ з робочою напругою 16 В на 105 °C виробництва Nipon Chemi-Con.

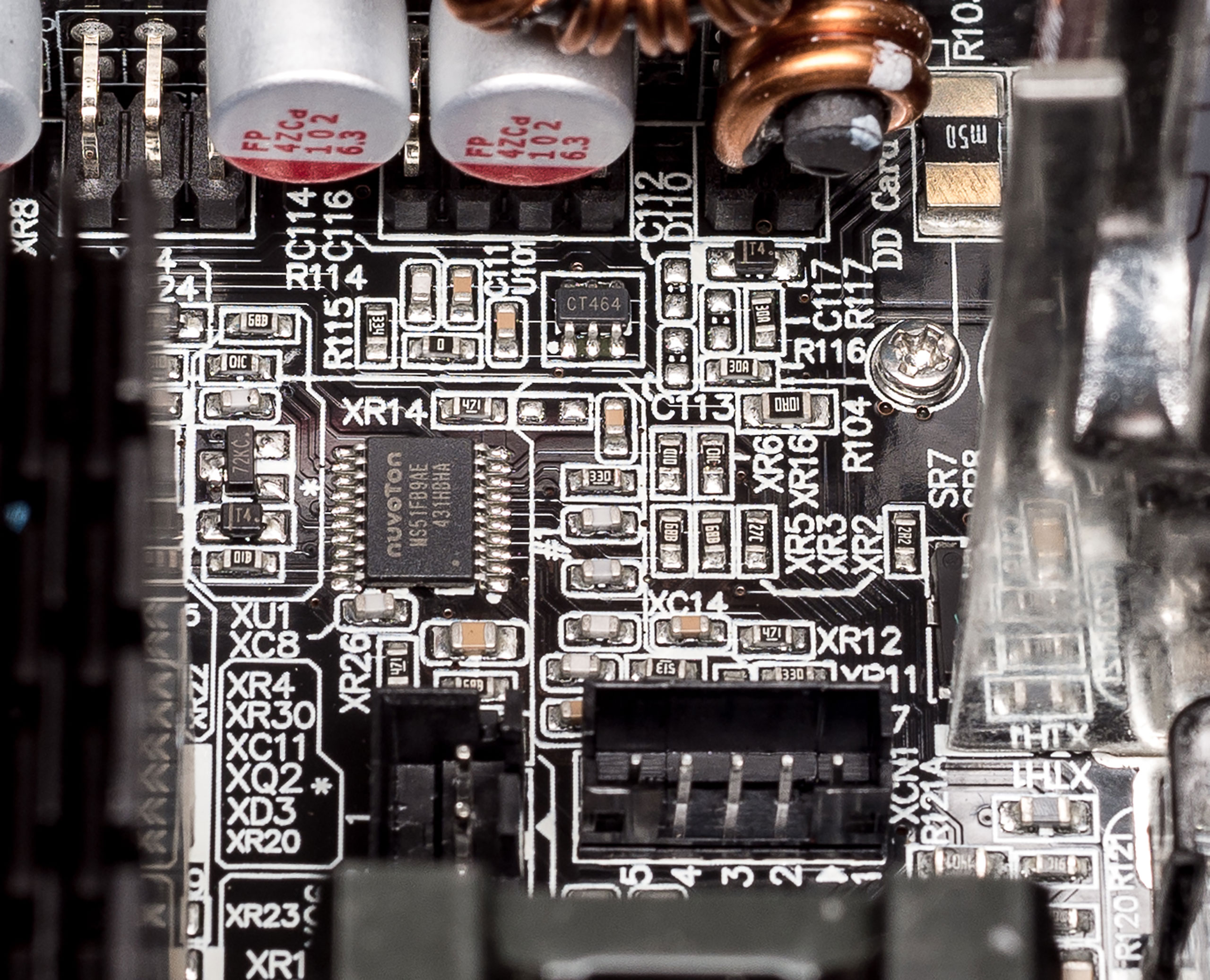

Вентилятором управляє мікроконтролер MS51FB9AE від Nuvoton, він же виконує функції супервізора.

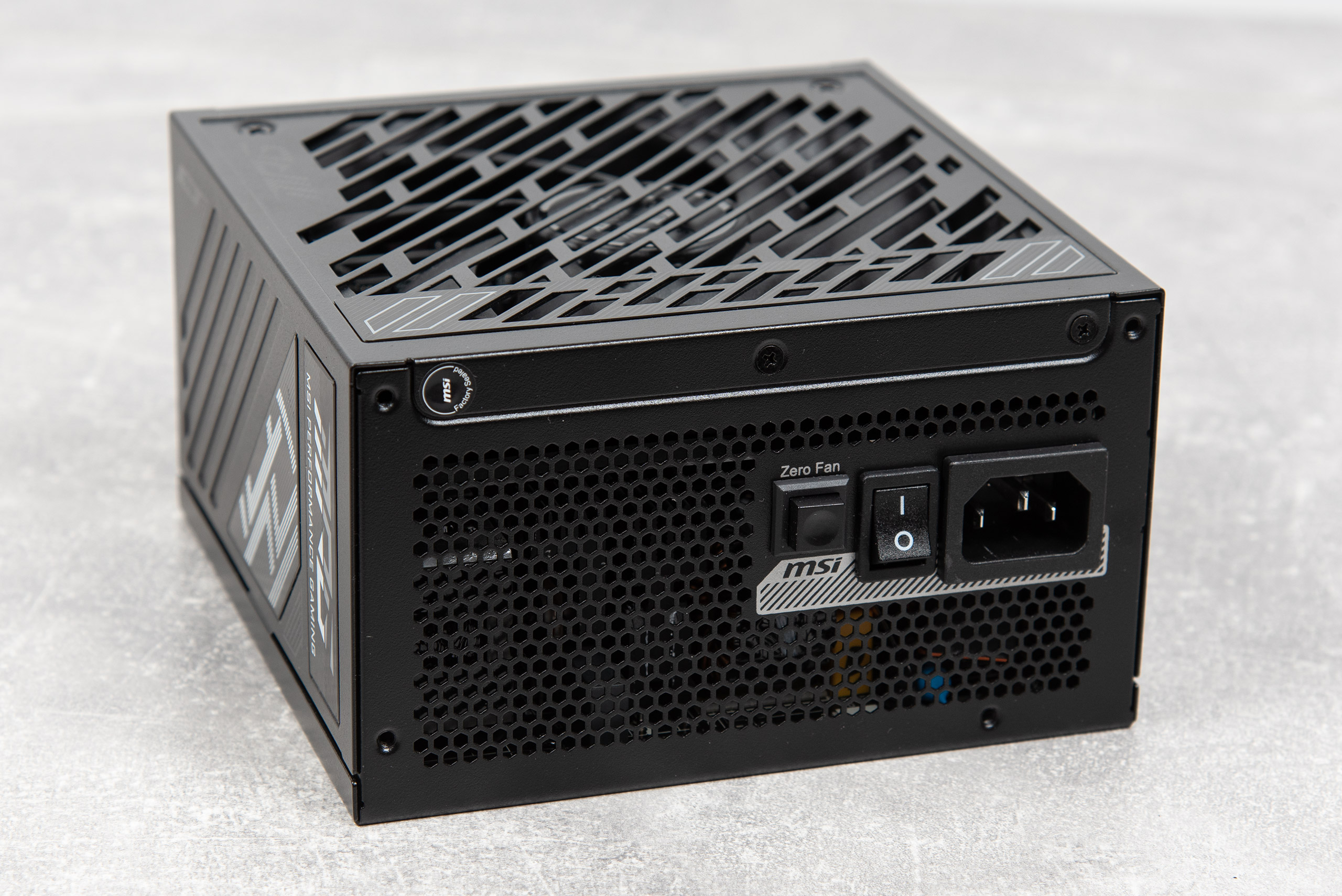

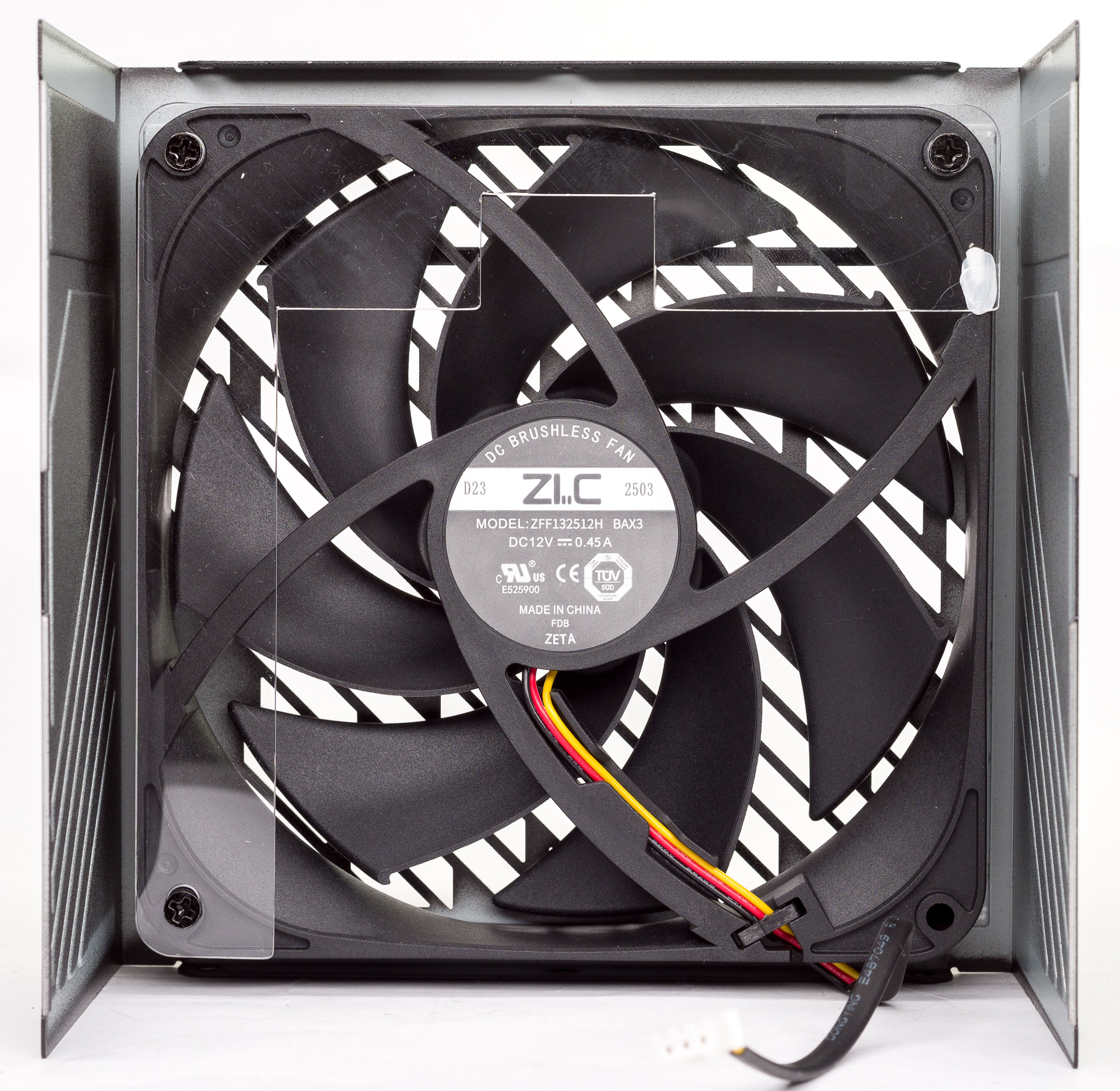

За охолодження компонентів блоку відповідає вентилятор розміром 135×135×25 мм із маркуванням ZFF1352512H BAX3 (12 В, 0,45 A), триконтактним підключенням та гідродинамічним підшипником. Система охолодження має напівпасивний режим роботи, поруч із мережевим вимикачем є кнопка перемикання режиму «Zero Fan». У напівпасивному режимі з навантаженням до 400 Вт вентилятор стоїть на місці, а після 400 Вт він уже запускається і збільшує швидкість обертання зі зростанням потужності навантаження.

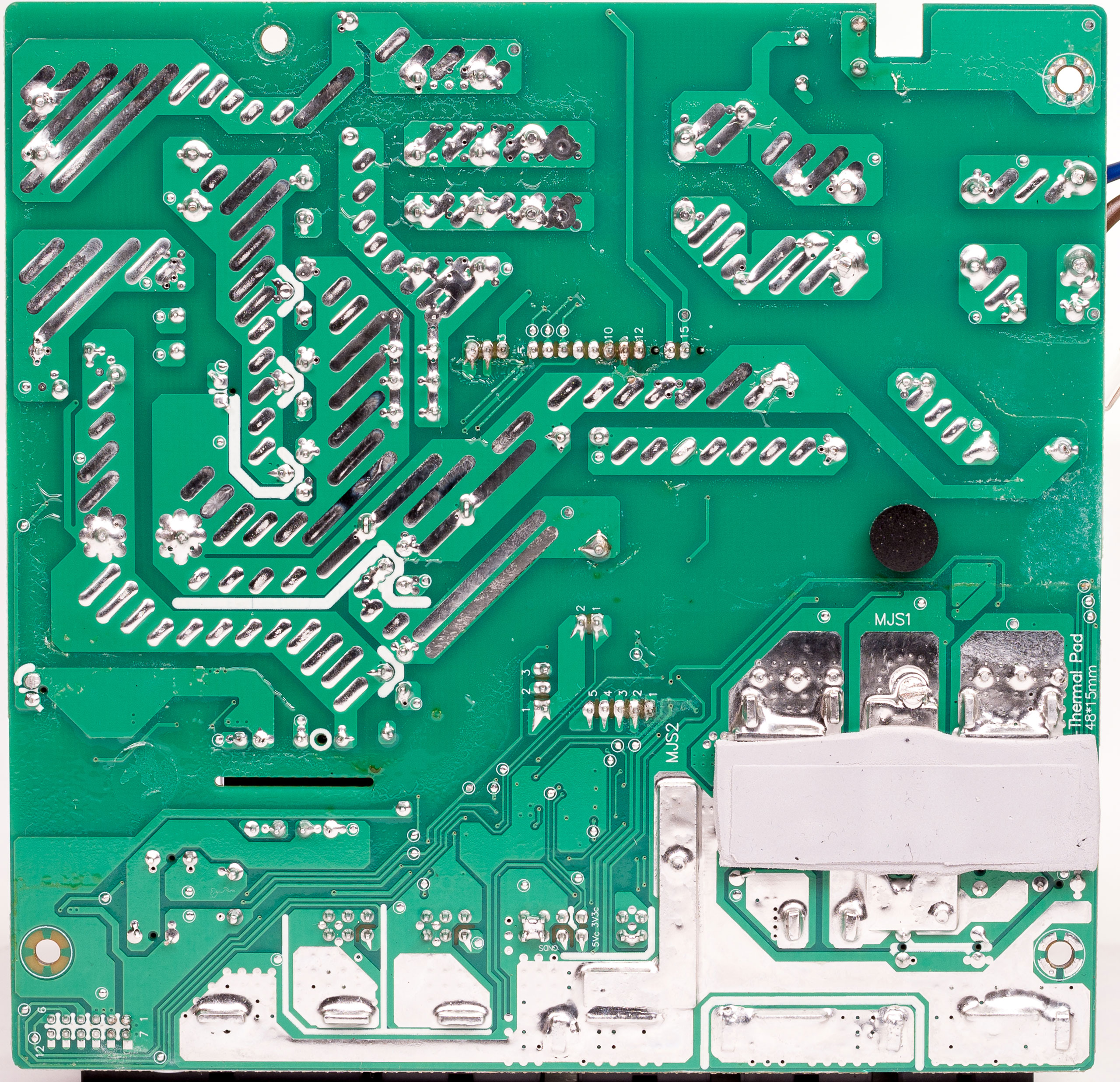

Монтаж і пайка якісні, плата нормально відмита від флюсу та покрита лаком.
