Методика тестування

Тест блока живлення проводився з використанням лінійного електронного навантаження з такими параметрами: діапазони регулювання струму за лінією +3,3 В — 0–16 А, за лінією +5 В — 0–16 А, за лінією +12 В — 0–100 А і трьох додаткових навантажень на +12 В по 0–30 А. Усі контакти для під’єднання кабелів блоку живлення з однаковою напругою ввімкнено паралельно і навантажено відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для кожної лінії живлення встановлювався необхідний струм і замірялася напруга на контактах навантаження для врахування втрат на проводах.

Результати тестування

Перший тест на навантажувальну здатність основної лінії +12V, струм на лініях +3,3V і +5V був постійний із загальним навантаженням близько 100 Вт.

Струм навантаження на лінії +12V, А Напруга на лінії +12 V, В Потужність навантаження по лінії +12V, Вт Напруга на лінії +5V за струму 15 А Потужність навантаження по лінії +5V, Вт Напруга на лінії +3,3V за струму 8 А Потужність навантаження по лінії +3,3V, Вт Загальна потужність навантаження, Вт
0 12 0 5,07 76 3,28 26,2 102,2
10 12,02 120,2 5,07 76 3,28 26,2 222,4
20 12,02 240,4 5,07 76 3,28 26,2 342,6
30 12 360 5,07 76 3,28 26,2 462,2
40 11,99 479,6 5,07 76 3,27 26,2 581,8
50 11,98 599 5,06 75,9 3,27 26,2 701,1
60 11,97 718,2 5,06 75,9 3,27 26,2 820,3
70 11,96 837,2 5,06 75,9 3,27 26,2 939,3

За результатами тесту маємо хорошу стабілізацію за всіма лініями, під максимальним навантаженням є незначні падіння на лінії +12V (приблизно 0,4 %) і на лінії +3,3V (1%).

Для перевірки навантажувальної здатності ліній +5V і +3,3V було зроблено тести при постійному навантаженні на +12V для оцінювання їхнього впливу одна на одну.

Струм навантаження на лінії +3,3V, А Напруга на лінії +3,3 V, В Струм навантаження на лінії +5V, А Напруга на лінії +5V, В Струм навантаження на лінії +12V, А Напруга на лінії +12V, В
0 3,32 0 5,09 15 12,03
0 3,32 5 5,08 15 12,02
0 3,32 10 5,08 15 12,02
0 3,32 15 5,07 15 12,02
5 3,3 0 5,09 15 12,02
10 3,28 0 5,09 15 12,02
15 3,25 0 5,09 15 12,02
15 3,24 15 5,07 15 12,02

За результатами тесту маємо хорошу стабілізацію за всіма лініями, при навантаженні 15 А падіння на лінії +3,3V становить 1,9% при допуску 5%.

Тест ефективності блоку проводився за напруги мережі близько 230 В.

Потужність навантаження, % Потужність навантаження, Вт ККД, %
20 170 91,5
50 425 92
75 637 90
100 850 88,7

Ефективність цього блока вкладається в стандарт 80 PLUS Gold для напруги 230 В.

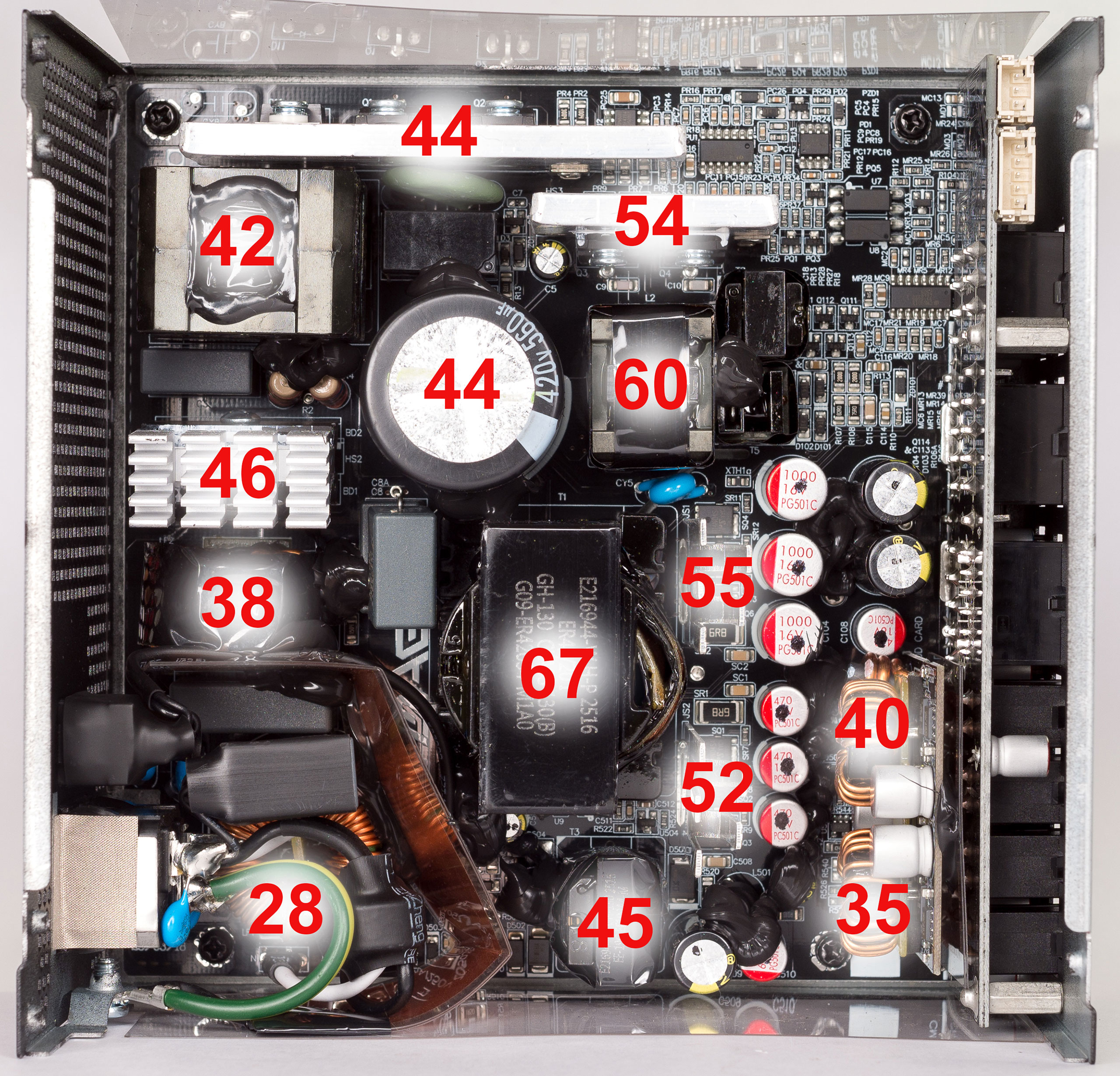

Тест на нагрівання компонентів блоку проводили за температури повітря в приміщенні 18 °C, термодатчик встановлювали на силовому трансформаторі, блок був навантажений на максимальну потужність, він працював, доки температура трансформатора не стабілізувалася. Наприкінці тесту блок вимикали, швидко знімалася кришка і проводилися заміри температур інших компонентів за допомогою пірометра. Результати тесту вказані на наступному фото:

Температури основних компонентів блоку досить низькі. За максимальної потужності вентилятор блоку залишався відносно тихим і ніяк не виділявся на тлі інших вентиляторів тестового стенда.

Висновки

Протестований MSI MAG A850GLS PCIE5 видає заявлені характеристики, має хорошу стабільність вихідних напруг і низький рівень шуму. У комплекті з ним постачаються м’які модульні кабелі з великим набором різних конекторів. Виконані вони гарно й заощадять кошти користувача при раундингу проводів. У блоці використовуються недорогі конденсатори, але виробник дає гарантію 7 років і, з огляду на низький нагрів силових компонентів, будь-яких проблем протягом цього терміну не повинно виникнути. MAG A850GLS PCIE5 відмінно підійде для середньостатистичної ігрової системи, тоді як для ПК з топовими компонентами доведеться дивитися в бік потужніших пристроїв.
