Сьогодні у нас на тесті блок живлення MSI MAG A650BN із «бронзовим» сертифікатом, який позиціюється як бюджетна модель. На сторінці продукту представлена мінімальна кількість рекламної інформації, в якій зазвичай решта виробників нахвалює свою продукцію, підкреслюючи найменші переваги. Що ж подивимося на цю «чорну конячку» ближче.
MSI MAG A650BN
Модель | MSI MAG A650BN |
---|---|
Сайт виробника | MAG A650BN |
Потужність, Вт | 650 |
Сертифікат енергоефективності | 80 Plus Bronze |
Формфактор | ATX |
Схема підключення кабелів | Стаціонарна |
Потужність каналу +12V, Вт (А) | 648 (54) |
Потужність каналу +5V, Вт (А) | 100 (20) |
Потужність каналу +3,3V, Вт (А) | 66 (20) |
Комбінована потужність +3,5V та +5V, Вт | 110 |
Потужність каналу –12, Вт (А) | 3,6 (0,3) |
Потужність каналу +5Vsb, Вт (А) | 12,5 (2,5) |
Активний PFC | + |
Діапазон мережевої напруги, В | 100–240 В |
Частота мережевої напруги, Гц | 47–63 |
Розмір вентилятора, мм | 120х120х25 |
Тип підшипника | Ковзання |
Кількість кабелів/роз'ємів для CPU | 1/2x EPS12V (4+4) |
Кількість кабелів/роз'ємів для PCI-E | 1/2x (6+2) |
Кількість кабелів/роз'ємів для SATA | 2/5 |
Кількість кабелів/роз'ємів для IDE | 2/2 |
Кількість кабелів/роз'ємів для FDD | 1/1 |
Захисні функції | OPP, OVP, SCP, OСP, OTP |
Розміри (ШхВхГ), мм | 150х86х140 |
Гарантія, мес | 60 |
Ціна | 1949 грн |

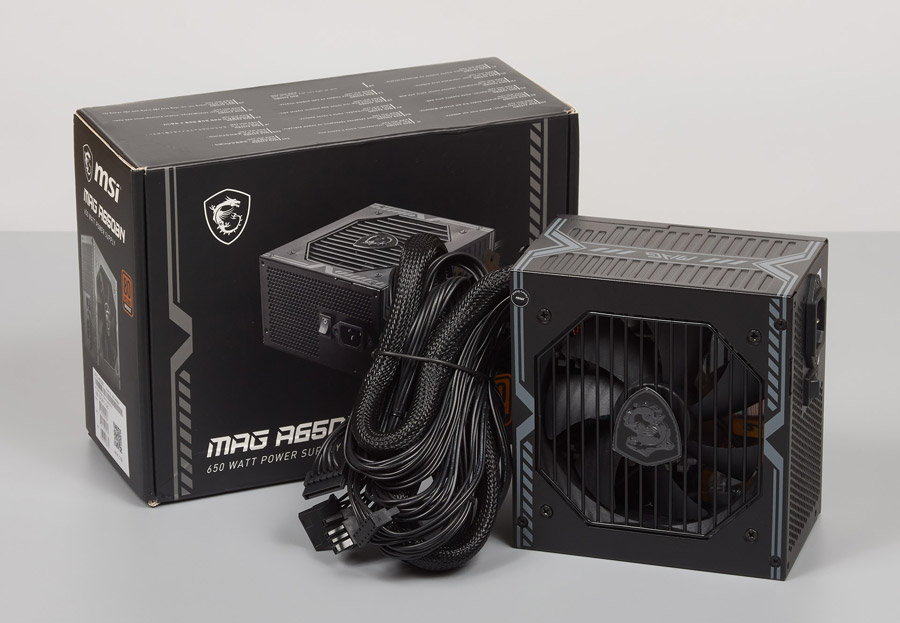

Блок постачається у чорній коробці середніх розмірів з якісною поліграфією. На лицьовій грані розташоване фото блоку, на звороті — вся технічна інформація щодо параметрів та кабелів.

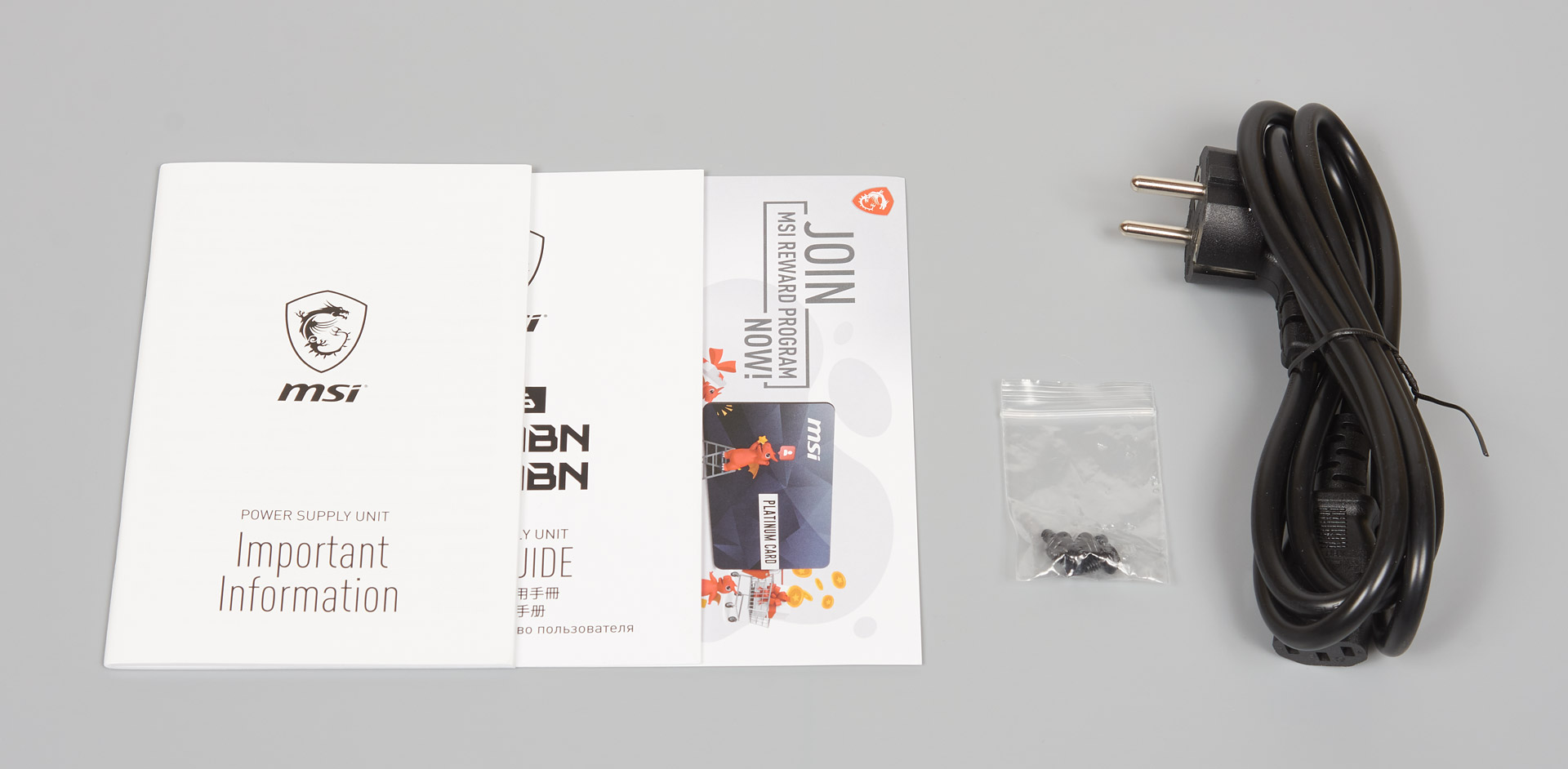

У коробці крім пристрою можна знайти силовий кабель живлення, пакетик із гвинтами кріплення та паперову інструкцію.

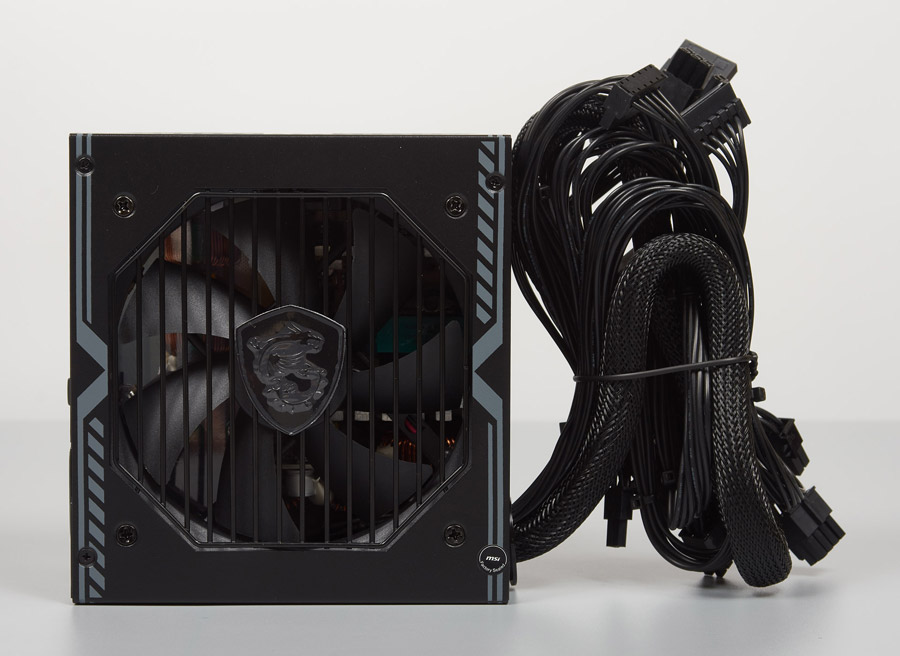

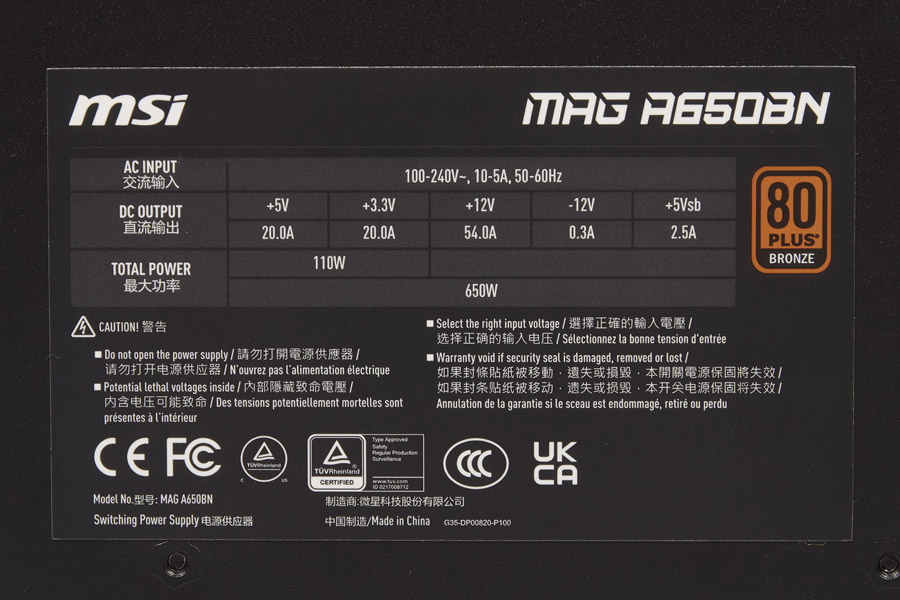

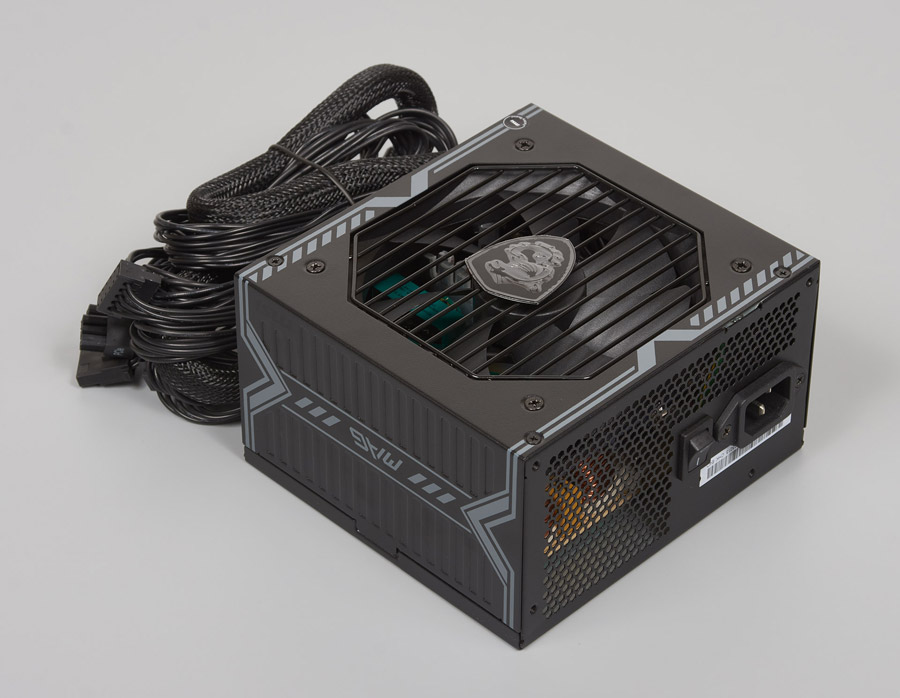

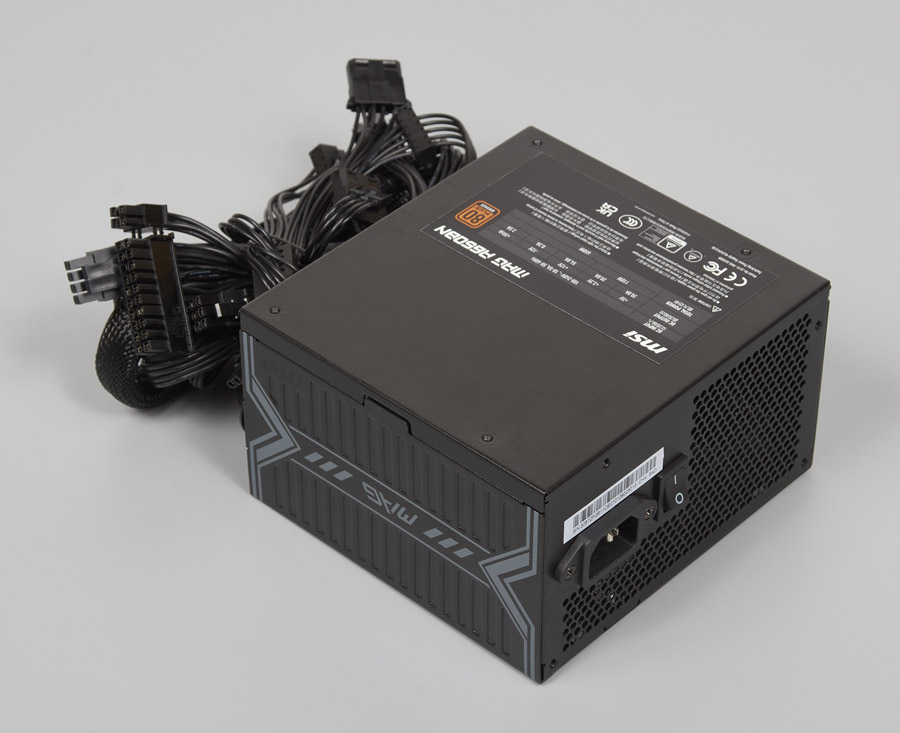

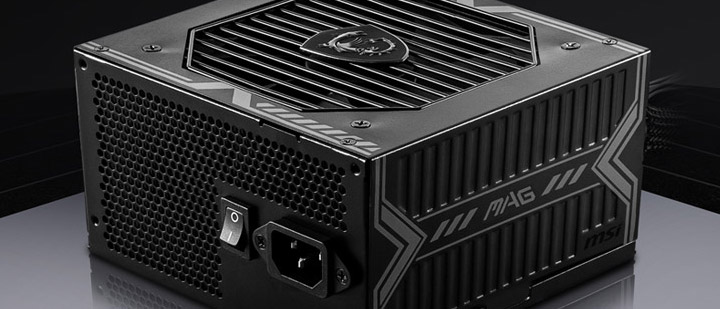

Корпус блоку пофарбований у чорний колір, на гранях є візерунки, виконані сірою фарбою. Решітка вентилятора охолодження виконана з товстого дроту, в центрі є емблема з драконом MSI. На зворотній грані є наклейка з технічними характеристиками. Для бюджетного блоку живлення дизайн досить непоганий.
Блок живлення з впаяними проводами, їх кількість та довжина наступні:
- один для живлення материнської плати (60 см);
- один з одним 8-контактним (4+4) роз'ємом для живлення процесора (60 см);
- один із двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (60+15 см);
- один з трьома роз'ємами живлення для SATA-пристроїв та одним роз'ємом для IDE-пристроїв (40+15+15+15 см);
- один з двома роз'ємами живлення для SATA-пристроїв, одним роз'ємом для IDE-пристроїв та одним роз'ємом для FDD-пристроїв (40+15+15+15 см).
Всі кабелі виконані чорними проводами, кабель до материнської плати з чорним обплетенням. Дроти достатньої довжини для корпусів з розташуванням блоку живлення унизу.

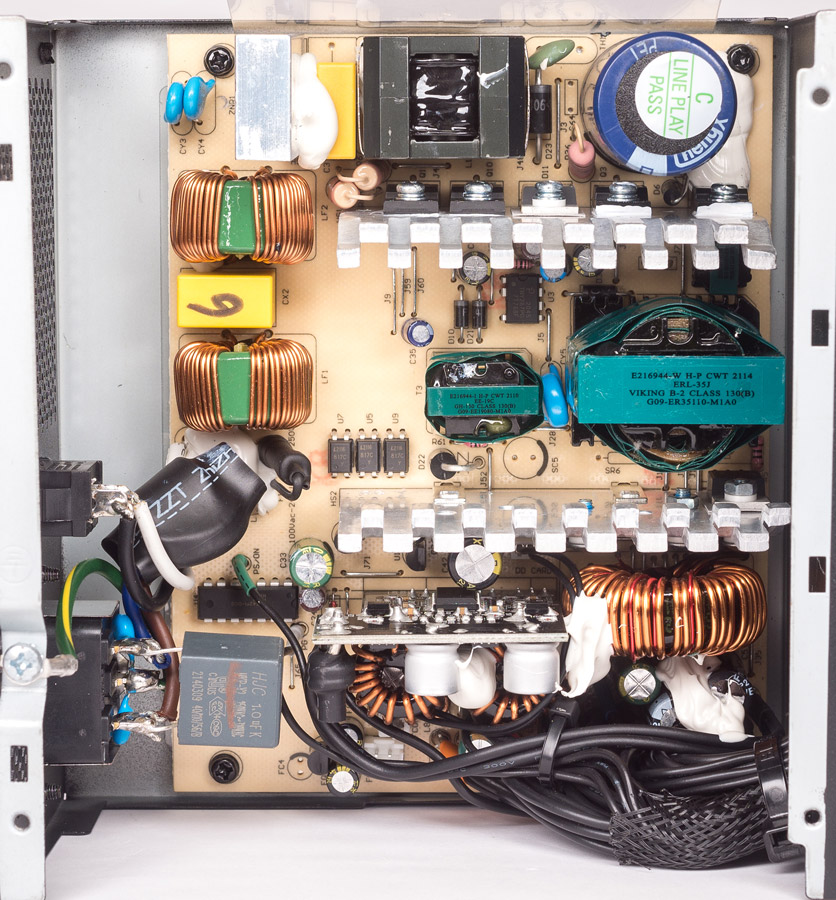

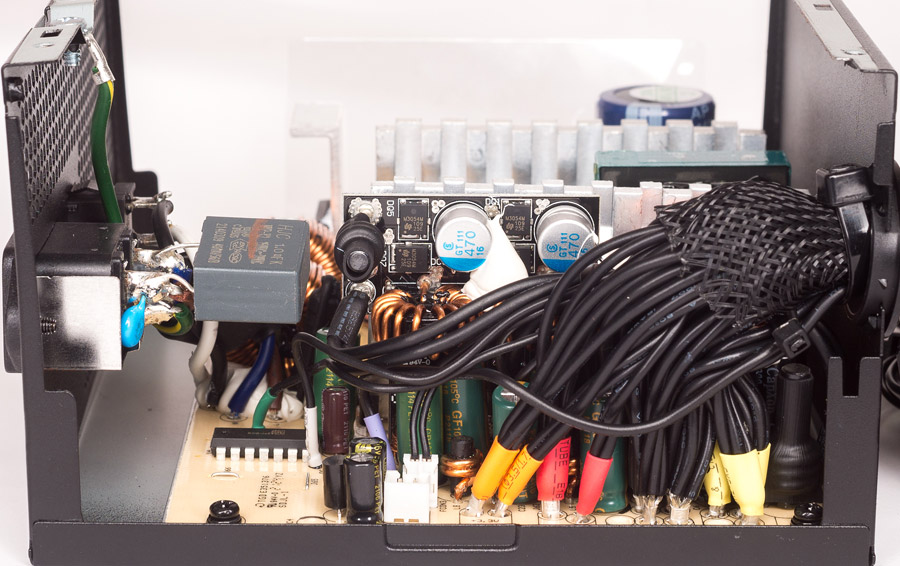

Блок виконаний на платформі CWT, яку можна зустріти у багатьох бюджетних пристроях інших вендорів. Пристрій містить APFC з широким діапазоном напруги живлення та силовий перетворювач по лінії +12 В на основі косого мосту. За живлення по лініях +3,3 В та +5 В відповідають DC/DC-перетворювачі.

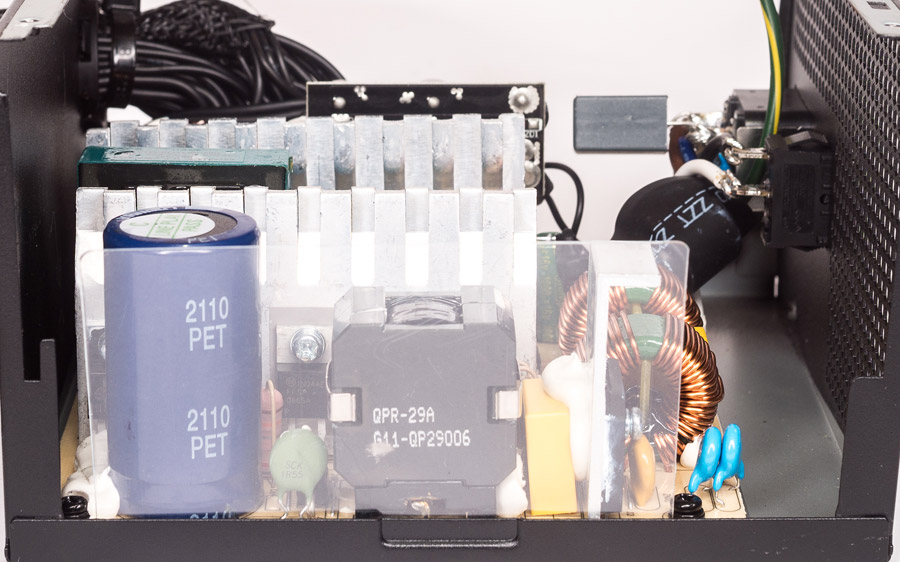

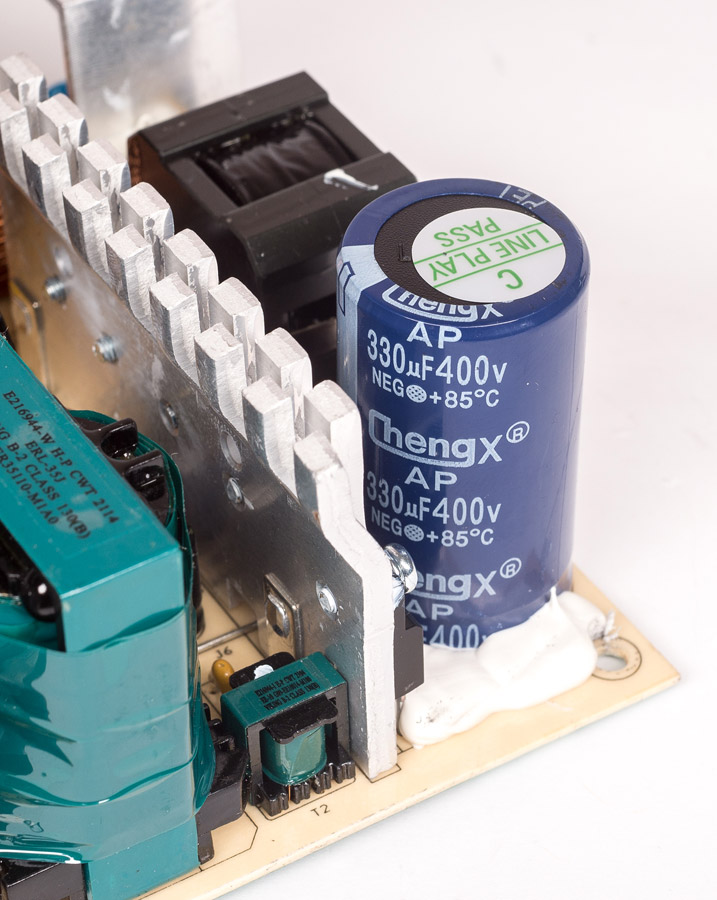

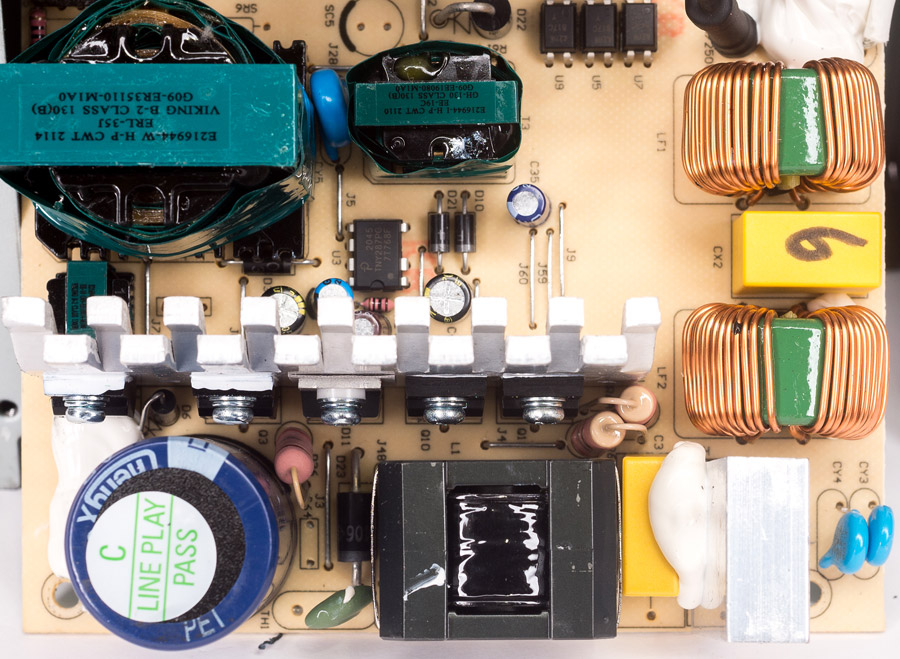

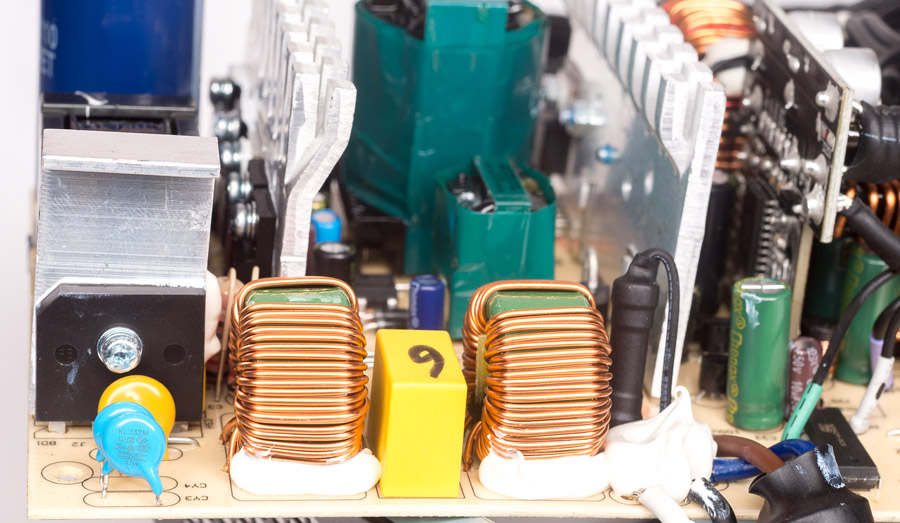

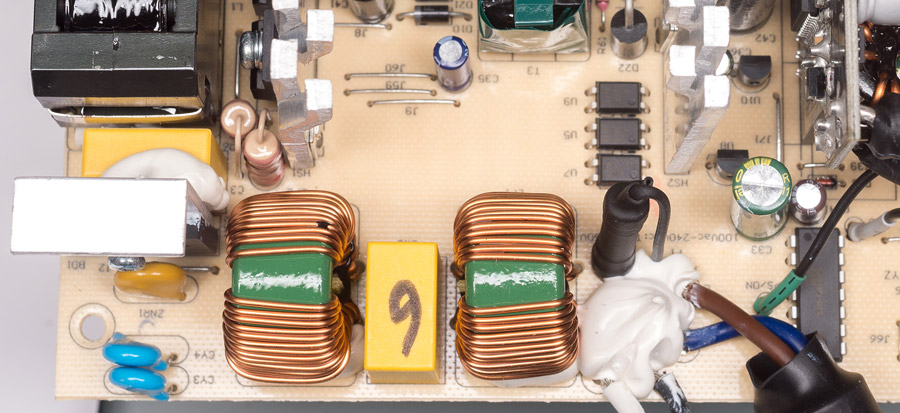

На вході розпаяно повноцінний фільтр імпульсних перешкод, частина його елементів знаходиться на мережному роз'ємі. На вхідний випрямляч встановлено невеликий радіатор, тип діодного мосту розглянути не вдалося. Блок побудований на комбінованому контролері CM6801X, який одночасно керує APFC та перетворювачем по лінії +12 В. Усі силові компоненти обох перетворювачів охолоджуються загальним радіатором. У коректорі коефіцієнта потужності встановлена пара польових транзисторів, з'єднаних паралельно (тип розглянути не вдалося), вихідний діод — FFSP0665A (6 А 650 В). Високовольтний фільтр виконаний на електролітичному конденсаторі ємністю 330 мкФ і напругою 400 В з робочою температурою 85 °C виробництва фірми ChengX. Струм його заряду обмежує термістор.

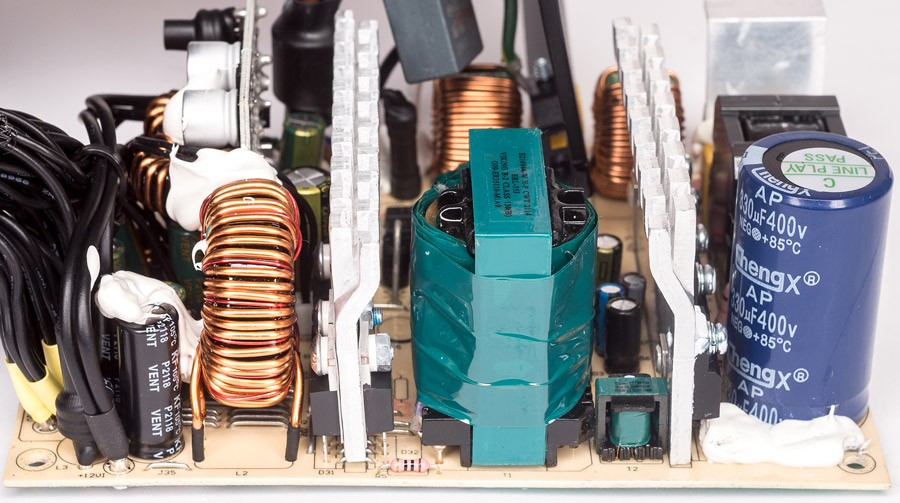

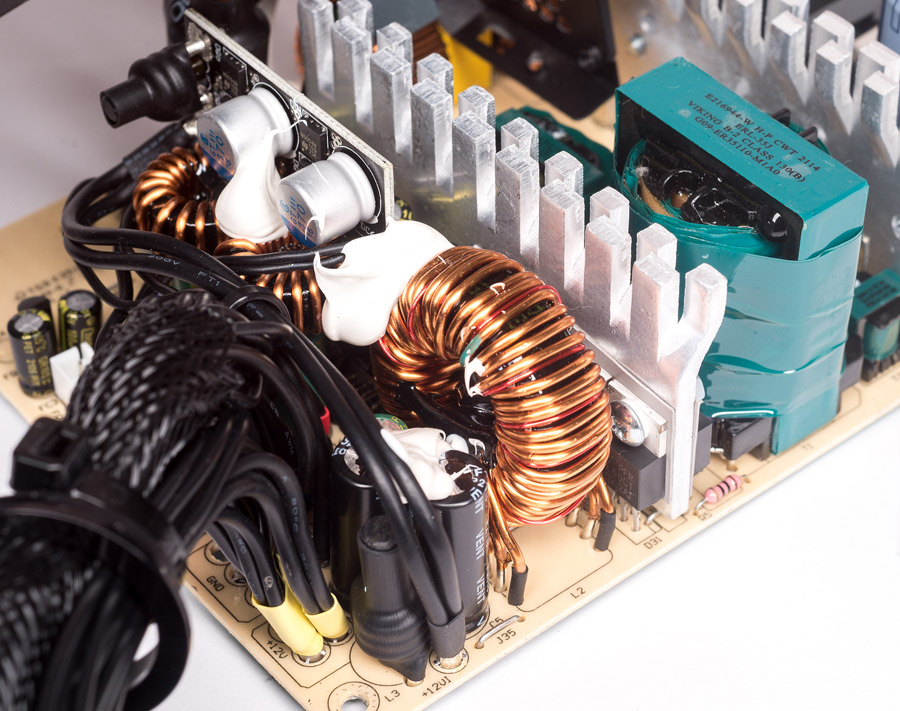

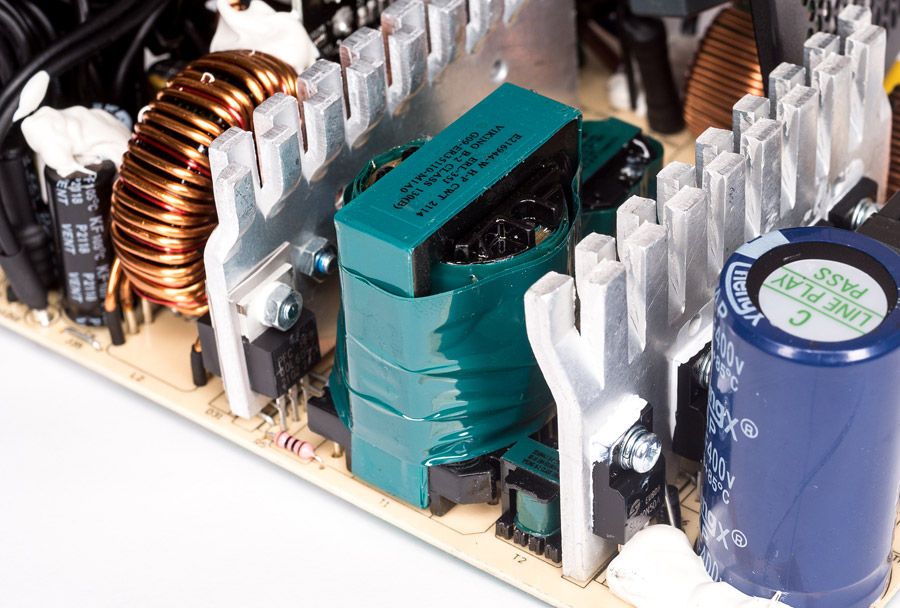

Основний силовий перетворювач виконаний за схемою косого мосту із ШІМ-регулюванням на парі силових транзисторів SLF20N50A. Випрямляч по лінії +12 В реалізований на парі діодів Шоттки PFR30L60CT (30 А 60 В), включених паралельно, які випрямляють струм із силового трансформатора. Замість замикального діода встановлено синхронний випрямляч на двох польових транзисторах (їх тип також не вдалося розглянути). Вихідна напруга фільтрується парою електролітичних Low ESR конденсаторів на 2200 мкФ 16 В і 105 °C виробництва фірми ChengX.

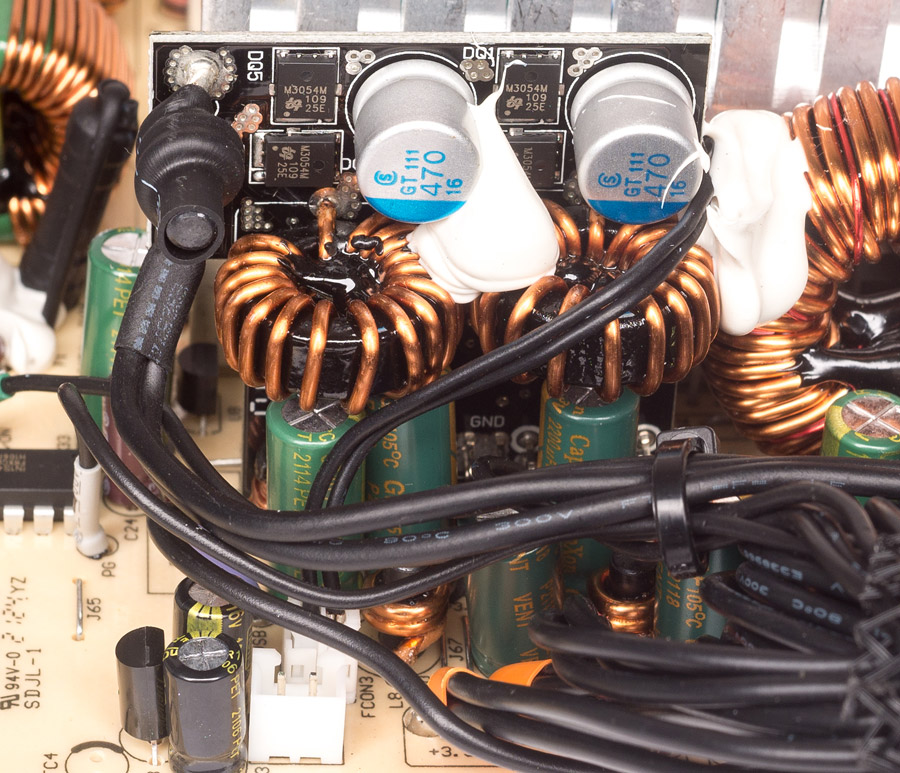

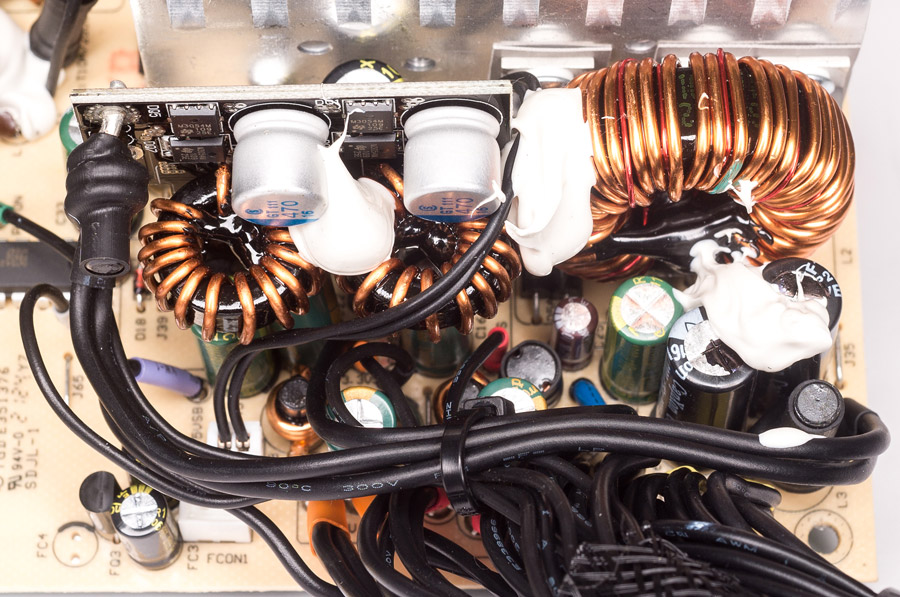

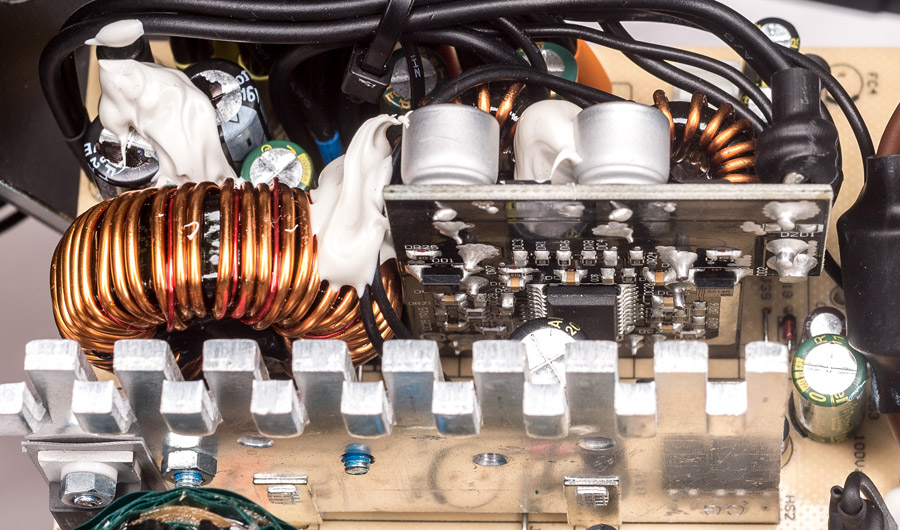

За живлення ліній +3,3 В та +5 В відповідає понижувальний DC/DC-перетворювач, зібраний на окремій платі. Керує перетворювачем двоканальний синхронний ШІМ-контролер APW7159C, вихідні ключі виконані на польових транзисторах QM3054M (97 А 30). На платі встановлені пара полімерних конденсаторів на 470 мкФ і 16 В по входу перетворювача, вихідні напруги фільтрують чотири Low ESR конденсатора ємністю 2200 мкФ та напругою 6,3 В з робочою температурою 105°C виробництва CapXon, встановлені на основній платі.

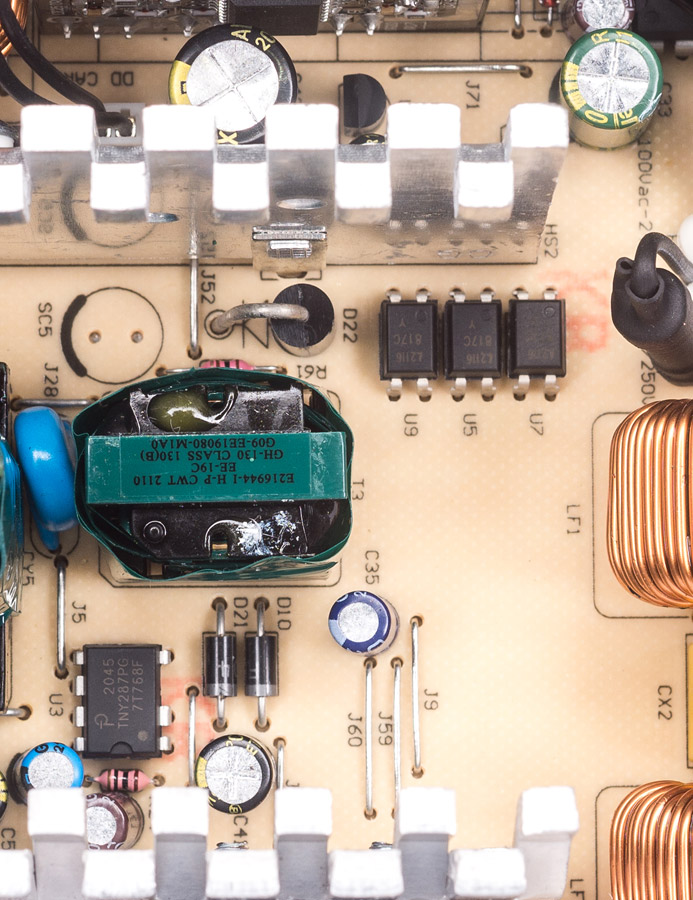

Перетворювач живлення режиму очікування +5VSB виконаний на ШІМ-контролері TNY287PG, на його виході встановлені електролітичні Low ESR конденсатор ємністю 2200 мкФ напругою 10 В та робочою температурою 105°C виробництва ChengX, як і усі конденсатори у цій обв'язці. За вихідними напругами слідкує супервізор IN1S429I-DCG.

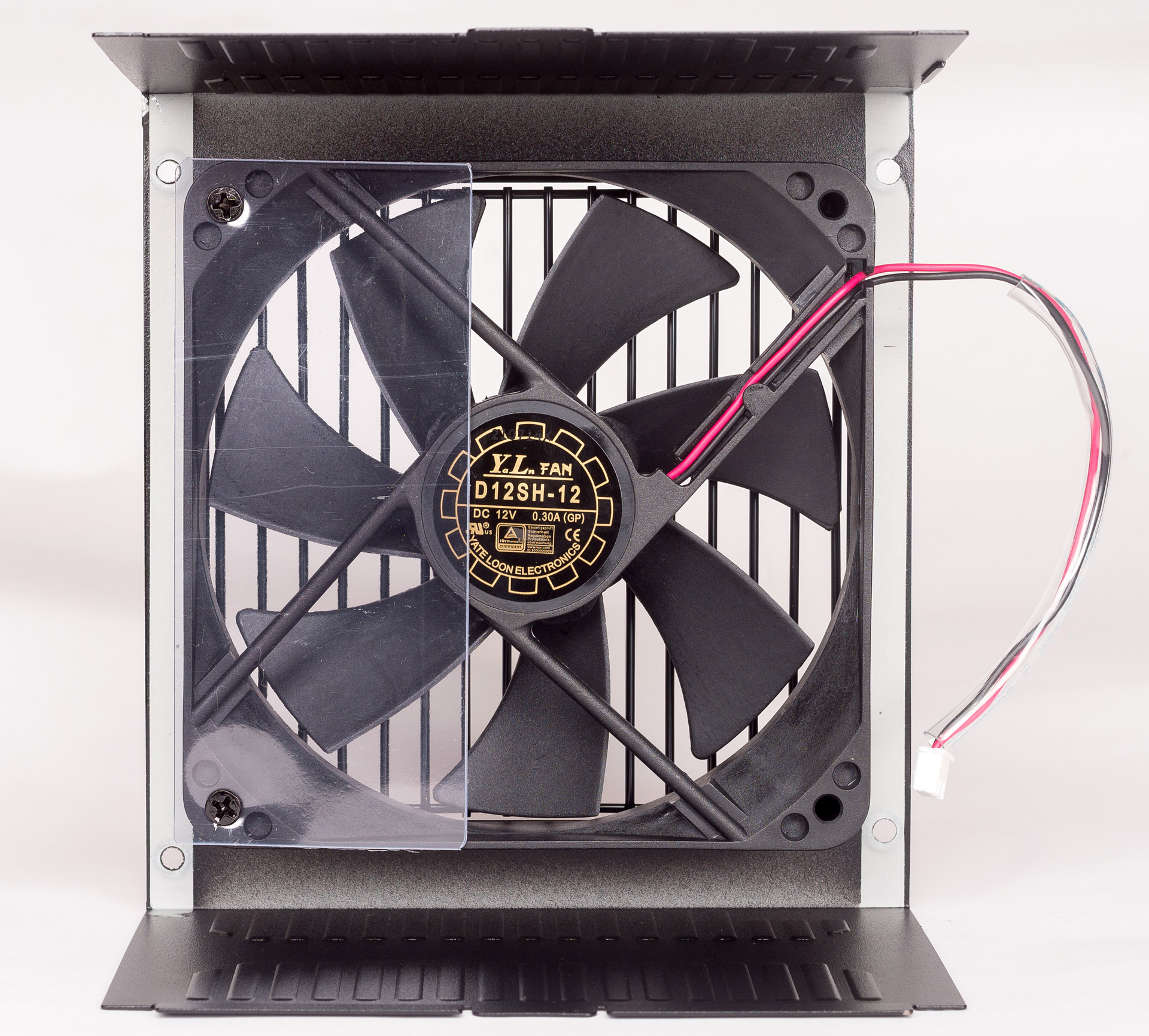

За охолодження компонентів блоку відповідає вентилятор з маркуванням D12SH-12 (120х120х25 мм, 12 В 0,3 A) виробництва Yate Loon з максимальною швидкістю 2200 об/хв, рівнем шуму 40 дБ та двоконтактним підключенням. Вентилятор управляється автоматично, при включенні блоку вентилятор стартує на 850 оборотах за хвилину з мінімальним рівнем шуму, зі зростанням температури силових компонентів обороти плавно збільшуються до максимальних.

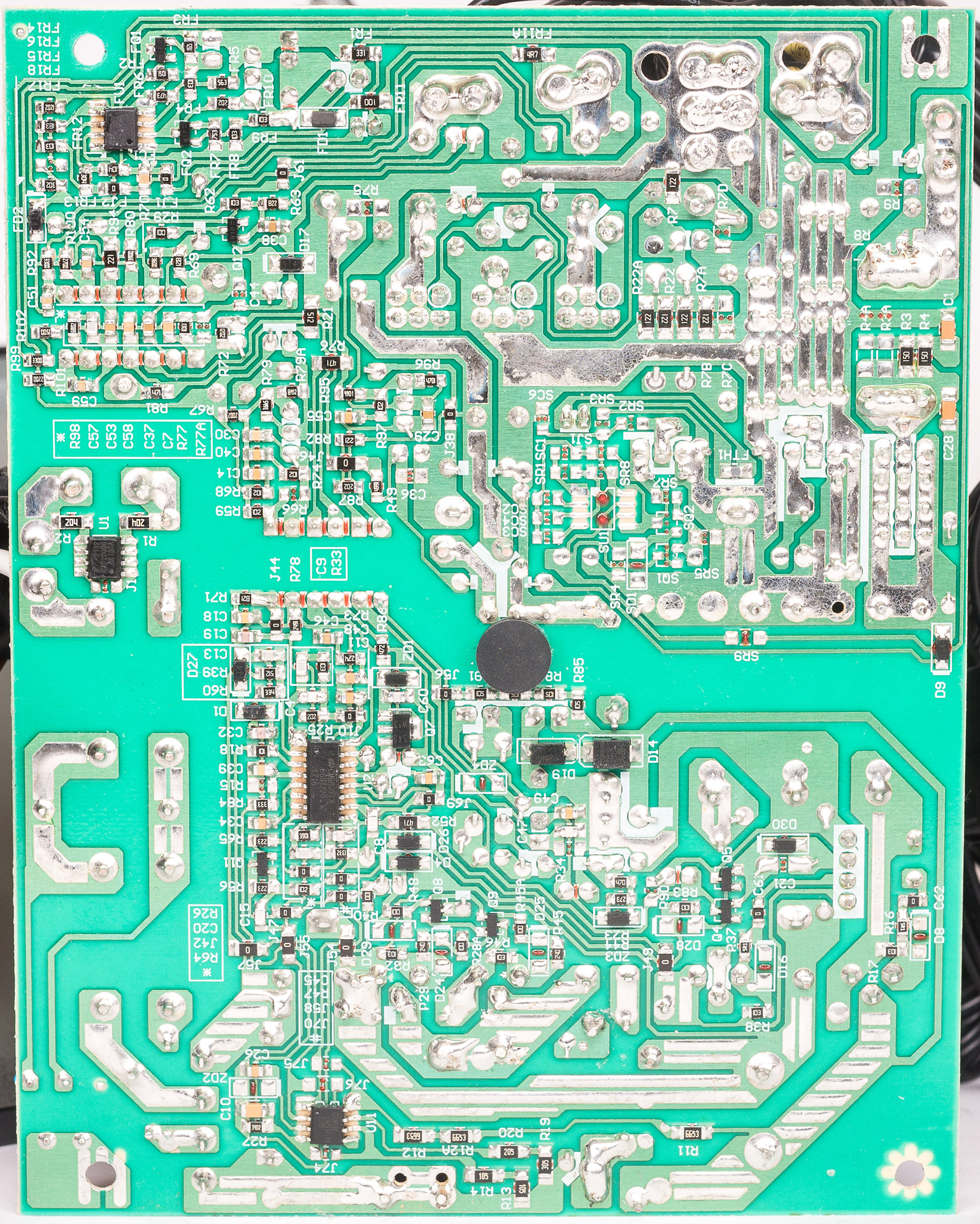

Монтаж та пайка якісні, дроселя та конденсатор високовольтного фільтра зафіксовані клеєм, плата нормально відмита від флюсу.
Методика тестування
Тест блоку живлення проводився з використанням триканального лінійного електронного навантаження, всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги, струму електромережі та температури використовувався мультиметр Zotek ZT102 з True RMS. Оберти вентилятора замірялися тахометром Uni-T UT372. Для кожної лінії живлення встановлювався необхідний струм, і вимірювалася напруга на контактах навантаження для обліку втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V та +5V був постійний із загальним навантаженням близько 110 Вт, результати занесено в таблицю:
Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
---|---|---|---|---|---|---|---|
0 | 12,19 | 0 | 5,0 | 75 | 3,29 | 32,9 | 107,9 |
10 | 12,16 | 121,6 | 5,0 | 75 | 3,29 | 32,9 | 229,5 |
20 | 12,12 | 242,4 | 5,0 | 75 | 3,28 | 32,8 | 350,2 |
30 | 12,09 | 362,7 | 5,0 | 75 | 3,28 | 32,8 | 470,5 |
40 | 12,05 | 482 | 5,0 | 75 | 3,28 | 32,8 | 589,8 |
50 | 12,01 | 600,5 | 4,99 | 74,8 | 3,27 | 32,8 | 708,1 |
За результатами тесту маємо добру стабілізацію по всіх лініях із плавним зниженням +12 В зі зростанням навантаження, при цьому на максимальному навантаженні напруга не знизилась нижче номіналу. Напруга по лінії +3,3 трохи нижче номіналу, але із запасом укладається в норми АТХ. Кабелі досить якісні для бюджетного блоку живлення, просідання напруги не дуже великі.
Для перевірки навантажувальної здатності ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12 для оцінки їх впливу один на одного, результати занесені в таблицю:
Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3 V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
---|---|---|---|---|---|
0 | 3,3 | 0 | 5,02 | 15 | 12,15 |
0 | 3,3 | 5 | 5,02 | 15 | 12,15 |
0 | 3,3 | 10 | 5,01 | 15 | 12,14 |
0 | 3,3 | 15 | 5,01 | 15 | 12,13 |
5 | 3,29 | 0 | 5,02 | 15 | 12,15 |
10 | 3,29 | 0 | 5,02 | 15 | 12,14 |
15 | 3,28 | 0 | 5,02 | 15 | 12,13 |
15 | 3,27 | 15 | 5,0 | 15 | 12,12 |
За результатами тесту маємо хорошу стабілізацію по лініях +3,3V та +5V, перекоси навантаження майже не впливають один на одного та на лінію +12V.
Тест ефективності блоку проводився при напрузі 230 В мережі.
Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
---|---|---|---|---|
25 | 162 | 0,84 | 232 | 83,1 |
50 | 325 | 1,64 | 231 | 85,7 |
75 | 487 | 2,55 | 229 | 83,4 |
100 | 650 | 3,49 | 227 | 82 |
Ефективність даного блоку укладається у стандарт 80 Plus Bronze для 230 В.

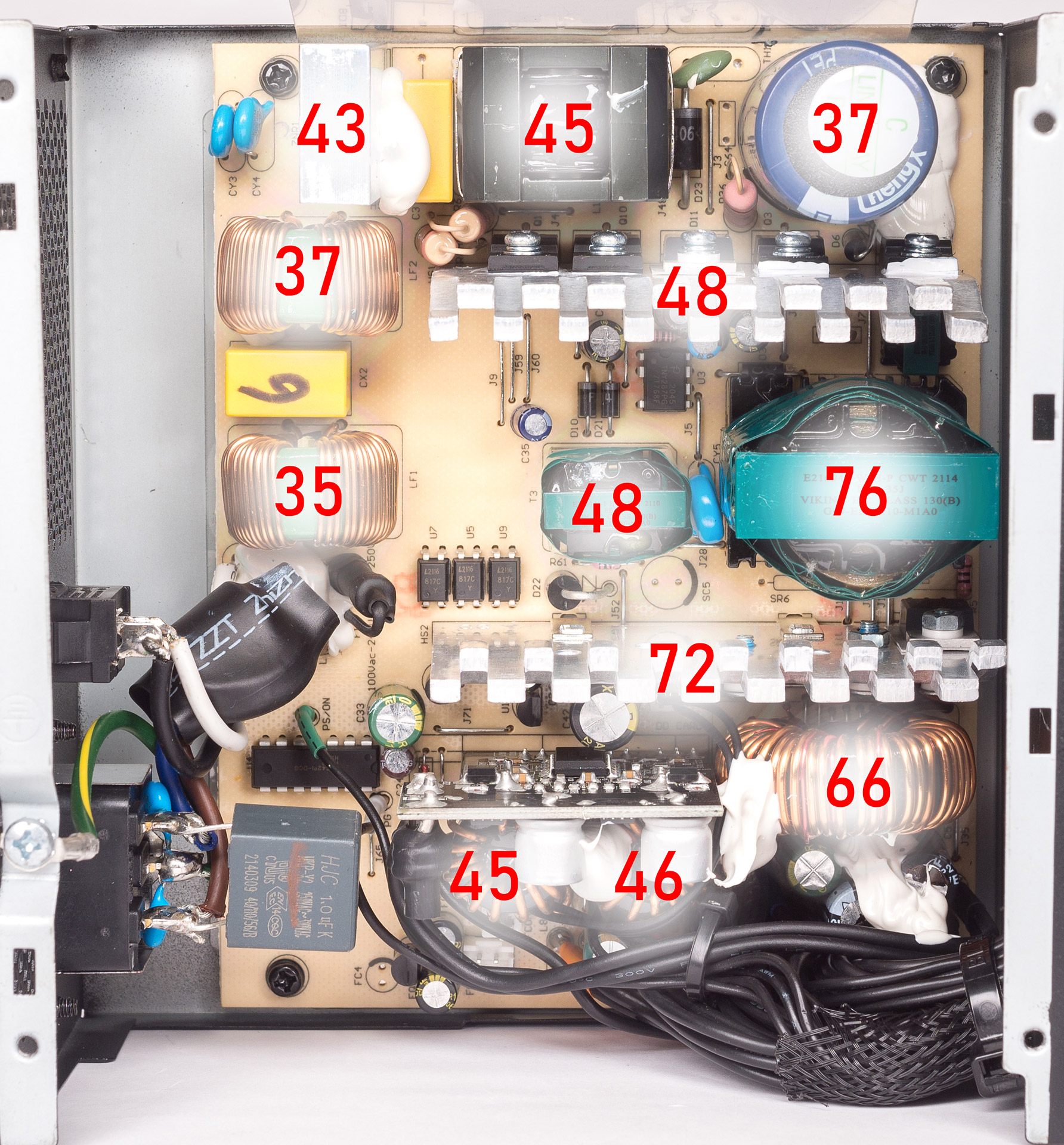

Тест на нагрівання компонентів блоку проводився за температури повітря в приміщенні 19 °C. За допомогою панелі Scythe Kaze Master Pro, датчики якої були закріплені на основних компонентах пристрою, блок навантажувався потужністю 650 Вт, при цьому +3,3 В та +5 В сумарно споживали 110 Вт, а блок працював поки температури силових елементів не стабілізувалися. Покази панелі Scythe фіксувалися, після цього знімалася кришка блоку і проводилися виміри температур інших компонентів. Результати вказані на наступному фото плати:
Температури є нормальними як для «бронзового» блоку живлення. При тривалому максимальному навантаженні обороти вентилятора охолодження піднялися до 1560 об/хв, шум при цьому був на рівні решти вентиляторів стенду. При вищій температурі в приміщенні або всередині корпусу температури та шум будуть трохи вищими залежно від розмірів та продувності шасі.
Висновки
Протестований MSI MAG A650BN має непоганий дизайн, відносно якісні проводи, хорошу стабілізацію вихідної напруги завдяки DC/DC-перетворювачам, не дуже високий рівень шуму і гарантію п'ять років. З мінусів варто відзначити бюджетну елементну базу, котра часто зустрічається в продуктах такого класу. Блок без проблем видає заявлені характеристики, нормально підійде у ПК бюджетно-середнього рівня, при споживанні близько 300 Вт температури та шум будуть досить низькі. За дизайном нормально впишеться у будь-яку темну систему, особливо на основі продукції MSI.
