Сьогодні у нас на тестуванні блок живлення ASUS ROG STRIX 750W Gold Aura Edition із сертифікатом 80 Plus Gold. Виробник обіцяє застосування японських конденсаторів, унікальний дизайн у фірмовому стилі Republic of Gamers, дуже низький рівень шуму із сертифікатом A++, синхронізацію RGB-підсвічування за протоколом ASUS Aura sync, підтримку ATX 3.0 з PCI-E 5.0 та дає на нього гарантію 10 років. Подивимося, наскільки він гарний.
ASUS ROG-STRIX-750G-AURA-GAMING
| Виробник | ASUS |
|---|---|
| Модель та сторінка продукту | ROG-STRIX-750G-AURA-GAMING |
| Потужність, Вт | 750 |
| Сертифікат енергоефективності | 80 Plus Gold |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 750 (62,5) |
| Потужність каналу +5V, Вт (А) | 110 (22) |
| Потужність каналу+3,3V, Вт (А) | 72,6 (22) |
| Комбінована потужність +3,5V та +5V, Вт | 120 |
| Потужність каналу –12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 120х120х25 |
| Тип вальниці | Подвійна кулькова |
| Кількість кабелів/роз'ємів для CPU | 2/2x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
| Кількість кабелів/роз'ємів для PCI-E | 2/3x (6+2) |
| Кількість кабелів/роз'ємів для SATA | 2/5 |
| Кількість кабелів/роз'ємів для IDE | 1/4 |
| Захисні функції | OPP, OVP, UVP, SCP, OCP, OTP, SIP |
| Розміри (ШхВхГ), мм | 150х86х180 |
| Гарантія, міс | 120 |
| Ціна, грн | 8849 |

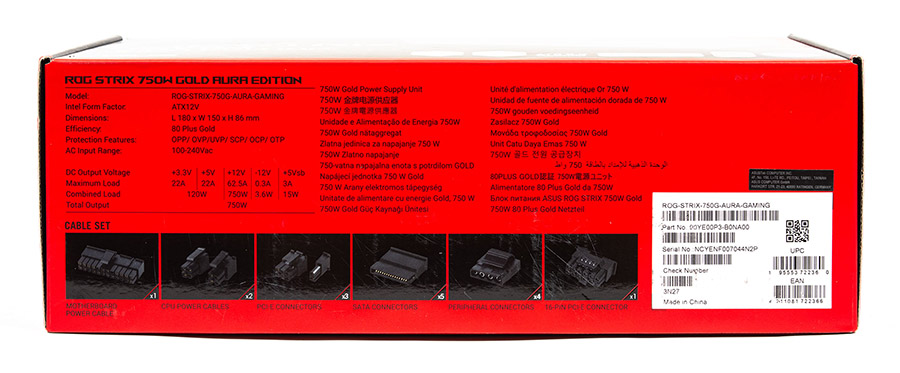

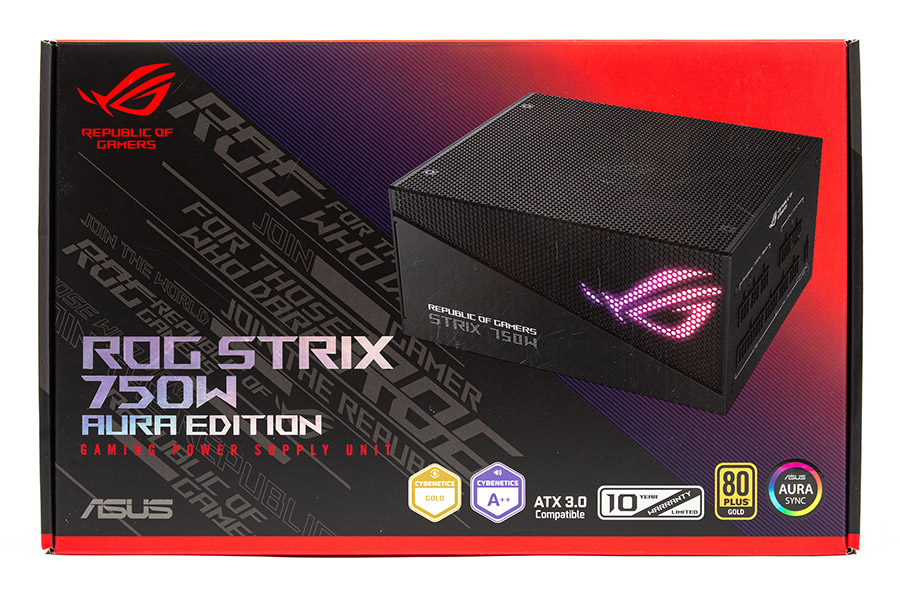

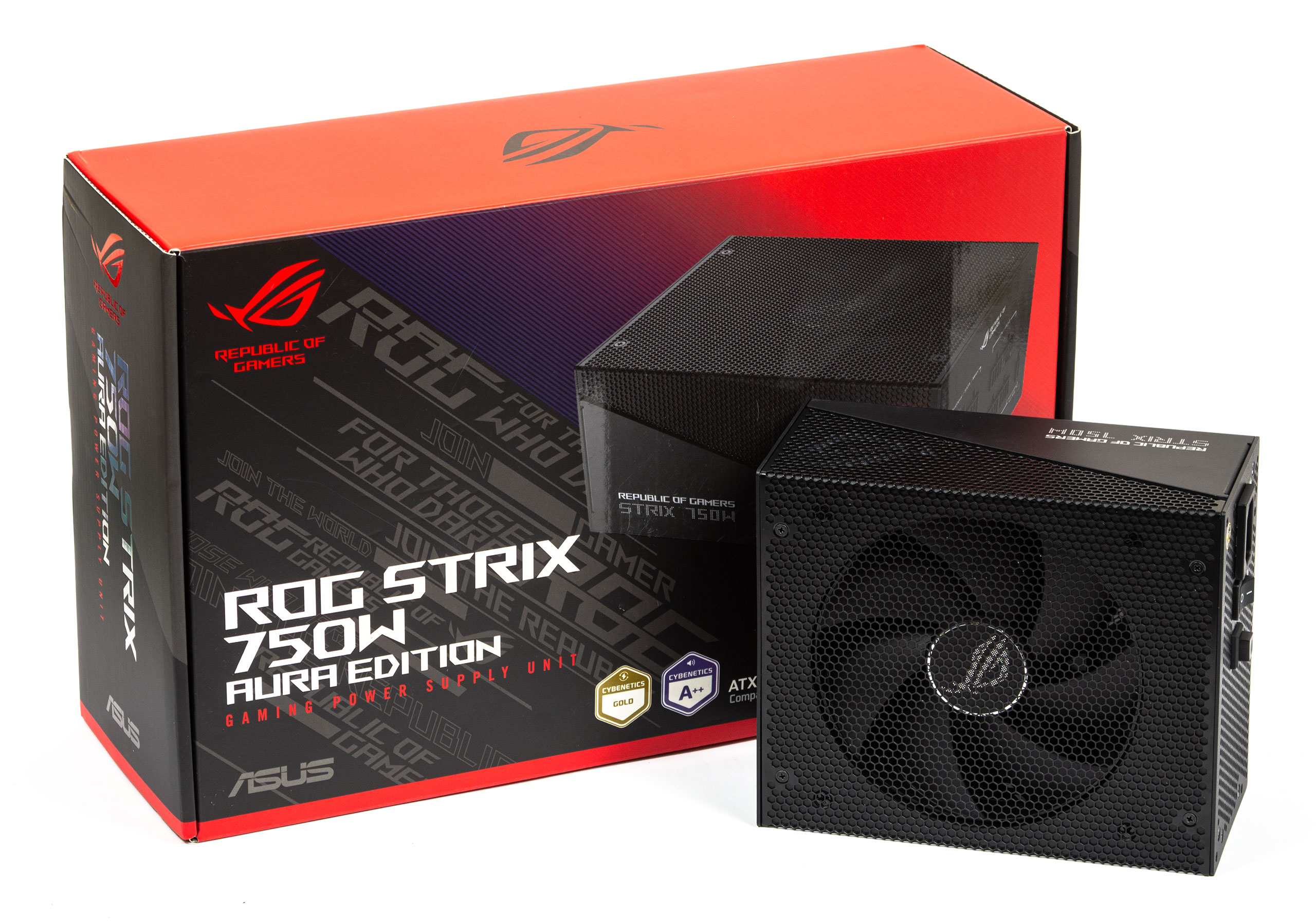

Блок живлення постачається у досить великій коробці з барвистим дизайном. На її передній грані розташоване фото пристрою, на задній — інформація та його особливості.

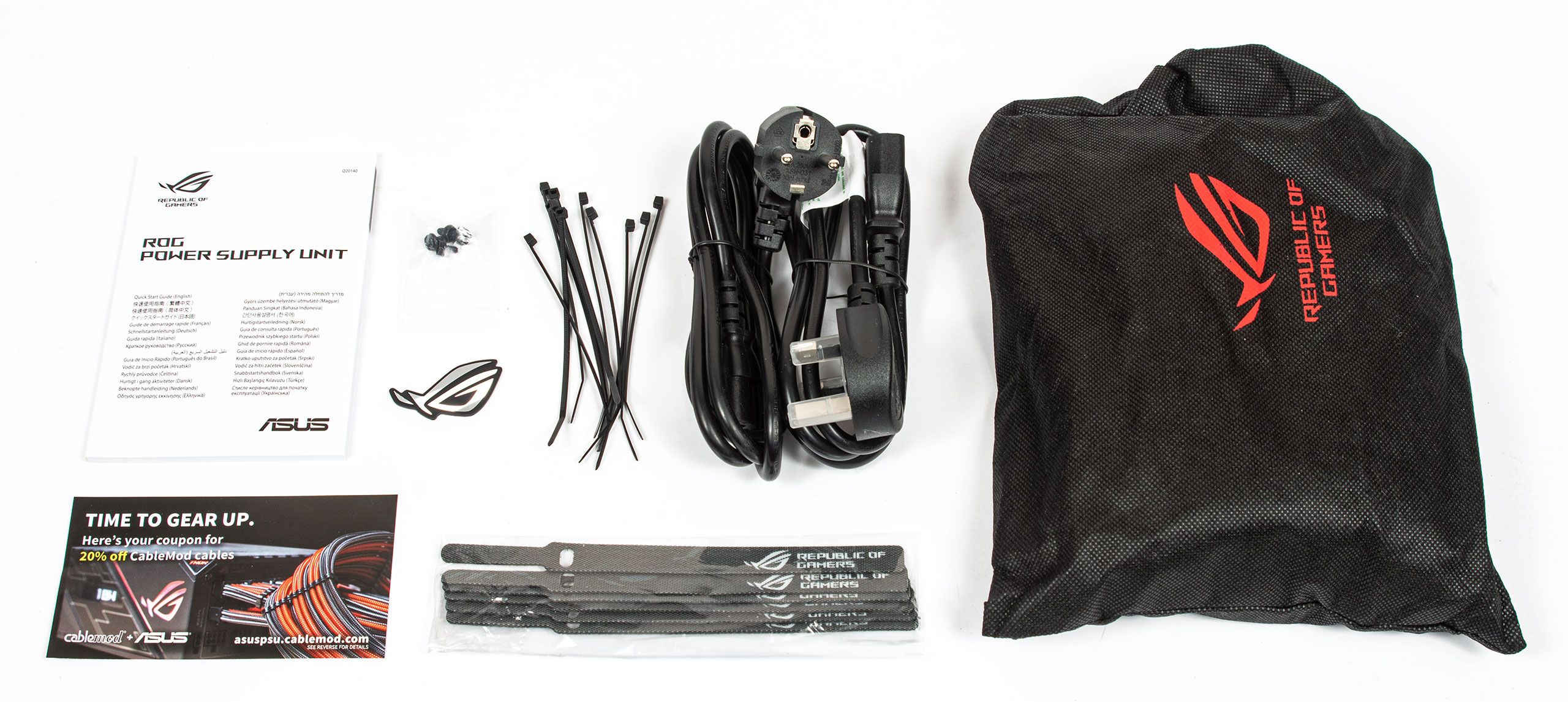

У комплекті присутні два мережеві кабелі з різними вилками, модульні дроти в окремому чохлі, два комплекти кабельних стяжок, емблема ASUS ROG, пакетик з кріпленням та інструкція.

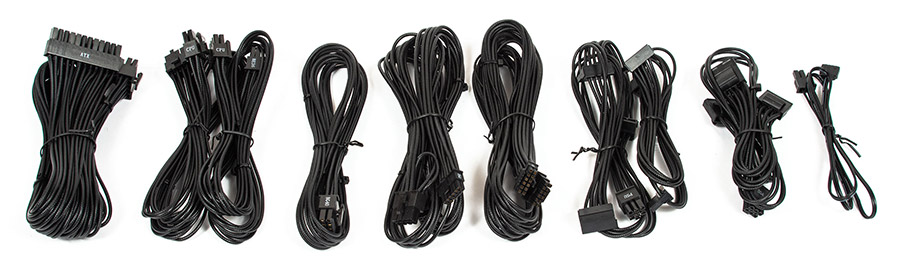

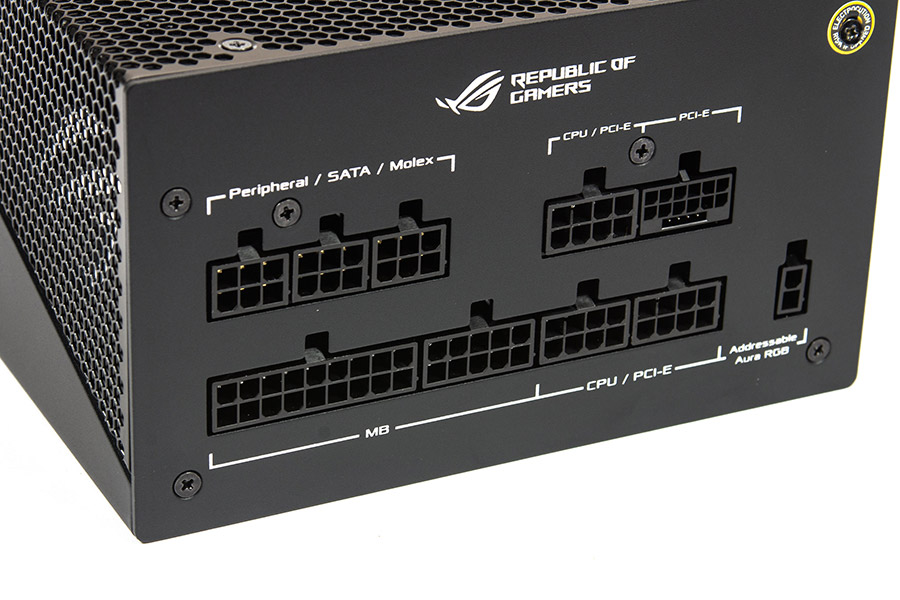

Блок живлення з модульними кабелями, їх кількість та довжина наступні:
- один для живлення материнської плати (60 см);
- один з одним 8-контактним (4+4) роз'ємом для живлення процесора (65 см);
- один з одним 8-контактним нерозбірним роз'ємом для живлення процесора (65 см);

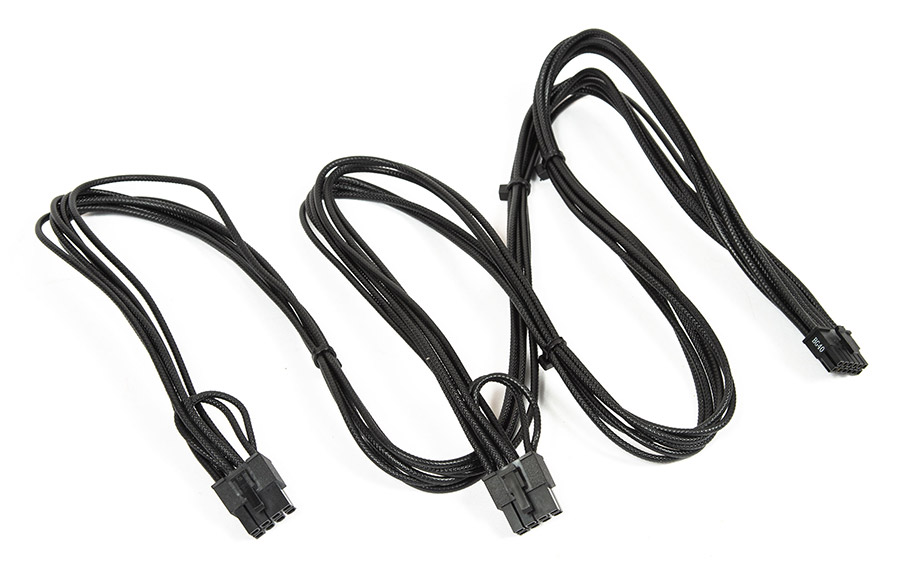

- один 12VHPWR з одним 16-контактним роз'ємом для живлення відеокарти PCI-E 5.0 600 Вт (70 см);

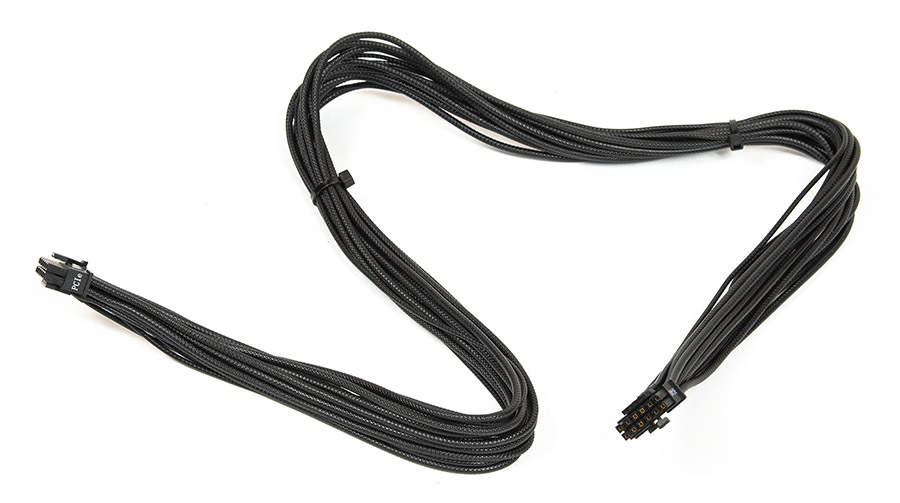

- один 12VHPWR з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (70+70 см);
- один з одним 8-контактним (6+2) роз'ємами для живлення відеокарти PCI-E (70 см);
- один із трьома роз'ємами живлення для SATA-пристроїв (40+12+12 см);
- один із двома роз'ємами живлення для SATA-пристроїв (40+12 см);
- один із чотирма роз'ємами для IDE-пристроїв (40+15+15+15 см);
- кабель для синхронізації RGB-підсвічування ASUS Aura sync (80 см).
Всі кабелі виконані з окремих дротів з індивідуальним тканинним обплетенням чорного кольору, вони досить м'які, а їхня довжина достатня для корпусів з нижнім розташуванням блоку живлення.

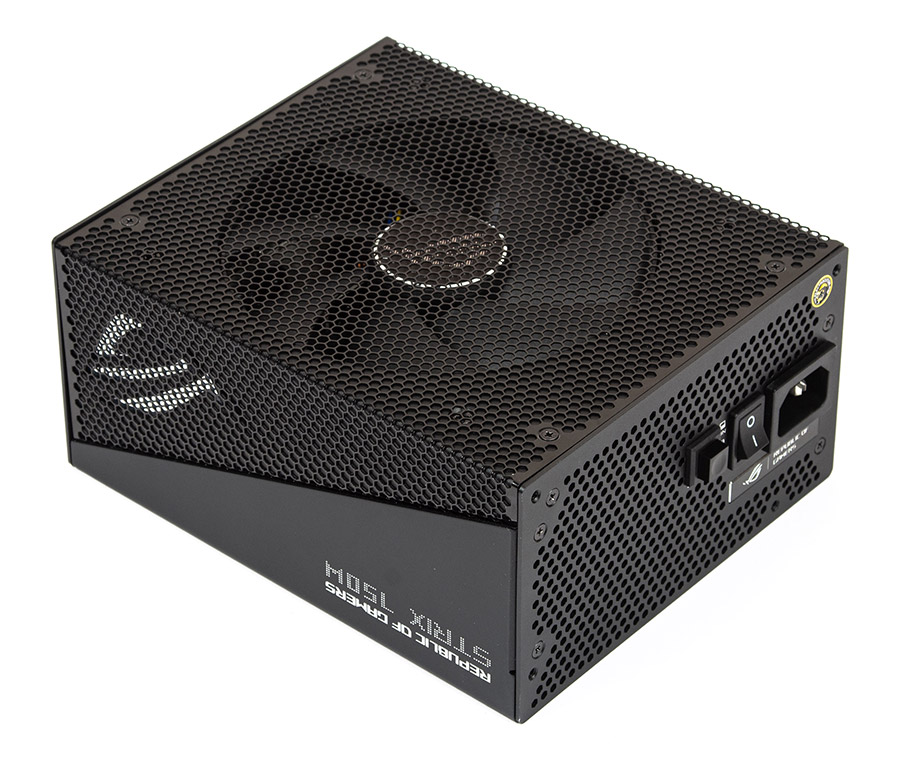

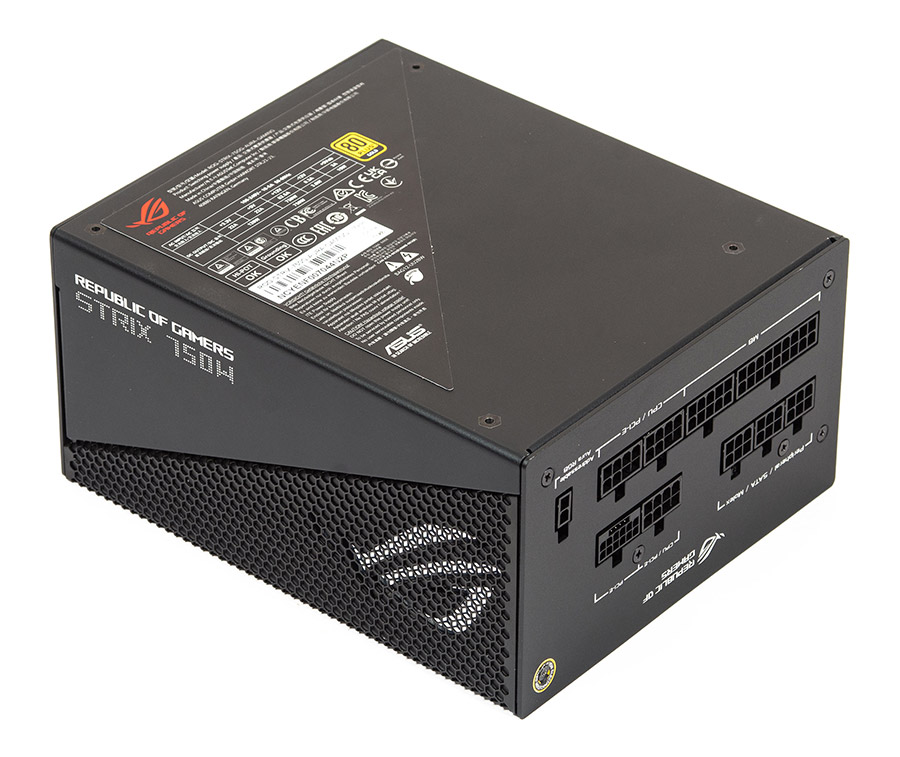

Корпус блоку має оригінальний дизайн, виготовлений з алюмінію та покриттям чорного кольору, вентилятор прикритий металевою сіткою.

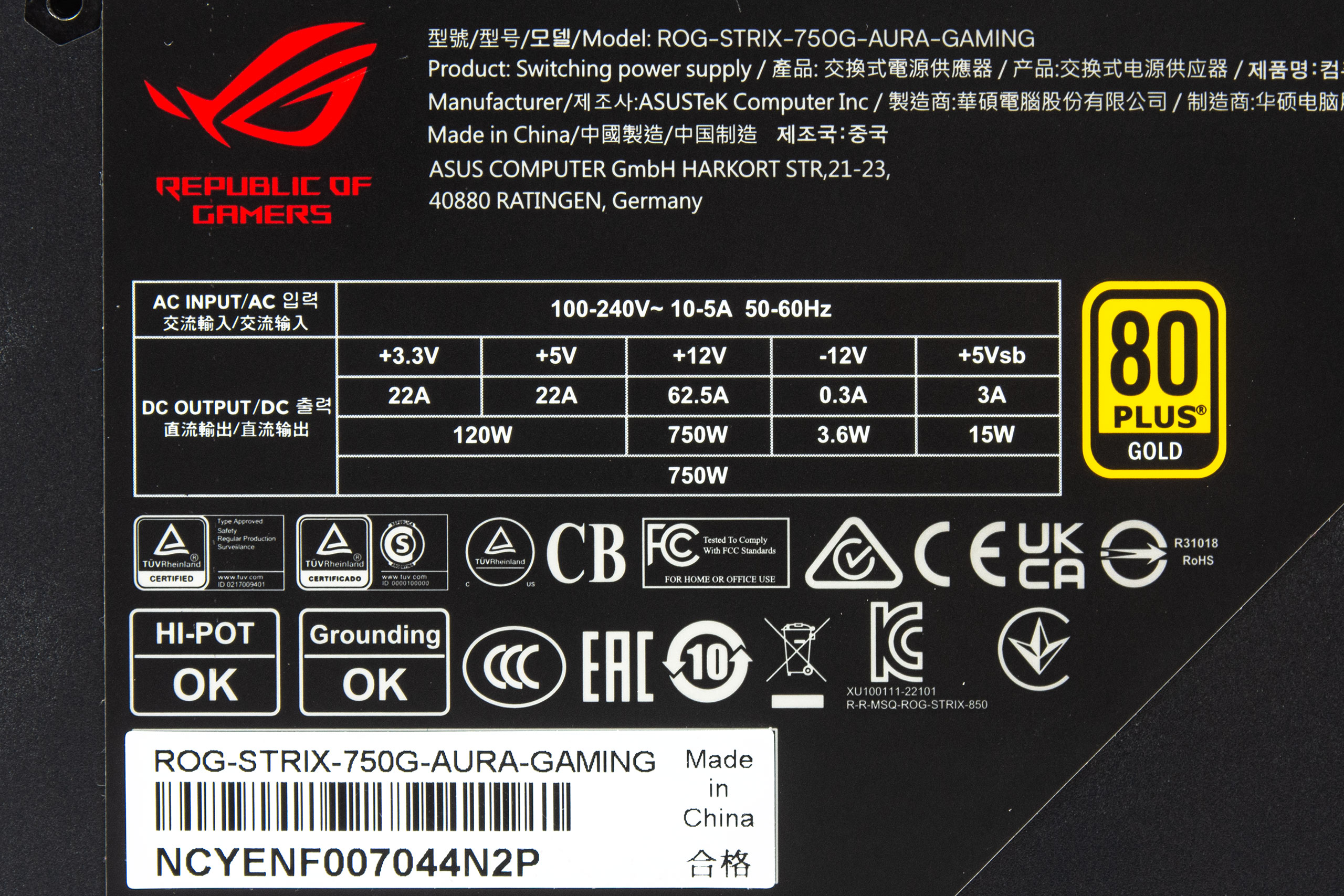

На верхній стороні розташована наклейка з технічними характеристиками.

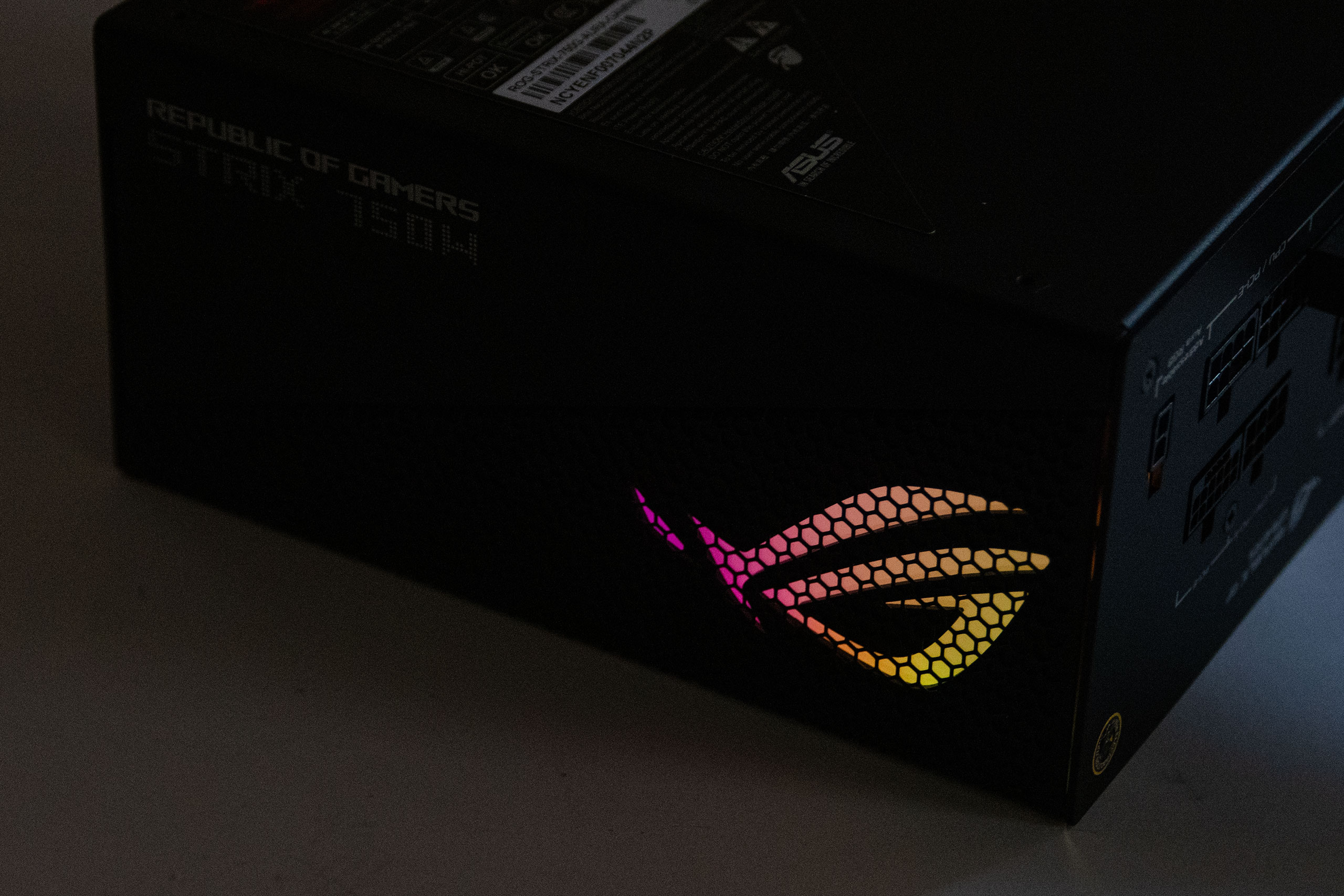

На бічній грані є емблема ASUS ROG з RGB-підсвічуванням, яка може синхронізуватися з материнською платою за протоколом ASUS Aura sync.

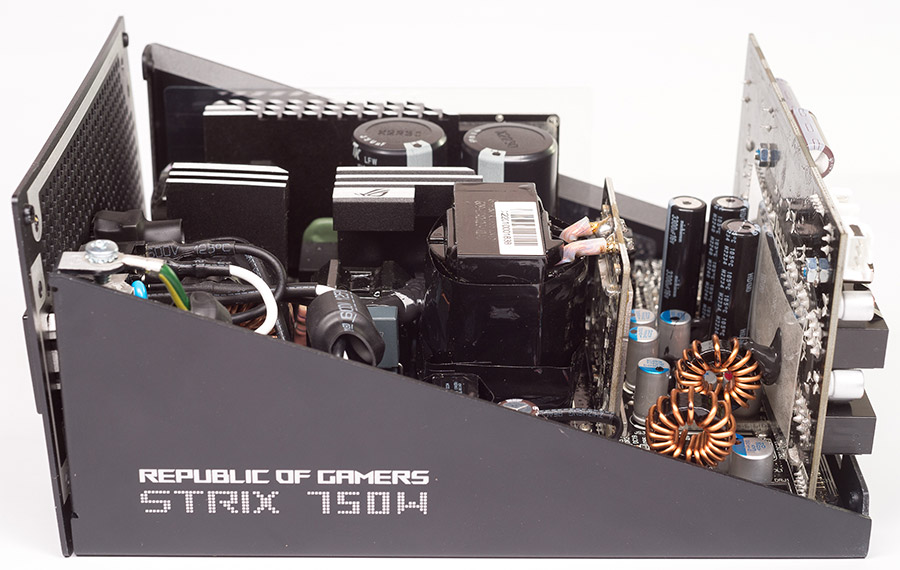

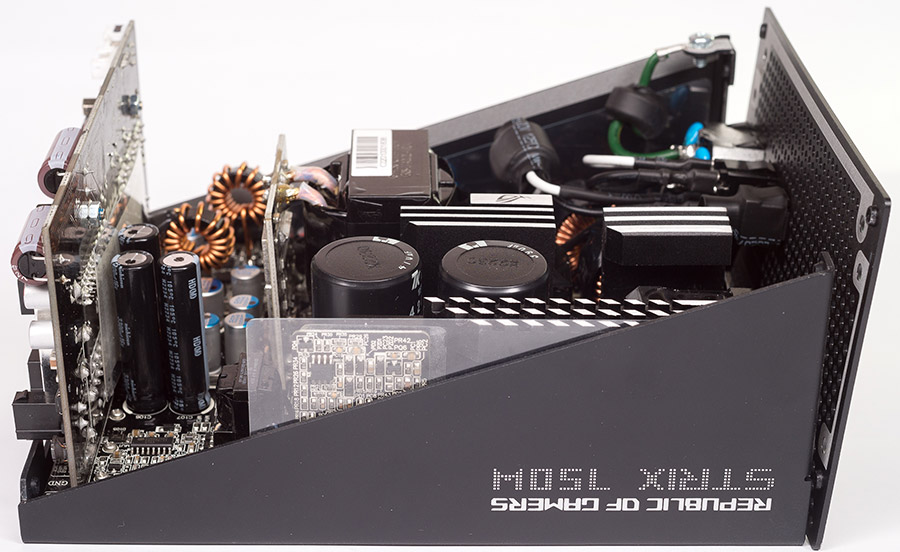

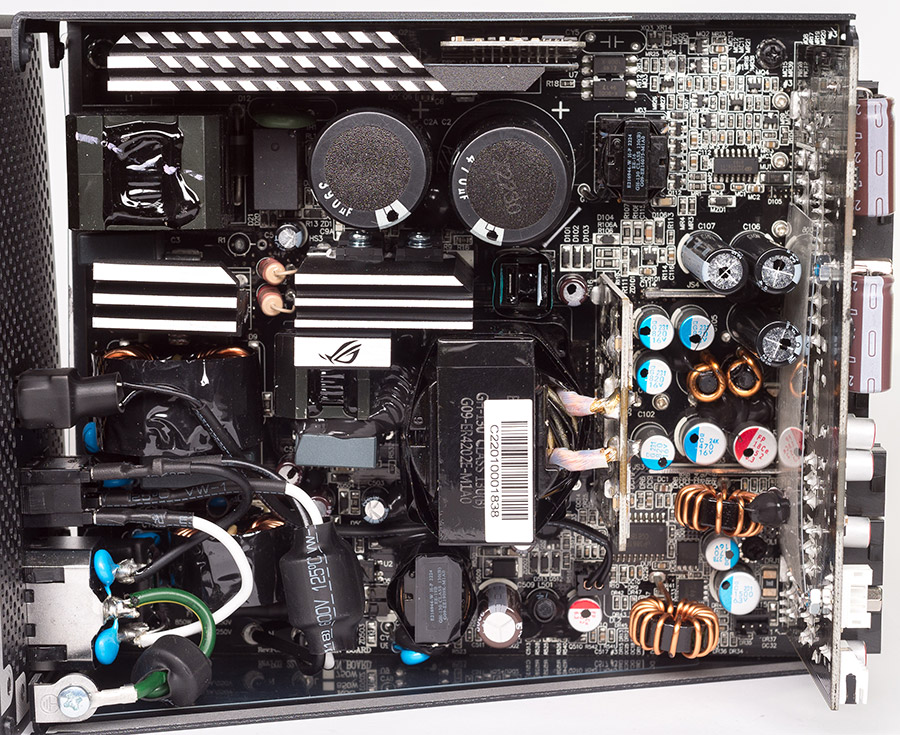

Блок побудований на сучасній платформі з активним коректором коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги 100–240 В, силовим резонансним LLC-перетворювачем із синхронним випрямлячем по лінії +12 В, DC/DC-перетворювачами для ліній +5 В та +3,3 В.

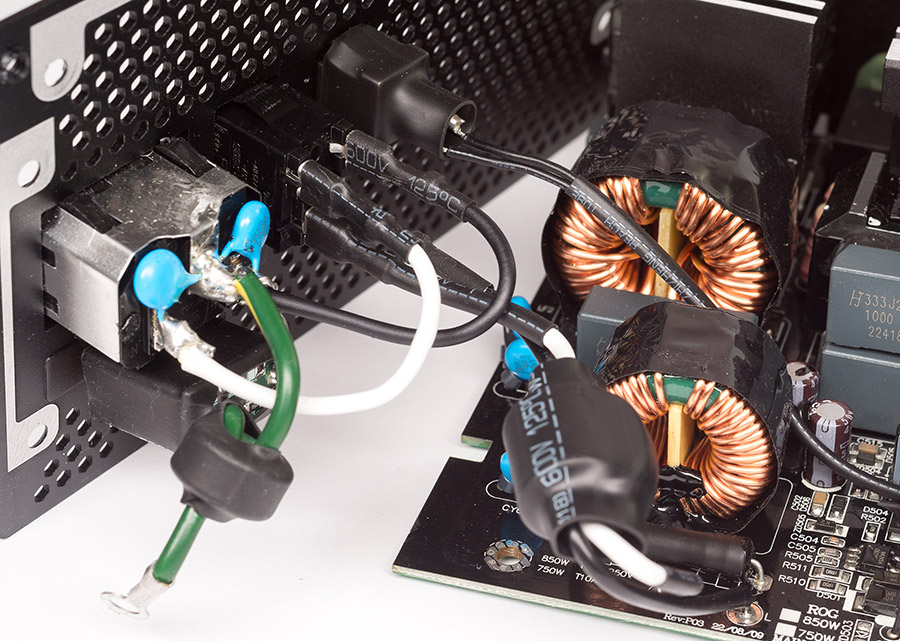

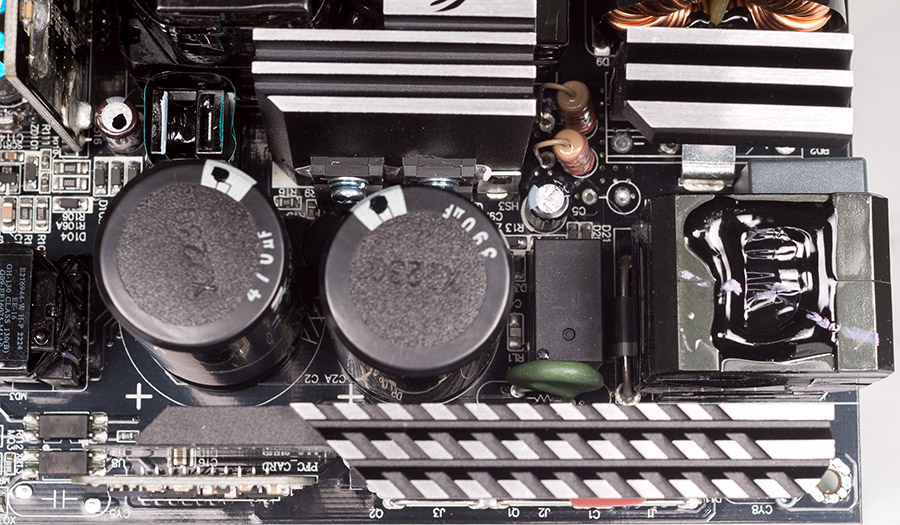

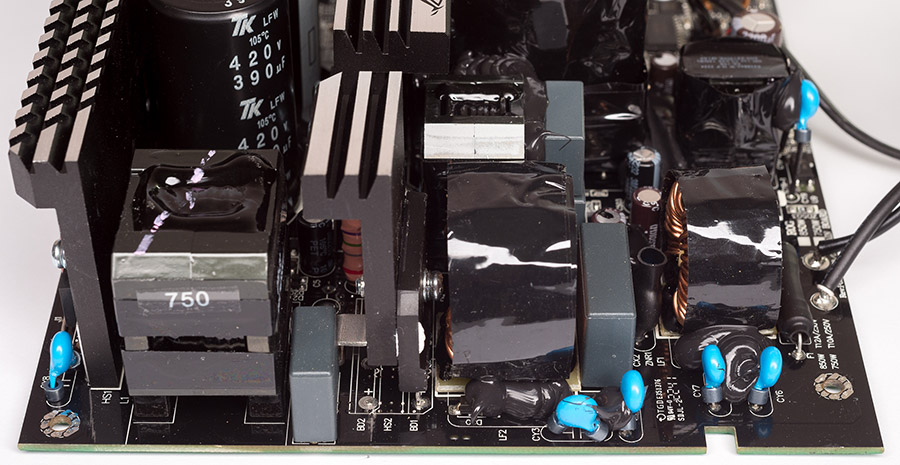

На платі входу розташований повноцінний фільтр імпульсних перешкод другого порядку, частина його елементів розпаяна на мережному роз'ємі. Вхідний випрямляч встановлений на невеликий окремий радіатор, тип діодного мосту розглянути не вдалося.

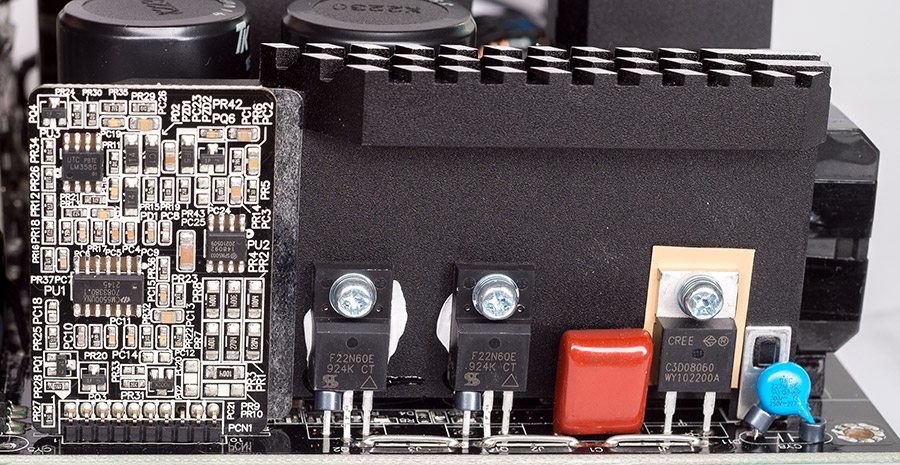

Керує коректором контролер CM6500UNX, розпаяний на окремій платі поруч із радіатором, на якому встановлені пара транзисторів SIHF22N60E (22 A, 600 В), включених паралельно, і діод C3D08060 (8 A, 600 В).

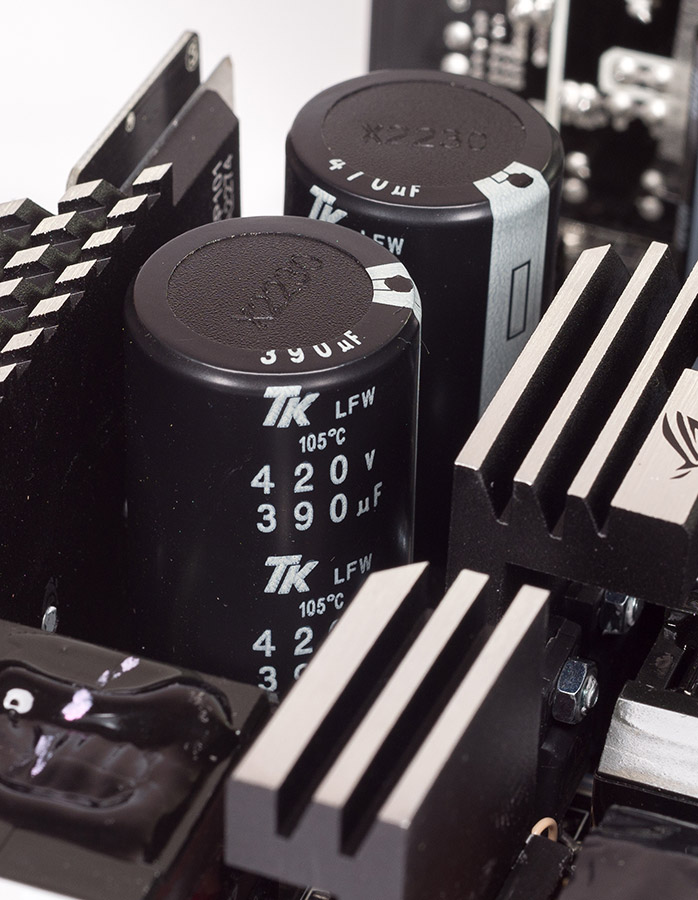

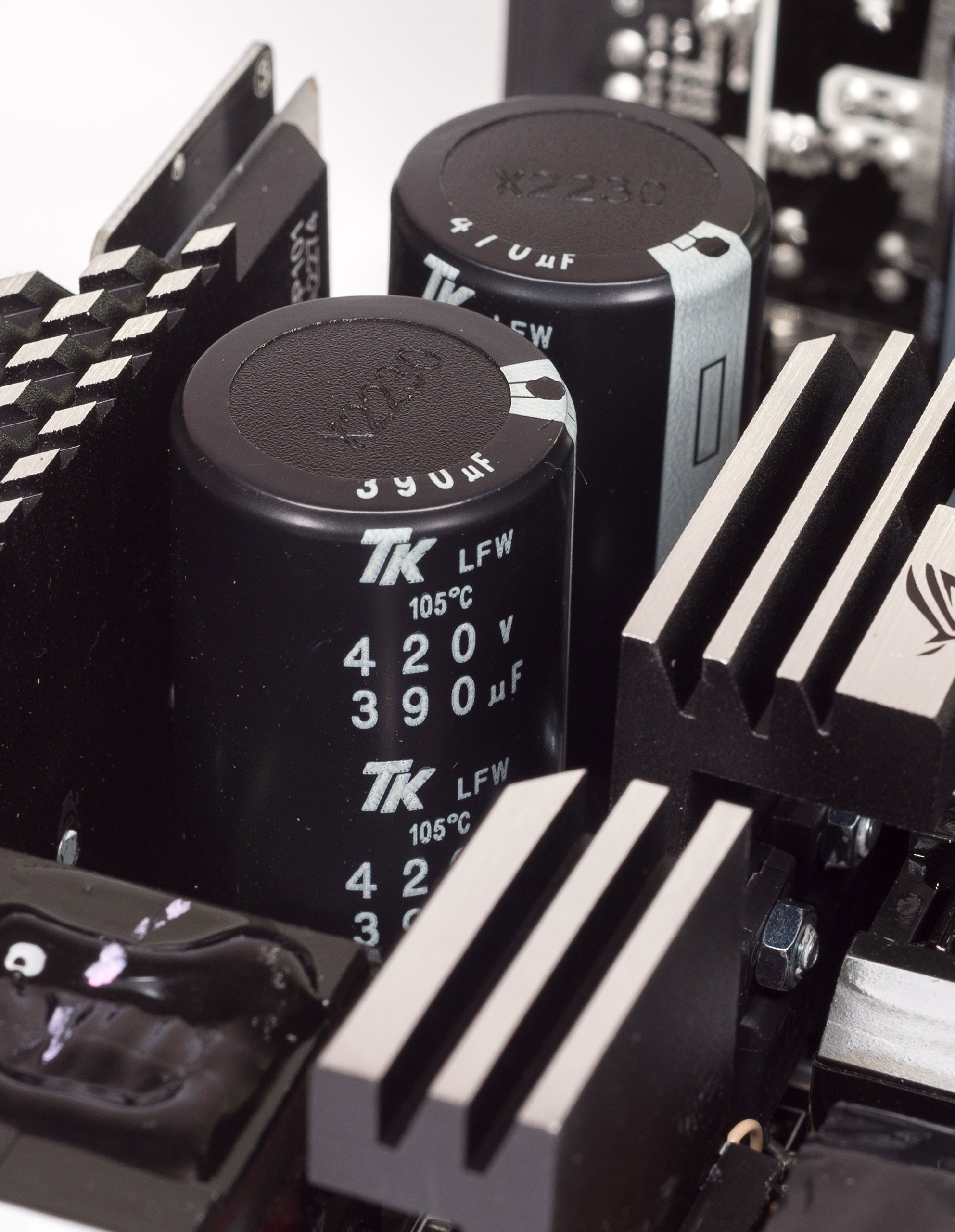

Високовольтний фільтр виконаний на електролітичних конденсаторах ємністю 470 і 390 мкФ, розрахованих на напругу 420 В з робочою температурою 105 °C виробництва фірми Toshin Kogyo Co. Ltd. Загальна ємність фільтра становить 860 мкФ.

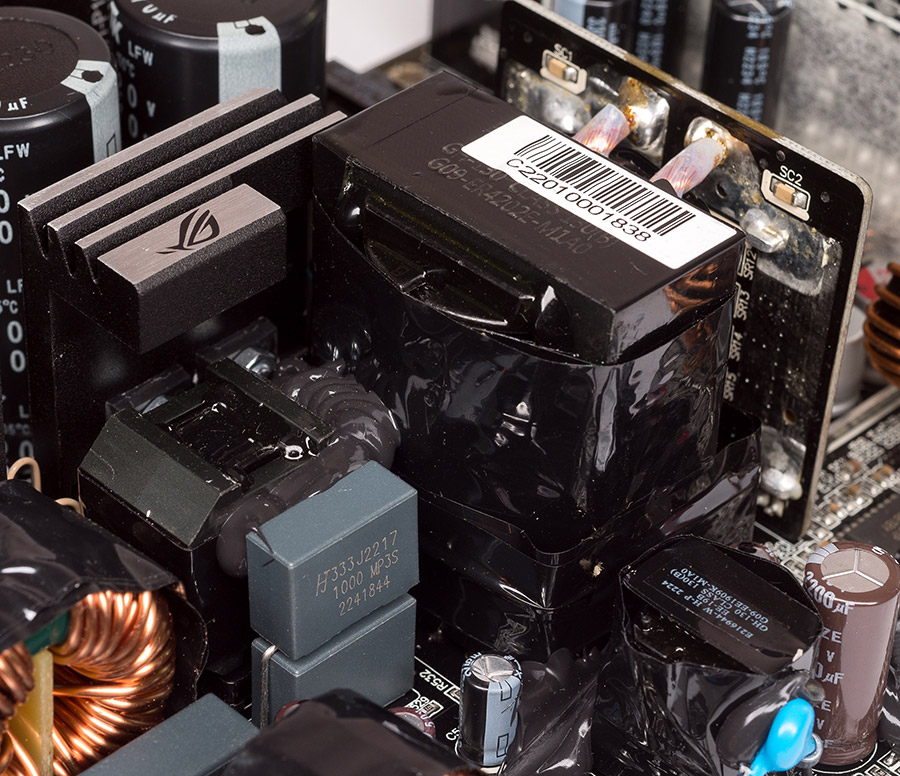

За живлення +12 В відповідає мостовий резонансний LLC-перетворювач із синхронним випрямлячем, керує всім контролер CU6901VAC. Чотири силові транзистори встановлені на окремий радіатор, їх тип розглянути не вдалося.

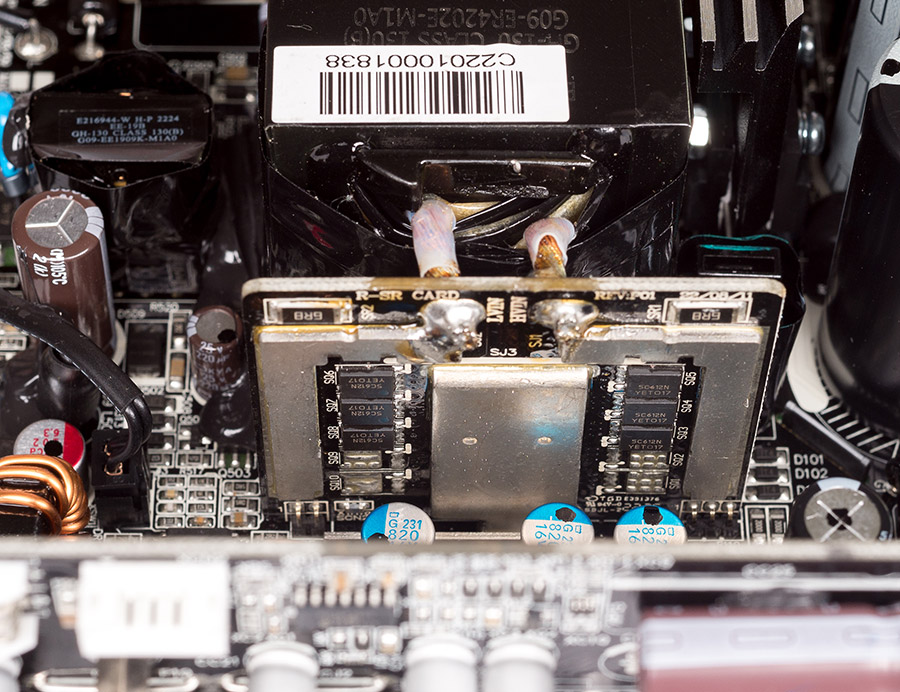

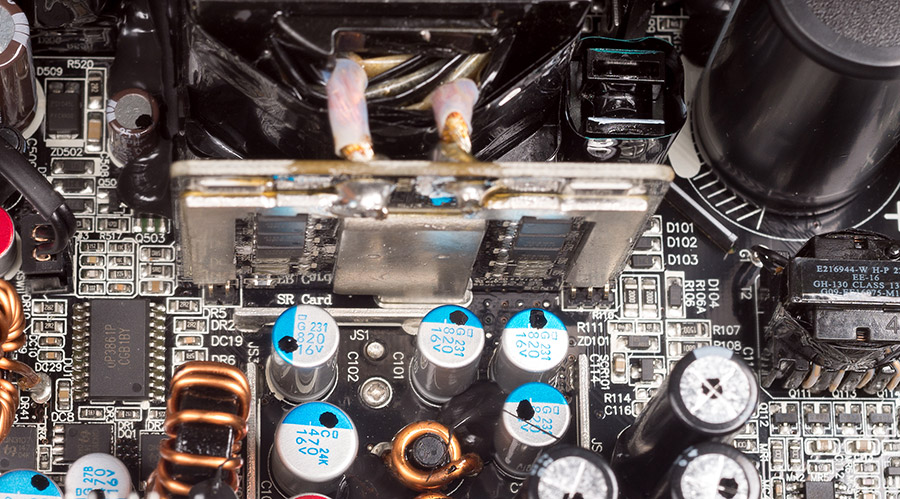

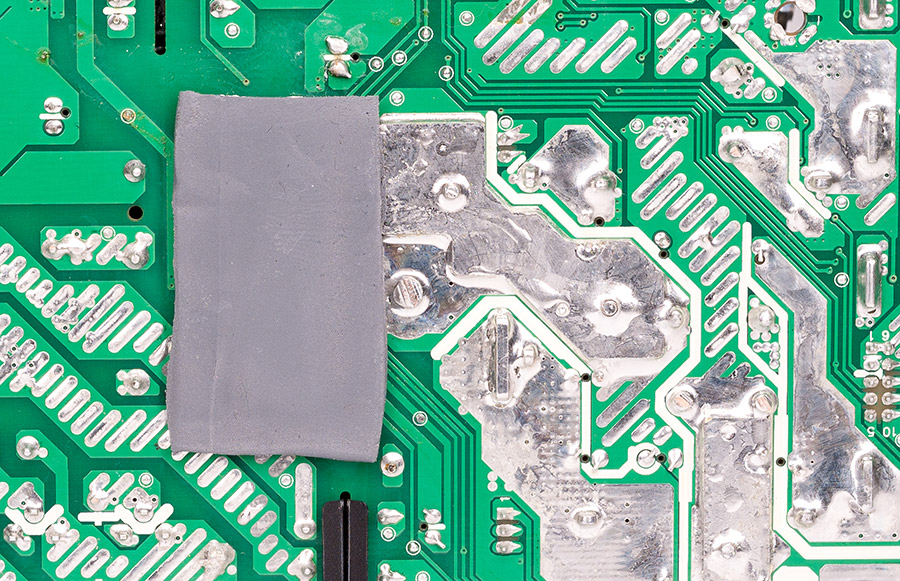

Синхронний випрямляч виконаний на шести транзисторах NTMFS5C612N (238 А, 60, 1,5 мОм), які розпаяні на окремій платі. За їхнє охолодження відповідають пластини, напаяні на плату, також частина тепла від випрямляча та трансформатора передається на корпус через термопрокладку.

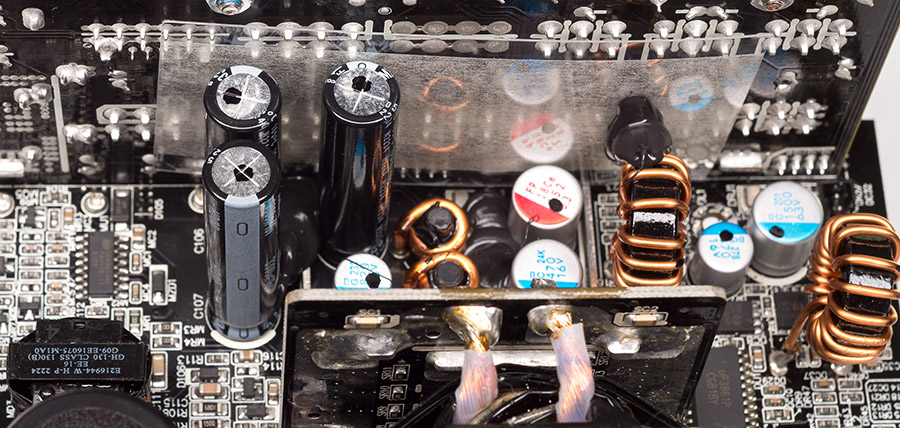

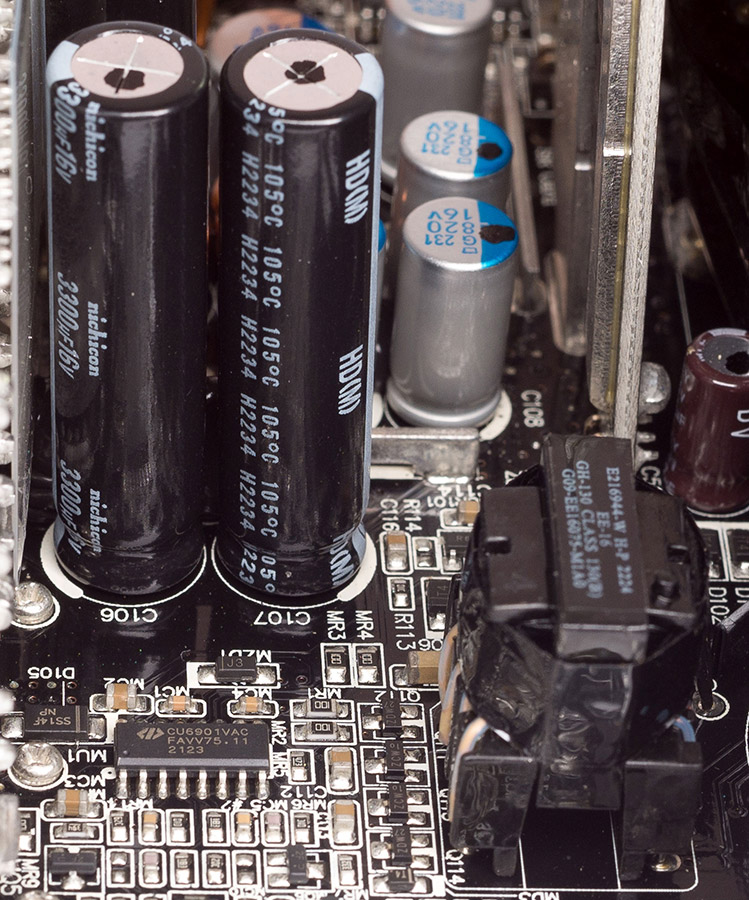

Вихідну напругу фільтрують чотири полімерні конденсатори ємністю 820 мкФ на 16 В і три електролітичні конденсатори ємністю 3300 мкФ на 16 В з робочою температурою 105 °C виробництва Nichicon. Для додаткової фільтрації напруги +12 В на платі з роз'ємами розпаяно чотири полімерних конденсатори ємністю 470 мкФ і робочою напругою 16 В, шість полімерних конденсаторів ємністю 270 мкФ на 16 В і парочка електролітів на 2200 мкФ і 16 В.

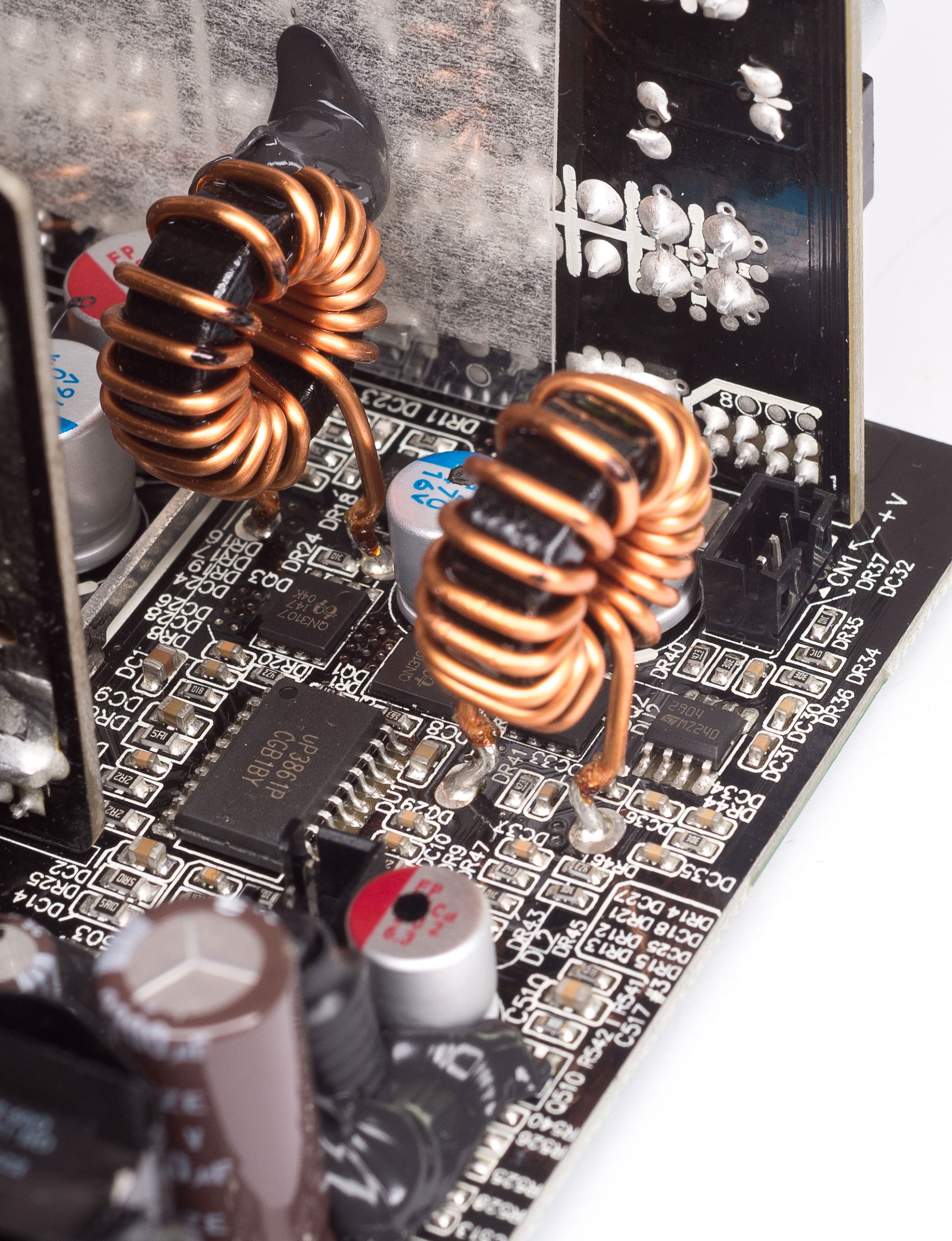

За живлення ліній +3,3 В і +5 В відповідає DC/DC-перетворювач, зібраний на основній платі. Використовується контролер uP3861P і транзистори QN3107M6N (110 А, 30, 2,6 мОм), фільтрують живлення по лініях +5 В і +3,3 В полімерні конденсатори ємністю 1500 мкФ і робочою напругою 6,3 В.

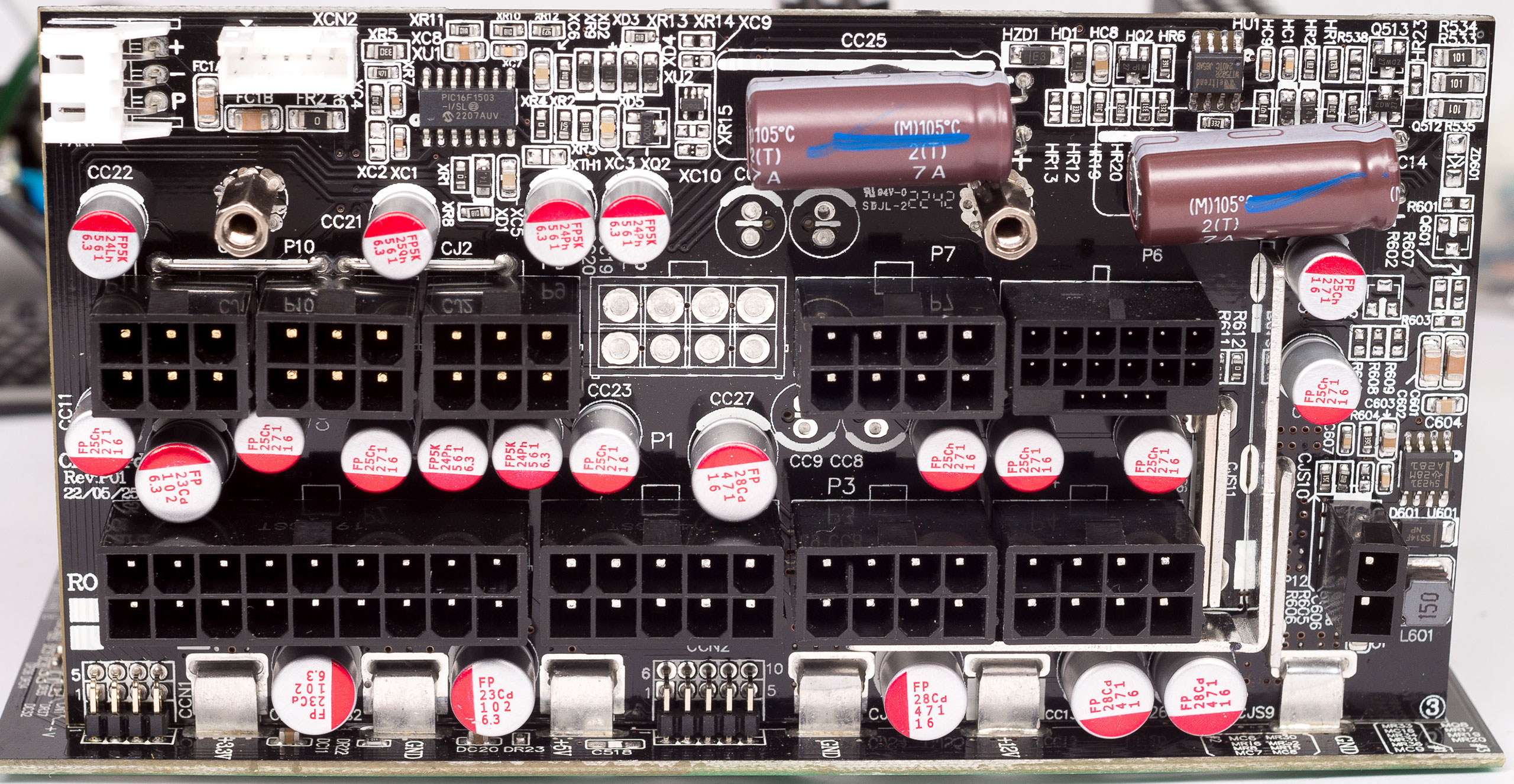

На платі з роз'ємами додатково встановлено цілу гірлянду різних полімерних конденсаторів з напругою 6,3 В.

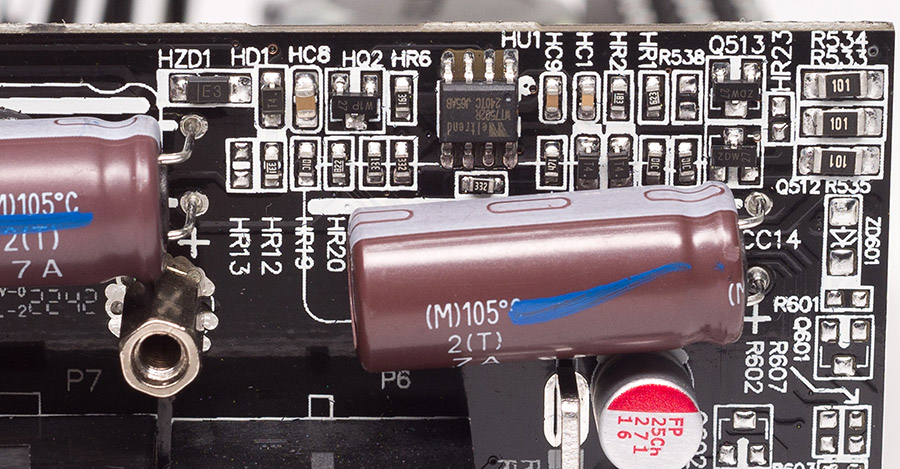

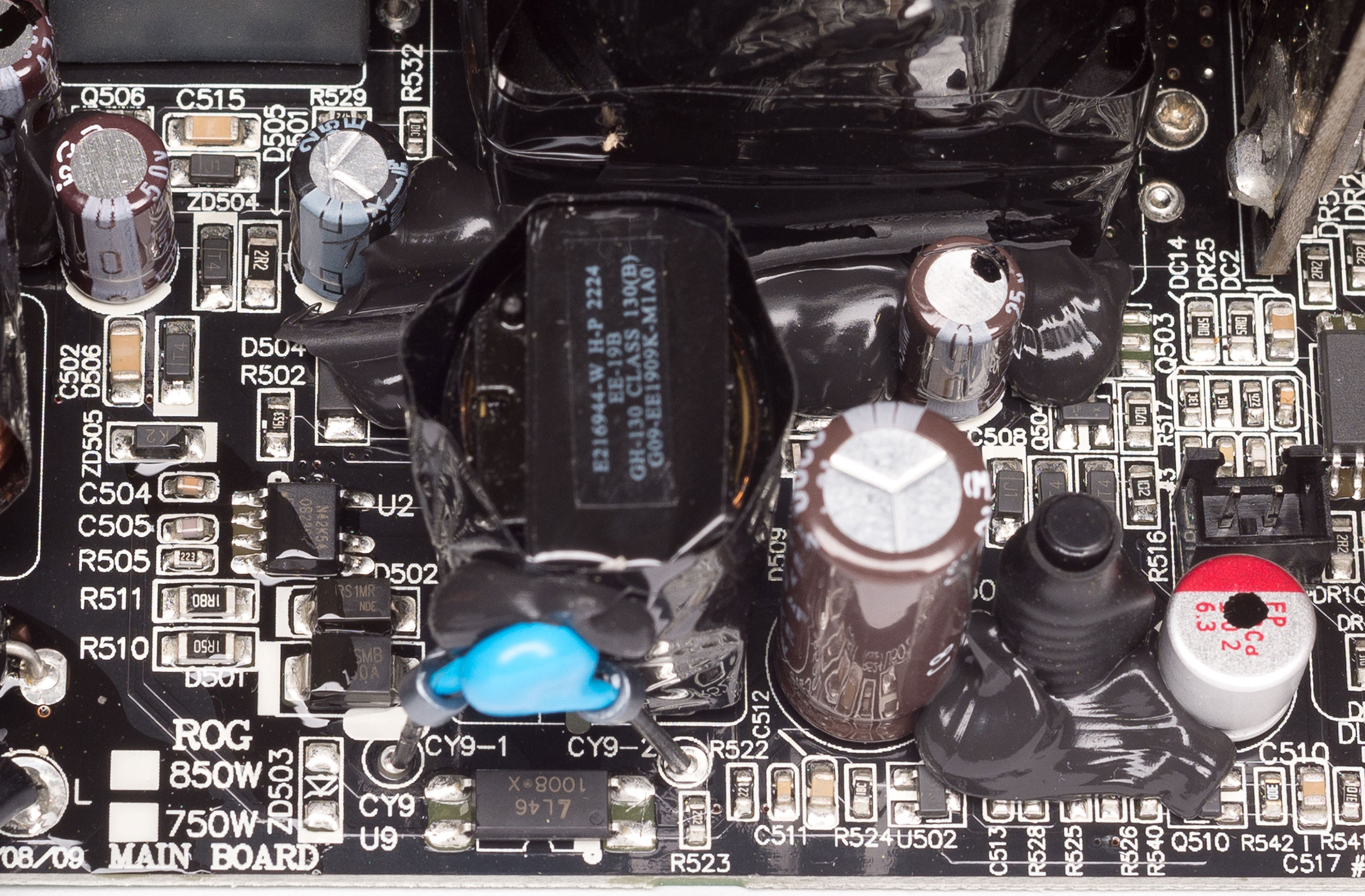

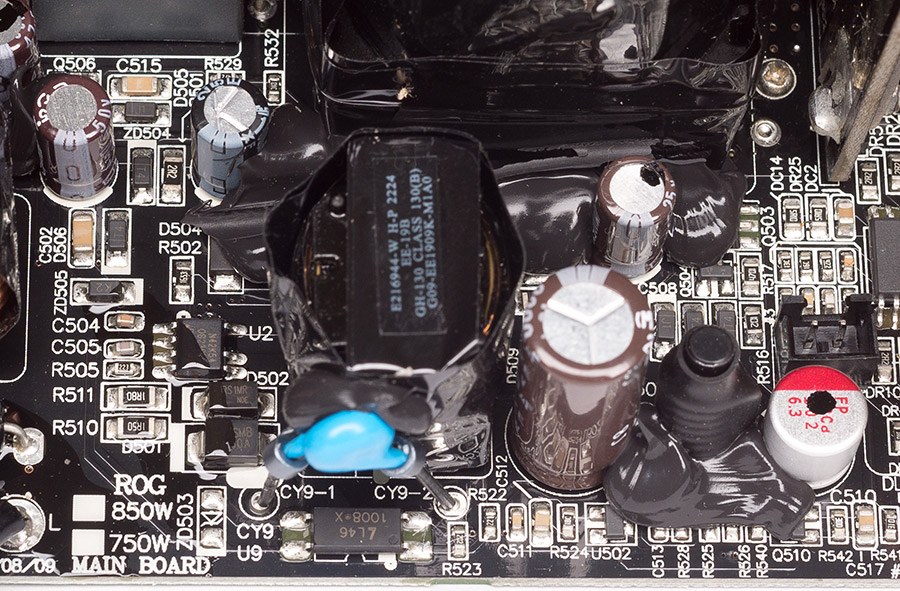

В обв'язці перетворювача живлення режиму очікування застосовані конденсатори від Nippon Chemi Con та Rubycon, контролер залитий лаком, тому його тип визначити не вдалося.

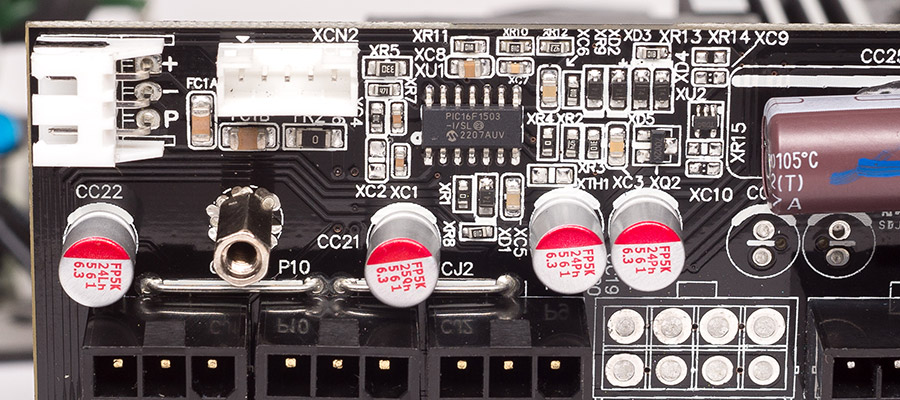

Супервізор WT7502R розташований на платі модульних кабелів, там же встановлений контролер PIC16F1503-I/SL, що відповідає за керування вентилятором та, можливо, RGB-підсвічуванням.

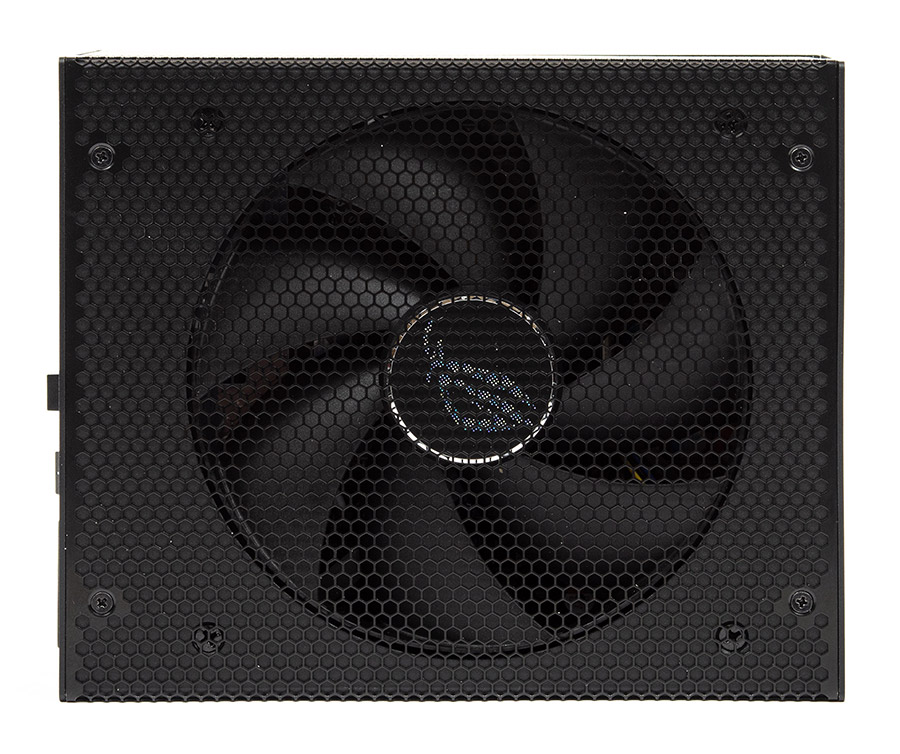

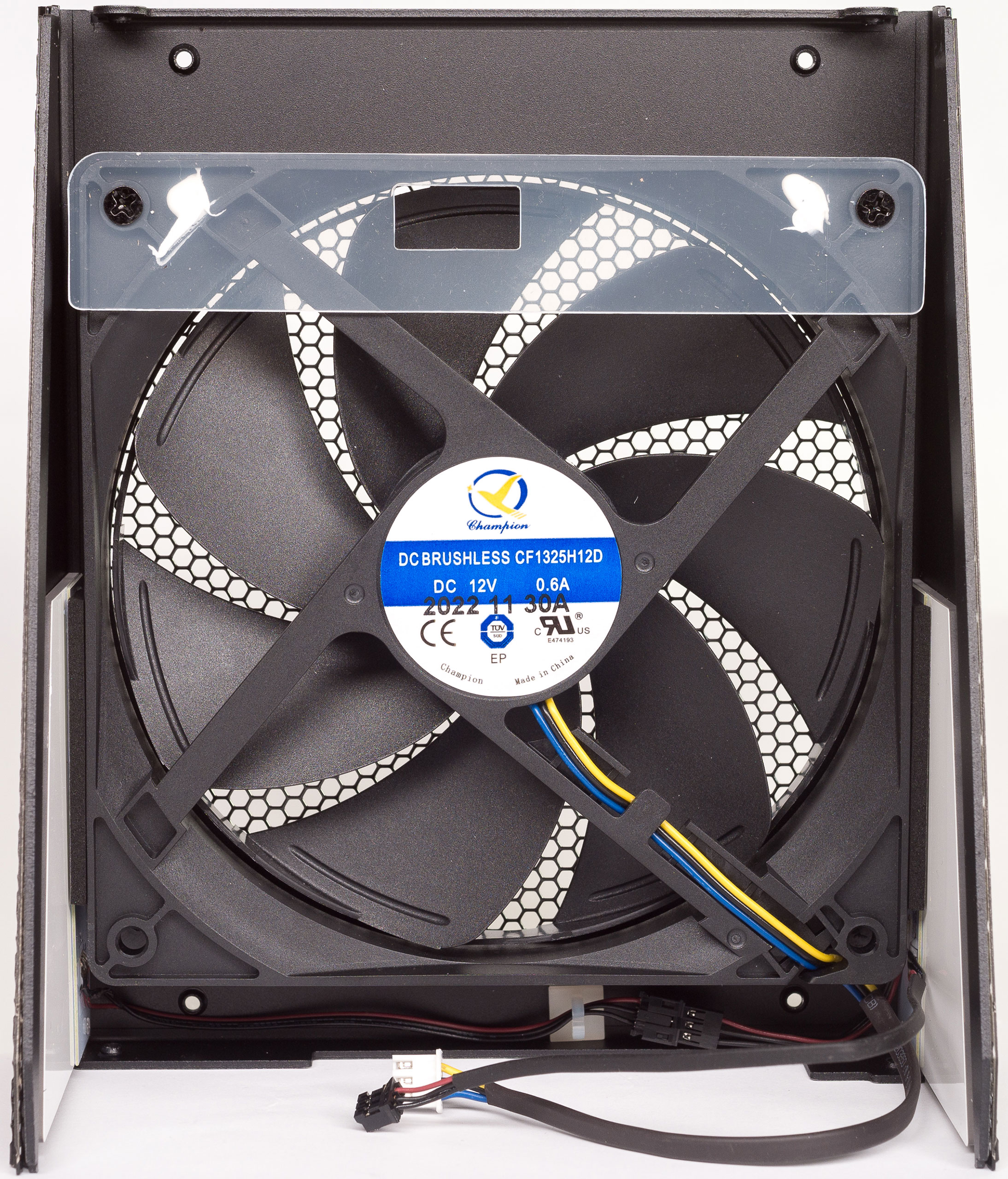

За охолодження компонентів блоку відповідає вентилятор типорозміром 135х135х25 мм з маркуванням CF13525H12D (12 В, 0,6 A) з триконтактним підключенням та подвійною кульковою вальницею.

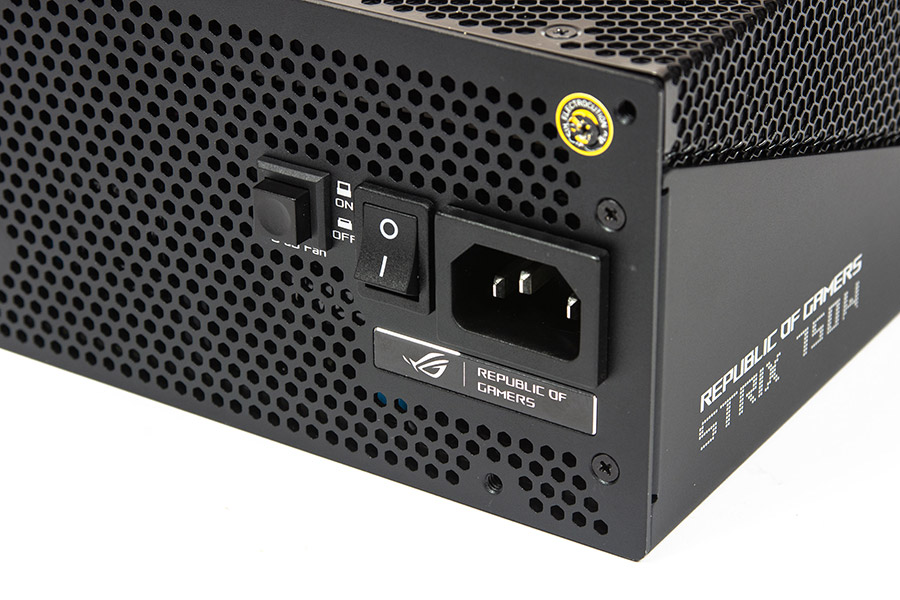

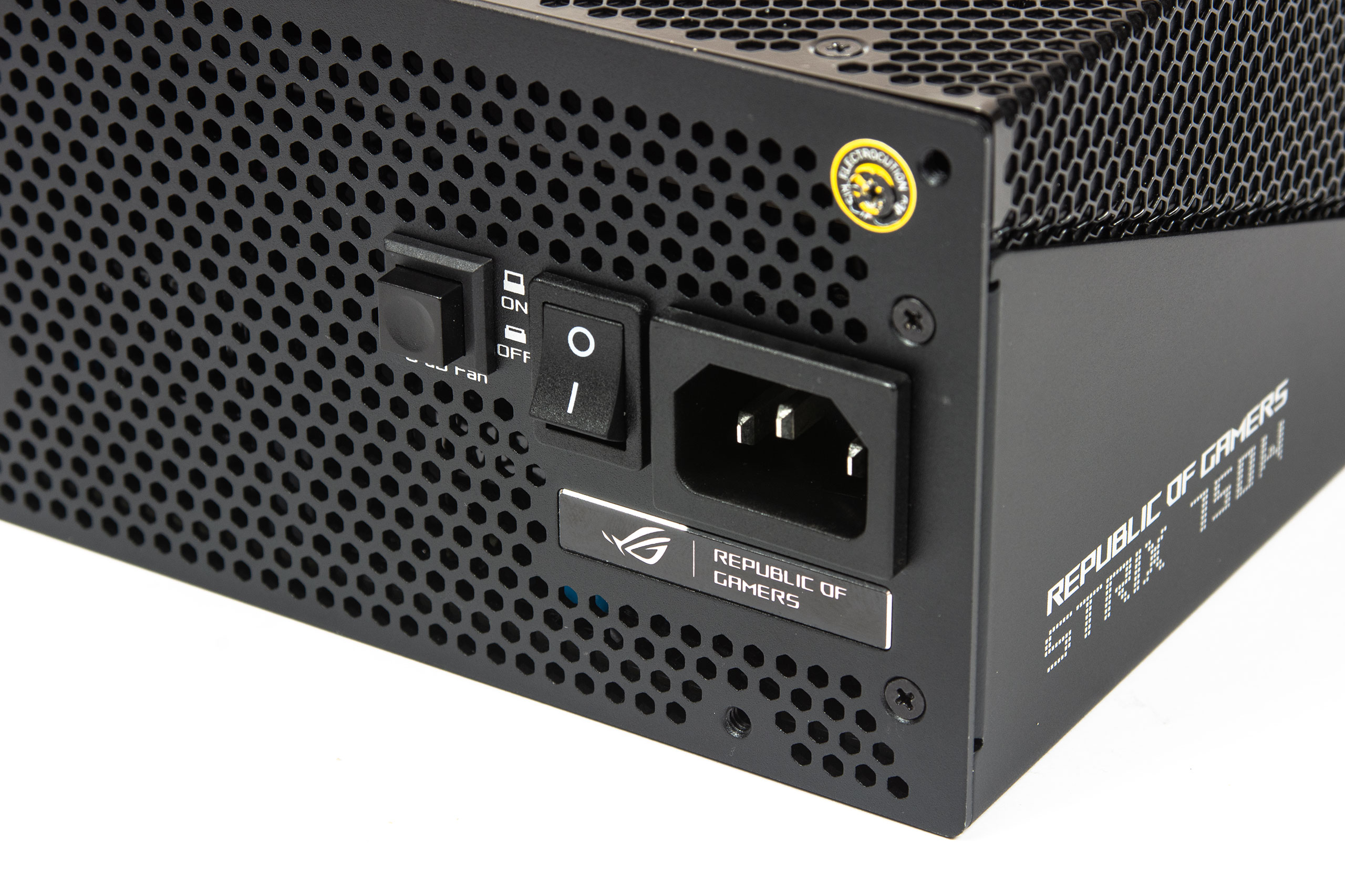

Вентилятор може працювати в напівпасивному режимі, є окрема кнопка, що перемикає режим роботи системи охолодження.

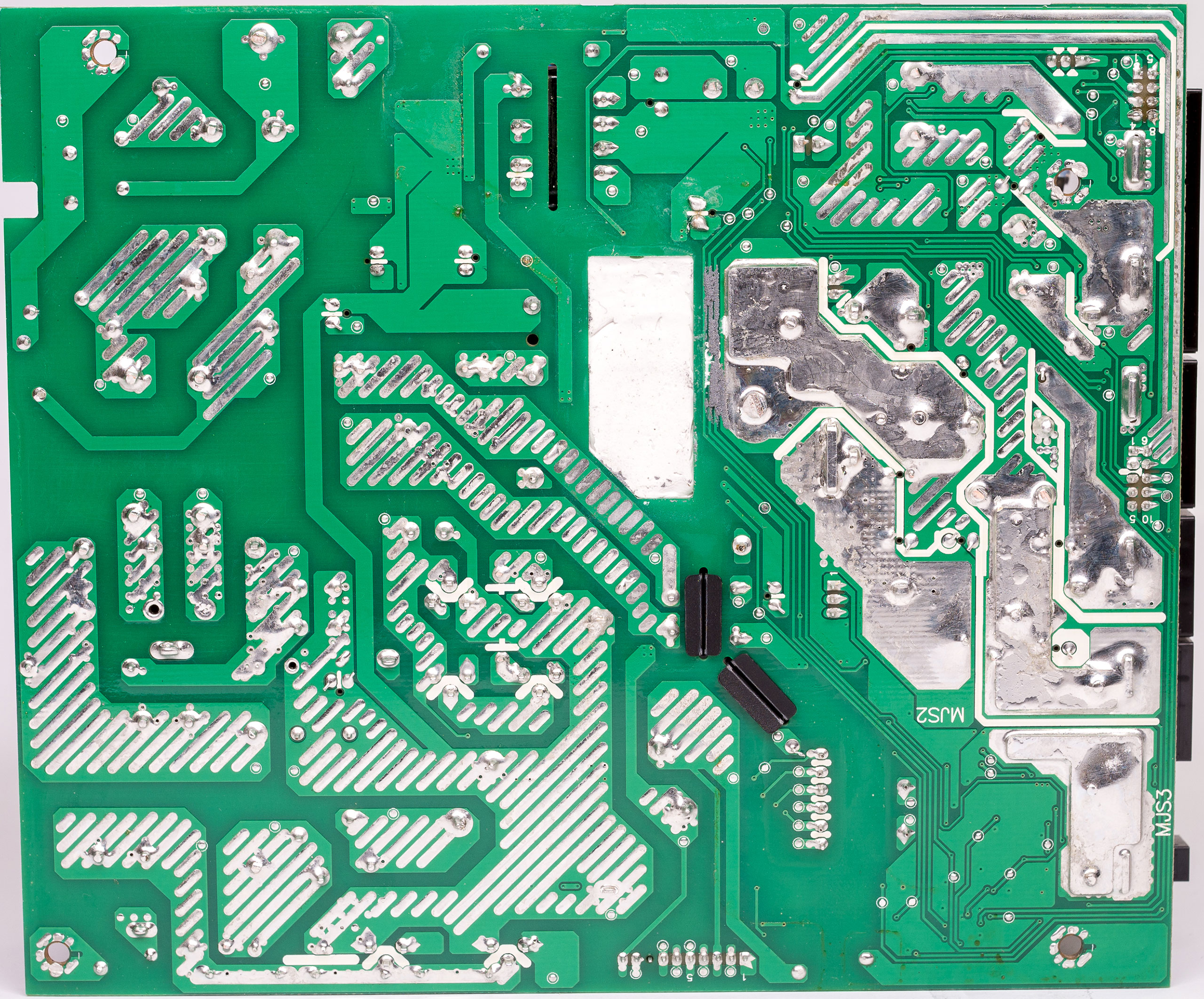

Монтаж та паяння виконані якісно, плата нормально відмита від флюсу.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 120 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,07 | 0 | 5,08 | 76,2 | 3,3 | 46,2 | 122,4 |
| 10 | 12,05 | 120,5 | 5,08 | 76,2 | 3,3 | 46,2 | 242,9 |
| 20 | 12,03 | 240,6 | 5,07 | 76 | 3,29 | 46 | 362,6 |
| 30 | 12,01 | 360,3 | 5,07 | 76 | 3,29 | 46 | 482,3 |
| 40 | 12,0 | 480 | 5,07 | 76 | 3,29 | 46 | 602 |
| 50 | 11,98 | 599 | 5,07 | 76 | 3,29 | 46 | 721 |
| 60 | 11,96 | 717,6 | 5,06 | 75,9 | 3,28 | 45,9 | 839,4 |
За результатами тесту маємо відмінну стабільність по всіх лініях, просідання по +12V невеликі, заслуга сучасної схемотехніки та якісних кабелів.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,31 | 0 | 5,08 | 15 | 12,06 |
| 0 | 3,3 | 5 | 5,07 | 15 | 12,06 |
| 0 | 3,3 | 10 | 5,07 | 15 | 12,05 |
| 0 | 3,3 | 15 | 5,07 | 15 | 12,05 |
| 5 | 3,3 | 0 | 5,08 | 15 | 12,06 |
| 10 | 3,3 | 0 | 5,08 | 15 | 12,06 |
| 15 | 3,3 | 0 | 5,08 | 15 | 12,06 |
| 15 | 3,29 | 15 | 5,07 | 15 | 12,03 |
За результатами тесту маємо відмінну стабілізацію по лініях +3,3V та +5V, перекоси навантаження не впливають на вихідну напругу.
Тест ефективності блоку проводився при напрузі мережі близько 230 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 187 | 0,89 | 229 | 91,7 |
| 50 | 375 | 1,78 | 227 | 92,8 |
| 75 | 562 | 2,76 | 224 | 90,9 |
| 100 | 750 | 3,83 | 221 | 88,6 |
Ефективність блоку укладається у стандарт 80 Plus Gold для напруги 230 В.

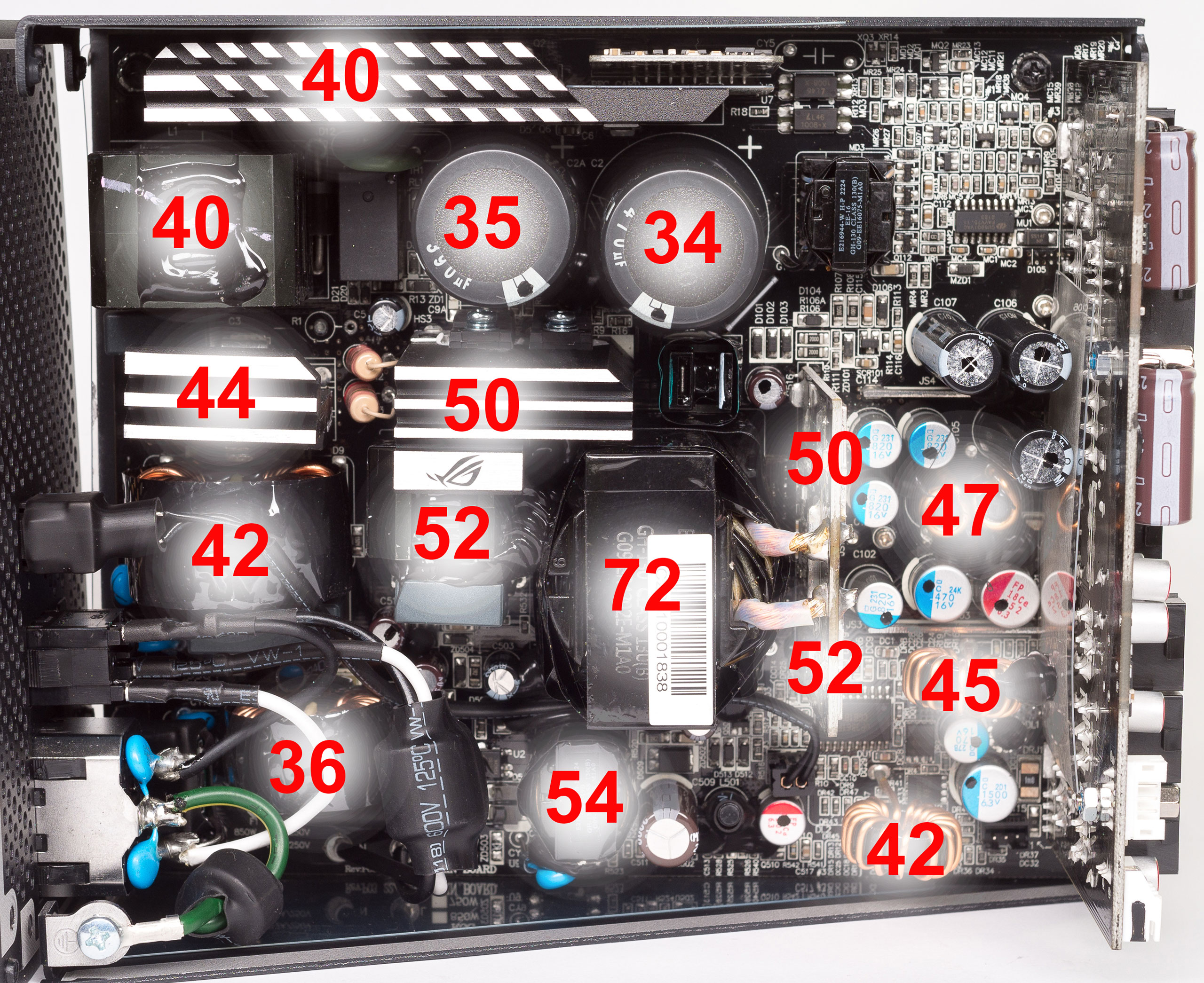

Тест на нагрівання компонентів блоку проводився при температурі повітря в приміщенні 24 °C, на силовий трансформатор встановлювалася термопара від мультиметра, блок навантажувався на максимальну потужність і працював, поки температура не стабілізувалася. Наприкінці тесту знімалася кришка блоку та проводилися виміри температур основних компонентів за допомогою пірометра. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів виявилися невисокими, при цьому вентилятор працював досить тихо. При тестуванні шум вентилятора блоку був непомітний на тлі інших вентиляторів тестового стенда. У корпусі температури та рівень шуму будуть вищі залежно від розмірів, продувності корпусу та температури в приміщенні.
Висновки
Протестований ASUS ROG STRIX 750W Gold Aura Edition видає всі заявлені характеристики, має унікальну конструкцію та дизайн. Блок живлення зібраний із якісних комплектуючих та має гарантію 10 років. У комплекті вже йдуть якісні дроти з тканинним обплетенням для красивого укладання кабелів, залишиться лише докупити для них фіксатори. Крім того, він може синхронізувати RGB-підсвічування з іншими пристроями ASUS через Aura sync. Але все це позначилося на кінцевій вартості пристрою. Блок стане відмінним вибором для користувачів, що збирають систему у фірмовому стилі ASUS ROG, для решти — це хороший «золотий» блок із тихим охолодженням та якісними комплектуючими. Вирішальним фактором при покупці буде ціна та наявність порівняно з конкурентами.
