На актуальних платформах планомірно збільшується кількість пропозицій материнських плат у світлих колірних гамах. Можна бути впевненим у тому, що MSI в тренді, і сьогодні нас очікує огляд однієї з таких плат для платформи Socket AM5 на флагманському чипсеті AMD X870E. Виробник навіть прямим текстом закликає покупців «демонструвати різноманітну ідентичність» у збірках на базі цієї плати. Що ж, а ми не тільки продемонструємо відкритий бенчерський стенд, а й максимальний розгін.

Характеристики

Виробник MSI
Модель MPG X870E EDGE TI WIFI
Чипсет AMD X870E
Процесорний роз’єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge)
Пам’ять 4 UDIMM DDR5 SDRAM, максимум 256 ГБ:
4800–5600 МГц, 5800–8400+ (OC) МГц
Обмежена підтримка CUDIMM в режимі bypass
Слоти PCIe 1x PCI Express 5.0 x16 — CPU
1x PCI Express 3.0 x16 (x1) — X870E
1x PCI Express 4.0 x16 (x4) — X870E
M.2 1x PCI Express 5.0 x4 M.2_1 (Key M, 2280/22110) — CPU
1x PCI Express 5.0 x4 M.2_2 (Key M, 2260/2280) — CPU
1x PCI Express 4.0 x2 M.2_3 (Key M, 2260/2280) — X870E
1x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280) — X870E
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 8× 4pin (9× 4pin з урахуванням використання пропрієтарного EZ Conn-Header V2)
Порти PS/2 –
Порти USB I/O панель: 2× USB4, 5× USB 3.2 Gen 2 (Type A), 1× USB 3.2 Gen 2 (Type C), 4× USB 2.0
Контактні групи: 1× USB 3.2 Gen 2×2 Type C (1 порт), 2× USB 3.2 Gen 1 (4 порти), 2× USB 2.0 (4 порти)
Serial ATA 4× SATA 6 Гбіт/с (X870E)
RAID 0, 1, 10 (SATA, PCIe)
Вбудований звук Realtek ALC4080
S/PDIF +
Мережеві можливості Дротова: 1× Realtek RTL8126 (5G Ethernet)
Бездротова: Qualcomm FastConnect 7800 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4
COM –
RGB 3x Addressable Gen 2, 1x RGB LED
LED RGB Header 4
TPM +
Формфактор ATX
Розміри, мм 305×244
Додаткові функції Premium Thermal Design, Wi-Fi 7, EZ PCIe Release, EZ M.2 Shield Frozr II, Lightning Gen 5, Quadruple M.2 Connectors, Lightning USB 40G, 5G Network Solution, Wi-Fi 7, Audio Boost 5
Вартість, грн 19 179

До уваги читача! У материнської плати є особливості в роботі деяких інтерфейсів. Слот M2_2 ділить лінії PCIe з USB4, при одночасній роботі кожному буде виділятись дві лінії PCIe 5.0, також можливе форсування роботи M2_2 в повноцінному режимі, що призведе до вимкнення портів USB4. Цей самий слот M2_2 буде фізично вимкнено у випадку використання процесорів серій Ryzen 3 8300 та Ryzen 5 8500.

Комплект постачання

Коробка виконана в середніх розмірах та має яскраву поліграфію.

Зворотна сторона має зображення самої плати з акцентом на ключових особливостях продукту всередині. Також є технічні характеристики та опис структури I/O‑панелі.

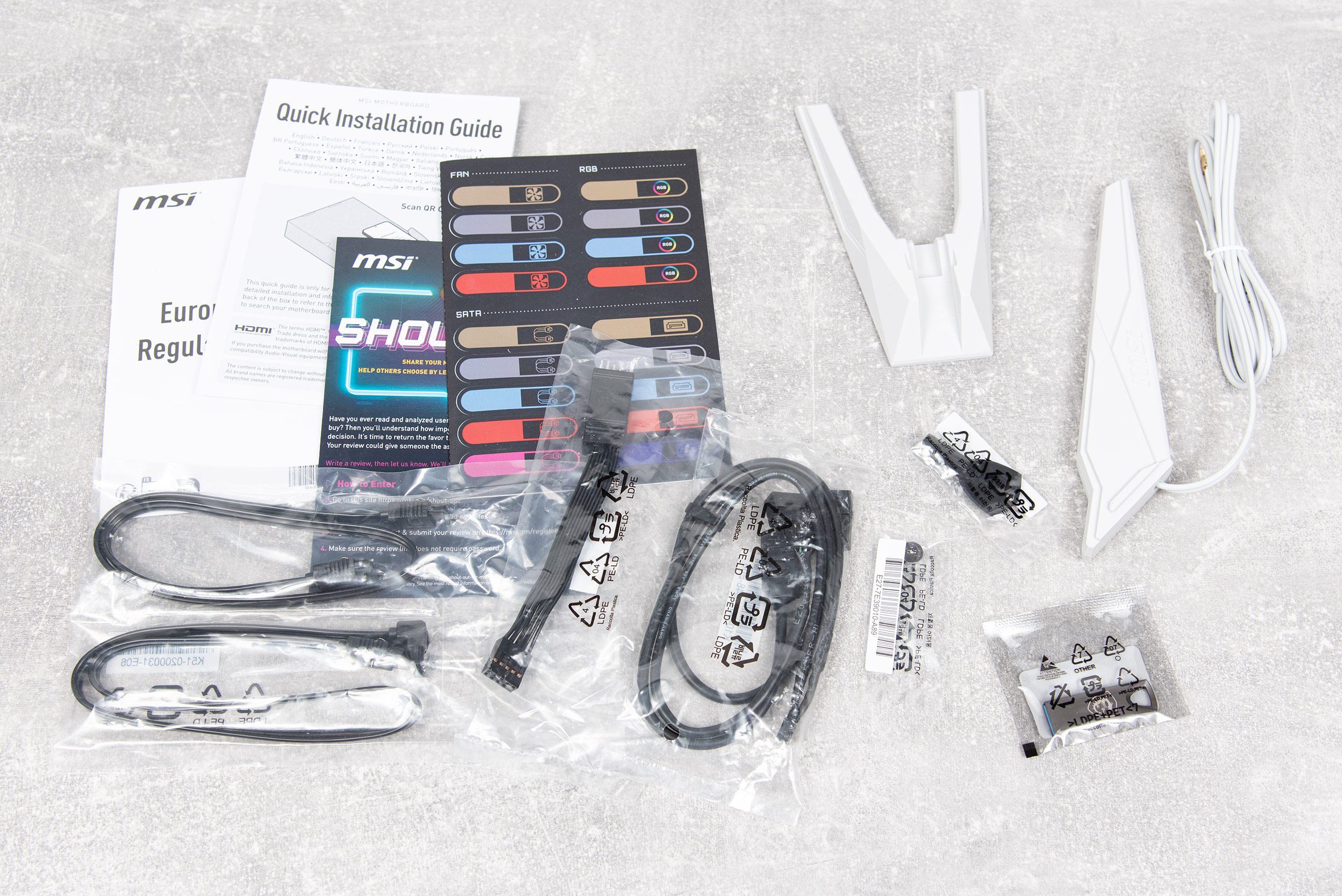

Комплектація в коробці наступна:

  • інструкція швидкого початку, гарантія та інше;
  • комплект наліпок;
  • гвинти та стійки M.2 з ключем для їх монтажу/демонтажу;
  • кабель-подовжувач FRONT_PANEL;
  • зовнішня EZ Wi-Fi антена з магнітною платформою білого кольору;
  • EZ Conn-cable V2 для підключення вентиляторів RGB LED;
  • два SATA-кабелі з металевими клямками (один з них кутовий);
  • USB Flash-драйв обсягом 32 ГБ.

Зовнішній вигляд

Материнська плата має світлу колірну гаму. Сріблястий текстоліт накрито різноманітними радіаторами. Дракон в зоні I/O має повноцінне RGB-підсвітлення.

Зворотна сторона плати не примітна нічим особливим.

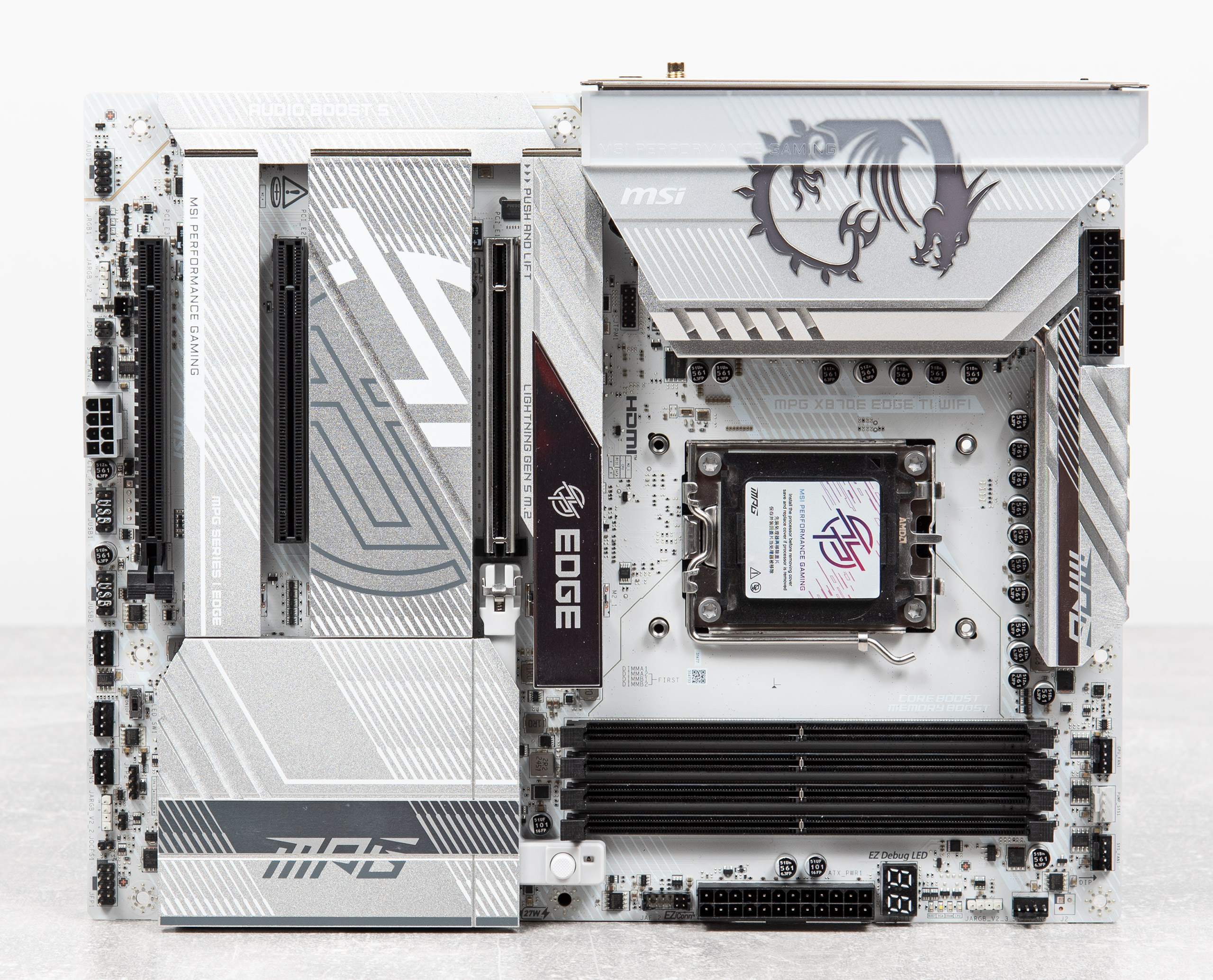

Зовнішній вигляд без зайвостей:

Силова підсистема живлення споряджена двосекційним радіатором, що нанизаний на теплову трубку. Одна з секцій подовжена до краю зони I/O. Додатково присутній внутрішній радіатор для індивідуального охолодження контролера USB4. Кожен елемент фіксується на гвинтах, а контакт забезпечують термопрокладки.

Конструкція в розборі:

Сам VRM виконано за схемою 14+2+1 (VCORE+SOC+MISC). Процесорною групою керує ШІМ-контролер Monolithic Power Systems MP2857, вона представлена 14 силовими елементами MP87670, що розраховані на 80 А. Ще два ідентичних силових елементи виділено для SoC, а керує ними типовий для платформи AM5 ШІМ-контролер Richtek Technology RT3672EE. Для MISC виділено силовий елемент Alpha and Omega Semiconductor AOZ5516QI, що розраховано на 55 А. Живлення процесора подається через два конектори EPS12V.

Група чипів, що утворюють системну логіку X870E, знаходяться в традиційному місці праворуч знизу. За охолодження відповідає великий радіатор, що контактує з кристалами через термопрокладку, а фіксується на шести гвинтах.

Прямо над цим чипсетним радіатором знаходиться механізм EZ PCIe Release, який призначений для швидкого блокування/розблокування головного слота розширення PCIe 5.0.

Аудіозону фізично відокремлено від основної частини текстоліту. Виробник використовує аудіокодек Realtek ALC4080.

Wi-Fi 7 й Bluetooth 5.4 працюють на базі окремого модуля з роз’ємом M.2 key E, що несе в собі контролер Qualcomm FastConnect 7800. Дротове підключення 5G Ethernet працює на базі мережевої карти Realtek RTL8126.

Всі слоти M.2 мають механізми EZ M.2 Shield Frozr II. Вони дозволяють встановлювати й знімати радіатори й накопичувачі без інструменту.

Радіатори M.2 окремо:

Звітуємо:

  • M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2280/22110 (Key M). Під’єднано до CPU;
  • M.2_2 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до CPU;
  • M.2_3 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до чипсета;
  • M.2_4 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до чипсета.

Знизу ліворуч розташовано контактну групу HD_AUDIO, по одному конектору RGB 5V та RGB 12V, датчик відкриття шасі, конектор автономного живлення RGB JPWRLED1, один роз’єм вентилятора, дві контактні групи USB 2.0, а також силовий конектор PCIE_PWR1. Останній призначений для можливості подачі більшої напруги на USB4 чи Type‑C для роботи швидкого заряджання.

Знизу праворуч розташовано ще три конектори вентиляторів, джампер скидання CMOS, джампер JOCFS1 (форсування функції Safe Boot), один конектор JARGB_V2 (RGB 5 V), традиційна контактна група FRONT_PANEL, а також перемикач LED_SW1, який повністю апаратно вимикає RGB на материнській платі.

Знизу праворуч під кутом 90 градусів розташовуються два фронтальних USB 3.2 Gen 1 чотири SATA-порти, а також один фронтальний USB 3.2 Gen 2×2 (Type E).

Вище можна знайти пропрієтарний конектор EZ Conn V2 для підключення фірмових вентиляторів та систем охолодження MSI (контактна група конвертується на RGB 5V, USB 2.0, роз’єм вентилятора за допомогою комплектного адаптера), діагностичну зону EZ Debug LED, ще чотири конектори вентиляторів і один JARGB_V2 (RGB 5 V).

Слоти оперативної пам’яті споряджені засувками з обох сторін.

I/O‑панель має встановлену з заводу заглушку, яка також виконана в білому кольорі. З нетипового тут є кнопки Clear CMOS й Flash BIOS. З традиційного:

  • ×1 HDMI 2.1 (присутня підтримка FRL);
  • ×2 USB4 (з підтримкою DisplayPort 1.4);
  • ×5 USB 3.2 Gen 2 (Type‑A);
  • ×1 USB 3.2 Gen 2 (Type‑C);
  • ×4 USB 2.0;
  • ×1 5G Ethernet;
  • ×2 SMA/EZ Antenna;
  • ×1 S/PDIF OUT.
  • ×2 Mini Jack (Mic in, Line out).

Можливості UEFI

MPG X870E EDGE TI WIFI керується MSI Click BIOS X, що стилізовано під лінійку продуктів MSI Performance Gaming. Налаштування відбувається в режимах EZ Mode та Advanced Mode.

Режим відображення EZ Mode дозволяє отримати звіт по інтерфейсах, слотах, портах та таке інше. Можна розігнати NPU (якщо він в наявності в процесорі), активувати функцію GameBoost (форсування PBO зі скаляром x10, лімітами в режимі Motherboard, а також Curve Optimizer –5), можна залучити EXPO-профіль оперативної пам’яті у разі його присутності (альтернативою буде A‑XMP). Тут також можна встановити пріоритет завантаження з накопичувачів або мережі.

Панель меню, що зверху, відображується статично в обох режимах на всіх сторінках. Звідси можна запустити оновлення прошивки M‑Flash, викликати Hardware Monitor для контролю та налаштування кривої обертів/температур, обрати профіль MSI Performance Preset (тут це банальна активація AMD PBO без спец-налаштувань), викликати меню профілів які дозволяють зберігати налаштування материнської плати, викликати меню обраних опцій (додаються вручну), відкрити журнал зміни параметрів, обрати мову інтерфейсу (української мови все ще нема), використати пошук параметра за словами, зробити скриншот й зберегти його на зовнішній накопичувач, а також банально вийти з інтерфейсу налаштувань.

Режим відображення Advanced mode надає користувачу повний контроль над всім асортиментом присутніх налаштувань. Цей інтерфейс сегментовано на шість секцій, які відображуються в стовпці ліворуч.

Секція System Status відповідає за звіт по ключових параметрах системи та DMI.

Секція Advanced відповідає за можливості керування усіма бортовими пристроями й елементами материнської плати. Тут присутні традиційні функції AMD Overclocking та Secure Erase+.

Секція Overclocking, наш улюблений розділ, надає користувачу пристойний арсенал функцій для тонкого налаштування й розгону платформи.

Таблиця діапазонів регулювання ключових параметрів:

Параметр Діапазон регулювання Крок
FCH Base Clock (MHz) 96–120 0,0625
CPU Load-line Calibration (Level) Level1…8 1
CPU Switching Frequency (KHz) 500 1000 100
CPU Core Voltage (V) 0,9–2,0 0,005
CPU NB/SoC Voltage (V) 0,8–1,3 0,005
VDD Misc Voltage (V) 0,7–1,3 0,01
DRAM Frequency (MHz) 2000–12000 200
FCLK Frequency (MHz) 800 3000 6–133
DRAM VPP Voltage (V) 1,5–2,13 0,01
DRAM VDDQ Voltage(V) 0,8–2,07 0,01
DRAM Voltage (V) 0,8–2,07 0,01
CPU VDDIO Voltage (V) 0,8–2,07 0,01
CPU 1P8 Voltage (V) 1,6–2,5 0,01
Chipset Core Voltage (V) 0,85–1,5 0,01

Секція Security відповідає за можливості керування Secured Boot, TPM, датчиком відкриття шасі, а також встановлення системного пароля.

Секція Boot відповідає за визначення порядку завантаження системи, керування POST-сигналами й відображення швидкого звіту по системі замість логотипа.

Секція Save & Exit стандартна і коментарів не потребує.

Логотип під час завантаження системи:

Комплектне ПЗ

  Програмне забезпечення
Фірмове MSI Center (MSI AI Engine, Game Highlights, MSI Companion, AI LAN Manager, Mystic Light, Super Charger +, System Diagnosis, True Color, Cooling Wizard, Live Update), MSI Display Kit
Додаткове 7‑Zip, CPU Z MSI Gaming, AIDA64 Extreme – MSI Edition, 7 Zip, Norton Security (демо, 60 днів)

Виробником передбачається USB Flash-драйв обсягом 32 ГБ, що поділено на два розділи. Перший містить в собі розділ з ПЗ і драйверами, а другий має обсяг 23,9 ГБ під потреби користувача.

Швидкісні показники накопичувача:

Комплектне програмне забезпечення флешдрайву, а також його структура:

Головне ядро фірмового ПЗ виробника — MSI Center. Це модульний застосунок, який користувач самостійно налаштовує під свої завдання. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.

Тестовий стенд

Тестування виконувалося з такими компонентами:

  • процесор: AMD Ryzen 9 9950X;
  • система охолодження: контур СВО із чилером;
  • материнська плата: MSI MPG X870E EDGE TI WIFI (UEFI 1.A43, AGESA 1.2.0.3e);
  • пам’ять: Kingston Fury Renegade KF580C36RLAK2-48 (DDR5-8000, 2×24 ГБ, CL36-48–48–128 2T, 1,45 В);
  • відеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
  • системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок живлення: Rosewill Hercules 1600S (1600 Вт);
  • операційна система: Microsoft Windows 11 Pro 24H2 x64 (26100.4484), актуальні оновлення на момент кінця червня 2025 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л.

Методика тестування

Всі налаштування аналогічні фабричному OPTIMIZED_DEFAULTS, виключення — частота пам’яті, що встановлена у режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

Температура в приміщенні утримувалась на рівні 25 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (опитування датчика кожні 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI‑T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 AMD (problem size 46290). Кожен бенчмарк запускався п’ять разів, у результатах зазначено середнє арифметичне. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках. Counter-Strike 2 тестувався на мапі майстерні CS2 FPS BENCHMARK.

Оверклокінг

MSI MPG X870E EDGE TI WIFI не забезпечено зовнішнім частотним генератором, тож частоти BCLK більше типових 102–103 МГц отримати на ній «гарантовано» буде проблемно, особливо у разі наявності потужної відеокарти. Валідація присутня — було досягнуто 102,49 МГц.

У фінальних результатах в режимі OC використовувався комплекс PBO + Curve Optimizer. Збільшено прискорення процесора на 150 МГц, scalar x10, офсет Curve Optimizer –12. FCLK працював на частоті 2200 МГц, оперативна пам’ять функціонувала в режимі DDR5-7600 CL34-46–46–36 2T, а контролер пам’яті — в режимі 1:2. Ліміти енергоспоживання знято.

Тестування

Телеметрія під час простою:

В режимі навантаження при типових налаштуваннях плата забезпечила середню частоту всіх ядер на рівні 5052,6 МГц з максимальним прискоренням одного ядра до 5685 МГц.

Стратегічний оверклокінг дозволив отримати 5267 МГц середньої частоти за всіма ядрами, а максимальне прискорення одного ядра склало 5780 МГц.

Термофото. Порядок: простій, навантаження в типовому режимі, навантаження в режимі ручного розгону.

Показники енергоспоживання й температур:

Показники в іграх:

Показники в бенчмарках:

Показники вузла ОЗП:

Висновки

MSI MPG X870E EDGE TI WIFI привертає погляд своєю сріблясто-білою колірною гамою, це навіть не потребує жодних коментарів. За дизайном, яким будуть задоволені ентузіасти DIY-збірок, ховається якісна і потужна материнська плата, що здатна розігнати флагманський процесор Ryzen 9 9950X до 5,78 ГГц в піковому прискоренні. І це підтверджує її готовність до сміливих експериментів, адже під час тестування стримувальним фактором при оверклокінгу став саме процесор і його температури. У приємних дрібницях можна роздивитись практичність виробника: присутній апаратний вимикач RGB, кнопка звільнення/блокування головного слота PCIe, всі радіатори M.2 можна знімати голими руками. Тож вона не просто DIY-friendly, вона комфортна у процесі технічного обслуговування на великій дистанції. Щодо можливостей, що присутні, то їх тут із запасом: Wi-Fi 7, PCIe 5.0, 5G Ethernet, два USB4, файне інтегроване аудіо, якісне охолодження важливих вузлів.

Значних мінусів під час тестування виявлено не було. Специфічним головним болем для оверклокерів може стати батарейка CMOS, що винесена в середину I/O на кабелі 2‑pin JST. Доступ до неї вимагає зняття радіатора VRM, відповідно ймовірний демонтаж плати з корпусу. Доволі кумедно, враховуючи кінцеву ціну продукту, виглядає центральний роз’єм PCIe, на який заведена аж одна лінія Gen 3.

Резюмуємо: MPG X870E EDGE TI WIFI є файним представником серії MSI Performance Gaming, який поєднує світлу елегантну зовнішність з широкими можливостями розгону, яких достатньо навіть для чилера. Ця плата стане чудовим вибором для тих, хто хоче не просто білосніжну збірку з роботою на фабричних налаштуваннях, а вичавити ще більше продуктивності зі свого нового battlestation і задовольнити внутрішнього ентузіаста.
