Огляд та тестування материнської плати MSI MPG X670E Carbon WIFI

Довгоочікуваний Socket AM5 вже дістався України. Ми навіть встигли розглянути флагманський Ryzen 9 7950X, який, мабуть, найсильніший десктопний процесор на момент написання цієї статті. І для його приборкання не обійтися без серйозної материнської плати. Компанія MSI готова прийняти виклик та виставляє у бій материнську плату MPG X670E Carbon WIFI.

MSI MPG X670E Carbon WIFI

Характеристики

Модель MSI MPG X670E Carbon WIFI
Сторінка продукту MPG X670E Carbon WIFI
Чипсет AMD X670E
Процесорний роз'єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 7000 Series
Пам'ять 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000–6600+ (OC) МГц
Слоти PCI-E 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 5.0 х16 (x8) — CPU
2 x PCI Express 4.0 x4 — X670E
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280) — CPU
1 x PCI Express 5.0 x4 M.2_2 (Key M, 2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2260/2280/22110) — X670E
1 x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280) — X670E
Вбудоване відеоядро (у процесорі) +
Кількість вентиляторів 7x 4pin
Порти PS/2 -
Порти USB (панель I/O) 1 x USB 3.2 Gen 2x2 (Type-C), 1 x USB 3.2 Gen 1 (Type-C, DisplayPort), 6 x USB 3.2 Gen 2 (Type-A), 2 x USB 2.0 (Type-A)
Порти USB (роз’єми на платі) 1 x USB 3.2 Gen 2x2 Type-C (1 порт), 2 x USB 3.2 Gen 2 (4 порта), 2 x USB 2.0 (4 порта)
Serial ATA 6 x SATA 6 Гбит/с (X670E)
RAID 0, 1, 5, 10 (SATA, M.2, X670E)
Вбудований звук Realtek ALC4080
S/PDIF
Мережеві можливості Realtek RTL8125BG (2.5 Gigabit Ethernet)
AMD Wi-Fi 6E (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2
COM
RGB 2 x Addressable Gen 2, 1 x RGB LED
LED RGB Header 3
TPM +
Формфактор ATX
Розміри, мм 305 x 244
Додаткові функції Premium Thermal Design, Lightning Gen 5, Core Boost, Memory Boost, Screwless M.2 Shield Frozr, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5
Вартість 23 399 грн

Комплект постачання

Материнська плата MPG X670E Carbon WIFI зустрічає свого нового господаря яскравою коробкою середніх розмірів.

MSI MPG X670E Carbon WIFI

На звороті вказані ключові особливості материнської плати, перелік ключових характеристик та огляд I/O-панелі.

MSI MPG X670E Carbon WIFI

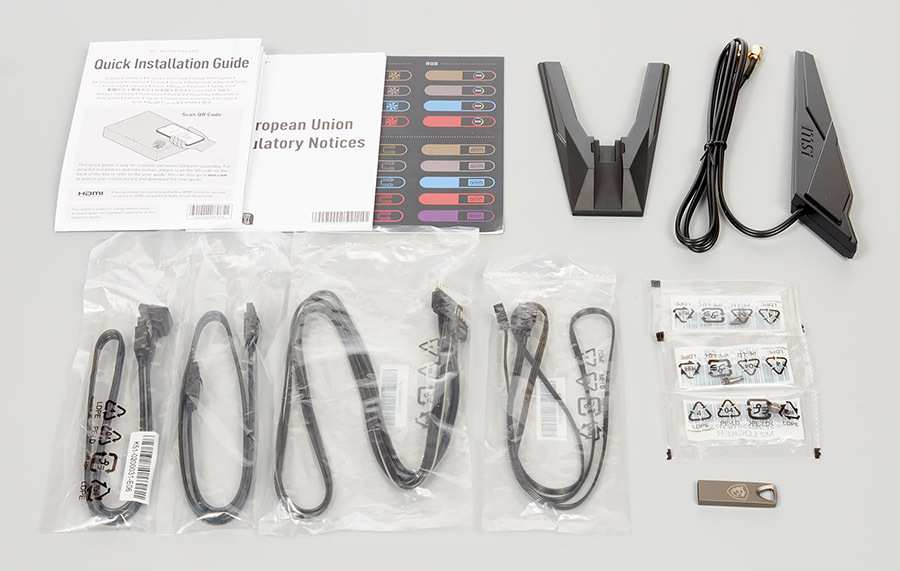

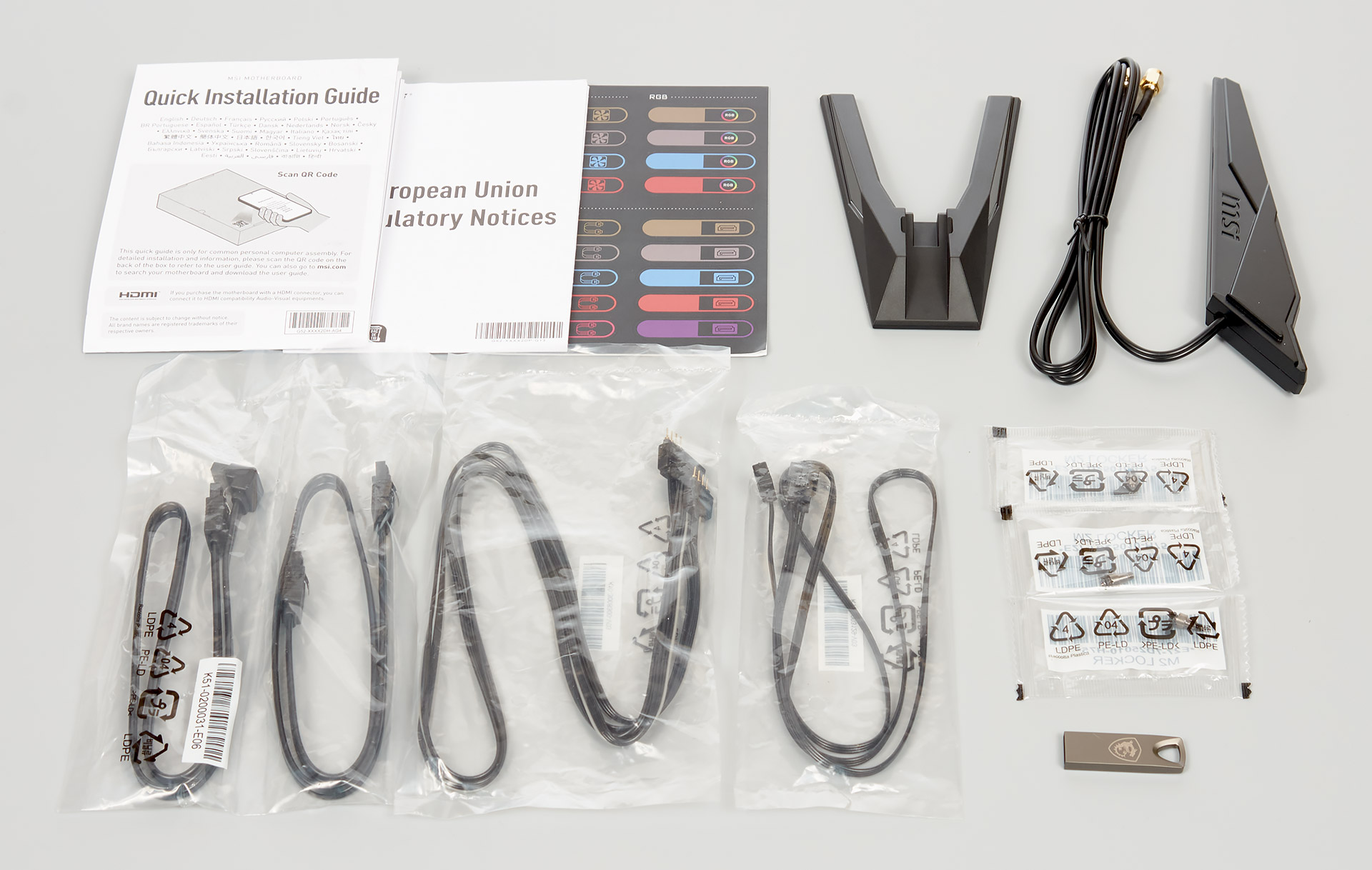

Усередині коробки знаходиться материнська плата в антистатик-пакеті, а також:

  • різна документація;
  • набір декоративних та маркувальних наліпок;
  • Wi-Fi-антена з платформою;
  • Y-спліттер RGB LED;
  • кабель RGB Rainbow;
  • два чорних SATA-кабелі з металевими засувками (прямий та кутовий);
  • EZ M.2 clips для кріплення M.2 накопичувачів;
  • USB-накопичувач 16 ГБ з драйверами та ПЗ.

MSI MPG X670E Carbon WIFI

Зовнішній вигляд

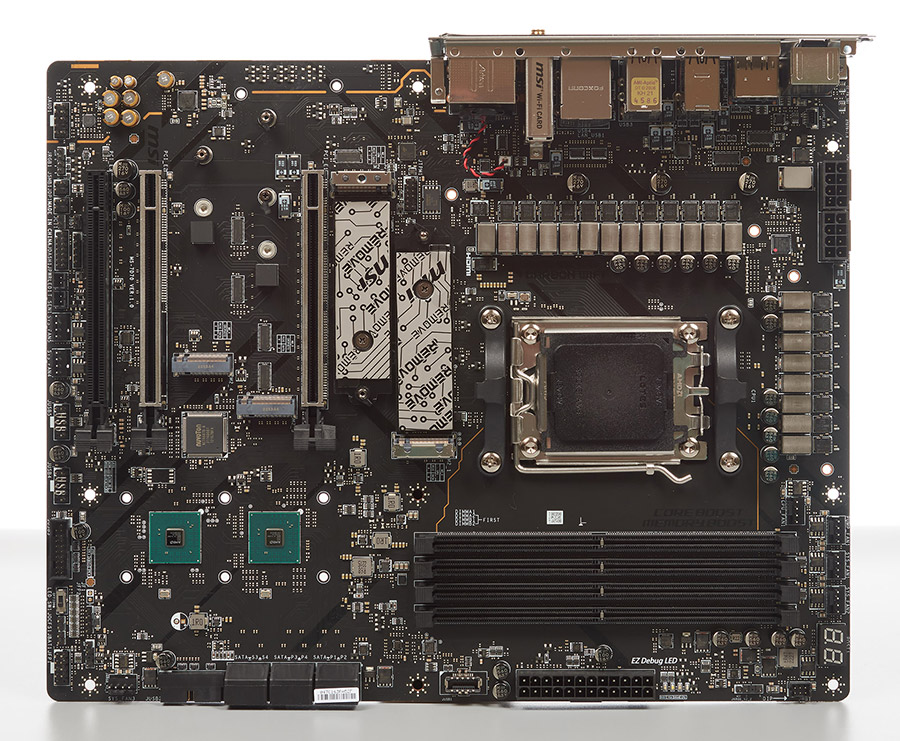

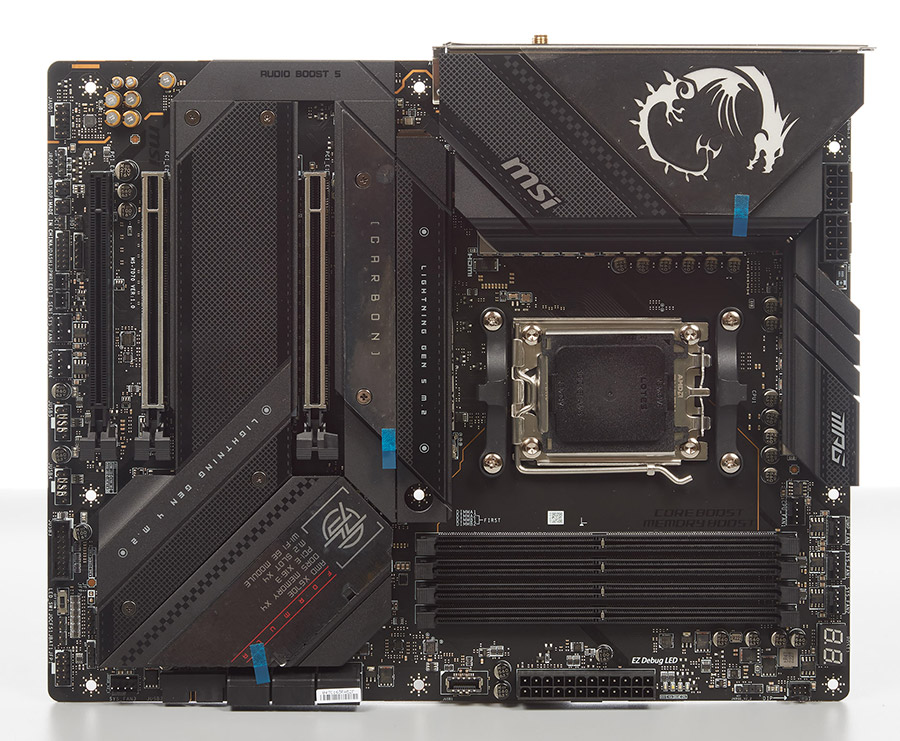

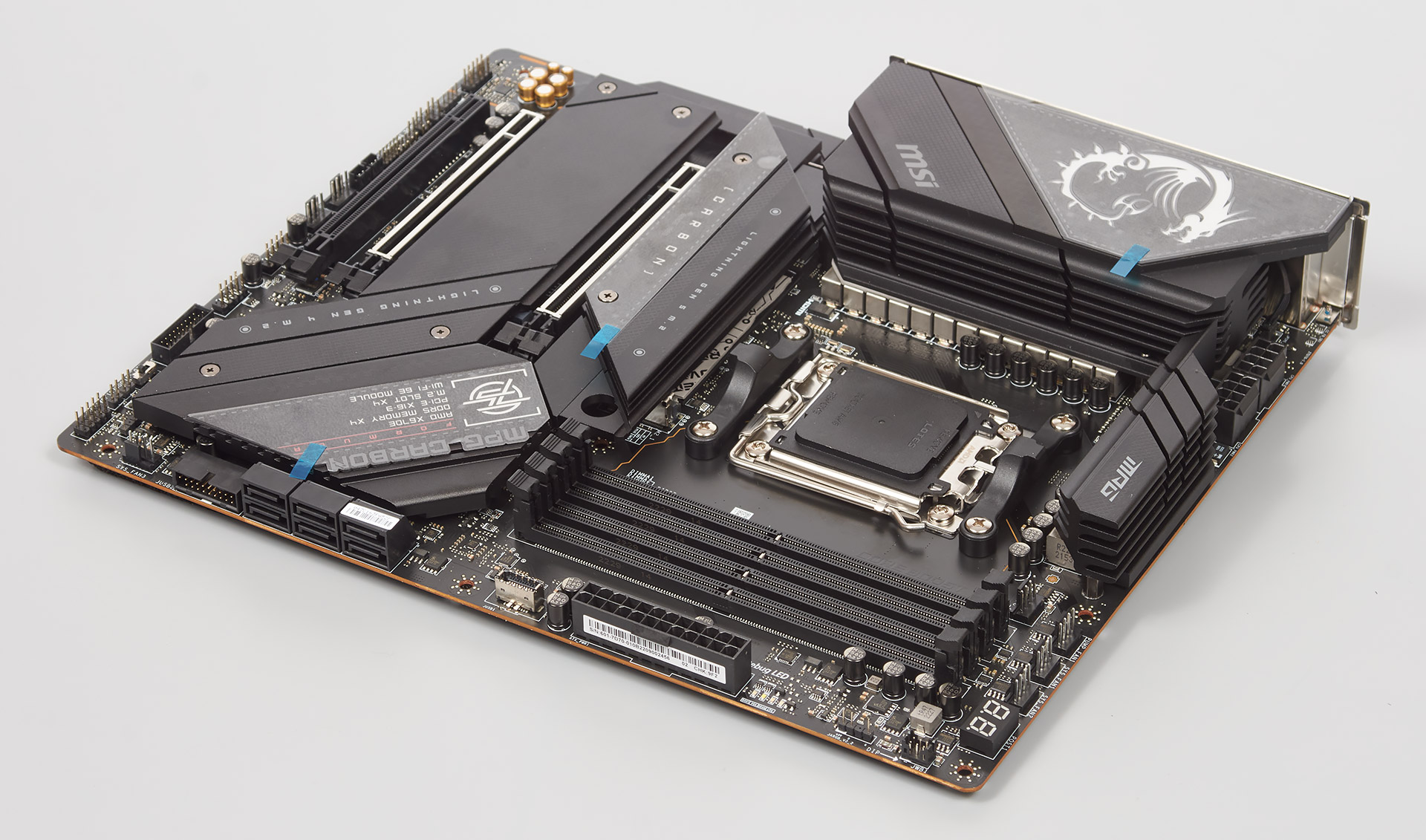

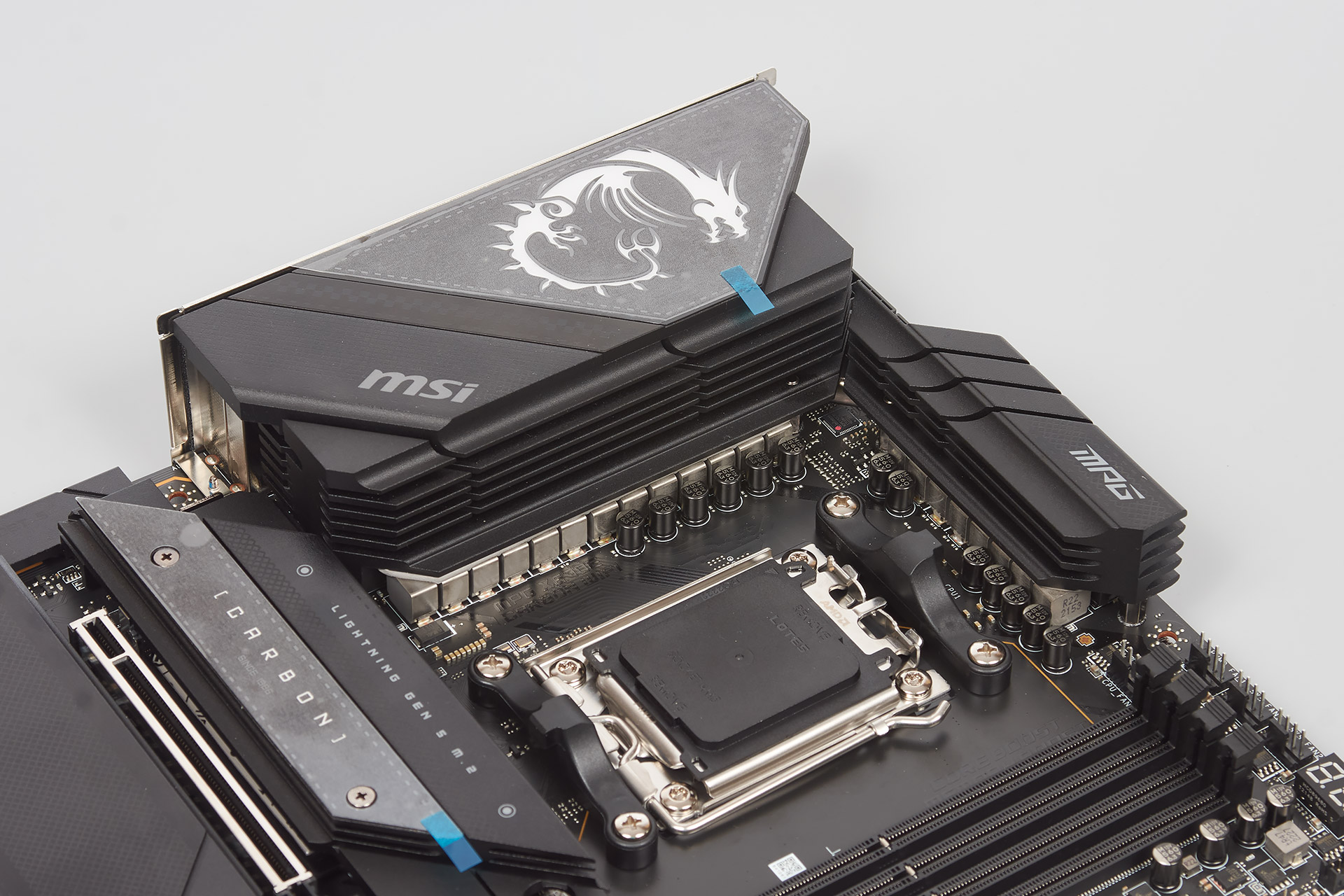

Традиційно чорна гама, більшість текстоліту прихована за радіаторами. Все вірно, майже ніякого пластику, і це сильна сторона плати. Жодних фальш-панелей або елементів пластику в районі I/O-панелі, або зони слотів розширення, всі ці конструкції — алюмінієві радіатори. Заводський RGB представлений драконом, що світиться, на верхньому радіаторі.

MSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFI

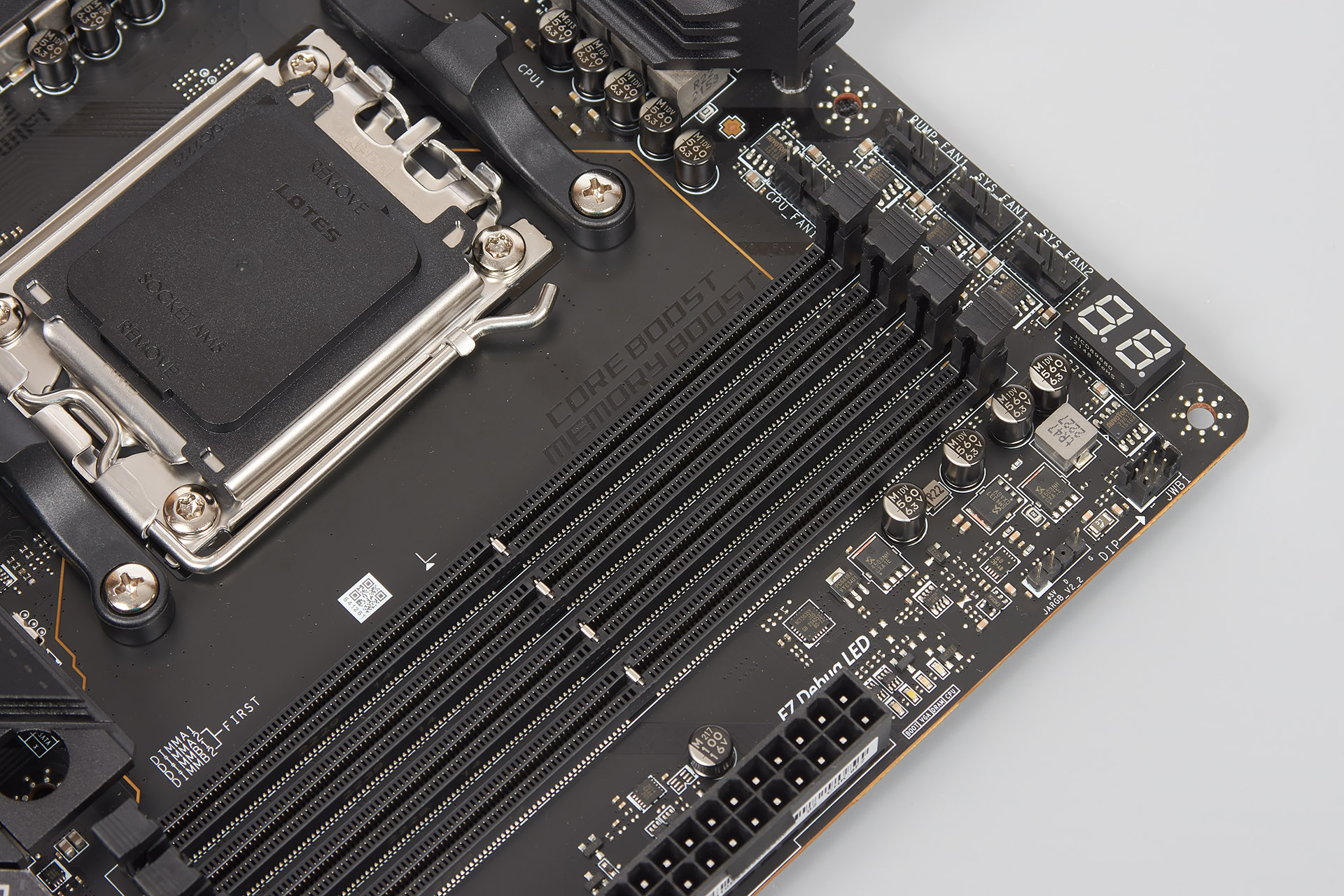

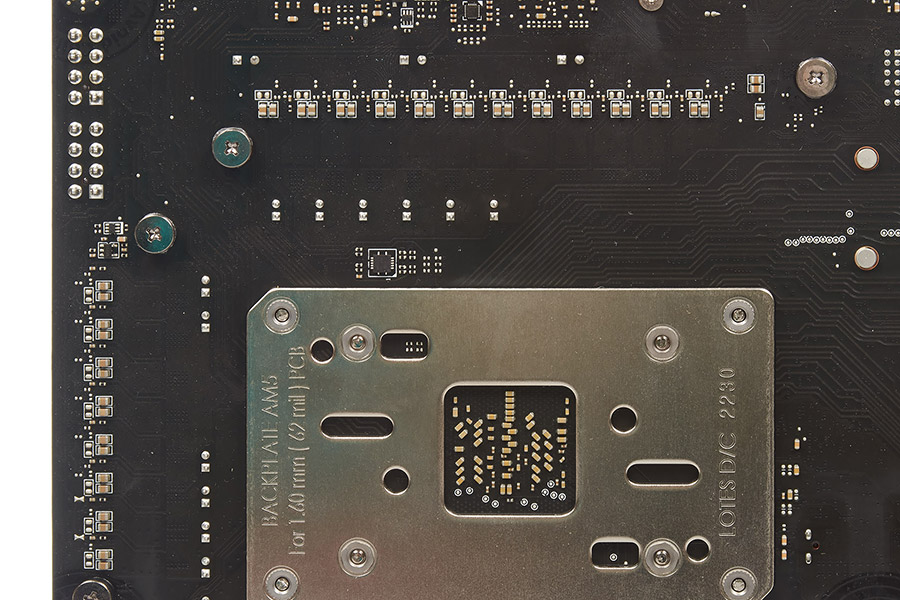

Сокет AM5 виробництва Lotes. Слоти оперативної нічим не примітні.

MSI MPG X670E Carbon WIFI

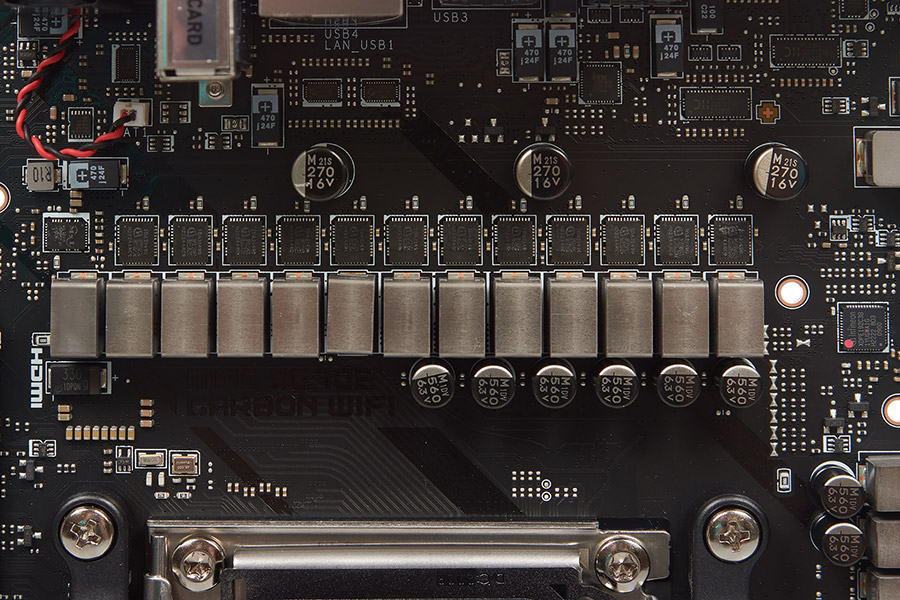

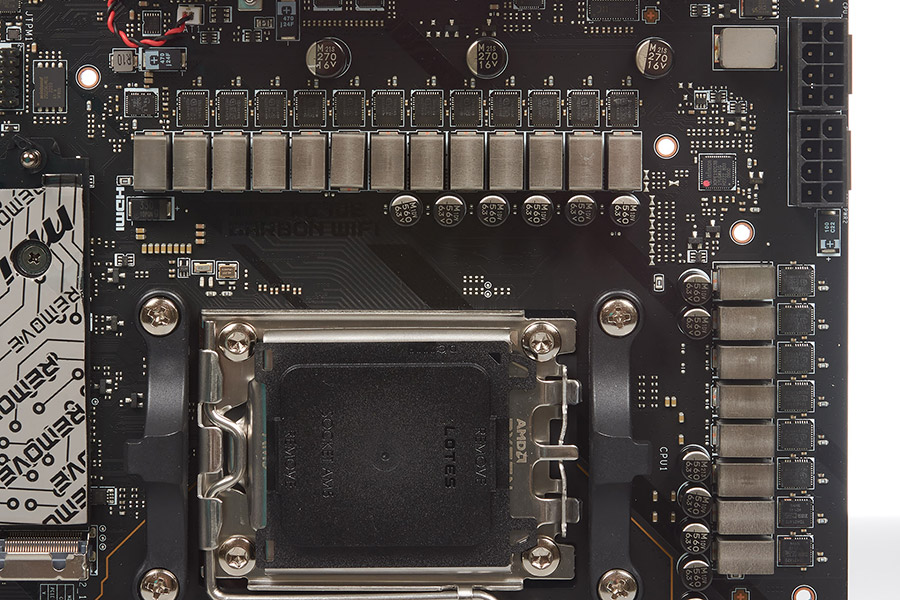

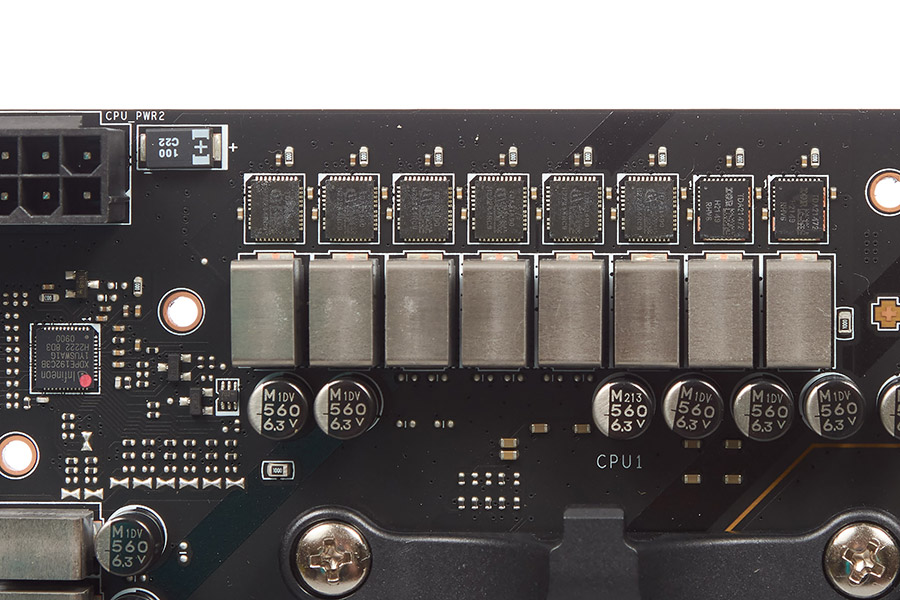

Підсистема живлення виконана за схемою 18+2+1, керується ШІМ-контролером Infineon XDPE192C3B.

MSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFI

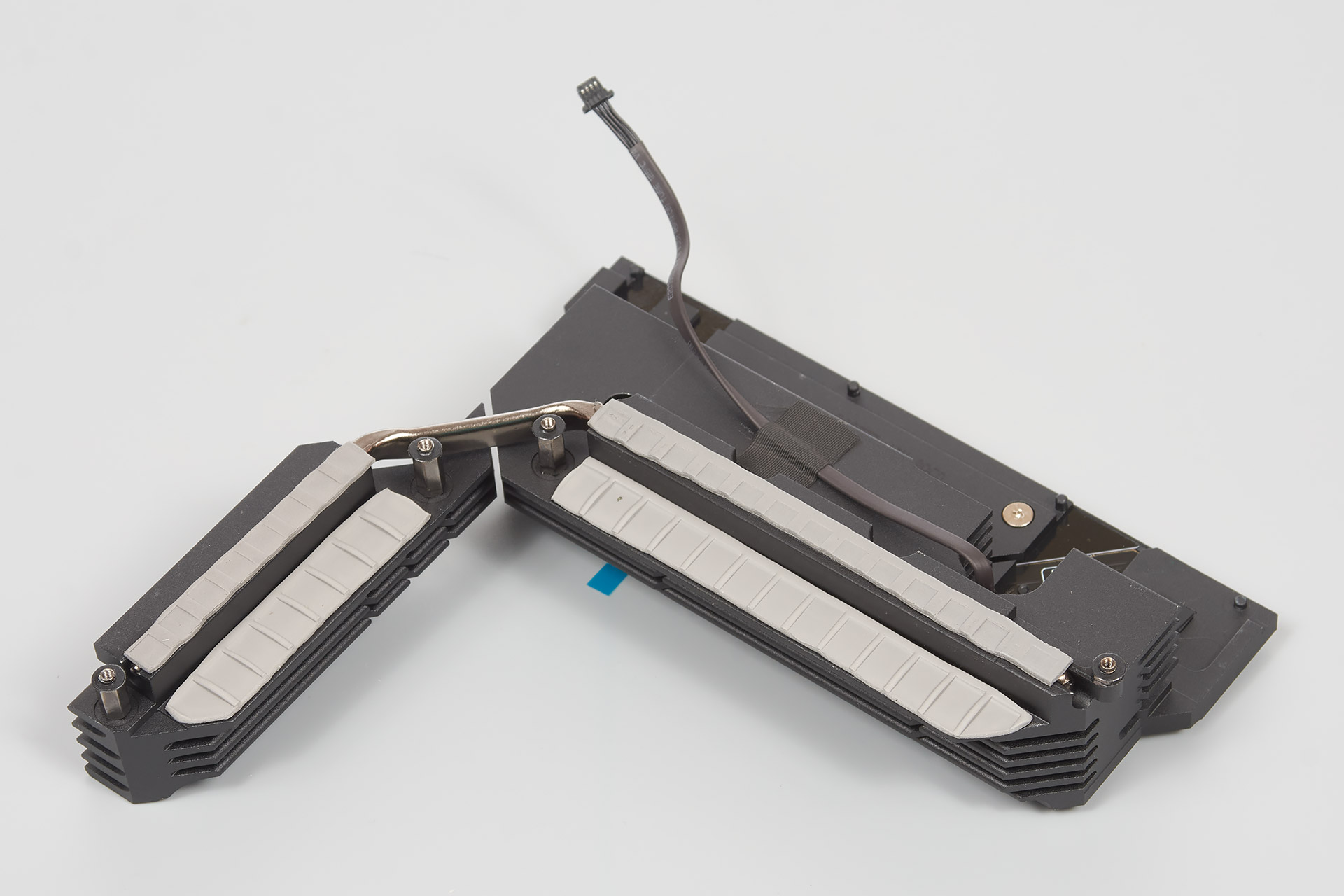

За охолодження підсистеми живлення відповідає потужний двосекційний радіатор. Кріплення виконане на болтах.

MSI MPG X670E Carbon WIFI

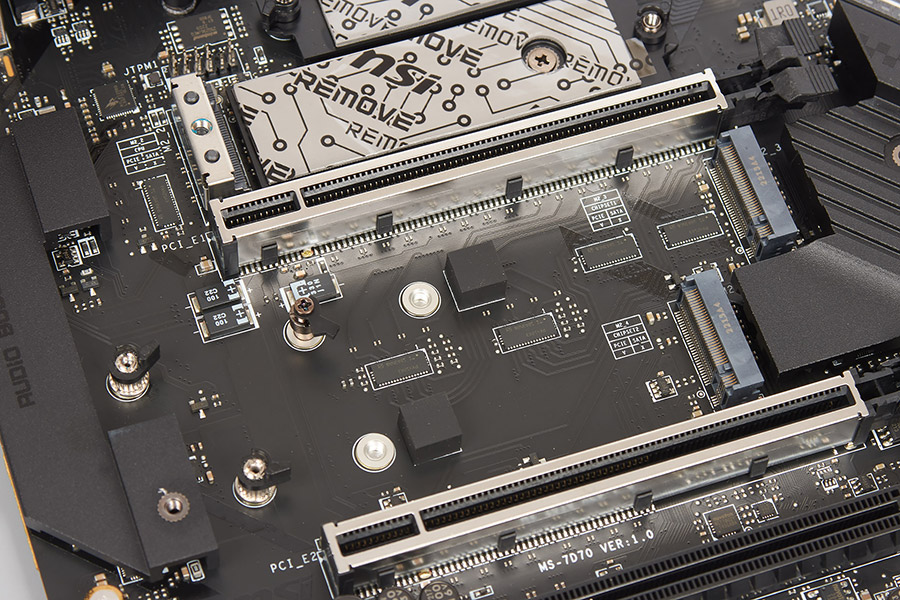

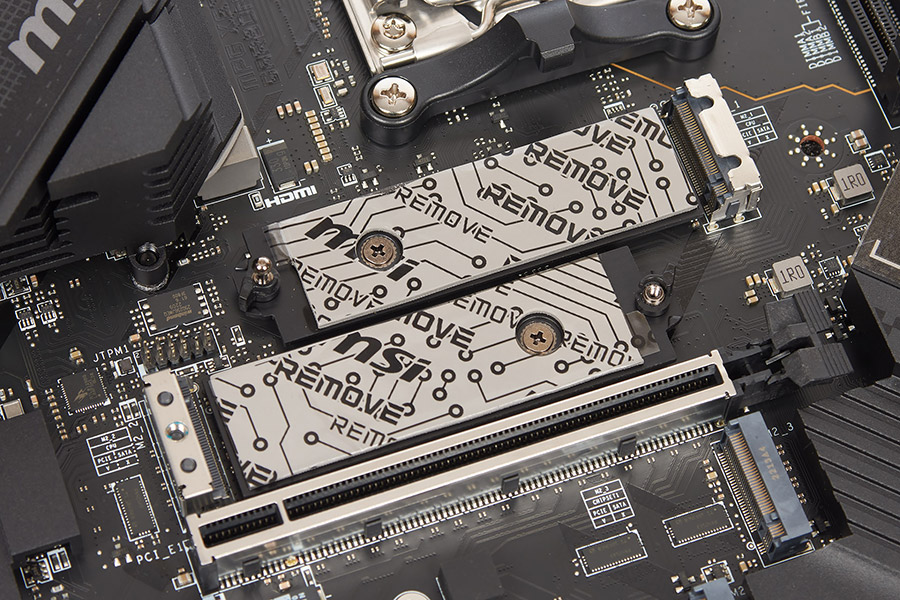

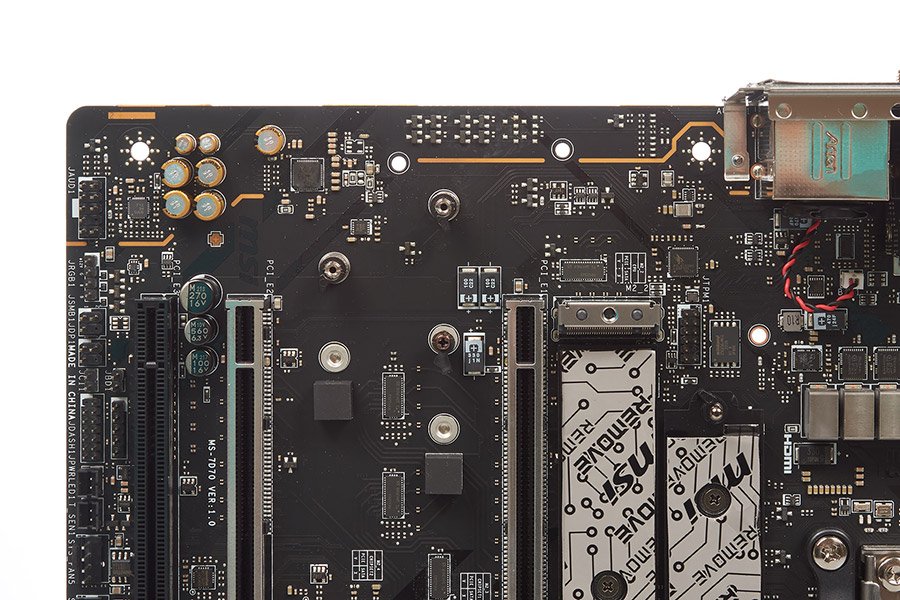

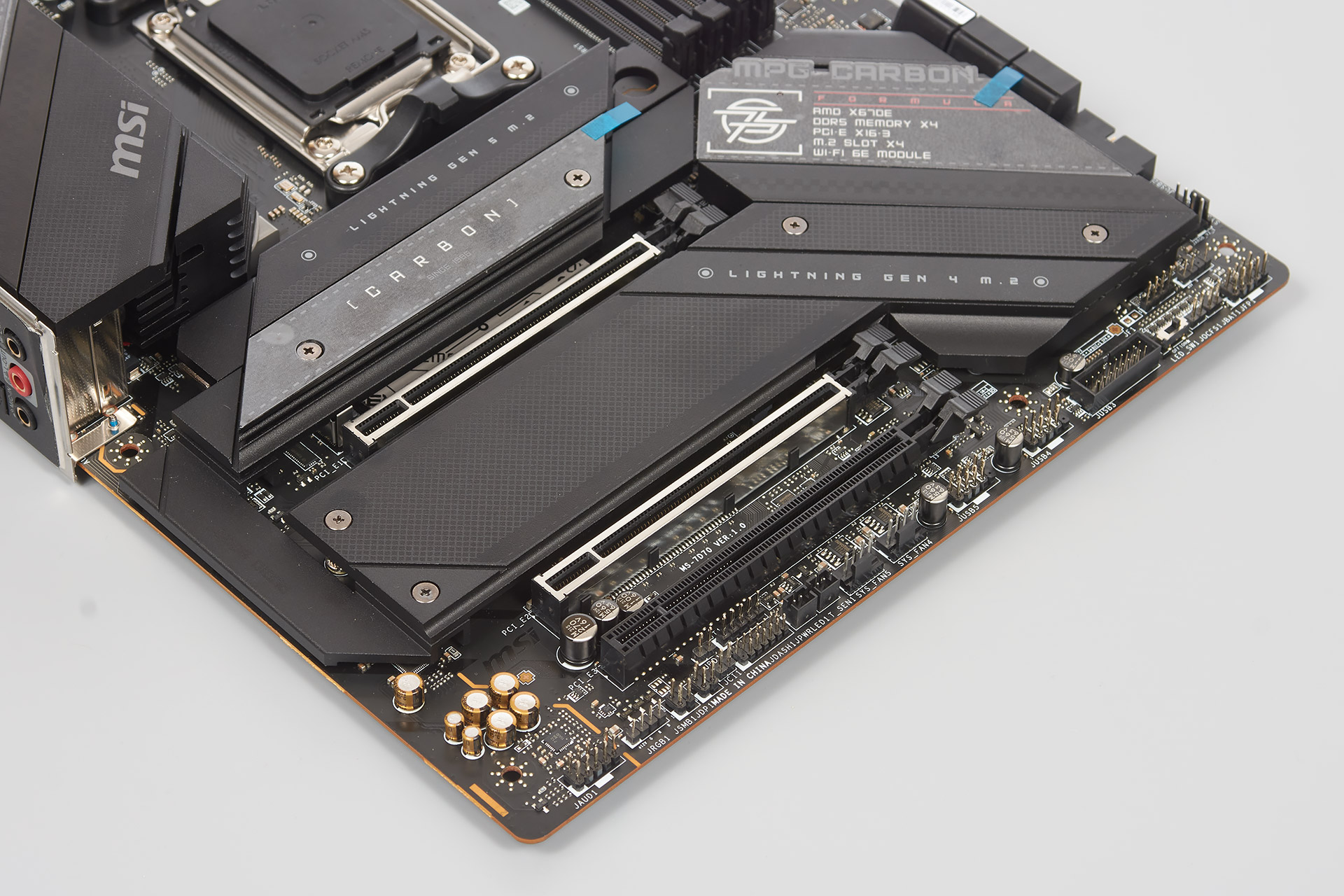

Материнська плата готова до роботи з арсеналом до чотирьох накопичувачів М.2, кожен із яких забезпечиться відведенням тепла за допомогою радіаторів.

MSI MPG X670E Carbon WIFI

Функціонують вони так:

  • M.2_1 працює на швидкості PCI-E 5.0 x4, розрахований для накопичувачів 2260/2280. Підключений до CPU. Додаткове охолодження зворотної сторони накопичувача.
  • M.2_2 працює на швидкості PCI-E 5.0 x4, розрахований для накопичувачів 2260/2280. Підключений до CPU. Додаткове охолодження зворотної сторони накопичувача.
  • M.2_3 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110. Підключений до чипсета.
  • M.2_4 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2260/2280. Підключений до чипсета.
MSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFI

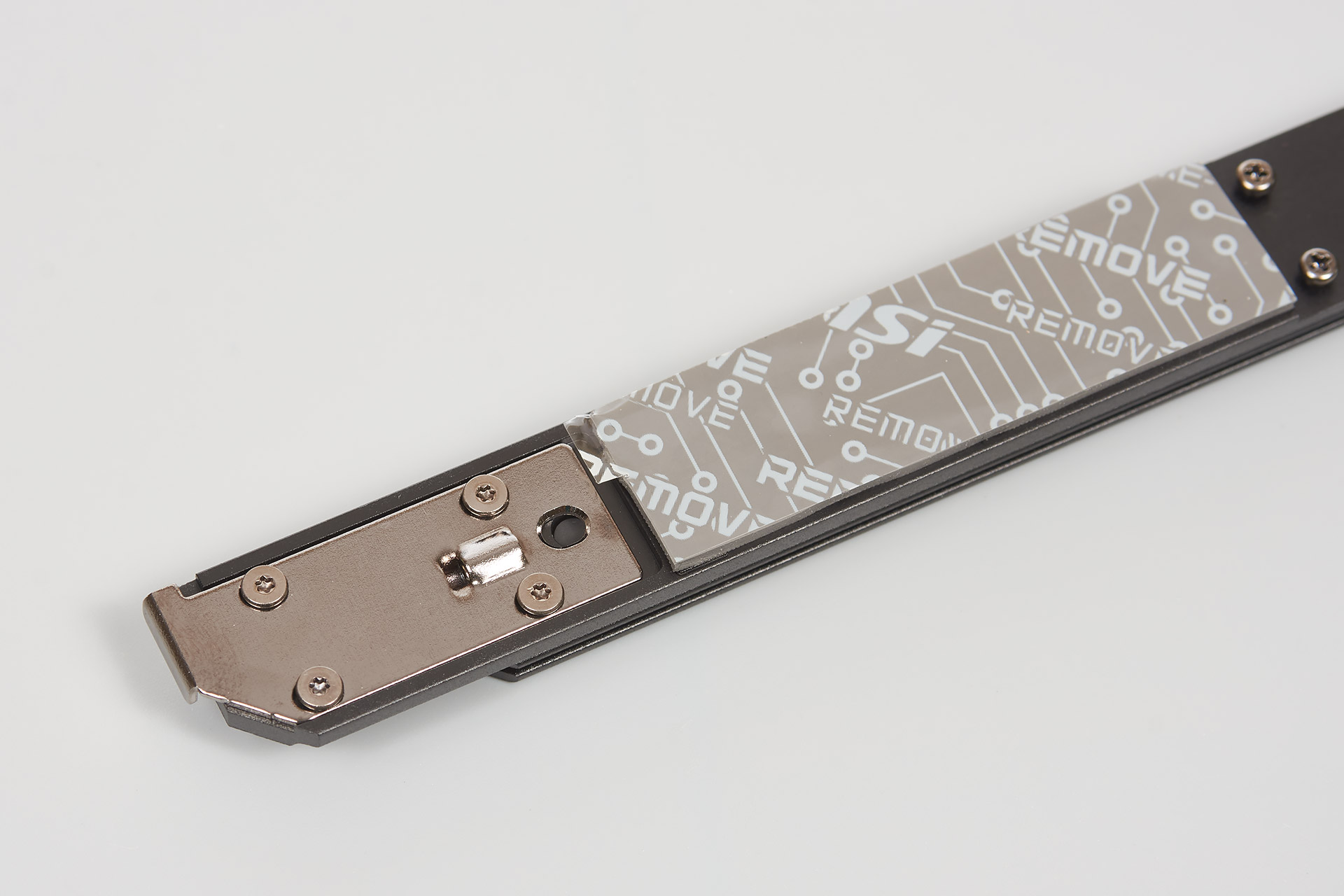

Можливість роботи M.2 SATA не передбачено. Всі слоти мають підтримку EZ M.2 для зручності монтажу накопичувачів, а провідний слот M.2_1 взагалі можна встановлювати та знімати голими руками без інструмента. З лівого боку радіатора присутня кнопка із клямкою. Для зняття потрібно просто натиснути на кнопку. Після встановлення накопичувача потрібно повернути радіатор на місце до характерного клацання. Користувачі відкритих стендів та оверклокери-ентузіасти будуть у захваті!

MSI MPG X670E Carbon WIFI

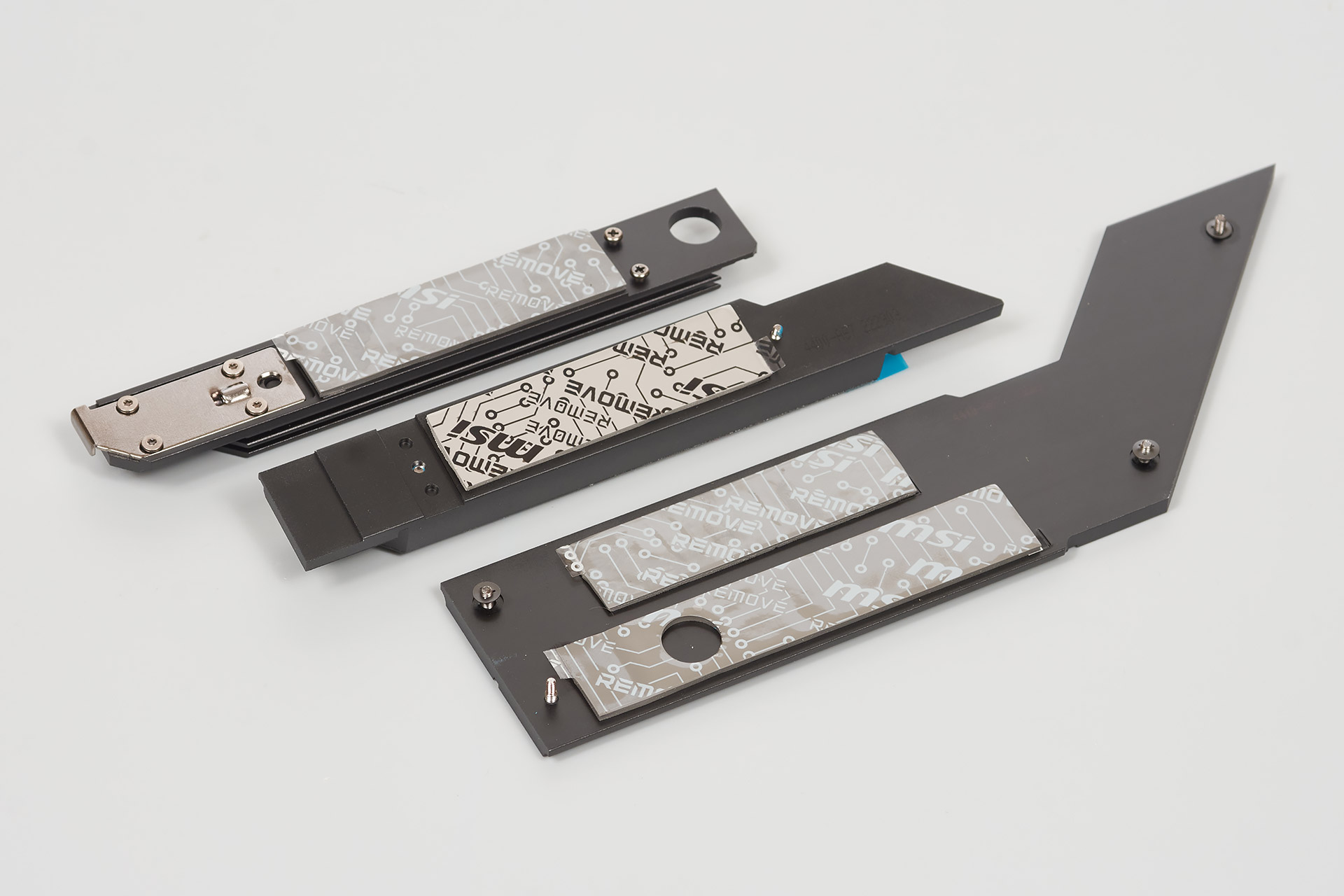

Ось так виглядають їхні радіатори:

MSI MPG X670E Carbon WIFI

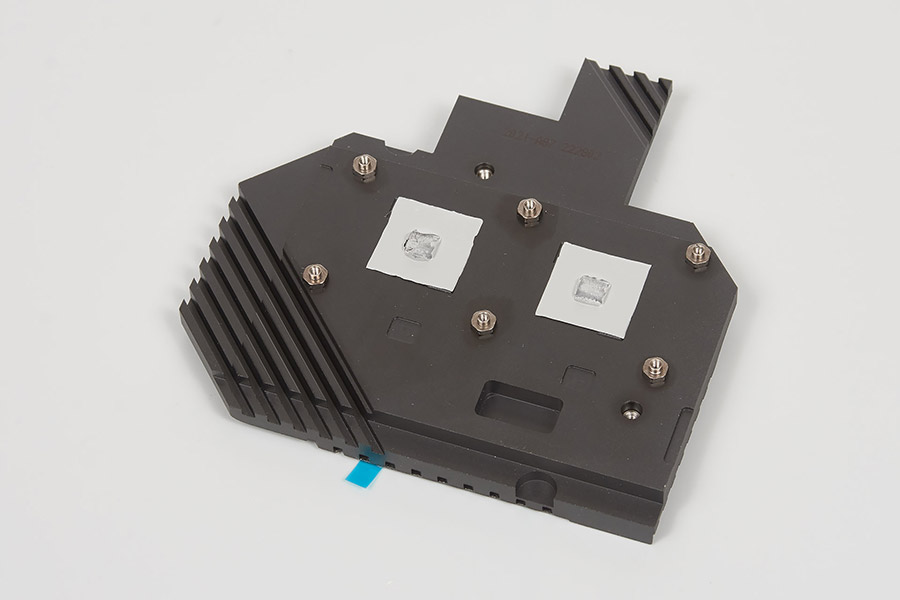

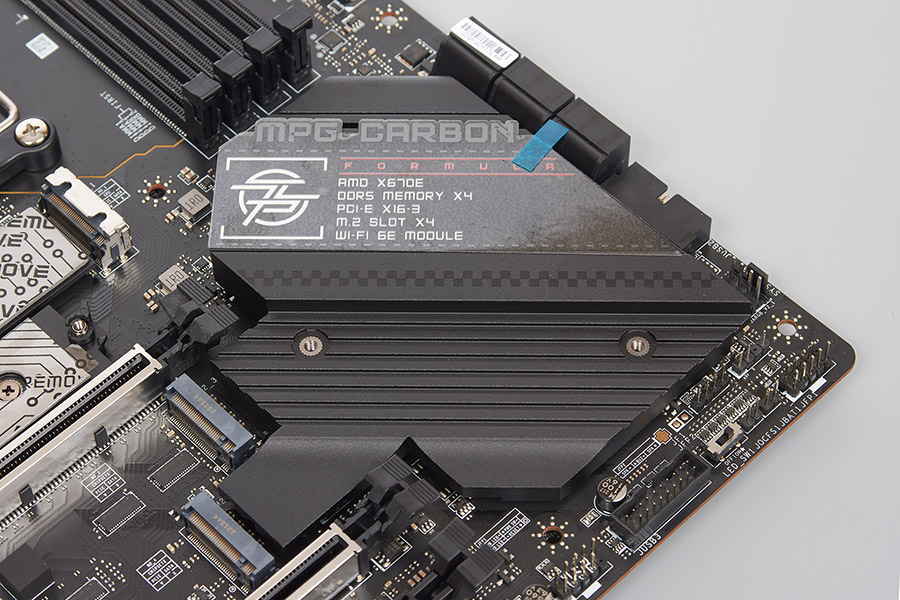

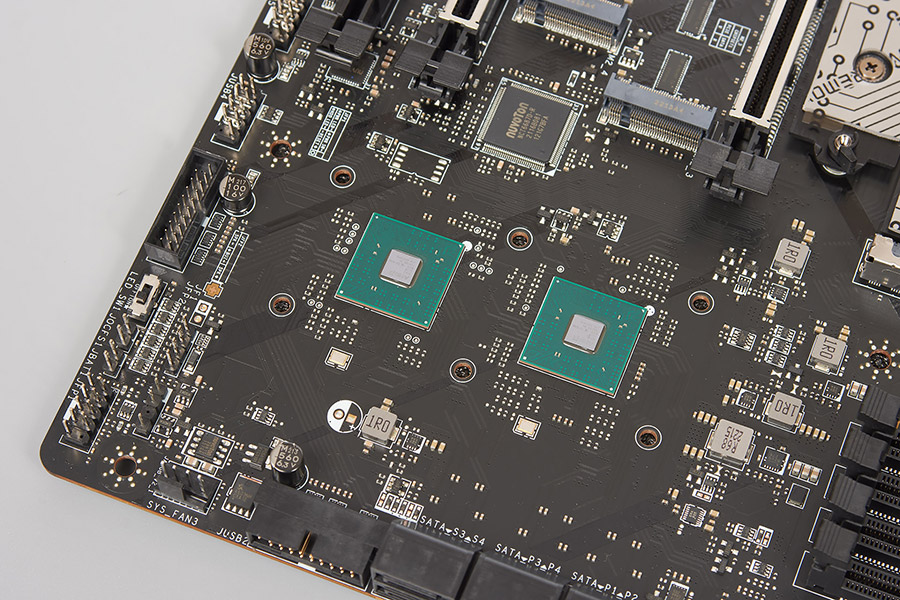

Чипсет AMD X670E (ну чи дует чипсетів B650) охолоджується радіатором з невеликими ребрами. Фіксація на гвинтах, а контакт з кристалами забезпечують термопрокладки.

MSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFI

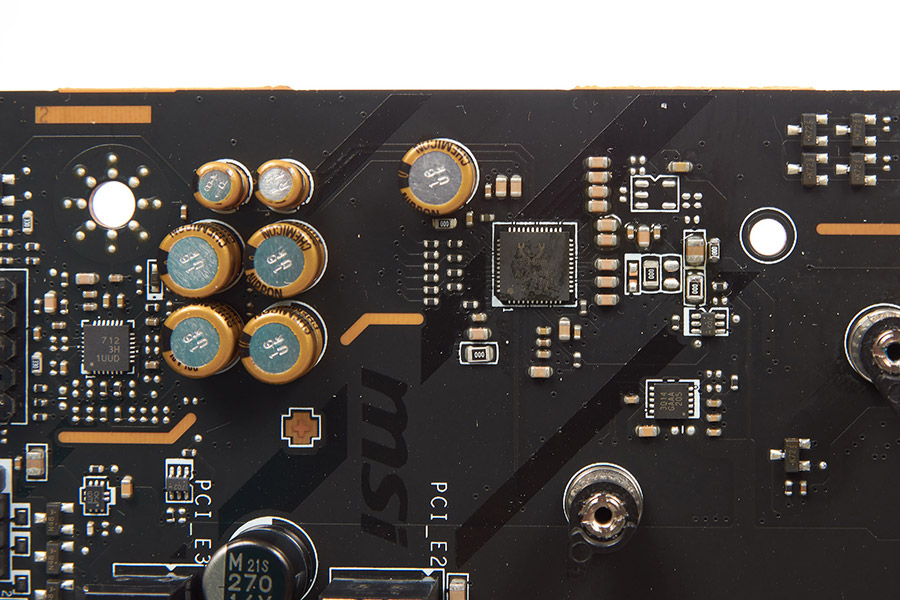

Звук реалізований на базі Realtek ALC4080, його зона відокремлена від основної частини текстоліту.

MSI MPG X670E Carbon WIFIMSI MPG X670E Carbon WIFI

За дротову мережу відповідає Realtek RTL8125BG (2.5G Ethernet), а Bluetooth та Wi-Fi обслуговує AMD Wi-Fi 6E.

CMOS-батарейка на дроті зафіксована до аудіоінтерфейсів під радіатором. Дуже дивне рішення з огляду на те, що материнська плата аж ніяк не Mini-ITX, і щоб підібратися до неї в разі потреби доведеться дістати материнську плату з корпусу та зняти радіатор підсистеми живлення. Рятує наявність кнопки скидання CMOS на I/O панелі та колодки із правого нижнього краю на материнській платі.

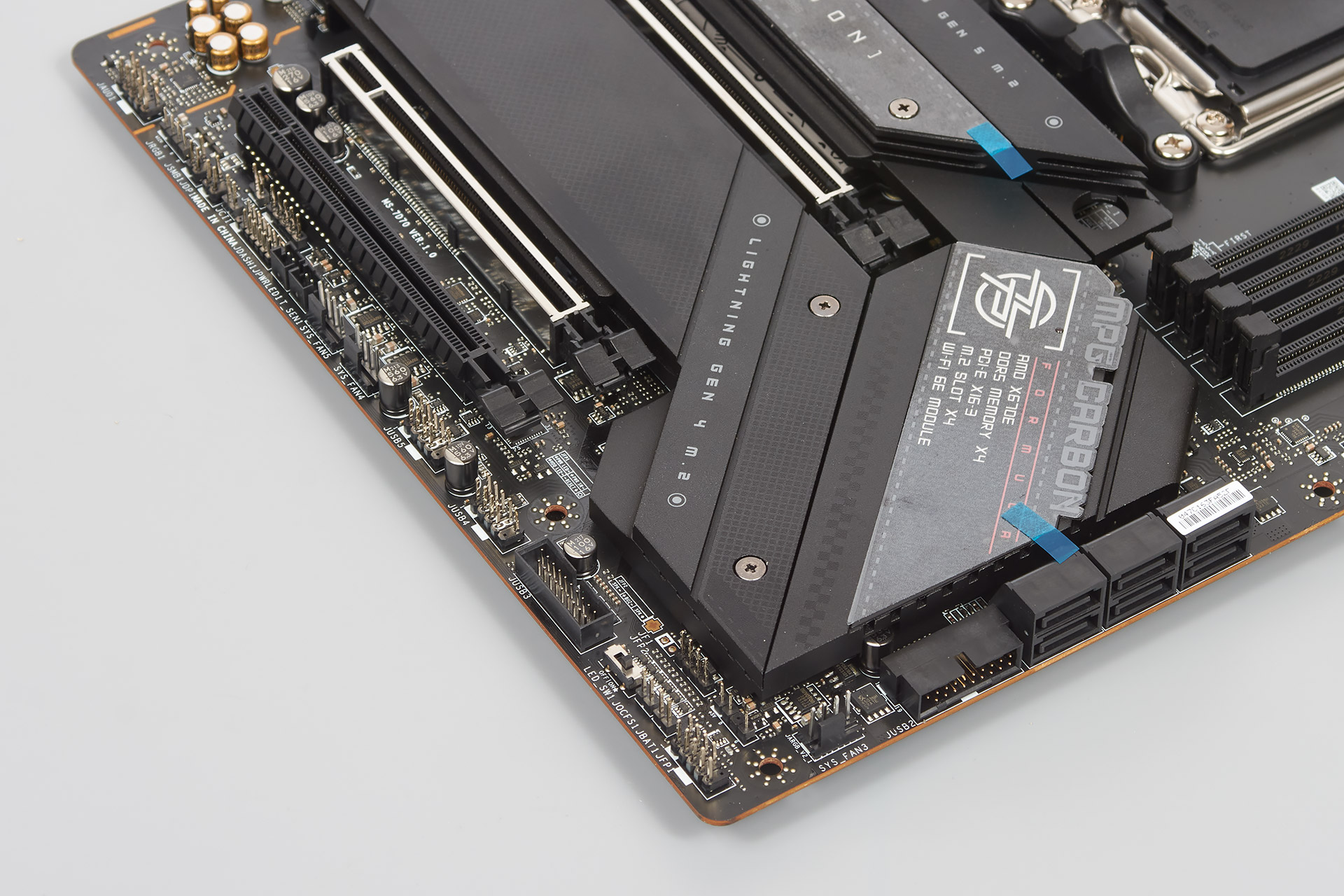

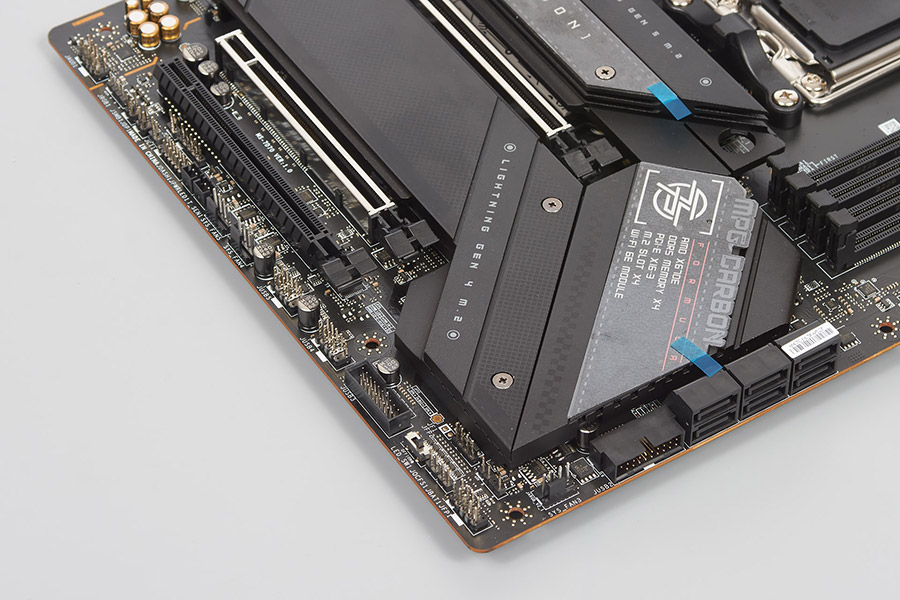

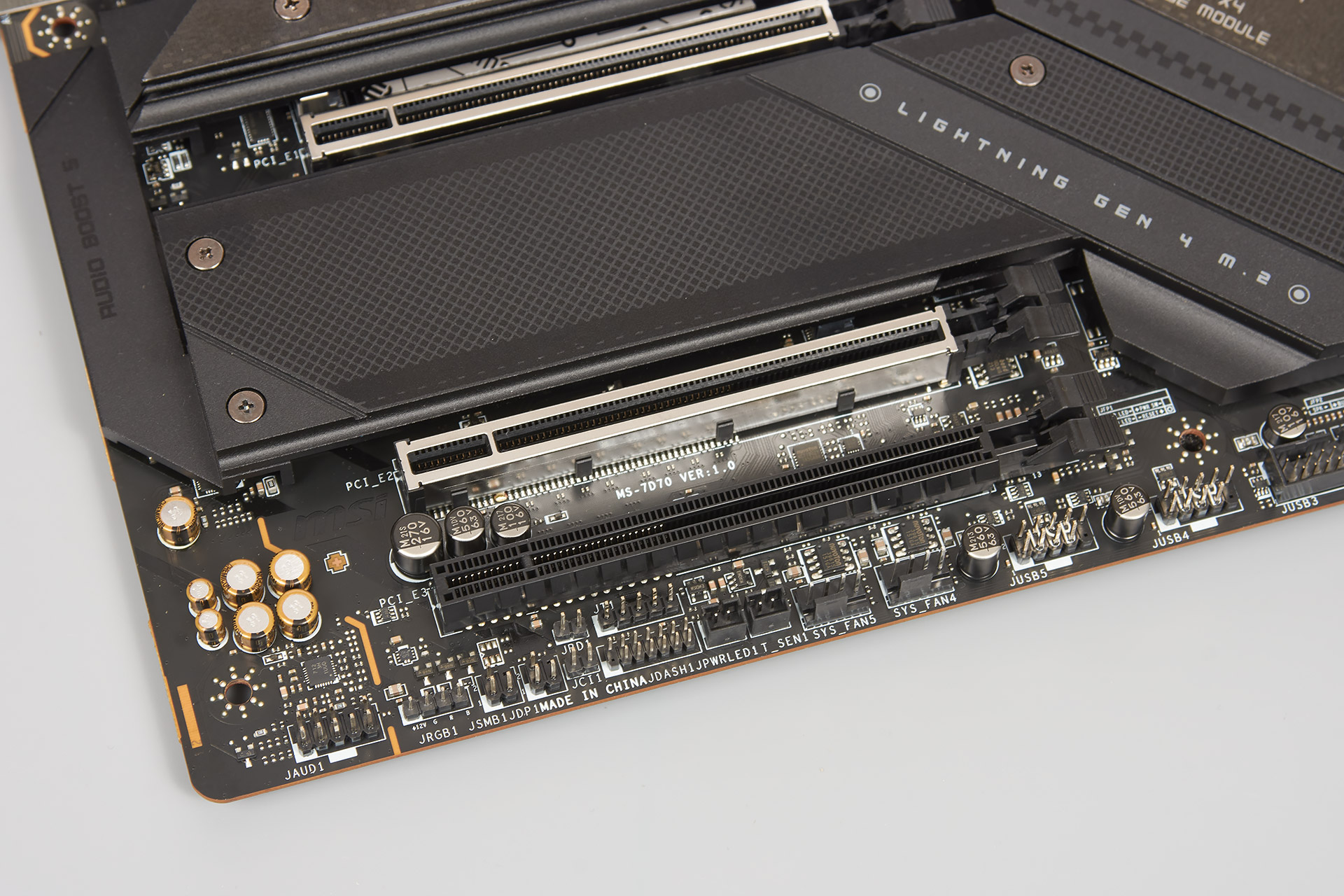

Внизу зліва розташовані колодки HD_AUDIO, колодка JRGB, датчик розкриття шасі, JDASH, два роз'єми для термопари, два 4-контактні конектори для вентилятора, дві колодки USB 2.0.

MSI MPG X670E Carbon WIFI

Знизу праворуч розташована колодка USB 3.2 Gen 1, апаратна кнопка відключення RGB, колодка передньої панелі, колодка Speaker, колодка JBAT для очищення CMOS, RGB Addressable Gen 2 і ще один 4-контактний роз'єм для вентилятора.

MSI MPG X670E Carbon WIFI

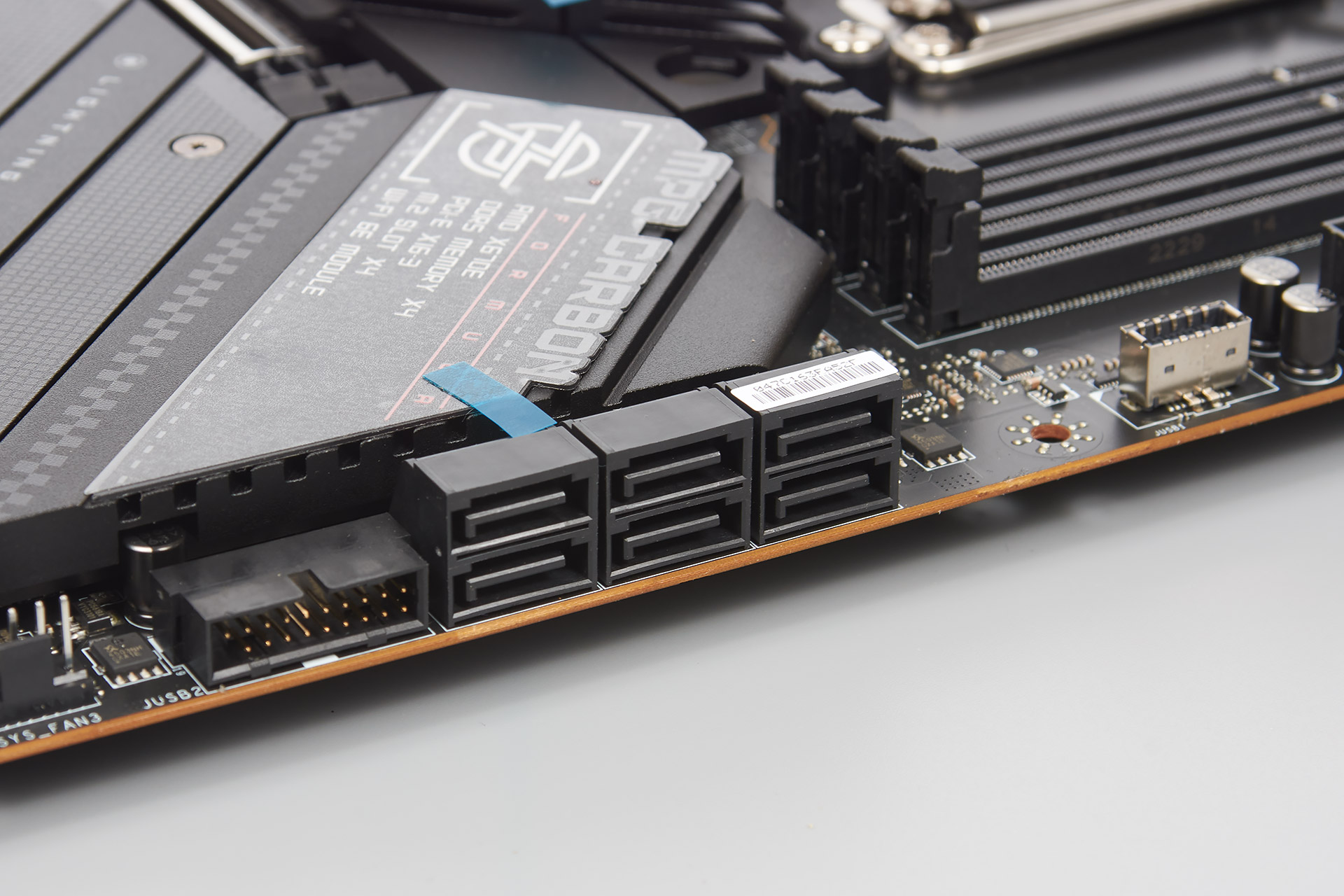

Під кутом 90 градусів виведено шість SATA-портів, а також колодку USB 3.2 Gen 1.

MSI MPG X670E Carbon WIFI

Зверху праворуч виведено три 4-контактні роз'єми для вентиляторів, колодка RGB Addressable Gen 2. Крім того, виведені світлодіоди EZ Debug LED та дисплей POST-кодів (останній показує температуру процесора після ініціалізації материнської плати).

MSI MPG X670E Carbon WIFI

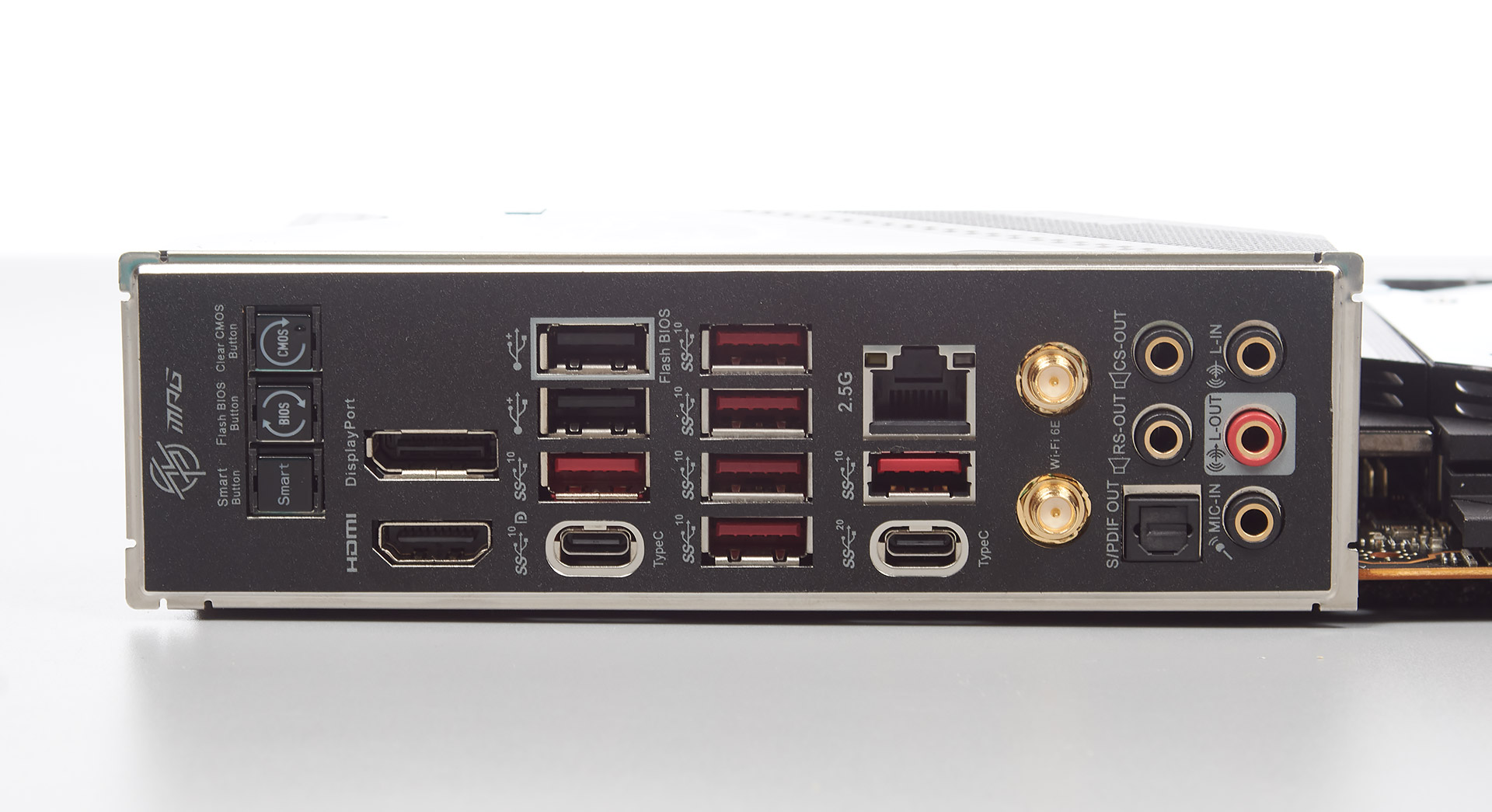

На I/O-панелі встановлена заглушка. Наявні кнопки CLR_CMOS, Flash BIOS Button для автономної прошивки, і програмована кнопка Smart Button. Функцію останньої можна налаштувати через UEFI, це може бути перезавантаження (Reset — за замовчуванням), вмикання/вимикання RGB, встановлення обертів всіх вентиляторів на 100% або Safe Boot.

Зі звичайних роз'ємів тут розташувалися

  • x1 HDMI v2.1;
  • x1 DisplayPort v1.4;
  • x2 USB 2.0 (Type A);
  • x6 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2 (Type C) з виводом DisplayPort;
  • x1 USB 3.2 Gen 2x2 (Type C);
  • x1 RJ-45 (2.5G);
  • x2 SMA (для підключення антени Wi-Fi).
  • x1 S/PDIF Out.
  • x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).

MSI MPG X670E Carbon WIFI
