Можливості UEFI

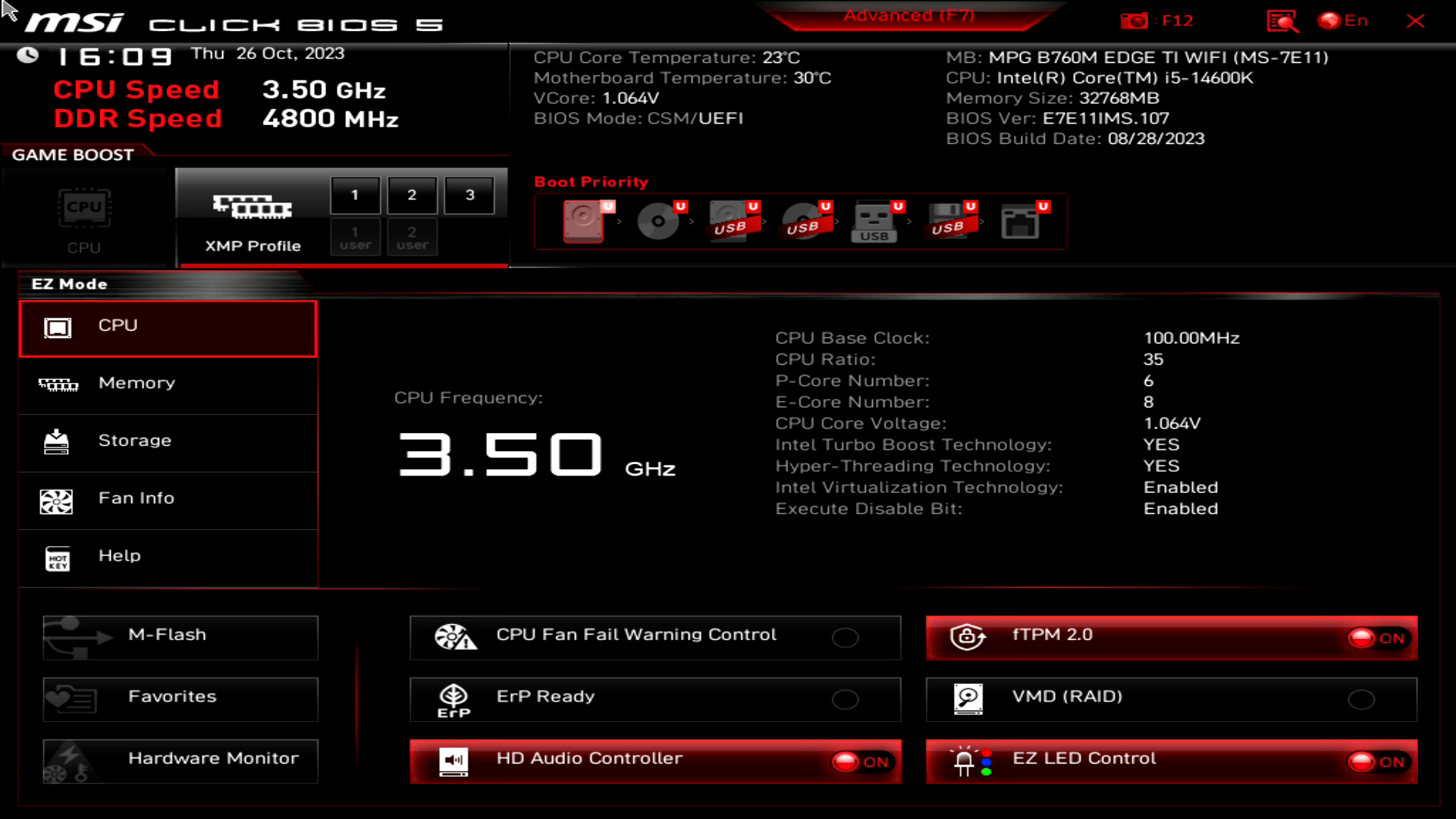

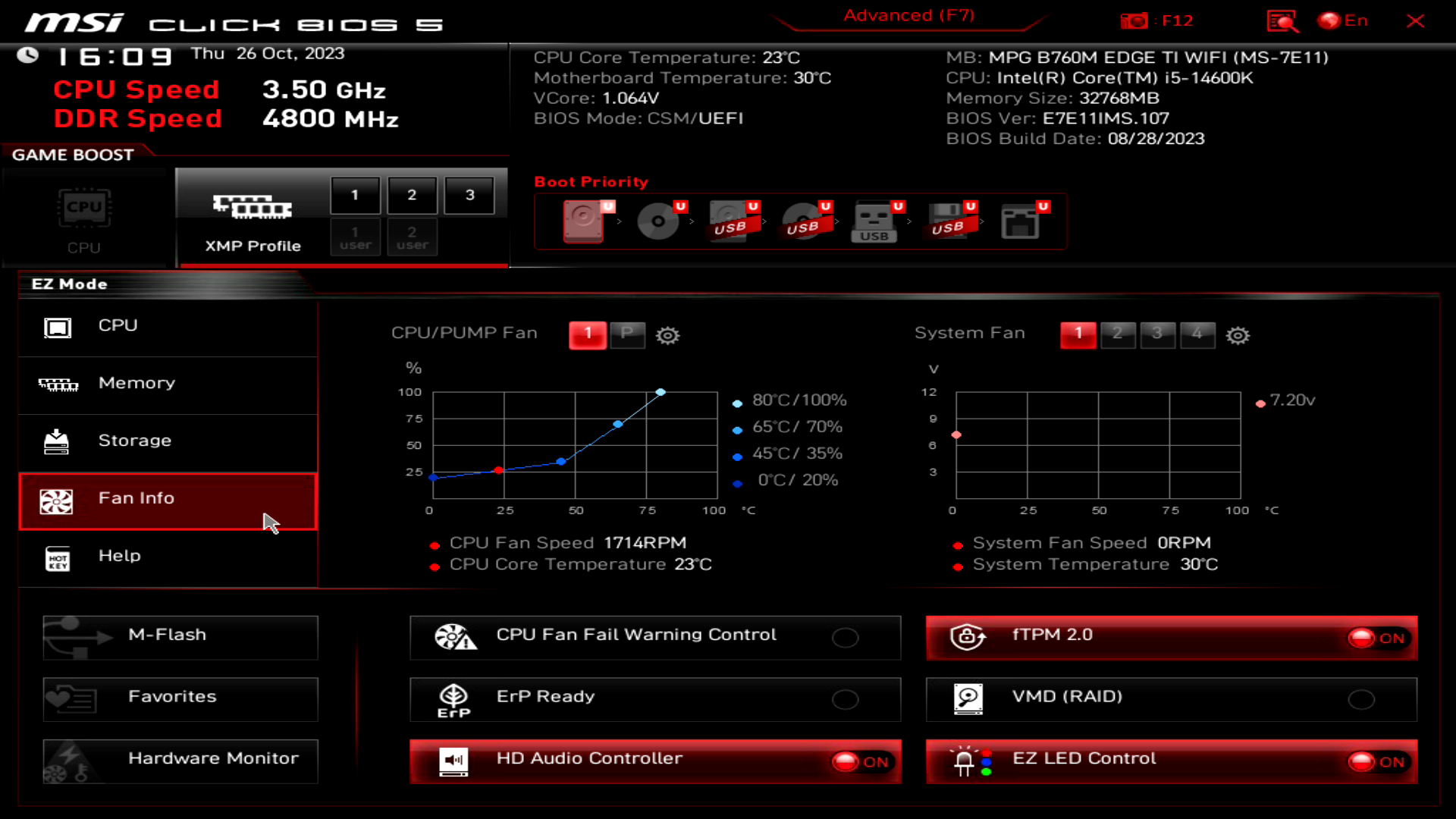

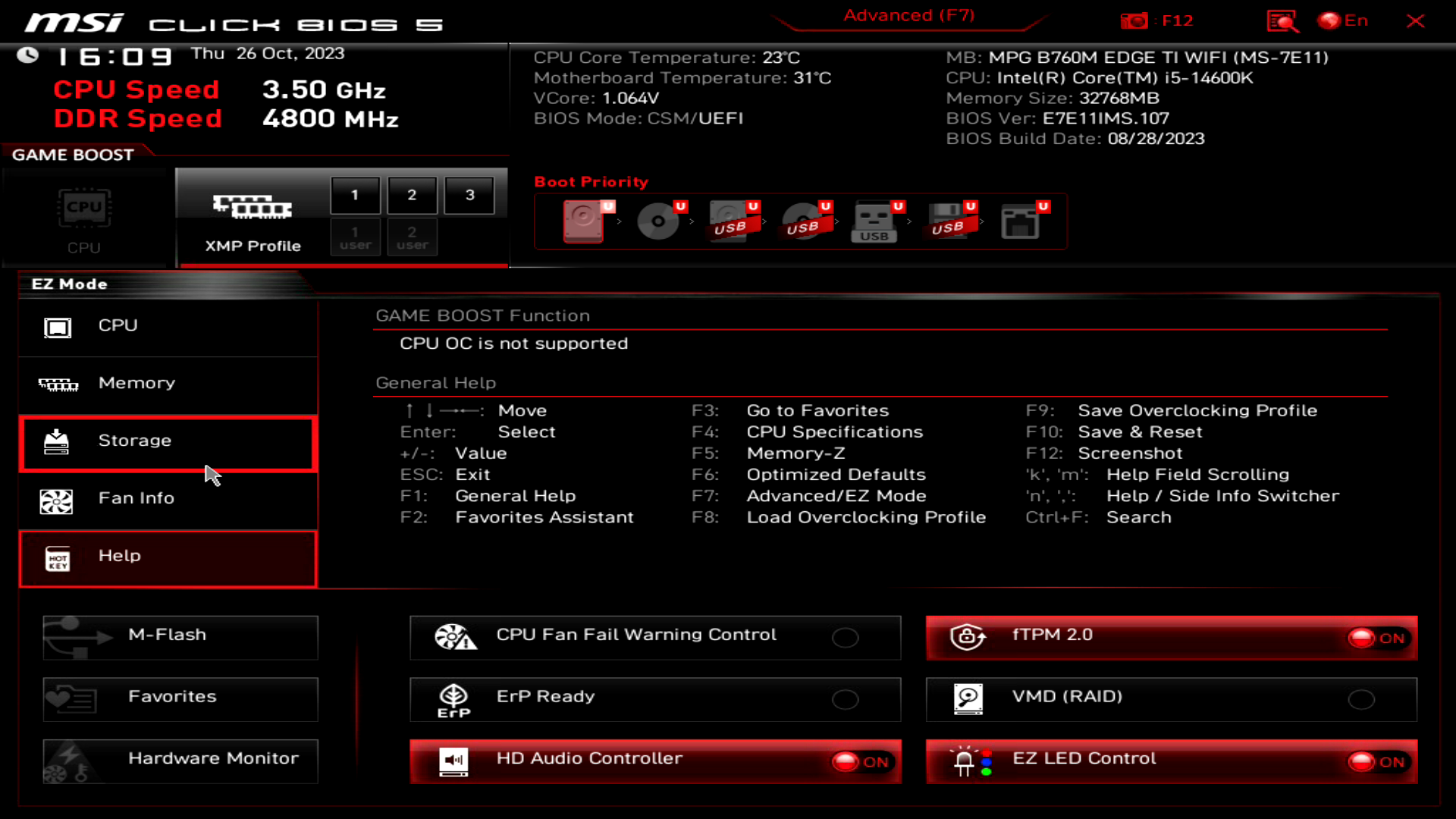

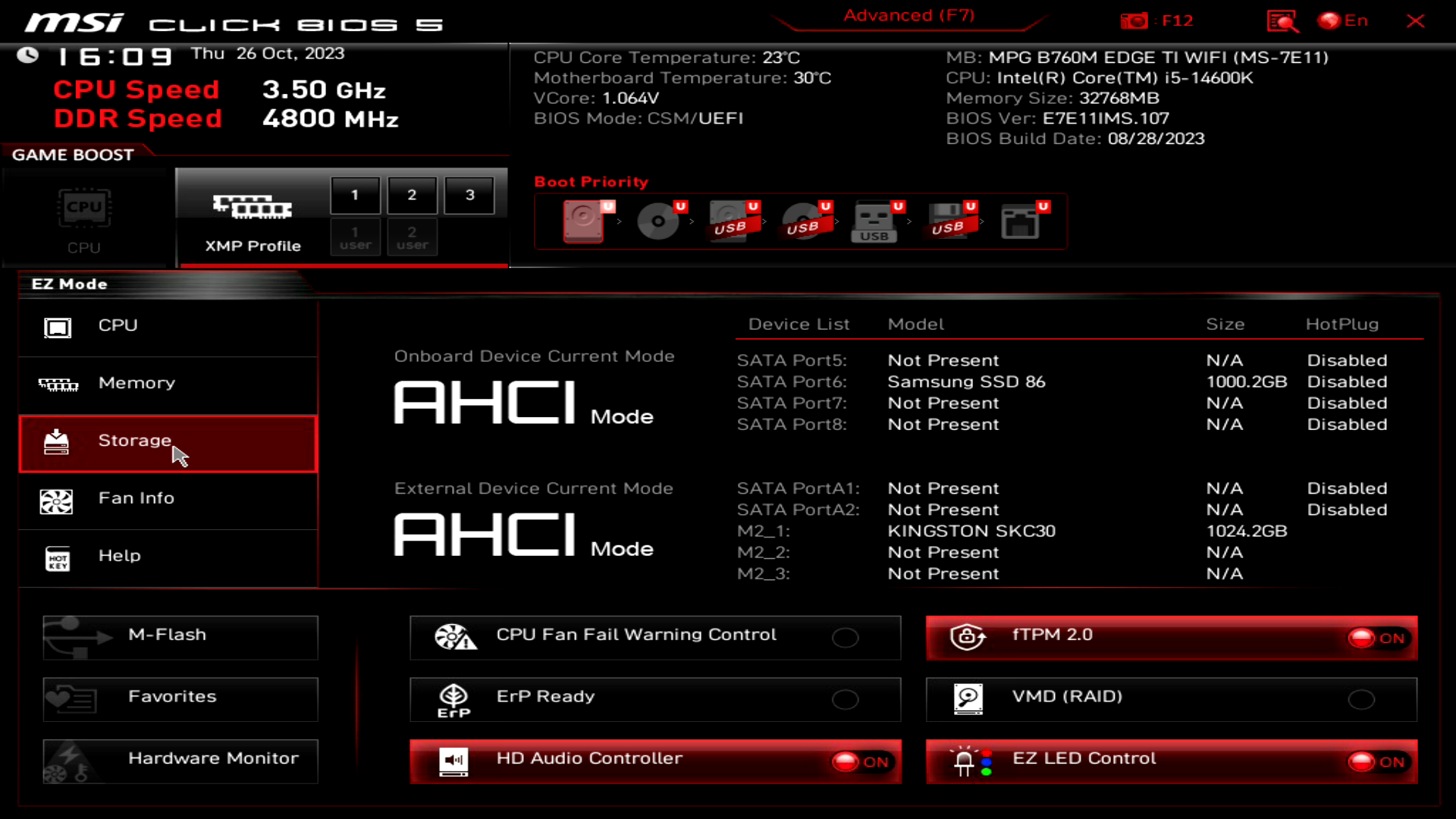

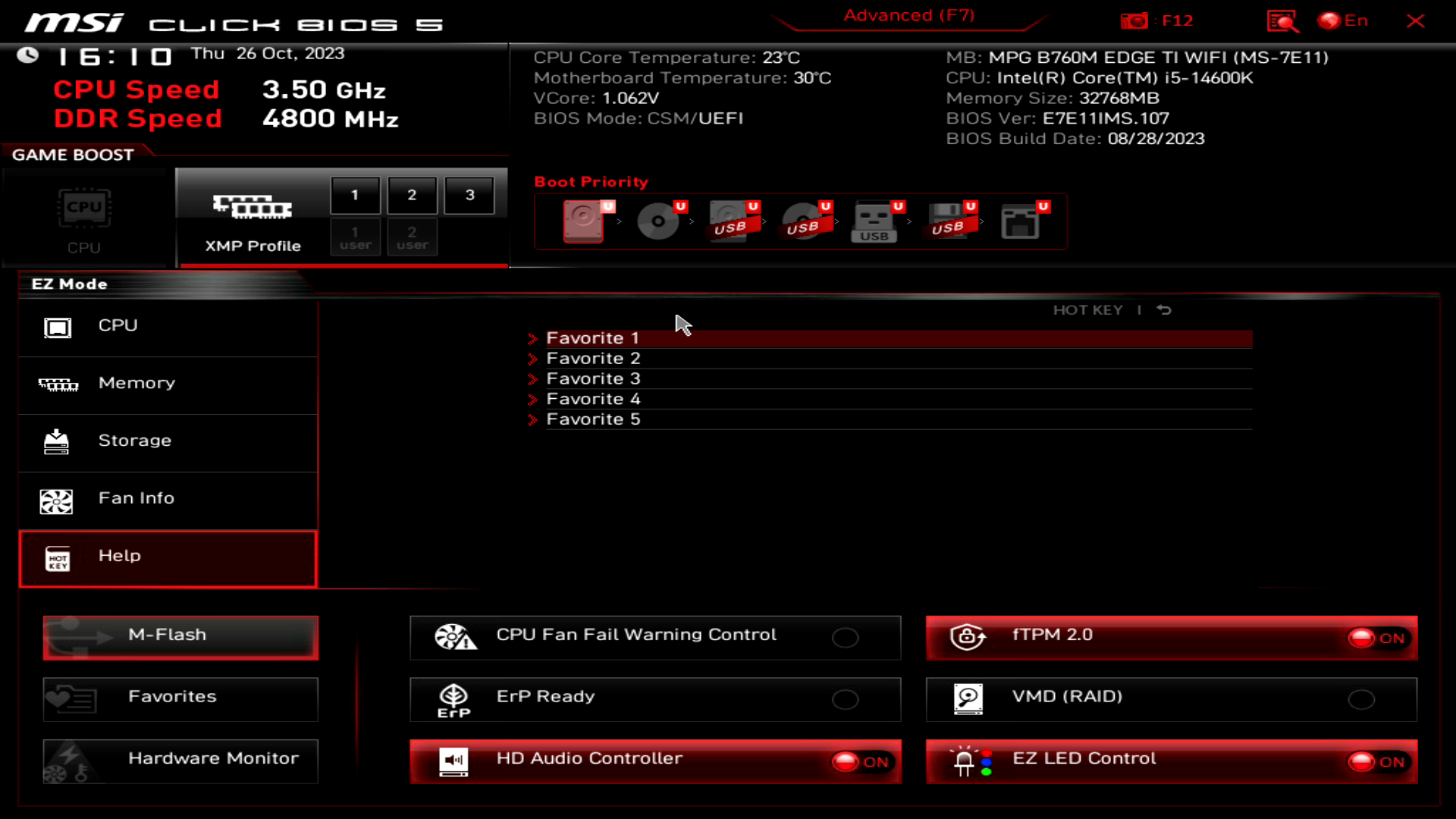

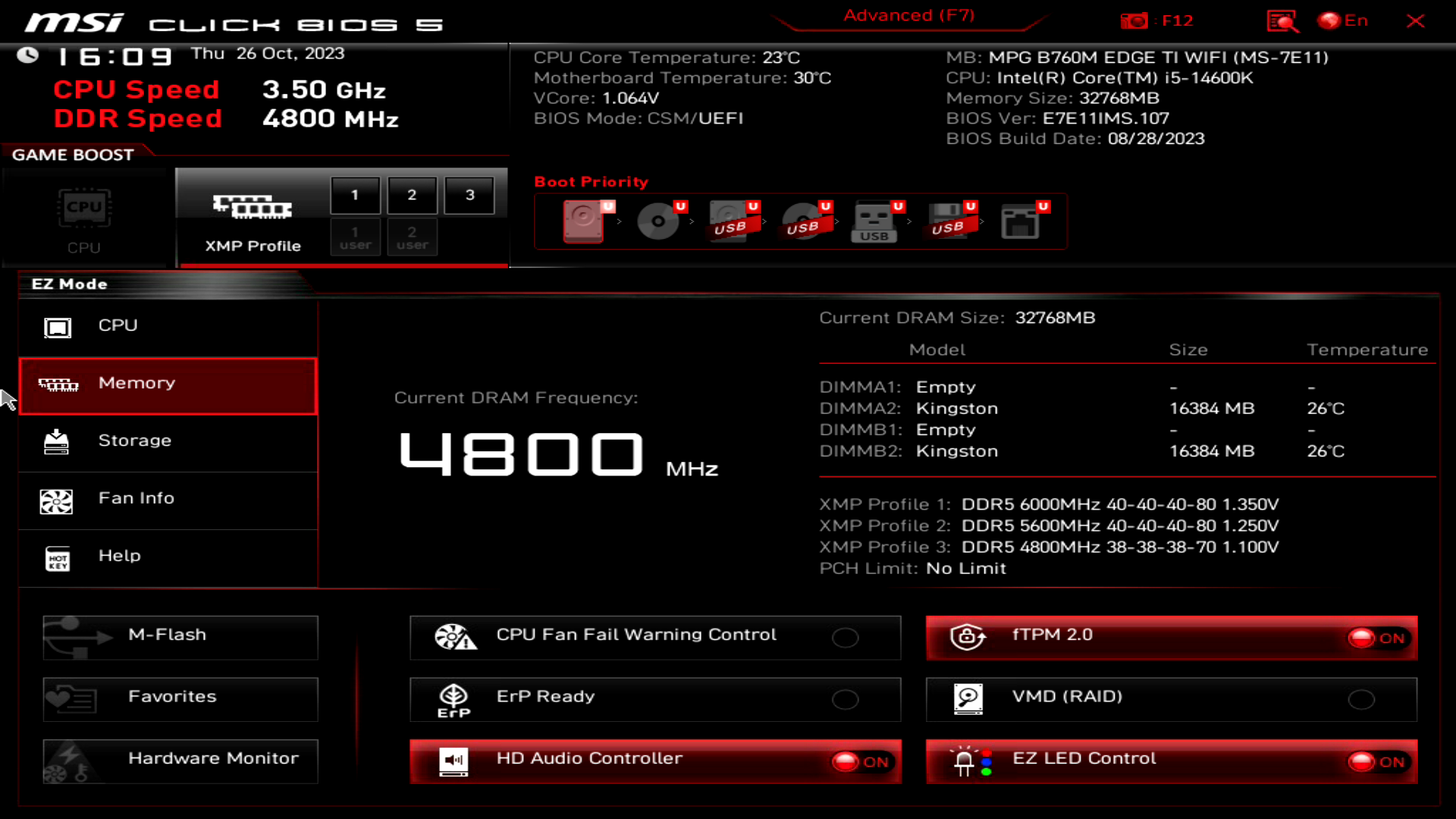

Материнська плата споряджена добре відомим багатьом користувачам MSI Click BIOS 5. Є два режими взаємодії з інтерфейсом, почнемо з EZ Mode:

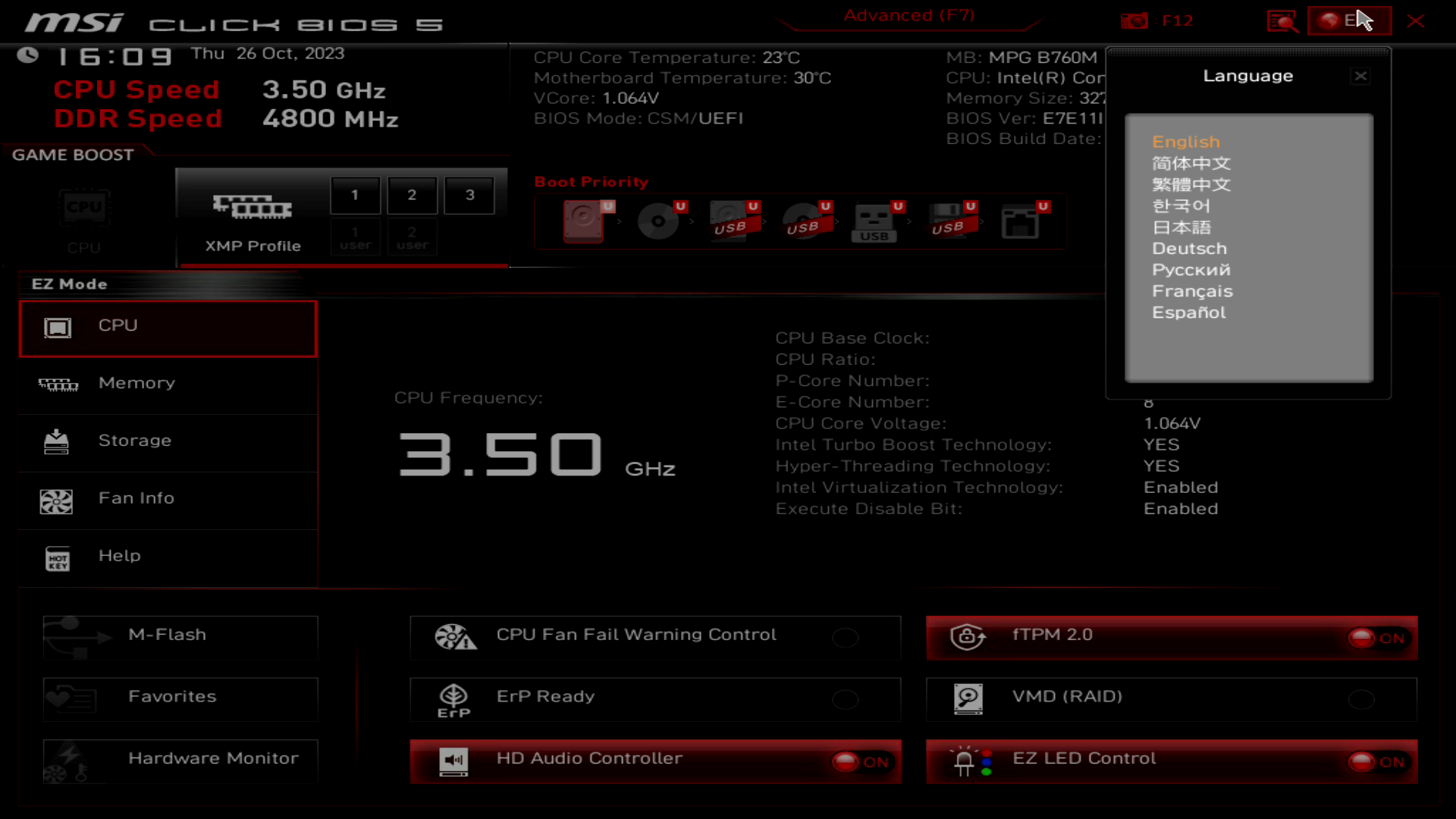

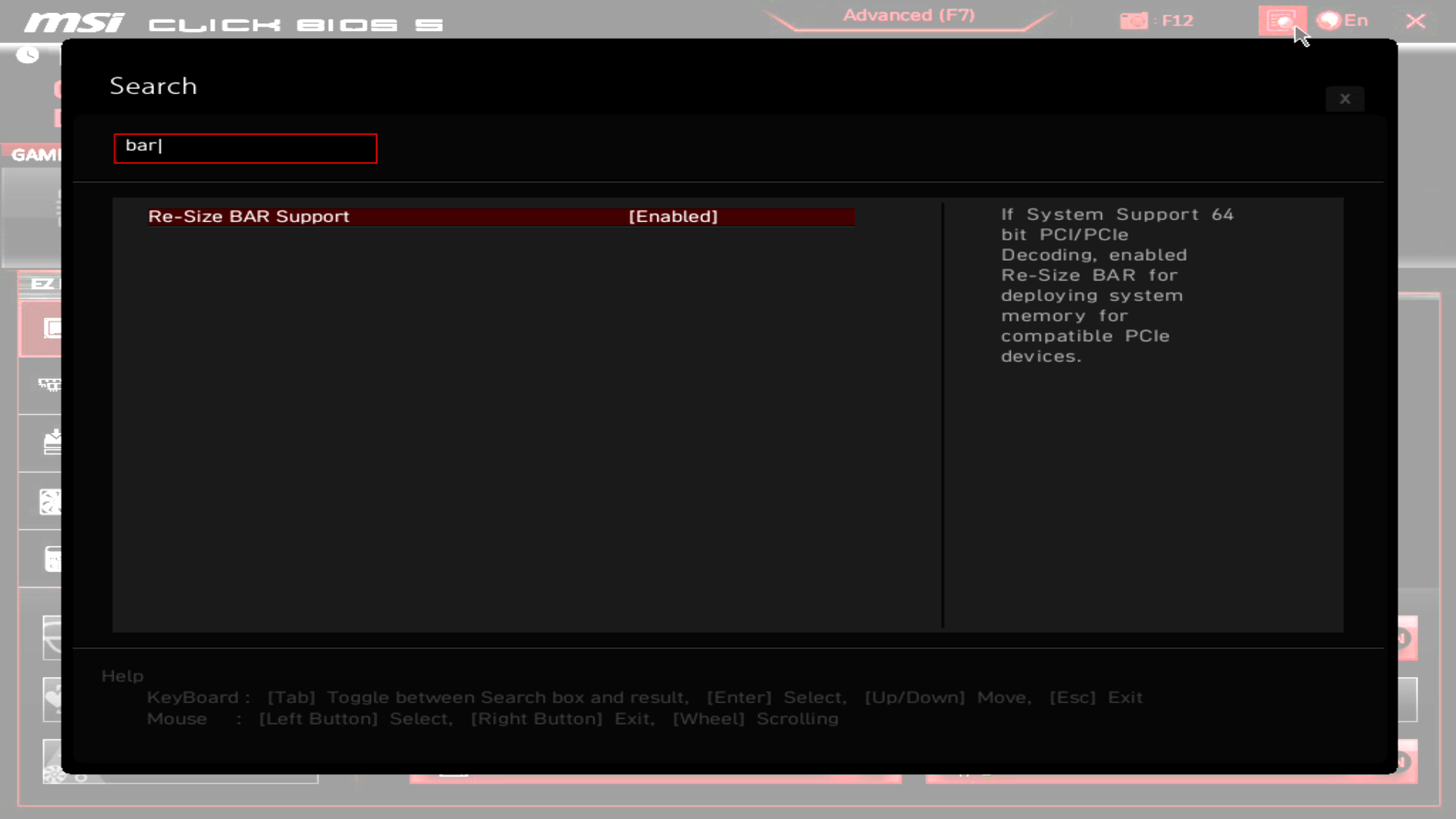

В ньому користувач може отримати звіт по ключових параметрах системи, знайти потрібну опцію пошуком, обрати системну мову, налаштувати криву обертів вентилятора, виставити XMP-профіль, налаштувати режим роботи накопичувачів, RAID, пріоритет завантаження.
Advanced Mode дає весь доступний контроль над усіма можливостями. Інтерфейс поділено на шість секцій з відповідними опціями.

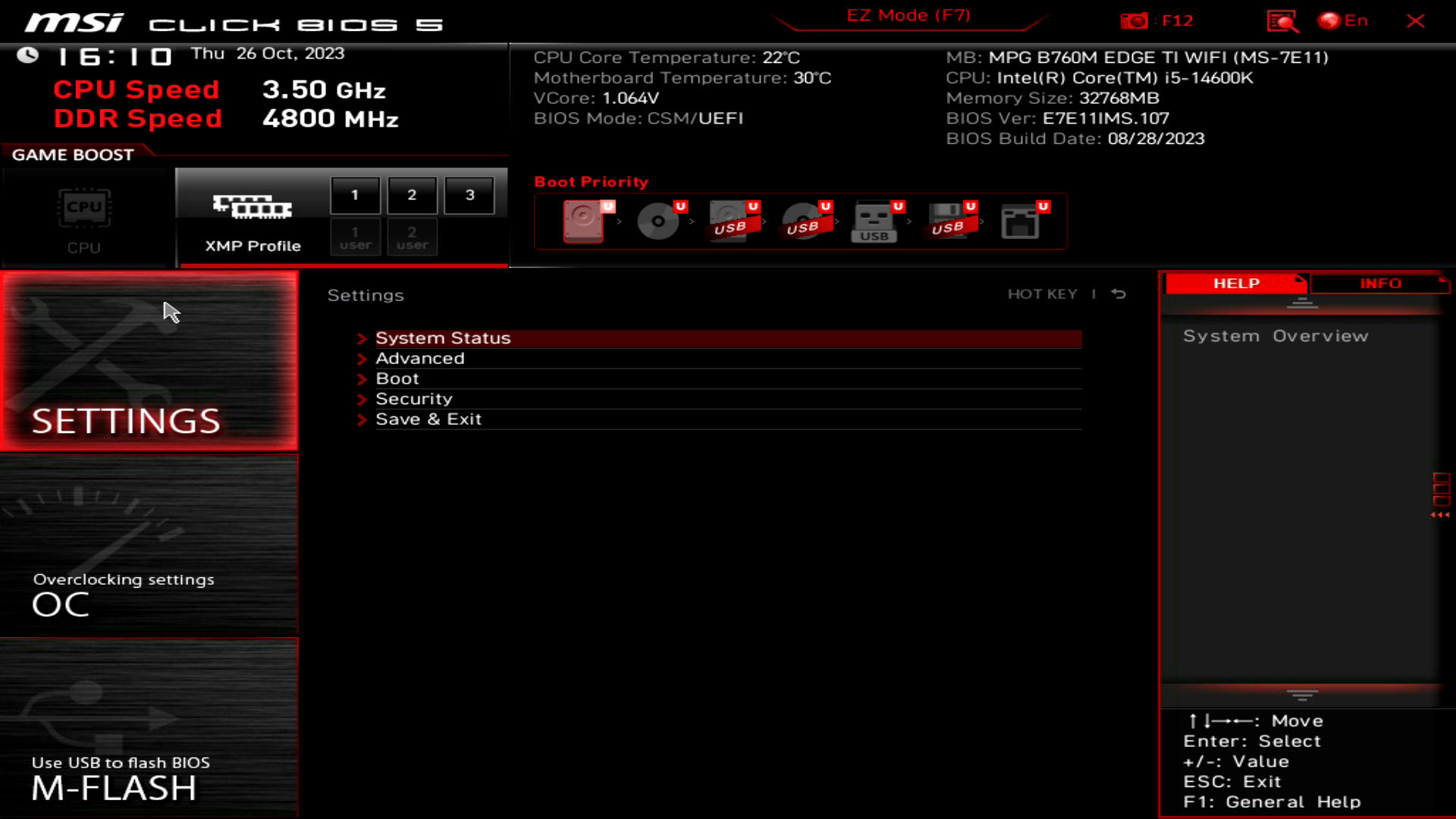

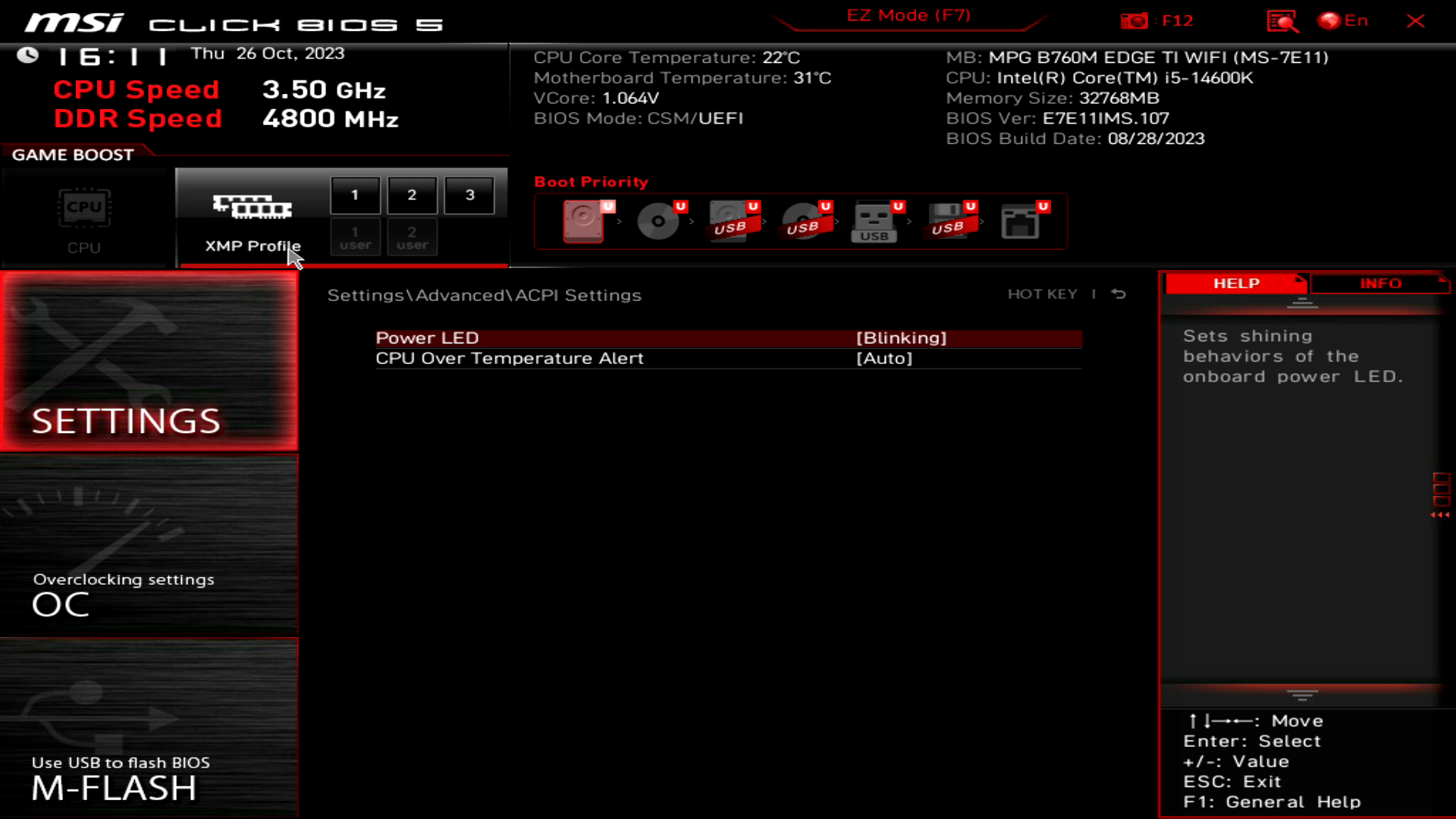

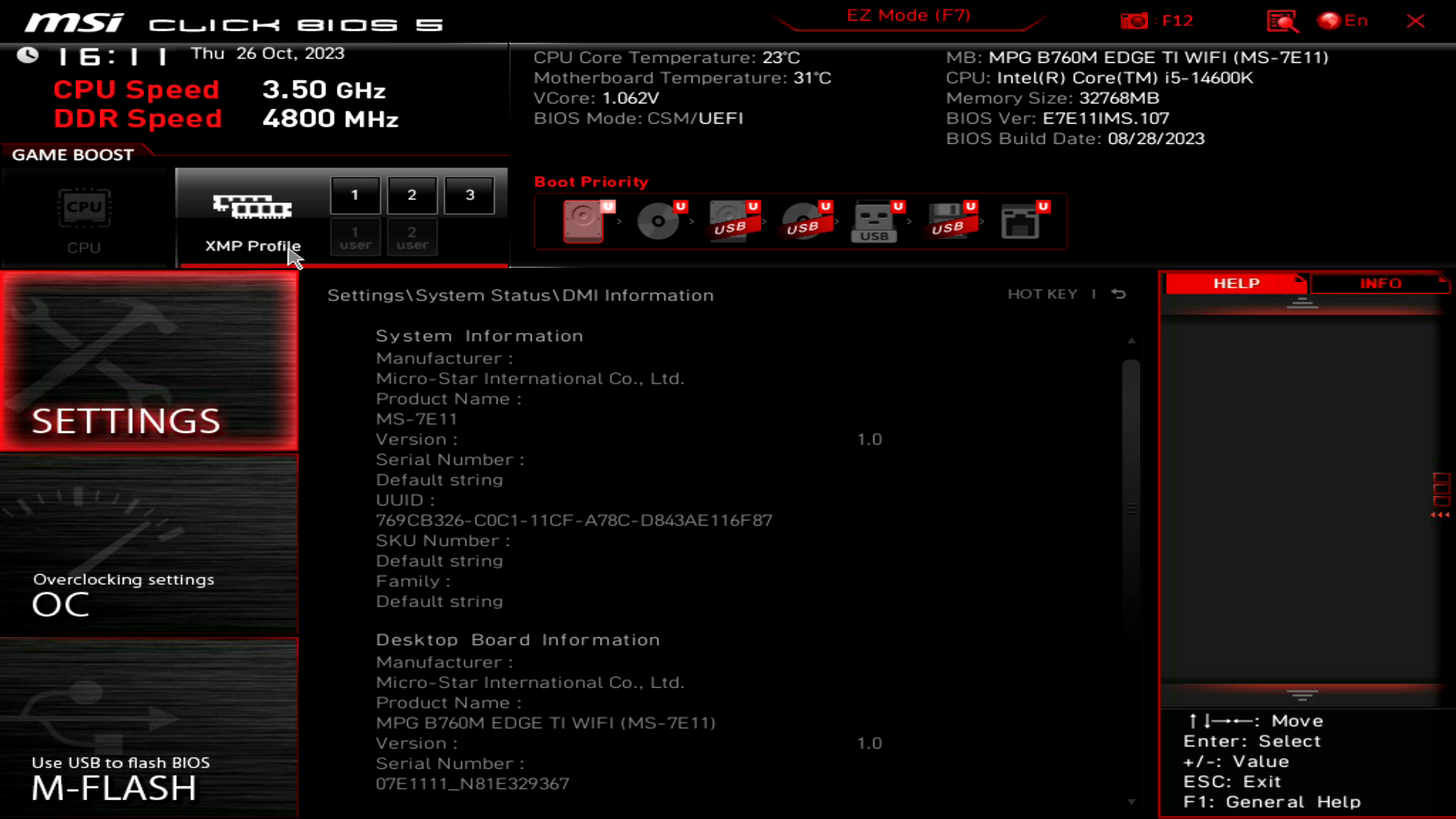

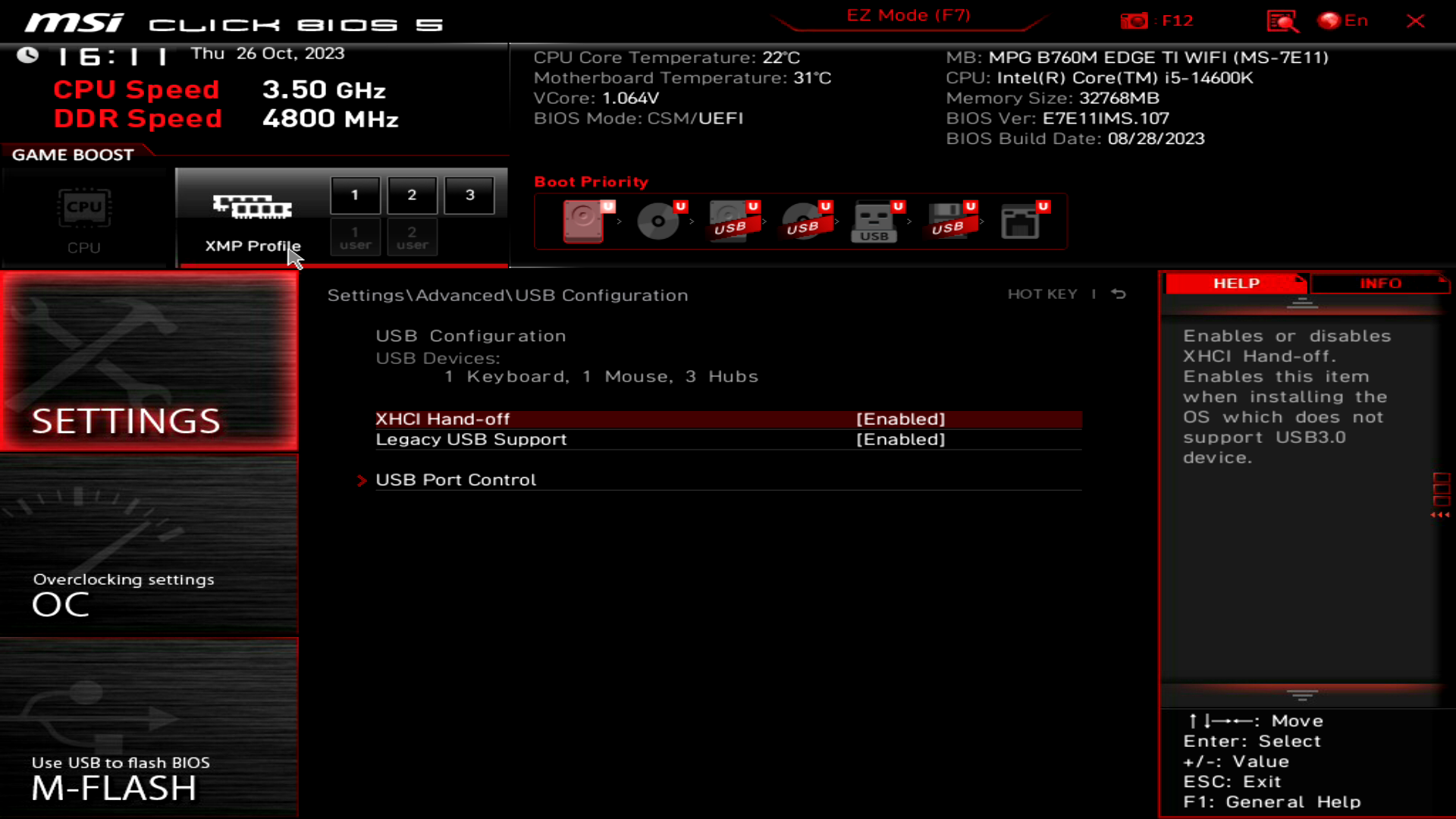

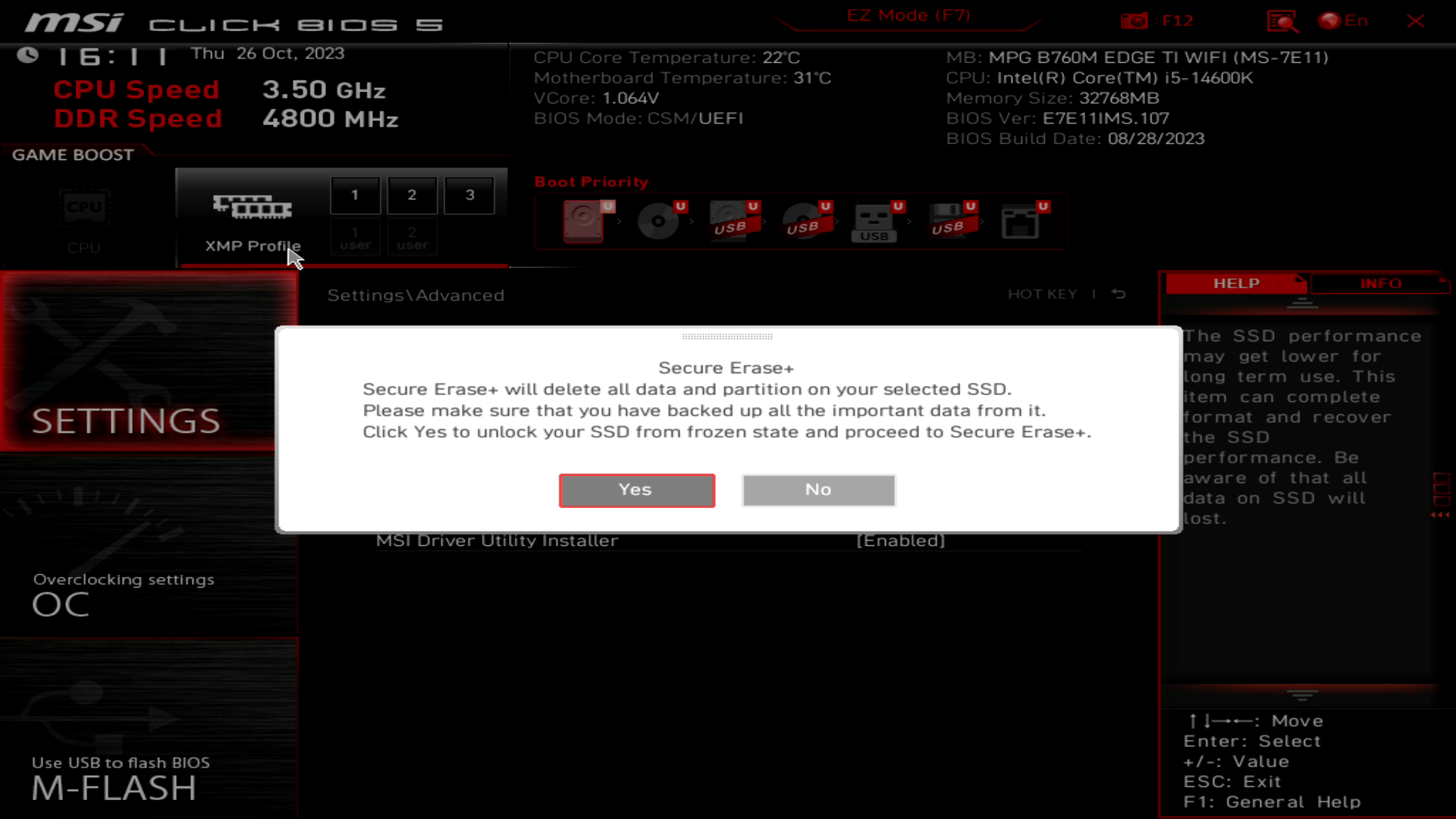

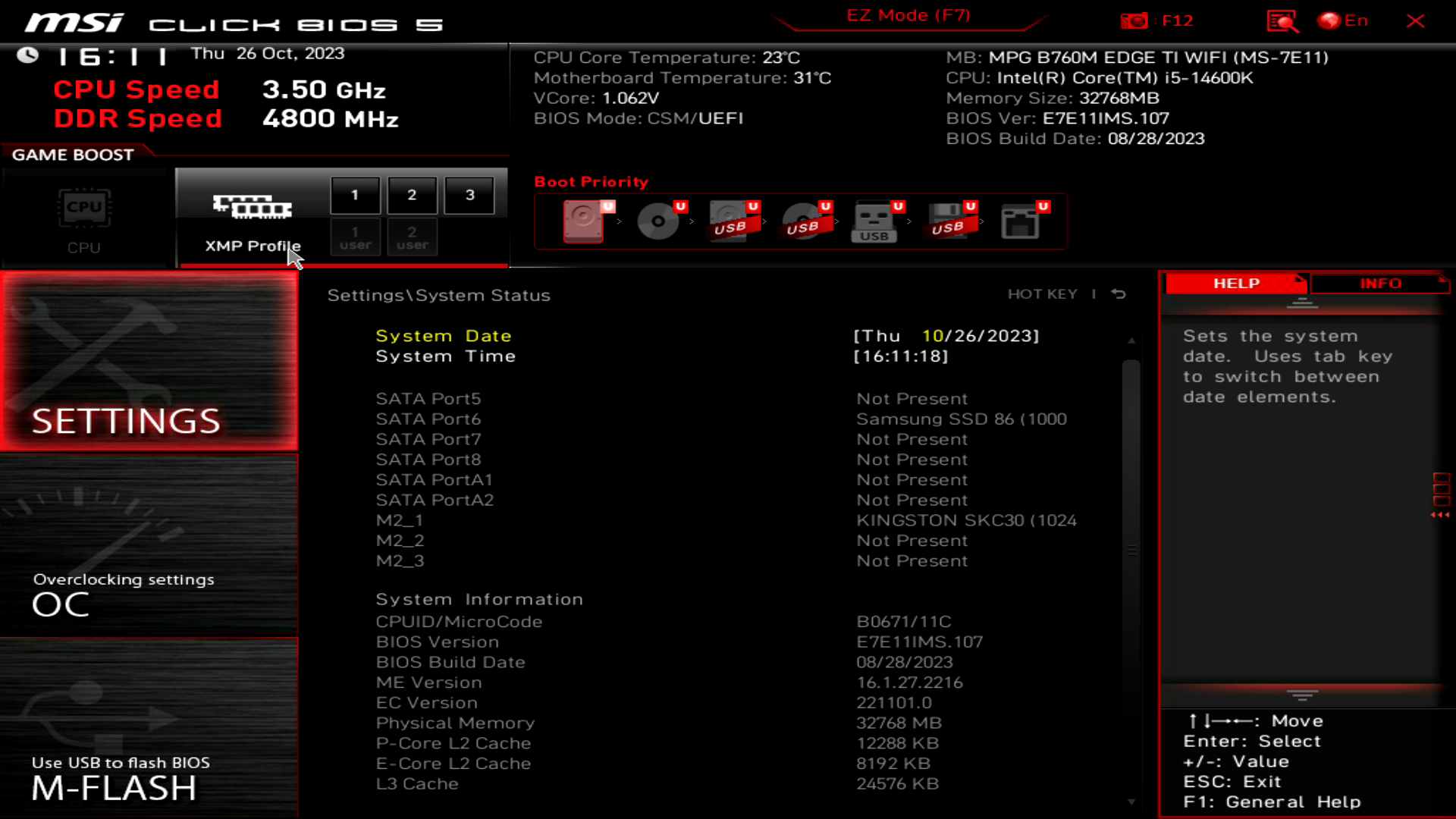

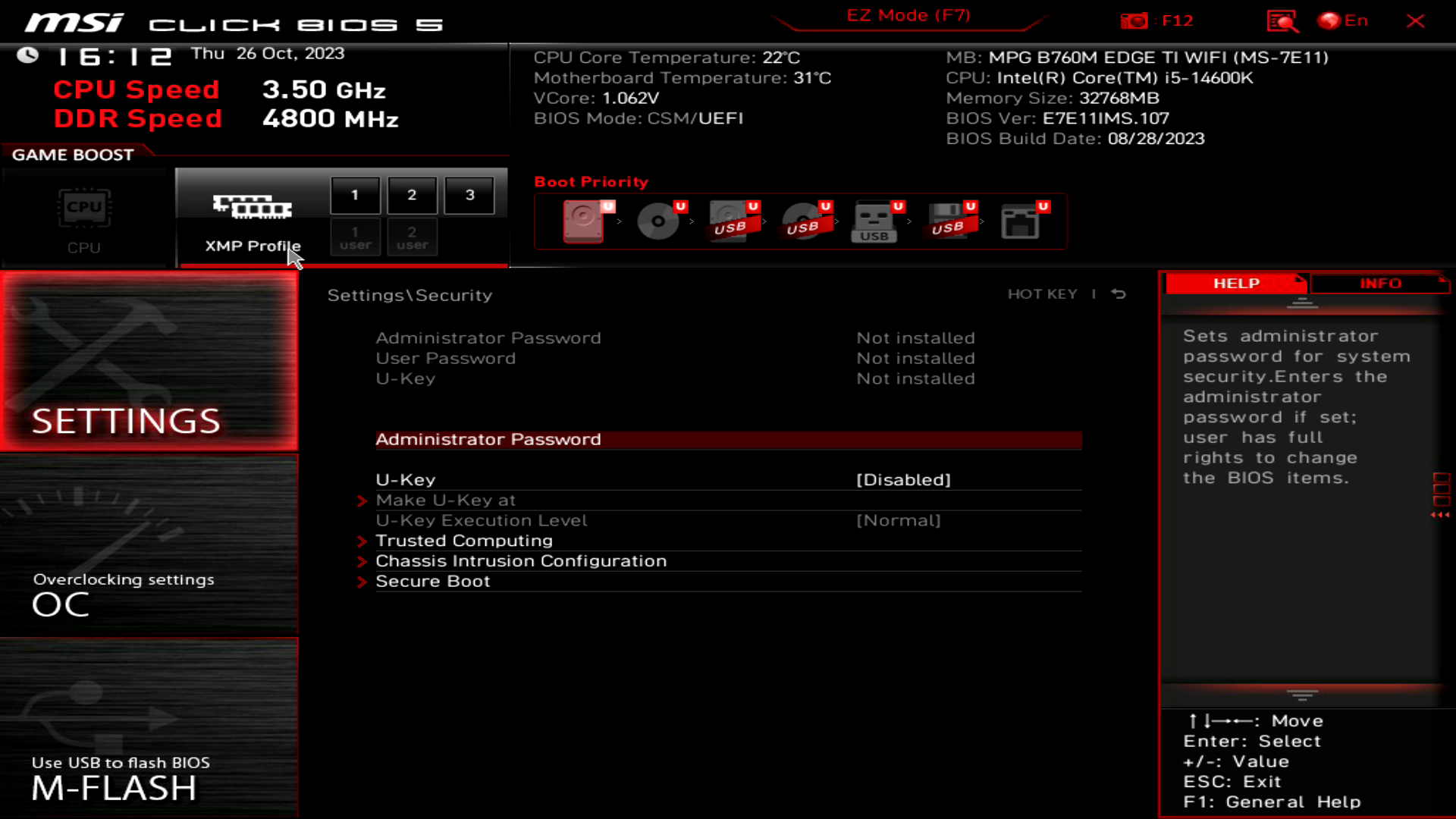

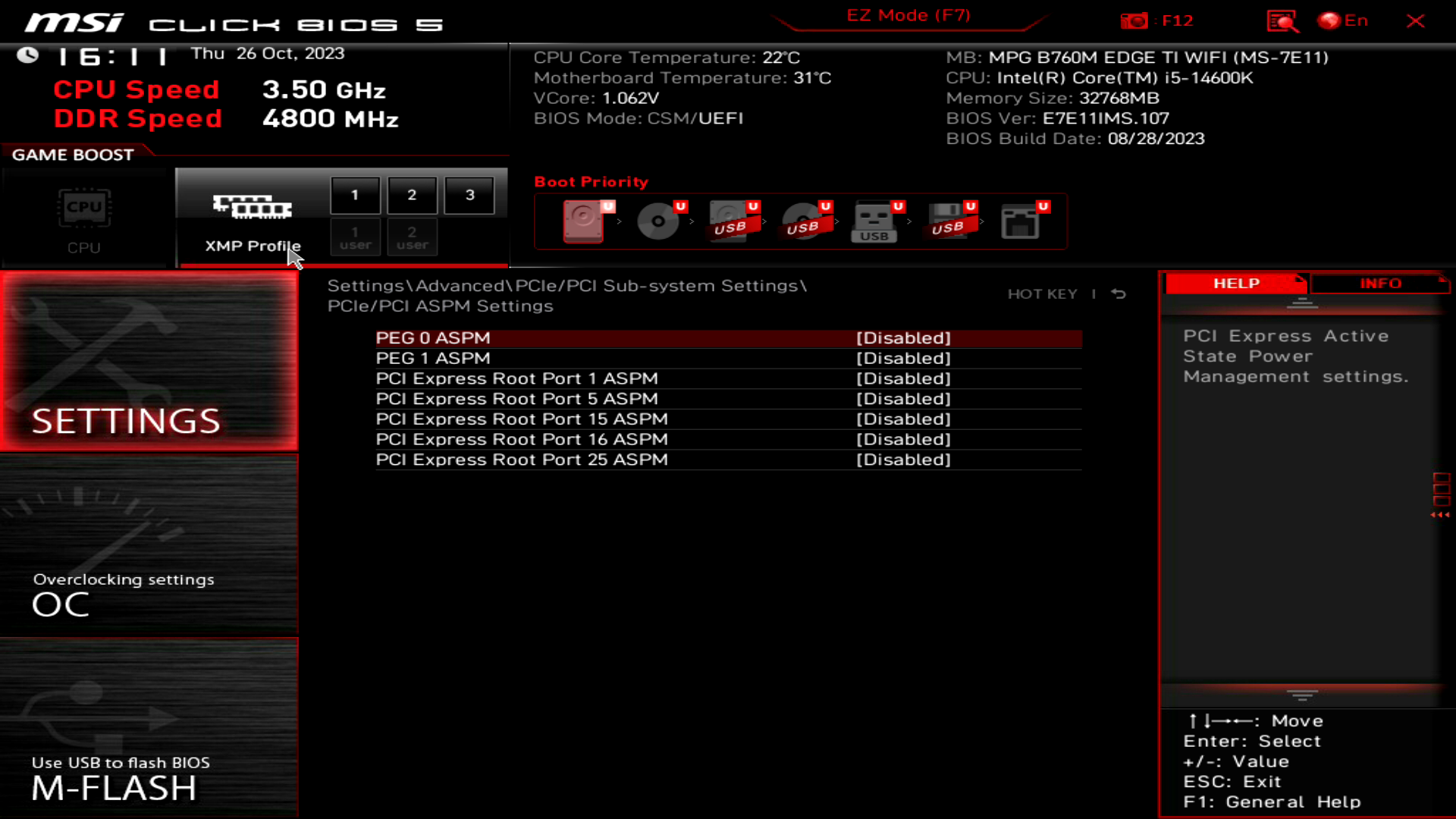

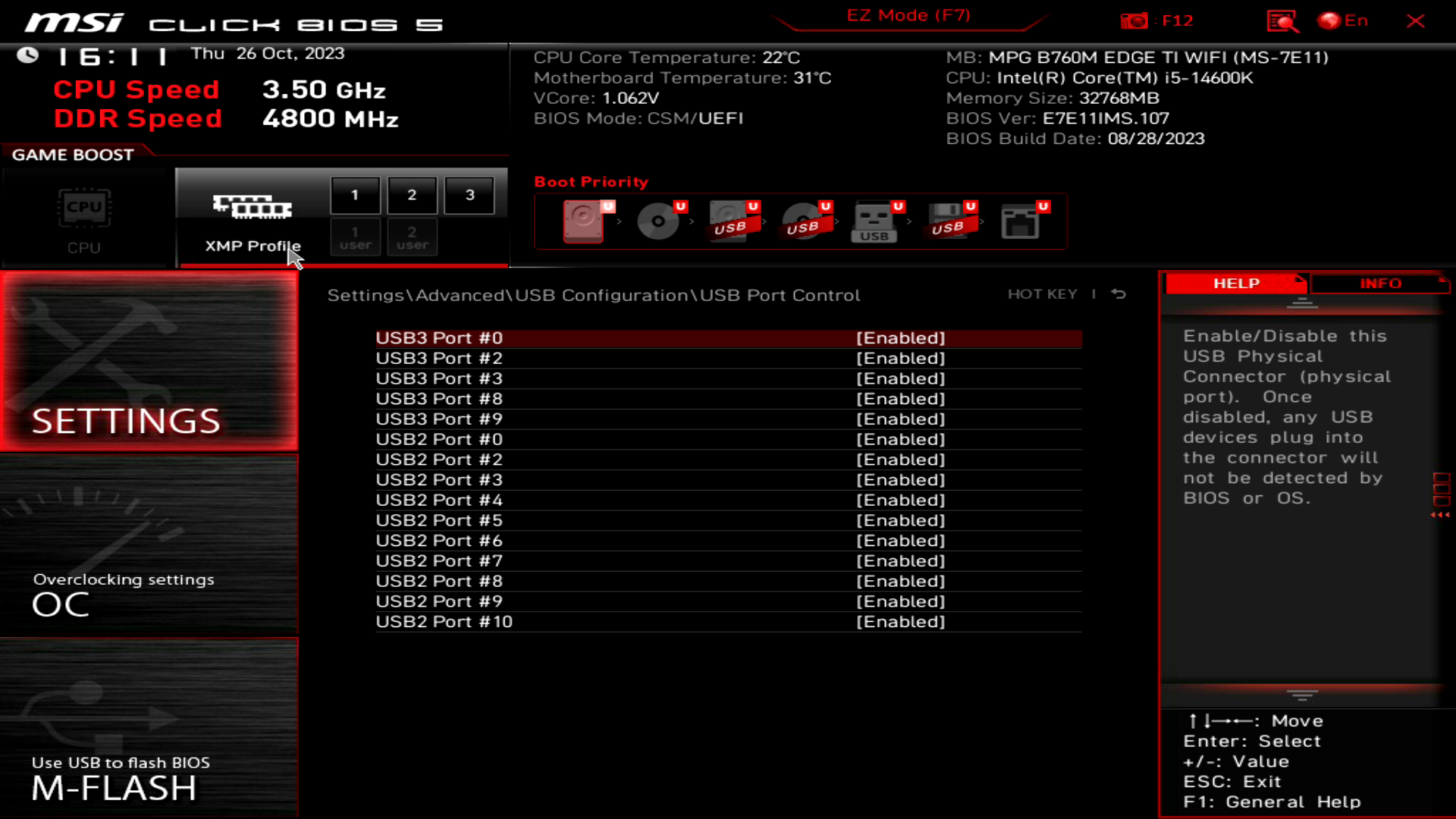

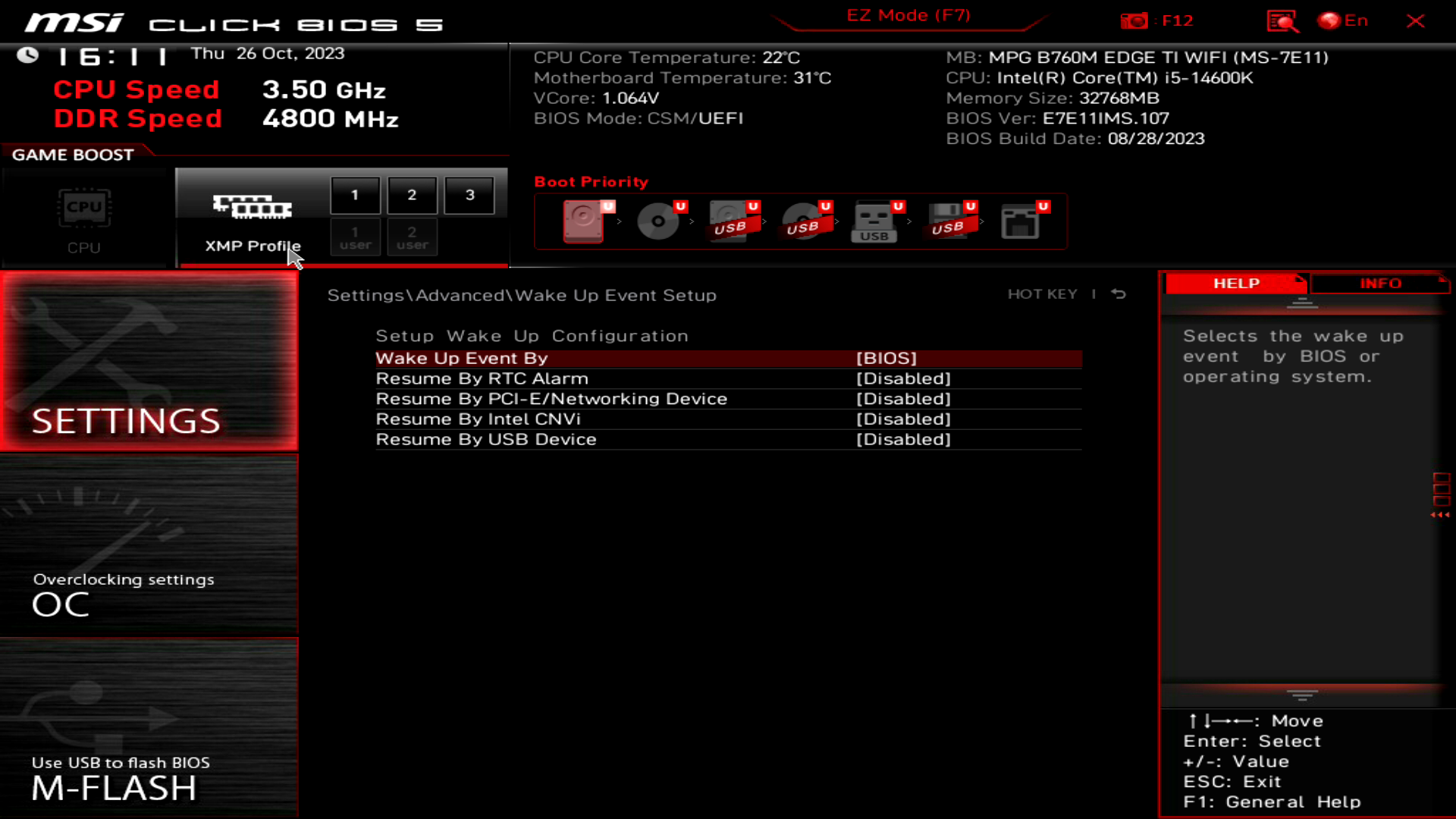

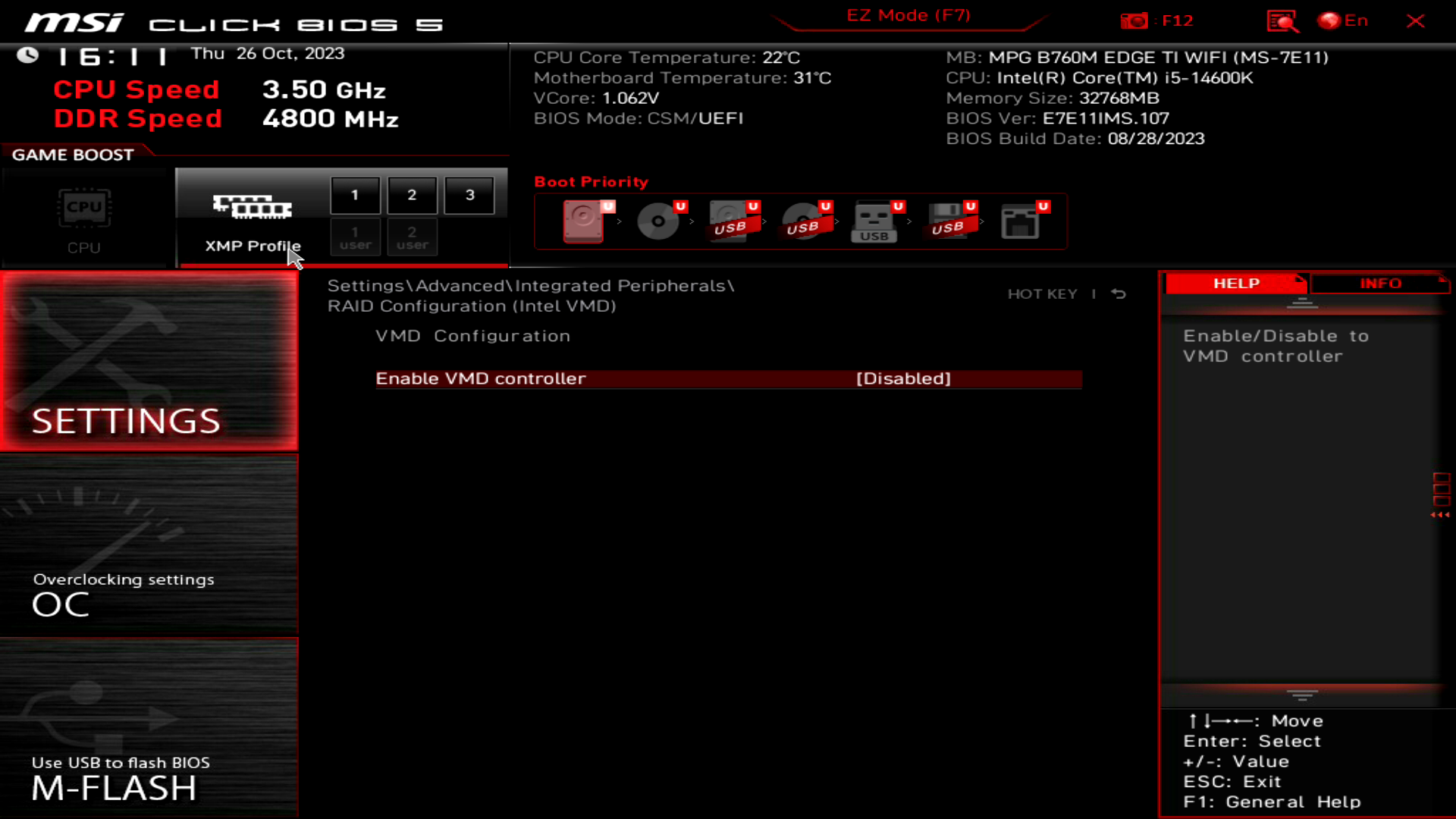

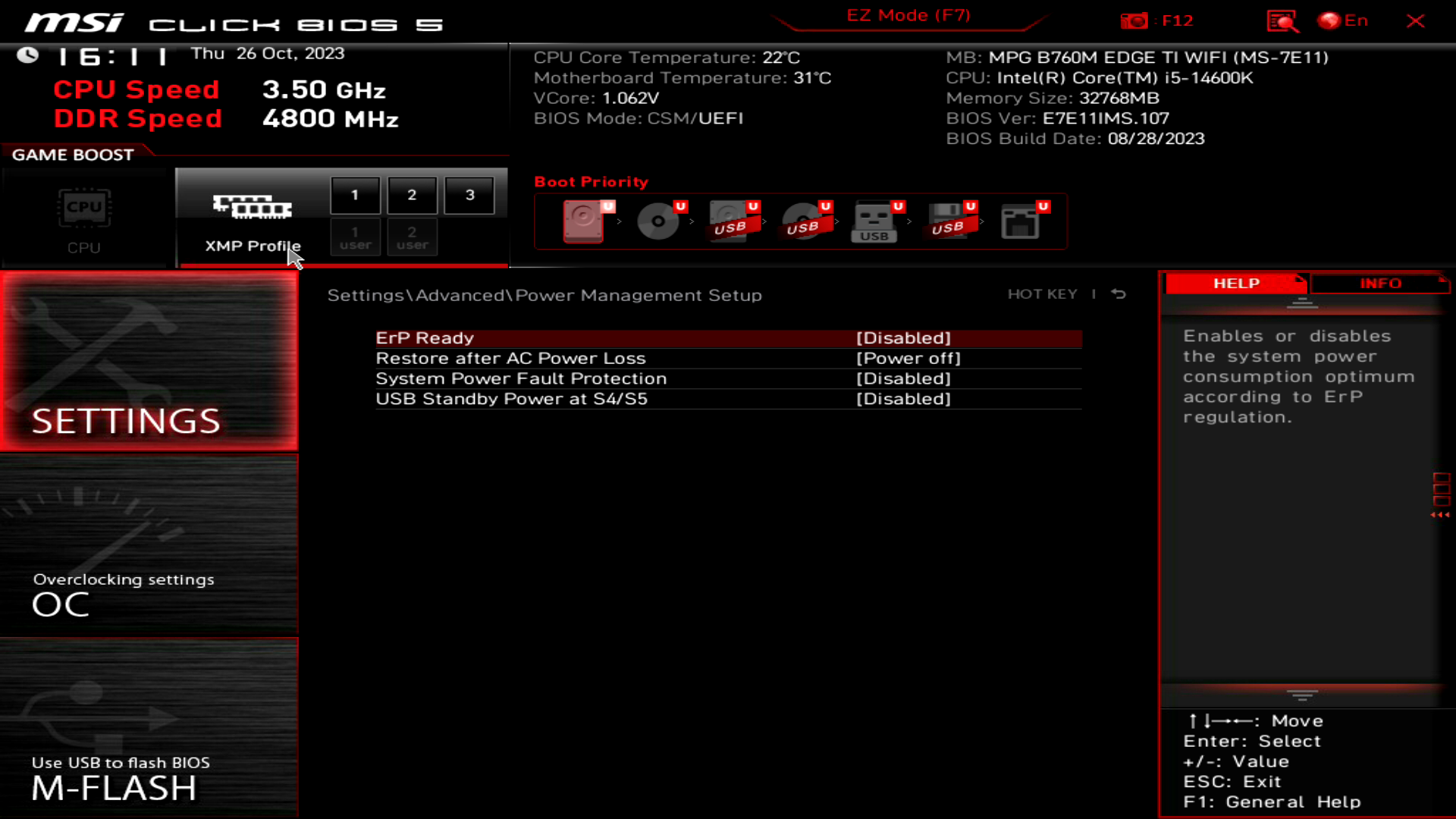

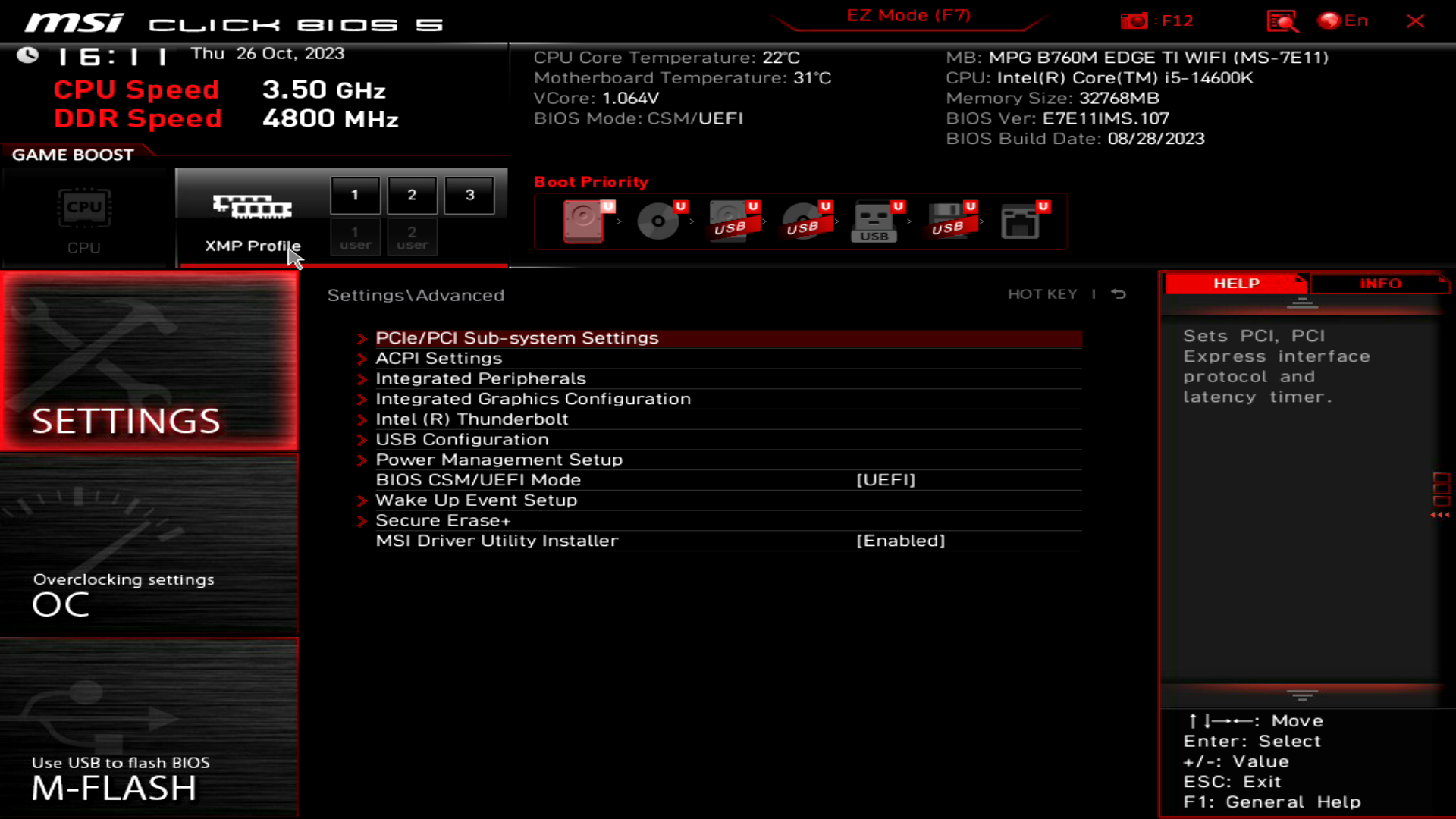

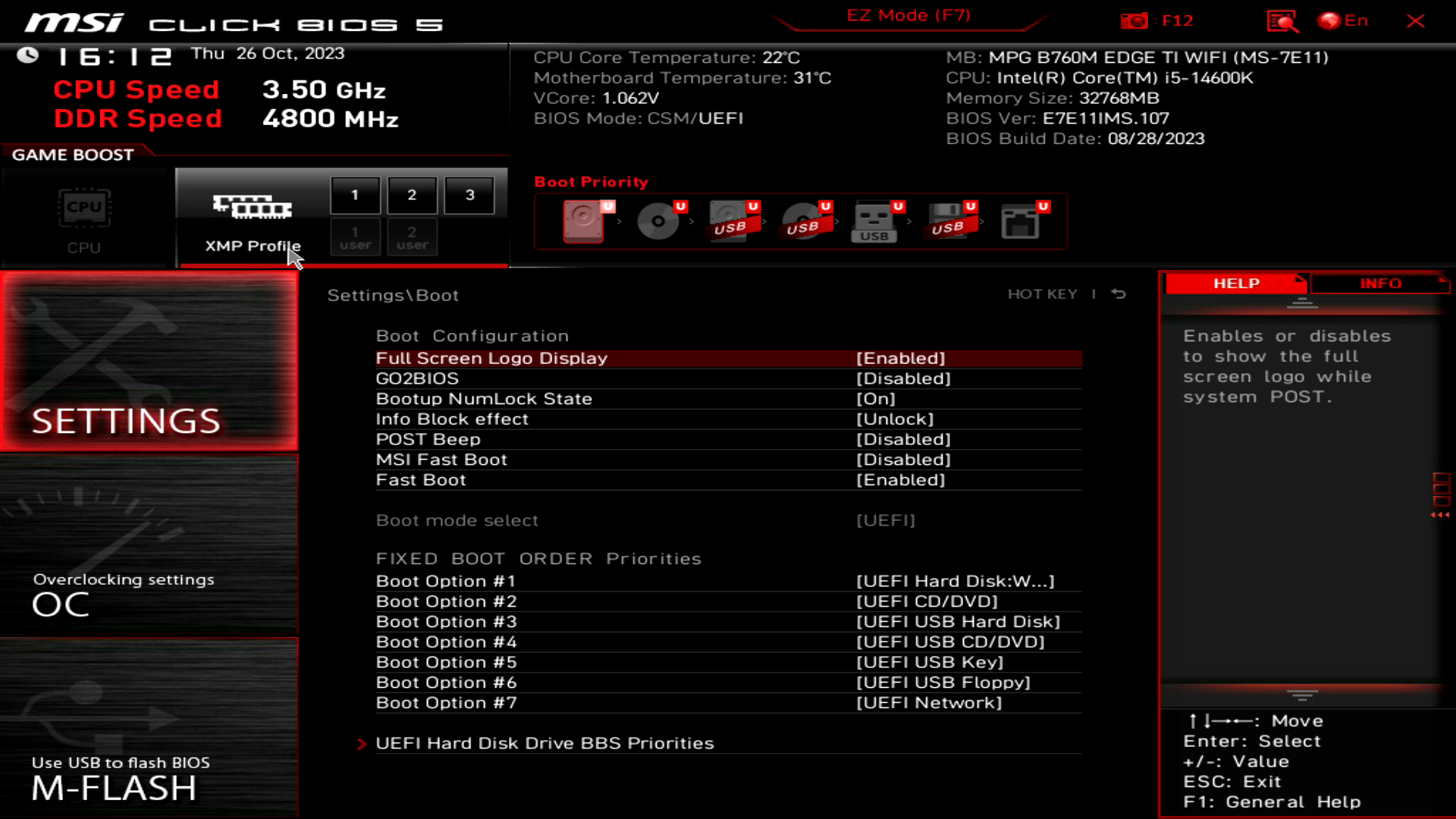

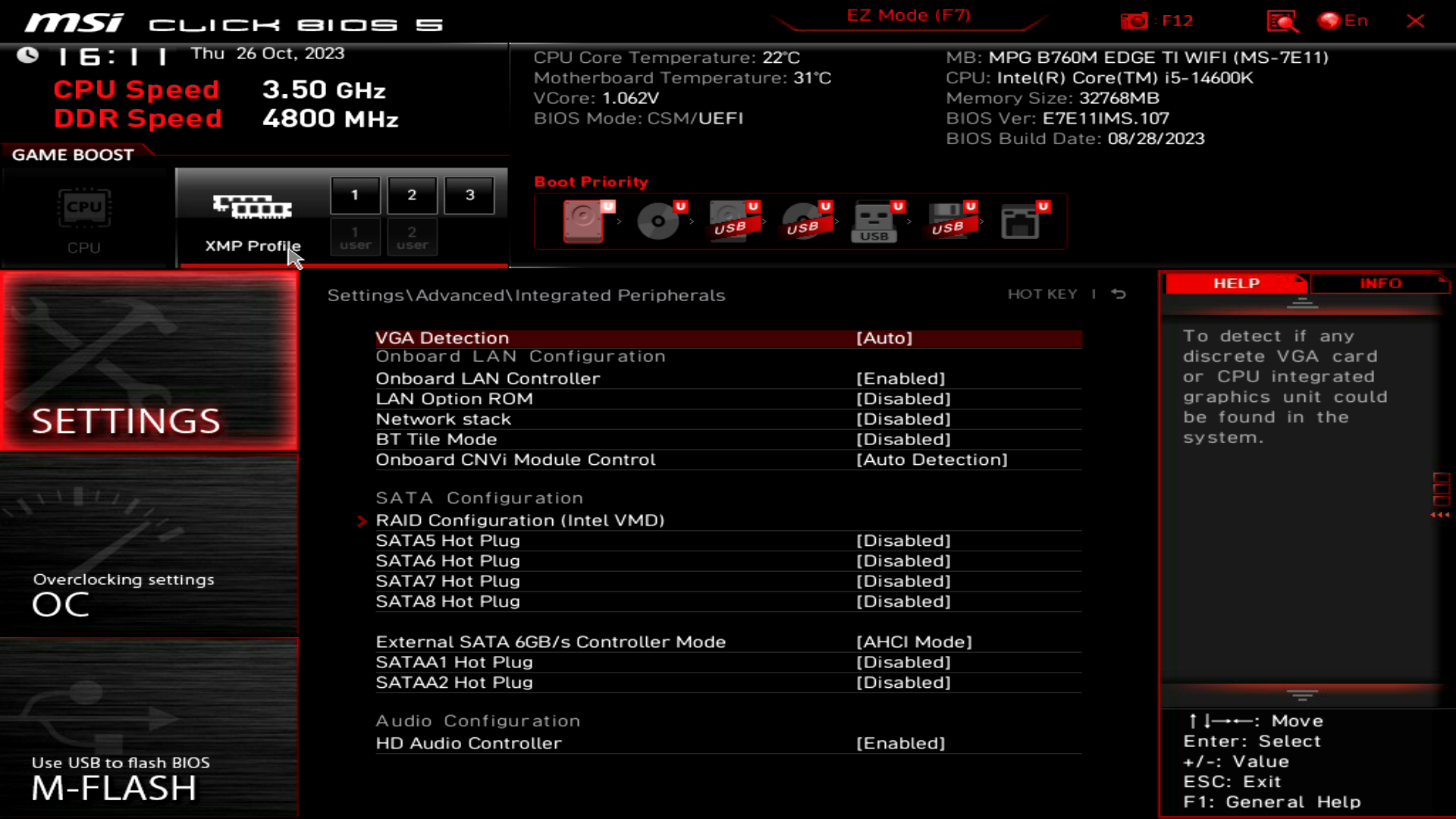

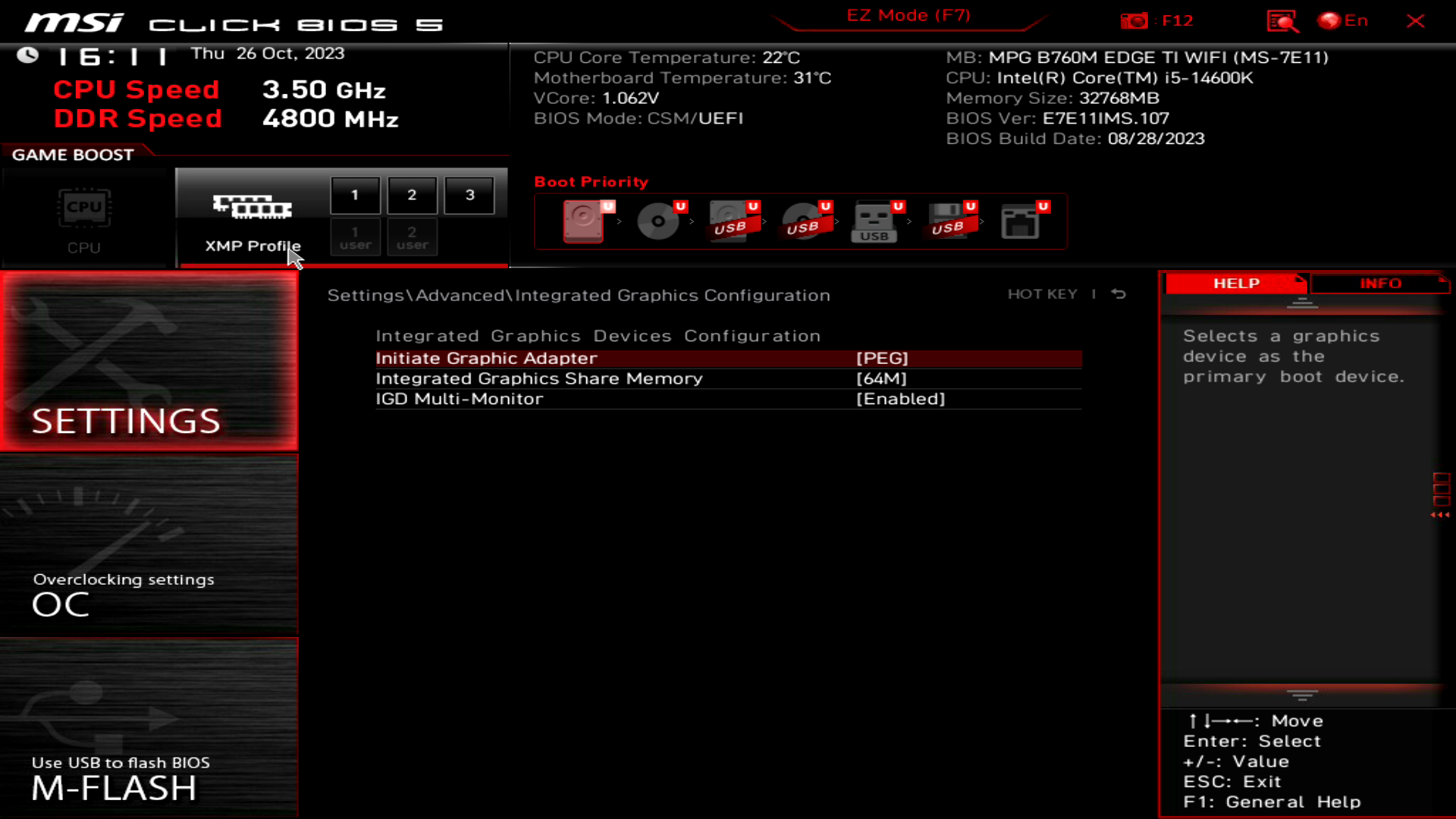

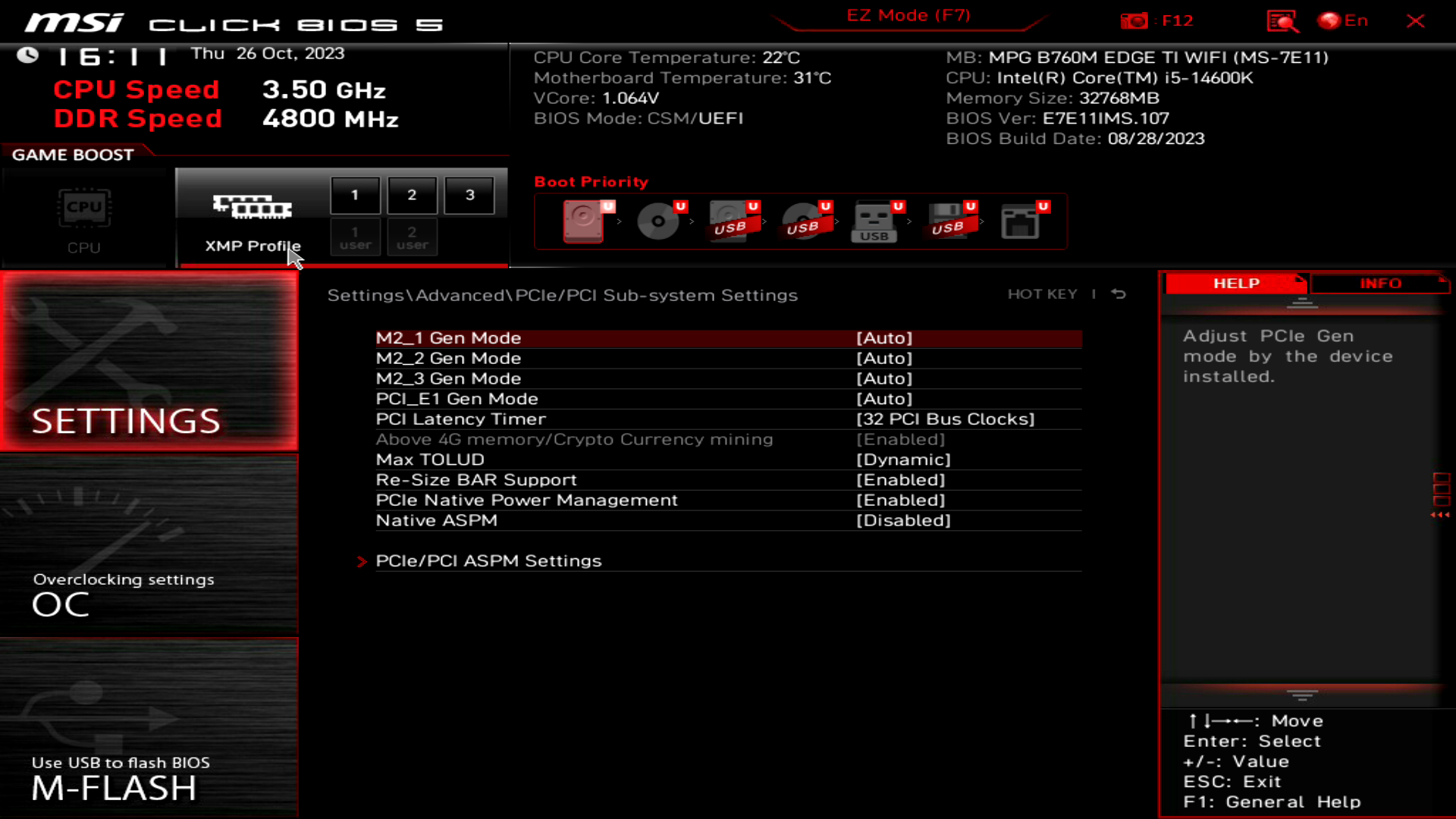

Секція Settings дозволяє працювати з інтегрованою відеокартою та контролерами, а також з пристроями материнської плати, включаючи доступність та лінії інтерфейсів. Ще звідки можна залучити функцію Secure Erase+.

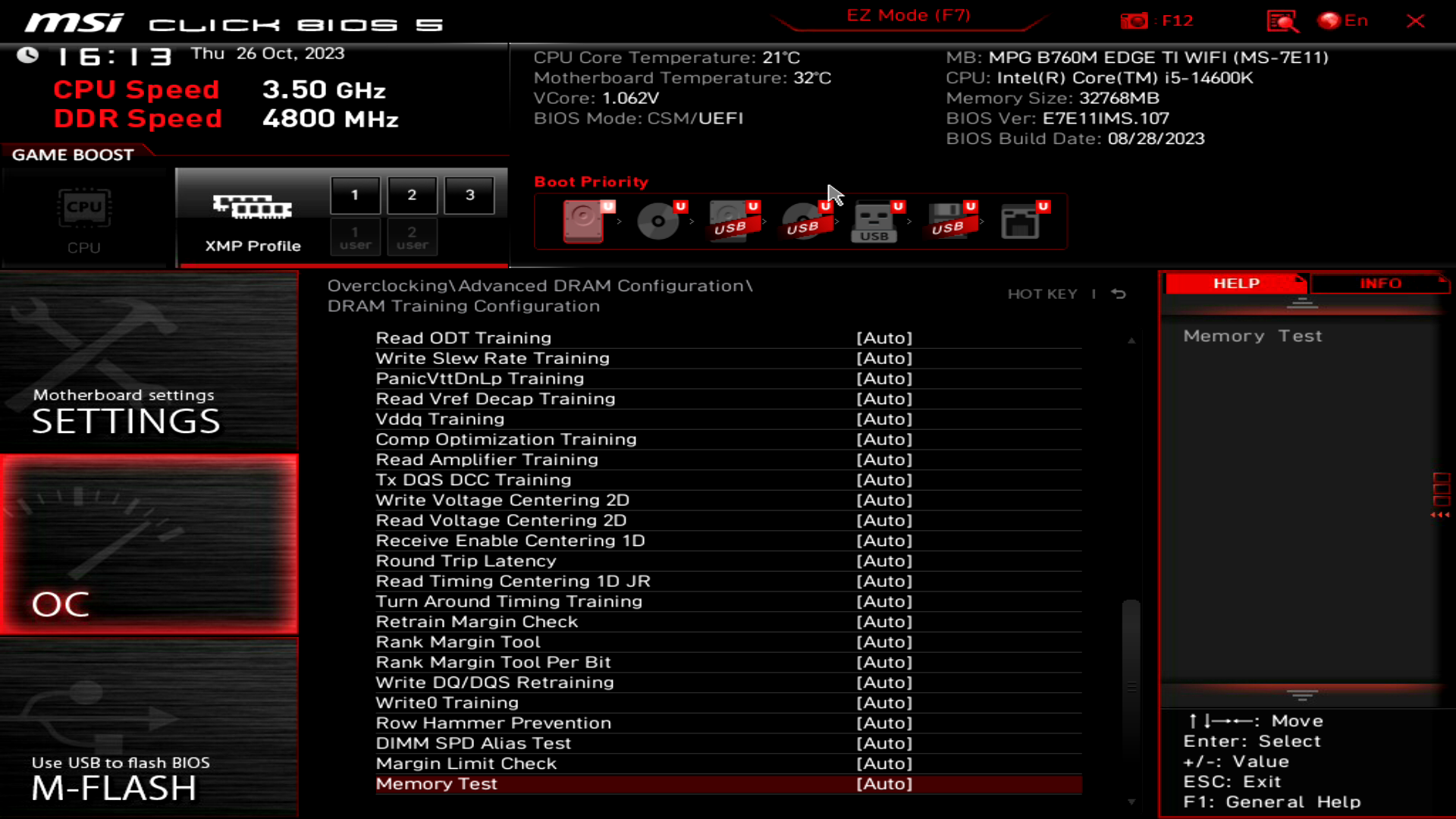

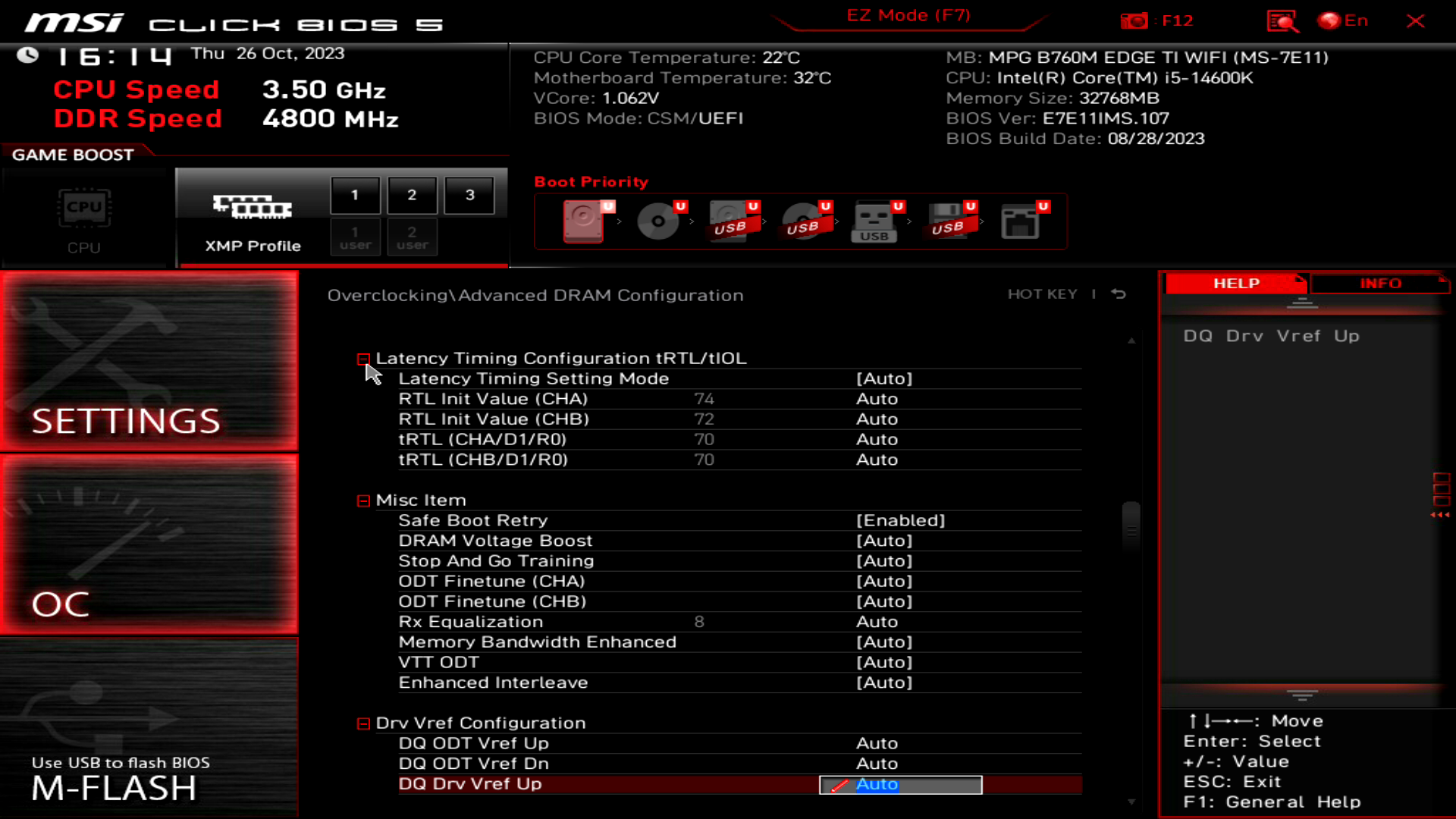

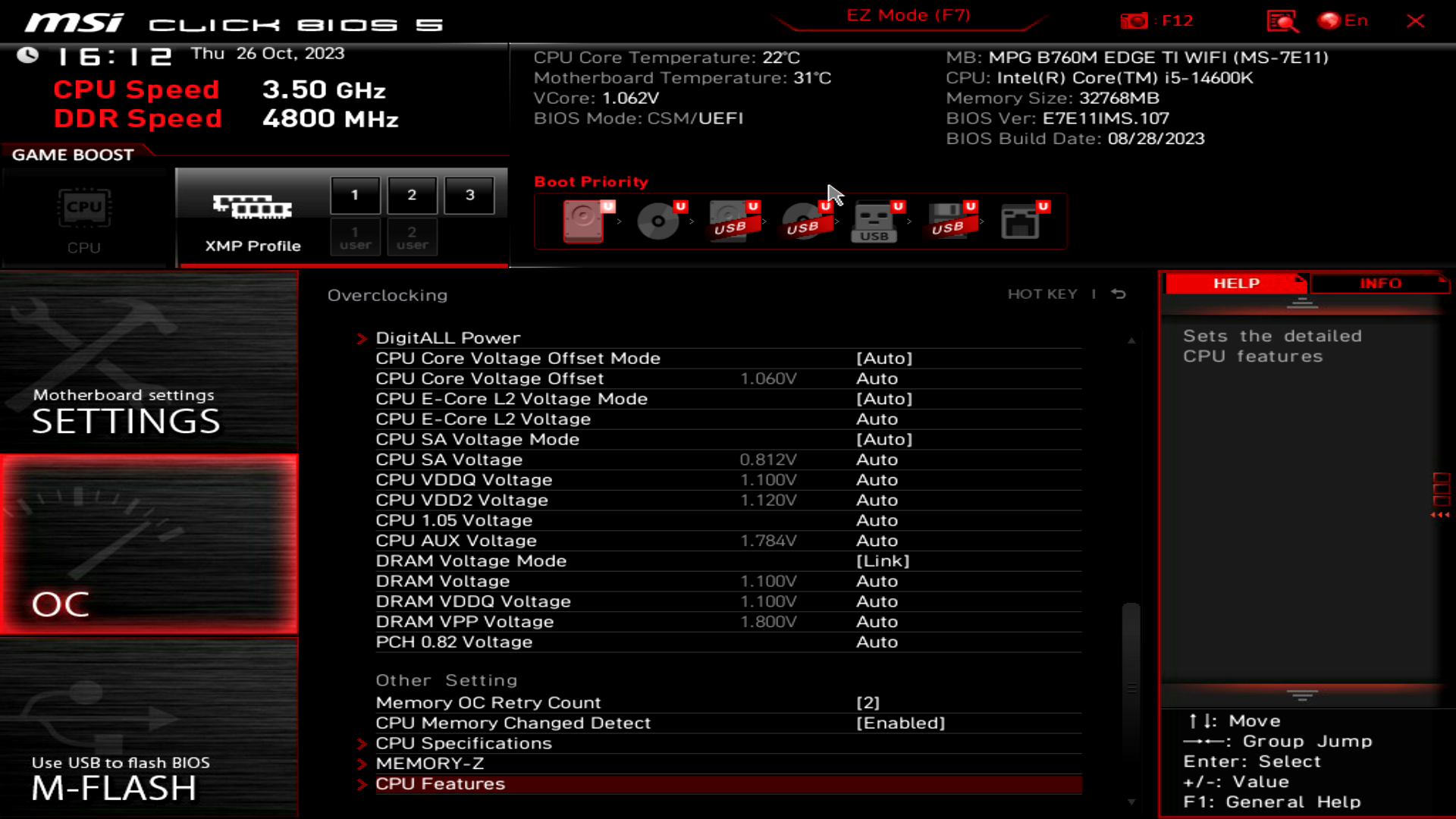

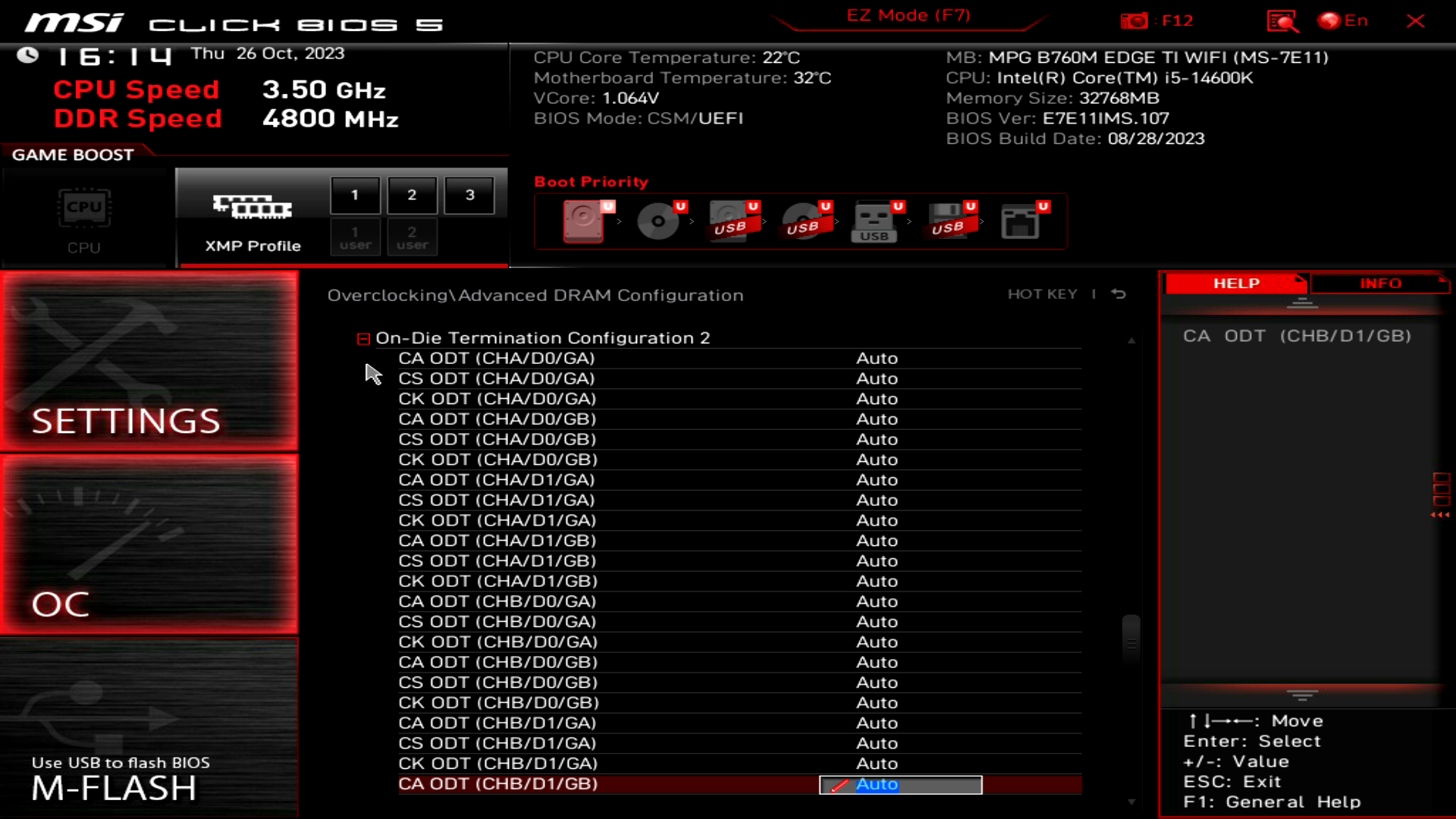

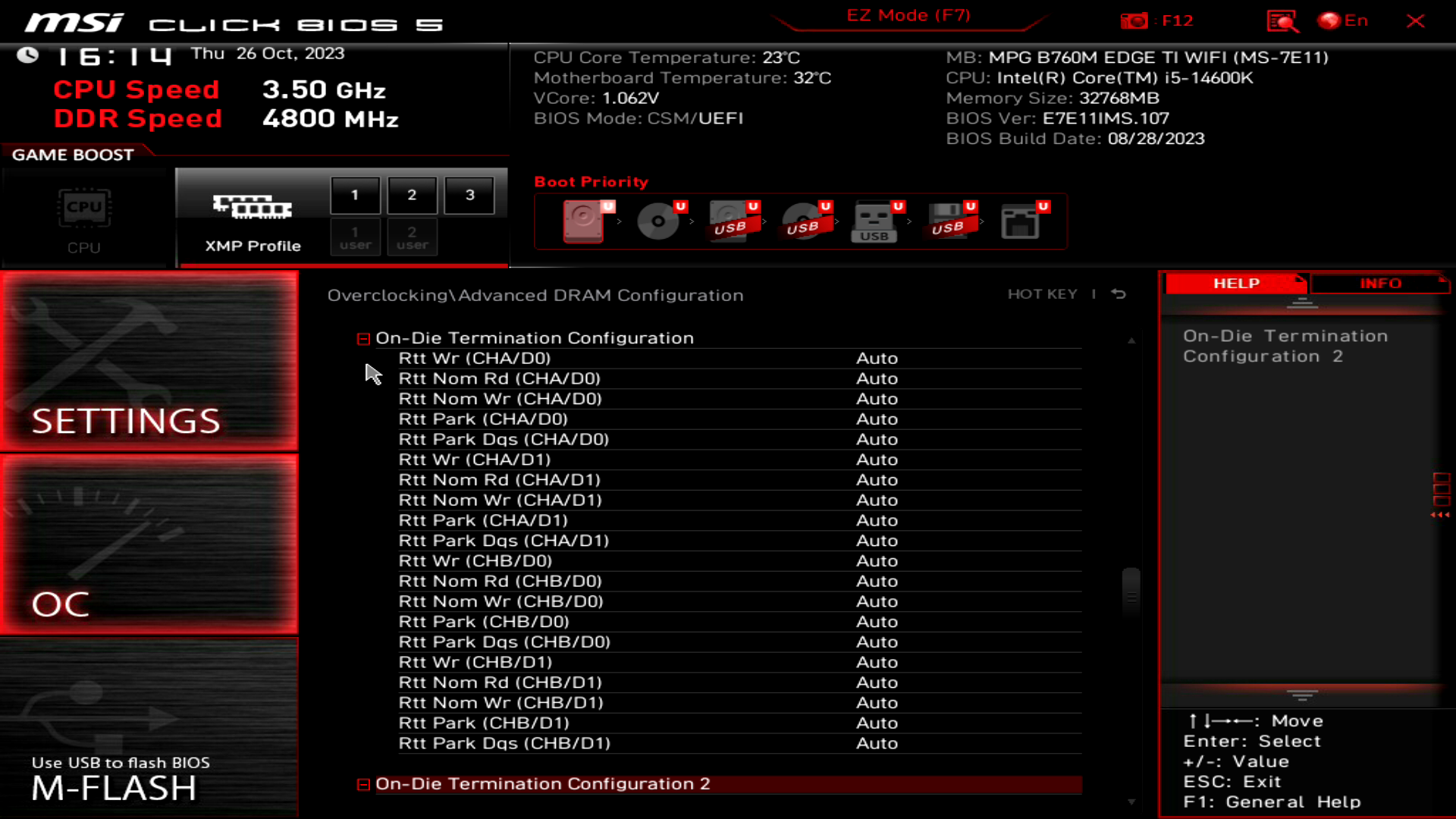

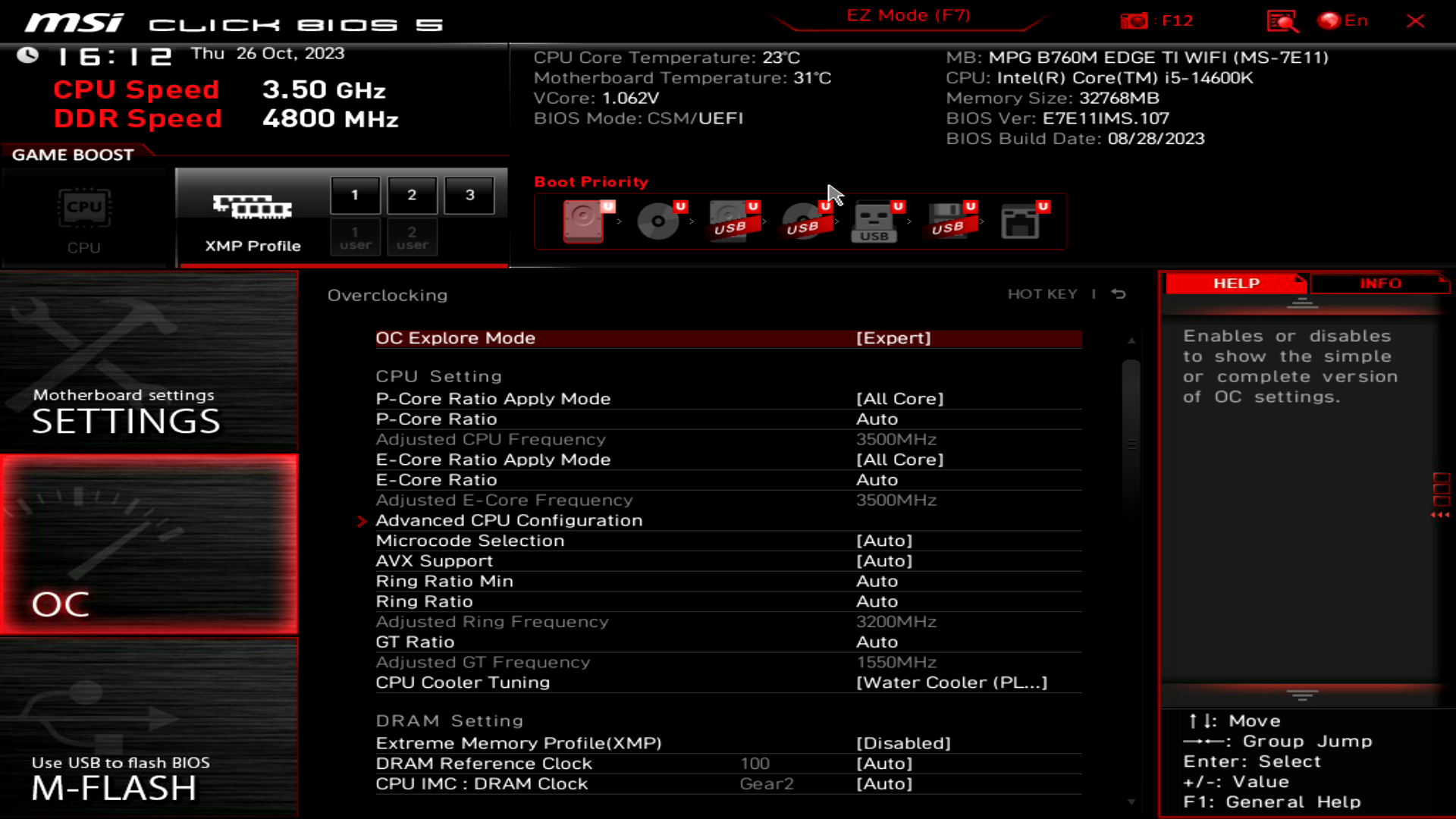

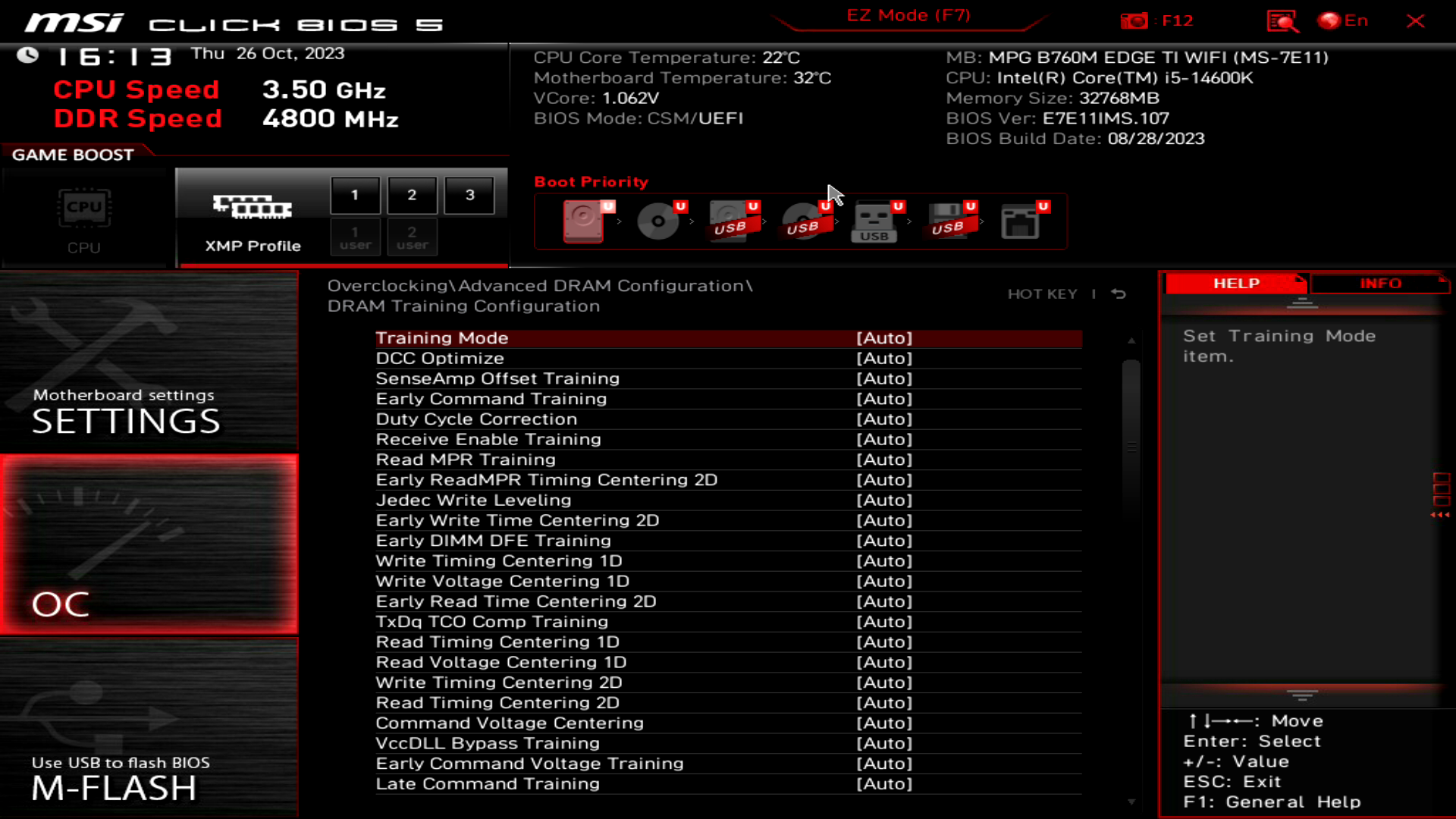

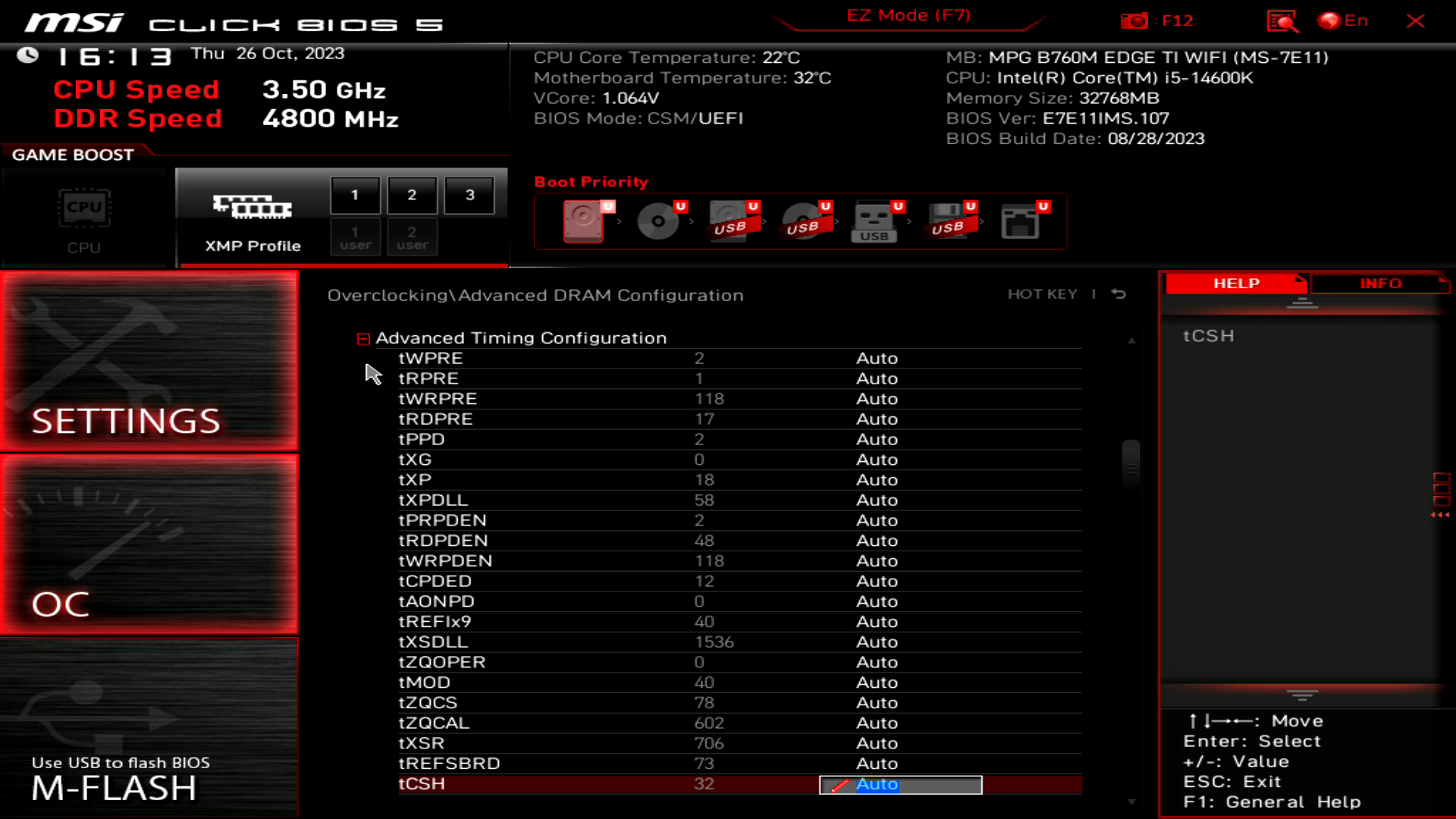

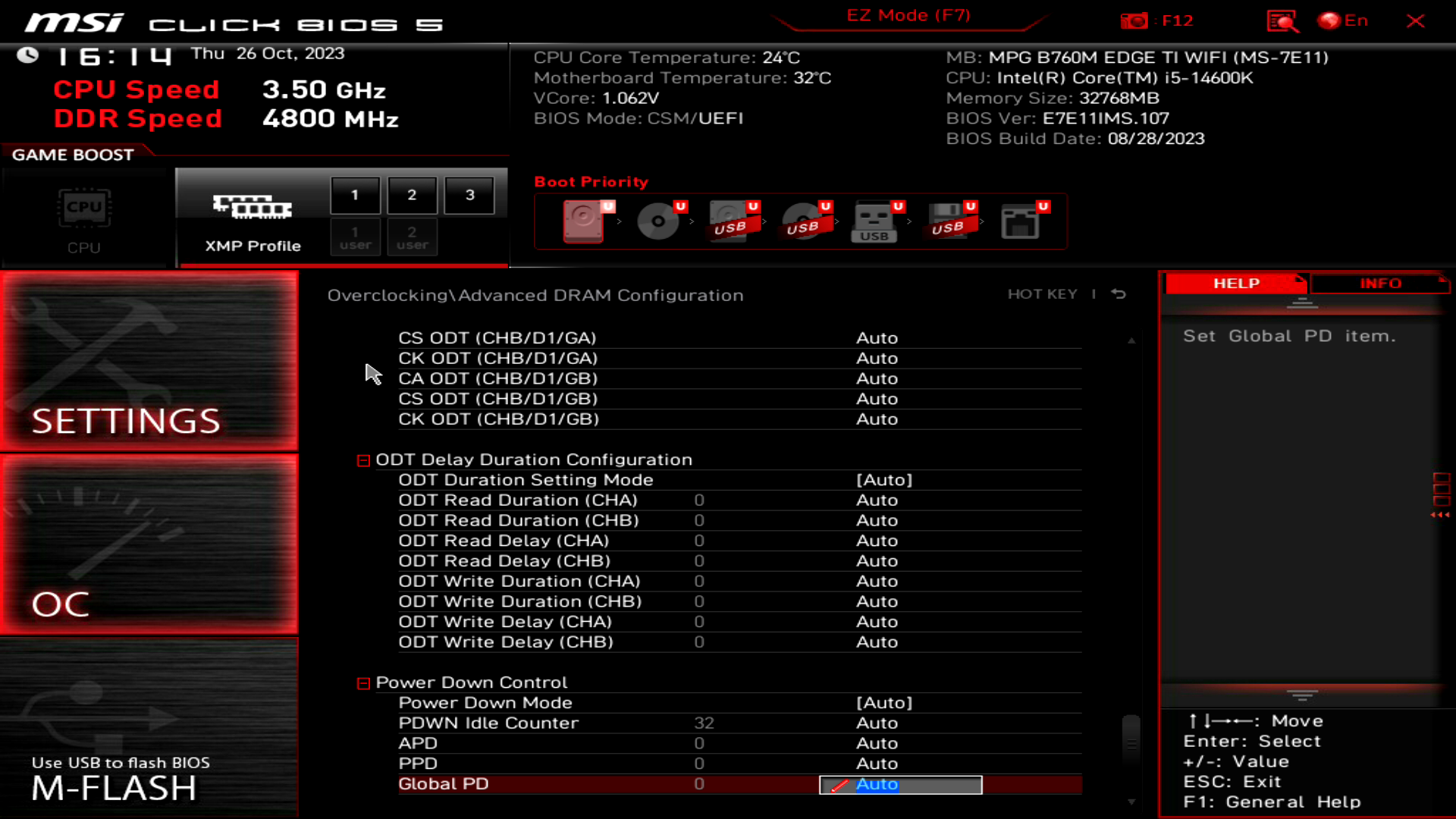

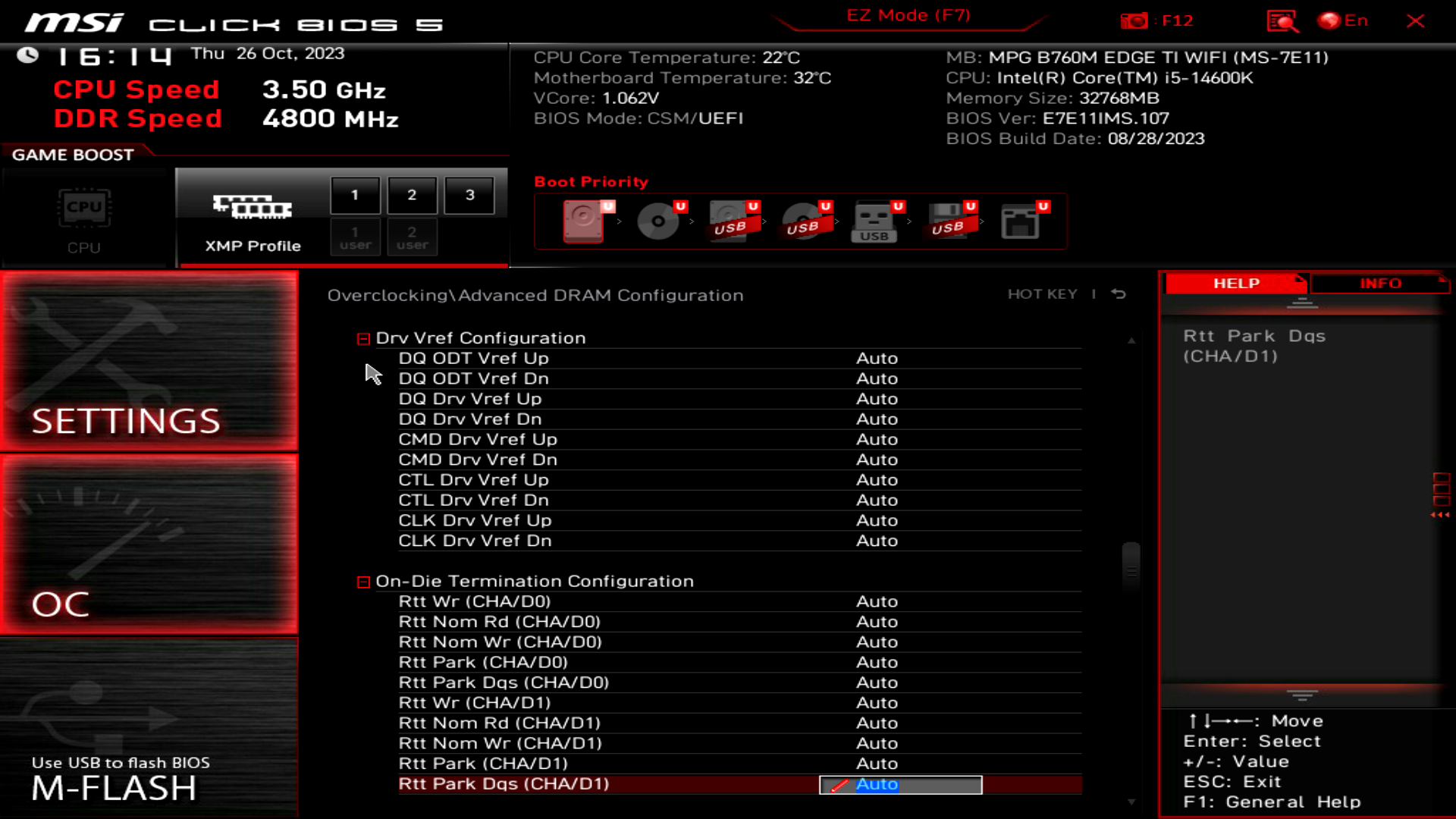

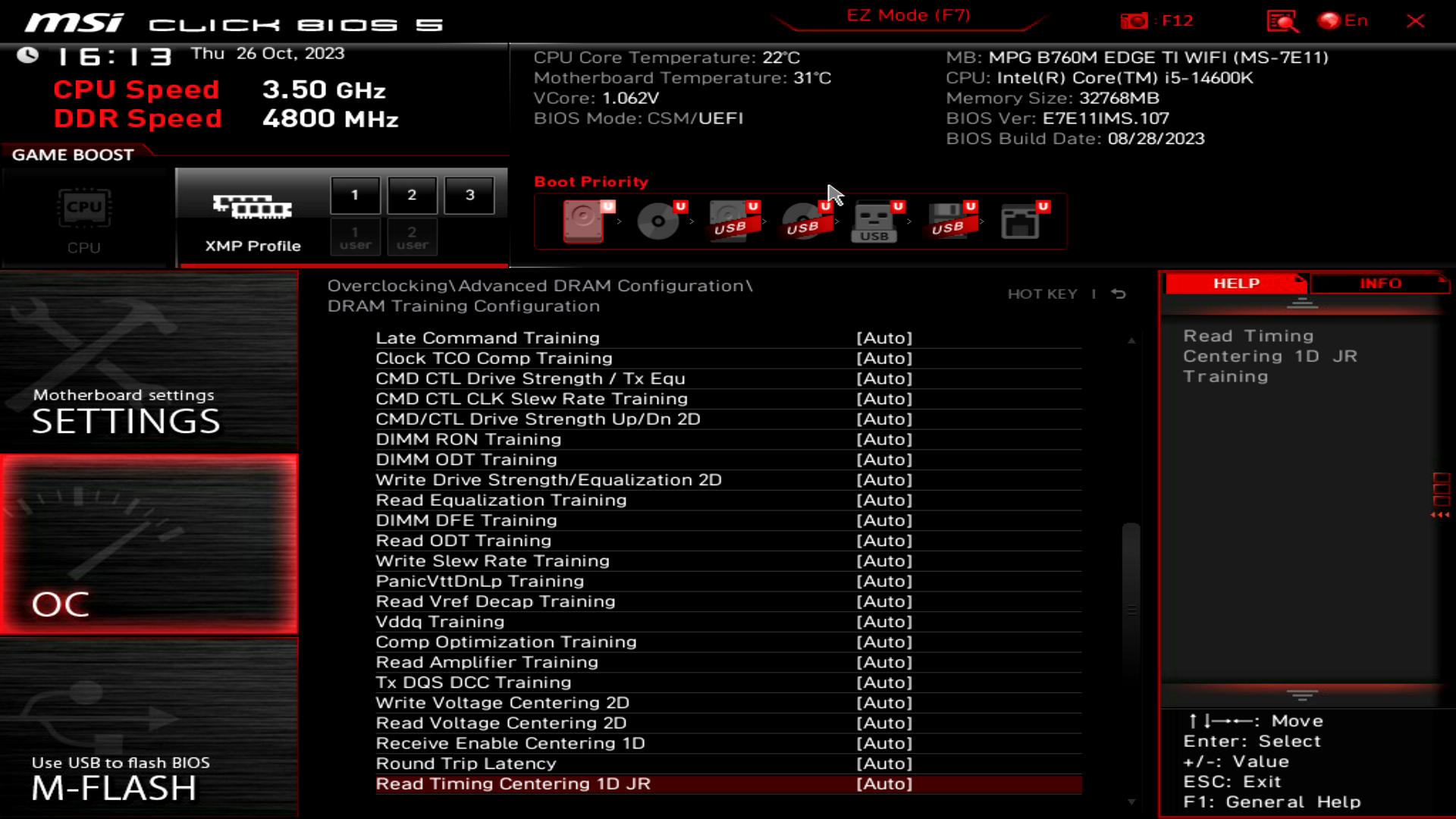

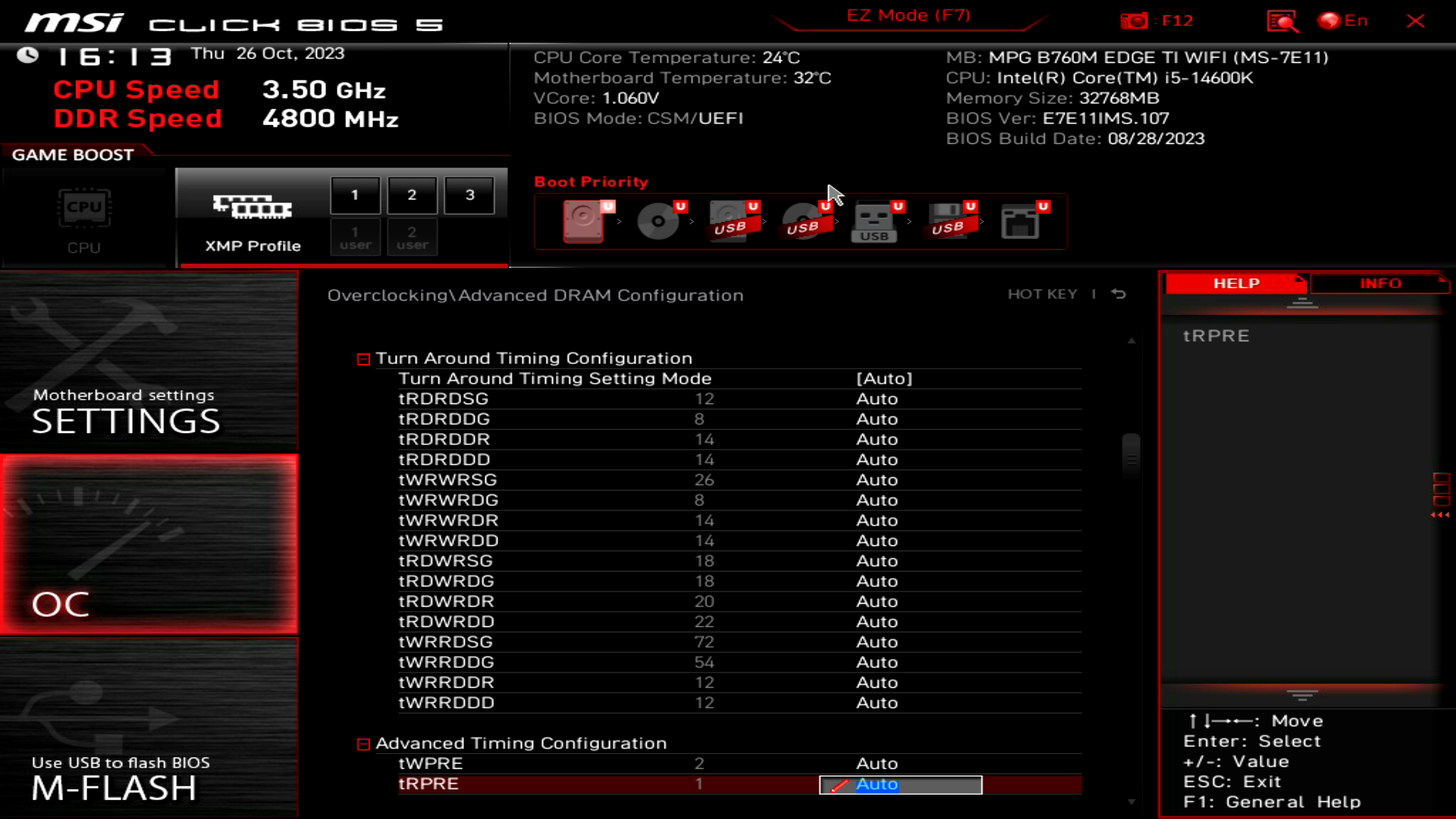

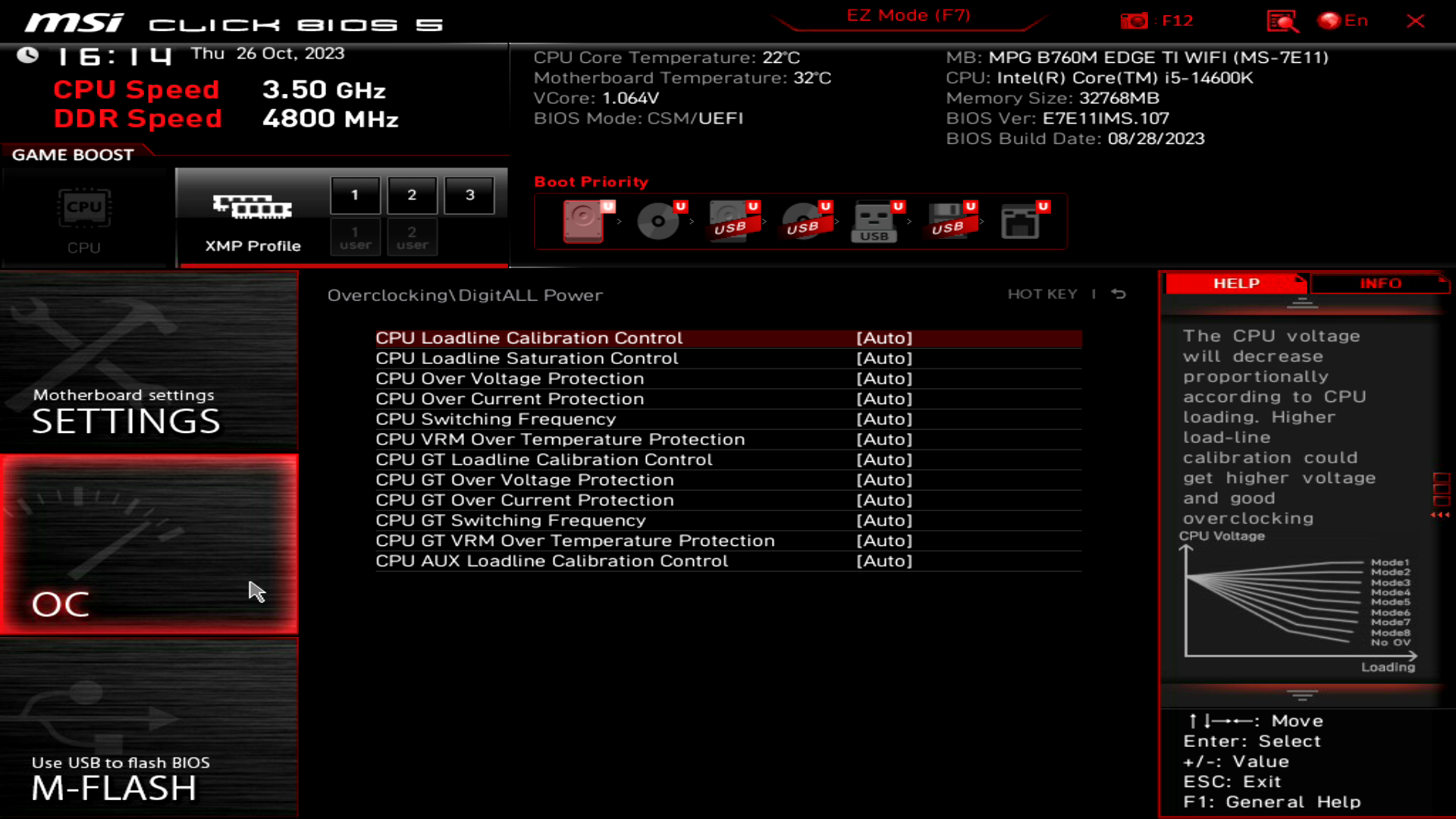

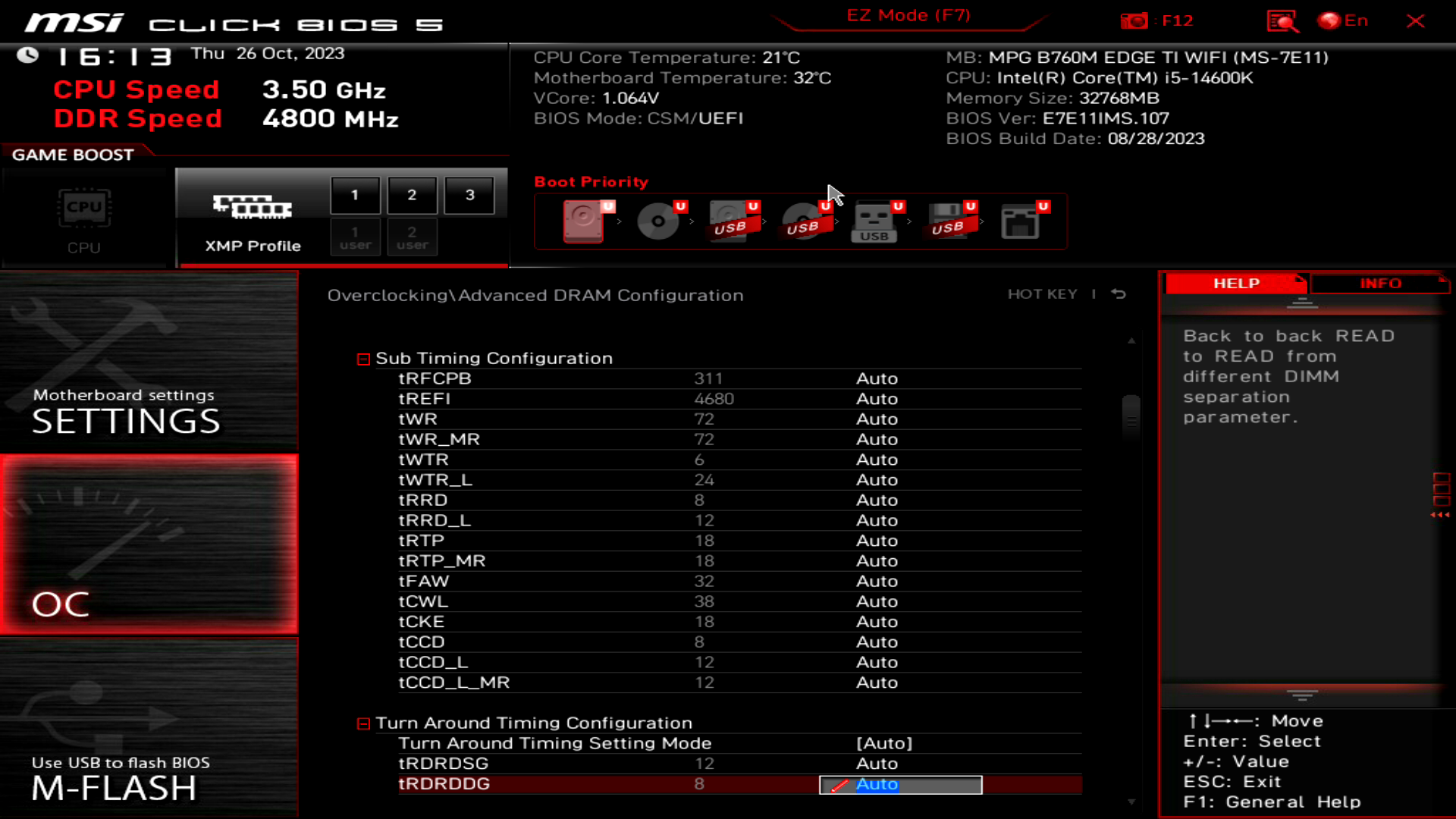

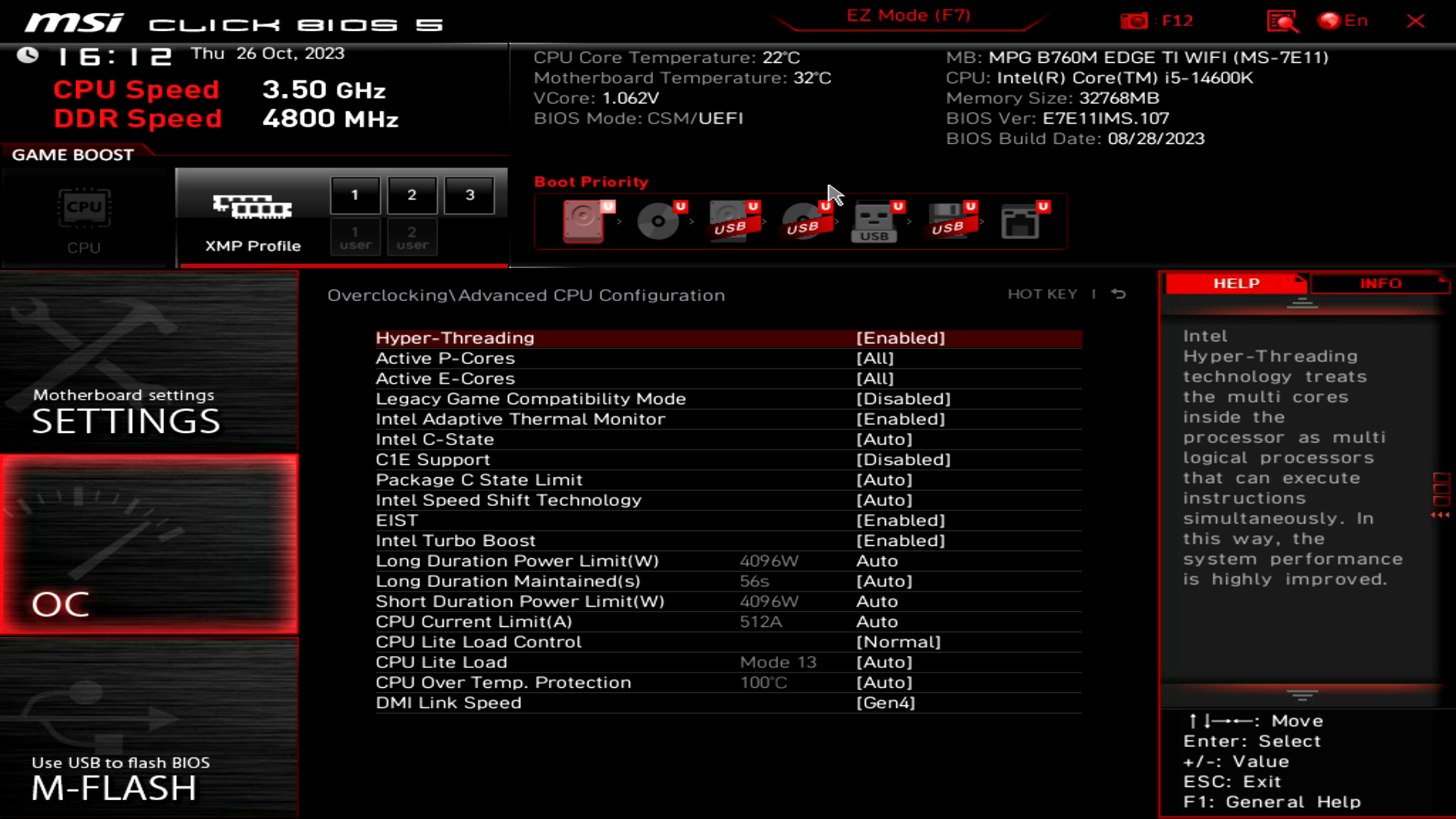

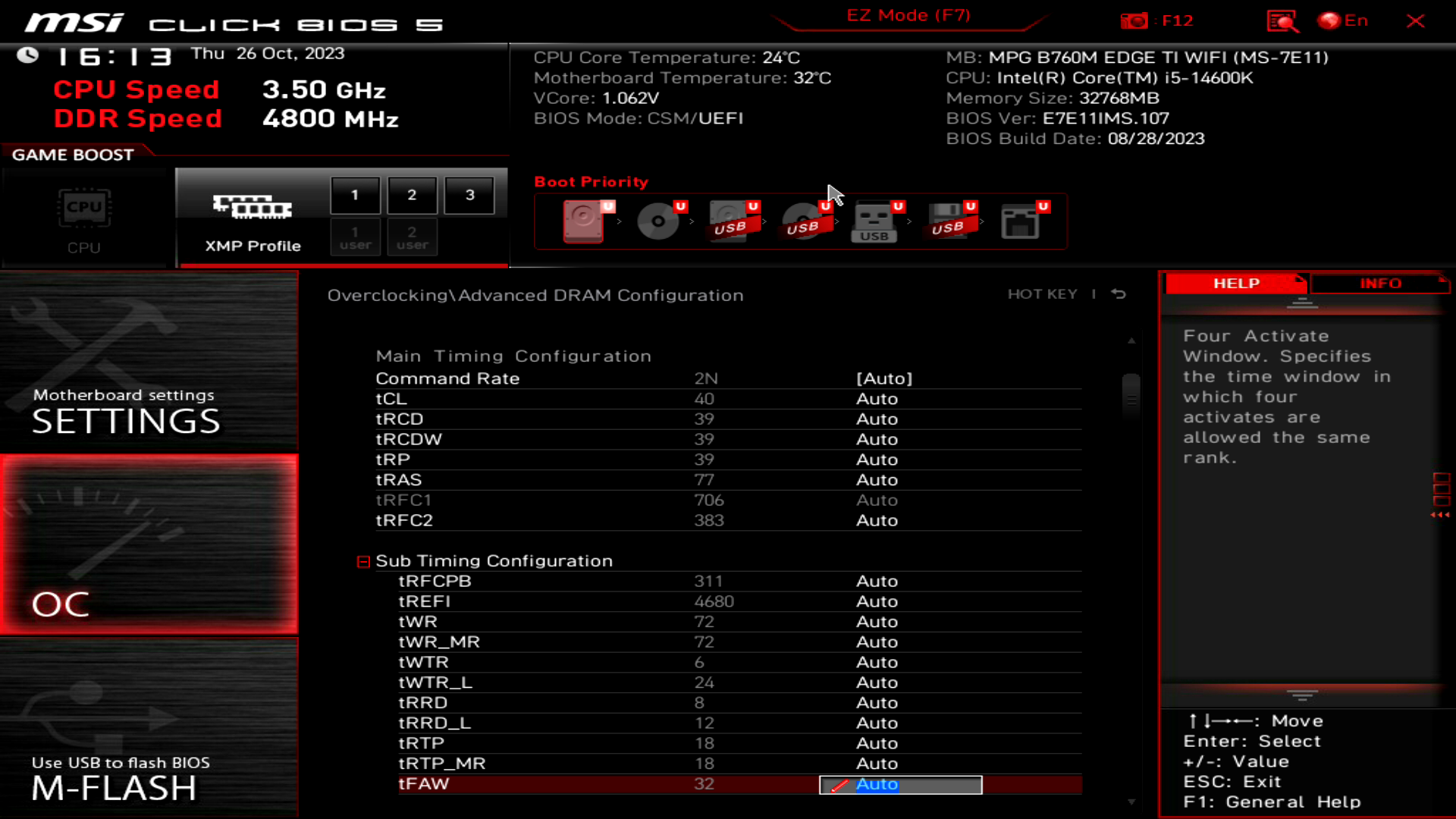

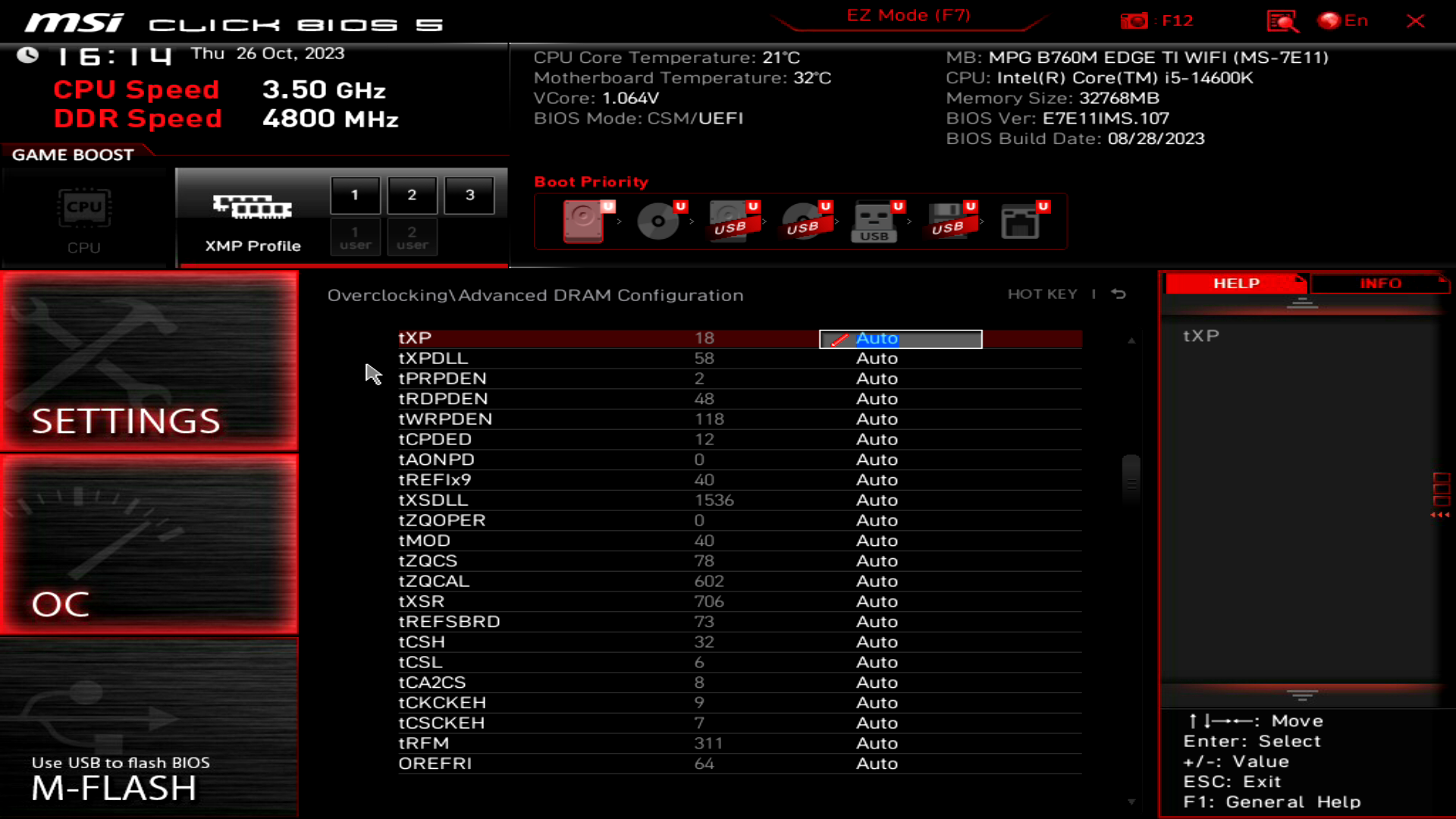

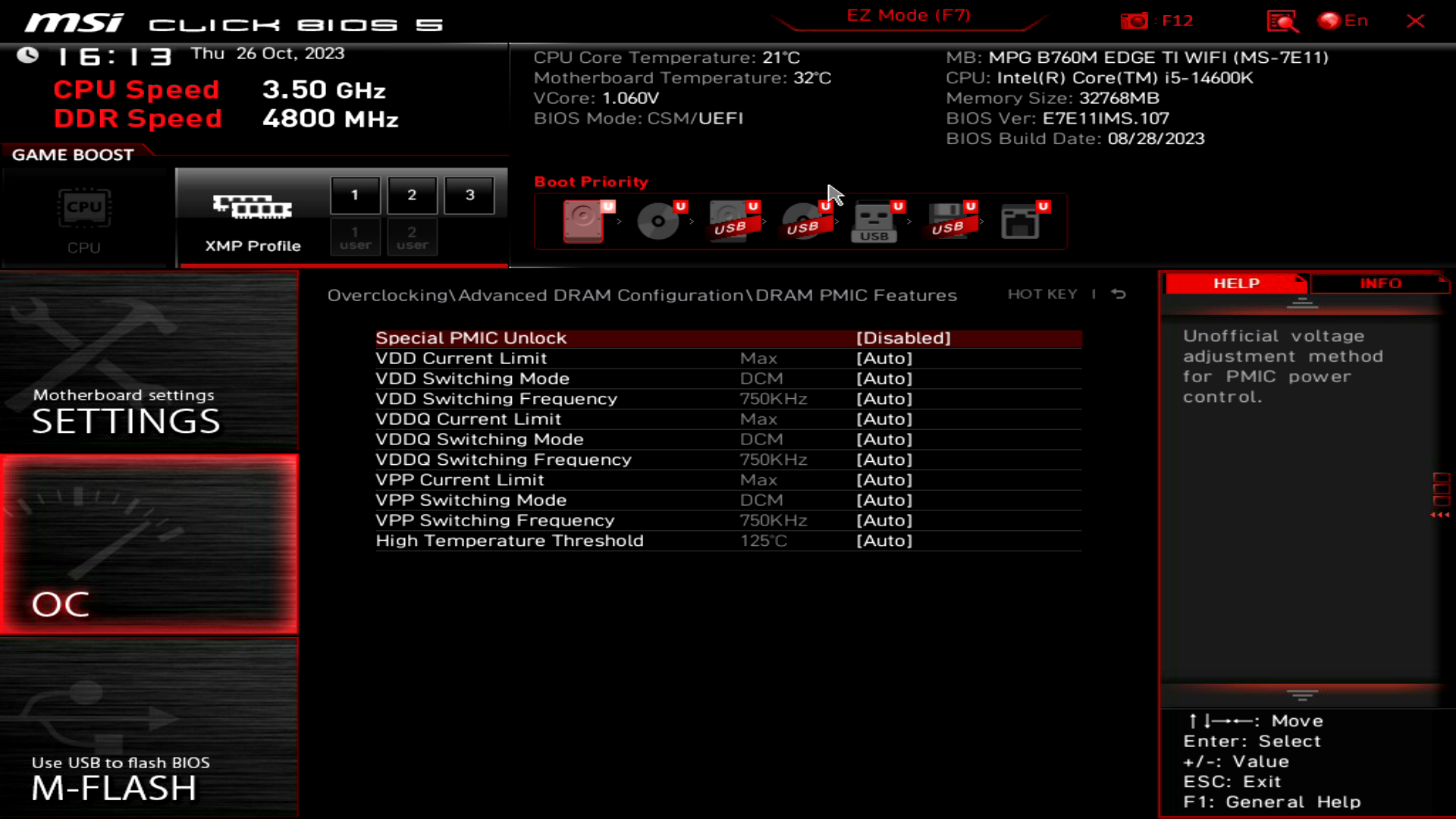

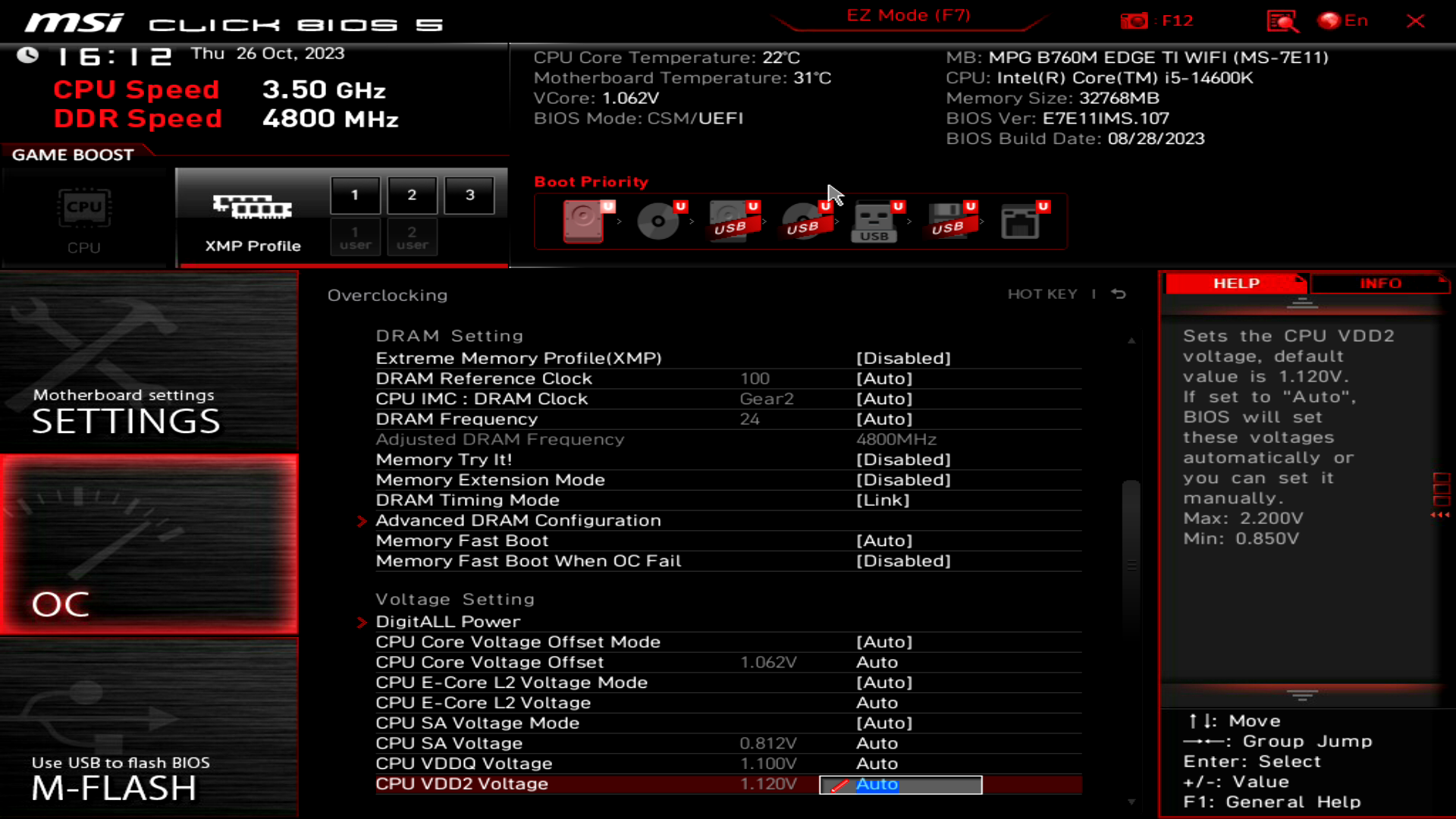

Секція OC не дуже функціональна в рамках чипсета B760. Заборонено працювати з BCLK, не має жодних функцій non-K OC, та не дозволено утилізувати вільний множник K-процесорів. Крім того, відсутня опція напруги Override Mode для CPU, доступний тільки режим зміщення на 0,3 В зі знаками «+» та «–». З пам’яттю можна працювати без проблем.
Діапазони значень зібрано у таблицю нижче (множники виключені зі списку, адже напряму залежать від встановленого процесору):
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU VRM Over Temperature Protection (°C) | 95–150 | 1 |
| CPU Core Voltage Offset (V) | –0,3+0,3 | 0,01 |
| CPU E-Core L2 Voltage (V) | 0,6–1,52 | 0,005 |
| CPU SA Voltage (V) | 0,6–1,6 | 0,005 |
| CPU VDDQ Voltage(V) | 0,005–2,5 | 0,005 |
| CPU VDD2 Voltage(V) | 0,85–2,2 | 0,01 |
| CPU 1.05 Voltage | 0,6–2,0 | 0,01 |
| CPU AUX Voltage | 1,4–2,3 | 0,01 |
| DRAM Frequency (MHz) | 1200–10133 | 66–200 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| PCH 0.82 Voltage (V) | 0,6–1,4 | 0,01 |
Секція M-Flash переводить материнську плату у спецрежим для оновлення прошивки.

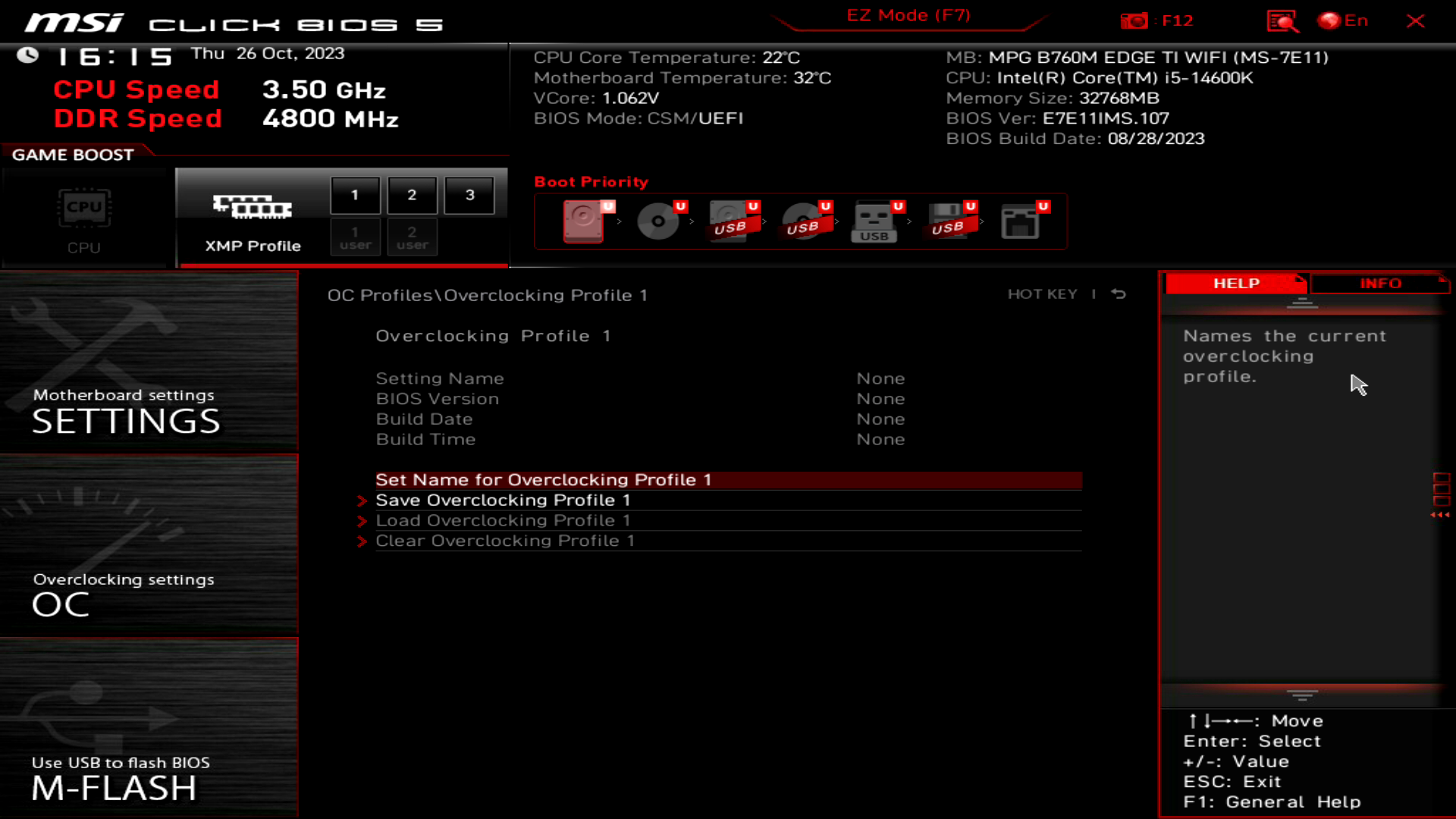

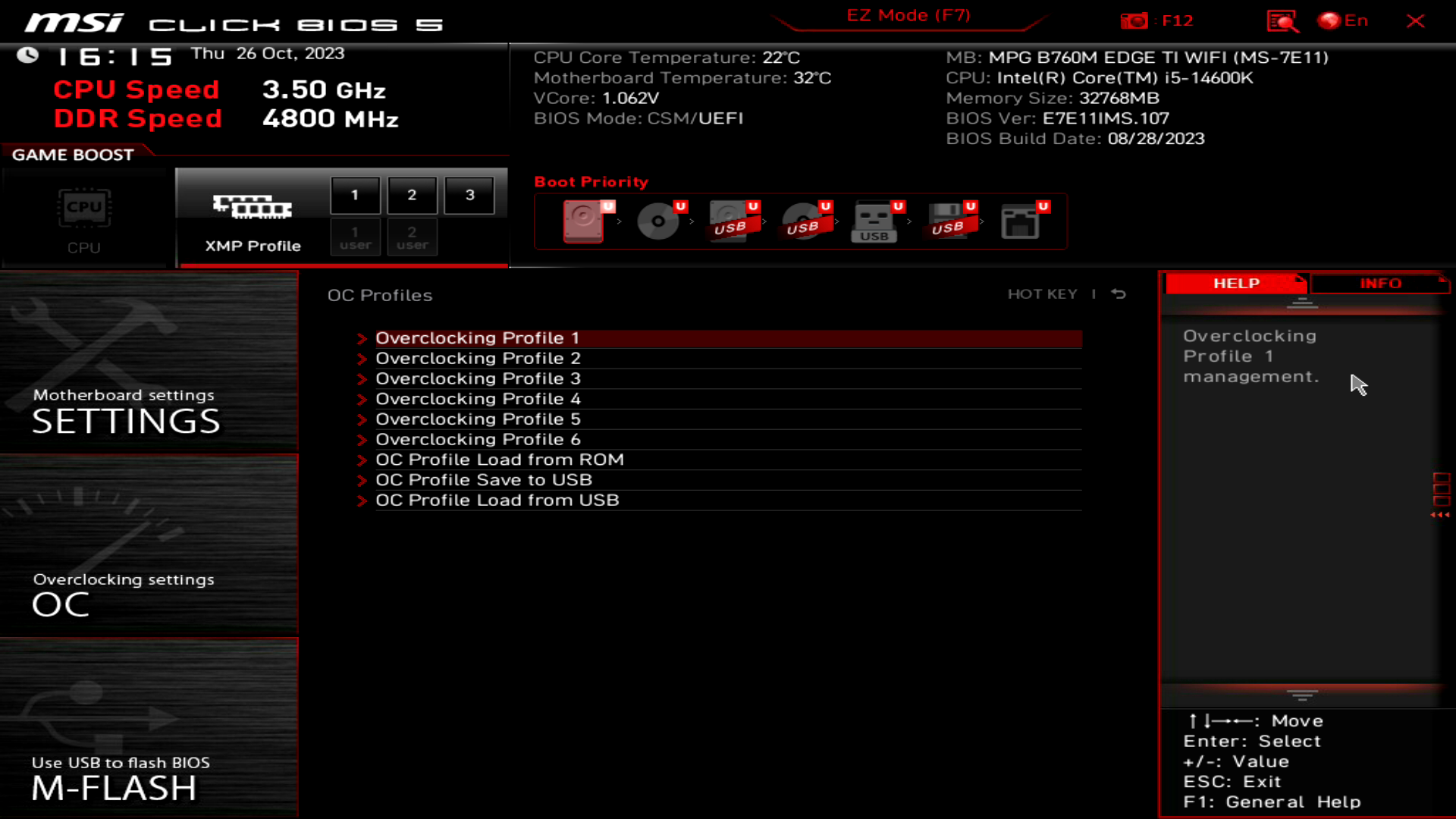

В секції OC Profile користувач може зберігати налаштування як у внутрішню пам’ять (є ліміт назви профілю за кількістю символів), так і імпортувати/експортувати параметри із зовнішніх накопичувачів.
Секція Hardware Monitor — це те ж саме меню управління вентиляторами, що було продемонстровано у режимі EZ Mode в цій статті.

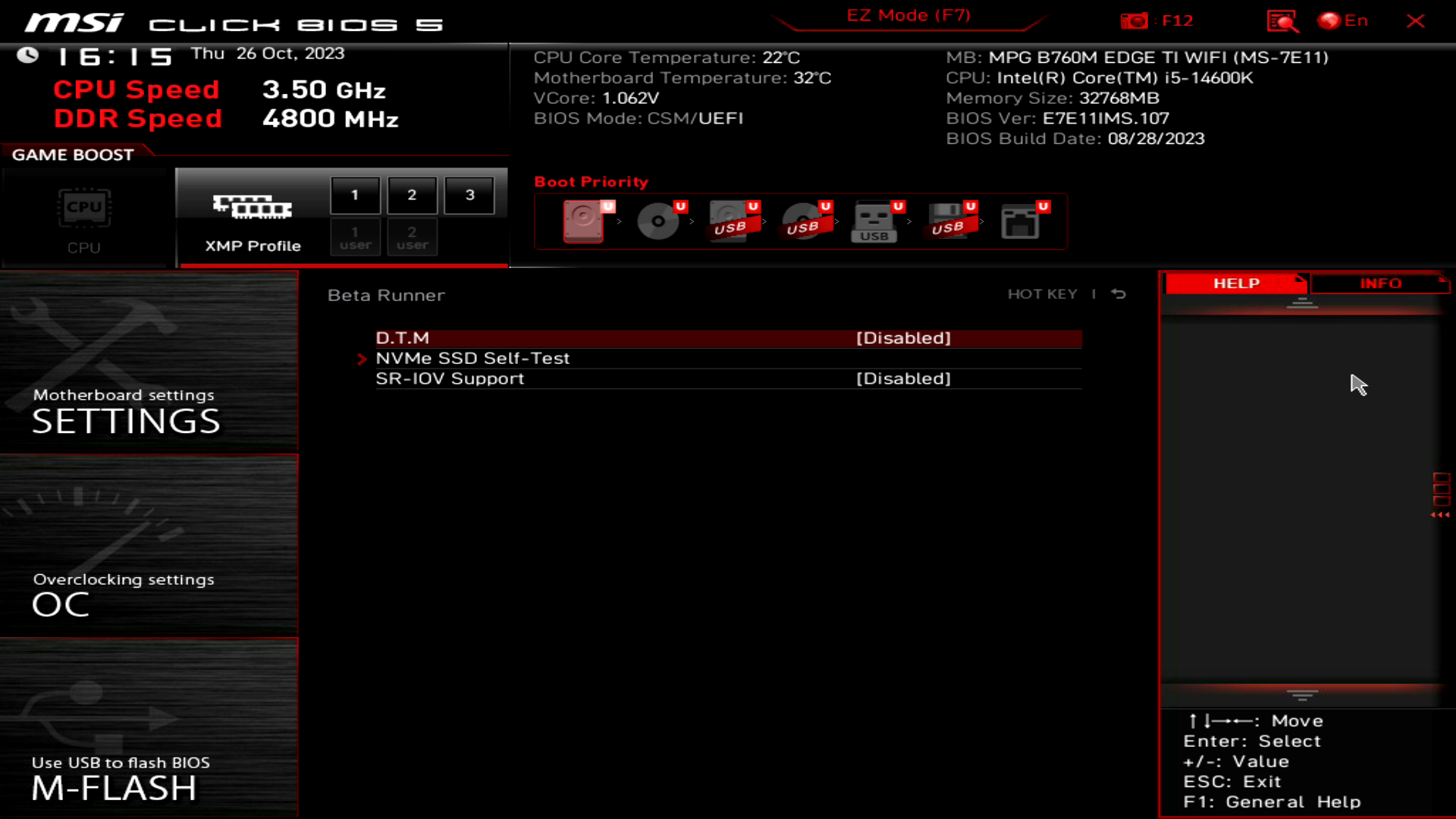

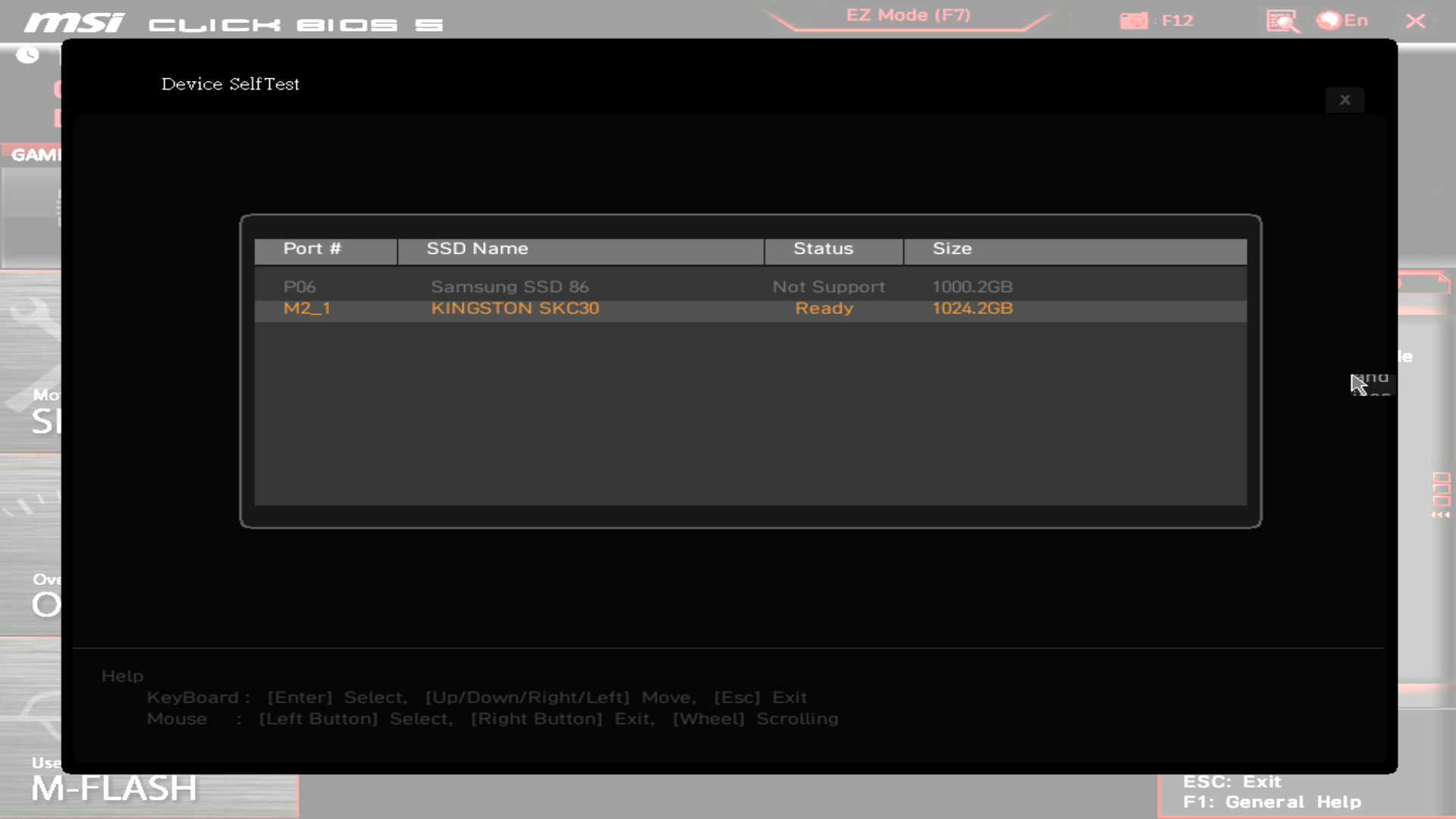

Секція Beta Runner дозволяє запустити самодіагностику накопичувача, а також керувати SR-IOV та DTM.
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling) |
| Додаткове | Realtek Audio Control |
Комплектацією не передбачено накопичувач з програмним забезпеченням та драйверами, тому користувачу доведеться заздалегідь підготувати усе необхідне для себе.

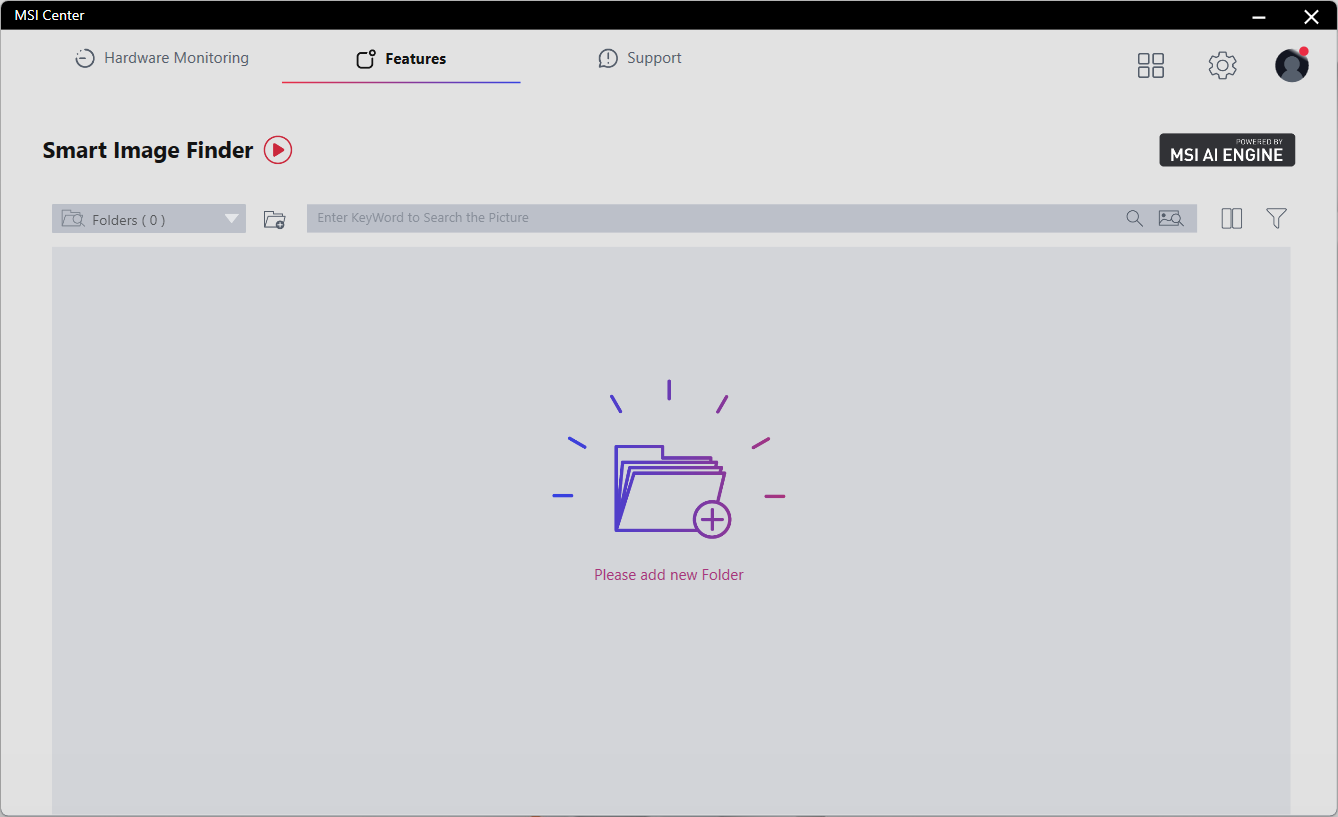

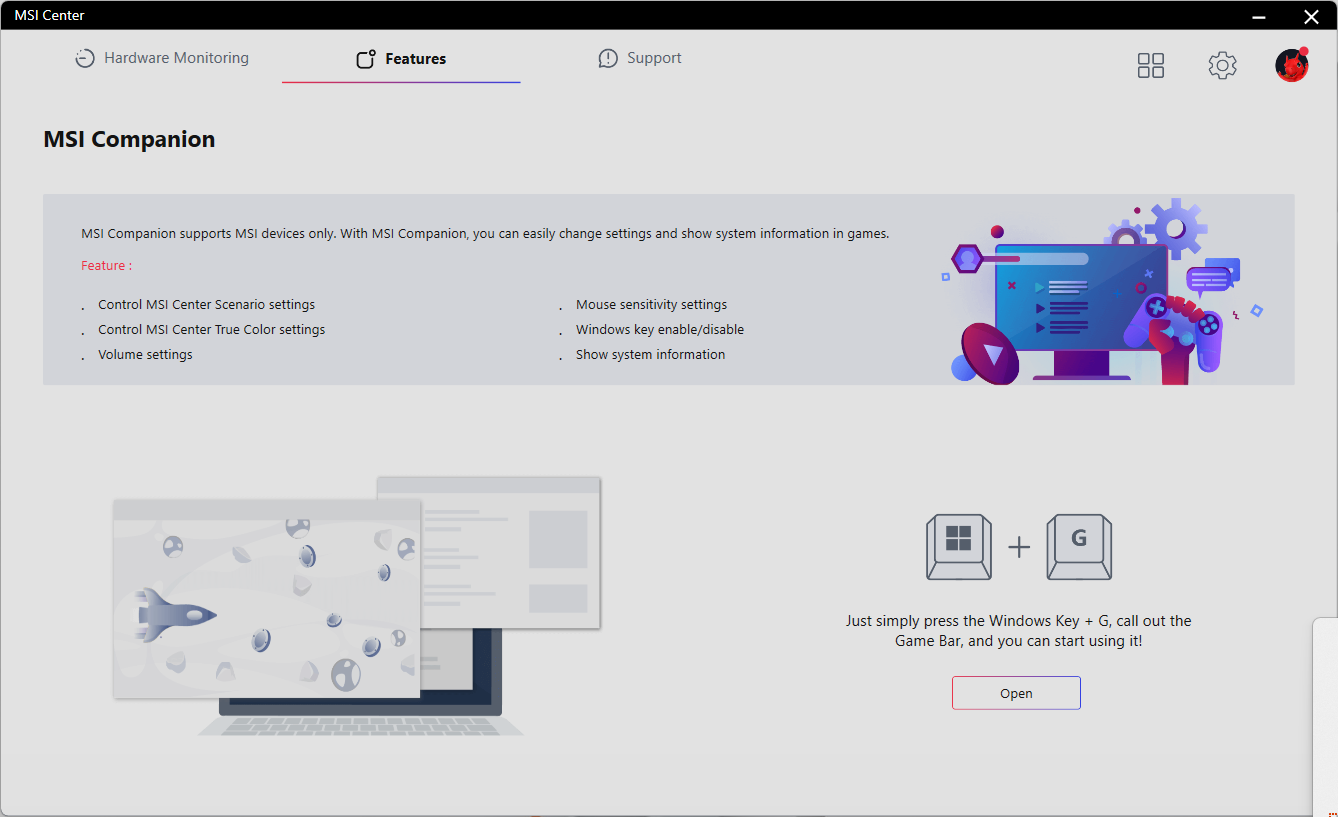

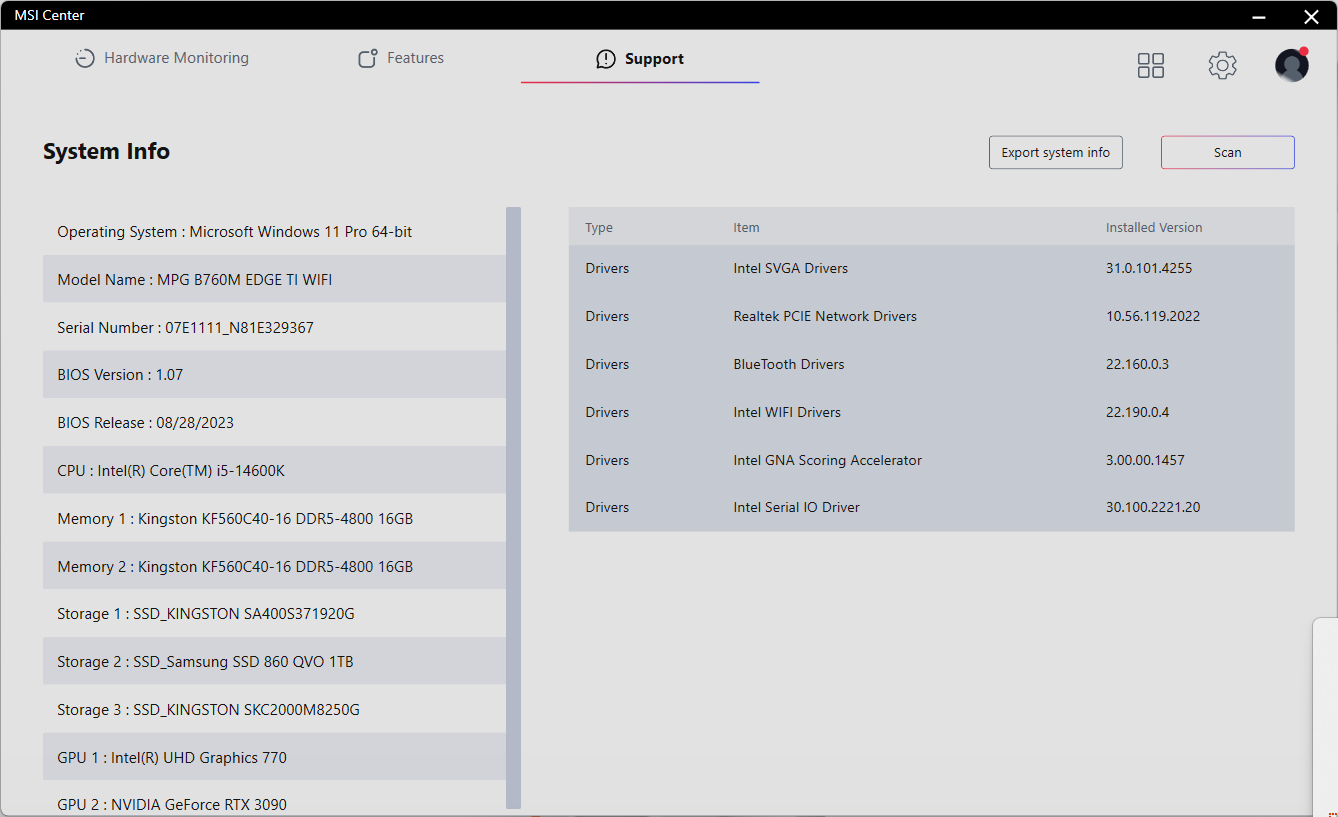

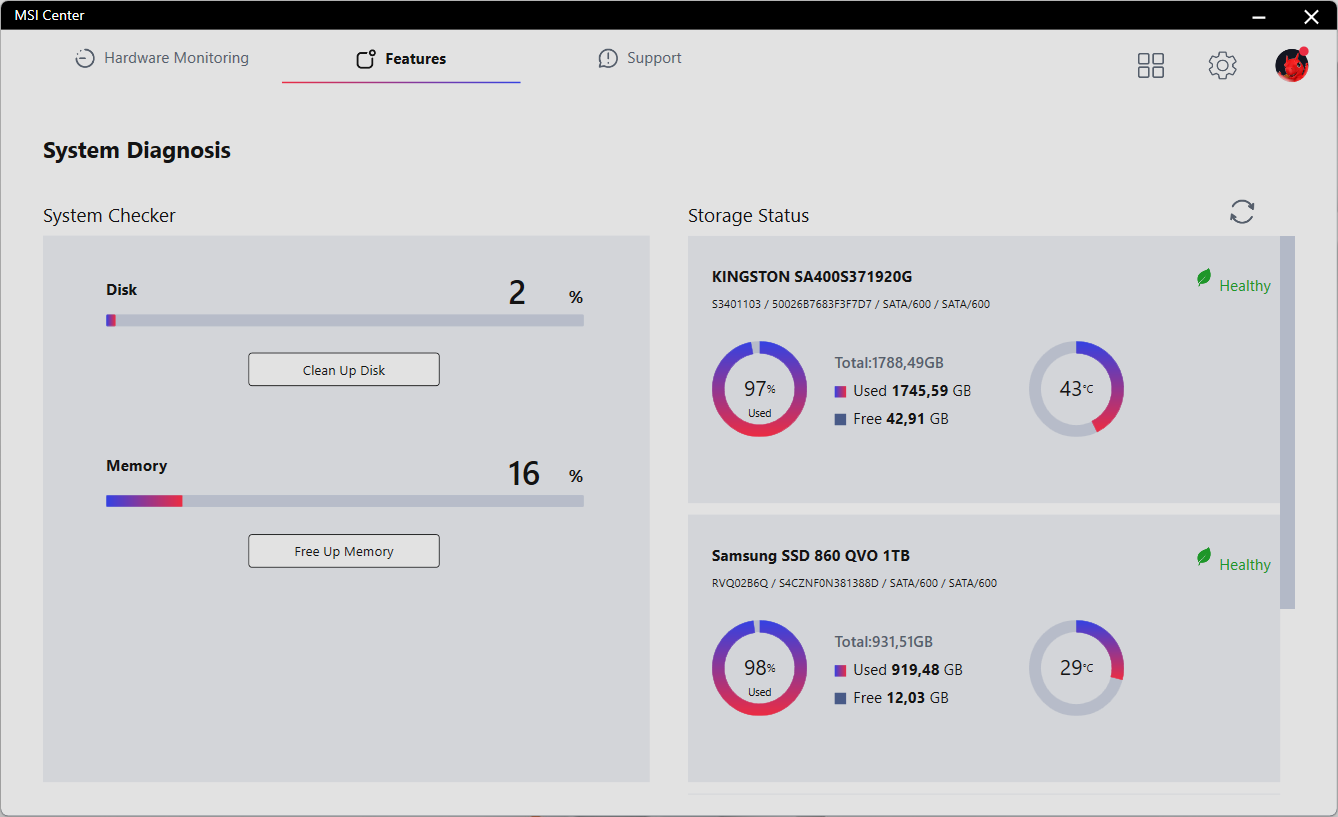

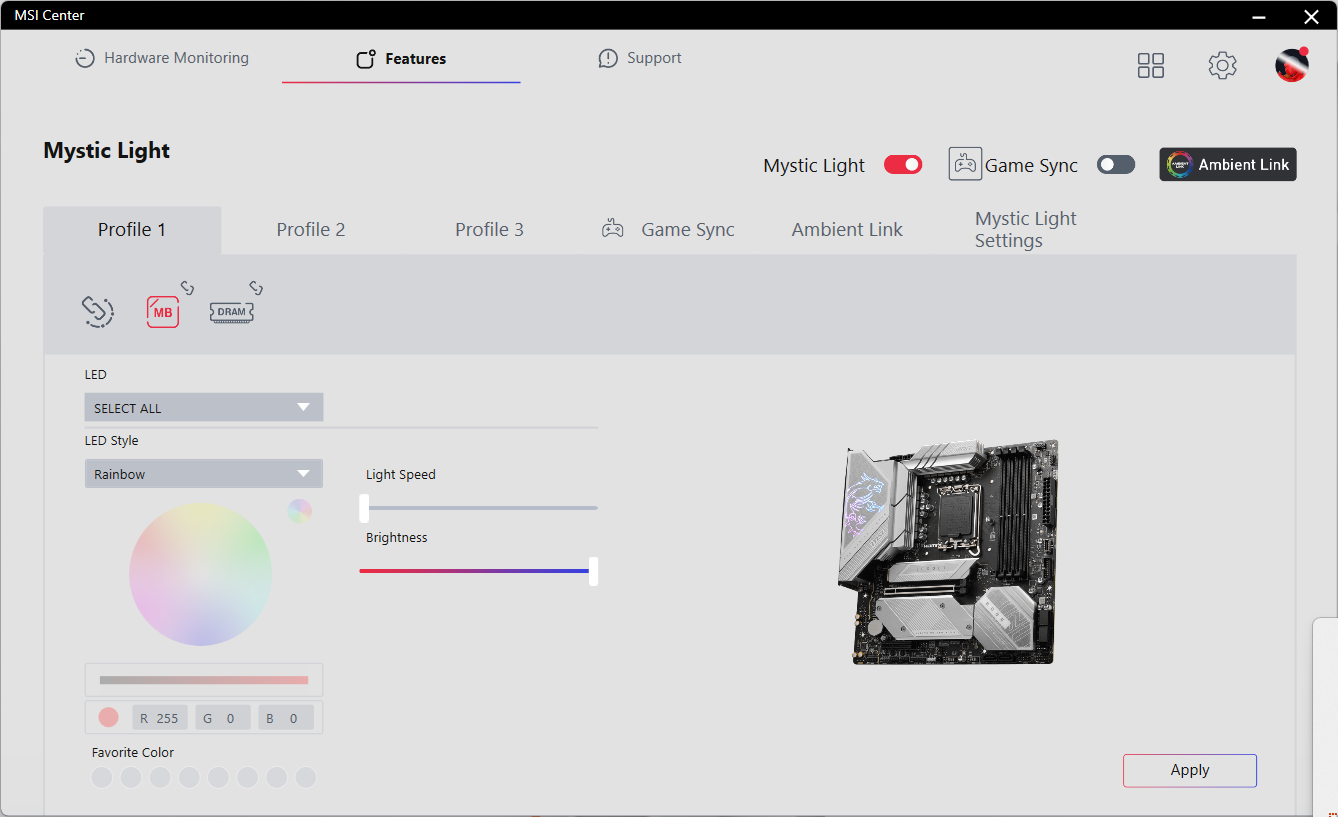

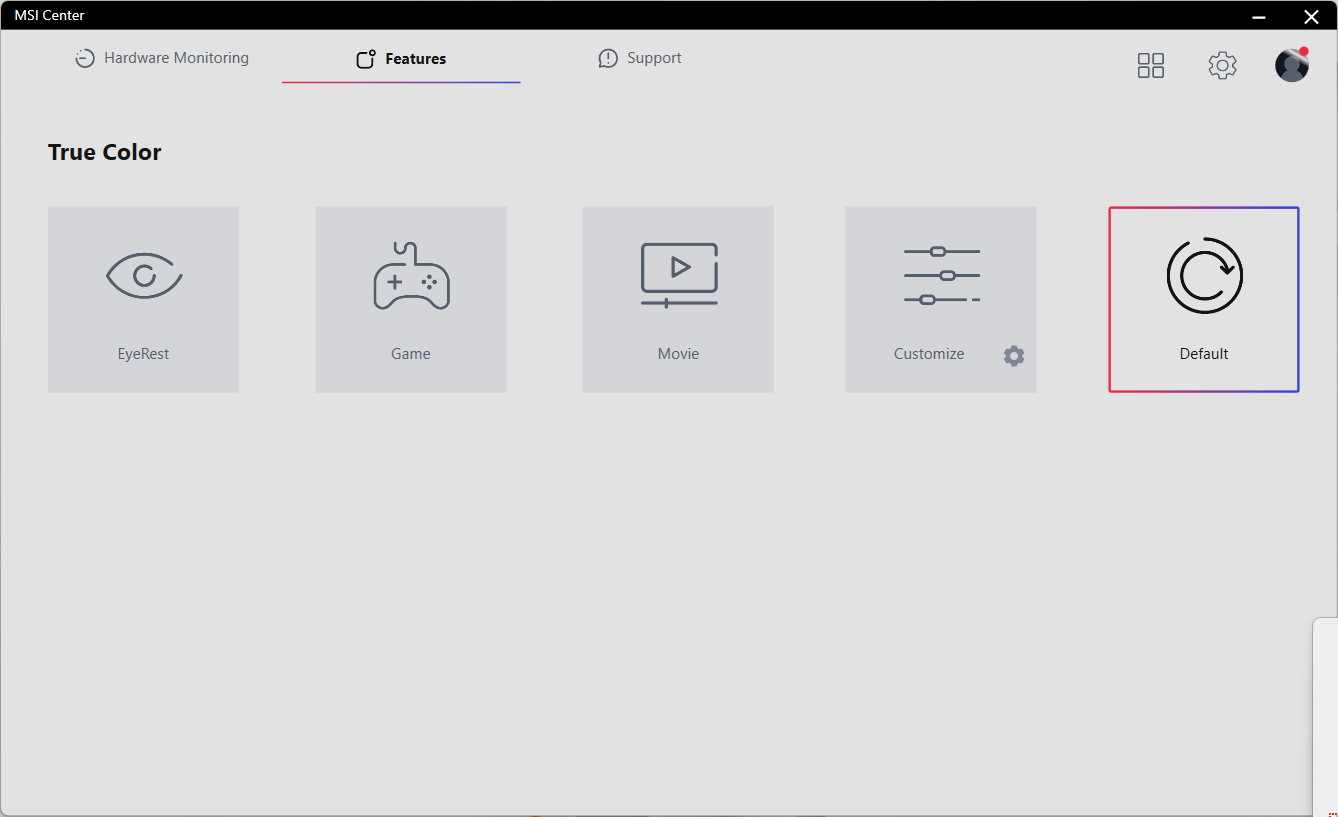

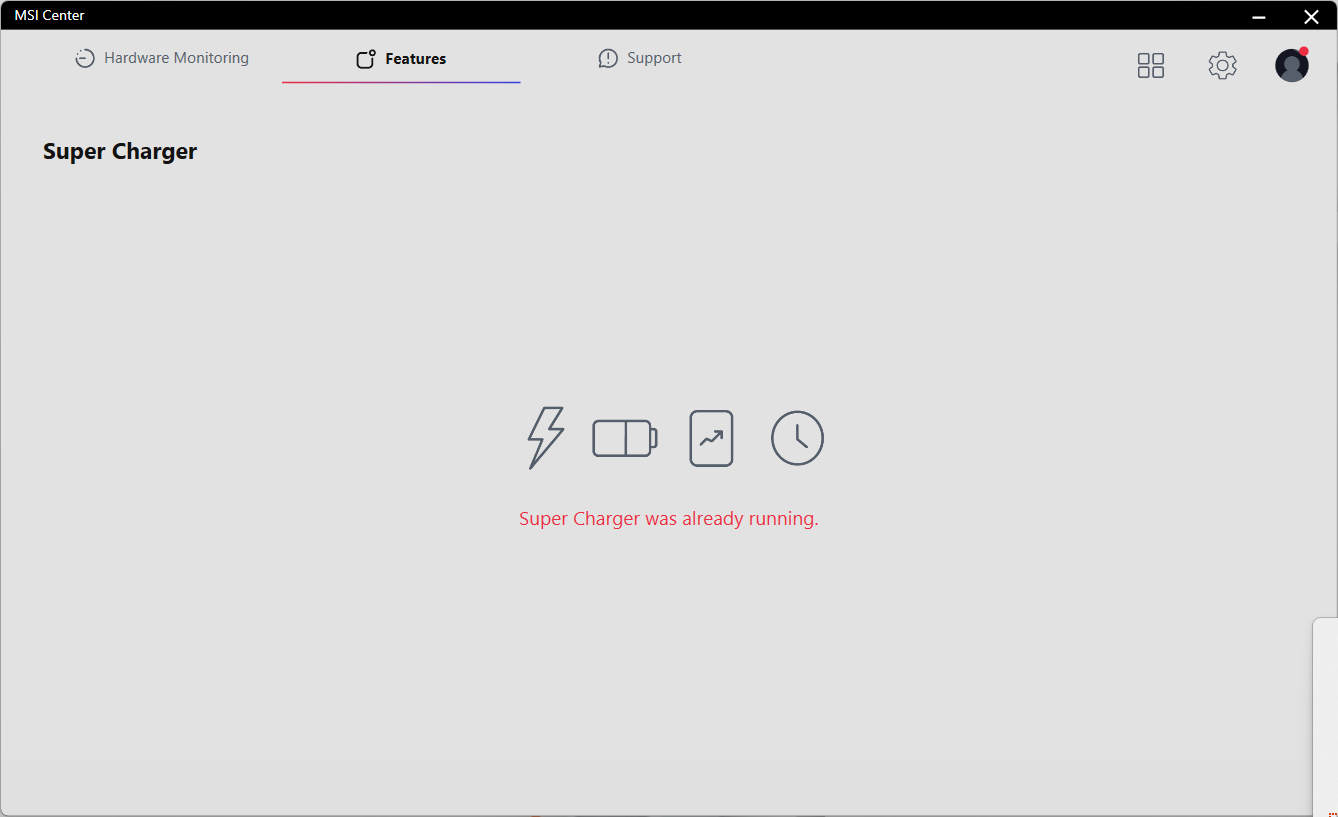

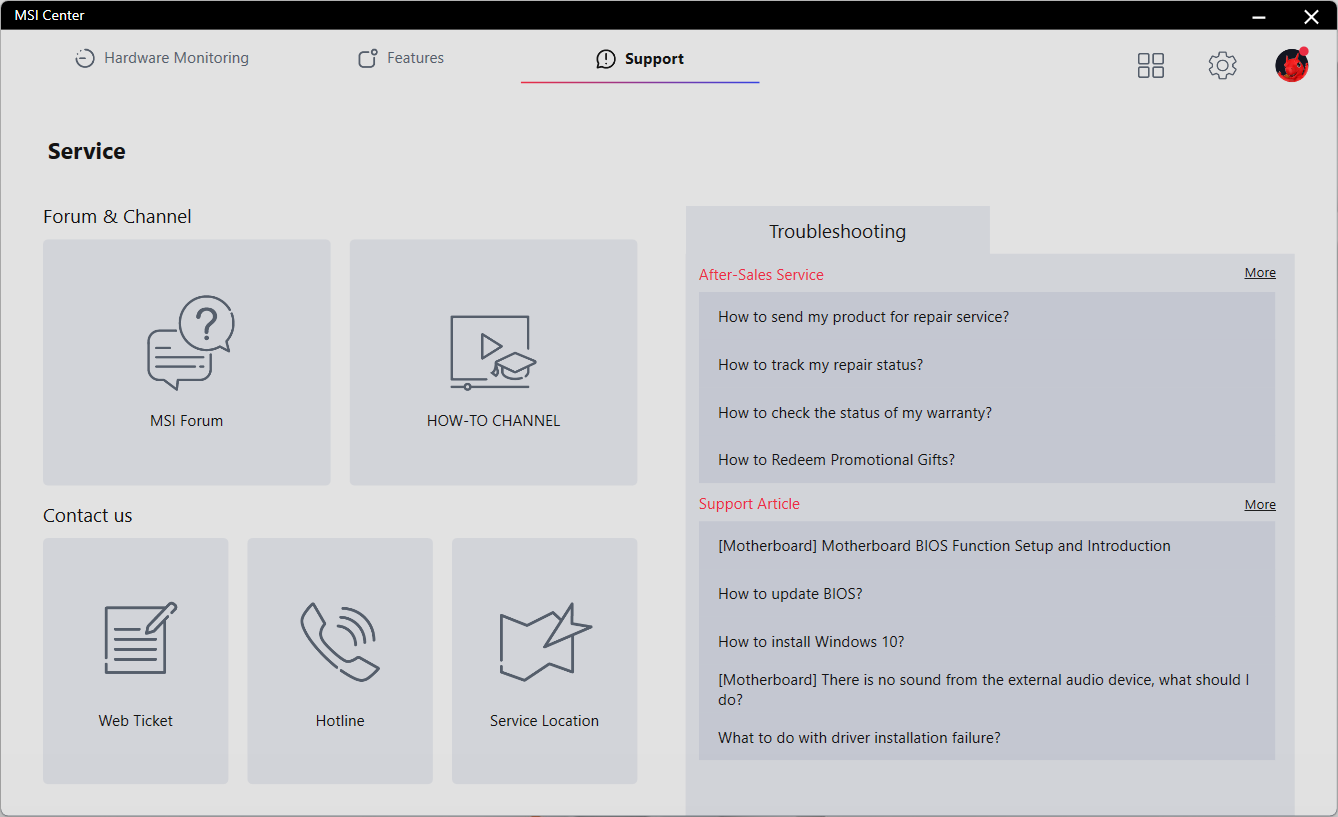

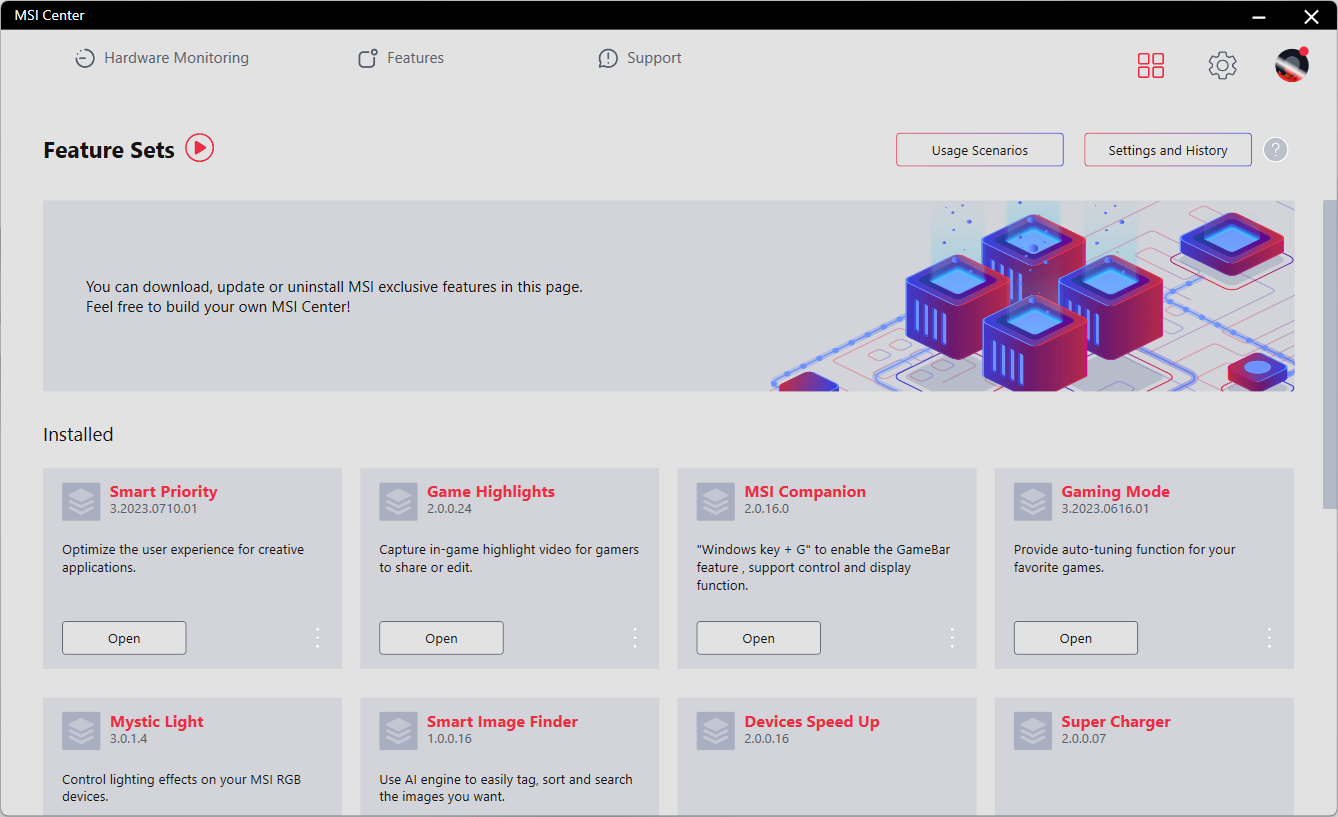

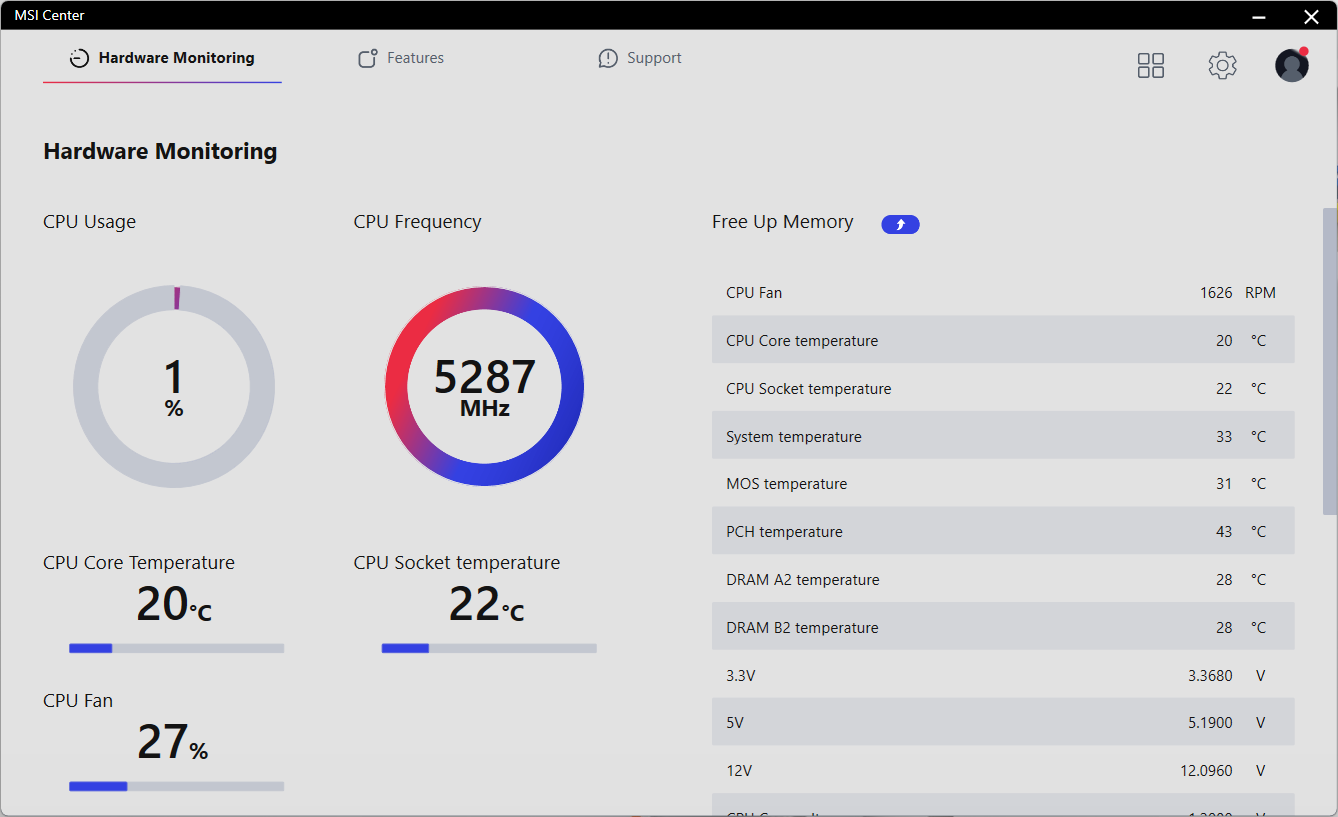

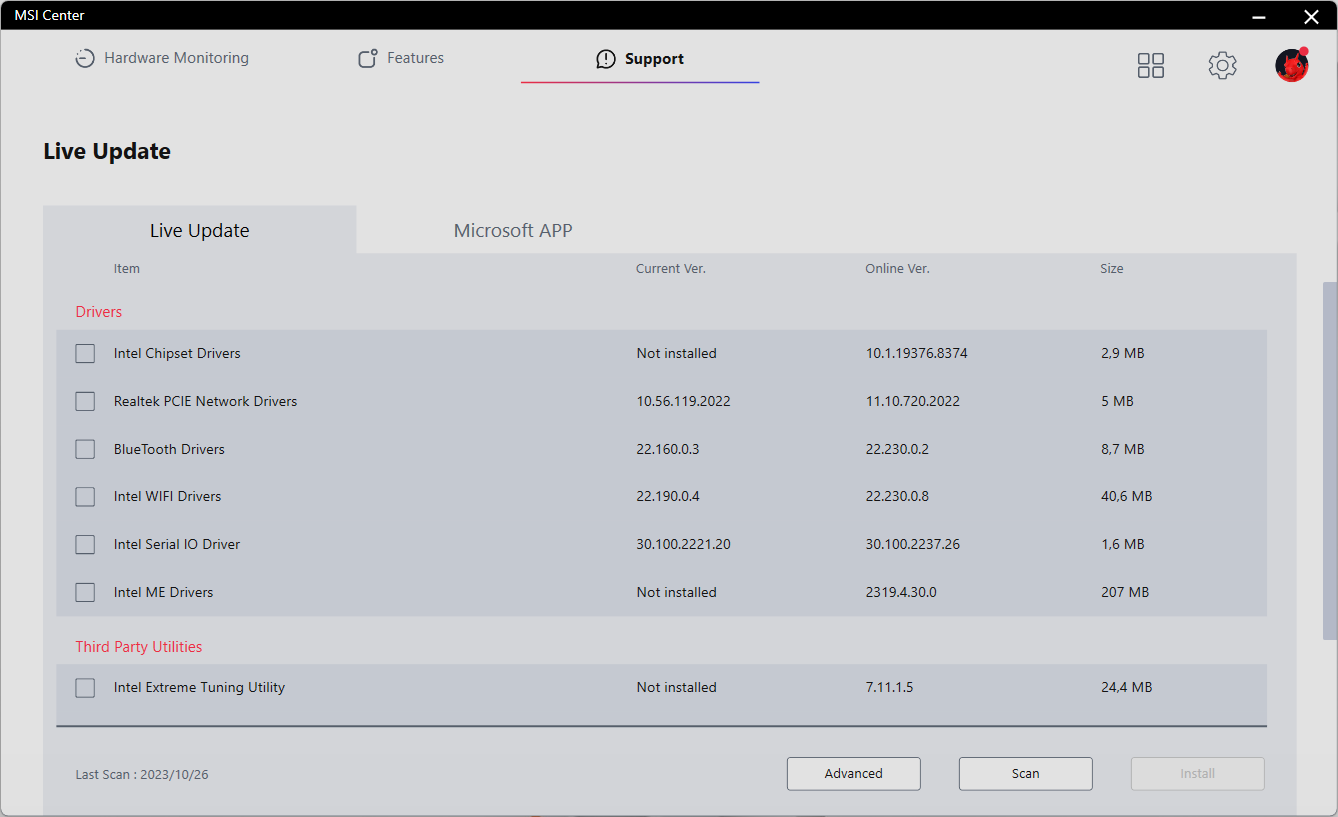

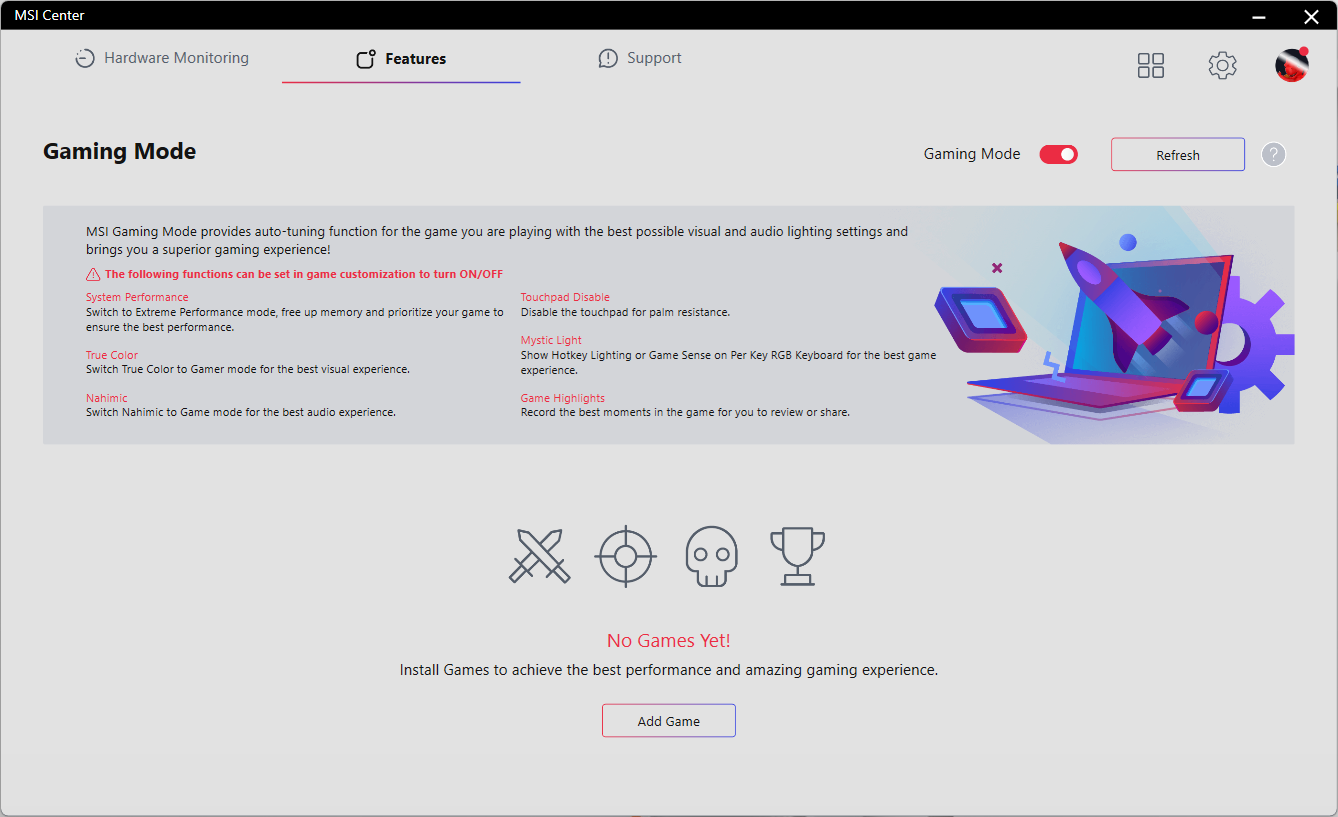

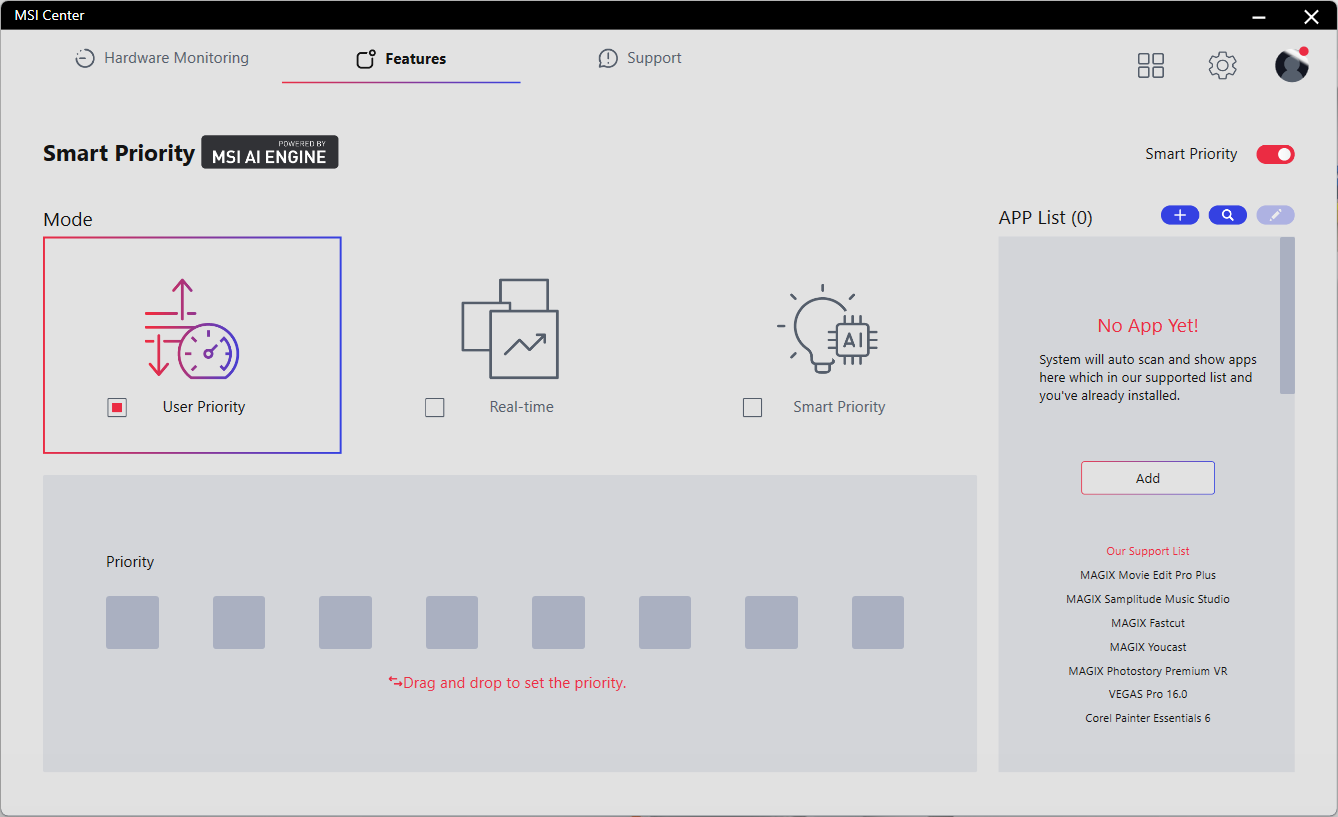

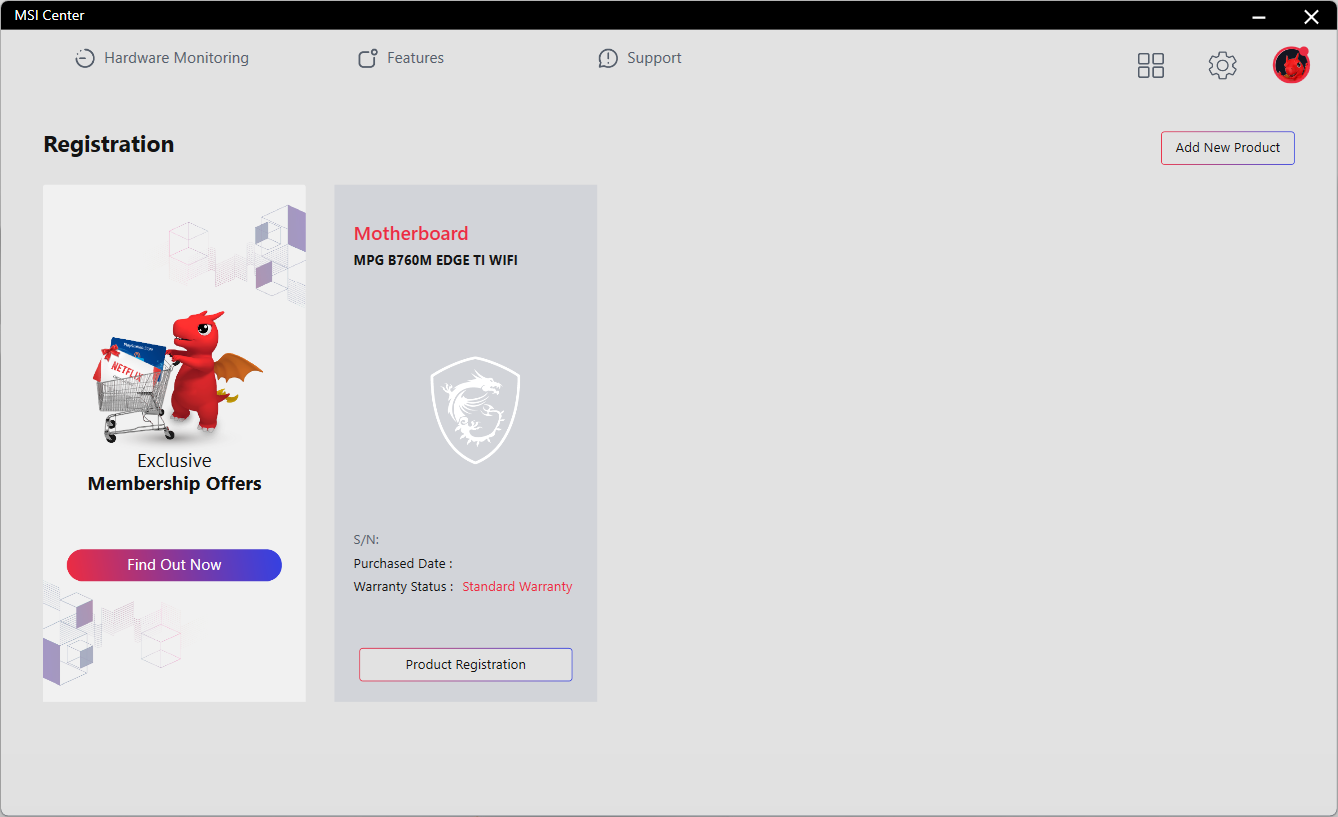

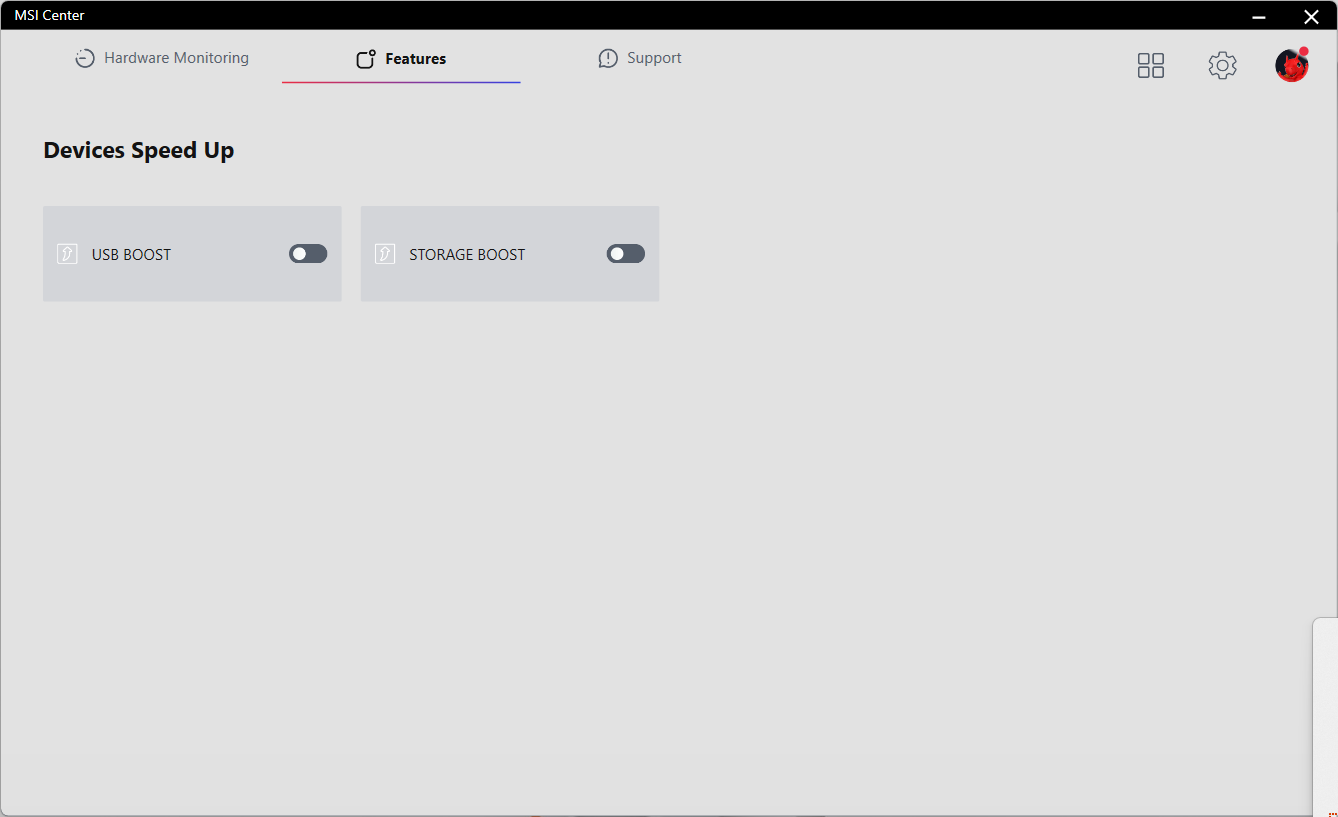

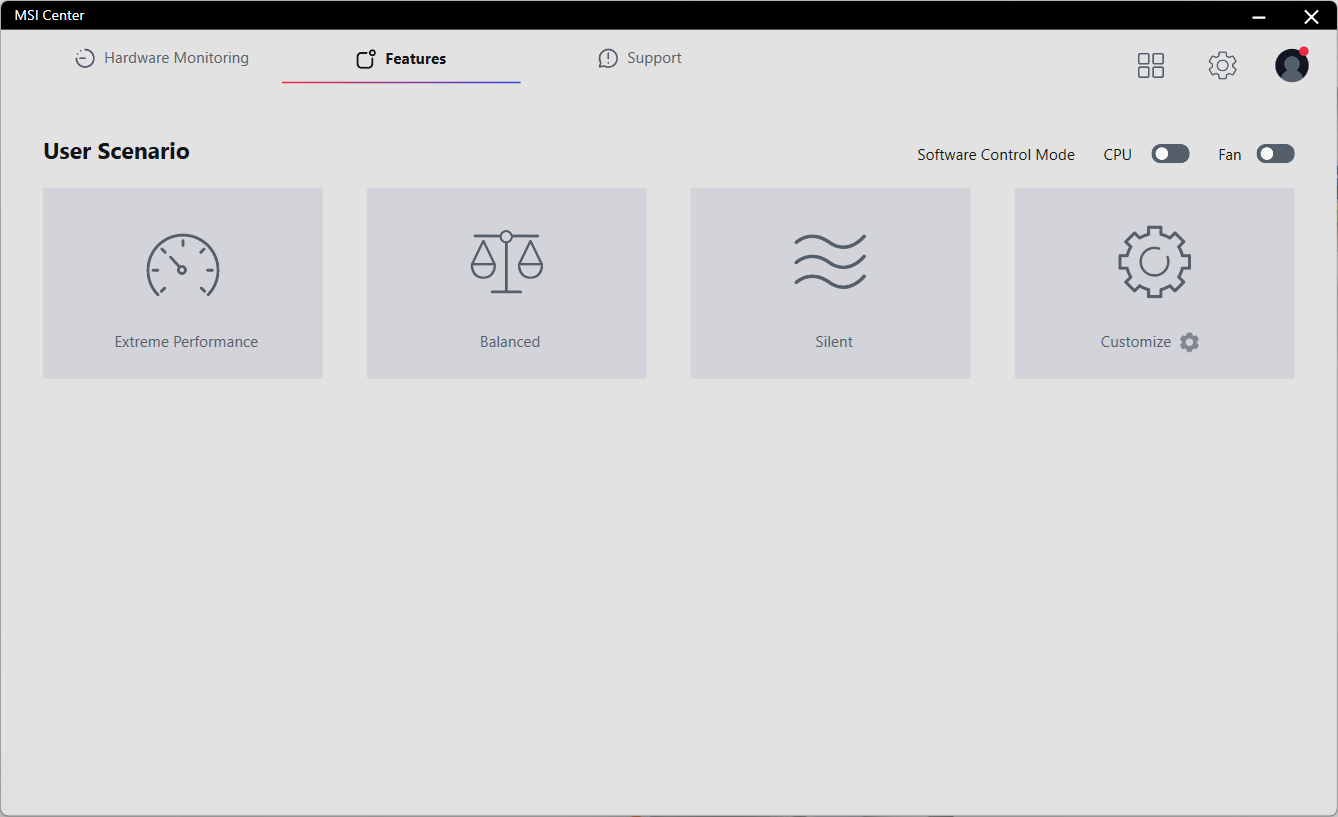

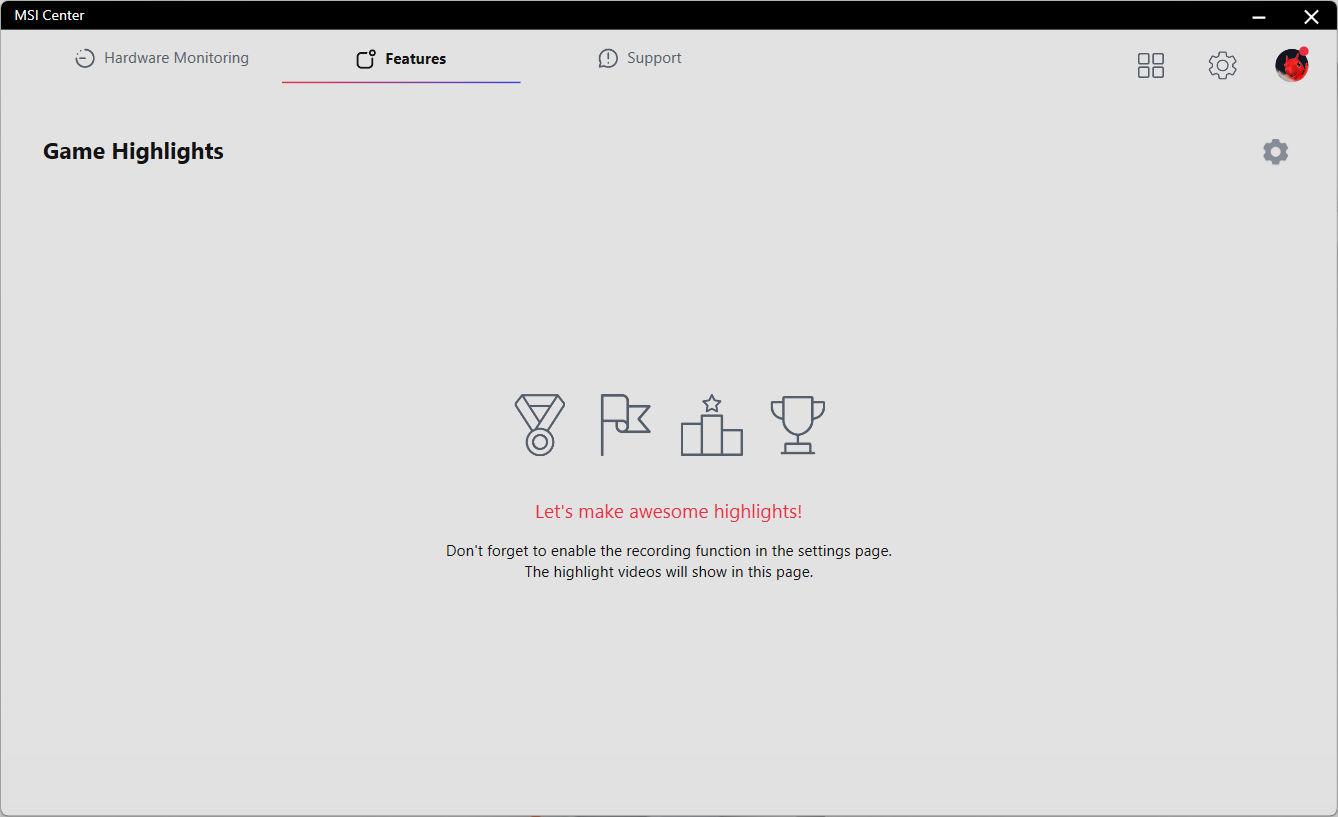

MSI Center — це модульний додаток, який користувач самостійно налаштовує під свої задачі. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.

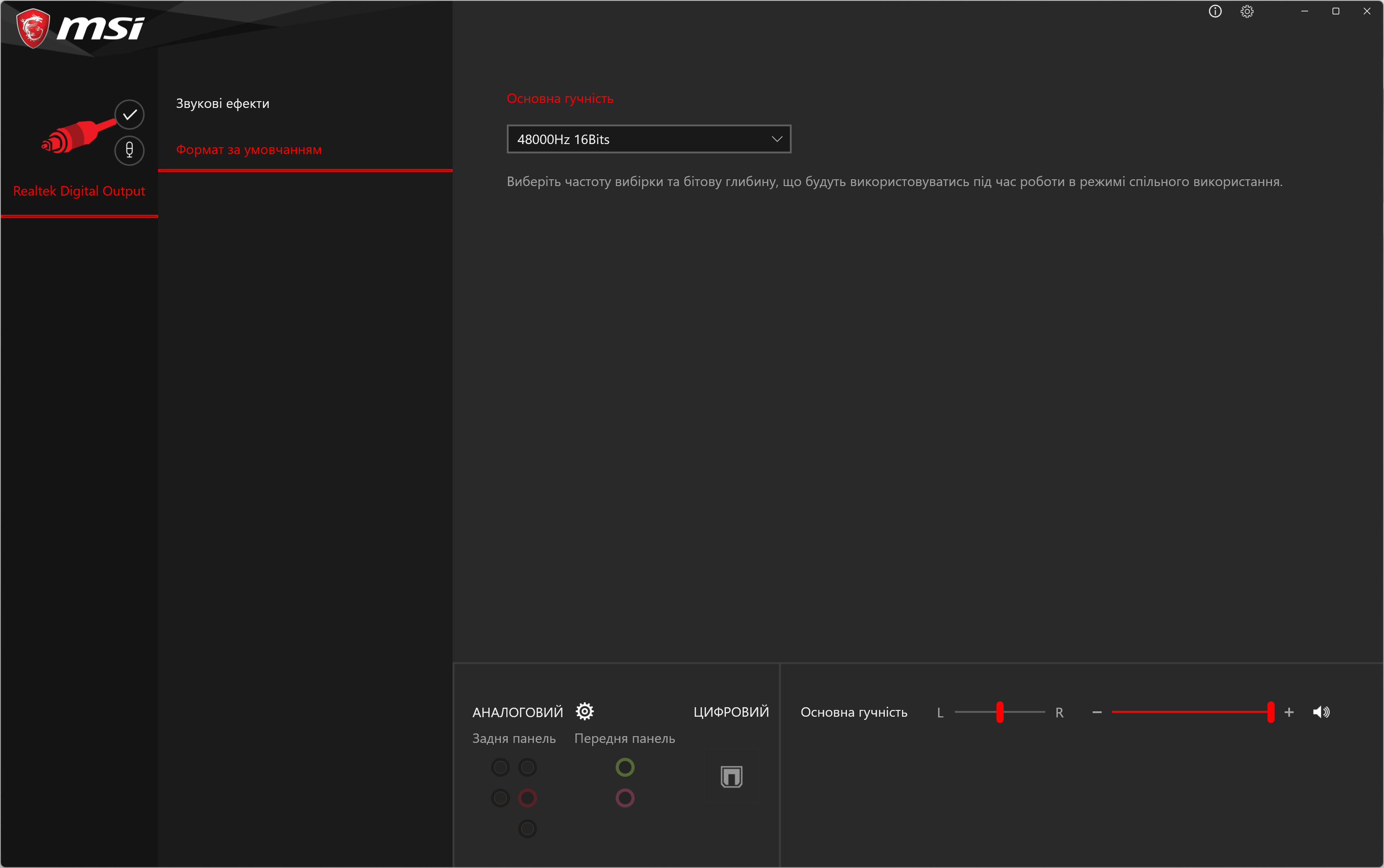

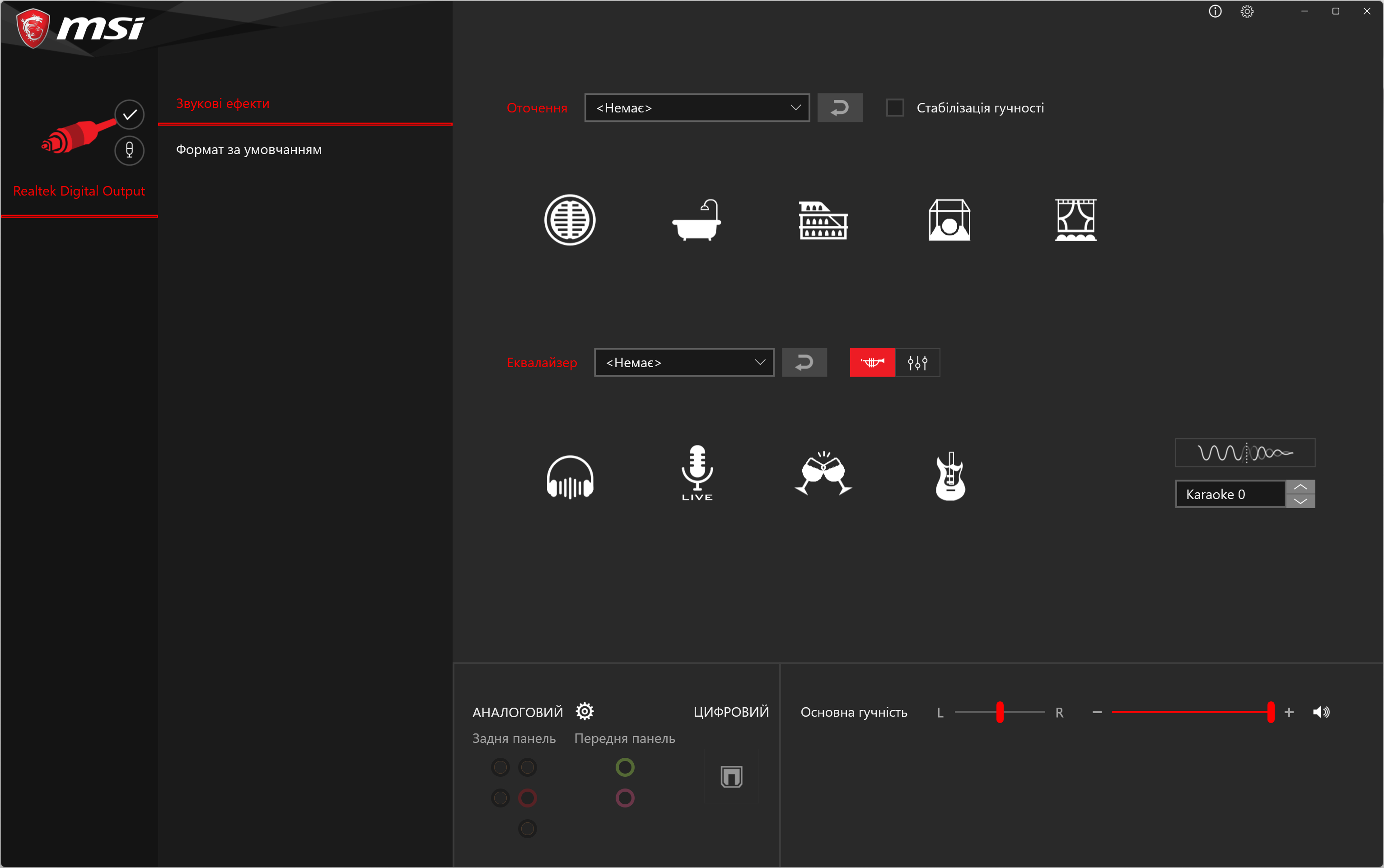

ПЗ Realtek виконано у стилі MSI, звідси можна керувати аудіокодеком.
