Нові процесори Raptor Lake зберігають доступність для широких мас, продовжуючи підтримувати пам’ять DDR4. Своєю чергою виробники материнських плат пропонують свої збалансовані рішення для актуальної платформи. Одним з таких є сьогоденний гість від MSI — MAG Z790 Tomahawk WiFi DDR4.
Характеристики
| Виробник | MSI |
|---|---|
| Модель | MAG Z790 Tomahawk WiFi DDR4 |
| Чипсет | Intel Z790 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron покоління Alder Lake (12th Gen) та Raptor Lake (13th Gen) |
| Пам'ять | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 3200 МГц, 3333-5333+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 PCI_E1 — CPU 1 x PCI Express 3.0 х1 PCI_E2 — Z790 1 x PCI Express 4.0 x4 PCI_E3 —Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M SATA, 2242/2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280) — Z790 |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | - |
| Порти USB | I/O панель: 1 x USB 3.2 Gen 2x2 (Type-C), 1 x USB 3.2 Gen 2 (Type-C), 4 x USB 3.2 Gen 2 (Type-A), 4 x USB 3.2 Gen 1 (Type-A) Колодки: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) |
| Serial ATA | 7 x SATA 6 Гбіт/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA, M.2, Z790), SATA_A1 та SATA_A2 не підтримують RAID |
| Вбудований звук | Realtek ALC4080 |
| S/PDIF | + |
| Мережеві можливості | 1 х Intel I225-V (2.5 Gigabit Ethernet) Intel Wi-Fi 6E (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3 |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Lightning Gen 5, Quadruple M.2 Connectors, Wi-Fi 6E, 6 Layer PCB with 2oz Thickened Copper, Core Boost, M.2 Shield FROZR, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Memory Boost |
| Вартість, грн | н/д |
Комплект постачання
MAG Z790 Tomahawk WiFi DDR4 постачається в коробці середніх розмірів з фірмовою поліграфією серії MAG.
На зворотному боці коробки користувач побачить ключові особливості материнської плати, зображення пристрою, структуру I/O панелі з її описом, а також зведення ключових характеристик продукту.

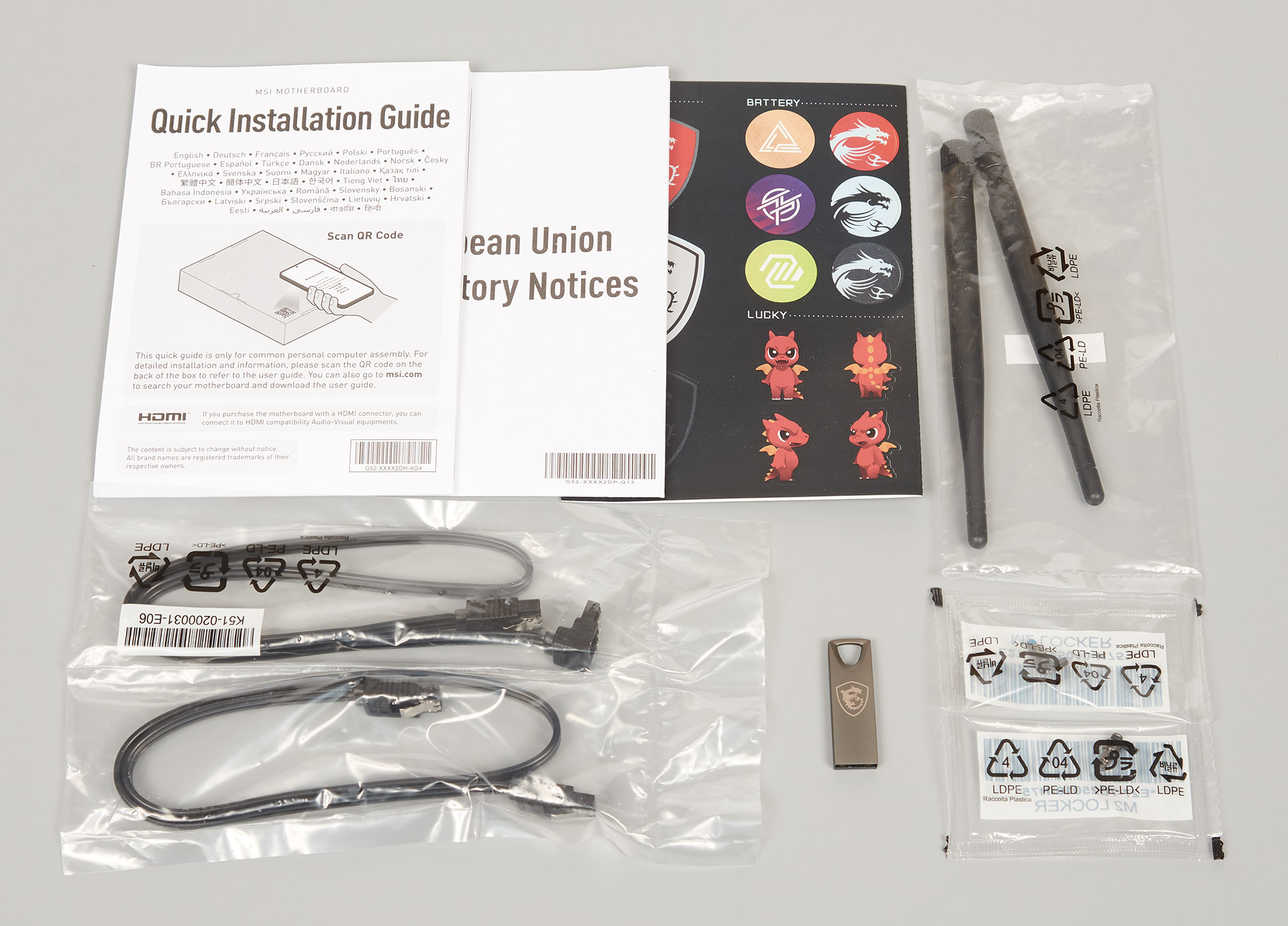

В коробці розташована материнська плата в антистатик-пакеті. Заводська комплектація також передбачає:
- документацію та інструкцію швидкого початку;
- комплект декоративних та маркувальних наліпок;
- Wi-Fi-антени;
- один чорний кутовий SATA-кабель з металевими клямками;
- один чорний прямий SATA-кабель з металевими клямками;
- EZ M.2 clips для кріплення M.2-накопичувачів;
- накопичувач USB Flash з драйверами.
Зовнішній вигляд

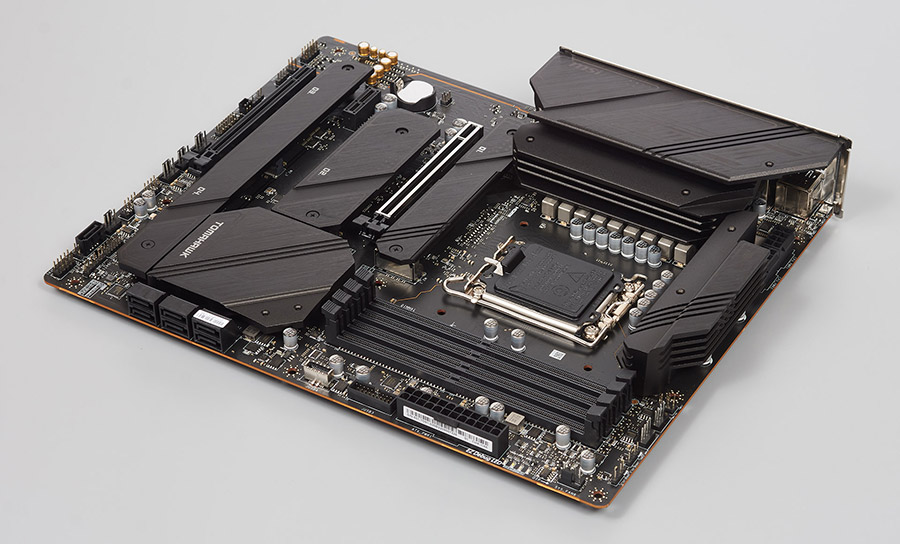

Плата виконана в темних тонах на текстоліті чорного кольору. Виробником не передбачено RGB-підсвічування «з коробки», а якщо користувач захоче його організувати, то він без проблем зможе це зробити за допомогою роз’ємів RGB Header. Підсистему M.2-накопичувачів повністю забезпечено радіаторами. Зона I/O також накрита радіатором.
LGA 1700 виконано компанією Lotes, слоти оперативної пам’яті DDR4 споряджені клямками з обох сторін.
Чипсет Intel Z790 знаходиться у типовому місці для ATX-плат. За його охолодження відповідає алюмінієвий радіатор з ребрами на внутрішній стороні, фото буде далі.
Схема VRM складає 16+1+1 (VCore + VCC + IGP) фаз, управляється ШІМ-контролером Renesas RAA 229132 та реалізована з 16 силовими чипами Renesas ISL99390BFRZ, що розраховані на 90 А, одним MPS87670 для VCC, а також одним Renesas RAA 220075R0 для IGP. Живлення подається через два конектори EPS12V.

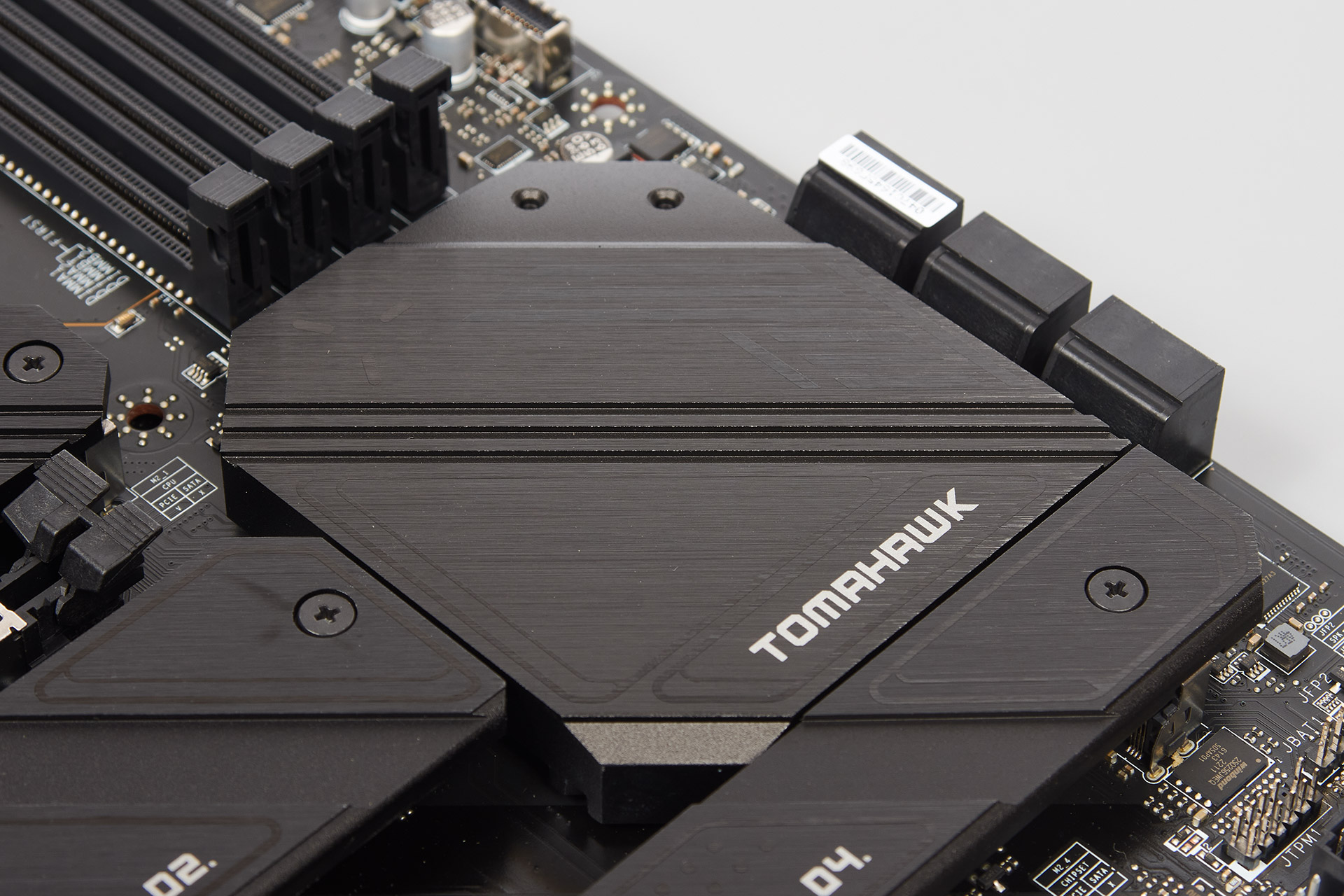

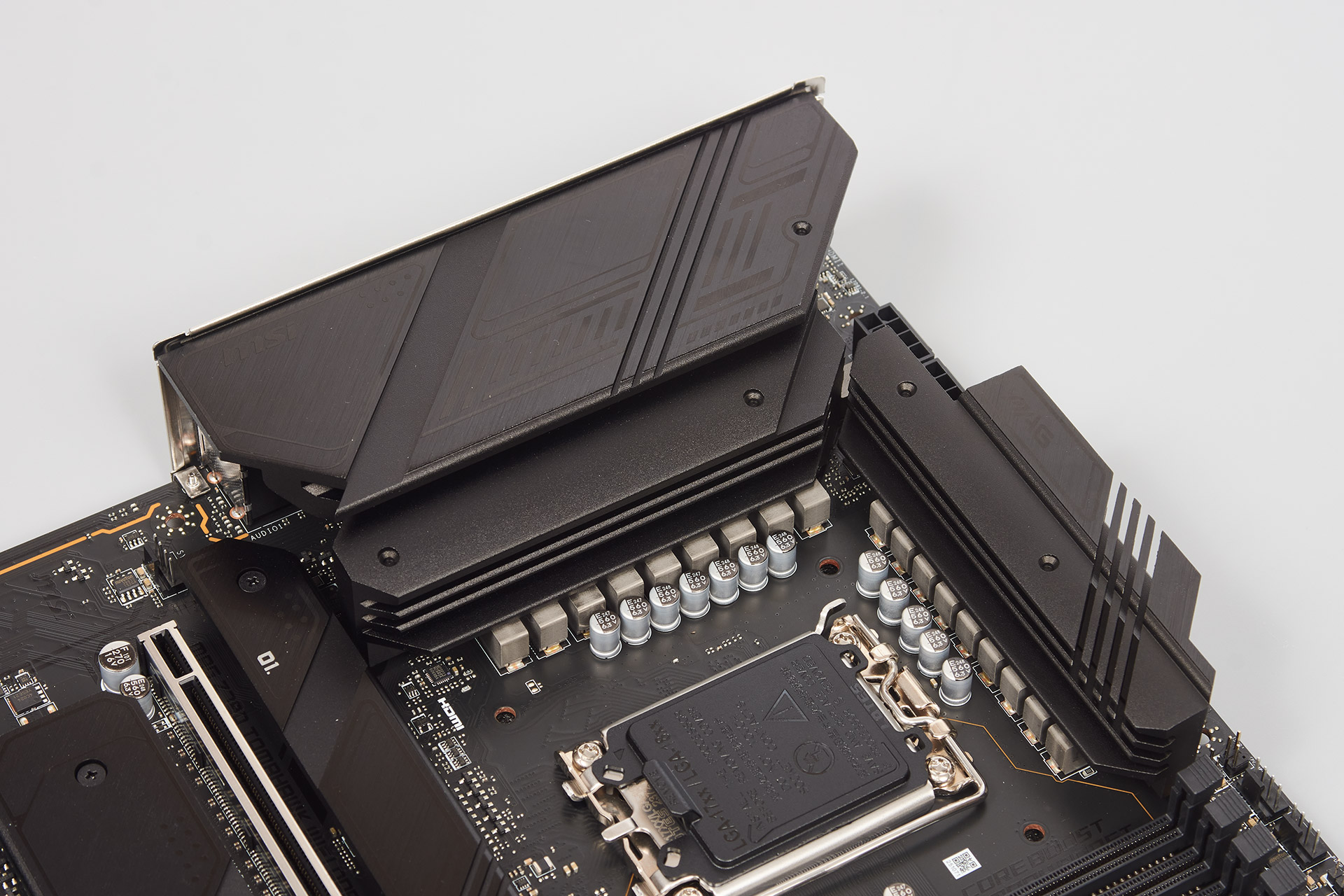

Охолодження підсистеми живлення здійснюється двома окремими радіаторами з ребрами, один з яких накриває I/O панель для збільшення площі. Радіатор чипсета має ребра з внутрішньої частини. Контакт відбувається через термопрокладки, а фіксація кожного виконана на гвинтах.
Материнська плата може розмістити на собі до чотирьох M.2-накопичувачів, а також забезпечити кожному відвід тепла за допомогою радіаторів. Один зі слотів також сумісний з M.2 SATA.

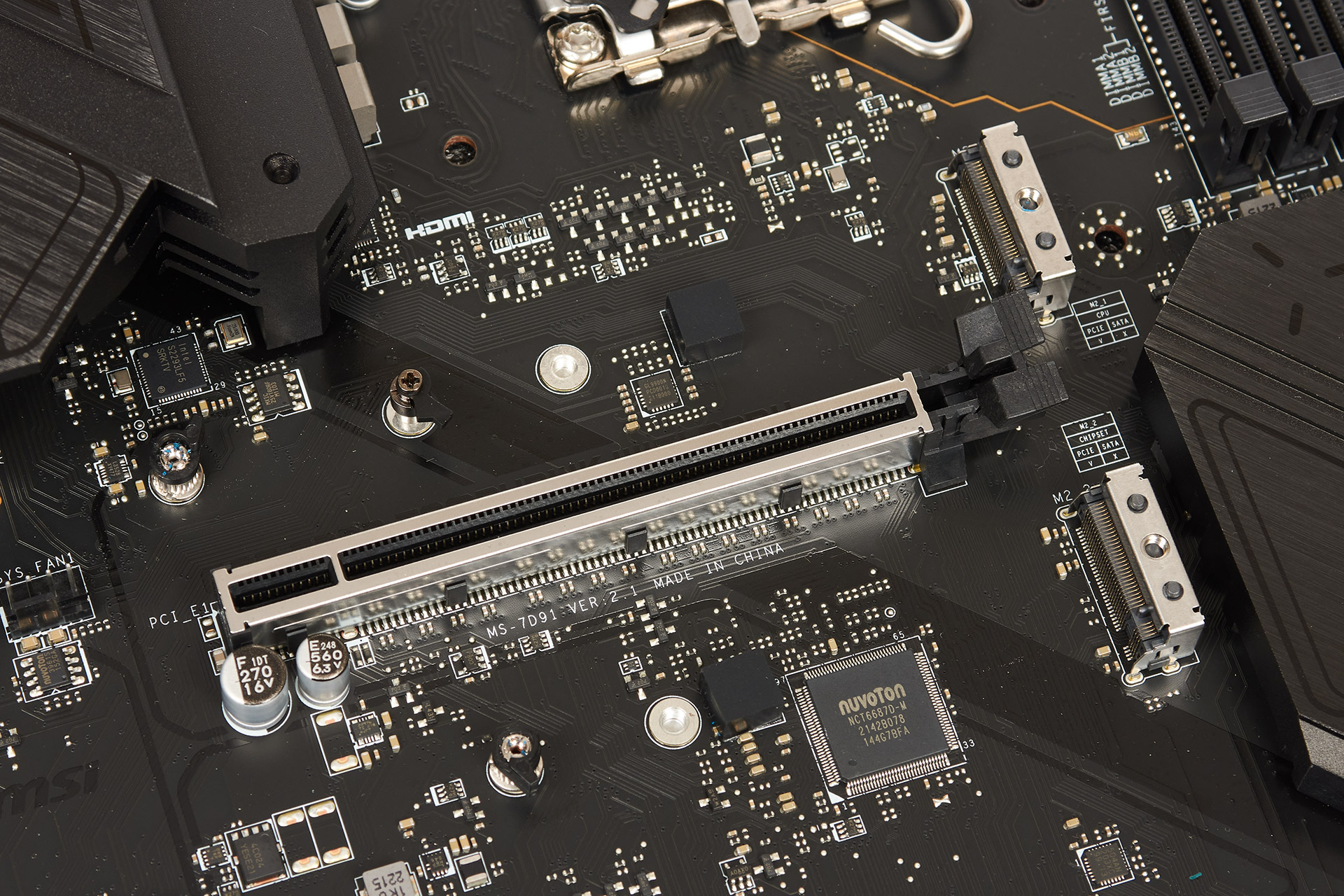

Схема підключення наступна:
- M.2_1 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2260/2280/22110. Під'єднано до CPU.
- M.2_2 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2260/2280. Під'єднано до чипсета.
- M.2_3 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280, також є підтримка M.2 SATA. Під'єднано до чипсета.
- M.2_3 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до чипсета.
При використанні SATA-режиму слоту M.2_3 буде відключено порт SATA_1.

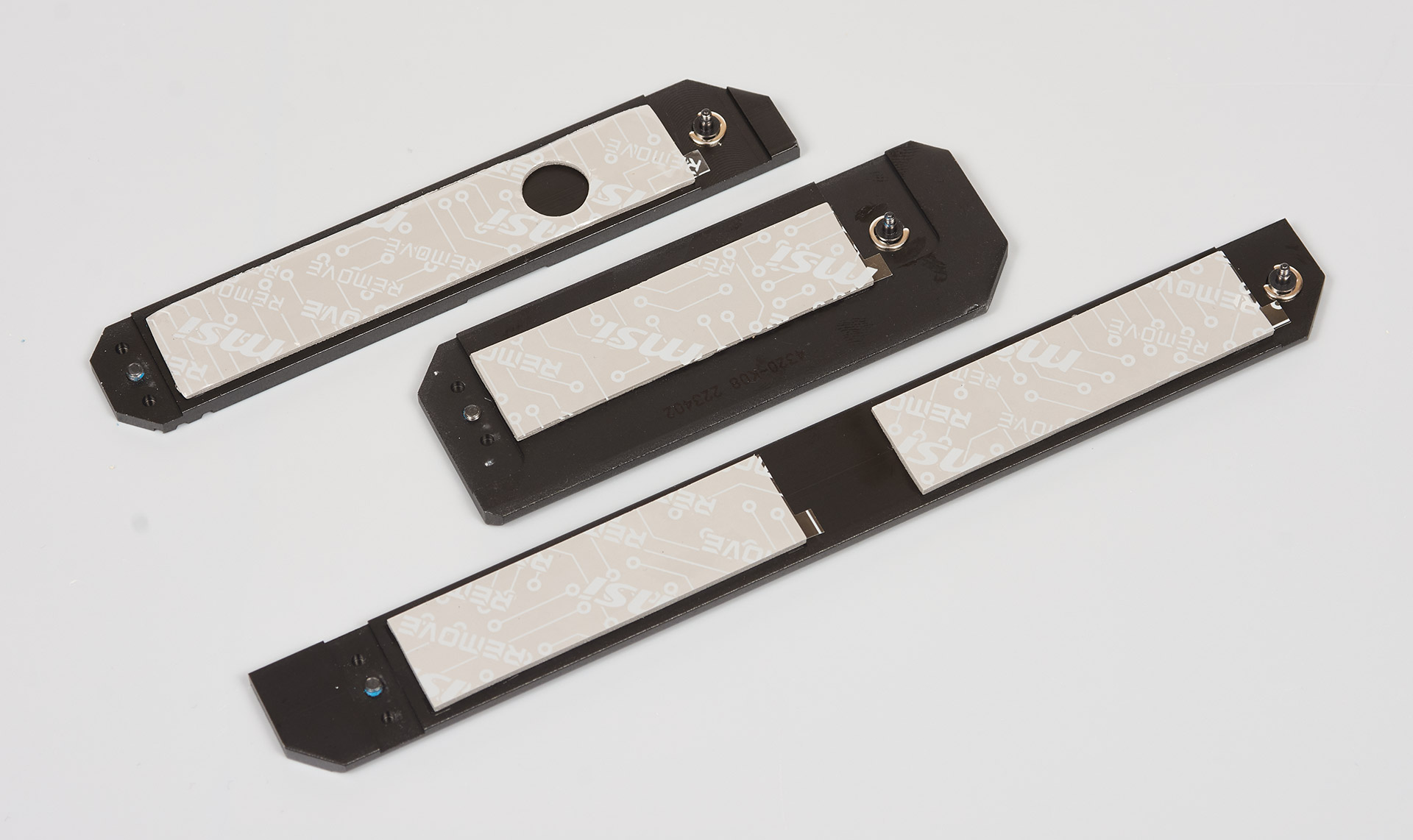

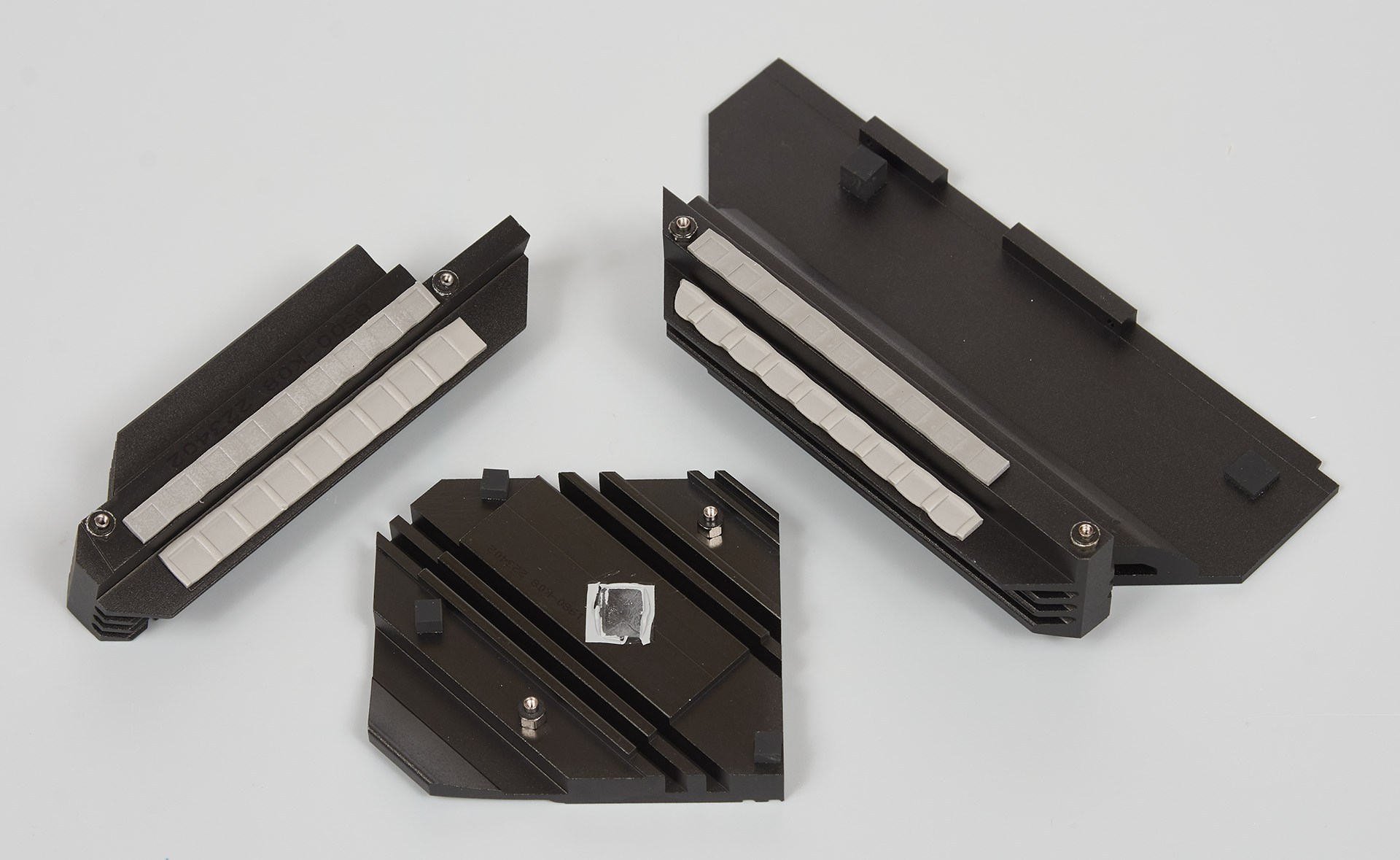

Радіатори охолодження накопичувачів виглядають так:
Зону аудіо відокремлено від основної частини текстоліту материнської плати. Звук реалізовано на базі Realtek ALC4080.

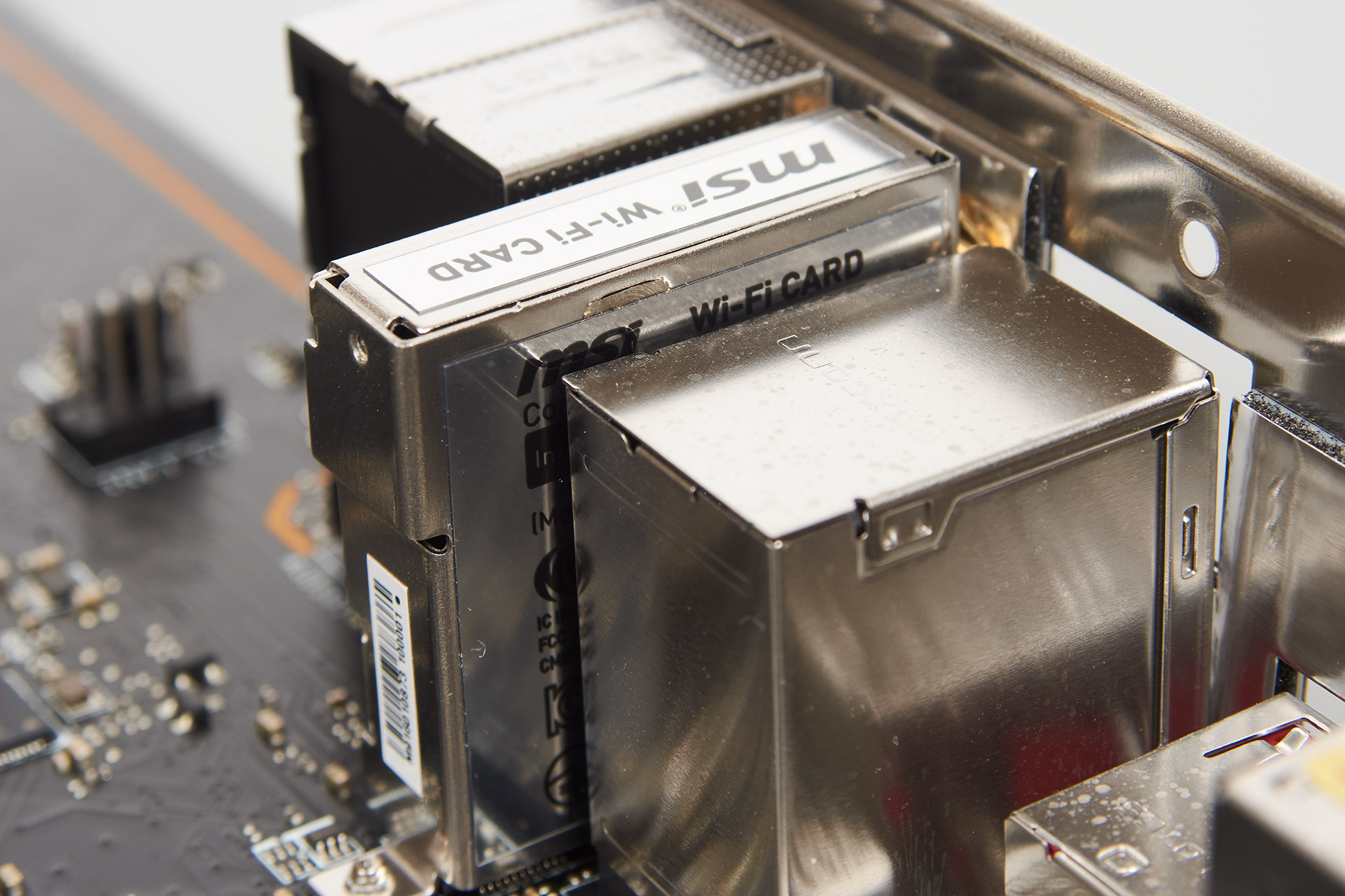

2.5G Ethernet обслуговує контролер Intel I225-V, а бездротову мережу — Intel Wi-Fi 6E з Bluetooth 5.3.

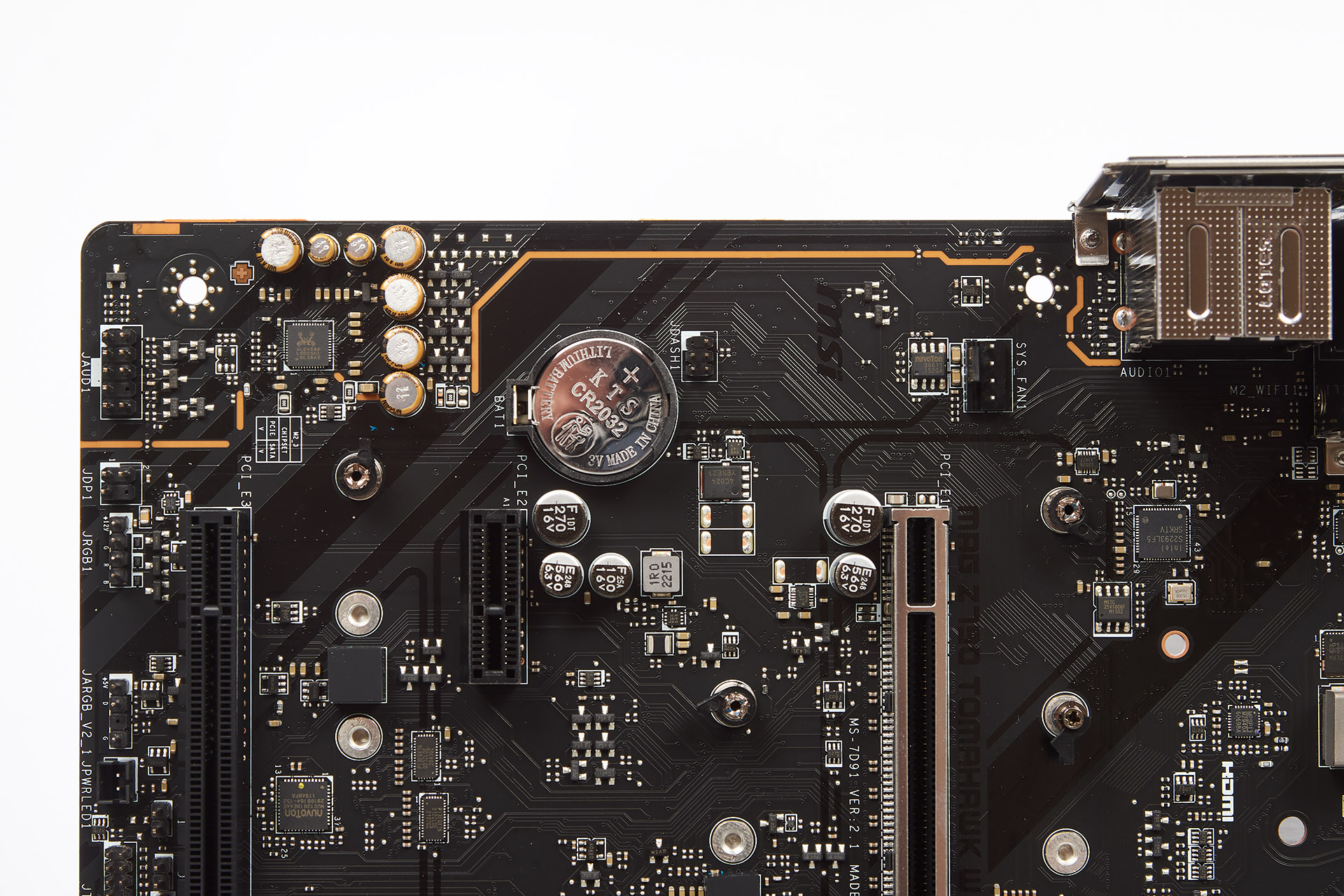

CMOS-батарейка збереже відкритий доступ, якщо буде використовуватись відеокарта висотою до двох слотів розширення. Якщо до трьох, то доступ буде ускладнено. Відеокарти більші за три слоти гарантують перекриття та її недоступність.

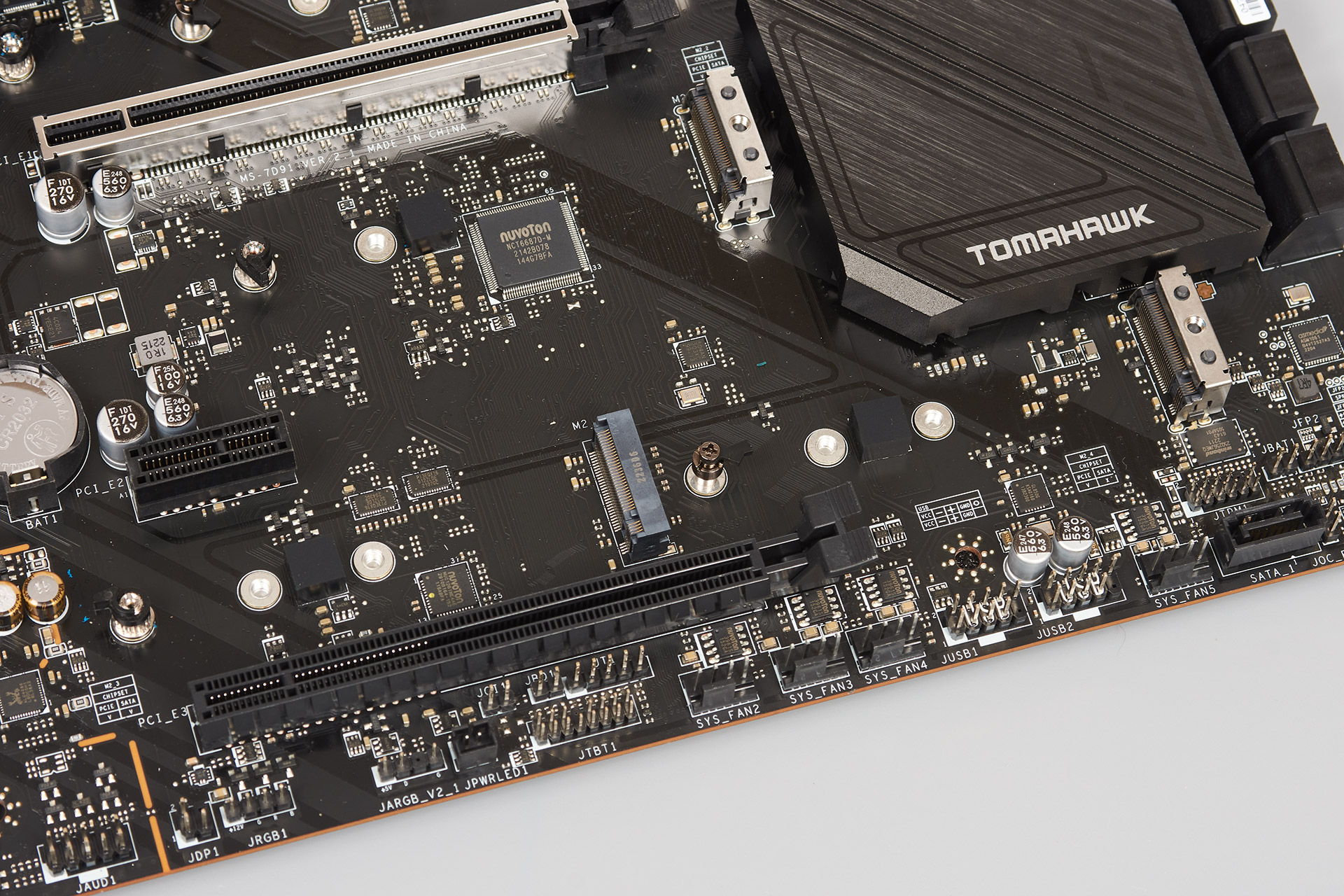

Знизу текстоліту можна знайти колодку HD_AUDIO, дві колодки JRGB, колодка скидання CMOS, колодку Thunderbolt, чотири конектори для вентиляторів, дві колодки USB 2.0, порт SATA_1, колодку TPM, колодку SPEAKER, датчик відкриття шасі, а також колодку Front Panel

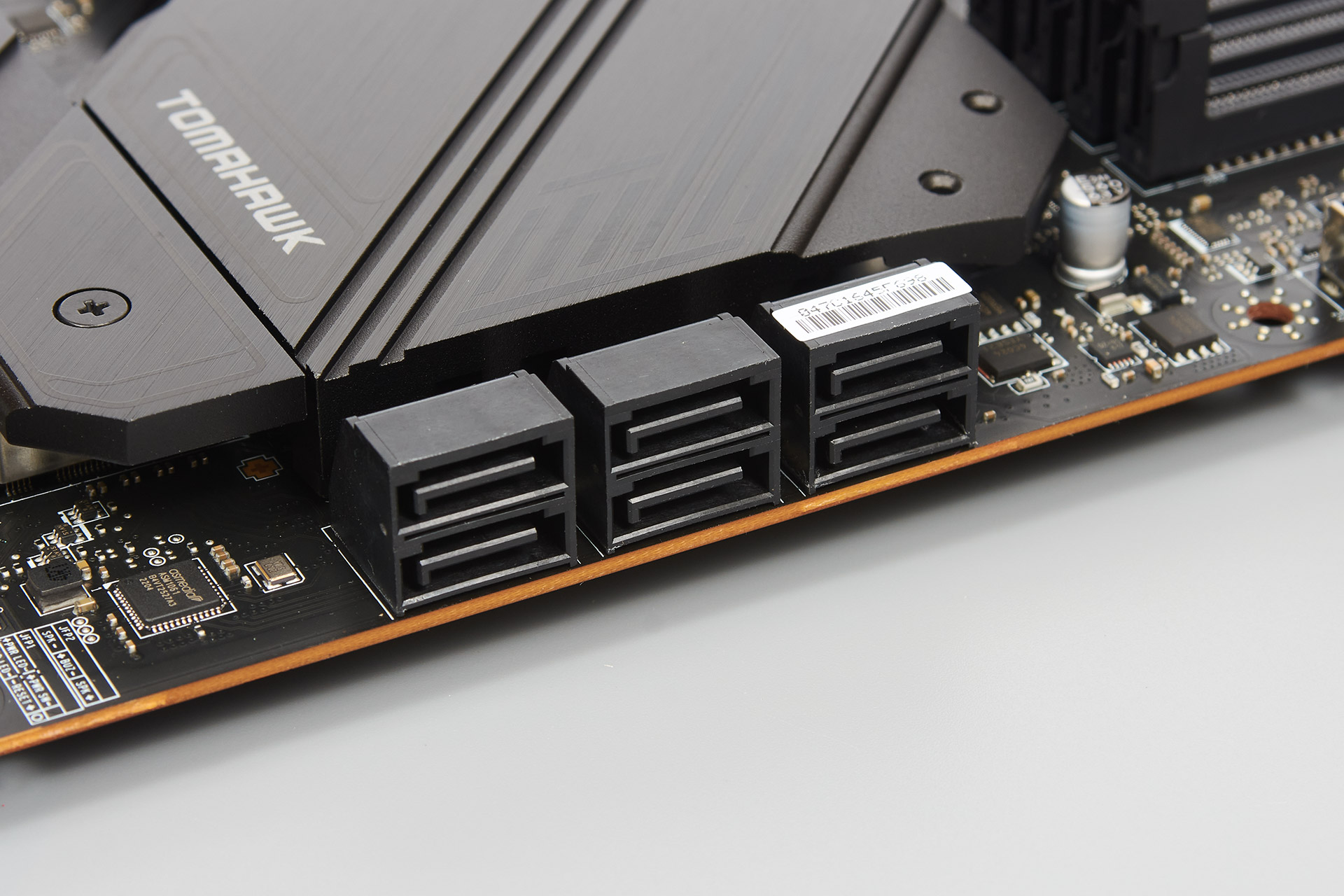

Праворуч під кутом 90 градусів можна знайти шість SATA-портів, а вище розташовані колодки USB 3.2 Gen 2 Type-C та USB 3.2 Gen 1.

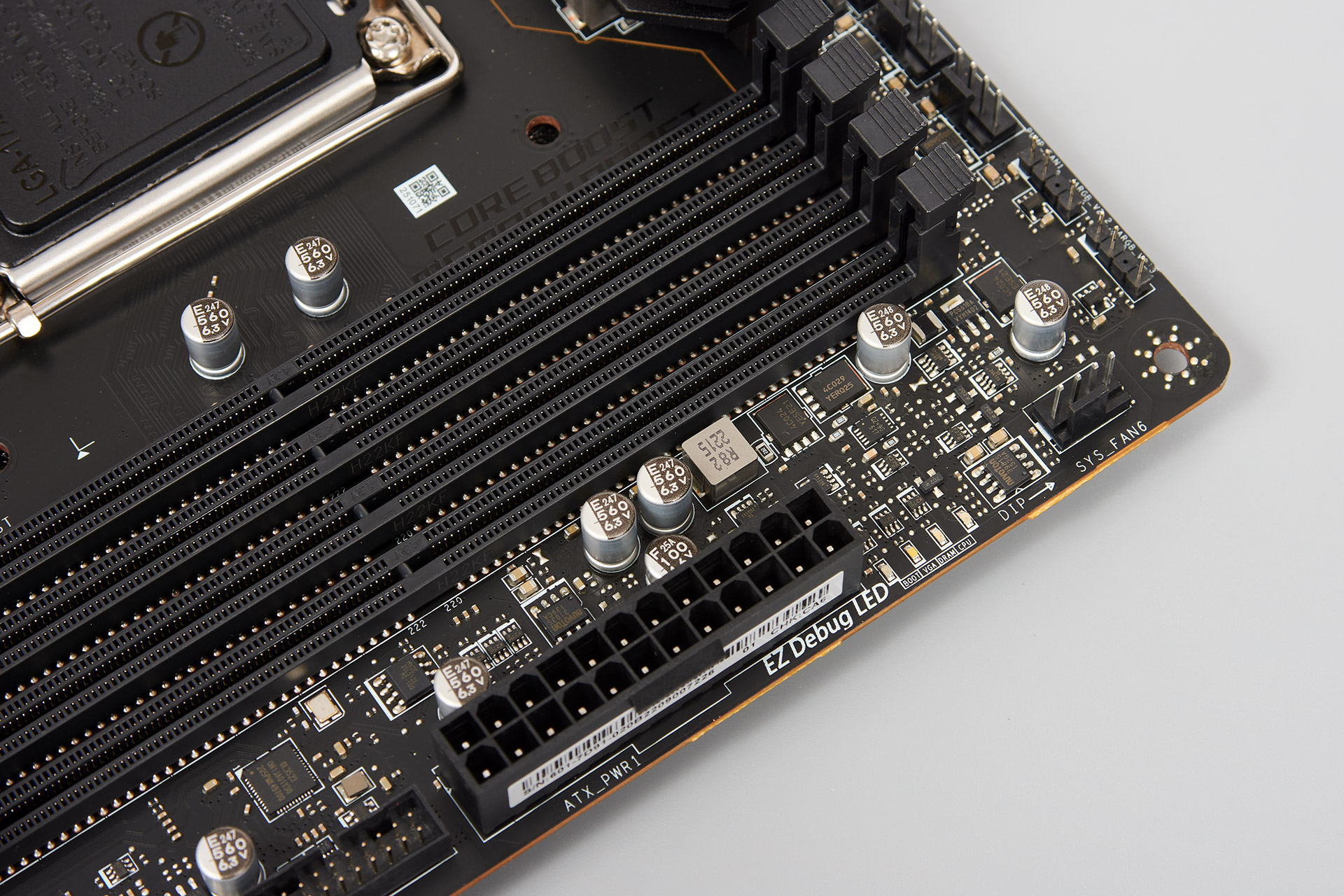

У верхній частині текстоліту знаходиться зона EZ Debug LED, чотири конектори для вентиляторів, а також дві колодки RGB.

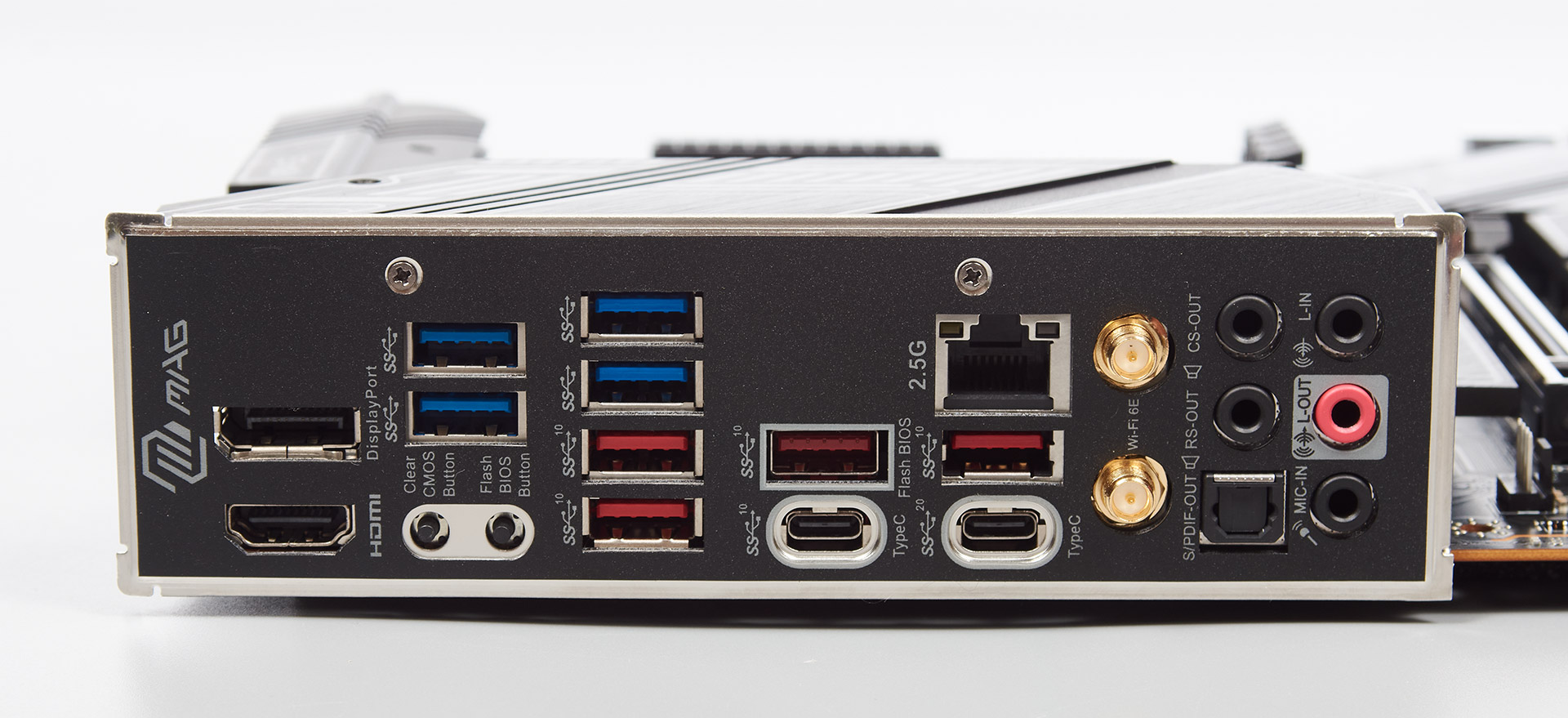

І/O-панель вже має заглушку. Є дві спец-кнопки: Flash BIOS Button для автономної прошивки материнської плати, а також Clear CMOS Button для скидання налаштувань.
Щодо звичайних роз’ємів:
- x1 HDMI v2.1;
- x1 DisplayPort v1.4;
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 USB 3.2 Gen 2 (Type C);
- x4 USB 3.2 Gen 2 (Type A);
- x4 USB 3.2 Gen 1 (Type A);
- x1 RJ-45 (2.5G);
- x2 SMA (для підключення антени Wi-Fi).
- x1 S/PDIF Out.
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
