Огляд та тестування материнської плати MSI MAG B650 Tomahawk WIFI на базі чипсету AMD B650 для платформи AM5

Платформа AM5 зі старту пропонує своєму потенційному покупцю безліч нововведень, це призводить до зростання цінника і відлякує непідготовлених користувачів. Але ж не кожному в господарстві потрібен, наприклад, PCI Express 5.0 і «вагон з маленьким візком» з M.2-накопичувачів, які також використовують новий інтерфейс. MSI дає можливість познайомитися з платформою AMD AM5 без відчутних капіталовкладень на прикладі своєї материнської плати MAG B650 Tomahawk WIFI.

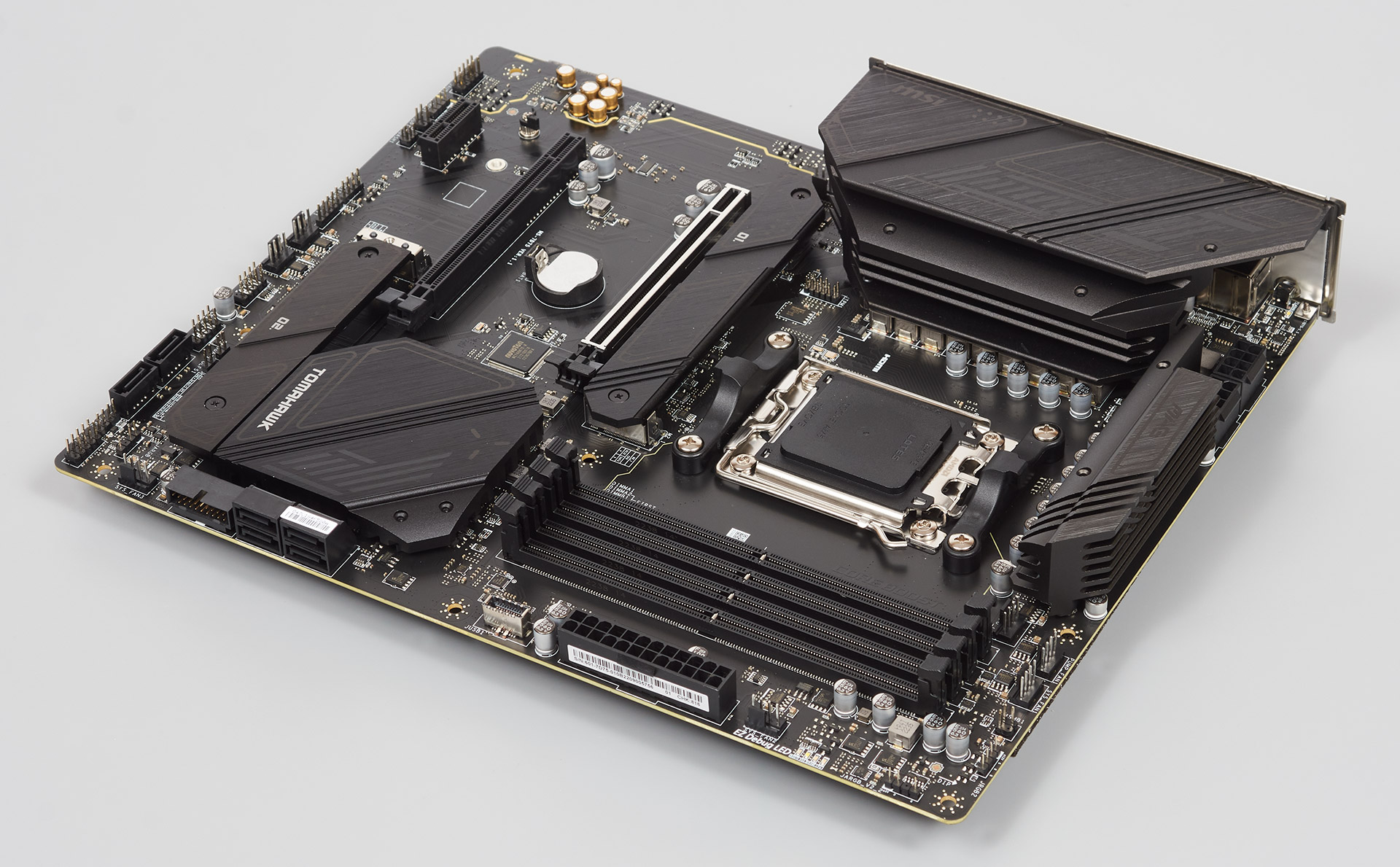

MSI MAG B650 Tomahawk WIFI

Модель MSI MAG B650 Tomahawk WIFI
Сторінка продукту MAG B650 Tomahawk WIFI
Чипсет AMD B650
Процесорний роз'єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 7000 Series
Пам'ять 4 DIMM DDR5 SDRAM, максимум 128 ГБ:
4800 МГц, 5000-6600+ (OC) МГц
Слоти PCI-E 1 x PCI Express 4.0 x16 — CPU
1 x PCI Express 4.0 х16 (x4) — B650
2 x PCI Express 3.0 x1 — B650
M.2 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2260/2280) — B650
Вбудоване відеоядро (у процесорі) +
Кількість вентиляторів 8x 4pin
Порти PS/2
Порти USB I/O панель: 1 x USB 3.2 Gen 2x2 (Type-C), 3 x USB 3.2 Gen 2 (Type-A), 4 x USB 3.2 Gen 1 (Type-A), 2 x USB 2.0 (Type-A)
Колодки: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти)
Serial ATA 6 x SATA 6 Гбіт/с (B650)
RAID 0, 1, 10 (SATA, M.2, B650)
Вбудований звук Realtek ALC4080
S/PDIF -
Мережеві можливості 1 x Realtek RTL8125B (2.5 Gigabit Ethernet)
AMD Wi-Fi 6E (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2
COM
RGB 2 x Addressable Gen 2, 2 x RGB LED
LED RGB Header 4
TPM +
Формфактор ATX
Розміри, мм 305 x 244
Додаткові функції Extended Heatsink Design, M.2 Shield FROZR, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Memory Boost
Вартість, грн 11609

Комплект постачання

Материнська плата MSI MAG B650 Tomahawk WIFI постачається в картонній коробці типових розмірів із характерною для серії MAG поліграфією.

MSI MAG B650 Tomahawk WIFI

На звороті вказані ключові особливості материнської плати, зведення її характеристик, а також зображення I/O-панелі з її описом.

MSI MAG B650 Tomahawk WIFI

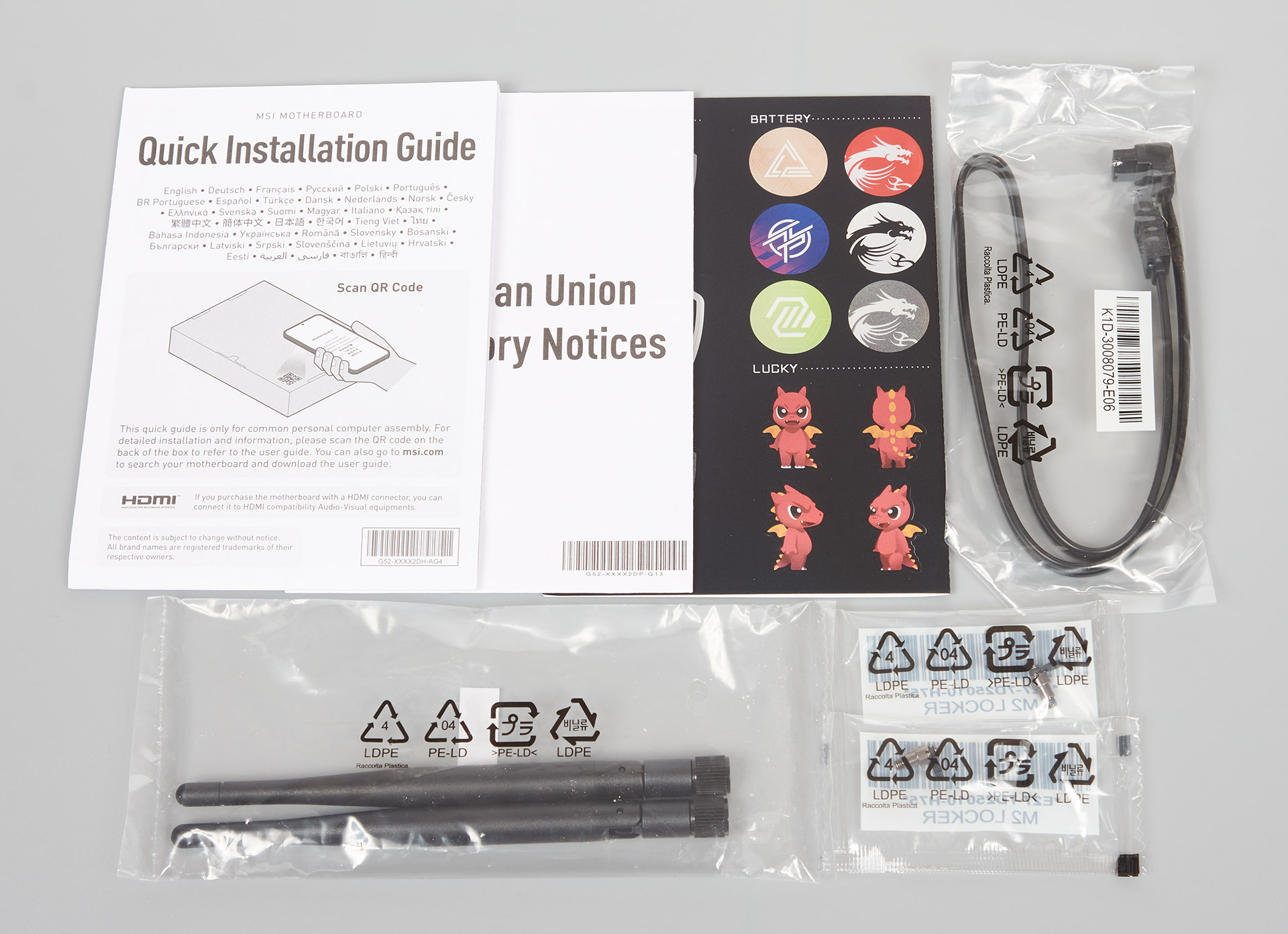

Усередині коробки користувач знайде материнську плату в антистатик-пакеті, а також:

  • інструкції швидкого початку та документацію;
  • набір декоративних та маркувальних наліпок;
  • Wi-Fi-антени;
  • один чорний SATA-кабель з металевими клямками (кутовий);
  • EZ M.2 clips для кріплення M.2 накопичувачів.

MSI MAG B650 Tomahawk WIFI

От і все. Спартанський комплект, в якому навіть компакт-диск із драйверами не передбачено. Максимальна економія заради привабливої кінцевої ціни для користувача.

Зовнішній вигляд

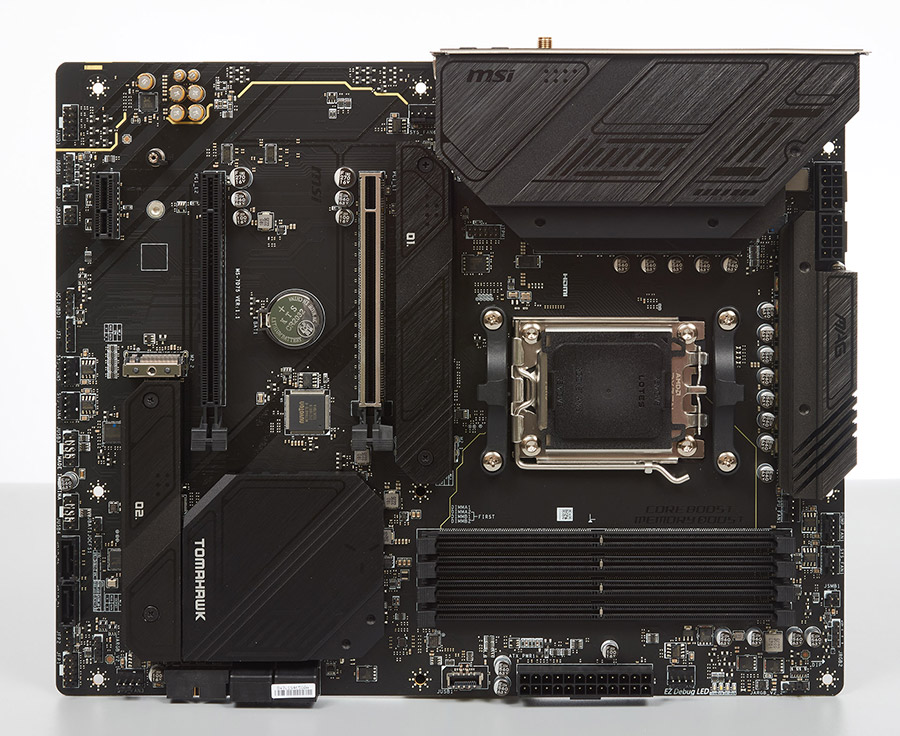

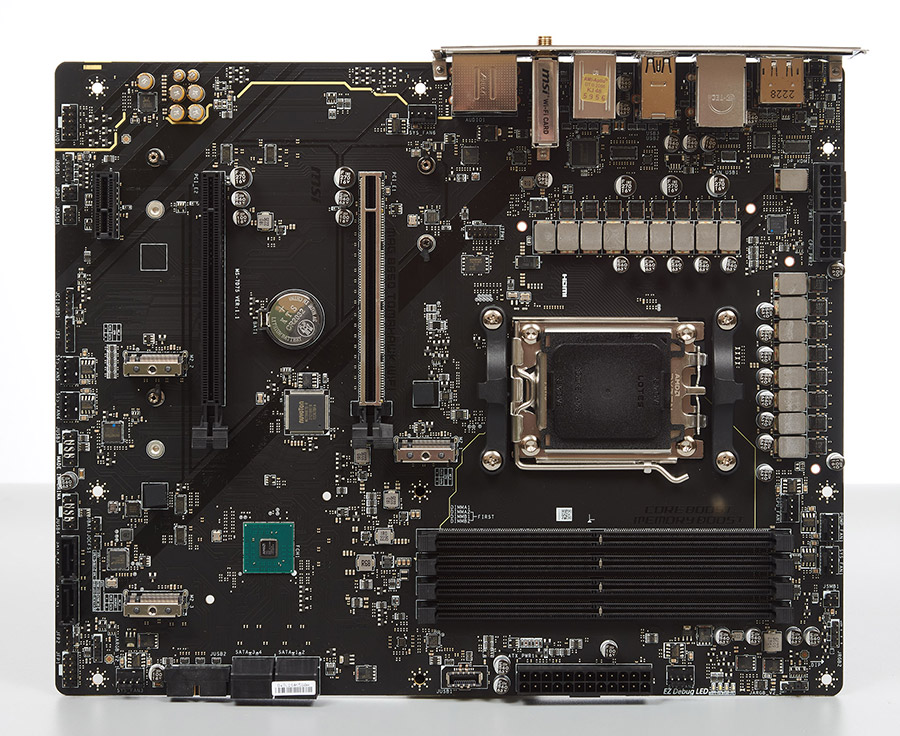

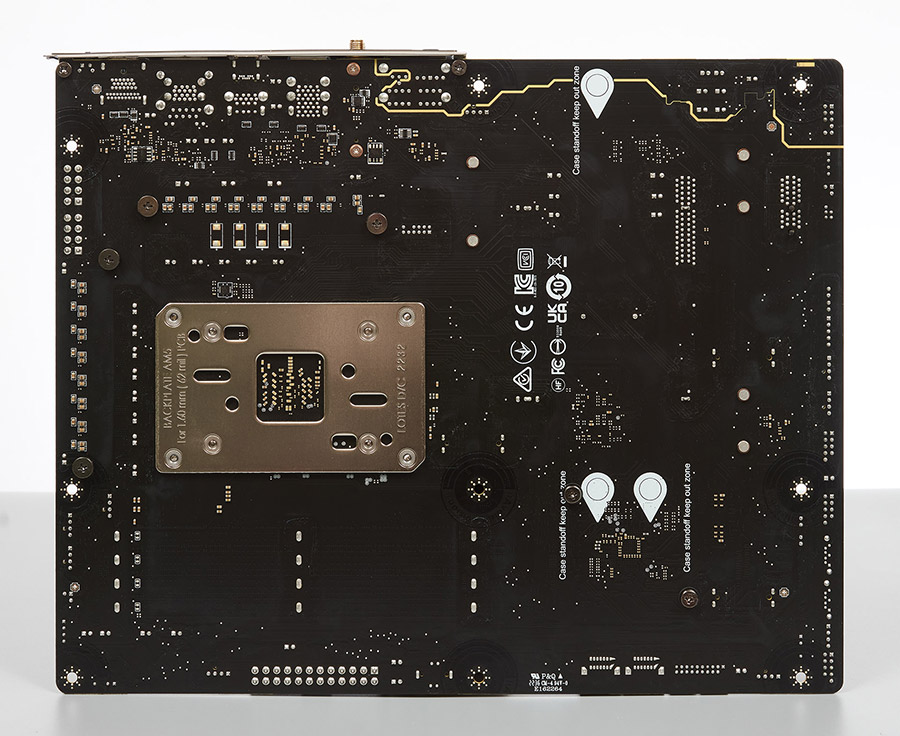

Плата виконана у темній гамі з текстолітом чорного кольору. Відсутні декоративні елементи пластику в районі I/O-панелі, яку накриває частина алюмінієвого радіатора підсистеми живлення процесора. Заводське RGB-підсвічування відсутнє, але користувач без проблем зможе побудувати своє за допомогою роз'ємів LED RGB Header.

MSI MAG B650 Tomahawk WIFIMSI MAG B650 Tomahawk WIFIMSI MAG B650 Tomahawk WIFI

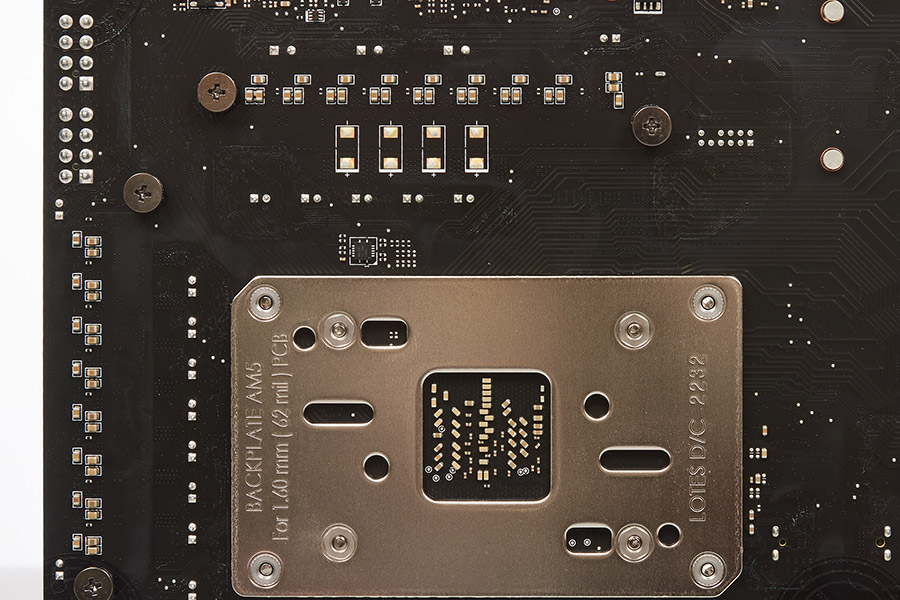

Сокет AM5 вироблено компанією LOTES. Слоти оперативної типові та нічим не примітні.

MSI MAG B650 Tomahawk WIFI

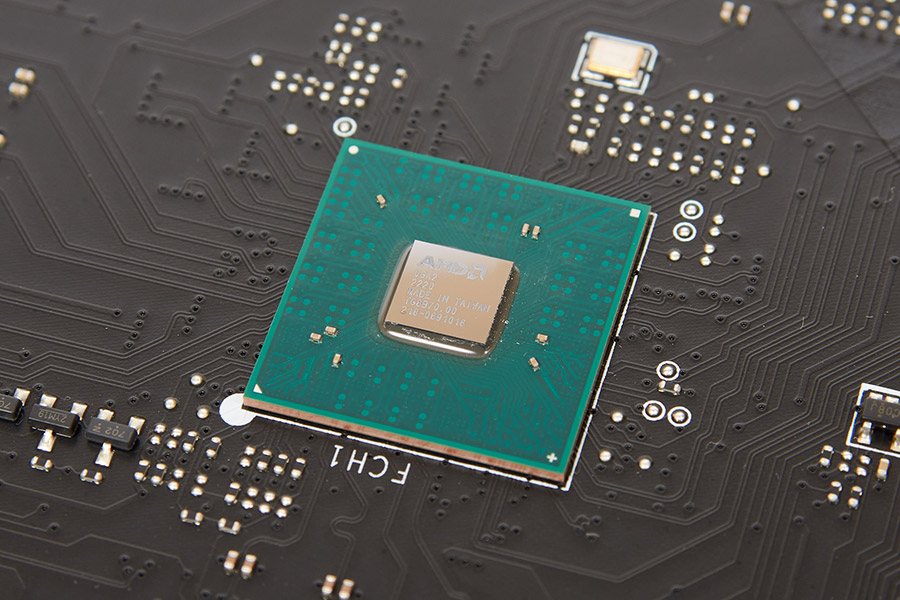

Чипсет AMD B650 знаходиться у звичному для ATX-плати місці.

MSI MAG B650 Tomahawk WIFI

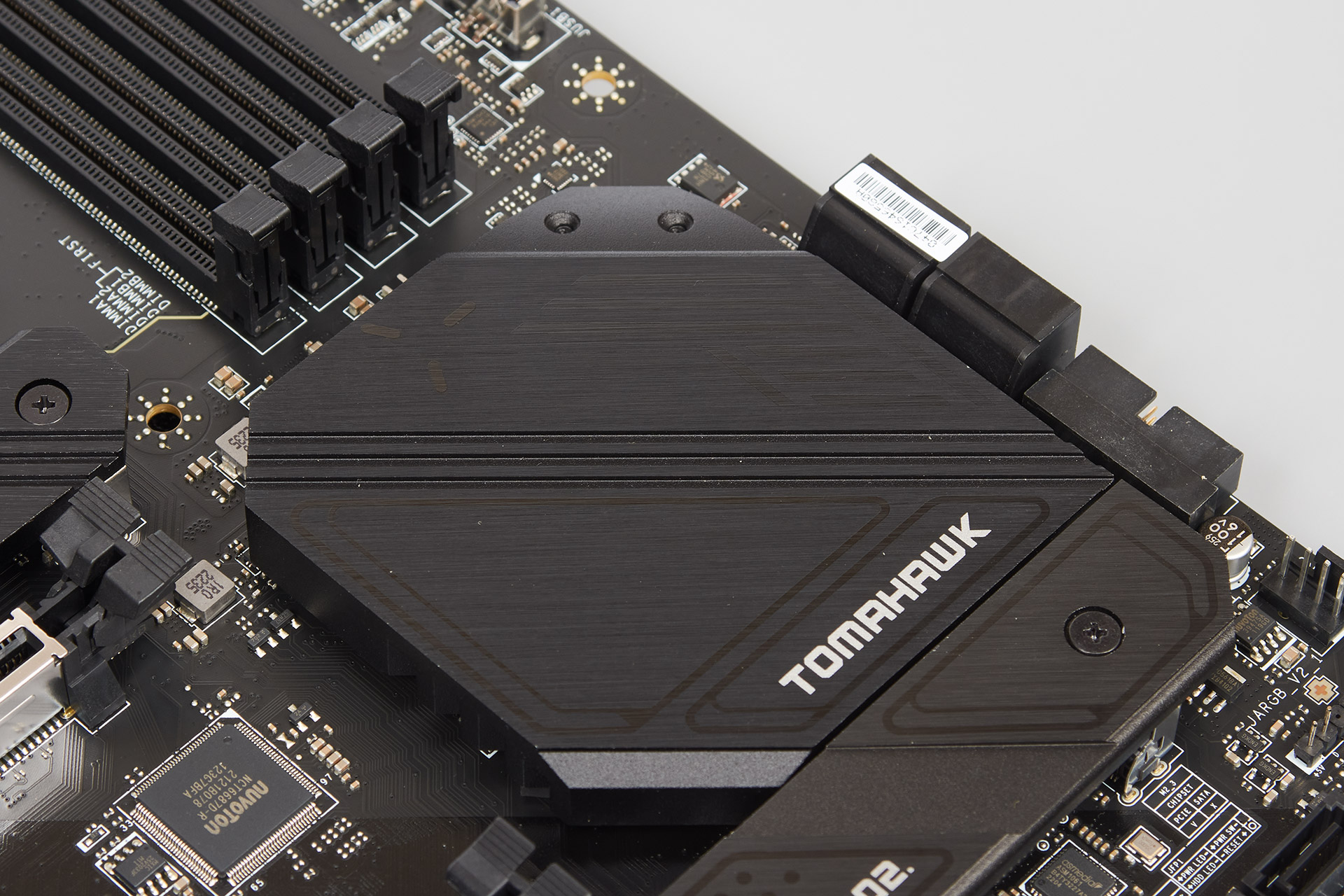

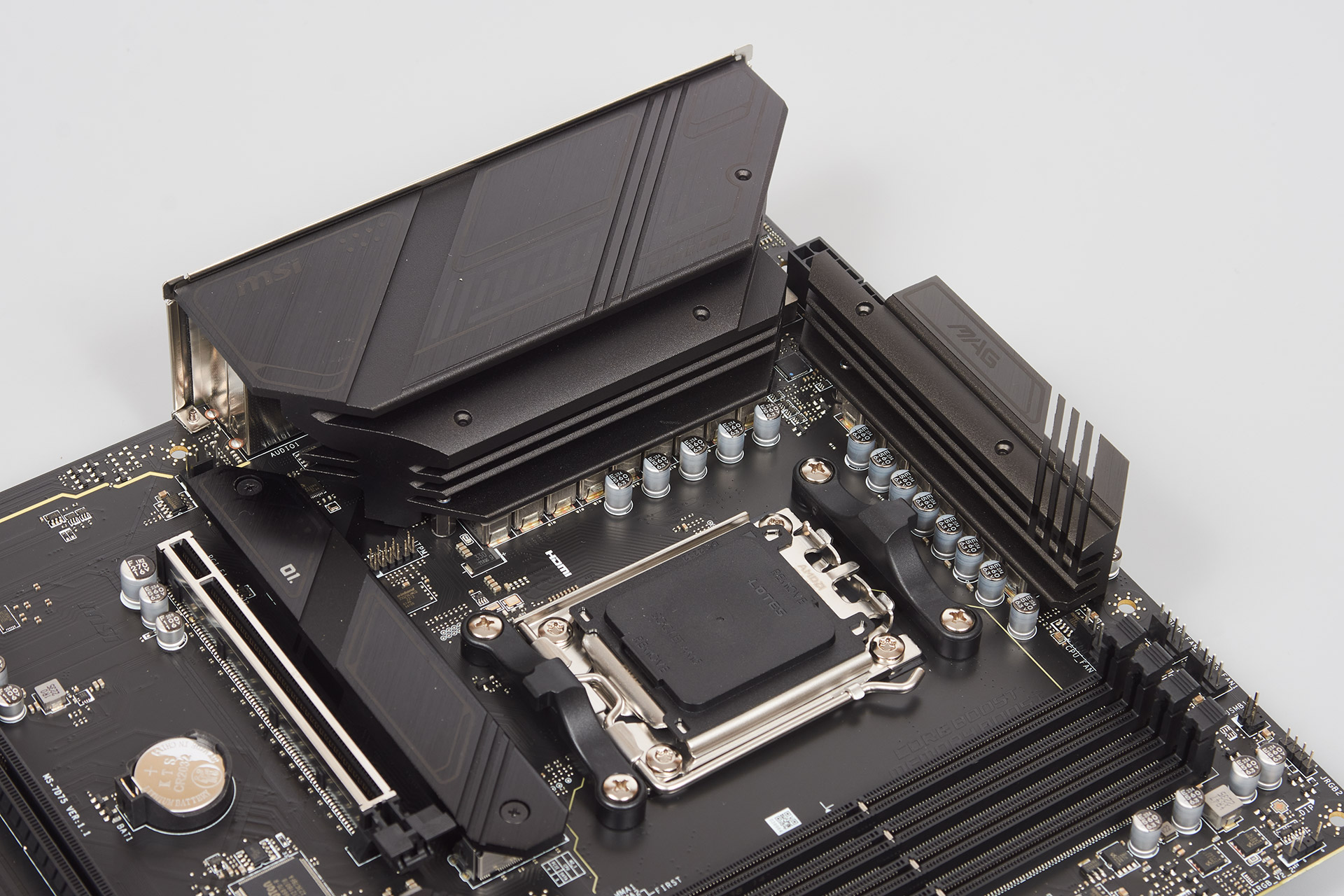

Може здатися що радіатором виступає чергова лита болванка, але на користувача чекає приємний сюрприз, про що незабаром.

MSI MAG B650 Tomahawk WIFI

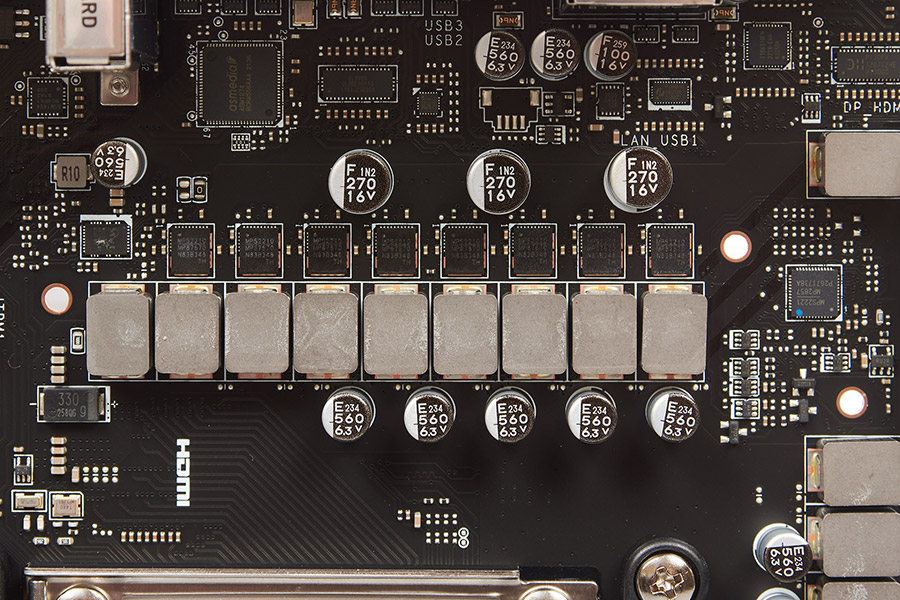

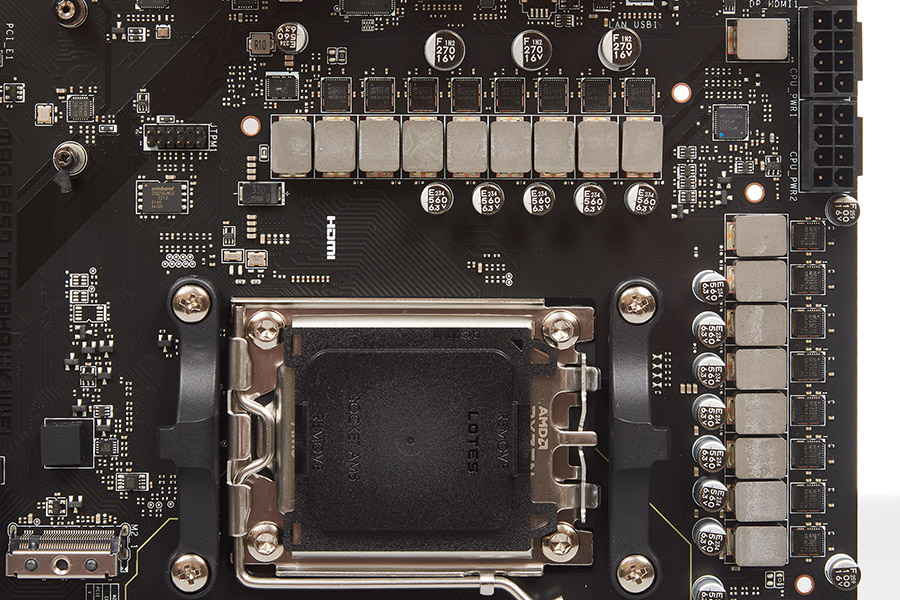

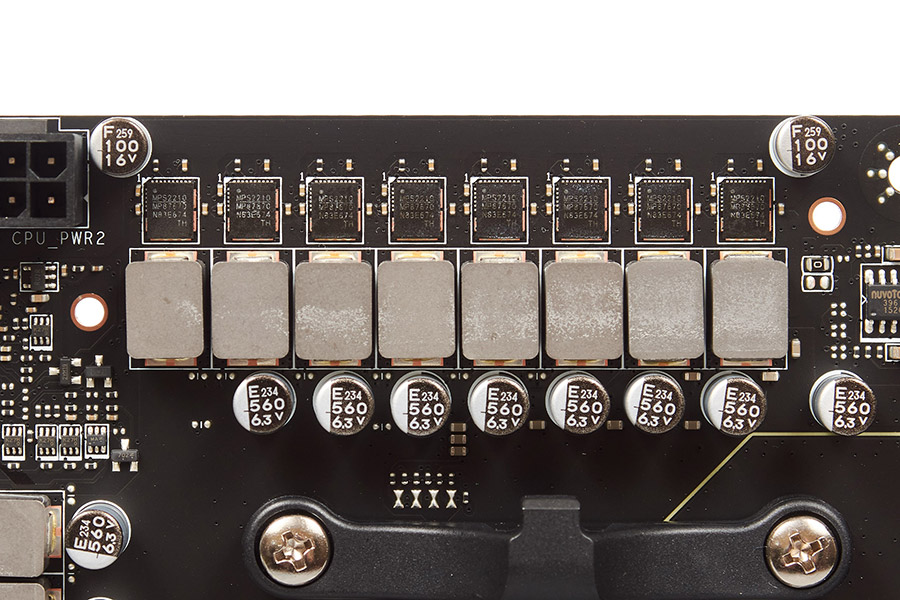

14-фазна підсистема живлення процесорних ядер керується ШІМ-контролером MP2857 від Monolithic Power Systems. Ще дві фази відведено для SoC. Використовуються елементи MP87670 тієї самої компанії. Живлення до VRM підводиться двома роз'ємами EPS12V.

MSI MAG B650 Tomahawk WIFIMSI MAG B650 Tomahawk WIFIMSI MAG B650 Tomahawk WIFIMSI MAG B650 Tomahawk WIFI

За охолодження підсистеми живлення відповідають два окремі радіатори з ребрами. Один із них накриває I/O-панель. Чипсетний радіатор також не обділили ребрами, щоправда, вони знаходяться з внутрішньої сторони. Кріплення кожного виконані на болтах. Контакт з елементами VRM відбувається через термопрокладку, з чипсетом — через термопасту.

MSI MAG B650 Tomahawk WIFI

Материнська плата здатна прийняти на борт до трьох М.2-накопичувачів, проте відведенням тепла за допомогою радіаторів буде забезпечено лише два з них:

MSI MAG B650 Tomahawk WIFI

  • M.2_1 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2260/2280. Під'єднаний до CPU.
  • M.2_2 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2260/2280. Під'єднаний до CPU.
  • M.2_3 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2260/2280. Під'єднаний до чипсета. Радіатор не передбачено.

MSI MAG B650 Tomahawk WIFI

Можливість роботи M.2 SATA не передбачено. Всі слоти мають механізм EZ M.2 для зручності монтажу накопичувачів. Користувачеві слід пам'ятати про обмеження у розмірі накопичувачів.

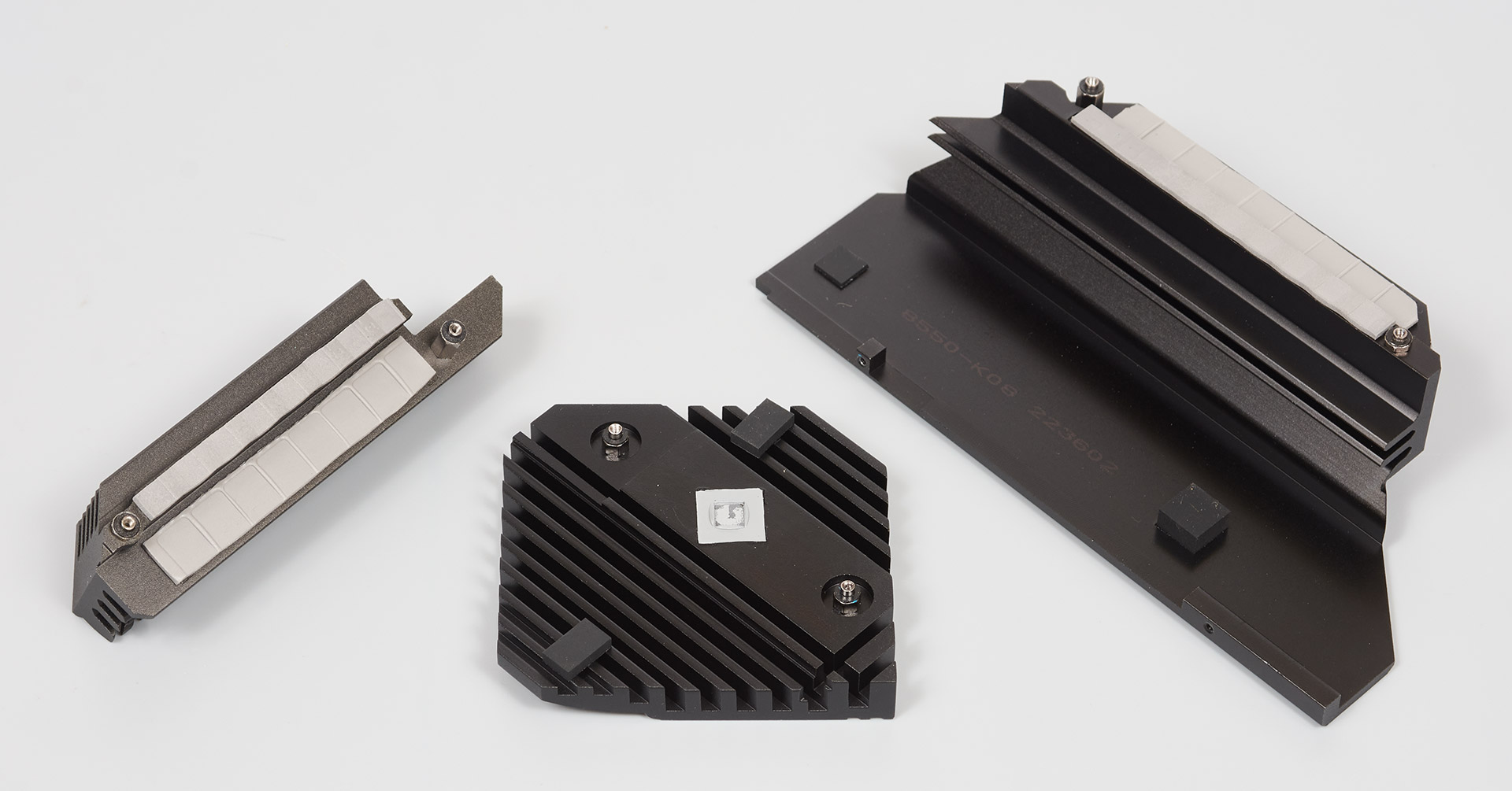

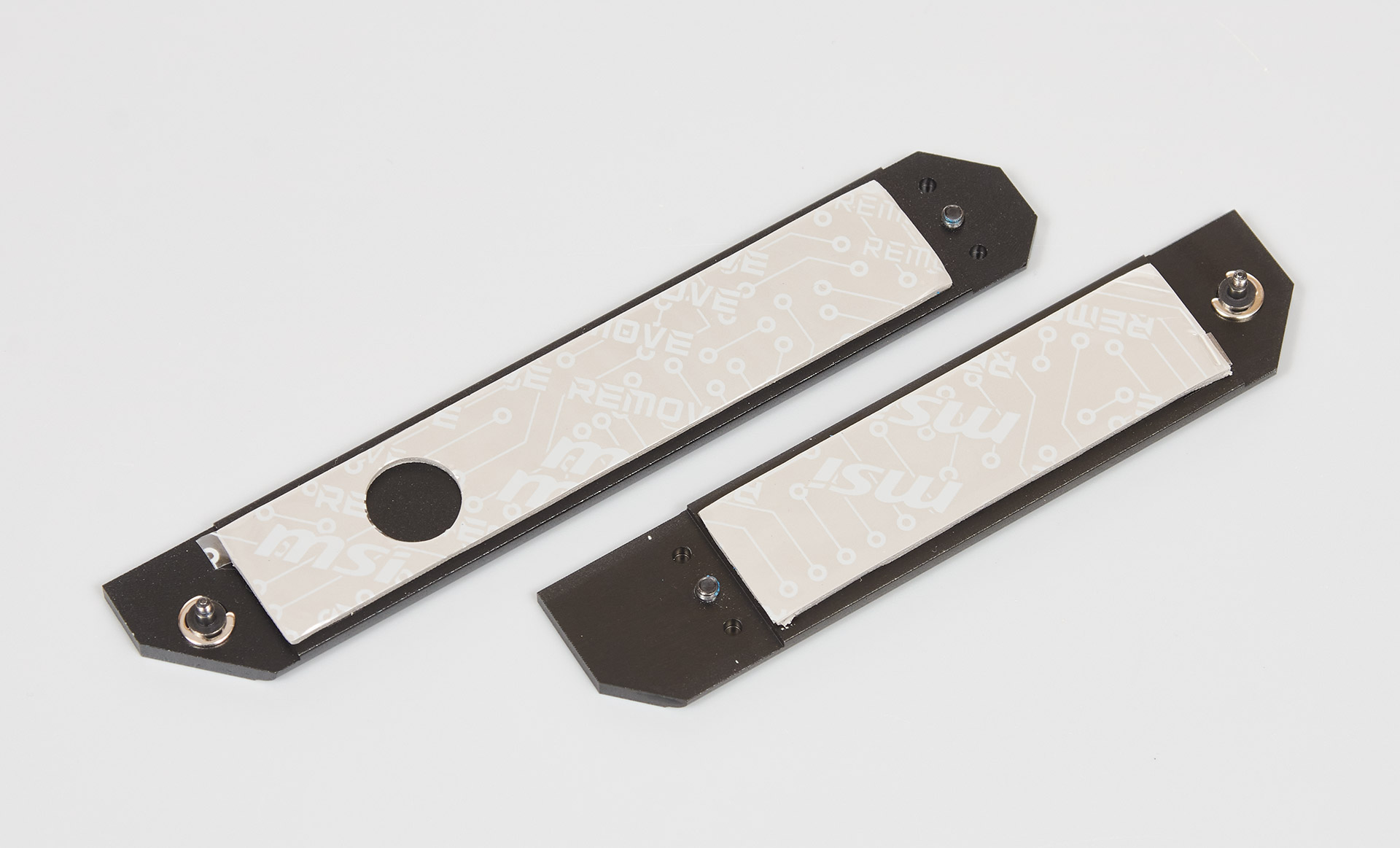

Ось так виглядають їхні радіатори:

MSI MAG B650 Tomahawk WIFI

Зона аудіо відокремлена від основної частини текстоліту, за звук відповідає Realtek ALC4080.

MSI MAG B650 Tomahawk WIFI

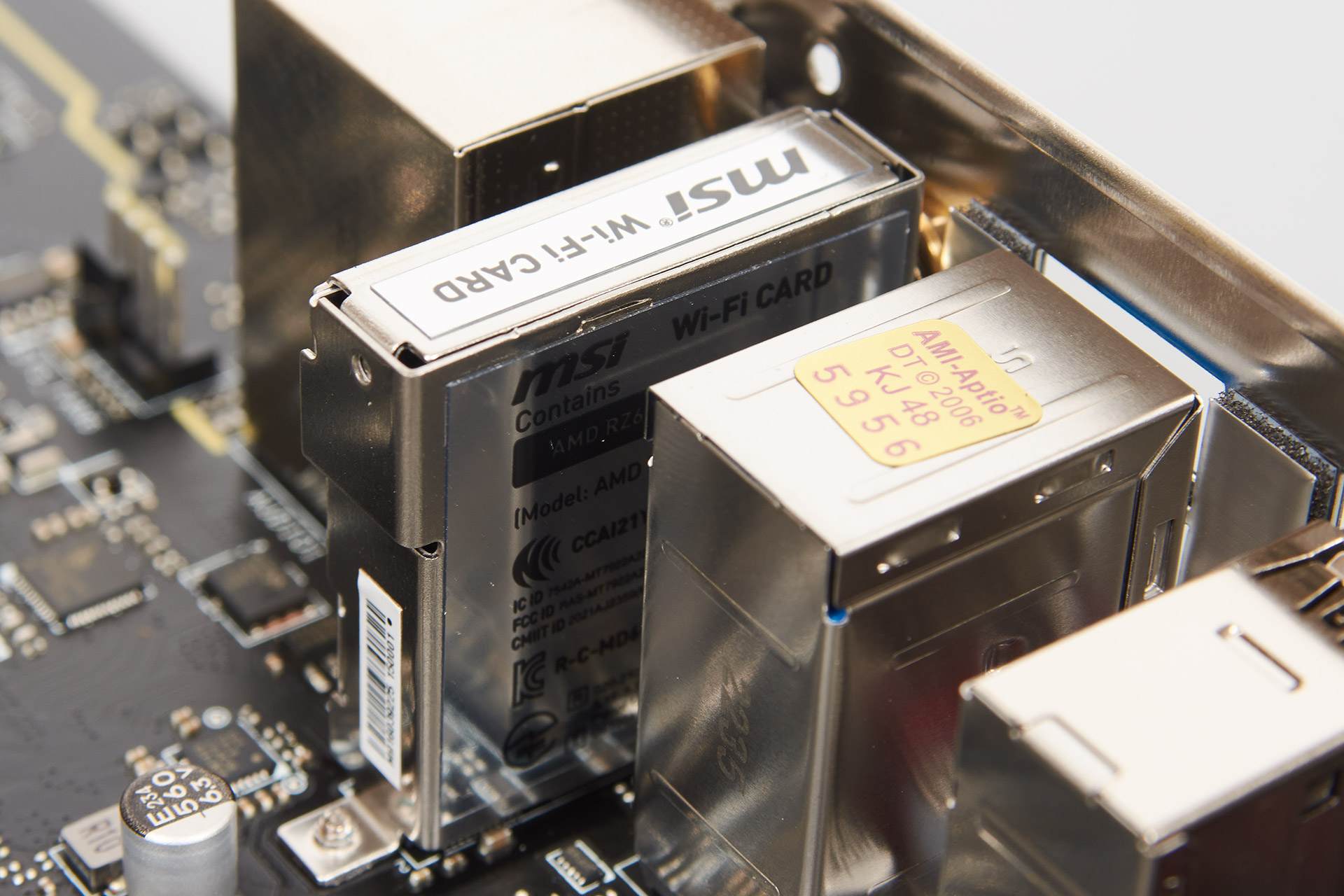

Мережу 2.5G Ethernet обслуговує контролер Realtek RTL8125B, а за Bluetooth та Wi-Fi відповідає модуль AMD Wi-Fi 6E.

MSI MAG B650 Tomahawk WIFI

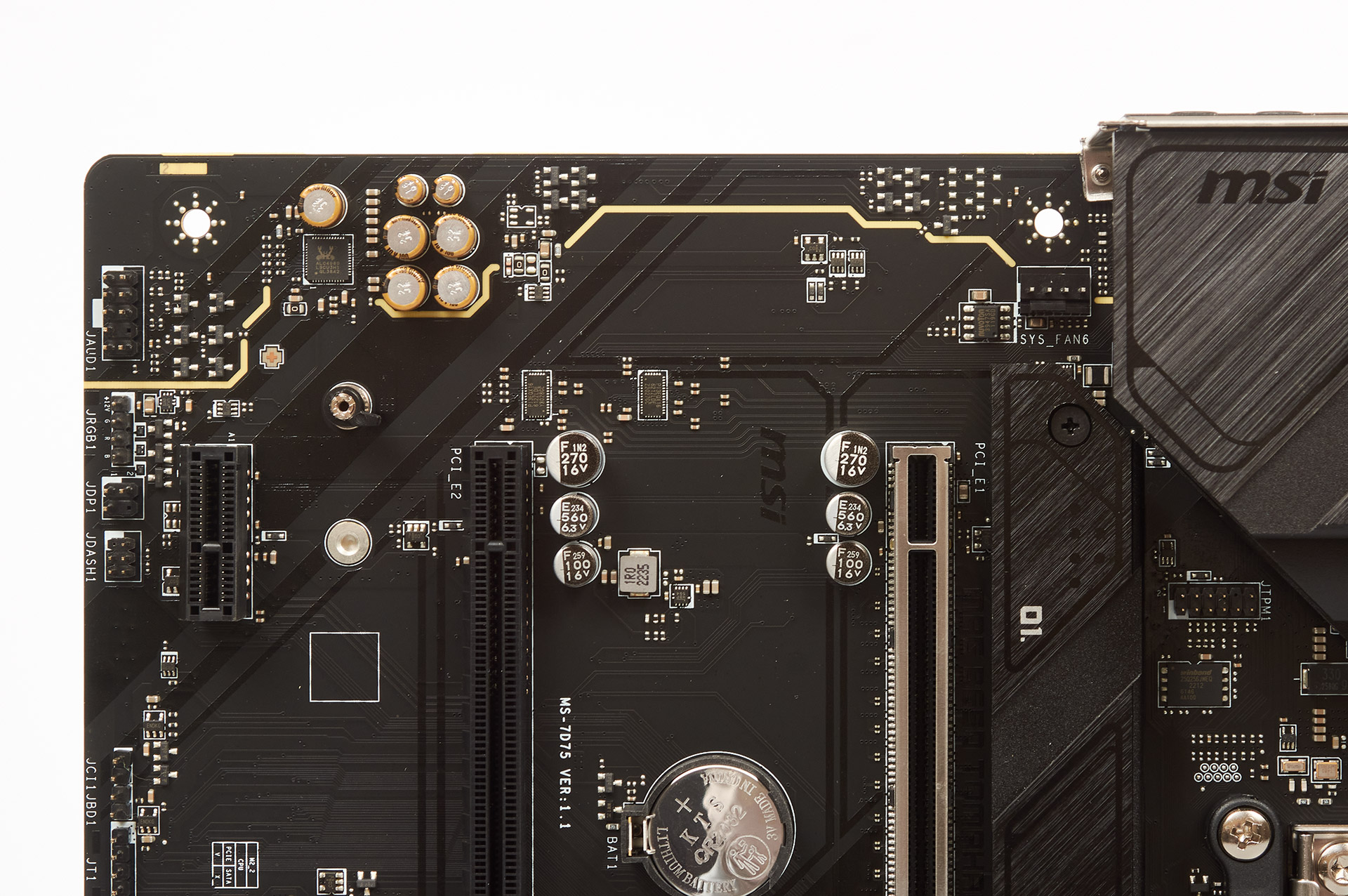

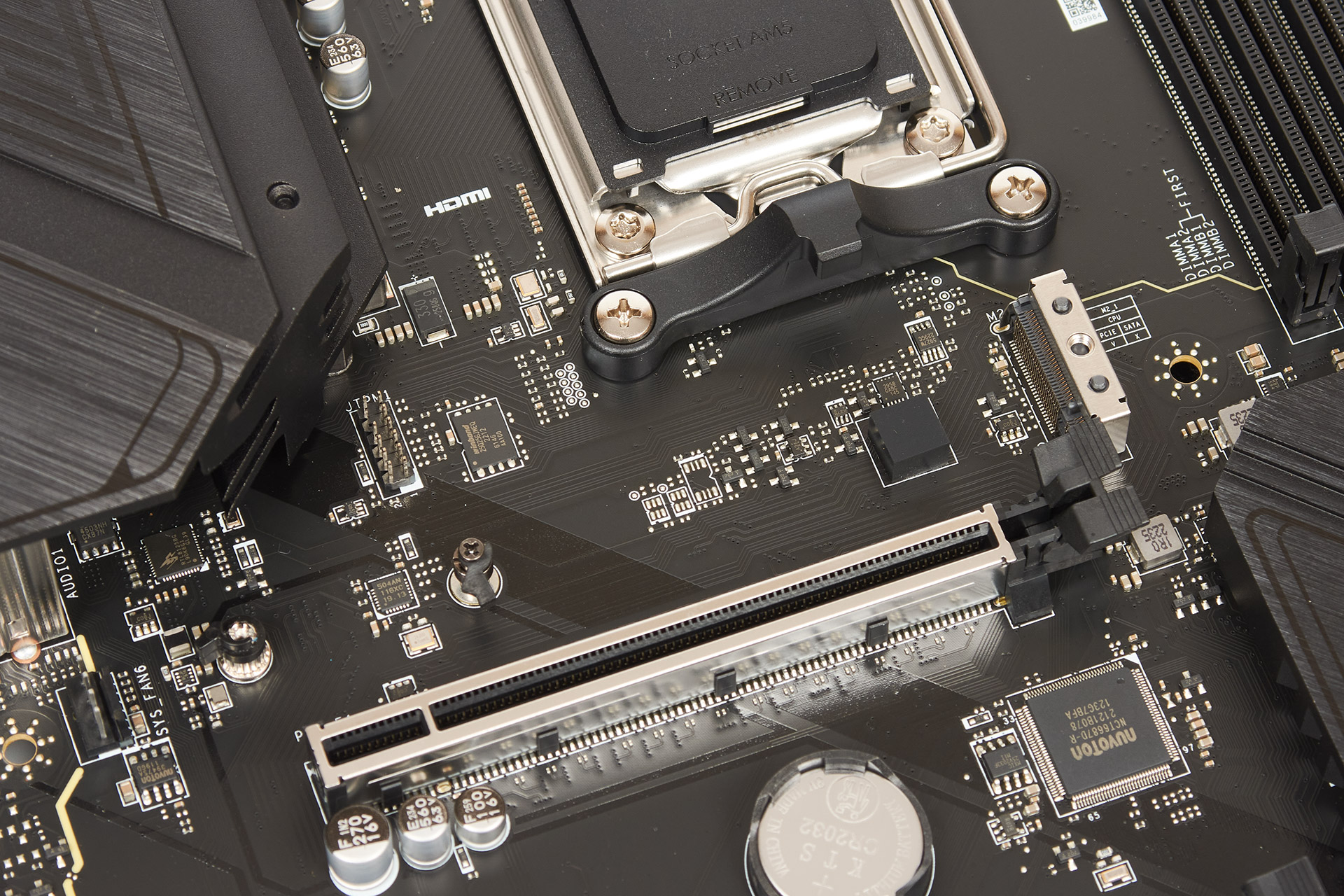

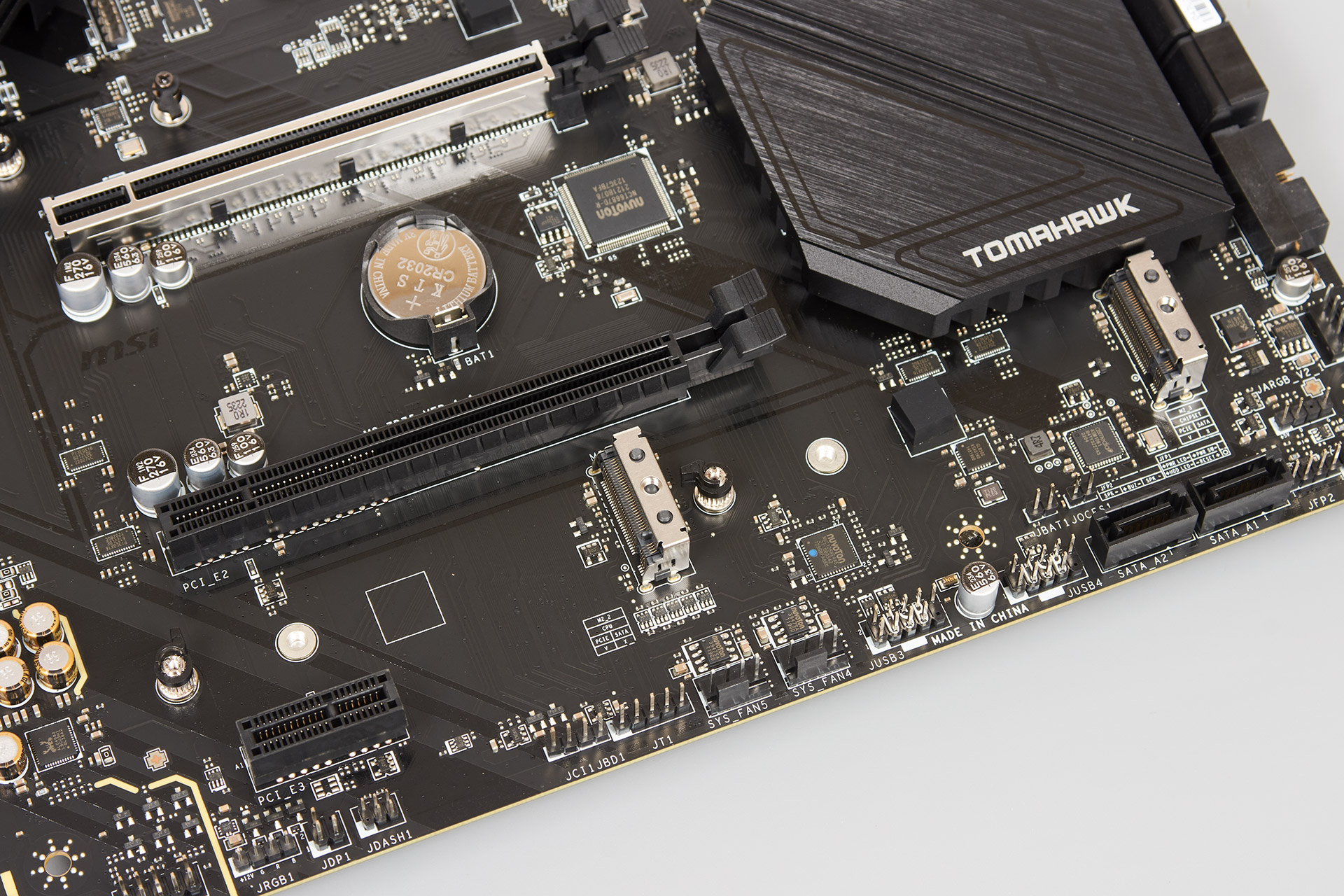

CMOS-батарейка знаходиться під першим слотом розширення PCI-E і буде перекрита відеокартою в переважній більшості випадків. Внизу зліва розташовані колодки HD_AUDIO, колодка JRGB, датчик розкриття шасі, JDASH, два 4-контактні конектори для вентилятора, дві колодки USB 2.0.

MSI MAG B650 Tomahawk WIFI

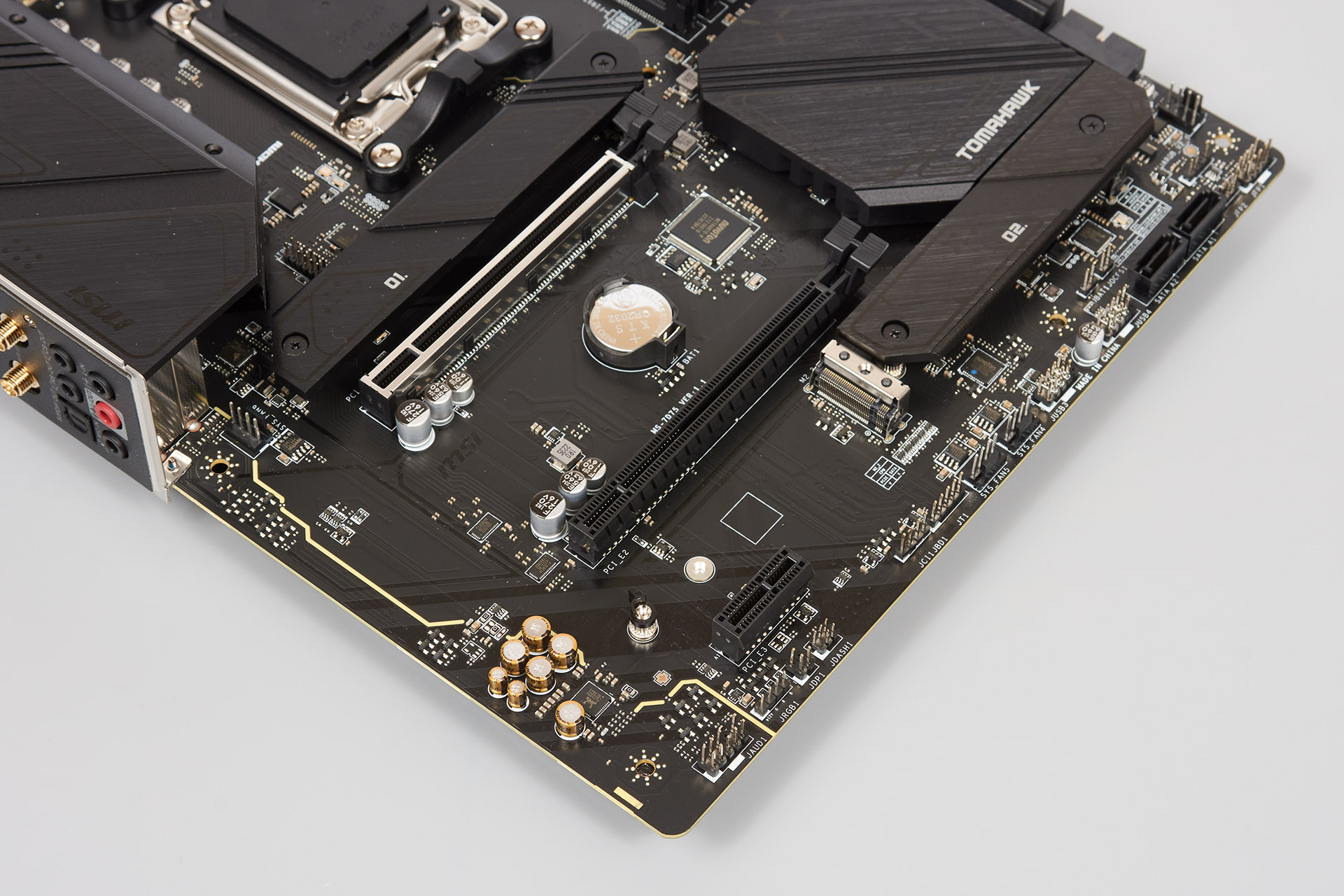

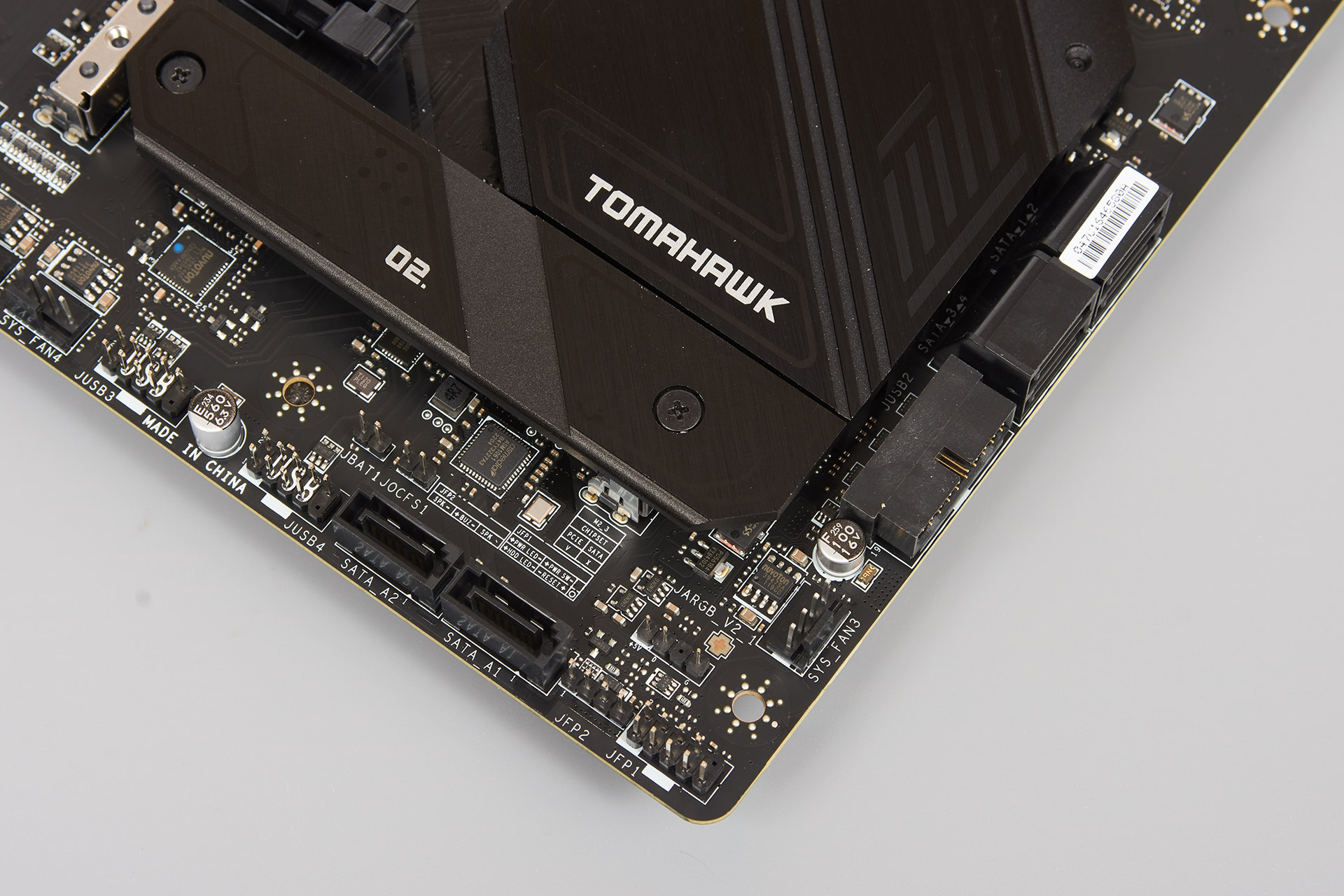

Знизу праворуч розташована колодка JBAT для очищення CMOS, колодка JOCFS для форсування функції SAFE BOOT, колодка передньої панелі, колодка Speaker, два SATA-порти, колодка RGB Addressable Gen 2 та ще один 4-контактний роз'єм для вентилятора.

MSI MAG B650 Tomahawk WIFI

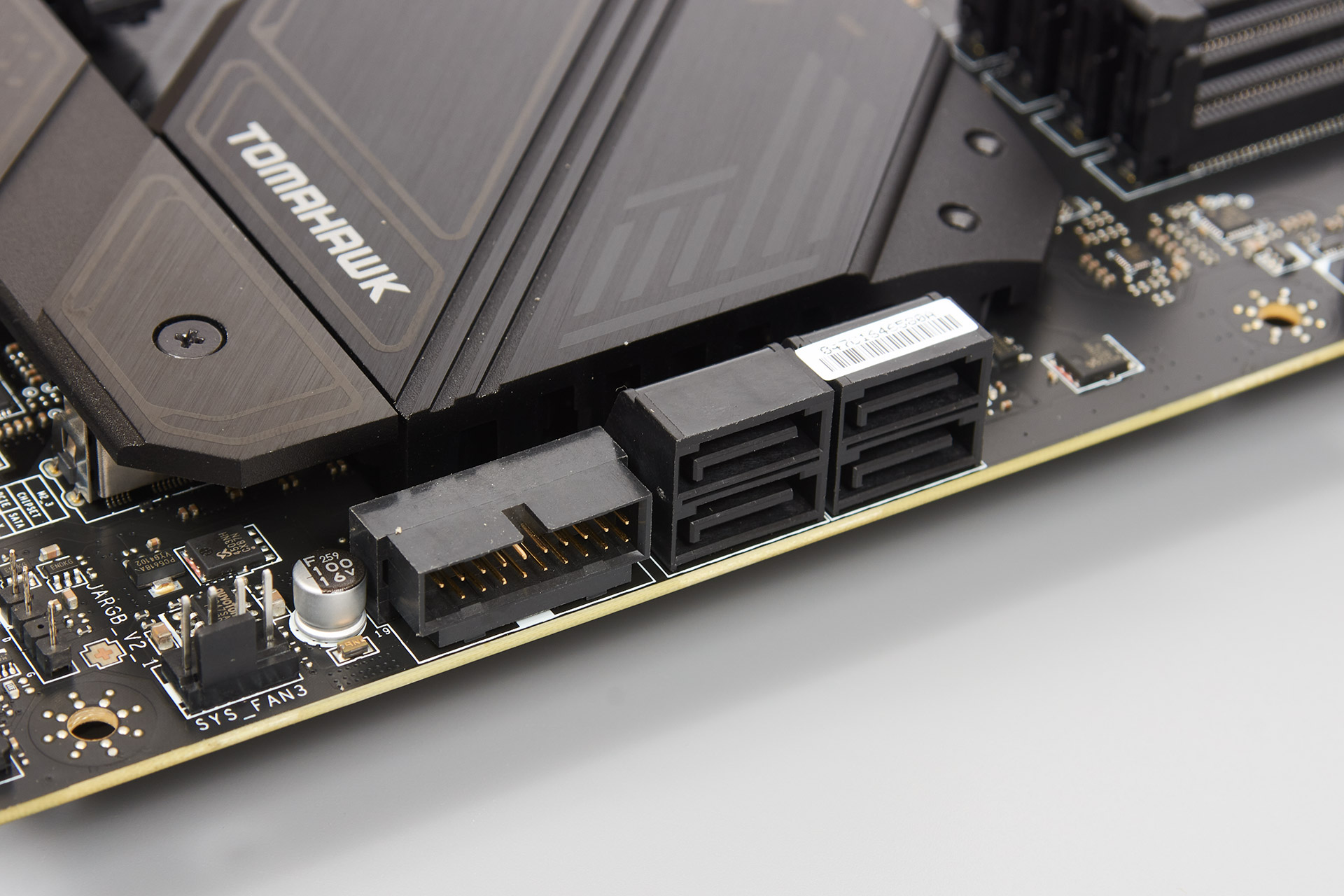

Під кутом 90 градусів виведено чотири SATA-порти, а також колодка USB 3.2 Gen 1.

MSI MAG B650 Tomahawk WIFI

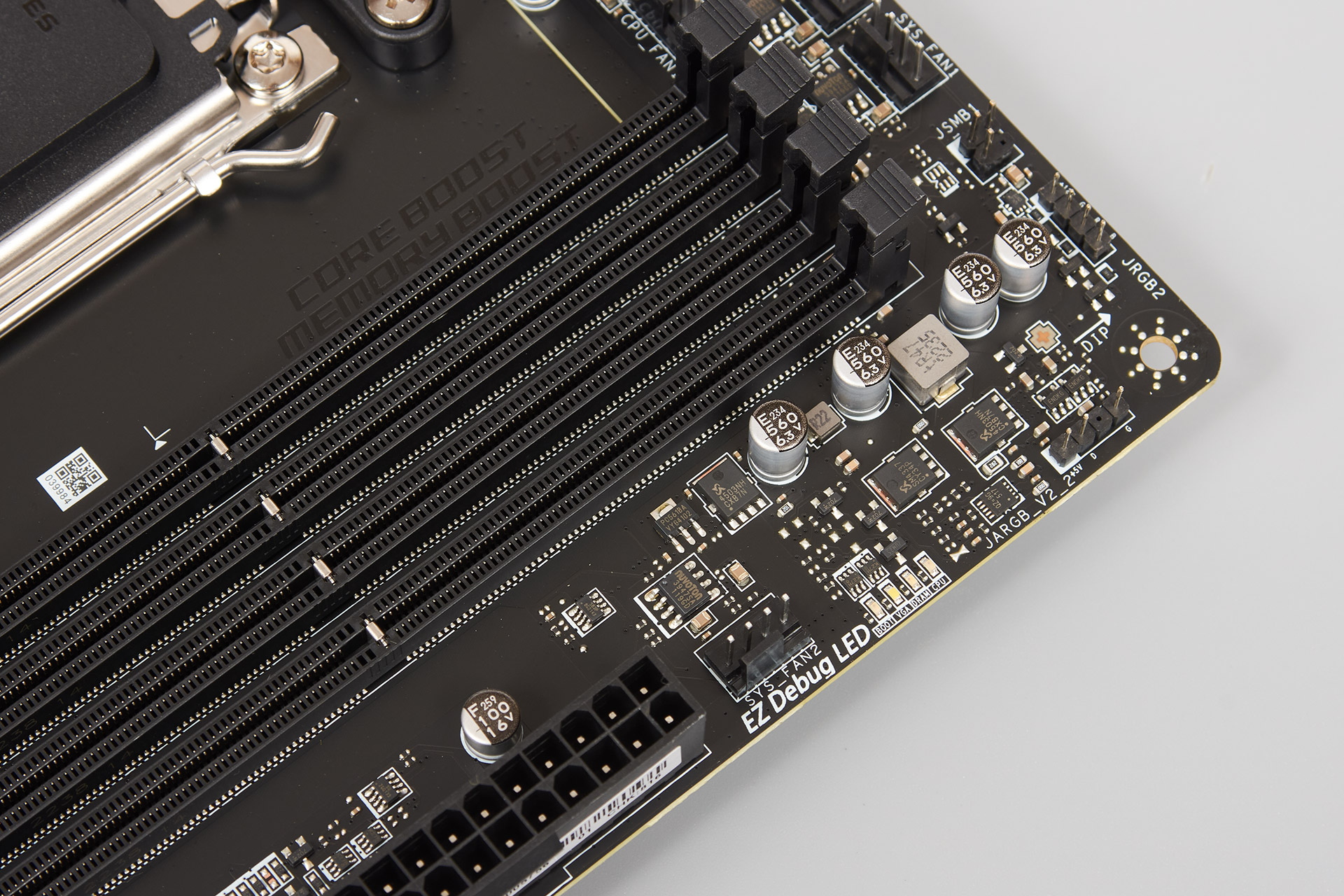

Зверху праворуч виведено чотири 4-контактні роз'єми для вентиляторів, колодка RGB Addressable Gen 2, колодка RGB LED. Крім того, розпаяно світлодіоди EZ Debug LED, які показують прогрес процедури POST.

MSI MAG B650 Tomahawk WIFI

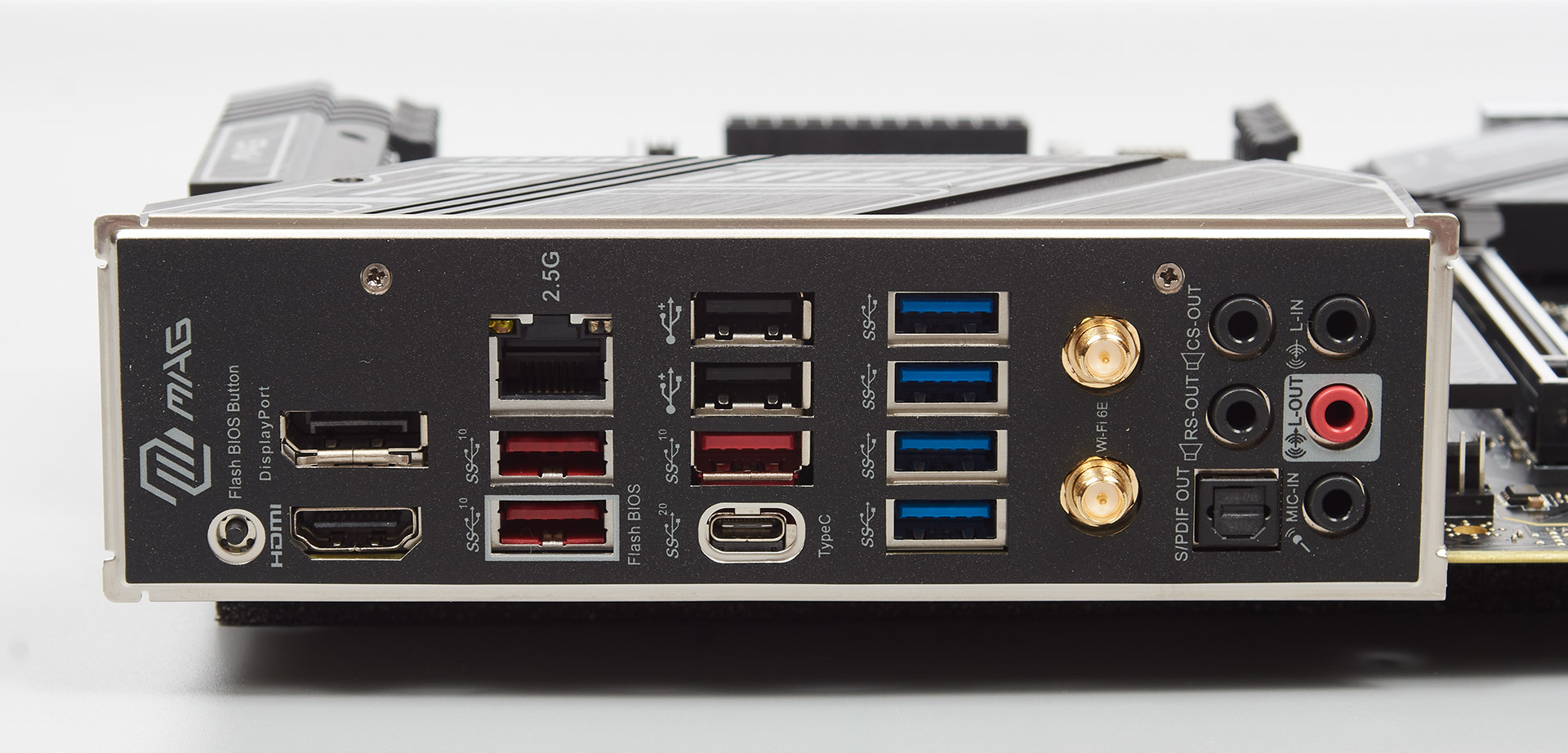

На I/O-панелі встановлена заглушка. Присутня кнопка Flash BIOS Button для автономної прошивки.

Зі звичайних роз'ємів тут розташувалися

  • x1 HDMI v2.1;
  • x1 DisplayPort v1.4;
  • x1 USB 3.2 Gen 2x2 (Type C);
  • x3 USB 3.2 Gen 2 (Type A);
  • x4 USB 3.2 Gen 1 (Type A);
  • x2 USB 2.0 (Type A);
  • x1 RJ-45 (2.5G);
  • x2 SMA (для підключення антени Wi-Fi);
  • x1 S/PDIF Out;
  • x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).

MSI MAG B650 Tomahawk WIFI
