Чипсет Intel Z690 вже не є актуальним при виборі материнської плати для платформи LGA 1700, але якщо справа стосується спортивного оверклокінгу, то на стару системну логіку зазвичай можна не звертати уваги. Материнські плати від компанії EVGA офіційно відсутні в Україні, але це не привід обходити їх стороною, особливо коли цей «болід» спеціально спроєктовано для досягнення найвищих показників та встановлення світових рекордів. Цей матеріал присвячено EVGA Z690 DARK K|NGP|N.
Характеристики
| Виробник | EVGA |
|---|---|
| Модель та сторінка продукту | Z690 DARK K|NGP|N (121-AL-E699-KR) |
| Чипсет | Intel Z690 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 та 13 покоління (Alder Lake, Raptor Lake) |
| Пам'ять | 2 DIMM DDR5 SDRAM, максимум 64 ГБ: 4800 МГц, 5000–6600+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 5.0 x16 (x8) — CPU 1 x PCI Express 4.0 x4 — Z690 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280/22110) — Z690 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280/22110) — Z690 |
| Вбудоване відеоядро | – |
| Кількість вентиляторів | 8x 4pin |
| Порт PS/2 | + |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C) 4 x USB 3.2 Gen 2 (Type A), 2 x USB 3.2 Gen 1 (Type A) Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт) Порти на материнській платі: 1 x USB 2.0 |
| Serial ATA | 6 x SATA 6 Гбіт/с (Z690) + 2 x SATA 6 Гбіт/с (ASMedia ASM1061) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s) |
| Вбудований звук | Realtek ALC1220 + EVGA NU Audio |
| S/PDIF | + |
| Мережеві можливості | 2 х Intel I225-V (2.5 Gigabit Ethernet) Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2 |
| COM | – |
| RGB | 2 x Addressable Gen 2, 2 x RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | EATX |
| Розміри, мм | 305 x 277 |
| Додаткові функції | EVGA ELEET X, EVGA NU Audio, 21 Phase Digital VRM, I/O Cover, EVGA Wi-Fi Antenna, PCI Express 5.0 Ready, NVIDA SLI Ready Enthusiast Layout, Metal Reinforced PCIe slots |
| Вартість, грн | н/д |
Комплект постачання
Без перебільшень — панський. Чорна коробка з мінімумом інформації.
Внутрішня коробка розкривається, і користувача одразу зустрічає інструкція. Виробник тонко натякає: «Любий друже, ніхто не сумнівається у твоїх знаннях та компетенціях, але ти все ж таки почитай документацію, перш ніж йти далі».

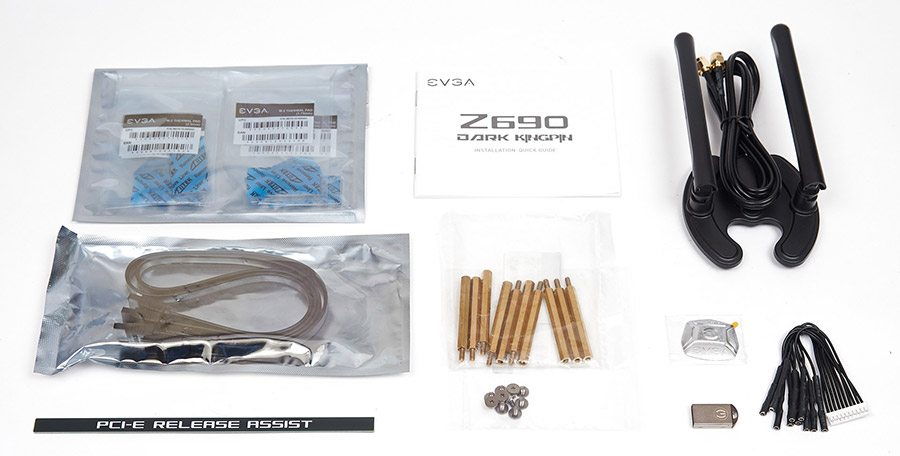

Одразу за «user-manual-wall» знаходиться сама материнська плата та коробка з комплектацією, її склад такий:
- комплект термопрокладок для M.2-накопичувачів різних габаритів;
- чотири чорних SATA-кабелі з металевими клямками (всі з них прямі);

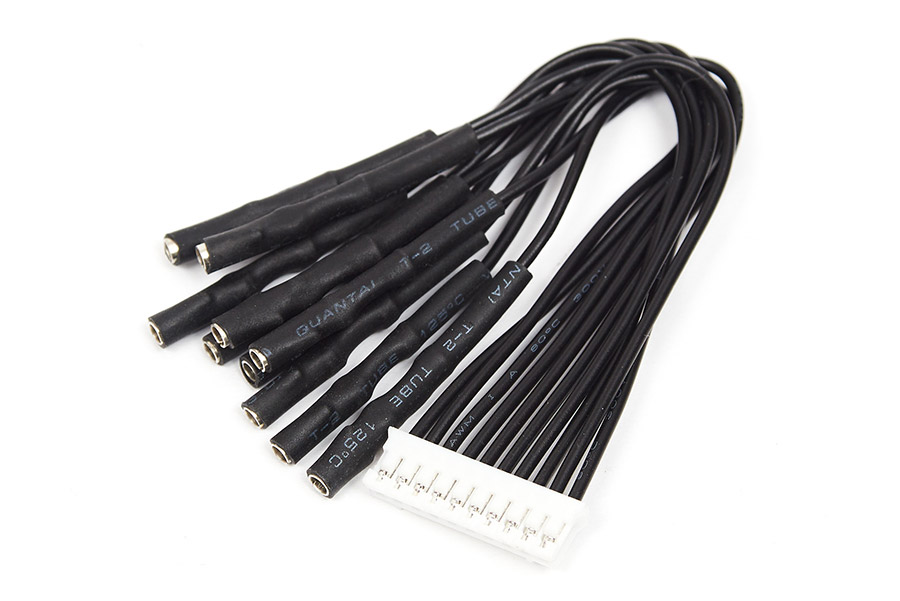

- дроти ProbeIt для прямого заміру напруг ключових вузлів;

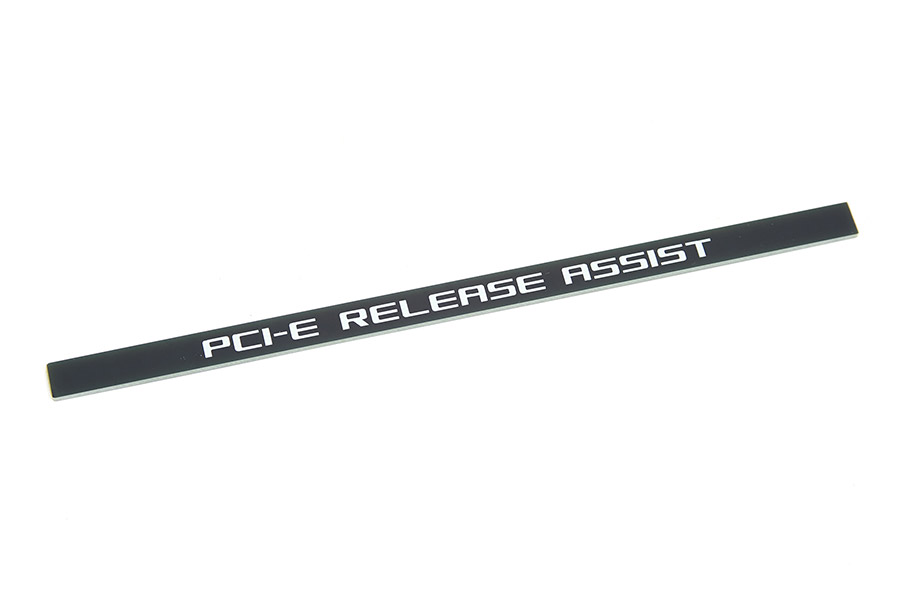

- звільнювач PCI-E;

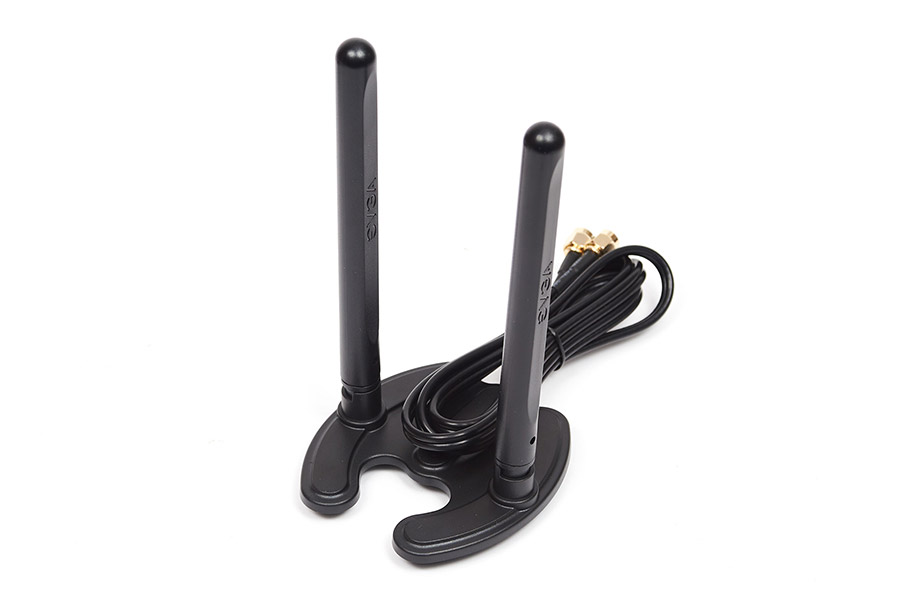

- антена Wi-Fi;
- бейдж-наліпка на корпус;
- комплект стійок для відкритого стенду;

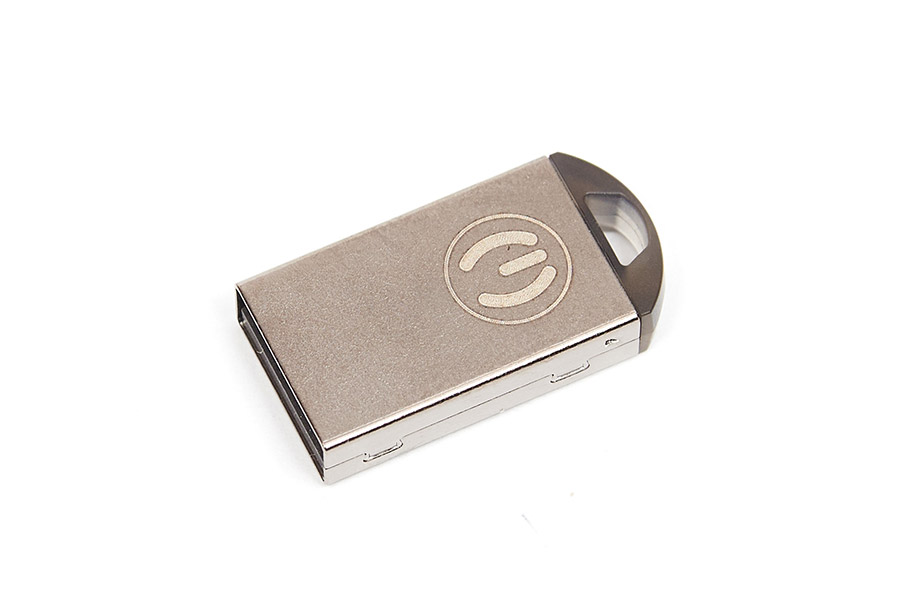

- накопичувач USB-Flash з драйверами та ПЗ.

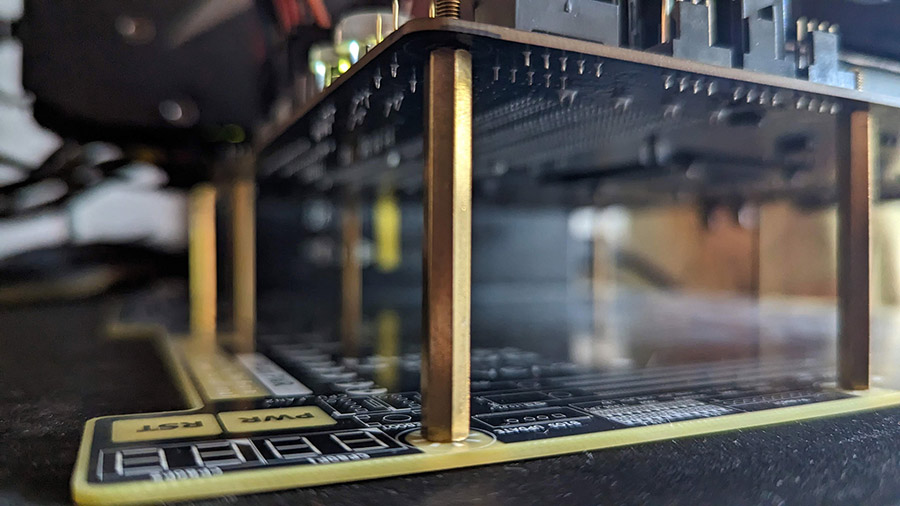

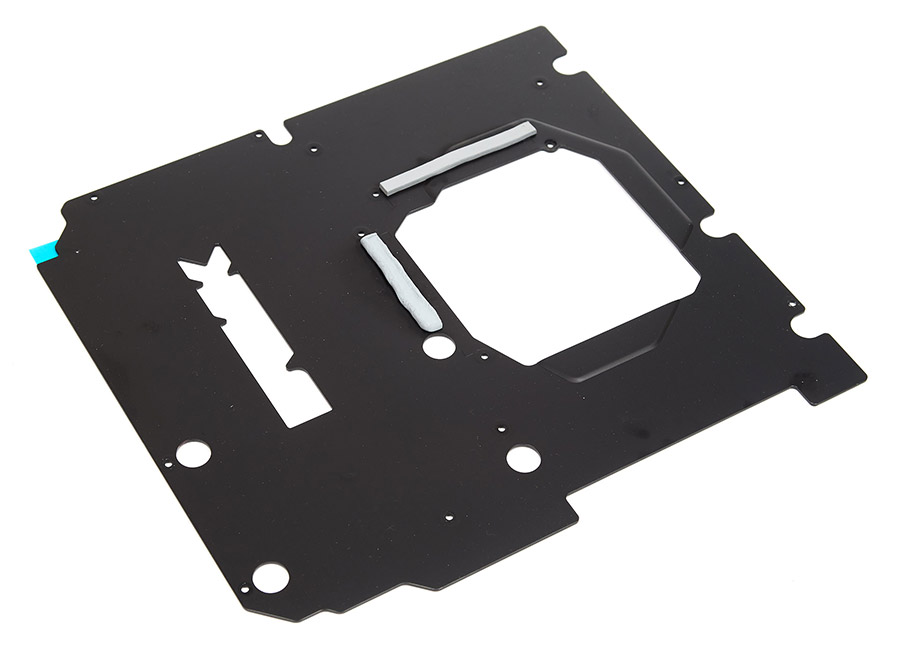

Під материнською платою розташовано допоміжну платформу з її схемою. Саме сюди вкручуються стійки, і користувач має готовий відкритий стенд з висотою 5 см.
Крім того, цю платформу можна без проблем використовувати для зовсім іншого залізяччя.
Зовнішній вигляд

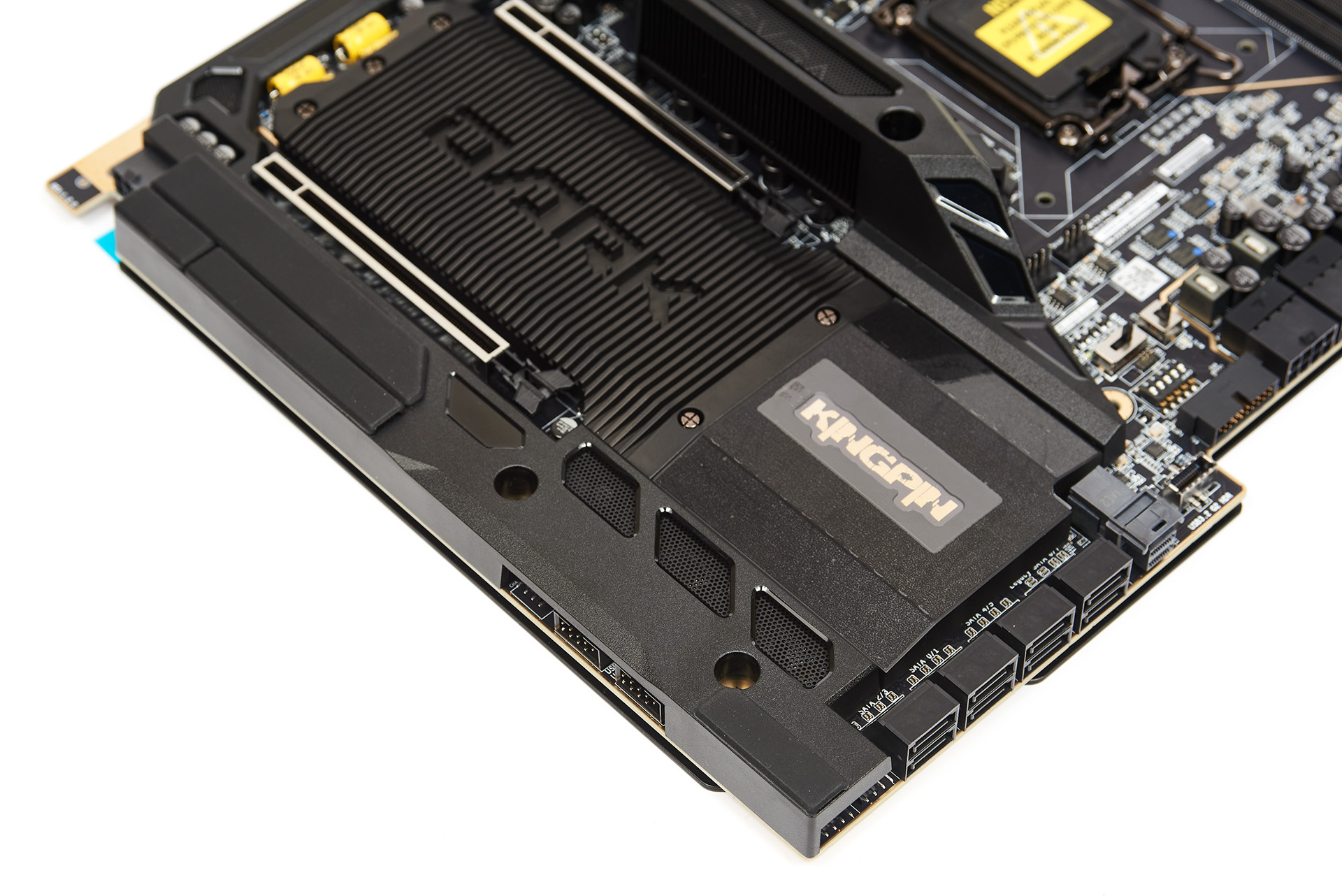

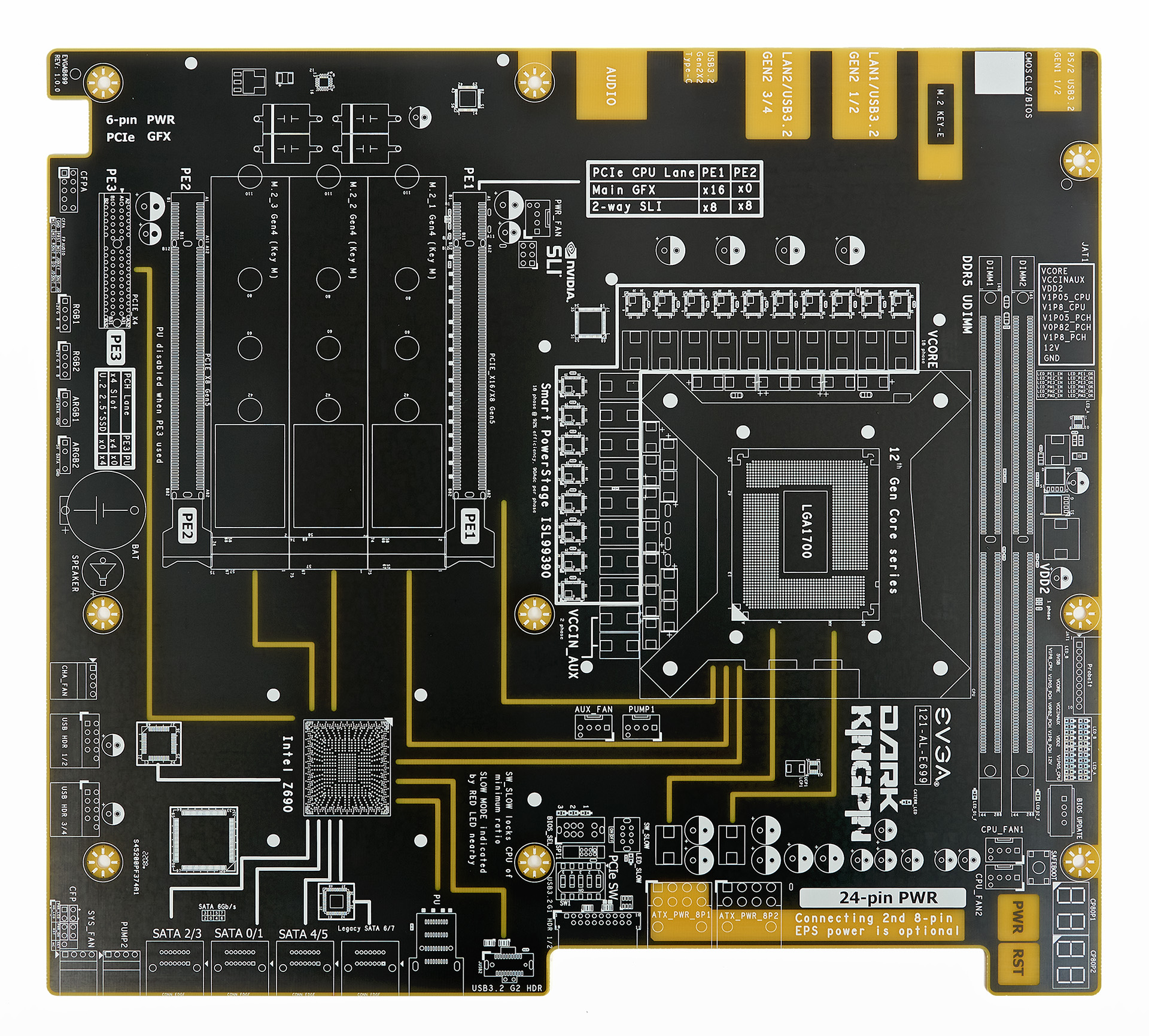

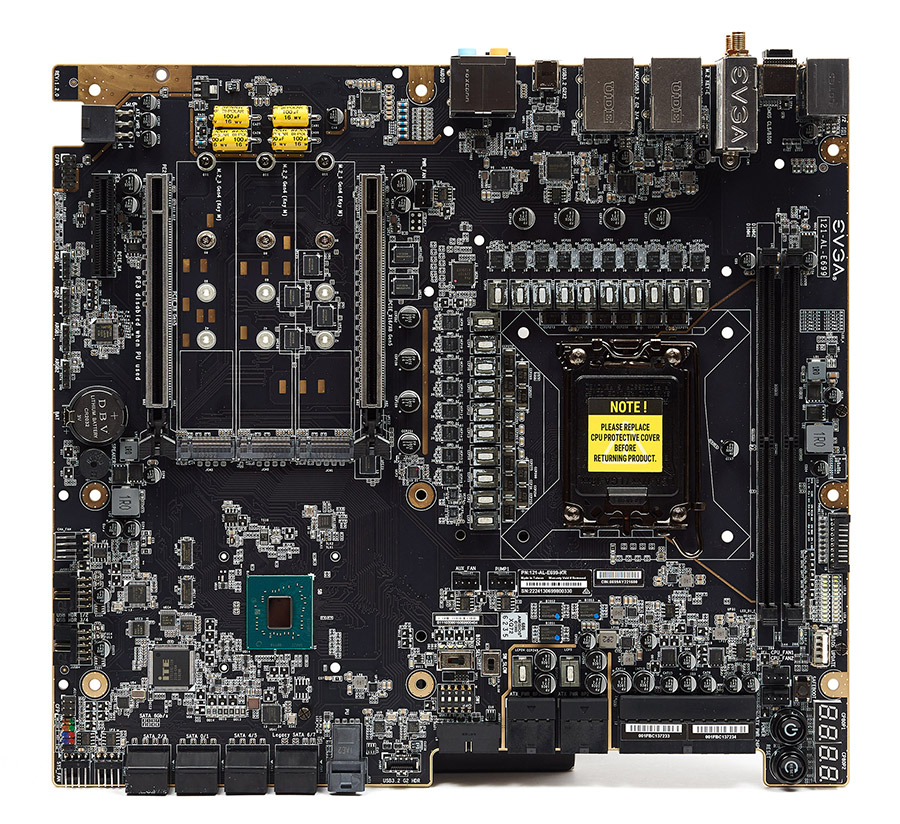

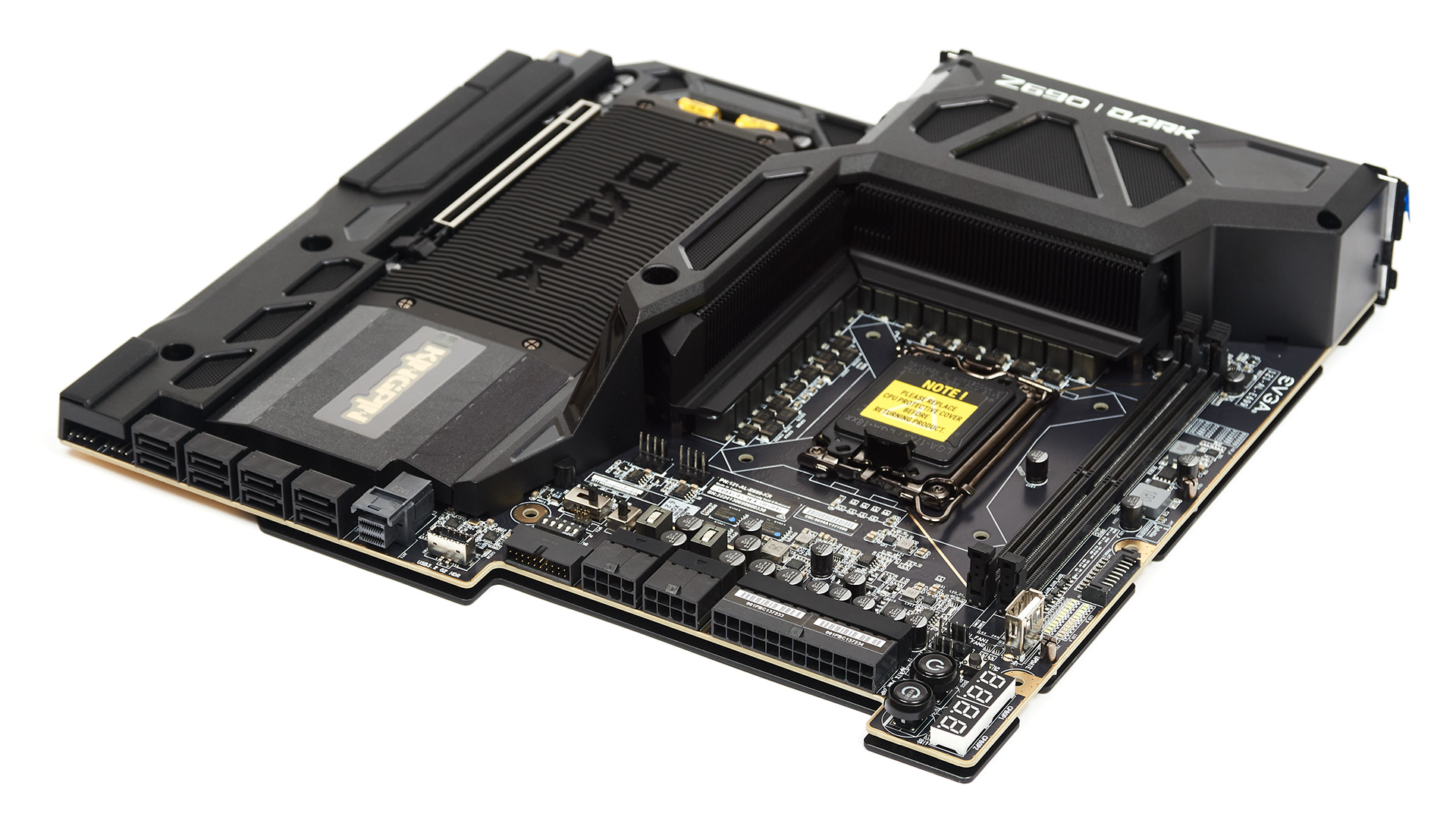

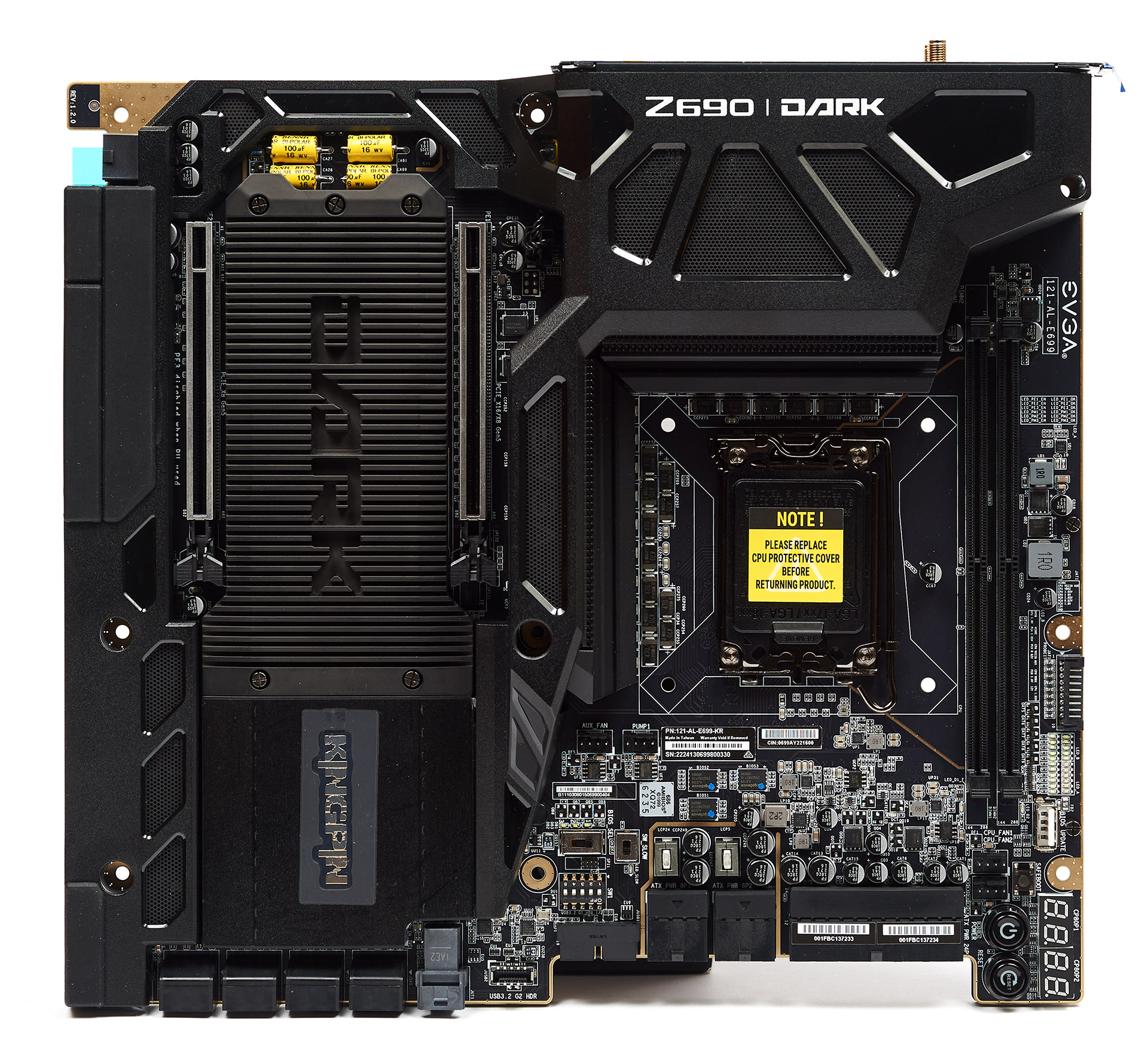

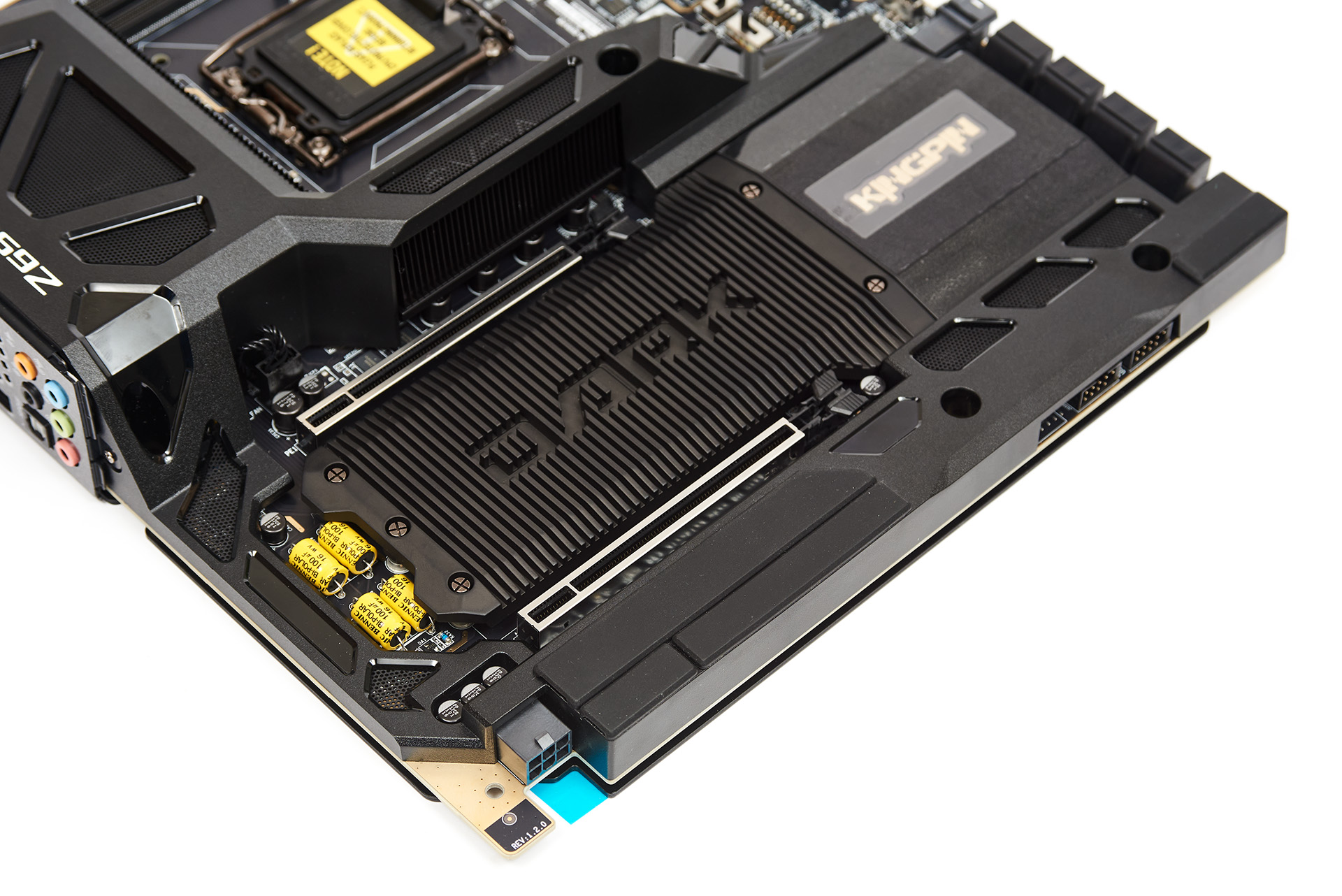

Значна частина материнської плати накрита радіаторами та кожухами, в цілому домінує чорна кольорова гама, що додає брутальності зовнішньому вигляду. RGB відсутнє, контактні групи сховані за протипиловими заглушками. Конструкція досить нетипова, і буде розглянута більш детально з увагою до кожного окремого елементу.

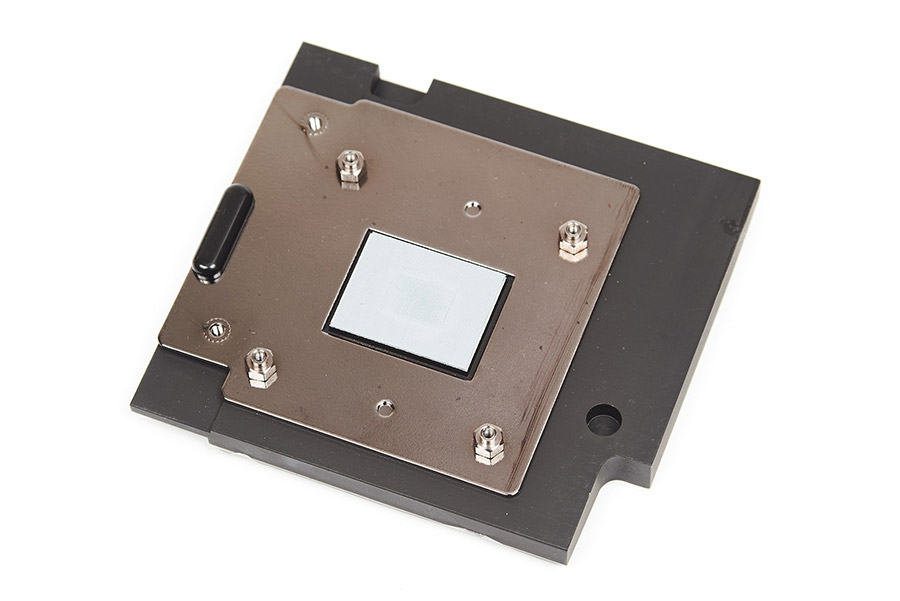

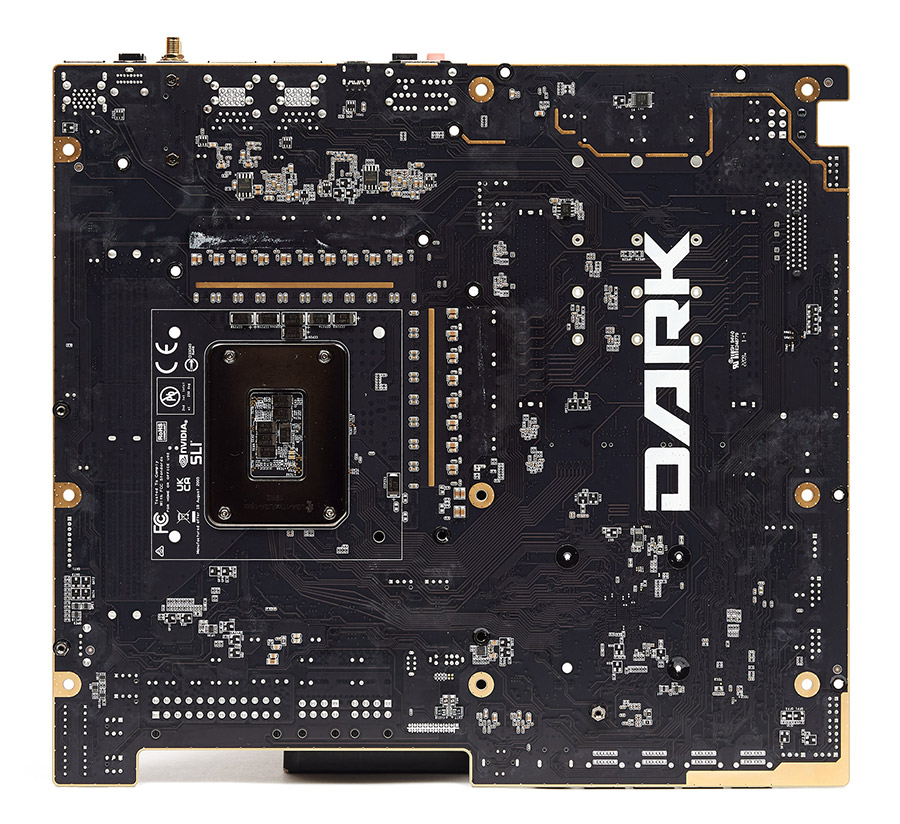

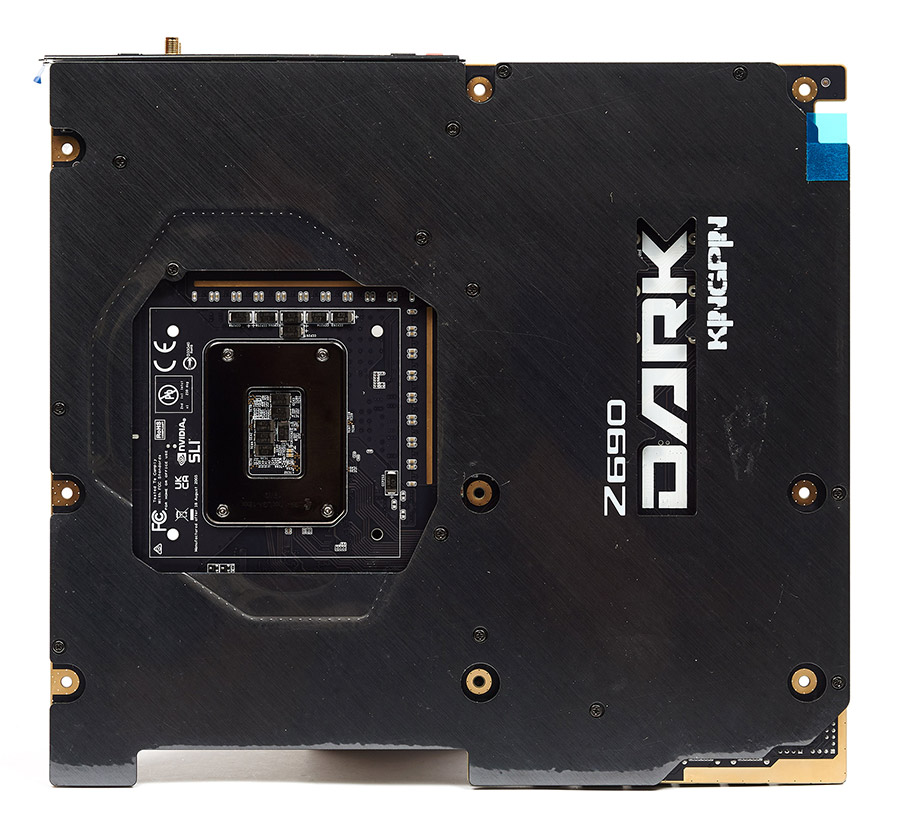

Також присутній бекплейт, що дає не тільки додаткову жорсткість конструкції, але й також бере участь в охолодженні зони VRM.
Навіть «роззброєна» EVGA Z690 DARK K|NGP|N виглядає епічно.

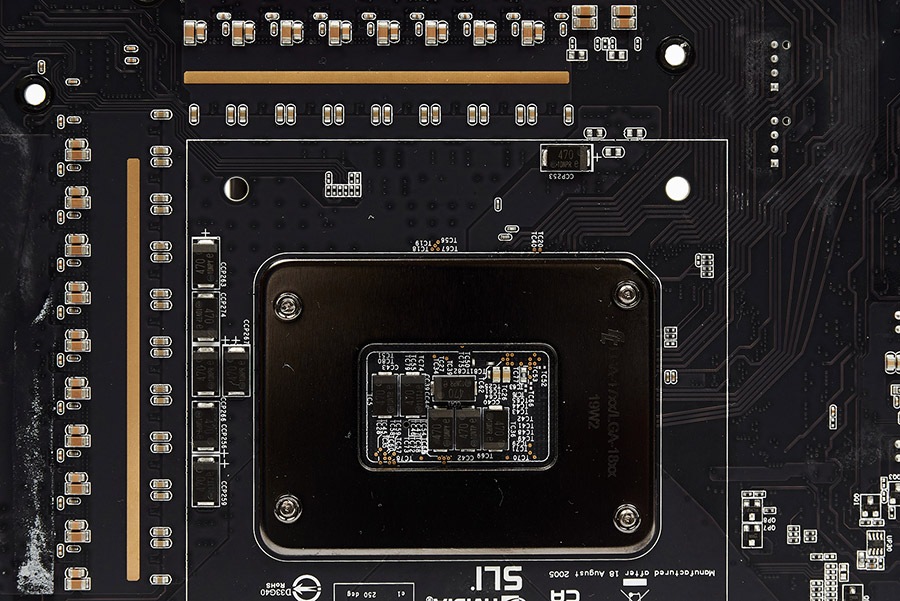

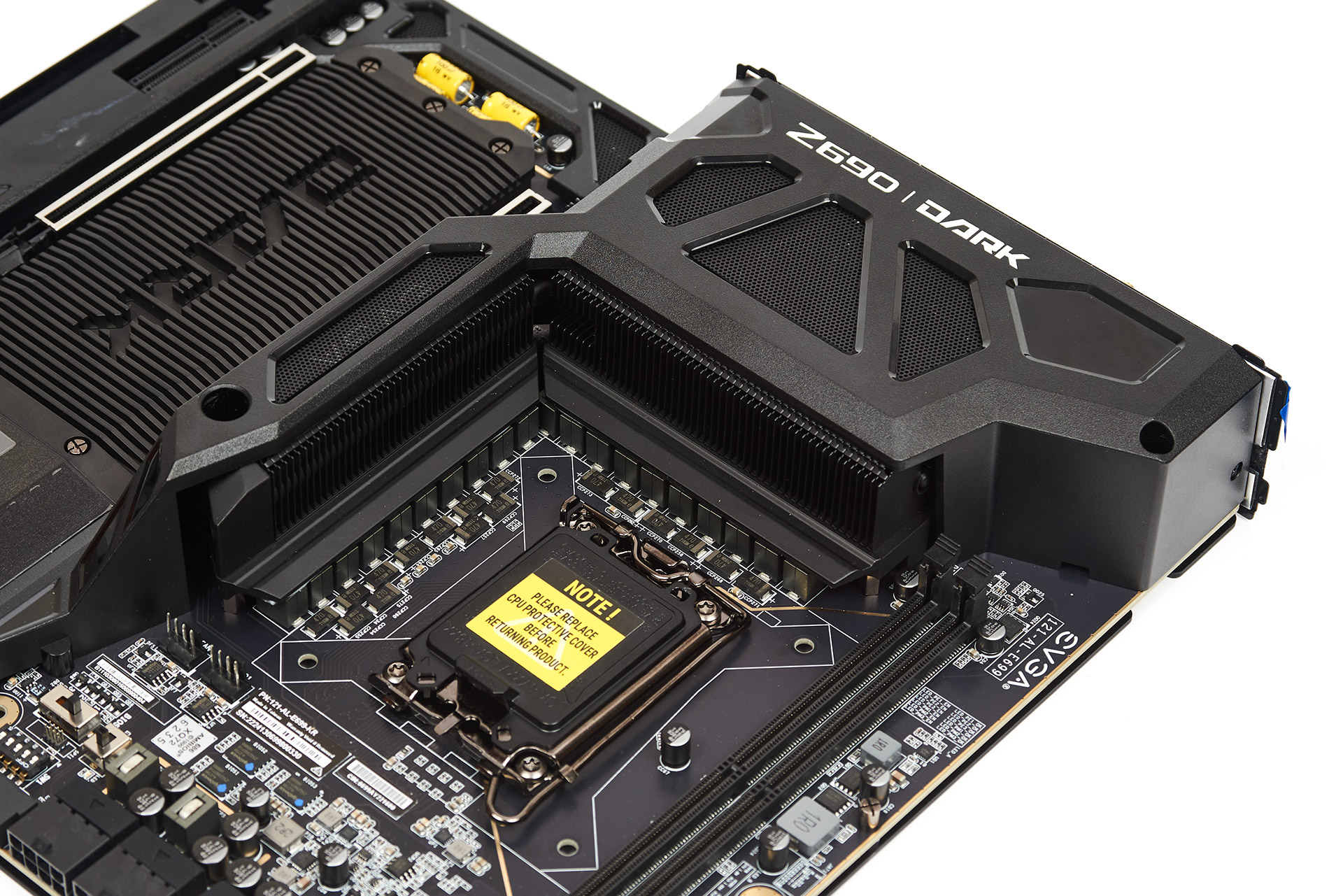

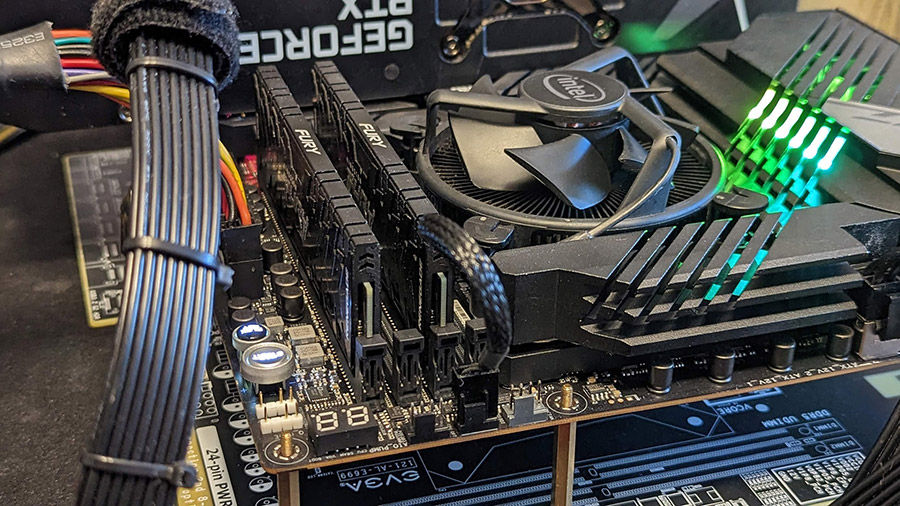

Сокет LGA 1700 розгорнуто на 90 градусів, відповідно слоти пам’яті DDR5 знаходяться зверху плати на мінімальній дистанції до сокета. Серед звичайних рішень для робочих станцій чи серверів таке компонування досить популярне, адже передбачає наскрізний продув комплектуючих всередині. Слоти оперативної пам’яті споряджено засувками з обох сторін. Живлення процесора забезпечено двома конекторами EPS12V.

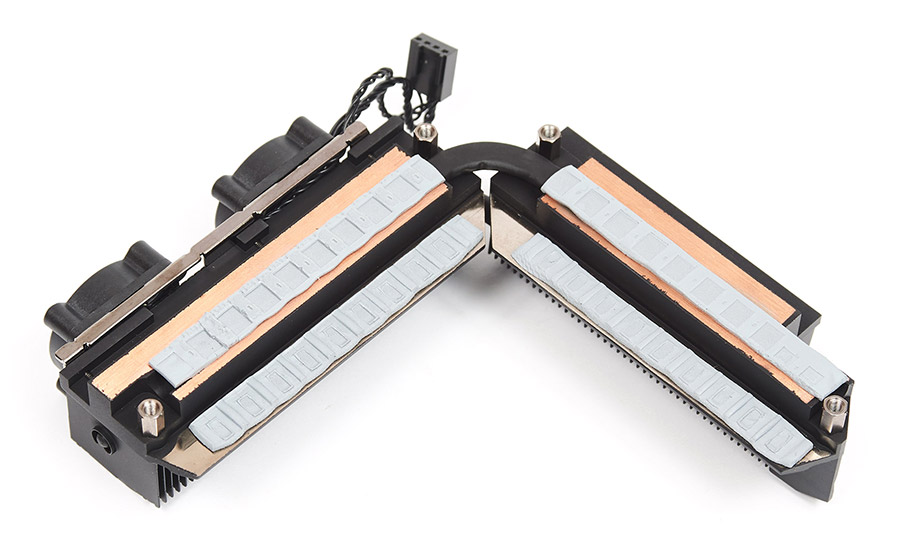

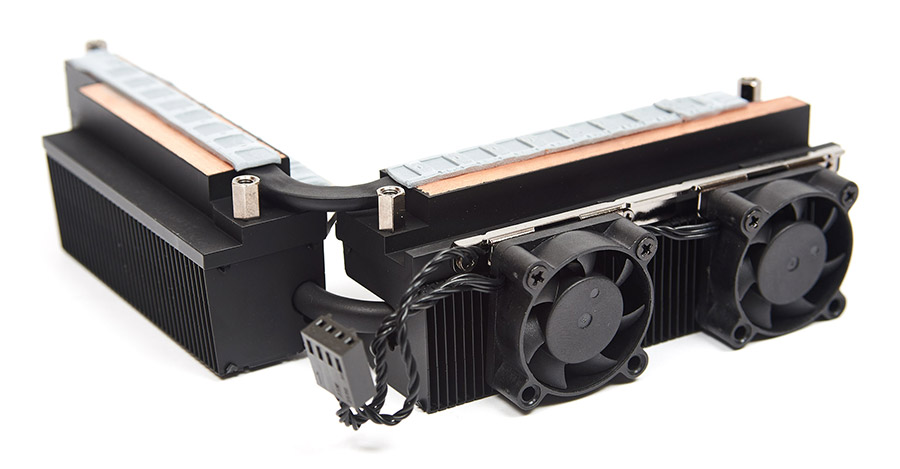

Охолодженням підсистеми живлення займається двосекційний радіатор. Додатково на ньому зафіксовано два 40-мм вентилятори, що живляться від конектора біля зони I/O. Об’єктивно кажучи на довгій дистанції навантаження їх шум може дратувати. Радіатор фіксується на гвинти, а контакт з силовими елементами відбувається через термопрокладки.

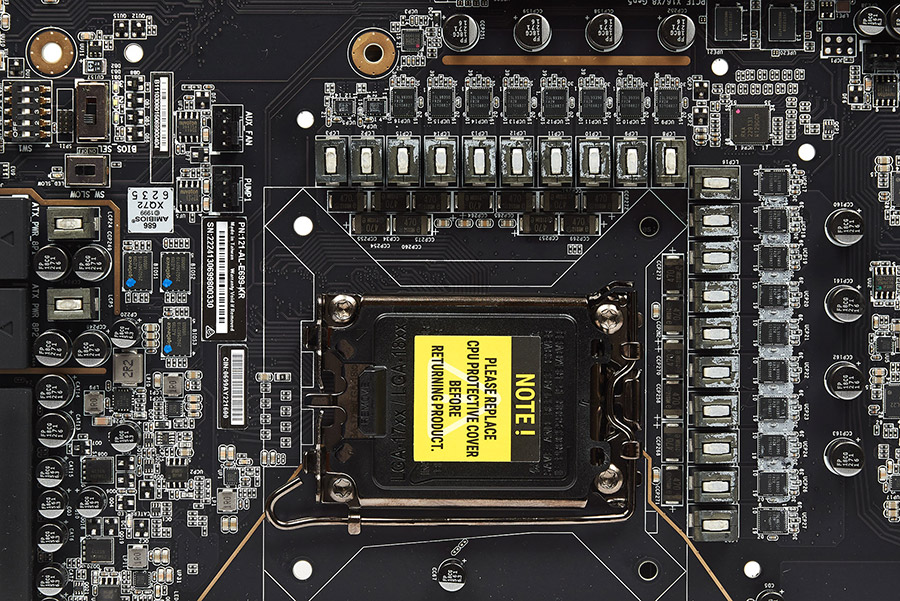

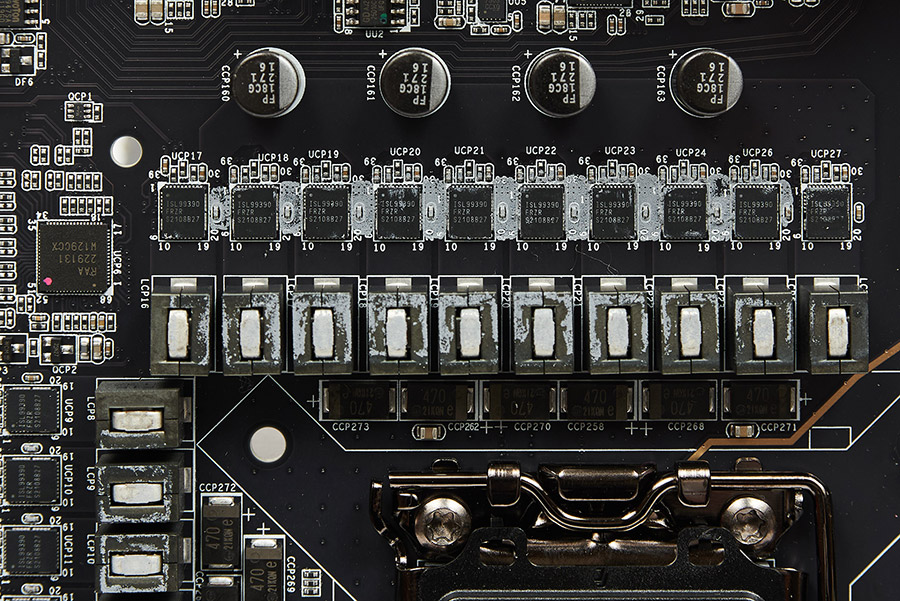

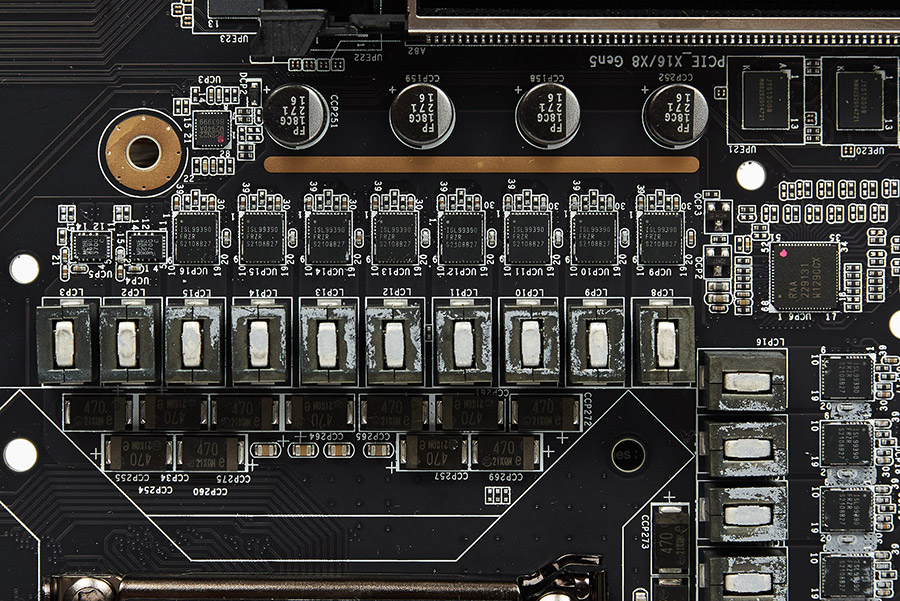

VRM має 21 фазу за схемою 18+2+1 (VCORE + VCCIN_AUX + VDD). Процесорна група керується ШІМ-контролером Renesas RAA229131. Фази забезпечені силовими елементами Intersil ISL99390, розрахованими на 90 А. Група VCCIN керується ШІМ-контролером Monolithic Power Systems M2940A. Використовуються силові елементи Monolithic Power Systems MP86903, розраховані на 30 А.

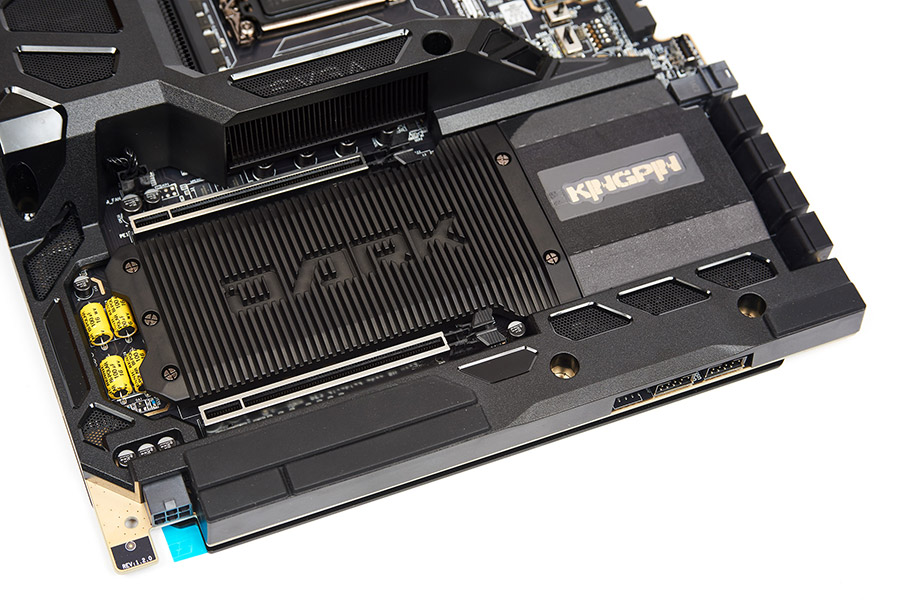

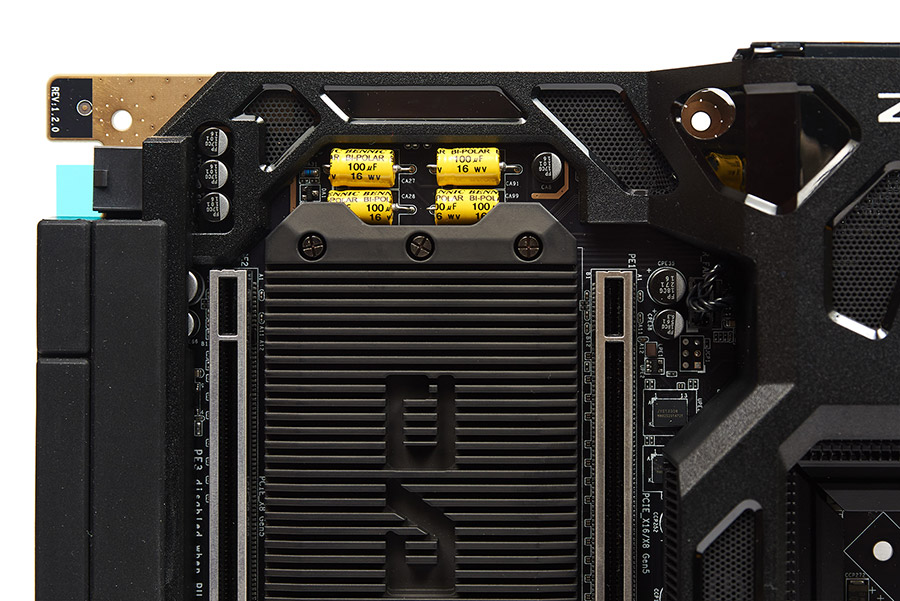

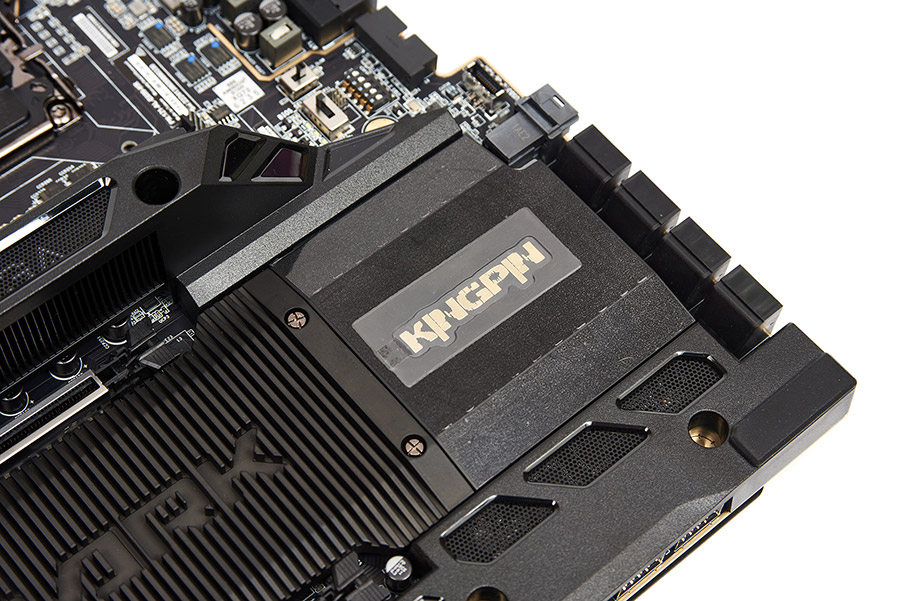

Чипсет охолоджується цільним масивним радіатором. Контакт через термопрокладку, фіксація на чотирьох гвинтах.

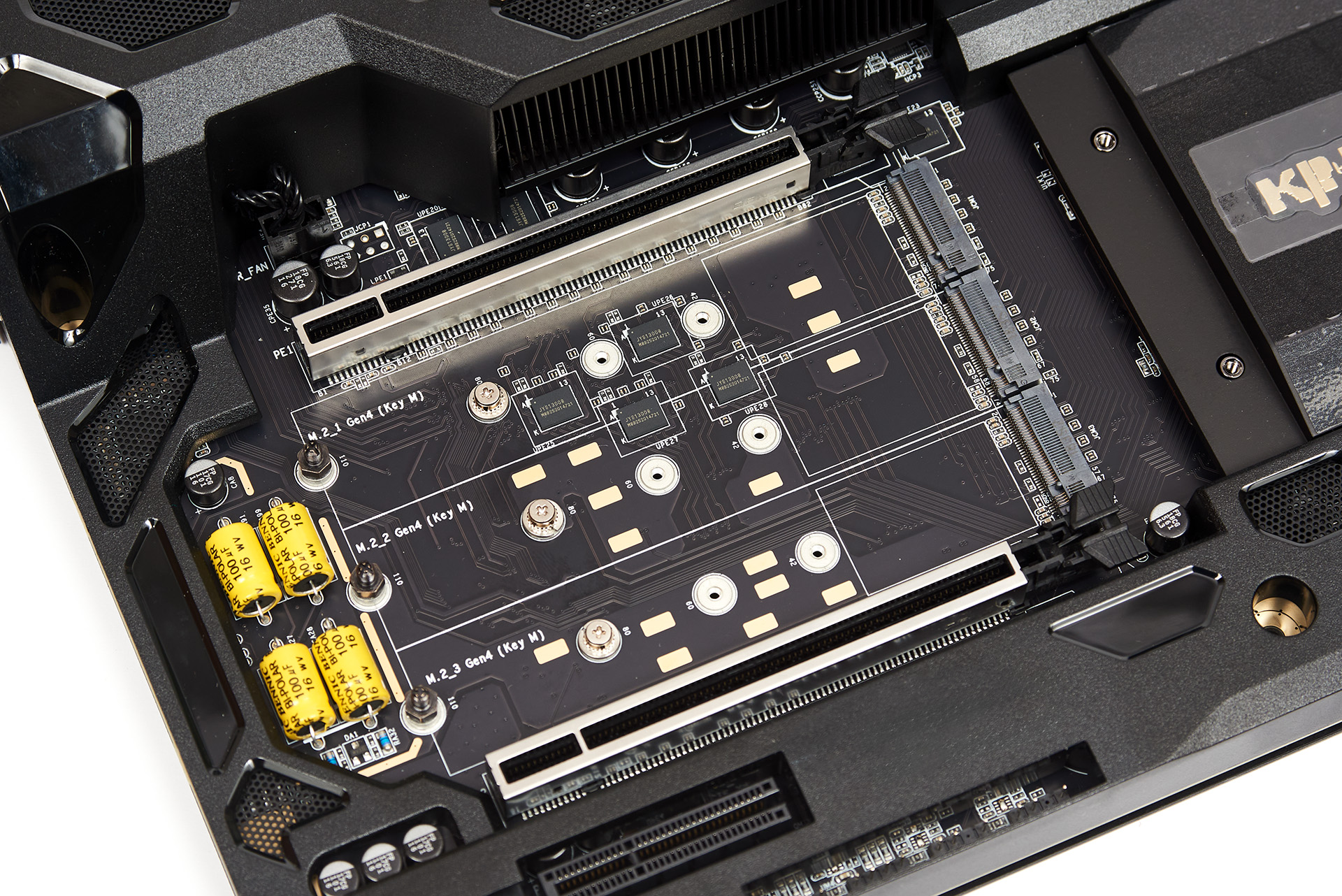

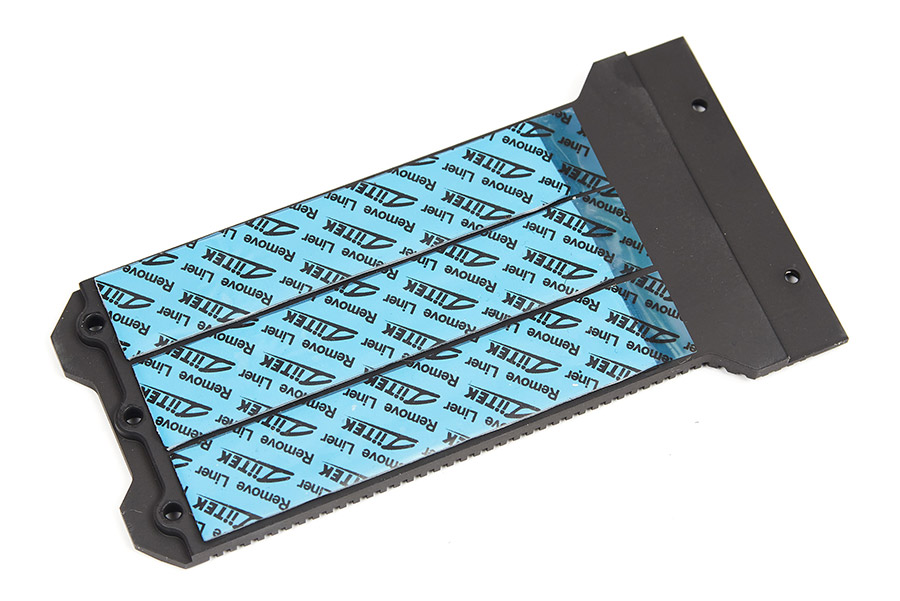

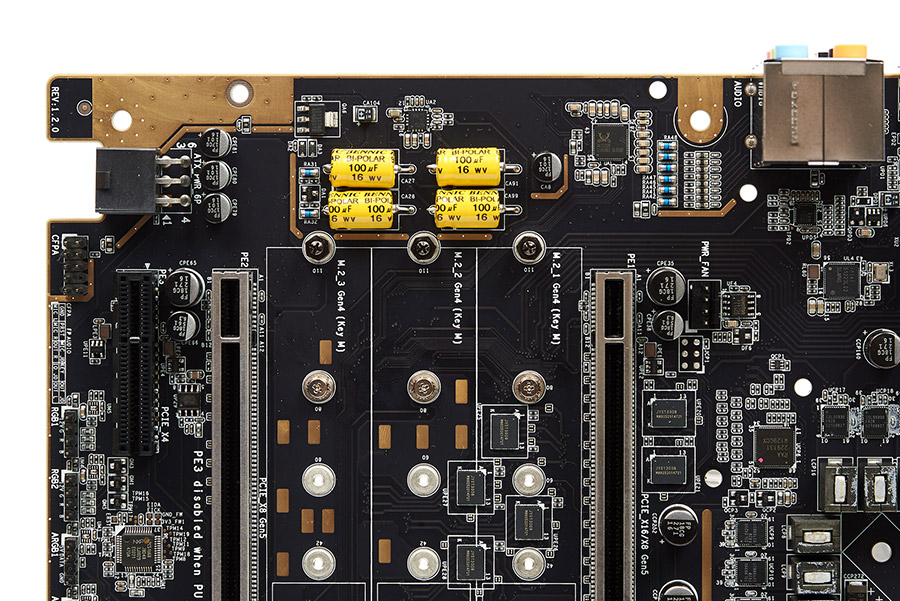

Материнська плата може прийняти на борт до трьох M.2-накопичувачів та гарантувати відвід тепла кожному. Всі порти розраховано на розміри 2242/2260/2280/22110.
- M.2_1 працює на швидкості PCI-E 4.0 x4. Під'єднано до CPU.
- M.2_2 працює на швидкості PCI-E 4.0 x4. Під'єднано до чипсета Z690.
- M.2_3 працює на швидкості PCI-E 4.0 x4. Під'єднано до чипсета Z690.

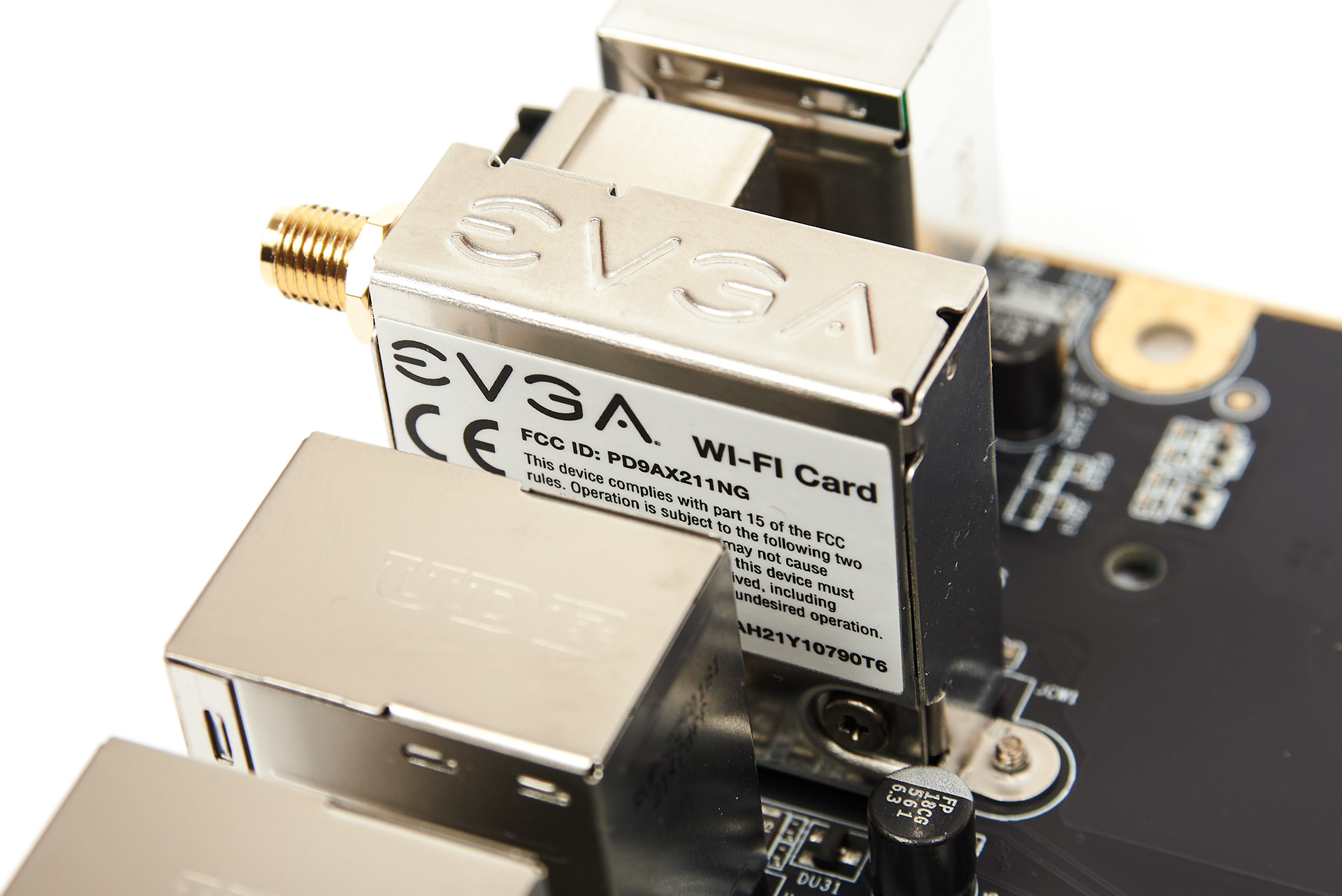

Бездротова мережа реалізована модулем Intel Wi-Fi 6E AX211, який також підтримує Bluetooth 5.2, а дуплет 2.5G Ethernet працюють на базі контролерів Intel I225-V.
Зона аудіо відокремлена від основної частини текстоліту. За звук відповідає кодек Realtek ALC1220.
Батарейка CMOS недоступна без зняття верхнього кожуха, що є дуже непрактичним. Також для зручності в діагностиці материнська плата має встановлений спікер, що допоможе в ідентифікації проблем та їх усуненні.

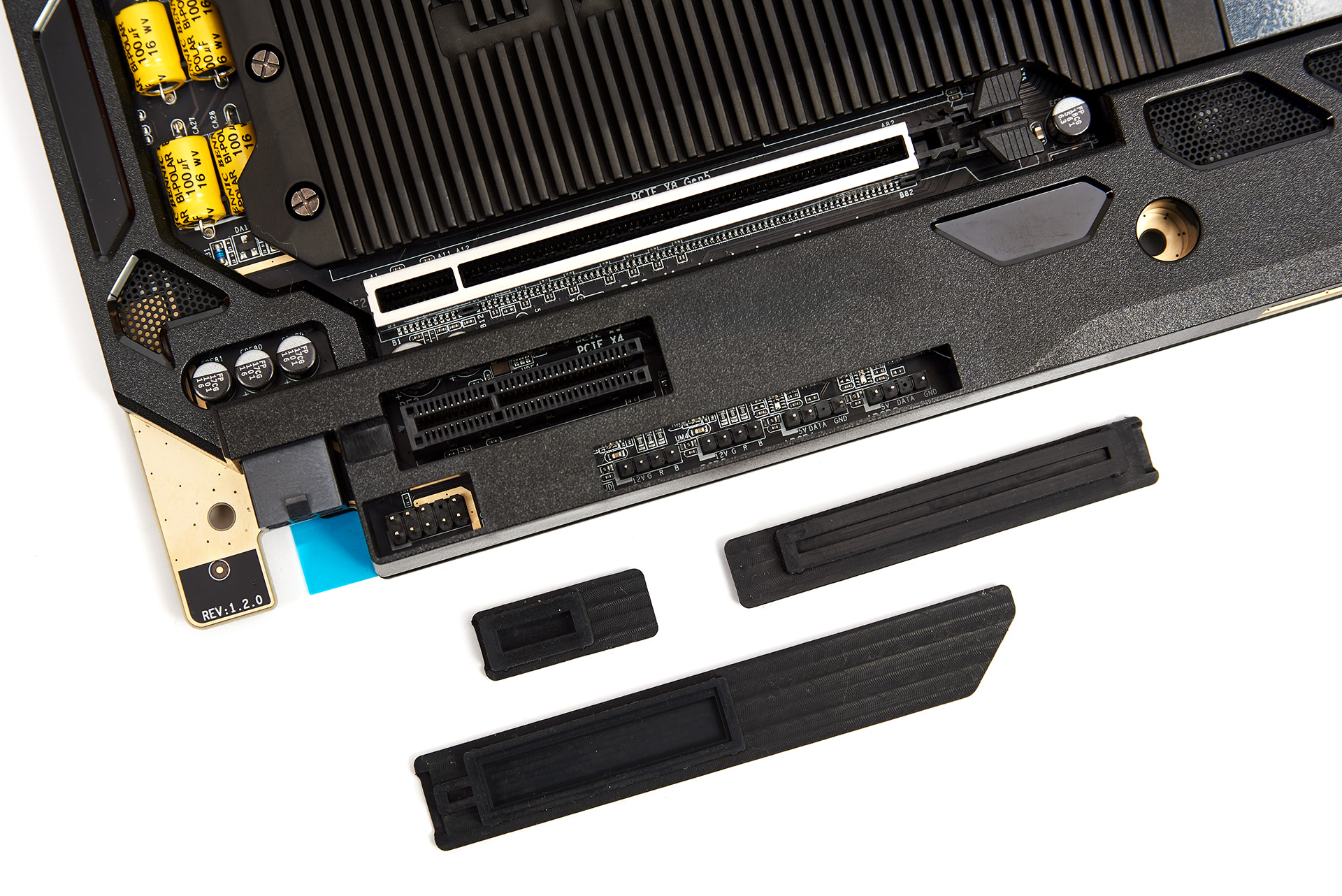

Значна частина інтерфейсів виведена під кутом 90 градусів, а також накрита протипиловими гумовими заглушками.
Під прямим кутом ліворуч знизу присутні конектор додаткового живлення відеокарт, контактна група HD_AUDIO та чотири RGB (2 x 12V та 2 x 5V).
Праворуч під кутом 90 градусів виведено дві контактні групи USB 2.0 та конектор вентилятора.

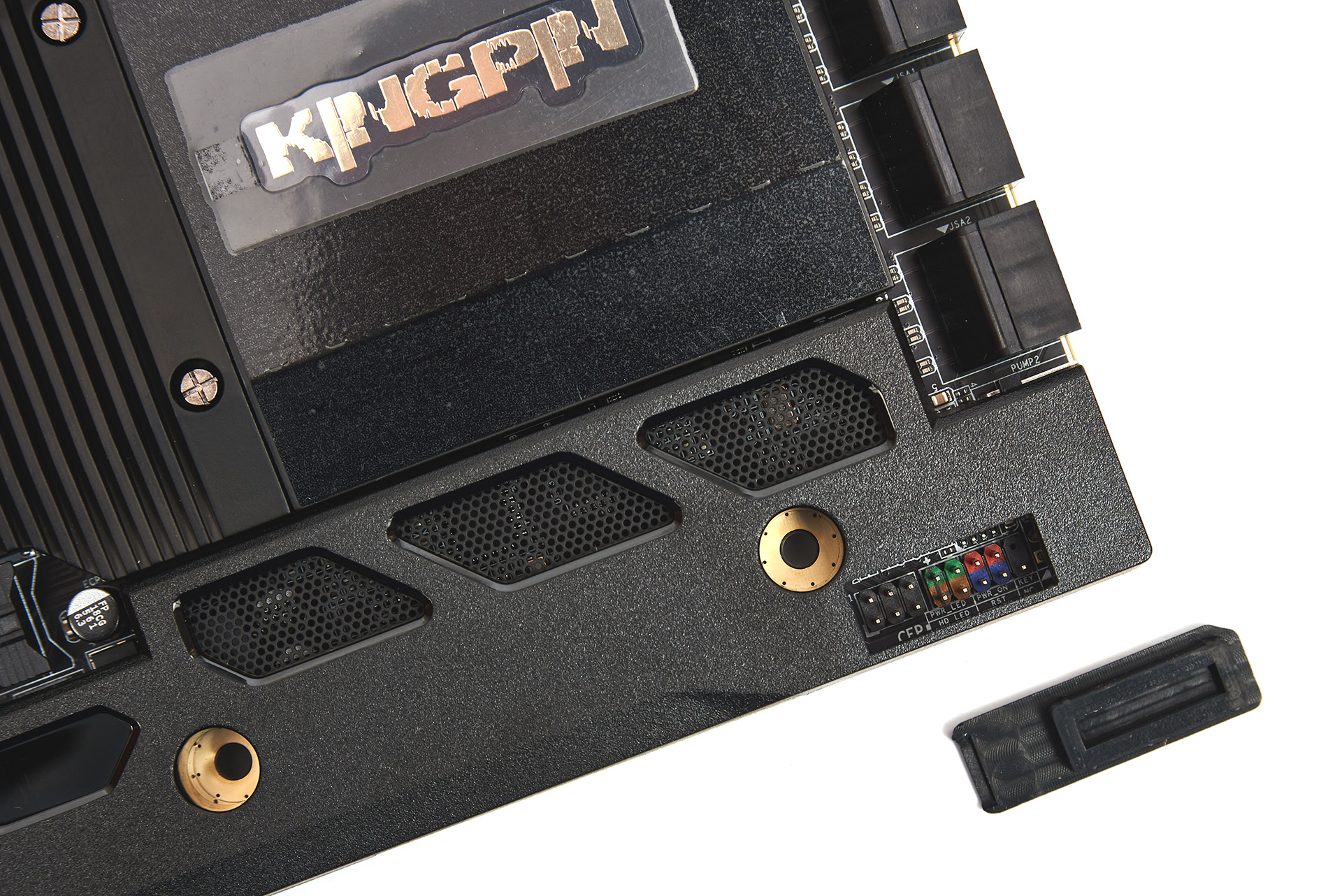

FRONT_PANEL прикрито заглушкою.

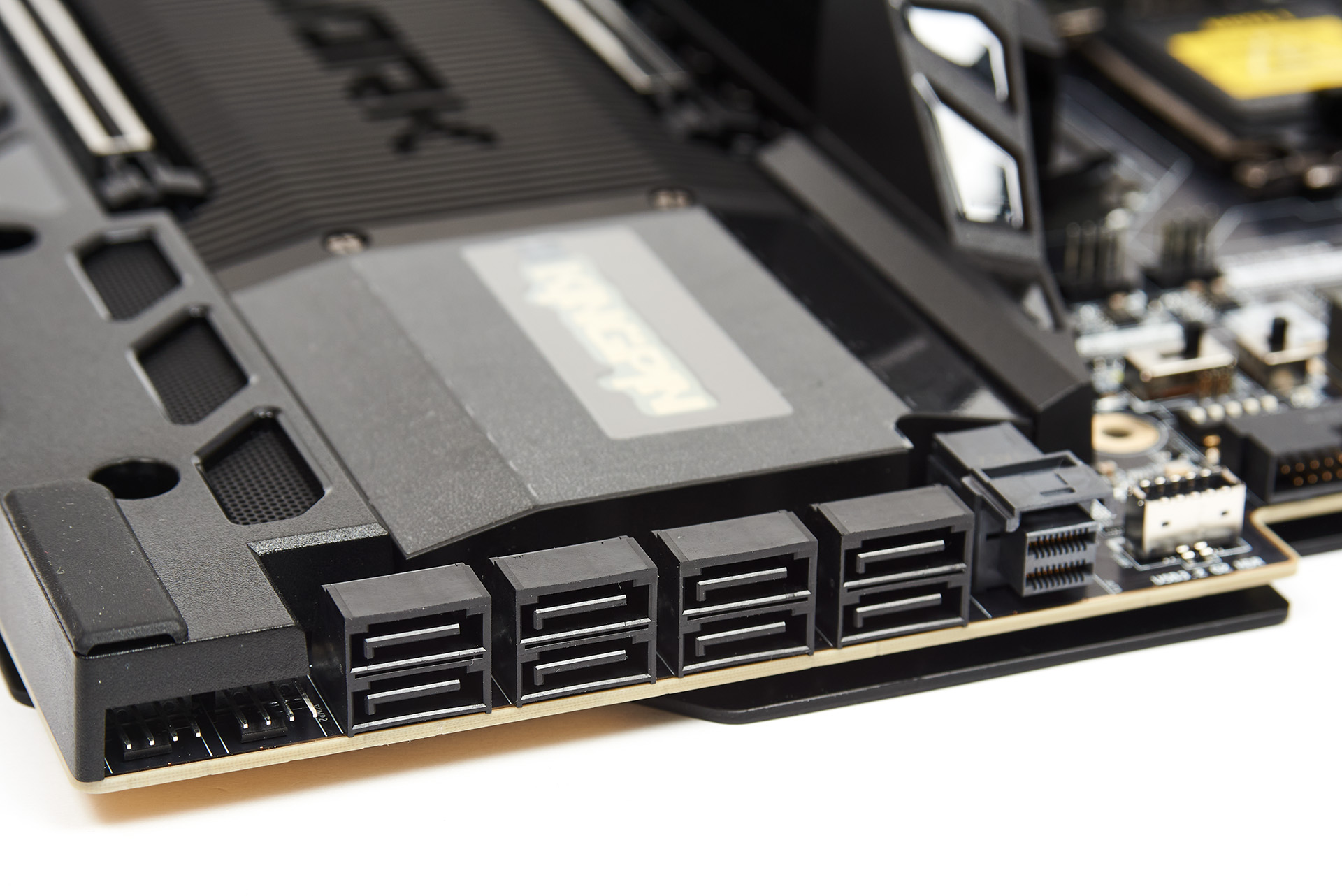

Внизу праворуч під кутом 90 градусів виведено ще два конектори вентиляторів, вісім портів SATA, та один порт U.2 (порт відключено, якщо використовується слот розширення PCI-E x4).

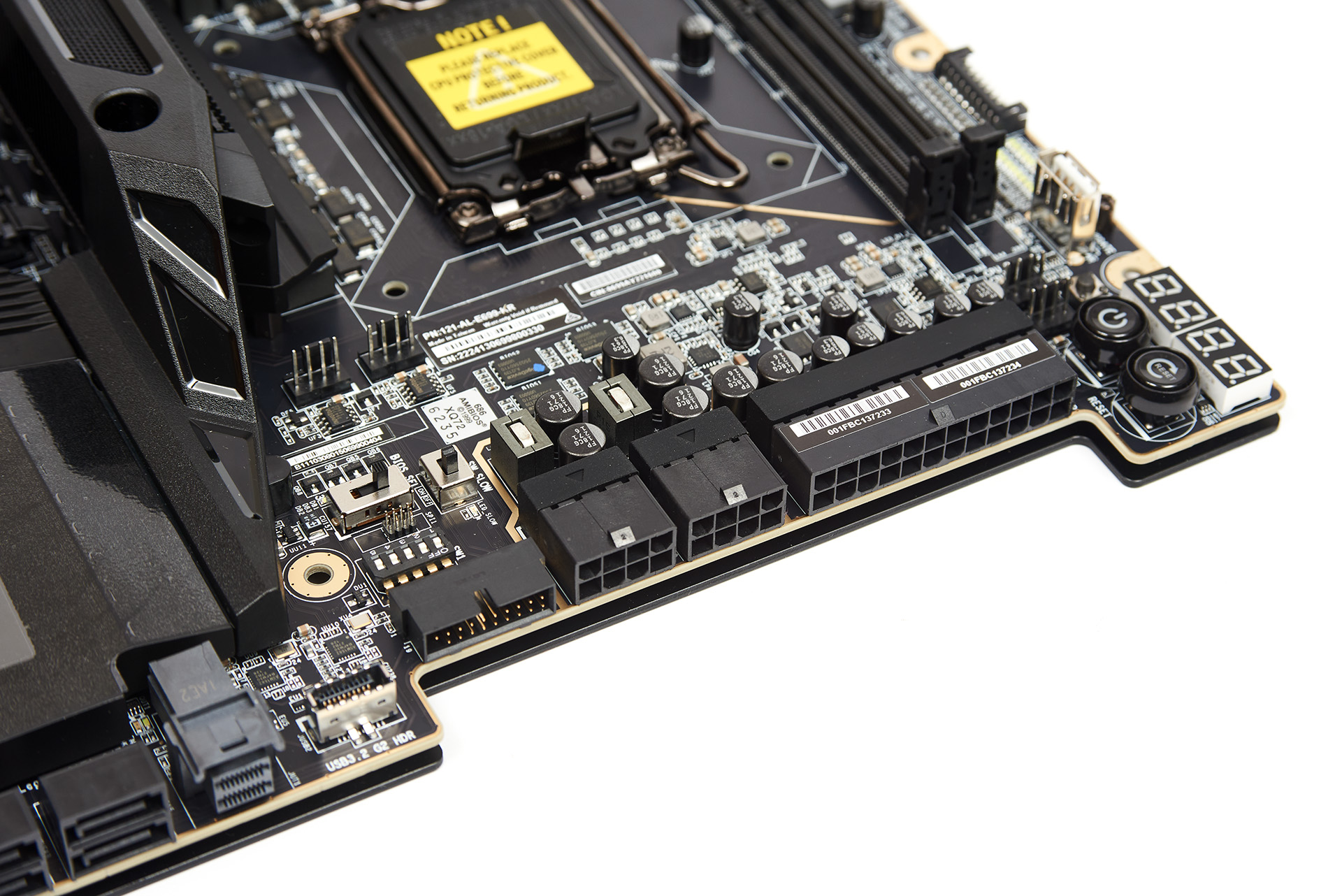

Вище можна знайти контактну групу USB 3.2 Gen 2 Type C, USB 3.2 Gen 1, силові конектори та два роз’єми вентиляторів.

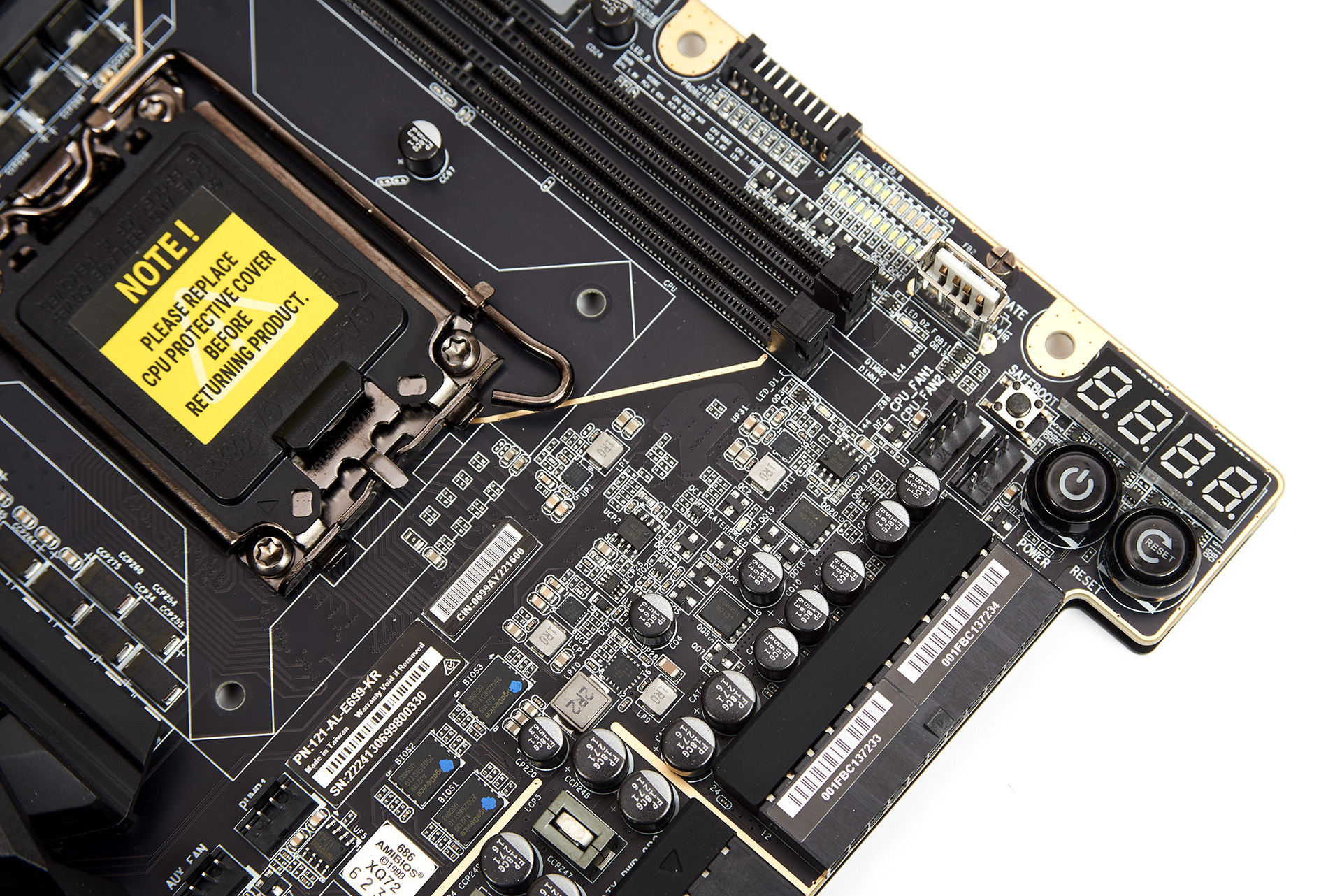

Зверху праворуч знаходиться POST-екран, кнопки увімкнення та перезавантаження (перша комбінована зі світлодіодом POWER_LED, друга з HDD_LED), кнопка SAFE_BOOT, два конектори процесорних вентиляторів, порт USB 2.0, групу діагностичних світлодіодів та конектор ProbeIt.
POST-екран універсальний, за замовченням після проходження процедури POST він показує температуру процесора, але може показувати майже будь-яку іншу температуру чи напругу (PCH, VCC, 12V, PWM, etc)
Тут також присутній світлодіод CATERR_LED, якщо він горить червоним — система «померла» і треба знеструмити материнську плату, перезавантажитись, або запустити SAFE_BOOT. Такий своєрідний апаратний watchdog.
Ще є світлодіоди LED_D1_F та LED_D2_F, вони будуть горіти червоним у випадку проблем з оперативною пам’яттю.

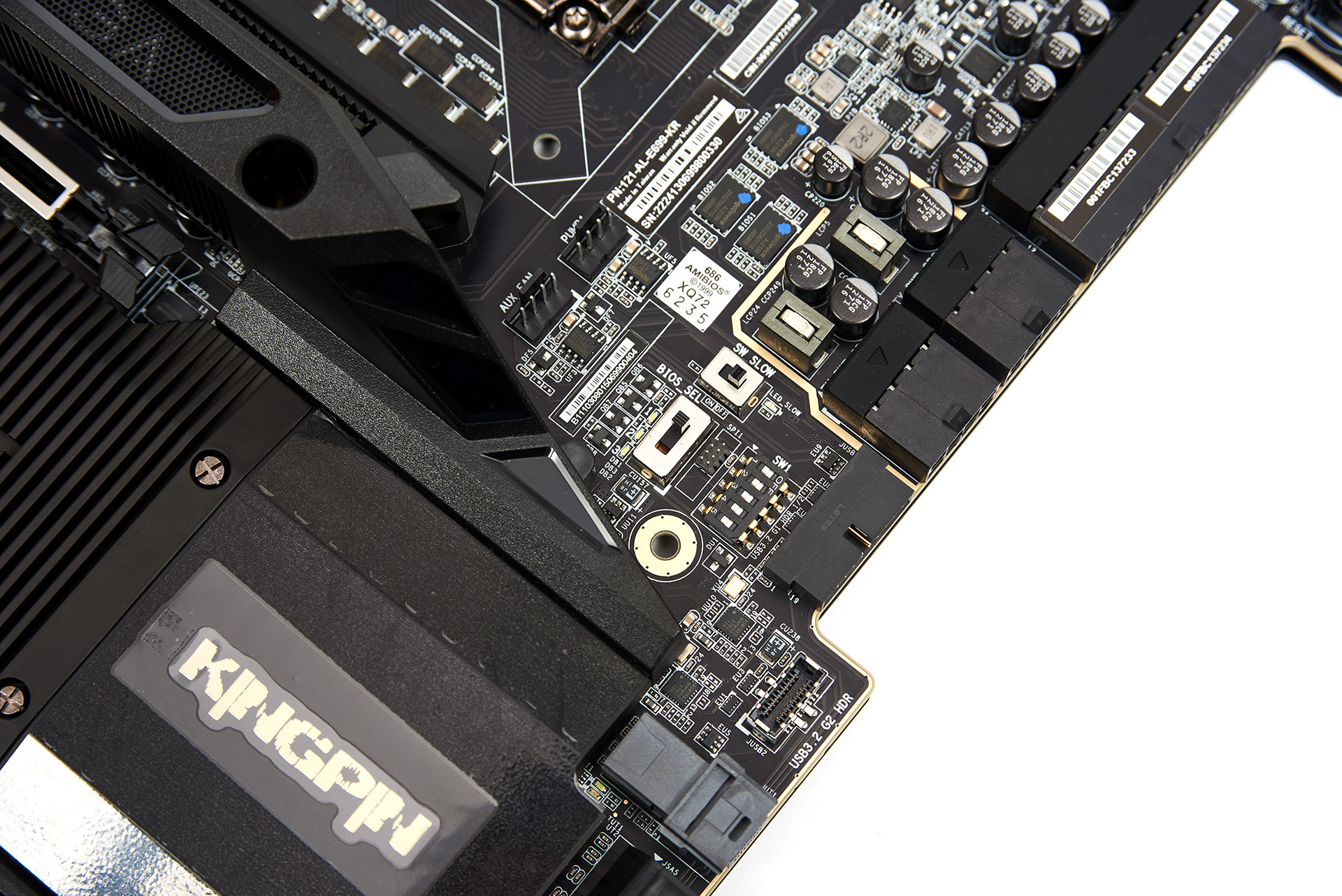

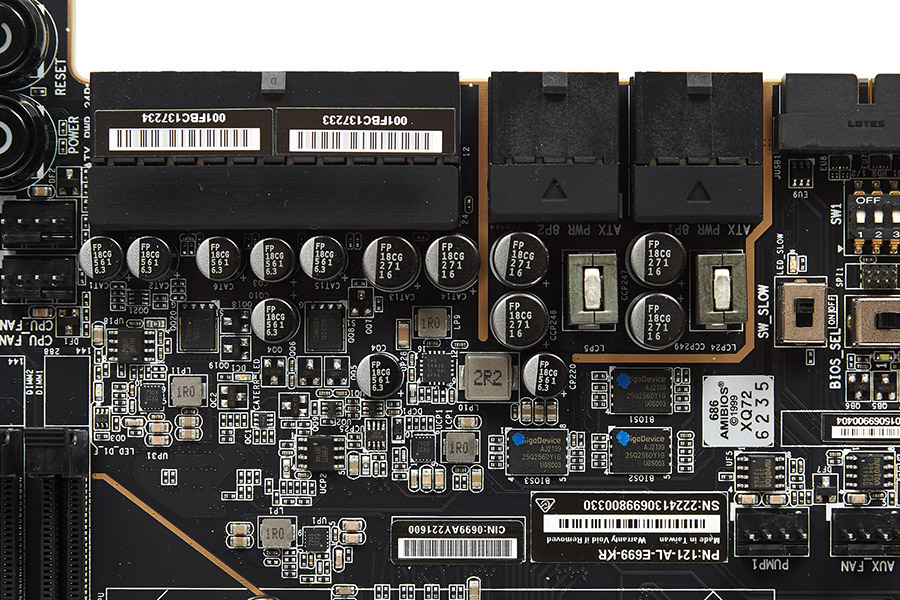

Материнська плата споряджена трьома прошивками, а за їх вибір відповідає перемикач. На жаль всі світлодіоди прошивок білі, тому побіжним поглядом навряд чи можна зрозуміти яка мікросхема зараз активна. Порт USB 2.0 неподалік дозволяє оновити прошивку без процесора чи пам’яті, достатньо просто натиснути кнопку на I/O-панелі. Поряд є перемикач SLOW_MODE для форсування мінімального множника процесора під час роботи з рідким азотом (його активність показує червоний світлодіод поряд), debug-порт, а також DIP-перемикач, що апаратно вимикає лінії PCI-E. Це дуже корисно під час сесій з використанням рідкого азоту, адже дозволяє, наприклад, вимкнути M.2-накопичувач з Windows 11 для нових бенчмарків і перейти на Windows XP для старих або відключити другу відеокарту, і це все фізично не чіпаючи залізяччя.

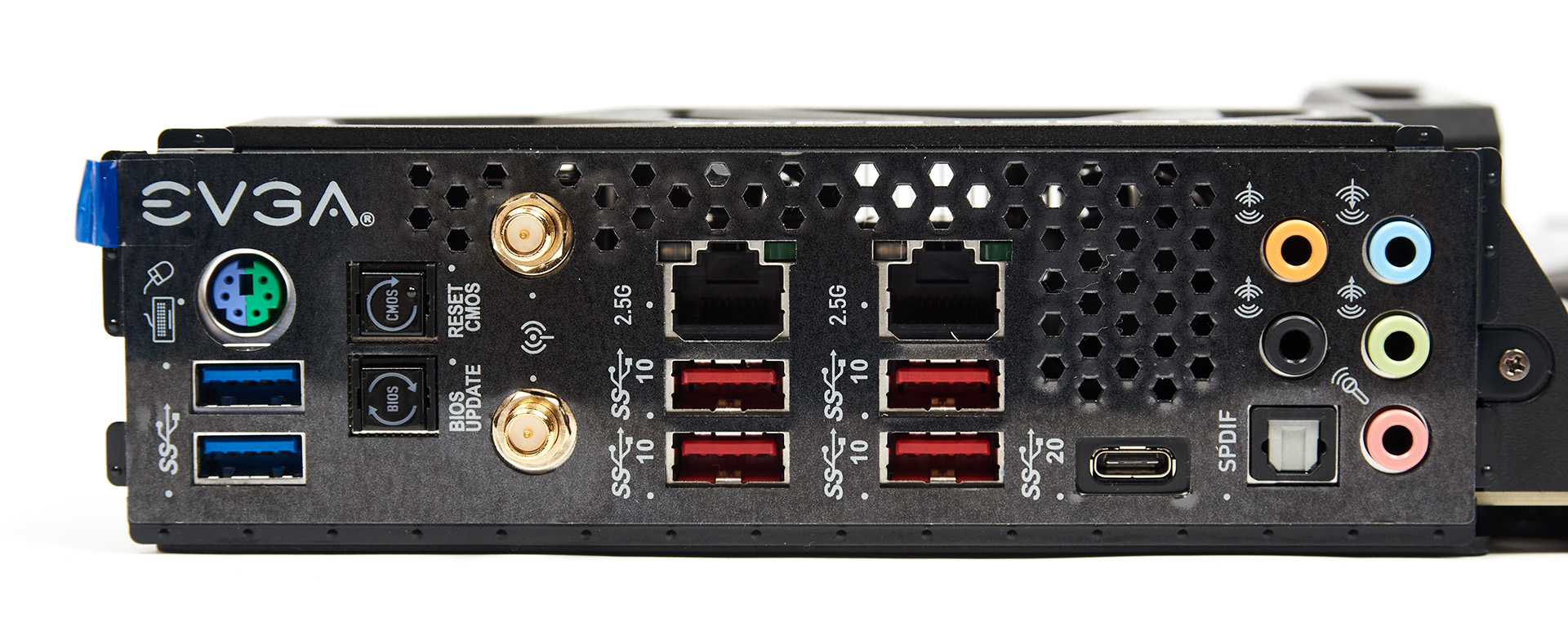

I/O-панель досить скромна, як для продукту цього рівня. Присутні кнопки оновлення прошивки та скидання CMOS. З традиційних конекторів є такі:
- x1 PS/2 (combo);
- x2 USB 3.2 Gen 1 (Type A);
- x2 SMA (для антен Wi-Fi)
- x2 2.5G Ethernet;
- x4 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 S/PDIF Out;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
