Можливості UEFI
ASUS X870 MAX GAMING WIFI7 W керується типовим ASUS UEFI BIOS UTILITY, який стилізовано під лінійку продуктів Prime, хоча поточна героїня формально не належить до цієї серії на папері. Як і з іншими материнськими платами виробника користувачу доступні два варіанти керування: EZ Mode та Advanced Mode.

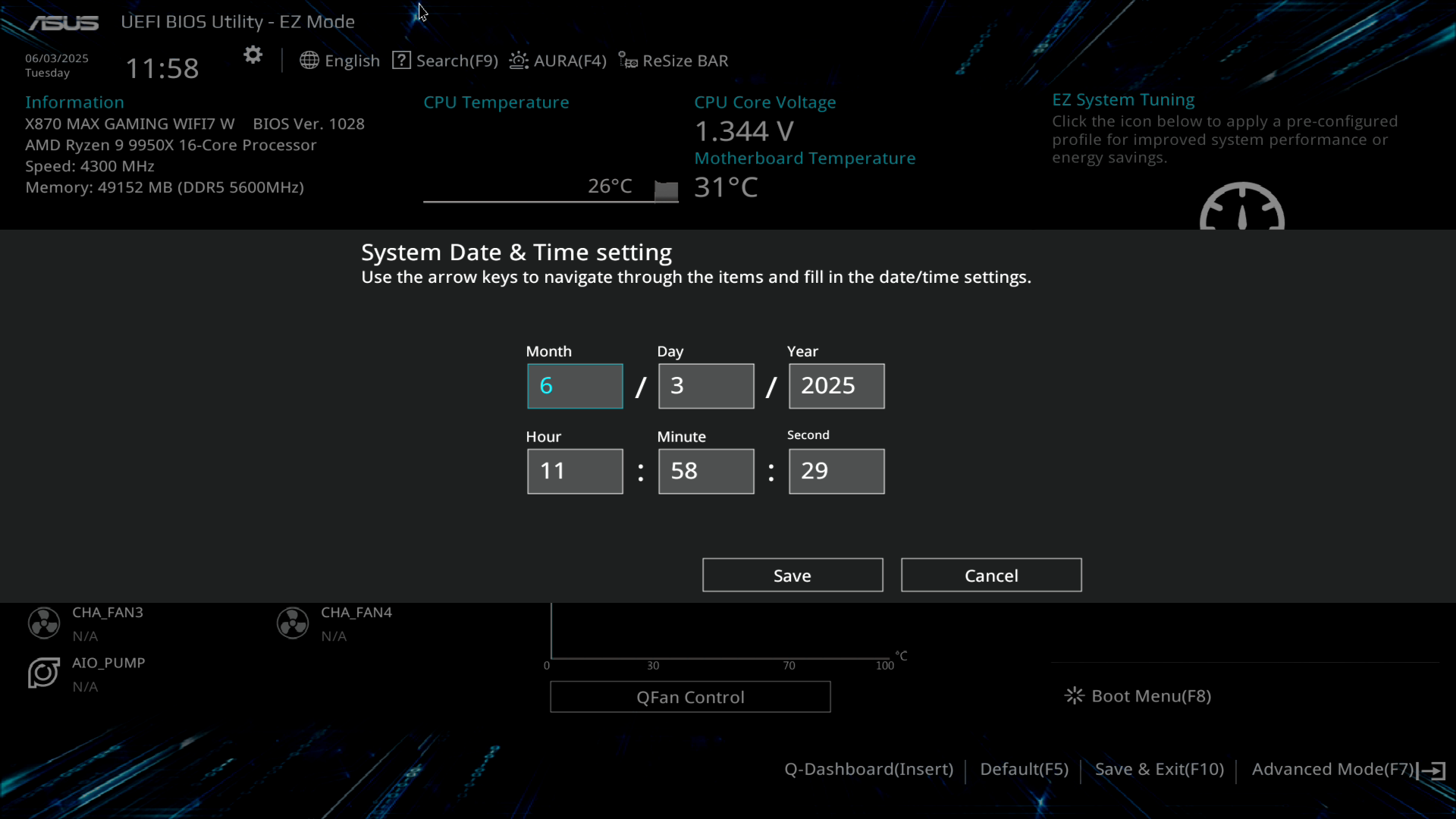

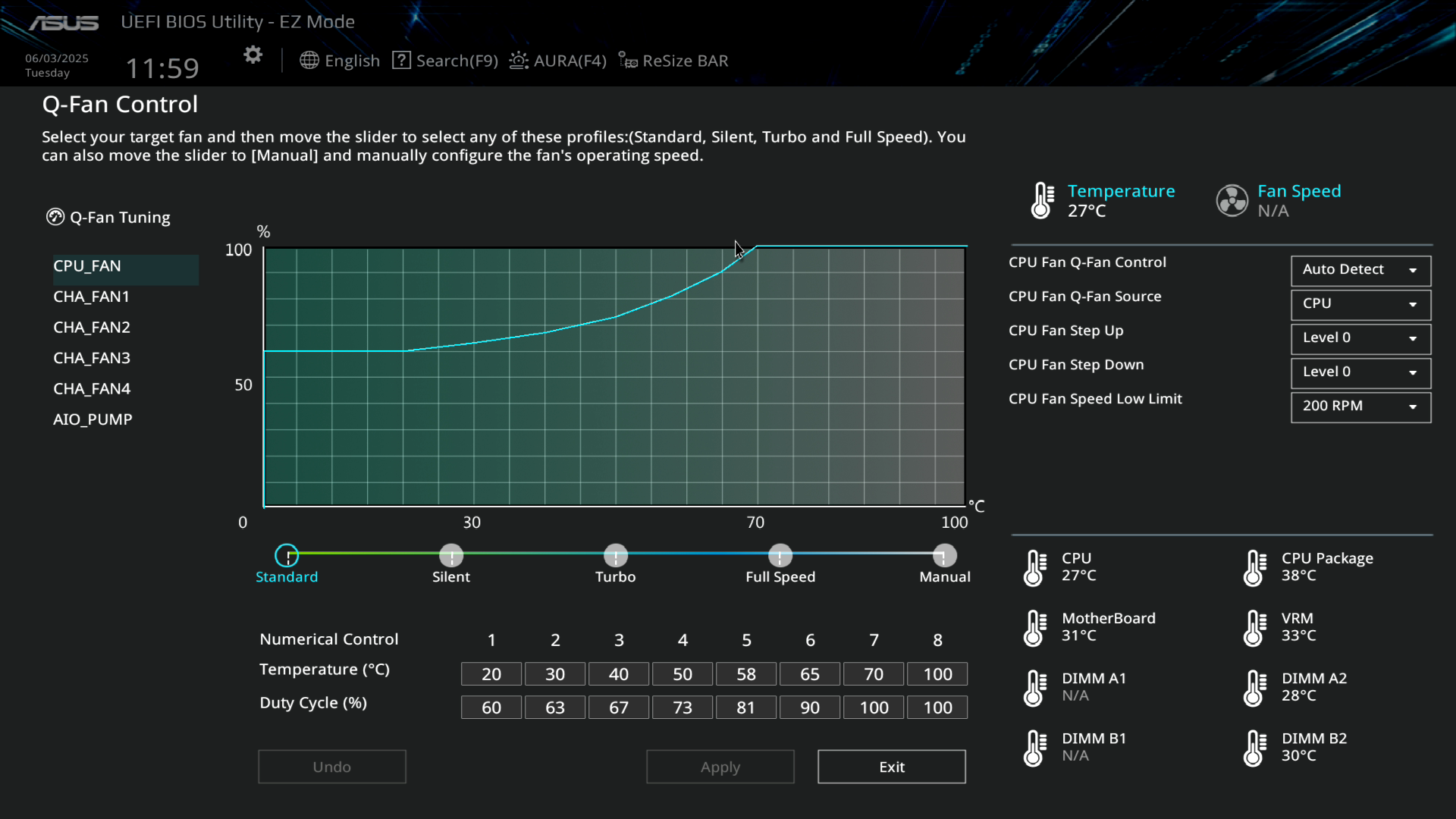

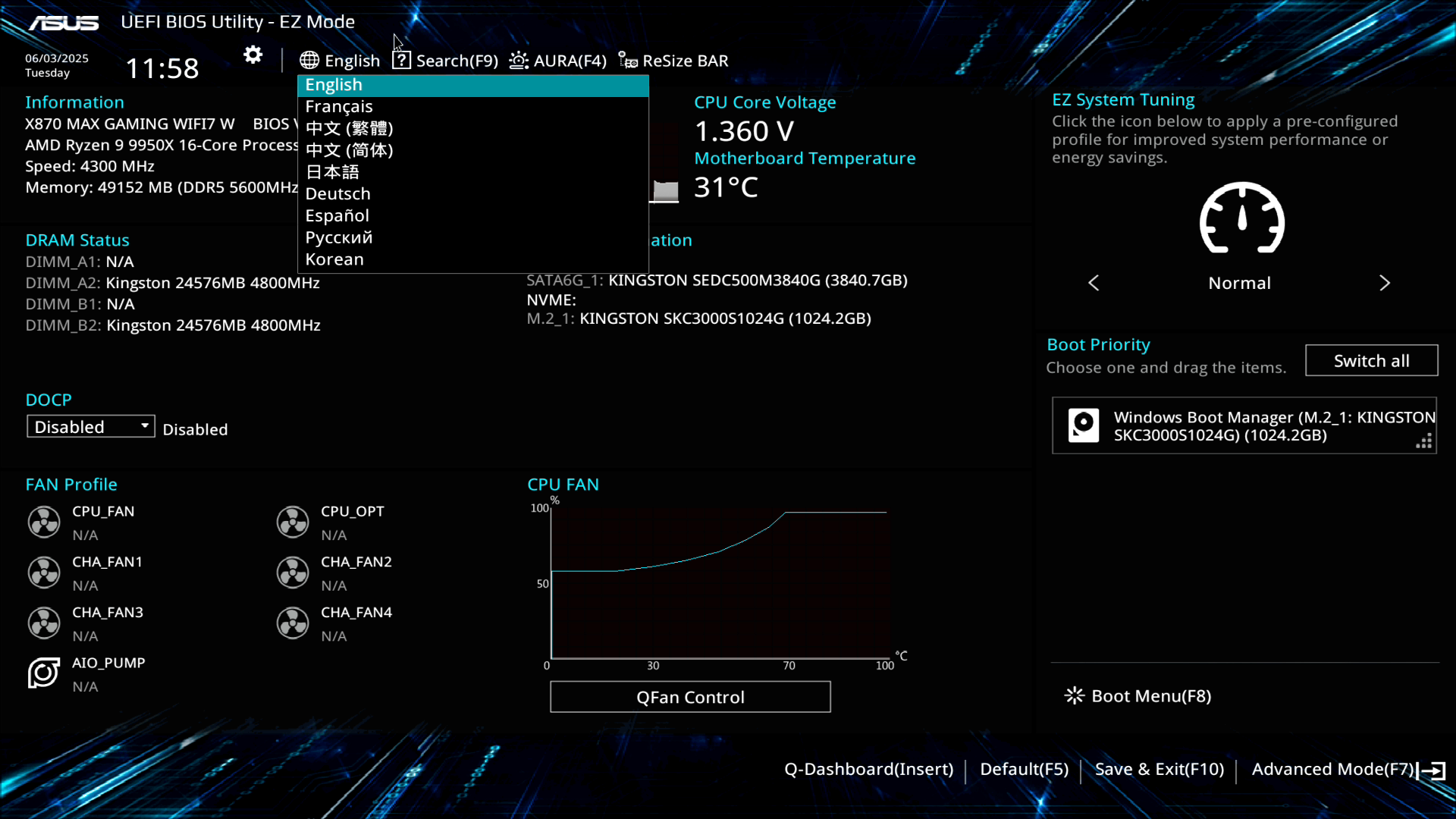

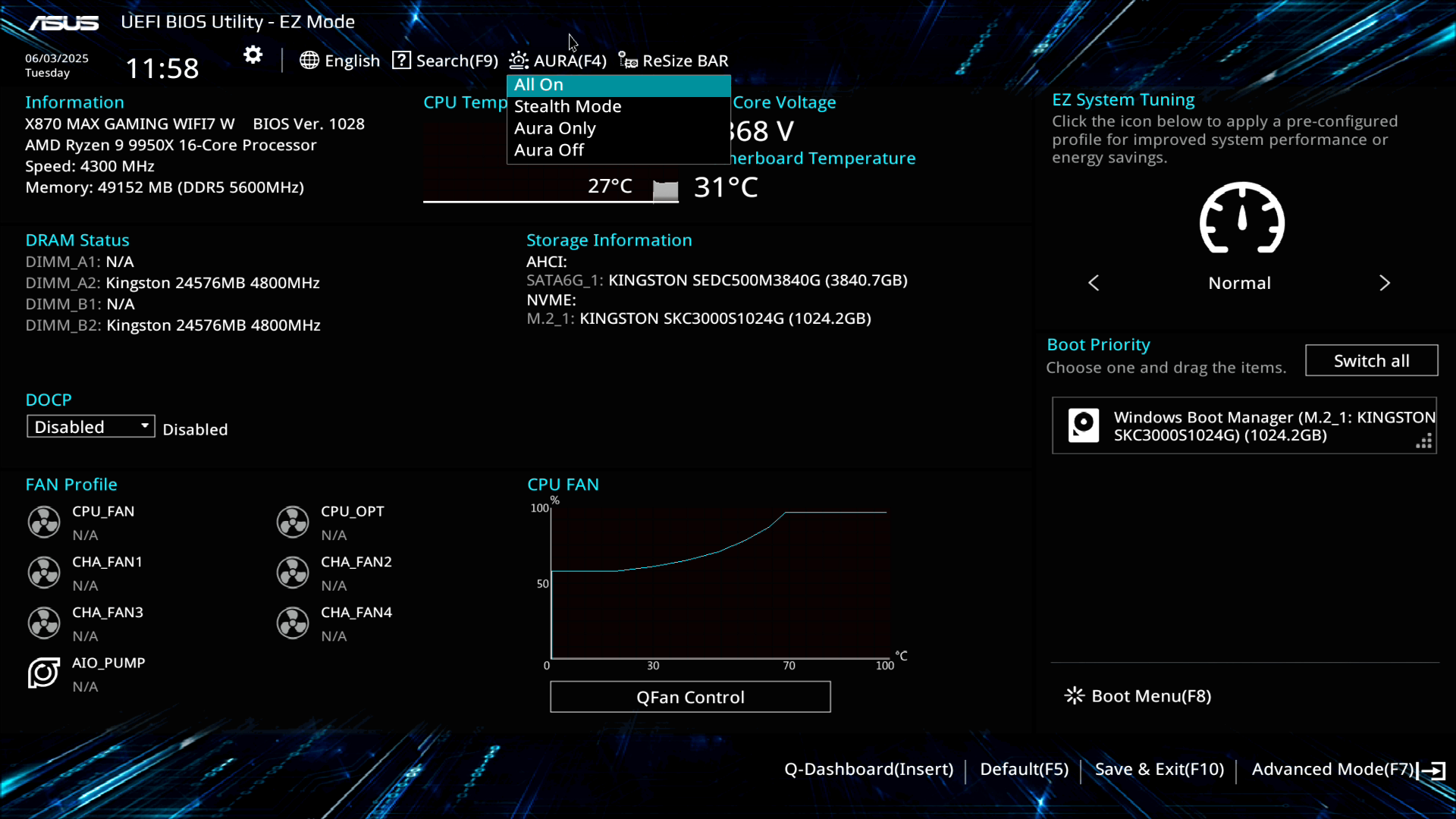

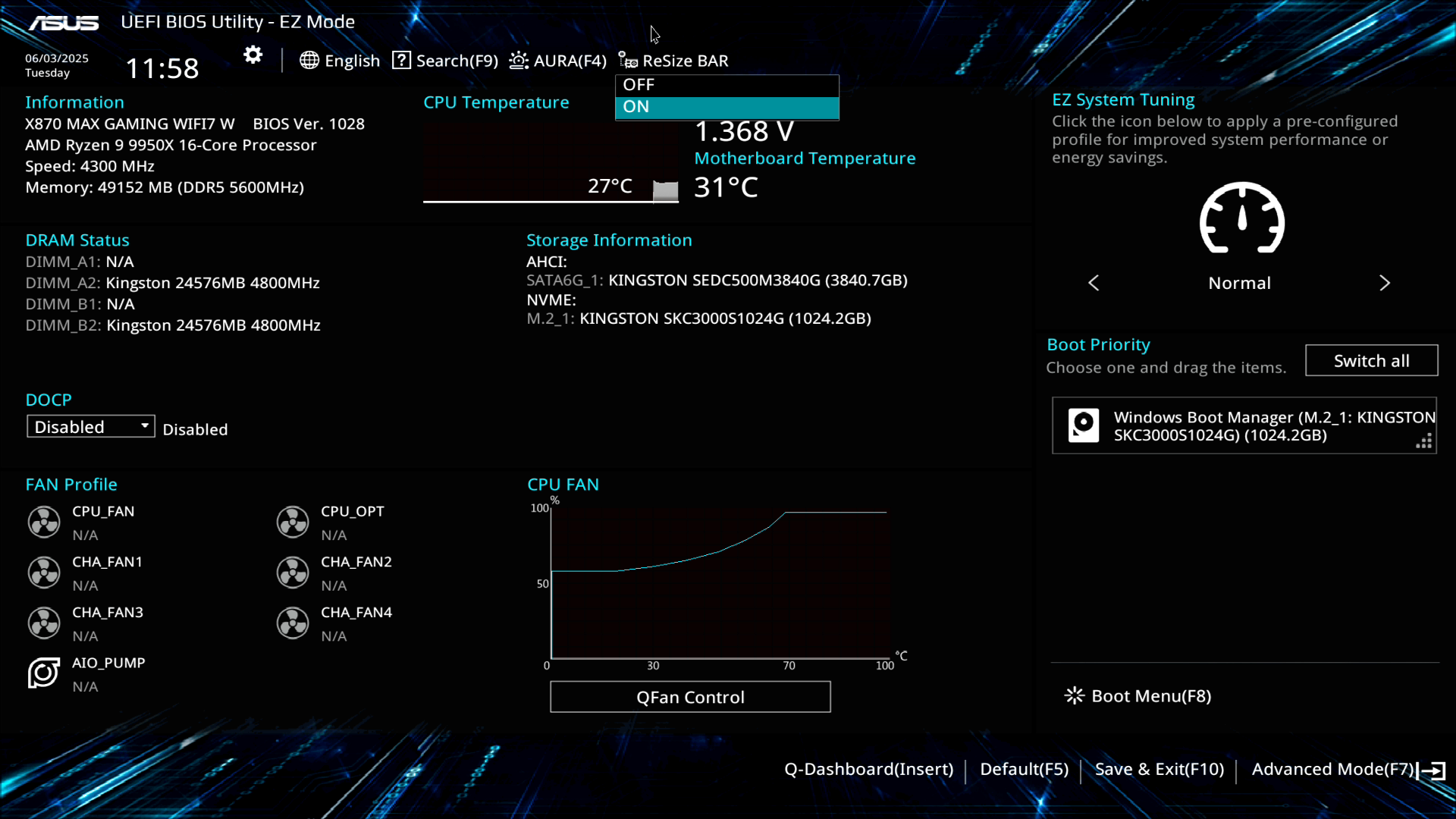

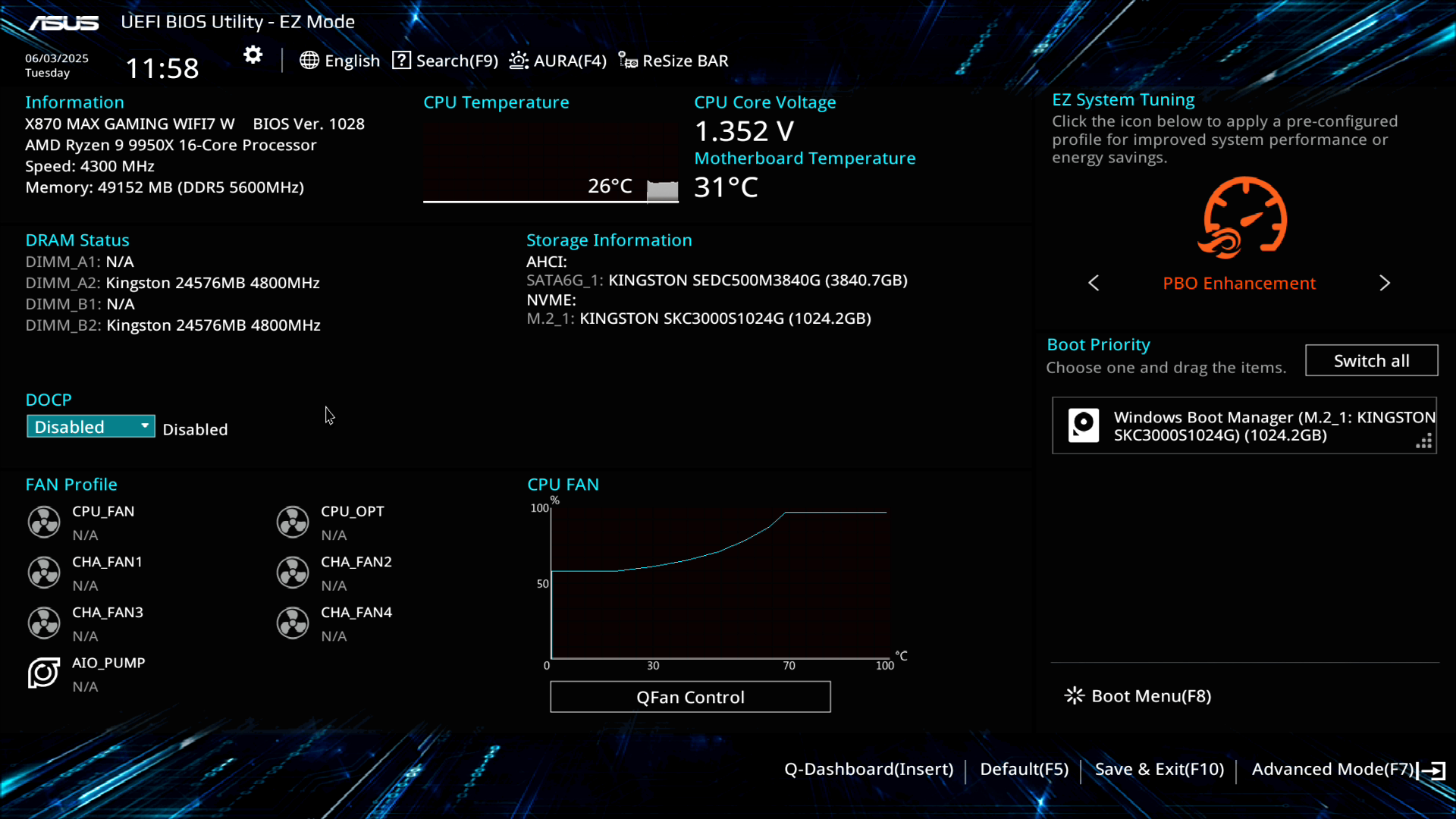

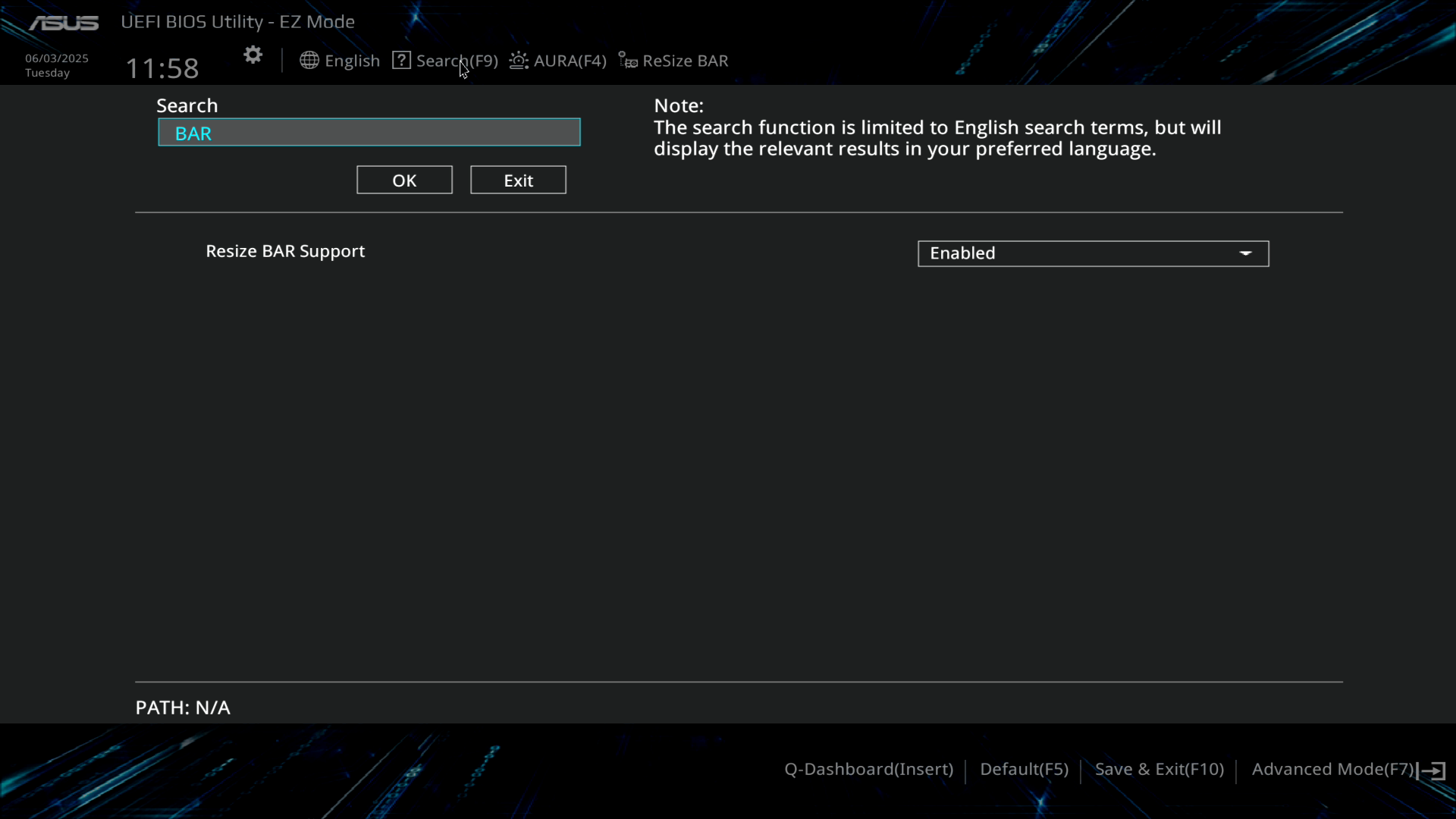

Інтерфейс EZ Mode реалізовано однією сторінкою. Тут користувач може отримати звіт по ключових елементах системи, встановити системний час, обрати мову інтерфейсу, знайти потрібну опцію за допомогою пошуку, налаштувати RGB AURA, функцію ResizeBAR, криву обертів вентиляторів, обрати профілі AMD EXPO у разі їх наявності чи D.O.C.P. для свого комплекту ОЗП, налаштувати RAID (доступна функціональність залежить від процесора), задати пріоритет завантаження з мережі чи накопичувачів, а також викликати інтерфейс Q‑Dashboard. Автоматичний оверклокінг відсутній, в цьому екземплярі це просто форсування функції Precision Boost Overdrive (PBO Enhancement).
А ось інтерфейс Advanced Mode надає повну функціональність керування материнською платою. Органи керування сегментовано на вісім різноманітних секцій-вкладок.
Вкладка My Favorites: тут автоматично збираються ті опції, які користувач найчастіше використовує в процесі налаштування плати.

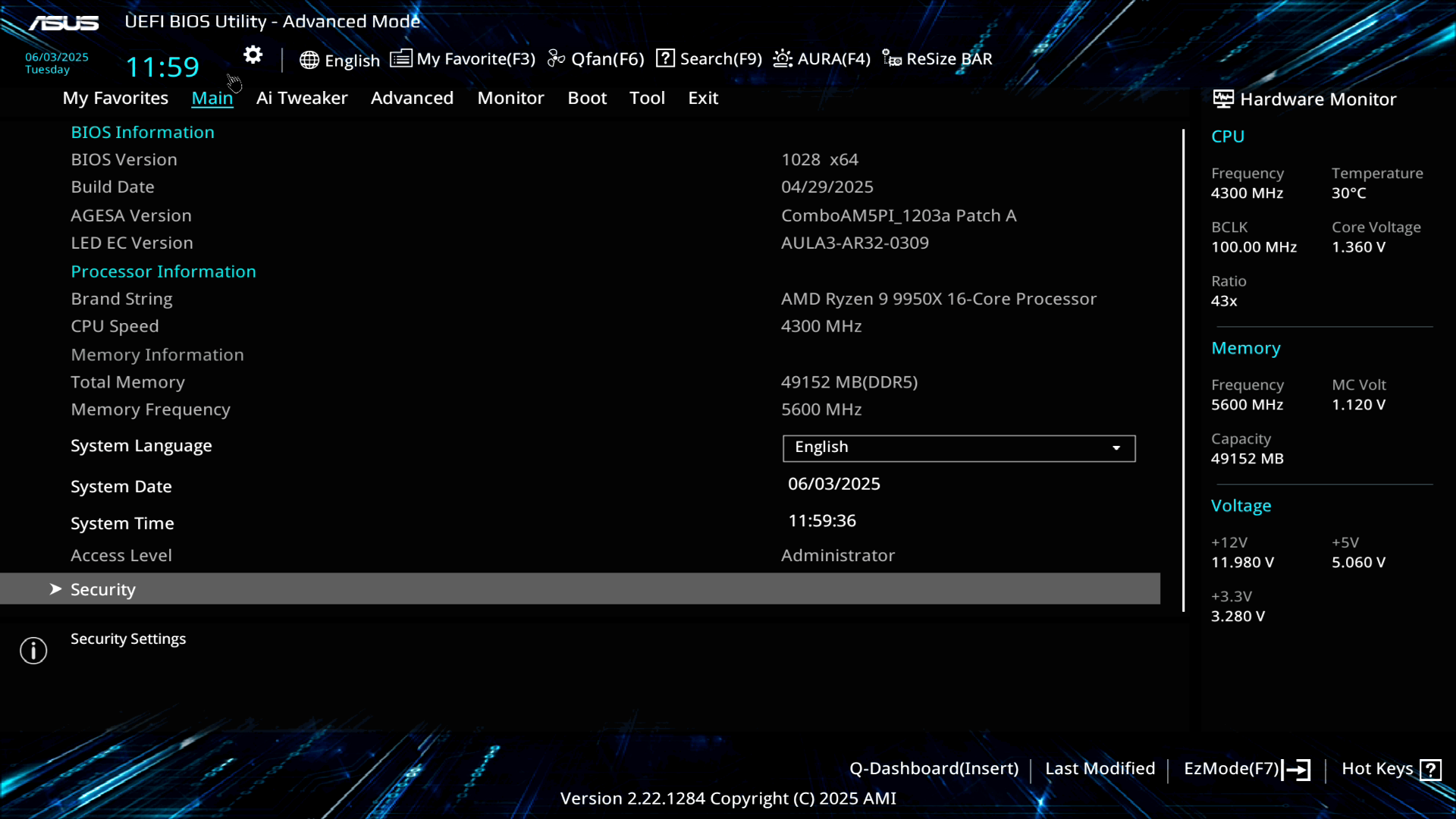

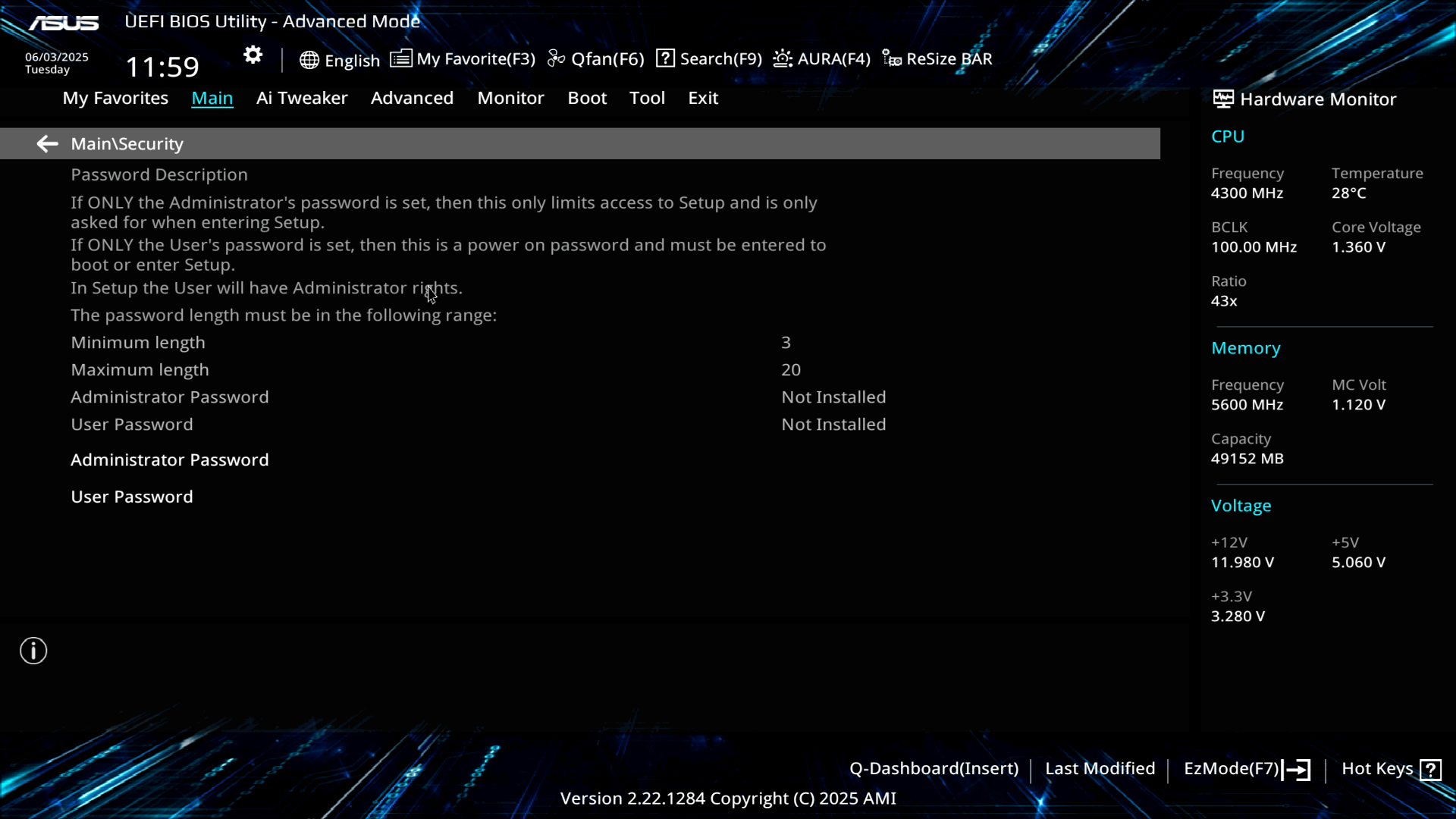

Вкладка Main: тут обирається мова інтерфейсу, вказується системний час, встановлюється пароль безпеки. Також тут можна отримати звіт по ключових параметрах системи.

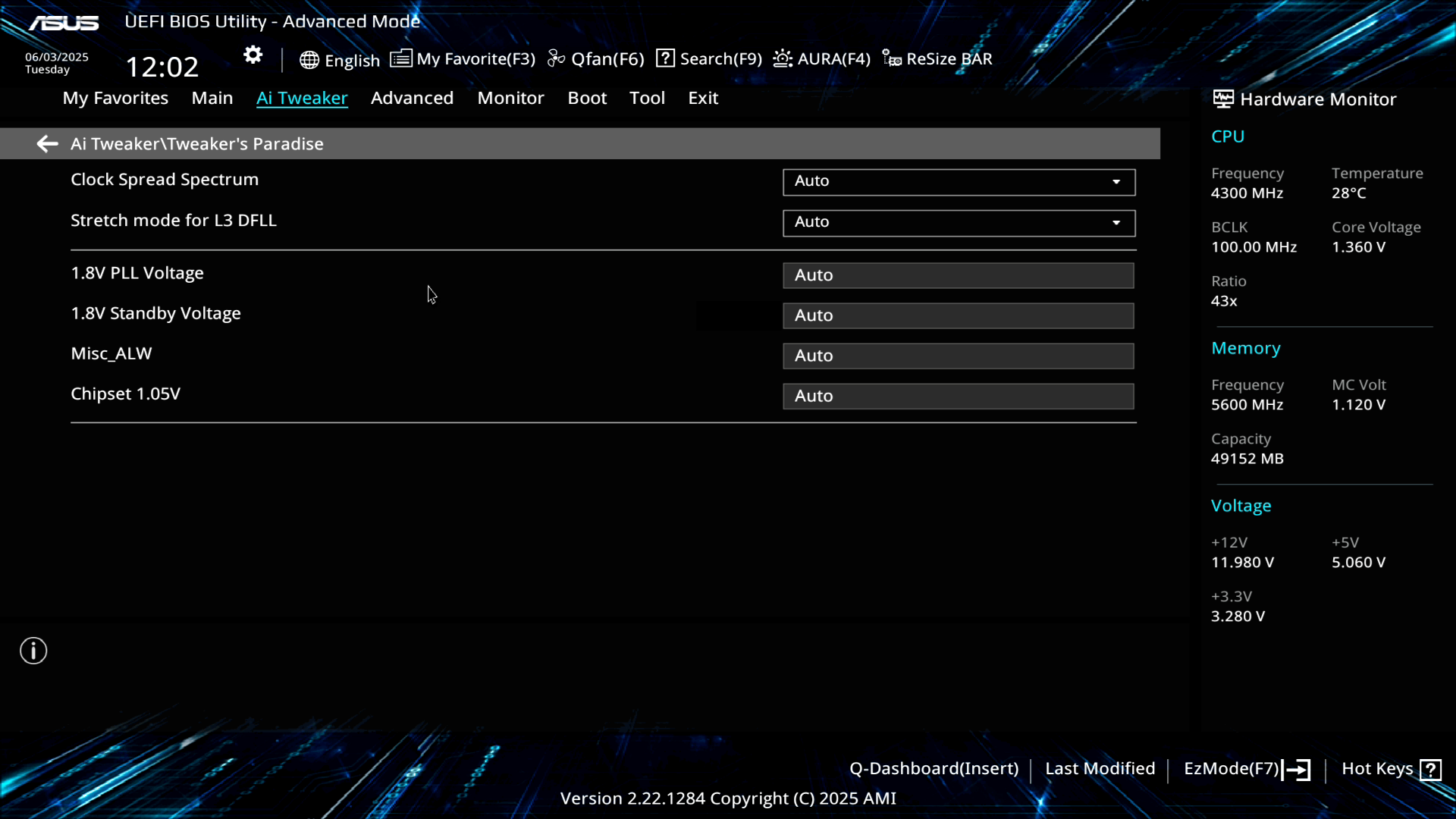

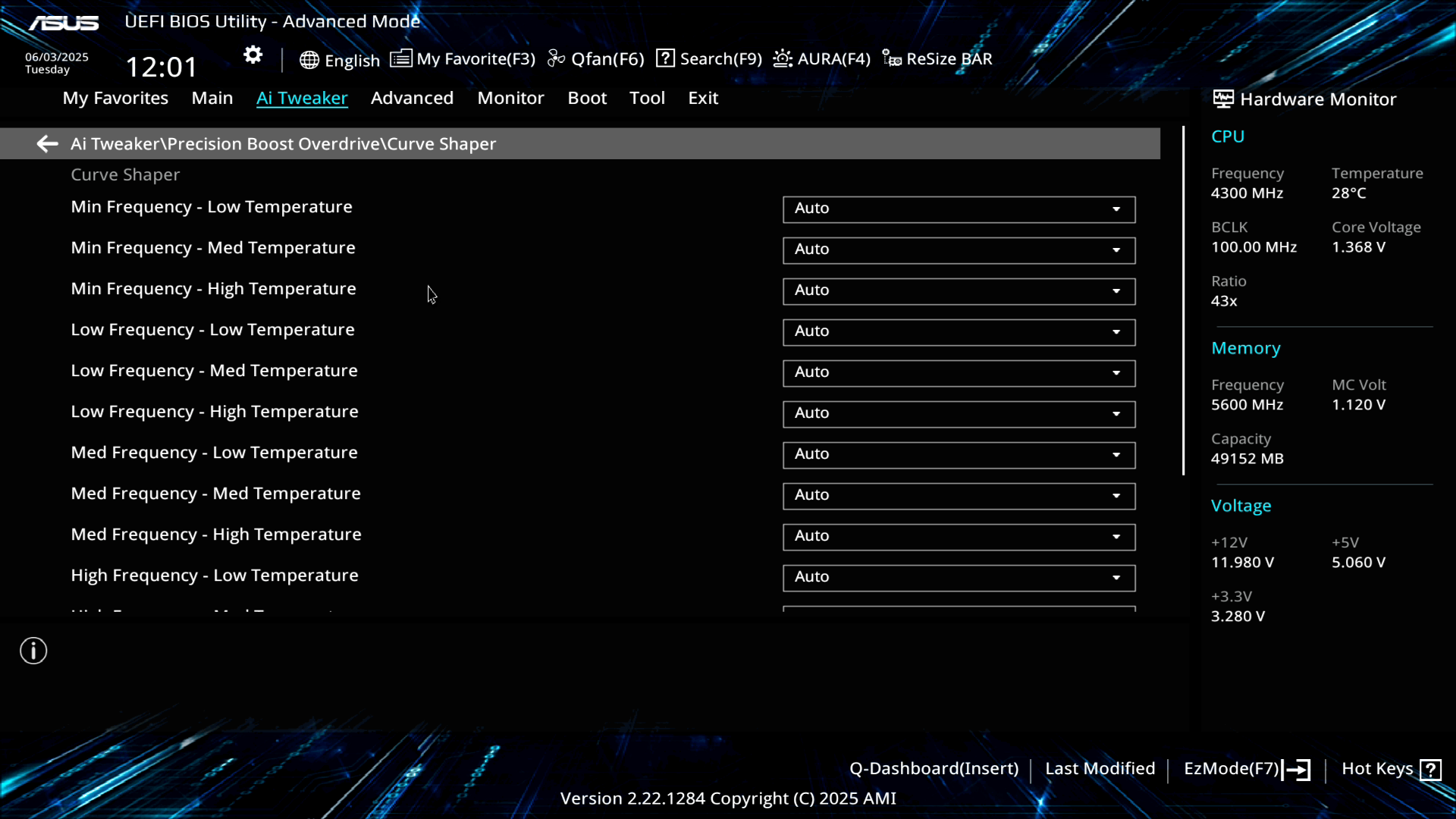

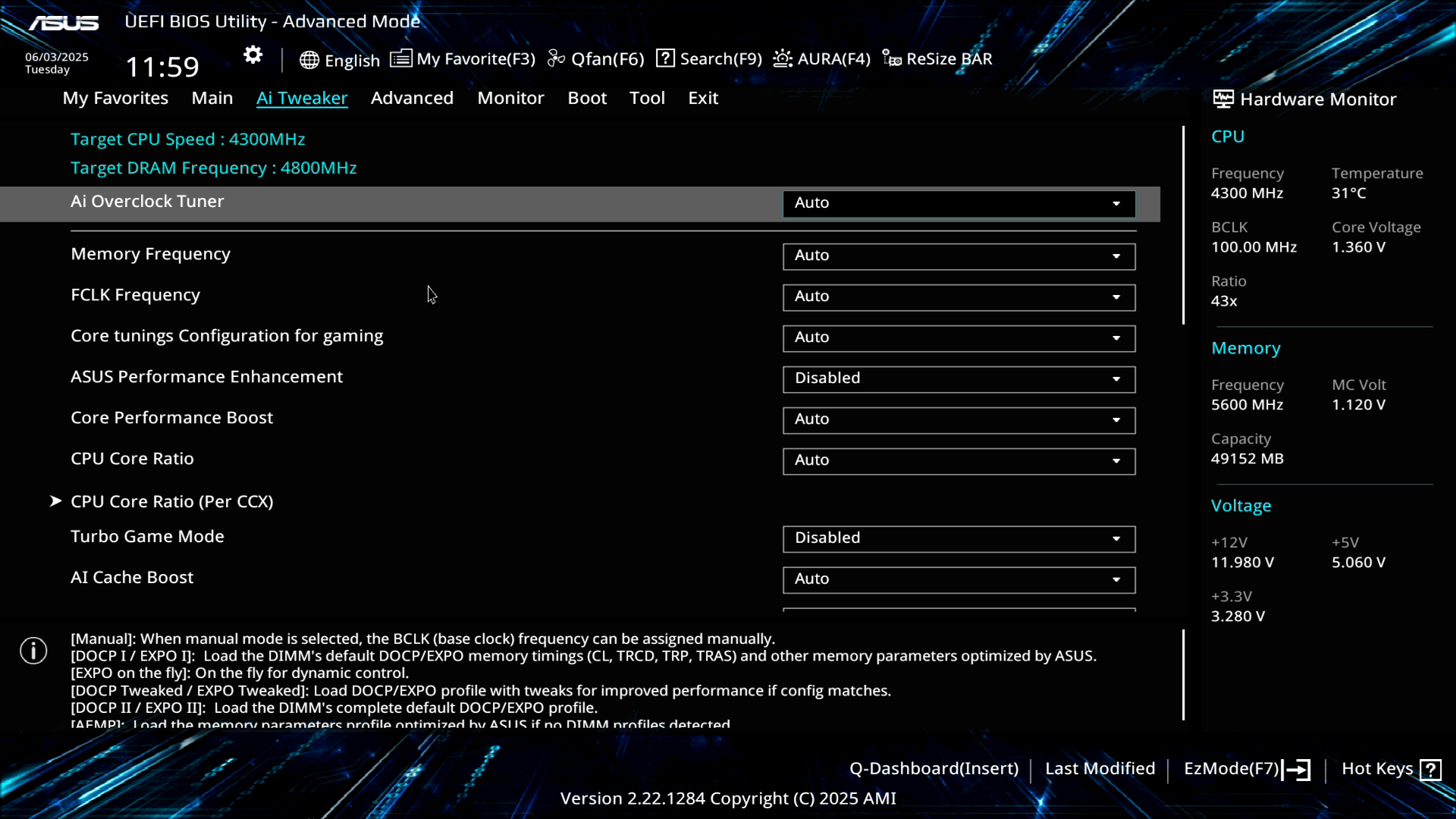

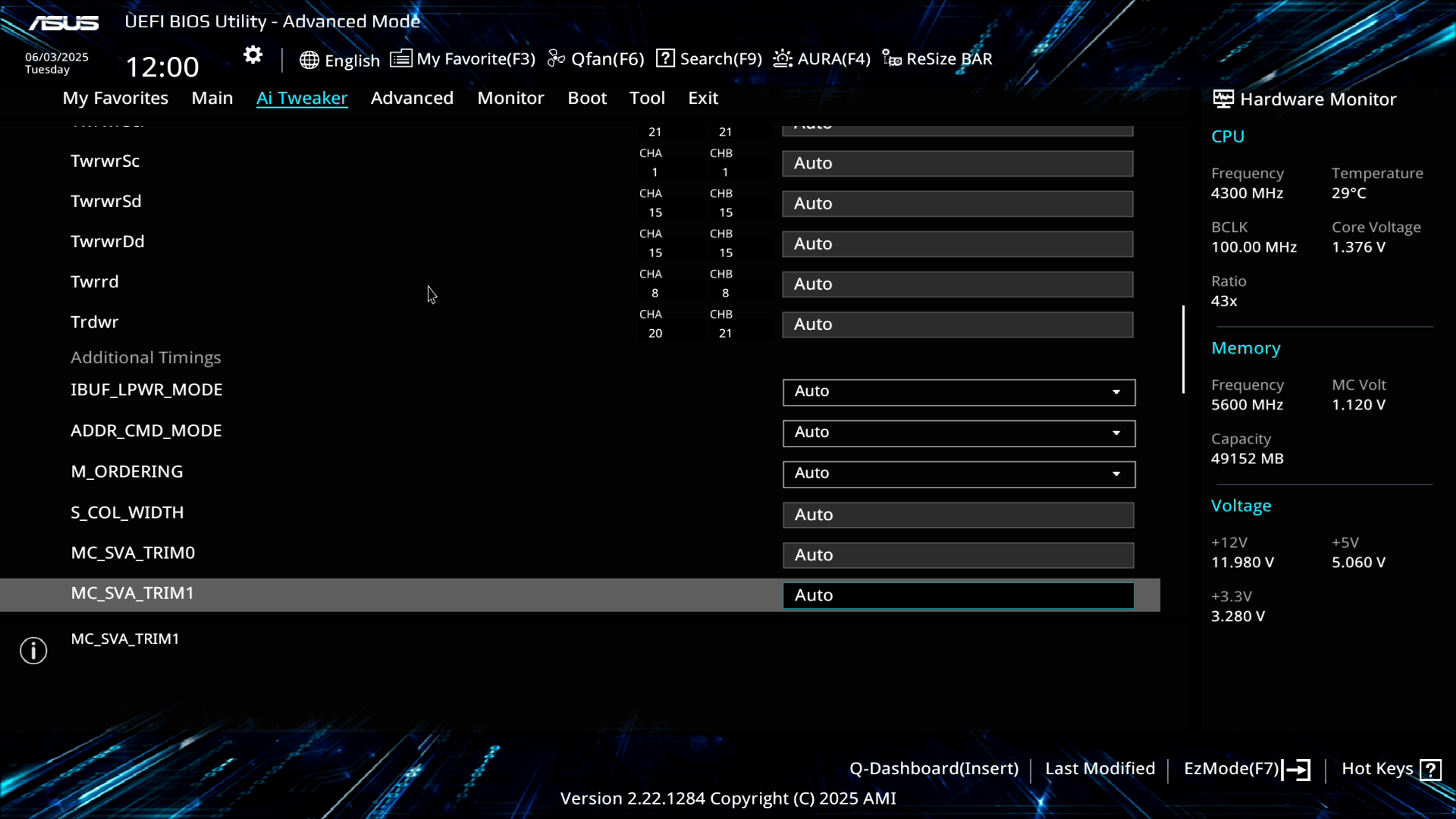

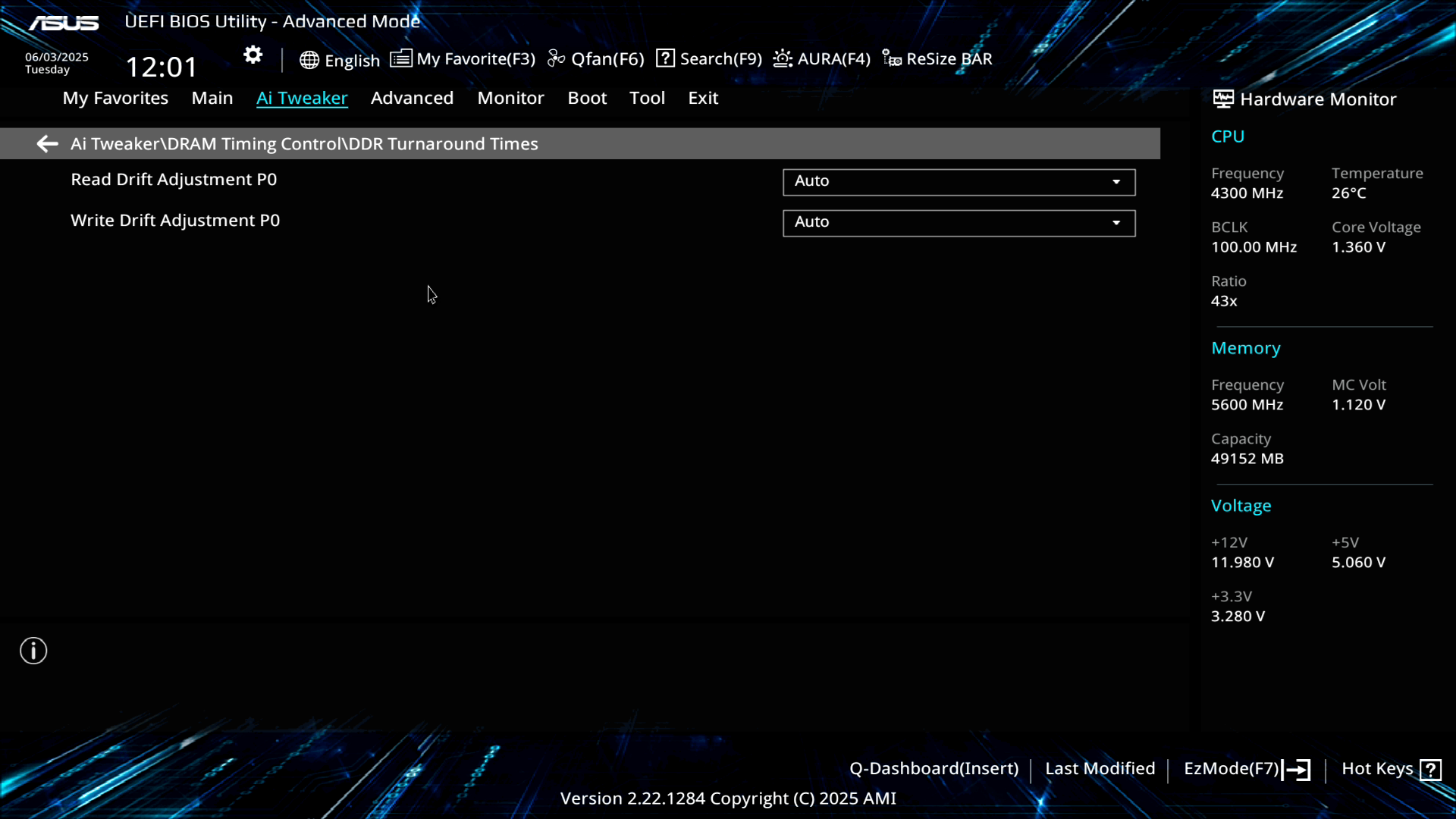

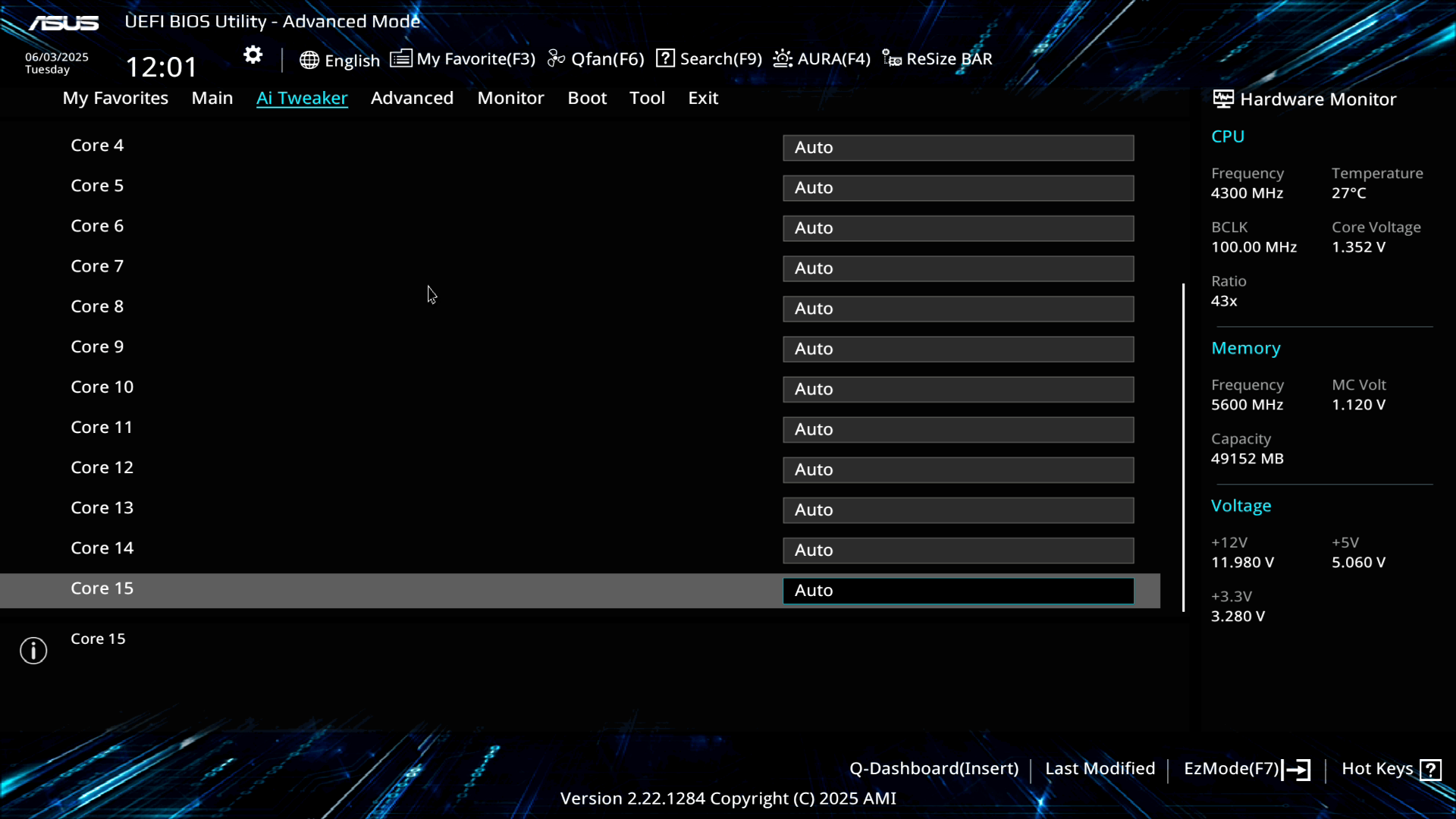

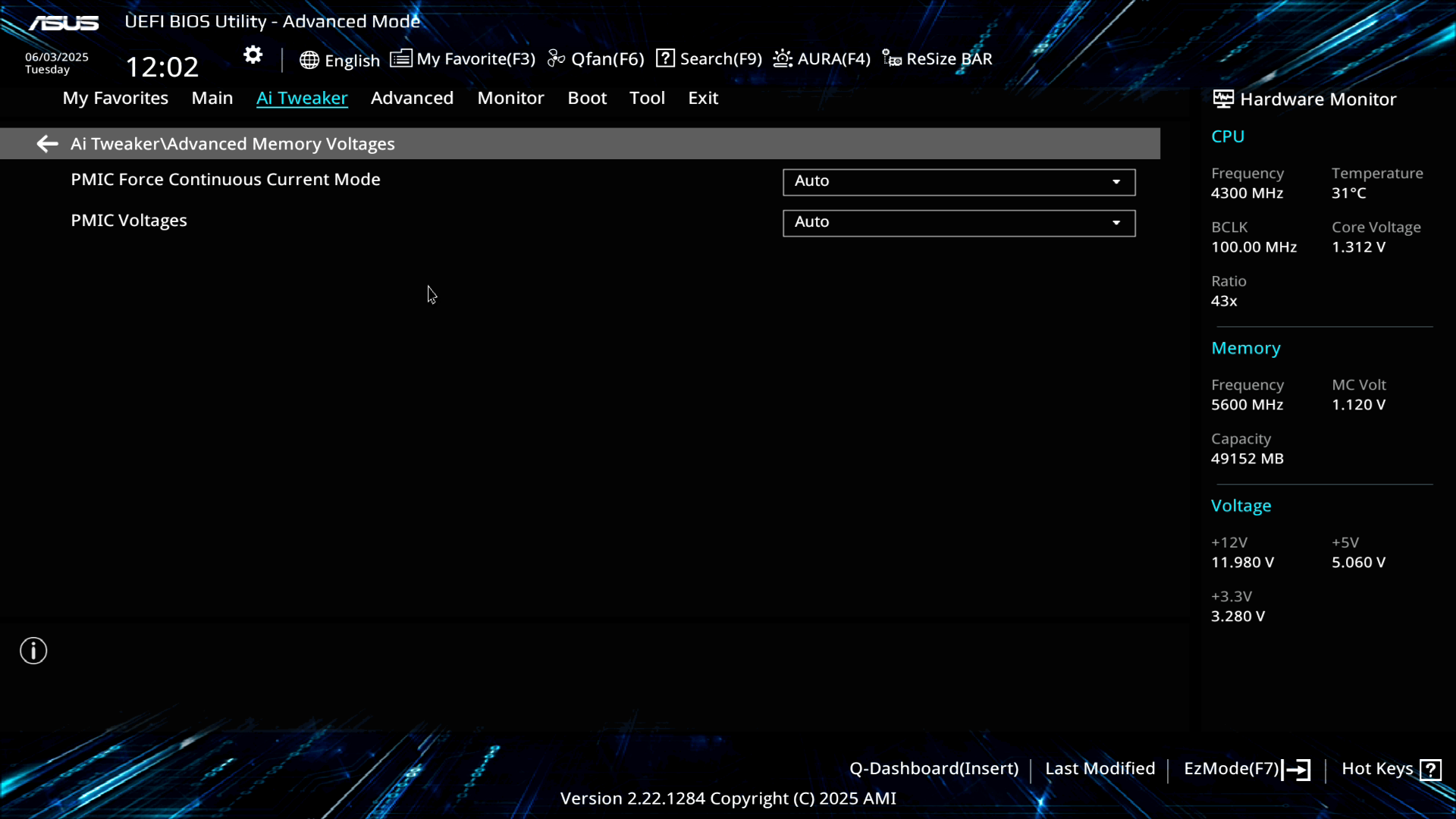

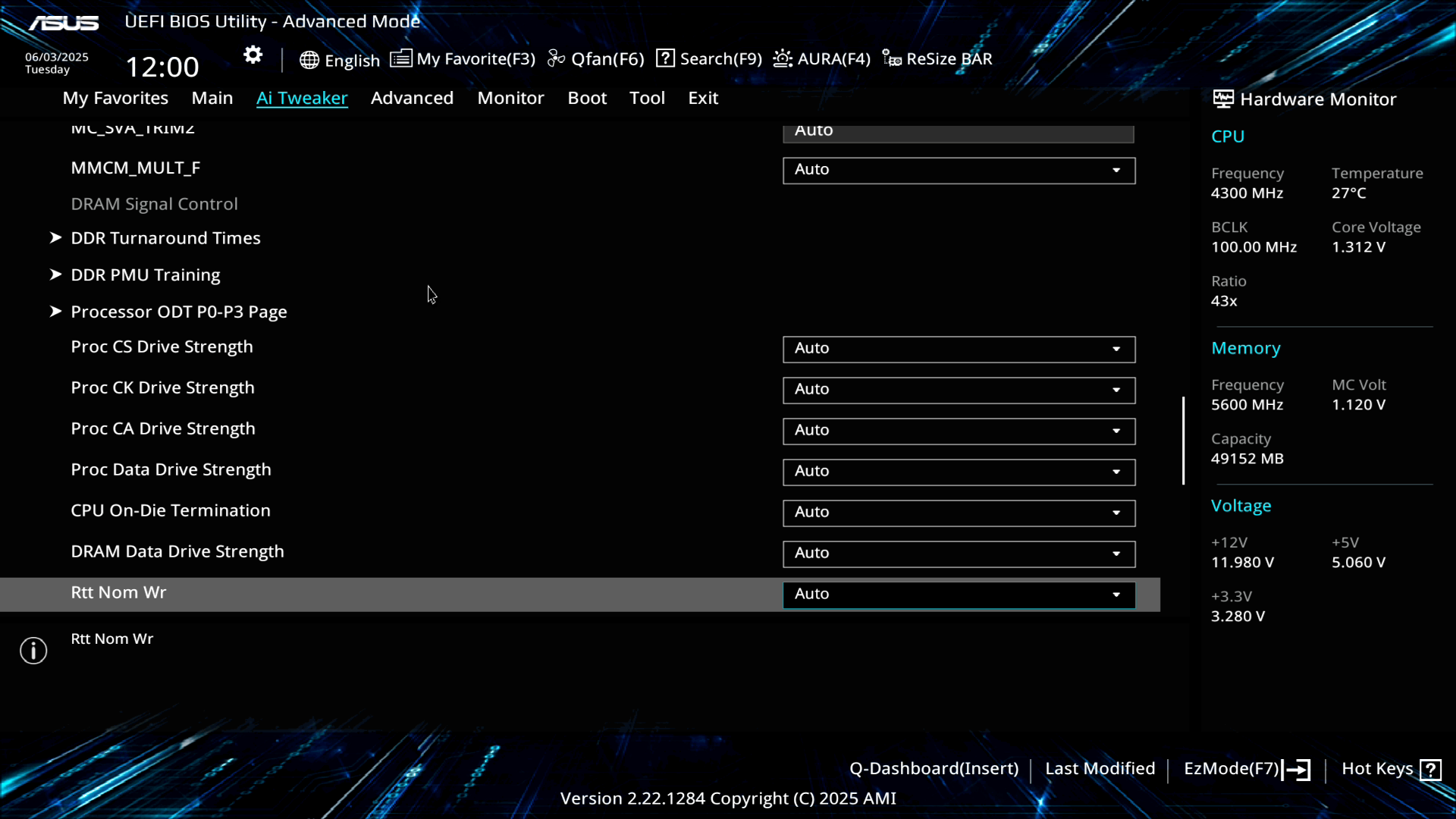

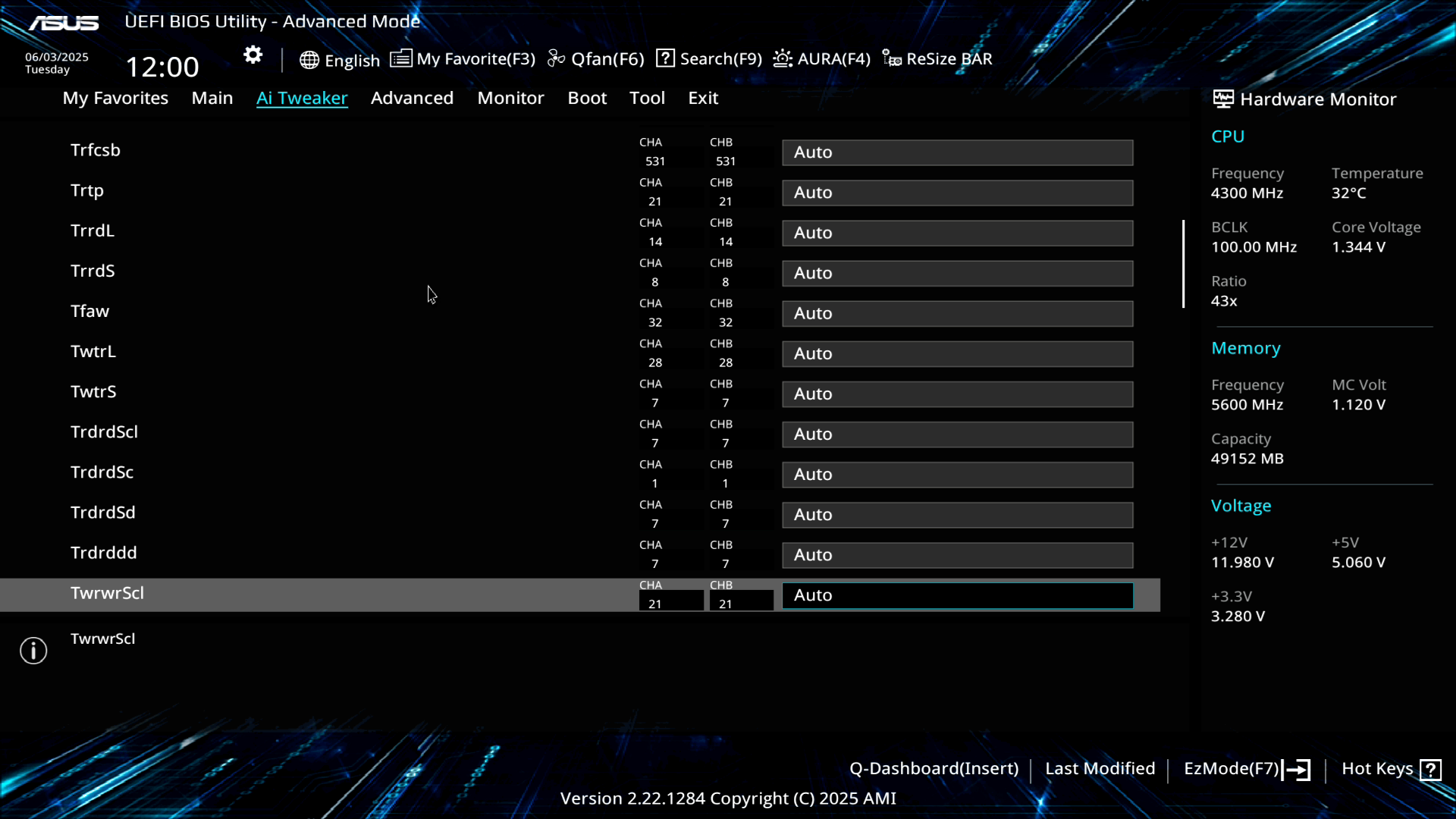

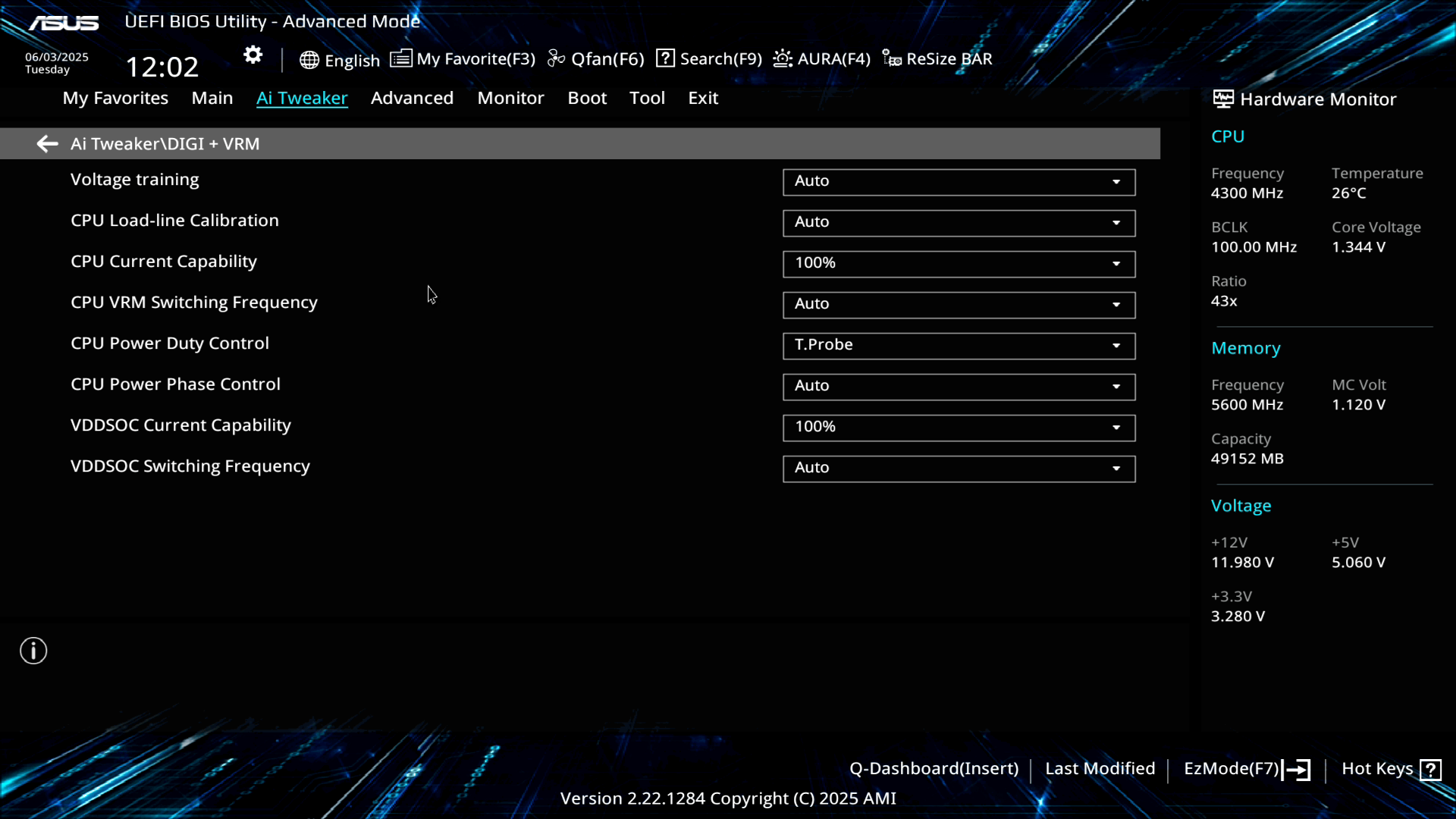

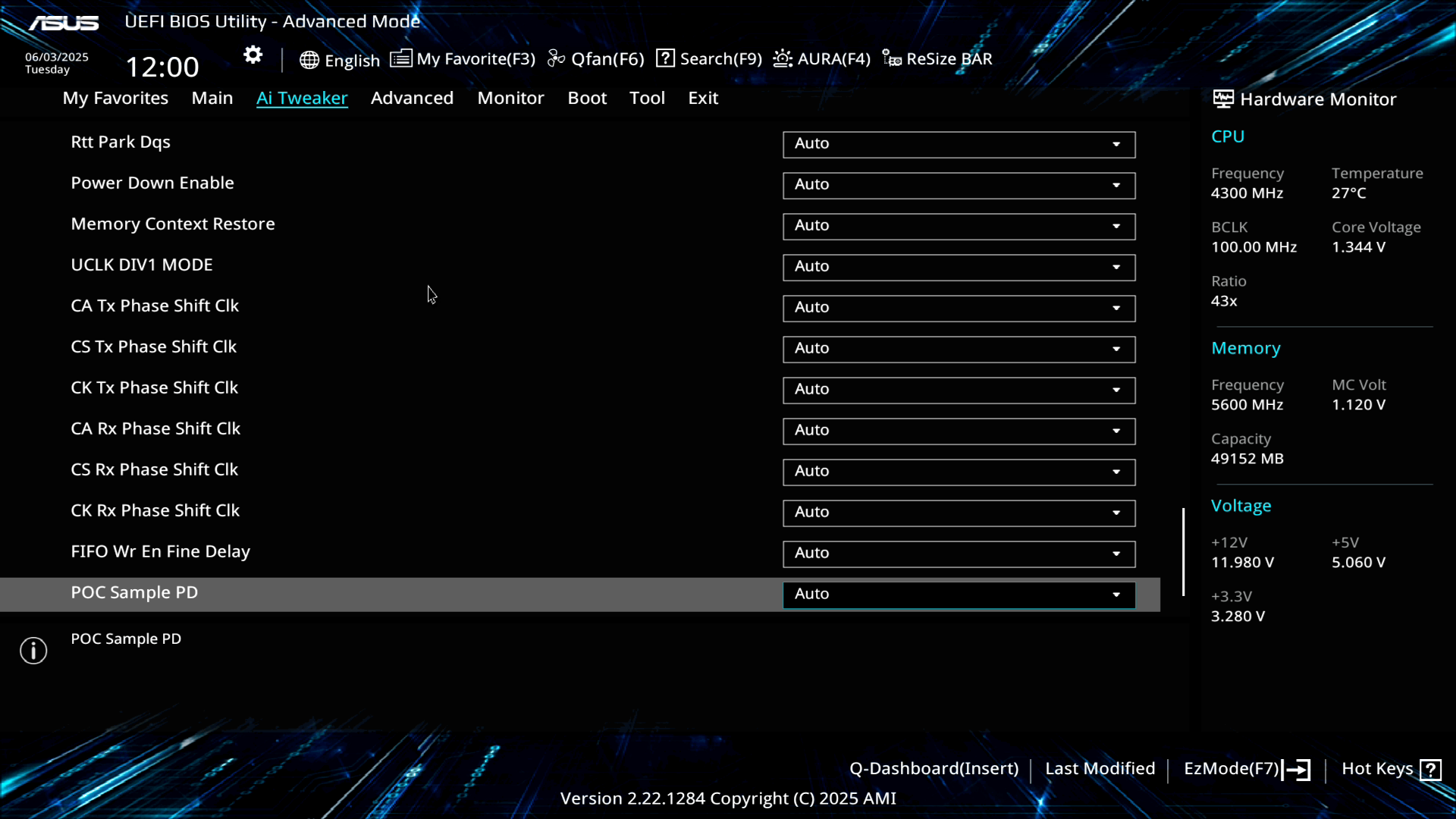

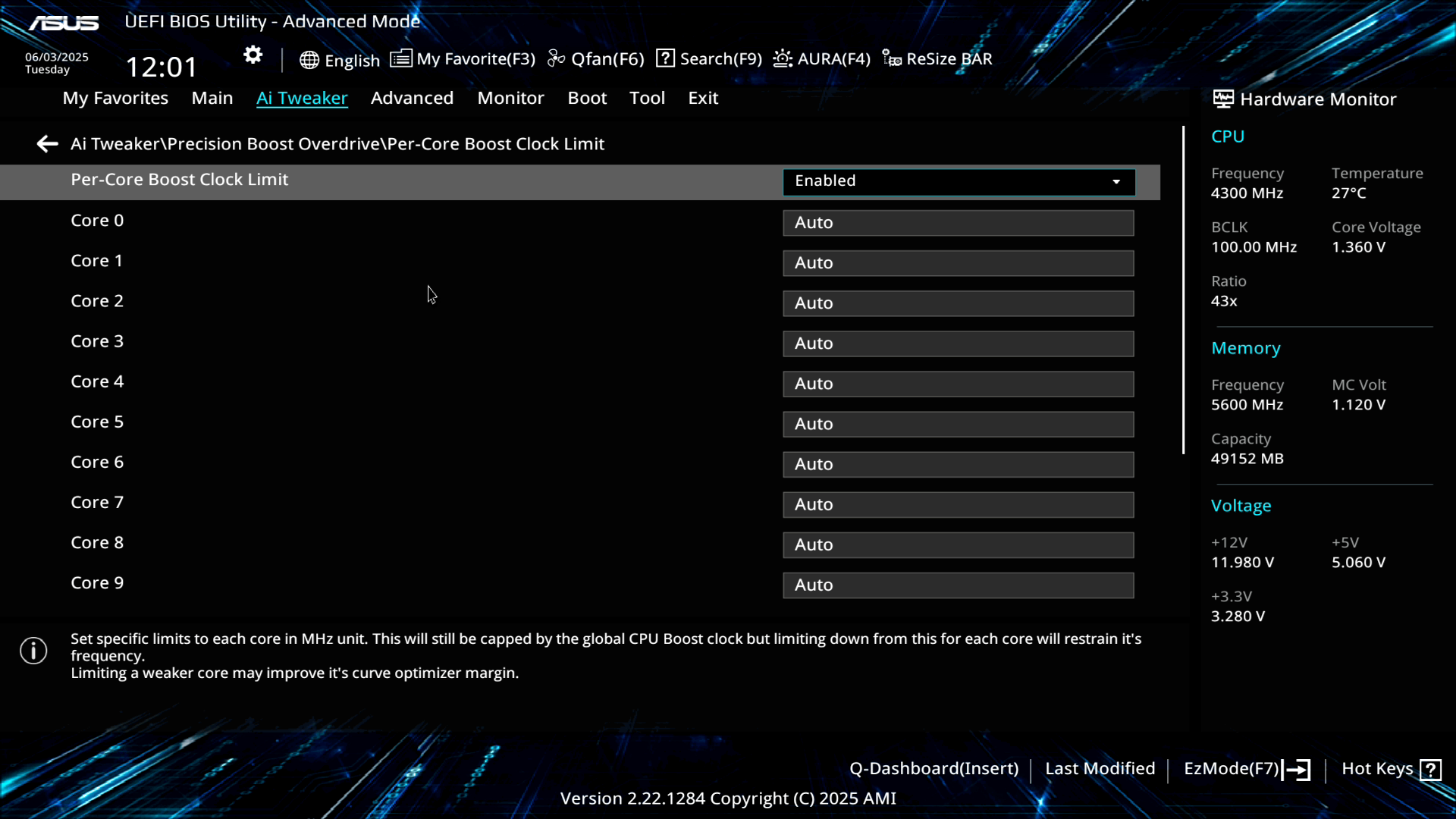

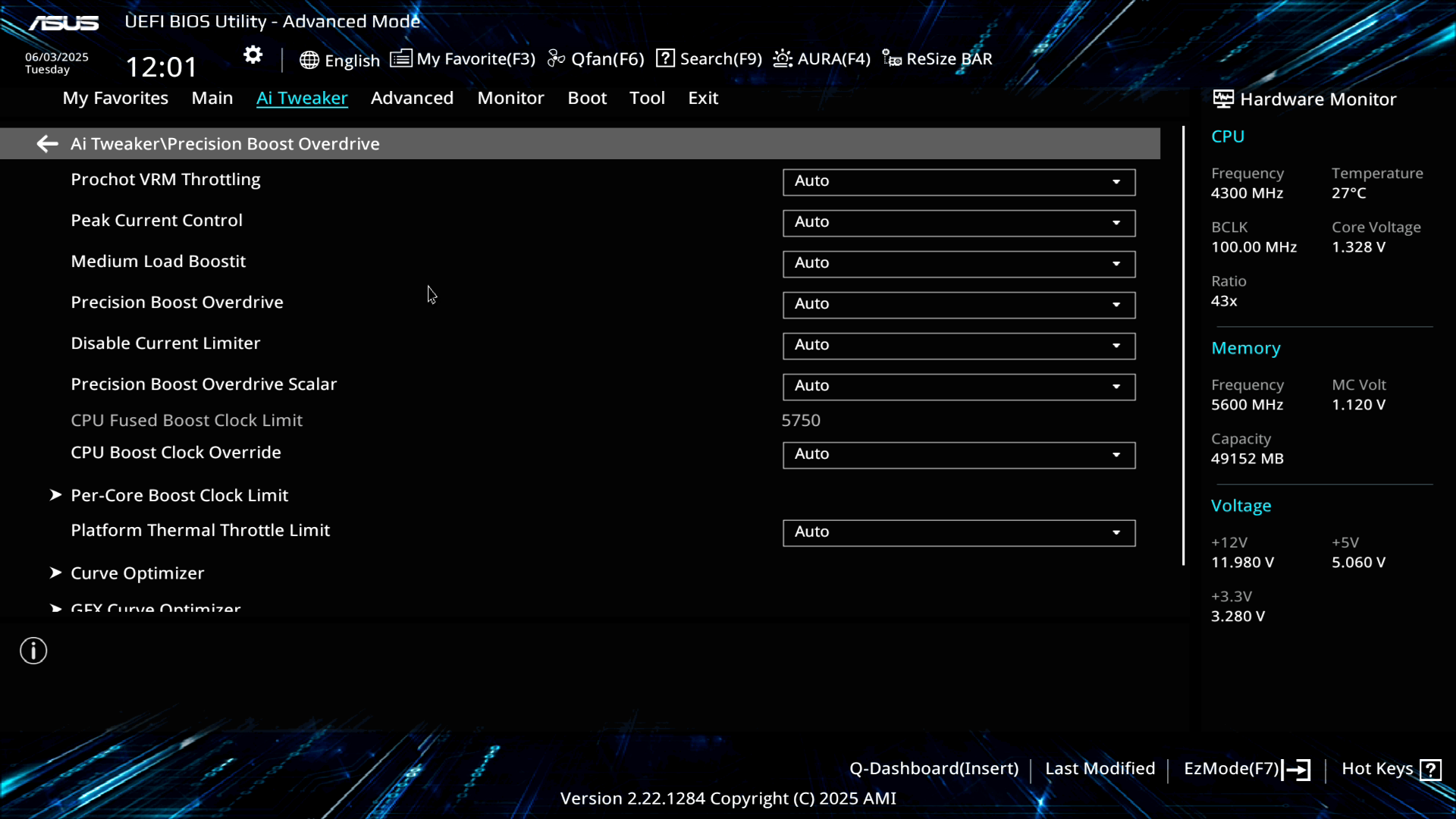

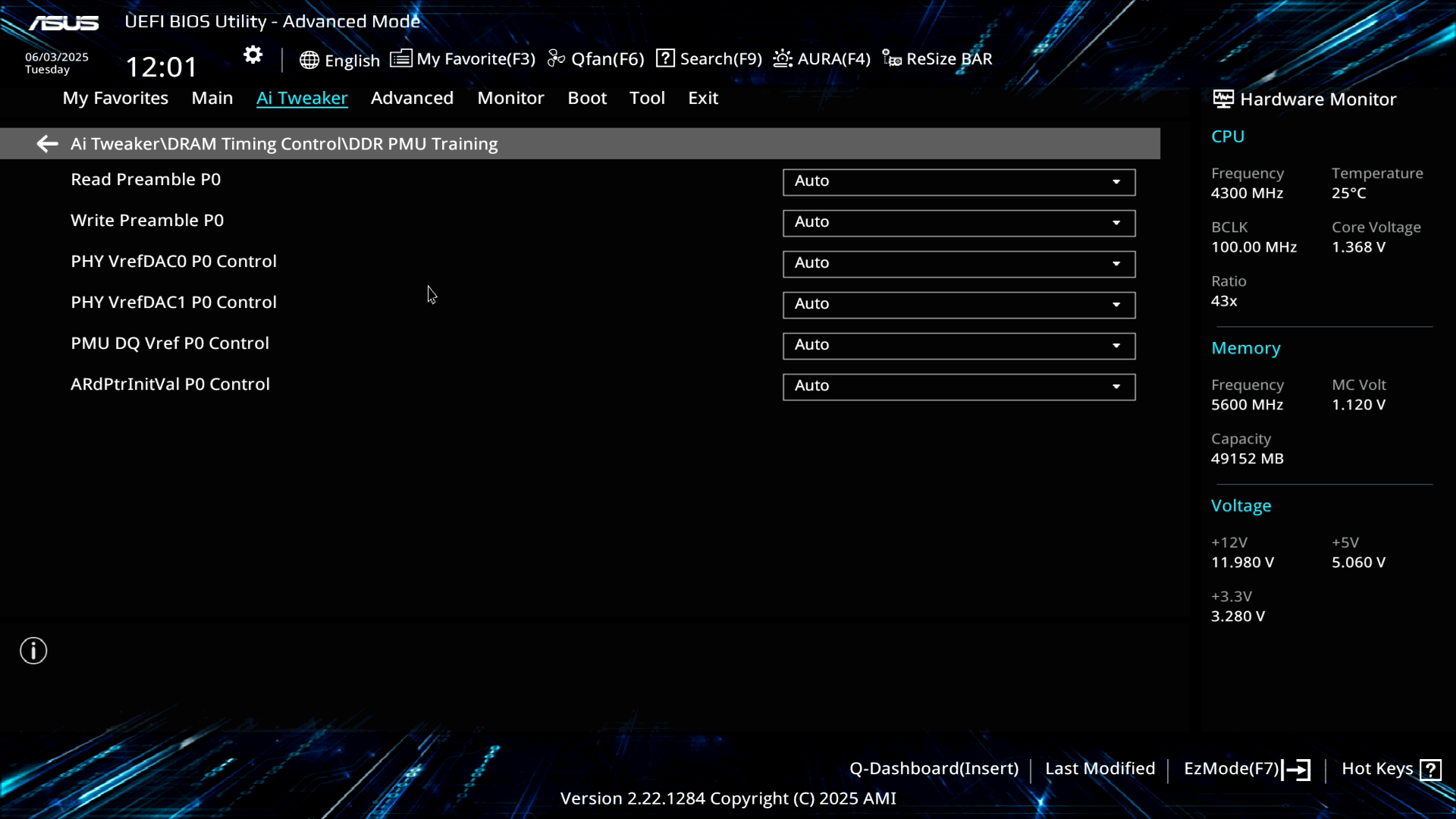

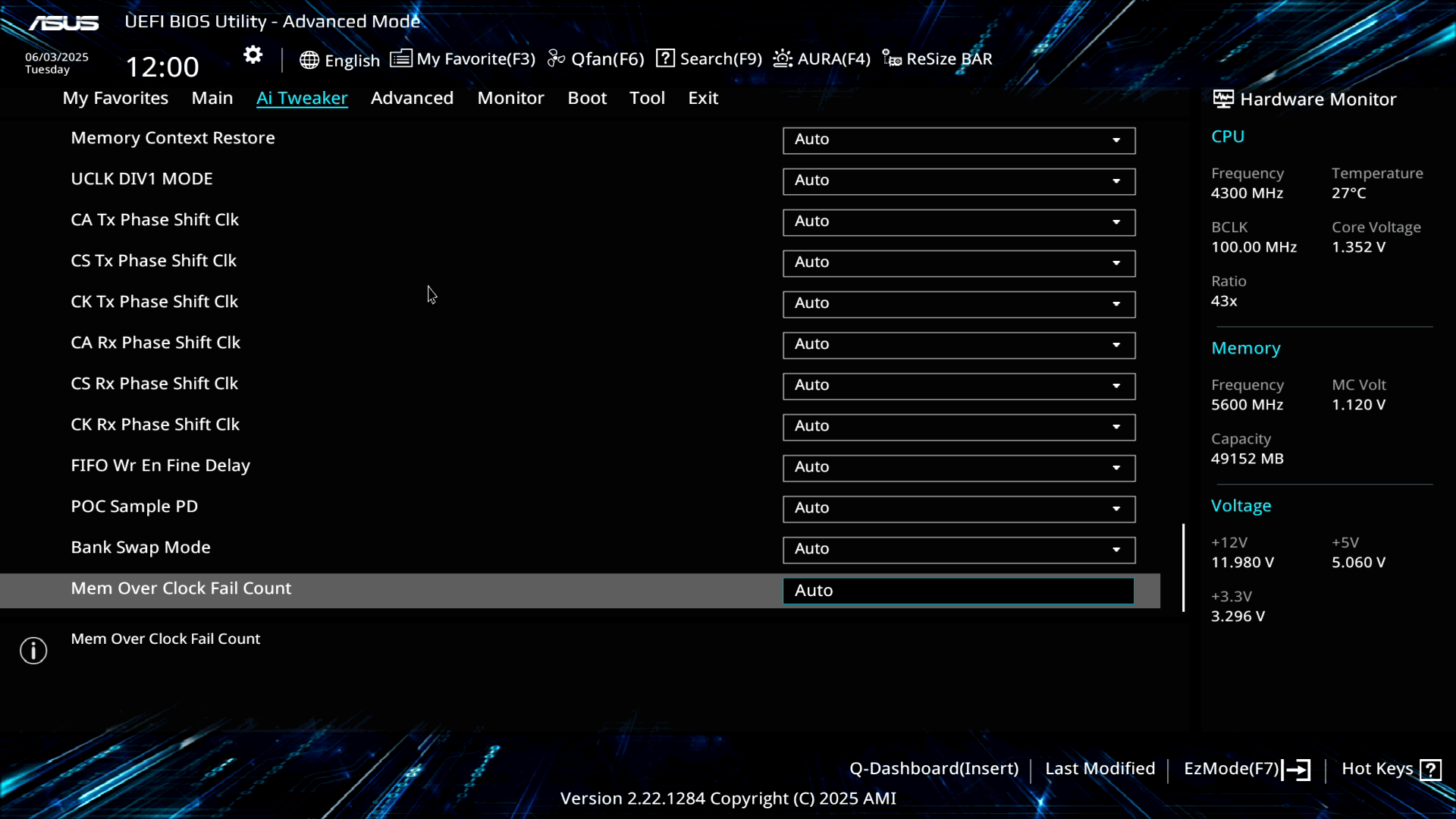

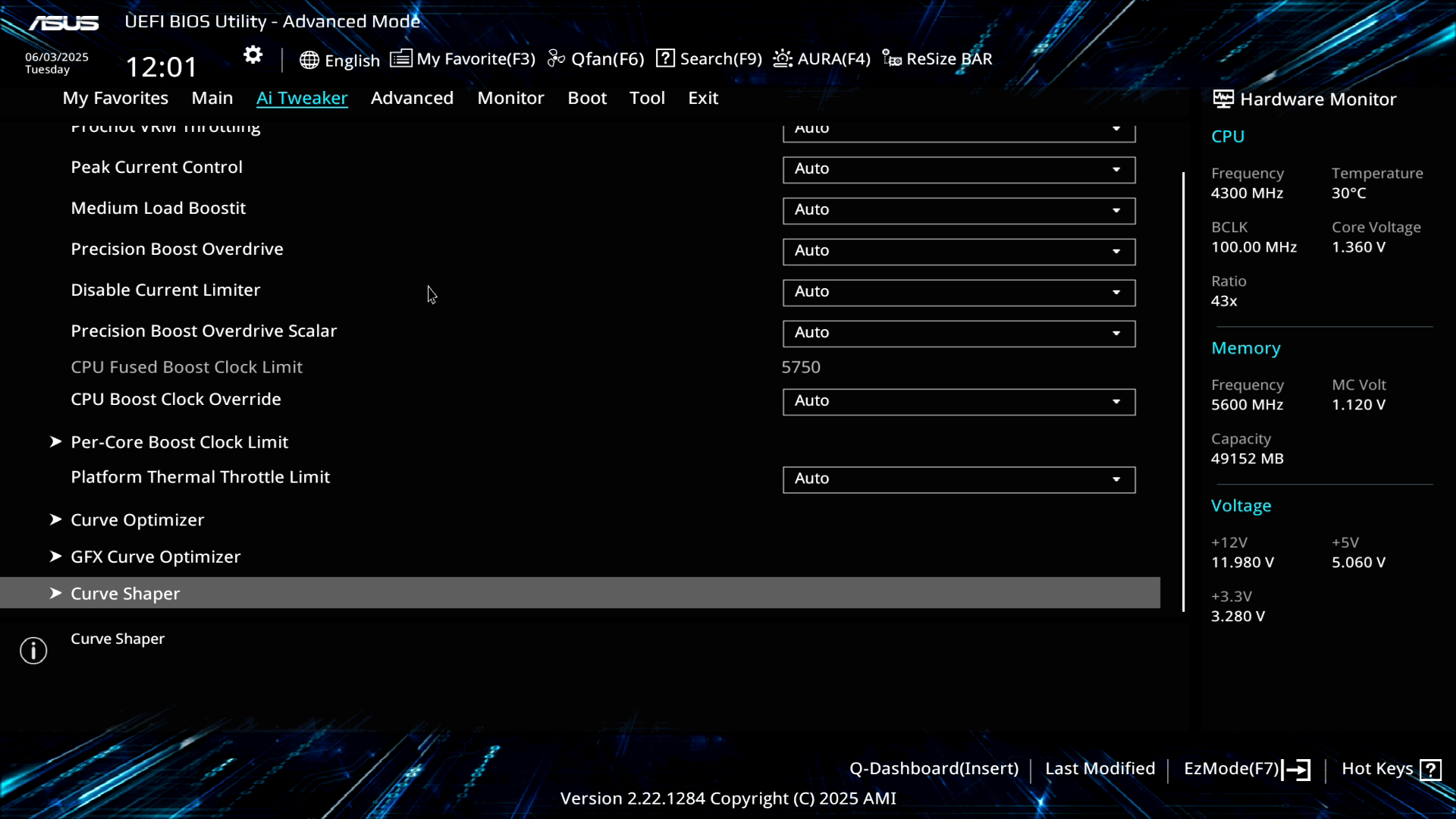

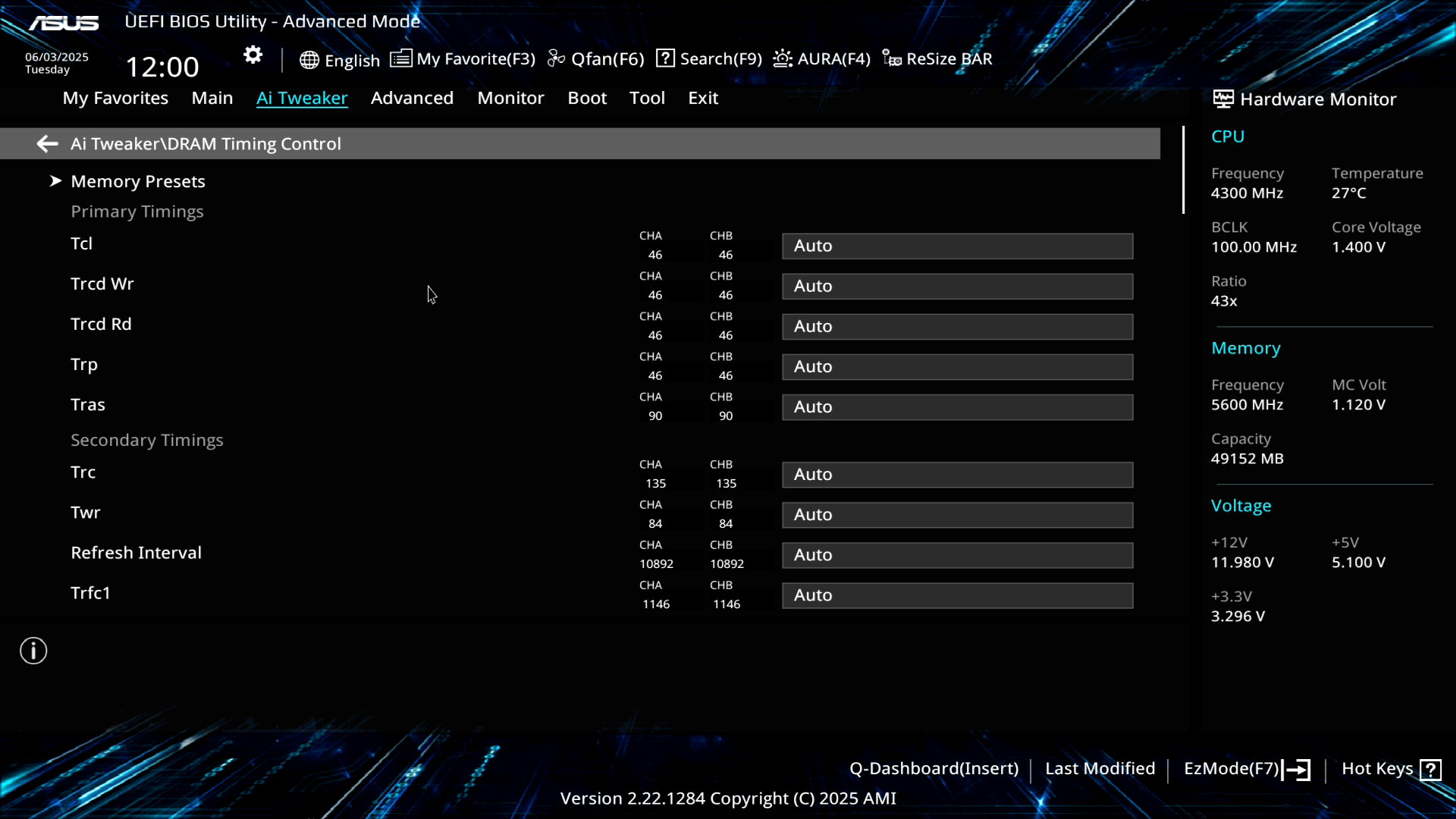

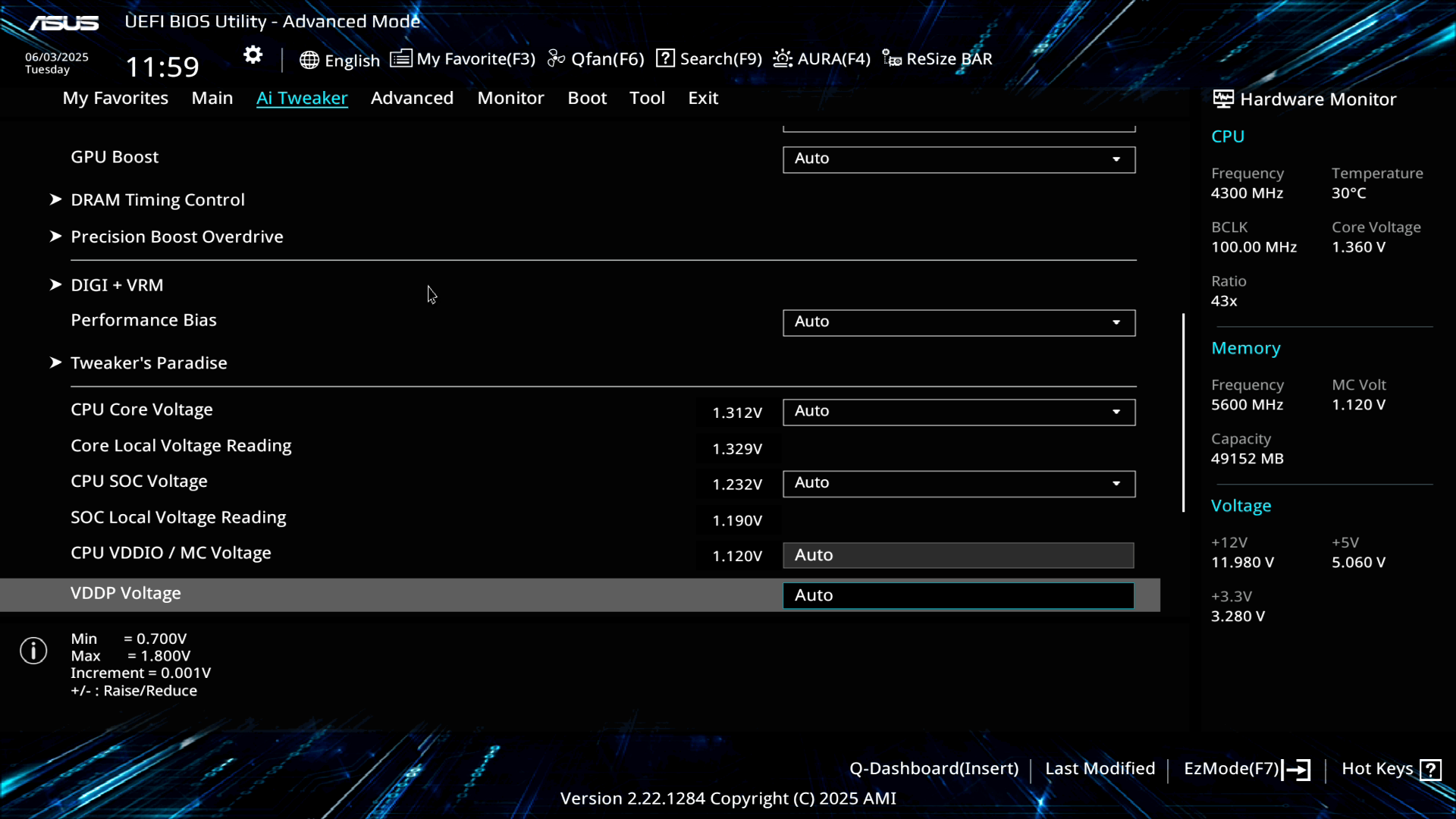

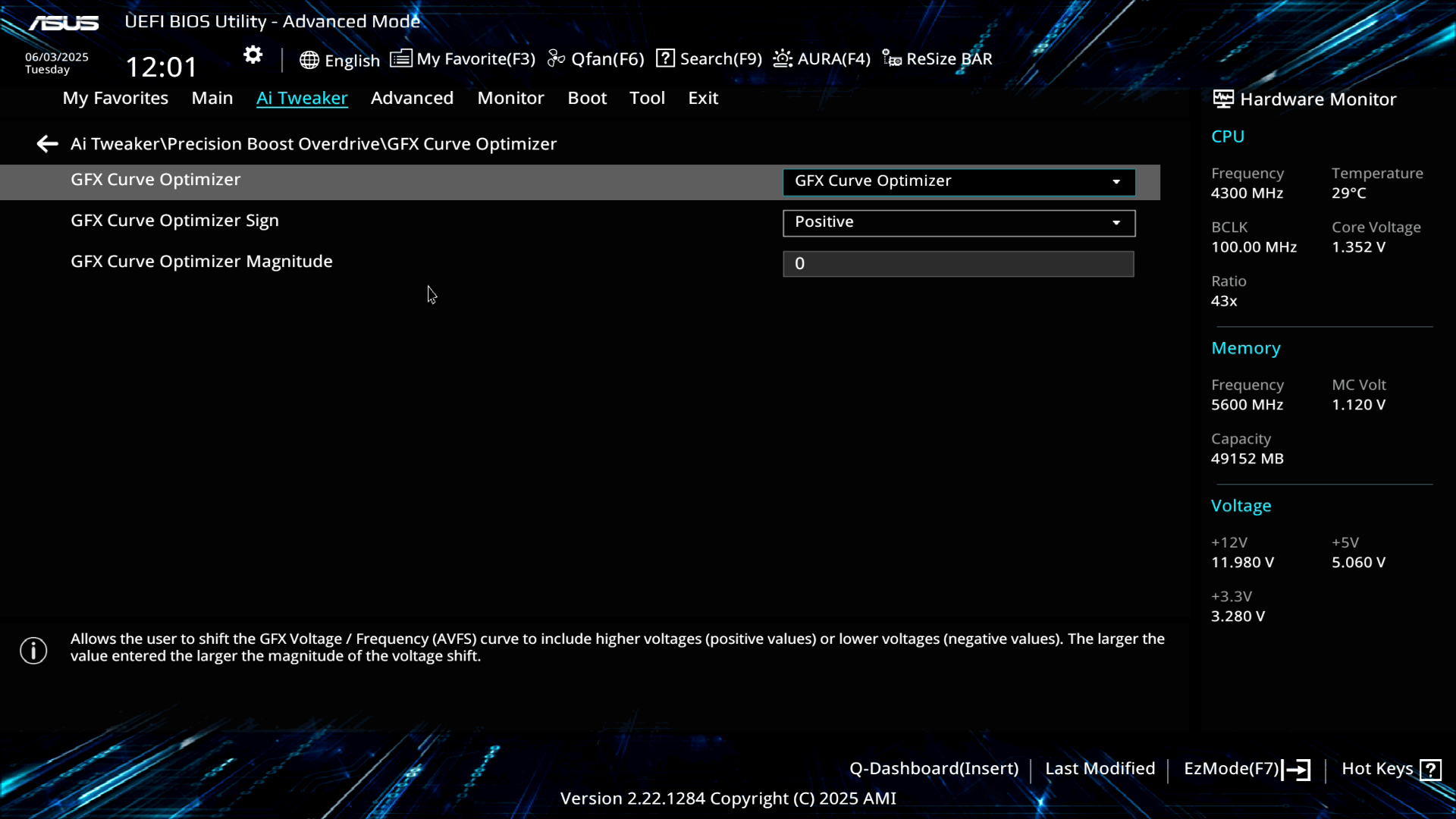

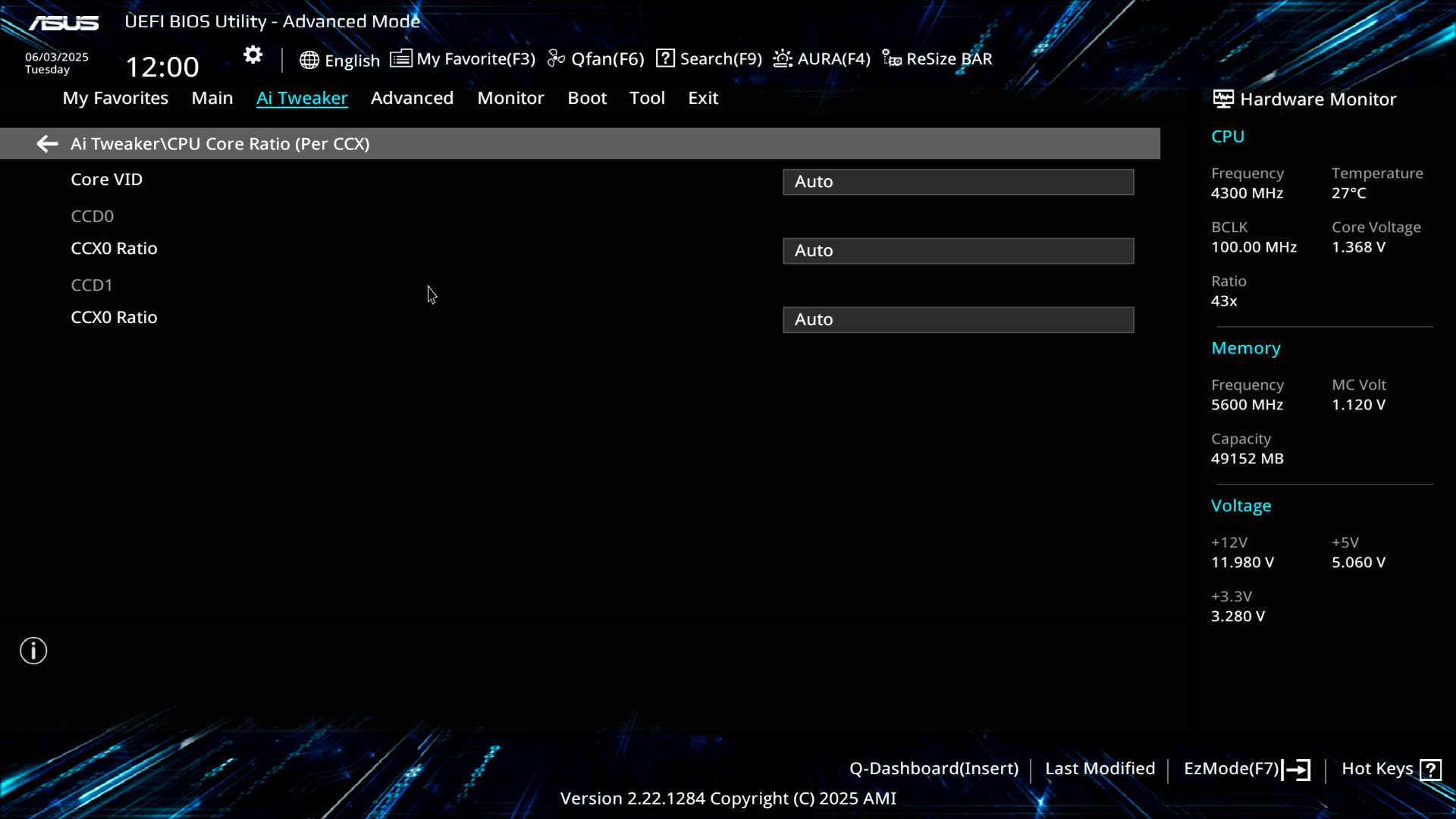

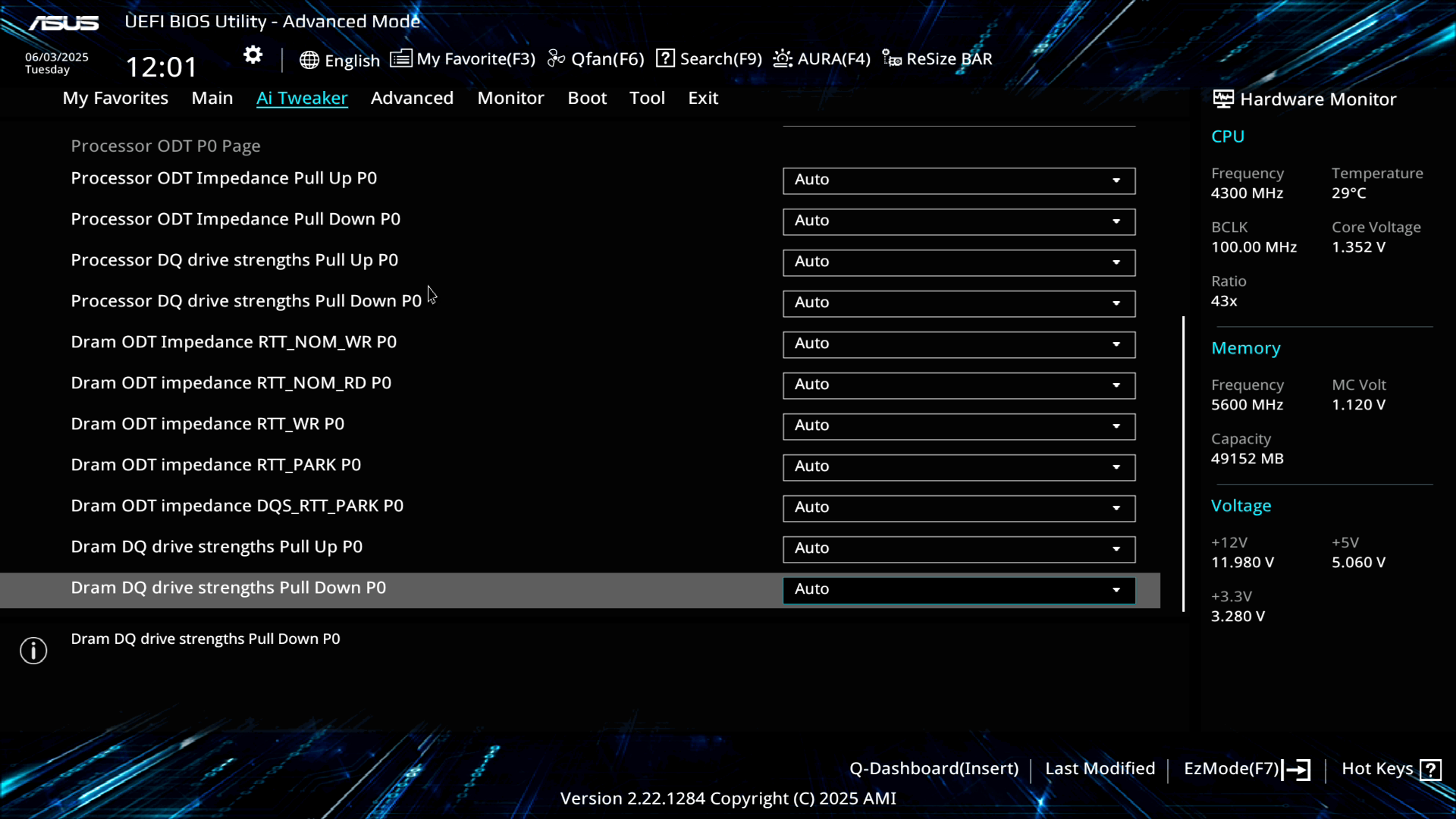

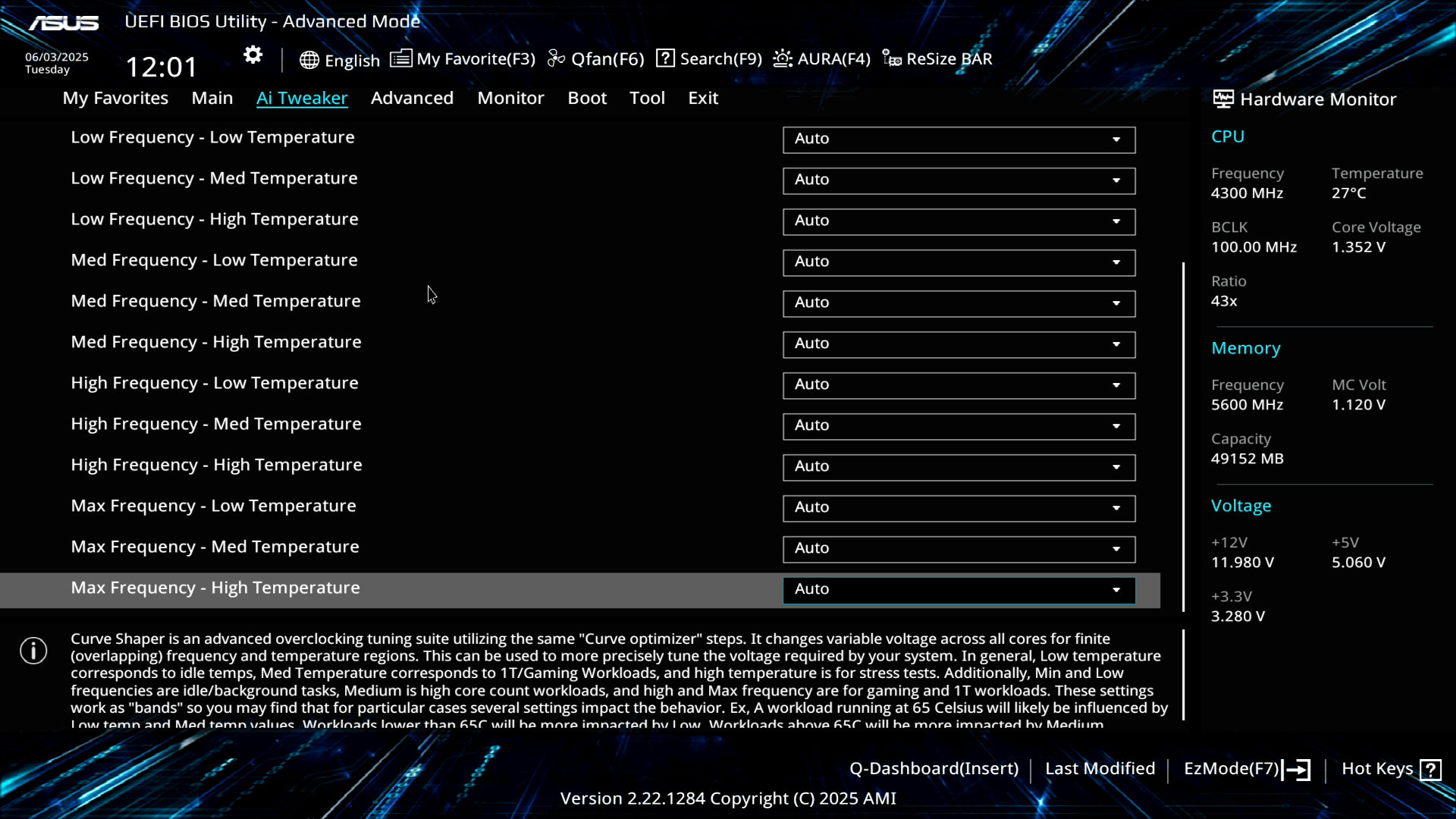

Вкладка AI Tweaker: секція тонкого налаштування, оверклокінгу, твікінгу і подібного.

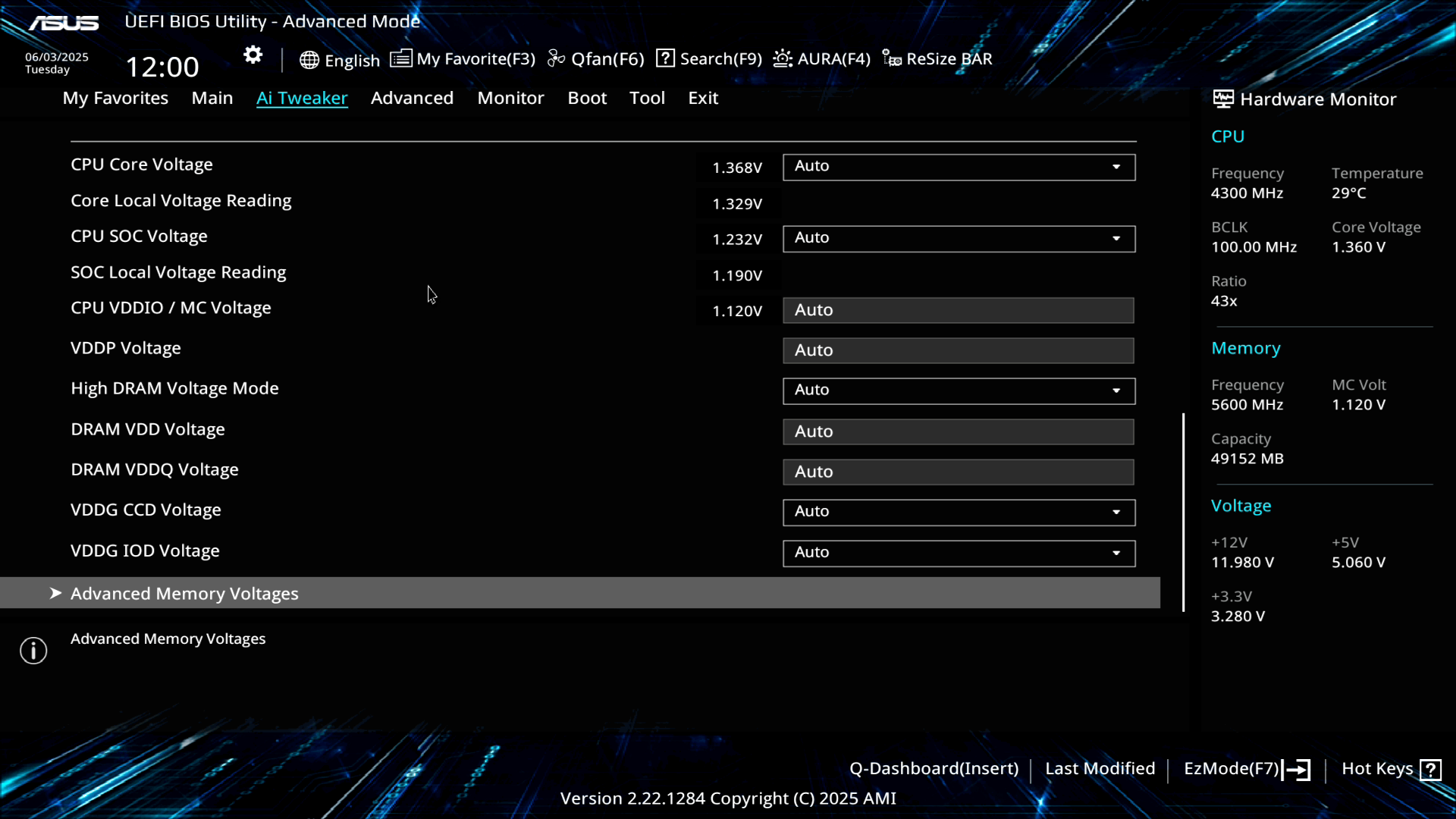

Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…4 | 1 |
| BCLK Frequency (MHz) | 96–118 | 0,0625 |
| FCLK Frequency (MHz) | 800‑3000 | 33–133 |
| CPU Core Ratio (Multiplier) | 8–100 | 0,25 |
| Fixed CPU VRM Switching Frequency (KHz) | 300–450 | 50 |
| CPU Core Voltage (V) | 0,8–1,55 | 0,005 |
| CPU SOC Voltage (V) | 0,8–1,3 | 0,005 |
| CPU VDDIO / MC Voltage (V) | 1,1–2 | 0,01 |
| VDDP Voltage (V) | 0,7–1,8 | 0,001 |
| DRAM Frequency (MHz) | 2000–12000 | 200–800 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,01 |
| DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,01 |

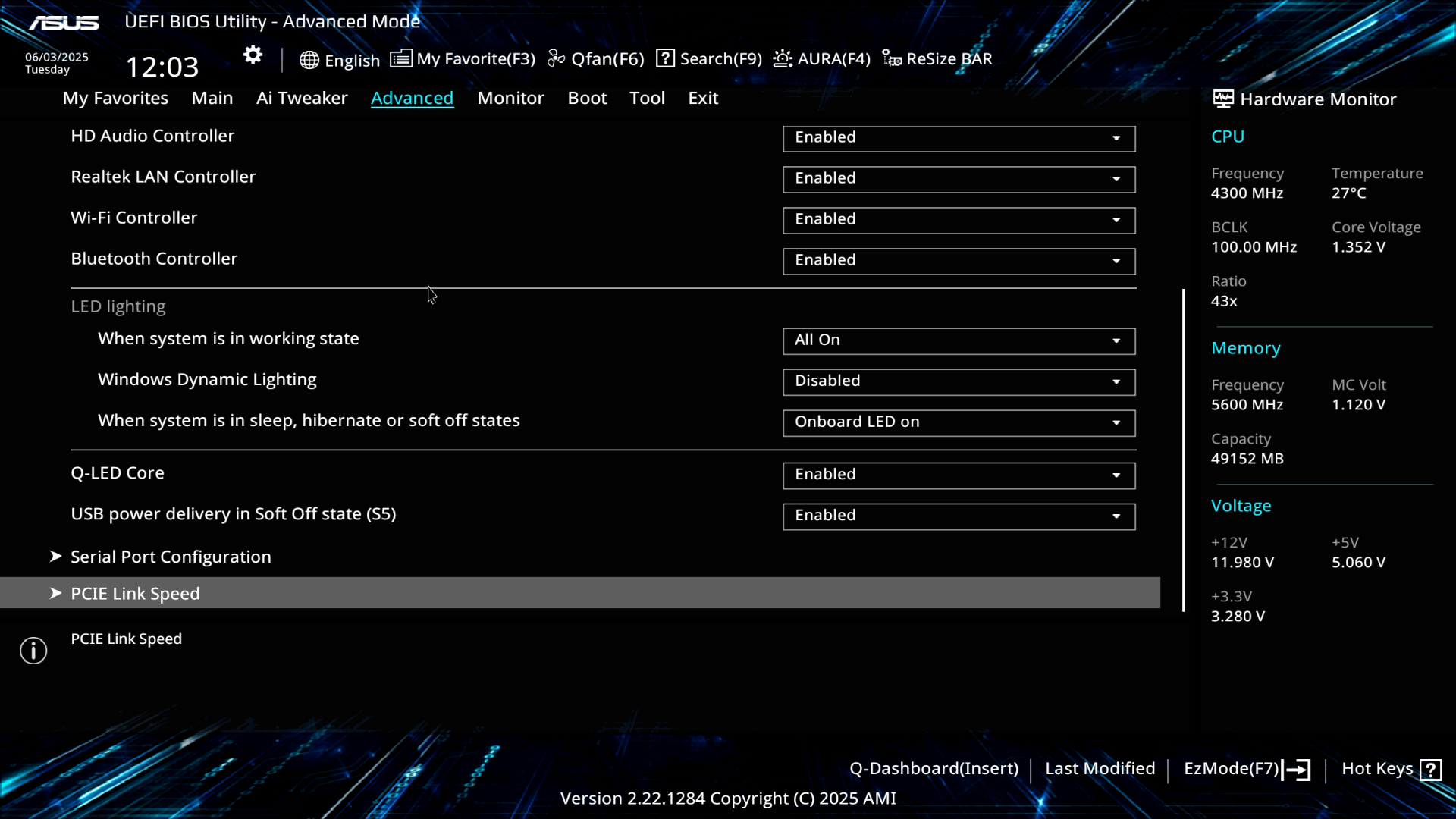

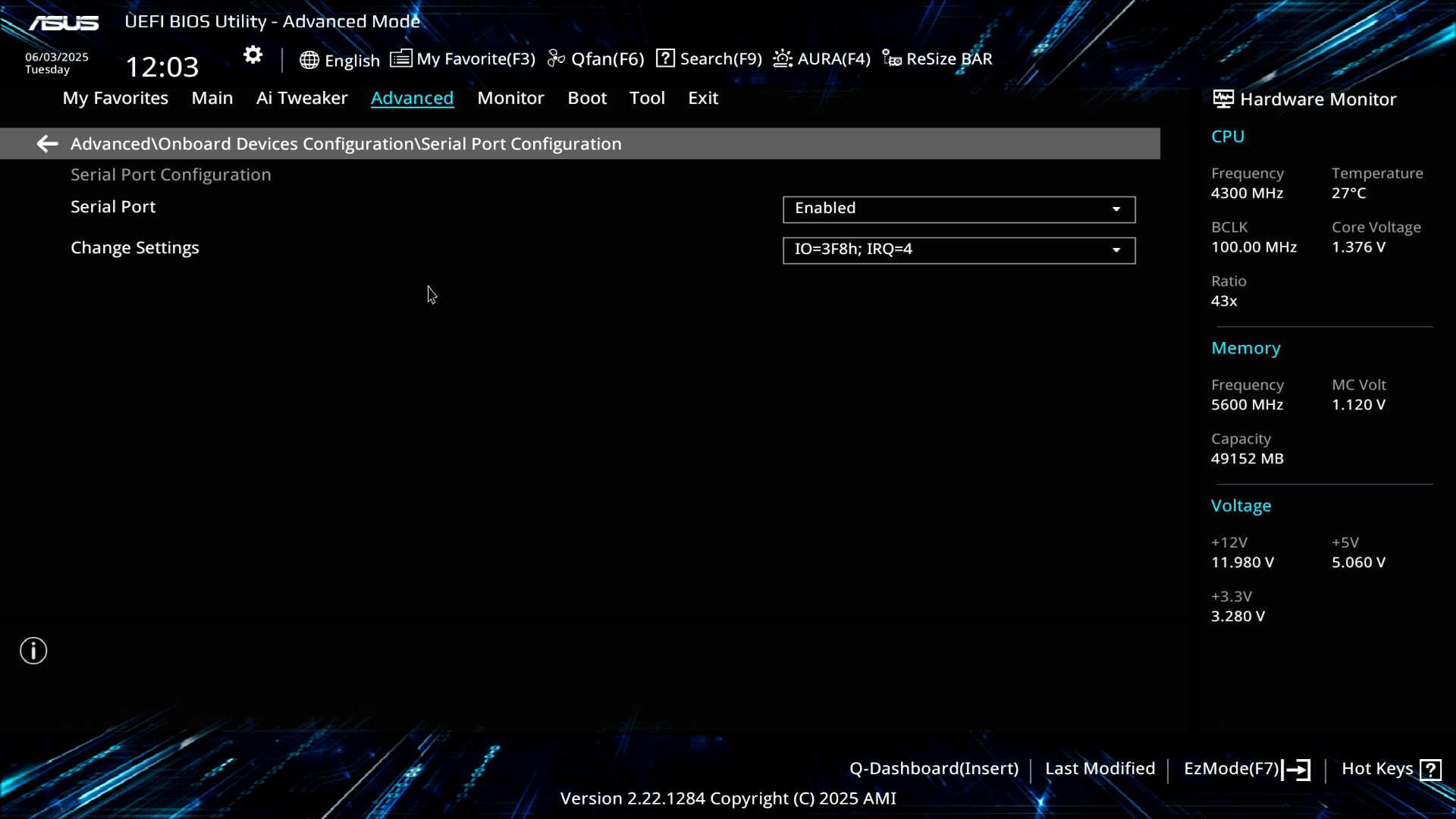

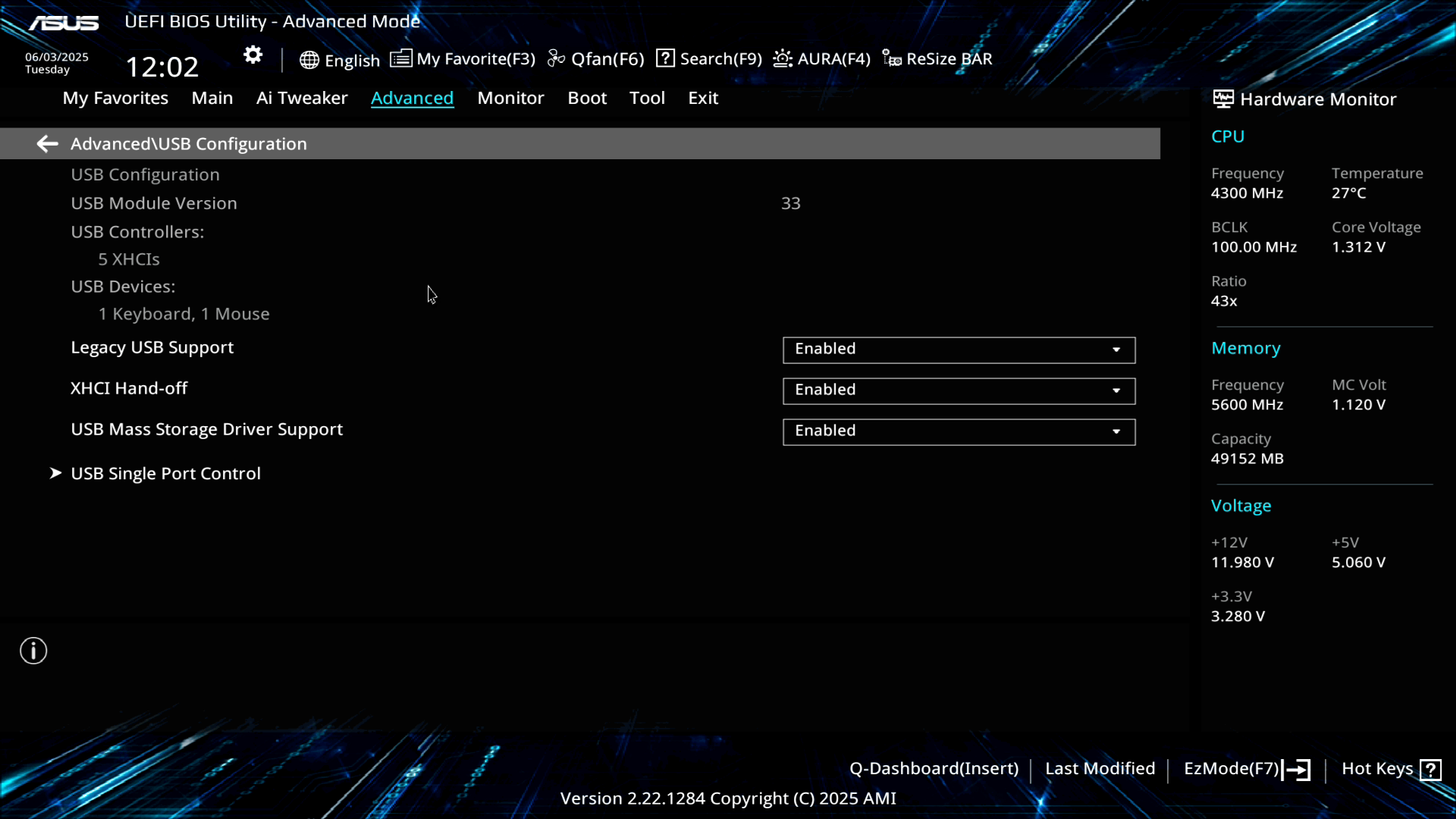

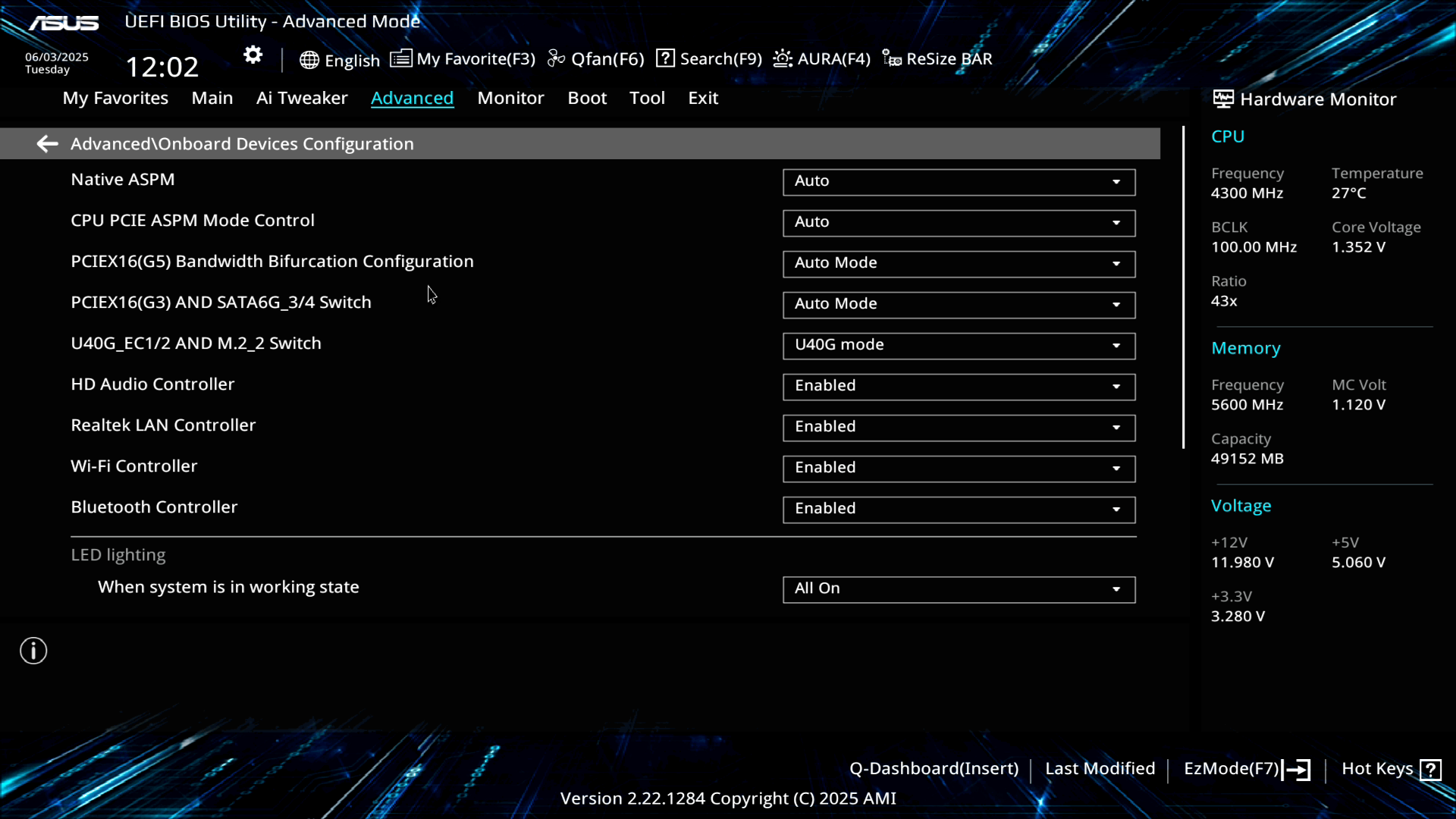

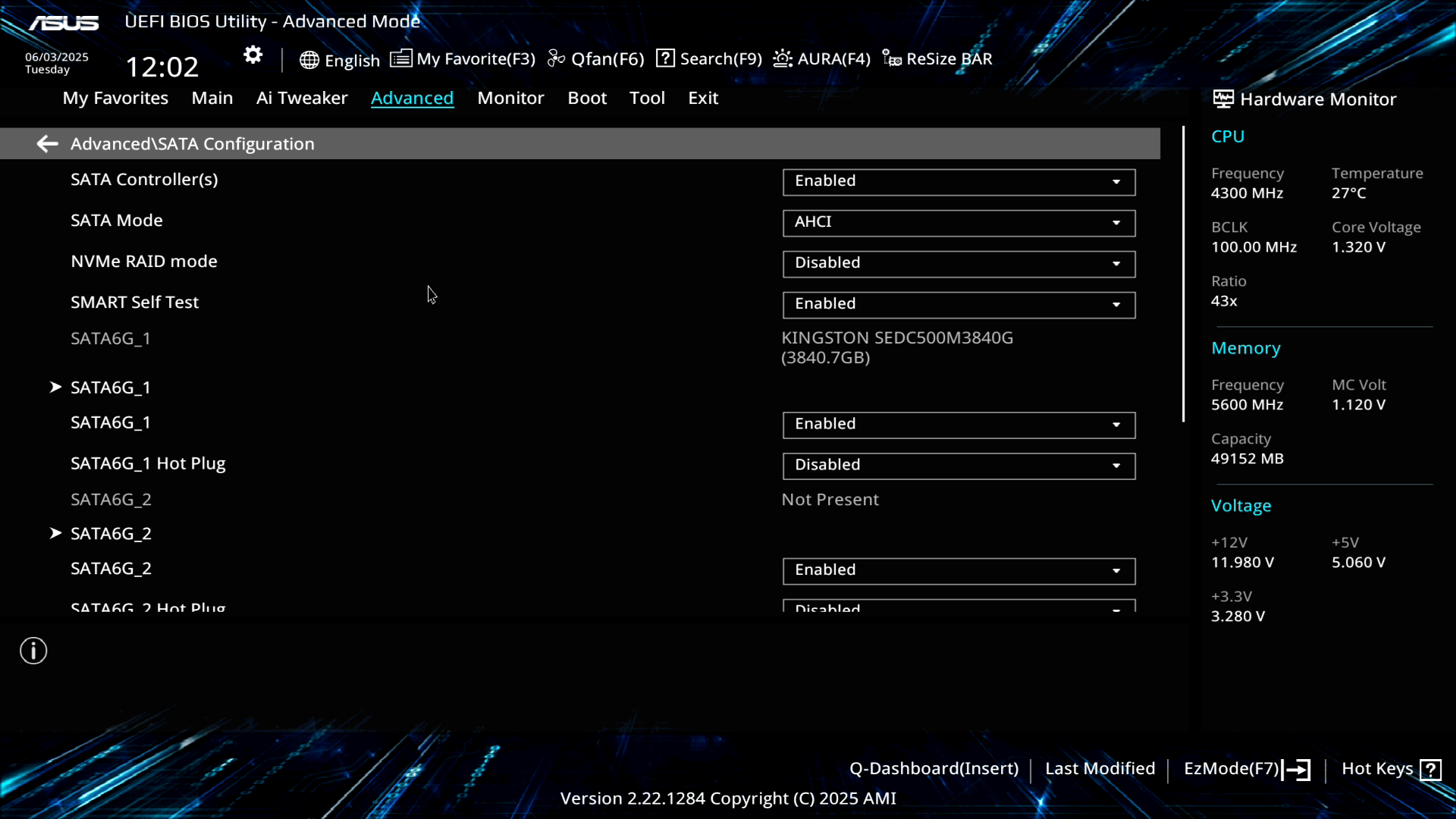

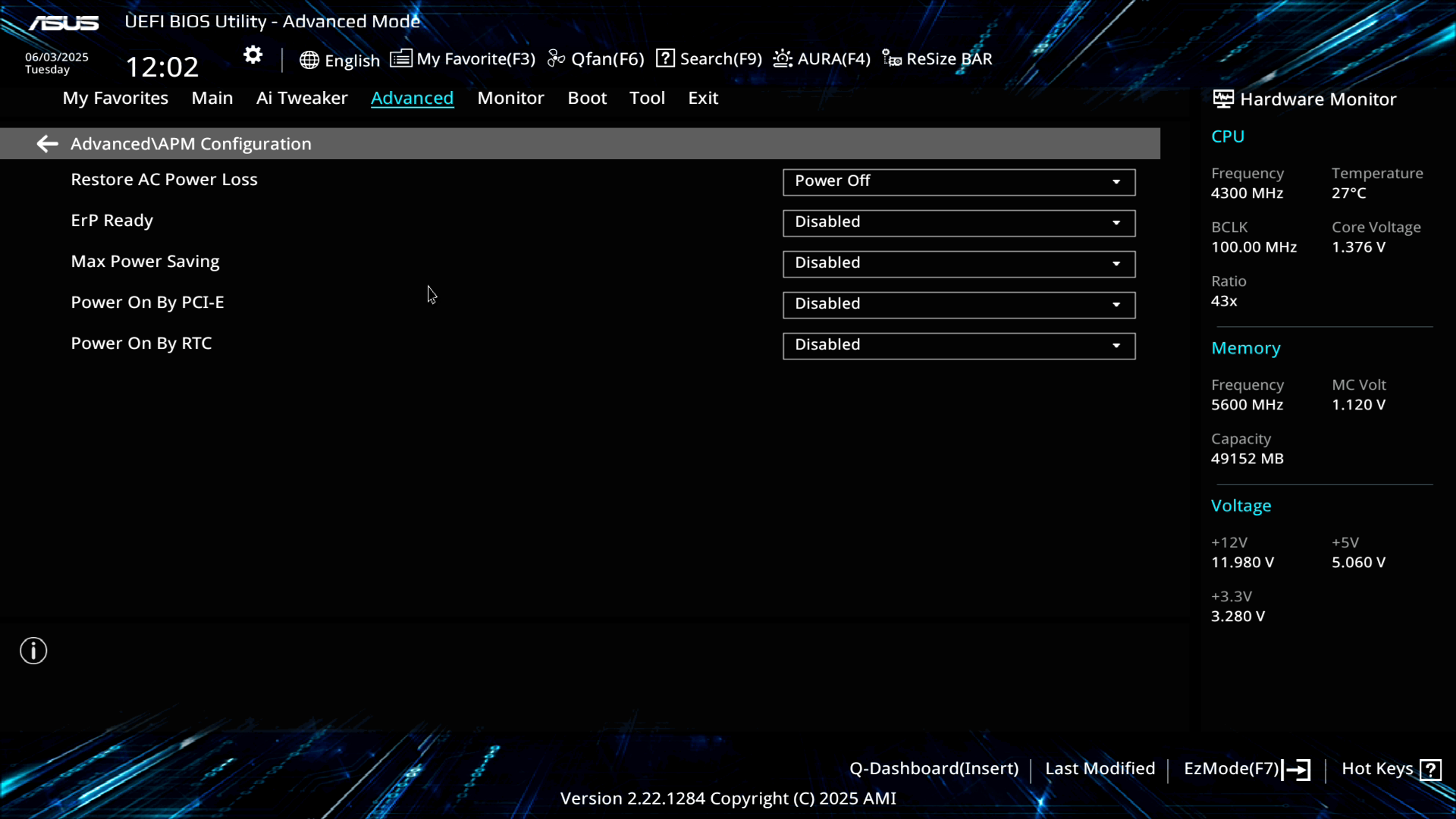

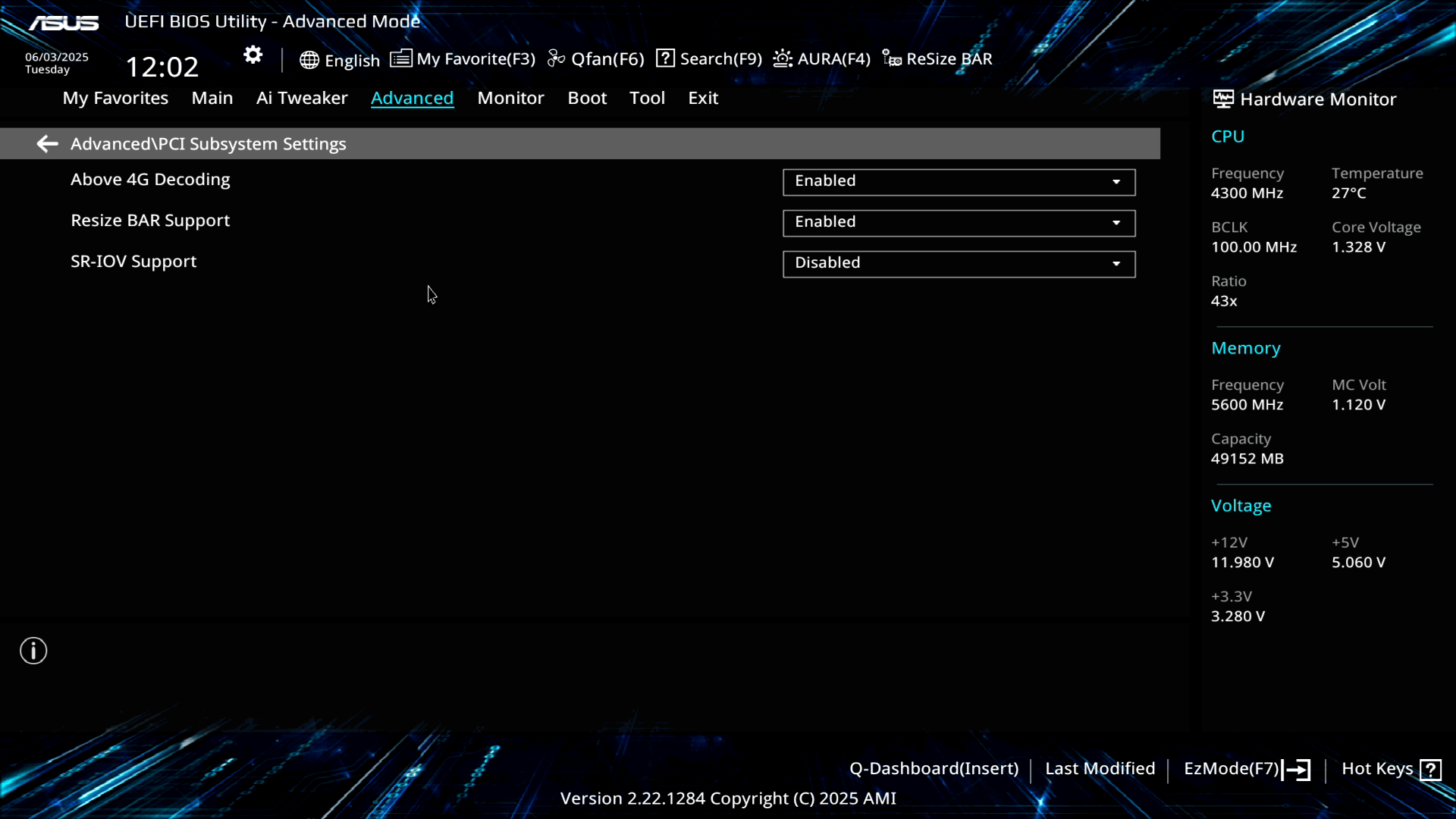

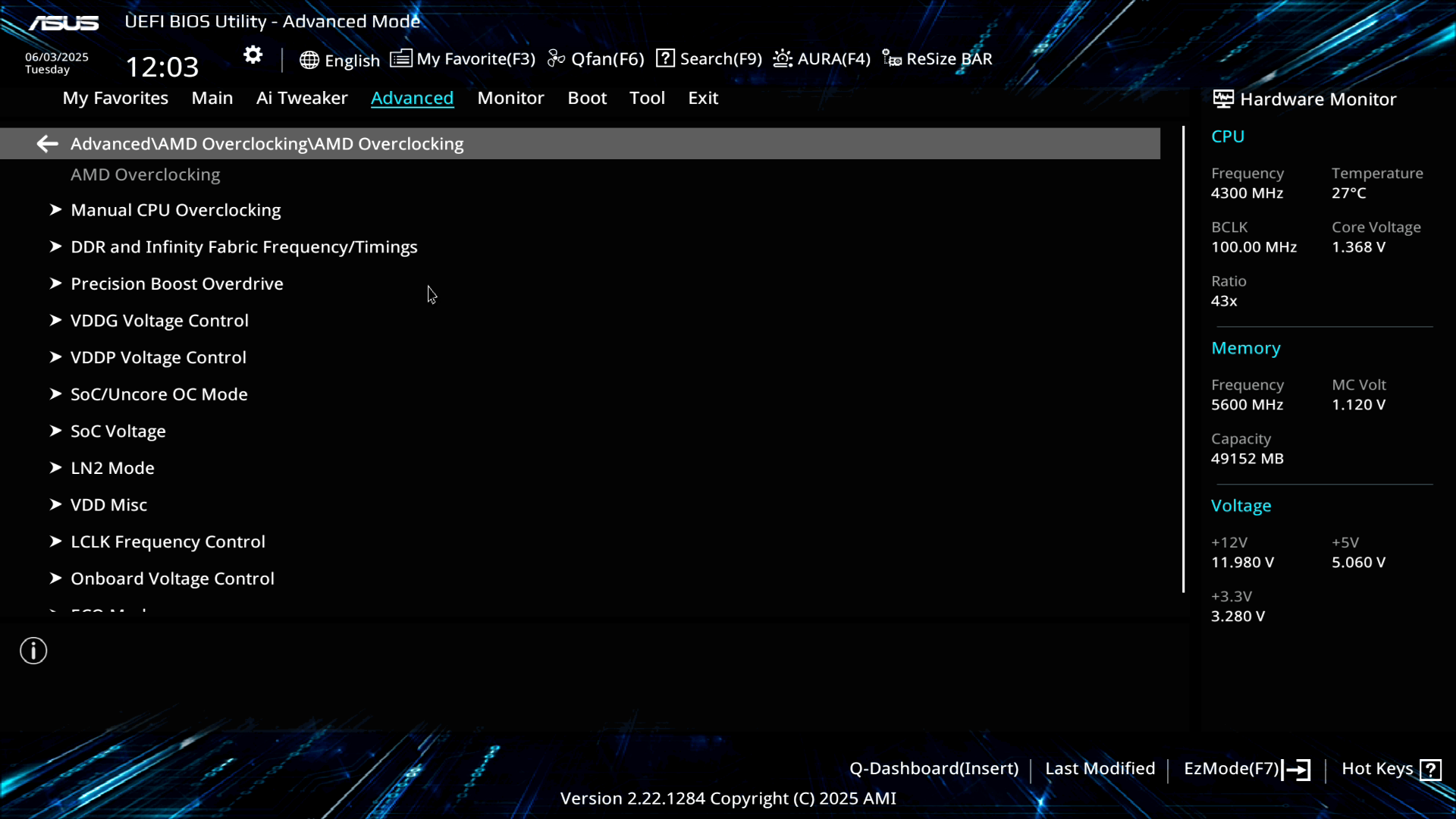

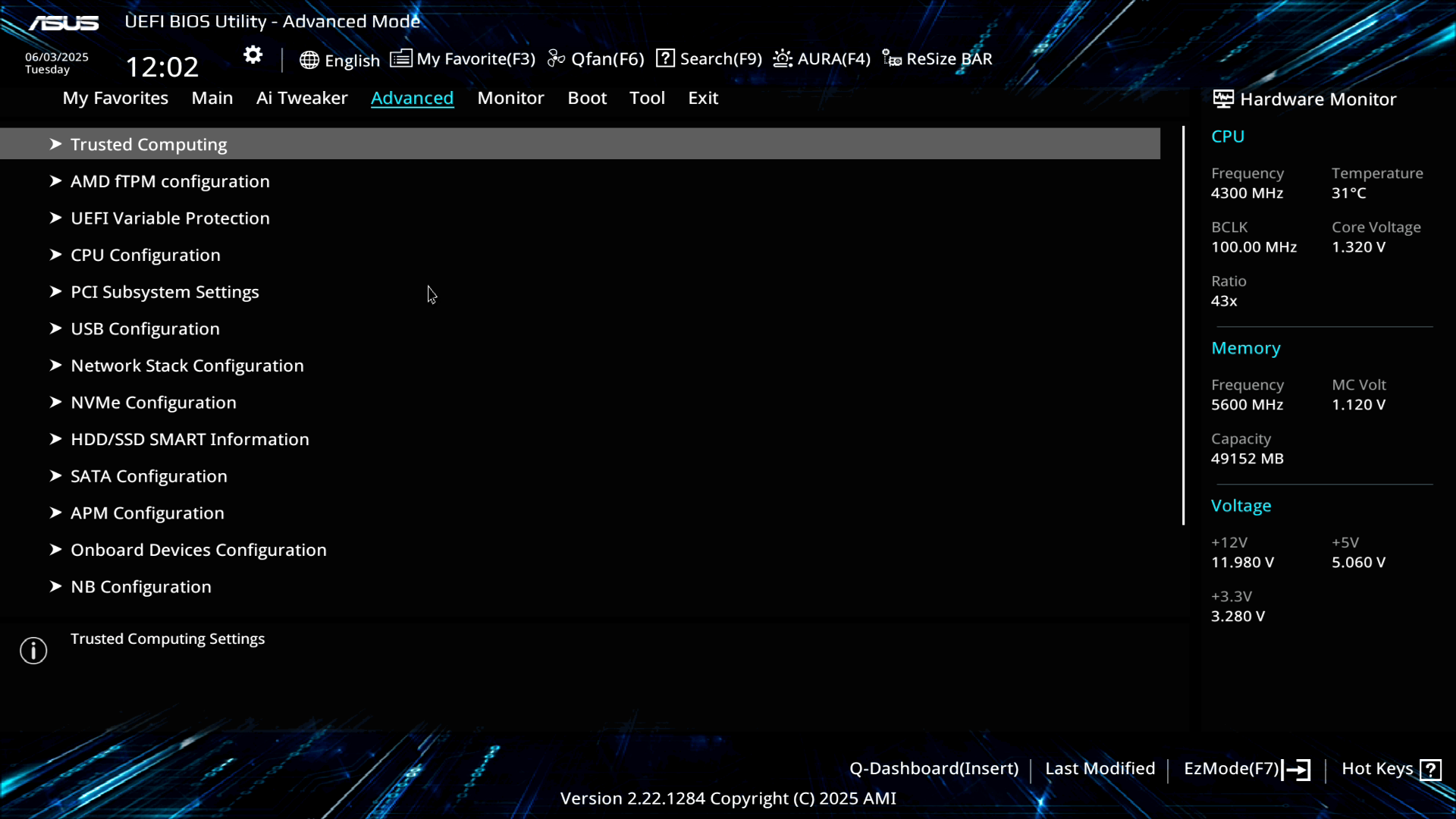

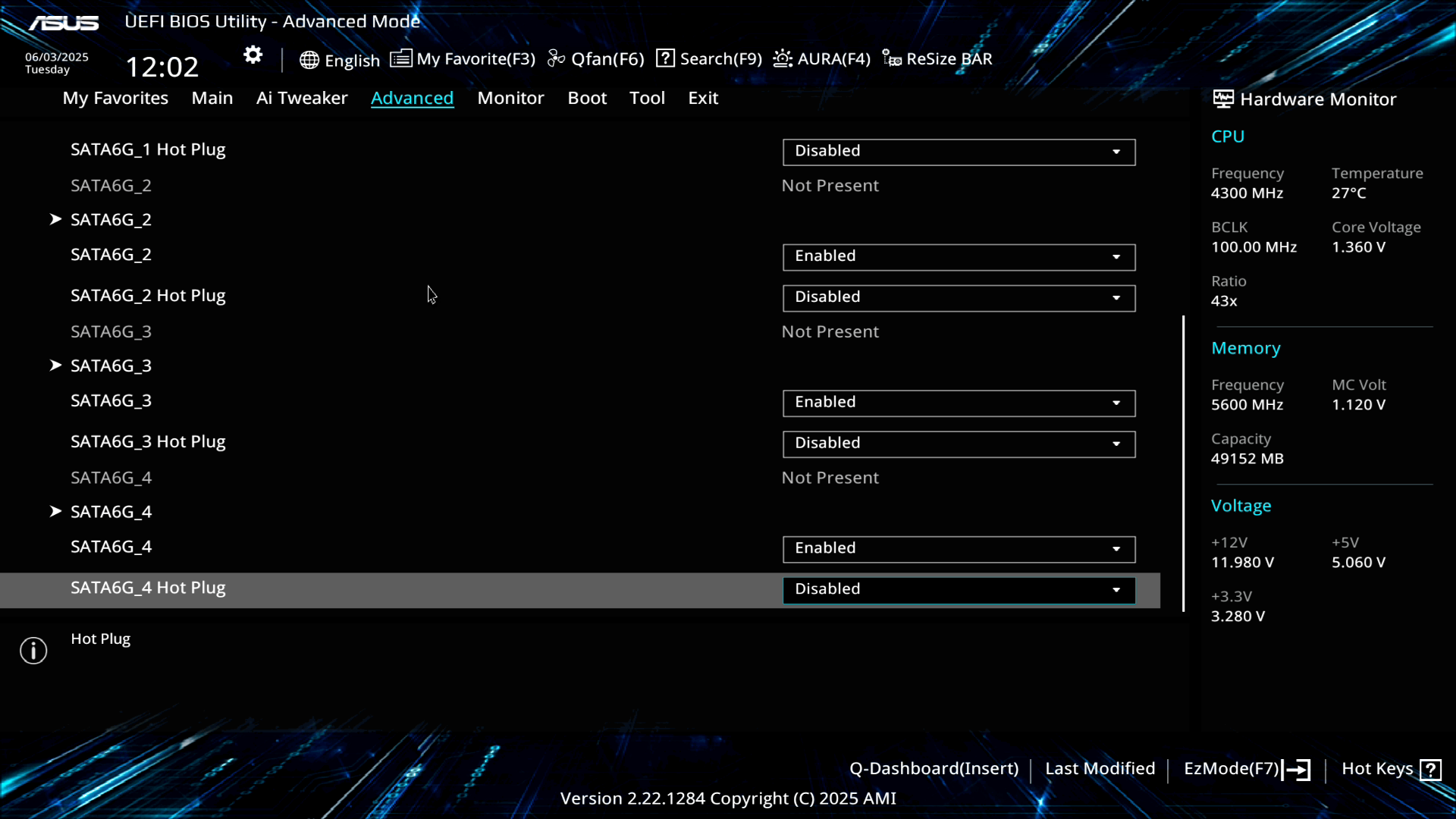

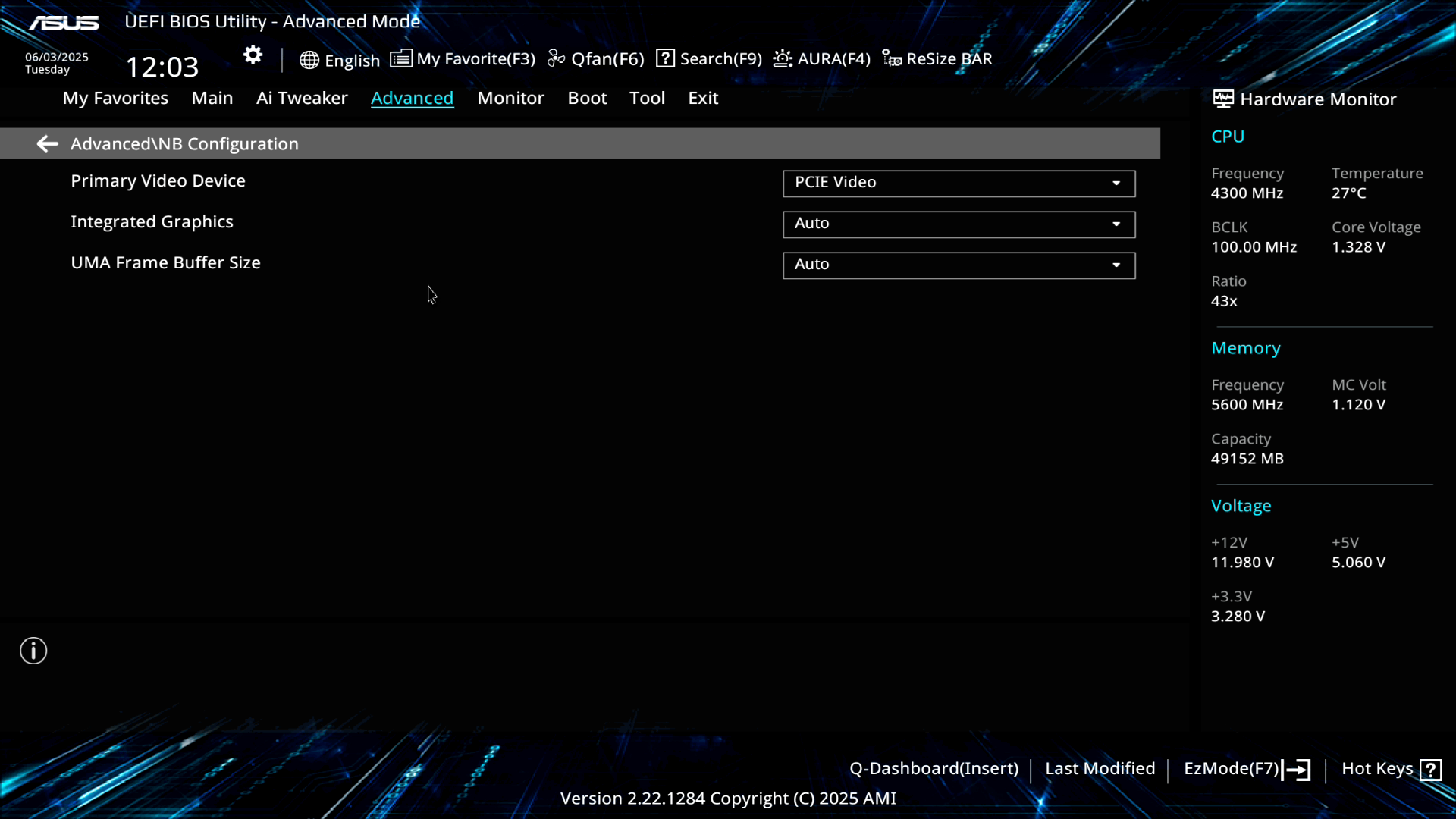

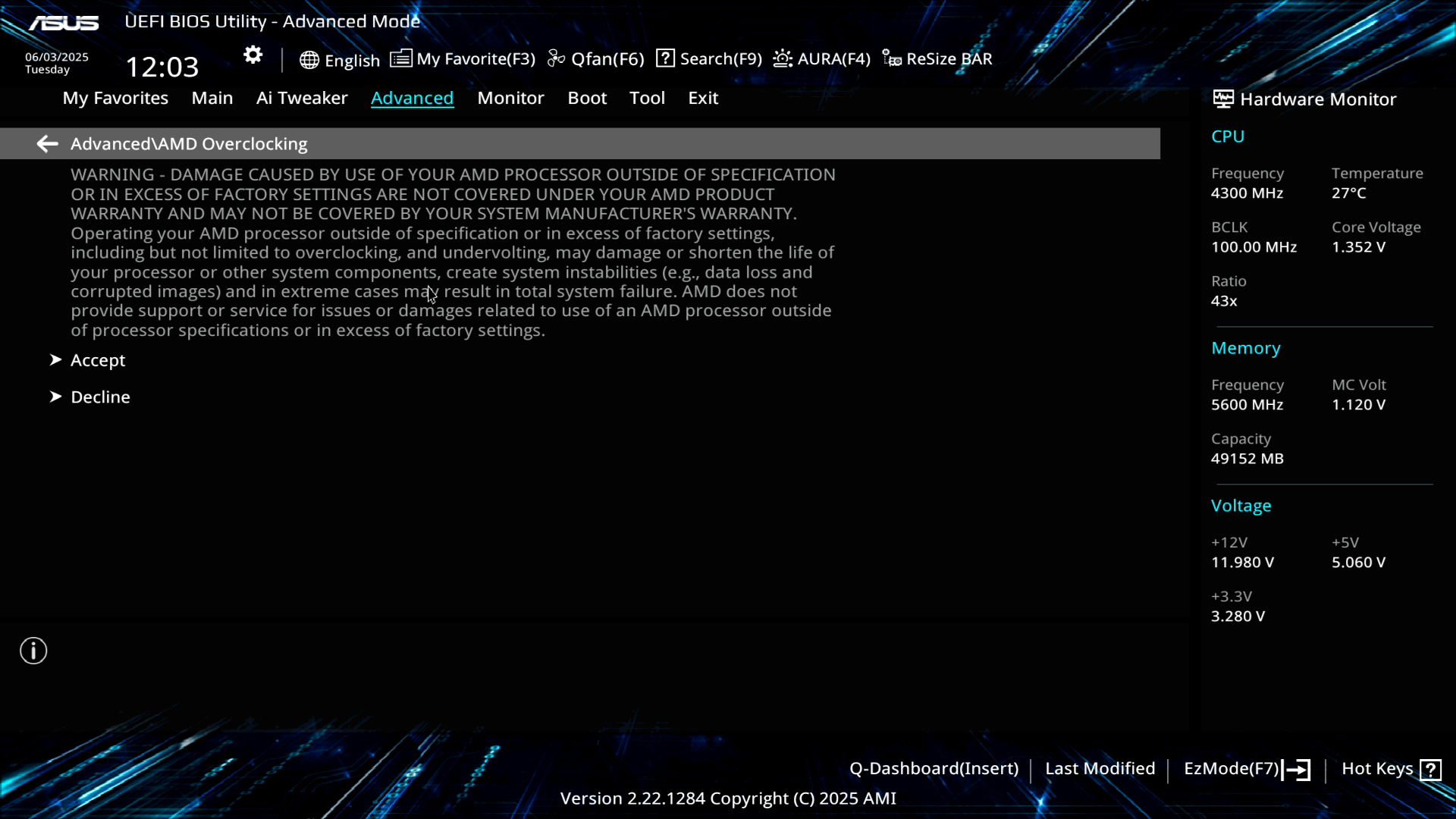

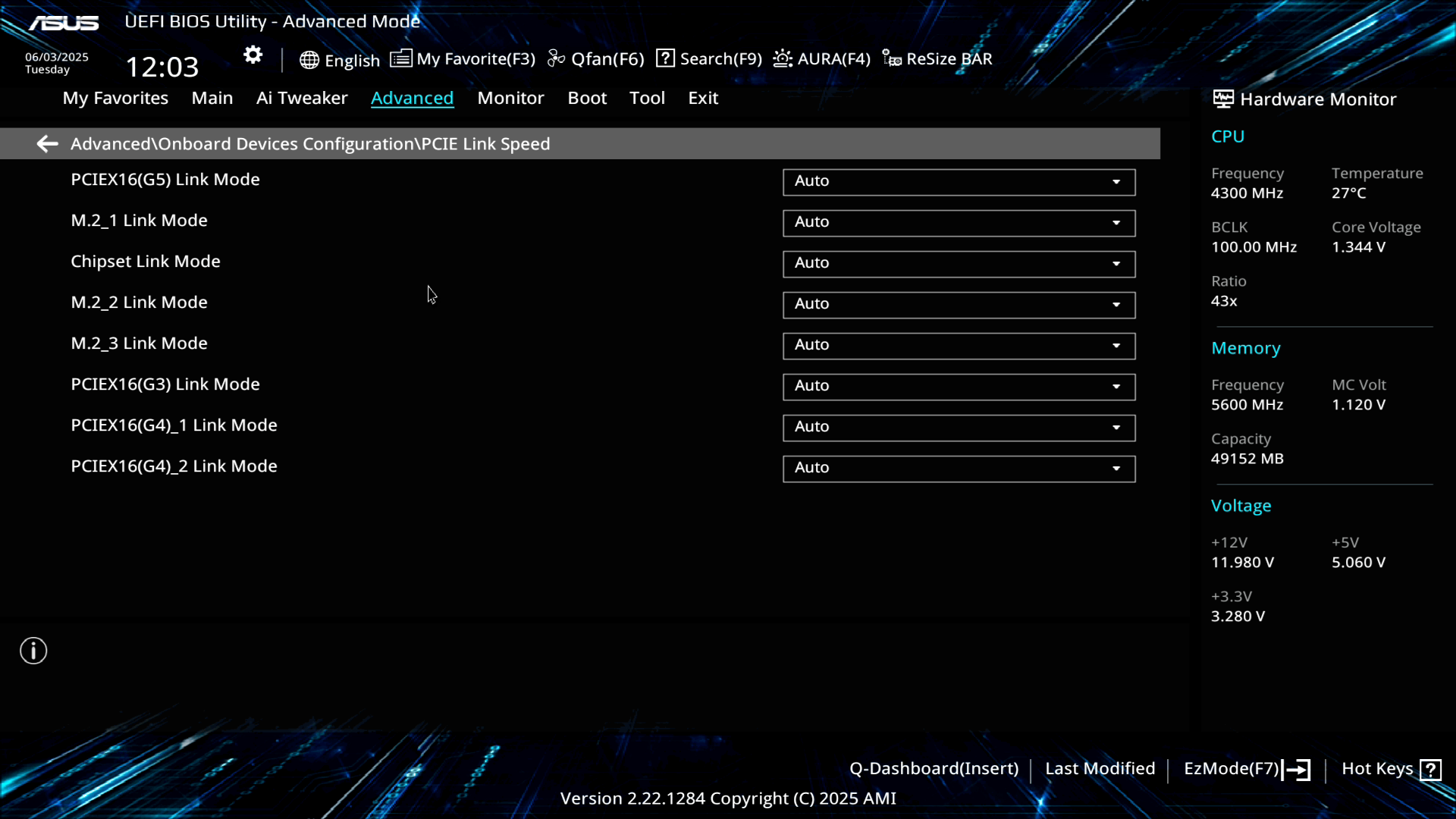

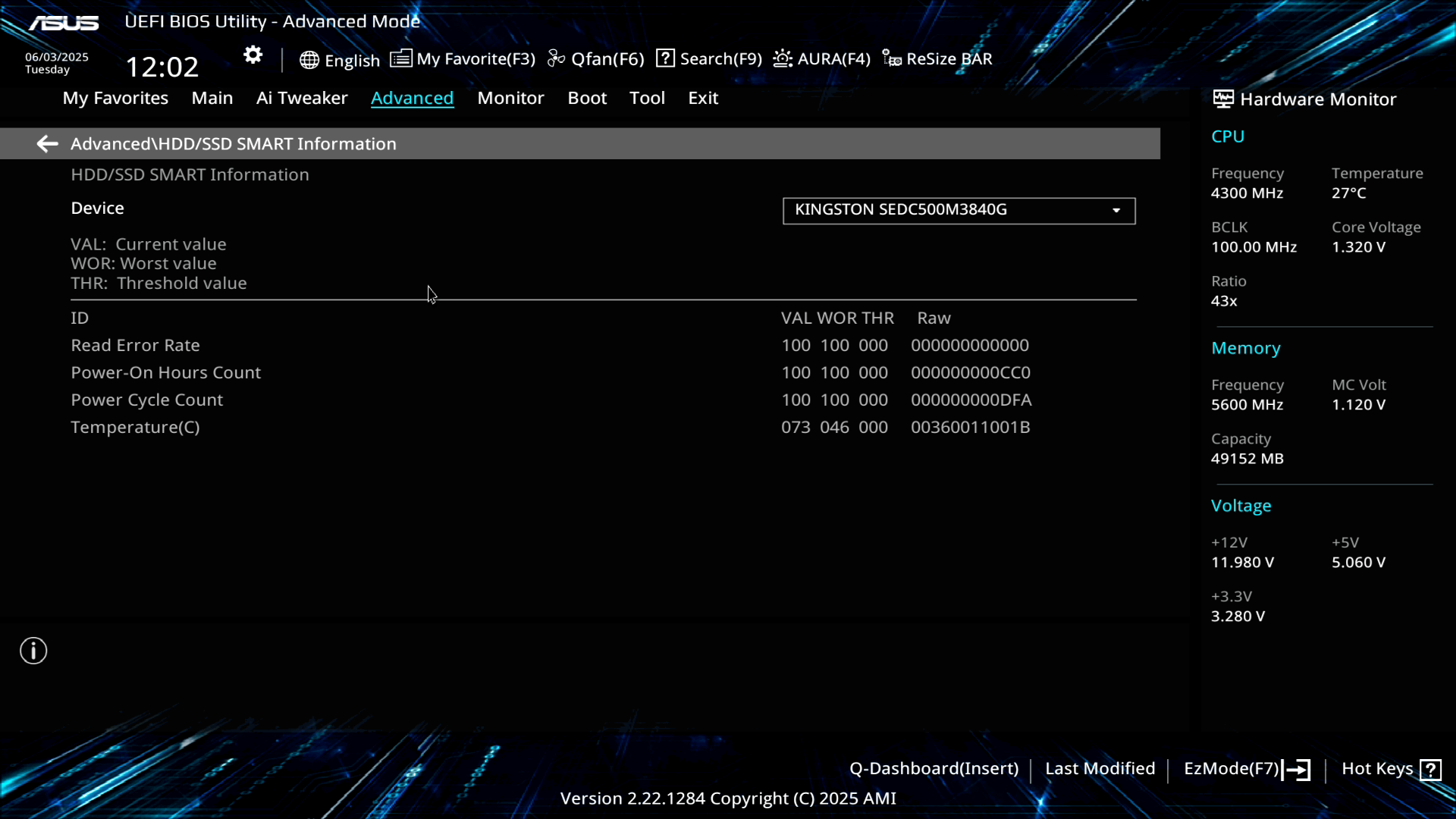

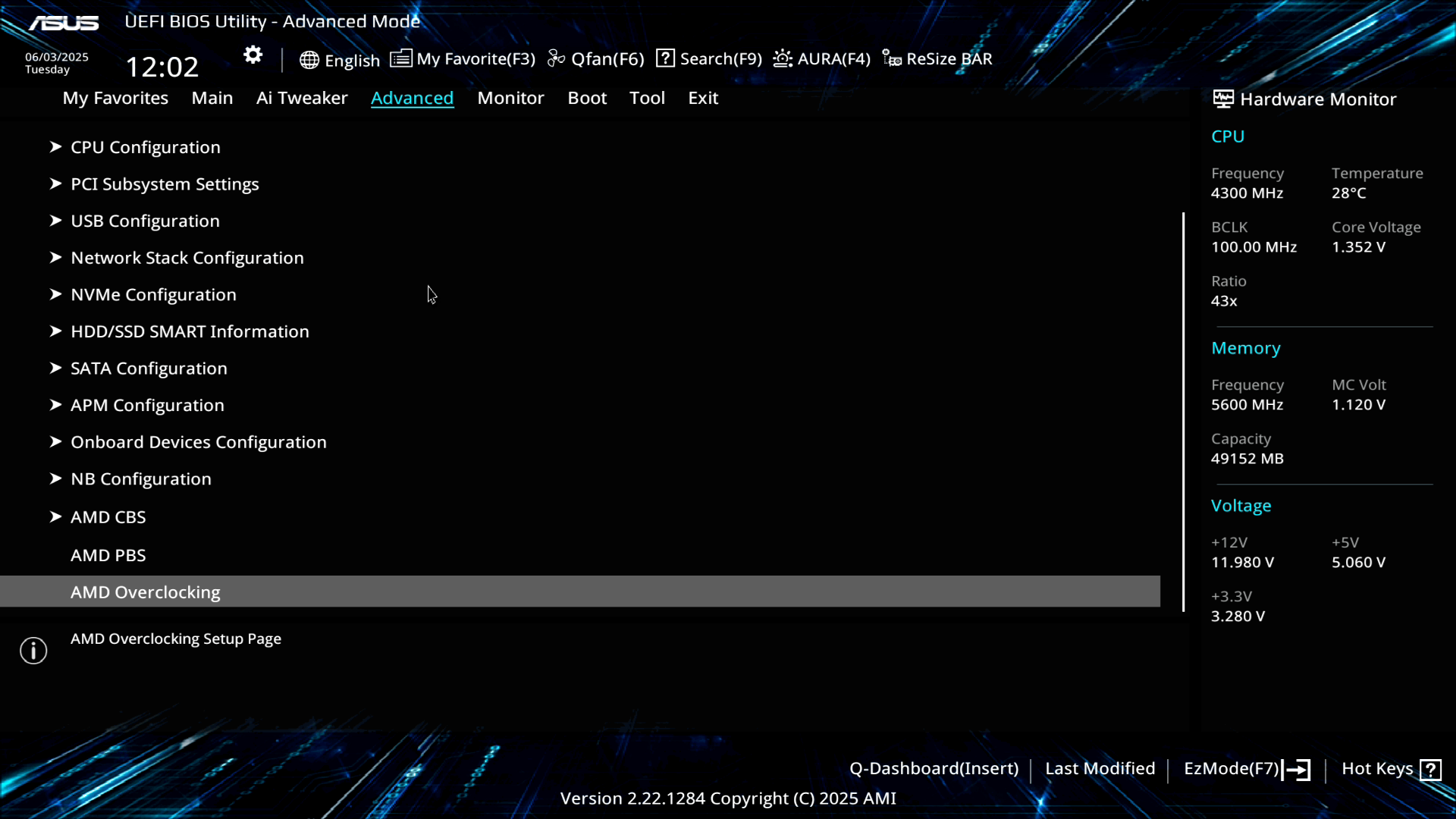

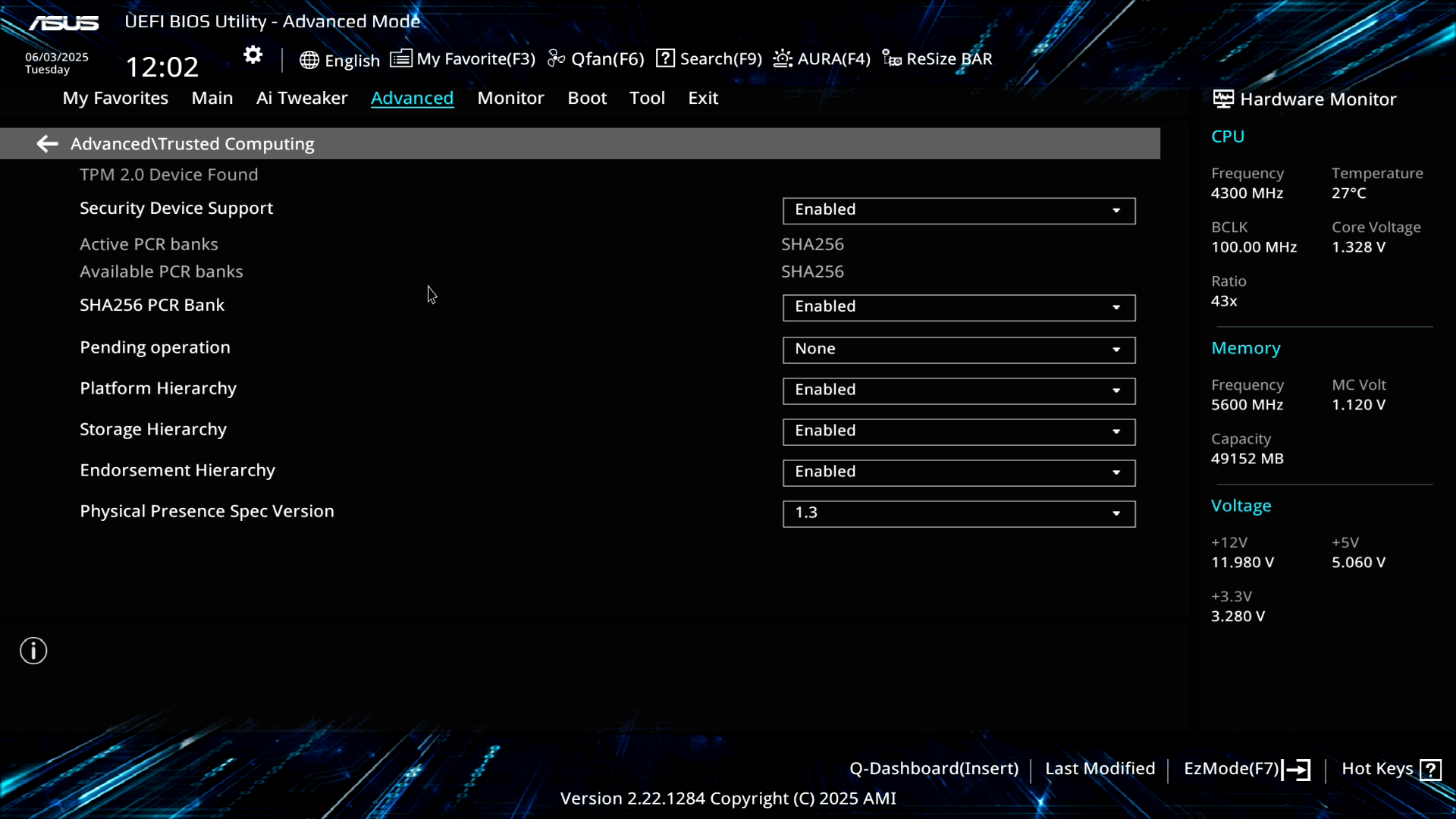

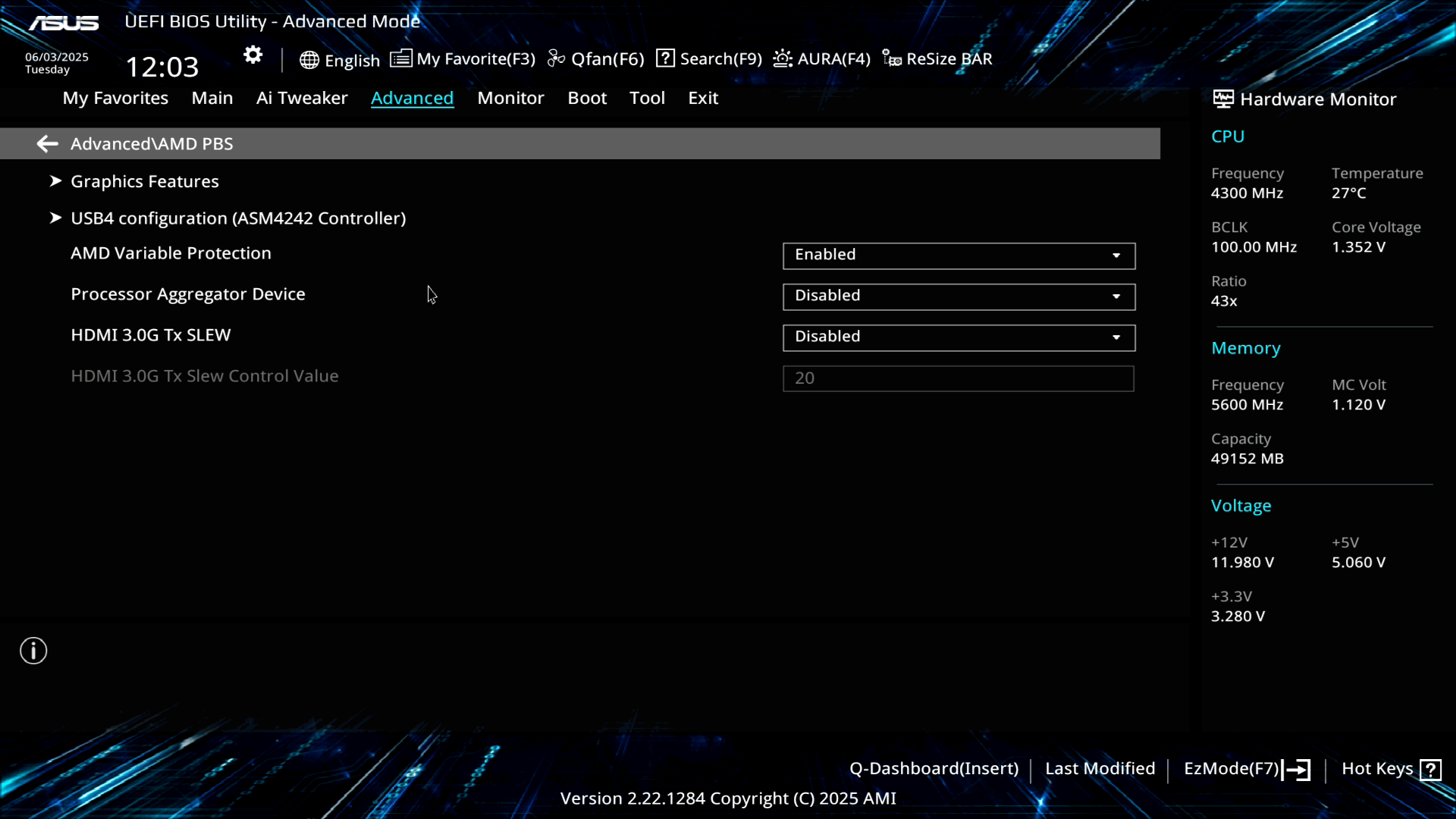

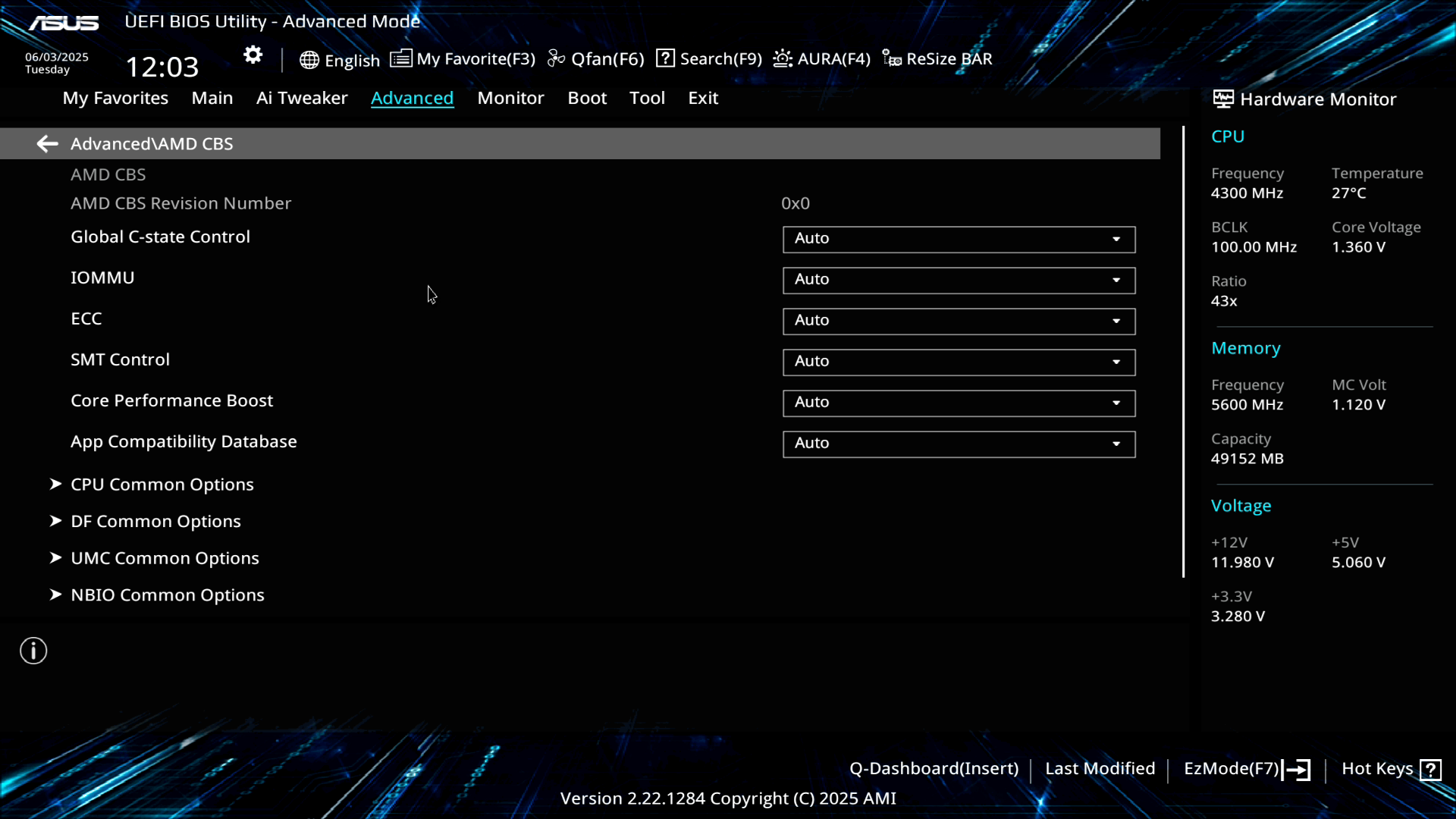

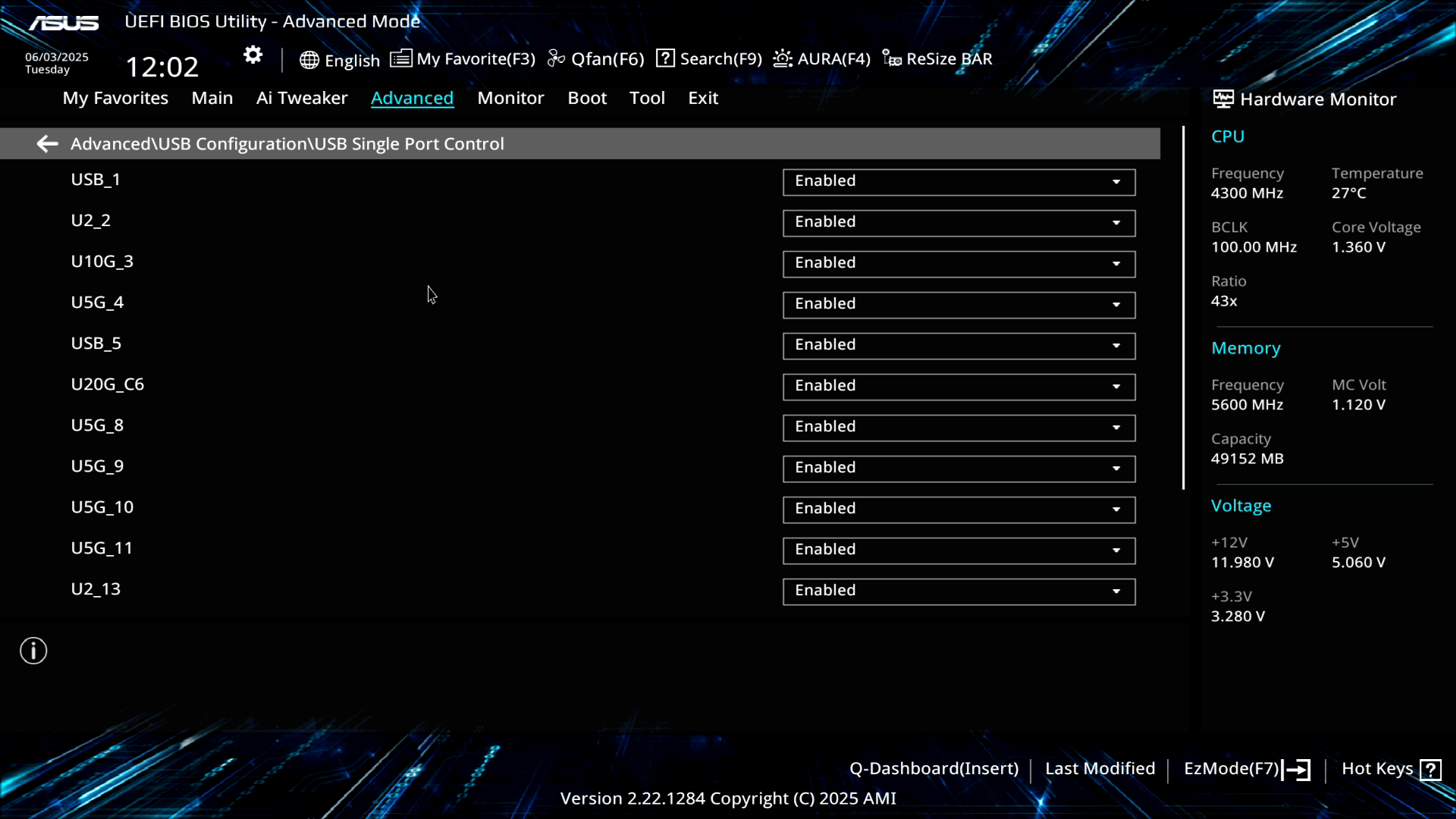

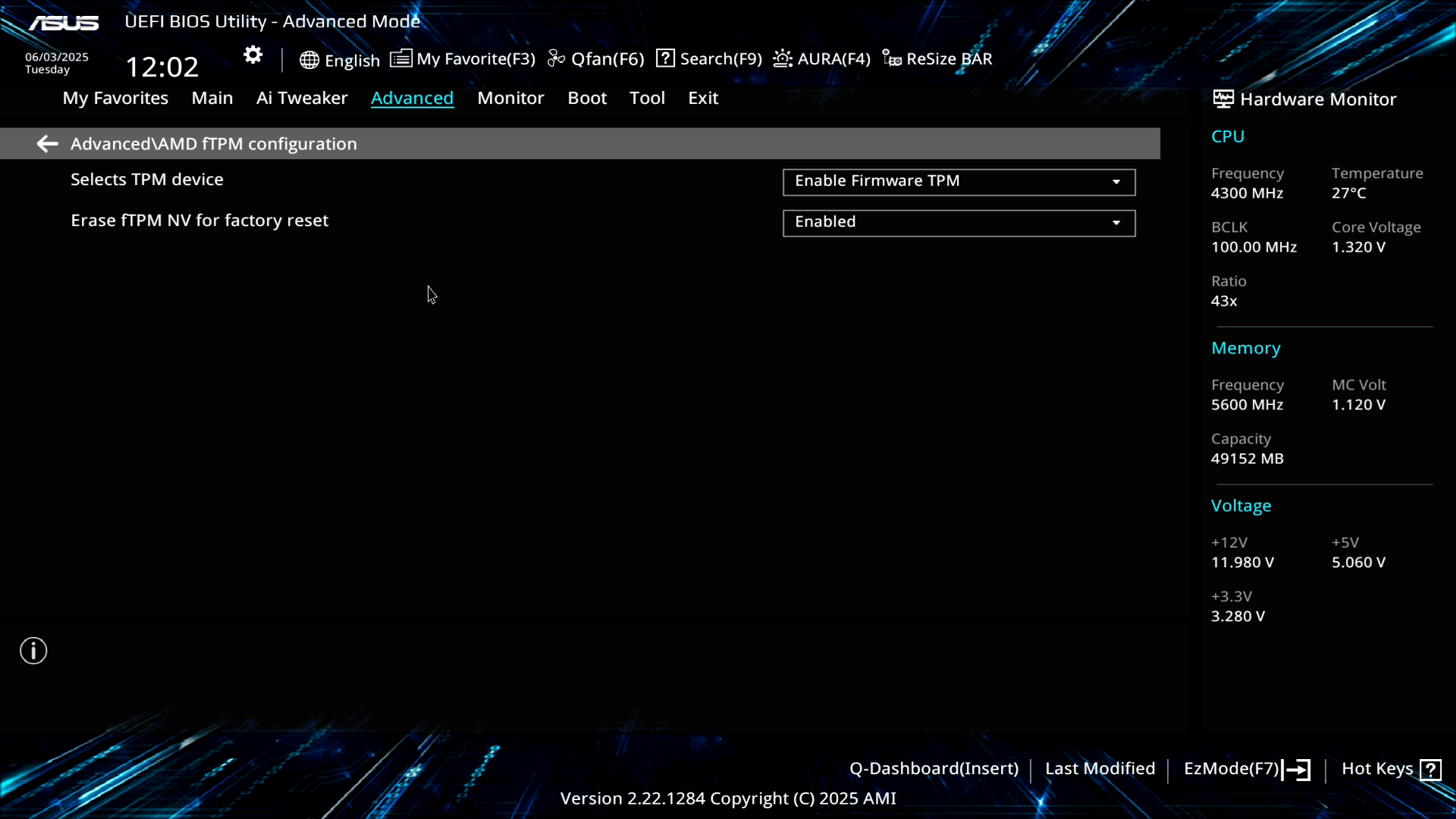

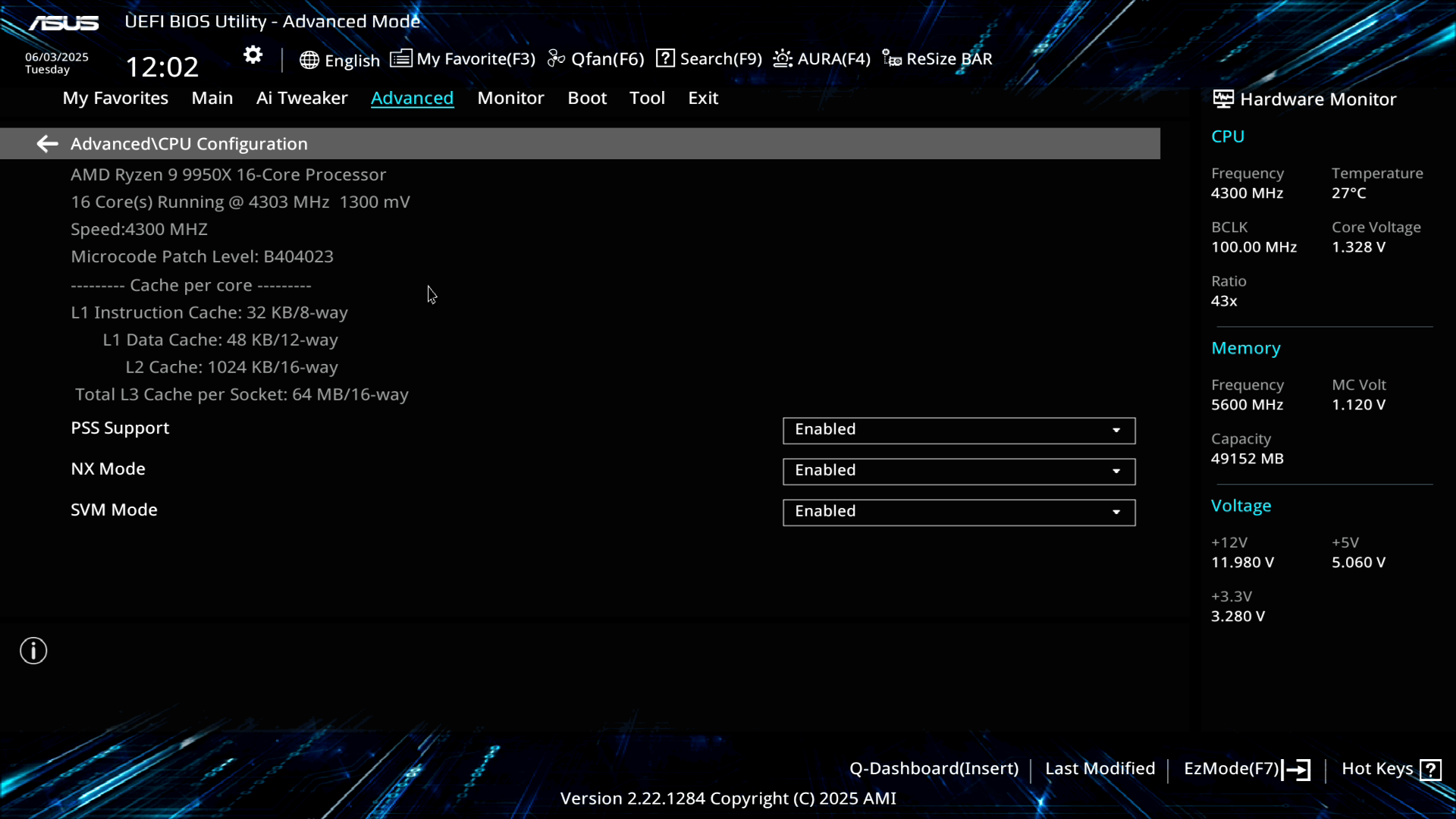

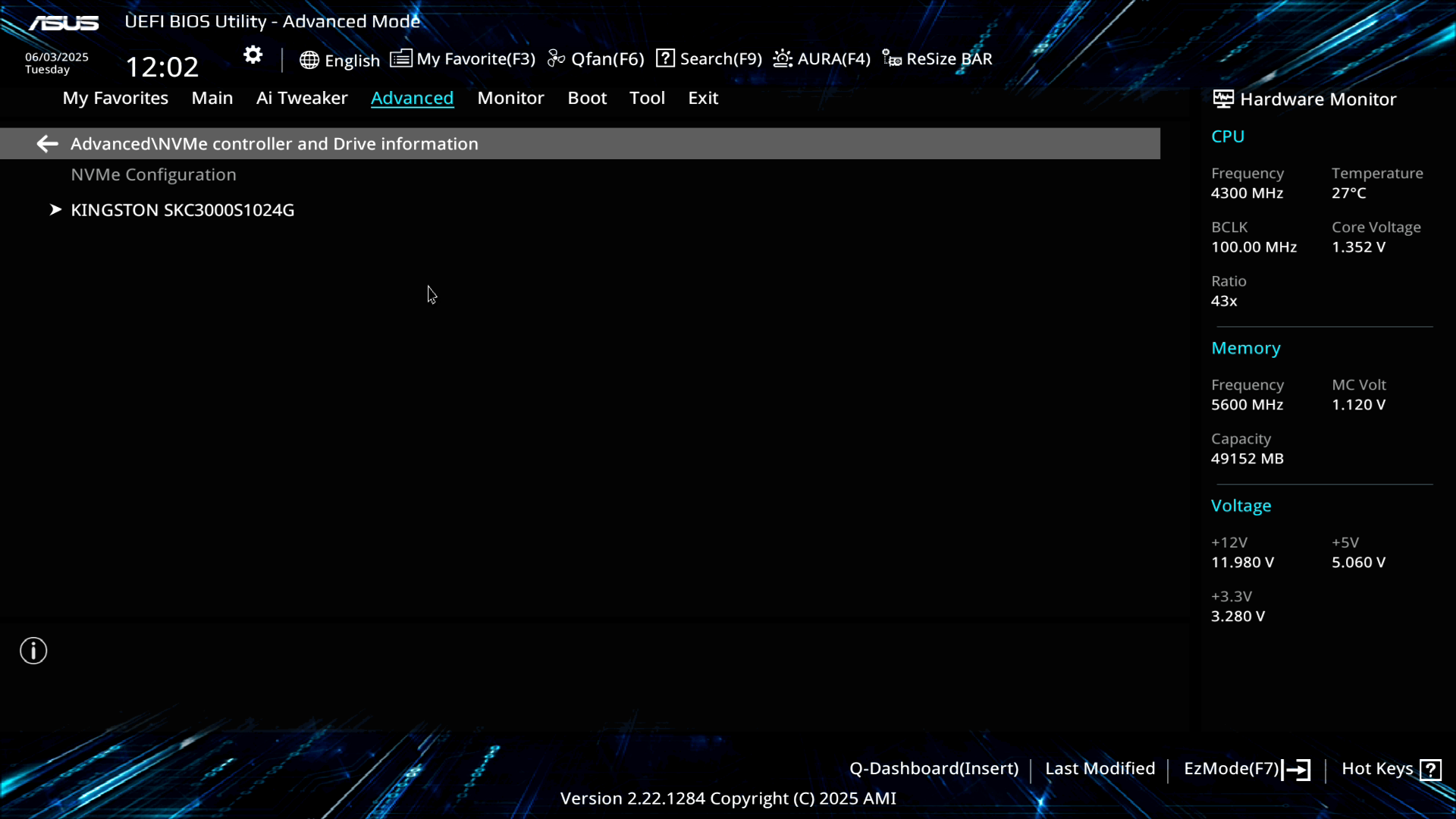

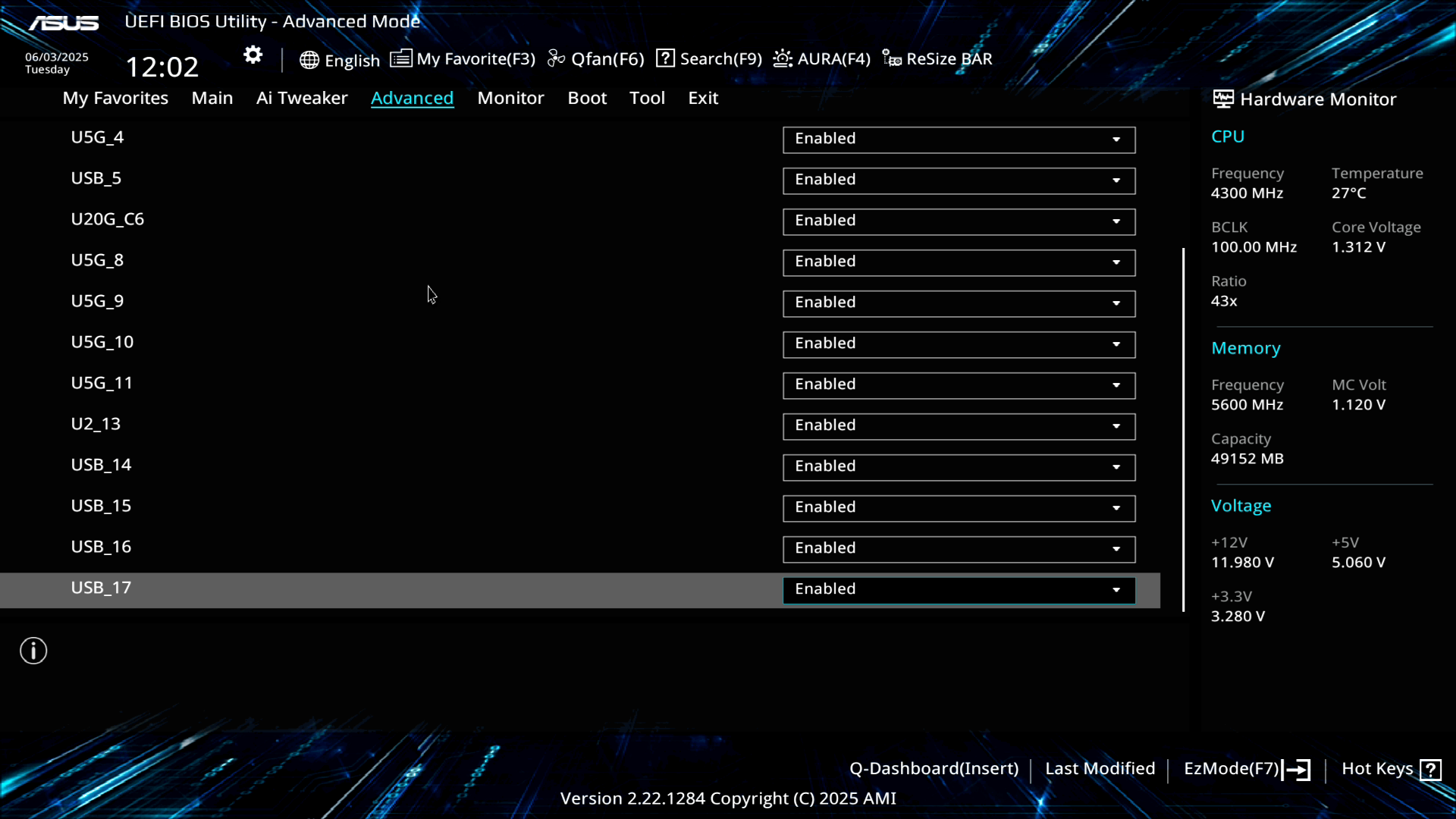

Вкладка Advanced: тут знаходяться органи керування бортовими пристроями та елементами материнської плати. Типові меню AMD Overclocking та AMD PBS користувач також знайде тут.

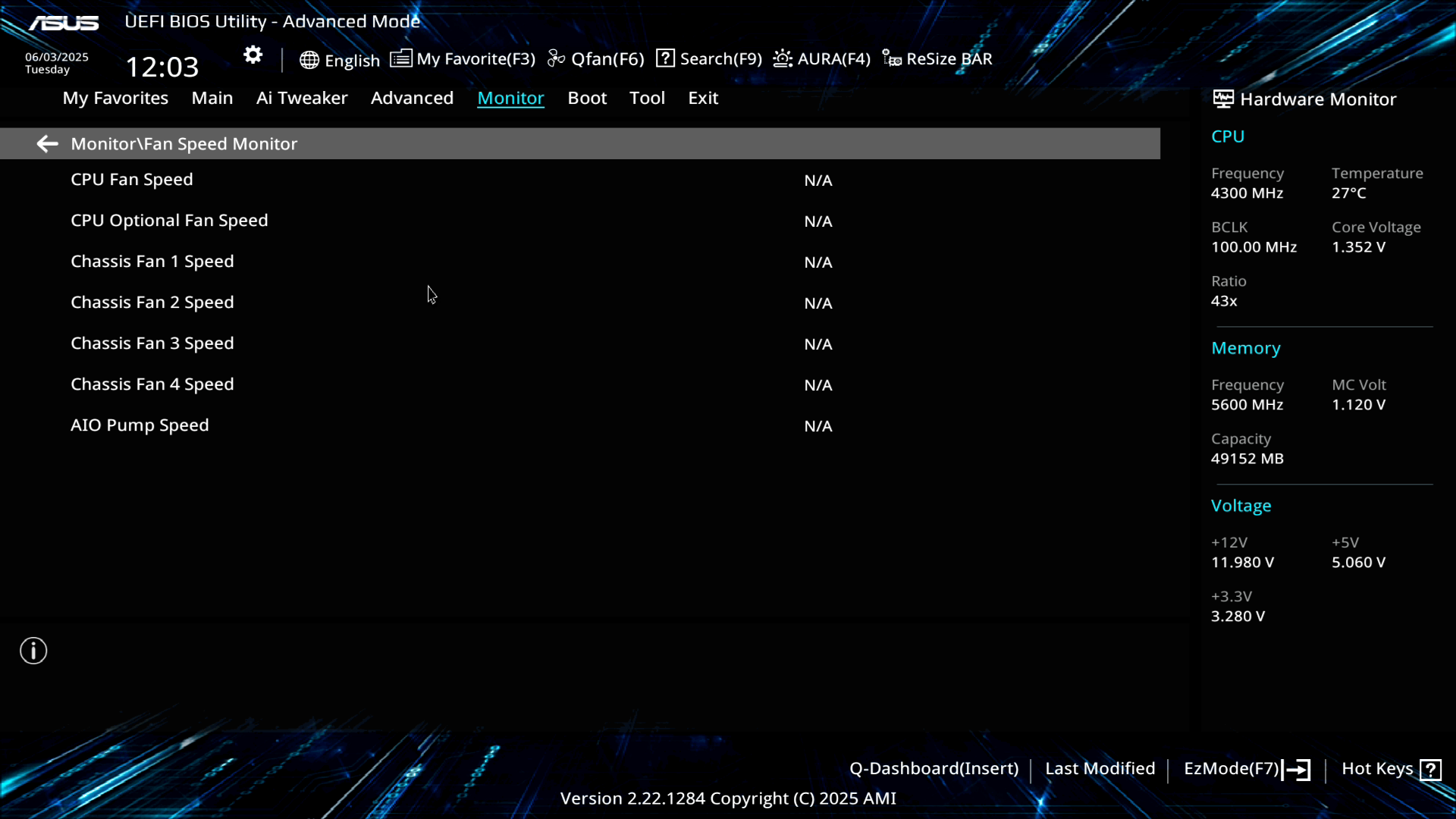

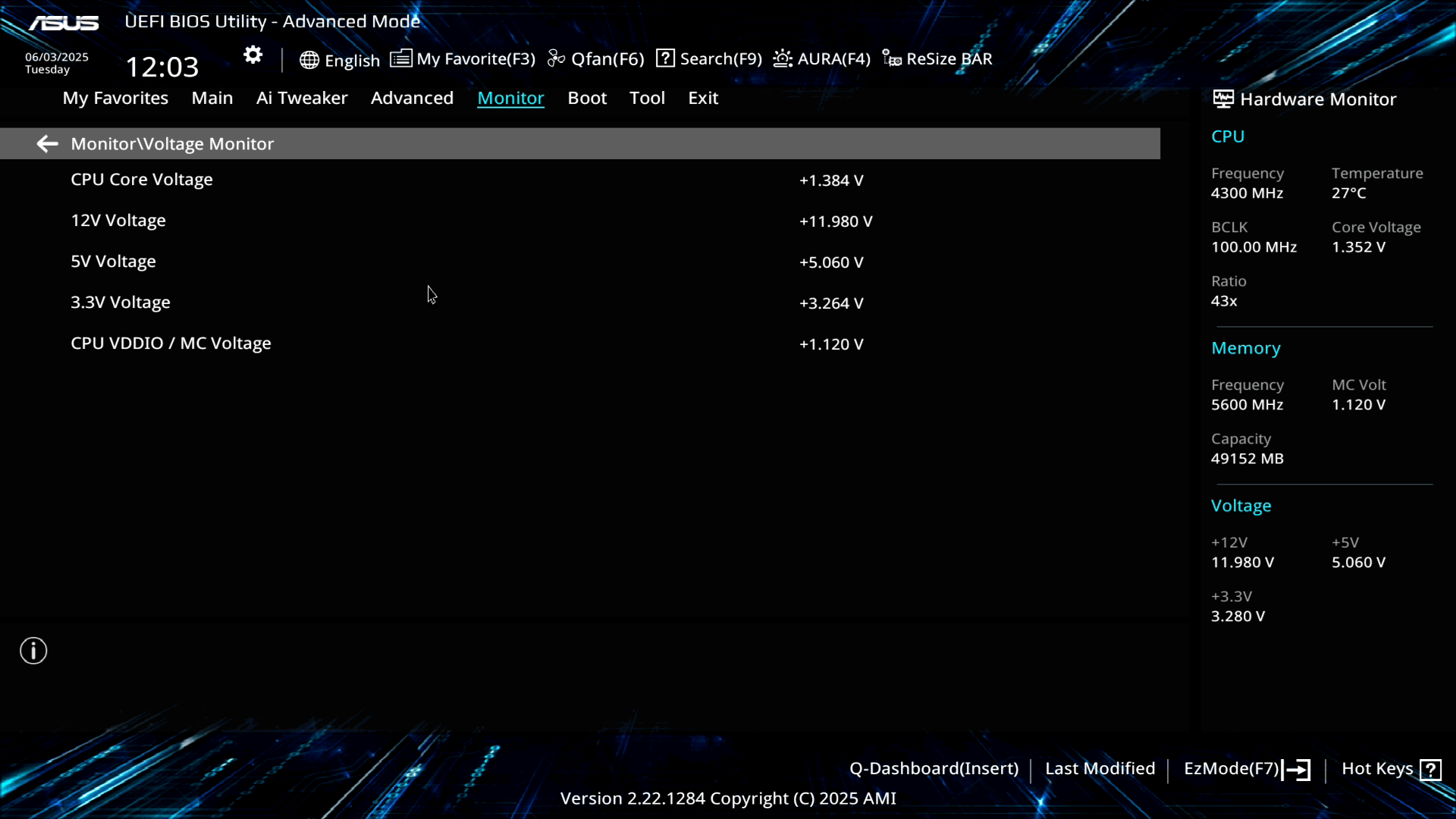

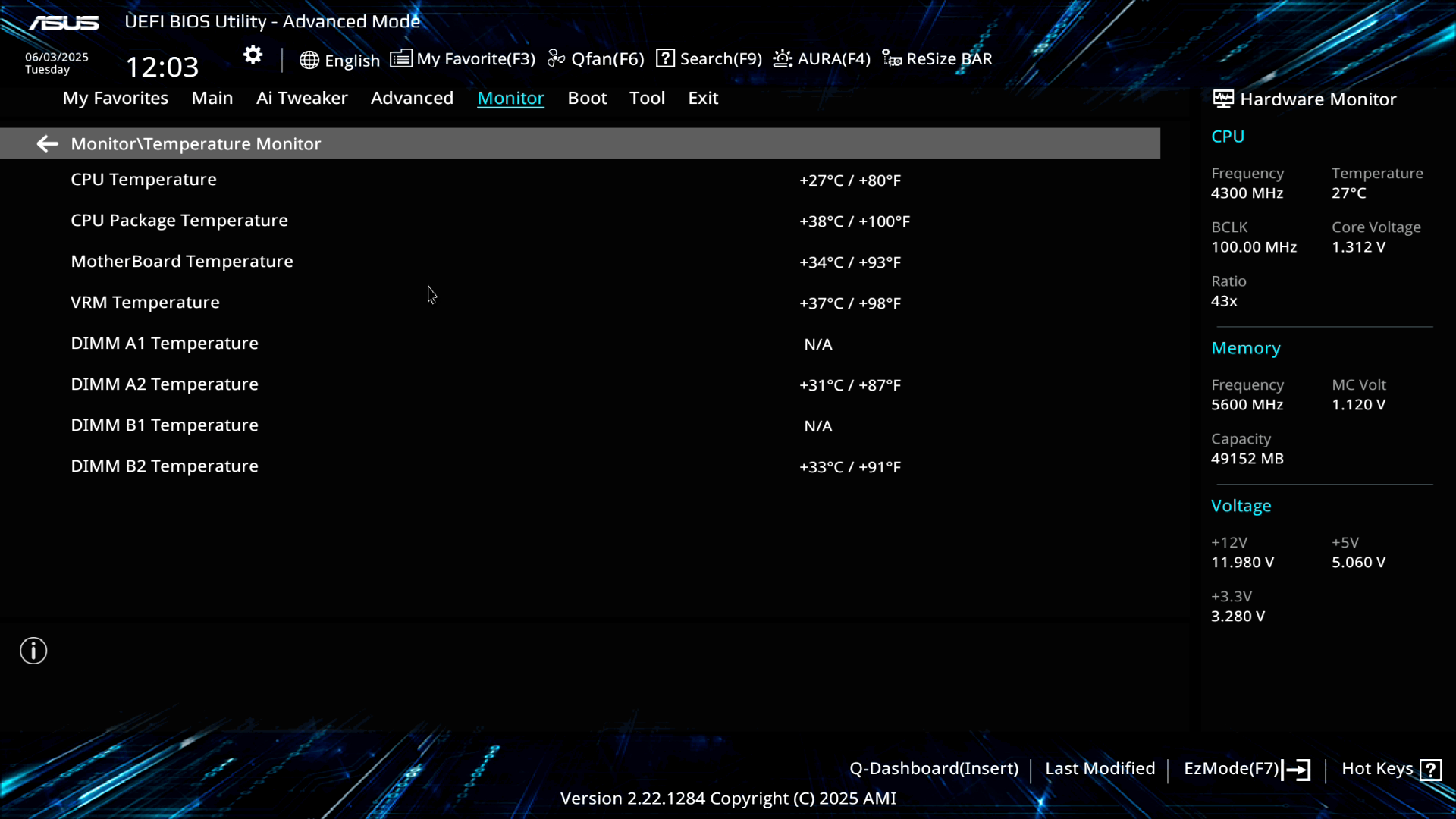

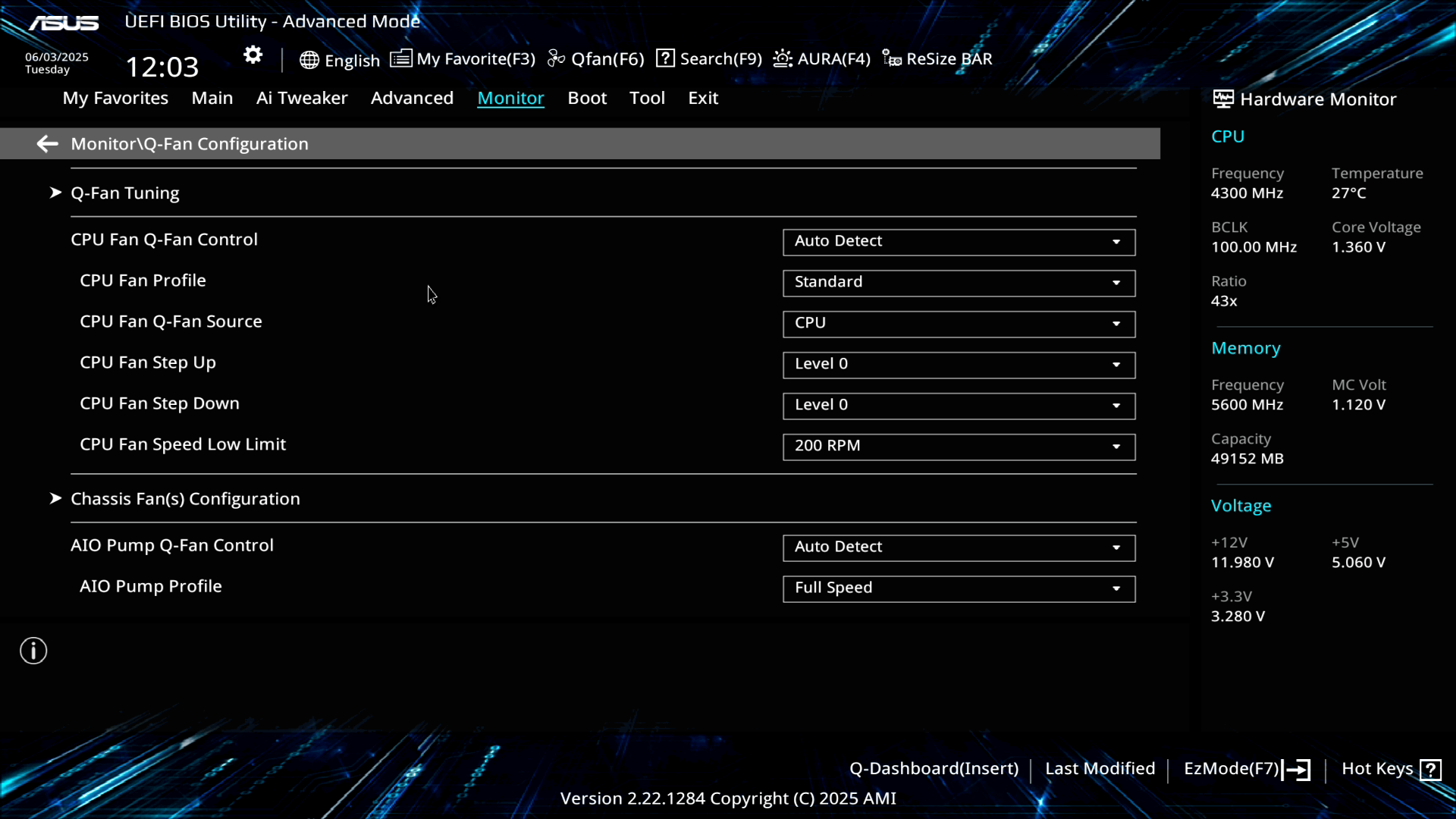

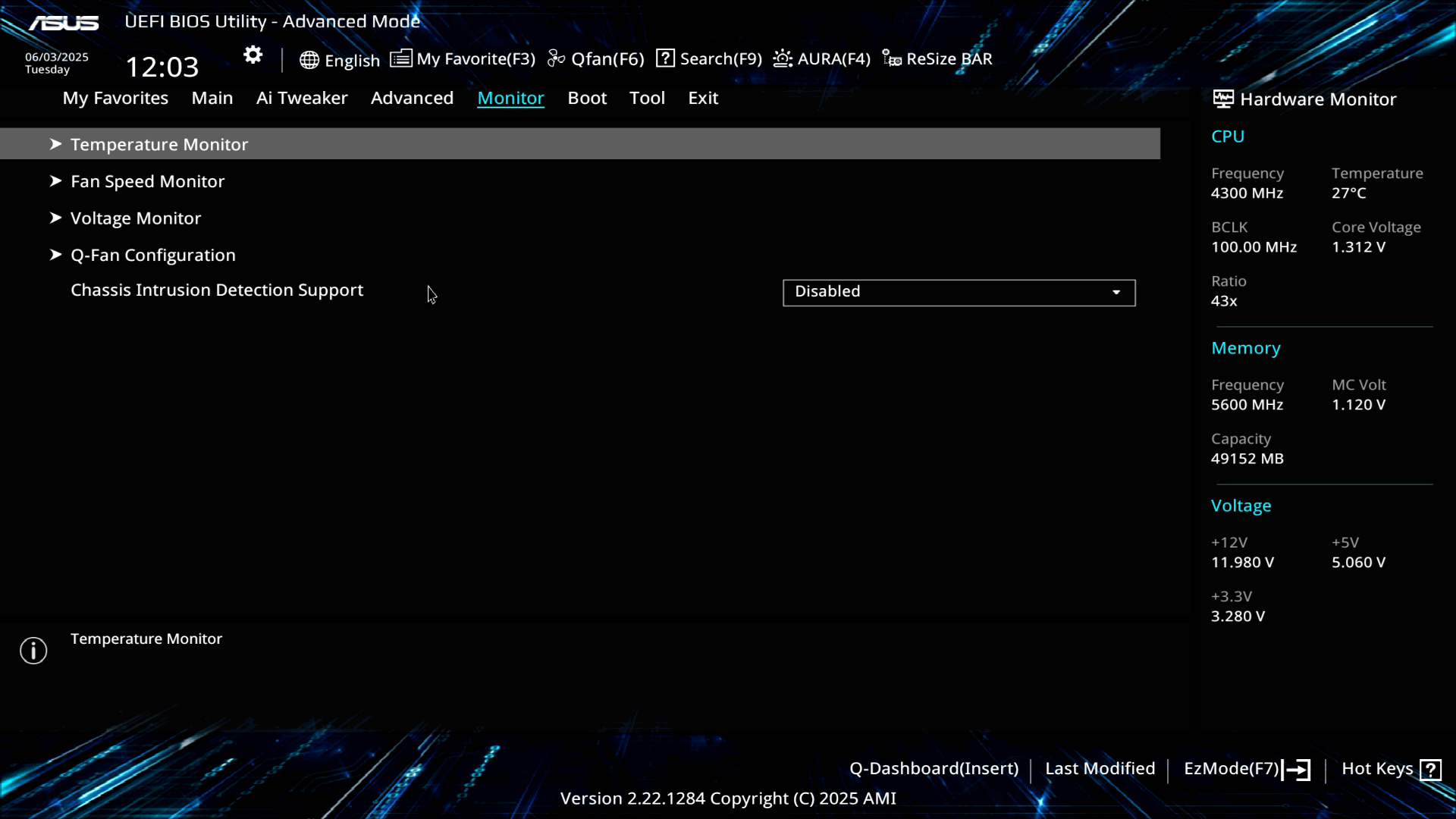

Вкладка Monitor: тут зібрано до купи всі показники температур, напруг, обертів вентиляторів. Користувач також може керувати системними вентиляторами та їх алгоритмами роботи.

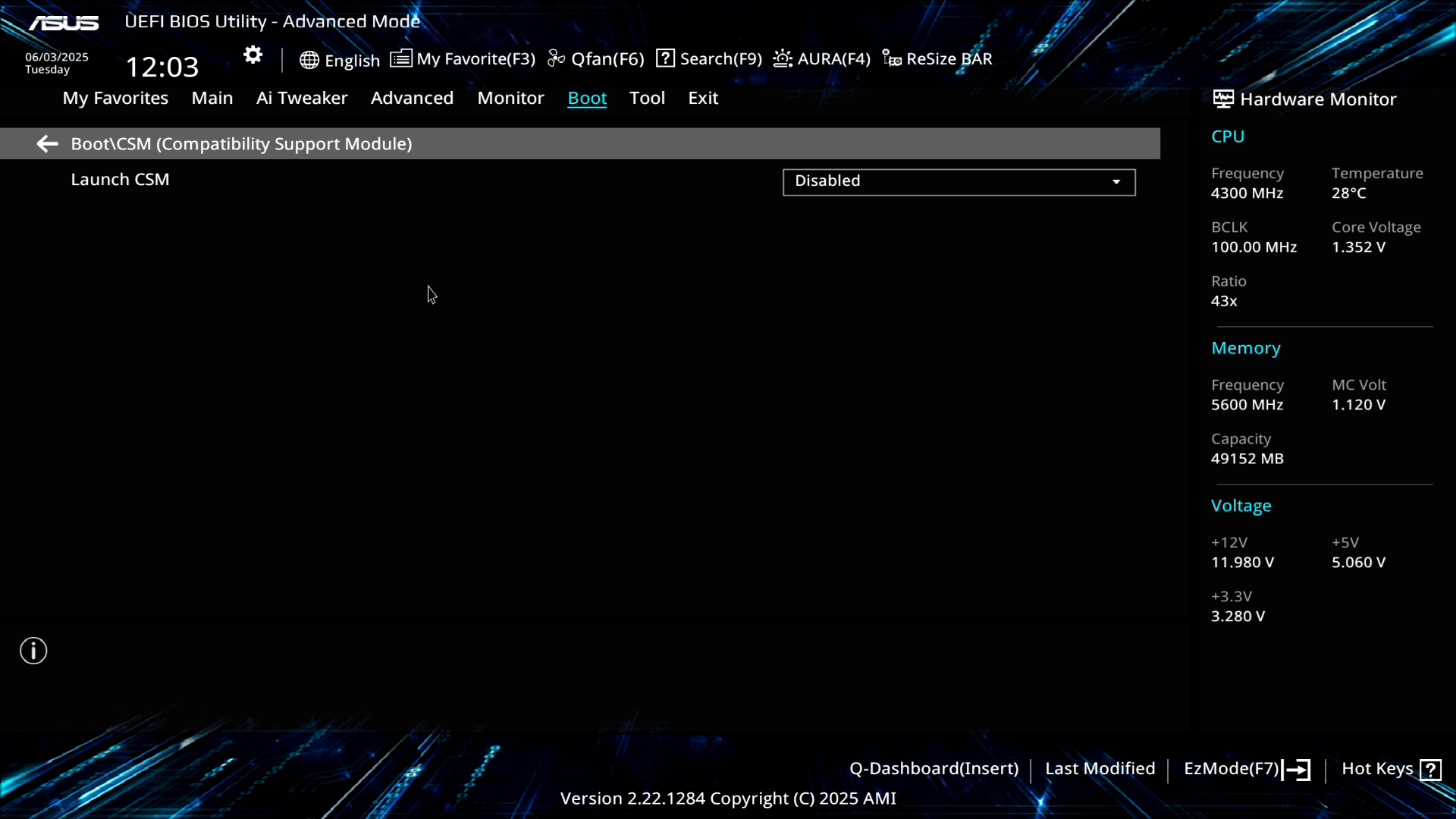

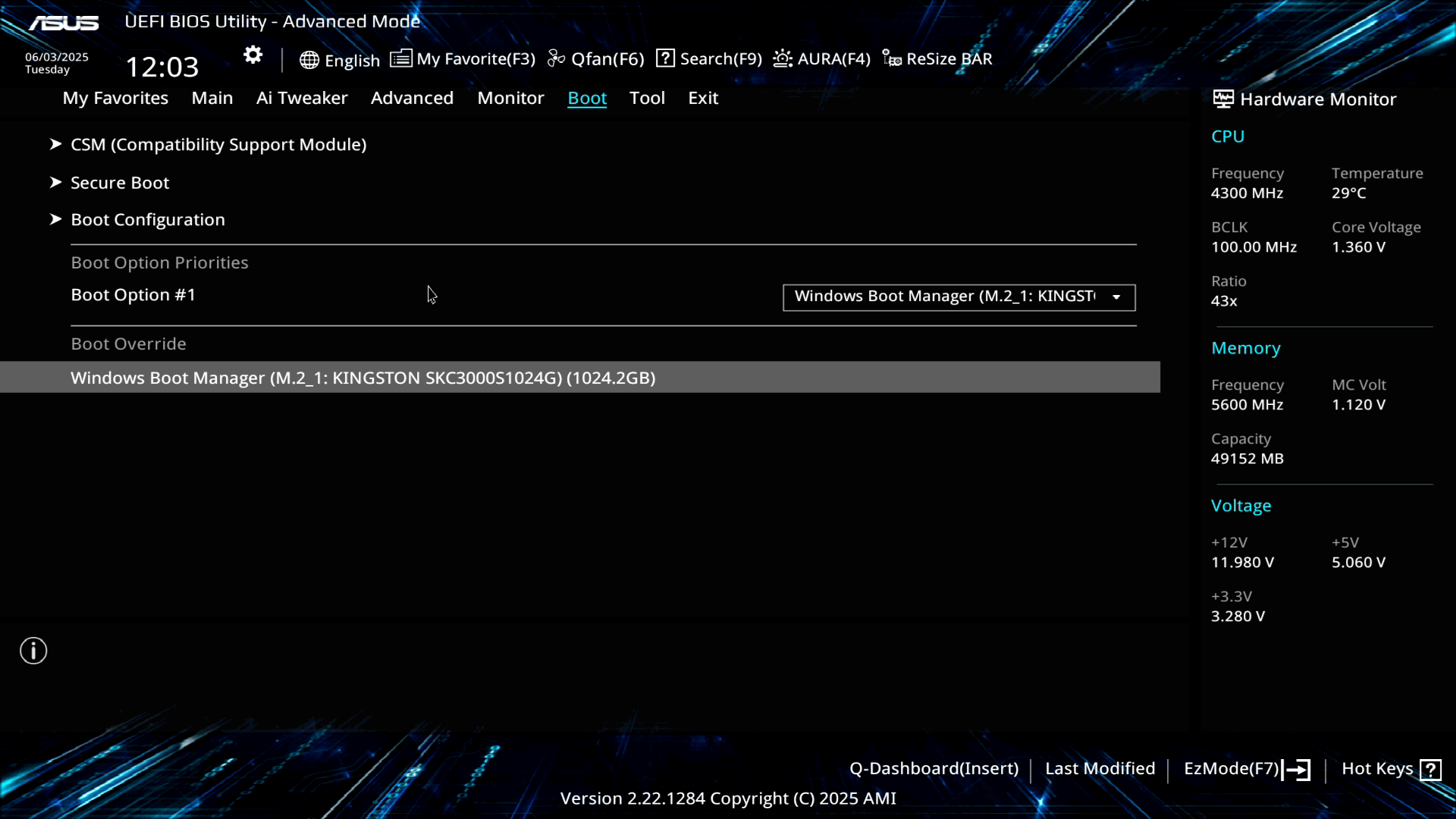

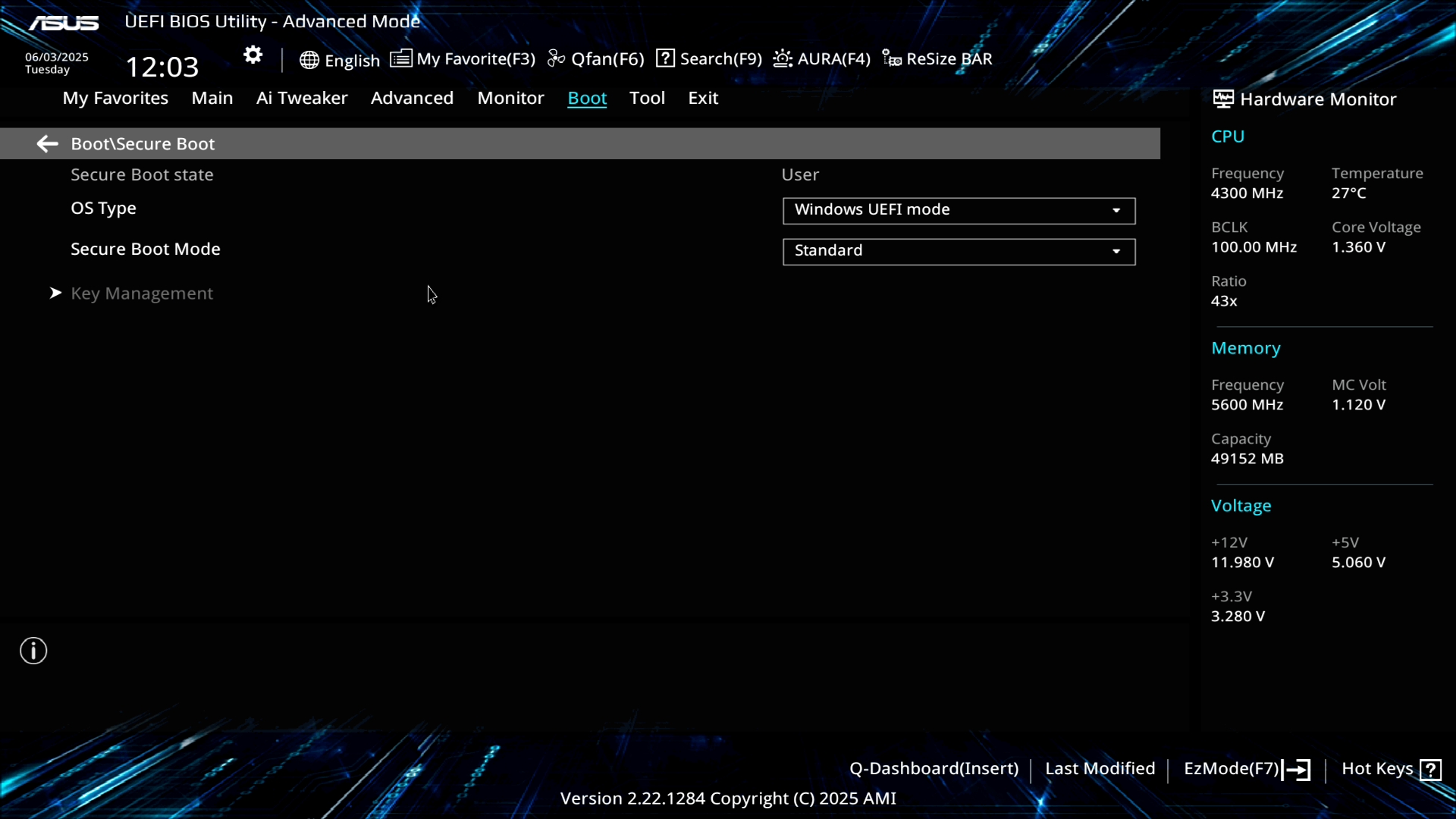

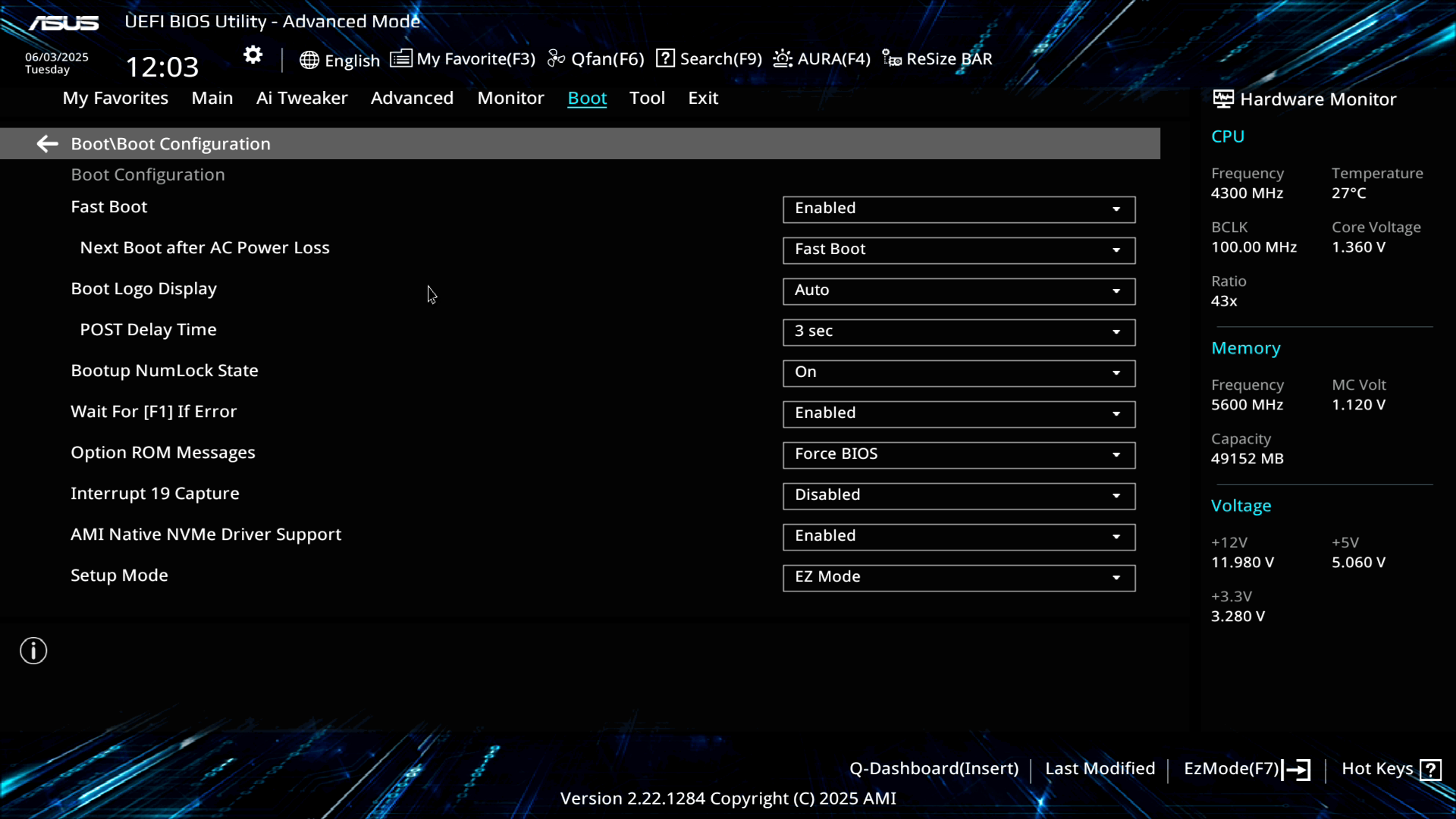

Вкладка Boot: тут керується CSM, Secured Boot, загальний процес старту системи, а також пріоритет завантаження з накопичувачів чи мережі.

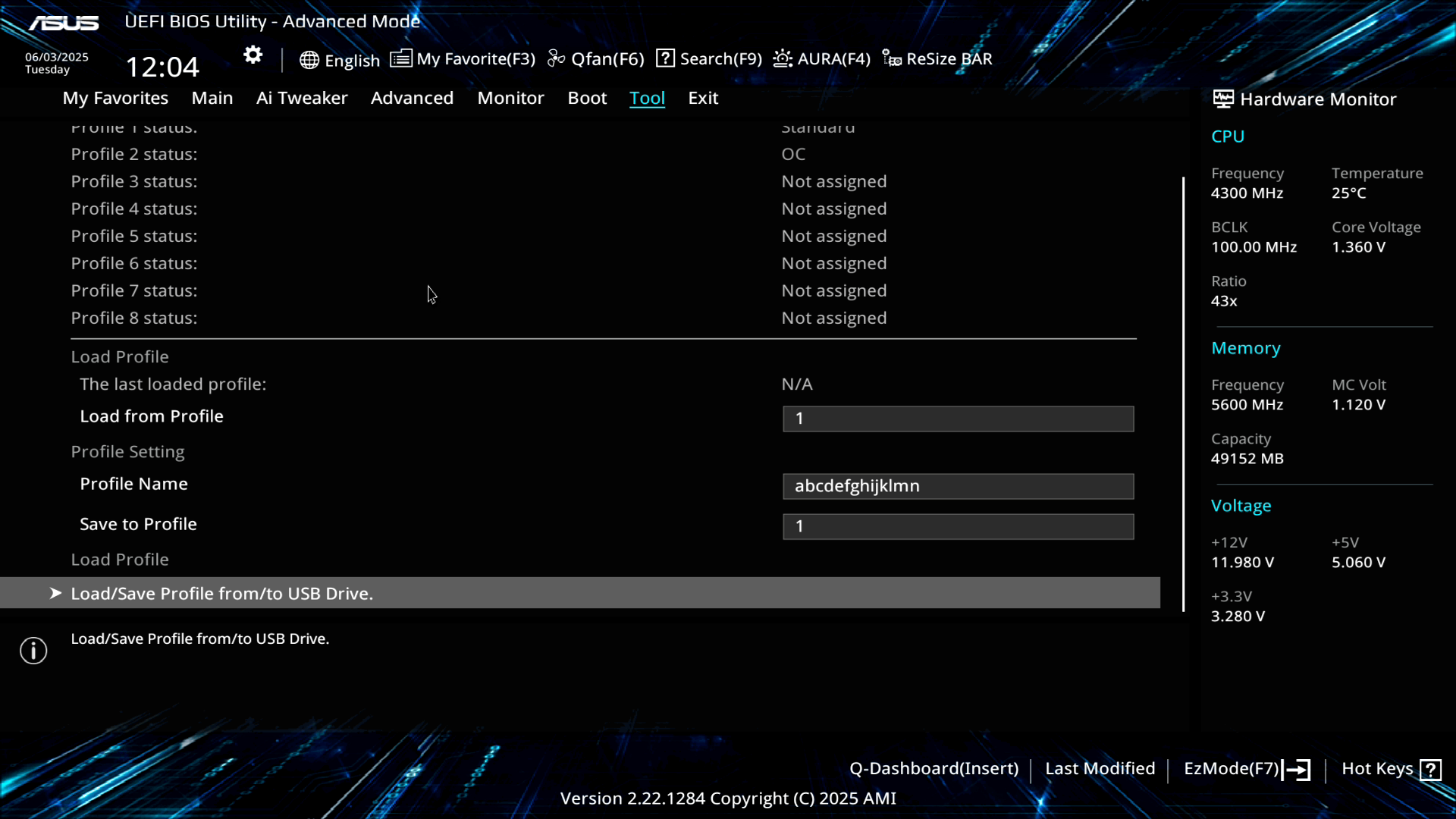

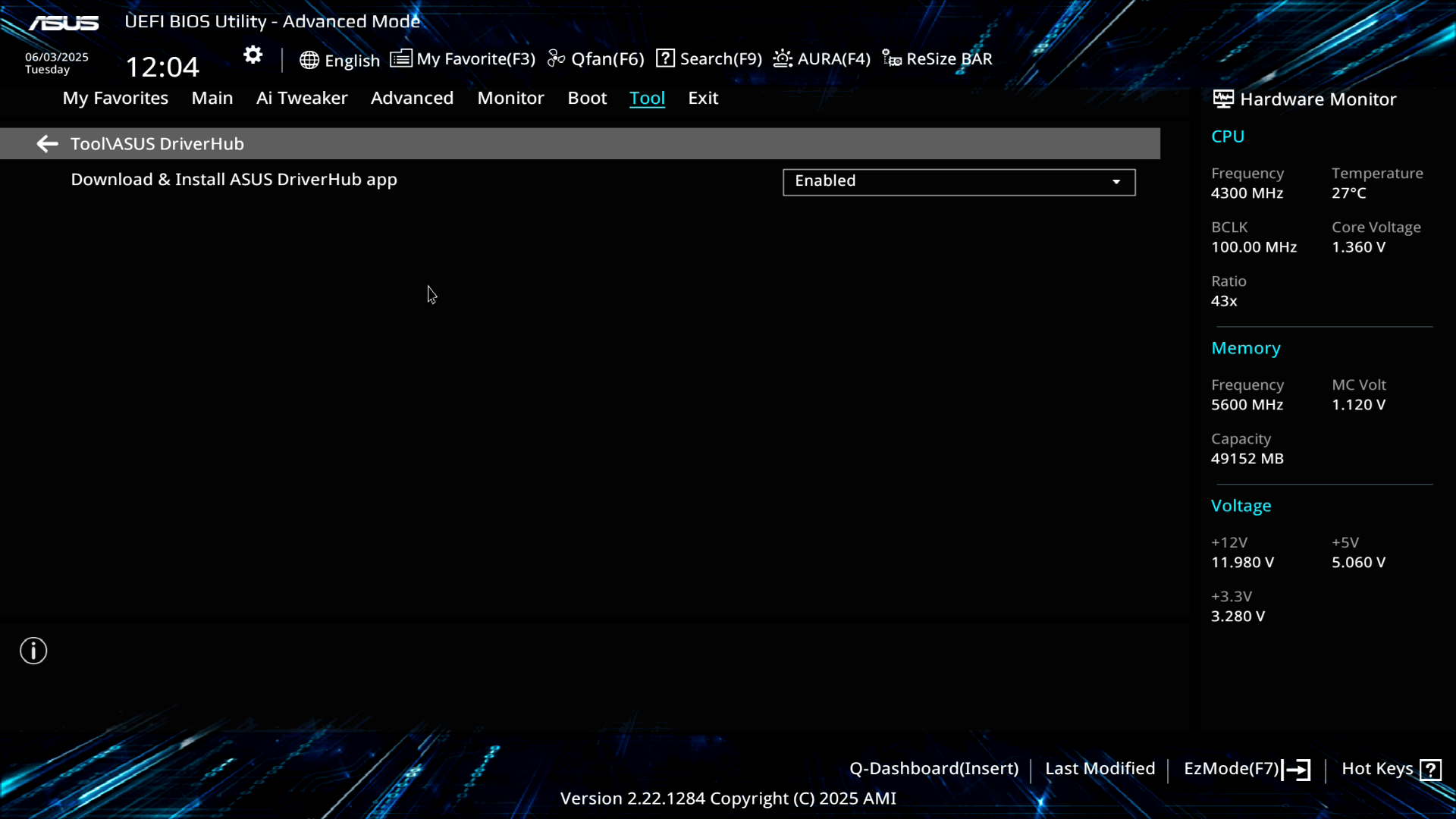

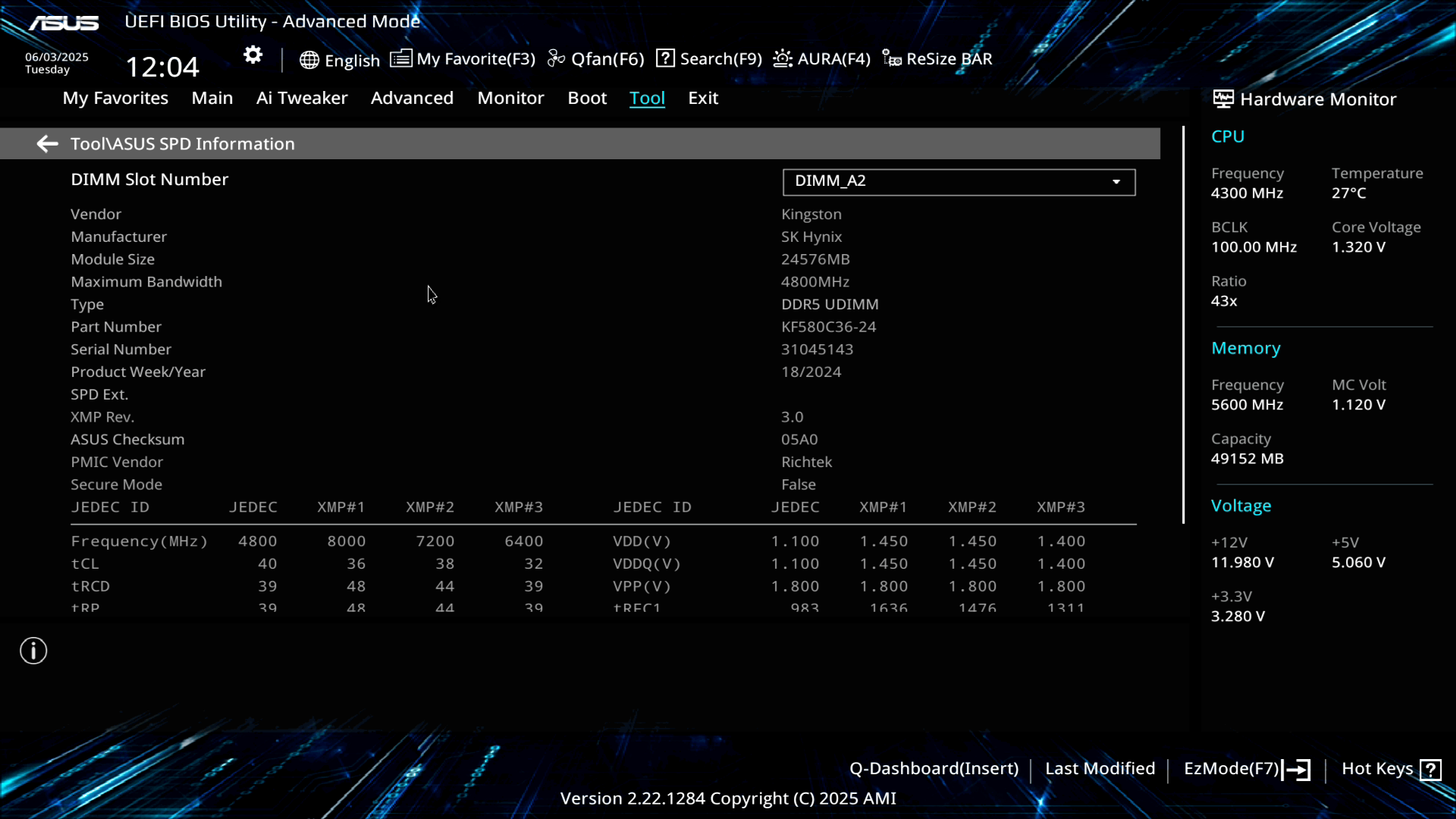

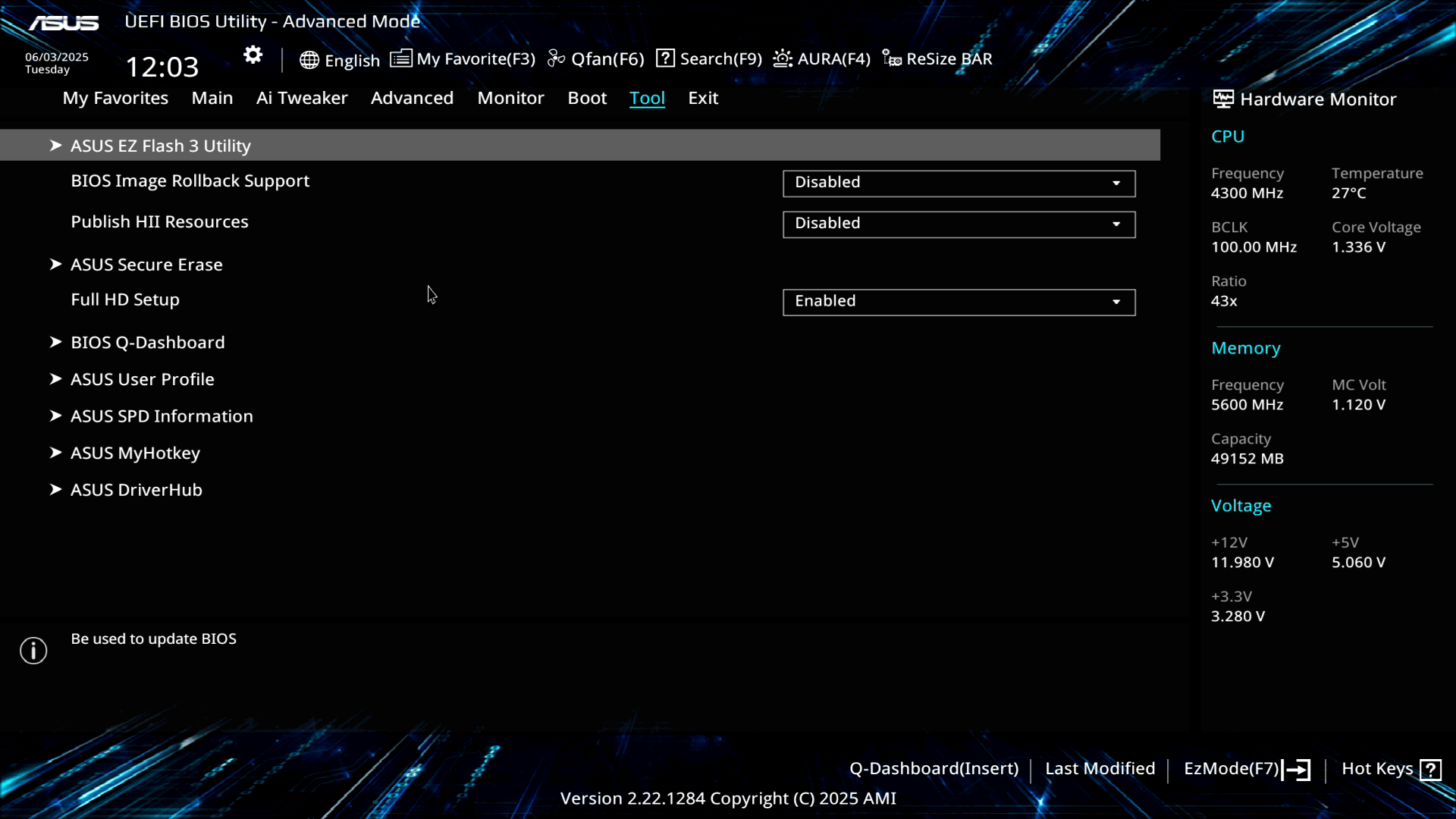

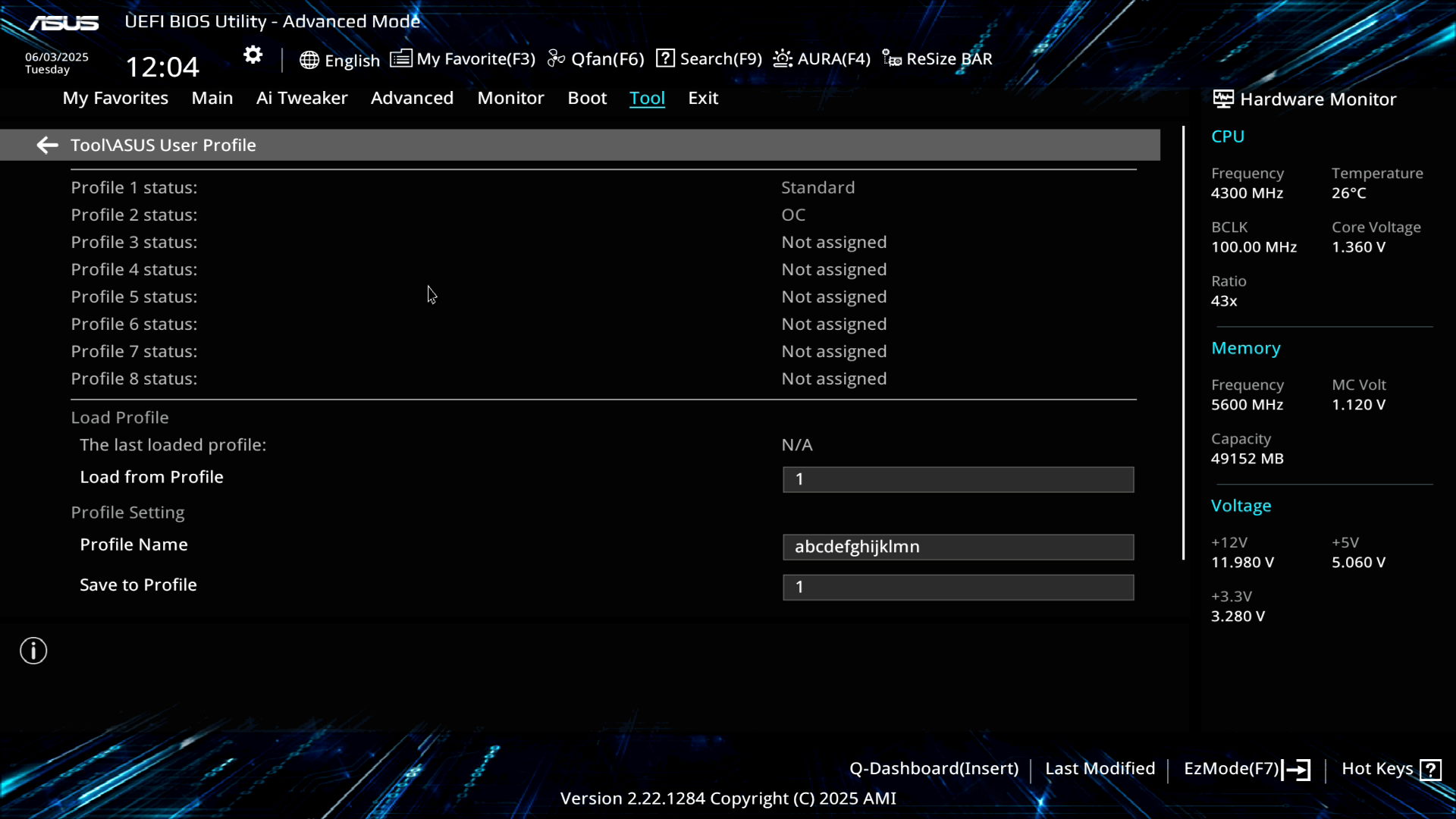

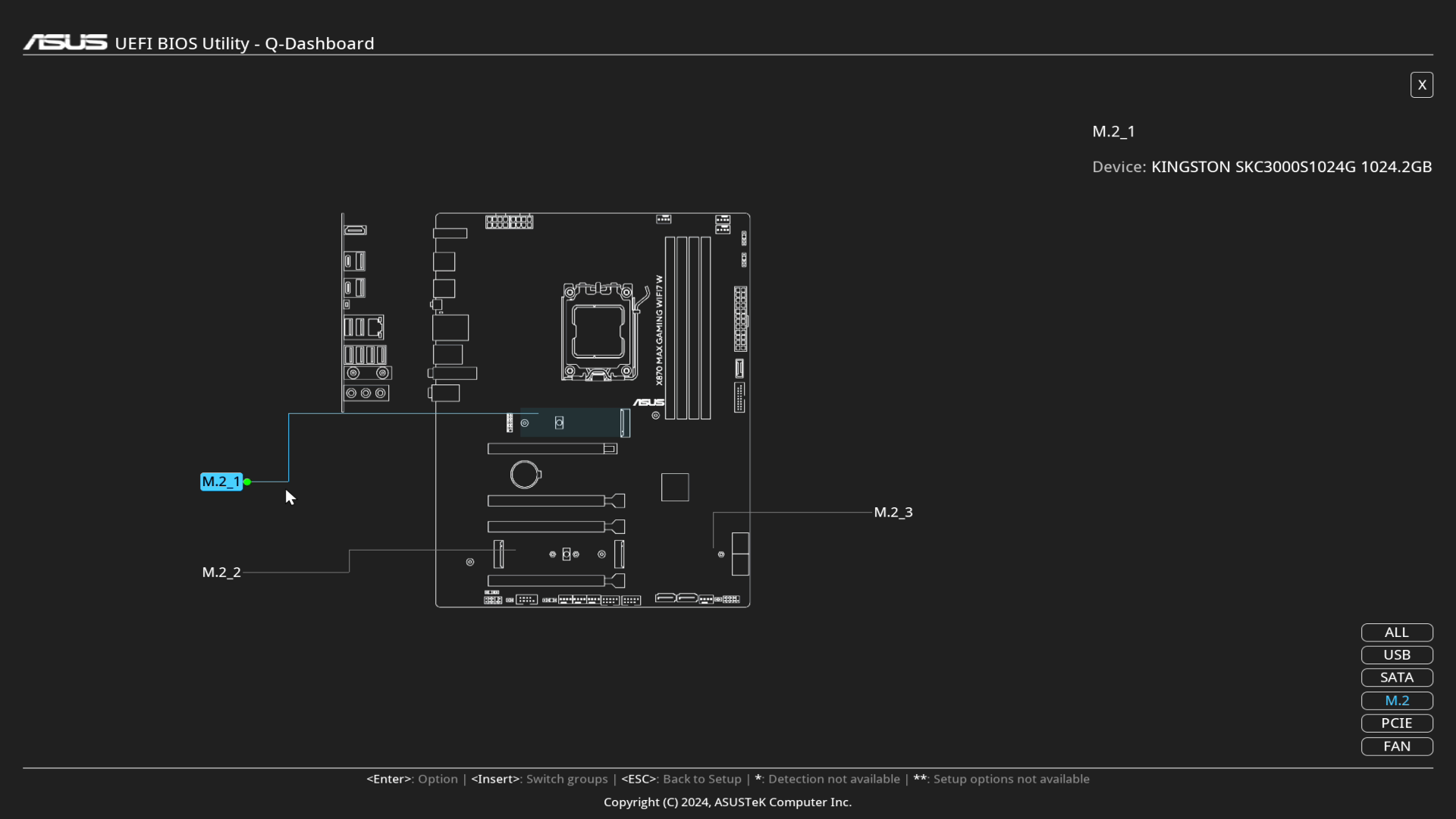

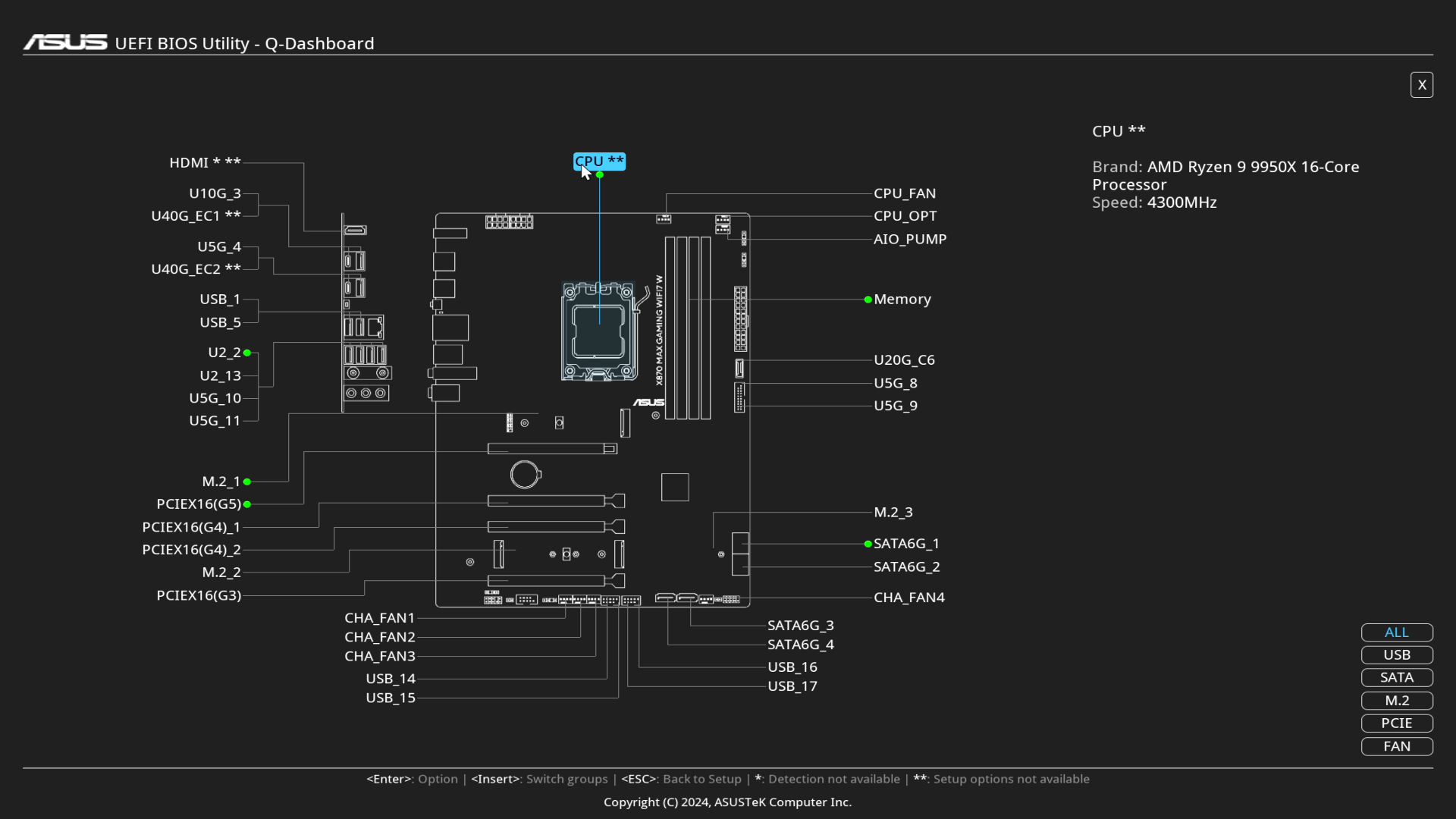

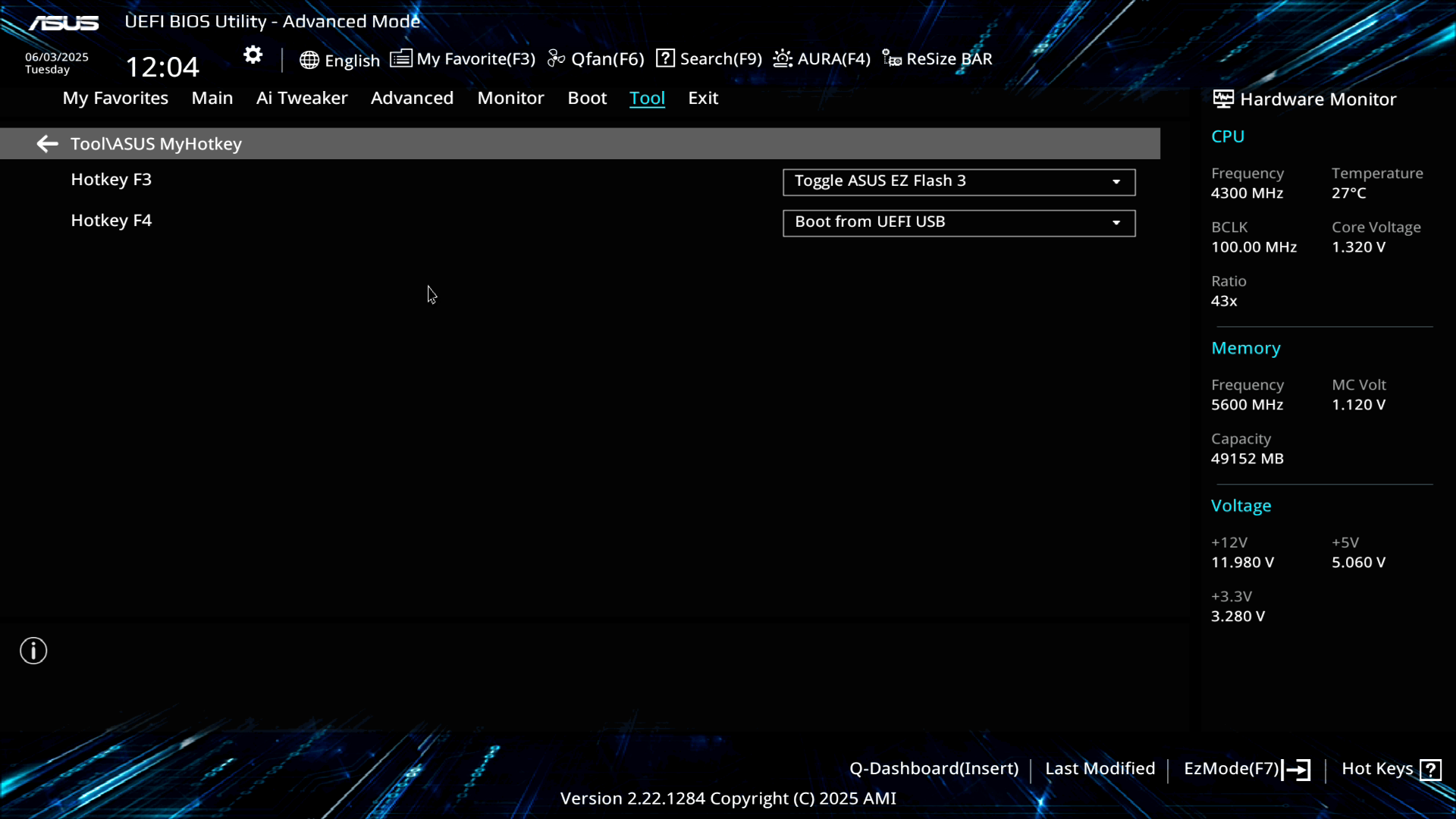

Вкладка Tool: тут знаходиться ASUS User Profile — система профілів налаштувань материнської плати. Є управління фірмовими технологіями виробника на кшталт ASUS DriverHub, MyHotKey. Звідси можна оновити прошивку плати за допомогою ASUS EZ Flash 3 Utility, активувати Secure Erase для накопичувачів. Також присутнє ще одне посилання виклику Q‑Dashboard. Є режим відображення UEFI в режимі Full HD.
Вкладка Exit: коментувати нічого.
Логотип під час завантаження системи:
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | Armoury Crate, AURA Creator, AURA Sync, Fan Xpert 4 (включно з AI Cooling II), Power Saving, ASUS Driver Hub, TurboV Core |
| Додаткове | ASUS CPU Z, WinRAR (демо 40 днів), Norton 360 Deluxe (демо 60 днів) |
В комплектації виробником не передбачено наявності ані флешдрайву, ані компакт-диску з ПЗ та драйверами, тож користувачу доведеться подбати про все необхідне заздалегідь у разі потреби.

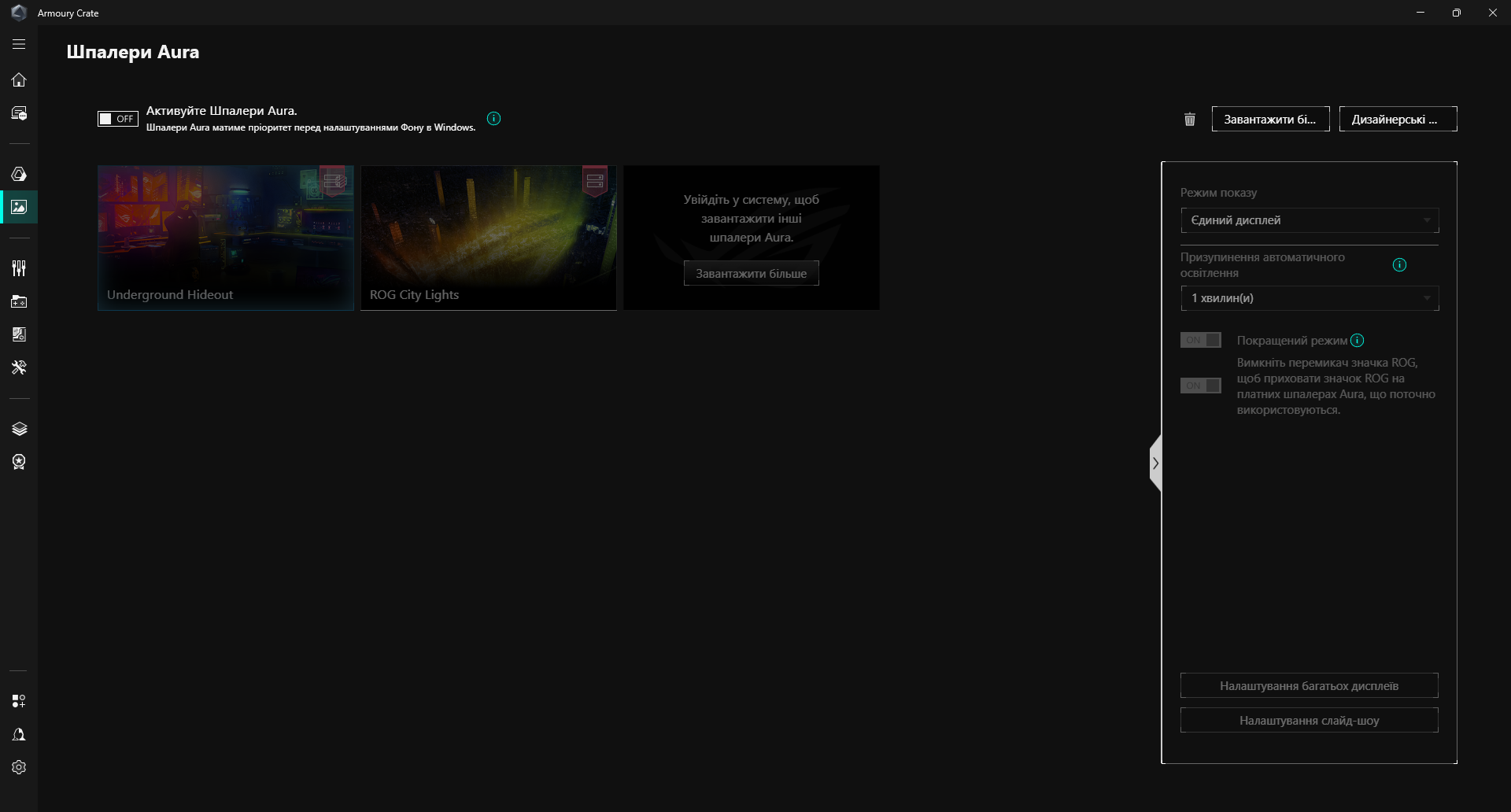

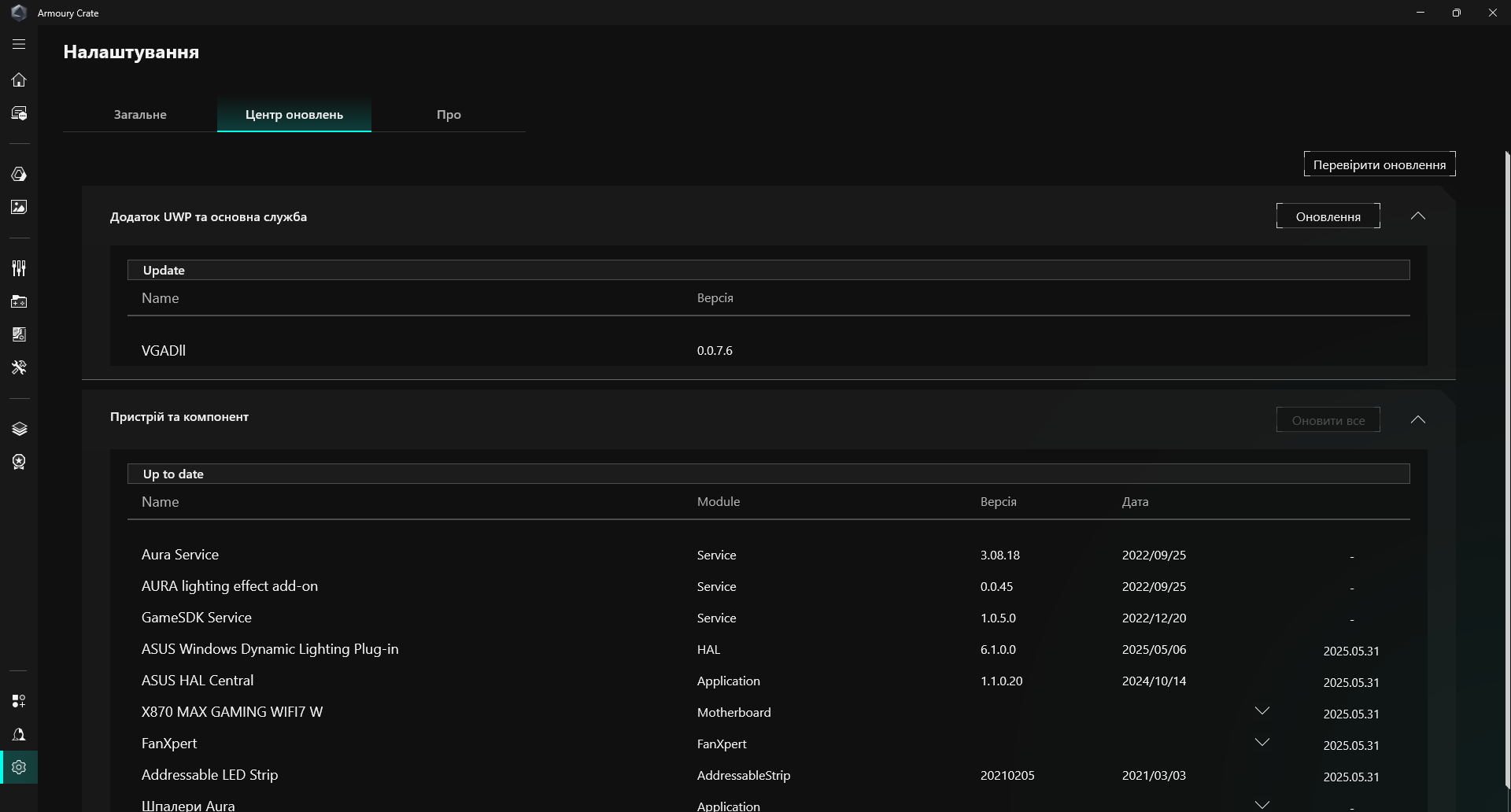

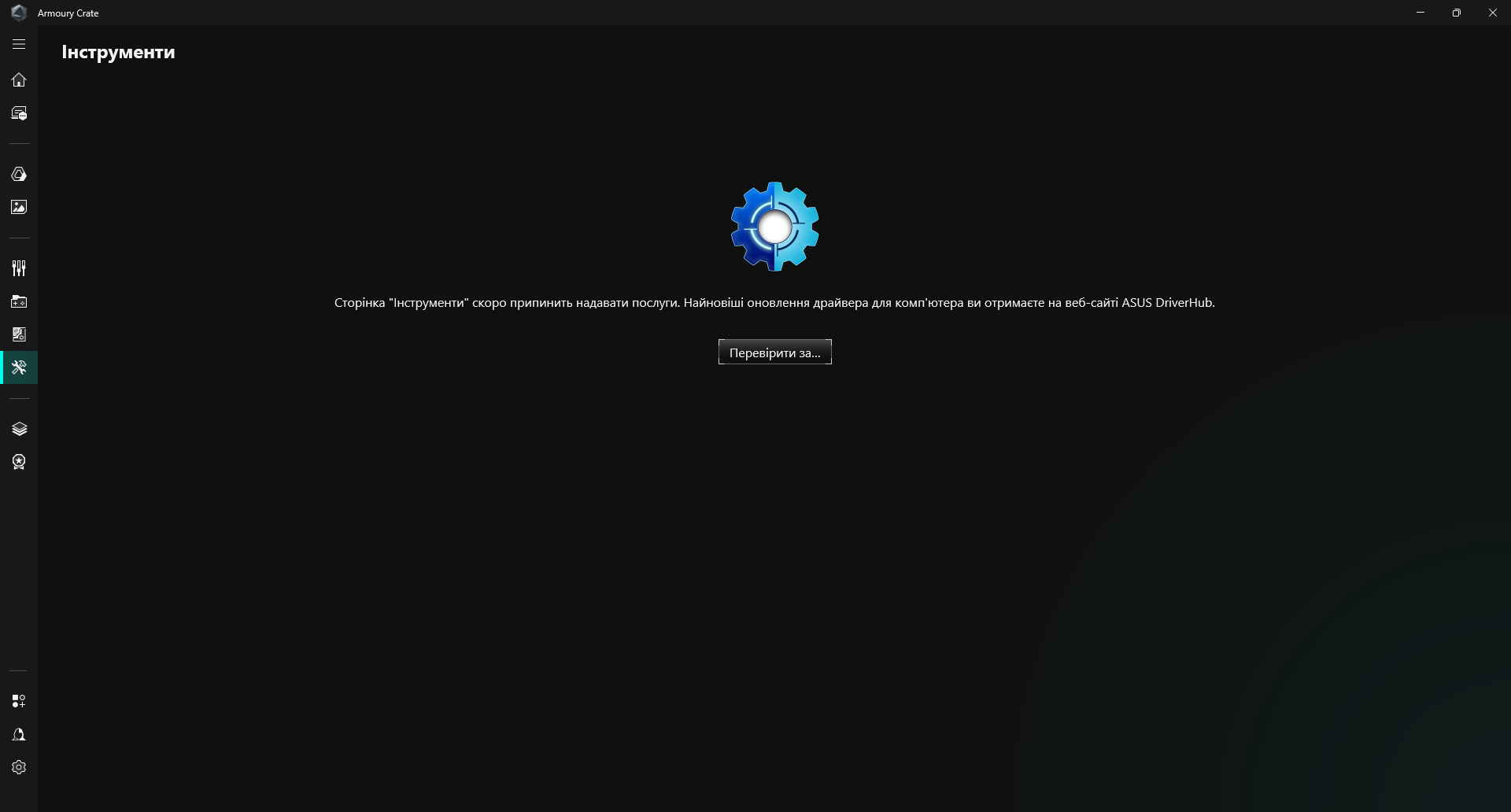

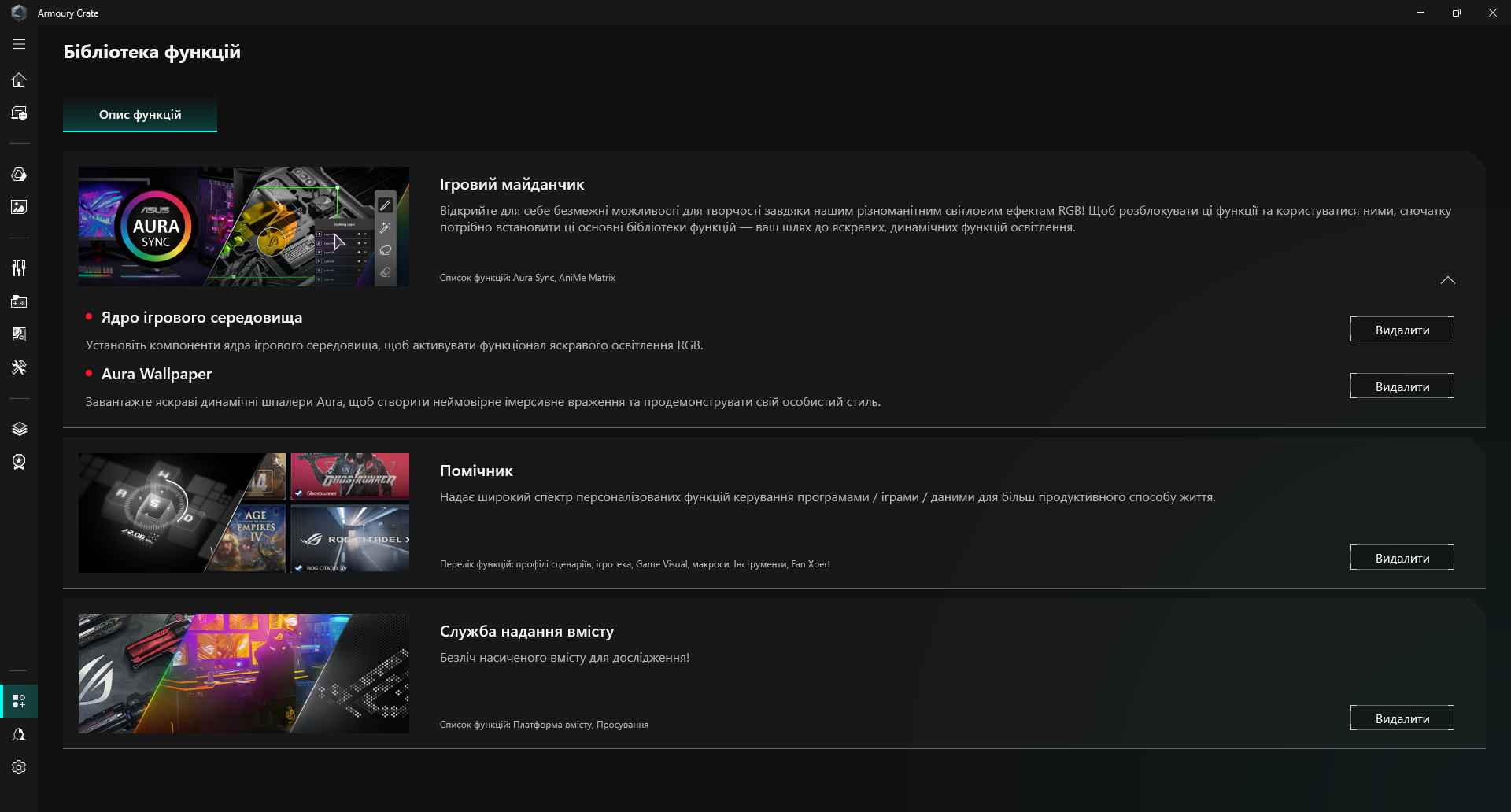

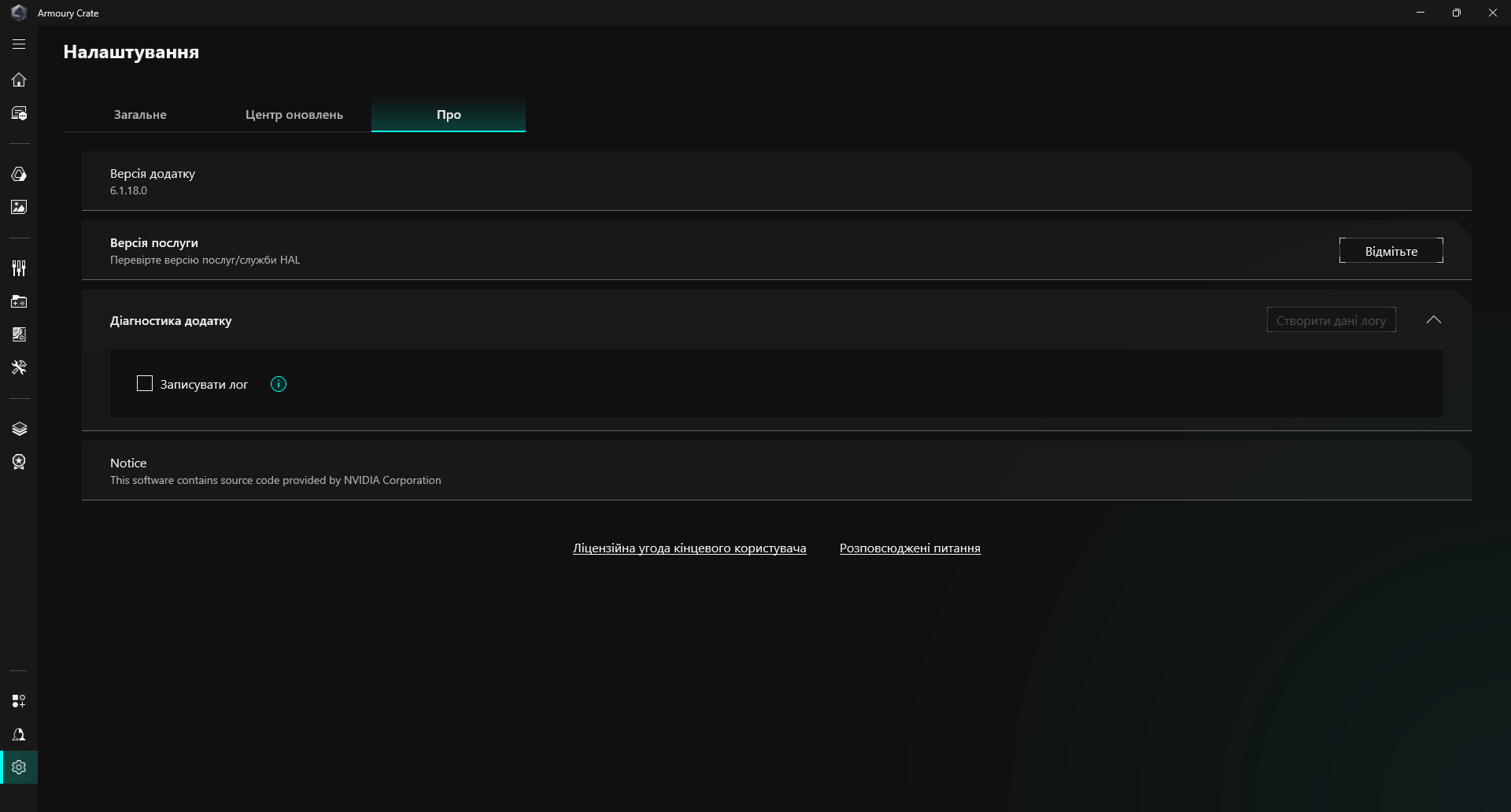

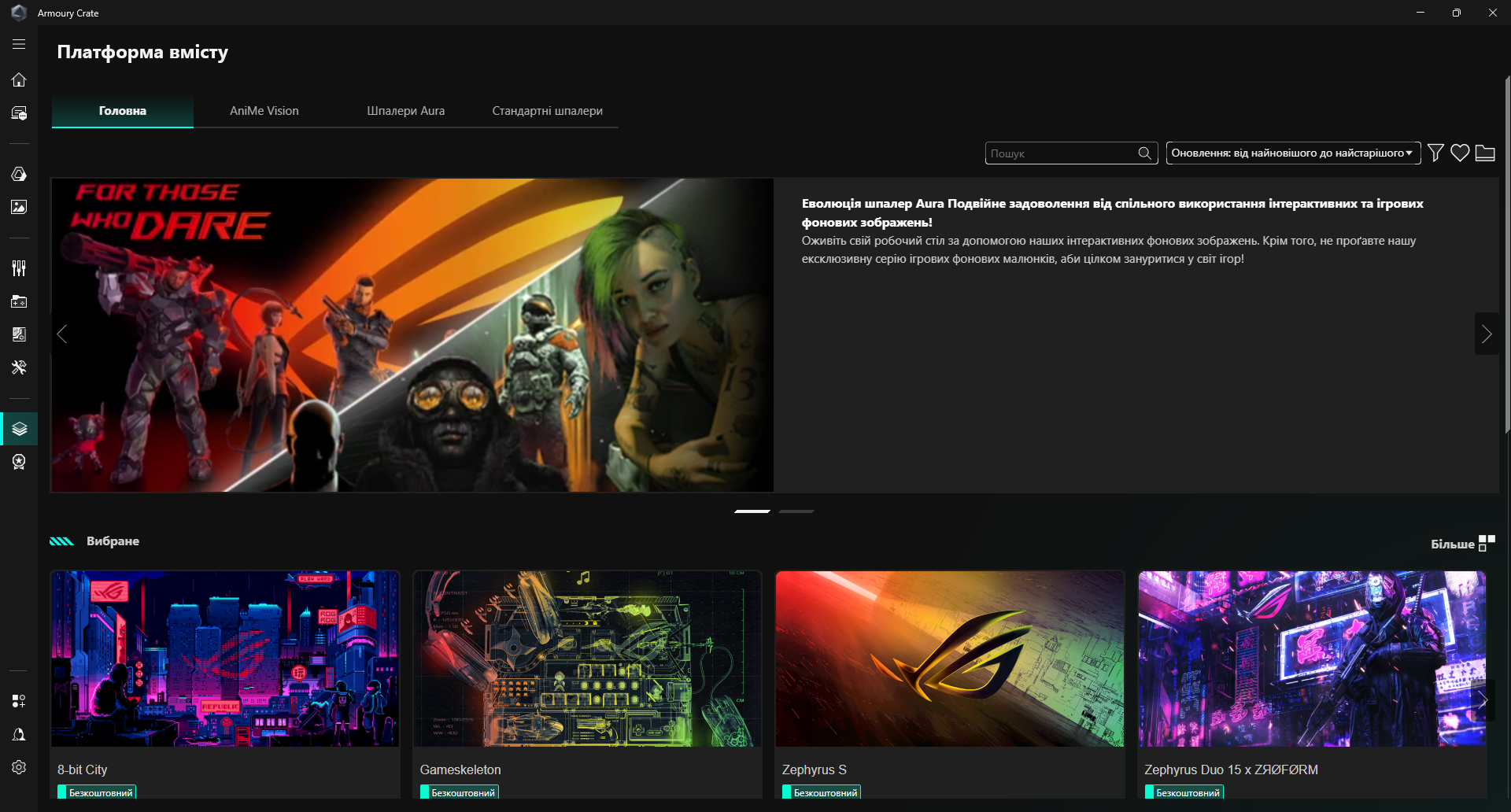

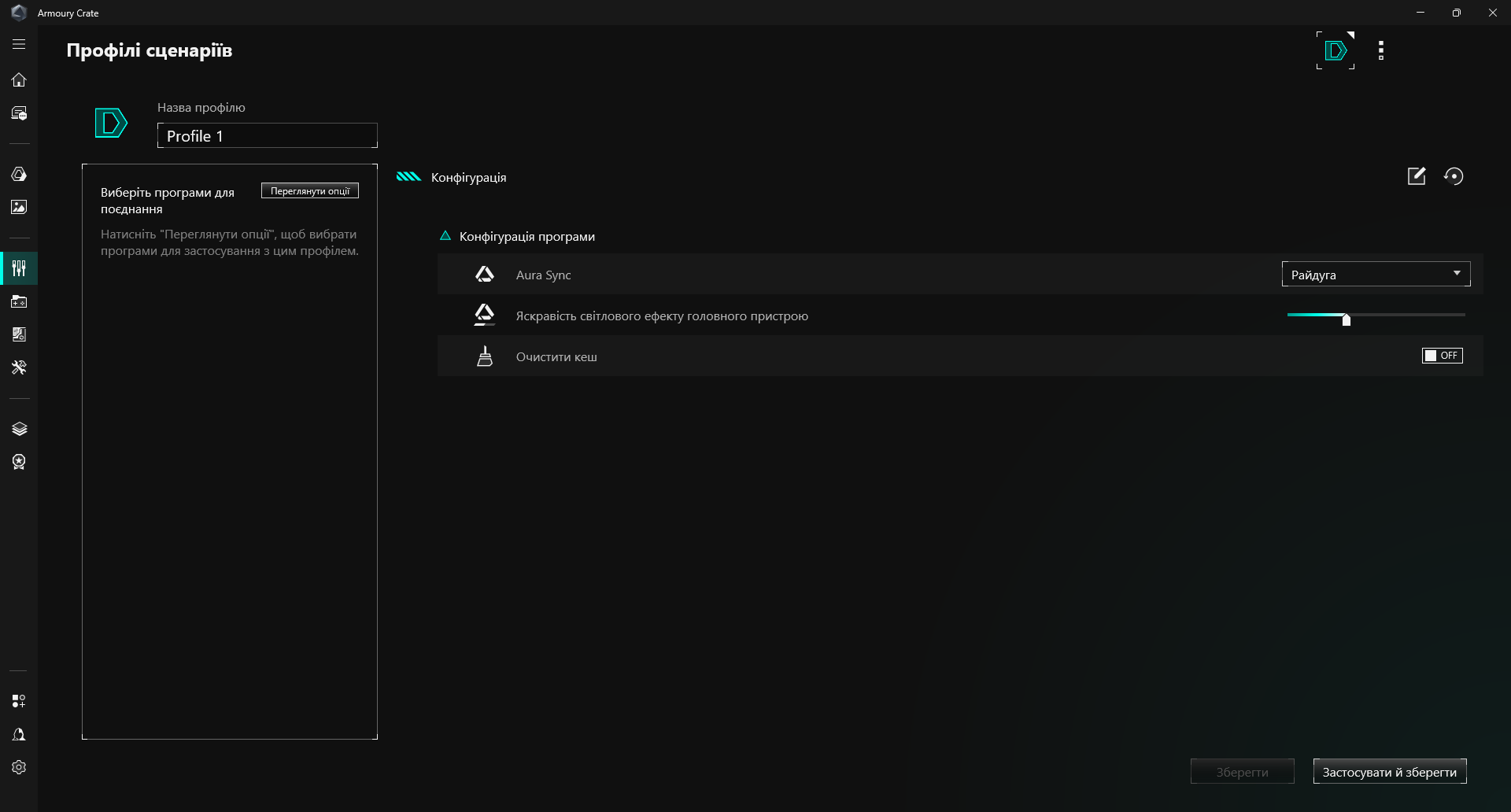

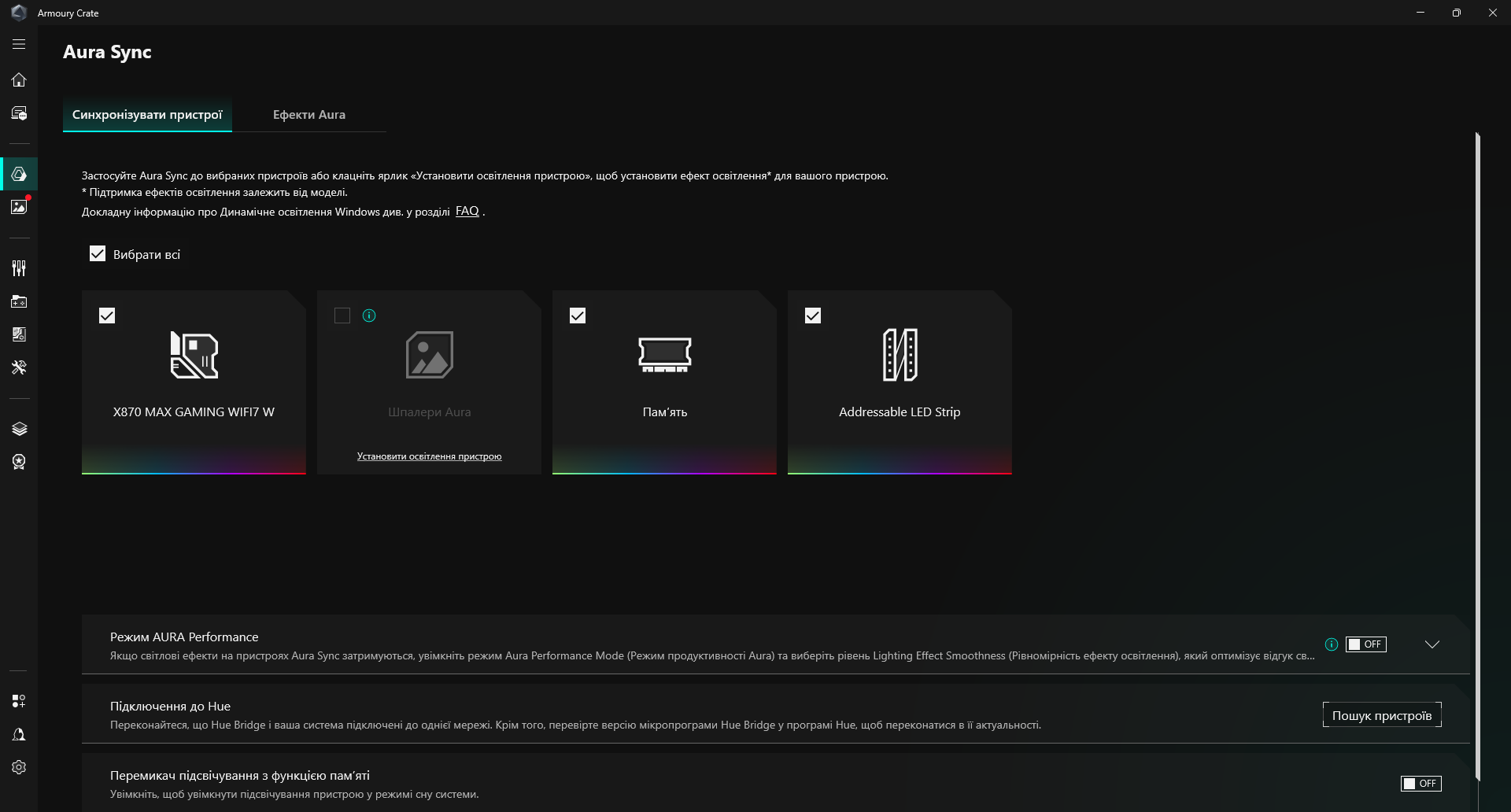

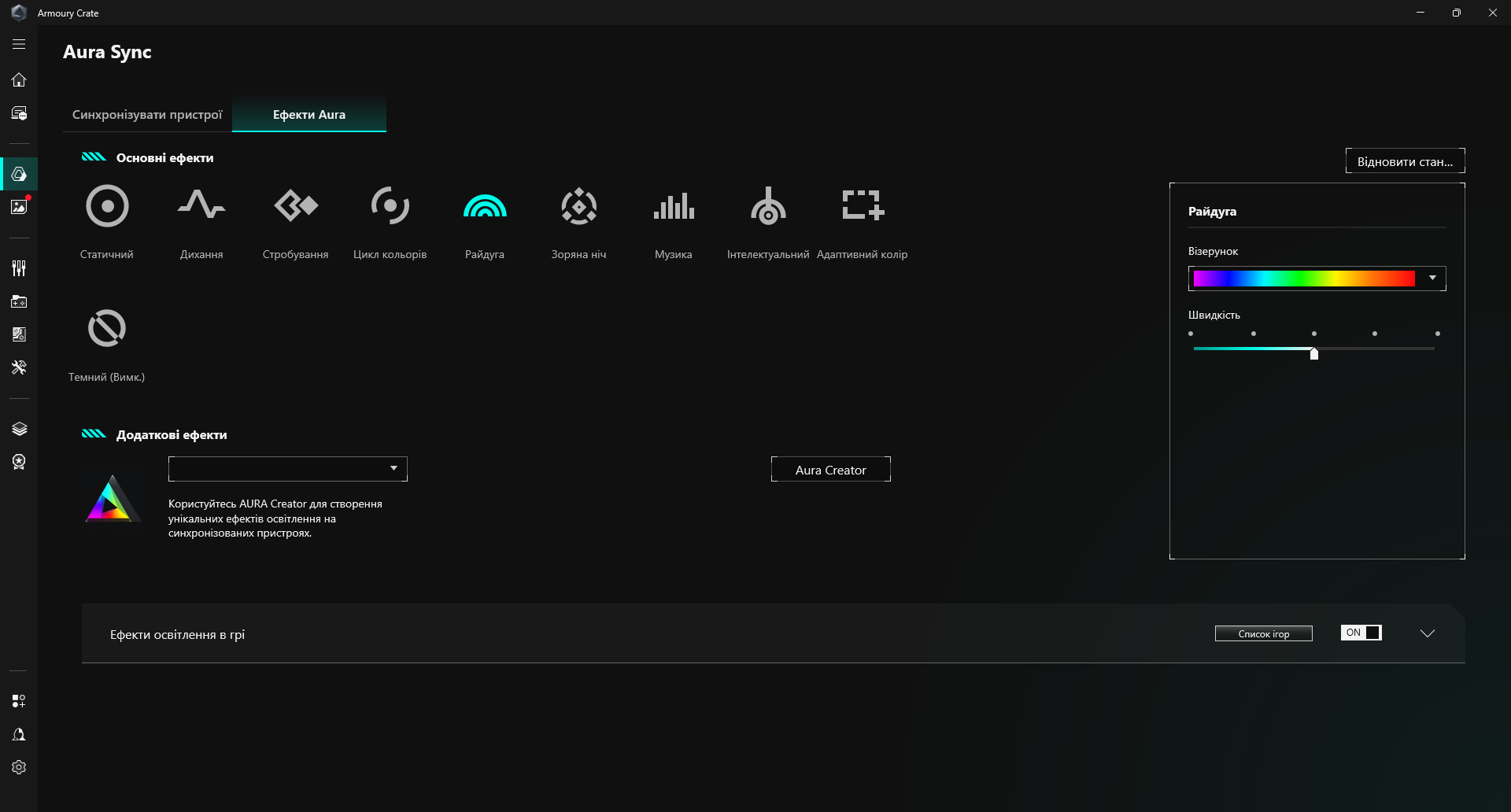

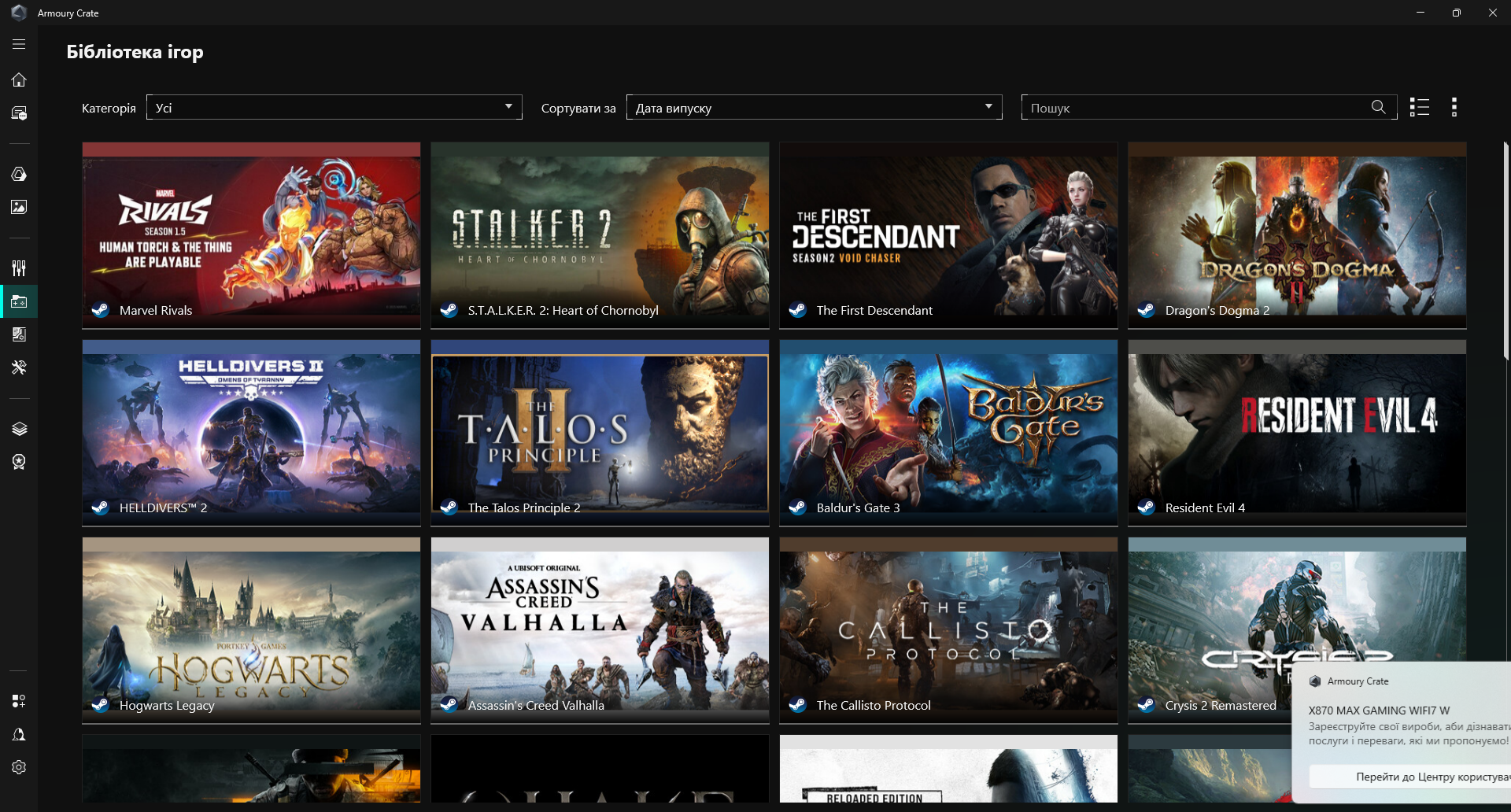

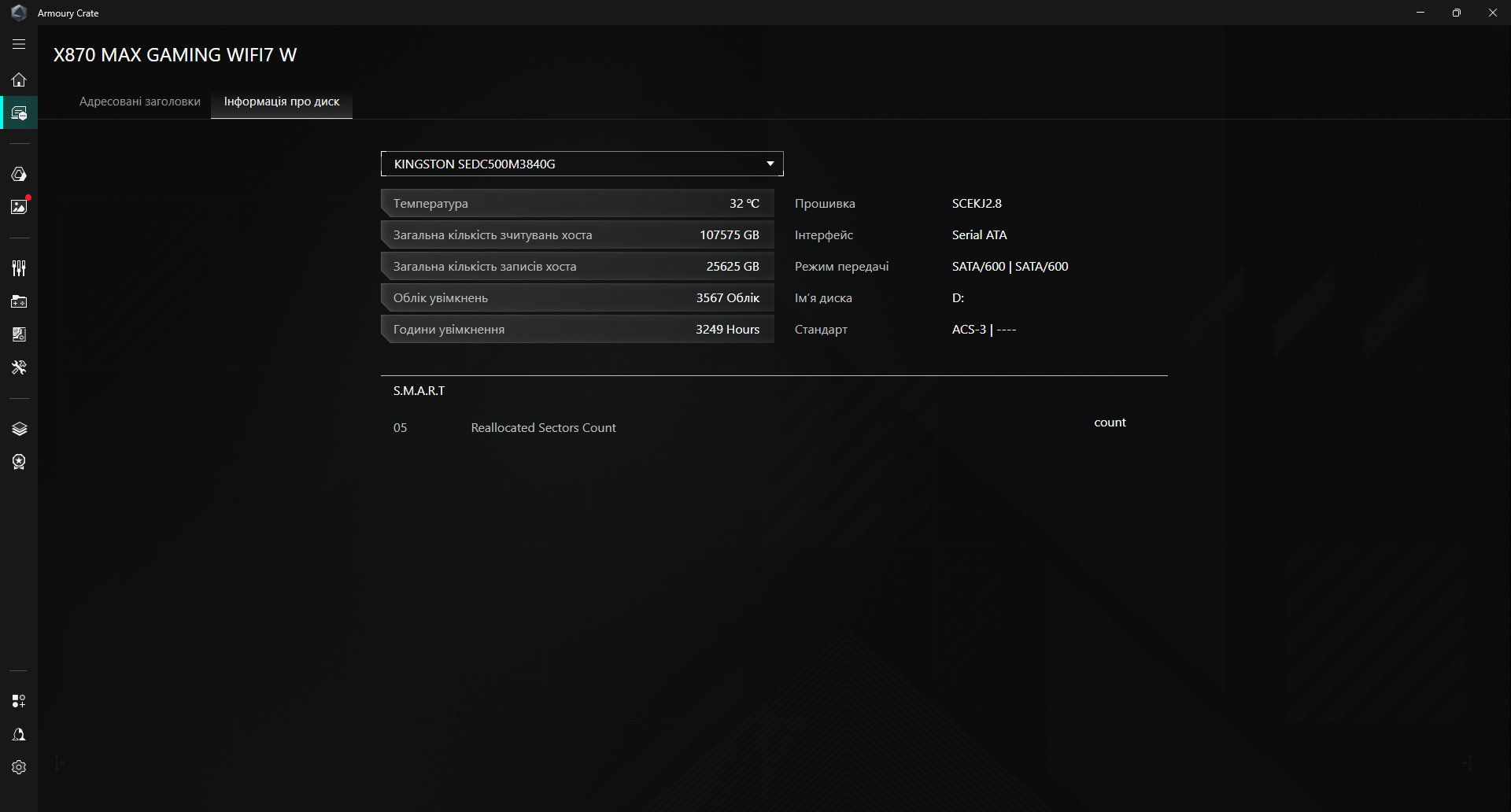

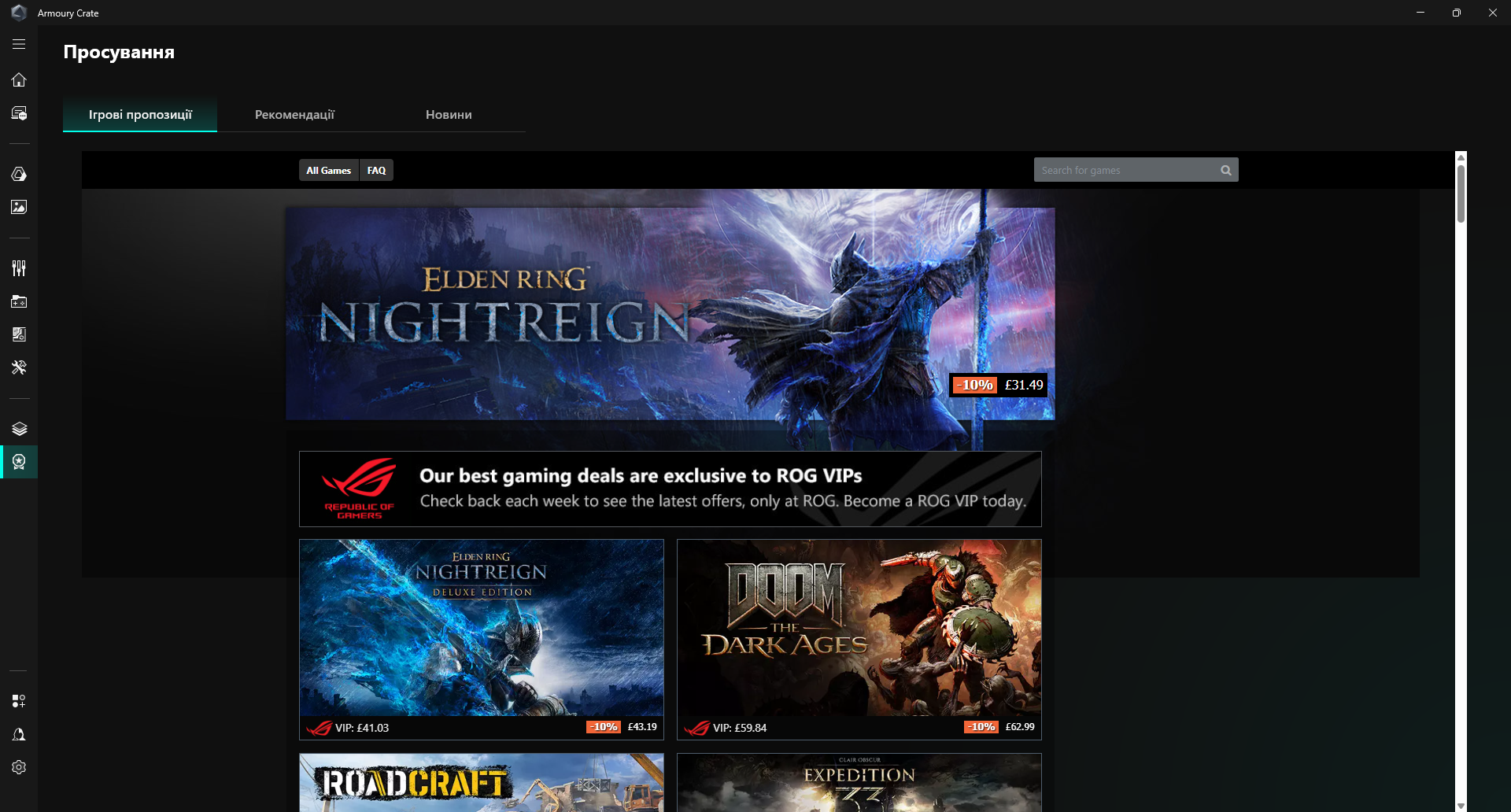

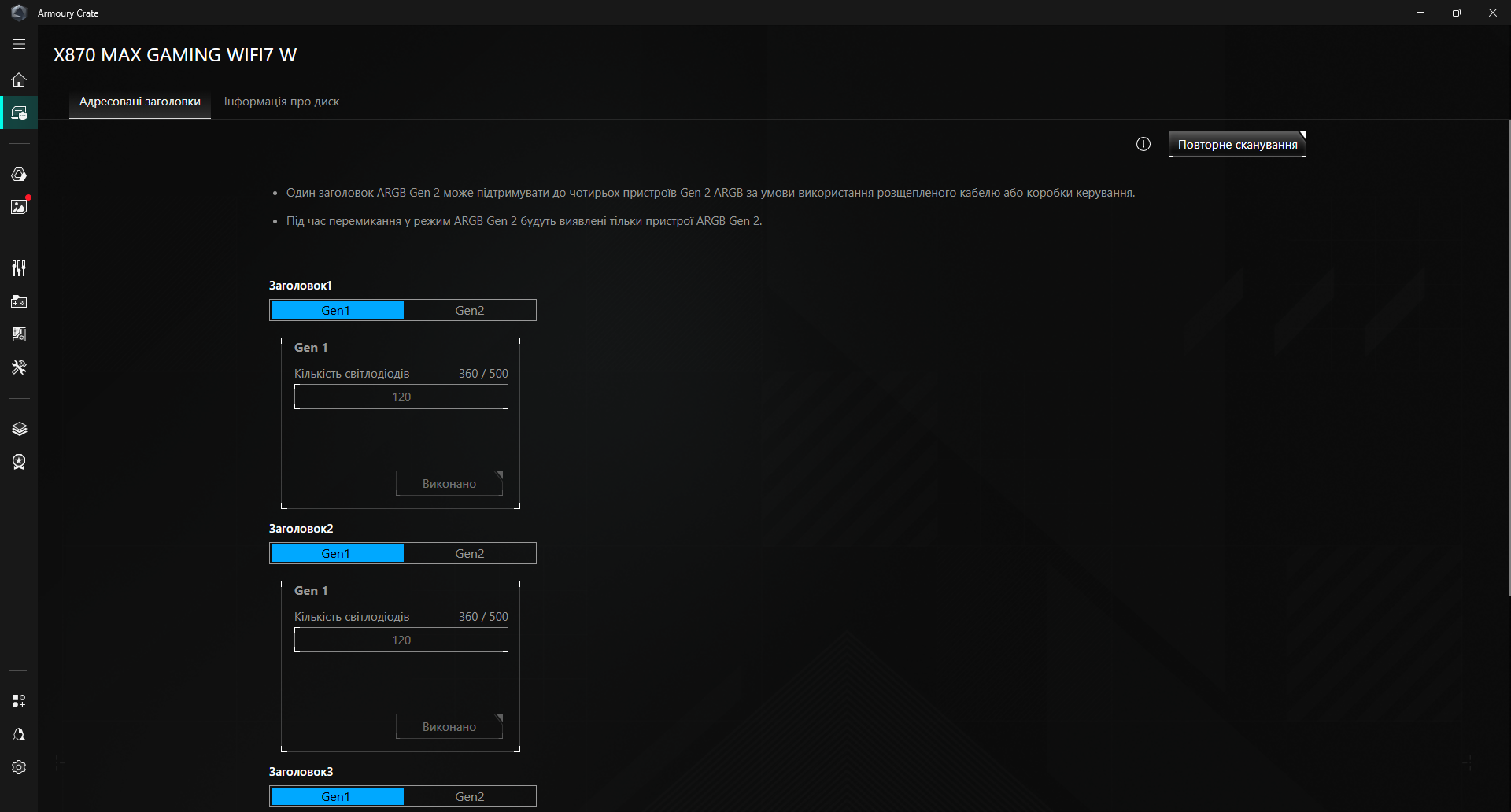

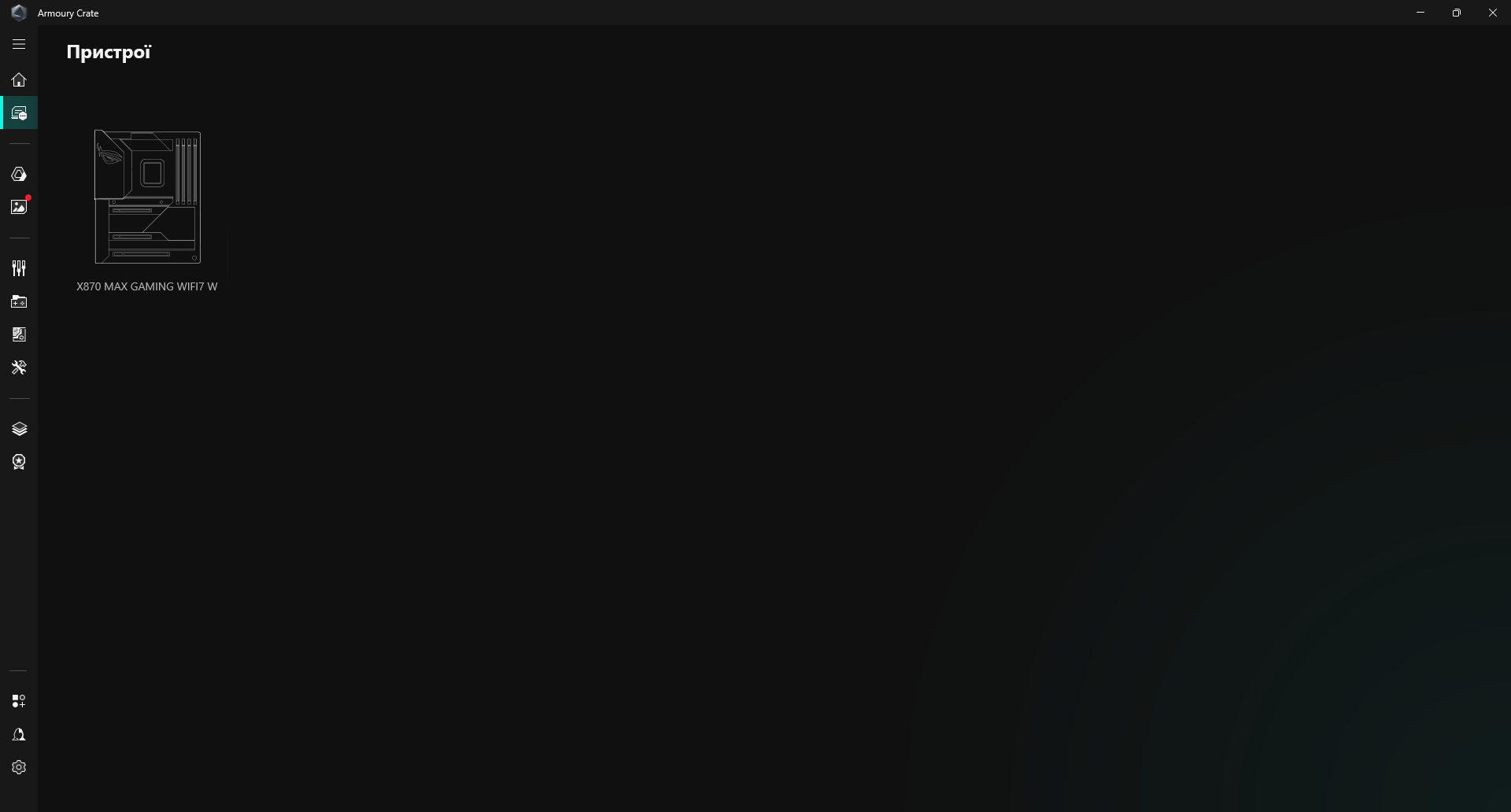

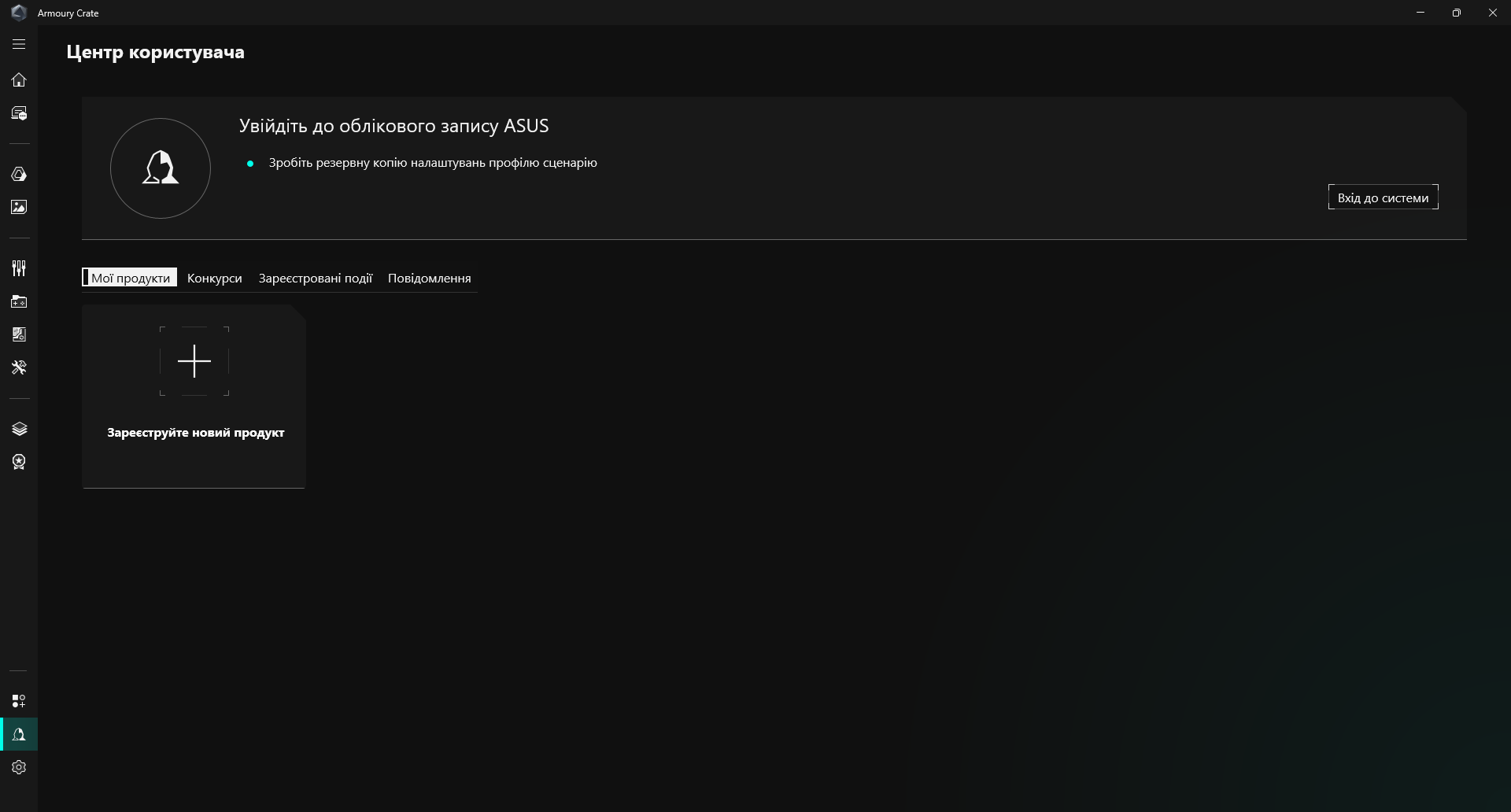

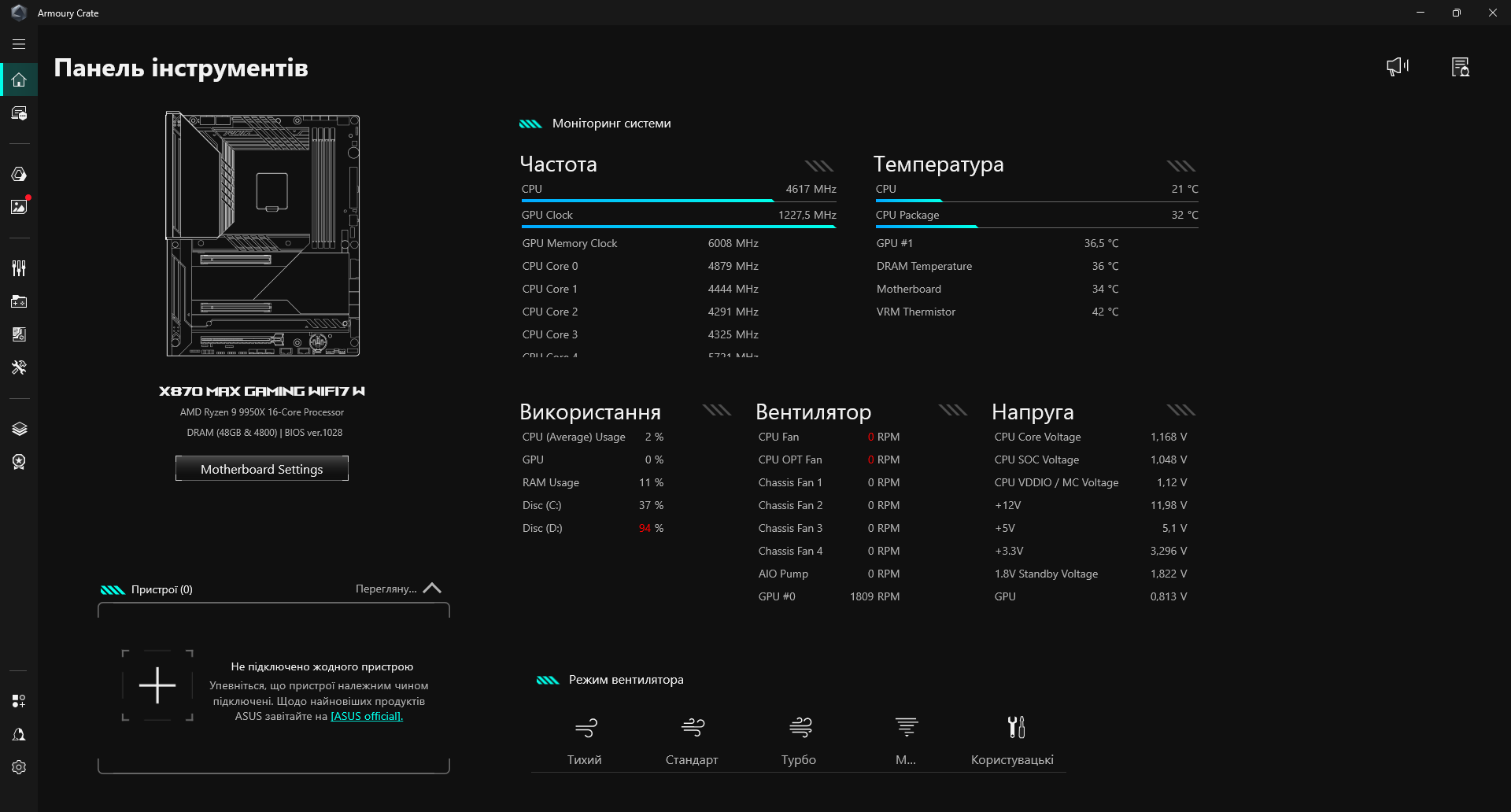

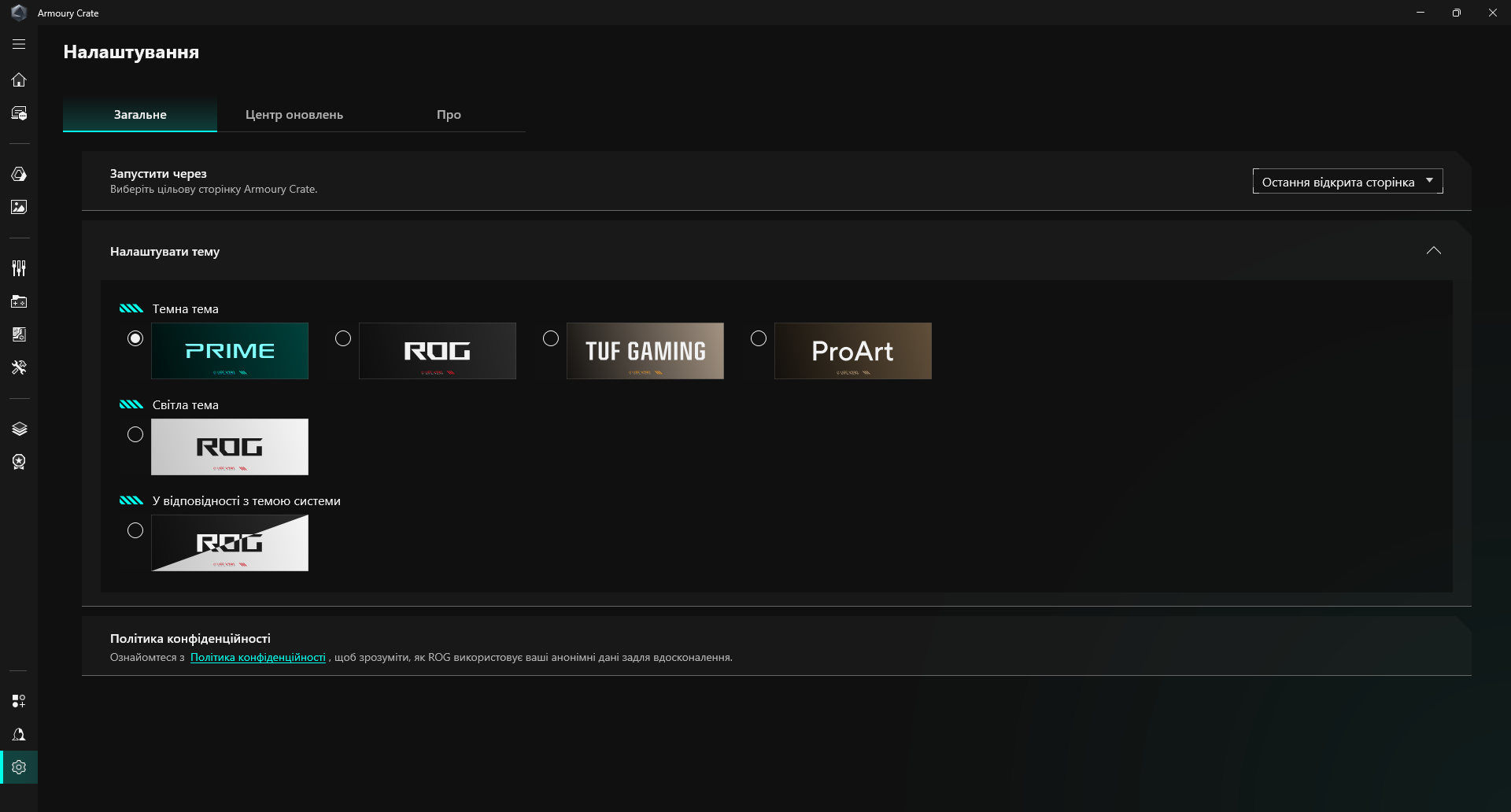

Головний хаб пристроїв та продукції ASUS — Armoury Crate, нещодавно отримав оновлення й відтепер сфокусувався на модульній моделі. Завдяки йому все синхронізується та керується з єдиної консолі. Базовий застосунок дозволяє зареєструвати продукт, керувати RGB, отримати зведення по різних вузлах платформи й керувати ними. Можливо оновлювати прошивки фірмових пристроїв на кшталт маніпуляторів, а також налаштовувати їх через інтерфейс Armoury Crate. Додатково можна оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання, встановити додаткові модулі типу Virtual Pet, додати функції ігрового майданчика, помічника, служби надавання вмісту. У застосунку присутня українська локалізація. Оновлення драйверів тепер відбувається окремо через вебінтерфейс ASUS DriverHub.
