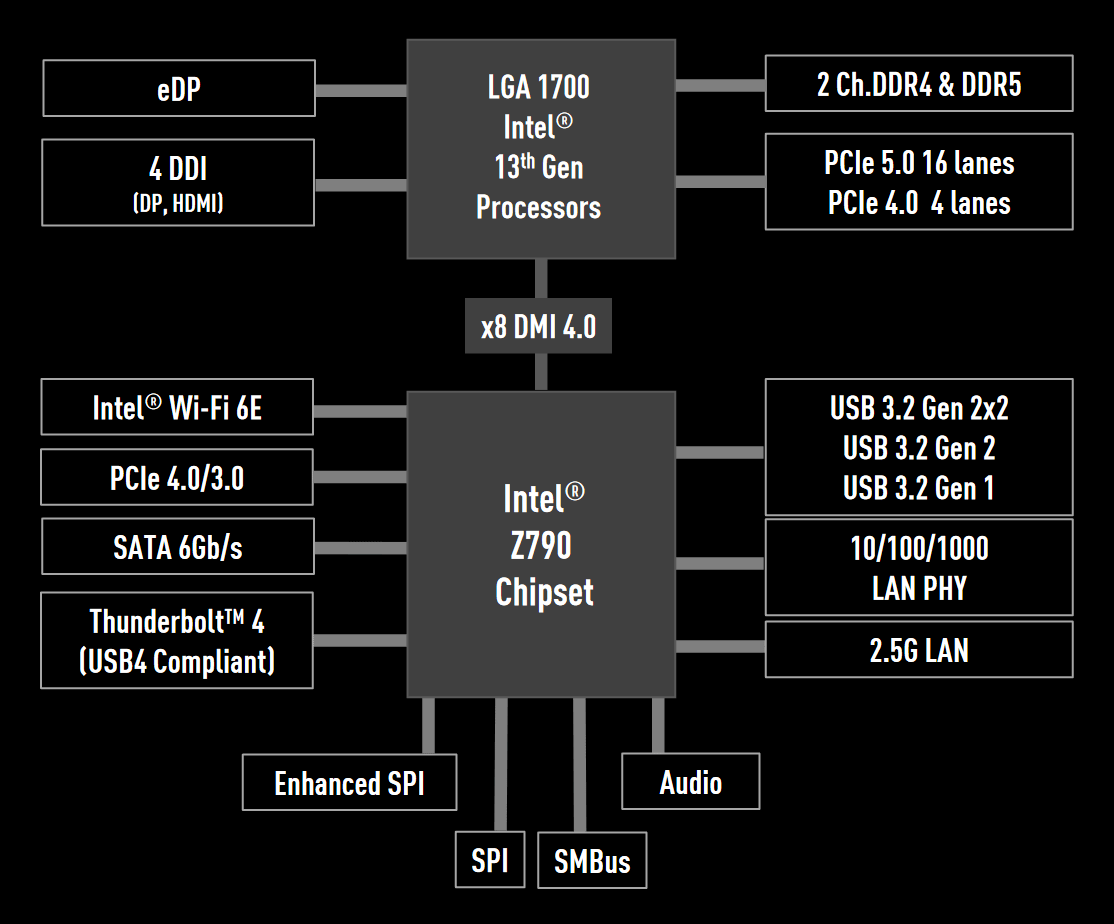

З кожною новою серією процесорів компанія Intel пропонує черговий чипсет, який має невеличкі зміни відносно старої модифікації. Цього разу для платформи LGA1700 була представлена системна логіка Z790, яка підтримує Core 13 покоління та пам’ять DDR5-5600 замість DDR5-4800 у Z690.
Також додали трохи ліній PCI-Express 4.0, але відняли PCI-Express 3.0, збільшили кількість портів USB 3.2 Gen 2x2… й все.
| Модель | Intel Z790 | Intel Z690 |
|---|---|---|
| Підтримка процесорів серії K | + | + |
| Підтримка розгону пам'яті | + | + |
| Підтримувана версія PCI-Express у процесорах | 5.0 та 4.0 | 5.0 та 4.0 |
| Конфігурація PCI-Express у процесорах | x16+х4, x8+x8+х4 | x16+х4, x8+x8+х4 |
| Кількість ліній PCI-Express 4.0 | 20 | 12 |
| Кількість ліній PCI-Express 3.0 | 8 | 16 |
| Кількість портів USB | 14 | 14 |
| Конфігурація USB 3.2 Gen 2x2 | 5 | 4 |
| Конфігурація USB 3.2 Gen 2x1 | 10 | 10 |
| Конфігурація USB 3.2 Gen 1x1 | 10 | 10 |
| Конфігурація USB 2.0 | 14 | 14 |
| Кількість каналів SATA 6Gb/s | 8 | 8 |
| RAID 0, 1, 5, 10 | + | + |
| Підтримка Intel Optane | + | + |
| Підтримка Intel Thunderbolt 4 | + | + |
| Інтегрована мережа Wi-Fi 6E AX211 | + | + |
| Intel Smart Sound | + | + |
| TDP, Вт | 6 | 6 |

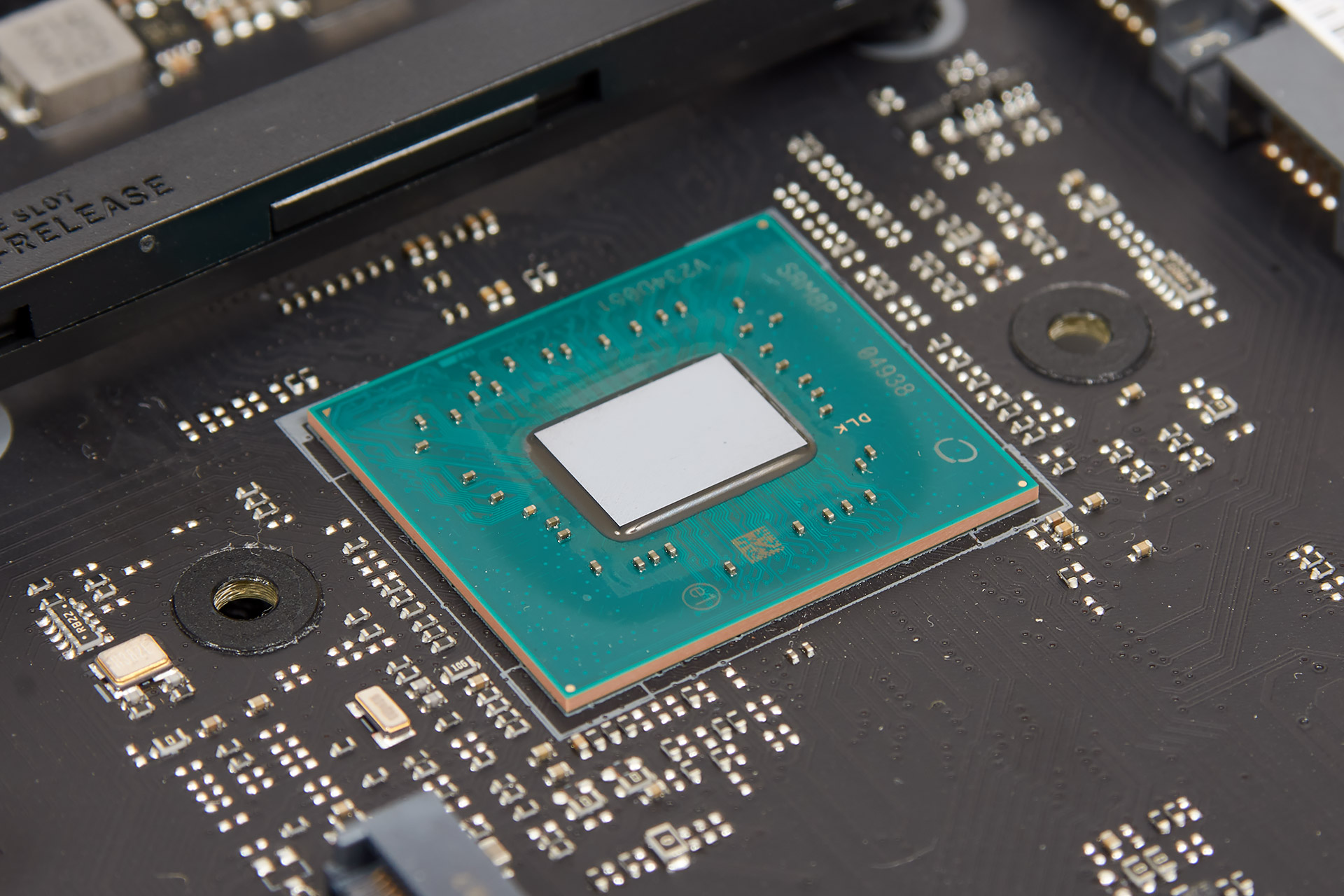

Чип такий самий, навіть розміщення елементів не змінилося, провели роботу над помилками та видали як нову розробку.
Материнська плата ASUS TUF Z790-Plus WIFI D4, яку розглянемо, на базі нового чипсету теж наче не дуже відрізняється від попередньої моделі, але все ж таки в ній змін більше, ніш у Z790. Наприклад, в ній збільшили кількість фаз живлення процесора, додали підтримку сучасніших портів та інтерфейсів, змінили звуковий тракт, а також додали важіль для виймання відеокарти, чого не було раніше.
Характеристики
| Модель | ASUS TUF Z790-Plus WIFI D4 |
|---|---|
| Сторінка продукту | TUF Z790-Plus WIFI D4 |
| Чипсет | Intel Z790 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core 13/12 Gen, Pentium Gold, Celeron (Raptor Lake, Alder Lake) |
| Пам'ять | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200 МГц, 3333-5333+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 х16@4 — Z790 1 x PCI Express 4.0 х1 — Z790 1 x PCI Express 3.0 х1 — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2 (Key M, 2242/2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2 (Key M, 2242/2260/2280/22110) — Z790 1 x PCI Express 4.0 x4, SATA 6 Гбіт/с M.2 (Key M, 2242/2260/2280) — Z790 |
| Вбудоване відеоядро (у процесорі) | + |
| Відеопорти | DisplayPort, HDMI |
| Кількість вентиляторів | 7x 4pin |
| Порти PS/2 | – |
| Порти USB (панель I/O) | 1 x USB 3.2 Gen 2x2 (Type-C), 3 x USB 3.2 Gen 2 (2 x Type-A, 1 x Type-C), 4 x USB 3.2 Gen 1 (Type-A) |
| Порти USB (роз’єми на платі) | 1 x USB 3.2 Gen 2 (Type-C), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) |
| Serial ATA | 4 x SATA 6 Гбіт/с |
| RAID | 0, 1, 5, 10 (SATA, M.2) |
| Вбудований звук | Realtek S1220A |
| S/PDIF | + (оптичний) |

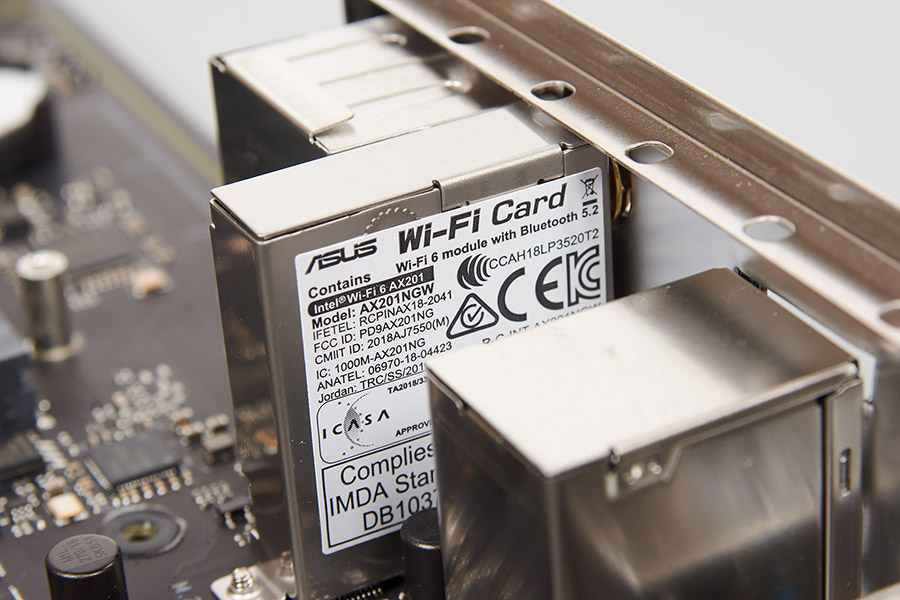

| Мережеві можливості | 2.5 Gigabit Ethernet (Intel I226-V) 2x2 Wi-Fi 6, Bluetooth 5.2 (Intel AX201) |
| COM | – |
| RGB | 3 x Addressable Gen 2 (5 В) 1 x AURA RGB (12 В) |
| TPM | + |
| UEFI | UEFI AMI BIOS, 128+64 Mb Flash ROM |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Індикатори Q-LED, M.2 Q-Latch, Aura Sync, TPM |
| Вартість | н/д |
Комплект постачання

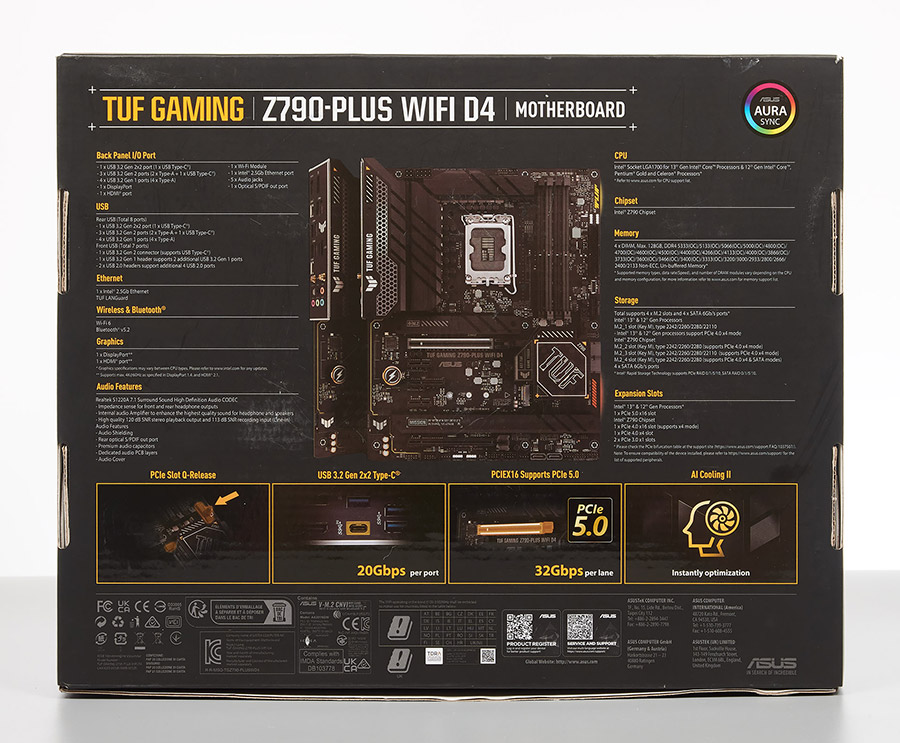

ASUS TUF Z790-Plus WIFI D4 постачається в чорній коробці звичайних розмірів, на який є фото материнської плати та її основні характеристики.
До комплекту постачання входить:
- документація;
- сертифікат якості TUF-компонентів;
- комплект декоративних наліпок;
- диск з драйверами та фірмовим ПЗ;
- два чорні SATA-кабелі з металевими засувками (на фото немає);

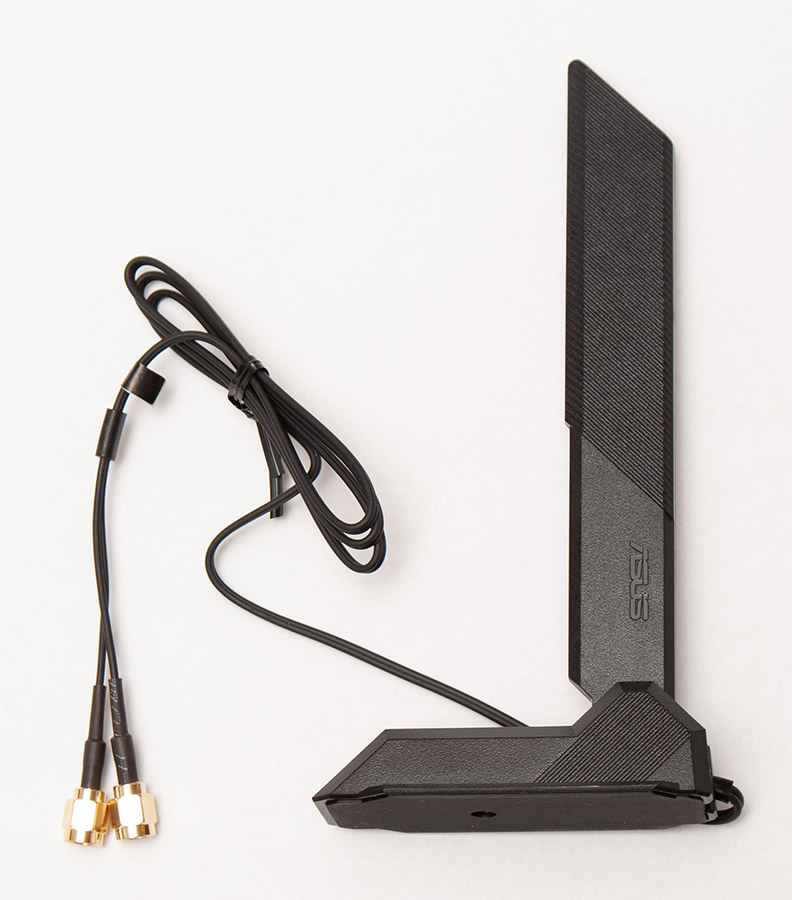

- Wi-Fi-антена з платформою;
- додаткові гумки та гвинтики для кріплення M.2 (на фото немає).
Зовнішній вигляд

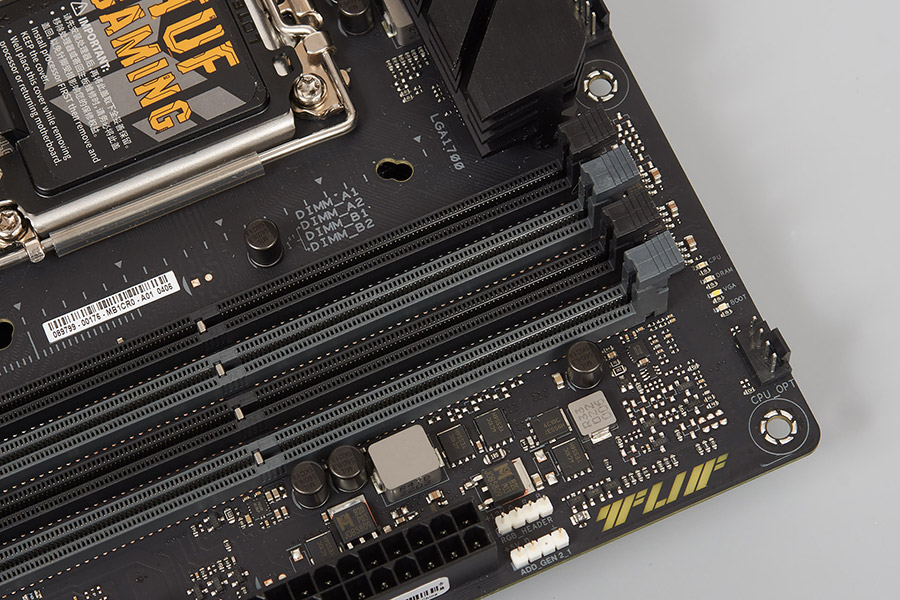

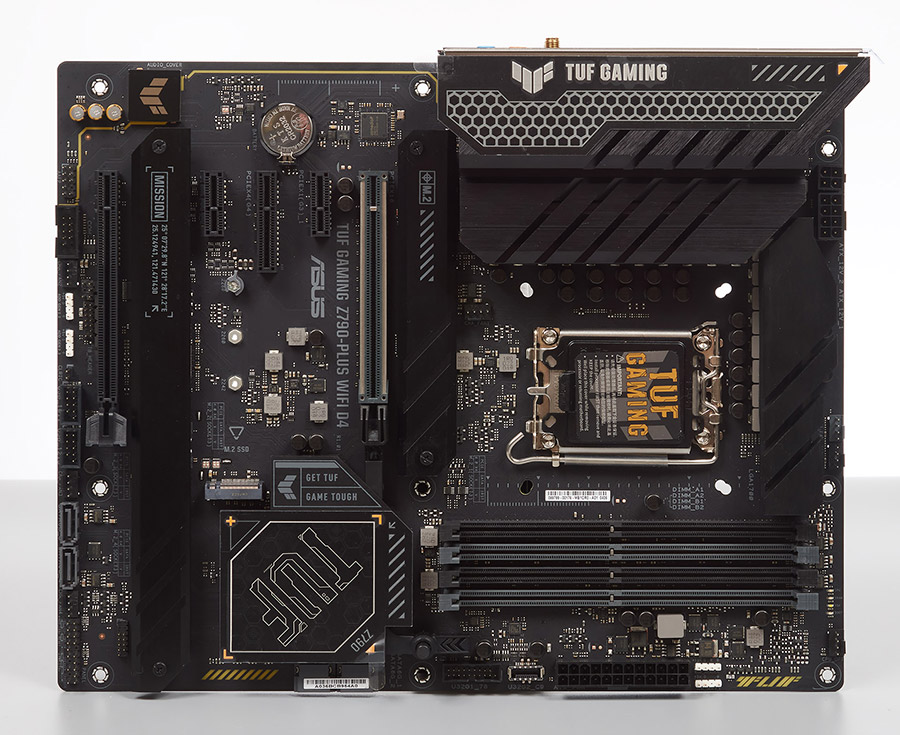

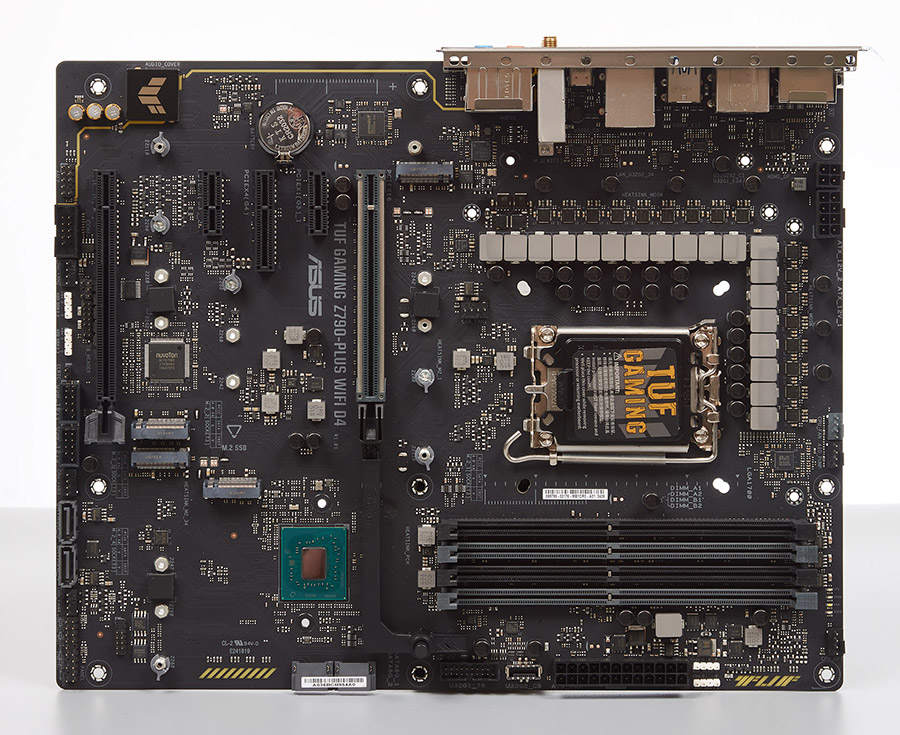

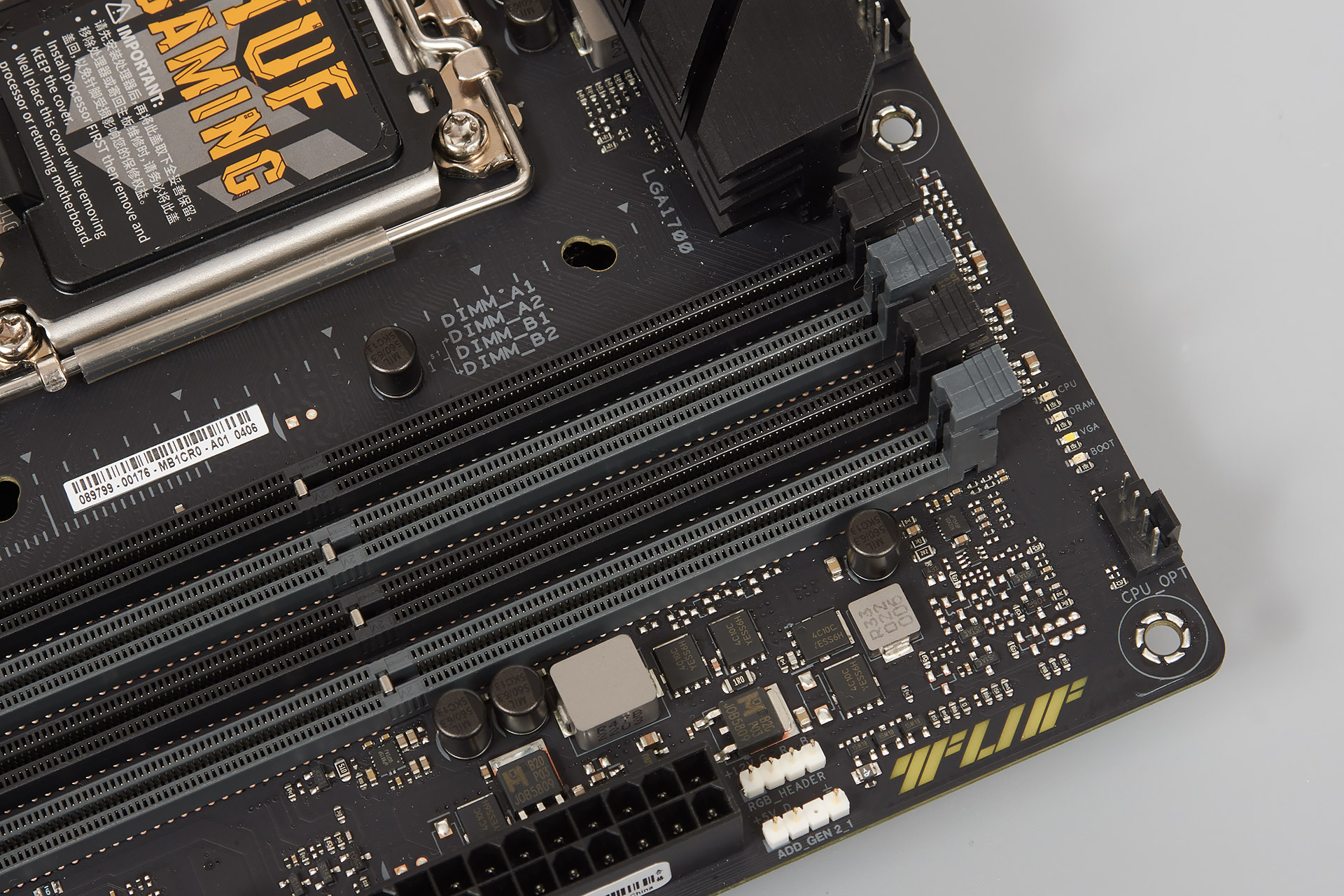

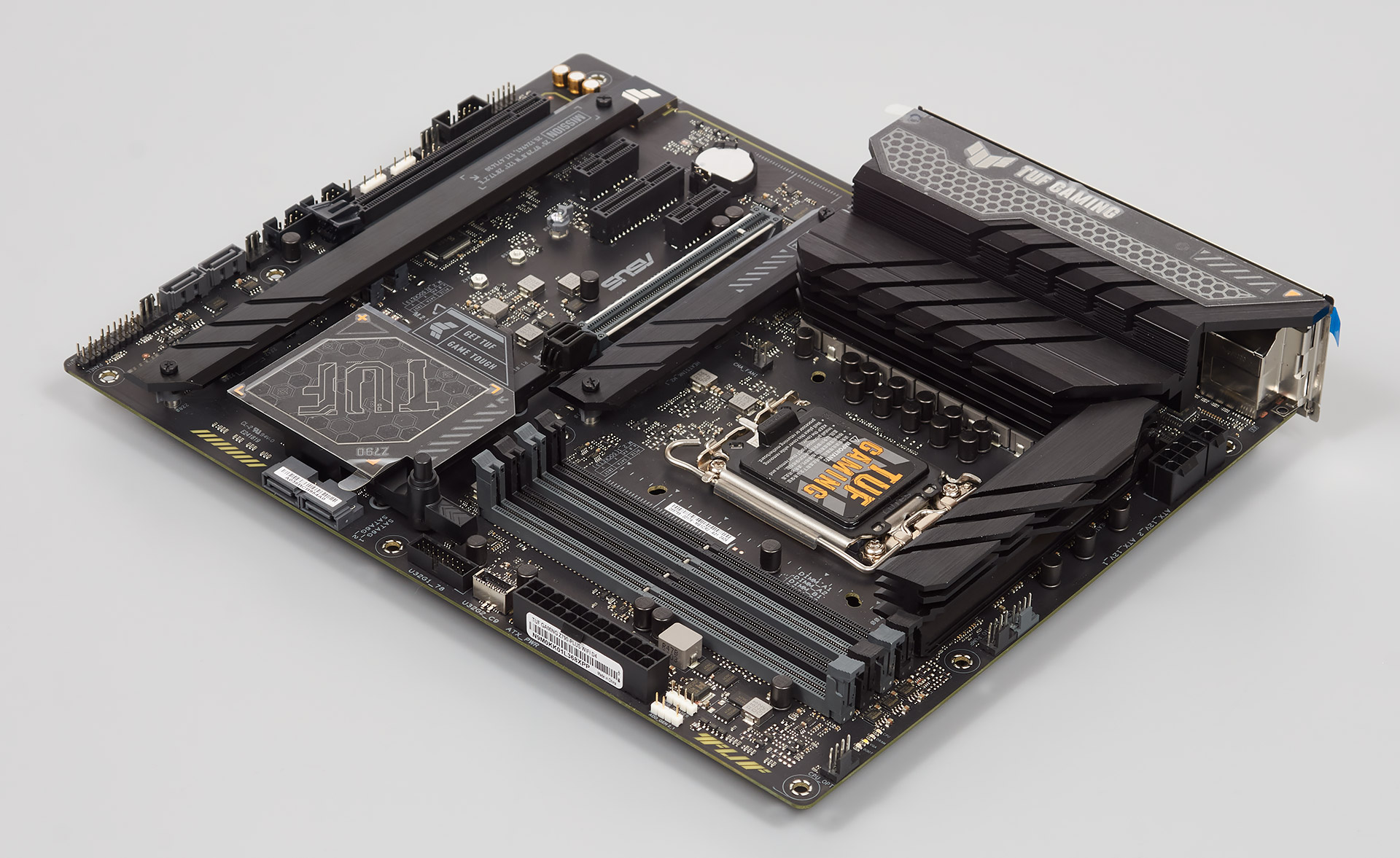

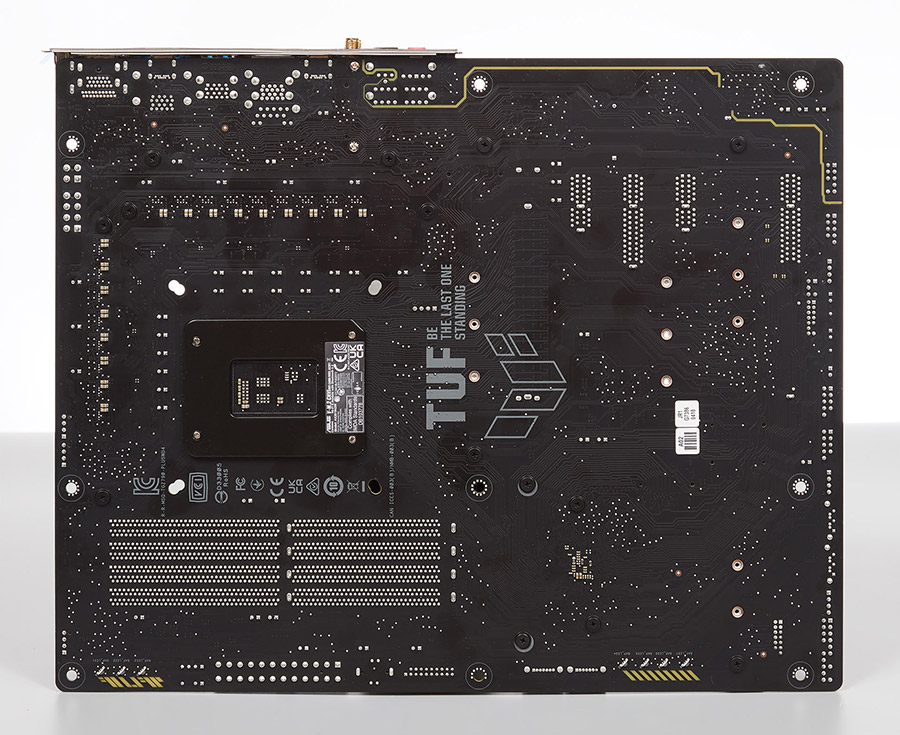

Плата зроблена у чорному кольорі, лише сірі надписи та жовті протравлені місця на текстоліті якось розбавляють похмуру гаму сучасної серії TUF. Вона підтримує всі процесори Socket LGA1700, не тільки нові Raptor Lake, але й старі Alder Lake. А ось пам’ять тільки минулого стандарту DDR4. Це сподобається заощадливим користувачам, які вже мають старі модулі ОЗП і нові купувати не мають бажання.

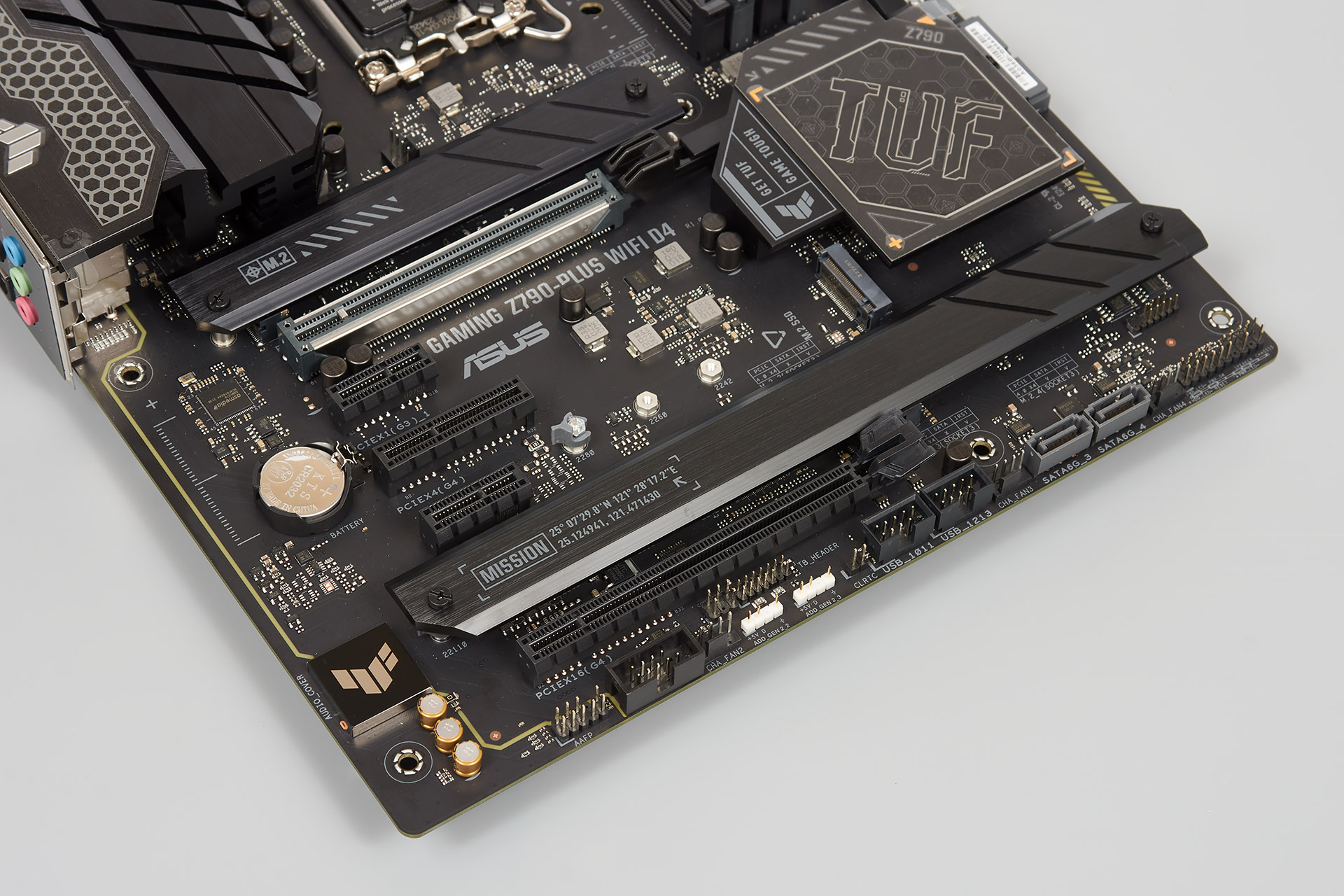

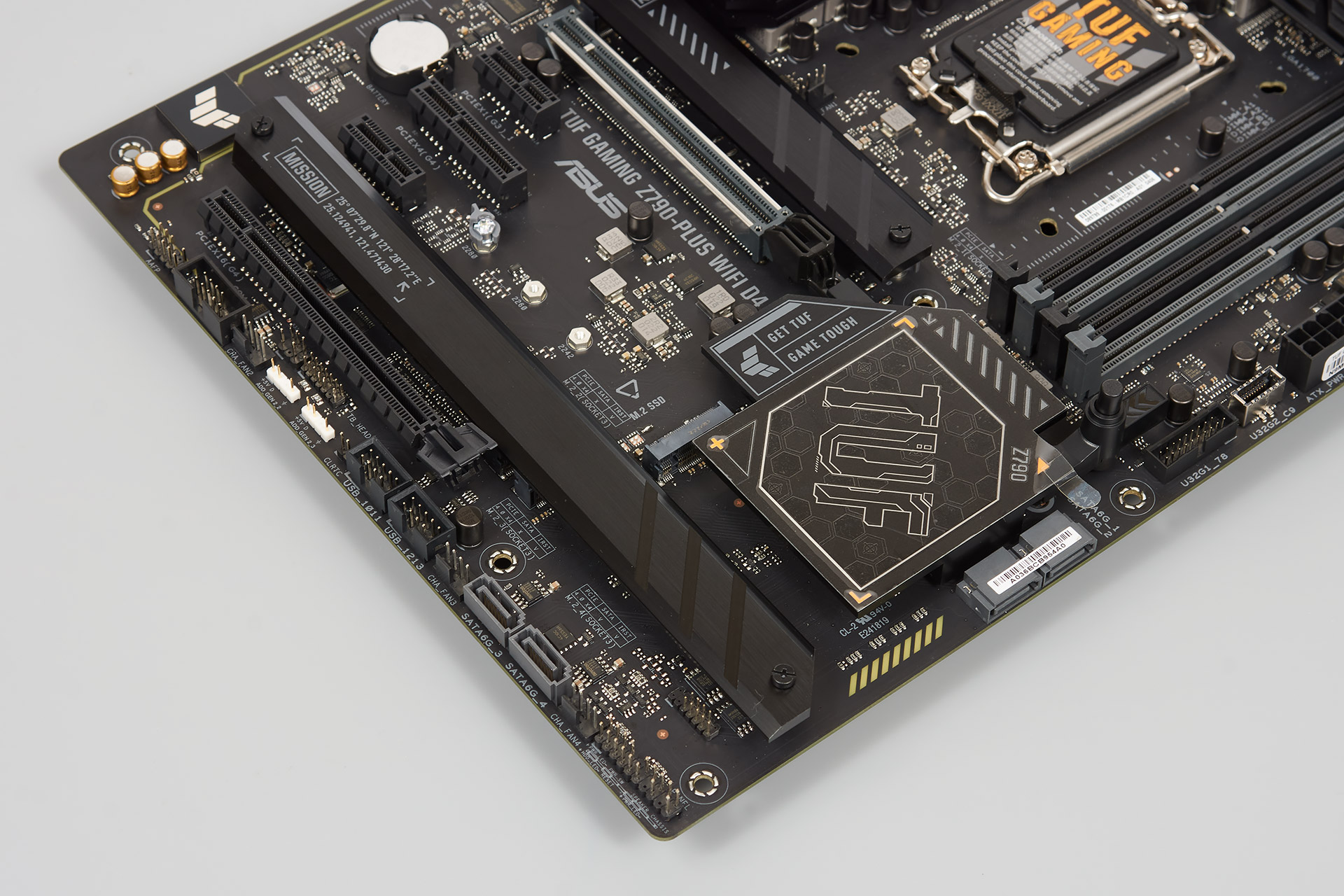

На відміну від топових продуктів, TUF Z790-Plus WIFI D4 дозволяє встановити п’ять карт розширення PCI Express: одну графічну PCIe 5.0 x16, одну PCIe 4.0 x4, ще одну PCIe 4.0 x16@4, та дві PCIe 3.0 x1. Цієї кількості достатньо для збирання систем різної конфігурації.

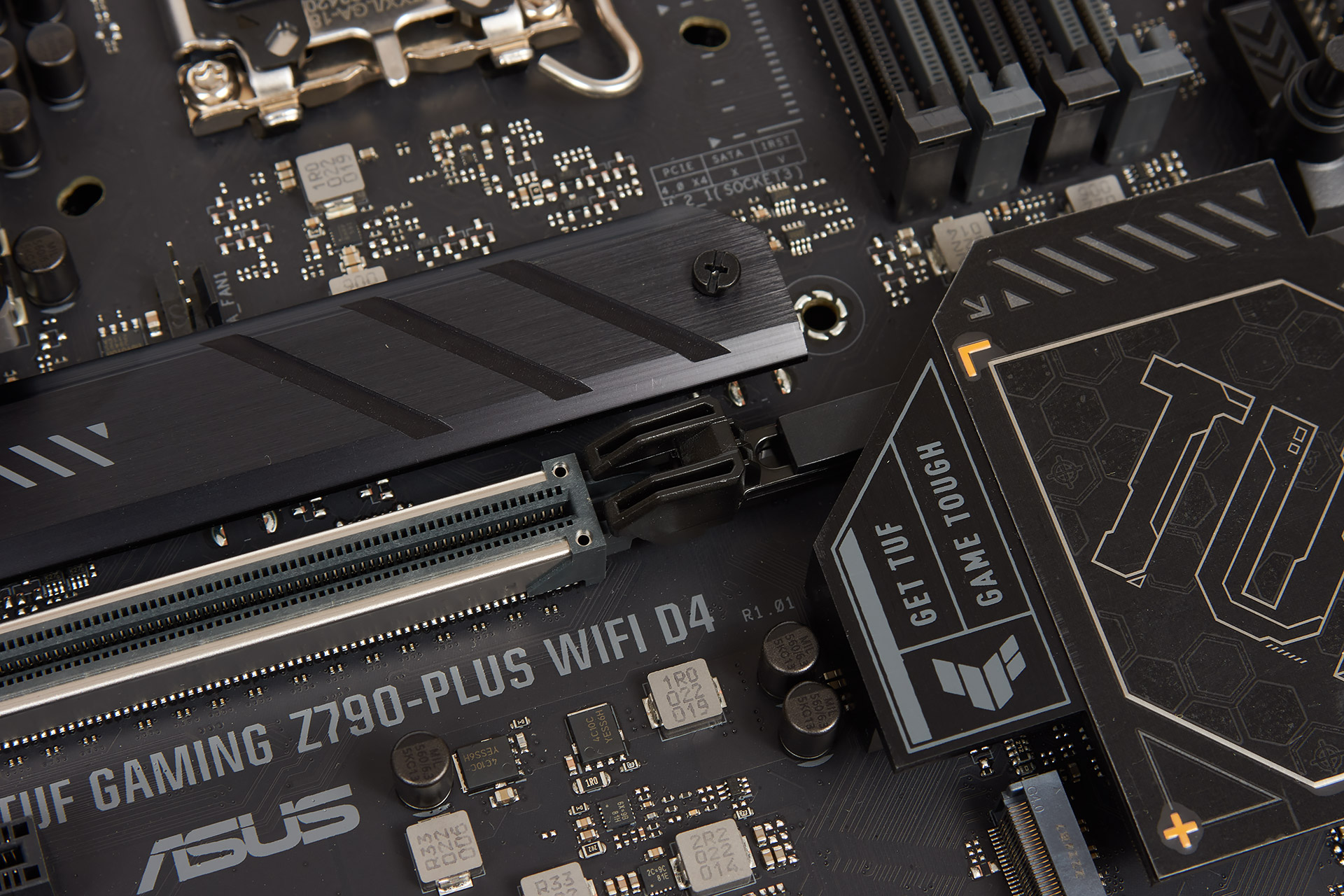

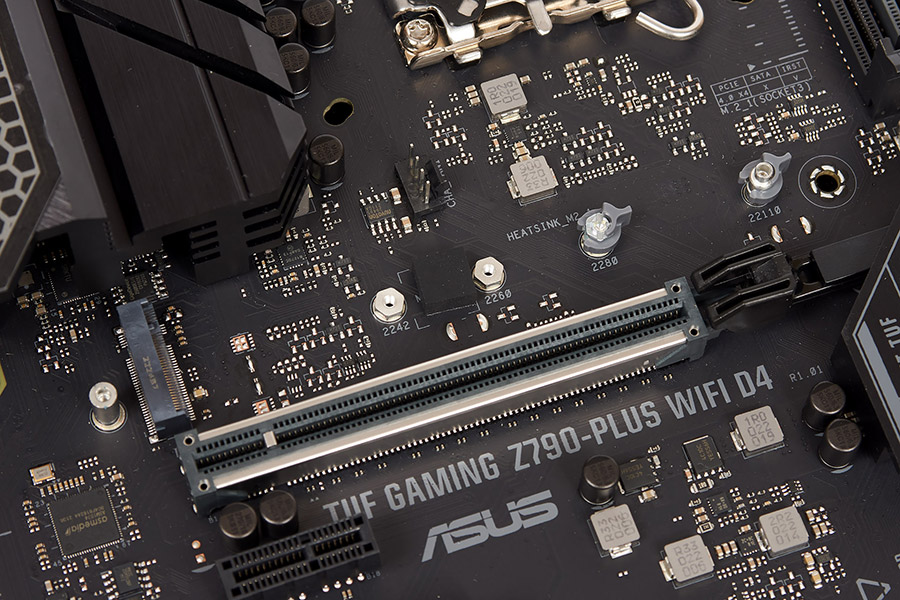

Цікаво, що на графічному слотові стоїть важіль для виймання відеокарти з засувкою, яка не качається, а рухається паралельно платі. Чесно кажучи, я таку ще не бачив.
Як і всі плати сучасної серії TUF ця не має ніякого кожуха, а текстоліт прикриває система охолодження зони VRM та чипсету, та декілька радіаторів накопичувачів M.2.

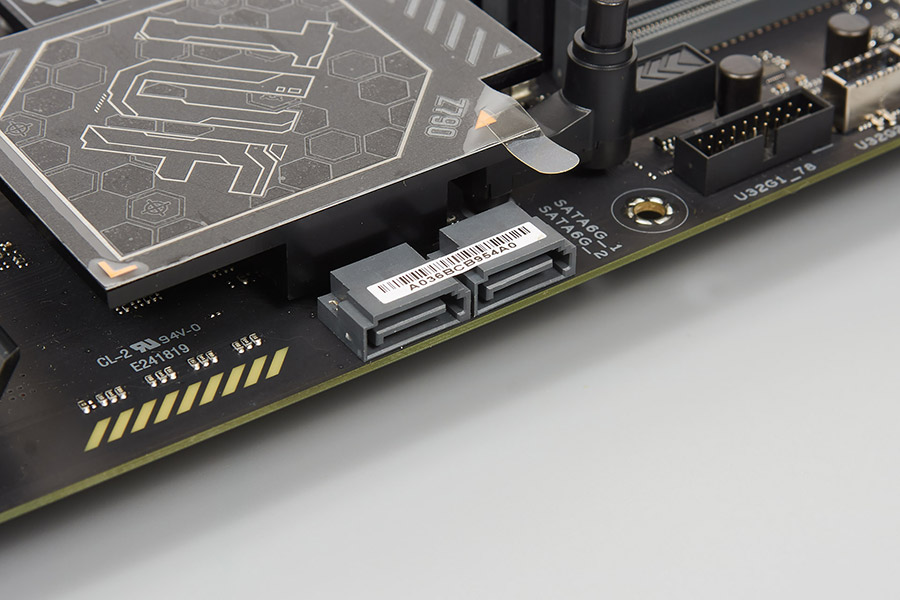

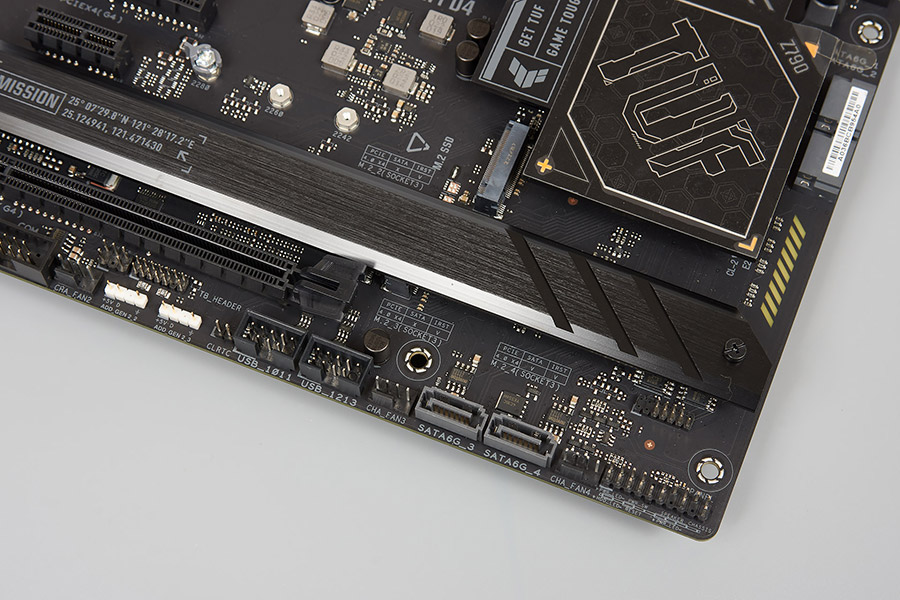

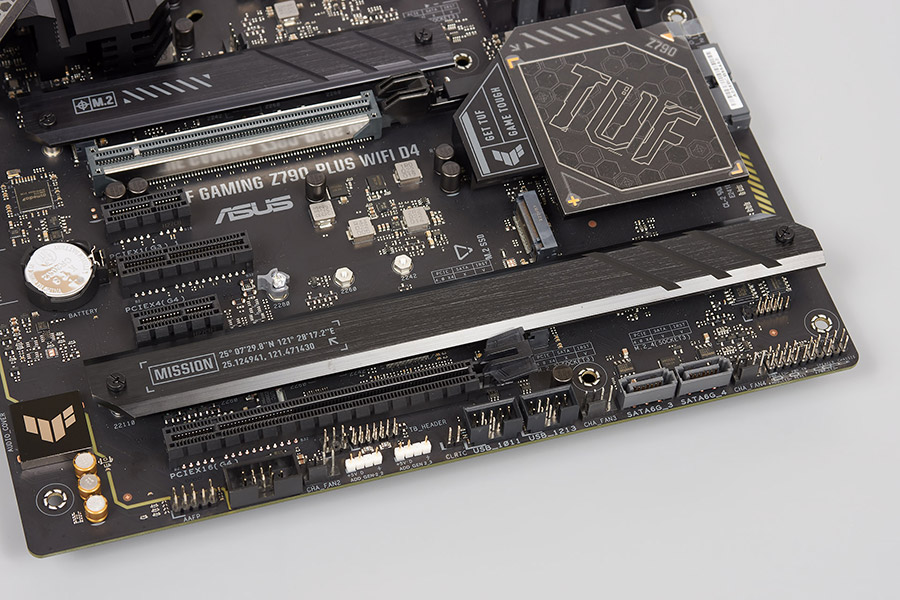

Для підключення SATA-накопичувачів є чотири порти, причому, два горизонтальних стоять на боці плати, а два, вже вертикальних, розташовані на нижньому краю.

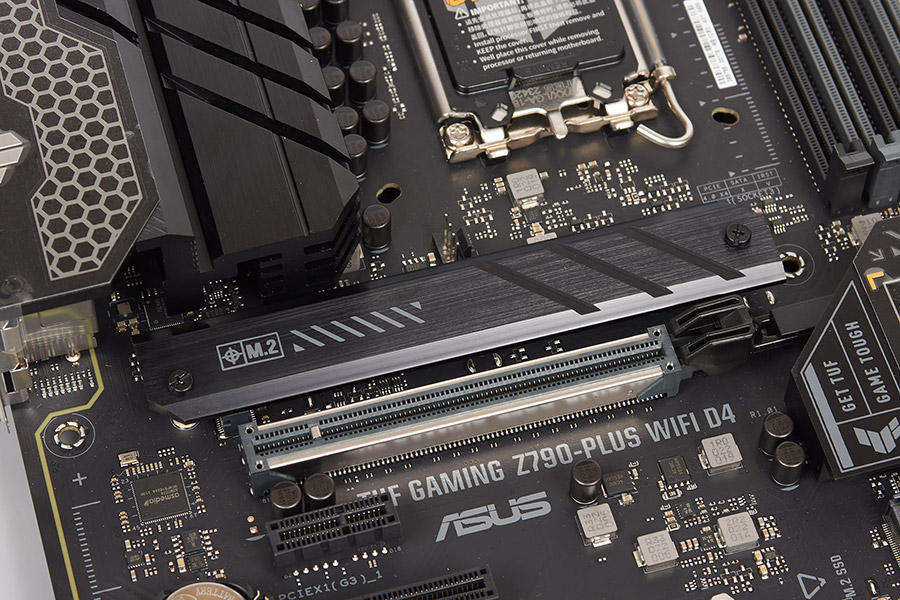

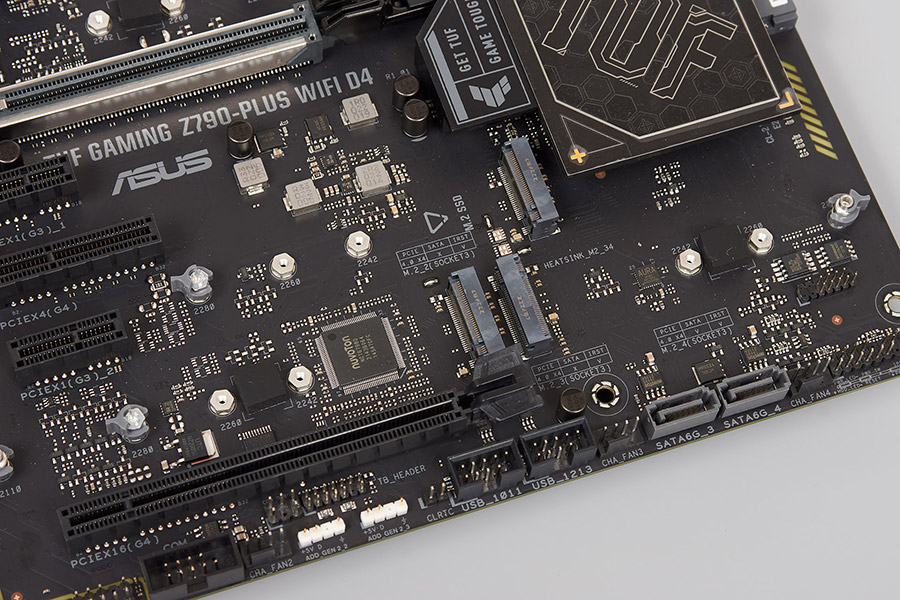

Сучасним накопичувачам теж передбачено чотири роз’єми M.2, один з яких під’єднано до процесора, а інші — до чипсета. Всі вони підтримують формат від до 2242 до 2280, а два можуть прийняти ще й 22110. Також один з них підтримує інтерфейс SATA.

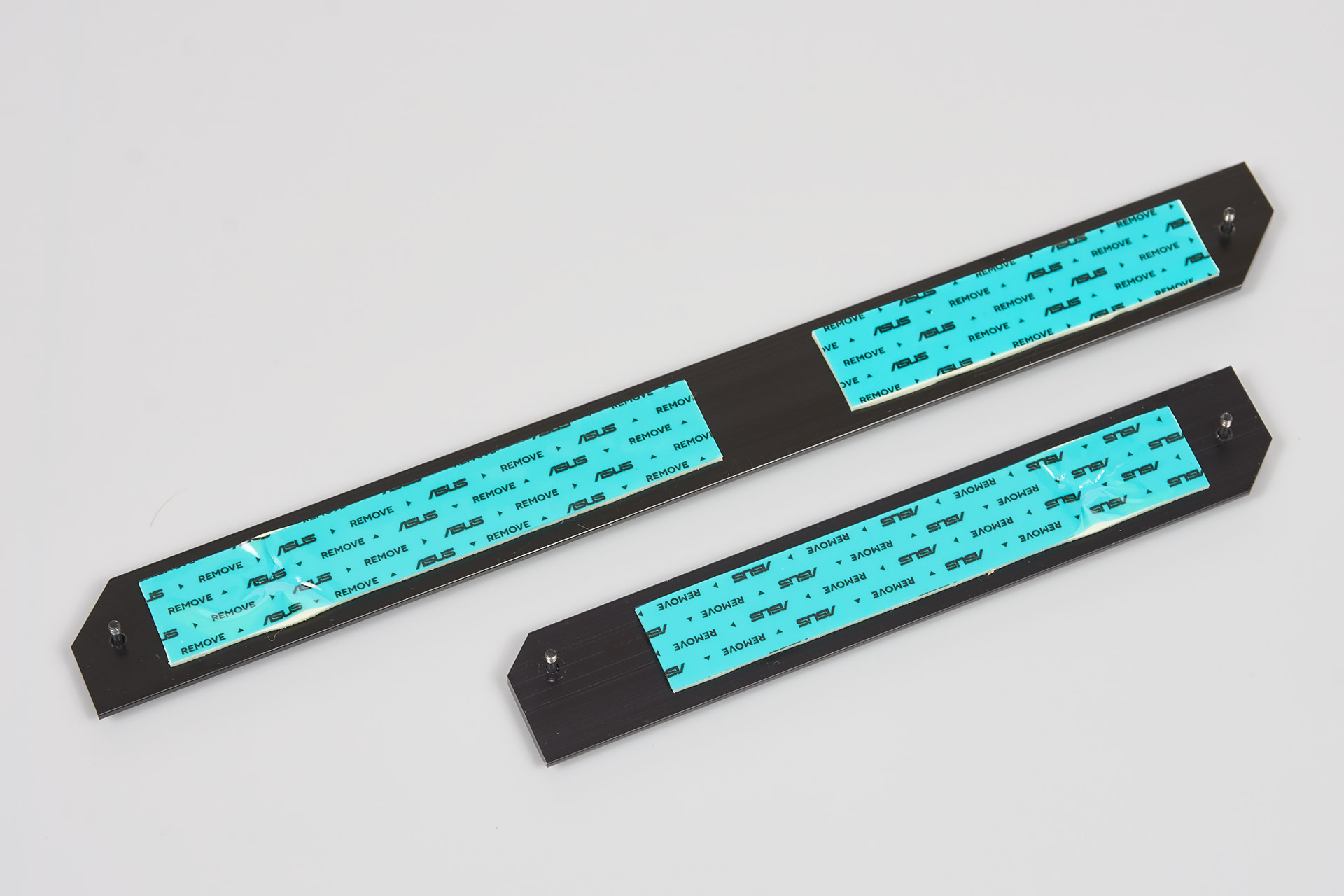

Радіатори передбачено лише для трьох накопичувачів, всі вони з встановленими термопрокладками.

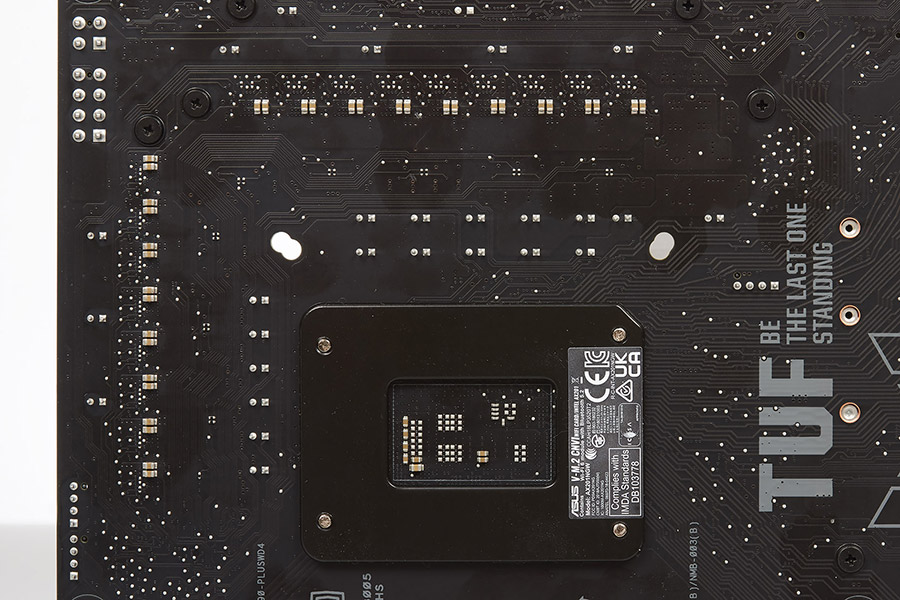

Для полегшення діагностики системи після старту присутні індикатори Q-LED, які розташовані зверху у правому куті. Більш нічого на платі ентузіасти не знайдуть, крім того, що вона дозволяє встановити старі системи охолодження на процесор, сумісні з сокетом LGA1200.

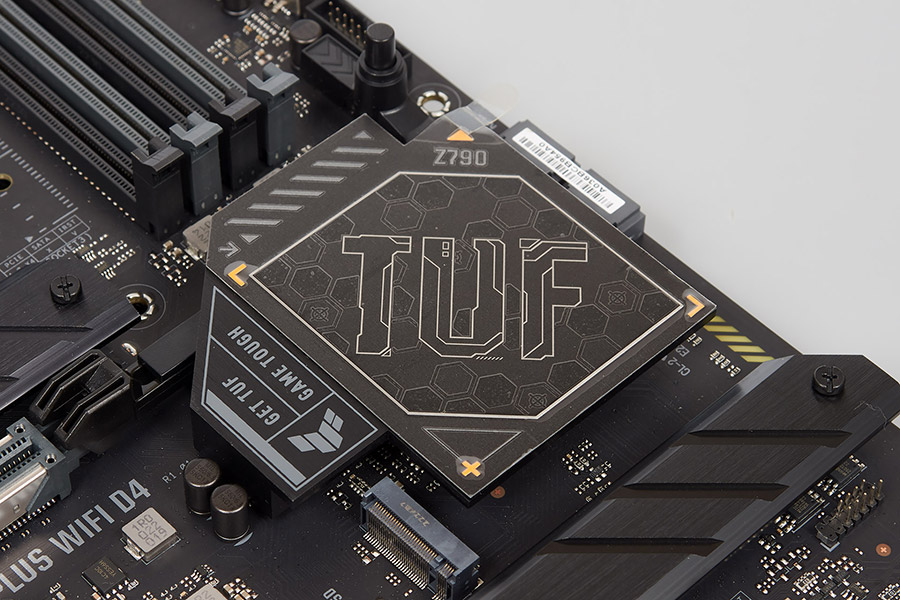

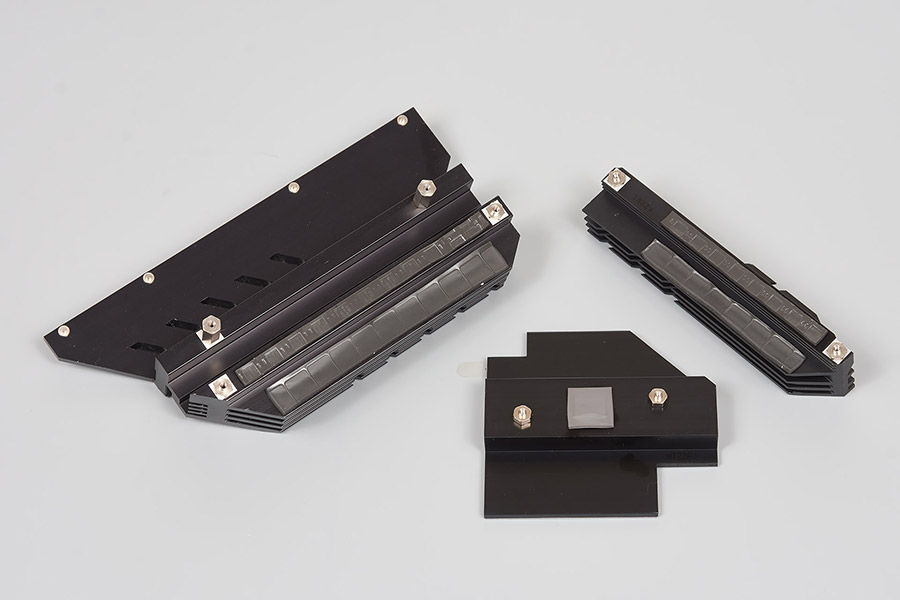

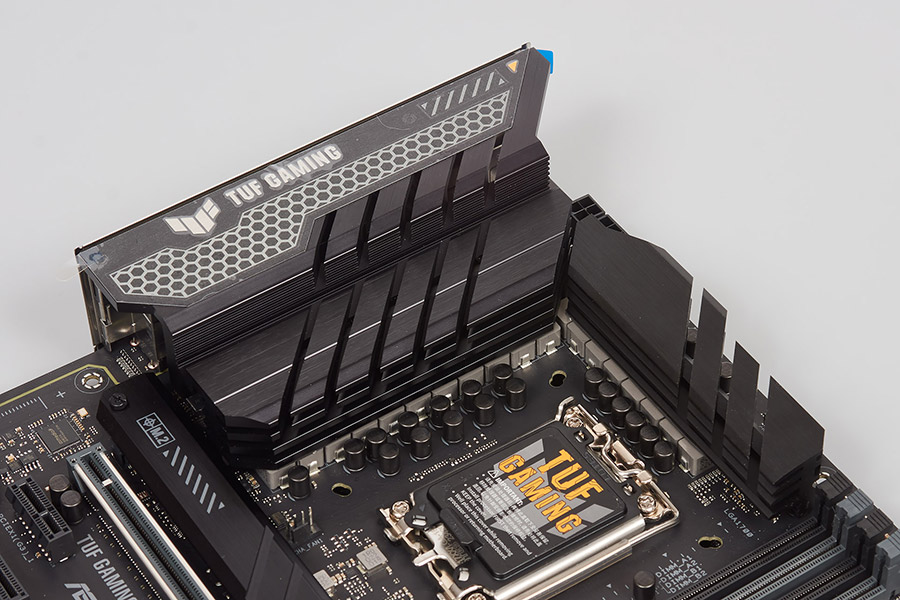

Елементи VRM охолоджуються двома роздільним радіаторами з ребрами, один з яких накриває панель I/O. Для чипсета передбачено невеличкий брусочок с плоскою «кришкою». Для передачі тепла використовуються товсті термопрокладки. Активне охолодження обмежено сьома роз’ємами з чотирьохконтактним підключенням, чого достатньо для будь-якої системи.

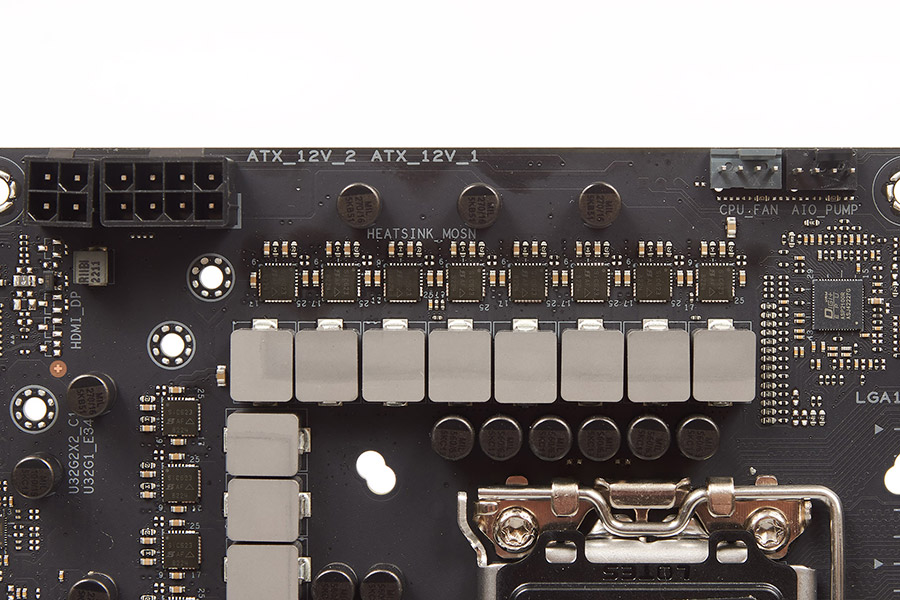

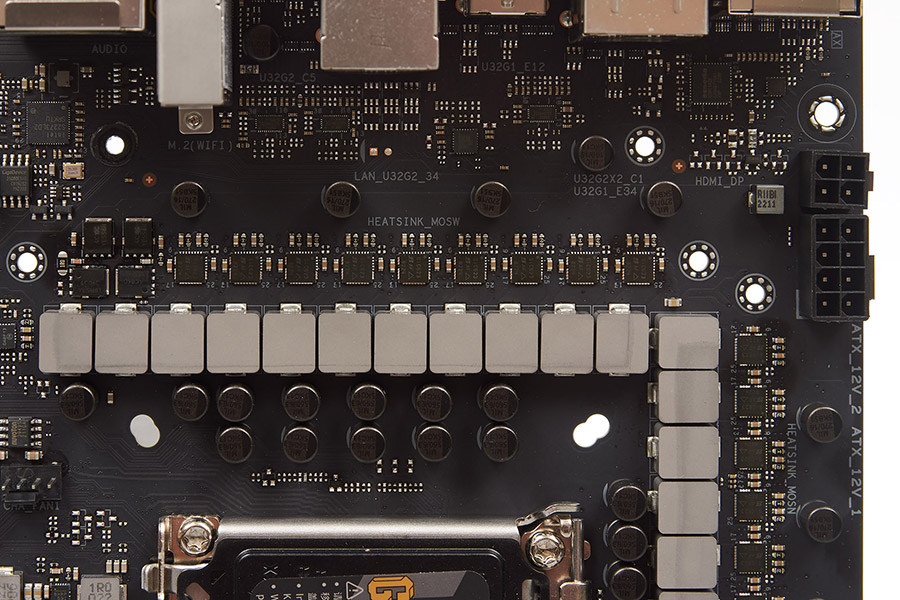

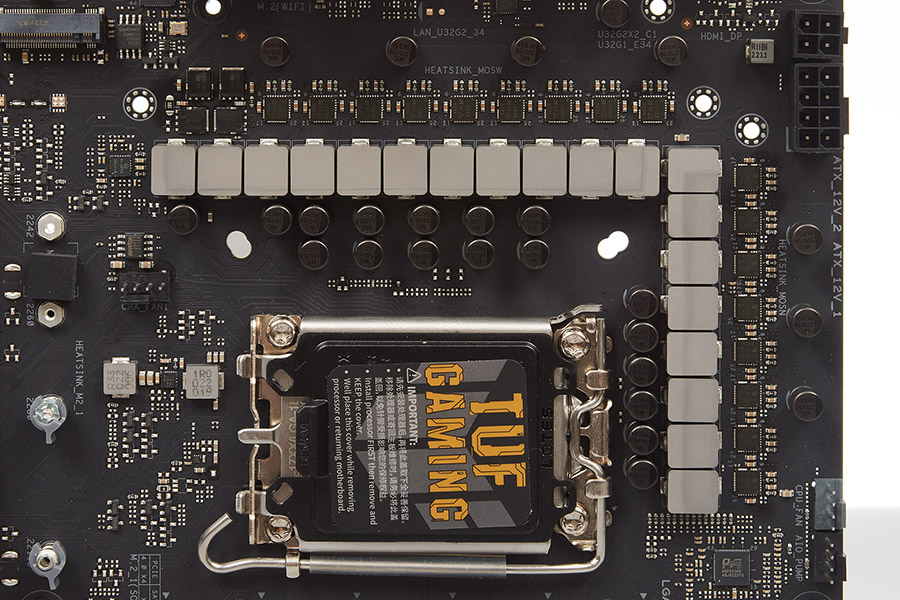

Перетворювачем живлення процесора, який зроблено за схемою 16+1, керує контролер Digi+ ASP2100R. Радіатори охолоджують 17 DrMOS Vishay SiC623 та ще чотири транзистори ON Semiconductor (4C10C і 4C06C) від двох додаткових фаз. Живлення можна під'єднати через один роз’єм ATX12V та один EPS12V.

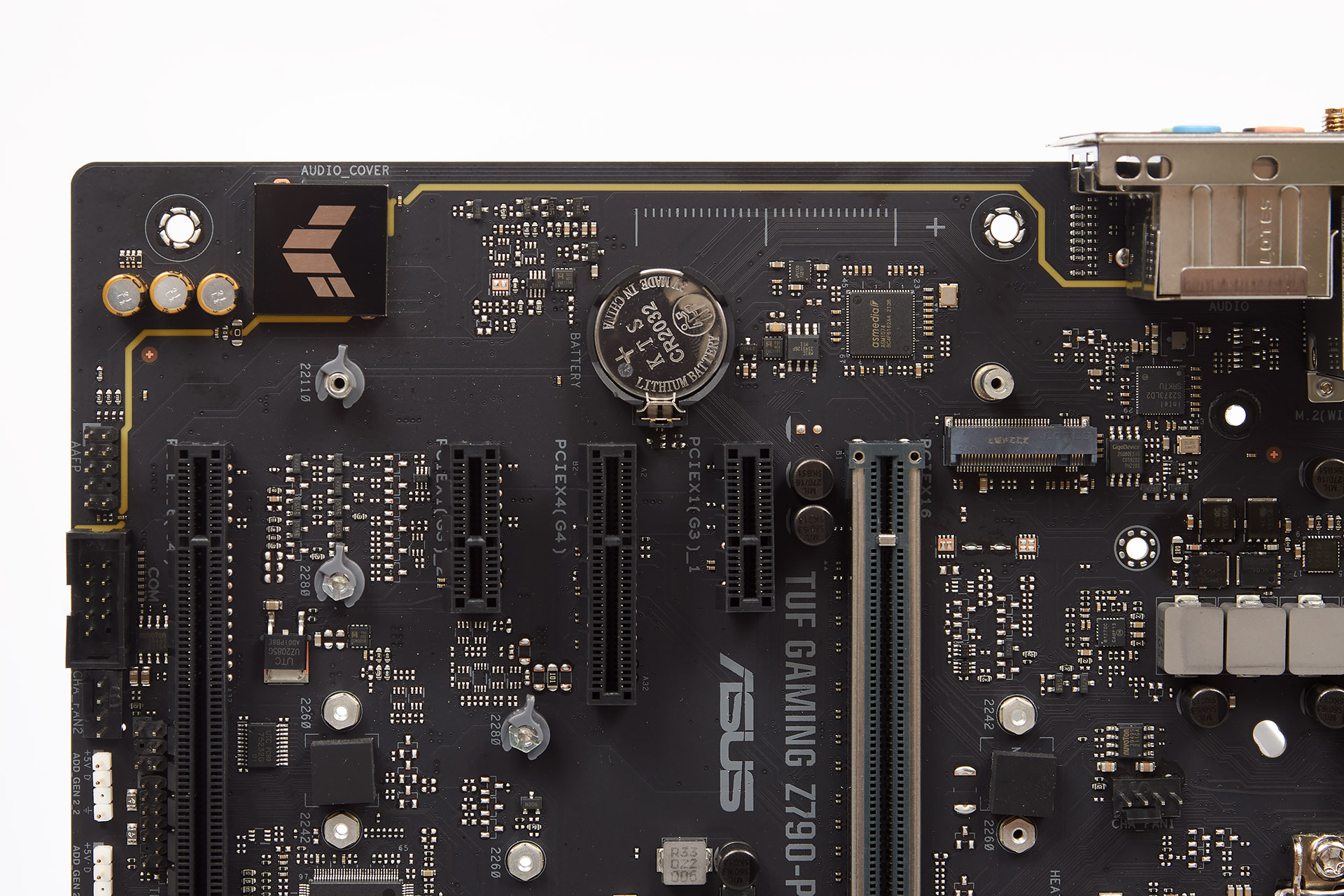

Звуковий тракт зроблено на базі кодека Realtek S1220A та відокремлено від основної частини PCB.

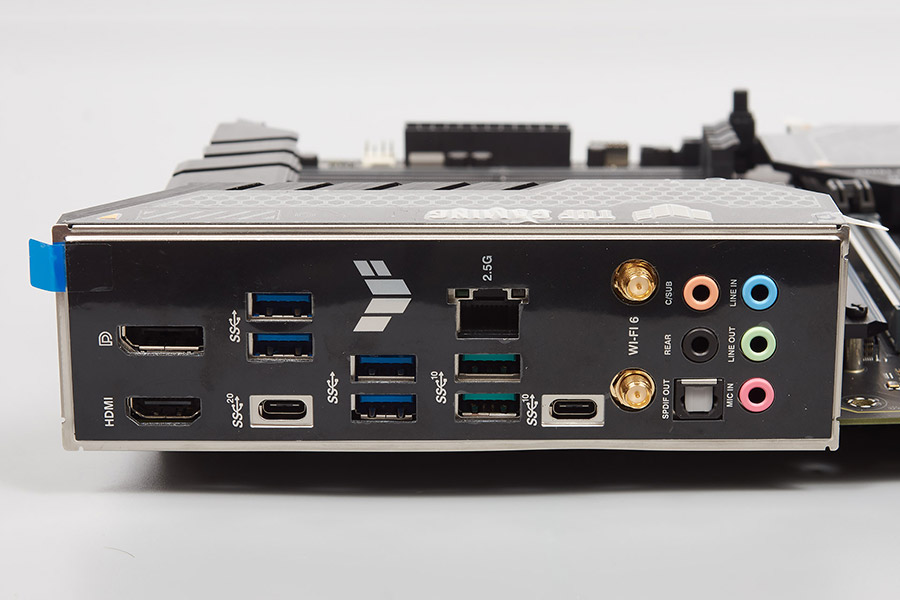

Задня панель обладнана заглушкою, на жаль, ніяких кнопок, на кшталт BIOS Flashback та Clear CMOS, на ній немає. Але є таки роз’єми:
- HDMI та DisplayPort;
- один USB 3.2 Gen2x2 (Type-C);
- чотири USB 3.2 Gen1 (Type A);
- два USB 3.2 Gen2 (Type-A);
- один USB 3.2 Gen2 (Type-C);
- один RJ-45 (2.5G);
- п'ять Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
- один S/PDIF Out (оптичний);
- два SMA (для підключення антени Wi-Fi).
