У чому суперсила цієї материнської плати? Могутнє оснащення, здатне витримати суворий розгін, щедрий комплект постачання або одна чудова інновація зі слотами PCI-E? А може, все одразу?
Крім того, фанати серії ROG напевно помітили одну особливість, подивившись назву плати ROG Maximus Z690 Hero. Правильно, зникла цифра моделі (рахунок зупинився на символічному XIII), тепер цьому відповідає набір системної логіки. Не просто так Hero дихає в спину Extreme минулого покоління в плані ціни, вірно? От і розберемося, чим хороша новинка.
| Модель | ASUS ROG Maximus Z690 Hero |
|---|---|
| Сторінка продукту | ROG Maximus Z690 Hero |
| Чипсет | Intel Z690 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron покоління Alder Lake (12th Gen) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6400+ (OC) |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 5.0 x16 (x8) — CPU 1 x PCI Express 3.0 x16 (x4) — Z690 |
| M.2 | 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280) — Z690 1 x PCI Express 4.0 x4, SATA 6 Гбіт/с (Key M, 2242/2260/2280) — Z690 1 x PCI Express 4.0 x4 ROG Hyper M.2 (Key M, 2242/2260/2280/22110) — Z690 1 x PCI Express 3.0 x4 ROG Hyper M.2 (Key M, 2242/2260/2280/22110) — Z690 |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 8x 4pin 1x 3pin |
| Порти PS/2 | – |
| Порти USB | I/O панель: 2 x Thunderbolt 4, 6 x USB 3.2 Gen 2 (Type-A), 1 x USB 3.2 Gen 2 (Type-C), 2 x USB 2.0 (Type-A) Колодки: 1 x USB 3.2 Gen 2x2, 2 x USB 3.0 (4 порта), 2 USB 2.0 (порта) |
| Serial ATA | 6 x SATA 6 Гбіт/с (Z690) |
| RAID | 0, 1, 5, 10 (SATA, M.2, Z690) |
| Вбудований звук | Realtek ALC4080 |
| S/PDIF | Оптичний (вихід) |
| Мережеві можливості | 1 х Intel I225-V (2.5 Gigabit Ethernet) 1 х Intel Wi-Fi 6E AX210 (Wi-Fi 2.4/5GHz/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2) |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x AURA RGB header |
| LED RGB Header | 3 |
| TPM | + |
| Форм-фактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Extreme OC Kit, Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync |
| Вартість | 18 899 грн |
Як видно зі специфікацій — на «материнці» присутні три слоти M.2, а два інших знаходяться на платі розширення ROG Hyper M.2.
Комплект постачання
ROG Maximus Z690 Hero поставляється у великій матовій коробці з розкішною поліграфією. Захисні пломби відсутні, коробка відкривається без проблем.

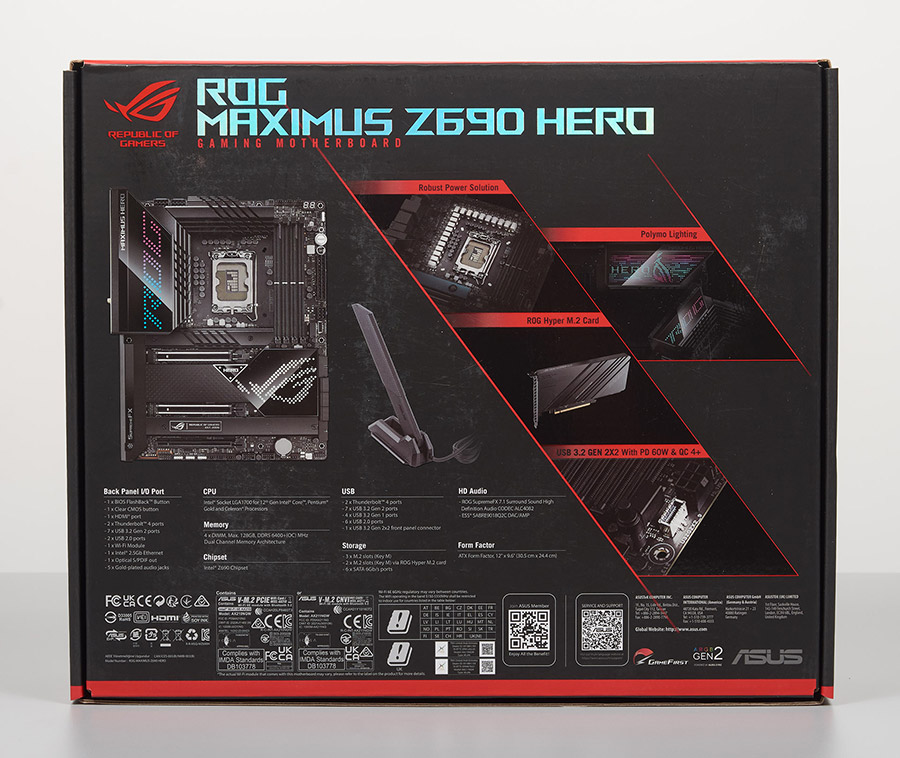

На звороті зібрана ключова інформація про продукт.

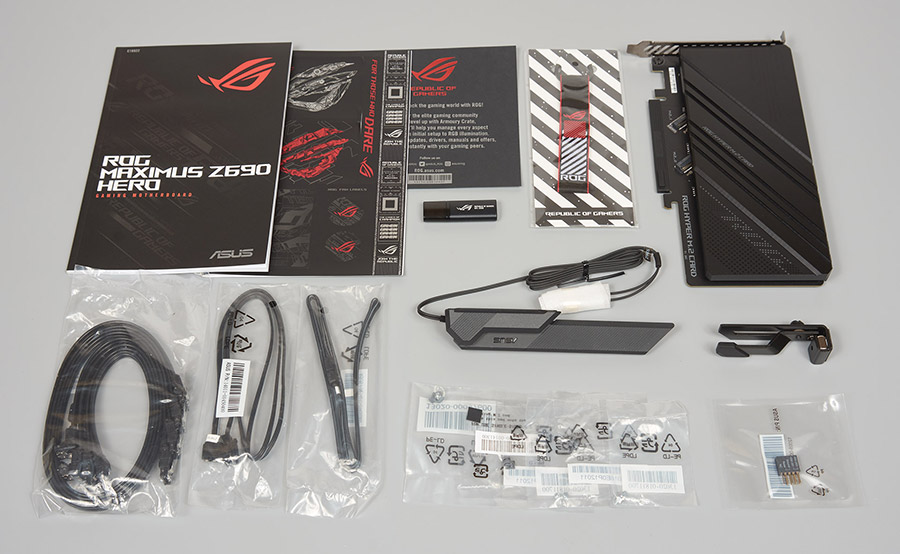

Усередині коробка поділена на два яруси. В одному знаходиться материнська плата, вона накрита пластиковою кришкою, а в іншому зібрана вся комплектація, що включає:
- інструкція користувача, швидкого початку, подяка за покупку та інше;
- комплект декоративних наклейок;
- флеш-драйв об'ємом 32 ГБ з комплектними драйверами та ПЗ;
- чотири чорні SATA-кабелі з металевою клямкою;
- стійки та замочки для накопичувачів M.2;
- комплект дротів для роботи з колодками RGB;

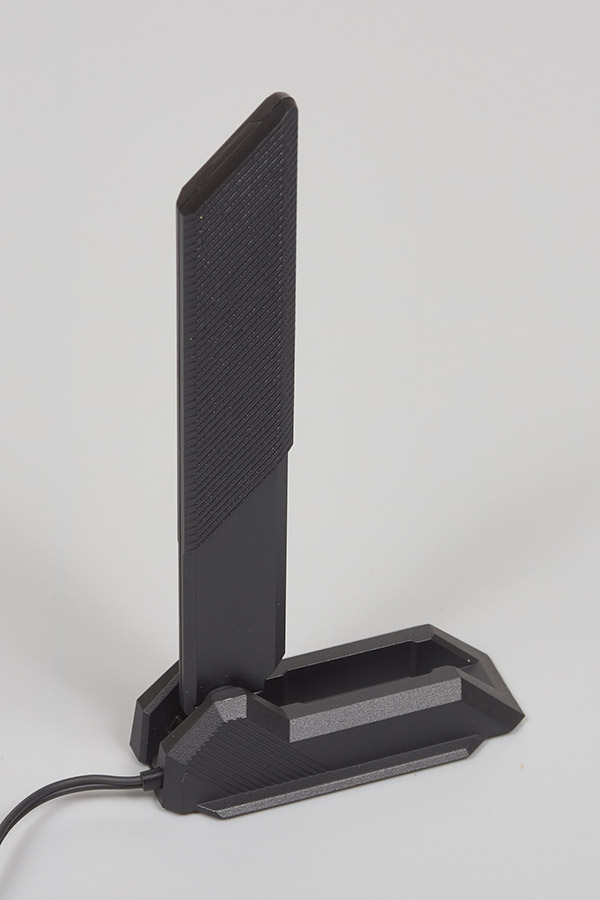

- антена Wi-Fi з платформою;
- колодка для зручного підключення кабелів передньої панелі корпусу;

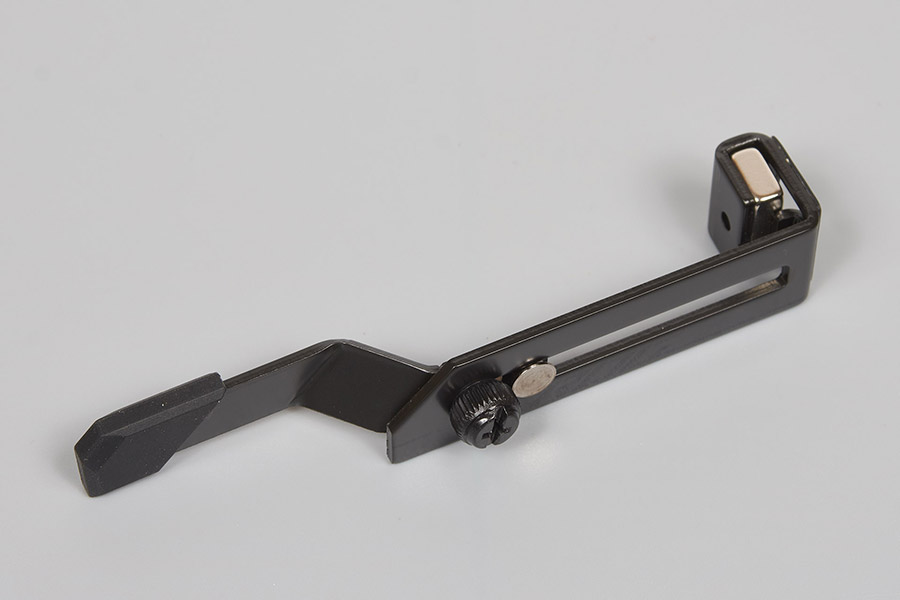

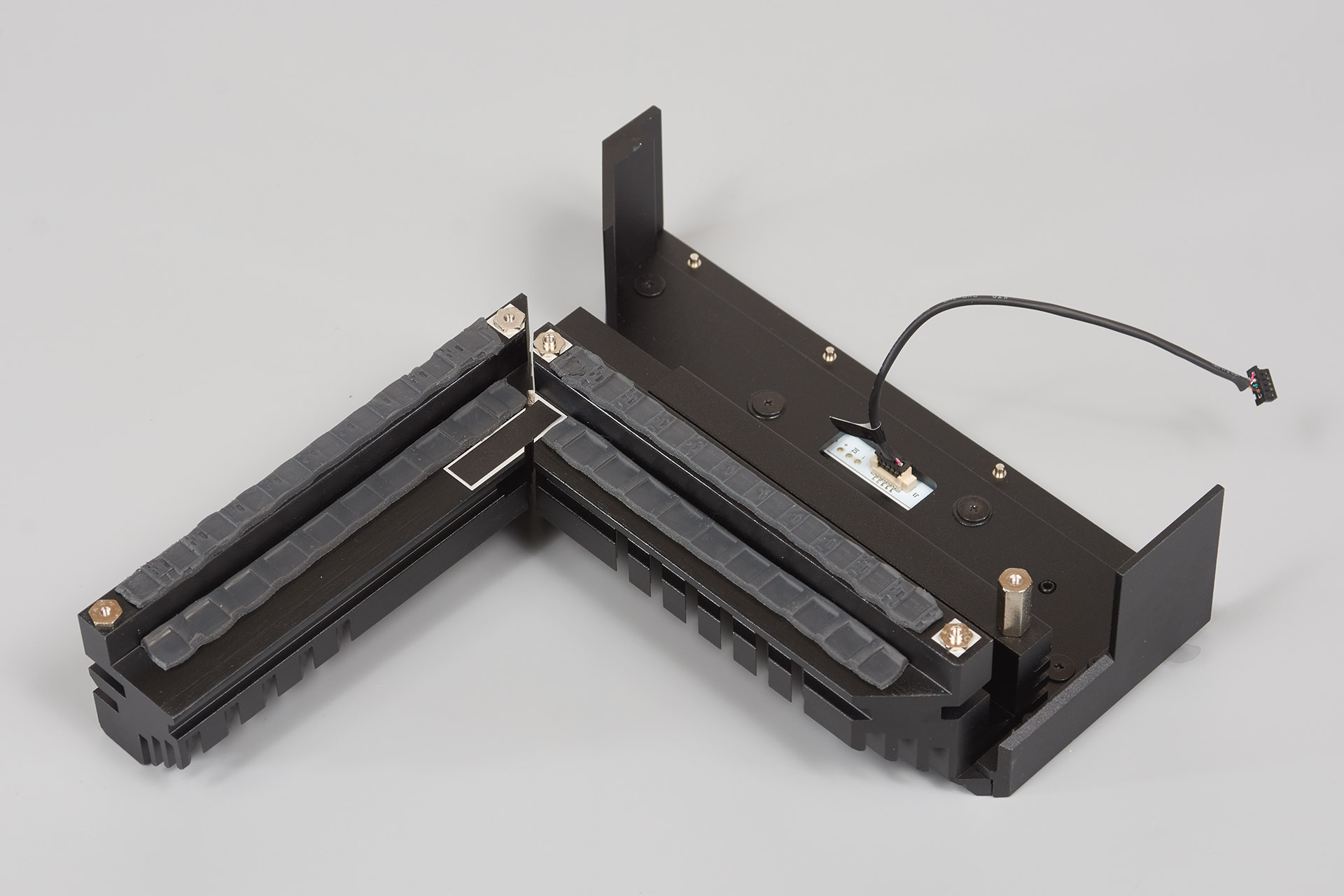

- підпірка для відеокарти;
- дармовис для ключів;

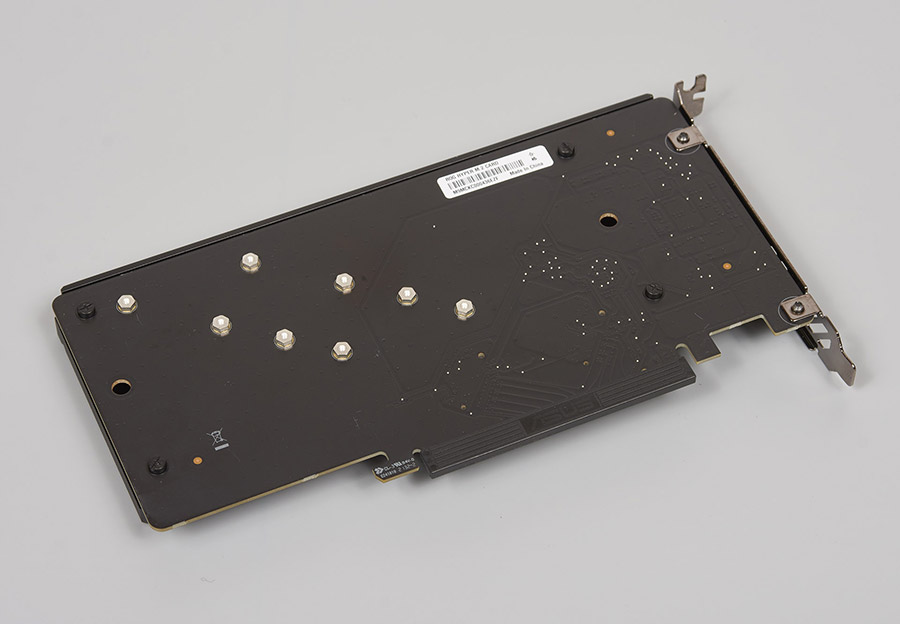

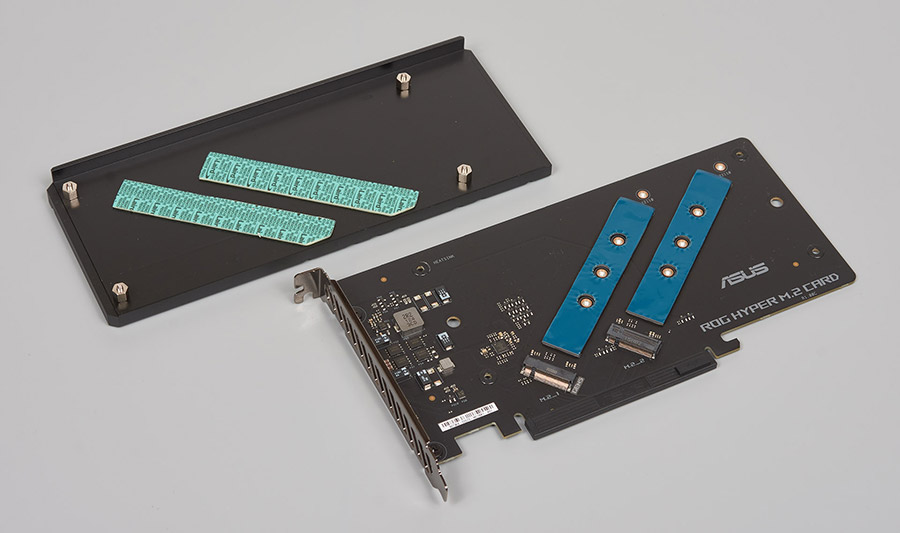

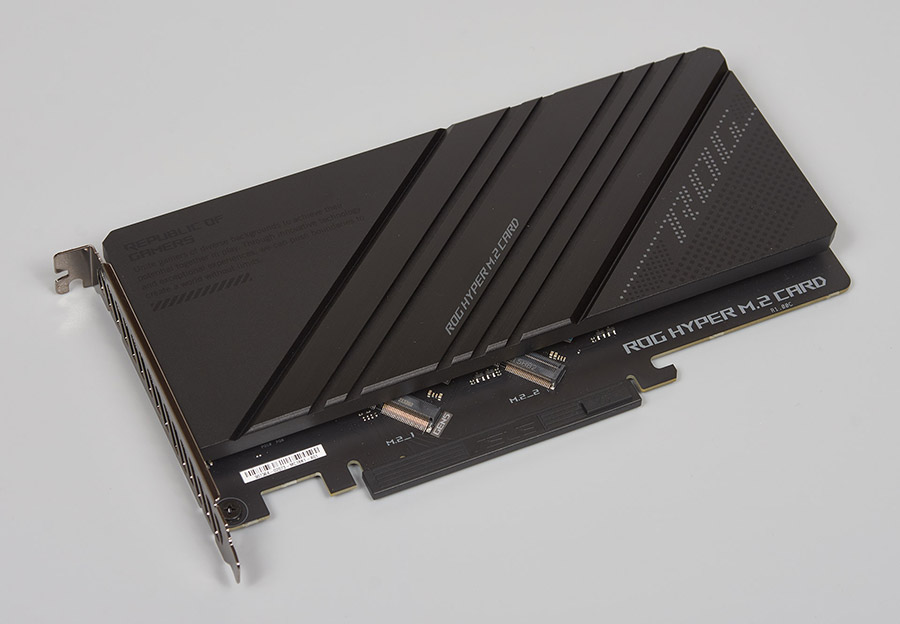

- картка розширення PCI-E ROG Hyper M.2.
Дуже щедра комплектація як для Hero.
Зовнішній вигляд

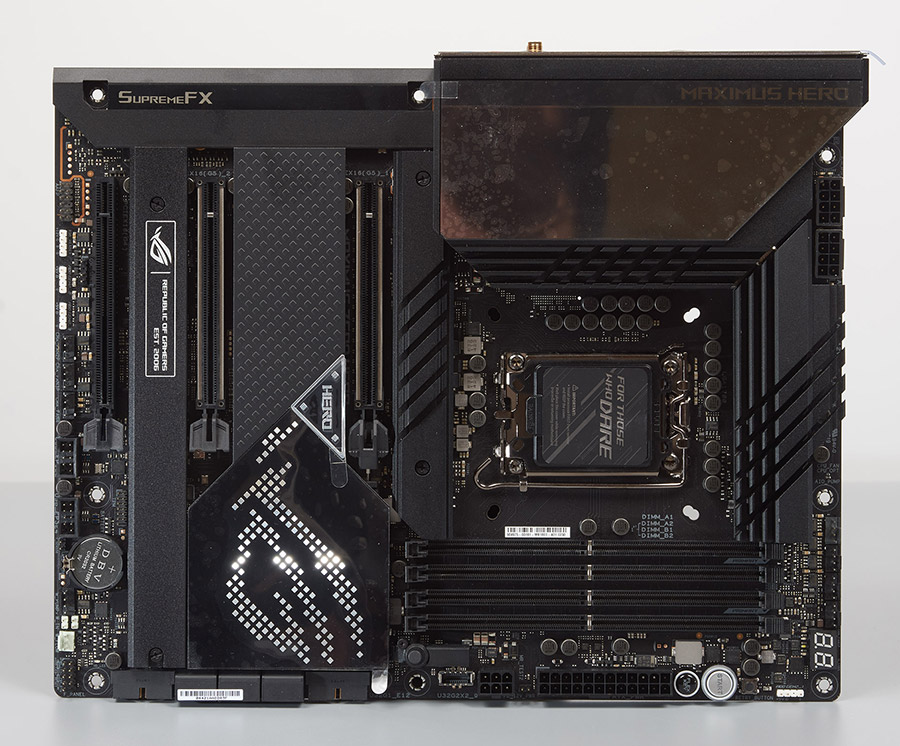

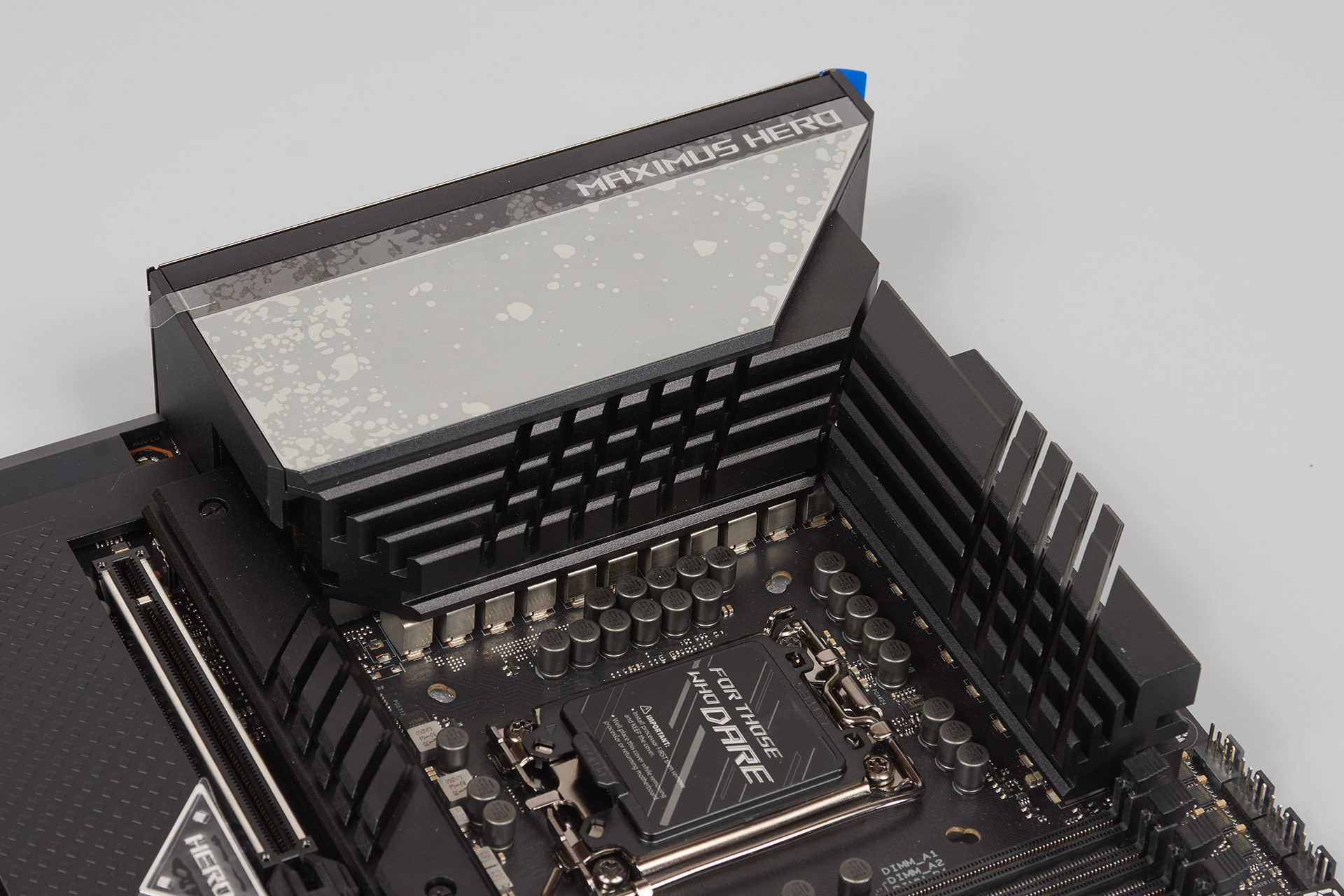

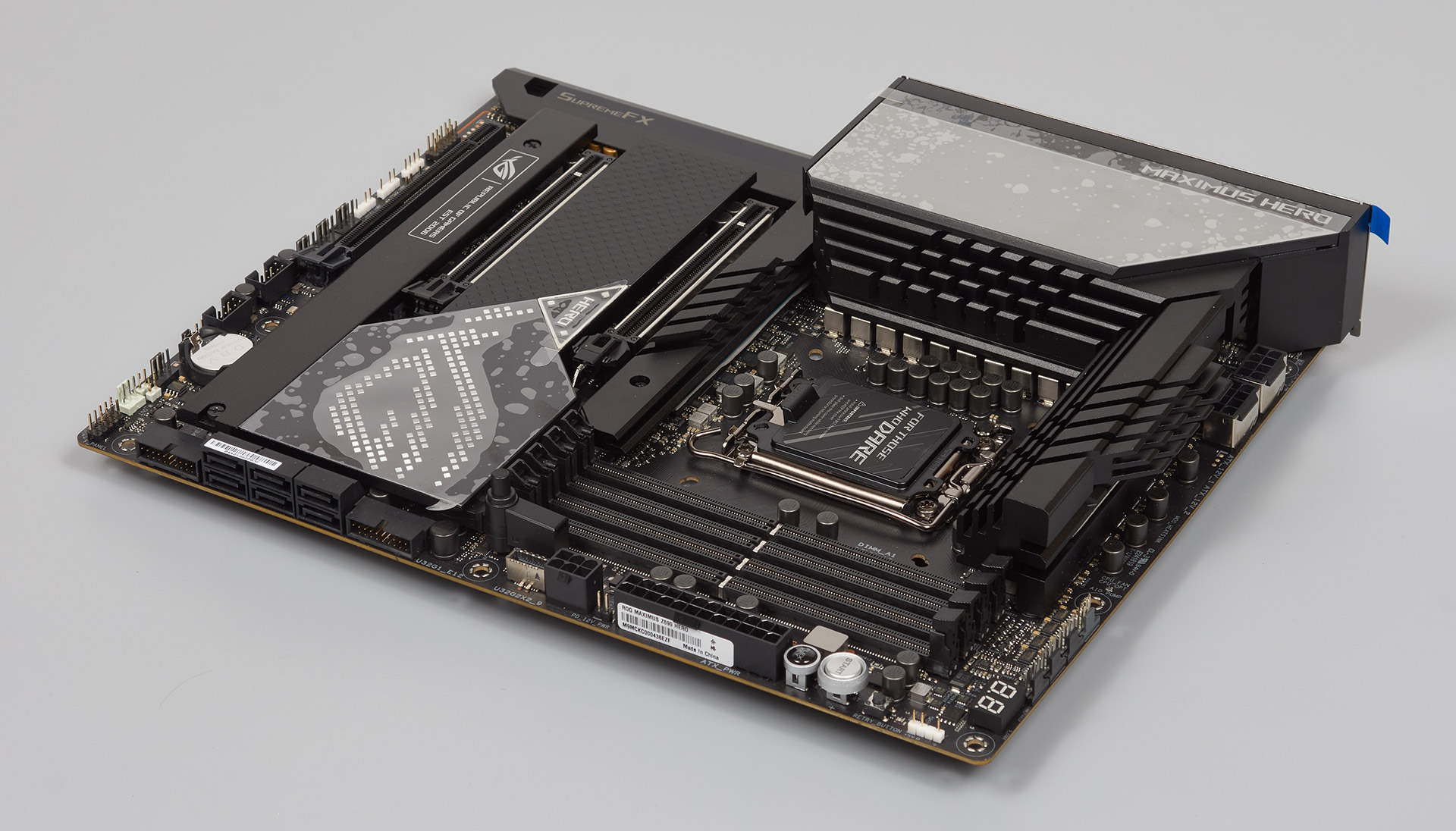

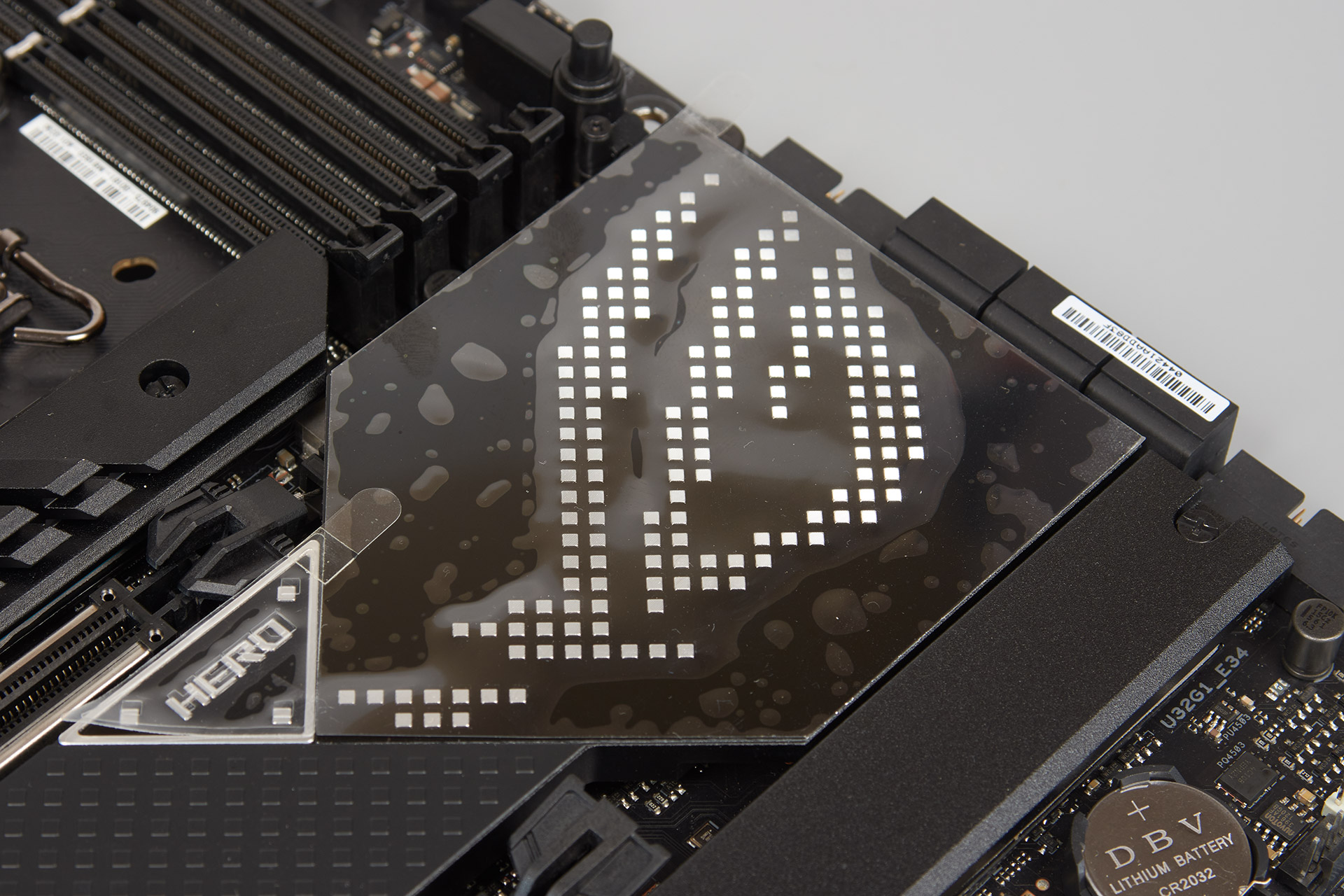

Своїм грізним зовнішнім виглядом ROG Maximus Z690 Hero як би вселяє свою супергероїчність, не гірше за старі флагмани, значна частина текстоліту прихована за радіаторами, а підсистема живлення відразу змушує звернути на себе увагу і викликає повагу до себе. А потім розумієш, що це просто ATX-плата, яка навіть не має рами для жорсткості зі зворотного боку. Ні, це ще просто Hero.

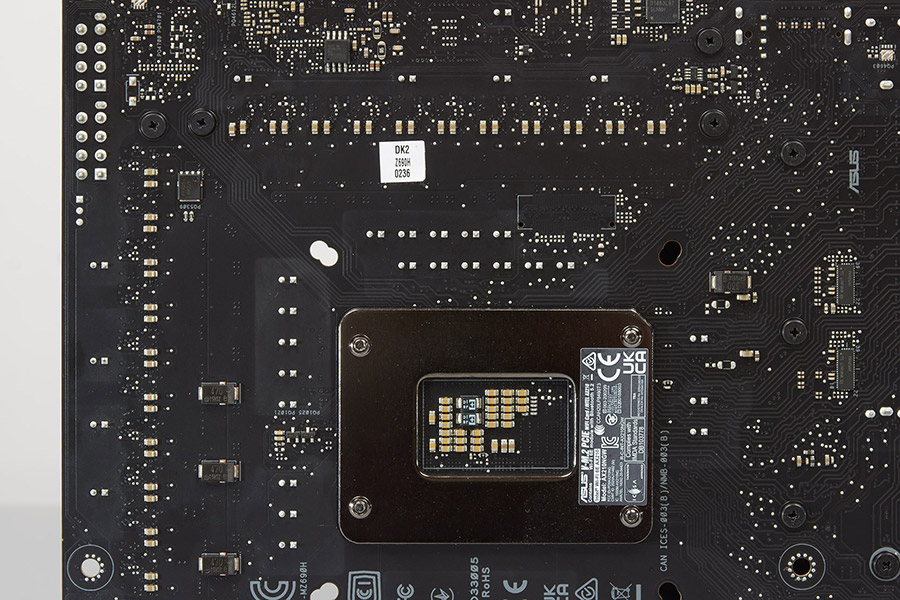

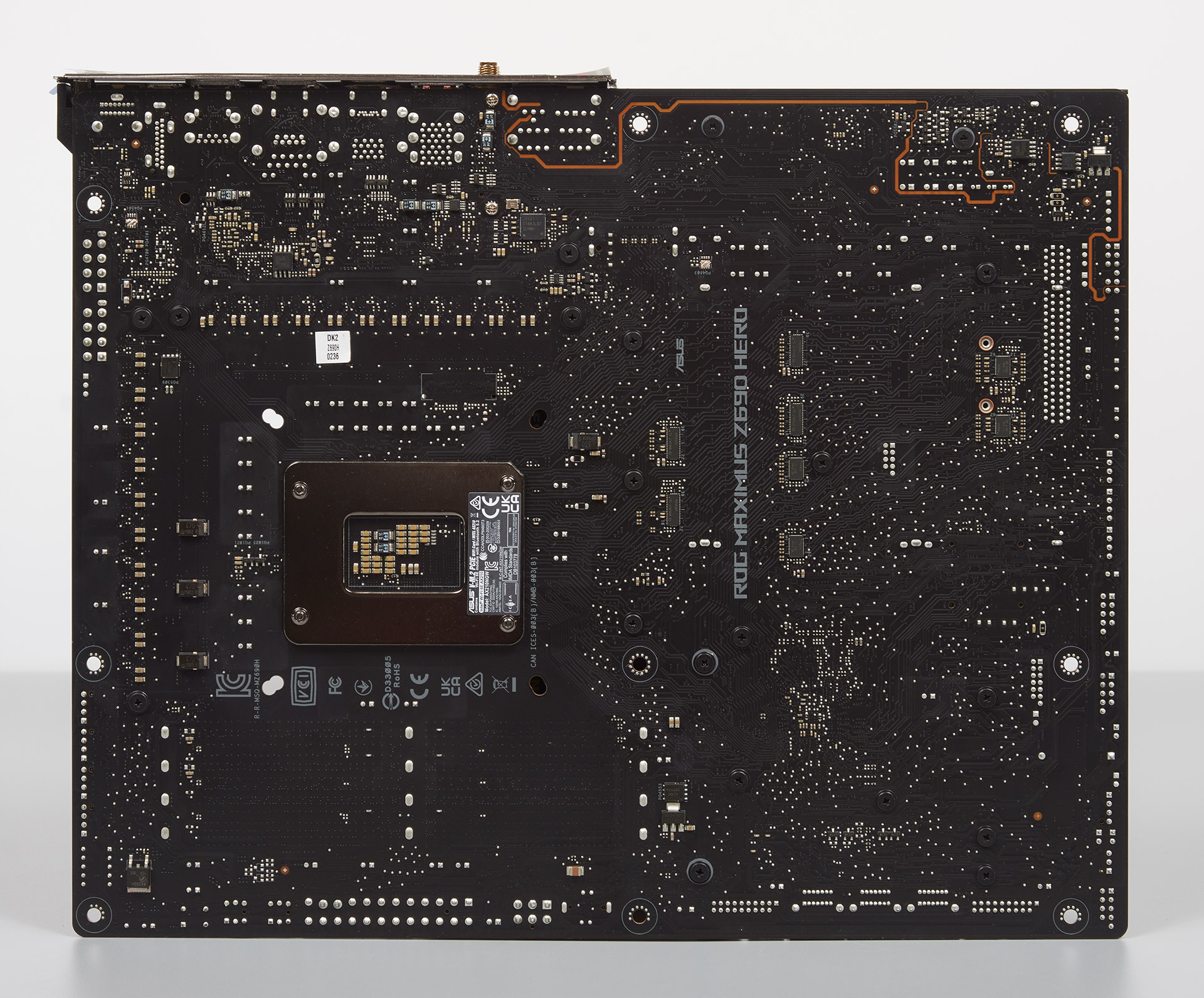

На звороті текстоліту немає нічого цікавого. Хіба що тут розпаяна мережева карта Intel I225-V.
Інженерам знову хочеться потиснути руку, адже вони зберегли отвори кріплення від LGA 115x, а значить можна встановити чимало старих сумісних кулерів.
Сокет LGA 1700 — стандартний, жодними особливостями не виділяється. Слоти оперативної пам'яті також нічим не примітні, все типово для цієї серії плат.

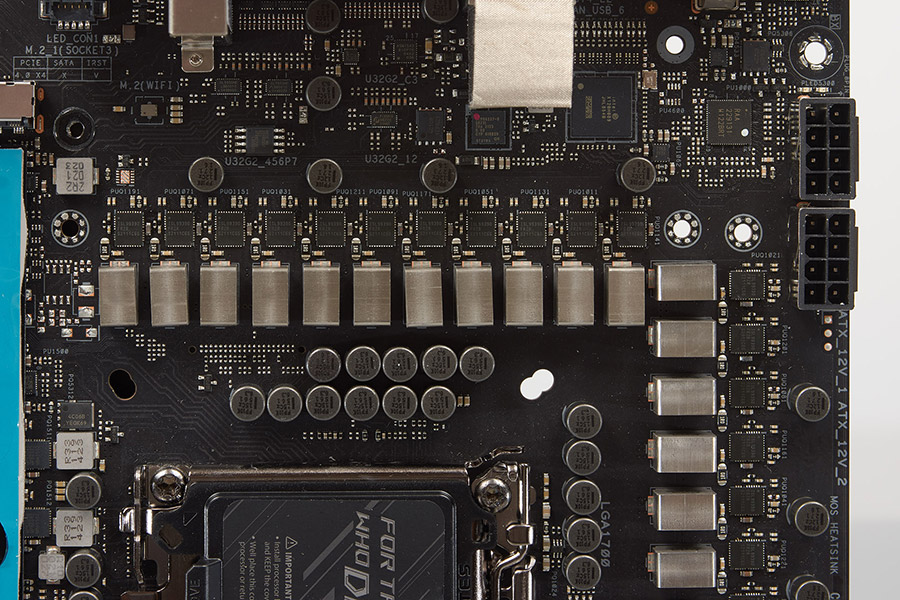

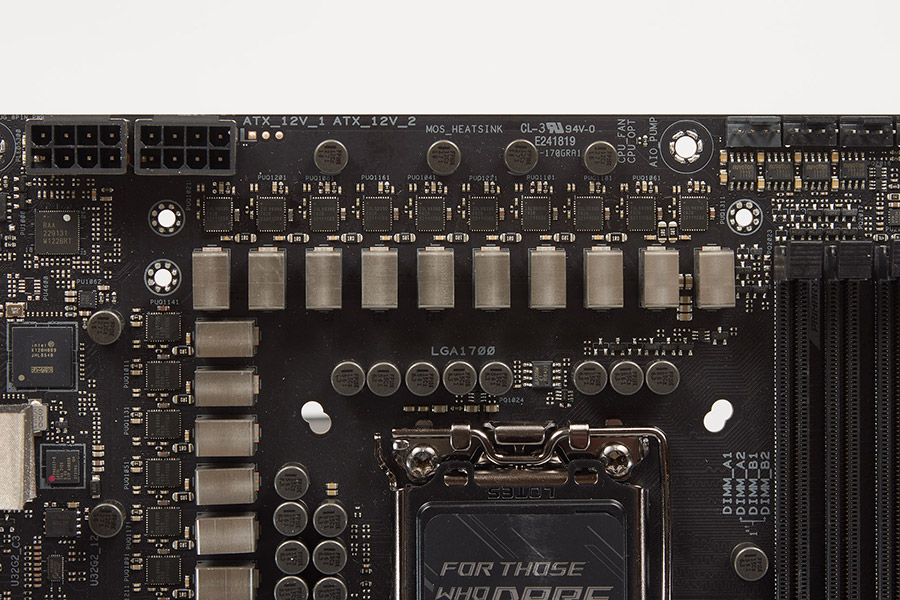

А ось підсистема живлення сувора — ШІМ-контролером виступає Renesas RAA229131, 20 фаз для процесора та одна для IGP. Цього вистачить на всі випадки життя.

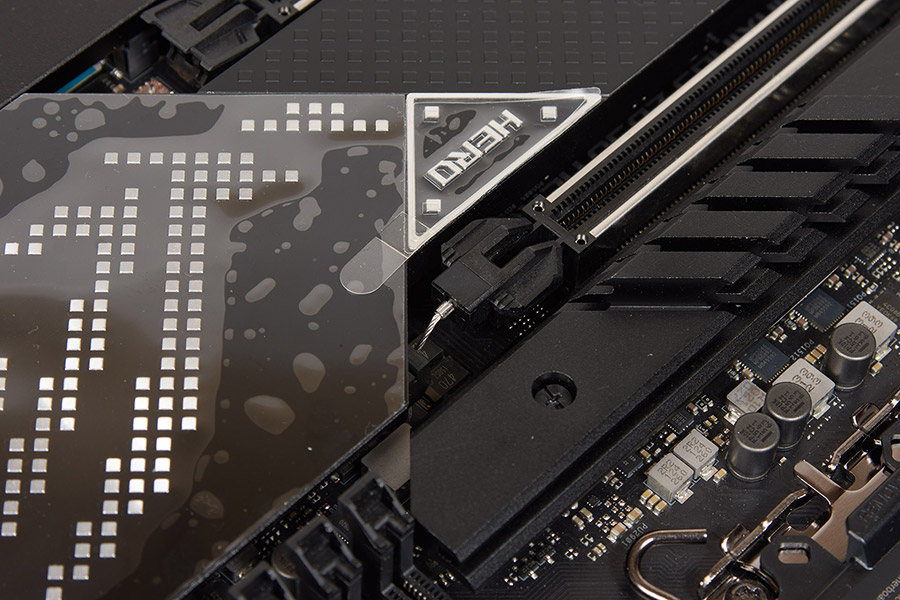

Підсистема живлення охолоджується за допомогою радіатора.

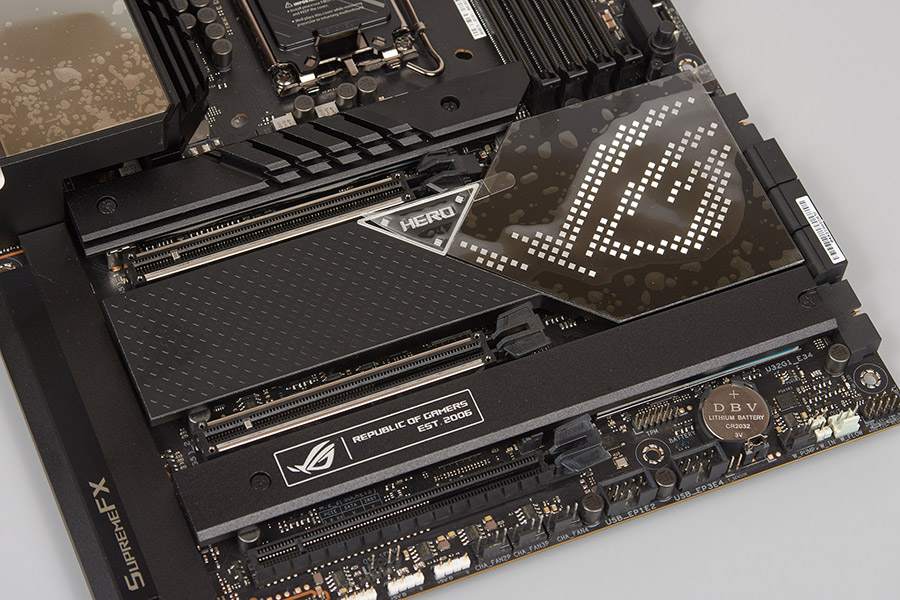

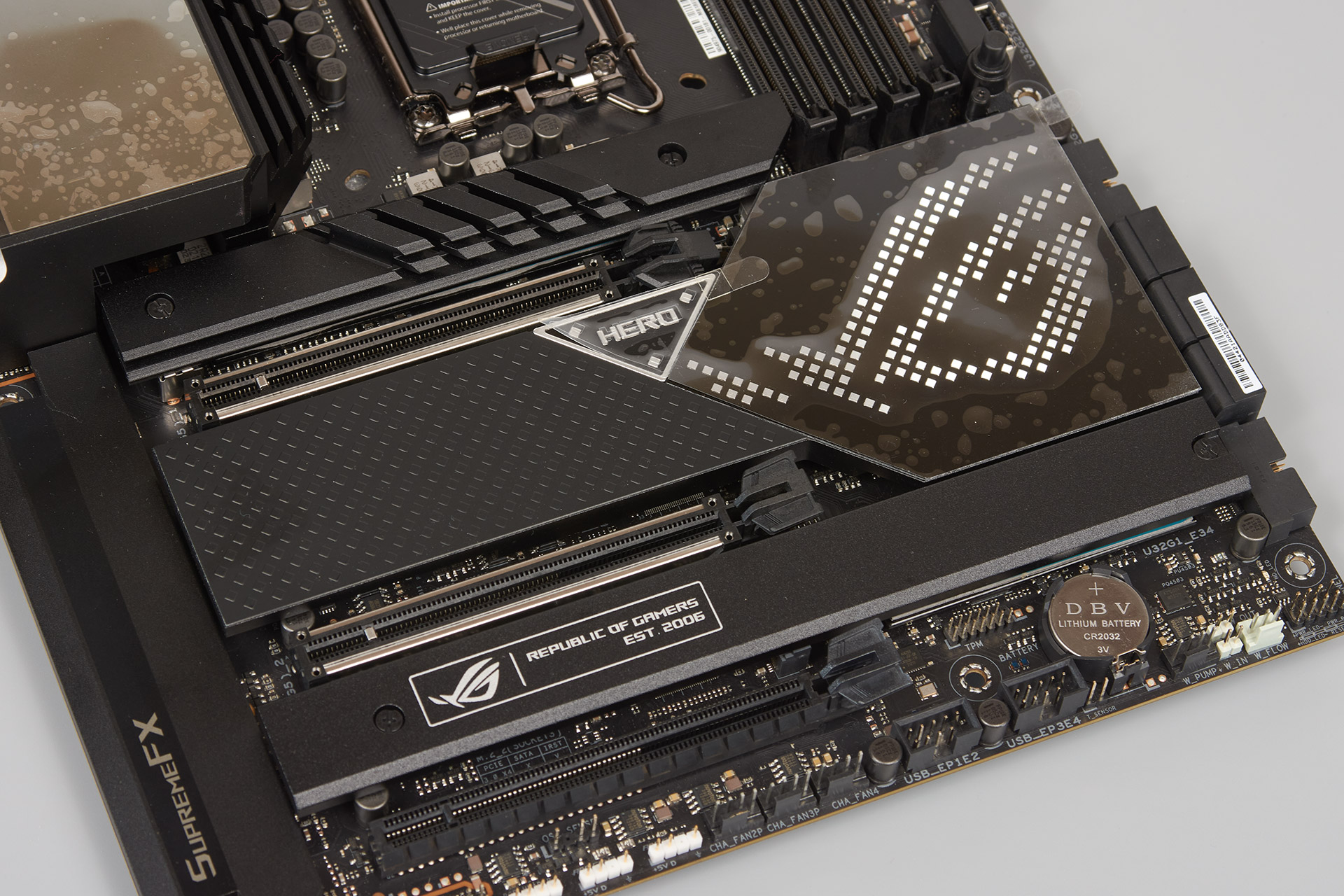

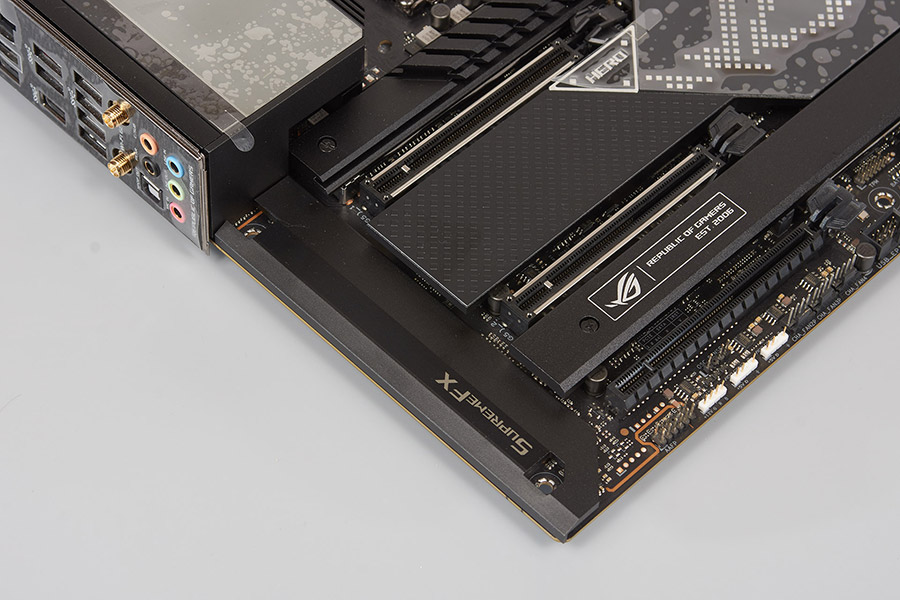

Материнська плата споряджена трьома слотами M.2, кожен прихований під радіатором.
Верхній слот (M.2_1) підключений до процесора і працює на швидкості PCI-E 4.0 x4, він не підтримує M.2 SATA. Фізичний розмір накопичувачів 2242/2260/2280/22110.

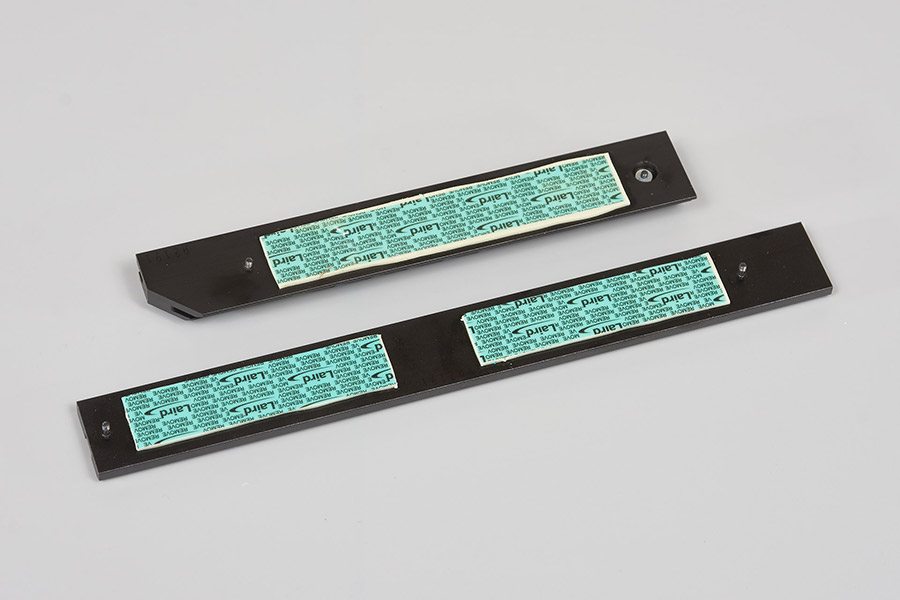

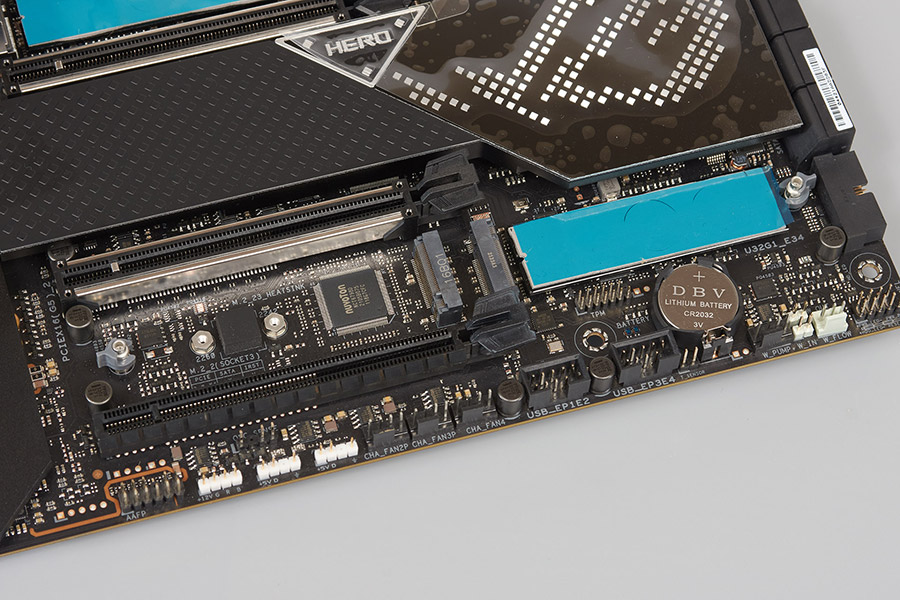

Два нижні слоти підключені до чіпсета Z690. Слот M.2_2 (ліворуч) працює на швидкості PCI-E 3.0 x4, не підтримує M.2 SATA і не оснащений двостороннім радіатором. Він розрахований на накопичувачі 2242/2260/2280. Слот M.2_3 (праворуч) працює на швидкості PCI-E 4.0 x4, підтримує M.2 SATA та розрахований на накопичувачі 2242/2260/2280. Також внизу плати зібрані три колодки RGB, чотири колодки вентиляторів з 4-контактним підключенням, одна 3-контактна колодка вентилятора, три роз'єми для термопар, колодка передньої панелі, дві колодки USB 2.0, батарейка CR2032 та роз'єм TPM.

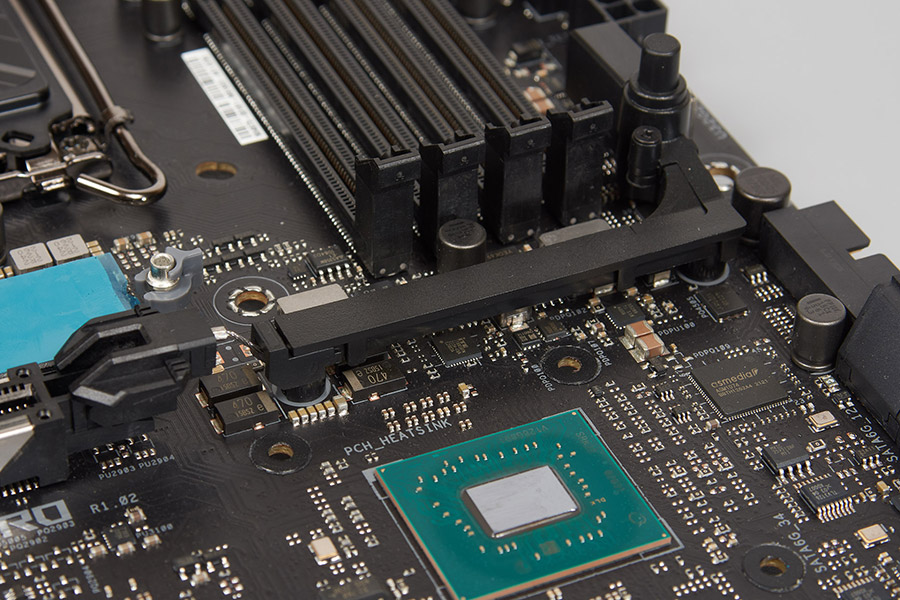

Дивимося на зону системної логіки Z690 і бачимо плоский радіатор чіпсету. Ось хочеться процитувати Геральта з Рівії: «Ніяк ви…» (хто у темі той зрозумів).

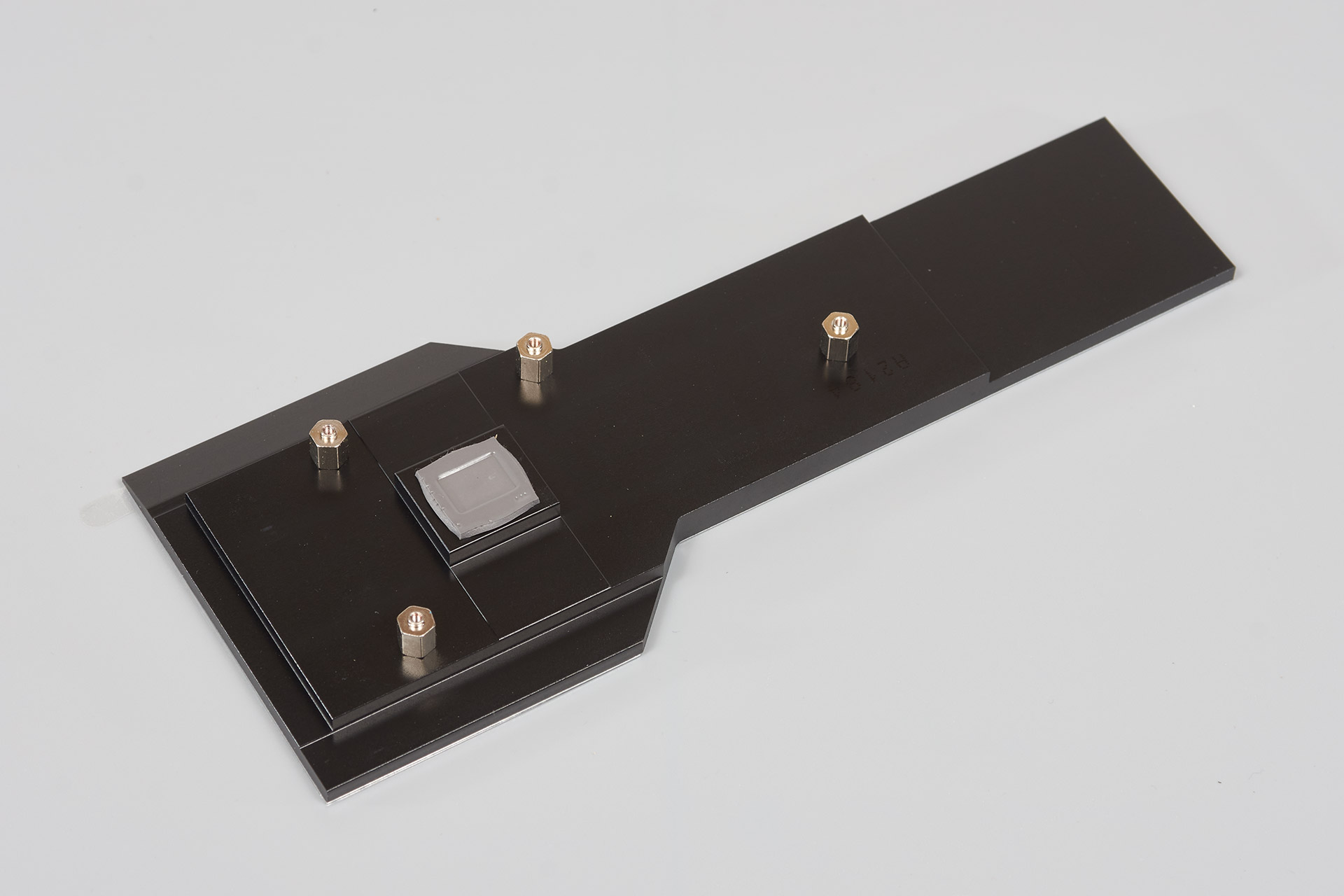

Жодних проблем, якщо використовується економічна відеокарта, або материнська плата знаходиться в корпусі з прямим або бічним обдуванням. Але якщо це буде СО турбінного типу, або флагман на зразок GeForce RTX 3090, повернемося до цього пізніше. Контакт із чіпсетом виконується через термопрокладку.

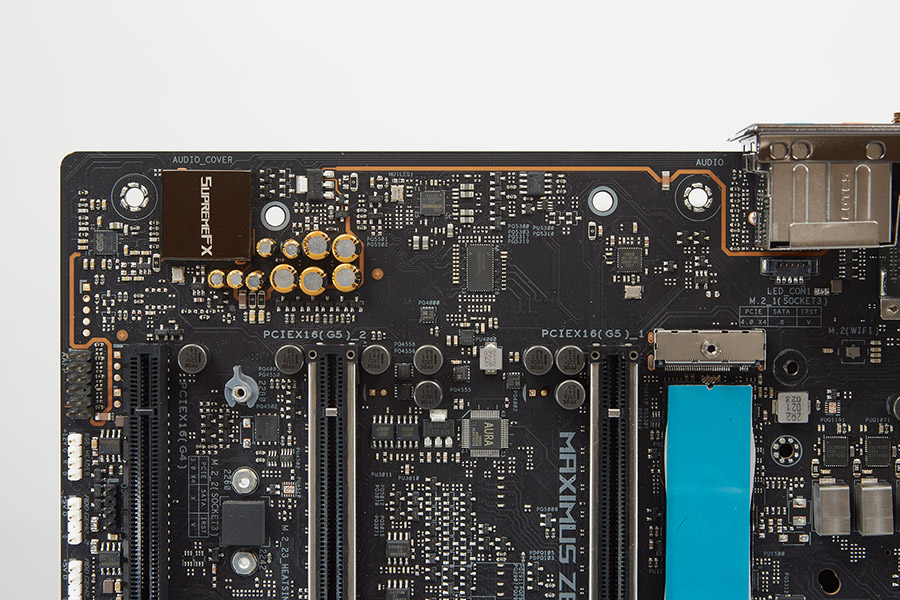

Зона аудіо ізольована від решти текстоліту та накрита кожухом. За звук відповідає Realtek ALC4082, також є ЦАП ESS Sabre ES9018Q2C.

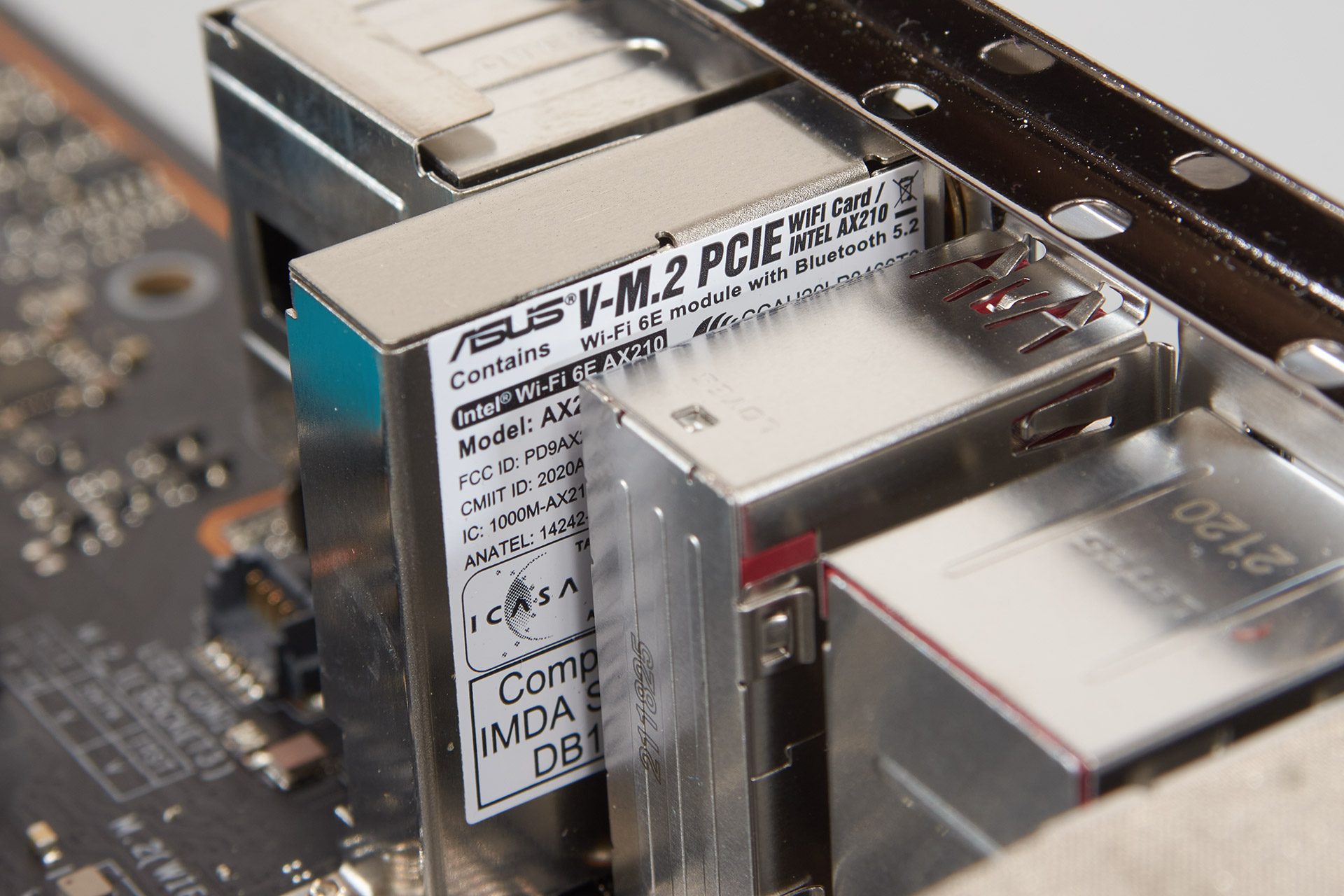

Мережеві можливості реалізовані на базі Intel I225-V, а за Bluetooth та Wi-Fi відповідає модуль Intel AX210.

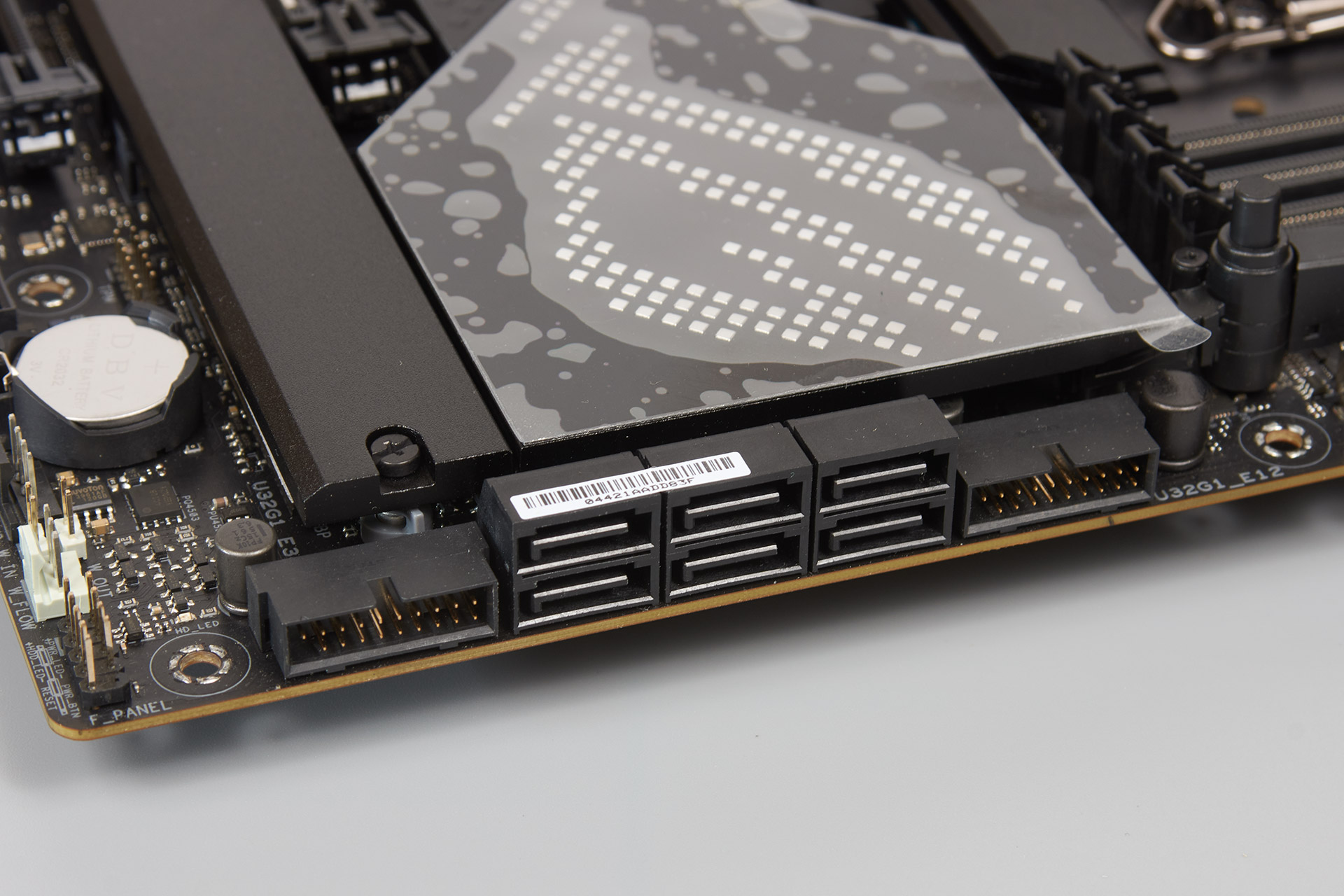

Під кутом 90 градусів у правому нижньому кутку плати виведено дві колодки USB 3.0 (USB 3.2 Gen 1), а також шість портів SATA.

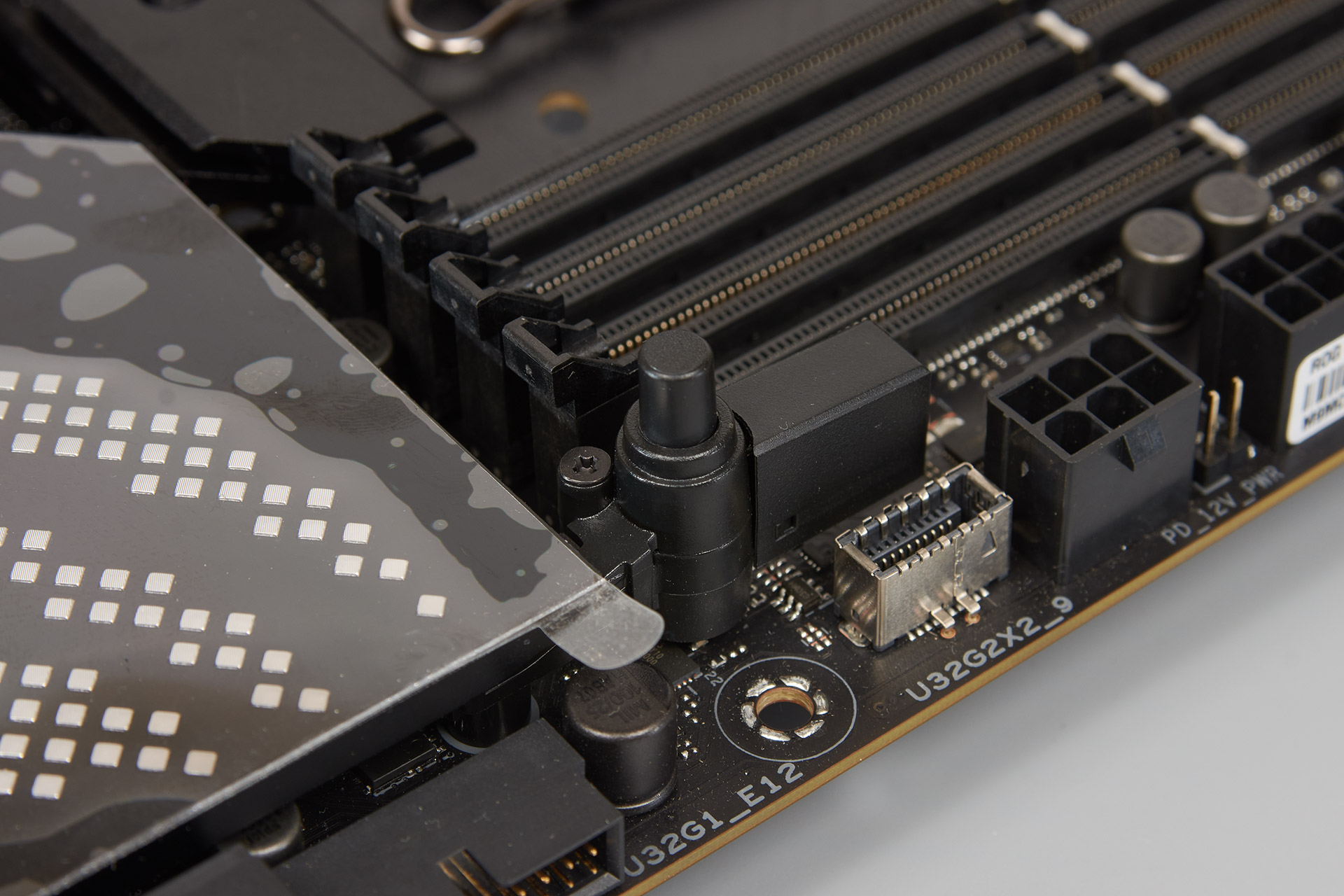

Праворуч можна знайти роз'єм PCI-E Power для додаткового живлення слотів розширення при використанні SLI/CF, колодку USB 3.2, колодку для термопари та найбільший винахід у новому поколінні материнських плат. Ось спробуйте відгадати, що це? Думаєте, це кнопка автоматичного розгону або CLR_CMOS? А може запуск секретного допоміжного RGB для оверклокінгу?
Не повірите — ця кнопка є важелем на тросі, який відкриває перший слот PCI-E для відеокарти. Здійснилося! Нарешті, власники великогабаритних суперкулерів перестануть страждати з викрутками, лінійками, пінцетами, намагаючись просунути їх усередину під неймовірними кутами для розблокування слота. Ось чому до цього дійшли лише зараз? Це ж геніально!

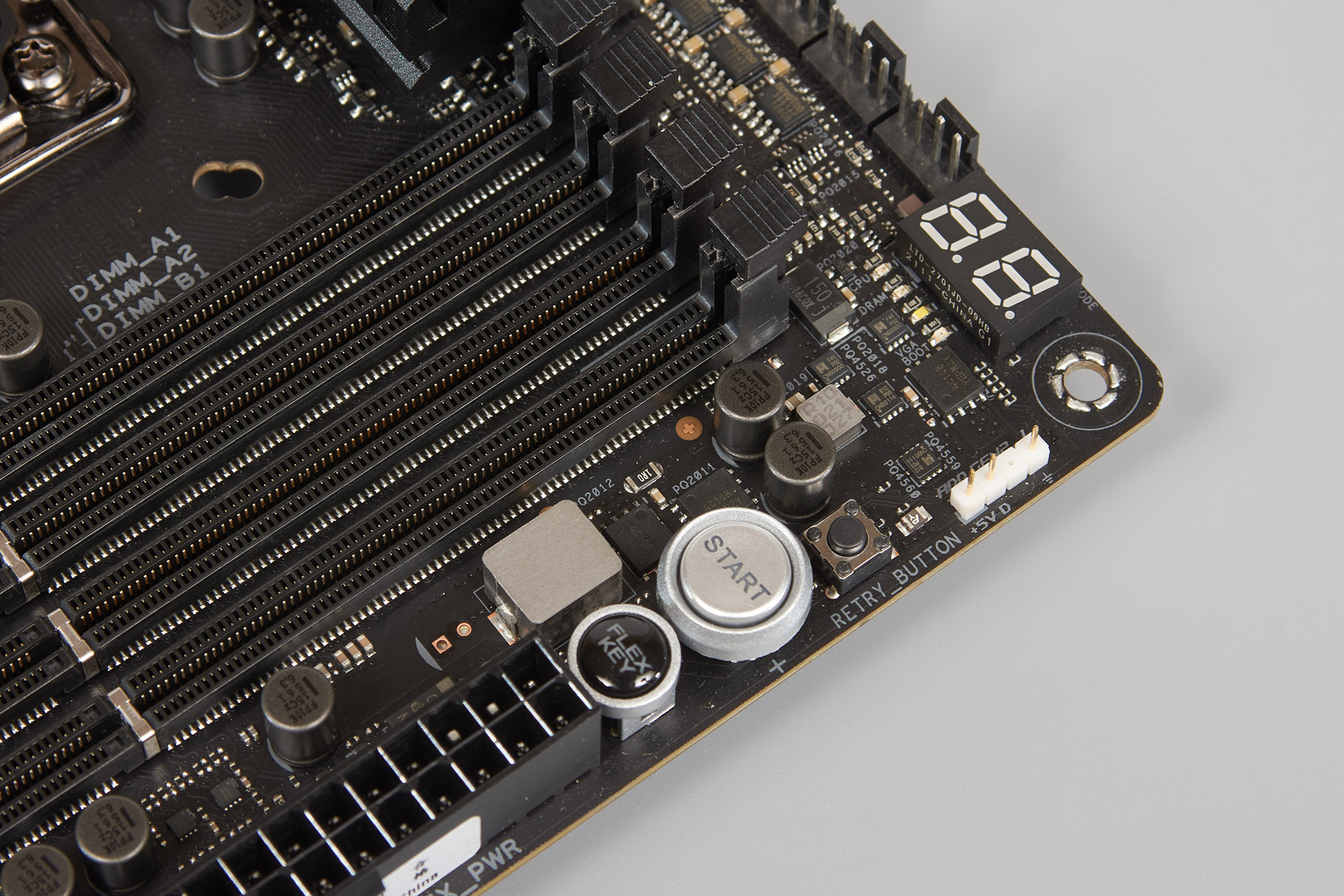

На верхній частині виведена ще одна колодка RGB, чотири колодки вентиляторів із 4-контактним підключенням, дисплей POST-кодів, кнопка включення, кнопки FLEXKEY та RETRY.

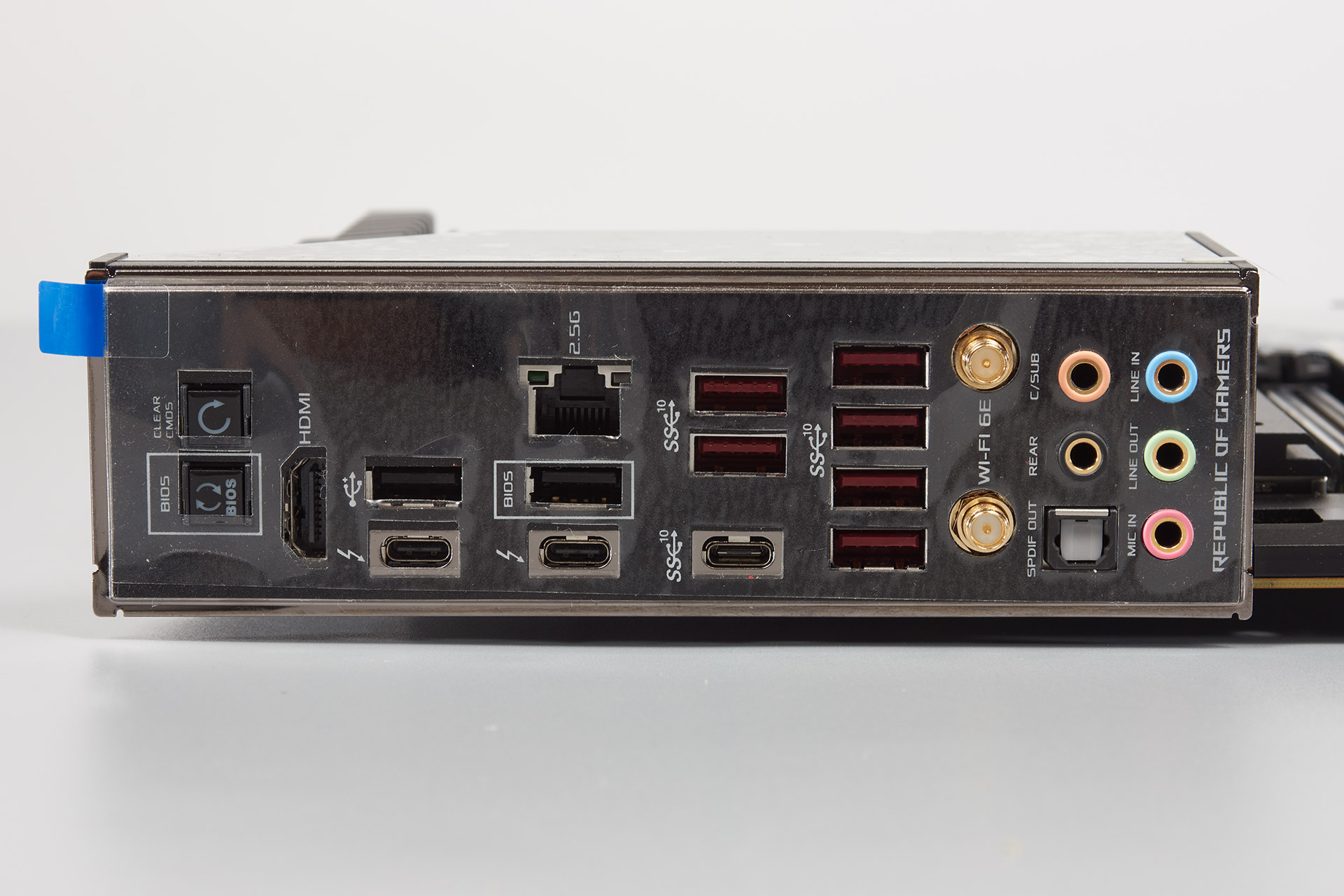

I/O-панель вже обладнана заглушкою. Для зручності на ній виведені кнопки BIOS Flashback та CLR_CMOS, тут можна знайти:
- один відеовихід HDMI;
- два USB 2.0 (Type A);
- два Thunderbolt 4 (Type-C);
- один USB 3.2 Gen2 (Type-C);
- шість USB 3.2 Gen2 (Type-A);
- один RJ-45 (2.5G);
- п'ять Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
- один SPDIF OUT (оптичний);
- два SMA (для підключення антени Wi-Fi).
