Доступний сегмент материнських плат достатньо часто залишається за кадром обговорень, експериментів, та і загалом уваги пересічних користувачів. Здебільшого фокус зміщений у бік флагманських моделей або середнього класу, а ці самі «робочі конячки» й так продаються, бо з ними все цілком зрозуміло, майже завжди. Однак сьогодні, коли середня ціна бюджетних продуктів пішла угору, багато хто змушений звертати увагу і на них, як потенційну основу майбутньої системи. Саме в бюджетному сегменті відбувається переломний момент, коли флагманські процесори не завжди здатні працювати навіть на фабричних налаштуваннях, і саме сьогодні ми перевіримо чи знищить Ryzen 9 9950X типову бюджетну материнську плату від ASUS, чи нас чекає приємний сюрприз.

Характеристики

Виробник ASUS
Модель Prime X870‑P WiFi
Чипсет AMD X870
Процесорний роз’єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 3 / 5 / 7 / 9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge)
Пам’ять 4 UDIMM DDR5 SDRAM, максимум 256 ГБ:, 4800–5600 МГц, 5800–8000+ (OC) МГц
Слоти PCIe 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 4.0 x16 (x1) — X870
1 x PCI Express 4.0 x16 (x1) — X870
1 x PCI Express 4.0 x16 (x1) — X870
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — X870
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280) — X870
1 x PCI Express 3.0 x2 M.2_4 (Key M, 2280) — X870
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 7x 4pin
Порти PS/2 –
Порти USB I/O панель: 2 x USB4, 1 x USB 3.2 Gen 2 (Type A), 3 x USB 3.2 Gen 1, 4 x USB 2.0
Контактні групи: 1 x USB 3.2 Gen 2 Type C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти)
Serial ATA 2 x SATA 6 Гбіт/с (X870)
RAID 0, 1, 5, 10 (PCIe)
Вбудований звук Realtek ALC897
S/PDIF –
Мережеві можливості Дротова: 1 x Realtek RTL8125 (2.5G Ethernet)
Бездротова: MediaTek MT7925 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.3
COM + (контактна група на платі)
RGB 3 x Addressable Gen 2
LED RGB Header 3
TPM +
Формфактор ATX
Розміри, мм 305 x 244
Додаткові функції ASUS 5X PROTECTION III, Q‑Design, Thermal Solution, EZ DIY, Aura Sync
Вартість, грн 12 749

До уваги читача! У материнської плати є особливості в роботі деяких інтерфейсів. Слот M.2_3 ділить лінії PCIe з другим та третім слотами розширення PCIe (PCIEX16(G4)_1 й PCIEX16(G4)_2), тож використання цього роз’єму M.2 призведе до фізичного вимикання відповідних слотів PCIe. Крім цього, слот M.2_4 ділить лінії з портами SATA, у разі використання першого всі доступні порти SATA працювати не будуть.

Комплект постачання

Плата постачається в коробці середніх розмірів зі скромною поліграфією й символікою серії Prime.

На зворотній стороні коробки користувач знайде зображення самої плати, технічні характеристики, конструкцію I/O‑панелі та ключові особливості продукту.

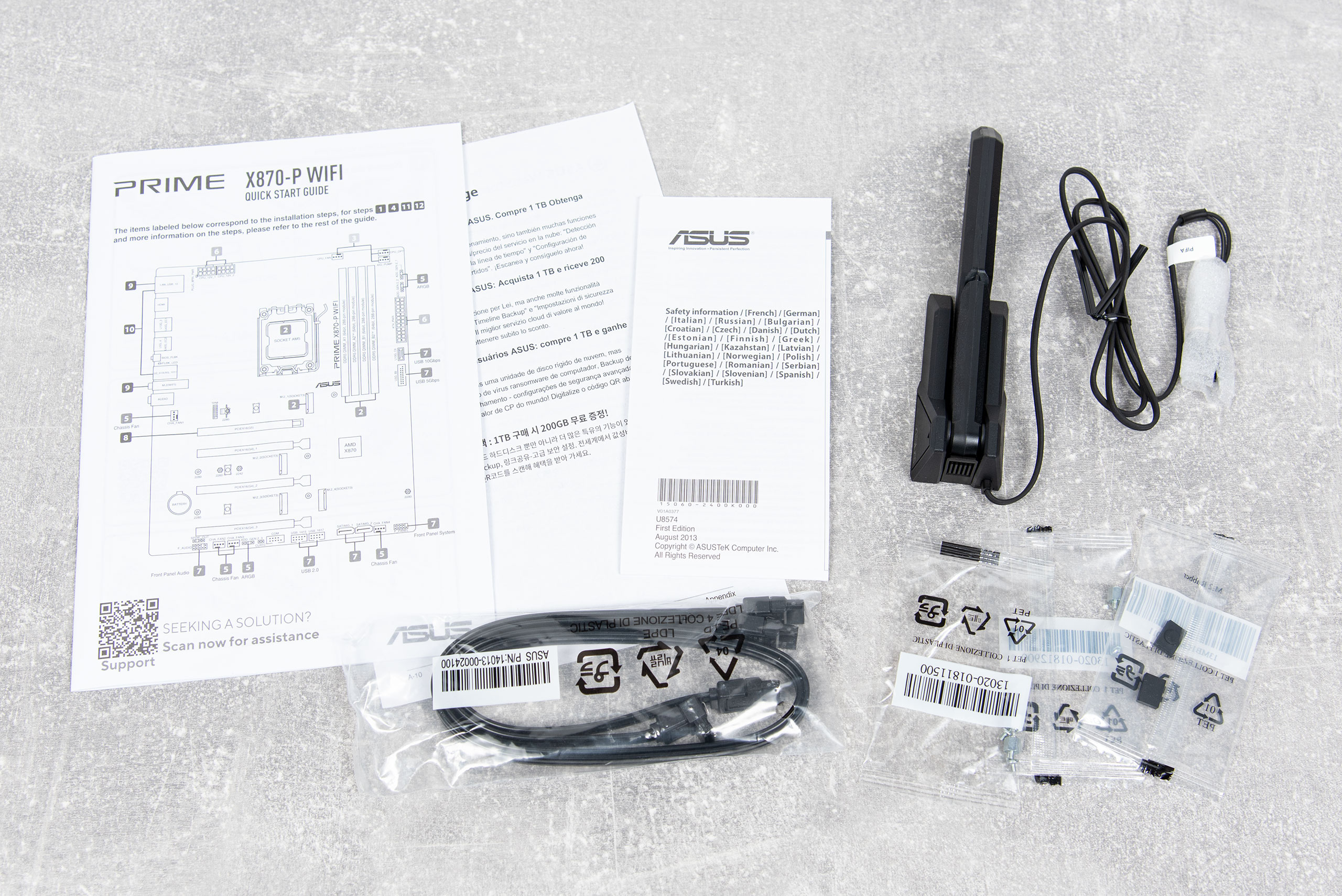

Комплектація материнської плати:

  • інструкція швидкого початку, гарантія та інше;
  • гвинти, стійки та гумові прокладки для M.2;
  • зовнішня Wi-Fi антена з магнітною платформою;
  • два SATA-кабелі з металевими клямками (один з них кутовий).

Зовнішній вигляд

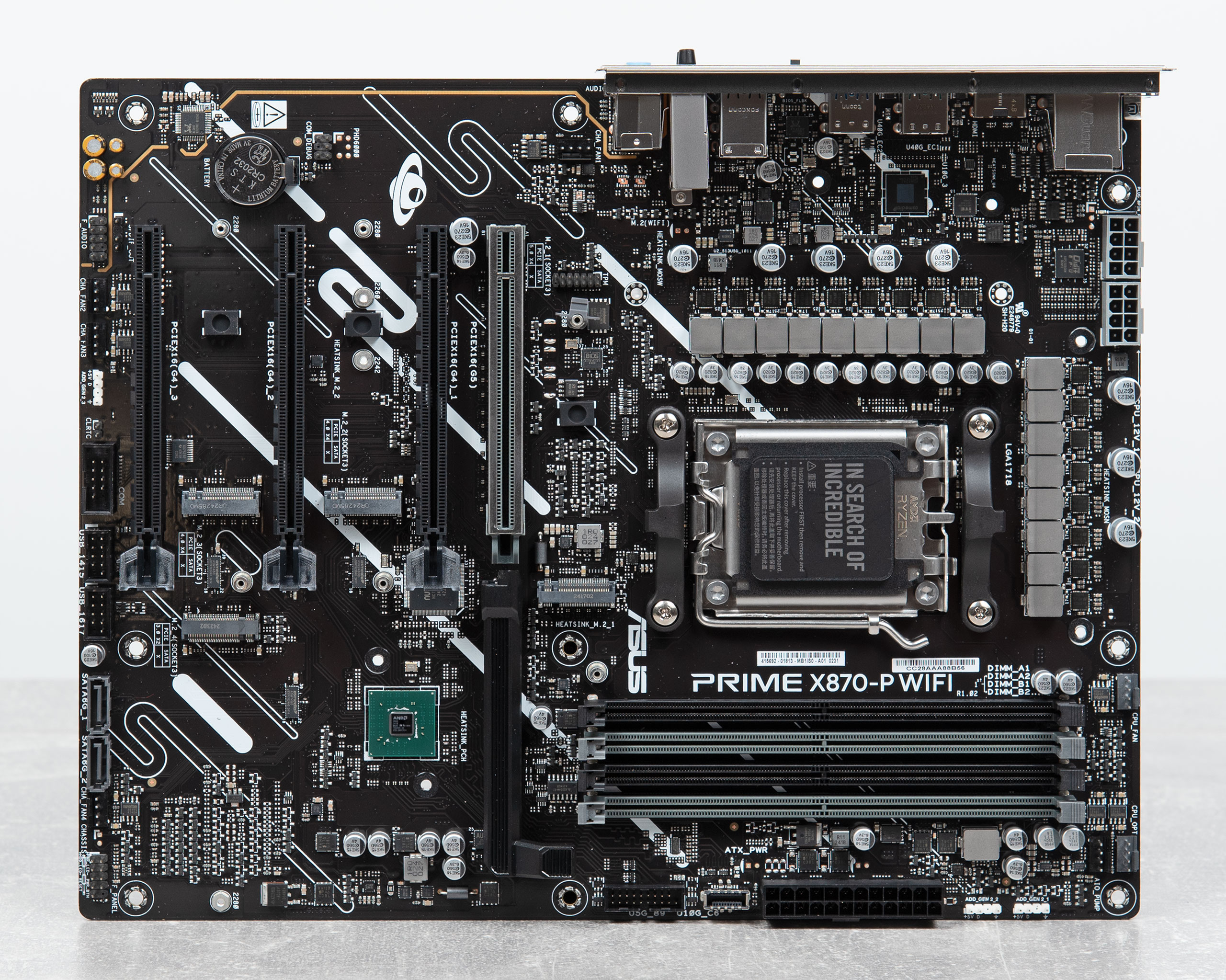

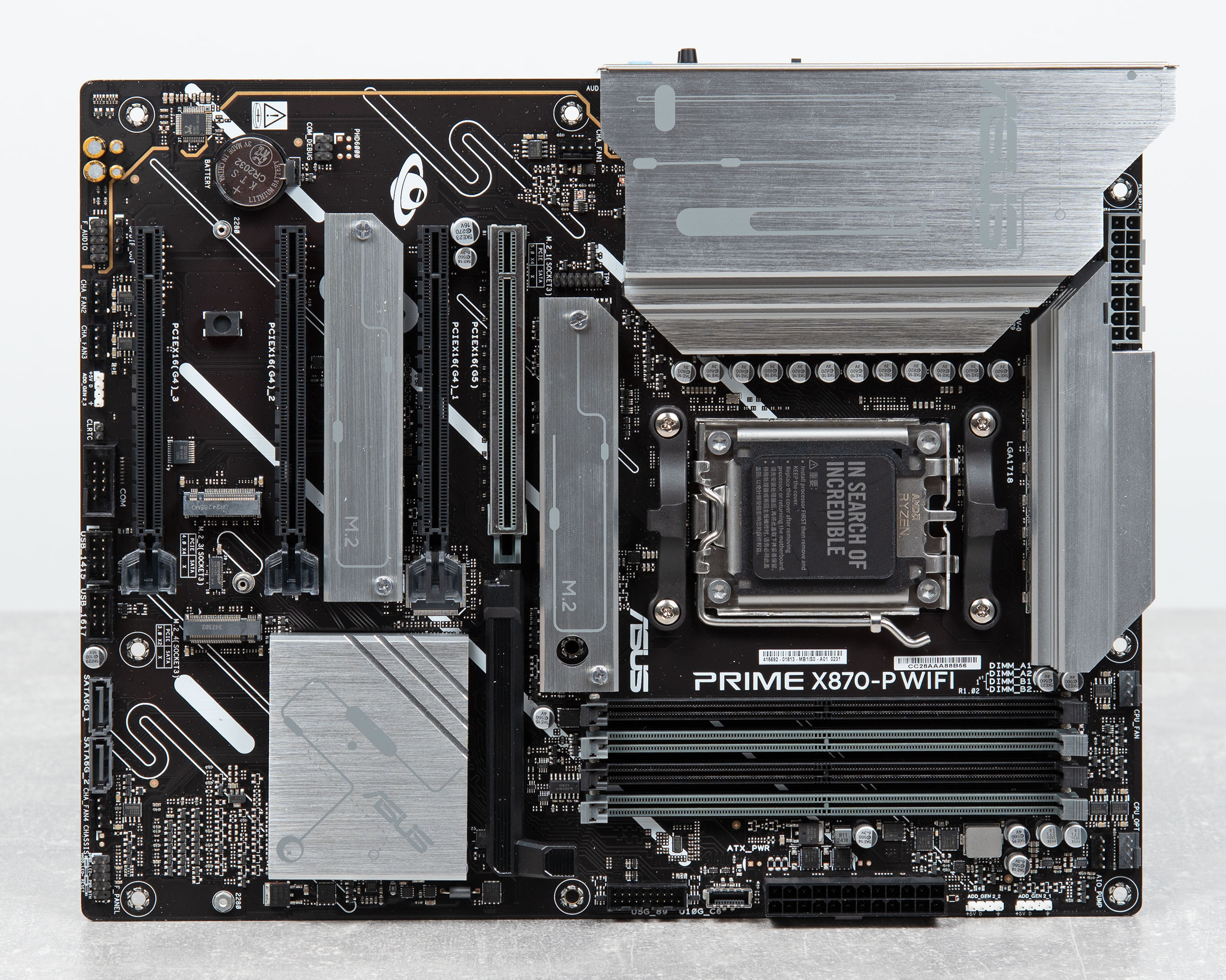

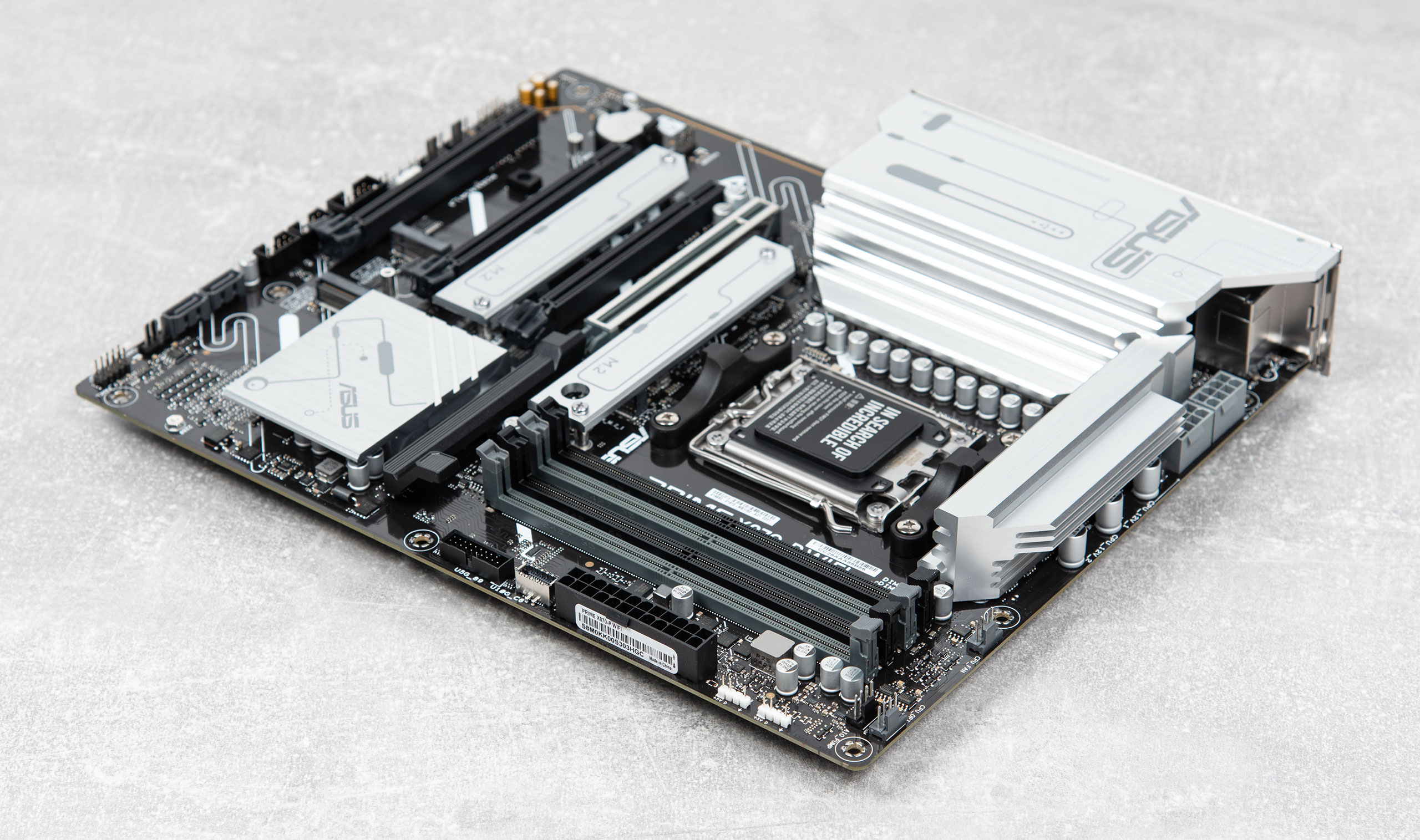

Плата виглядає доволі скромно. Жодних елементів агресивного дизайну, RGB-підсвічування чи химерних візерунків. Для поціновувачів простоти — ідеальна зовнішність.

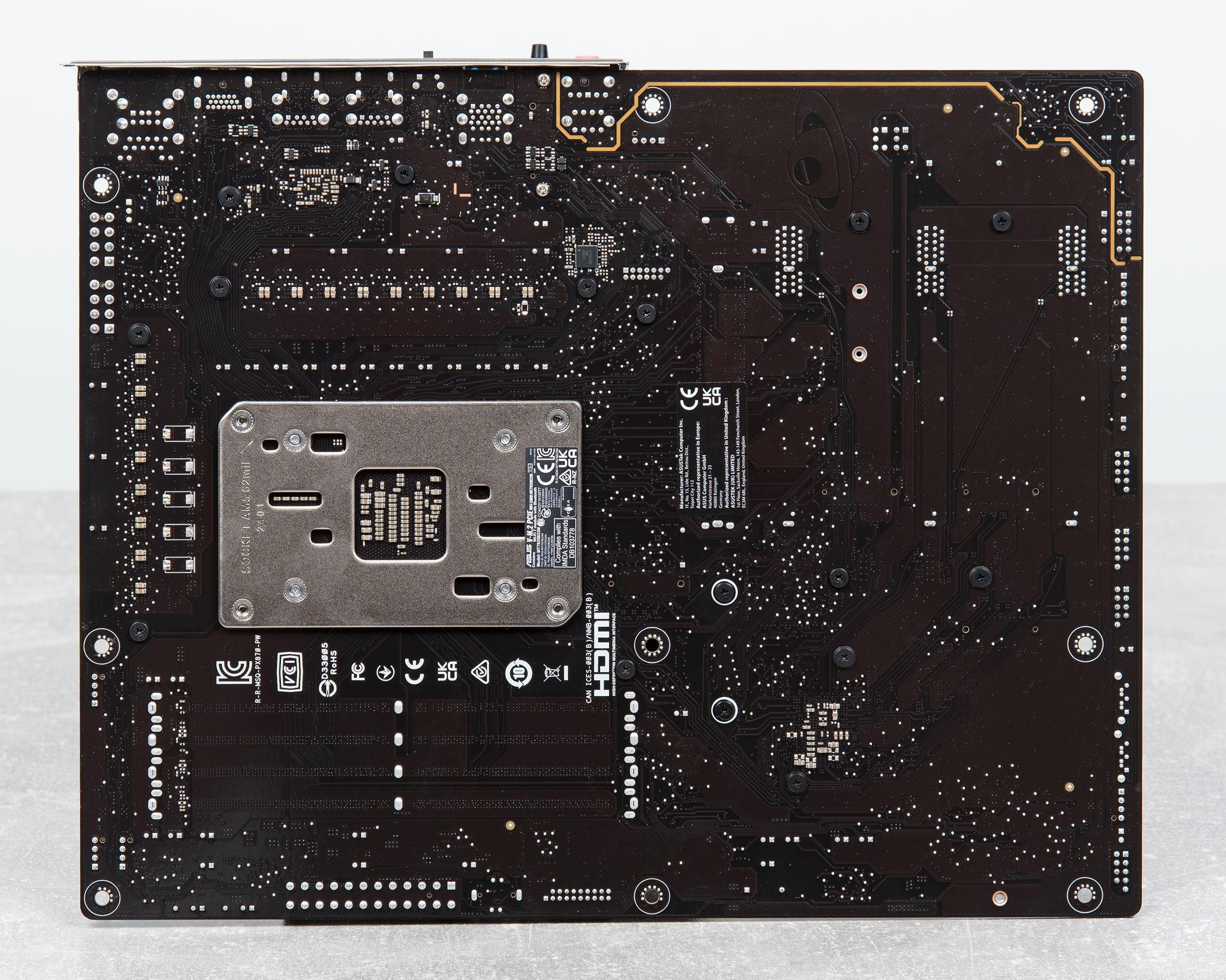

Зворотна сторона примітна лише одним елементом, а саме другим ШІМ-контролером, про який трохи пізніше.

Зовнішній вигляд материнської плати без зайвостей:

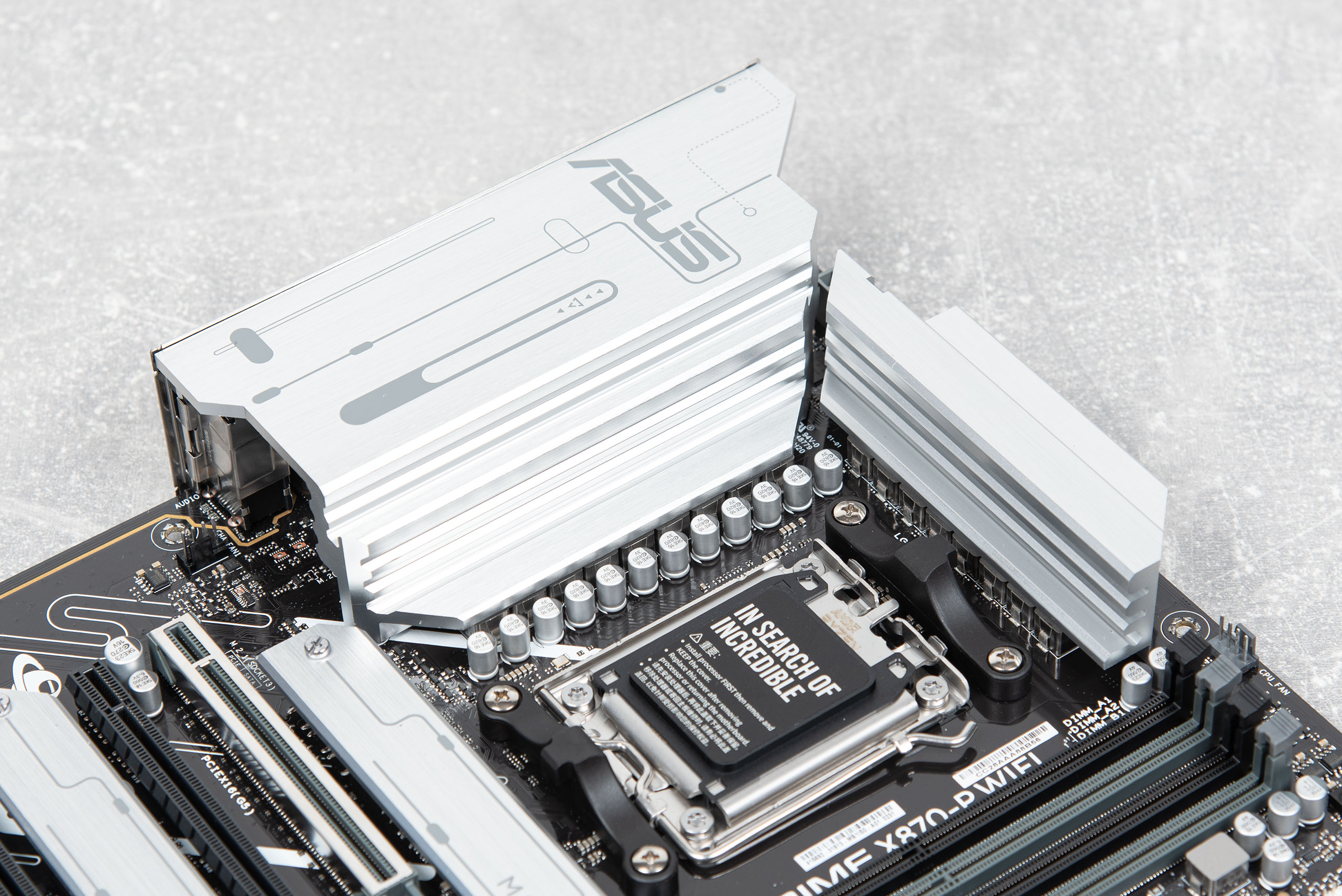

Силова зона охолоджується трьома окремими радіаторами. Читач не бачить де третій? Він знаходиться прямо під радіатором, що розширено до зони I/O. Його завданням є індивідуальне охолодження контролера USB4 (ASMedia ASM4242), контакт забезпечено термопрокладкою. Інші радіатори традиційно охолоджують силові елементи, фіксуються на гвинтах, а контакт також забезпечують термопрокладки.

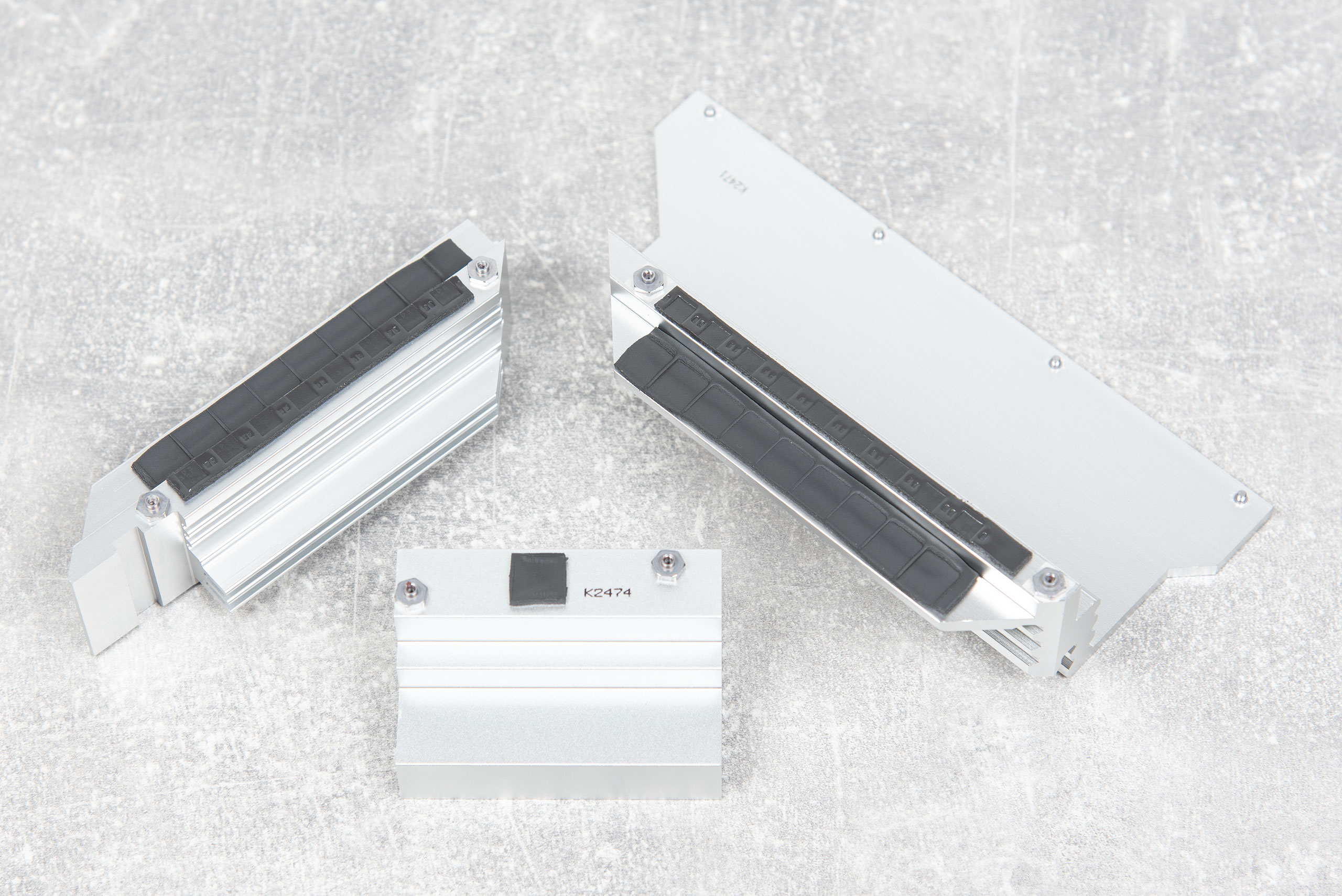

Радіатори цієї зони в розборі:

Підсистема живлення має конструкцію 14+2+1 (VCORE+SOC+MISC). Процесорна група керується ШІМ-контролером DIGI+ ASP2308, використовується 14 силових елементів Vishay SIC629, які розраховані на 80 А. Інша група керується згаданим раніше ШІМ-контролером Richtek Technology RT3672EE, залучено два таких самих силових елементи SIC629. І як вже зрозумів уважний читач, що детально розглядав зону VRM — для роботи MISC виділено останній SIC629. Живлення процесора здійснюється через два конектори EPS12V.

Чипсет розташовується в традиційному для себе місці праворуч знизу. Він охолоджується радіатором середніх розмірів. Контакт з кристалом відбувається через термопрокладку, а фіксація робиться на двох гвинтах по діагоналі.

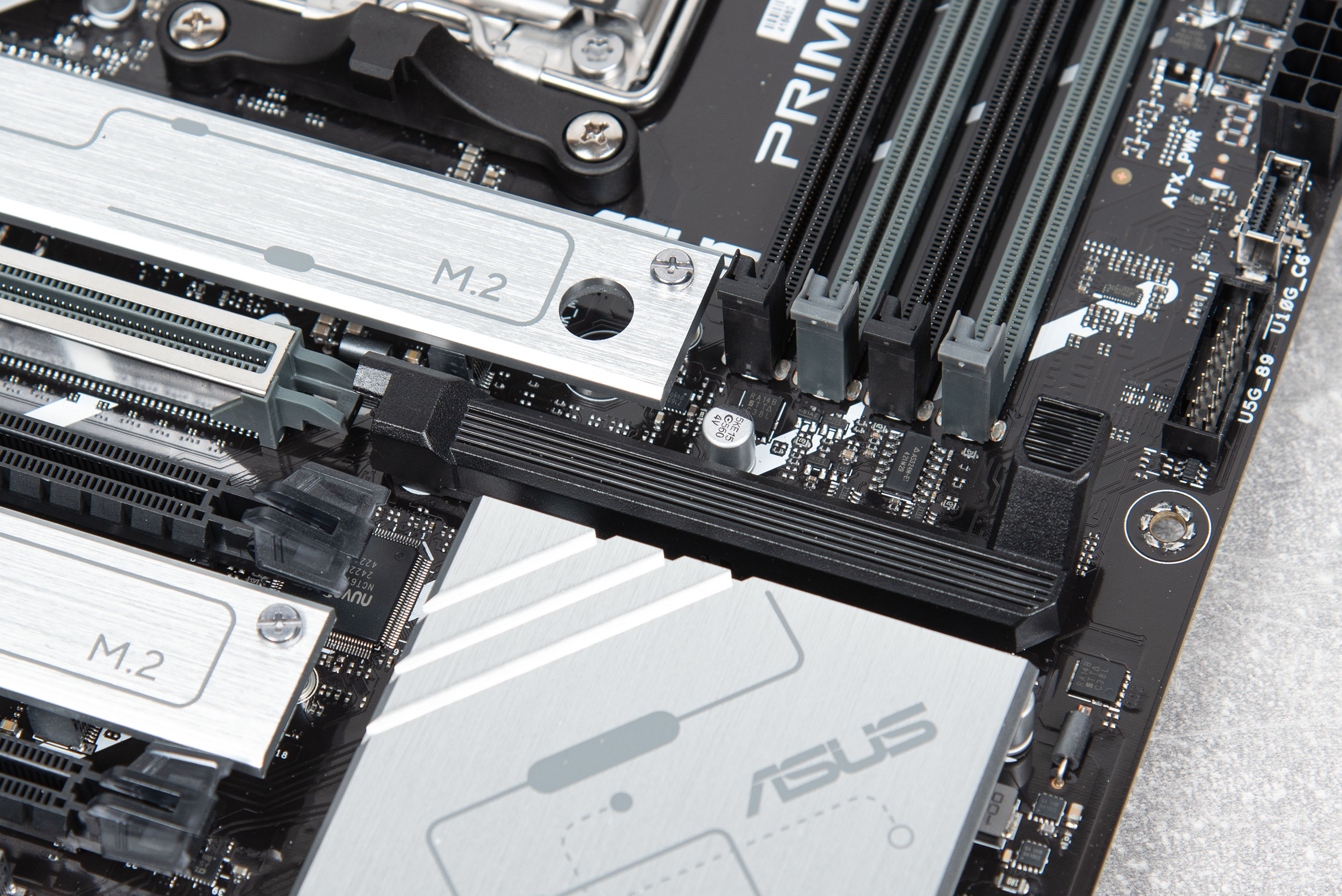

Одразу над чипсетним радіатором знаходиться механізм швидкого розблокування головного слота PCIe. Конструкція примітивна, однак геніальна! При встановленні відеокарти, чи іншої плати розширення механізм сам розблокується під натиском, а також сам повернеться в заблокований стан після успішного встановлення пристрою в слот. При необхідності зняття потрібно надавити на кнопку звільнення, важіль залишиться в розблокованому стані поки користувач не дістане карту розширення.

Зона аудіо відокремлена від основної частини текстоліту. Використовується аудіокодек Realtek ALC897.

Мережеві інтерфейси представлені у вигляді Realtek RTL8125 (дротовий інтерфейс 2.5G Ethernet), а також MediaTek MT7925 (бездротовий інтерфейс Wi-Fi 7 та Bluetooth 5.3). Останній виконано у вигляді модуля M.2 key E, який розташовується в зоні I/O.

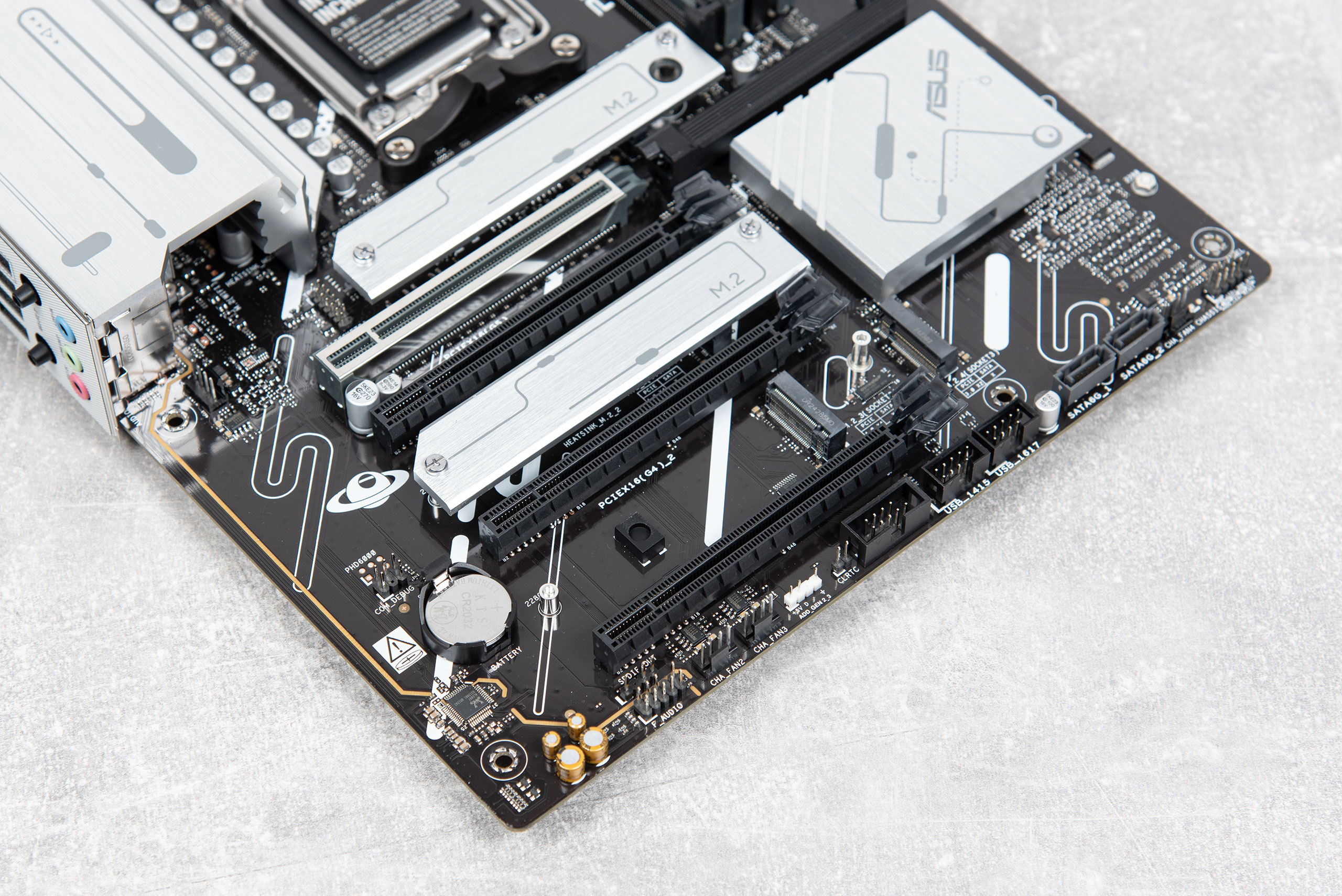

Материнська плата може прийняти на свій борт до чотирьох M.2‑накопичувачів, і забезпечити половину додатковими радіаторами для покращення температурного режиму.

  • M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний лише з розміром 2280 (Key M). Під’єднано до CPU;
  • M.2_2 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під’єднано до чипсета;
  • M.2_3 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під’єднано до чипсета;
  • M.2_4 працює на швидкості PCIe 3.0 x2. Сумісний лише з розміром 2280 (Key M). Під’єднано до чипсета.

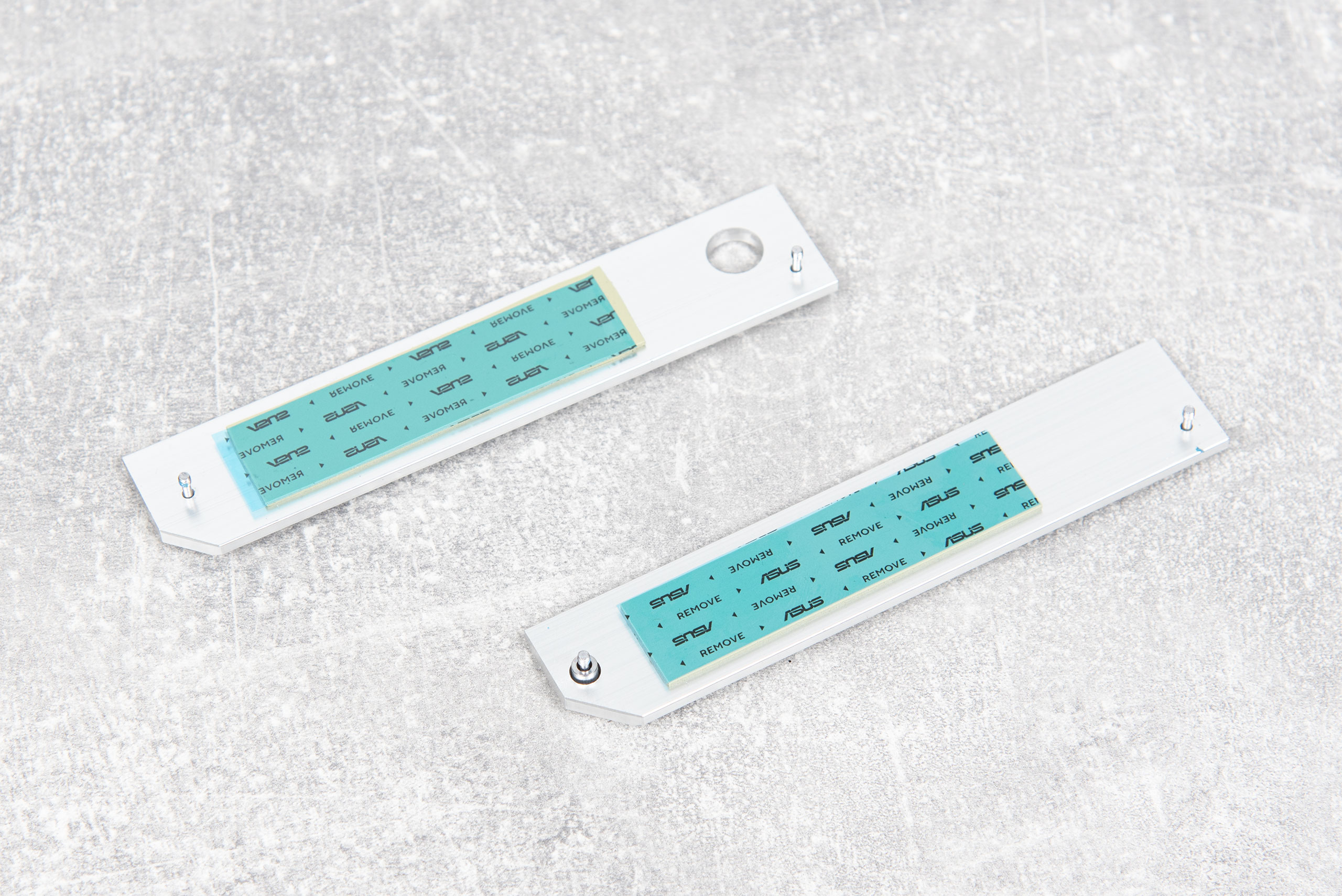

Радіатори M.2 в розборі:

Біля зони I/O присутній роз’єм вентилятора, а також контактна група Trusted Platform Module. Нижче розташовано COM_DEBUG, а під третім слотом розширення знаходиться батарейка CMOS.

Знизу ліворуч розташовано традиційну контактну групу HD_AUDIO, а також SPDIF_Out, два роз’єми вентиляторів, один конектор ADD_GEN2 (RGB 5V), джампер CLRTC (CLEAR_CMOS), контактну групу COM, два фронтальні роз’єми USB 2.0.

Знизу праворуч розташовано два SATA-порти, один роз’єм вентилятора, а також контактну групу FRONT_PANEL. Підключення Speaker фізично відсутнє.

Зверху праворуч розташовано три роз’єми вентиляторів, два конектори ADD_GEN2 (RGB 5V), два фронтальні конектори USB 3.2 Gen 1, а також USB 3.2 Gen 2 (Type E).

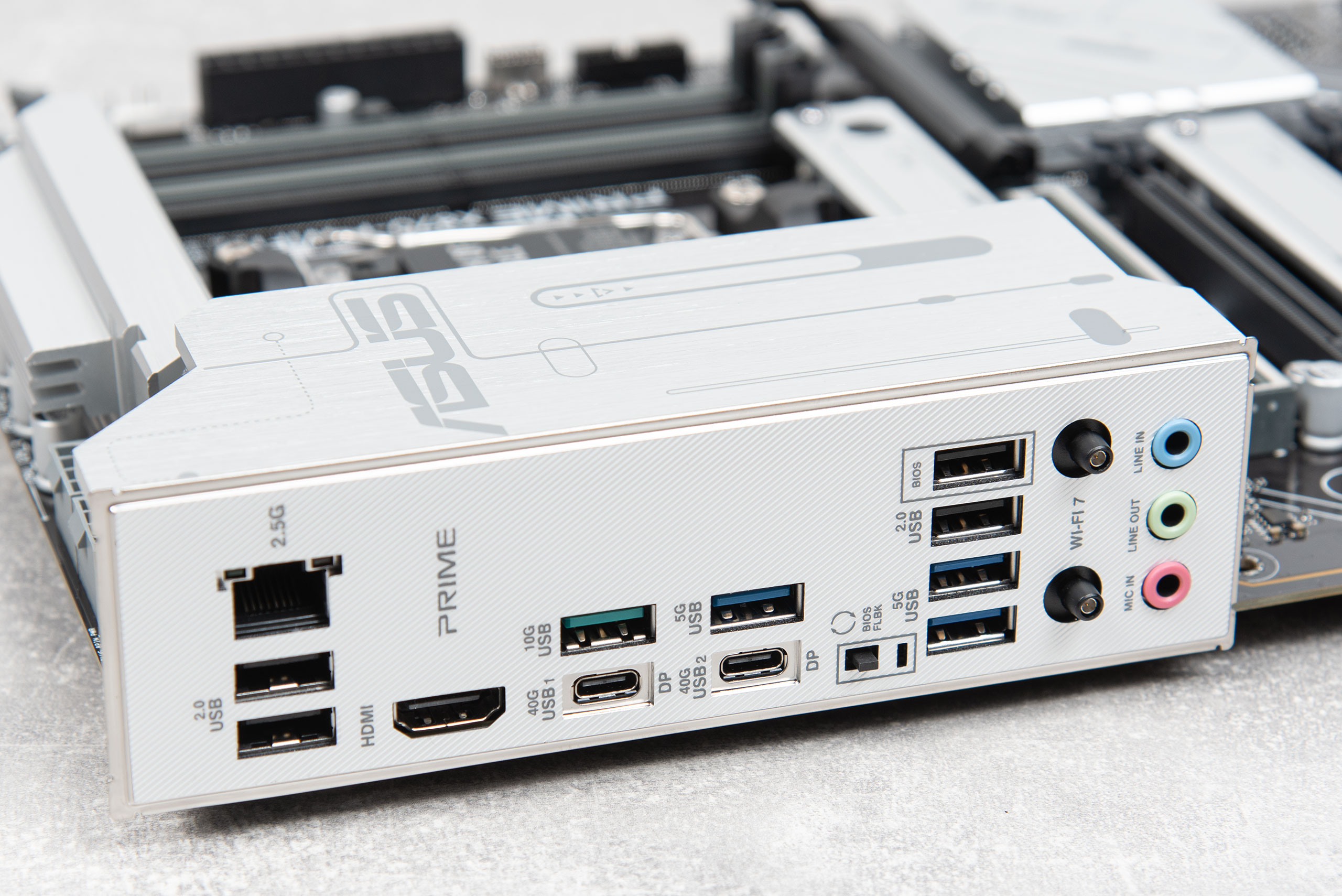

Тепер роздивимось I/O‑панель. Виробник встановив заглушку ще на заводі. З нетипового присутня кнопка й індикатор функції BIOS Flashback. Типові конектори в наявності:

  • x1 HDMI 2.1;
  • x2 USB4 (з підтримкою DisplayPort 1.4a);
  • x1 USB 3.2 Gen 2 (Type A);
  • x3 USB 3.2 Gen 1 (Type A);
  • x4 USB 2.0;
  • x1 2.5G Ethernet;
  • x2 Q‑Antenna (Wi-Fi);
  • x3 Mini Jack (Mic In, Line Out, Line In).

Можливості UEFI

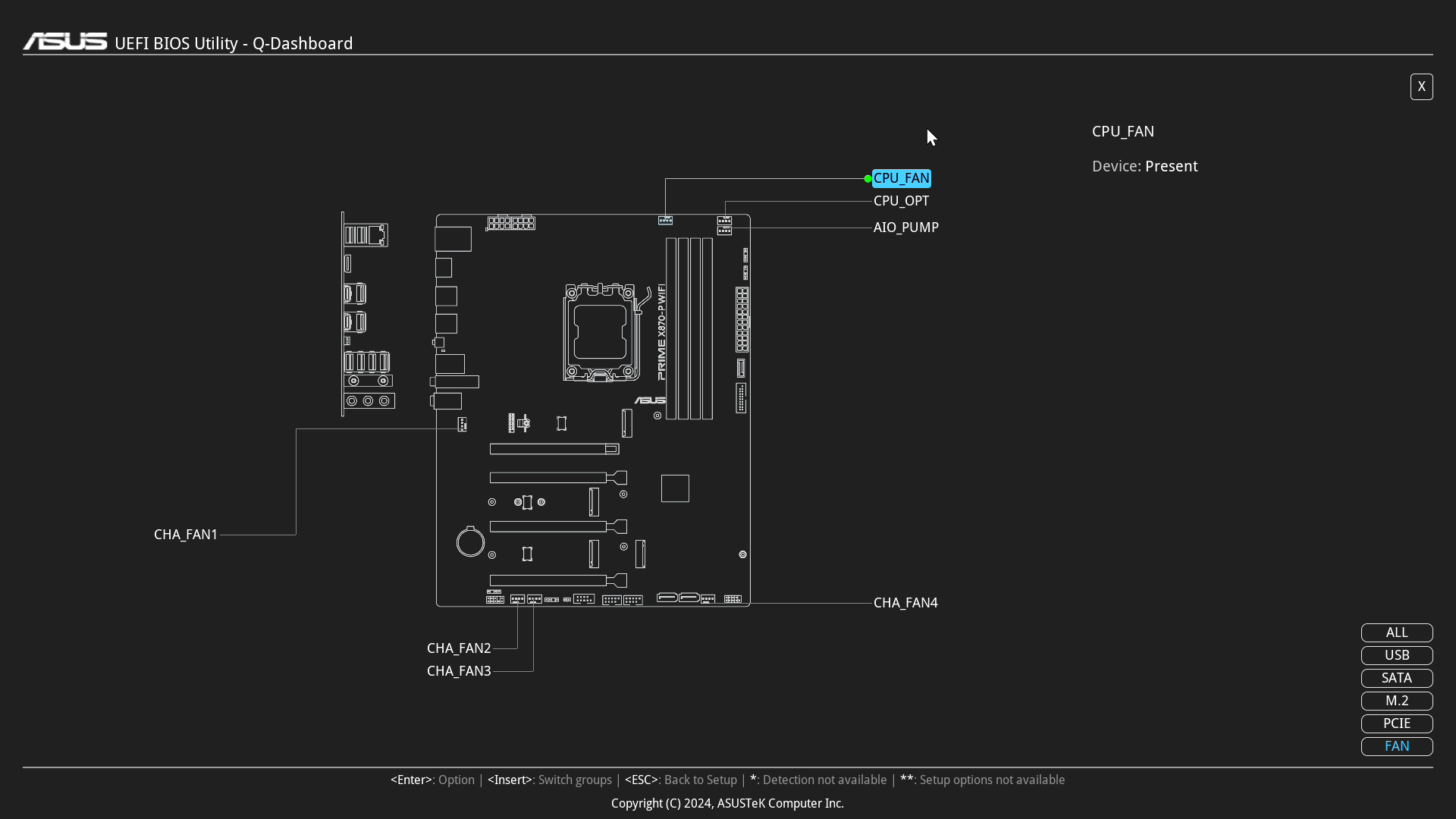

Prime X870‑P керується типовим ASUS UEFI BIOS UTILITY, який цього разу стилізовано саме під лінійку продуктів Prime. Традиційно є два типи відображення налаштувань: EZ Mode, Advanced Mode.

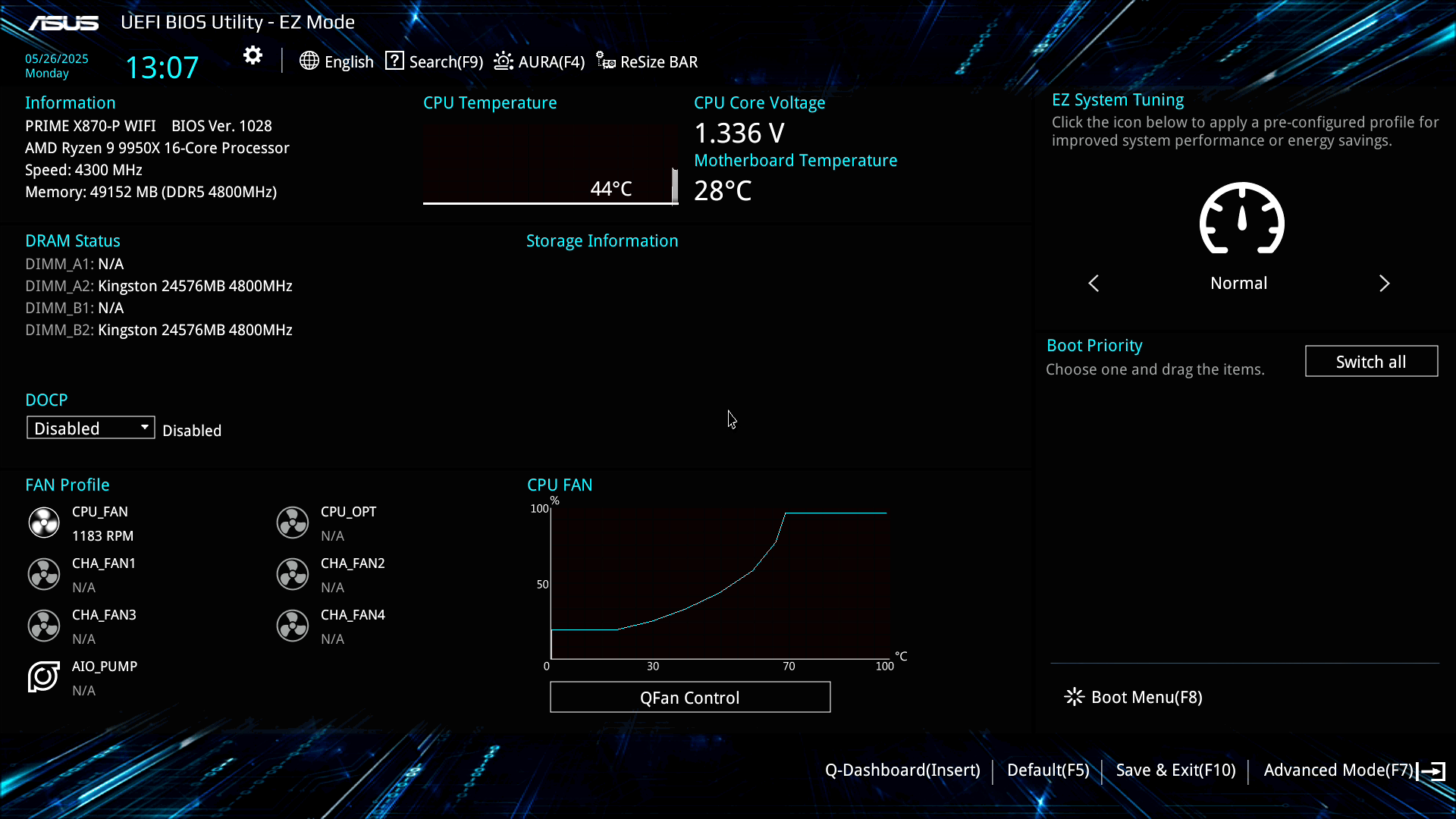

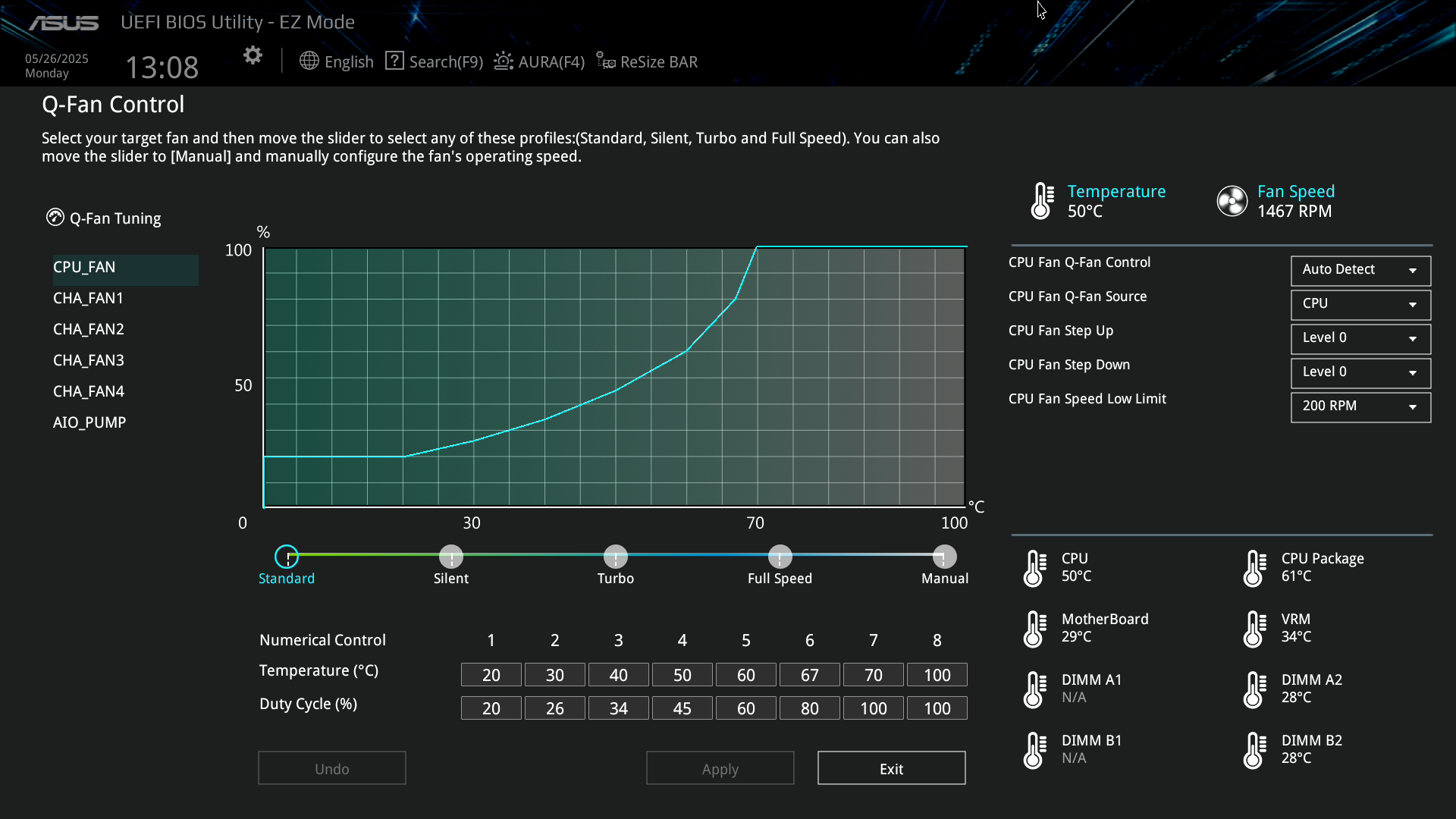

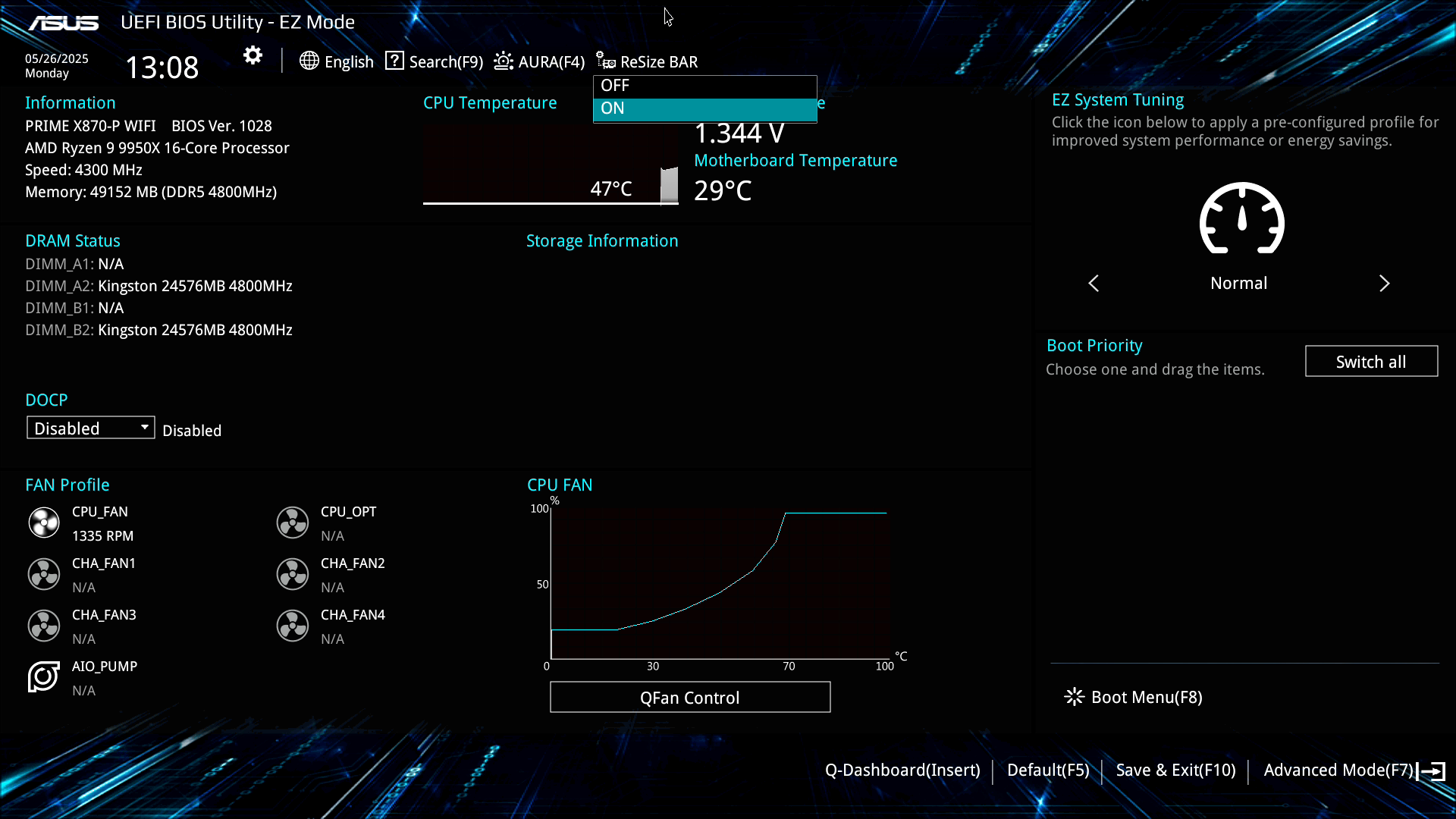

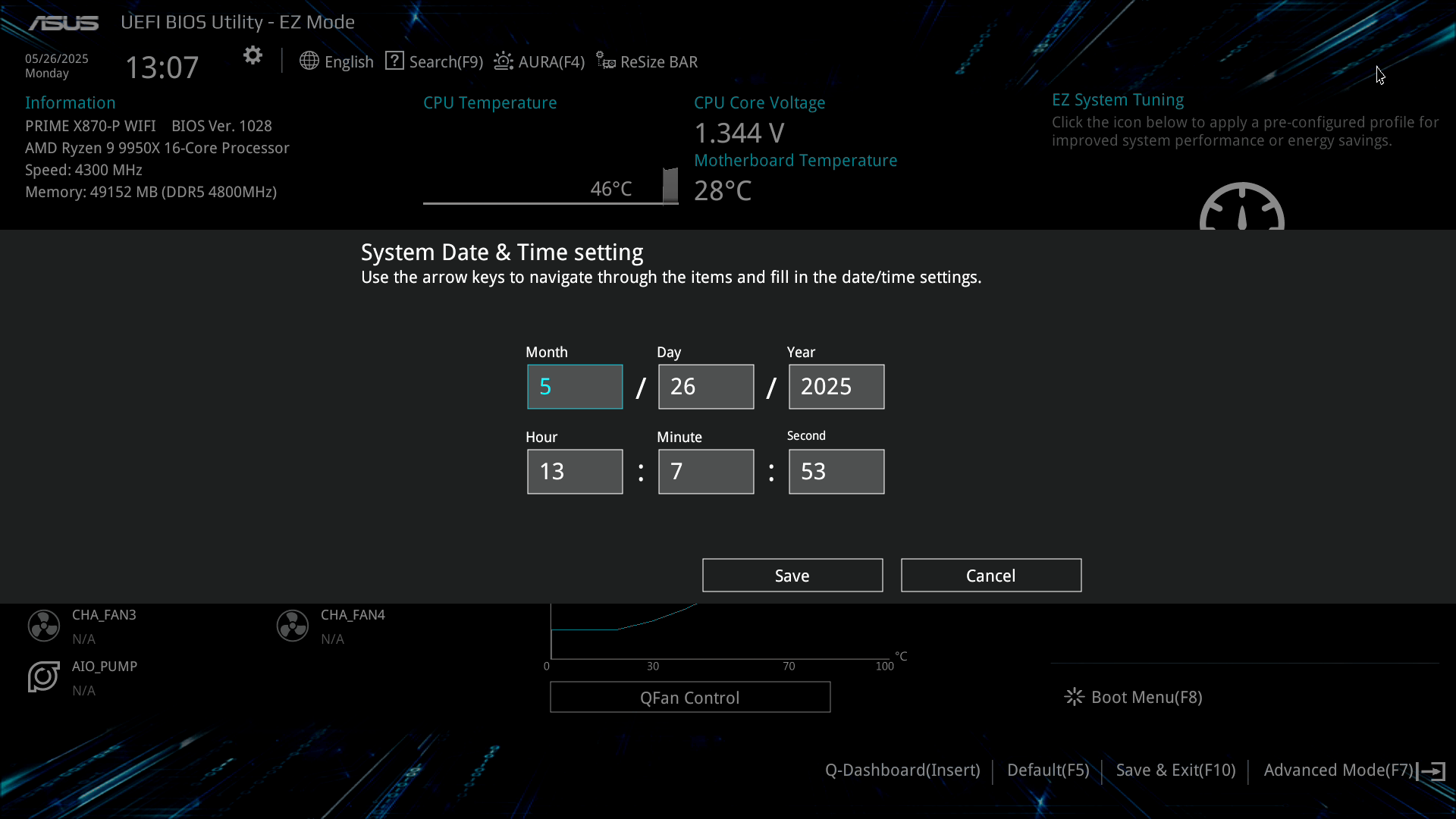

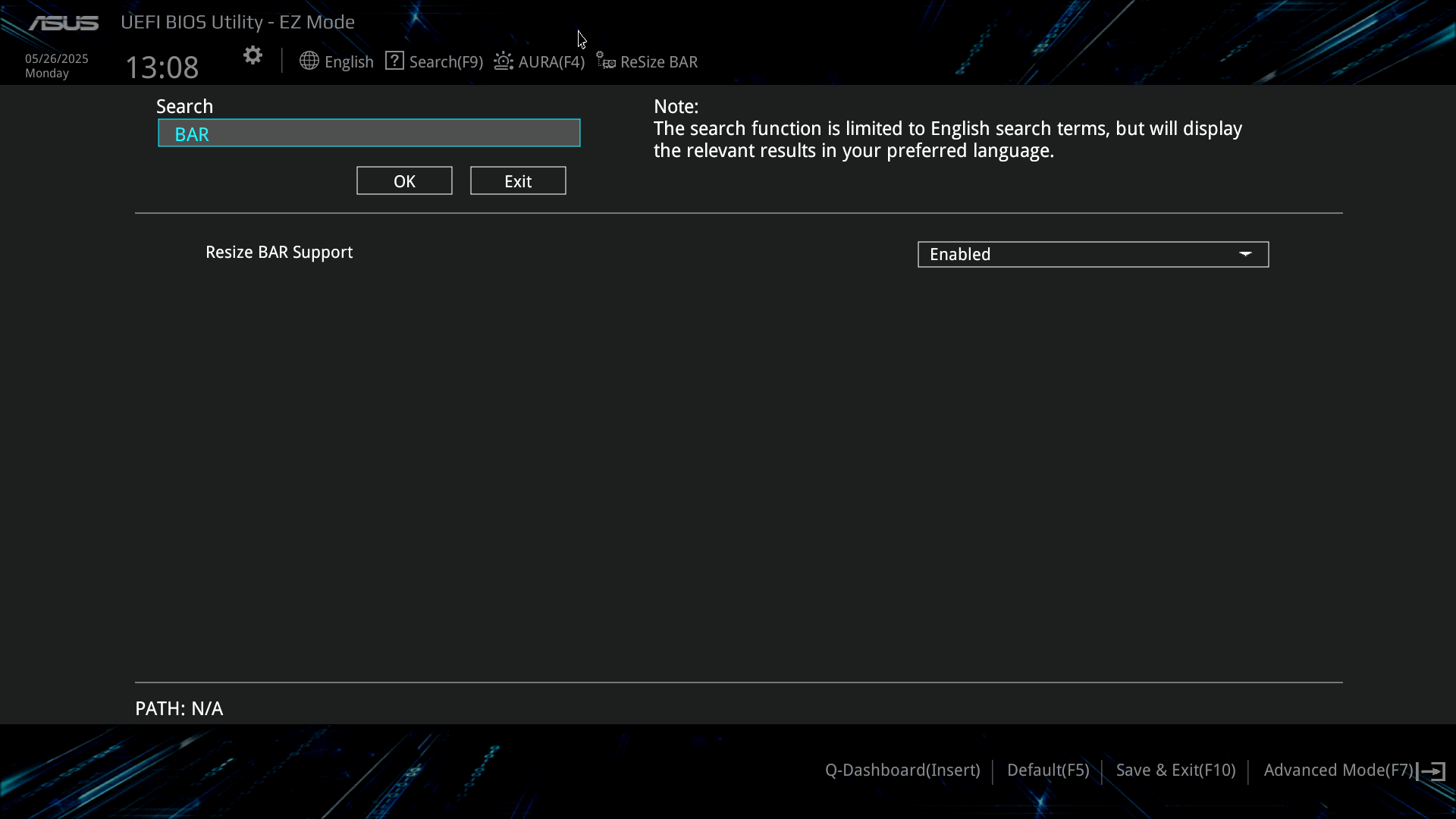

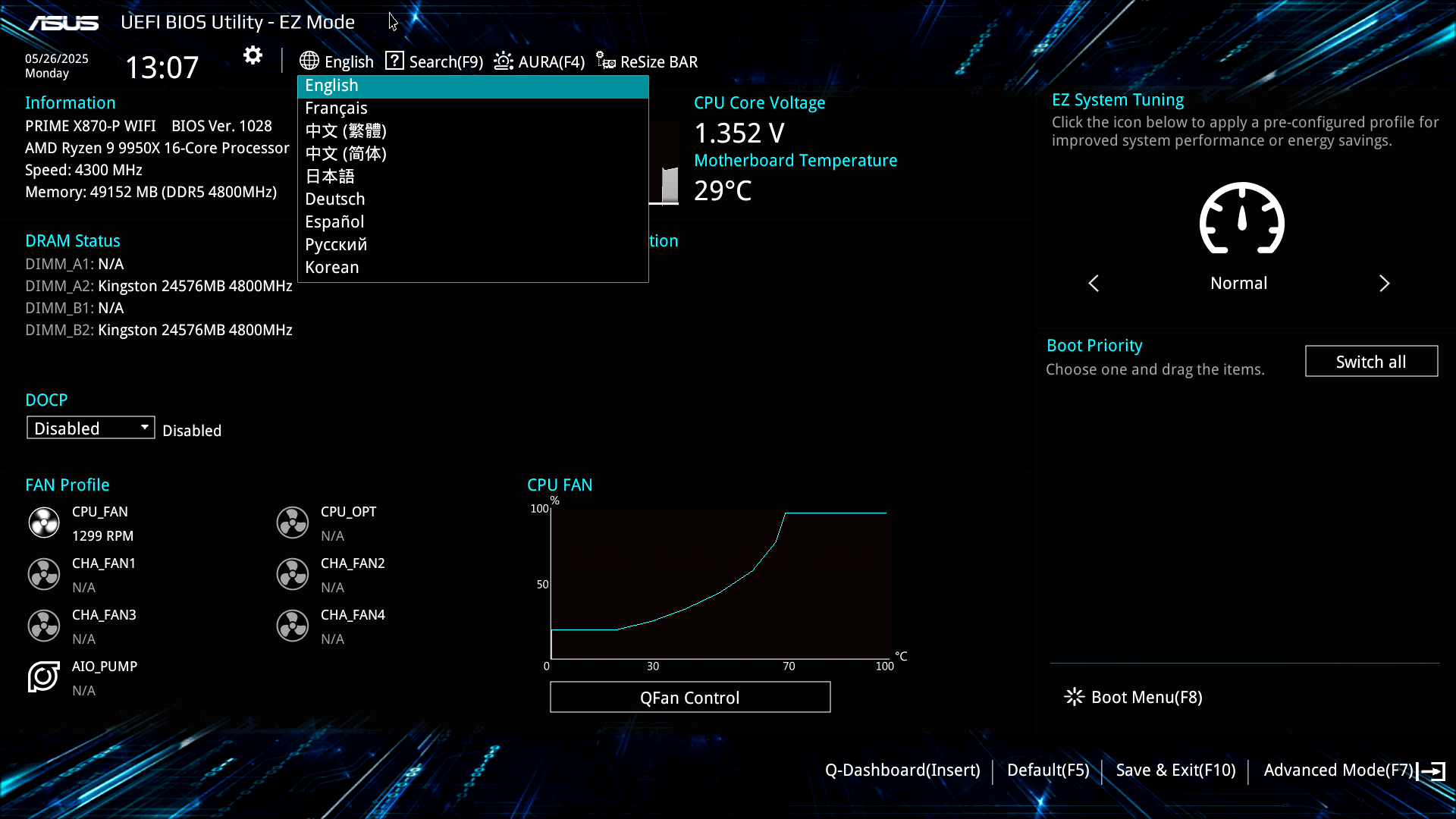

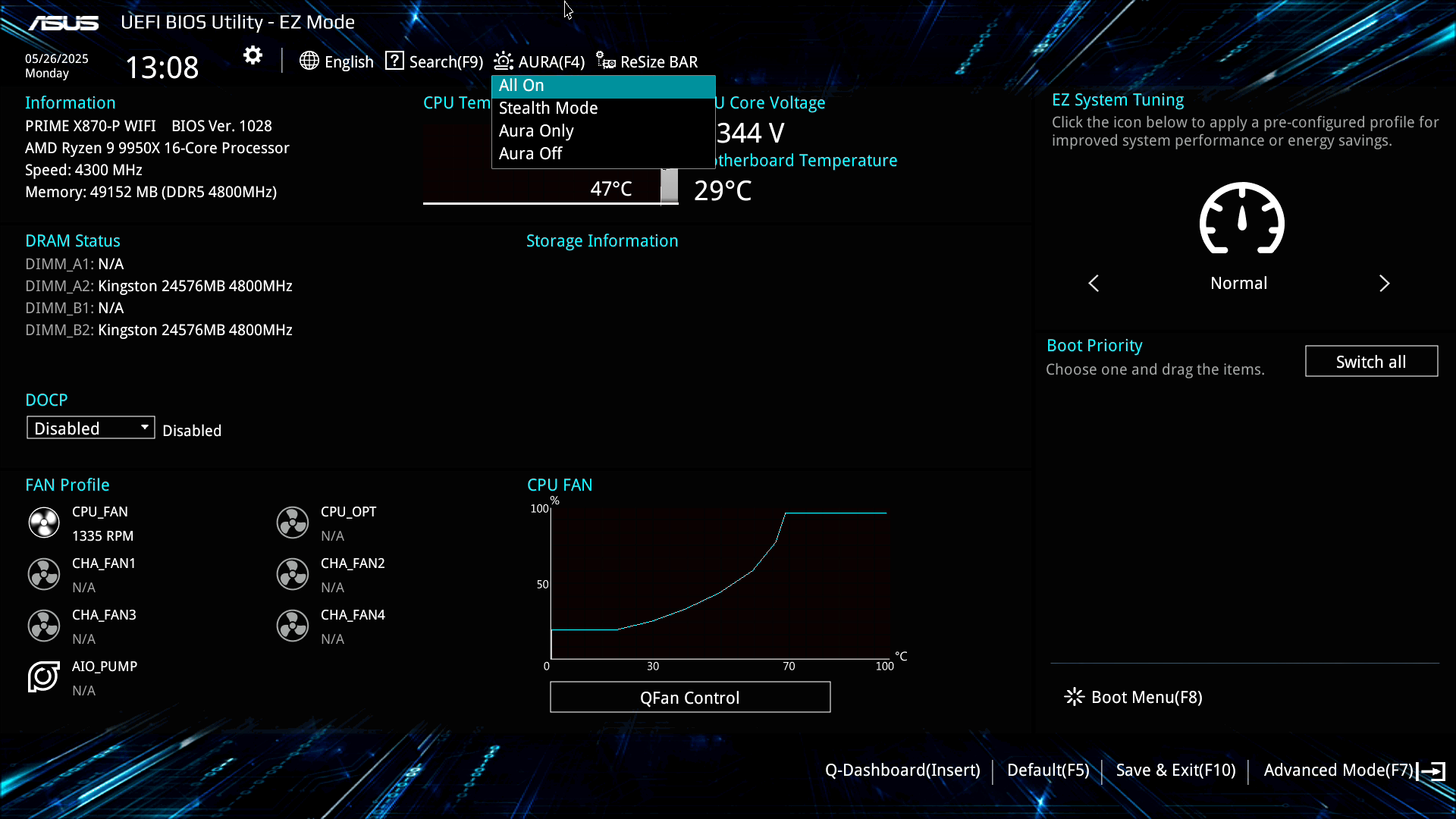

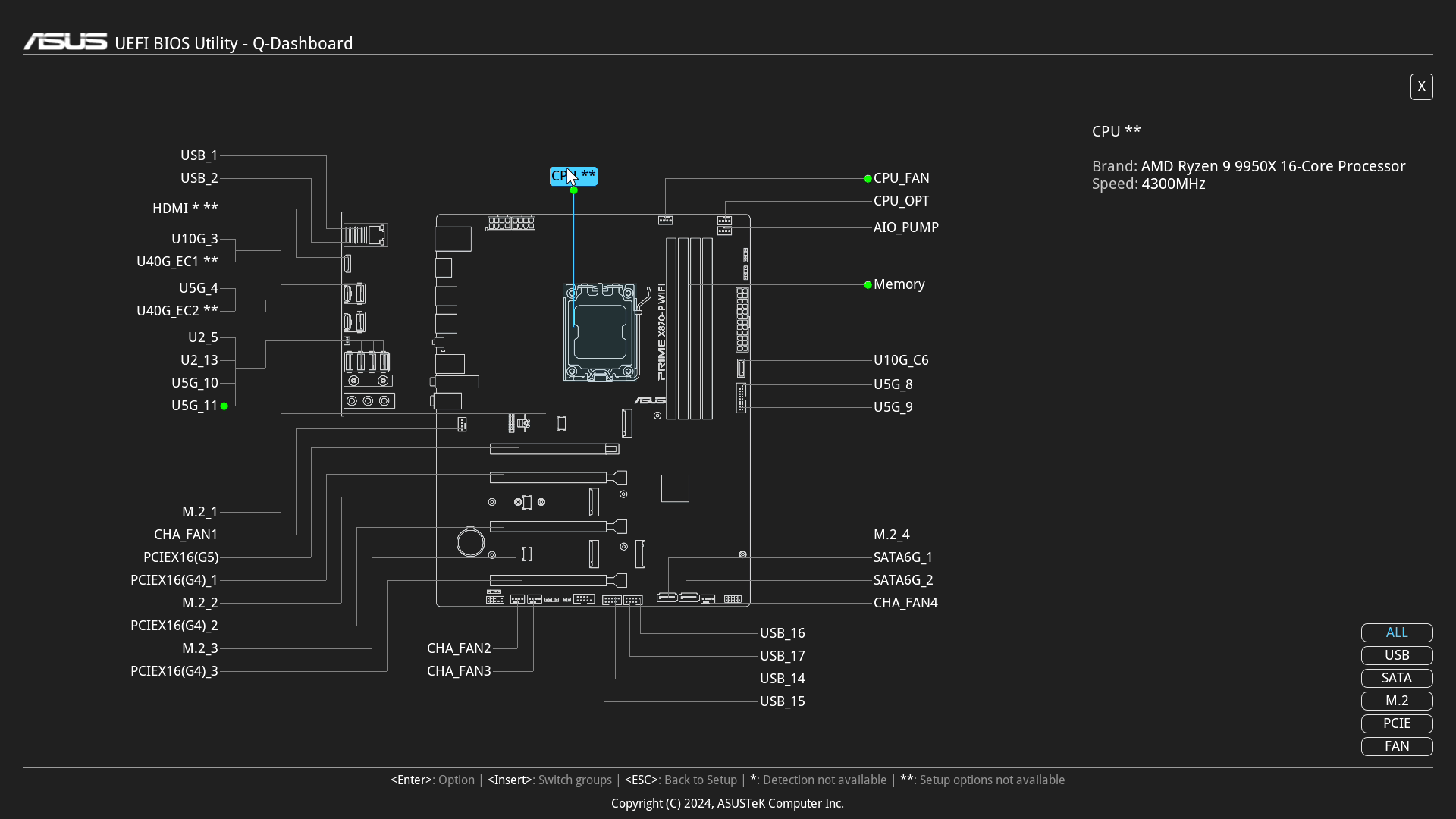

В інтерфейсі EZ Mode на одній сторінці можна отримати: звіт по ключових елементах системи, встановити системний час, обрати мову інтерфейсу, знайти потрібну опцію за допомогою пошуку, налаштувати RGB AURA, функцію ResizeBAR, криву обертів вентиляторів, обрати профілі AMD EXPO у разі їх наявності чи D.O.C.P., налаштувати RAID, вказати пріоритет завантаження з накопичувачів чи мережі, а також викликати Q‑Dashboard. Автоматичний розгін відсутній, в цьому екземплярі це просто форсування Precision Boost Overdrive (PBO Enhancement).

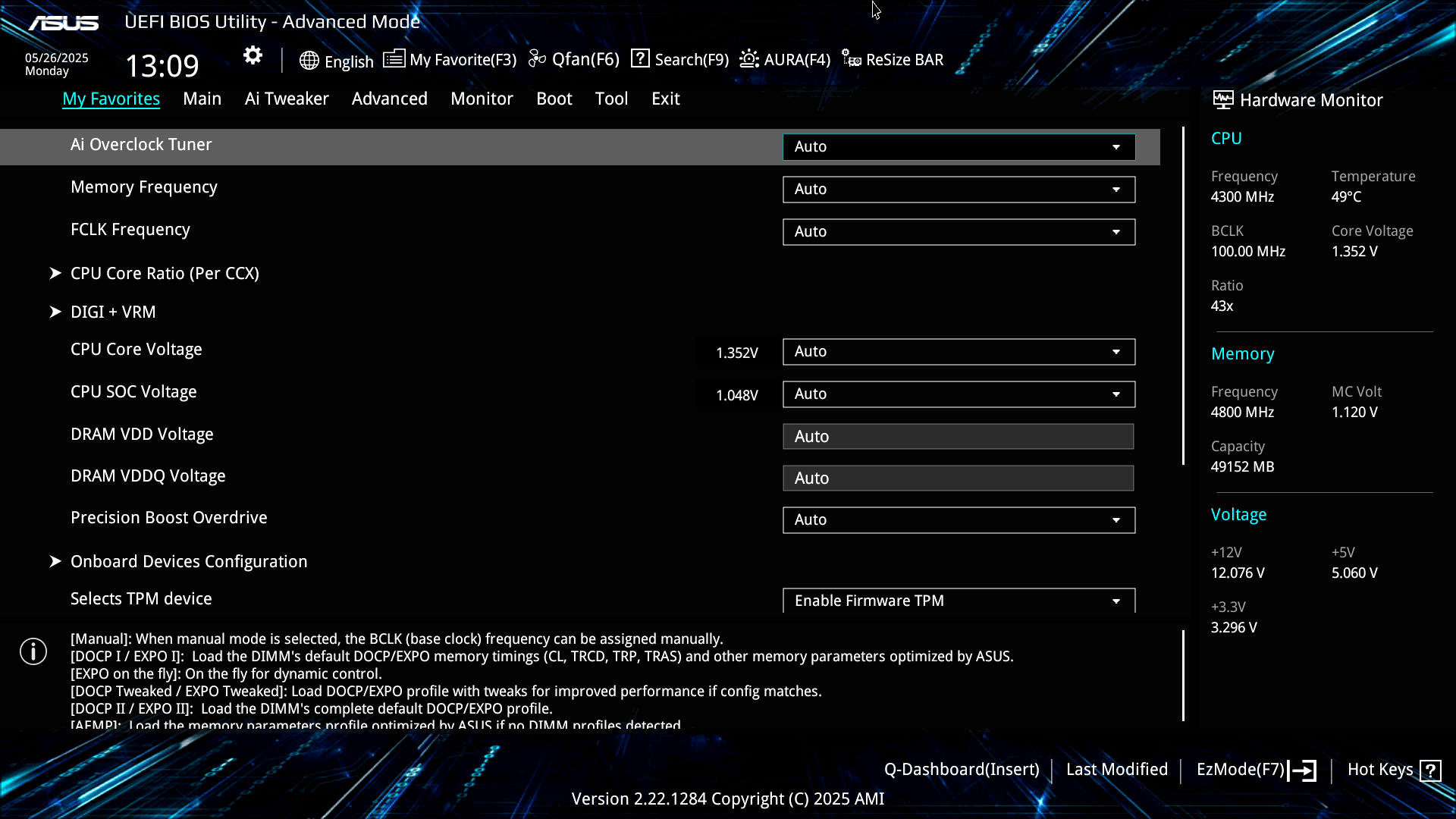

Інтерфейс Advanced Mode надає повну функціональність керування материнською платою. Його розділено на вісім різноманітних секцій-вкладок. Вкладка My Favorites: тут автоматично збираються ті опції, які користувач найчастіше використовує в процесі налаштування плати.

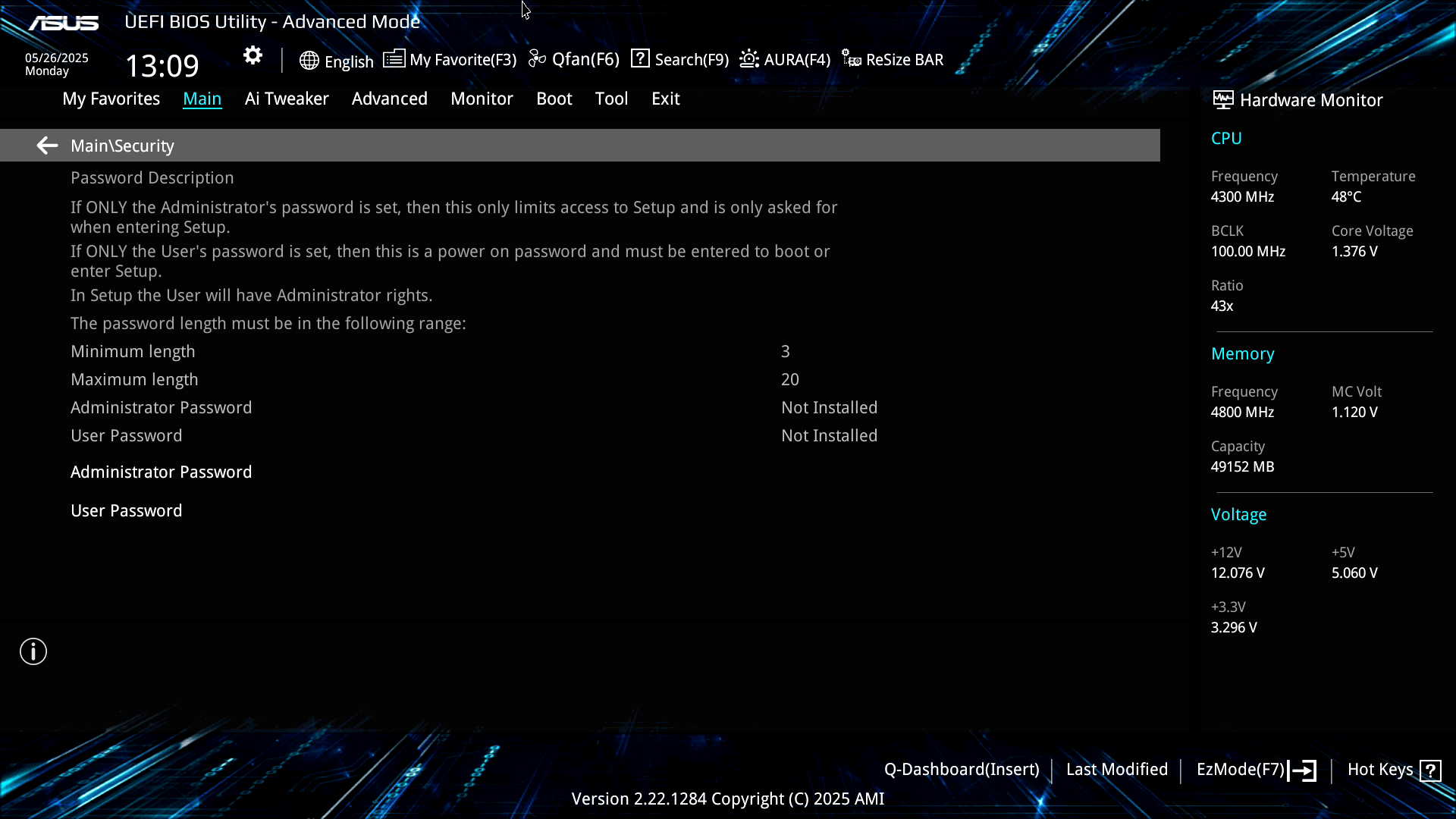

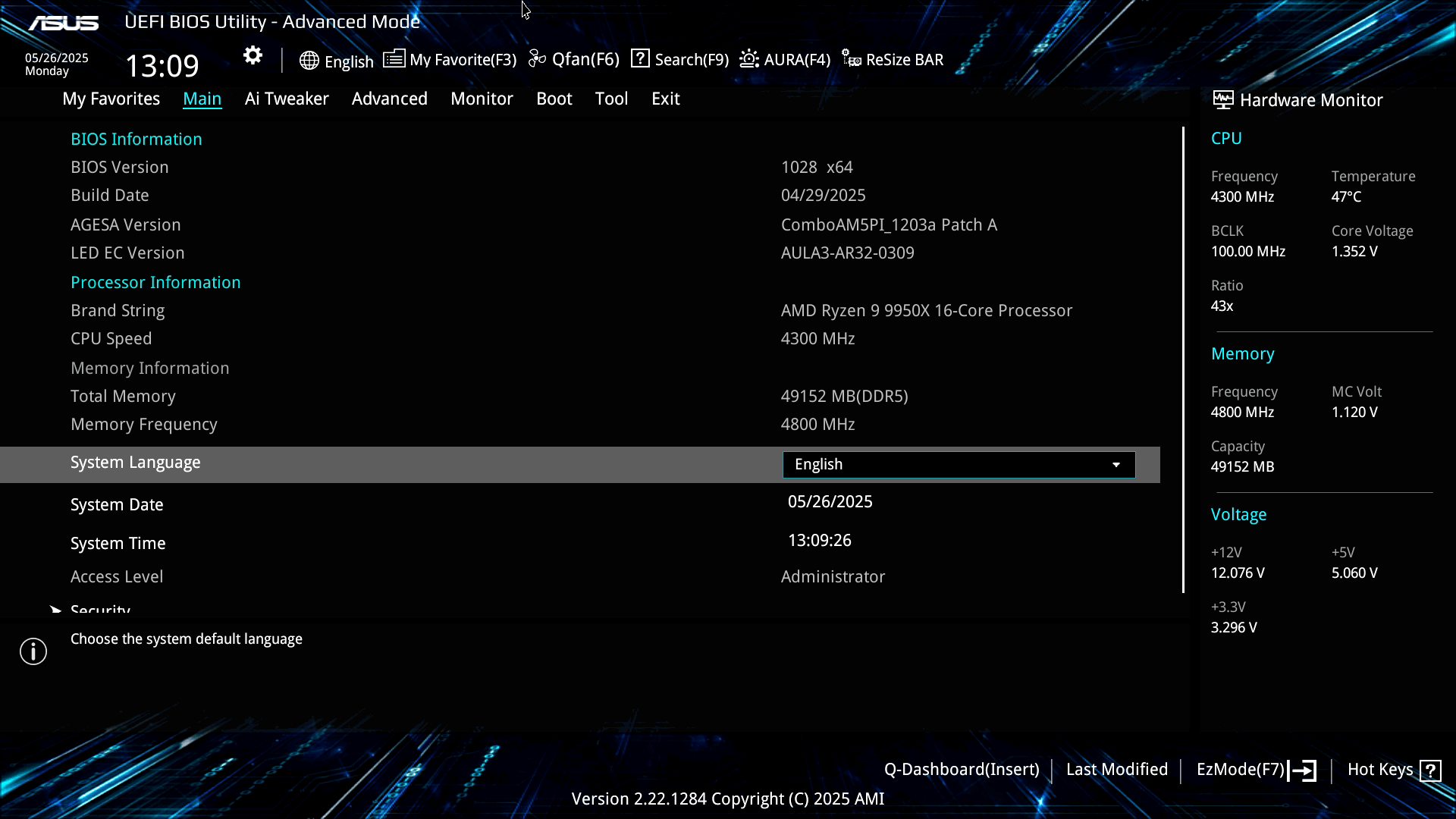

Вкладка Main: тут обирається мова інтерфейсу, вказується системний час, встановлюється пароль безпеки. Також тут можна отримати звіт по ключових параметрах системи.

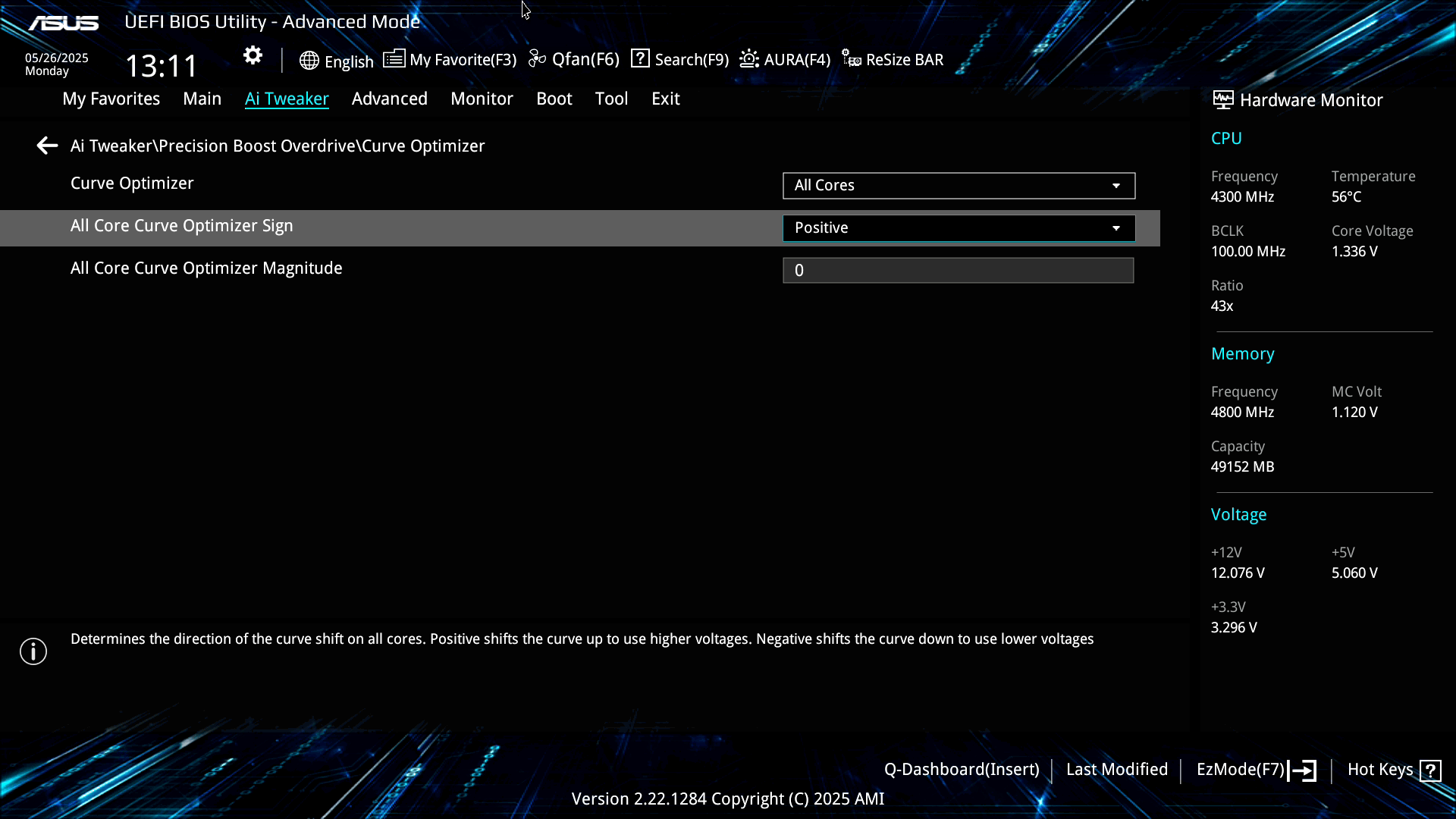

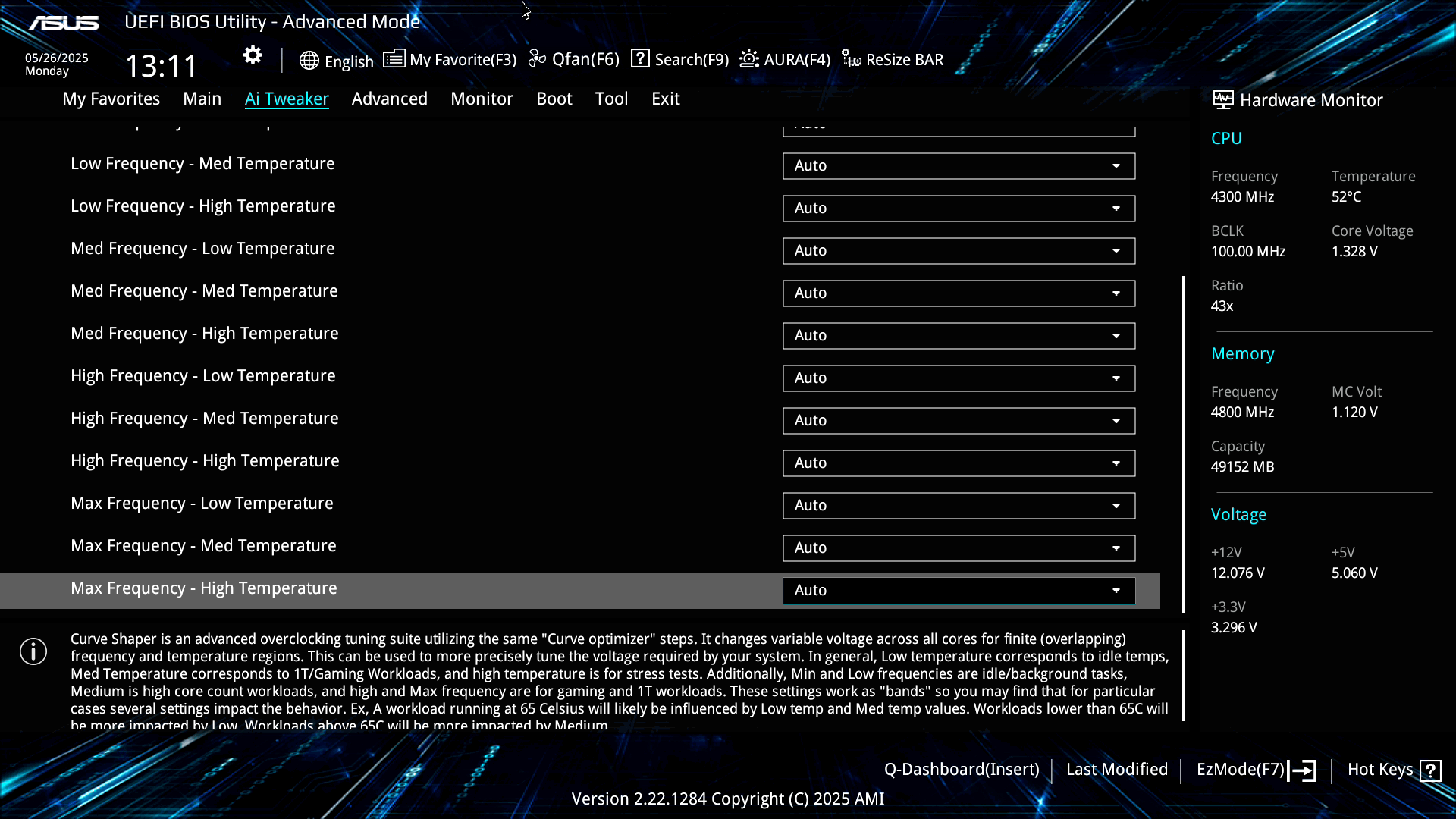

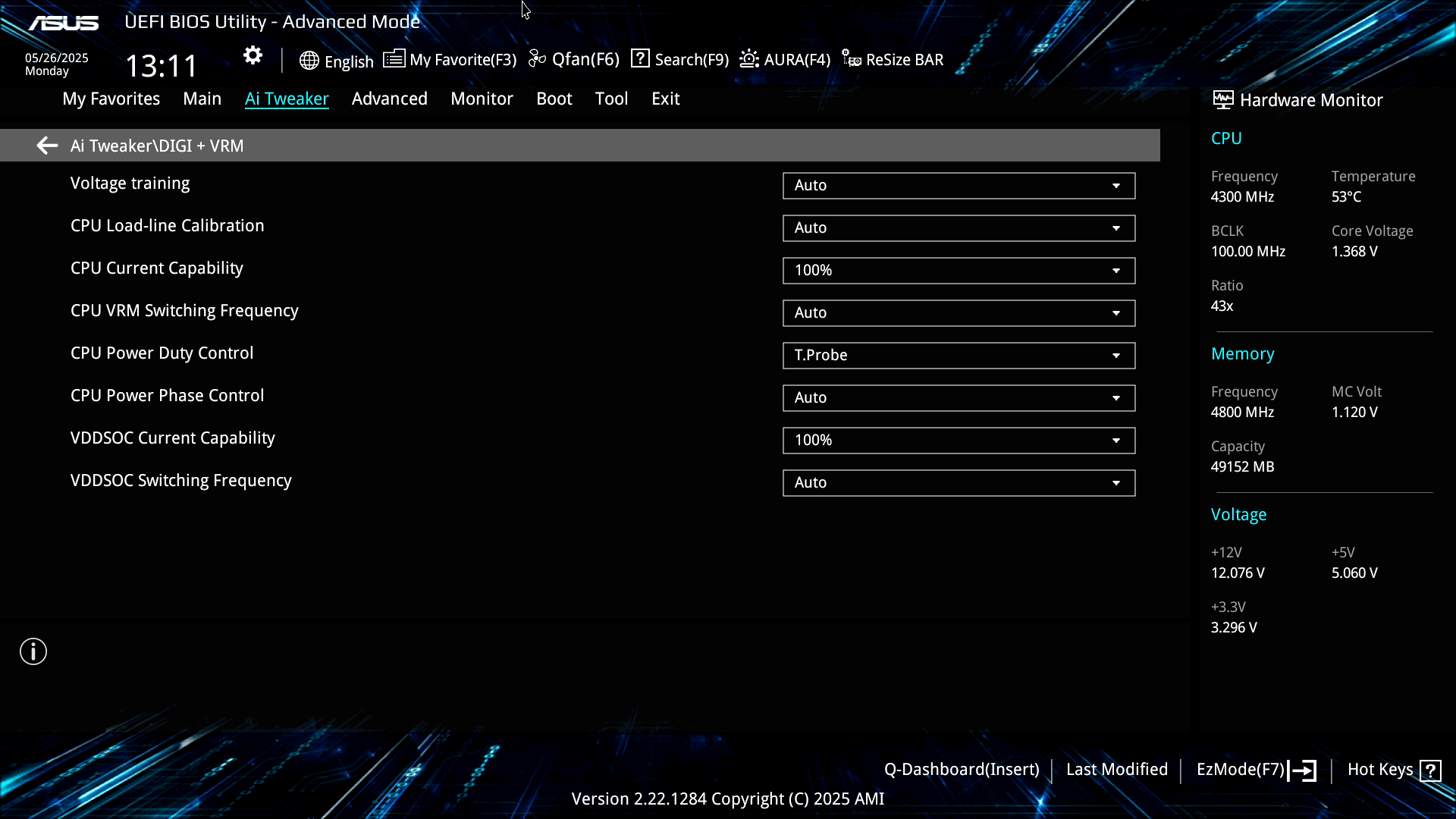

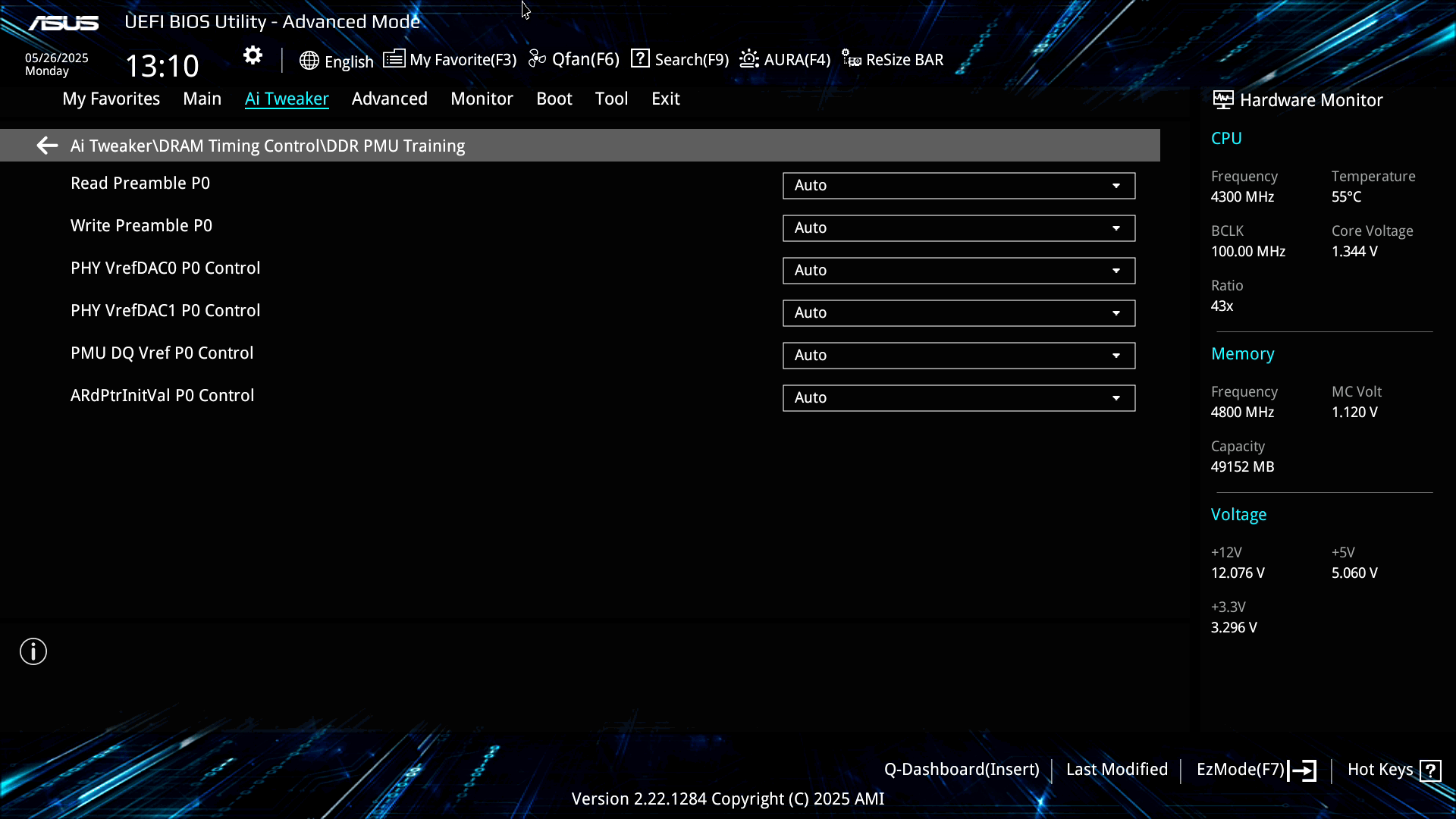

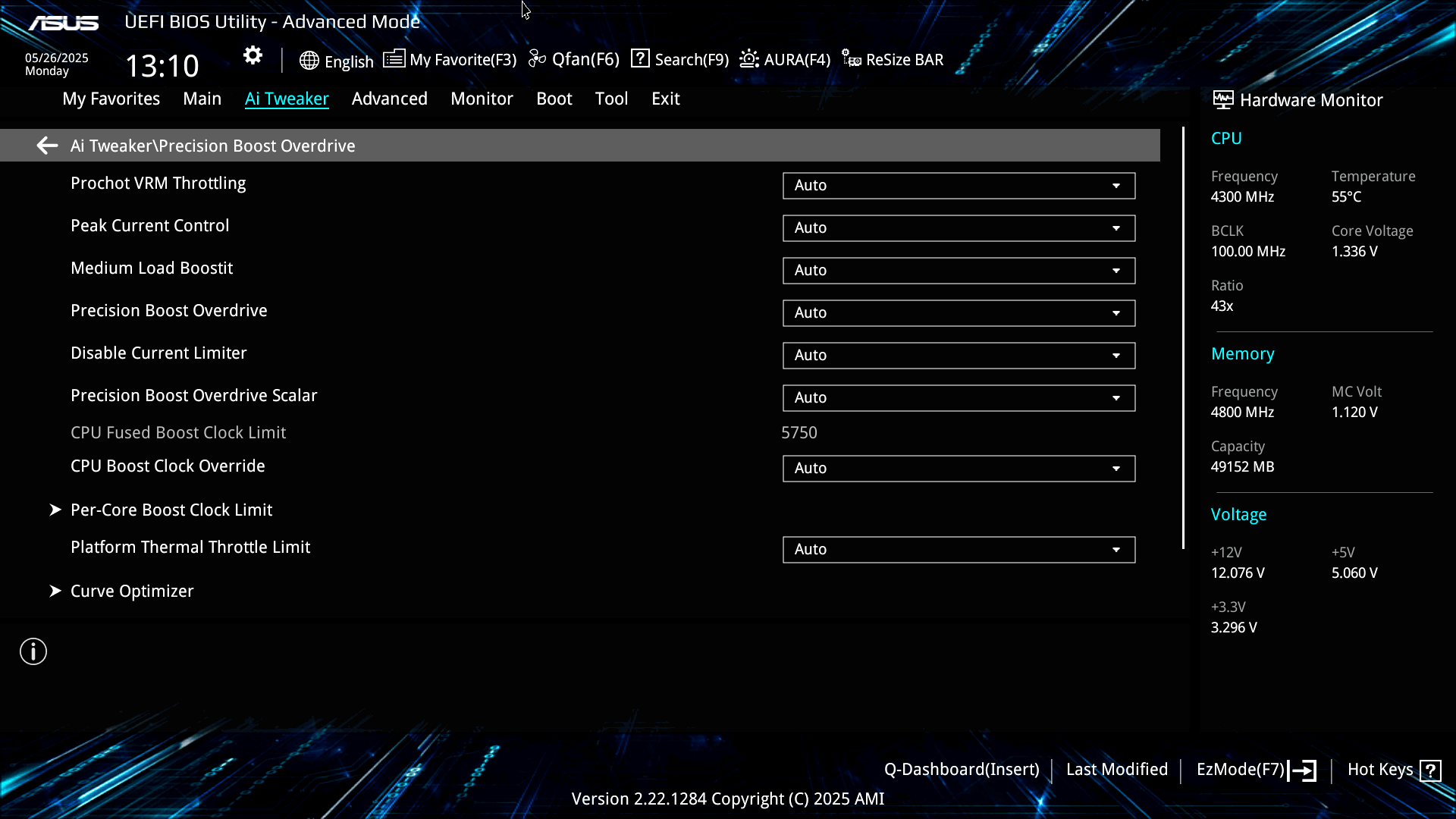

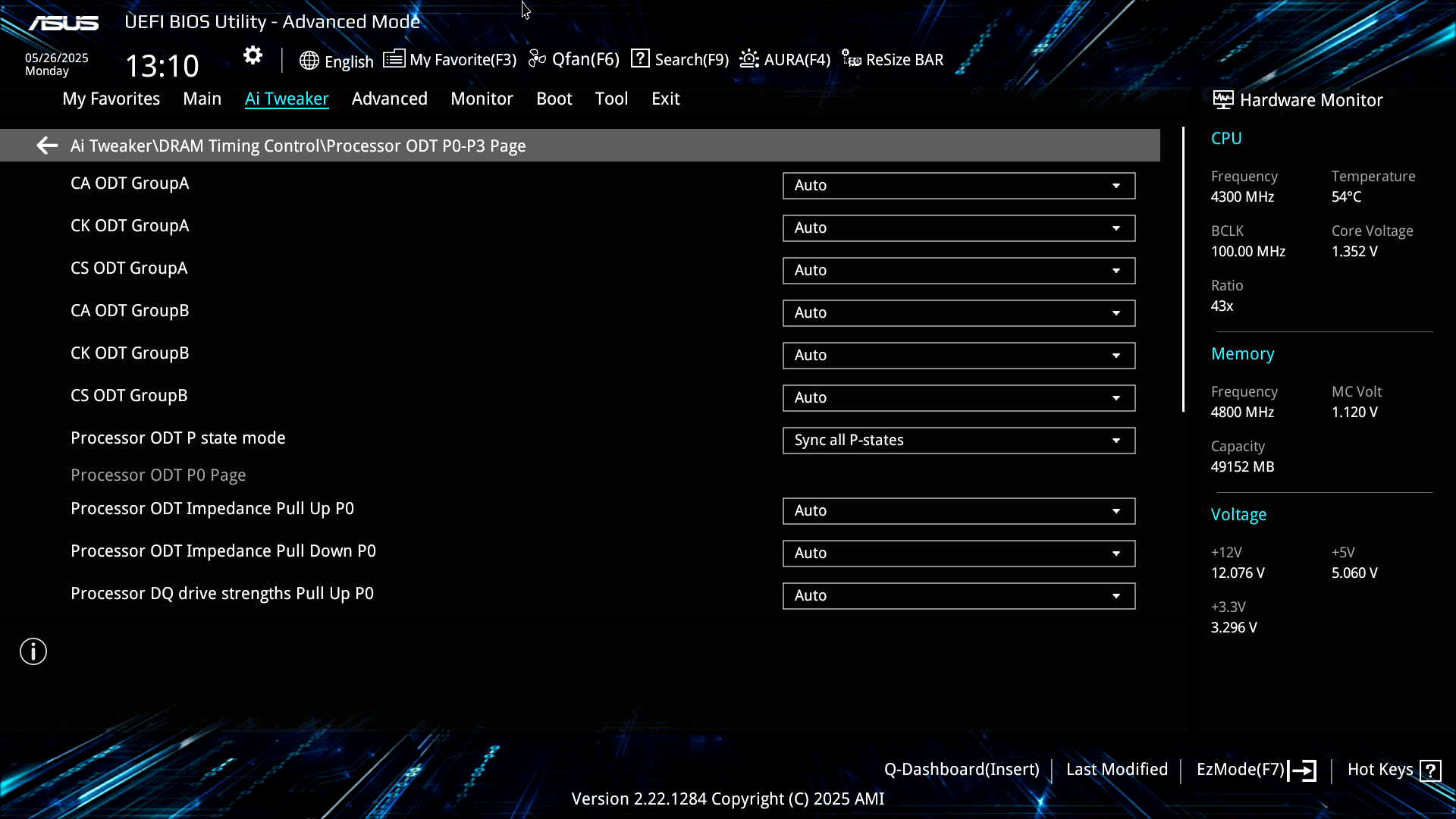

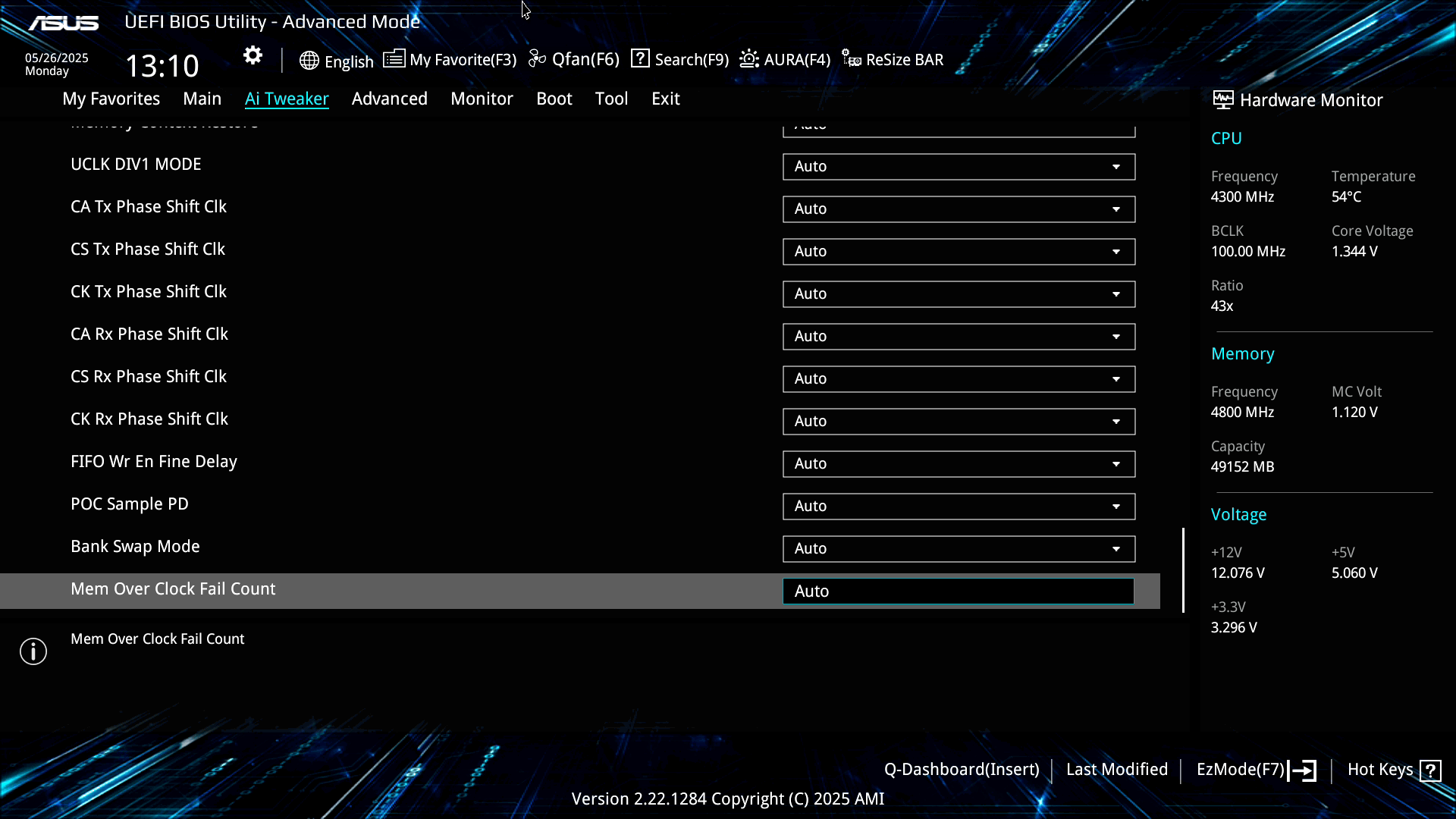

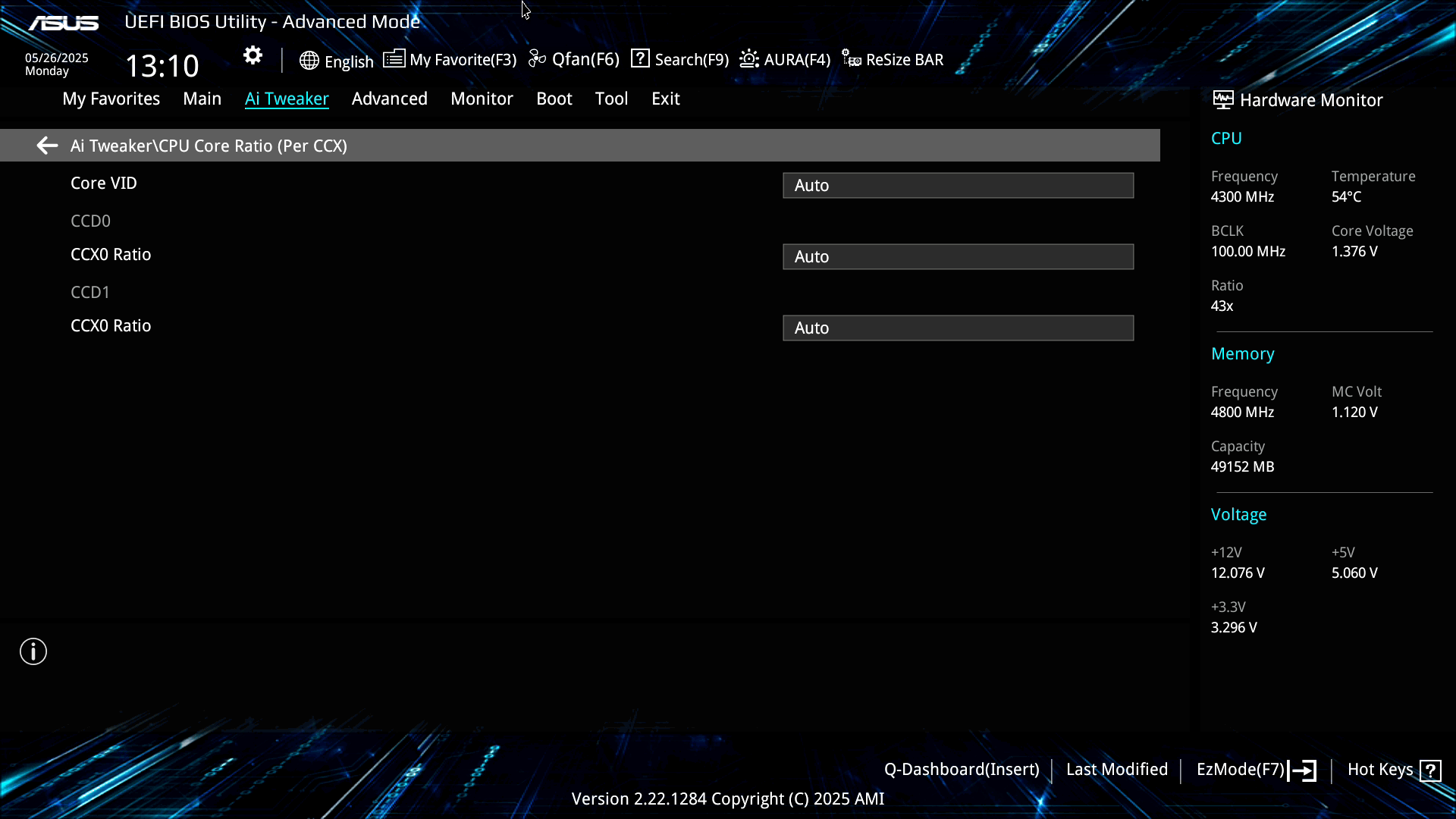

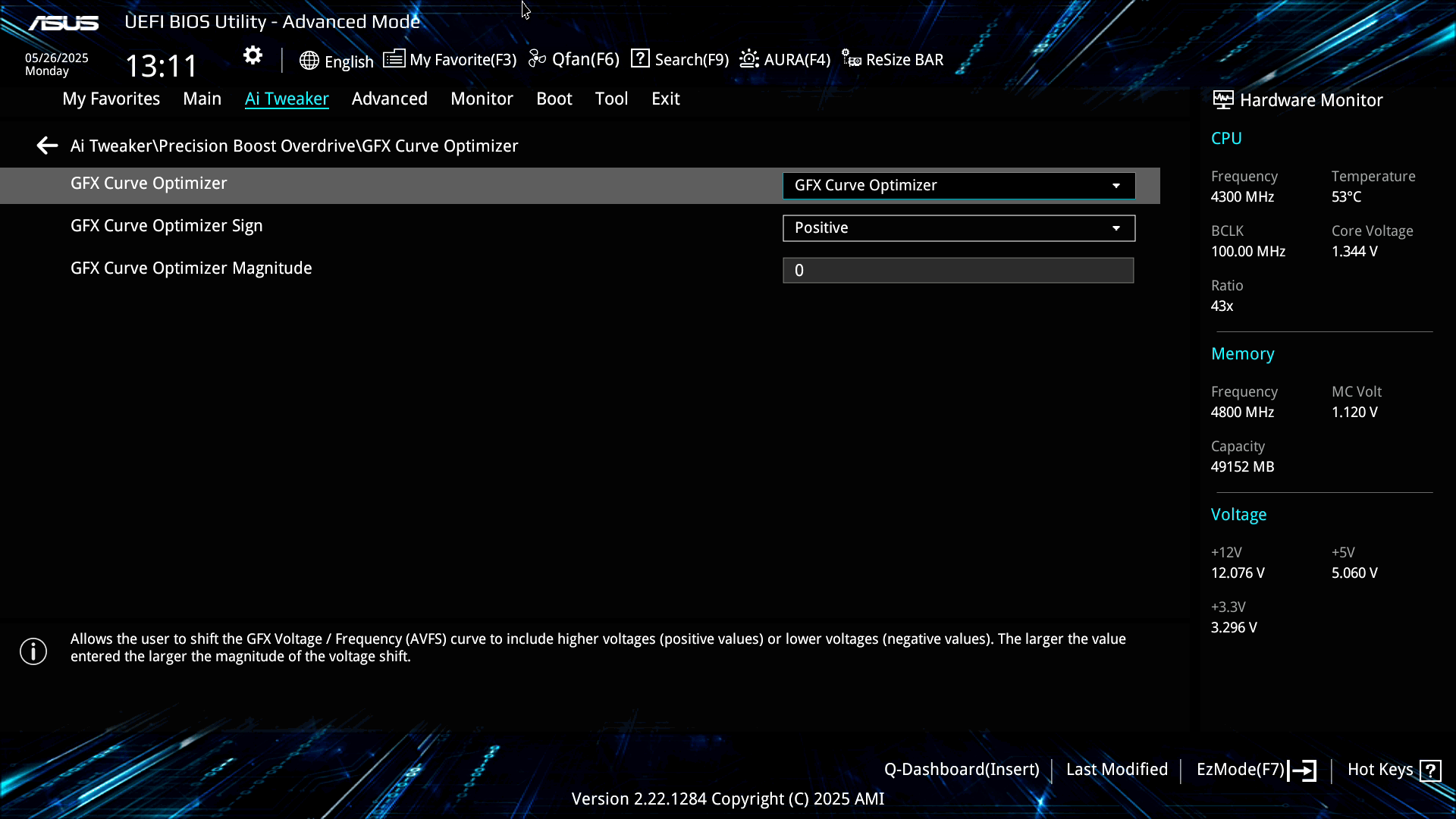

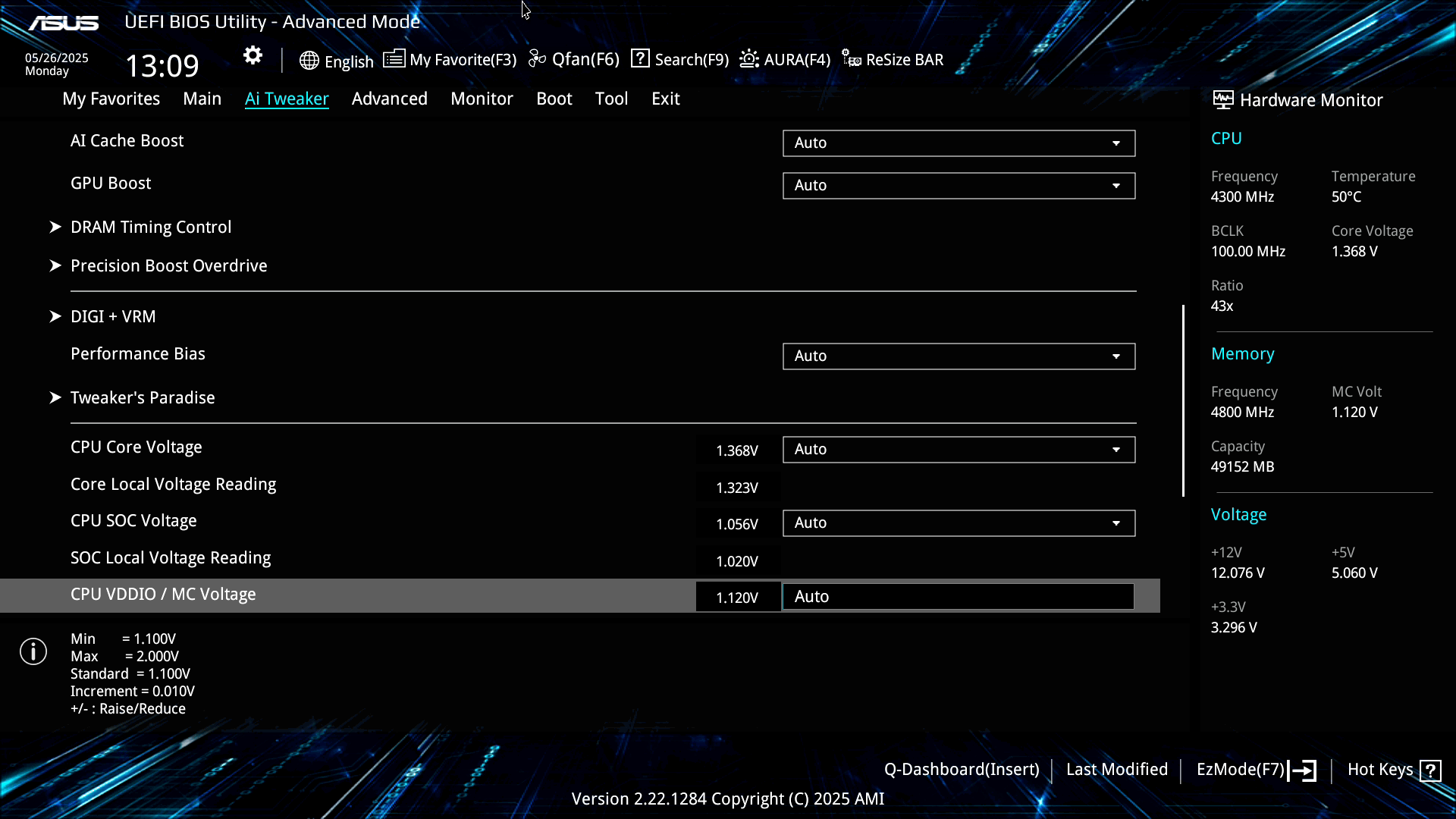

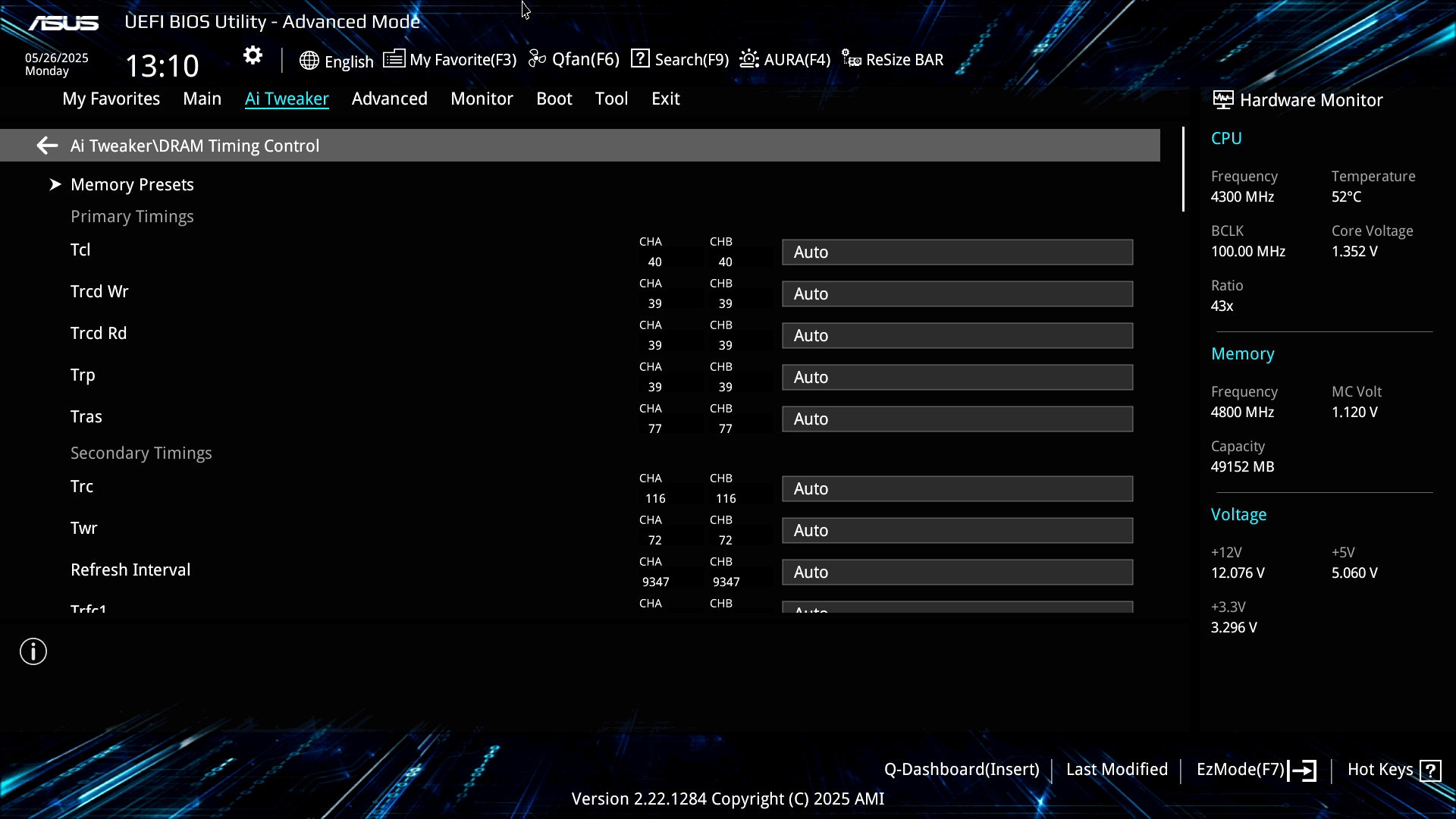

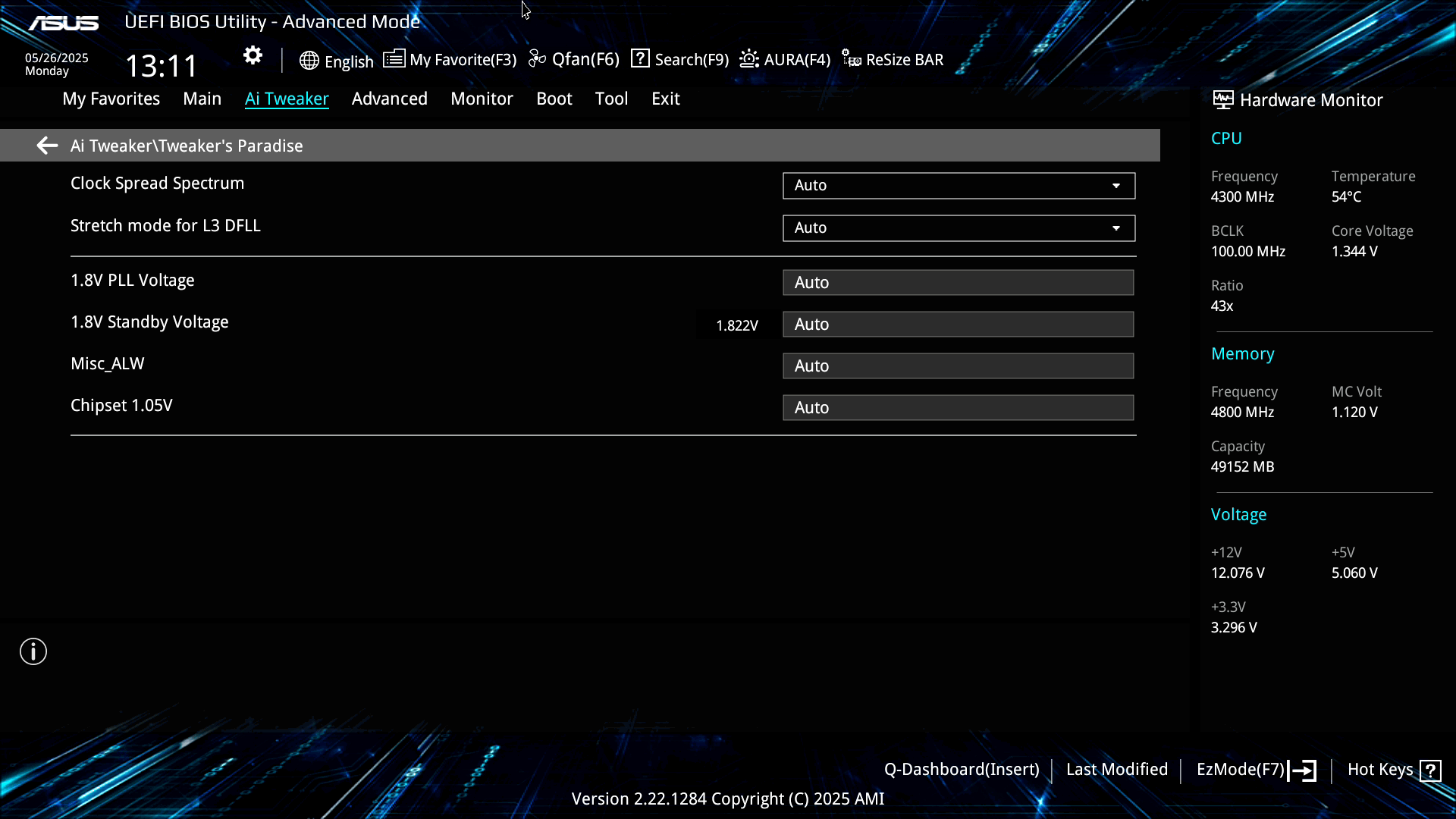

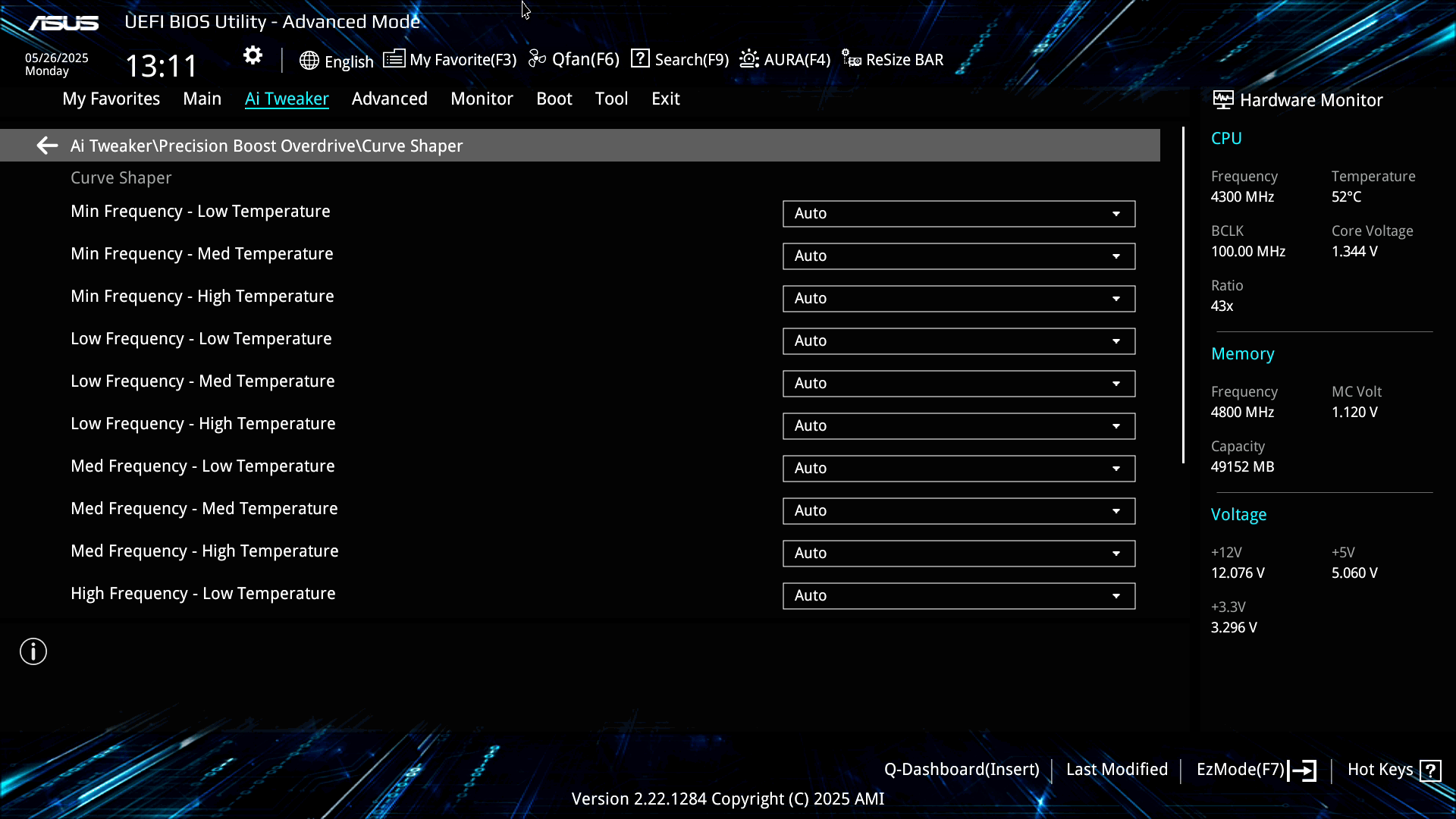

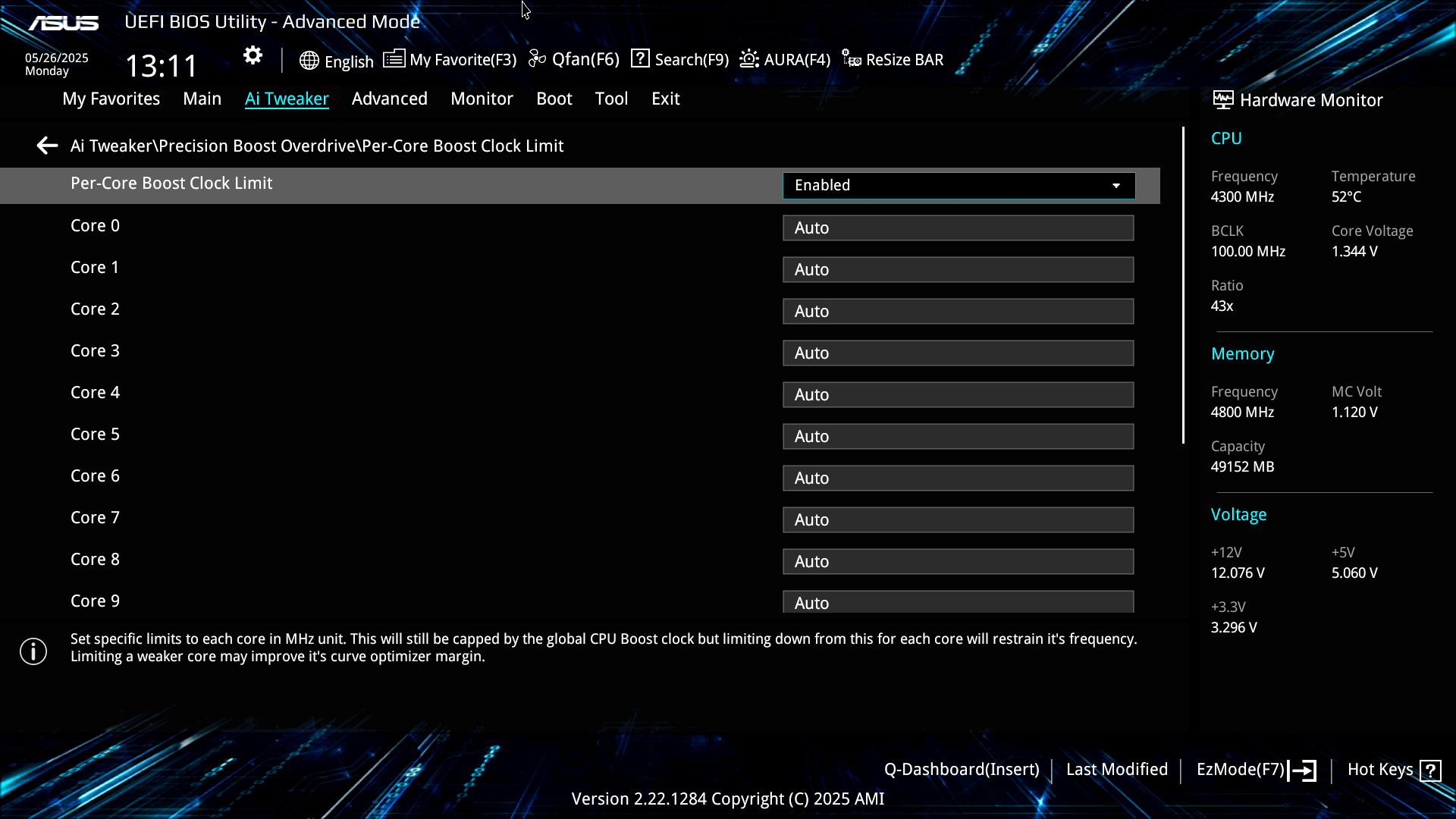

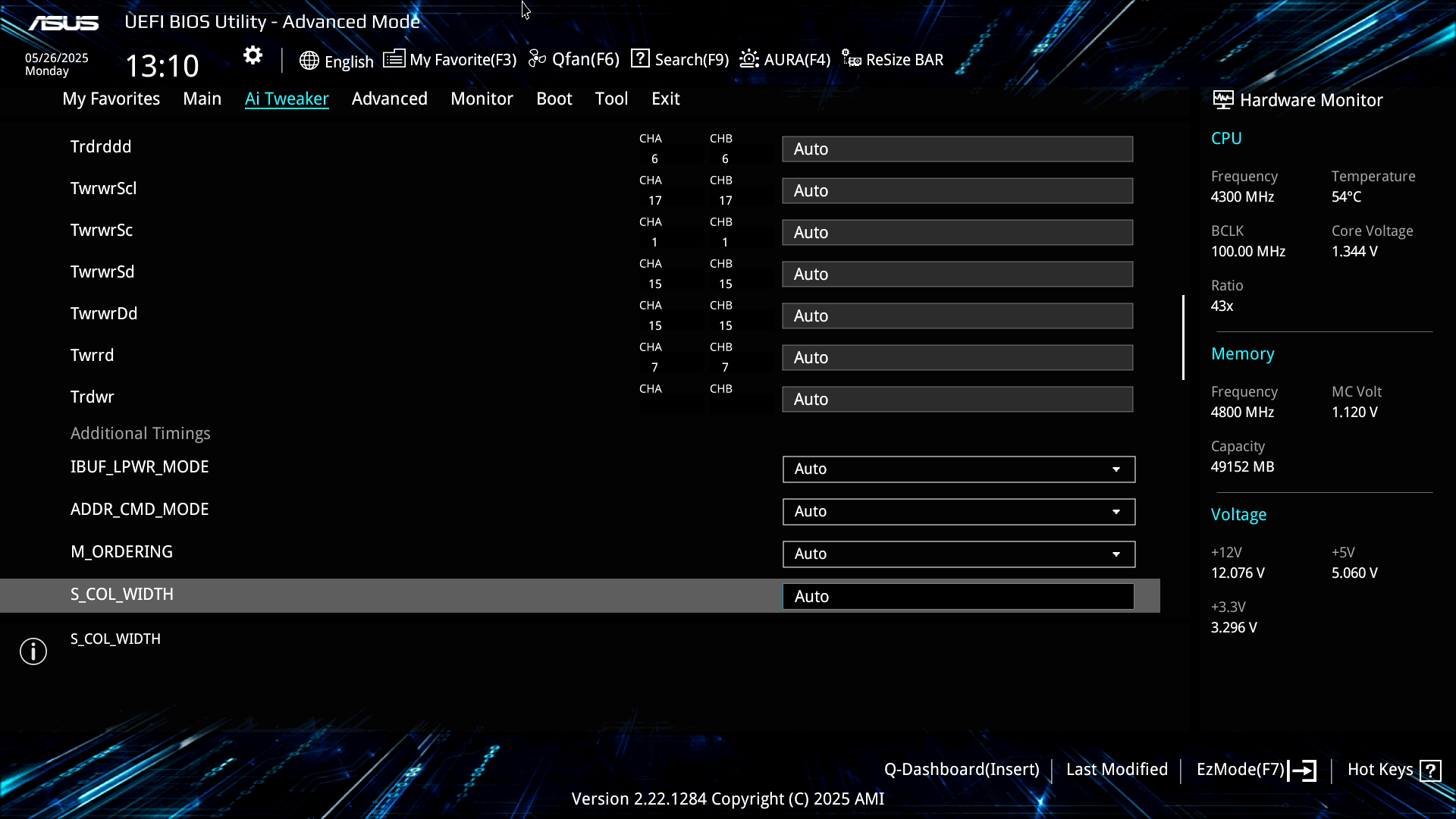

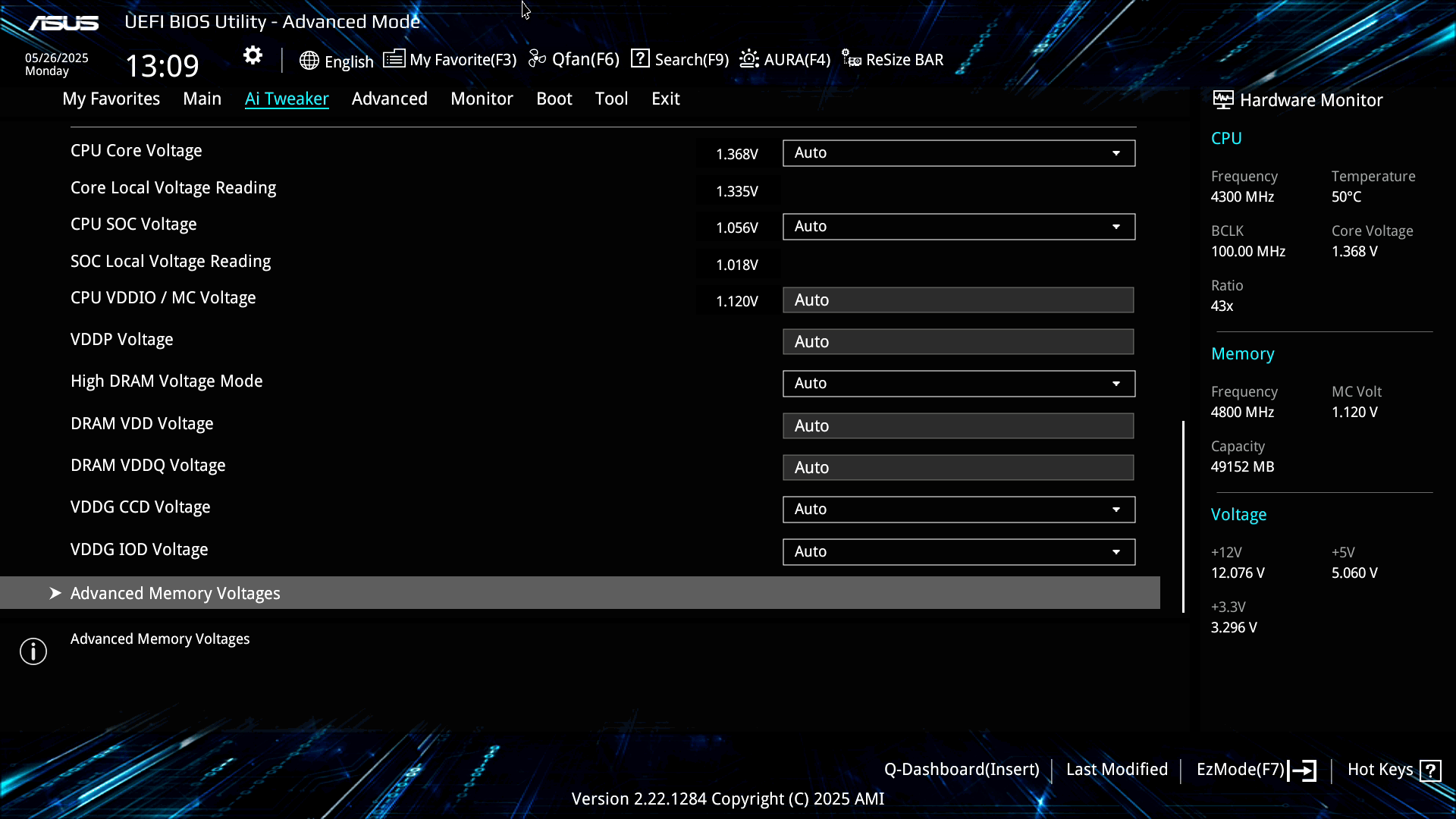

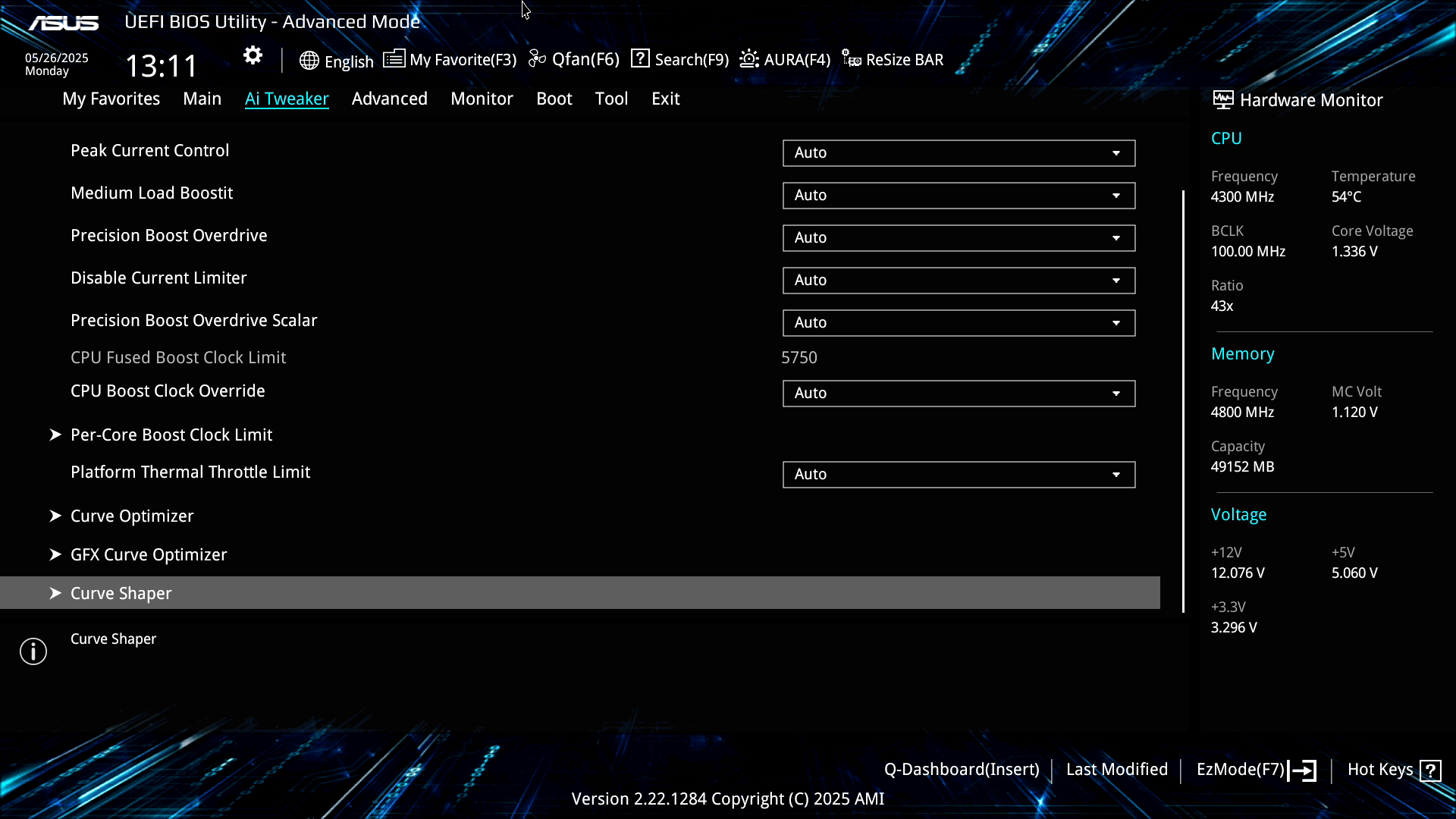

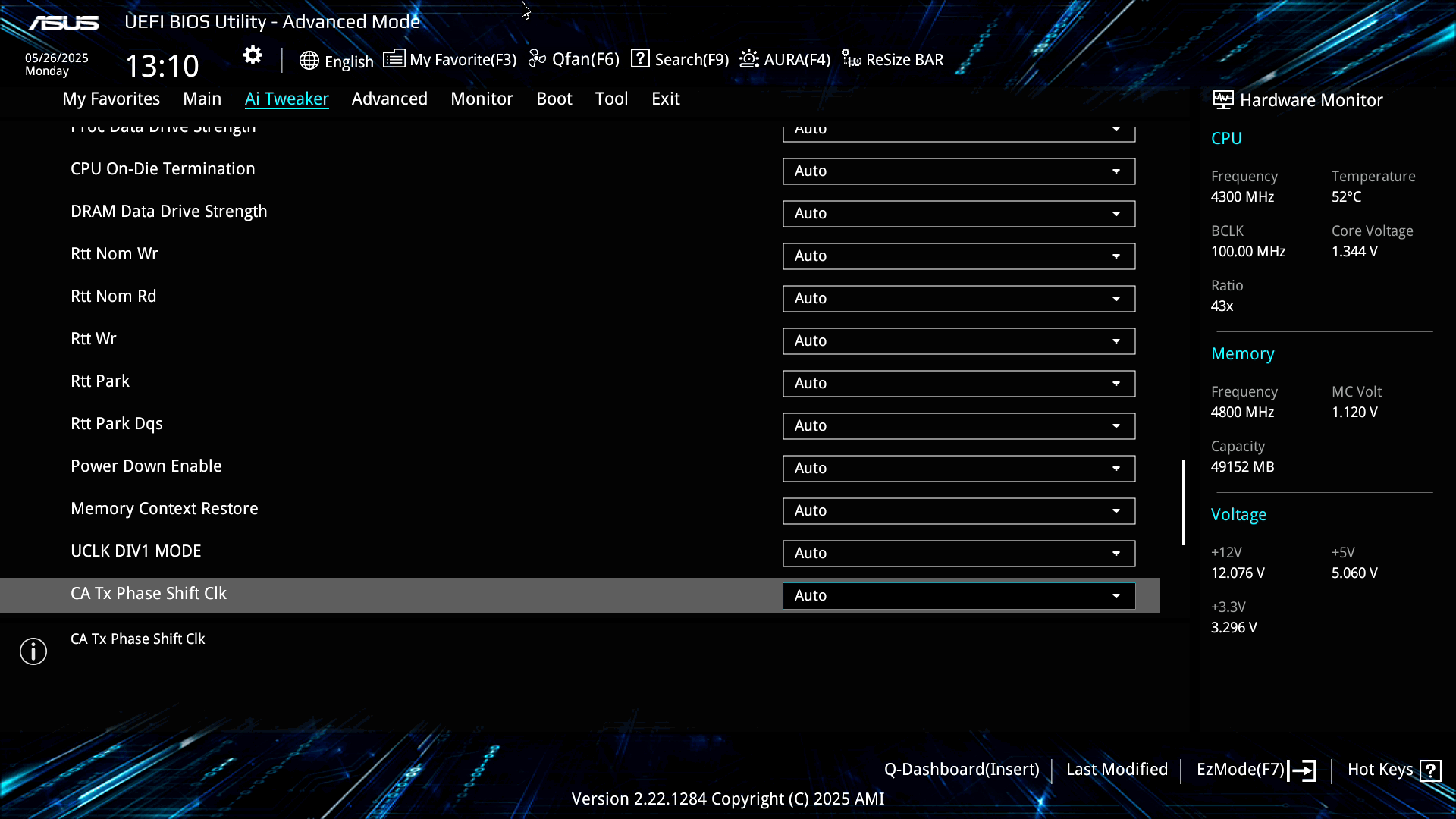

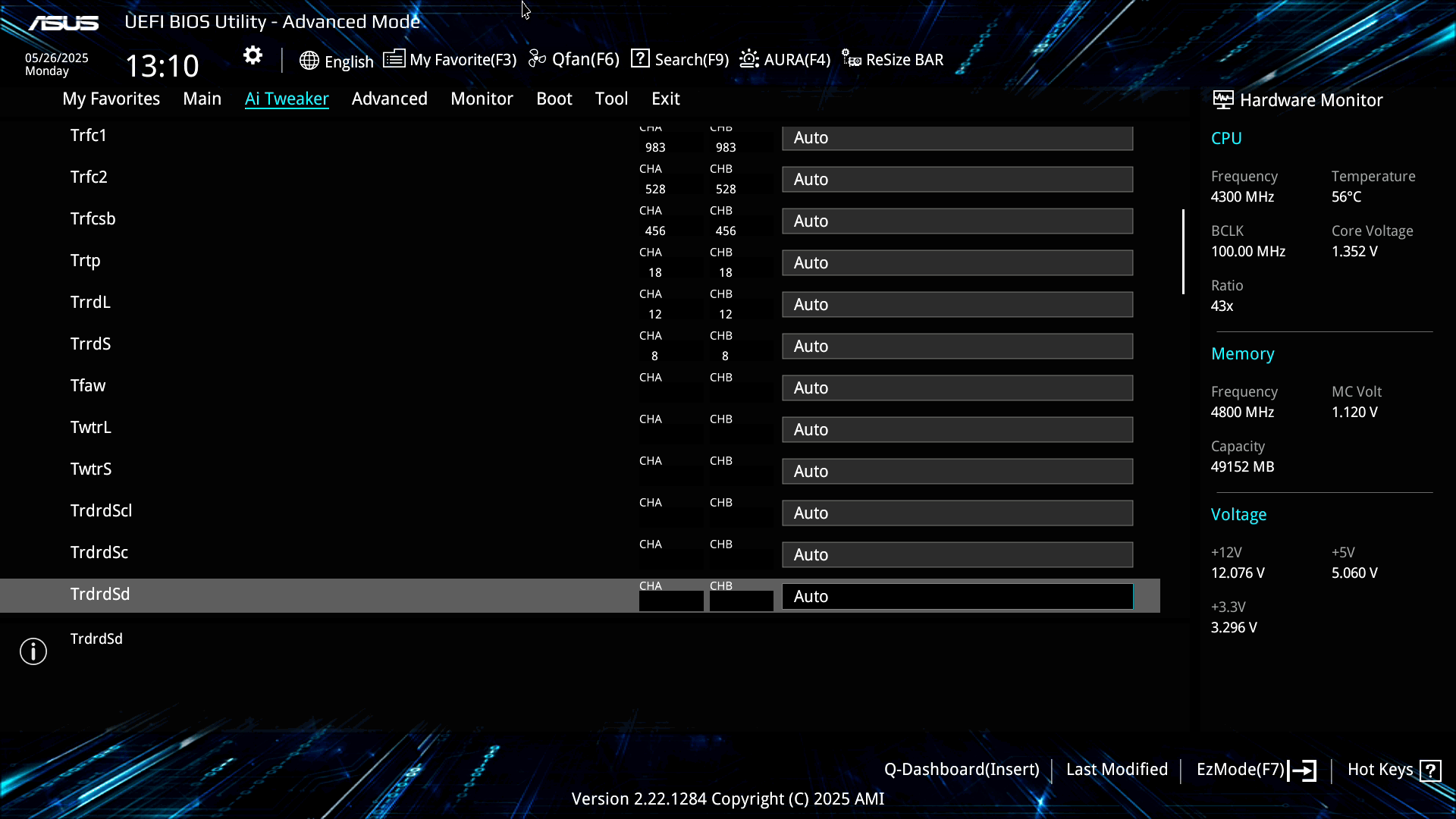

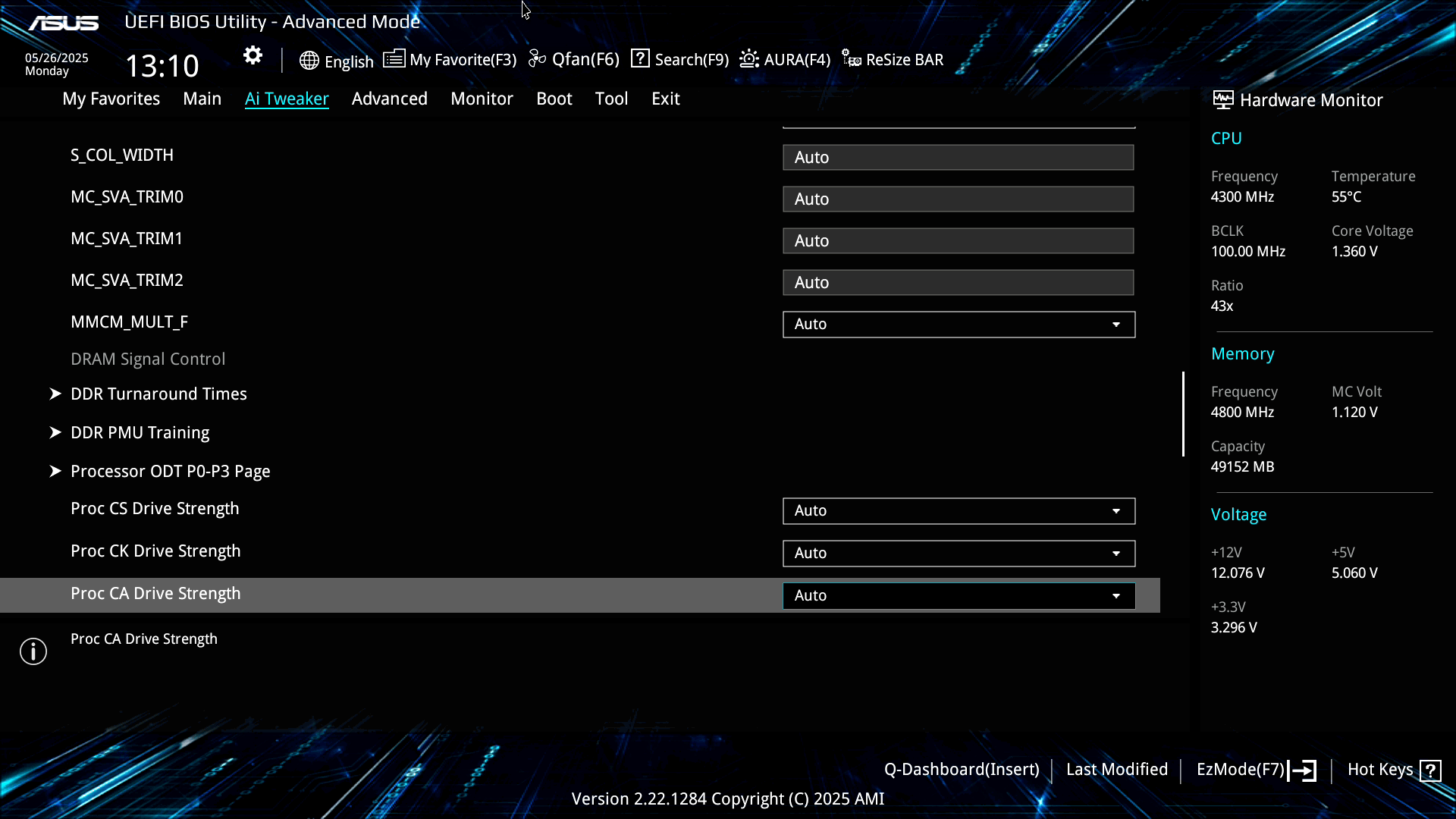

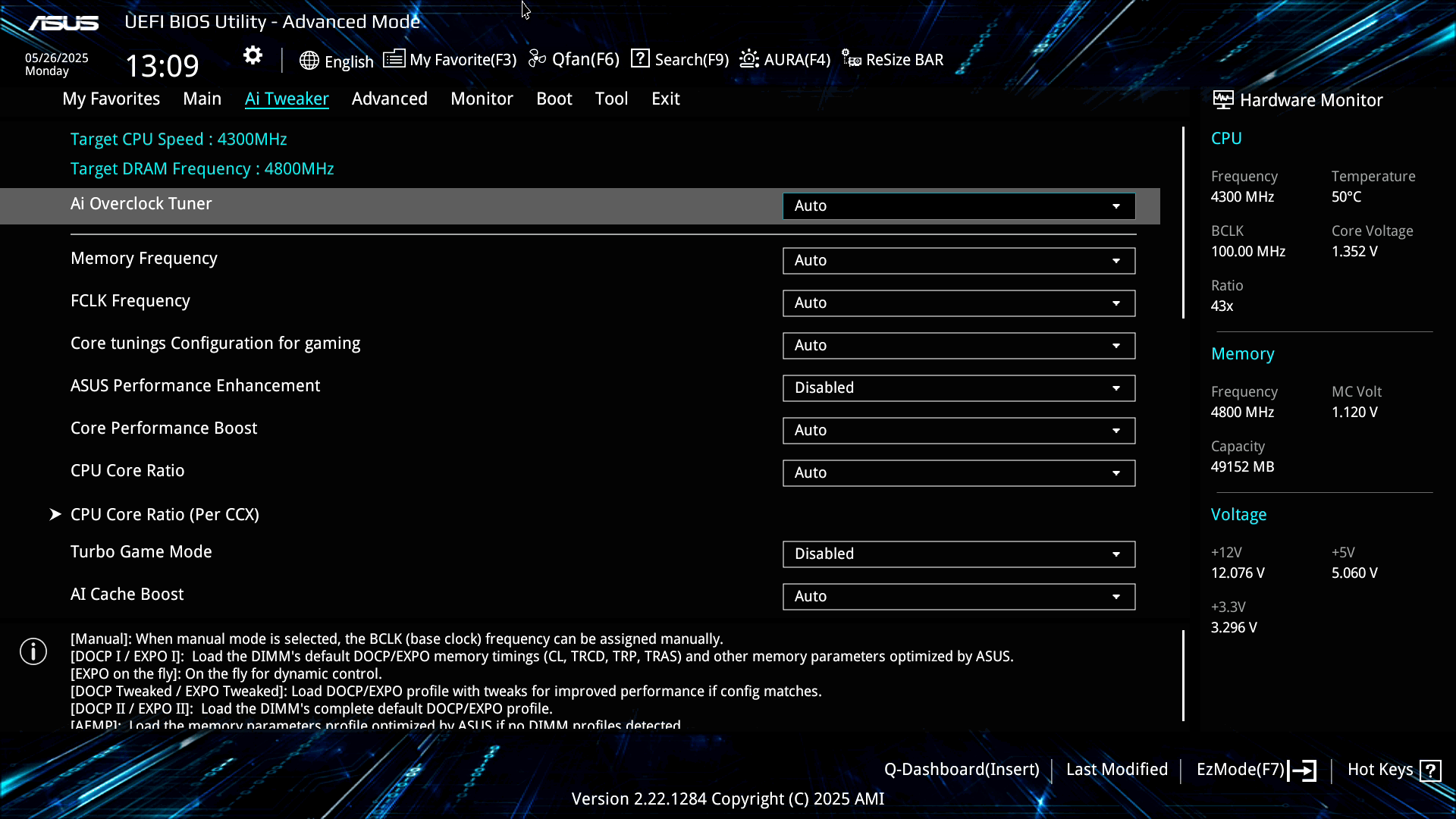

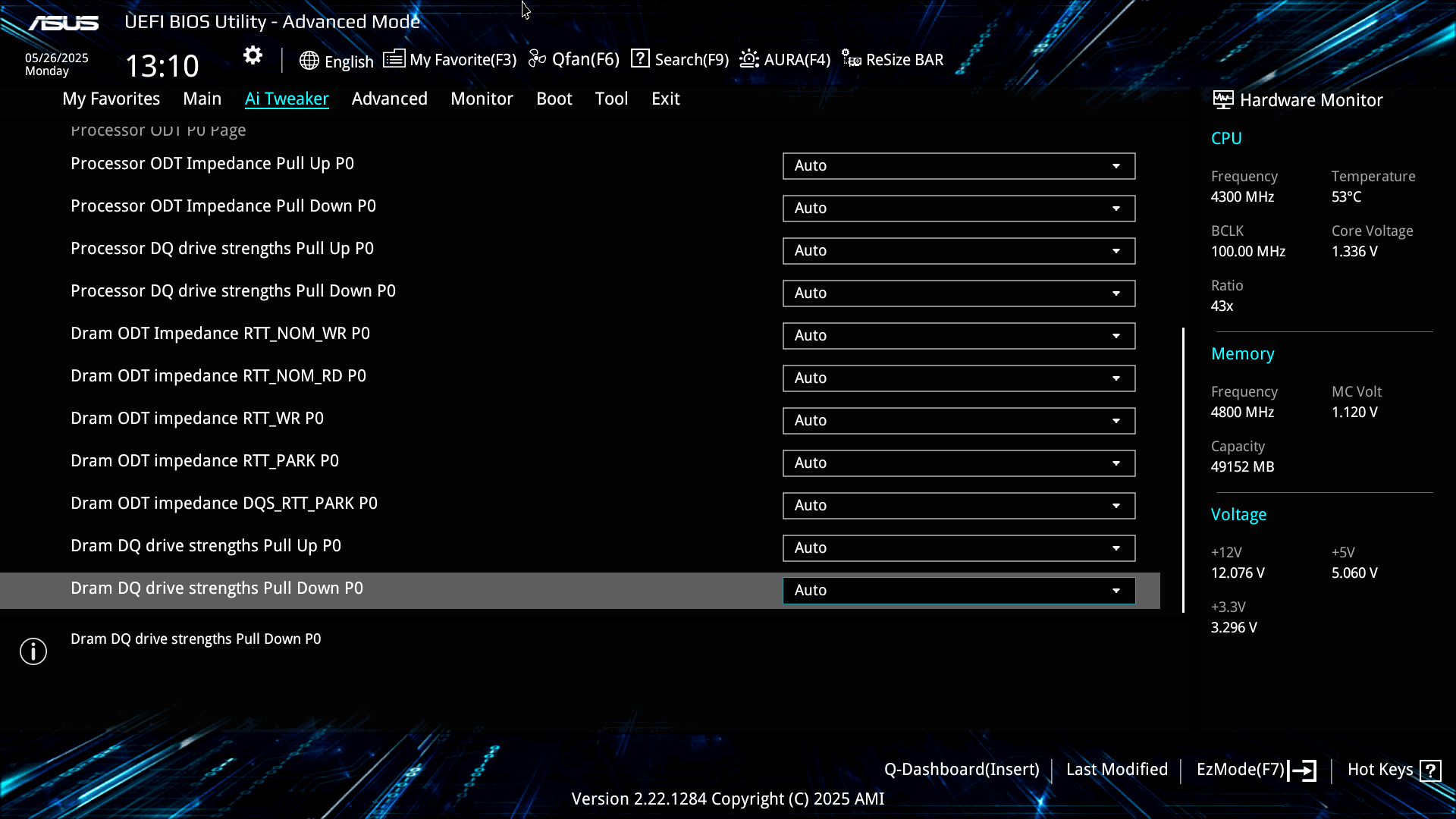

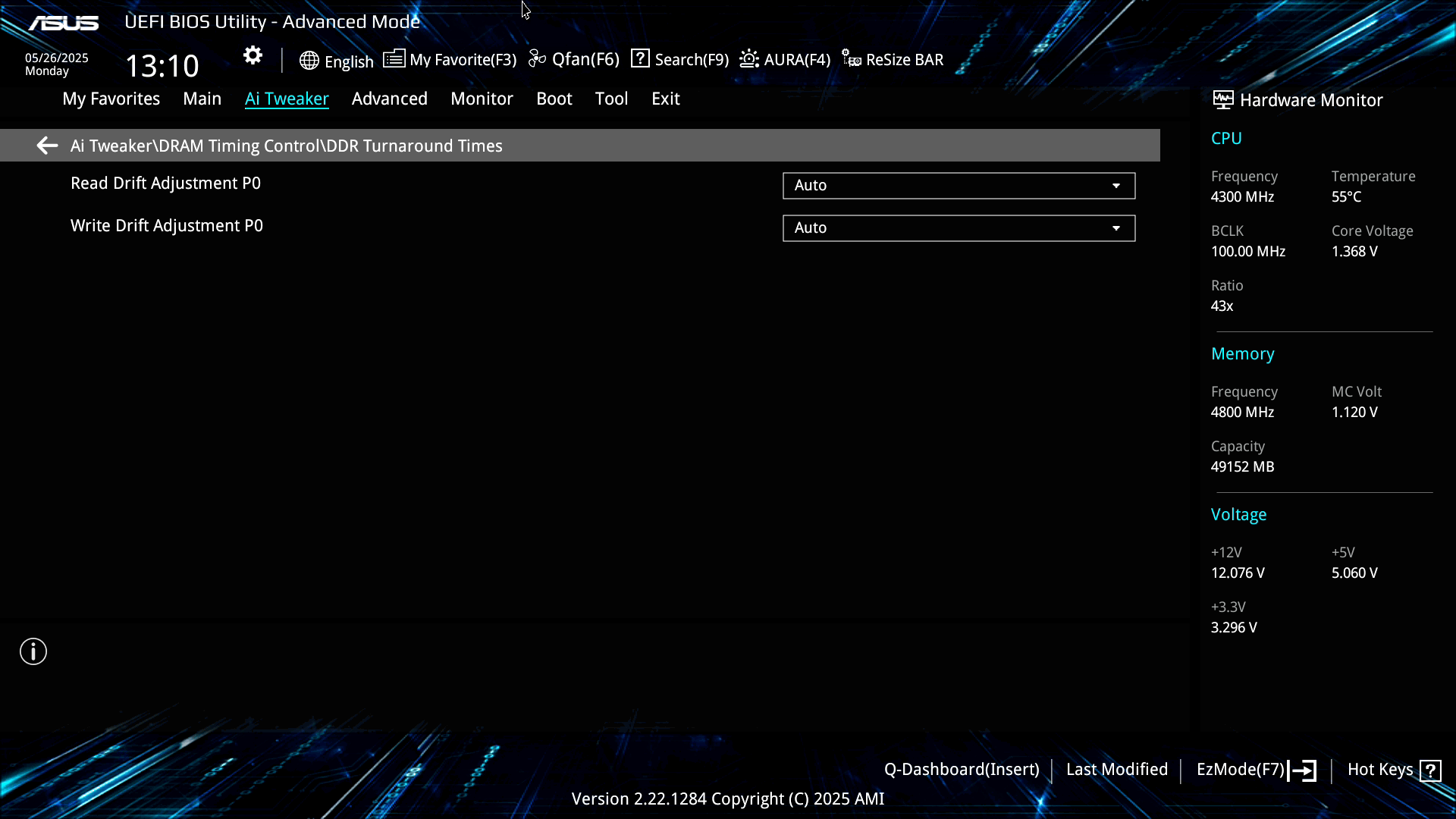

Вкладка AI Tweaker: традиційна секція тонкого налаштування, оверклокінгу, твікінгу і подібного.

Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:

Параметр Діапазон регулювання Крок
CPU Load-line Calibration (Level) Level1…4 1
BCLK Frequency (MHz) 96–118 0,0625
FCLK Frequency (MHz) 800 3000 33–133
CPU Core Ratio (Multiplier) 8–100 0,25
Fixed CPU VRM Switching Frequency (KHz) 300–450 50
CPU Core Voltage (V) 0,8–1,55 0,005
CPU SOC Voltage (V) 0,8–1,3 0,005
CPU VDDIO / MC Voltage (V) 1,1–2 0,01
VDDP Voltage (V) 0,7–1,8 0,001
DRAM Frequency (MHz) 2000–12000 200–800
DRAM VDD Voltage (V) 0,8–2,07 0,01
DRAM VDDQ Voltage (V) 0,8–2,07 0,01

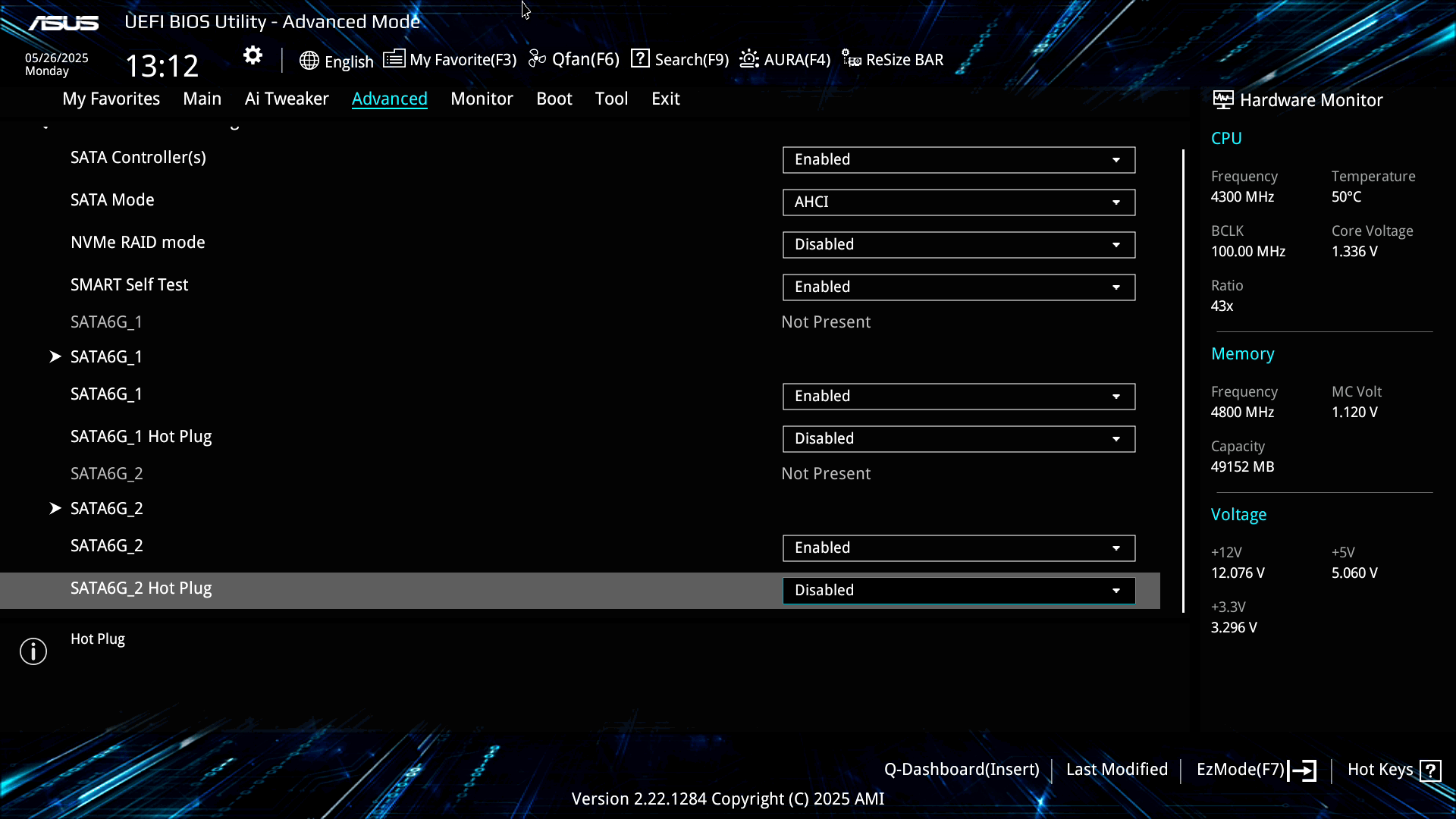

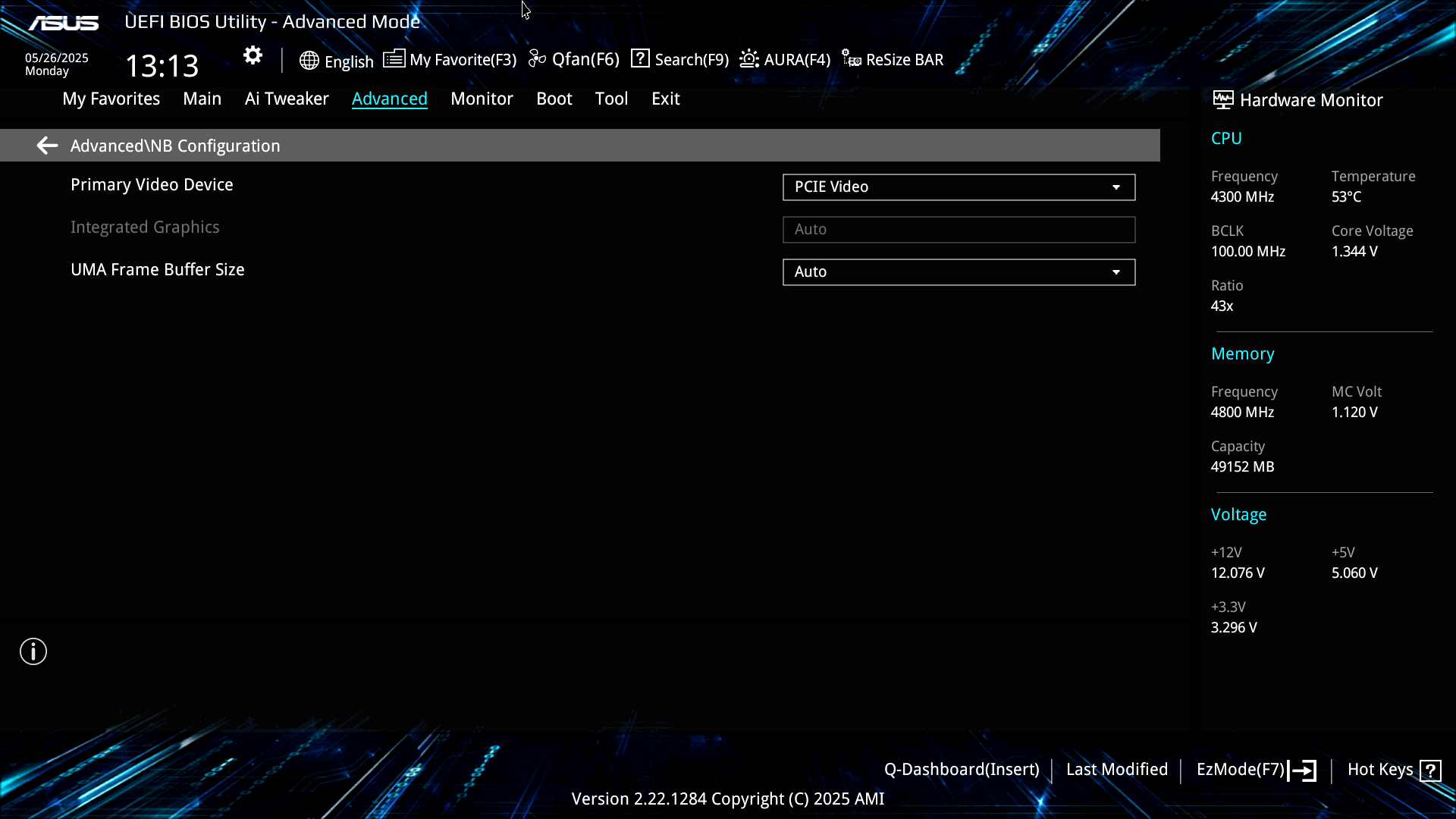

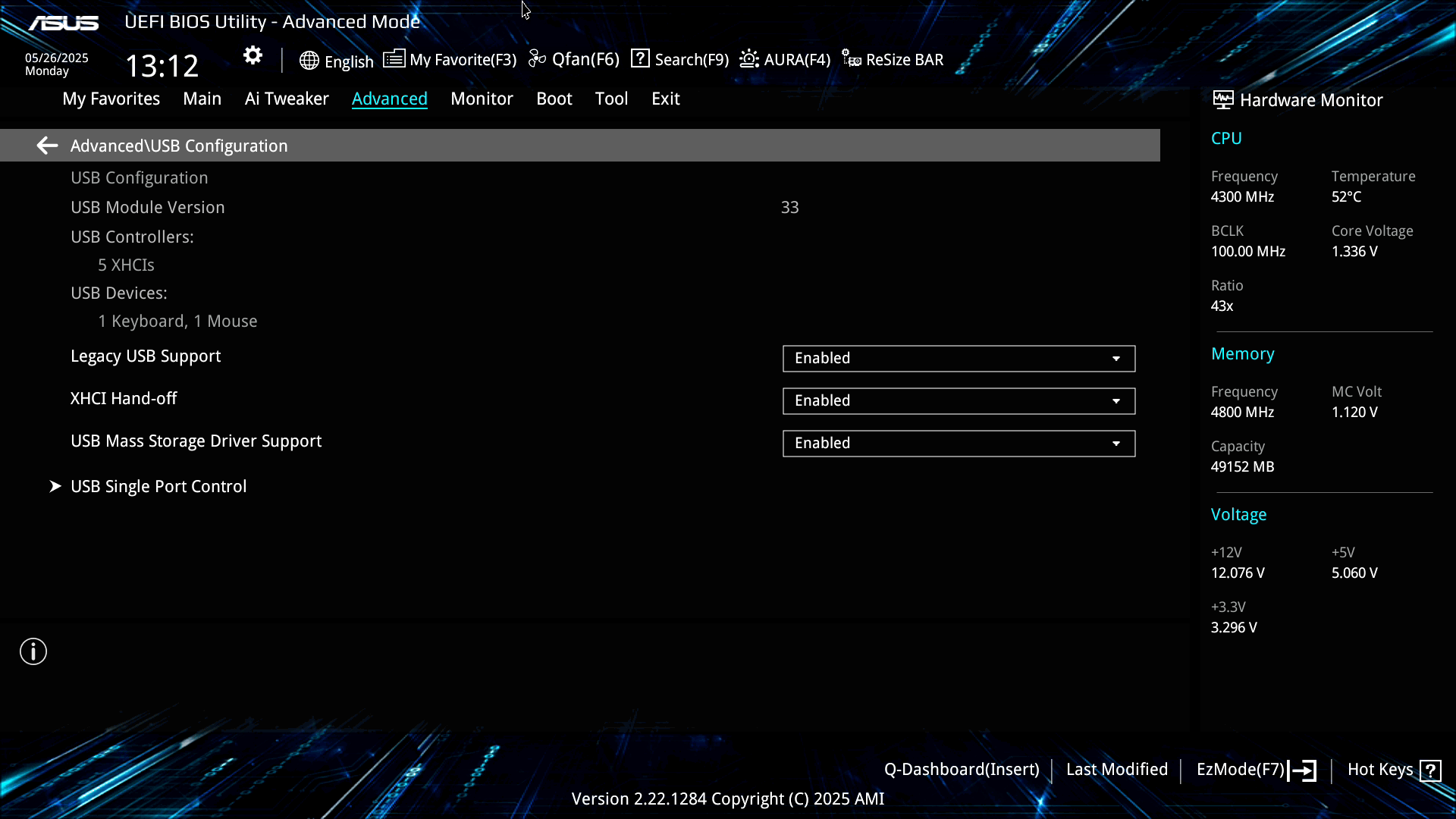

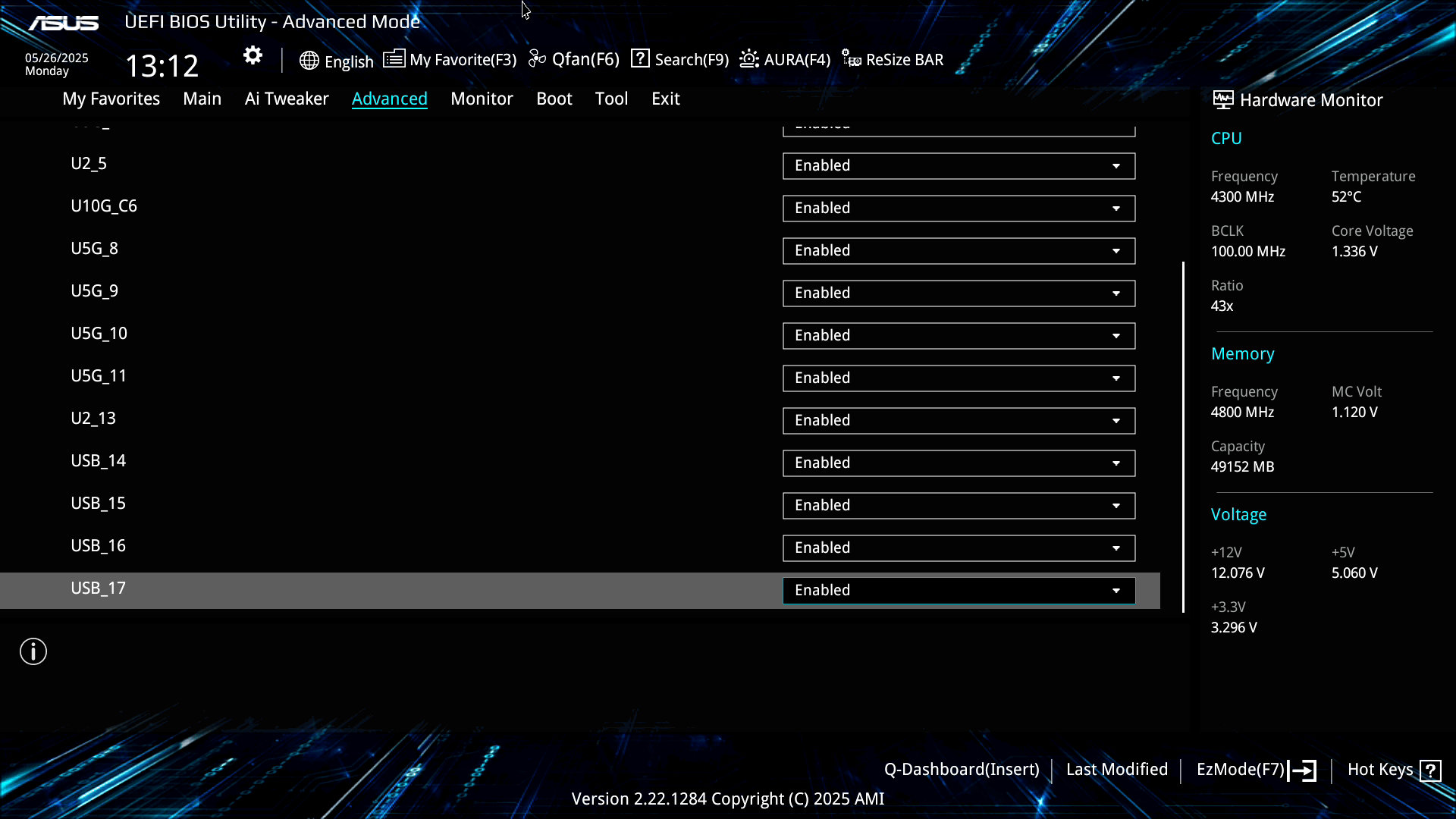

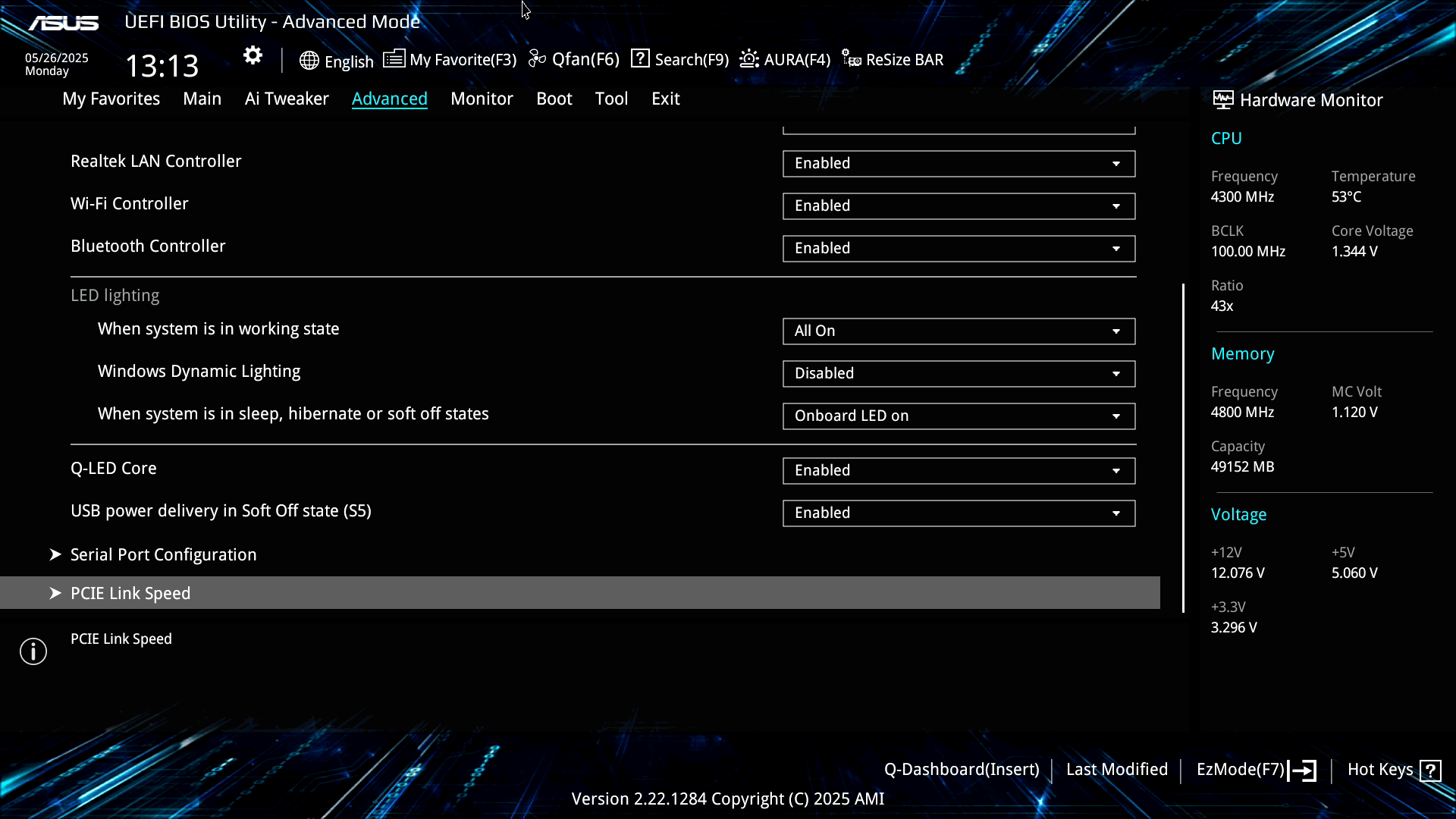

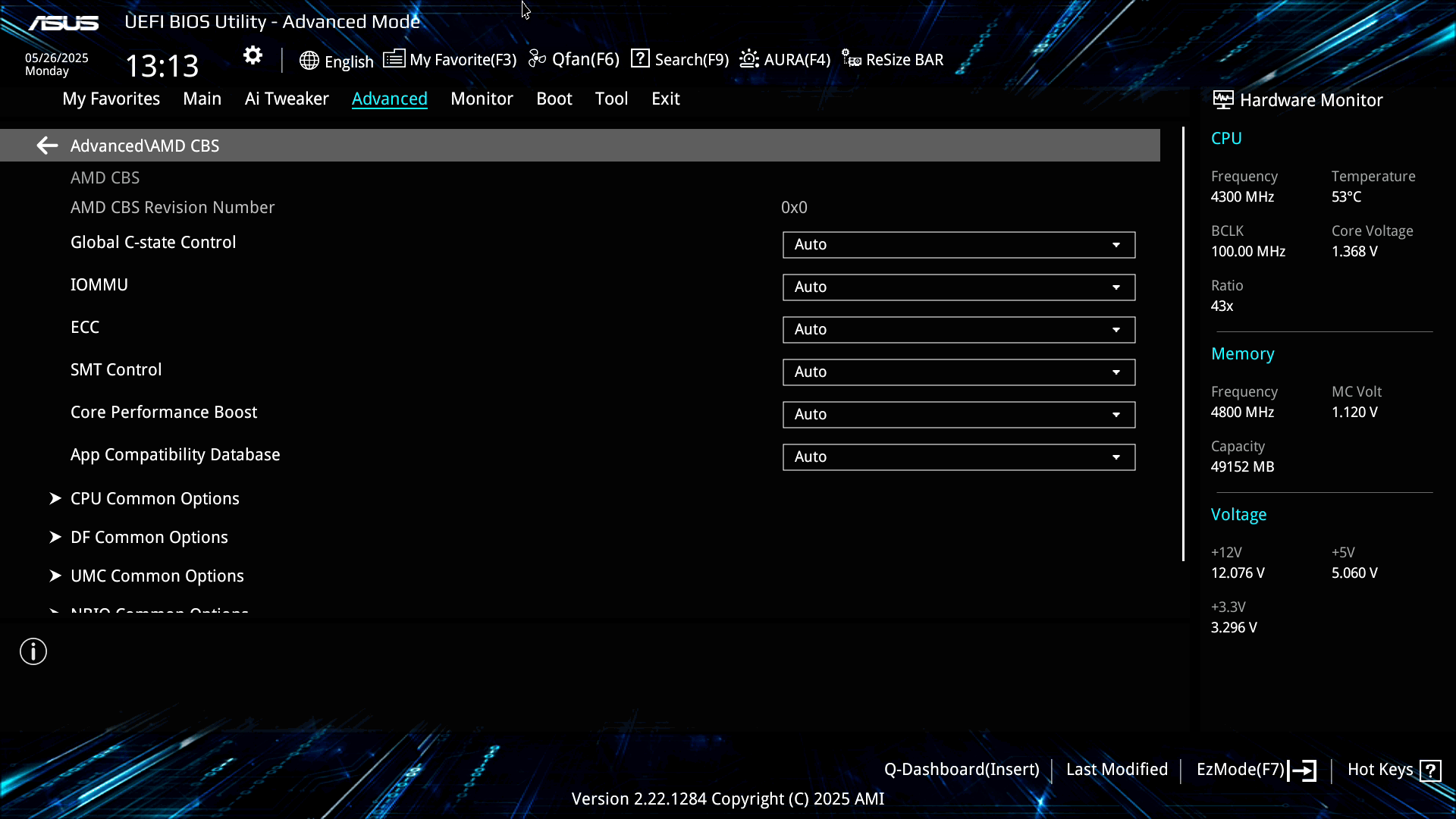

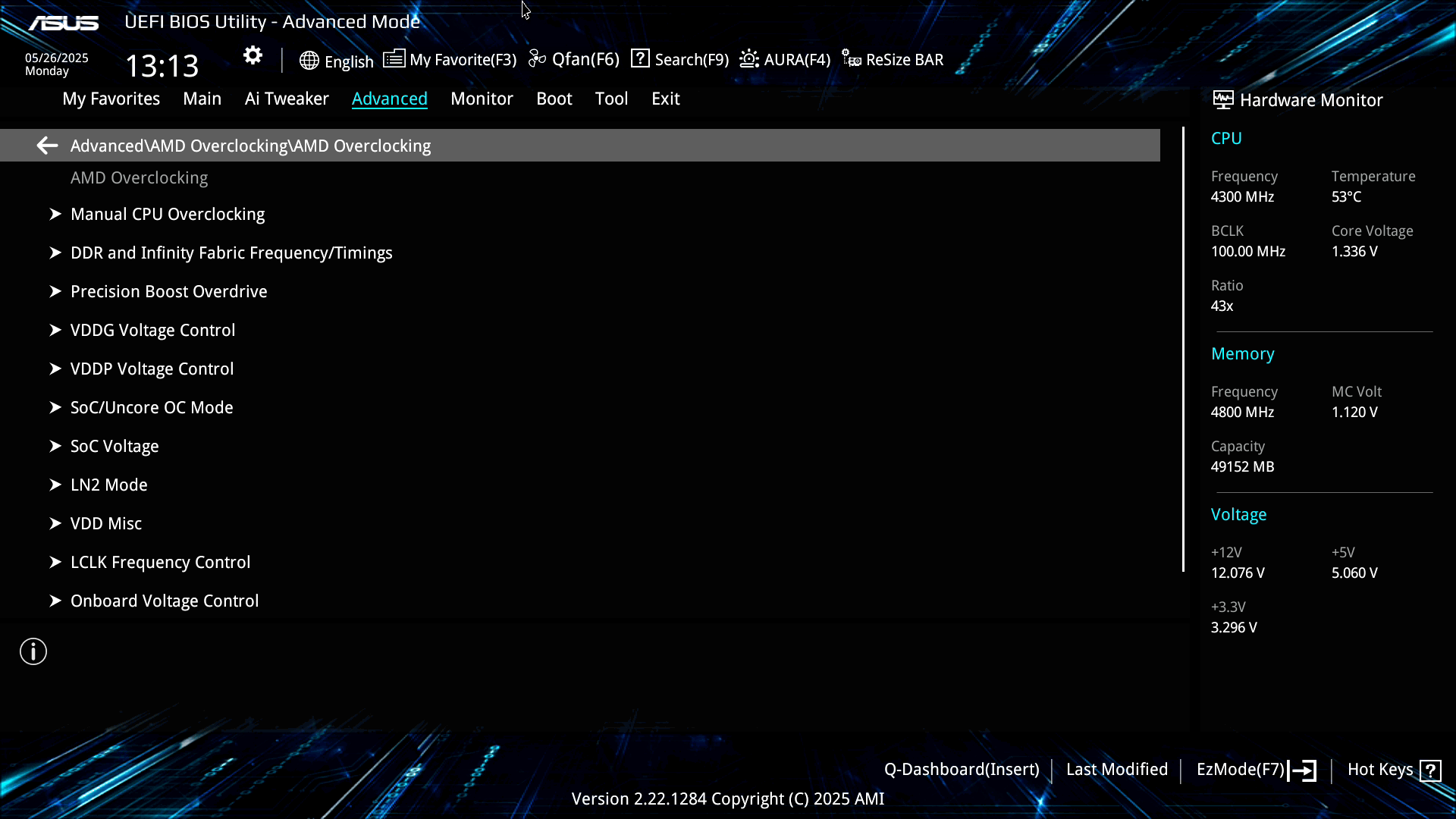

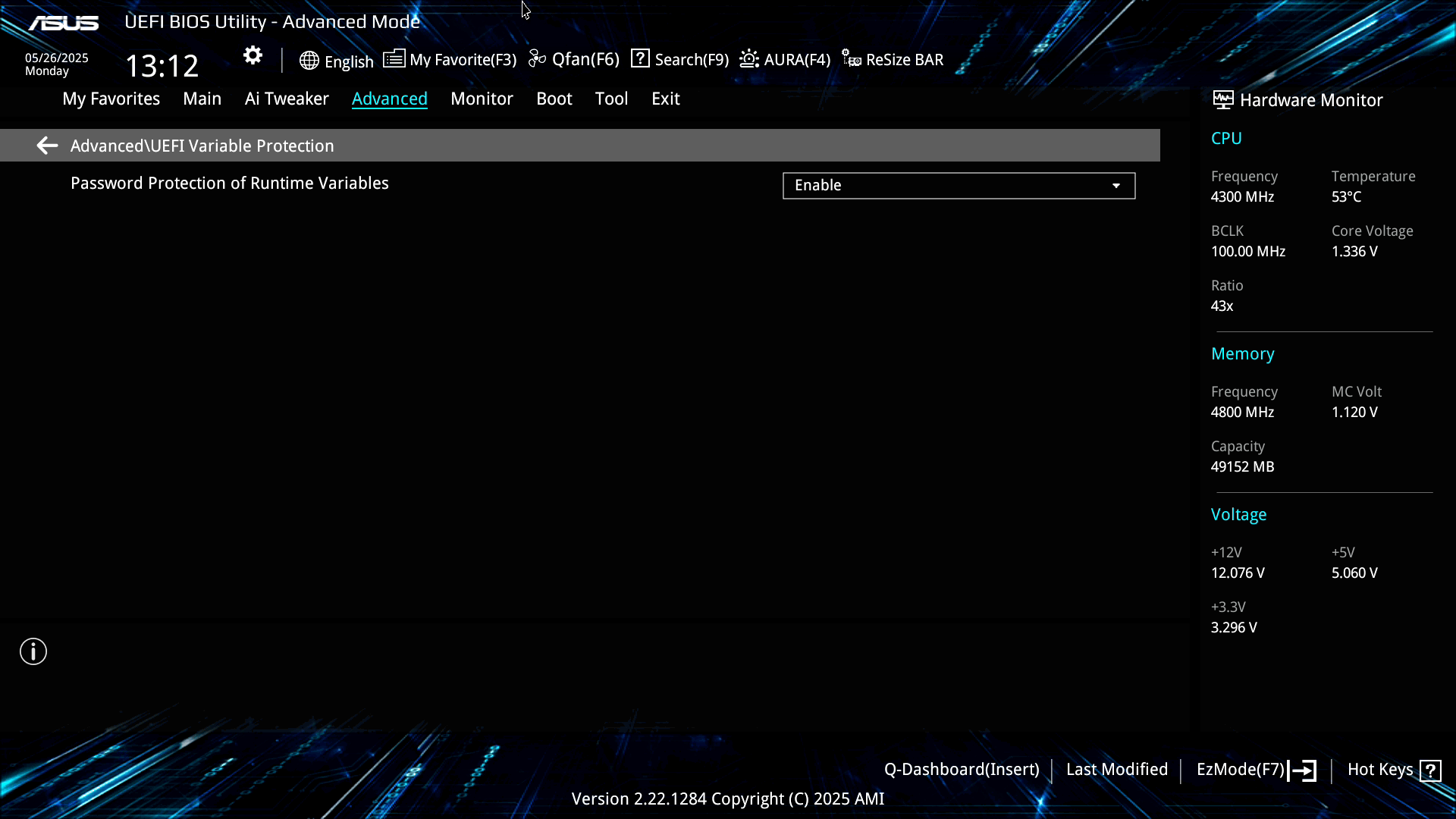

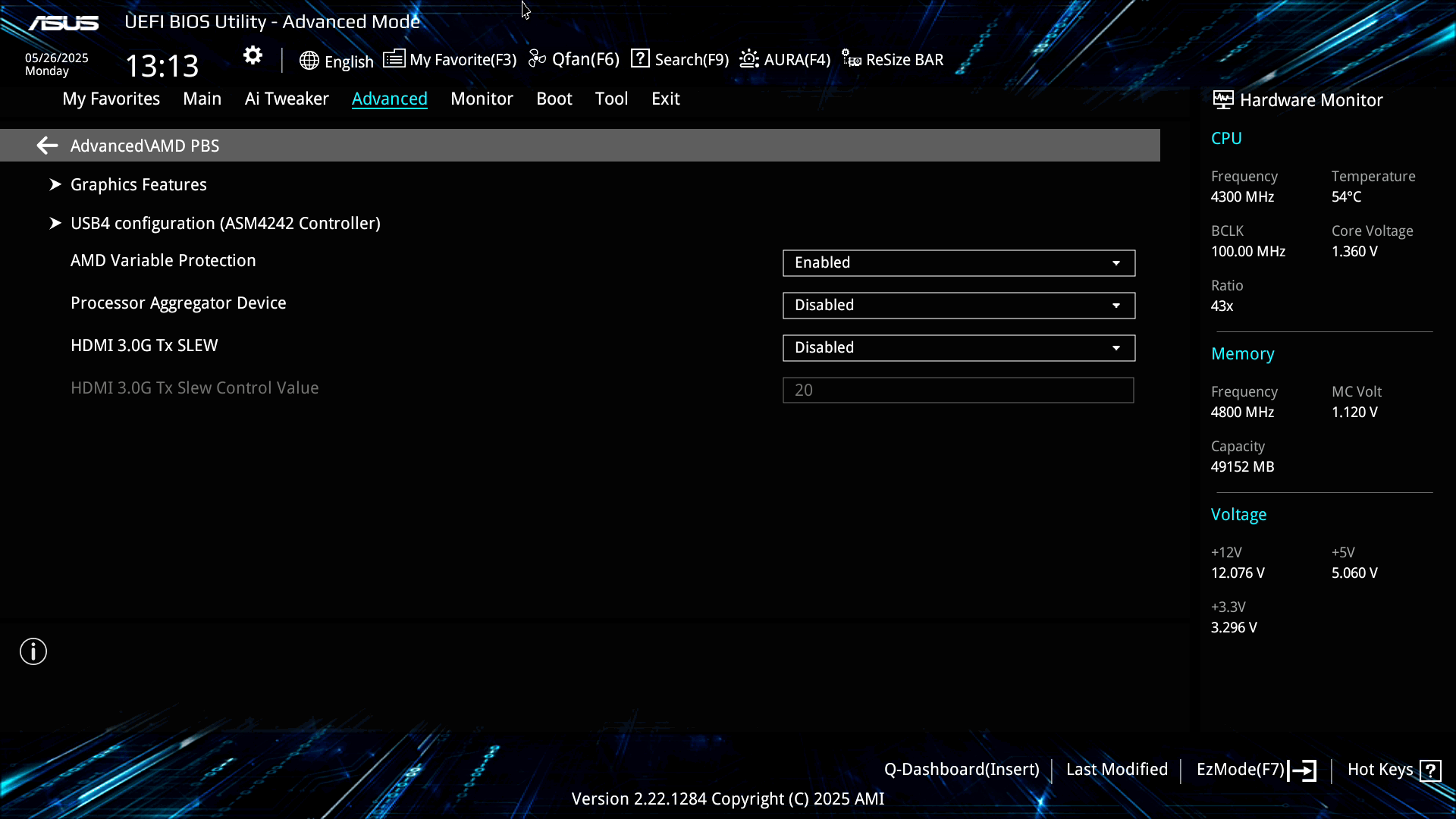

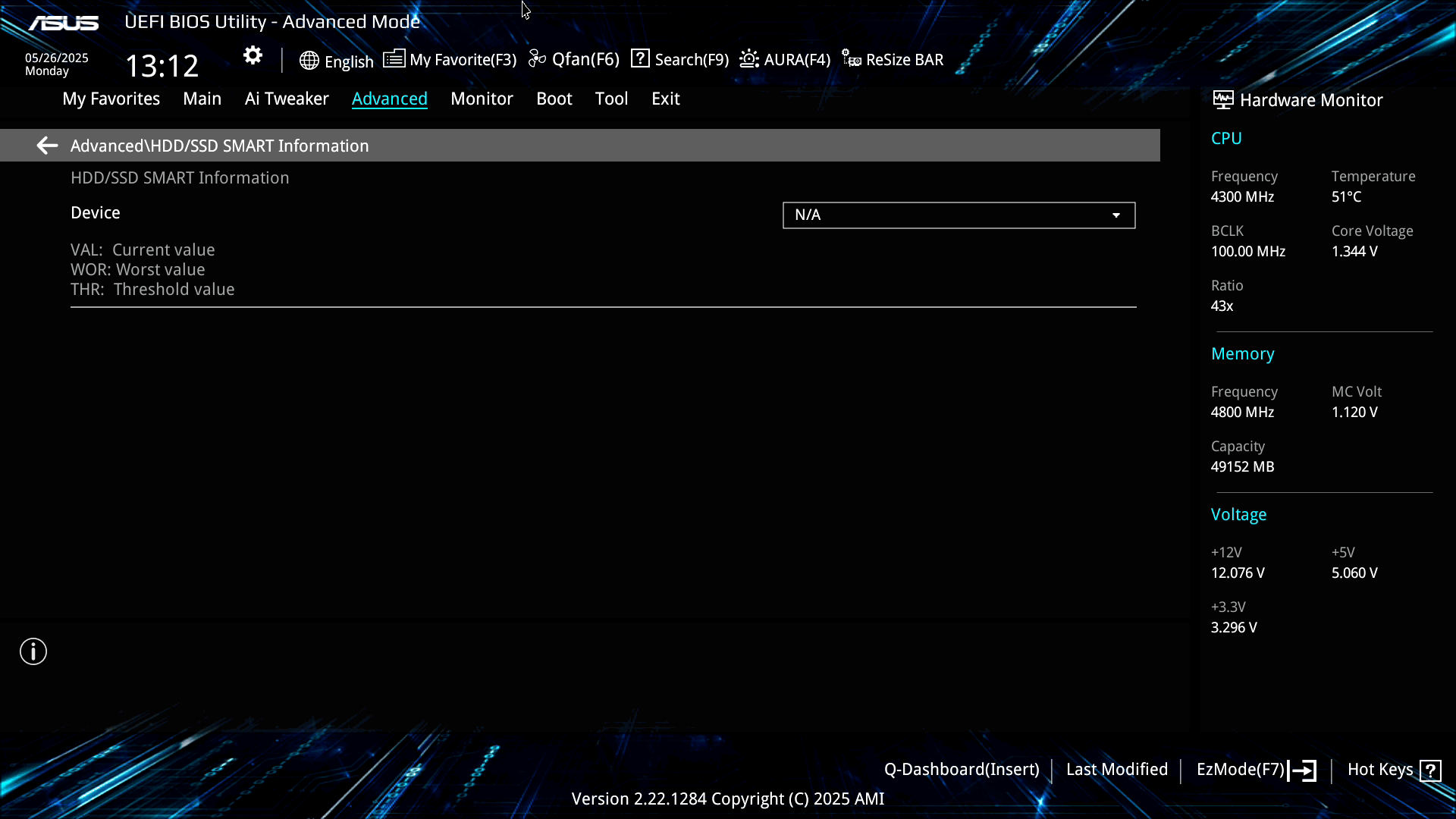

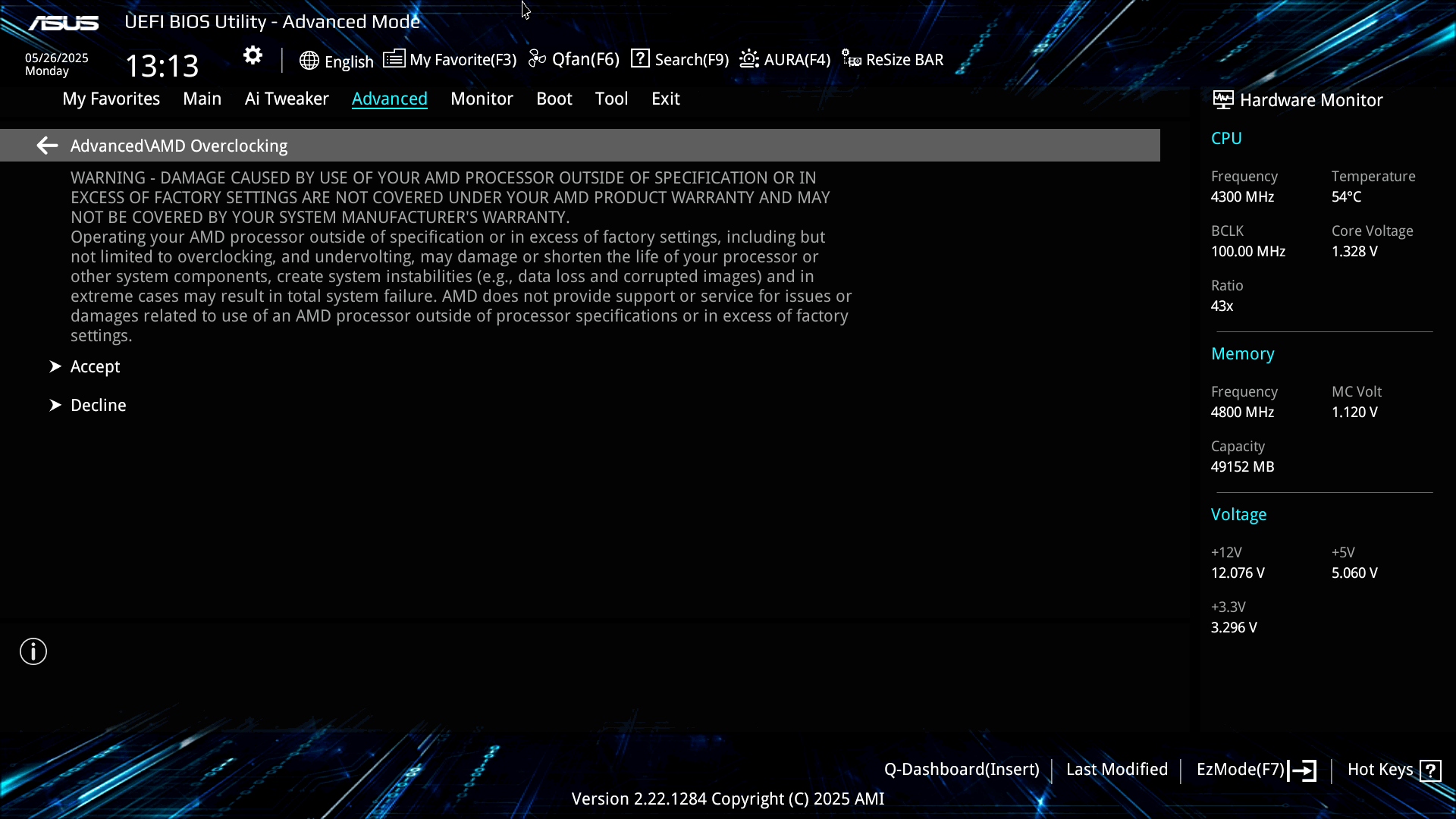

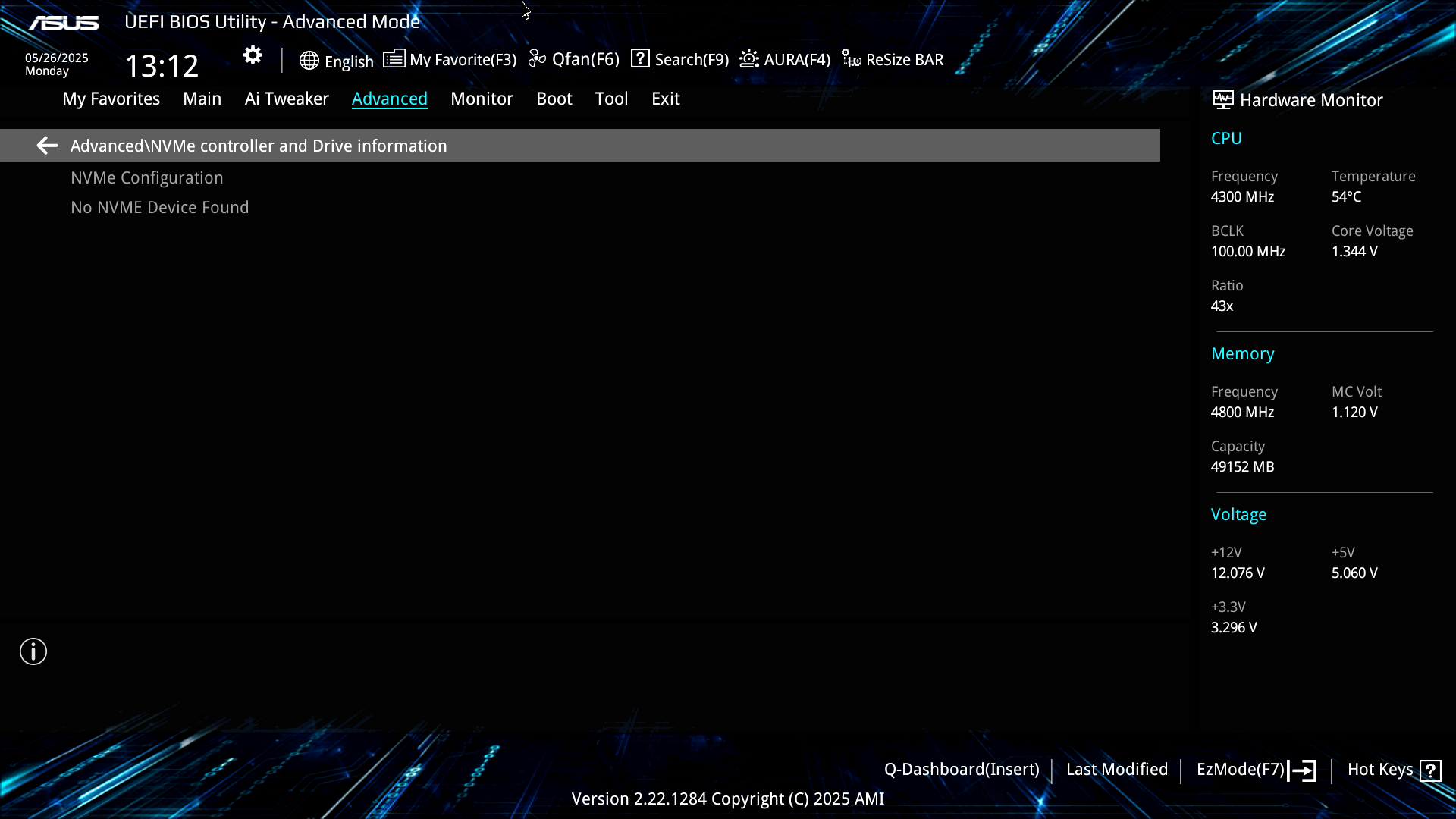

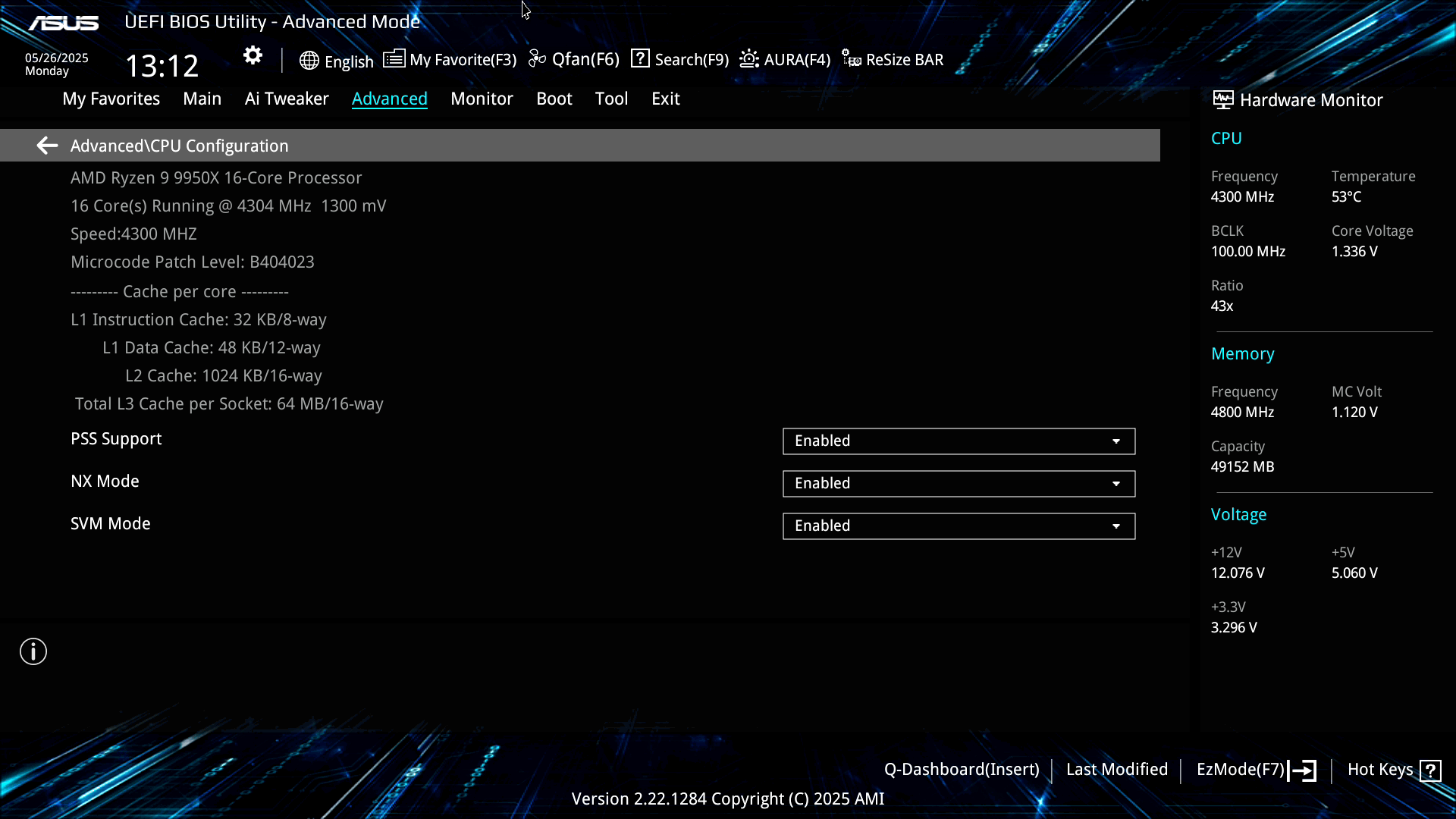

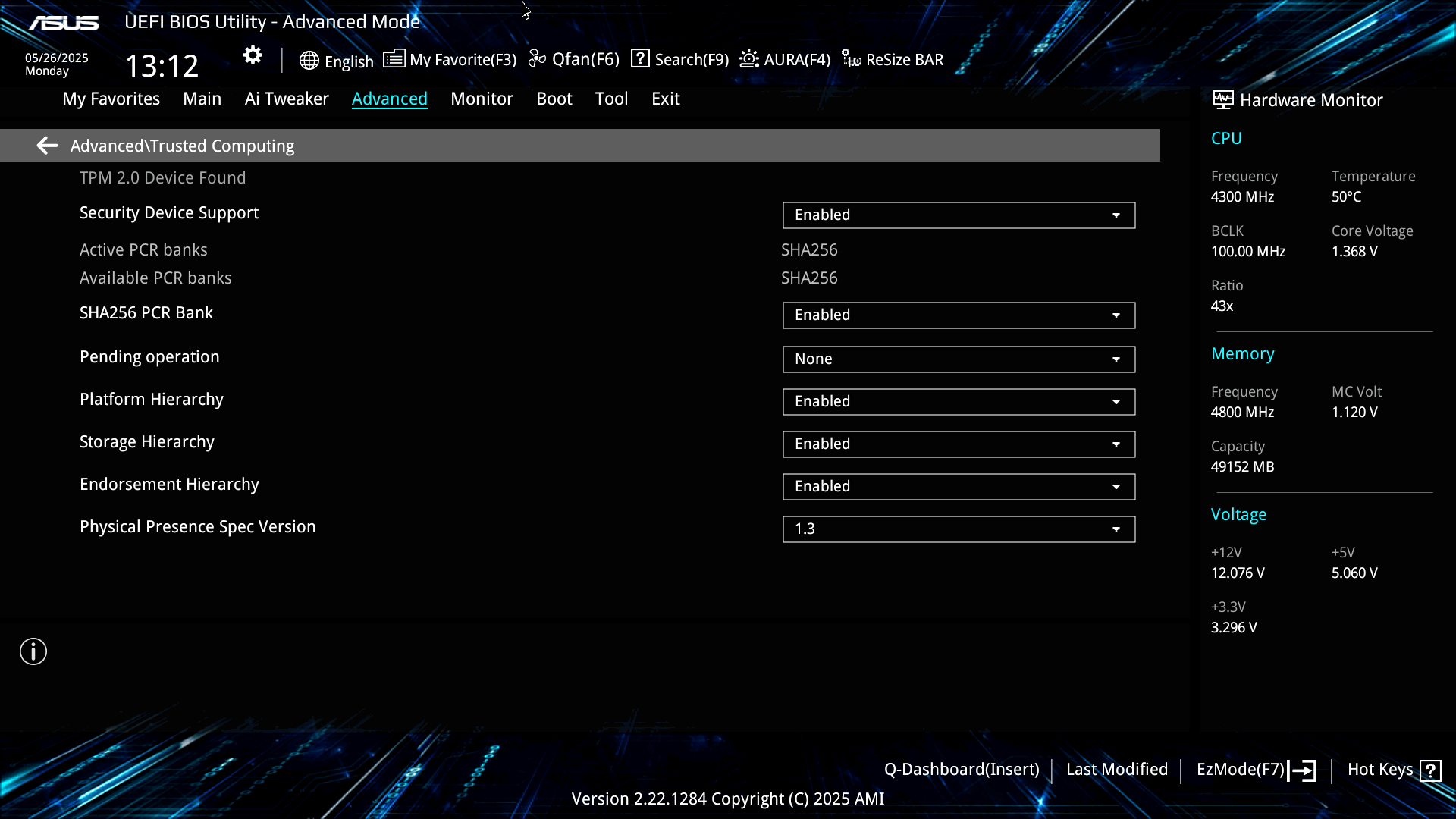

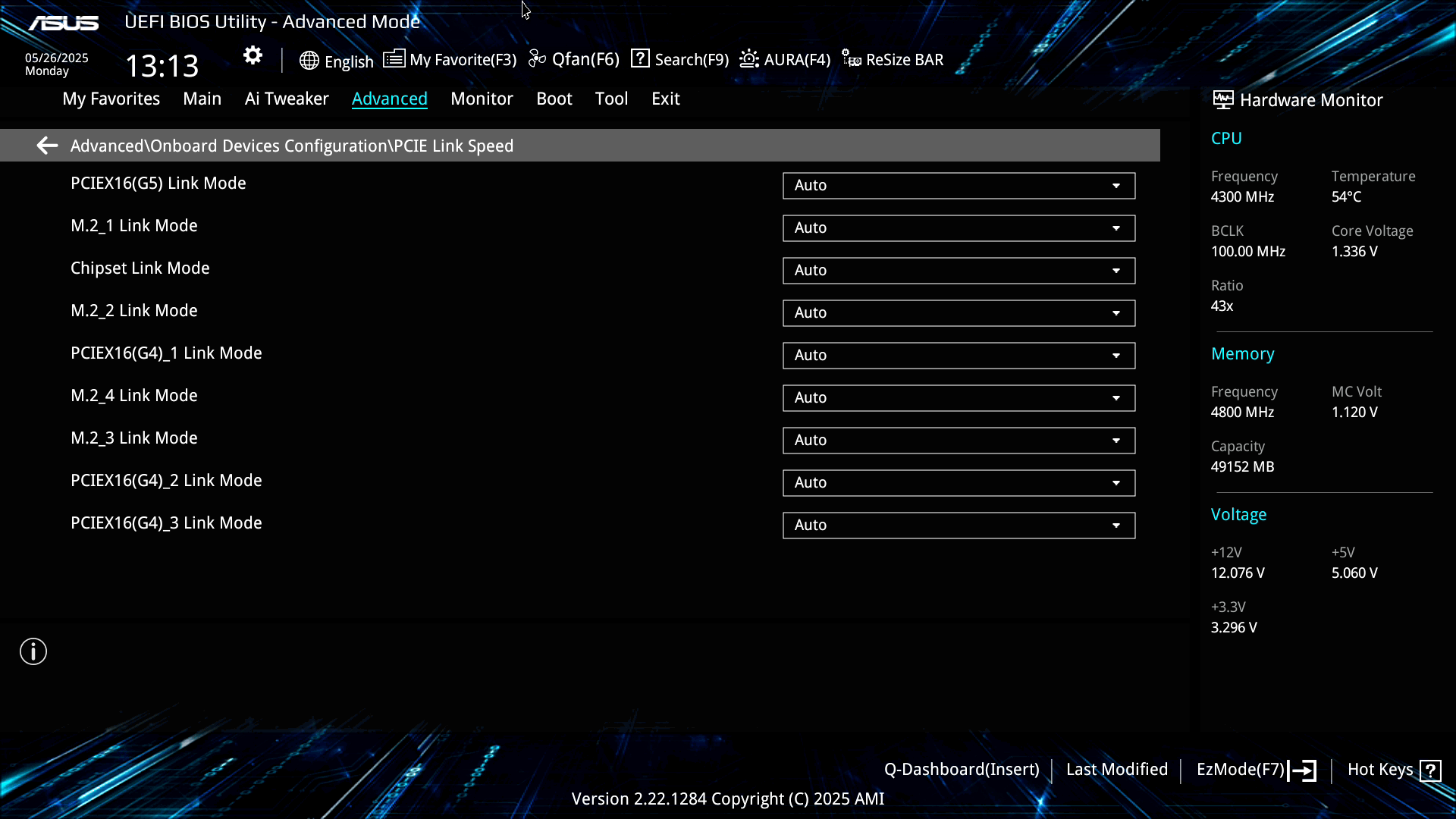

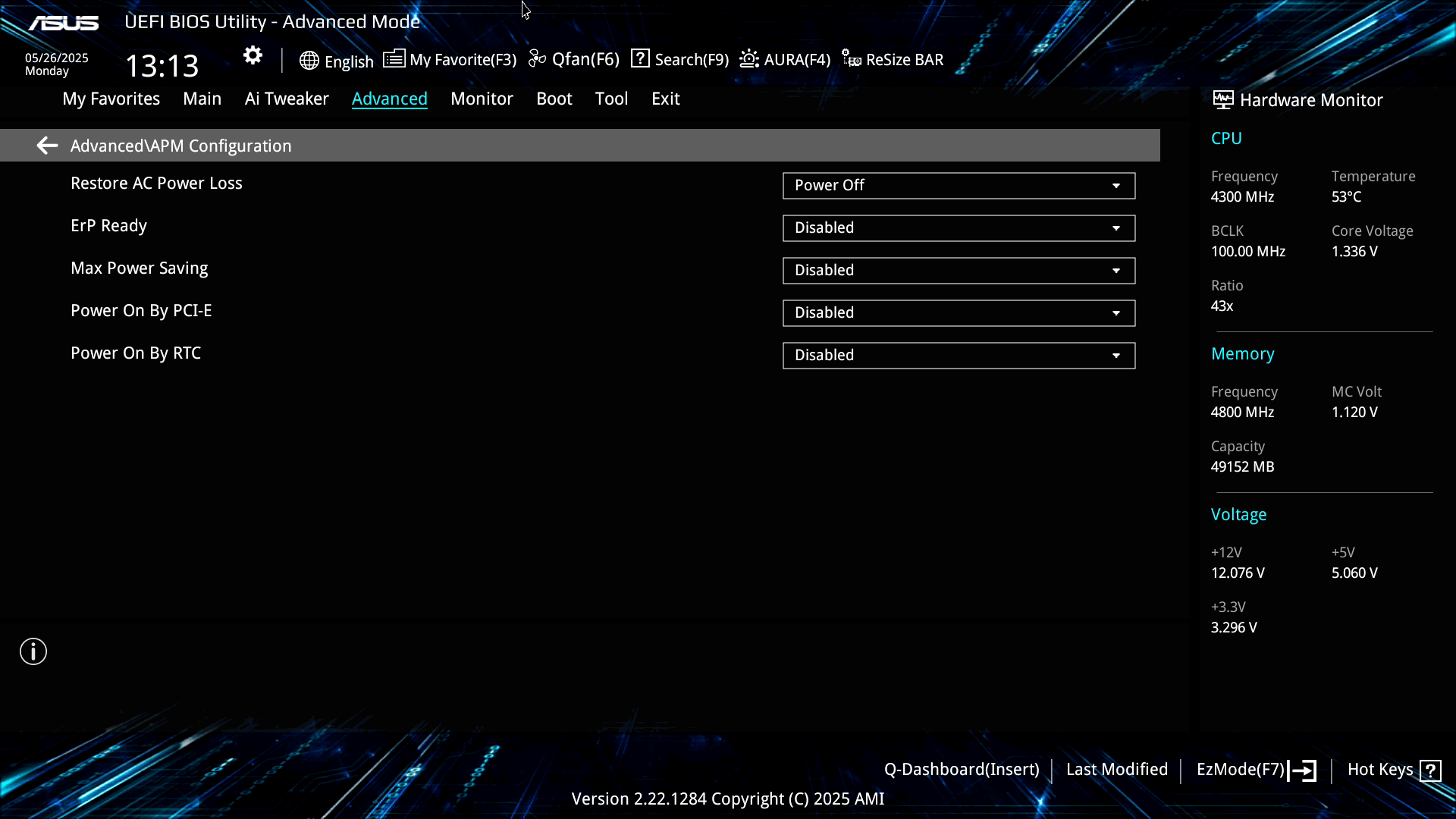

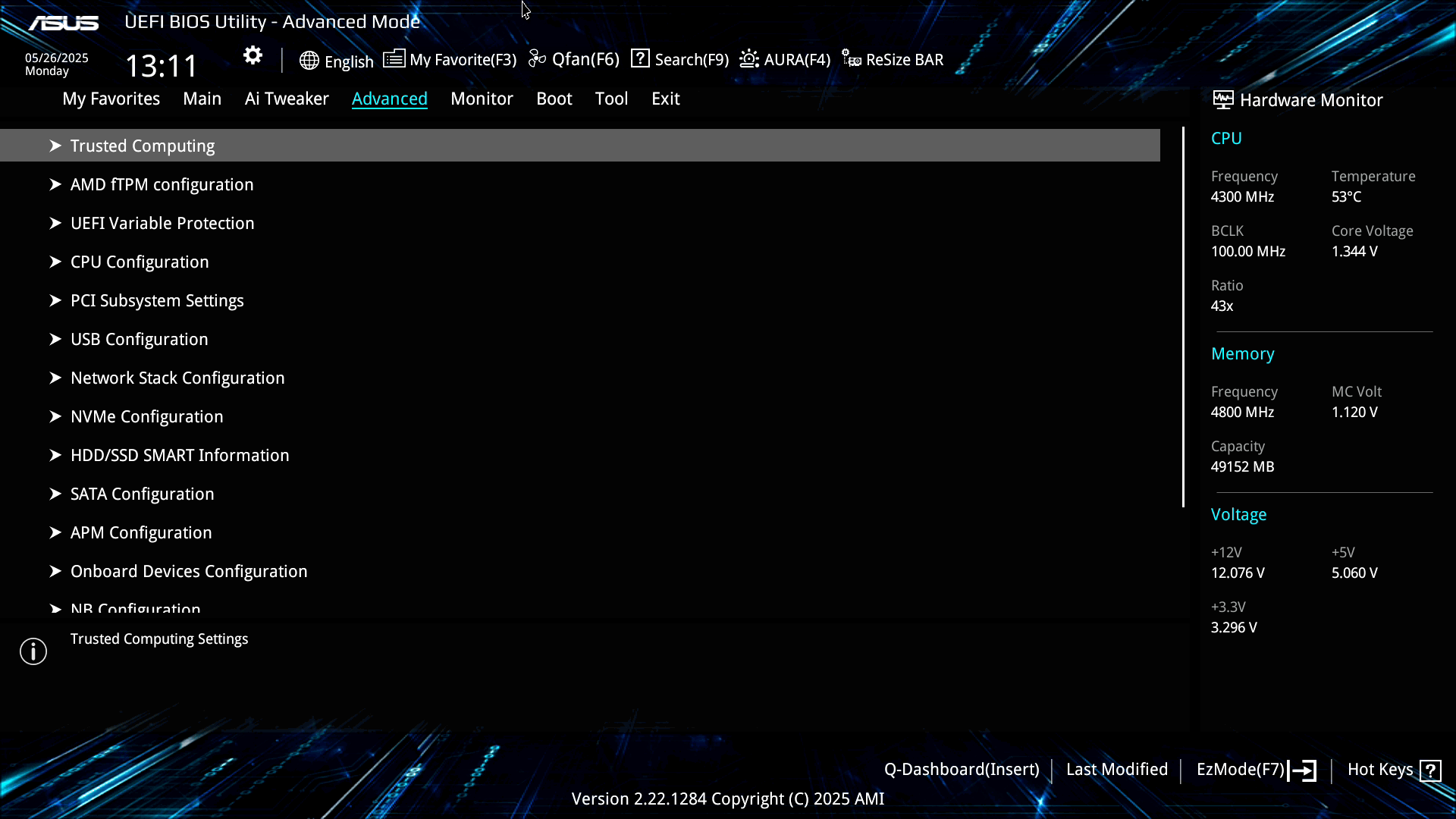

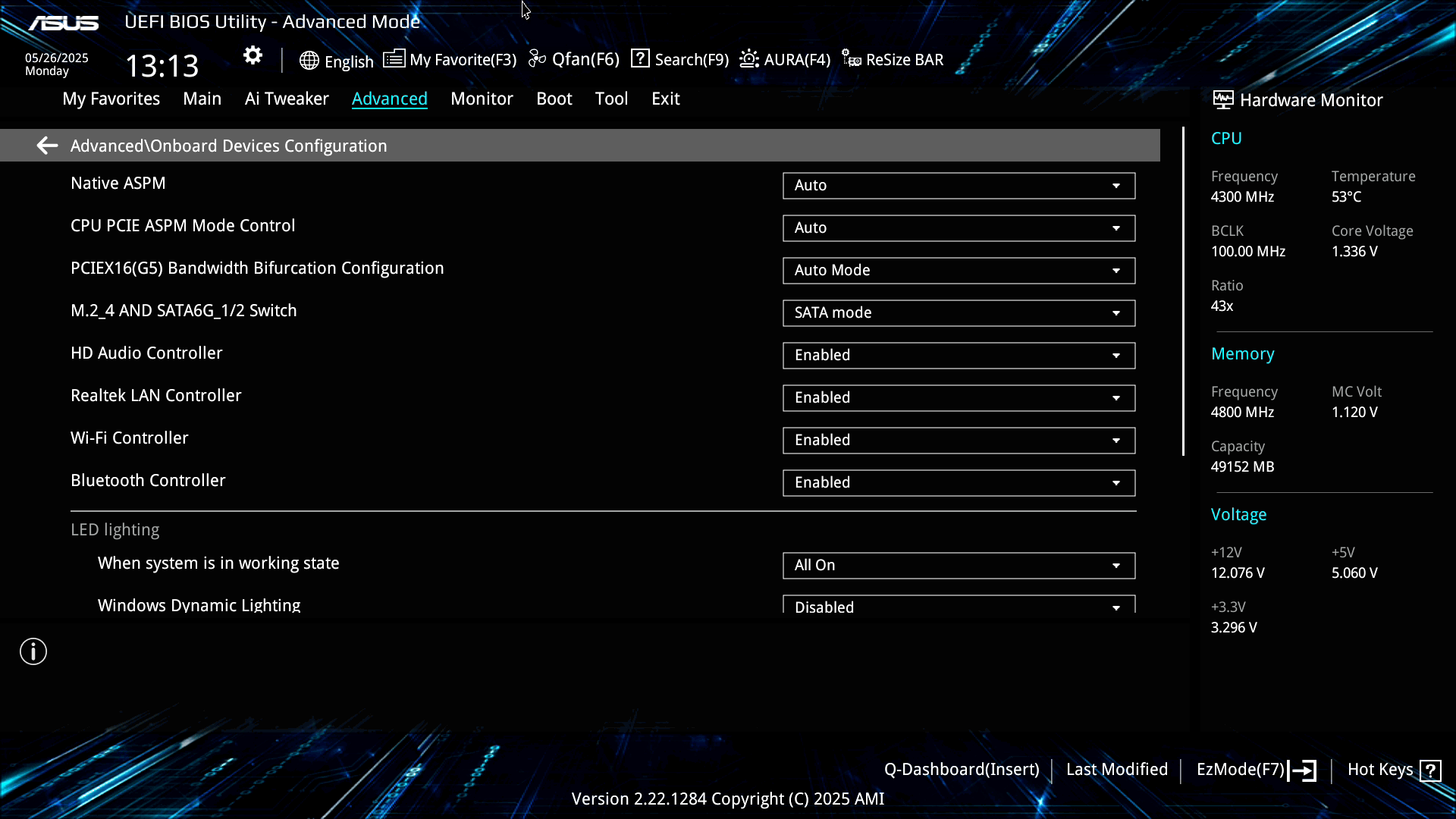

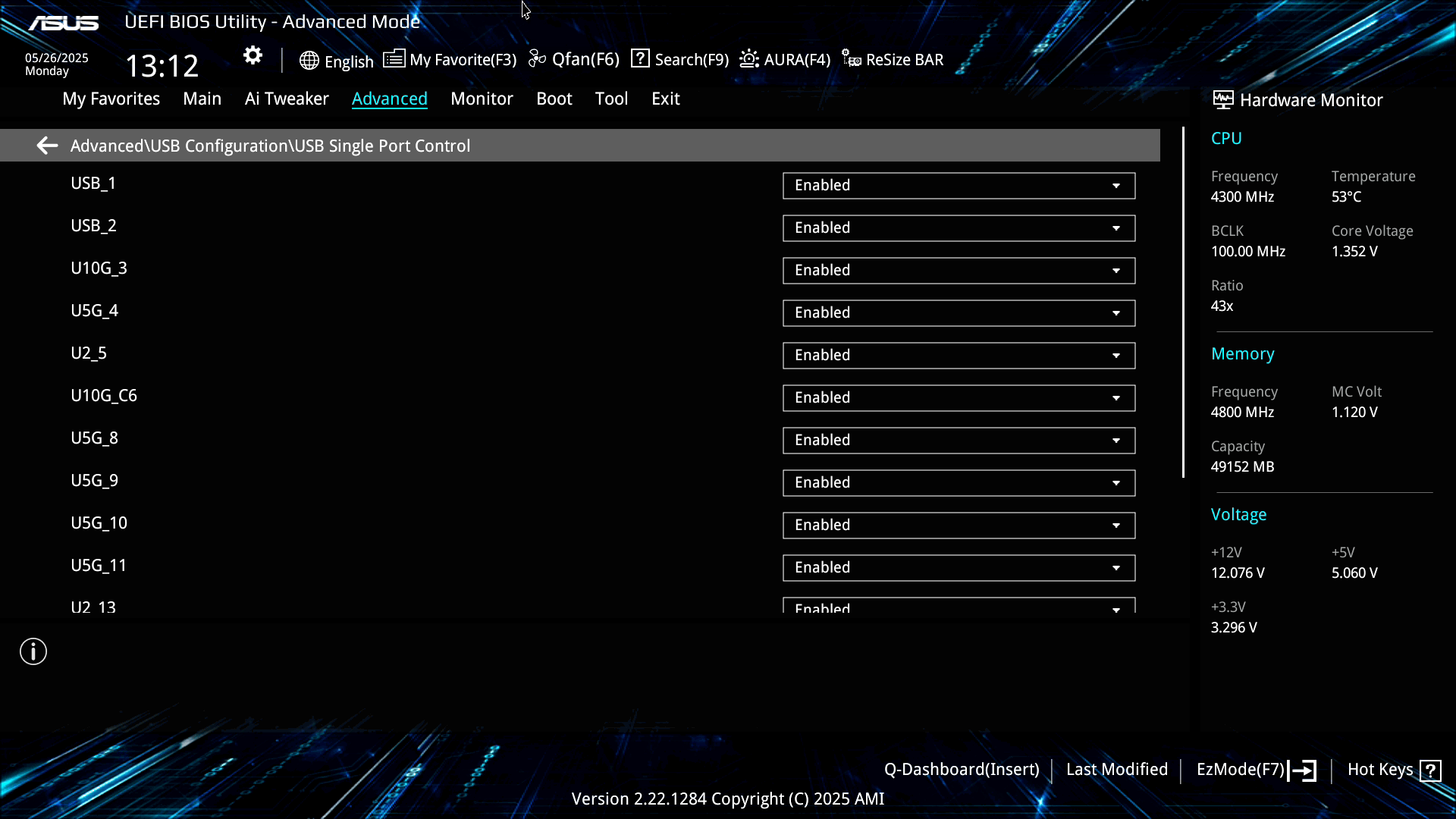

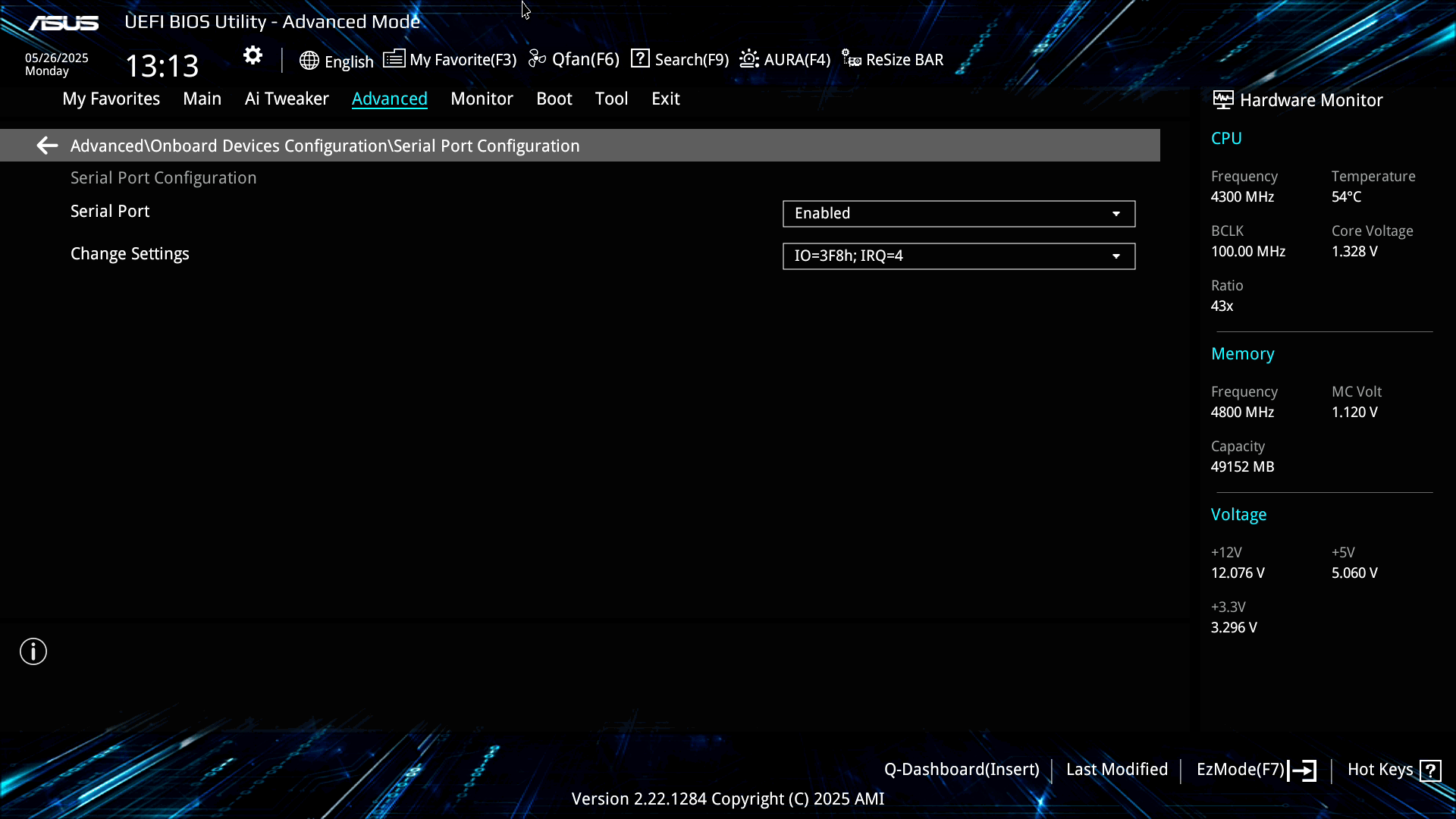

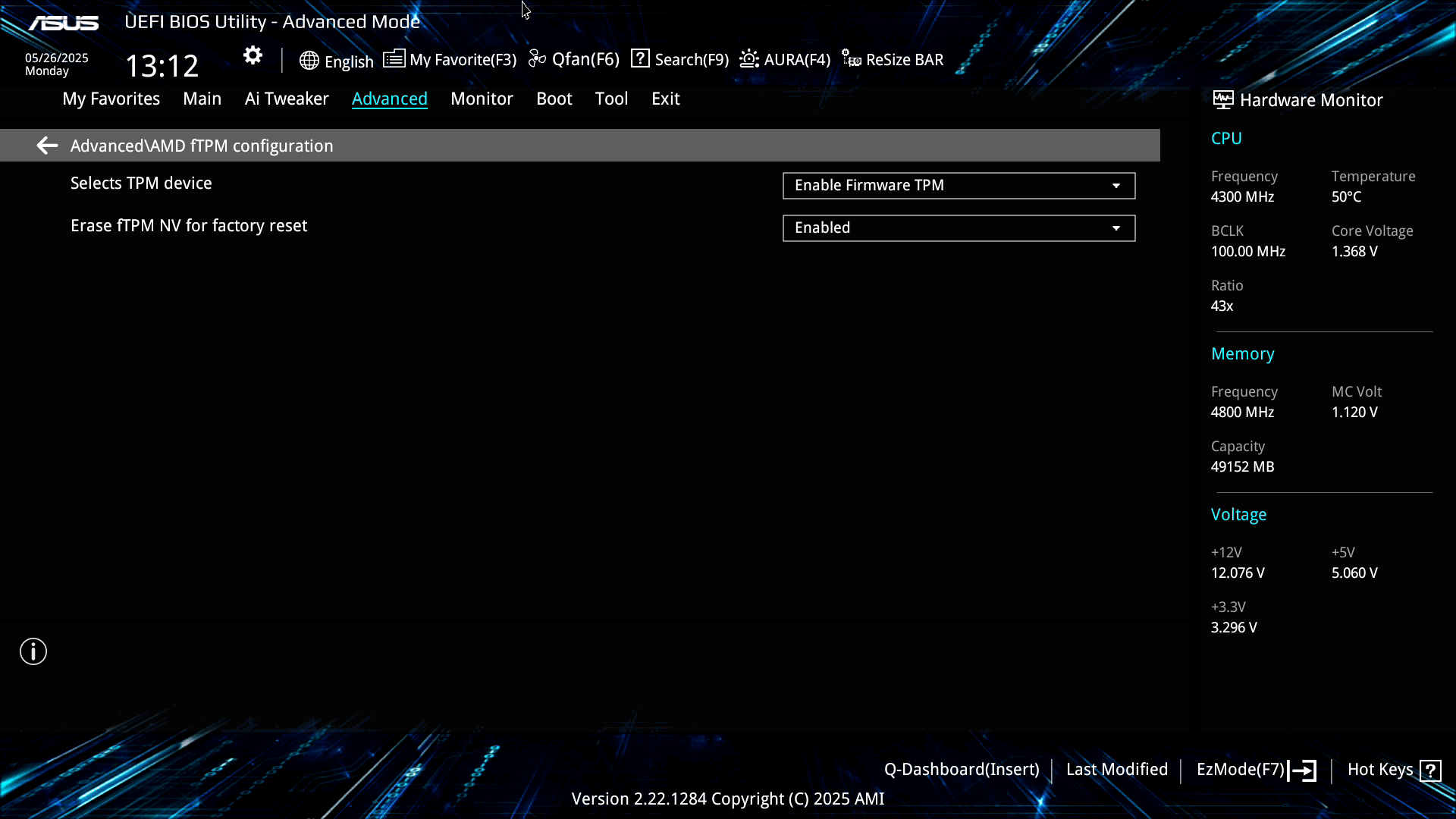

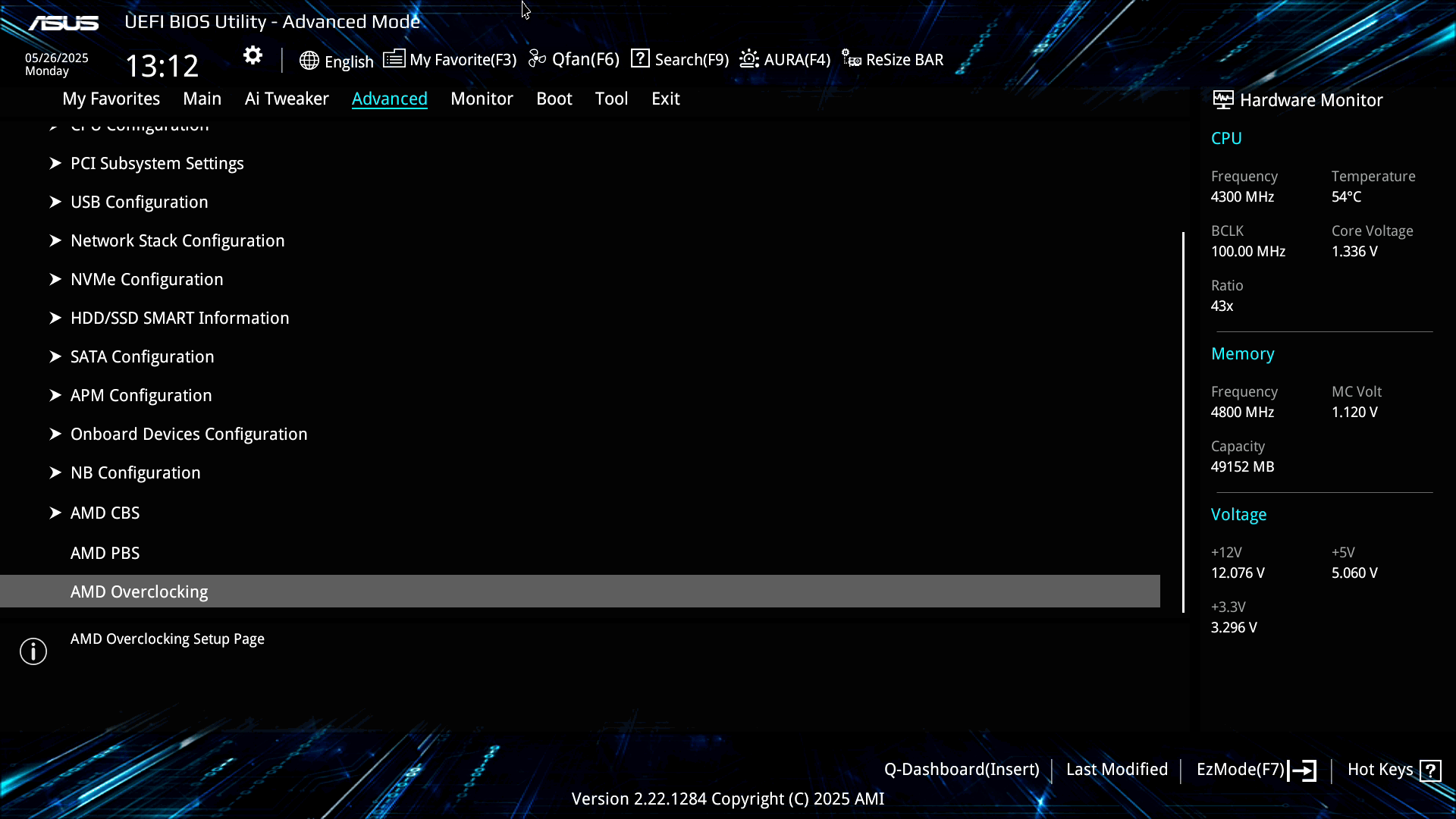

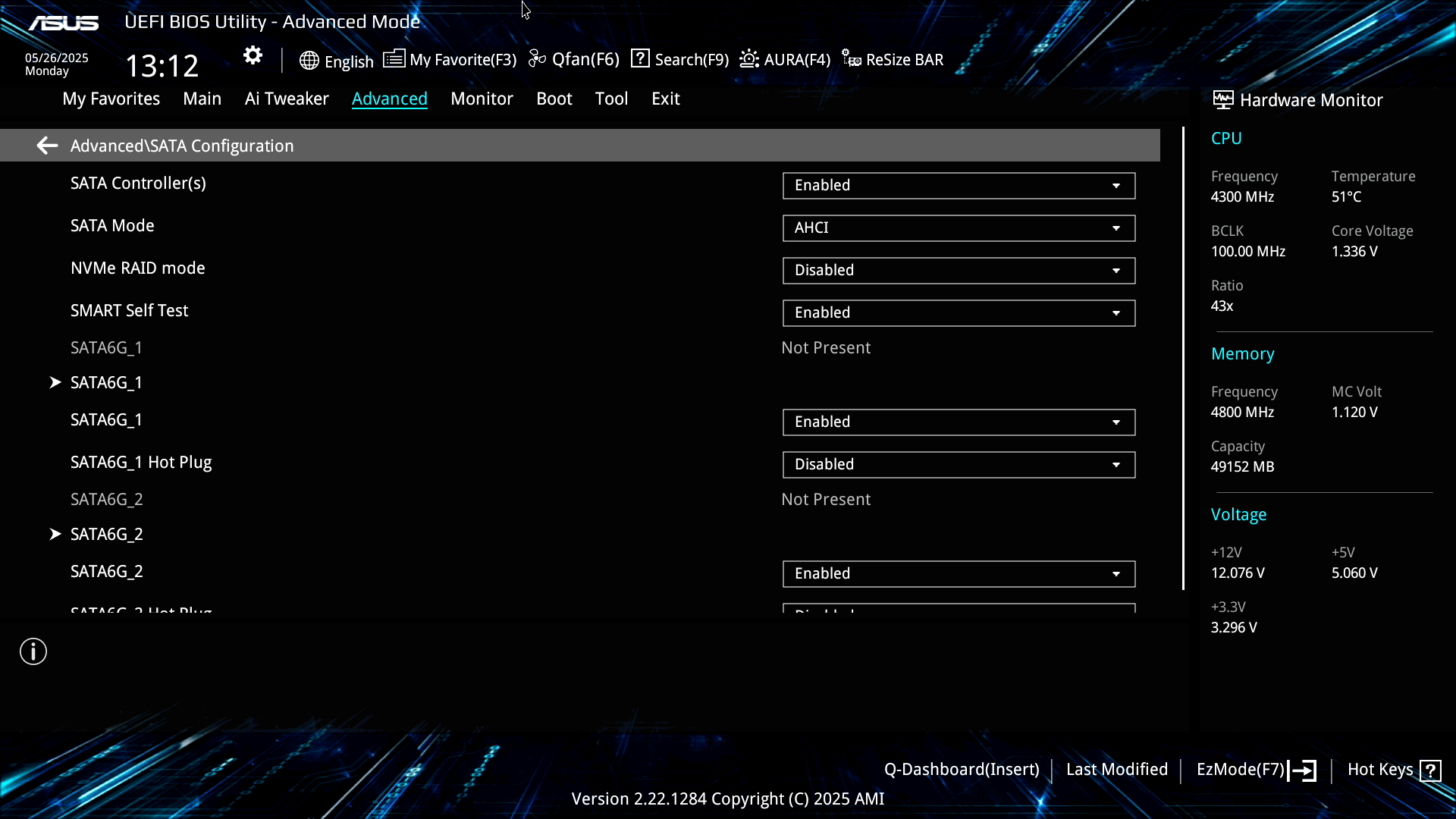

Вкладка Advanced: тут знаходяться органи керування усіма бортовими пристроями та елементами материнської плати. Стандартні меню AMD Overclocking та AMD PBS також розташовані тут.

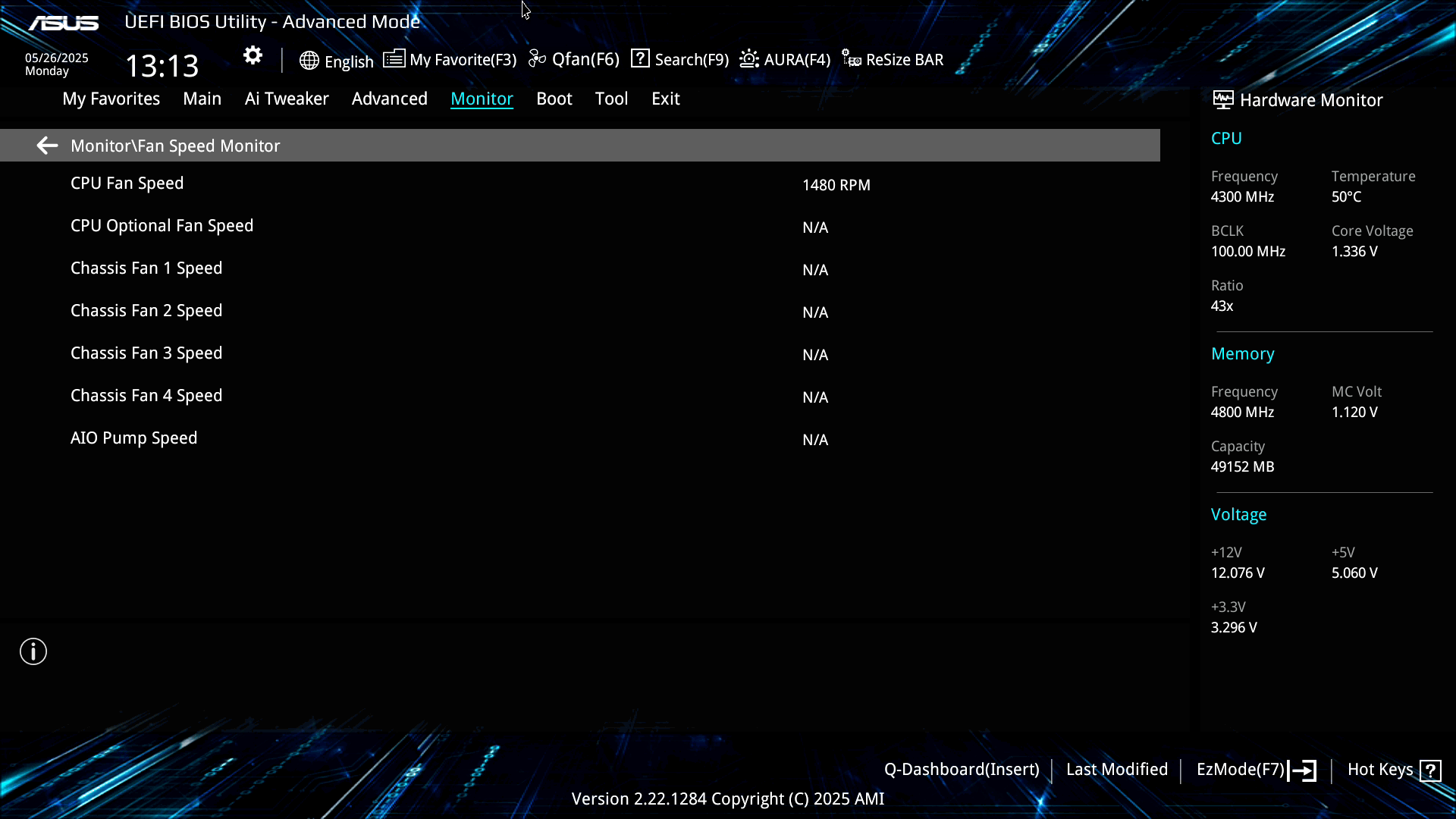

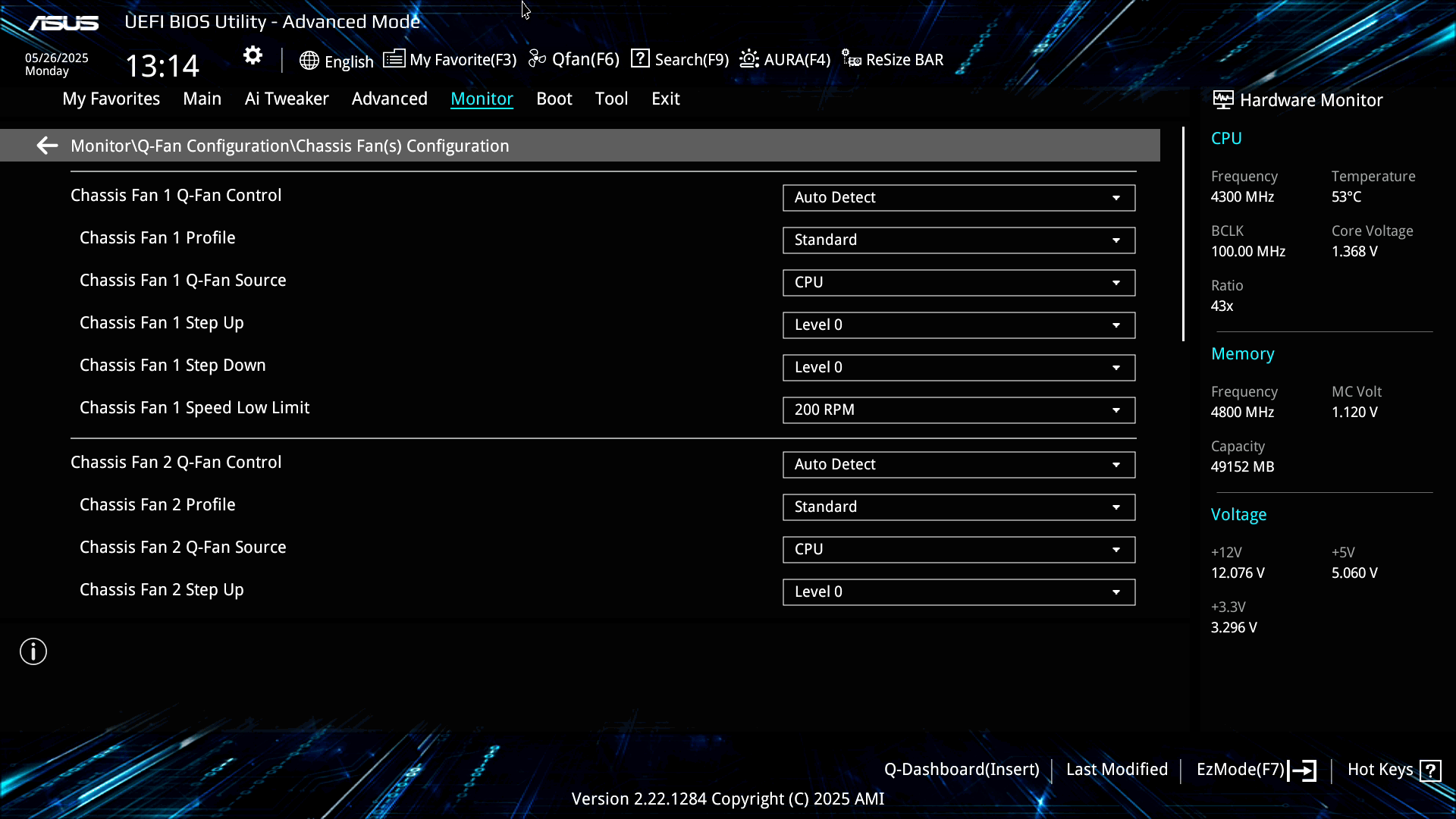

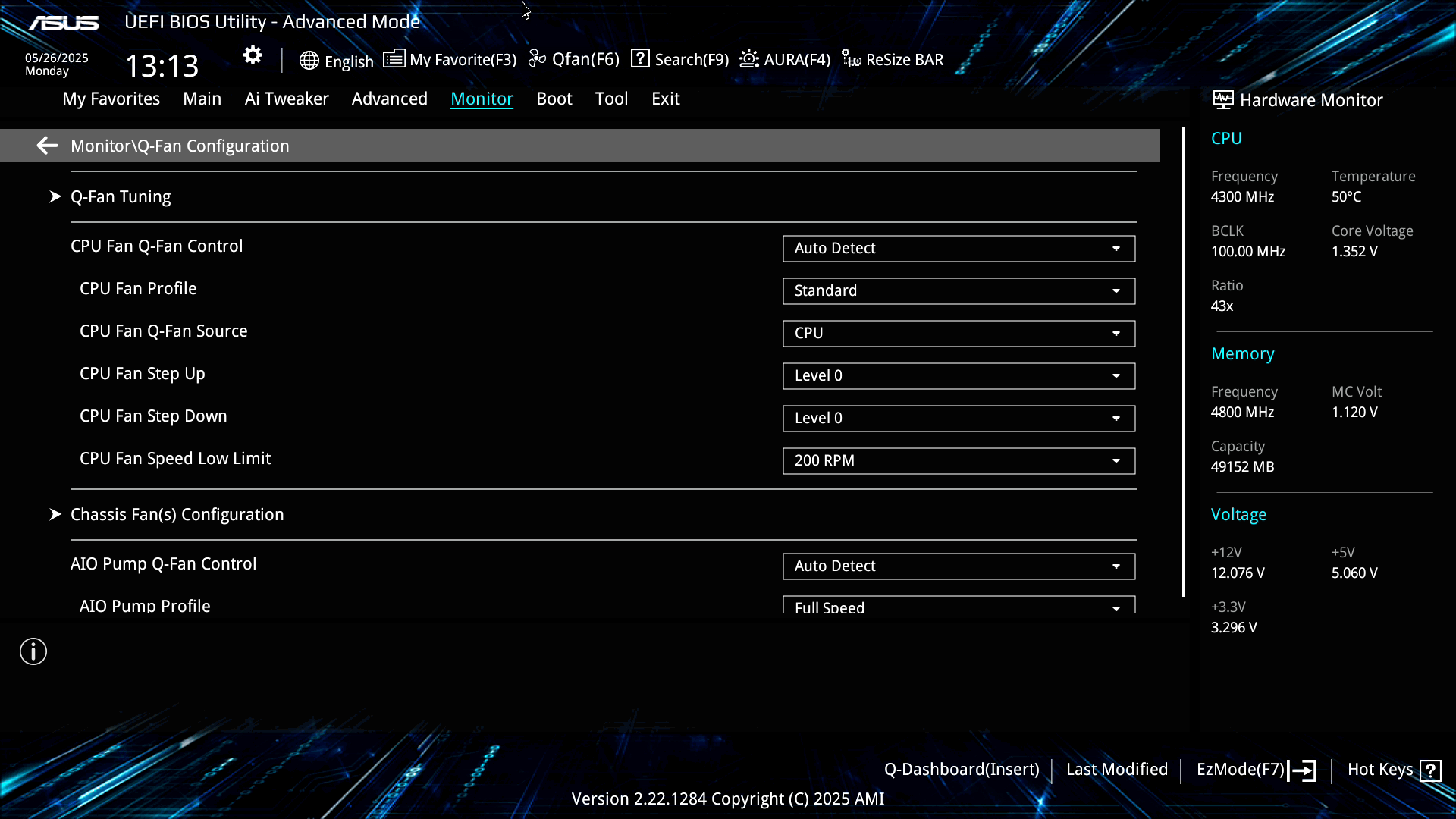

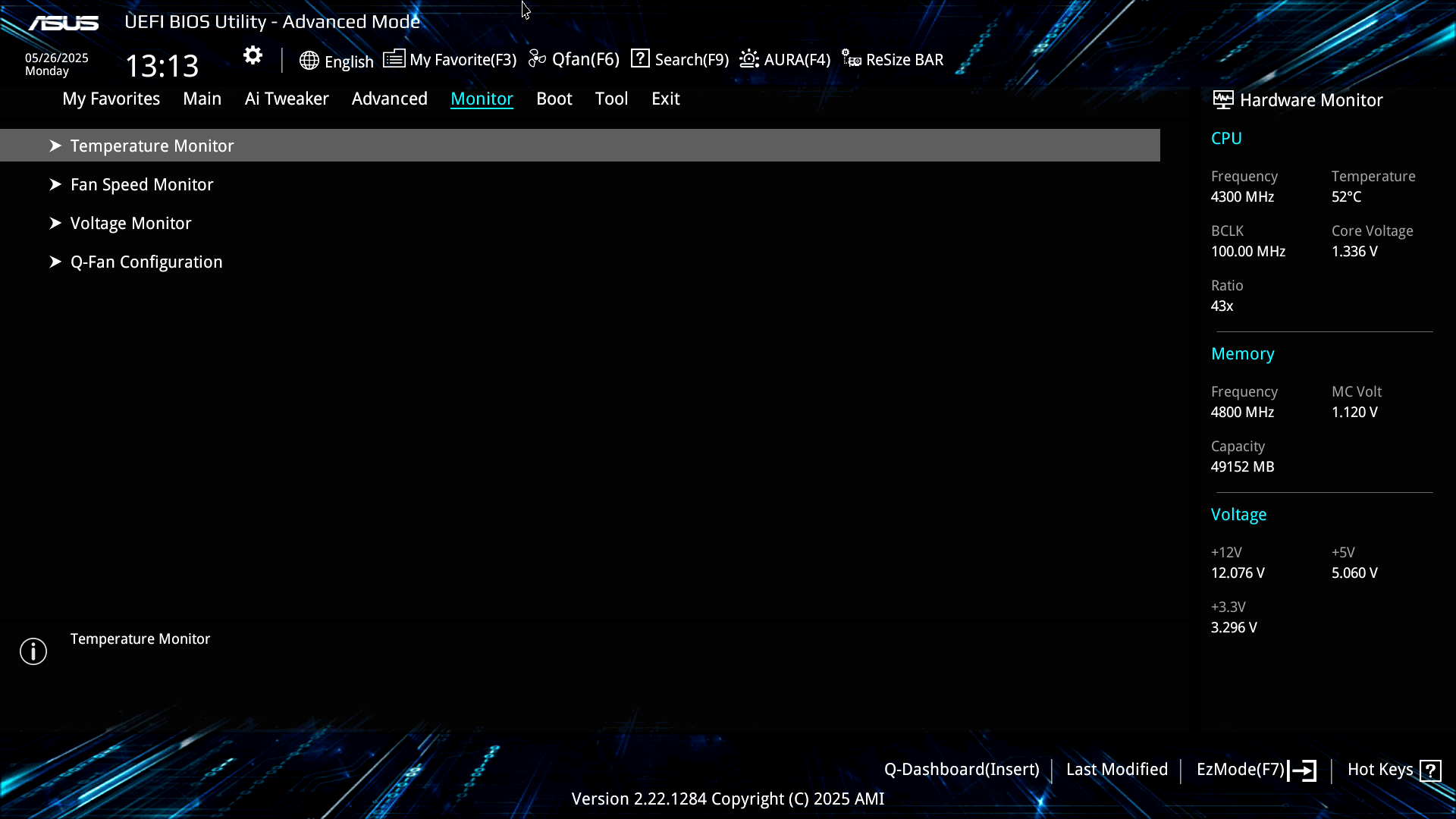

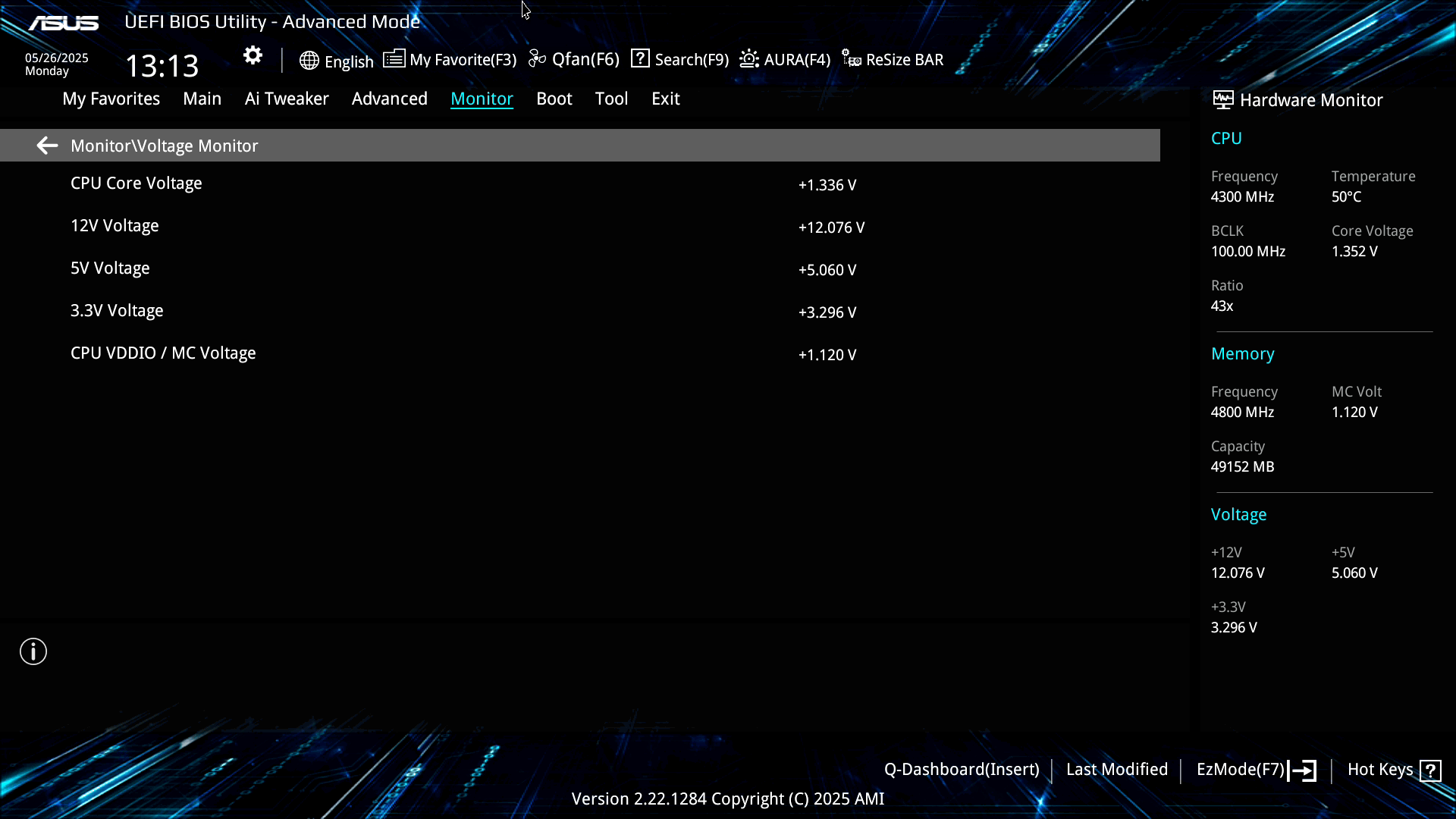

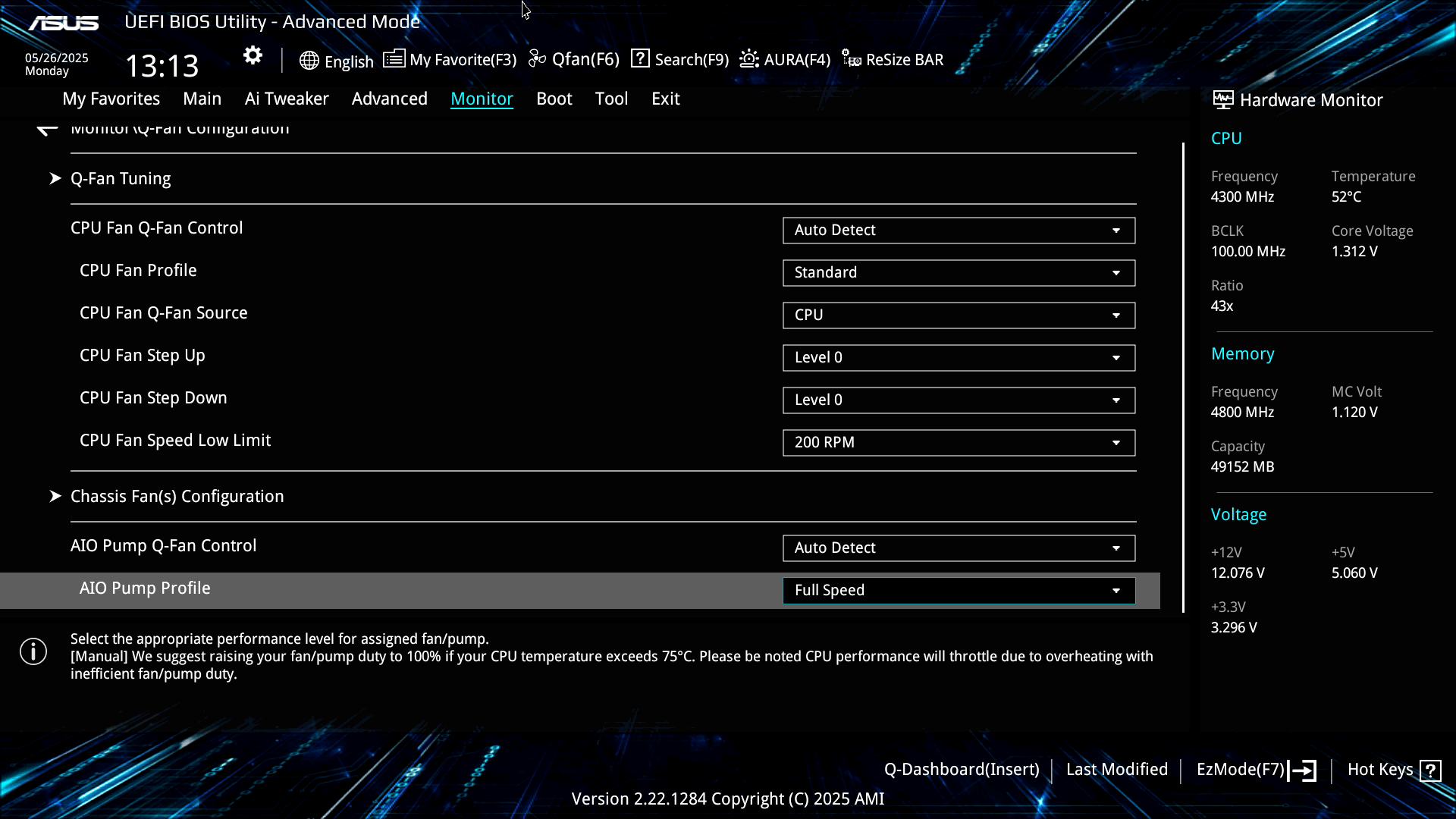

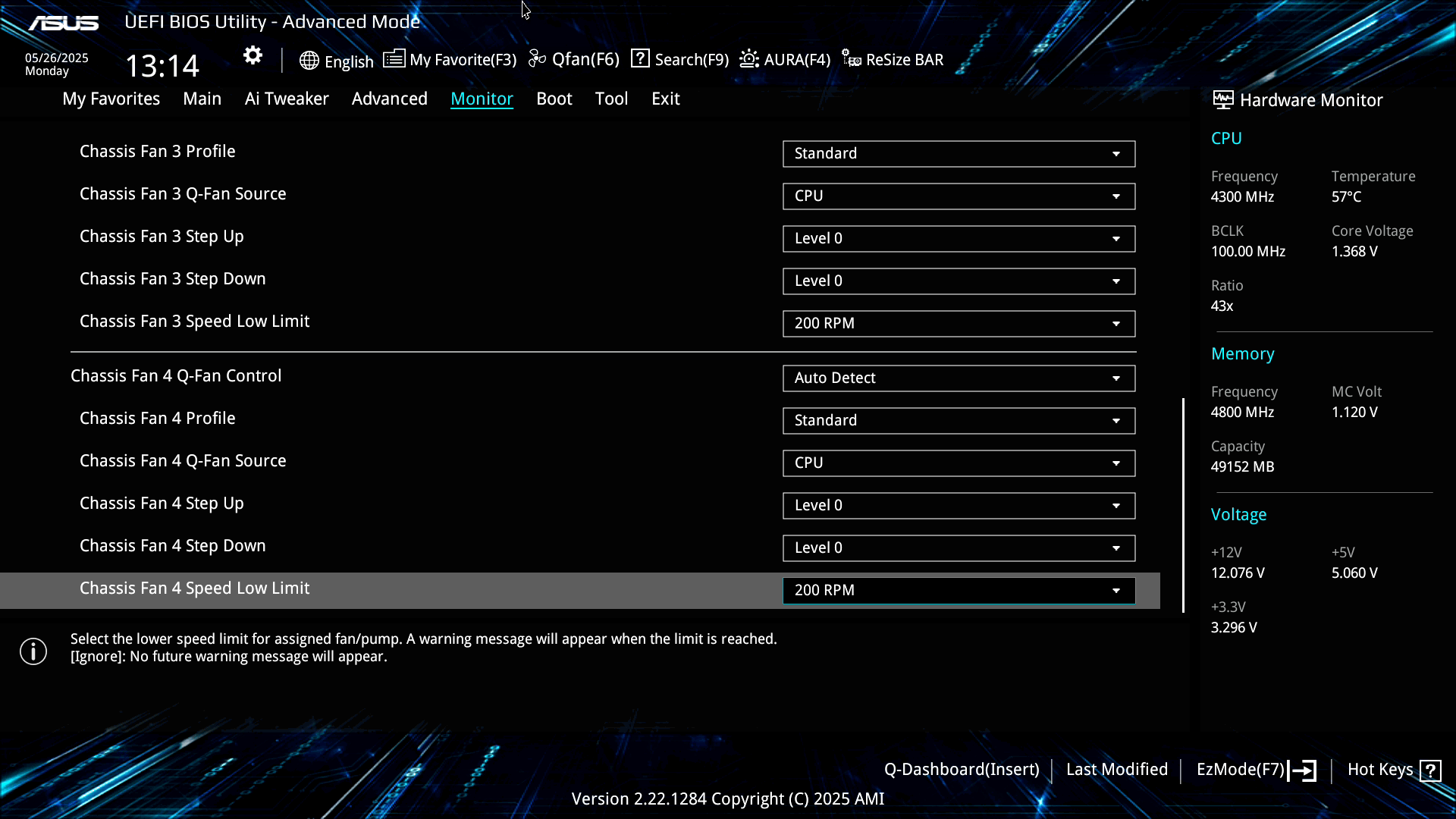

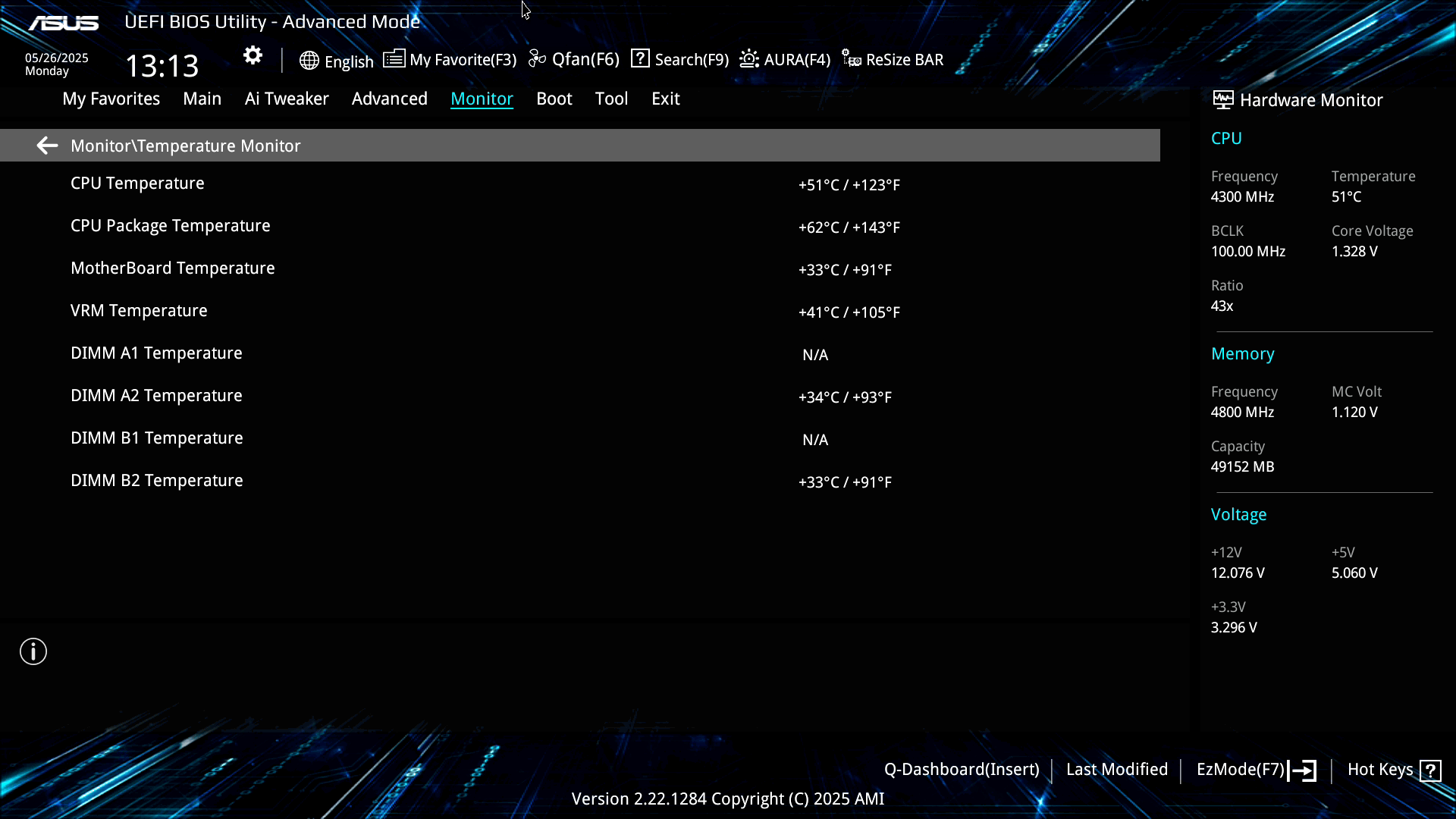

Вкладка Monitor: тут зібрано показники температур, напруг, обертів вентиляторів. Користувач може керувати системними вентиляторами та їх алгоритмами роботи.

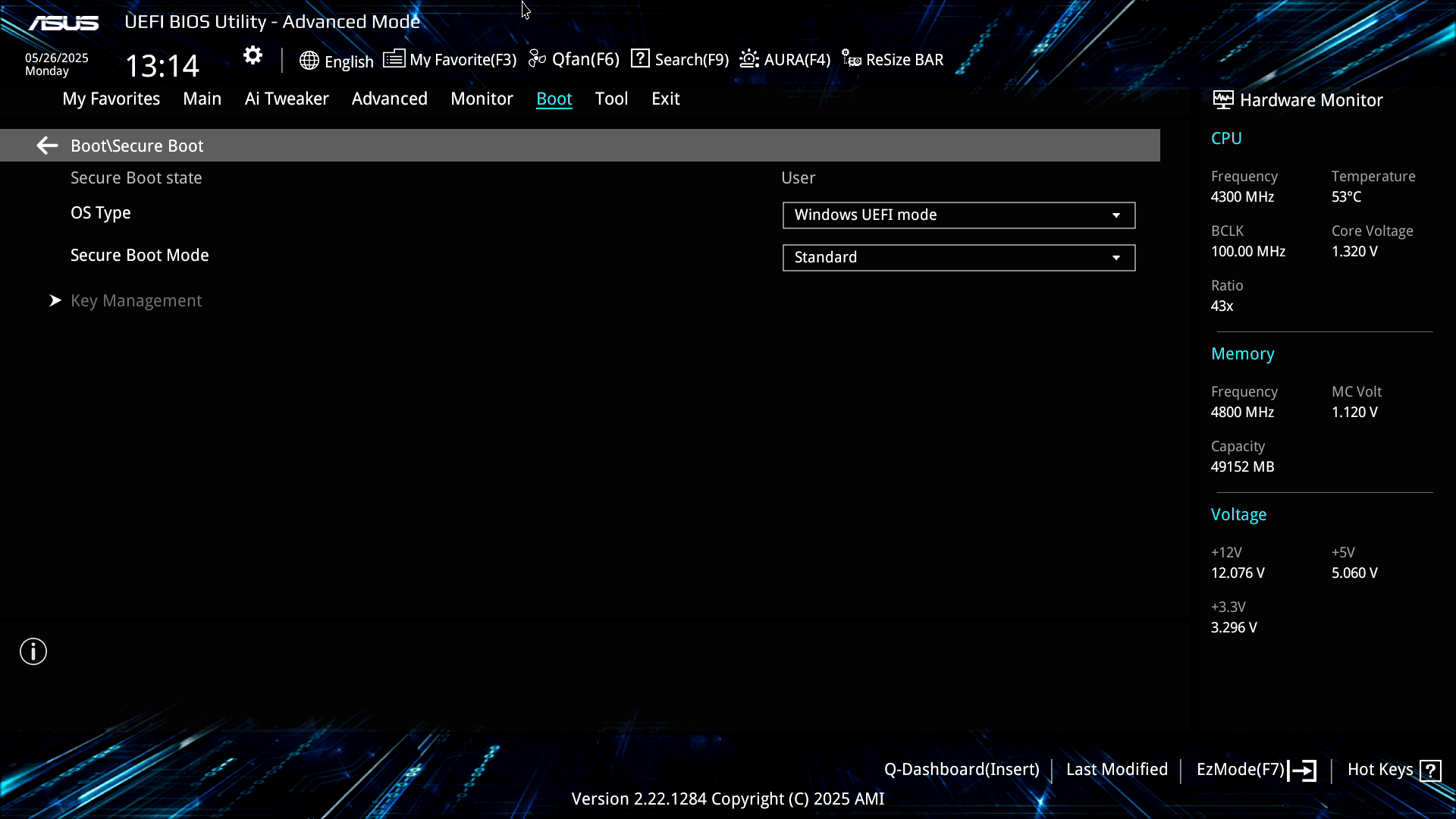

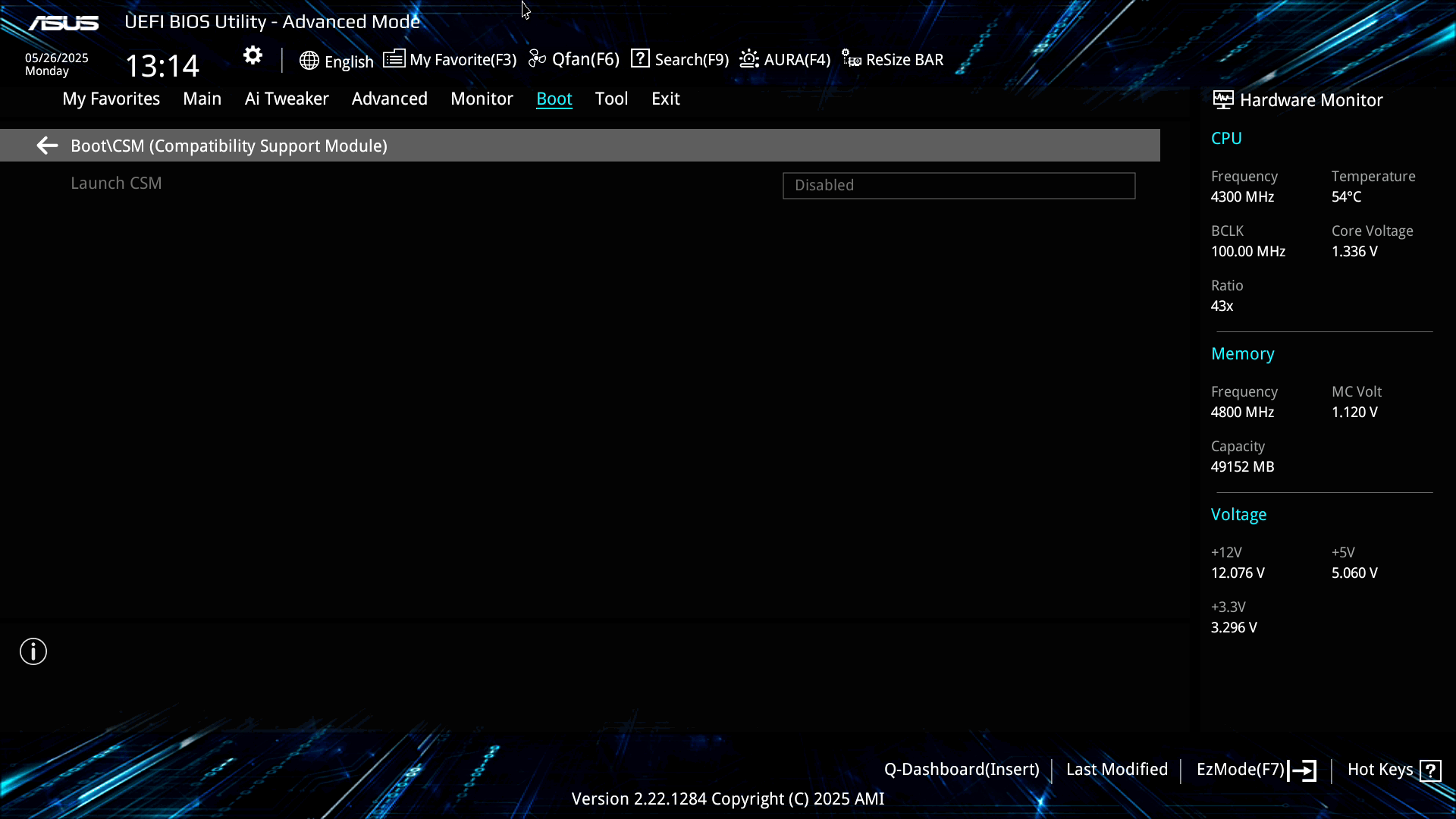

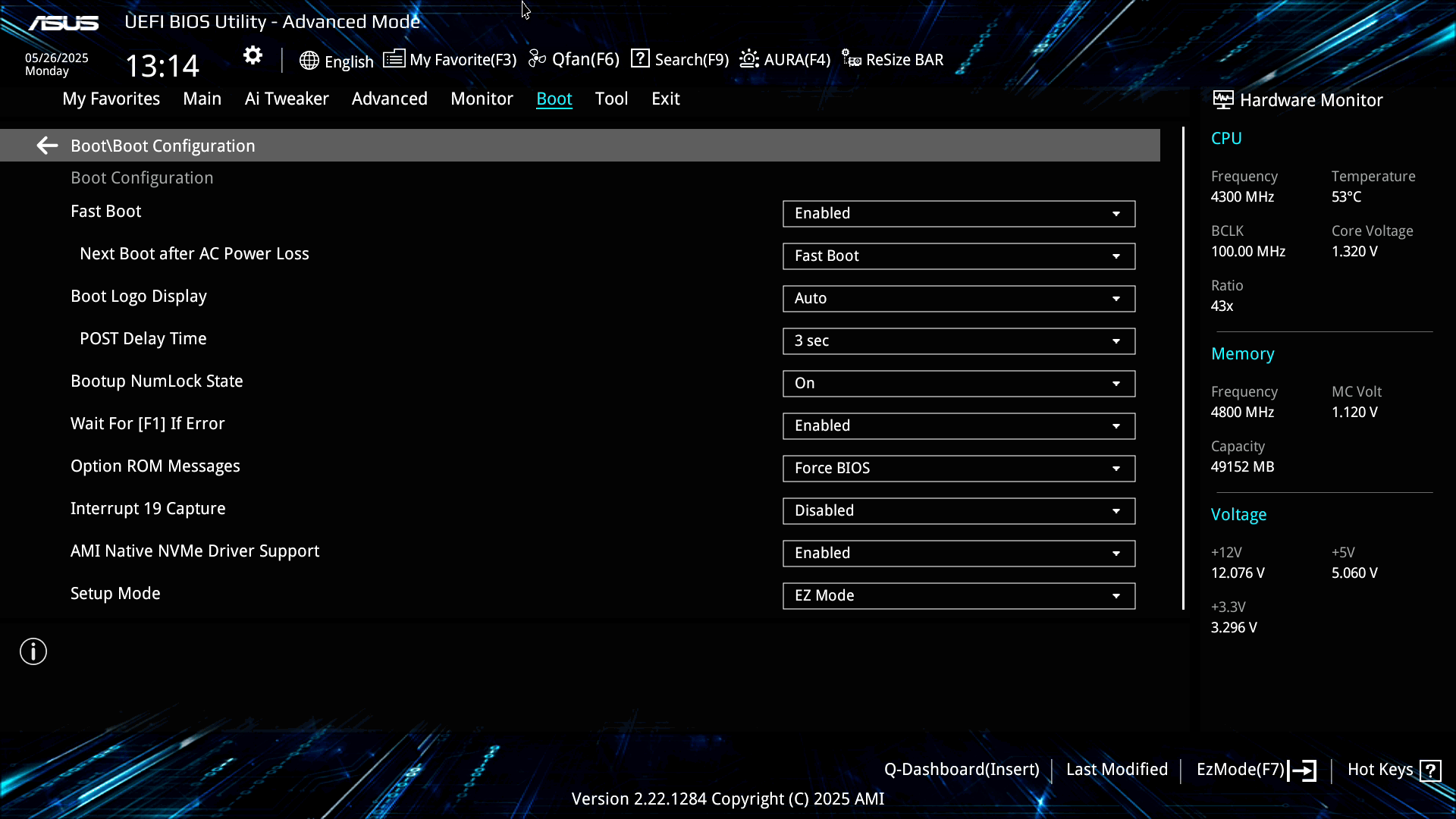

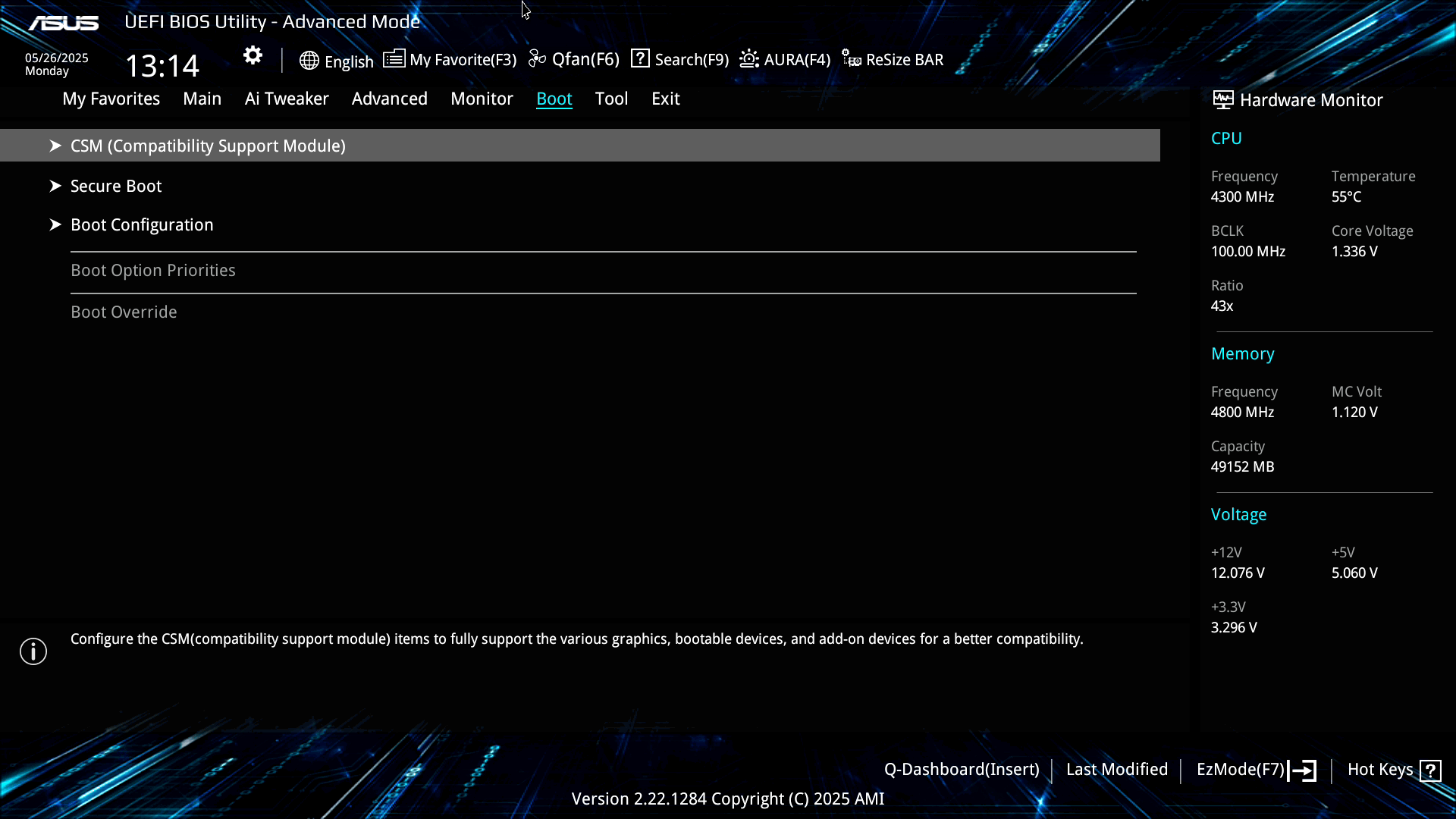

Вкладка Boot: тут керується режим роботи CSM, Secured Boot, процес старту системи, а також пріоритет завантаження з накопичувачів чи мережі.

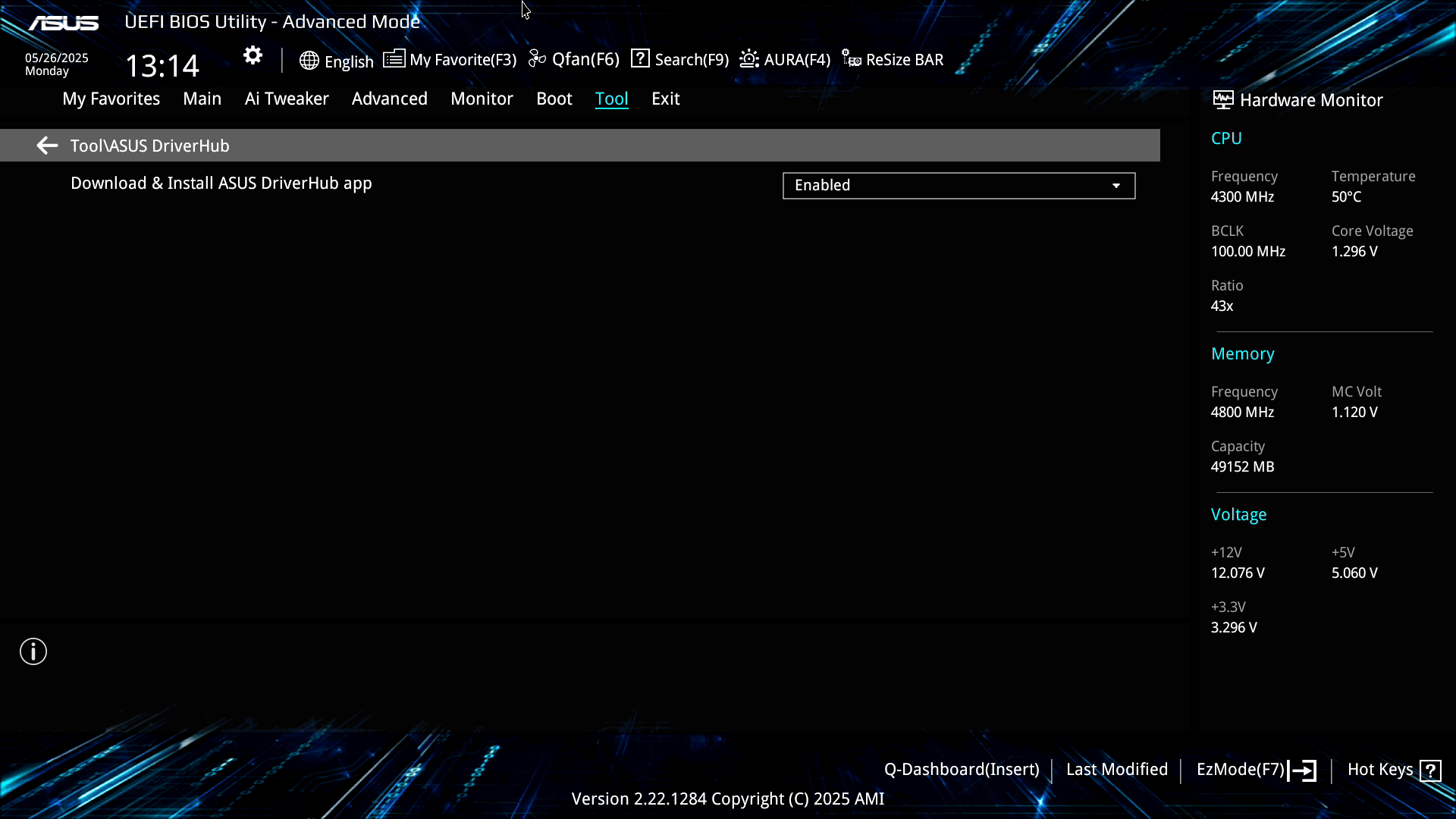

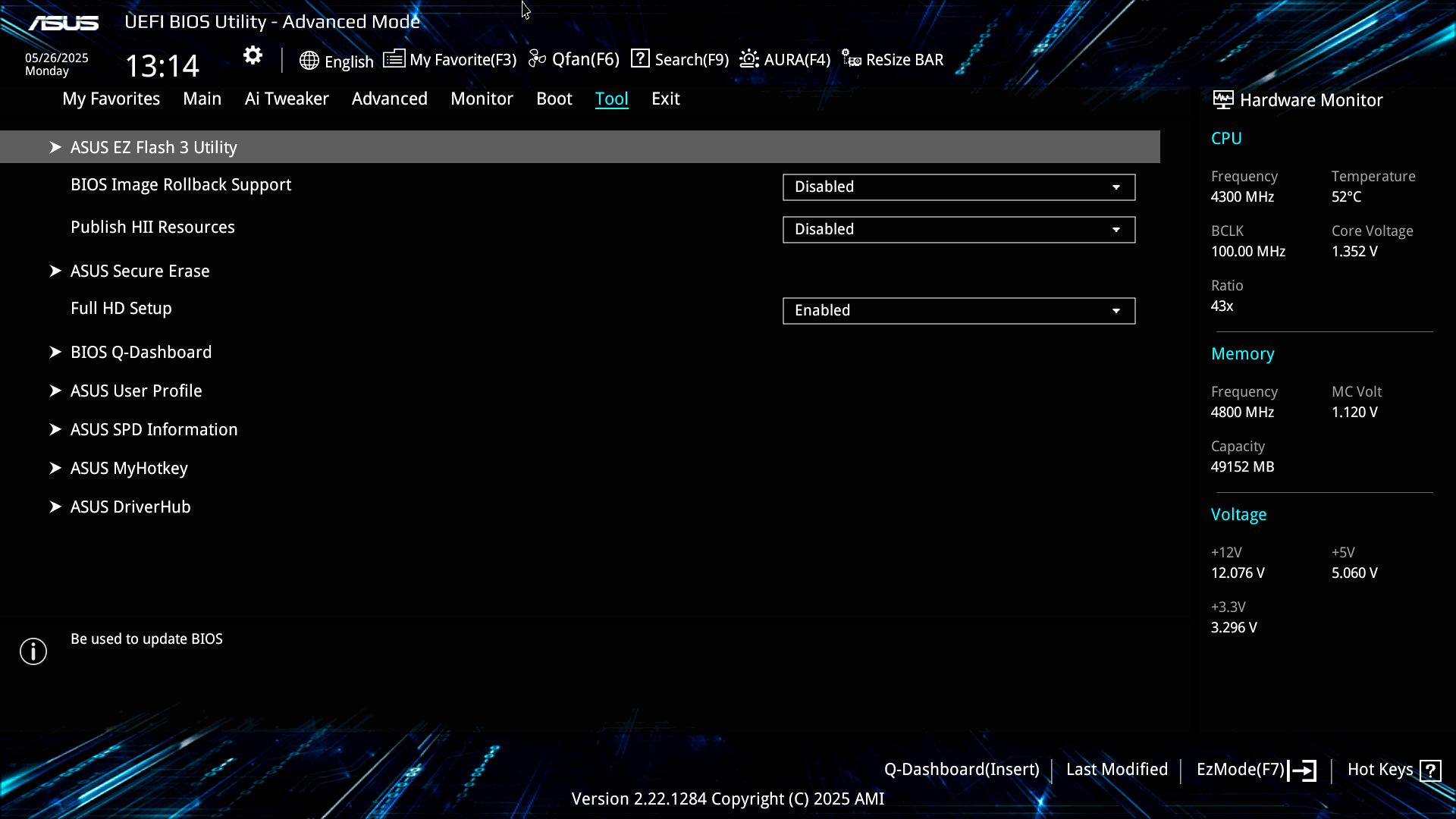

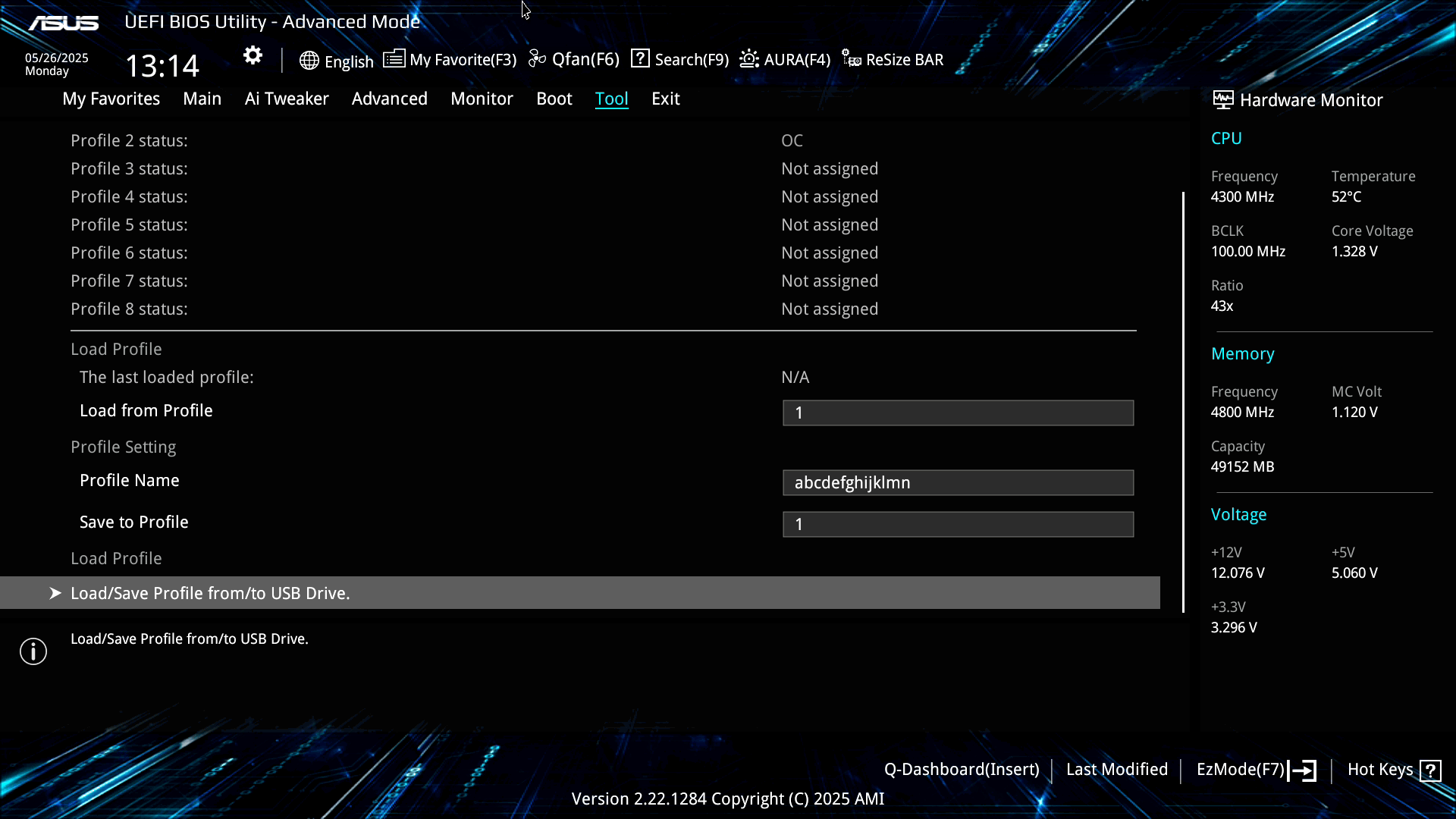

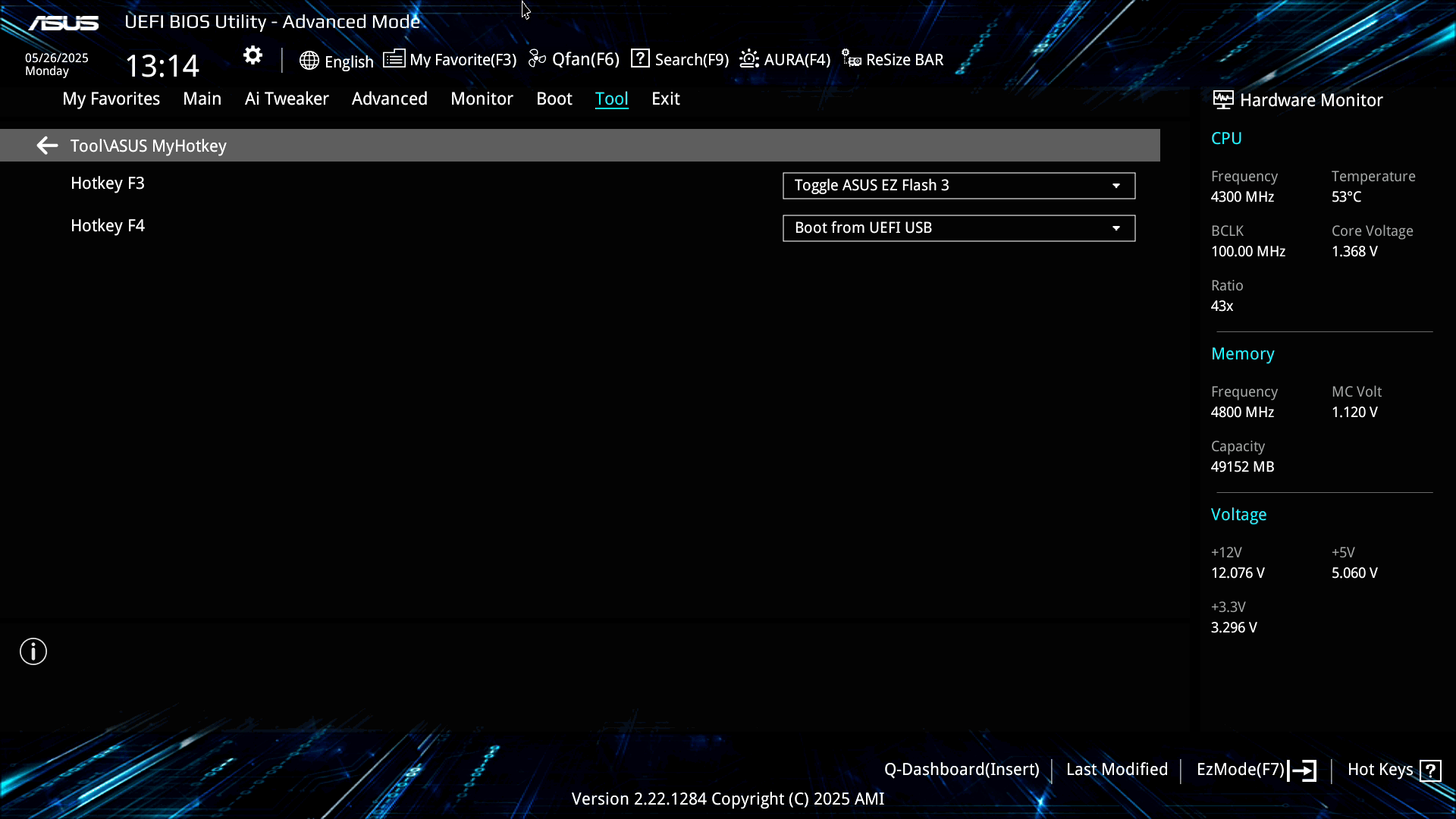

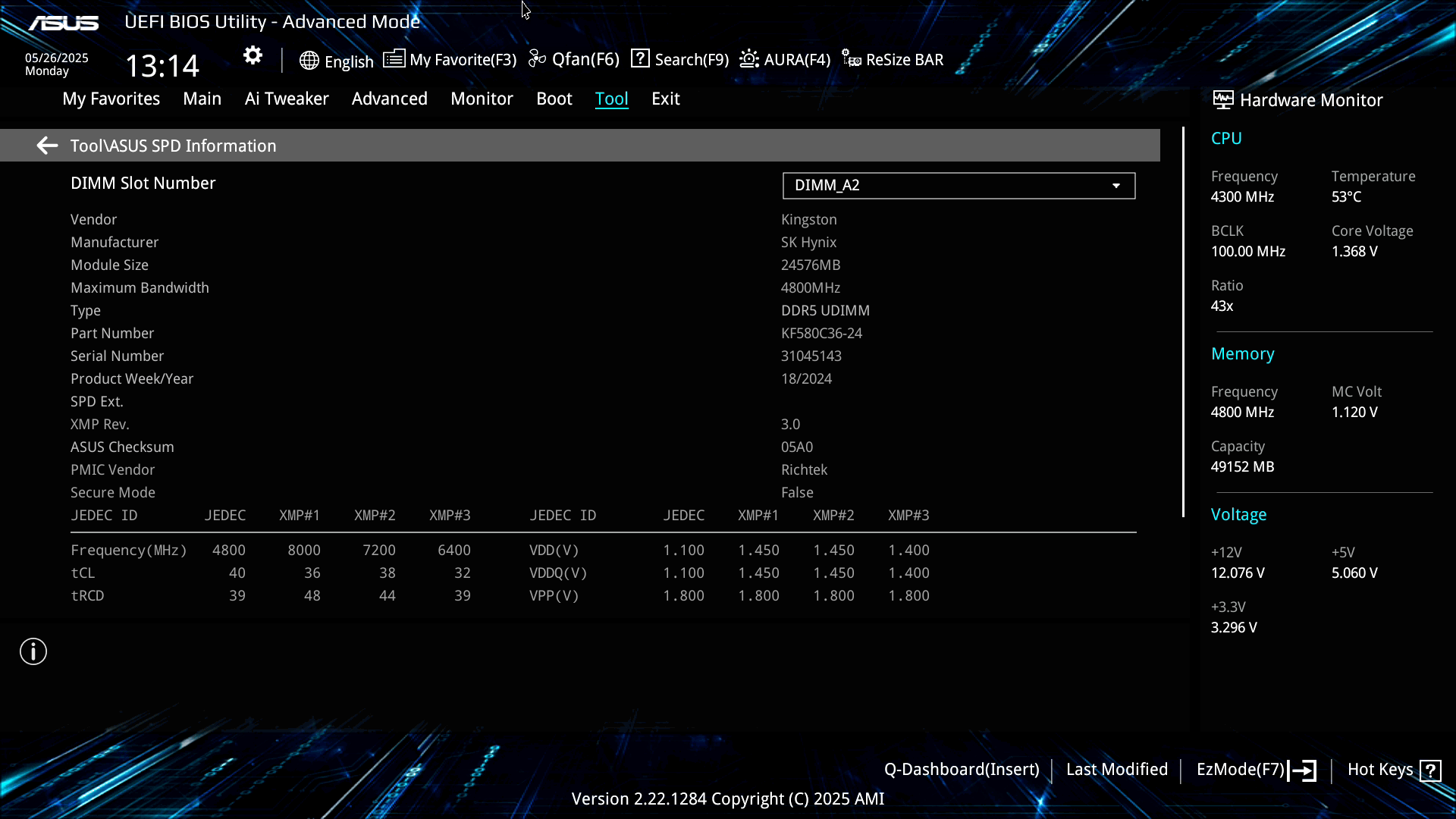

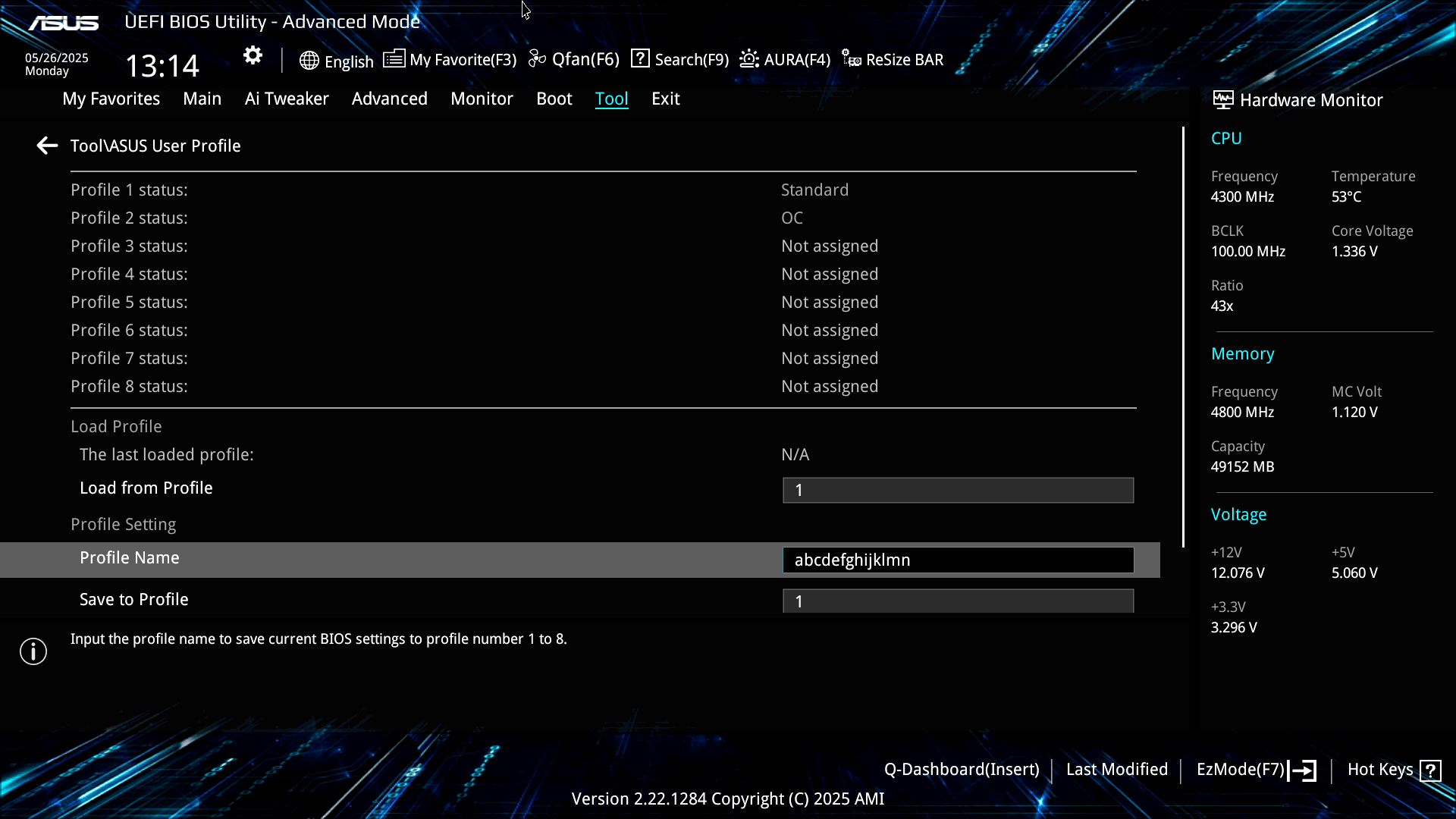

Вкладка Tool: тут знаходиться ASUS User Profile — система профілів налаштувань материнської плати. Є управління фірмовими технологіями виробника на кшталт ASUS DriverHub, MyHotKey. Звідси оновлюється прошивка за допомогою ASUS EZ Flash 3 Utility, активується Secure Erase для накопичувачів, також присутній ще одне посилання виклику Q‑Dashboard. Вже традиційно для нових материнських плат виробника є режим відображення UEFI в режимі Full HD.

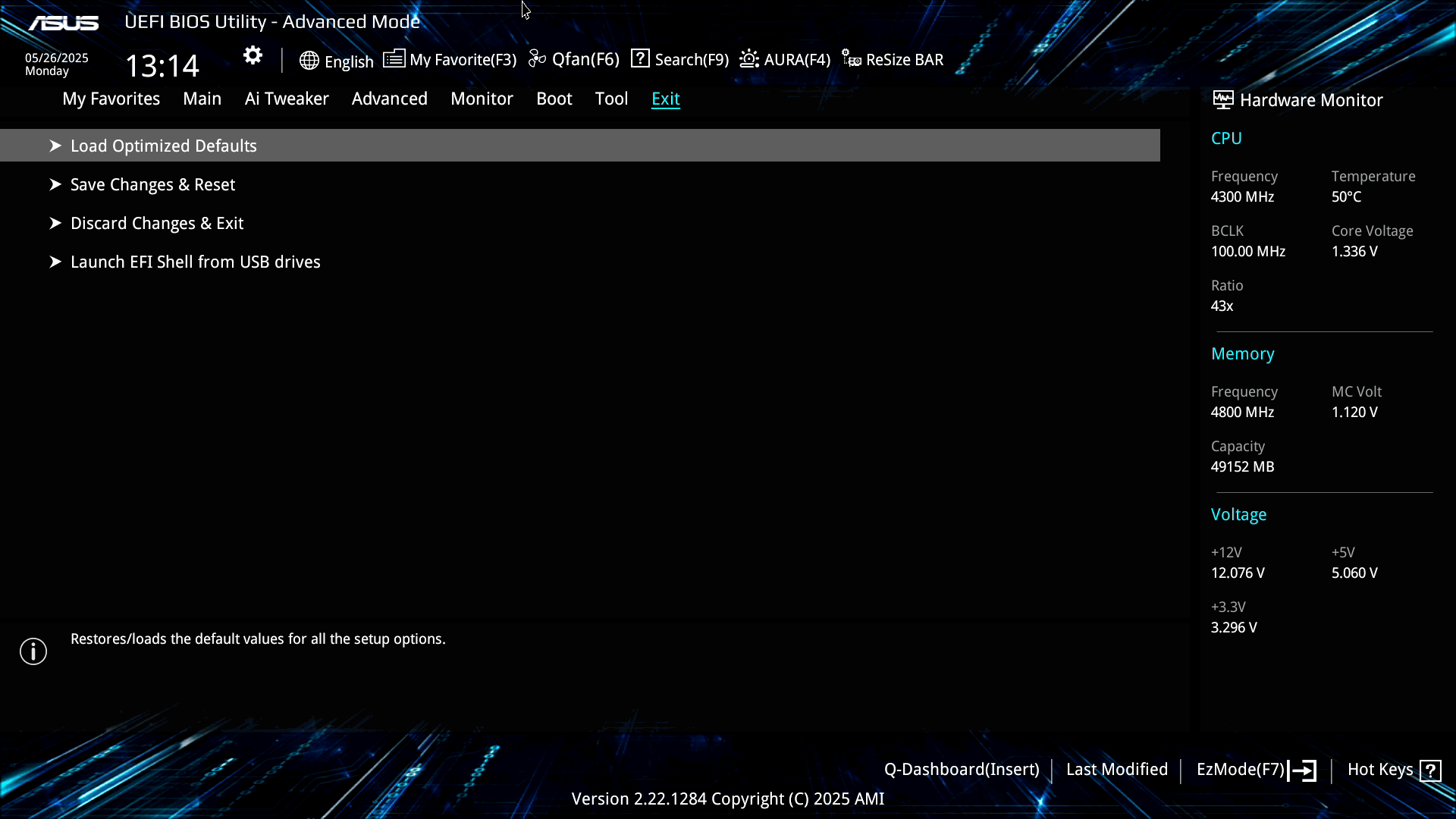

Вкладка Exit: коментарі не потрібні.

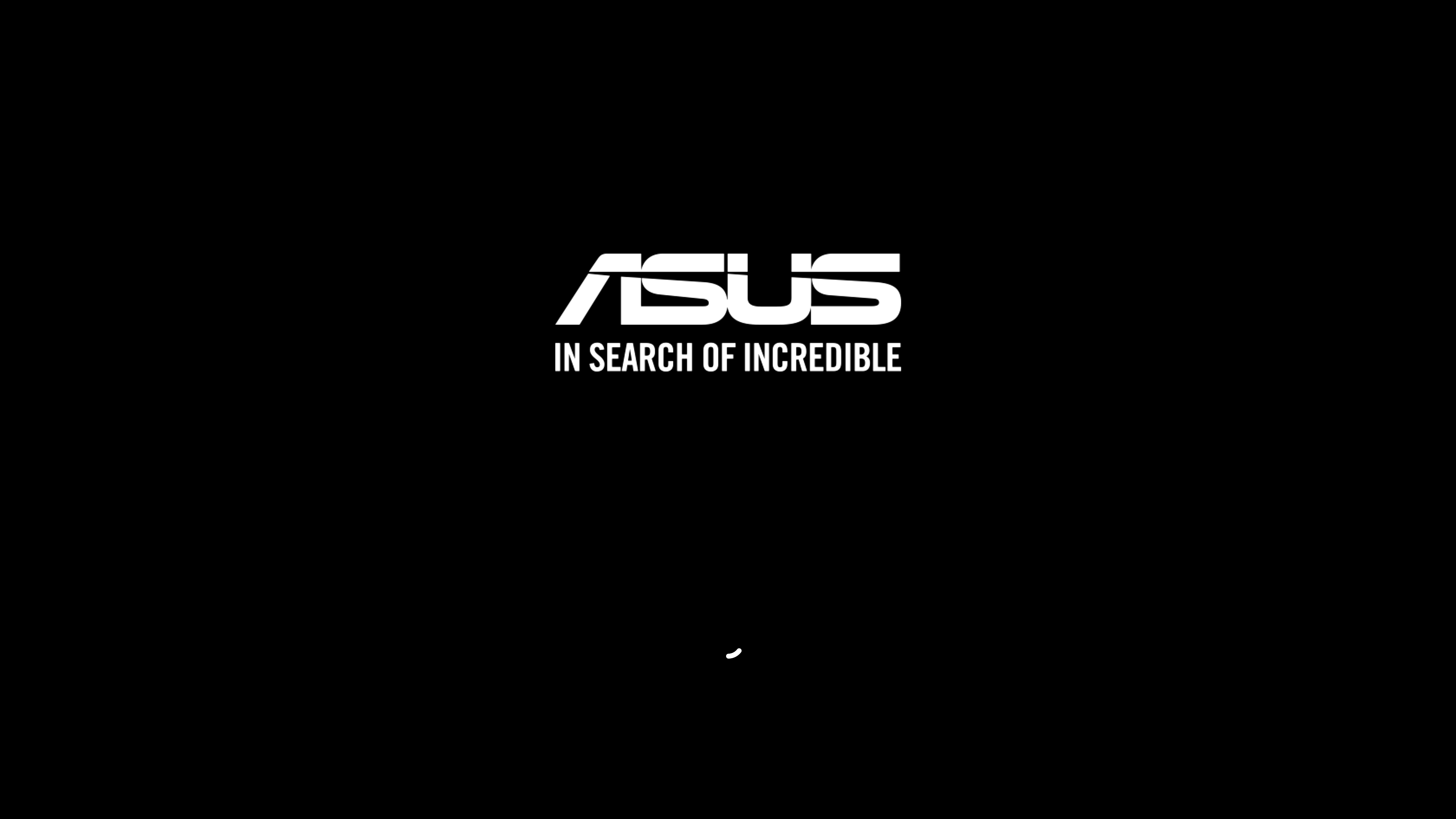

Логотип під час завантаження системи:

Комплектне ПЗ

  Програмне забезпечення

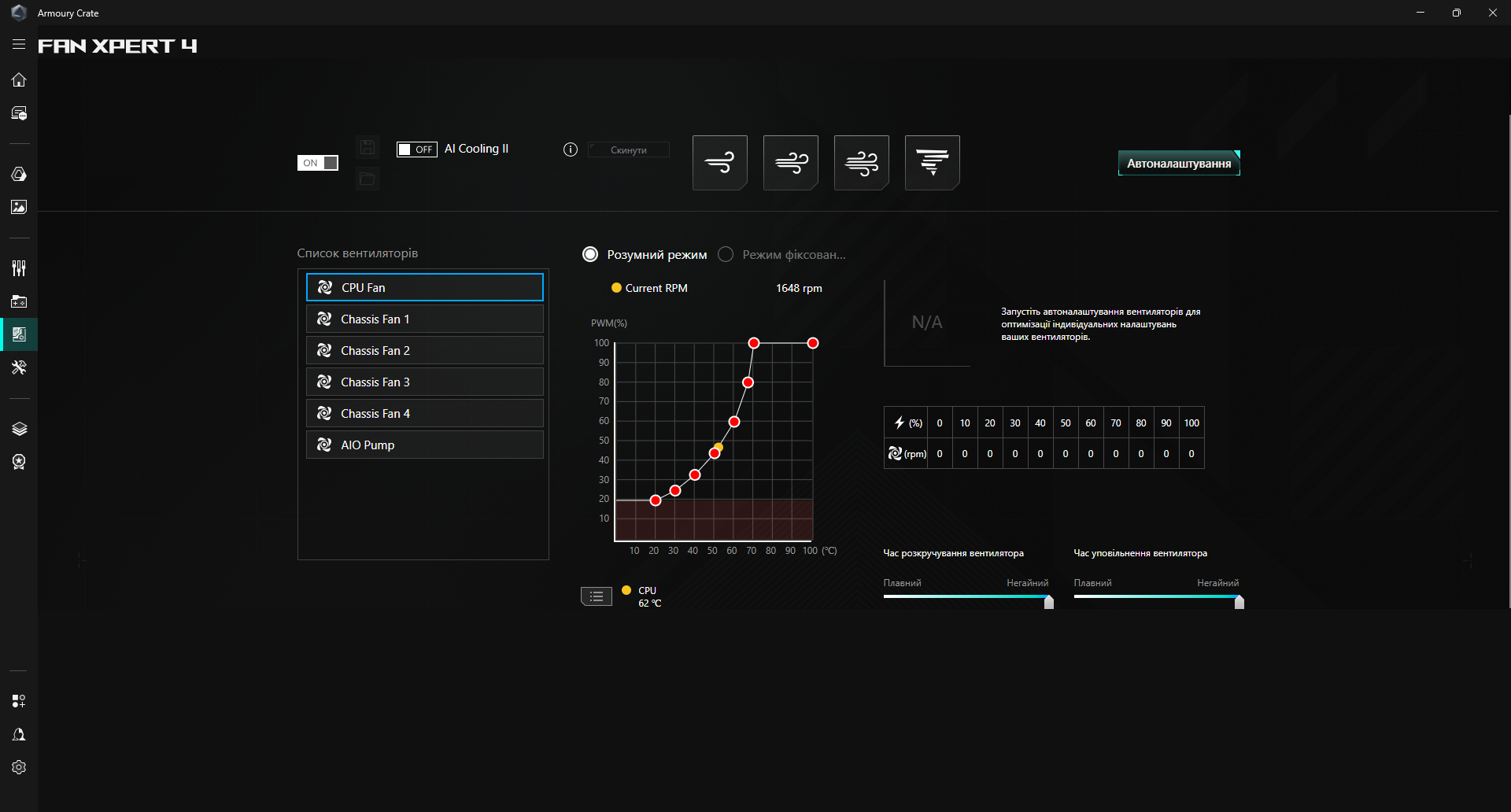

Фірмове Armoury Crate, AURA Creator, AURA Sync, Fan Xpert 4 (включно з AI Cooling II), Power Saving, ASUS Driver Hub, TurboV Core
Додаткове ASUS CPU Z, WinRAR (демо 40 днів), Norton 360 Deluxe (демо 60 днів)

В комплектації не передбачено ані флешдрайву, ані компакт-диску з відповідним ПЗ й драйверами. Користувачу доведеться подбати про все необхідне заздалегідь у разі потреби.

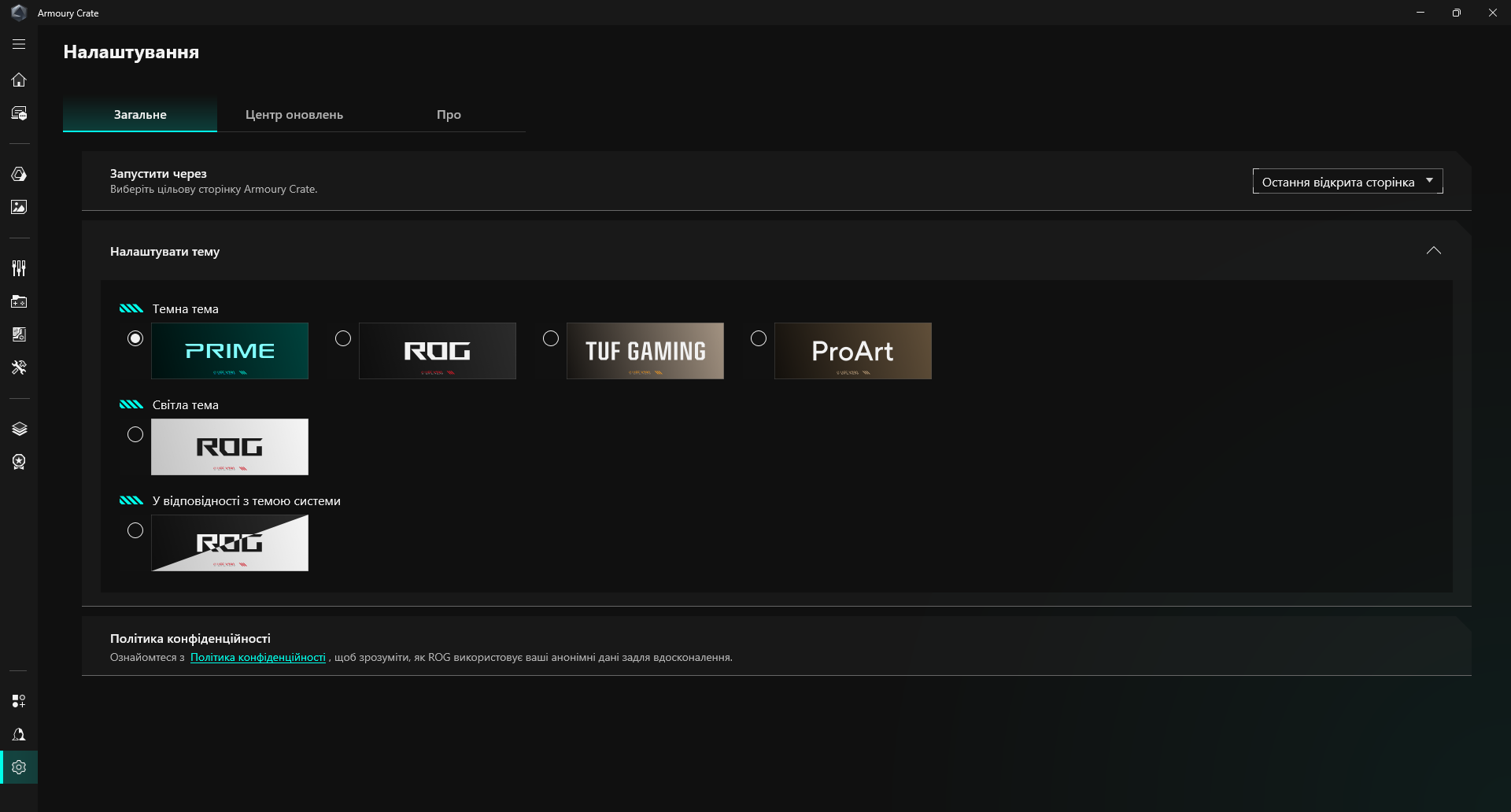

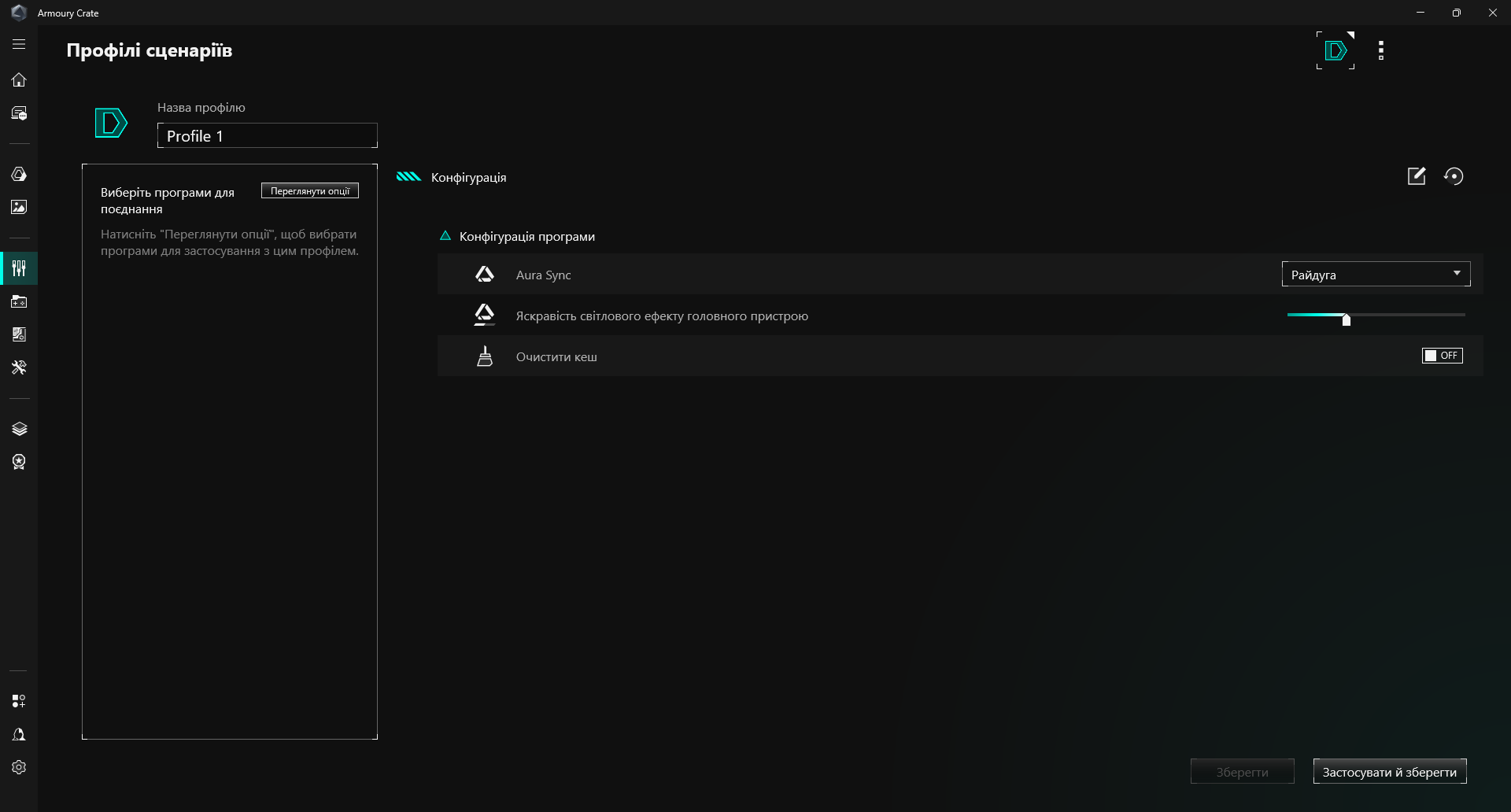

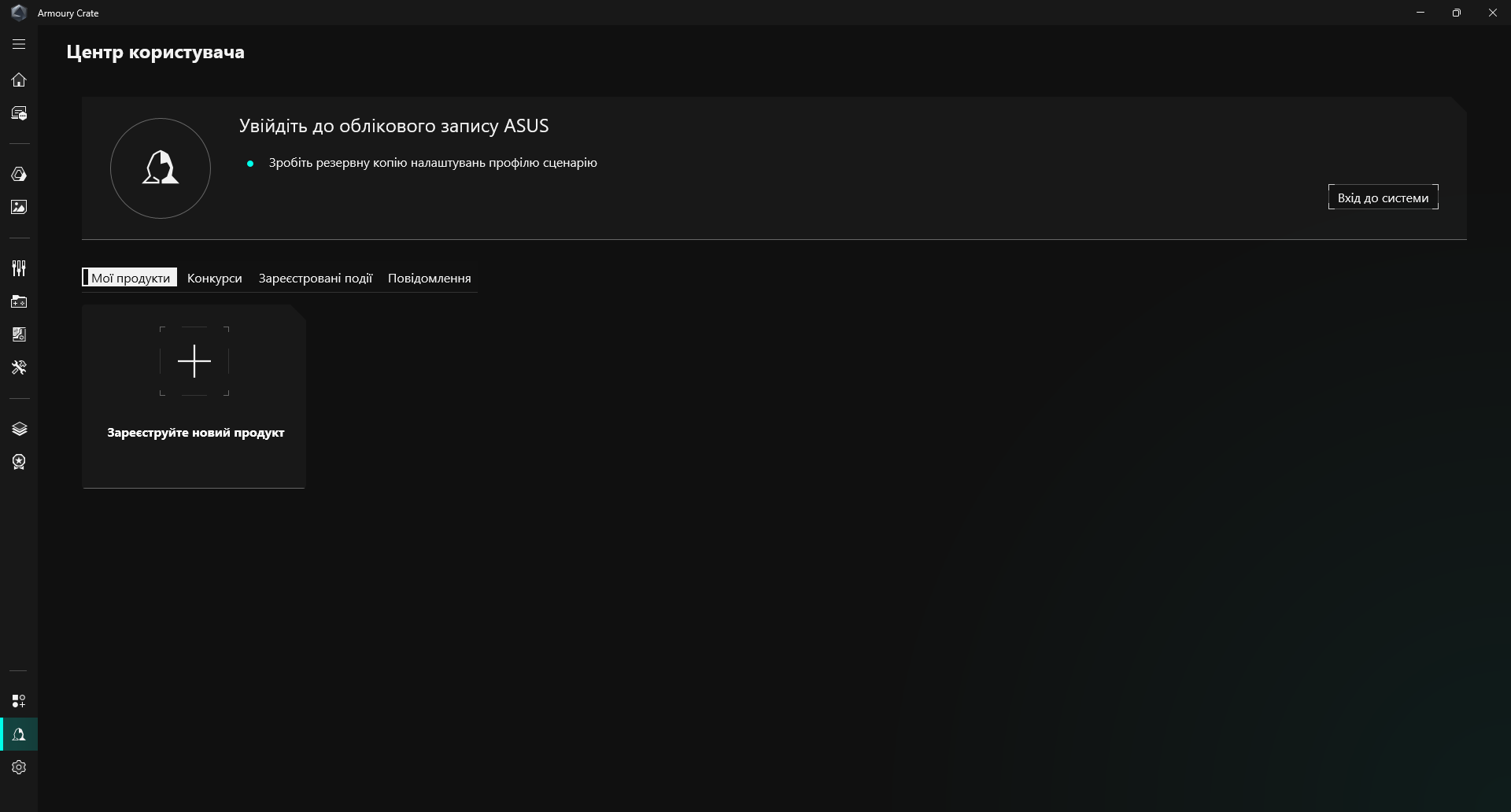

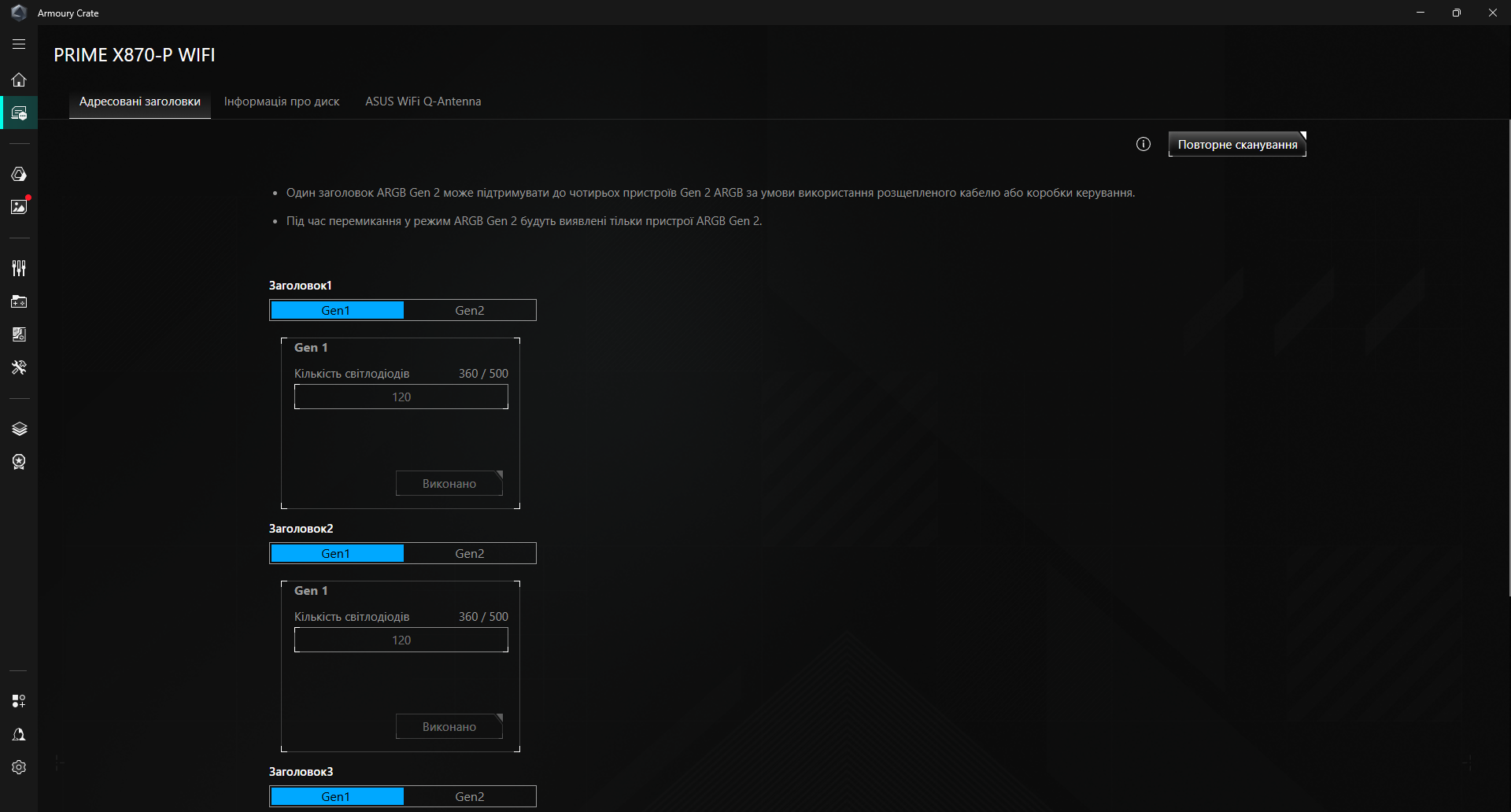

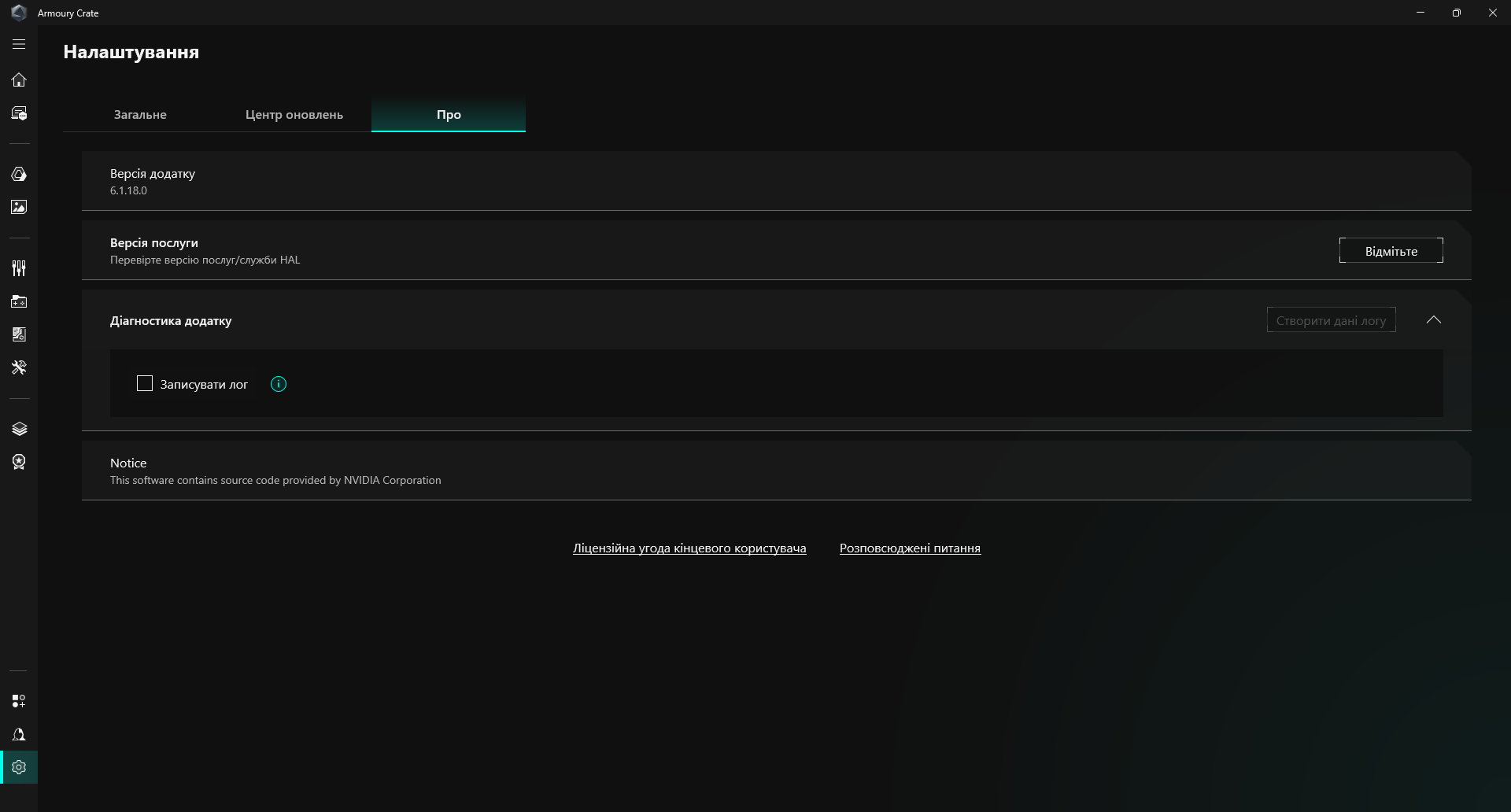

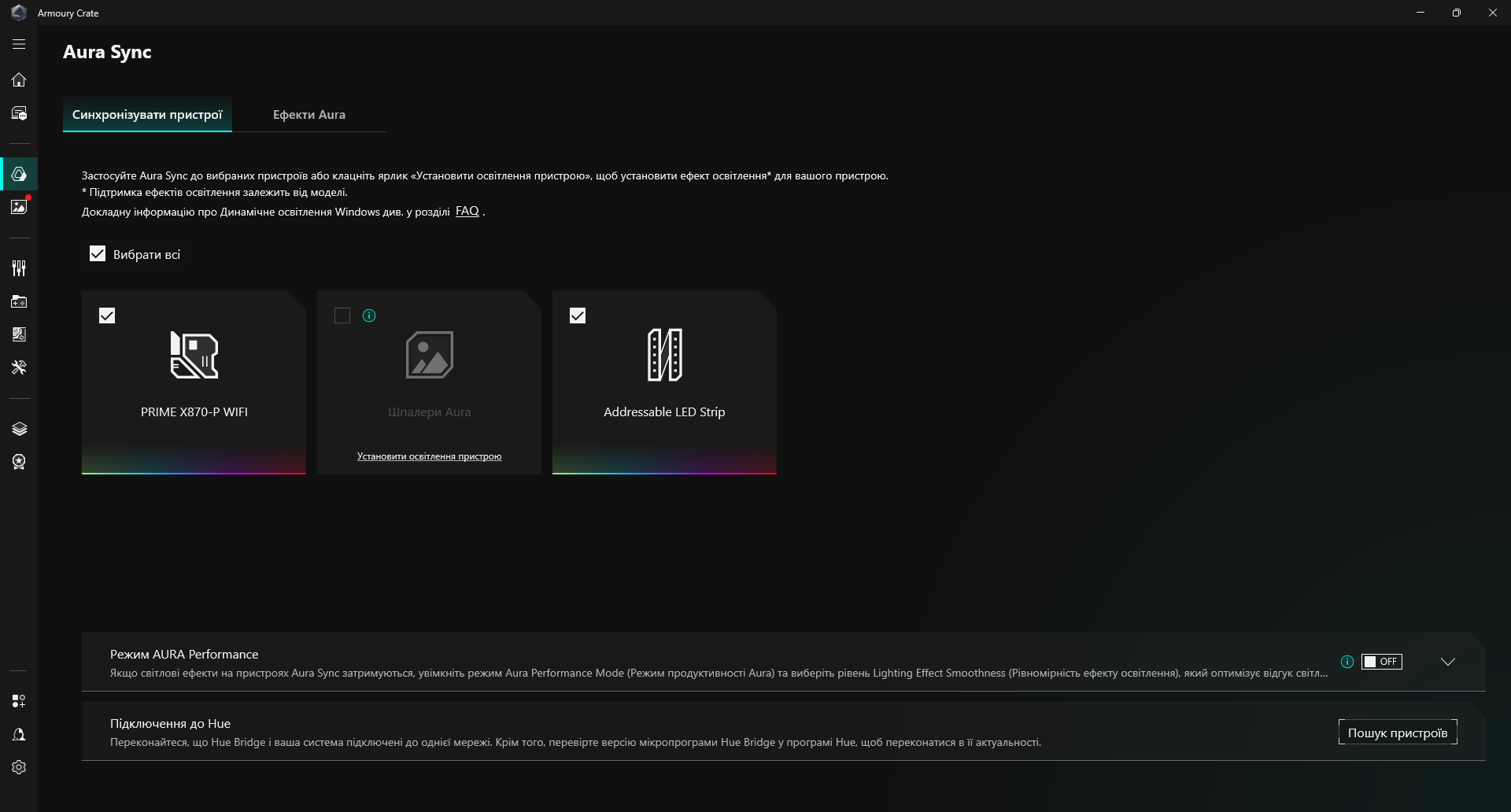

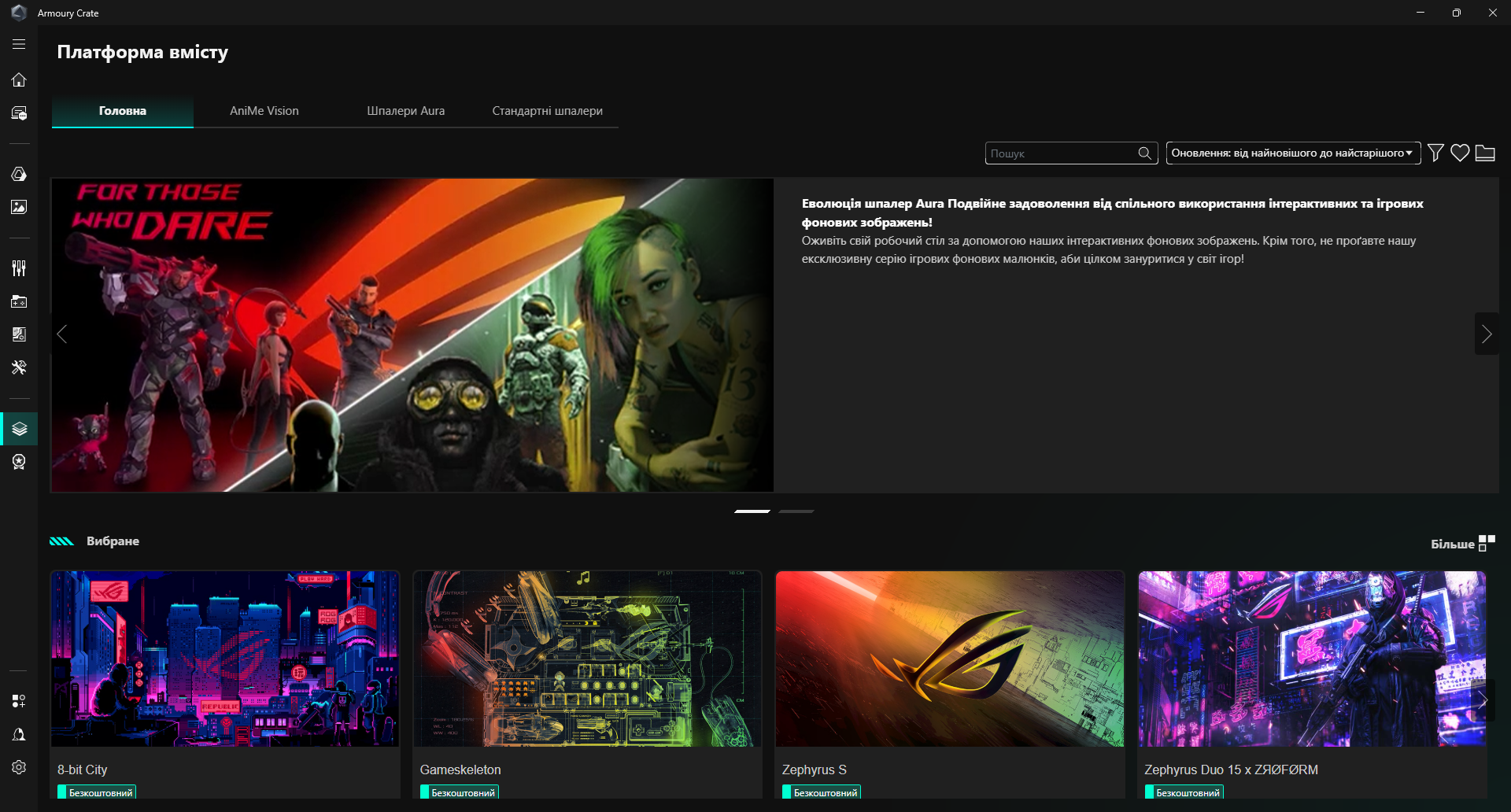

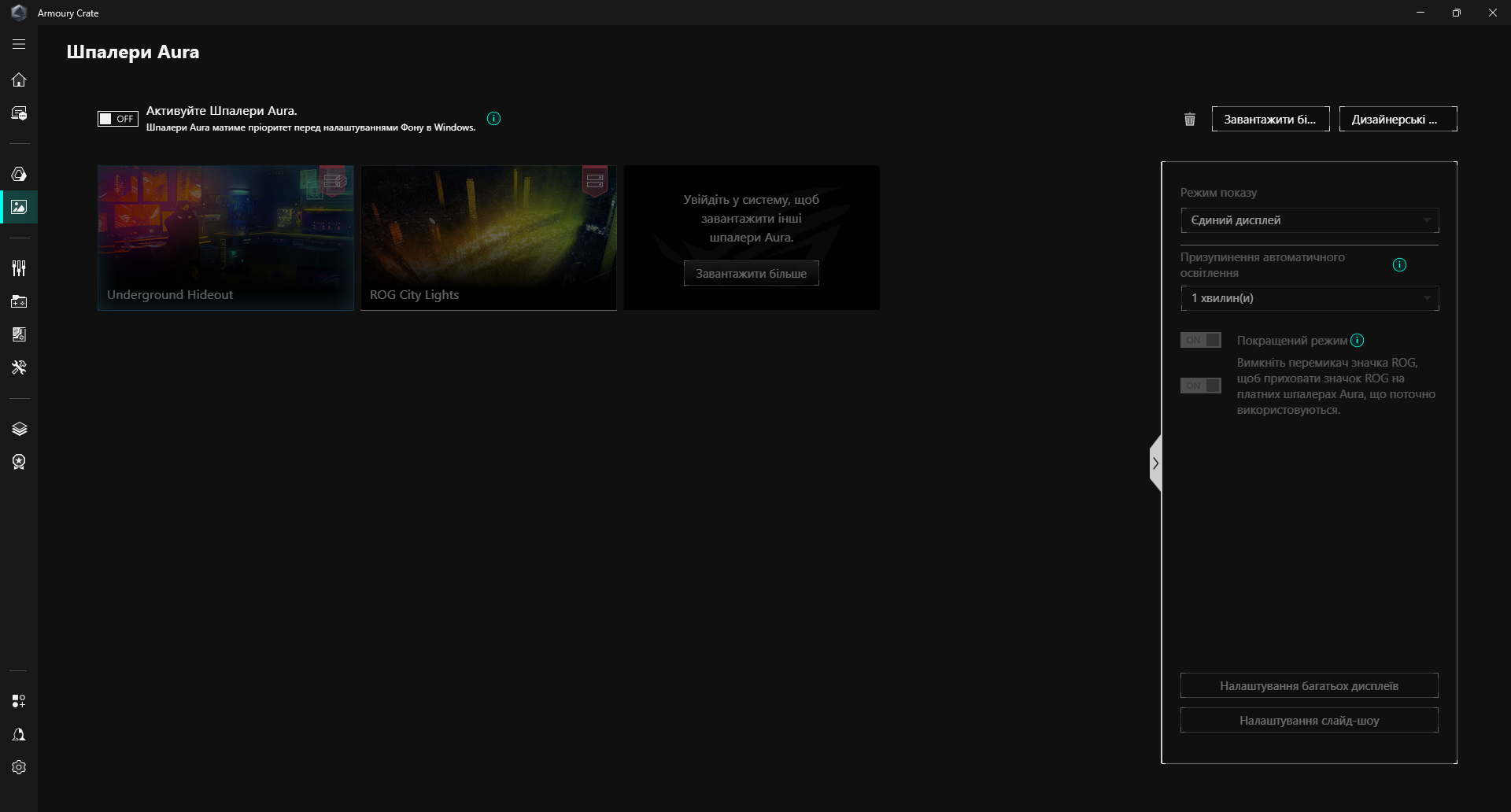

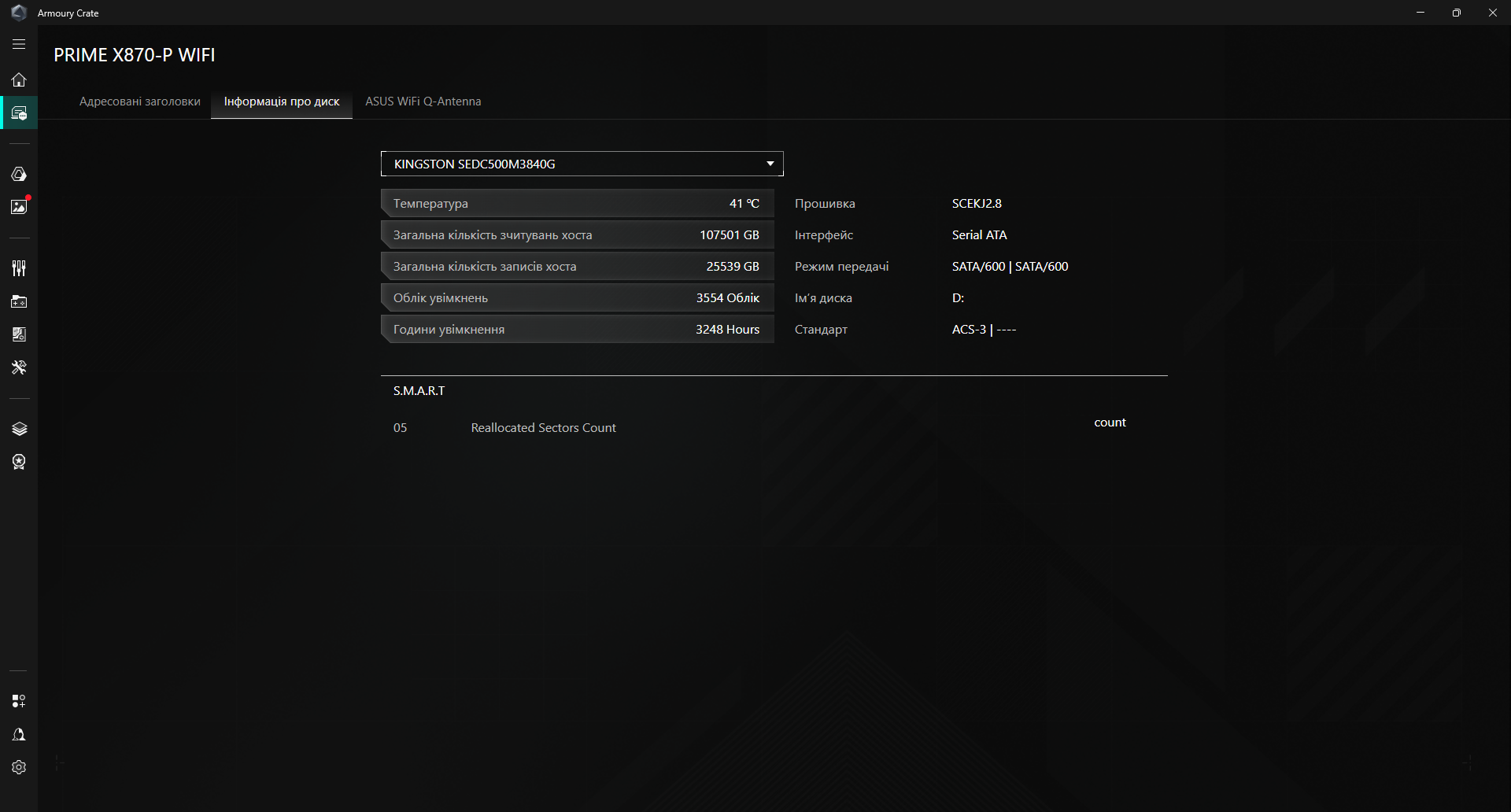

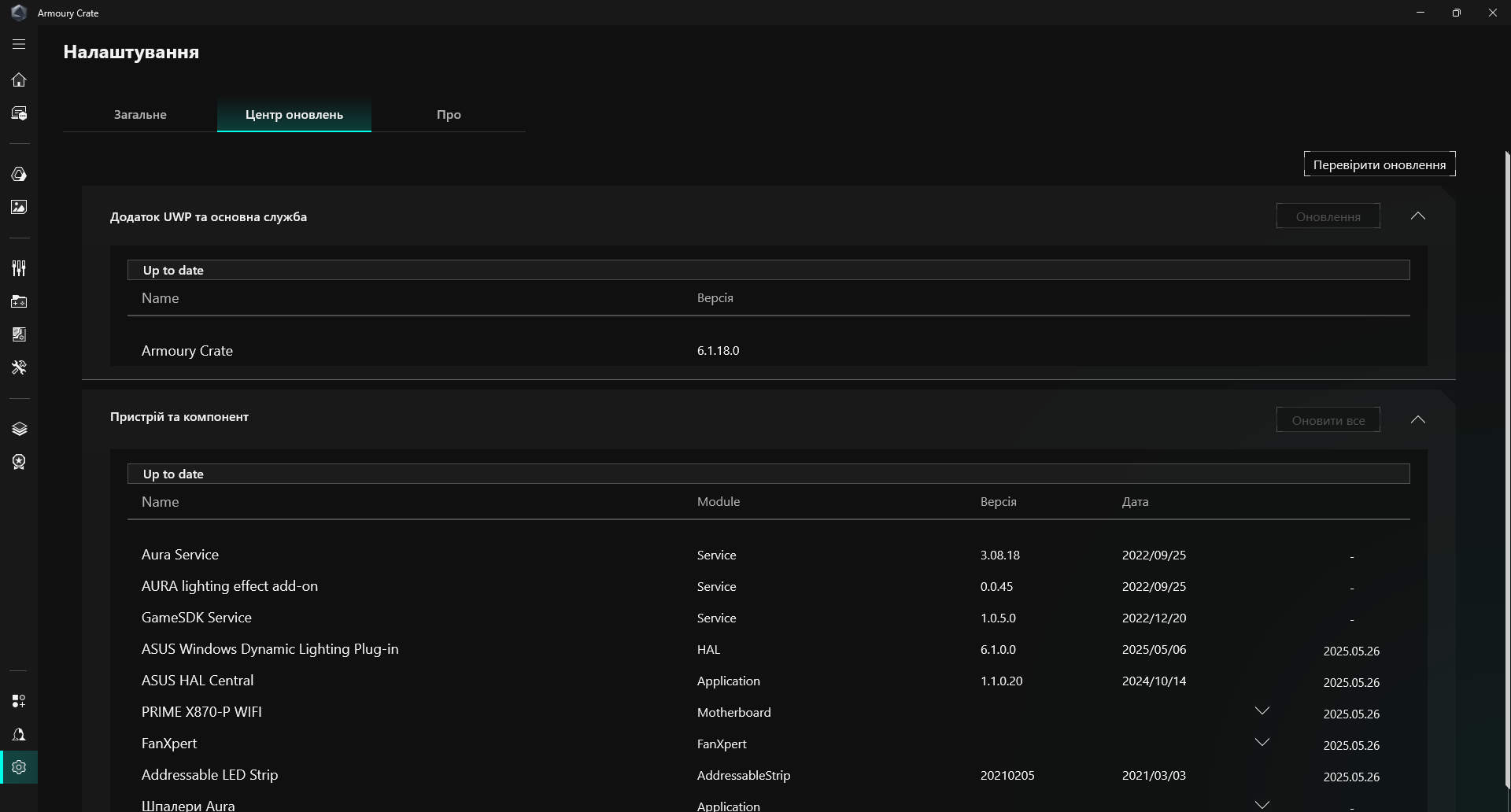

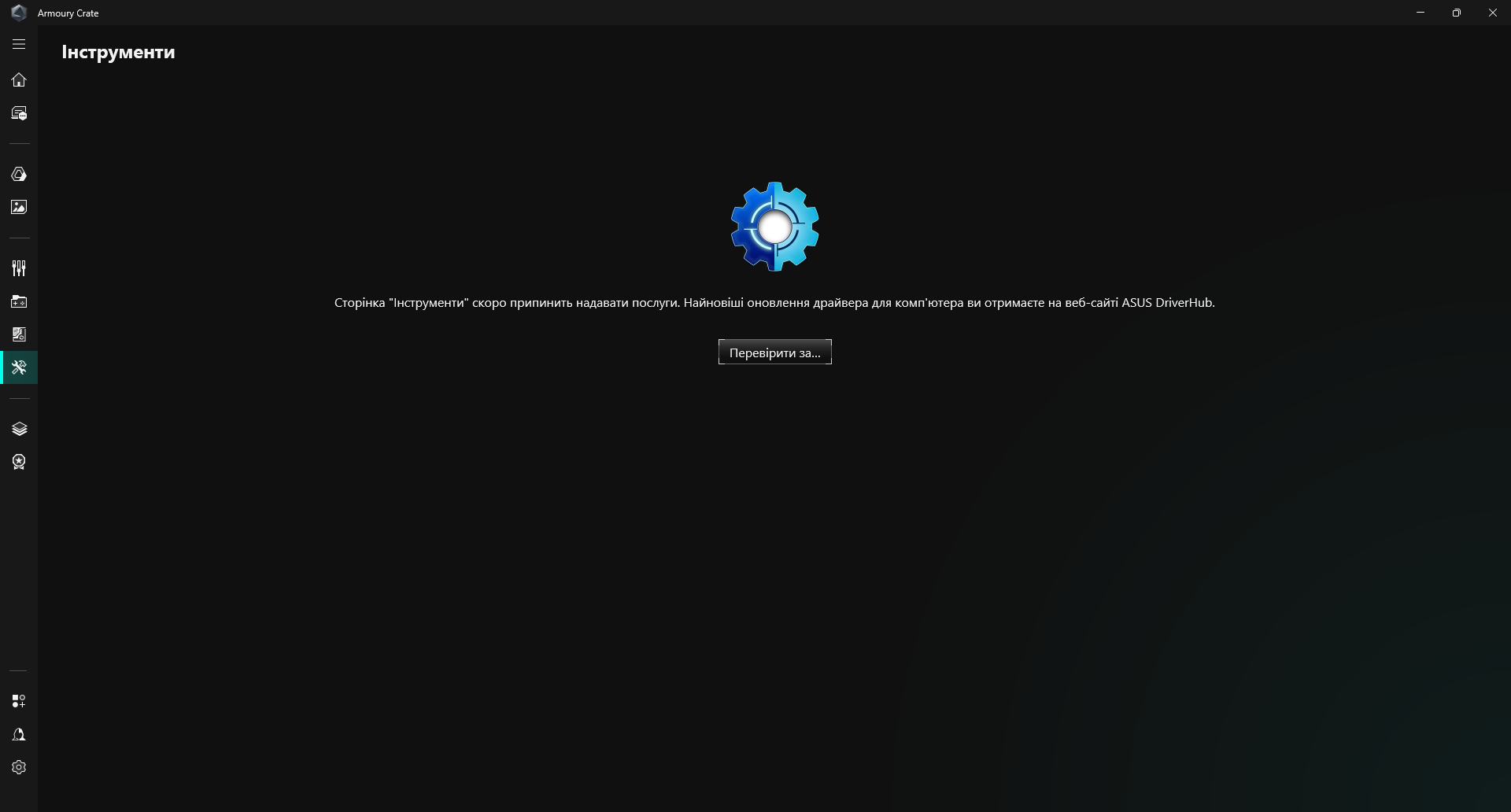

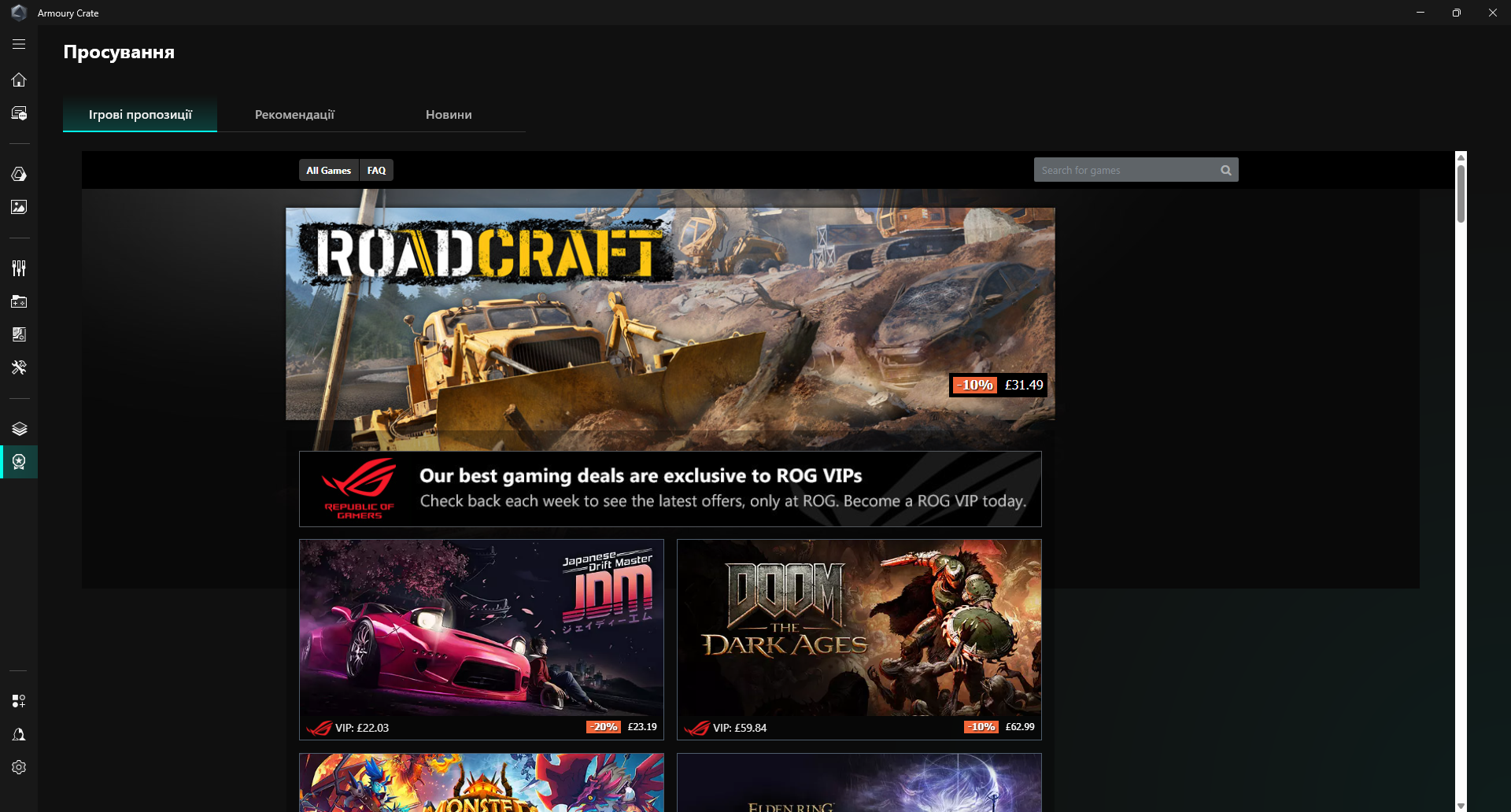

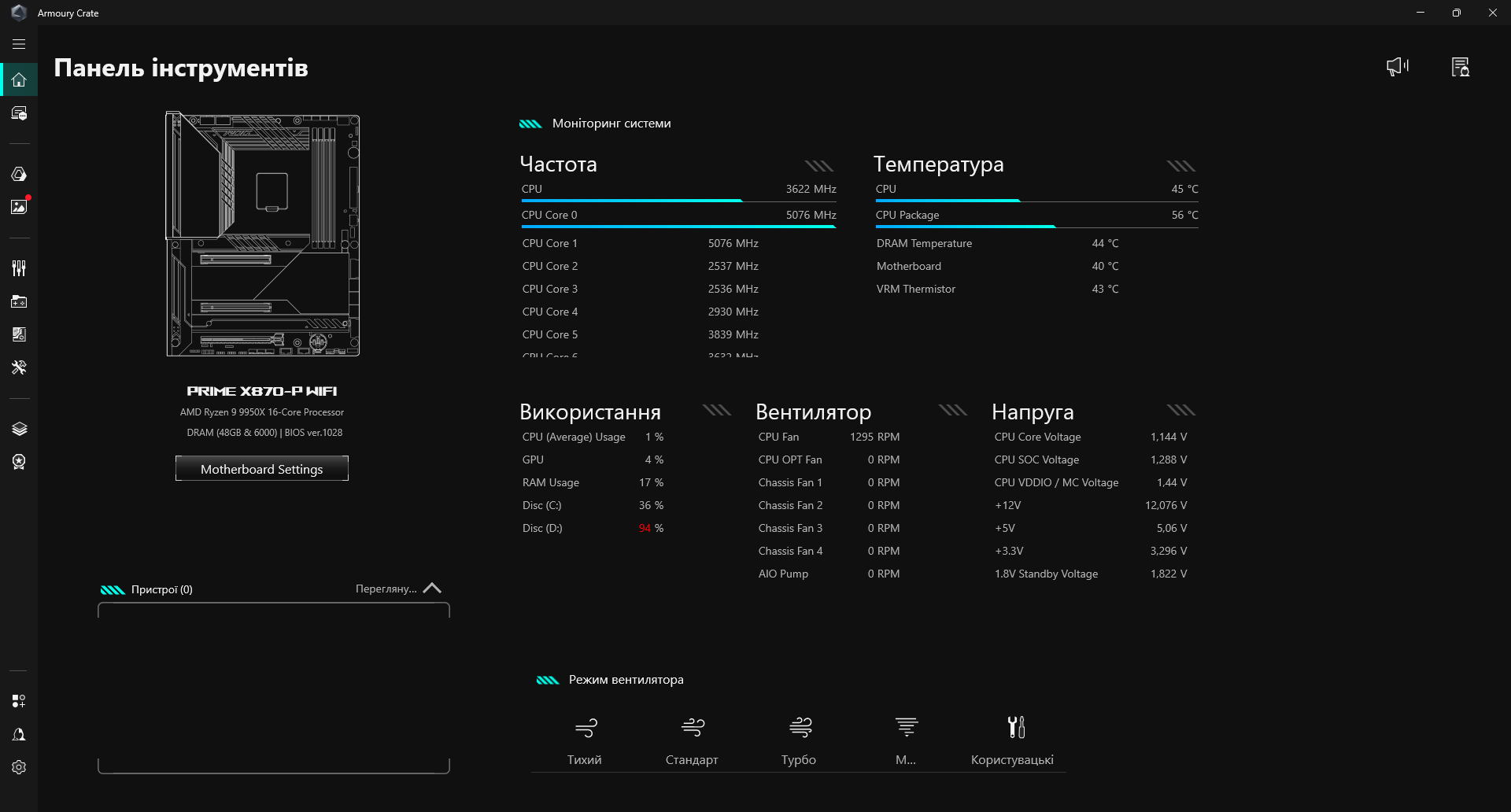

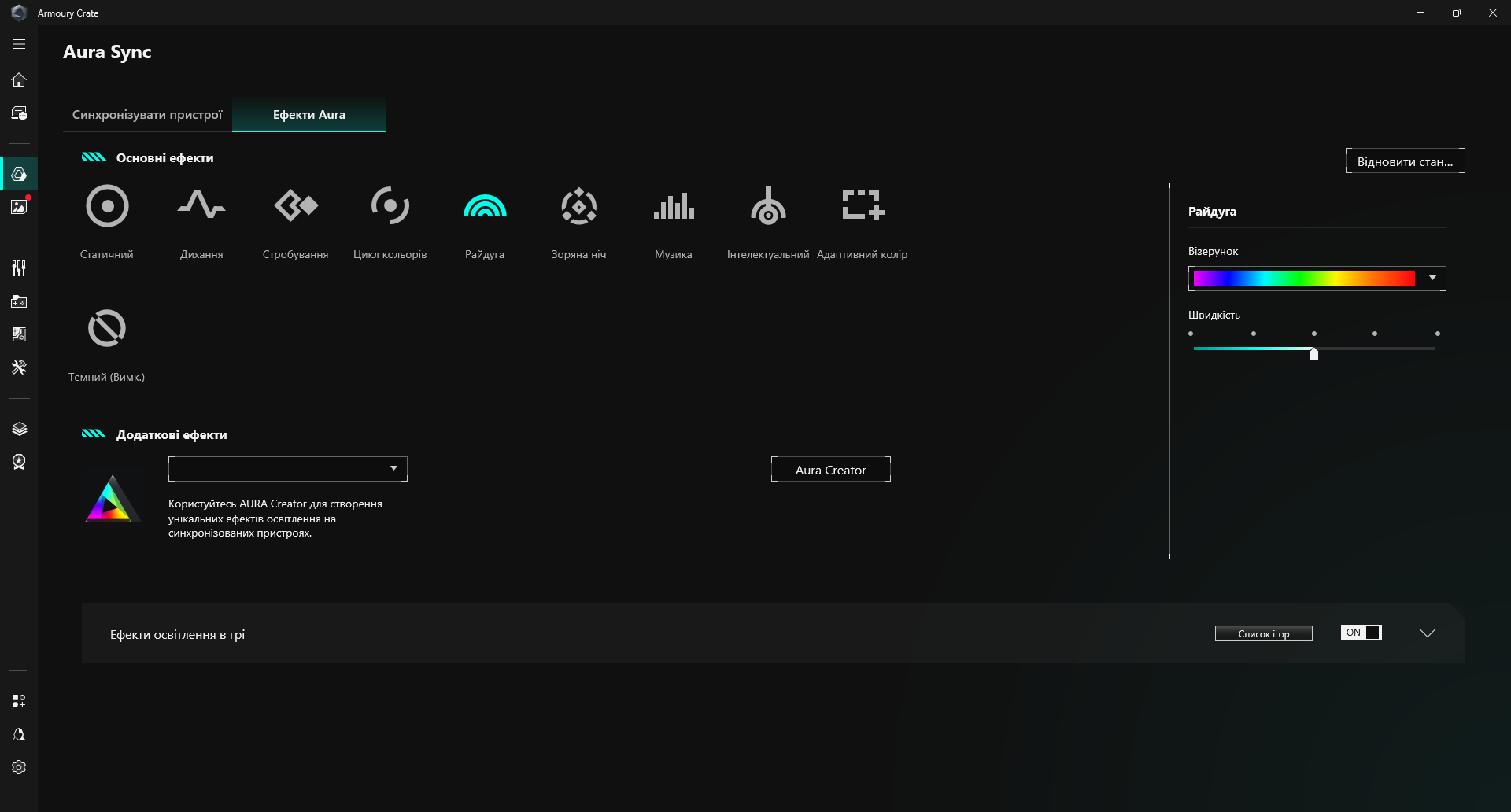

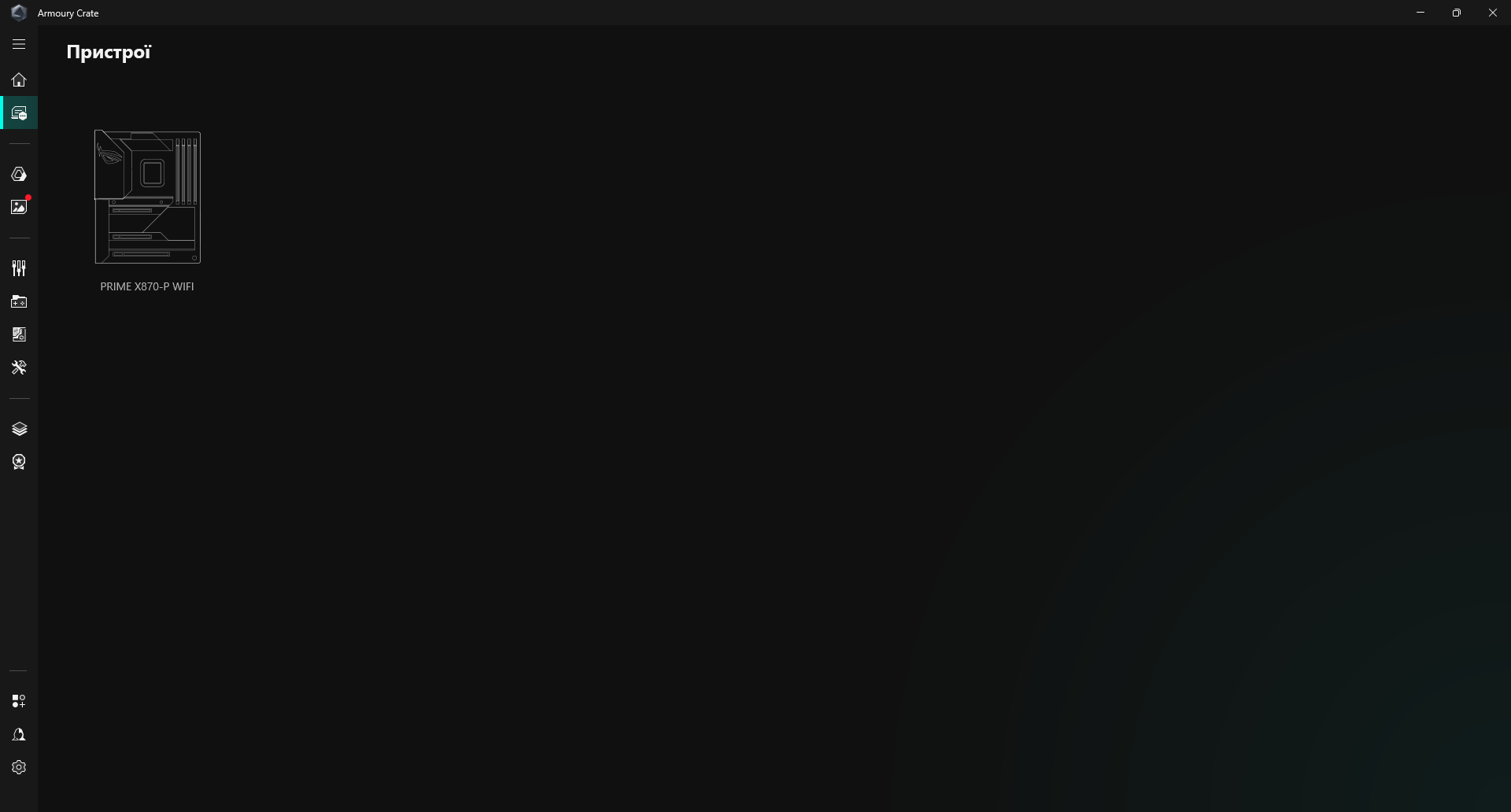

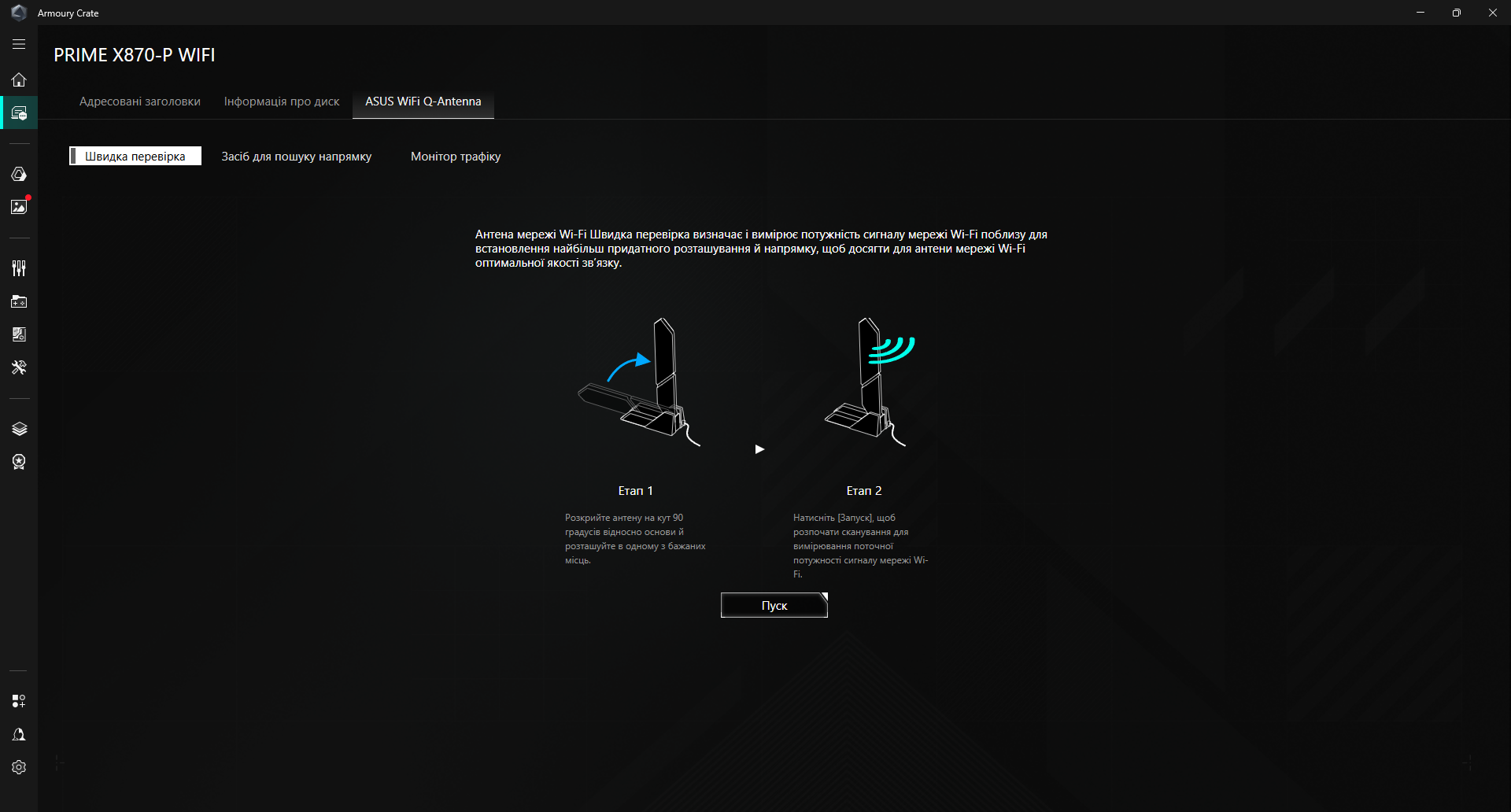

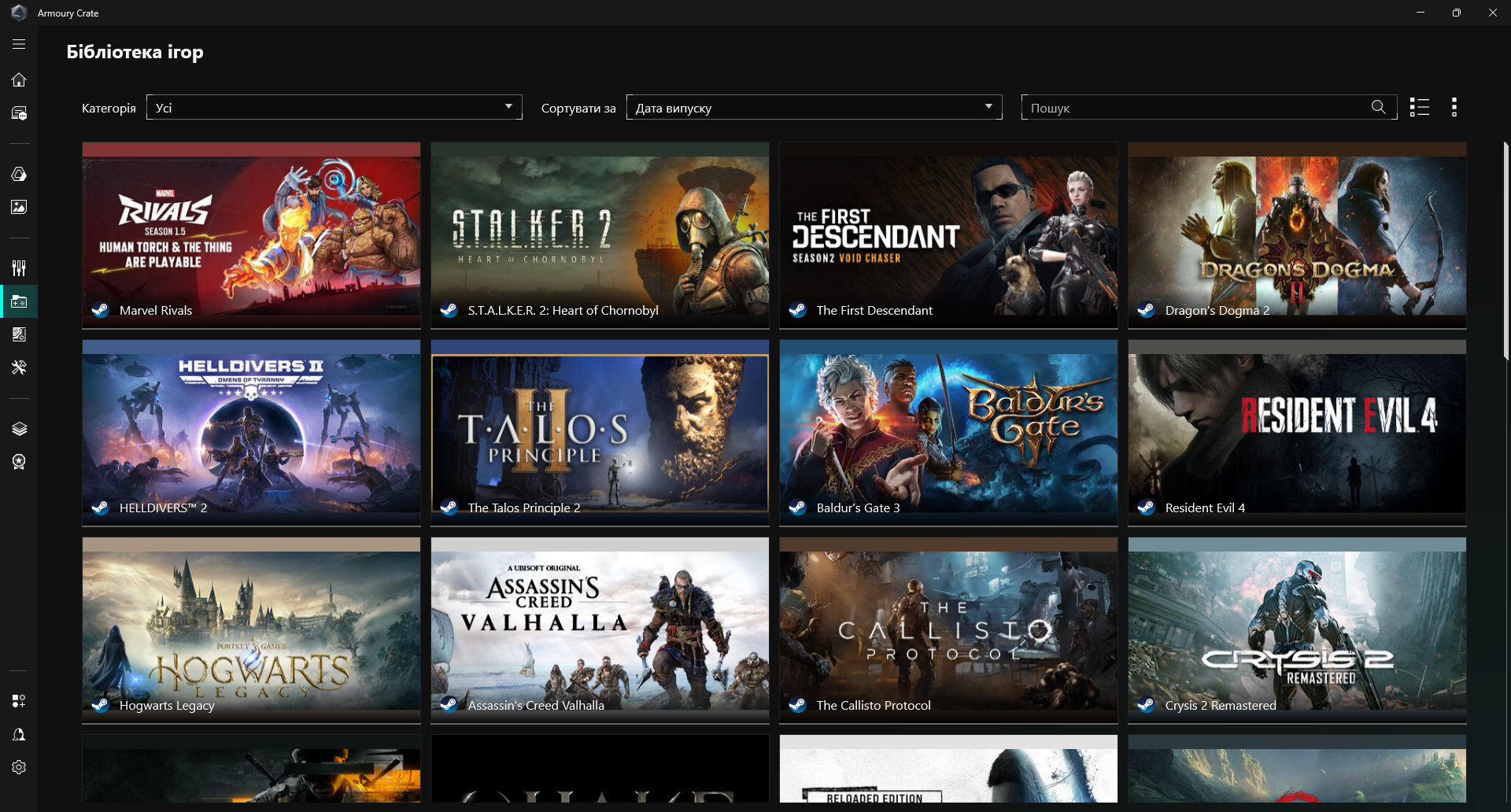

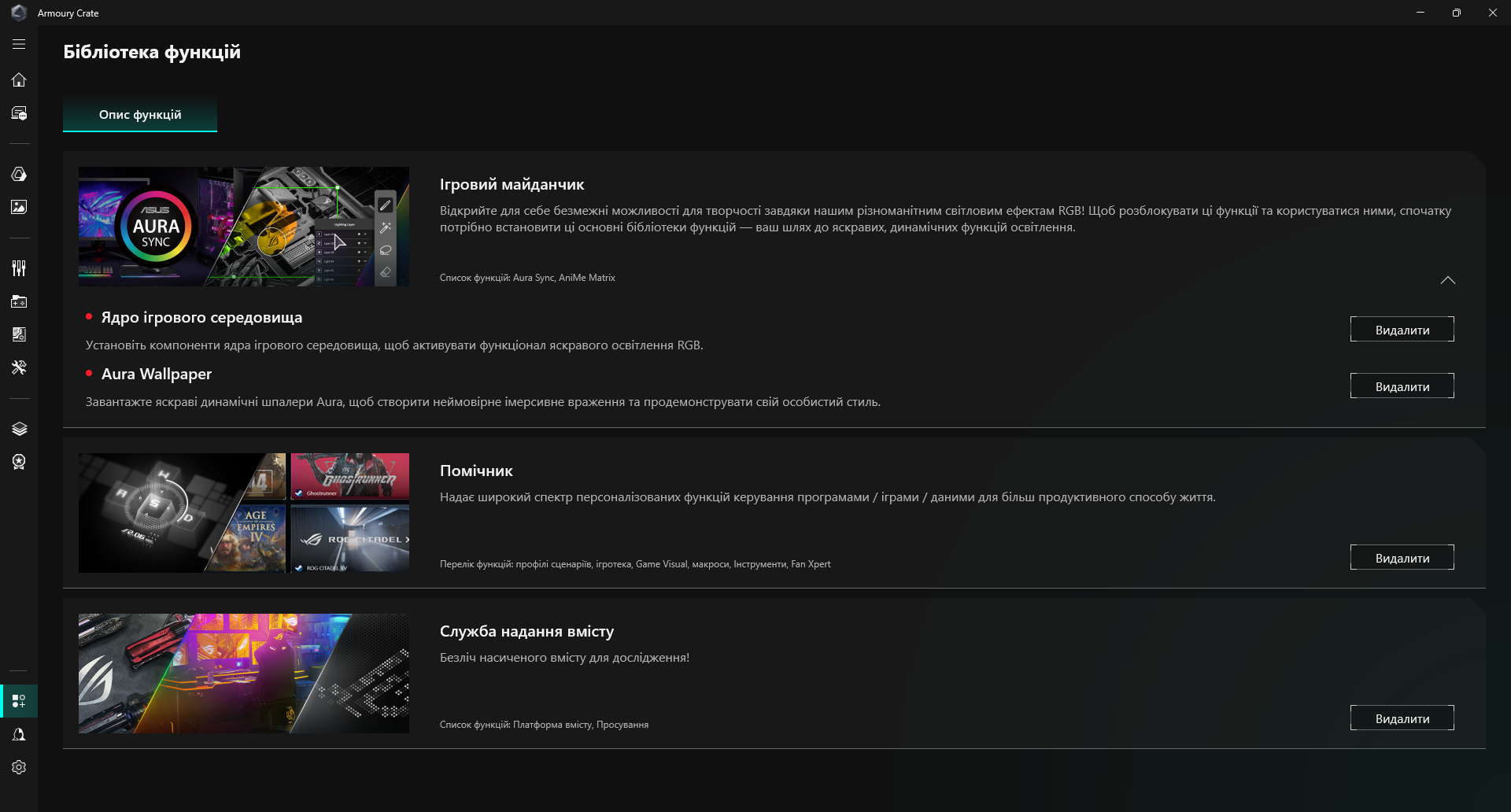

Головний хаб пристроїв та продукції ASUS — Armoury Crate, нещодавно отримав оновлення й відтепер сфокусувався на модульній моделі. Завдяки йому все синхронізується та керується з єдиної консолі. Базовий застосунок дозволяє зареєструвати продукт, керувати RGB, отримати зведення по різних вузлах платформи й керувати ними. Можливо оновлювати прошивки фірмових пристроїв на кшталт маніпуляторів, а також налаштовувати їх через інтерфейс Armoury Crate. Додатково можна оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання, встановити додаткові модулі типу Virtual Pet, додати функції ігрового майданчика, помічника, служби надавання вмісту. У застосунку присутня українська локалізація.

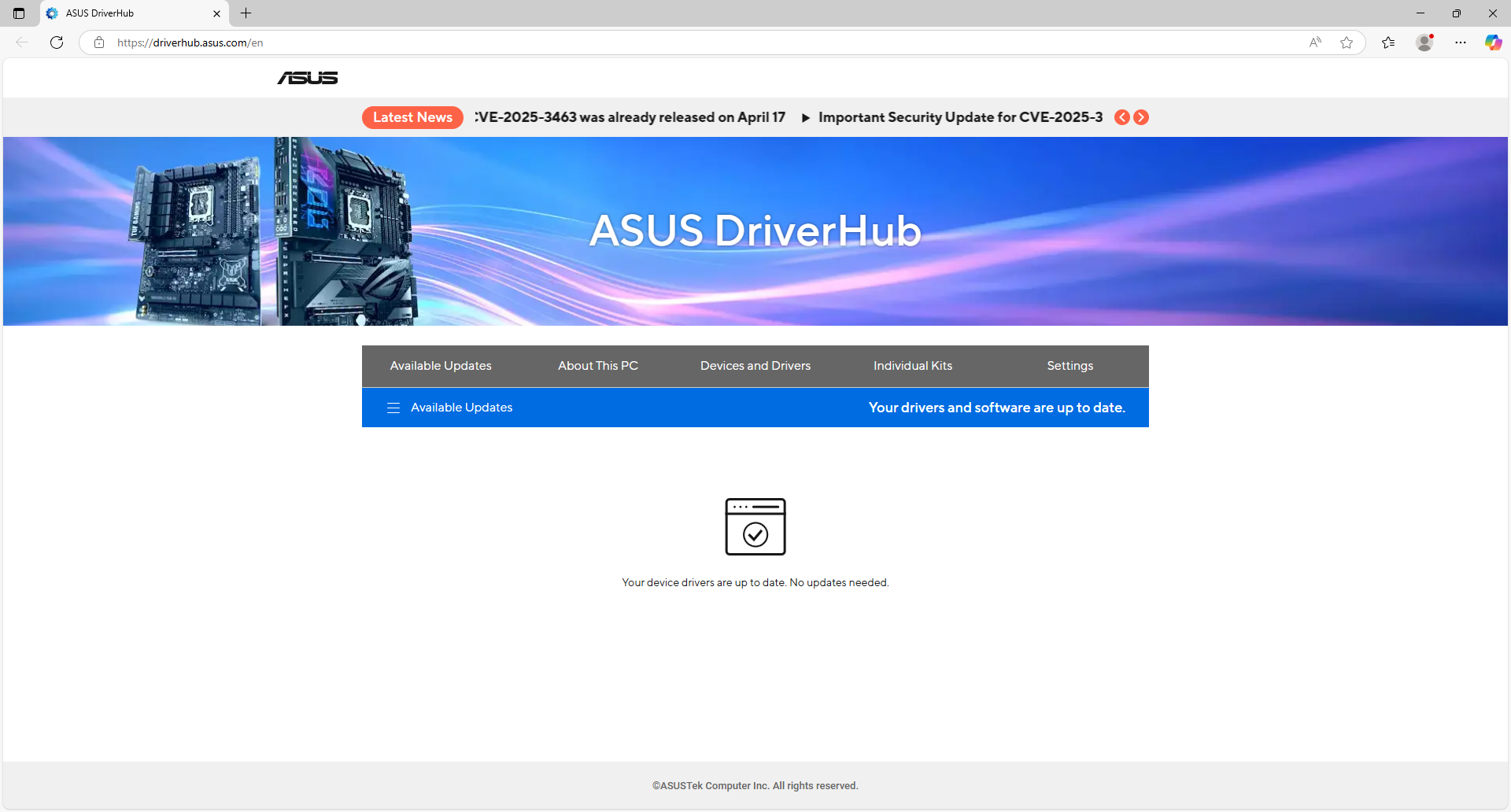

Оновлення драйверів тепер відбувається окремо через вебінтерфейс ASUS DriverHub.

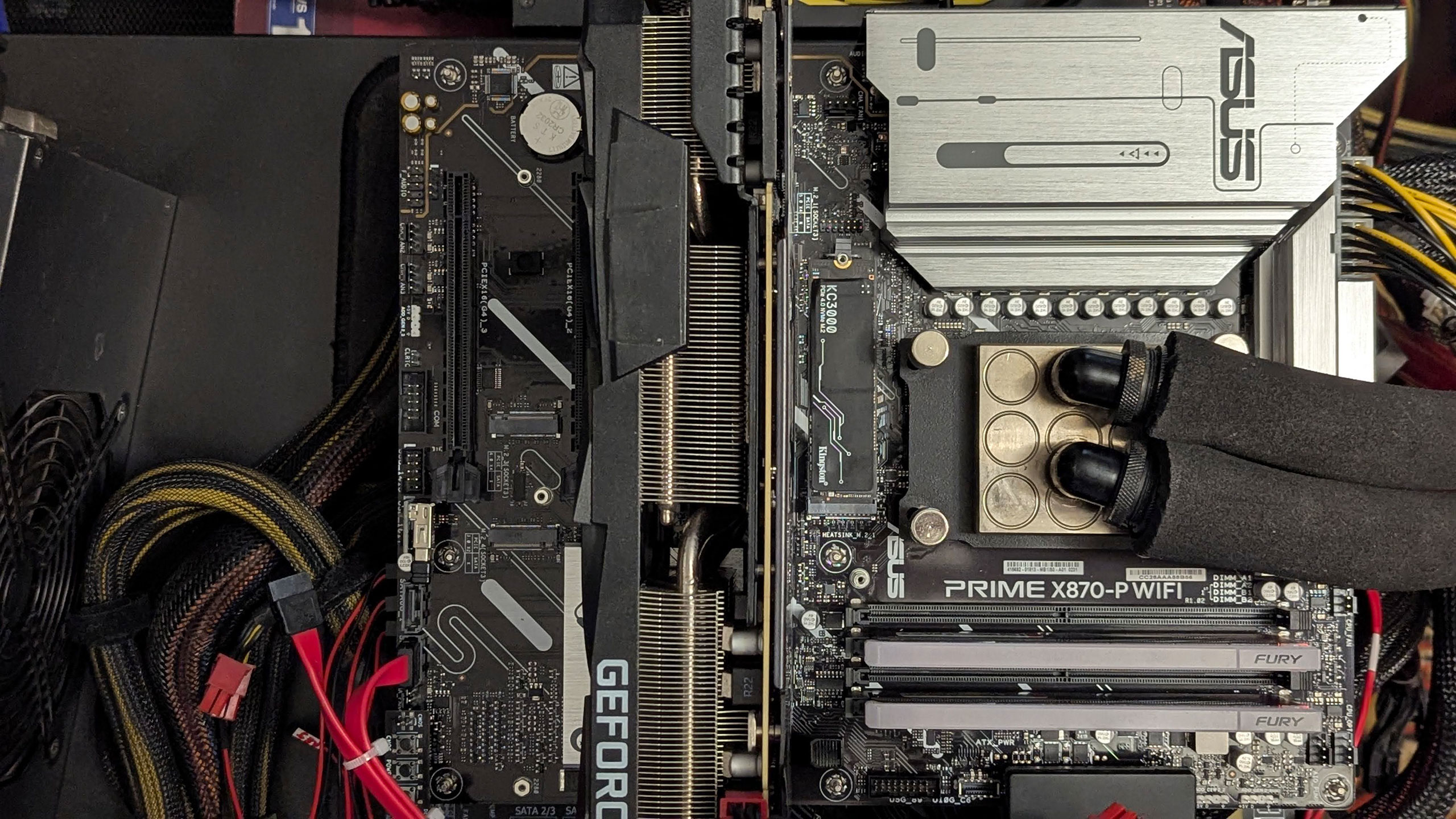

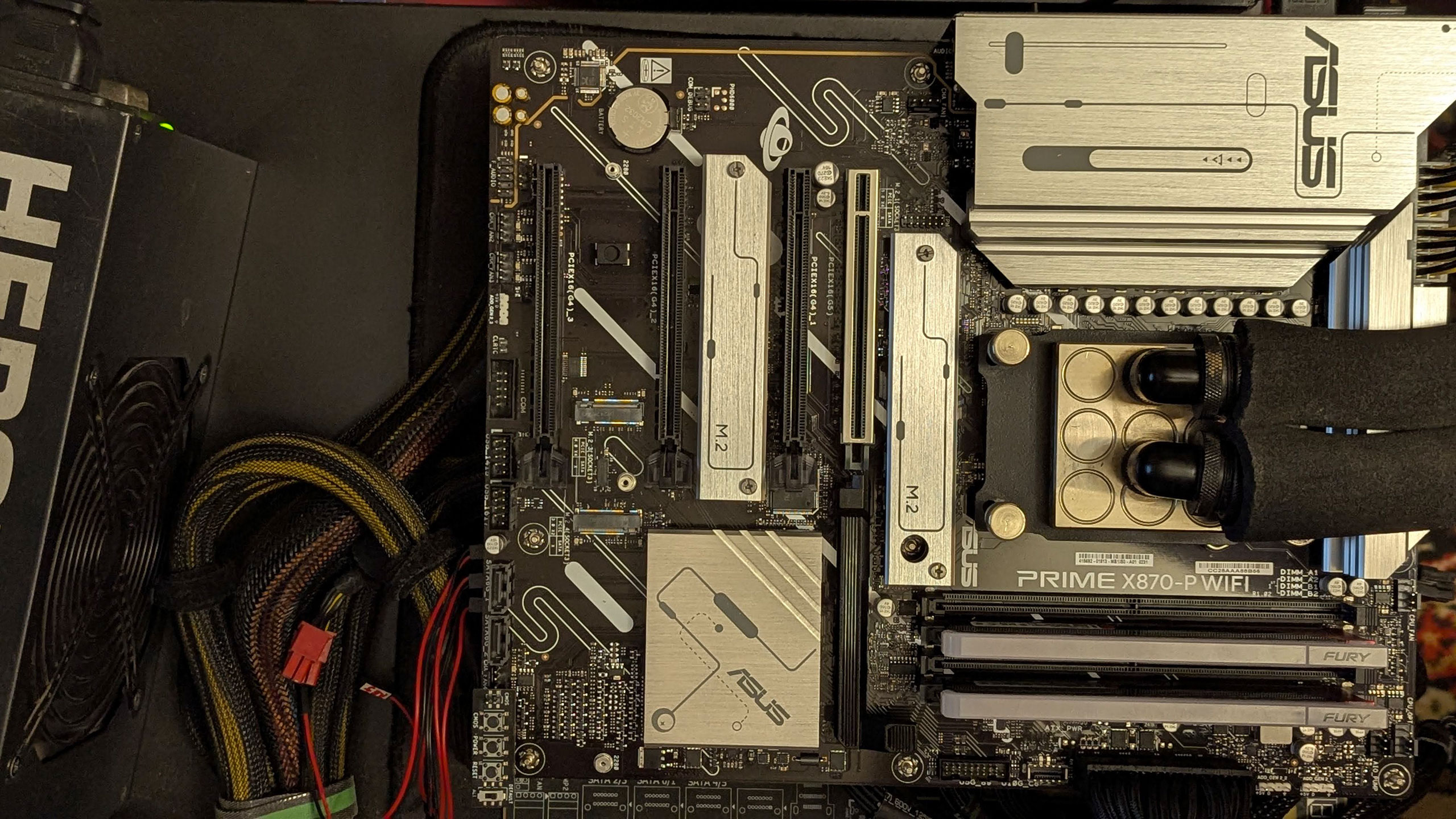

Тестовий стенд

Тестування виконувалося з такими компонентами:

  • процесор: AMD Ryzen 9 9950X;
  • система охолодження: контур СВО із чилером;
  • материнська плата: ASUS Prime X870‑P (UEFI 1028, AGESA 1.2.0.3a Patch A);
  • пам’ять: Kingston Fury Renegade KF580C36RLAK2-48 (DDR5-8000, 2×24 ГБ, CL36-48–48–128 2T, 1,45 В);
  • відеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
  • системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок живлення: Rosewill Hercules 1600S (1600 Вт);
  • операційна система: Microsoft Windows 11 Pro 24H2 x64 (26100.3915), актуальні оновлення на момент початку травня 2025 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л.

Методика тестування

Налаштування аналогічні OPTIMIZED_DEFAULTS, виключення — частота пам’яті, що встановлена у режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (опитування датчика кожні 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI‑T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 AMD (problem size 46290). Кожен бенчмарк запускався п’ять разів, у результатах зазначено середнє арифметичне. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках. Counter-Strike 2 тестувався на мапі майстерні CS2 FPS BENCHMARK.

Оверклокінг

У материнської плати немає асинхронного режиму роботи BCLK, тож просунутись далі за 103 МГц, якщо на борту продуктивна відеокарта, буде складно.

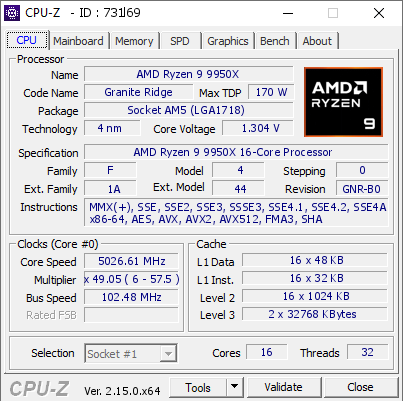

Була досягнута частота 102,48 МГц, валідація за посиланням.

Пам’ять була традиційно оптимізована за всіма таймінгами й працювала в режимі DDR5-7600 із затримками CL36-46–46–38 (IMC 1:2). Процесор розганявся за допомогою Precision Boost Overdrive, максимальна частота не збільшувалась, PBO Scalar дорівнював x10, використовувався Curve Optimizer –18 для всіх ядер. Ліміти енергоспоживання при цьому було знято. FCLK працював на частоті 2200 МГц.

Тестування

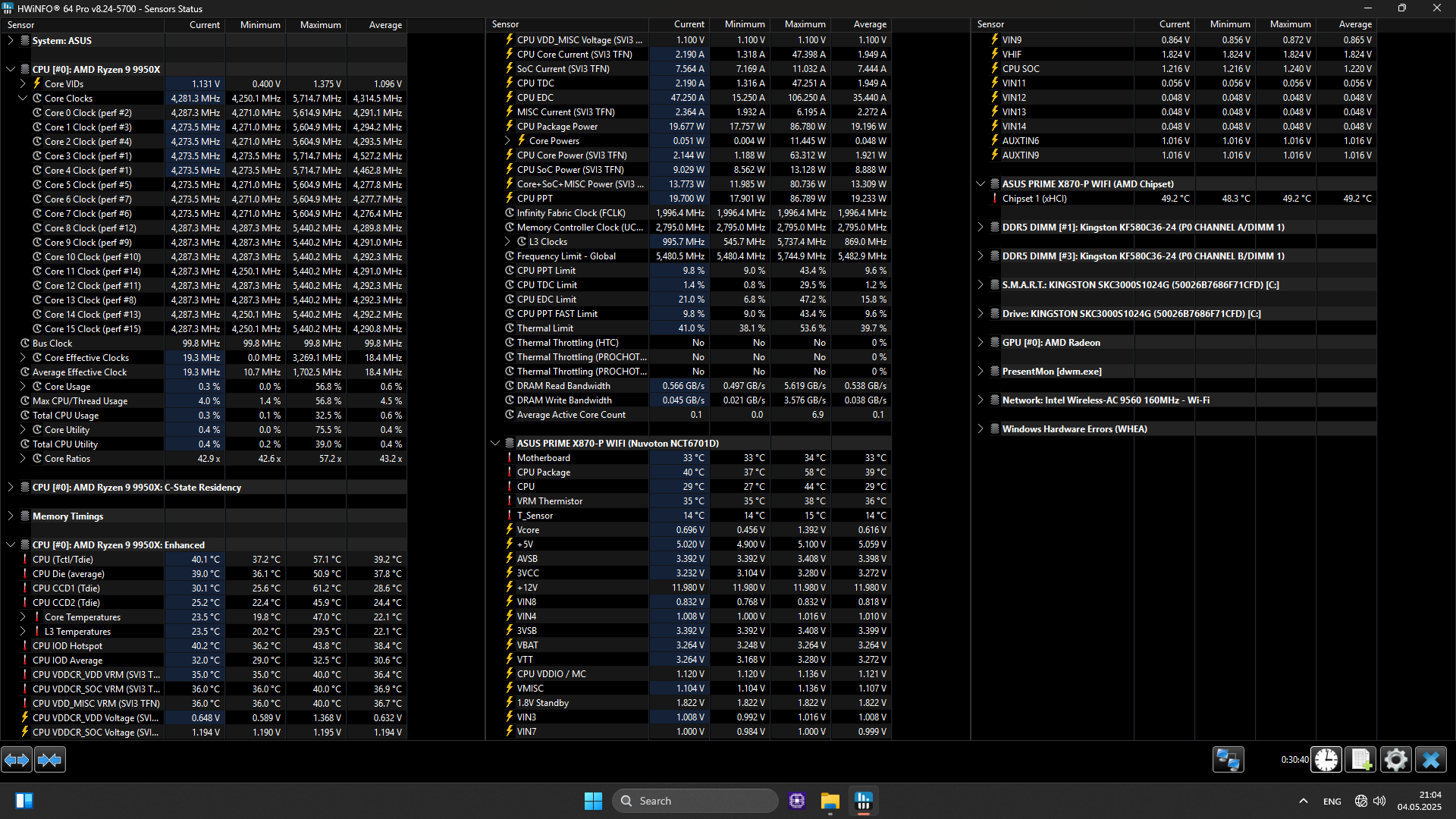

Телеметрія під час простою:

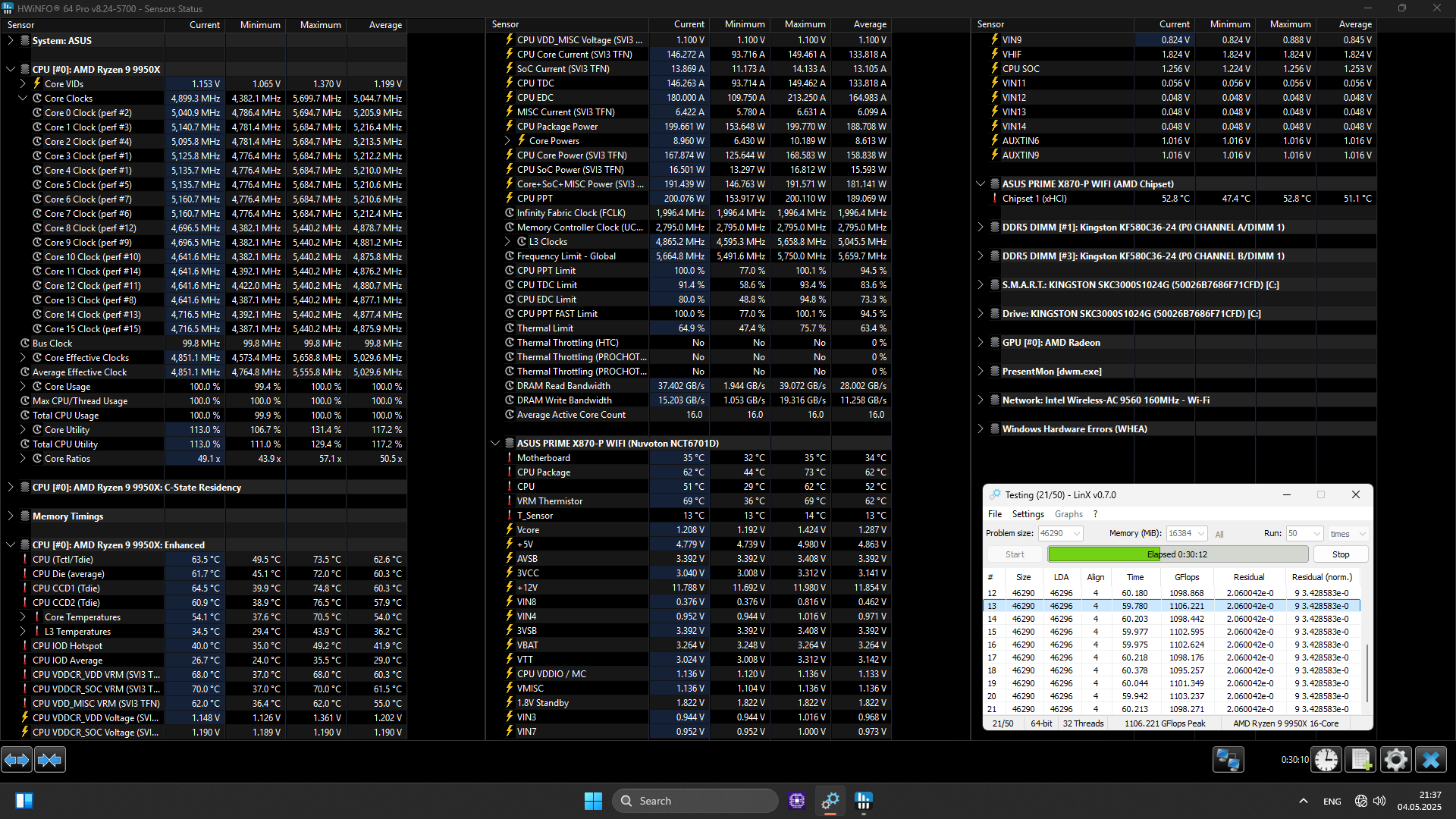

В режимі навантаження при типових налаштуваннях материнська плата забезпечила середню частоту ядер на рівні 5044,7 МГц з максимальним прискоренням одного ядра до 5684,7 МГц.

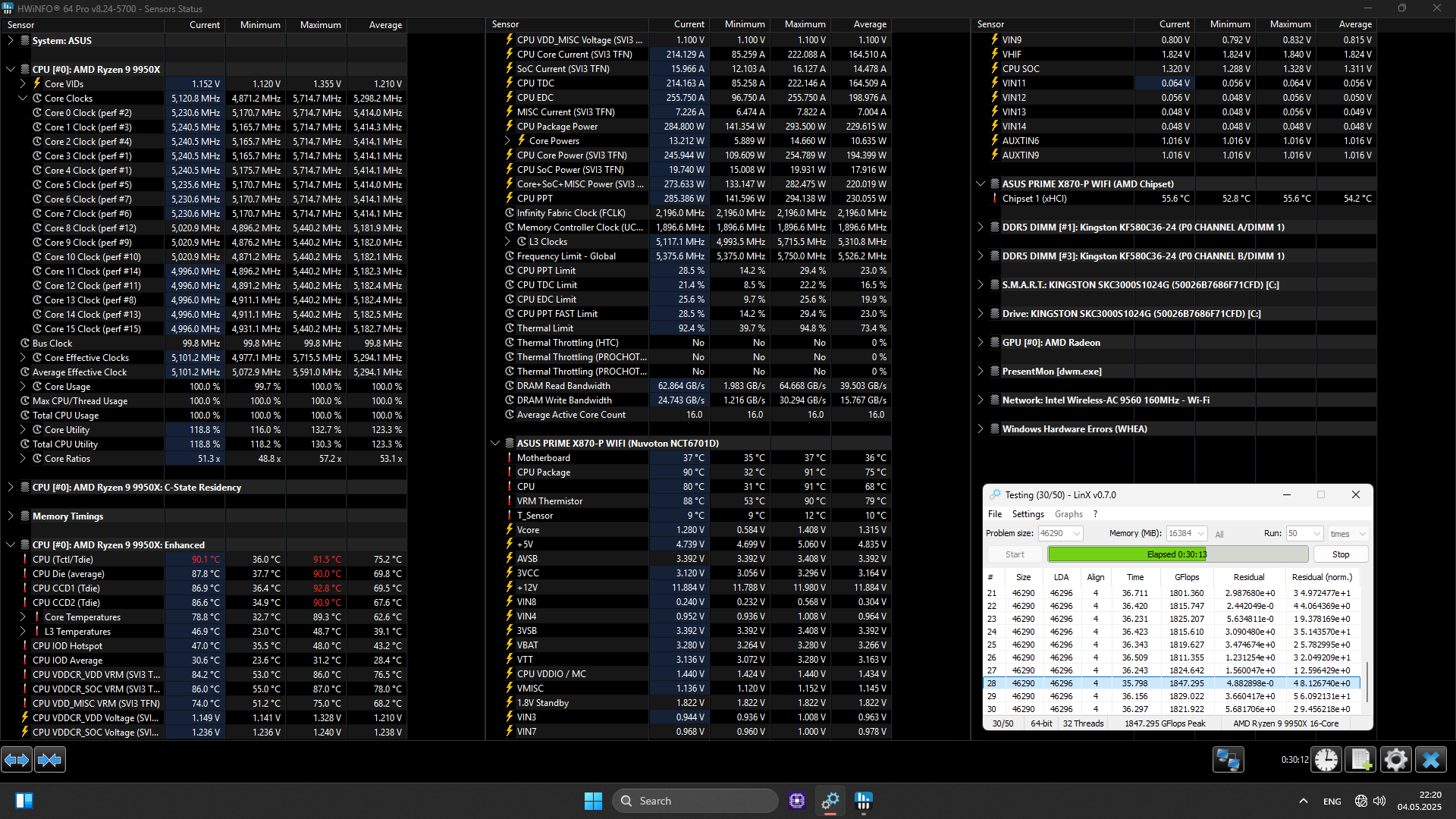

Цього разу лагідні рученята оверклокера забезпечили середню частоту ядер на рівні 5298,2 МГц з максимальним прискоренням одного ядра до 5714,7 МГц в режимі розгону.

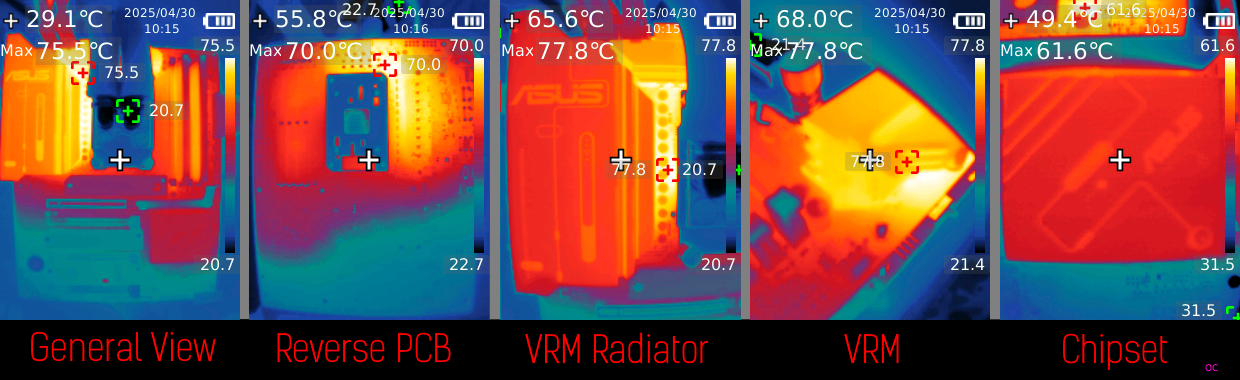

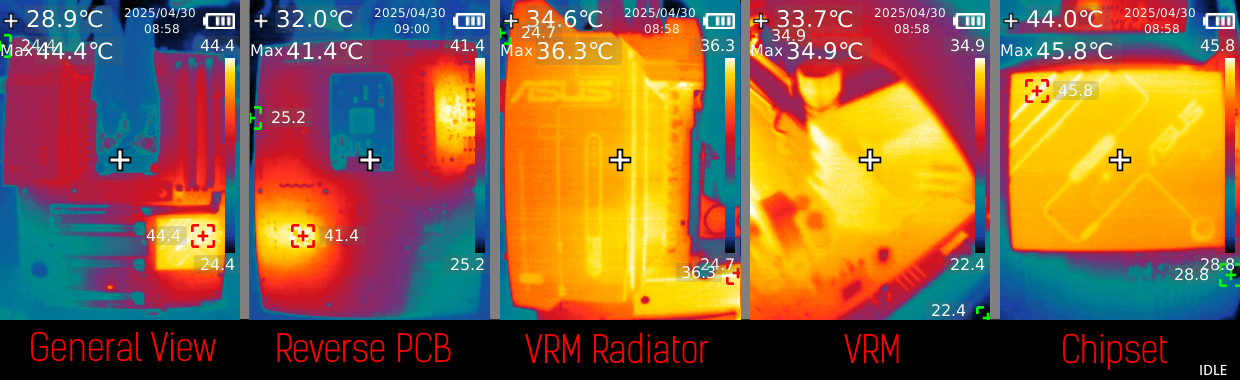

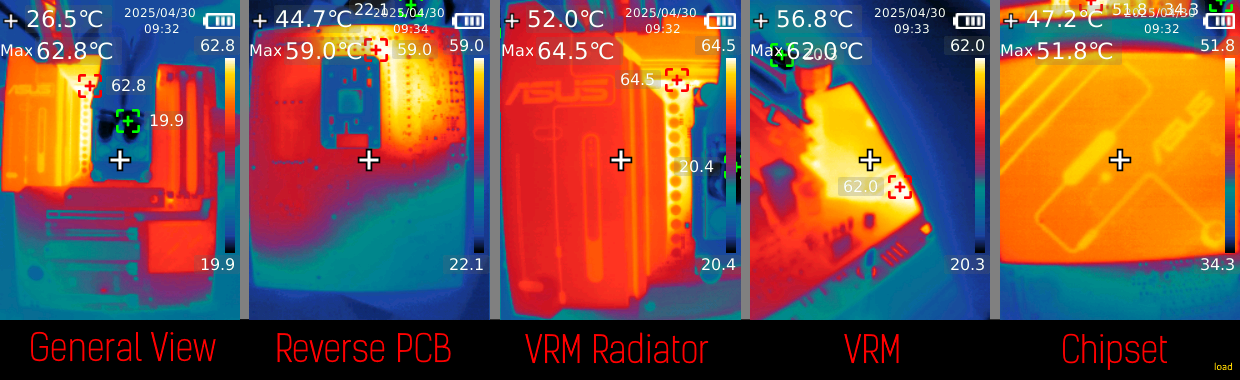

Термофото. Порядок: простій, навантаження в типовому режимі, навантаження в режимі ручного розгону.

Результати енергоспоживання та температур ключових вузлів:

Результати геймінгу:

Результати бенчмаркінгу:

Результати вузла ОЗП:

Висновки

ASUS Prime X870‑P виправдала наші сподівання і дозволила оптимізувати Ryzen 9 9950X, допустивши максимальне прискорення до 5714,7 МГц. В ній поєднуються унікальні функції різних епох, від наявності контактної групи архаїчного COM-порту до двох сучасних портів USB4, що є одним з головних аргументів при купівлі. Користувач за свої гроші також отримає у своє розпорядження всі необхідні новітні інтерфейси, а саме Wi-Fi 7, Ethernet 2.5G, PCIe 5.0. Крім цього є приємні бонуси, наприклад важіль розблокування головного слота PCIe, що помітно оптимізує процес догляду за збіркою на великій дистанції. Для тих, хто бажає зекономити ще більше, виробник пропонує версію без WiFi-адаптера в комплекті, і вона є однією з найдешевших пропозицій на базі чипсета X870 на вітчизняному ринку, а цьому завжди буде радий особистий гаманець потенційного покупця.

Відвертих мінусів під час тестування не було виявлено, однак деякі специфічні аспекти варті додаткової уваги. Це пропрієтарні конектори антени Wi-Fi й відсутність типового SMA ставить палки в колеса при ставці на бездротовий інтерфейс. Це також оманлива конструкція всіх трьох слотів PCIe, вони виглядають як повноцінні, однак туди заведено лише по одній лінії Gen4, причому вони ще і конкурують з портами M.2 й SATA, тож вимикаються у разі залучення останніх. Оверклокерам також слід пам’ятати, що VRM знаходиться на максимумі своїх можливостей у разі роботи з Ryzen 9 9950X, тож єдиний правильний шлях вичавлювання додаткової продуктивності — це оптимізація, а не розгін в чистому виді. Тим, хто має в наявності SATA-накопичувачі, слід пам’ятати не просто те, що присутні лише два порти загалом.

Резюмуємо: героїня огляду, очікувано, робить головну ставку на універсальність, потрохи задовольняючи кожну потенційну потребу за свою ціну, а іконічною особливістю є наявність USB4. Вона має на борту усе необхідне для сьогоденних вимог. Загалом це файна основа бюджетної системи зі специфічним упором на ключову особливість, що дозволяє отримати бажане, не купуючи преміумпродукти «все включено».
