Огляд процесорного кулера DeepCool AK500

Кулер DeepCool AK500 є охолоджувачем середнього рівня у новій та перспективній лінійці компанії, створеній, щоб нав’язати конкуренцію провідним брендам у цій індустрії. Великий обсяг загальної площі розсіювання, п’ять теплових трубок у купі з відносно компактними габаритами є вагомою заявкою на популярність у сегменті, особливо враховуючи роздрібну ціну продукту. Тож подивимось уважно на конструкцію цього кулера та проведемо тепловий тест, щоб визначити його місце в пантеоні сучасних систем охолодження.

DeepCool AK500

Технічні параметри

Виробник DeepCool
Назва та сторінка продукту AK500
Сумісність с процесорними роз'ємами Intel LGA 2066 / 2011-v3 / 2011 / 1700 / 1200 / 115x
Сумісність с процесорними роз'ємами AMD AM4 / AM5
Розмір радіатора (ДхШхВ), мм 127х90х158
Розмір вентилятора (ДхШхВ), мм 120х120x25
Матеріал та конструкція радіатора Вертикальна конструкція з алюмінієвих пластин, пронизаних п'ятьма мідними тепловими трубками, діаметром 6 мм, розташованими U-подібно. Теплові трубки та суцільна мідна підошва повністю нікельовані, місця їх з'єднань припаяні.
Вага радіатору, г 858
Кількість пластин радіатора, шт. 45
Товщина пластин, мм 0,4
Відстань між пластинами, мм 1,98
Розрахована площа радіатора, см² ~ 10 300
Модель вентилятора DeepCool FK120 DF1202512CM
Швидкість вентилятора, об/хв 500~1850 з ШІМ (+/- 10%)
Об'єм повітряного потоку, м3/г 117,2
Рівень шуму вентилятора, дБ (А) 31,5
Статичний тиск, мм води 2,19
Тип вальниці вентилятора FDB (гідродинамічна вальниця)
Очікуваний наробіток на відмову, год
Номінальна напруга вентилятора, В 12
Сила току вентилятора, А 0,12
Граничне енергоспоживання вентилятора, Вт 1,44
Особливості Викрутка та адаптер для пониження максимальної швидкості вентилятора у комплекті.
Середня вартість, грн 2499


Комплект постачання

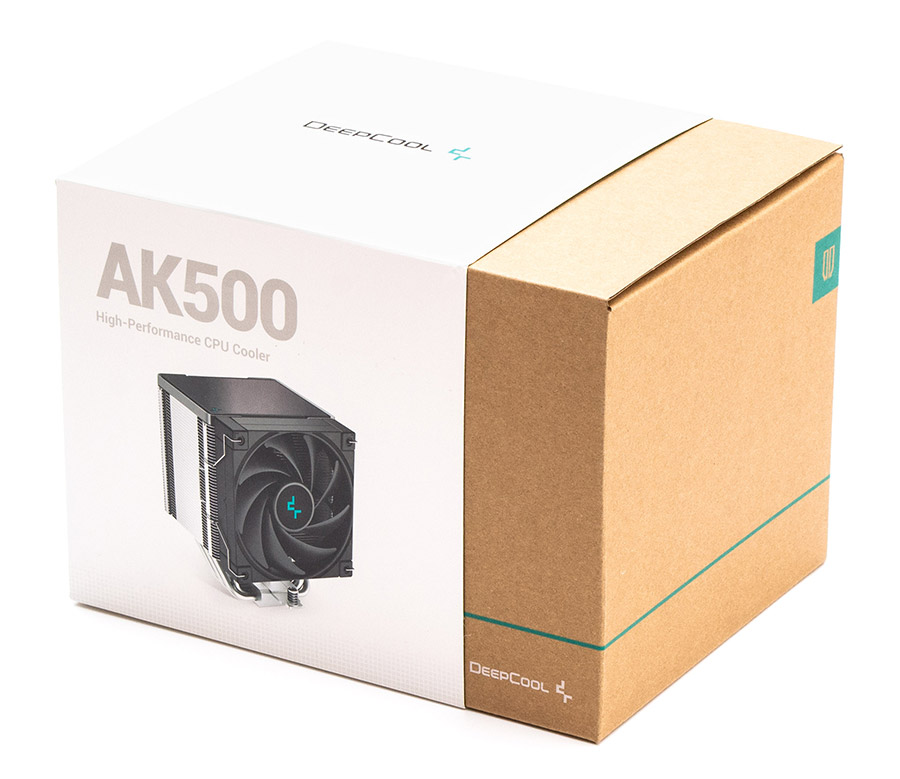

Пакування кулера складається з простої картонної коробки, поверх якої є кольорова обкладинка. З фронту на ній можна знайти зображення та назву продукту, а на звороті — усі необхідні покупцю технічні характеристики. Від пошкоджень продукт захищають всередині дві масивні вставки зі спіненого поліетилену. Решта деталей та аксесуарів зберігається в маленький картонній коробці всередині.

DeepCool AK500DeepCool AK500

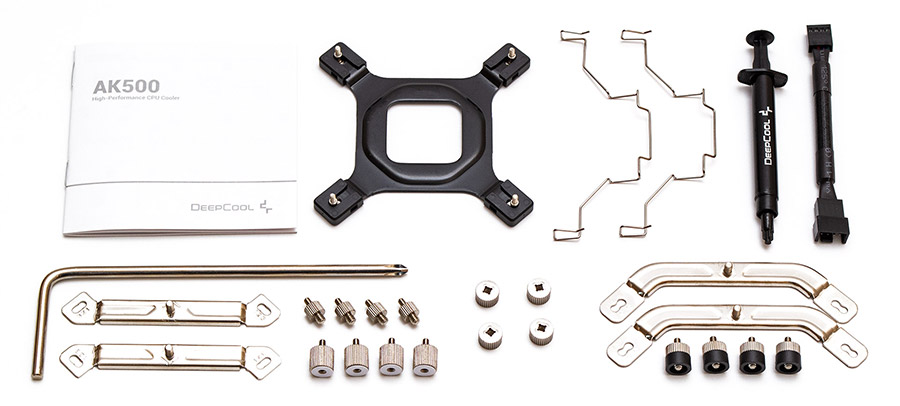

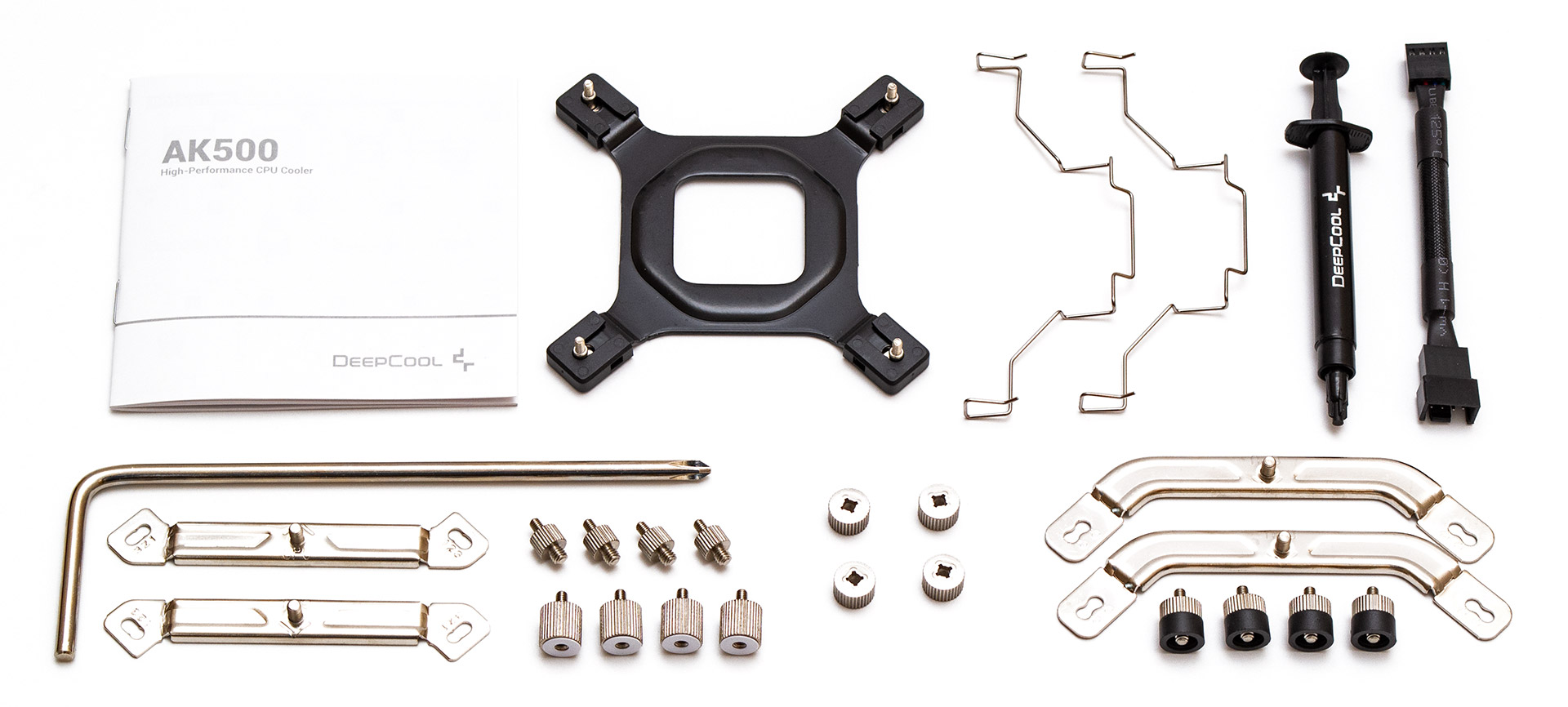

Окрім радіатора та вентилятора, в комплекті знаходиться:

  • інструкція;
  • металева підсилювальна пластина для роз'ємів Intel LGA 1700/1200/115х;
  • дві додаткові скоби для другого вентилятору;
  • шприц з термопастою;
  • адаптер для зниження максимальної швидкості вентилятора;
  • хрестова викрутка із Г-подібною ручкою;
  • дві лапи кріплення для роз'ємів Intel LGA 2066/2011/1700/1200/115х;
  • чотири металеві гвинтові підпори для роз'ємів Intel LGA 2066/2011;
  • чотири металеві гвинтові підпори для монтажу на роз'єми Intel LGA 1700/1200/115х;
  • чотири гайки з накатаною голівкою для закручування вручну або хрестовою викруткою;
  • дві лапи кріплення для роз'ємів AMD АМ4/АМ5;
  • чотири металево-пластикові підпори для роз’ємів AMD.

DeepCool AK500

Зовнішній вигляд і конструкція

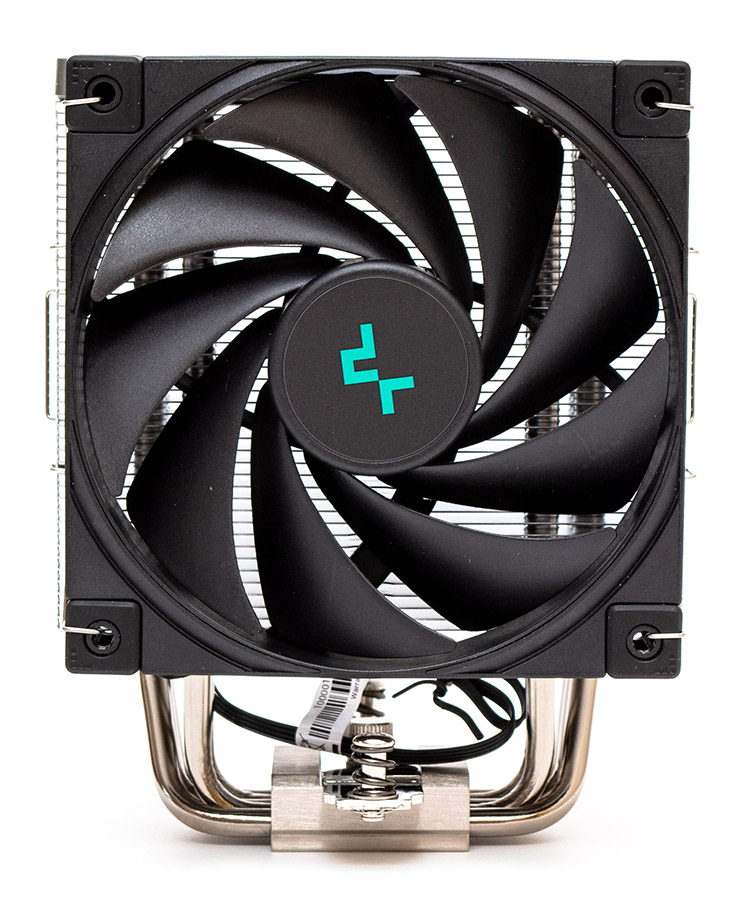

DeepCool AK500 є класичним вертикальним кулером з однією широкою секцією радіатора, зміщеною назад та єдиним стоковим вентилятором попереду. Заявлена висота від процесора повинна дорівнювати 158 мм, але по факту ми наміряли усі 160 мм. Ширина охолоджувача з урахуванням фіксаторів вентилятора дорівнює 127 мм.

DeepCool AK500DeepCool AK500

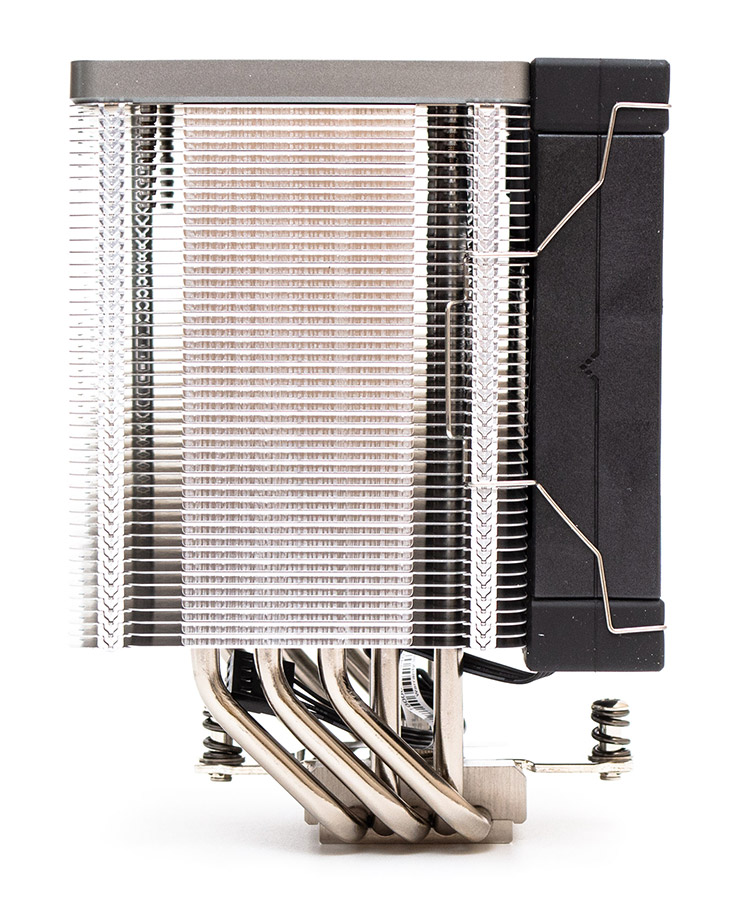

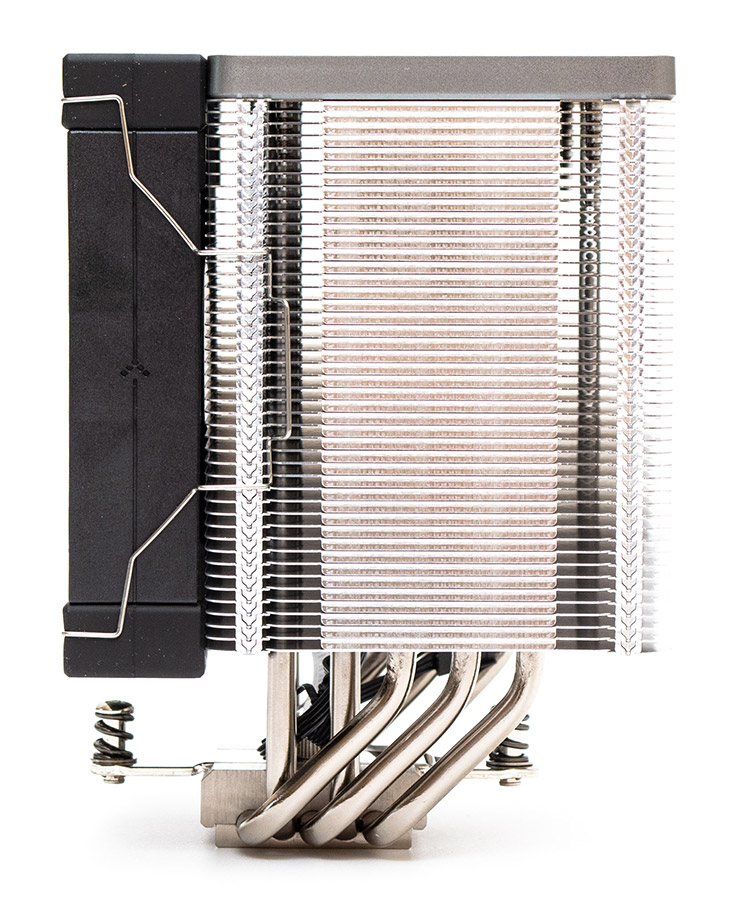

Вентилятор номінально розташований в один рівень з верхньою декоративною пластиною радіатора і його можна регулювати по висоті, шляхом зміщення скоб фіксаторів. Але по факту це навряд чи знадобиться, оскільки передній пропелер жодним чином не потрапляє у площину планок оперативної пам’яті. Глибина радіатора разом з одним пропелером дорівнює 127 мм.

DeepCool AK500DeepCool AK500

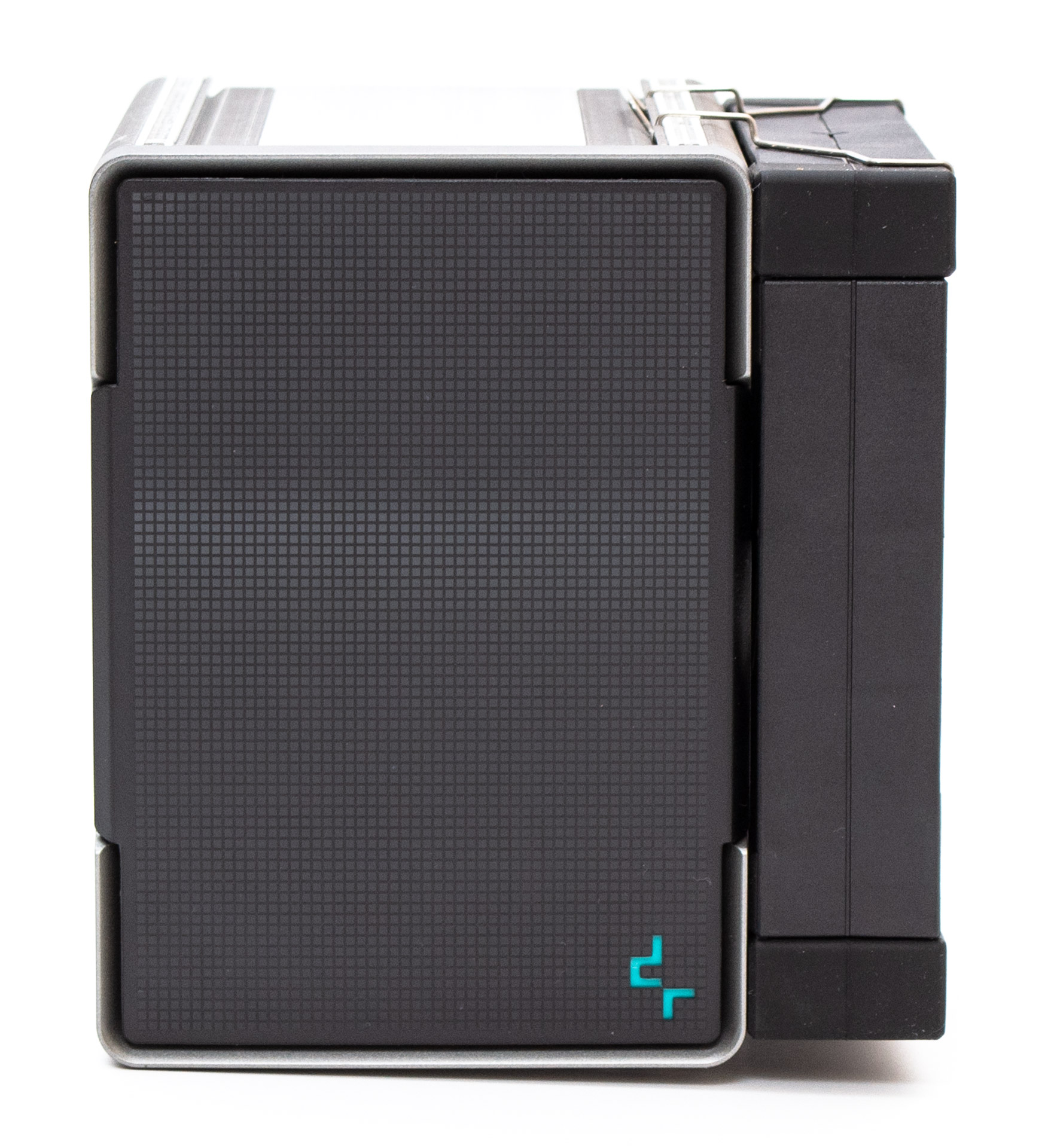

У такому ракурсі, видом «зверху» і трохи спереду, буде бачити потенційний користувач свій кулер у корпусі за умови, що там є прозора боковина. Верхня пластикова декоративна панель вкрита візерунком у формі сіточки, а у правому нижньому кутку розташований логотип компанії, виконаний у смарагдовому кольорі.

DeepCool AK500

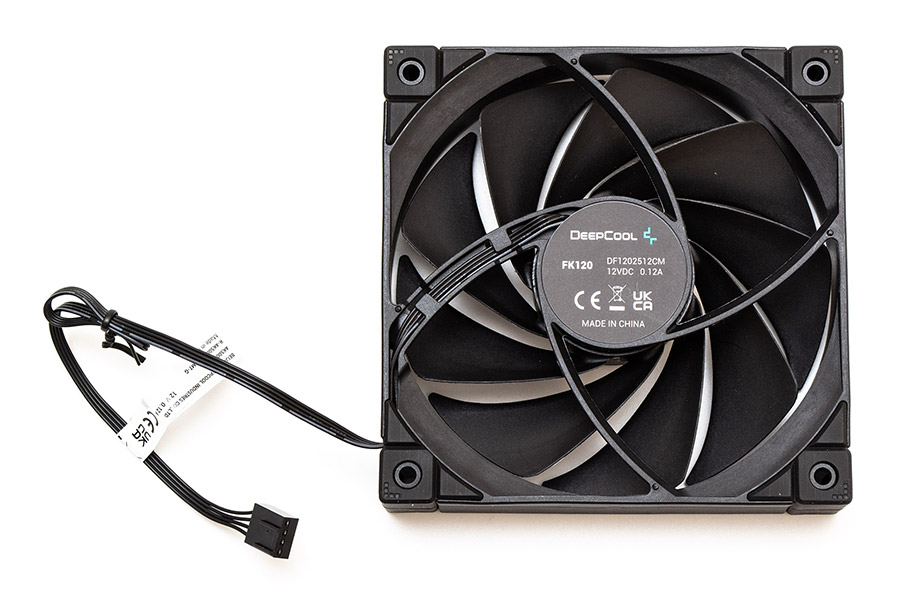

Комплектний вентилятор має маркування DeepCool FK120 (DF1202512CM). Його фактичні габарити складають 120х120х27 мм. Такі самі моделі продаються в асортименті компанії окремо, тому жодних проблем з тим, щоб замінити його або підібрати пару не виникне. З особливостей моделі слід відзначити сильно вигнуті лопаті у кількості 9 штук, виготовлені з міцного PBT пластику, товсту рамку та гумові демпфери по її кутах. На звороті рамки по кутах також є додаткові гумові накладки у вигляді трикутників. Доступний діапазон швидкості складає від 500 до 1850 об/хв. Приблизно до 700 об/хв роботу пропелера не чутно взагалі, після 950 об/хв його стає чутно з закритого корпусу, а на максимальній швидкості рівень шуму можна схарактеризувати як помірний, без різкого частотного фону. Тип вальниці гідродинамічний (FDB). Кабель живлення на чотири контакти, довжиною у 260 мм без обплетення.

DeepCool AK500DeepCool AK500

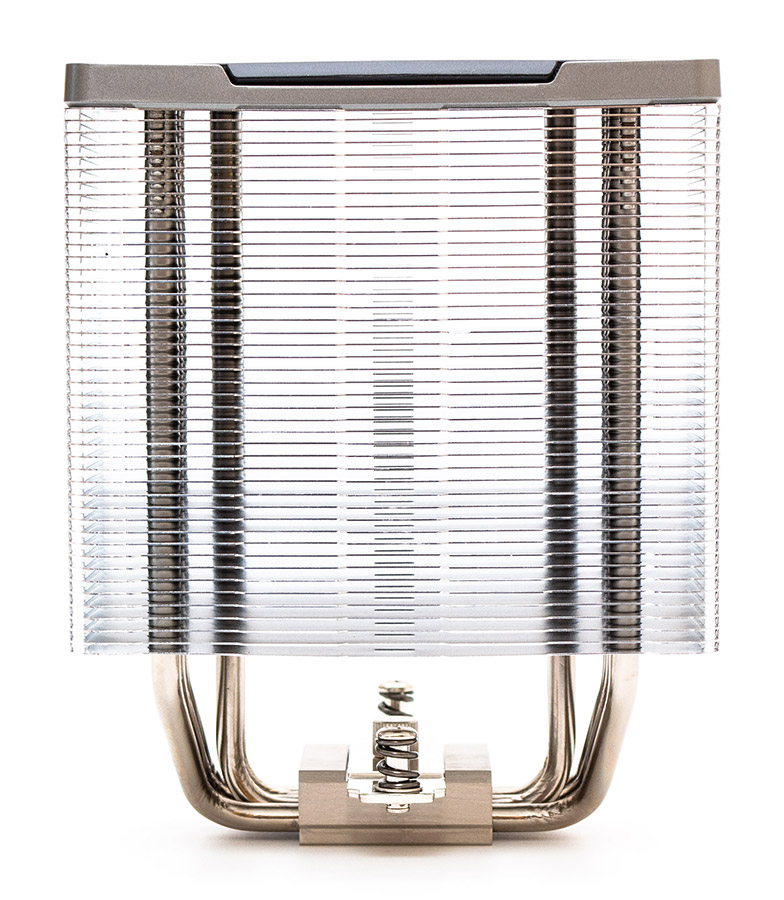

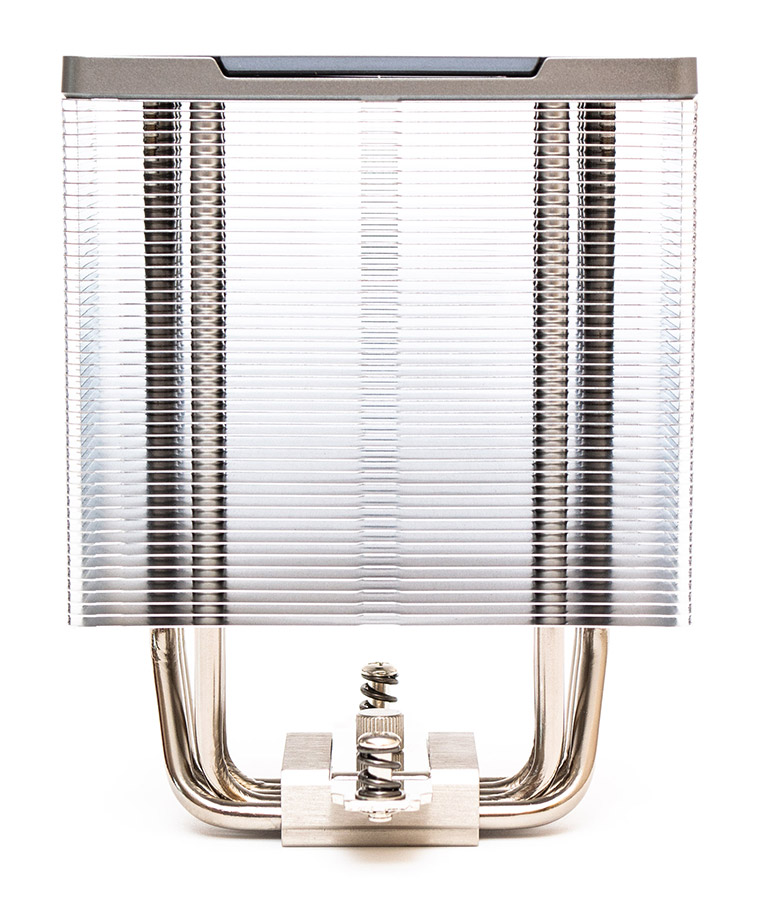

Так виглядає радіатор без вентилятора. Ребра мають товщину в 0,4 мм та позбавлені аеродинамічної оптимізації. Секція посунута назад, приблизно на 17 мм відносно центру підошви, щоб уникнути конфлікту з оперативною пам’яттю. Загальна площа розсіювання тепла складає 10300 см².

DeepCool AK500

Радіатор складається з 45 пластин розміщених з просвітом у 1,98 мм. П’ять 6-мм мідних теплових трубок вкриті нікелем для запобігання корозії та розташовані у ряд одна за одною. При цьому друга та четверта трубки загнуті сильніше всередину, але є прямими у профіль.

DeepCool AK500DeepCool AK500

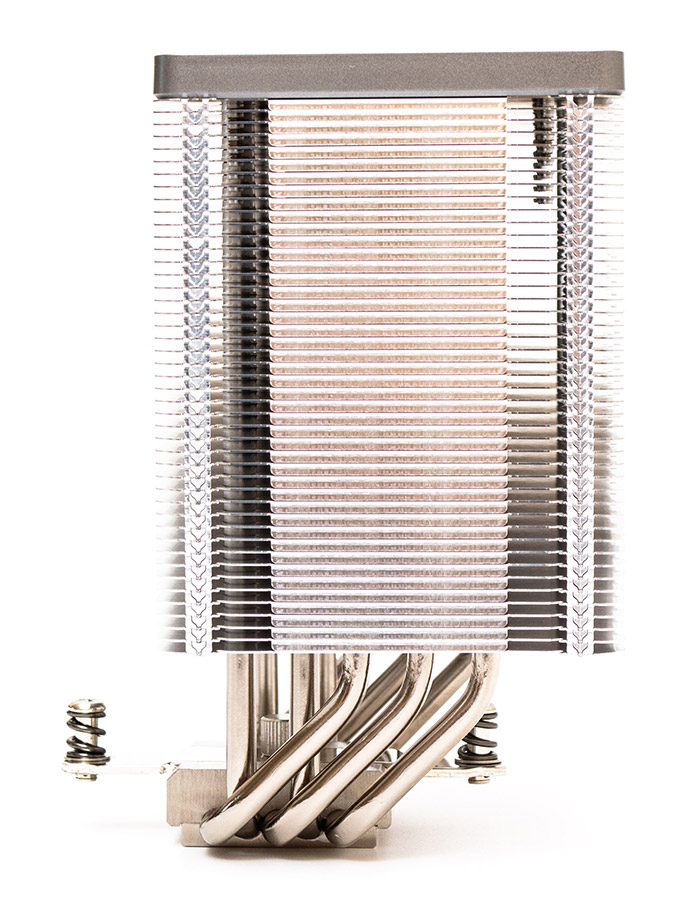

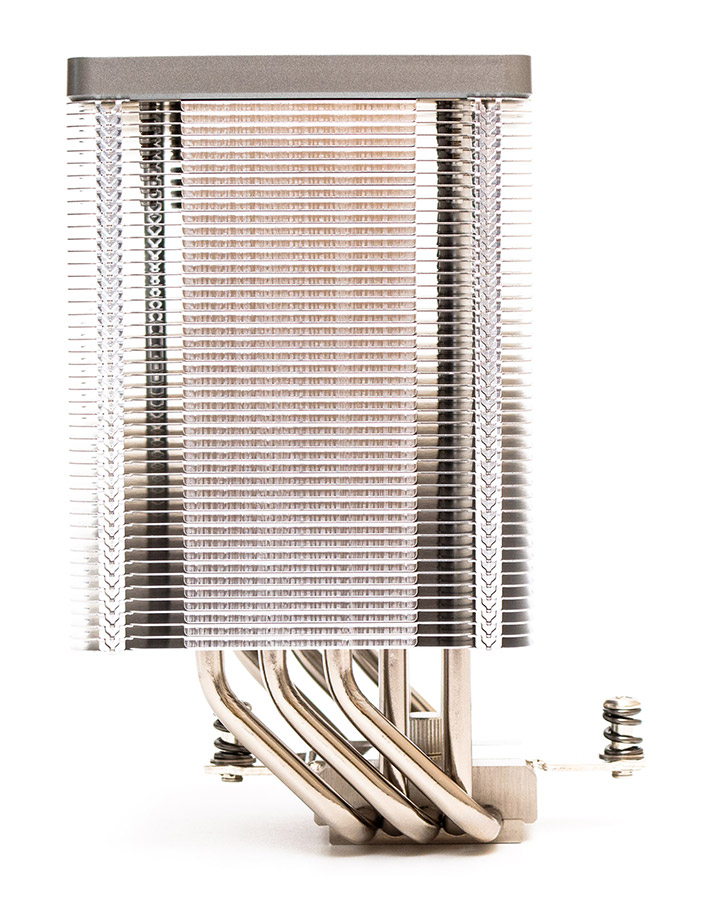

Товщина радіатора в профіль складає 90 мм. Боковини радіаторних пластин посередині загнуті під 90 градусів, що зміцнює конструкцію в цілому та не дає пластинам налипати одна на одну. Спереду і ззаду кожної секції є по ряду вертикальних заглиблень для кріплення фіксаторів основного та додаткового вентилятора.

DeepCool AK500DeepCool AK500

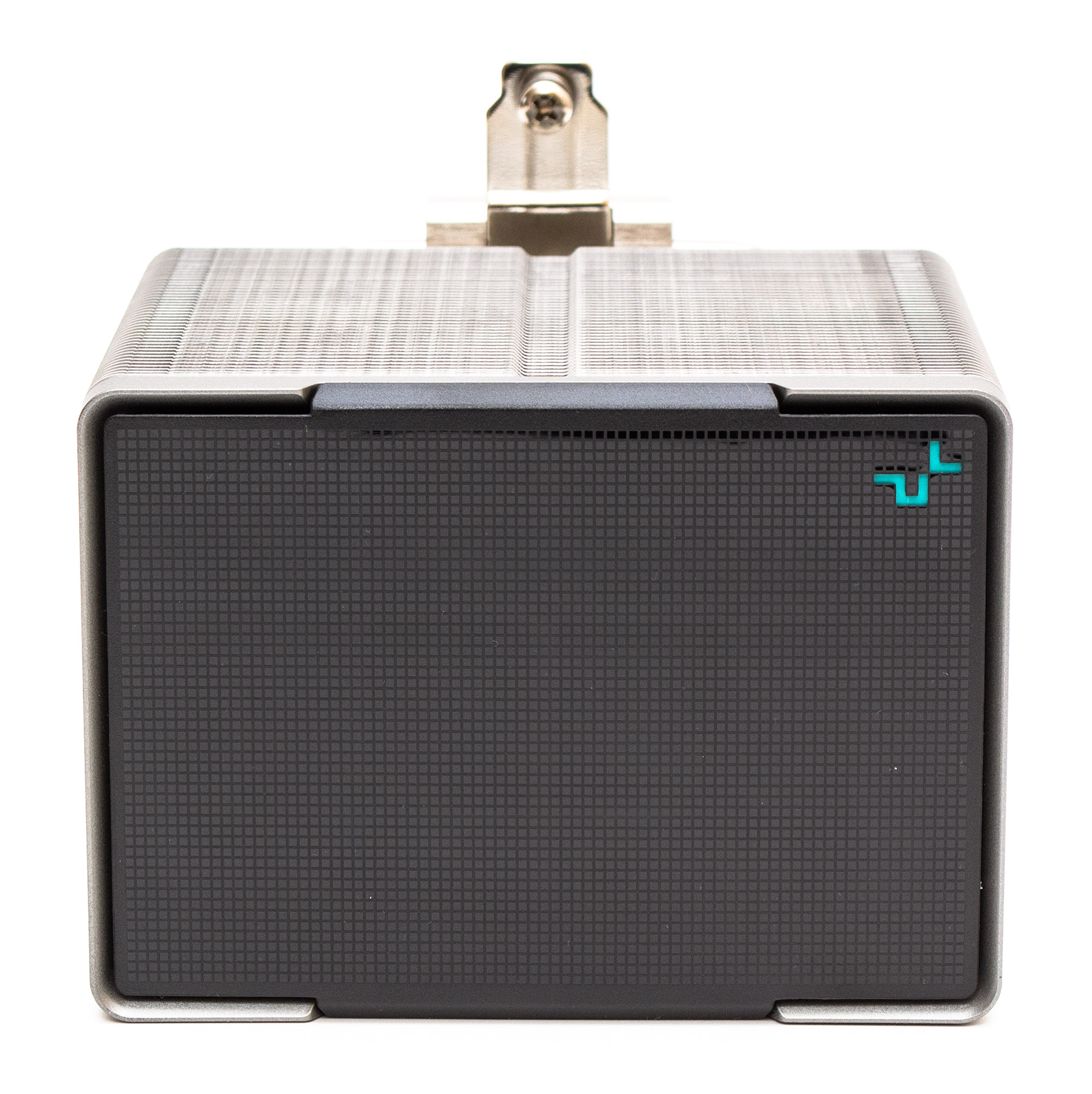

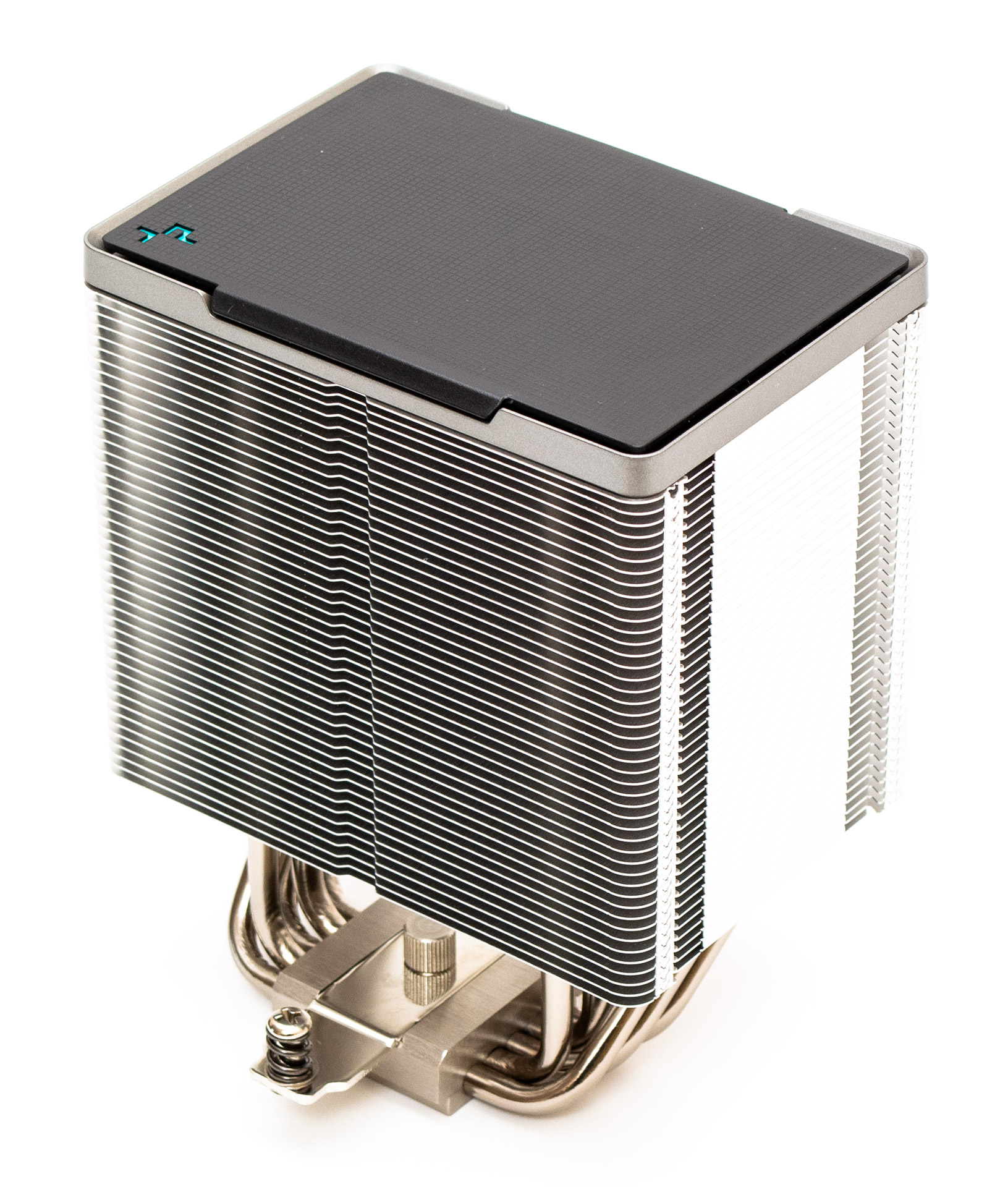

Декоративна пластина гарно закриває собою кінці теплових трубок. Її можна легко зняти, підчепивши попереду чи позаду.

DeepCool AK500

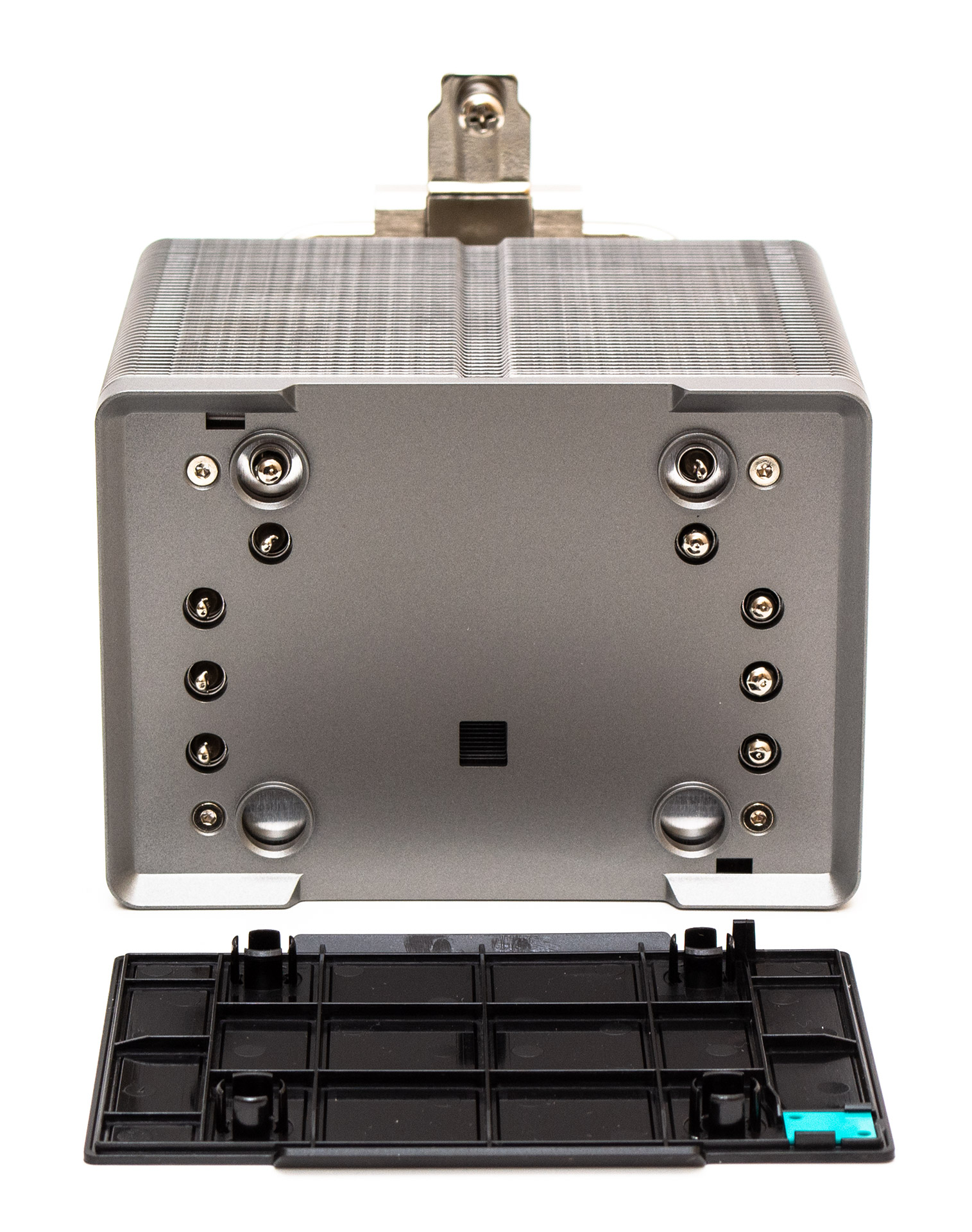

Під пластиною є ще одна пластикова накладка сірого кольору, закріплена чотирма шестикутними гвинтами. Через неї можна побачити та оцінити конфігурацію розташування теплових трубок. А ще тут є центральний наскрізний отвір, потрібний, щоб дістатися викруткою до заднього кріплення притискної пластини кулера.

DeepCool AK500

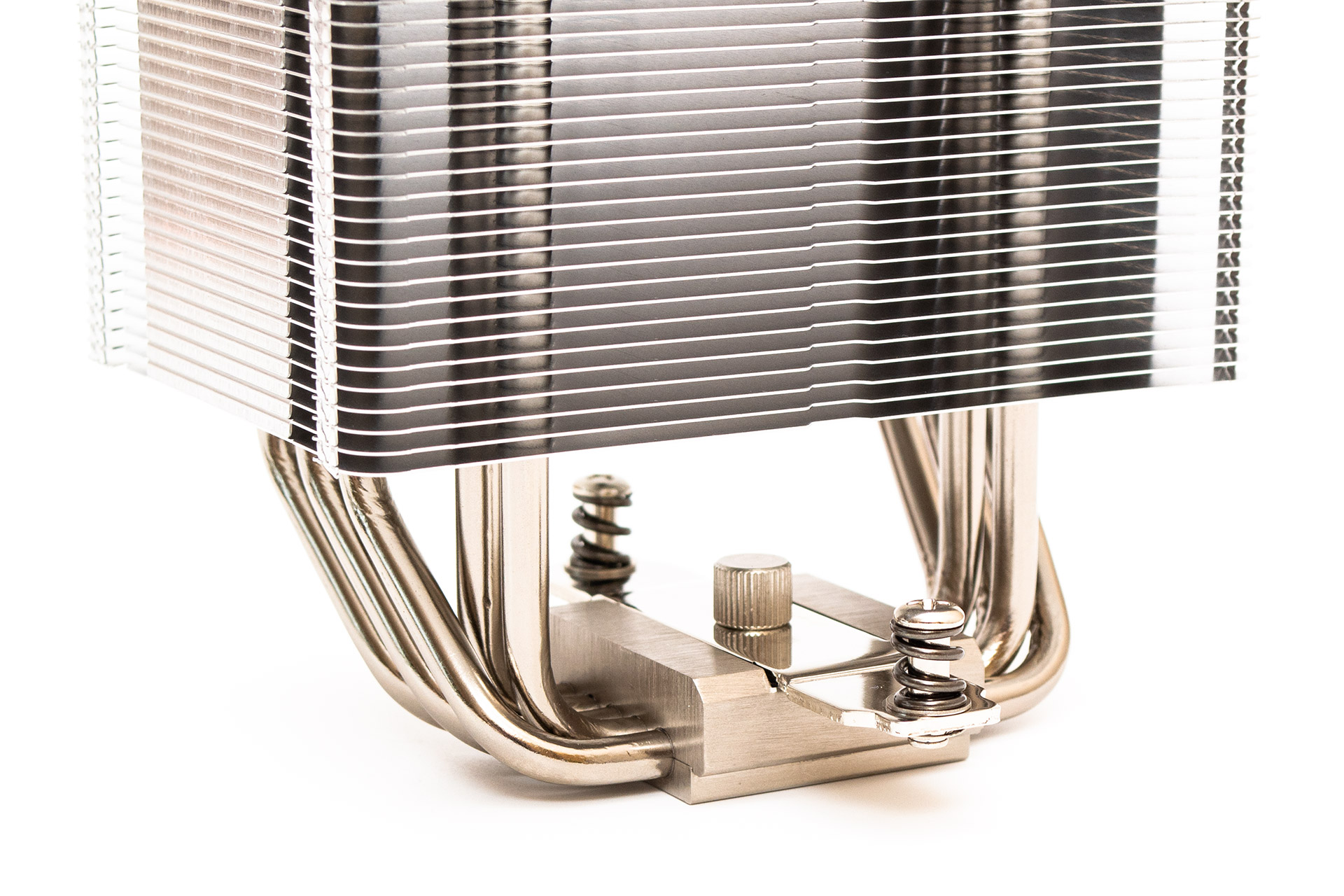

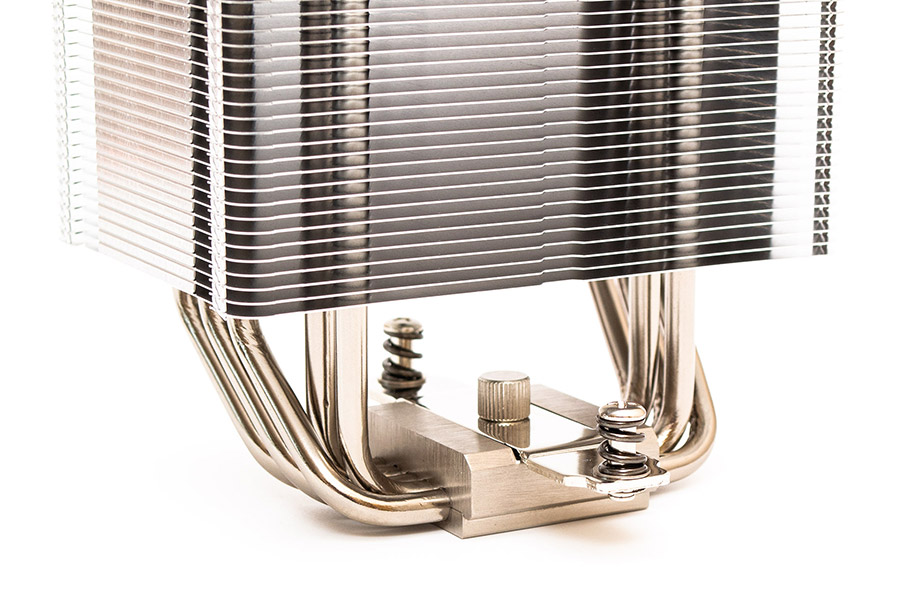

Поперечна пластина, яка притискає кулер до процесора, закріплена одним гвинтом по центру. С обох сторін пластини є по одній гайці на пружинах з роз'ємом під хрестову викрутку.

DeepCool AK500

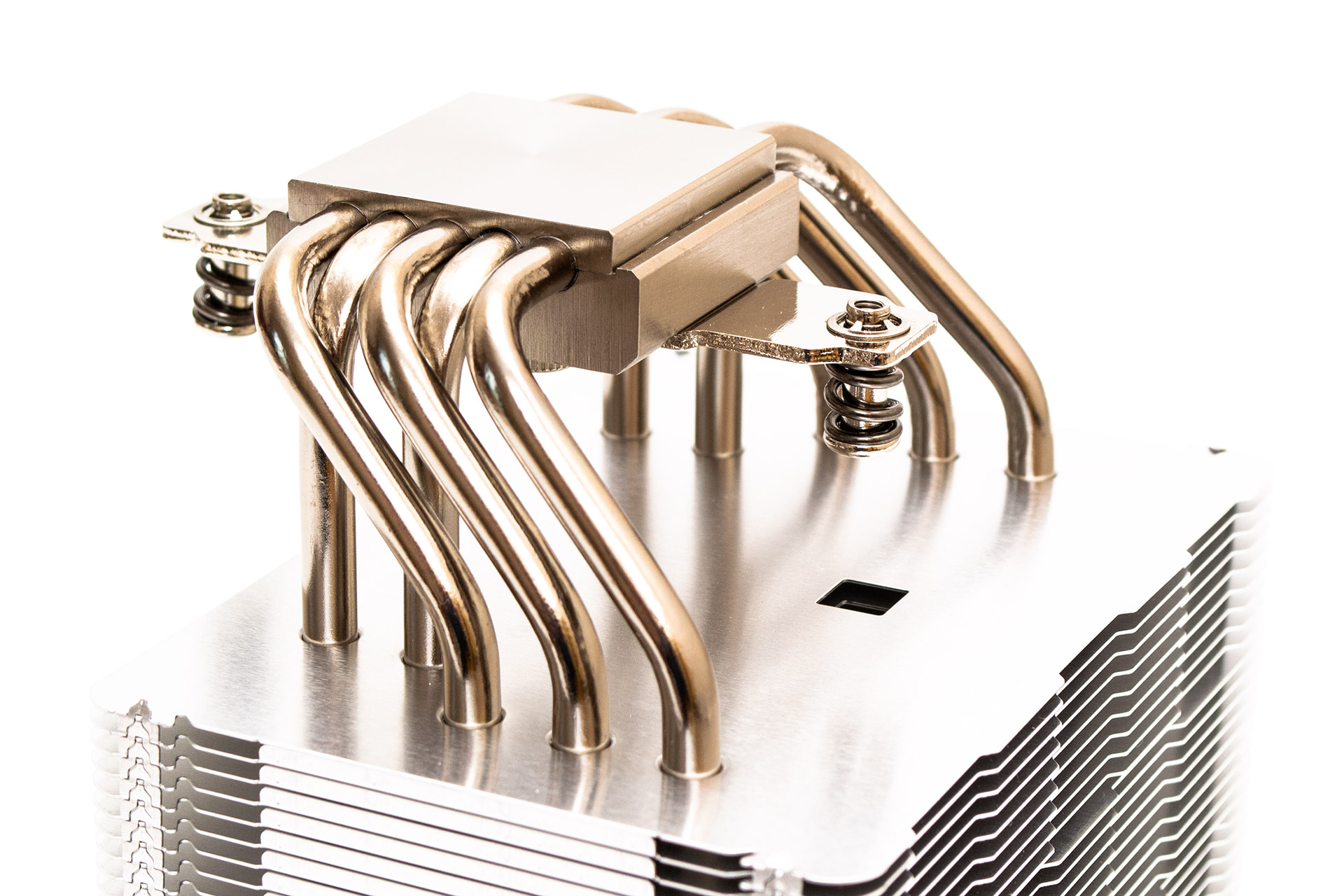

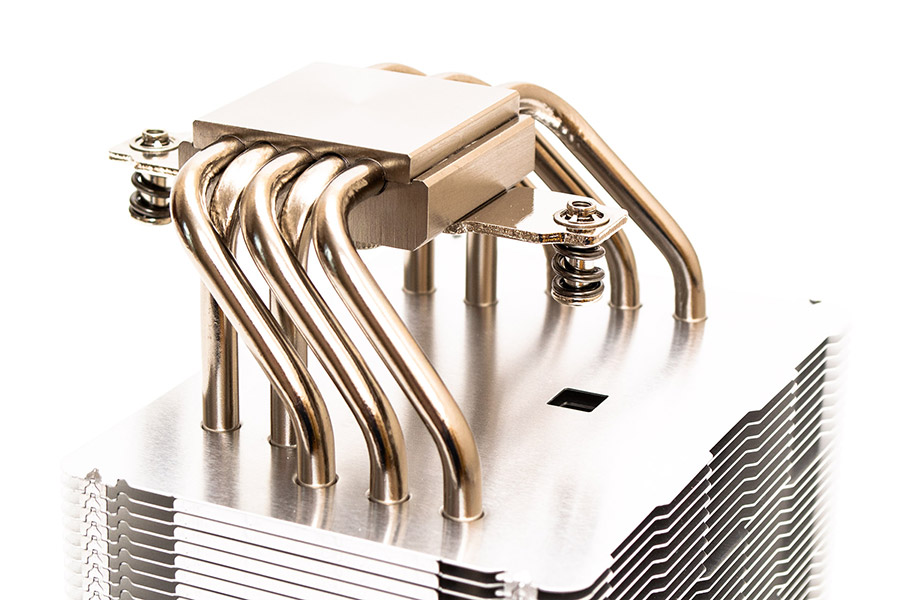

Підошва кулера складається з двох окремих брусків металу, між якими запресовані теплові трубки. В місцях дотику спостерігаються сліди припою, все зроблено якісно та акуратно.

DeepCool AK500

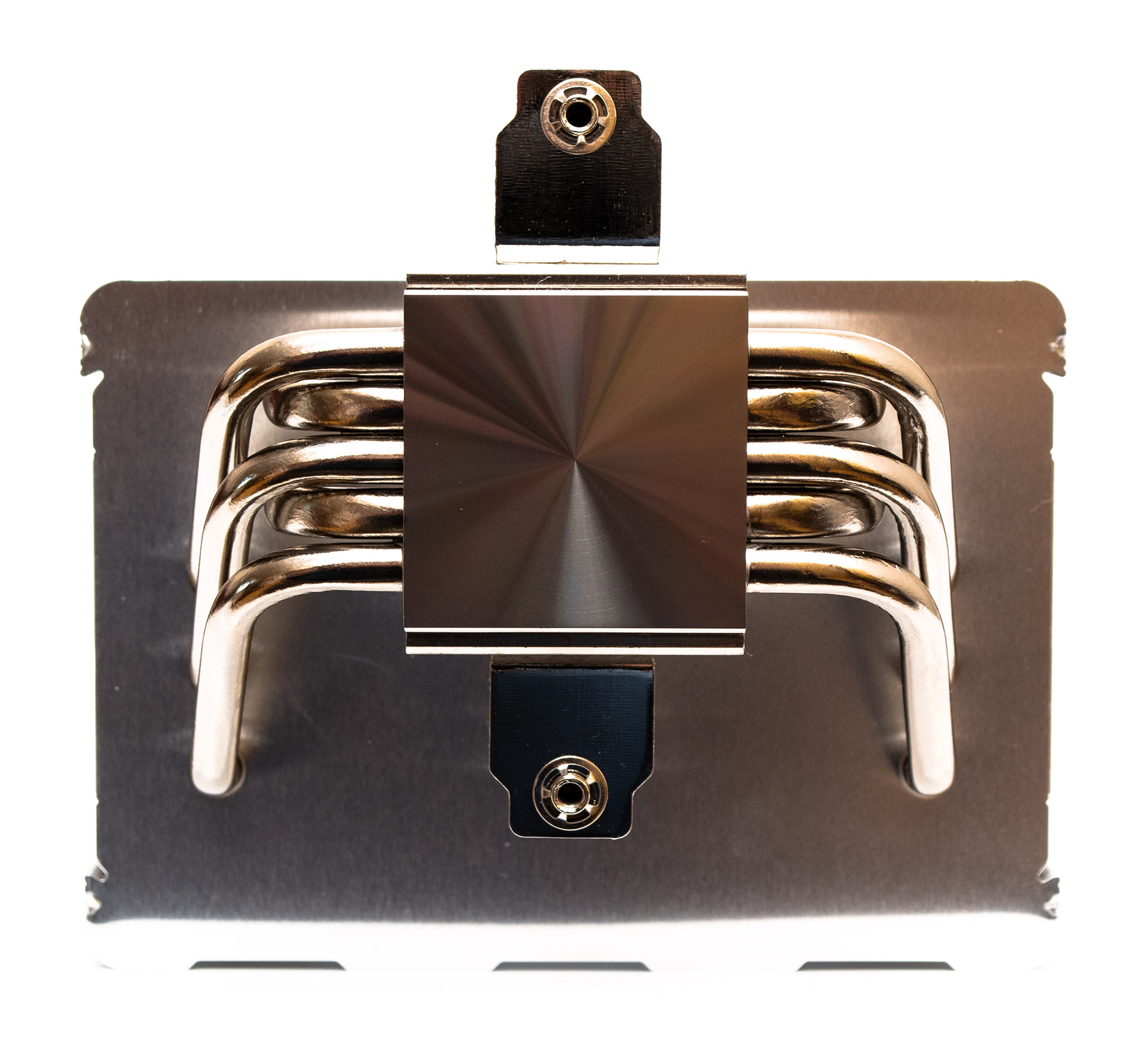

Кулер має суцільну мідну підошву, вкриту нікелем. Її розмір складає 40х40 мм. А поверхня має конічну форму з виступом у центрі та концентричними слідами від фрезування.

DeepCool AK500

Перейдемо до монтажу та випробування кулера.
